Ял-6 от LSModel, 1/36

Здравствуйте!

Хочу представить вашему вниманию набор для сборки деревянной модели яла-6 с парусным вооружением в масштабе 1/36 от питерской фирмы LSModel.

Вначале информация о прототипе с сайта производителя набора.  Ял-6 или шестивесельный ял — мореходная шлюпка с рейково-разрезным парусным вооружением, основными частями которого являются рангоут — мачта и реек, паруса — фок и кливер, стоячий такелаж — снасти для поддержания рангоута, бегучий такелаж — снасти для подъема и управления парусами.
Парусно-гребной ял предназначен для перевозки людей или лёгких грузов, для сообщения между судами или судно-берег, также используется в учебных или прогулочных целях, приводимый в движение вёслами и парусами. Чаще всего используется на внутренних водоёмах или в прибрежной зоне морей. Имеет следующие параметры: длина — 6,11 м, ширина — 1,85 м, мачта на шестивесельном яле одна, называется фок-мачтой и служит опорой для парусов. Изготовляется из сосны или ели (клееная), длина 5,5 м, обшивка – типа «клинкер».

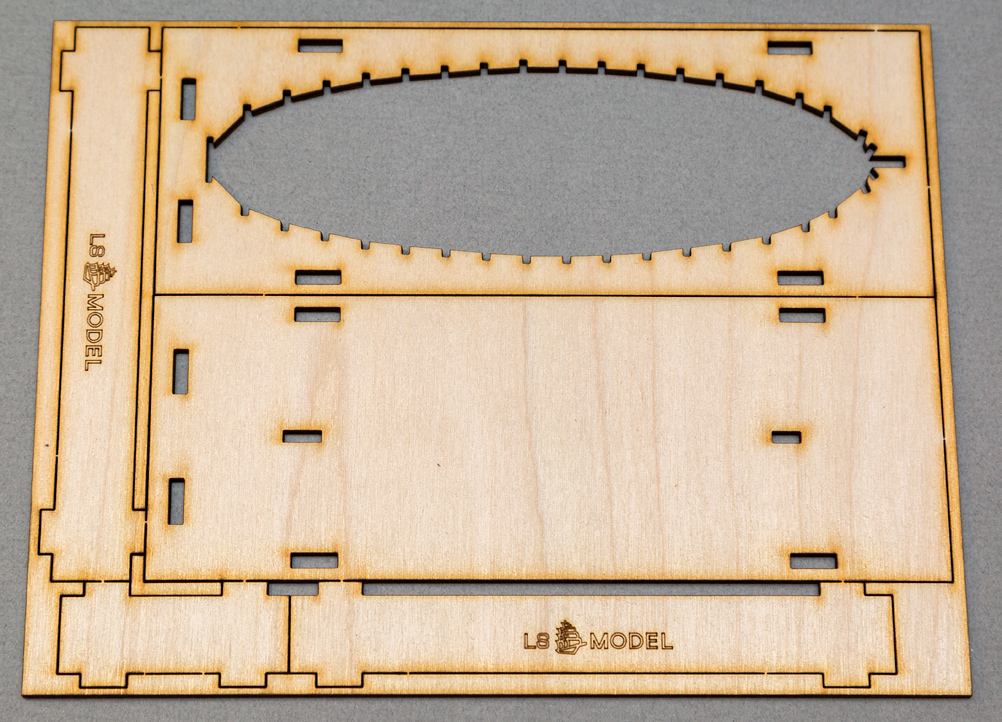

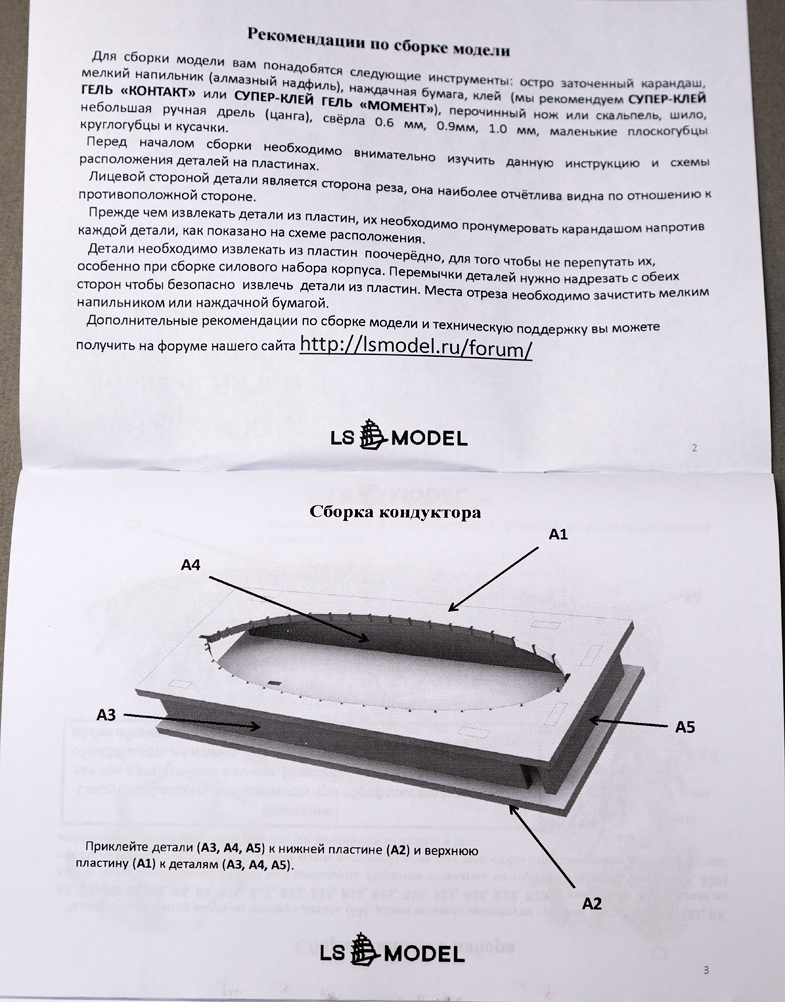

Теперь о самом наборе. Главными особенностями набора, на мой взгляд, являются, во-первых, крупный масштаб – 1/36, а во-вторых, клинкерная обшивка. Насколько я знаю, на момент выхода это был первый отечественный набор с клинкерной обшивкой. Также интересна конструкция стапеля. Он не внутренний, как у шлюпок Милании и Фальконета, а внешний. С одной стороны, так видимо будет удобнее точно и без перекосов собрать набор корпуса. С другой, далее, при наклейке обшивки, набор никак не будет зафиксирован, и скорее всего будет гулять. Кроме того, в дальнейшем, стапель можно будет перевернуть и установить на него корпус, вставив выступы на киле в специальные пазы.

Размеры готовой модели: длина 175 мм, ширина 56 мм, высота 172 мм.

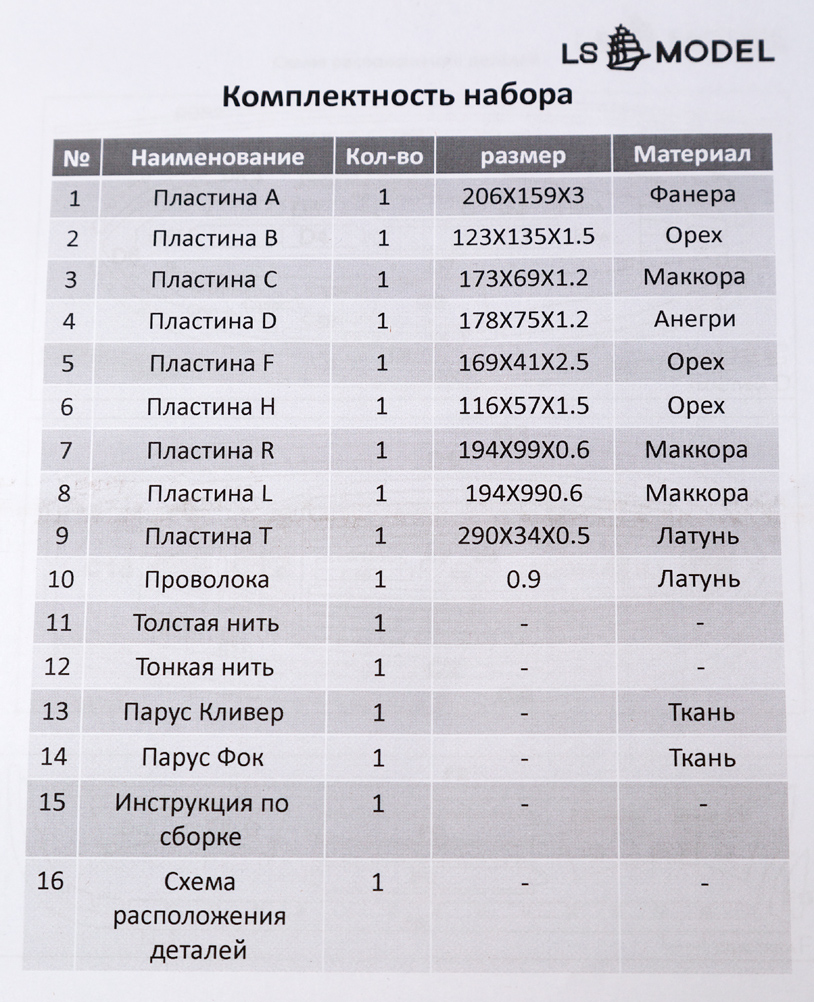

В состав набора входят:
- Пластины с лазерной резкой из ореха, маккоре (красное дерево), анегри и стапель из фанеры.

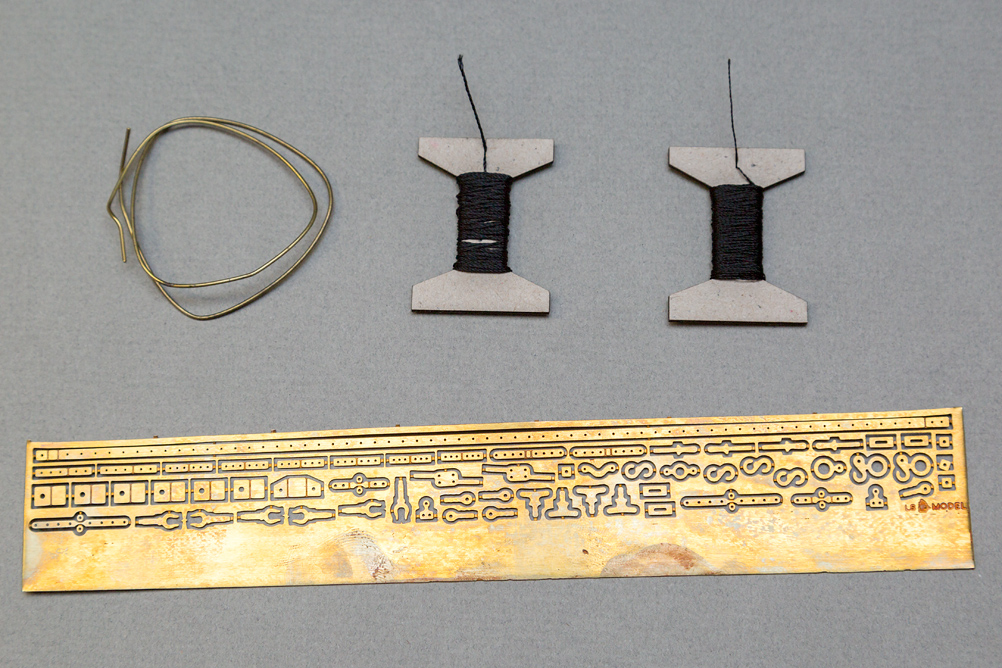

- Латунная пластина с фототравлением.
- Кусок латунной проволоки сечением 0,9 мм.
- Две катушки ниток для стоячего и бегучего такелажа
- Готовые сшитые паруса.

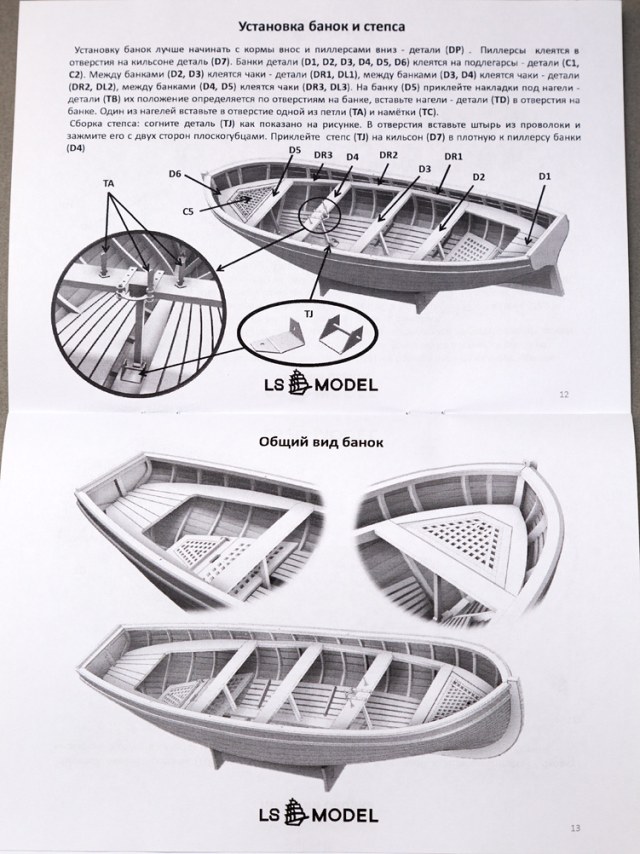

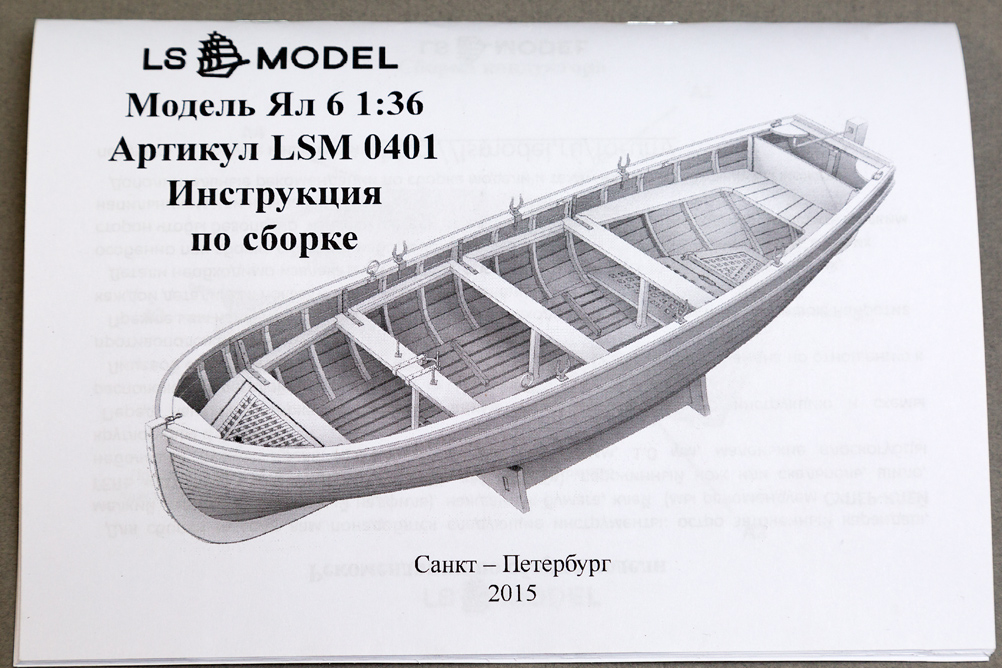

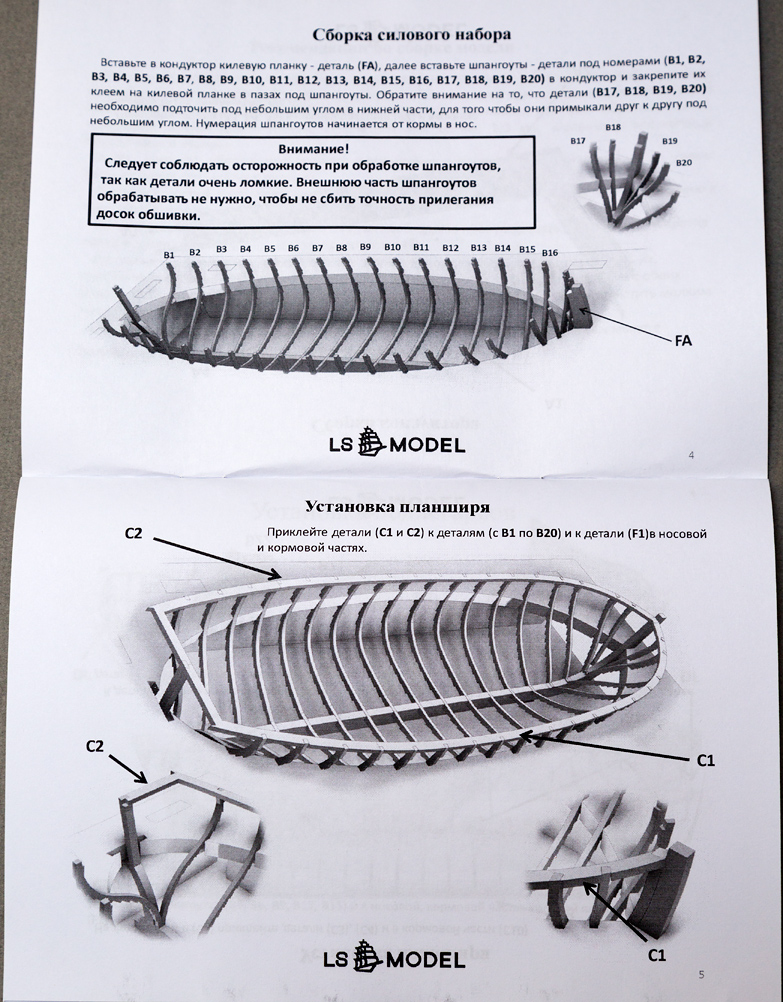

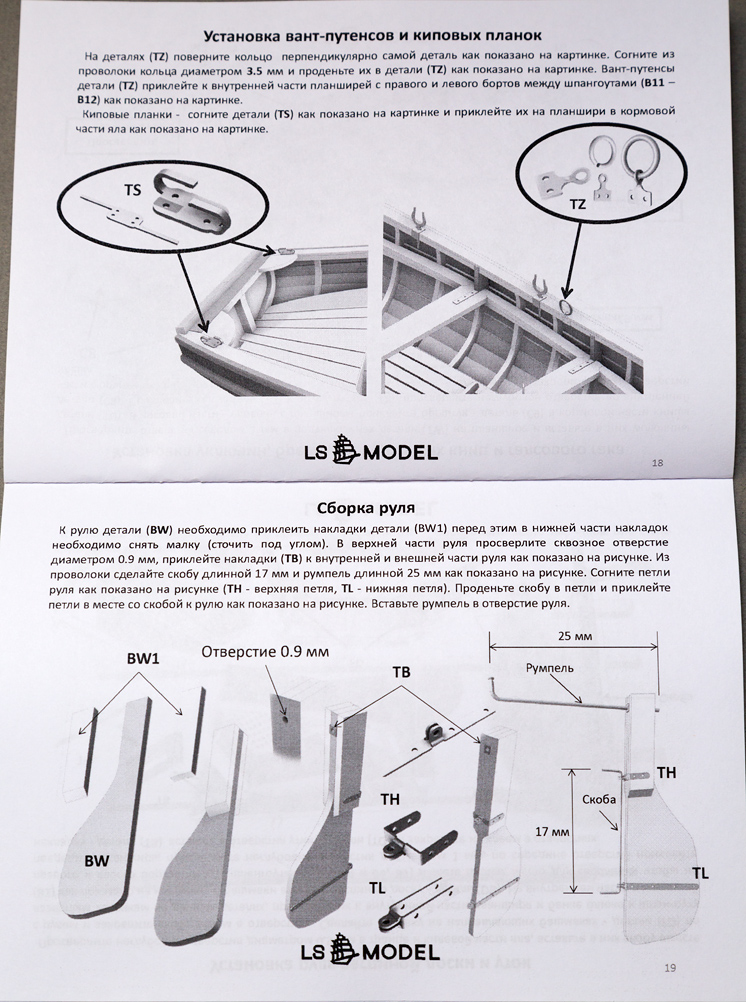

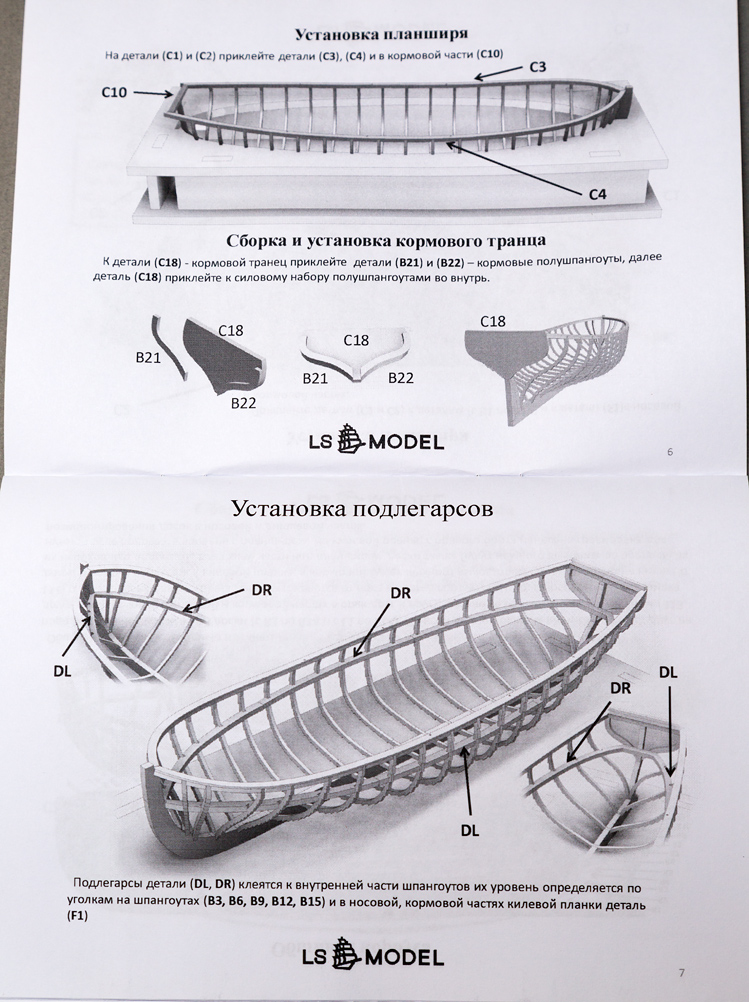

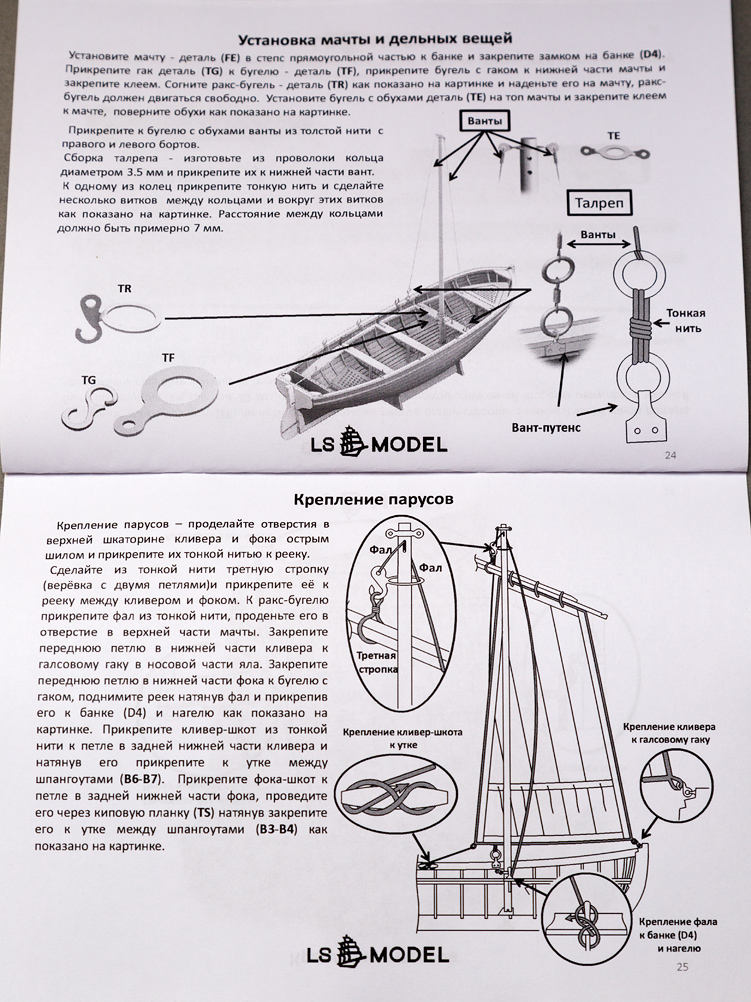

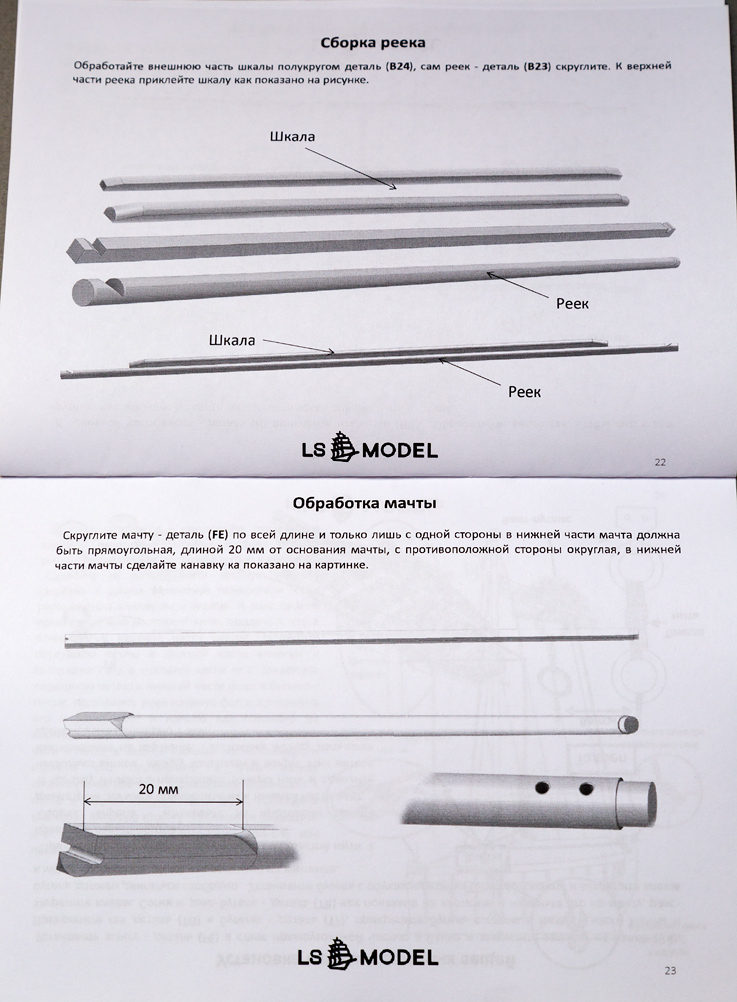

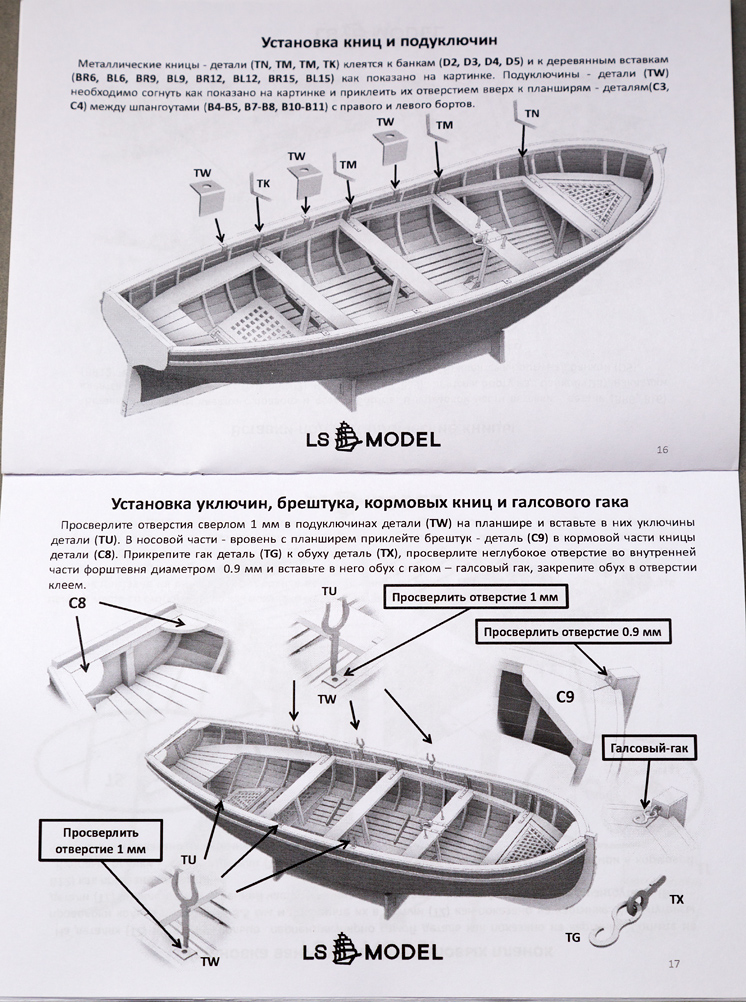

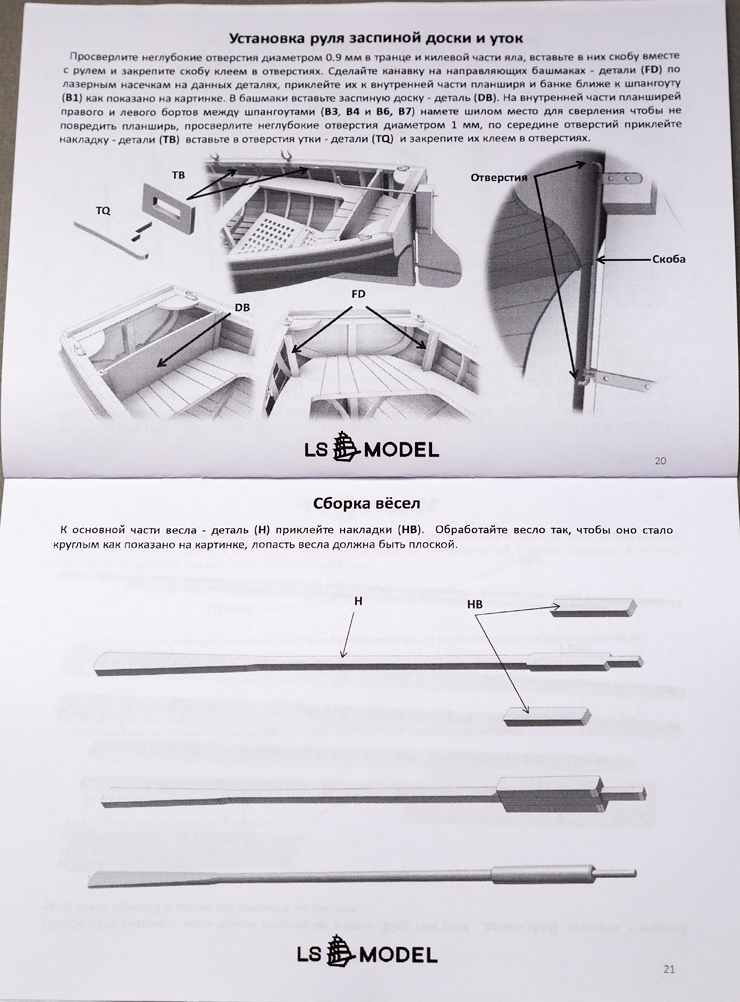

- Инструкция по сборке.

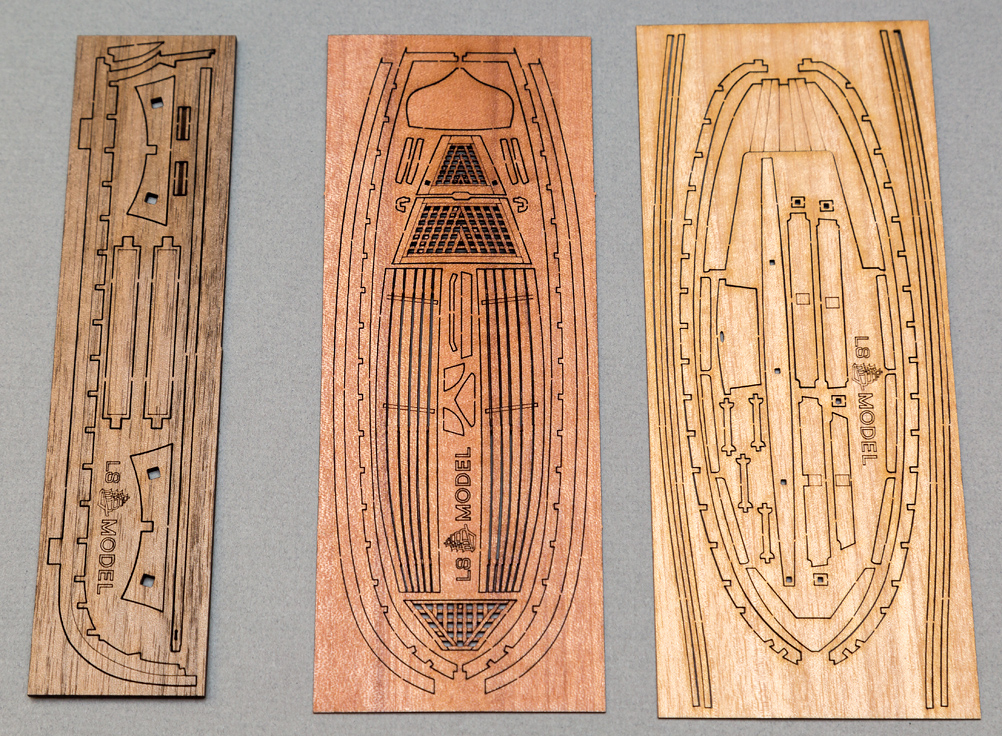

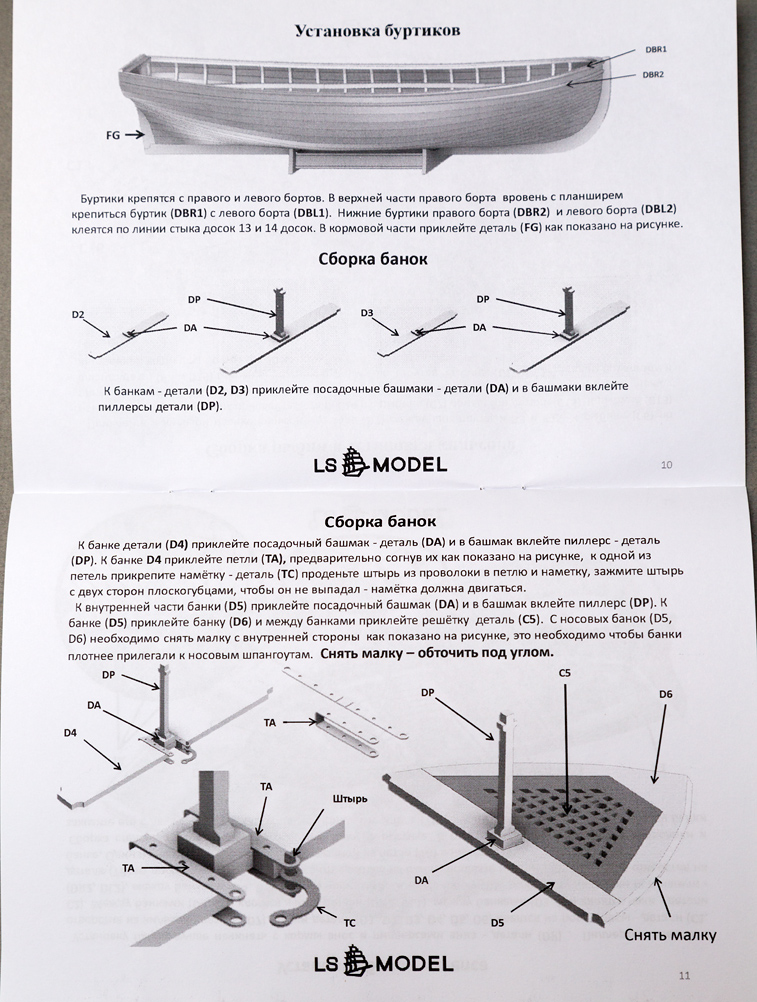

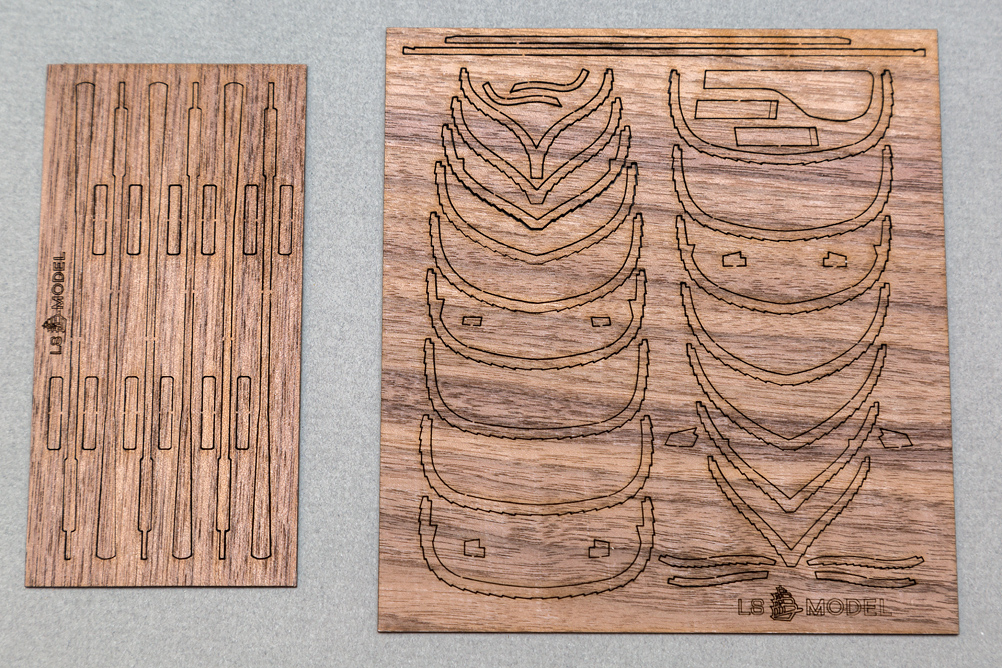

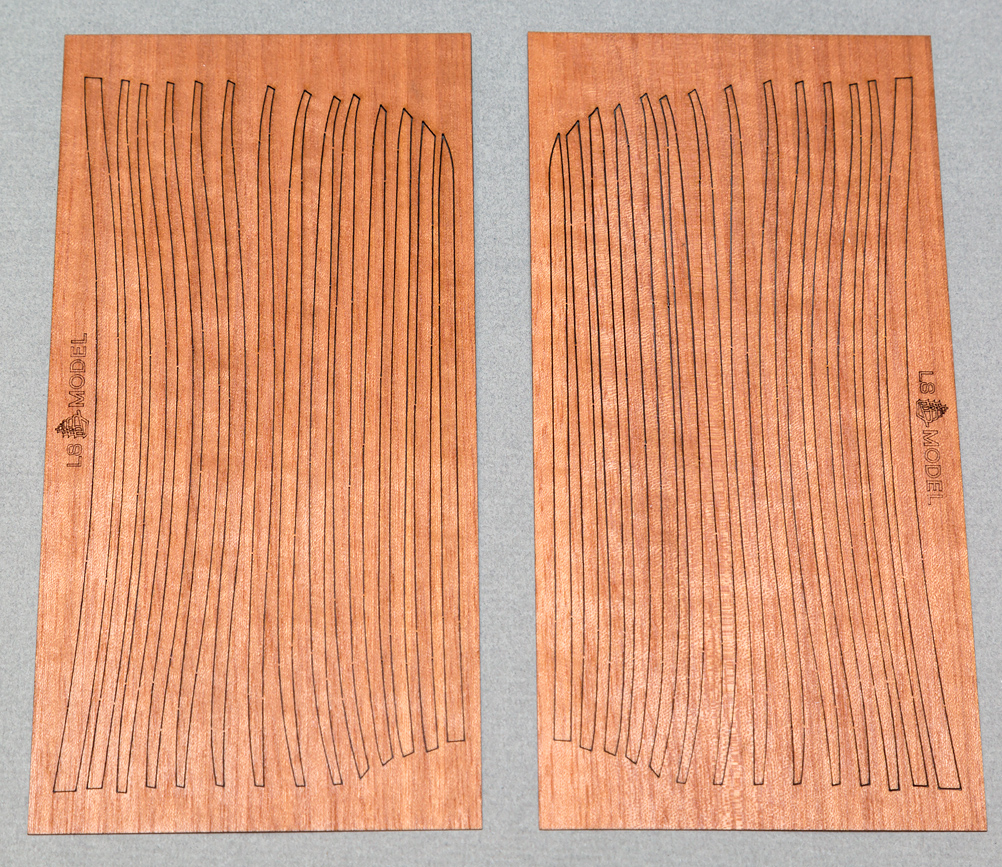

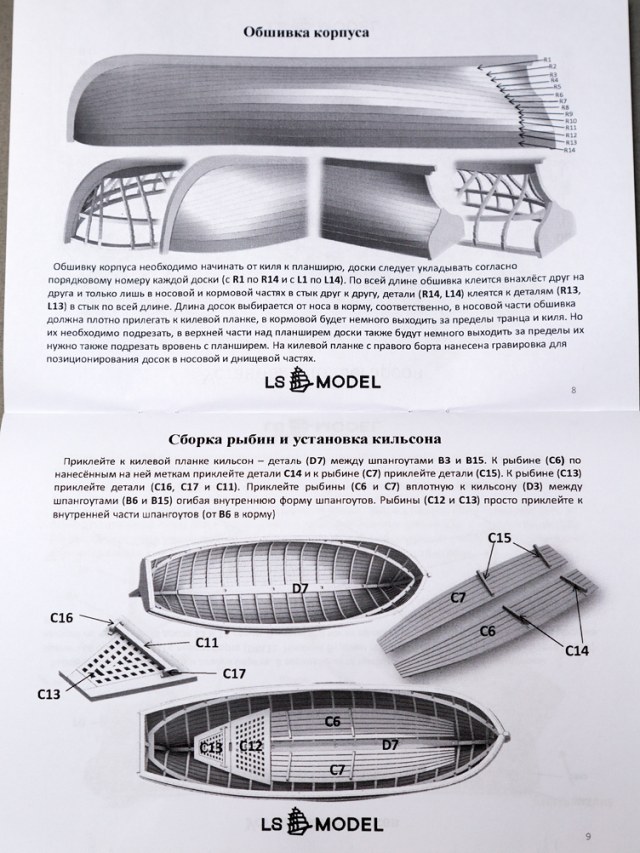

Пластины из ореха цельные. На них даны киль, шпангоуты, рангоут, вёсла и подставка. Обшивка дана из шпона маккоре 0,6 мм. Пластина из маккоре с планширем, рыбинами и транцем, а также пластина из анегри с кильсоном, подлегарсами, банками, буртиками, чаками и заспинной доской – клееные из двух слоёв шпона (вернее видимо сваренные плёнкой под термопрессом). Придётся быть осторожным при приваривании этих деталей термоаппликатором, т.к. от нагрева они могут расслаиваться.

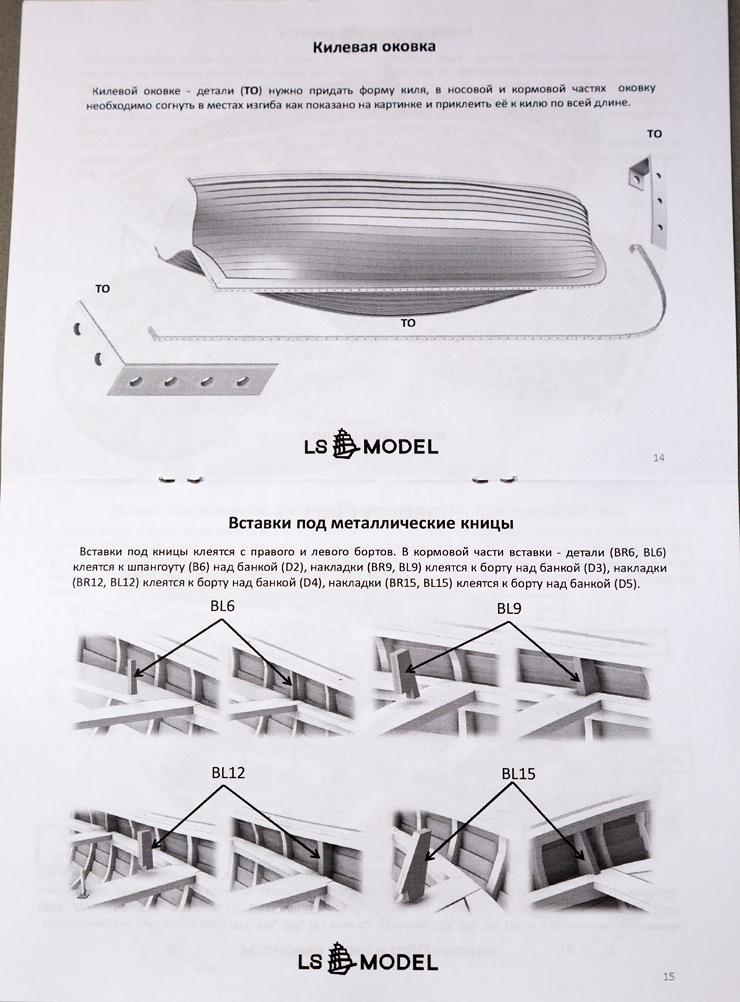

На пластине с фототравлением даны оковка киля и форштевня, петли руля, уключины, кницы, рымы, гаки, утки, нагели и т.п.

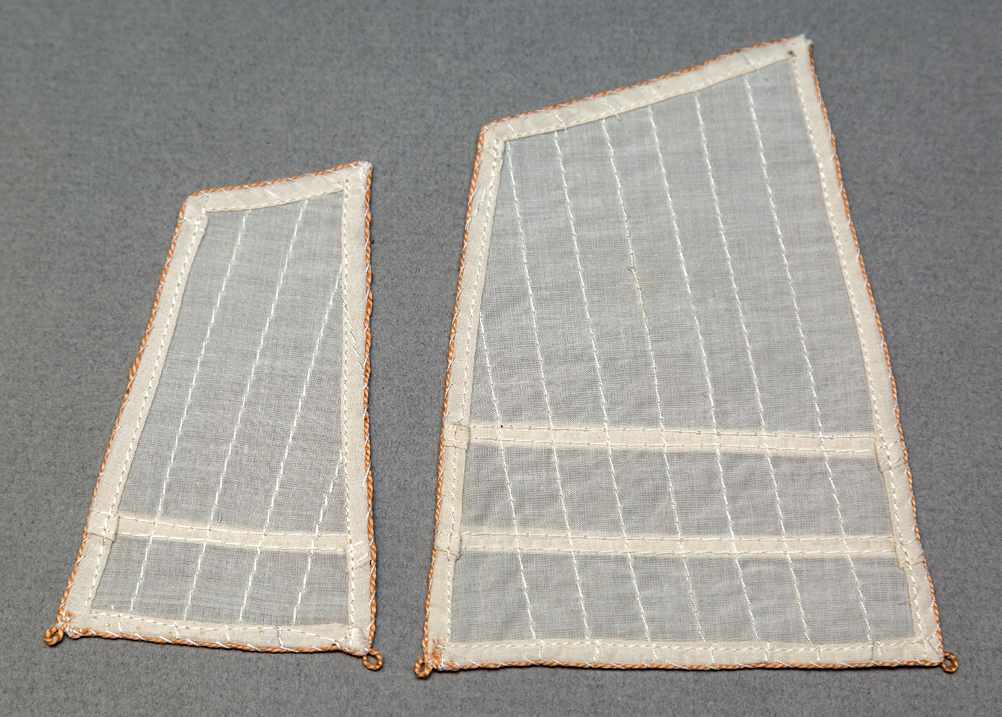

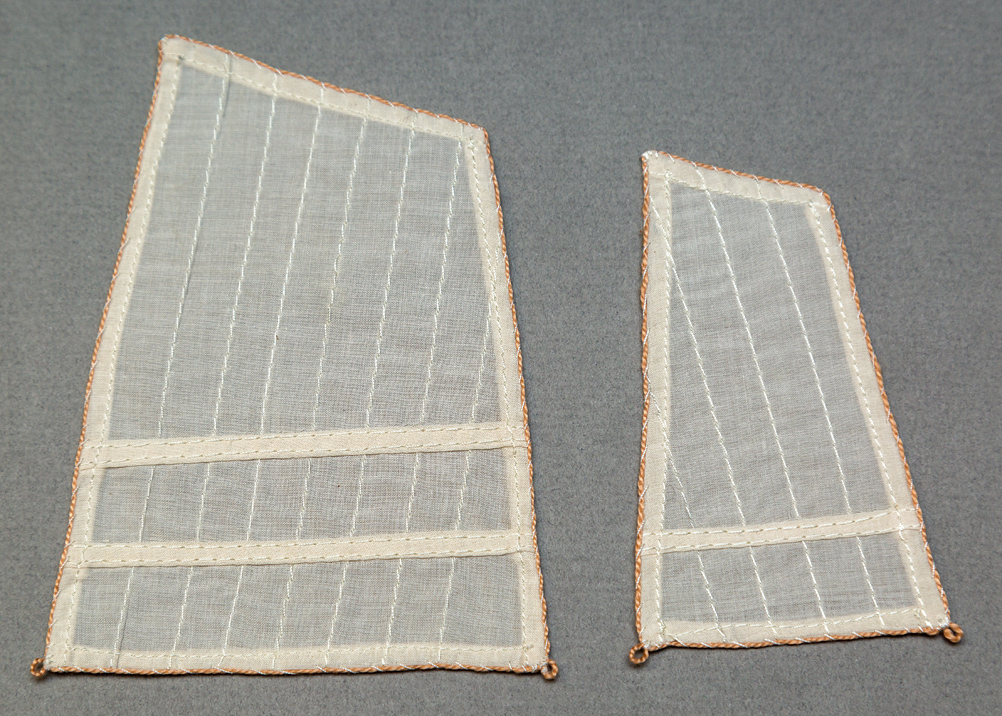

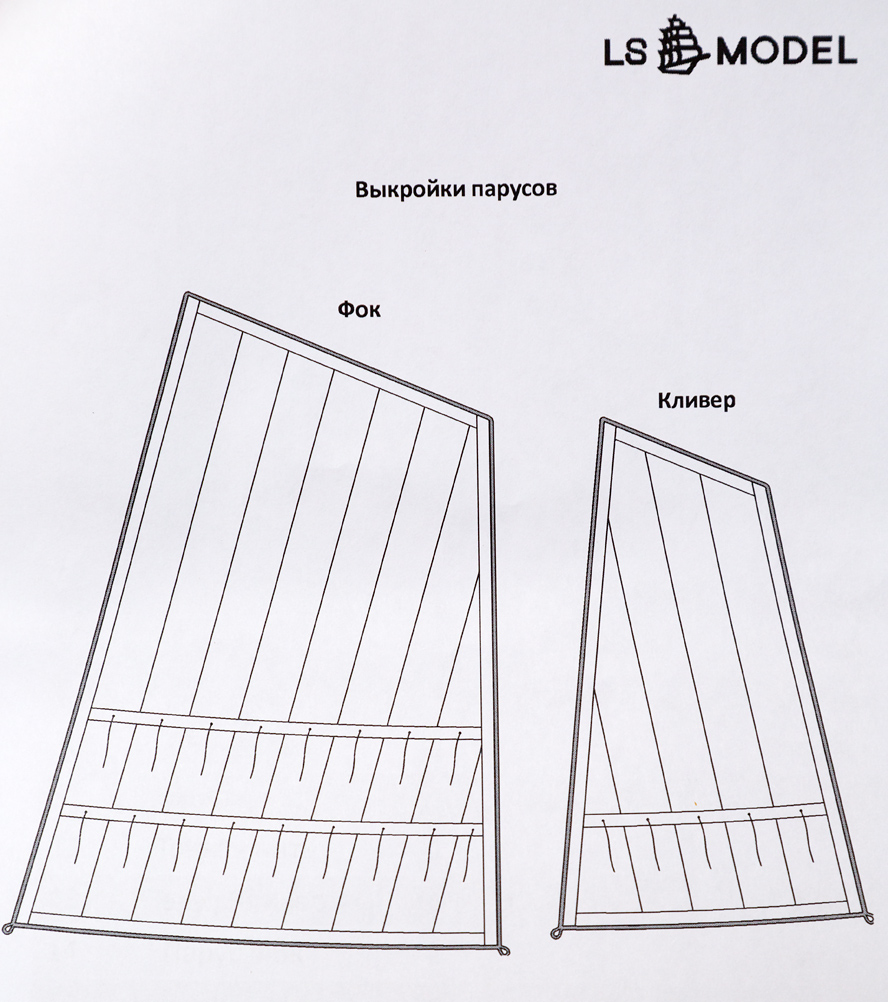

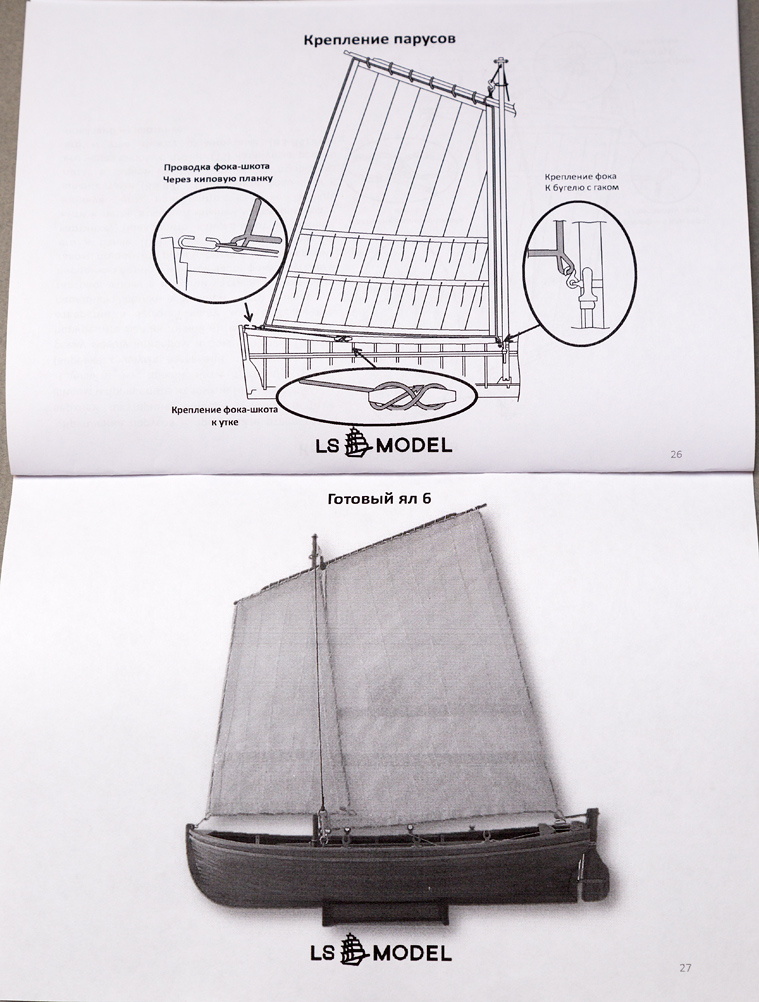

Подробно хочу остановиться на парусах. С одной стороны, это готовые прошитые паруса со шкаторинами, риф-бантами и пришитым ликтросом. С другой стороны, прошивка идёт не по долевой нити ткани, шкаторины и риф-банты широковаты даже относительно шаблонов из инструкции, ликтрос пришит «в охват» а не сквозь, да и в таком масштабе уже можно шить паруса из отдельных полос ткани. В общем, для изкоробочной сборки паруса очень неплохи, а при желании можно сшить свои по шаблону, приведённому в инструкции.

Нити мне в наборе попались почему-то обе чёрного цвета, хотя на фотографиях сборки производителя бегучий такелаж светлый. Нити синтетические и довольно блескучие. Толстая – трёхпрядная, тонкая – двухпрядная.

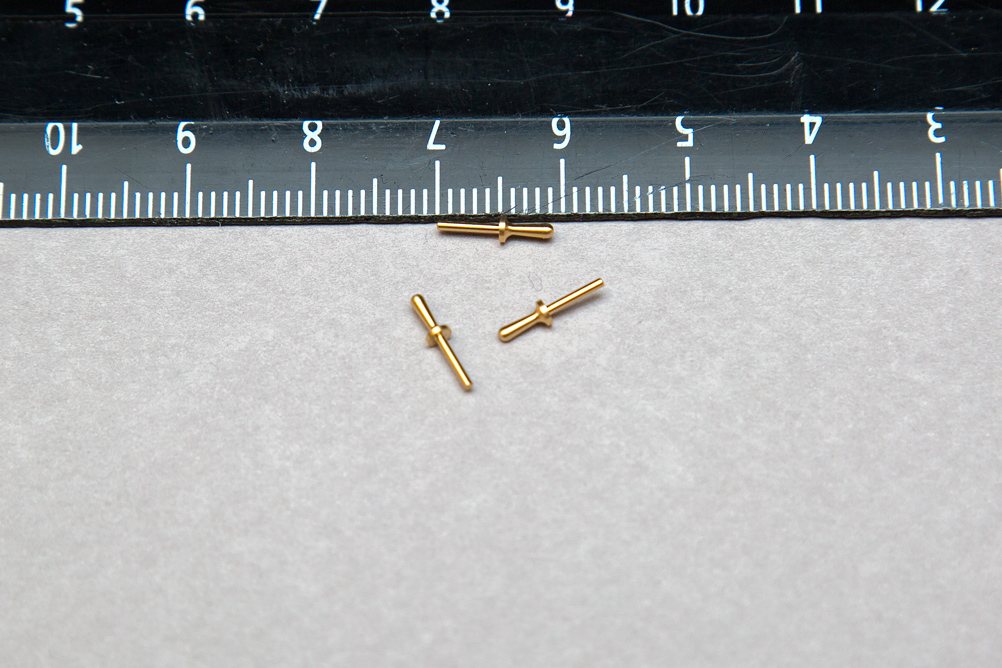

После выпуска первого тиража, производить изменил дизайн обложки набора, а также стал комплектовать его точёным нагелями собственного производства. Они на фото в конце. Дизайн я взял из интернета, а нагели по моей просьбе мне прислал производитель.

Вот здесь есть тестовая сборка (не моя): http://forum.modelsworld.ru/topic13740.html
