USS Greeneville (SSN-772), 1/350

Уважаемые коллеги, представляю Вам свою очередную модель. Это американская многоцелевая АПЛ класса «Los-Angeles» 688I – SSN-772 «Greeneville» по классификации НАТО Los-Angeles III, выполненная в масштабе 1/350 китайской фирмой HobbyBoss.

Прототип:
USS Greeneville (SSN-772) — атомная ударная подводная лодка типа «Лос-Анджелес», корабль, названный в честь города Гринвилл, штат Теннеси.
Контракт на строительство судна был заключен с верфью Newport News  в г.Ньюпорт-Ньюс, штат Вирджиния, 14 декабря 1988. Лодка заложена 17 февраля 1992 года, спущена на воду 17 сентября 1994 года, вошла в состав ВМС США 16 февраля 1996 года.

ТТХ АПЛ:
Длина: 110,3 м
Ширина (корпуса): 10,0 м
Осадка (средняя): 9,4 м
Водоизмещение:
надводное: 6 096 т
подводное: 7 038 т
Скорость:
надводная: 17 уз.
подводная: 30 уз.
Глубина погружения рабочая: 400 м
Экипаж: 110 человек, в т.ч. 12 офицеров
Вооружение: 4х533 торпедных аппарата (боезапас 26 торпед/мин)
12 ПКР Harpoon или Tomahawk в вертикальных шахтах.

Лодка стала печально известной из-за столкновения с японским рыболовным судном у берегов острова Оаху в феврале 2001 года, в результате отработки экстренного всплытия на поверхность. Японское судно затонуло в течение 10 минут, погибло 9 человек. Экипаж АПЛ помощь терпящим бедствие не оказал.
Более подробно об инциденте можно посмотреть например здесь: ЧИТАЕМ
27 августа 2001 года, «Greeneville» сел на мель при входе в порт Сайпан в западной части Тихого океана. Нижняя часть вертикального руля, и гребной винт лодки получили незначительные повреждения, однако, ремонт потребовал докования и привел к значительному перерыву в несении боевой службы. Командир лодки, а также другие члены экипажа, признанные виновными в этом происшествии, были отстранены от исполнения своих обязанностей.
27 января 2002 года, менее чем через год после столкновения с Ehime Мару и пять месяцев после посадки на мель, «Greeneville» столкнулся с USS Огден (LPD-5) при передаче на последнего 2х членов экипажа.
Подробно здесь: ЧИТАЕМ

В дальнейшем лодка в каких-либо инцидентах замечена не была, несла службу в штатном режиме. В настоящее время находится в строю.
Вот такого «специалиста по столкновениям» и буду собирать. Более подробно о прототипе: ПРОТОТИП

Набор:
В общем обычный «Лос-Анджелес» от HobbyBoss, дополнительно производитель укомплектовал модель деталями  для сборки мини-пл типа ASDSдля сил специального назначения.
Длина модели составляет 313,4 мм, ширина (корпуса) – 29,0 мм.

Сборка:
Стройку вел на нашем сайте, кому интересны подробности, смотрим: СМОТРИМ СТРОЙКУ

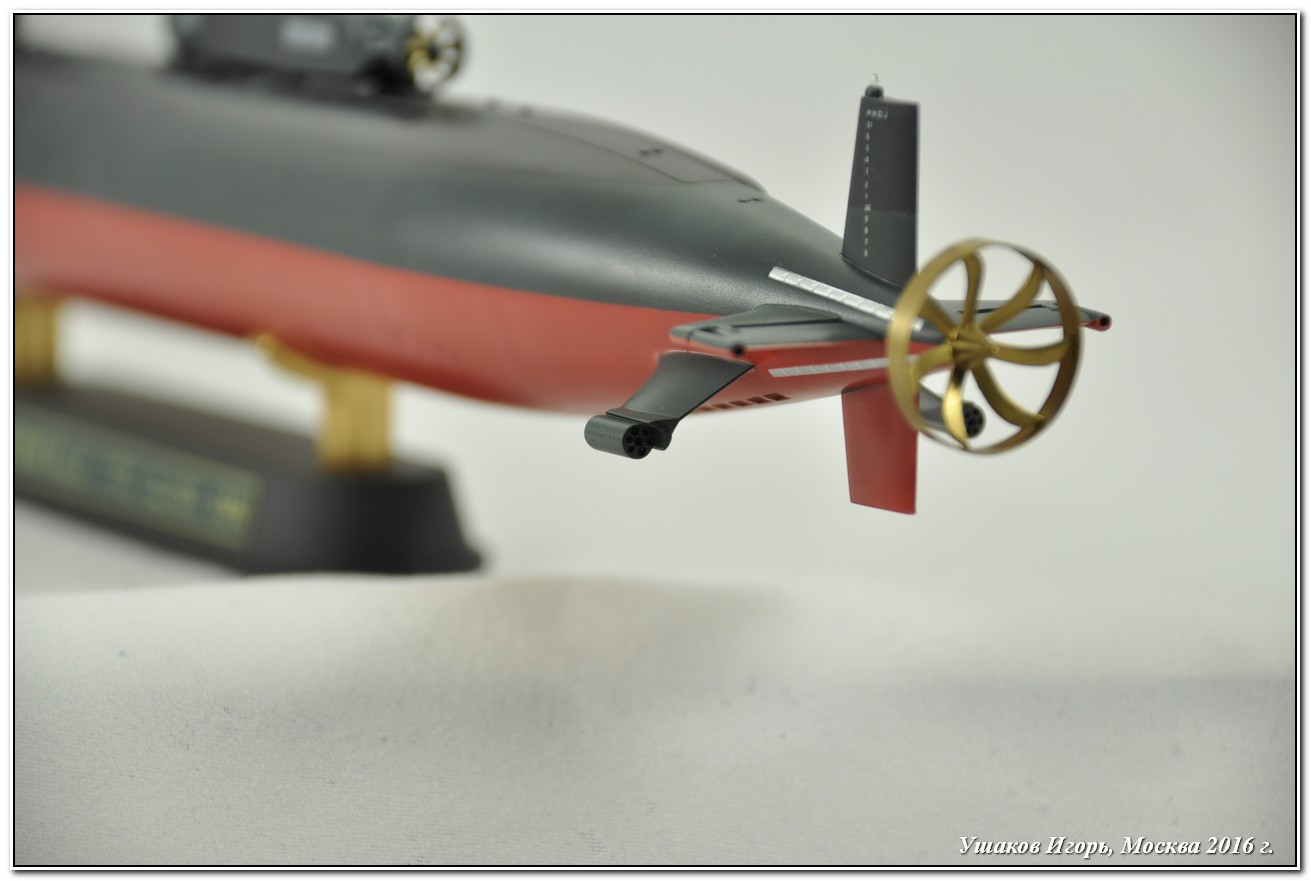

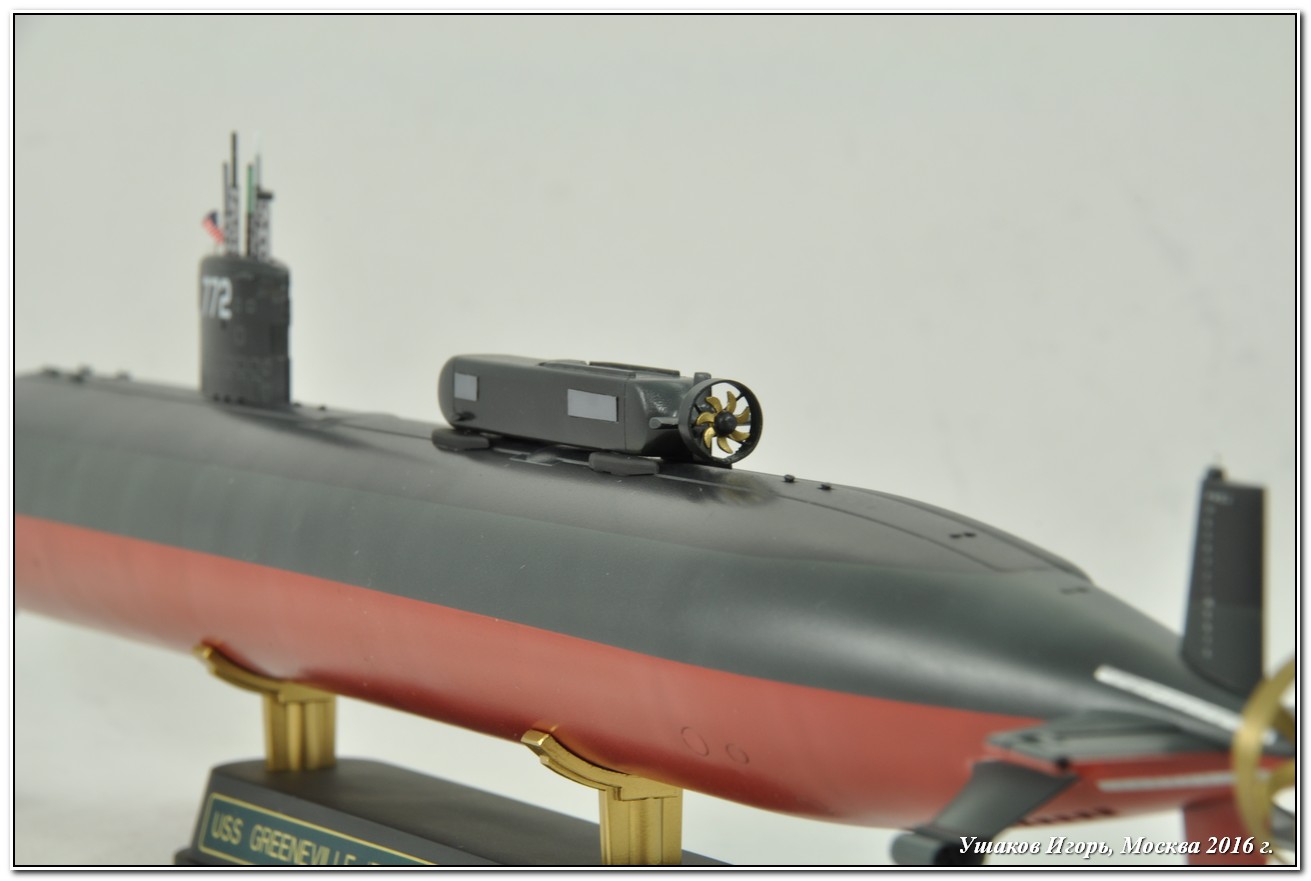

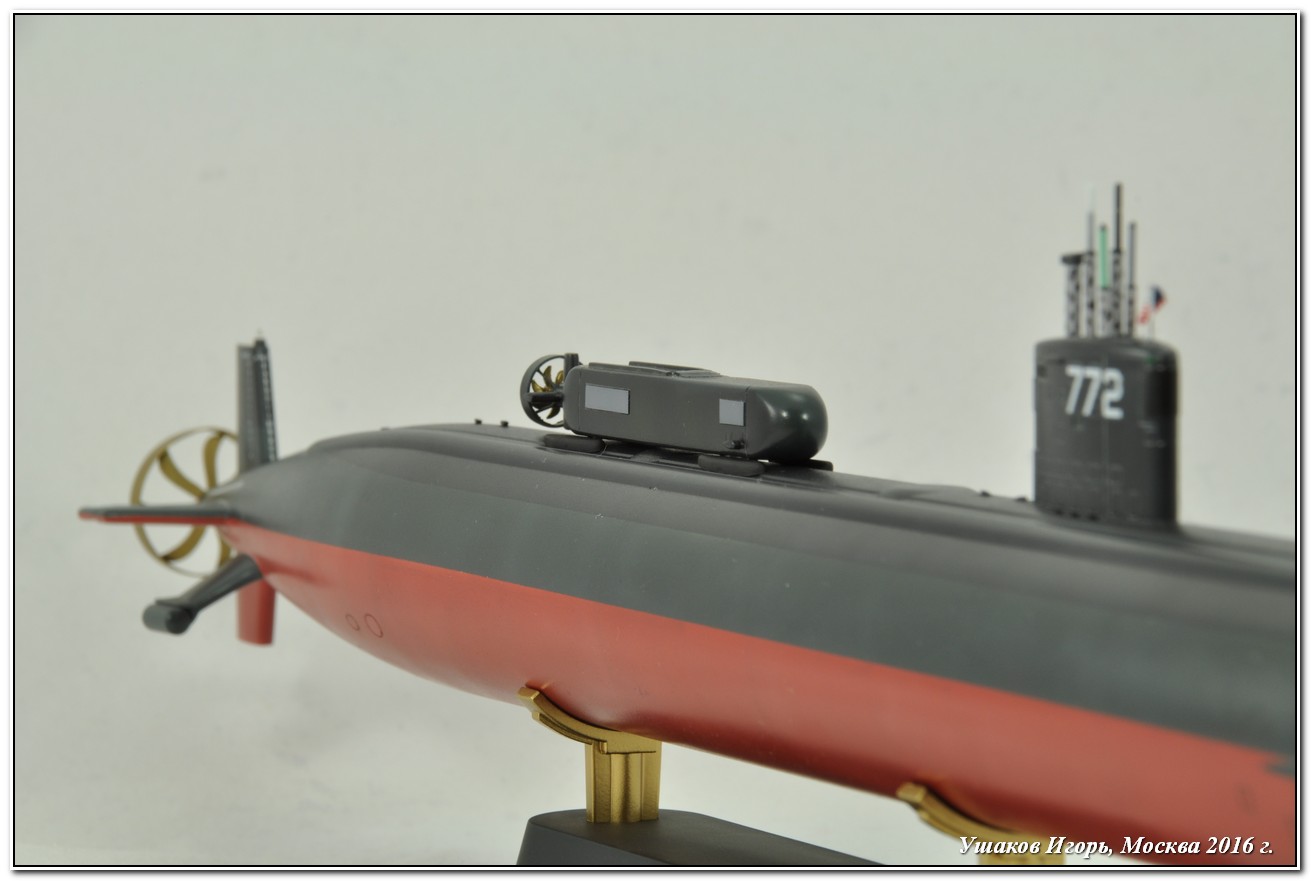

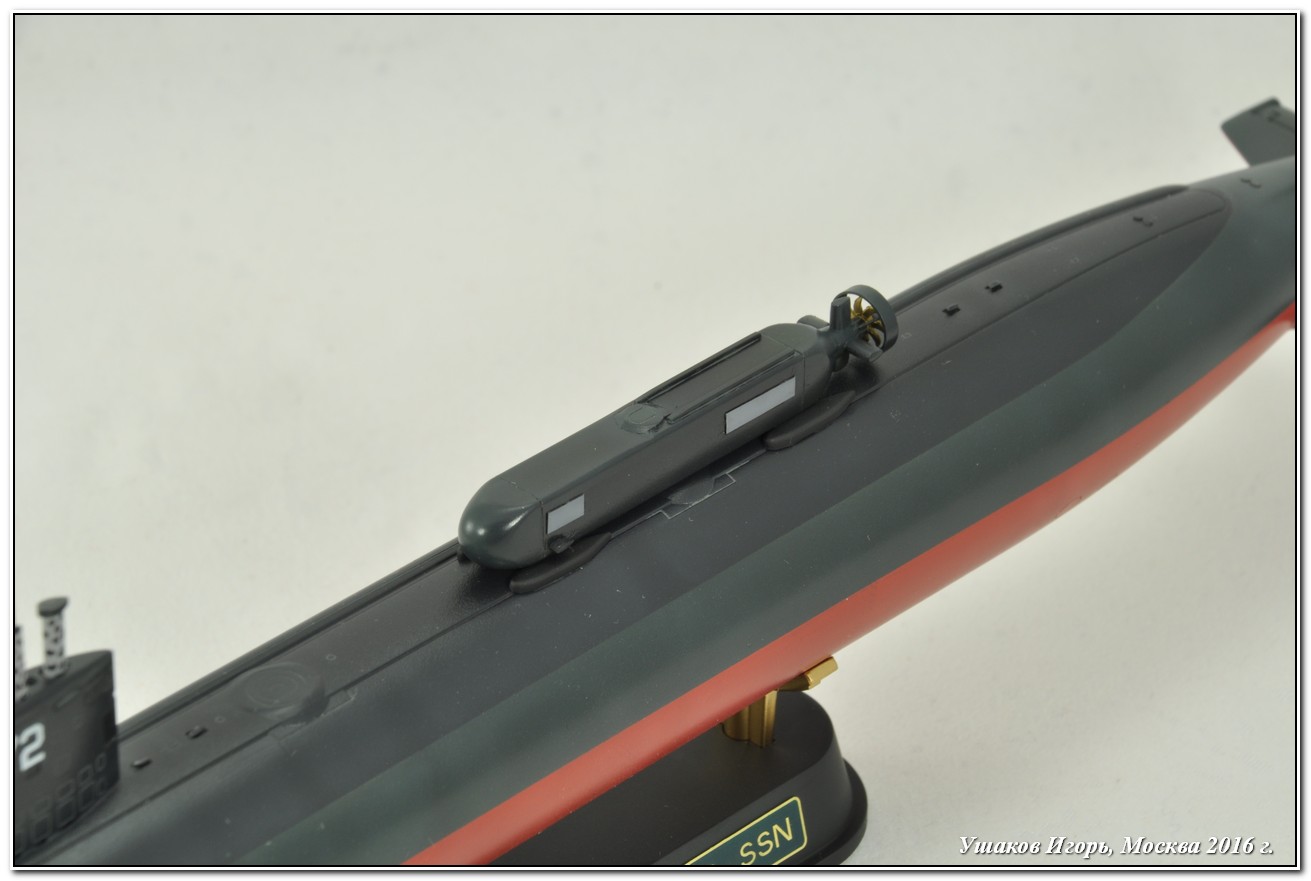

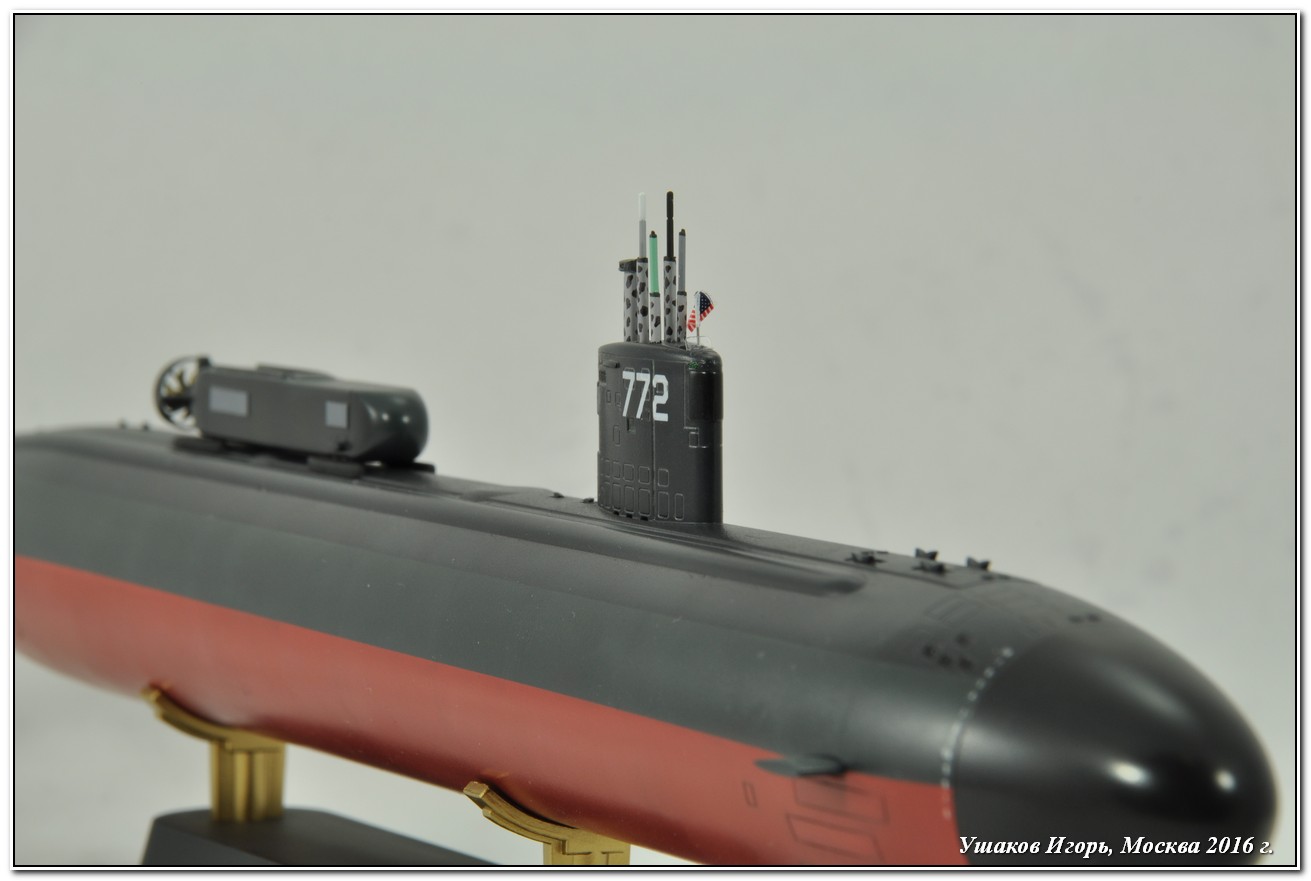

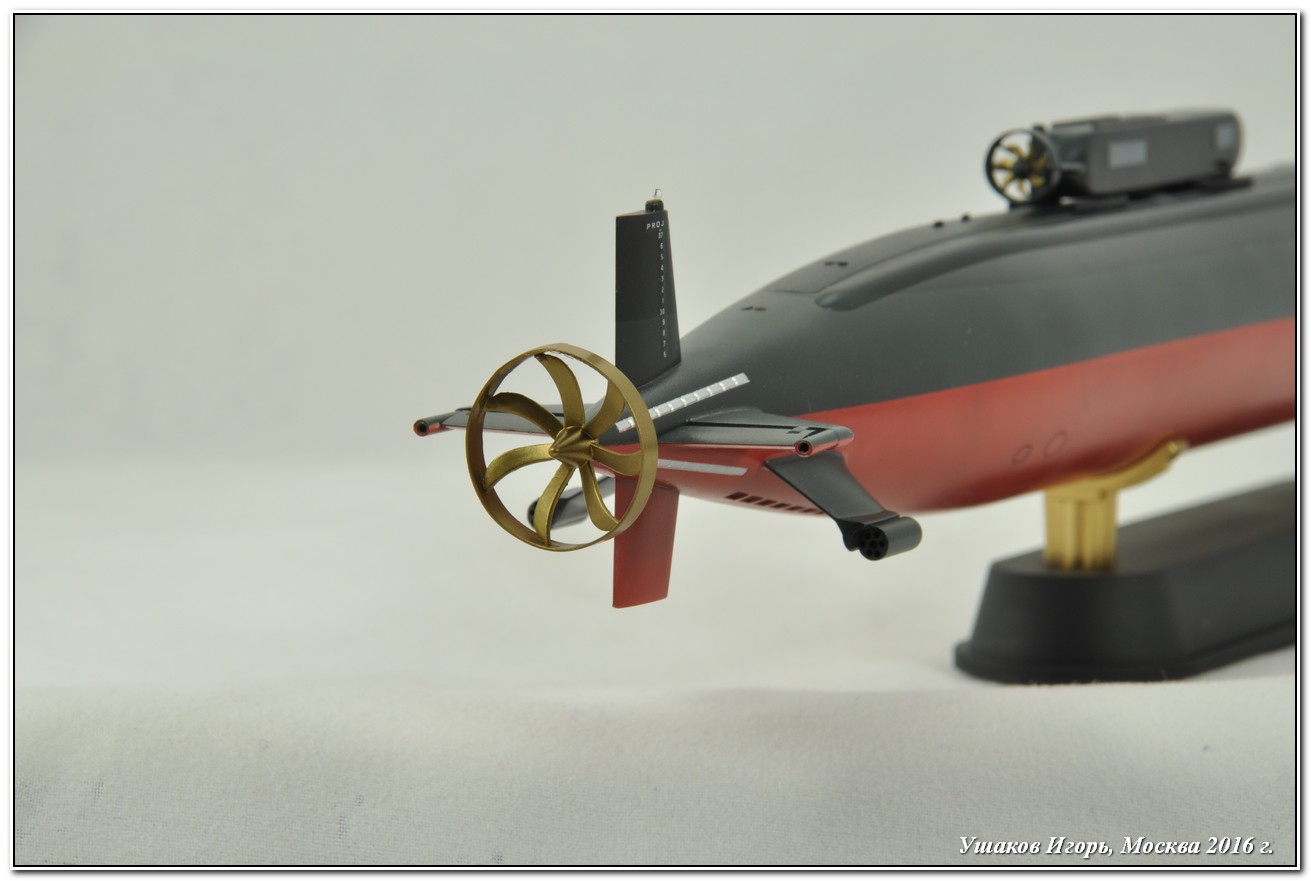

Начал работу с моделью я с мини-лодки ASDS. Производитель упустил одну очень существенную деталь этой «малютки», а именно: кольцевую насадку гребного винта. Изготовил это кольцо из пластика 0,25 мм толщиной. Вырезал полоску, склеил ее в кольцо на оправке нужного диаметра (7 мм) и далее сошлифовал место стыка. Закрепил это кольцо на корпусе ASDS прутками 0,3 мм (гитарная струна). Ну и поскольку мини-лодка имеет форму чемодана, детализации на ней практически нету, то добавил на крышу имитацию входного люка.
Теперь корпус самой лодки. Его детали состыковались хорошо. Единственно, необходимо зашпаклевать и зашлифовать ненужные стыки обечаек корпуса – не видного этого на прототипе.

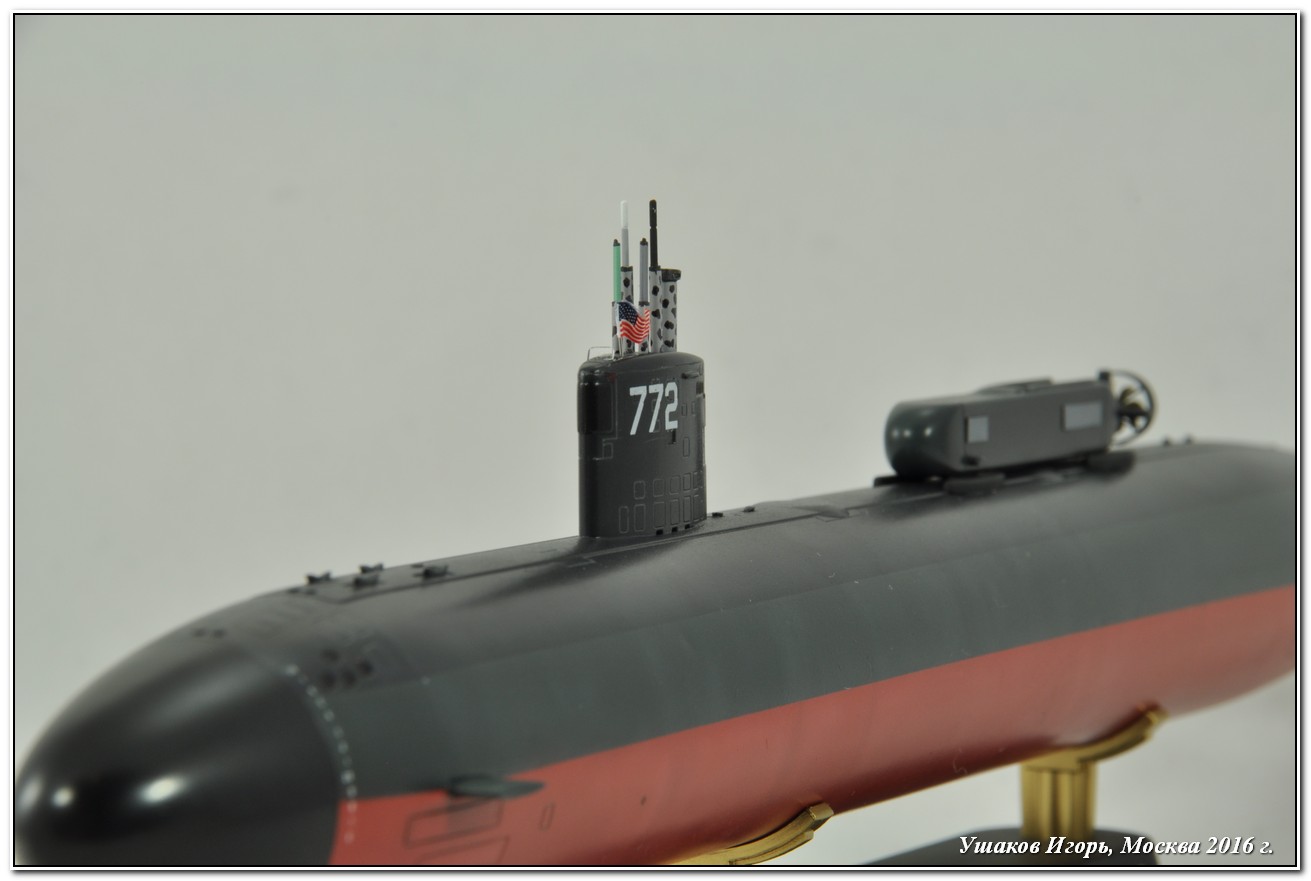

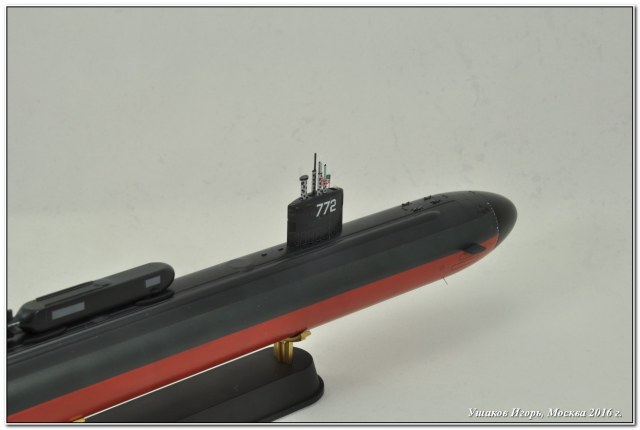

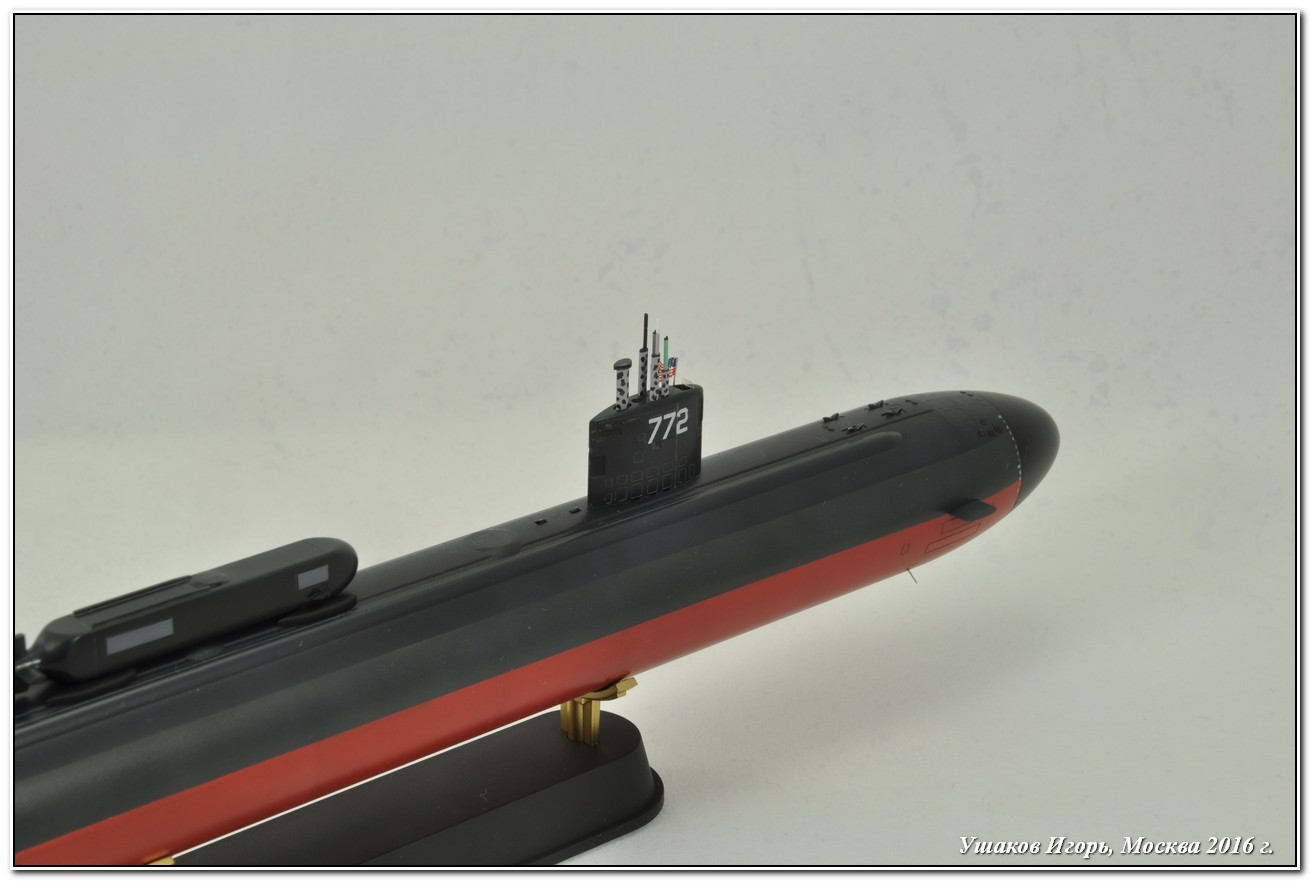

Далее, чуть доработал рубку – вырезал пол мостика в крыше, т.к. полом послужит потолок самой рубке. Таким образом, ходовой мостик у меня стал нормальной, масштабной глубины и достиг я этого без особых заморочек.
Затем небольшая доработка КГР. В отличии от предыдущей лодки этого типа от ХоббиБосса (это был «Чикаго») я не стал скруглять выводы на торцах КГР. Я их отрезал и вживил на эти места предварительно высверленные прутки от Евергрина. И не забываем, что длина этих вывод на правом и левом бортах разная.
Переходим к блокам выпуска ловушек – это дополнительные ласты (крылышки) в комовой части лодки. Изкоробочные я заменил на детали от набора РиичМоделс. Там они более правильные, у ХоббиБосса же слишком узкие. Затем спилил с них штатные блоки и расточил там посадочные места под самодельные. Сами же блоки сделал заново из пластикового прутка D=3,2 мм, укоротив их длину на 2 или 3 мм. Все это понадобилось, чтобы показать, что блоки съемные. Конструкция комплектных была такова, что они казались одним целым с пилоном.
И вот еще важная деталь. В инструкции к этой лодке допущена ошибка. Датчик гидрофонов (штырек на носу лодки, между носовыми киповыми планками) требуется приклеить на корпус снизу (на пузо т.е.) а не на палубу, как указано в инструкции. Это изменение было реализовано на «Лос-Анджелесах» третьей серии, соответственно мы повторяем это на модели.

Окраска:
Модель загрунтована Mr. Surfacer 1200. Окраска выполнена эмалями Tamiya, Gunze Mr. Color.

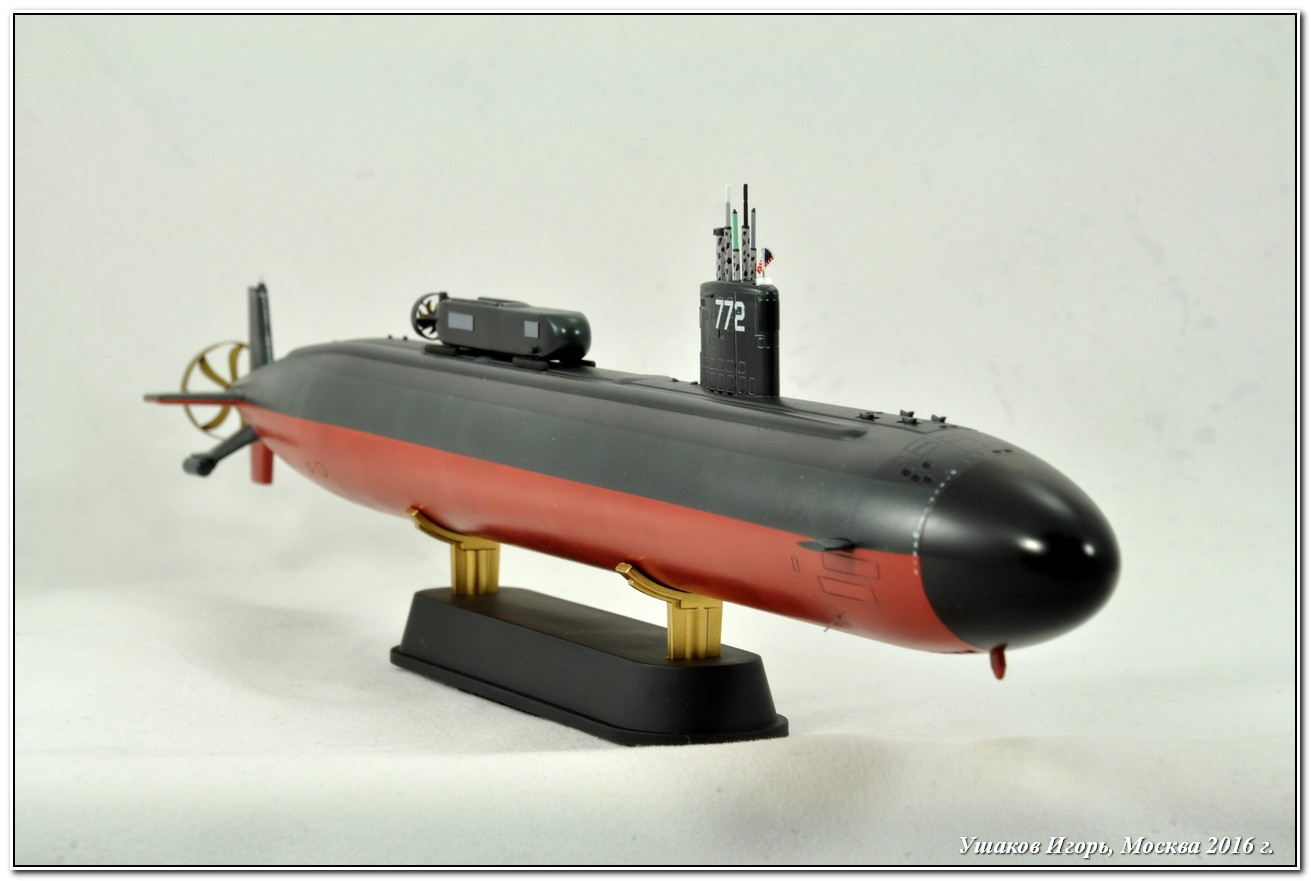

   Красил в следующей последовательности. Сначала накрасил алюминием протекторы антикоррозионной защиты на корме лодки. Затем окраска нижней части корпуса (красным), затем окраска подводной части верхней половины корпуса (Mr.Color – Tireblack), затем осветленным черным надводную часть корпуса и в завершение, матовым черным окрасил обтекатель ГАК.
Декали (а точнее только бортовой номер) использовал из набора, а марки углубления от набора Риич Моделс (причина ниже). Подложка у ХБ декалей тонкая, они хорошо позиционируются и привариваются спецжидкостями. Для «приварки» декалей пользовался Tamiya Mark fit Strong, результатом остался доволен.
НО! Марки углубления короткие – в том же наборе обычного Лос-Анджелеса 3 в 1 марки правильные, зачем здесь китайцы изобретали велосипед непонятно. А бортовой номер слегка переразмерен, не сильно, но в сравнении с «Лос-Анджелесами» заметно.

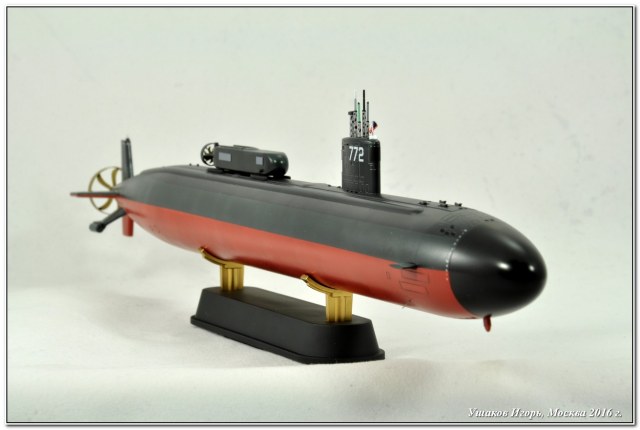

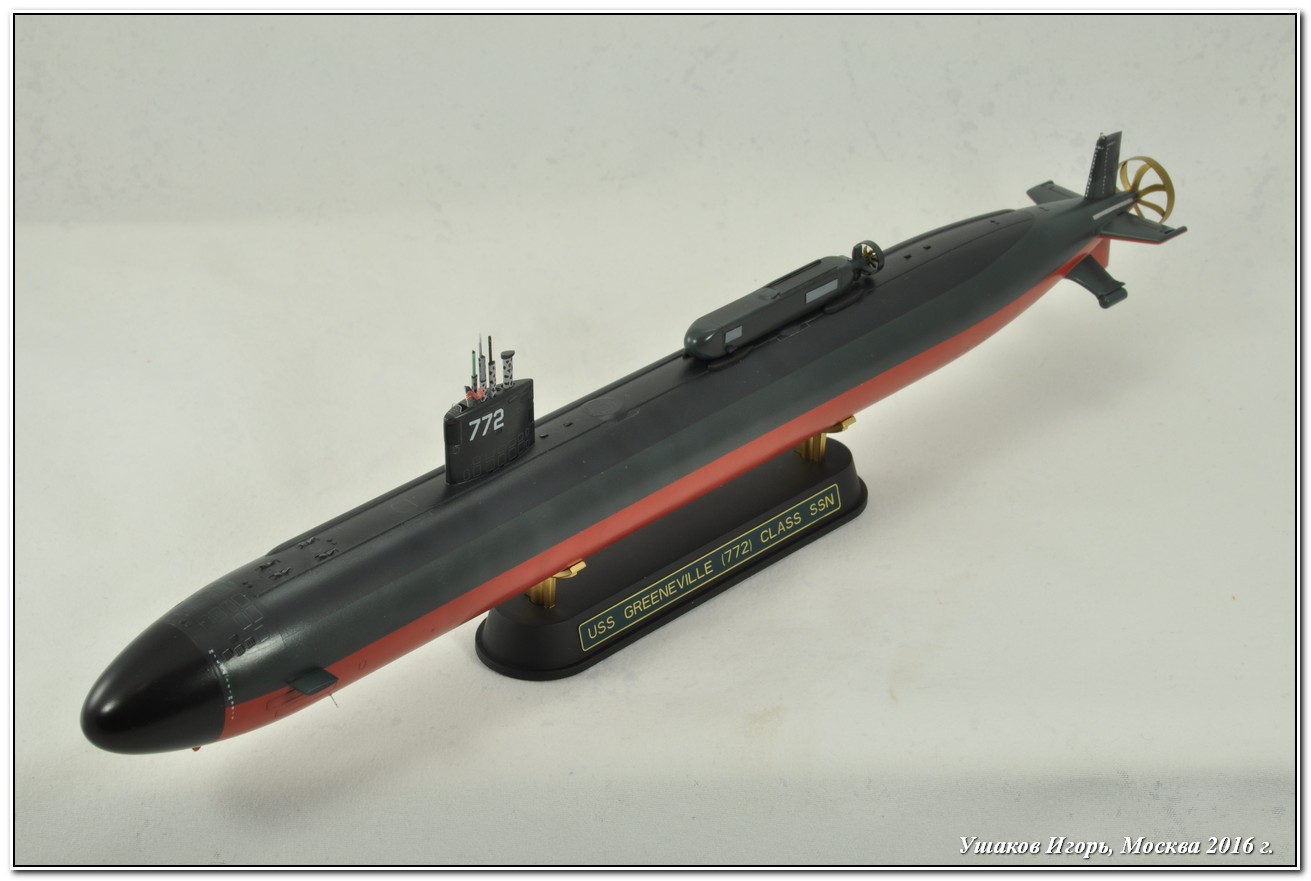

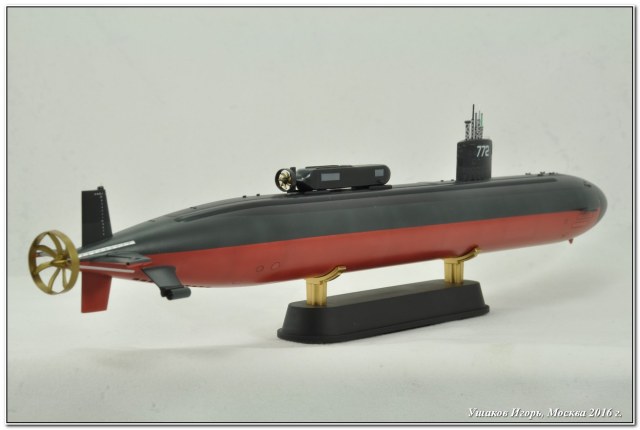

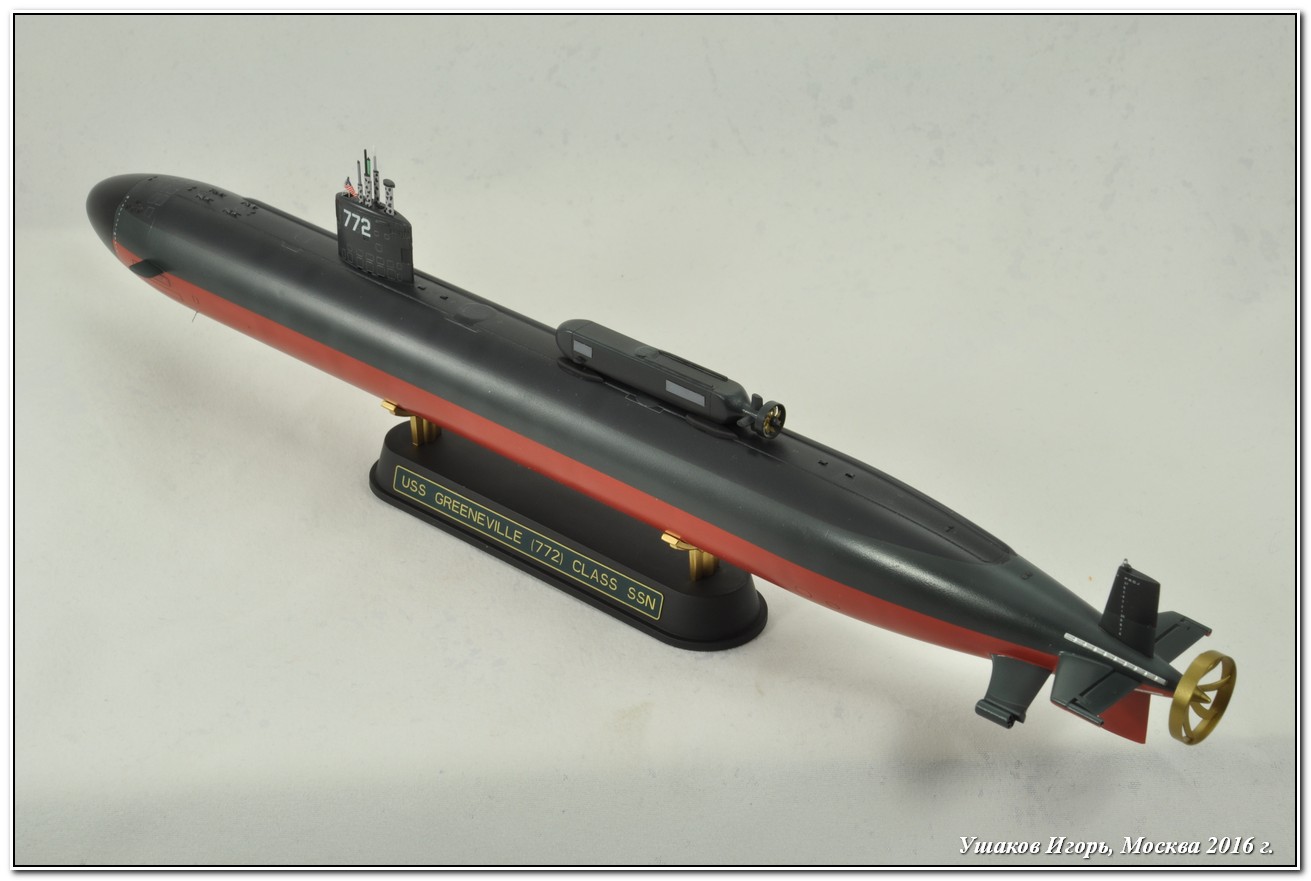

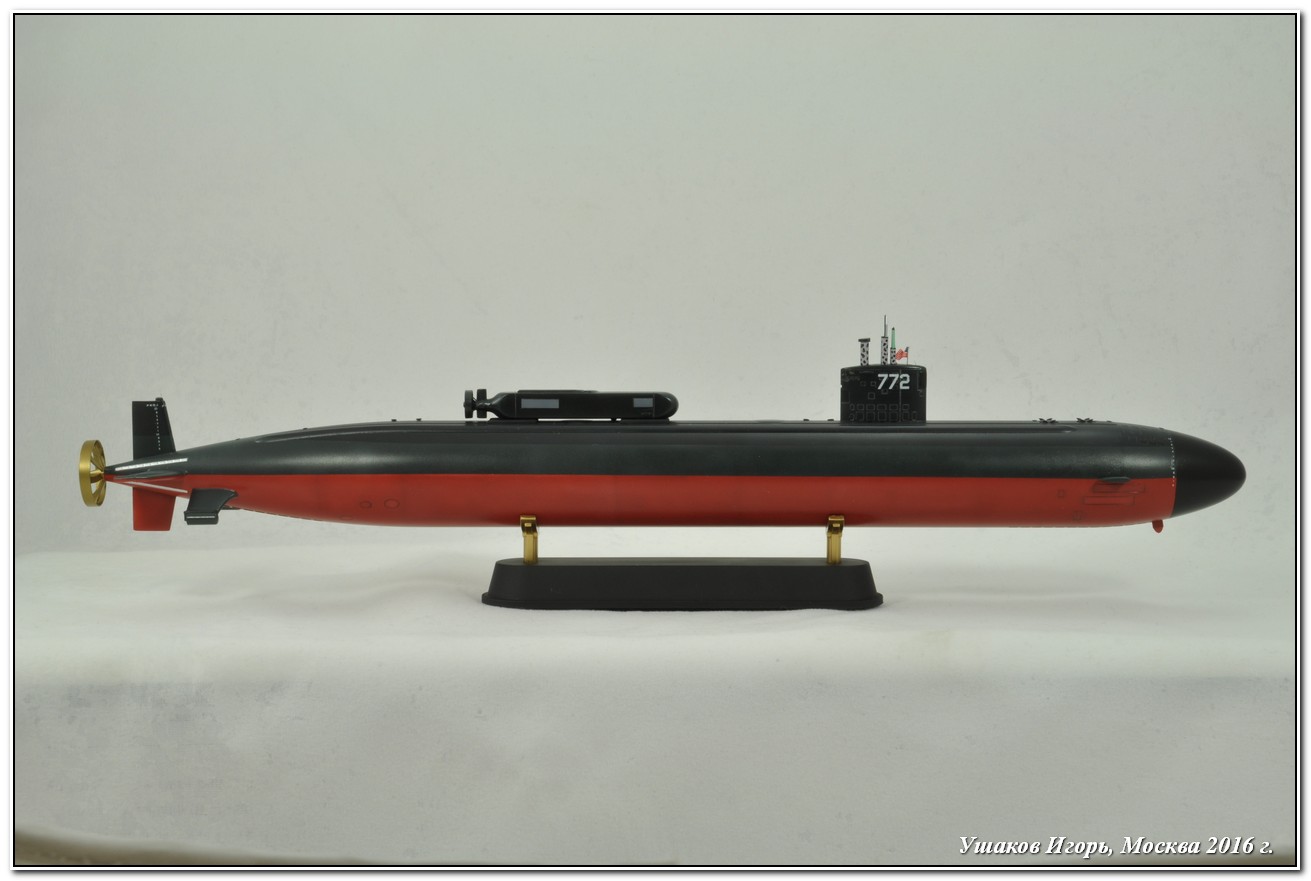

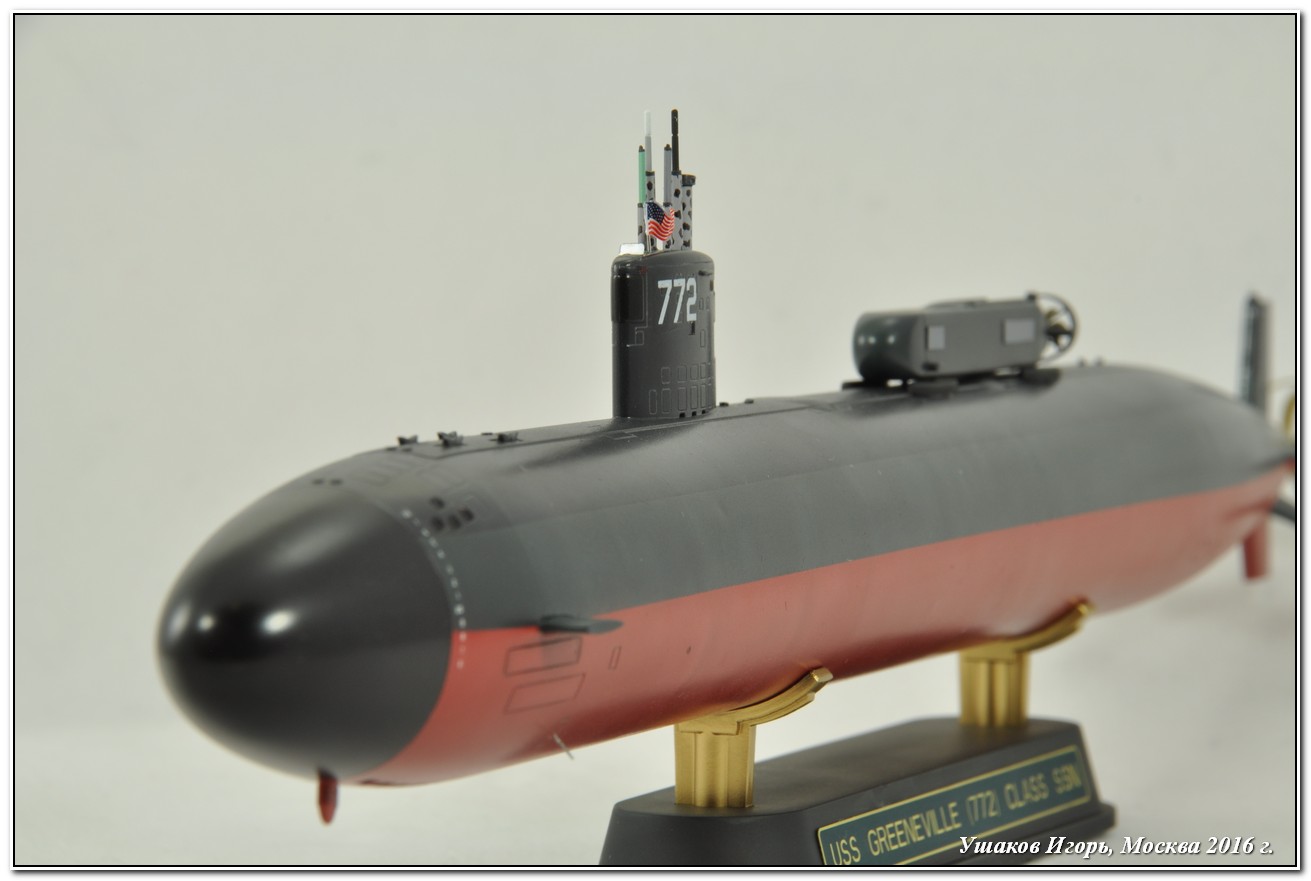

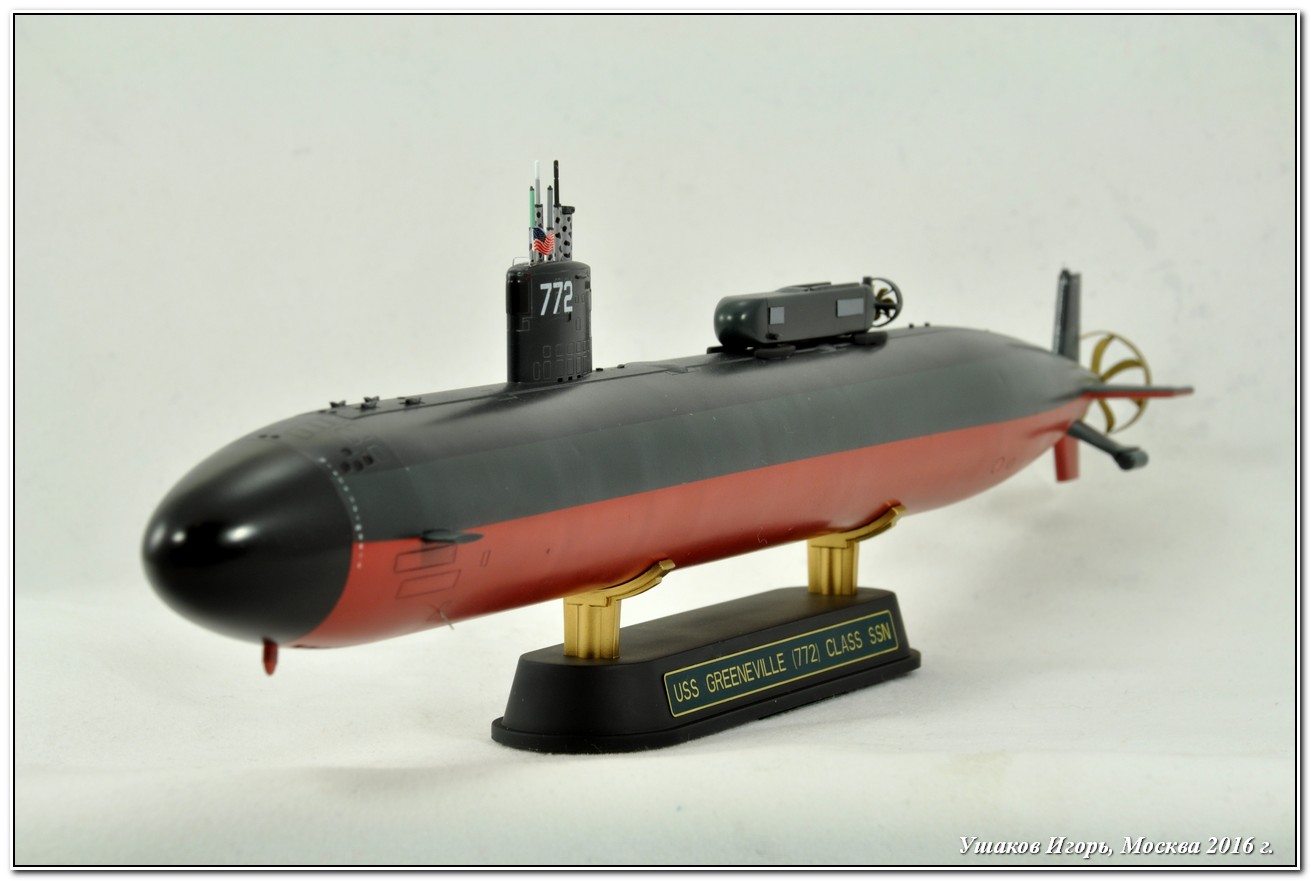

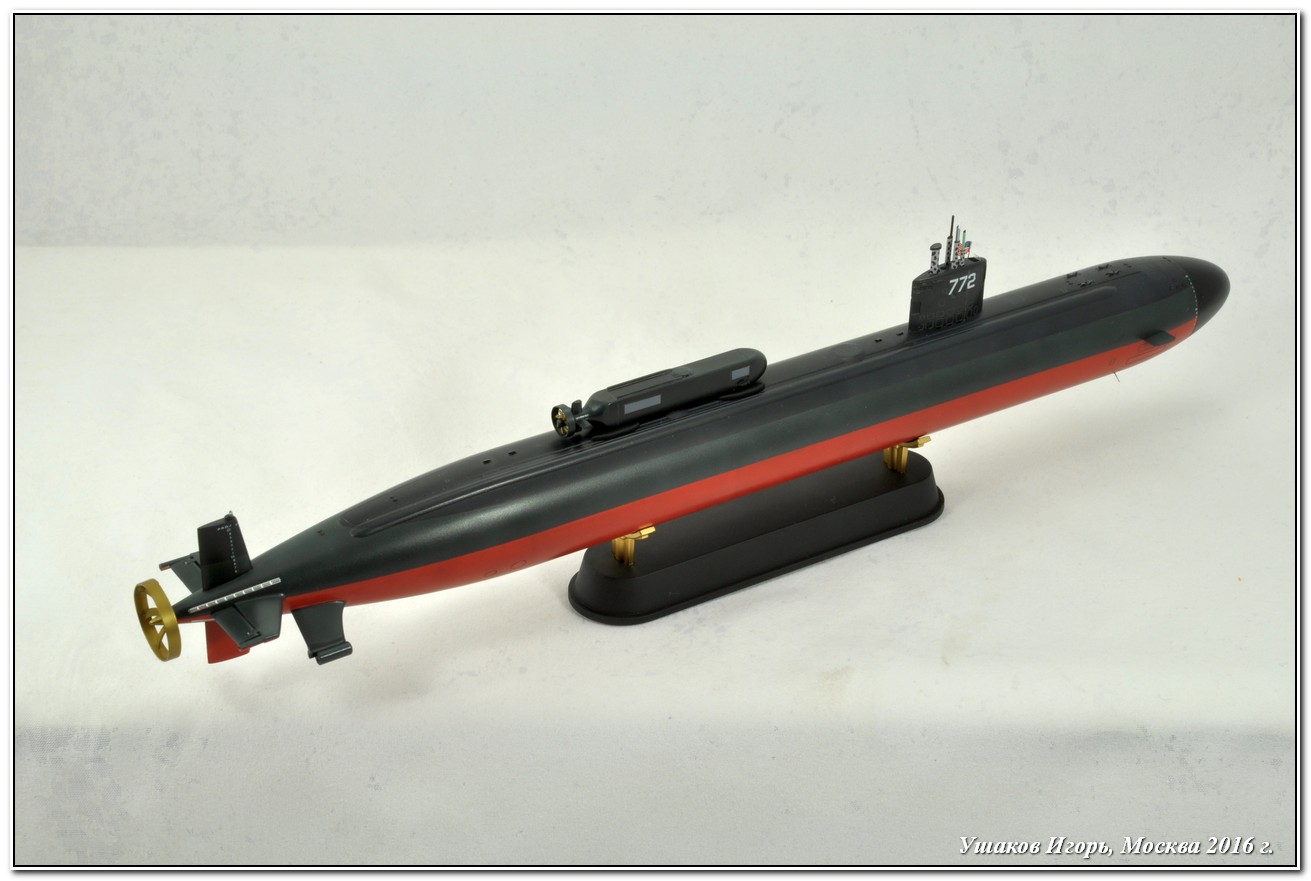

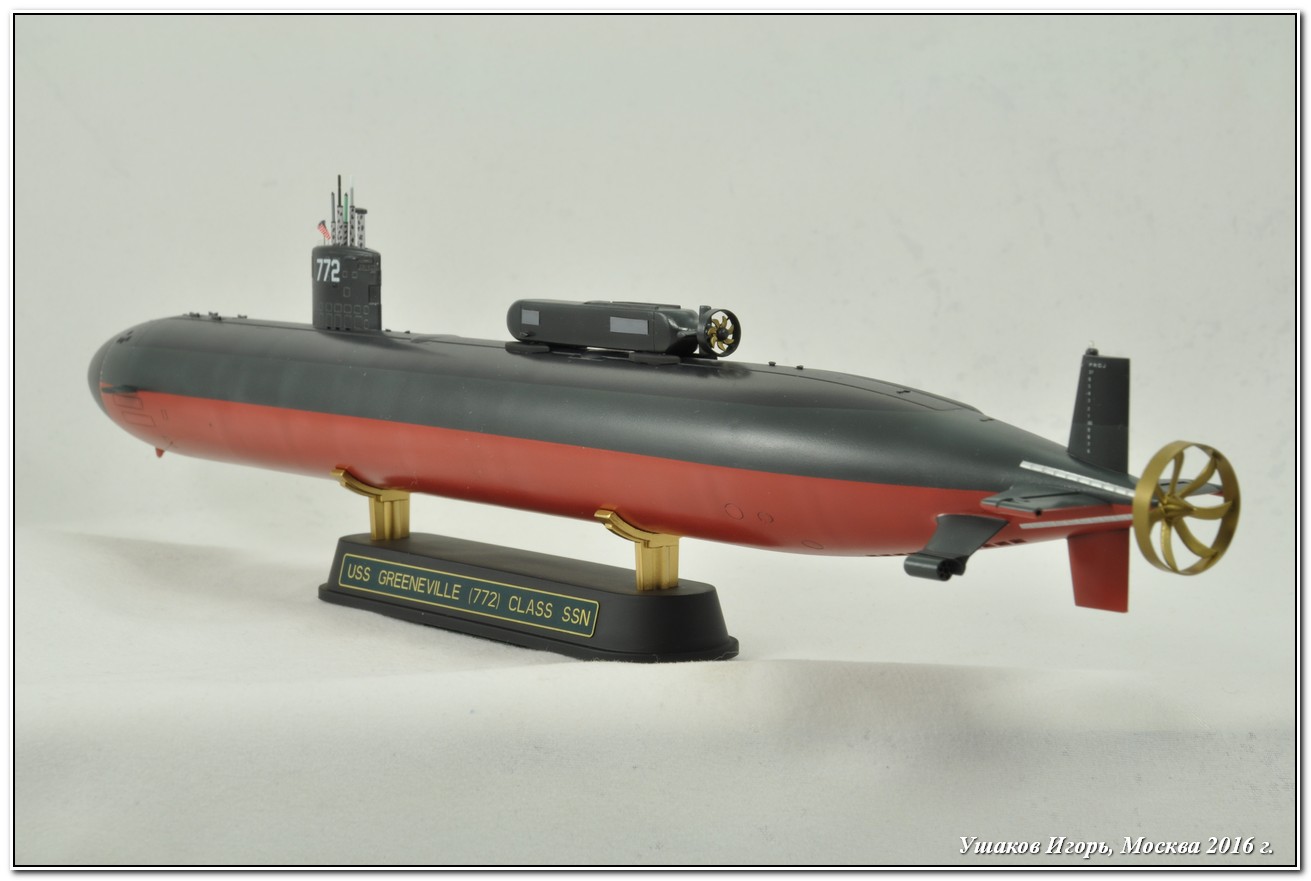

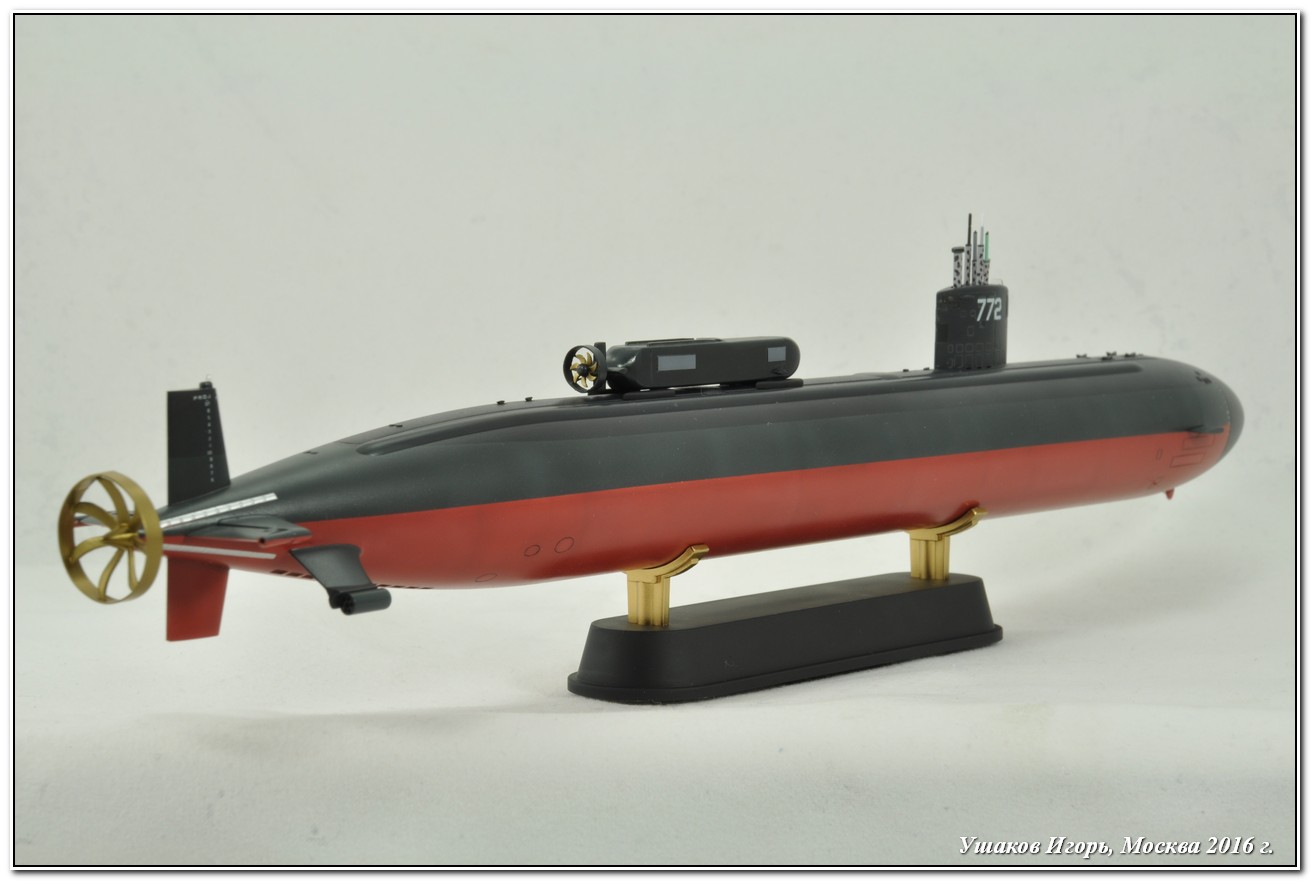

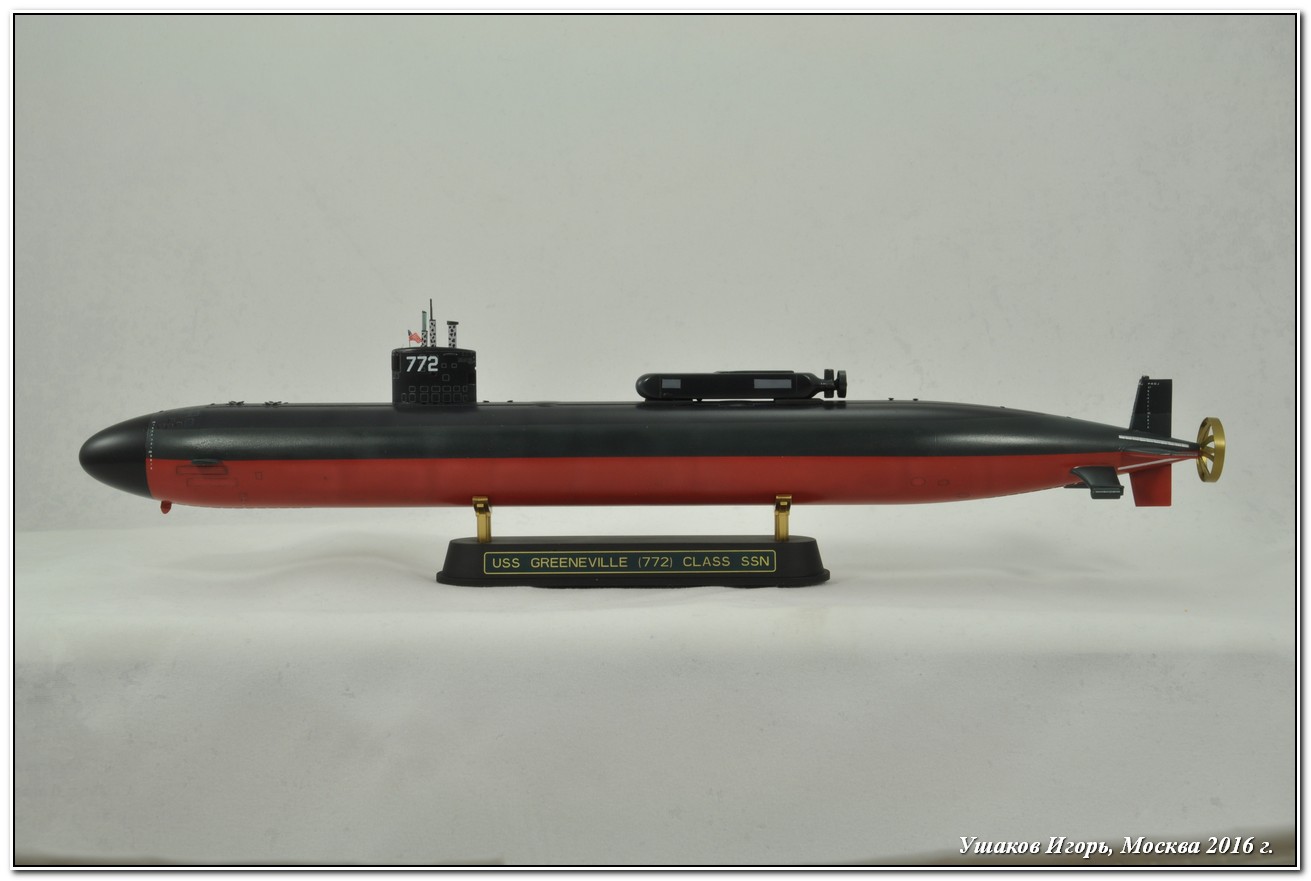

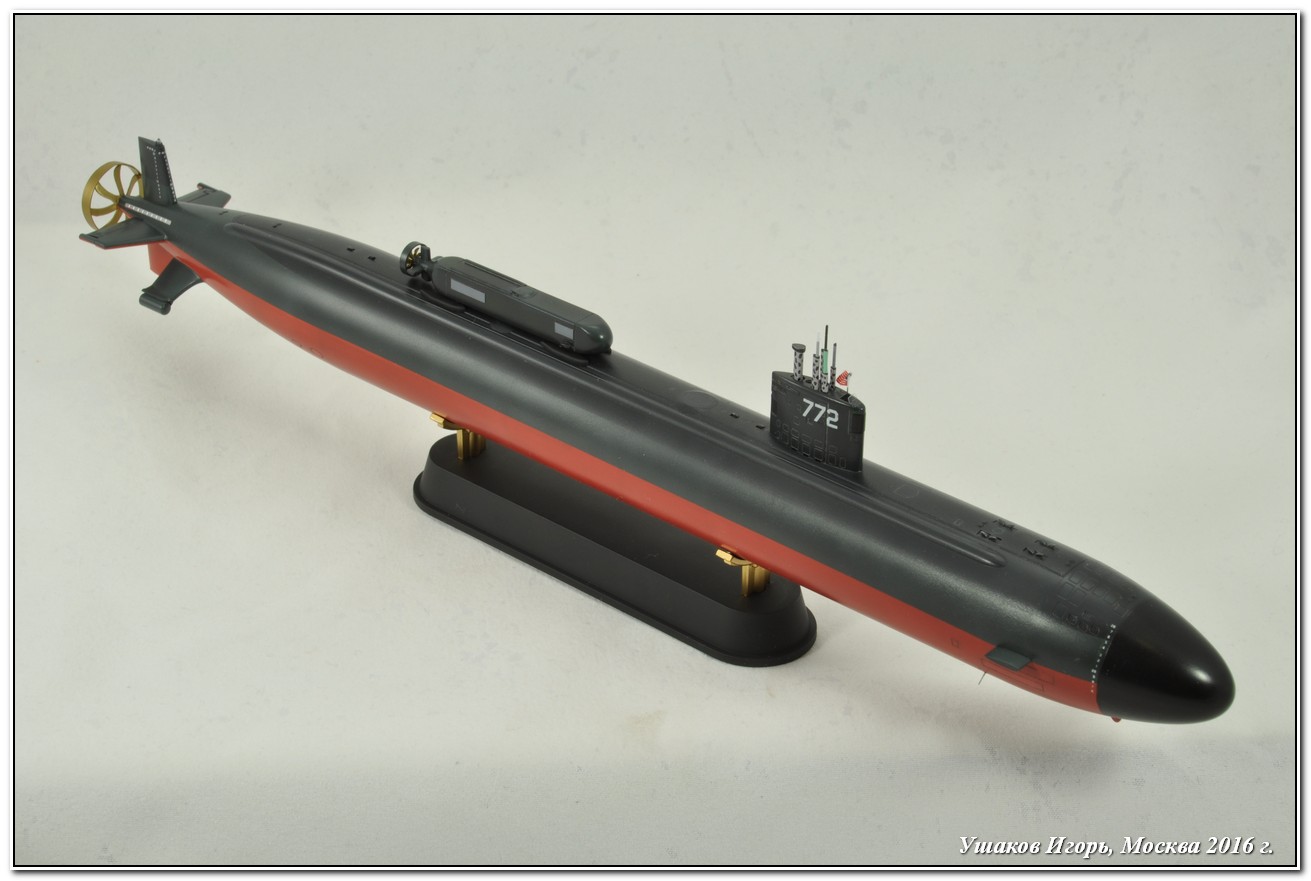

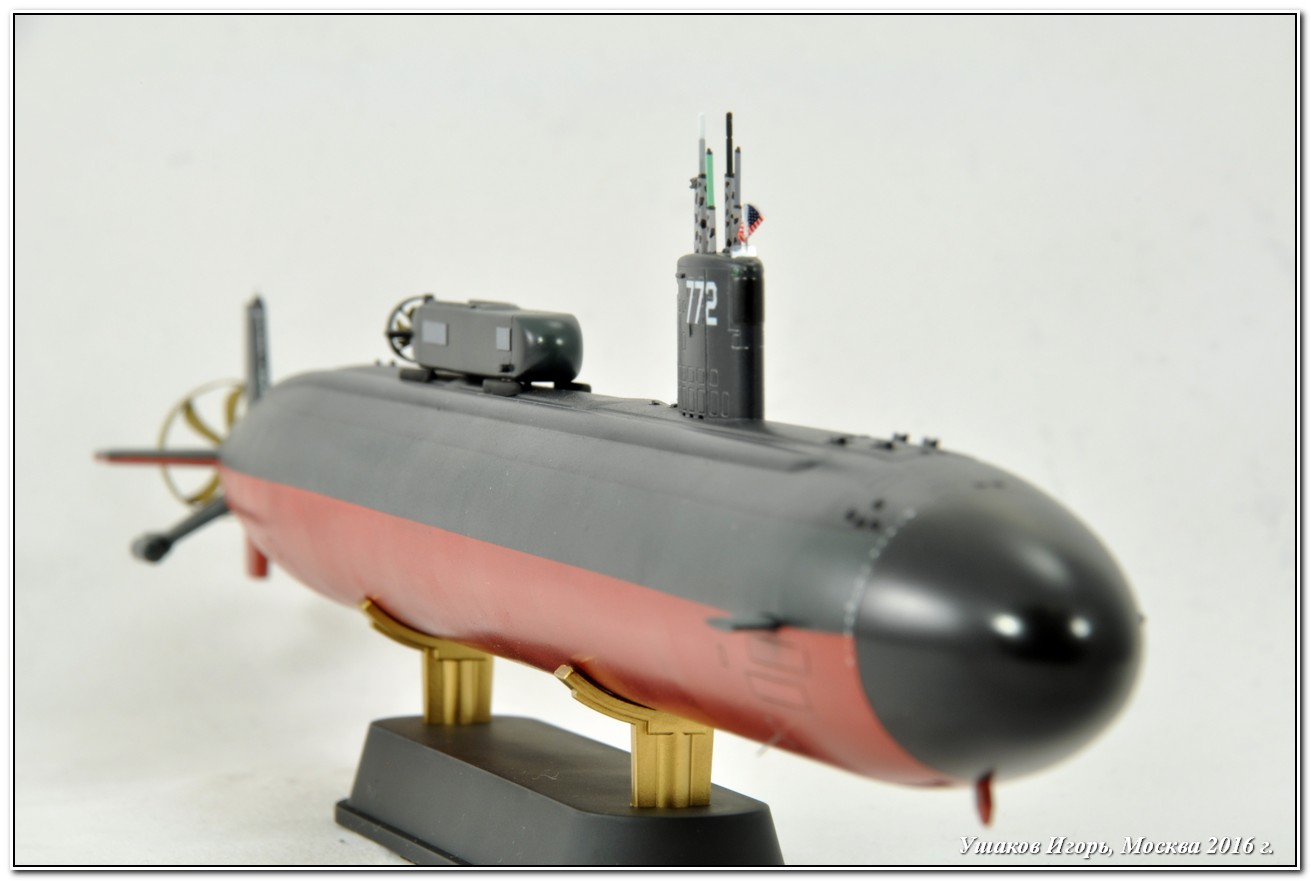

   Итак, коллеги модель перед Вами – приятного просмотра! Критика, замечания и предложения как всегда приветствуются. Всем отличного настроения!

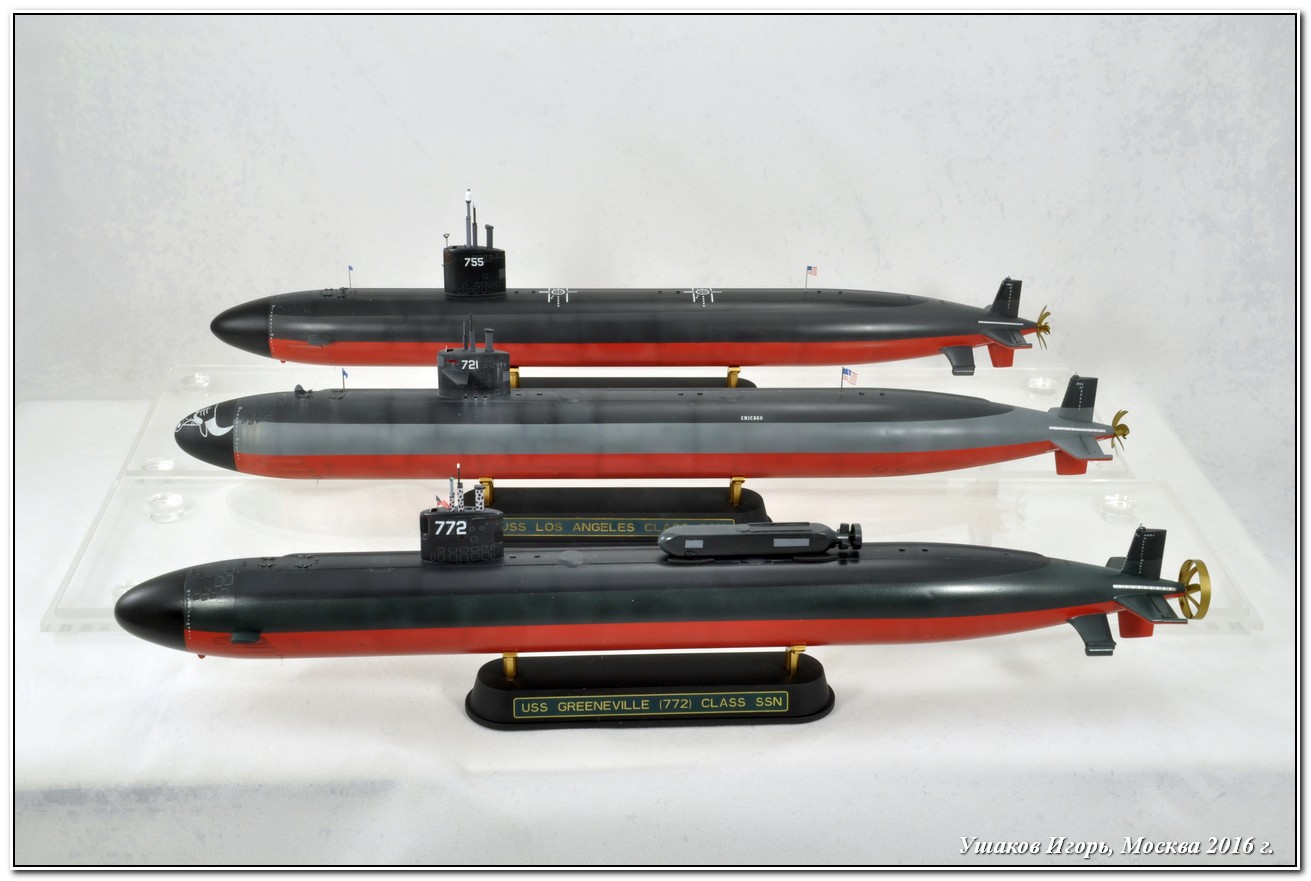

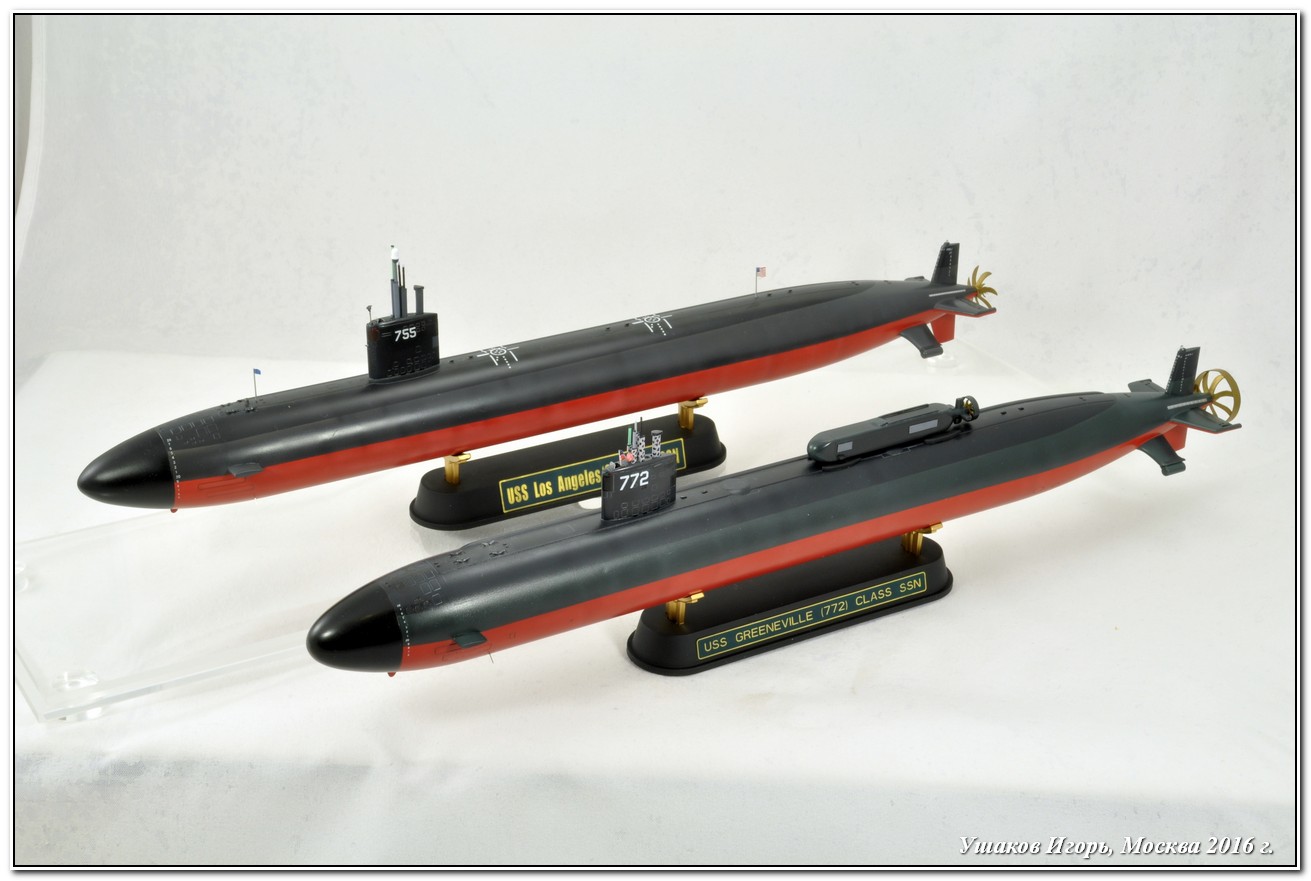

P.S. в конце сравнительные фото моделей от РиичМоделс и Хоббибосса.
