ГАЗ-51А 1961 года выпуска

Автор: Владимир Панков Размещено: 07.12.2015 · stuff174 5 886 просмотров
Производитель:
Я
Тип техники:
Гражданские
Год выпуска:
после 1960
Масштаб модели:
1:72
Назначение:
Грузовые
Страна-производитель:
СССР–Россия

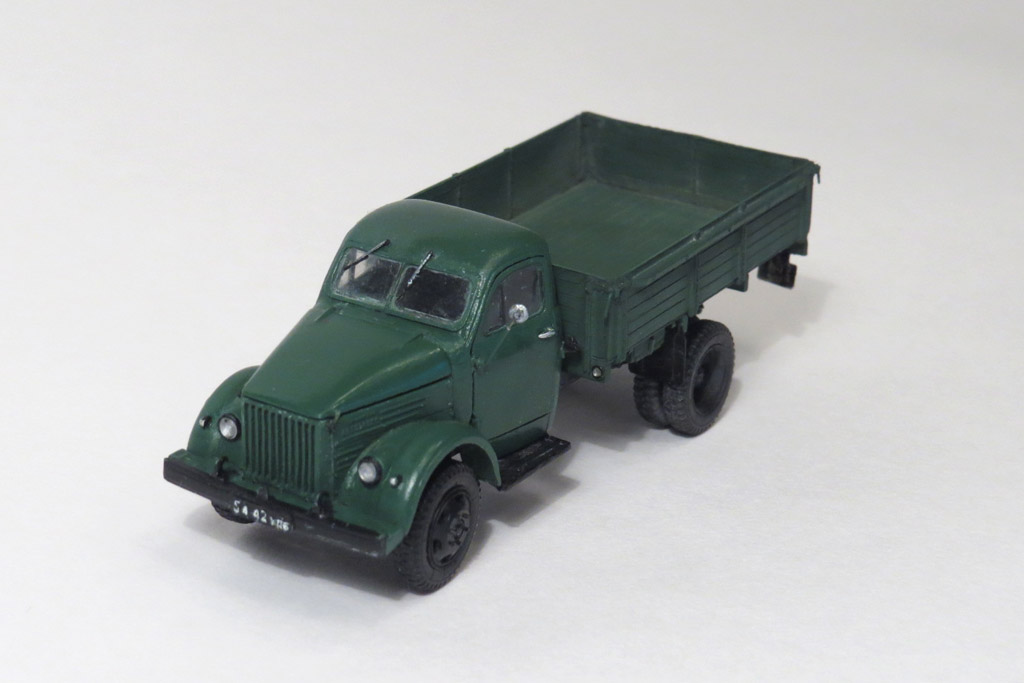

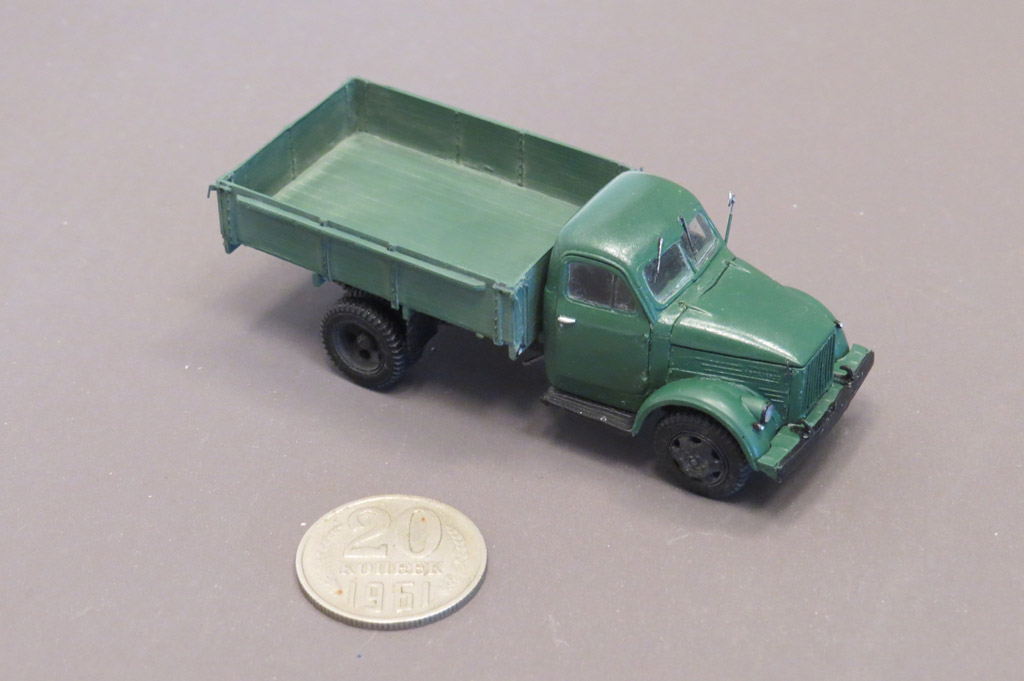

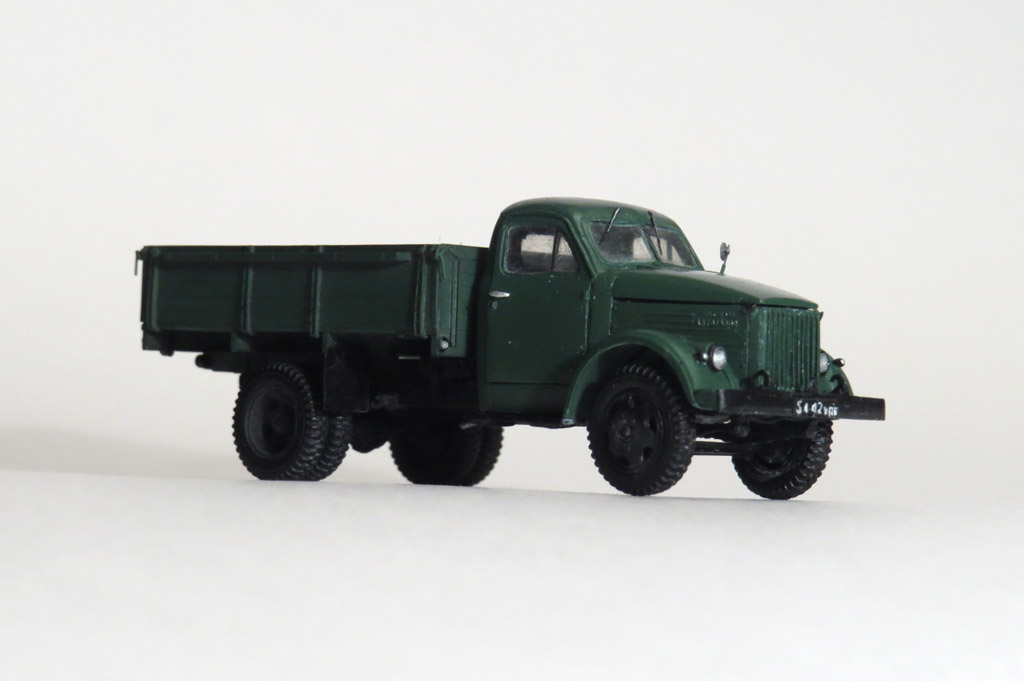

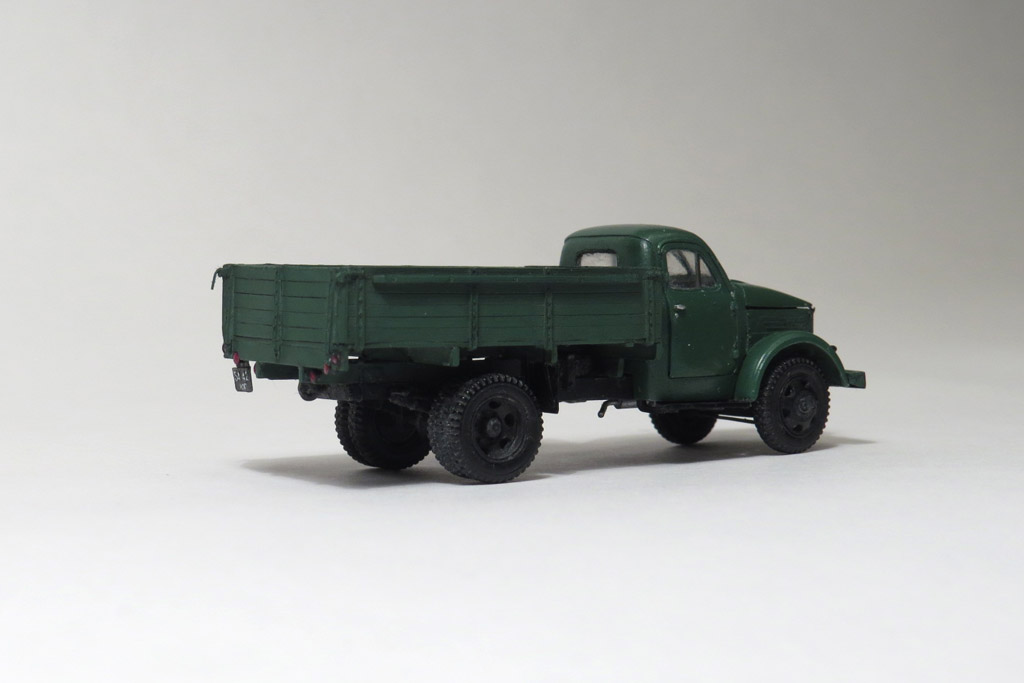

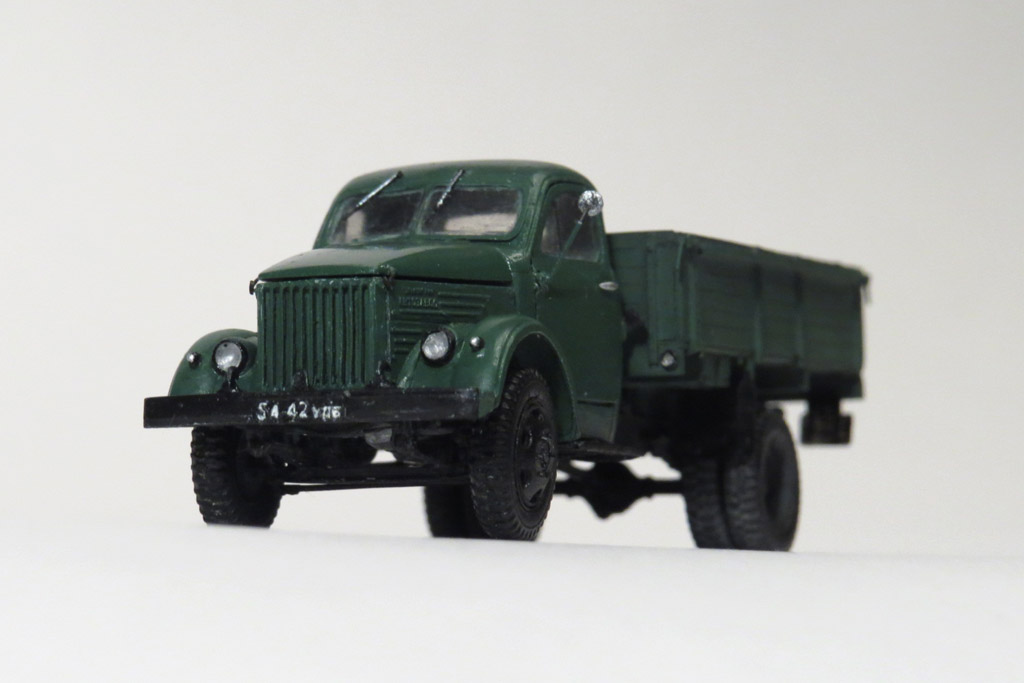

Представляю Вашему вниманию модель которая является не только  моей первой моделью на сайте, но и первой законченной мною моделью после почти 10 летнего перерыва в моделизме.

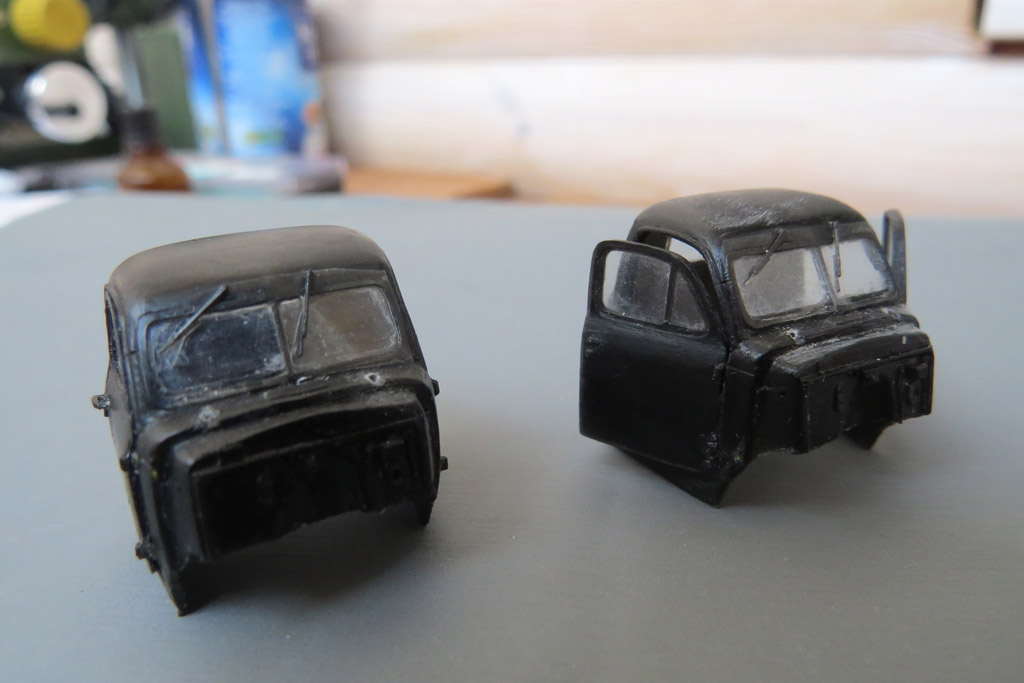

Всё началость еще, как раз, лет десять назад с перепиливания ГАЗона из набора Military Wheels. Но после некоторой возни (и 10-ти летнего перерыва на размышления), я пришел к выводу, что надо пилить из какого-нибудь другого пластика, чем по сто раз склеивать, постоянно ломающиеся тонкие детали выпиленные из полистирола низкого давления. И большая часть деталей машины никакого отношения к MW не имеют. Рама, кузов, двери, основание и передняя стенка кабины, а также практически все узлы и агрегаты сделаны полностью с нуля. При изготовлении решетки радиатора, боковин капота, рамки ветрового стекла и приборного щитка я "творчески перерабатывал" травление Part. В исходном виде его использовать нельзя, например решетка радиатора в наборе Part не соответстует оригиналу ни по ширине, ни по высоте.

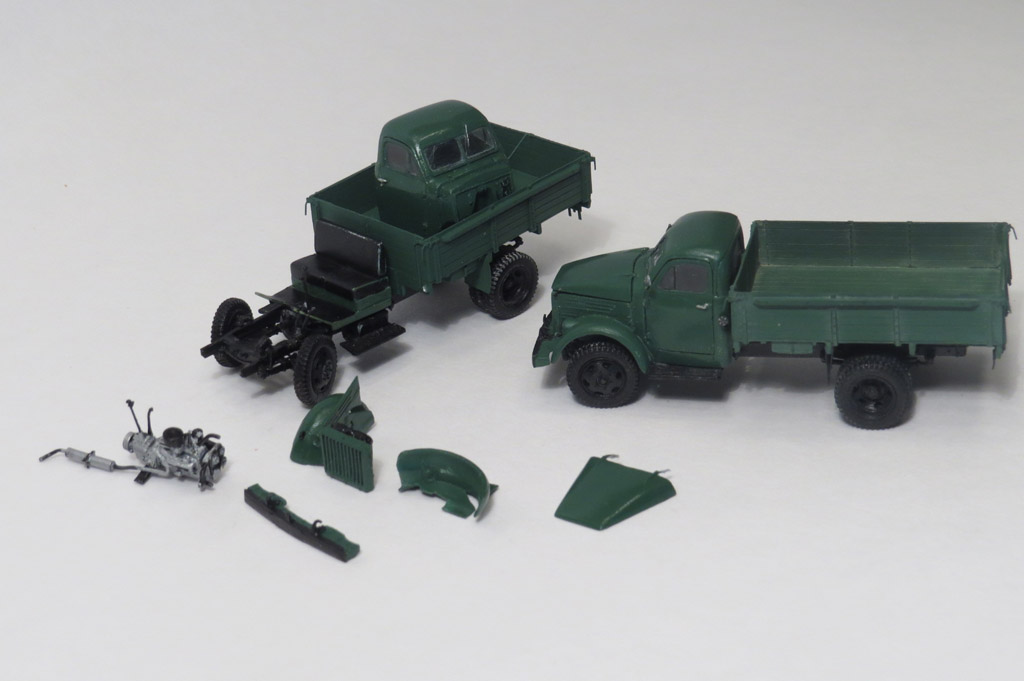

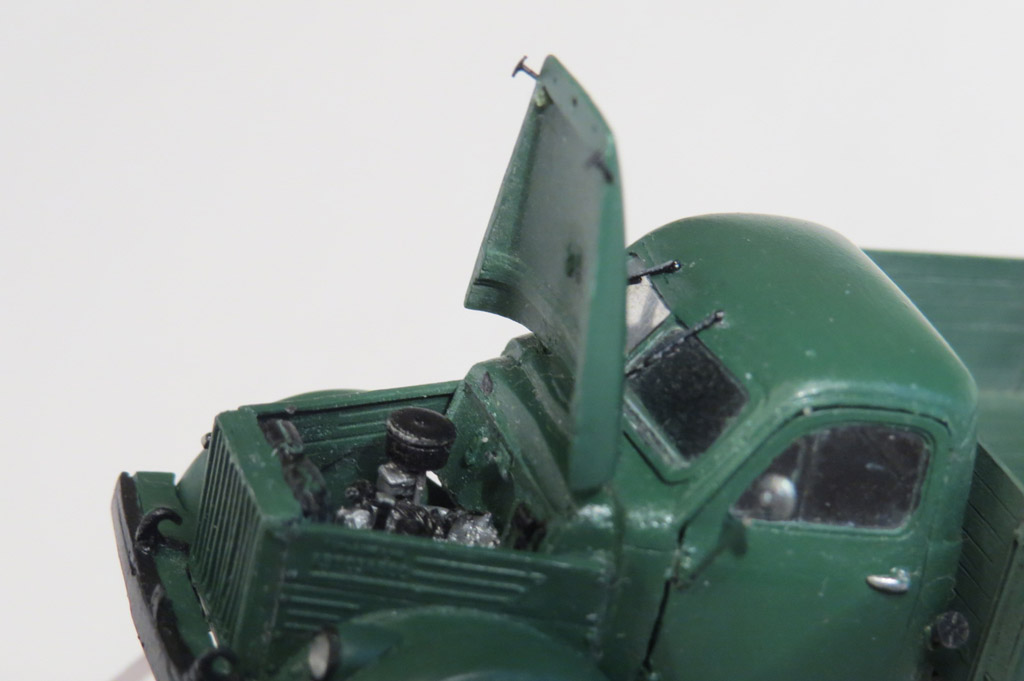

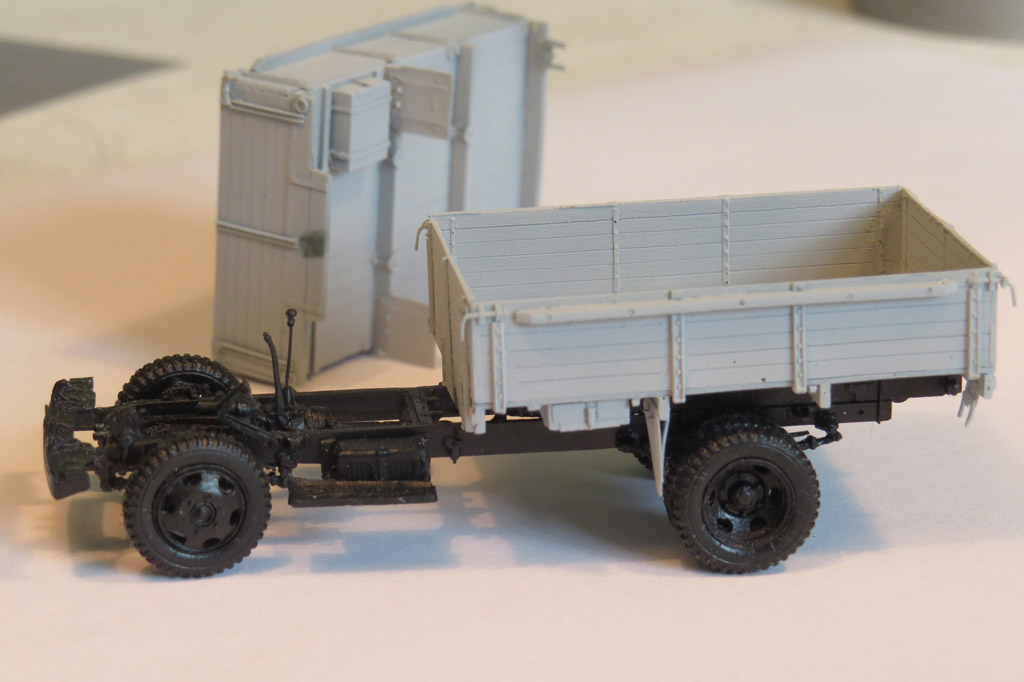

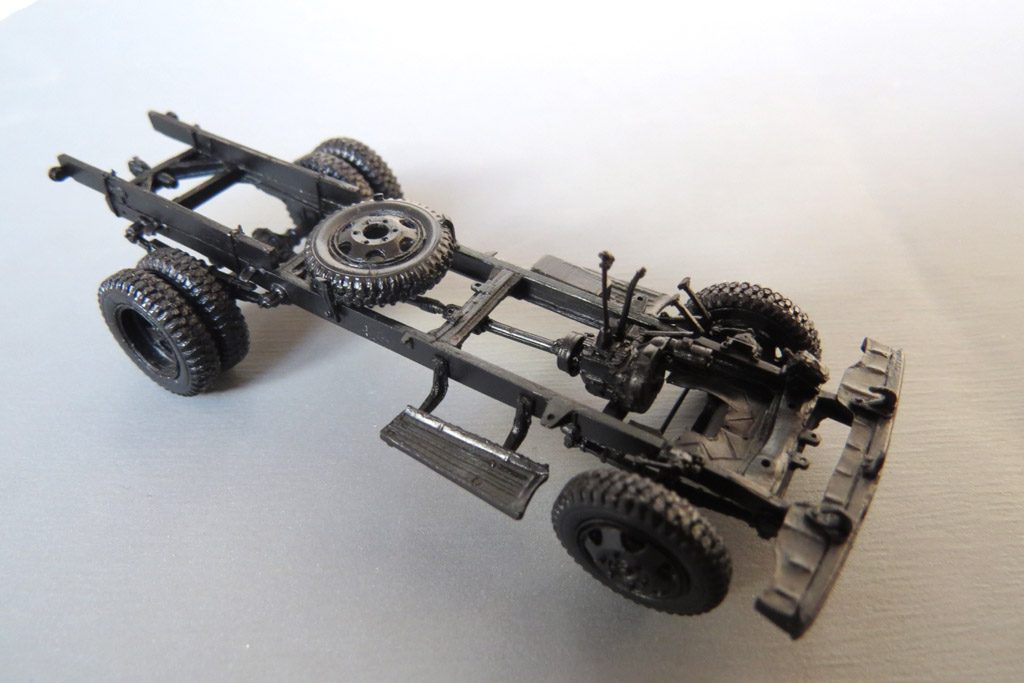

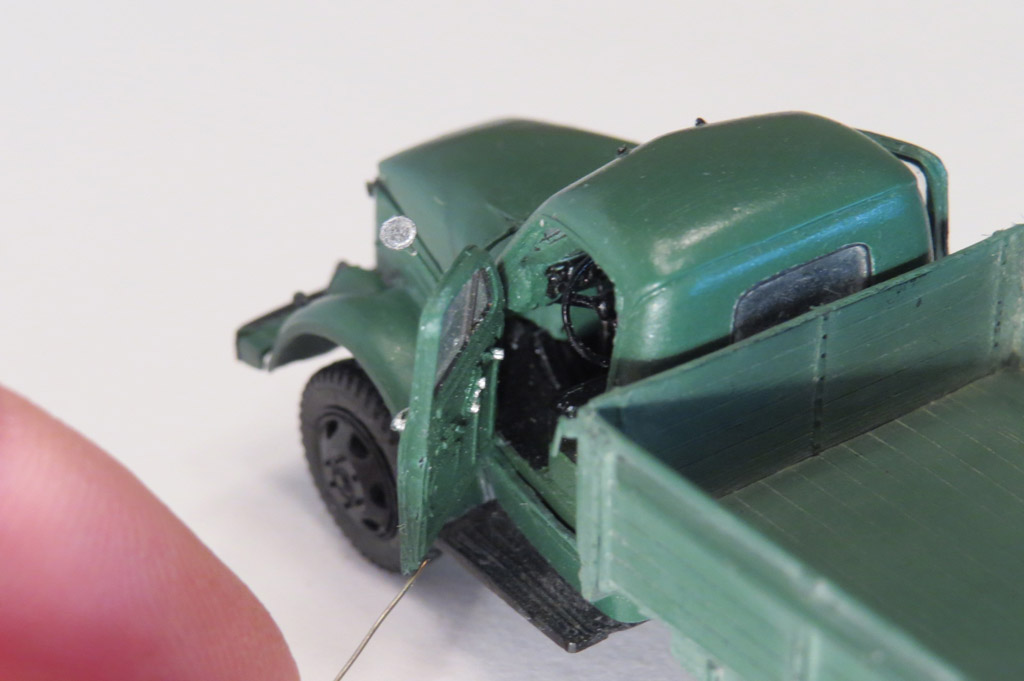

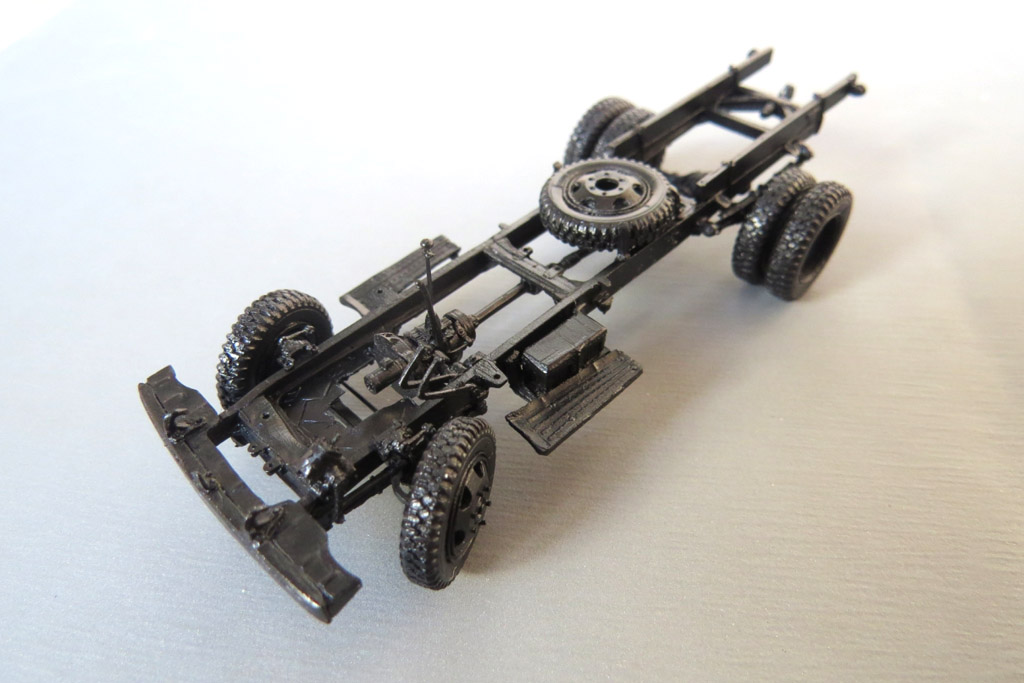

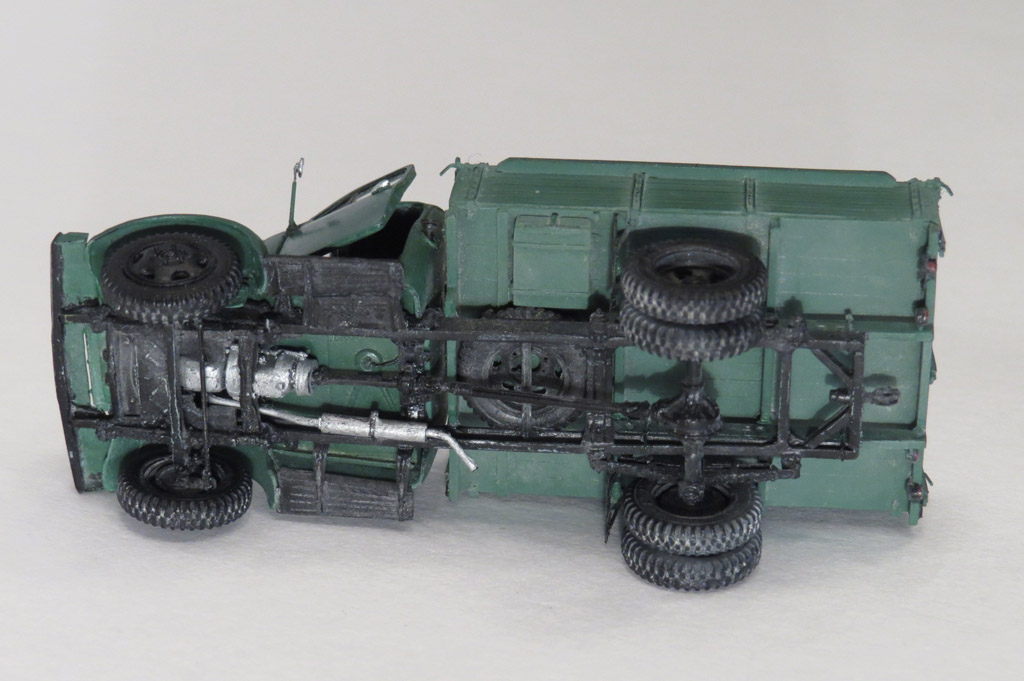

Двери и капот открываются. На раме, если захотеть, то можно заметить не только обычно присутствующие карданы или мосты, но и тормозной цилиндр с педалями тормоза и сцепления, рычажные амортизаторы, картер и рычаги рулевого управения, защиту двигателя, а колеса не только вращаются, но и поворачиваются, причем с трапецией и всеми рычагами. Подвижность колес обеспечена без снижения копийности - вращаются только те части, которые должны вращаться.

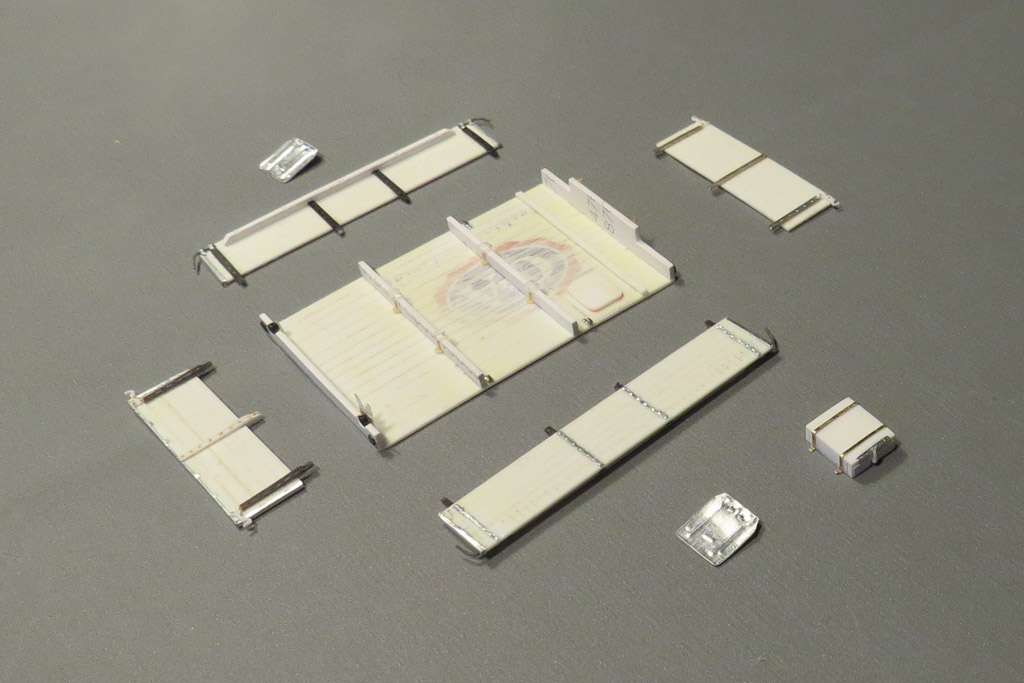

Почти все детали в машине отлиты из смолы. Из полистирола стекла, замки капота и платформы, а также оси в подвижных соединениях рулевого управления.
Машина в деталях соответствует 1961 году выпуска.

Оценки

97,06 из 100
Исполнение: 98,92 Окраска: 98,50 Матчасть: 98,50
12 голосов Все оценки

Войдите, чтобы оценить работу.

Комментарии (29)

Bòris Yurinoff Bòris Yurinoff

На сайте с 03.02.2014

8     899

Очень понравилось!
Дед на такой работал когда-то. Содержал в отличном состоянии, за что почти сразу получил новенькую 53ю. Третья машина - и уже новье, тогда это многое значило).
А сейчас, местные умельцы из такой сделали вездеход, видел один раз мельком)

?
Гость
Гость

Да, серьезная работа!
Я собирал ГАЗик от МВ и знаю что это такое, а тут...Браво)
Еще окраску подтянуть к уровню сборки и был бы совсем шедевр=)

Alexus Alexus

На сайте с 04.11.2013

12     198

С ума сойти!
Форма, строение рычага коробки и стояночного тормоза память мою из глубоких недр пятилетнего возраста наружу вытащили. Кайф! Сам бы никогда не вспомнил. Все подвижные и неподвижные элементы поражают качеством! Буду неделю разглядывать! Потрясающее!!!
По мне, это лучший ГАЗ-51 по матчасти на сегодняшний день в данном масштабе на Каропке. Думаю, эту работу теперь даже Александр Гончаров в этом плане не сможет превзойти, просто уже больше нечего доделывать. Вопрос, четыре задних фонаря - действительно такое было?
Р.S. Шедевр! Браво Мастеру!

ВП
Владимир Панков

На сайте с 01.12.2015

1     0

Спасибо, друзья, за оценки!

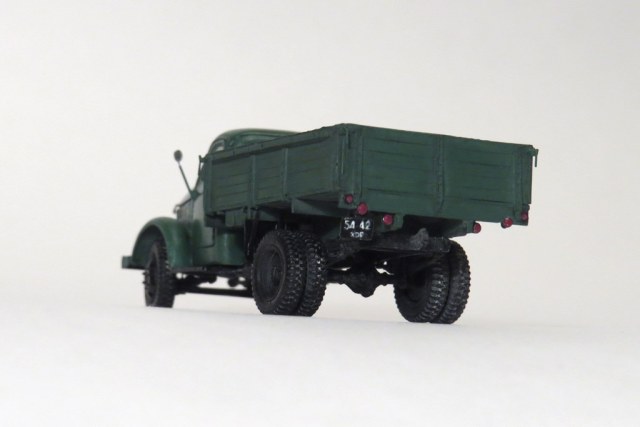

По поводу задней светотехники я уже объяснялся на асефоруме, повторю здесь:

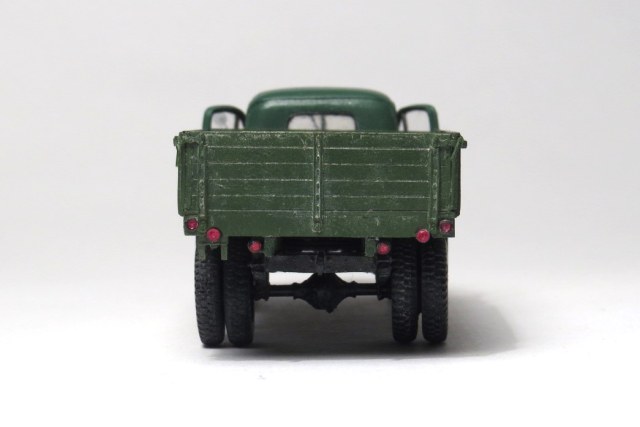

с 1961 по 1964 схема задней светотехники ГАЗ-51А выглядела так: 2 задних фонаря ФП13 (левый)и ФП13-К (правый), два указателя поворота УП5 и 2 катафота. Для самых любопытных, вот здесь исчерпывающий ответ с картинками и фотодоказательствами: http://www.acemodel.com.ua/forum/viewtopic.php?t=5824&start=45&sid=d2f8d07934414e58966e79e98b4ba8e3

?
Гость
Гость

Вот это даааа...вот это ТРУД!
Я от MW газик почти доделал- а тут ТАКОЕ!! Хочется теперь его раздавить)))

В общем работа титаническая, результат ошеломительный как по мне. Просто-таки "подковали блоху", иначе и не скажешь. Лучший ГАЗ этого масштаба тут и не только тут- вообще из виденных.

ВП
Владимир Панков

На сайте с 01.12.2015

1     0

Вот это даааа...вот это ТРУД!

Хочется теперь его раздавить)))...


Бывали моменты - очень хотелось.

ВП
Владимир Панков

На сайте с 01.12.2015

1     0

Еще окраску подтянуть к уровню сборки и был бы совсем шедевр=)

Да, сделать машину оказалость полдела. С окраской я помучался - долго не мог подобрать подходящий цвет. А еще долго восстанавливал навыки в этом деле - 10 лет ничего не красил. В конце концов на какую-либо дотошную доводку пока не хватило сил. Да, и ржавить-вымазывать здесь особо не надо - скрывать нечего, наоборот . Но ГАЗон не один, еще поковыряюсь...

Максим Каменский Максим Каменский

Спонсор

На сайте с 30.08.2011

95     118

С ума сойти!

Форма, строение рычага коробки и стояночного тормоза память мою из глубоких недр пятилетнего возраста наружу вытащили. Кайф! Сам бы никогда не вспомнил. Все подвижные и неподвижные элементы поражают качеством! Буду неделю разглядывать! Потрясающее!!!
По мне, это лучший ГАЗ-51 по матчасти на сегодняшний день в данном масштабе на Каропке. Думаю, эту работу теперь даже Александр Гончаров в этом плане не сможет превзойти, просто уже больше нечего доделывать. Вопрос, четыре задних фонаря - действительно такое было?
Р.S. Шедевр! Браво Мастеру!

Снимаю шляпу....Здорово!!!

Сергей Красильников Сергей Красильников

Спонсор

На сайте с 02.12.2013

0     11221

Классный Газон!
В УПК на таком ездил )))

Михаил Успенский Михаил Успенский

На сайте с 16.08.2010

57     1526

Думаю, где этот шедевр я уже встречал?... Точно, на АСЕ-форуме!!!
Что ж, коллега!!! Отличный экземпляр, великолепная работа!!!

Alexus Alexus

На сайте с 04.11.2013

12     198

вот здесь исчерпывающий ответ с картинками и фотодоказательствами:

Спасибо за информацию!
Так и думал, что это поворотники, но смутил одинаковый диаметр всех фонарей, повороты вроде чуть меньше, поэтому и задал вопрос для уточнения.
Еще выштамповку подножек кабины вспомнил из детства! 1983г., Владимирская область, лето, жара, приехали с отцом на дезинфекционной установке Комарова (ДУК-1) на какой-то свинарник поросят кастрировать, он вет.врачом был. Окно открыто, я высунулся, пялюсь по сторонам, вниз, подножки... Неужели это было?! Сколько лет! Вот бы назад!
"Только, рюмка водки на столе..."

ВП
Владимир Панков

На сайте с 01.12.2015

1     0

Так и думал, что это поворотники, но смутил одинаковый диаметр всех фонарей, повороты вроде чуть меньше, поэтому и задал вопрос для уточнения.

Обижаете, диаметр не одинаковый. На фото, вообще, многие детали невозможно нормально показать.

ВП
Владимир Панков

На сайте с 01.12.2015

1     0

Коллеги, на RCфоруме меня спрашивали о возможности изготовления сборной модели. Что бы понять стоит ли заниматься данным вопросом, хочу прозондировать почву и узнать на какое количество потенциальных покупателей я могу рассчитывать.
Легенда такая: сборная модель во всех деталях будет соответствовать тому, что Вы видите. Планируемая цена: 2500 руб. плюс почта. Не знаю, возможно, это много, но при меньшей цене, я вряд ли смогу стартовать.
И есть один важный нюанс: для завершения подготовительной работы и начала выпуска требуются еще некоторое время и финансовые средства. На этот счет специальное предложение: для тех, кто готов купить модель по формуле «деньги сейчас, модель – через две, три недели», цена будет равна 2000 руб.
Ответить можно здесь, в личку, или на электронную почту pankovw@yandex.ru.

Сергей Верзилин Сергей Верзилин

На сайте с 16.09.2013

3     5015

С начала не понял, думал, что это 35-й масштаб.... даже придраться к некоторым деталям хотел....
но фото почему-то сразу зацепило (тема не моя, а зацепило) ))
когда досмотрел и дочитал, ощутил полный кайф от увиденного....
Великолепно!
оценки не ставлю, т.к. профан в автомоделизме, но как начинающий корабел, уверенно говорю: красиво и с душою! по-моему красота -она и в автомобелизме красота!
п.с. так и не понял, чем меня эта Ваша работа зацепила.... но не смог пройти мимо, а это по-моему признак талантливости автора и душевного подхода к создаваемой модели!
вряд ли мой голос тут серьёзно будет воспринят спецами, но полный кузов белых шаров с удовольствием насыпаю!
ЗА ГАЛЕРЕЮ!

ВП
Владимир Панков

На сайте с 01.12.2015

1     0

Еще выштамповку подножек кабины вспомнил из детства!...
С начала не понял, думал, что это 35-й масштаб.... даже придраться к некоторым деталям хотел....

Спасибо за душевные комментарии. Может, так оно получилось потому, что люблю я наши машины и детство у меня прошло в них, правда не в 51-м, а в 52-м ГАЗоне (но сделанном из ЩДОКовского барбухая на шасси ГАЗ-51 путем установки кабины ГАЗ-52 и обрезанного кузова ЗиЛ-130), потом КАвЗ, ЗиЛ-130, ЗиЛ-131, МАЗ... в общем накатался я в детстве с отцом. Но больше всего лег мне в душу ГАЗон. Специально, помню, нюхал сладковатый запах бензина от него. Сейчас машины так не пахнут, но воняют безобразно. А звук от него песня! Как за сеном ездили в деревне, через поле напрямик, по лесным дорожкам. 80-е...
А вот когда вырос, вроде и выбирал учебу на околоавтомобильную тематику, но переучился,блин - так с грузовиками и разминулся. Вот теперь самовыражаюсь с помощью моделей.

Александр Гончаров Александр Гончаров

На сайте с 25.02.2014

69     204

Конечно же,работа очень понравилась!Особенно тщательная проработка мат.части.Ходовка ваще,песня!Все просто очень здорово.Есть небольшие замечания по внешнему облику,вернее по качеству проработки,но они настолько незначительны,что даже перечислять не хочется.Это скорее для гурманов. В цвет,чуть синего нужно было бы добавить /ИМХО/. Тут Леха (Alexus)сказал,что "даже" я не смогу превзойти вашу работу,то что доделывать уже нечего.:-)И он действительно прав!Да и концепция у меня немного другая.В механику я не лезу.Для меня важно передать реальный внешний облик...В планах тоже сделать 51-й,но точно не в этом году.Какой получится не знаю.Прошу прощения,что немного "уехал" в сторону,но этого требовали обстоятельства.Еще раз респект за терпение и кропотливый труд!Из видимых деталей,подножки просто супер!

ВП
Владимир Панков

На сайте с 01.12.2015

1     0

Есть небольшие замечания по внешнему облику,вернее по качеству проработки,но они настолько незначительны,что даже перечислять не хочется.Это скорее для гурманов. В цвет,чуть синего нужно было бы добавить /ИМХО/.

Я даже предполагаю какие. Мне самому, к примеру, не нравятся зазоры под капотом и по передней кромке дверей но это проблемы первого экземпляра. И стальная краска с ручек предательскими пальцами втирается в кабину и потом эти блестки никак н стираюся и портят вид. А насчет синего добавить - когда у Вас это получится - пришлите рецепт. Я о том, что современные красители какие-то не такие я пробовал смешивать зеленые с синими - в результате ничего путного не получил. Пока остановился на Revell 48, но он совсем не идеальный. Светлее и как-то бледнее, что-ли. У моей жены(она художник)есть советские масляные краски (им по 30-40 лет), там оттенки - то, что надо. Но, понятно, что такими красками модель не покрасишь.

Да и концепция у меня немного другая.В механику я не лезу.Для меня важно передать реальный внешний облик...

Смотрел Ваши работы - они мне очень нравятся. Моя же концепция: модель - результат изучения конструкции машины. На сегодняшний день в состоянии сделать модель ГАЗ-51 практически любого года выпуска с учетом происходивших изменений в конструкции. Так что если будете делать ГАЗон - определитесь с периодом выпуска. Они на самом деле все разные. А в моделях, часто, абстрактные ГАЗ-51.

Alexus Alexus

На сайте с 04.11.2013

12     198

Обижаете, диаметр не одинаковый. На фото, вообще, многие детали невозможно нормально показать.

Да,согласен,показалось.

Александр Гончаров Александр Гончаров

На сайте с 25.02.2014

69     204

А насчет синего добавить - когда у Вас это получится - пришлите рецепт.
Владимир,рецепт очень простой!Я пользуюсь авто эмалями.Стравливаете с баллонов нужные цвета и мешаете,добиваясь нужного результата.Желательно при дневном свете.+ то, что недорого,концентрация для аэра идеальная и глянец отличный,а вот минус,это запах и время сушки.
Так что если будете делать ГАЗон - определитесь с периодом выпуска.
С периодом я определился,тоже буду делать 61 года. Очень хорошо помню прототип.Первый раз за руль посадили и дали немного по рулить,до педалей я еще не доставал... Владимир,скажите,"мастер" колес вы на принтере делали?
ВП
Владимир Панков

На сайте с 01.12.2015

1     0

Владимир,скажите,"мастер" колес вы на принтере делали?

Нет, эта роскошь мне недоступна.

Александр Гончаров Александр Гончаров

На сайте с 25.02.2014

69     204

Цитата:Владимир,скажите,"мастер" колес вы на принтере делали?

Нет, эта роскошь мне недоступна.


А что за технология,не могли бы вы хотя бы вкратце обрисовать.Я пытался,у меня не получалось ровно нарезать боковые грунтозацепы.И еще,как вы подножки делали, опять же для мастер модели?

ВП
Владимир Панков

На сайте с 01.12.2015

1     0

А что за технология,не могли бы вы хотя бы вкратце обрисовать.Я пытался,у меня не получалось ровно нарезать боковые грунтозацепы.И еще,как вы подножки делали, опять же для мастер модели?

По колесам проще: определившись с моделью шины и зная ее размеры, я подобрал шину с необходимым мне количеством зацепов и из нее выточил нужный мне профиль. Потом вручную сделал рисунок на боковины и протектор. Кстати, что бы не зависеть от существующих моделей, давно хотел купить делительную головку Proxxon.
Подножки изначально вручную сформированы в фольге, кронштейны подножек вырезал из полистирола.

Александр Гончаров Александр Гончаров

На сайте с 25.02.2014

69     204

Даааааа,Владимир...!Я себя иной раз,ловлю на мысли,что занимаюсь "мазохизмом",ну а вы...!В хорошем конечно смысле :-).Понимаю,что для коммерческих целей нужна тщательная проработка "мастера",но сейчас ведь никто так не делает.Город Гомель думаю не маленький,3Д принтеры вероятно есть.Хотя если огромное желание и любовь к объекту,то да,можно и вручную.Времени конечно это отнимает немерено.В любом случае нишу по 51-му вы закрыли хорошей моделью.Единственный минус, ее себестоимость и монтаж.Может все таки, для удешевления проекта,можно что то и опустить.Я читал ваш ответ на подобный вопрос, на одном из форумов.И все же,может стоит подумать.Жалко будет,если проект погибнет.Можно некоторое количество экземпляров оставить, для любителей мат.части и механики /коих я уверен не так уж много/ и параллельно, вариант попроще.Но это конечно мое мнение.Решать вам,да и понимаю "мастер" уже проработан.Желаю вам удачи в продвижении проекта! Да,если еще не поздно,я бы взял один экземпляр в качестве эталонного.Публичную часть письма заканчиваю,для уточнения пересылочных процедур,перехожу в личку.

ВП
Владимир Панков

На сайте с 01.12.2015

1     0

Мазохизм? Еще какой! Но тщательная проработка мастера - это как раз не для коммерческих целей. Затраченное время никогда не окупится. Наоборот, коммерческая сторона для того, что бы продолжать заниматься любимым делом.
Когда я в этом году вплотную взялся за эту машину, у меня уже были старые наработки еще из до 3д-шой эры, в то время как навыки 3д моделирования, полученные еще во время учебы у ВУЗе, благополучно были забыты. Результат работы не всегда зависит от технологий, да, и принтер принтеру рознь. Но, конечно, надо догонять время и идти с ним в ногу.
Насчет сборки я тогда зря пугал - сам до конца не разобрался. Если четко соблюдать определенную последовательность шагов, всё должно складываться на ура! А с себестоимостью, пока ничего сказать не могу, если работа закрутится - будет видно. Кстати, насчет технологий: кроме возможности установки элементов подвижными, есть еще такая фишка, как интегрированные в отливку прозрачные элементы, что обеспечивает копийность как снаружи, так и внутри кабины.

?
Гость
Гость
Цитата:Еще окраску подтянуть к уровню сборки и был бы совсем шедевр=)

Да, сделать машину оказалость полдела. С окраской я помучался - долго не мог подобрать подходящий цвет. А еще долго восстанавливал навыки в этом деле - 10 лет ничего не красил. В конце концов на какую-либо дотошную доводку пока не хватило сил. Да, и ржавить-вымазывать здесь особо не надо - скрывать нечего, наоборот . Но ГАЗон не один, еще поковыряюсь...


Ох и ох....МОЩНО! Что еще сказать!)))

Юп
Юпер

На сайте с 20.09.2016

0     0

ВП
Владимир Панков

На сайте с 01.12.2015

1     0

Шедевр

Спасибо!
Это еще "зеленая" версия, не без недостатков...

Илья Зырянов Илья Зырянов

На сайте с 26.03.2019

28     0

Вашей увлечённости этой темой, настойчивости и дотошности можно позавидовать. И как результат - шедевр. Модели, в которых почти каждая деталь изготовлена вручную, воспринимаются совершенно иначе, чем искоробочные. Зачастую в них нет лоска, что-то кривенько, корявенько, но как раз они ИМХО в большей степени создают впечатление реального автомобиля. Браво!

ВП
Владимир Панков

На сайте с 01.12.2015

1     0

Вашей увлечённости этой темой, настойчивости и дотошности можно позавидовать...

Спасибо, Илья!
Но, перфекционизм, на самом деле - очень вредная наклонность. Хотел бы от этого вылечиться, но не знаю как.
