Григорович М-5

Исходный набор состоит из смоляных деталей, фототравления, декалей и шаблонов хвостового оперения и стапеля.
Детали крыльев и стоек отлиты из термореактивной смолы, полимеризация которой происходит при повышенной температуре в печке. Этот выбор материала обеспечил тонкие задние кромки крыльев, их прочность и долговечность модели (исключается провисание крыльев собранной модели). Мастера  корпуса и крыльев изготавливались 3D-фрезеровкой, что обеспечило полную симметричность деталей. К сожалению, на всех отливках верхнего крыла присутствует один дефект литья на задней кромке, достаточно легко устранимый наращиванием каплями цианакриловым клеем.

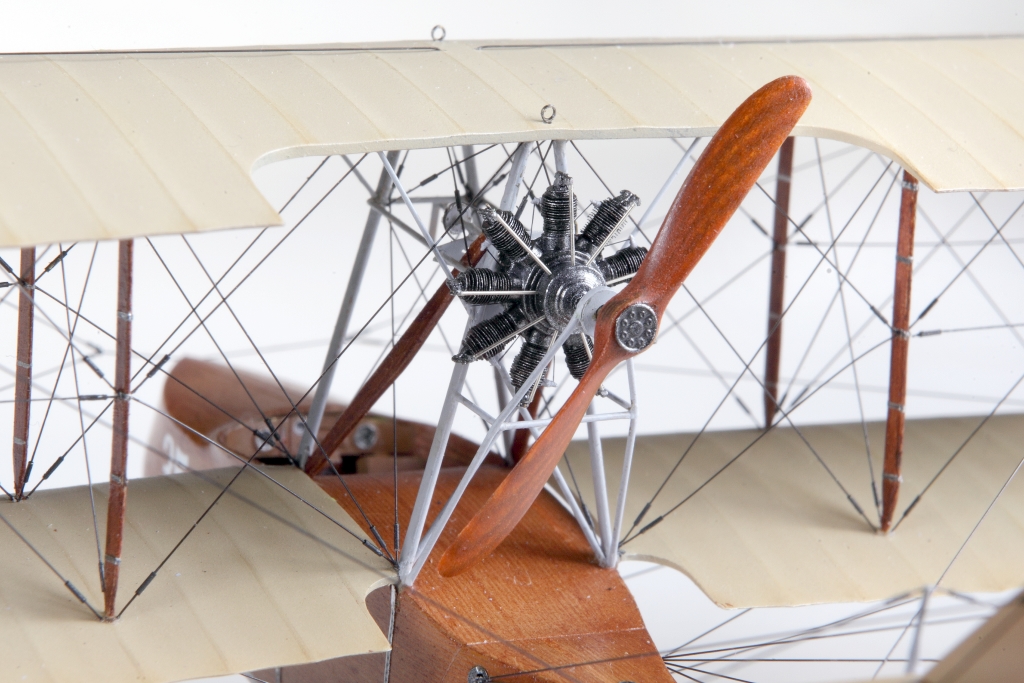

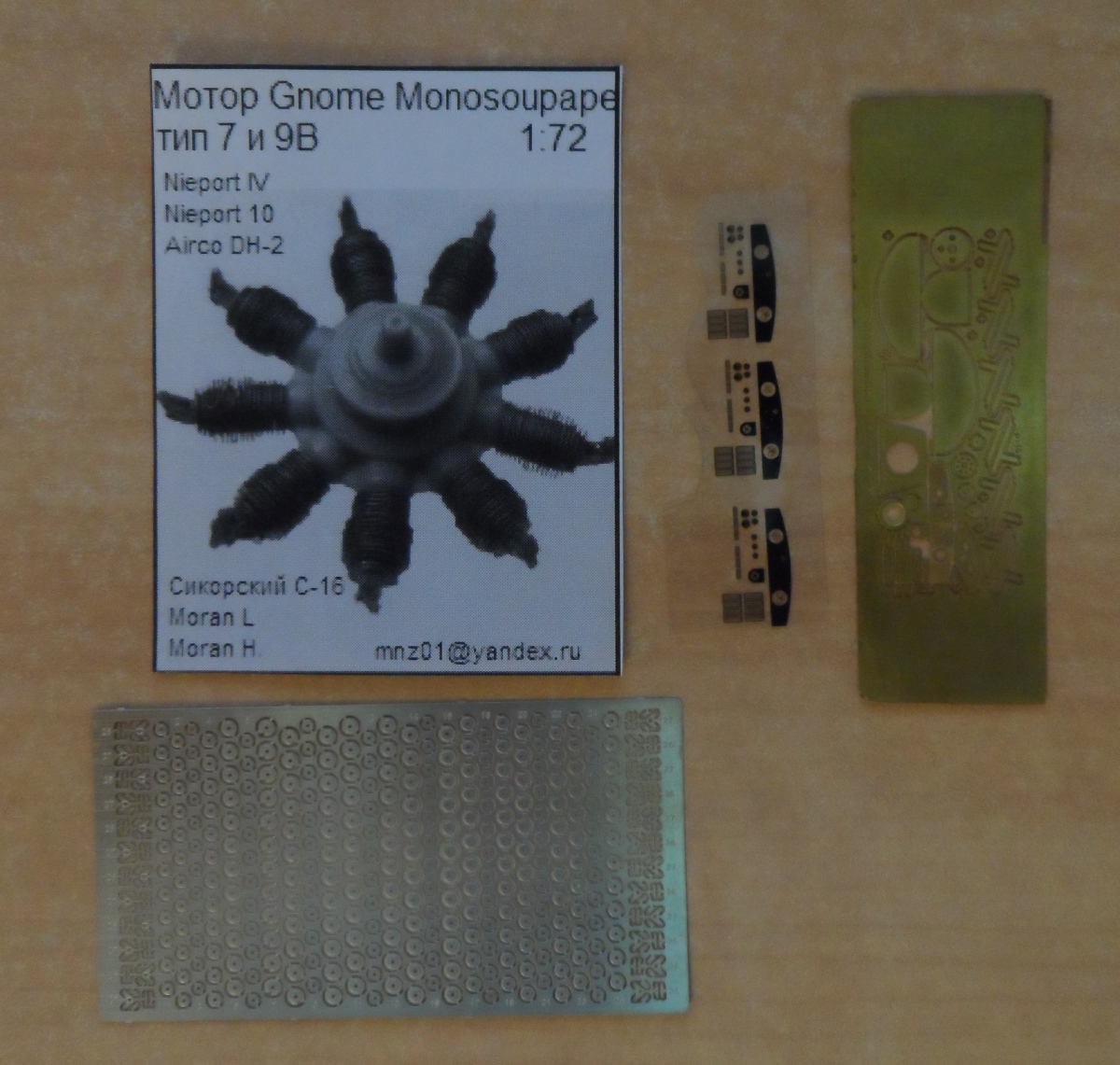

Цилиндры мотора Гном-Моносупап набираются из деталей фототравления с соблюдением порядка расположения их на плате. В отличие от смоляных цилиндров, а тем более пластиковых, набор рёбер из фототравления обеспечивает полную реалистичность. Просветы между ребрами цилиндров мотора не нужно рисовать, тонируя их. Эти просветы реально существуют. Количество рёбер цилиндров приближено к оригиналу. Мастер картера мотора изготавливался методом 3D-печати. Набор мотора комплектуется двумя картерами на 9 и на 7цилиндров. При сборке мотора требуется дополнить его самостоятельно деталями толкателей из проволоки 0,2мм. Набор мотора Гном-Моносупап можно приобрести отдельно для постройки моделей других самолётов.
Для постройки гидроаэроплана М-20 нужно самостоятельно дополнить модель мотором Рон (смоляной SmallStuffили пластик из наборов Родена)
Вторая плата фототравления содержит приборку (с фотопечатью приборов), качалки, привод и крепление мотора.

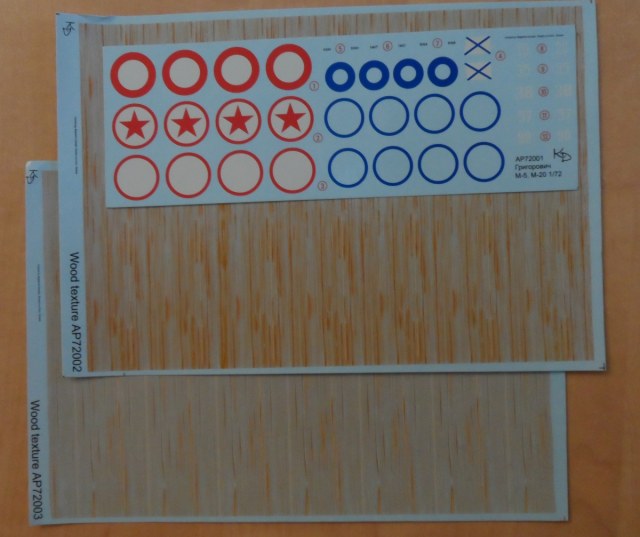

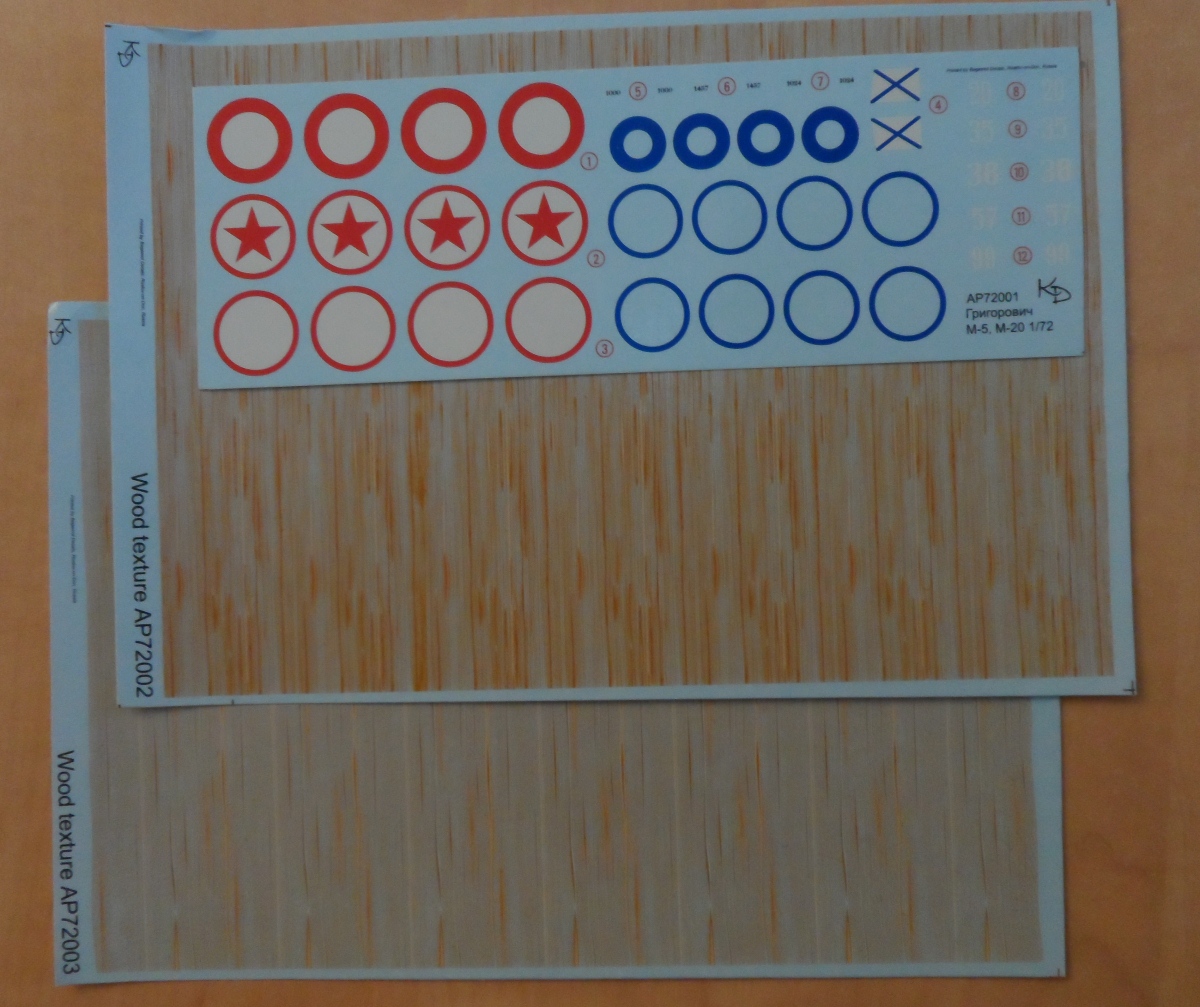

На одном из трёх листов декалей даны опознавательные знаки для 6 (шести) вариантов гидроаэропланов М5 и М-20. Два других листа декалей для имитации деревянного корпуса самолёта. Декали «Дерево» можно приобрести отдельно, они пригодны как для 72, так и для 48 масштаба моделей других самолётов.
В набор входит флэшка с файлами чертежей, фотографиями прототипов, порядка сборки и выкройками для изготовления стапеля и хвостового оперения.
Хвостовое оперение изготавливается самостоятельно из пластика 0,5мм по прилагаемой выкройке.
Набор «Григорович М-5» комплектуется смоляным винтом. На моей модели установлен винт изготовленный из слоисто-клееной заготовки. Имитация слоёв древесины обеспечена использованием различных по цвету слоёв при склейке материала. Заготовки винтов 2D-отфрезерованы по контуру винта на станке ЧПУ, что обеспечивает полную симметричность. Слоёный винт в набор не входит и оплачивается дополнительно.
О сборке.

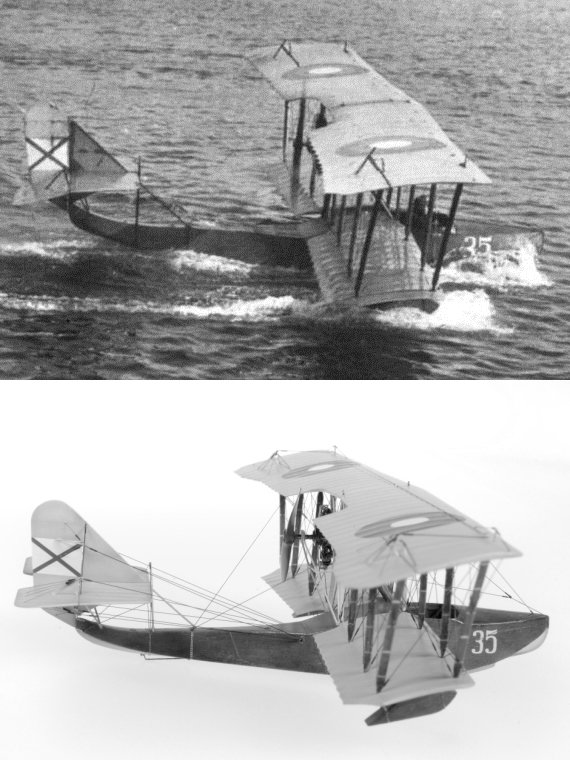

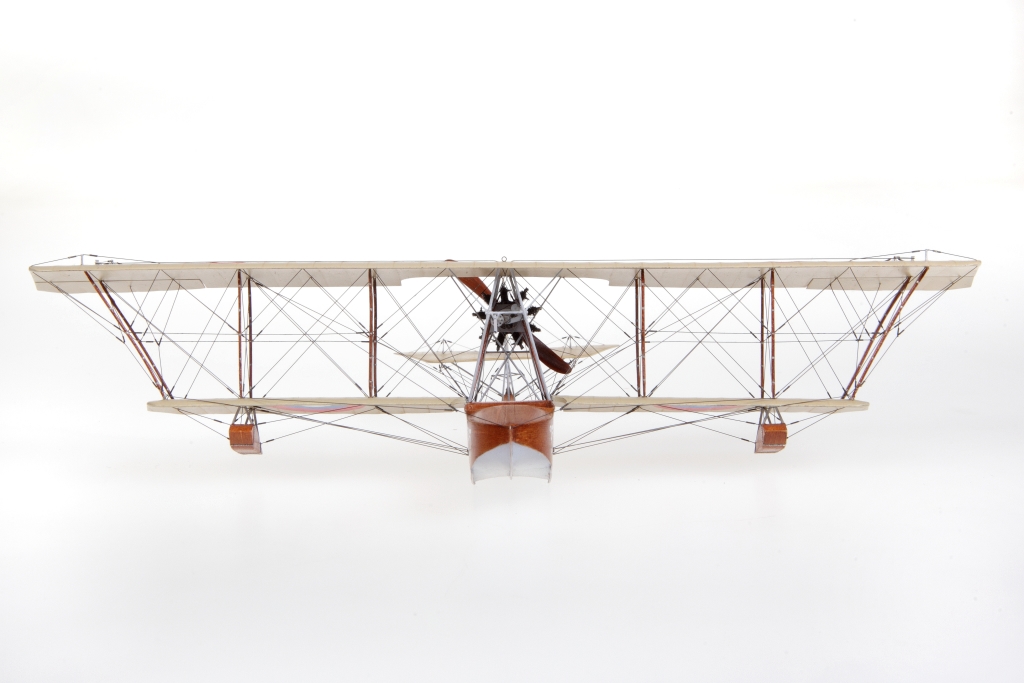

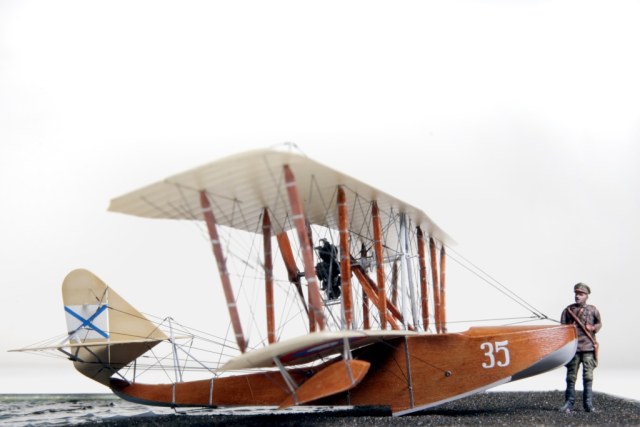

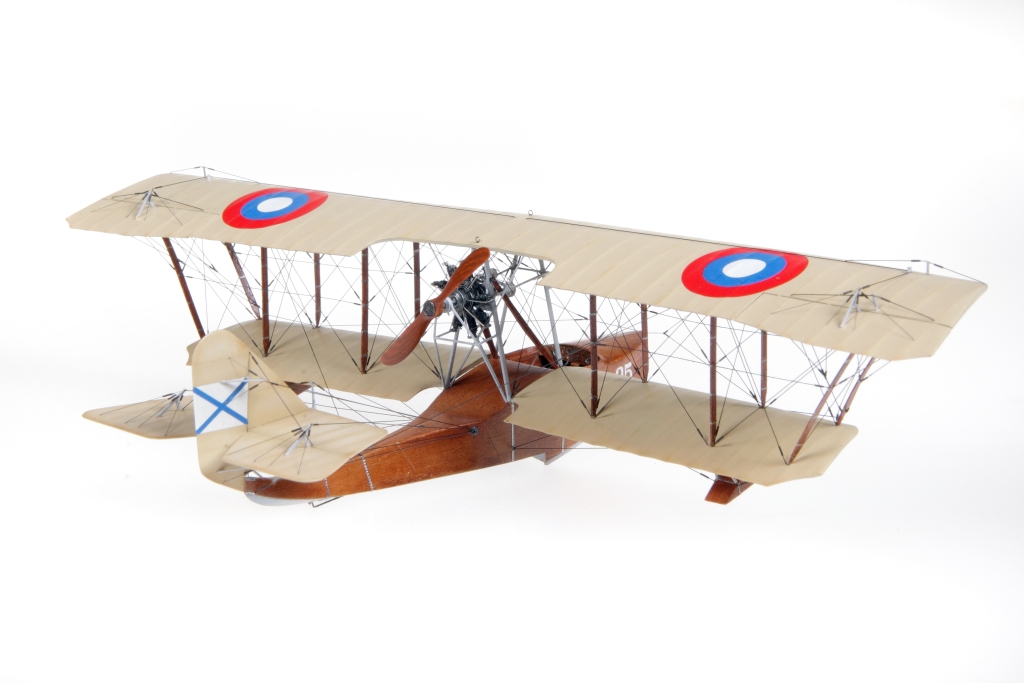

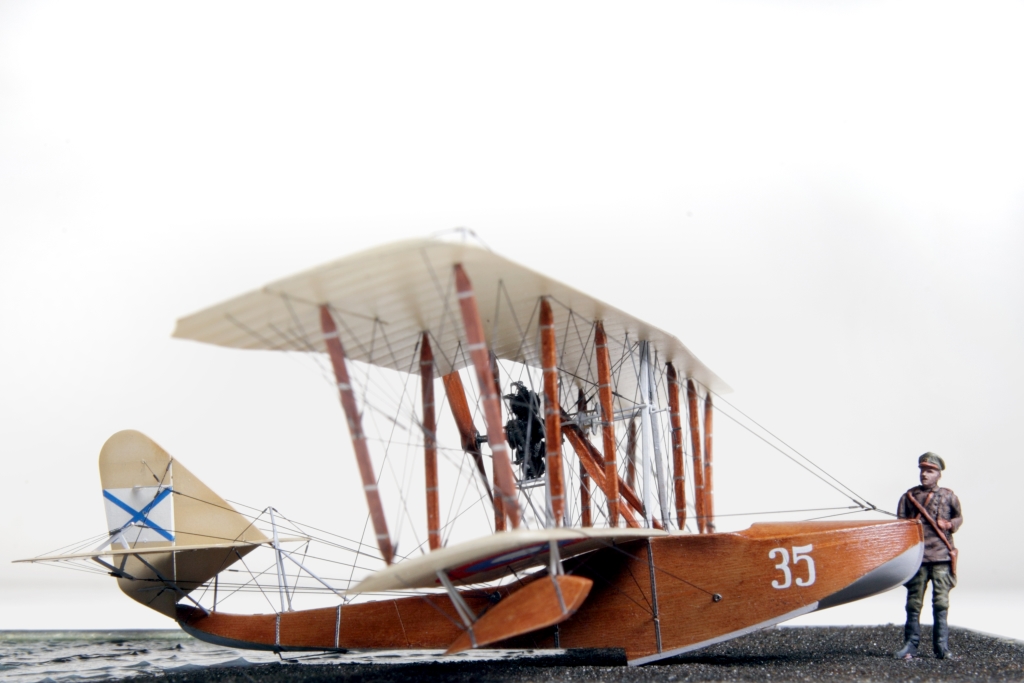

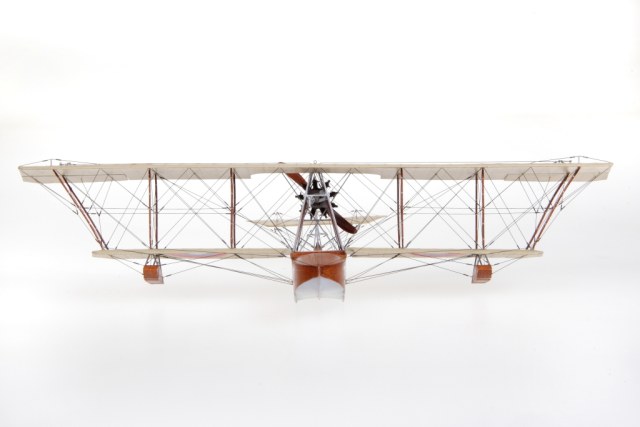

Помимо описанных выше «сделайте сами» дополнил модель тендерами на расчалках, изготовленными из латунной трубочки нар.ф.0,3мм внут.ф.0,1мм. Моторама изготовлена из латунных трубочек 0,4 и 0,5мм. Основную сложность сборки представляла из себя установка растяжек (сложность в их большом количестве). На основе имеющихся 2D-чертежей трудно было разработать порядок растяжки. Но теперь на основании фото готовой модели ход растяжек понять гораздо проще. Руководствуясь исторической фотографией изготовил подставку «Берег Черного моря».
Покраска под дерево производилась в несколько этапов:
-базовый слой Акан «старая древесина»
-глянцевый лак
-декаль «Дерево»
-полупрозрачный тонкий слой Акан «новая древесина»
-сухая кисть маслом MIGAbt080+Abt060
-финишное покрытие лаком.
Т.к. я любитель-моделист-коллекционер, то наборы модели изначально изготавливались для сборки моделей для себя. А посему количество наборов сильно ограничено, повторного тиража не будет (себе уже сделал).


Набор «Григорович М-5»   5000руб
Дополнительно «Слоёный винт» 500руб
Можно приобрести отдельно:
Набор мотора Гном-Моносупап  700руб
Декаль «Дерево» двух видов   300руб/лист


Прошу не считать описание рекламой, т.к. проведённая мною за 3(три) года работа имела цель поделиться своими результатами с моделистами, а не для извлечения прибыли.
