ПЛАК пр.971 "Братск"

Доброго времени, Коллеги!

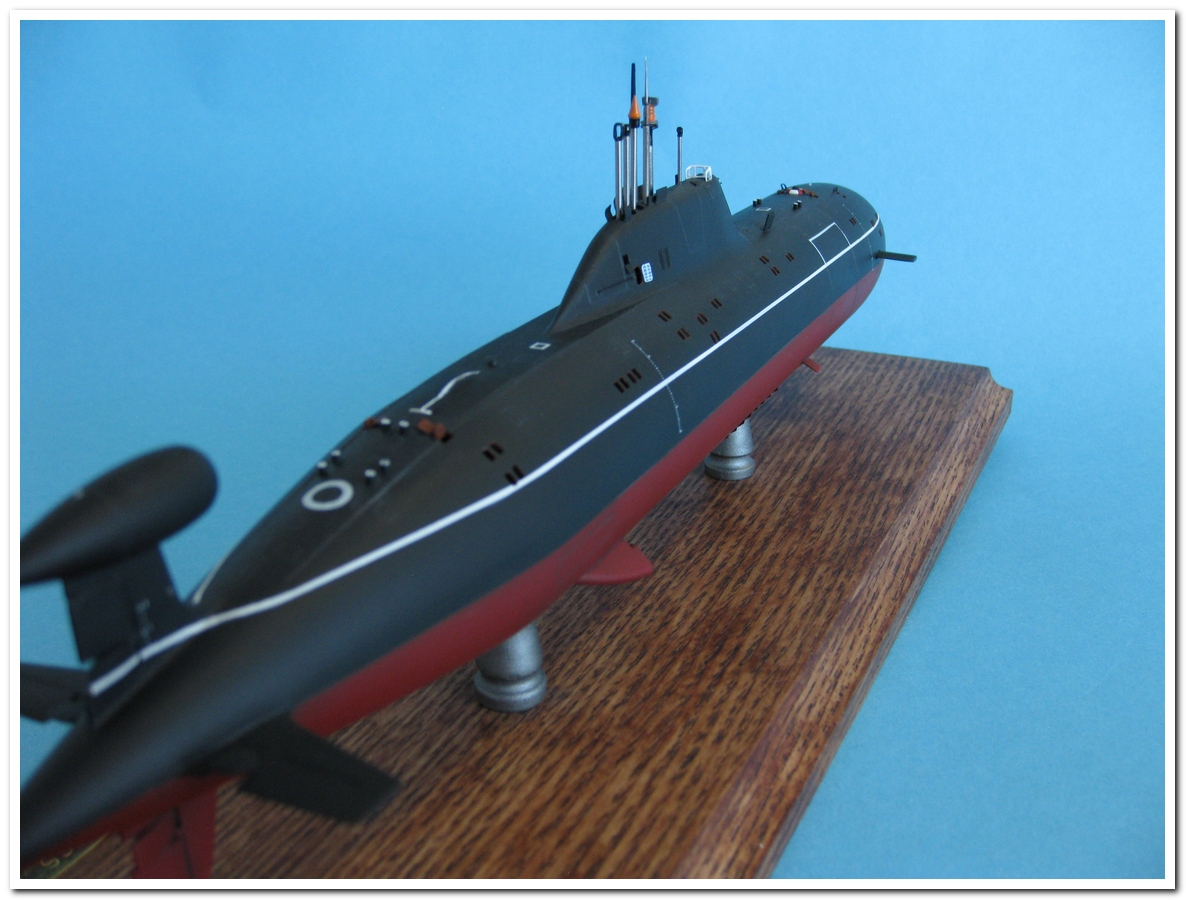

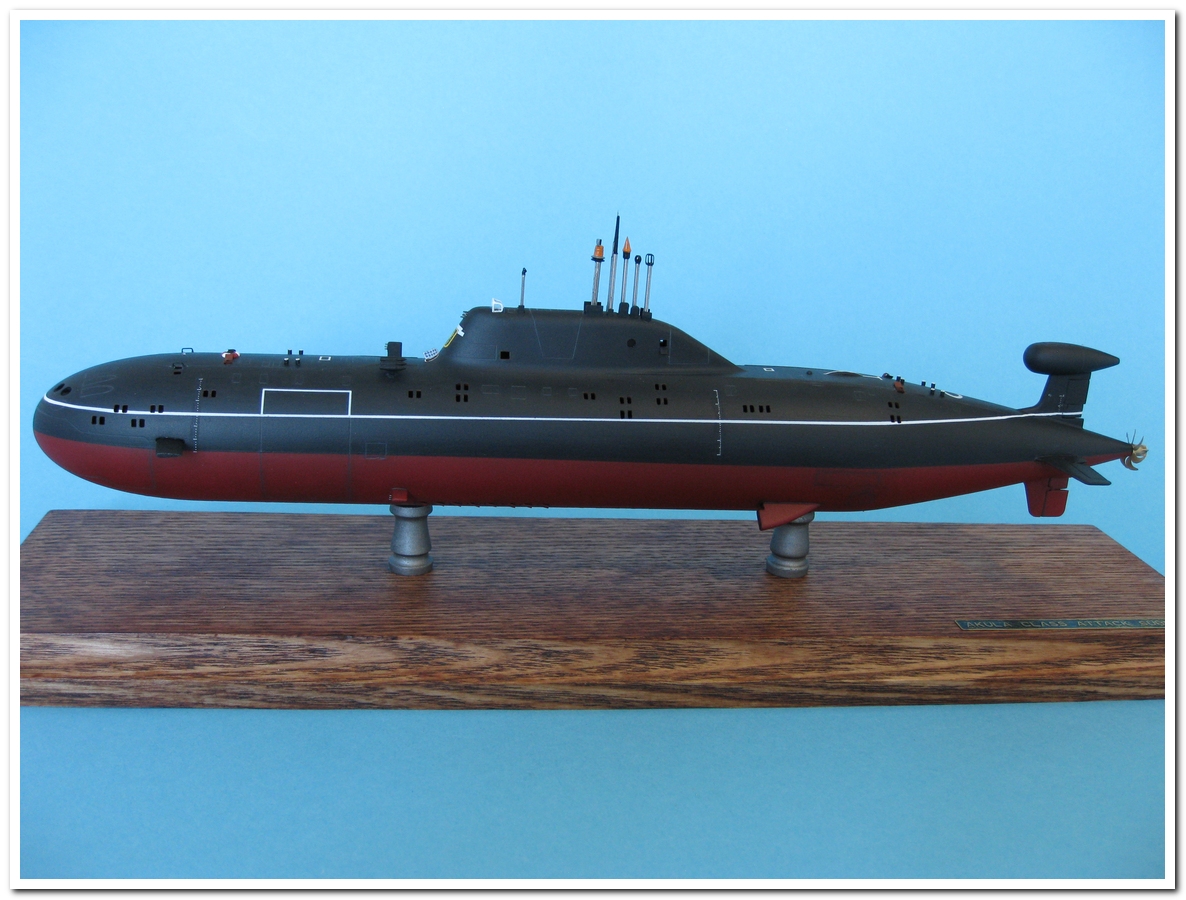

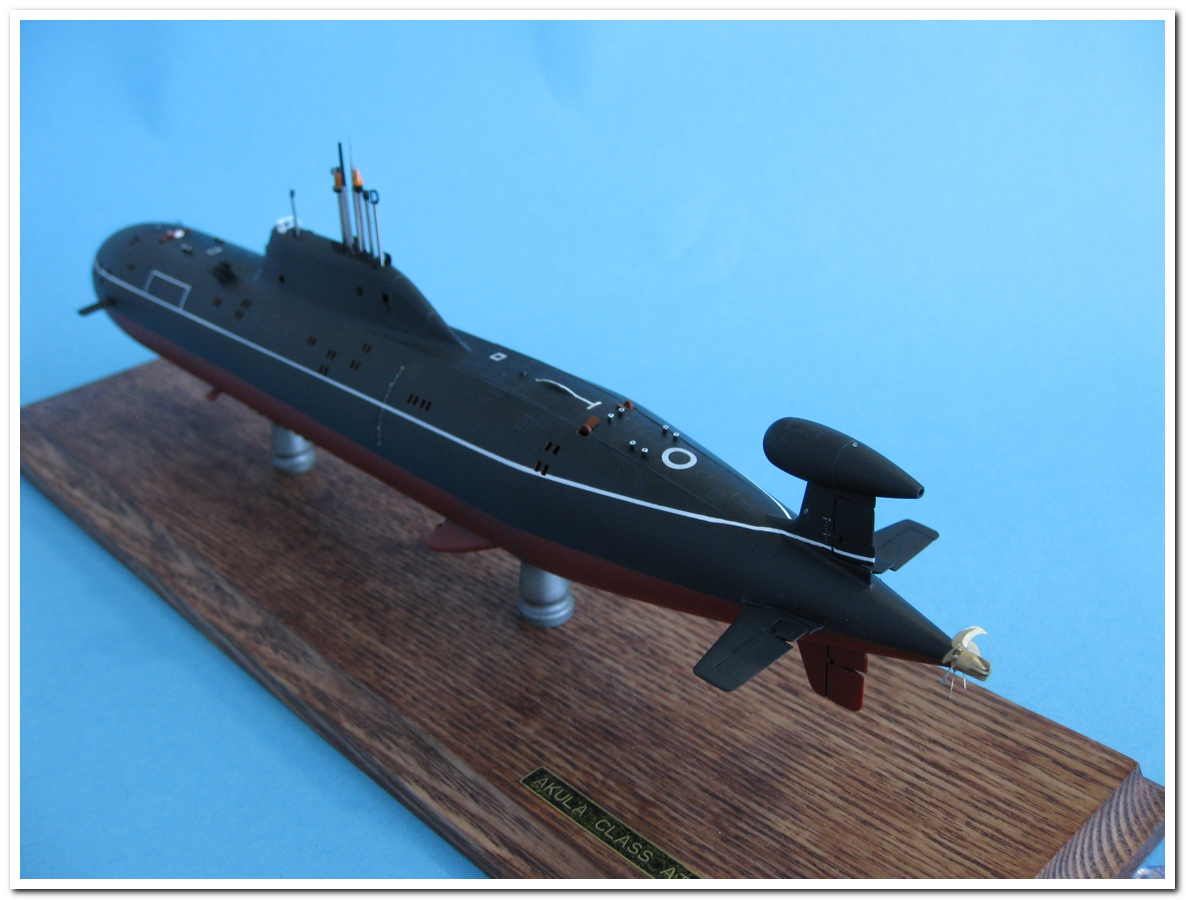

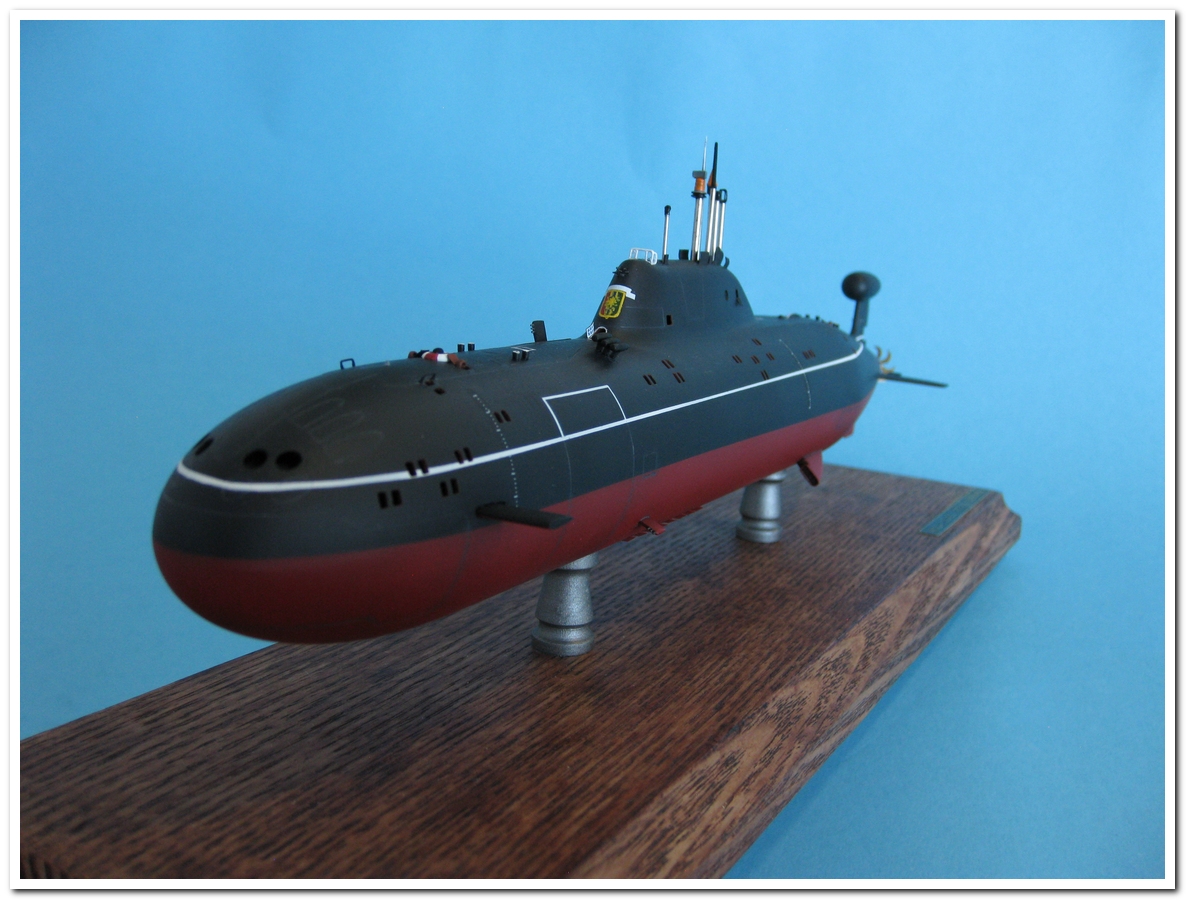

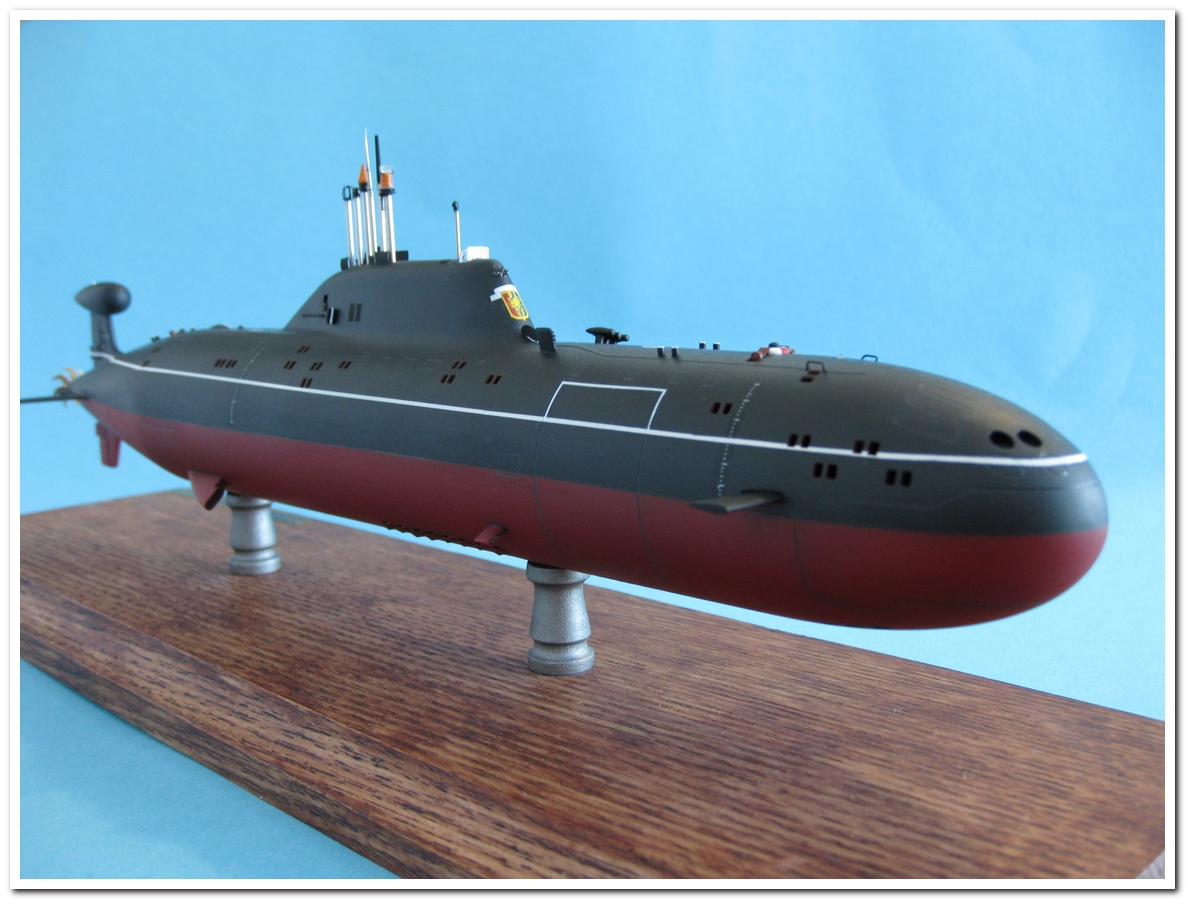

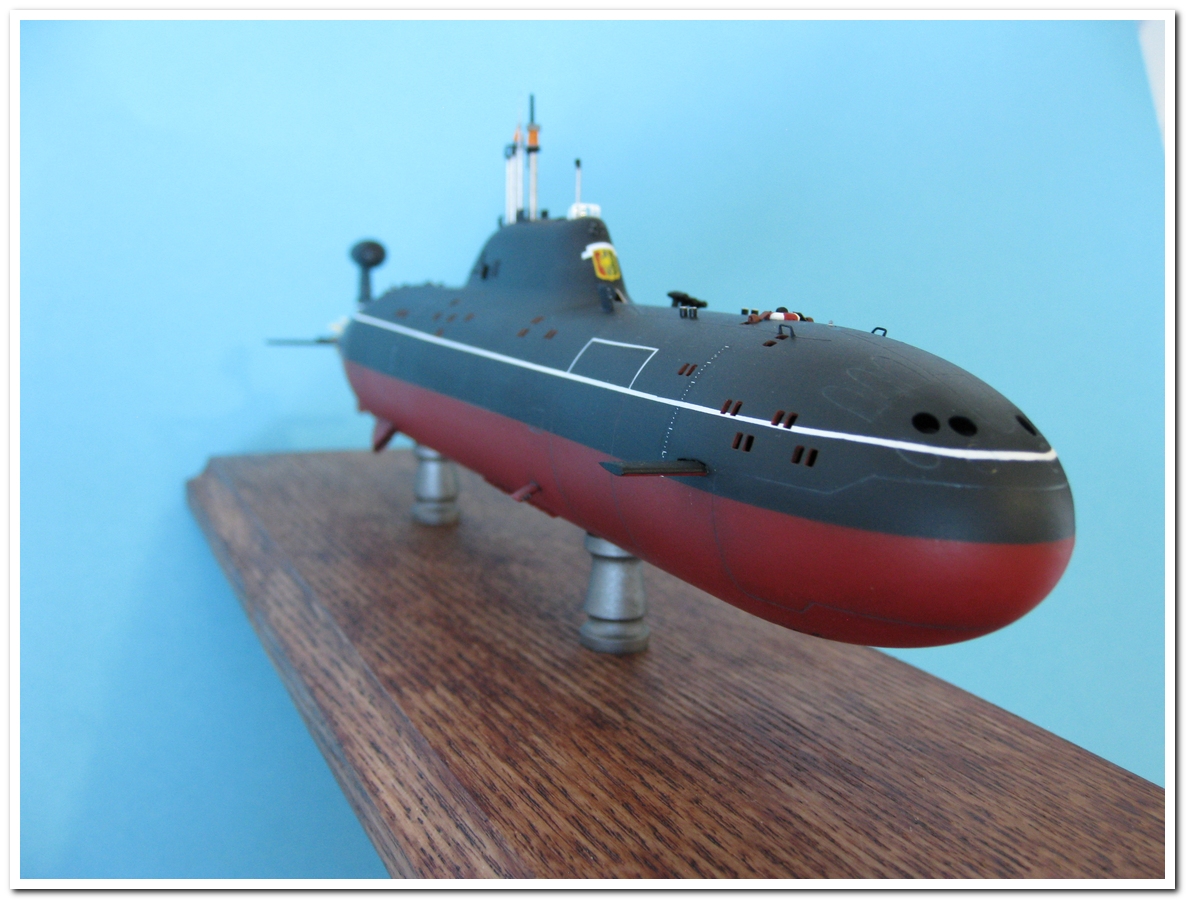

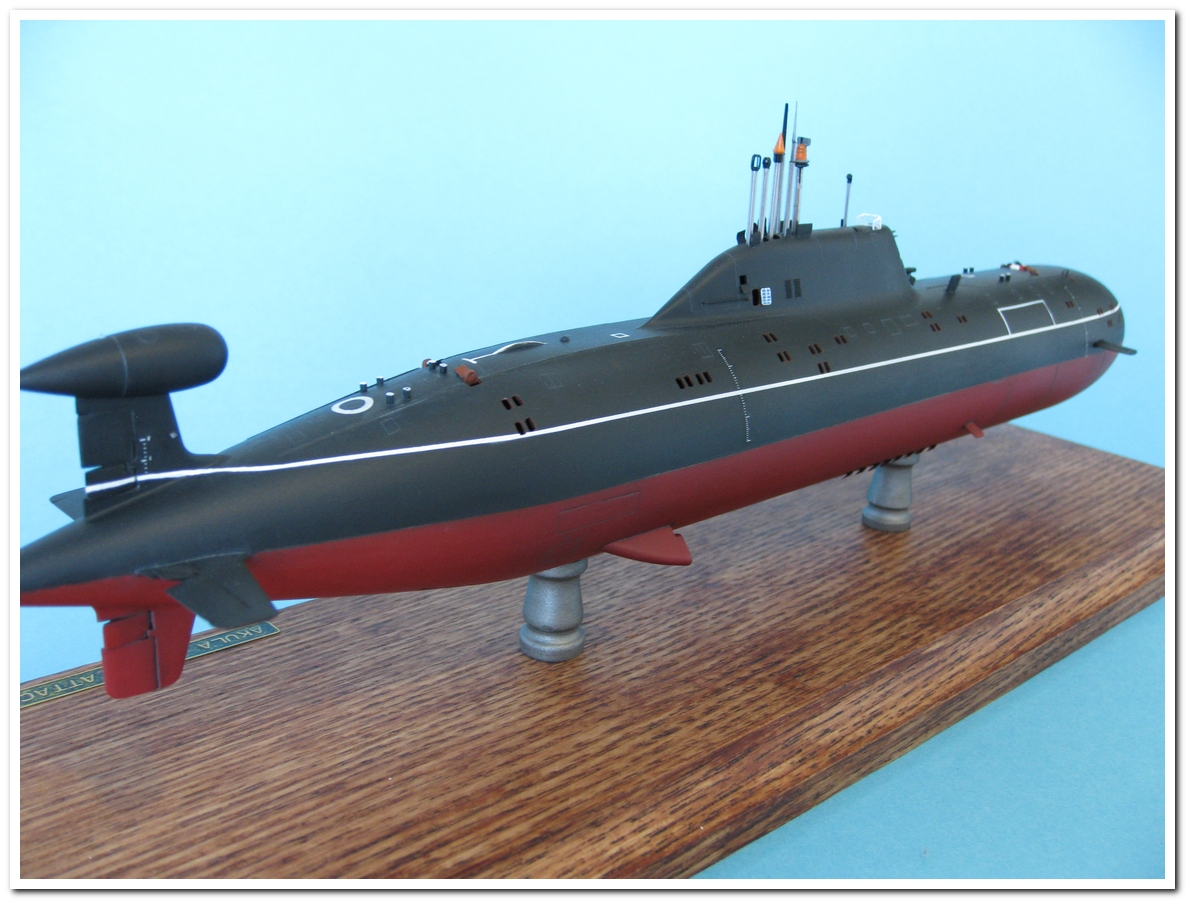

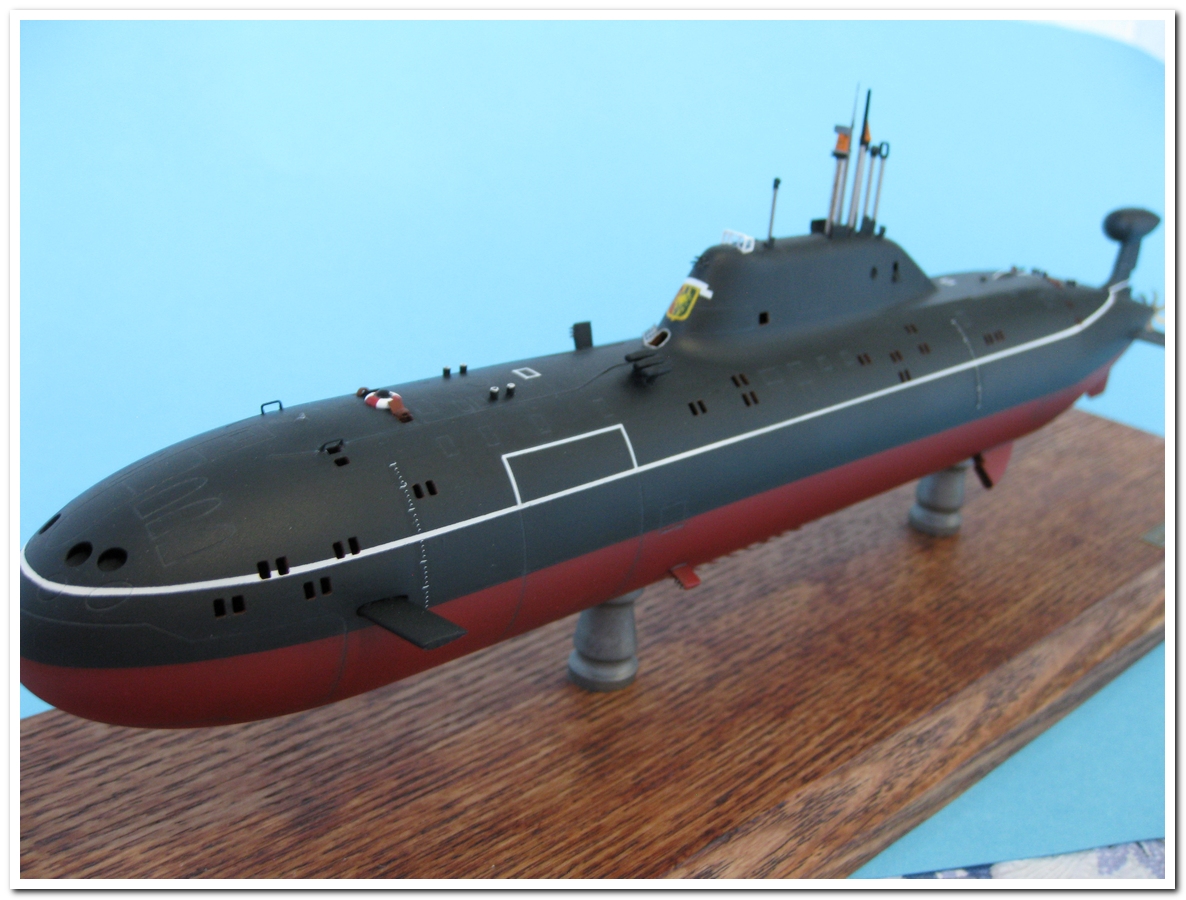

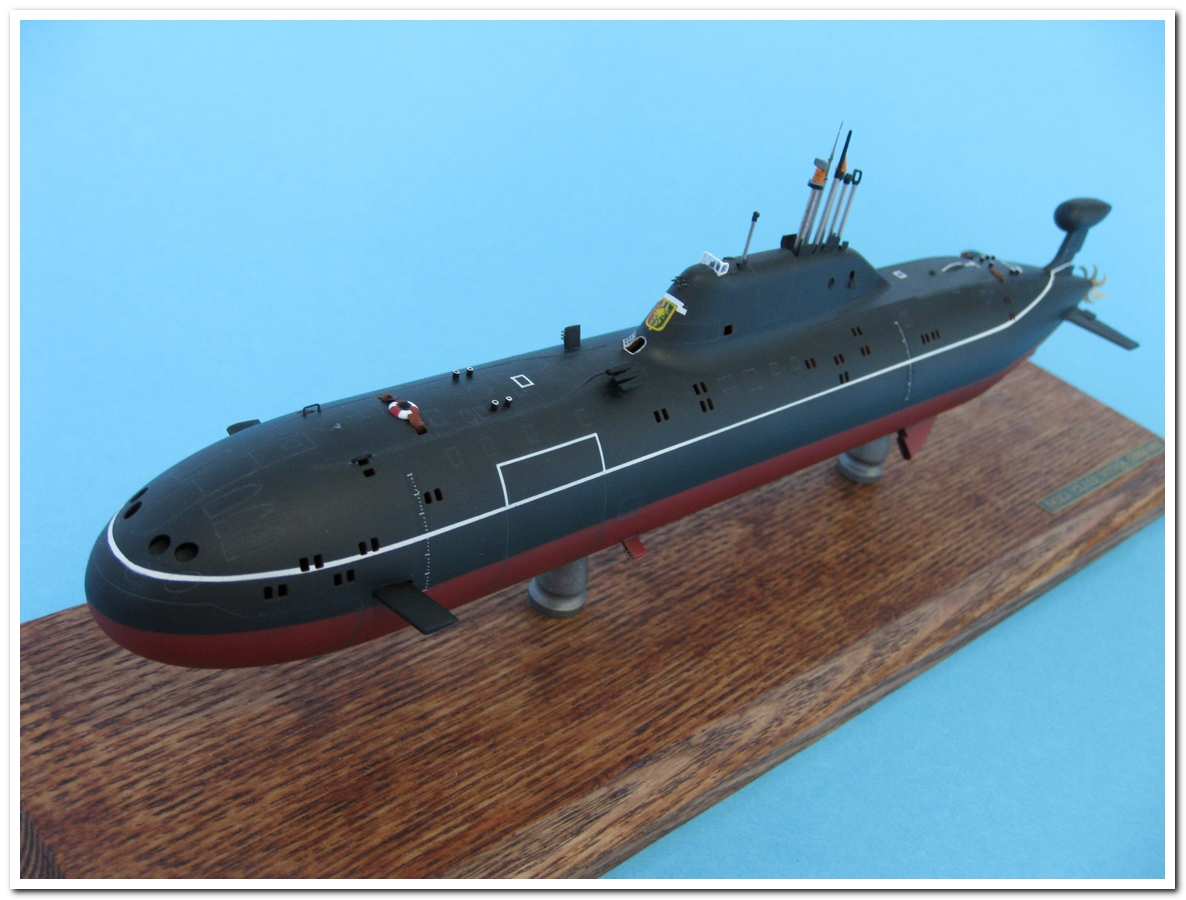

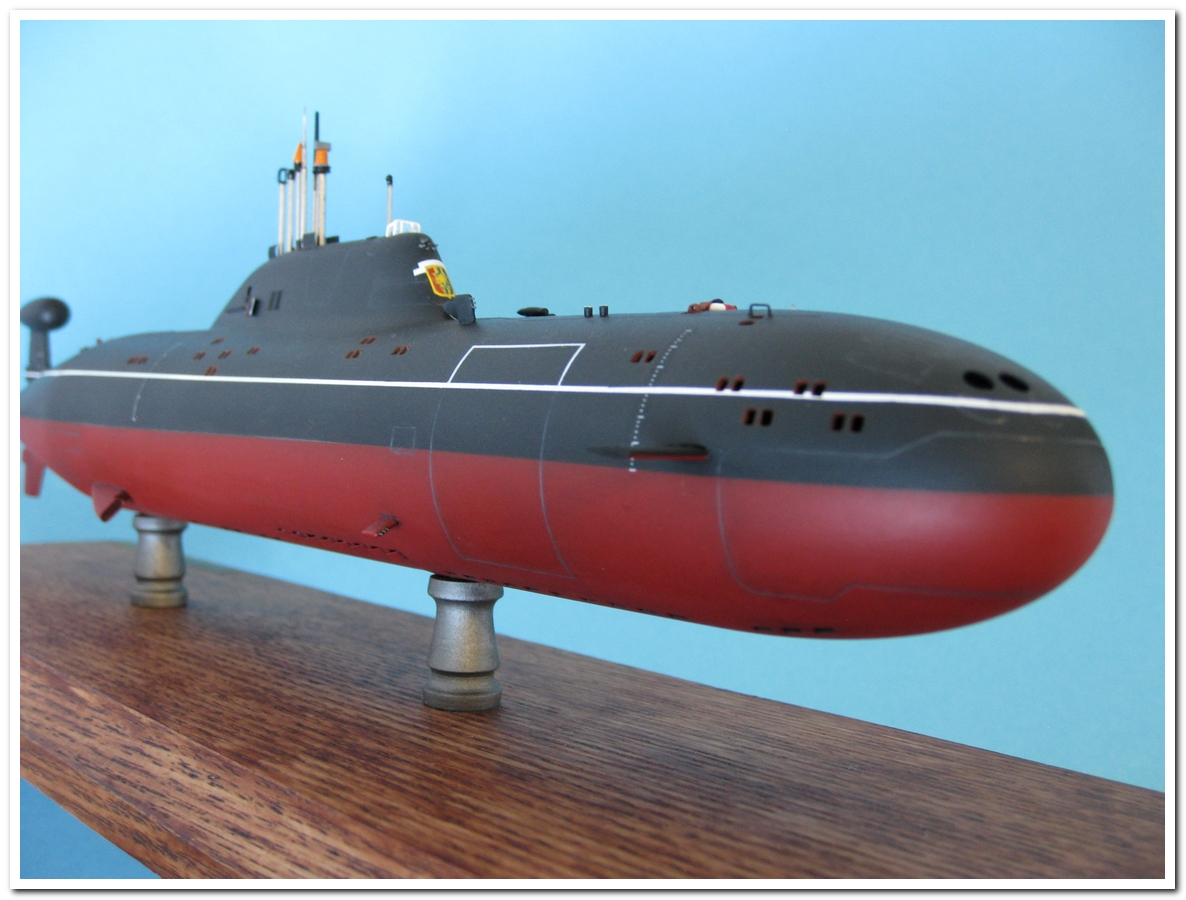

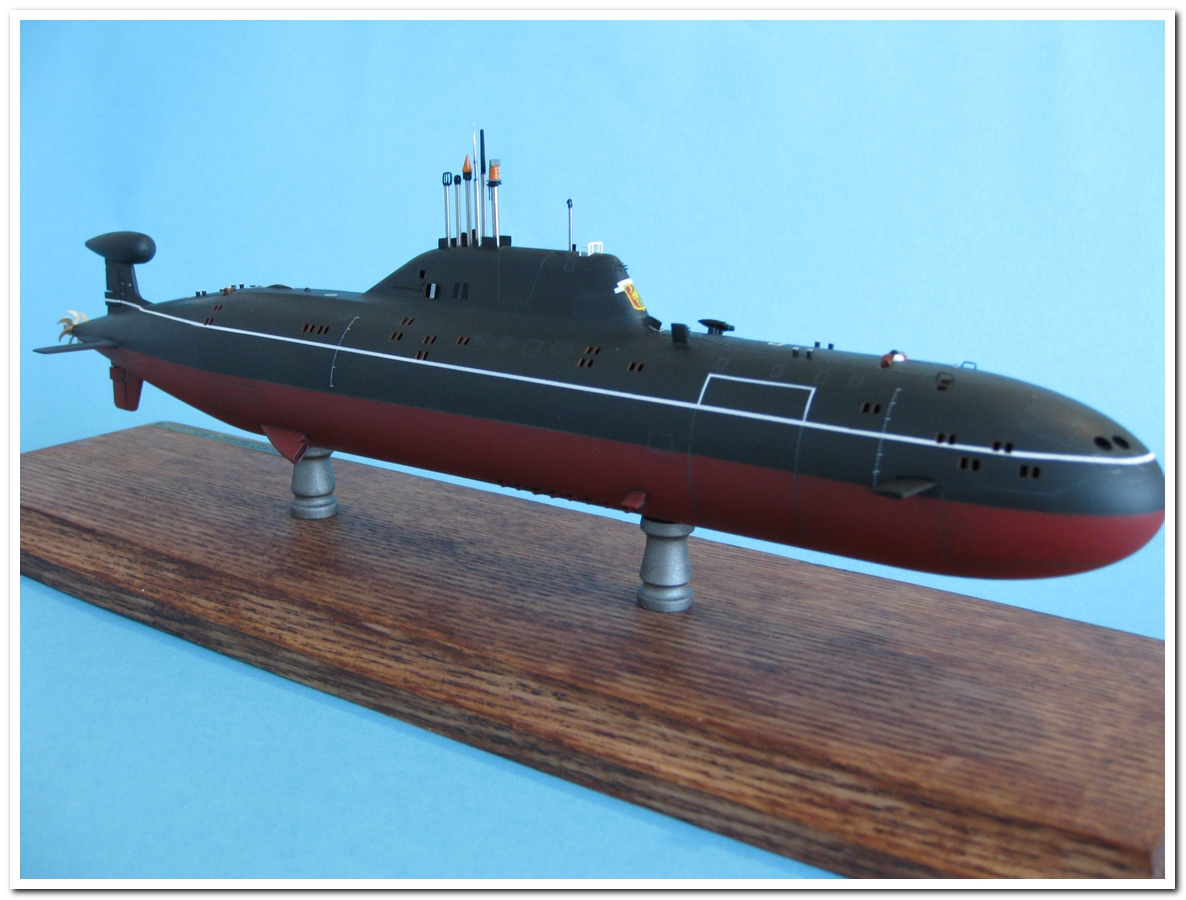

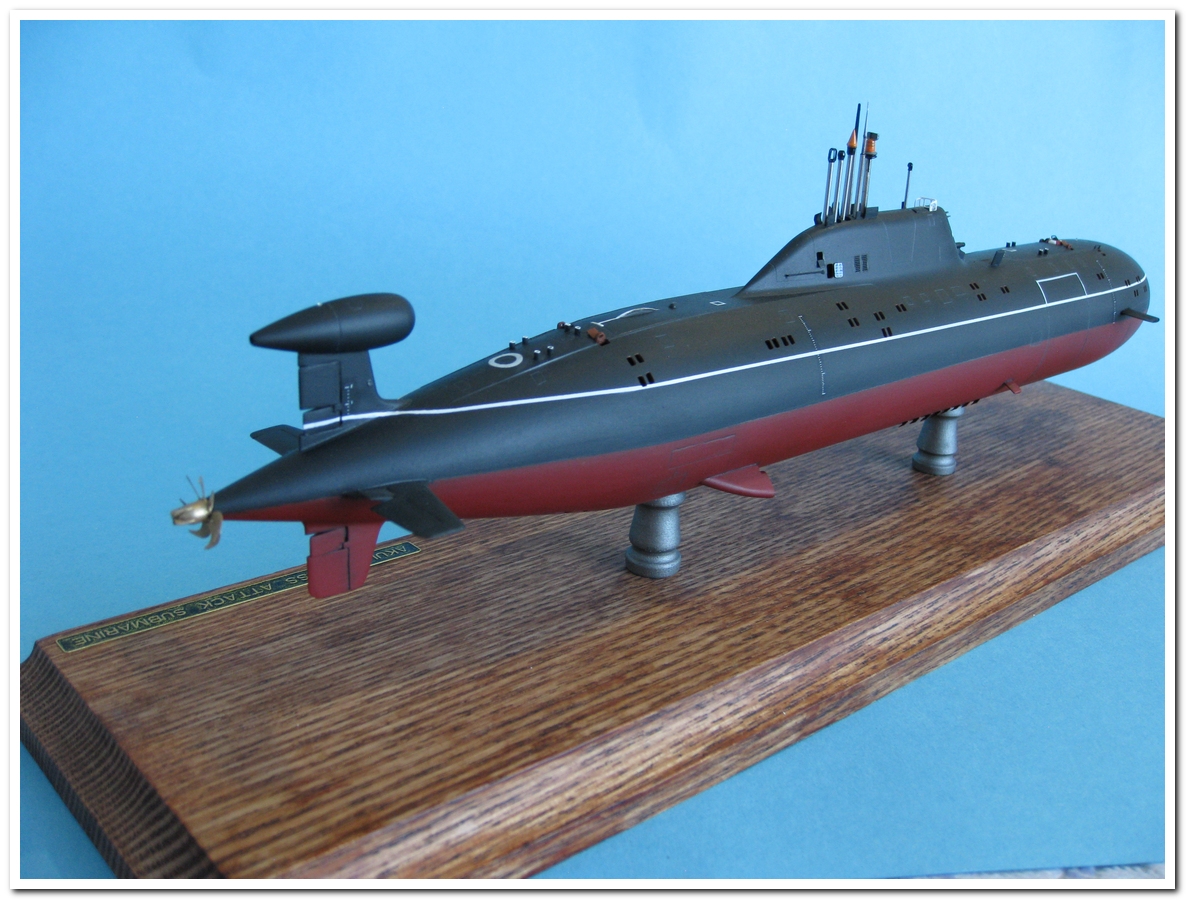

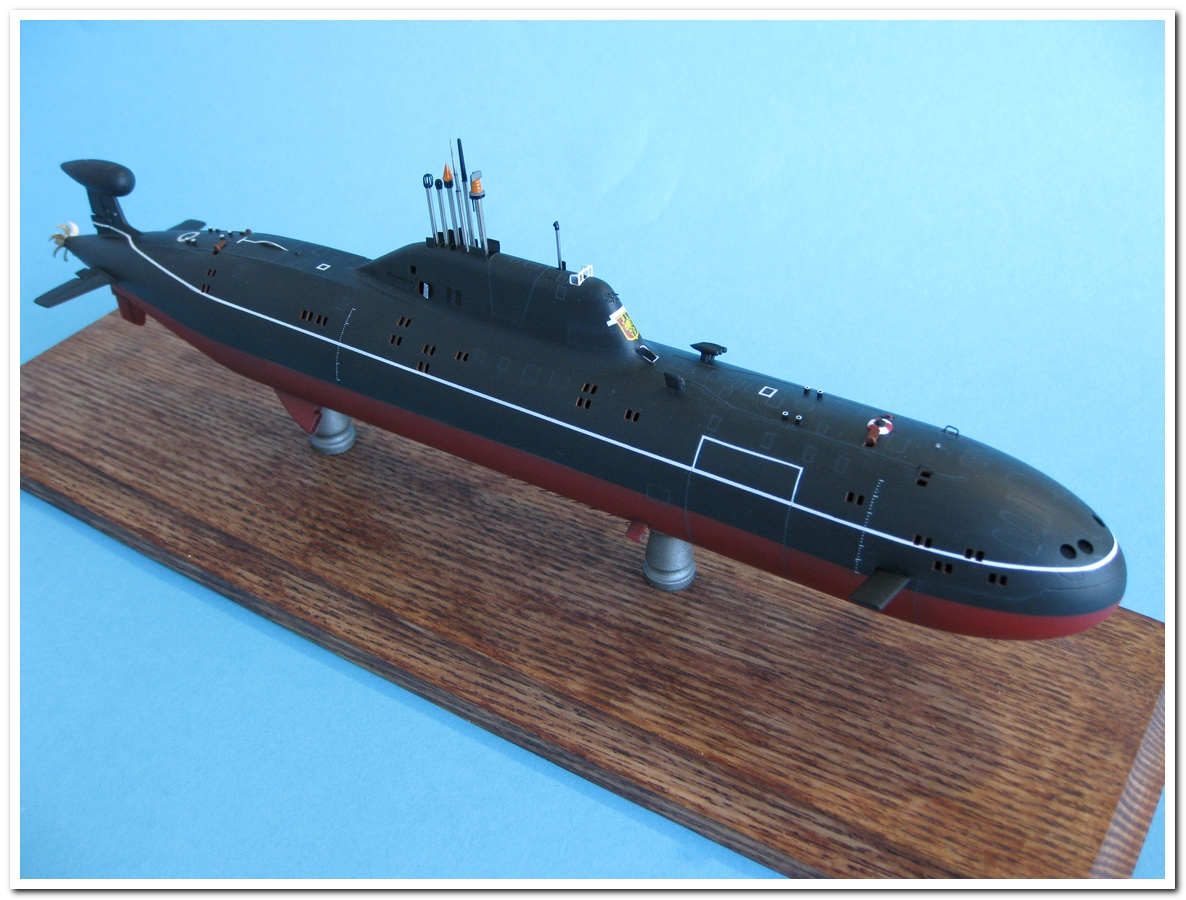

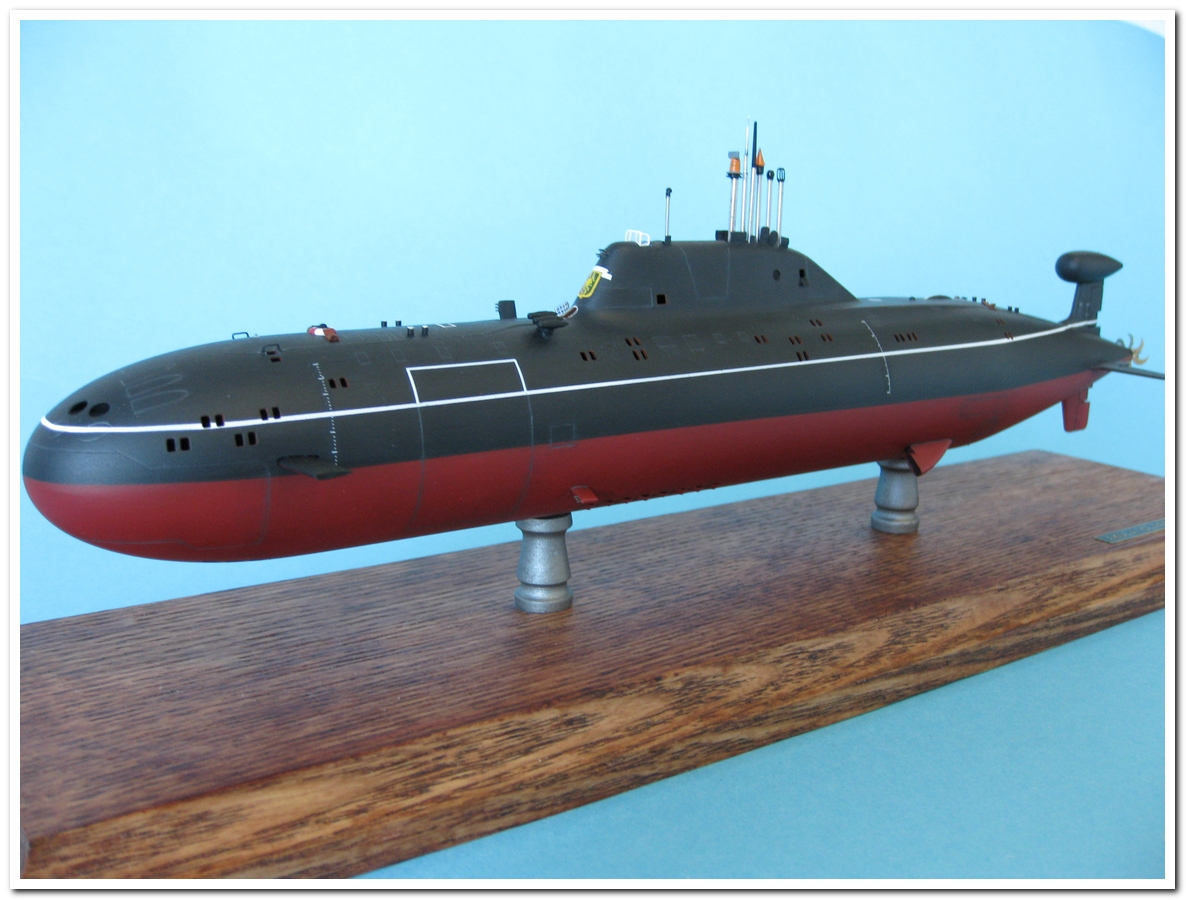

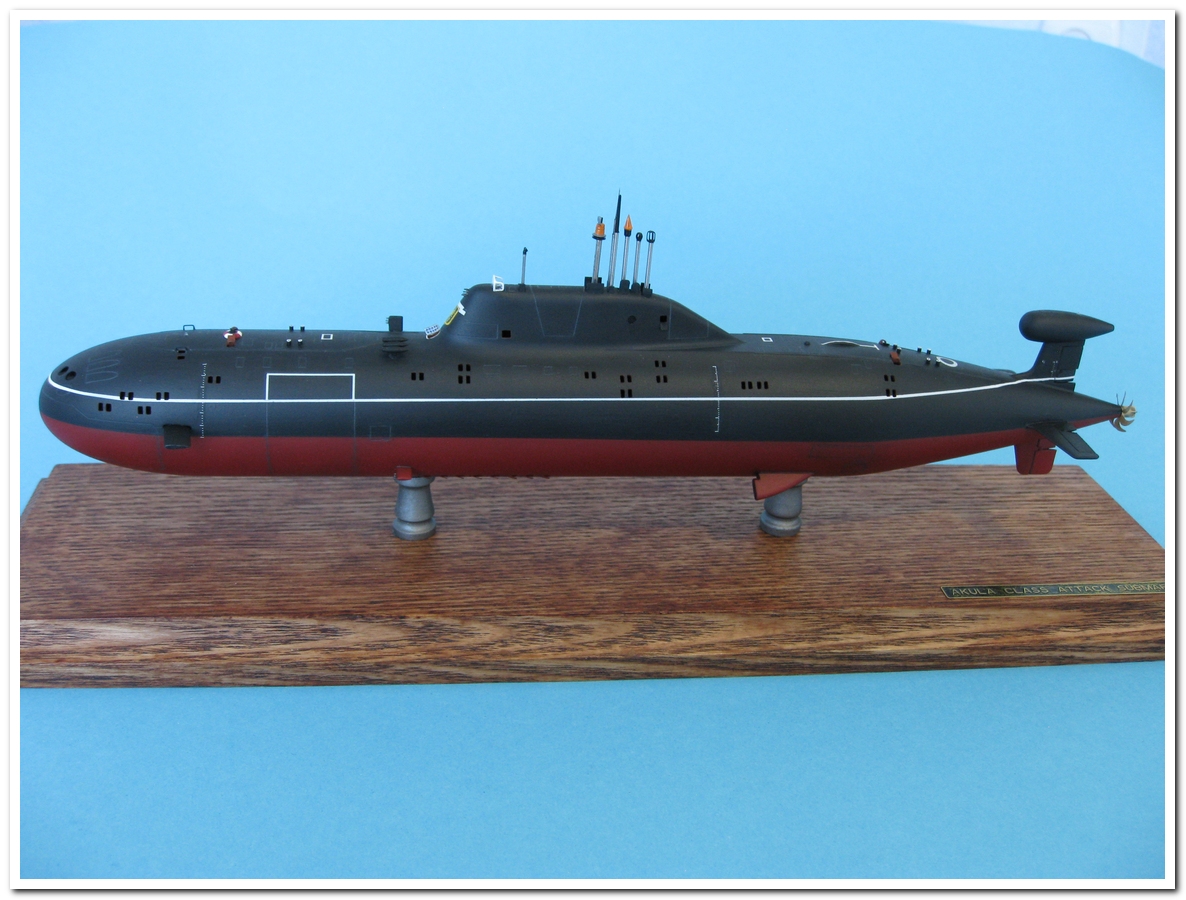

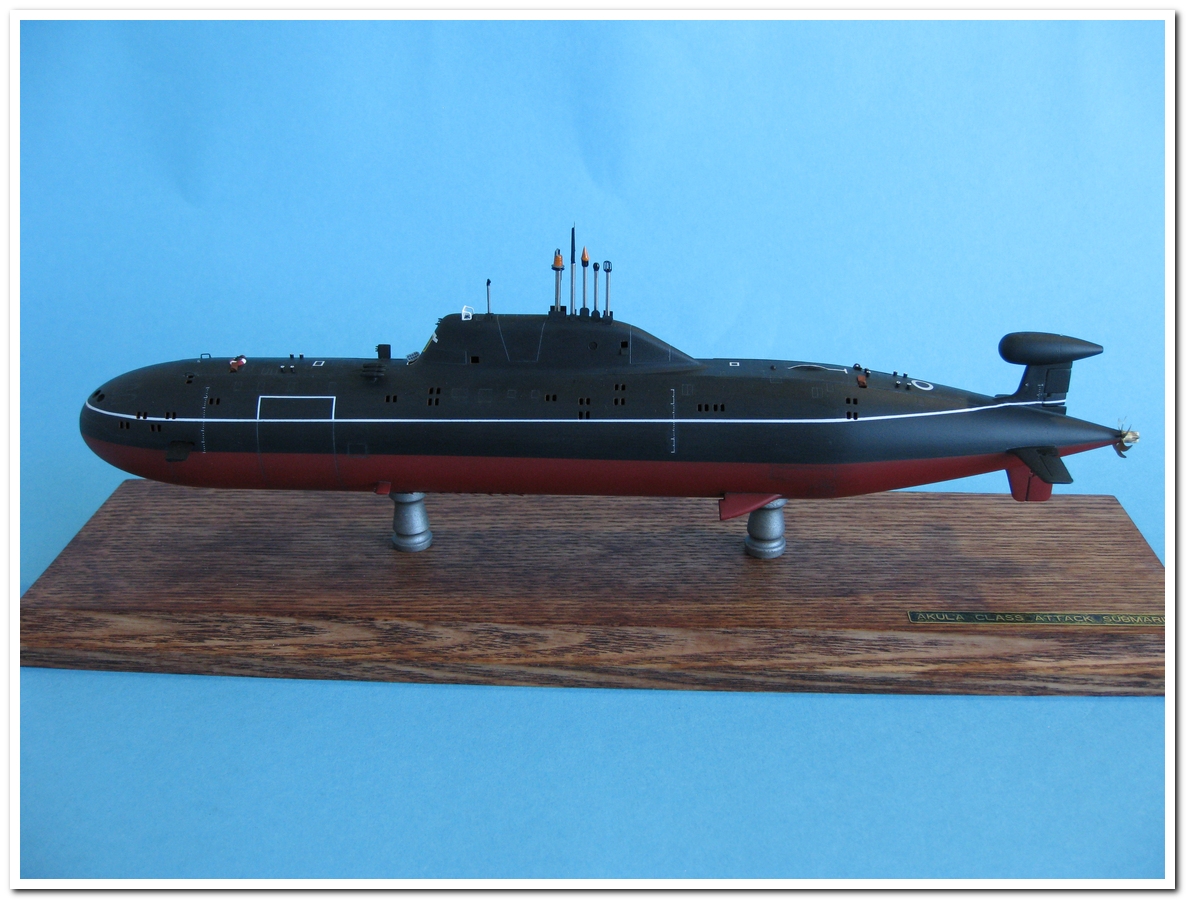

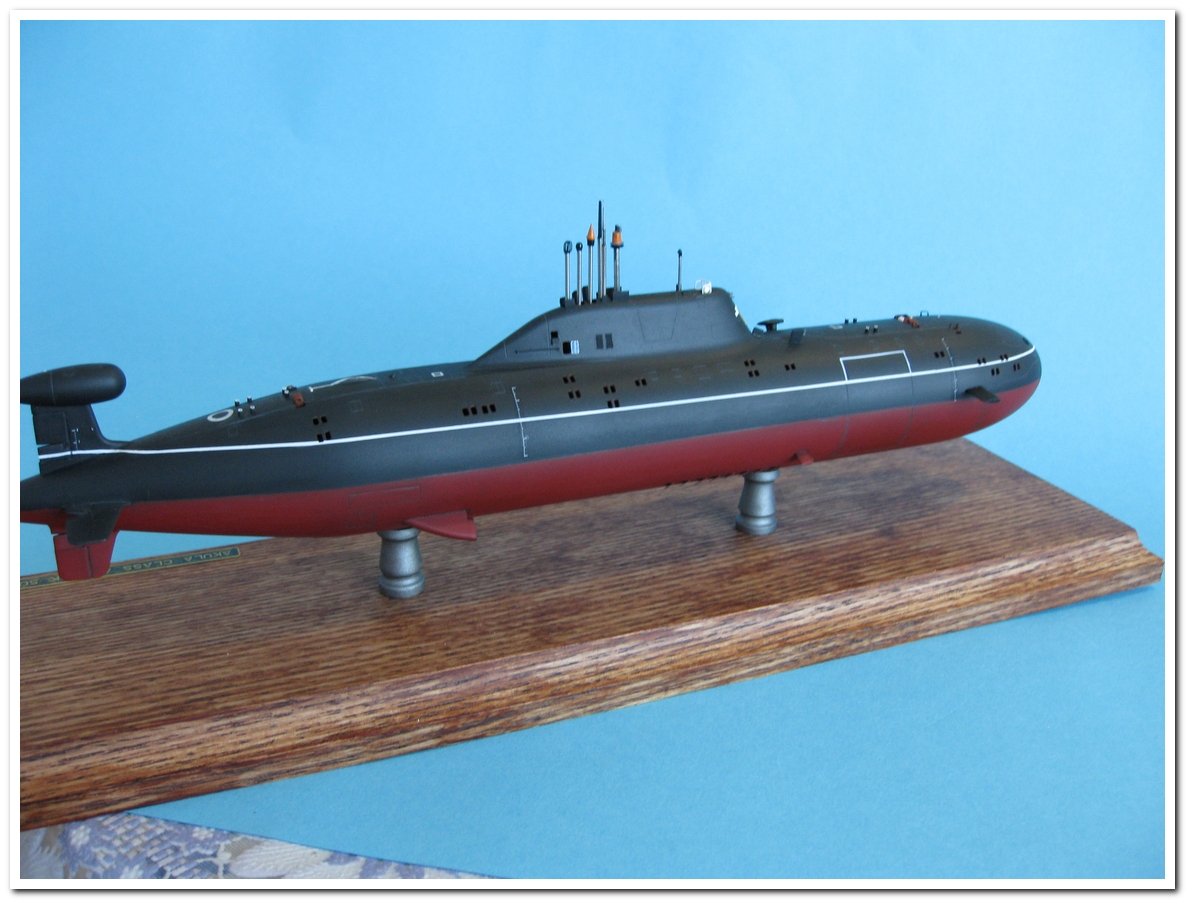

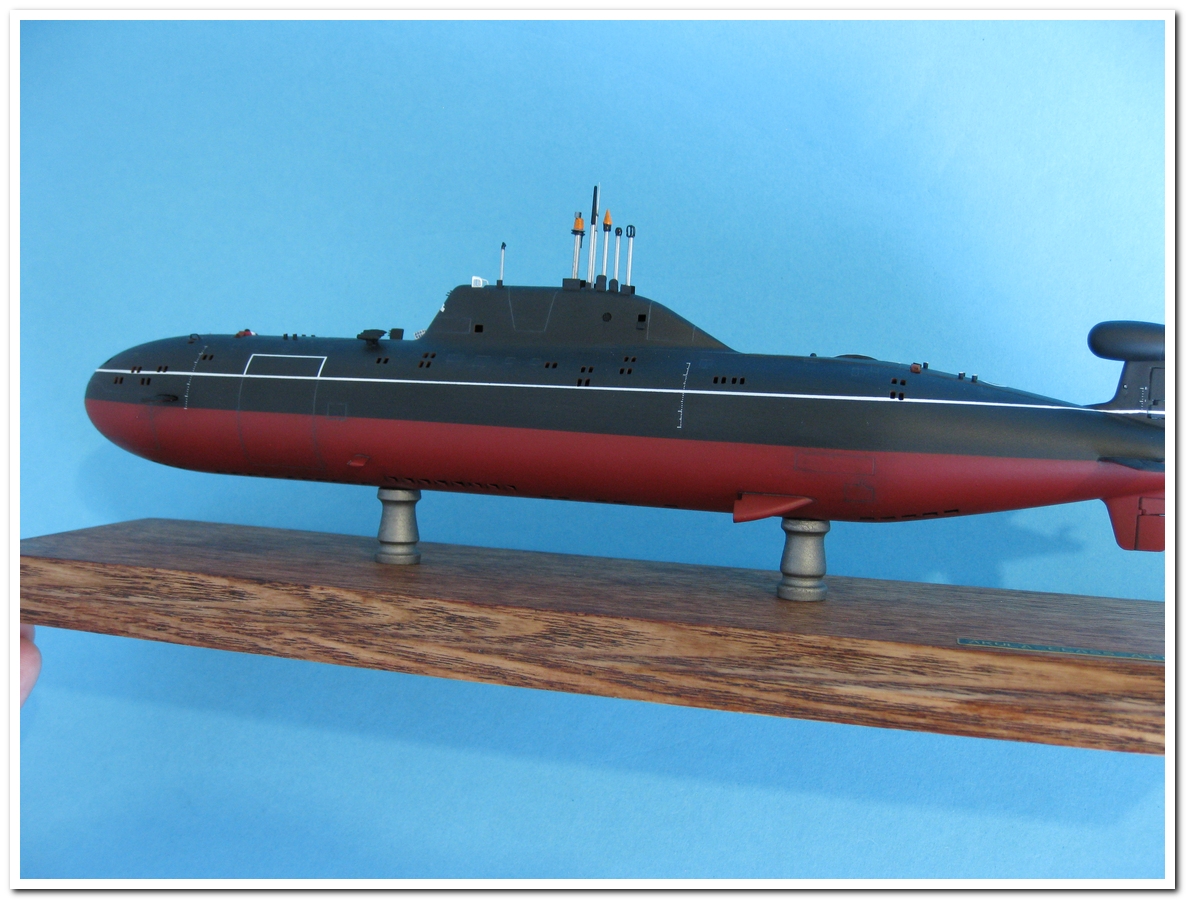

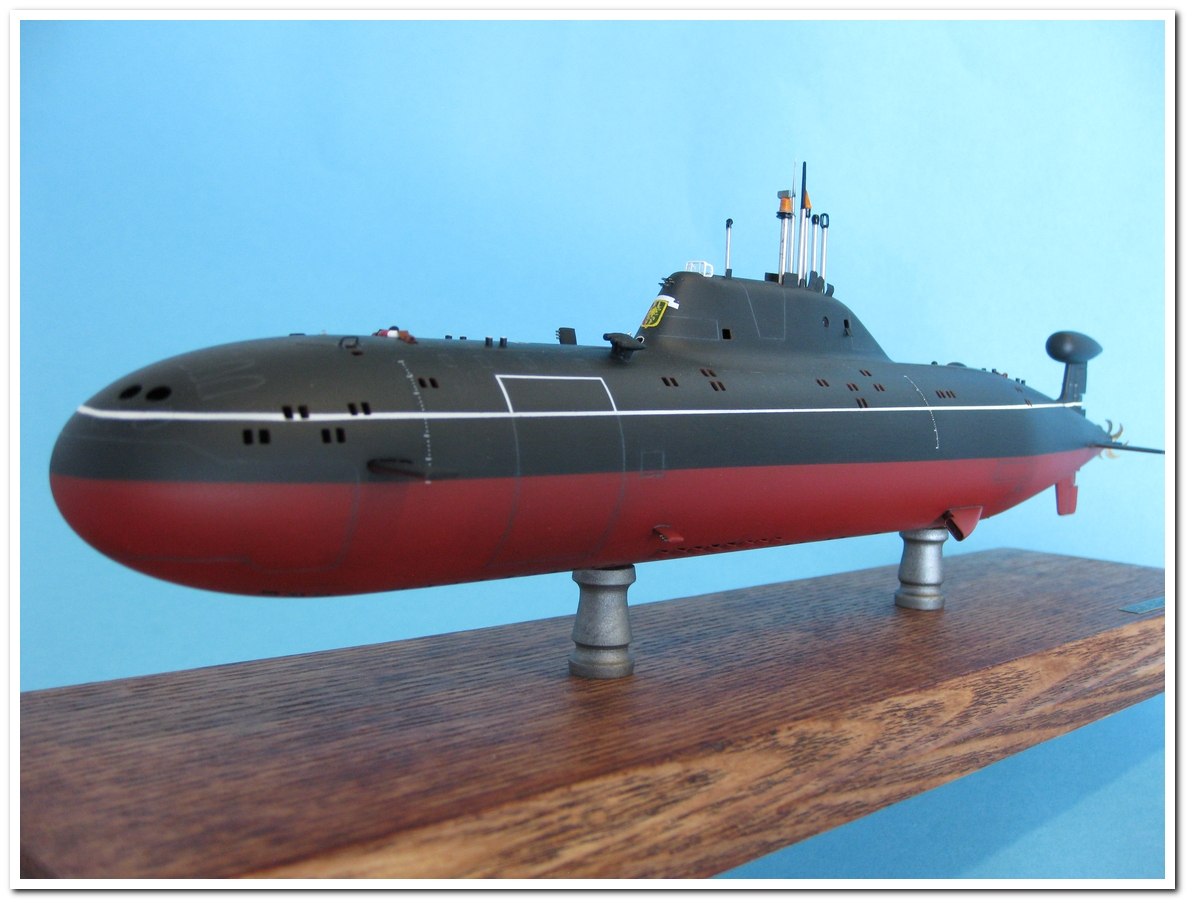

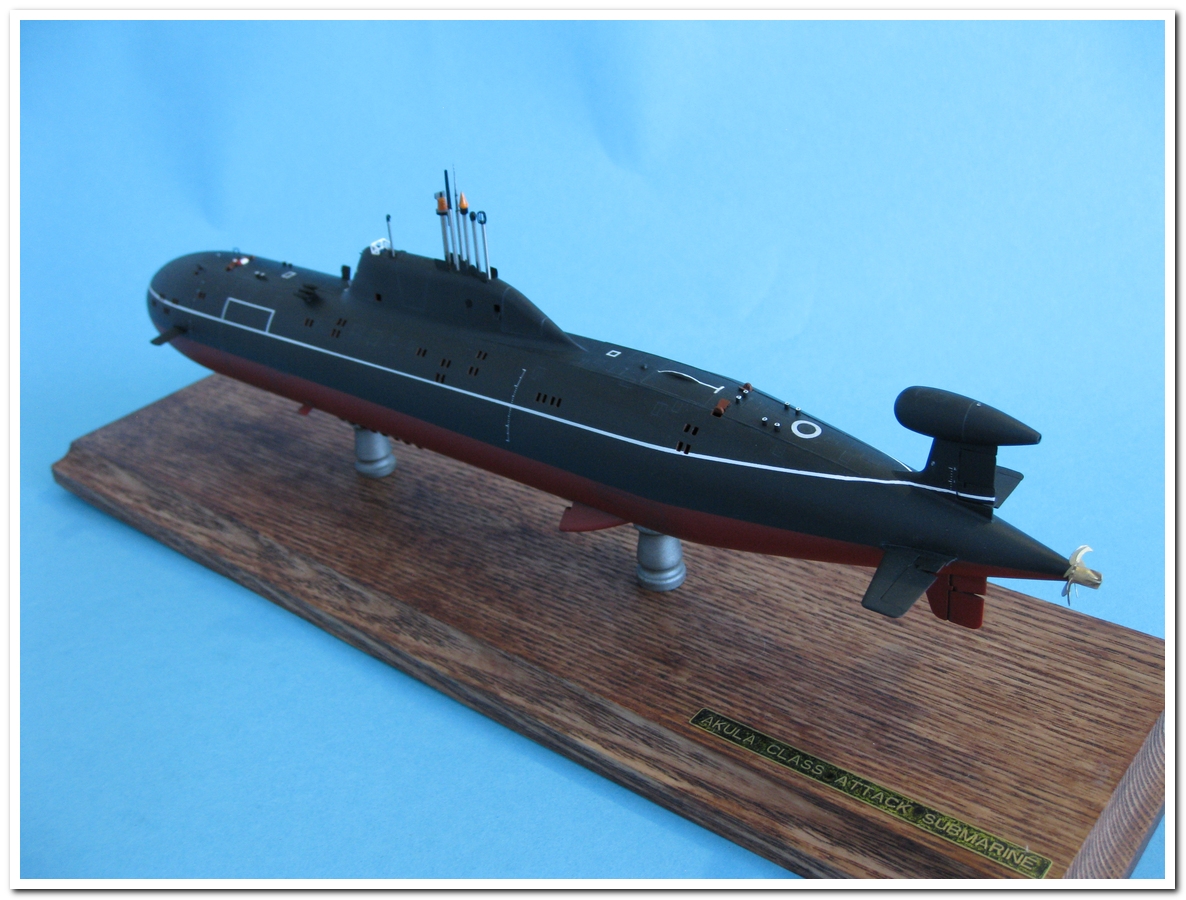

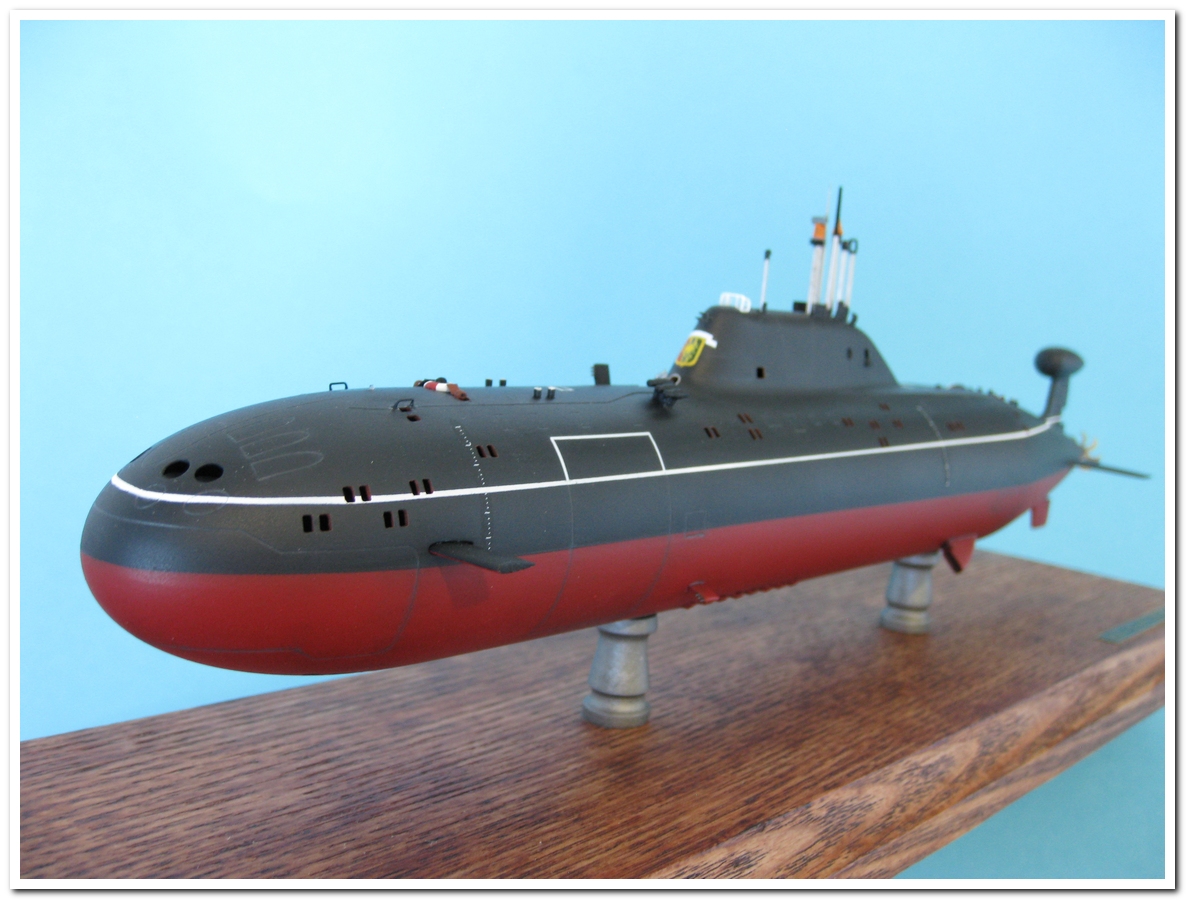

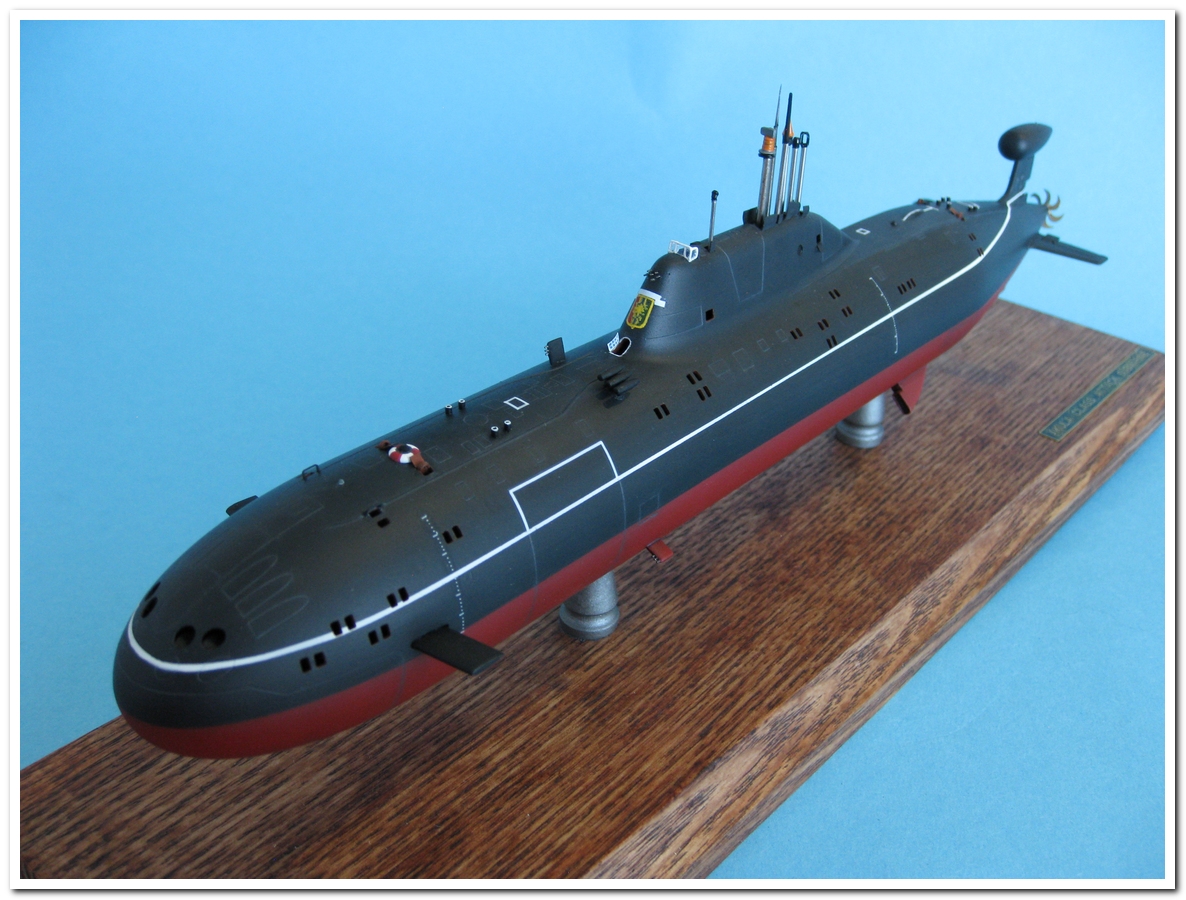

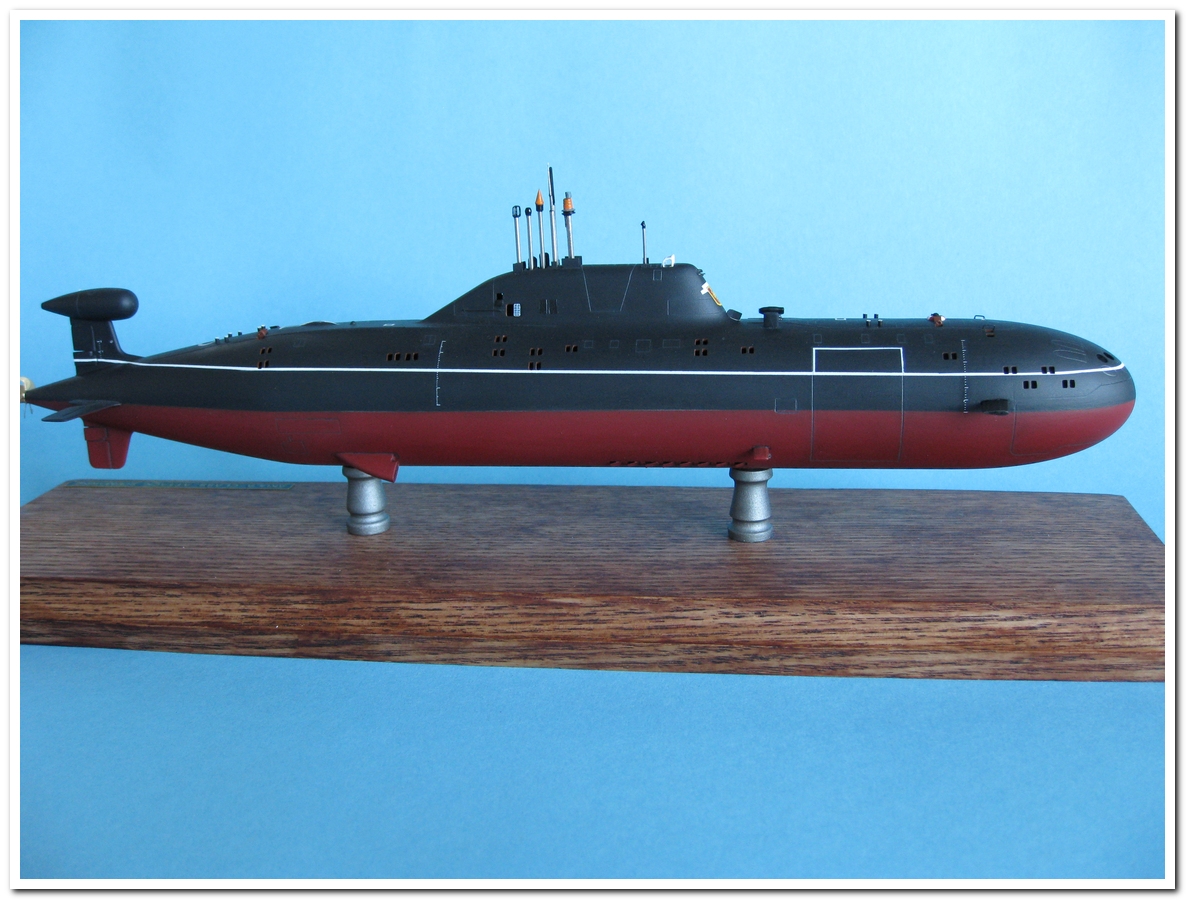

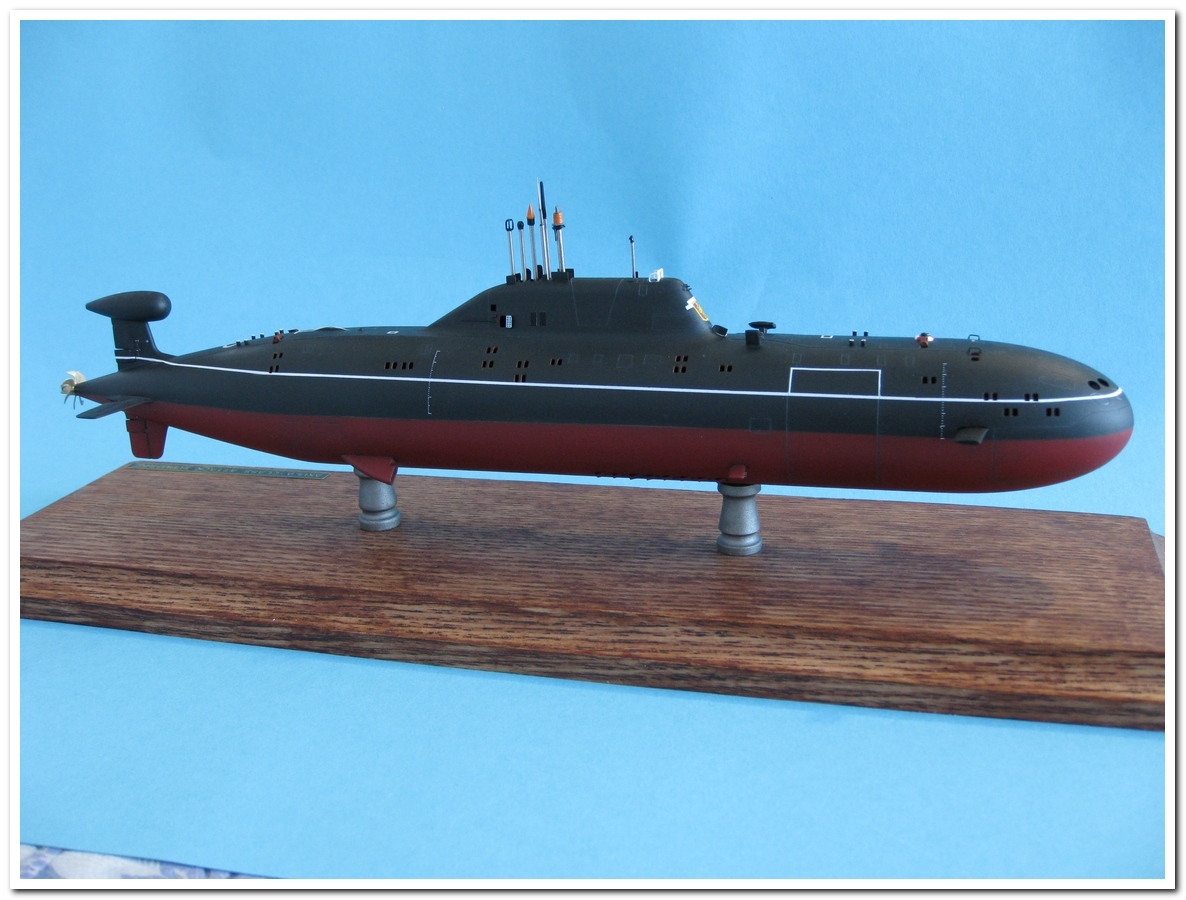

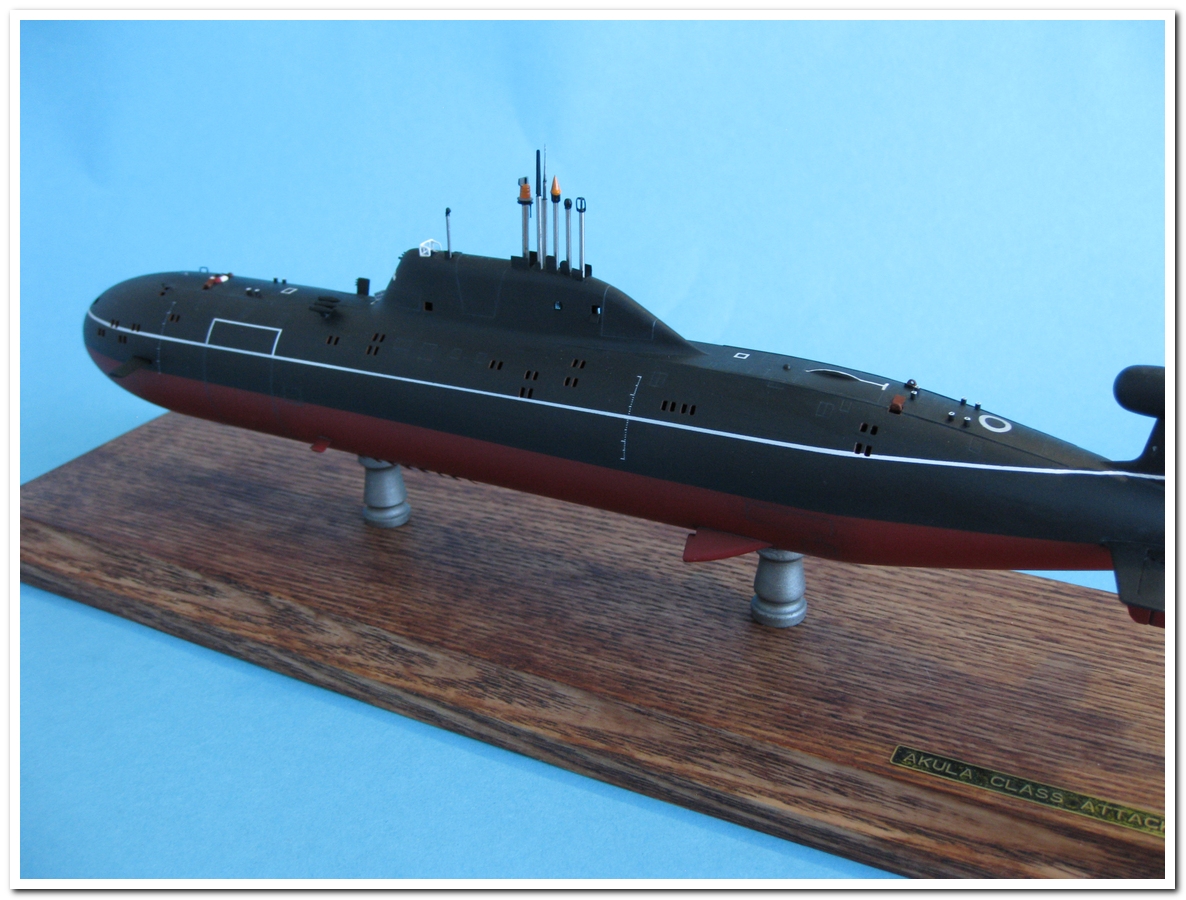

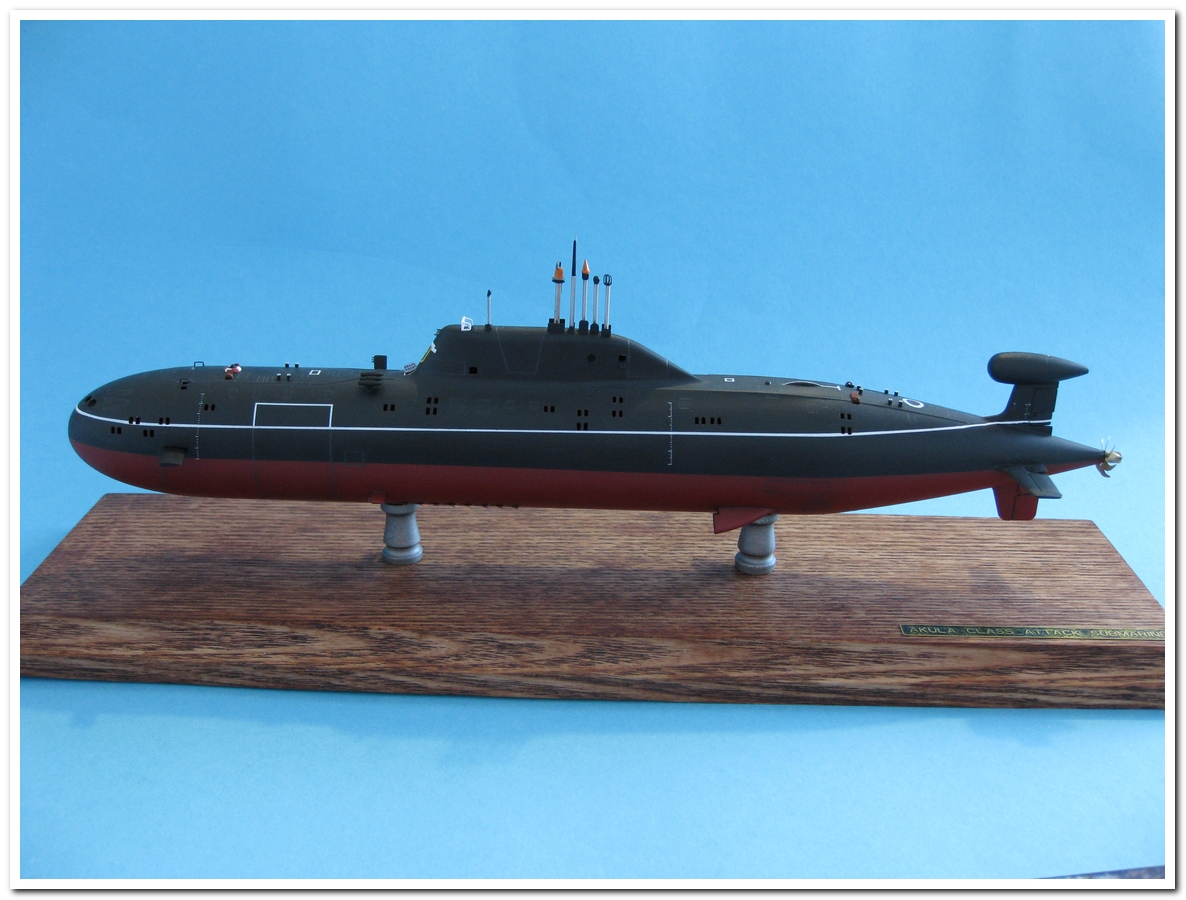

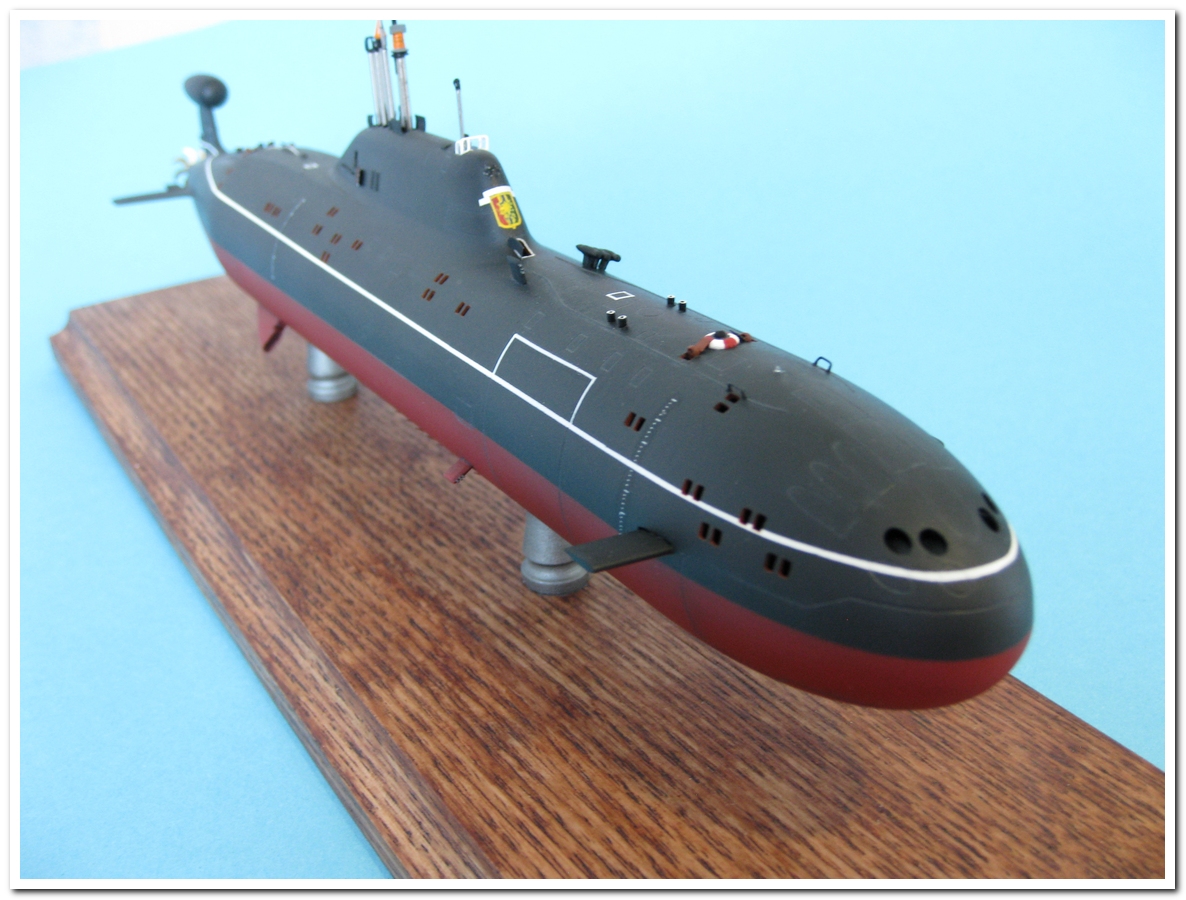

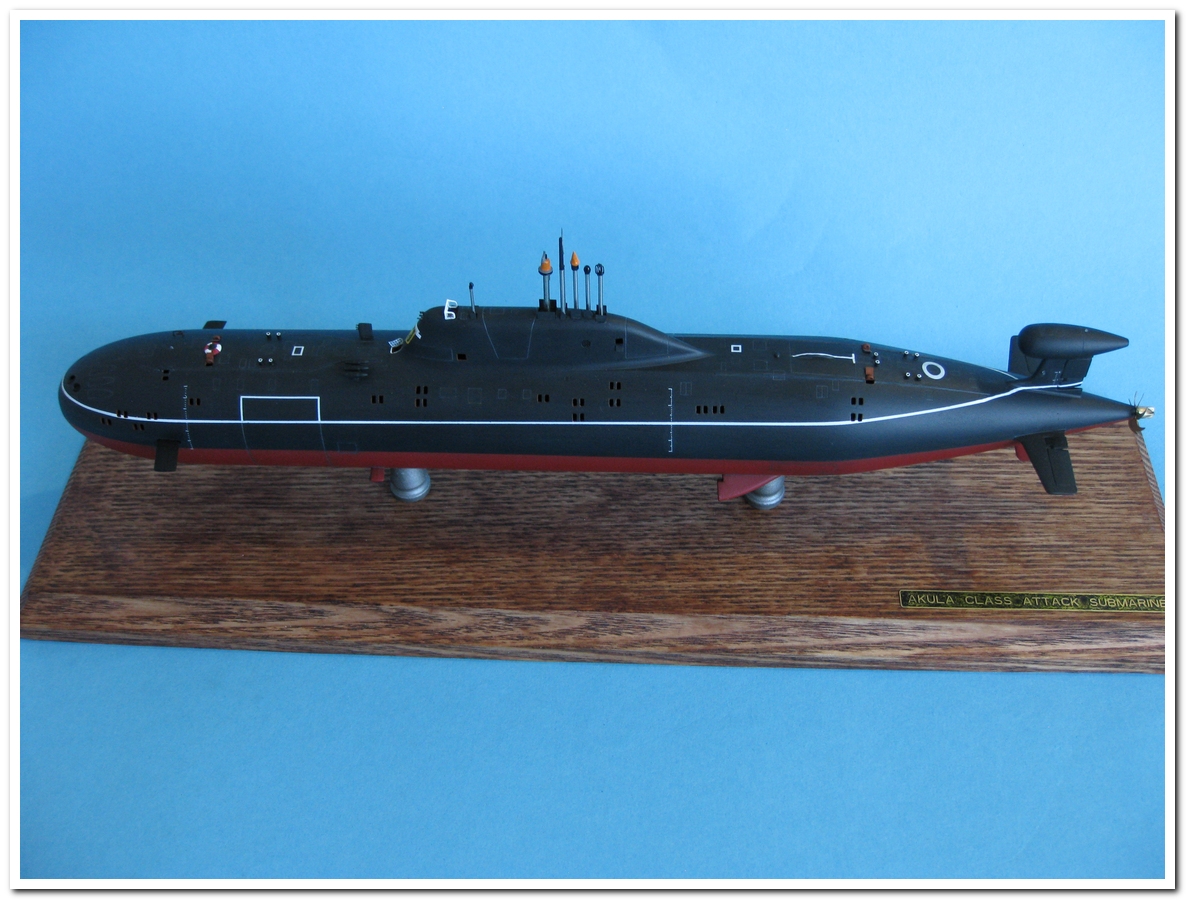

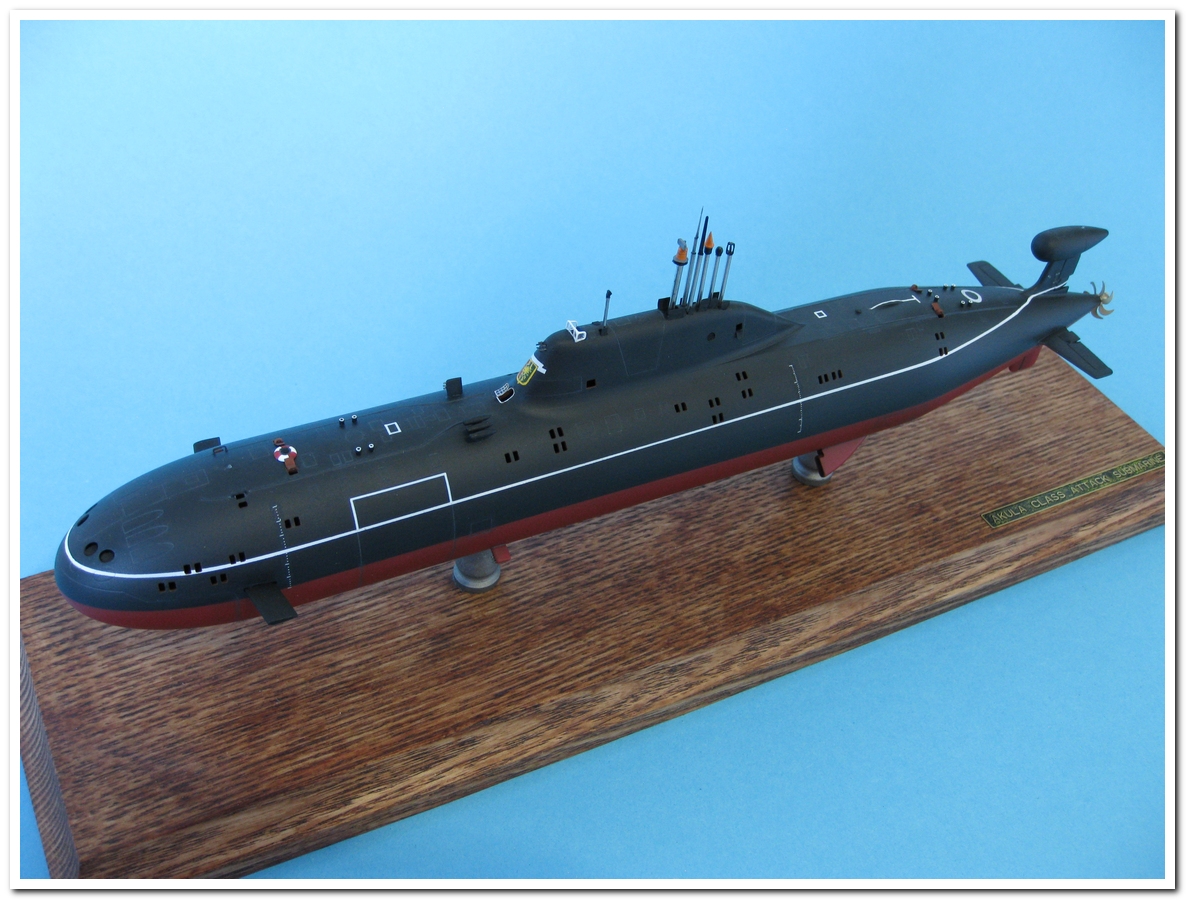

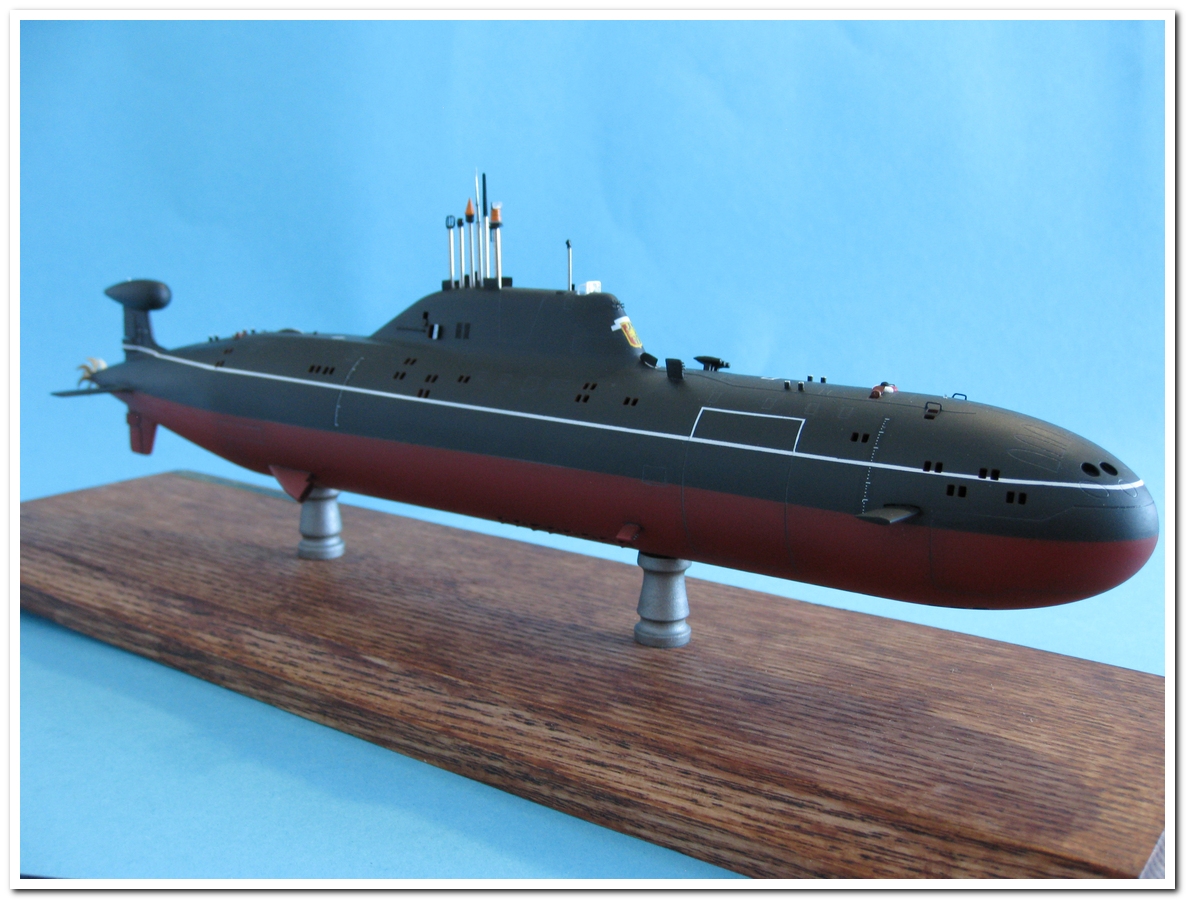

Вашему вниманию представляю очередную поделку – ПЛАК «Братск», пр.971. Модель делал на заказ одному знакомому. Серьезных доделок/переделок не планировал, но не сдержался, приложил кривые ручонки. И вот что вышло.

Но сначала кратенько скажу:

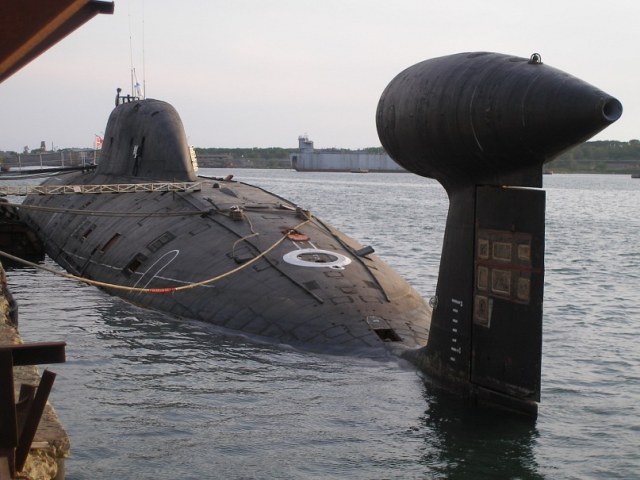

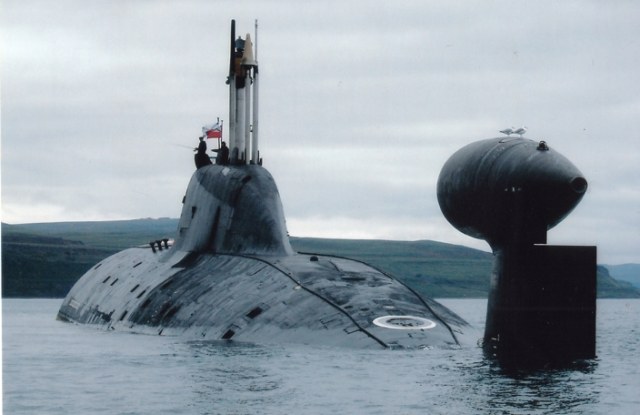

-про прототип (из сети):

3 мая 1984 года была включена в списки кораблей ВМФ СССР.

23 февраля 1988 года заложена на судостроительном заводе им. Ленинского Комсомола в Комсомольске-на-Амуре.

14 апреля 1989 года состоялся спуск на воду. 28 февраля 1990 года вошла в состав 45-й ДиПЛ 2-й ФлПЛ Тихоокеанского флота.

28 апреля 1992 года переклассифицирована в атомную крейсерскую подводную лодку.

13 апреля 1993 года получила наименование «Кит».

2 декабря 1993 года. В период несения боевого дежурства (командир - капитан второго ранга Игишев С. М., старший - контр-адмирал Кириллов Ю. В.), экипаж впервые в истории ВМФ успешно выполнил стрельбу двумя крылатыми ракетами комплекса C-10 «Гранат» из одного района боевых действий по разным полётным заданиям. Действия подводников были высоко оценены командованием флота.

10 сентября 1997 года после установления шефских связей с администрацией г. Братска получила наименование «Братск».

С 2007 года в ремонте.

В настоящее время входит в состав 10-й Дивизии 16-й Эскадры подводных лодок Тихоокеанского флота и находится в ремонте в плавучем доке БДП-71 ОАО "Северо-Восточный ремонтный центр" (СВРЦ) в Вилючинске (Камчатский край).

В связи с неспособностью СВРЦ выполнить ремонт было принято решение летом 2013 года отправить "Братск" на ремонт на другой завод.

По данным на 8.10.2013 "Братску" предстоит пройти средний ремонт и глубокую модернизацию на Северодвинском ОАО «Центр судоремонта „Звёздочка“», куда он должен прибыть в июле-августе 2014 года. Перевод в Северодвинск будет осуществлён Северным морским путём.

В конце 2014 года придёт в Северодвинск для прохождения среднего ремонта и модернизации на мощностях ОАО «Центра судоремонта „Звёздочка“».

По данным на 21 августа 2014 года лодка вместе с К-295 «Самара» проекта 971 готовилась для транспортировки в Северодвинск для модернизации на оборонной судоверфи "Центр судоремонта «Звёздочка»".

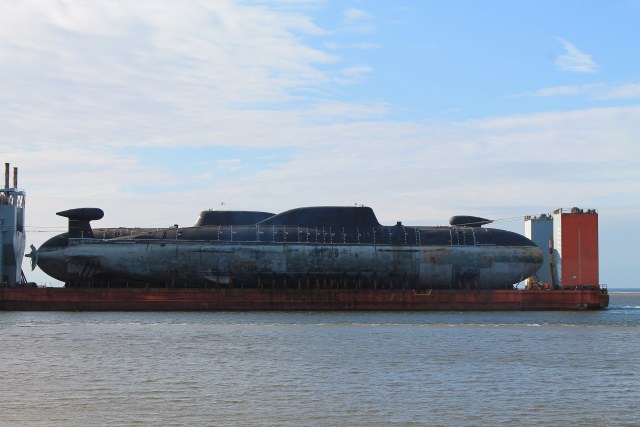

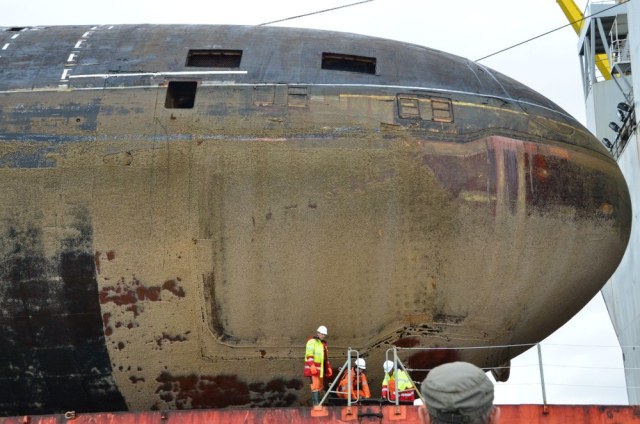

26 сентября 2014 года в Северодвинск по Севморпути с Камчатки голландским судном-доком «Transshelf» были доставлены для глубокой модернизации атомные подлодки «Самара» и «Братск».



- про набор:

В общую геометрию корпуса не лез, но и так видно, что не совсем всё правильно; кормовые рули рахитично тонкие; расшивка корпуса и рубки неполная, а имеющаяся на 50 % неверная. Деки марок углубления однобокие, ватерлиния толстенная, нет флагов. Шпигатами набор не похож ни на один корабль проекта.

-про доделки:

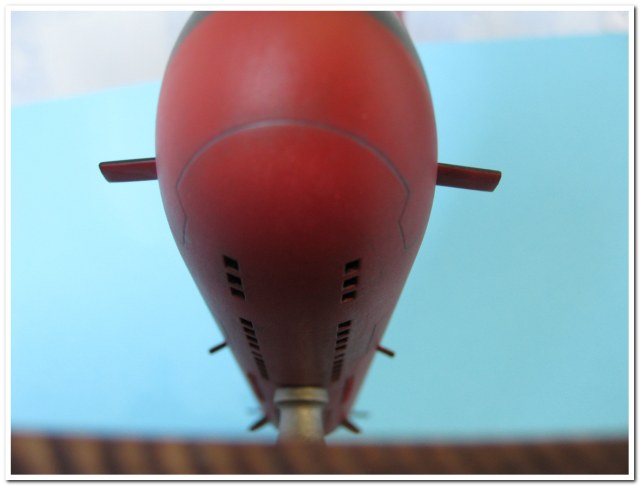

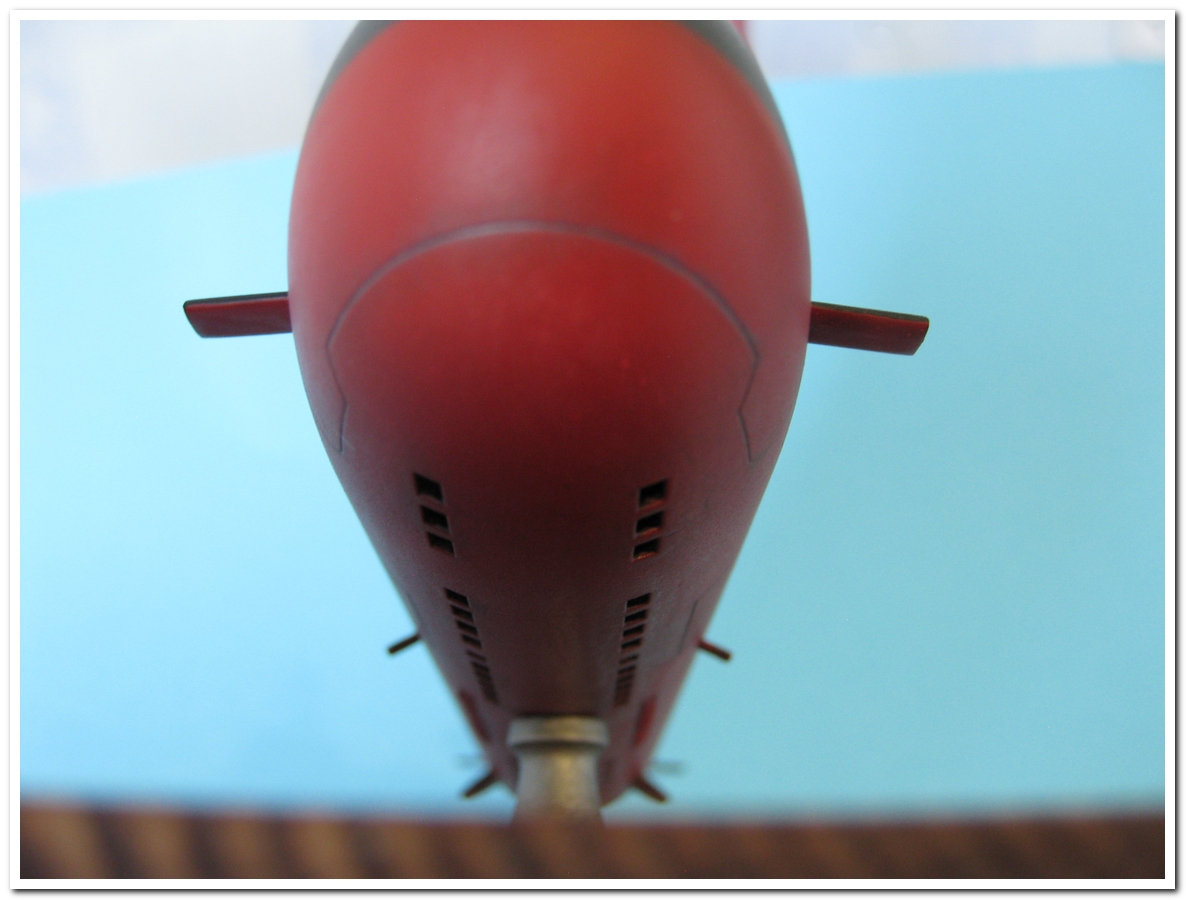

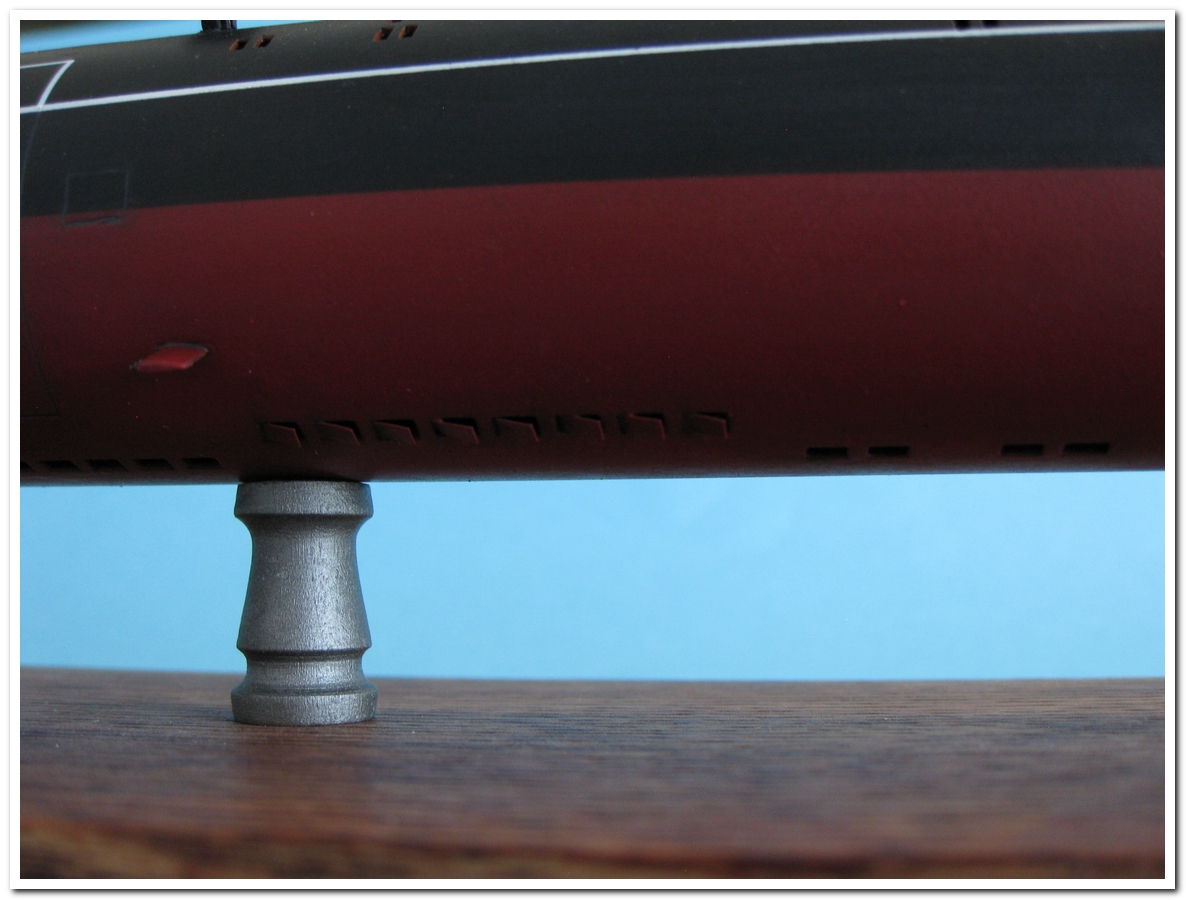

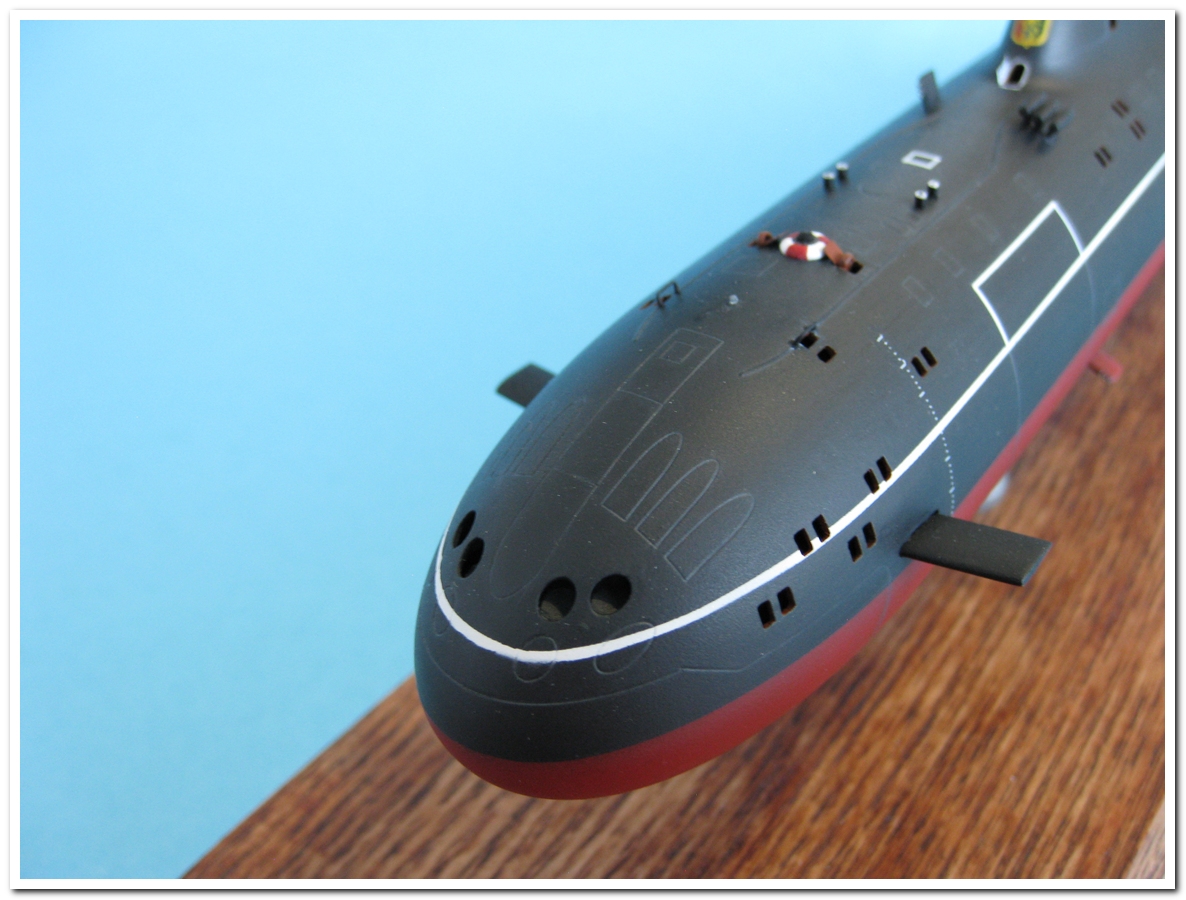

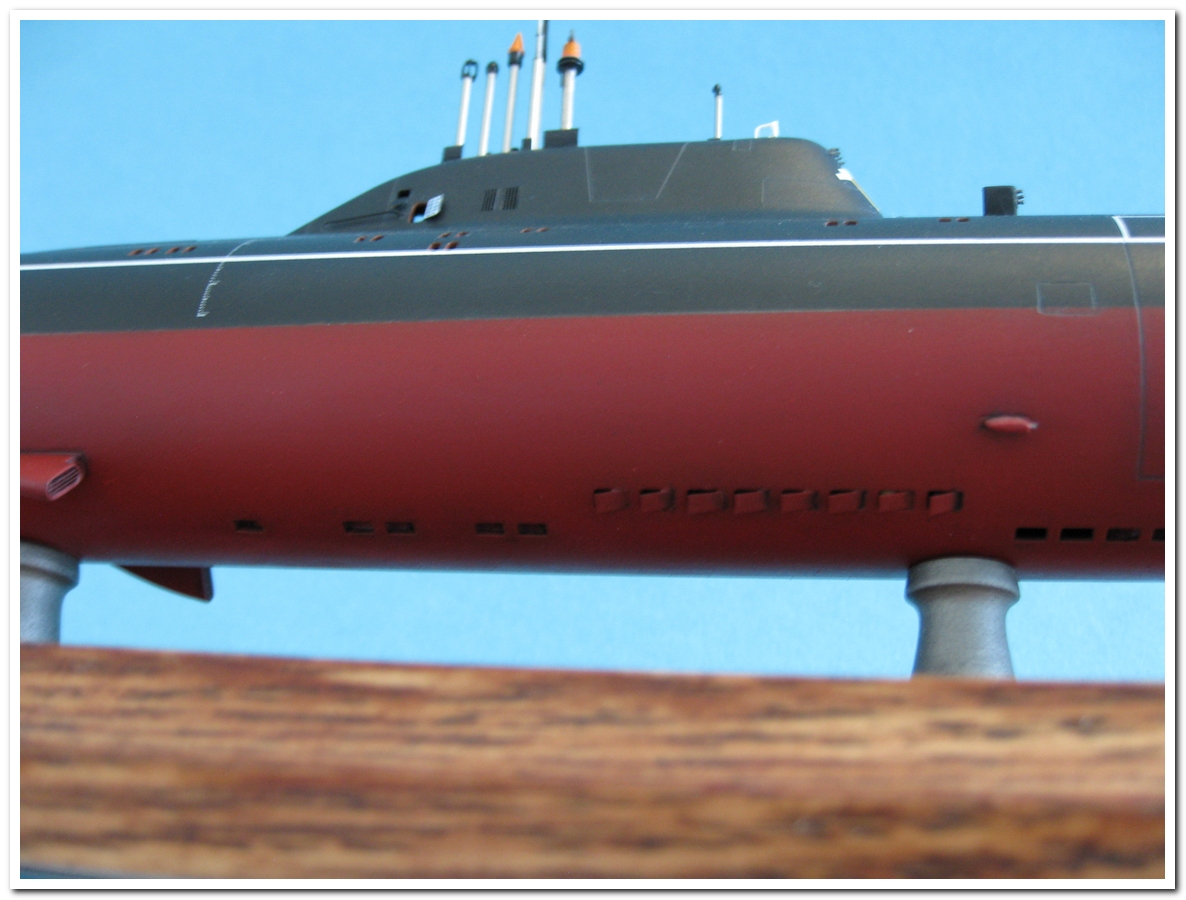

Вырезал шпигаты: в нижней части – как дано в коробке, на средней группе сделал крышки, а в верхней – постарался приблизить к оригиналу, перенес в более правильные места.

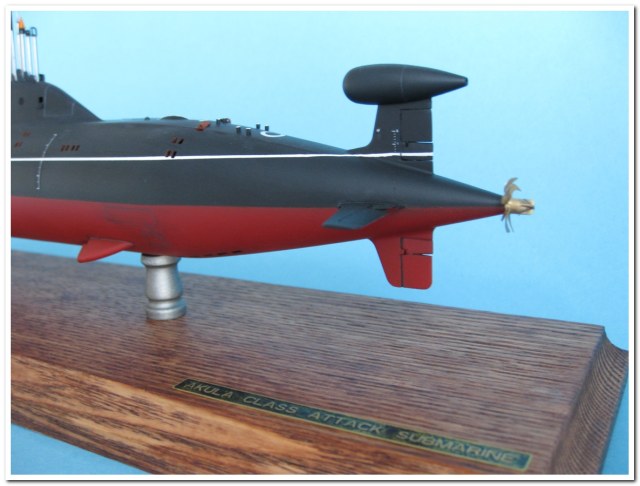

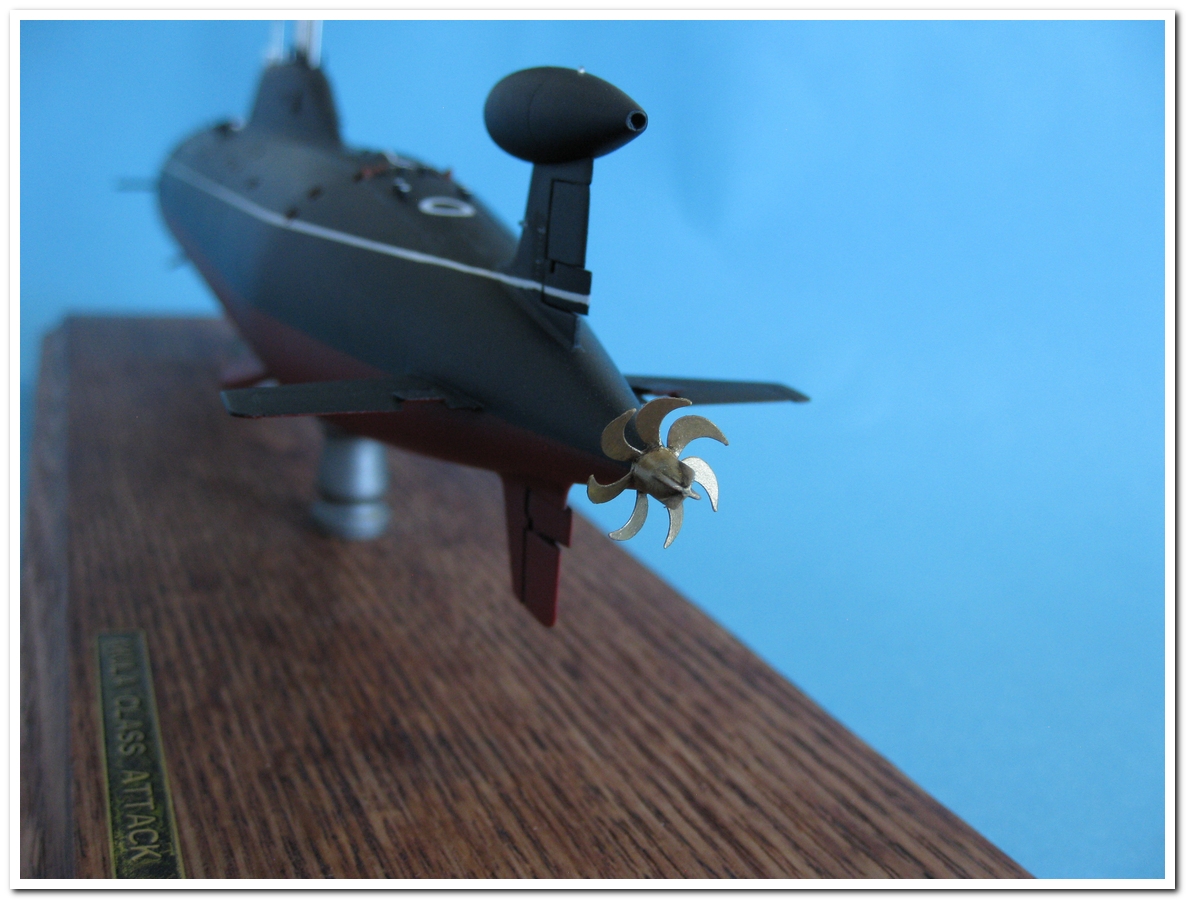

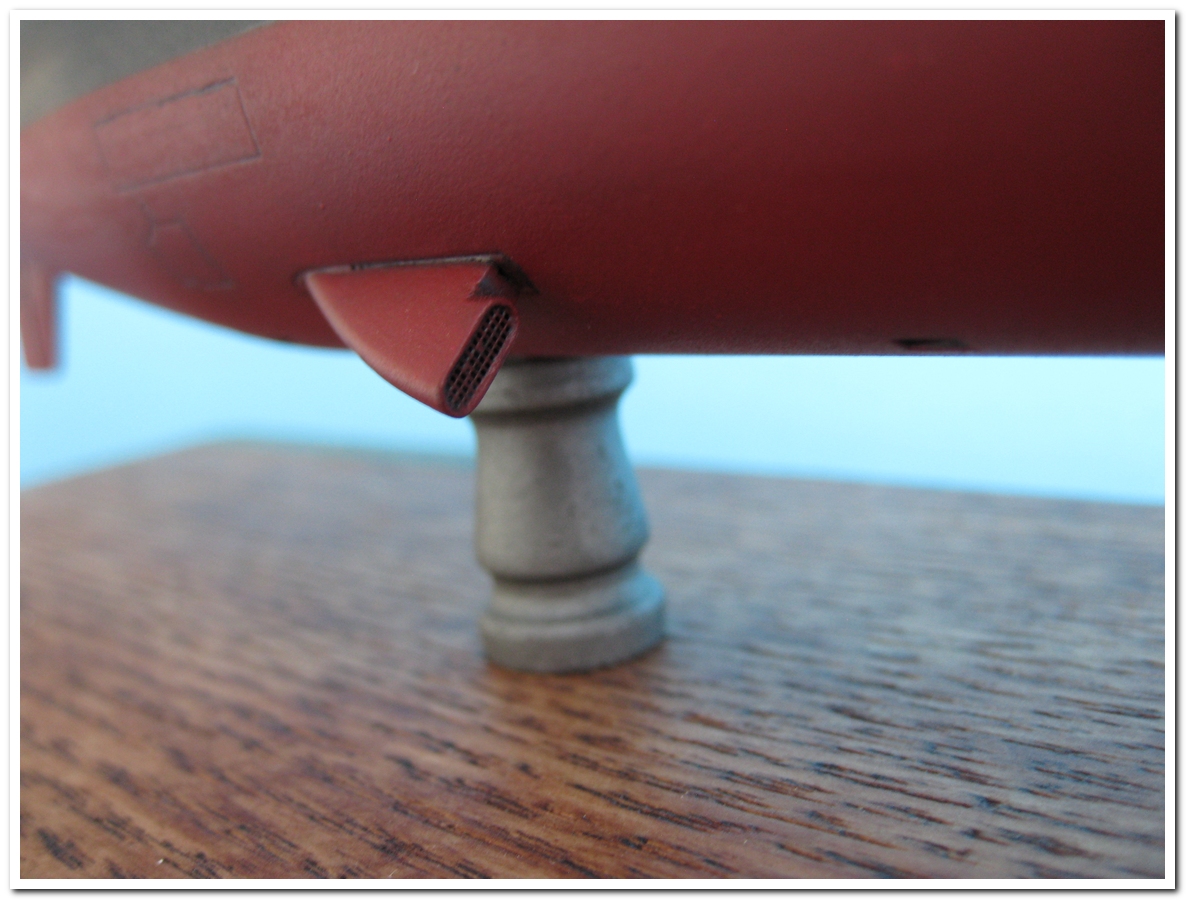

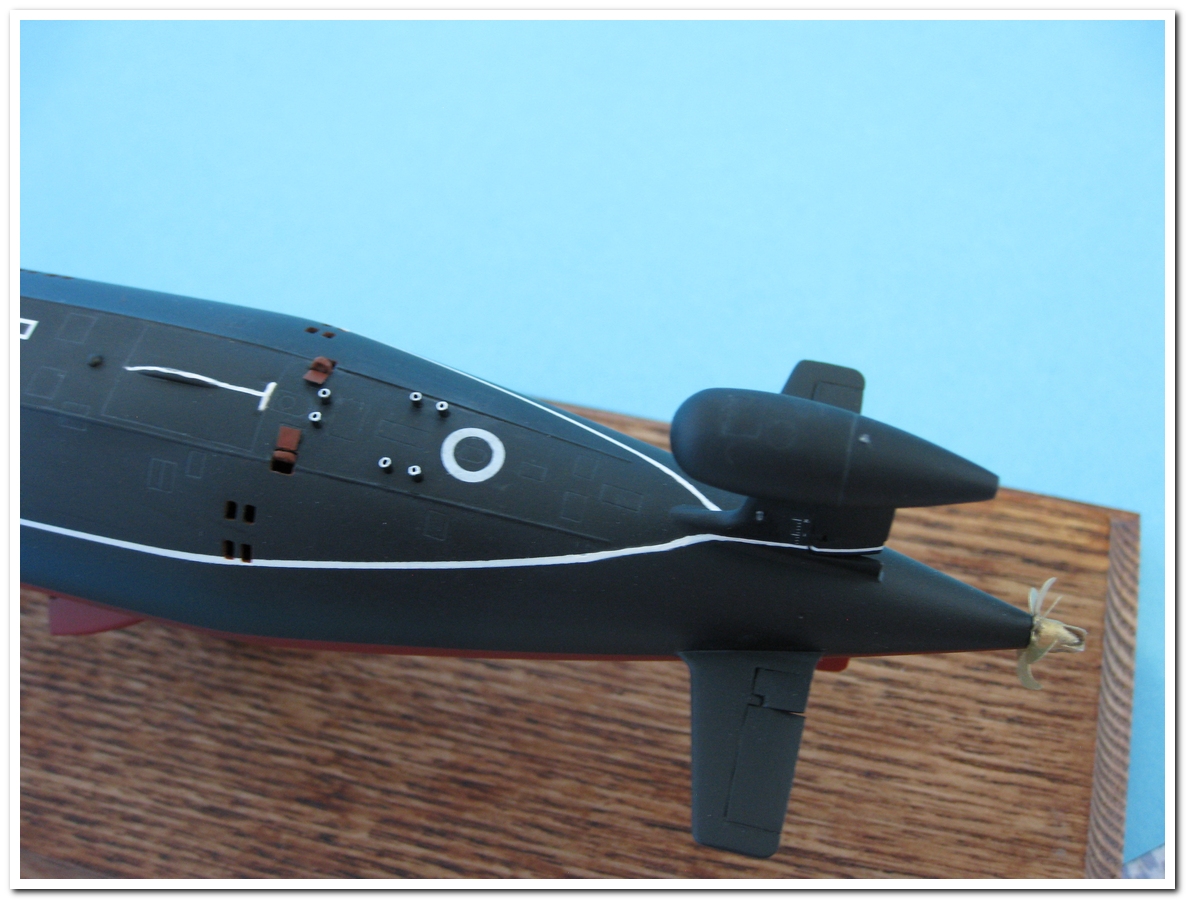

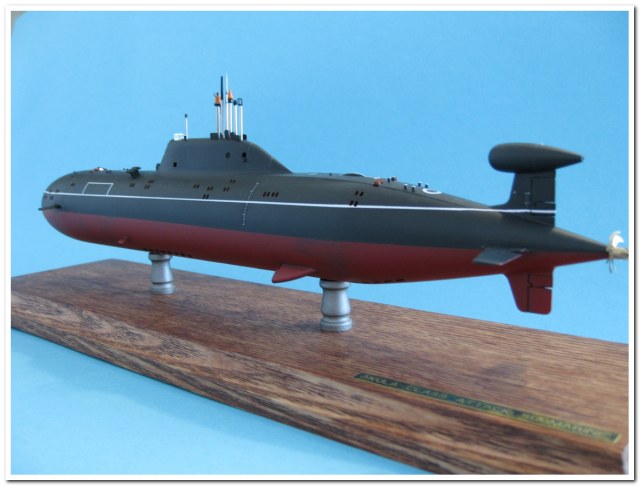

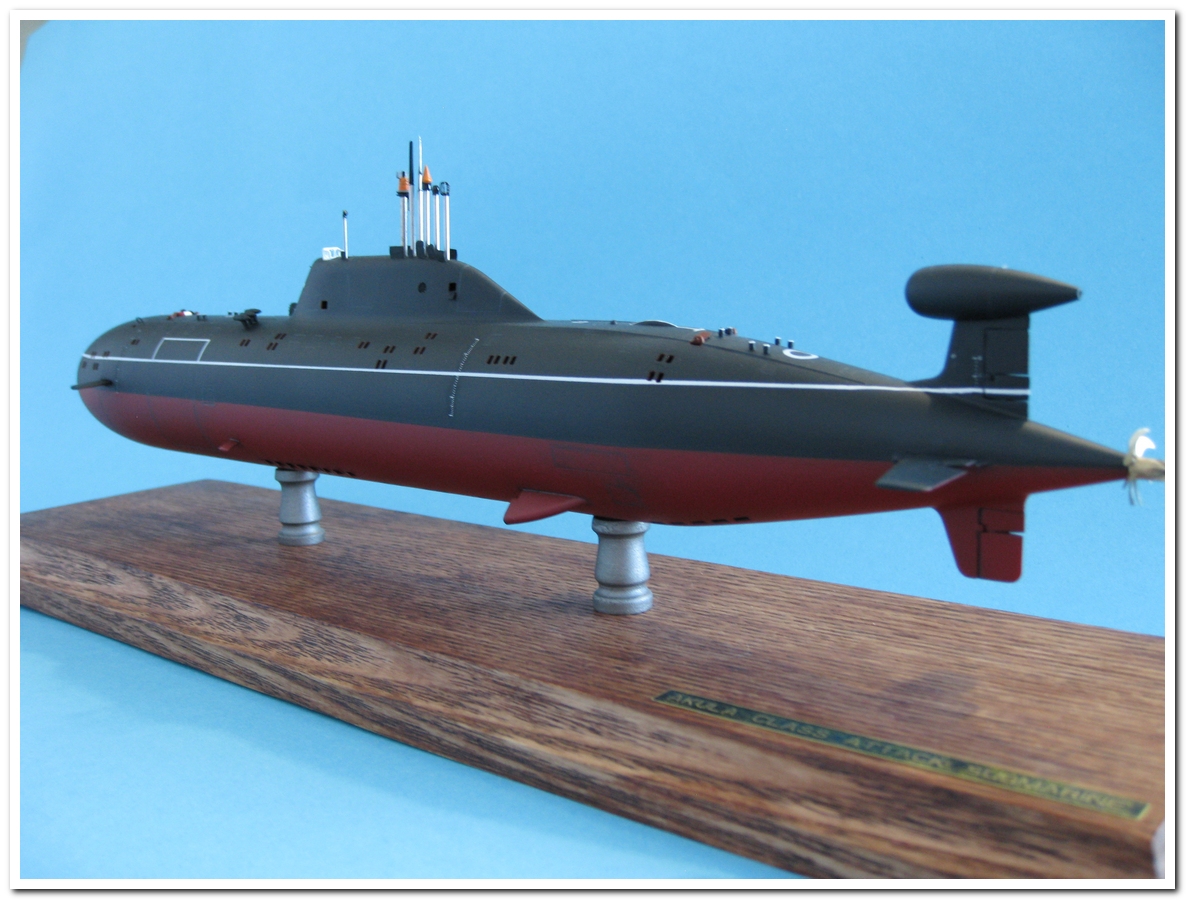

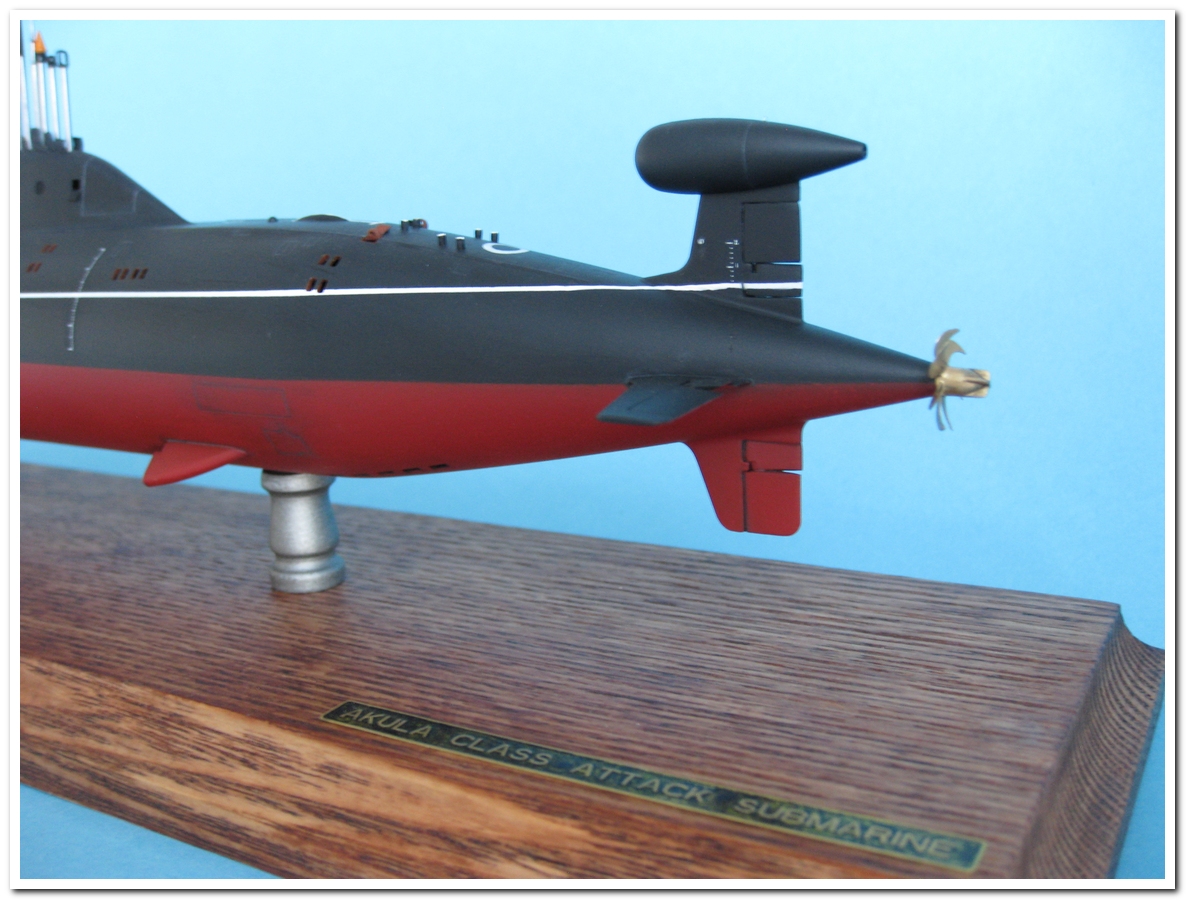

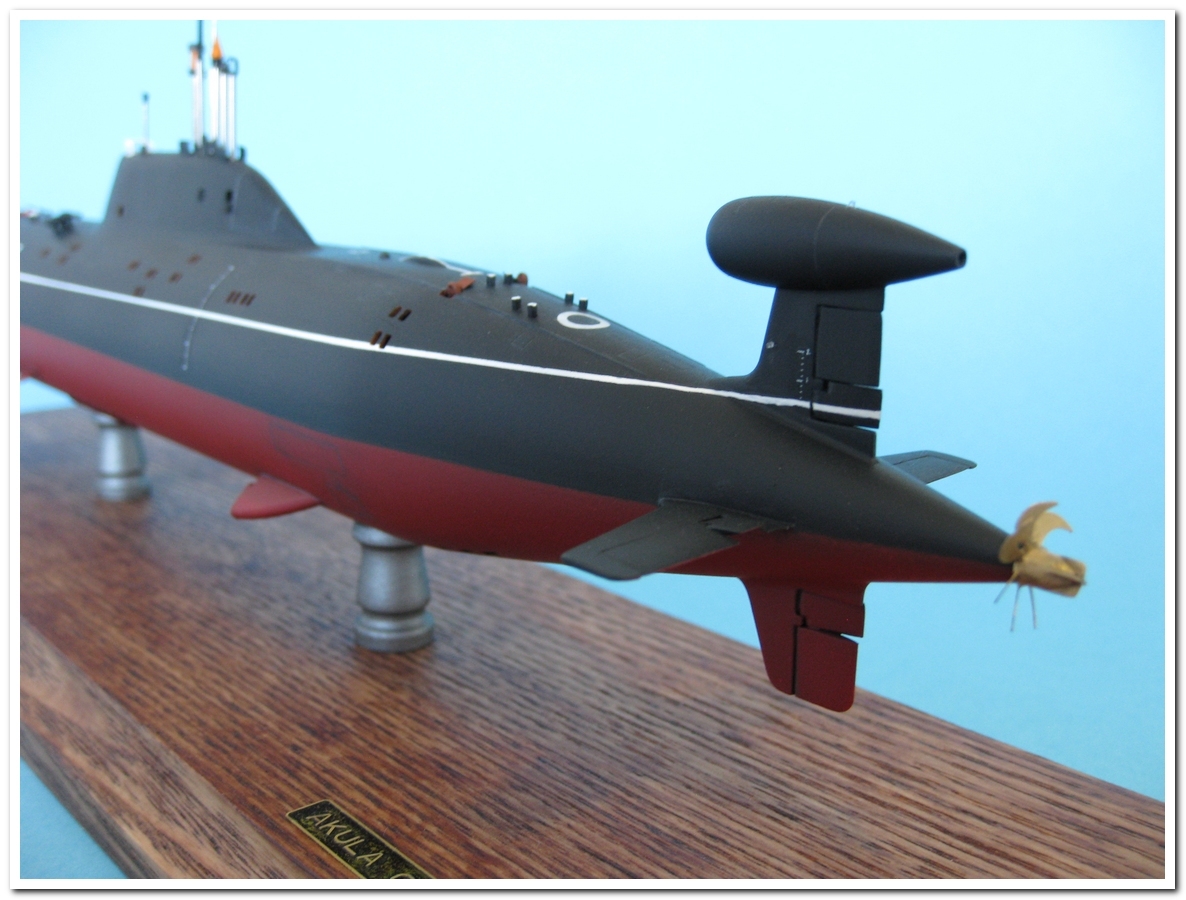

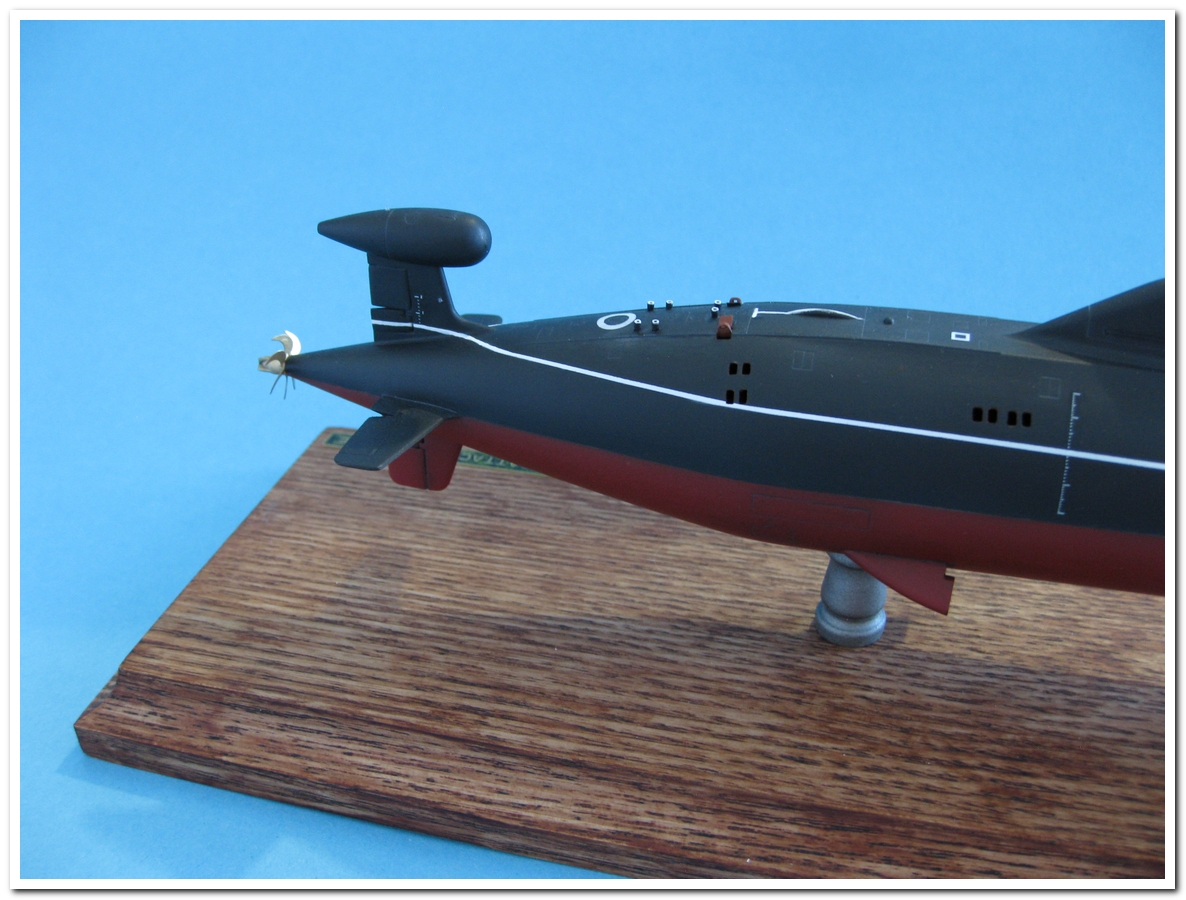

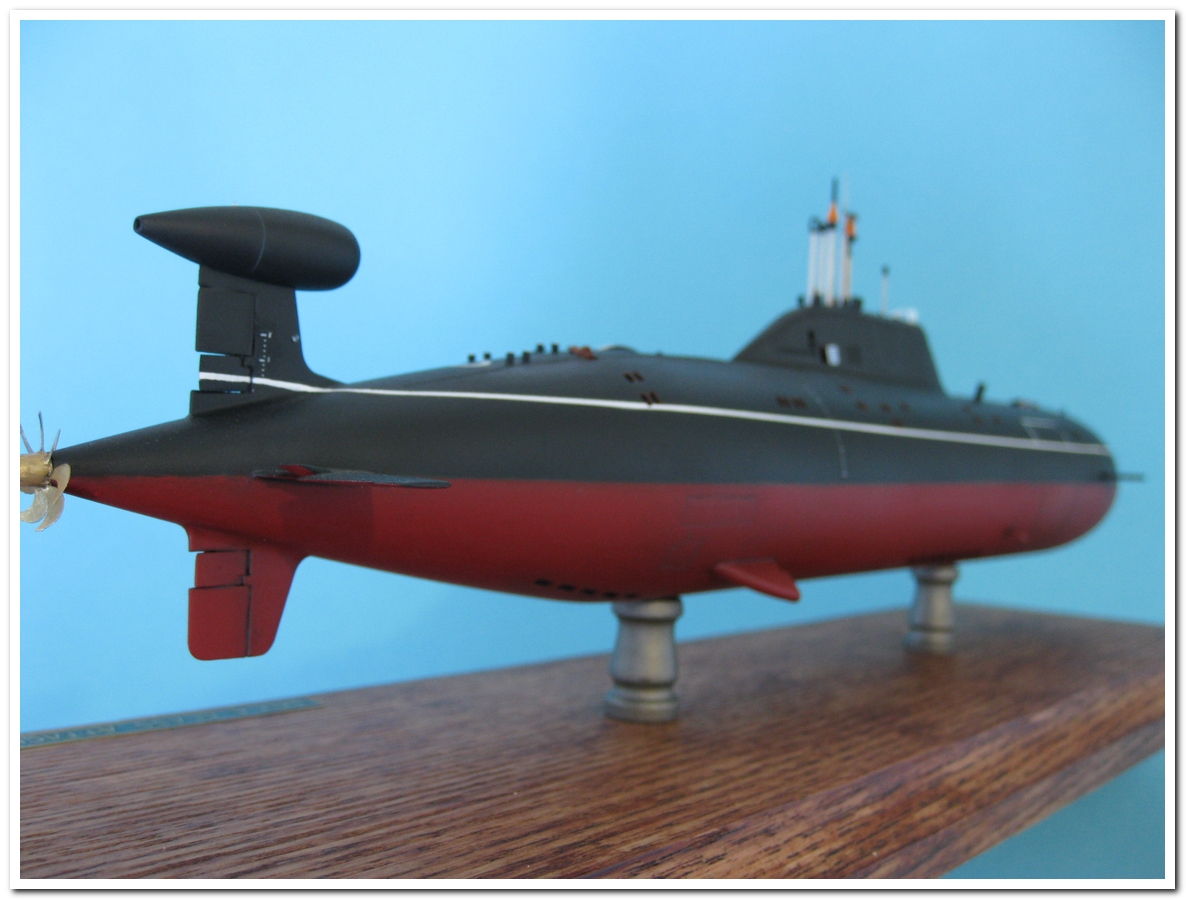

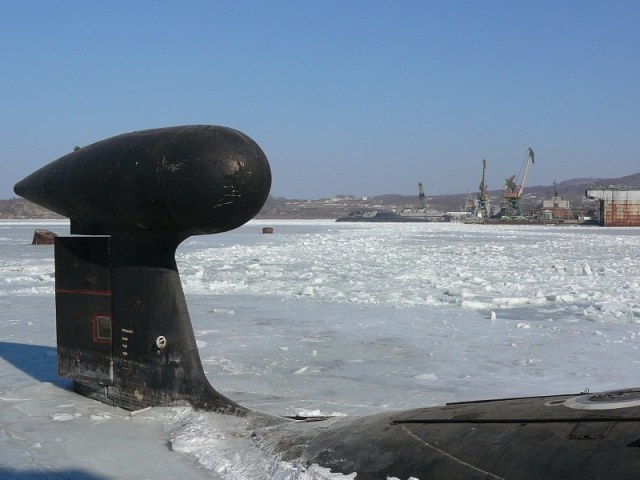

Подправил форму водозаборников, вырезал кормовые рули, сделал отдельными, на вертикальном исправил местоположение большого и малого.

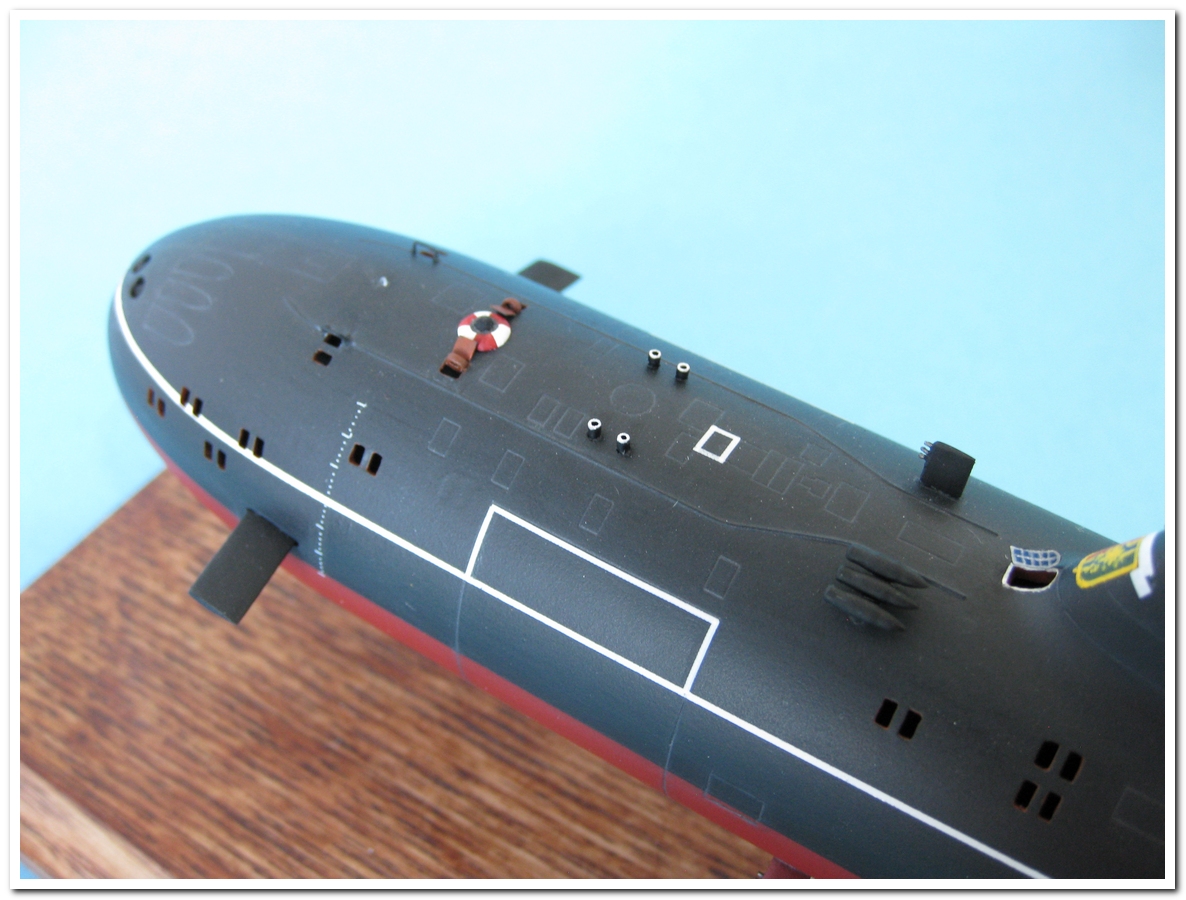

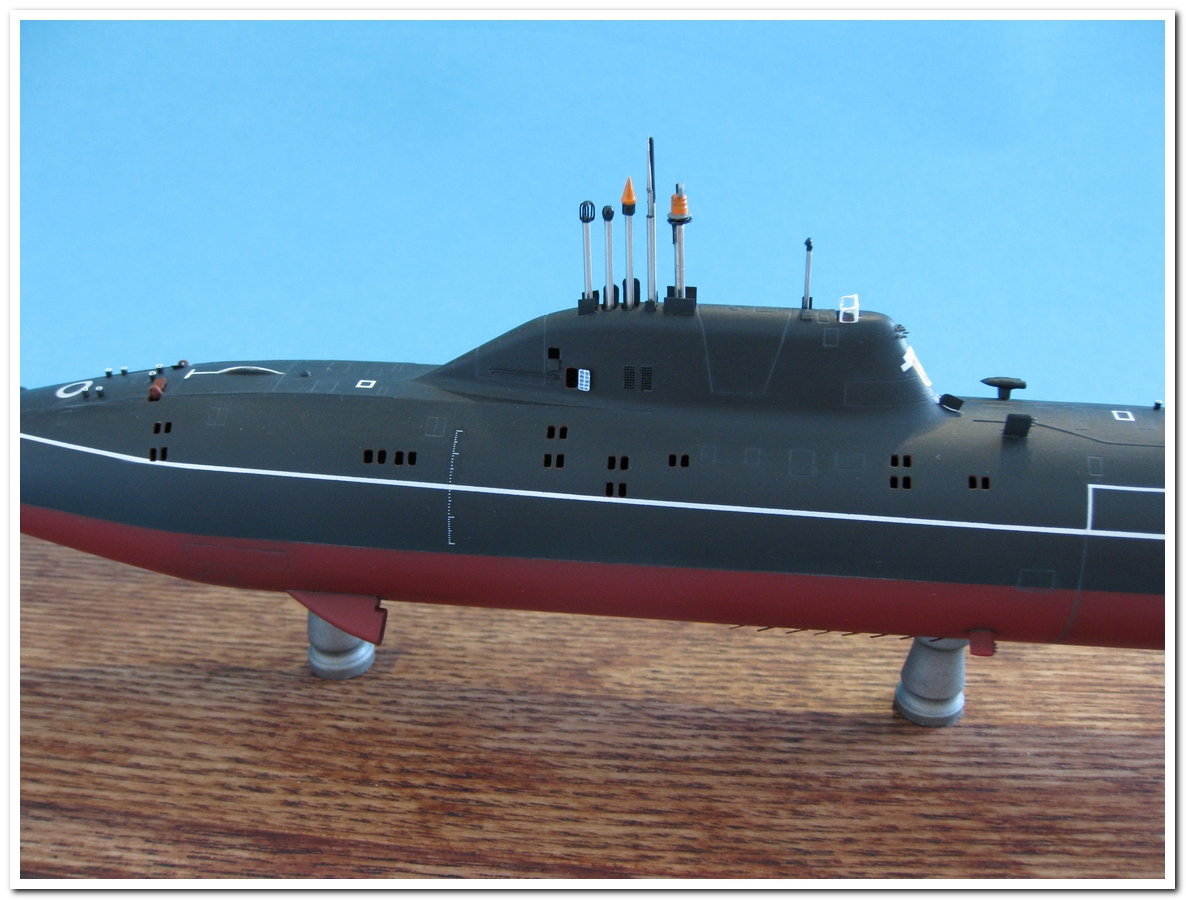

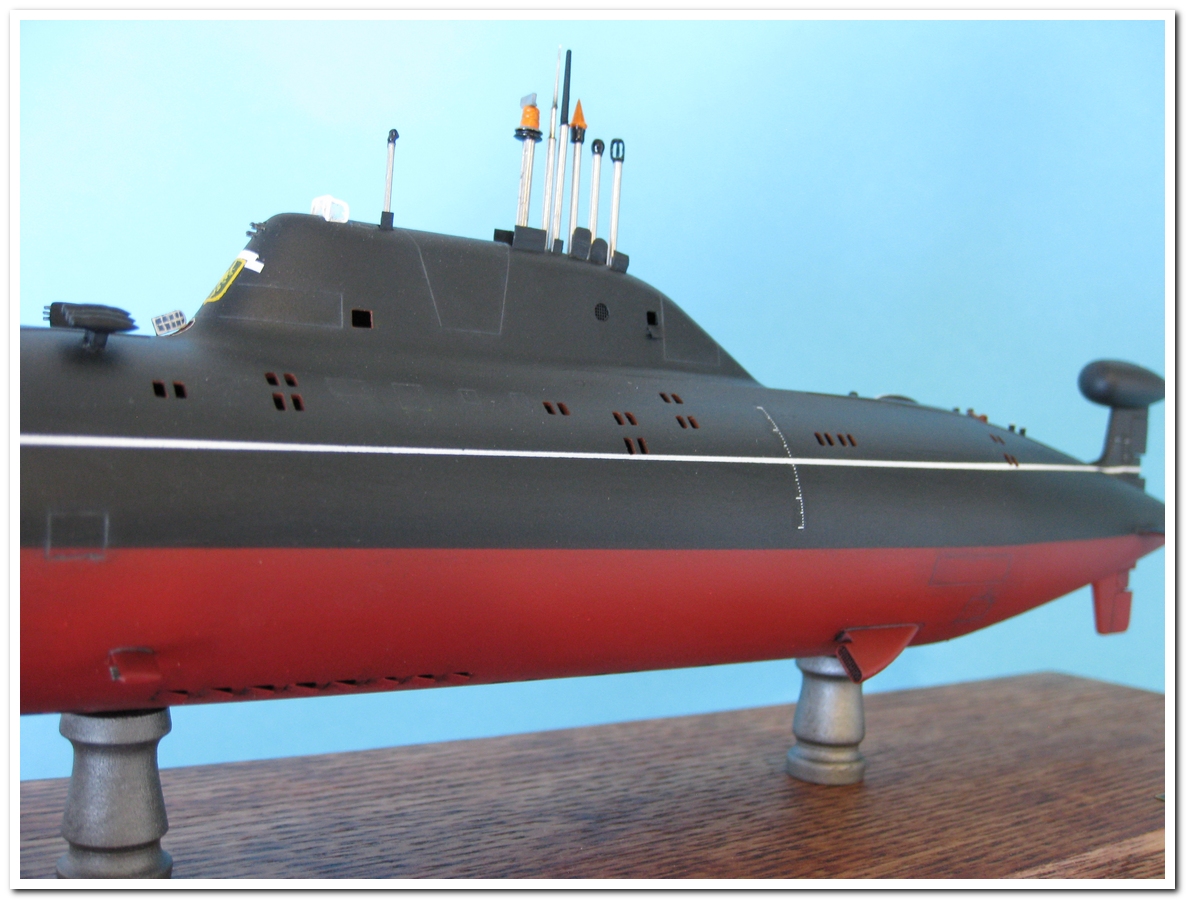

В верхней части корпуса: сточил огромную шишку АСБ, сделал новый, перенес ближе к носу. Попытался кое-где исправить расшивку. Получалось коряво (изображение расшивки – не мой конек), в итоге просто повырезал щитки передних крышек верхних ТА (вклеил их внутри), лючки киповых планок (изобразил их на своих местах), входные двери на рубке, лючки для кабелей. Сделал сетку на вентиляцию и газоотвод дизеля.

Кнехты срезал, сделал из трубочек 0,8мм (купил в рыболовном магазе), переместил в более правильные места, добавил в корме среднюю пару.

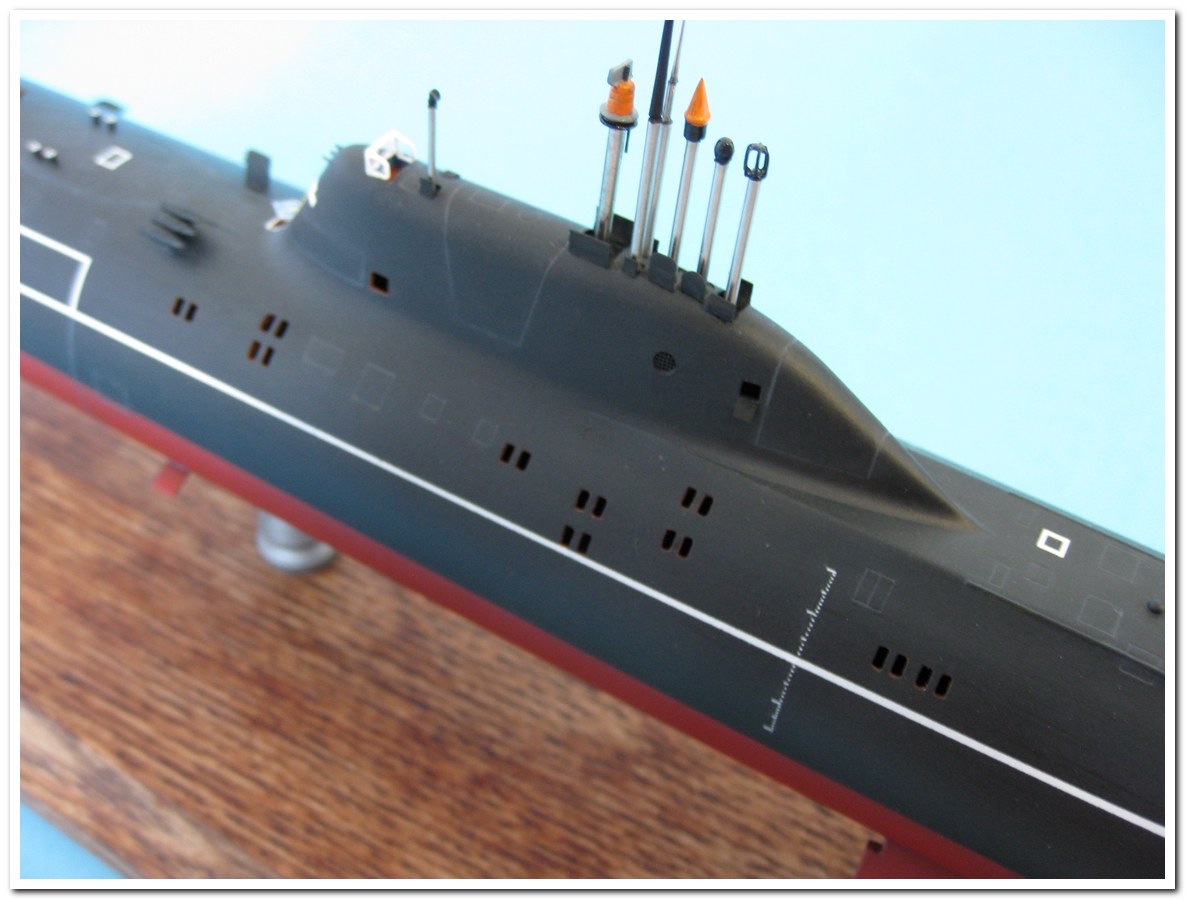

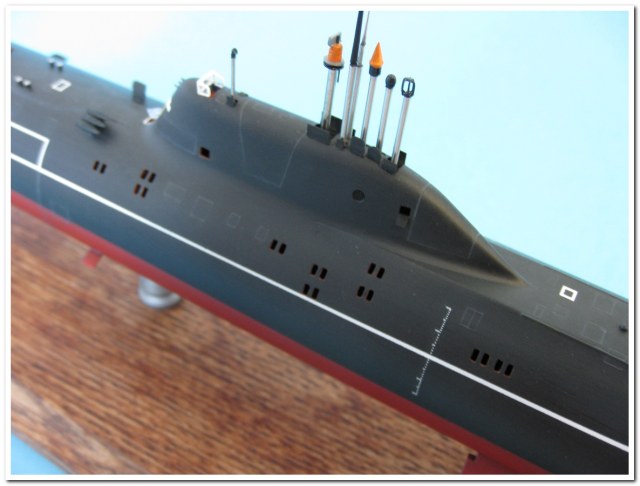

ВУ – из иголок, как мед., так и швейных. Макушки ВУ от изкоробочных деталей, ничего не стал переделывать.
Сделал заново "плавнички" с датчиками (3 штуки).

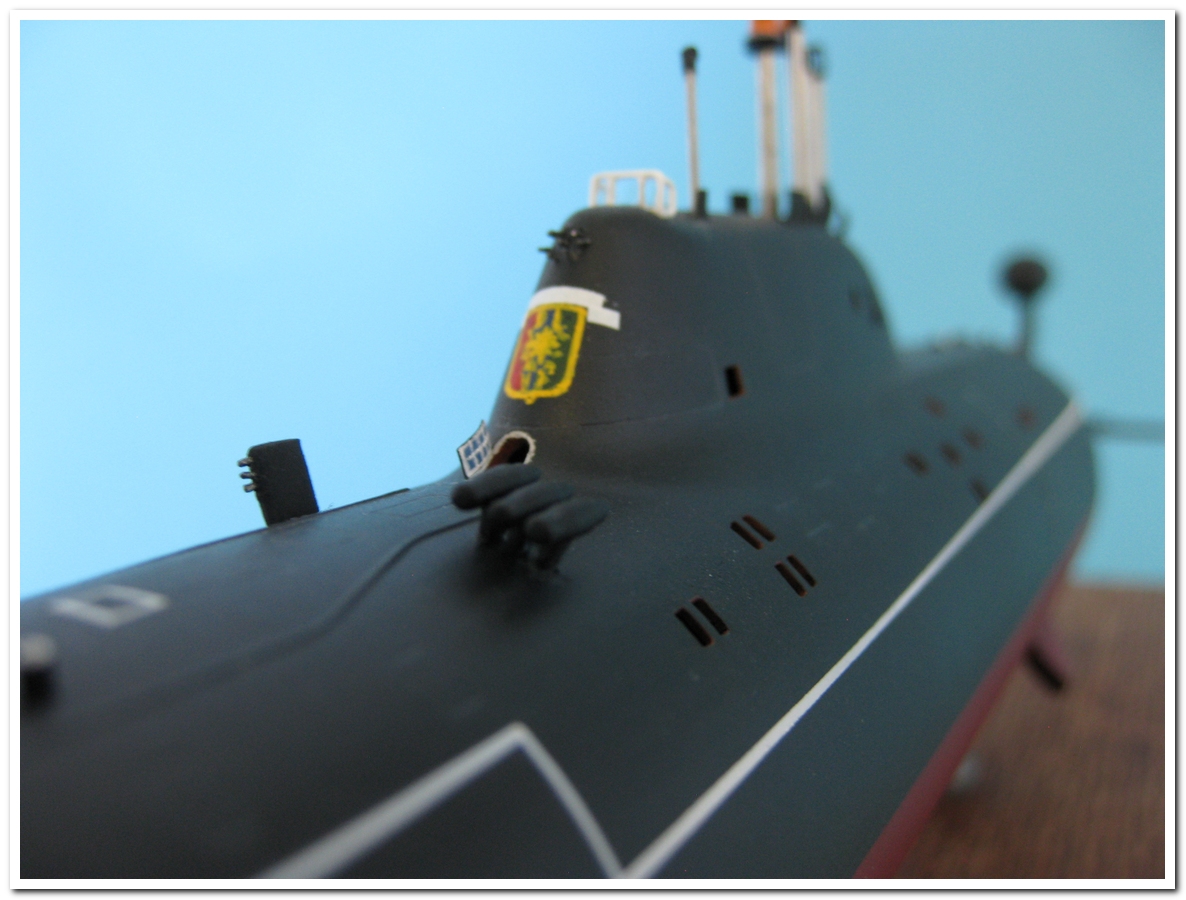

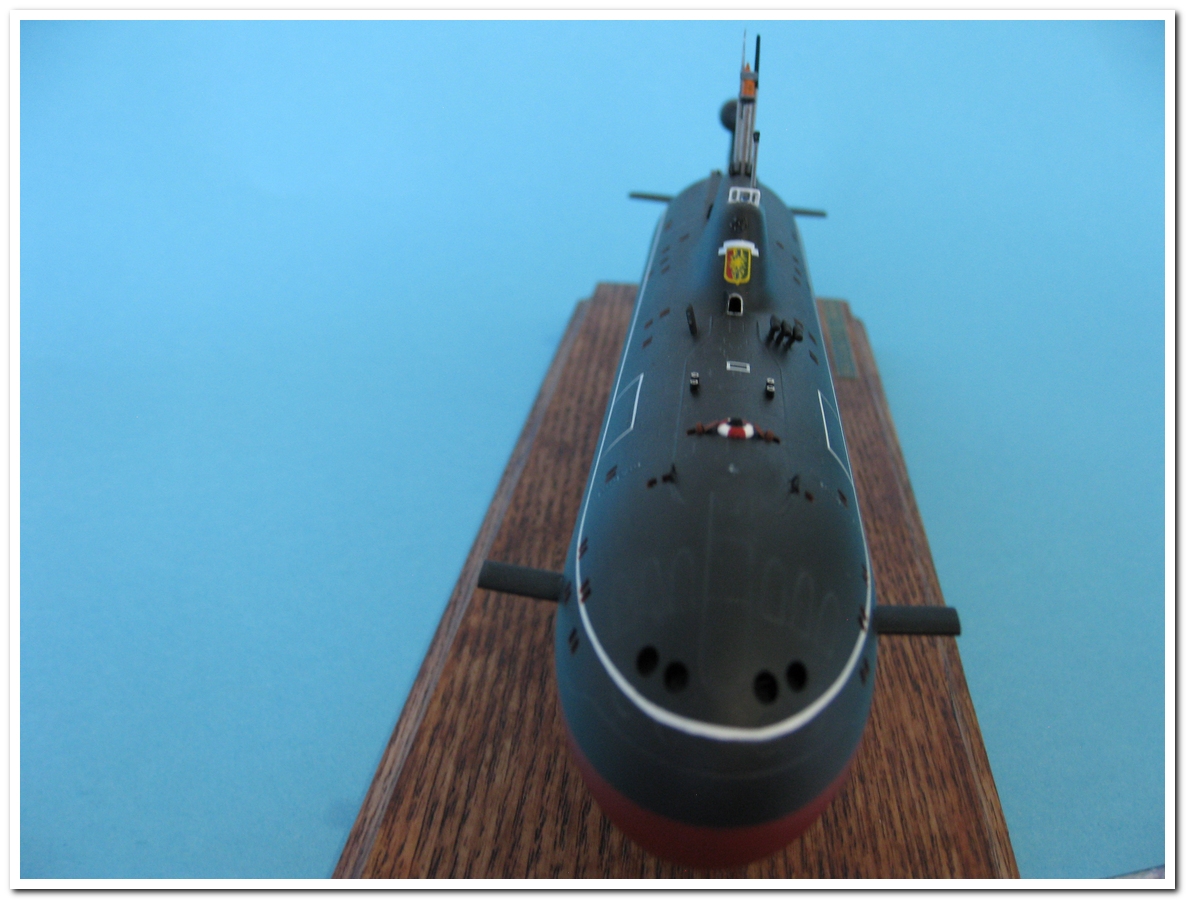

Герб нарисовал от руки на кусочке декольной бумаги (не помню, как называется), перенес, как обычную деку. Полоса над ним – кусочек ватерлинии из набора.

Саму ватерлинию накрашивал, из коробки – показалась слишком толстой. Правда, у самого получилось почти также толсто.

Остекление мостика – проволочка, имитация – жидкое стекло от Пластмастера.

Окрашено:  верх - Тамия XF-85, низ XF-7 с добавкой черного; лаки Акан, Тамия, смывка – масляные художественные МастерКласс.

Надеюсь, буквами утомил не сильно.

Приятного просмотра.
