ГРКР "Варяг" пр. 1164

Автор: Радмир Насыров Размещено: 03.08.2015 · Алексей Лежнев 11 394 просмотров
Производитель:
TRUMPETER
Тип техники:
Военные
Масштаб модели:
1:350
Тип двигателя:
Дизель-электроходы
Страна-производитель:
СССР–Россия

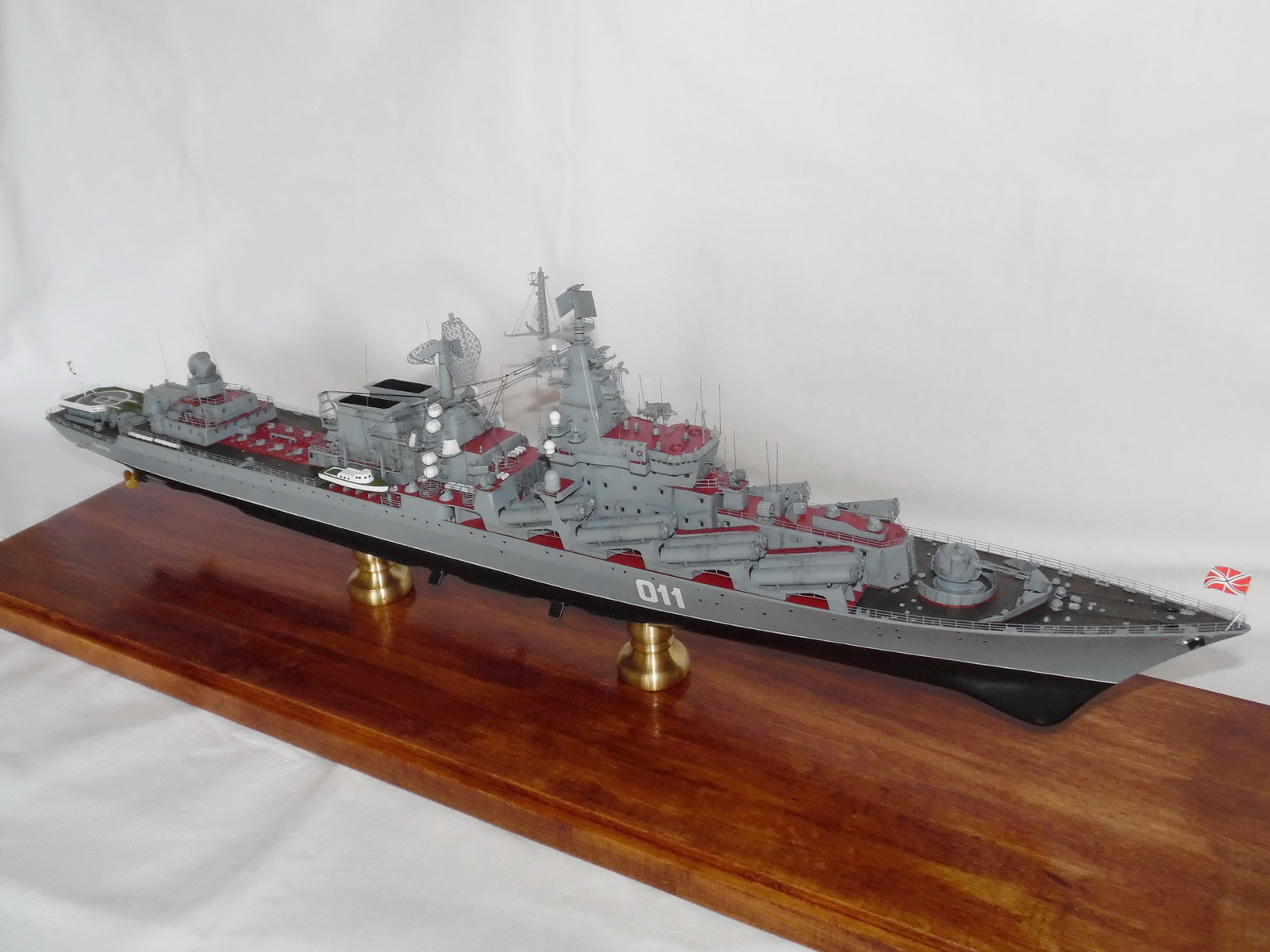

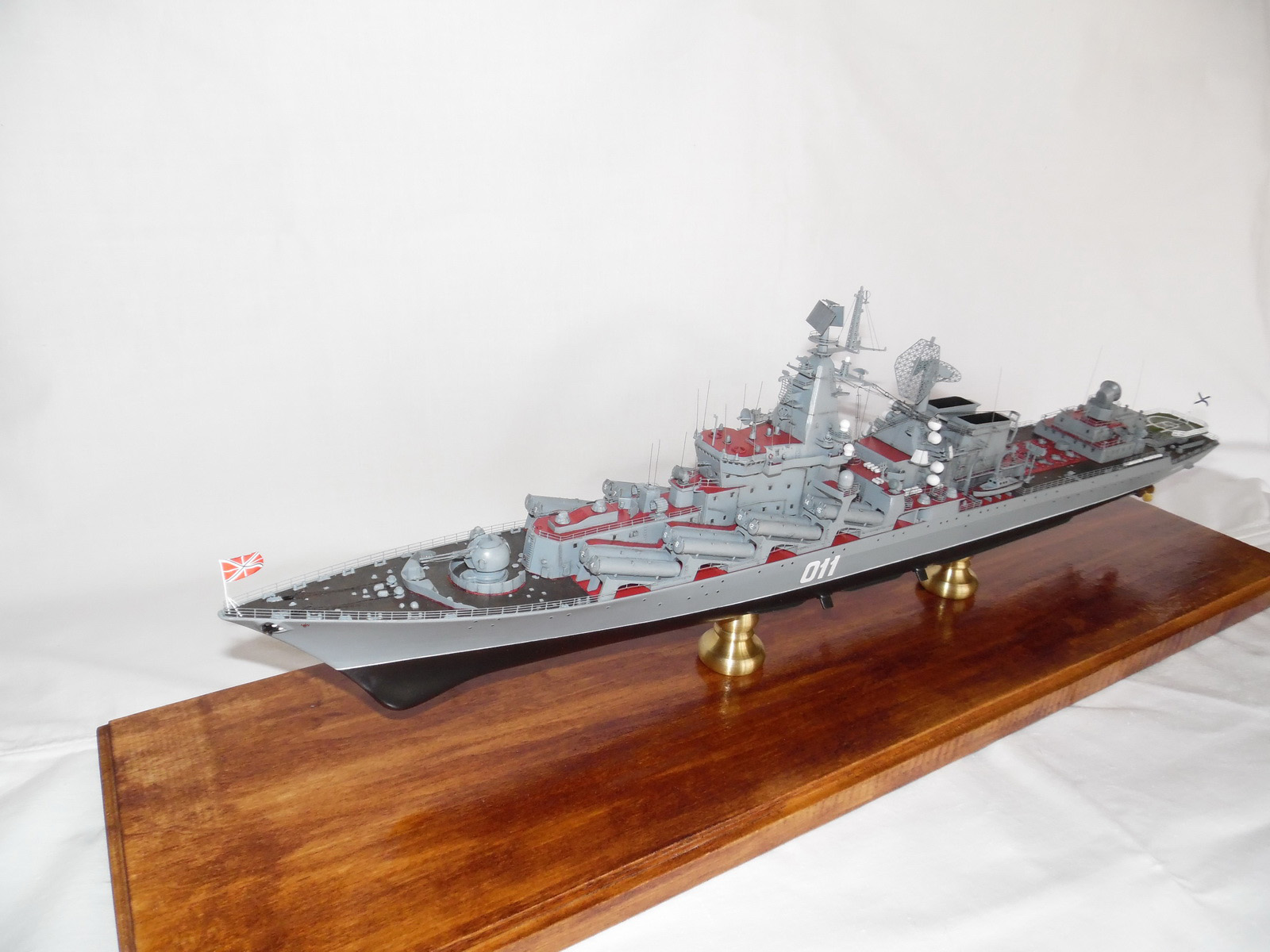

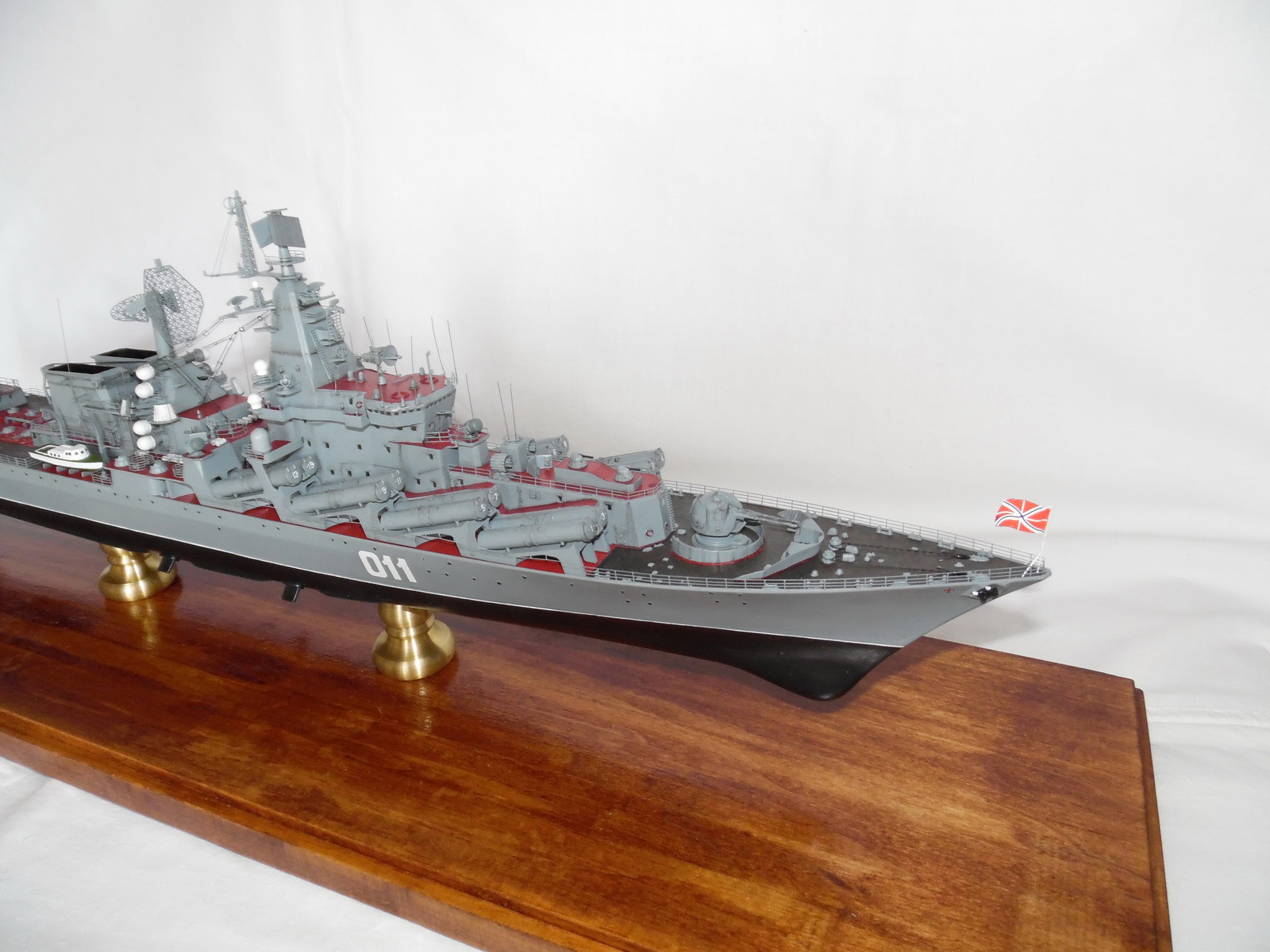

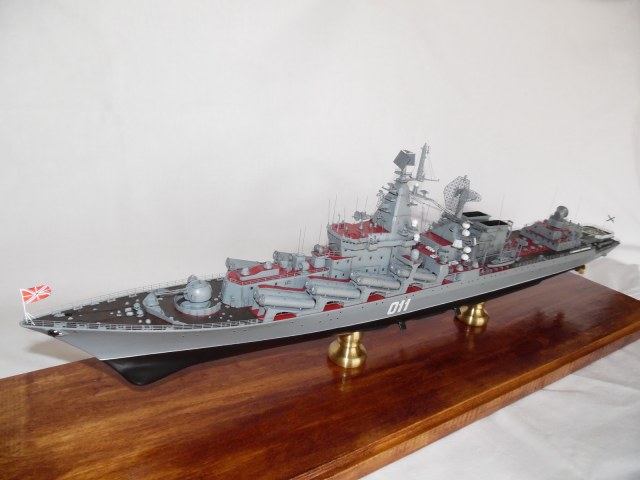

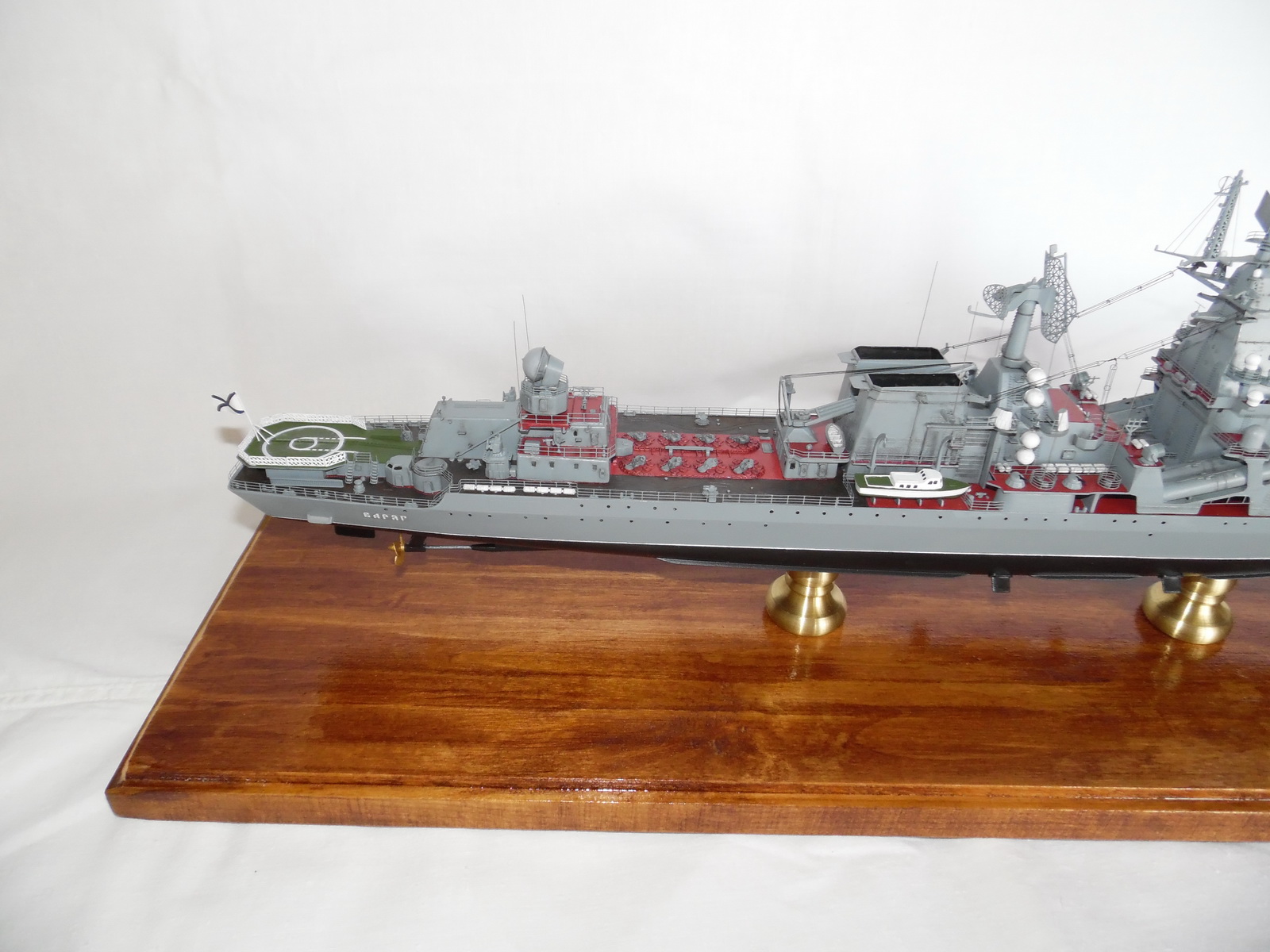

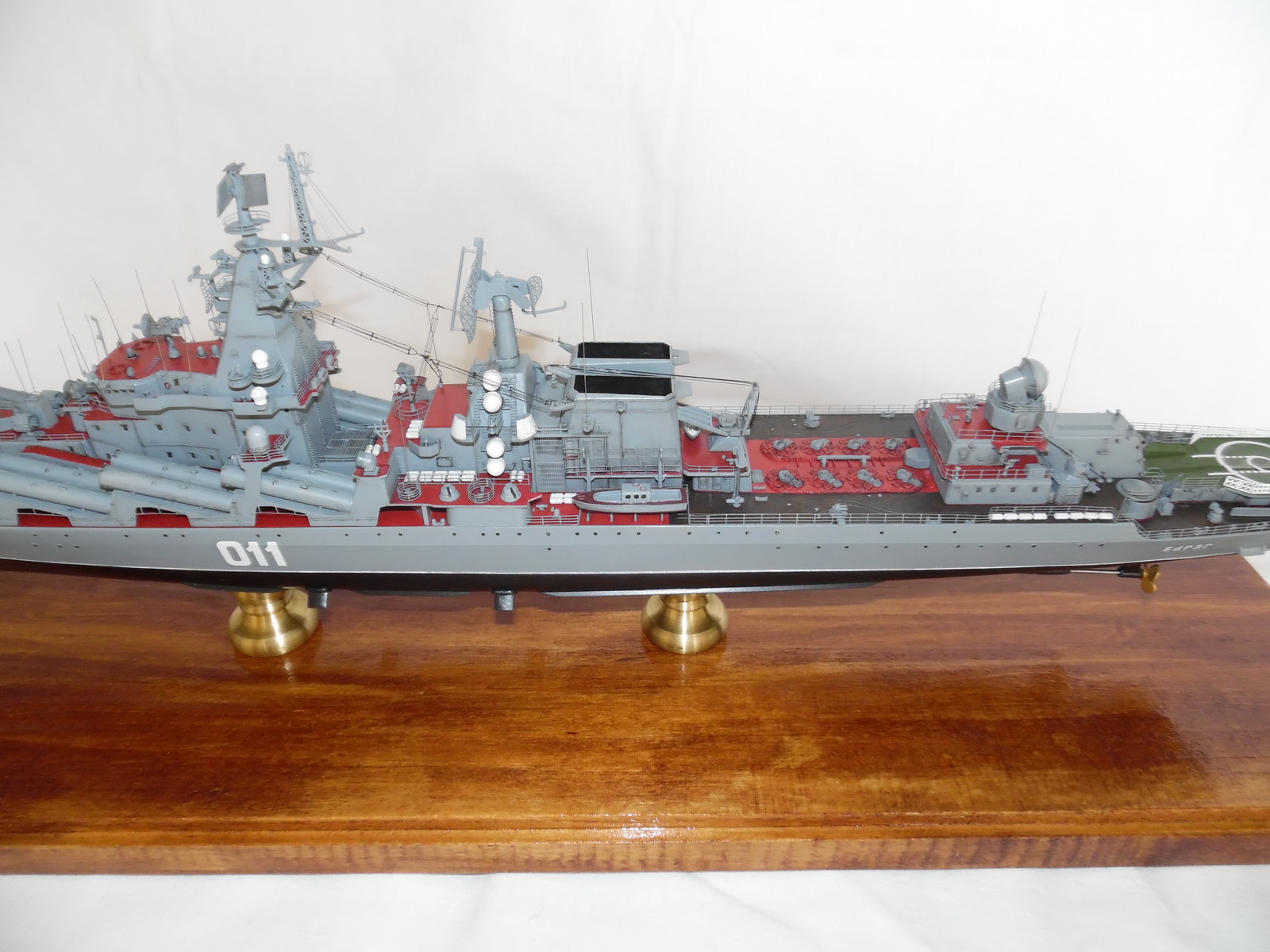

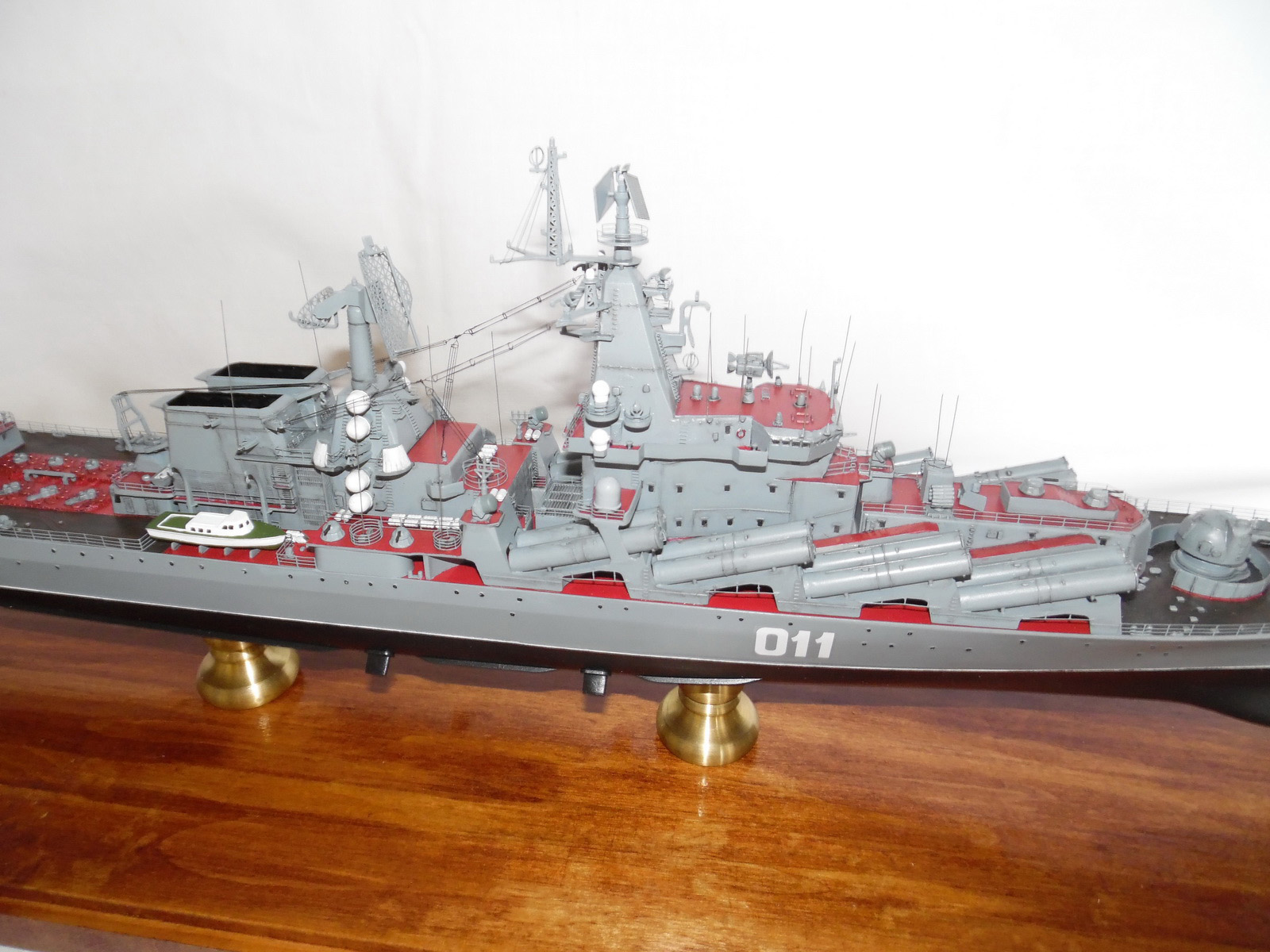

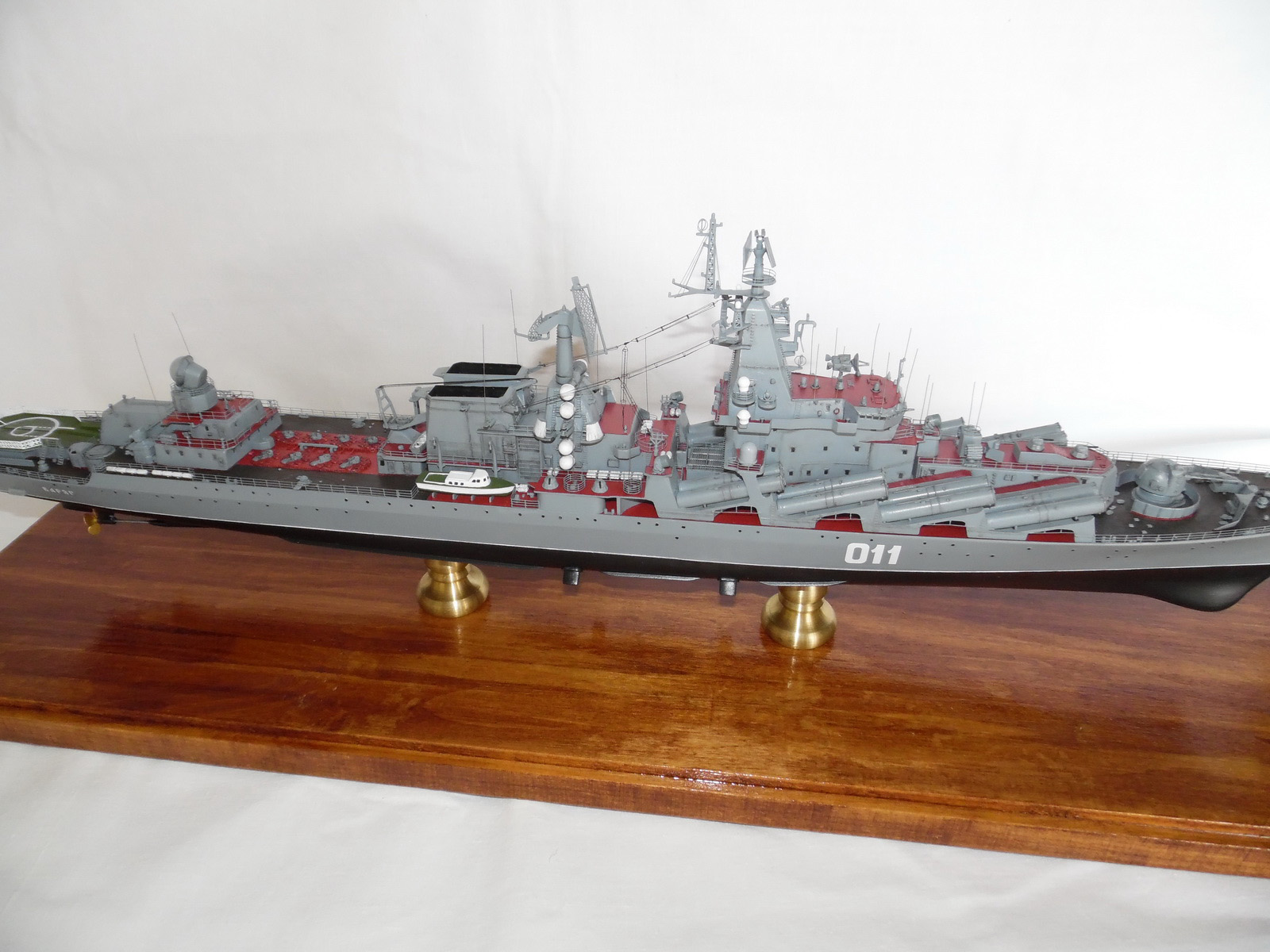

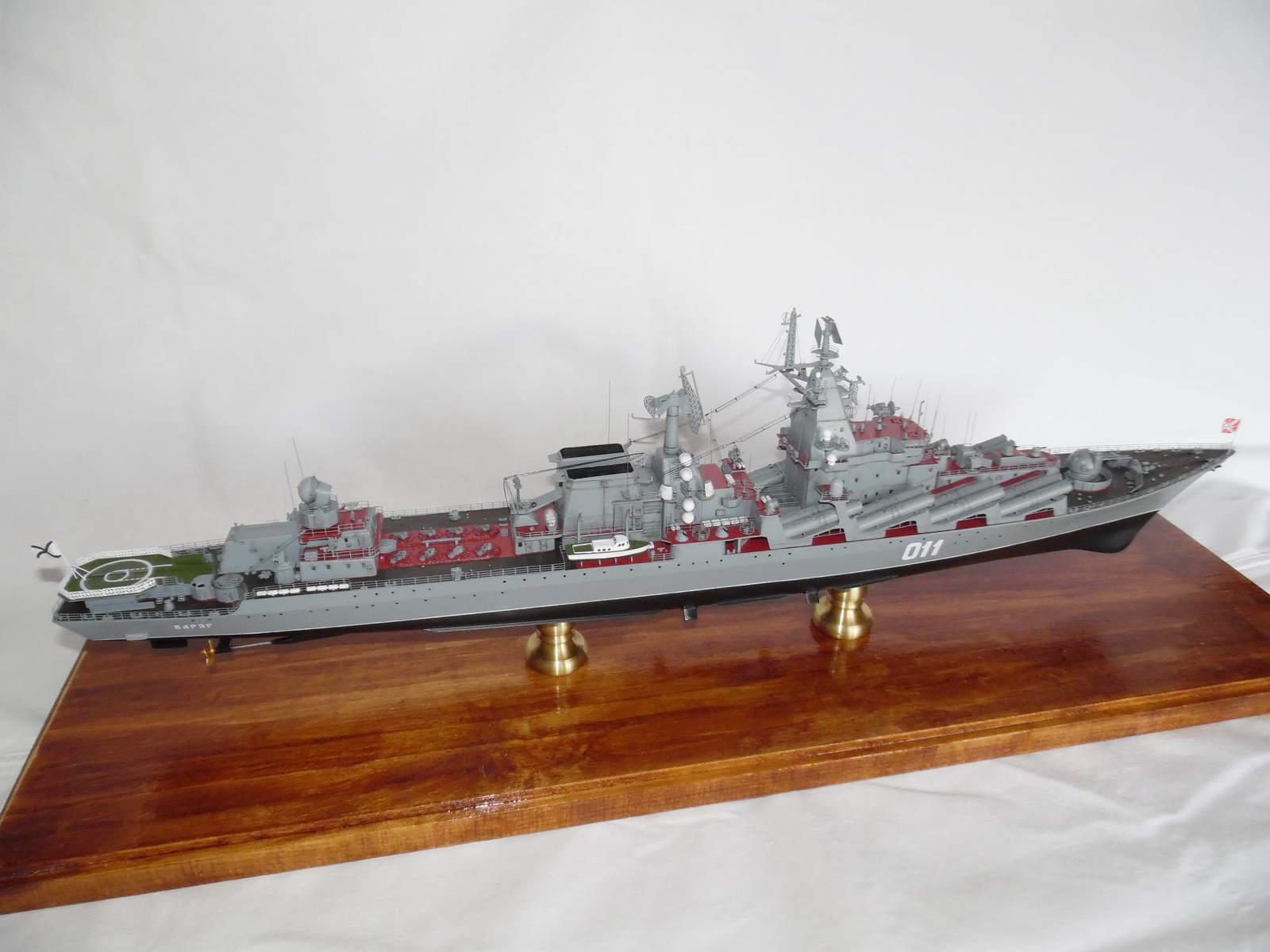

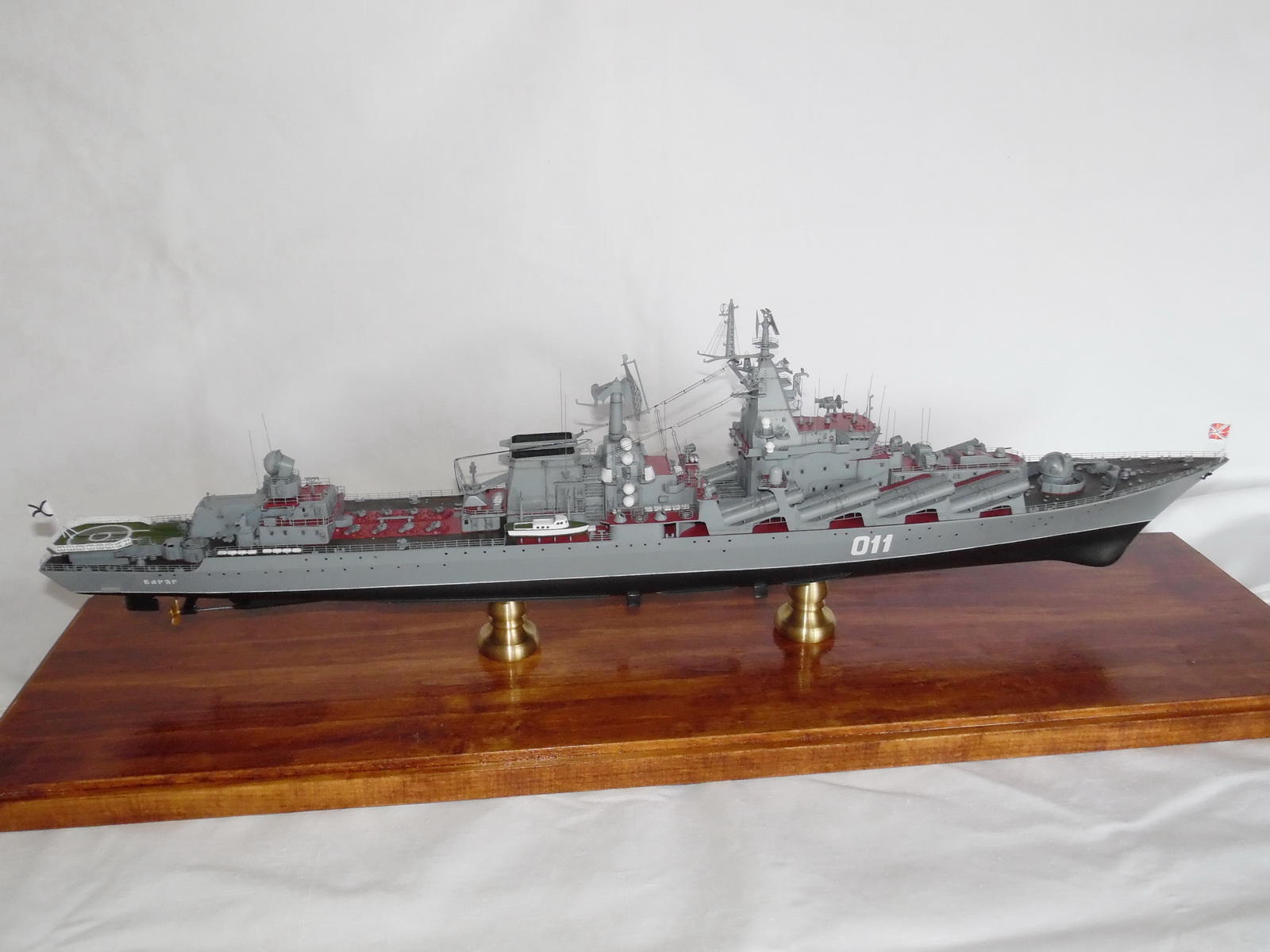

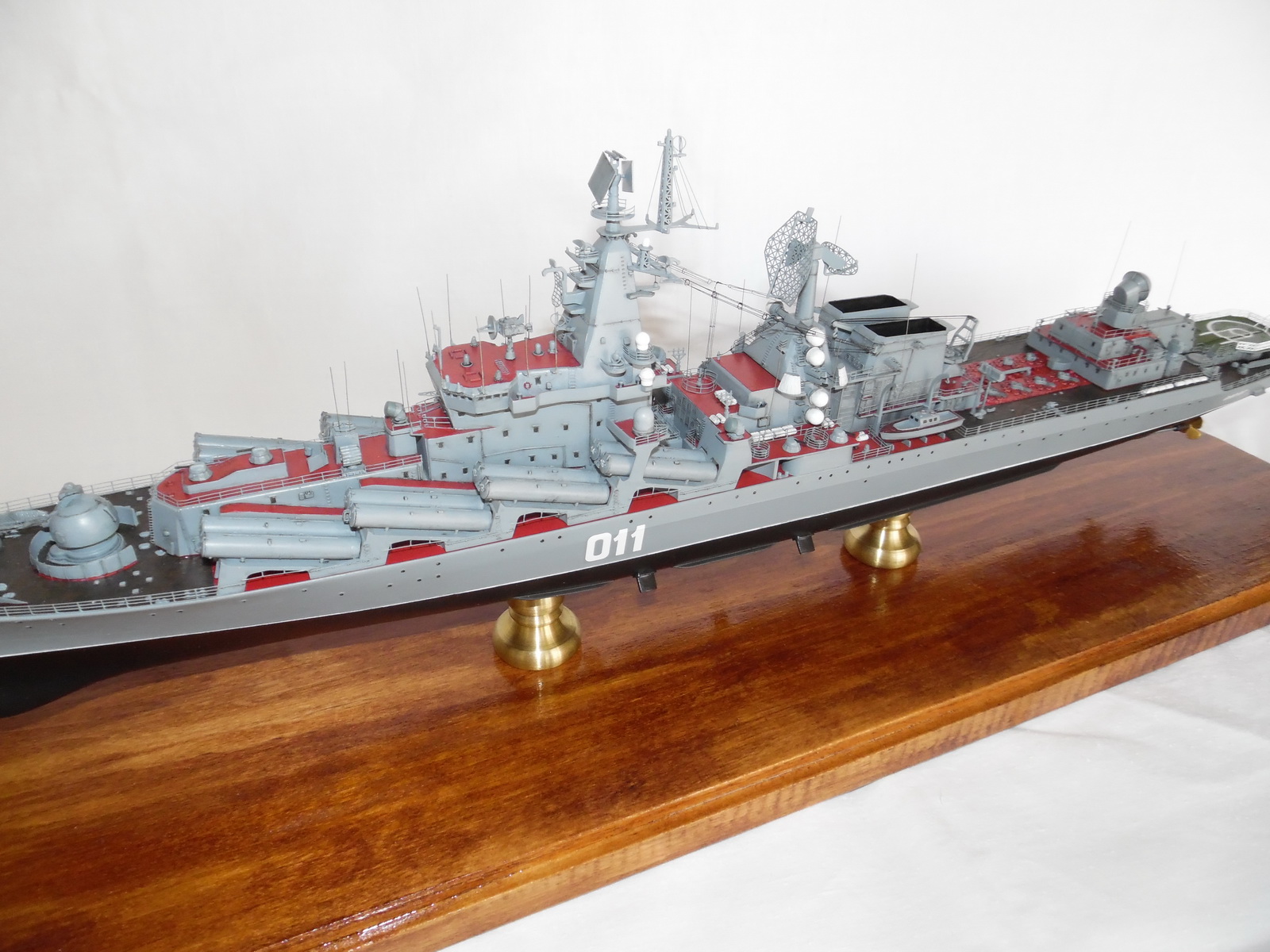

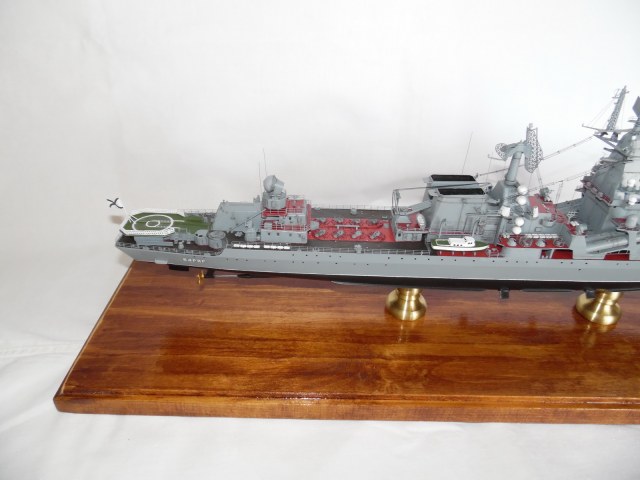

Гвардейский ракетный крейсер "Варяг" проекта 1164 "Атлант" думаю в представлении не нуждается. На данный момент является флагманом Тихоокеанского флота ВМФ России. Конкретнее про данный тип корабля можно почитать ЗДЕСЬ, а про особенности  службы именно "Варяга" здесь. Неохота просто копировать в своем описании текст Вики.
Данная модель строилась почти на протяжении 2-х лет, с июля 2013-го по аперель 2015-го из известного набора от китайского Trumpeter`а. На Каропке представлены несколько моделей этого корабля в 350-м и 700-м масштабе. Здесь можно посмотреть моё воспроизведение данного проекта. Возможно не самое лучшее, но во всяком случае я старался))
Специального набора травления на данную модель я не использовал, сейчас думаю, что ошибался. Допонения такие:
 - 2-х и 3-х нитевые леера от NorthStarModels
 - трапы вертикальные, наклонные, скоб-трапы, цепи от NorthStarModels
 - стволы на АК-130 от Master Model
 - травленные кольцевые антенны от Rainbow

Штыревые антенны сделаны из тонкой стальной проволоки, выдернул из многожильного электрокабеля, попытался прокатать ее для придания некоторой конусности.

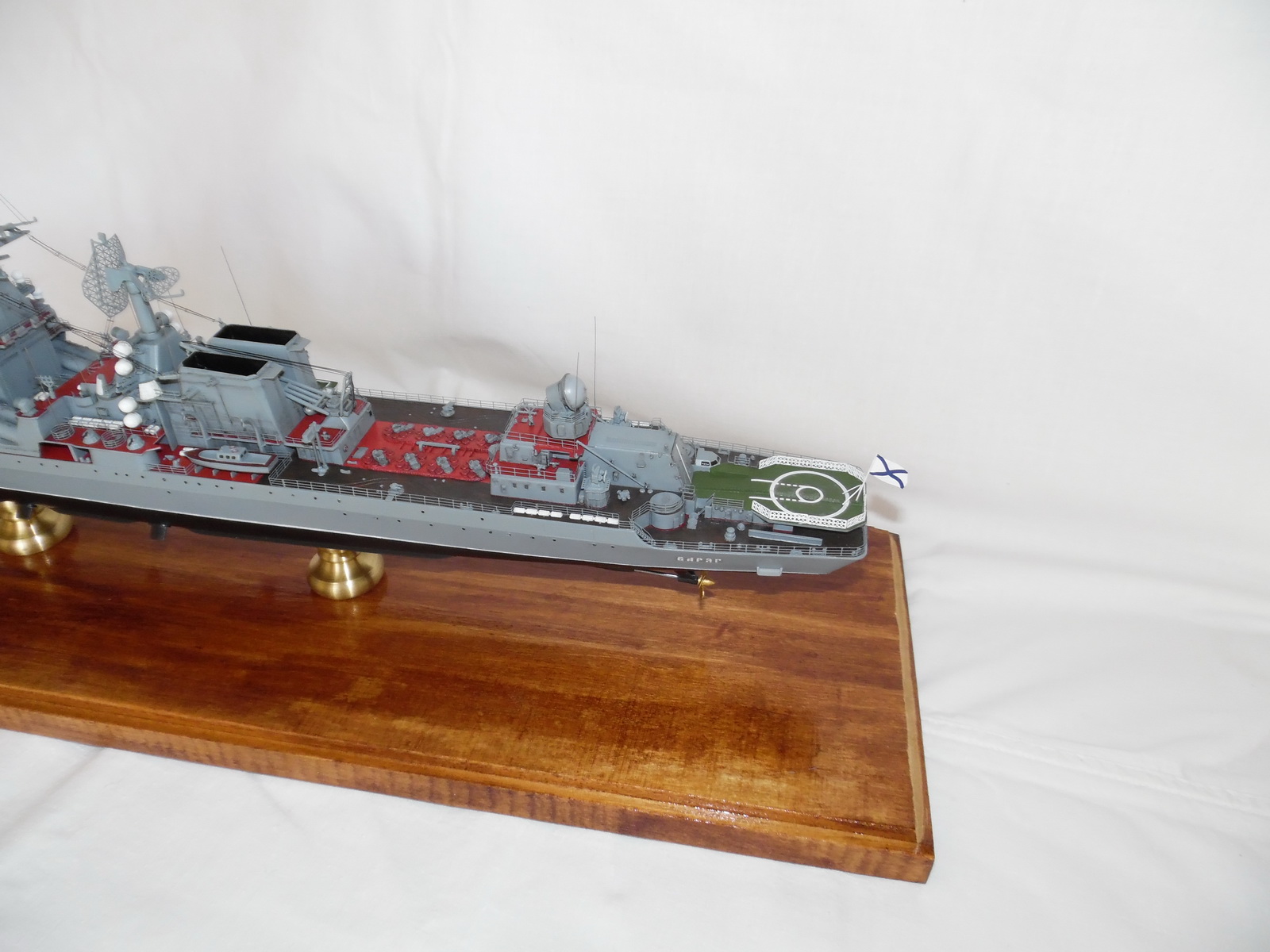

 Для наглядности добавил тросов на кран, тонкая леска из магазина для рукодельниц.
В наборе отсутствовала площадка под РЛС "Фрегат-М2" как таковая, пришлось сделать ее самостоятельно из доширакпластика.

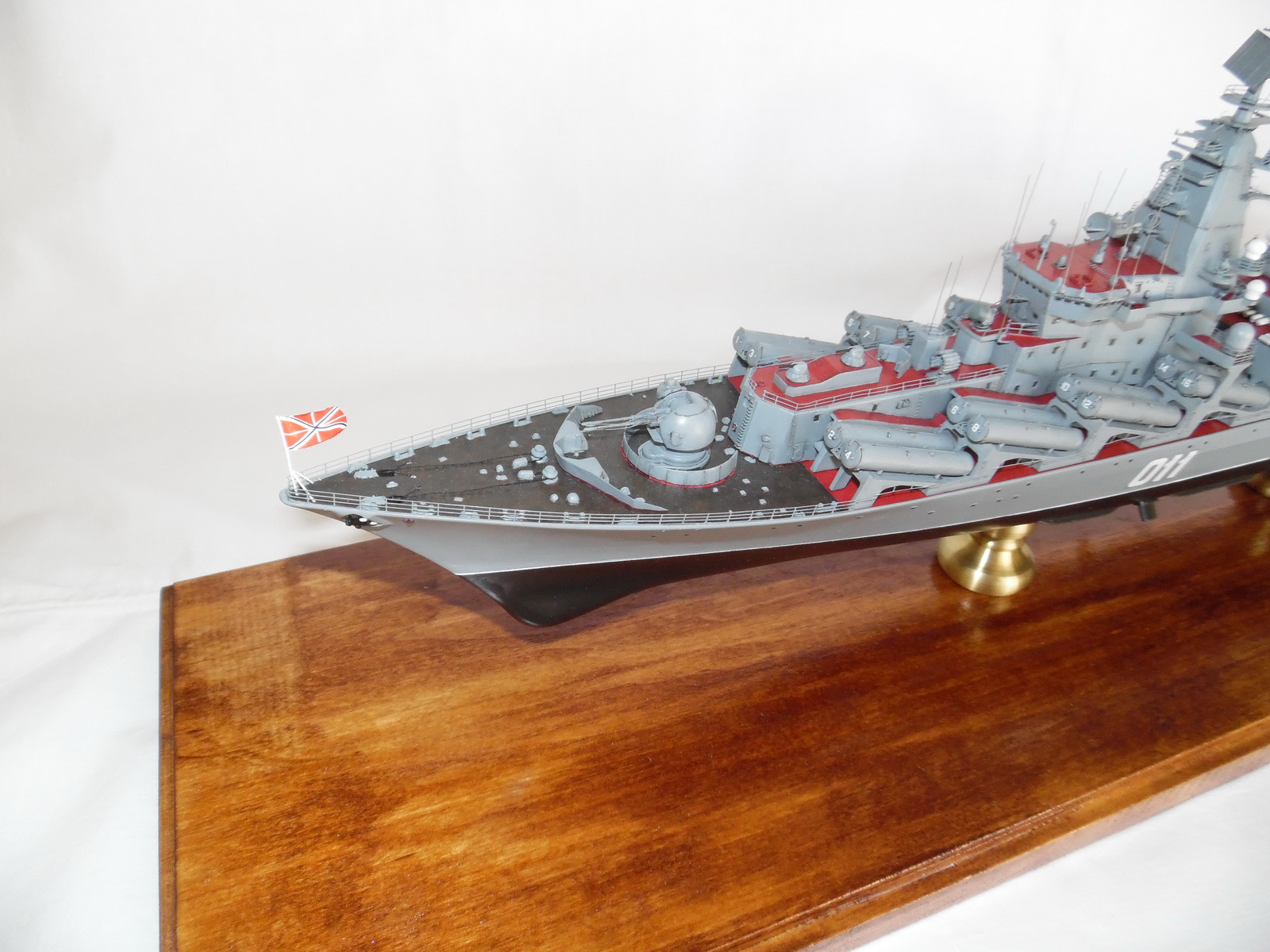

Отсутствовали флагштоки, сделаны самостоятельно из проволоки.

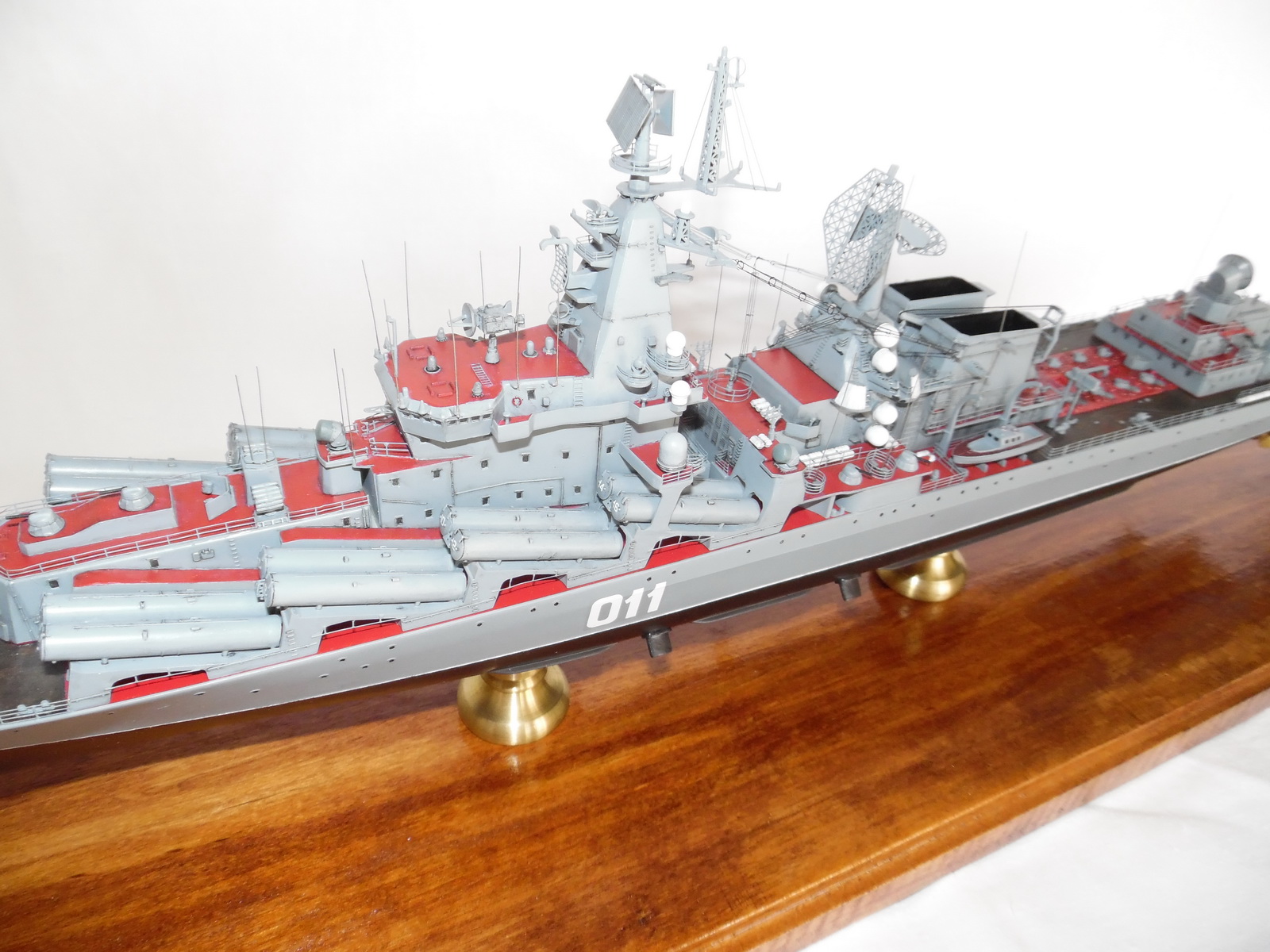

Также из тонкой стальной проволоки были сделаны два кольцевых радара, не знаю как они называются, если подскажете, то поправлю описание.
Модель окрашивалась акриловыми красками Акан и Звезда (база АКАН DUNKELGRAU 51). Смывка самодельная, краска масляная + уайт-спирит. Подводная часть корабля окрашена в черный цвет, возможно ошибочно. Руководствовался этим фото и этим  К сожалению фото "Варяга" в доке не нашел. Возможно за черную подводную часть я принял пояс переменных ватерлиний.
С этой моделью я пытался принять участие в Конкурсе "Советско-Российский ВМФ" и в Конкурсе "Крейсера". И там, и там сошел с дистанции. По простому говоря не успел.

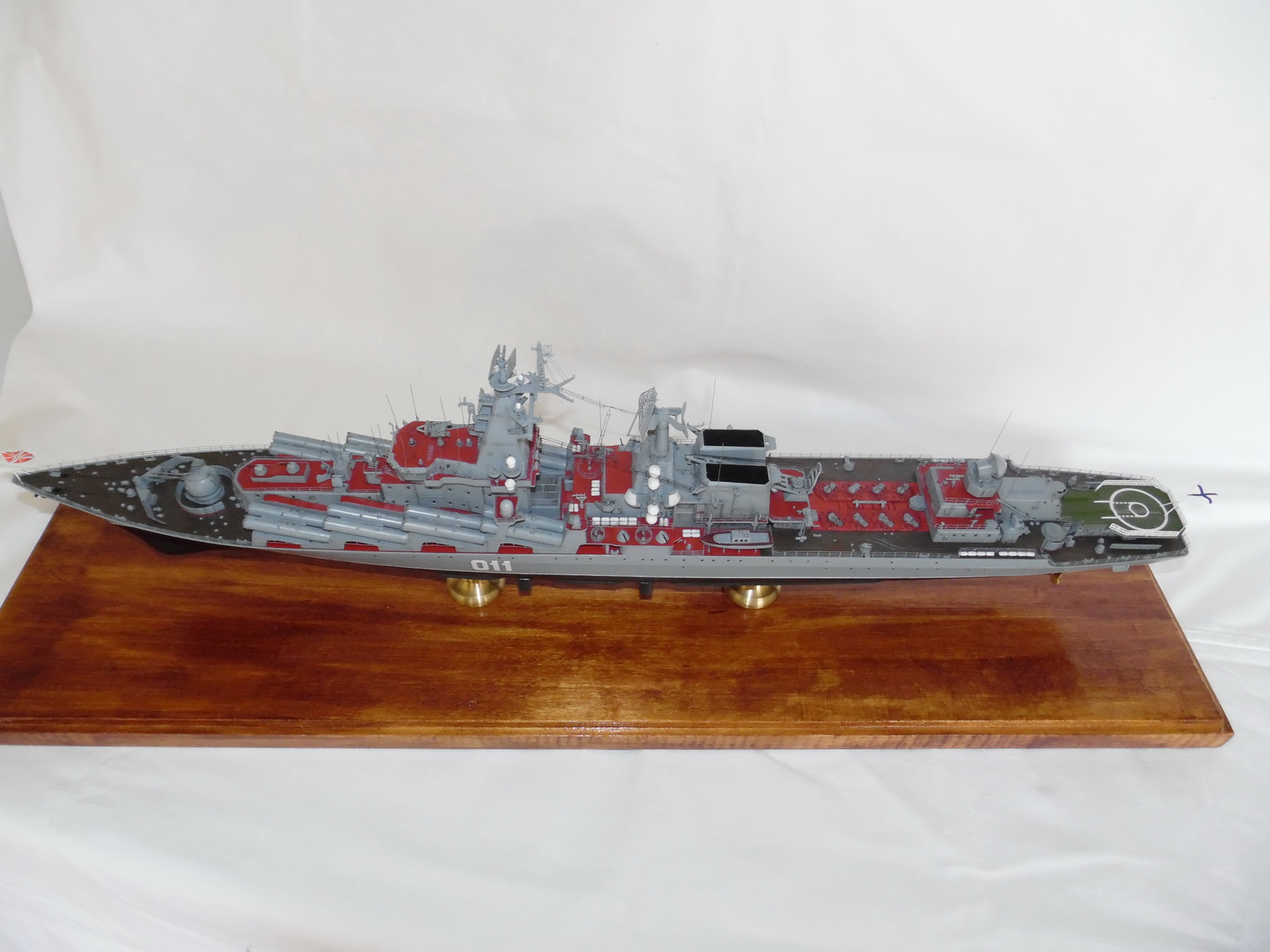

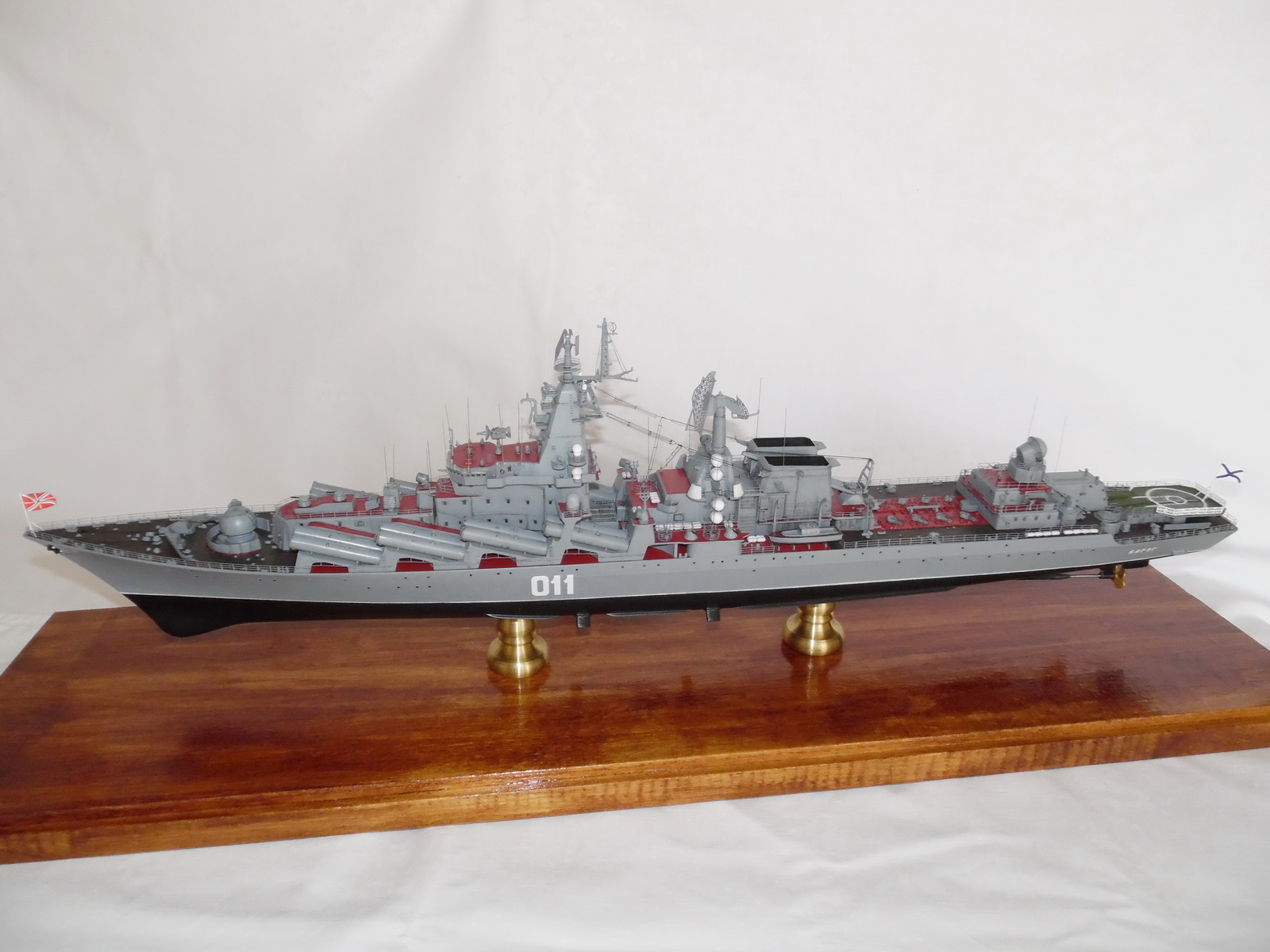

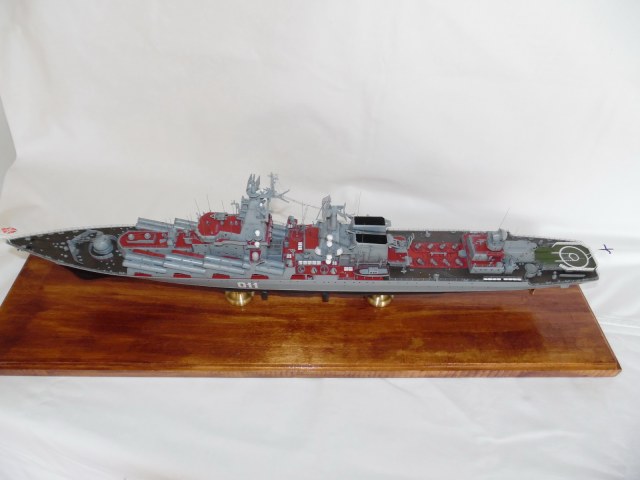

Модель специально установил на деревянную подставку, с 5-мм выемками по периметру. На модель плотно садится стеклянный колпак. Очень удобно при транспортировке модели и защите ее от пыли (детей, гостей... и просто любителей потрогать руками)))
Как уже выше говорилось, в апреле модель была закончена и сразу попала на выставку в честь 70-летия Великой Победы, а затем на выставку в честь Дня Защиты Детей (вместе с Чабаном). И вот наконец получилось ее кое-как сфотографировать и выставить сюда. Теперь добро пожаловать в обсуждения, комментарии для того чтобы решить быть "Варягу" в Корабельной Галерее или остаться в Личных.

Для покупателей, которых интересует габариты готовой модели:

Габариты модели с учетом деревянной подставки и стеклянного пылезащитного колпака 600×200×160 мм

Оценки

97,47 из 100
Исполнение: 98,73 Окраска: 98,58 Матчасть: 97,75
26 голосов Все оценки

Войдите, чтобы оценить работу.

Комментарии (34)

Радмир Насыров Радмир Насыров

На сайте с 17.06.2010

9     2357

Корабельная часть Прихожей пустует. Задвину-ка я свой корабль сюда.

Антон Хотеев Антон Хотеев

Спонсор

На сайте с 02.04.2015

25     8720

Ну наконец-то в нашей гавани КОРАБЛЬ!
Модель достойная , на мой взгляд. Матчасть современных кораблей знаю не очень хорошо, а качество сборки и окраски ОЧЕНЬ ДАЖЕ! Доделки хороши - РЕСПЕКТ
Я думаю в ГАЛЕРЕЮ можно плыть с гордо развевающимся флагом. Поздравляю Автора!

Вл
Владимир62

На сайте с 17.02.2014

22     1820

На матчасть никогда не заморачивался, а сборка и покраска на высоте. Ограждение вертолетной площадки немного толстовато выглядит (пластик или краски многовато?). Понравилось короче.
С уважением Владимир.

Андрей Ушаков Андрей Ушаков

Спонсор

На сайте с 14.04.2014

50     2152

Отличная работа, на высоте!

Марат Хисматуллин Марат Хисматуллин

На сайте с 07.07.2013

1     49

Хорошая работа.Фото можно было бы и более детально отснять.

Игорь Ушаков Игорь Ушаков

На сайте с 31.12.2011

83     3117

Хорошая работа, аккуратная. Но штыревые антенны портят вид - кривые и смотрятся неаккуратно. Для этих целей лучше всего использовать не проволоку, а ворс от малярной кисти. Во-первых если заденешь, то сами выпрямляются, во вторых - идеально ровные. Да и по цене более чем демократично.
Кольцевые антенны - 5 баллов, очень понравилось исполнение!

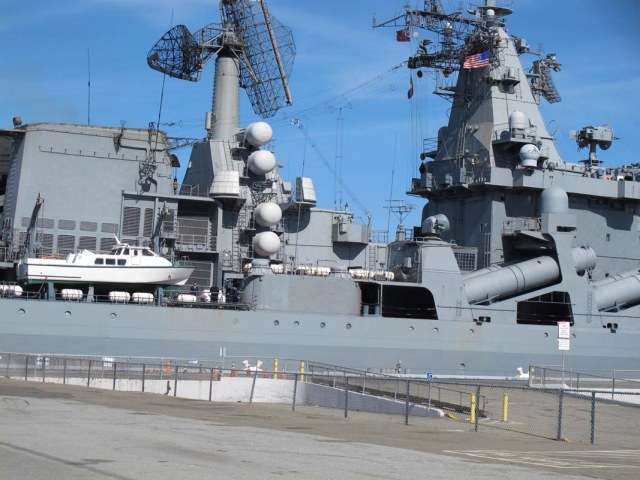

Постаменты под ударный комплекс на фото прототипа идут вровень с бортом, у тебя получились со ступенькой (не доходят до борта) - это косяк производителя? Или все от сборки зависит?
Вертик не стал ставить?

Слава Серов Слава Серов

На сайте с 04.01.2013

15     110

Классное исполнение! Поздравляю с красивой работой! Только чет белый цвет радиопрозрачной краски слегка смущает;-)

deLoro deLoro

На сайте с 07.10.2007

16     3052

Радмир, поздравляю!Понравилась модель. За галерею. Правда, есть три замечания. Антенны лучше прокатывать из медной проволоки. Тогда и конусность можно получить. Стальная проволока слишком жесткая для ручной прокатки, даже если отжигать на газовой плите. Не совсем получился передний угол надстройки по левому борту. Третье, даже не замечание, показалось слишком малиновый цвет на палубах надстроек. Возможно так на прототипе.

Юрий Саламатин Юрий Саламатин

На сайте с 19.12.2007

8     2343

Я - за галерею. Модель выглядит убедительно. Все ровно и аккуратно, а по матчасти ничего не скажу - поскольку не владею темой
Из замечаний: якорные цепочки на баке - травление? Как по мне - мелковаты, и изгиб не естественный.

Фидель Фидель

На сайте с 22.03.2014

109     12098

Отличная работа.

Даниил Даниил

Спонсор

На сайте с 29.03.2007

84     7328

Работа галерейная, но зря достраивал втихаря, тут тебе и Гудзоныч и Василий (navy)помогли бы с инфой, это я насчет черного днища, фото такое не попадалось, а вот широкая черная ВЛ - подтверждается.
Нет фото деталировки, винты так и не рассмотрел, на Варяге они д.б. 5-ти лопастные и с "крестиком"

Михаил Михаил

На сайте с 21.09.2011

13     5910

Красиво и аккуратно, я ЗА галерею.
С Уважением, Михаил!

Алексей Лежнев Алексей Лежнев

Спонсор

На сайте с 26.10.2009

30     16911

Работа Галерейная - это даже не обсуждается.
Но меня не оставляет ощущение какой-то всё-таки неаккуратности при покраске.....
Ну, про антенны уже сказали.
Якорные цепи - в топку. В 350-м масштабе можно подобрать более достойный вариант.

Полный вперёд! В Галерею!

С Уважением, Алексей.

Изегмундыч Изегмундыч

Спонсор

На сайте с 09.02.2012

43     634

Работа хорошая, мне нравится. Капелька дегтя: как и многих коллег, смущает цветовая гамма - палубы и подводной части корпуса.
Ну, да ничего, результат очень даже достойный, - в Галерею!

Владимир Якунчиков Владимир Якунчиков

Спонсор

На сайте с 16.09.2012

11     4821

Весьма (вельми) похвальная работа.
Люмики выбраны, окрас - аккуратен, сборка окрашенных деталей (очевидно) аккуратна, смывочка, все дела...
галерея, я вам скажу!
С уважением, Владимир.

?
Гость
Гость

Вымпел?

Гудзоныч Гудзоныч

На сайте с 25.06.2010

3     3299

А вполне на уровне, аккуратно, матчасть трогать не буду, но вот мелочевки добавить бы надо ( допустим тумба где АК стоят не с голыми стенками, там много чего есть). Про недостатки сказали, за цепи добавлю-- весят они так хреново потому, шо не сделаны стопора (трумп их не даёт почему-то).
Игорь, то шо стойки ударных комплексов в уровень с бортом-- не верно, на мадели все правильно.

Гудзоныч Гудзоныч

На сайте с 25.06.2010

3     3299

На счёт днища: таки вроде да, это ток чёрная широкая полоса быть должна, а днище красное....как бы....но чет терзают меня смутные сомнения....а может и так было, ну временно допустим....а вот валы и винты ну точно др цвета должны быть.

Сергей Ткачук Сергей Ткачук

Спонсор

На сайте с 17.05.2008

10     765

Мне понравилось.

Радмир Насыров Радмир Насыров

На сайте с 17.06.2010

9     2357

Спасибо ВСЕМ за комментарии, критику, оценки...!!! Только добрался до нормального компа, попробую ответить на заданные вопросы.

Ограждение вертолетной площадки немного толстовато выглядит (пластик или краски многовато?).

С уважением Владимир.

Владимир, это травление, но оно идет в этом наборе очень толстое и грубоватое. Такие же толстые и решетки радаров, и мачта.

Хорошая работа, аккуратная. Но штыревые антенны портят вид - кривые и смотрятся неаккуратно. Для этих целей лучше всего использовать не проволоку, а ворс от малярной кисти. Во-первых если заденешь, то сами выпрямляются, во вторых - идеально ровные. Да и по цене более чем демократично.

Кольцевые антенны - 5 баллов, очень понравилось исполнение!
Постаменты под ударный комплекс на фото прототипа идут вровень с бортом, у тебя получились со ступенькой (не доходят до борта) - это косяк производителя? Или все от сборки зависит?
Вертик не стал ставить?

Игорь, с ворсом малярной кисти есть опыт работы. Как раз на моих Чабане и Харлее использован ворс на штыревых антеннах. Тоже, пмсм, неоднозначный материал. Заметил, что ворс тоже ведет, кривит в разные стороны в зависимости от влажности(как я понял). Перефразируя фразу из "Белого солнца пустыни": видимо кисти у меня не той системы)).
Про постаменты Саня Гудзоныч сказал и показал, там не вровень, но у меня тоже есть косяк, согласен. Между этой установкой и бортом у меня просвечивает красная палуба. Буду исправлять, залью аккуратно тамиевским праймером и подкрашу в базу.
Вертушки у меня получаются не масштабными, больше из-за "изкаропочных" лопастей, они оч. толстые, портят весь вид.

Классное исполнение! Поздравляю с красивой работой! Только чет белый цвет радиопрозрачной краски слегка смущает;-)
Слава, не много не понял про белый цвет. Я красил по фото "Варяга" в Лос-Анджелесе, 2010 год. Белые шары проходил смывкой.
Радмир Насыров Радмир Насыров

На сайте с 17.06.2010

9     2357

Радмир, поздравляю!Понравилась модель. За галерею. Правда, есть три замечания. Антенны лучше прокатывать из медной проволоки. Тогда и конусность можно получить. Стальная проволока слишком жесткая для ручной прокатки, даже если отжигать на газовой плите. Не совсем получился передний угол надстройки по левому борту. Третье, даже не замечание, показалось слишком малиновый цвет на палубах надстроек. Возможно так на прототипе.

deLoro, я посчитал медную тонкую проволоку очень мягкой в этом деле. Такое ощущение, чихнешь и погнёшь эти антенны. Но пробовать буду(на другом объекте), спасибо! По надстройке понял, буду внимательнее. По красному цвету палубы, возможно и я чуть-чуть дальтоник, и немного фотик врет. Даже на моих разных фото цвет меняется, отличается, например фото 9 и фото 12.

Я - за галерею. Модель выглядит убедительно. Все ровно и аккуратно, а по матчасти ничего не скажу - поскольку не владею темой

Из замечаний: якорные цепочки на баке - травление? Как по мне - мелковаты, и изгиб не естественный.


Юрий, цепи - травленные от NorthStarModels. Использовал в первые в своей практике.

Работа галерейная, но зря достраивал втихаря, тут тебе и Гудзоныч и Василий (navy)помогли бы с инфой, это я насчет черного днища, фото такое не попадалось, а вот широкая черная ВЛ - подтверждается.

Нет фото деталировки, винты так и не рассмотрел, на Варяге они д.б. 5-ти лопастные и с "крестиком"

Данила, такой уж я, видимо не исправим. Строить втихаря мне как бы удобнее, а сказка, она хоть и лично твоя тема, но к чему то обязывает. Винты изкаропочные, 4-лопастные, без крестика. Винты "Варяга" не видел, только "московские", но подозревал и где-то читал, что и на "Варяге" такие.

Игорь Ушаков Игорь Ушаков

На сайте с 31.12.2011

83     3117

Вертушки у меня получаются не масштабными, больше из-за "изкаропочных" лопастей, они оч. толстые, портят весь вид.

Ну здесь есть несколько вариантов решения проблемы:
1. покупаем смоляной вертолет от Оранж Хобби (идет в комплекте со "Стерегущим", мне понравился, единственно, стойки основных шасси геморно ровно приклеить к фюзеляжу) Плюсы - очень копиен; минус - высокая стоимость, т.к. в комплекте получаем еще и ка-29, который не особо нужен.
2. НортСтаровское травнеие для вертиков. Теоритически все красиво, практически его еще не использовал, ничего сказать не могу.
3. Делаем "изкаробку", но лопасти вручную стачиваем наждачкой до масштабной толщины. Трудоемко, но самый бюджетный вариант. Ну и высший пилотаж из проволоки сделать основные стойки шасси. Ну эт если совсем себе не давать расслабиться. )))

Игорь Ушаков Игорь Ушаков

На сайте с 31.12.2011

83     3117

Насчет винтов, мне кажется, тема такая же как и на 956 проекте. Там у ранних кораблей 4х лопастные, а у поздних - 5ти. Может и 1164 проекта во время модернизациий или докования винты менялись на менее шумные 5ти лопастные. Хотя может и с постройки уже сразу столи 5ти лопастные - и это братья китайцы (производители модели) просто не учли. У изкоробочных лопастей стоило кромки заострить - симпатичнее смотрятся.

Радмир Насыров Радмир Насыров

На сайте с 17.06.2010

9     2357

Вымпел?

Константин, подскажете какой на "Варяге" должен быть вымпел?

На счёт днища: таки вроде да, это ток чёрная широкая полоса быть должна, а днище красное....как бы....но чет терзают меня смутные сомнения....а может и так было, ну временно допустим....а вот валы и винты ну точно др цвета должны быть.

Саня, это фото вала "Варяга"? Не видел ни разу. И какого цвета д/б винты и валы, если по фото судить, то винт стальной или вообще титан.

Радмир Насыров Радмир Насыров

На сайте с 17.06.2010

9     2357

Цитата:Вертушки у меня получаются не масштабными, больше из-за "изкаропочных" лопастей, они оч. толстые, портят весь вид.

Ну здесь есть несколько вариантов решения проблемы:
1. покупаем смоляной вертолет от Оранж Хобби (идет в комплекте со "Стерегущим", мне понравился, единственно, стойки основных шасси геморно ровно приклеить к фюзеляжу) Плюсы - очень копиен; минус - высокая стоимость, т.к. в комплекте получаем еще и ка-29, который не особо нужен.
2. НортСтаровское травнеие для вертиков. Теоритически все красиво, практически его еще не использовал, ничего сказать не могу.
3. Делаем "изкаробку", но лопасти вручную стачиваем наждачкой до масштабной толщины. Трудоемко, но самый бюджетный вариант. Ну и высший пилотаж из проволоки сделать основные стойки шасси. Ну эт если совсем себе не давать расслабиться. )))

Насчет винтов, мне кажется, тема такая же как и на 956 проекте. Там у ранних кораблей 4х лопастные, а у поздних - 5ти. Может и 1164 проекта во время модернизациий или докования винты менялись на менее шумные 5ти лопастные. Хотя может и с постройки уже сразу столи 5ти лопастные - и это братья китайцы (производители модели) просто не учли. У изкоробочных лопастей стоило кромки заострить - симпатичнее смотрятся.

Игорь, сейчас я считаю, что надо было не пожалеть денег и брать полный набор травления на эти крейсера от WEM, там и лопасти вертушки сразу даются. А еще лучше набор GMM, там и правильные 5-лопастные винты. Учусь или пытаюсь учится на своих ошибках.
Ну и хотелось бюджетный вариант. Изкаропочные винты я немного стачивал наждачкой, но не сильно, имею горький опыт того, как сломал так лопасть винта на Чабане.

Даниил Даниил

Спонсор

На сайте с 29.03.2007

84     7328

Радмир, на фото что я привел, и на фото выставленное Гудзонычем Варяжкские винты, инфа 100%.
Вот еще Варяг

Радмир Насыров Радмир Насыров

На сайте с 17.06.2010

9     2357

Радмир, на фото что я привел, и на фото выставленное Гудзонычем Варяжкские винты, инфа 100%.

Вот еще Варяг


Даниил, фотка не вылезла. И какое твое мнение, материал винта?

Даниил Даниил

Спонсор

На сайте с 29.03.2007

84     7328

Даниил, фотка не вылезла.

Че-то глючит у меня старый комп

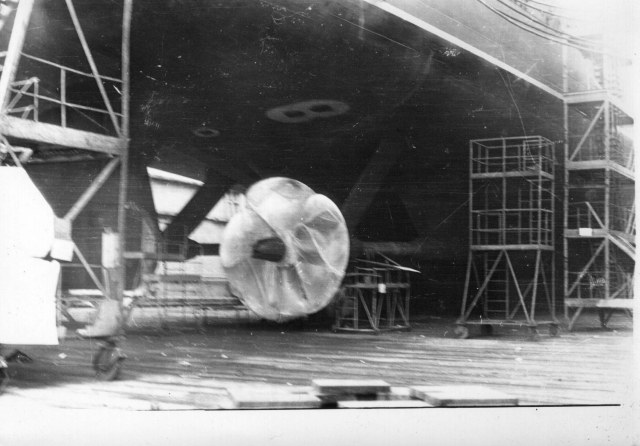

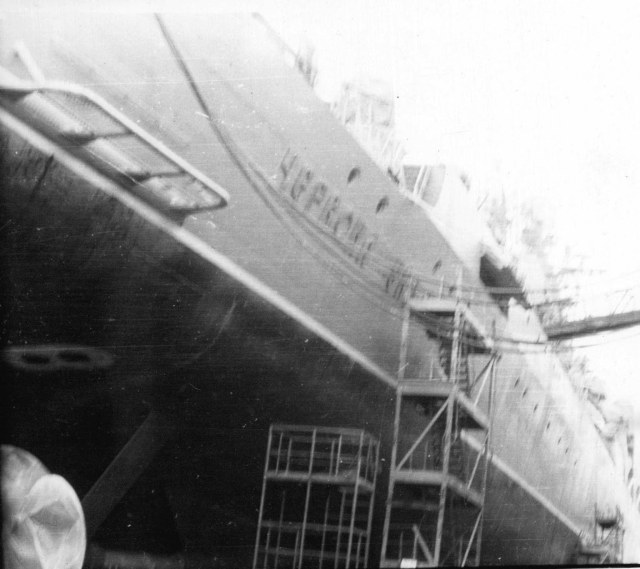

вот продолжение фотки, видно первоначальное название корабля и кусок винта

Даниил Даниил

Спонсор

На сайте с 29.03.2007

84     7328

И какое твое мнение, материал винта?

металл бронзового цвета)))

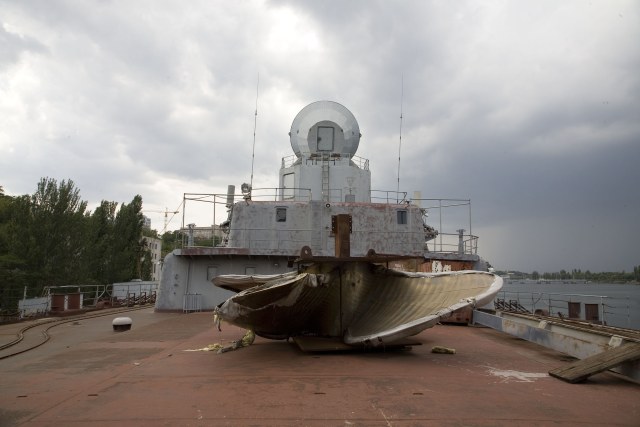

вот винт последнего Атланта

Радмир Насыров Радмир Насыров

На сайте с 17.06.2010

9     2357

Ч/б фото винта я видел, не знал что оно "варяговское", а 2 последующих фото не видел, спасибо. Винт на палубе "последнего Атланта" - это "Украина", медленно умирающая в Николаеве?

Даниил Даниил

Спонсор

На сайте с 29.03.2007

84     7328

Винт на палубе "последнего Атланта" - это "Украина", медленно умирающая в Николаеве?

Да она самая, грустное зрелище

?
Гость
Гость

ЗДОРОВО!!!!!!

?
Гость
Гость

Радмир,приветствую.
Только появился у компа. Вымпел,он же" морской рубль" вывешивается на гафеле г. мачты при условии сдачи кораблём всех задач.Представляет из себя длинное узкое полотнище с раздвоенным концом. Не спускается никогда. По-крайней мере так было в СССР. Может сейчас по другому.
Модель хороша!
Удачи.

Радмир Насыров Радмир Насыров

На сайте с 17.06.2010

9     2357

Радмир,приветствую.

Только появился у компа. Вымпел,он же" морской рубль" вывешивается на гафеле г. мачты при условии сдачи кораблём всех задач.Представляет из себя длинное узкое полотнище с раздвоенным концом. Не спускается никогда. По-крайней мере так было в СССР. Может сейчас по другому.
Модель хороша!
Удачи.


я тут погуглил на счёт вымпела именно на Варяг, все таки гвардеец и флагман КТОФ. Вразумительного ответа для себя не получил. Интересно было бы попробовать изготовить самостоятельно, раз уж производитель не дал декалью.
Забыл написать, Алексей, Константин, спасибо за отзывы!
