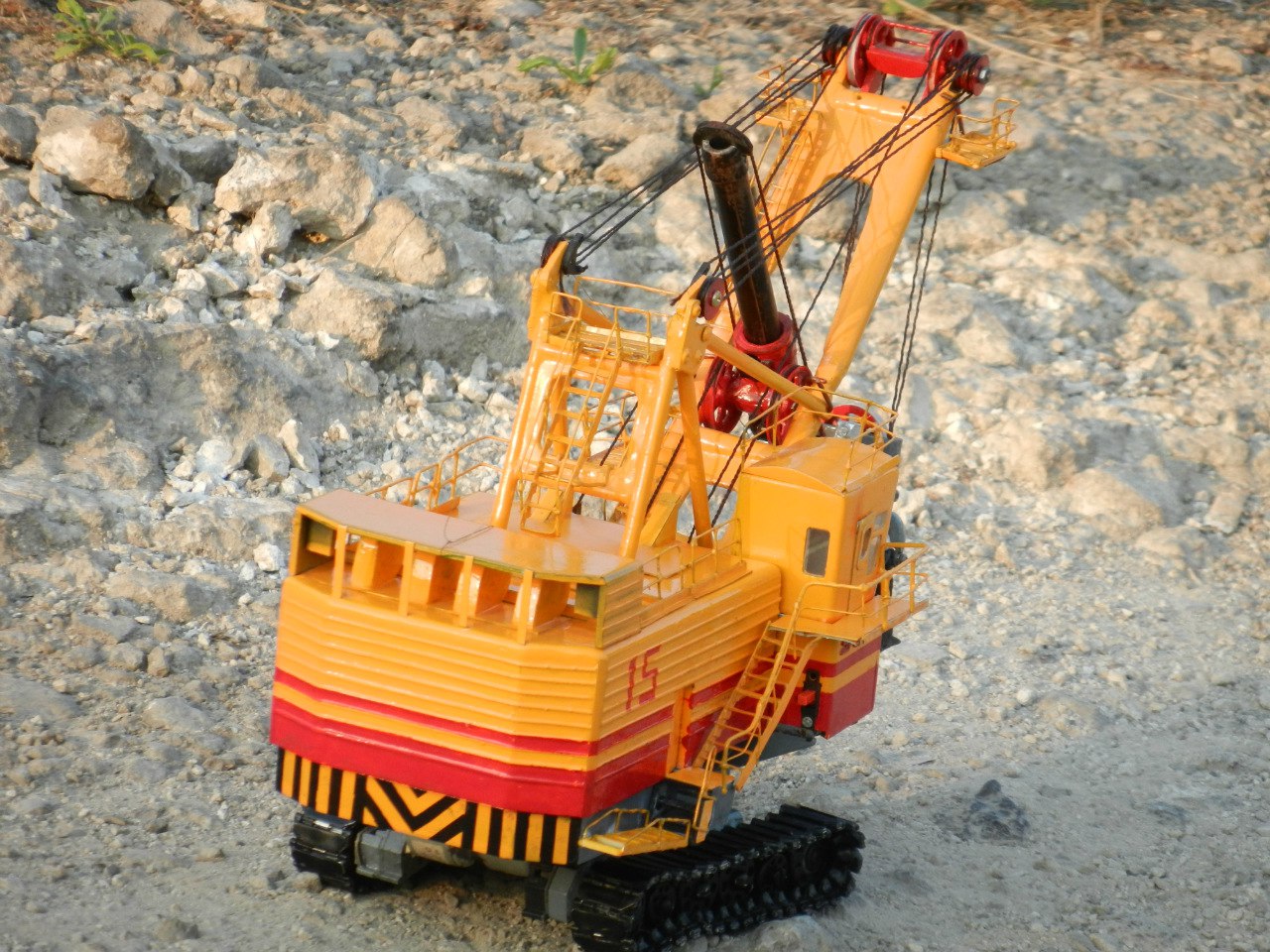

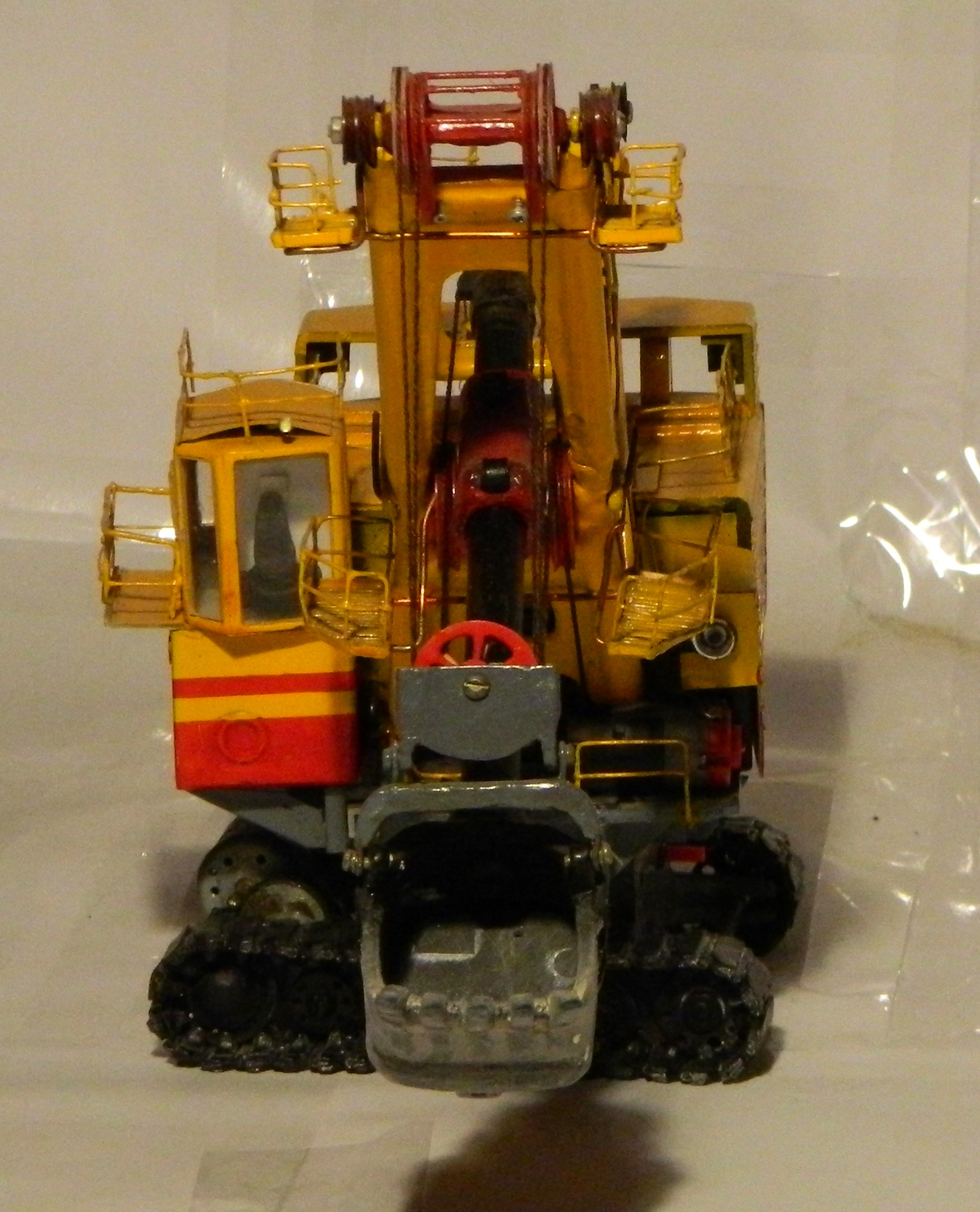

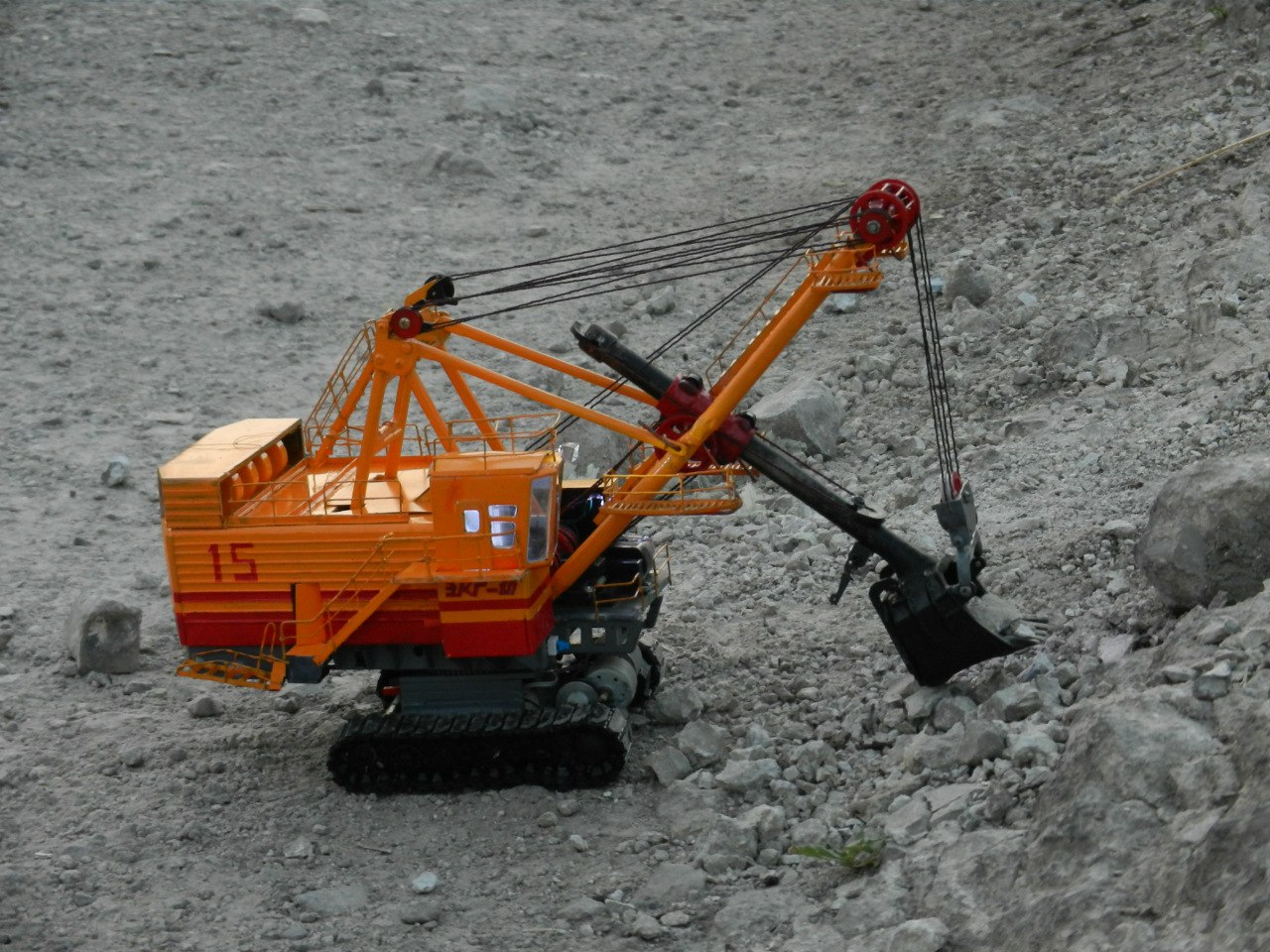

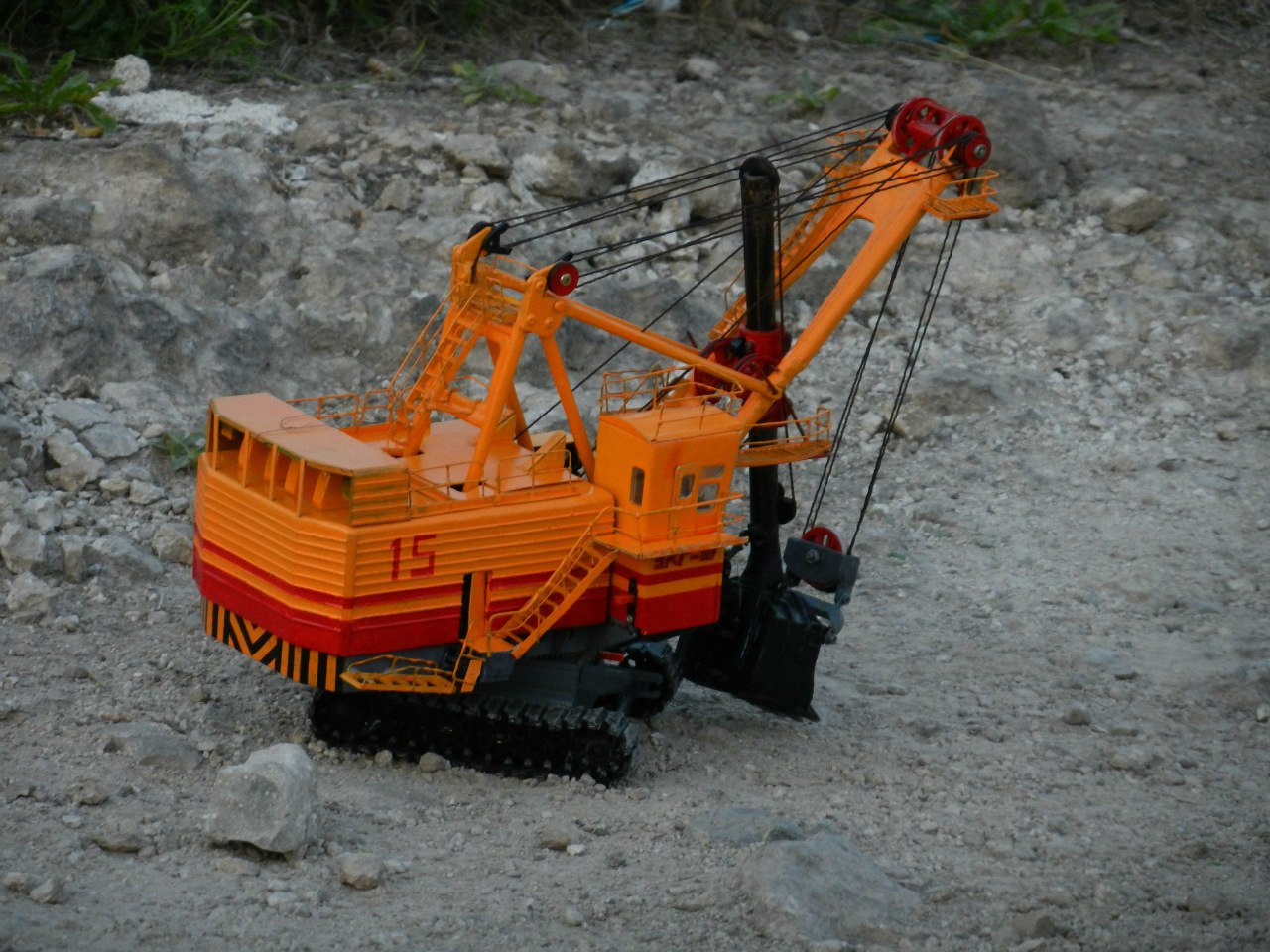

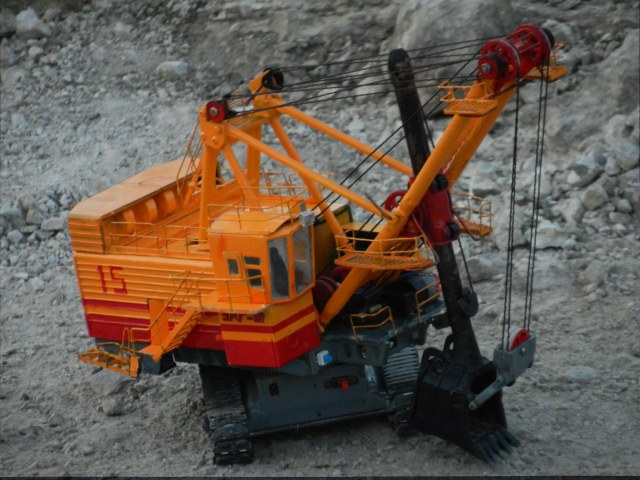

Экскаватор карьерный гусенечный ЭКГ-10
- Производитель:
- Залюбченко Тарас Сергеевич
- Масштаб модели:
- 1:48
- Тип:
- Разное
Видео в движении: https://www.youtube.com/watch?v=X-lxDq-Peuk

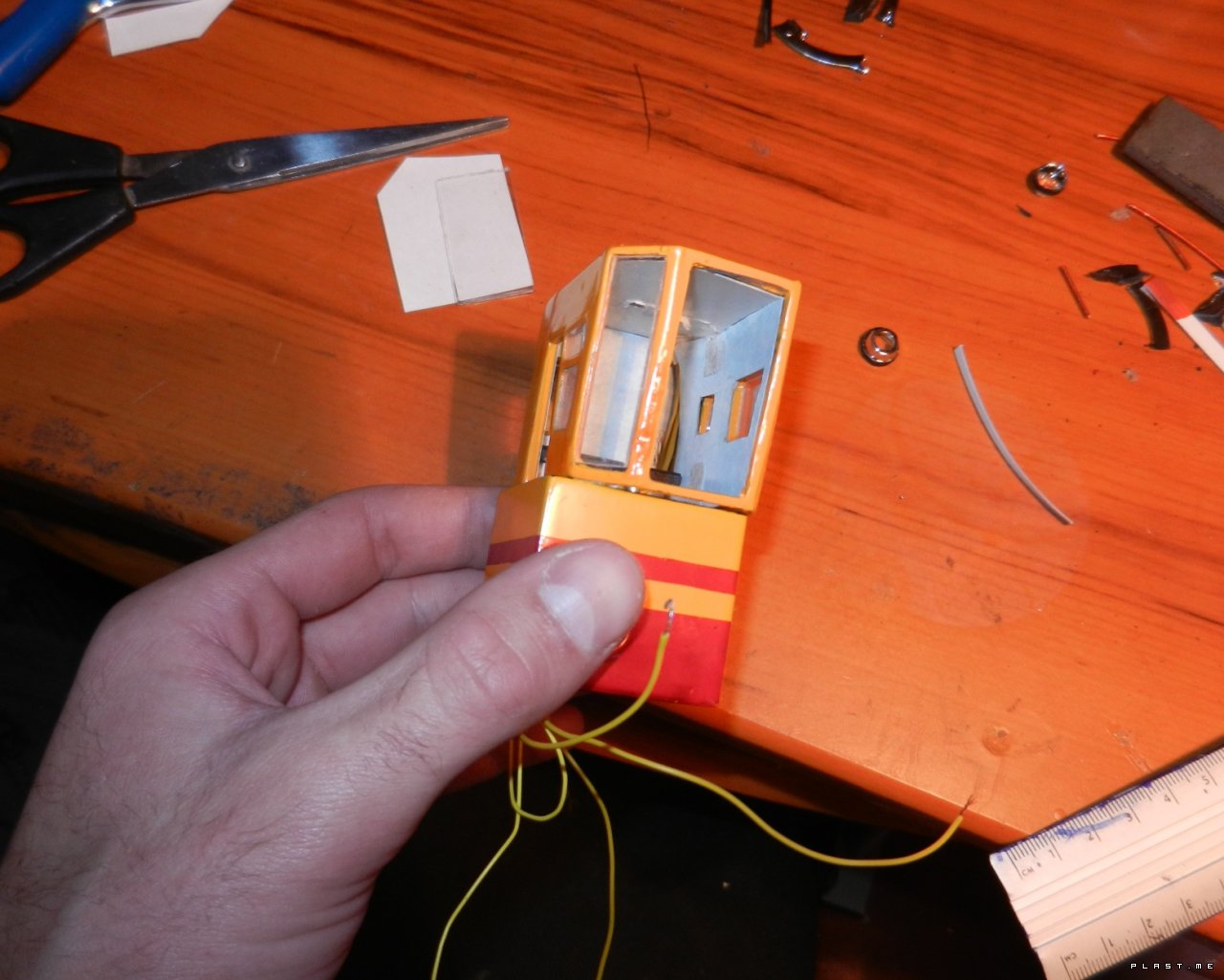

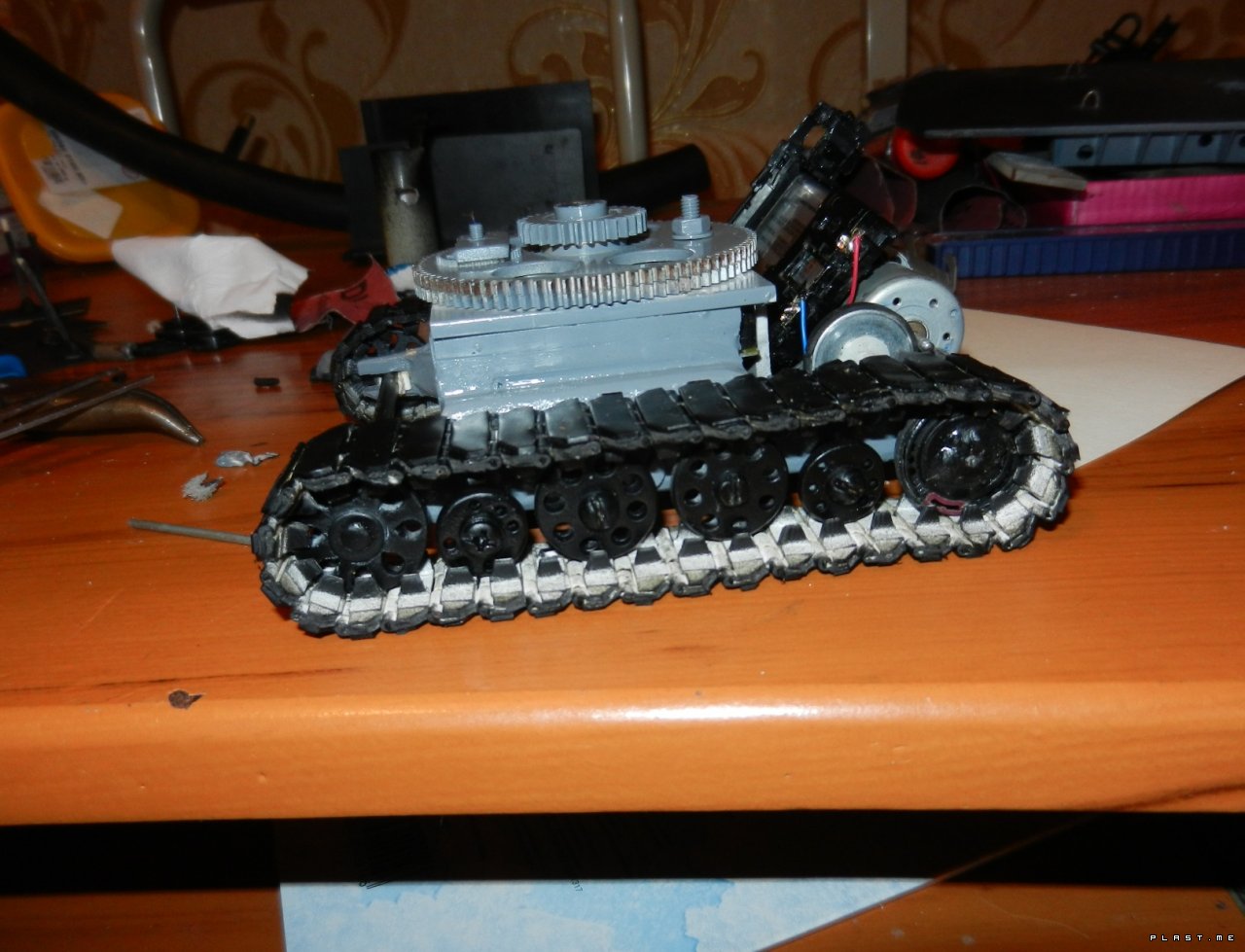

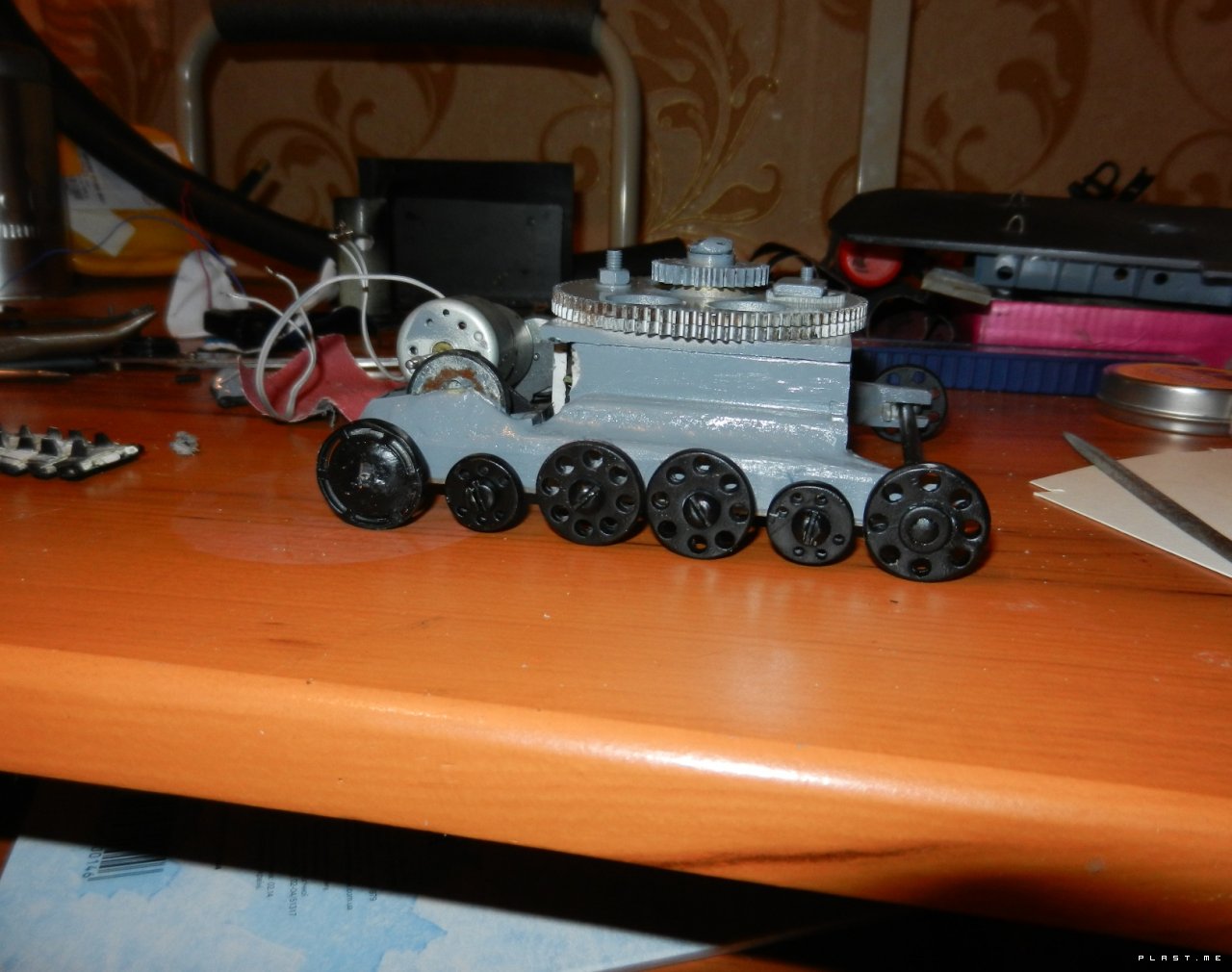

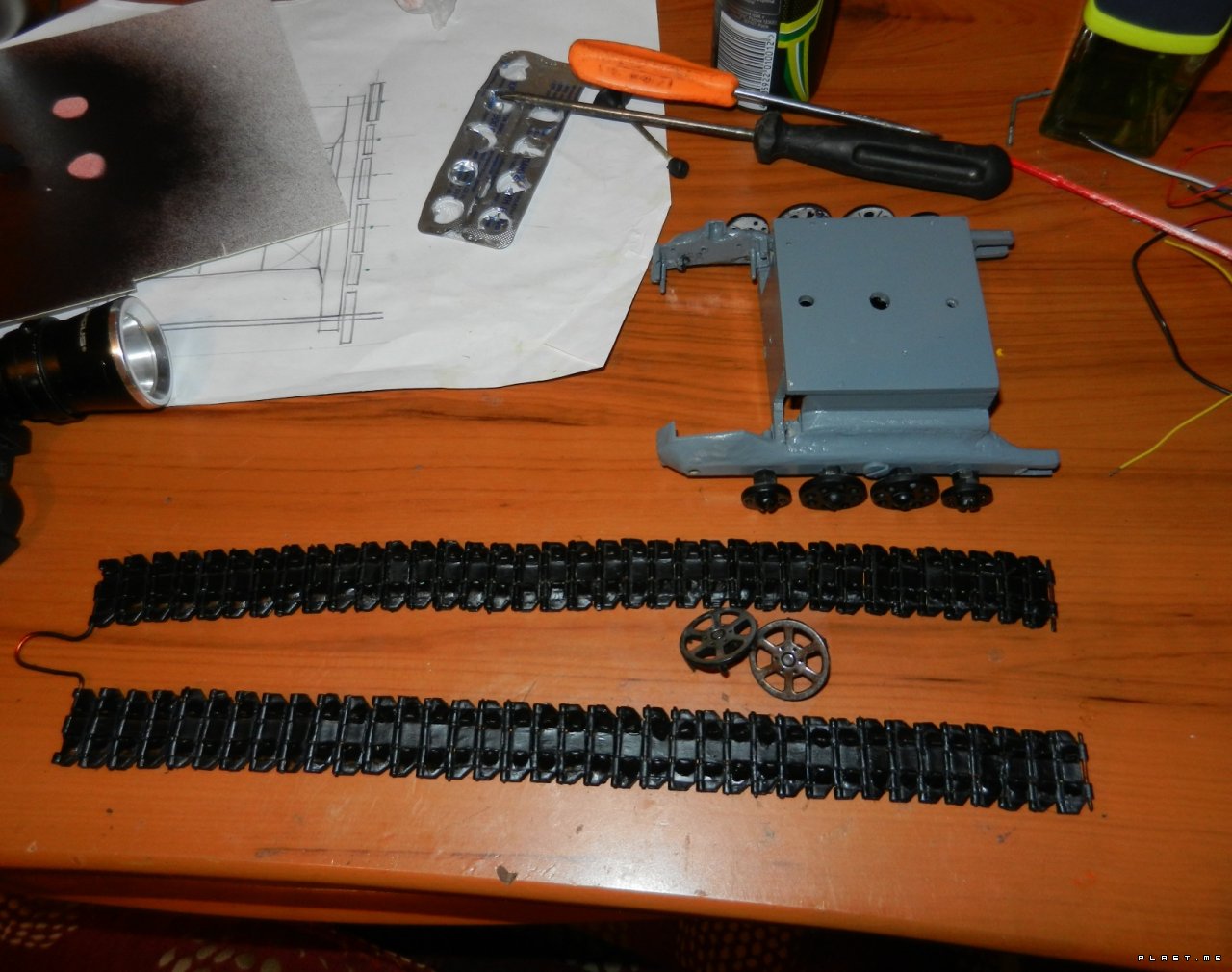

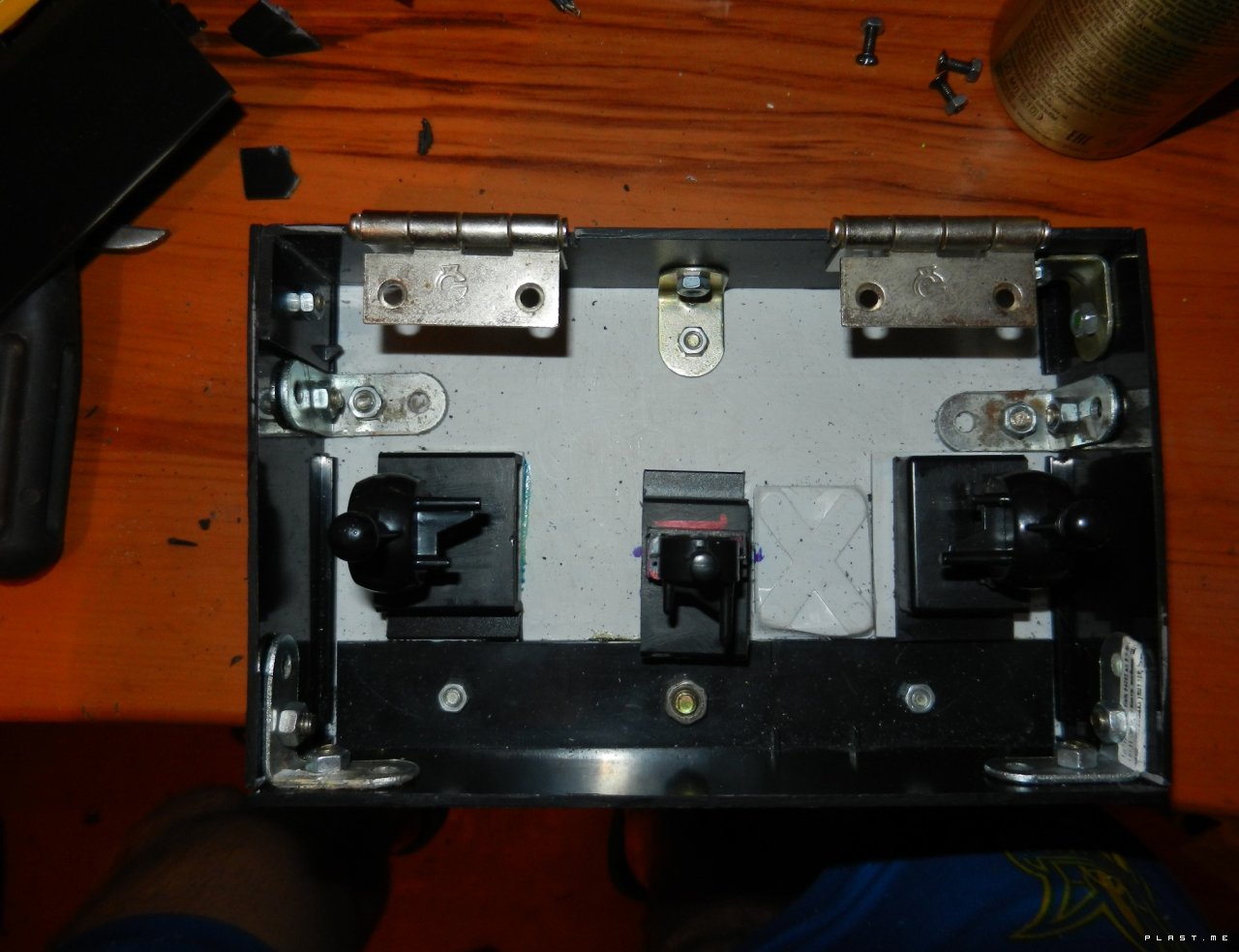

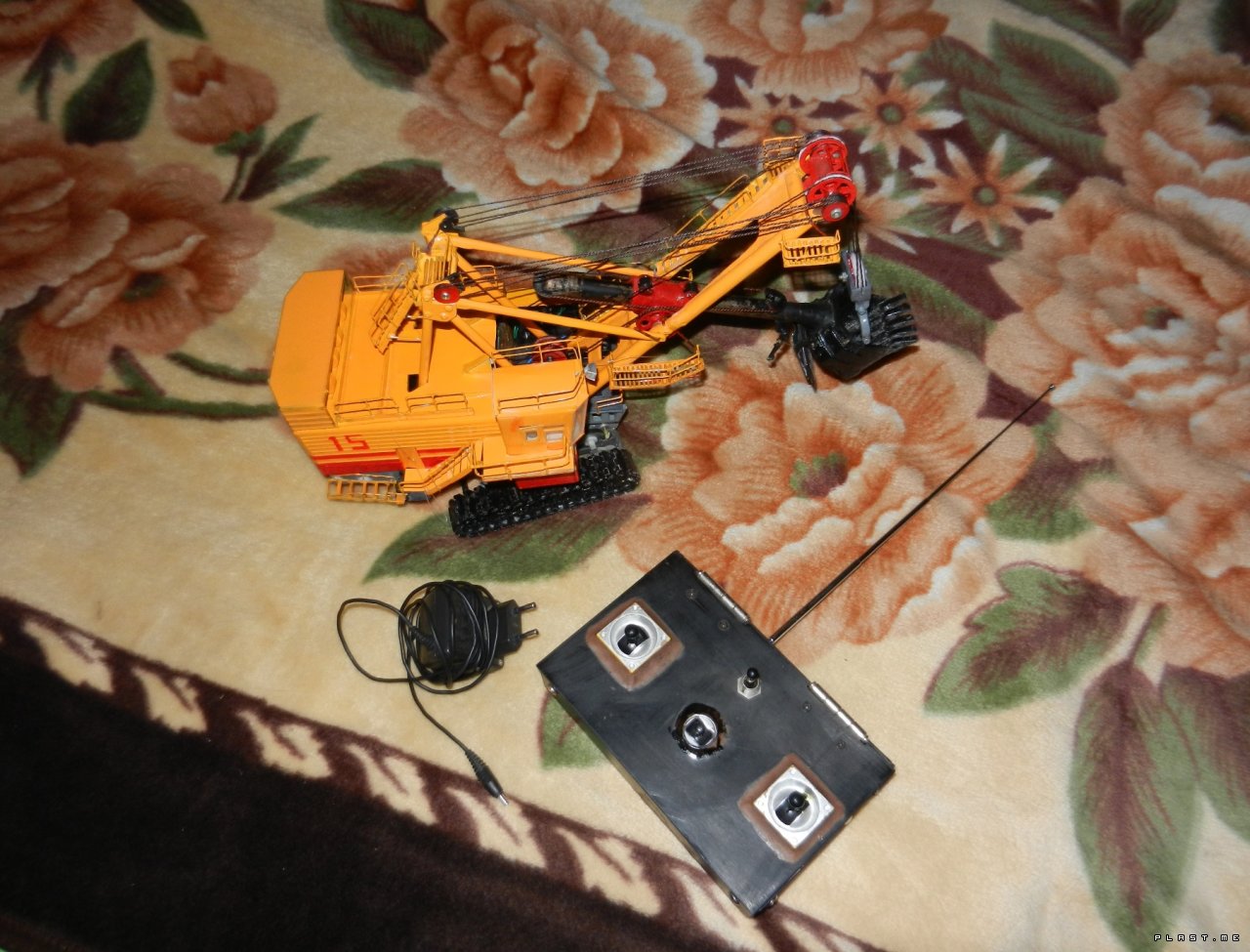

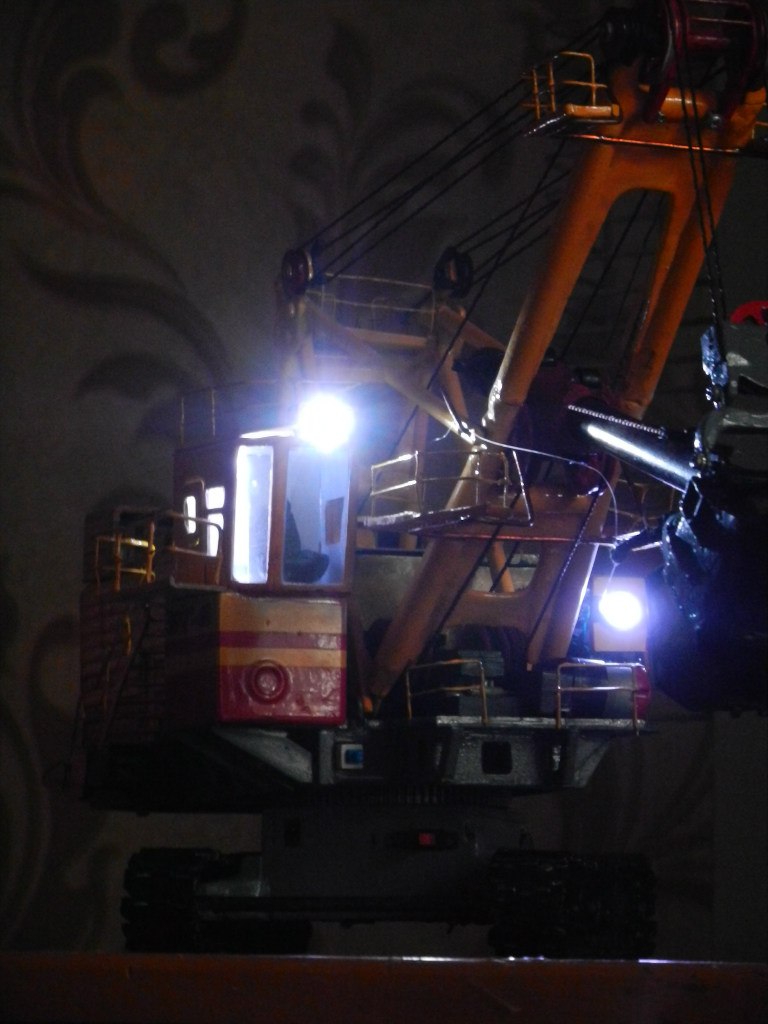

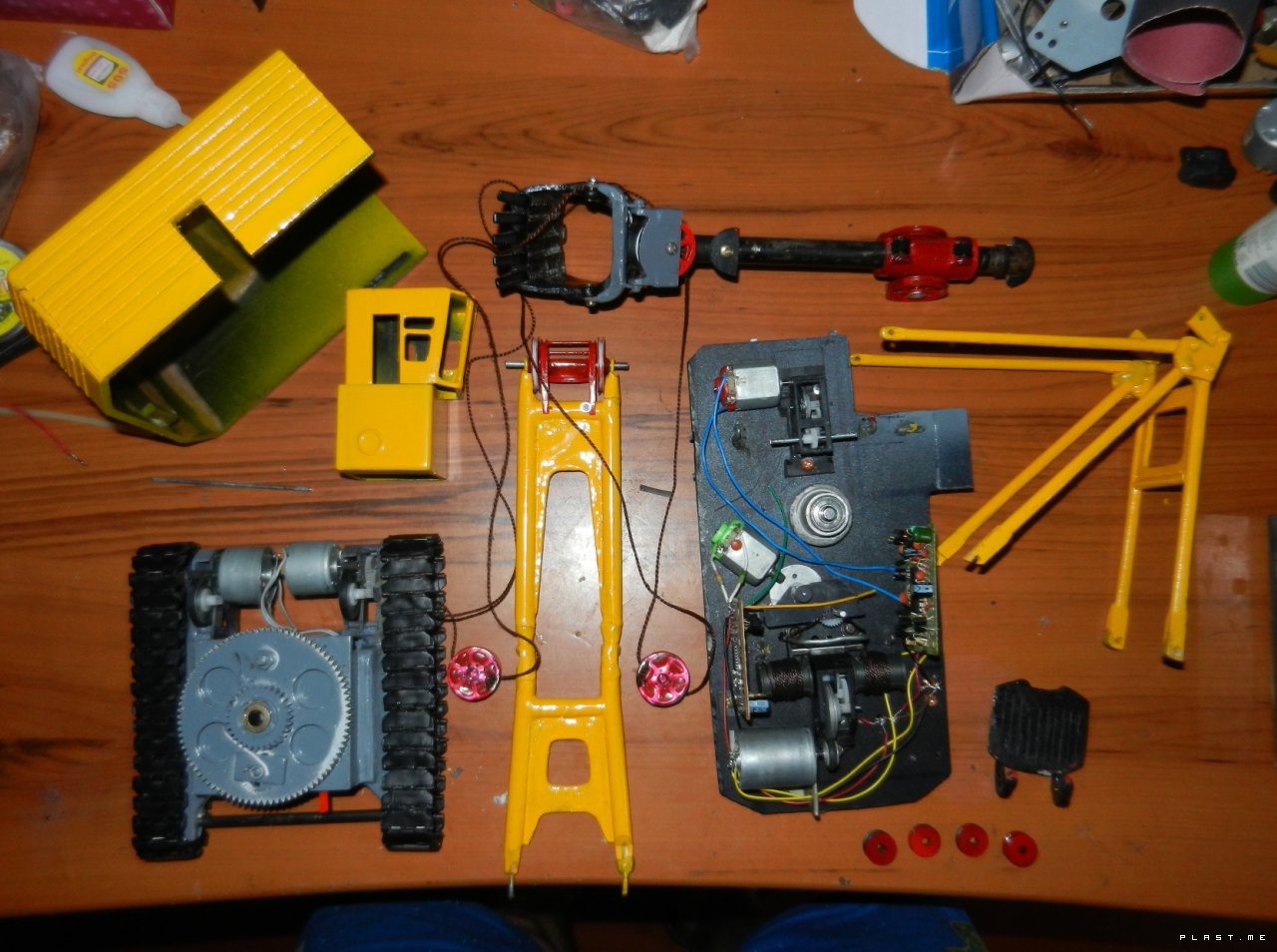

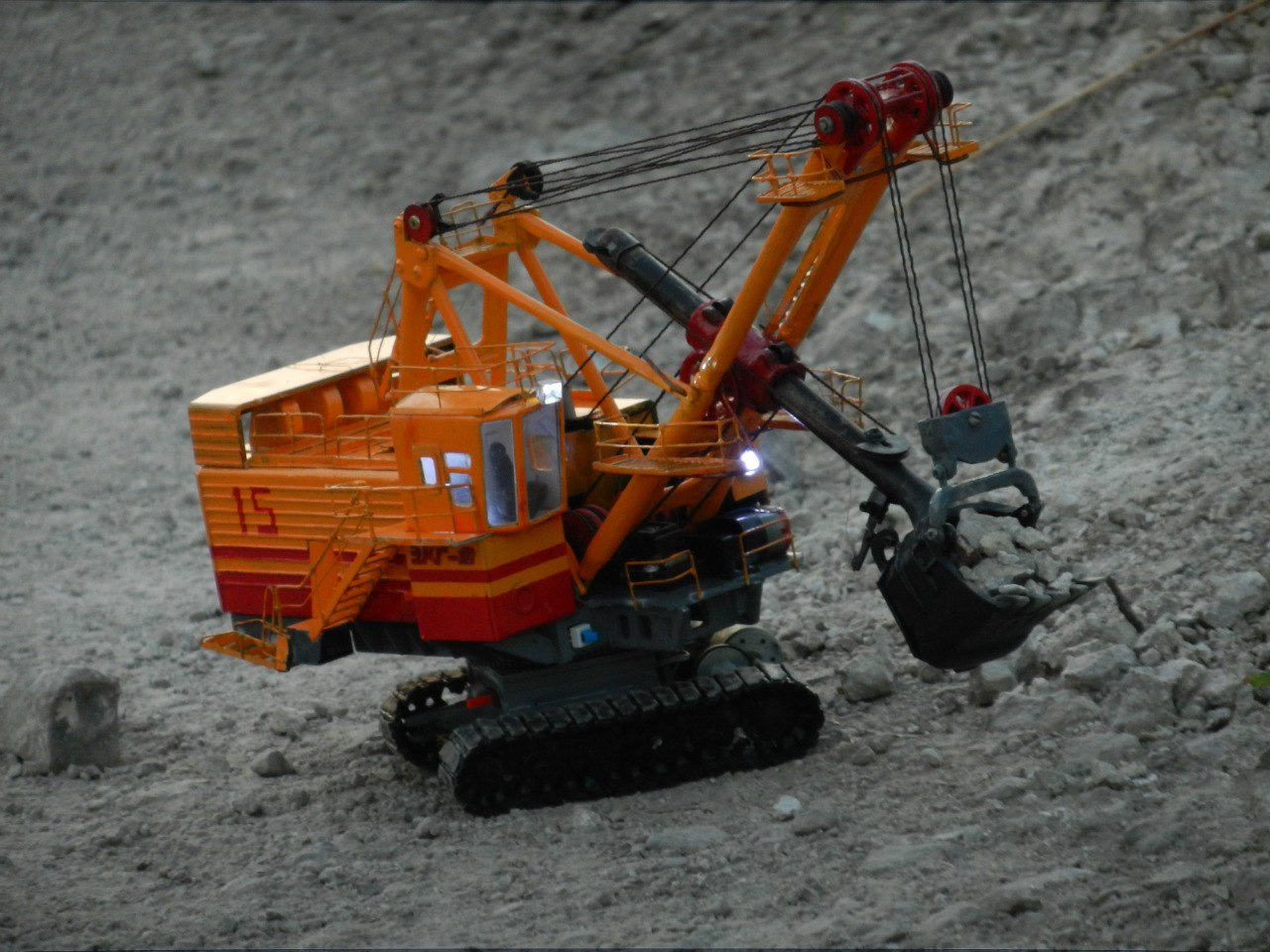

Материалы: Пластмасс, метал, картон,дерево, резина ,проволока, холодная сварка , пластика, капроновая нить. Из инструментов использовался паяльник, тиски, наждак, надфили...Радио схемы с машинок радиоуправления, некоторые запчасти с старой техники видика принтера магнитофона и т.д. Редуктора собраны из нескольких игрушечных инерционных машинок . Питание от двух сдвоенных телефонных аккумуляторов. Один аккумулятор в ходовой тележке ,другой на поворотной платформе в контрогрузе. Как и в настоящем экскаваторе встроен токосъемник ,который снимает плюс и минус с аккумулятора ходовой тележки, то есть питается экскаватор происходит от двух аккумуляторов одновременно. На ходу стоит два двигателя и редуктора отвечающие за левую и правую гусеницу. На подъеме один двигатель и редуктор.На повороте один двигатель и редуктор. На напоре один двигатель и сдвоенный редуктор. Привод открывания днища ковша ручной. Сделано освещение ,два прожектора и освещение кабины машиниста. Модель сделана так что любая запчасть взаимозаменяема. Вся конструкция и каждая деталь сделана и выточена приблизительно точно по чертежам паспорта экскаватора в масштабе 1:48.

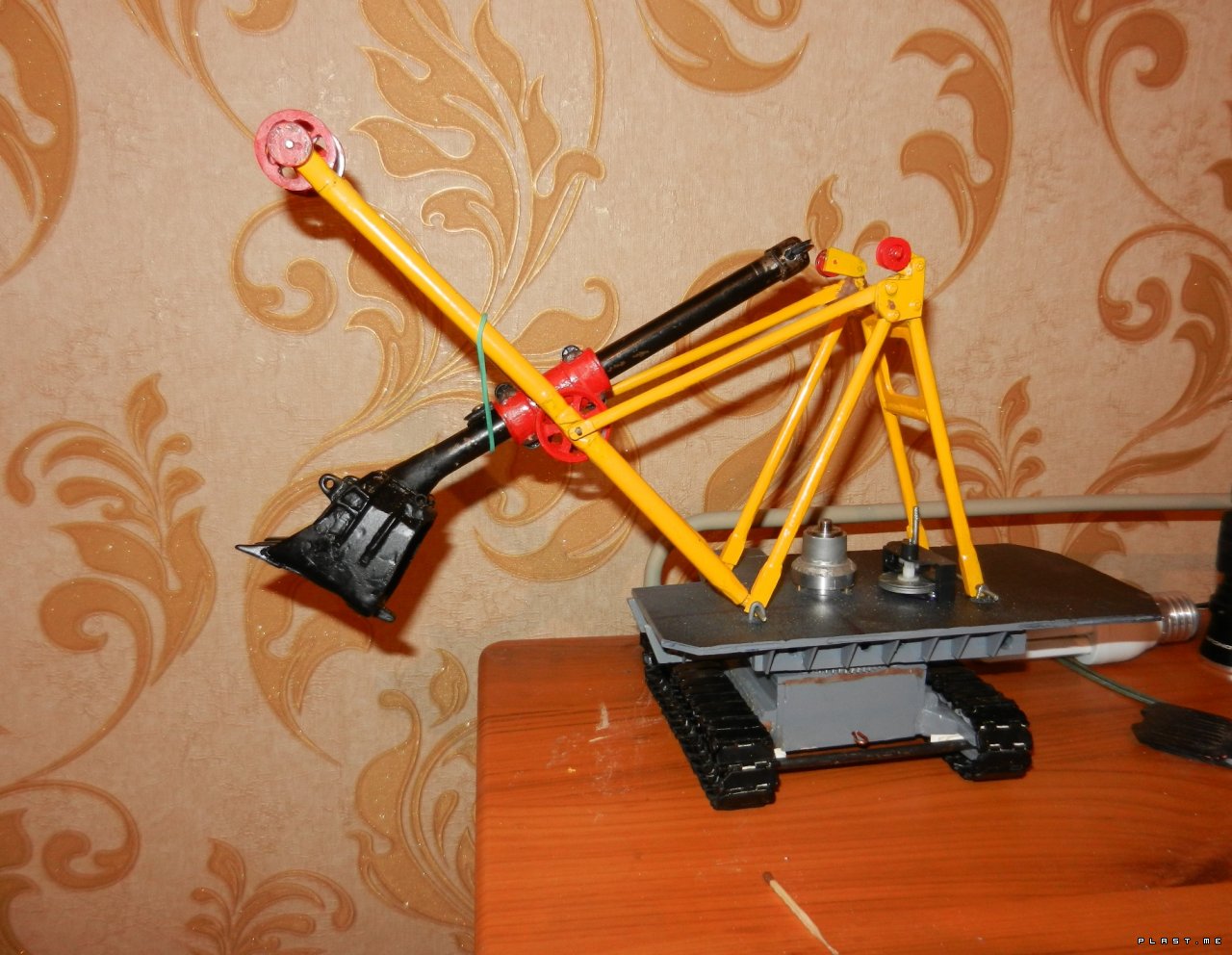

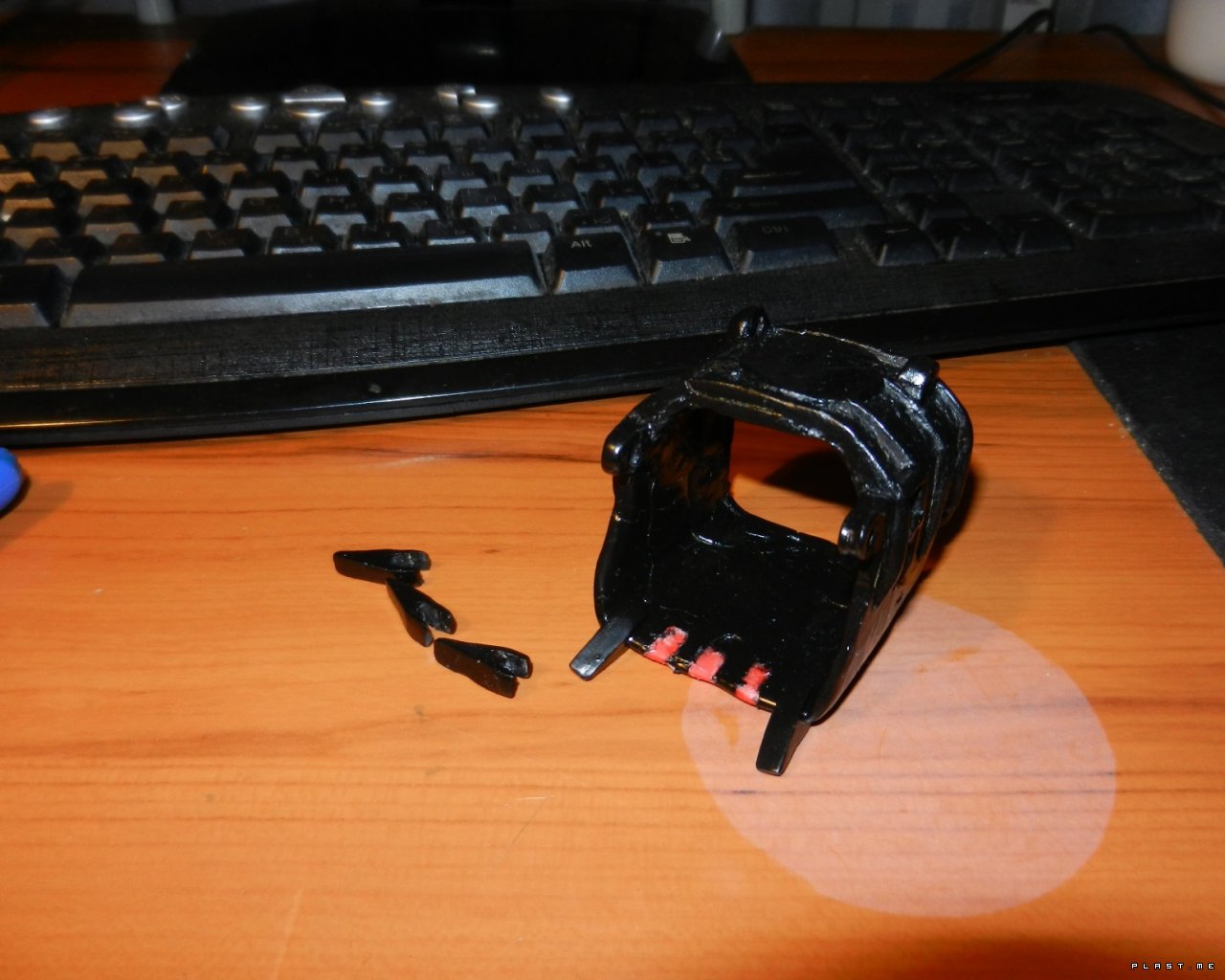

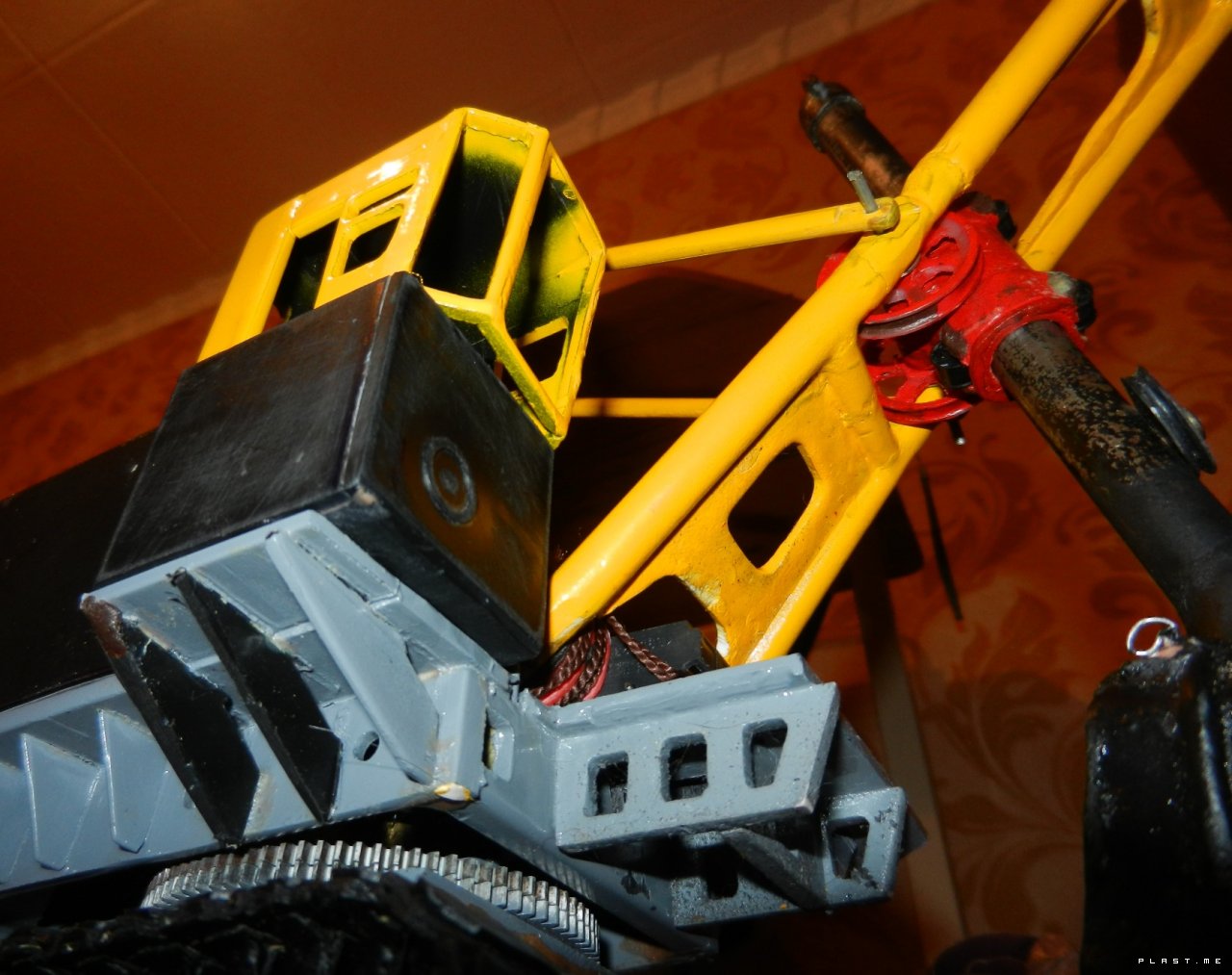

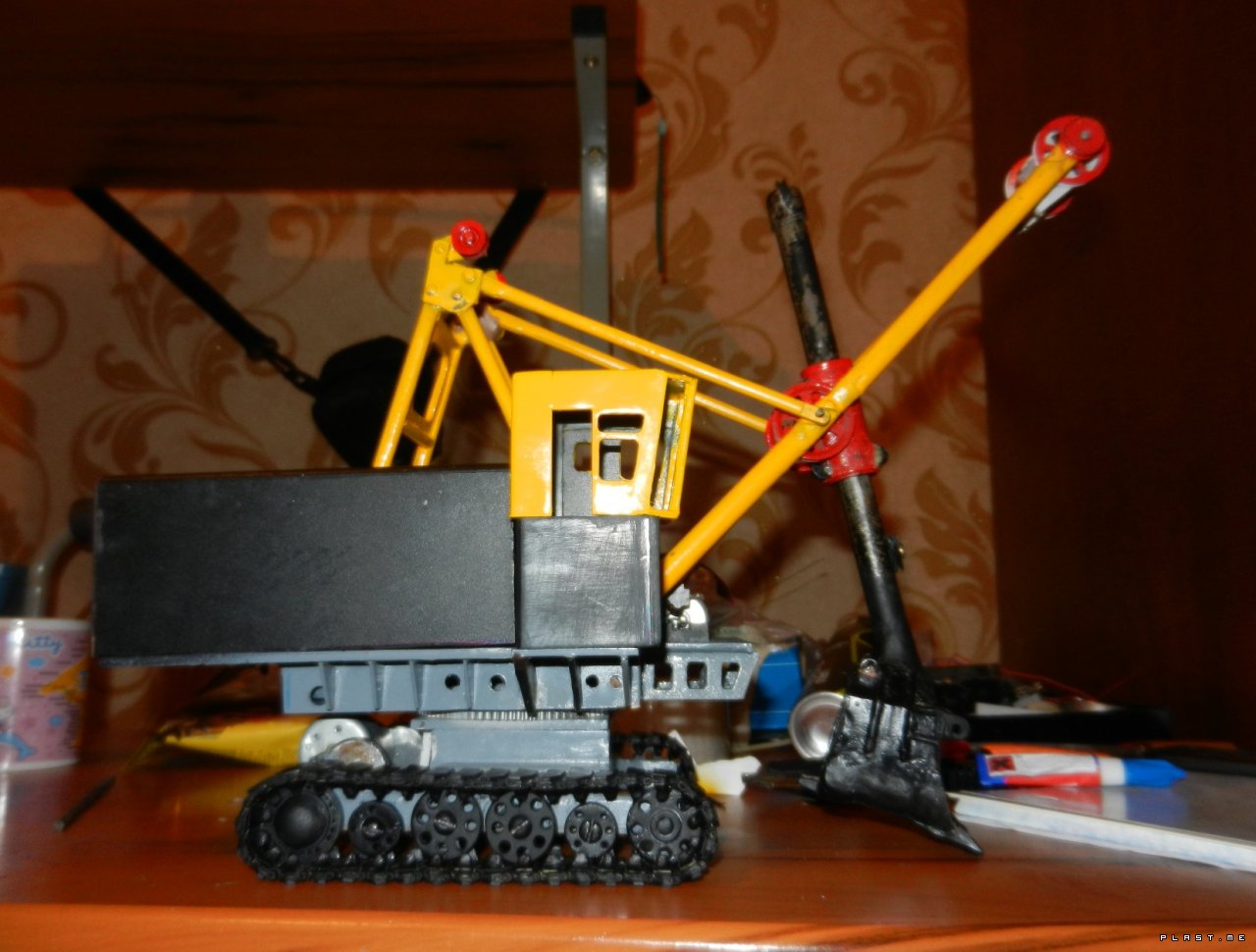

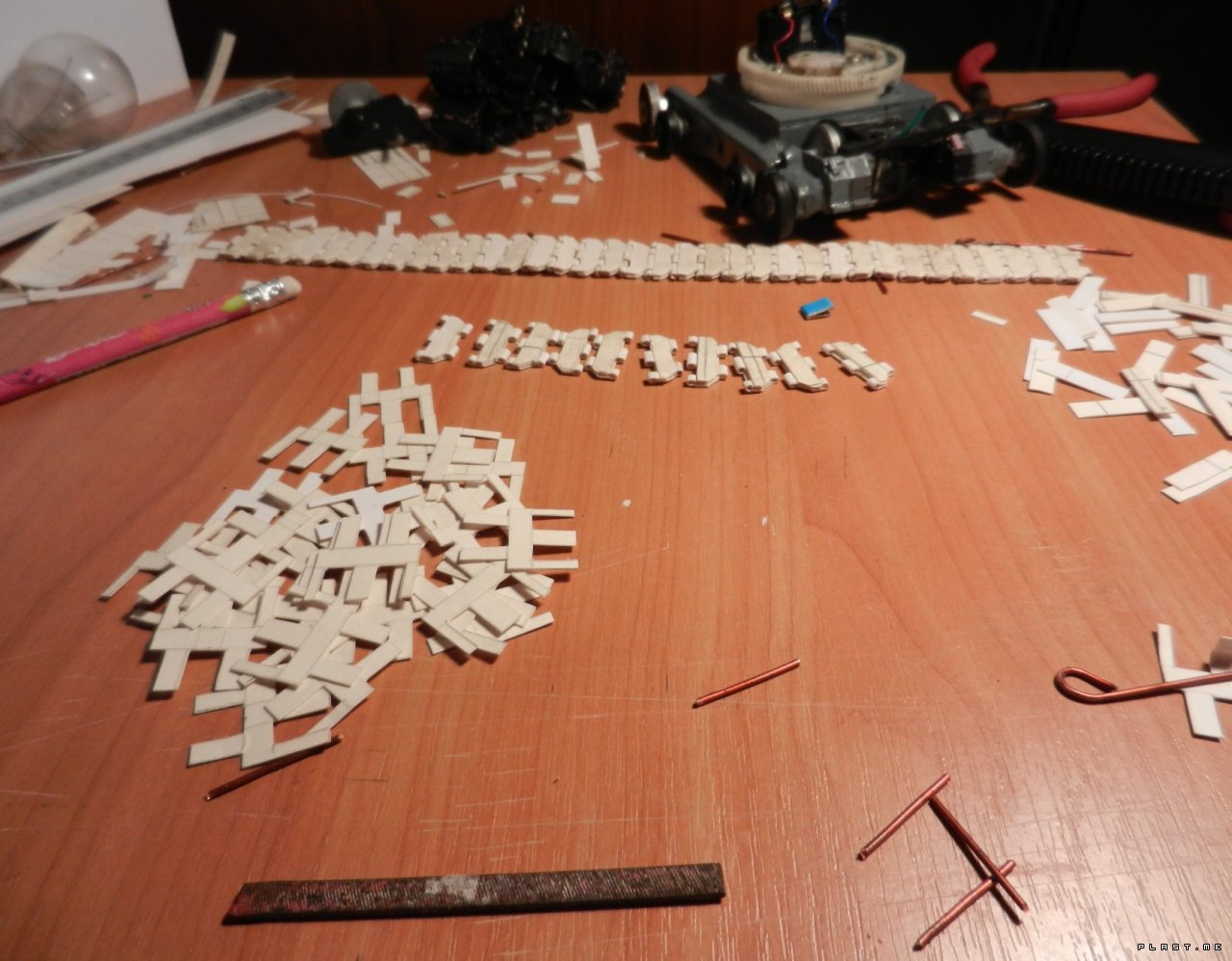

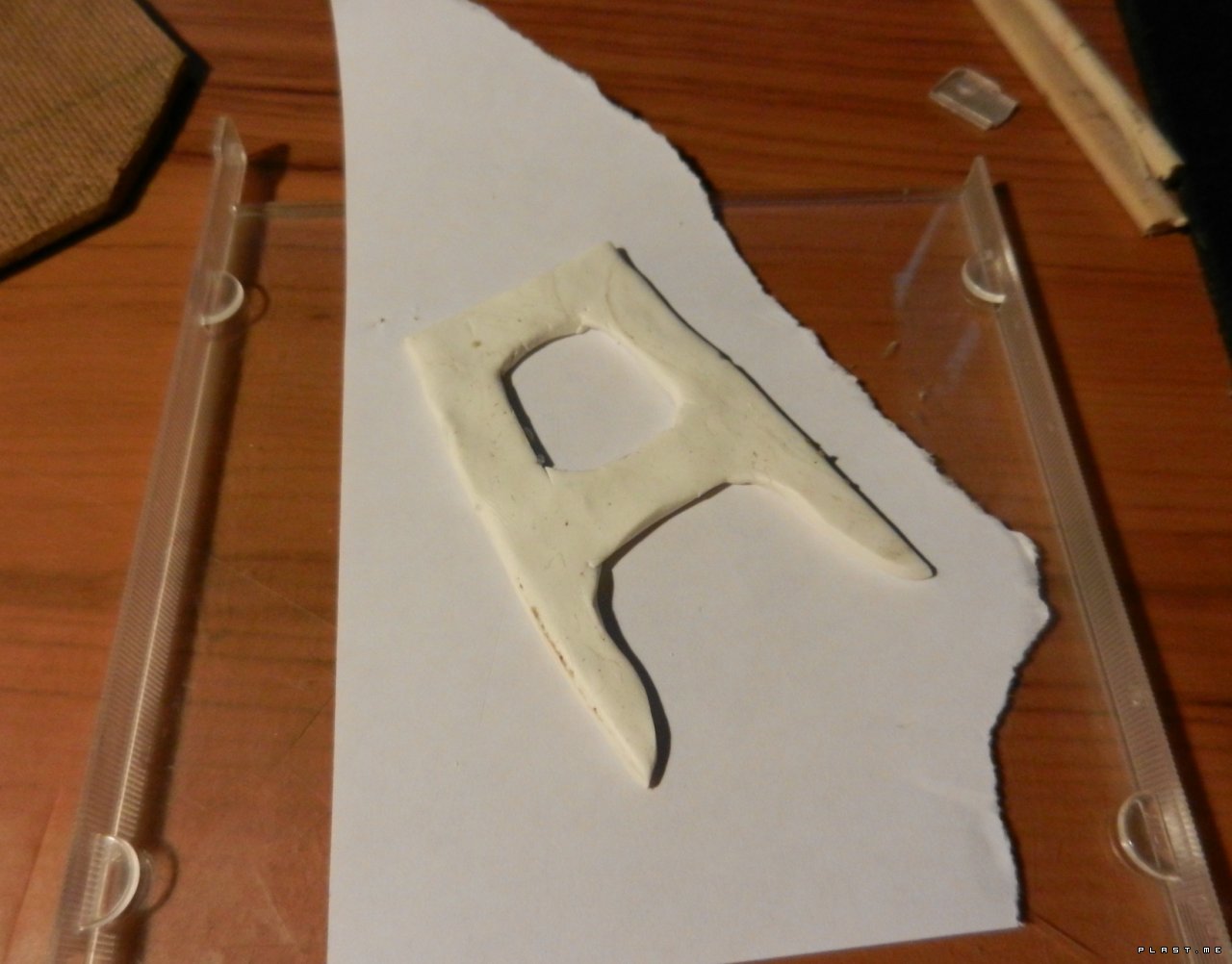

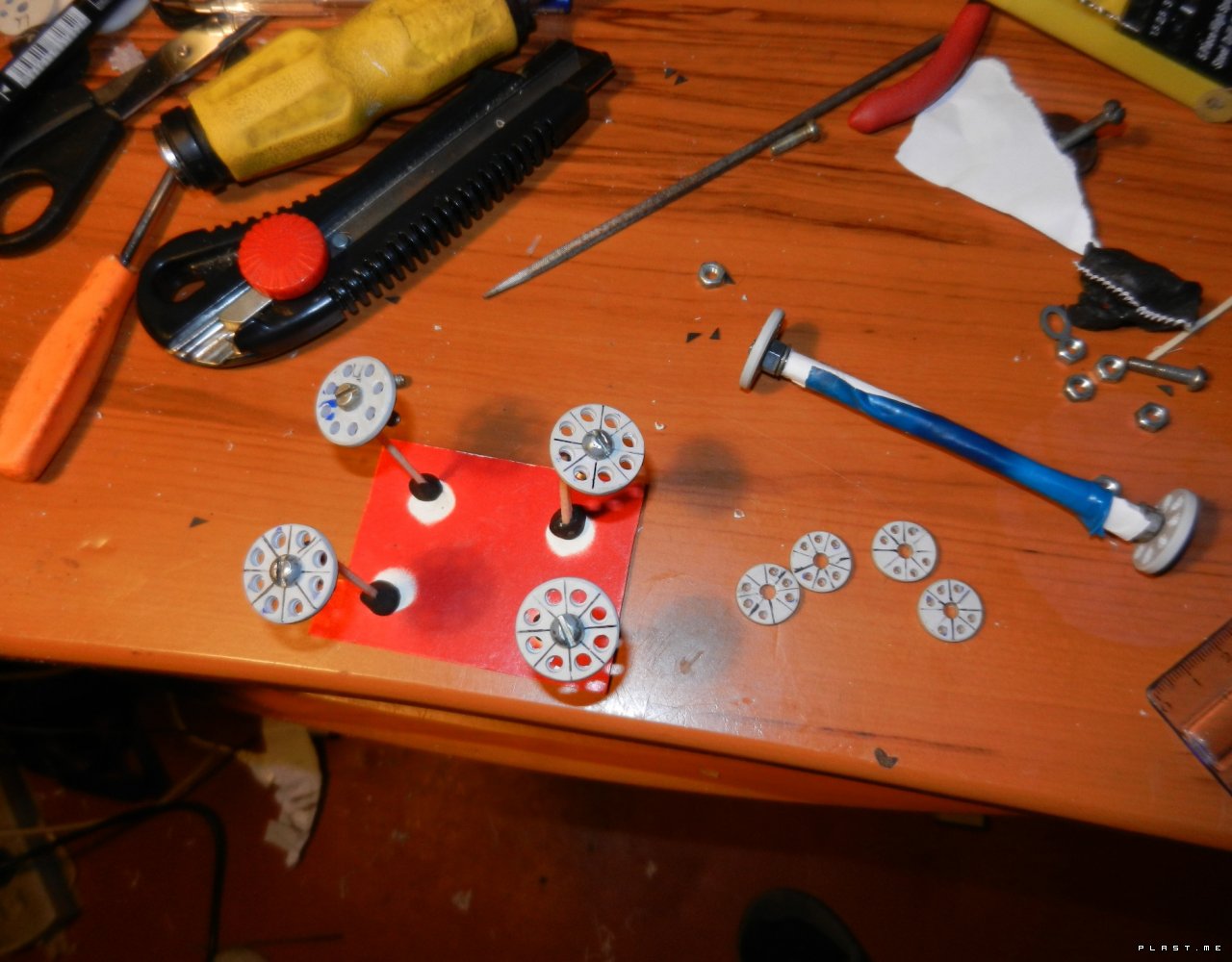

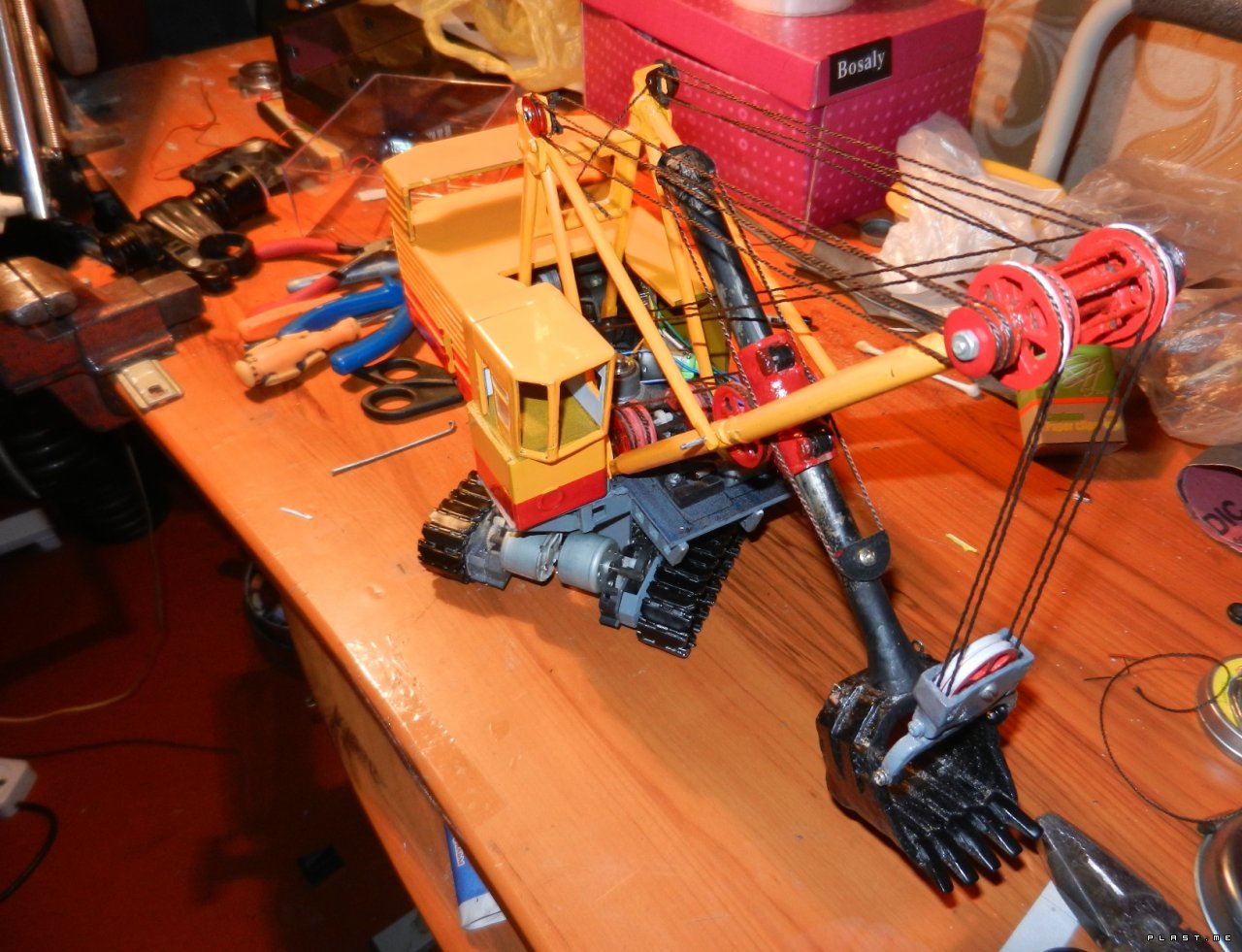

Сборка по этапно.
