Т-50 завода №174
- Производитель:
- Mirage
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Танки
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945

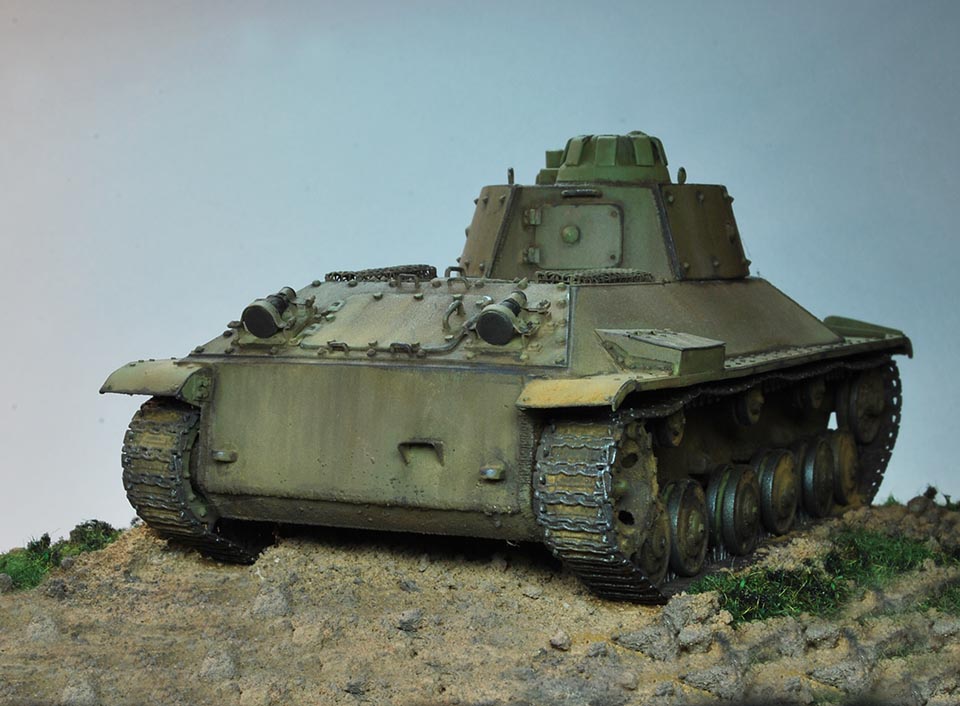

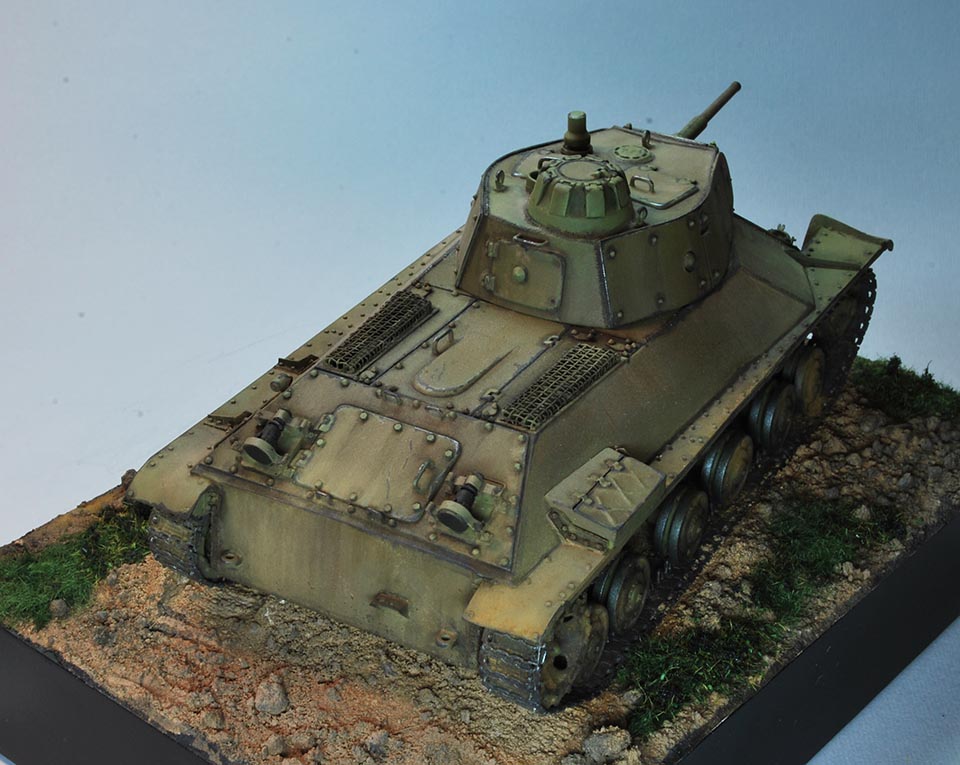

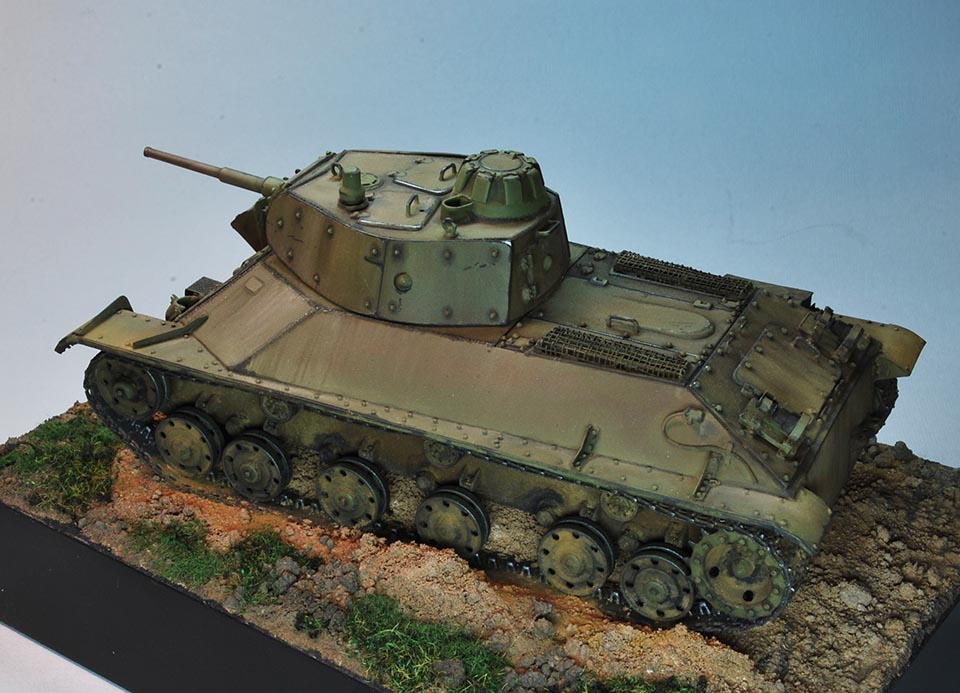

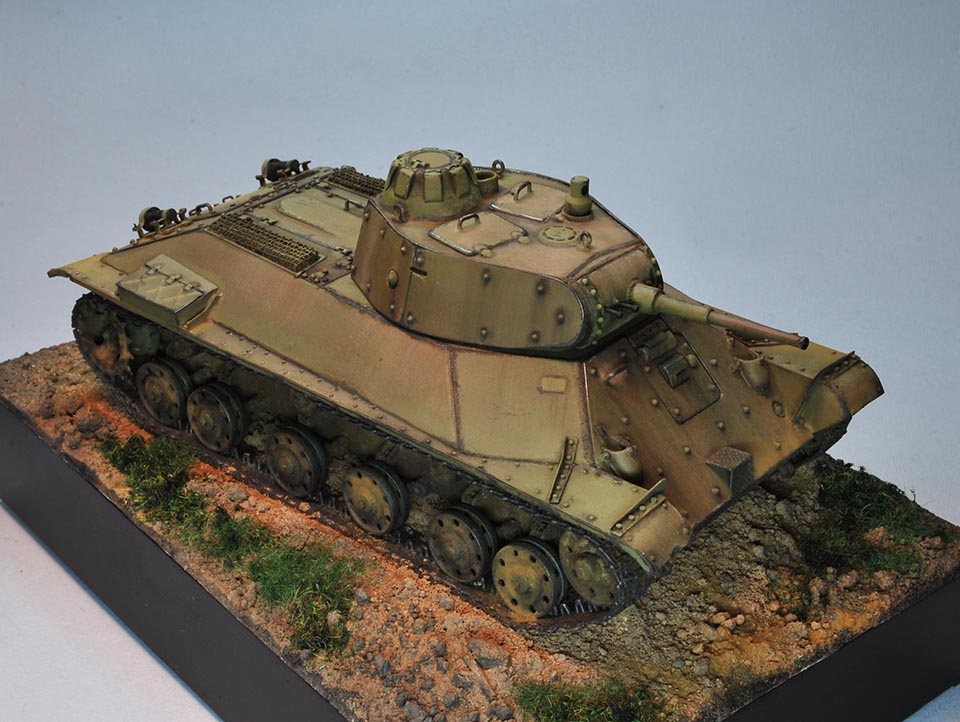

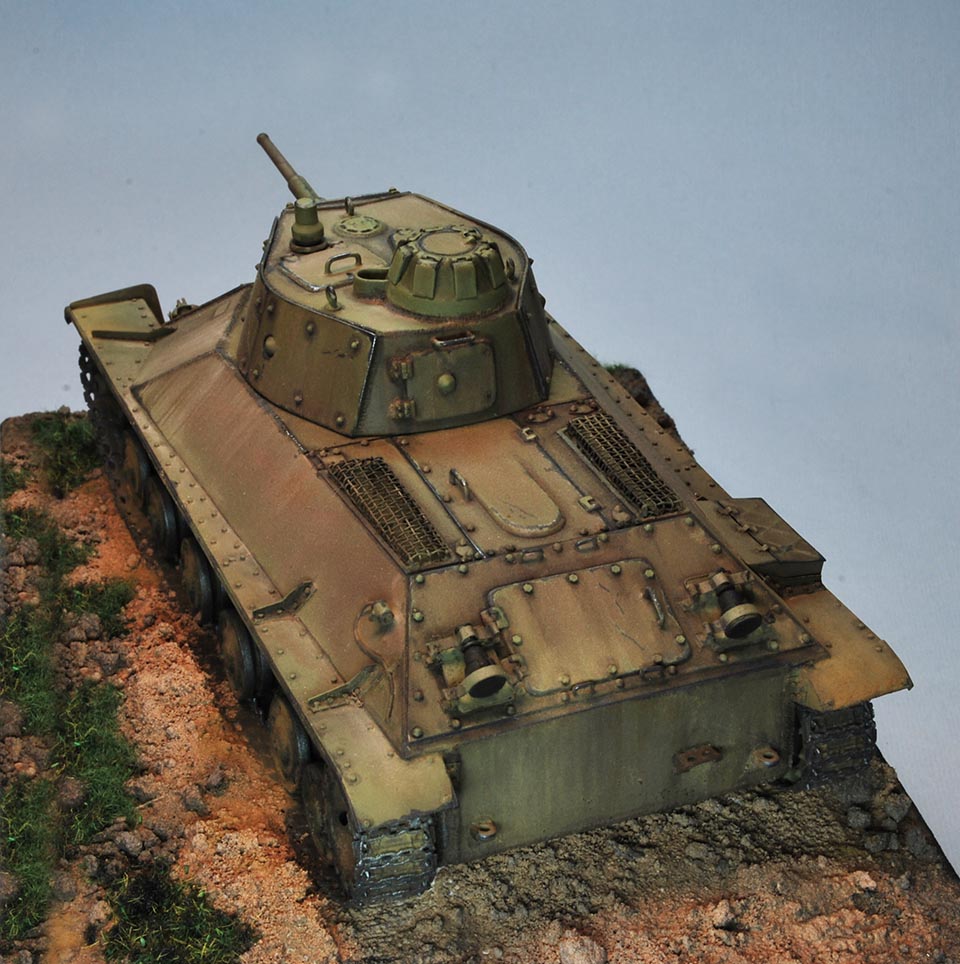

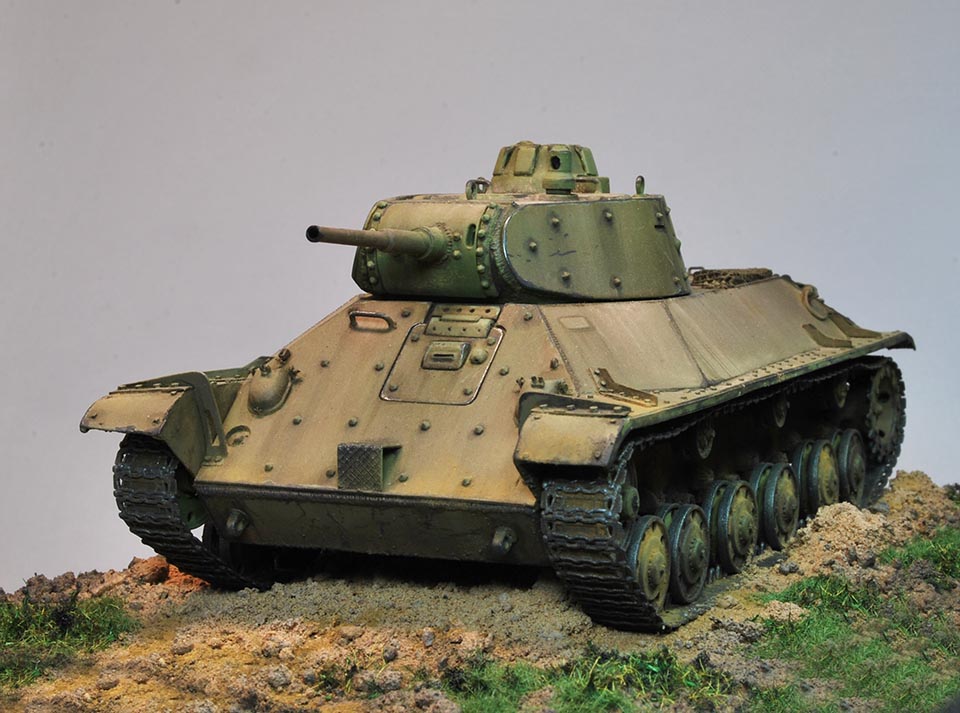

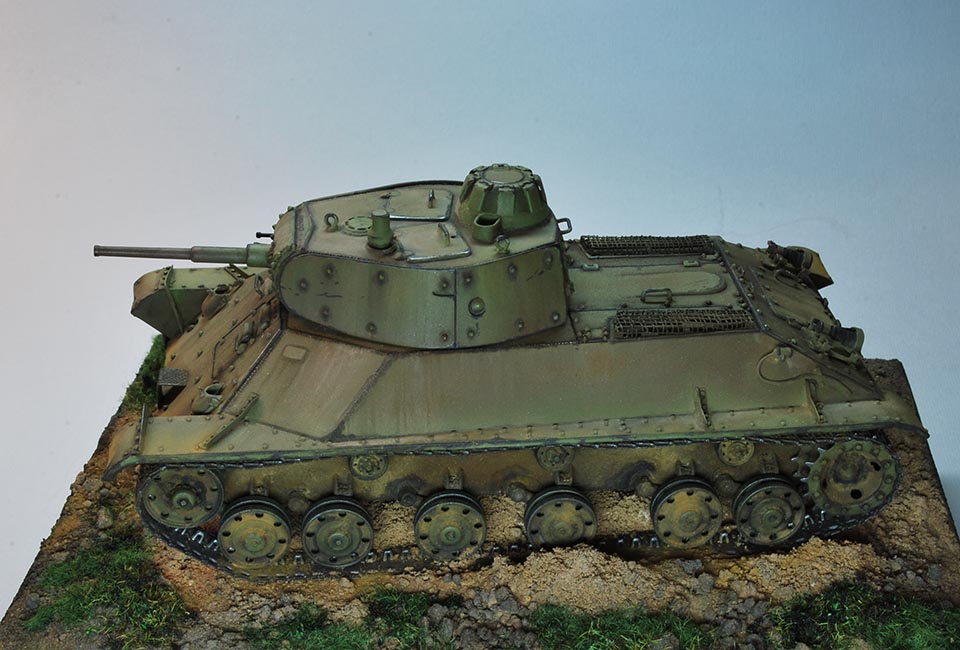

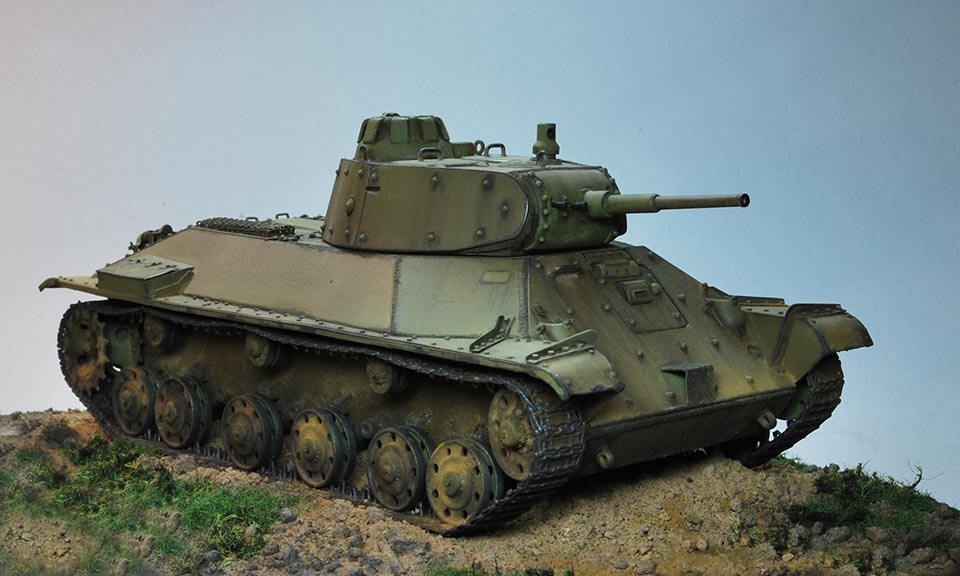

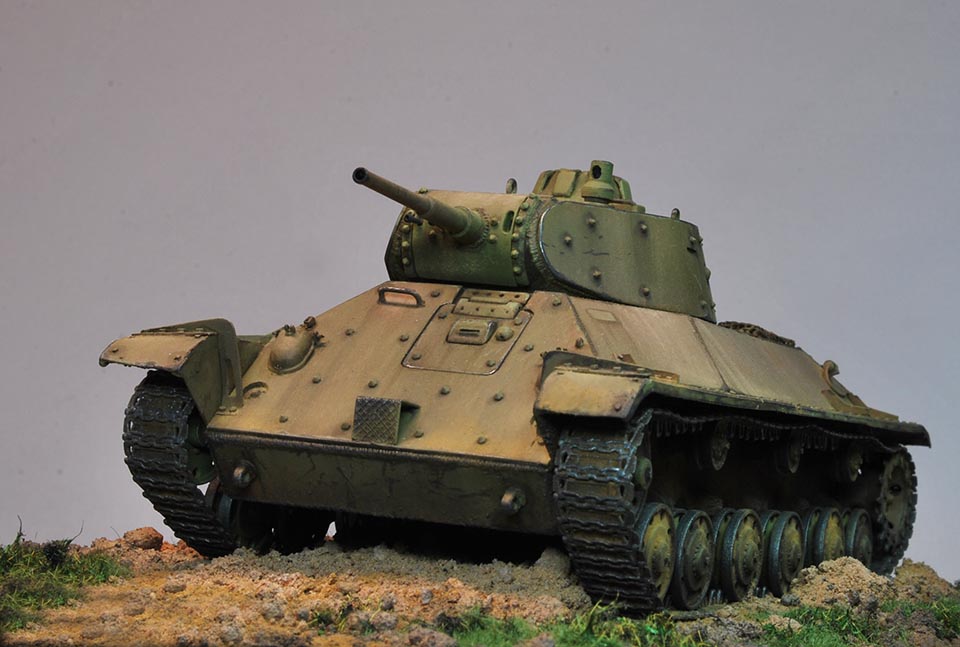

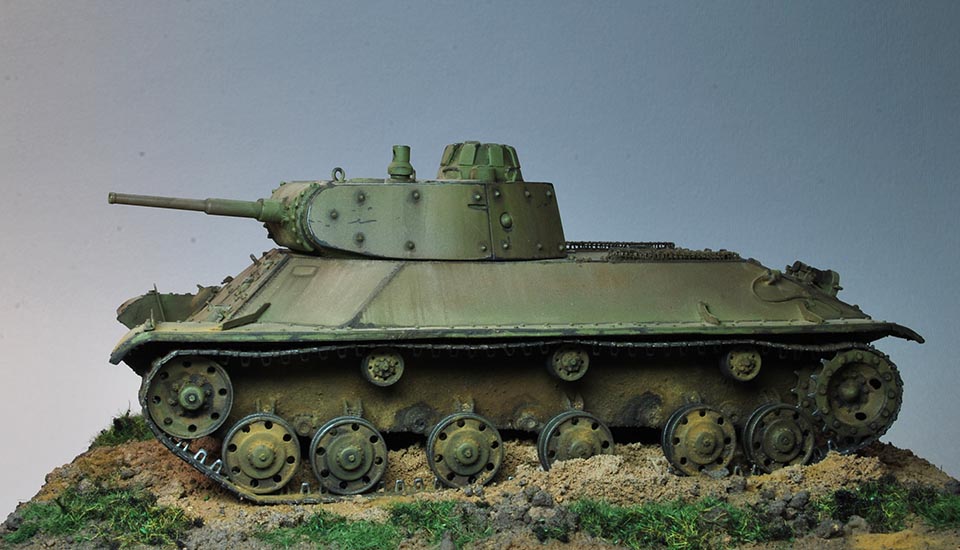

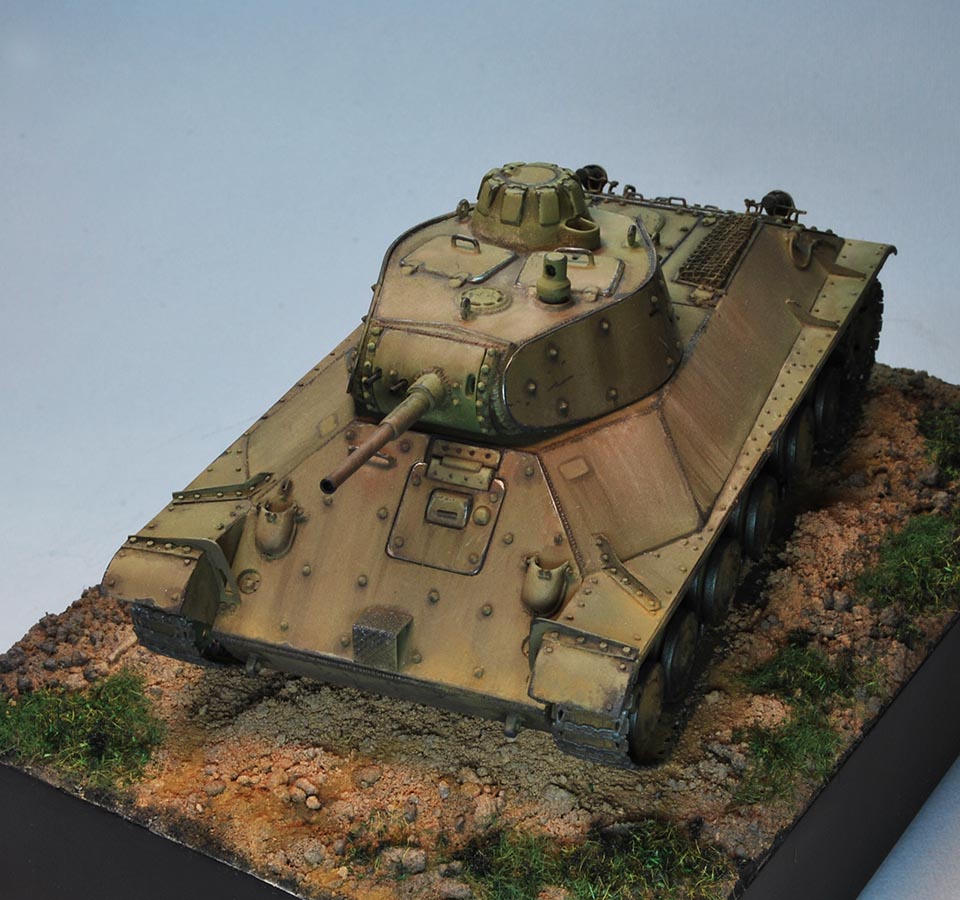

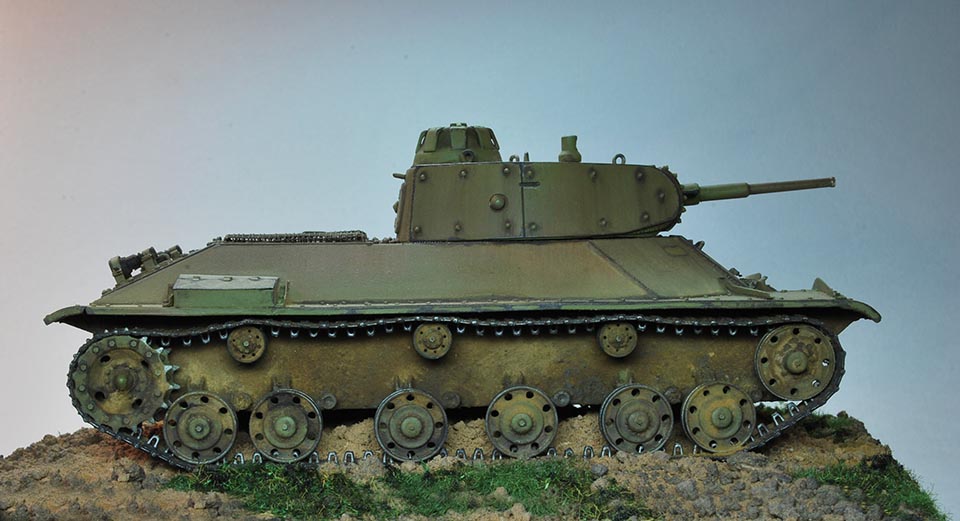

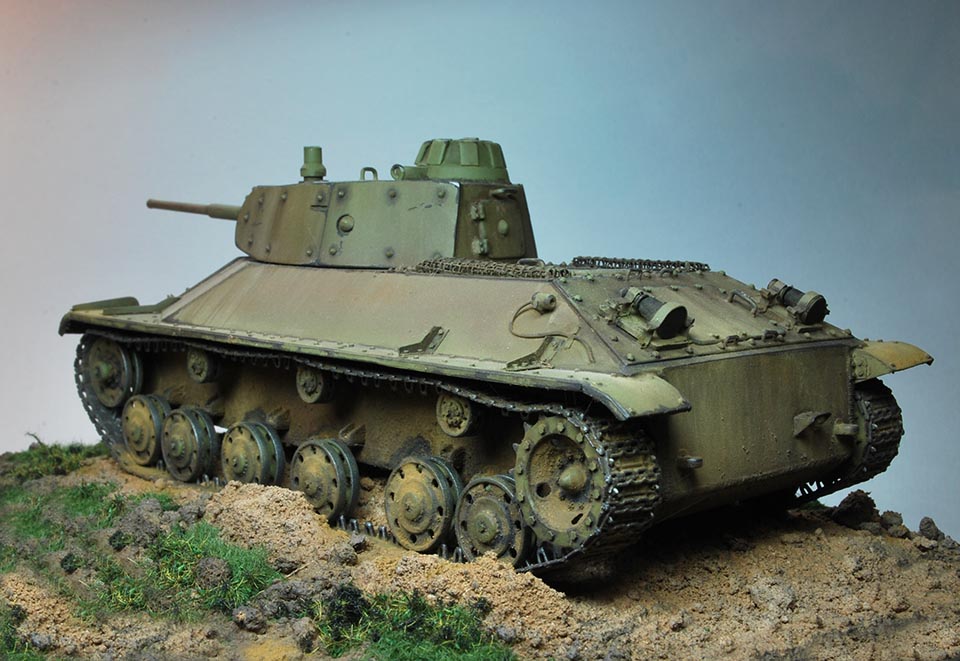

Представляю на суд машину с дополнительными экранами на лобовой части корпуса и боках башни 7 армии оборонявшейся на Петрозаводском направлении (осень 1941г.).
Модель собиралась в совместной стойке с Антоном- Сказка о стойке
Так что и его работа в ближайшее время предстанет на суд зрителей.
Описать все доработки в кратком описании к модели вряд ли удастся, так как пилить и переделывать пришлось почти всё. Так что подробности лучше смотреть в сказке.
Оценки
Войдите, чтобы оценить работу.
Комментарии (47)
На сайте с 09.02.2010
115 4157
Денис, отлично вышло ! подставка вообще в тему! вот тока темновато....
На сайте с 24.11.2014
6 4
Очень нравится!
На сайте с 25.03.2012
165 12
Отличная работа!
На сайте с 27.11.2014
0 2
Как всегда замечательно! Правда немного одиноким кажется без шанца.
На сайте с 19.04.2012
54 1093
Великолепное исполнение.
На сайте с 28.04.2011
51 504
Не ну кокой красавец.
ОТЛИЧНО.
На сайте с 16.11.2010
35 975
Денис , отличное исполнение !!! Поздравляю !
Спонсор
На сайте с 28.11.2010
61 715
Спасибо всем за внимание к работе.
На сайте с 12.01.2011
0 5600
Супер! И прототип и работа!
Спонсор
На сайте с 18.04.2011
117 2765
Отличная работа! Впрочем, как и всегда...
На сайте с 03.02.2014
8 899
Вообще супер, я тоже такого хочу, уже давно...
Спонсор
На сайте с 22.01.2011
30 10453
Красавец!
На сайте с 24.01.2014
10 26
Выдающаяся работа, браво! Имхо,. металла на скулах башни перебор, но зрелищно.
На сайте с 14.11.2012
94 534
Красавец. Отличная работа.
На сайте с 21.07.2010
19 2771
Хороший Т-50, понравился.
На сайте с 30.04.2013
72 1376
Хороший танк! Покраска очень понравилась.
На сайте с 09.03.2013
25 0
Отлично получилось,просто супер.У меня тоже лежит давно такой,боюсь браться за него.
Экран это когда на расстоянии от основной брони находится лист? Нет?
На сайте с 12.06.2010
38 102
Красотень!!! 5+
На сайте с 21.01.2009
2 54
Ух! Сильно! Раритет.
На сайте с 27.11.2010
8 7
Красивая работа!!! Прослеживается авторский стиль.
На сайте с 12.03.2011
78 465
Отличная работа!
На сайте с 14.08.2011
18 148
Очень интересный прототип и прекрасная реализация! Отлично!
На сайте с 24.11.2009
107 12519
Очень здорово получилось!
На сайте с 29.07.2010
57 21
Очень эффектно, и очень удачное решение с подставкой! Класс!
Спонсор
На сайте с 04.05.2009
59 860
Очень здорово!
На сайте с 19.01.2012
42 1204
Красота!!!
Шикарно!!!
На сайте с 18.04.2014
6 255
Почерк мастера заметен сразу
Спонсор
На сайте с 28.11.2010
61 715
Спасибо всем за внимание к работе и отзывы!
На сайте с 01.08.2014
14 611
Ваши работы по превьюшке видать! Очень круто!
На сайте с 19.10.2010
143 3312
Шикарное исполнение! (а я его забросил на этапе наполнения интерьером...)
На сайте с 11.09.2010
91 9766
Отличный полтинник )))
Спонсор
На сайте с 24.04.2011
15 4612
Шик, от и до... впрочем как всегда, рука Мастера...
Спонсор
На сайте с 28.11.2010
61 715
Спасибо всем! Буду стараться радовать моделями!
На сайте с 20.09.2013
4 4
Могу только присоединиться к коллегам, замечательно. Забрал в избранное. ...Блин, нет ну здорово...
На сайте с 10.05.2010
29 13
Окраска отличная. С фотошопом- перебор. Матчасть - почти изкаропка со всеми ее ошибками. Мираж сделал уж очень косячную башню: крайне слабая ассиметрия, симметричные люки, высокая ком.башенка.
Кормовой лист(на котором буксирные рымы) должен быть с наклоном вперед. верхний кормовой лист (который на болтах) вплотную примыкает к предыдущему. У вас он прикручен то ли к очень толстой раме, то ли лежит еще на одном листе брони.
Домкрат-ужасен. Это чистый косяк производителя.Набор катков и колес пшеки дали от двух разных машин.
Но, пока никто из производителей не сделал нормальную модель. Вот и корячится народ.
Спонсор
На сайте с 28.11.2010
61 715
Смотрим стройку,там детально показаны доработки.
По башне-
Геометрия башни нарушена.
Увеличиваем ширину передних скул.
Делаем характерные скосы в нижней передней части башни.
Высверлил отверстия под пистолетные порты и оттокарил заглушки портов.
С крыши срезаем всё. Шпаклюем и выравниваем. Делаем разметку в соответствии с чертежом.
Люки даны симетрично,а это ошибка. Смешаем люки соответственно чертежу.
Смещаем прибор наблюдения.Сам прибор наблюдения тоже не ложится в чертёж,поэтому я оттокарил новый.
Колпак вентиляции обвариваем.
Шпаклёвкой придаём правильную форму комбашенке. После установки обвариваем.
Делаем все сварные швы.
В связи с тем,что форма башни изменилась, придётся изменять и экраны допброни.
После их установки делаем разметку под пулестойкие болты (Мастерклаб 0,9мм)
Маска пушки тоже не ложится в чертёж. Удлиняем её в нижней части.
Срезаем с маски все болты,шраклюем и делаем разметку по новой в соответствии с чертежом. Ставим пулестойкие болты и прорезаем
отверстия под прицел и курсовой пулемёт.
Спонсор
На сайте с 28.11.2010
61 715

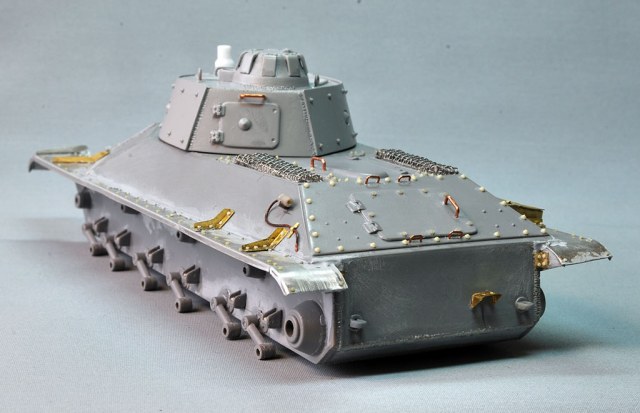

Корпус.
Начинаем с нижней ванны. Меняем угол наклона заднего листа на 10градусов.
Оси балансиров не совпадают с чертежом - срезаем и ставим на место. Соответственно приходится срезать и упоры балансиров и ставить их на место.
Заодно приводим их в надлежащий вид и ставим болты на 0,5.
Верхнюю ванну распиливаем.Кормовая часть неплохо легла в чертёж,поэтому я её не стал трогать,только установил пулестойкие болты на 0,9.
А вот носовую я распилил на сегменты до крышки мто. Приводим все углы в соответствие чертежу.
Склеиваем и обвариваем по новой.
Люк мехвода тоже требует серьёзных доработок. Крышку над прибором наблюдения стоит переделать и подогнать под размер.
Верхнюю петлю придётся изготавливать самостоятельно.
Заменяем буксирные рымы на самодел.
Надгусеничные полки.
Полки заменяем на жестяные.Устанавливаем болты на 0,6 согласно чертежу.
Укосины крепления делаем из жести.
Спонсор
На сайте с 28.11.2010
61 715
Домкраты решил взяты от БТ-7 Тамии и достаточно копийны. Которые лежат в наборе действительно далеки от оригинала.
Ходовая.
На ведущей звёздочке установлены болты.
На поддерживающих катках Мираж даёт 6 пупырышек, которые лучше заменить на 8 болтов от Мастерклаб 0,6мм
Спонсор
На сайте с 28.11.2010
61 715
На сайте с 10.05.2010
29 13
ОК. Но, остались проблемы с кормовым съемным листом и высотой ком. башенки
. Мой Т-50 http://karopka.ru/community/user/8568/?MODEL=295197 Проблем тоже немеряно
Спонсор
На сайте с 30.06.2012
137 5311
Хорошее исполнение ,просмотром доволен !!!
Спонсор
На сайте с 28.11.2010
61 715
По комбашенке посмотрю чертежи. Форму башенки менял,а вот высоту как-то упустил из внимания.
Спонсор
На сайте с 28.11.2010
61 715
Действительно,комбашенка на модели выше чертежа из ФИ на 2 мм.Но при этом почти полностью совпадает по высоте с башенкой на машине из Пароллы. Вряд ли фины стали бы отливать новую башенку! Так что вопрос остаётся открытым.

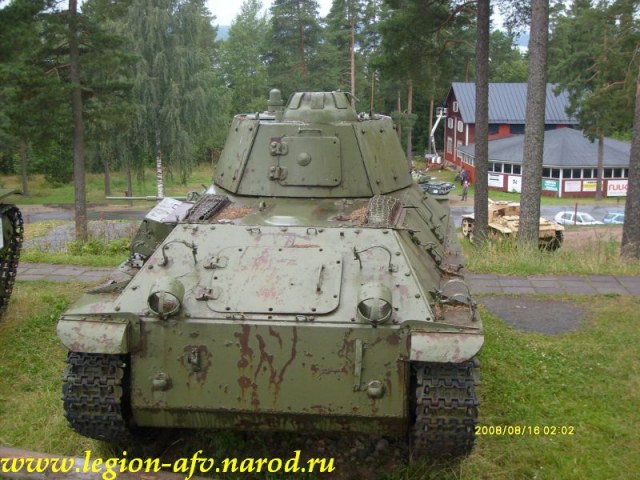

По корме-фото с валка.
Спонсор
На сайте с 28.11.2010
61 715
Фото из финского архива
Спонсор
На сайте с 28.11.2010
61 715

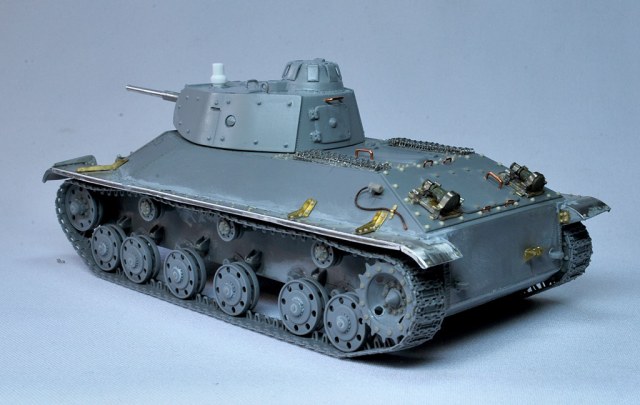

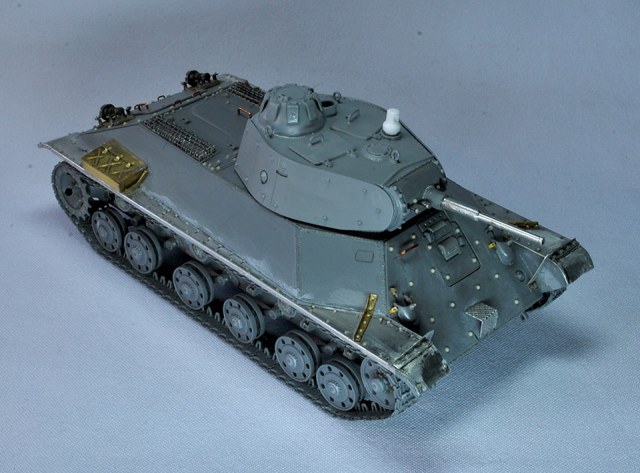

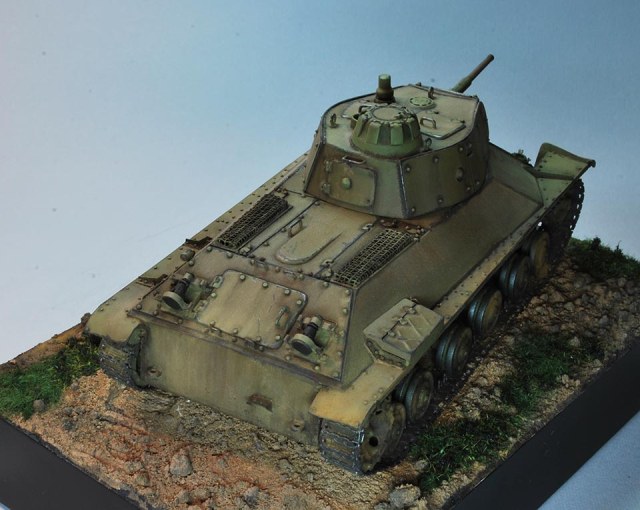

Фото модели
