Як-9Т. Летающая пушка.

Як-9Т (танковый) с двигателем М-105ПФ, винтом ВИШ-105СВ диаметром 3,0 м и мощным пушечным вооружением представлял собой одну из первых (наряду с Як-9Д) модификаций серийного двухбачного Як-9 и отличался от него главным образом вооружением.
      Вооружение Як-9Т состояло из мотор-пушки НС-37 калибра 37 мм и одного синхронного пулемета УБС. Общая масса вооружения 315,5 кг против 168,3 кг у двухбачного Як-9, вооруженного одной пушкой ШВАК и одним пулеметом УБС.

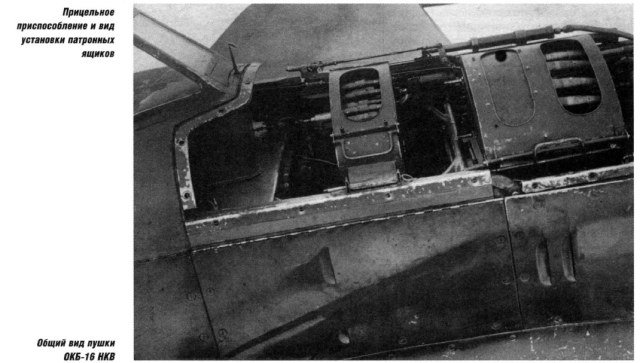

      Пушка располагалась в развале двигателя для стрельбы через полый вал редуктора и втулку винта. Ствол выступал из кока винта на 160 мм,
      Пулемет располагался, .как обычно, с левой стороны верх- ней части фюзеляжа и предназначался для пристрелки перед открытием огня из пушки. Емкость патронных ящиков: при свободной укладке - 30 снарядов для пушки и 200 патронов - для пулемета, при тщательной укладке - 32 для пушки и 220 для пулемета. Питание пушки и пулемета - непрерывное, с помощью рассыпающейся ленты из металлических звеньев. Гильзы и звенья от пулемета собирались в специальный отсек фюзеляжа, а от пушки - в гильзо-звеньесборник, расположенный под оружием. Перезарядка оружия пневматическая. Управление огнем пушки и пулемета - раздельное, кнопочное, от электропневмоспусков ЭПС-1, кнопки которых размещались на стандартной ручке управления самолетом.
      Установка большой и тяжелой 37-мм пушки (длина - 3400 мм, масса - 150 кг) потребовала внесения в конструкцию Як-9 ряда существенных изменений. Был усилен силовой каркас фюзеляжа в передней части. Для размещения на самолете казенной части пушки и сохранения центровки в допустимых пределах кабина летчика была сдвинута назад на 400 мм, что несколько ухудшило обзор передней полусферы (на посадке), но улучшило обзор задней (в полете). Благодаря заднему расположению кабины, приведшему к смещению центровки назад, Як-9Т обладал меньшей инертностью, чем другие самолеты, что позволяло летчику выполнять боевой маневр, упреждая противника.
      Установка 37-мм пушки требовала повышения качества производственного выполнения самолета, в первую очередь - качества монтажных работ, так как большая отдача при стрельбе (примерно 5500 кг) приводила к нарушению соединений трубопроводов, а также появлению трещин и разрушению отдельных деталей.
      С немного увеличенной полетной массой Як-9Т по своим летно-пилотажным характеристикам стоял на уровне Як-9, несколько уступая ему в вертикальном маневре и намного превосходя по мощности огня. По массе секундного залпа Як-9Т превосходил самолеты Me-109G-2 трехточечный - в 2,24 раза, пятиточечный - 1,16 раза; Me-110 - в 1,31 раза; FW-109A-8 - в 1,09 раза.
      Серийно Як-9Т строился на заводе N153 с марта 1943 г. по июнь 1945 г. Всего выпущено 2748 самолетов.
      Появление на фронте Як-9Т произвело большое моральное воздействие на противника и существенно облегчило проведение воздушных боев нашими истребителями других типов, взаимодействовавших с Як-9Т.
      До этого самолеты FW-190, имея довольно сильное вооружение, охотно шли в атаку на встречных курсах в воздушных боях с Як-1. После появления Як-9Т они стали избегать лобовых атак самолетов "Як".
      Наличие 37-мм пушки позволило существенно увеличить дистанцию открытия огня. Не уменьшая вероятности поражения самолета противника, это в то же время уменьшило возможность поражения летчика самолета Як-9Т огнем стрелка бомбардировщика. Наивыгоднейшие дистанции открытия огня из 37-мм пушки: по истребителям - 400...100 м, по бомбардировщикам - 600...500 м. Однако для расстройства строя бомбардировщиков противника возможно было ведение огня с расстояния 1000...1200 м при наличии осколочных снарядов с самоликвидаторами.
      Опыт боевого применения Як-9Т показал, что схема его вооружения с НС-37 и УБС в тактическом отношении весьма выгодна. Попадание одного снаряда в самолет противника приводило его полному разрушению. А бронебойные снаряды пушки НС-37 легко пробивали броню немецких танков толщиной 30 мм на дистанции 500 м под углом до 45╟.
      Большая эффективность 37-мм снаряда и ограниченность боекомплекта требовали от летчика ведения только прицельной стрельбы короткими очередями.
      Як-9Т успешно применялся для борьбы с самолетами противника как истребительного, так и бомбардировочного типа. Среди летного состава Як-9Т пользовался большой популярностью и высоко оценивался благодаря установке мощного оружия и хорошим летным данным.

Характеристики Як-9Т
Экипаж:   1 человек
Длина:      _____  8,66 м
Размах крыла:      7,94 м
Масса пустого/ Макс. взлётная:      2298 / 3025 кг
Силовая установка: 1 × M-105ПФ
Мощность двигателя:     1050 лс
Макс. скорость у земли: 533 км/ч
Макс. скорость на 3930 м:   597 км/ч
Скороподъемность у земли: 910 м/мин
Практический потолок: 10000 м
Дальность максимальная:     556 км
Вооружение:  1x12,7 мм пулемёт УБС (200-220 патронов),
1x 37 мм пушка НС-37 (30-32 снарядов)
Масса секундного залпа 3,744 кг

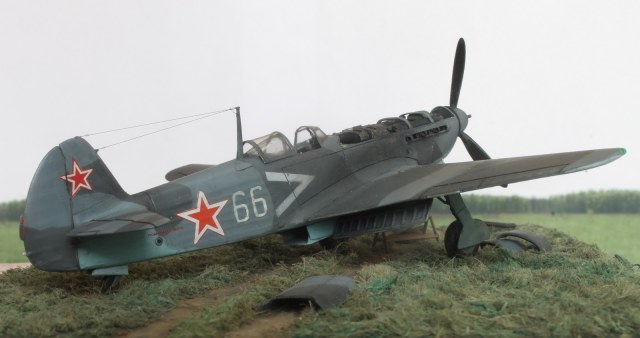

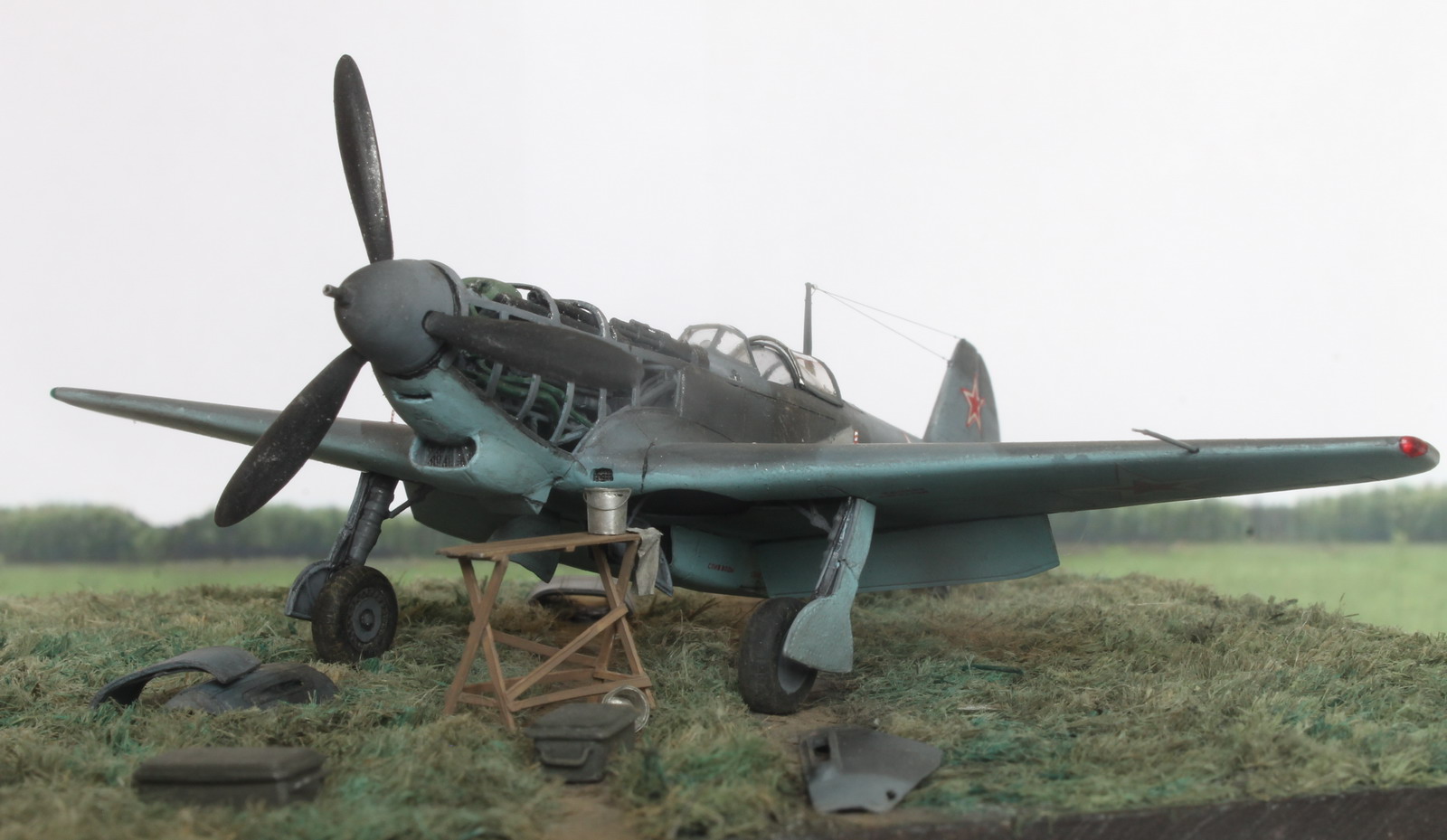

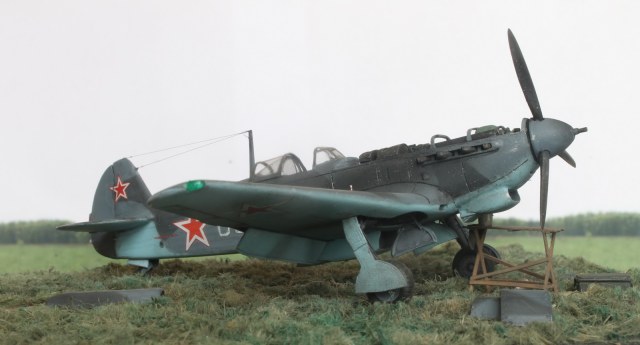

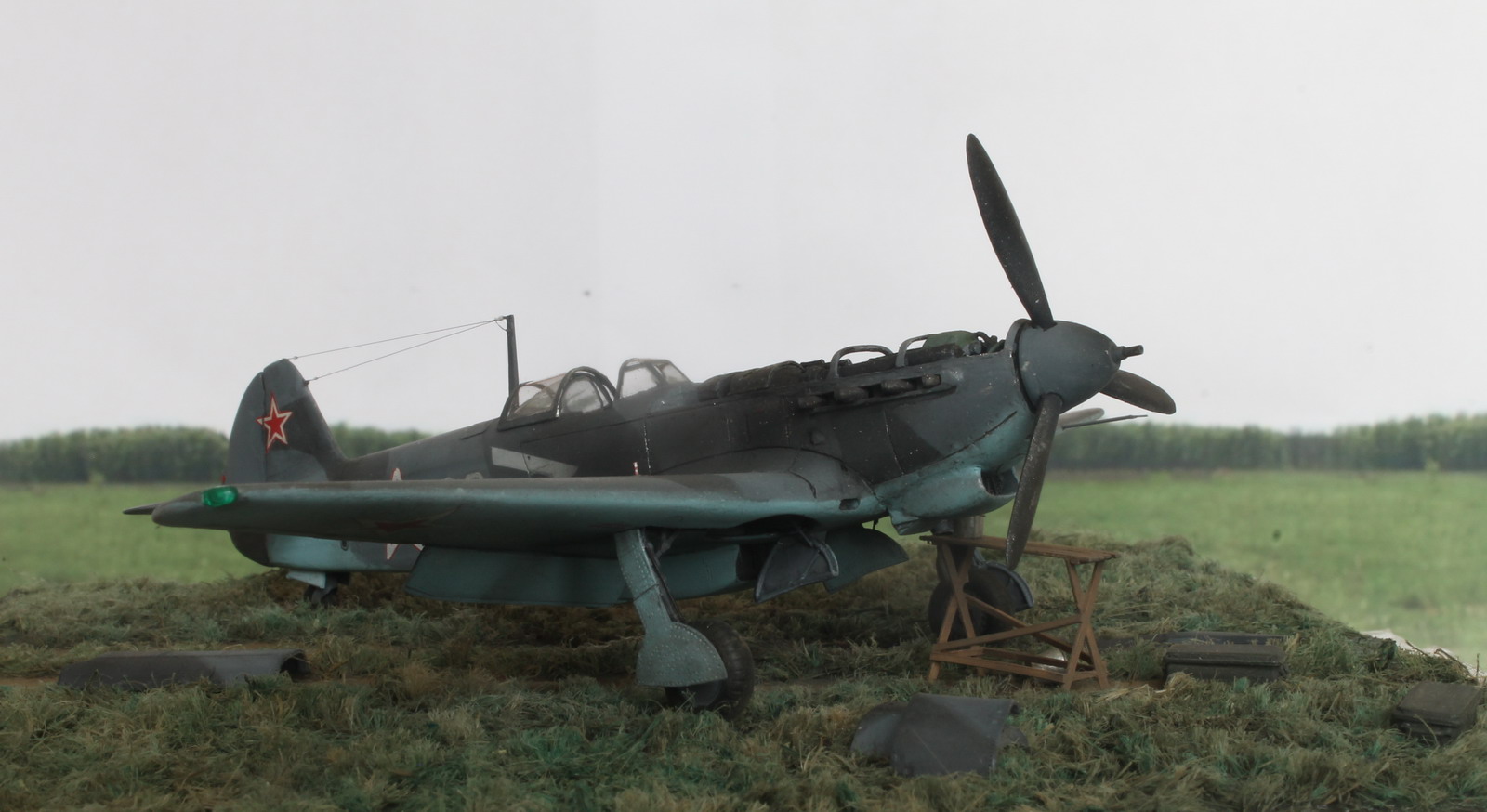

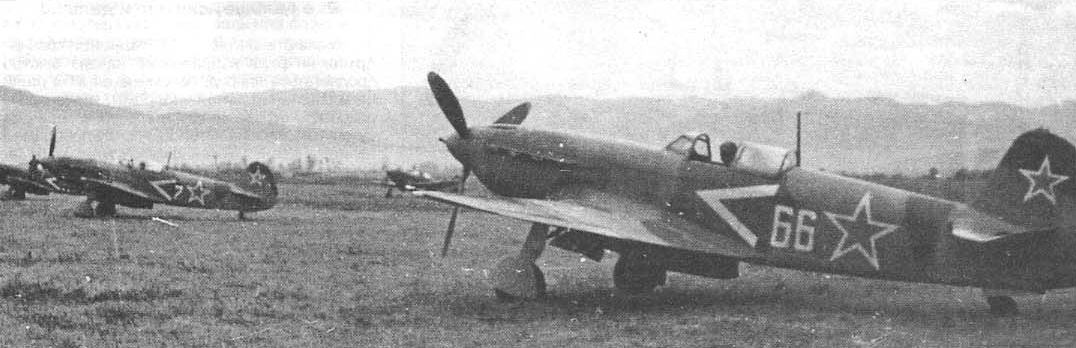

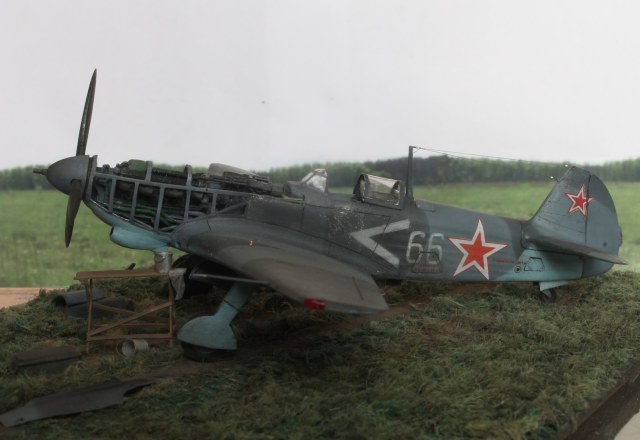

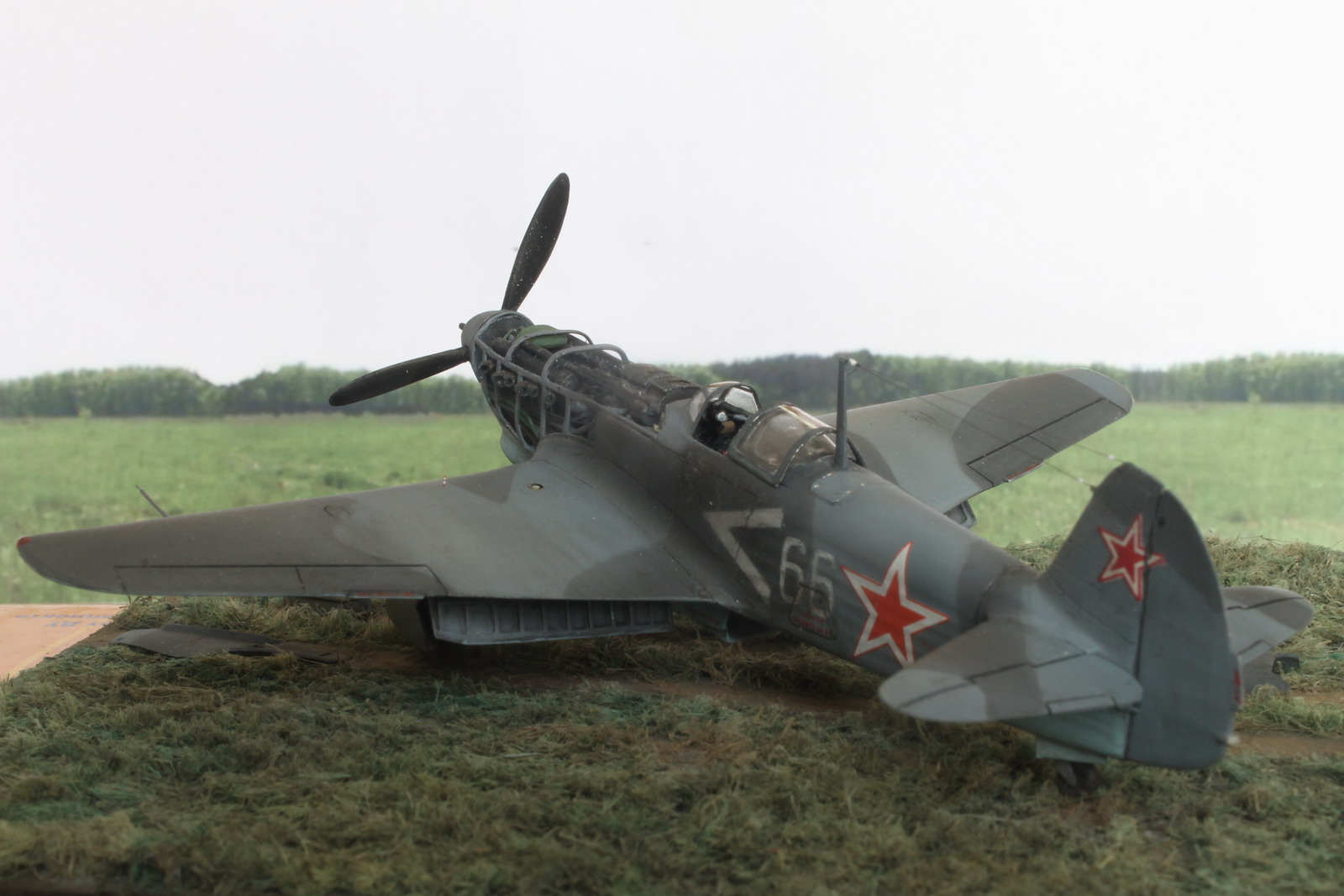

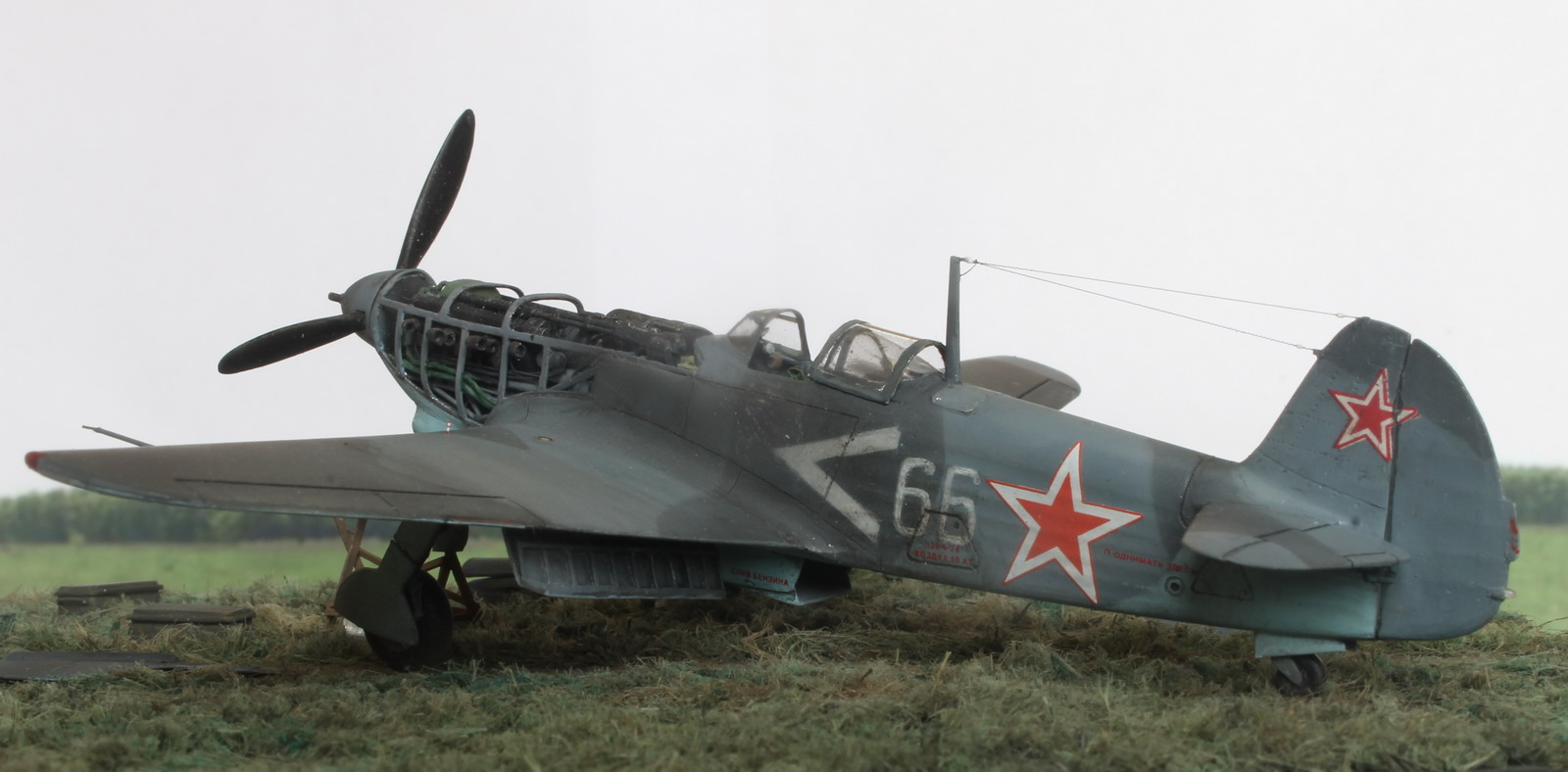

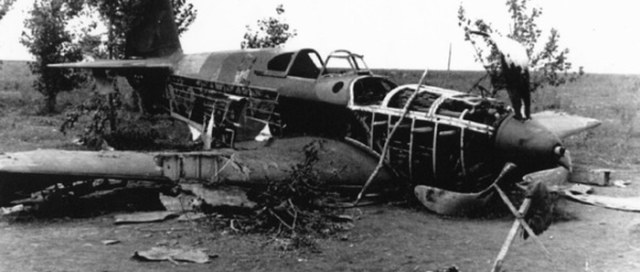

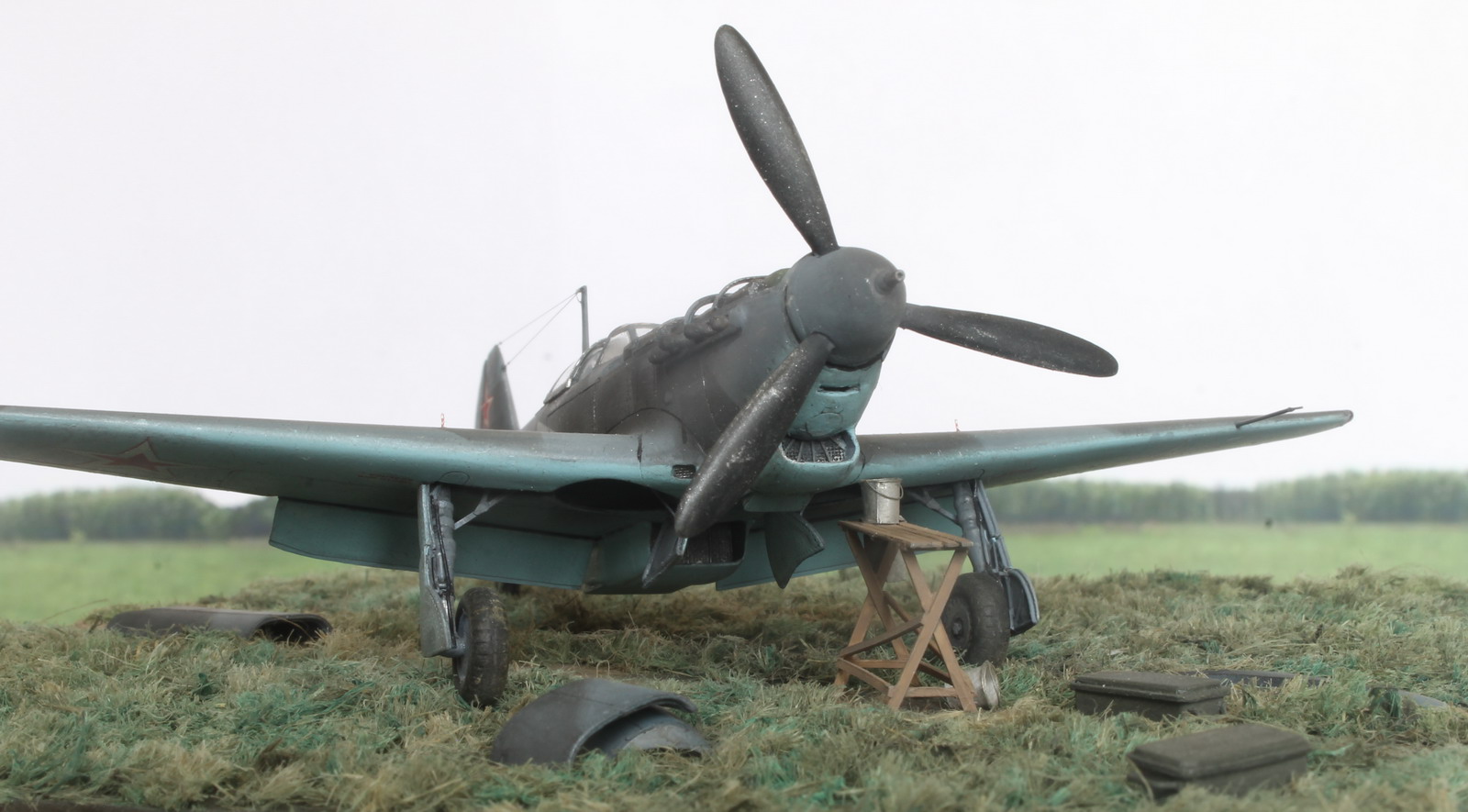

Прототип модели – Як-9Т, 149-го ИАП на аэродроме Ямбол, лето 1944г, подготовка к вылету.
Модель строилась в рамка ГБ по авиации ОКБ Яковлева.

Посмотреть сказку можно здесь: Як-9Т, 1:72, Моделист+ICM, Летающая пушка. Гроза лобовых атак.

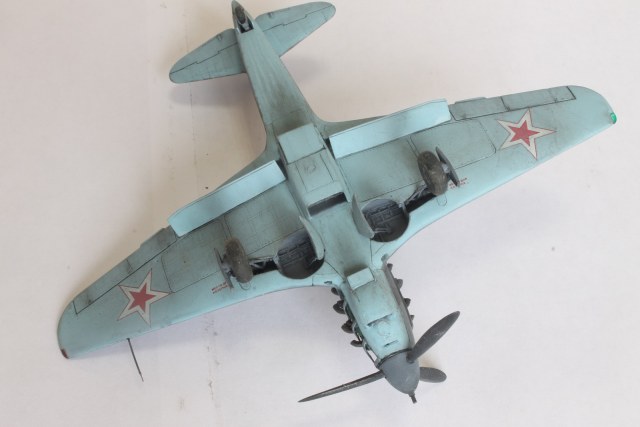

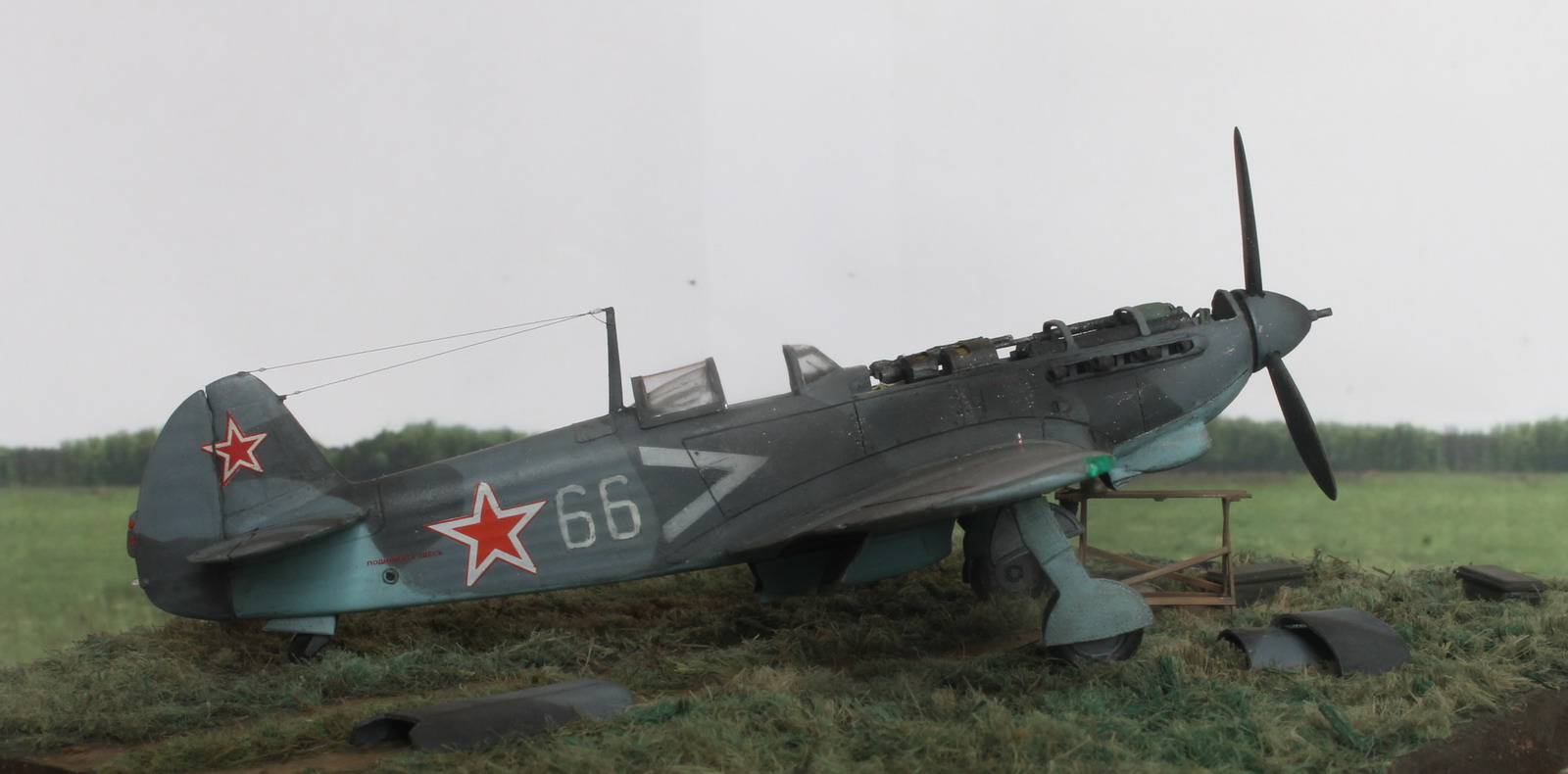

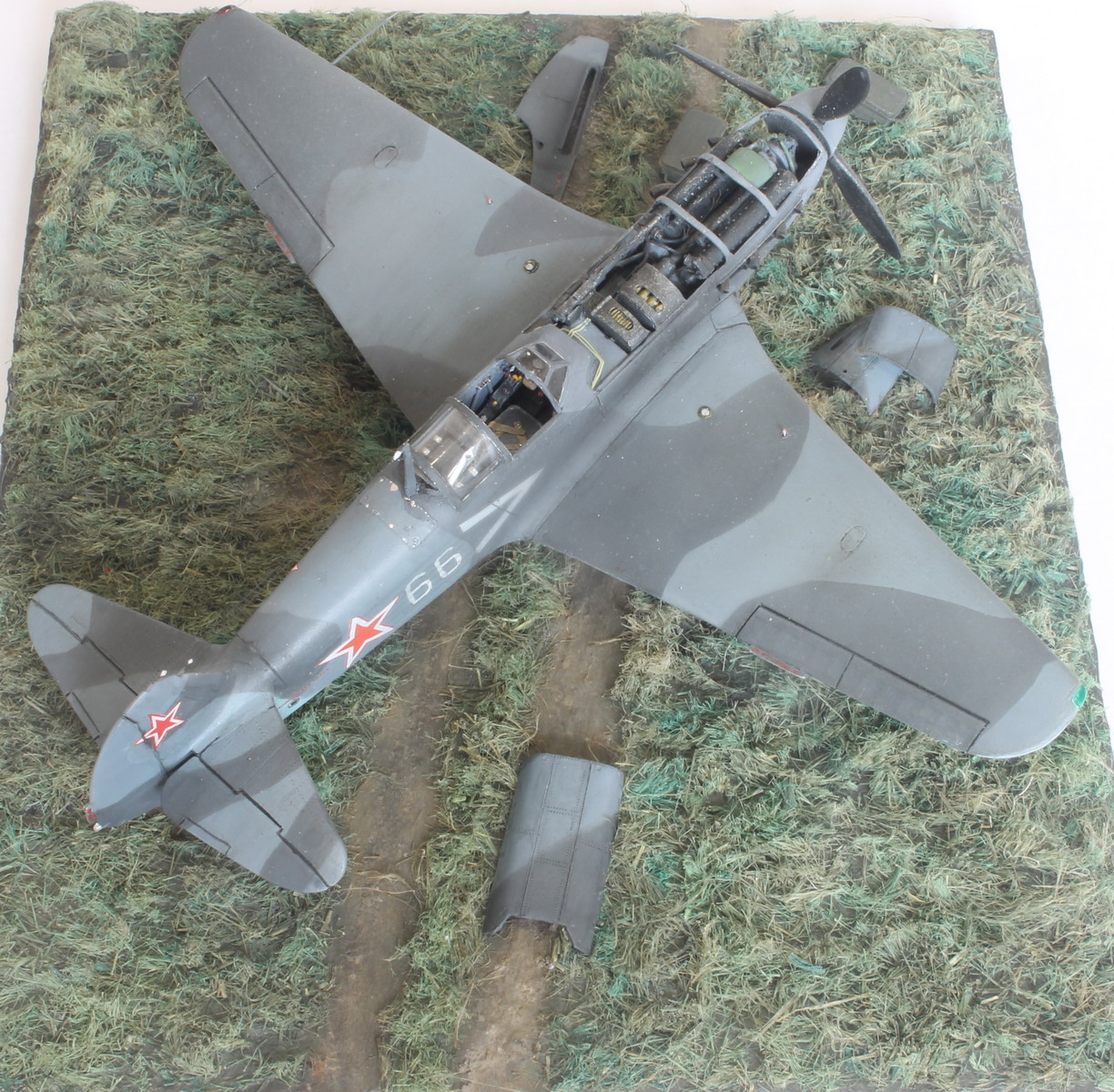

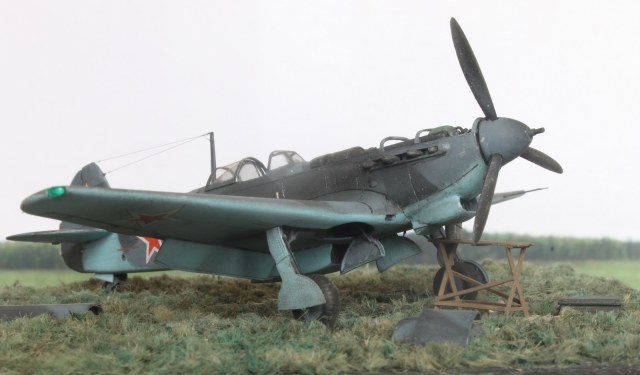

      Изготовление модели.

За основу взята пластмасса Як-9 от Моделист (прессформы Дако) .

Для преобразования в модификацию Т и придания похожести прототипу пришлось проделать следующие операции:

1. Кабина перенесена назад, перерезаны и переклепаны панели

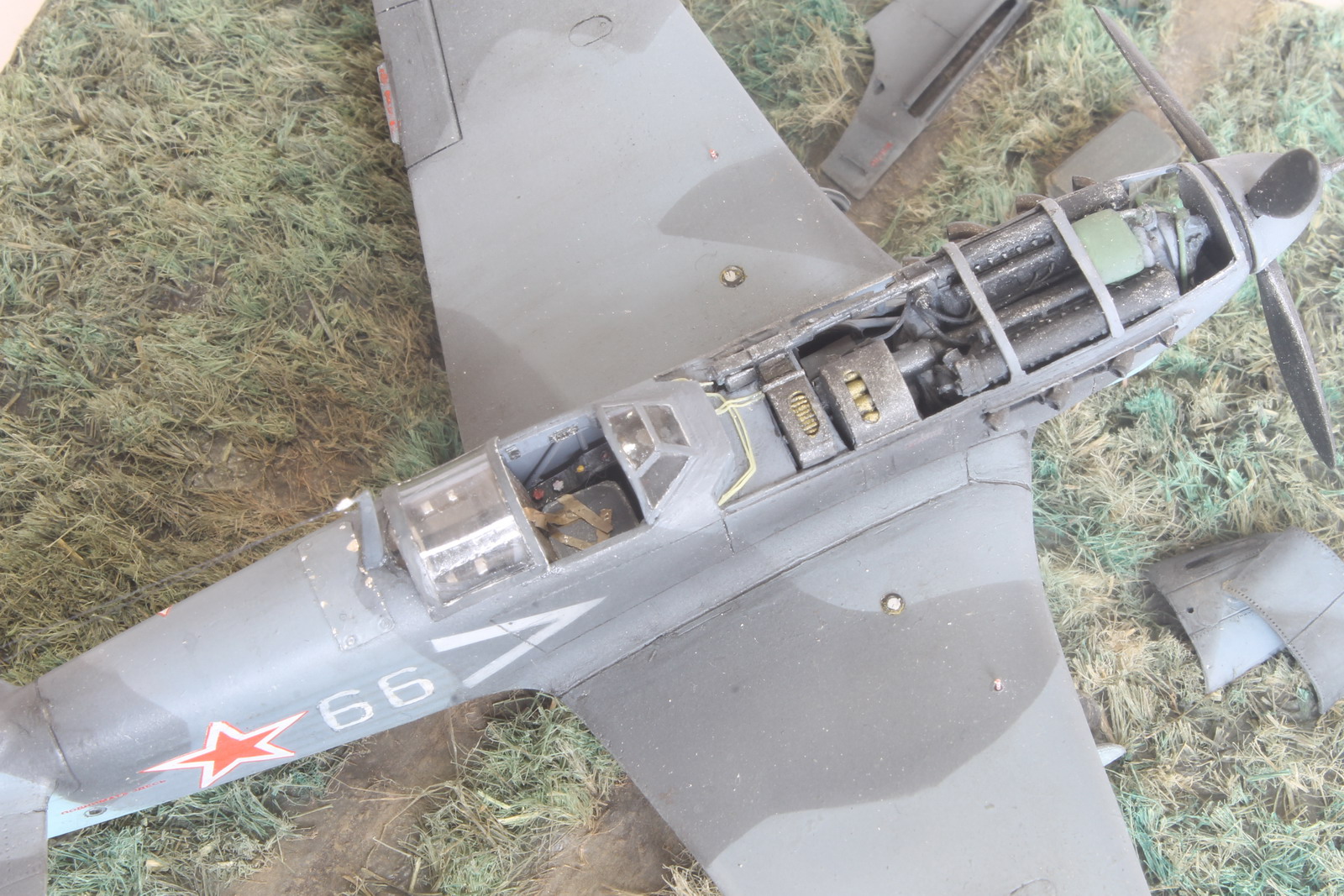

2. Интерьер кабины “с нуля” – самодел все (силовой набор, сиденье, рация, панели, приборы, штурвал, прицел, бронестекло)
3. Фонарь давил сам. Переплет – фольга-самоклейка, все зафутурил.

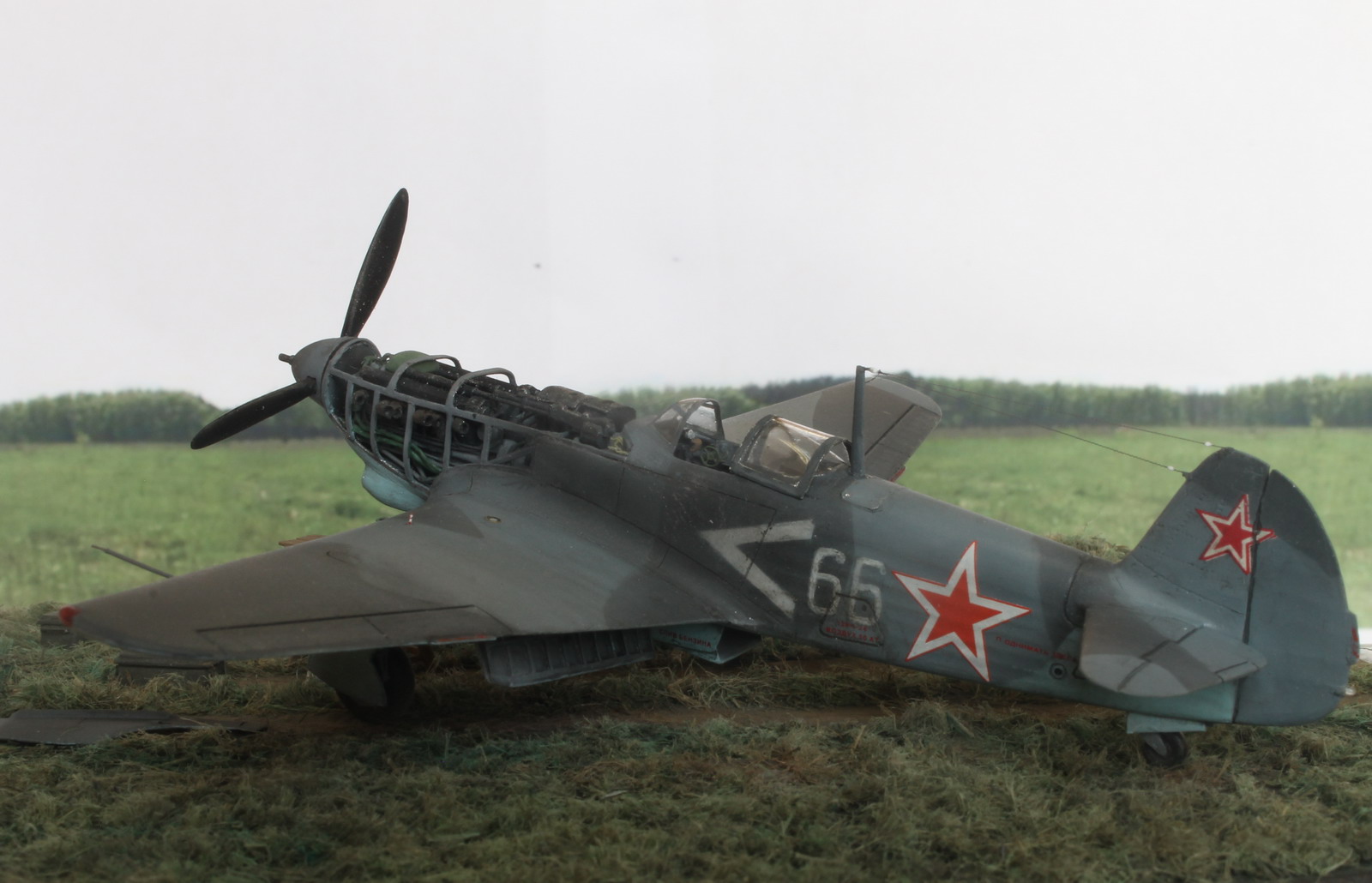

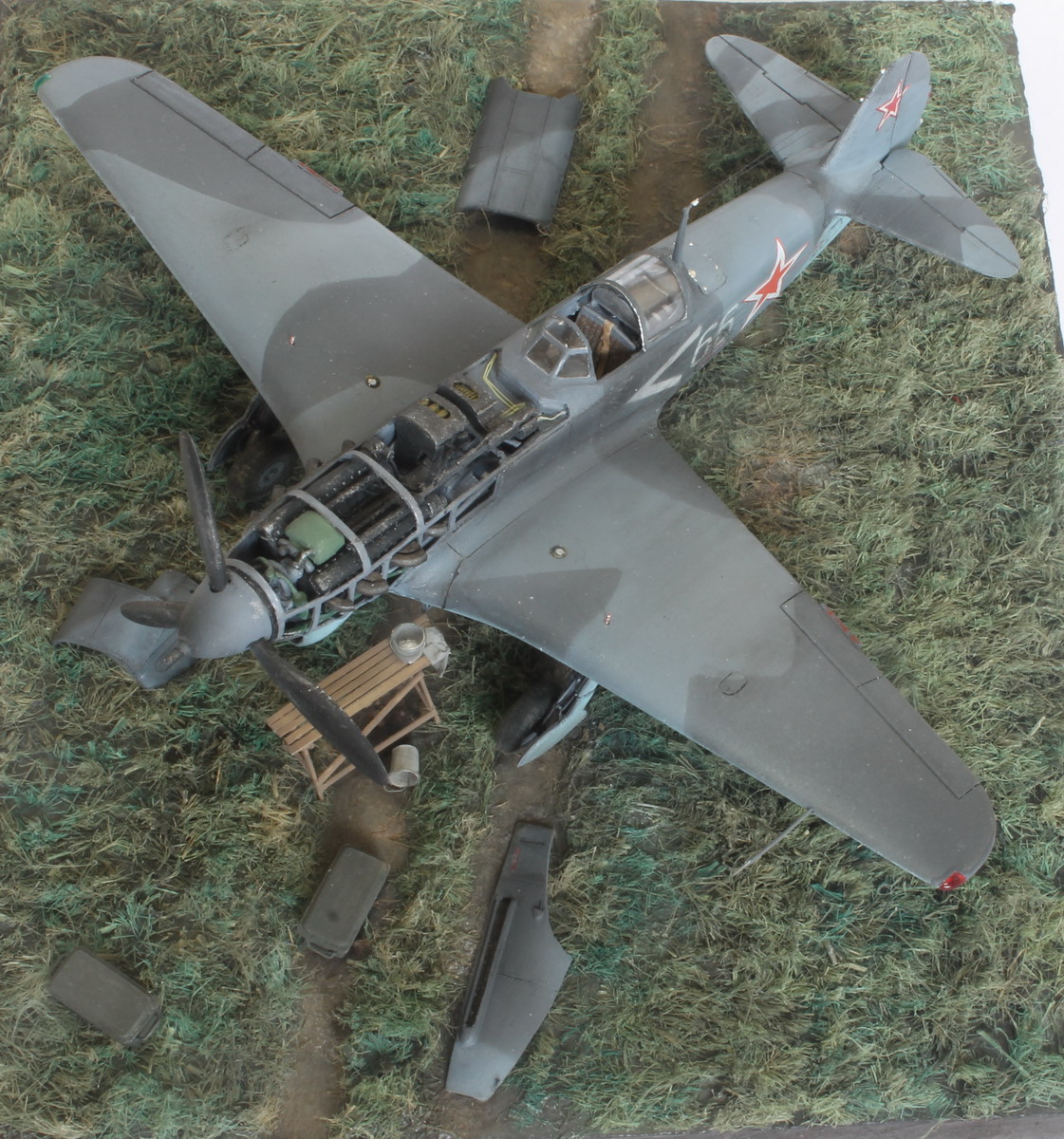

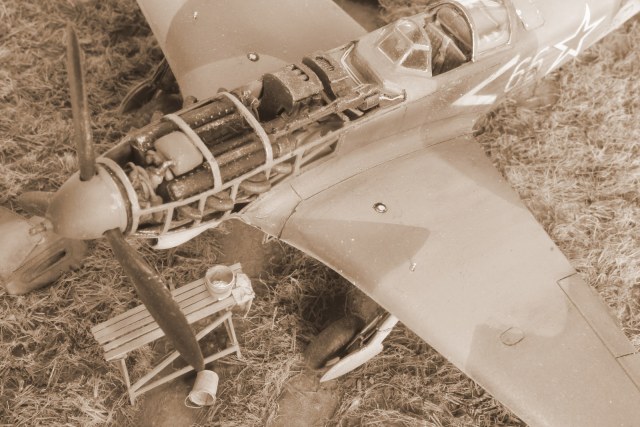

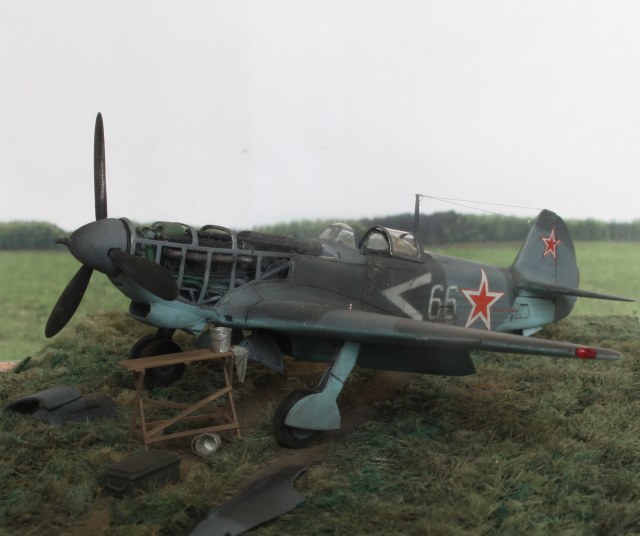

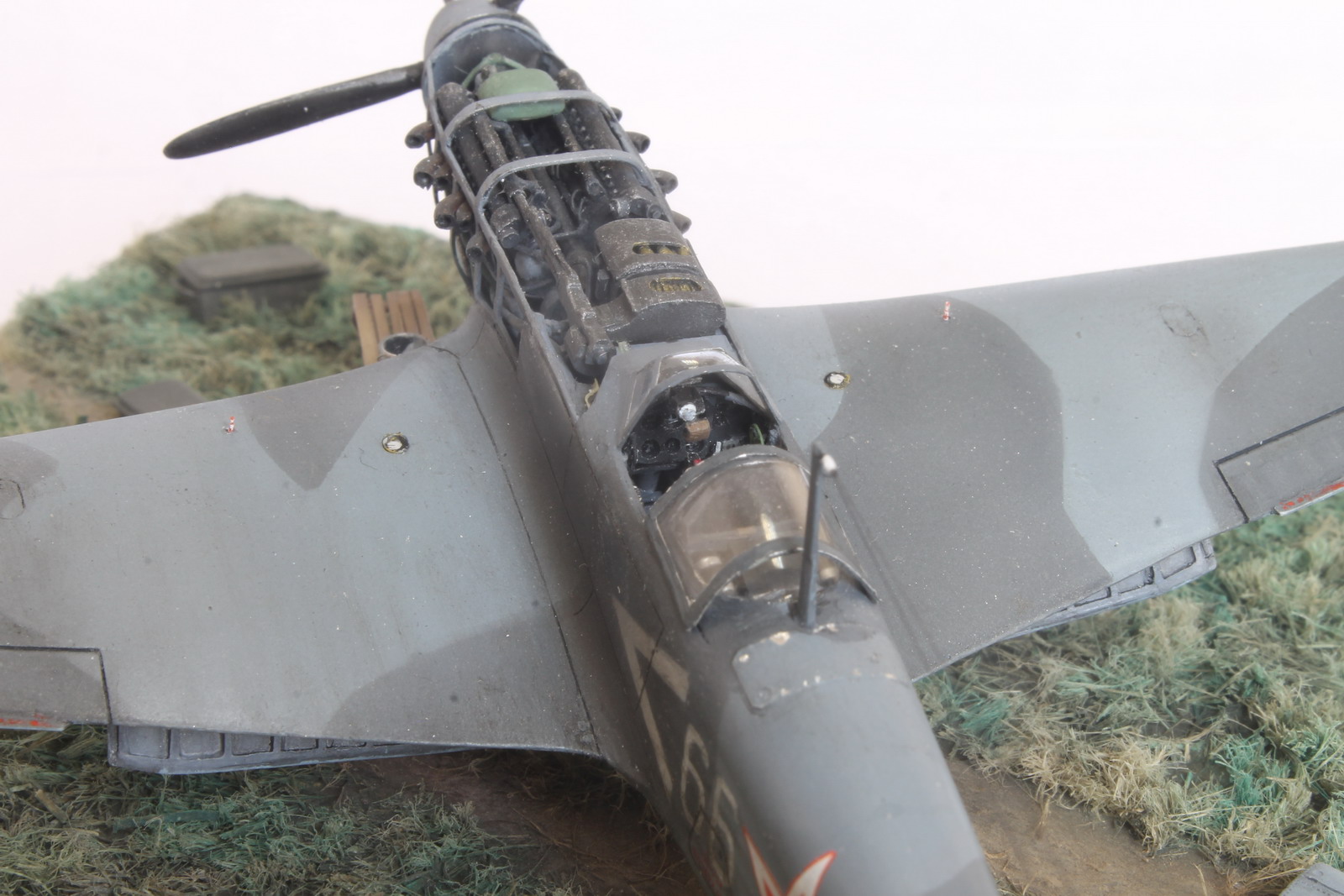

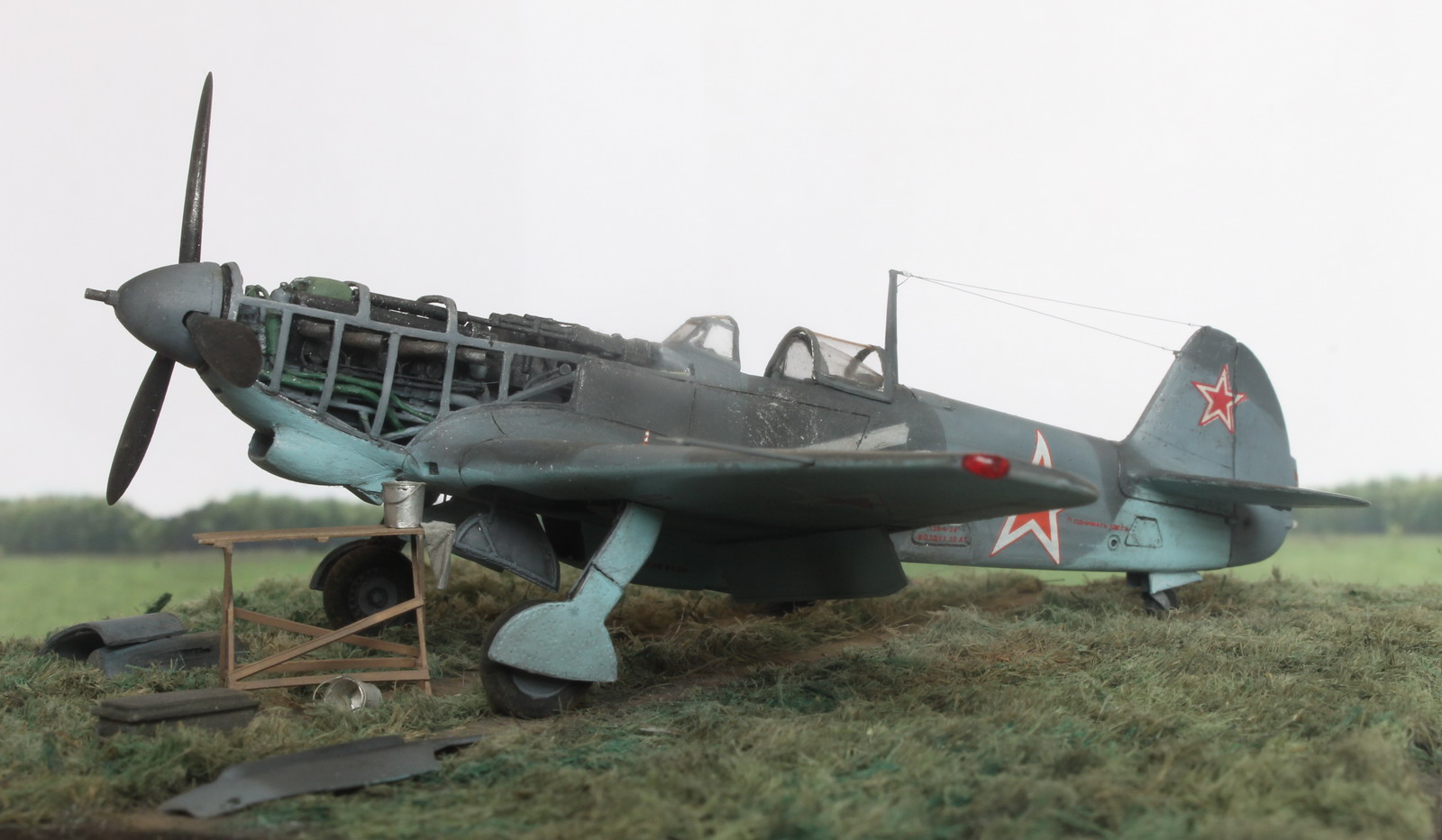

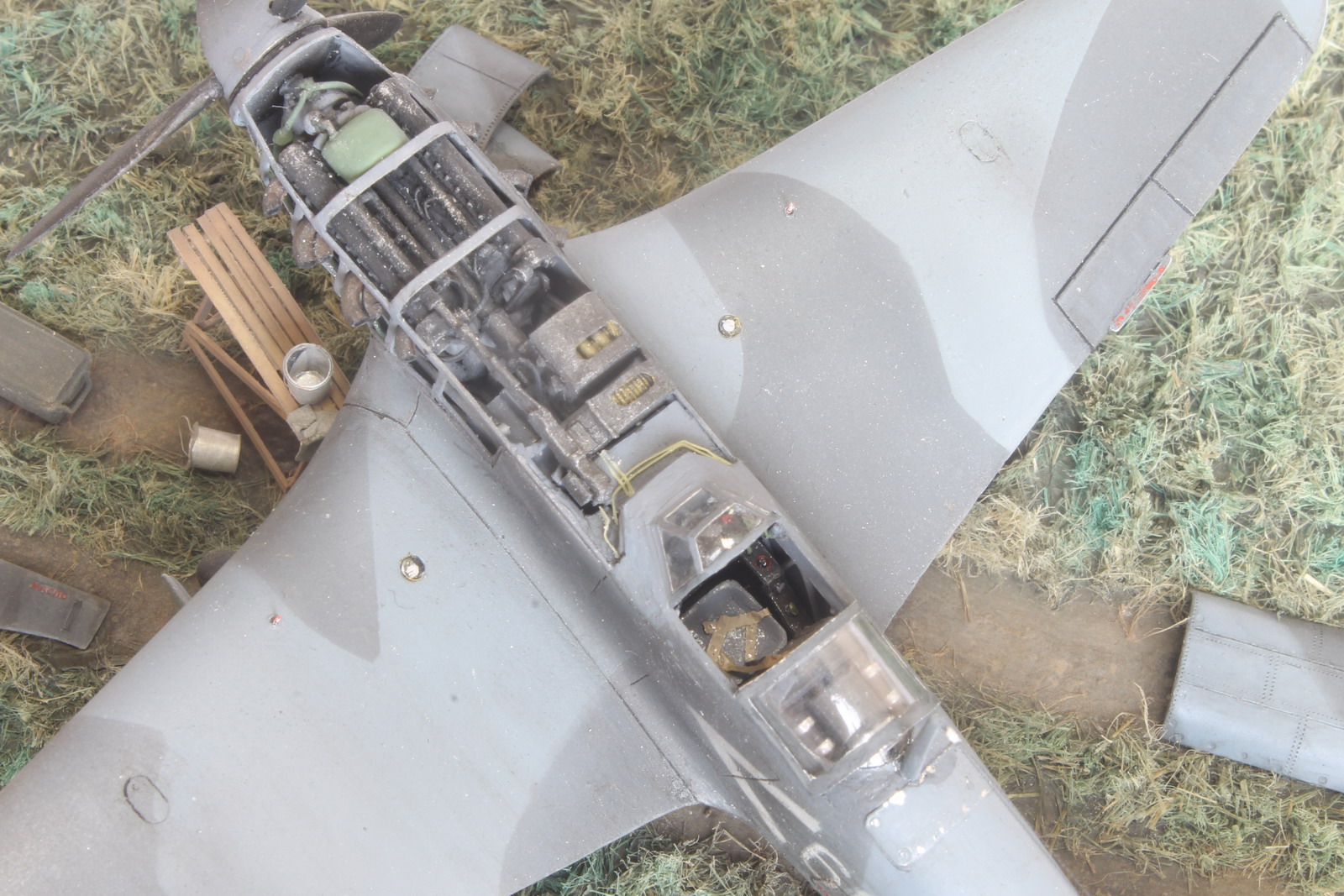

4. Моторно-оружейный отсек – самодел весь (мотор, пушка, пулемет, патронно-снарядные контейнеры, трубопроводы, силовой набор).
5. Полностью самодельные кожухи радиаторов (оставлять то, что дает производитель нельзя даже под дулом пистолета). Решетки все радиаторов и заборников – сеточка пакетиков Липтон.

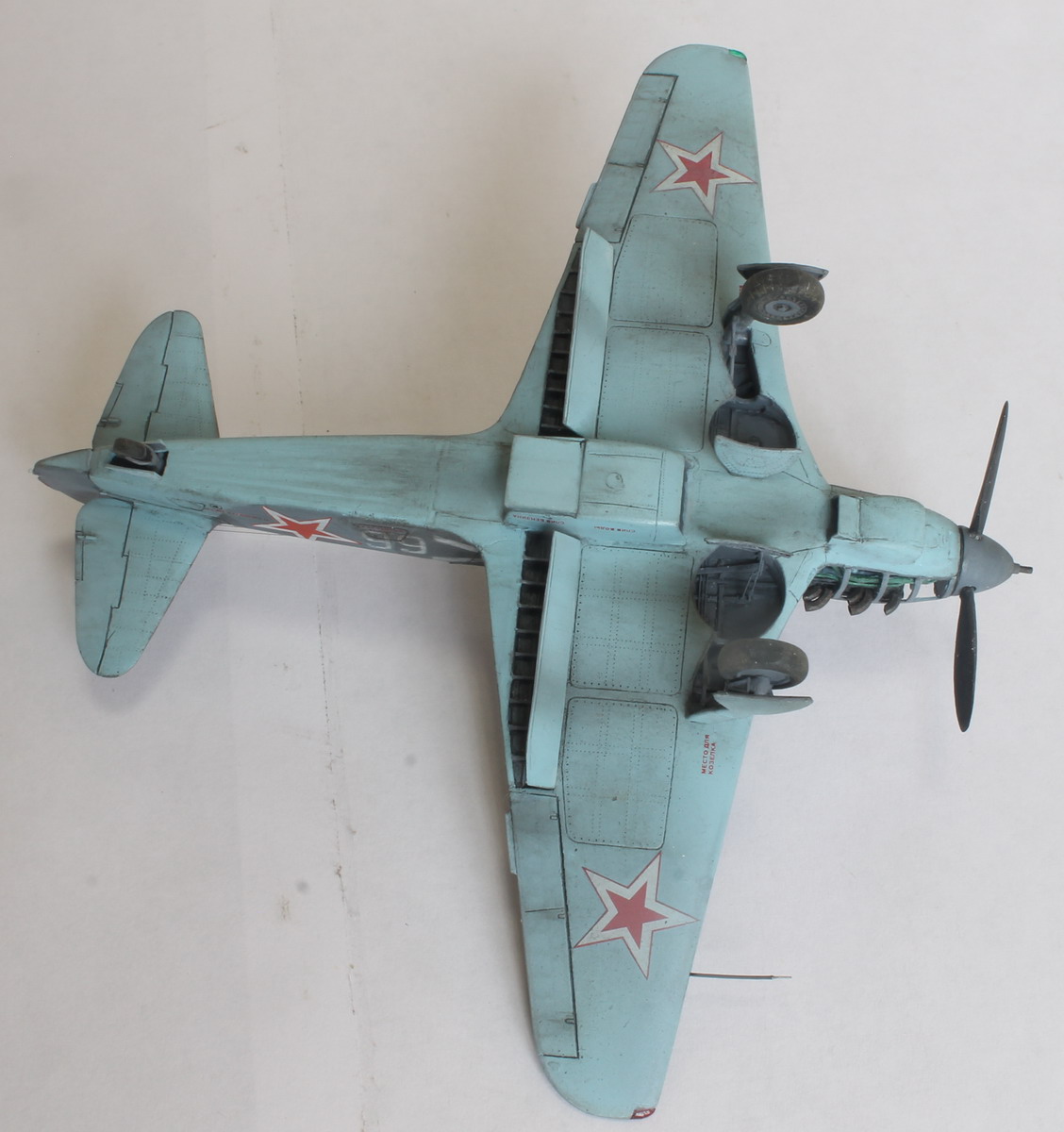

6. Ниши колес полностью “с нуля”
7. Стойки колес и щитки доработаны, полностью заменены подкосы

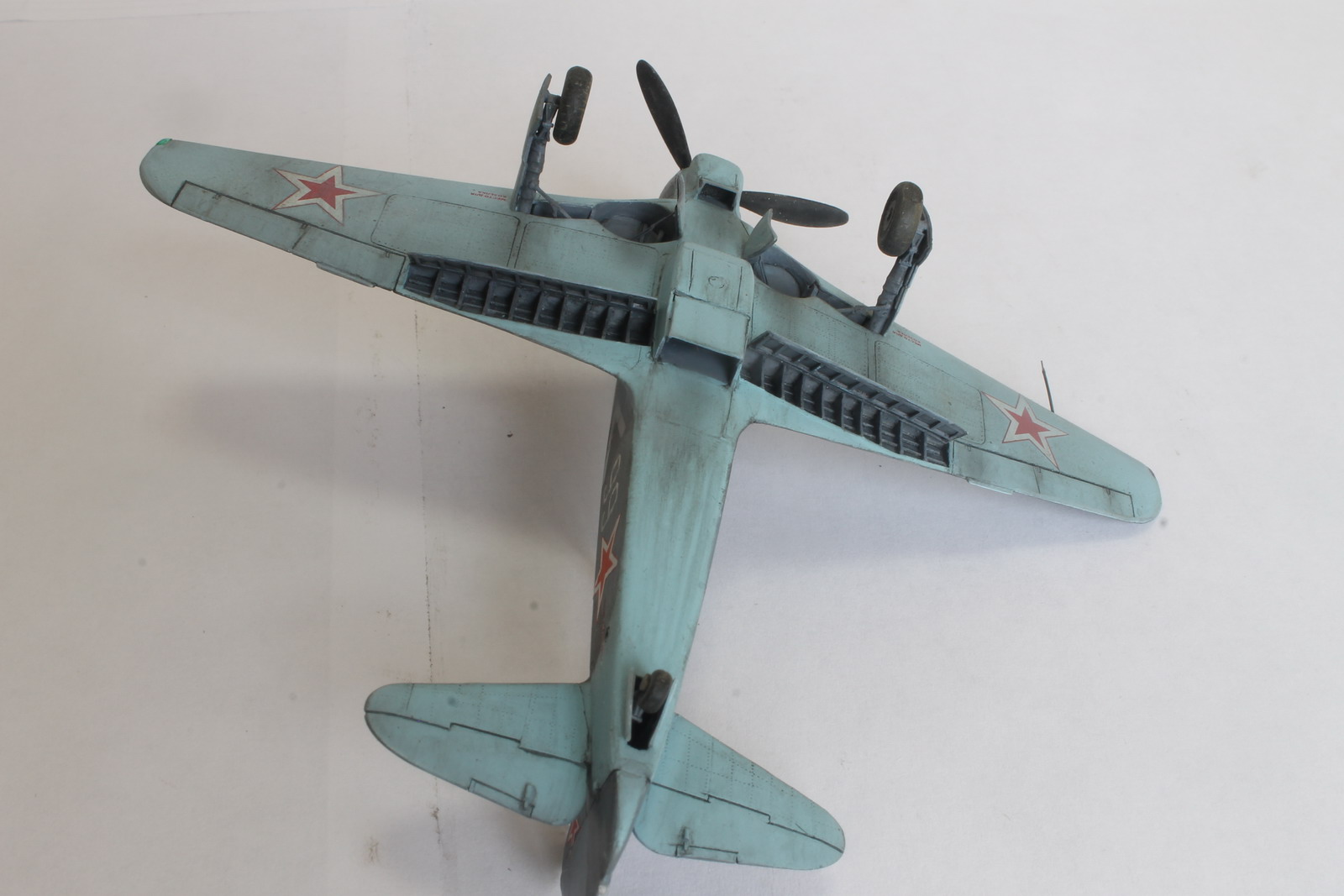

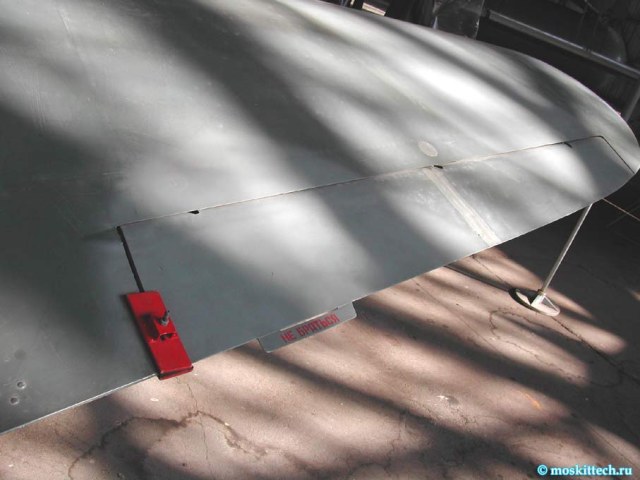

8. Полностью самодельные закрылки и их ниши
9. Прорезал заборники в носке крыльев, вставив сеточки Липтона
10. Антенная мачта заменена на более прочную (из тянучки литника) самодельную
11. Добавил хвостовой АНО, крыльевые – штатные, покрашены тамиевским цветным лаком

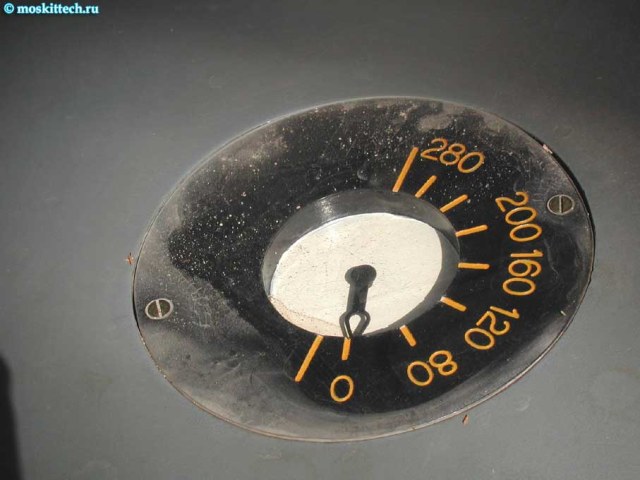

12. Указатели топлива на крыльях из прозрачной пленки, разрисованной изнутри
13. Заделал гильзовыбрасыватель в зализе крыла, отсутствовавший на Т.
14. Сделал триммеры на руле направления и элеронах
15. Сделал силовой набор в районе хвостовой опоры (но его практически не видно)
16. Колеса использовал штатные, немного переделав диски и уменьшив общую ширину

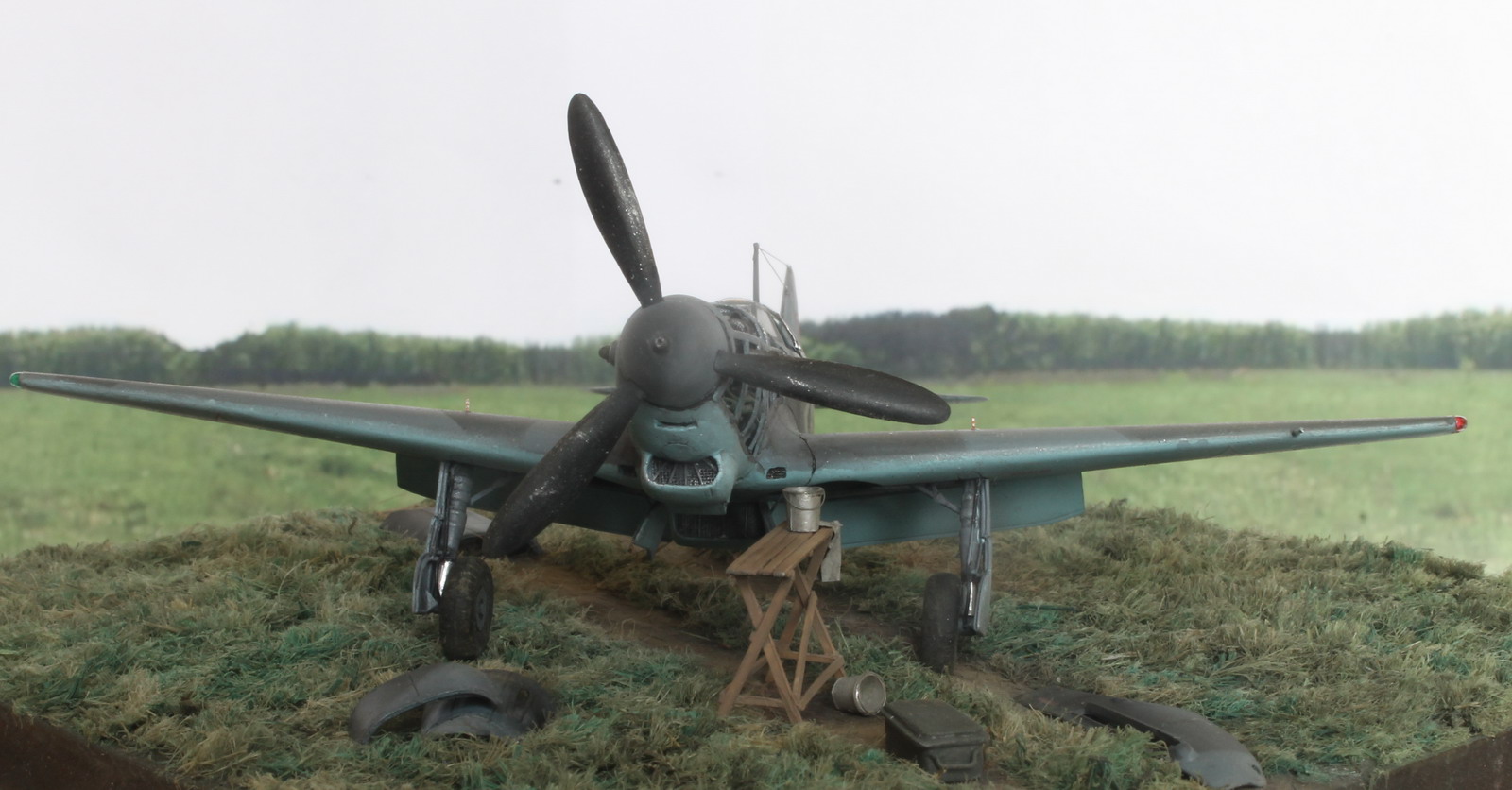

17. Добавил храповик на кок и торчащий ствол пушки
18. Антенны - чулок, изоляторы суперклей с покраской.
19. Добавлены “солдатики”, ПВД
20. Снятые панели капота частично (верхние) заменены на самодел.
21. Выхлопушки точил сам, взяв за основу неиспользованные от Роденовского Лагга.

Окраску использовал штатную по наставлению НКАП (благо на приведенном фото прототипа она совпадает), декали – сборная солянка, шевроны надуты по самодельному трафарету, номера нарисованы от руки (может чуть кривее, чем на прототипе), декали приглушены фильтрами.
Окраска тамия эмаль, цвета мешал сам, фильтры – тамия эмаль, смывка – акварель, пыление – пастель, копоть – тамиевский “smoke”.

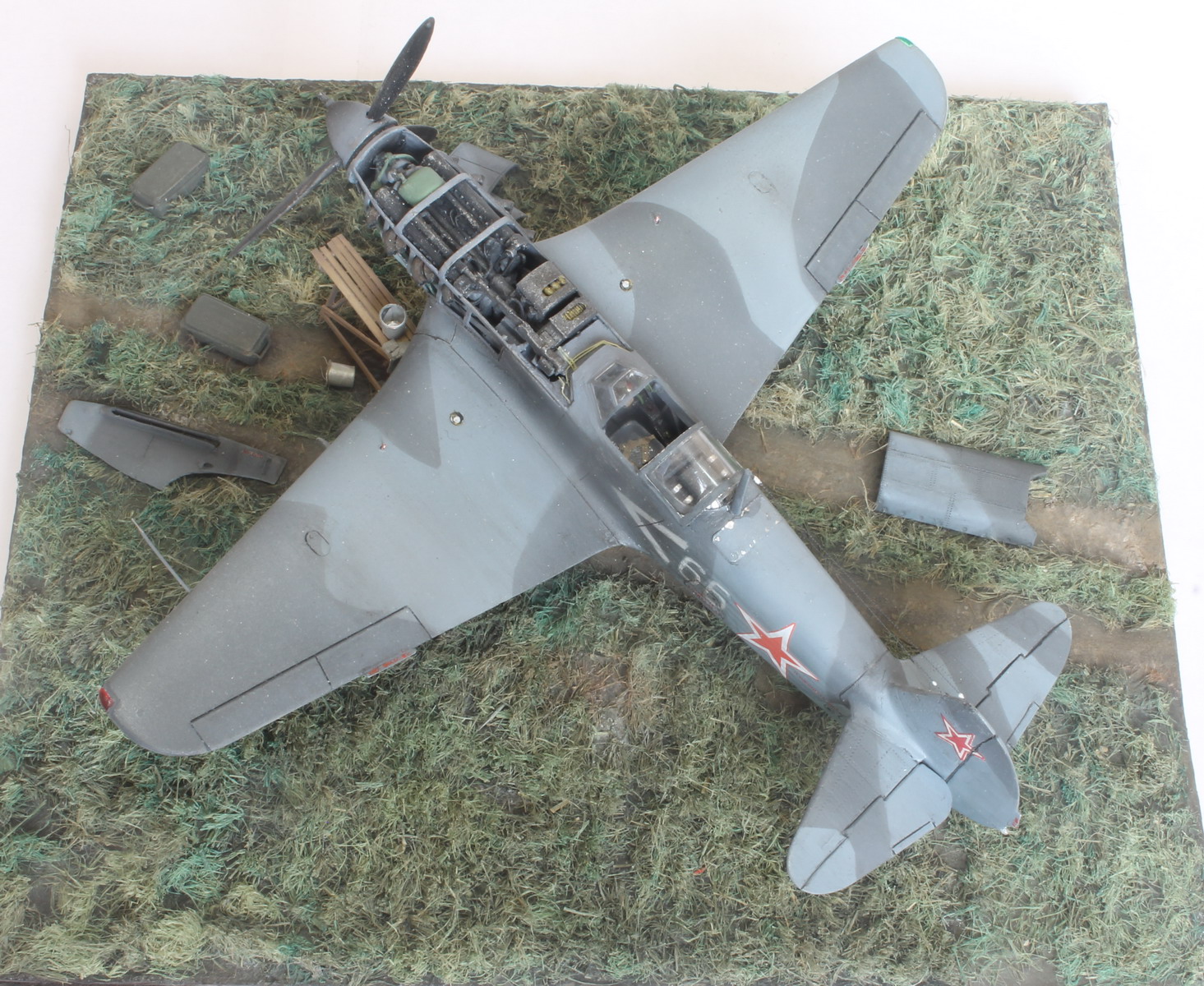

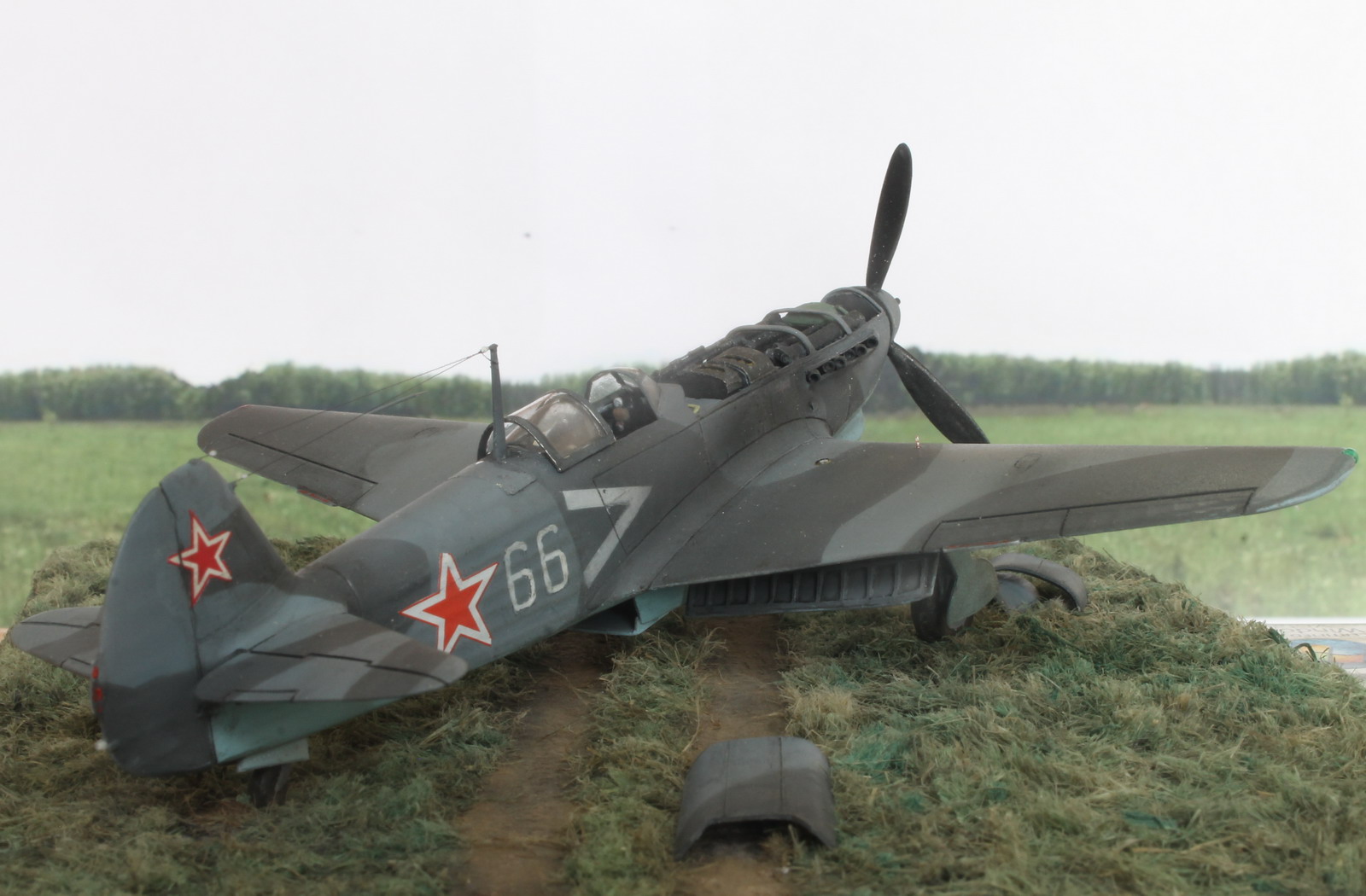

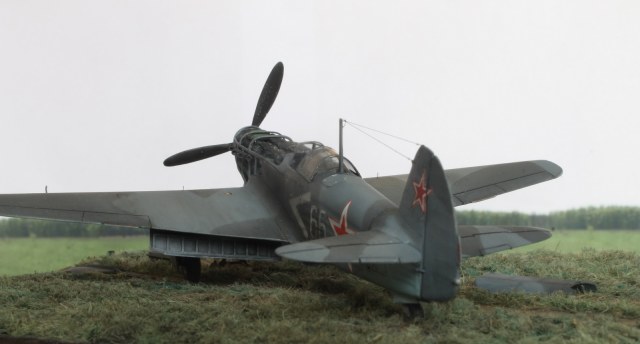

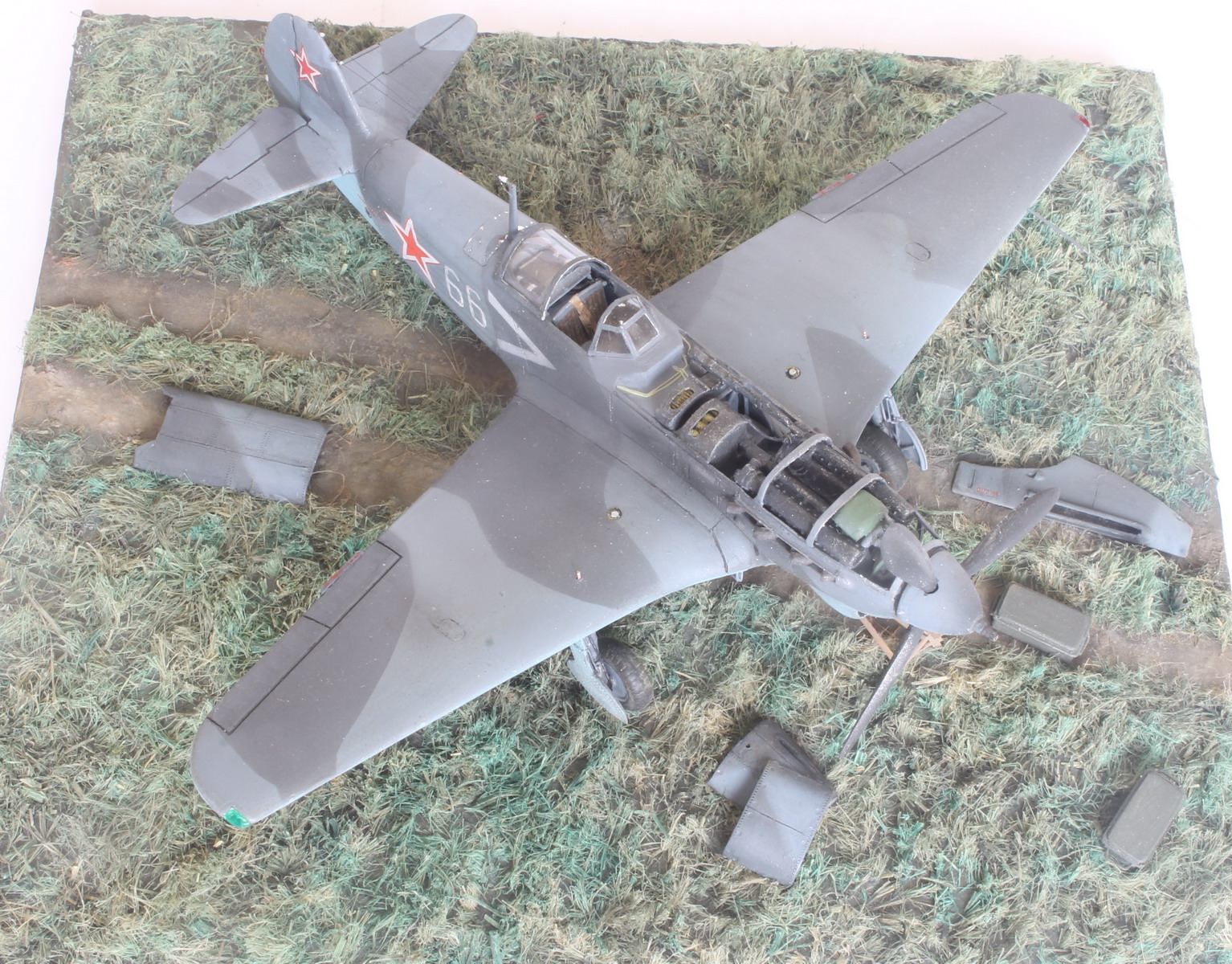

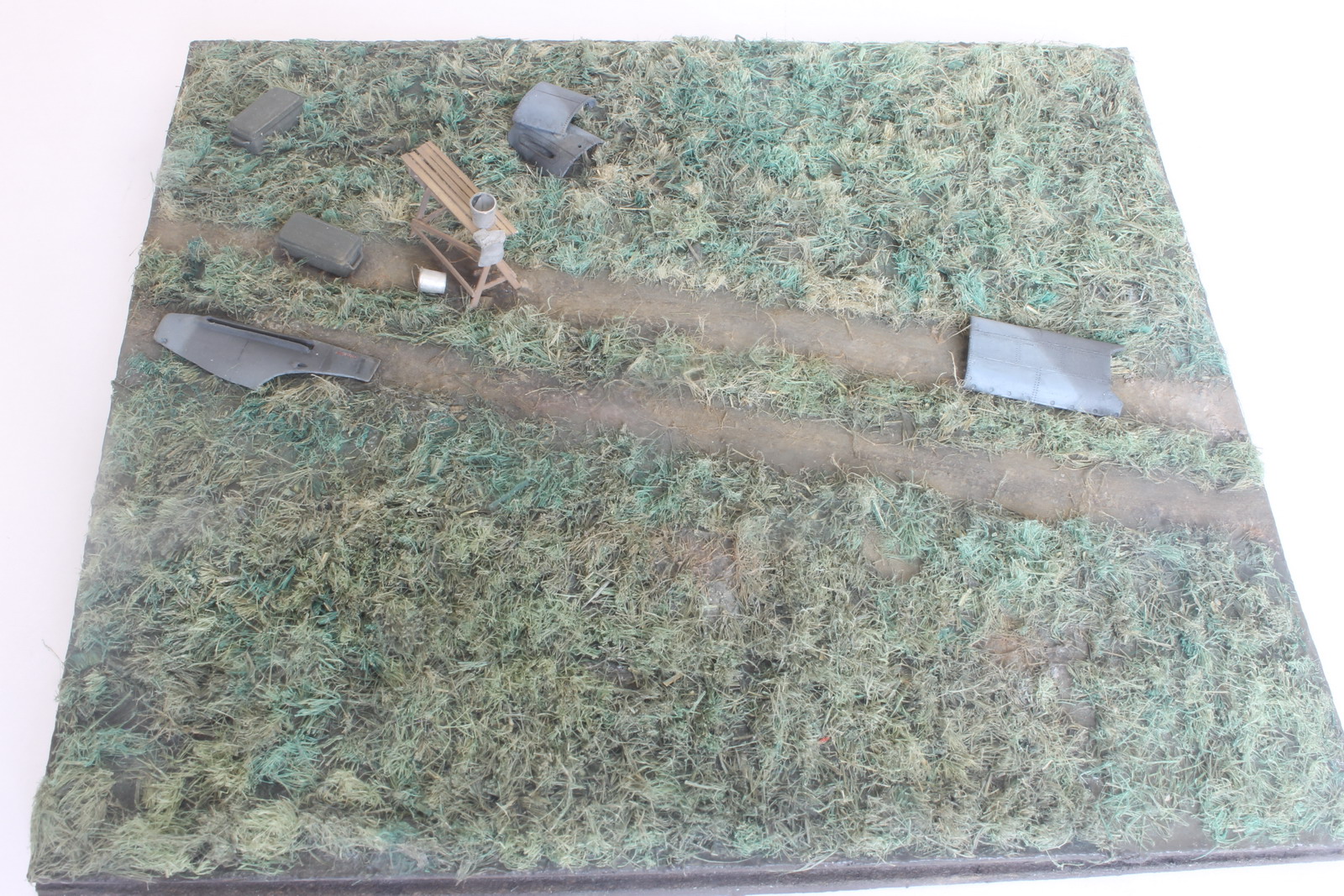

Диорамная подставка – обрезок крашеного ламината, трава- крашеная натуральная пакля, ведра-фольга.
Бойцов ставить не стал (пусть будет обеденный перерыв).

Приятного просмотра.
