АПЛ США типа «Sturgeon» “L . Mendel Rivers “ SSN-686

SSN-686   “L . Mendel  Rivers “ принадлежит к АПЛ типа «Sturgeon» “  серии II.
ТТХ
Заложена  26. 06. 1971г. На верфи “ Newport News“
Спущена на воду 2. 06. 1973 г.
Вступила в строй  1. 02. 1975 г.
Списана  10. 05. 2001 г.
Длина – 92,3 м.
Ширина – 9,65 м.
Водоизмещение
надводное – 4260 т.
подводное – 4570 т.
Силовая установка .
1 реактор типа  S5W
Турбины  2 х 8500 л.с. один гребной вал.
Скорость
Надводная – 15 уз.
Подводная – 25 уз.
Рабочая глубина погружения – 400 м.
Вооружение
 4 торпедных аппарата  калибра 533 мм,  установленные под углом 20 градусов к диаметральной плоскости  в средней части корпуса . Боекомплект состоит из торпед  , ПКР «Гарпун», КР «Томагавк».
ГАС – BQQ-2
Экипаж – 110 человек.
“L . Mendel  Rivers “  АПЛ типа «Sturgeon»  одна из шести лодок оснащенных палубным  контейнером  типа Dry Deck Shelter (DDS).
Первый контейнер был создан в 1982г, всего их построено шесть штук.
Первыми подводными лодками ставшими носителями контейнеров DDS стали многоцелевые АПЛ типа «Sturgeon»  , последней серии (отличающиеся от первоначального проекта большей длиной корпуса). Всего было переоборудовано 6 лодок - SSN-678,SSN-679,SSN-680,SSN-682,SSN-684,SSN-686.
Доставку и высадку боевых пловцов может выполнить любая подводная лодка, но максимальная эффективность и скрытность действий дoстигается , когда она оборудована специальными транспортными средствами, к числу которых относятся палубные контейнеры типа Dry Deck Shelter (DDS). Контейнеры DDS длиной 11,6 м, диаметром 2,75 м и массой 30 т разработаны фирмой General Dynamics. Стальной корпус контейнера рассчитан на рабочую глубину погружения подводной лодки и разделен на три герметичных отсека. Передний сферический отсек представляет собой декомпрессионную камеру. Средний сферический отсек используется в качестве шлюза при выпуске (приеме) боевых пловцов в подводном положении. Кормовой отсек представляет собой ангар для размещения транспортировщиков типа Swimmer Delivery Vehicle (SDV) Mk8 либо для транспортировки 4 надувных лодок, хранящихся в сложенном состоянии, а также другого снаряжения боевых пловцов. При необходимости в отсеке могут размещаться до 20 человек. На подводной лодке контейнер DDS устанавливается в корме за ограждением выдвижных устройств над входным люком, что обеспечивает возможность свободного перехода личного состава из подводной лодки в контейнер и обратно в подводном положении. Для улучшения обтекаемости отсеки контейнера закрыты обтекателем, выполненным из стеклопластика.

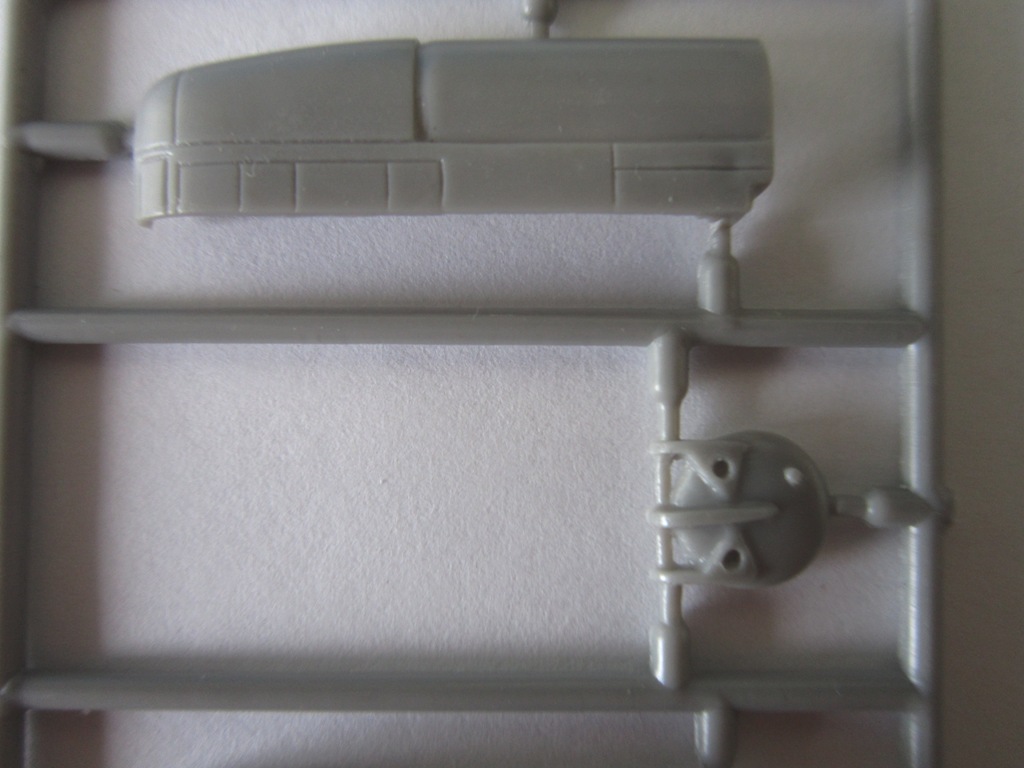

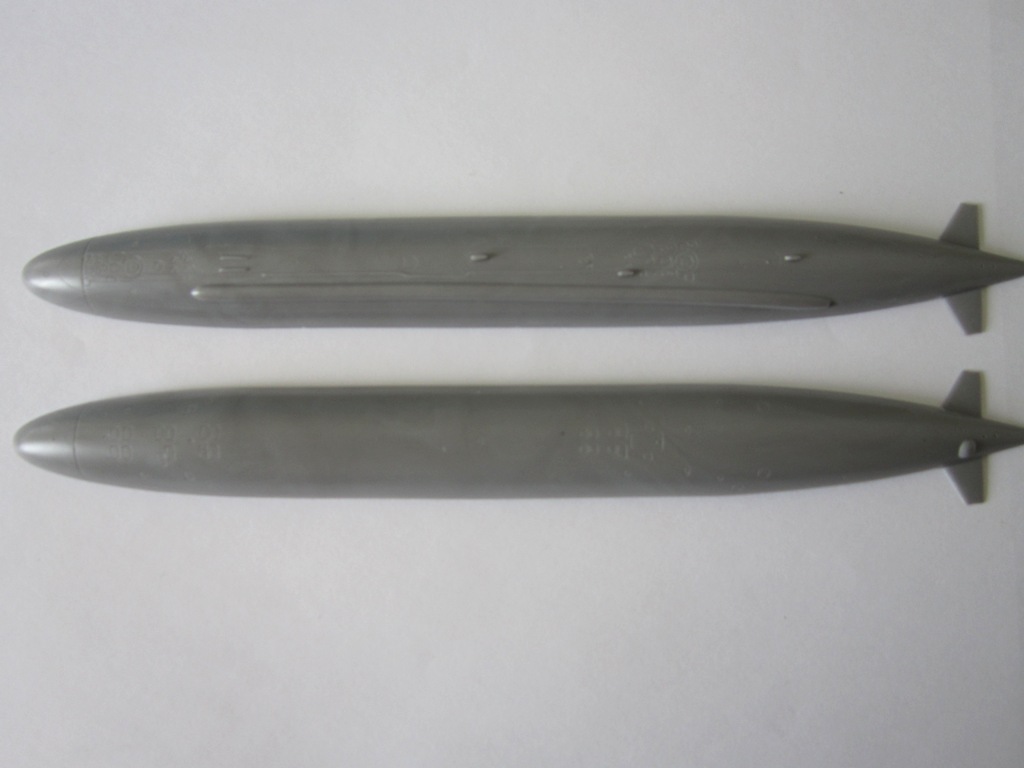

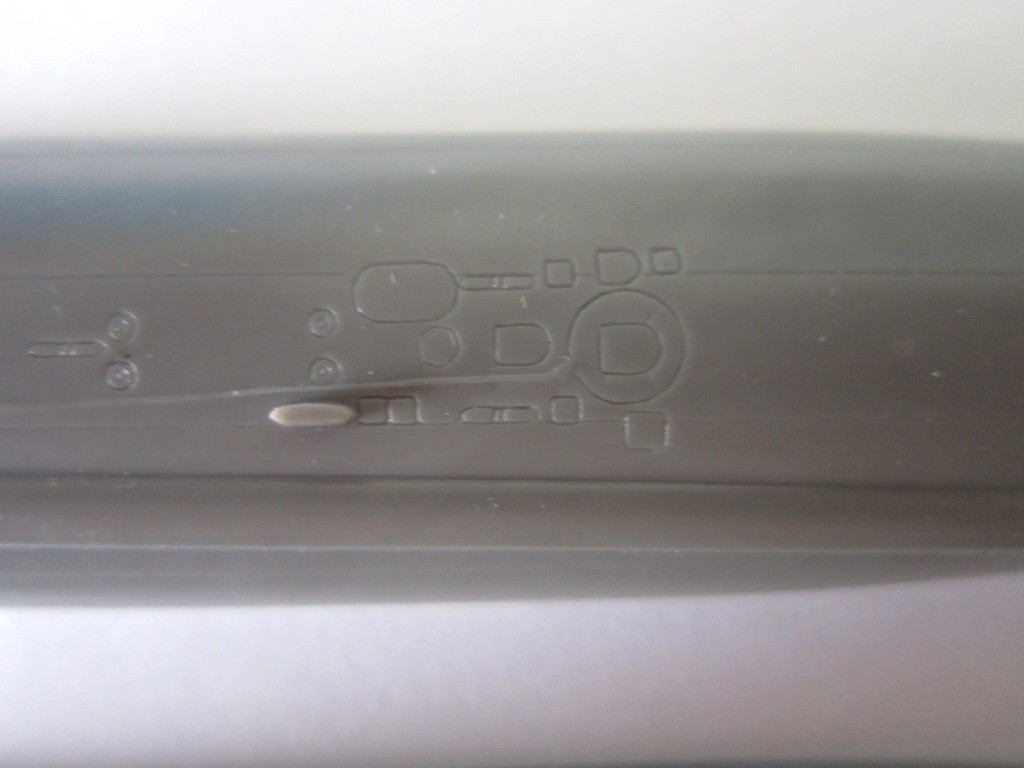

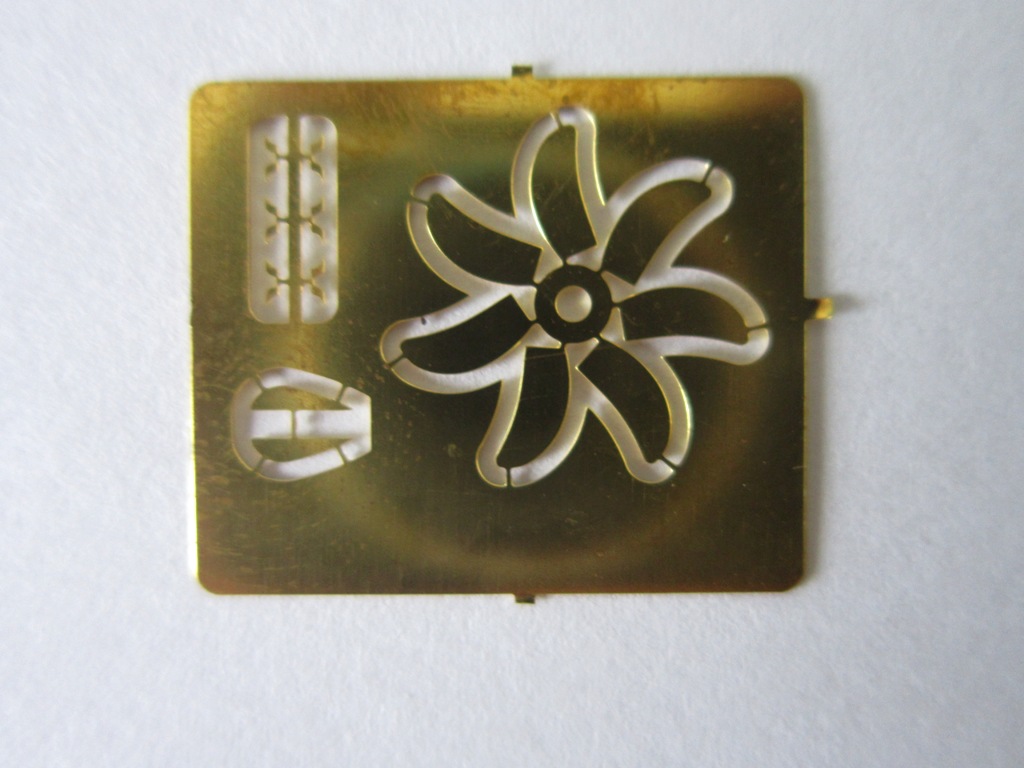

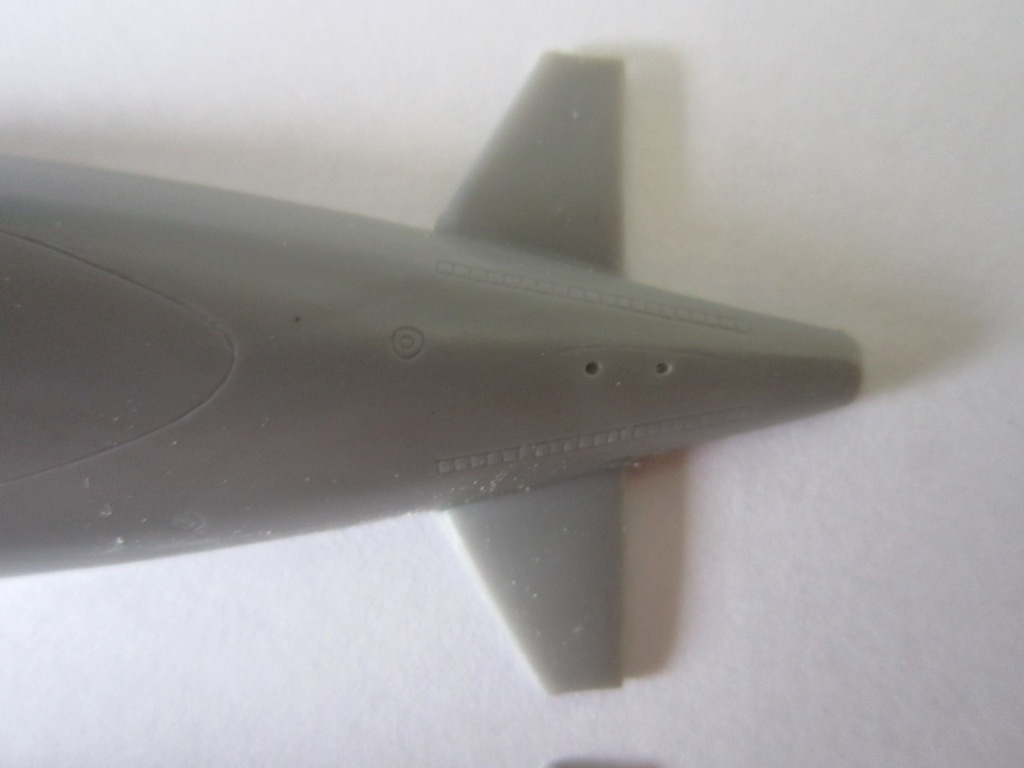

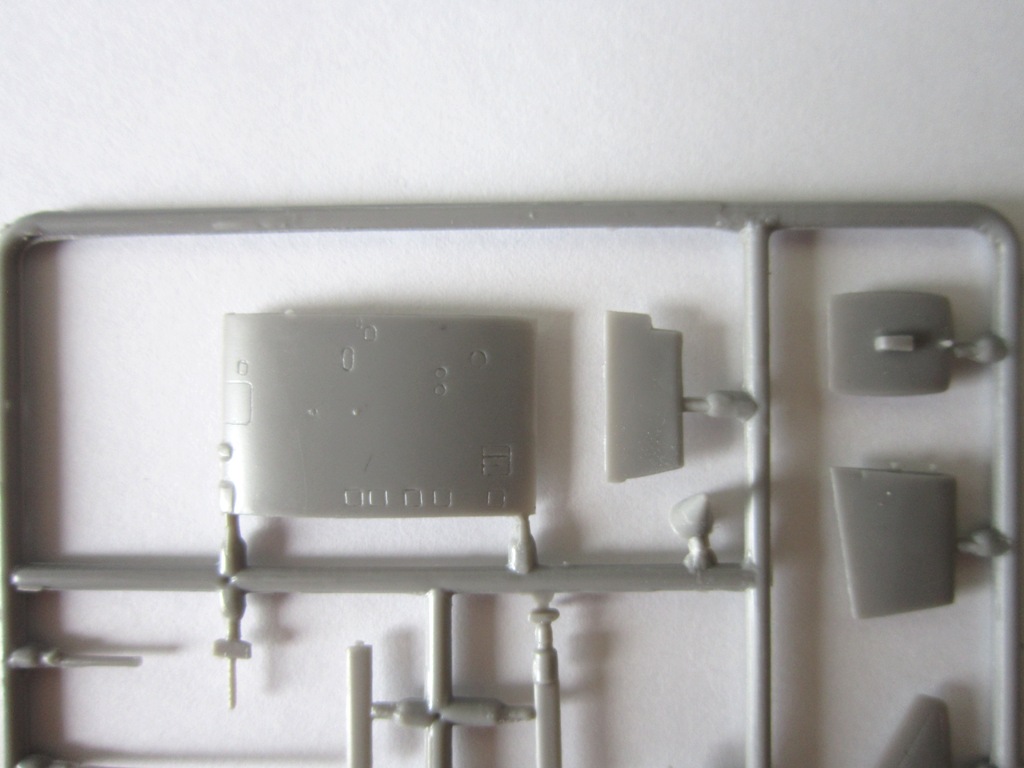

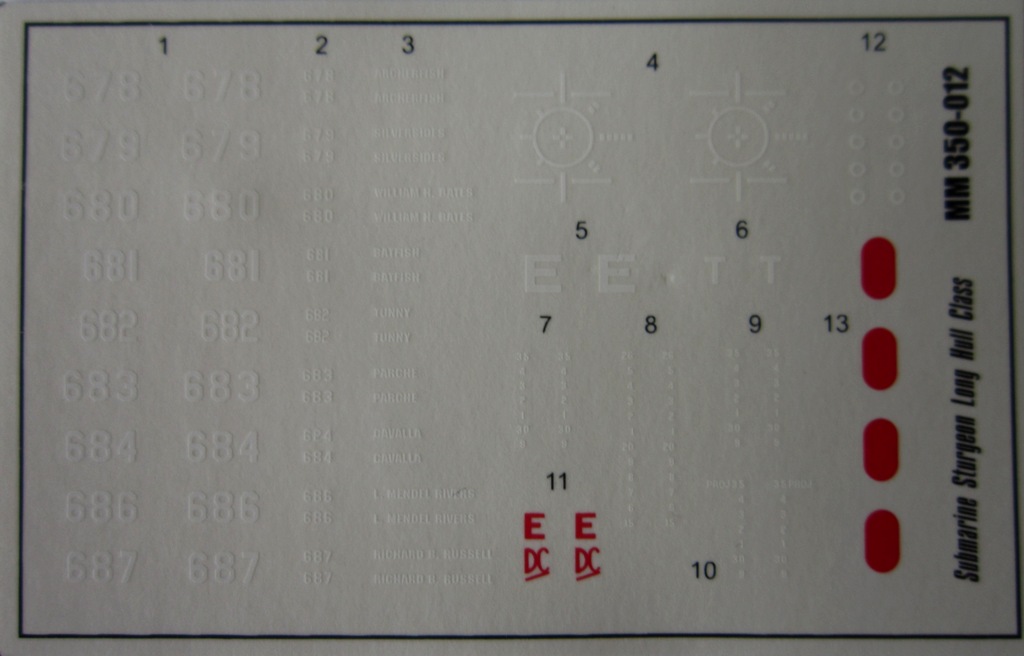

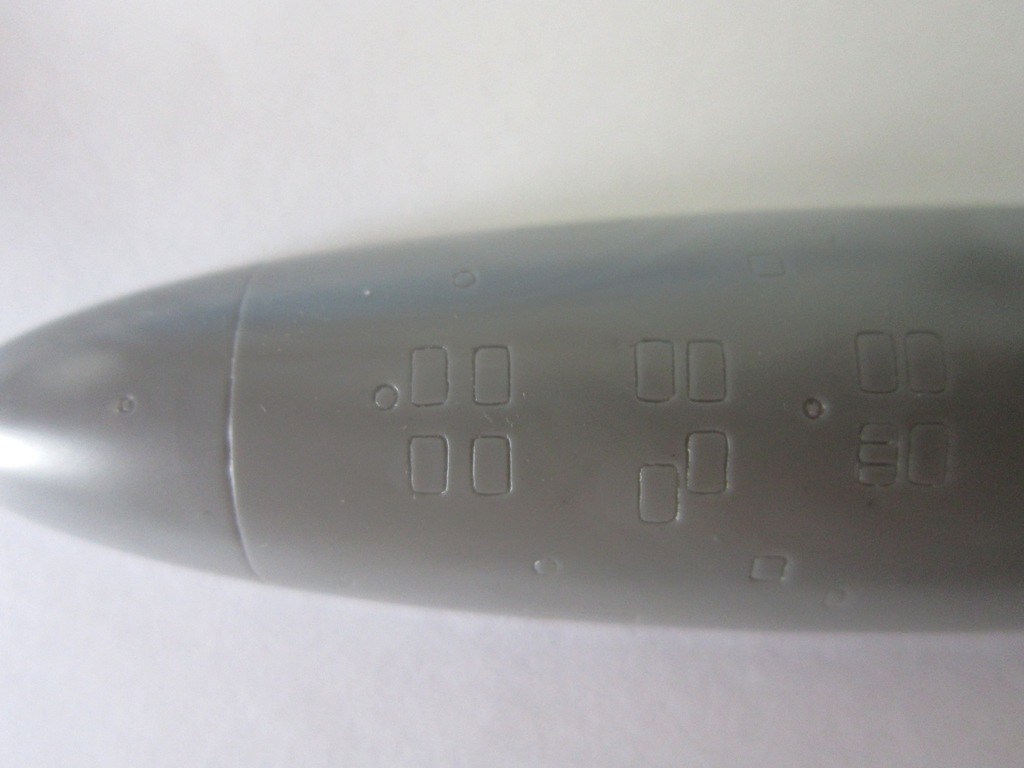

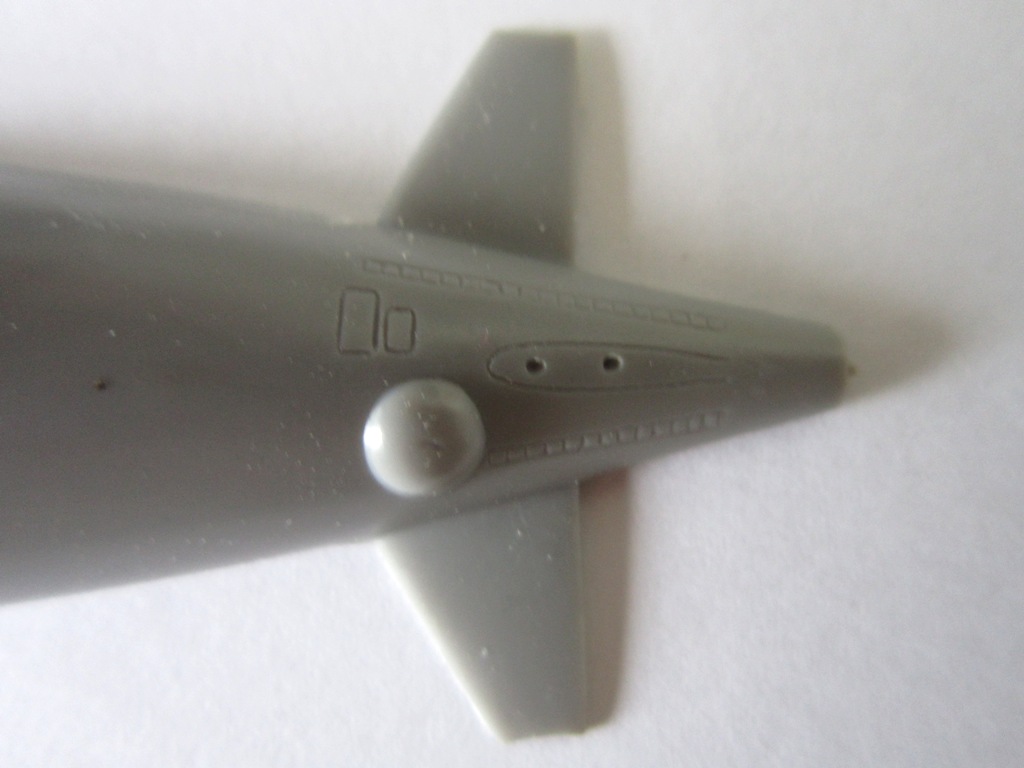

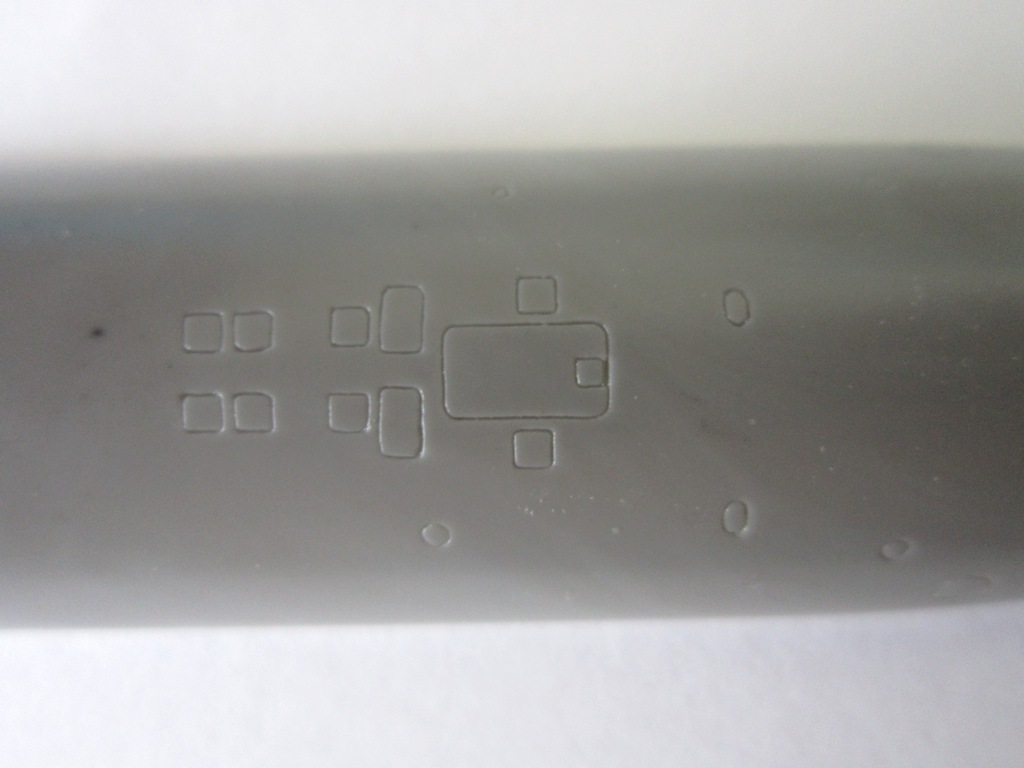

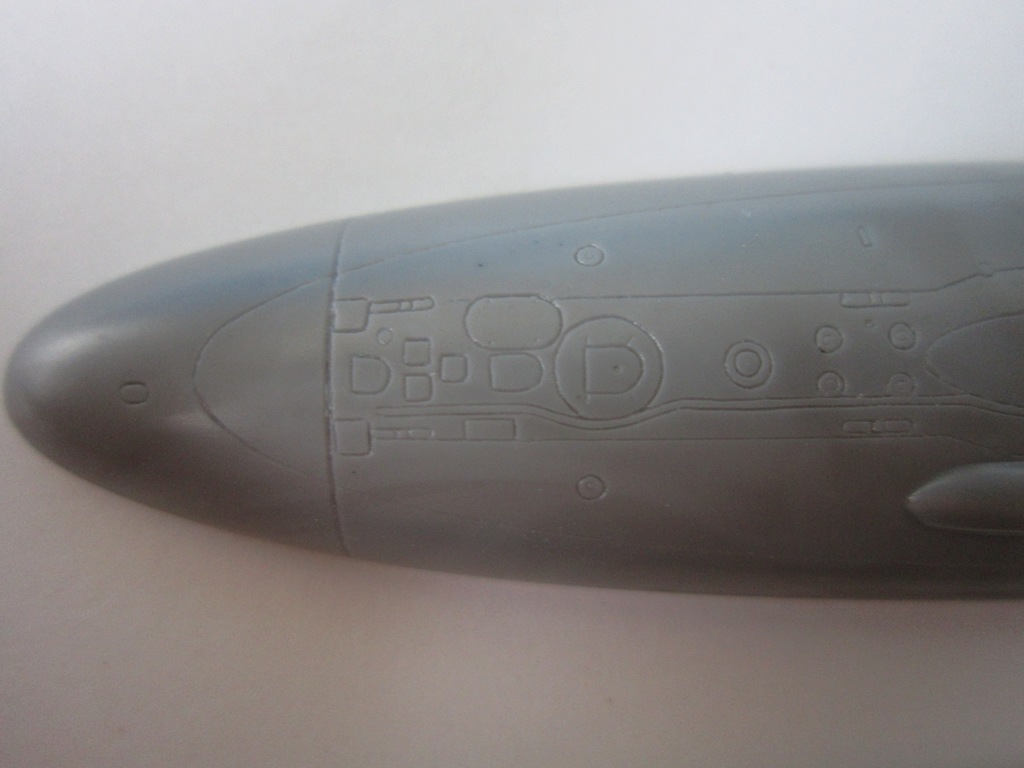

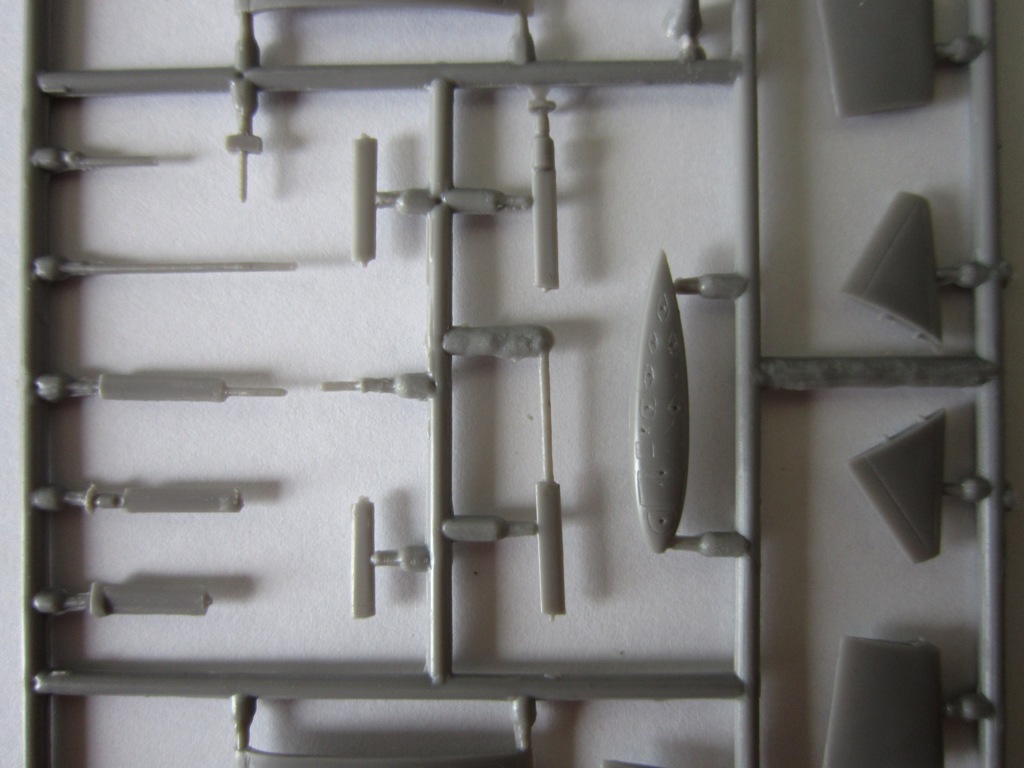

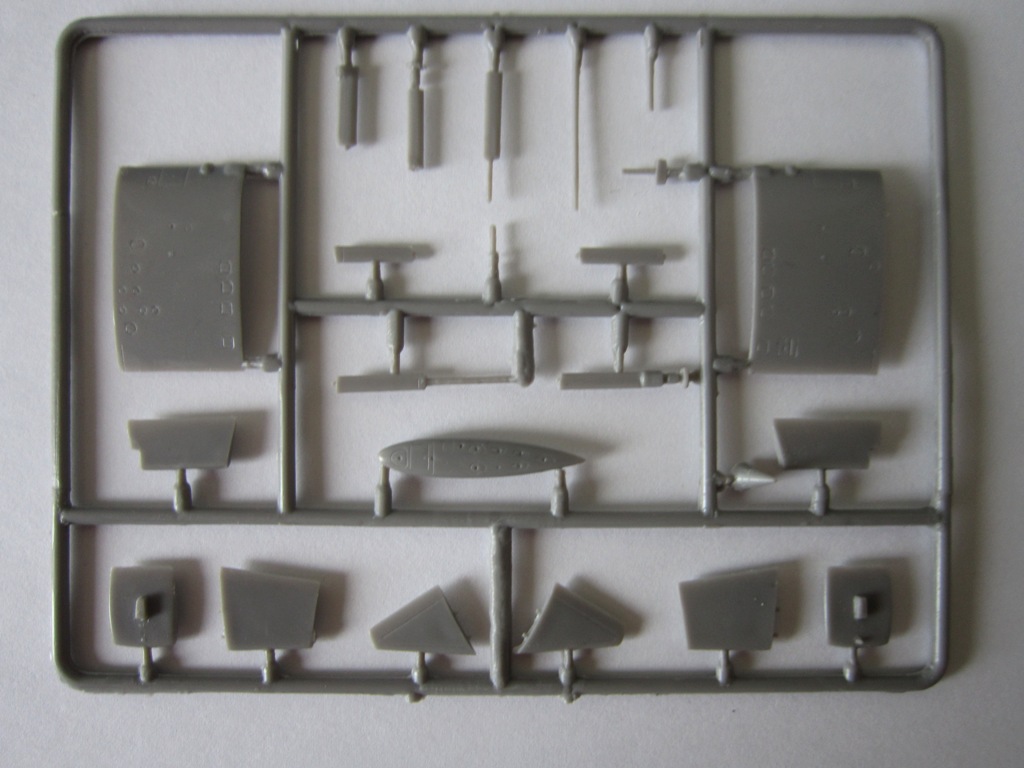

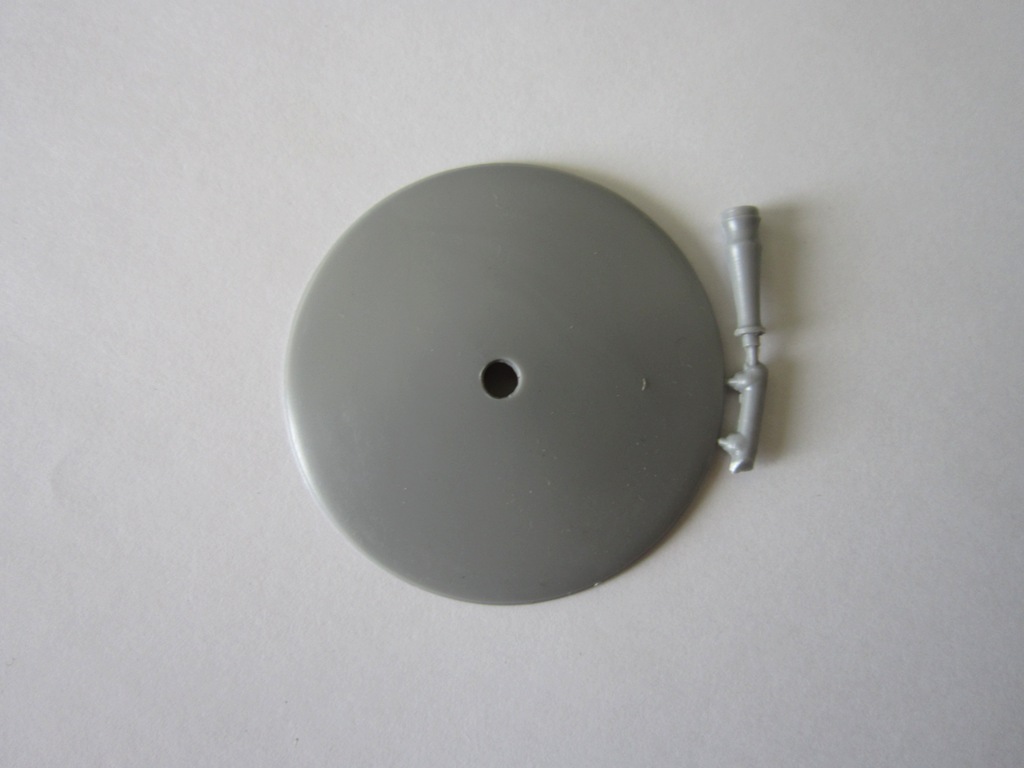

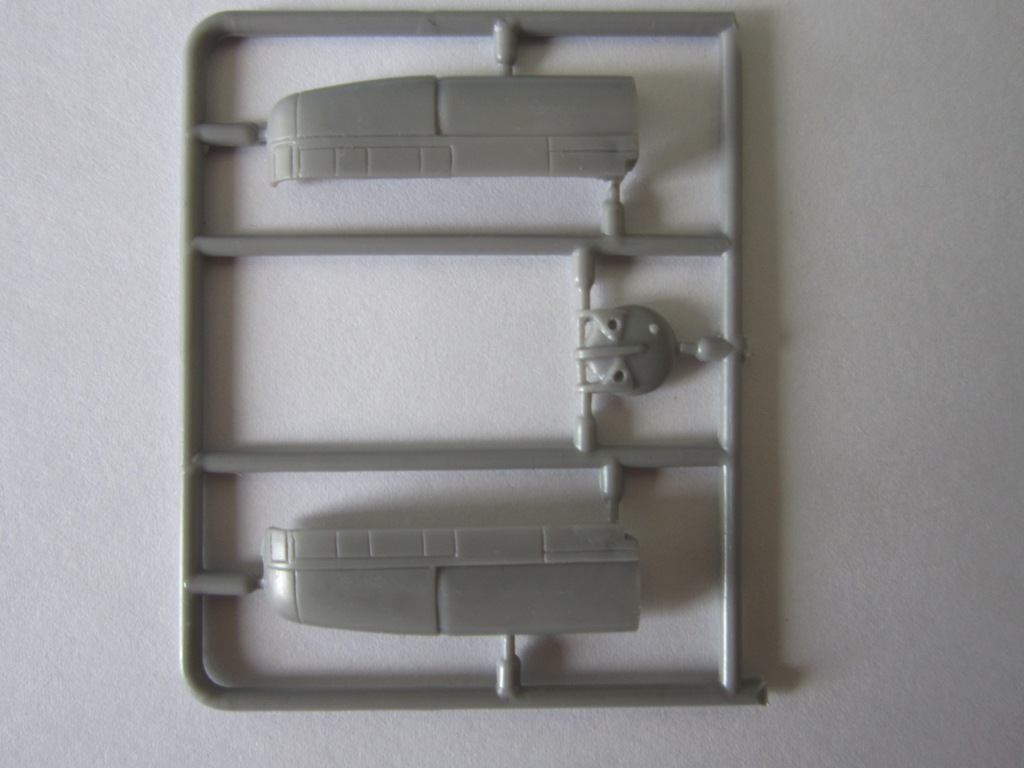

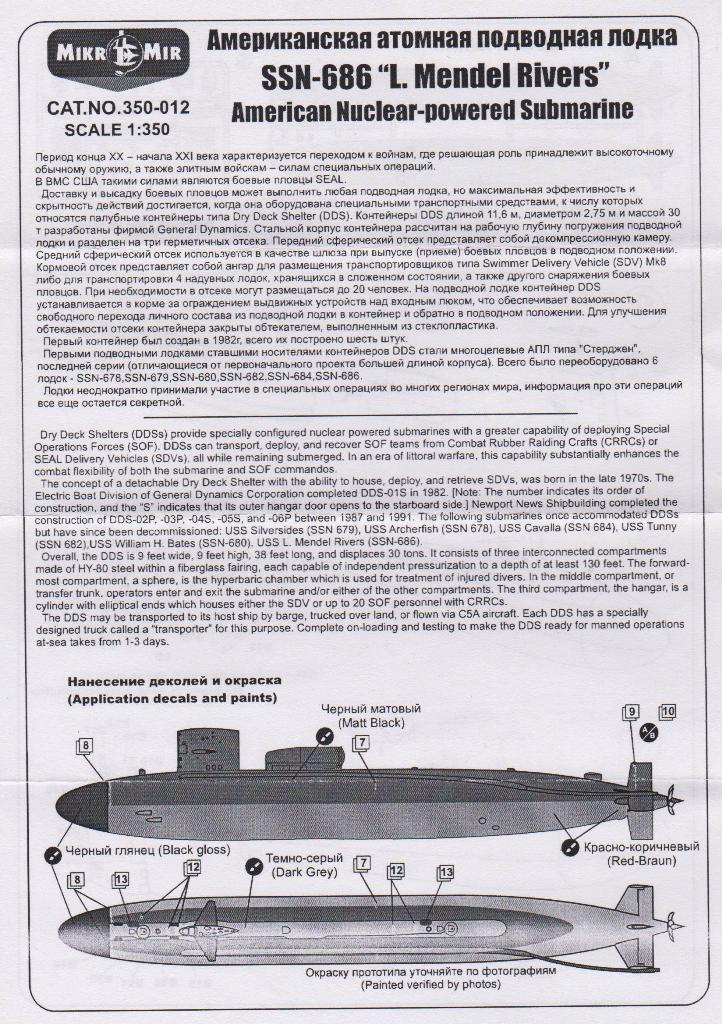

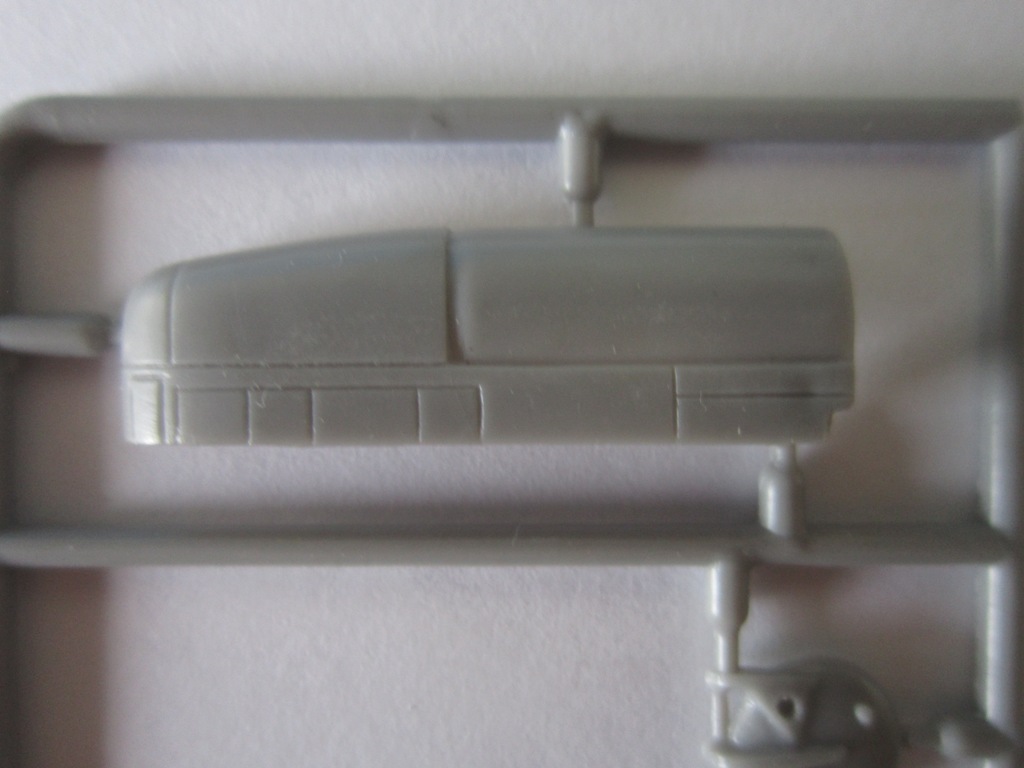

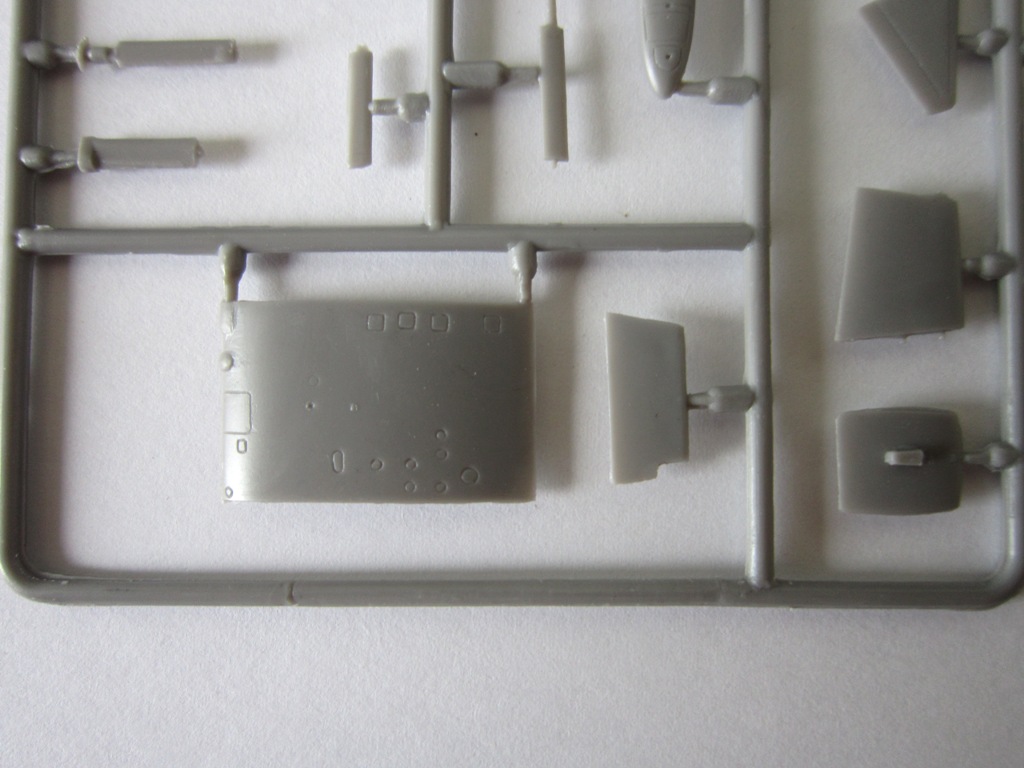

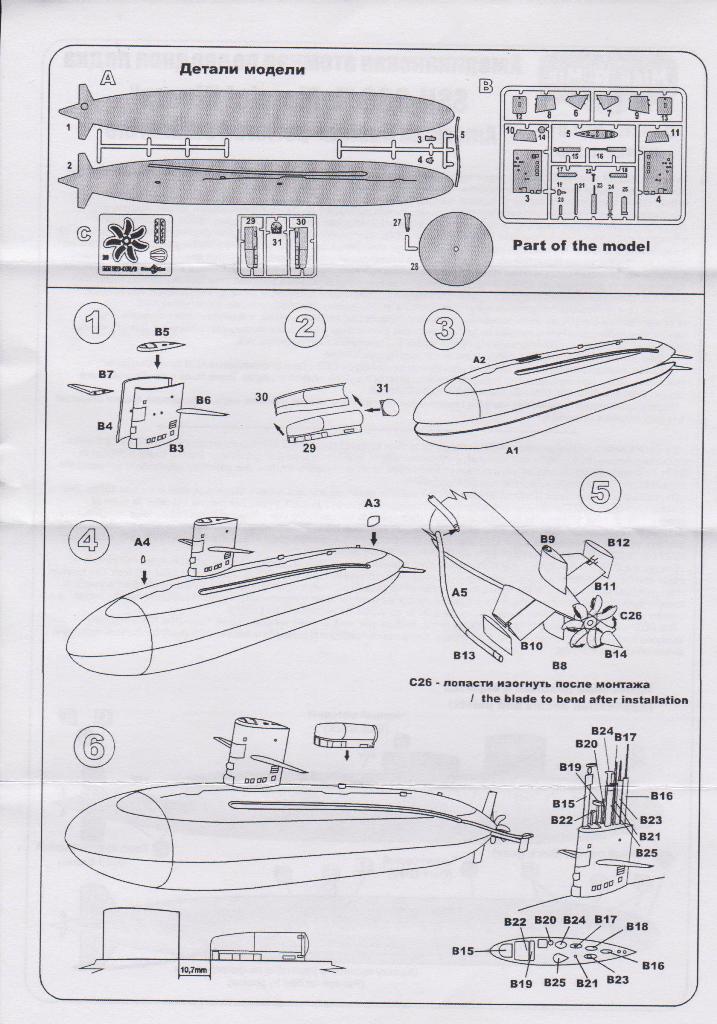

В наборе дается две половинки корпуса , верх и низ , расшивка продавлена хорошо , внешние отличие от корпуса модели  «Sturgeon» первой серии , это  обтекатель буксируемой антенны , проходящий почти по всей длине корпуса ,  конец которого закреплен на стабилезаторе  КГР. Так же имеется рамка с деталями  рулевого оперения лодки , ограждение ВУ , и сами ВУ которые требуют доработки .  Плюс  дается рамка с деталями палубного  контейнера  типа Dry Deck Shelter (DDS). Плата фототравления с гребным винтом  и кнехтами . Декаль  дает , номер , имя лодки , мерные линии  и обозначения аварийных буев . Так же дается  традиционная подставка , и инструкция формата  А2 .
