АПЛ США типа «Sturgeon» long hull

АПЛ  США  типа «Sturgeon» long hull  серия II , построено  9 субмаринв 1961-1975 гг. верфями  “Electric Boat” (“Archerfish” SSN-678 , “Silversides” SSN-679 , “Batfish” SSN-681 , “Gavalla” SSN-684 ) .“Ingalls”  (“Redfish” SSN-680 позже ‘’William H.Bates’’,  “Tunny” SSN-682 , “Parche” SSN-683 )  . ‘’Newport News”  ( “L . Mendel  Rivers “ SSN-686 , “Richard B . Russel”  SSN-687 ).


ТТХ
Длина – 92,3 м.
Ширина – 9,65 м.
Водоизмещение
надводное – 4260 т.
подводное – 4570 т.
Силовая установка .
1 реактор типа  S5W
Турбины  2 х 8500 л.с. один гребной вал.
Скорость
Надводная – 15 уз.
Подводная – 25 уз.
Рабочая глубина погружения – 400 м.
Вооружение
 4 торпедных аппарата  калибра 533 мм,  установленные под углом 20 градусов к диаметральной плоскости  в средней части корпуса . Боекомплект состоит из торпед  , ПКР «Гарпун», КР «Томагавк».
ГАС – BQQ-2
Экипаж – 110 человек.
Лодка, архитектурно близкая к АПЛ типа «Thresher» и некоторое время рассматривавшаяся как несколько модифицированный проект АПЛ «Thresher».

Подводные лодки проекта имеют тот же корпус, что и АПЛ проекта «Thresher /Permit», но на 3,1 м. длиннее  чем предыдущие , и большим внутренним пространством. Уровень шума подводных лодок проекта по сравнению с лодками проекта «Thresher /Permit» снизился, но максимальная скорость этих ПЛ не превышает 25 узлов. Звуковая система ПЛ способна обнаружить цели на дальности в 35 миль.
Субмарины проекта оборудованы значительным количеством установленных датчиков, позволяющих подводным лодкам работать под поверхностью льда.
Несколько последних ПЛ этого проекта были модернизированы и получили способность нести спасательные подводные аппараты, запуск которых возможен при подводном и полупогруженном состоянии ПЛ.
Семь подводных лодок проекта были дооборудованы док-камерами для скрытной выброски специального оборудования и бойцов подразделения SEAL .
Самую радикальную перестройку перенесла  в  1987 г. “Parche” SSN-683 . Она получила наделку длиной 30,5 метров перед рубкой , с большим выступом на баке . Ее предназначением после этой модернизации стал поиск и подъем со дна моря всевозможных обломков , включая обломки экспериментальных советских ракет . В 2004 она еще находилась в строю . Все остальные лодки типа  «Sturgeon» уже списаны .

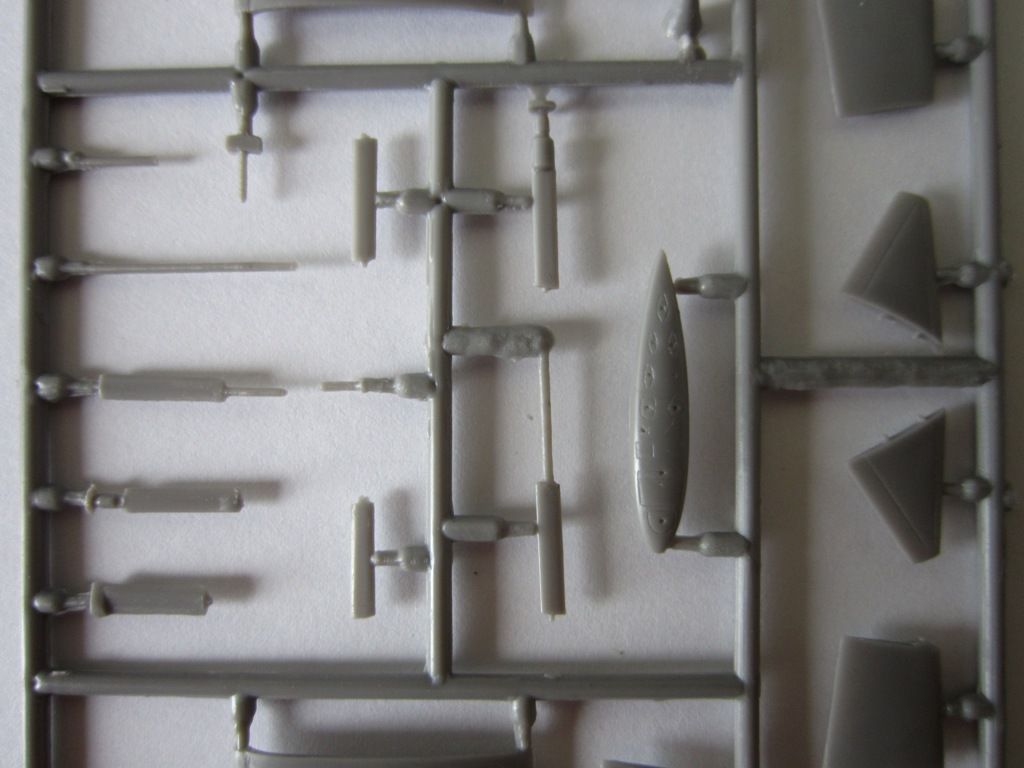

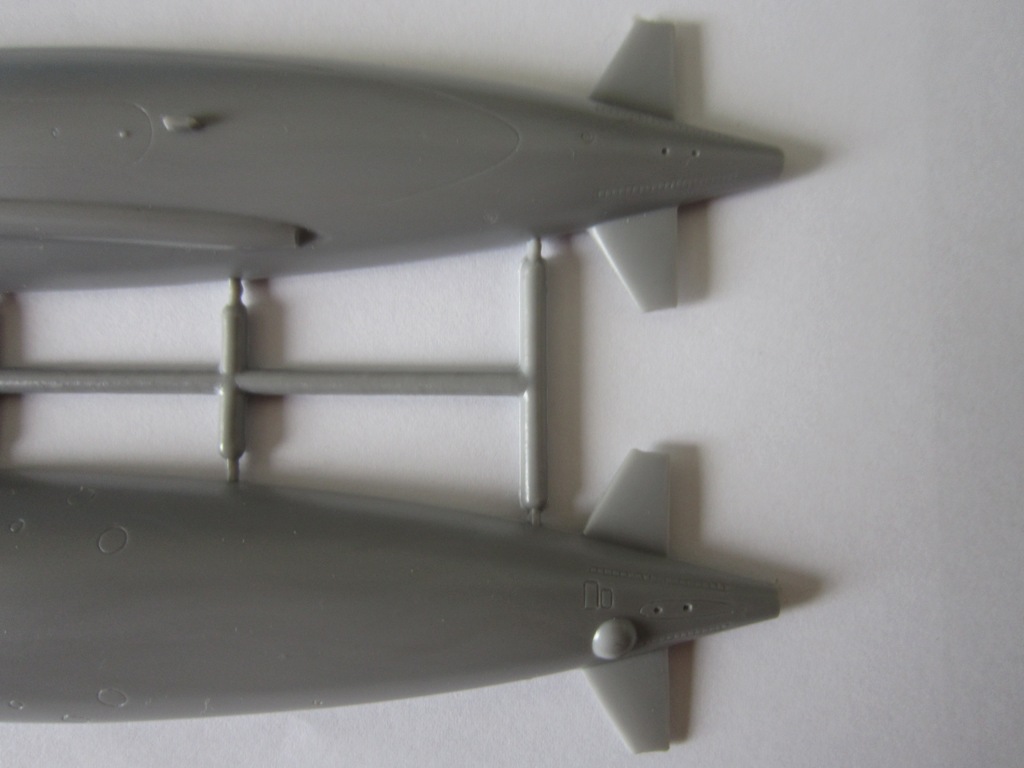

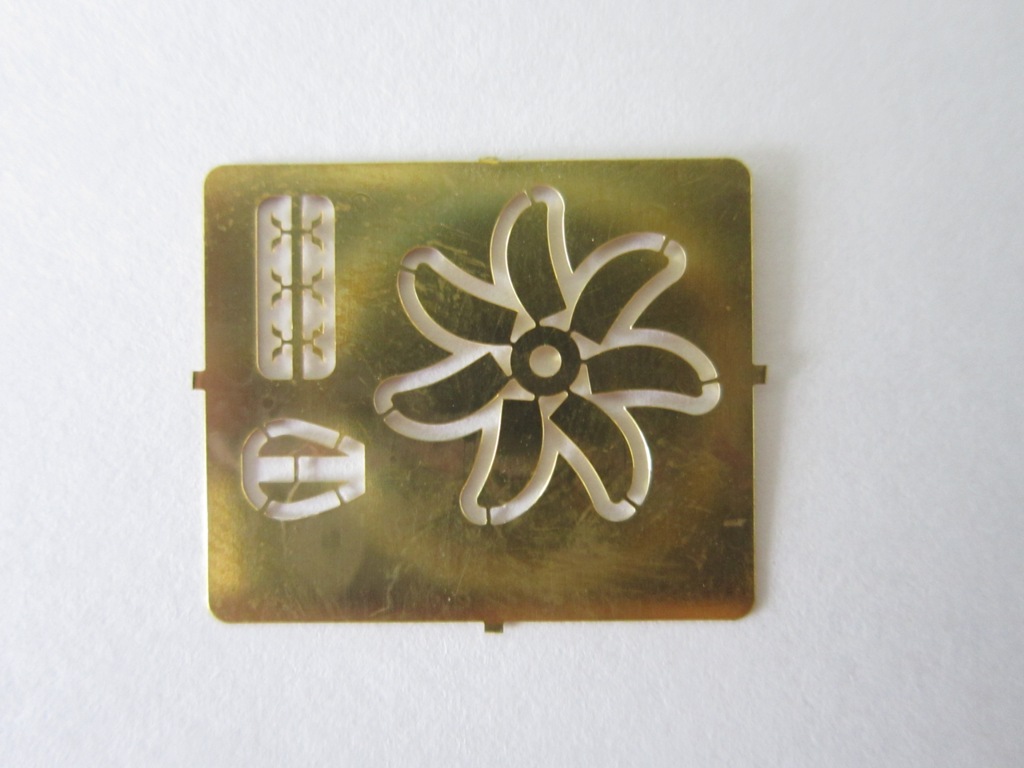

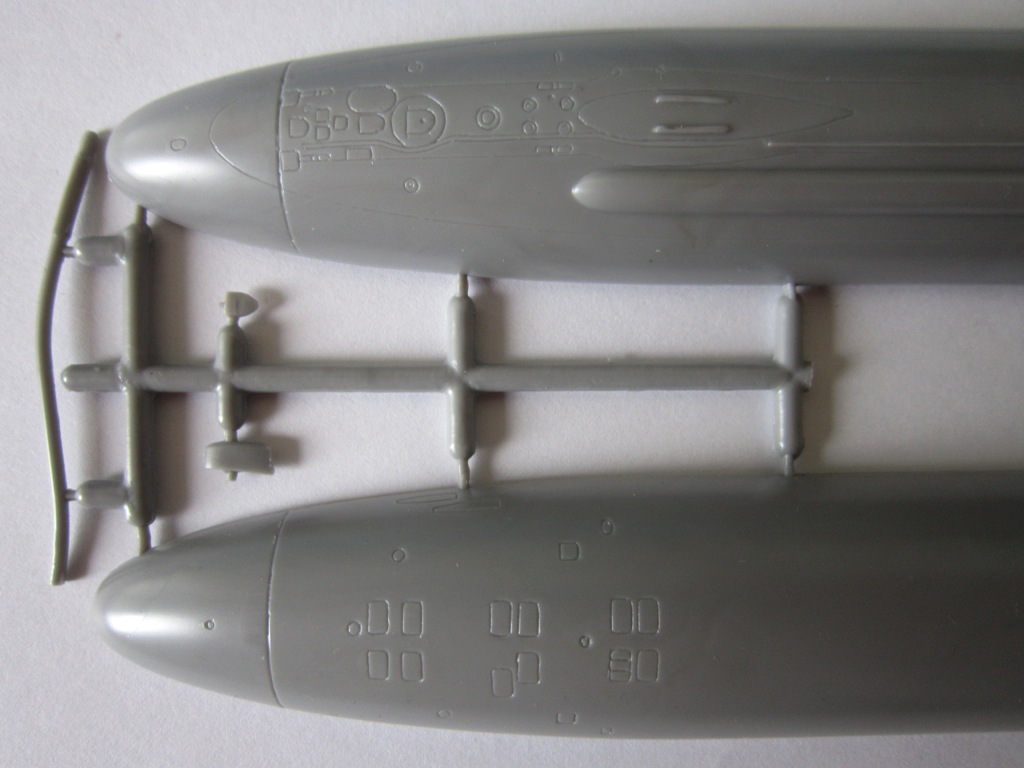

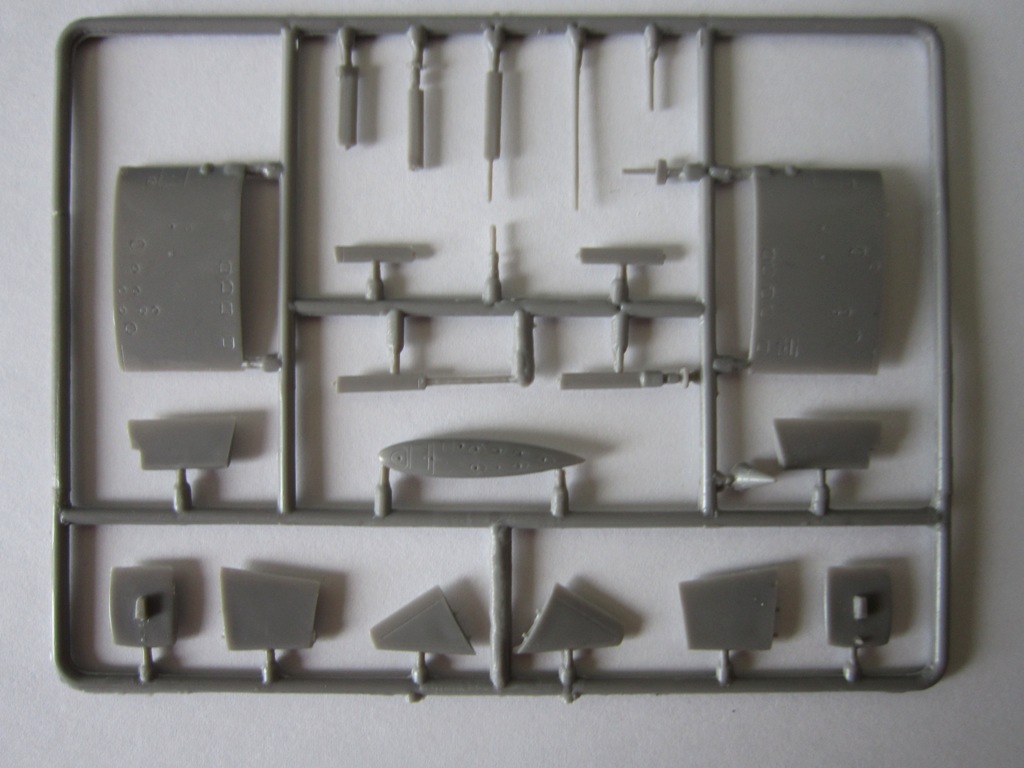

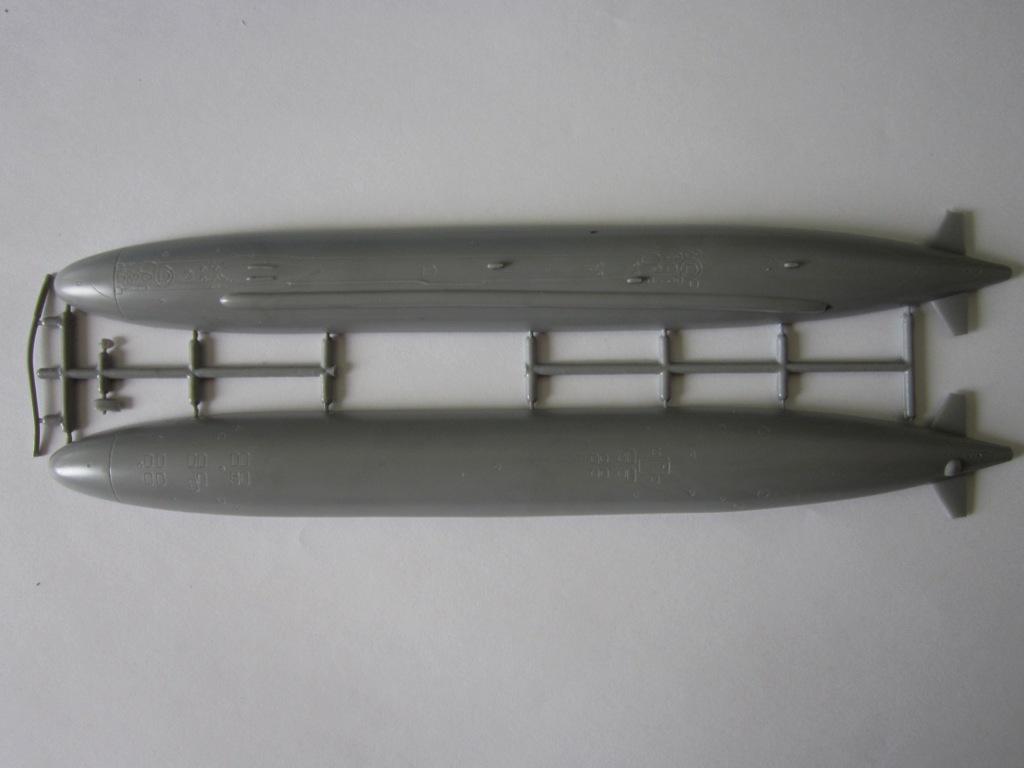

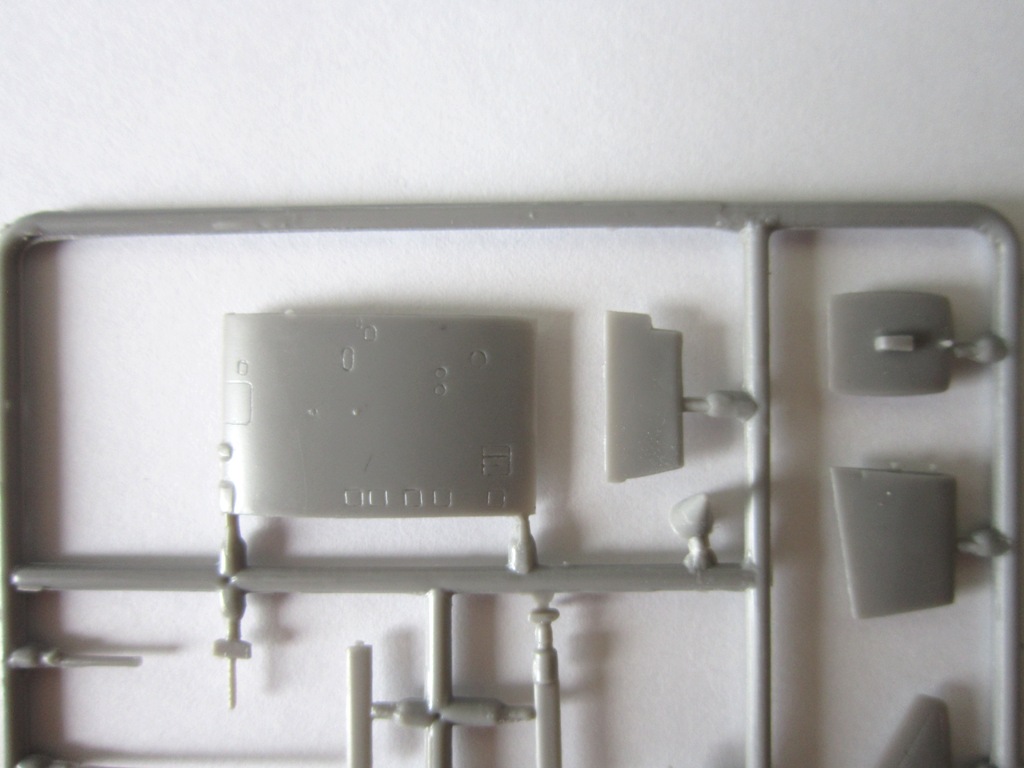

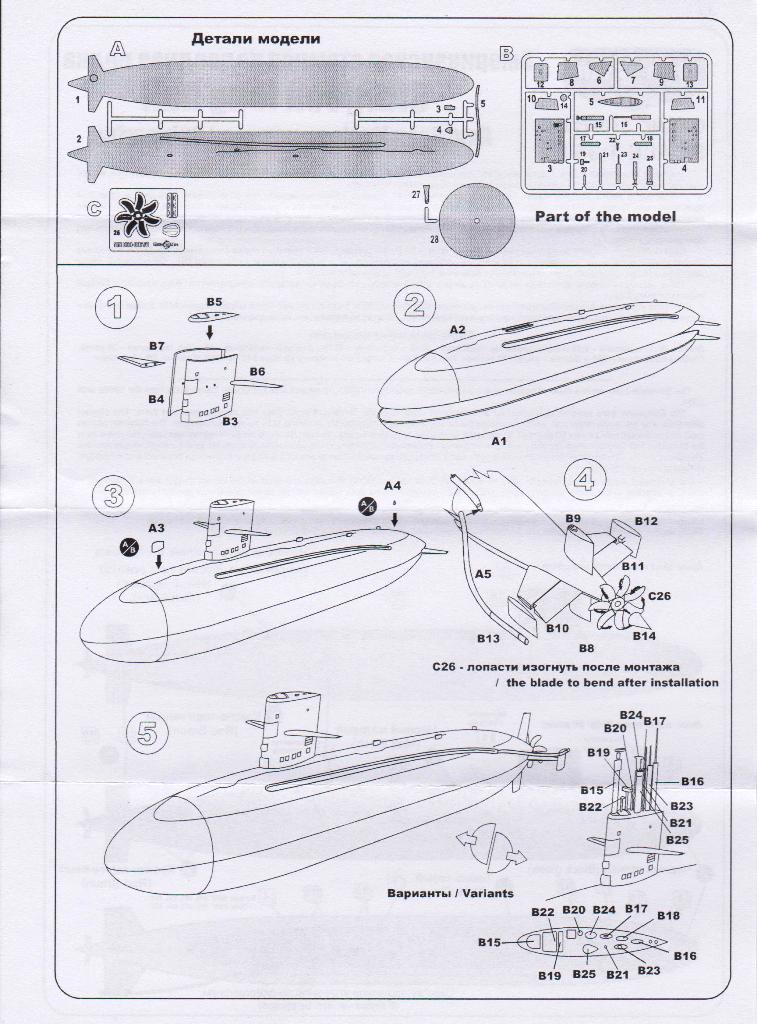

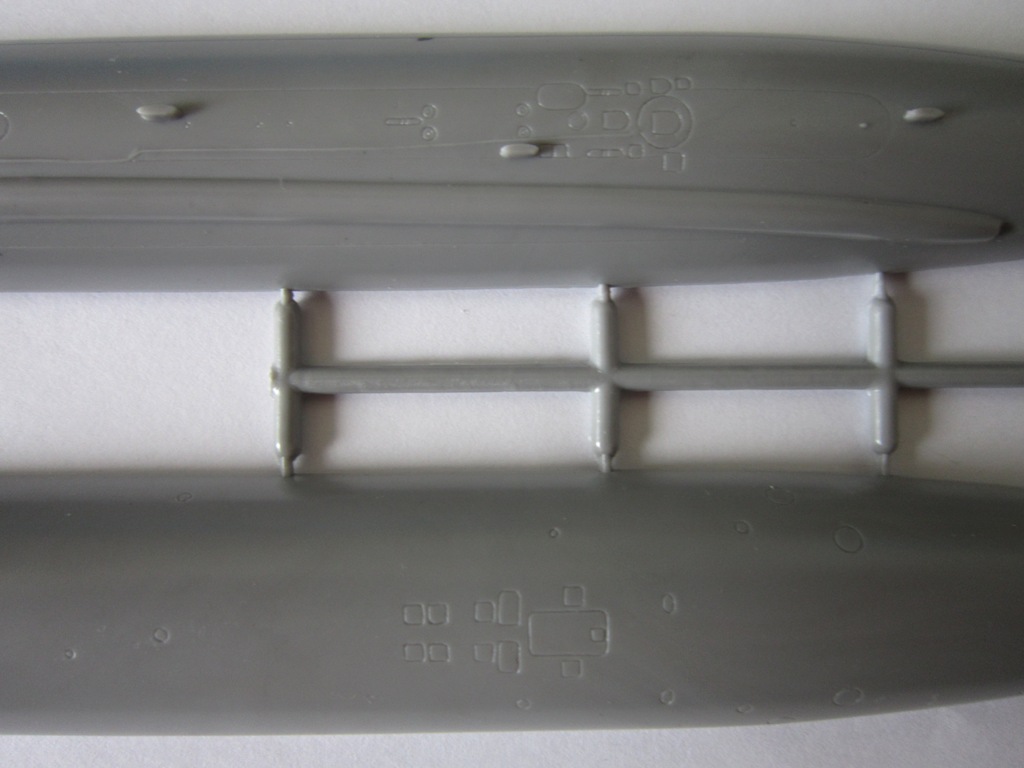

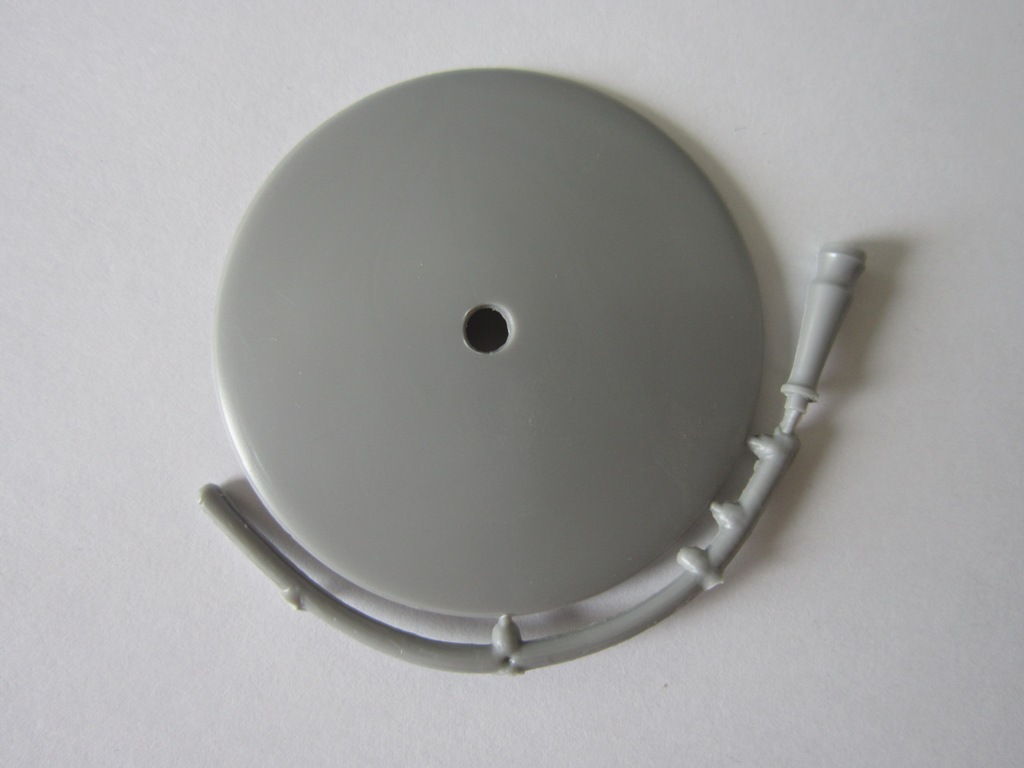

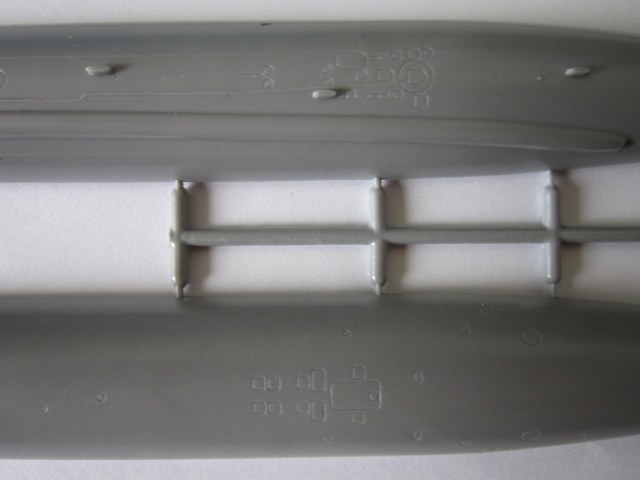

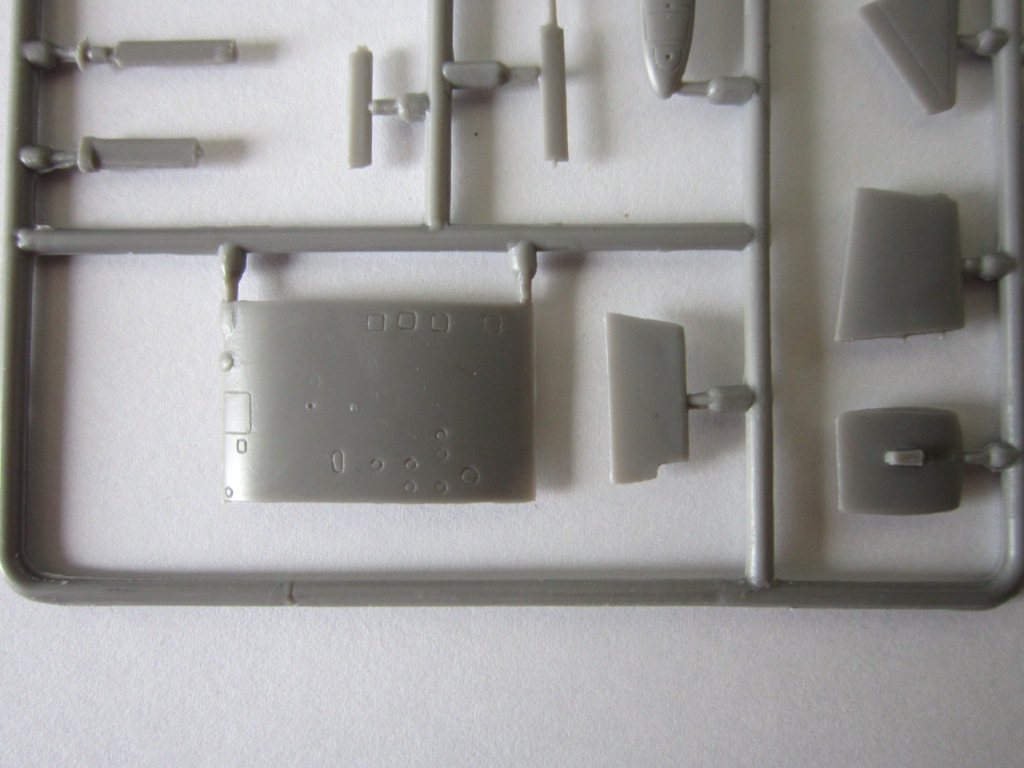

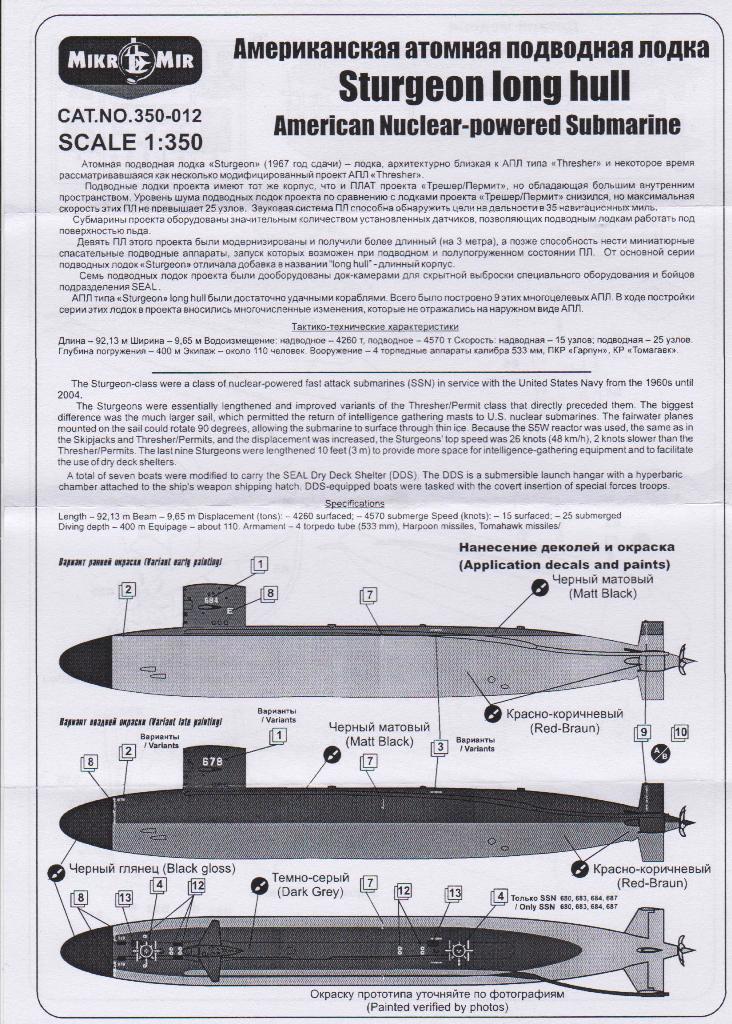

В наборе дается две половинки корпуса , верх и низ , расшивка продавлена хорошо , внешние отличие от корпуса модели  «Sturgeon» первой серии , это  обтекатель буксируемой антенны , проходящий почти по всей длине корпуса ,  конец которого закреплен на стабилезаторе КГР. Так же имеется рамка с деталями  рулевого оперения лодки , ограждение ВУ , и сами ВУ которые требуют доработки . Плата фототравления с гребным винтом  и кнехтами . Фототравление  идентично наборам АПЛ  «Thresher»  и  «Sturgeon» .  Декаль  дает , номер , имя лодки , мерные линии  и обозначения аварийных буев .  Так же дается  традиционная подставка , и инструкция формата  А2 .
