И-16 тип 24
- Производитель:
- Eduard
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:48
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945

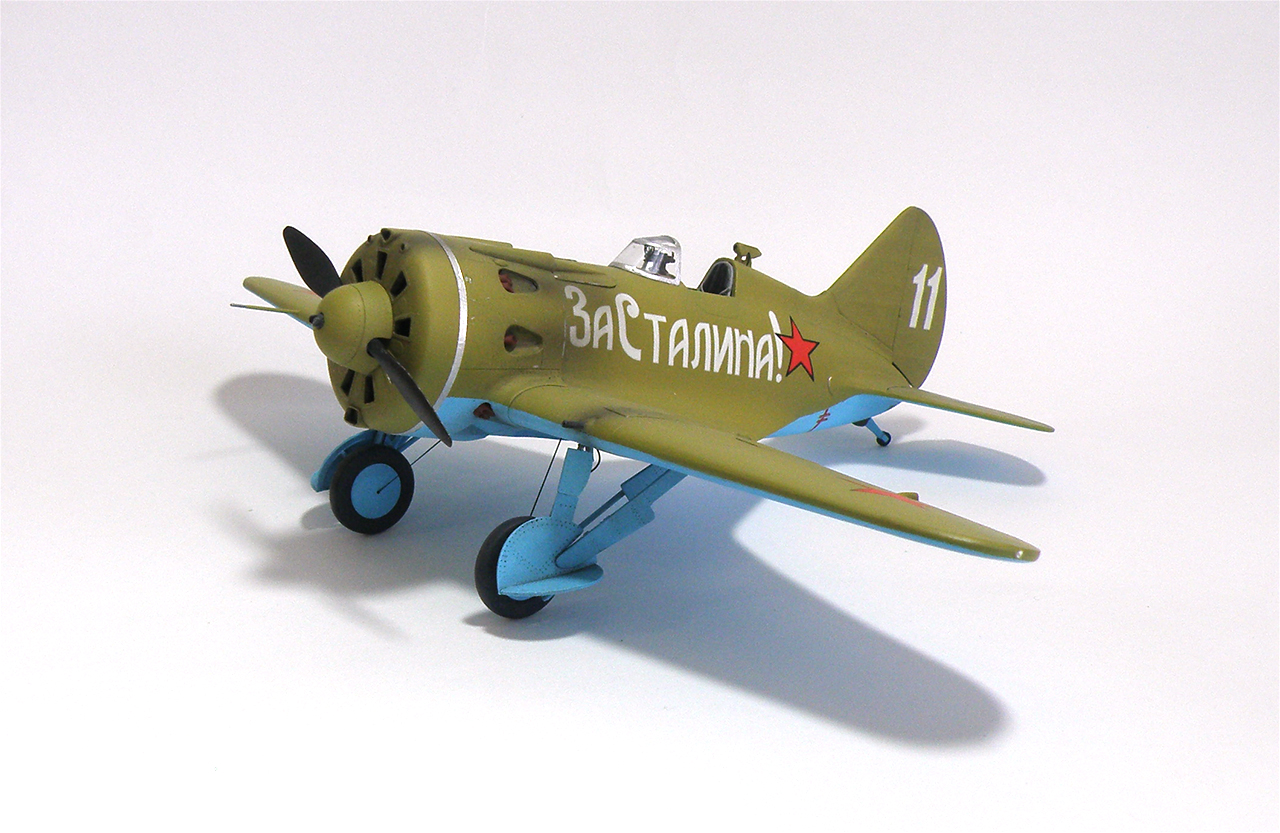

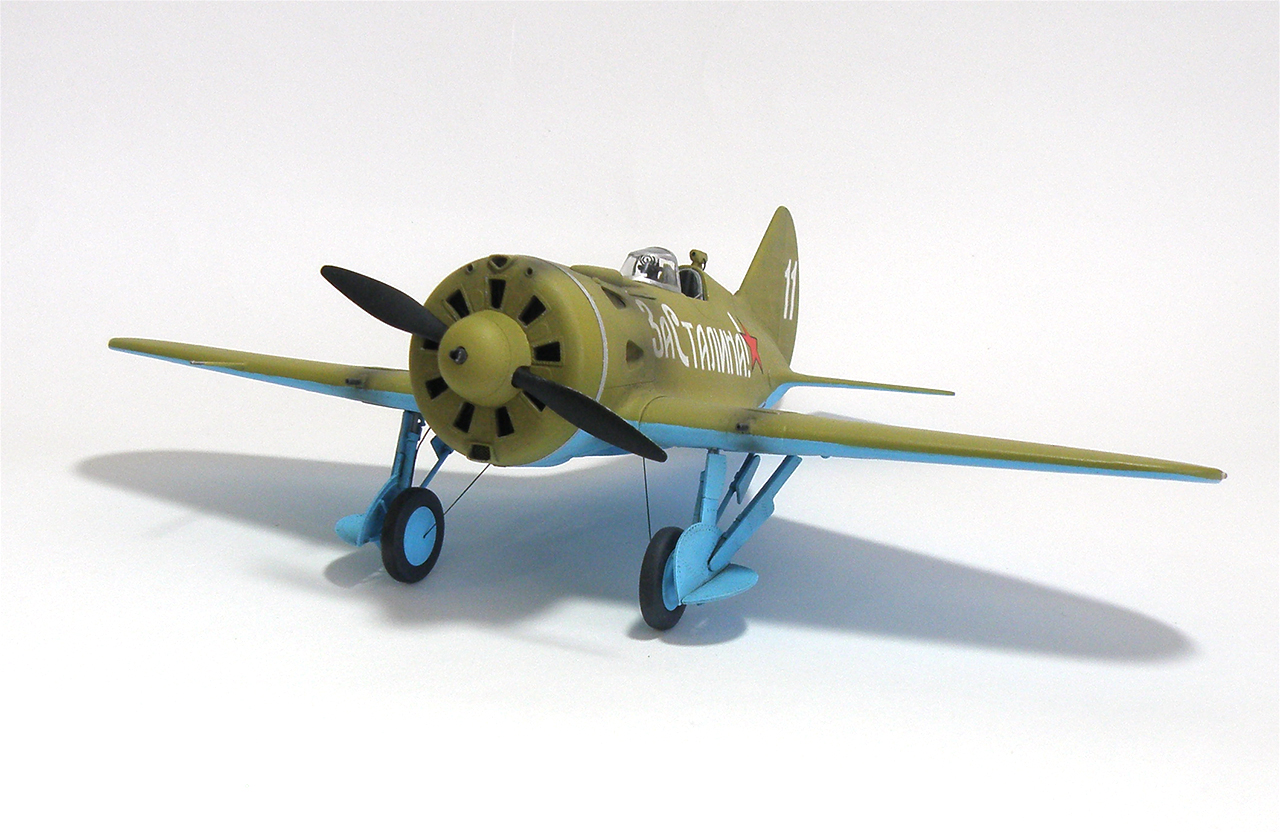

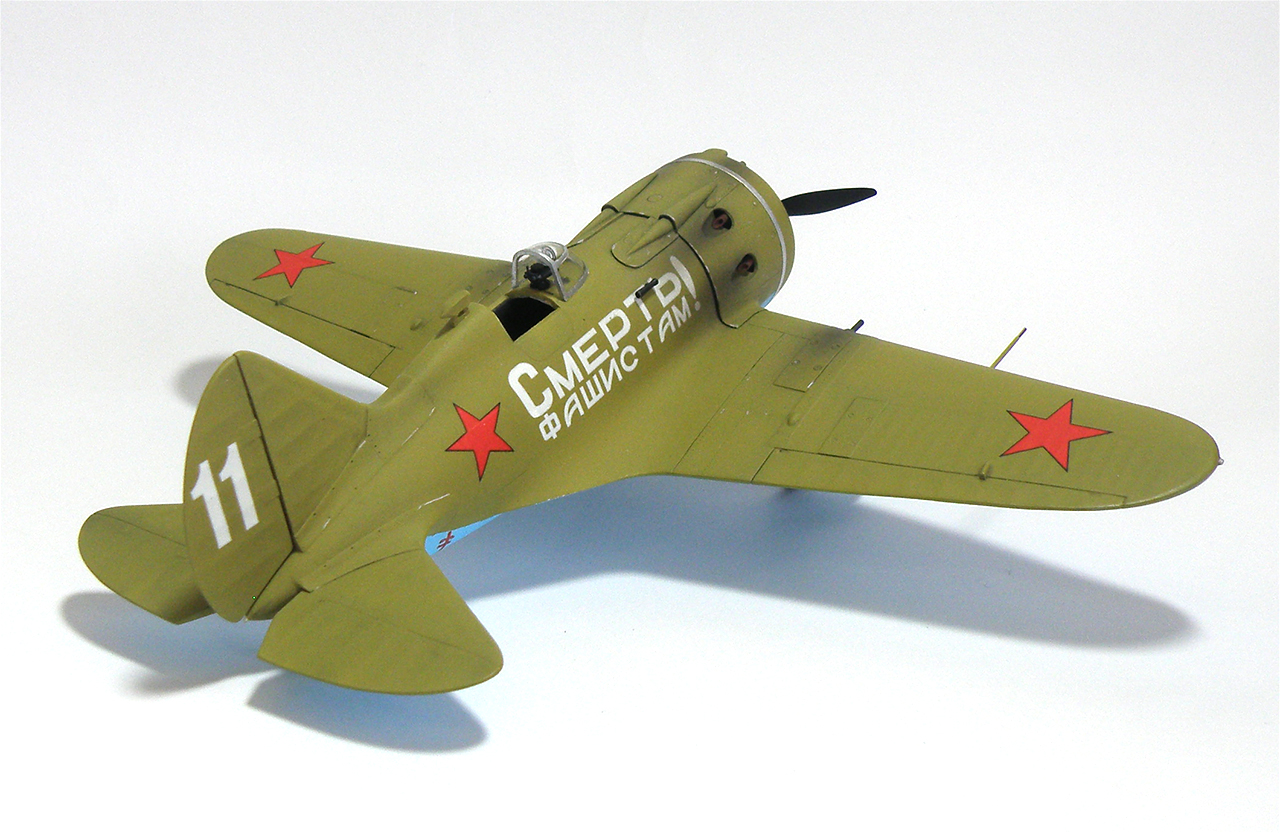

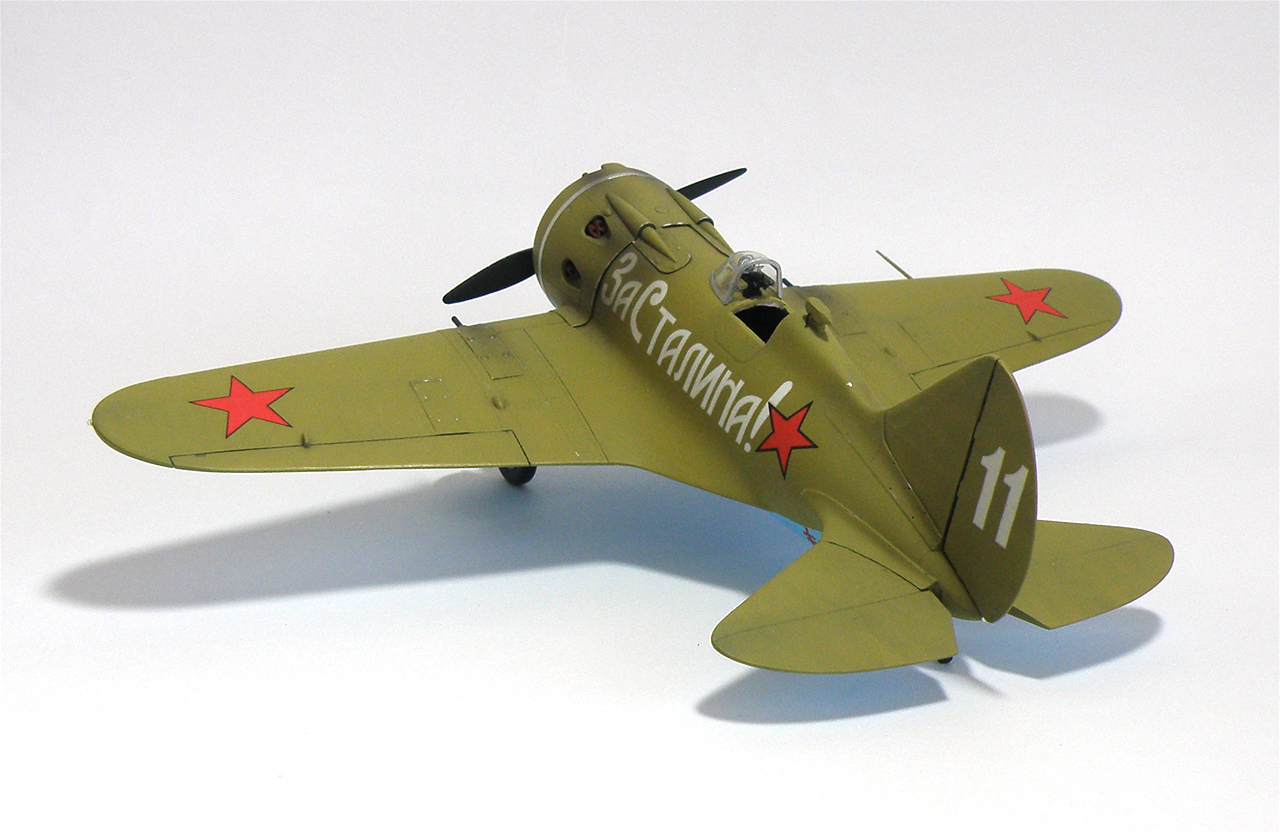

Приветствую, друзья! Давненько я ничего не показывал, наконец-то демонстрирую!

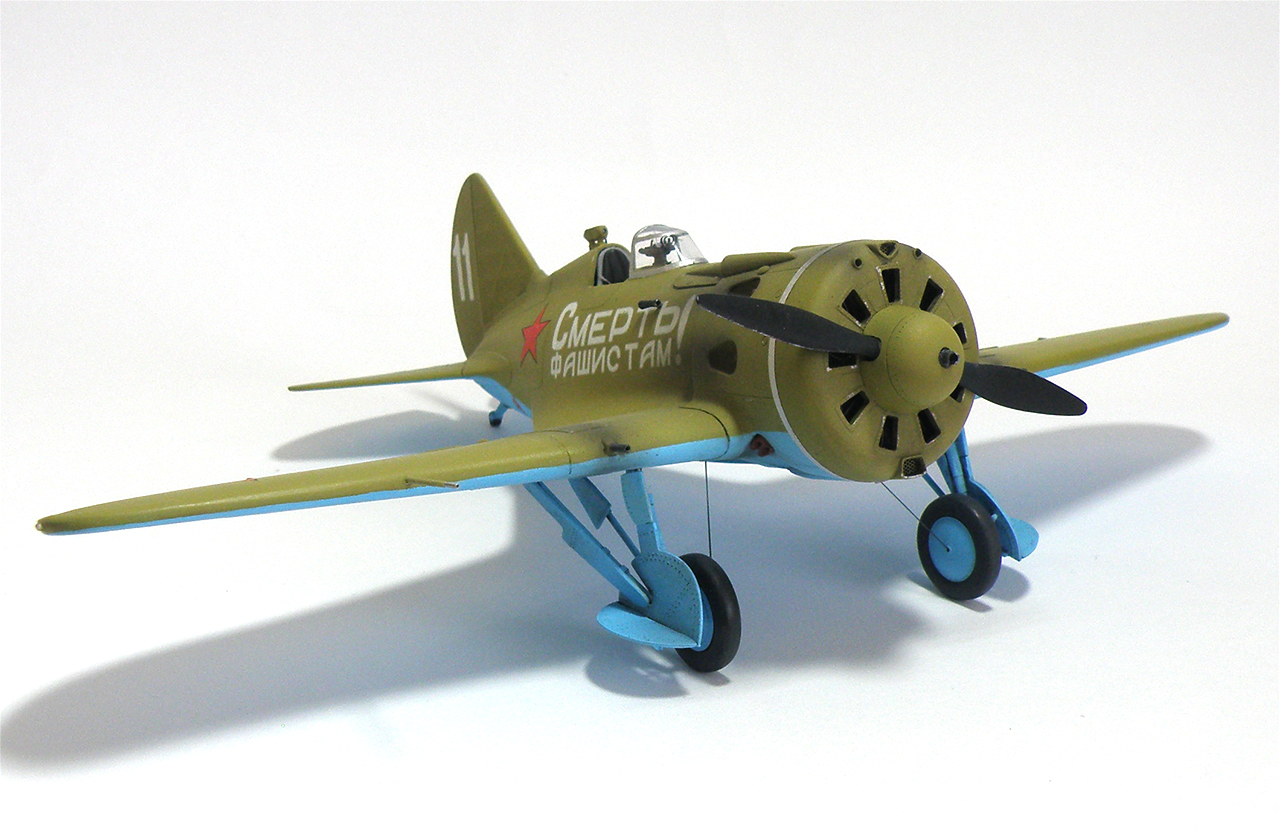

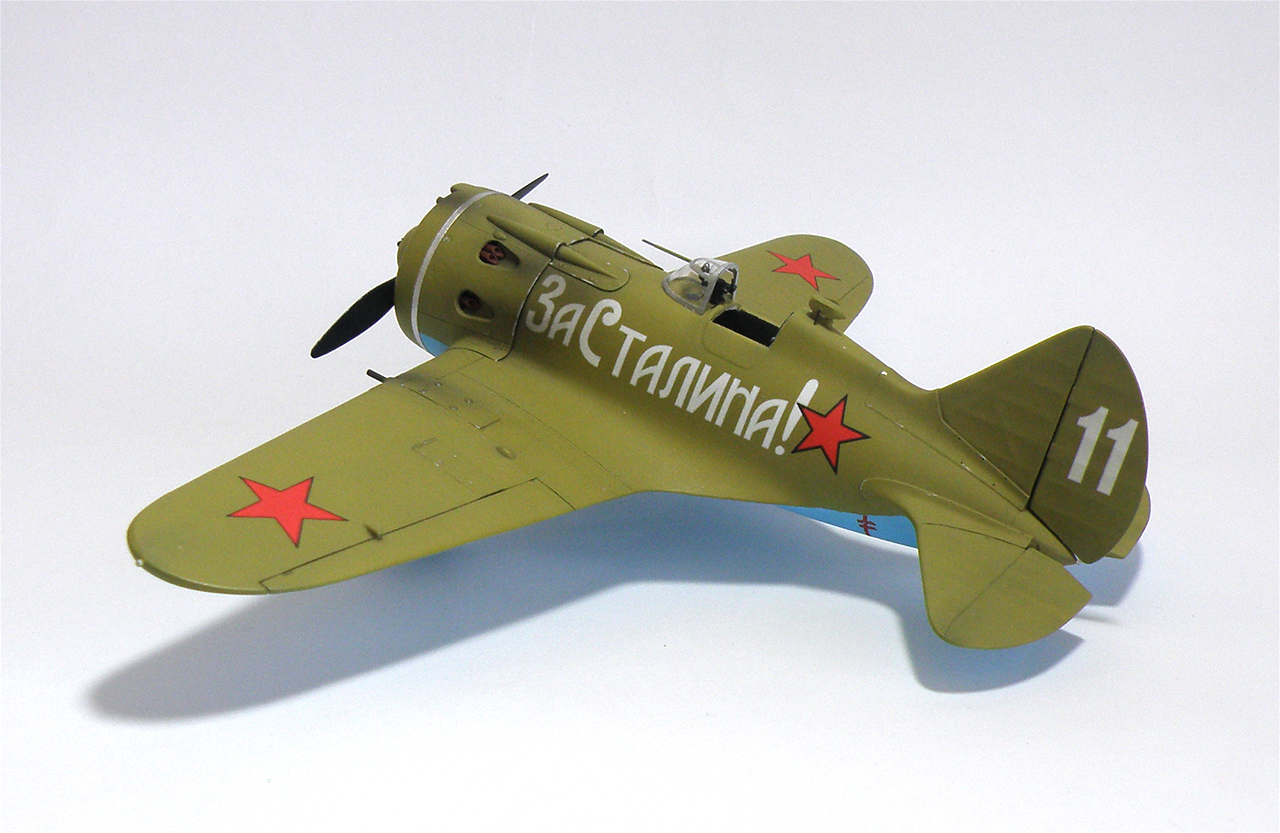

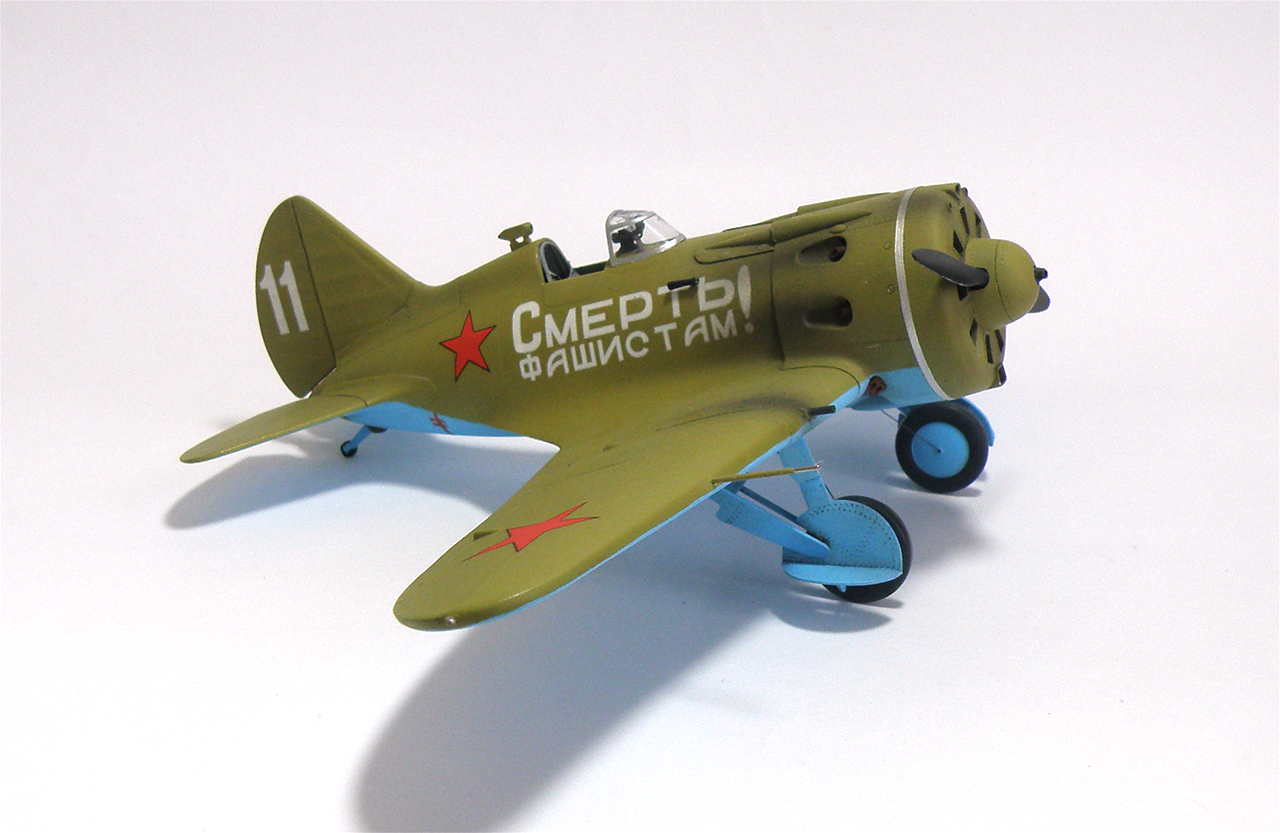

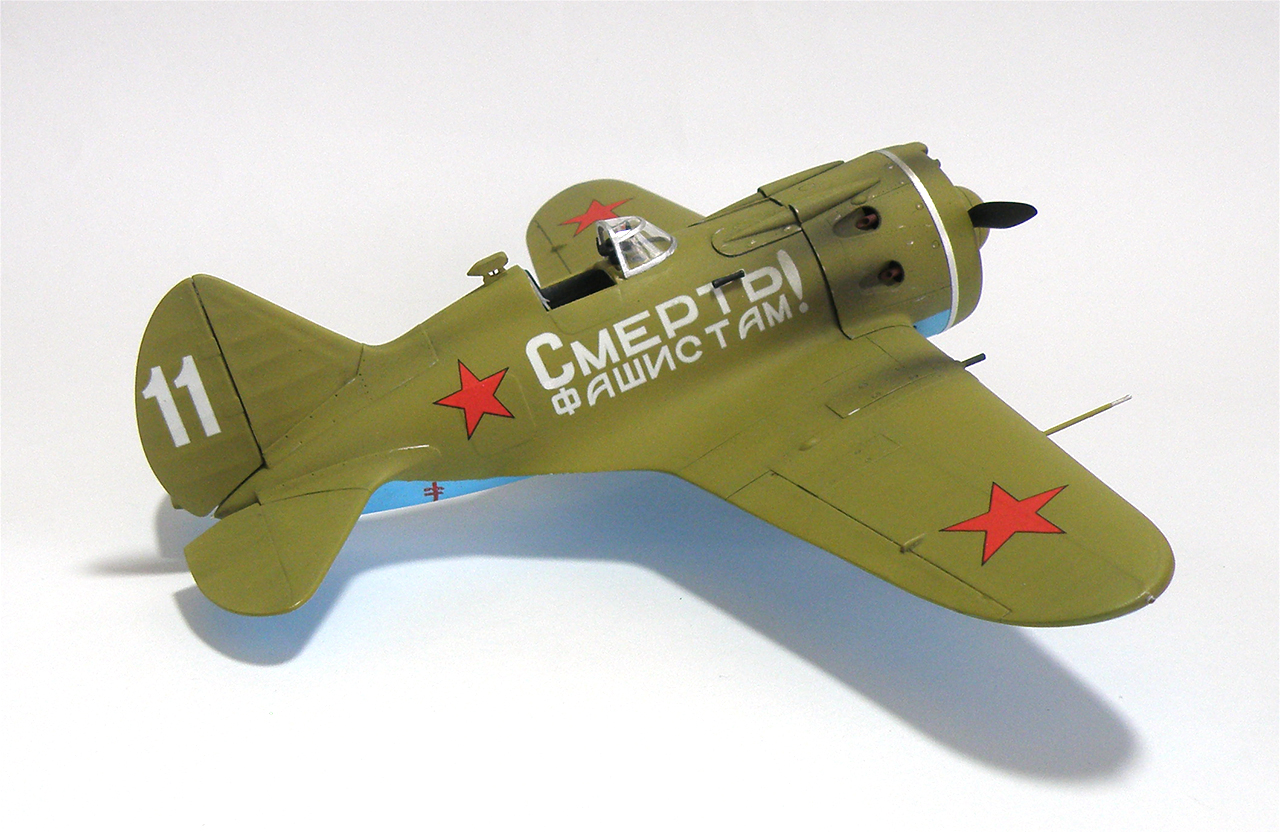

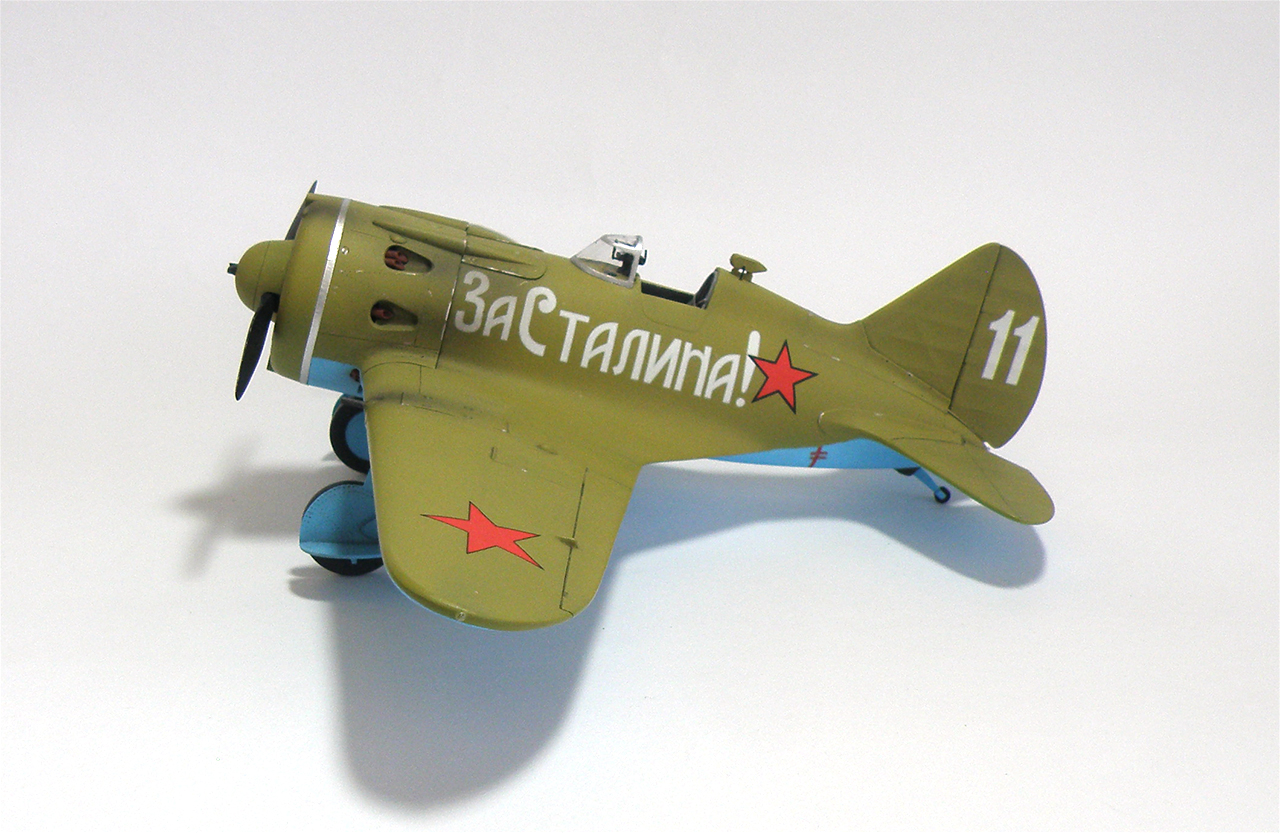

Сегодня 22 июня, день нападения фашистской Германии на Советский Союз, хотелось почтить память людей, отдавших жизнь за наше светлое будущее. Прототип известный всем, машина дважды Героя Советского Союза, Бориса Феоктистовича Сафонова.
Сама модель несложная, но издание выходного дня превратилось в долгострой. Из доработок:

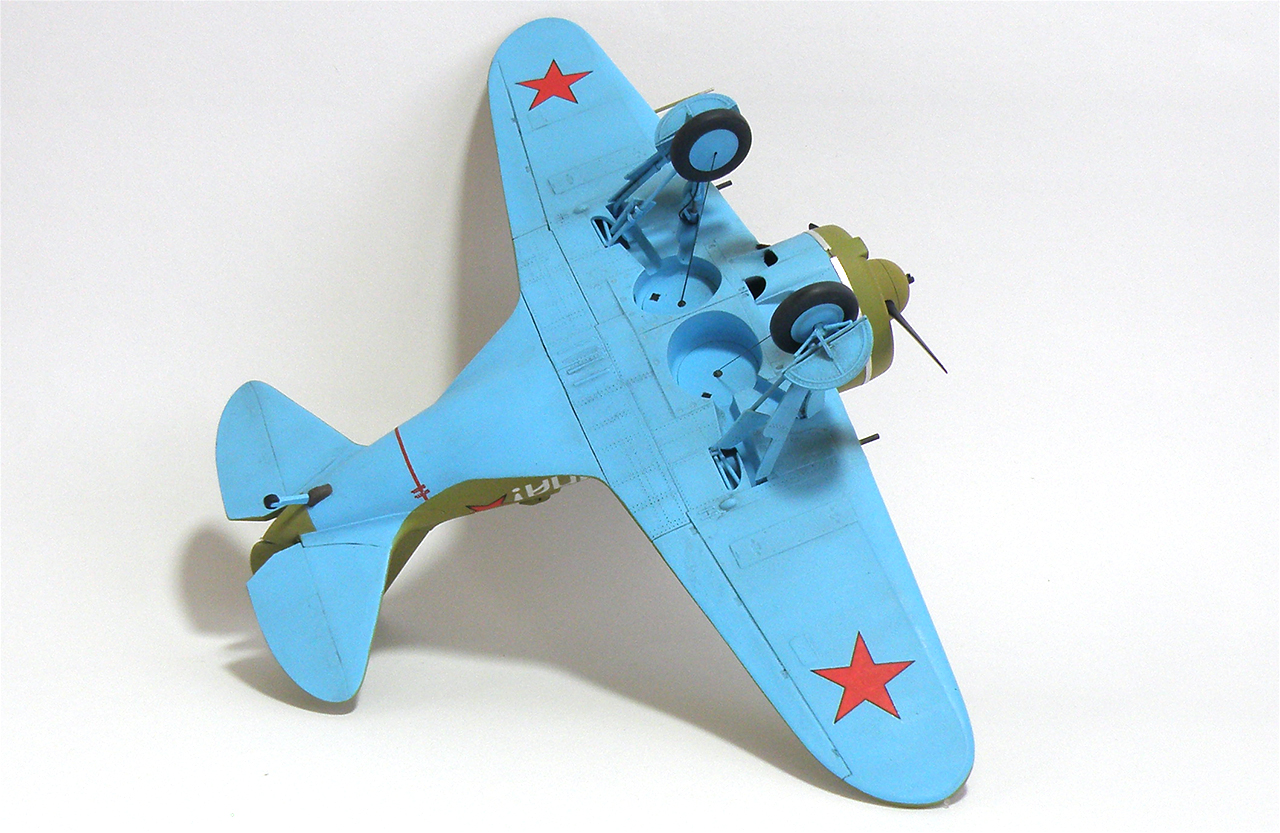

- ниши шасси, сымитированы квадратные смотровые окошки
- чехлы для тросов стоек шасси
- проводка на двигателе
- ремни пилота
- доработка интерьера (которую вообще не видно)
- тросы стоек шасси из нити для бисероплетения
- стойки шасси из медицинских игл, проводка из медной проволоки
- пулеметы из медицинских игл разного сечения
- прицел ПАК-1 изготовлен с нуля из пластика и проволоки
- фотопулемет ПАУ-22 (объектив из прозрачного пластика, проводка)
- БАНО изготовлены методом горячей штамповки
- накатана клепка
- сеточки в воздухозаборниках
Окраска по грунту Tamiya, акрилом Vallejo, смывка масляными красками по глянцу Future, затем матовый лак.
Желаю приятного просмотра!
Оценки
Войдите, чтобы оценить работу.
Комментарии (33)
На сайте с 17.08.2010
320 137
Хорошо!
На сайте с 03.02.2012
232 2210
Красавец!
Эстет
Спонсор
На сайте с 10.09.2012
64 322
Тезка,все здорово!Только единственный придиризм к внешнему виду.Сверху Вы сделали небольшой обгадинг,а низ совершенно чист.В жизни как-то всегда наоборот.Может стоит чуть извозюкать?
На сайте с 18.09.2011
11 1
Хороший "ишачок"!
Эстет
На сайте с 20.05.2009
115 1878
Поздравляю,Вова! не прошло и 2х лет......))
Спонсор
На сайте с 30.06.2012
137 5311
Аккуратная работа !!!
Эстет
На сайте с 18.07.2010
368 21797
Да.
На сайте с 13.11.2009
17 154
Всем большое спасибо за комментарии!
Владимир, я низ запачкал, вроде и на фото это видно
На сайте с 04.11.2010
16 69
здорово просто
Хорошая работа! Но цвет лопастей вызывает сомнения.
На сайте с 13.11.2009
17 154
Вадим, очень может быть, что дал маху. Но нет ни одного фото военного времени машины Сафонова, где был бы виден винт.

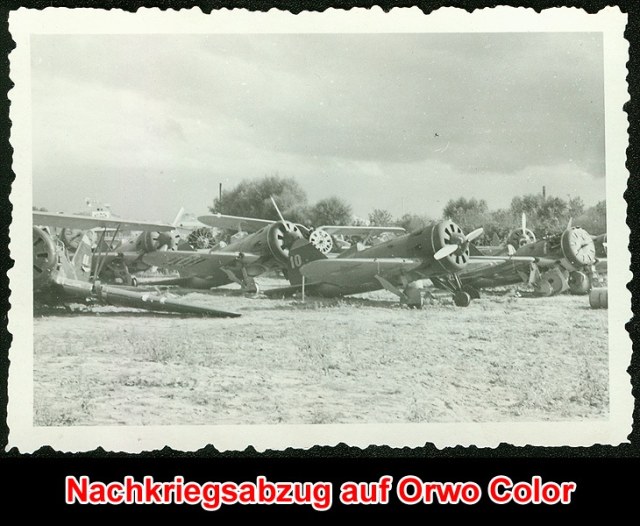

Есть такое фото:
Дык ведь задние поверхности лопастей на 2/3 длины окрашивались черной краской.Как раз ,как на приведенном фото.
Администратор
Эстет
Спонсор
На сайте с 17.10.2010
724 9624
Владимир, в целом понравилось.
Аккуратно, зрелищно. Работа несомненно удалась.
Но есть несколько замечаний.
1. Подача материала. Хотелось бы отдельно крупные планы. Как минимум кабину, ниши, хвостовая часть с коком, БАНО и пр. Это же все таки 48-й. Дать полноценные виды сверху и снизу.
2. Ниши. На КАРОПКЕ столько материала по „ишачку” и тут опять те же ошибки. Тем более обидно, что масштаб большой.
3. Цвета вызывают вопросы. Зеленый переосветлен, а голубой получился темнее и насыщеннее. Цвет ниш и стоек серый
4. Винт, как уже говорилось, спереди серебристый
На сайте с 13.11.2009
17 154
Спасибо за дельные замечания! Главное, что в процессе постройки фотографировал, но фото не сохранились
В планах еще самолет сержанта (лейтенанта?) Сурженко, поэтому неплохо было бы провести работу над ошибками.
На сайте с 13.11.2009
17 154
Борис, а что с нишами не так? Делал по фото.
Администратор
Эстет
Спонсор
На сайте с 17.10.2010
724 9624

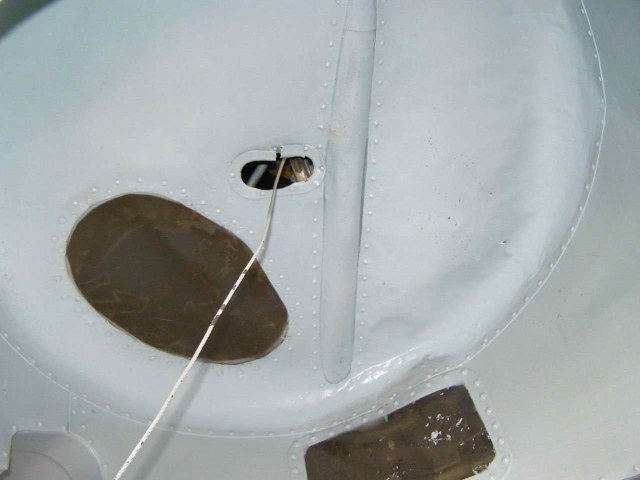

Володя, там выштамповка идёт, ребро жёсткости
И окон три - в правой нише в стенке ешё есть хорошо заметное окошко
Эстет
На сайте с 10.11.2009
56 1843
Вынужден согласиться с Владимиром, согласно последним изысканиям, ниши шасси у И-16 примерно с типа 17 по 24, могли быть как с квадратными окошками без ребер жесткости, так и овальными. Скорее всего - все зависело от заделов количества "тарелок" ниш на складах заводов.
Администратор
Эстет
Спонсор
На сайте с 17.10.2010
724 9624

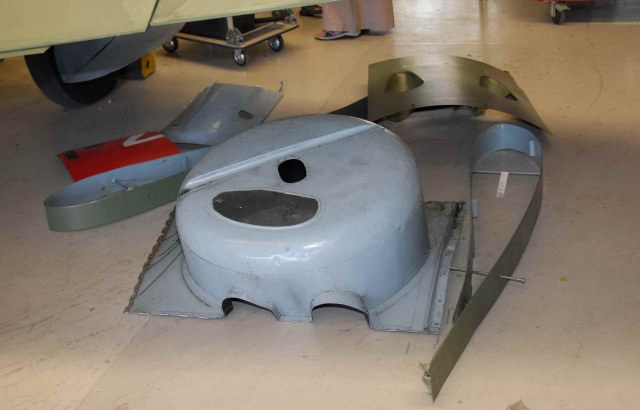

вот колпак ниши с изнанки
Администратор
Эстет
Спонсор
На сайте с 17.10.2010
724 9624
Женя, буду благодарен, если при случае пришлёшь материал.
Ибо Володину фотографию я пока считаю результатом не очень удачной реставрации, а материалы, собранные к конкурсу "Наш любимый "Ишачок" в 2012 году, как бы этот момент не освещают.
Хотя, возможно, я и ошибаюсь, машина строилась почти 80 лет назад и наверняка все точки над "и" не расставлены до сих пор.
В этом случае, Володя, конечно прими мои извинения - тогда получается, что я был излишне категоричен :-)
Эстет
На сайте с 10.11.2009
56 1843

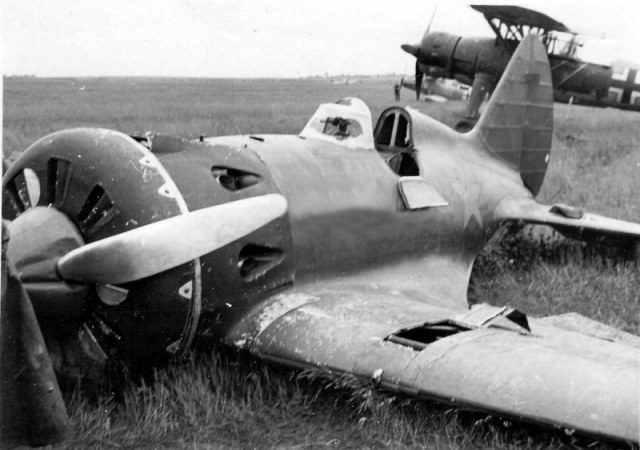

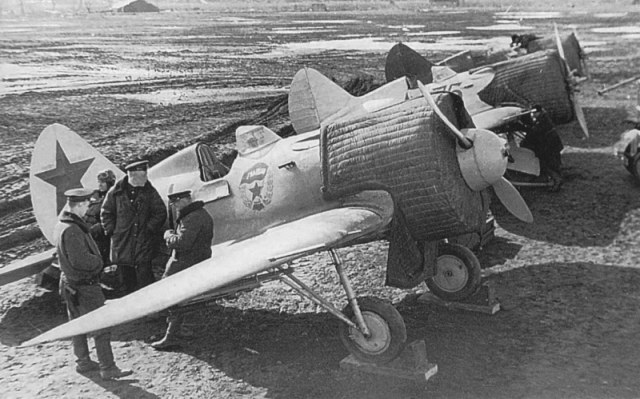

Вот фото тип 24 с овальными окошками...
Эстет
На сайте с 10.11.2009
56 1843

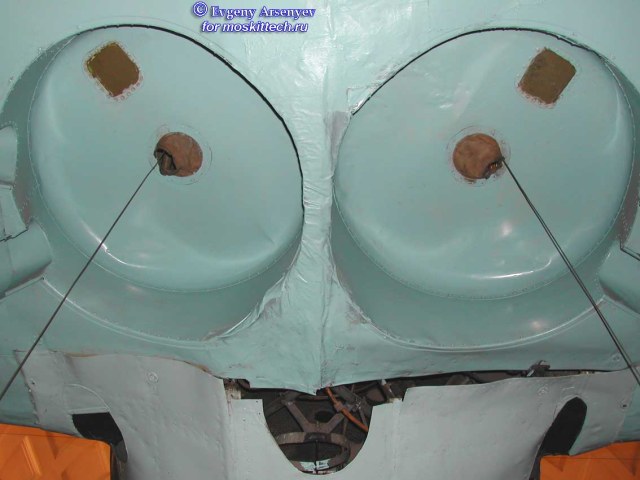

А вот с квадратными...
Администратор
Эстет
Спонсор
На сайте с 17.10.2010
724 9624
Ага. Вижу. Спасибо.
P.S. А что немец то делает - что это он там стыдливо теребит, повернувшись к нам спиной? :-)
Эстет
На сайте с 10.11.2009
56 1843
Так, что прав и Боря и Владимир.
А материалов катастастрофически мало...
Тому кто возьмется исследовать данную тему, можно будет писать диссертацию
Эстет
На сайте с 10.11.2009
56 1843
Это он ниши непривычные заметил и перевозбудился малость
На сайте с 22.01.2014
22 13
Хорошая работа, по замечаниям с коллегами согласен. Будете делать работу над ошибками, обратите внимание на толщину законцовки крыла.
На сайте с 13.11.2009
17 154
Еще раз всем спасибо! Сначала я сделал овальные ниши, потом полазил по форумам, вычитал про типы 24-29, что на них ниши были с квадратными окошками и без ребра жесткости, идее этой поспособствовало фото, которое я указал выше.
Борис, о дополнительном окошке - оно есть, в кадр не попало просто. Модель столько раз падала (не только по моей вине) и ломалась, что боязно ее из шкафа доставать для фото, как заколдованная :-) а критику я воспринимаю адекватно, и чем она жестче, тем лучше - будет стимул в следующий раз сделать еще лучше!
Дмитрий, насчет кромок согласен. Я их стачиваю, в итоге пластик становится прозрачным, не хочется, чтобы повело, а потом все равно на фото кромки толстые (не такие, как исходные, но все же). Может, что посоветуете?
Администратор
Эстет
Спонсор
На сайте с 17.10.2010
724 9624
Володь, как бы ты не относился к критике, но и я был не прав в своей категоричности. Так что извини :-) погорячился.
Правильно говорится: семь раз отмерь...
На сайте с 13.11.2009
17 154
Борис, всё в порядке

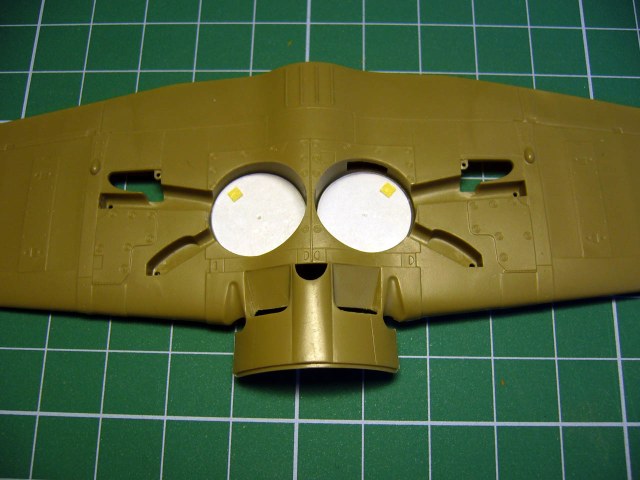

Кстати, нашел фото сборки на сайте с фотогафиями своими, там окошко видно, заодно видно, как я делал квадратные окошки (кружки из прозрачной пленки, под ними белая бумага для того, чтобы было видно окошки, оценить их симметрию, потом белую бумагу убрал).
На сайте с 22.01.2014
22 13
Владимир, других вариантов нет, только точить, пусть даже пластик становится не толще листа бумаги. Главное чтобы контуры крыла не подпортить.
