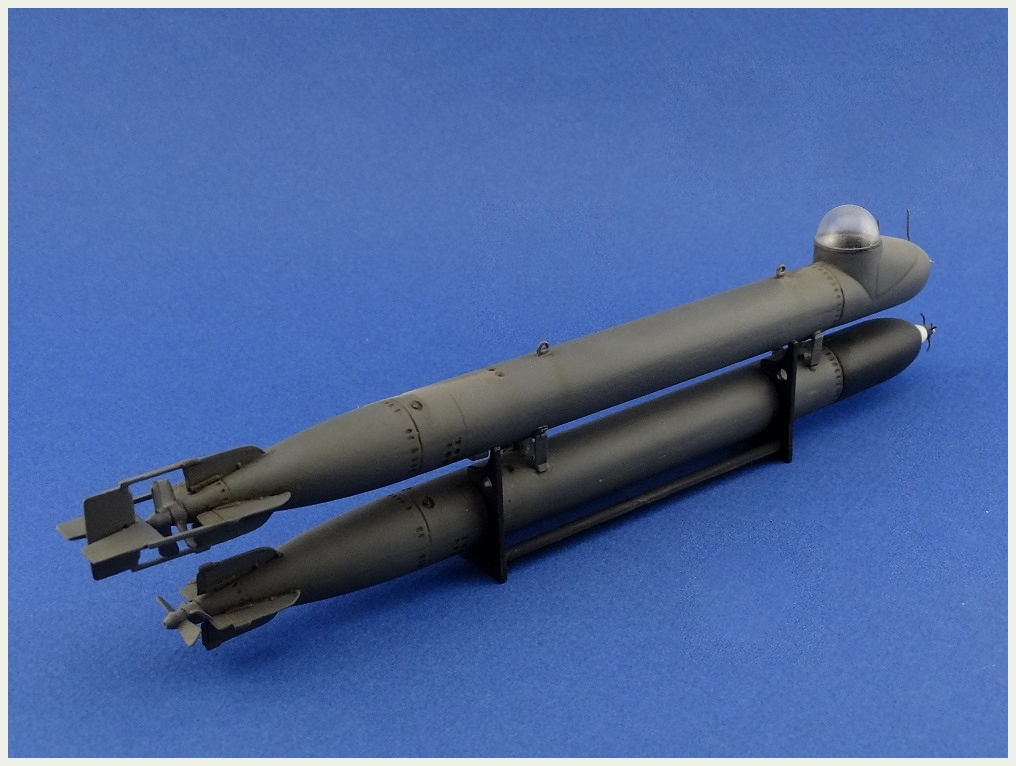

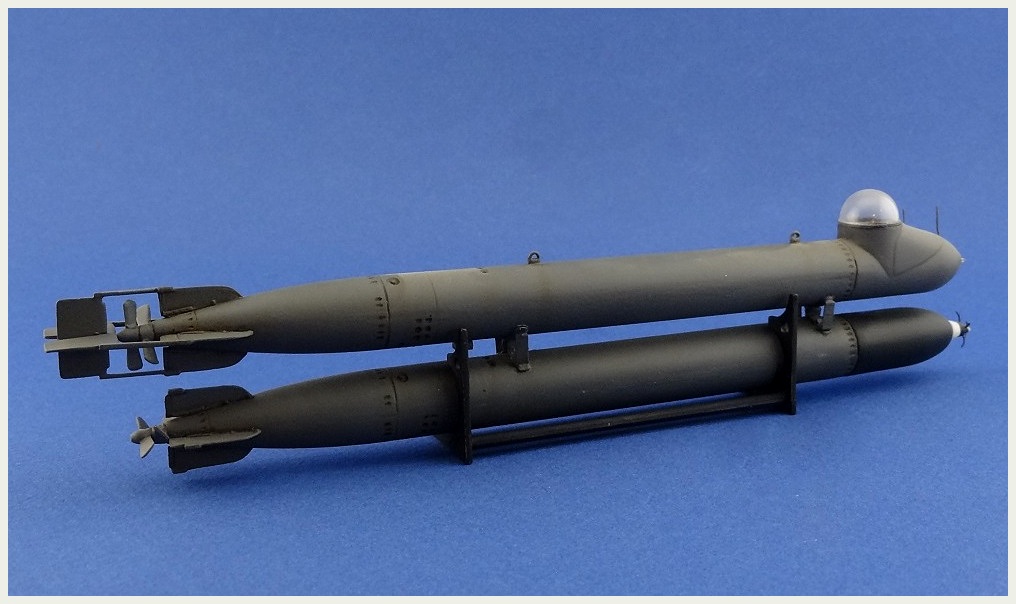

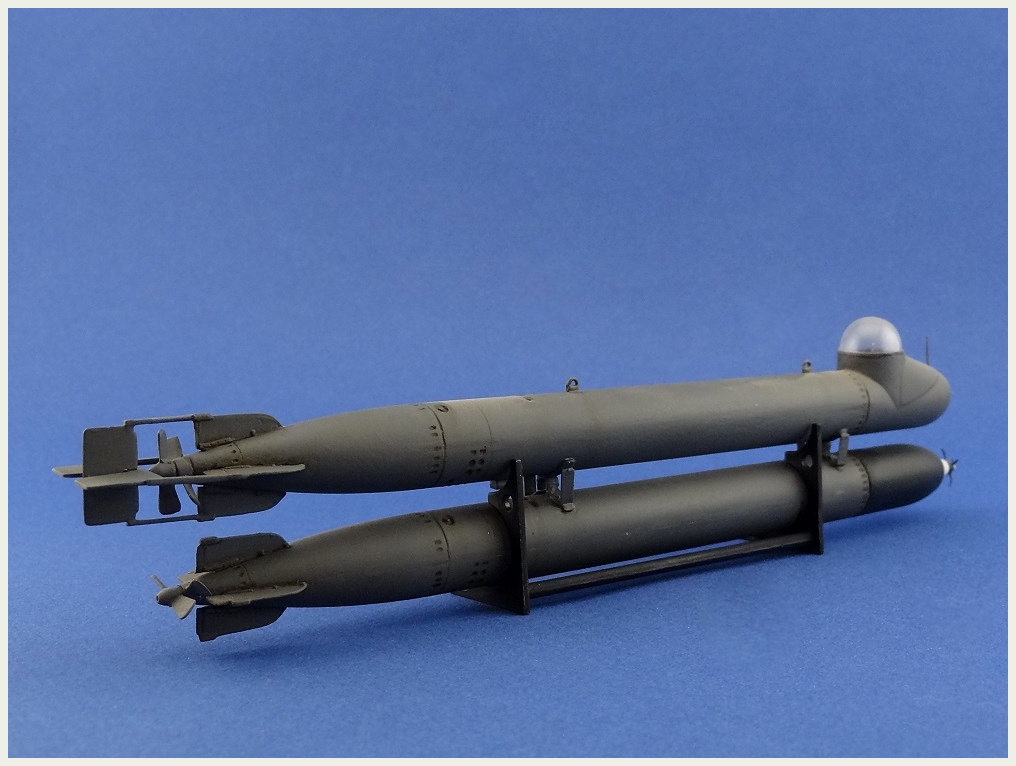

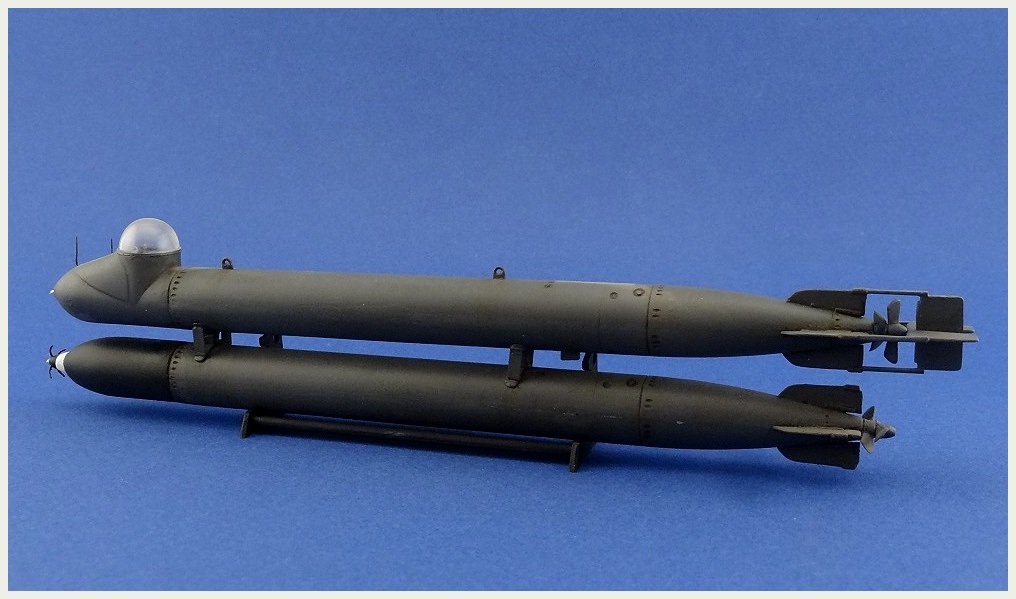

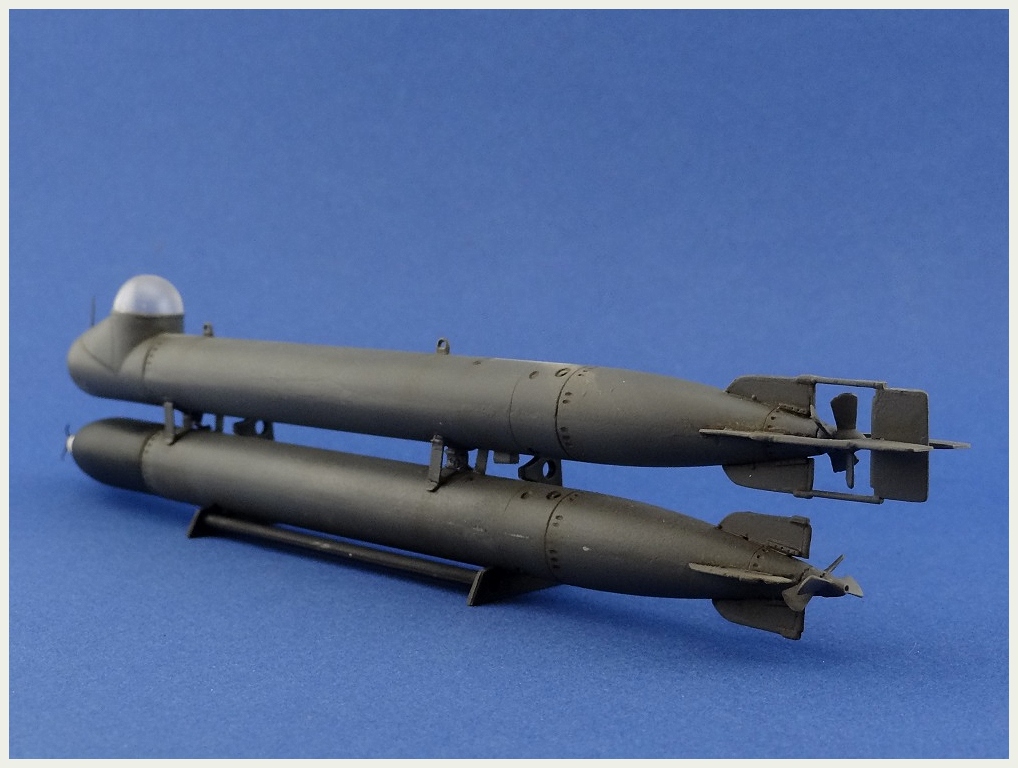

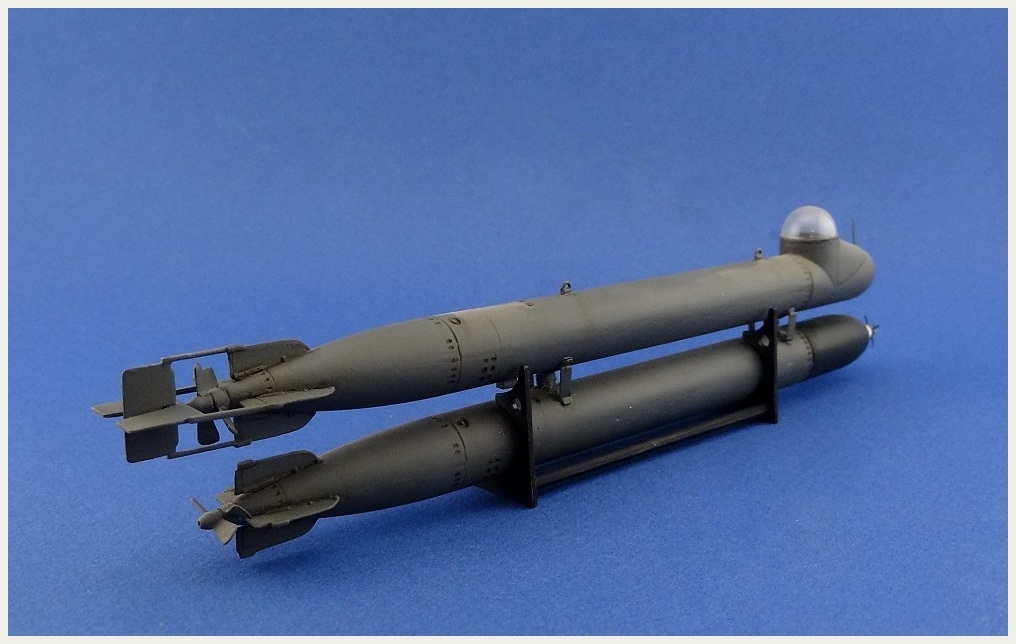

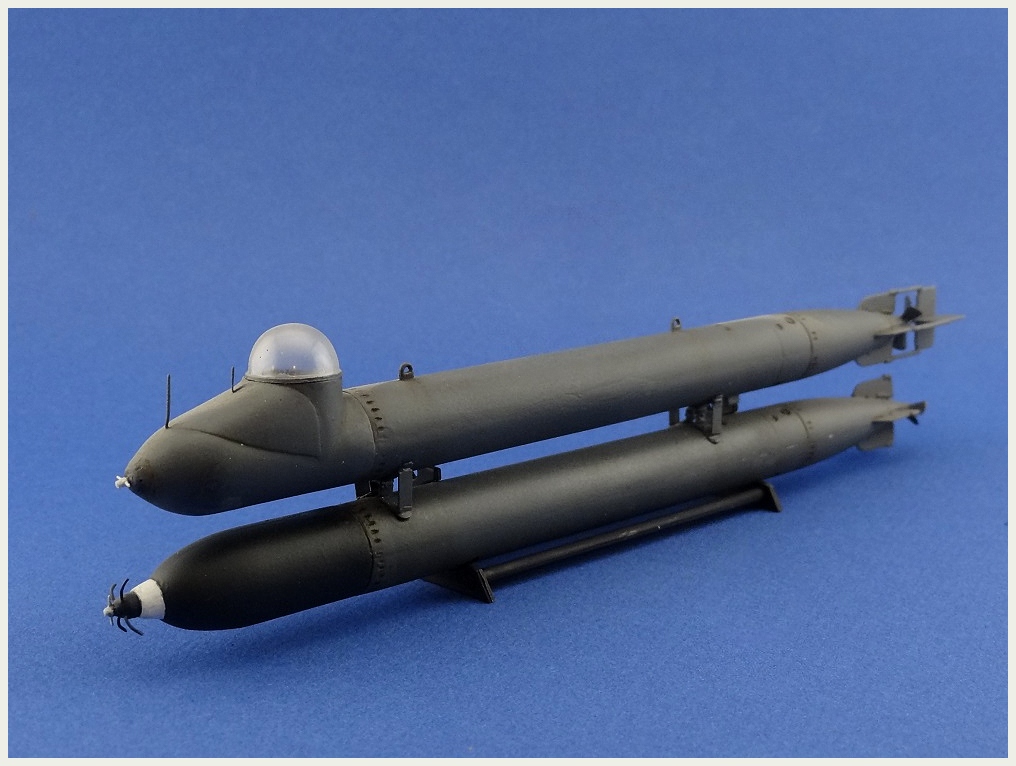

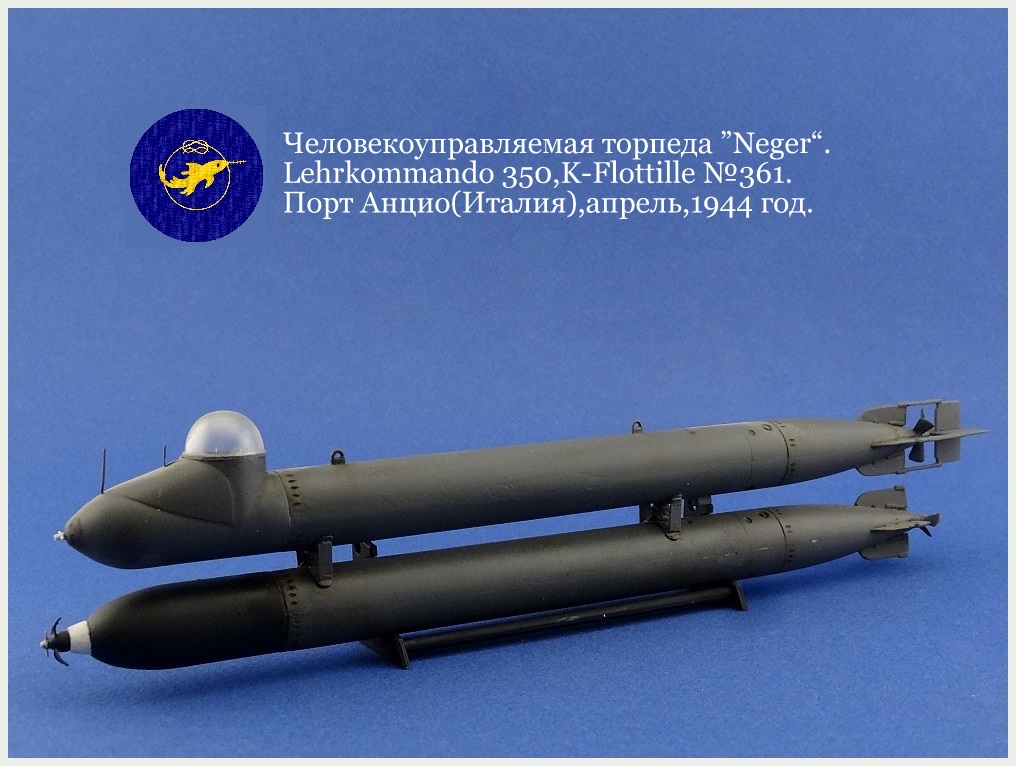

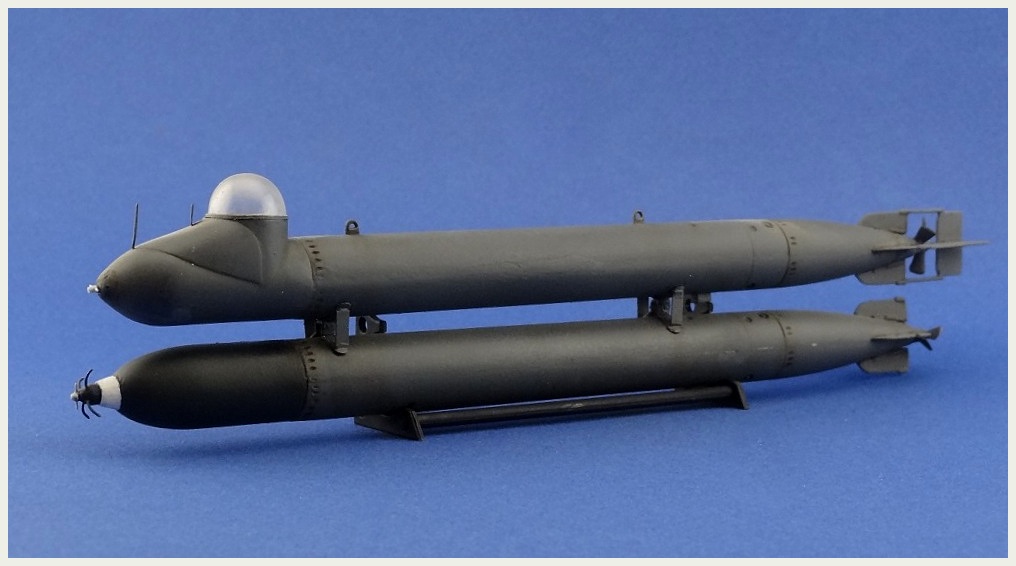

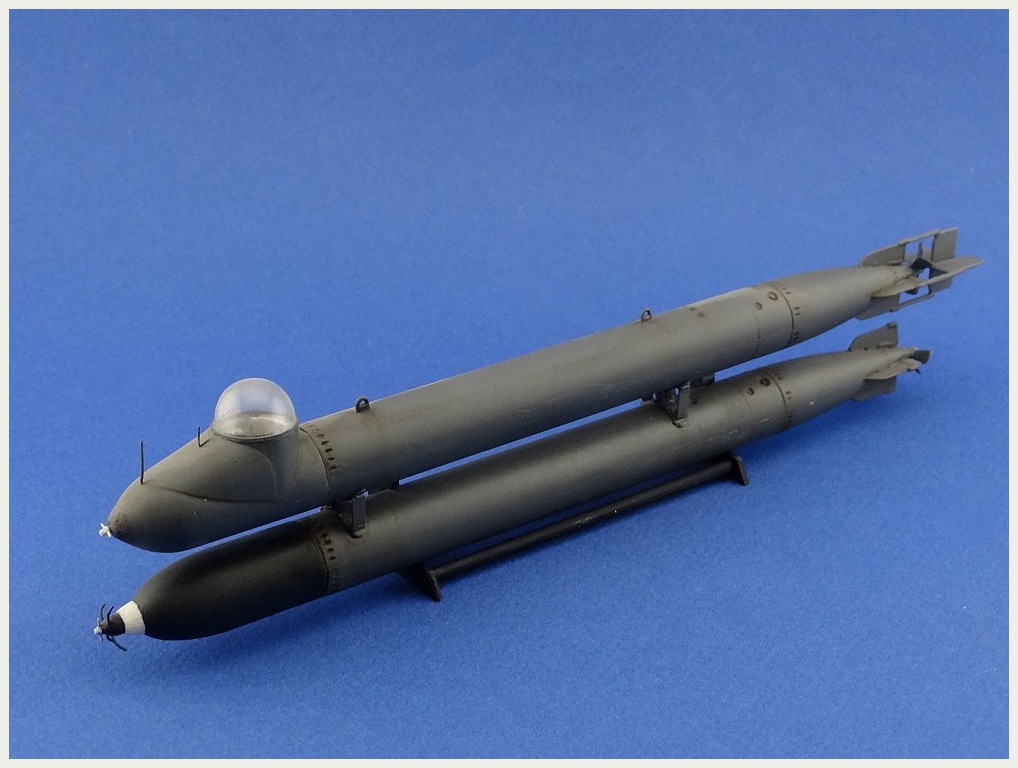

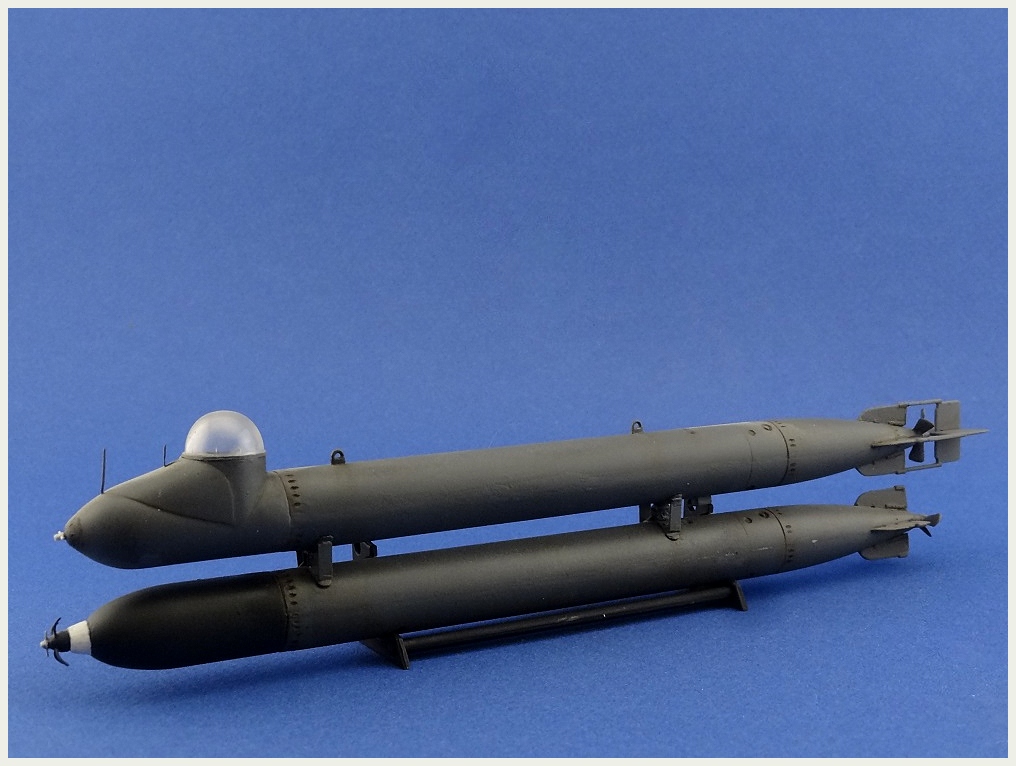

Человекоуправляемая торпеда "Neger".

Здравствуйте уважаемые коллеги.

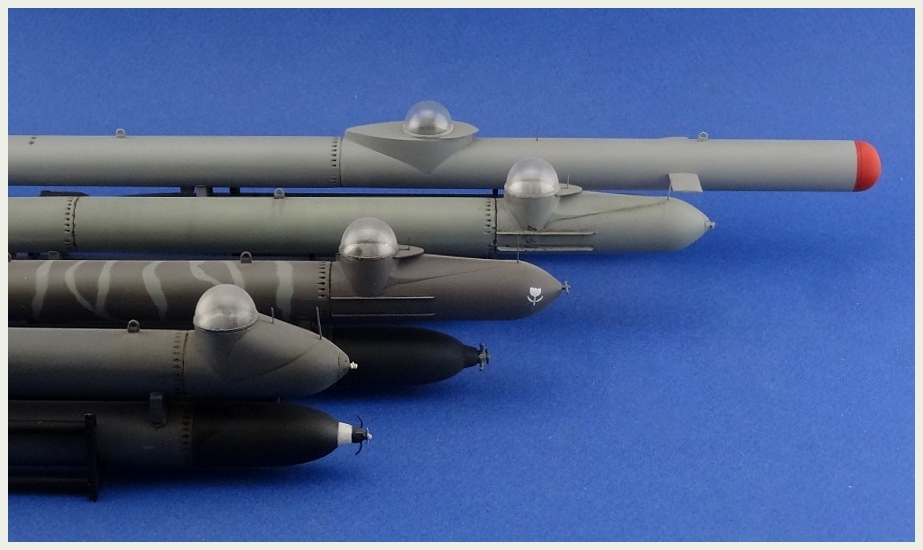

Продолжаю показывать свою коллекцию малого подводного флота.

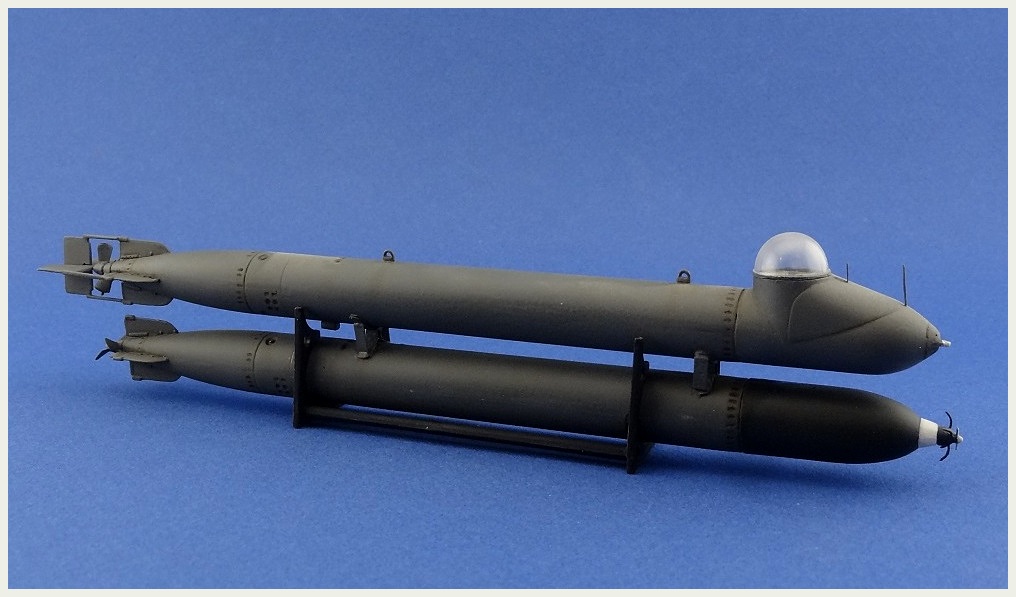

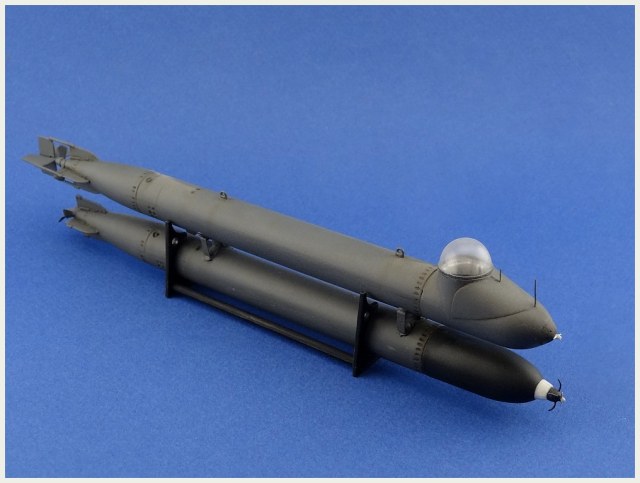

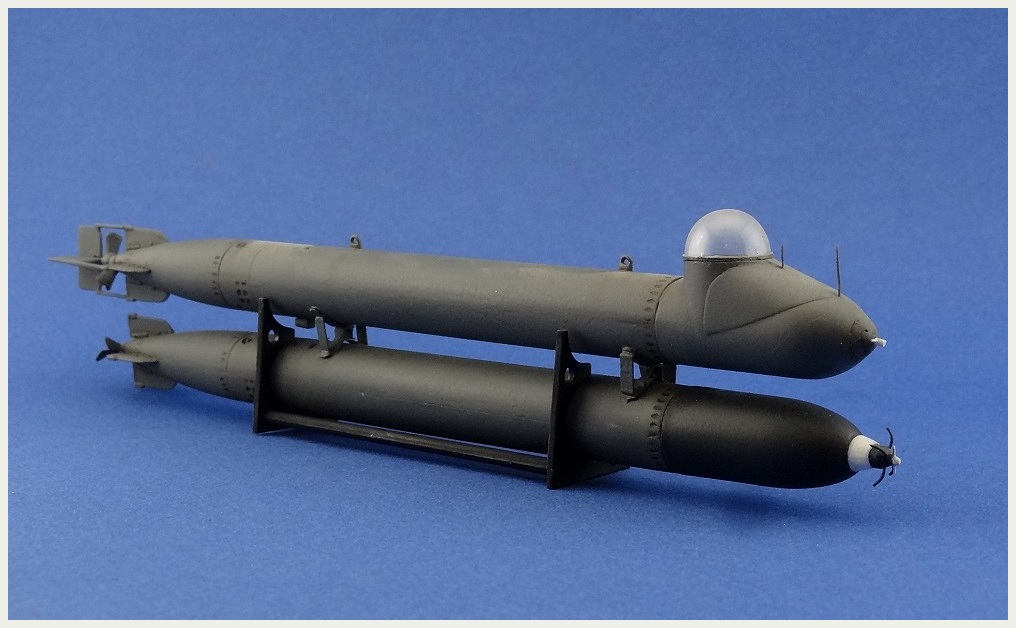

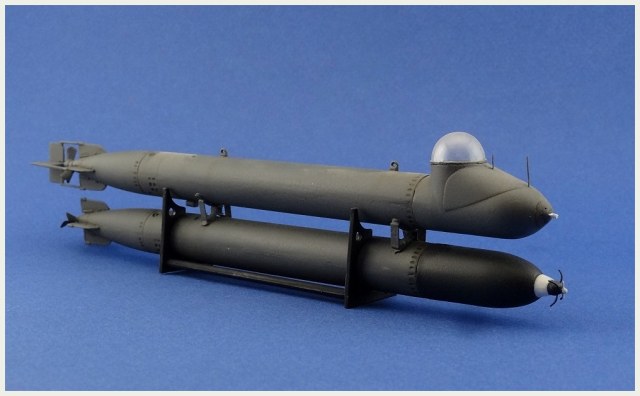

Сказать про модель особо нечего,поскольку собрал практически  искаробку,но есть несколько нюансов которыми страдает данный производитель.

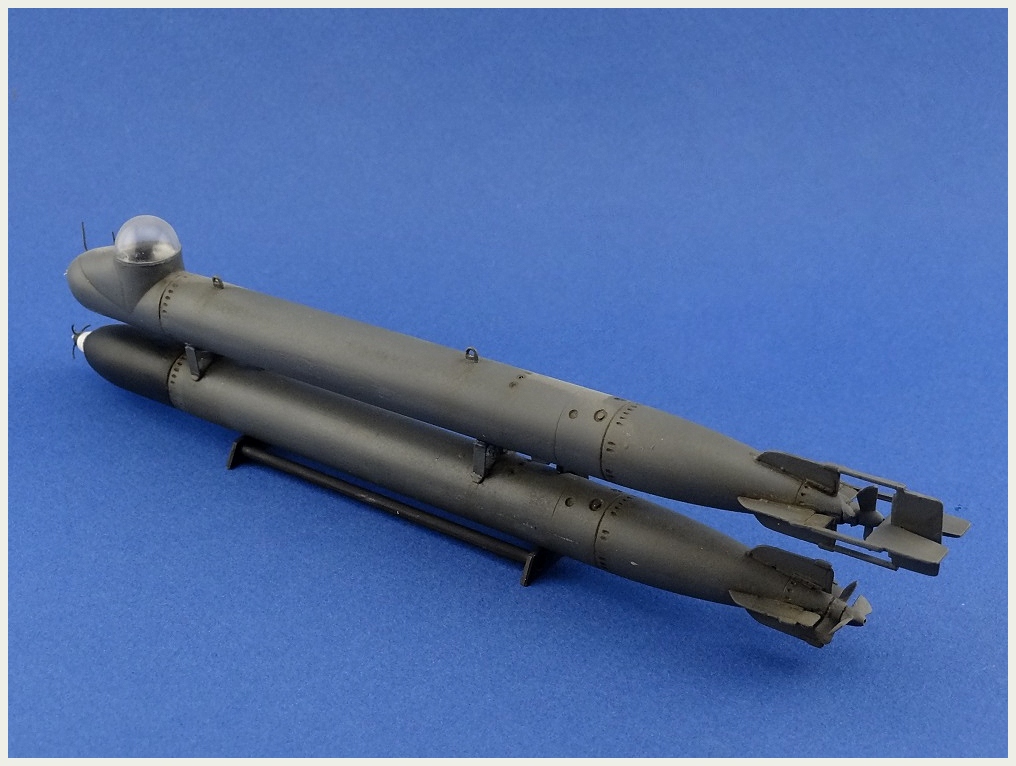

1. У всех набор приходится подгонять до нужно длины кормовые рули.Набор даёт их очень длинные.
2. Хвостовое "оперение" у всех торпед и носителей слишком высокое, приходится также подгонять до нужной высоты.

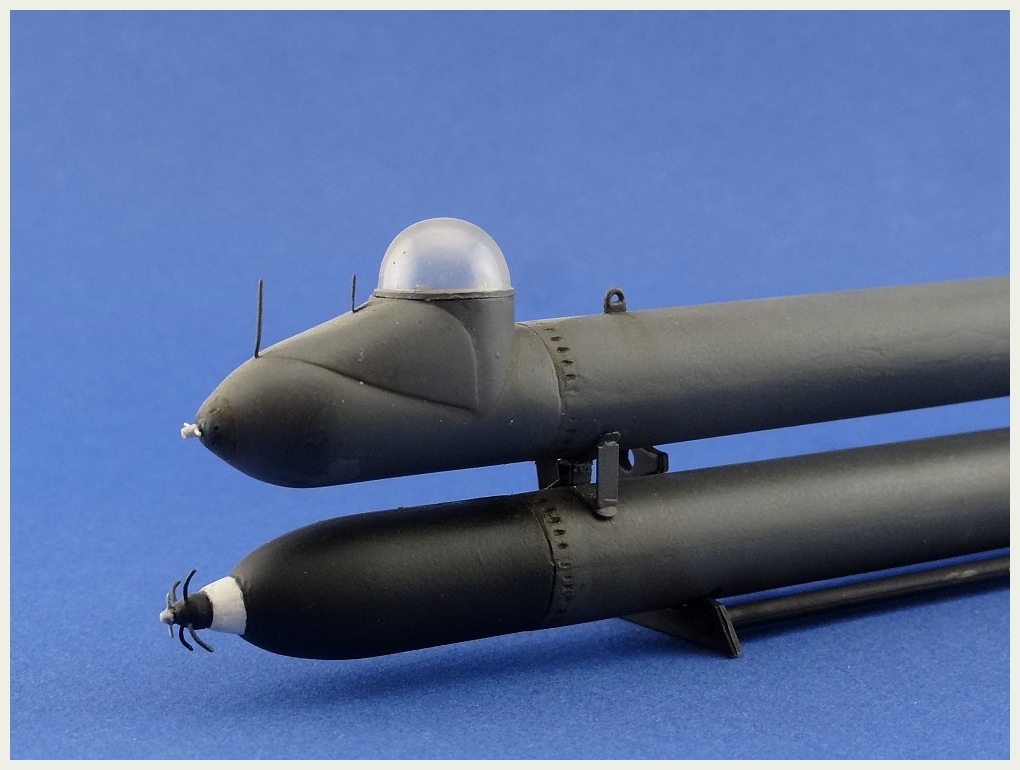

3. Сделал на торпеде детонаторы,так как  в наборе они были очень плохого качества.

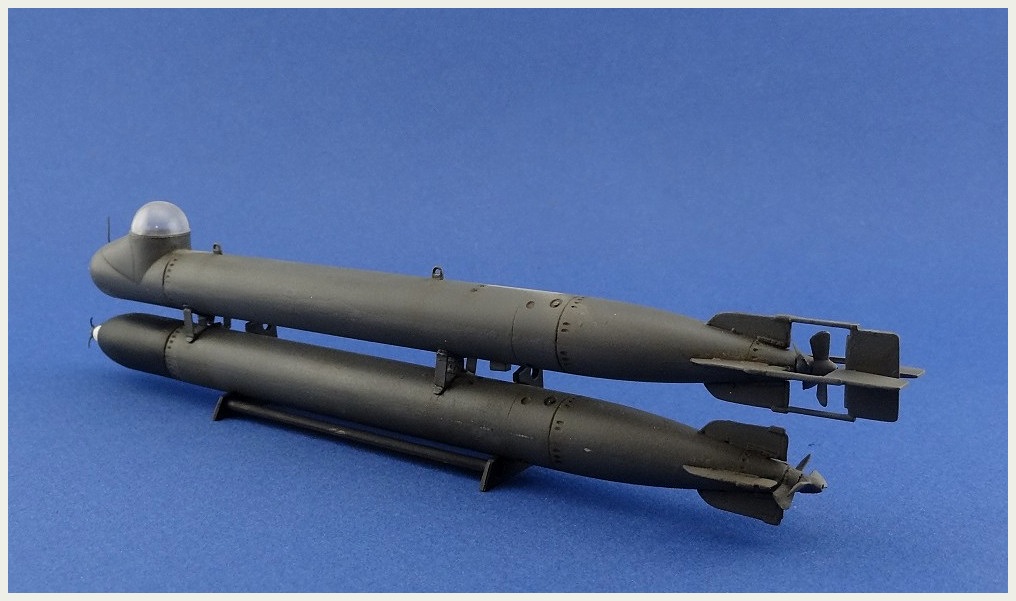

4. Немного сточил толщину гребных винтов на носителе и на торпеде.

Модель находится в частной коллекции.

• Исторические данные.

Командование военно-морского района «Север» провело 21 декабря 1943 года в Киле совещание, на котором обсуждались технические проблемы, связанные с созданием и внедрением в практику новых образцов вооружения для противодействия десантным силам противника. Присутствовавший на этом совещании инженер-конструктор Рихард Мор (Richard Mohr), специалист по торпедам, заявил, что поскольку методы обнаружения подводных лодок непрерывно совершенствуются, то наибольшими шансами скрытного выхода на рубеж атаки в прибрежных водах обладает торпеда, управляемая человеком. Инженер Мор подал свой проект на утверждение уже через 3 недели после совещания - 10 января 1944 года, а еще через два месяца первая немецкая управляемая торпеда была готова к испытаниям. Ее прототип построили за 24 часа на опытно экспериментальном заводе при НИИ «Torpedo - Уегsuchs - Austalt» в Эккернфёрде.
По аналогии с фамилией инженера-разработчика конструкции дали кодовое обозначение «мавр». Затем кто-то в шутку бросил: «негр» (Neger), и под этим наименованием оружие пошло в серию. Всего было выпущено примерно 200 транспортных торпед комплекса «Негр». Вес всего комплекса составил около 3-х тонн (в том числе масса боевой торпеды была 1,65 т). Диаметр торпед остался прежним (53,3 см); длина транспортной торпеды увеличилась до 765 см. Промежуток между верхней и нижней торпедами равнялся 15 см. Мощность двигателя была 12 л.с. Он потреблял энергию от аккумуляторных батарей общим напряжением 110 вольт.

Водитель располагал простейшими органами управления и мог осуществлять следующие несложные манипуляции: запуск и остановку электромотора торпеды-носителя, управление рулями курса и глубины, пуск боевой торпеды. Для этого в кабине имелись компас, ручка управления и два рычага включения электромотора и сброса торпеды. В носовой части транспортной торпеды установили вместо оптического прицела два штыря, с помощью которых водителю следовало выводить «Негр» в нужное исходное положение перед пуском боевой торпеды. Во время атаки над поверхностью воды на 35-40 см выступал лишь колпак кабины водителя, который должен был подвести аппарат к вражескому кораблю на расстояние, не превышавшее 500 метров и с этой дистанции выпустить нижнюю торпеду. Затем он разворачивал транспортную торпеду и своим ходом возвращался к берегу. Из-за невысокой скорости и дальности плавания торпедных комплексов «Негр» командование флота планировало использовать их только в прибрежной зоне только при благоприятных погодных условиях (например, ночью при волне не более 1 балла) и как можно ближе к базам.

По расчетам Р. Мора, с подвешенной боевой торпедой «Негр» мог пройти 18-20 миль на 3 узлах (6-7 часов движения), а после ее пуска - примерно столько же на 4,2 узлах (еще 4-5 часов). Таким образом, теоретическая дальность плавания комплекса «Негр» (к цели - с боевой торпедой, назад - без нее) составляла 35-40 миль. Но с учетом встречного ветра, волн и препятствующих плаванию течении, реальная дальность была на 5-7 миль меньше.

• Руководитель немецкой молодежной организации Гитлерюгенд Артур Аксман беседует с добровольцами.

Новое оружие имело несколько достоинств и много недостатков. К достоинствам следует отнести возможность возврата транспортной торпеды после атаки и повторного использования. Одним из главных недостатков являлось то, что торпедные комплексы «Негр» могли плавать только в полупогруженном состоянии. При этом прозрачная полусфера кабины водителя была легко заметной для наблюдателеи, находившихея на атакуемых судах. Другим серьезным недостатком этого штурмового средства являлась его низкая скорость, вследствие чего «Негр» мог атаковать в основном неподвижные или малоподвижные цели. Самой же слабой стороной комплекса являлось то, что голова водителя возвышалась над поверхностью воды не более, чем на 30-40 см, поэтому дальность обзора поверхности моря была очень мала, а ориентация - краине затрудненной. Вдобавок, штыревое прицельное устроиство являлось весьма примитивным. Соответственно, торпедная атака имела реальные шансы на успех лишь в том случае, если производилась с дистанции, не превышавшей 300-400 м.

Командовать подразделением «негров» Дёниц назначил старшего лейтенанта Ганса Крига, командира поврежденнои авиациеи подводнои лодки. После этого гросс-адмирал объявил, что не выделит больше в водители торпед ни одного подводника. Поэтому первые 40 человек набрали из различных береговых и тыловых частей, ни один из них раньше не служил на кораблях. Интенсивные занятия по освоению техники длились всего 15 дней, после чего свежеиспеченные водители управляемых торпед, гордо именовавшие себя «капитанами», получили первое боевое задание в Италии.

• Тактико-технические характеристики.

• Используемая литература:

1. С. В. Иванов- Сверхмалые субмарины и человеко-торпеды.Часть 3 (Война на море №23)

• Другие интересные модели:

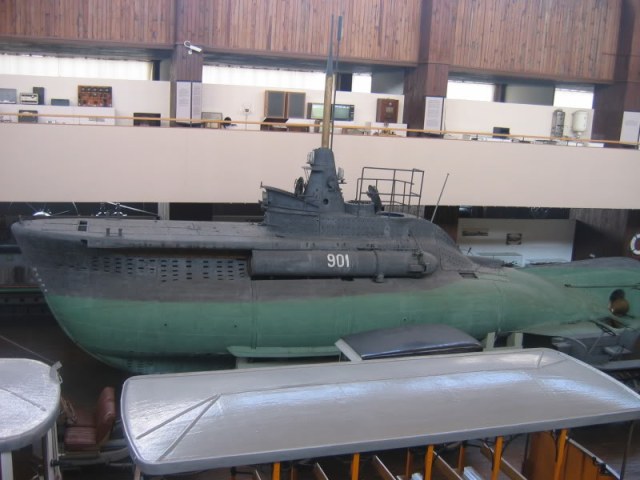

1. Сверхмалая подводная лодка "Дельфин-1".
2. Человекоуправляемая торпеда "Hase".
3. Человекоуправляемая торпеда "HAI".
4. Человекоуправляемая торпеда "Marder".

_____________________________________________________

На этом у меня всё.

Всем попутного ветра! С уважением,Фидель!
