Т-34/76 Сталинградского тракторного завода выпуска лета 1942 года
- Производитель:
- Звезда
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Танки
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945

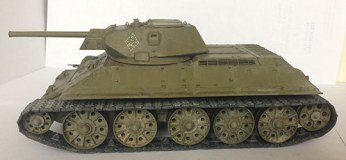

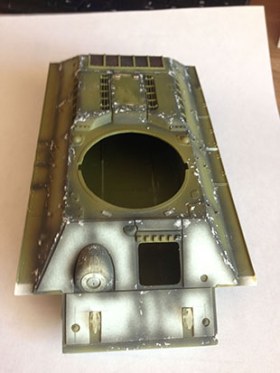

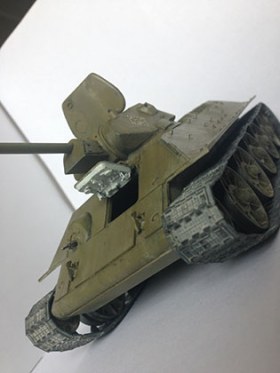

Т-34 производства СТЗ начало лета 1942 года. Привязки нет. Потрепанный вариант. Модель «Звезды» собиралась очень и очень долго. Из переделок все не упомнить . Но переделывал много. Изменена форма башни и люка. Новая кормовая балка. Решетки самодельные. Много самодельной мелочевки. Выхлопные патрубки не родные. Катки родные причем все, переделанные под Сталинградские. Картеры бортовых передач доработаны. Из фото видно некоторые моменты по доработке. Фототравленка не использовалась. Все из подручных материалов. Башенный люк ломался по петлям раза четыре. На фото сессии сломался пятый раз. Придется ремонтировать еще раз. Траки от «Макет» собранные в рабочую ленту. Немного сделал внутрянки в башне. Устал от него. Но, что получилось то получилось, Доделаю люк и баста. Прошу высказываться.
Оценки
Войдите, чтобы оценить работу.
Комментарии (44)
На сайте с 19.10.2010
143 3312
Достойная попытка сделать Модель- Копию! Вроде все основные моменты исправлены, труд немалый. Вот покраска кажется подкачала, мне думается и цвет какой-то "не советский". Чтоб не ломались рабочие люки - это просто, под петлю сверлить отверстие, усы петли внутри разогнуть и на супер-клей; а "декоративная" часть остаётся родная.
На сайте с 29.01.2013
13 0
Очень интересно!
Спонсор
На сайте с 21.10.2008
117 4057
Очень правдоподобный танчик. Матчасть е оцениваю, т.к. некомпетентен, а сборка и окраска весьма на уровне.
На сайте с 02.11.2013
51 42
фото просто огромные
На сайте с 06.10.2011
3 0
Я живу в Волгограде не так далеко от тракторного завода и изучал и видел на фото и в цветной фотографии на самом дели Как с тех фото эта Т-34/76 очень нравится просто супер 5+
На сайте с 21.07.2010
19 2771
Да, серьёзная переделка. Только на общем фоне выделяются совсем не сталинградские ведущие колёса.
На сайте с 06.05.2012
0 4
За переделки респект! Сам пилил такой... Вот траки подстарить бы.
На сайте с 07.01.2012
3 1086
В Волгограде нет ни одной Т-34-76 Сталиградского Тракторного завода. Всё что есть - уральские.
На сайте с 08.12.2013
14 17
В целом работа хорошая,про траки уже склазали.
На сайте с 19.08.2010
9 188
Всем доброго дня.
Про цвет. Красил 4БО "АКАН" затем два светлых фильтра и много натуральной пыли + растворитель.
Про люки. У меня впервые такие поломки. Не могу понять причину. До покраски все открывается ничего не ломается. Разбираю, крашу, собираю работает. Люк открывается и закрывается но уже не хватает какого-нибудь края петли. А это видно, вот и приходиться переделывать. А так как левый глаз видит очень плохо, после тромбоза, то я не могу определить где, что не дает открываться, где затирает.
Про ведущие колеса. Поленился я их заменить. Приобретение сталинградских заняло бы еще время, а я как говорил от работы с этим танком уже устал. Попытался сделать, что-то похожее, не получилось.
Про окраску траков. Можно добавить пыли и подстарить. Я немного схитрил. Видимую часть траков спереди и сзади состарил. Возможно маловато но прилично. А так как траки рабочие в процессе фотографирования естественно переместились (я не контролировал этот процесс.) Поэтому более чистые траки и вылезли.
Спасибо всем. Рад вашим отзывам. Кстати кто может посоветовать, где и у кого можно приобрести Сталинградские ведущие колеса. Переделка вполне возможна. Заодно и траки побольше состарю.
Спонсор
На сайте с 01.07.2013
18 20
Блин, душевно получилось, по-живому. Окраска понравилась, и потеки.
Спонсор
На сайте с 30.08.2011
95 118
Понравилась работа!!!
Малэнькое замэчание - при поднятом люке мех-вода откидывается вниз треугольная петля для его закрывания...
На сайте с 19.08.2010
9 188
Максим я полностью с тобой согласен. Петлю не переделывал. Исправлю. Стоит ее красить в красный цвет или нет?
Спонсор
На сайте с 30.08.2011
95 118
А вот этот аспект мне неизвестен....не принципиально....в базу, даже если бы был красным - через месяц стал бы черным....деды рассказывали - при вождении использовали петлю как визир...
На сайте с 24.07.2008
3 5932
Моё восхищение! Достойный танк, работа просто титаническая! Фотки хоть и подробные, но чересчур мелкие, многие детали не разглядишь как следует.
http://armor35.ru/index.php?searchstring=T-34&show_all=yes
Образец колёс ссылка снизу - заказать вверху, нижний маг не советую.
http://www.ruscale.ru/product/22810/
Или купить модель T-34/76 STZ Mod.1941 DRAGON 6355
П.С. Уважаю проделанную работу, поэтому матчасть не трогаю.
На сайте с 28.04.2011
51 504
T-34/76 STZ Mod.1941 DRAGON 6355
Эту модель уже не купить а кто если продаёт то цена мама не горюй.
Вот и приходиться людям пилить.
На сайте с 19.08.2010
9 188
Оберон. Дело в том, что данных ведущих колес нет в наличии. Тем не менее за ссылку спасибо. Теперь времени много буду искать. На счет Евгения, я работал с ним не менее 2-х лет. Последние года полтора ничего правда у него не заказывал. Читал про него нелестные отзывы, но меня он ни разу не подводил. Фотки объемом около 400 Кб больше согласно правилам нельзя. Если только переснять конкретные узлы макросьемкой. Если есть неоходимость я могу это сделать не ранее выходного.
Максим как ручку переделаю выложу фото.
Спасибо всем.
На сайте с 03.02.2014
2 39
Браво!! Отличная работа!! Только фото подкачали - очень маленькие... ничего не разглядеть.
Небольшие замечания по матчасти:
Про неверное ведущие уже сказали.
На фото не могу различить какой тип ленивцев использован - у СТЗ они были со специфичными грушевидными отверстиями.
Также не вижу что с буксирными крючьями и защелками под них
Чьи использовали катки? Если перепиливали родные от звезды, то у них заужен диаметр центрального диска.
Также кажется что выхлопные патрубки и бронировки под них переразмерены.
Не уверен, но скорее всего, в нижнем ряду на вкд должно быть не 11, а 6 болтов.
Повторюсь, работа вызывает огромное уважение!! Советую вам переснять ее!!!
На сайте с 24.07.2008
3 5932
http://karopka.ru/forum/forum233/topic7282/
На форуме есть целый раздел по фотографированию моделей - фотки же ужать можно не только по размерам. Смотрите ссылку выше. Опять же на румоделизме и других ресурсах есть статьи на эту тему. В крайнем случае могу помочь.
Колёс-то нет, а вот ЗАКАЗАТЬ можно, по крайне мере попробовать. Это же очевидно. Может их уже не выпускают.
С моделью действительно промашка - не видать не Драгона не КиберХобби.
На сайте с 22.03.2012
0 20
Не уверен, но скорее всего, в нижнем ряду на вкд должно быть не 11, а 6 болтов.
Так точно. Это у нашего брата распространённая ошибка- сам повёлся на чертежи Лагутина. Достойный запил!
С уважением Владимир! КЛСМ "Сталинградский фронт".
Спонсор
На сайте с 06.05.2011
0 106
Такие дифирамбы,аж не хочется говорить о непопулярной ныне матчасти,но...Скажу ,что не увидел,или нет иммитации
шипа,соединяющего лобовую и бортовые детали башни,крюки с выступом,чего на сталинградках не было,Ну да тормознусь,а то побьют. А в общем машина неплоха. По декоративу я пас.
На сайте с 19.08.2010
9 188

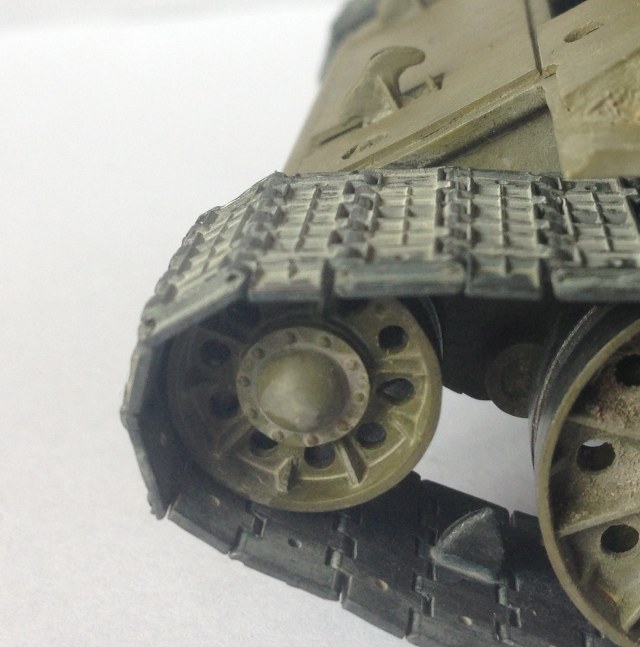

Алексей (AlexD) Ленивцы от "Звезды" Каждое второе отверстий переделывал на грушевидную форму насколько позволяла форма самих ленивцев. Отверстия рассверливал так как родные маленького диаметра. Сразу оговорюсь, я не в коем случае не претендую на уменьшенную копию танка. Просто делал то, что возможно в моих силах и средствах приблизить модель к более реальному танку. Защелки на буксировочные крюки не ставил. Катки родные. Сделал тоньше обод и рассверлил отверстия. Выхлопные патрубки от "ЗиП". Самодельный перелив. Что такое ВКД? В выходной попробую с фотками что-нибудь сделать и выложу.
Оберон. Попытка не пытка попробую списаться, может, что и получиться. С фотографиями если не получиться попрошу помощи.
Construktor. Шиповые соединения нанес по всему корпусу и башне. Попробую переснять интересующие вас моменты. Но как я уже говорил в выходной. Про крюки возможно вы правы. Этот вопрос я не изучал. А по поводу ваших высказываний прошу продолжить если есть, что сказать. Это только пойдет на пользу. Любая информация полезна. Не бойтесь обидеть я не в том возрасте, чтобы обижаться. Наоборот, тем больше слушаешь, тем грамотней становишься, делая определенные выводы сопоставляя уже с известной информацией. Так, что с моей стороны к вам только благодарность.
По поводу одиннадцати болтов. Вижу где это. Если точно их было шесть, то срежу лишнее.
Спонсор
На сайте с 06.05.2011
0 106
Имел ввиду этот шип
Спонсор
На сайте с 06.05.2011
0 106
Спонсор
На сайте с 06.05.2011
0 106
А крюк был такой
На сайте с 19.10.2010
143 3312
Число болтов на нижнем ряду верхнего кормового листа вероятно могло быть самым разным
По крайней мере, в опублиуованном отчёте "Новый метод изготовления корпусов и башен" их нарисовано 9, а корпус, проходивший испытания - имел 11. А на фото Тридцатьчетвёрки с классическим сталинградским корпусом - вовсе 6. На чертежах Кирсанова - и 6, и 11.
На сайте с 24.07.2008
3 5932
Александр Парамошин (ефим39)
ВКД - это верхняя кормовая деталь, так же как и ВЛД - верхняя лобовая деталь, НКД - нижняя... Проще говоря кормовой броневой лист, там где патрубки, болты.
Мне очень интересно слушать знающих людей, поэтому вопрос: обод на ленивцах и катках как уменьшали? Сейчас сам пилю Звездовские катки, правда Уральский вариант катков с внутренней амортизацией, единственная мысль - это зажать каток на оси в дрели/гравёре и сточить наждачкой/надфилем каток по внешнему диаметру обода, думал сточить изнутри, внутренний диаметр обода, с помощью ножа/резца, но в этом случае нужно будет восстанавливать рёбра жёсткости, то бишь полный перепил делать.
На сайте с 03.02.2014
2 39
Александр Парамошин (ефим39), сделать копию танка 1 в 1 задача практически невыполнимая. Мы лишь можем приблизить к оригиналу отдельные детали чтоб было похоже. Тут все зависит от времени вложенного в работу и финансовых вливаний. У вас получилось передать все характерные особенности данной машины. Просто всегда интересно расписать все недочеты - чтоб след. модель была еще лучше)
Оберон, уральские и СТЗшные поздние катки с в/а ( с усиленными отверстиями) ничем не отличались. Я лично внешне никаких отличий не заметил. Из Звезды сделать копийные катки практически нереально. Там куча работы. Но с внешним радиусом у них все правильно. Толщину обода необходима стачивать изнутри!!!
http://www.tigerscorner.ru/index.php?topic=425.30
Вот здесь человек победил Звезду.
На сайте с 19.08.2010
9 188
Оберон. Вы на правильном пути. Сажал каток на оправку. Зажимал оправку в дрель и срезал ножом. плавным, мягким нажатием располагая режущий инструмент параллельно или немного наклонив по ходу движения. Получается ровно и аккуратно. Попробуйте на любой ненужной детали и все поймете.
Алексей. про копию писалось выше. Поэтому катки я срезал по внешнему радиусу. Мне кажется если сравнивать катки правильного диаметра и заниженного, может быть при пристальном рассмотрении и заметишь разницу. На модели вряд ли. Каждый делает модель имея свое видение и для себя, верно. Кто-то ловит миллиметры, а кто-то собирает из коробки. И те и другие получают от этого огромное удовольствие. Поэтому я с удовольствием читаю отзывы, мнение других людей важно, но не до абсурда. Вы правильно подметили, чтобы следующая модель была лучше, К сожалению не всегда это получается.

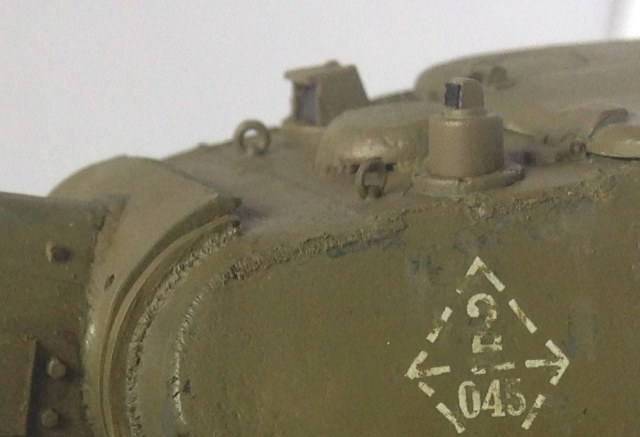

Construktor. Выкладываю фото. Пересмотрел чертежи. Да одного шипа на лобовом листе башни у меня нет и верхний коротковат. Спасибо. Попробую исправить. А может быть купить другую башню? От других производителей? Наверное нет. Лучше сделать новую модель танка с афтемаркетом и прочими причиндалами.
На сайте с 19.08.2010
9 188
Прошу, обратите внимание на крюк.
На сайте с 28.04.2011
51 504
Работа очень понравилась.
Ваш труд на лицо.
Спонсор
На сайте с 06.05.2011
0 106
Да не надо.Надо просто "высветить " шип иммитацией обварки.Ну а крюки-просто спрямить спинку.
На сайте с 08.04.2013
0 8
Модель супер! подскажите чайнику что за болты? какой размер?
На сайте с 19.08.2010
9 188
Тимофей. вы какие болты имели в виду. Те о которых идет речь? Это болты которые крепят кормовой лист, точнее головки болтов. О размере головок болтов речь не шла. А вот о количестве мнения разошлись. Скорее всего были различные варианты.
На сайте с 08.04.2013
0 8
Я про них и говорю какова они диаметра покупные? я просто хочу прикупить боюсь промахнуться с размером.
На сайте с 19.08.2010
9 188
Тимофей. Головки болтов я изготовляю сам. При изготовлении заготовки под болты, примерно делаю того диаметра который на модели, замерив штангенциркулем. Так, что в этом вопросе я вам не помогу. Но на сайте есть ребята кто может вам помочь. Задайте тему, спросите.
На сайте с 24.07.2008
3 5932
Ахренеть! Кааак? Сам перебрал десяток способов - отрезать от модели-донора, штамповать в металл, в фототравлённую форму, лить - ничего путного не вышло, плюнул, заказал Мастерклаб.
На сайте с 19.08.2010
9 188
Тимофей! не знаю подойдет вам мой способ или нет. В форму выдавливать хорошо заклепки. Не помню где я вычитал этот способ но он достаточно простой. Беру литник и соскабливаю его в шестигранник. Правильность формы проверяю штангенциркулем и по срезу торца.Размер в данном случае значения не имеет. Затем разогреваю готовую заготовку над пламенем и растягиваю. Во здесь и важно уловить нужный вам диаметр. Сразу не получится и не надо. Путем проб и ошибок у вас появятся заготовки под гайки разного диаметра. В зависимости от нагрева и растяжения можно сделать гайки от 0,2 до 2,0 мм. Растянутую заготовку маркирую, указывая диаметр любым удобным способом. После нагрева и растяжения форма гайки сохраняется, поверьте мне, уже испытано и не только мной. Все. Нарезка гаек не представляет ничего сложного. Любой удобный кондуктор с ограничителем по высоте шляпки болта и острый нож. Если все таки после установки гаек на модель, получились разной высоты, не беда. Можно подровнять женской пилочкой для ногтей. Есть такие в виде косы с наклеенной наждачной бумагой разной зернистости.
На сайте с 24.07.2008
3 5932
Золотые руки!
На сайте с 19.08.2010
9 188

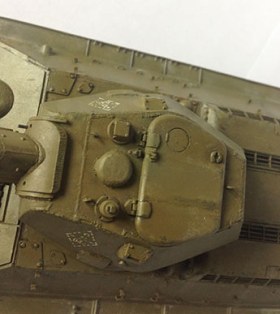

Как обещал кое-что переделал. Сделал шип на лобовой плите башни и ручку люка мех. вода.
На сайте с 19.08.2010
9 188
На сайте с 19.08.2010
9 188
На сайте с 08.04.2013
0 8
Александр Парамошин (ефим39)
Снимаю шляпу перед мастером! а способ опробую))))
На сайте с 19.08.2010
9 188
Доброго дня. Всем огромное спасибо за участие в обсуждении моей модели. Рад был общаться с вами. Творческих успехов в работе по изготовлении моделей.
