Малый рабочий катер проекта 338М

Здравствуйте ребята,

Глядя как вы здесь показываете такие прекрасные модели задумался, что давно уже как ничего не выставлял. Та А-моделовская модель, которую я сейчас делаю нуждается в еще много работы и не скоро будет готова к показу. А захотелось тоже показать что-то. Поэтому решил сделав короткий перерыв в „основной работе” сделать что-то маленькое, чтоб быстро собрать и выставит на Каропке.
Недавно приобрел всем хорошо известный набор эскадренного миноносца „Современный” от Trumpeter-а в масштабе 1:200. Шлюпочное оборудование проекта 956 так же как и вертолет Ка-27 представляют собою самостоятельные модели, так что решил сделать одну из них. Выбор пал на то, что как немного позже выяснилось называется „Малый рабочий катер проекта 338М”.
Симпатичный катерчик, я полюбил его!
Когда впервые посмотрел на исходник решил, что вроде и неплохо, но когда начал сравнивать с фотографиями и попавшиеся чертежи понял, что соответствие то, что Trumpeter поставил в наборе к действительности приближается к нулю справо (есть такое определение в математике). Единственное что верно – это длина модели – 44 мм, которая почти точно соответствует действительной длине – 8700 мм. Между прочим в конце работы в этом тоже возникли определенные сомнения.
В наборе катер предлагается изготовит из всего четырех частей – корпус, палуба и две пластиковые кусочки, которые предположительно изображают узлы подъема катера на борту корабля (почему китайцы решили, что из всей палубной оснастки эти узлы являются самым главным – навсегда останется большая тайна, но Восток – дело тонкое). Так как такая скупость мне не по душе, корпус и палуба были полностью переделаны:
- Корпус – исправлены обводы, с нуля изготовлены форштевень, киль, буртики, винт с втулки винта, руль (руль работающий, но оси вращения и „лагерный узел” настолько мелкие и хрупкие, что при установки были сломаны и после повторного изготовления из соображения прочности были приклеены), скобы для крепления к палубе корабля.
- Палуба – исправлена геометрия, с нуля изготовлена вся оснастка - носовое ограждение, леера, крышка люка с рукоятки и узлы крепления, кнехты, киповие планки, створки грузолюка включая узлы крепления, флагшток, узлы для подъема катера на борту корабля, ходовые огни, утки, якорь Матросова, якорный канат.

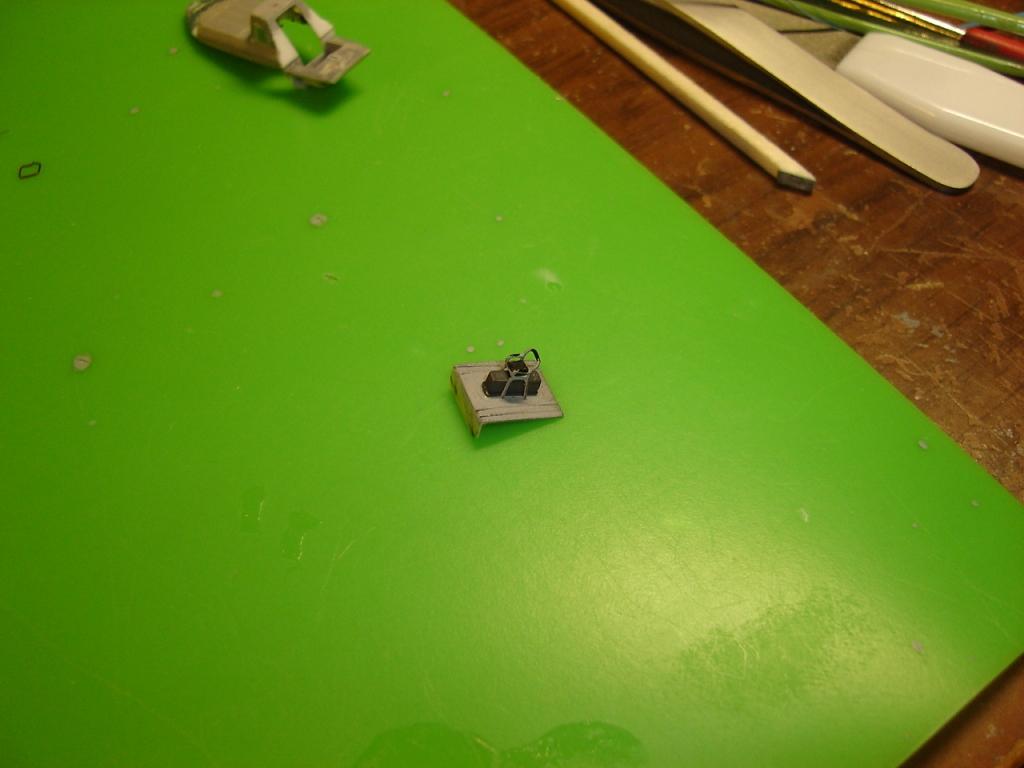

- Рубка – полностью переделана, исправлена геометрия, сделан входной проем и кокпит. Внутри размещены приборное табло с штурвалом, ручка управления газа, огнетушитель, стеллаж со спасательными жилетами, стул шкипера, крышка двигателя, ящик для инструмента. Установлены стекла включая внешние рамки, стеклоочиститель. Сверху с нуля изготовлены прожектор, мачта с сигнальными огнями, поручни, крышка люка с рукояткой.
Нет претензий на полное соответствие с прототипом. Чертежи (а если точнее - схемы) которые удалось
выявить, мелкие и многое там трудно разглядеть. Обводы корпуса полностью делались по фотографиям, что как понятно не самый лучший способ и привело к многократных и длительных перепилов. Некоторые фотографии были найдены слишком поздно, когда исправить несоответствия было уже невозможно (решил, что надо все таки закончить модель). Пришлось определять некоторые размеры вычисляя относительно других на фотографиях. В добавок не все что видно становится понятным. К примеру:
 - что за вещ та, которая видна сверху, с правой стороне крышки рубки, сирень?
 - скобы позади крышки люков – за чем они? Ограничители откидывания крышек?
Непонятно так же, что у рубки нет двери, но это подтверждается всех фотографий которые удалось
найти. На одной из фотографий видно что-то вроде полотняногое покрывала, но так как не совсем ясно, не сталь этого делать.
    Красилось все аэрографом используя водоразтворимую серую краску Life Color. Износ и старение почти не делались, поскольку на всех фотографиях катера выглядят в хорошем состояние.

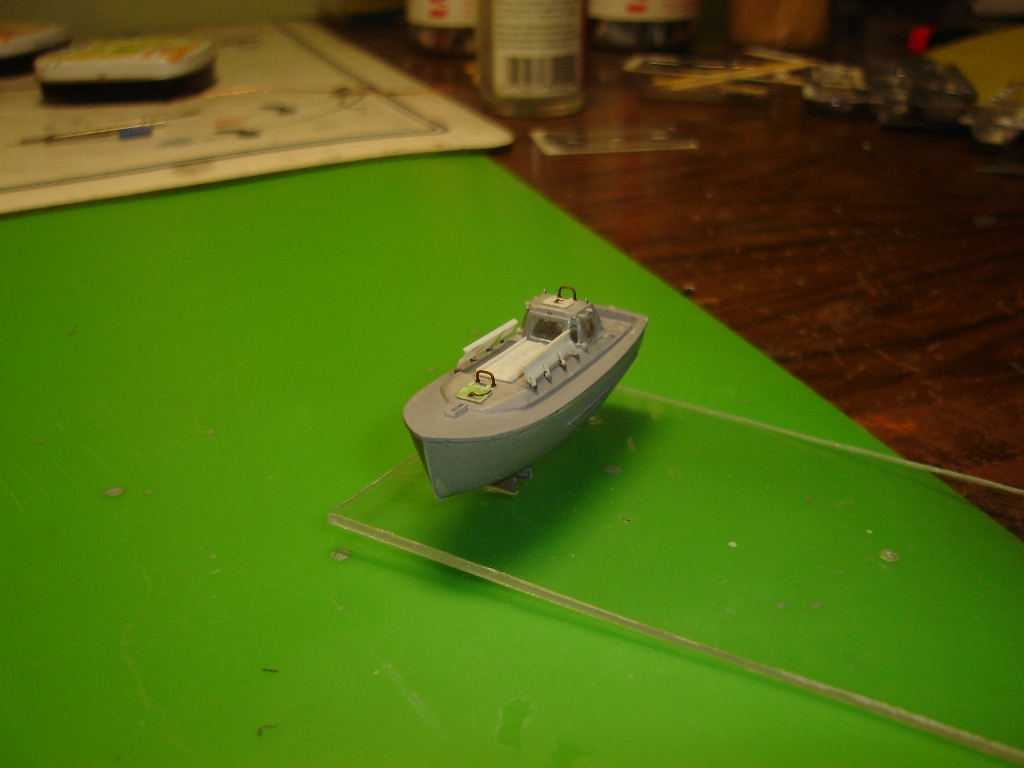

    Поиск и разбирательство в чертежах и фотографиях, большой объем доработок, а так же многочисленных (более 300) мелких новых частей, которые пришлось изготовить самому (многие переделывались несколько раз, пока не достигался намеченный результат, а так же по причины поломки и из за досадных потер) привело к тому, что модель делалась более четырых месяцев, так что в плане быстроты не слишком вышло.
Последние фотографии показывают:

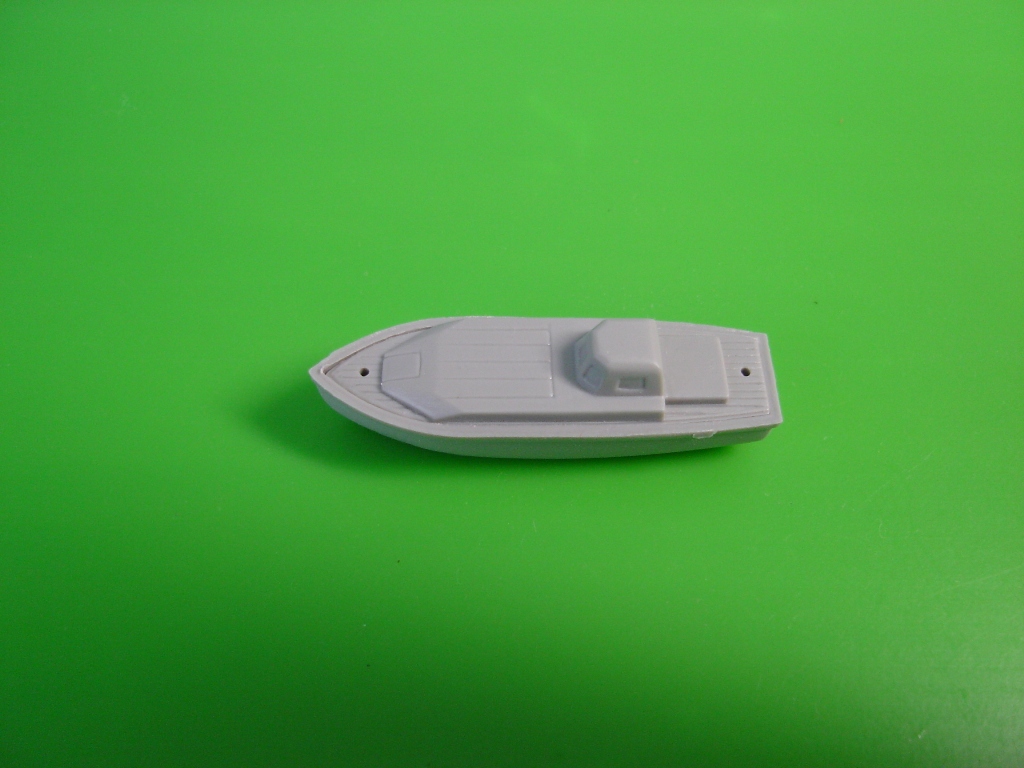

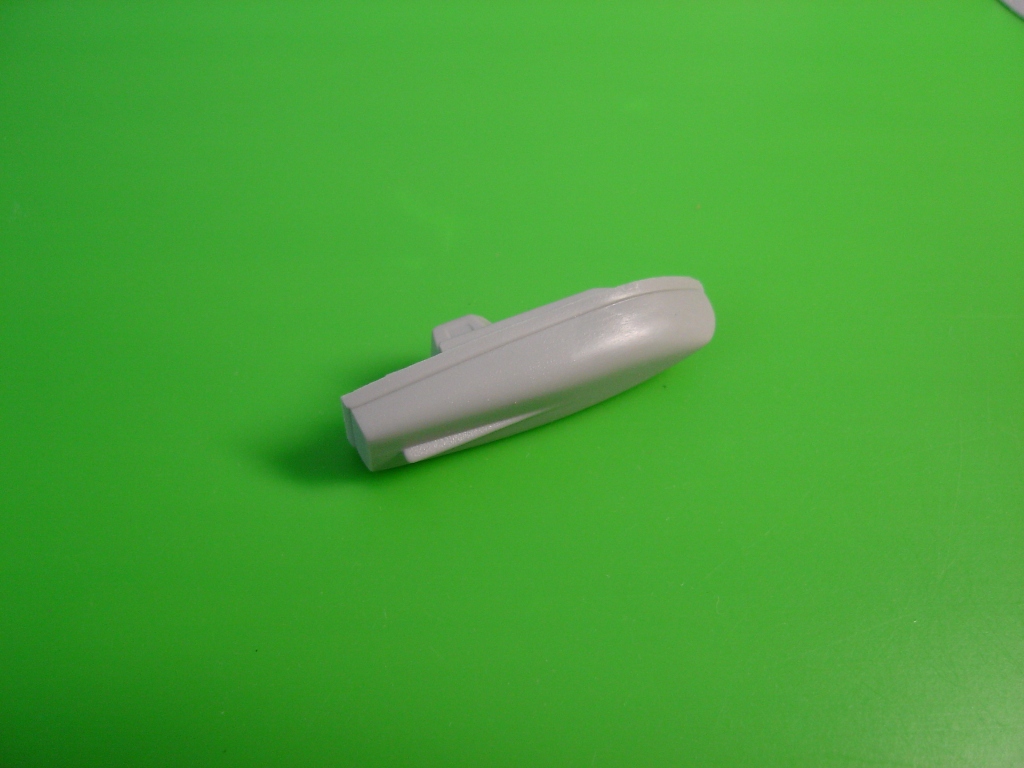

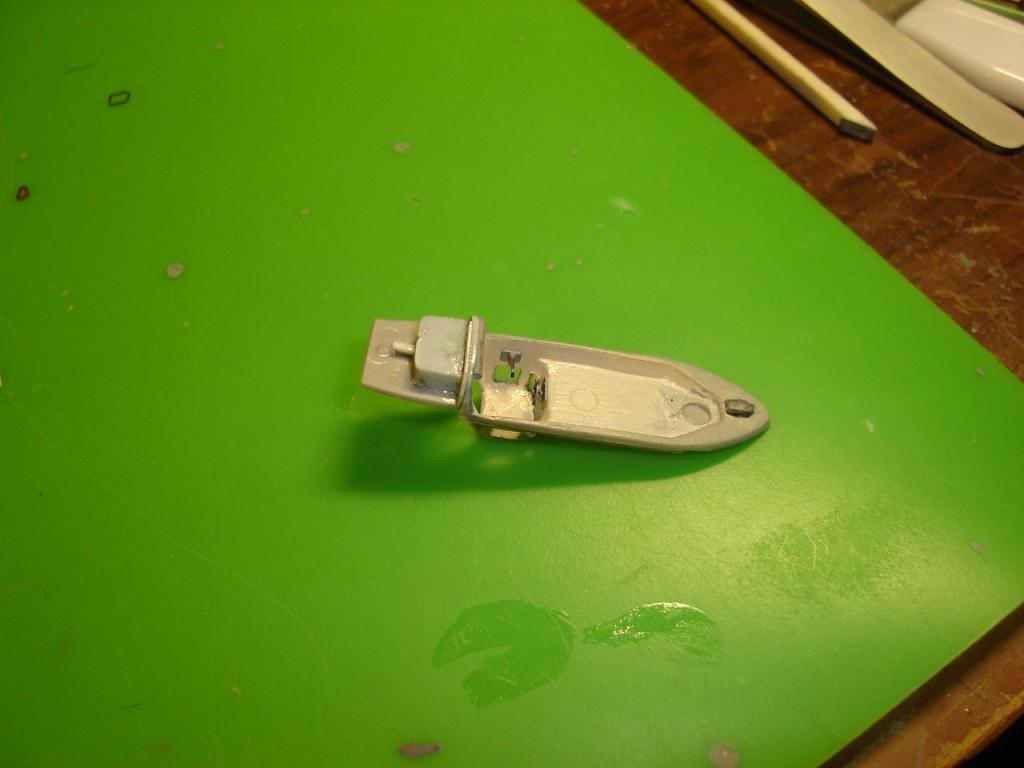

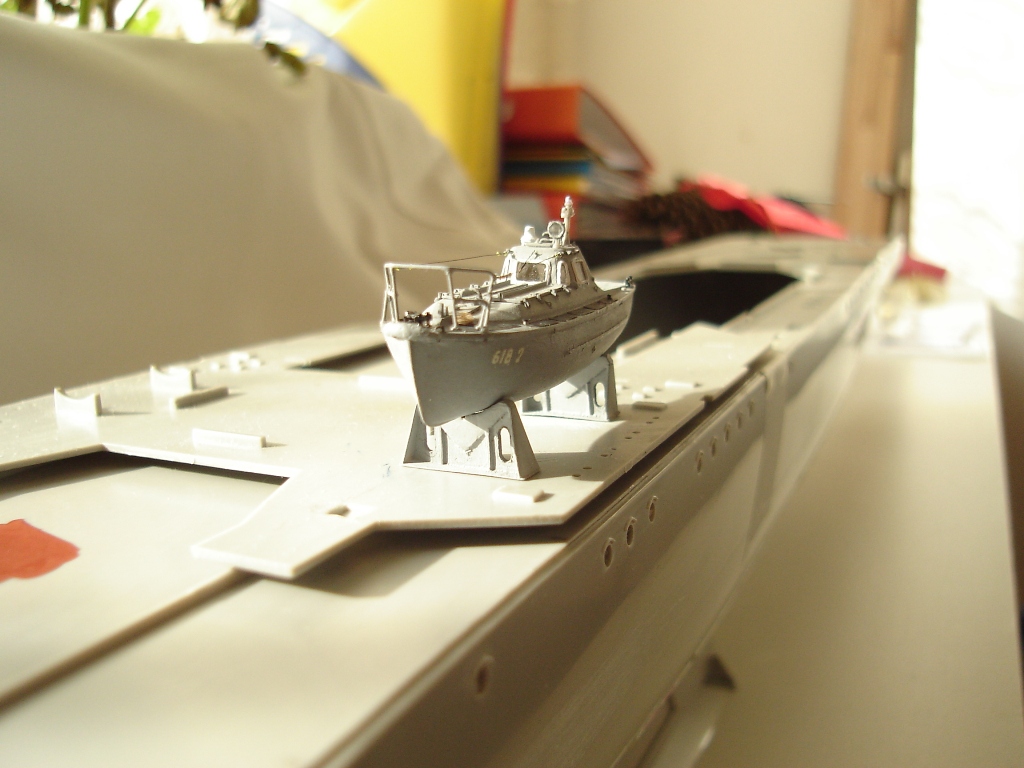

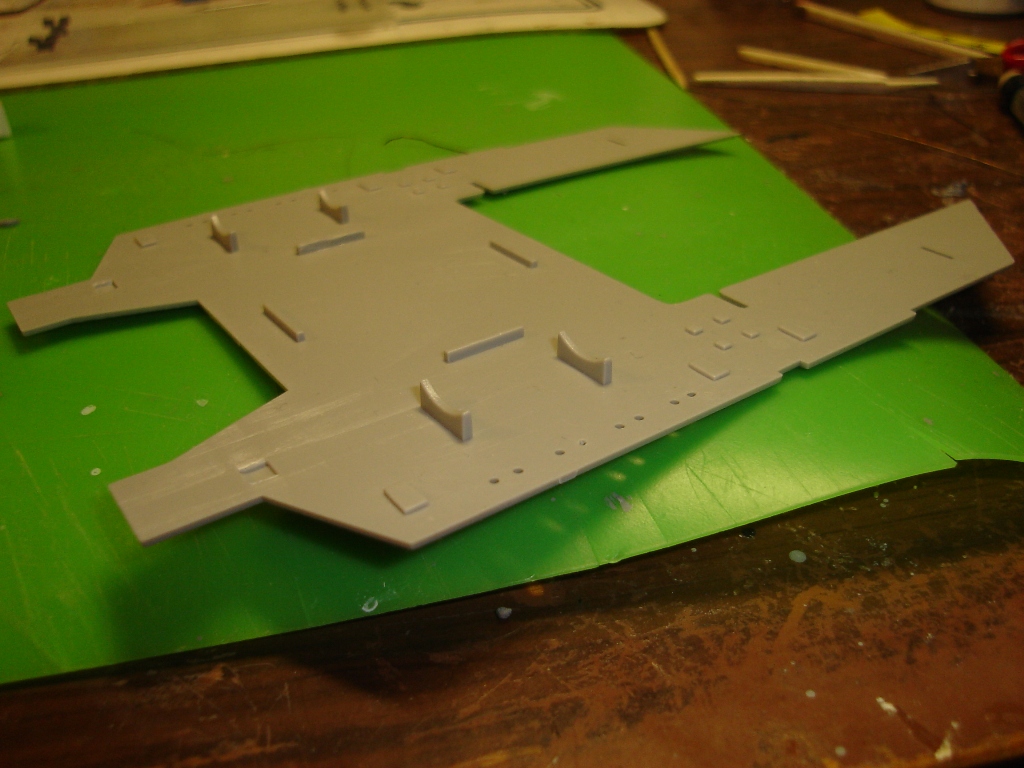

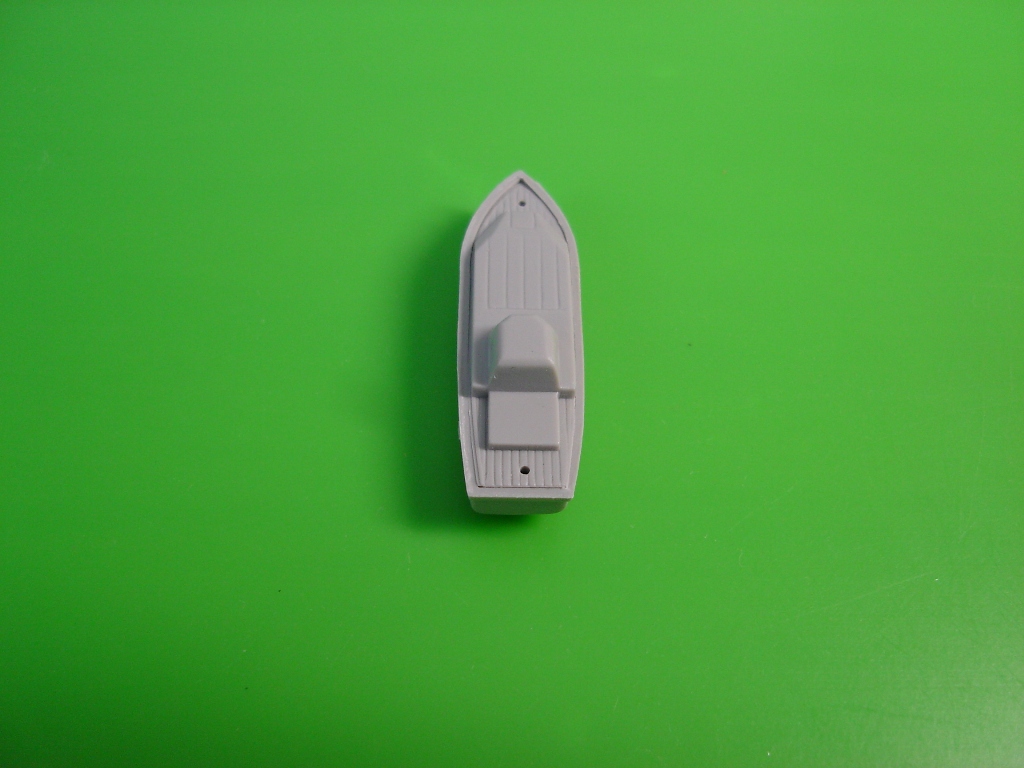

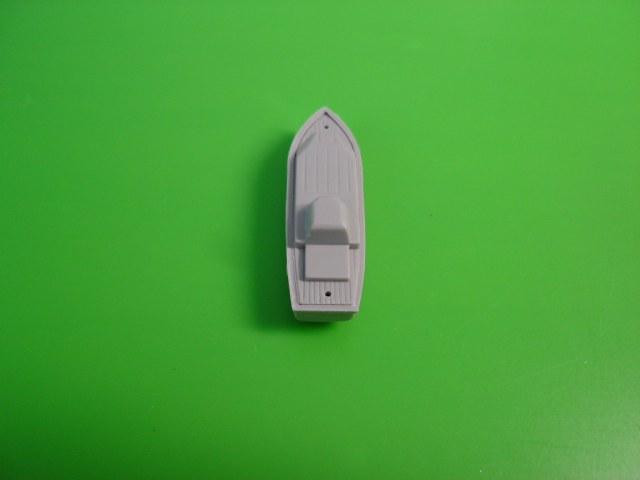

 - как все началось. Думаю, что рассматривая их вы согласитесь, что ТАКОЕ нельзя устанавливать на палубе модели одних из самых красивых и мощных боевых кораблей ВМФ Советского Союза и Русской Федерации – ракетные эскадренные миноносцы проекта 956 типа „Сарыч”;

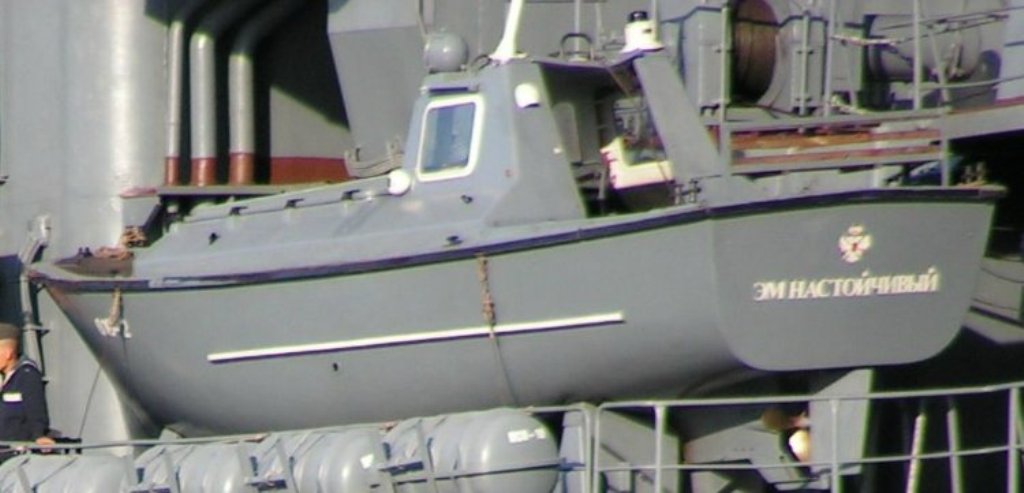

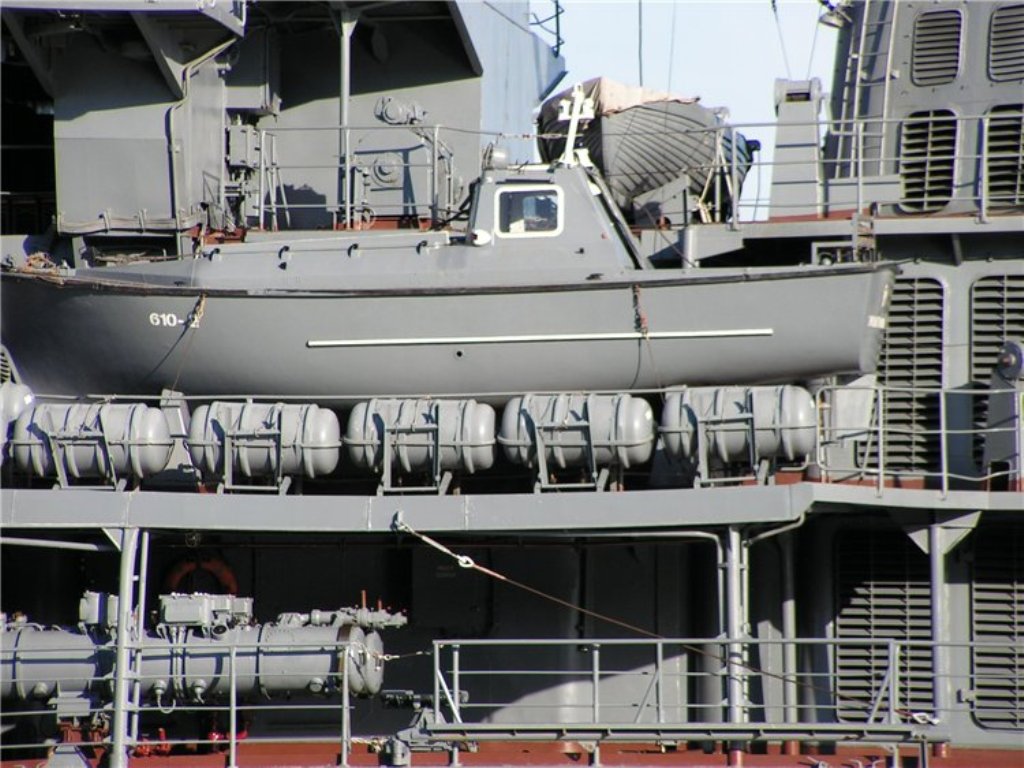

 - а так же - какая была цель

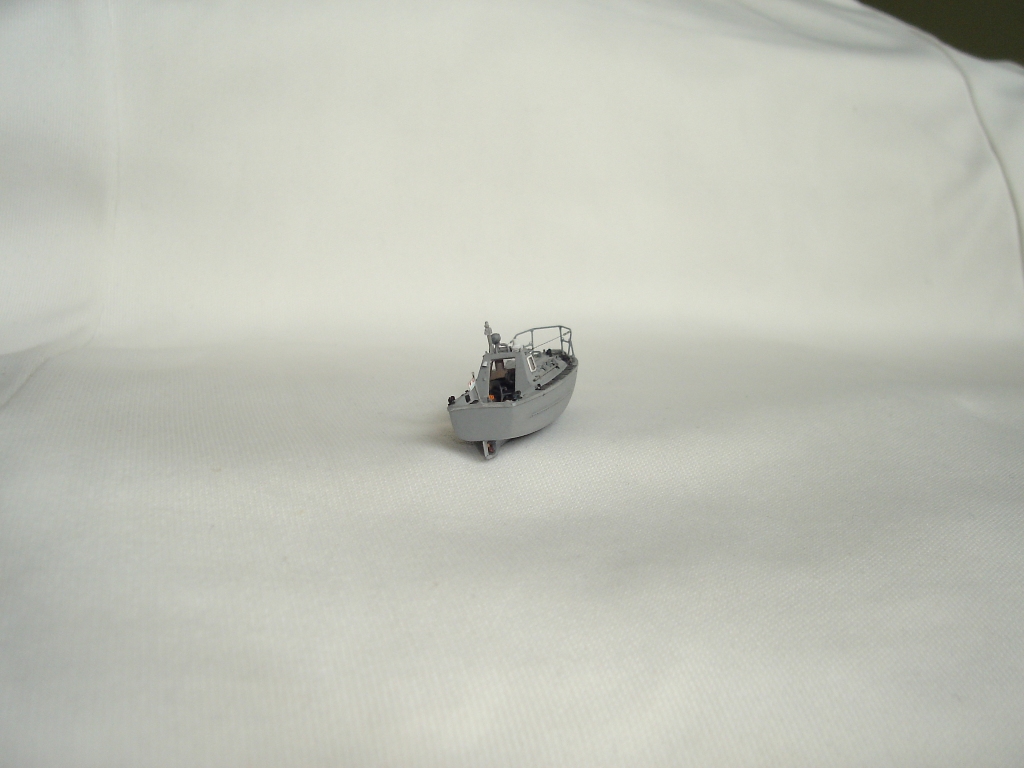

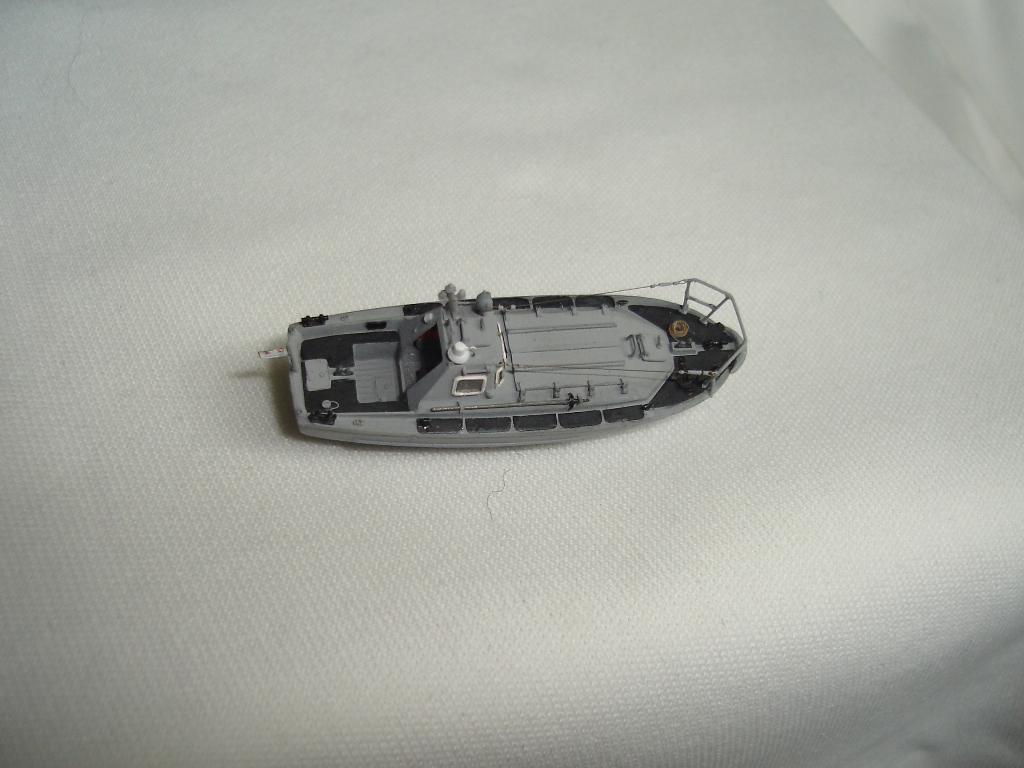

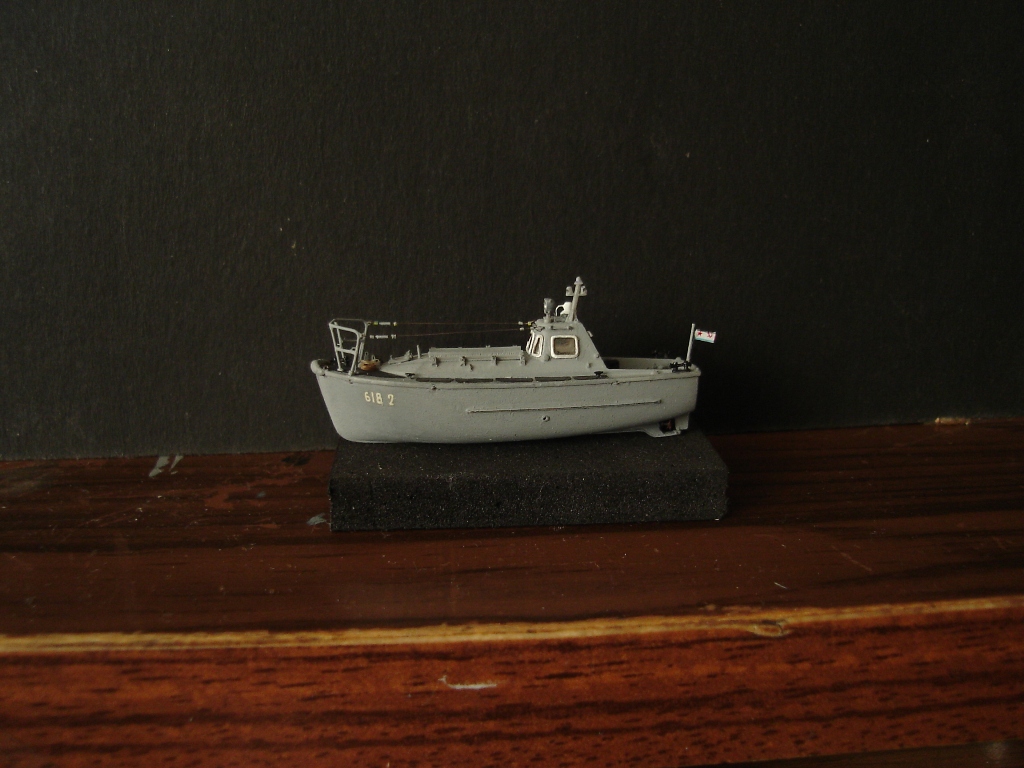

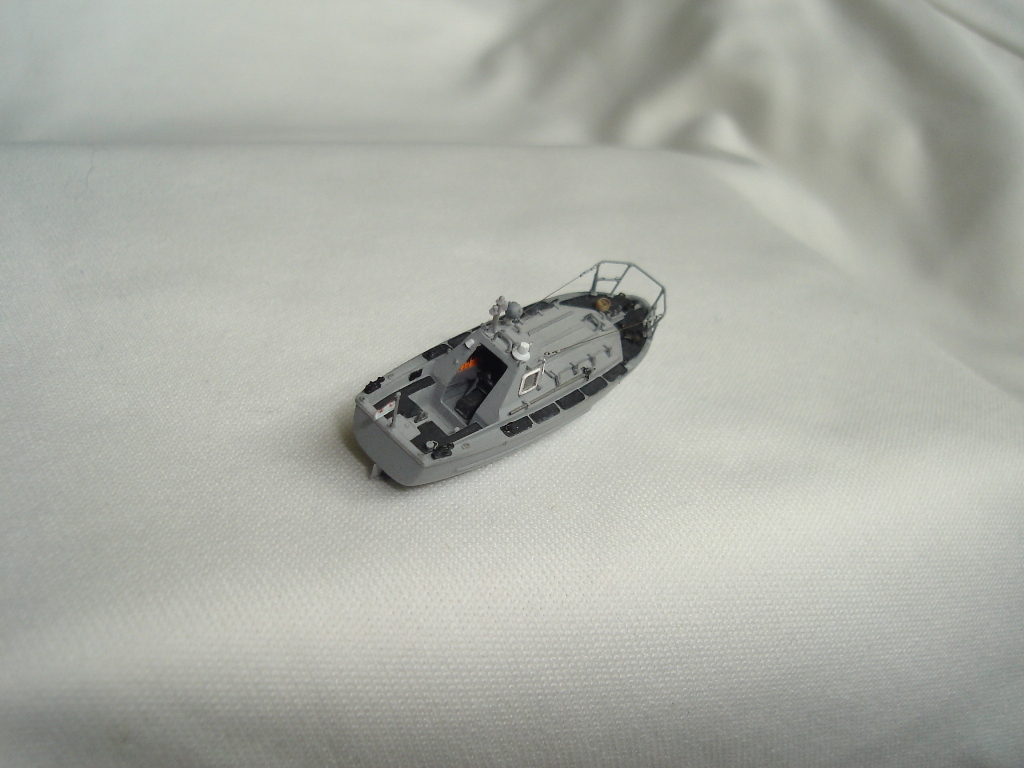

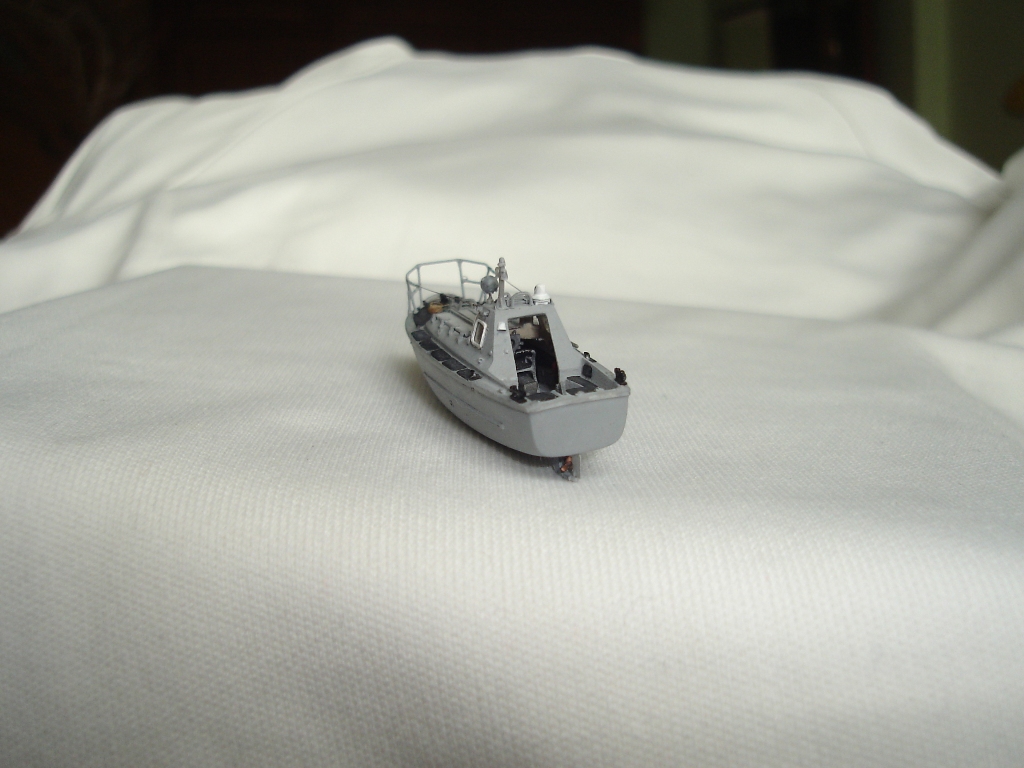

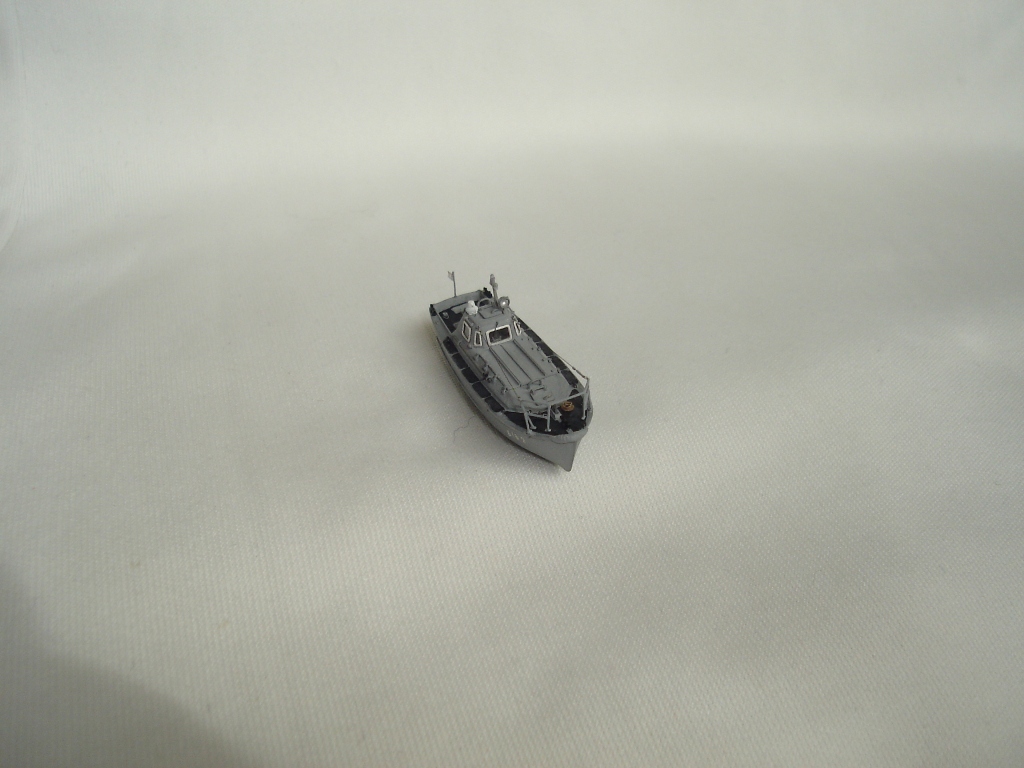

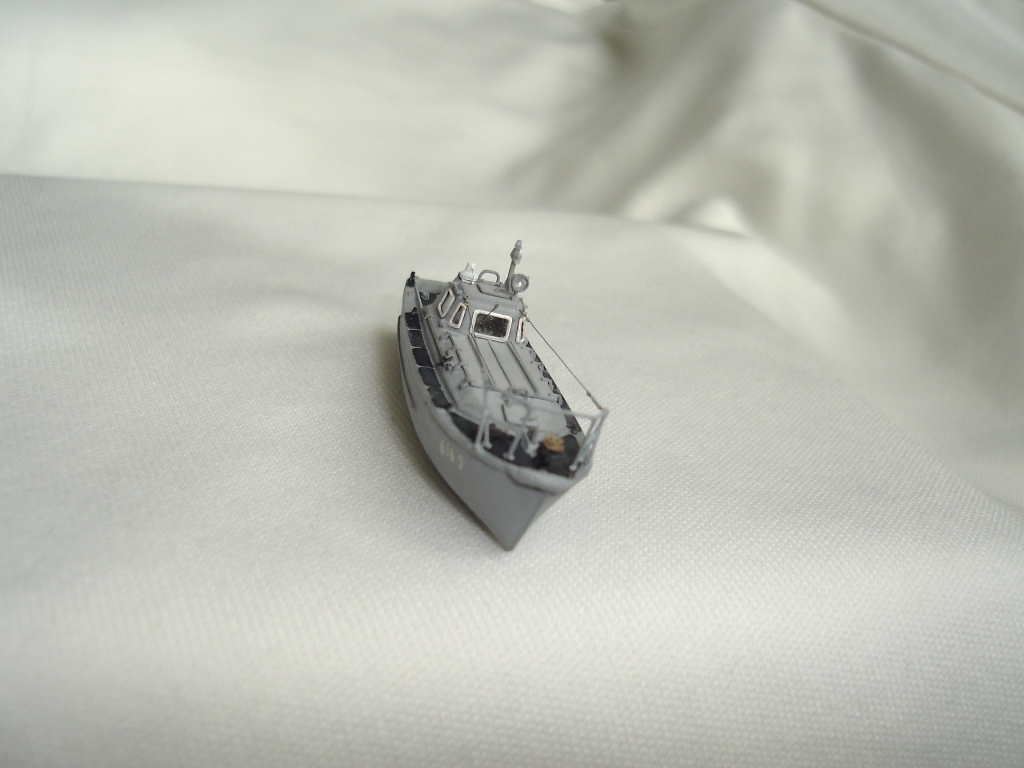

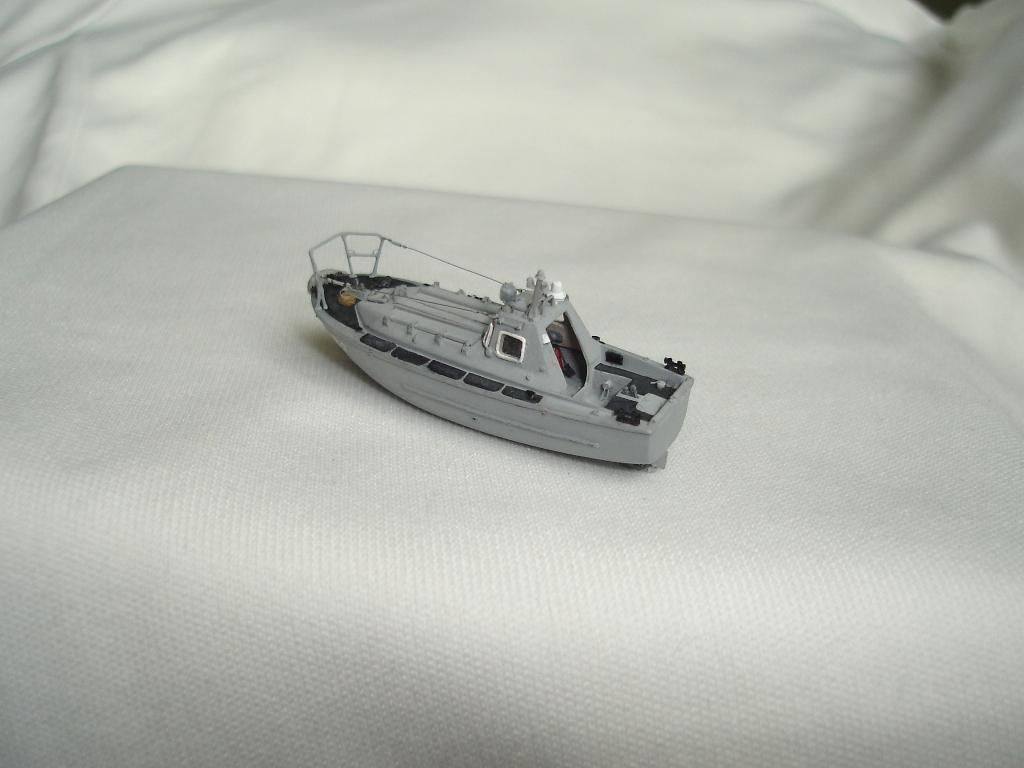

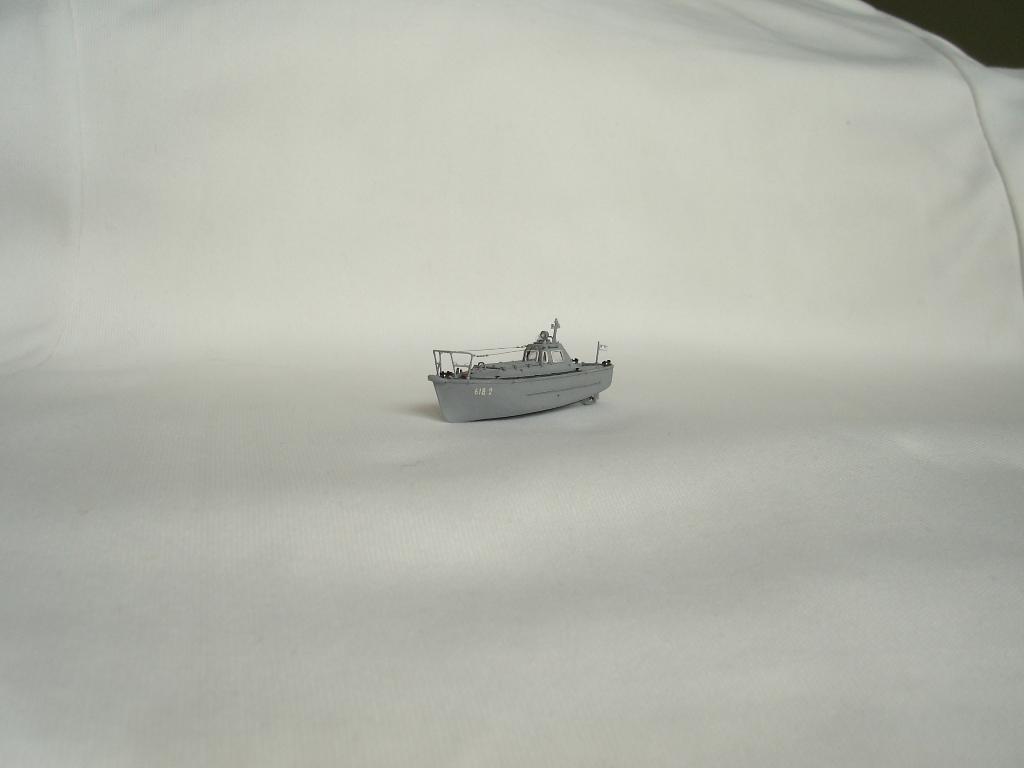

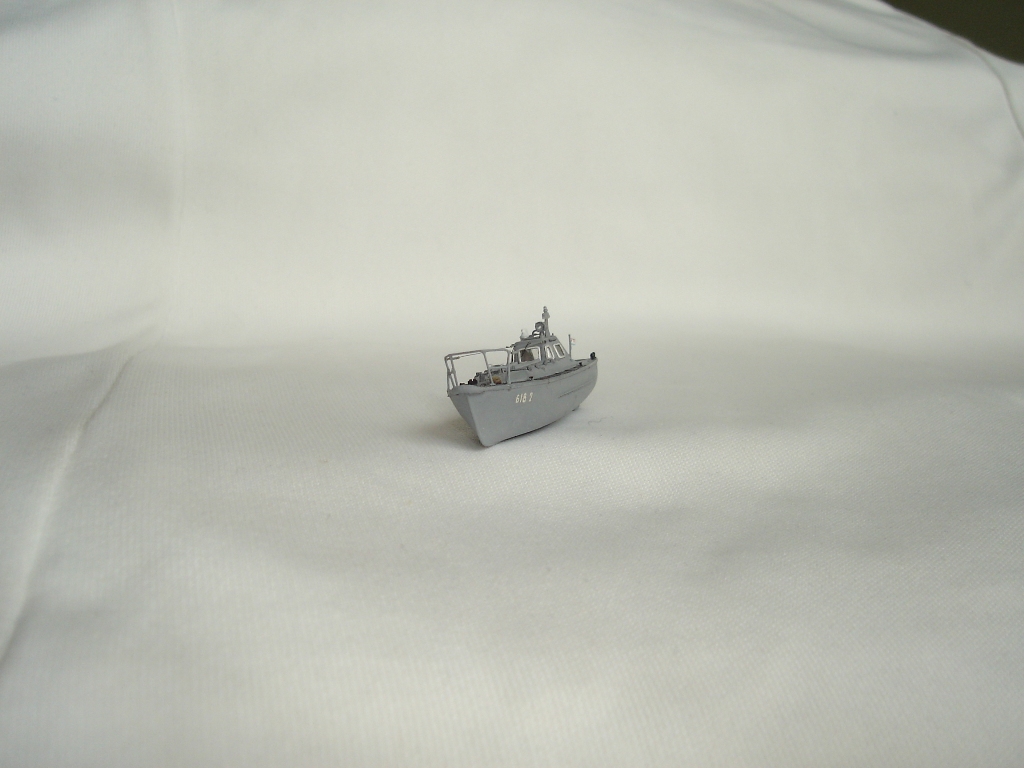

А что получилось в конце концов – слово за вами.
