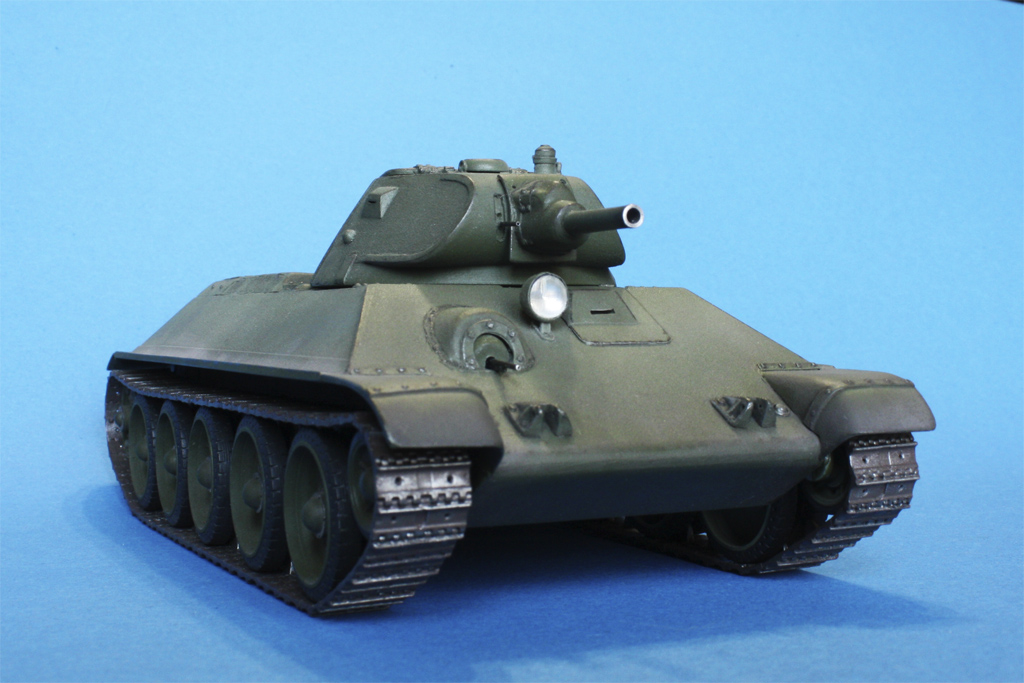

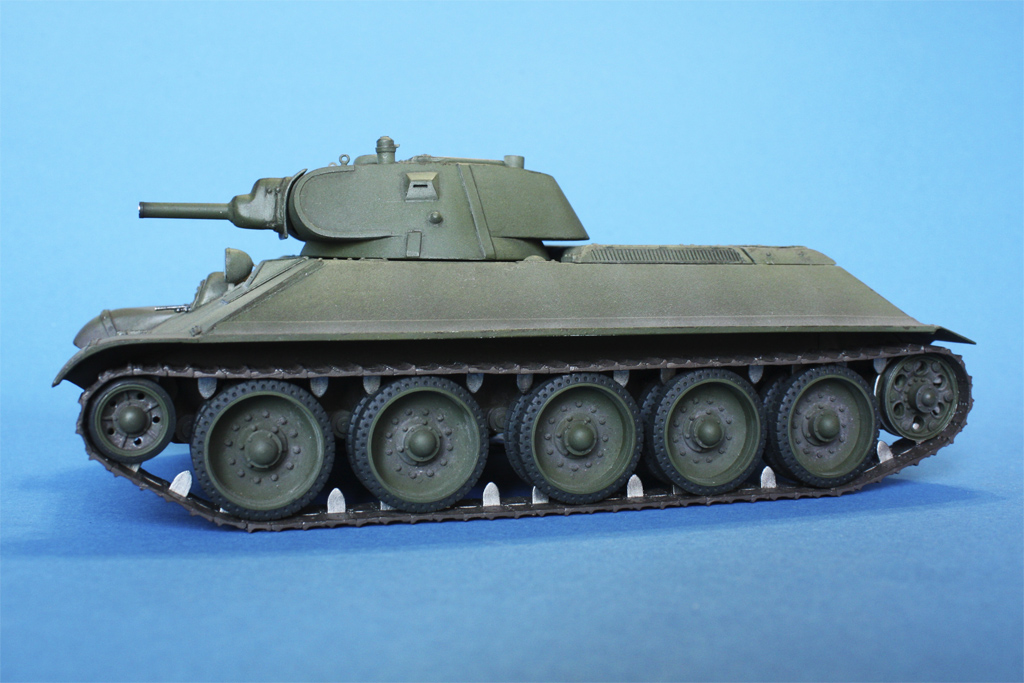

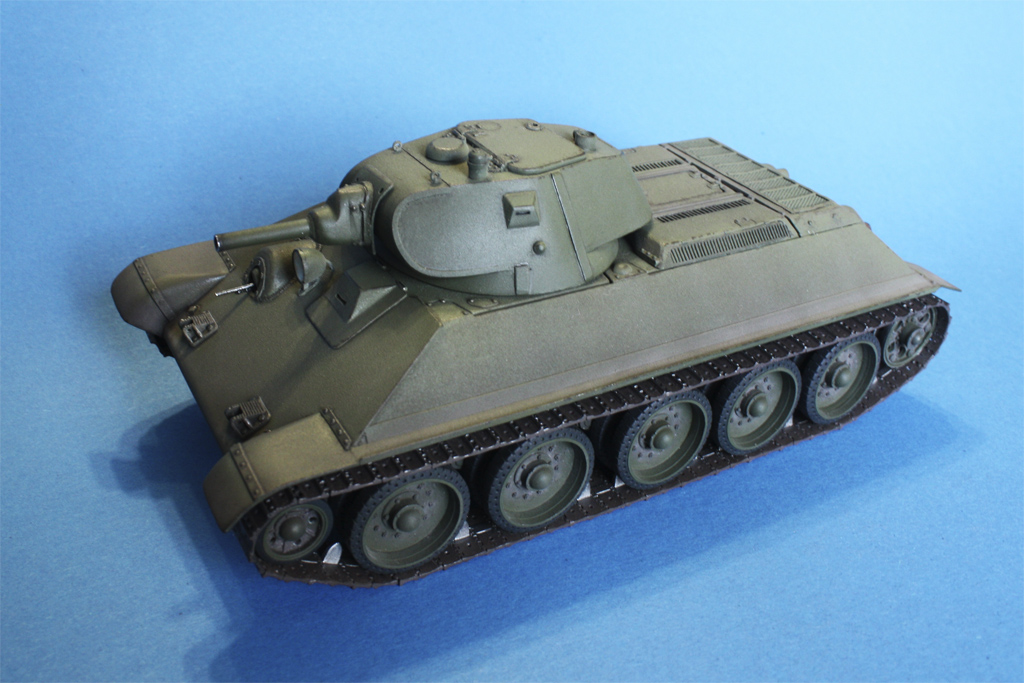

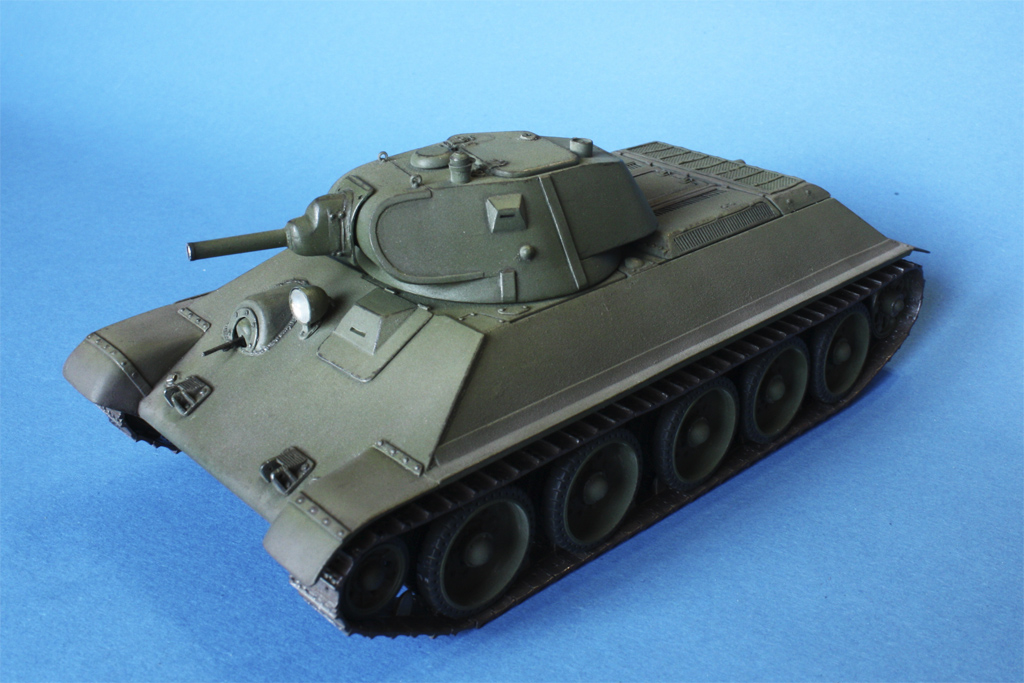

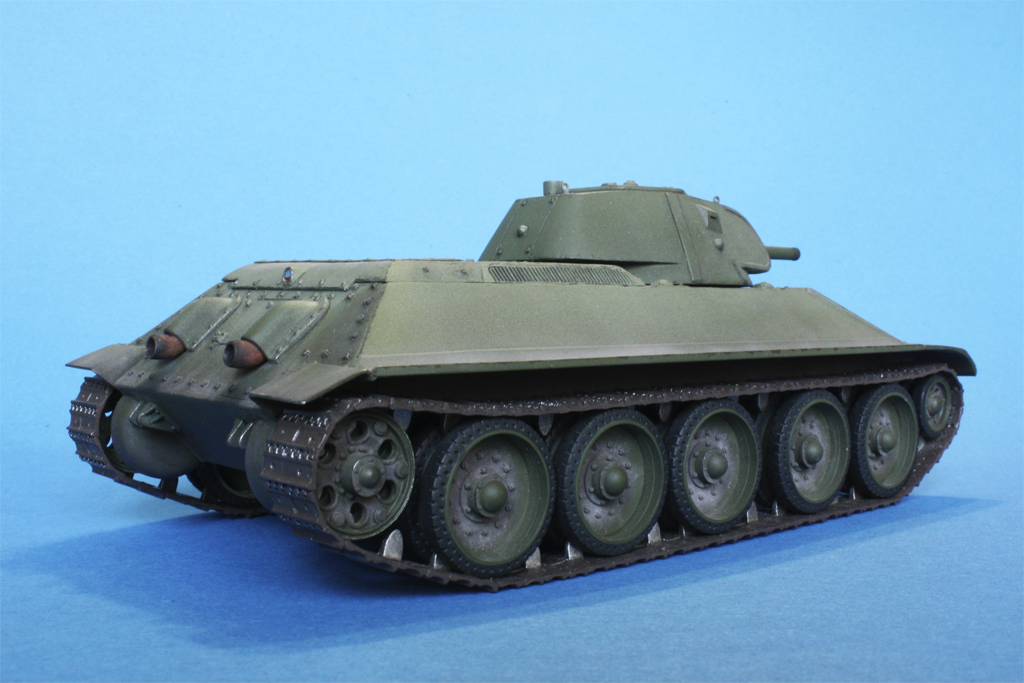

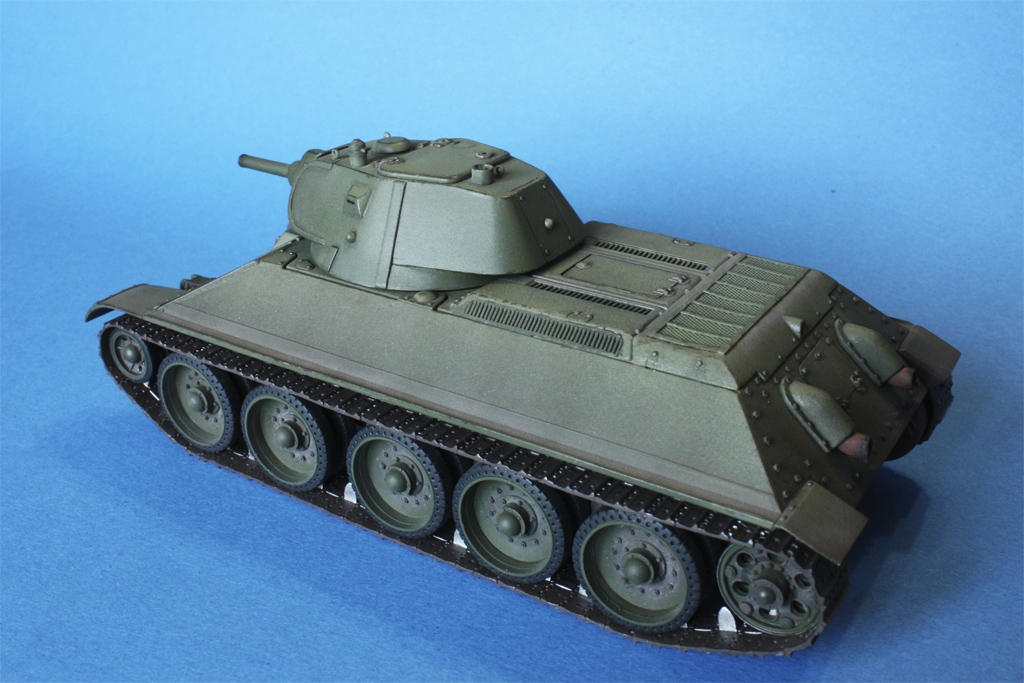

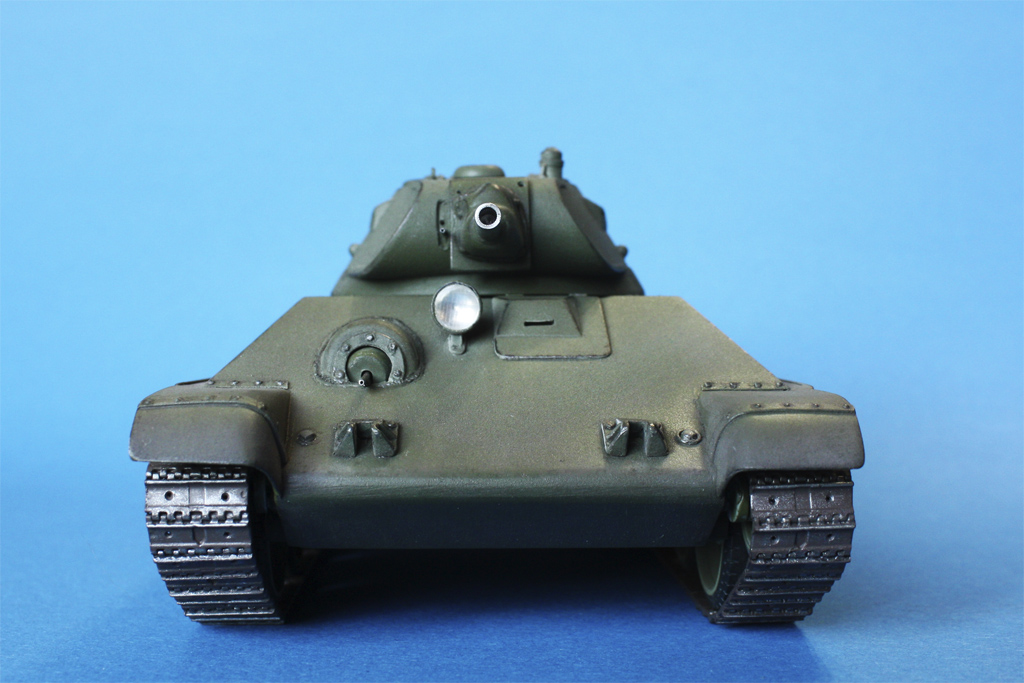

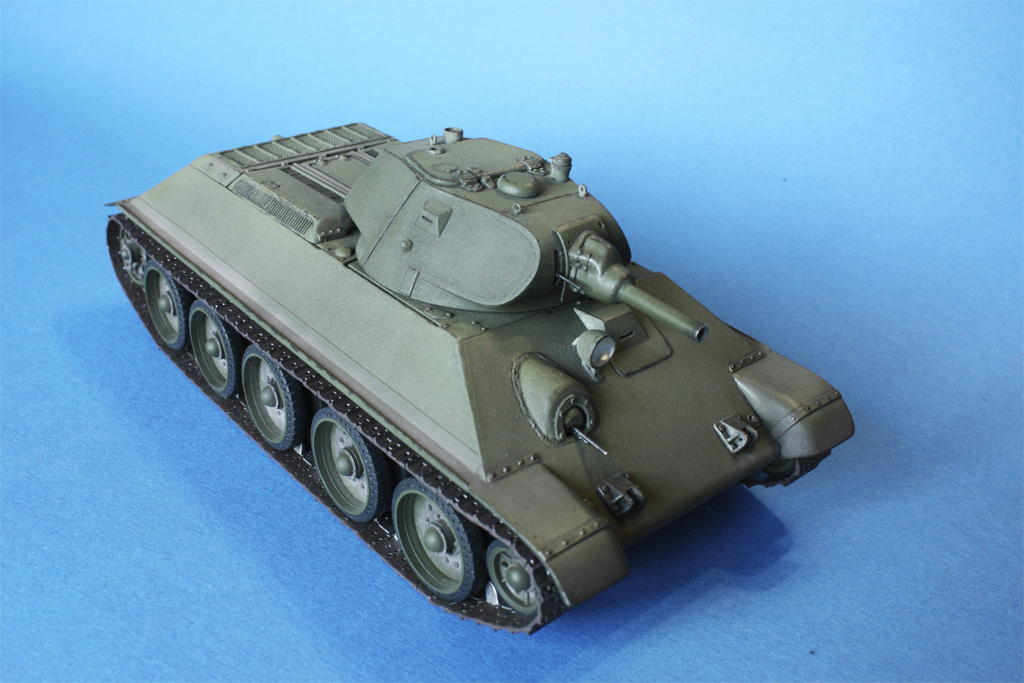

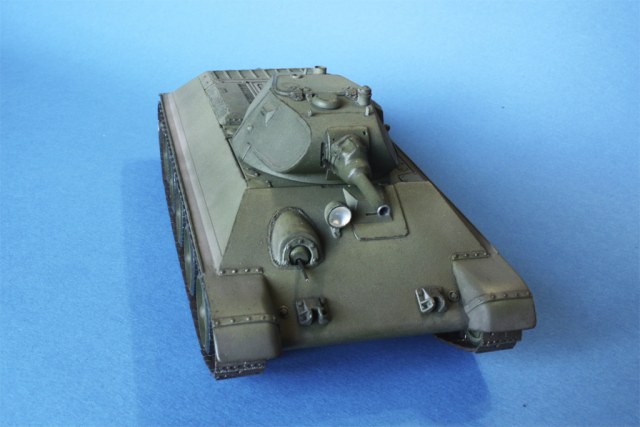

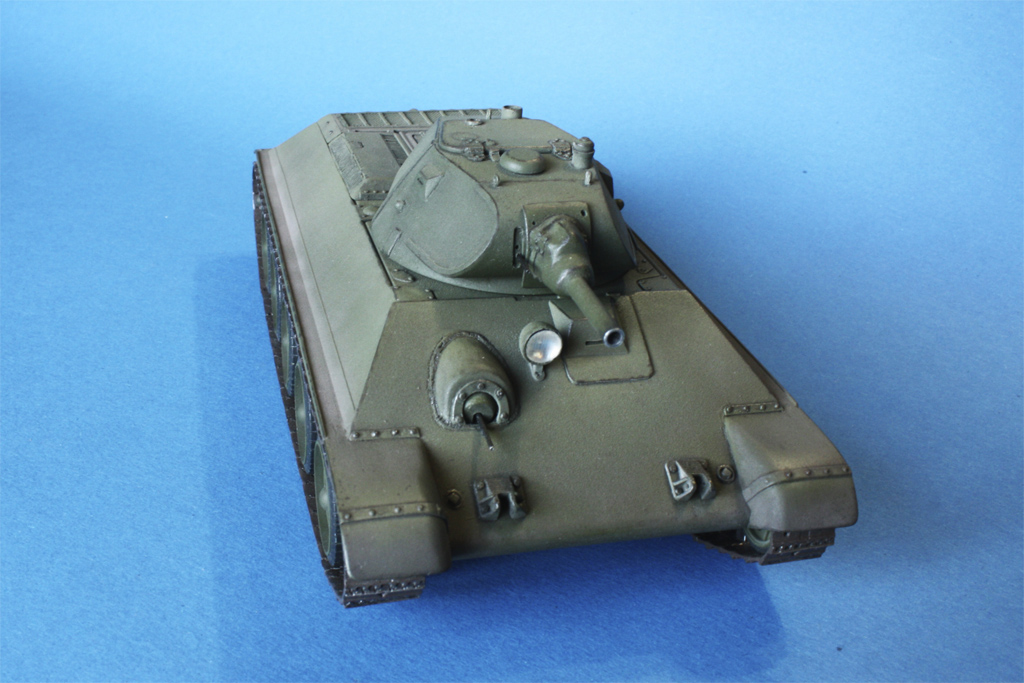

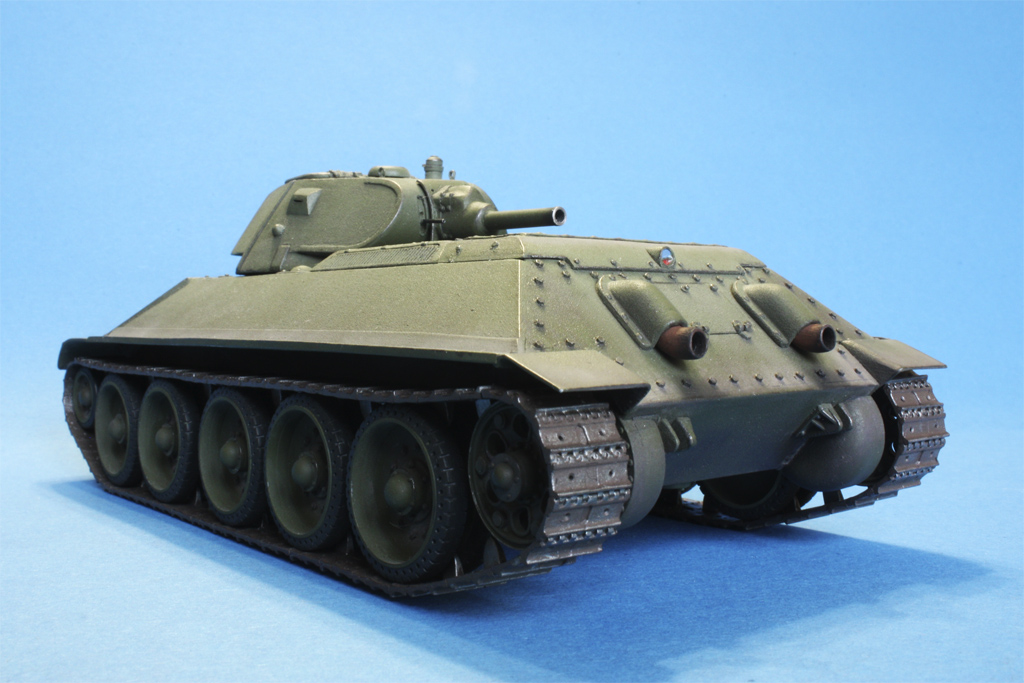

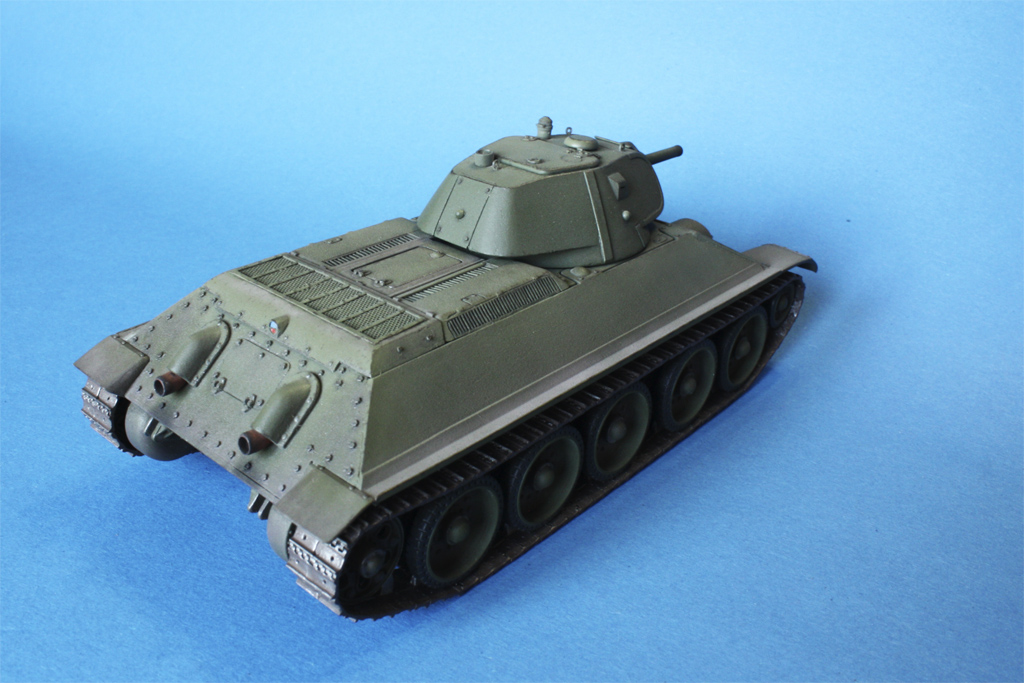

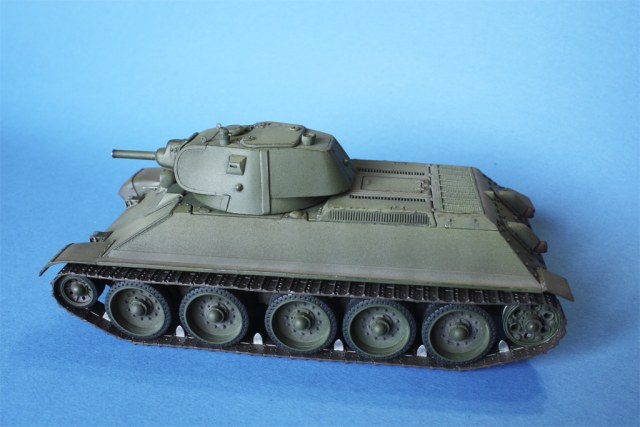

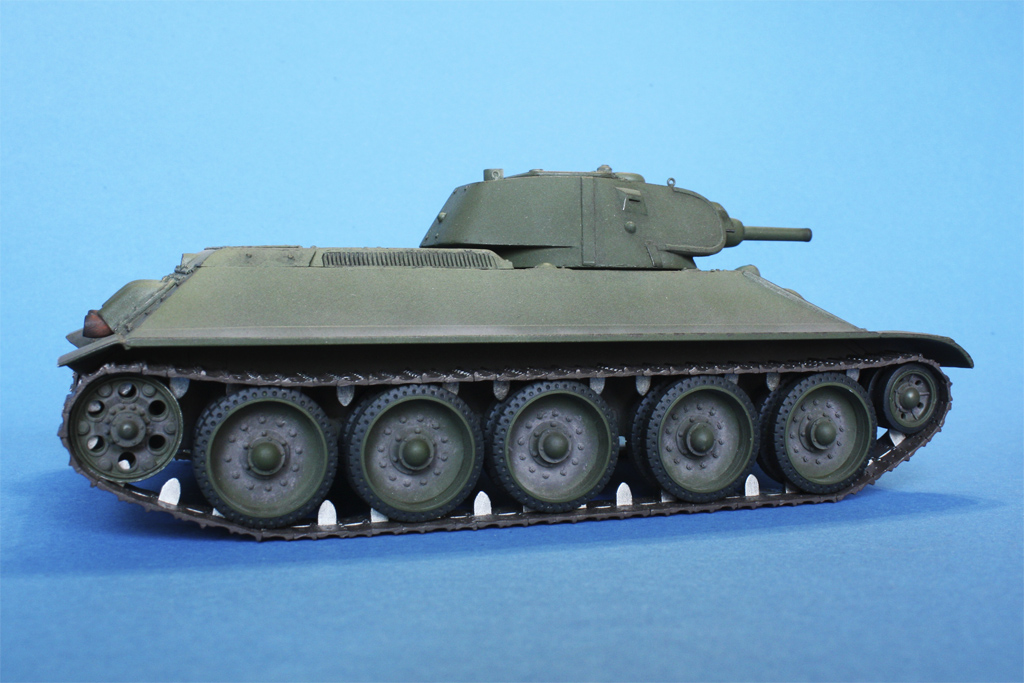

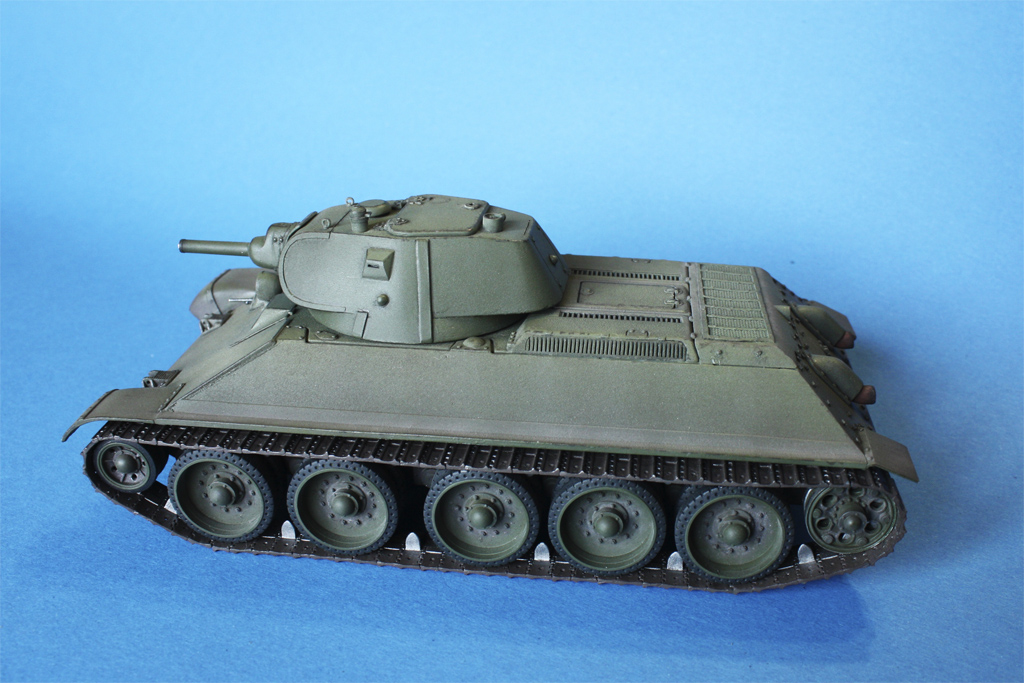

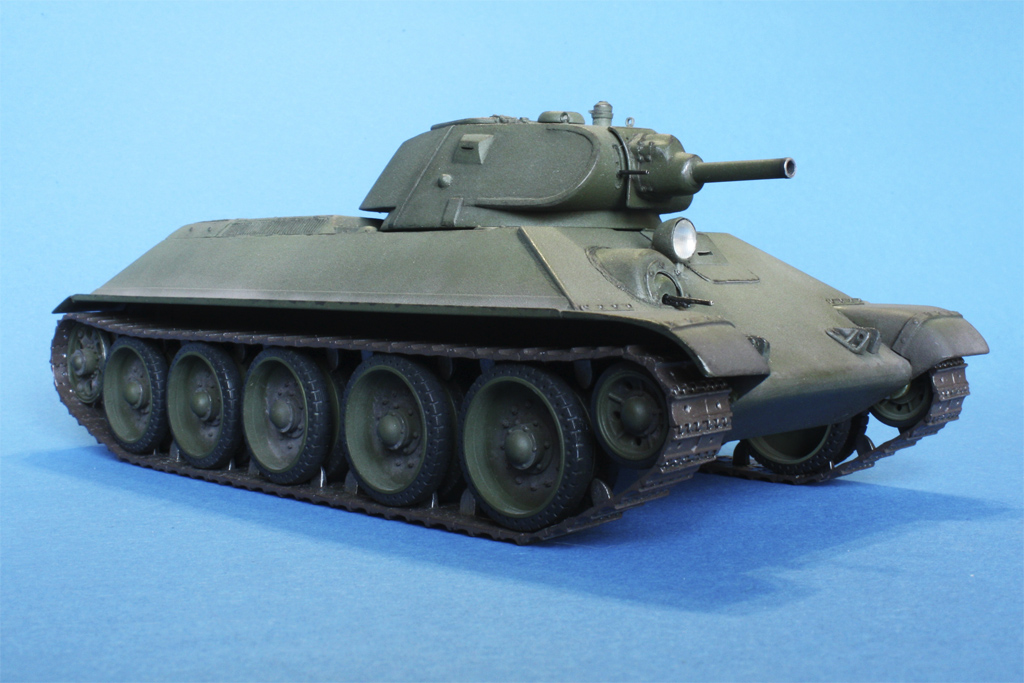

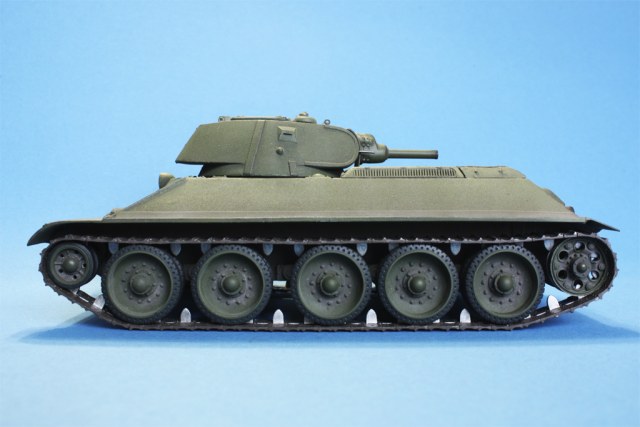

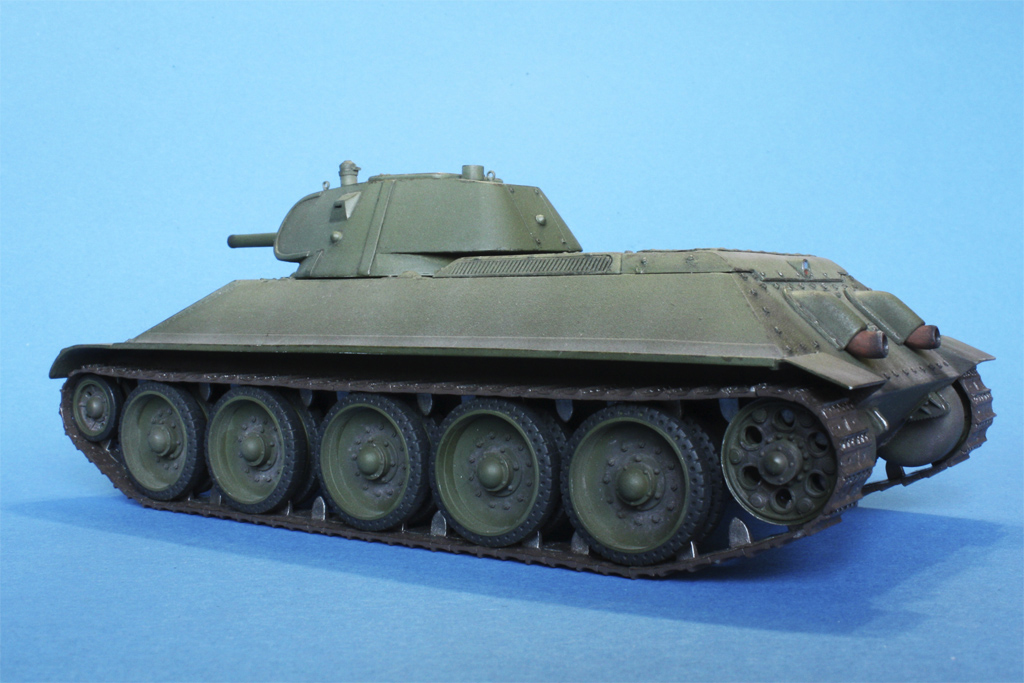

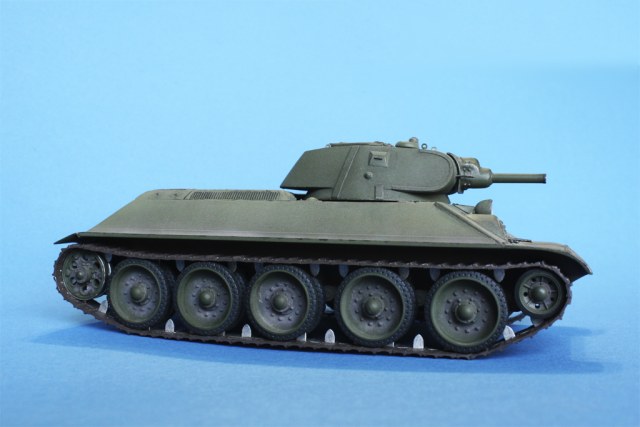

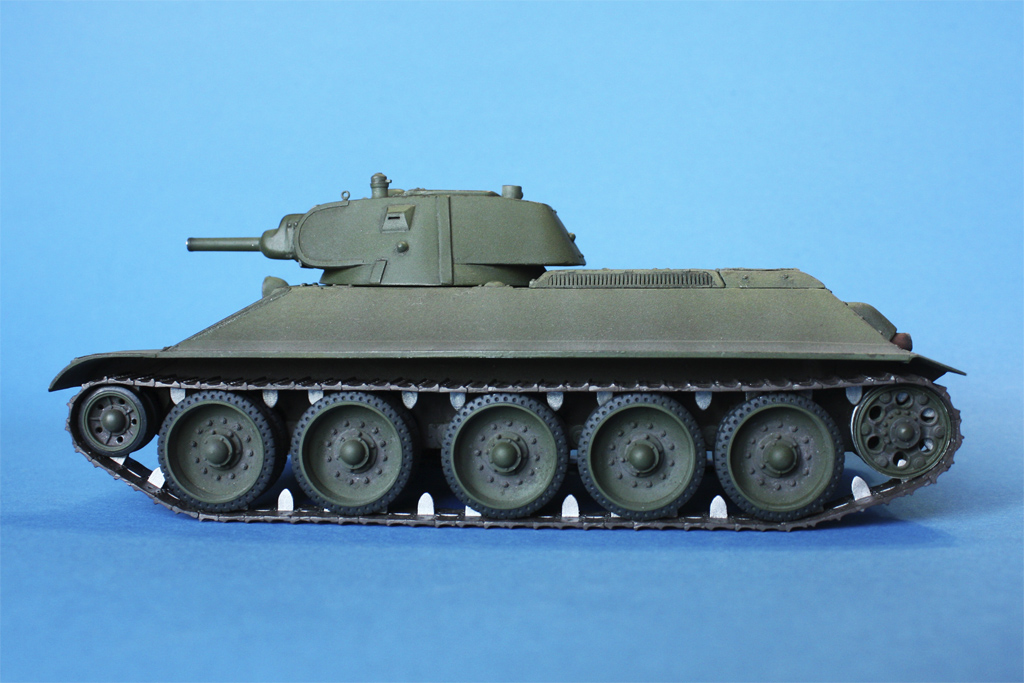

Здравствуйте коллеги. Предлагаю вашему вниманию очередную самодельную модель совместно с "МАКЕТом" опытного танка А-32.

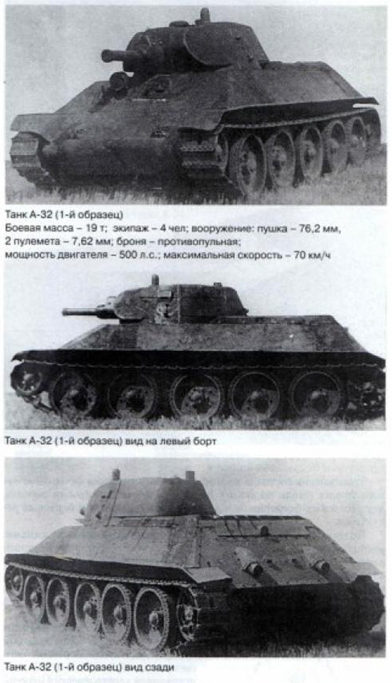

Изготовление этой модели меня сподвигло во-первых: её никто ещё не делал, во-вторых - это логично после модели А-20. Как и обычно материала в интернете по данному танку очень мало, поэтому использовал несколько документальных фотографий и главным документом для работы стала чертеж-схема в черырёх проекциях. Сначала танку было присвоено имя А-20Г (гусеничный), затем переименовали в А-32. Я акцентировал в названии 1-й экземпляр, т.к. второй экземпляр был существенно доработан, и немного отличался по характеристикам.

Собственно изготовление:

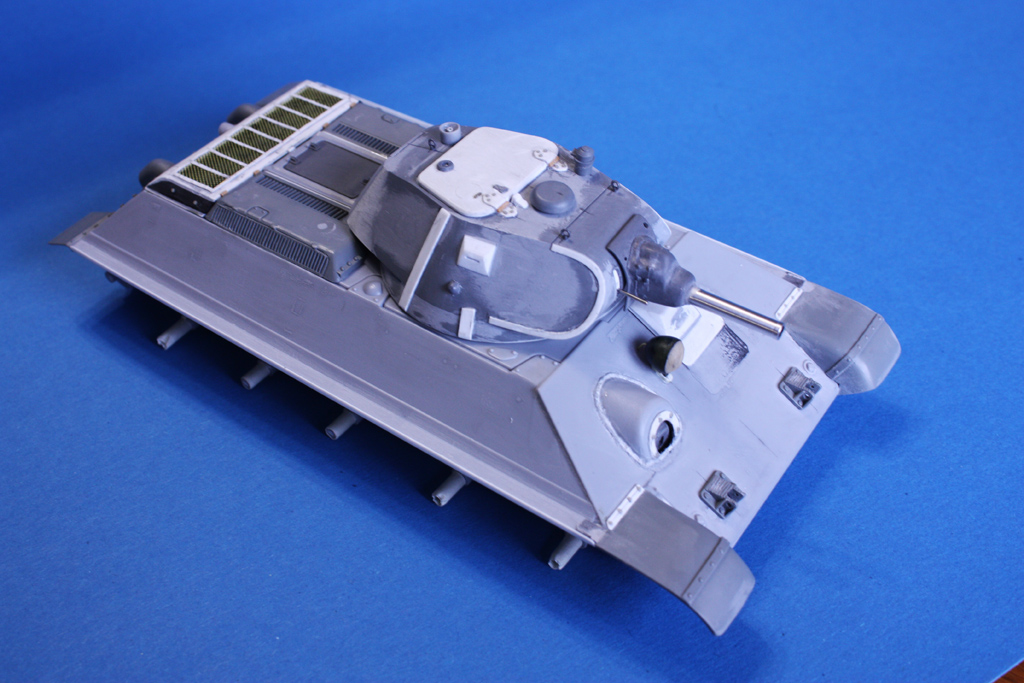

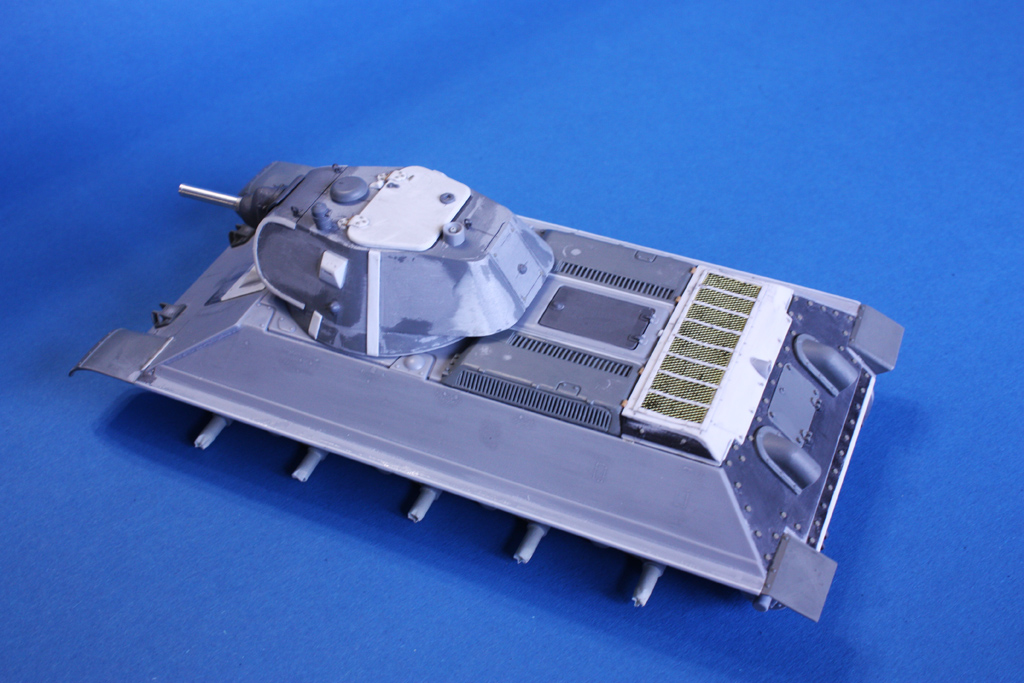

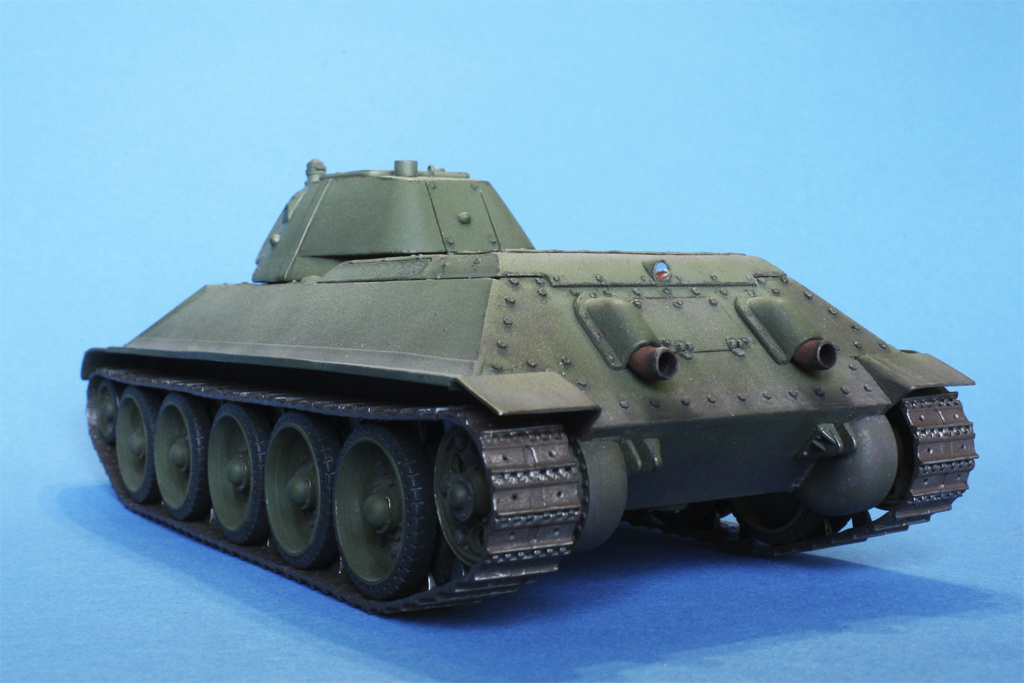

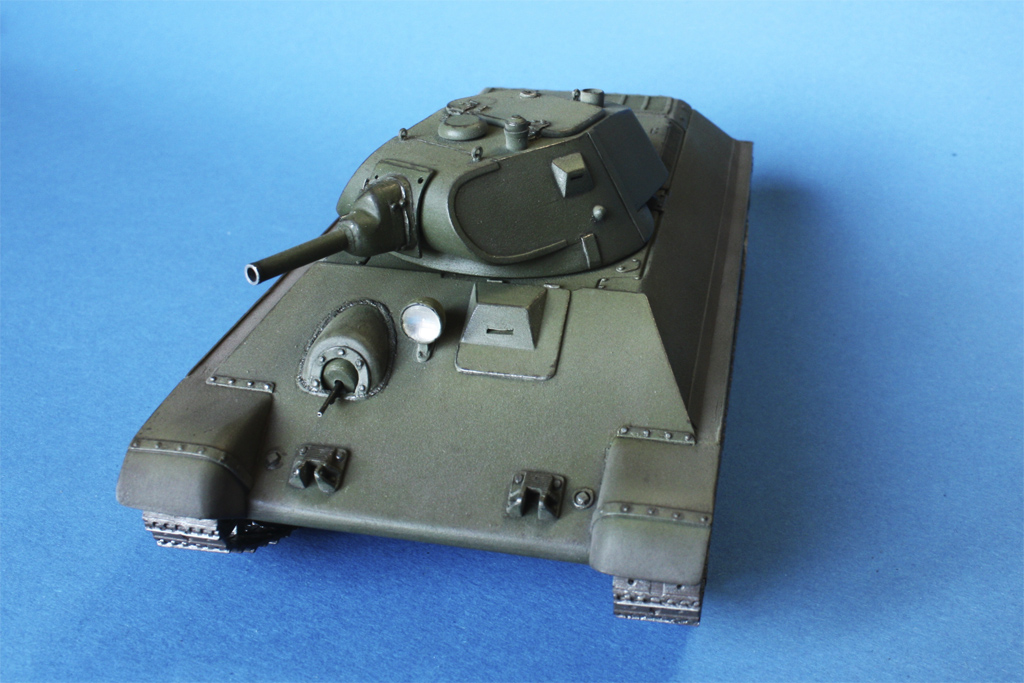

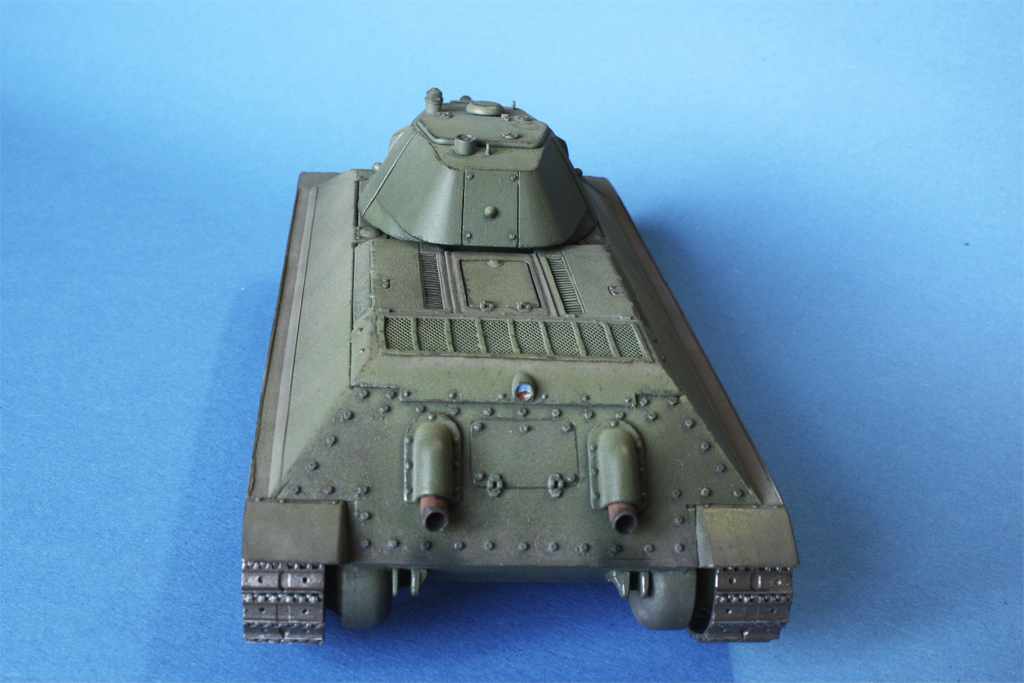

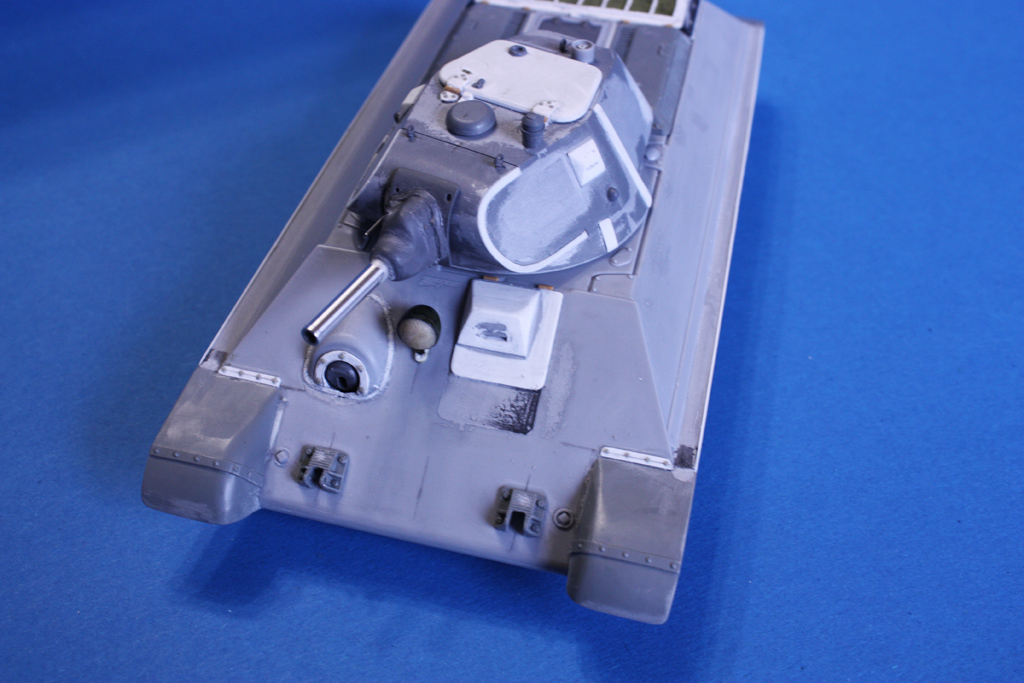

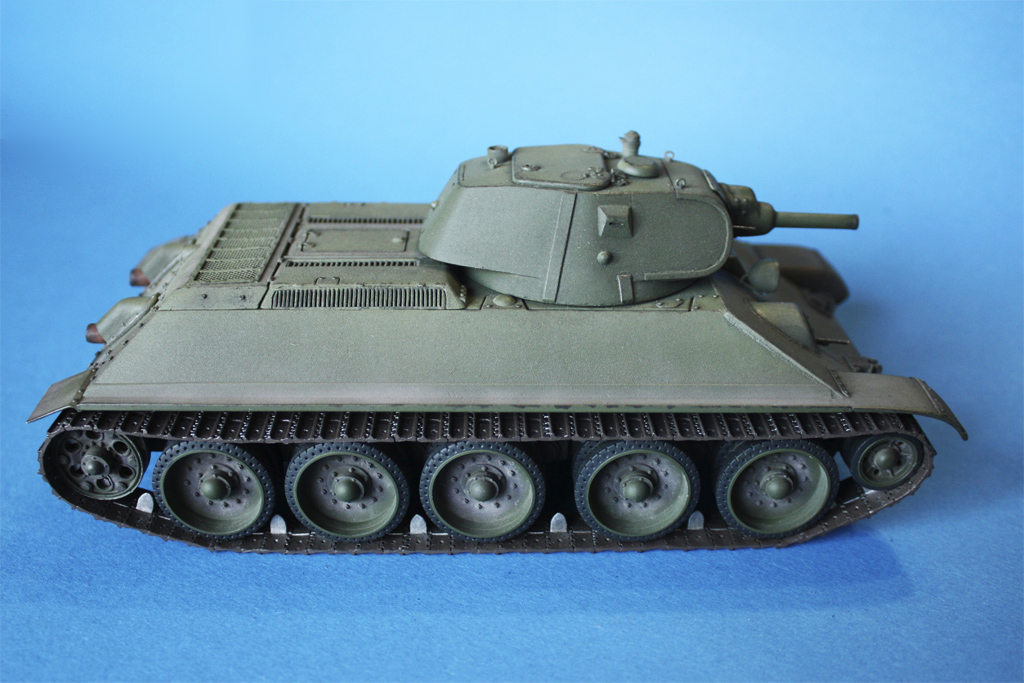

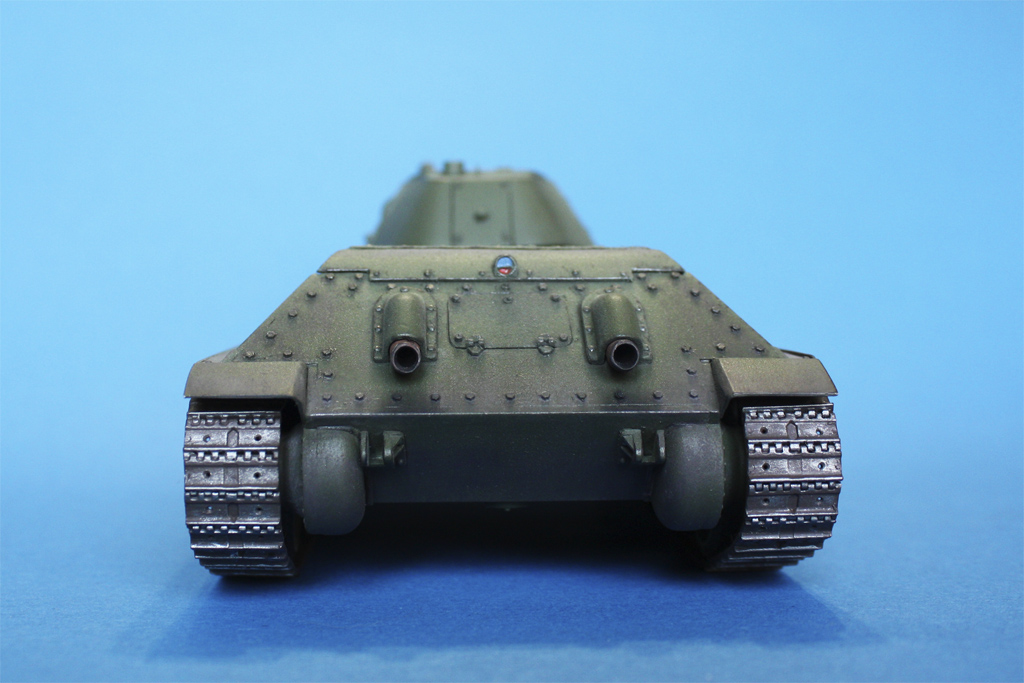

Корпус от "МАКЕТА" переделана передняя и задняя броневые плиты, люк м/водителя, амбразура для пулемёта, крепёжные болты. Сетку МТО изготовил сам + габаритный фонарь, переделаны надгусеничные полки, передние и задние крылья.

Башня от "МАКЕТА" перепилена до размеров А-32, изготовлены новые люки, всё, что на башне сверху, маска немного перепилена, ствол покупной.

Катки использовал от "МАКЕТА", но с перепилом: изготовил спец. нож, срезал по 10 болтов с каждого катка, изготовил кондуктор (шаблон) на 12 болтов, просверлил 120 отверстий, в которые вклеил 120 болтов, балансиры катков переделал под узкую колею.

Траки использовал от "МАКЕТА": обрезал до нужного размера, спилил все выступающие рёбра, зашпаклевал отверстия, просверлил по два отверстия в каждом траке.

Вот собственно и всё изготовление. Почему пишу так подробно: инструкция КАРОПКИ так просит, а может кому пригодиться.

Данный танк в серийном производстве не был, в боевых действиях не участвовал, он являлся ещё одной ступенькой к Т-34.

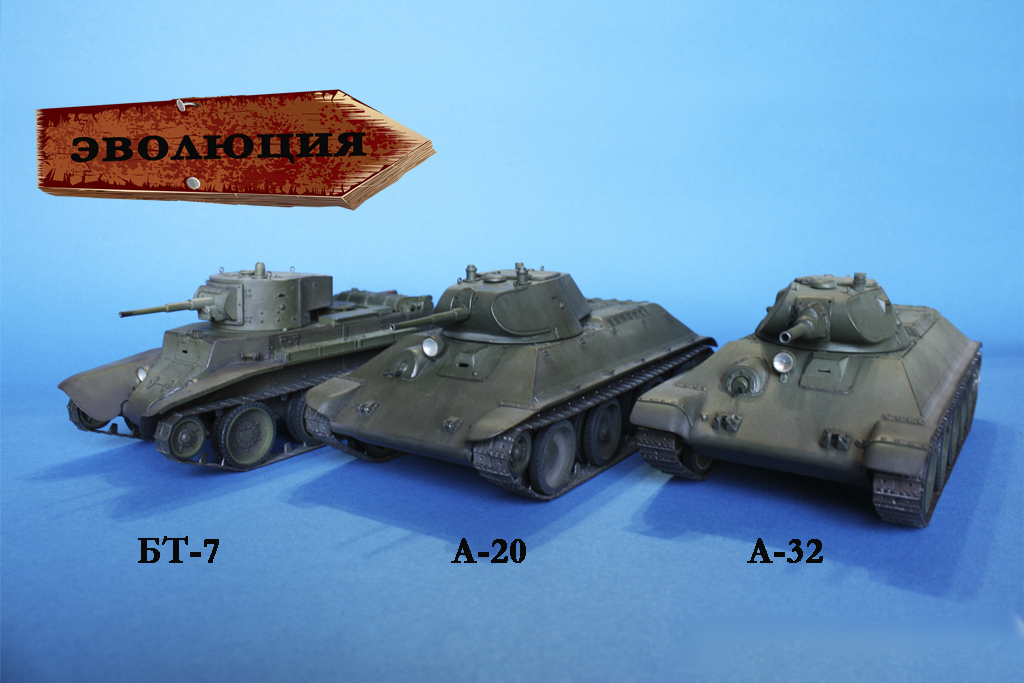

Одну из фотографий назвал ЭВОЛЮЦИЯ, по-моему логично.

Данная модель танка выставляется впервые.

Приглашаю к просмотру.
