Подводная лодка 971 проекта
- Производитель:
- самодел
- Тип техники:
- Военные
- Масштаб модели:
- 1:144
- Тип двигателя:
- Атомные
- Прочее:
- Подводные лодки
- Страна-производитель:
- СССР–Россия

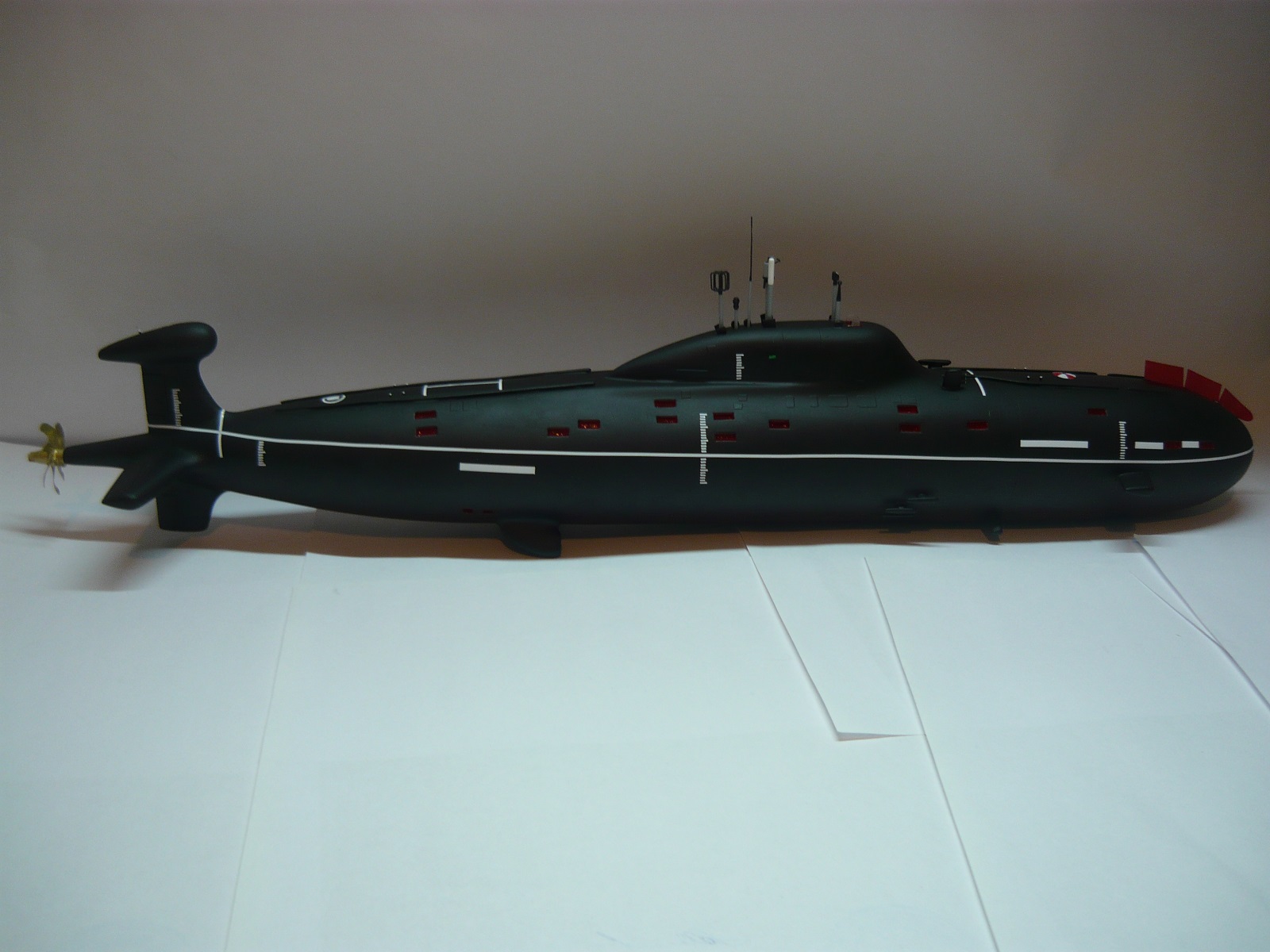

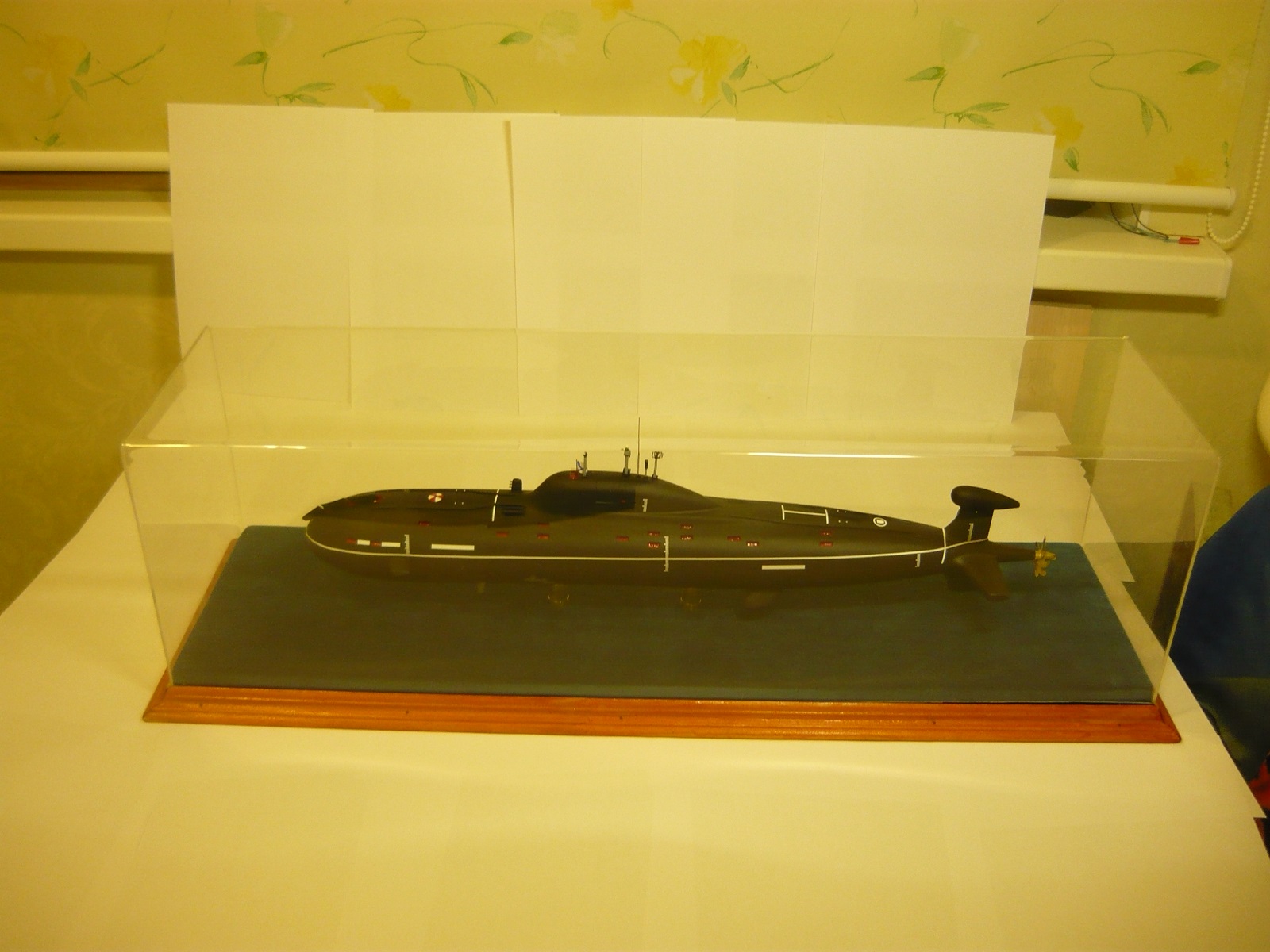

Модель АПЛ 971го проекта "Щука-Б".(по классификации НАТО -"Akula")
Масштаб 1:200.
Размер (в прозрачном боксе) - 700(длина)х200(ширина)х200(высота) мм. Материал - дерево, эпоксидная смола, немного гетинакса.
Для некоторой мелочевки использовалась лазерная резка.
Окрашена акриловой краской.
По поводу возможных несовпадений с оригиналом (ами). Когда начинал делать толковых чертежей найти так и не смог. Да, честно говоря, и сейчас более новые "чертежи" сравнения с фотографиями не выдерживают. Такое впечатление что их делают специально для дезинформации потенциального противника ;)

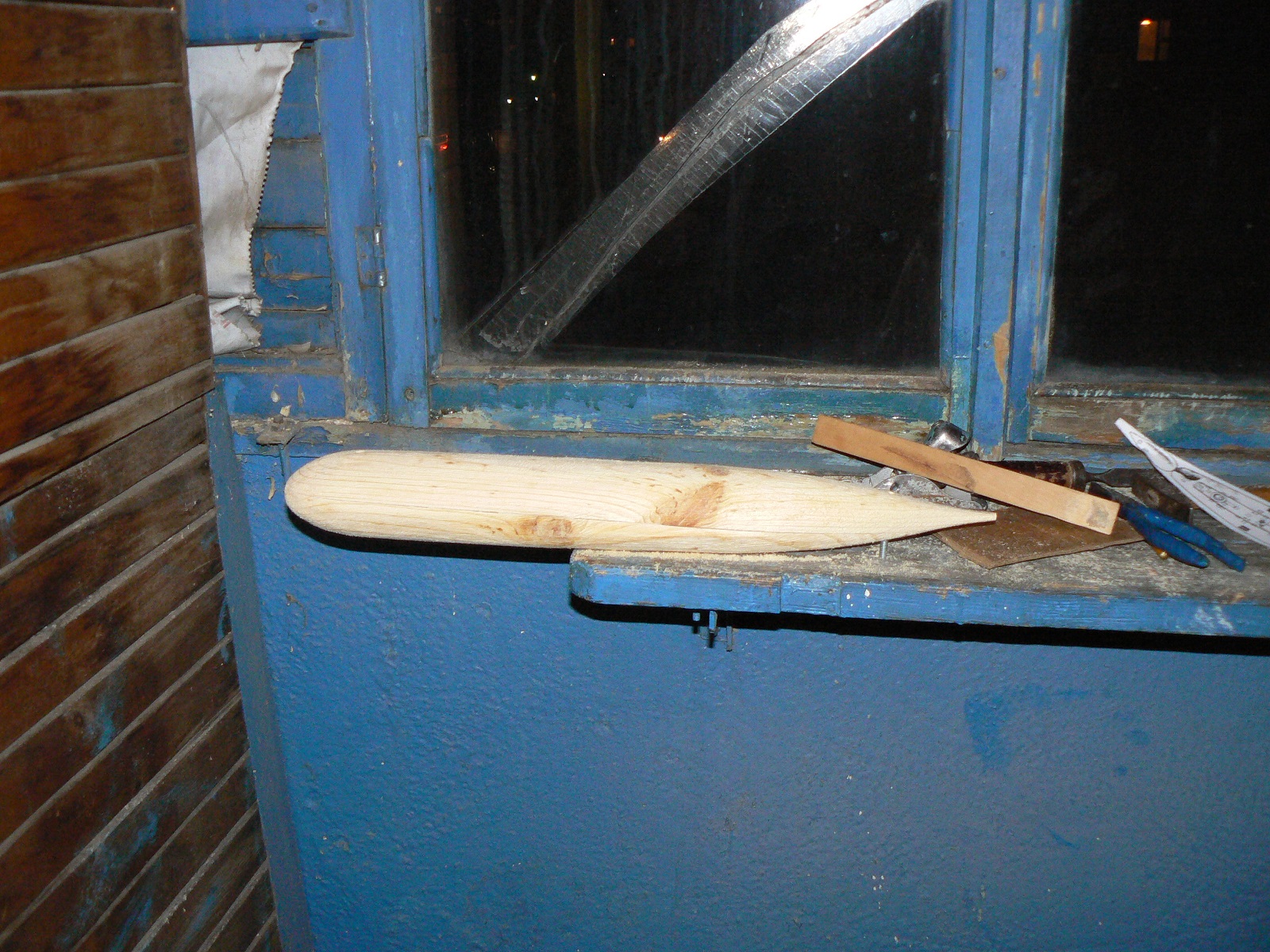

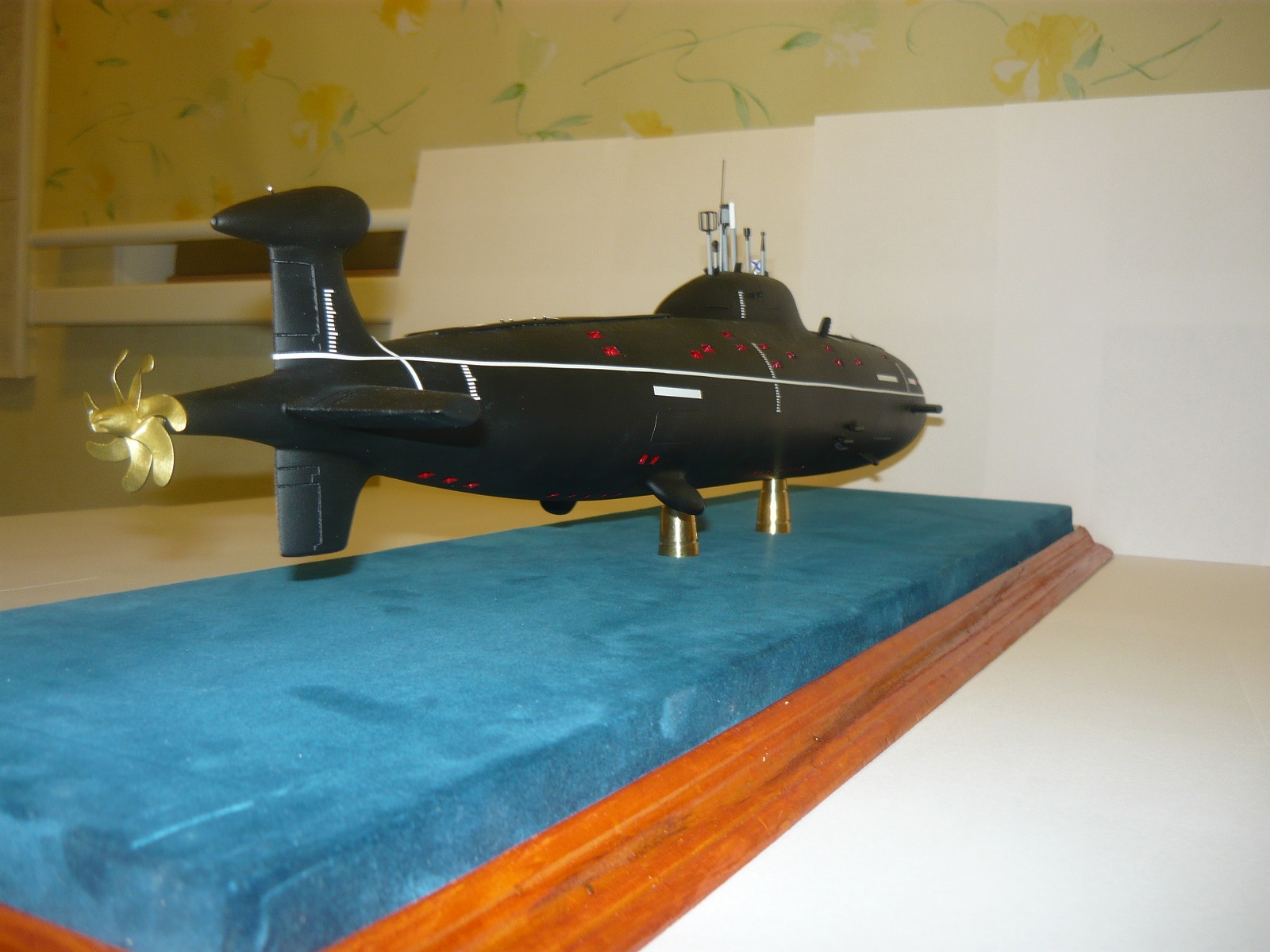

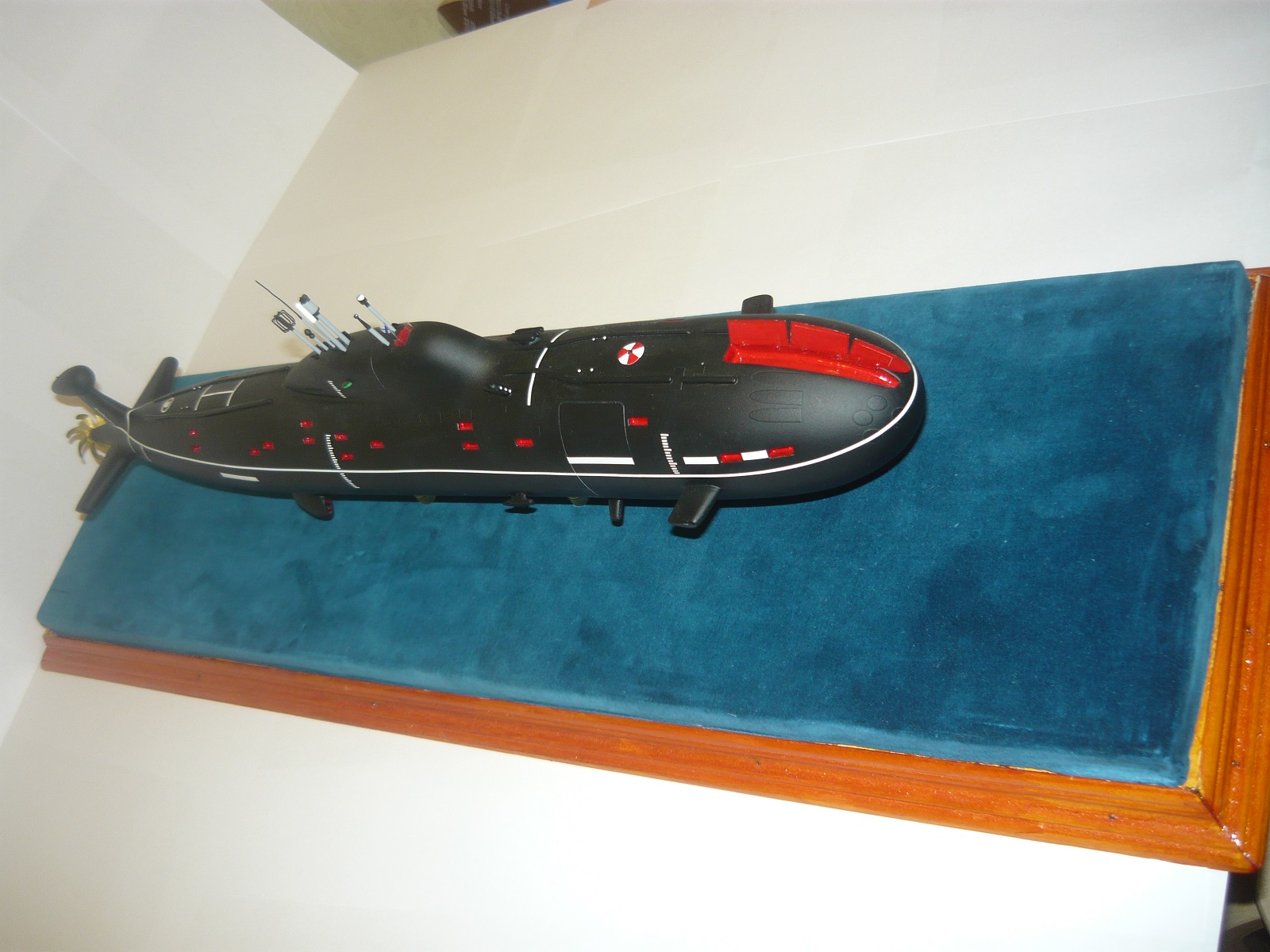

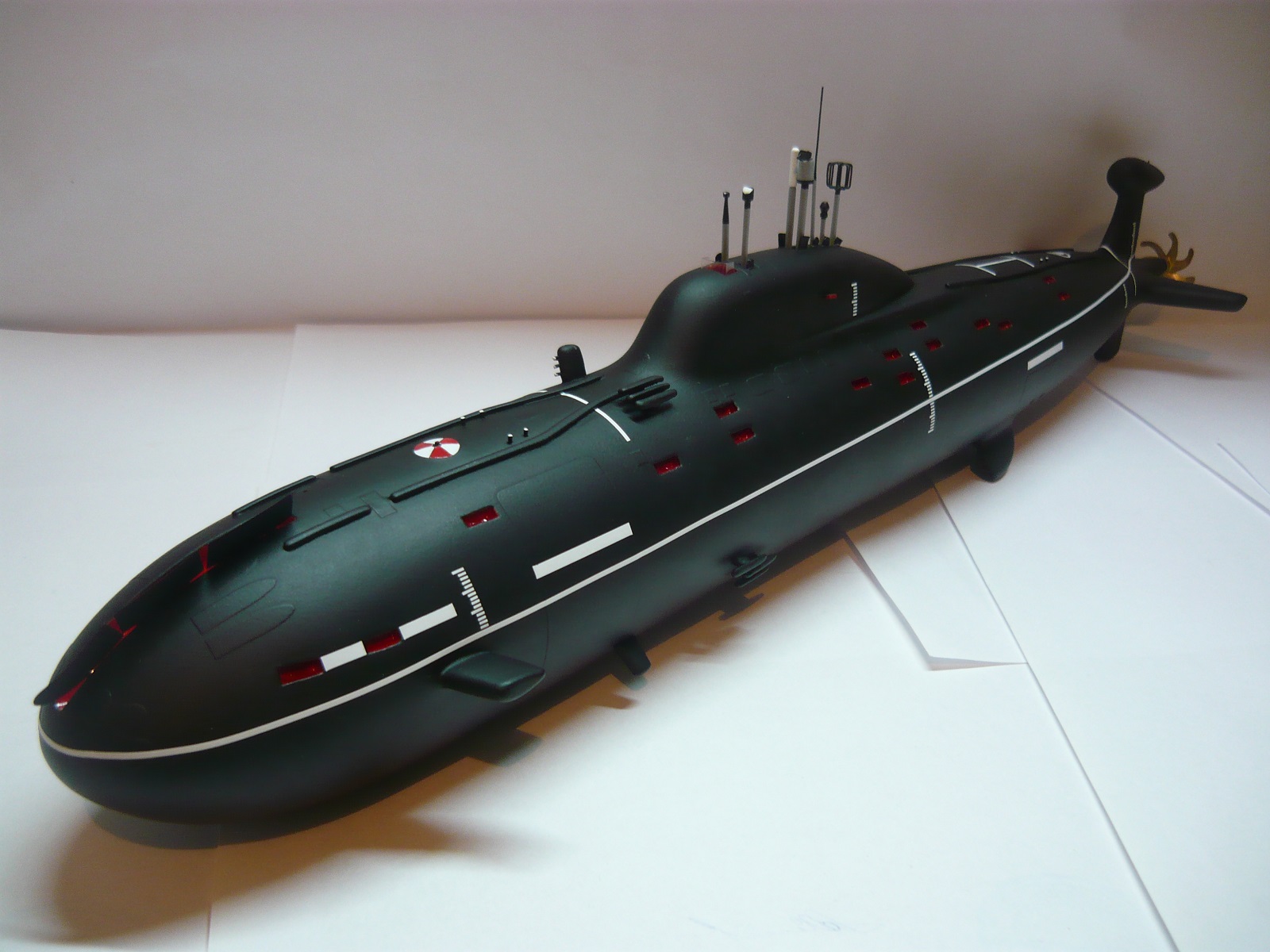

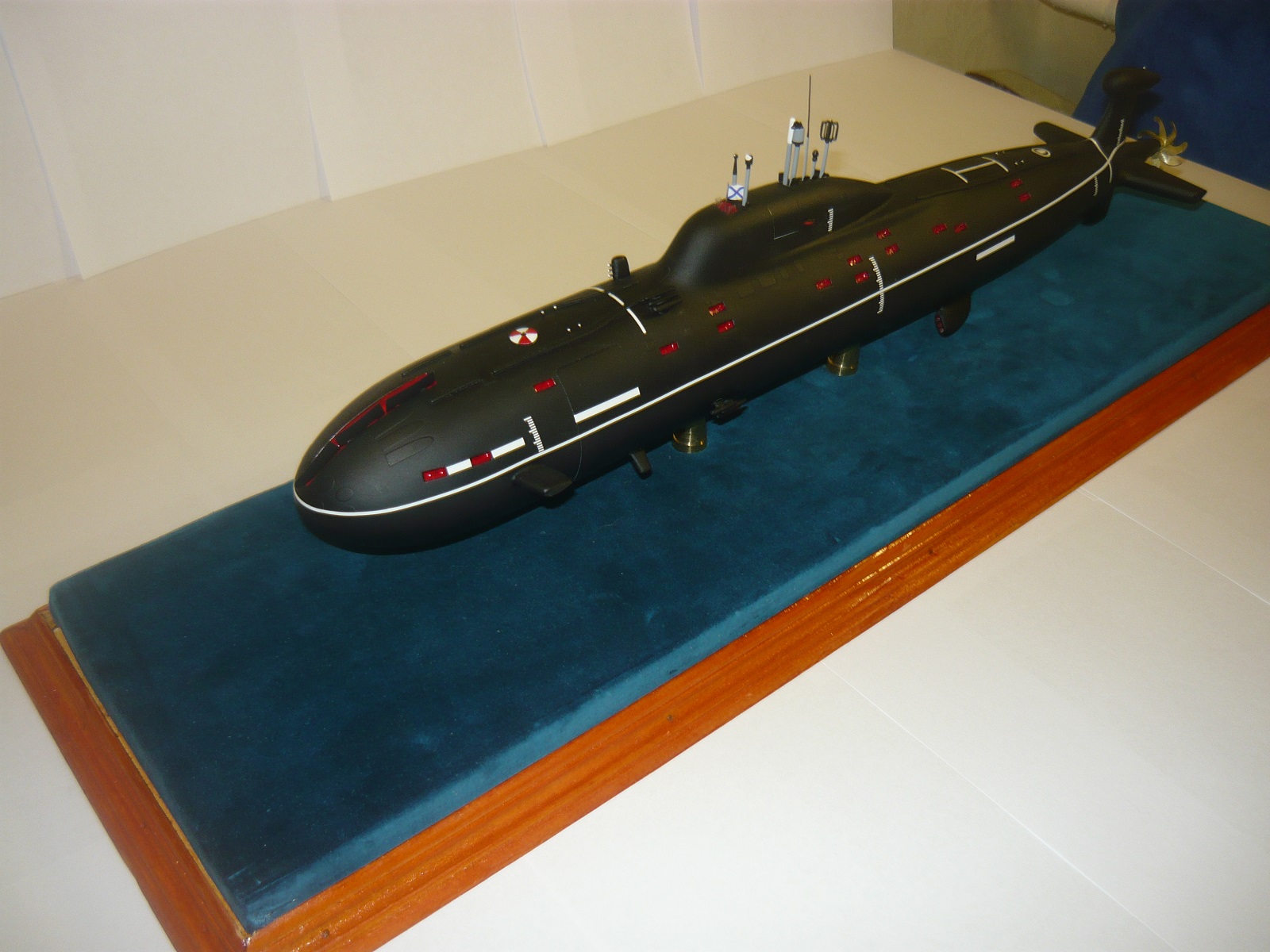

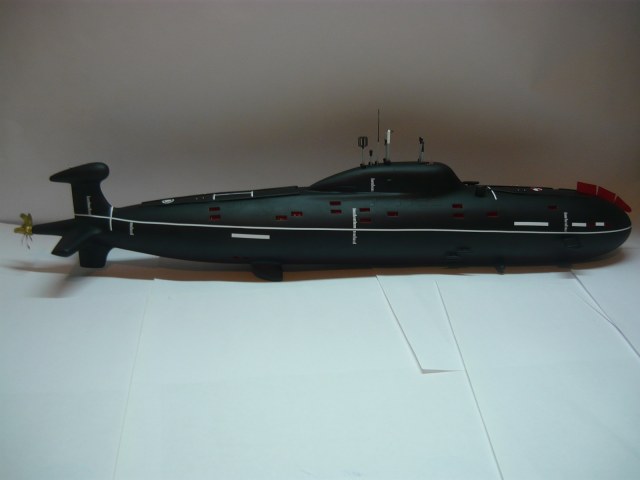

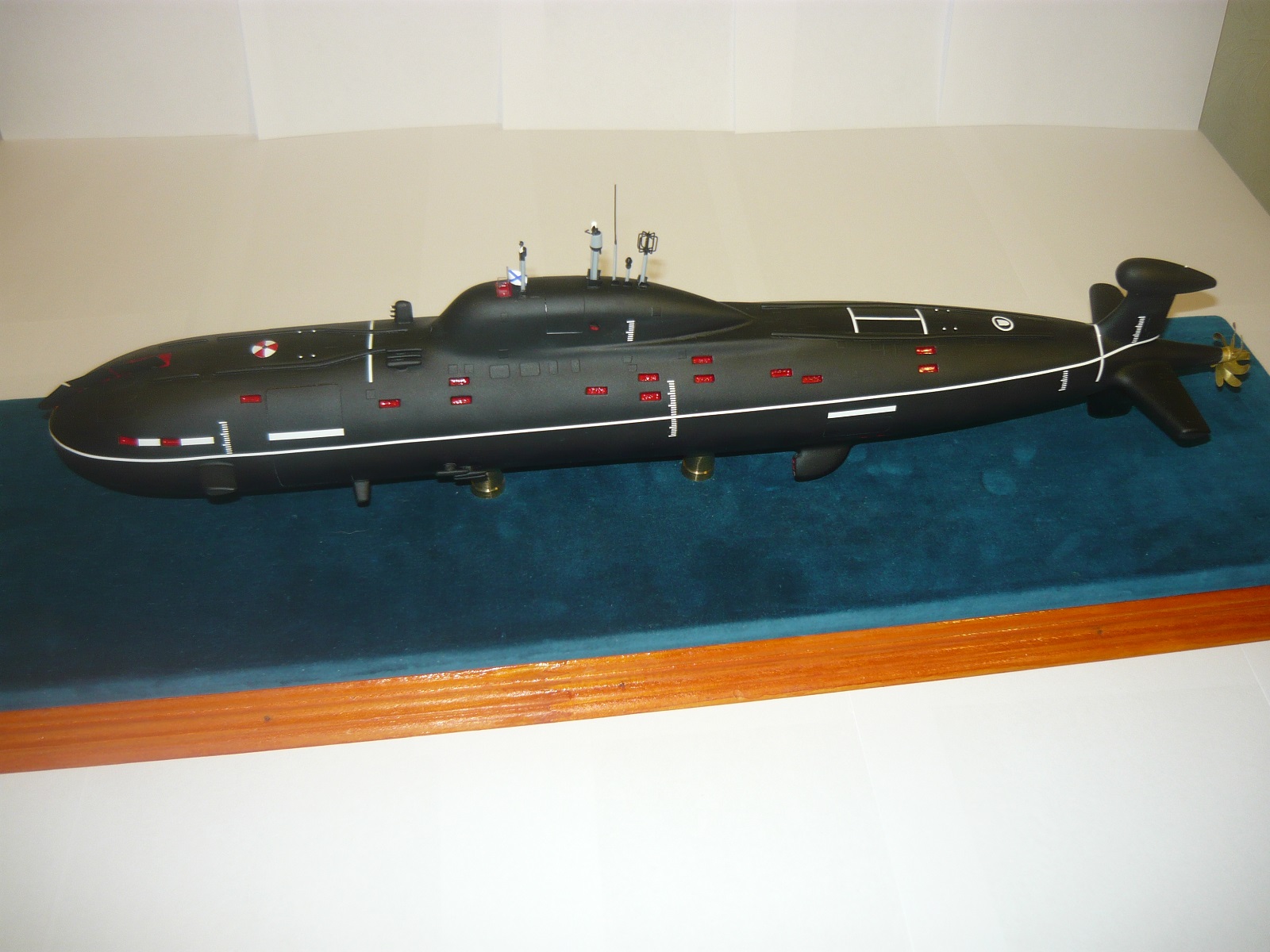

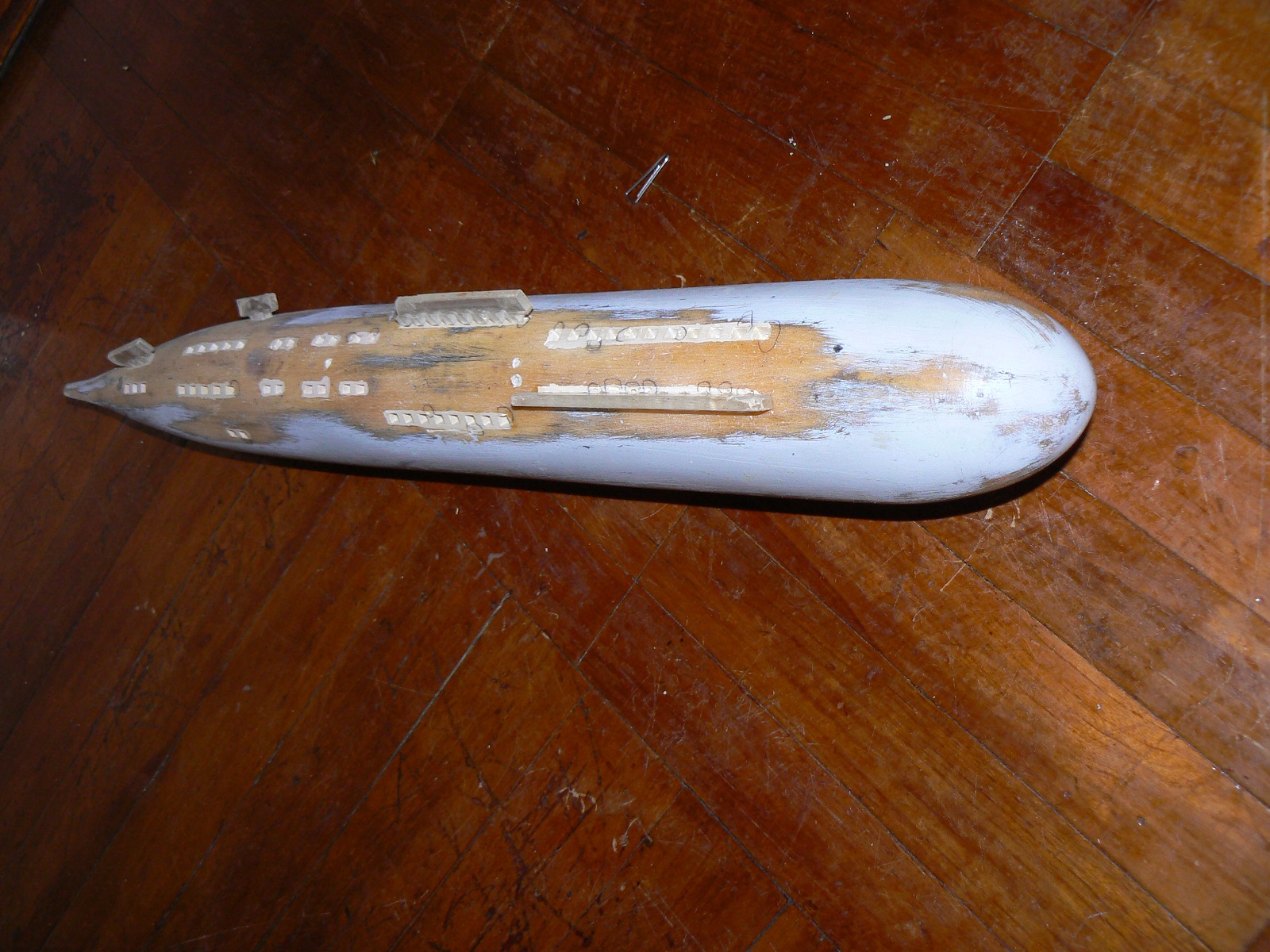

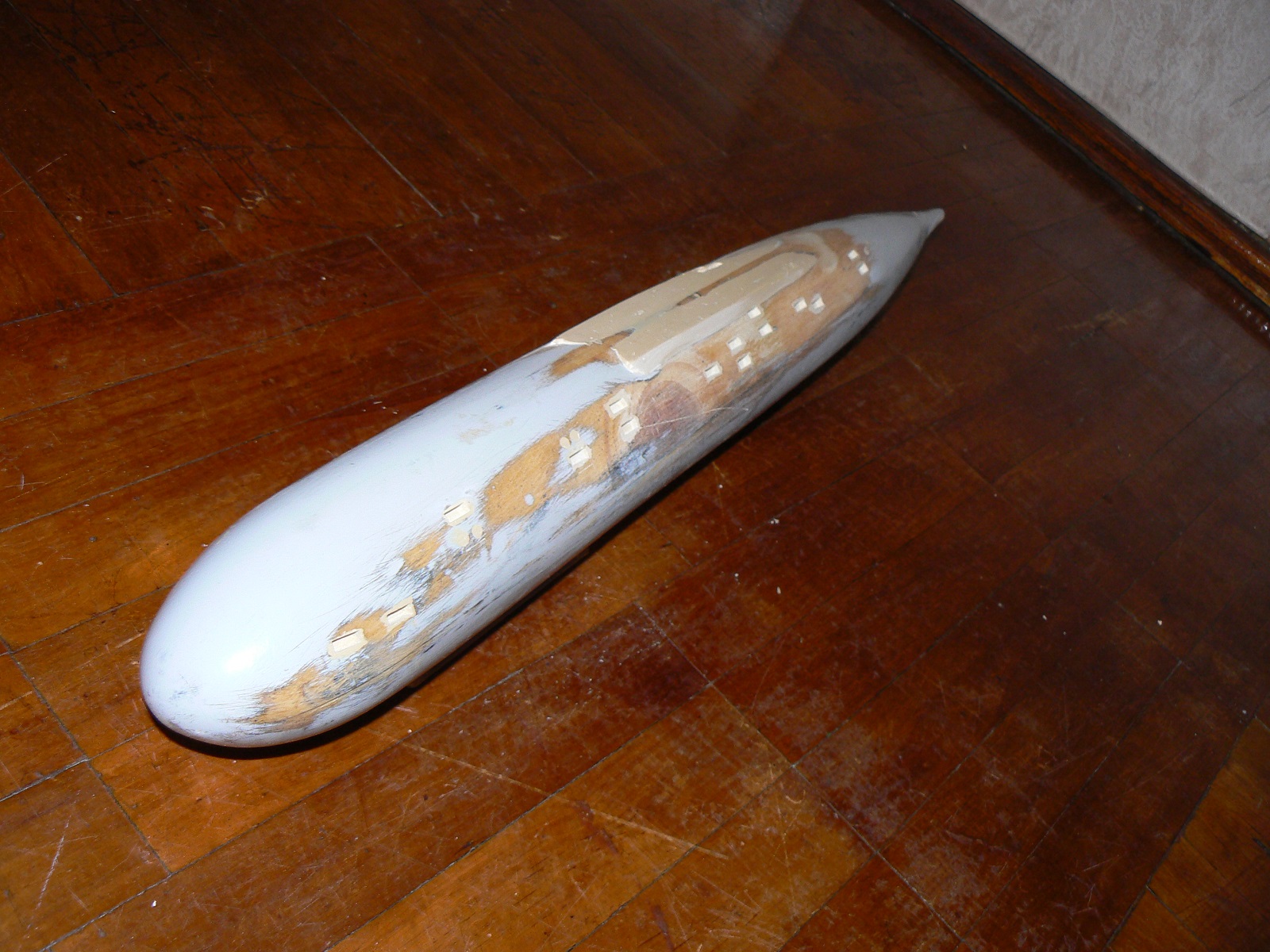

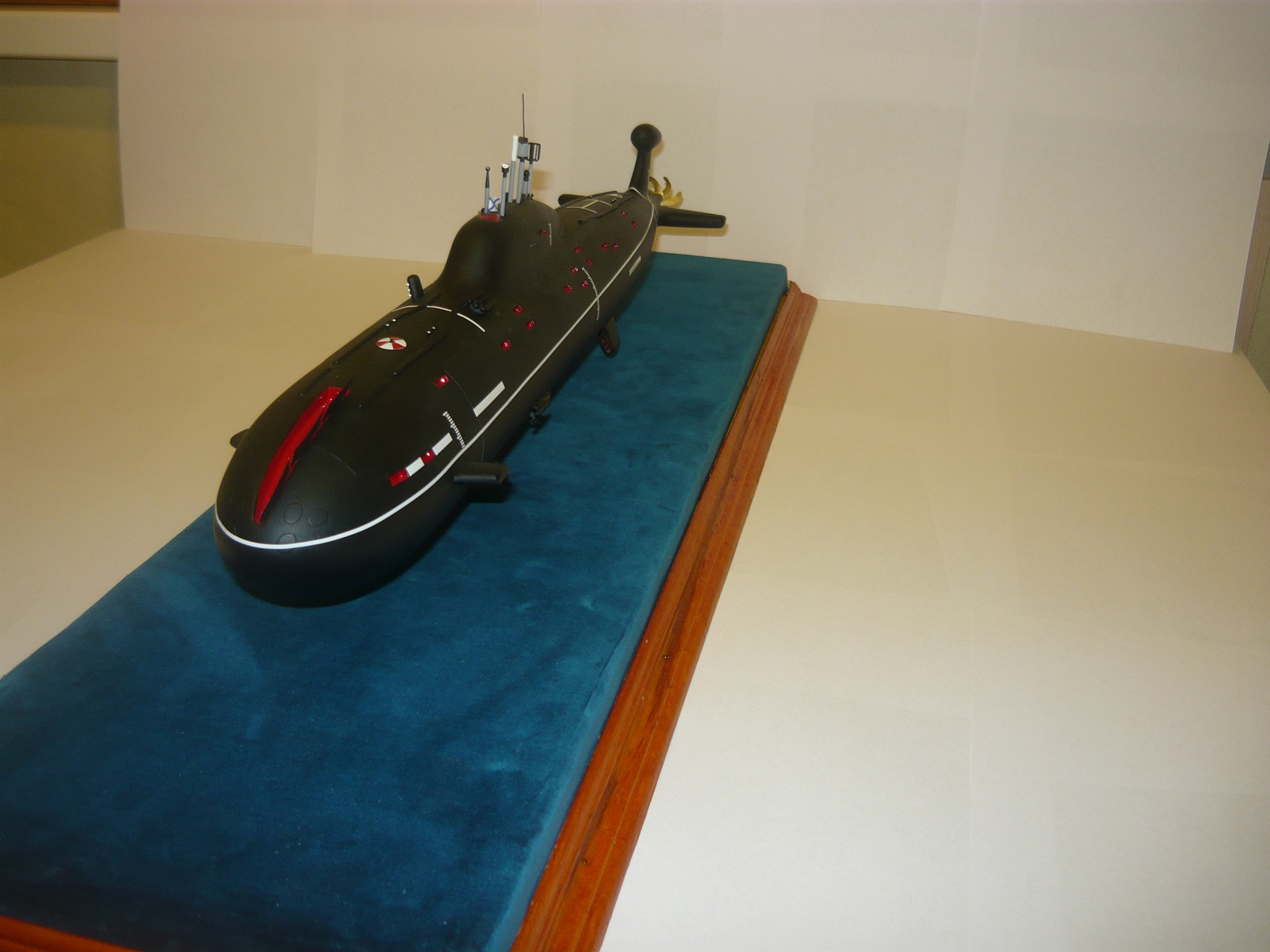

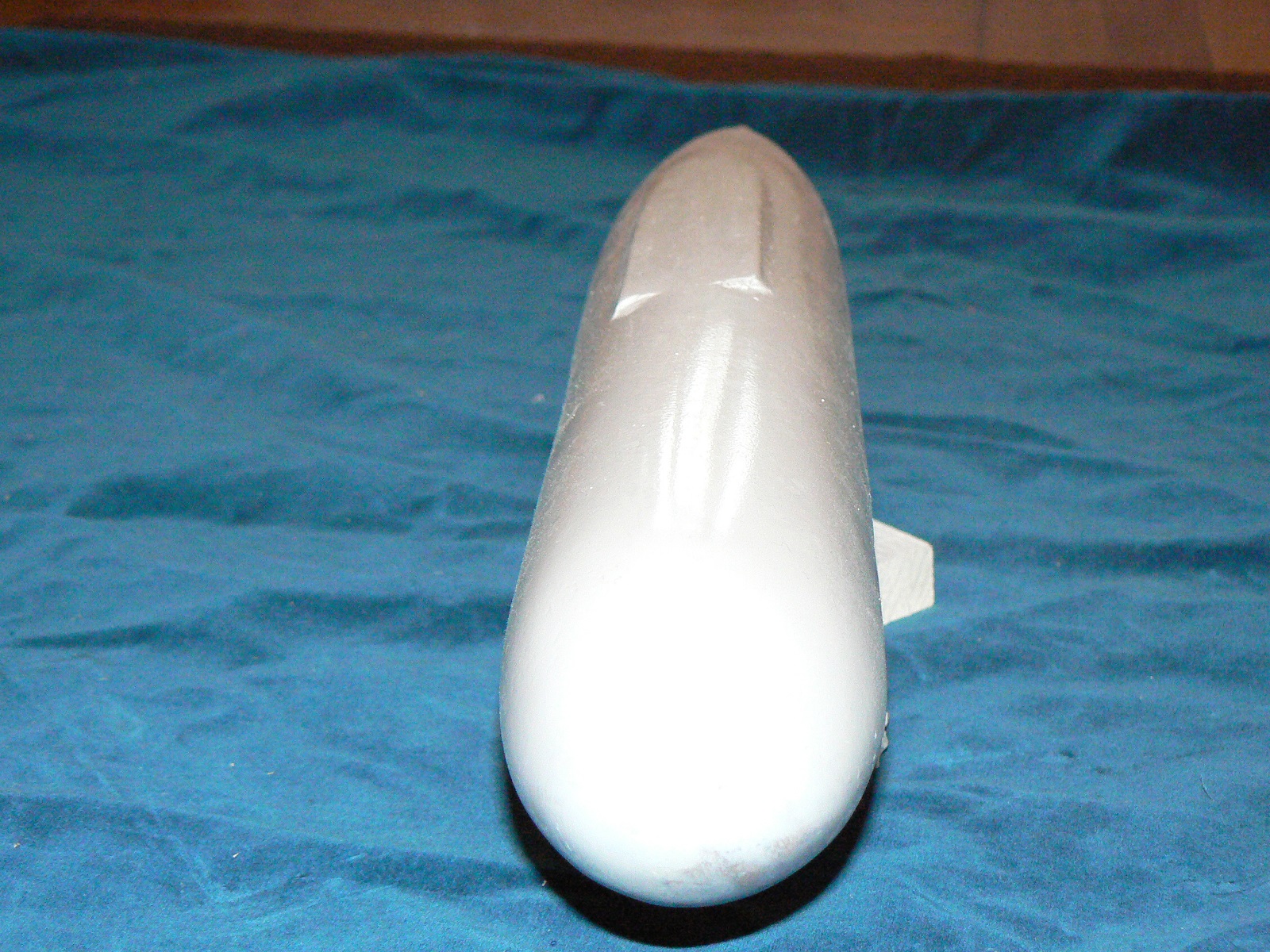

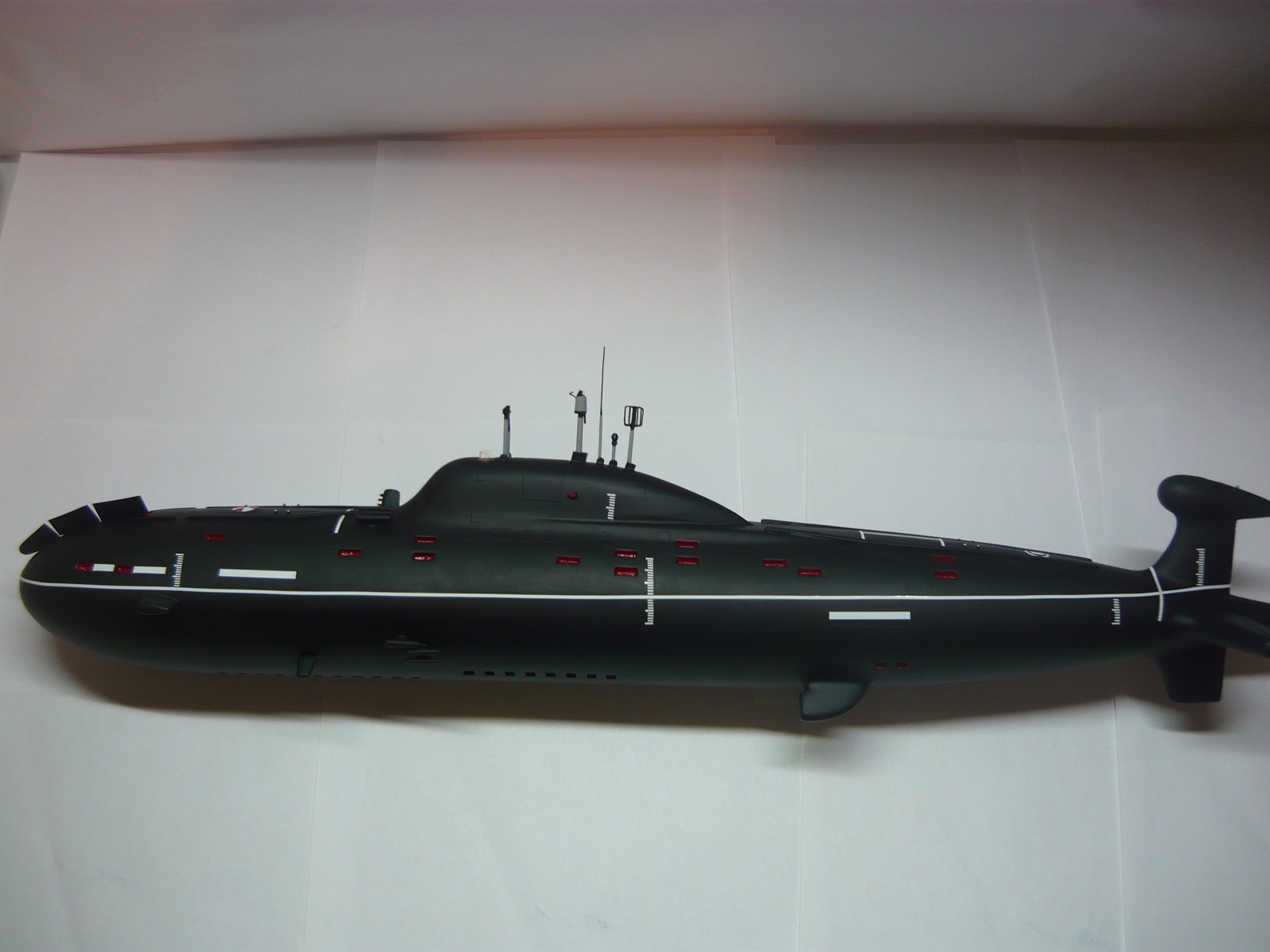

Фотографии выложены до и после установки на подставку. Добавил несколько фотографий процесса изготовления
Оценки
Войдите, чтобы оценить работу.
Комментарии (51)
На сайте с 05.09.2013
0 81
Красотаааа, не фанат подлодок , но эта заставила приглянуться , отличная работа !!!
На сайте с 03.02.2012
232 2210
Тоже понравилась,хоть и не =морская душа=,но продукт разума человеческого и его воплощение в освоении морских глубин, вызывает восхищение,и гордость за великую морскую державу!
На сайте с 27.06.2011
17 838
Красиво! Не спец по мат. части, но на мой взгляд - очень хорошо.
На сайте с 30.06.2009
23 1386
Мои поздравления! Отлично окрашено. За то что самодел, искренне уважение, когда увидел деревянную заготовку и все понял тихо сполз под стол.
На сайте с 02.12.2011
10 587
Просто супер.Руки у Вас из нужного места растут)))
Администратор
Эстет
Спонсор
На сайте с 26.10.2009
30 16916
Да..... в нашей кают-компании надо срочно выделять ещё одно место для нового Коллеги.
Отличный дебют с отличной моделью!Настоящая стендовая модель.
Подозреваю, что в заначке есть ещё много чего интересного.
С уважением, Алексей.
Спонсор
На сайте с 29.03.2007
84 7328
За самодел мое искреннее восхищение. Браво!
Понравился винт.
Несовпадения есть, чисто визуально что-то не так с рубкой - она какая-то вся слишком закругленная, как у 705/705К проектов, у 971-х углы чуть поострее.
Также сомнительна схема окраски "все черное", это последние веяния и видимо первым в таком окрасе будет "Леопард". На всех известных мне фото нижняя часть корпуса окрашена в темно-красные цвета.
На сайте с 31.12.2011
83 3117
Как сувенир работа хорошая, как модель - очень много условностей, как то:
- страховочный рейлинг на носу и на корме переразмерен, при том, что кнехты в носу утрировано маленькие;
- не совсем понял как выходить на палубу в нос лодки (не разглядел есть рубочная дверь в передней стенке рубки или нет
- НГР излишне толстые;
- отсутствуют датчики обнаружения по радиационному следу на "лбу" рубки;
- продольная ось кормового бульба должна идти параллельно ДП лодки;
- ходовой мостик внутри не красят суриком, внутренности ТПЛ как мне кажется тоже, но тут не уверен на 100%;
- обычно лодки 971 проекта красили низ до середины красный (необрастайка), верх черный (резиновое покрытие), поэтому полностью черная лодка вызывает сомнения, но опять же я не уверен на 100%, если у Вас есть информация по этому вопросу, буду признателен;
- водозаборники системы охлаждения ГК мне показались несколько переразмеренными.
Не разбираюсь в подводном флоте... Но, на мой взгляд, красивая модель, достойная галереи.
Эстет
На сайте с 20.03.2011
122 472
Понравился окрас- "бутылочное" зелёное стекло.
А можно узнать назначение открытых отсеков?
На сайте с 31.12.2011
83 3117
Торпедо-погрузочный люк.
Спонсор
На сайте с 09.02.2012
43 635
Лодка хорошая получилась. Как сувенир - просто превосходно будет смотреться. Как уже сказал Игорь, много условностей для довольно крупного масштаба. (Кстати, на "лбу" датчиков может и не быть - не на всех есть. Торпедопогрузочная ниша может быть покрашена той же краской, что и подводная часть или черной, но не полностью красной.) Ну, это лирика все. Мне лодочка очень даже. Голосую за Галерею, и отдельный респект за самодел.
С уважением.
На сайте с 01.02.2012
43 1182
Подробностей, конечно, маловато,но скудость информации оправдывает.Общее впечатление - респект.Галерея-самое место.
Эстет
На сайте с 29.01.2010
68 2906
Присоединяюсь к коллегам по выше сказанному. Голосую за Галерею.
При таком масштабе можно было развернуться "на всю катушку"
На сайте с 21.11.2013
1 0

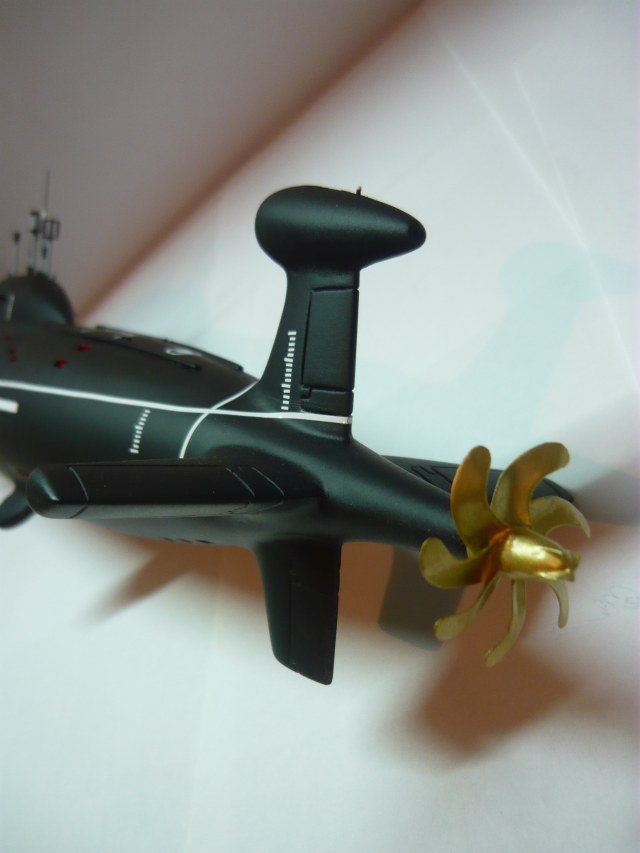

вот еще одно фото винта в догонку ))
с окраской - согласен со всеми ораторами. Единственное в мою защиту - окраску взял у уважаемого АФ Кузнецова, присутствующего на сайте (опять же, у него указано, что модель коммерческая, следовательно возможны отклонения от оригинала). А с фотографиями, особенно в цвете, да еще подводной части - беда. В интернете не нарыл до сих пор.
По поводу малого количества деталировки.
У меня мать работает чертежником на небезызвестном СМП, где собственно эти лодки и строятся. Ей по работе частенько приходилось ползать по этим лодкам с рулеткой. Так вот она говорит: что там на эту лодку смотреть.Бочка, она бочка и есть.
Так что при всем желании развернуться тут мало где есть.
А вообще, спасибо, коллеги, за отзывы и море полученного позитива )
БРАВО!!!!!
Эстет
На сайте с 02.03.2010
43 2106
Редко комментирую не БТТ, но работа заставила зайти. Шикарно выглядит!
На сайте с 07.10.2007
16 3052
Понравилась работа, за галерею!
Администратор
Эстет
Спонсор
На сайте с 22.01.2011
30 10457
В матчасть не вторгаюсь, а исполнение мне очень понравилось.
Эстет
Спонсор
На сайте с 14.11.2010
14 938
Самодел! Респект! Галерея!
На сайте с 19.10.2010
143 3312
Про НГР уже сказали, и очень не хорош и не под правильным углом к горизонтальной плоскости обтекатель буксируемой ГАС на хвосте. Всё что "внутри" красится железным суриком - он не красный, а коричневый. А ограждение рубки внутри - или голубым, или зелёным.
Спонсор
На сайте с 28.11.2011
16 183
Красивая работа!
Лодочка сразу привлекла внимание в прихожке и вызвала приятные воспоминания о командировке на "Тигр"!
За самодел - отдельный респект!
Эстет
Спонсор
На сайте с 17.05.2008
10 765
По матчасти сказать ничего не могу, качество на "отлично".
Мне кажется, что штоки ВУ должны быть не серыми а стальными.
Администратор
Эстет
Спонсор
На сайте с 26.10.2009
30 16916
Мне почему-то казалось, что данная модель могла бы вызвать намного больше эмоций у наших Коллег.
Да, есть несовпадения по матчасти.
Да, есть несовпадения в геометрии корпуса.
Но, согласитесь, КАЧЕСТВО исполнения заслуживает только самых положительных эмоций.
С Уважением, Алексей.
Спонсор
На сайте с 16.09.2012
11 4821
Да, красиво выглядит!
главное - радует глаз. а это-главное. я-за!
С уважением, Владимир.
На сайте с 21.11.2013
1 0
Про ГАС - согласен с расположением косяк конкретный, только сейчас заметил, но чем он "нехорош" кроме этого? геометрию делал по чертежам.
По поводу сурика - см фото. Помнится, даже у Пикуля (если не ошибаюсь) написано что при попадании снаряда в корабль обнаженный сурик бросается в глаза своим ярким цветом. Возможно, коричневый оттенок и есть, но уж никак не чисто коричневый
На сайте с 31.12.2011
83 3117
Так про шпигаты Вам никто ничего и не сказал, но внутренние помещения рубки и ниша ТПЛ, красились по другому, по цветам выше уже Юрий Фролов сказал.
На сайте с 31.03.2013
4 50
Самодел вызывал огромное уважение. Работа аккуратная. Очень понравилось. С Уважением.
На сайте с 16.09.2013
3 5015
Очень красиво и аккуратно....
Мне тоже очень понравилось....
Так ровно и аккуратно, из обычного полена..... это стоит отдельных похвал......
Почитал замечания специалистов, они конечно не беспочвенны..... но мне стоит ещё разок глянуть на фото модели, и сразу как-то про эти замечания забываю....
От меня - белый шар: ЗА ГАЛЕРЕЮ!!!!
На сайте с 04.01.2013
15 110
Да есть конечно "косячки" но за самодел, да и такой аккуратный-респектище!!!
На сайте с 21.11.2013
1 0
нет, там про сурик было сказано, а он - не коричневый, а красный.
Ну скажем так, с окраской я конечно не совсем аутентично сделал, но тут был еще расчет на зрелищность. Похоже, получилось
На сайте с 29.12.2011
12 1708
Я так же не силен в материальной части подводных лодок, но модель мне очень понравилась аккуратностью исполнения и живостью красок. Может в сравнении с реальностью и имеются огрехи, но впечатление однозначно позитивное. "Белого" от борта в середину! Я за галерею.
С Уважением. Сергей.
Эстет
На сайте с 21.09.2011
13 5910
Из бревна-конфетка! Респект автору за очень удачный самодел, не всегда коробочники так вылизывают!
С Уважением, Михаил!
Эстет
На сайте с 16.07.2010
57 7637
Круто.
На сайте с 03.06.2013
5 149
Евгений,для самоделки со скудной инфой, шикарная вещь получилась за ГАЛЕРЕЮ! у многих,шибко дотошных и копийных..модели годами лежат,пока ищут инфу или ждут что появится...Молодца,классная рыбка вышла!
На сайте с 07.07.2013
8 31
Рыбка получилась красивая) за самодел из древесины - отдельный респект!от меня - белый шар: за галерею! пс. пускай есть неточности в мат.части и окрасе модели, но...это деревянная модель! а много на Каропке.ру деревянных моделей?
Заинтересовала работа - немножко почитал о прототипе. Вот, что узрел:

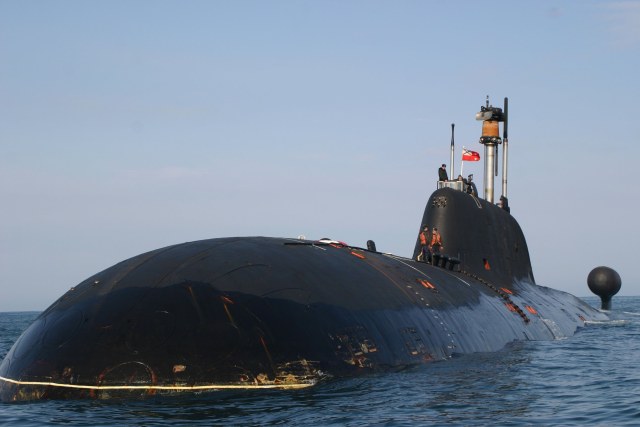

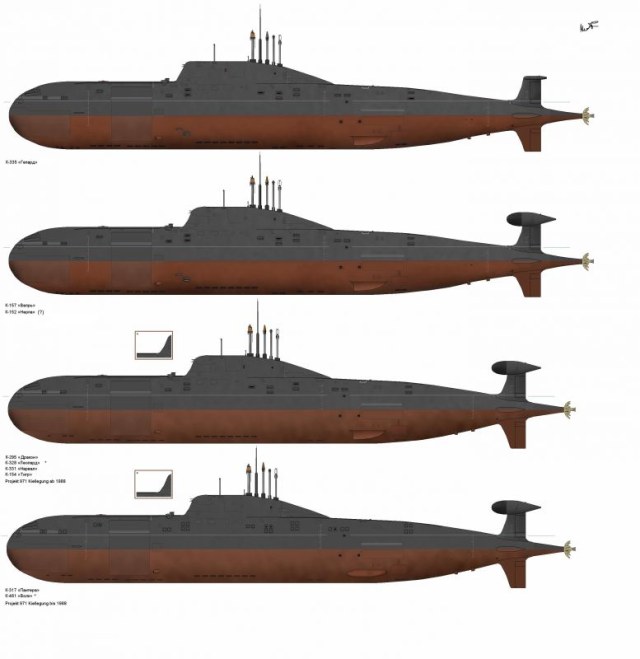

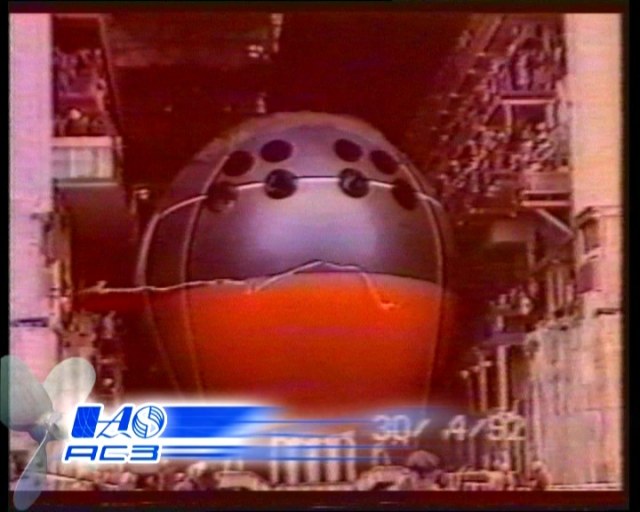

И по окраске подводной части тут спорили. А насколько можно доверить вот этому (если нет фото реального прототипа в доке):
На сайте с 16.12.2011
0 7728
Прошу добро на борт. Я за Галерею! Работа с душой и сделана хорошо. Не ошибается тот кто не делает. По лодкам мало что накопаешь. Да и секреты у нас хранить любят и умеют.... По окраске.. не поверите но даже в хорошие времена для флота (служба на ТОФ 1974-1977) встречались лодки крашеные внутри просто свинцовым суриком... Хотите верьте, хотите нет. Спасибо мастер за представленую работу и как сказал Адмирал Добро пожаловать в кают компанию.
На сайте с 03.08.2010
21 1145
Здравствуйте!
Ничего не сказать, кроме как - ЗА ГАЛЕРЕЮ.
Успехов.
Спонсор
На сайте с 29.03.2007
84 7328

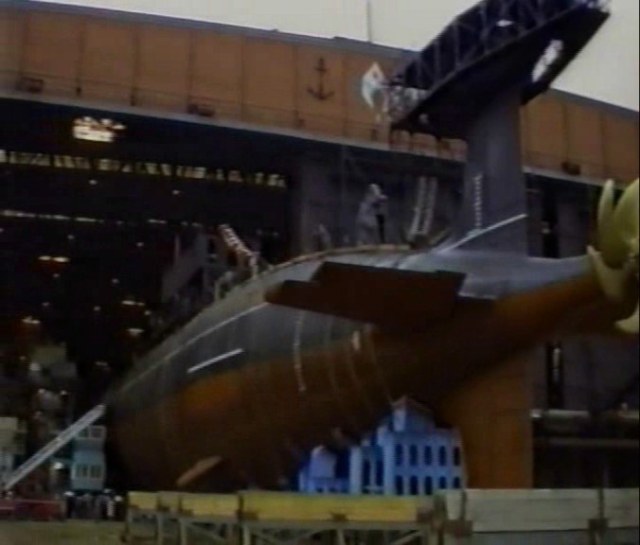

Можно:
Спонсор
На сайте с 29.03.2007
84 7328

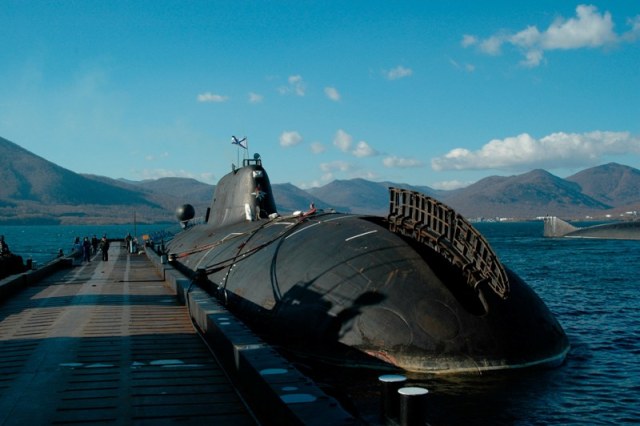

А если уж говорить о парадных вариантах

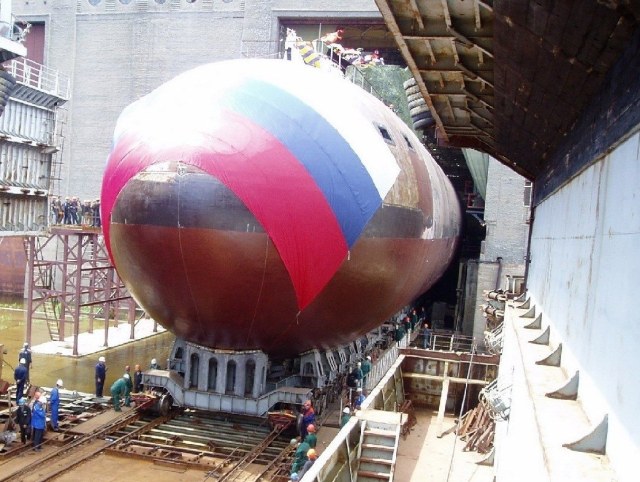

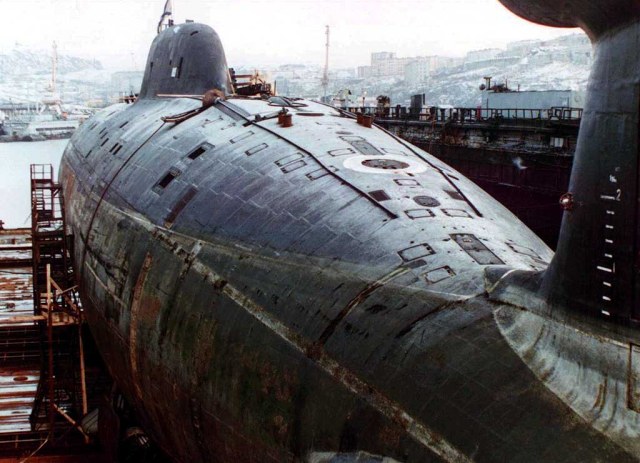

Нерпа:
