БТР-60 ПУ
- Производитель:
- TRUMPETER
- Масштаб модели:
- 1:35
- Тип обзора:
- Модели
- Тип модели:
- Бронетехника

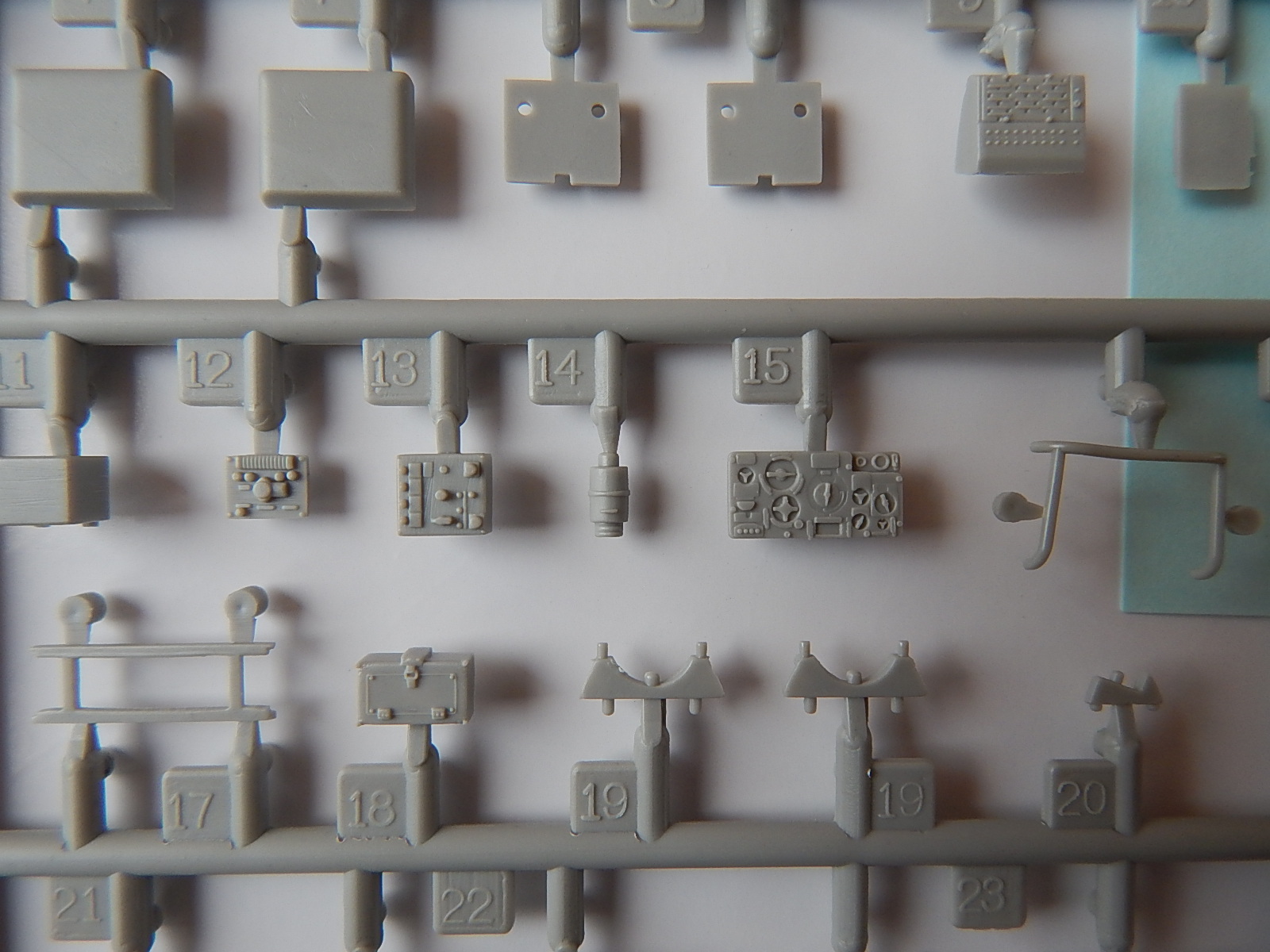

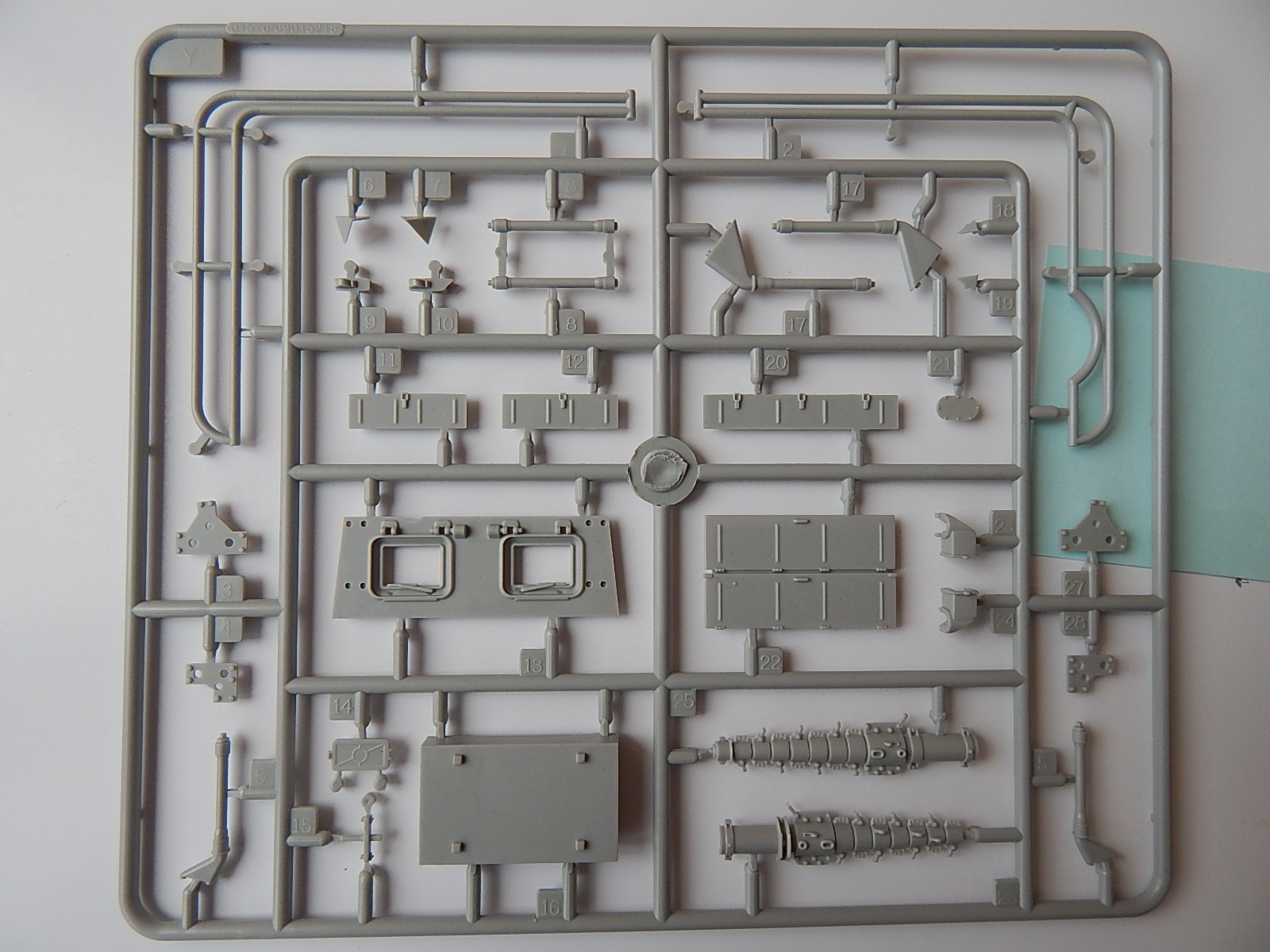

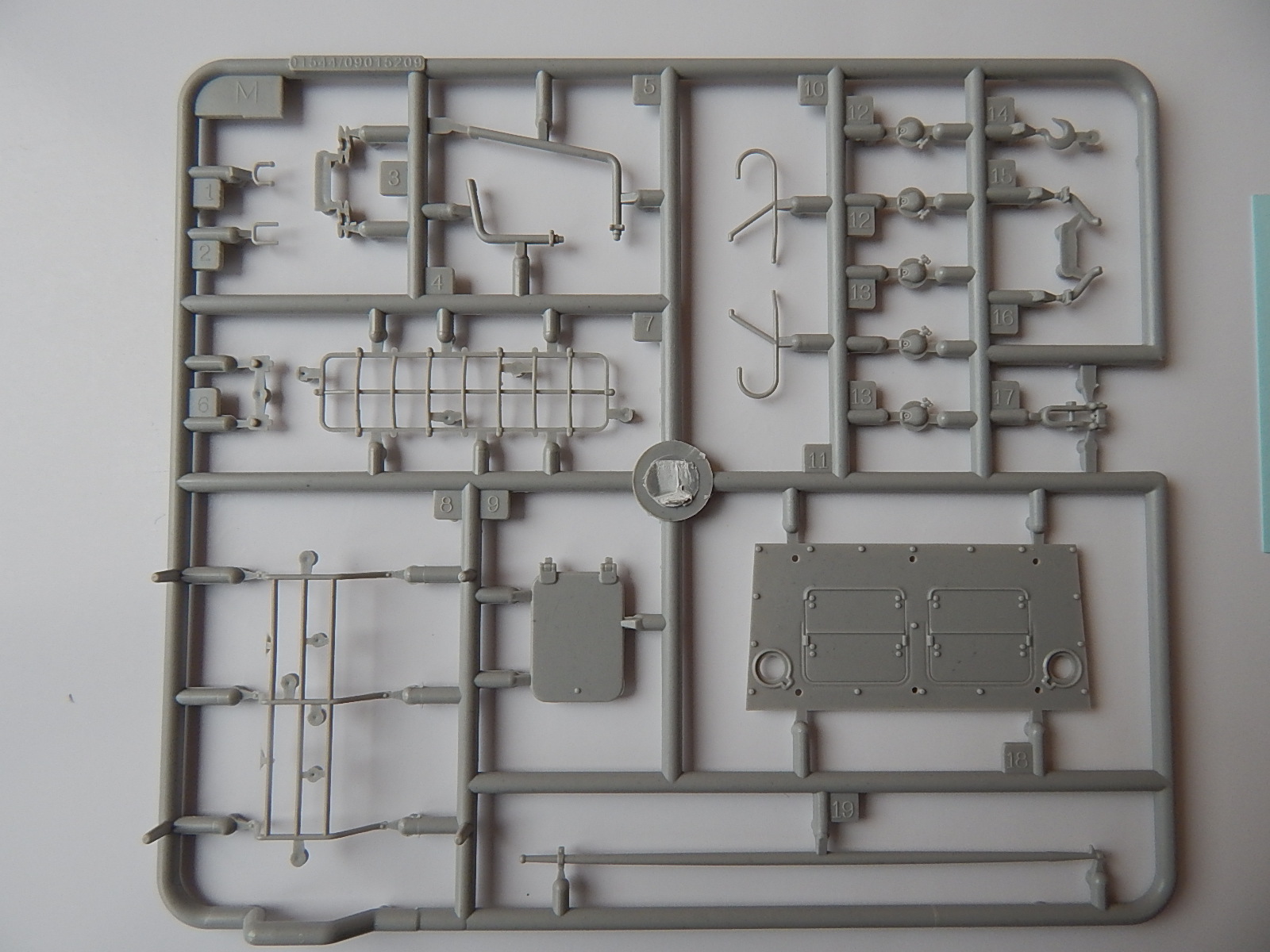

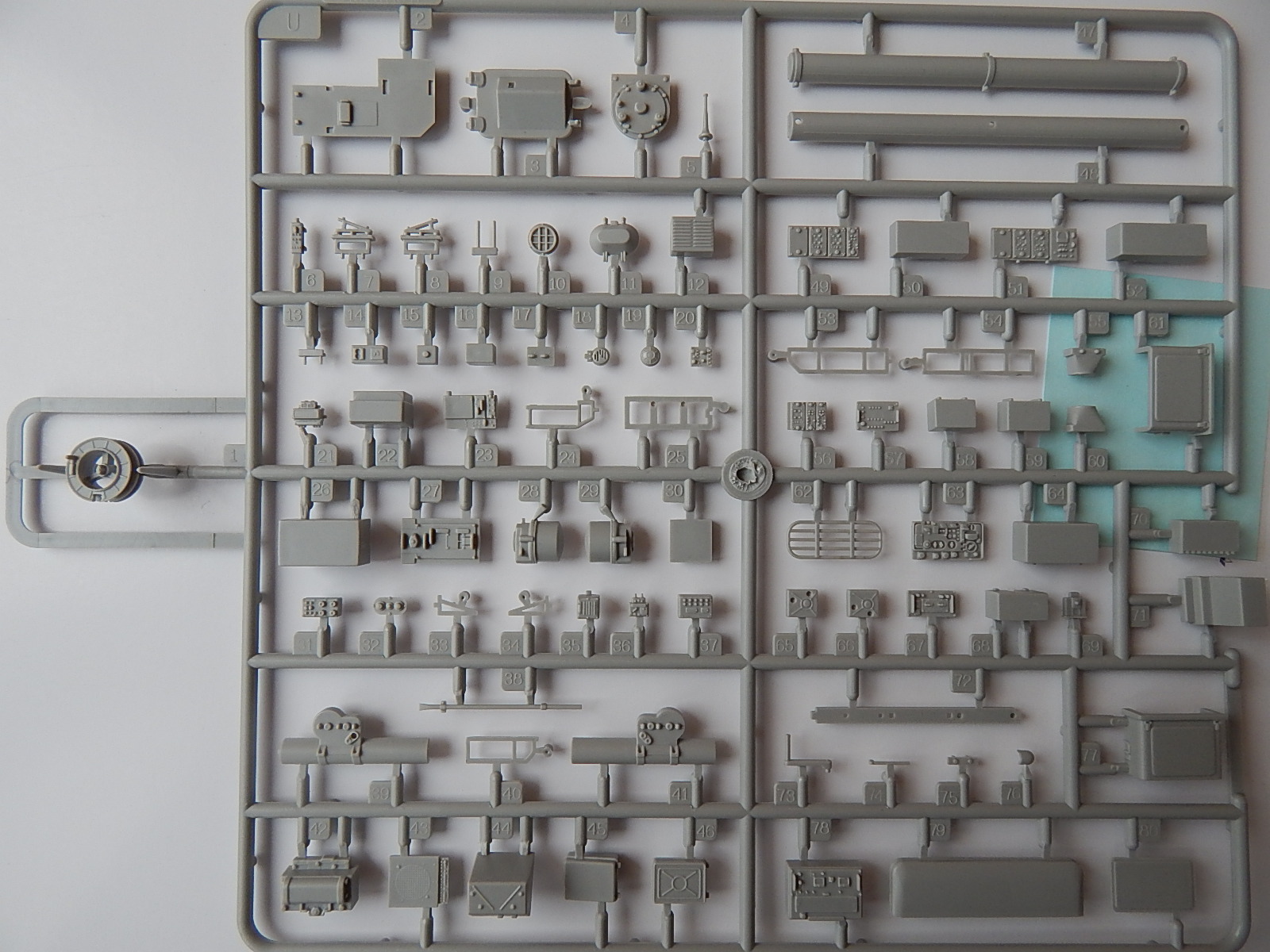

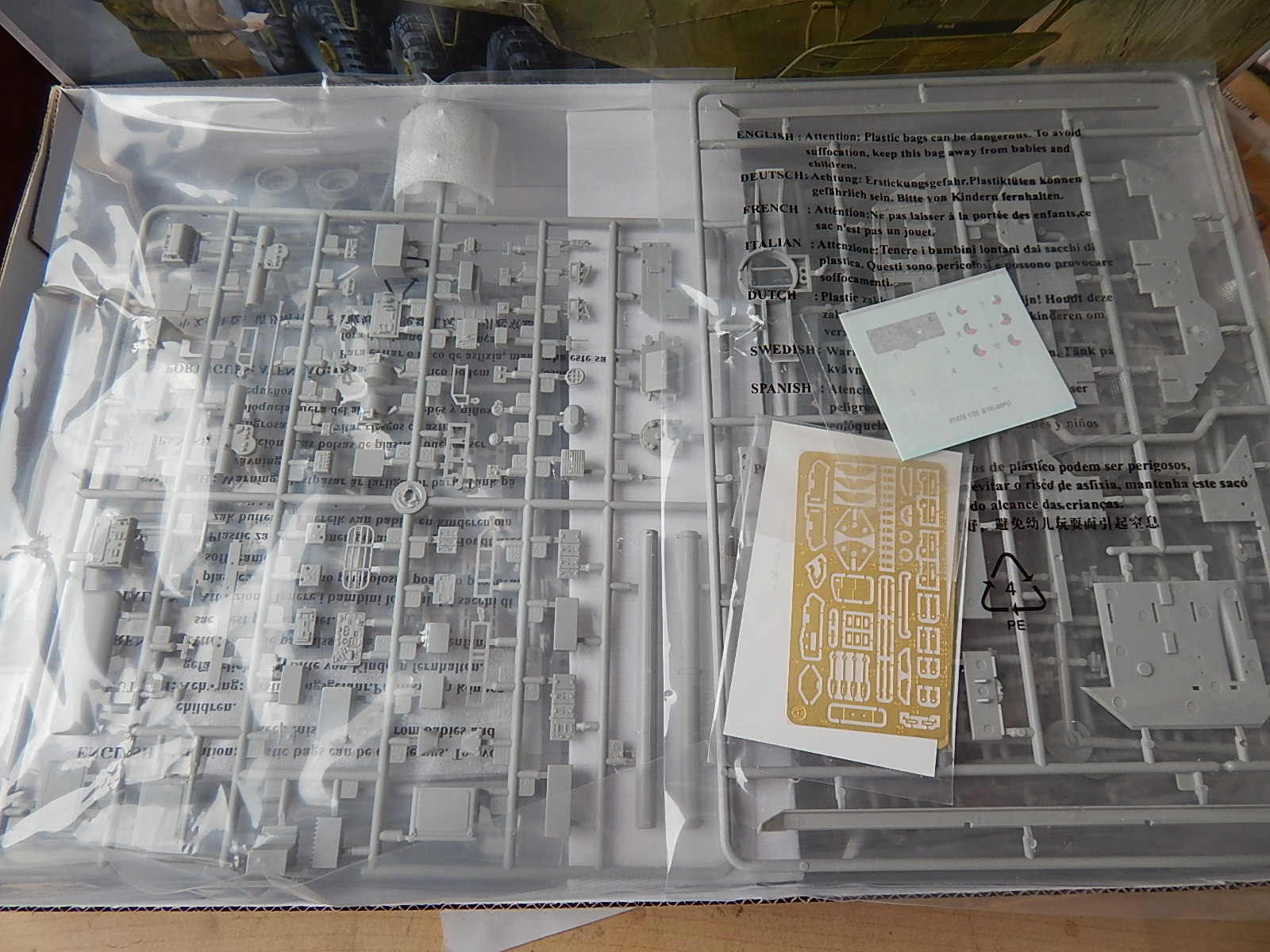

Наконец получил долгожданную посылку! Коробка с твёрдого картона оформлена цветной глянцевой картинкой. Набор состоит из 620+ деталей, открыв коробку был очень удивлён, она полностью набита литниками:

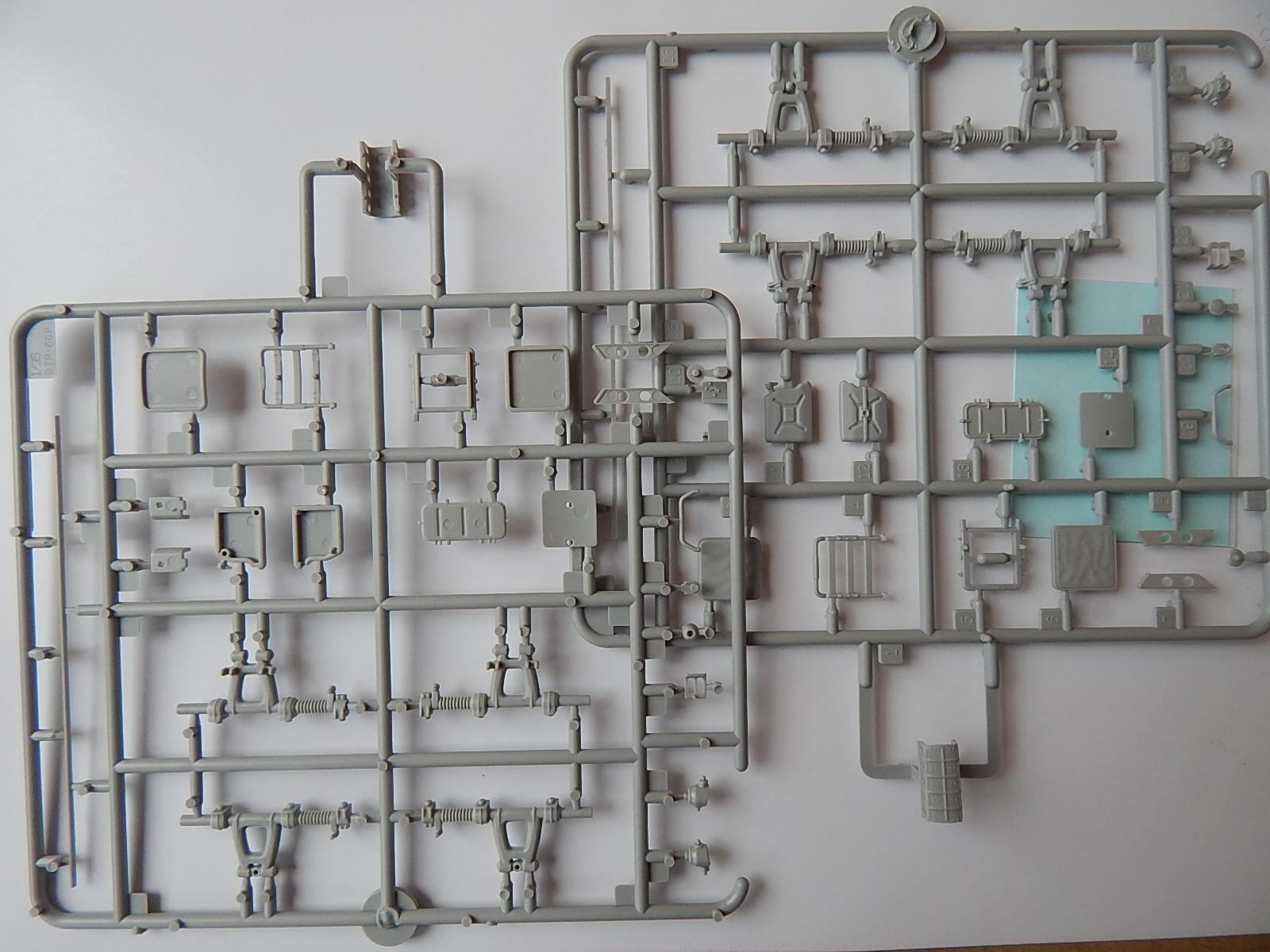

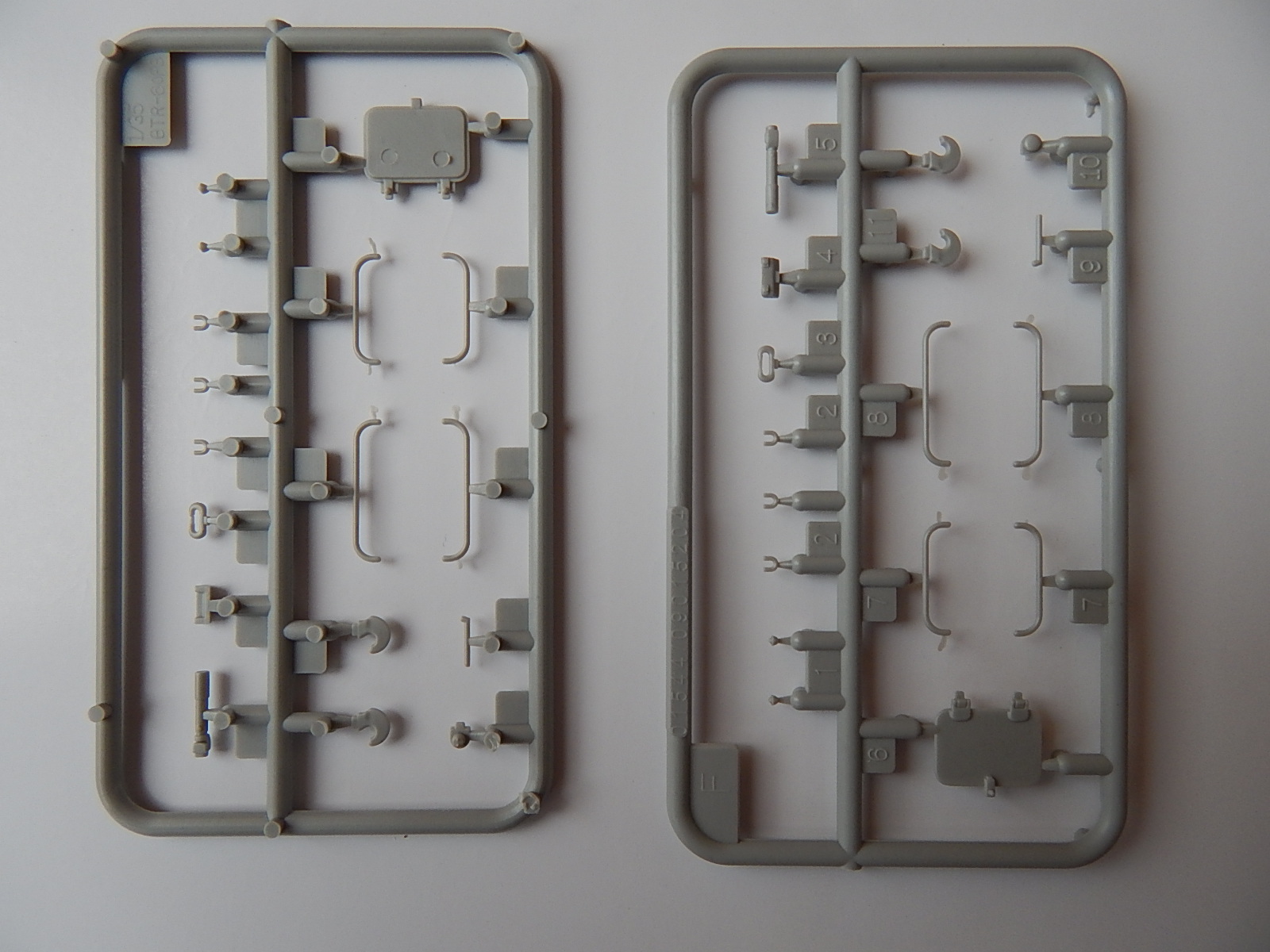

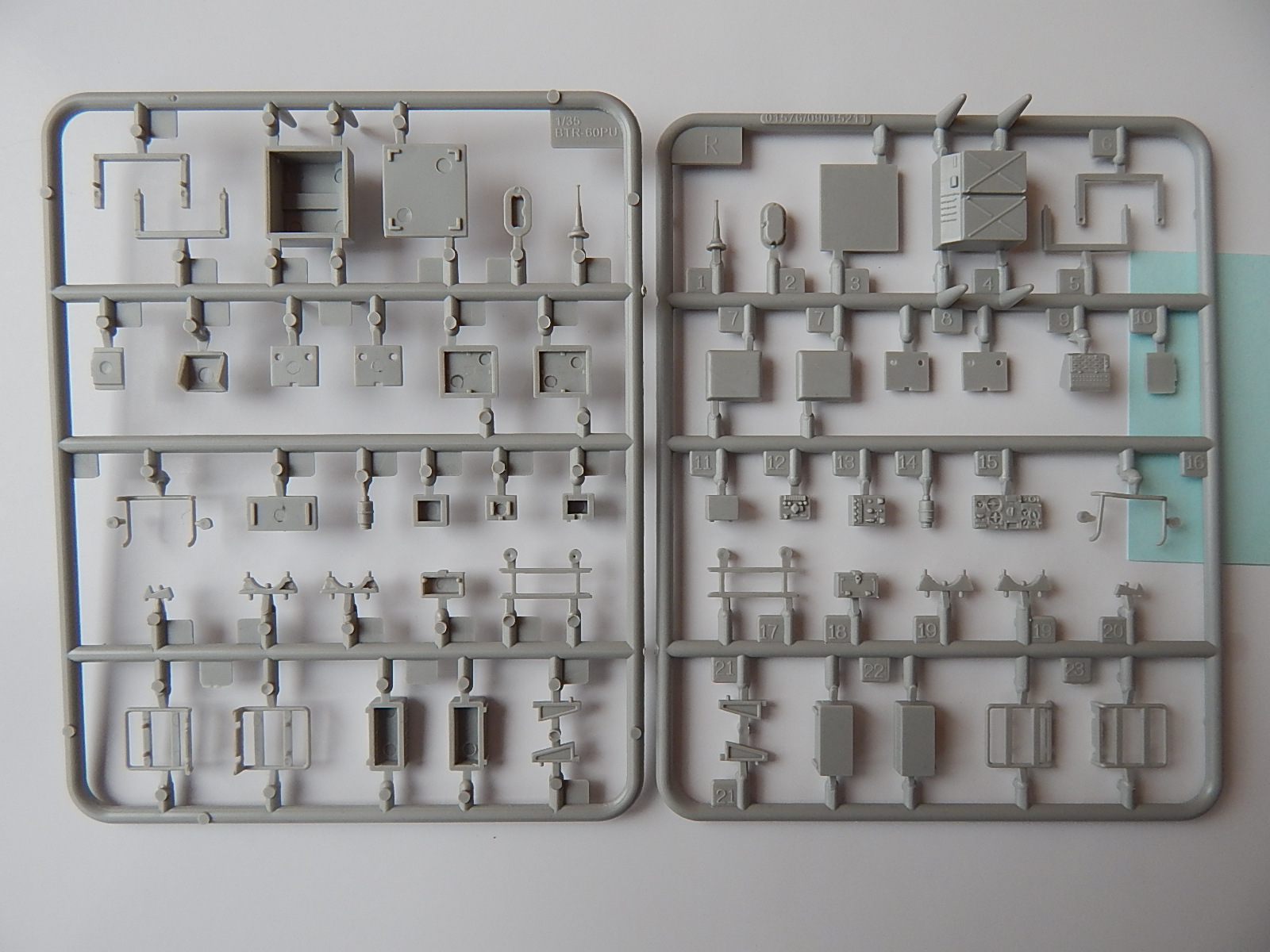

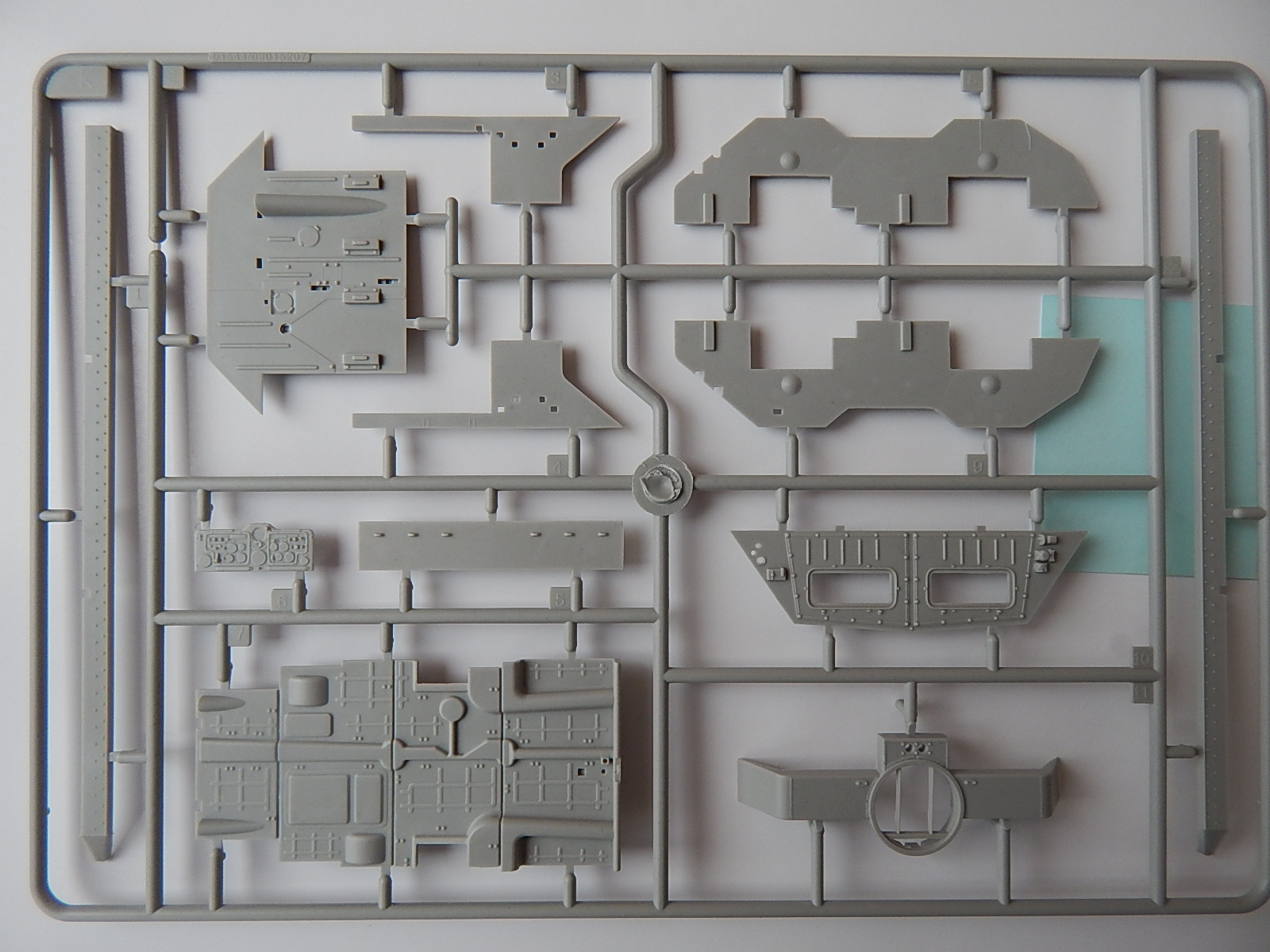

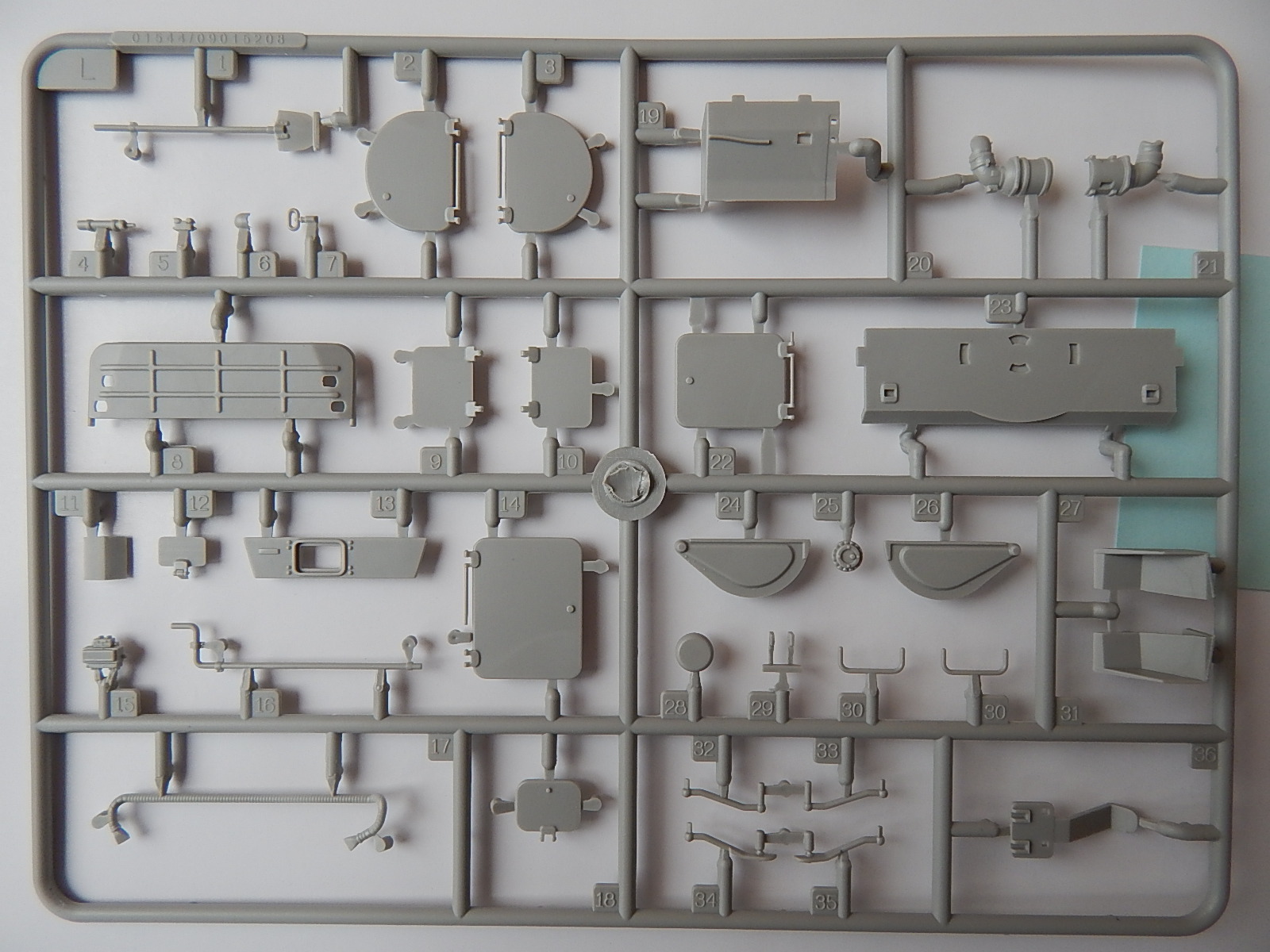

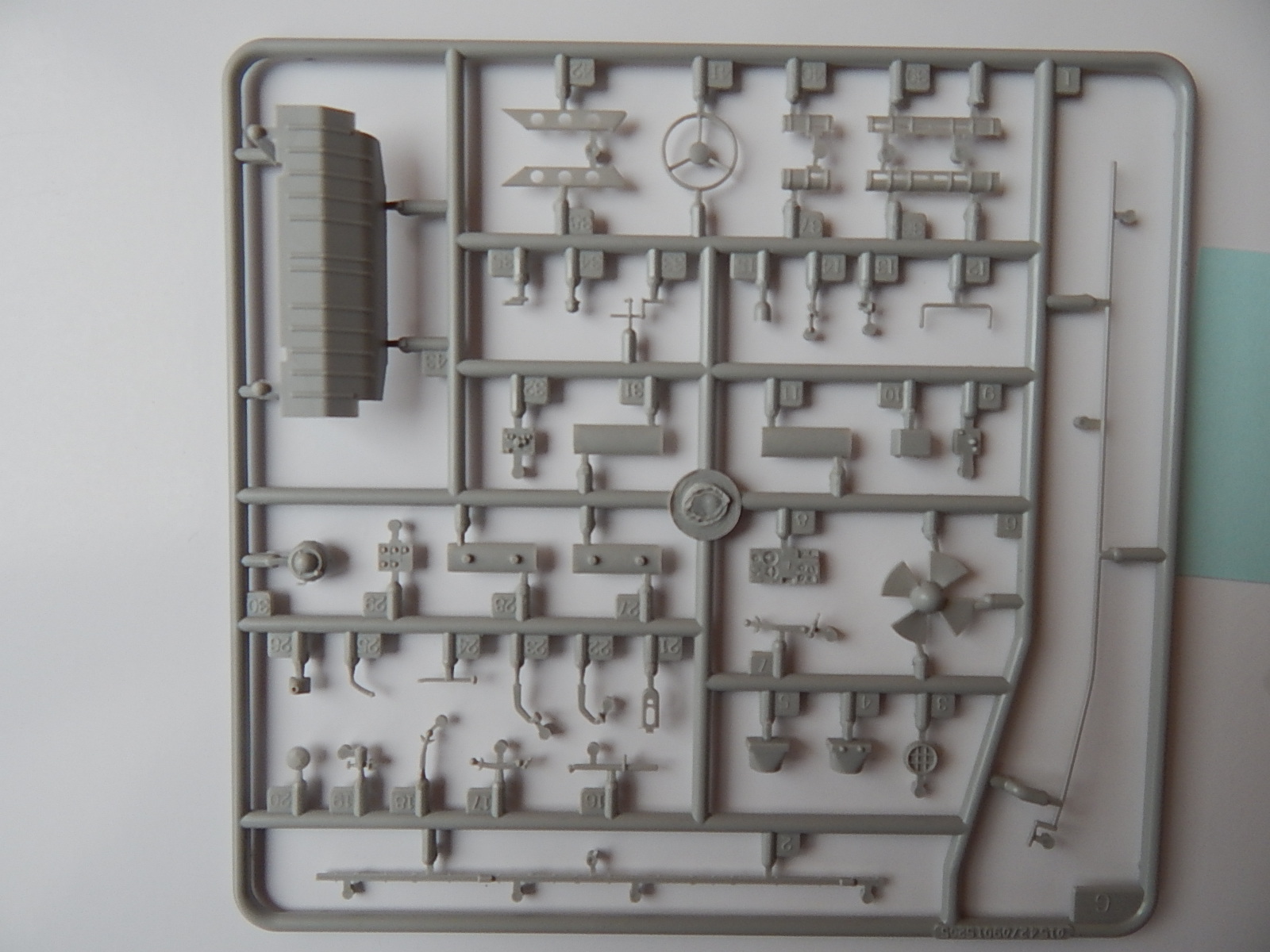

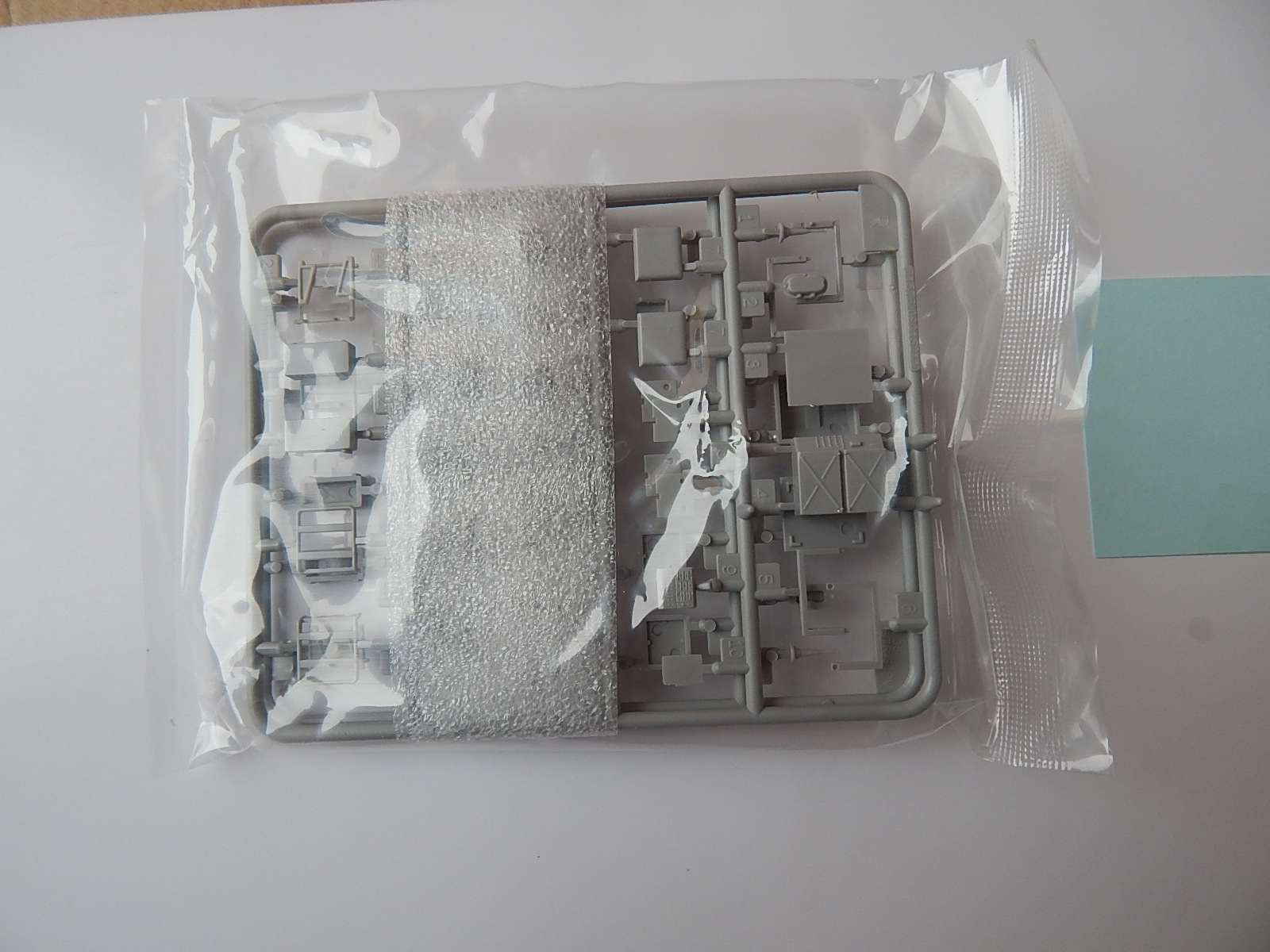

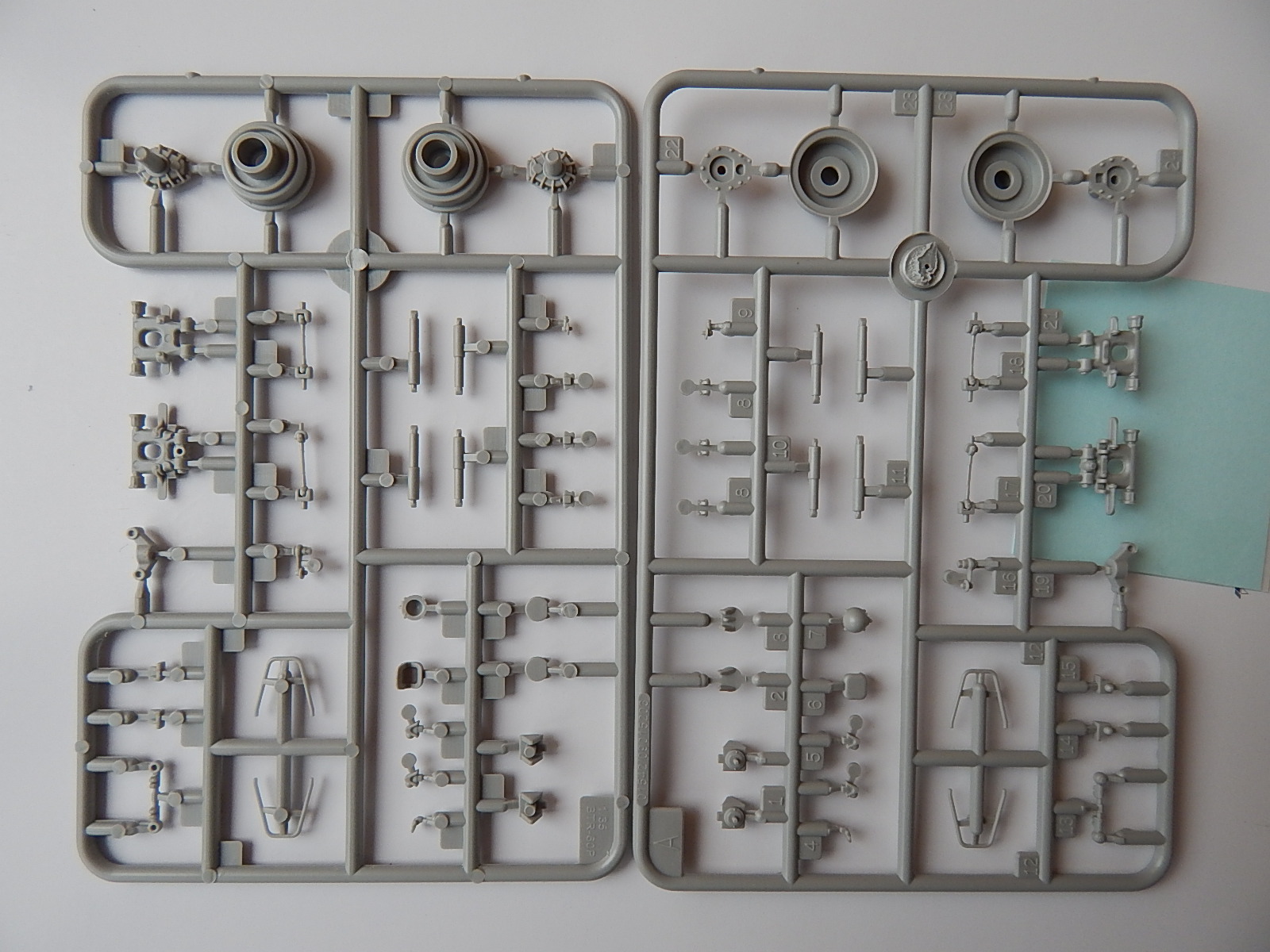

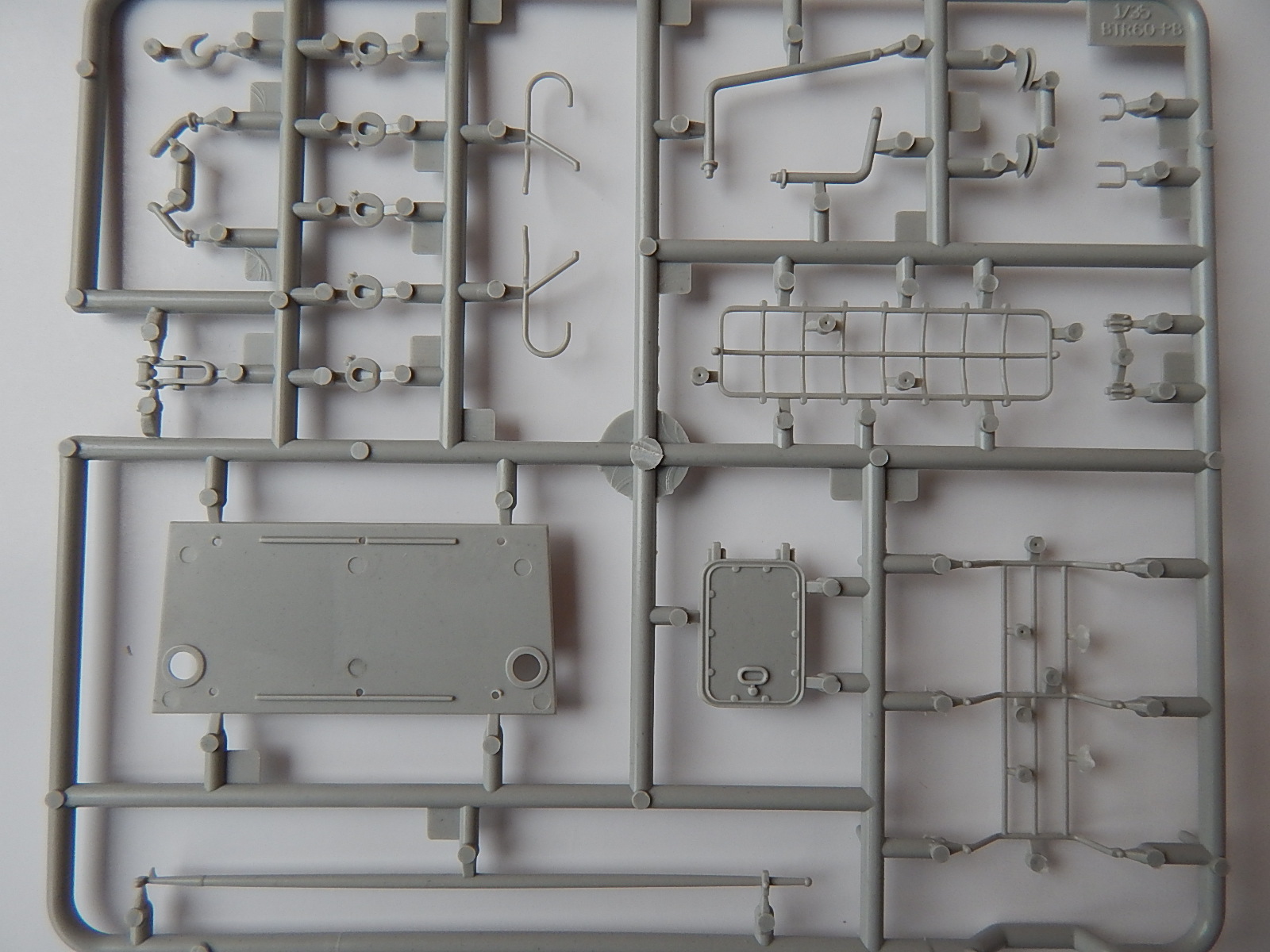

1. 16 литников с деталями.

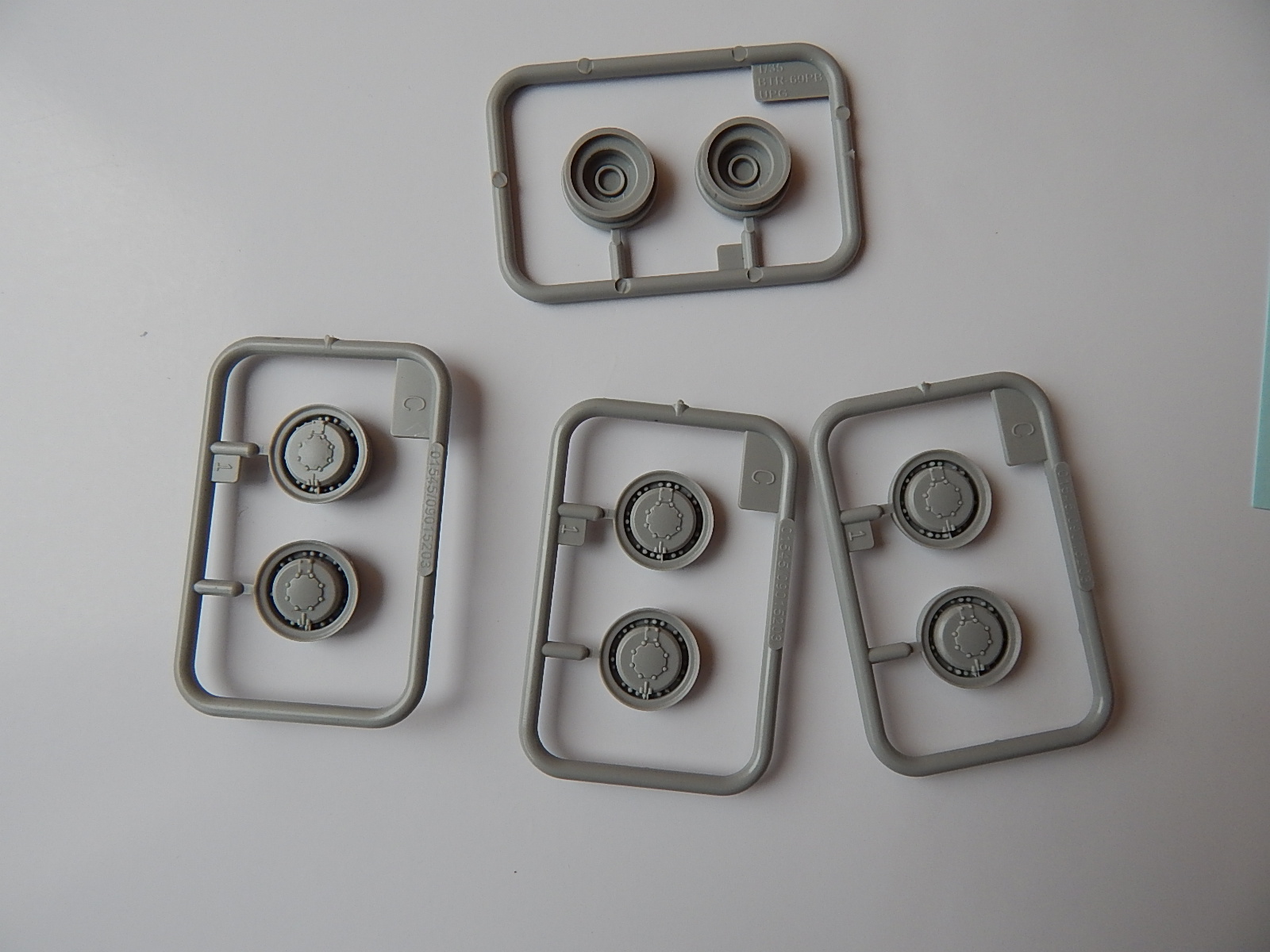

2. 4 маленьких литника с дисками.

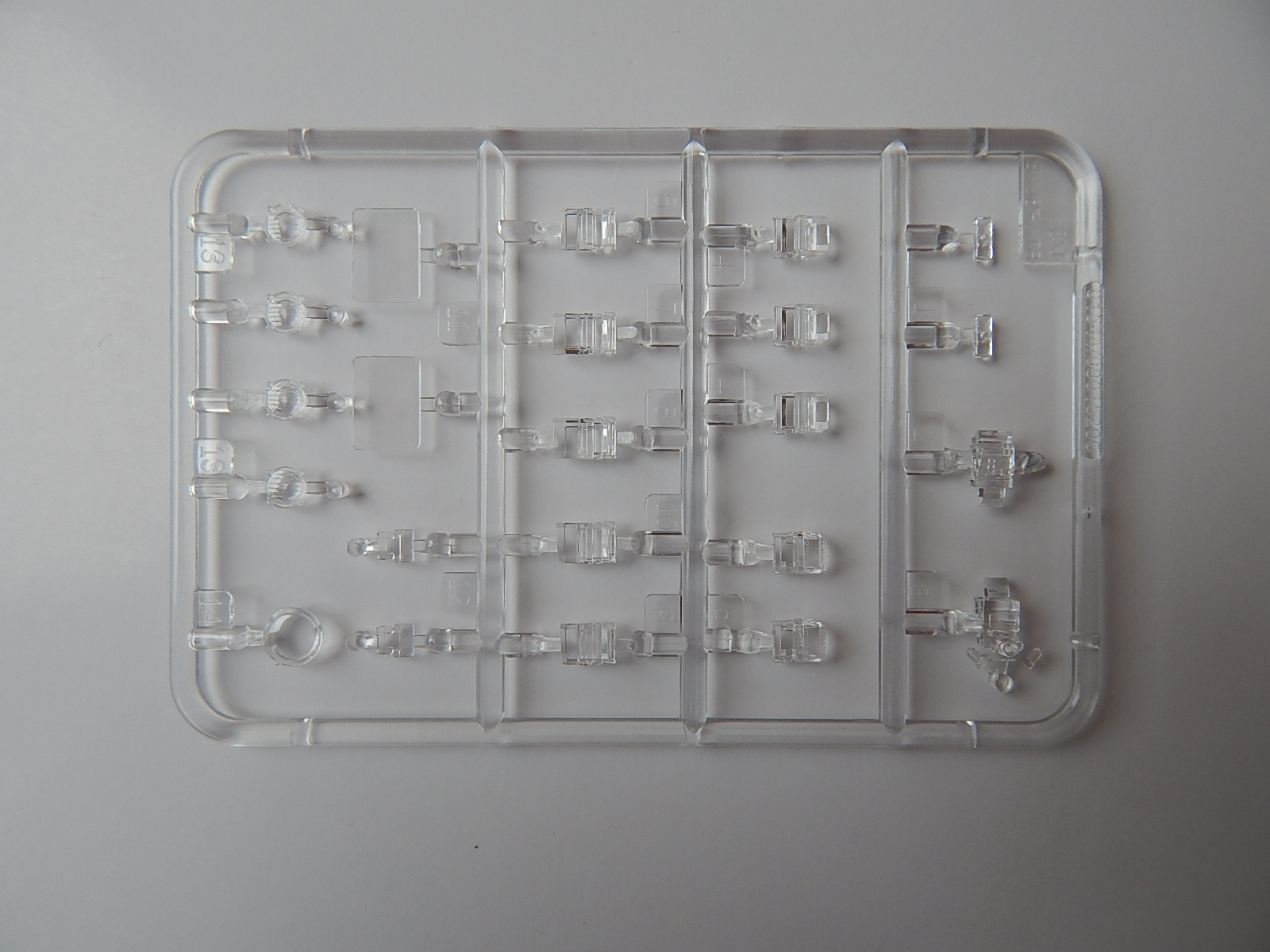

3. 1 литник с прозрачными деталями.

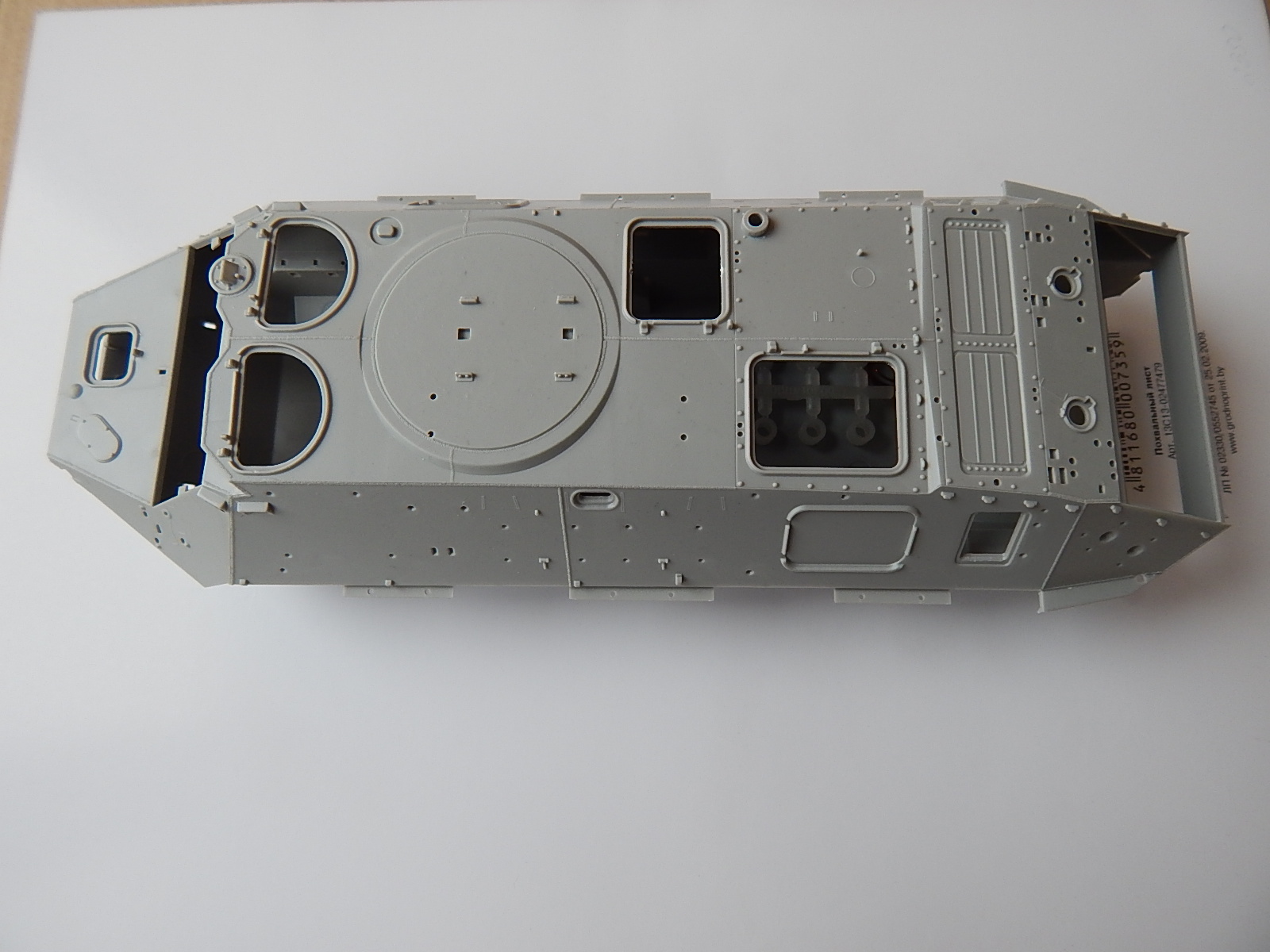

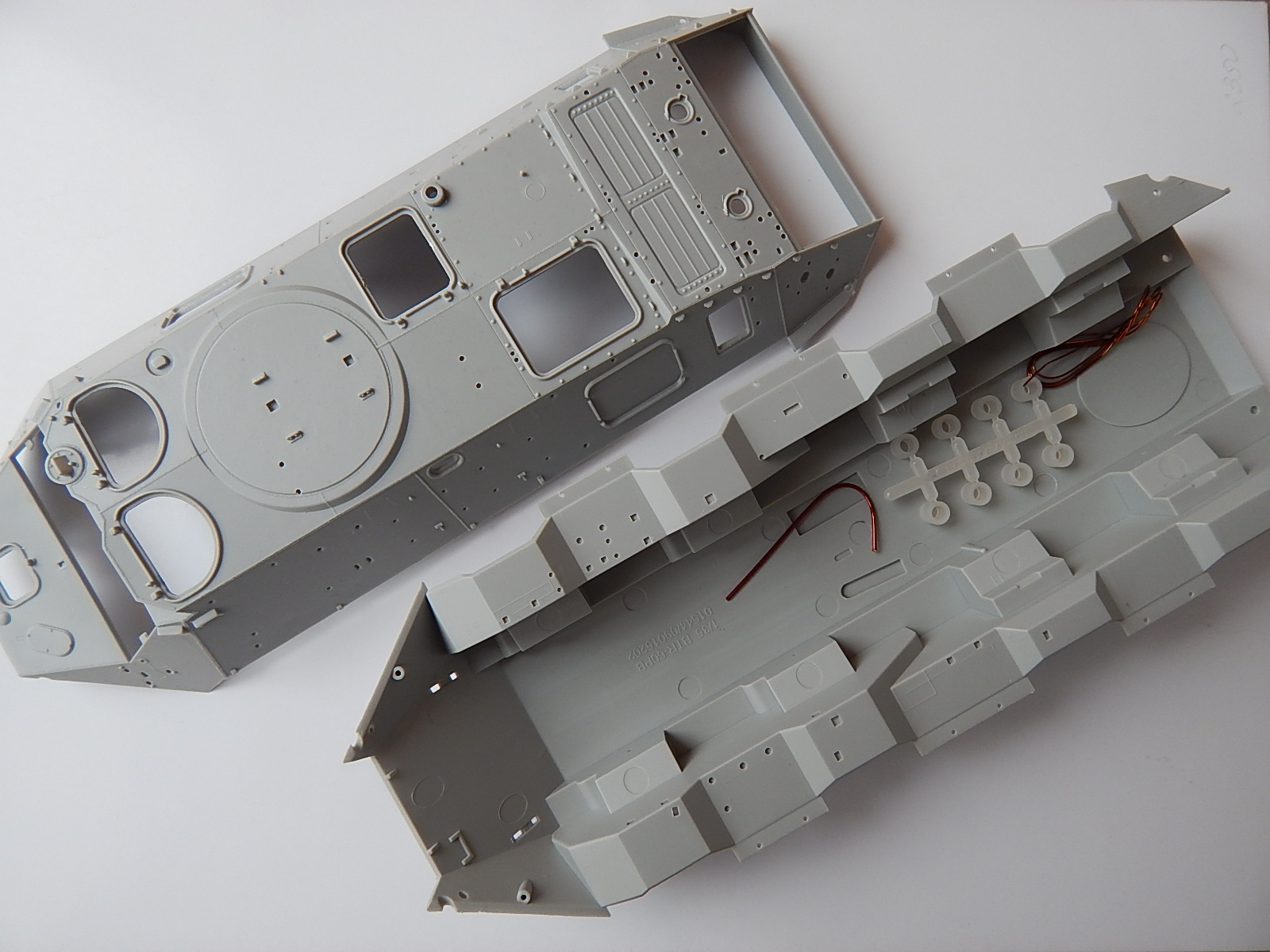

4. Корпус из 2 частей.

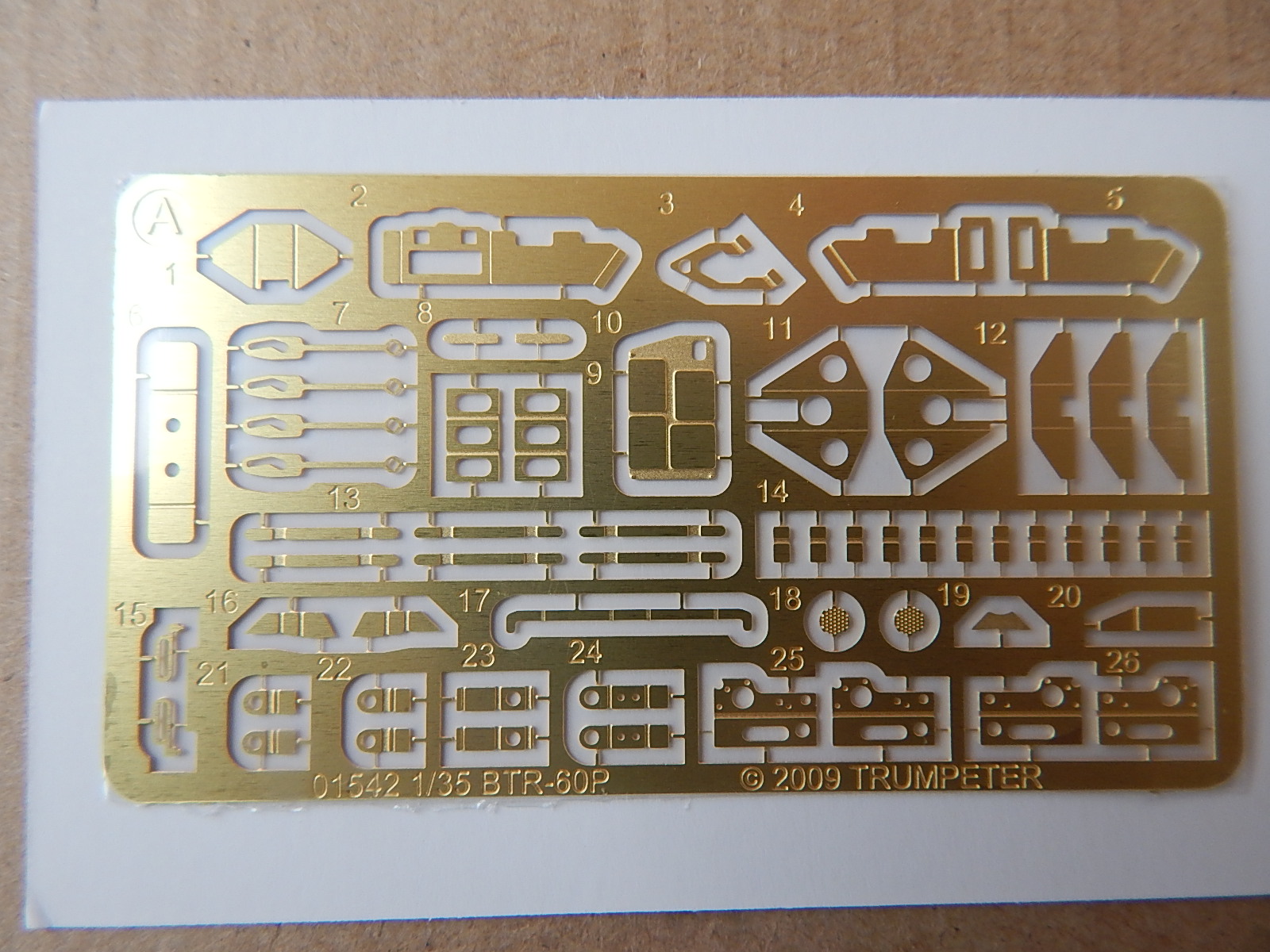

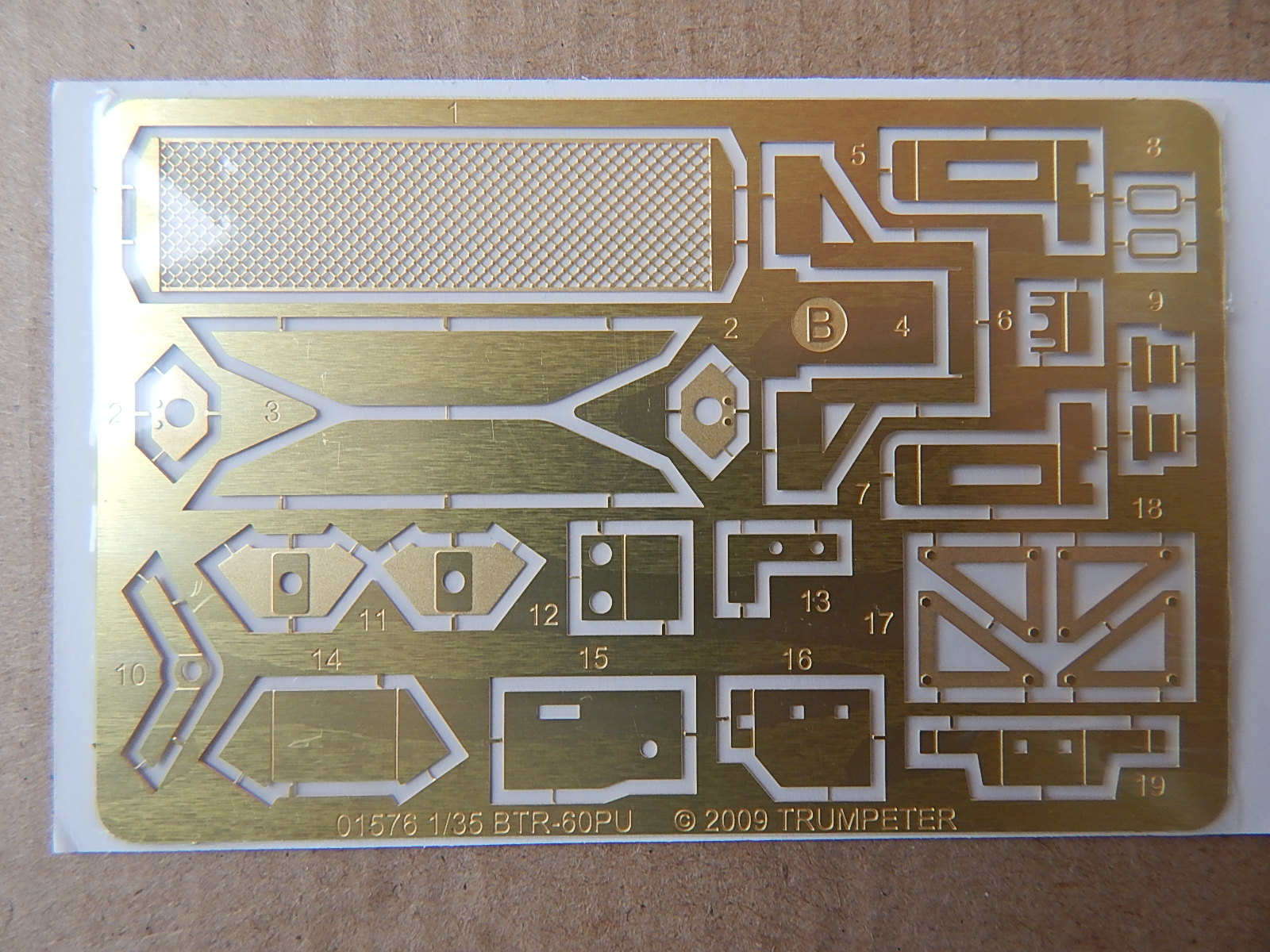

5. 2 платы травления.

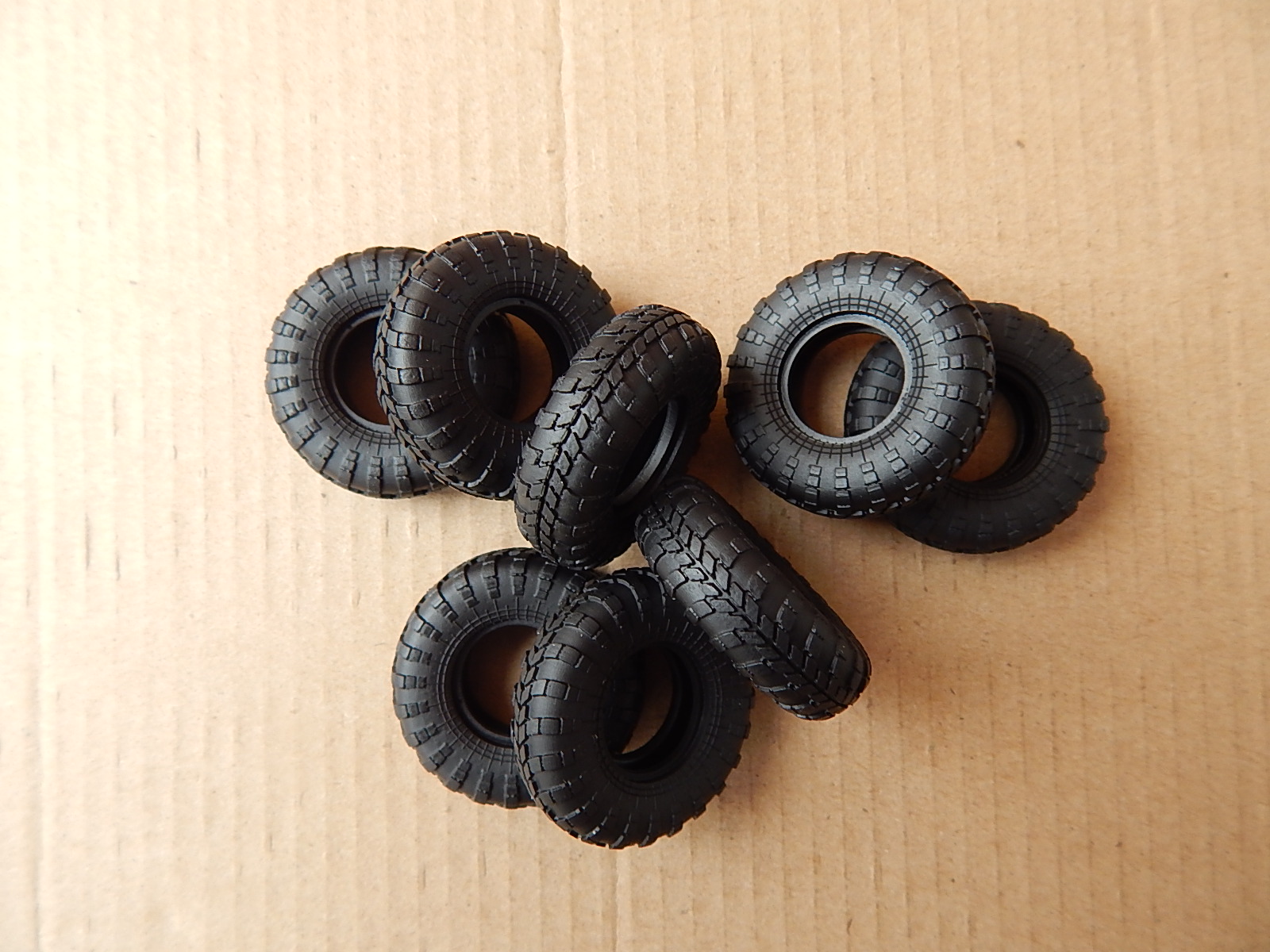

6. 8 колёс.

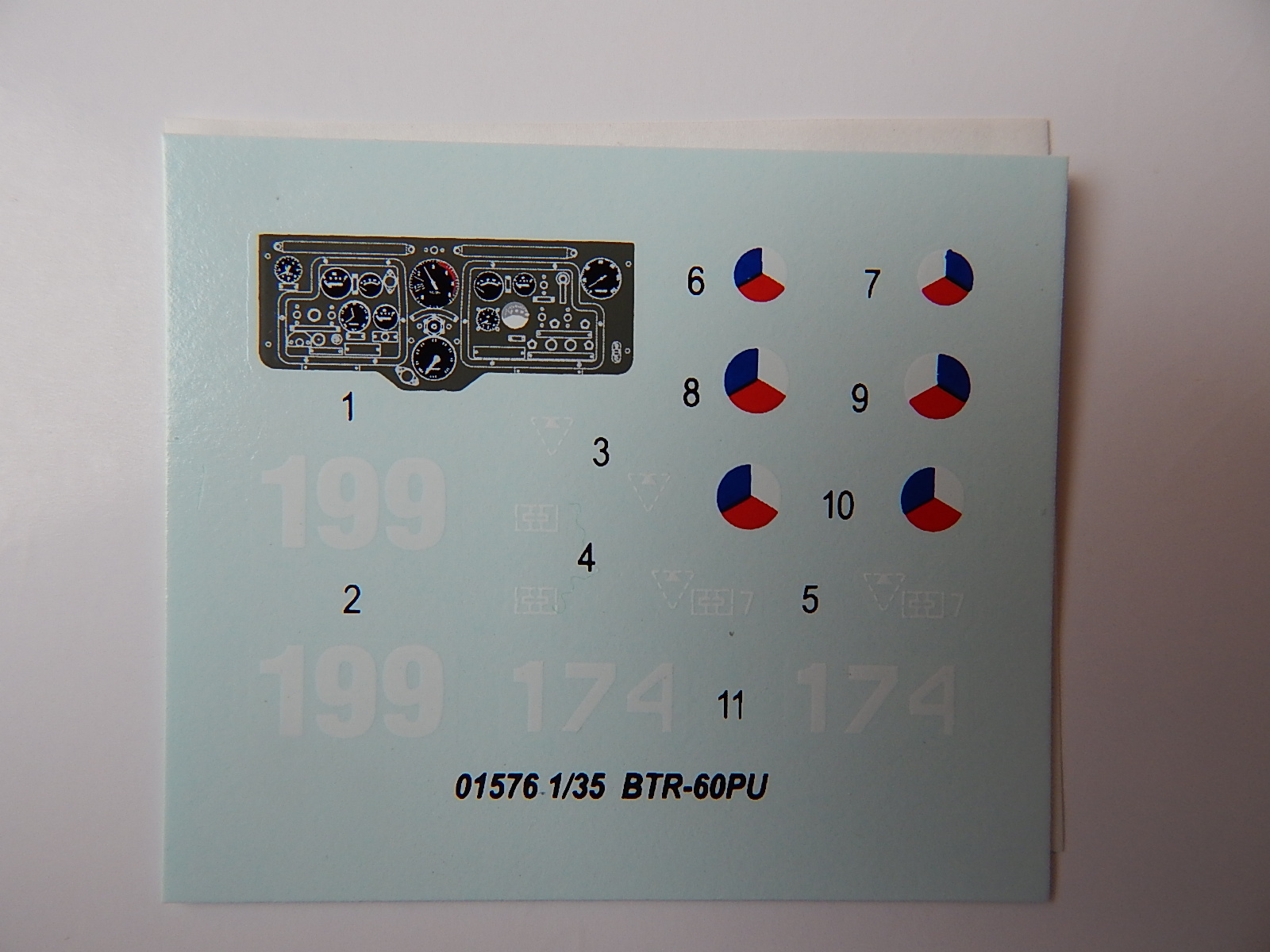

7. декаль на чешский вариант(это одно что не понравилось).

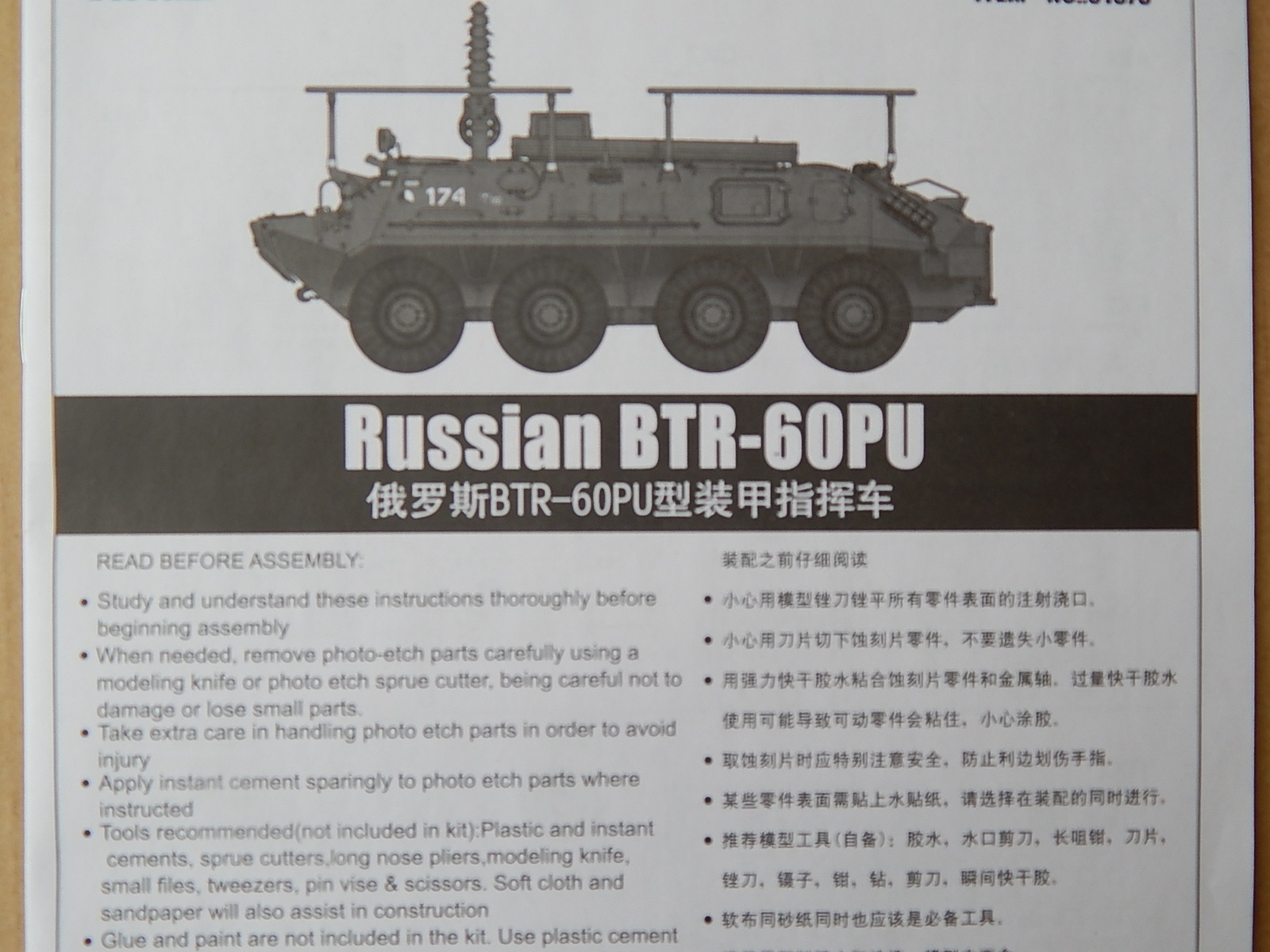

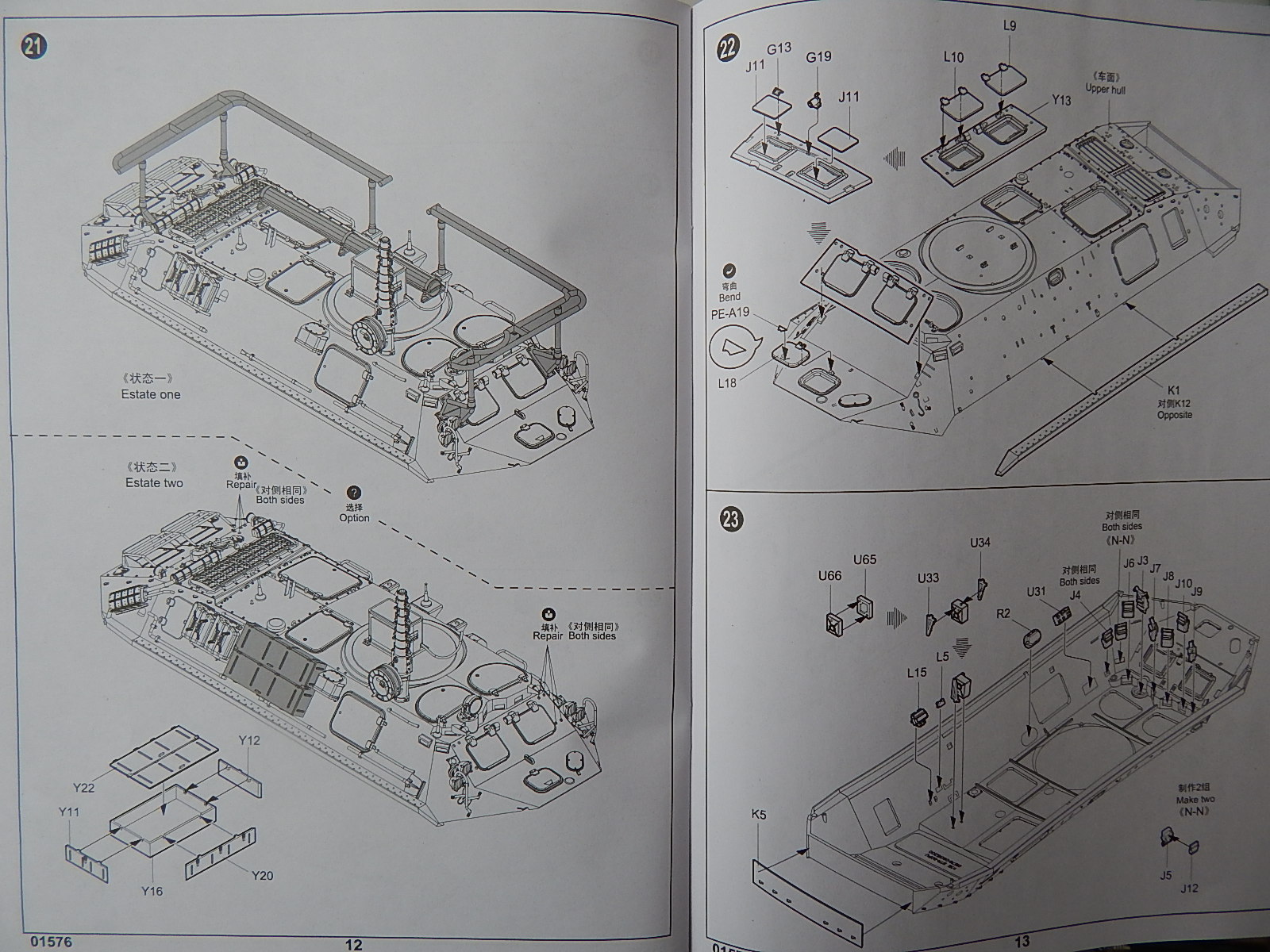

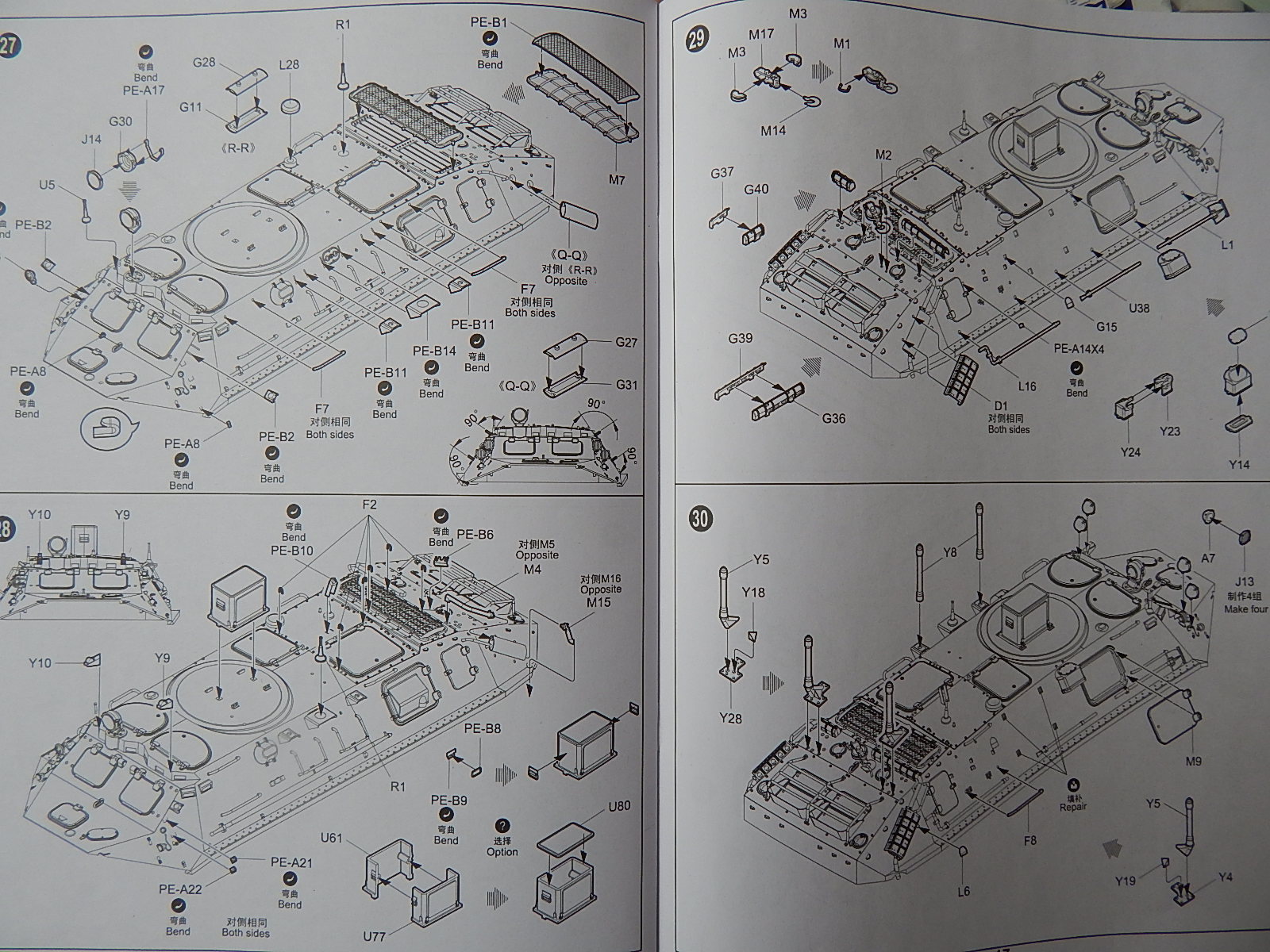

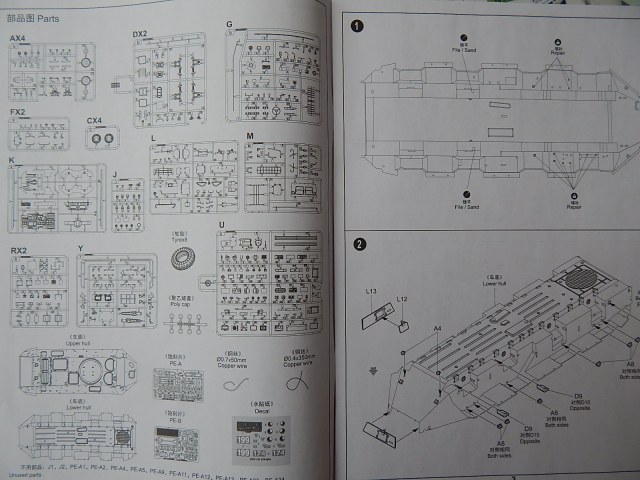

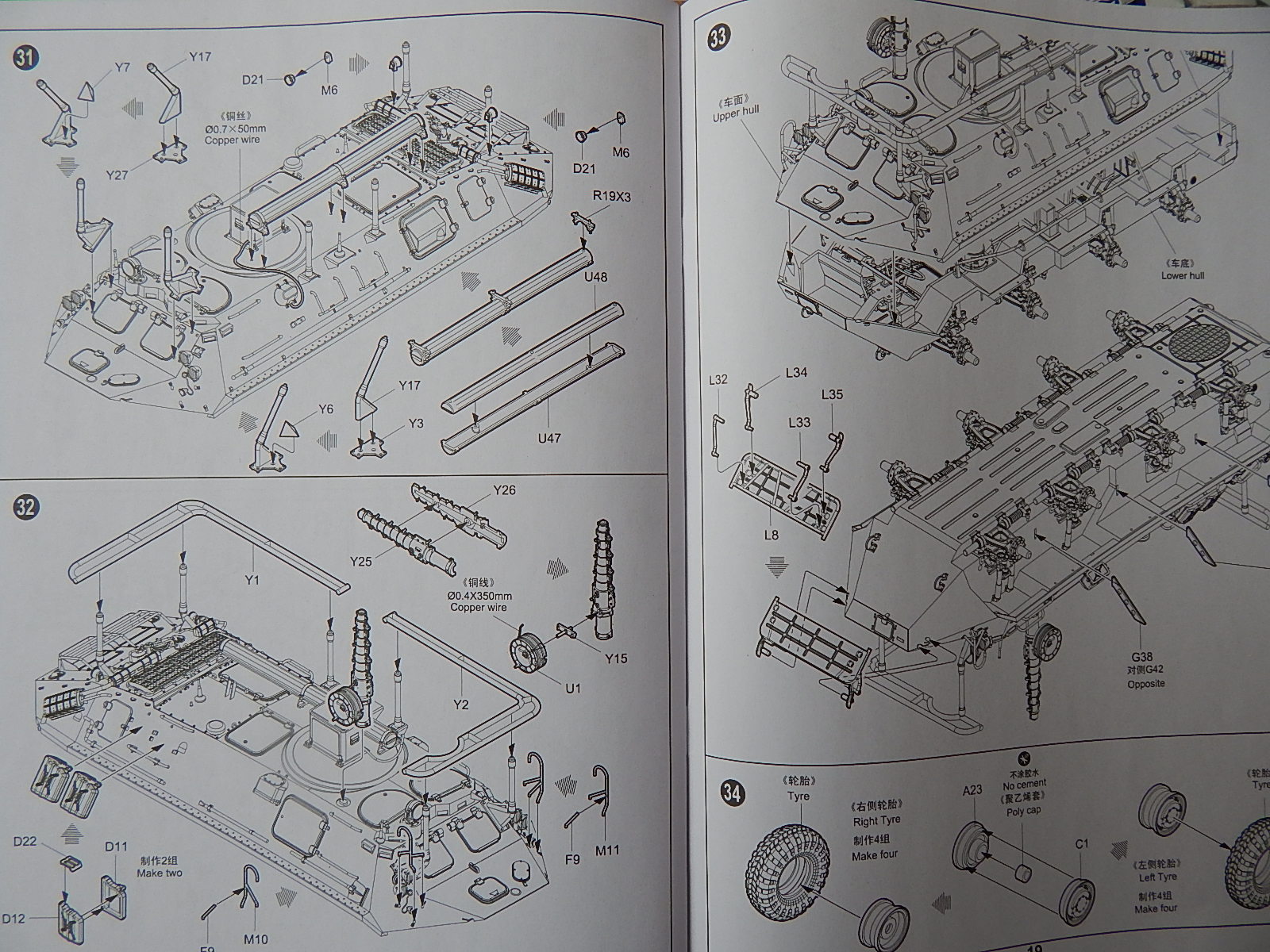

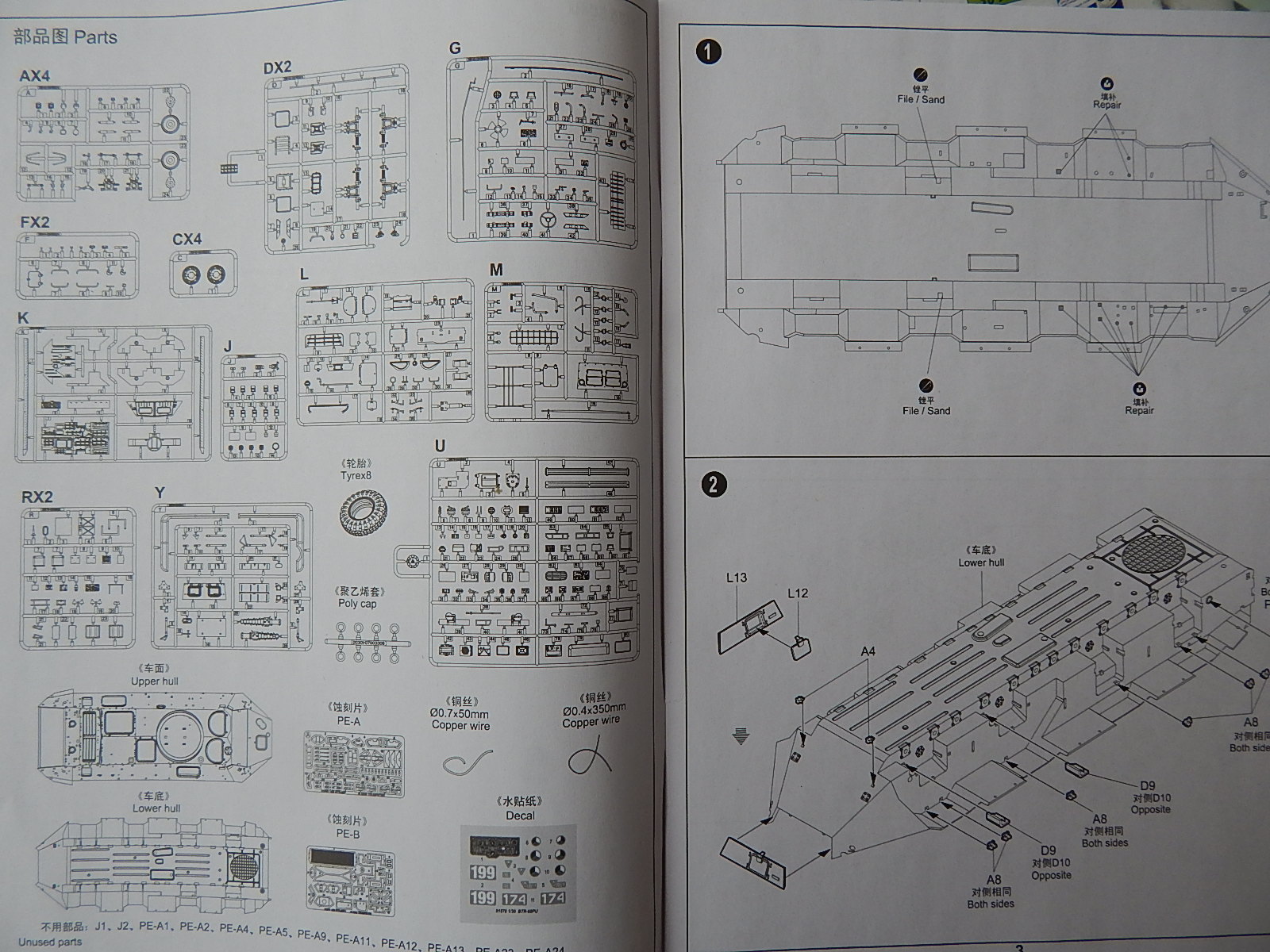

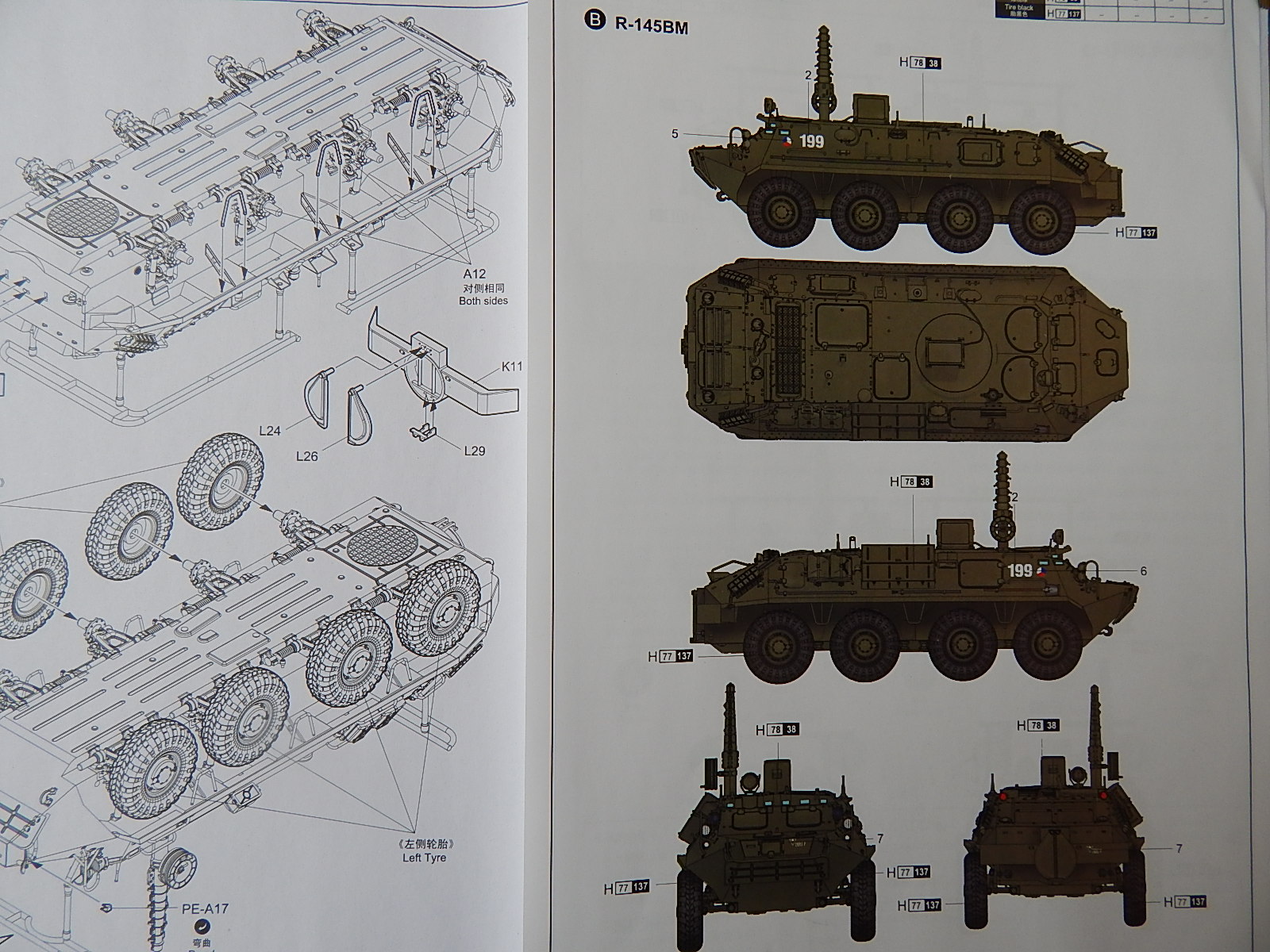

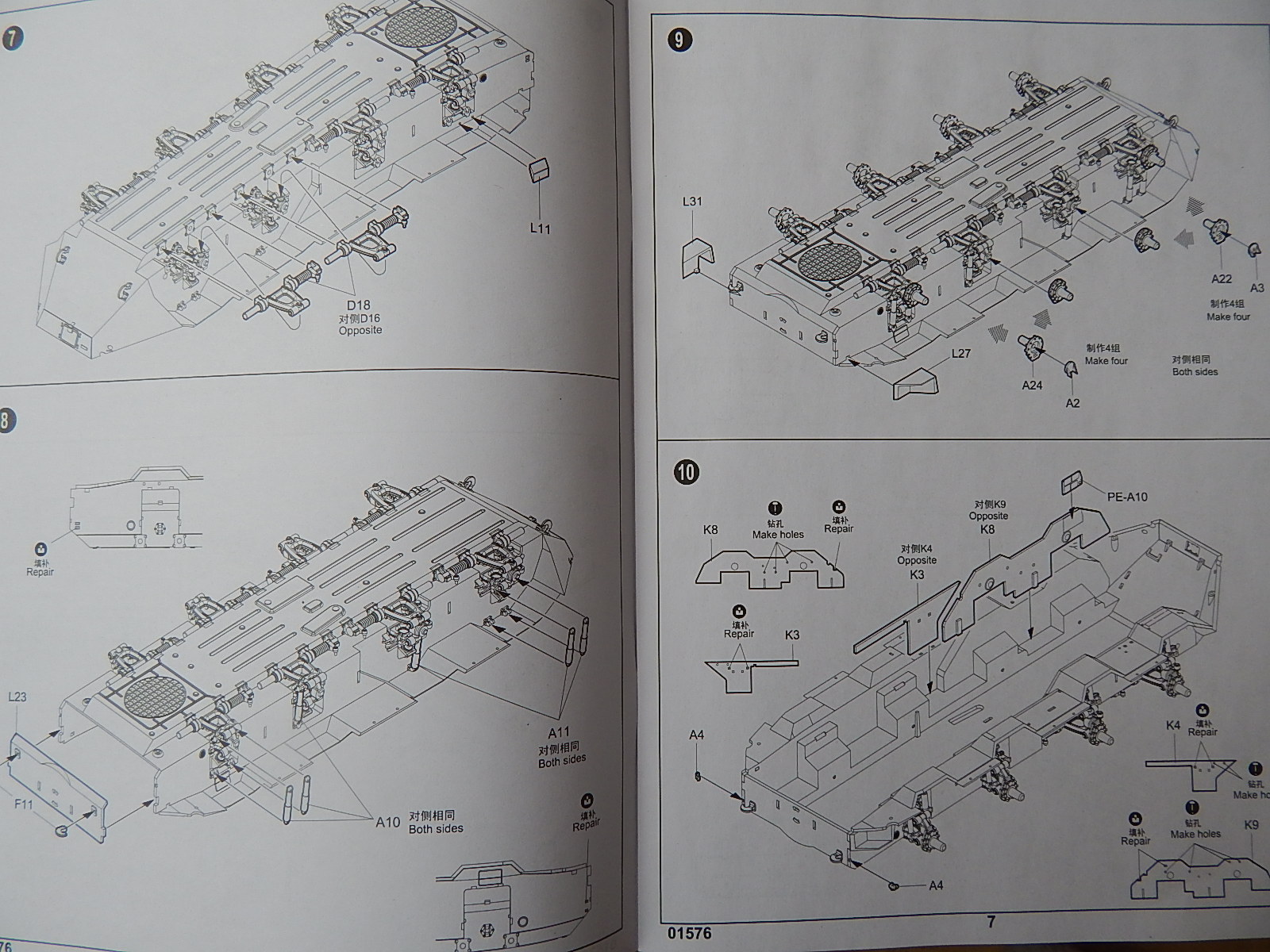

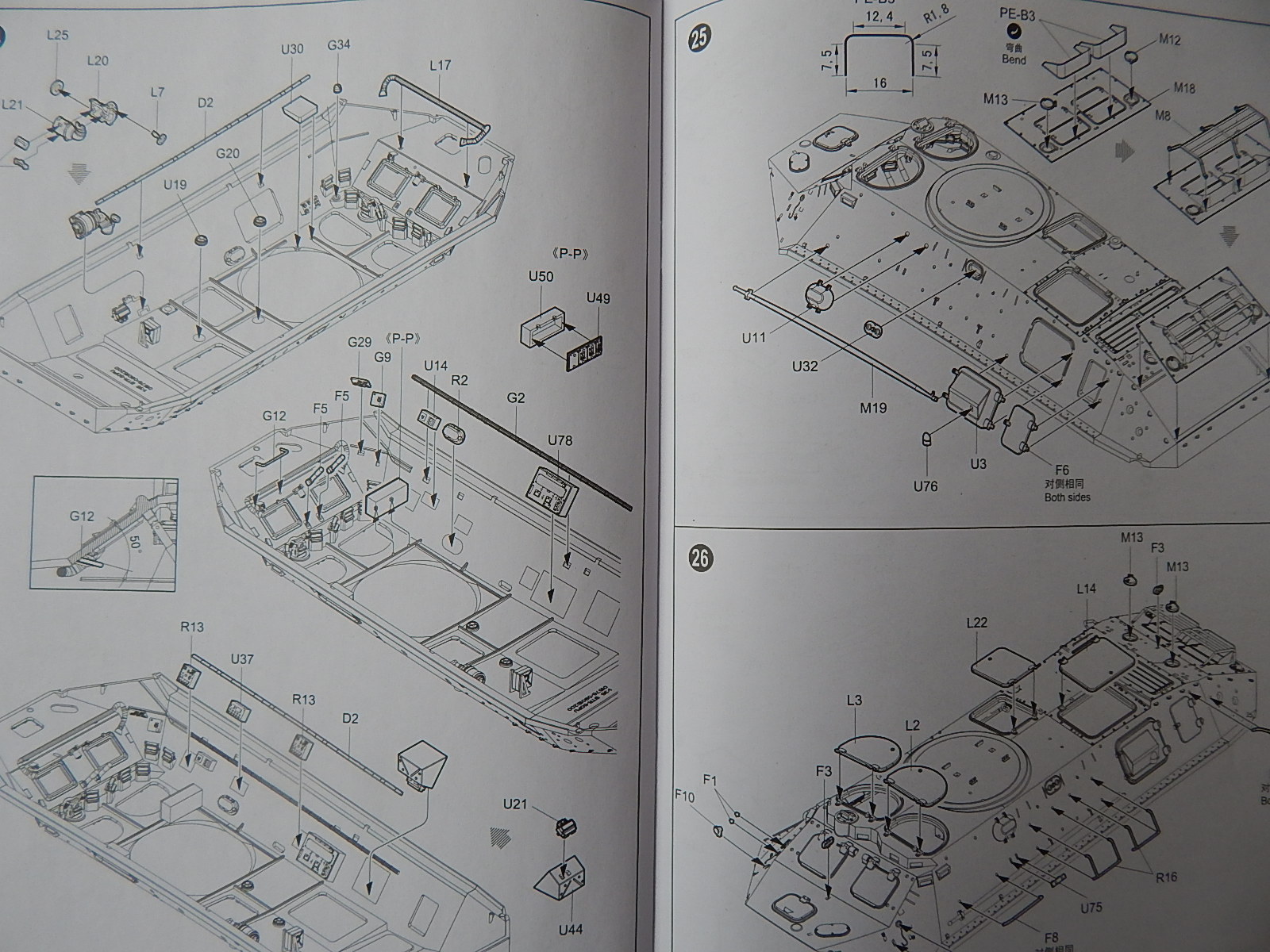

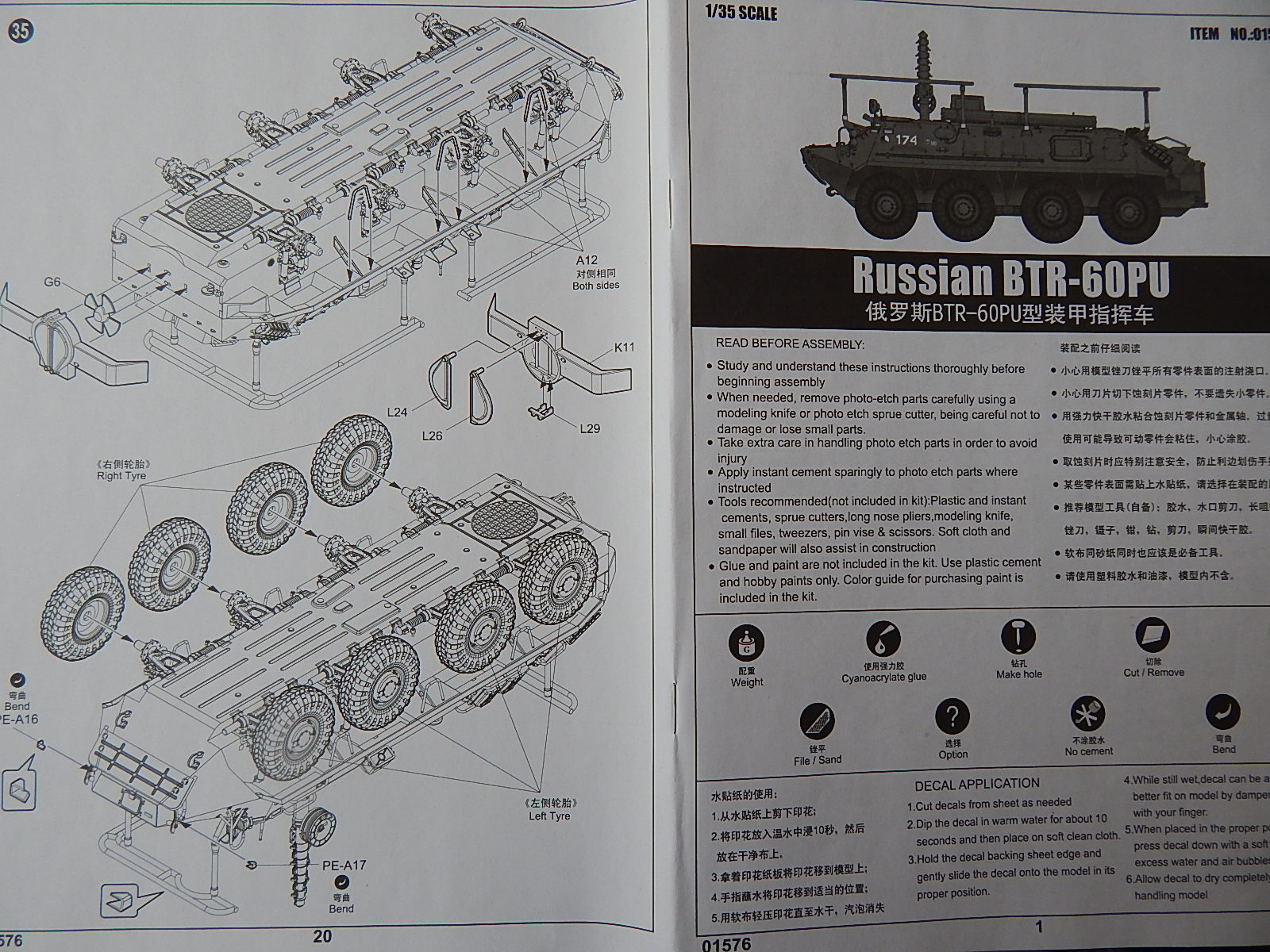

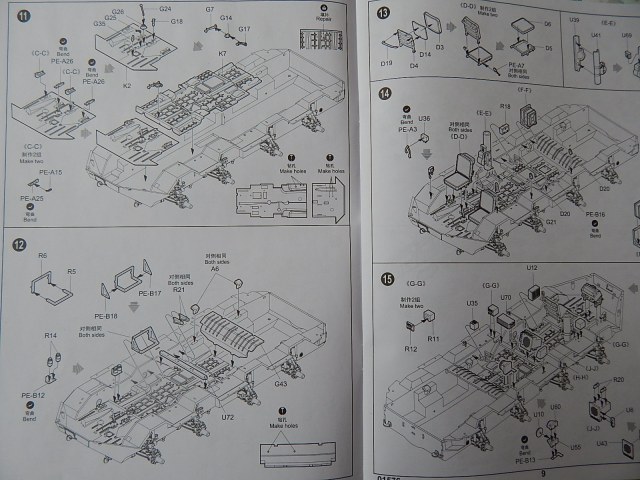

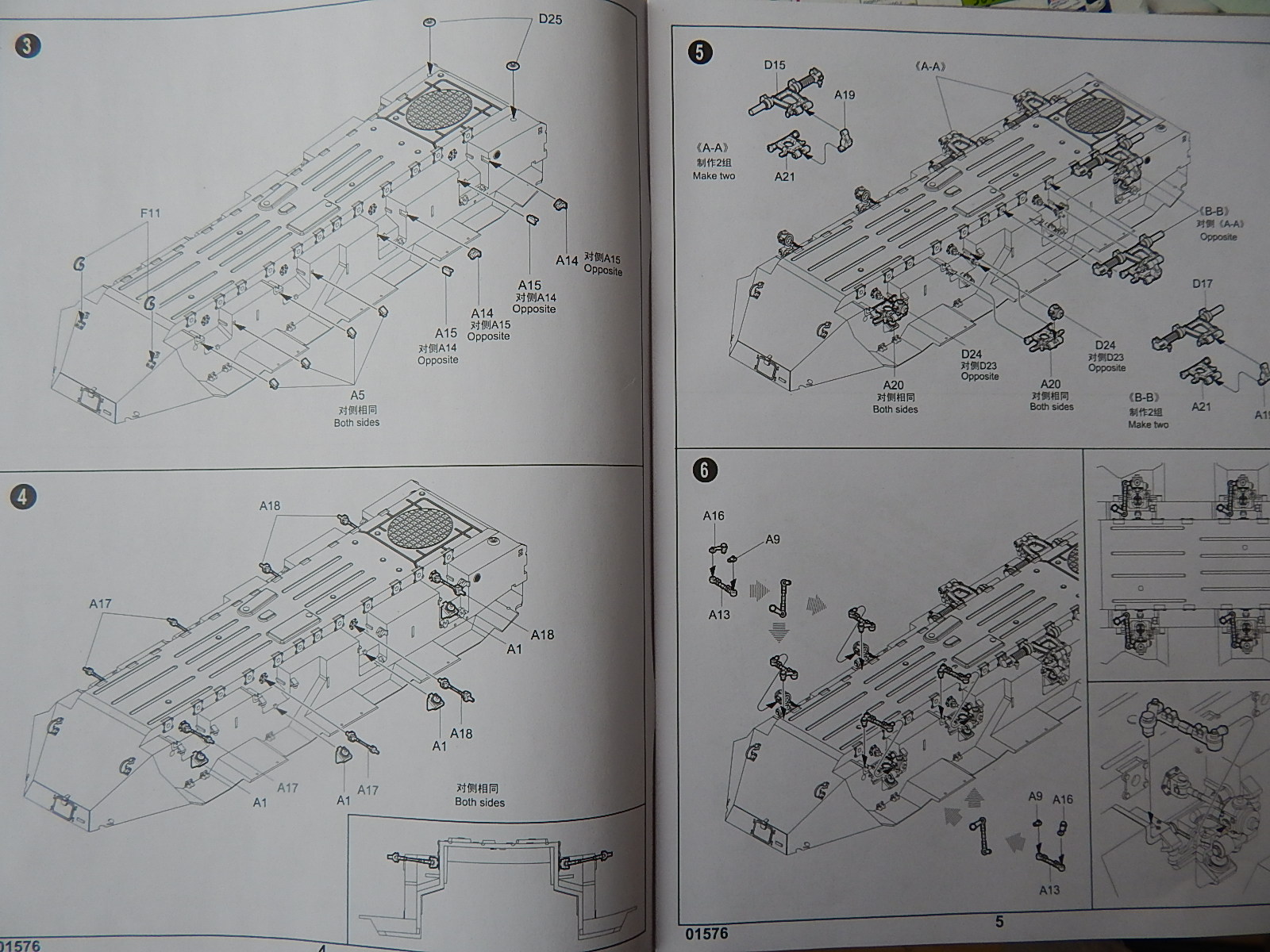

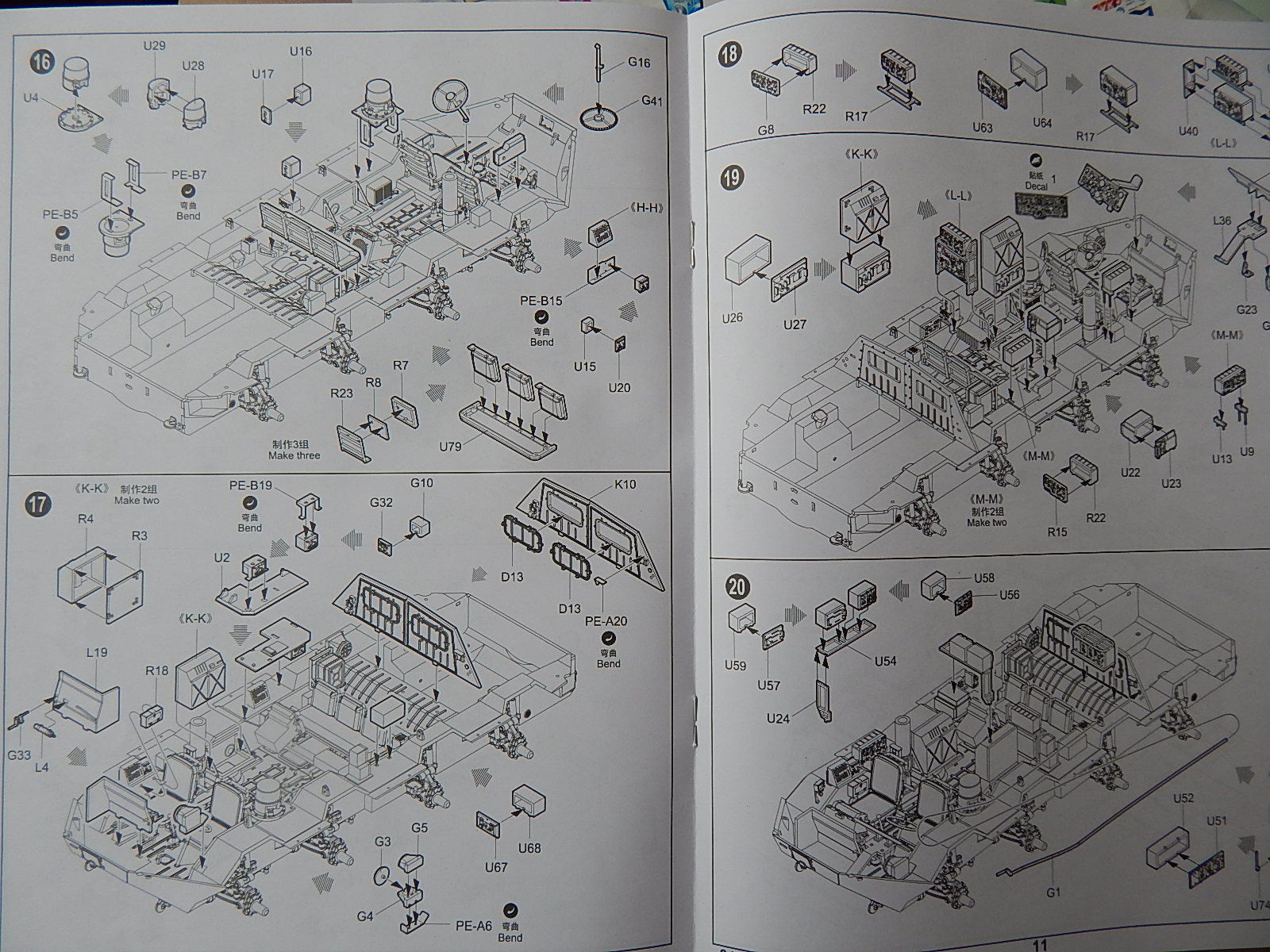

8. Хорошо читаемая инструкция в виде книжки форматом а4.

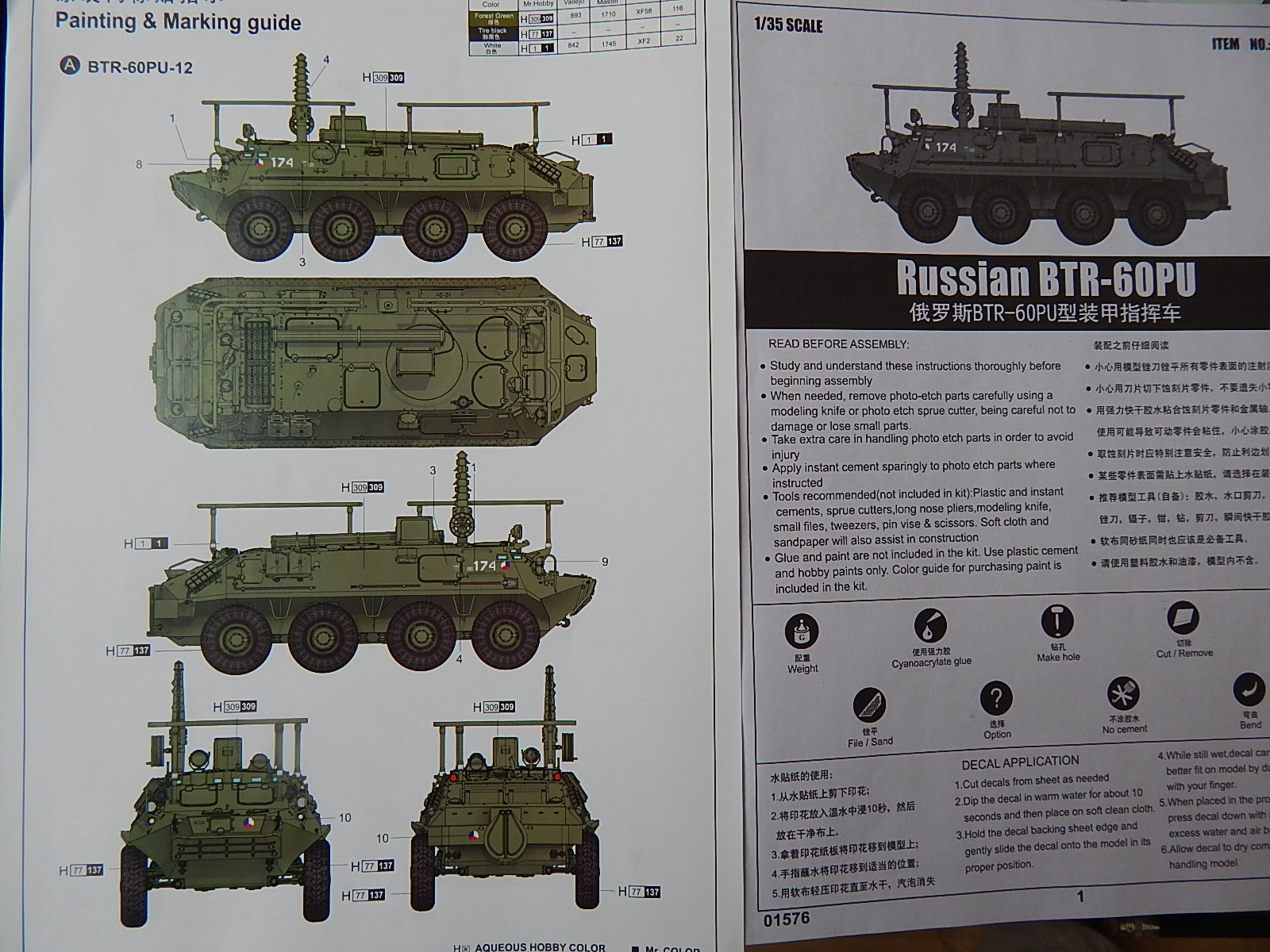

9. Лист вкладыш с вариантом окраски.

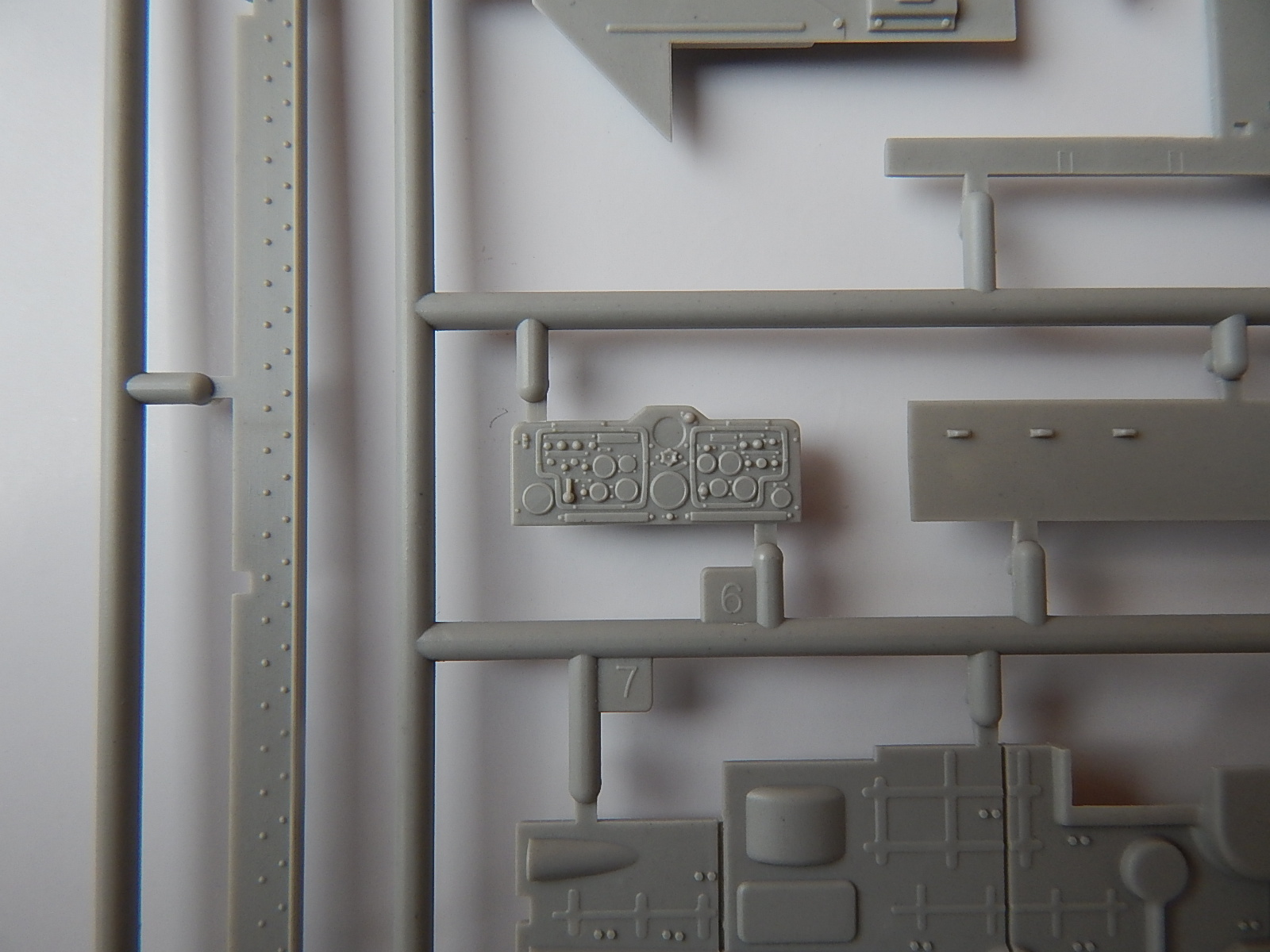

Утяжин и облоя нет! Все детали очень хорошего качества с чёткими рисунками. Следы толкателей присутствуют но с тыльных сторон деталей. Качеством набора очень доволен.
Комментарии (35)
На сайте с 05.06.2011
9 11
С нетерпением буду ждать результат сборки!
)
Спонсор
На сайте с 03.11.2012
284 5712
На первый взгляд набор хорош.Китайцы могли сделать декали и на советский вариант...
На сайте с 12.12.2010
3 330
я буду саня следить за стройкой если она будет
На сайте с 26.11.2011
98 126
Дык советские ,если не гвардейские,то только с номером ,а то и без оного!)
Саша, где брал?
Спонсор
На сайте с 03.11.2012
284 5712
Андрей вы правы,но все таки на некоторых и кроме номеров что то было.
Спонсор
На сайте с 30.08.2011
95 118
Если делать из этого Р-145БМ "Чайка" то размещение одного "штыря"(АШ-4) неверно....не показано питание АЗИ....проверял по инструкции по эксплуатации....да и учил чаечку....и ночевал в ней...
Если найдется бумага по БТР-60ПУ - то надо проверять....но такую машину нам не давали...просто ПУ-12 была...
Чтобы видно было место радиооператоров - откройте люк сзади на крыше.....тогда поймете, как дежурить в дождь, а внутри +40....вся аппаратура серая....
Эх, кто бы из связистов взялся бы....да простит меня автор....
На сайте с 23.09.2010
51 830
на модели бай!
На сайте с 23.09.2010
51 830
Буду стараться сделать машину по фотографиям отца, он на Чайке весь Афганистан об колесил!
мой батя это который слазит с бтра!))
На сайте с 23.09.2010
51 830
стройка будет в рамках ГБ на максимоделизме!
На сайте с 29.05.2013
12 1
Интересно.Спасибо
что то кардинально будет меняться? для 145й не хватает ящика Зип,но он есть в бтр-60ПБ и там он не нужен.
можно почитать
http://polygon35.ru/viewtopic.php?f=14&t=952
я для своего дождусь вот этот набор

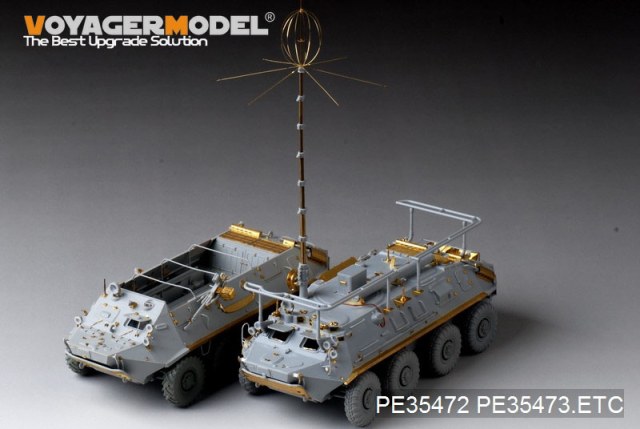

http://www.voyagermodel.com/productdetails.asp?itemid=PE35472
...
На сайте с 23.09.2010
51 830
Классный набор но для меня он дорогой)) не потяну!
а вот насчёт ящика я и не обратил внимание! китайцы напортачили?(( Да уж обидно!(
На сайте с 23.09.2010
51 830

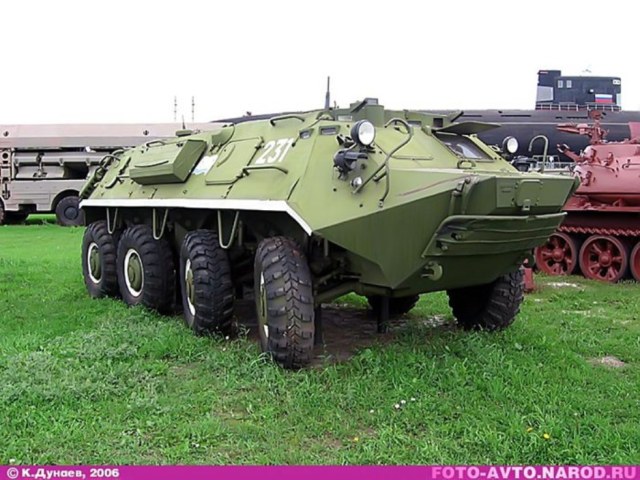

А на фотографиях по правому борту нет ящика!
Судя по вашему- ящика нет. наличие/отсутствие распространено в равной степени
На сайте с 23.09.2010
51 830
Спасибо большое за подсказки очень интересно было почитать ваш обзор! Буду при сборке довольствоваться фотографиями(слава богу Чайки у меня фотографий много и с разных ракурсов)! Если Вас интересует небольшую часть фото можете глянуть у меня в стройке!http://maximodelizm.com.ua/viewtopic.php?id=3624#p74029
так же в нете есть фотографии внутрянки!
да не за что,мы все делаем одно дело
С обновкой, Саша!
На сайте с 23.09.2010
51 830
Миша спасибо!
Спонсор
На сайте с 30.08.2011
95 118
Я про это и писал....видите где стоит передний штырь....а в инструкции посередине между стоек АЗИ....

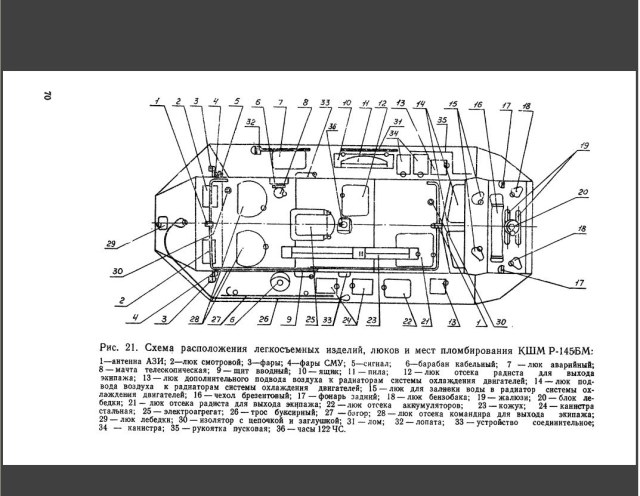

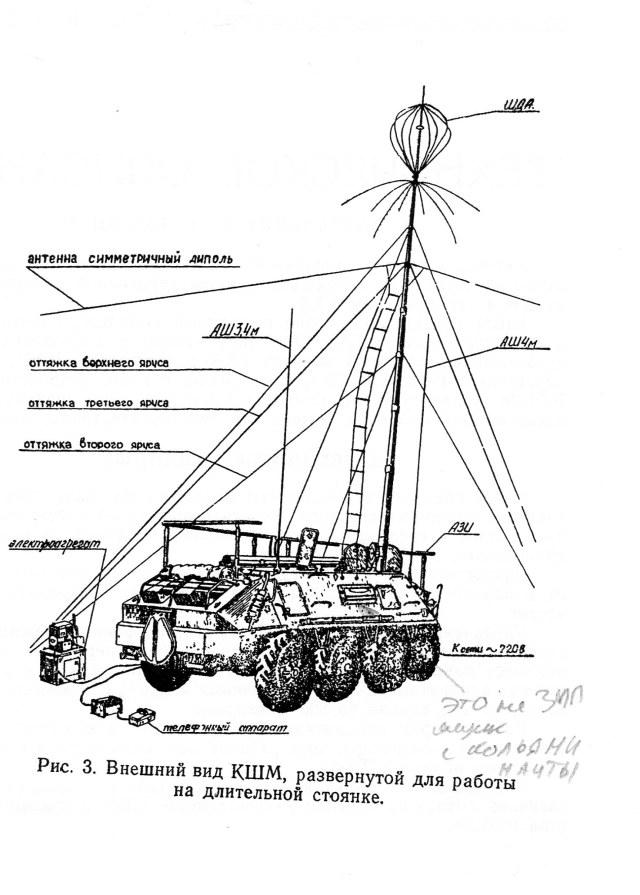

А чтоб не стыдно перед батей - даю схемку....от руки про ящик по правому борту - это ящик с КОЛЬЯМИ для мачты....никаких ЗИПов....большой цилиндр на крыше - это укладка ШДА...прямоугольный ящик - "обезьянка"(агрегат бензиновый)АБ-1п/30....
Не верьте производителям....верьте людям(лично эксплуатировавшим) а лучше инструкциям....фото...
Это ящик антенного ЗиПа
Спонсор
На сайте с 30.08.2011
95 118
Да не бывает никакого ЗИПа на антенны...
Привожу фразу инструкции по развертыванию антенн - "Для развертывания антенны симметричный диполь необходимо:достать антенну (из ящика на правом борту машины, снаружи) и растянуть ее на земле так, чтобы фидер антенны находился у основания телескопической мачты, а плечи антенны располагались перпендикулярно направлению на наиболее удаленного корреспондента;
соединить перемычку плеч диполя в случае работы на частоте менее 5,5 МГц, т. е. сделать длину каждого плеча равной 25 м; оставить перемычки разомкнутыми в случае работы на частоте выше 5,5 МГц, т. е. использовать для работы плечи длиной 15 м;
закрепить антенну за серьгу шестого колена телескопической мачты;
развернуть телескопическую мачту и заземлить корпус КШМ;
растянуть плечи антенны с помощью оттяжек, вбить колья, закрепить к ним оттяжки;
подключить фидер антенны к антенным изоляторам соединительного устройства на корпусе КШМ и с помощью оттяжки и колышка установить его так, чтобы он не касался земли, корпуса КШМ и телескопической мачты."
Ключевая фраза - "из ящика на правом борту машины, снаружи"....
Я тоже немного ошибся насчет кольев....надо внимательней читать инструкции....
Соглашусь. в "Техническое описание и инструкция по эксплуатации КШМ Р-145БМ" он назван просто ЯЩИК
На сайте с 23.09.2010
51 830
Но на фотографии нет ящика с правой стороны!
Спонсор
На сайте с 30.08.2011
95 118
Вот и помирились...а мы в нем хранили че ни попадя....но полотно антенны берегли...
Дружище madwolf, когда соберете свою - пригласите....понастольгирую....желательно с развернутой мачтой!!!!
Автору обзора - спасибо!!!!Проведено учебно-методическое занятие в стиле - вспомнить все....!!!
Этот ящик мог пострадать и антенну(медная многожильная проволока) хранят в корпусе....это жизнь....
На сайте с 03.08.2010
21 2759
Замечательная модель литьё очень понравилось и резиновые покрышки и то что есть внутрянка! у меня батя на таком служил!)
На сайте с 08.11.2012
4 1298
Отличная модель, сам в ожидании возможности прикупить такой, но....Вся внутрянка дана исключительно на вариант машины управления ПВО ПУ12 (причем, похоже, модификации М с информационными табло ИТ-1). Тогда АЗИ и футляр ШДА (равно как развернутая ШДА в наборе Вояджера) - лишние. Что касается кронштейна основания штыря по левому борту - это признак также ПУ12. На "Чайке" в этом месте находился ввод от АЗИ. С ящиком ЗИП для "Чайки" - беда. Его в комплекте просто нет, но...он действительно есть в БТР-60ПБ upgraded от Трампа (в миру более известен как БТР-60ПБМ от "Муромтепловоз"
. Этот опытный экземпляр был переделан из шасси Р-145БМ (по-видимому, линейных ПБ сейчас в Российской Армии уже не осталось), и китайцы добросовестно воспроизвели ящик в этой модели, равно как и ввод АЗИ и второй колпак для ввода фидера от диполя. К тому же 60ПУ (точнее, то, что проходит у Трампа под этим именем) представляет раннее шасси "Чайки", а 60ПБМ - более позднее, с амбразурами в верхнем лобовом листе, правом аварийном люке и в левом борту (в Афгане, судя по фото, преобладали как раз такие машины, на фото Александра Киселева, похоже, как раз он и есть). Так что если кто-то сможет отлить недостающие детали в смоле - встаю в очередь.
На сайте с 02.12.2012
33 2
Интересный экземпляр прикупил ты себе!интересно будет увидеть результат!!
На сайте с 23.09.2010
51 830
Вадим спасибо большое за краткую информацию! в мат часть внутрянки подробно не вдавался! просто приятно что она есть)) поэтому щас думаю как сделать внутри подсветку))!
На сайте с 23.09.2010
51 830
ДА! модель эту нахрапом не возьмёшь тем более с моей скоростью(ленивый я стал)). Думаю модель будет долгой, даже стрёмно браться да и краской надо запастись)).
На сайте с 23.09.2010
51 830
Модель очень понравилась по качеству, посмотрим как поведёт себя во время сборки! советую!
На сайте с 08.11.2012
4 1298
Полагаю что в сборке будет не сложнее 60ПБ - без особых проблем.
Кстати, по матчасти - ящик ЗИП на разных вариантах располагался по-разному. Есть фото, где он по правому борту, а есть - где по левому.
На сайте с 13.10.2013
3 5
а мне на БТР-70 такой декали на приборы не дали. Хотя мало что будет видно
