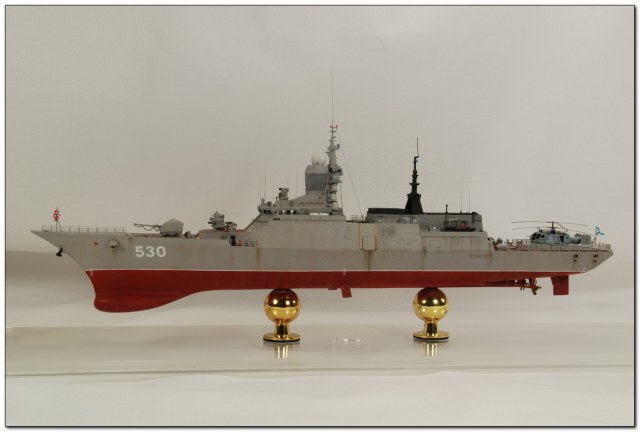

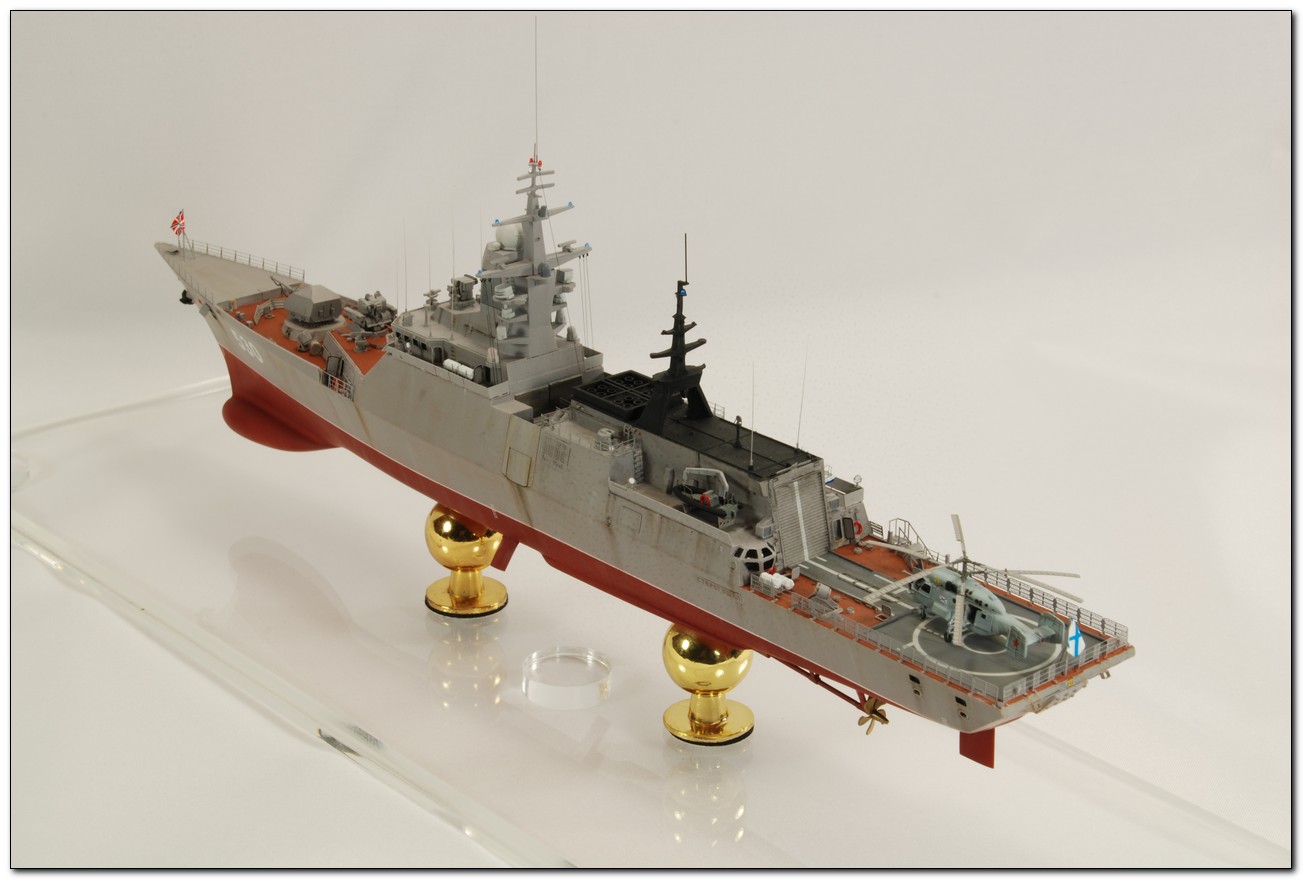

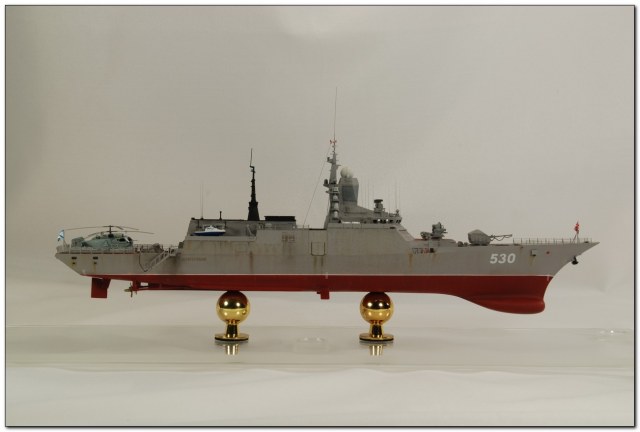

Многоцелевой корвет проекта 20380, «Стерегущий», 1/350.

   Уважаемые коллеги, представляю Вам свою очередную модель. Это Российский многоцелевой корвет проекта 20380 типа «Стерегущий» (по классификации НАТО «Steregushchy class», выполненный из смолы в масштабе 1/350 китайской фирмой OrangeHobby.

      Прототип:

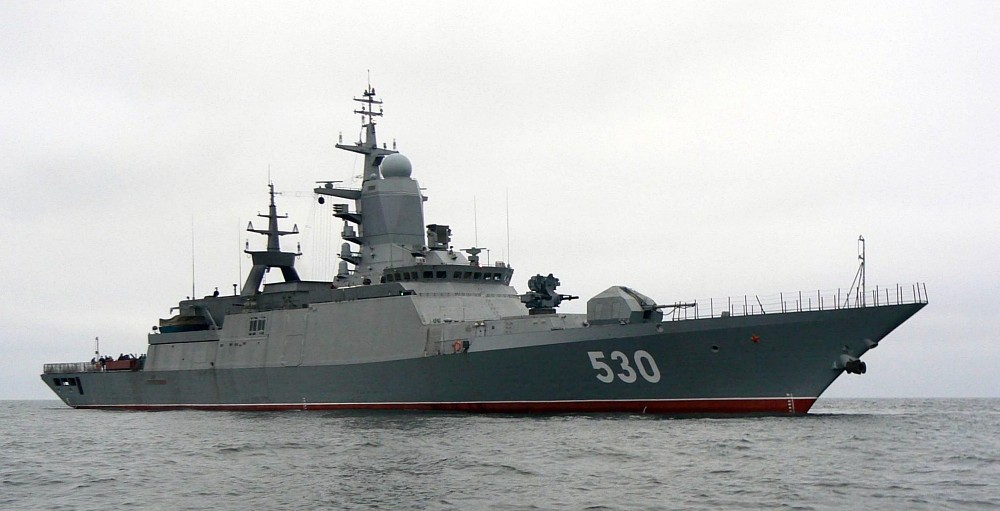

     Новый российский многоцелевой сторожевой корабль ближней морской зоны проекта 20380 был спроектирован для отечественного ВМФ в ФГУП Центральное морское конструкторское бюро «Алмаз» в г. Санкт-Петербурге. Его создание было обусловлено определенными трудностями, связанными с реализацией предыдущего многоцелевого корабля аналогичного класса пр.12441, так как головной корабль «Новик», заложенный еще в 1997 г. на верфях ССЗ «Янтарь» в свое время так и не был достроен. В связи с этим, после проведенного конкурса, в котором победило именно ФГУП ЦМКБ «Алмаз», командование ВМФ России приняло решение начать строительство более простого и дешевого корабля пр.20380, который стали классифицировать как корвет (ранее в ВМФ СССР такого класса не существовало, а аналогичные корабли классифицировались как СКР).

      ТТХ корвета:
Водоизмещение, тонн
• стандартное - 1 800
• полное         - 2 220
Основные размерения, м
• длина наибольшая    - 104,5
• ширина наибольшая - 13
• осадка наибольшая  - 7,95
Главная энергетическая установка:
• 4 дизеля 16Д49, суммарная мощность, л.с. (кВт) - 23 320 (17 140)
• 4 дизель-генератора 22-26ДГ, мощность, кВт       - 4 Х 630
Скорость хода, уз:
• наибольшая - 27
• экономическая - 14
Дальность плавания, миль (при скорости, уз) - ок. 4000 (14)
Автономность, сут. - 15
Экипаж, чел. (в т.ч. офицеров) - 99 (н/д)

      ВООРУЖЕНИЕ
Ударное ракетное:
• ПУ КТ-184 ПКРК «Уран»         - 2 Х 4
  ПКР 3М24 «Уран» (SS-N-25)         - 8
Зенитное ракетное:
• ПУ ПЗРК 9К38 «Игла» (SA-16 «Gimlet») - 8

Зенитное ракетно-артиллерийское (боезапас):
• ЗРАК «Кортик-М» (CADS-N-1B):
– ПУ ЗУР 9М311М (SA-N-11 «Grison») - 2 Х 4 (32)
– 30-мм автомат АО-18 (боезапас)         - 2 Х 6 (3000)
Артиллерийское (боезапас):
• 100-мм АУ А-190-01 «Универсал»      - 1 Х 1 (332)
• 30-мм ЗАК АК-630М                            - 2 Х 6 (6000)
• 14,5-мм пулеметная установка МТПУ  - 2 Х 1 (н/д)
Торпедное (боезапас):
• 330-мм ТА ПТЗ «Пакет-НК»         - 2 Х 4 (8)
Противодиверсионное (боезапас):
• гранатомёты ДП-64                              - 2 (240)
Авиационное:
• вертолет Ка-27 («Helix-A»)   - 1

      Многоцелевой сторожевой корабль (корвет) пр.20380 предназначен для действий в ближней морской зоне государства и ведения борьбы с надводными кораблями и подводными лодками противника, а также для артиллерийской поддержки морского десанта в ходе морских десантных операций путем нанесение ракетно-артиллерийских ударов по кораблям и судам в море и базах, патрулирования зоны ответственности с целью блокады.
  21.12.2001 г. головной корабль проекта 20380 «Стерегущий» заложен на стапеле ОАО «Судостроительный завод «Северная верфь» в Санкт-Петербурге;
      14.05.2006 г. спущен на воду;
      в 2007 г. прошел ходовые испытания на Балтике;
 27.06–1.06.2007 г. был представлен на III Международном военно-морском салоне в Санкт-Петербурге;
      27.02.2008 введён в состав Северного флота.
   Всего командование ВМФ России планирует построить серию из 20 многоцелевых корветов проекта 20380 (по 3-8 на каждый из флотов). На сентябрь 2012 года 2 корвета (головной и первый серийный) уже сданы и ещё 5 должны быть сданы флоту до 2015 года.

      Оценка проекта:
      Критика проекта 20380 в основном концентрируется вокруг его слабого противовоздушного и противоракетного вооружения, недостаточной дальности плавания и ненадёжности двигателей. Так, отдельными авторами отмечалось, что один боевой модуль ЗРАК «Кортик» и два автомата АК-630М, установленные на головном корабле серии, не могут обеспечить эффективную защиту от современных средств воздушного нападения, что во многом объясняется задержкой с разработкой перспективного ЗРК «Полимент». Также отмечалось, что за недолгое время службы головного корабля проекта «Стерегущего» на нём дважды ломались оба среднеоборотных дизельных двигателя главной энергетической установки, что является признаком их недоработанности. В целом, по мнению Ю. В. Апалькова, анализ боевых возможностей проекта пока произвести затруднительно.

      Более подробно о прототипе можно посмотреть на сайте: СТЕРЕГУЩИЙ

      Набор:
      Модель выполнена из серой смолы. В состав набора входят детали из смолы, фототравления и точеные детали из металла.
    Отливки аккуратные на вид, но на многих деталях пришлось удалять следы от стыка пресс-форм.
Более подробный обзор модели делал наш коллега Данила, посмотреть его можно здесь: СМОТРИМ ОБЗОР

      Сборка:
      Сборка модели выполнялась в рамках GB: Флот-3 и подробно освещена на дружеском сайте: СМОТРИМ СТРОЙКУ

      Самым проблемным было состыковать надводную и подводную части корпуса. Состыковались они с большими щелями, подводная часть оказалась искривлена и поведена винтом. В общем, не придумав ничего лучше, я распилил днище на 2 половины и приклеивал их по отдельности, попутно получив щель между половинками в 1 мм, такую же ступеньку на днище и на одном из бортов. В щель вклеил пластик S = 1 мм, ступеньки выровнял 2-хкомпонентной шпаклевкой от Tamiya, поверх положил обычной шпаклевки от нее же. Далее нудная шлифовка, выведение поверхности, но все более-менее получилось.
  Далее неторопливая сборка деталей корабля, насыщение фототравлением и т.д.

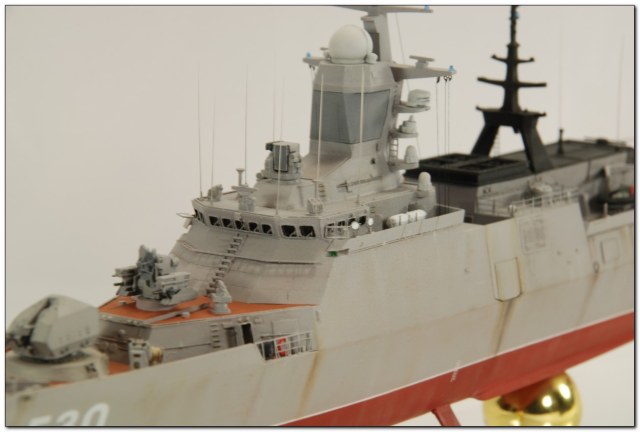

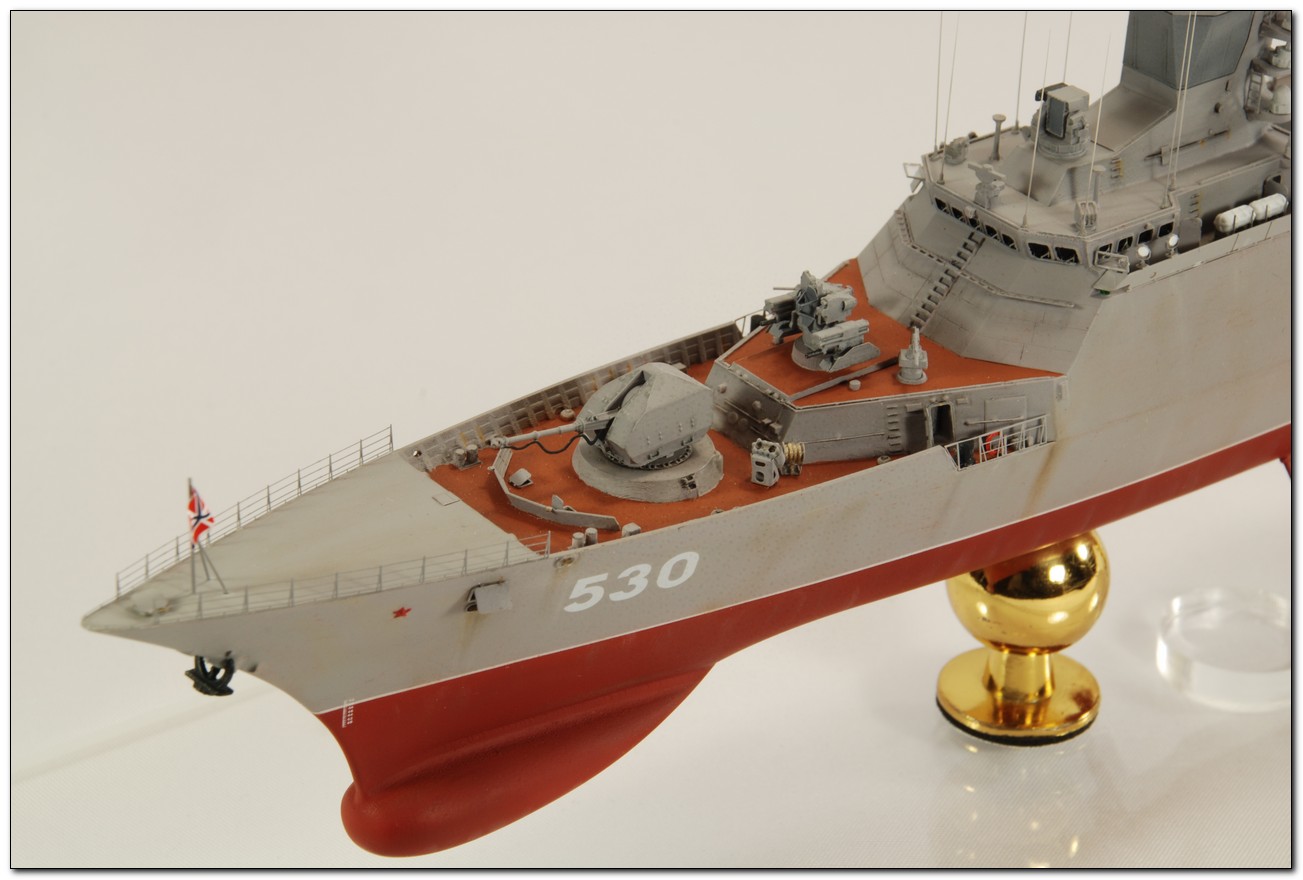

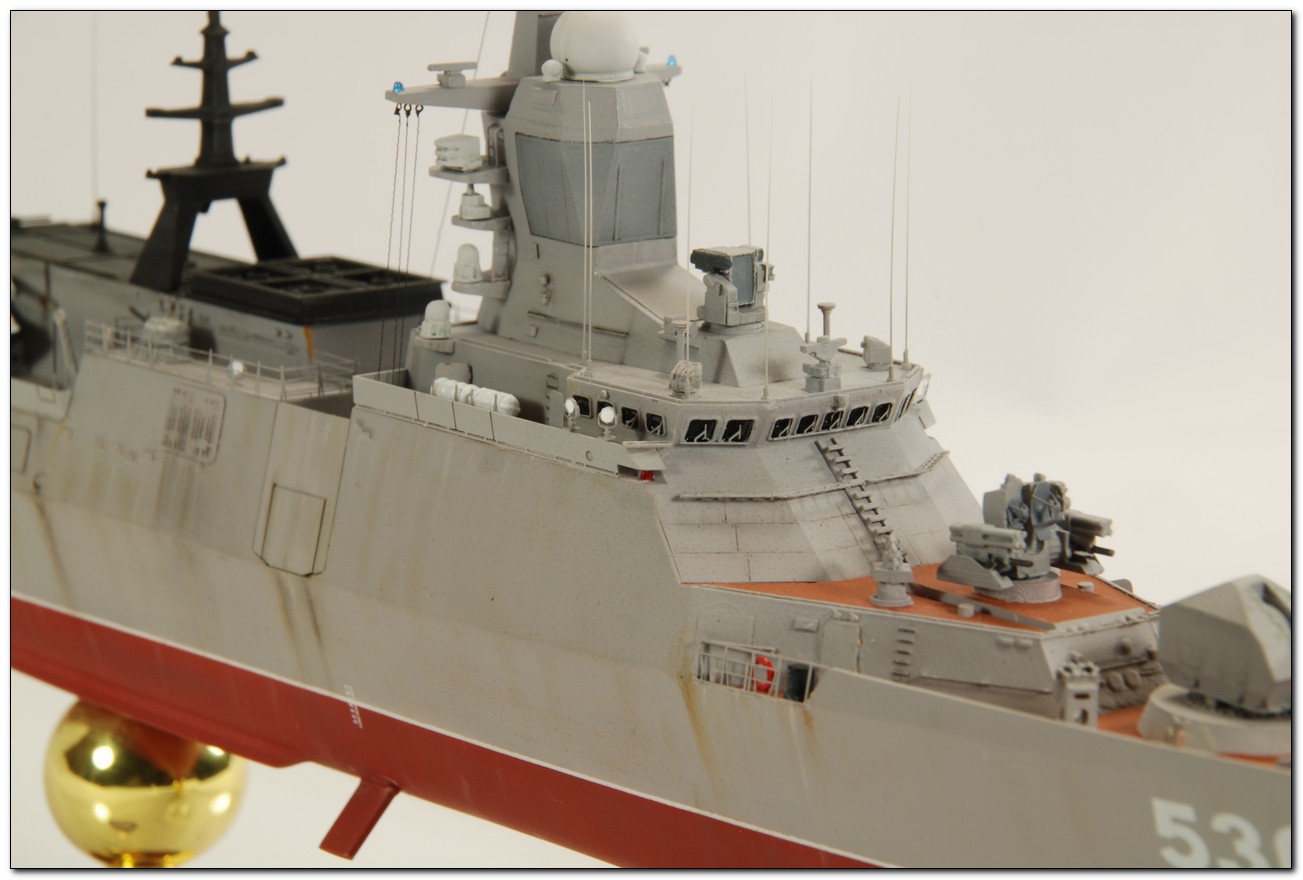

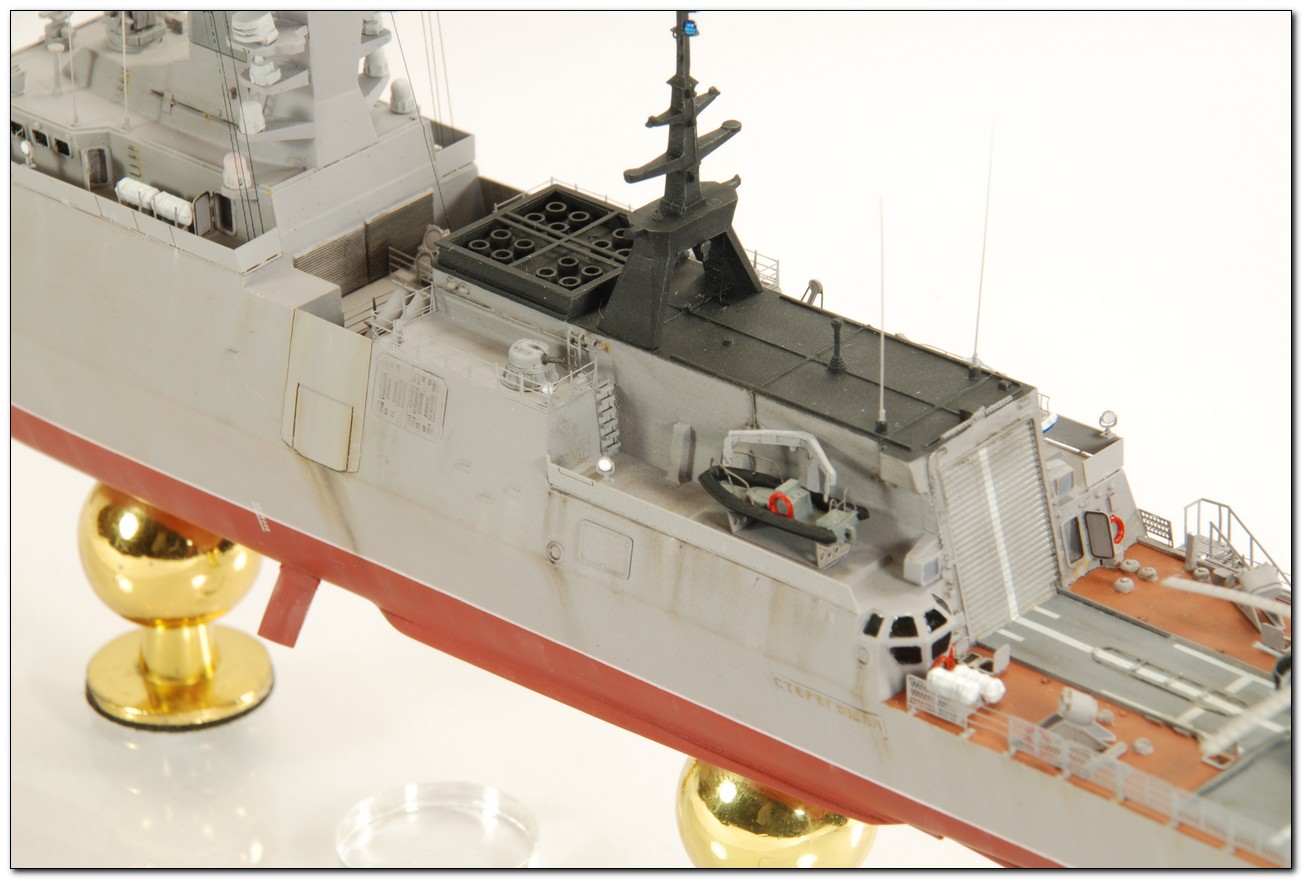

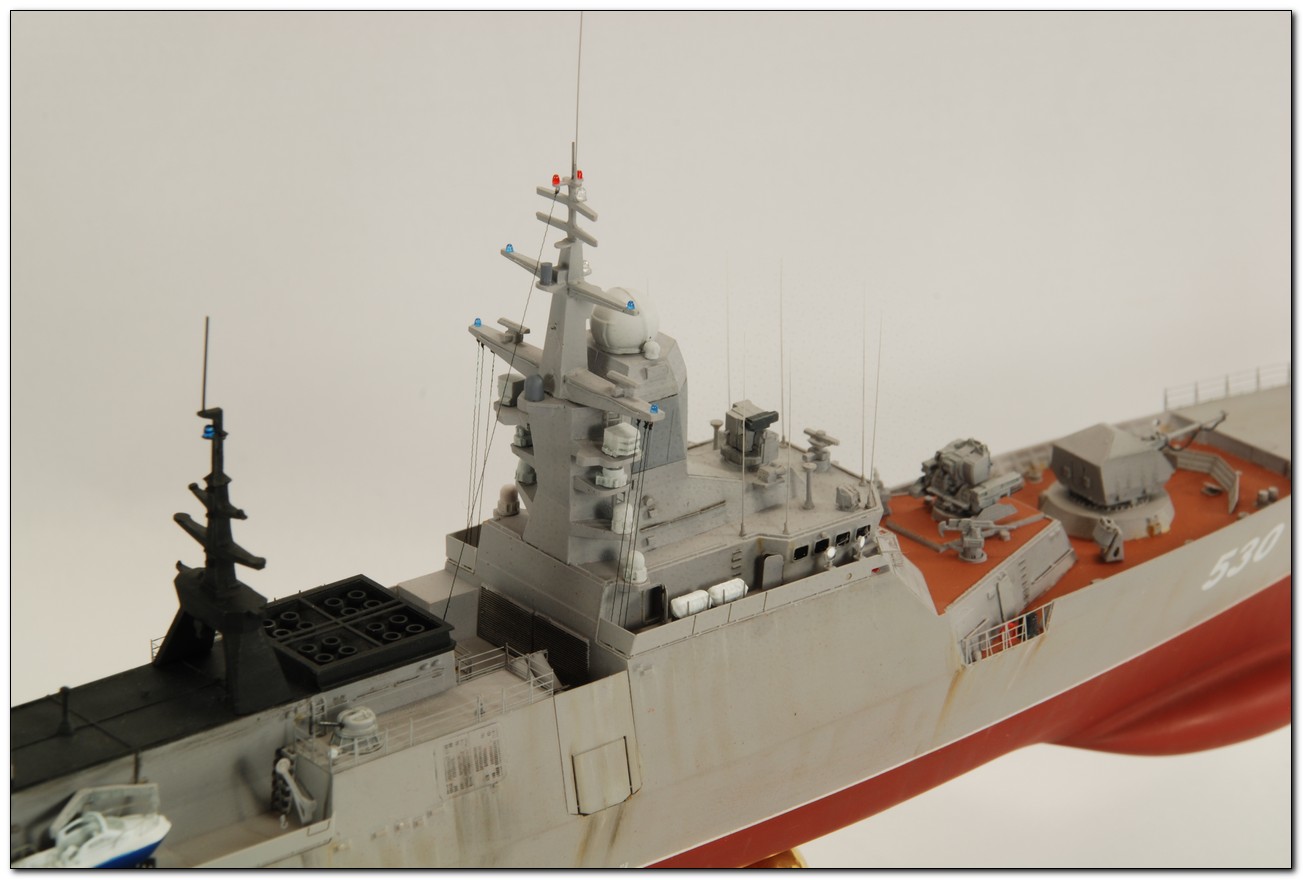

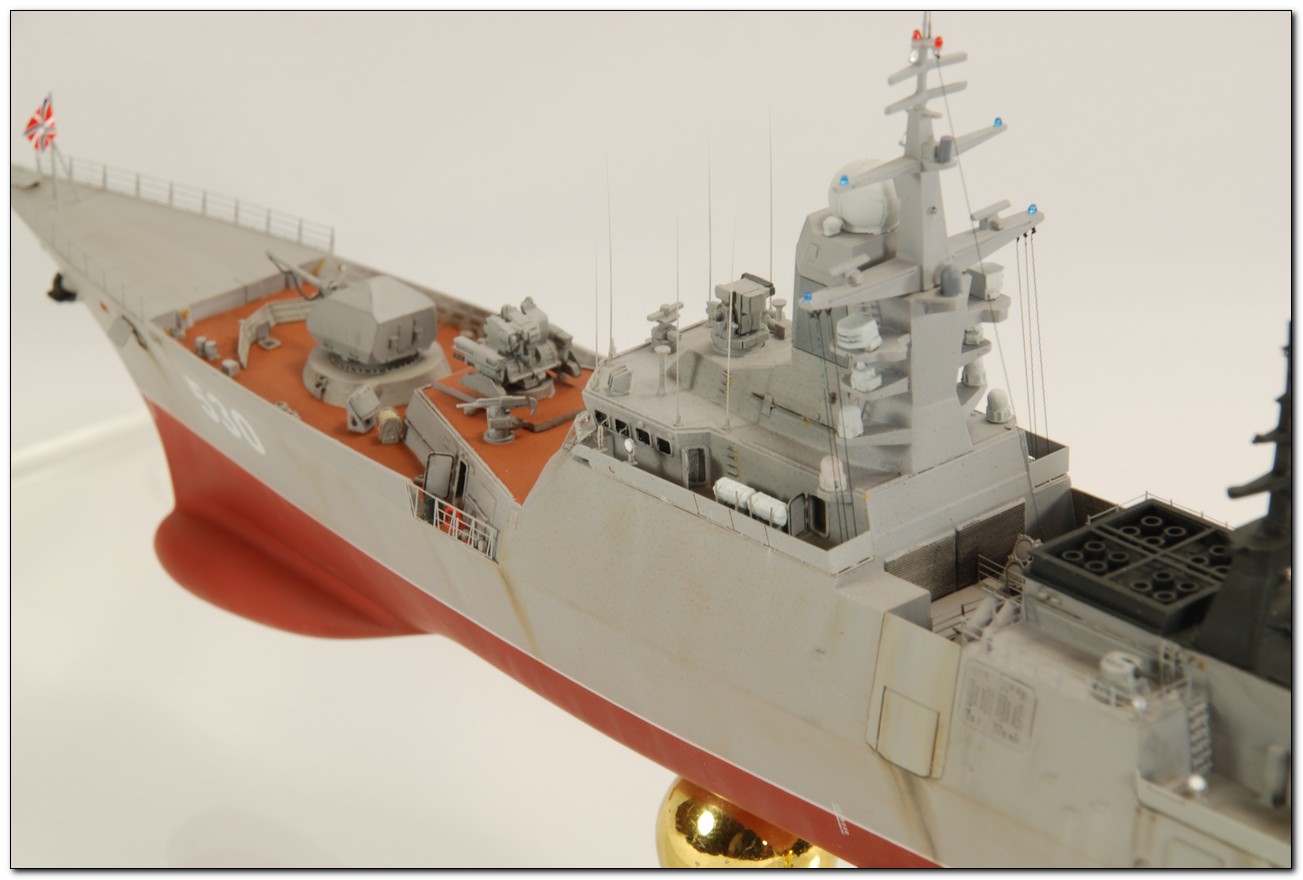

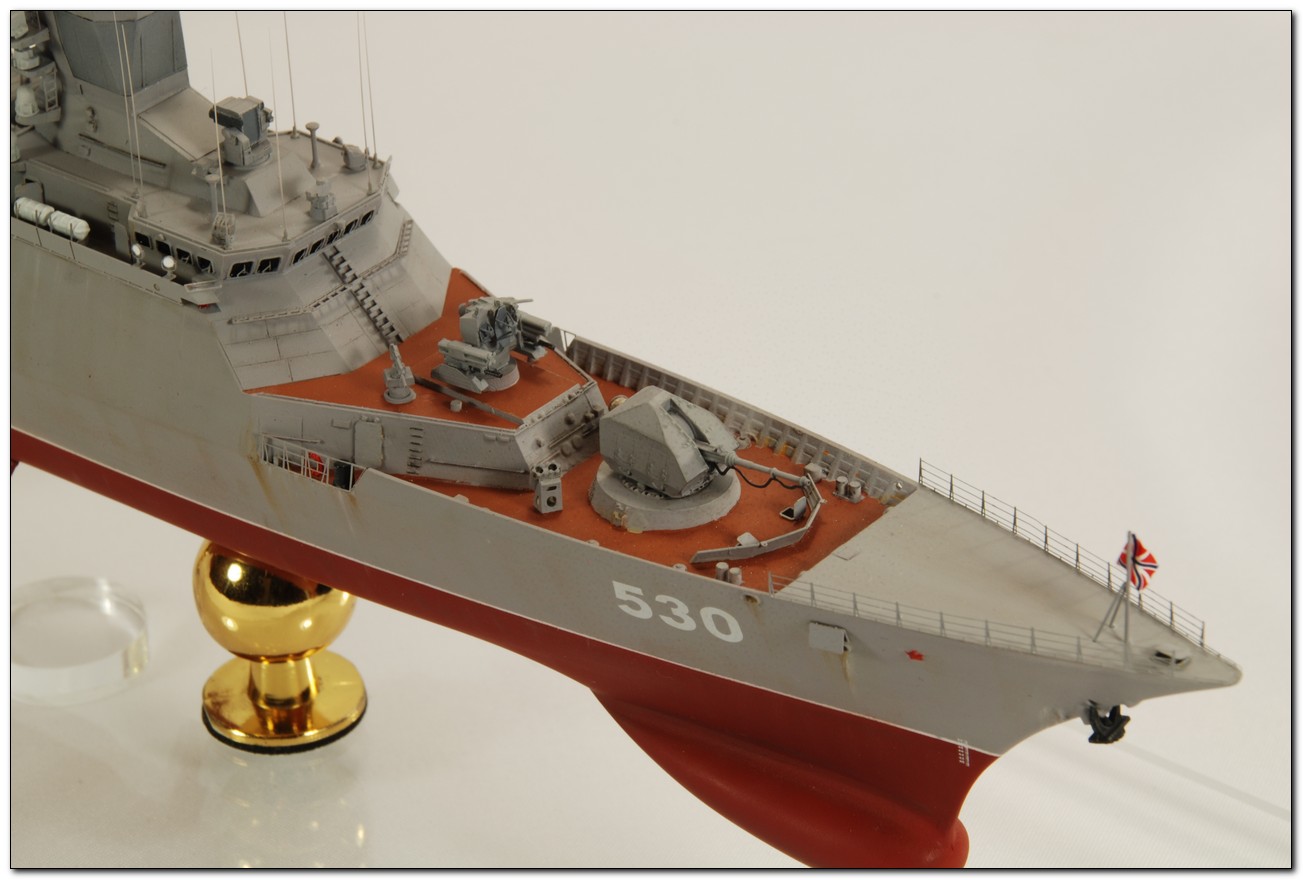

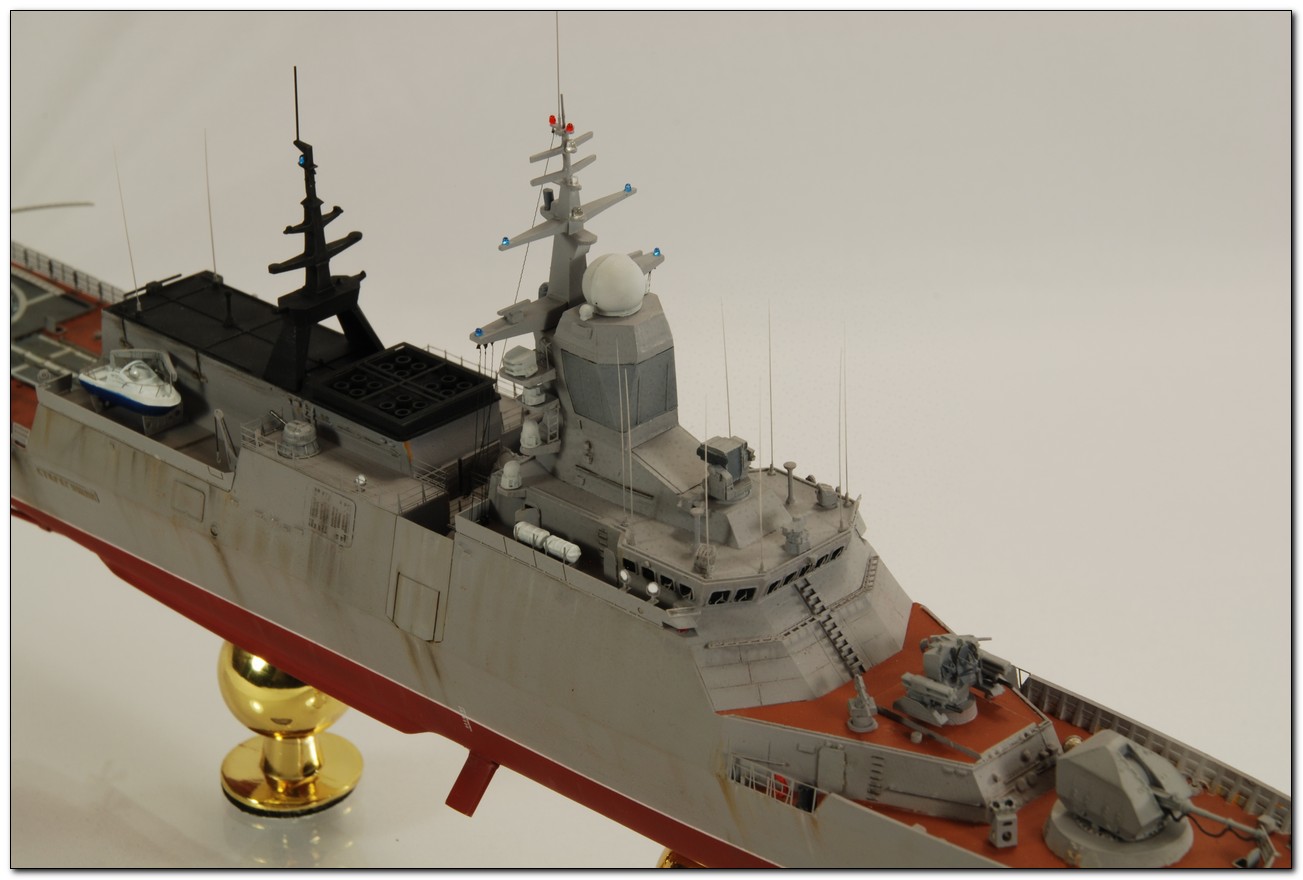

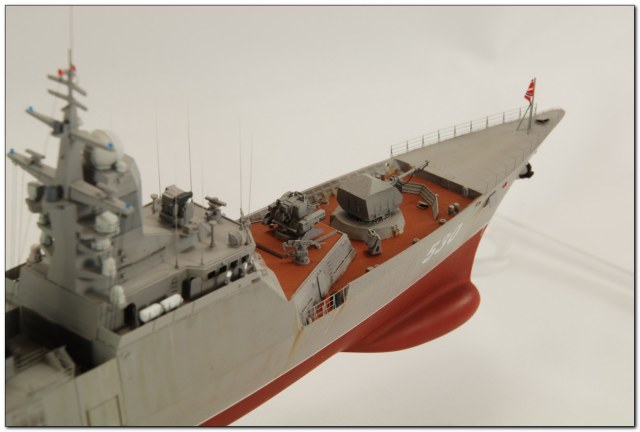

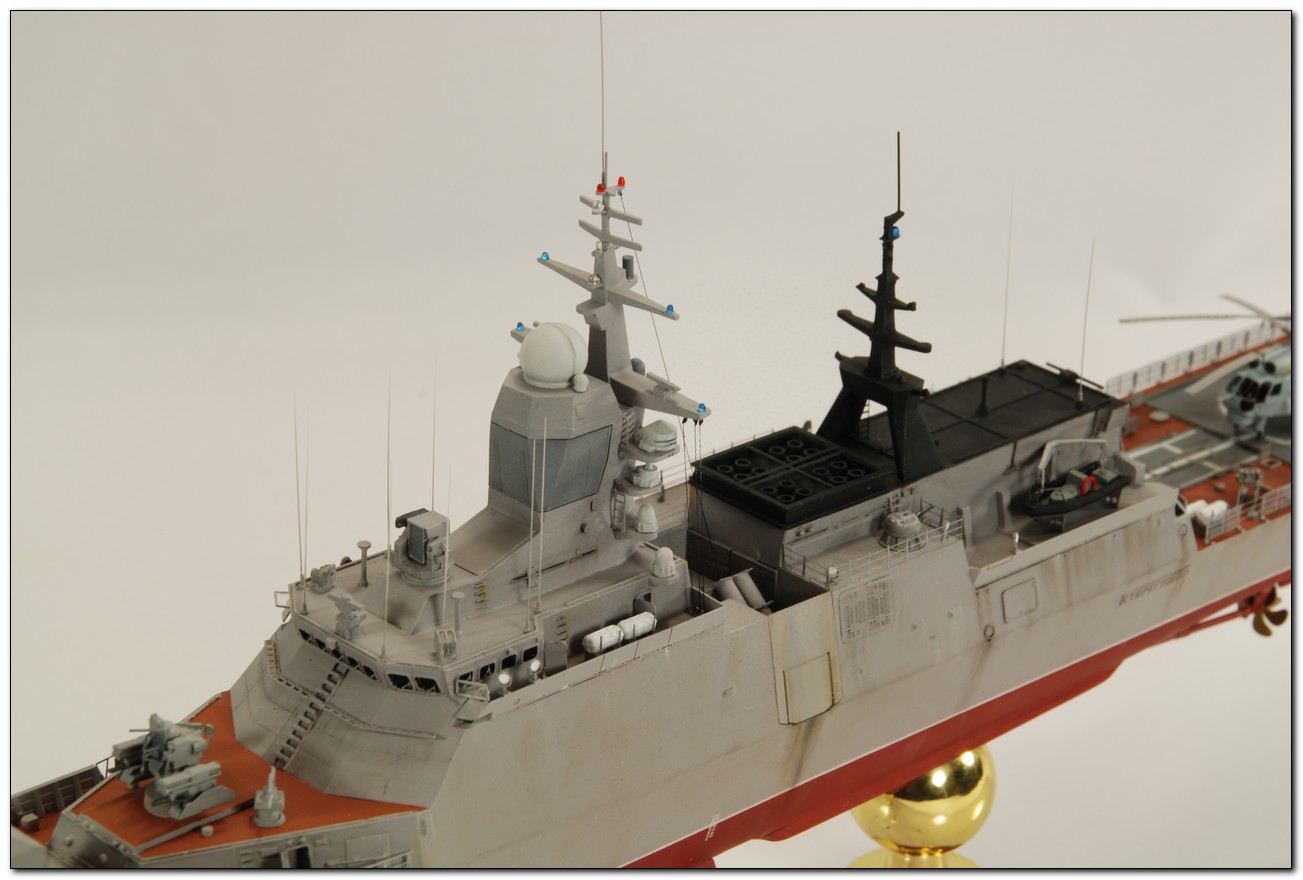

      Доработок совсем немного. Из трубок различного диаметра изготовил носовой и кормовой флагштоки корабля, т.к. комплектные травленые, т.е. плоские. По этой же причине заменил все антенны на самодельные из ворса кисти и трубок. Сымитировал ходовые огни на фок-мачте из БАНО Elf в масштабе 1/72.
    Так и не смог победить кольцевую антенну. Несколько попыток не дали результата, который бы меня устроил. По возможности вернусь к ней позже, необходимые рымы на местах монтажа я сделал.

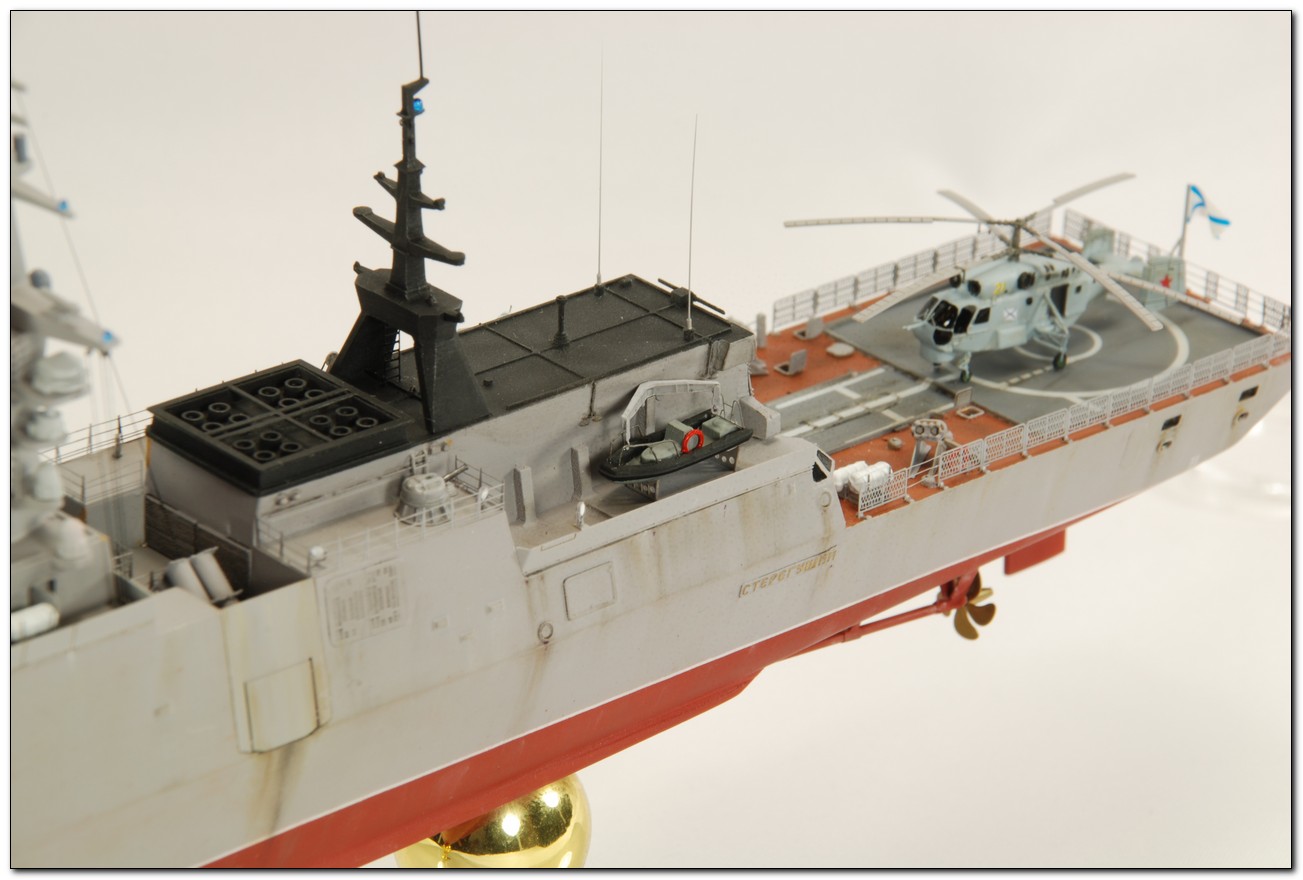

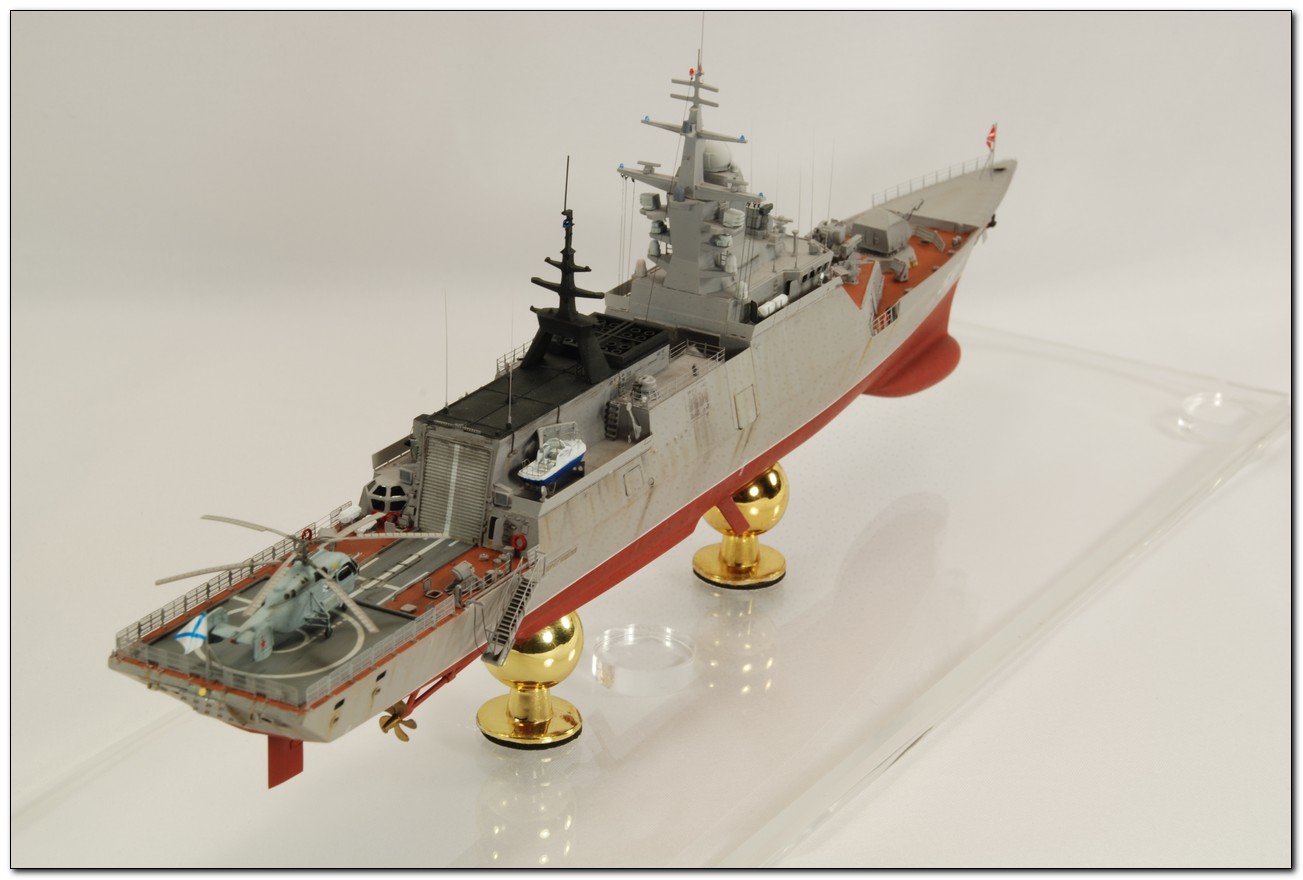

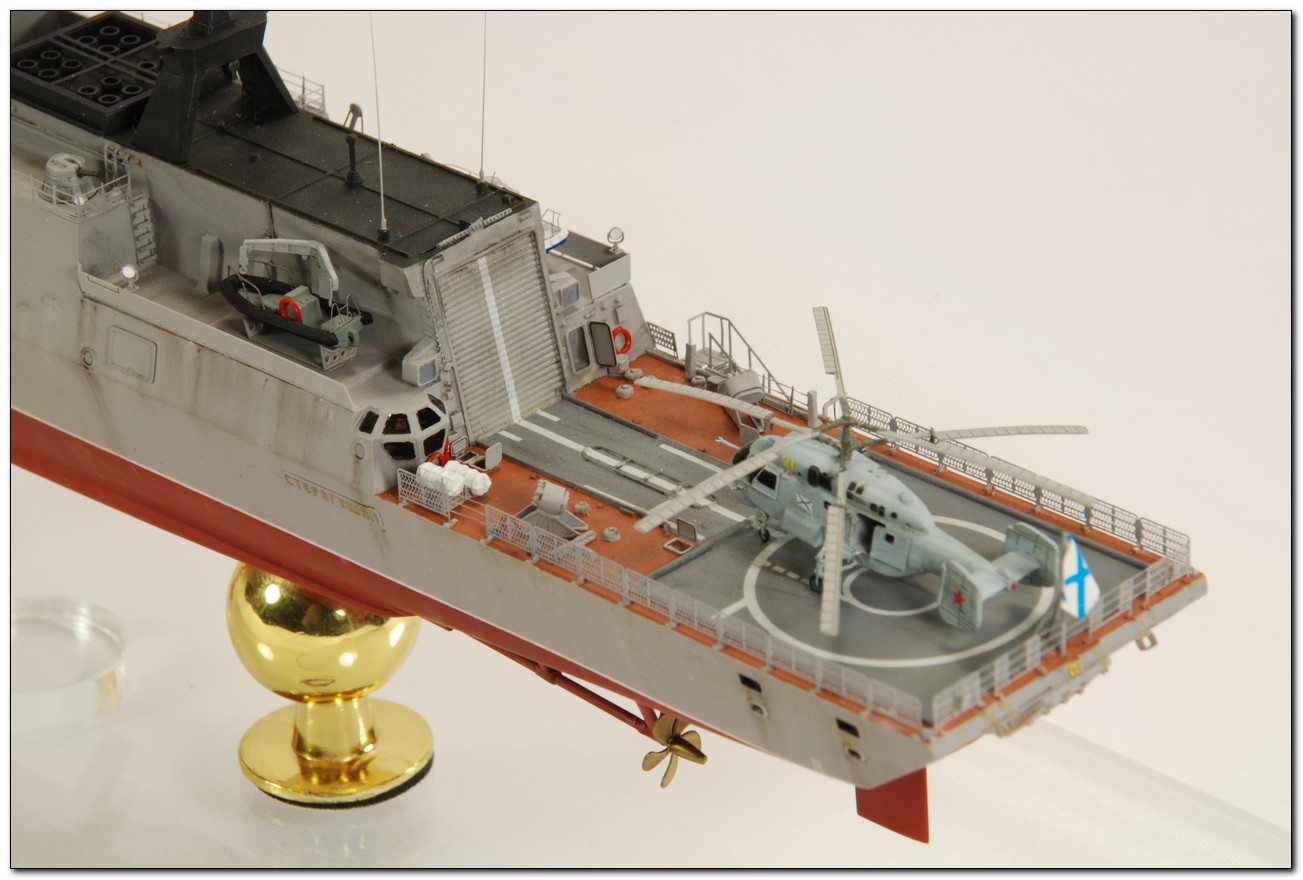

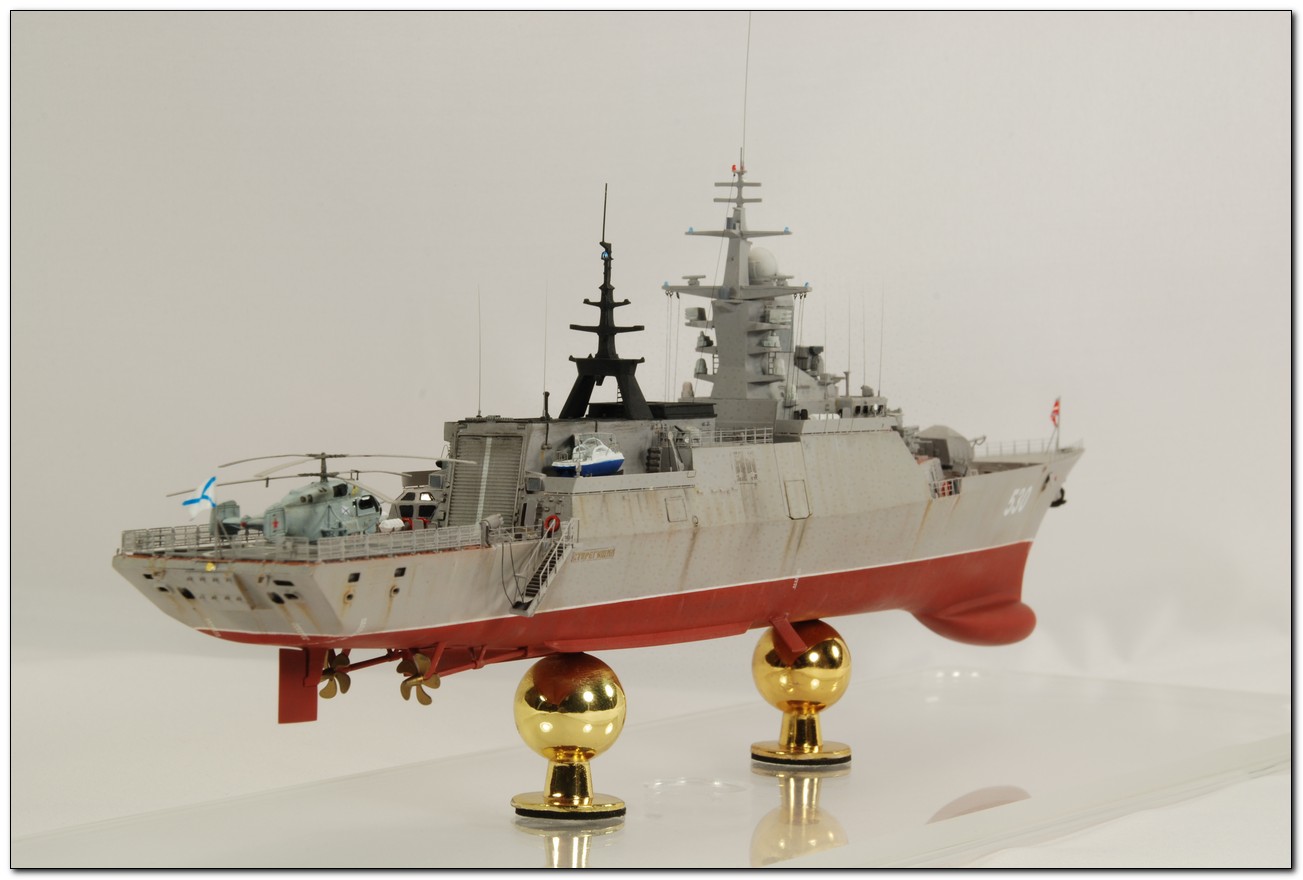

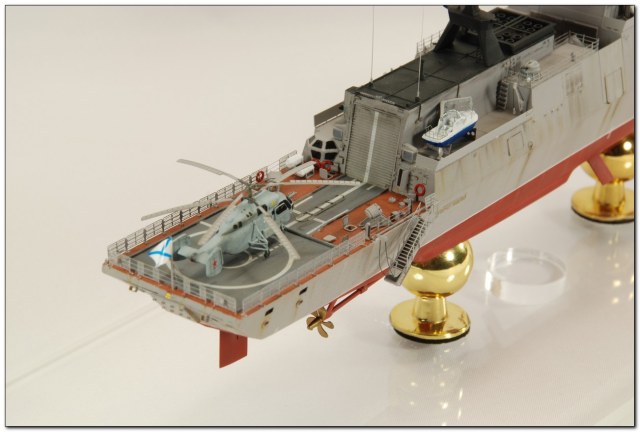

      Вертолет отлично проработан. Изготовил из трубок и проволоки ПВД, заменив плоский травленый. В остальном никаких доработок. Декали (бортовые номера и флаги ВМФ) на вертолет от Trumpeter, но звезды сильно переразмерены, поэтому оставил «изкоробочные», хоть они и не имеют окантовки.

      Окраска:
      Окрашена модель эмалями Tamiya и Gunze Mr. Color. Следы эксплуатации – пудреницы Tamiya

      Декали:

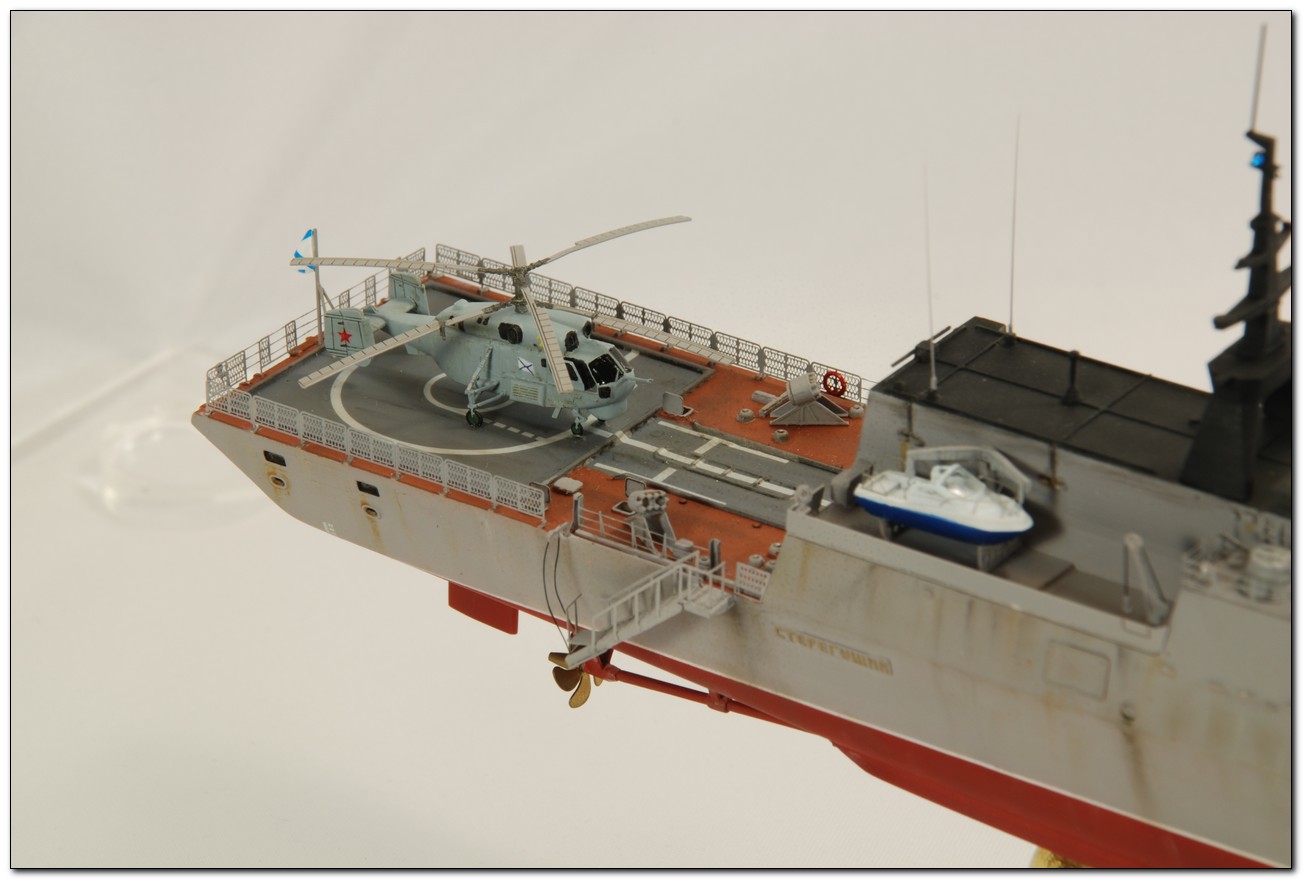

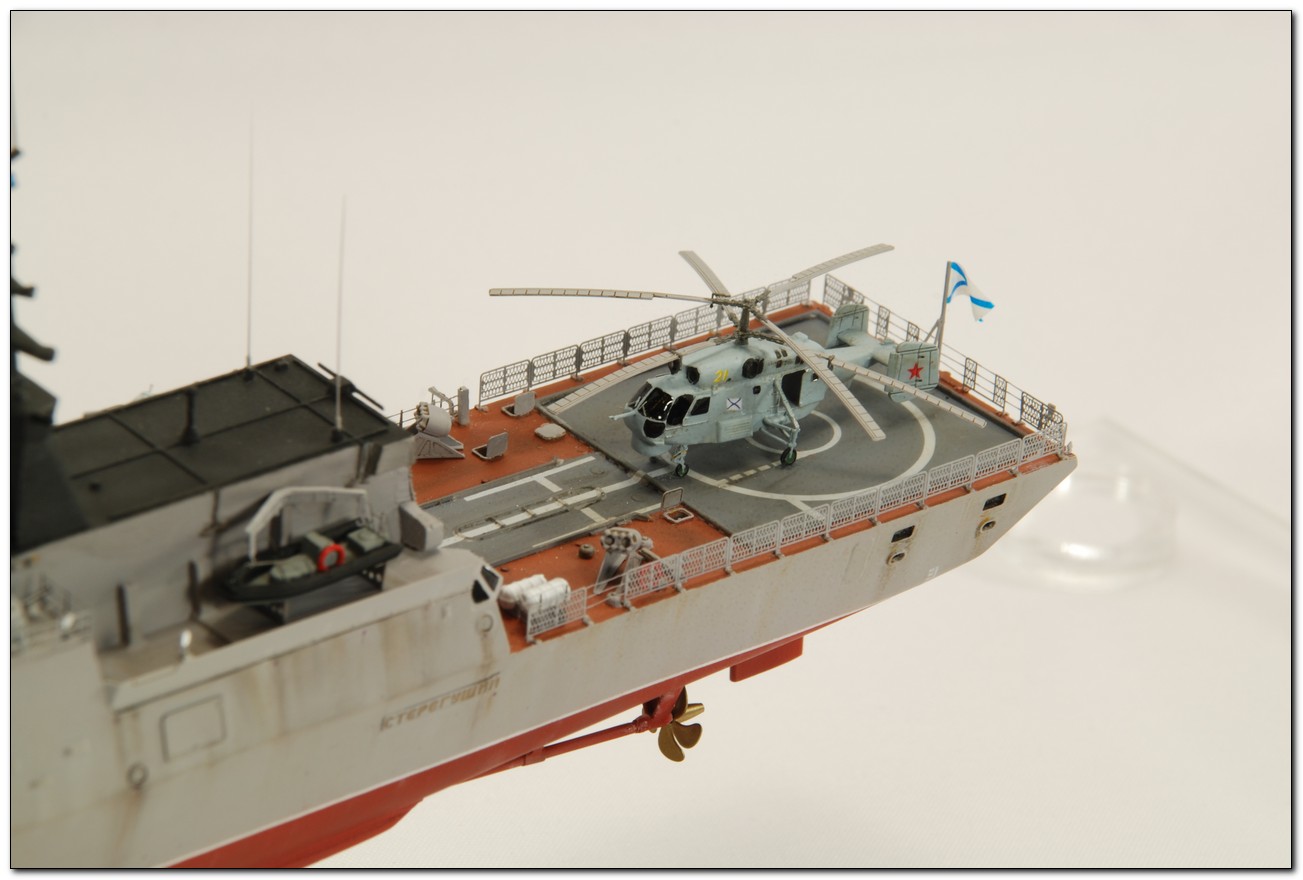

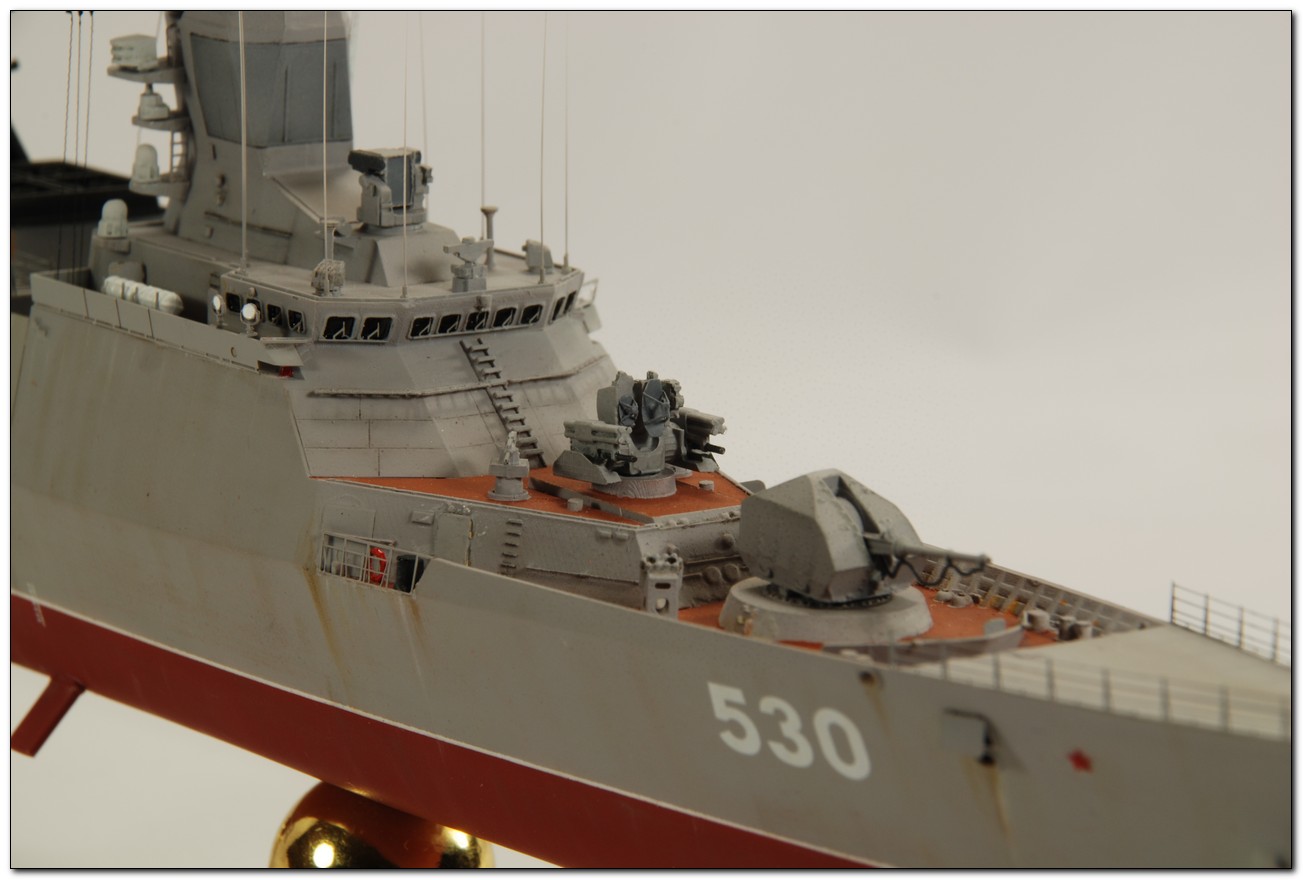

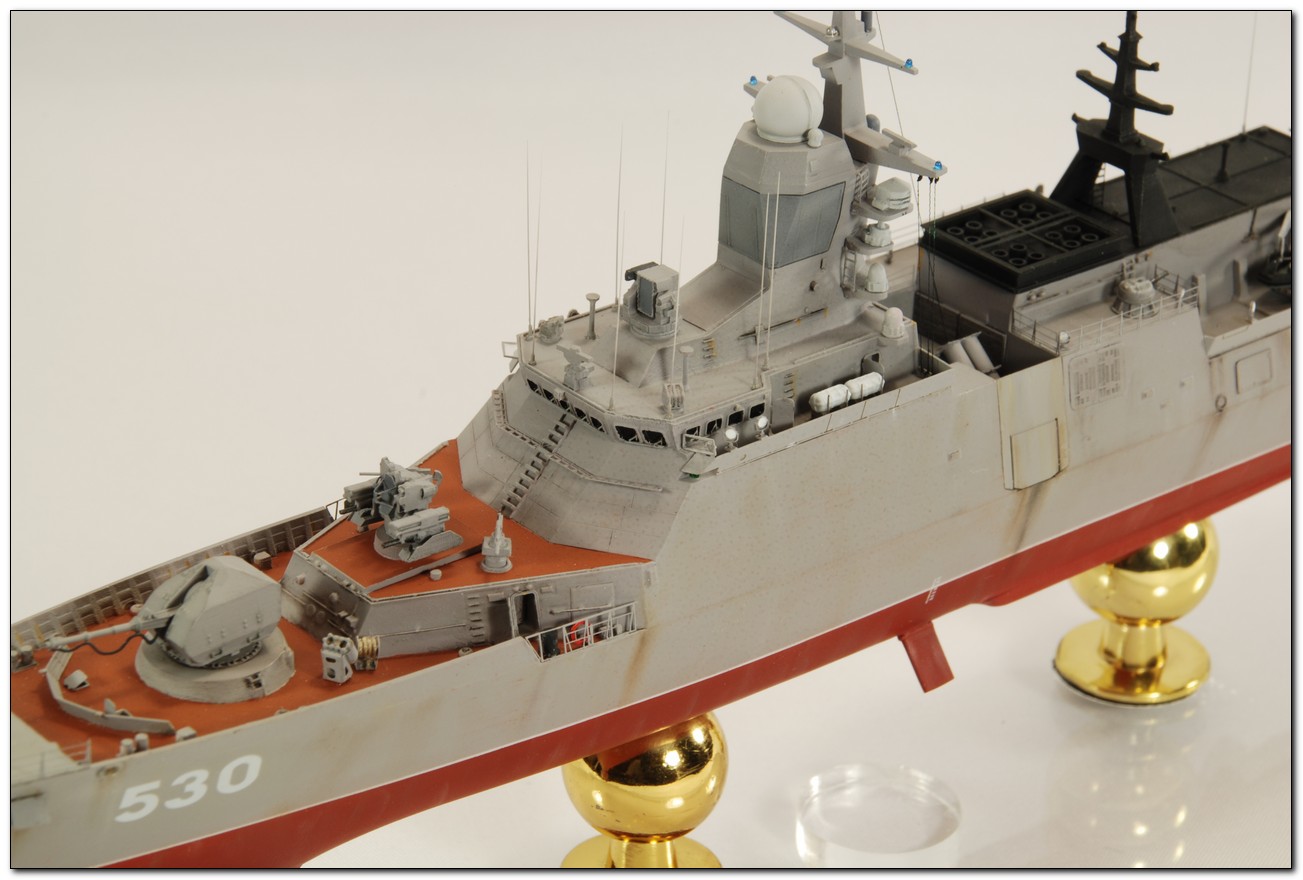

      Декали оставили двойственное впечатление. Марки углубления (отлично кстати прорисованы) и бортовой номер: отлично все, подложки практически не видно, сильно заливать лаком не пришлось. А вот разметка вертолетной площадки мне не понравилась. Подложка толстая, после переведения «ступеньку» так и не удалось до конца победить. Так же мне не понравилось, что подложка идет не кругом, а окружностью – сделать ровный круг мне так и не удалось. В целом на четверку с минусом.

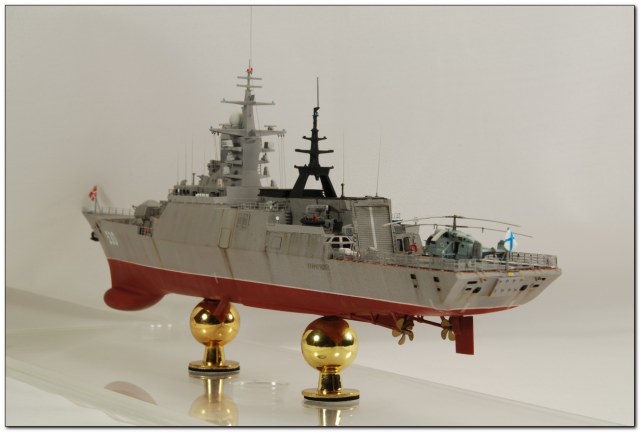

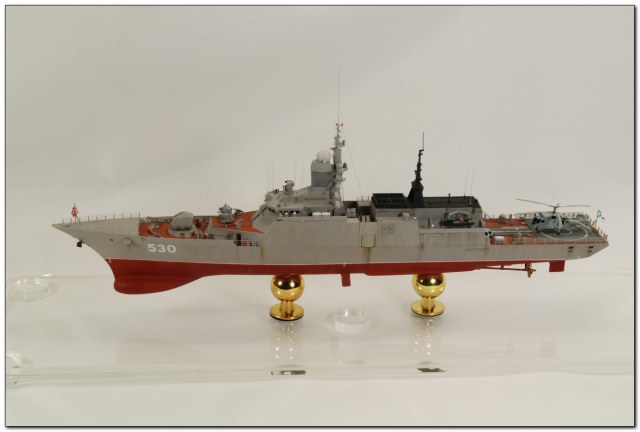

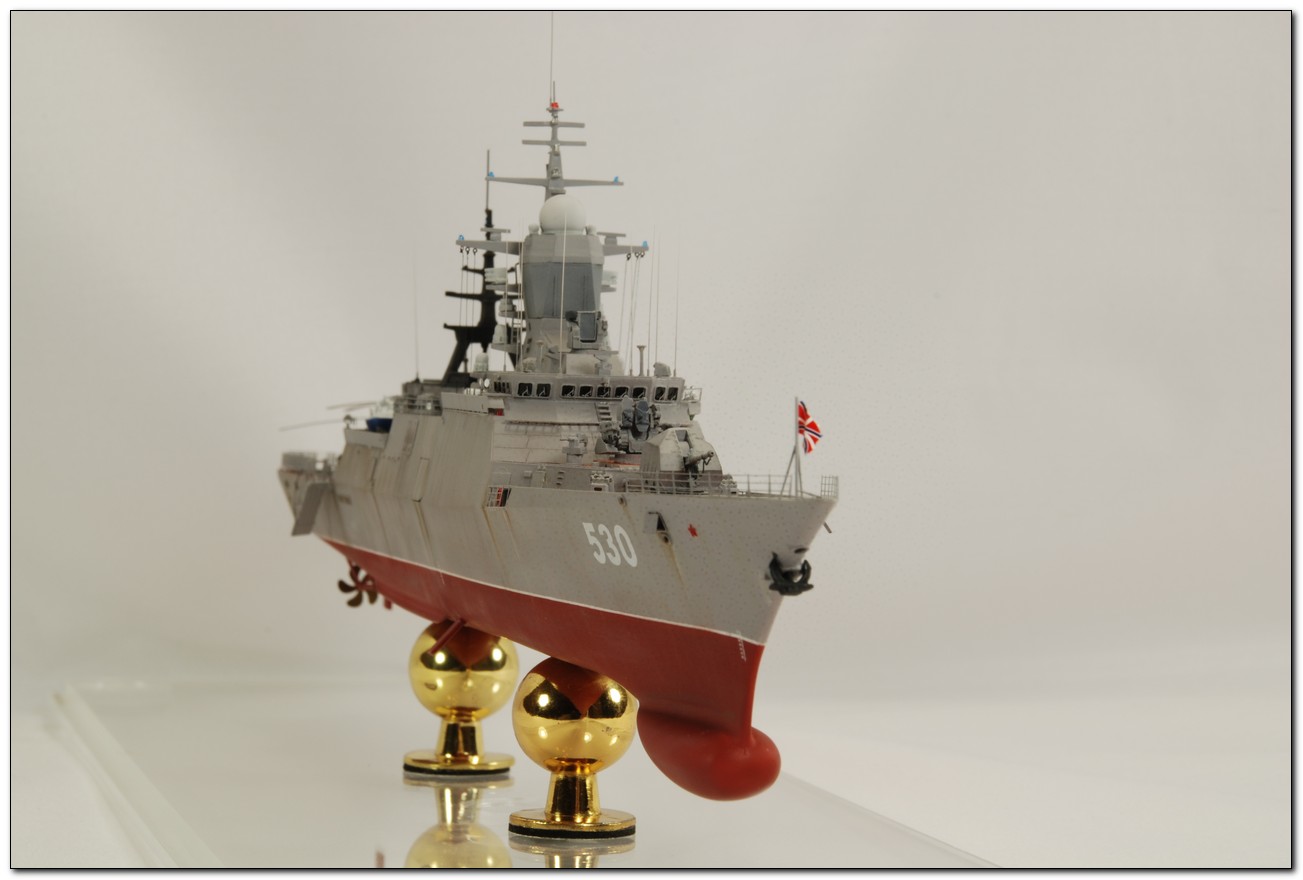

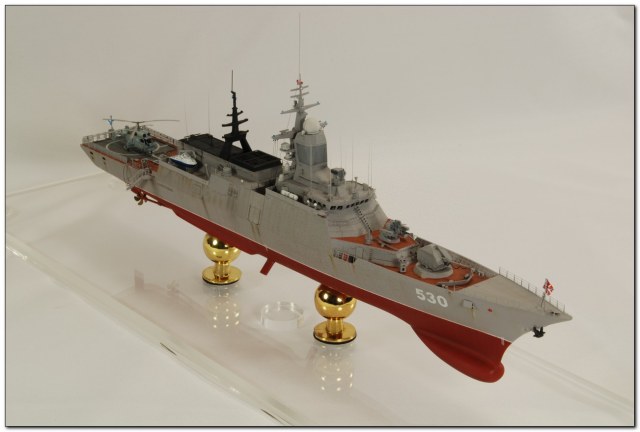

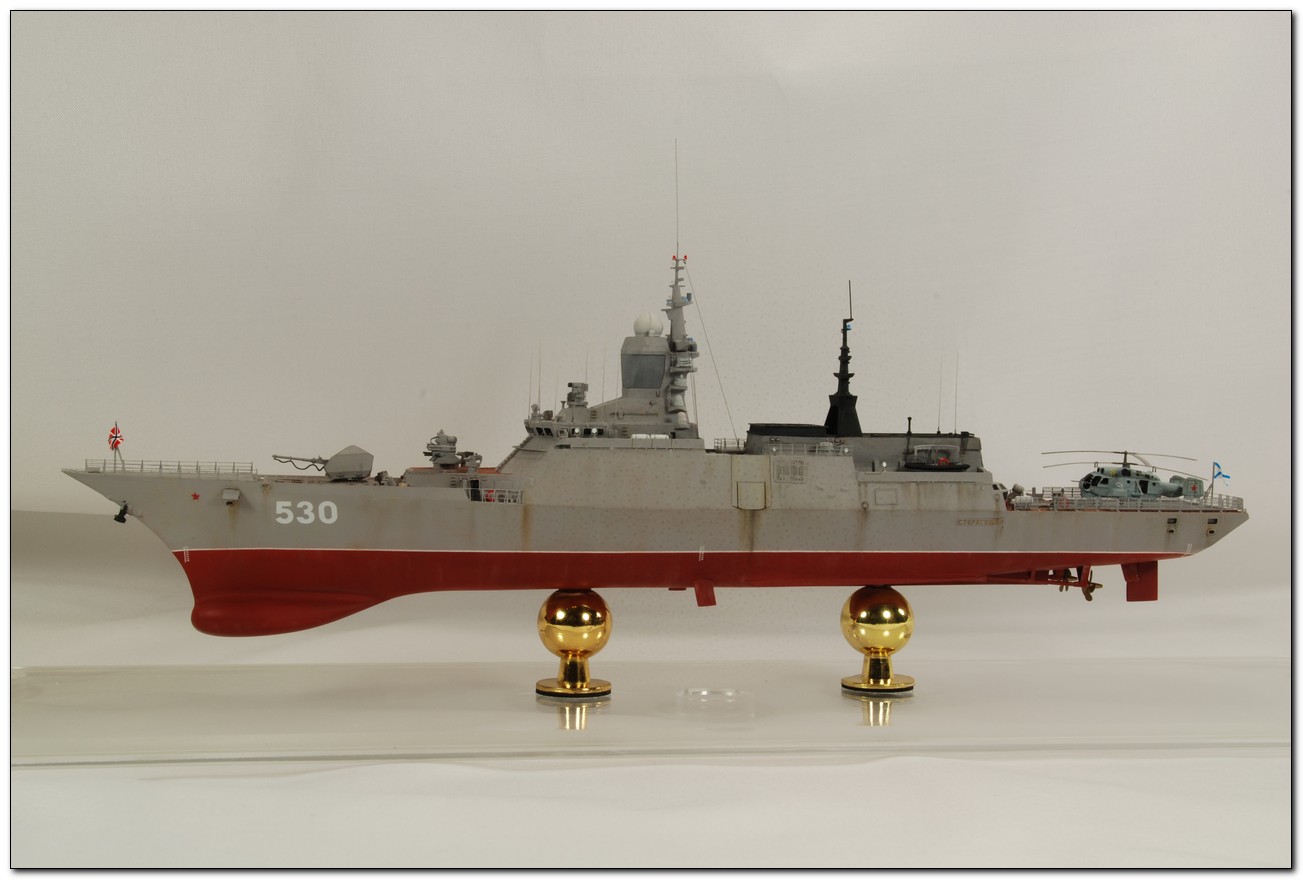

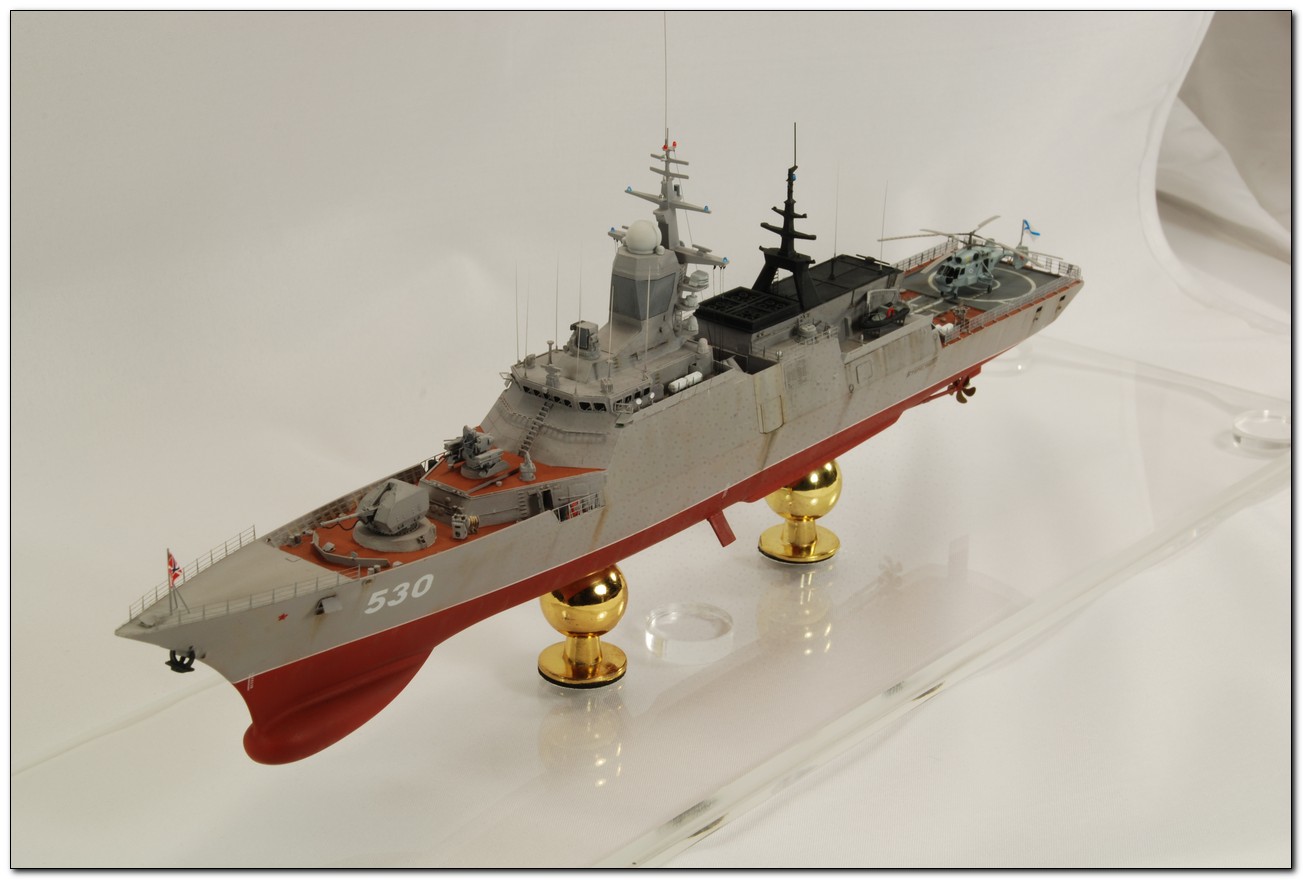

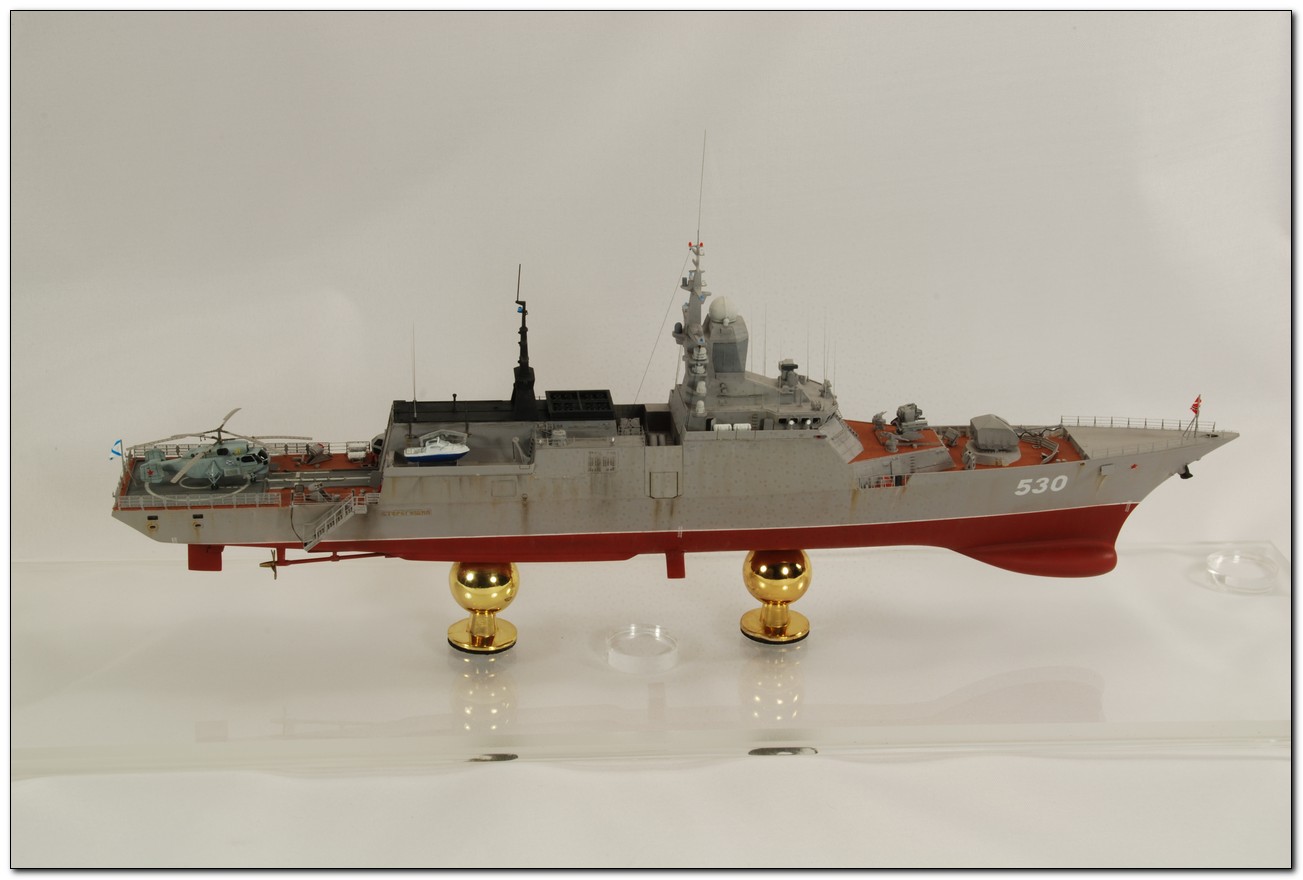

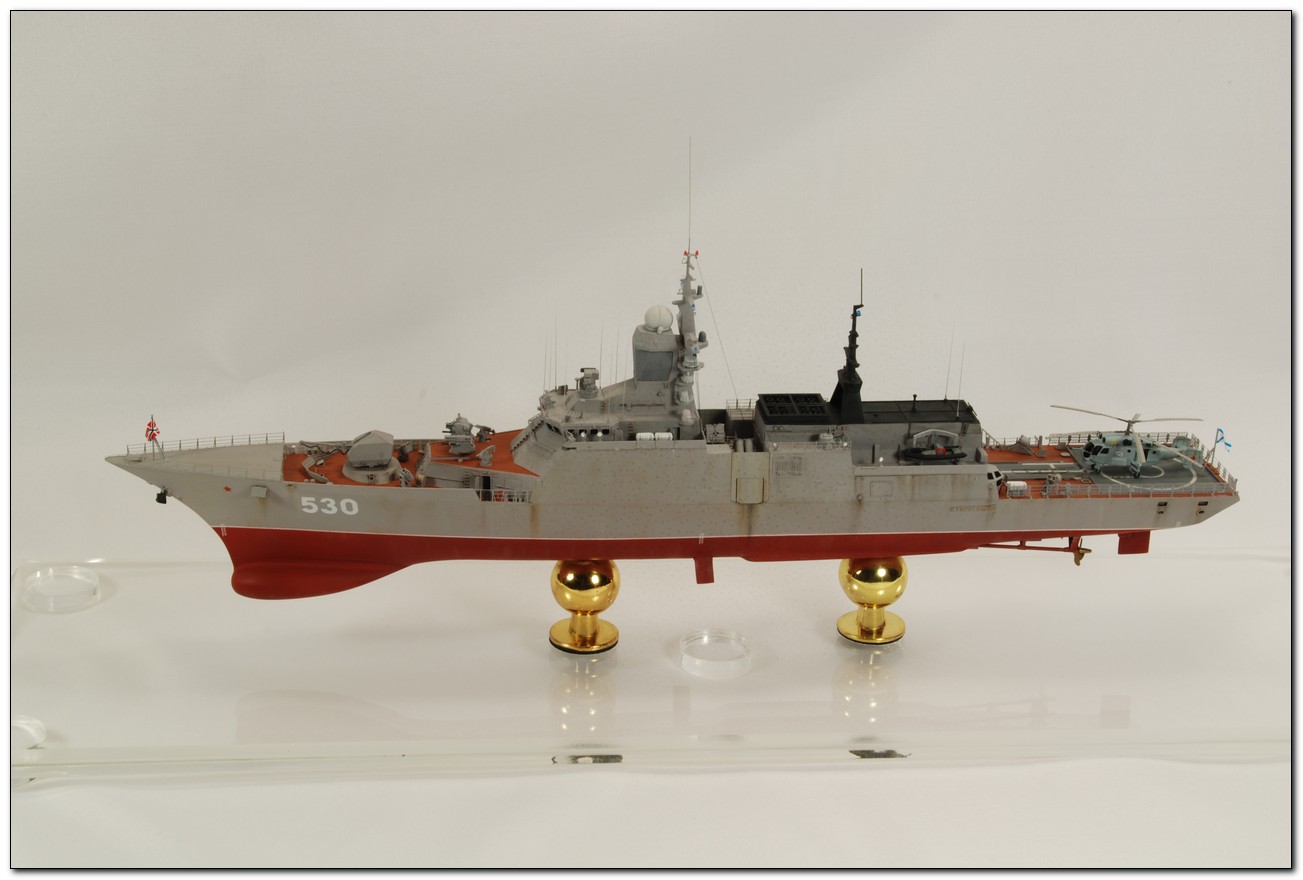

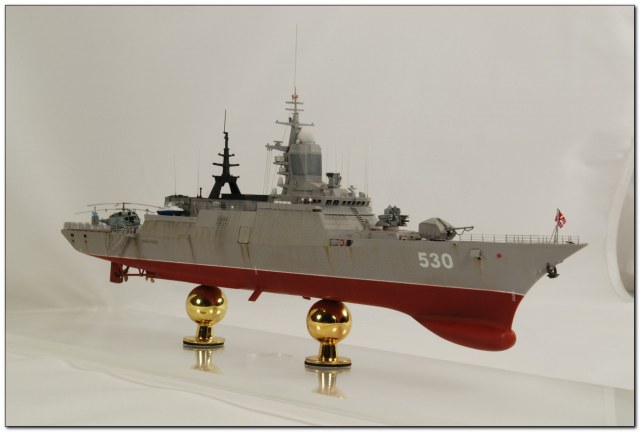

      Модель установлена на подставки, сделанные из мебельных ручек.
       Приятного всем просмотра и отличного настроения!
