Минидрель

Хочу показать свой инструмент, сделанный за 1 вечер.

Хотя подобных вещей даже здесь, на Каропке, представлено много (например три дня назад Алексеем Клепиковым http://karopka.ru/community/user/8785/?p=2&MODEL=341711), но думаю что и в моей поделке кто-то может почерпнуть что-то полезное.

Итак, дано:

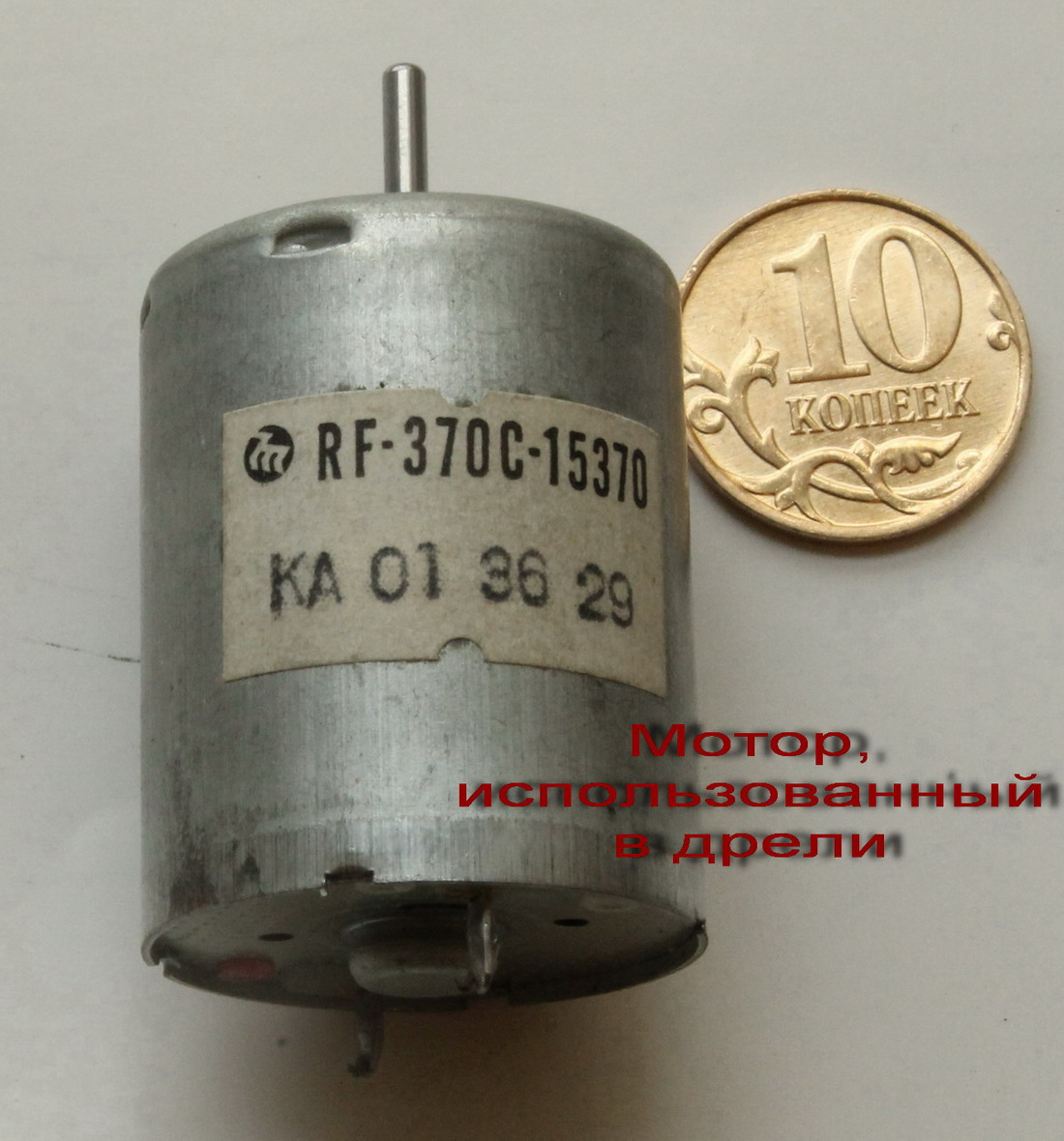

1. мотор от старого музцентра (довольно мощный, моментный)
2. набор цанг с радиорынка, позволяющий использовать сверла от 0,1 до 3 мм
3. куча остатков от сетевых микрокоммутаторов на 4-8 портов и блоков питания от них
4. Алюминиевый корпус от древнего конденсатора огромного размера
5. Пластмассовые обломки от какого-то крепления видеокамеры

Требуется :
Сделать минидрель своими силами, не переплачивая китайским производителям

Решение:

1. Подгоняем алюминиевый корпус под дрель, выкинув из него начинку конденсатора, и обточив по форме.


2. Засверливаем отверстия в корпусе под крепления мотора спереди и пластиковой заглушки сзади


3. Из пластика делаем заднюю заглушку. Она должна быть достаточно длинной - 5-6 см (чтобы удобнее держать в руке) и легкой (опять же для удобства). Можно использовать подходящий по диаметру флакон от бытовой химии. Я использовал какое-то разбитое настенное крепление от камеры видеонаблюдения.

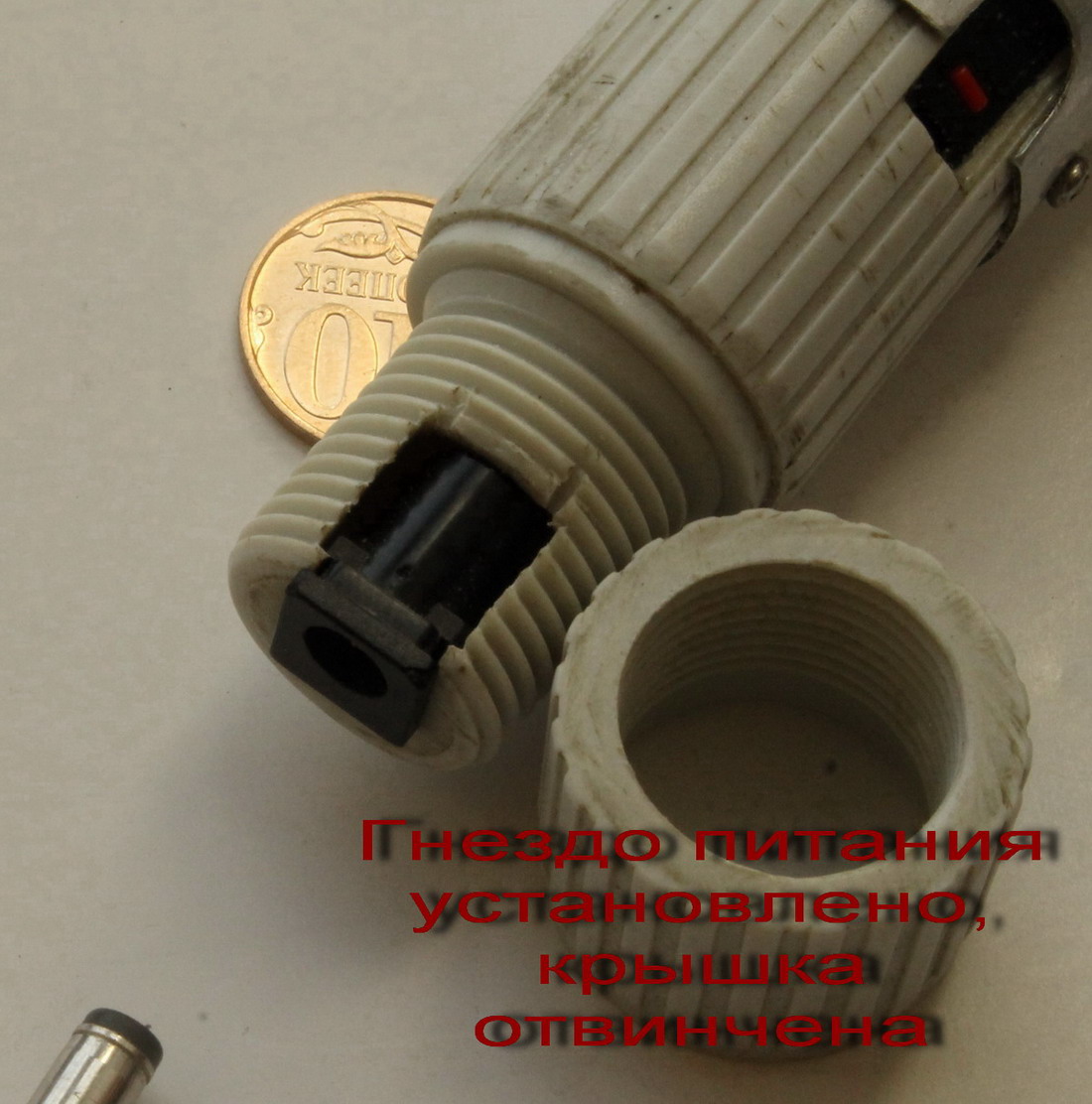

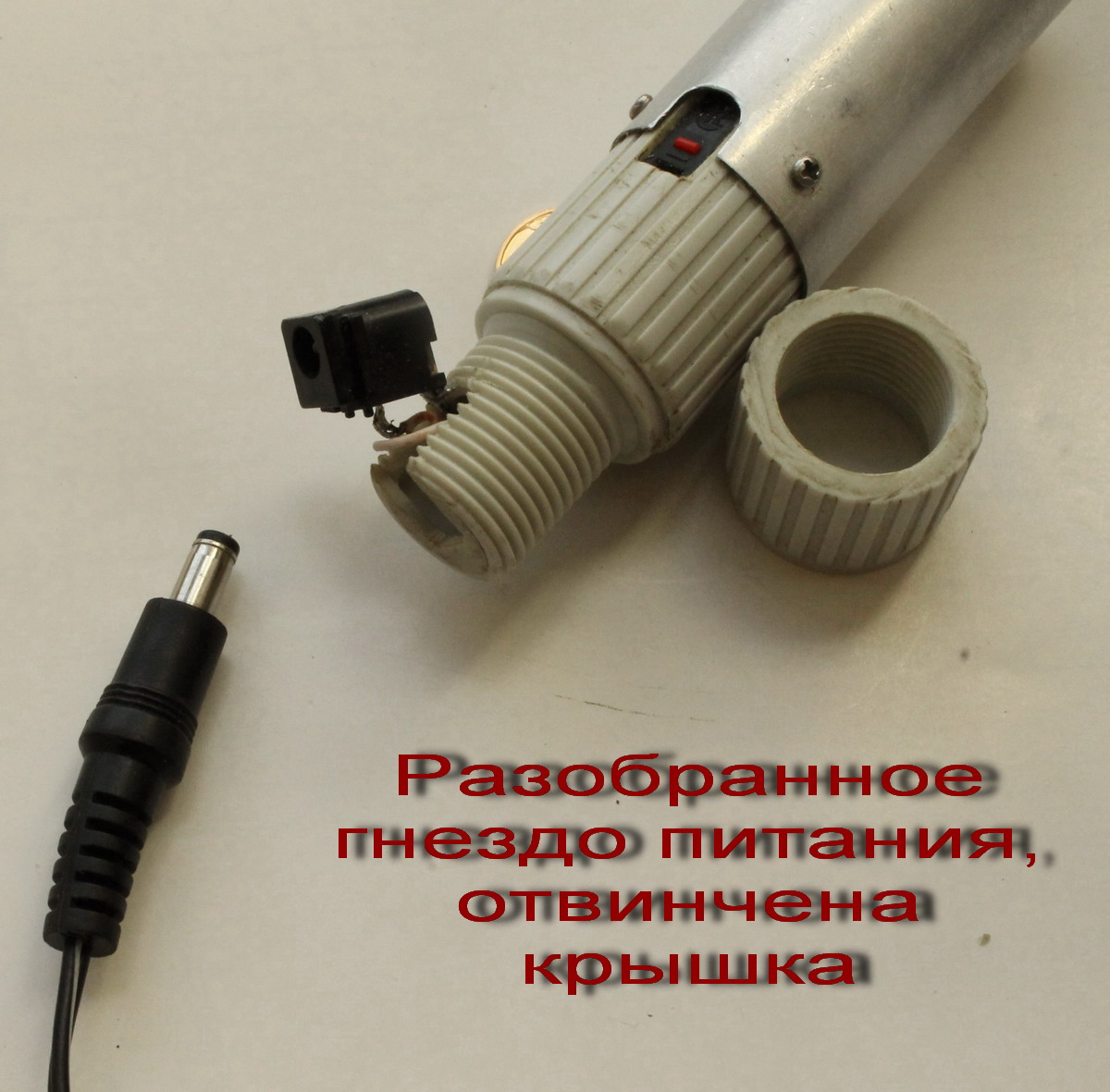

4. В задней крышке делаем крепление под стандартное гнездо питания от какого-нибудь компьютерного устройства небольшого напряжения. У меня это было гнездо питания сетевого коммутатора на 4 порта(модель и фирму не помню). Размер отверстия соответствует стандарту для напряжения 7.5 В.


5. В задней заглушке делаем крепление под кнопку включения.

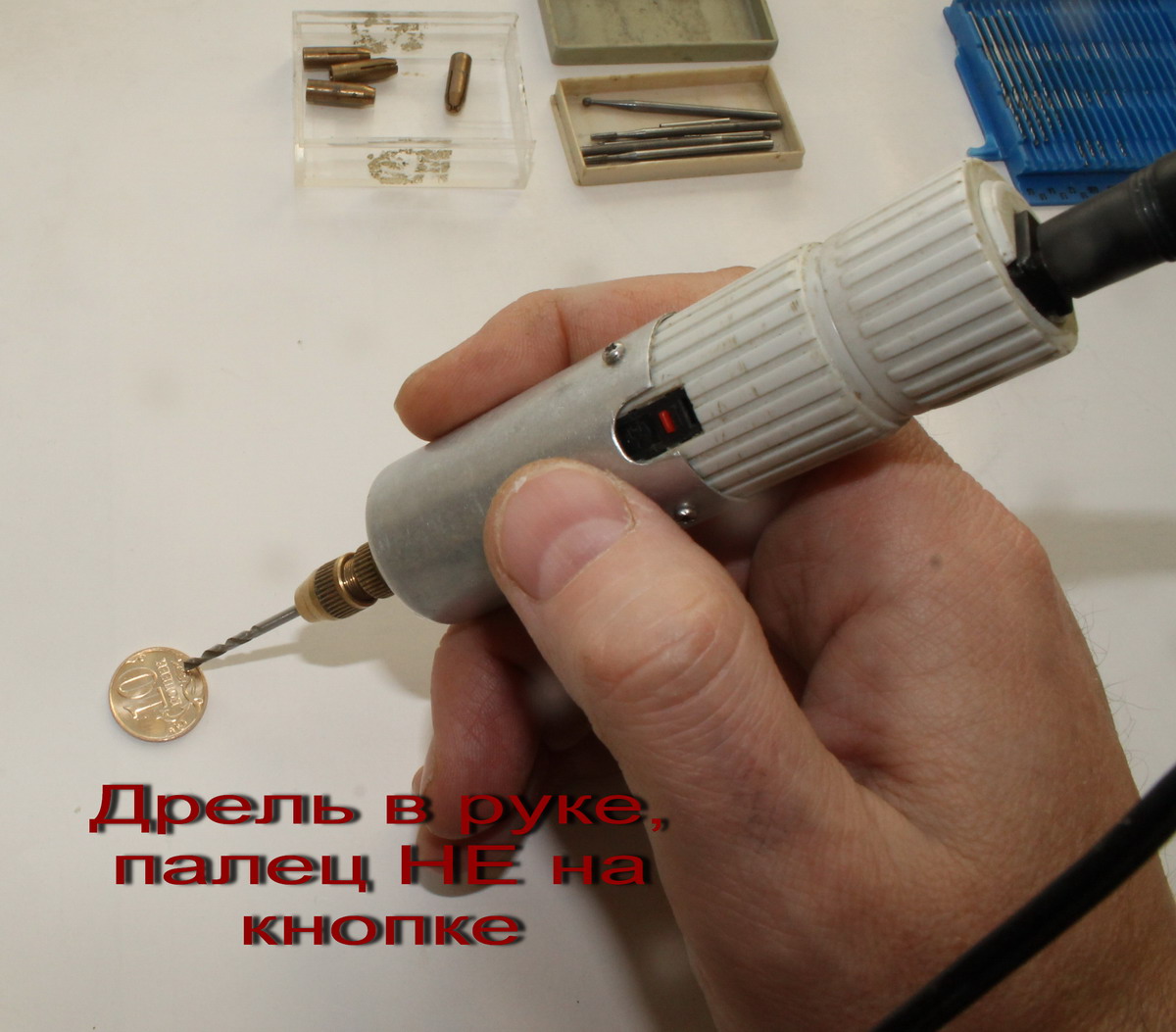

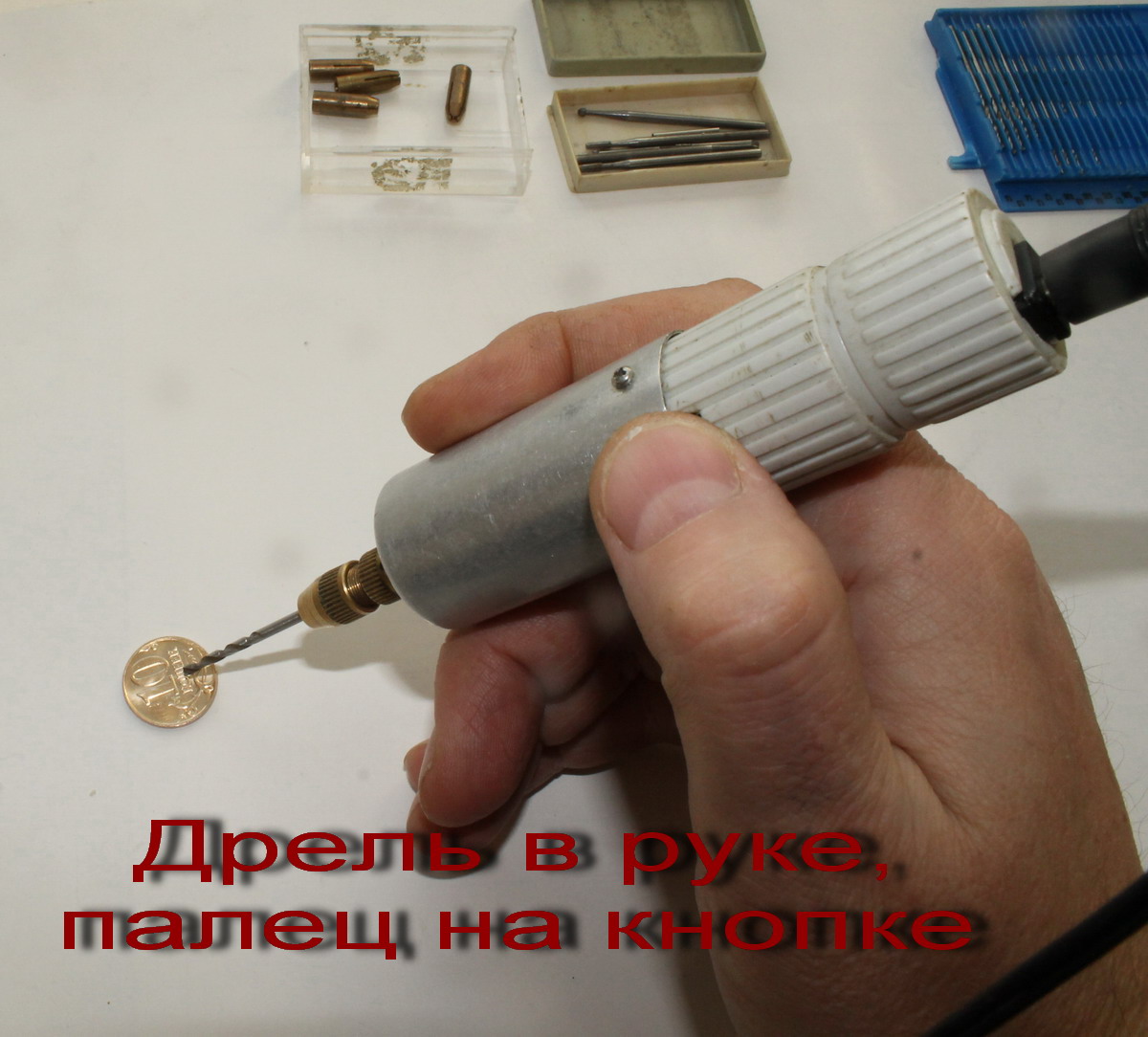

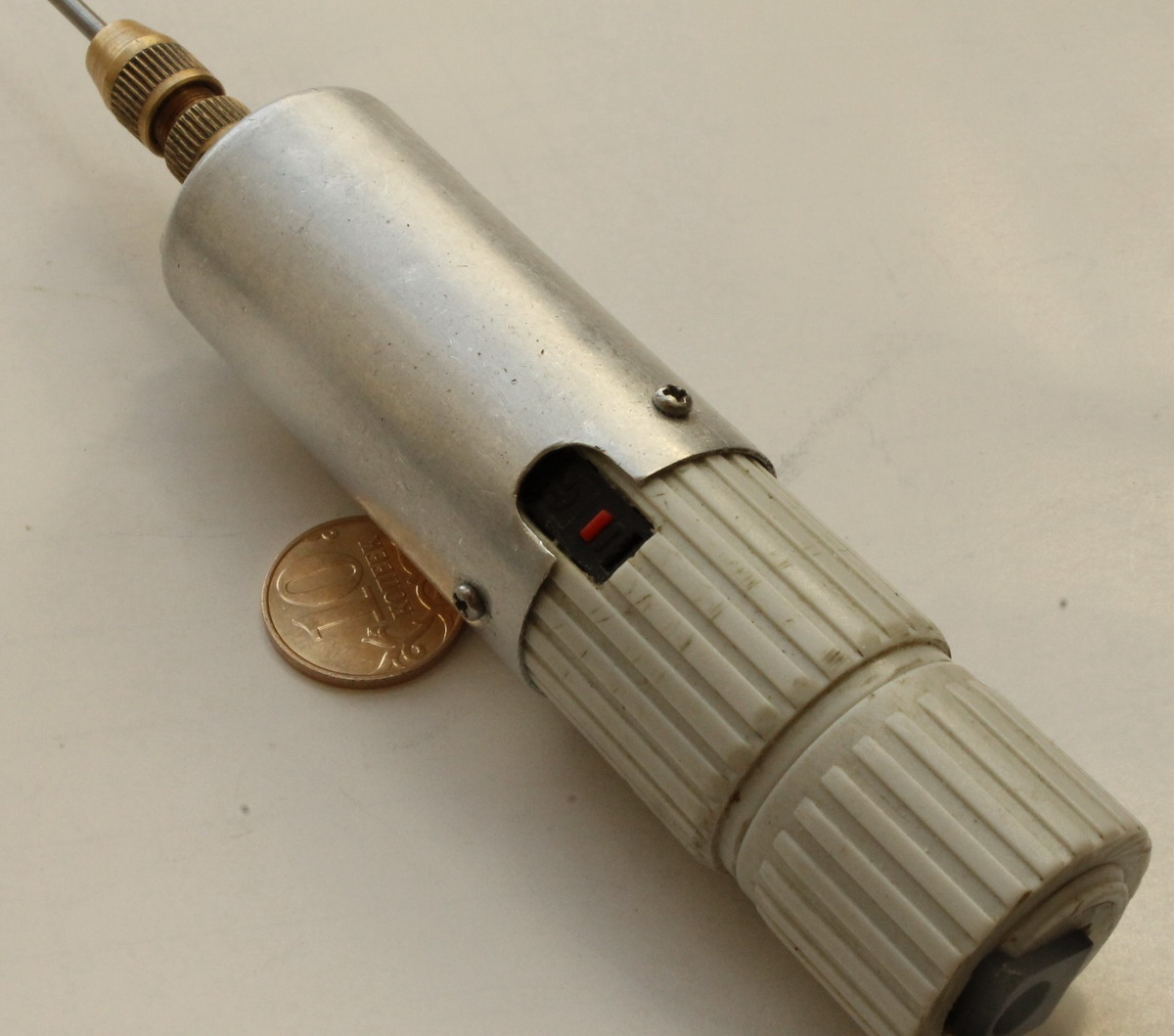

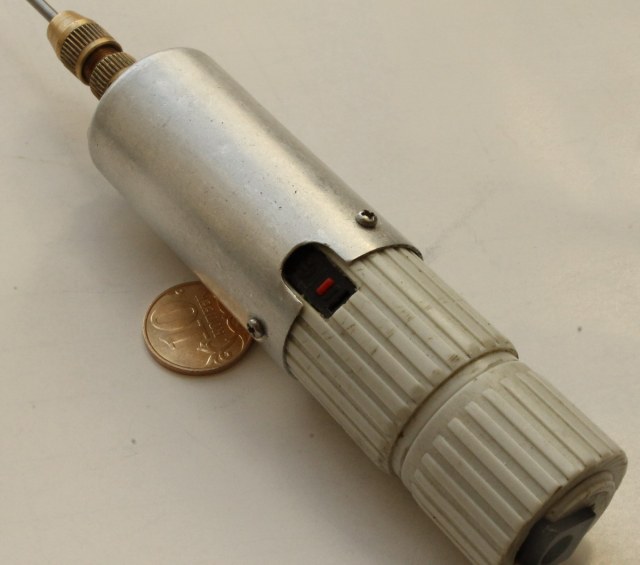

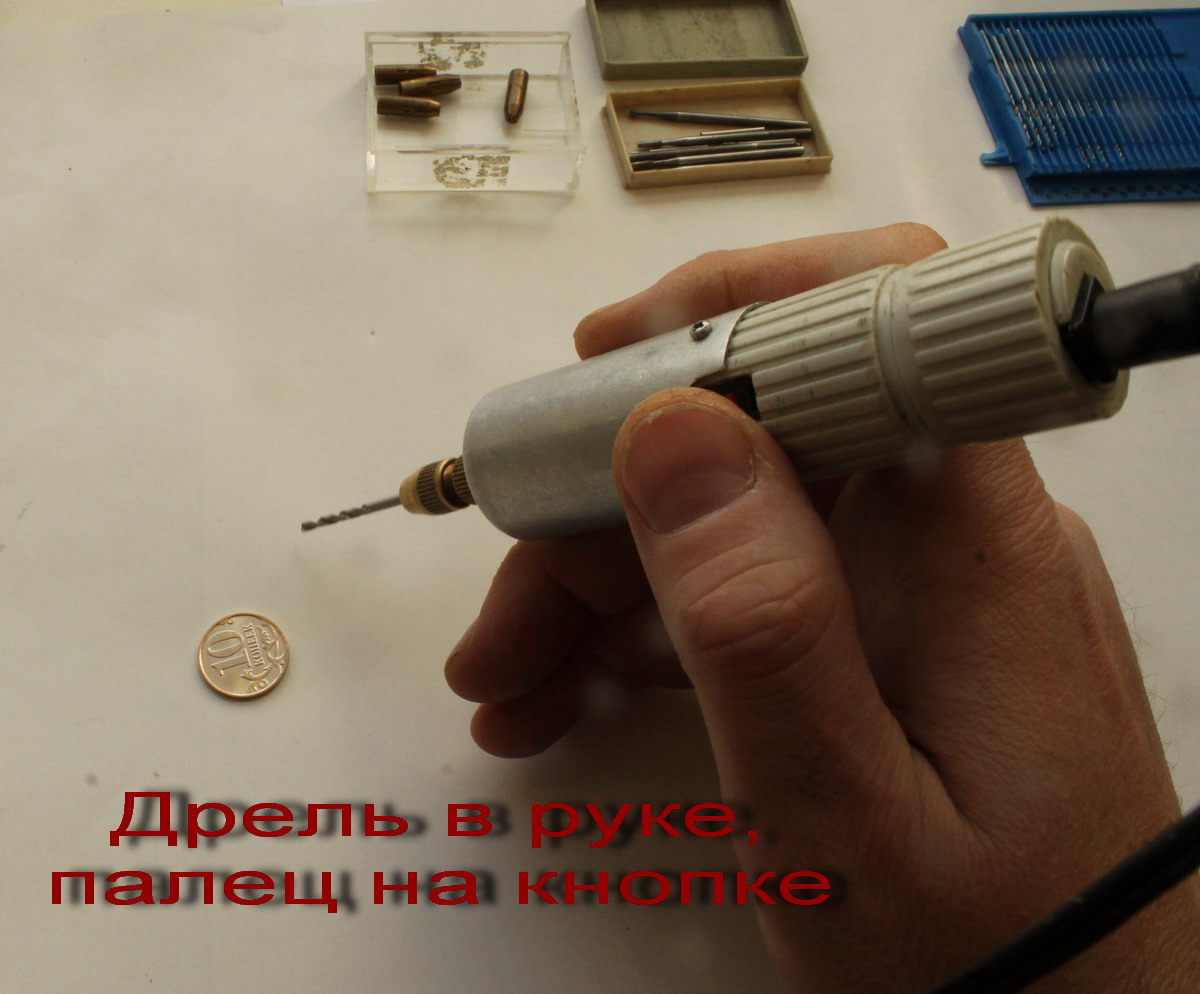

В качестве кнопки используется микропереключатель от кнопки компьютерной мышки. Сама нажимная часть очень мала и требует очень малого нажатия. На фото это маленькая красная кнопка на микропереключателе. В результате такого расположения и выбора кнопки при нажатии дрель даже не дрогнет. Для удобства я переключатель поместил в углубление, чтобы не приходилось отвлекаться на поиски кнопки (углубление контролируется большим пальцем).


6. Паяем цепь мотор-микропереключатель-разъем питания.

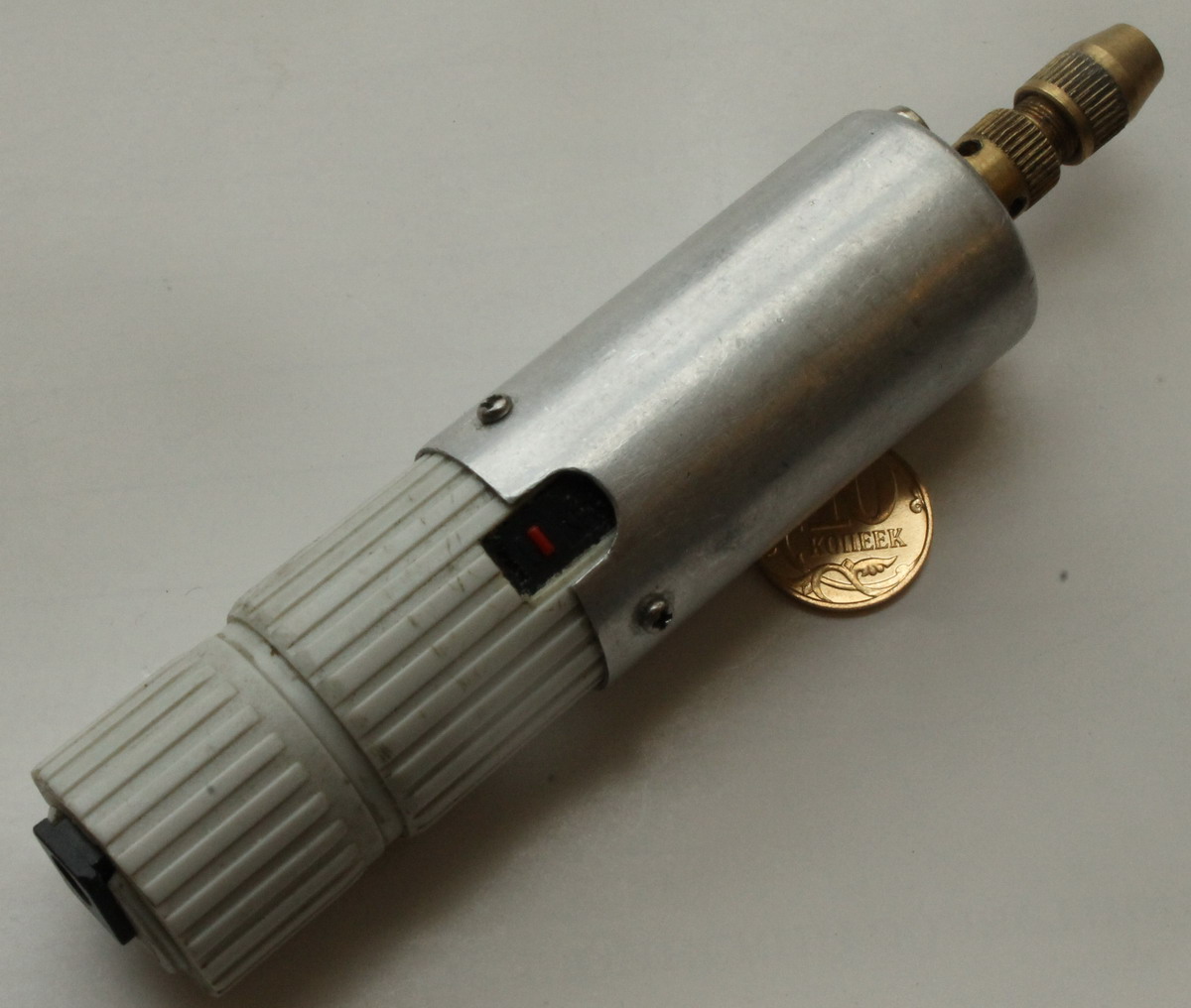

7. Собираем все воедино с помощью болтиков


8. Обрабатываем грубой наждачкой вал мотора для придания ему шероховатости (Ура, можно использовать собственное вращение дрели!)

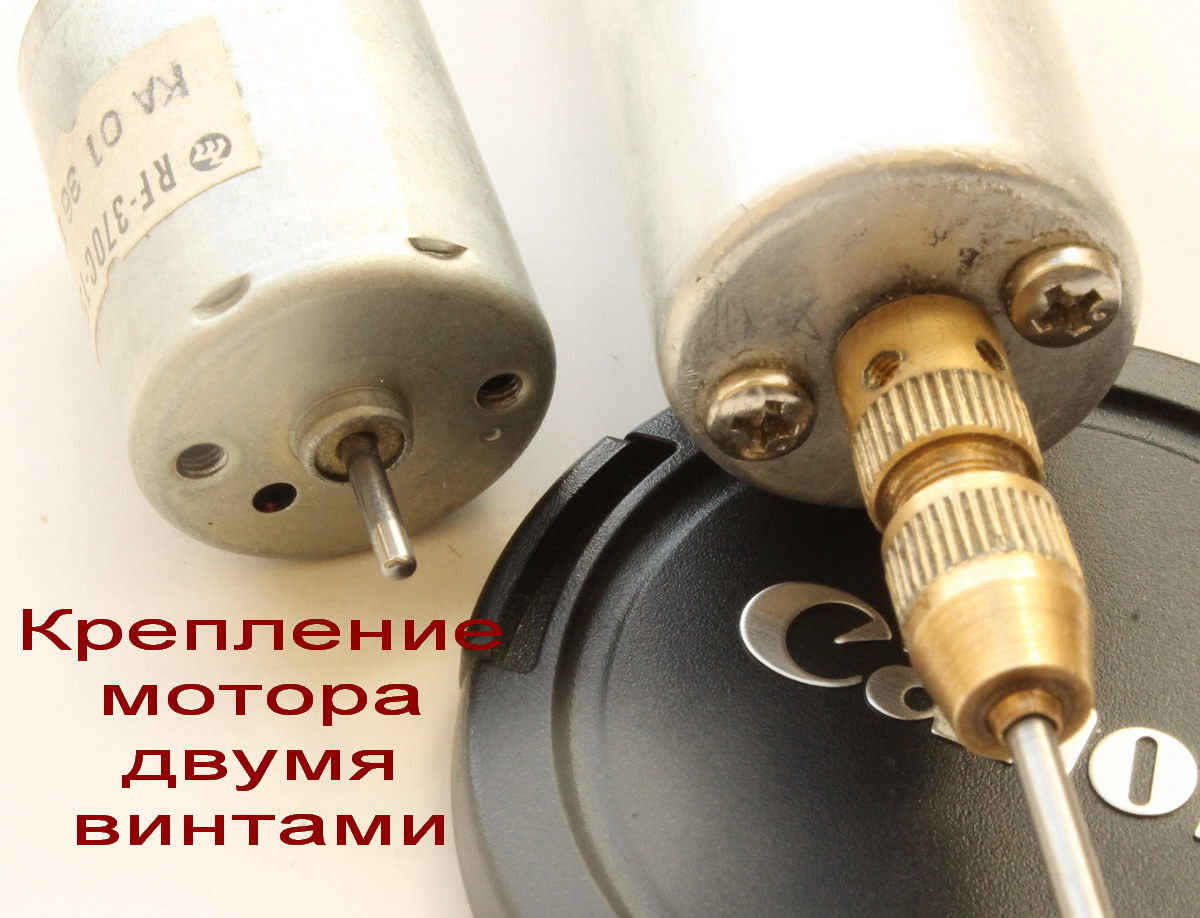

9. На суперклей садим цангу на вал мотора.  Штатными винтами лучше не пользоваться. Они меняют центровку вращающейся цанги, слабо держат на валу в латунной мягкой резьбе,  просто мешают.

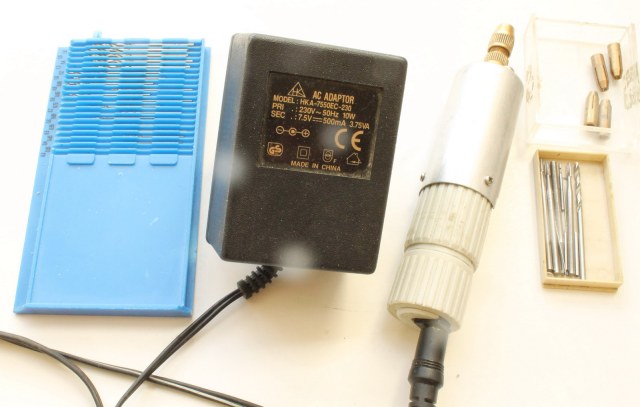

10. Подключаем к исправному внешнему блоку питания от того же сетевого коммутатора.


11. Получаем удовольствие.

Эстеты могут покрасить конструкцию краской из автомобильного баллончика.

Технология проста, запчасти не экзотичны, особого мастерства не требуется. И самое главное - все разборное и ремонтопригодное.

Получившаяся дрель, конечно, не позволяет сверлить стальные листы, но пластик, алюминий, дерево - обрабатывает легко.

Регулятор вращения делать не стал - поначалу решил попробовать без него, а потом вижу что и так неплохо.
