Ju-87 B-1 - Зубастая Штука
- Производитель:
- Звезда 1/72
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- Германия
- Модель времён ВМВ:
- 1939–1945
Желание построить немца возникло как-то спонтанно.Бегло просмотрев скудную информацию какие же самолёты люфтваффе несли бортовую живопись в виде акульих пастей, выбор пал на эроплан майора Ортхофера - знаменитую Штуку Ju-87B-1!
Выбор, из чего строить Штуку,тоже был невелик, поэтому из запасов была извлечена коробка Ju-87B-2 от Звезды!
Переделкам подверглись следующие узлы :

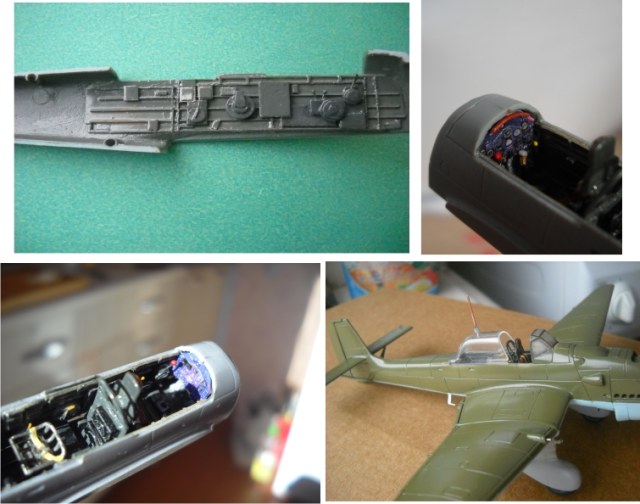

-кокпит
-капот двигателя
-фонарь - отшкурен ,заполирован и распилен на 2 части,переплёт выполнен из декальной бумаги
-хвостовой пулемёт - взят с набора Italery
-ПВД и крыльевые пулемёты - из медицинских игл
-окошечко на пузе,для прицеливания - кусочек окрашенного оргстекла
-лопасти винта сточены для мод. В-1,изменил угол их установки
-штанга бомбодержателя - с нуля спаяна из проволки
-узлы крепления закрылок и элеронов -из проволки, также из проволки был выполнен весь комплект антенн.
Окрашена модель -эмалями ПФ.
Смывка - на основе масляных красок и уайт-спирта.
На финише модель задута полуматовым лаком НЦ.

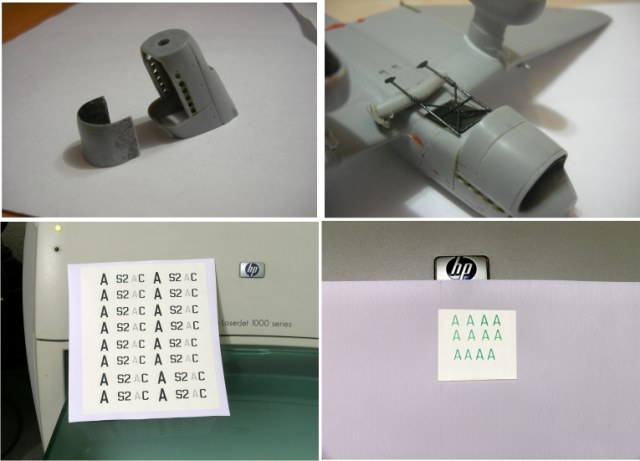

"Пасть" взята со старой , 20-ти летней давности, рижской декали, ох и намучился я с ней! После безрезультатных попыток перевести всё остальное (бортовой код и техничку),было принято решение сделать эти элементы самостоятельно - распечатать на декальной бумаге, на цветном принтере!

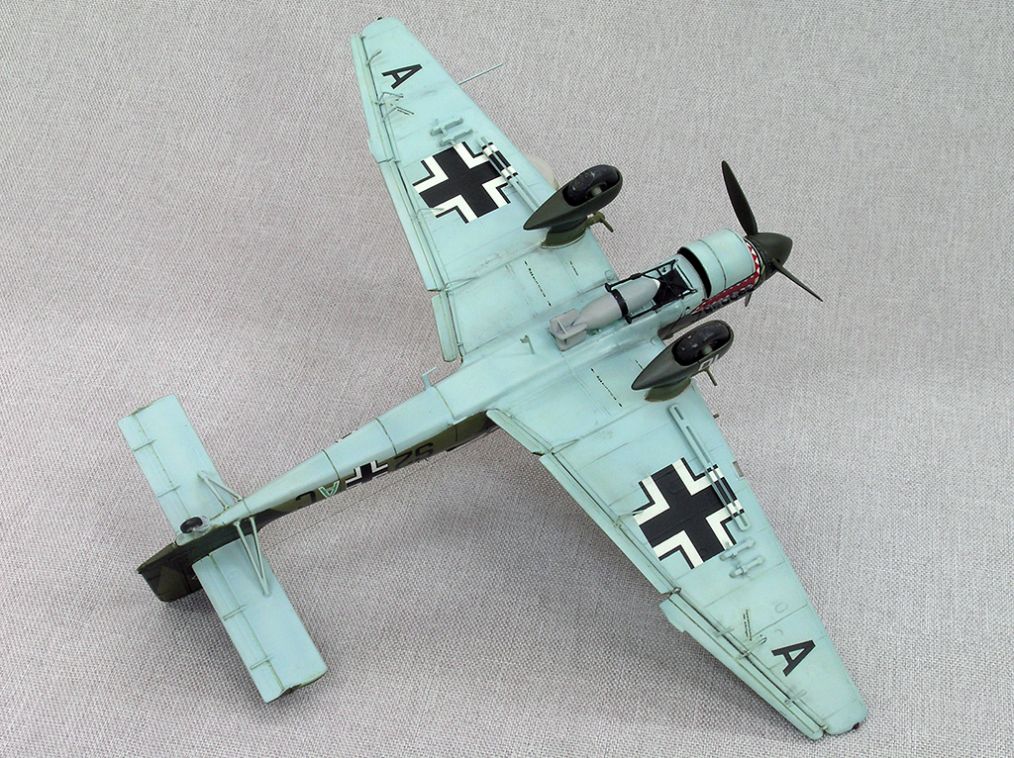

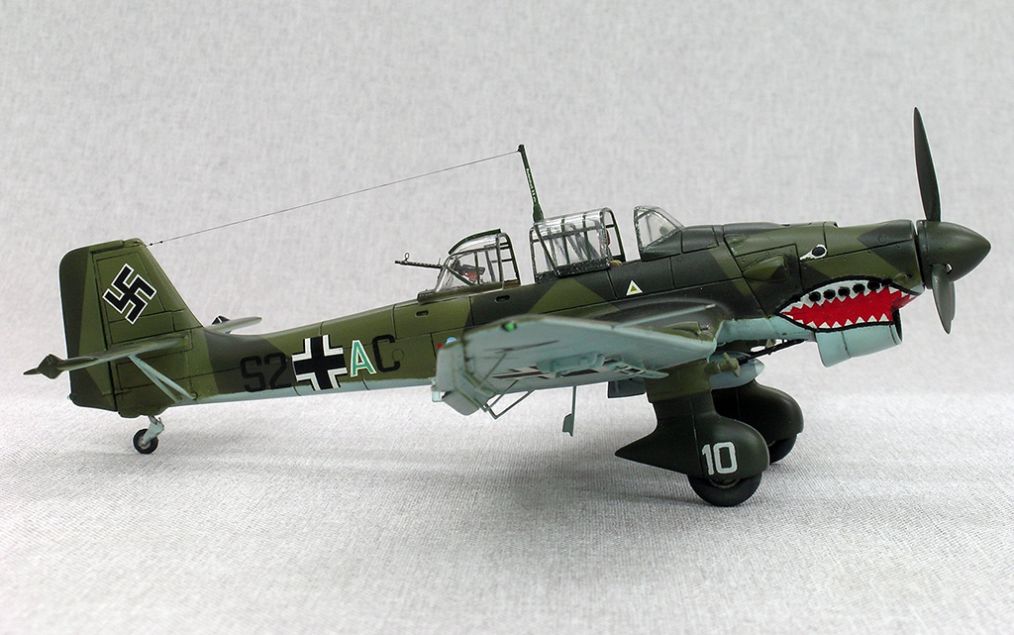

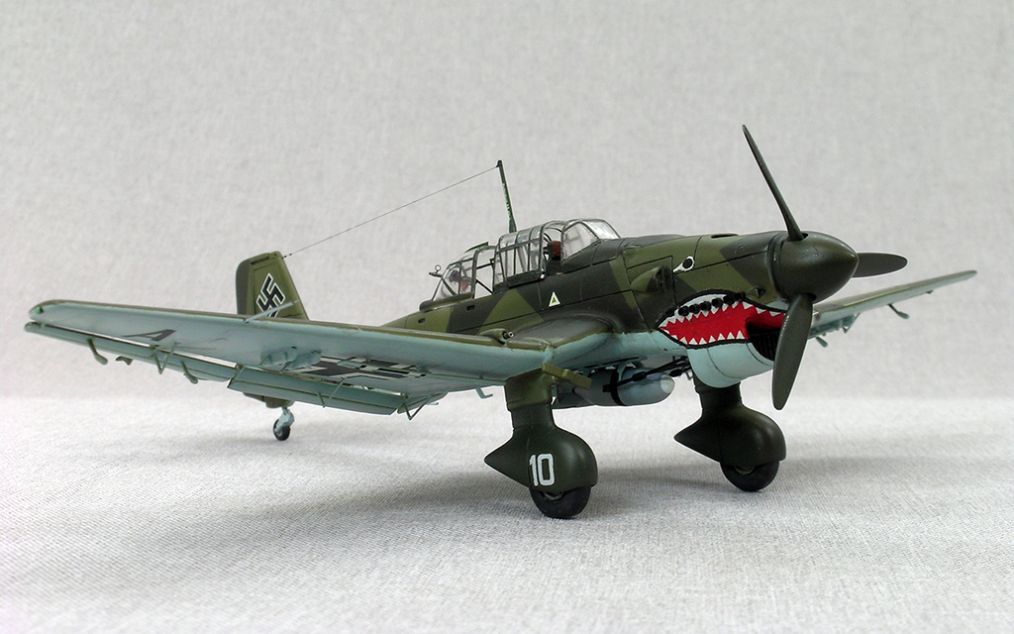

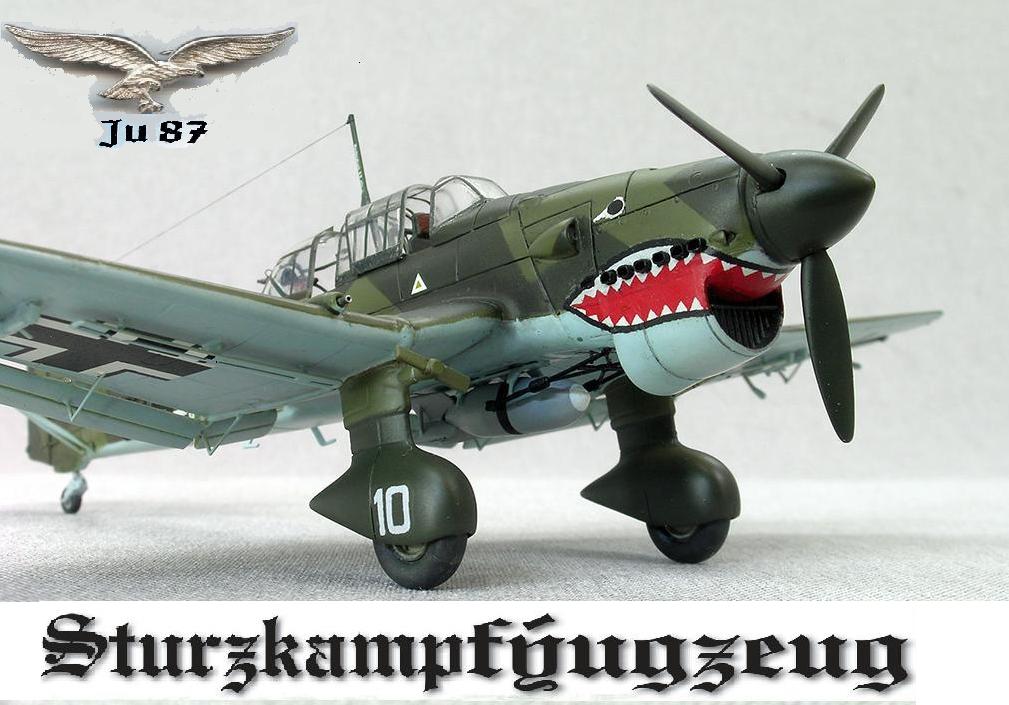

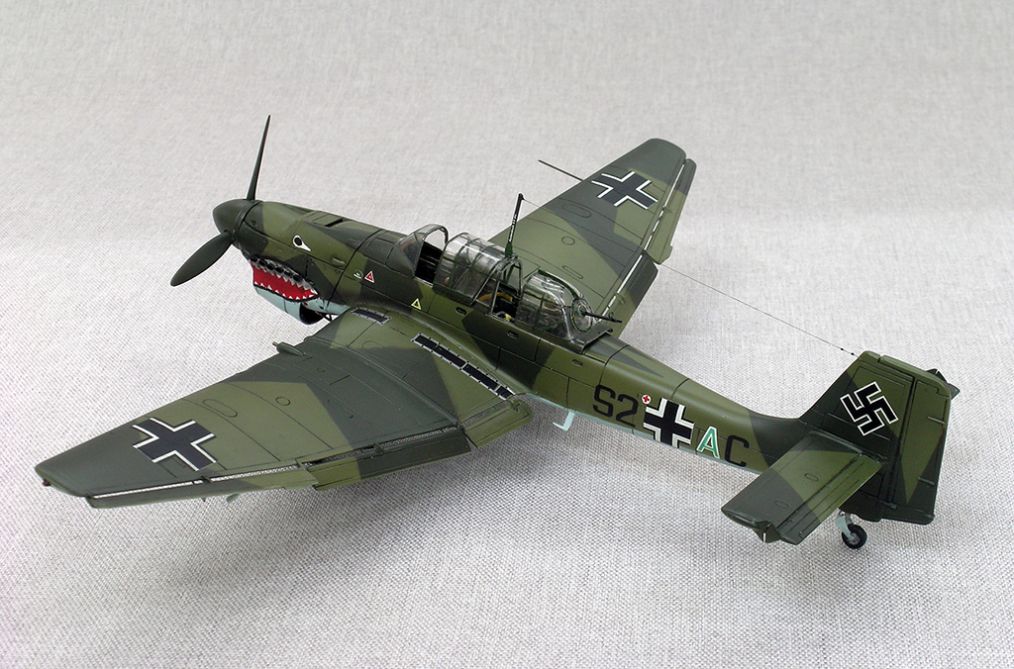

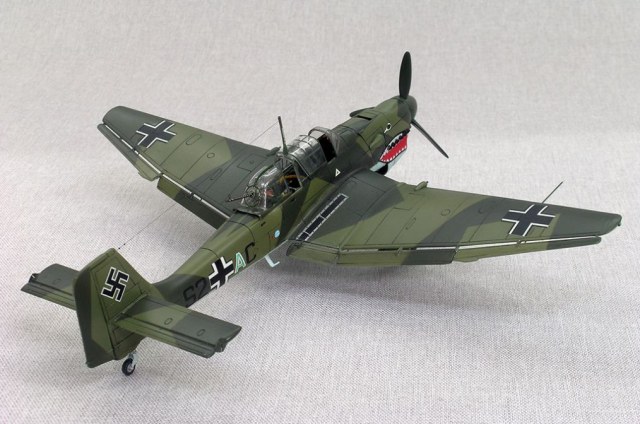

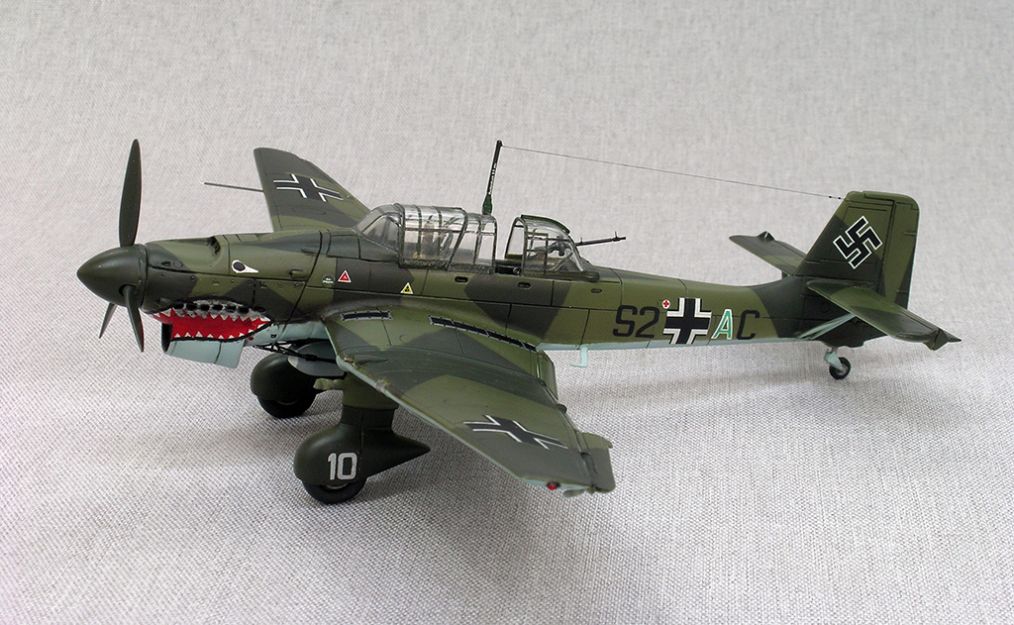

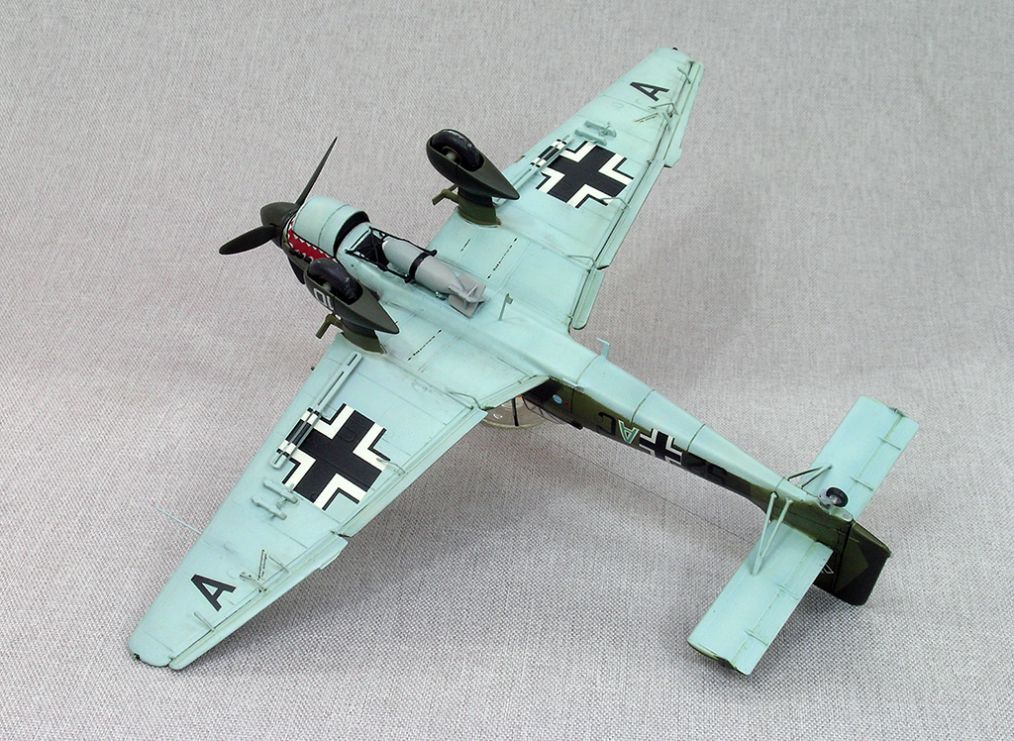

Результат моей работы перед Вами ! Приятного просмотра!
Оценки
Войдите, чтобы оценить работу.
Комментарии (35)
На сайте с 28.04.2011
51 504
Отличный зубастик.
класс...
На сайте с 26.11.2011
98 126
Очень здорово!
Вопросик закрался ,желтой маркировки разве не должно быть на немцах?
На сайте с 28.12.2012
6 131
Ортхофер летал на этом борту в 1939-40гг,в это время о боях на восточном фронте (принадлежность - жёлтая полоса!) не было и речи!
На сайте с 26.11.2011
98 126
Понял,Александр,спросил для самообразования так сказать))
Зело. Красиво. Душевно.
На сайте с 11.03.2007
7 151

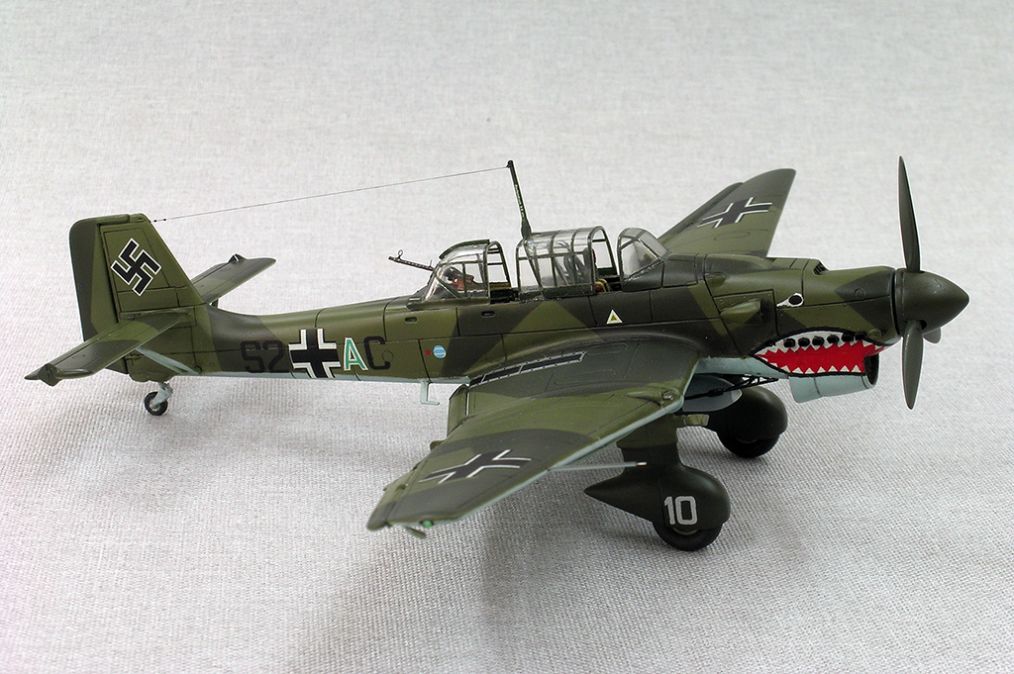

Можно фото с носа и левого борта?
Модель очень понравилась!! Оригинально боролись с фонарем.
Ради приличия всетаки придерусь, с позволения-с))
На сайте с 28.12.2012
6 131
Добавил,в фото, в заглавии!
Спонсор
На сайте с 17.10.2010
724 9624
Отличная работа
На сайте с 31.05.2013
7 756
В матчасть пока не вникал, но исполнение понравилось. Да, видно что с челюстями пришлось повозиться...
На сайте с 06.05.2013
128 2616
Ой, какой веселенький "Юнкерс"! Понравилась модель, хорошо смотрится.
На сайте с 19.02.2009
106 2725
Очень хорошая штука
Единственное за что глаз зацепился, почему бомба серая, откройте секрет это какой Рлм?
На сайте с 28.12.2012
6 131
Добрый день,Андрей!

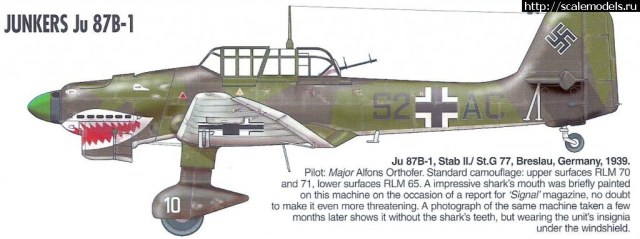

При постройке Штуки в ГБ на шкале,как Вы помните,ориентировался на единственную цветную фотку борта Ортхофера (хотя вполне возможно ретушированную)!
Так, там легенда гласит - "Техники вешают учебную бомбу на борт майора,для показательного вылета"
А какого цвета были учебные бомбы у немцев....
Кстати,на этом же фото кок винта у Штуки однотонный RLM70,хотя коки винтов самолётов этого штафелля несли белую окантовку (хмм,а на боковике она зелёная, см. выше)
На сайте с 19.02.2009
106 2725
Ну не знаю
Хотя, наскока я помню бомбы практические они цементные.
На сайте с 16.03.2012
87 514
Классно получилось, особенно для 72 масштаба.
Красиво!
Спонсор
На сайте с 30.06.2012
137 5311
Отлично смотрится,аккуратно выполнен, окраска понравилась!!!
На сайте с 25.06.2008
52 1558
Супер! Очень понравилось, только вот эксплуатации бы добавить (мое мнение)
На сайте с 18.07.2010
368 21797
Классная Штука! А рижскую деку помню хорошо, в начале 90-х собирал с ней вакушечную Штуку от МАВИ. Лаковый слой на этих деках ни к черту, вскрыть чем-нибудь надо. А в остальных отношениях они приличны.
На сайте с 28.12.2012
6 131
К сожалению,по прошествию 20-ти лет эта декаль перестала отвечать современным требованиям,символы - размыты,поля - бахромой! Взялся за этот вариант исключительно из-за оригинального вида самого прототипа!
Однако,в ходе работ саму декаль пришлось задуть 2-мя слоями лака + 2 слоя после перевода её на капот!!!
Коллеги, Спасибо за оценки ! Рад, что моя работа Вам понравилась !
На сайте с 11.08.2010
7 184
Подумал, сначала, что 48-й масштаб...так всегда бывает глядя на классно исполненную модель в 72-м)))) ЗдОрово!
Спонсор
На сайте с 01.07.2013
18 20
Никогда бы не подумал, что немцы красили свои самолеты в 4БО.
На сайте с 28.12.2012
6 131
Угу,перед войной заказали в СССР пять составов с цистернами 4БО,и давай малевать всю свою технику,чтоб наши по камуфляжу путали её со своей техникой
На сайте с 09.03.2012
34 0
Александр, прошу Вас подробнее рассказать о декальной бумаге, и о ее технике применения при исполнении переплета. Уж очень мне переплет понравился.
На сайте с 02.08.2007
28 42
Отличная штука!
Сам люблю этот самолет .
Respect автору !
На сайте с 01.08.2010
25 1943
Хорошая штука! Вот бы по ней из пулемёта!
На сайте с 28.12.2012
6 131
Владислав (19Vlad70)
На самом деле технология проста!На первом этапе нужно разжиться декальной бумагой,у нас продавали в спец.магазинах-для типографий.Но для полос фонаря подойдут и обрезки старых декалей (пустые поля).
Первым слоем задул декаль интерьерной краской RLM02 ,второй слой - цвет камуфляжа RLM70,третий слой - полуматовый лак НЦ. Задувать толстым слоями ненужно - иначе появиться излишняя толщина декали!
Теперь самое интересное - нарезание полос,тут я использовал стекло (в качестве коврика!) и скальпель ,с его серповидной формой (остроносый нож OLFA,может задирать декаль),прорезая полосы до основания.
Толщину полос выбирал в пределах 0.5 - 0.6 мм.
Дальше сноровка -из воды полосы нужно аккуратно перенести на полированный фонарь,и закрепить, не то после высыхания они потрескаются и отлетят (в качестве закрепителя - на полосы наносил Футуру!)
И всё!Да,краску для декали я брал нитру,она быстро сохнет,но и переводить такую декаль нужно не позже 3-4 часов,после высыхания краски (иначе она теряет свою эластичность)!
Но на Штуке, мне пришлось клеить переплёт в течении 3-х дней,поэтому перед каждой нарезкой полос наносил на декаль по слою лака НЦ.
На сайте с 09.03.2012
34 0
Спасибо большое Александр, меня это очень заинтересовало. Просто в модельных магазинах она мне не попадалась. И еще вопрос, если через цветной принтер сделать копию на декальную бумагу то получается, что эту копию можно использовать как декаль, или я что то не так пониманю?
На сайте с 28.12.2012
6 131
Да, всё верно - на декальной бумаге можно печатать любую символику,и наносит её как обычную декаль,только принтер должен быть лазерный!!!
Вот оговорился - цветной принтер печатает,всю палитру цветов кроме Белого ,Серебристого и Золотого .Поэтому с белой окантовкой на букву А в моём бортовом коде тоже была заминка - в общем, по обычаю,бумагу задул белым,и распечатал на ней (меньшего размера) зелёную А,ну а далее вы знаете -стекло и скальпель...
Способ этот не для ленивых,....ну вот не нашлось в моих запасах зелёной А..
Не путайте народ, подойдет и струйный и лазерный (струйный только с водозашитными чернилами)
струйный не печатает белый,а атапипринтер вы в таком случаи к какому относите???
На сайте с 28.12.2012
6 131
Я и не путаю! Расказываю о доступных технологиях,которые сам не раз проверил!
У меня струйный принтер- с обычными чернилами,на декальной бумаге оставляет одни капли,и тем более на окрашеной декальной бумаге.
А перезаправлять его ещё и водонепроницаемыми чернилами ,и после этого прокачивать - такой гемор
С "атапипринтером"(?!) не знаком,пользуемся тем что находится в пределах досигаемости
Ну.. Я про него заикнулся потому что он в пределах досягаемости...у меня)))
А "капельки оставляет" тоесть краска не схватывается и сворачивается? Не ужели настолько разнится хим состав
На сайте с 30.12.2010
90 294
"Штука" получилась отличная. Сам когда-то собирал её. С доработками в тему, с переделанным фонарём - совсем другая машина, я всё никак не мог уловить в своей похожих черт, присущих 87В. "Верю"(с)
На сайте с 30.12.2010
90 294
На моем мониторе кок на фото вроде как двухцветный.
