АПЛ SSN-637 «Sturgeon»

Американская атомная подводная лодка «Sturgeon» (SSN-637)

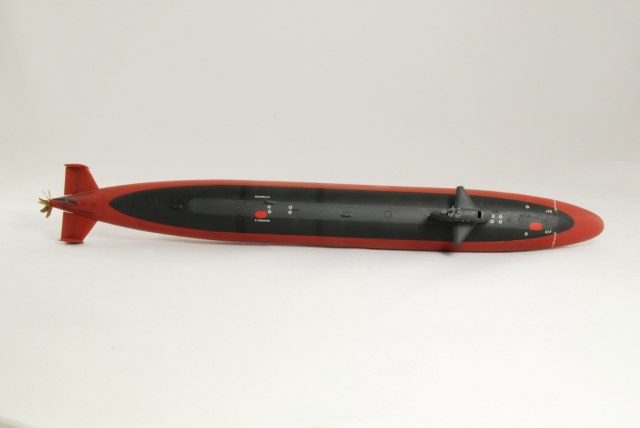

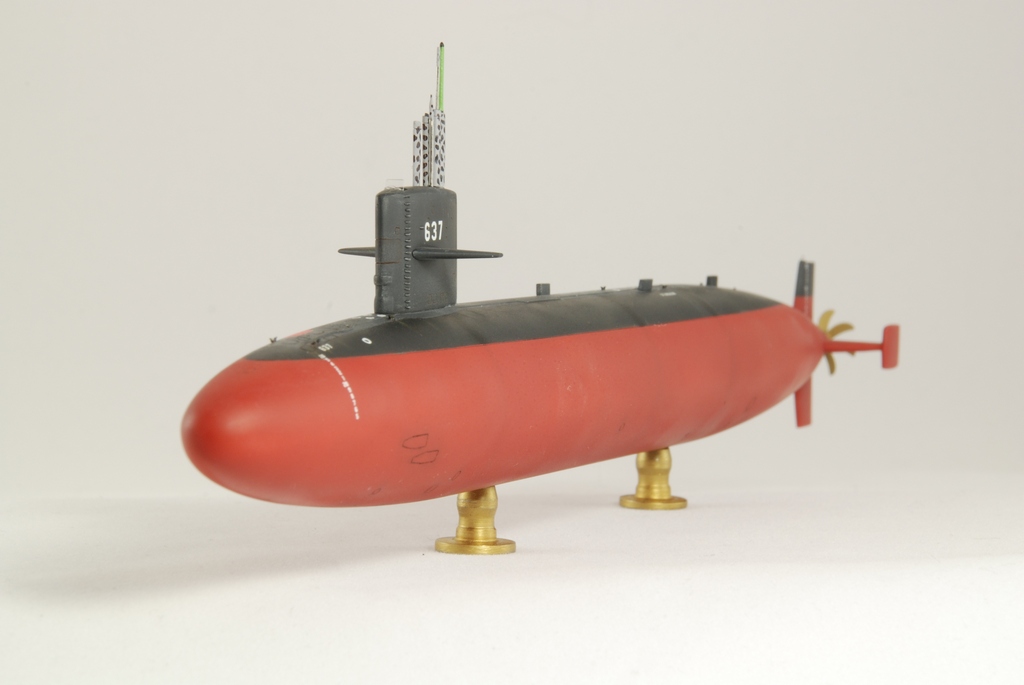

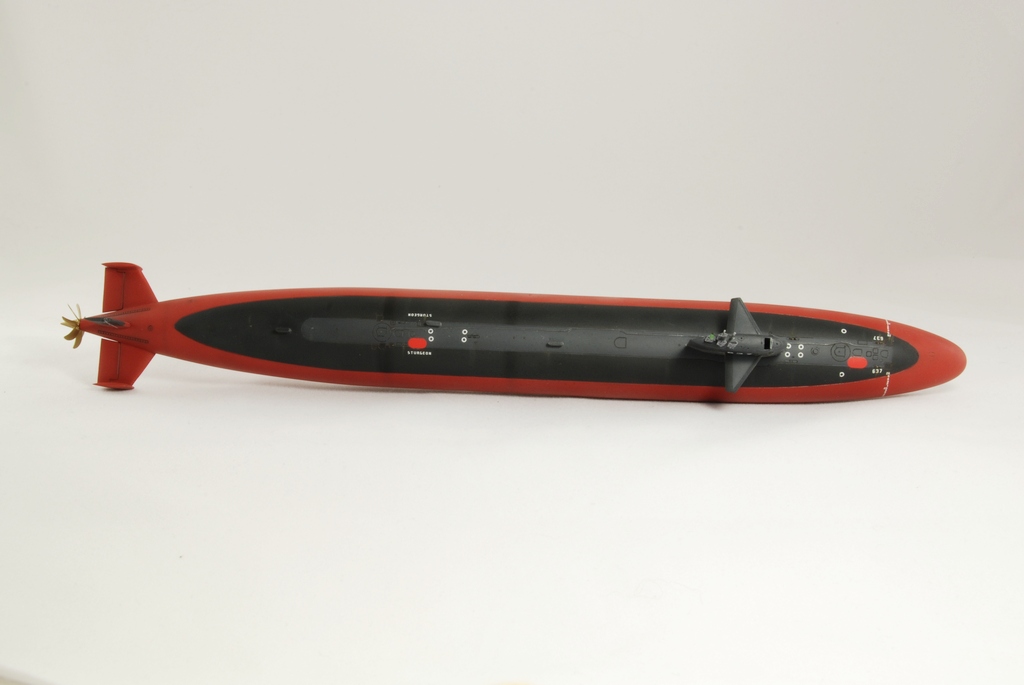

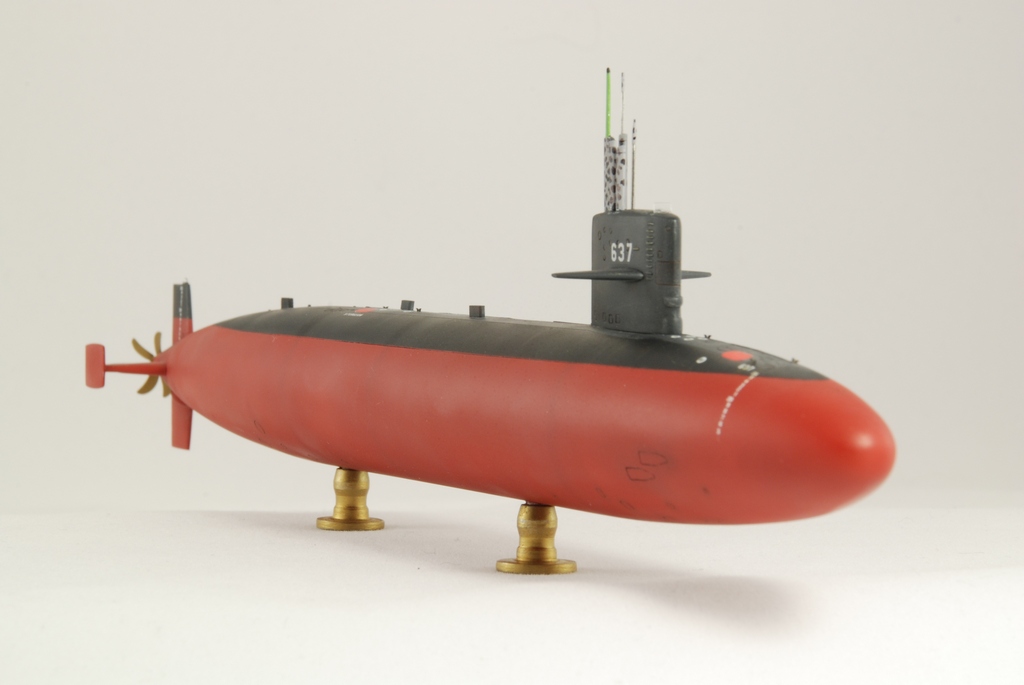

Уважаемые коллеги, представляю Вам свою очередную модель. Это американская многоцелевая АПЛ SSN-637 «Sturgeon», выполненная в масштабе 1/350 фирмой Микромир.

Прототип:
USS Sturgeon (SSN-637) — атомная подводная лодка ВМС США, головной корабль типа «Стёрджен» в серии из 37 АПЛ.

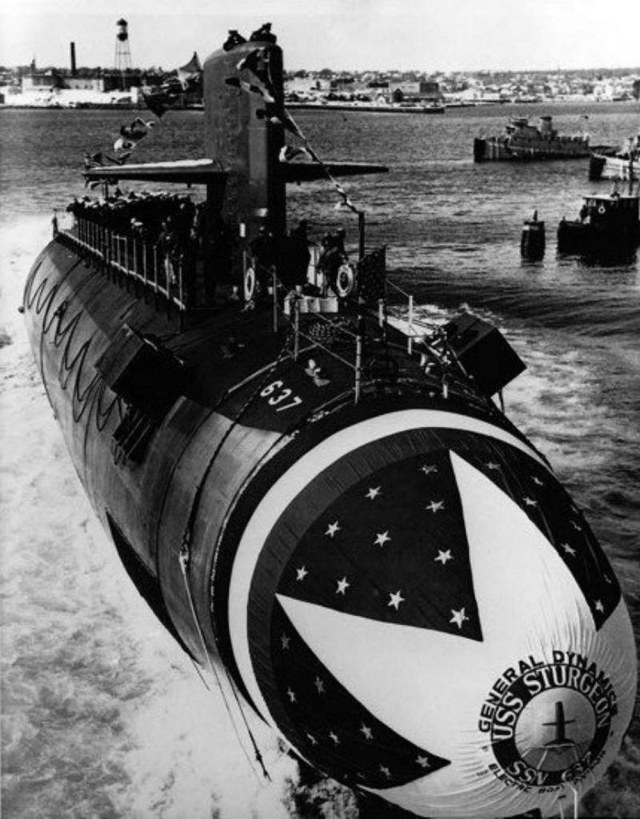

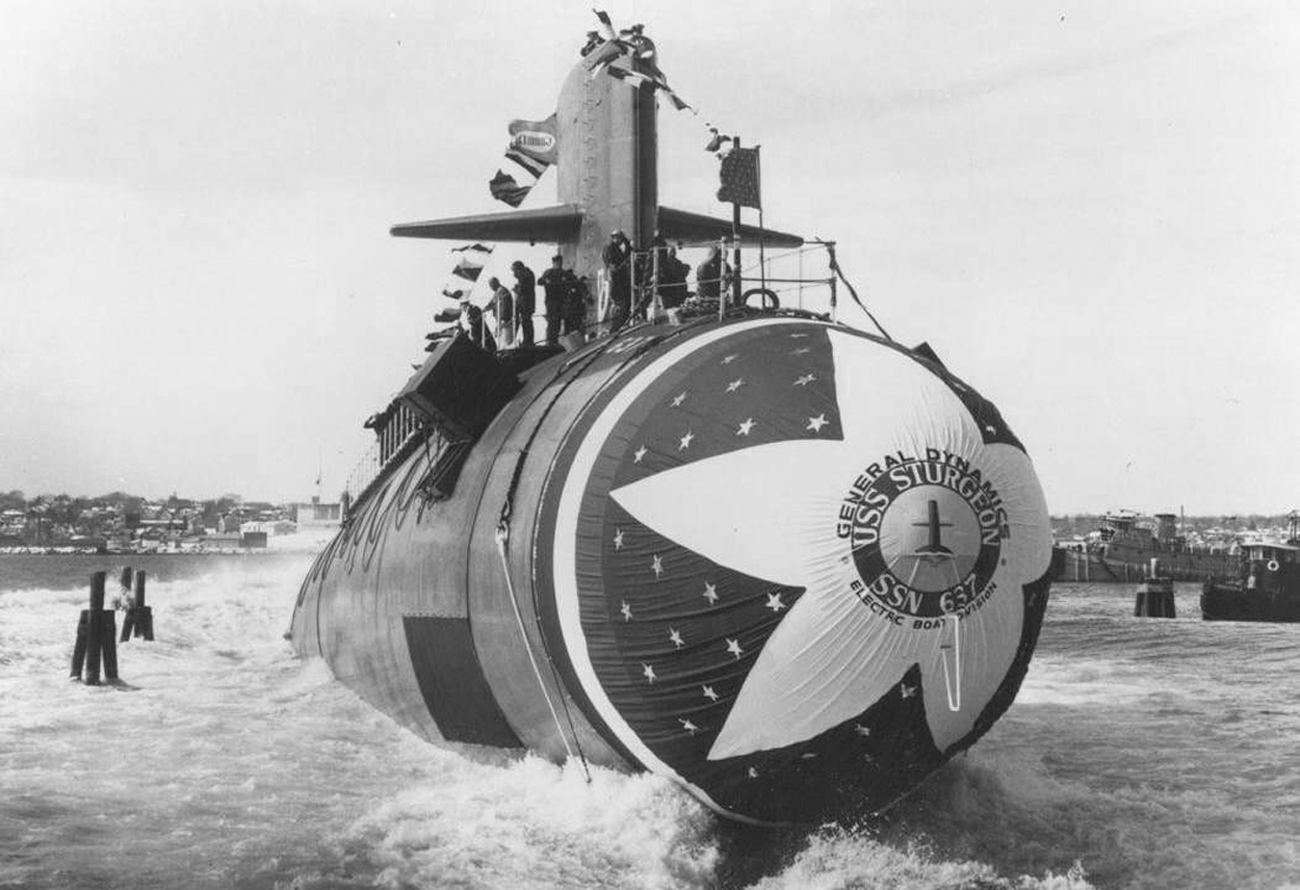

Контракт на строительство АПЛ был получен Electric Boat Division корпорации General Dynamics в городе Гротон, штат Коннектикут 30 ноября 1961 года. Заложена 10 августа 1963 года. Спущена на воду 26 февраля 1966 года, и введена в эксплуатацию 3 марта 1967 года.

ТТХ АПЛ:
Длина: 89,06 м
Ширина (корпуса): 9,7 м
Осадка (средняя):   8,8 м
Водоизмещение:
надводное: 4 250 т
подводное: 4 780 т
Скорость:
   надводная: 15 уз.
   подводная: 25 уз.
Глубина погружения:
рабочая: 400 м
предельная: 600 м
Экипаж: 109 человек (из них 14 офицеров)
Вооружение: 4х533 торпедных аппарата.

АПЛ «Стёрджен» была списана 1 августа 1994 года и в этот же день исключена из списков флота. Утилизация прошла на военно-морской верфи Пьюджет-Саунд в Брементоне, штат Вашингтон, и была завершена 11 декабря 1995 года.
15 сентября 1995 года состоялась торжественная церемония передачи рубки АПЛ «Стерджен» Морскому подводному музею в Кейпорте, штат Вашингтон.

Набор:

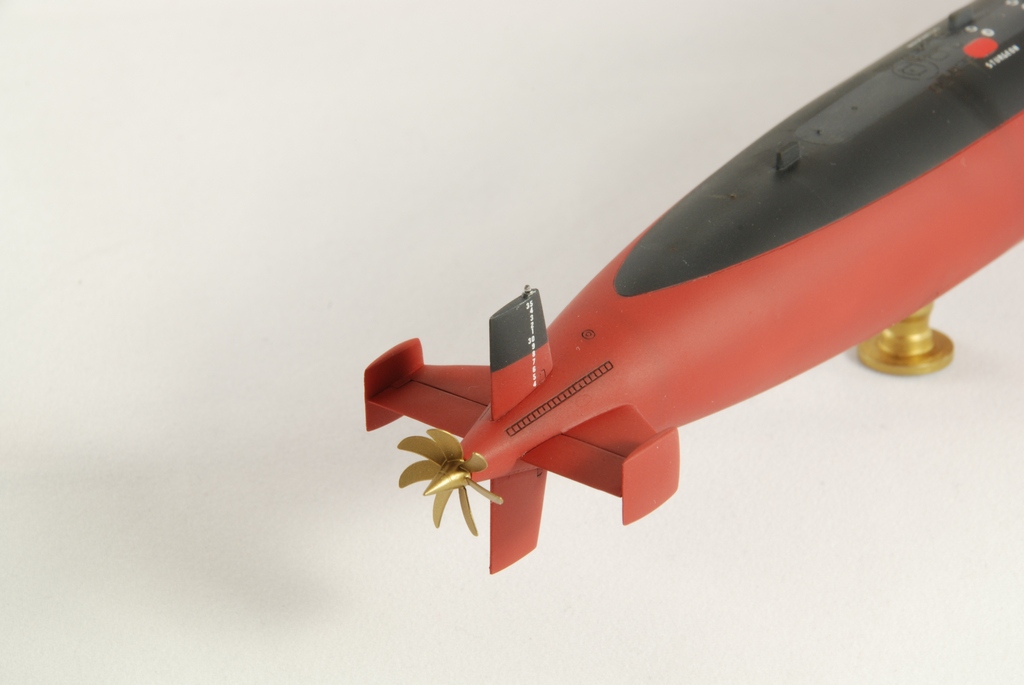

В наборе 27 деталей, из них 2 детали подставка (в мусорку сразу же) и 9 деталей фототравления (лопасти гребного винта, киповые планки, диффузор на рубку). Длина модели составляет 253 мм, ширина – 28,5 мм.
Модель отлита по технологии ЛНД. Мелкие детали замыленные и требуют обработки. Детали почти всех выдвижных устройств (далее – ВУ) можно сразу выбрасывать – отлиты грубовато и не очень аккуратно.
Более подробный обзор модели делал наш коллега Данила ака Danila 77, посмотреть его можно здесь

Сборка:
Сборка модели выполнялась в рамках GB: Флот США

и подробно освещена здесь.


Основные недостатки набора, которые отмечу:
- в крыше рубки нет отверстия под ходовой мостик;
- в крыше рубке нет углублений для монтажа ВУ – теряется ощущение, что ВУ убираются внутрь рубки и корпуса;
- качество самих ВУ крайне низкое.

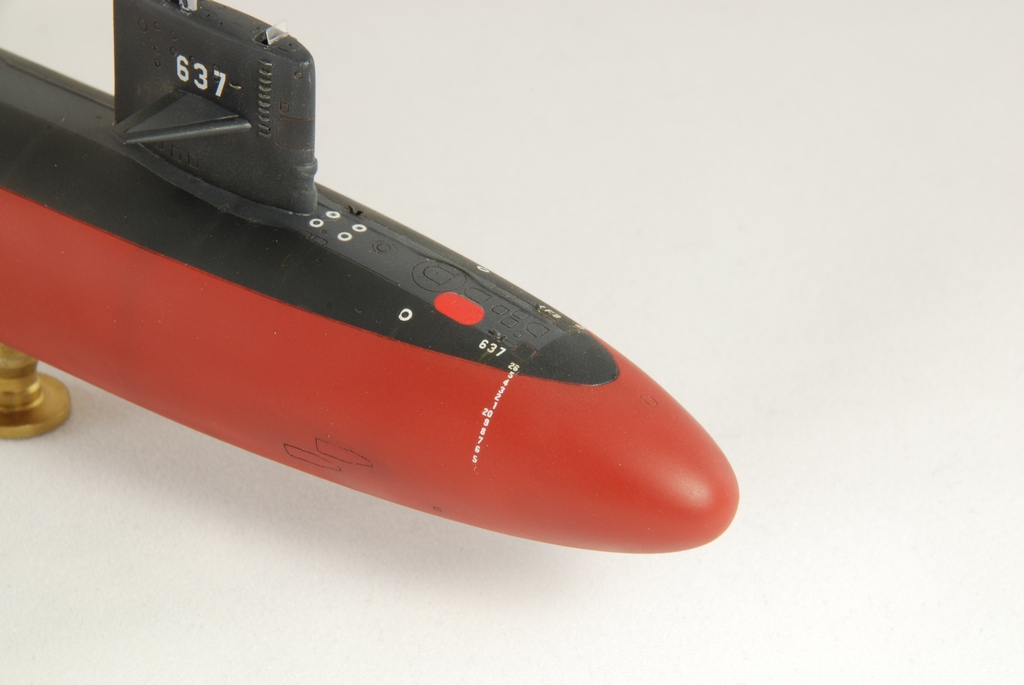

Половинки корпуса стыковались между собой значительно лучше, чем у «Трешера». Шпаклевка понадобилась, но в значительно меньшем количестве. Местами была углублена и нарезана расшивка. На верхнем вертикальном стабилизаторе высверлил отверстие под навигационный огонь. Его использовал из набора БАНО 1/72 Elf.

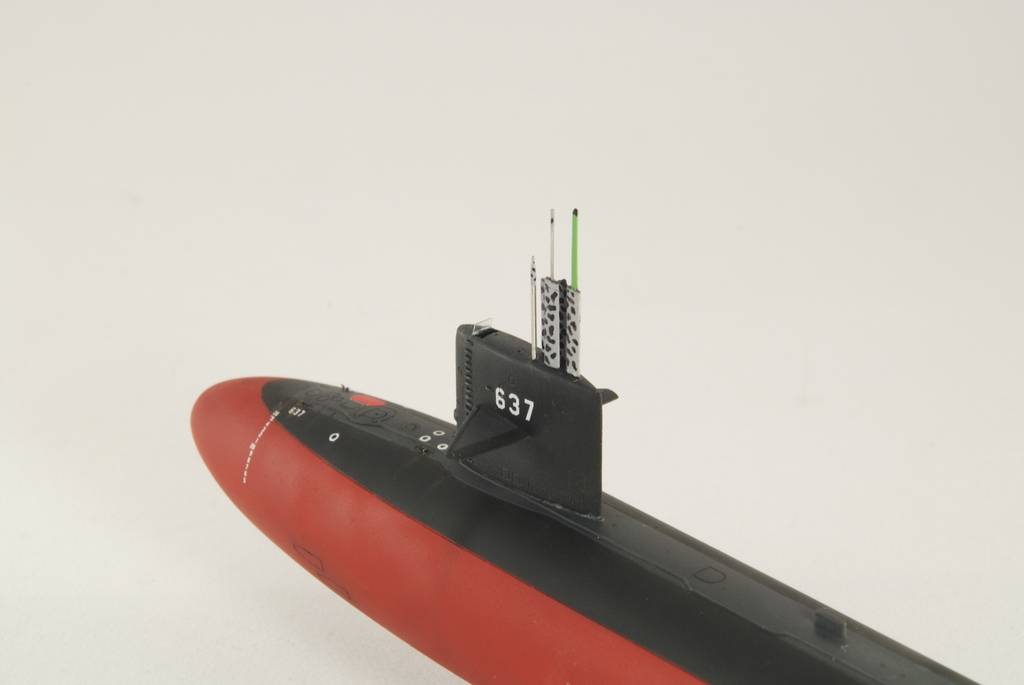

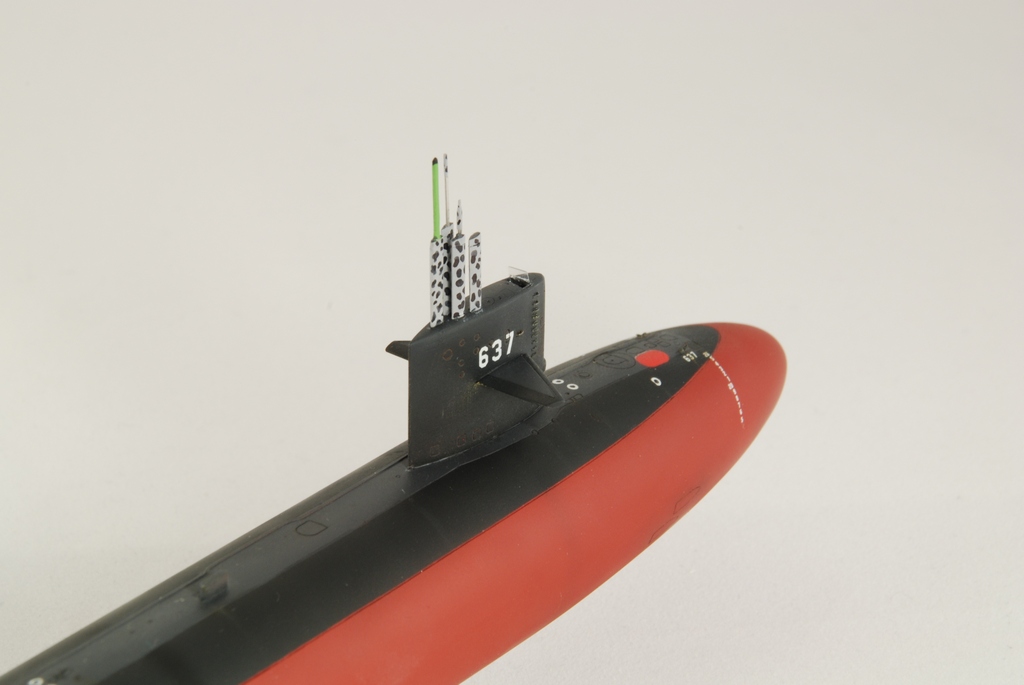

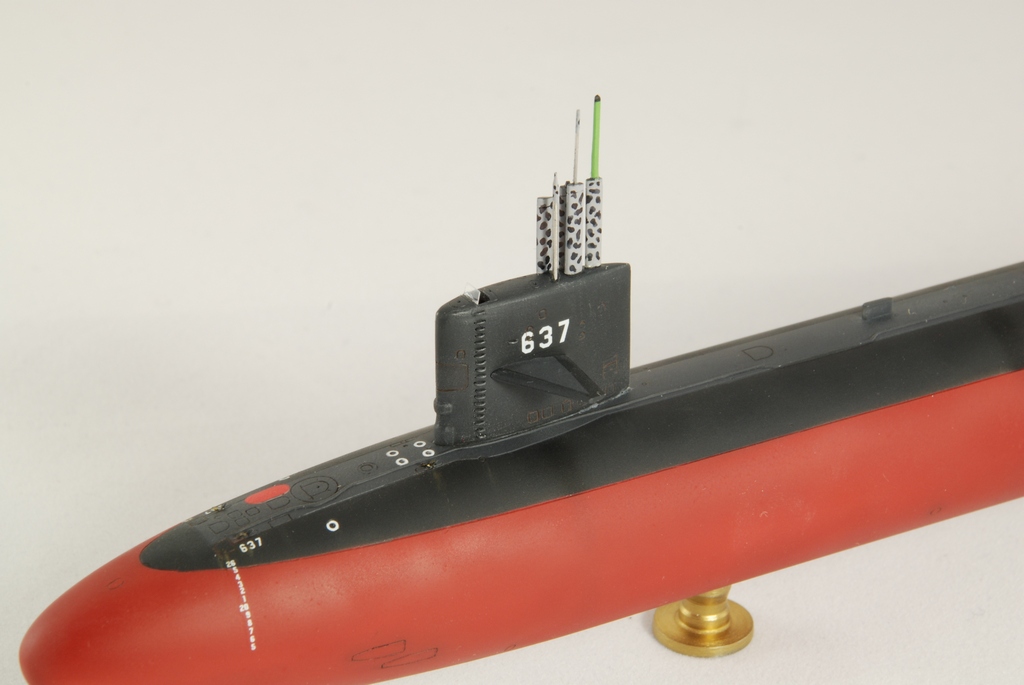

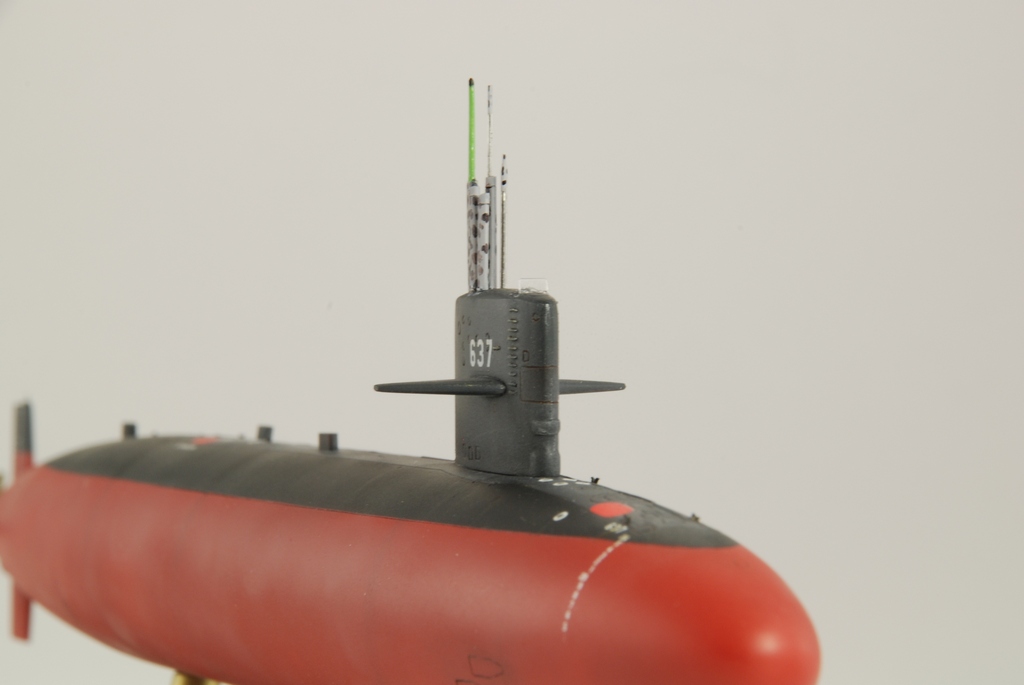

У рубки вырезал ходовой мостик, заднюю стенку сточил до нормальной толщины. Из проволоки 0,2 мм сделал скоб трапы на правом и левом бортах рубки, в соответствии с фото. Из прозрачного пластика 0,13 мм сделал ветровик на мостик.

Окраска:

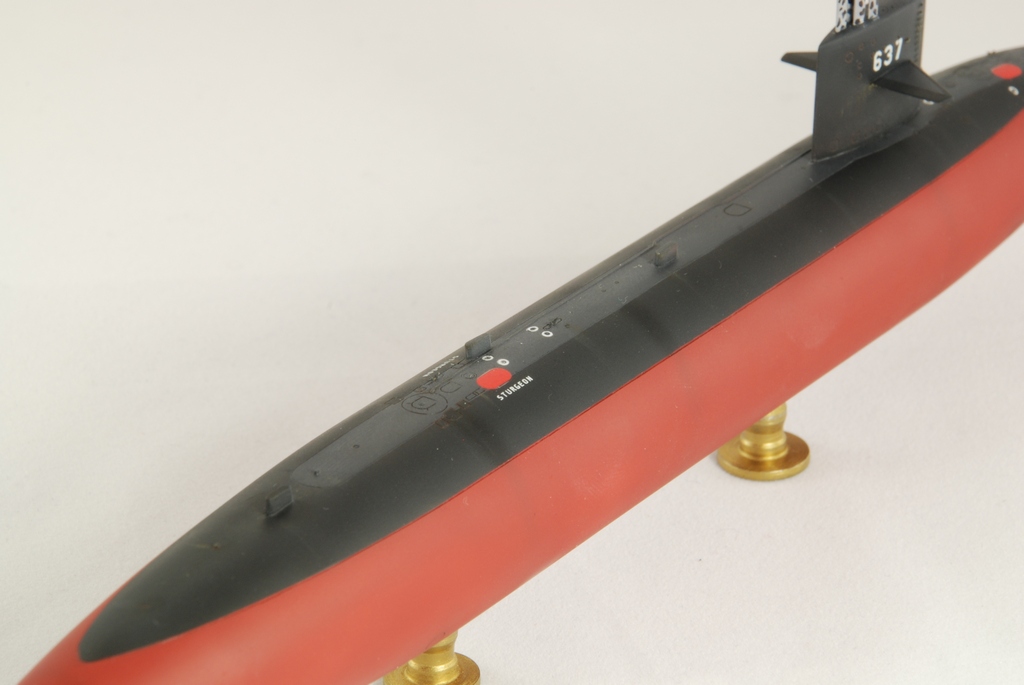

Окрашена модель эмалями Tamiya и Gunze Mr. Color. Следы эксплуатации – пудреницы Tamiya

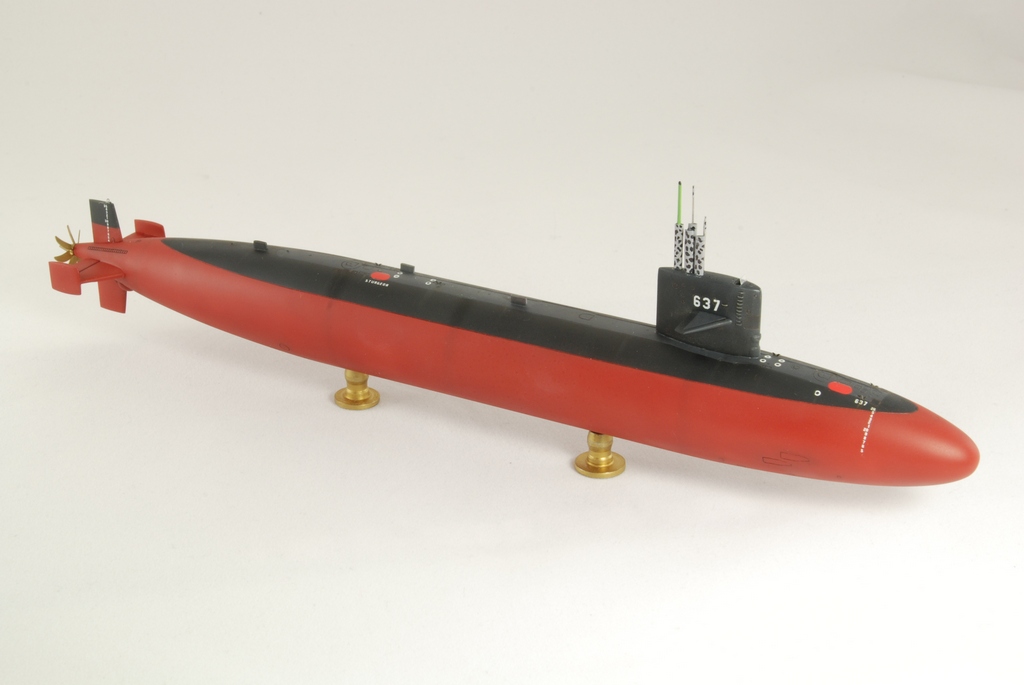

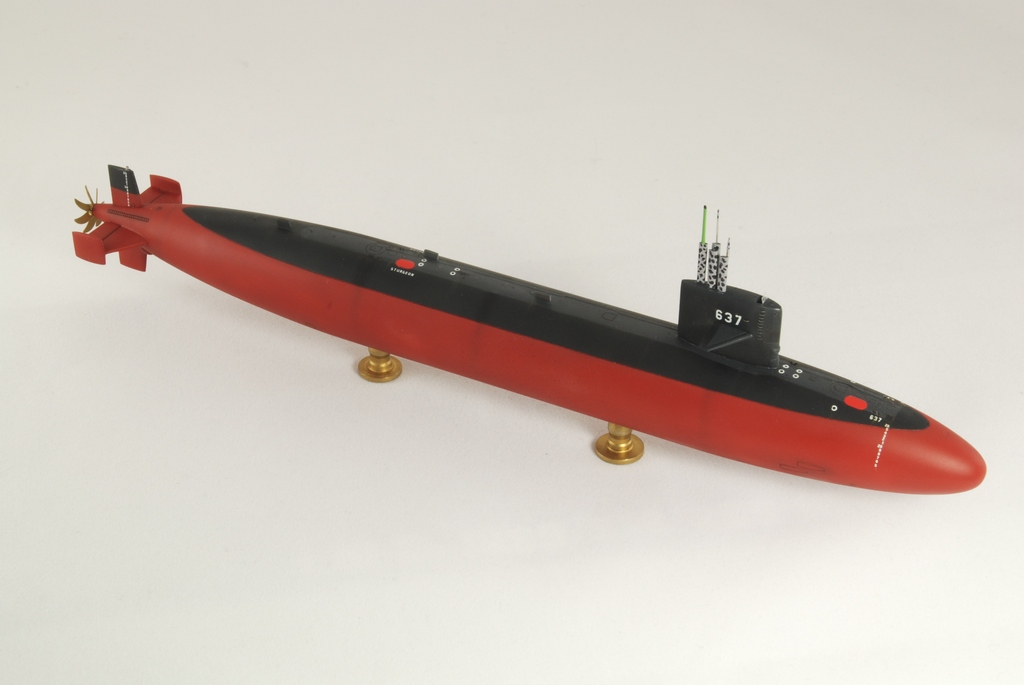

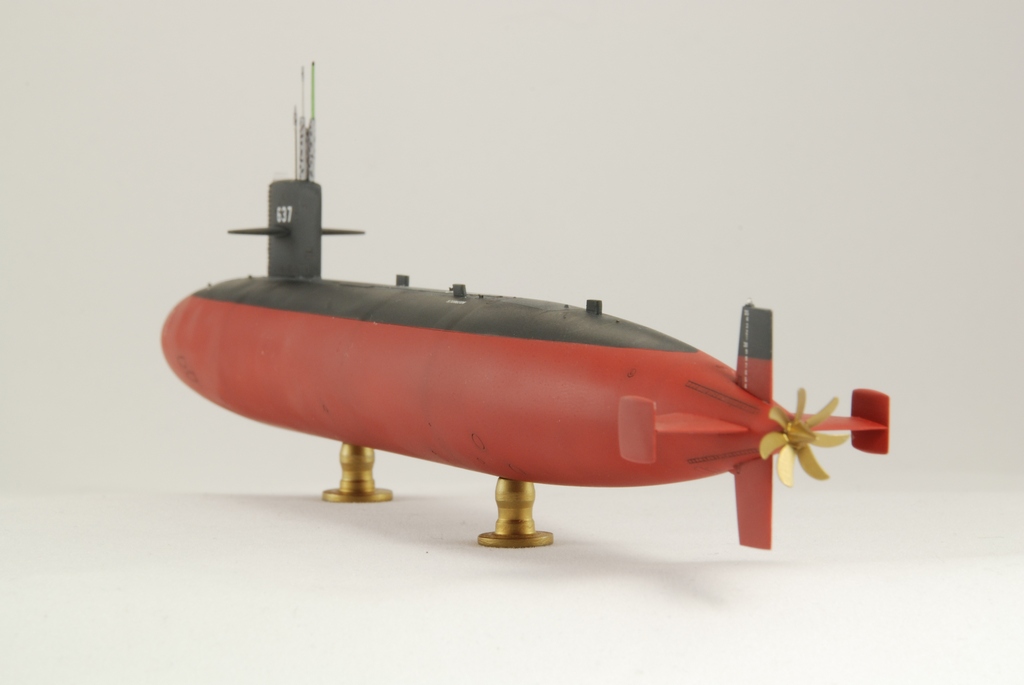

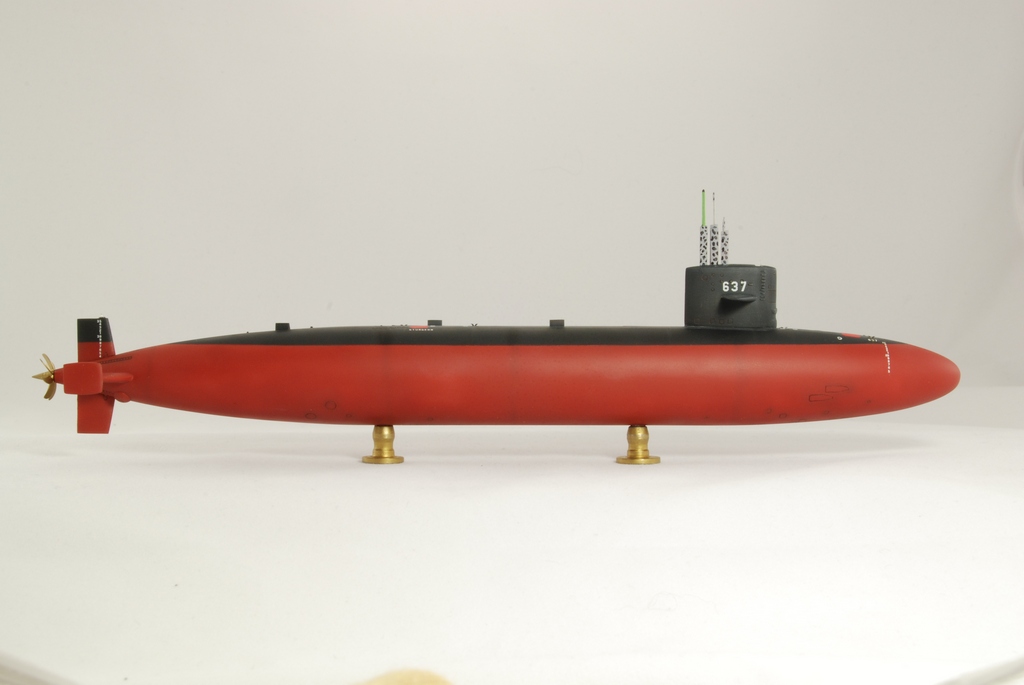

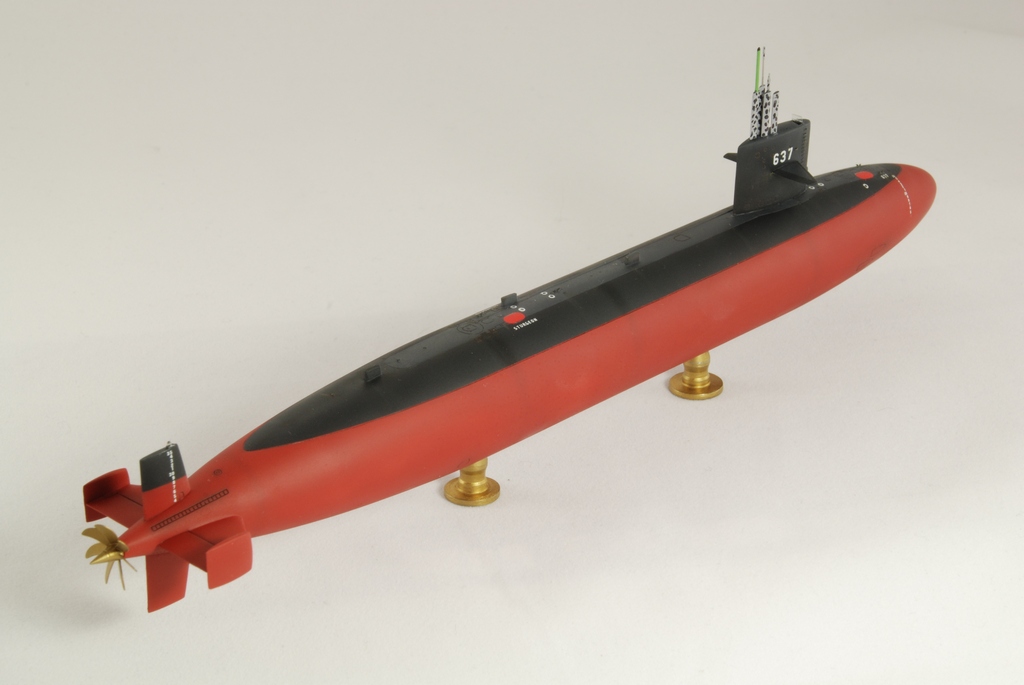

Модель установлена на подставки, за которые отдельное спасибо Даниле ака Danila 77.

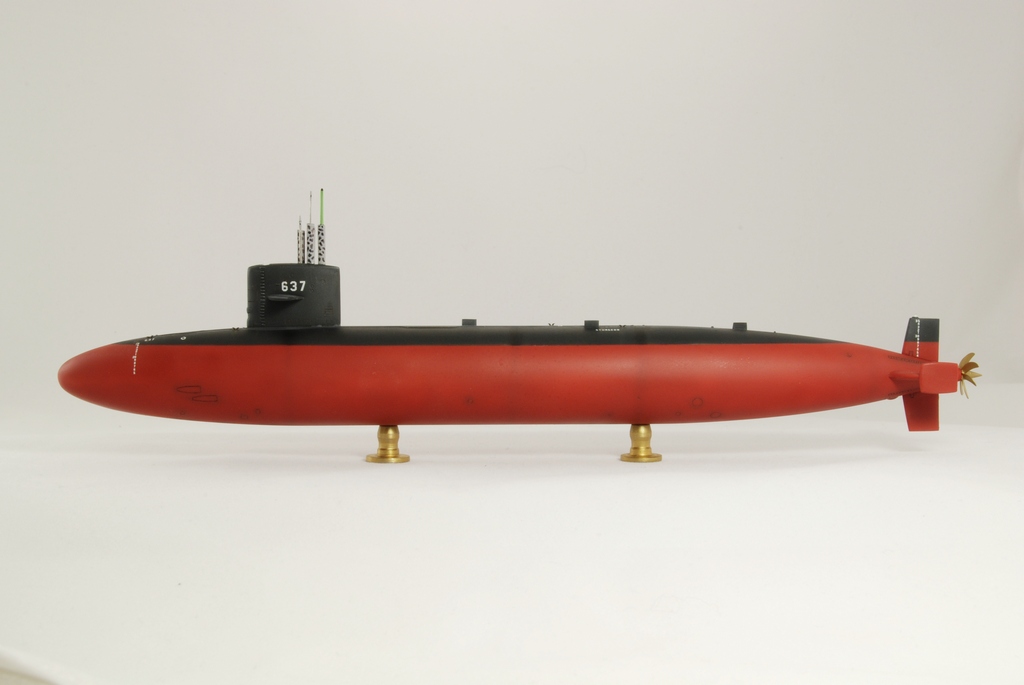

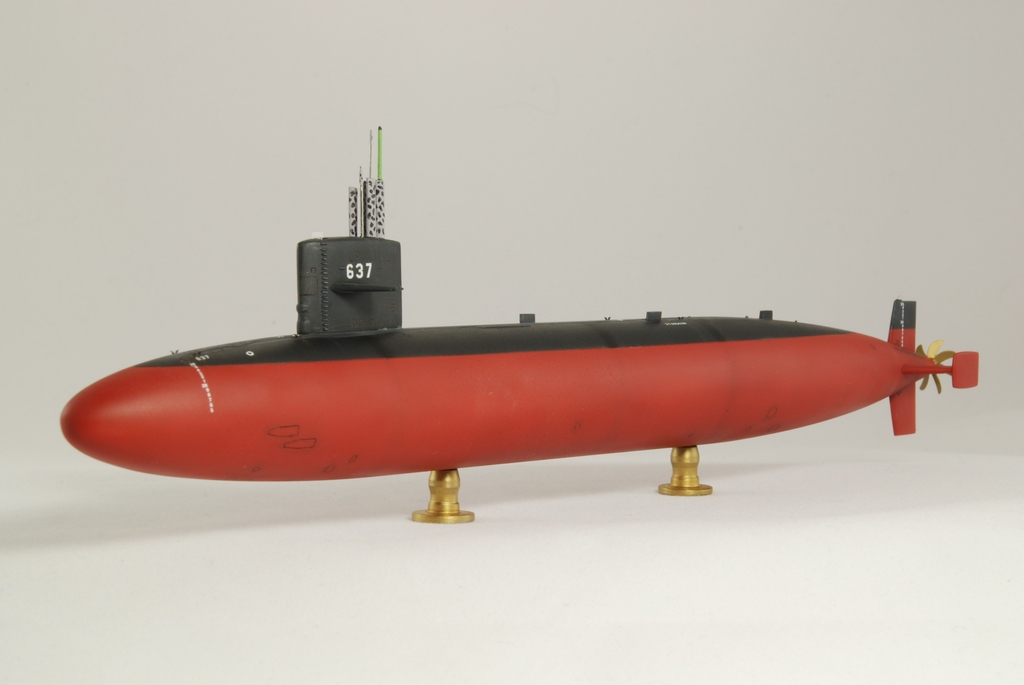

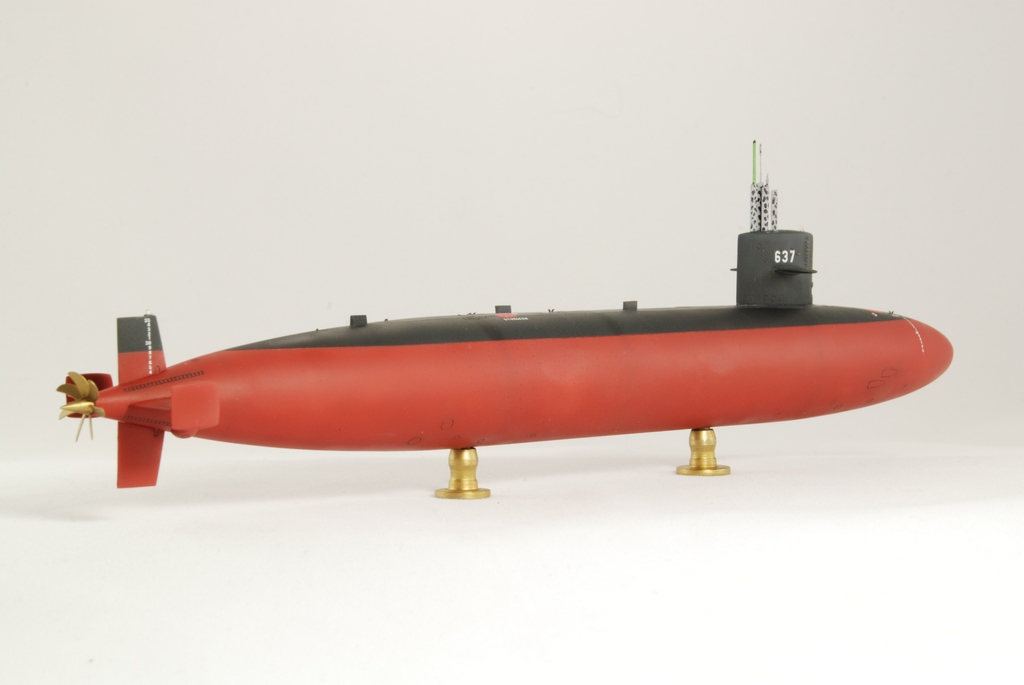

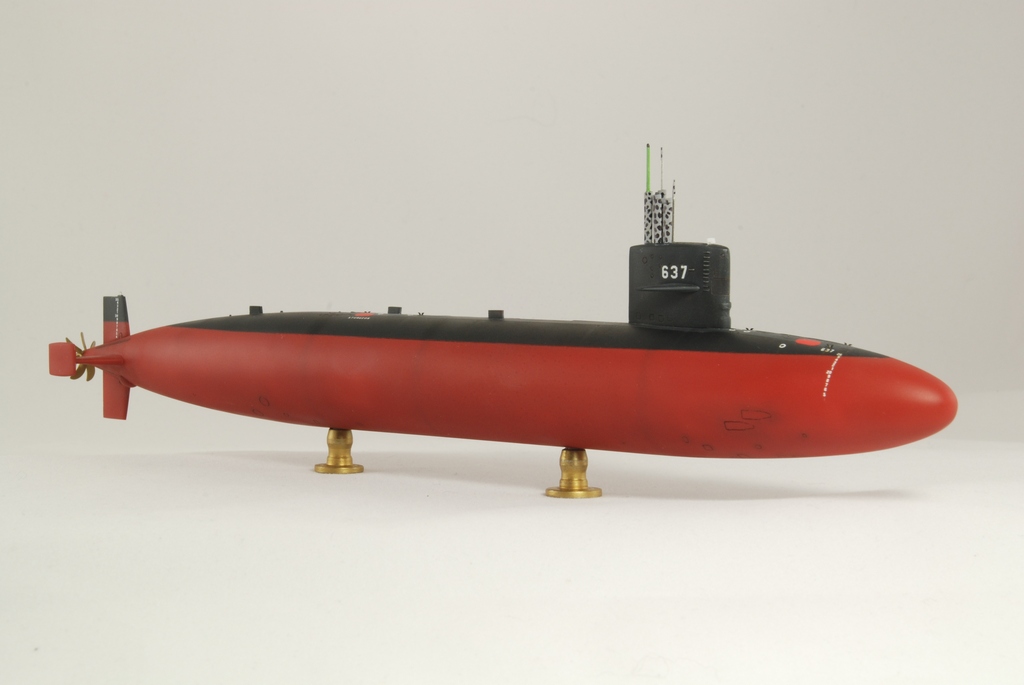

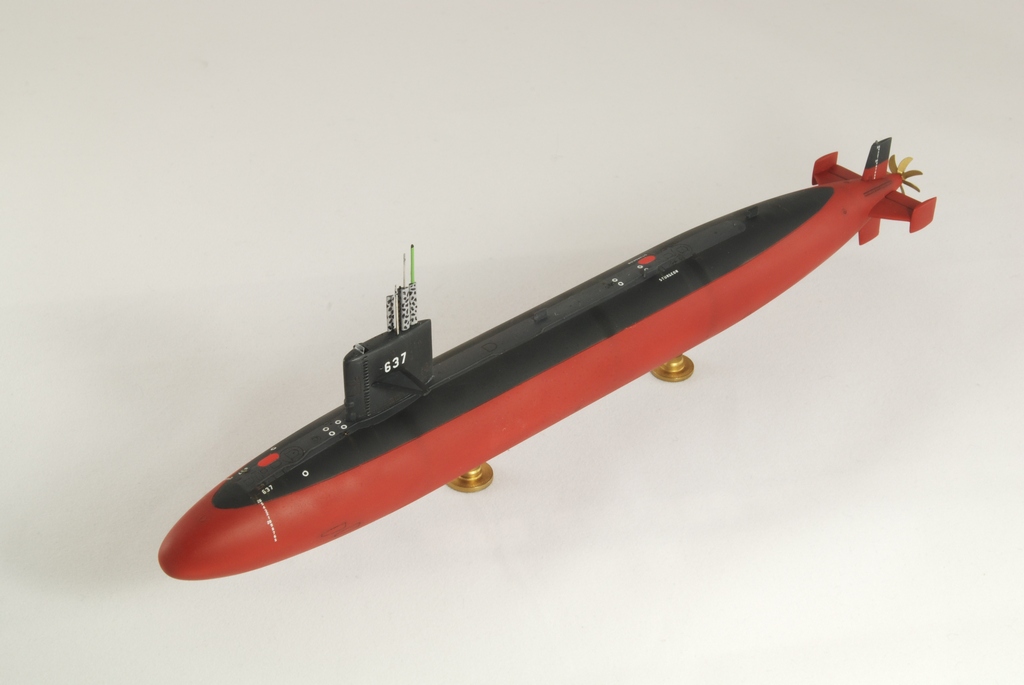

Вот и все, лодка готова. Особых проблем в сборке нет, хотя и сказать, что собирается все «на щелчке» не могу. Но и дровами лодку ни в коем случае не назову, рекомендую всем, кто интересуется моделями АПЛ.
Приятного всем просмотра и отличного настроения!
