Standard Panzer E-50
- Производитель:
- Trumpeter
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Танки
- Страна-производитель:
- Германия
- Модель времён ВМВ:
- 1939–1945

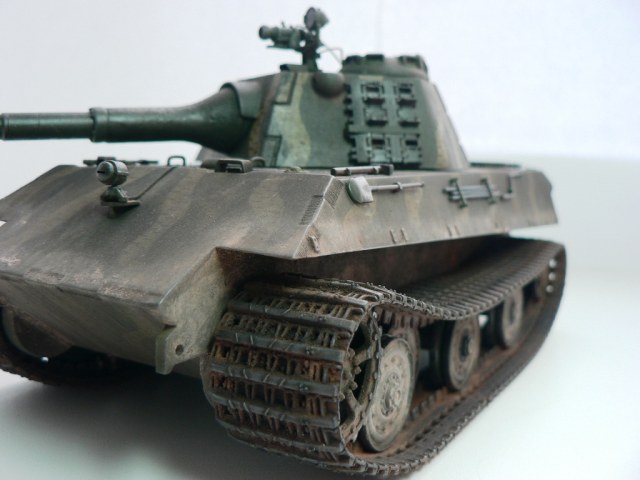

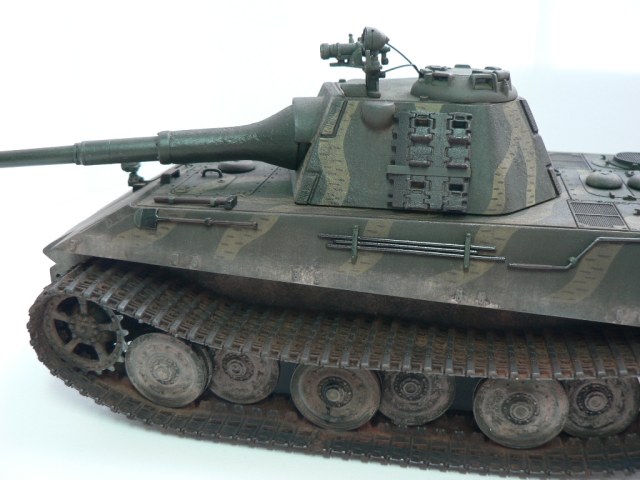

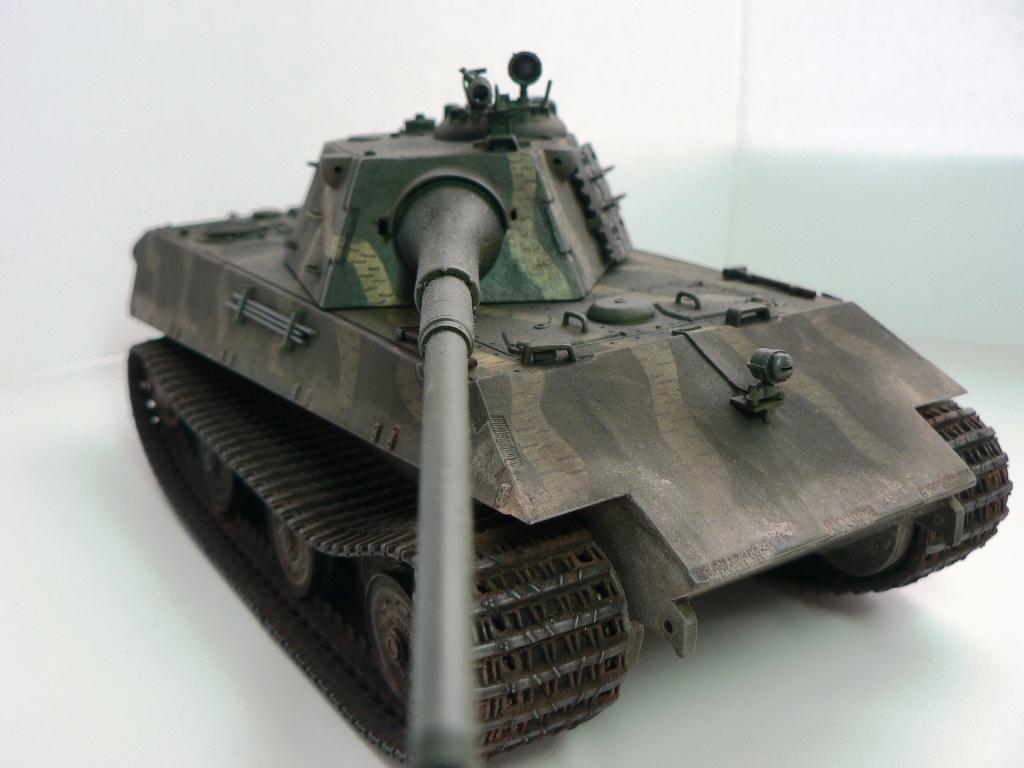

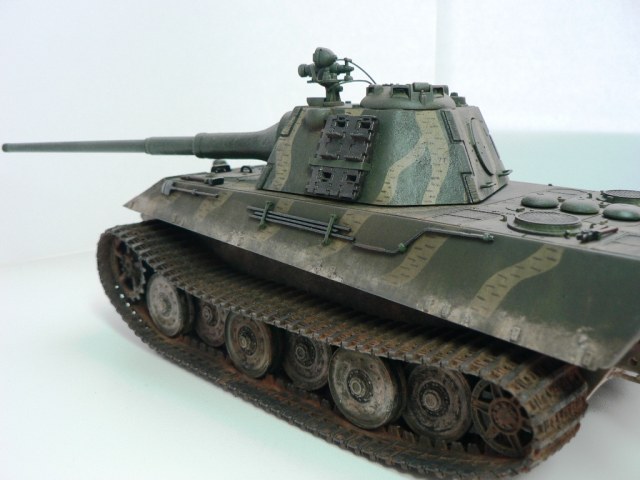

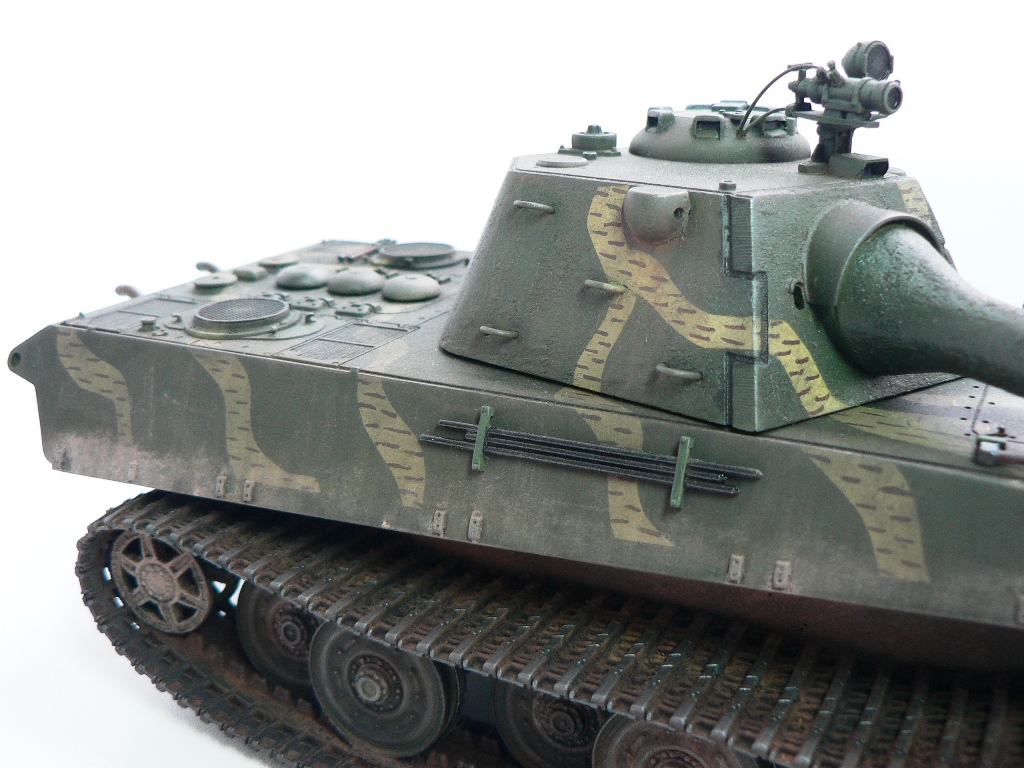

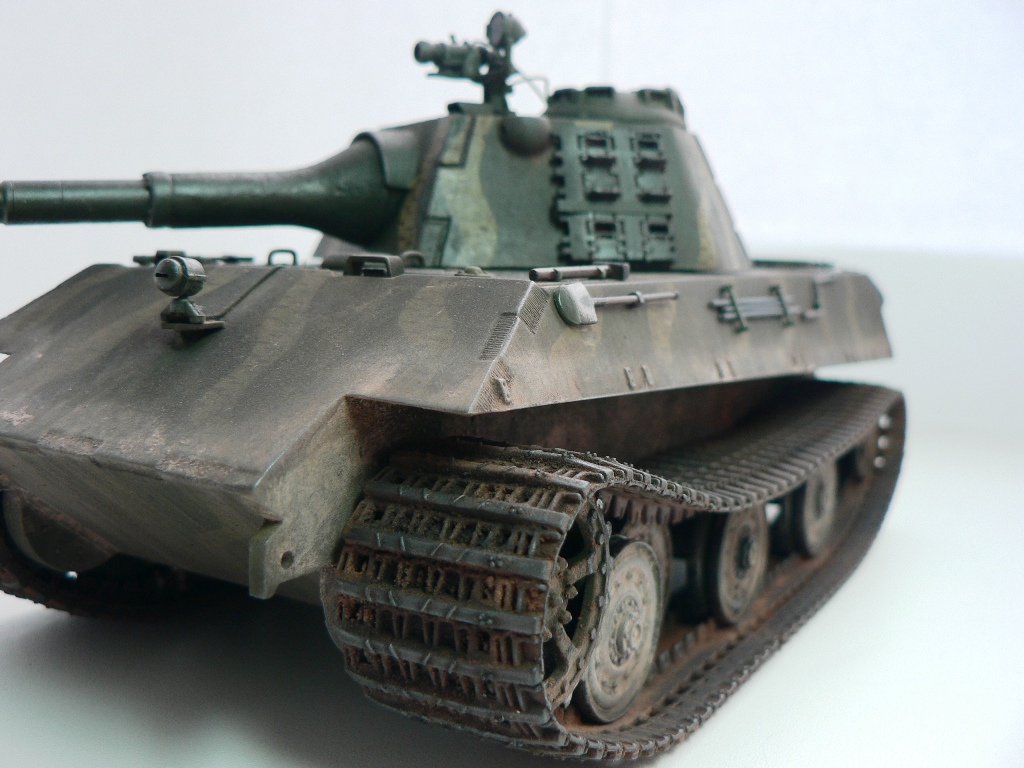

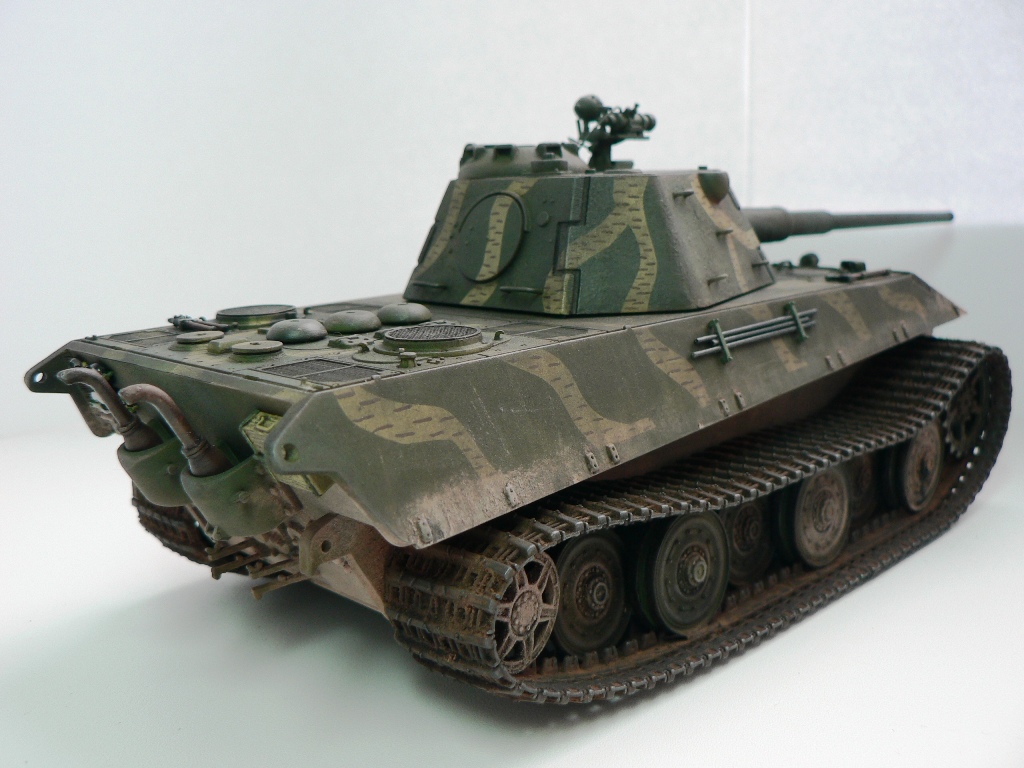

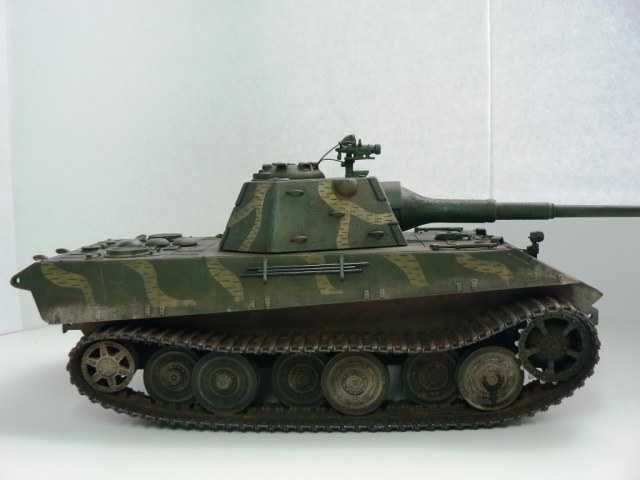

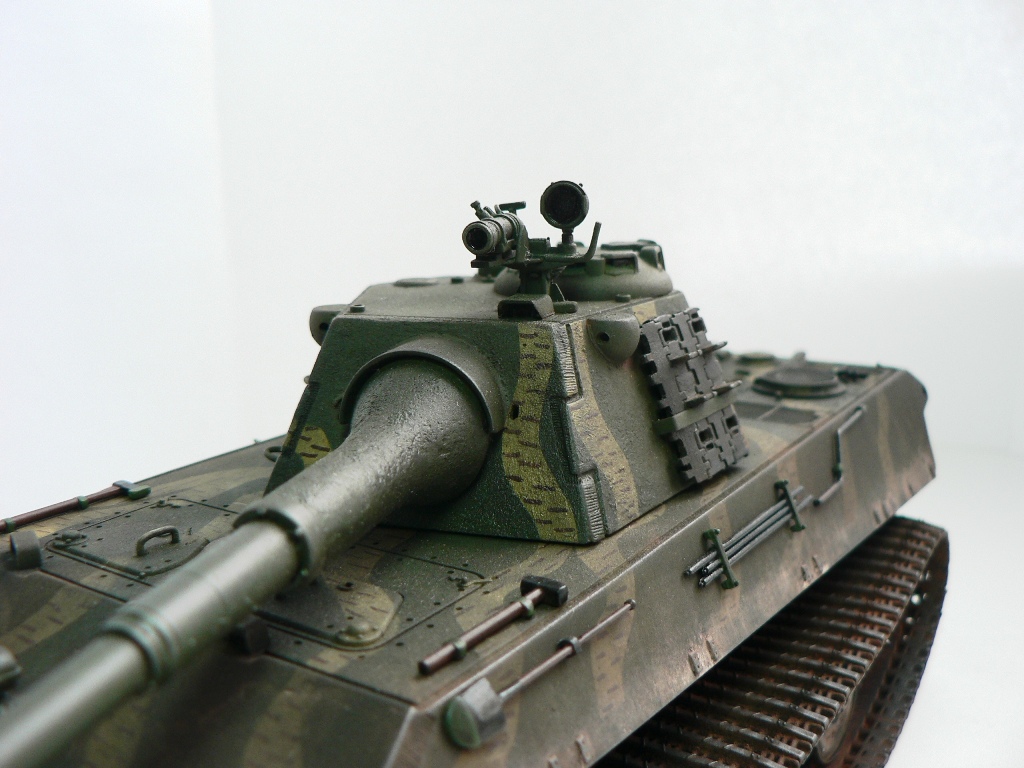

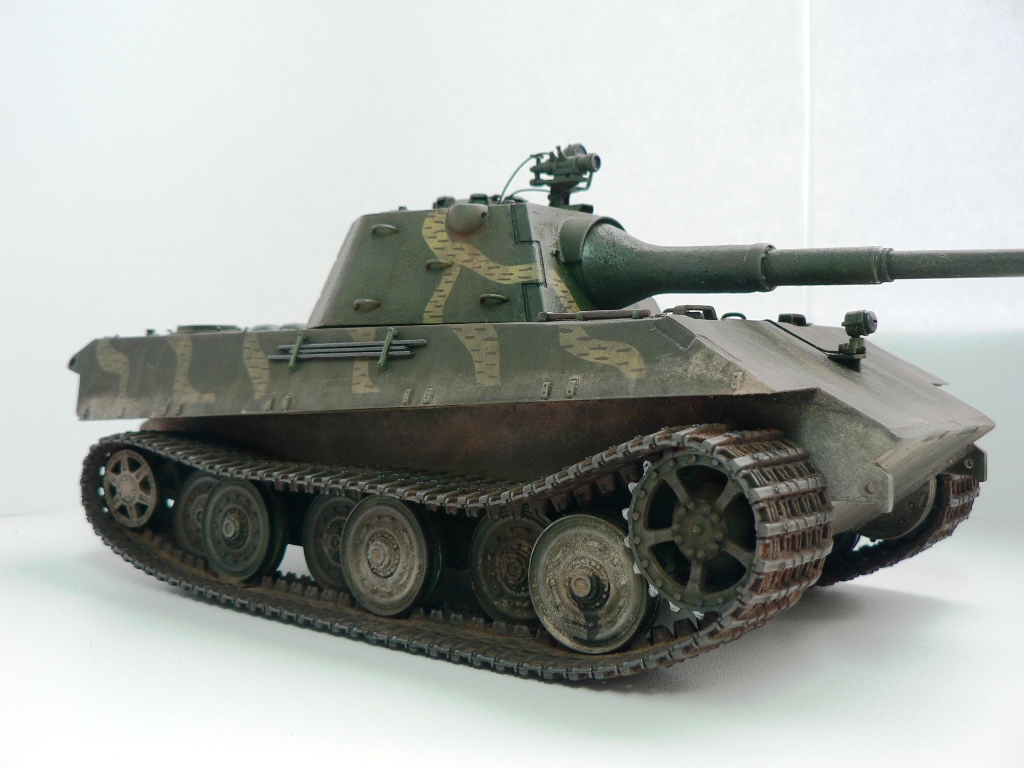

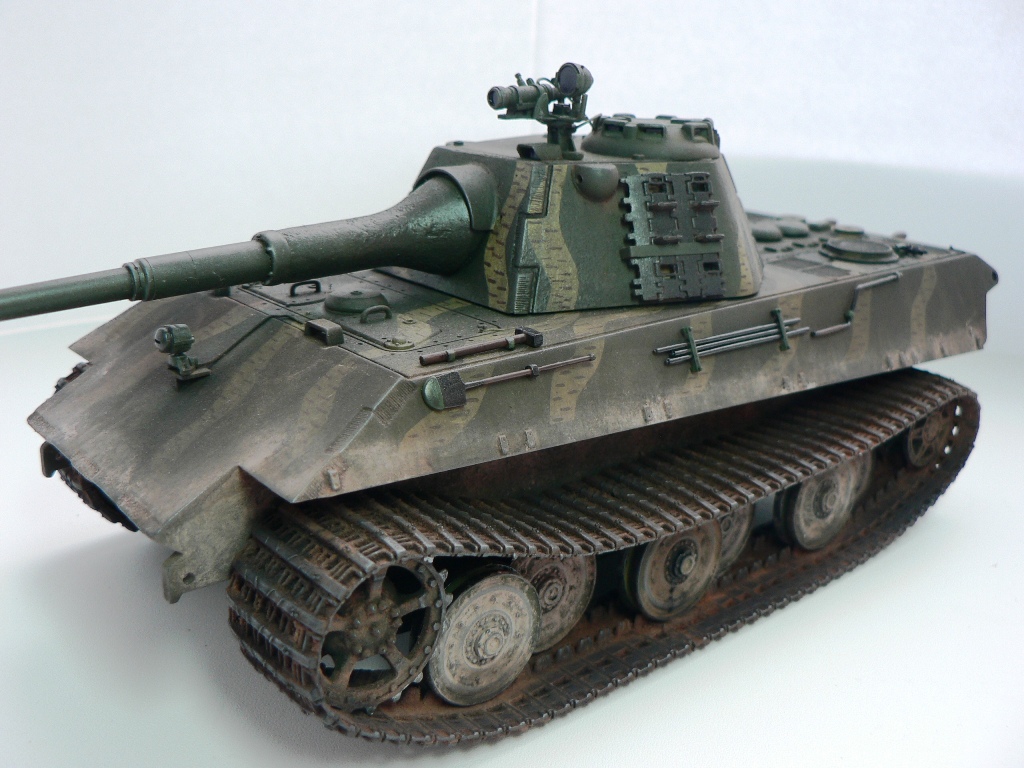

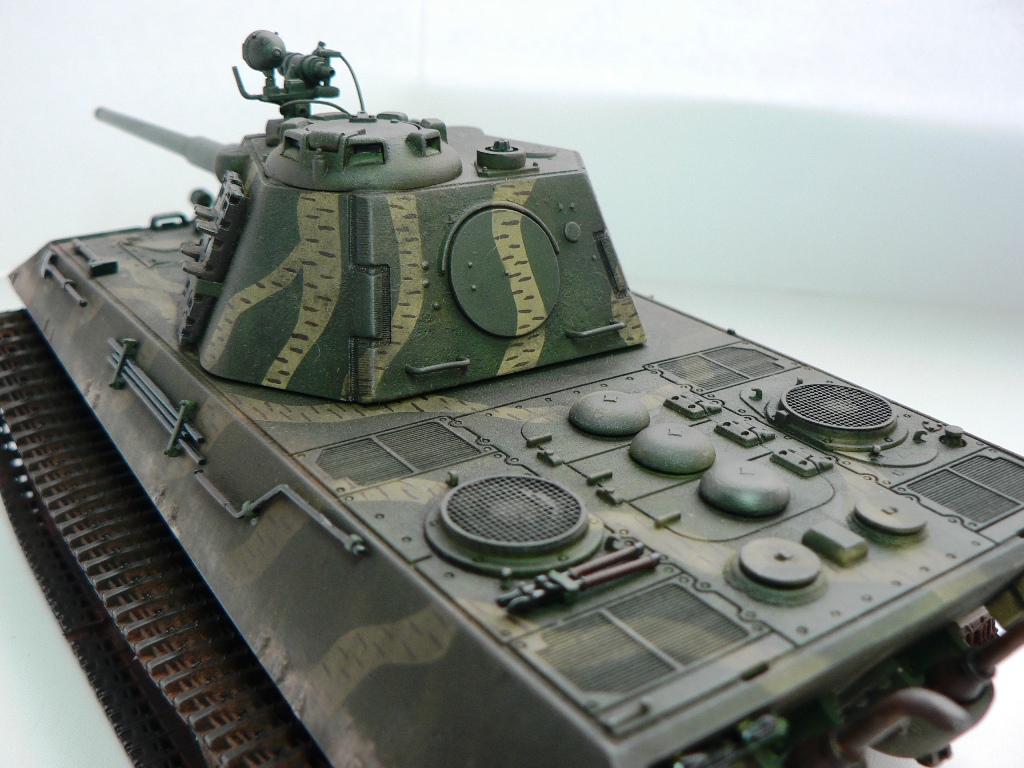

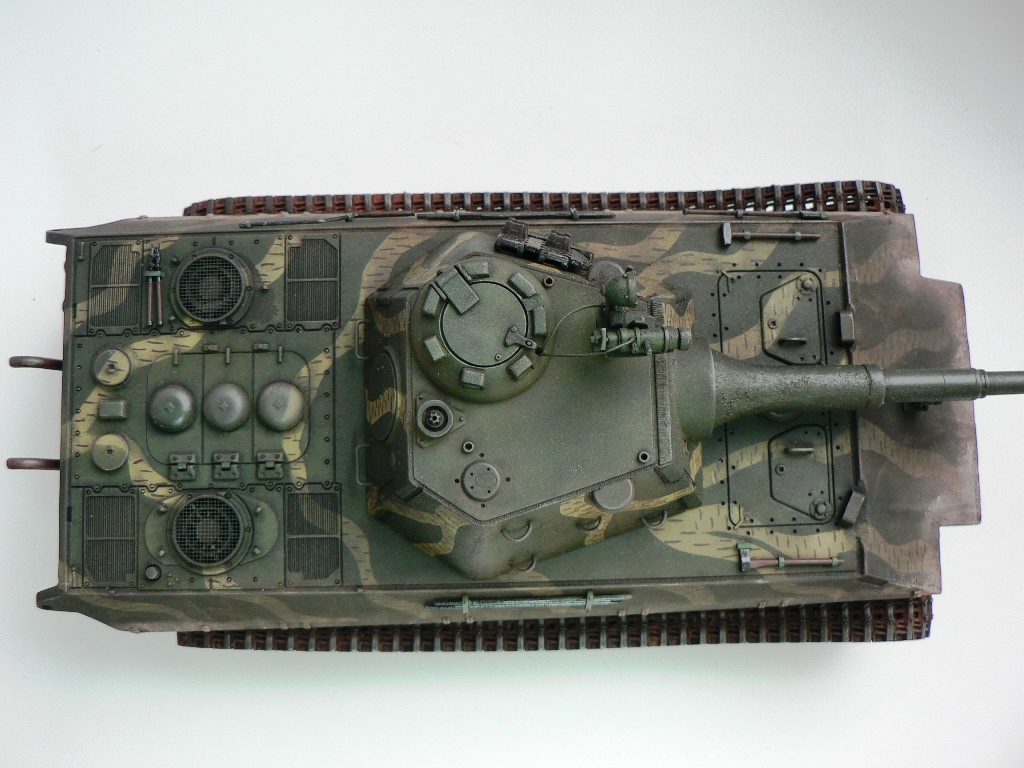

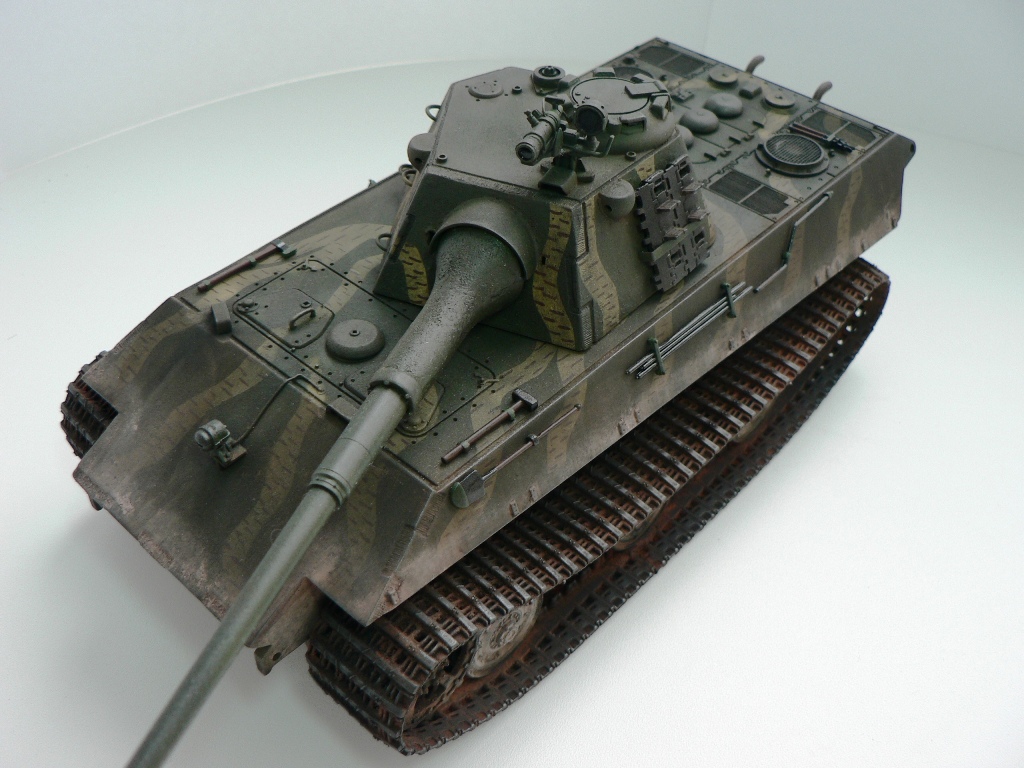

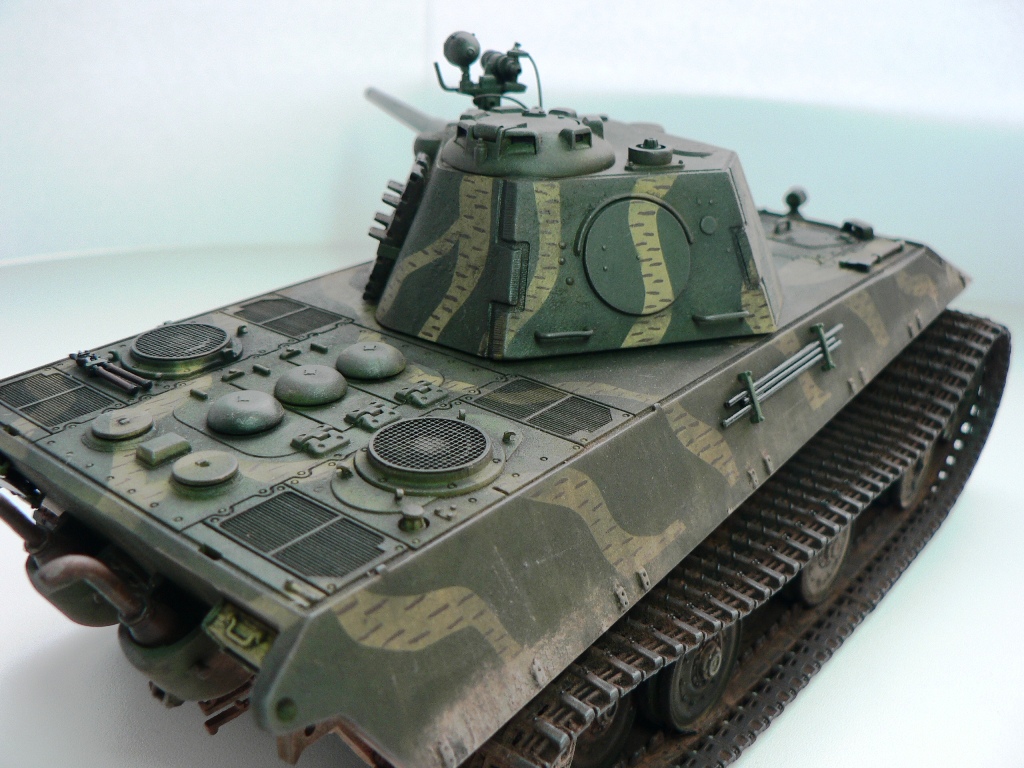

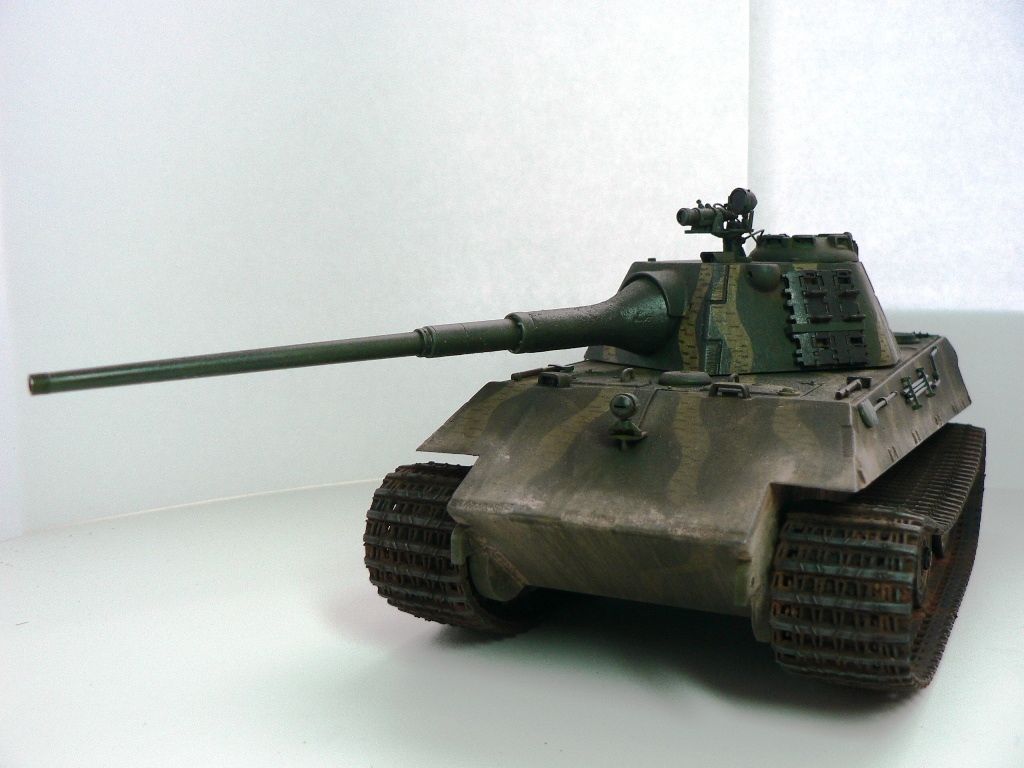

Доброго времени суток уважаемые коллеги. Выставляю очередную работу.
StandardPanzerE-50 8.8 cmнемецкий экспериментальный танк, следующий этап после
средних танков PzKpfw V «Panther» и «PantherII»
Обзор можно посмотреть тут
Доработок конечно немного, но все, же не из коробки:

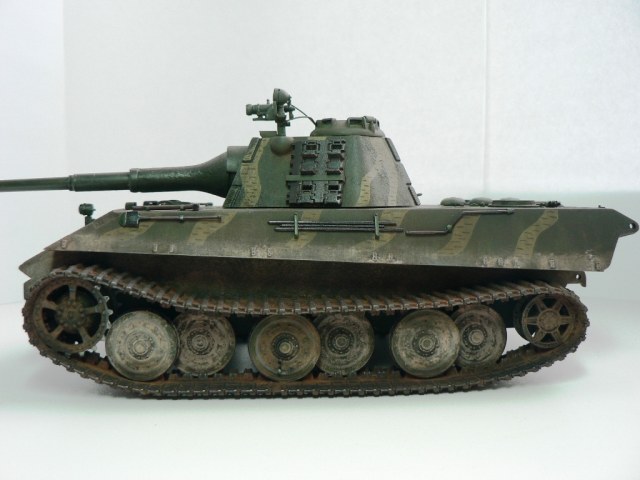

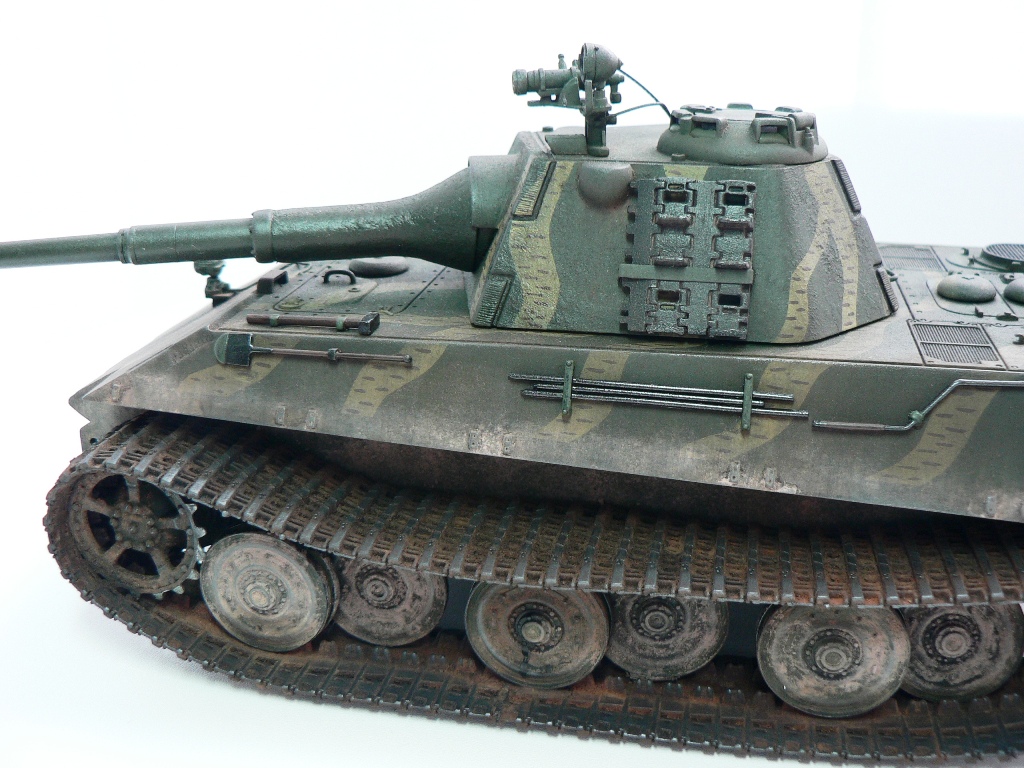

· Ходовая часть со сдвоенными катками (в наборе одинарные катки, косяк производителя)
· Фактура брони на башне и маске
· Крепление под запасные Траки на башне
· Поручни на корме башни
· Полукольца на правом борту башни для крепления всевозможного обвеса
· Металлический ствол 8.8 см Pak 43 от Model-Point.
· Проводка к фаре
· Проводка к ПНВ
· Ручки передних люков
· Сварные швы на корпусе
Окраска: акрил Тамия, Акан.
Тонировка: масляная краска, пастель
Оценки
Войдите, чтобы оценить работу.
Комментарии (20)
На сайте с 18.07.2012
15 381
Красавец!
На сайте с 20.03.2011
122 472
А антенна...?
На сайте с 29.01.2013
13 0
Мне танк понравился. Как исполнением, так и окраской. Но отчего-то кажется, что он все хочет на дыбы встать.
На сайте с 26.08.2011
11 226
Была утеряна в ходе боевых действий.
Возможно, такой эффект создается сочетанием изгиба гусениц и постепенным сужением бортовых бронелистов. Т.к. экраны я не ставил.
На сайте с 16.04.2010
7 234
красивый танк получился!
но ствол вместе со своей маской блестят как жук бронзовка
На сайте с 14.08.2011
10 311
ИК прибор установлен не верно!
На сайте с 17.10.2011
0 124
Красиво получилось! А катки где брали?
На сайте с 24.11.2009
107 12519
По-моему, фото пересвеченные. Истинный цвет танка так и не понял.
На сайте с 11.01.2013
75 27
хороший. а я вот так и не решился в грюн красить. И почему ночник не около башенки?
На сайте с 26.08.2011
11 226
Да, на фотографиях есть такой эффект, остался после тонировки маслом. В реальности не так сильно блестит.
С стандартным вариантом установки ПНВ я немного не согласен. По инструкции он должен быть установлен на отдельную деталь и возвышаться над башенкой.
Я сделал по-другому, закрепил прибор за бронировкой перископа, такой вариант мне показался наиболее приемлемым.
Мне повезло! Часть катков остались после Ягдтигра (правда они требовали некоторой переделки, но все же лучше чем ничего). И два лишних катка остались от родного набора. Получилось впритык.
Я такое заметил только в верхней части второго фото, в целом фотографии передают основной цвет машины. Базовый зеленый с полосами песочного цвета.
Для примера второе фото без освещения.
На сайте с 11.01.2013
75 27
Сейчас тоже докрашиваю E-50, тоже с двойным рядом катков - но я раздербанил предыдущий Е-50. Без бортовых экранов здорово получилось. А FG-1250 у меня теперь два - один отдам водителю. И еще вопрос - что за инструкция по установке ПНВ?
На сайте с 26.08.2011
11 226
Разобрали Е-50? Который серый? Не жалко?
Двойные катки и два ПНВ это хорошо, но я бы на такое не пошел.
Наверное красавец вырисовывается?
инструкция по установке ПНВ, вы не то подумали, я про обычную от модели, где прибор крепится поверх ком. башенки на переднюю ее часть.
На сайте с 12.07.2011
0 245
Таким образом чтобы взглянуть в окуляр ПНВ командир должен вылезти из ком.башенки по жо... филейную часть и встать на крыше на четвереньки?
На сайте с 11.01.2013
75 27
Серый был не очень. Этот будет определенно получше. Жалко не было, так как у меня пока небольшая полка под модели и они проходят естественный отбор - кто-то уходит в школьный музей, кто-то "на органы". Лучшие остаются))).
На сайте с 11.01.2013
75 27
Я видимо плохо разбираюсь в конструкции немецкого ПНВ, мне всегда казалось, что наверху - это только приемник и подсветка, а еще есть некий экран в башне...
На сайте с 12.07.2011
0 245
Какой экран, вы что? Считаете что данный ПНВ цифровой? Или предполагаете что в него, до кучи, добавили качественные (позволяющие различать нечто большее нежели туманные очертания крупных объектов) телеприемник и камеру? В 45-ом?
Конструкция и принцип действия немецкого ПНВ на основе электронно-оптического преобразователя представляет собой телескопическую оптическую систему с встроенным в нее ЭОП.
Объектив создает на фотокатоде ЭОП изображение слабоосвещенного (ночным небом, звездами, луной) объекта. Фотокатод — тонкий полупроводниковый слой, нанесенный на внутреннюю поверхность входного окна вакуумного корпуса ЭОП.
Фотокатод эмиттирует в вакуум электроны, причем число эмиттированных из каждой точки электронов пропорционально яркости в этой точке изображения, спроецированного объективом.
Несущий таким образом «электронное изображение» поток электронов ускоряется и фокусируется электронно-оптической системой на катодолюминесцентный экран. Ускорение фотоэлектронов происходит под действием напряжения порядка 10 000 вольт, вырабатываемого источником питания. Именно за счет преобразования фотонов в электроны и ускорения последних в ЭОП происходит усиление яркости, т.к. усилить энергию нейтральных фотонов принципиально невозможно.
Ускоренные и сфокусированные фотоэлектроны, попадая на люминесцентный экран, вызывают его свечение в видимой глазом области спектра (практически во всех ЭОП — в зеленой).
Так как яркость свечения экрана в каждой точке будет пропорциональна числу попавших в нее фотоэлектронов, на экране создается видимое усиленное и преобразованное изображение наблюдаемого объекта. Это изображение наблюдается с помощью окуляра (или лупы).

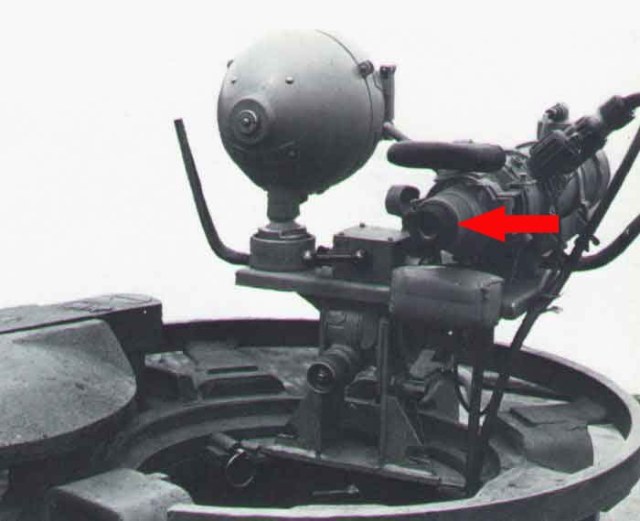

Если вас ввел в заблуждение термин "экран" то это не телеэкран а линза на которую проецируется изображение. Она в самом приборе и расположена. А окуляр вот:
На сайте с 26.08.2011
11 226
А как же прибор интегрированный с перископом? Инженеры могли такое сделать.Тем более тема немецких бумажных танков, много что могло появиться.
На сайте с 14.08.2011
10 311
Вырисовавыется ванильная ересь
На сайте с 12.07.2011
0 245

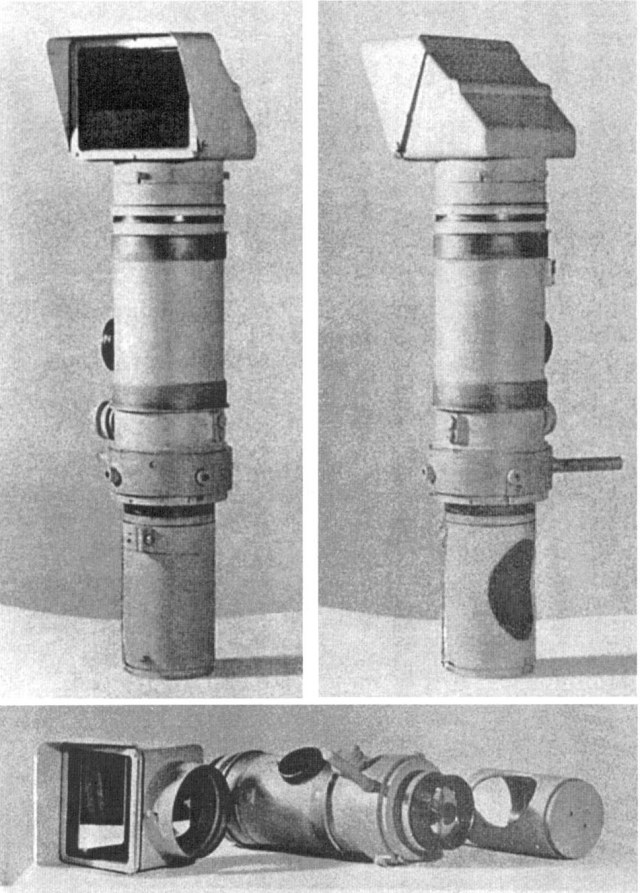

А в чем проблема? Перископ на ПНВ надевался без труда. Какая зазница как свет в приемную линзу ПНВ попадает, "прямо" или "изогнувшись" под 90 градусов?
На сайте с 26.08.2011
11 226
Артем, спасибо за множество пояснений. До этого я и не знал что командиру нужно каждый раз вылазить из башни. Значит, если делать совмещеный пнв то его нужно распологать перед перископом.
