McDonnell Douglas F/A-18E Super Hornet

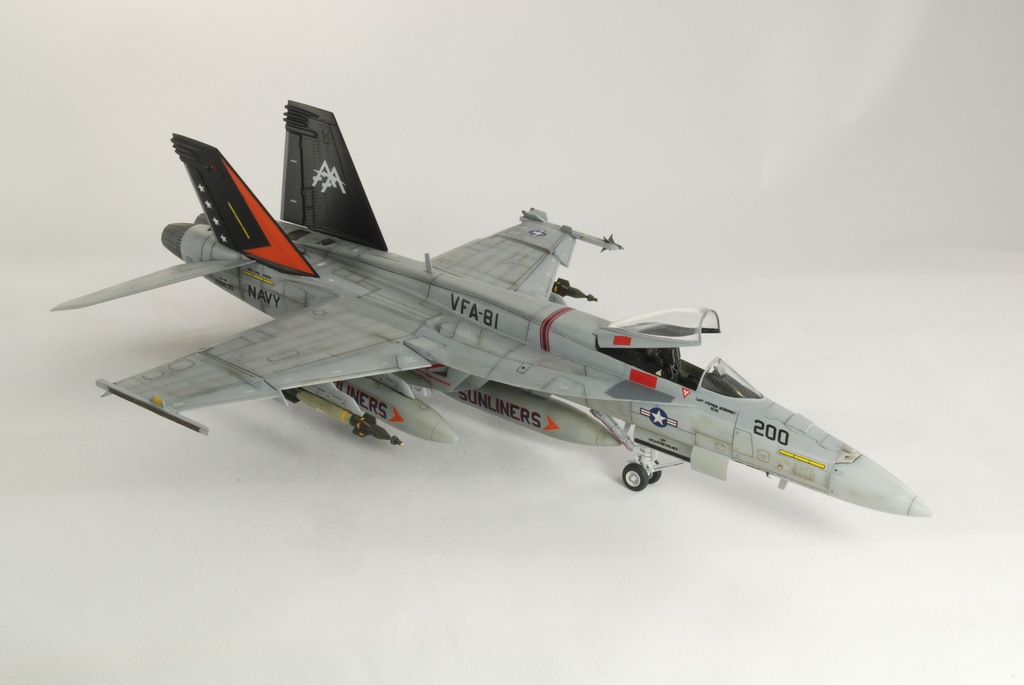

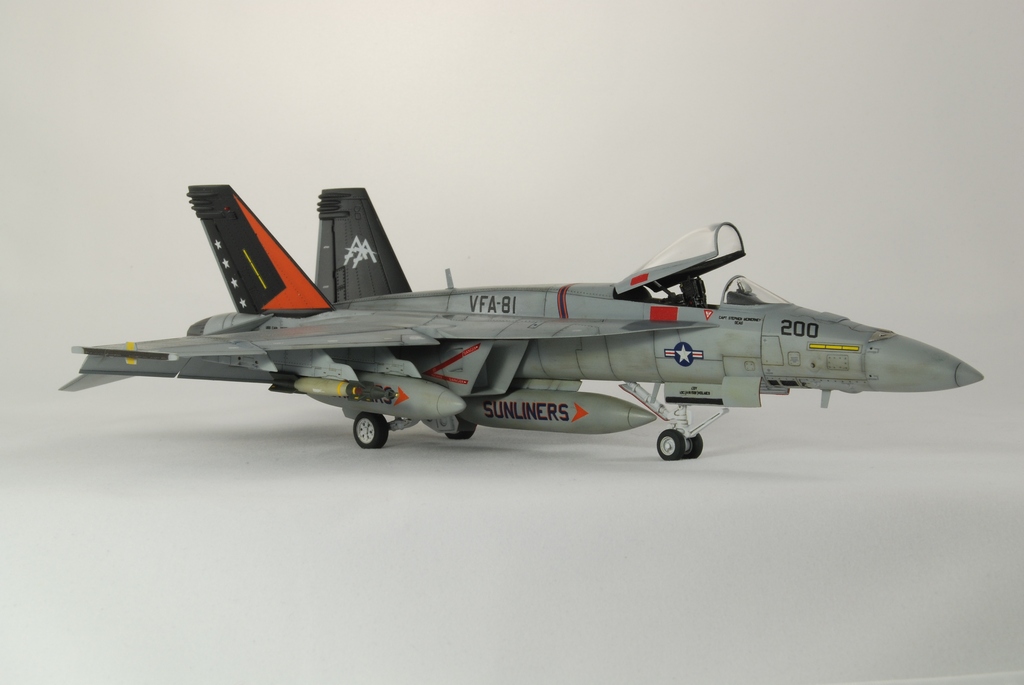

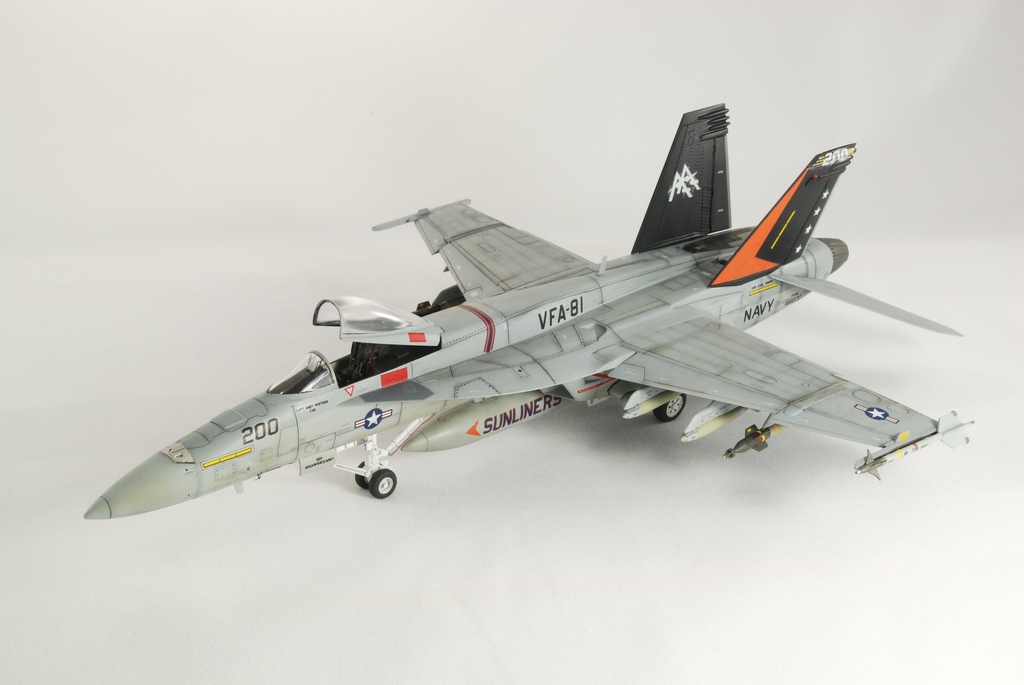

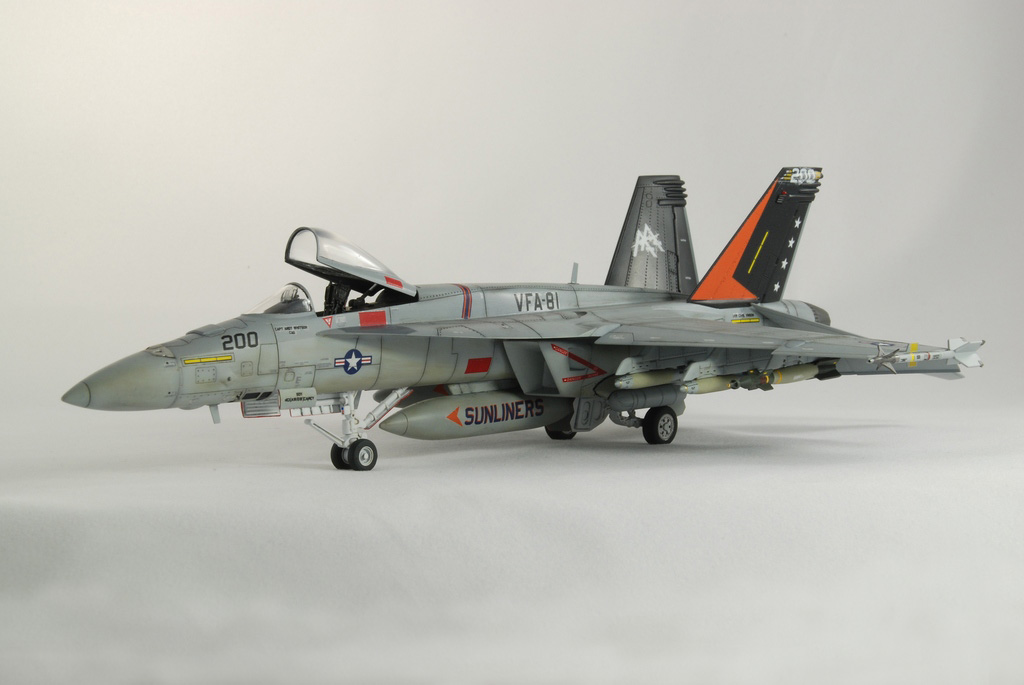

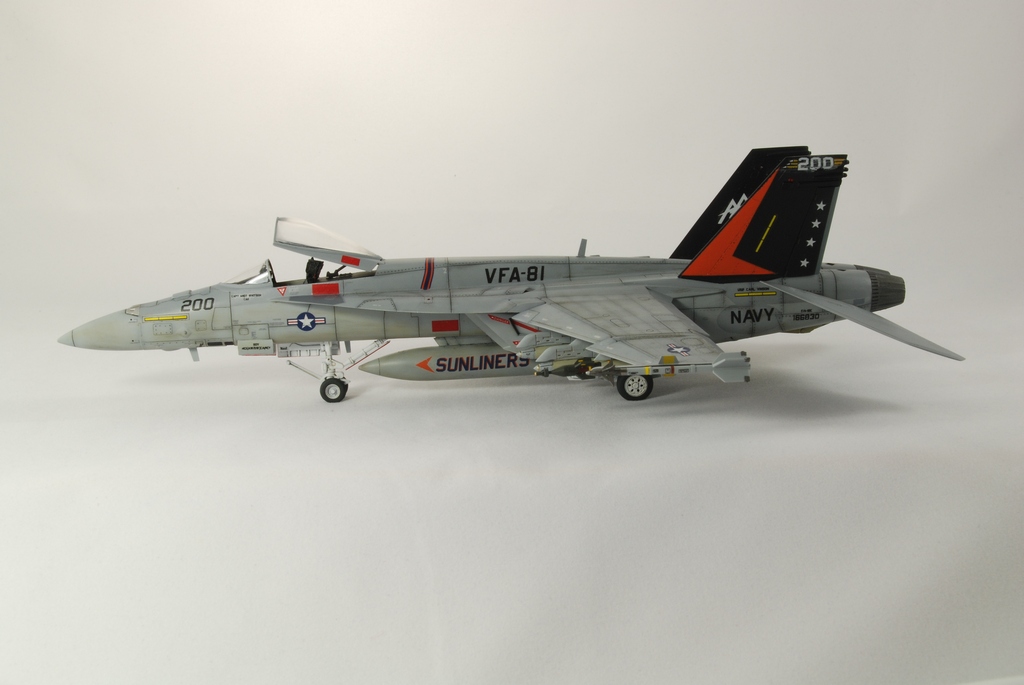

Приветствую, уважаемые коллеги. Представляю Вашему вниманию свою вторую попытку собрать самолет BoeingF/A-18ESuperHornet от Italeri в масштабе 1/72. Набор не самый удачный, и связано это даже не столько его слабой копийностью и проработкой мелочей, сколько с неважной стыковкой деталей. Шпаклевки пришлось местами положить достаточно много и соответственно проявить изрядную долю терпения, шлифуя проблемные места. Но зато его было не жалко в части отработки накатывания клепки, правки расшивки. Основная задача, которую я поставил себе – просто попытаться аккуратно собрать и покрасить.

Прототип:
Боинг F/A-18E/F «Супер Хорнет» (Boeing F/A-18E/F Super Hornet) — американский палубный истребитель-бомбардировщик и штурмовик. Является глубокой переработкой проекта истребителя F/A-18.
Торжественная выкатка опытного истребителя состоялась 18 сентября 1995 г. на заводе в г.Cент-Луис, а первый полет "Cупер Хорнета" состоялся 29 ноября 1995 г. Выпуск всей опытной серии из семи самолетов был завершен к концу 1996 г. Первый серийный самолет F/A-18E/F был поставлен строевой эскадрилье ВМC CША в ноябре 1999 г.
 В соответствии с существующими планами, многоцелевой истребитель F/A-18E/F вместе со своим предшественником F/A-18C/D с начала 2000-х годов являются фактически единственными боевыми самолетами на палубах американских авианосцев. Двухместный истребитель F/A-18F со второй половины прошлого десятилетия пришел на смену истребителю-перехватчику F-14 "Томкэт", выполняющему задачи ПВО авианосного соединения, палубному самолету РЭБ ЕА-6В, а также выполняет роль самолета управления и наведения. Одноместный F/A-18E решает задачи истребителя завоевания господства в воздухе и палубного штурмовика (ранее возлагавшиеся на А-6Е). Кроме того, многоцелевой истребитель "Cупер Хорнет" используется в качестве самолета для нанесения высокоточных ударов и самолета-заправщика.
 Более подробно о прототипе можно глянуть, например на этом сайте

Сборка:
Сборка модели самолета велась в рамках GB: Авиация US Navy и US Marines Corps. Подробно сборка самолета здесь, там же я попытался дать некоторый обзор того, что лежало в коробке и что использовалось из дополнительных наборов. В процессе работы дополнительно прикупил смоляные колеса от Northstarmodels (за приобретение отдельное спасибо Владимиру ака Nazar – оперативно все отправил, процесс сборки самолета не затормозился), т.к. комплектные немного подпортил, пытаясь имитировать их нагруженность. В статье остановлюсь на основных моментах:
- начал работу с одного из самых неприятных мест модели – воздухозаборников. Опустим вопросы их копийности, это зрелище не для слабонервных. Сборка этих узлов потребовала и подклейки местами пластика, и  обильного применения шпаклевки, как простой, так и двух компонентной, а также изрядную долю терпения на обработку, шлифование стыков;

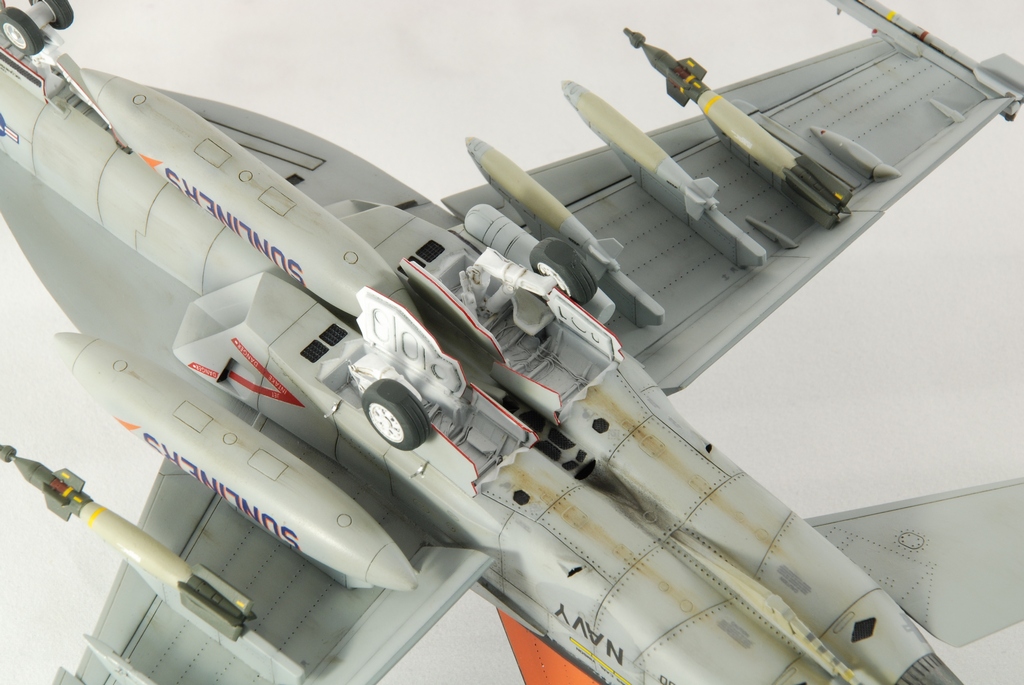

- ниши основного шасси. Был срезан выступ внутри ниш – его там быть не должно, получившееся отверстие заклеено листовым пластиком         S = 0,3 мм, из него же имитирован силовой набор, а также проводка из тонкой проволоки D=0,2 мм и какой-то еще более тонкой;

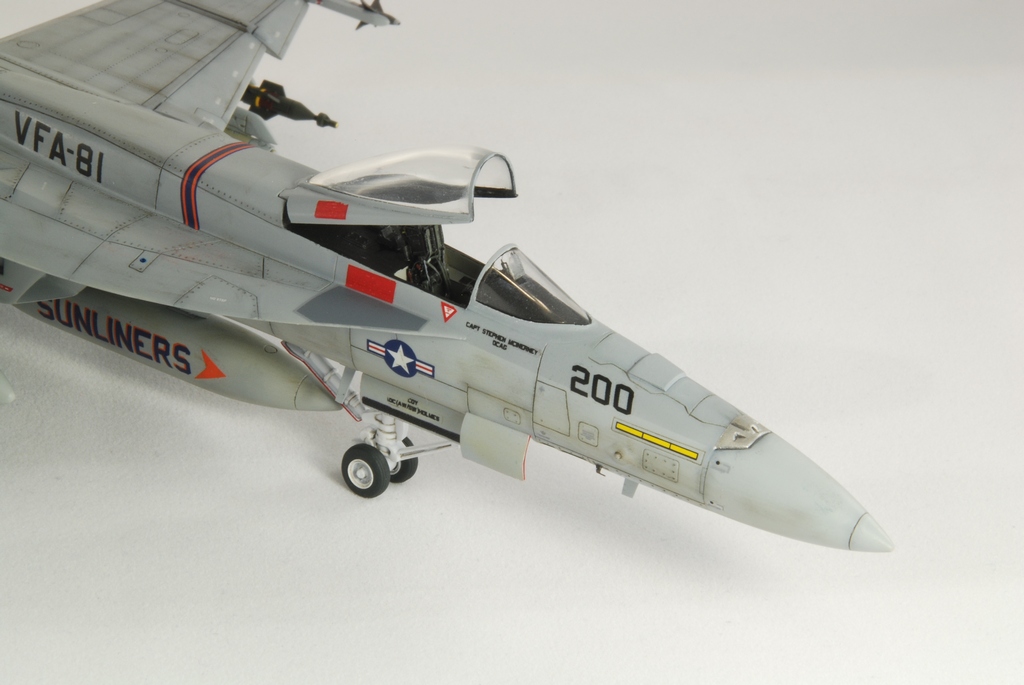

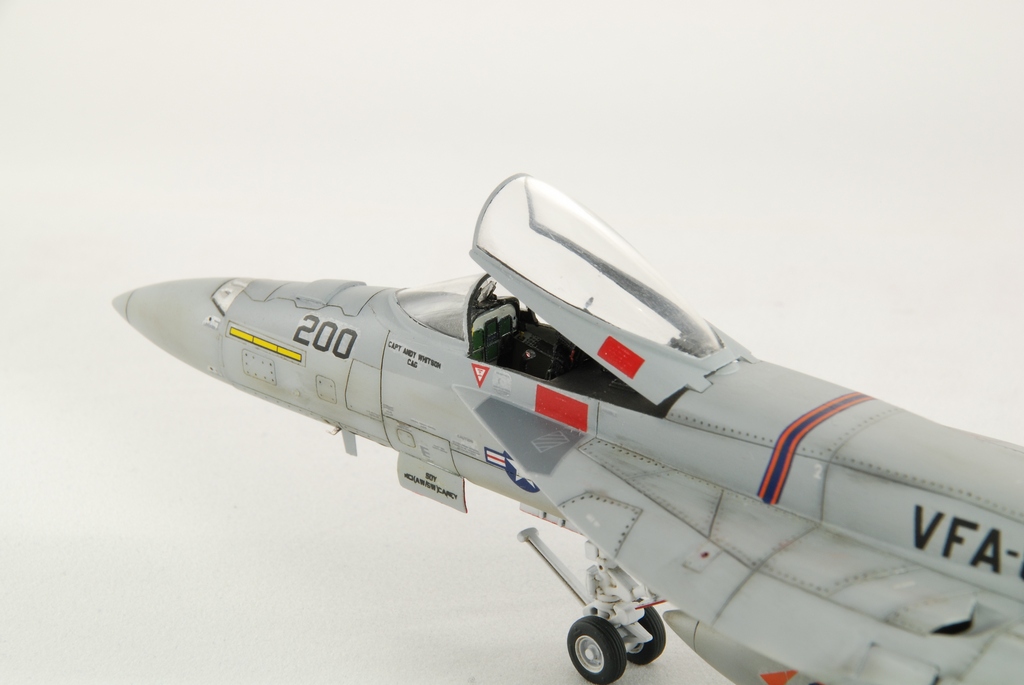

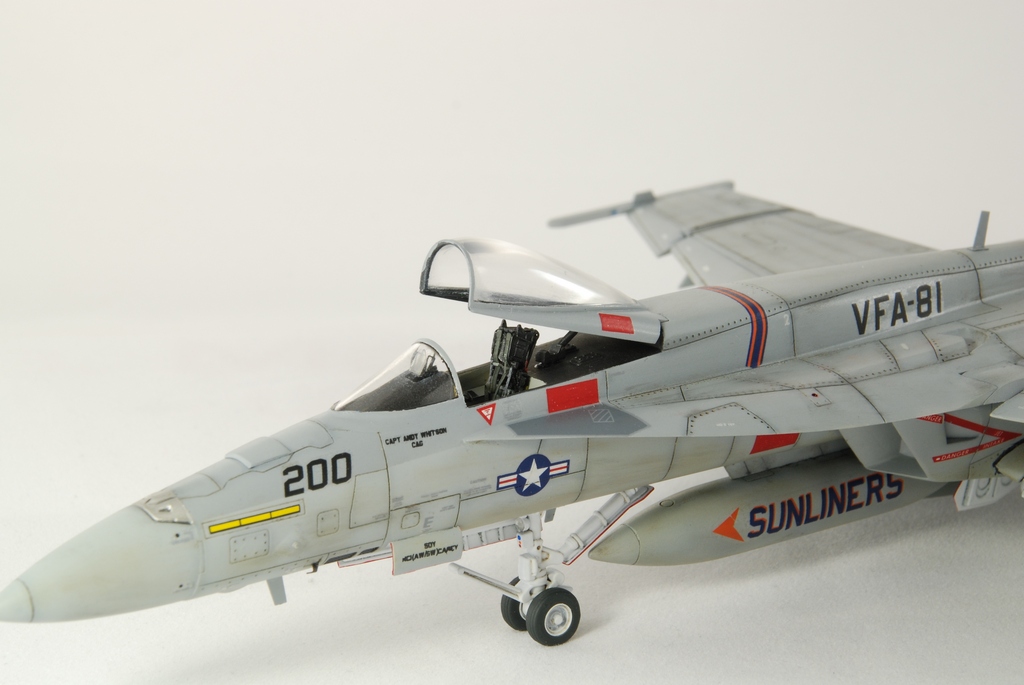

- кокпит. Использовано травление от Eduard: боковые панели и приборка. Травленая приборная панель стала похожа на прототип (китовая за ненадобностью ушла в ведро). Для усиления травленой приборки из пластика S=0,3 мм вырезал основу. Далее окраска и сборка на глянцевом лаке по принципу бутерброда. Затем несколько нудная процедура подгонки под козырек приборной панели. Пришлось основательно поработать бор-машинкой. Вклейка кокпита в фюзеляж сопровождалась заделкой щелей в задней части двухкомпонентной шпаклевкой от Tamiya.

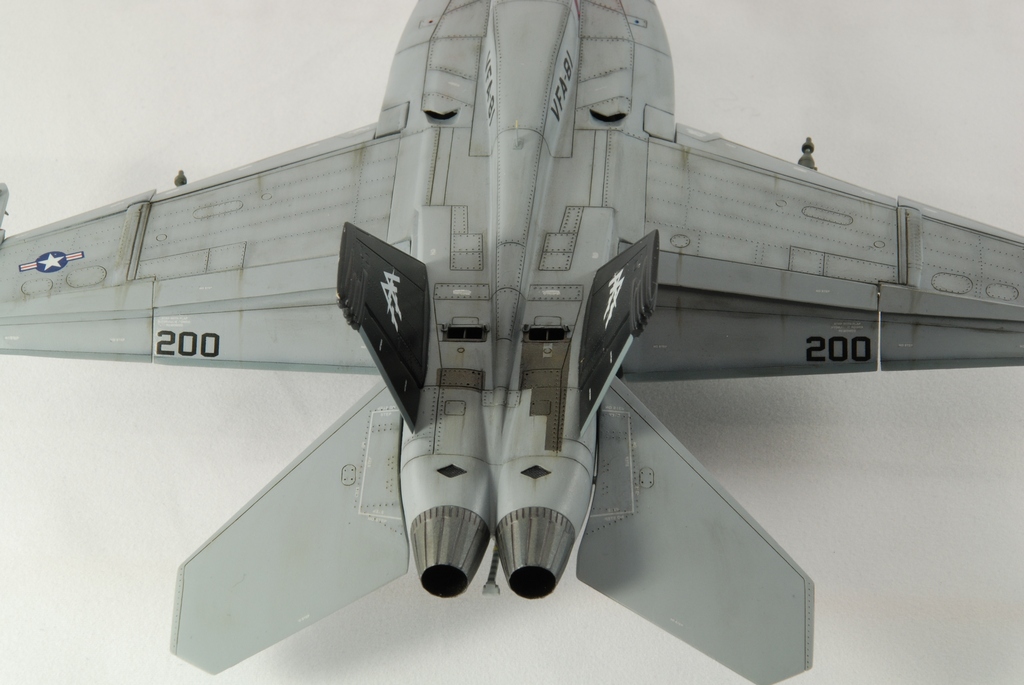

- верхняя часть фюзеляжа. Прорезаны отверстия в задней части, изготовлены и вклеены в них совки из листового пластика S = 0,3-0,13 мм. Затем из пластика 0,3 мм сделаны маленькие гребни по бокам отверстий. Зашпаклевана, зашлифована, а потом нарезана заново расшивка, более соответствующая прототипу. Нанесена клепка;
- стабилизаторы. Отрезаны от фюзеляжа, в торцы вклеены штифты, для последующего монтажа. Убрана лишняя расшивка, нарезаны лючки, добавлена клепка;

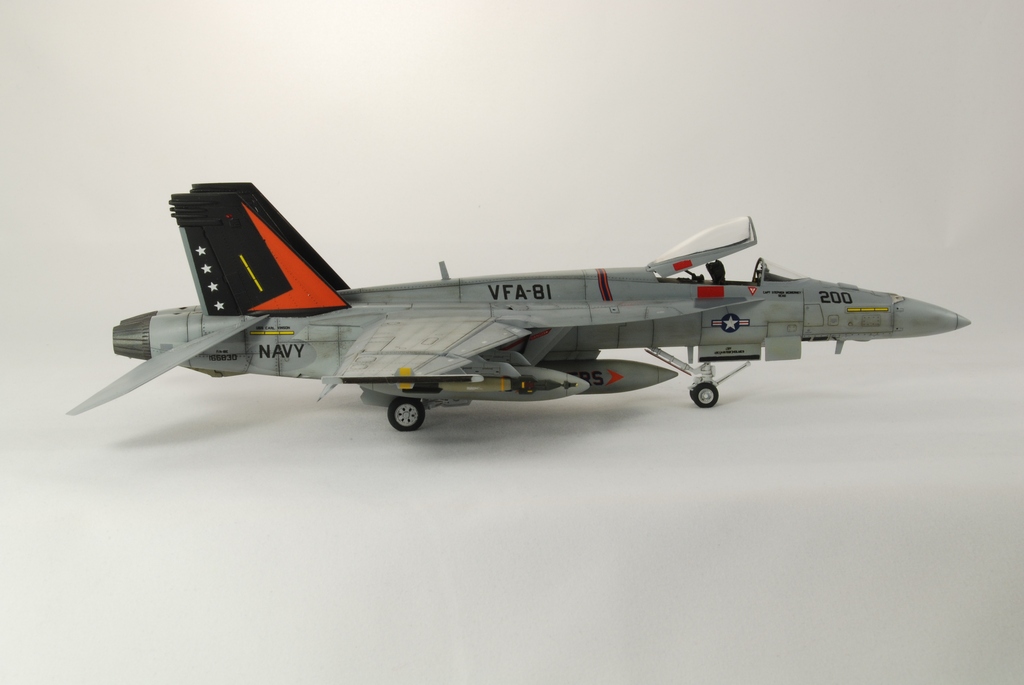

- кили. Убрана лишняя расшивка, частично добавлена недостающая. Нанесена клепка. Сточена задняя кромка рулевых поверхностей. БАНО – производства Elf 1/72;

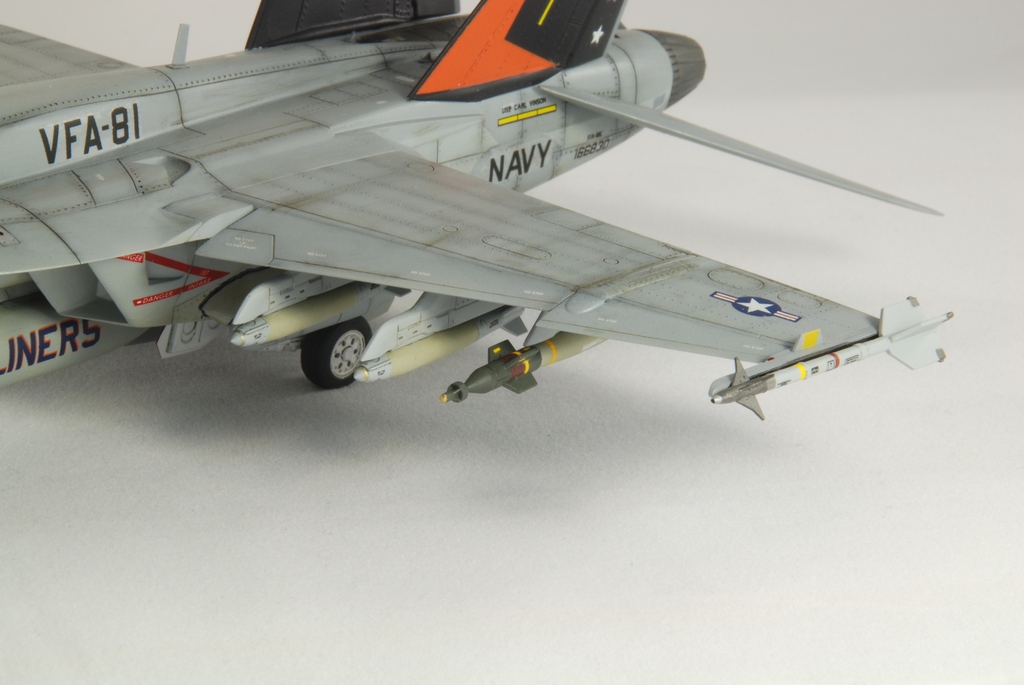

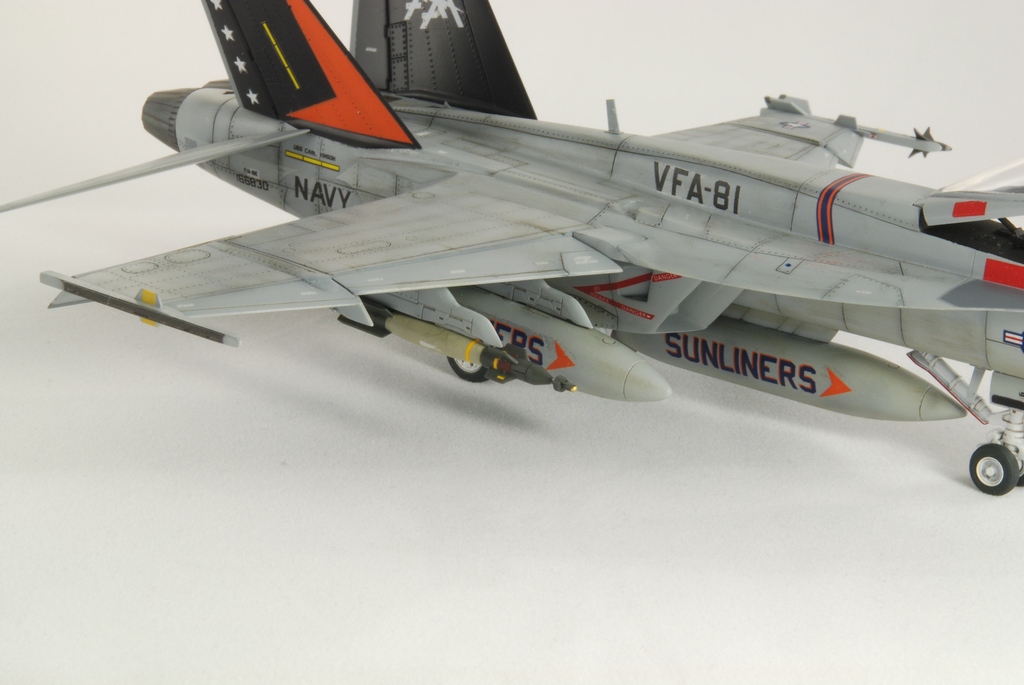

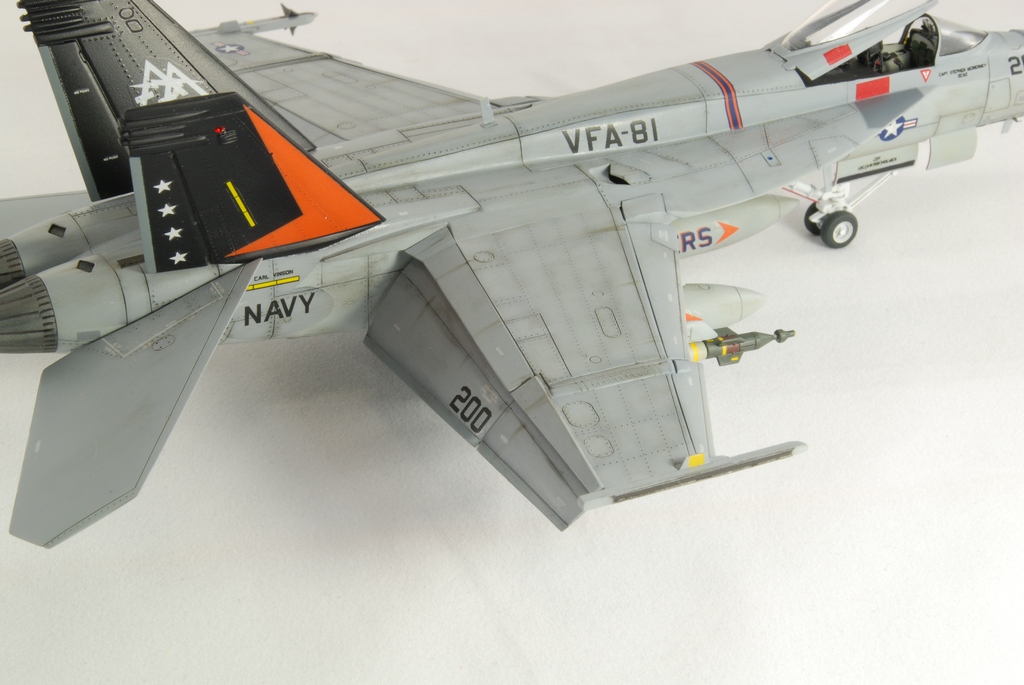

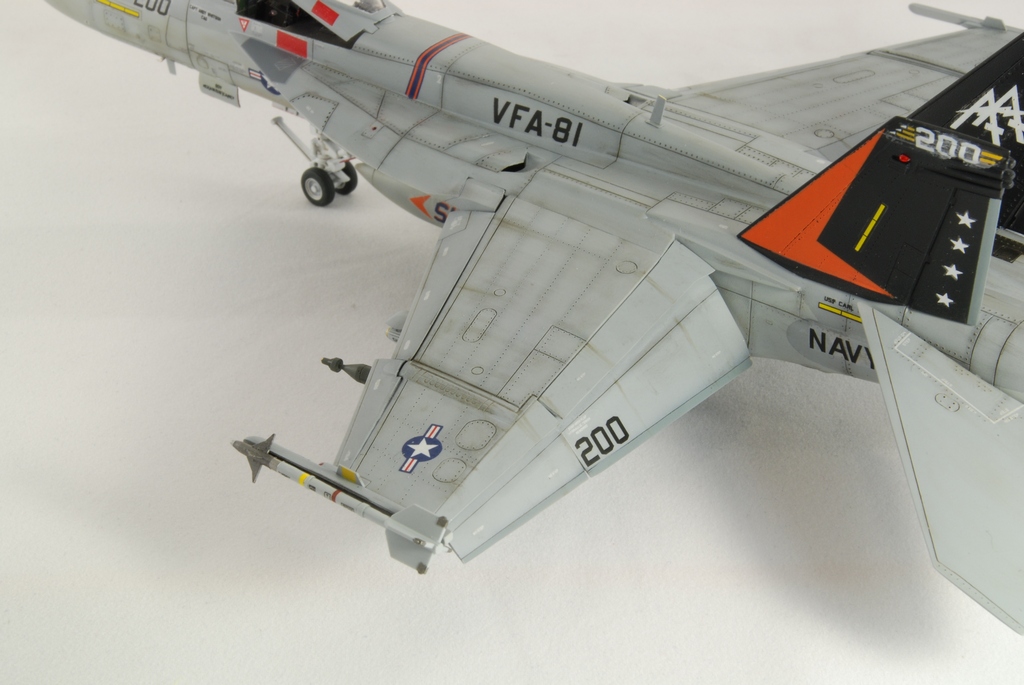

- крылья. Отрезаны от фюзеляжа. Несколько изменено расположение пилонов относительно продольной оси самолета. Теперь они расходятся веером, как и на прототипе. Отрезаны закрылки и предкрылки, смонтированы в отклоненном положении. Закрылкам бор-машинкой и шкуркой придана аэродинамическая форма. Заново изготовлена пластина из пластика S=0,5 мм, закрывающая сверху щель между закрылком и плоскостью крыла. Доработана передняя кромка крыла с помощью прутка сечением полукруг D=1,0 мм и шпаклевки. Зашпаклевана, зашлифована, а потом частично нарезана заново расшивка, сделана клепка. На оконечностях крыла из пластика 0,3 мм изготовлены небольшие гребни в соответствии с фото.
- торцевые пилоны вооружения. Из проволоки 0,2 мм сделаны направляющие;

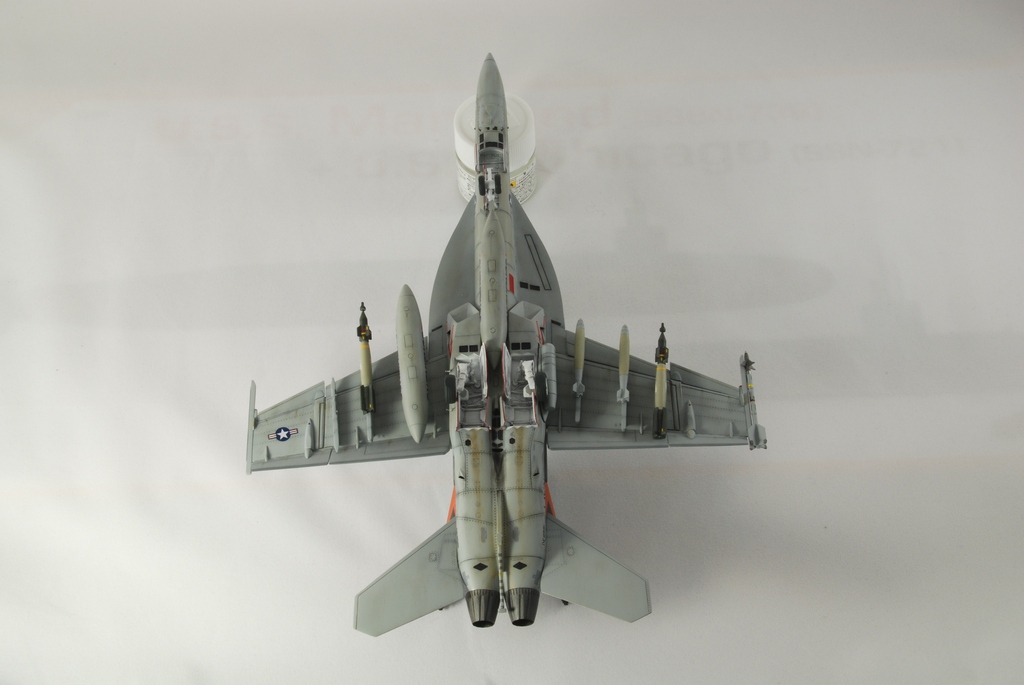

- из пластика 1 мм изготовлен центральный подфюзеляжный пилон для топливного бака. Штатный был совсем не похож;
- переделаны кронштейны крепления и обтекатели приводов закрылков под «новое» отклоненное положение;

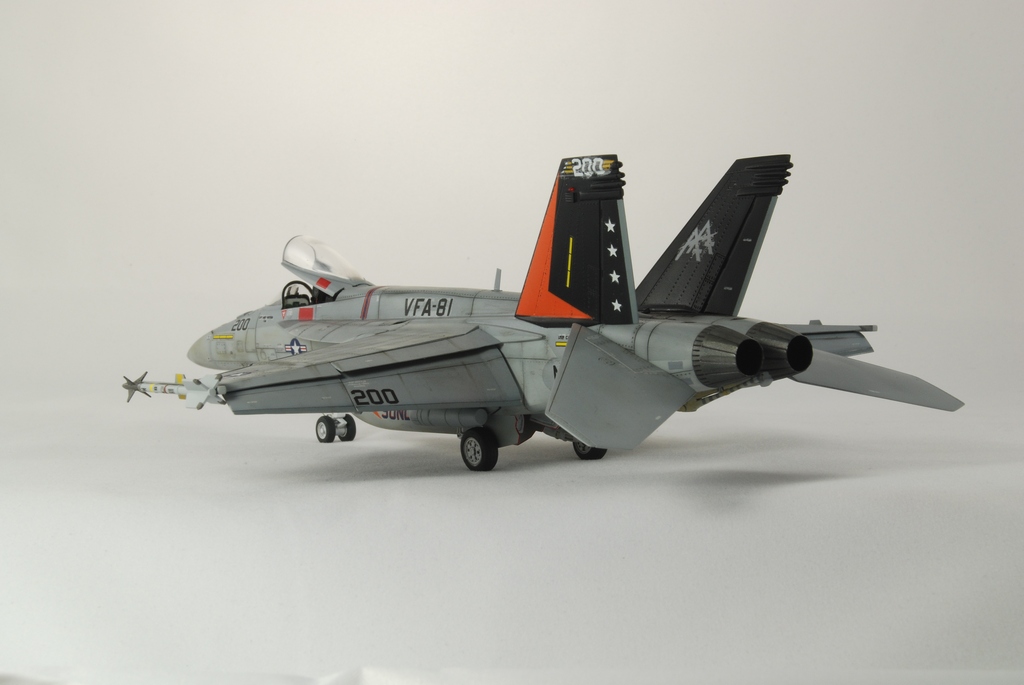

- изготовлены форсажные камеры для двигателей. Свернута в трубку бумага и пропитана супер-клеем;

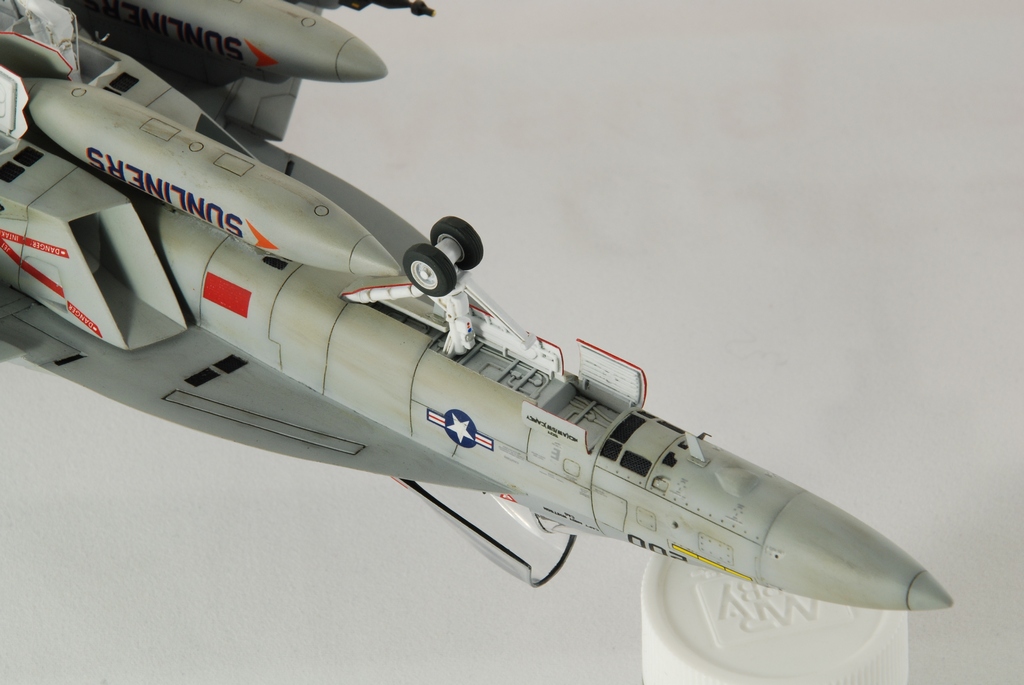

- имитация фары на носовой стойке шасси срезана и заменена на продукцию Elf;

- из травления и трубочек D=0,3 мм сделал замки крепления AIM-120 на правом ВЗ;
- чуть доработал ракеты AIM-9. Приклеил на задние стабилизаторы кусочки фольги, имитировав рулевые поверхности.

Окраска:
Предварительная грунтовка самолета выполнена Mr. Surfacer 1200, растворитель родной Mr. ColorThinner. Окраска самолета выполнялась красками от Humbrol (очень намучился с цветами фюзеляжа), Tamiya и AlcladII.


Декали:
Декали от Authentic Decals оказались ужасного качества. В расшивку не втягивались никак и ничем. Совершенно не эластичные, при нанесении на криволинейную поверхность крошились на мелкие кусочки. Держаться на поверхности очень плохо, и после нанесения матового лака еще и засеребрились. Единственно, что понравилось – это качество прорисовки мелких деталей и надписей – все читаемо, в этом никаких нареканий.
Наносились декали на глянцевый лак от Gunze Mr. Color GX100 Super Clear III. Приваривались как обычно жидкостями Set  и Sol от Microscale. Затем повторный слой глянца.
Смывка от MIG, пачкание пудреницами от Tamiya и финальный слой матового лака Mr. Color C-182 FlatClear.

Вооружение:
Комплектное вооружение не использовал по причине его кривости, некрасивости, сложности сборки (точнее стыковки деталей) и т.д. и т.п. – каждый надет недостаток себе по душе.
- Дополнительный топливный бак взял из запасов, от обычного «Хорнета»;
- AN/ASQ-228 AdvancedTargetingForward-LookingInfraredбыл предоставлен мне коллегой Ляксей, за что ему огромное спасибо! Комплектный больше напоминает изделие из магазина интимных услуг, чем свой прототип.
- AIM-9L/M (1 шт.) – из наборов вооружения от Hasegawa;
- GBU-12 (2 шт.) – из наборов вооружения от Hasegawa;
- GBU-38 (2 шт.) – опять же спасибо коллеге Ляксей за помощь.
На всех деталях пришлось шлифовать след от стыка пресс-форм, на Сайдвиндерах уменьшить толщину задних стабилизаторов, но это было не сложно.

Недостатки набора (мой взгляд):
Самый большой недостаток, если опустить вопросы копийности, это стыковка деталей модели. Практически все швы требуют шпаклевания, шлифования ну и как следствие, последующего восстановления расшивки. Наиболее проблемные места:
- воздухозаборники;
- места стыковки деталей фюзеляжа особенно большие ступеньки получаются в задней части (стык верхней и нижней половинок), в средней части между ВЗ и чуть меньшая в носовой части в районе кокпита;
- стыковка крыльев к фюзеляжу;
- вооружение самолета: опять же плохая стыковка деталей между собой, толстое оперение, очень условная копийность;
- крайне упрощенно показаны двигатели, ФК отсутствуют как класс.

Вот собственно и все, что могу рассказать о проделанной работе. Всем отличного настроения и приятного просмотра!
