ТРКПСН проекта 941 Акула (Class Typhoon)

Приветствую всех! Хочу представить вам очередную свою модель атомохода проекта 941, самой крупного подводного корабля в мире с подводным водоизмещением 48000т. Для начала, информация о прототипе (уникальном во многих отношениях)...
    Уровень отечественных технологий 1970-80-х годов не позволял создать твердотопливную баллистическую межконтинентальную ракету большой мощности в габаритах, близких к габаритам предшествующих жидкостных ракет. Рост размеров и веса оружия, а также массогабаритные характеристики нового радиоэлектронного оборудования, увеличившиеся по сравнению с предшествующим поколением в 2,5…4 раза, привели к необходимости принятия нетрадиционных компоновочных решений. В результате был спроектирован оригинальный, не имеющий мировых аналогов тип подводной лодки с двумя прочными корпусами, расположенными параллельно. Кроме всего прочего, подобная «сплющенная» в вертикальной плоскости форма корабля диктовалась ограничениями по осадке в районе Северодвинского судостроительного завода и ремонтных баз Северного флота. Выбранная схема являлась в значительной мере вынужденным, далеко не оптимальным решением, приведшим к резкому увеличению водоизмещения корабля, в то же время она позволила повысить живучесть крейсера за счёт разнесения энергетической установки по автономным отсекам в двух раздельных прочных корпусах; улучшить взрыво- и пожаробезопасность, а также размещение торпедного отсека и главного командного поста в изолированных прочных модулях. При создании нового корабля была поставлена задача расширения зоны его боевого применения подо льдами Арктики вплоть до предельных широт за счёт совершенствования навигационного и гидроакустического вооружения. Для запуска ракет из-под арктического «ледового панциря» лодка должна была всплывать в полыньях, проламывая ограждением рубки лёд толщиной до 2,5 м.
    Конструкция подводной лодки пр.941 выполнена по типу «катамаран»: два раздельных прочных корпуса (диаметром 7,2 м каждый) расположены в горизонтальной плоскости параллельно друг другу. Кроме того, имеется два отдельных герметичных капсулы-отсека – торпедный отсек и расположенный между главными корпусами в диаметральной плоскости модуль управления, в котором находится центральный пост и размещённый за ним отсек радиотехнического вооружения. Ракетные шахты расположены между прочными корпусами в передней части корабля. Оба корпуса и капсулы-отсеки соединены между собой переходами. У основания рубки, под ограждением выдвижных устройств, расположены две всплывающие спасательные камеры, способные вместить весь экипаж подводной лодки. Рубка имеет ледовые подкрепления и крышу округлой формы, облегчающую всплытие во льдах. Прочные корпуса, центральный пост и торпедный отсек выполнены из титанового сплава, а лёгкий корпус–из стали с нанесенным на него специальным резиновым покрытием.

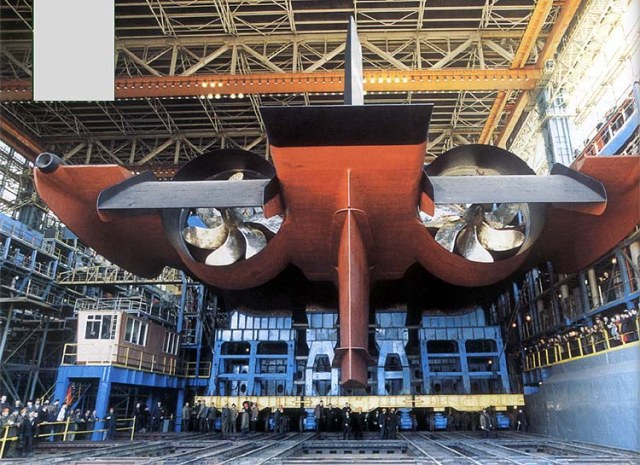

    Энергетическая установка 3-го поколения номинальной мощностью 100.000 л. с. выполнена по блочному принципу компоновки с размещением автономных модулей в двух эшелонах. Установка включает два водо-водяных реактора на тепловых нейтронах ОК-650 (по 190 мВт каждый) и две паровые турбины. Два малошумных семилопастных гребных винта фиксированного шага установлены в кольцевых насадках. В качестве резервных средств движения имеется два электродвигателя постоянного тока, которые подключаются к линии главного вала посредством муфт. Для маневрирования в стеснённых условиях корабль оснащен подруливающим устройством в виде двух выдвижных колонок с гребными винтами (в носовой и кормовой частях). Винты подруливающего устройства приводятся в движение электродвигателями мощностью по 750 кВт.
    При создании подводной лодки пр.941 огромное внимание было уделено снижению её гидроакустической заметности. В частности, корабль получил двухкаскадную систему резино-кордовой пневматической амортизации, были внедрены блочная компоновка механизмов и оборудования, а также новые, более эффективные звукоизолирующие и противогидролокационные покрытия. В результате по гидроакустической скрытности новый ракетоносец, несмотря на свои гигантские размеры, значительно превзошел все ранее построенные отечественные ПЛАРБ и, вероятно, вплотную приблизился к американскому аналогу – ПЛАРБ типа «Огайо».
    Ракетный комплекс Д-19 включает 20 твердотопливных трехступенчатых межконтинентальных баллистических ракет с разделяющимися головными частями Р-39 (РСМ-52, западное обозначение – SS-N-20 «Sturgeon»). Старт всего боекомплекта осуществляется двумя залпами, с минимальными интервалами между пусками ракет. Ракеты могут запускаться с глубины до 55 м (без ограничений по погодным условиям на поверхности моря), а также из надводного положения. Для комплекса Д-19 создана оригинальная стартовая система с размещением практически всех элементов пусковой установки на самой ракете. В шахте БРПЛ Р-39 находится в подвешенном состоянии, опираясь специальной амортизационной ракетно-стартовой системой (АРСС) на опорное кольцо, расположенное в верхней части шахты. Пуск выполняется из «сухой» шахты с помощью порохового аккумулятора давления (ПАД). Дополнительное вооружение лодки состоит из шести 533-мм торпедных аппаратов с устройством быстрого заряжания, способных применять практически все типы современных отечественных торпед и ракето-торпед данного калибра (типовой боекомплект – 22 торпеды УСЭТ-80, а также реактивные торпеды «Шквал»). Вместо части ракетно-торпедного вооружения на борт корабля могут приниматься мины.

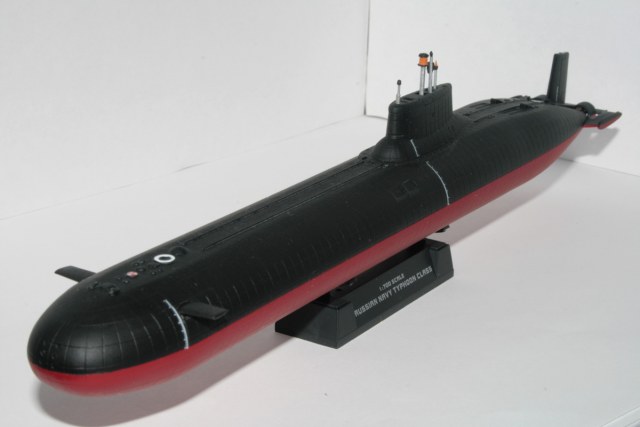

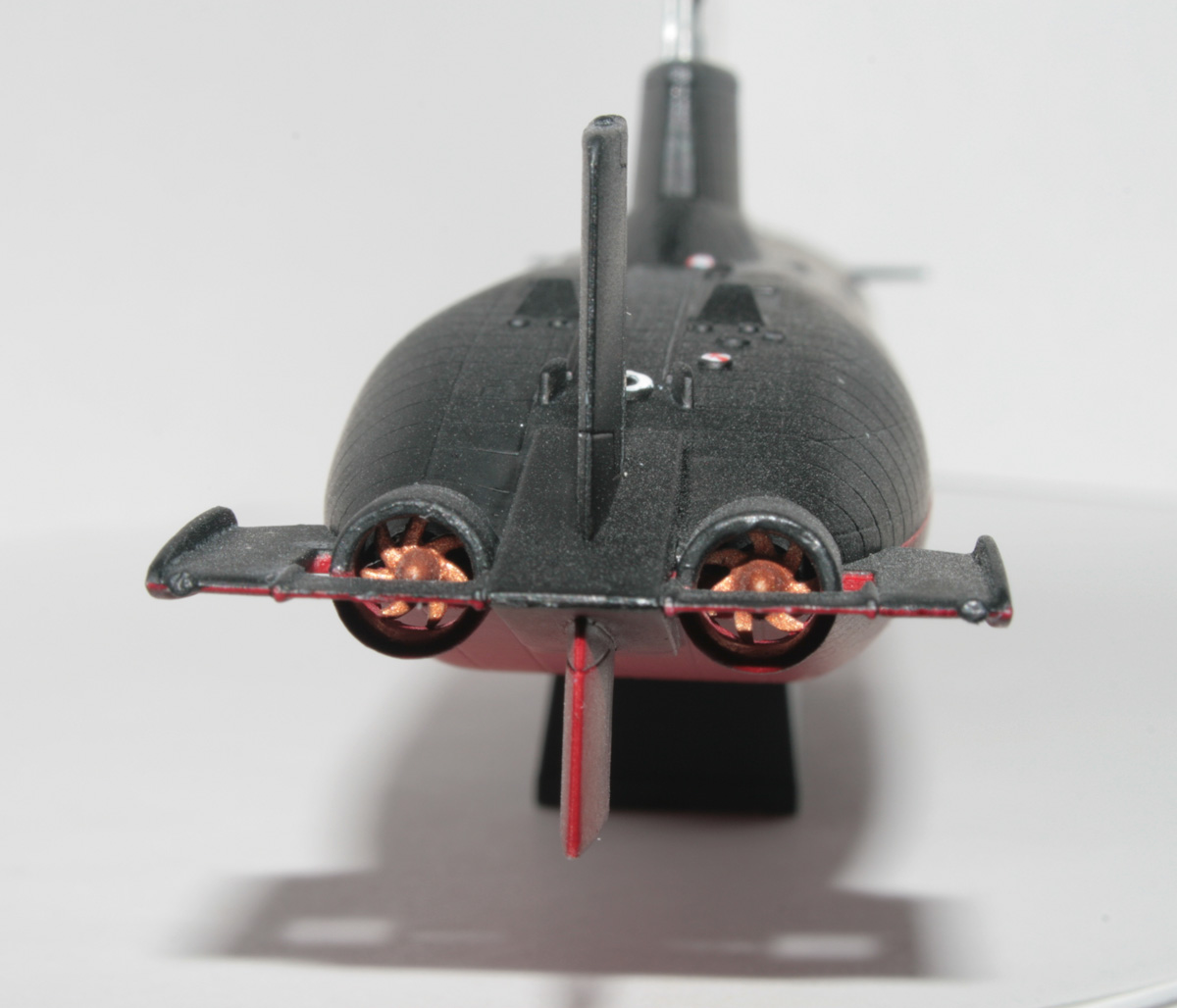

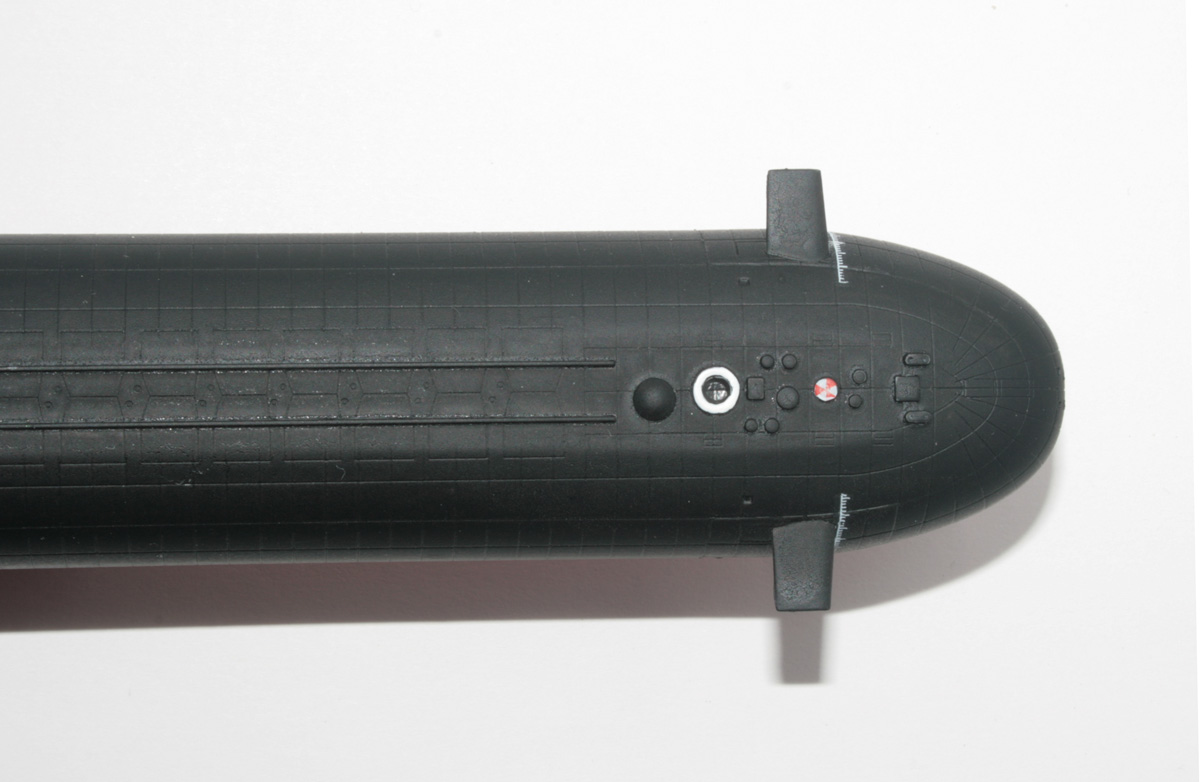

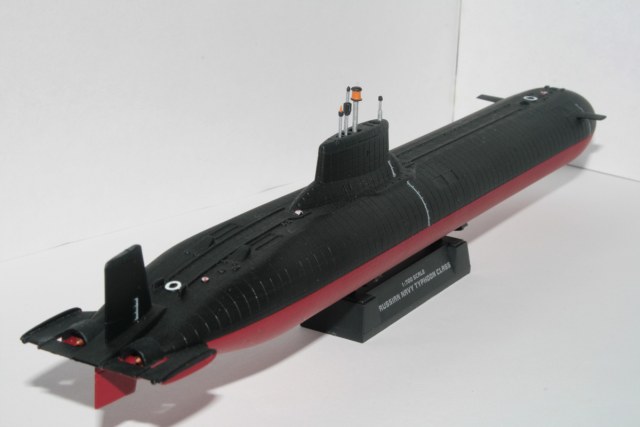

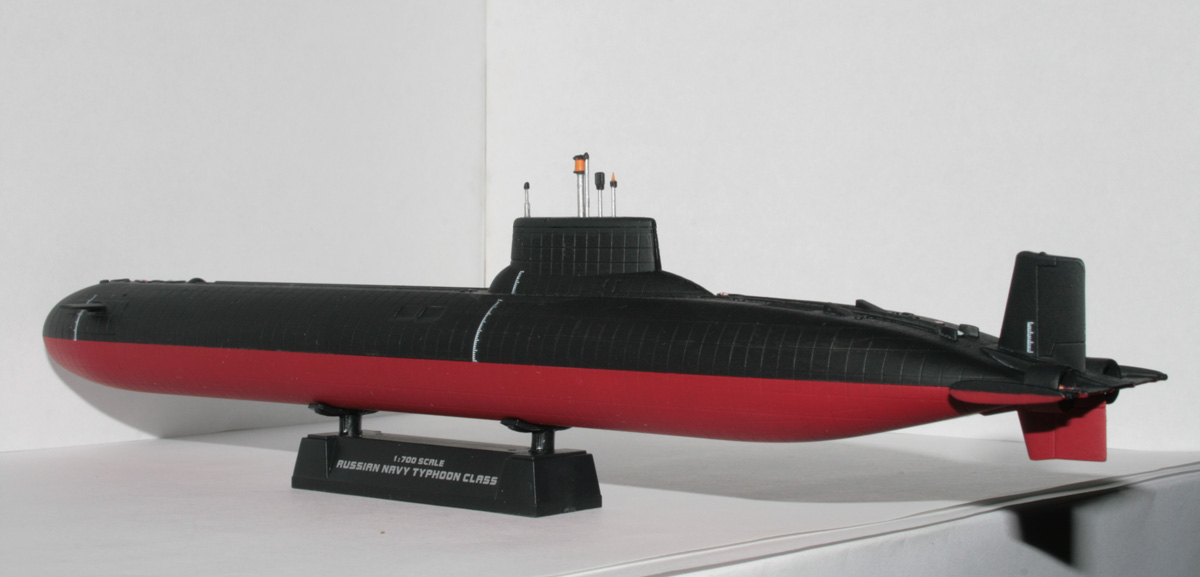

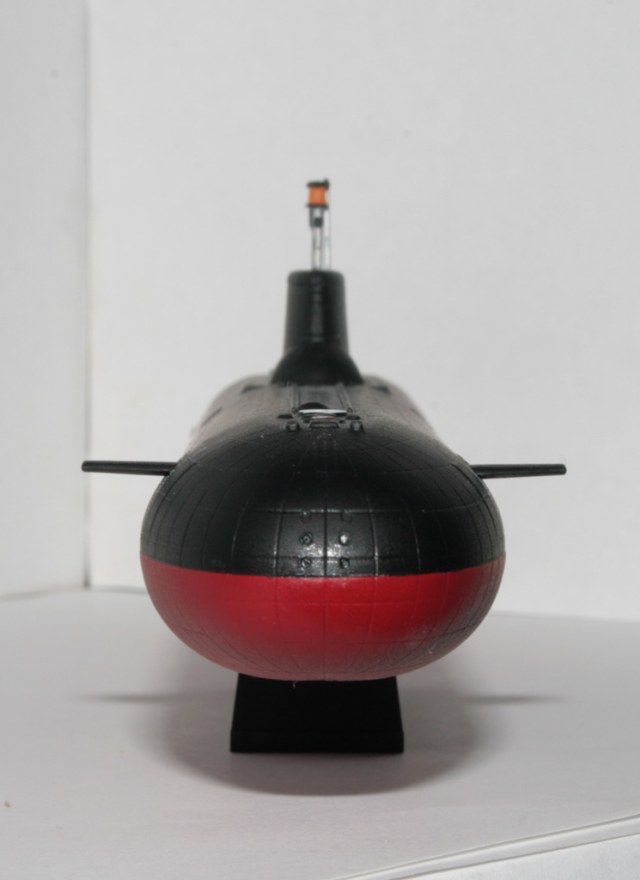

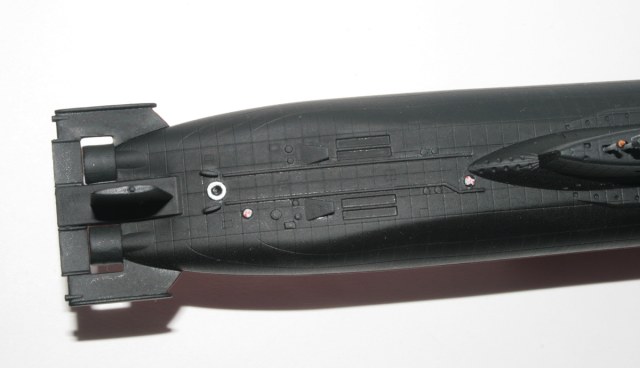

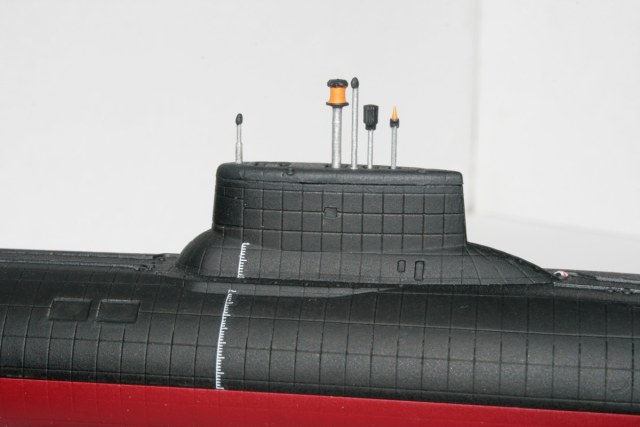

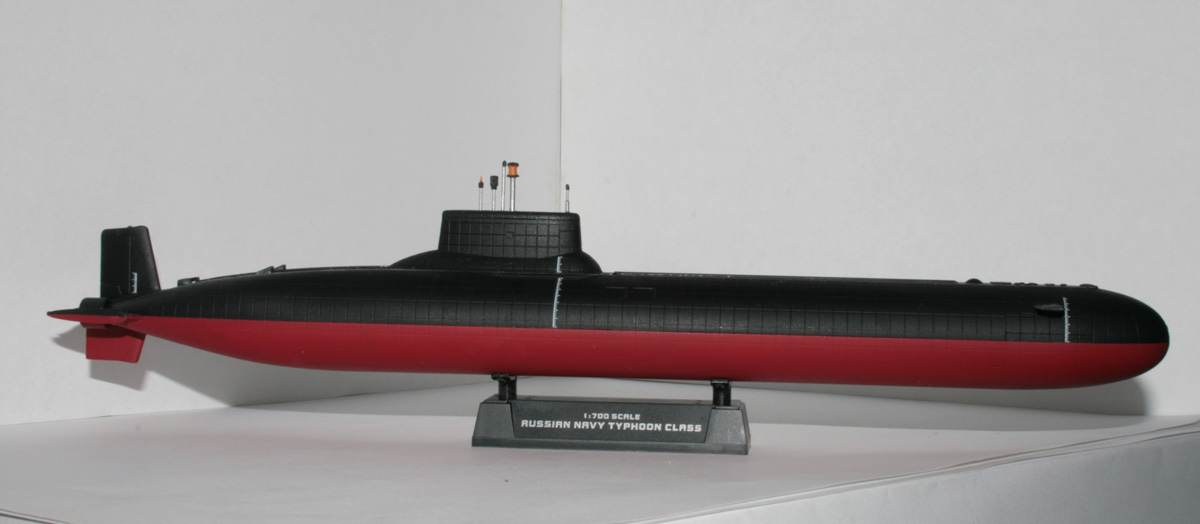

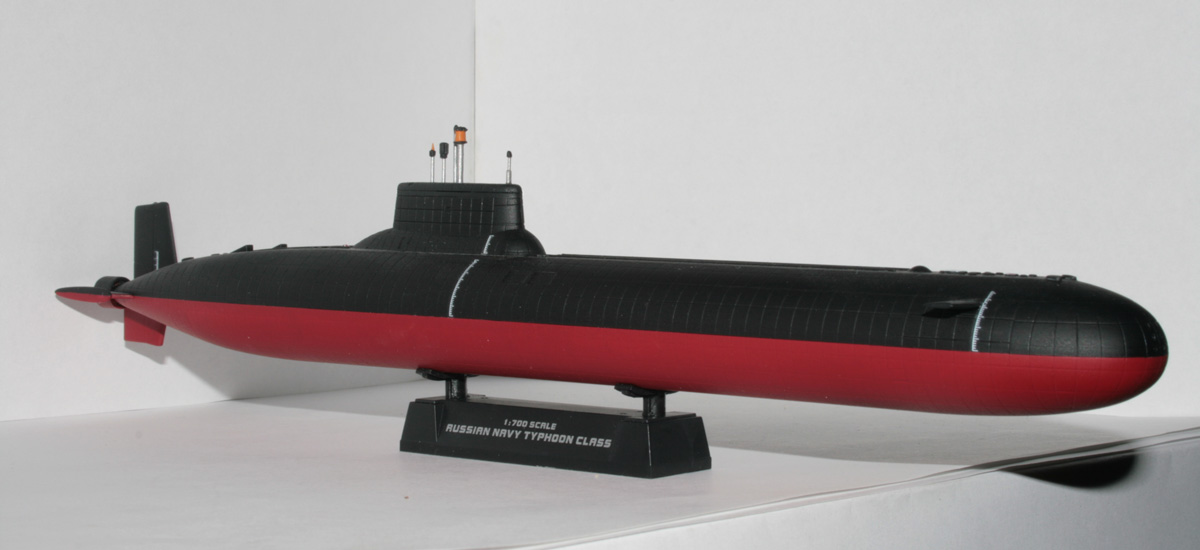

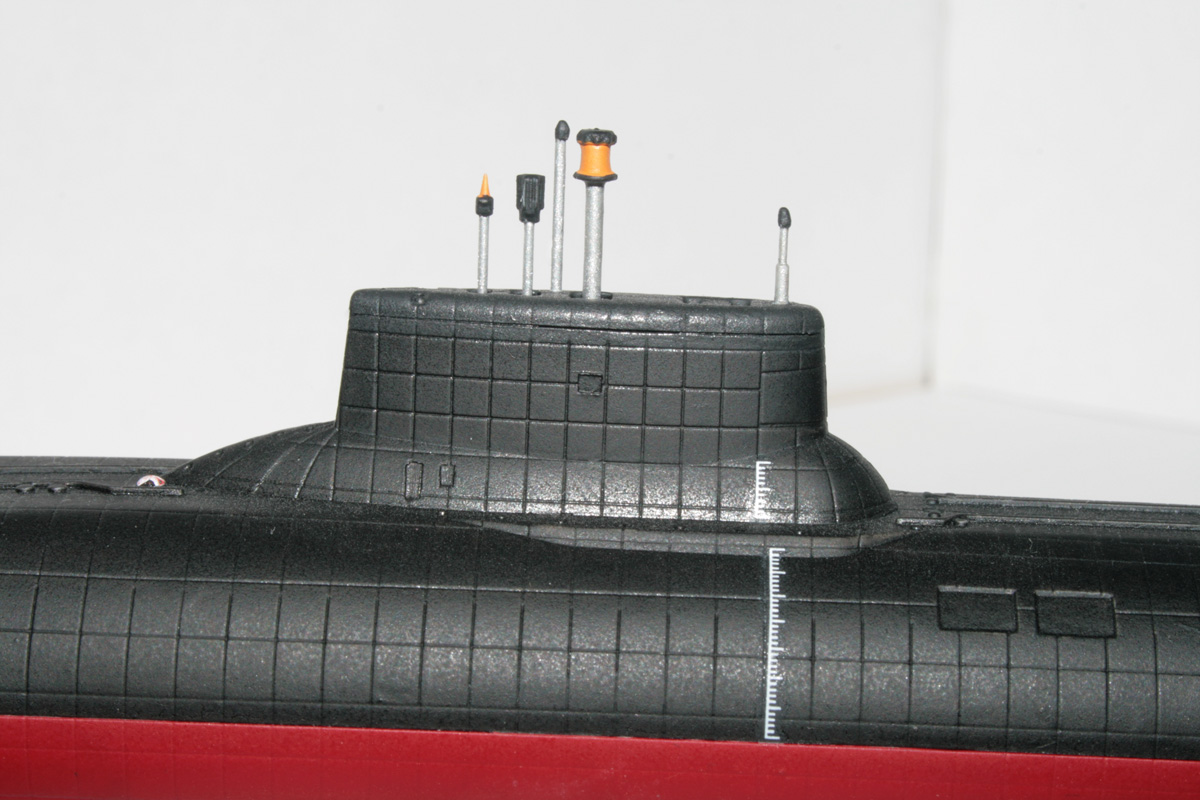

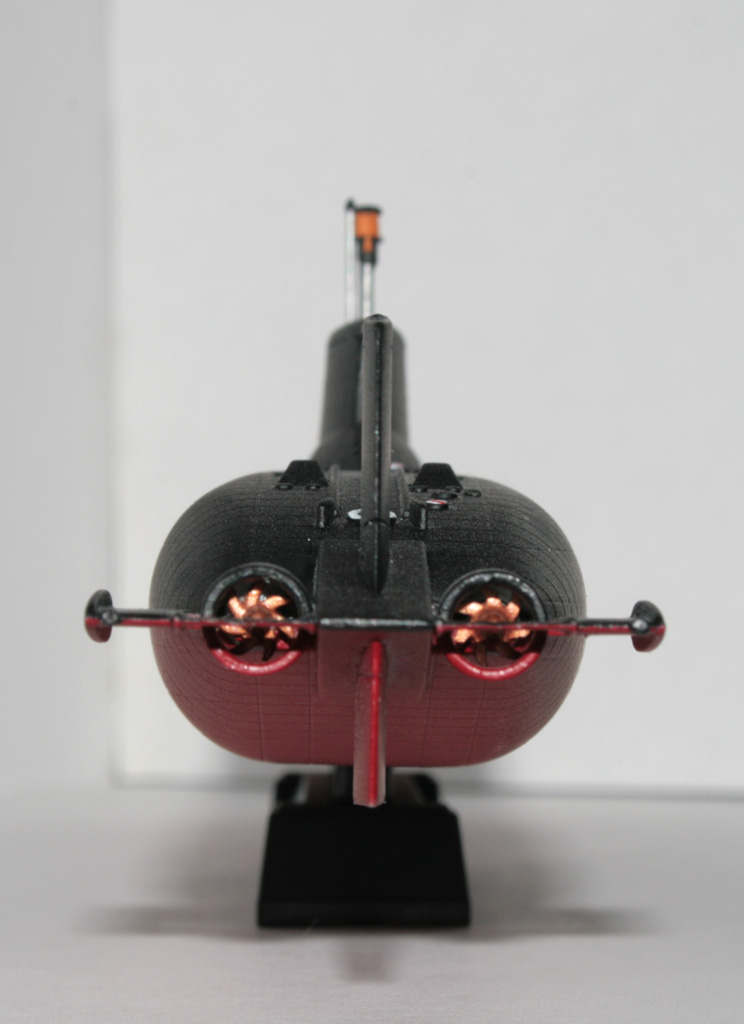

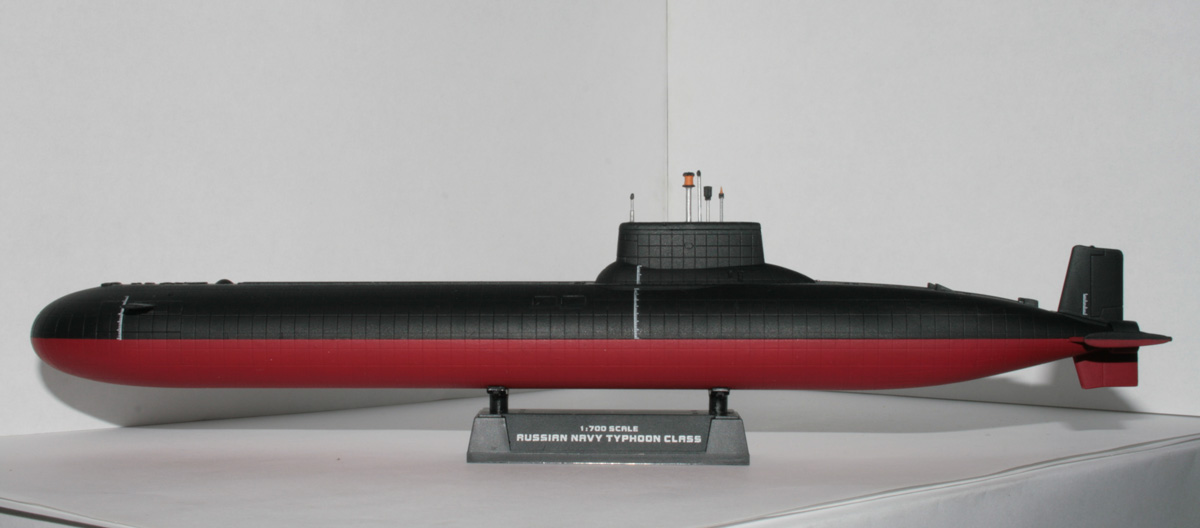

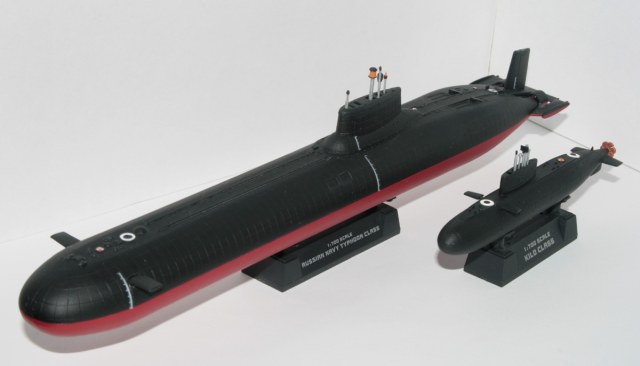

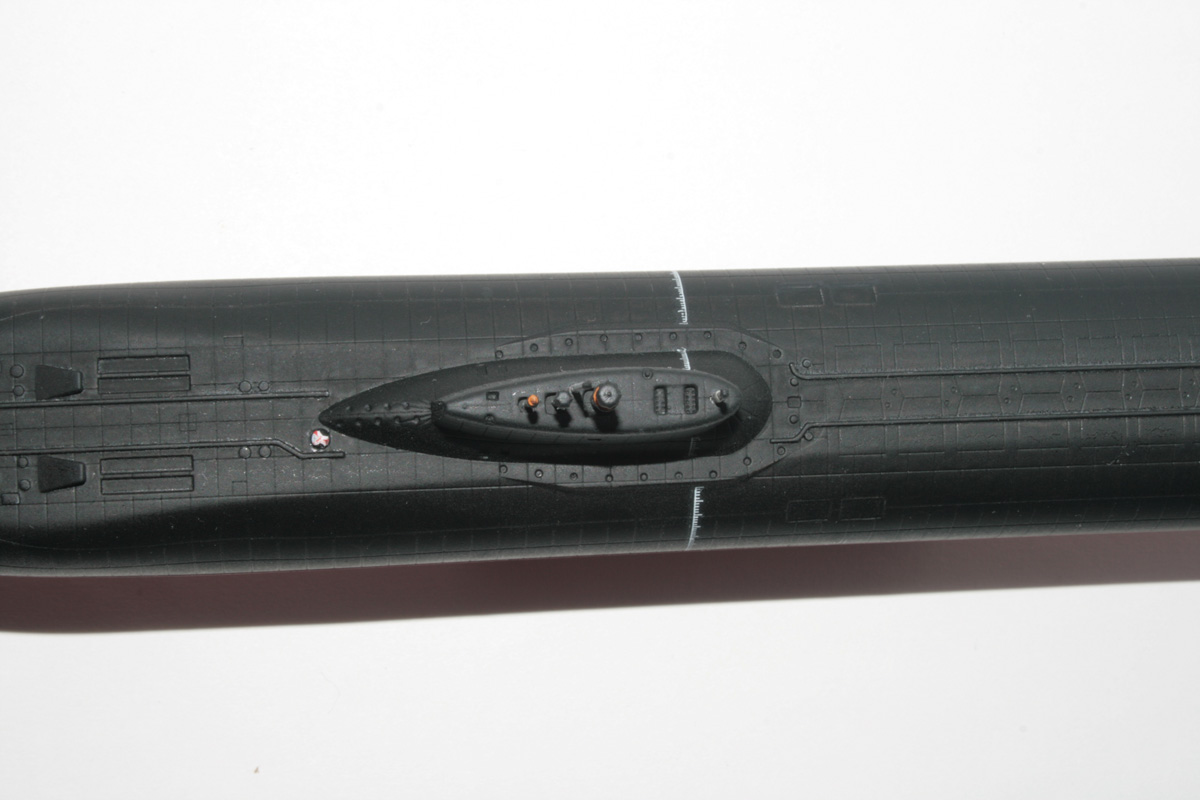

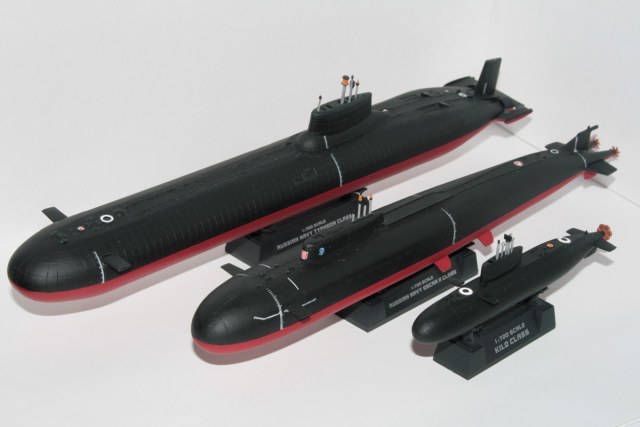

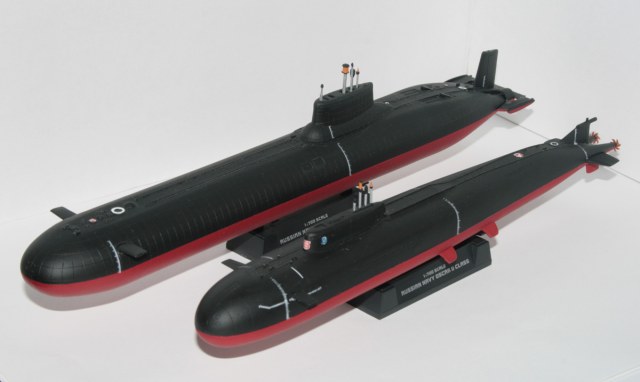

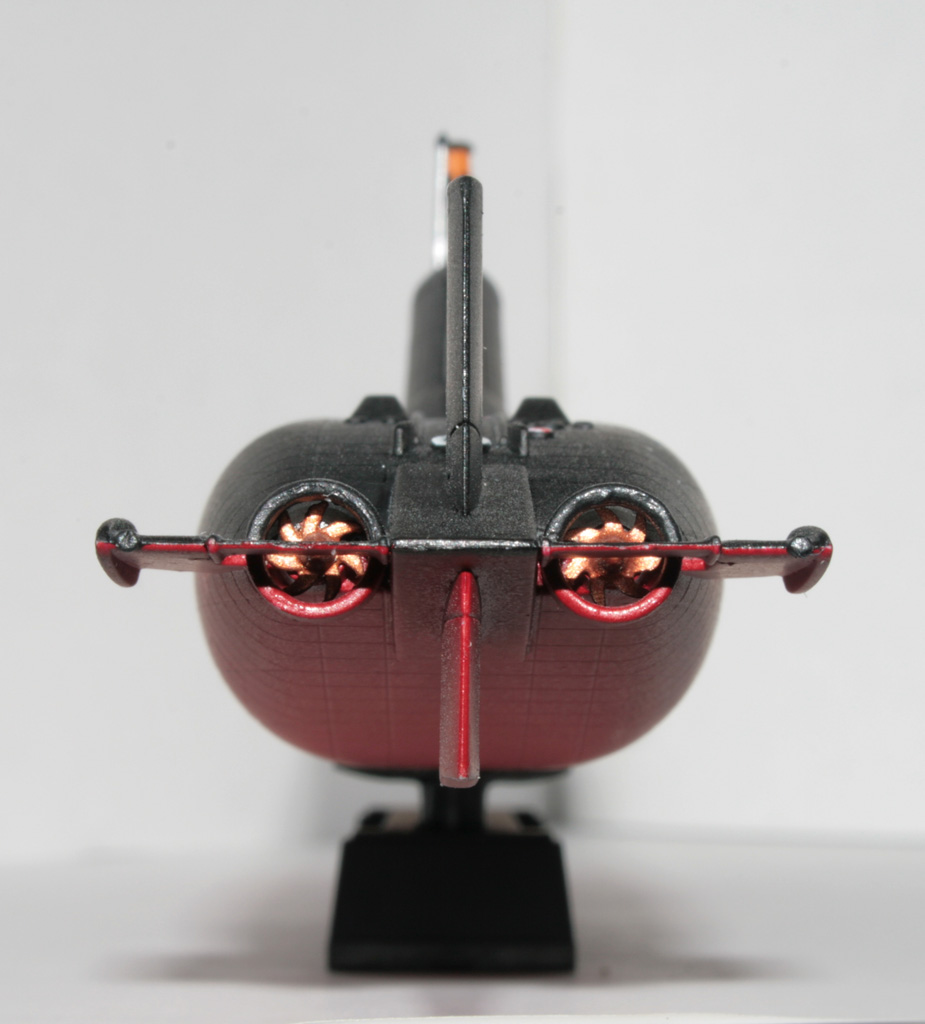

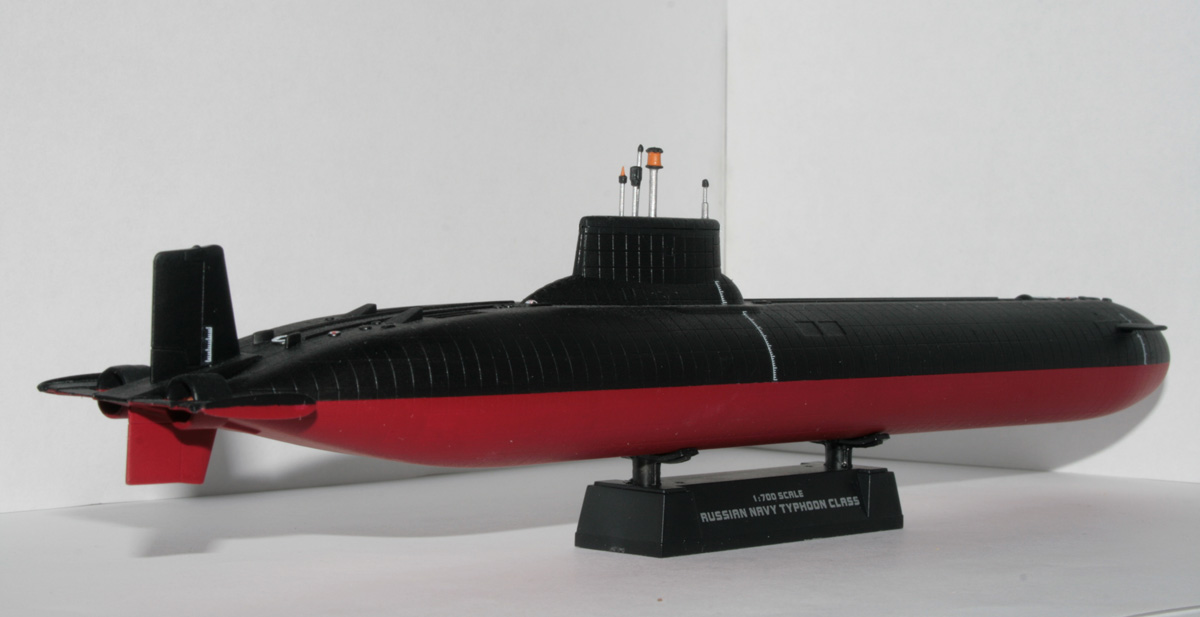

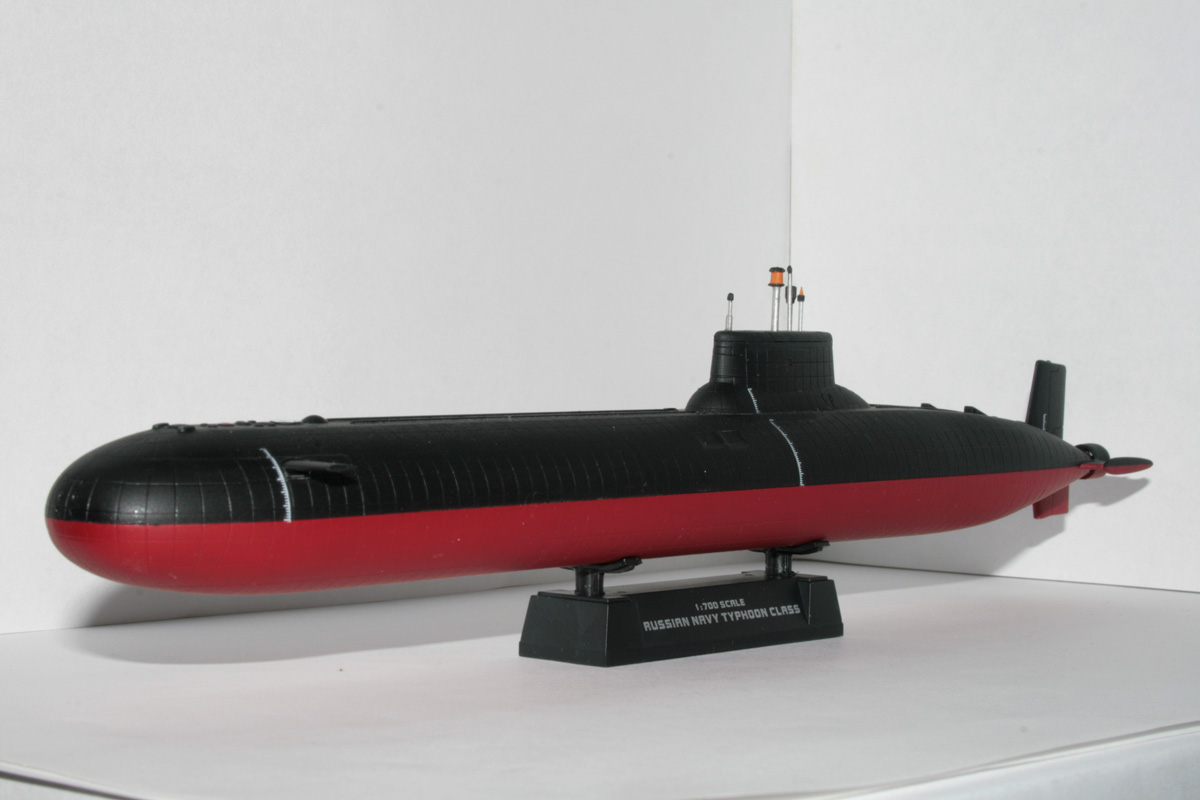

    По модели. В целом модель китайцами сделана неплохо, но была одна основная проблема - винты. Мало того, что они были сделаны зацело с кольцевыми насадками, сделаны были направленными в одну сторону, так еще и были шестилопастными! Я решил эту проблему, купив очередной кит проекта 949А от того же производителя и использовав их винты. Внешне они похожи, по размеру подошли, левый винт я "развернул" как и на предыдущей лодке. Ну а старые "винты" я выпилил из кожухов, вставив новые. Смотреться стало гораздо лучше. Декалей меток погружения китайцы дали много, но я использовал их только там, где видел по чертежам и фото, может где-то и промахнулся...))) К сожалению покрывая финишным лаком от тамия немного покоцал декали на верхней поверхности лодки, надеюсь, это не сильно испортит впечатление от нее. Красил как всегда кистью, красками АКАН. На последних фото Акула рядом с Антеем и Палтусом для демонстрации размеров и мощи корабля. Надеюсь вам понравится!
