АН-12 БК
- Производитель:
- Roden
- Тип двигателя:
- Газо-турбинная
- Тип техники:
- Гражданские
- Год выпуска:
- после 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- СССР–Россия
Примите новичка!

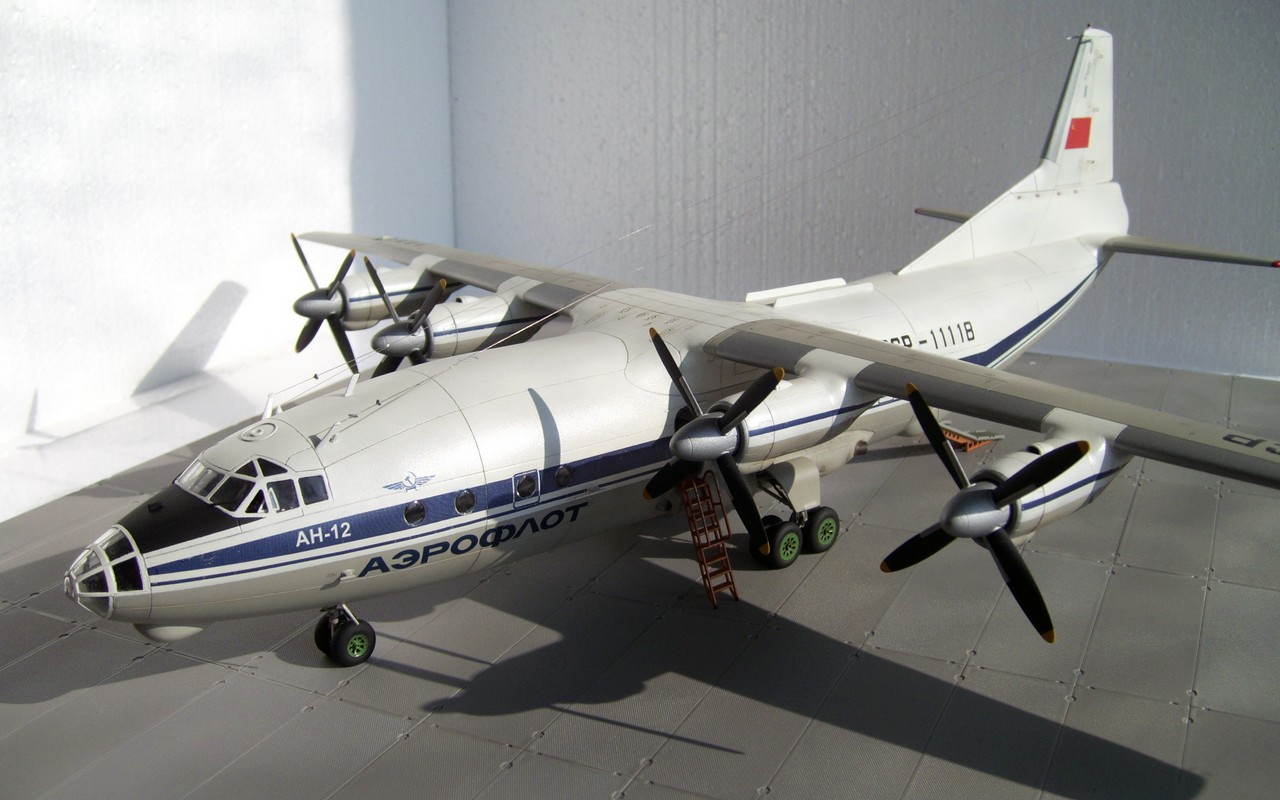

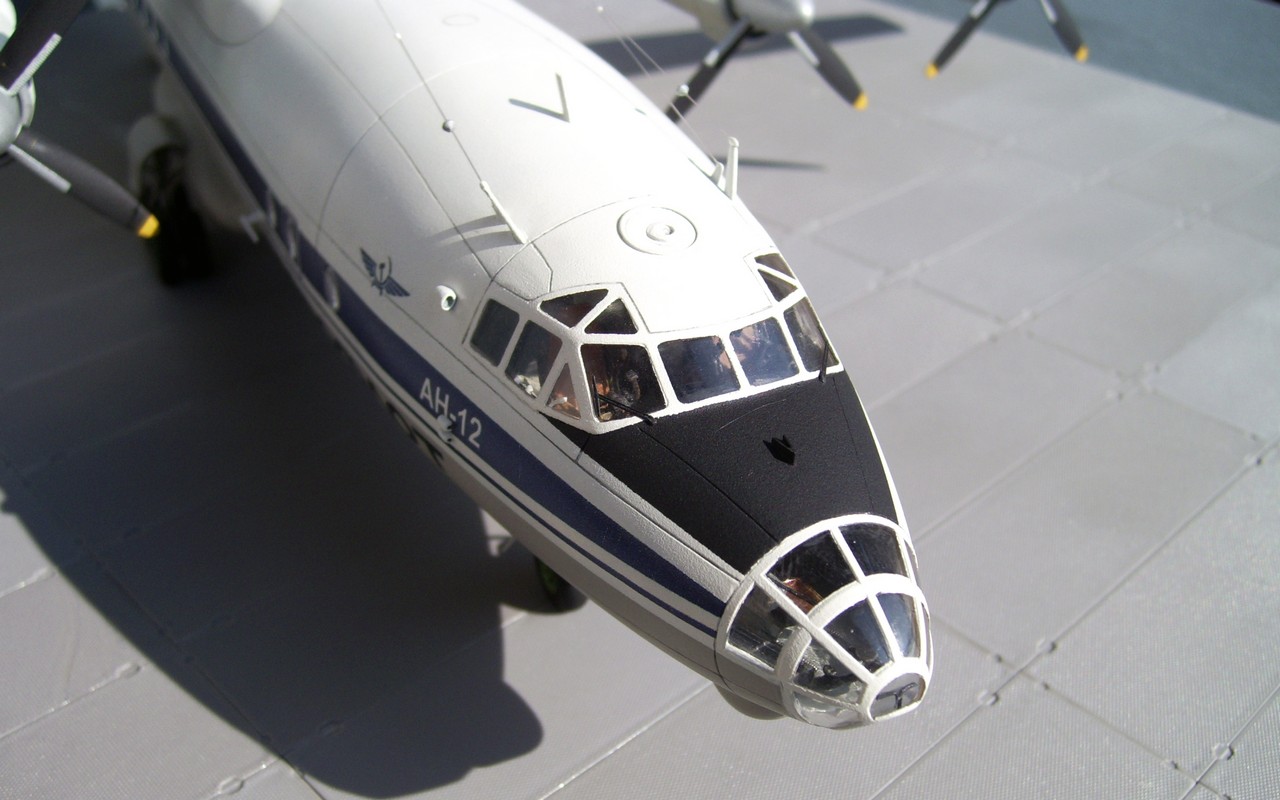

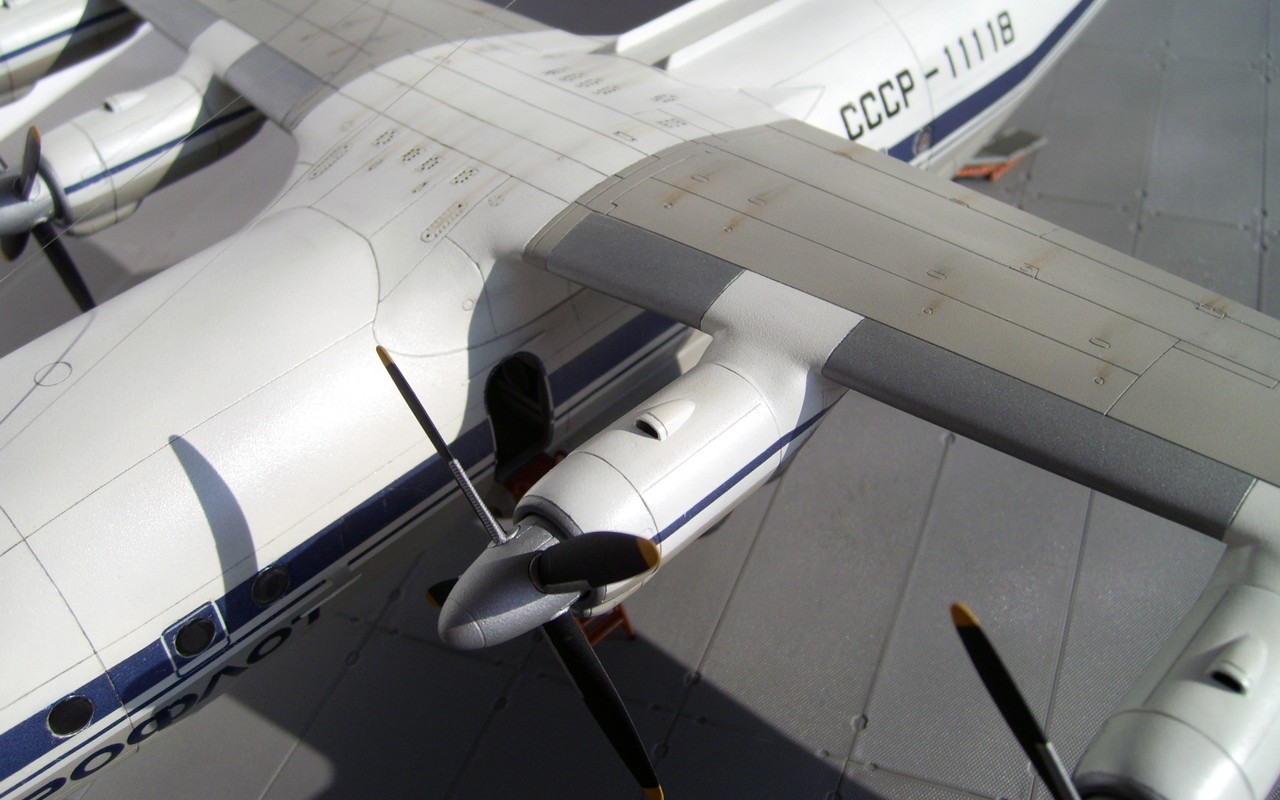

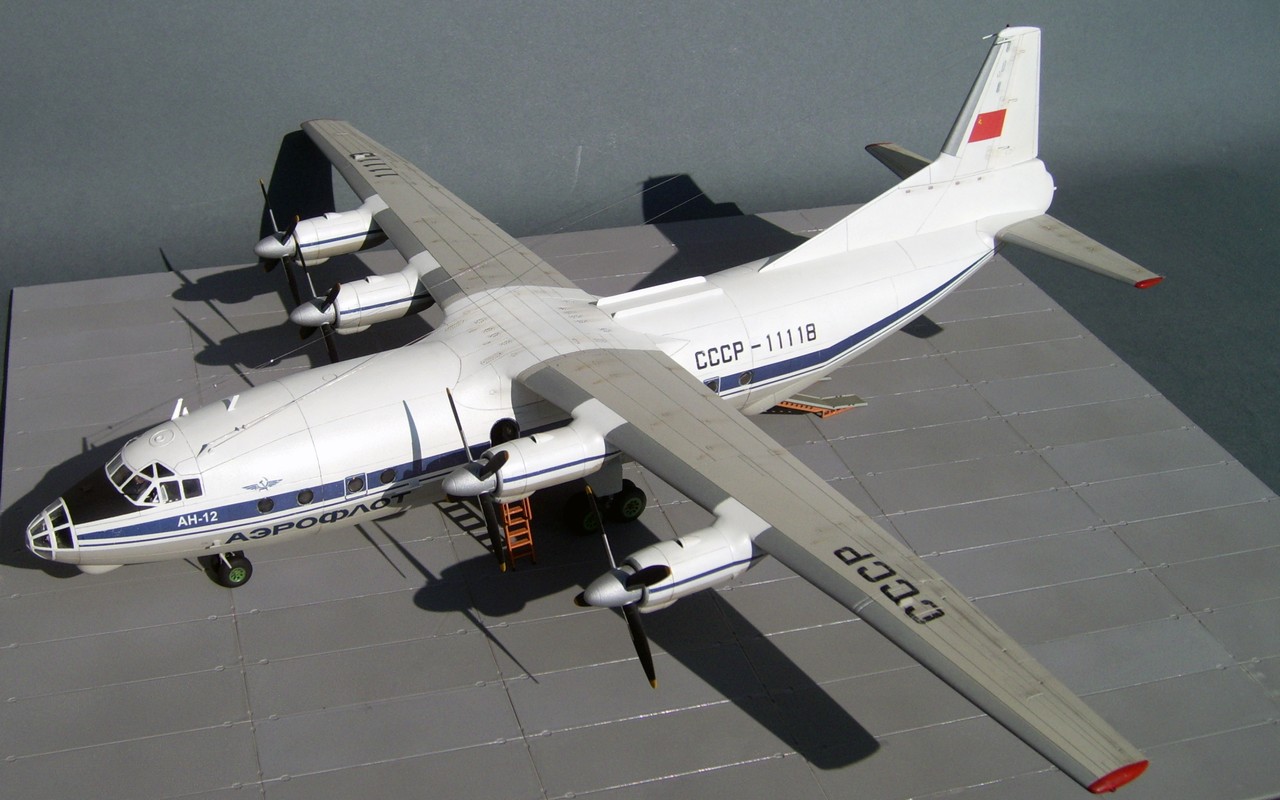

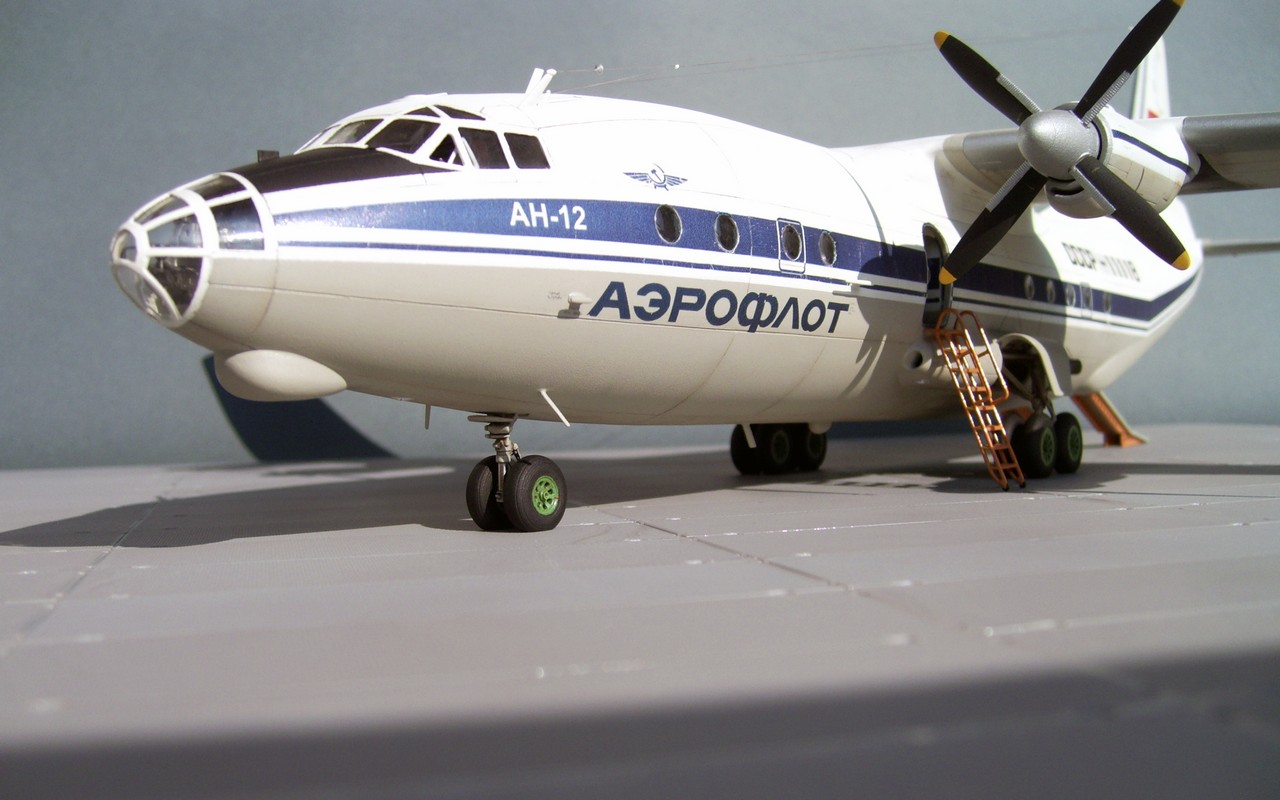

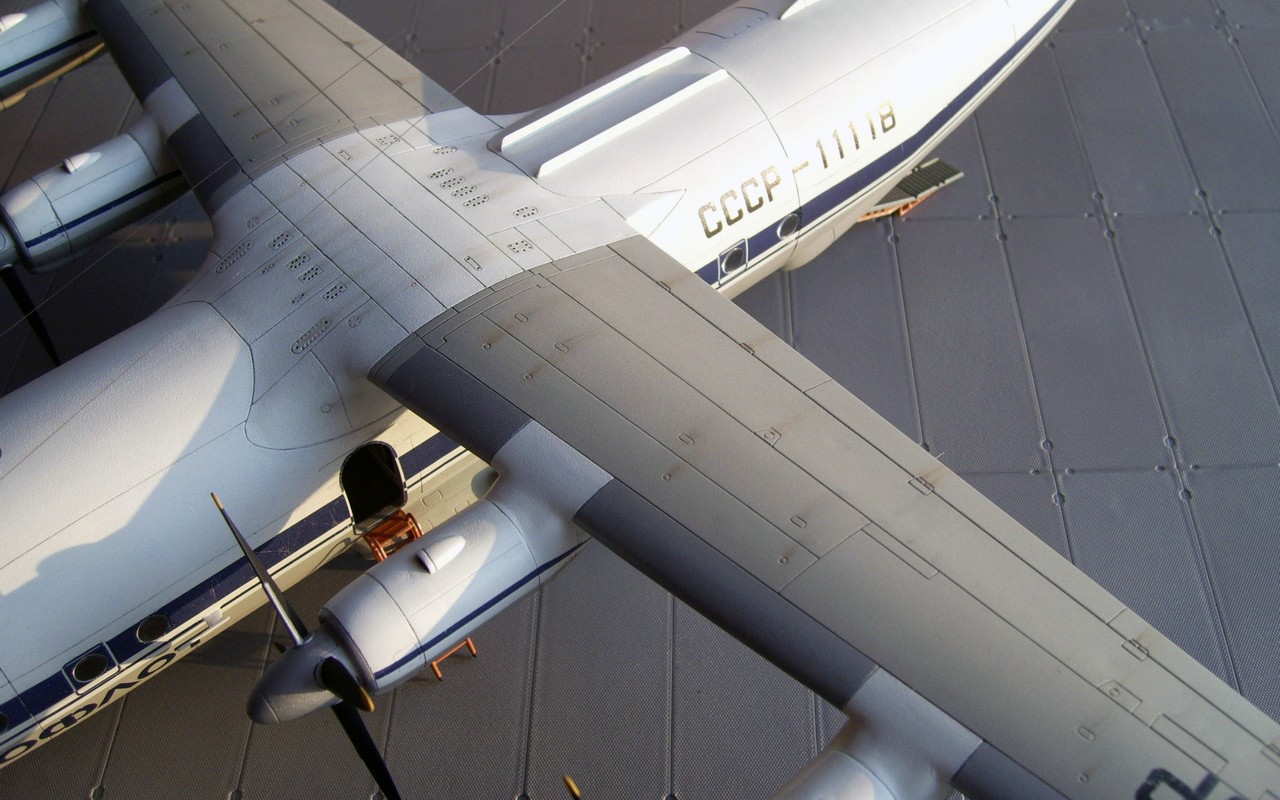

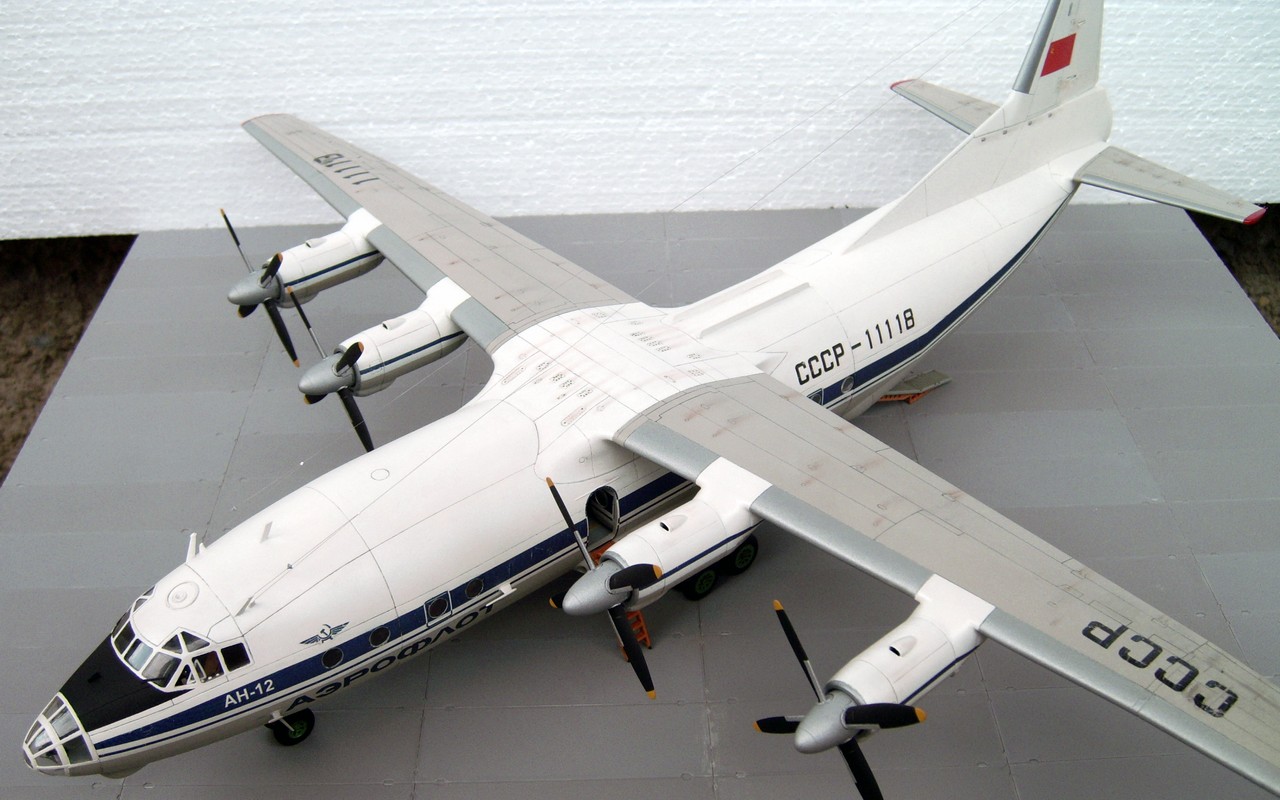

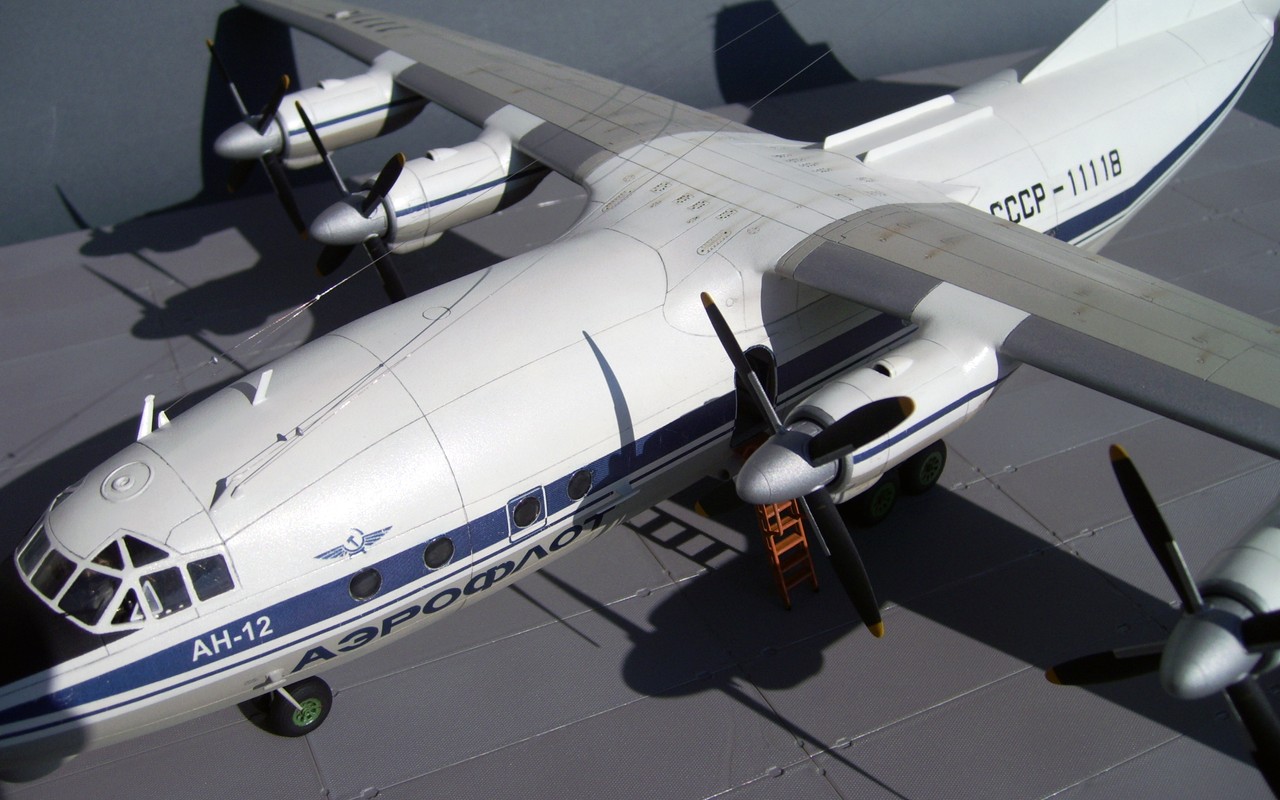

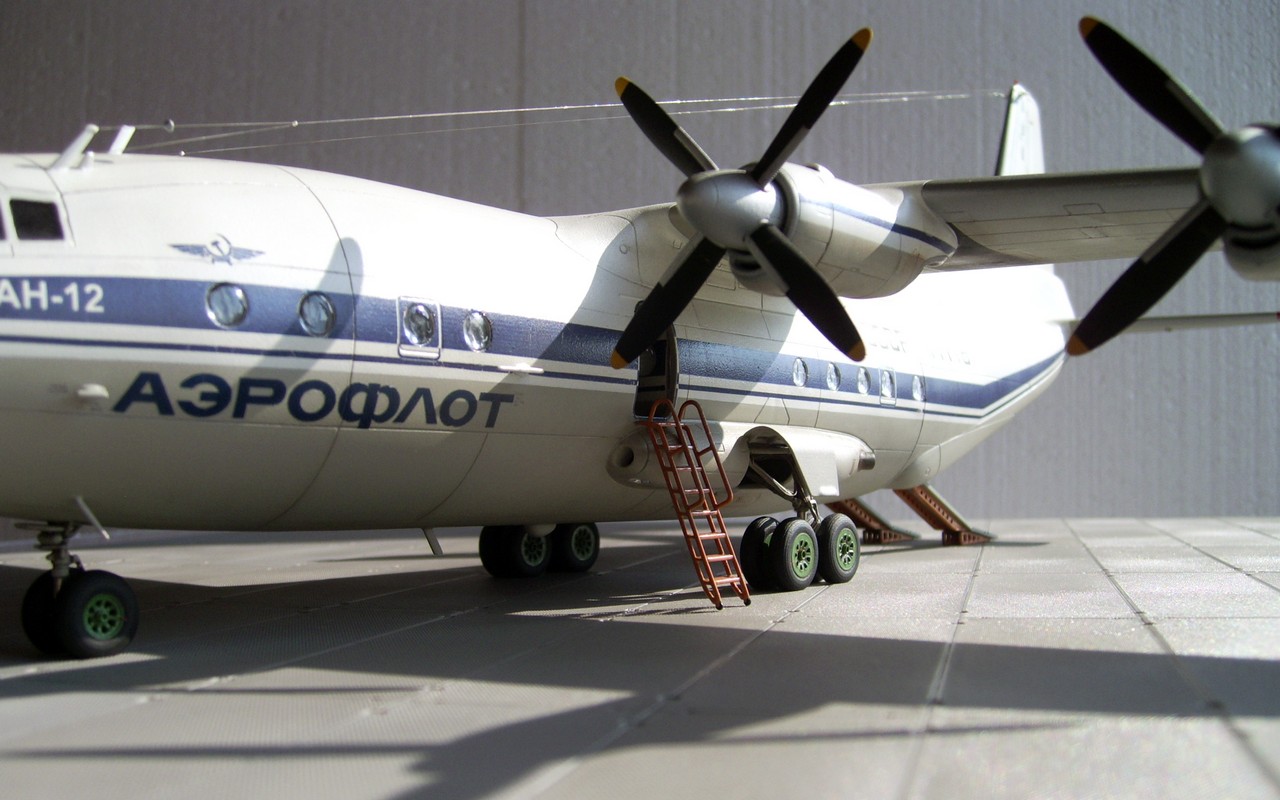

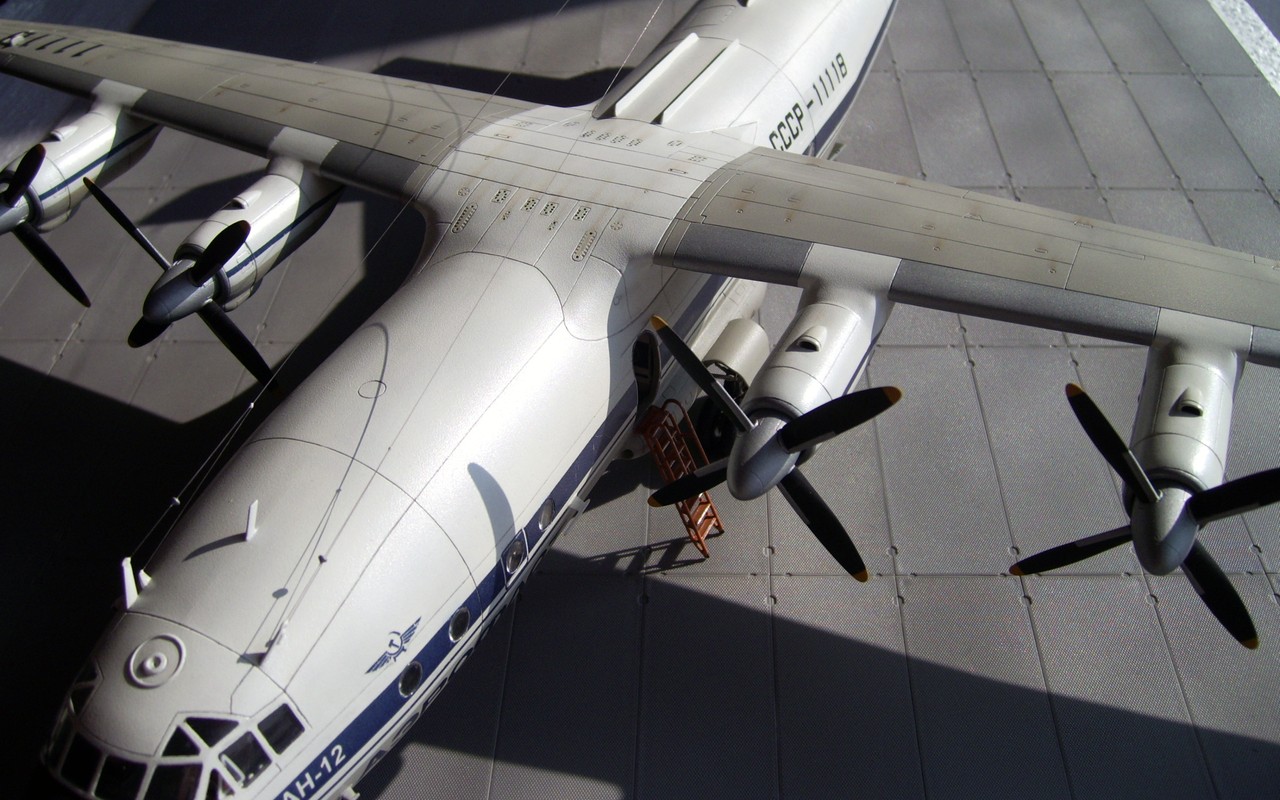

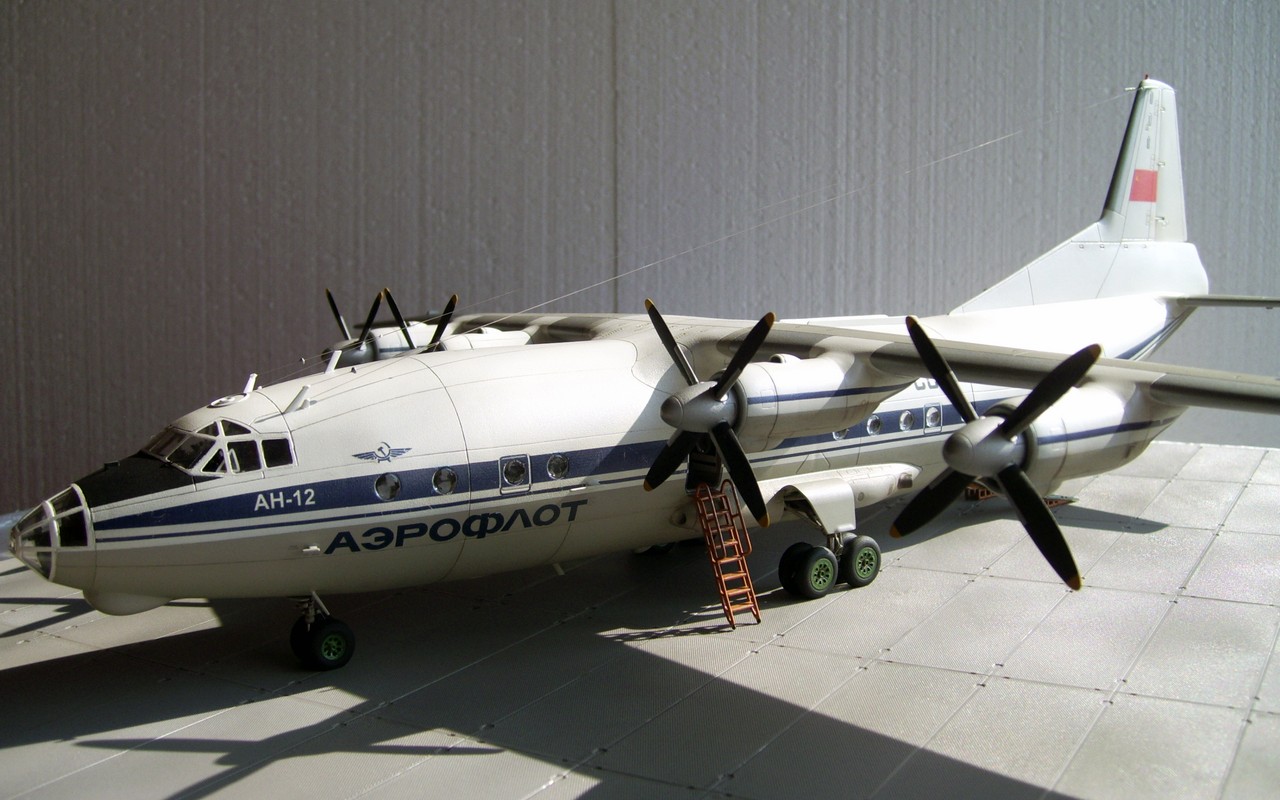

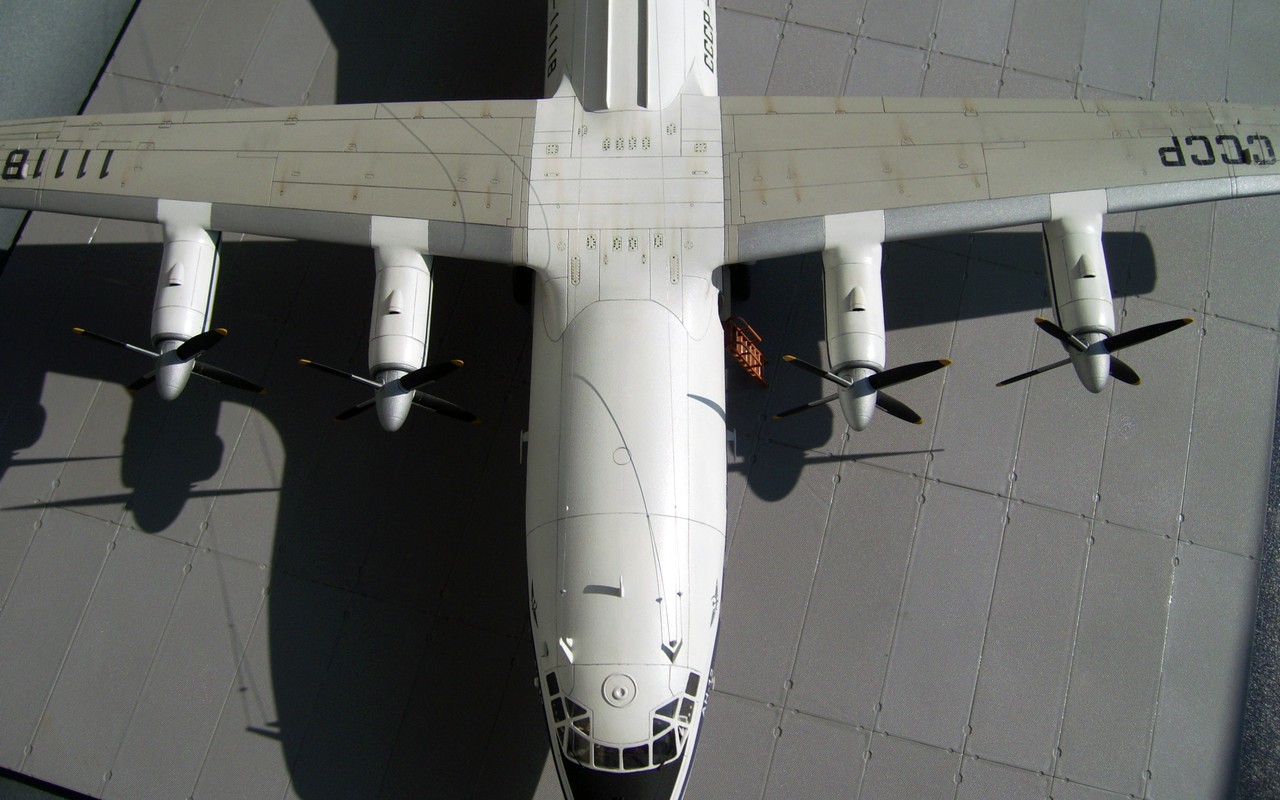

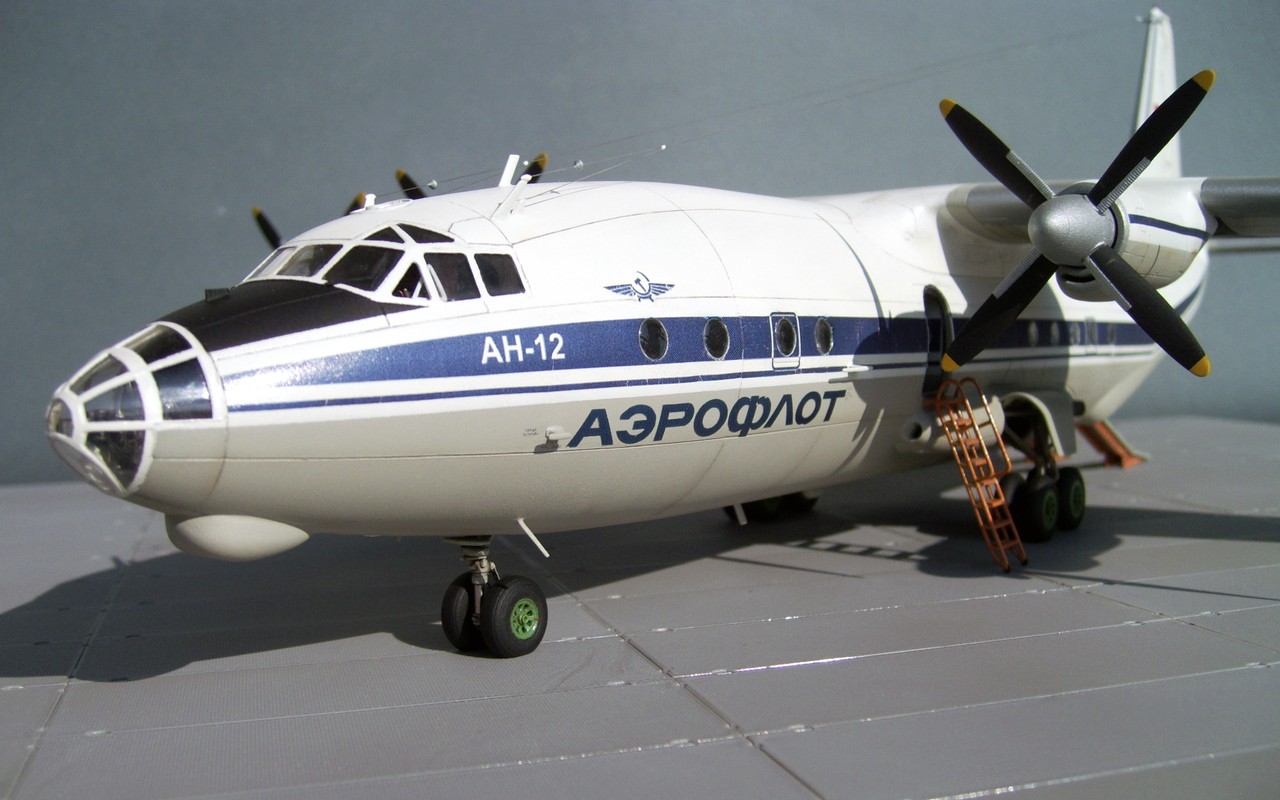

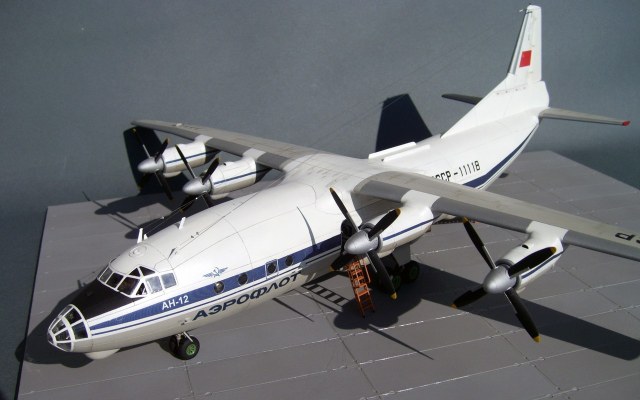

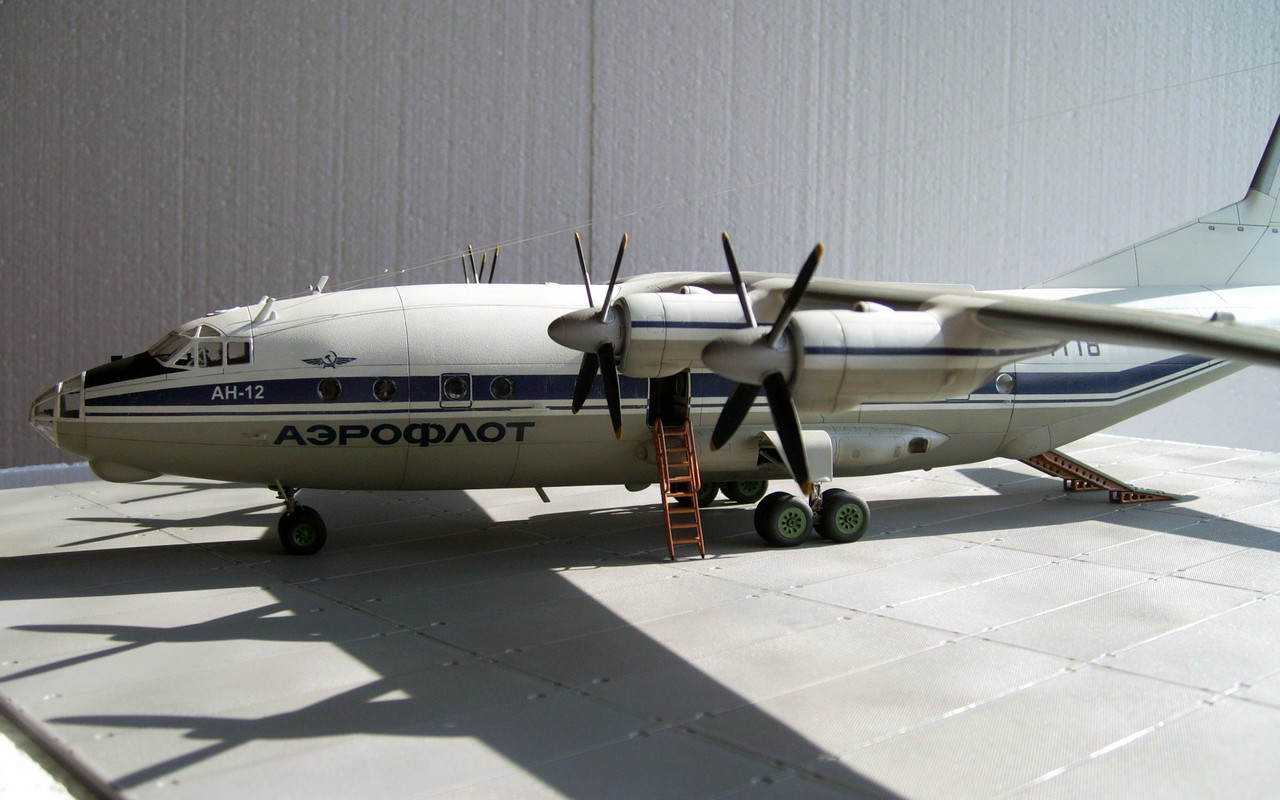

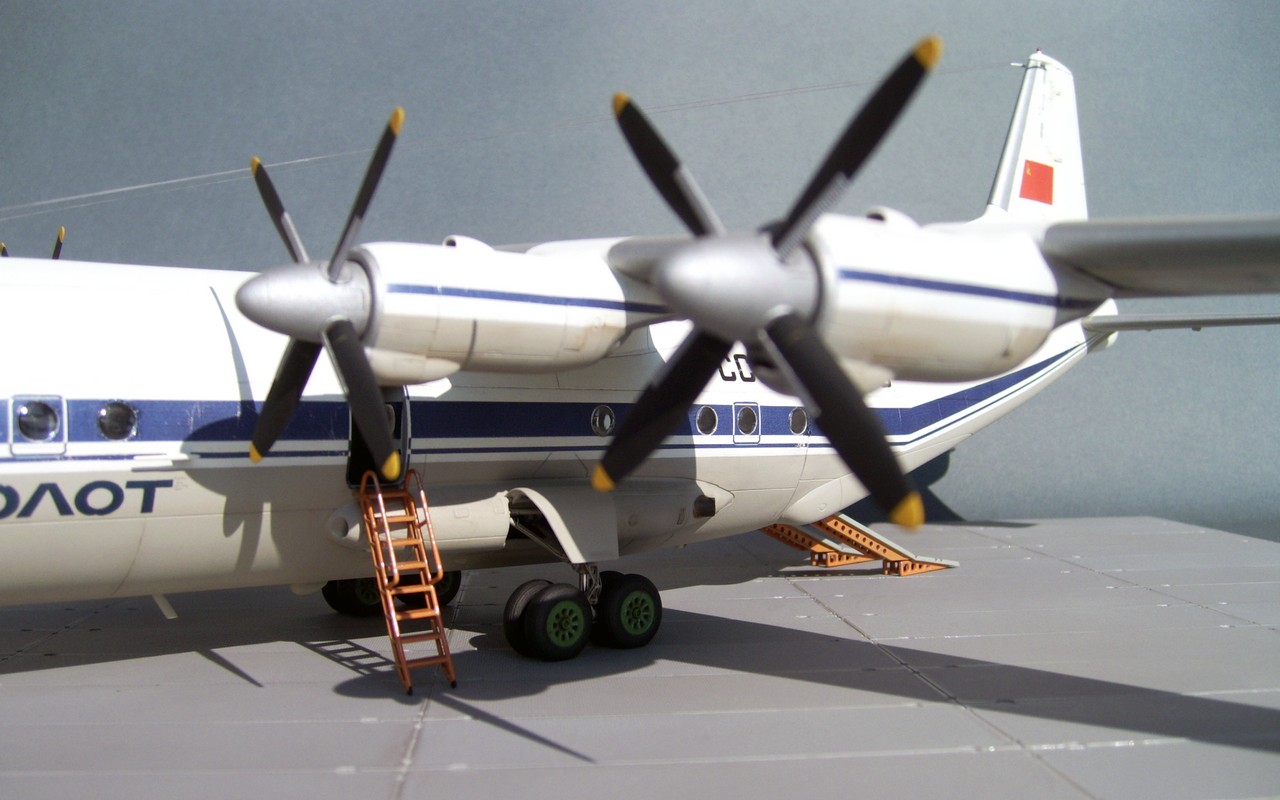

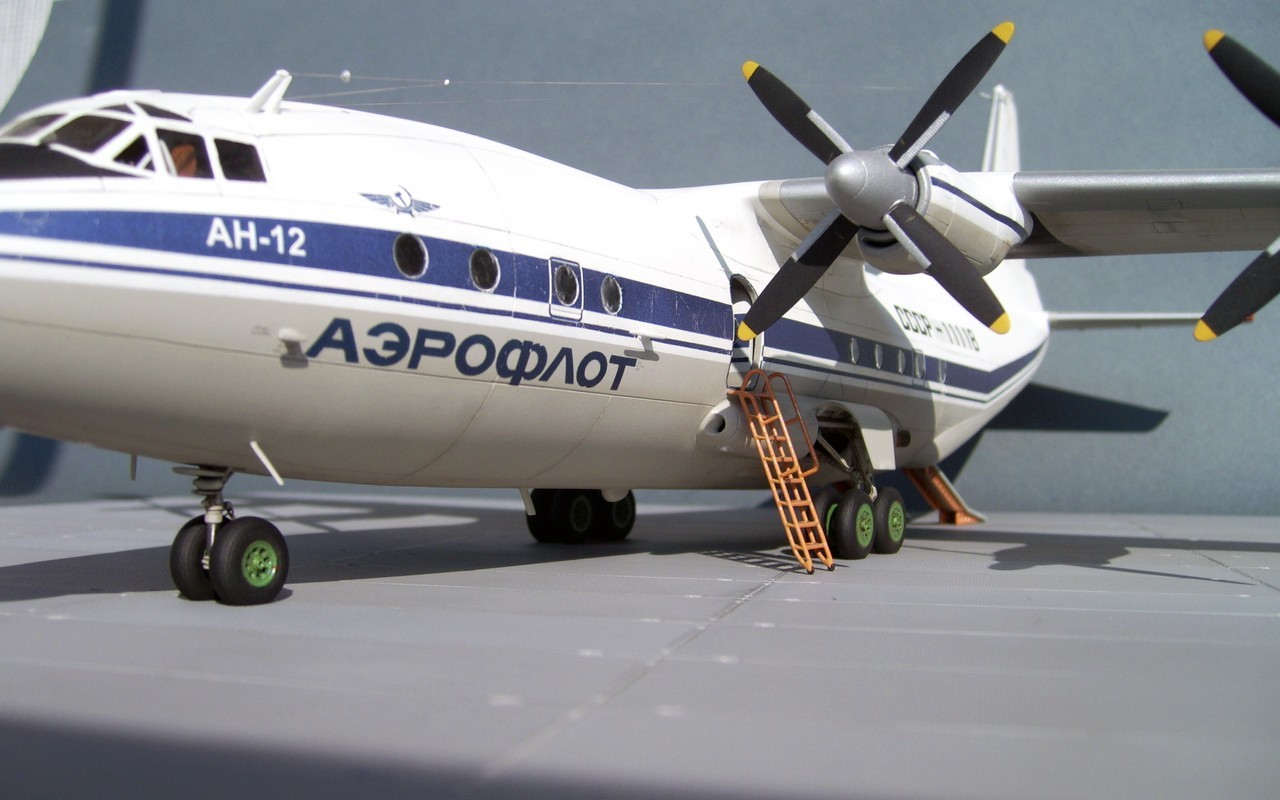

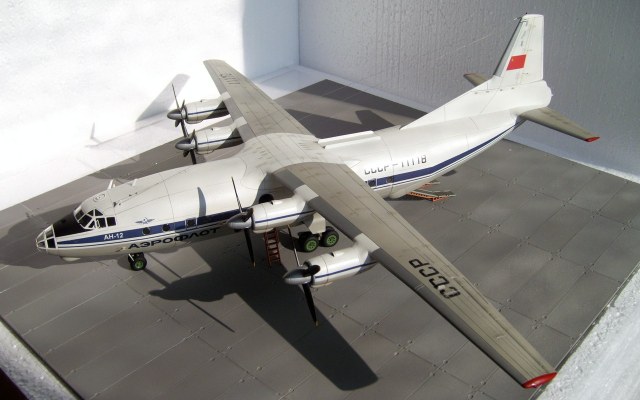

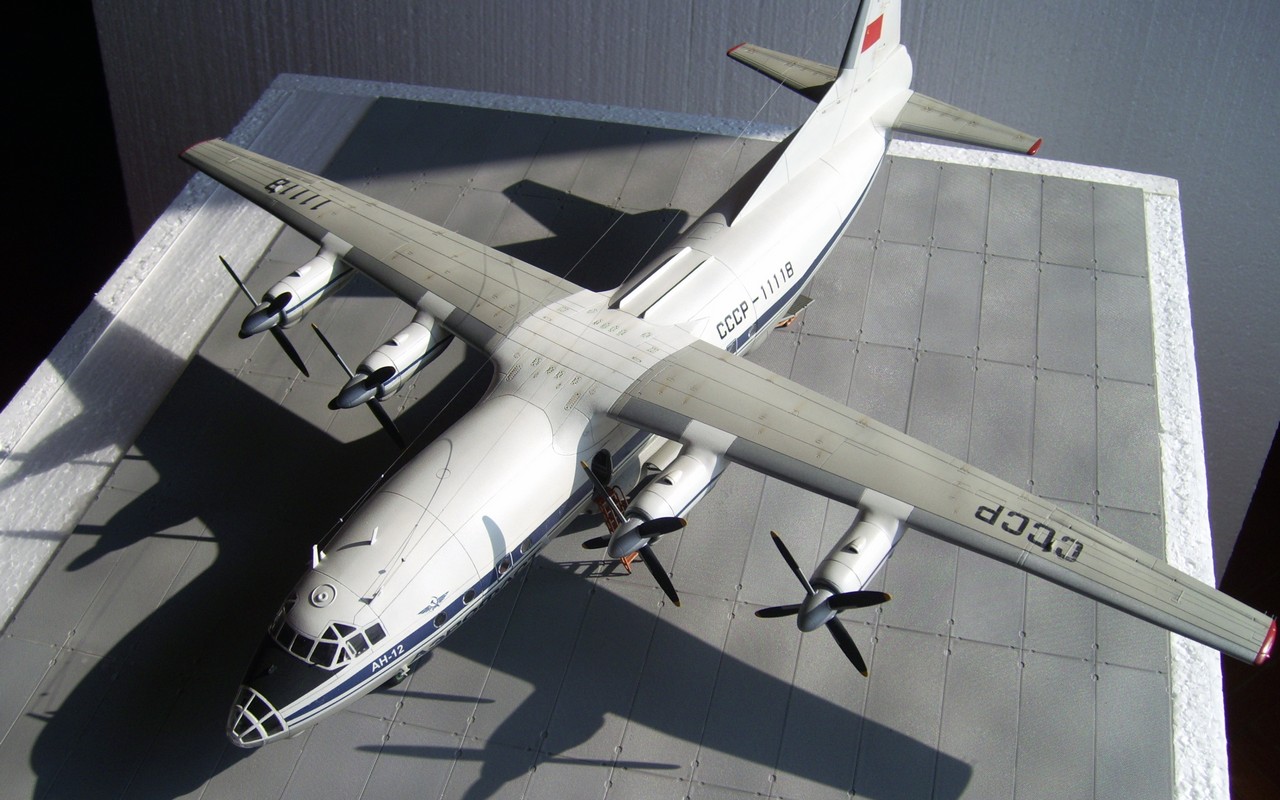

Хочу представить всем мою работу, модель на мой взгляд очень красивого самолета АН-12 БК в ливрее "АЭРОФЛОТ" 80-х.
Это мой первый самолет и вторая модель в целом после (МЗ-51М Аэродромный маслозаправщик на шасси ГАЗ-51А) от "Military Wheels".
В дополнение к модели использовал: травление "АСЕ" Ан-12 Cub, декаль "BS Modelle", медная проволка, инъекционные иглы.
К постройке модели подходил из далека, предварительно вооружившись мега-гигабайтами полезной информации о всех примудростях и особенностях создания качественной модели. Насмотревшись работ мастеров модельного дела к моменту начала сборки я понял что и половины узнанного не осилю на второй по счету модели.
Модель собиралась легко а иногда надо было поборотся за качество.

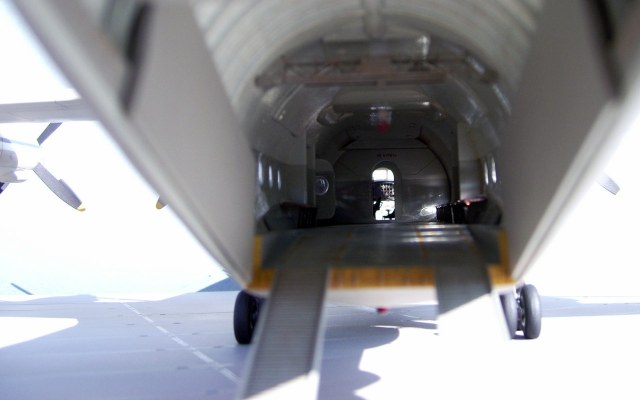

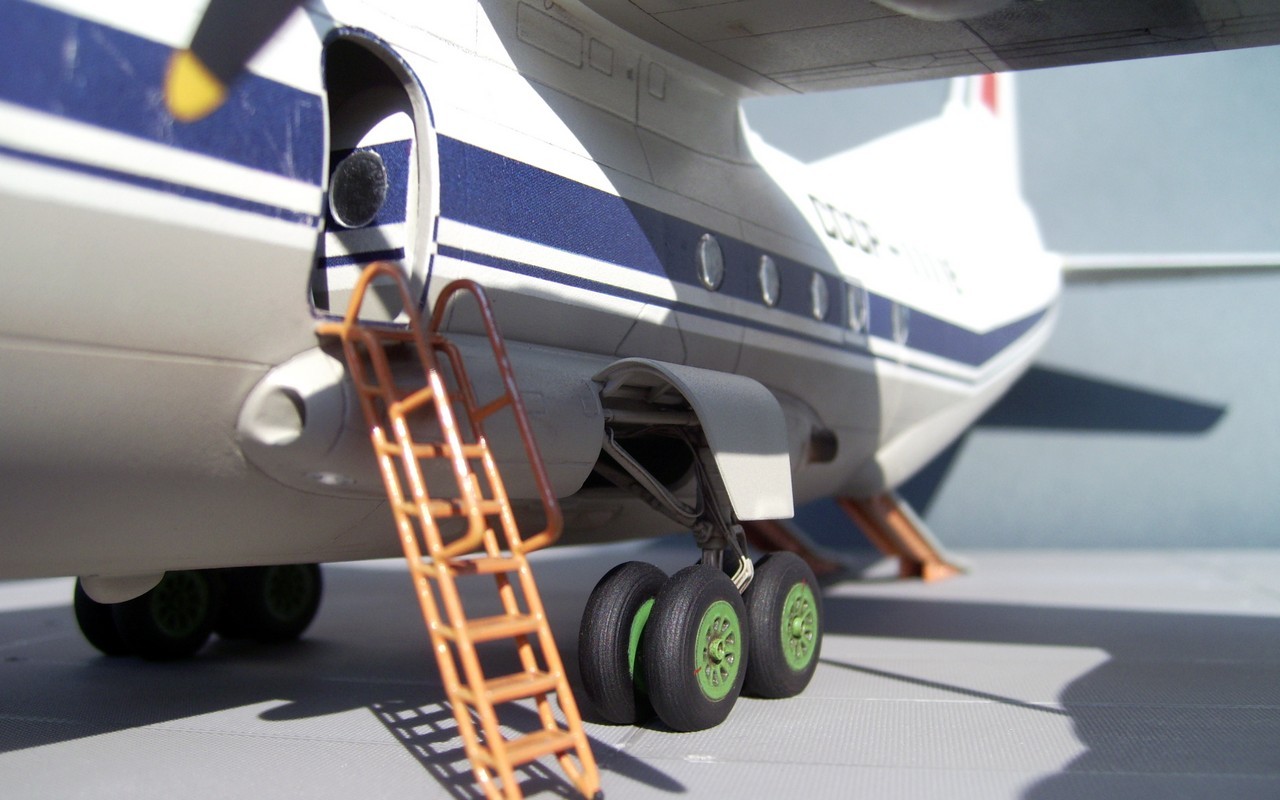

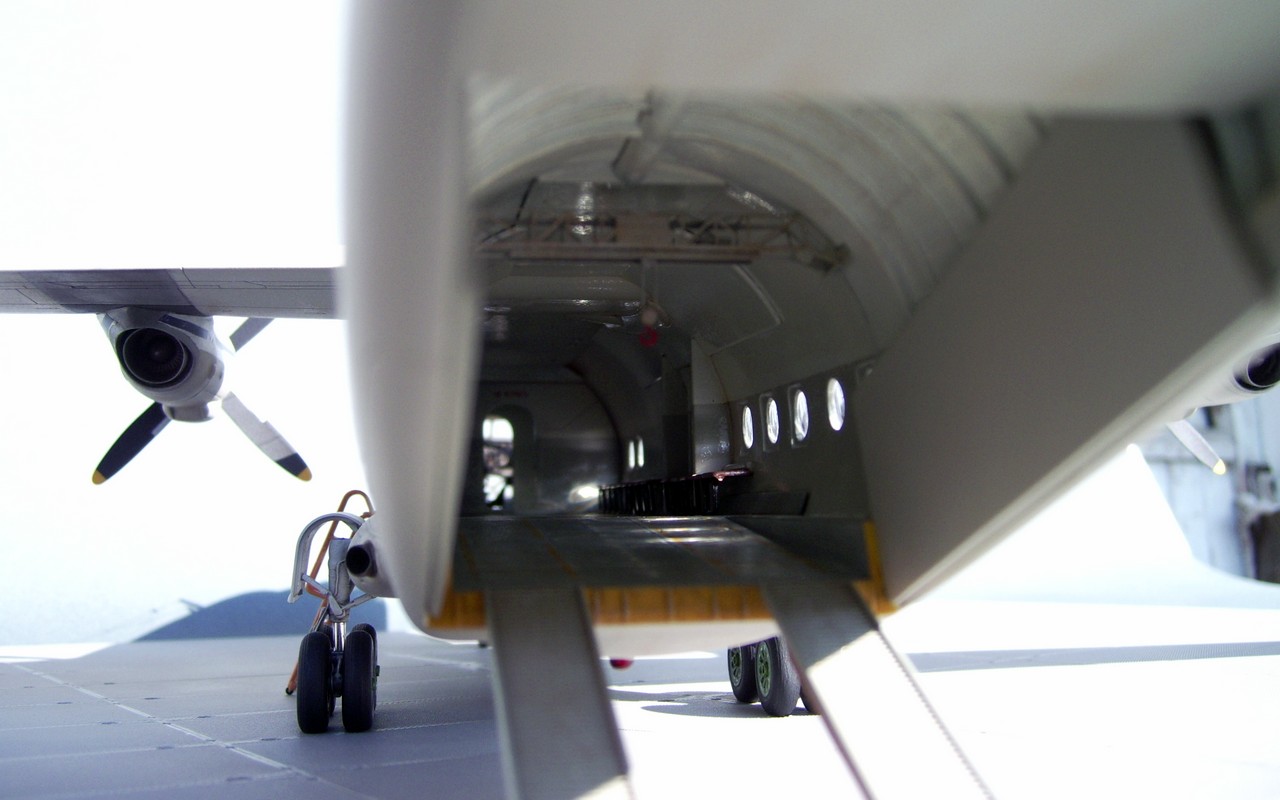

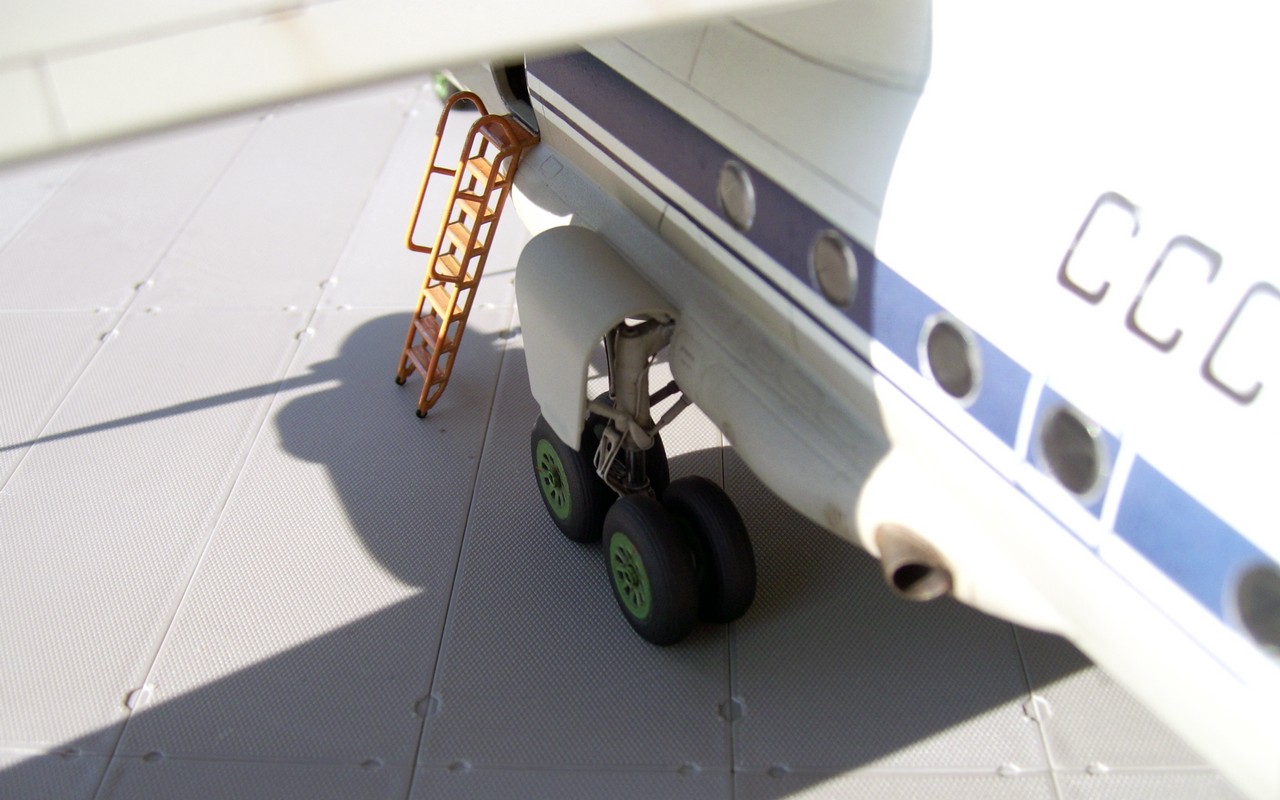

Шасси расчленил вставил нарезанные иглы (гидравлика) медная проволка (магистраль), вырезал форточку кабины пилота, дверь трапа а также двери в кабину пилота.

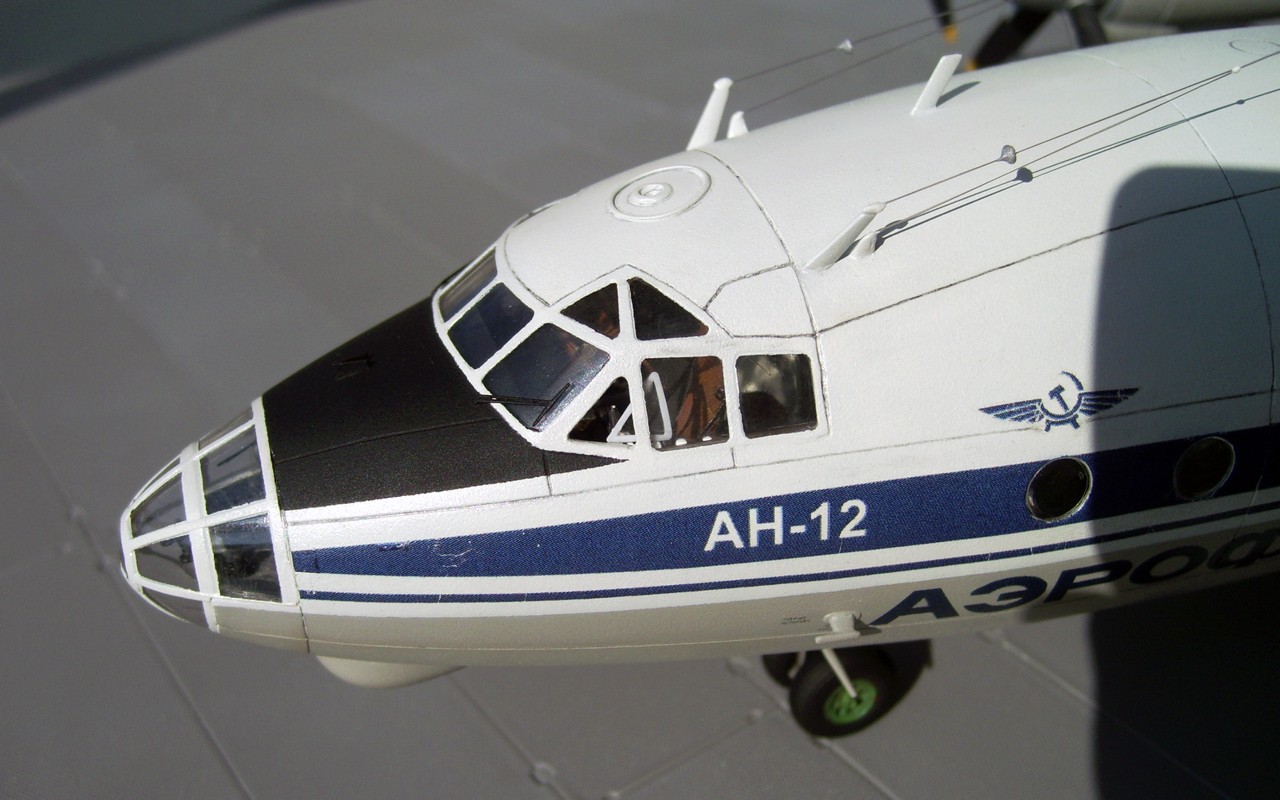

По правому борту возле кабины из куска литника изготовил воздухозаборник. Сточил шины колес для эффекта нагруженности, из капроновой нити изготовил антены. Не понравилась родная декаль это "ахиллесова пята" этой модели, также некоторые краски указанные производителем конкретно металики "Humbrol".
Модель была собрана покрашена аэрографом красками "Humbrol" согласно инструкции, слегка чтобы не испортить модель в виду отсутствия опыта художественными масляными красками попытался изобразить следы эксплуатации. Антибликовое покрытие на носу самолета вместо декали накрасил, оклеил декалями, лаком не покрывал.
Что получилось судить вам.
