БТ-7М
- Производитель:
- Восточный Экспресс
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Танки
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945

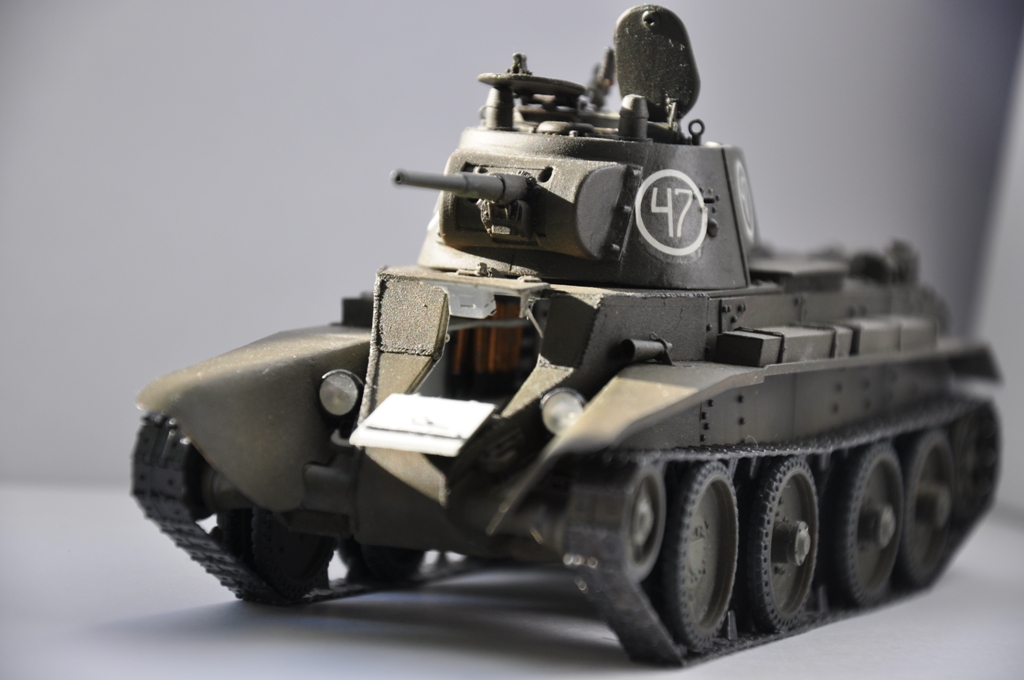

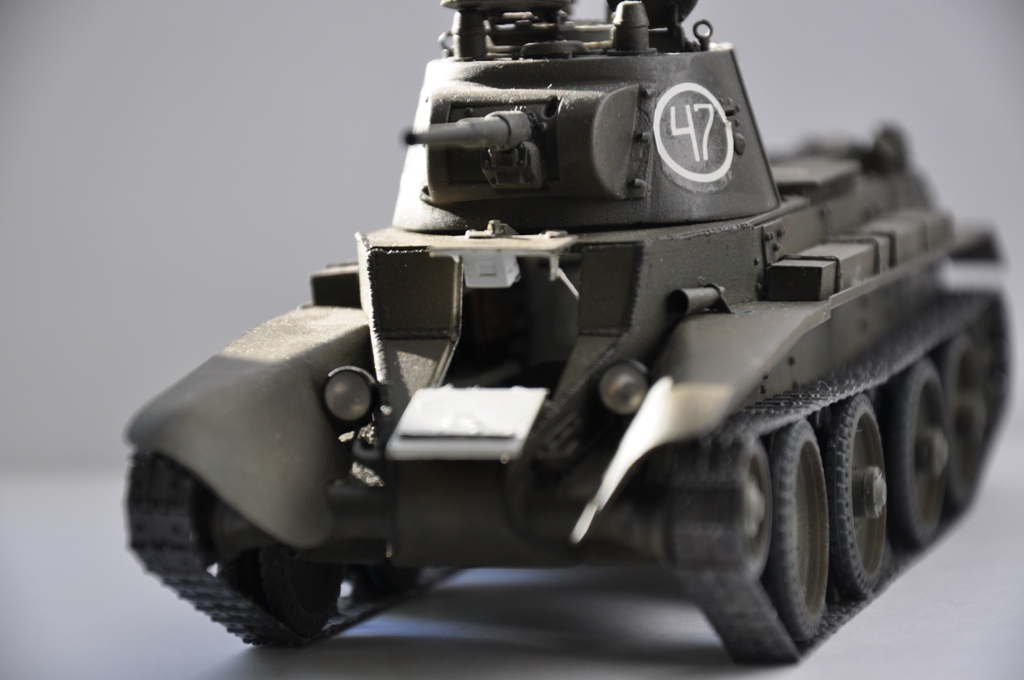

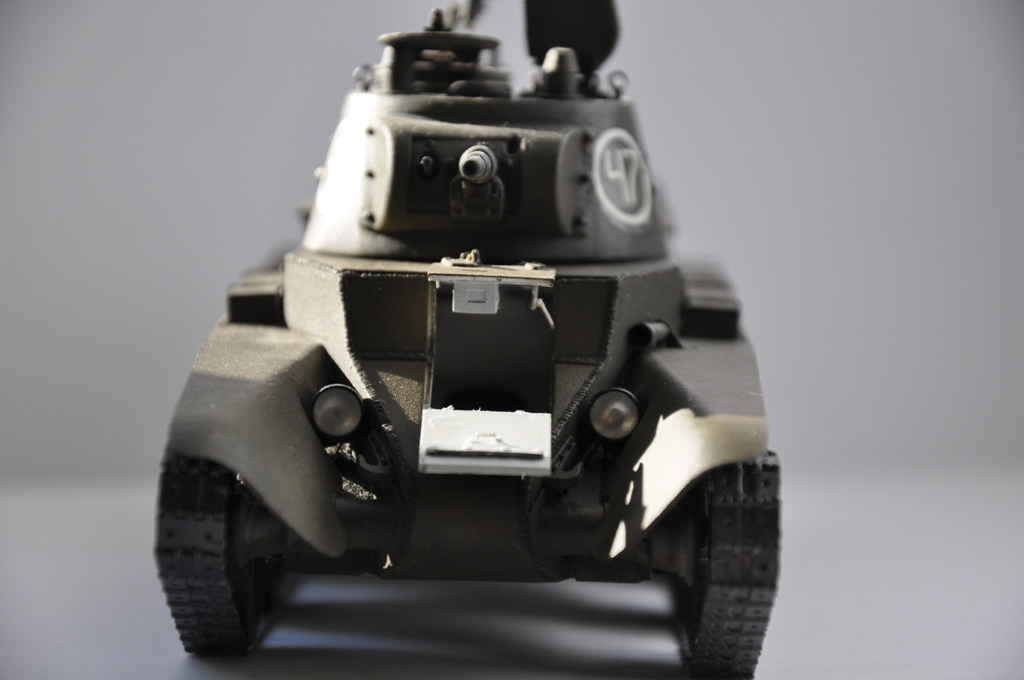

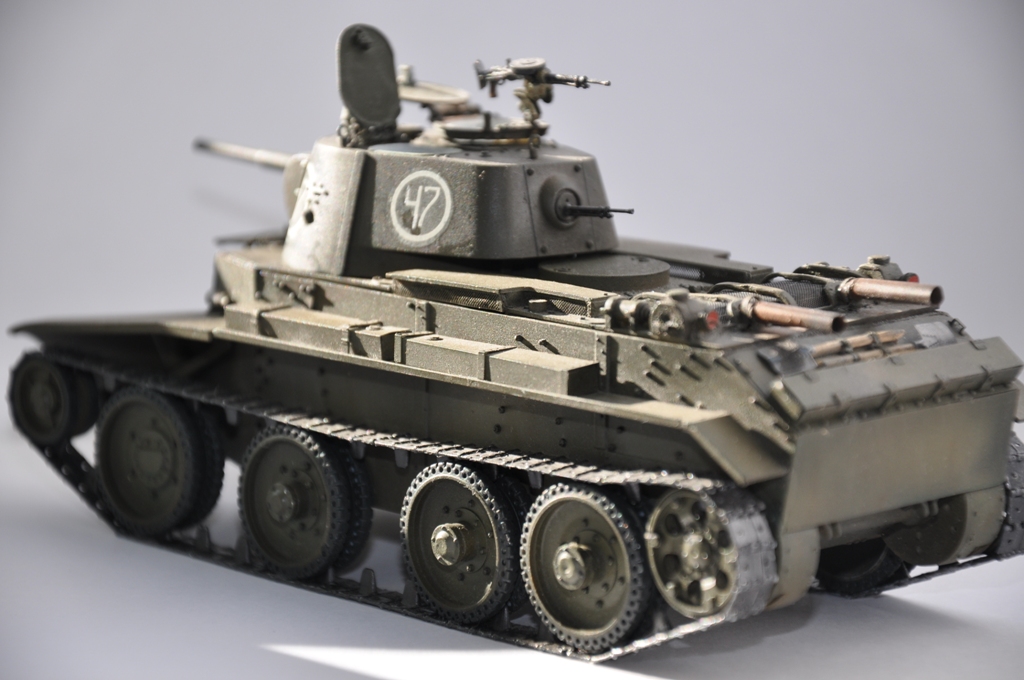

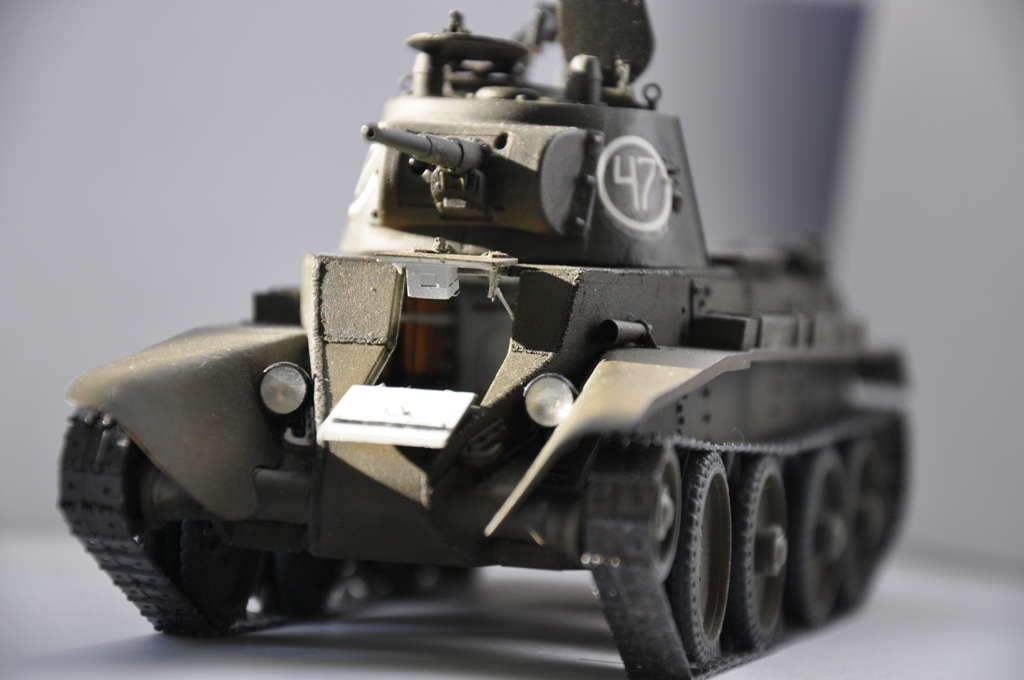

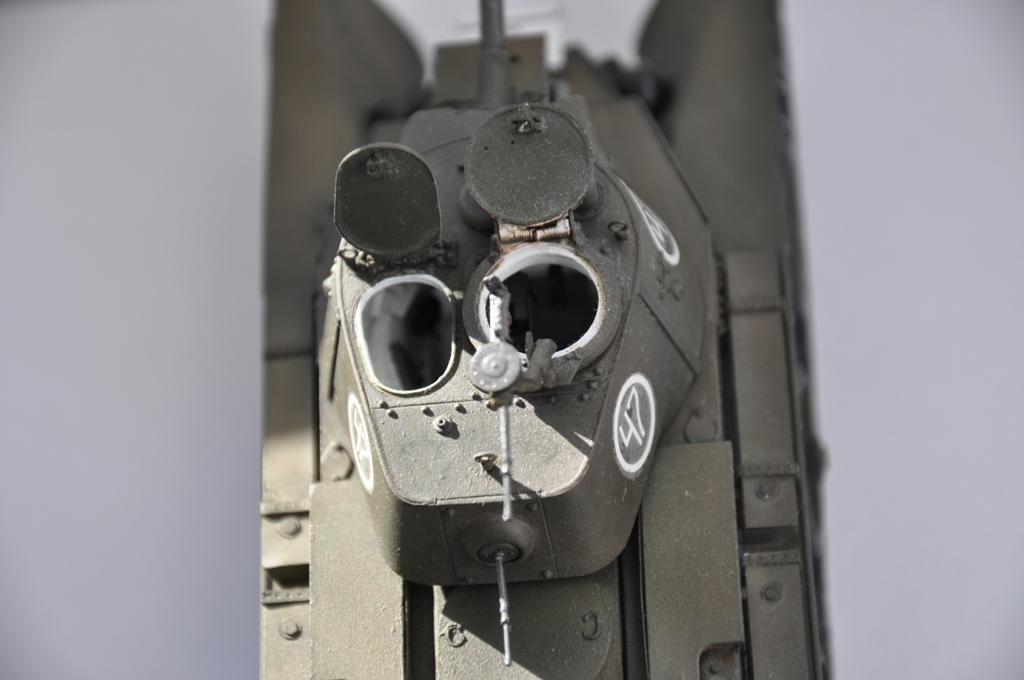

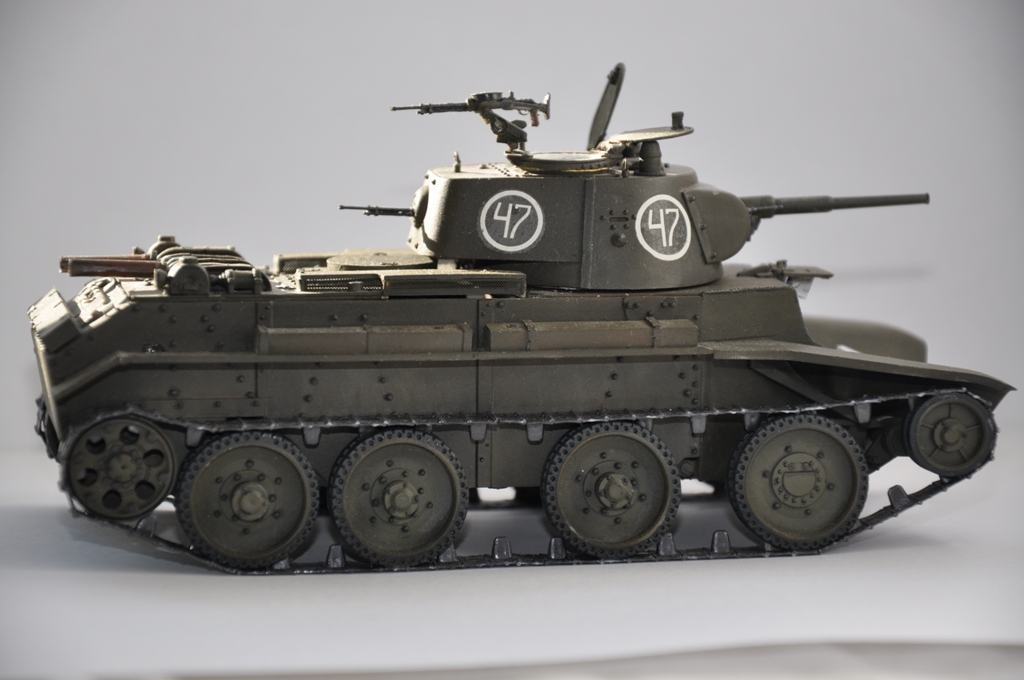

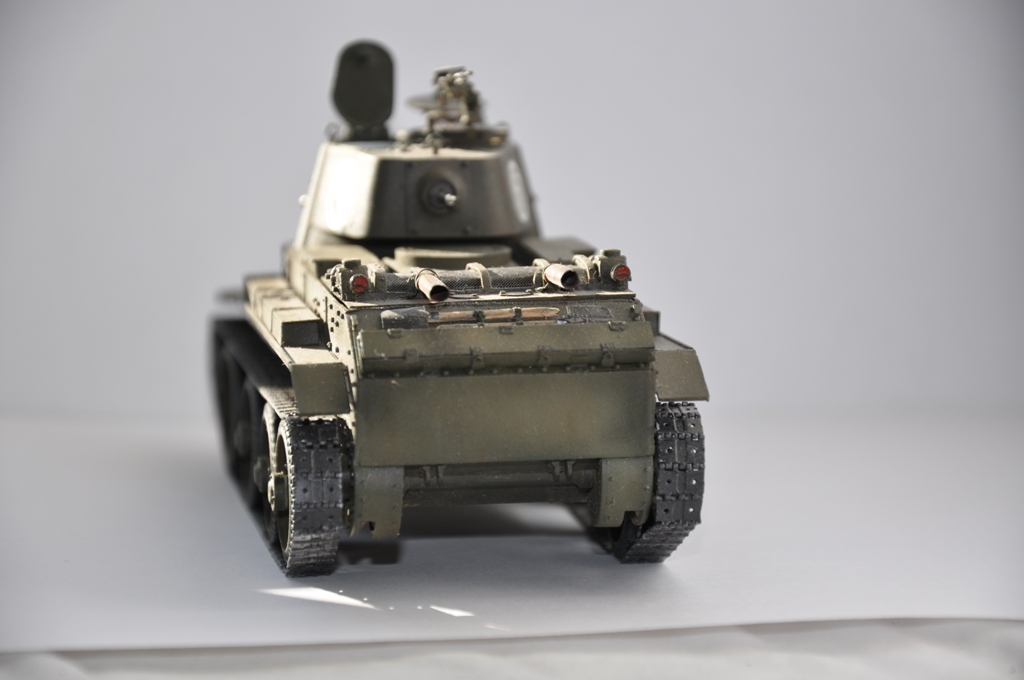

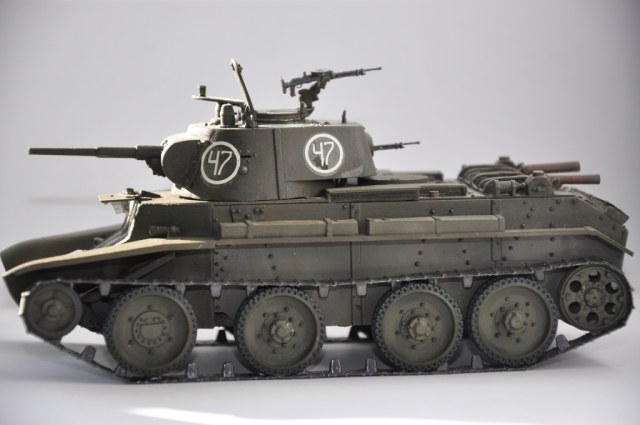

Здравствуйте, уважаемые форумчане! Выкладыва свою первую модель на этом сайте. Делал я ее чуть больше 3 месяцев. Много раз хотел остановиться, так многое плохо стыковалось, ломалось, вобщем ВЭ.
Для модели я приобрел следующие дополнения:

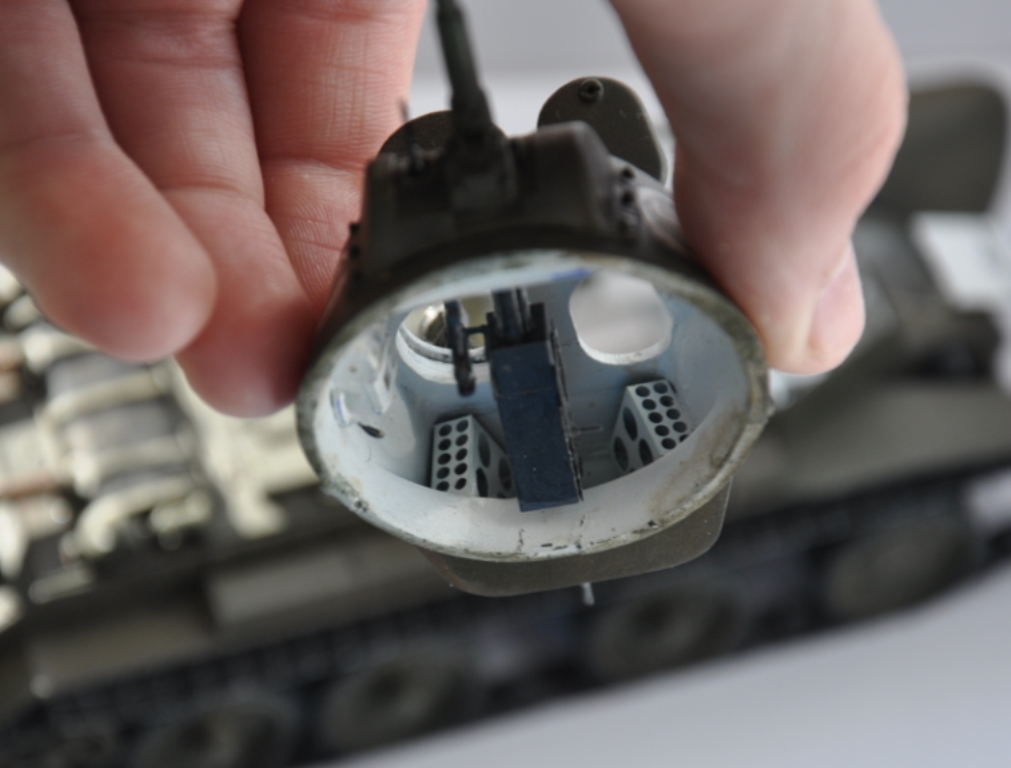

- башню от "Комплект Зип"
- пулеметы ДТ от "Комплект Зип"
- фототравление фирмы "Эдуард"

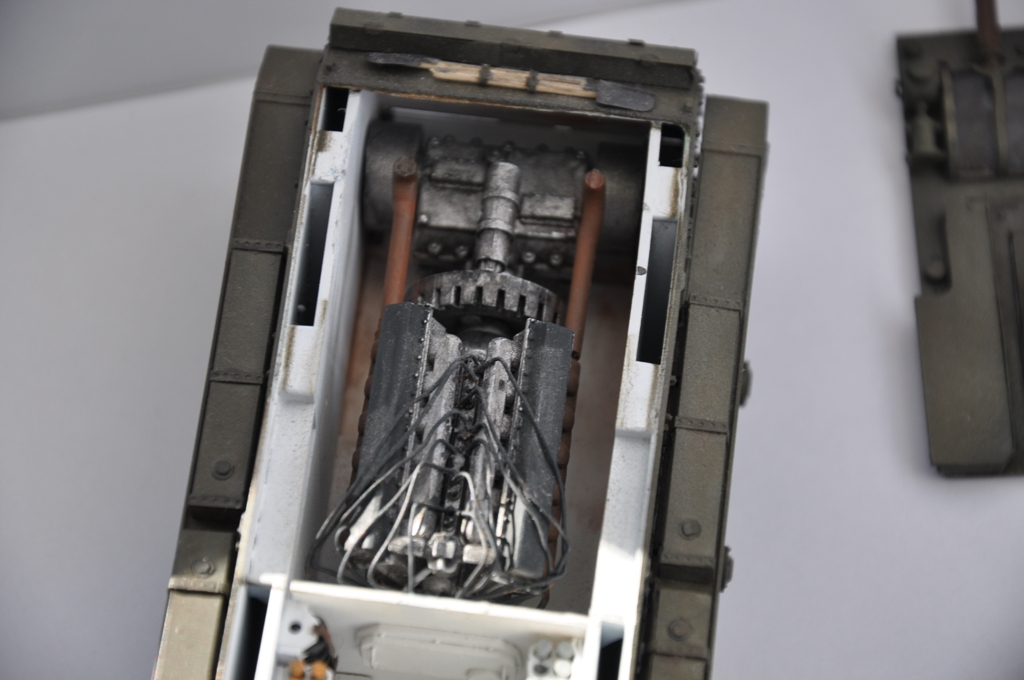

- Дизель В-2 от "Макет"
- снаряды от "Miniart"
- заклепки от Мастерклаб
Из того, что сделал самостоятельно:

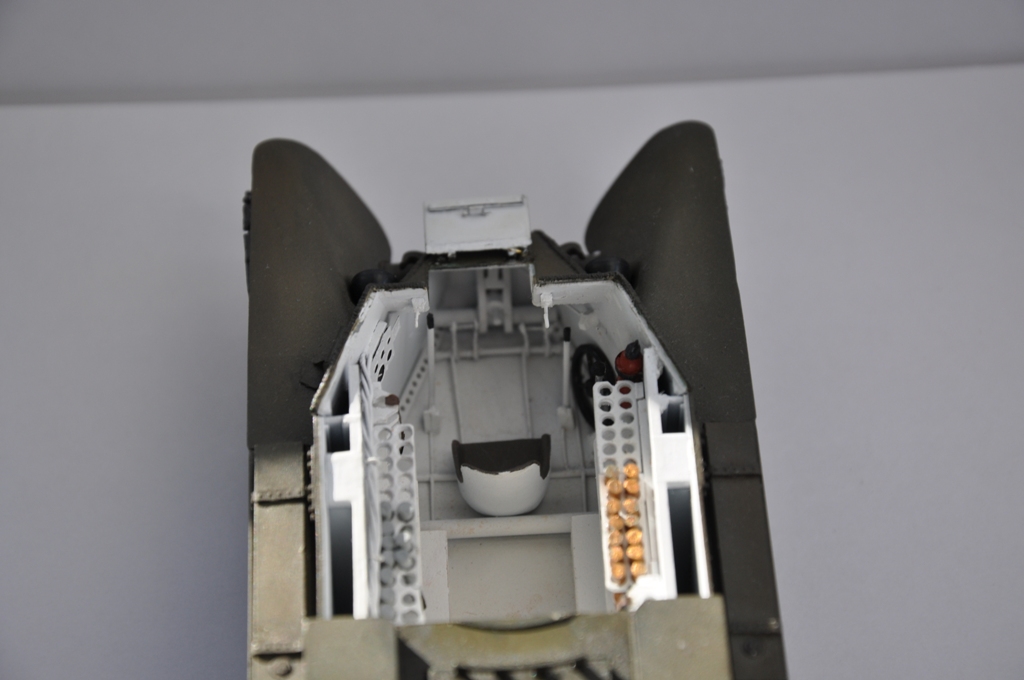

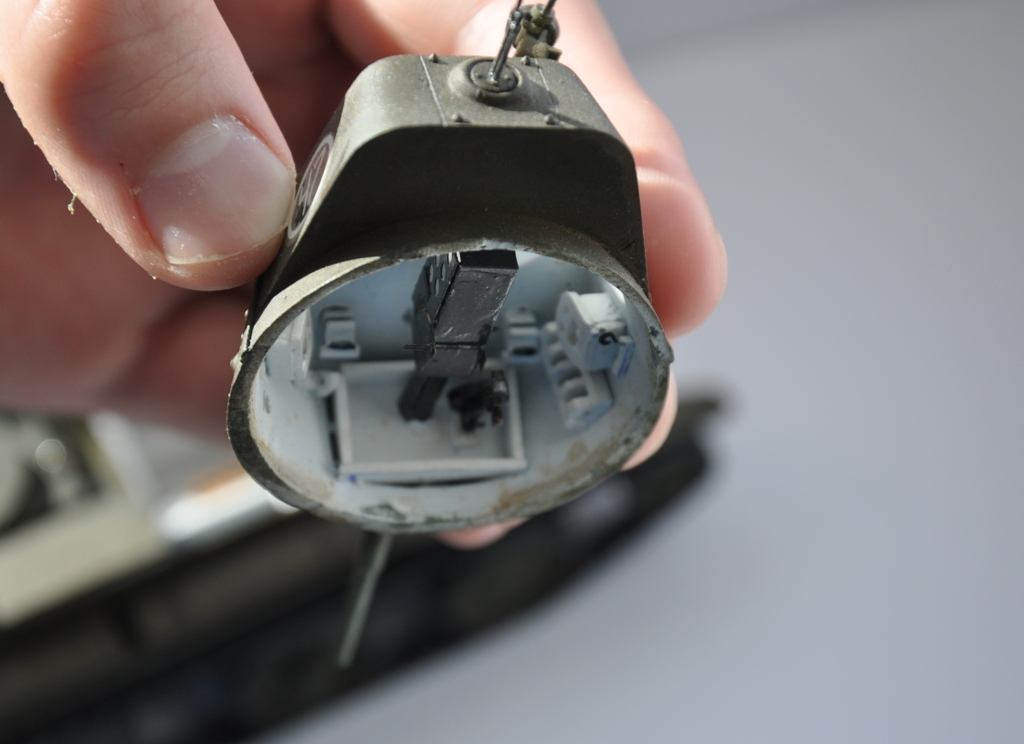

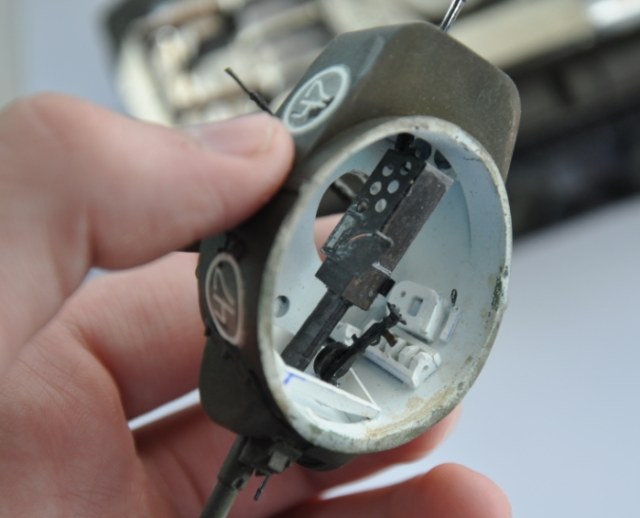

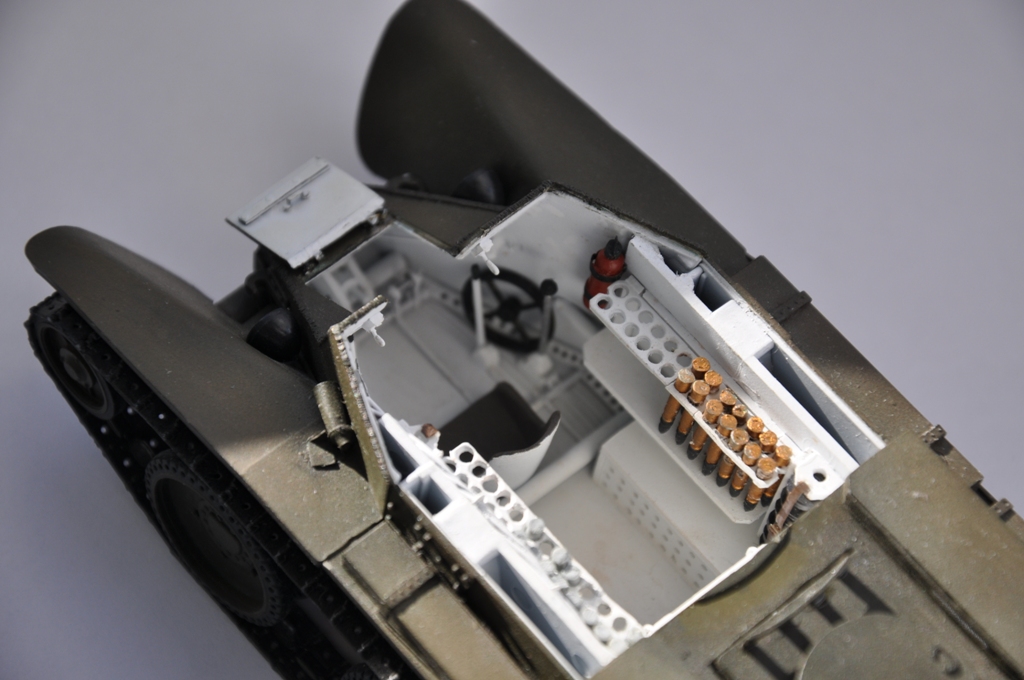

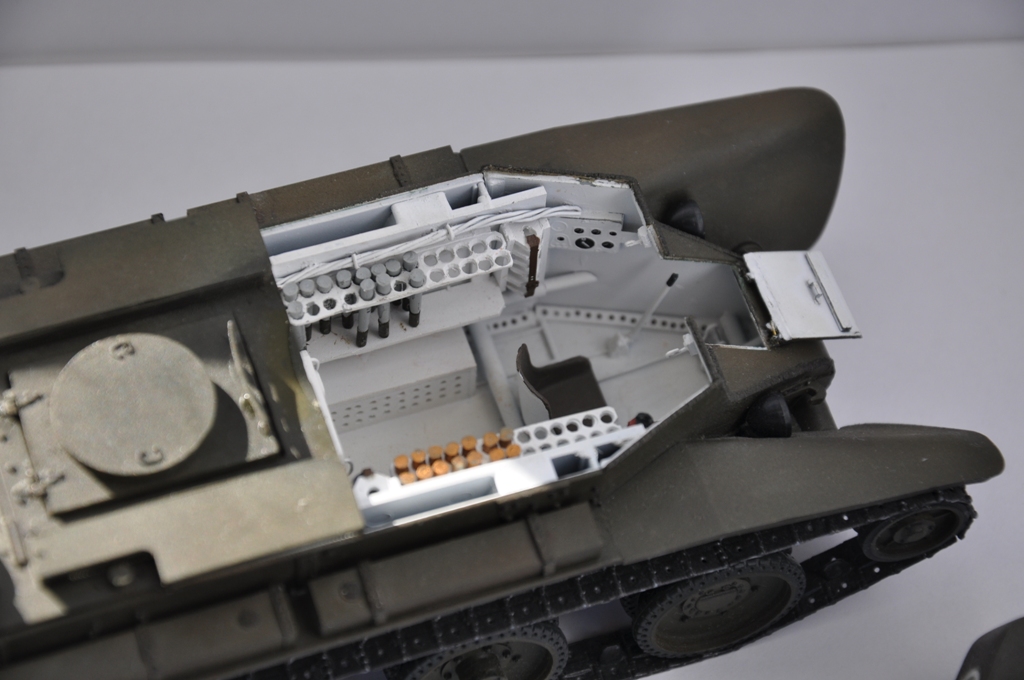

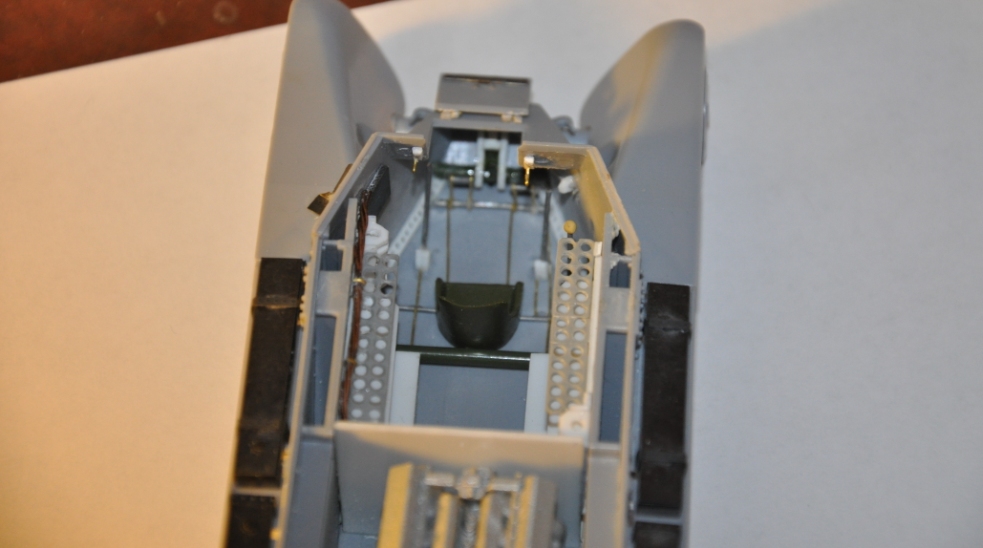

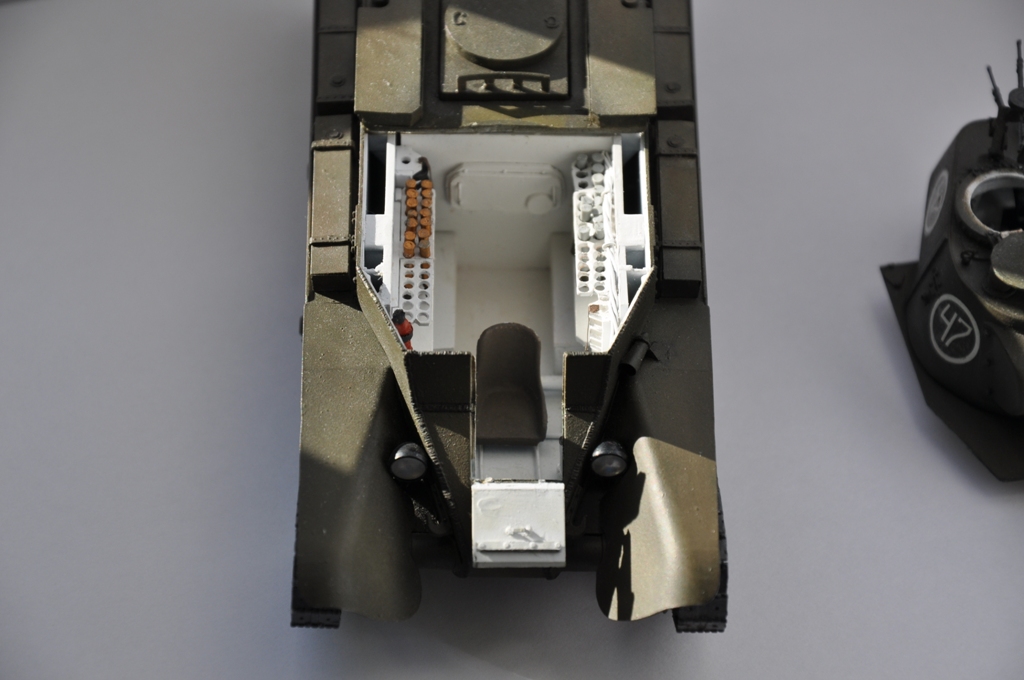

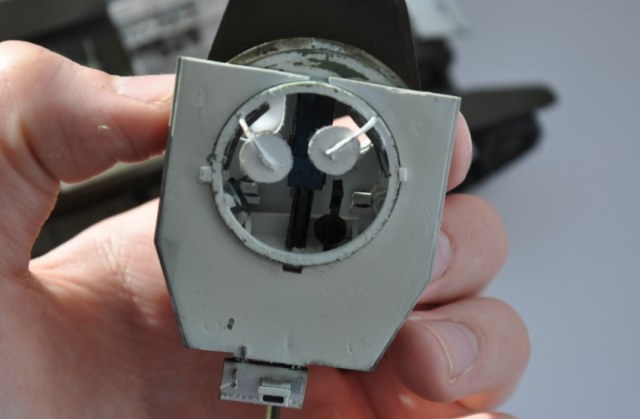

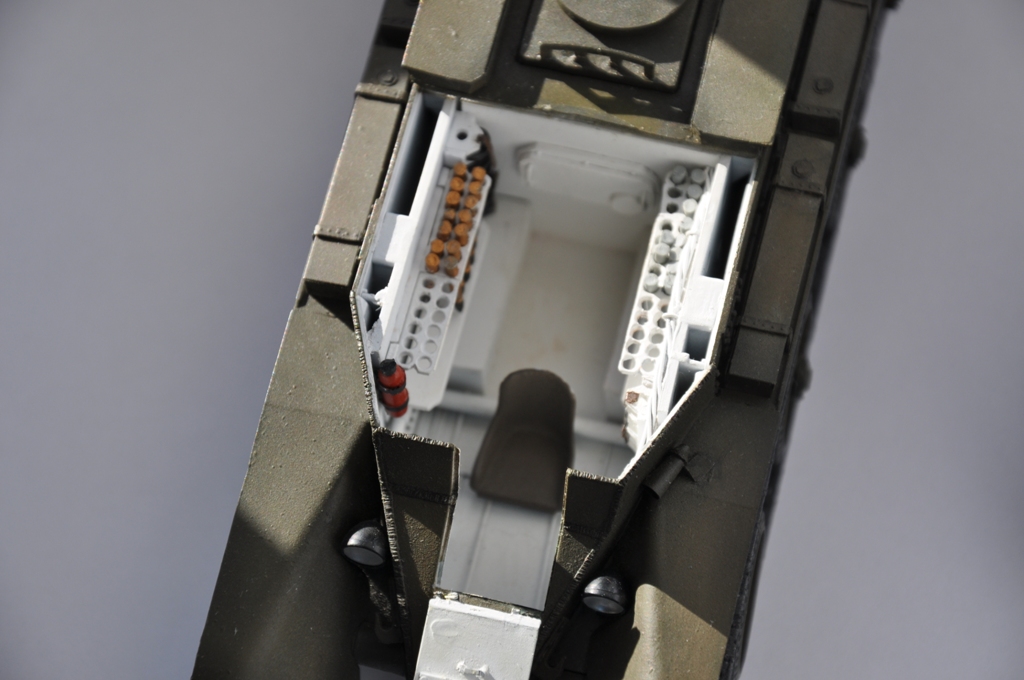

- интерьер модели( за исключением двигателя, хотя я его доработал)
- черенки лопат из зубочистки
О прототипе.

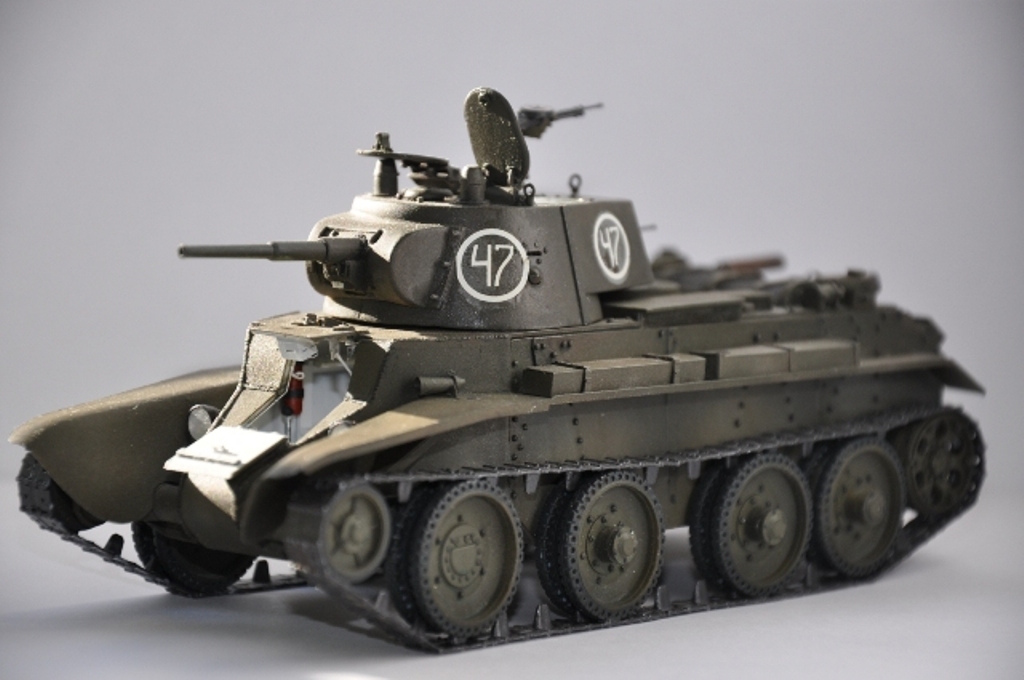

Благодаря статье уважаемого АлАр я определился с прототипом.За прототип взял БТ-7М, учавствовавший на Халхин-Голе.( Танк, кстати, очень итересный, так как есть много исключений из последней модификации БТ-7М)Старался следовать прототипу. Единственное, что не стал делать, так это отрывать передние крылья, как у прототипа.
Покраска этой модели была для меня великим прогрессом.Впервые применил фильтры и масляные точки.

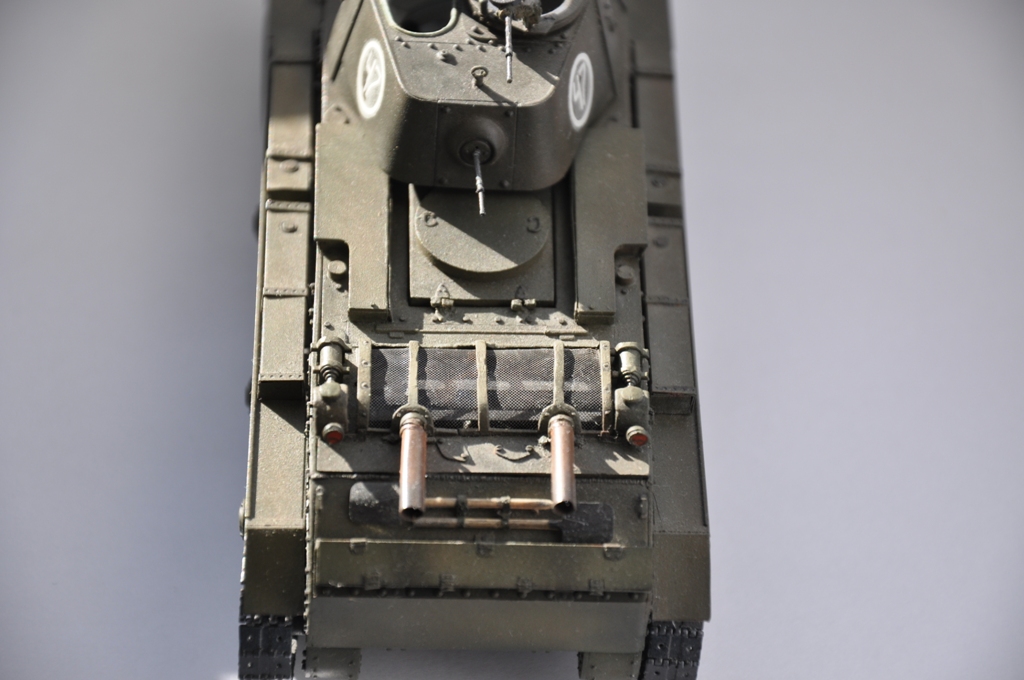

На финише обработал пигментами глушитель.
Вот, в принципе, и все.Буду рад объективной критике, так как этой мой второй БТ и первый БТ с серьезным подходом.
P.S.Старался следовать матчасти, но забыл сделать вырезы в грибке, вспомнил про это, когда уже покрасил.
P.S.S. По МНОГОЧИСЛЕННЫМ просьбам форумчан, модель была перефотаграфирована, добавлен руль. Прошу учитывать то, что модель была сделана мной год назад, нехватка опыта сказалась на этой модели.
Спасибо за внимание.
С уважением, Комсомолец.
Оценки
Войдите, чтобы оценить работу.
Комментарии (46)
На сайте с 14.05.2011
20 245
Очень здорово!
Жаль, что фото мелкие...

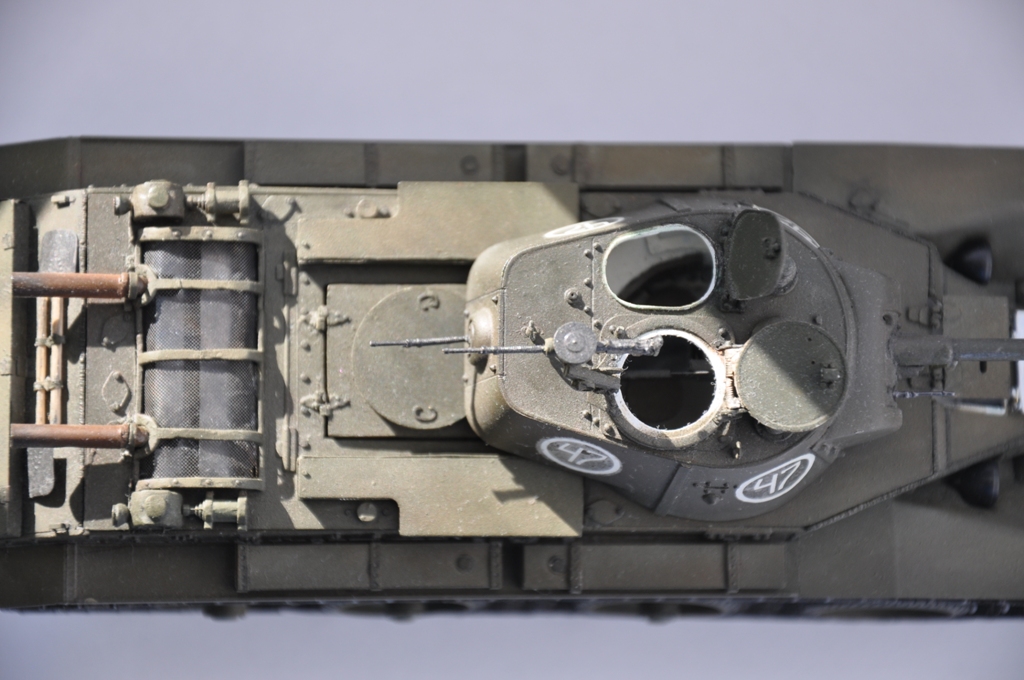

Смутили решетка МТО и стерильная чистота боевого отделения, отделения управления
На сайте с 21.08.2010
13 2727
Сделайте нормальные размером фотки,такие в галерею не пойдут...
На сайте с 02.06.2012
7 324
Скажите пожалуйста, как изменить размер?
На сайте с 27.03.2012
11 424
А набор сам без интерьера идёт ?
Фотки у вас плохие , переснимете
На сайте с 02.06.2012
7 324
Фото отредактировал.
На сайте с 02.06.2012
7 324
Вы меня конечно извините, но в описании я написал что сделал самостоятельно интерьер. Читайте пожалуйста повнимательнее.
На сайте с 27.03.2012
11 424
Я читал , я хотел уточнить , дело в том что я думал что там скудный интерьер и вы его Доработали . Я не 1 раз вижу бт-5-7 с интерьером вот и стало интересно
На сайте с 21.08.2010
13 2727
Ну вот,так получше.Ещё бы резкости фоткам,но да ладно...Сама работа хорошая,интерьер порадовал.
На сайте с 02.06.2012
2 77
Отличная работа, модель с интерьером просто завораживает.
Спонсор
На сайте с 18.04.2011
117 2765
Вроде, модель очень неплохая, но резкость, резкость... да и фото с разных ракурсов маловато...
Спонсор
На сайте с 30.08.2011
95 118
Если парень с 1997г. - Комсомолец, то мы с Майором БОЛЬШЕВИКИ что-ли....шутка...
Работа хорошая, но фото...шевеленка сплошь!!!
На сайте с 12.03.2011
14 121
фото плохие интерьер чистый не бывает. по поводу заднего пулемета в башне надо уточнять. дороботки хорошие и многочисленные.
На сайте с 02.06.2012
7 324
Чтобы не было споров, выкладываю фото прототипа.На фото, хоть и плохо, но видно пулеметное гнездо.
На сайте с 02.06.2012
7 324
Большое спасибо всем за комментарии. В своих последующих выложенных работах обязательно поработаю с фото.
На сайте с 02.06.2012
7 324
Полностью с Вами согласен. Просто в первый раз решился на такой запил, боялся тонировкой загубить интерьер.
На сайте с 19.10.2010
143 3312
По интерьеру - снаряды не упирались головой в какую-то плиту, а входили в ячейки. Стенка МТО не была прямой, а "ломаной". А руль где? Даже снятый, он на стенке висел.
На сайте с 02.06.2012
7 324
Буду Вам благодарен, если Вы предоставите мне фото или чертеж стенки МТО.Руль добавлю.А вот про снаряды не знал,спасибо за информацию, информацию про интерьер собирал по крупицам, так что этот вопрос исправлю.
На сайте с 11.09.2010
91 9766
Доброй ночи.
Ну давайте начнем с недостатков.
Первый и самый главный - судя по колпаку воздушного фильтора это не БТ-7М, а просто БТ-7.
Далее, танки БТ-7М на Халхин-Голе вроде как не воевали.
На приведенном Вам фото, пулемет в кормовой нише может быть и есть, а вот на турел точно нет.
Стандартно забыта бронезаслонка над задней правой бортовой заливной горловиной.
Что то с креплениями лопат явно не так.
Крепление ящика ЗИП(нижнее) должно быть на третьих справа-слева болтах, а не медду третьим-четвертым. верхнего крепления не увидел, но возможно Вы его и отобразили.
Вроде как не исправлено количество клепок на ступицах натяжных колес.
Сварные швы на морде мне кажктся переразмерянными.
Стенка между боевым и моторным отсеком была скорее не ломанной а вогнутой.
нету полика боевого отделения.
Ну про ячейки для снарядов уже сказали.
НЕ ПОКРАШЕНЫ снаряды по левому борту ( ( (
Непрокрас возле пружины круглого люка.
может еще что не углядел...
Радует Ваше стремление пределывать, конверсировать модели. Это заметно. Желаю научиться отлично собирать и красить модели, научиться их хорошо фотографировать и не забросить моделизм в силу взросления.
Успехов.
С уважением АлАР.
На сайте с 02.06.2012
2 77

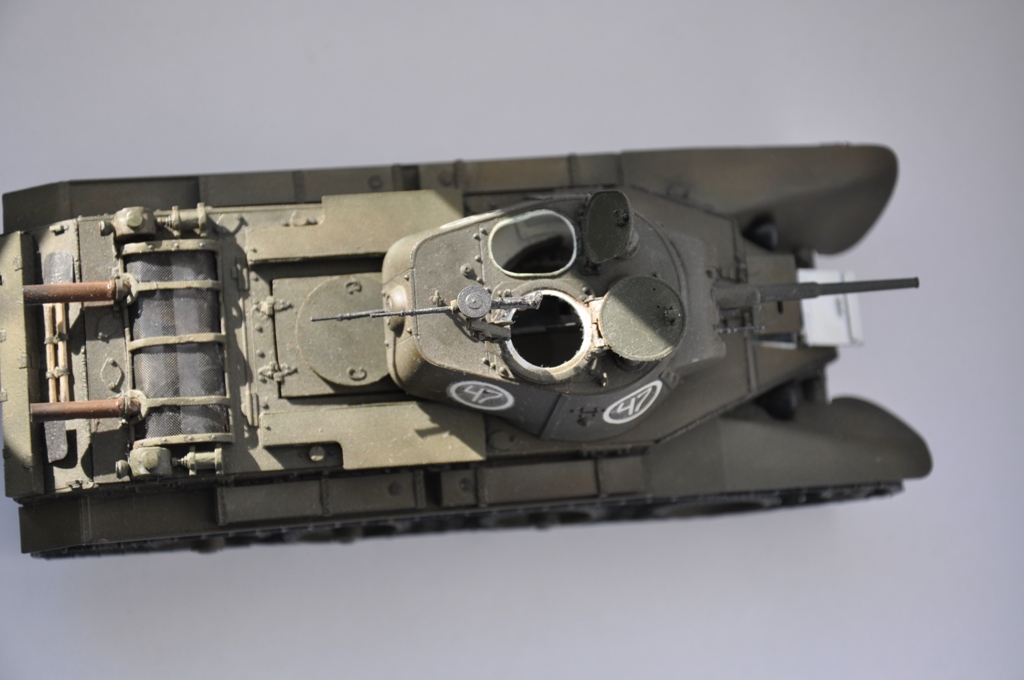

Как не воевали? А как же цифра 47 на башне? Я в БТ не спец, но вроде бы эта цифра является отличительной чертой танков на Халхин-Голе...
На сайте с 14.08.2011
18 148
С одной стороны, очень хочется похвалить и поддержать автора. С другой...
Очень много ошибок по матчасти, а художественную составляющую и аккуратность нельзя оценить по причине фотографий низкого качества.
Попытка сделать интерьер очень уважительна. Однако, получилось не очень удачно, много фантазийной составляющей.
Ну, хотя бы фото В-2 в сети найти можно было? http://tanksim.org.ru/references/ludob/t34engine/t34enginelb.php
Так, что, пока оценивать нечего...
На сайте с 02.06.2012
7 324
Когда я выбирал прототип, то я опирался на вашу статью и там была такая вот фотография как чуть выше и Вы написали, что тактический знак на башне, 47 в кольце, как раз Халхин-Голе.
Нет, онипокрашены.Просто цвет светло-серый, тамиевский light grey.
На сайте с 02.06.2012
7 324
АлАр, Веселый Обезьян, спасибо за комментарий.В последующих работах с танками БТ и не только, буду открывать сказки о стройке и обязательно учту все ваши замечания.Единственно, что хотелось узнать какой грибок стоял на танках БТ-7 с дизельными двигателями.
На сайте с 11.09.2010
91 9766
Я не говорю что танк с номером 47 в круге не может быть на Халхин-Голе, там он очень даже может быть.
Это не может быть танк БТ-7М, так как выпуск БТ-7М начат только в декабре 1939 года, а ХГ конфликт происходил с весны по осень 1939 года.
На ХГ из семейства БТ были только(не проверено) танки БТ-7, но никак не БТ-7М.
На сайте с 22.07.2009
7 2384
На сайте с 13.04.2012
3 9
Покраска грубовата - кисть - это очень своеобразный предмет... фотки надо переснять, а танк припылить как надо и заржавить...А интерьер мне очень понравился!
На сайте с 02.06.2012
2 77
1) Где вы тут увидели кисть???
2) По поводу грязнения и ржавления не соглашусь, грязные танки на диораме хороши, а так ужасно смотрится. Ну это моё мнение.
Спонсор
На сайте с 21.10.2008
117 4057
Ради таких доработок стоило фотик занять у кого-нибудь. Надеюсь увидеть нормальные фотки
На сайте с 07.06.2011
15 237
Отличная модель, по уровню доработок впечатляет!!!
На сайте с 22.12.2011
145 226
Ну, товарищ Комсомолец, Вы ДДАЕТЕ!!!
Посмотрел Вашу модель и тихонько ОФИГЕЛ... Прочитал Ваше описание - и без колебаний за мат.часть поставил полный +, хотя матчасть БТ пока для меня "темный лес", пока "вклиниваюсь" в КВ (ну и в "законе" Т-64 - родная машина).
С уважением - Олег.
P.S. УВАЖАЮ! Хочу дружить :-))
На сайте с 19.04.2012
15 115
Понравился,очень!Мат.части не знаю,но за интерьер,однозначно,респект!
На сайте с 13.04.2012
3 9

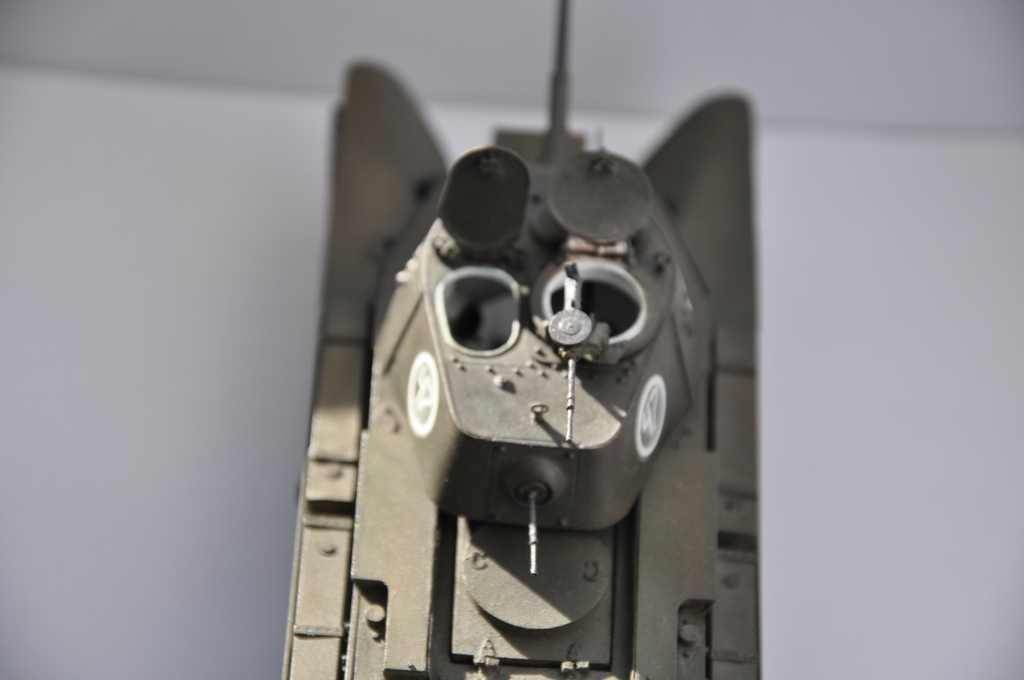

Пулемет на корме башни сильно выступает - как из него стреляли?
На сайте с 29.01.2013
13 0
С декалями надо что-то делать. Или приварить их, или аккуратно удалить. Не легли декали. Что печально, учитывая общую крутизну модели.
На сайте с 02.06.2012
7 324
Нормально стреляли. С чувством, мерой, расстановкой. По поводу длины пулемета. Вот фото, взятое из статьи уважаемого АлАРа "Танк БТ". По-моему у меня не сильно отличается от того, что на фото.
Прошу прощение за то, что взял часть цитаты. Ну теперь-то Вы убедились, что здесь нет и не было кисти, что и утверждал Blackout.
На сайте с 02.06.2012
7 324
Юрий Королев,Сергей - большое спасибо! Да, с декалями получился промах. Не надо было их использовать от ВЭ, теперь уже я не смогу ничего изменить...
На сайте с 13.04.2012
3 9
[QUOTE]Цитата:Пулемет на корме башни сильно выступает - как из него стреляли?
Нормально стреляли. С чувством, мерой, расстановкой. По поводу длины пулемета. Вот фото, взятое из статьи уважаемого АлАРа "Танк БТ". По-моему у меня не сильно отличается от того, что на фото.
Присмотритесь - увидите, что вытянули пулемет до самого диска!
На сайте с 13.04.2012
3 9

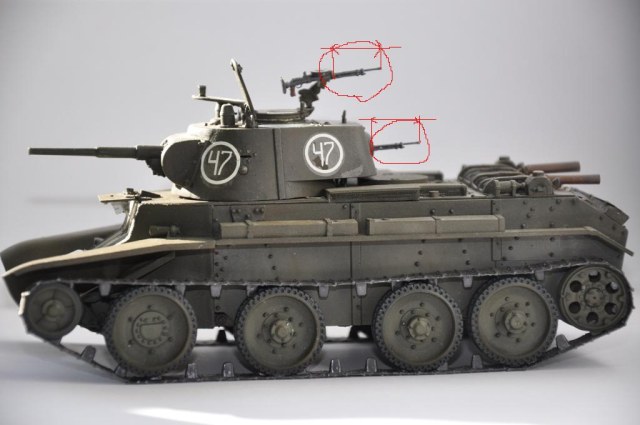

Хотя бы сравните турельный и кормовой стволы на вашем же танке!
Спонсор
На сайте с 24.04.2011
15 4612
Как правило, танки начального периода, да и вообще, года до 43го внутри окрашивались в тот же цвет, что и снаружи (в большей массе, хотя могли быть и исключения)
отличный БТ)
На сайте с 02.06.2012
7 324
Спасибо! Все Ваши советы обязательно учту при стройке БТ-5, открою блог.
На сайте с 13.04.2012
3 9
А вообще танк получился хороший. Я - за галерею!
На сайте с 13.04.2012
3 9
Иронию понял
На сайте с 22.04.2011
6 0
декали просто вообще не легли соглашусь, интерьер очень чистый без следов прибывания л/с и советую применить смывку очень приятно будет смотреть, а так не плохо мне нравится!
На сайте с 11.09.2010
91 9766
А это уже от очумелости ручек каждого конкретного моделиста зависит.
На сайте с 02.06.2012
7 324
Спасибо! Полностью согласен, интерьер стоит затонировать, что и попробую сделать на следущей модели танка БТ. Ох уж эти декали! Действительно, всю картину испортили, но исправить здесь я думаю уже ничего нельзя. На них два слоя лака. Зарекусь теперь, никогда не использовать декали от ВЭ.
На сайте с 02.06.2012
7 324
Совершенно верно, полностью с Вами согласен.
На сайте с 23.12.2014
1 0
Привет комсомолу!))
Спасибо за внимание к моей модельке.
Понравился Ваш БТ-7М, за матчасть не ставил, так как
не знаю, а так в целом все хорошо.
По поводу краски, использовал TS-28 olive drab 2 от фирмы Tamiya,
это аэрозольный баллончик. Стравливал в баночку через пластиковую трубку.
Вот в принципе и все, удачи и С Новым Годом!!!
