Pz.Kmpfwg. VIII ausf. B MAUS II

Доброго времени суток, уважаемые  коллеги, организаторы ГБ и члены жюри!

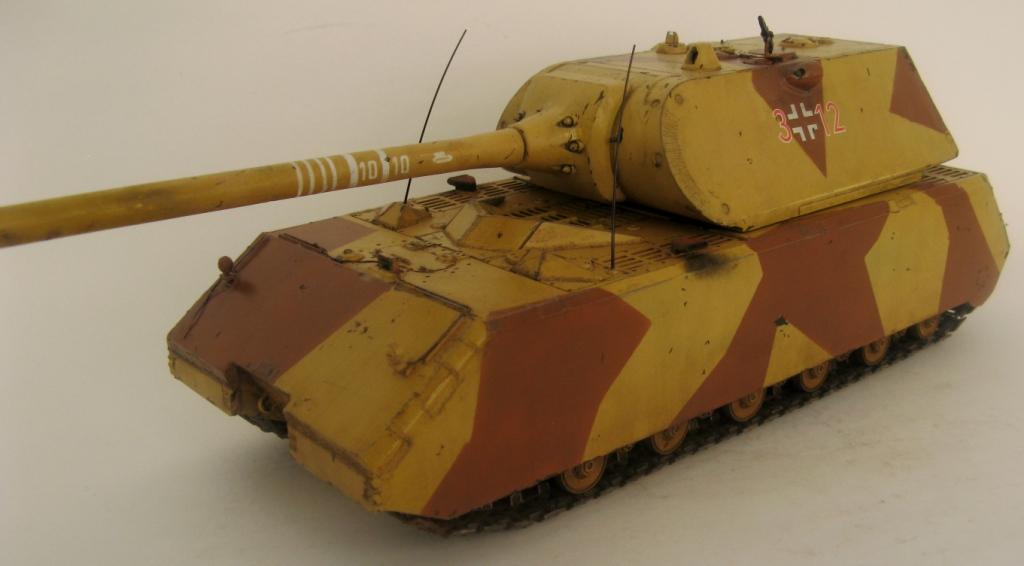

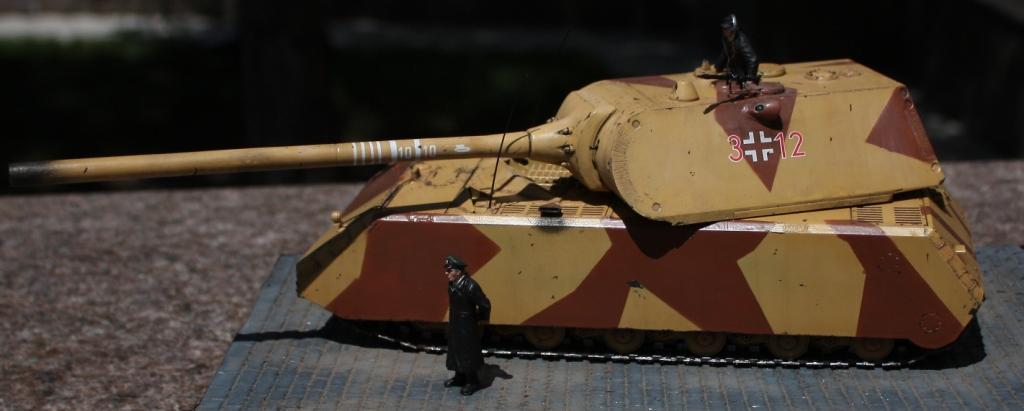

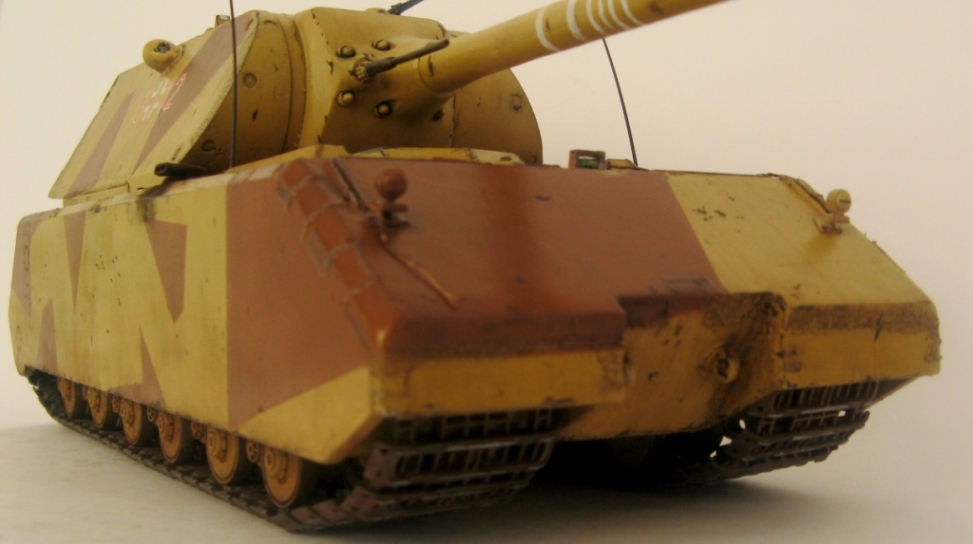

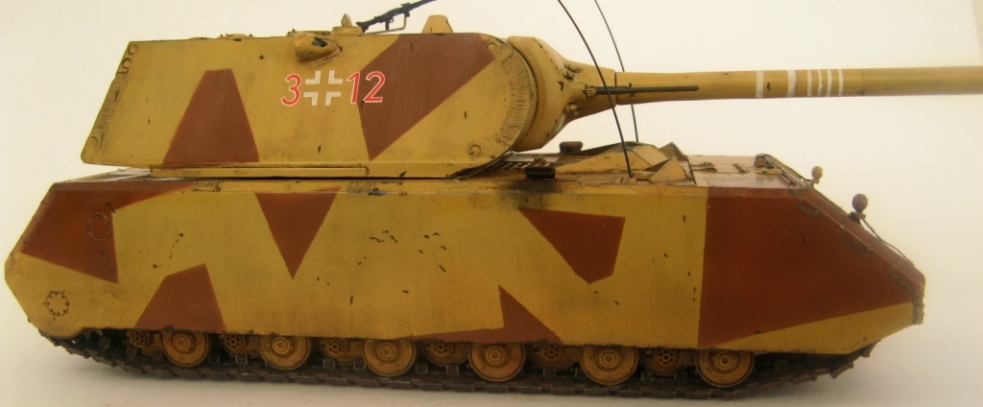

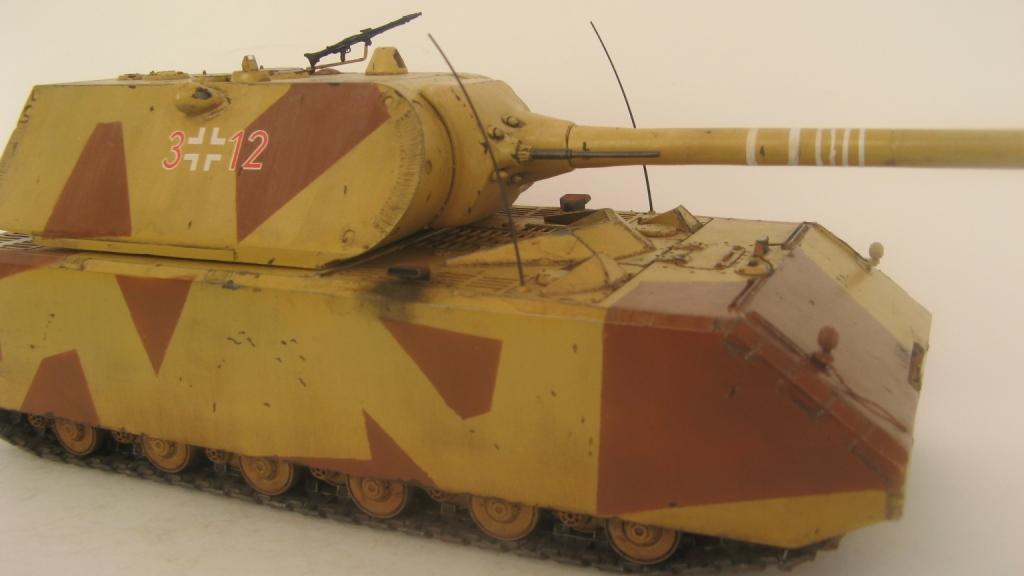

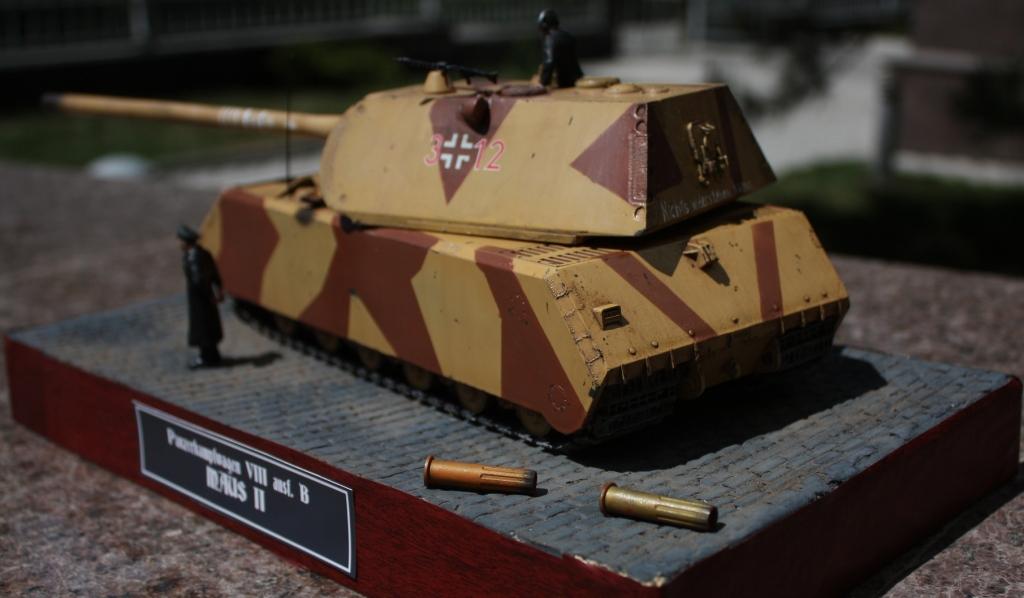

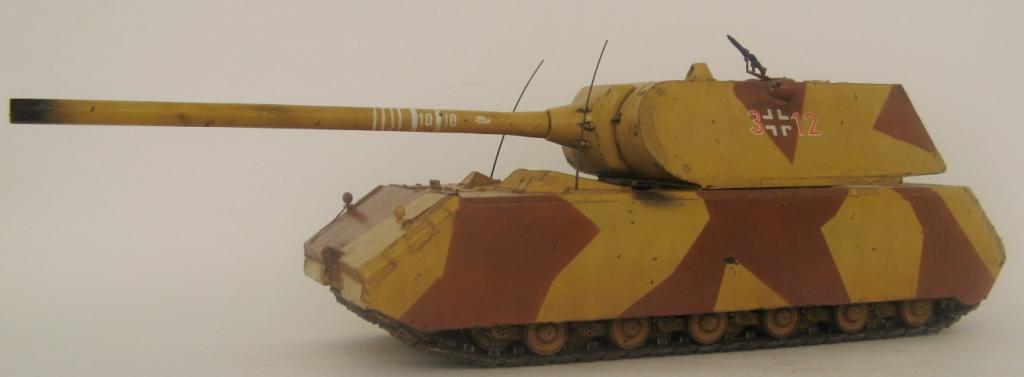

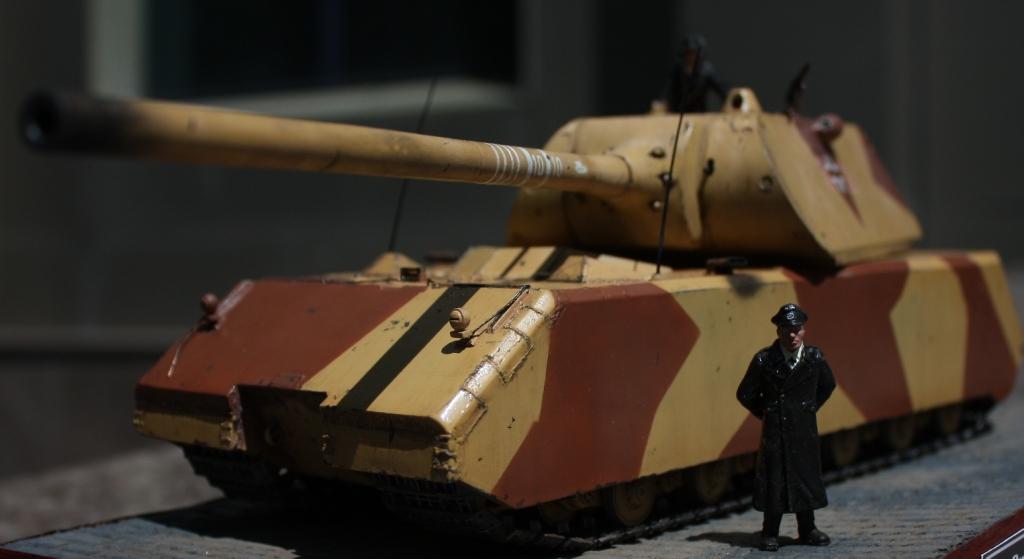

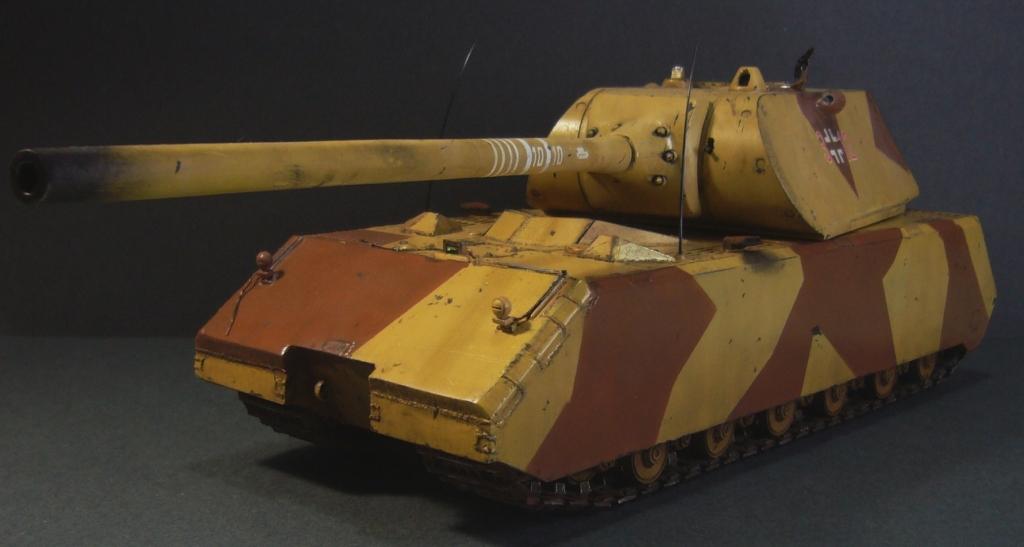

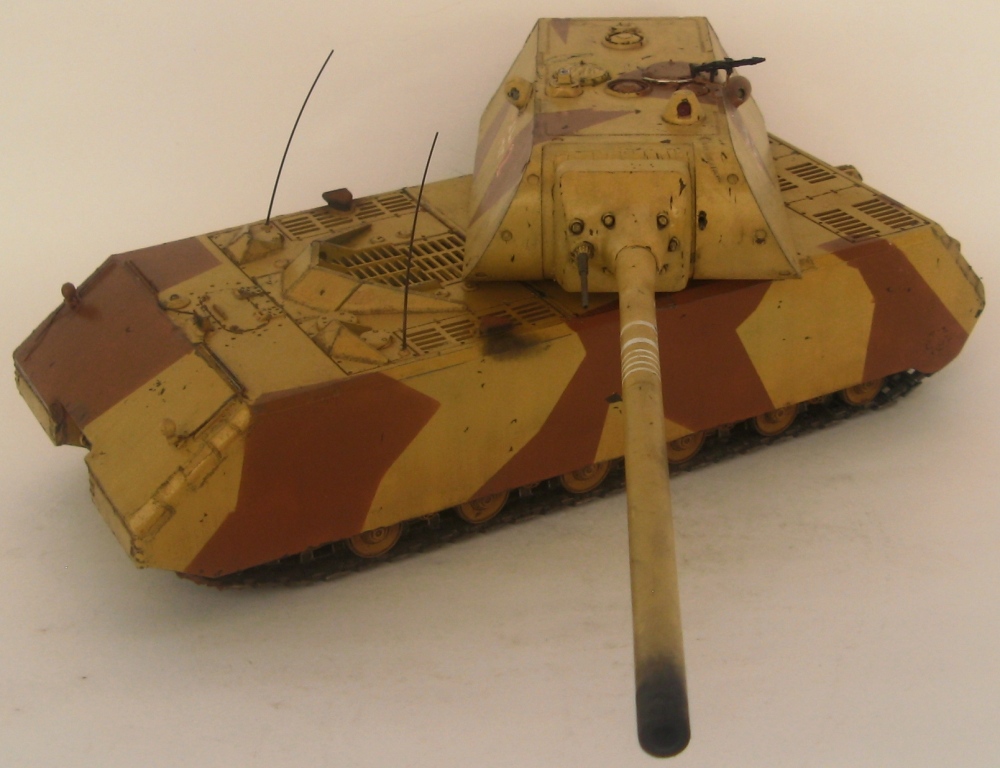

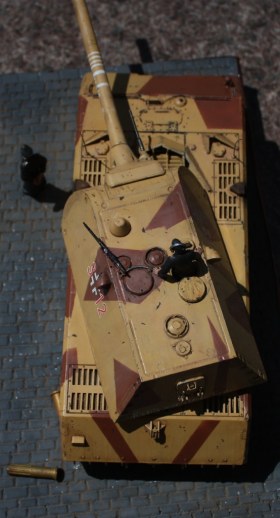

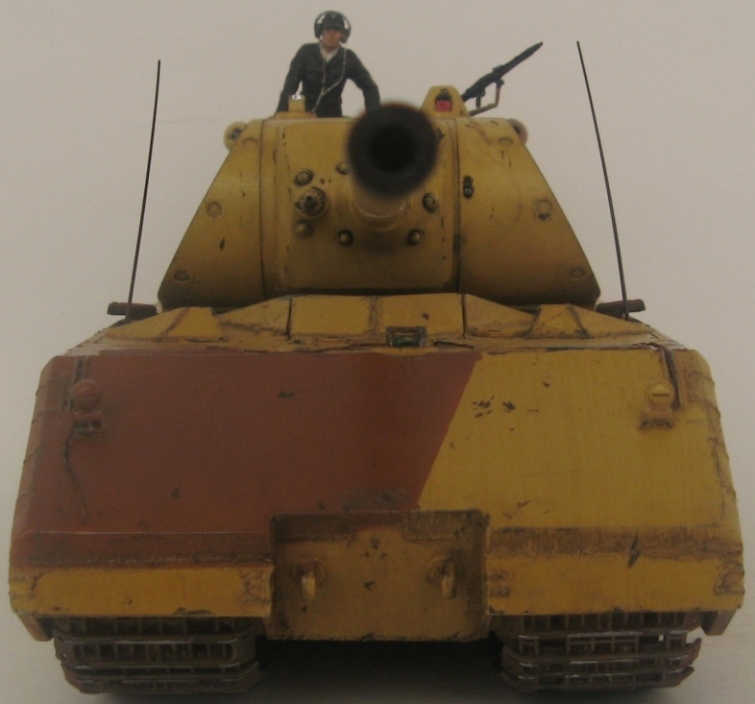

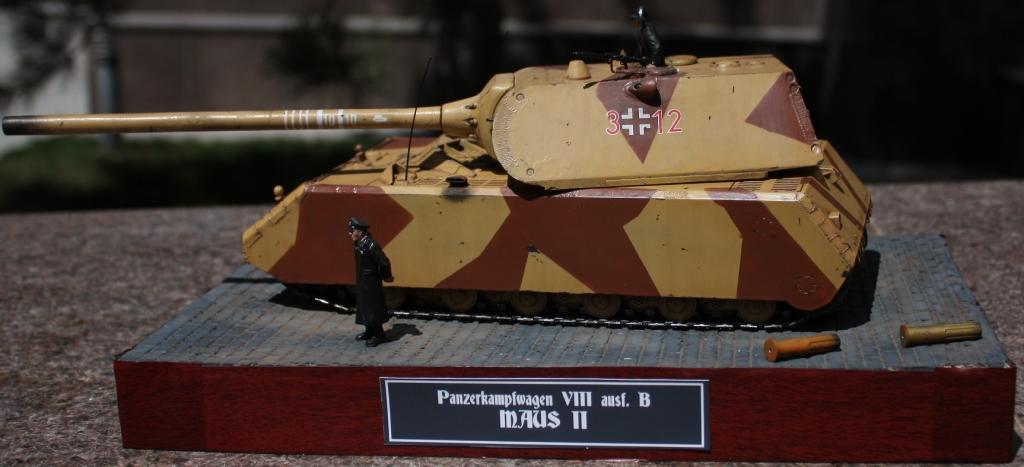

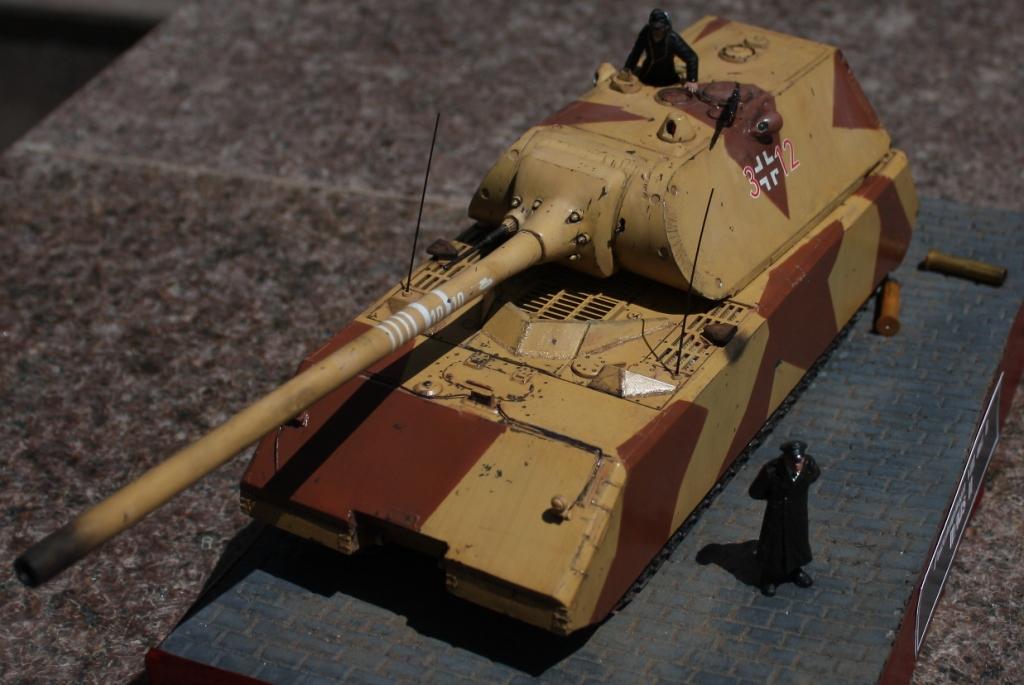

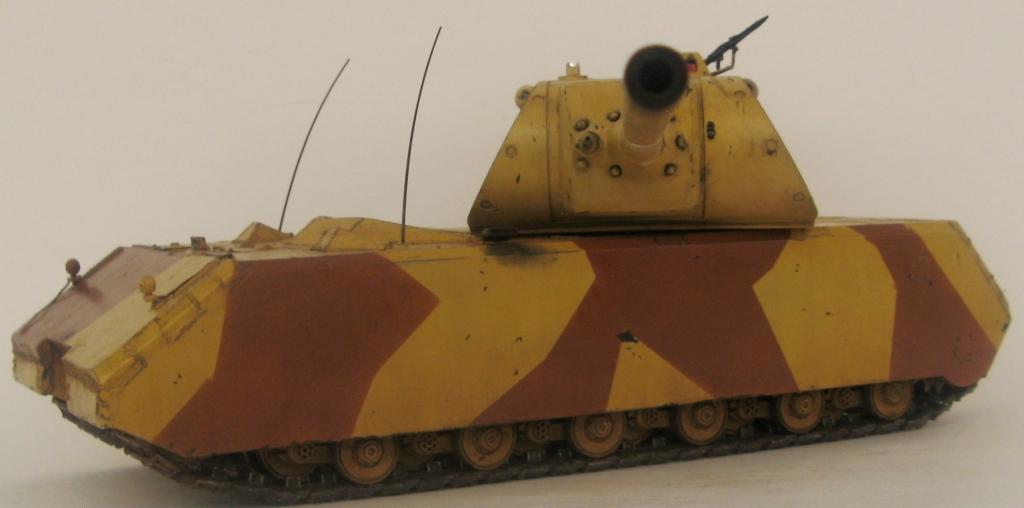

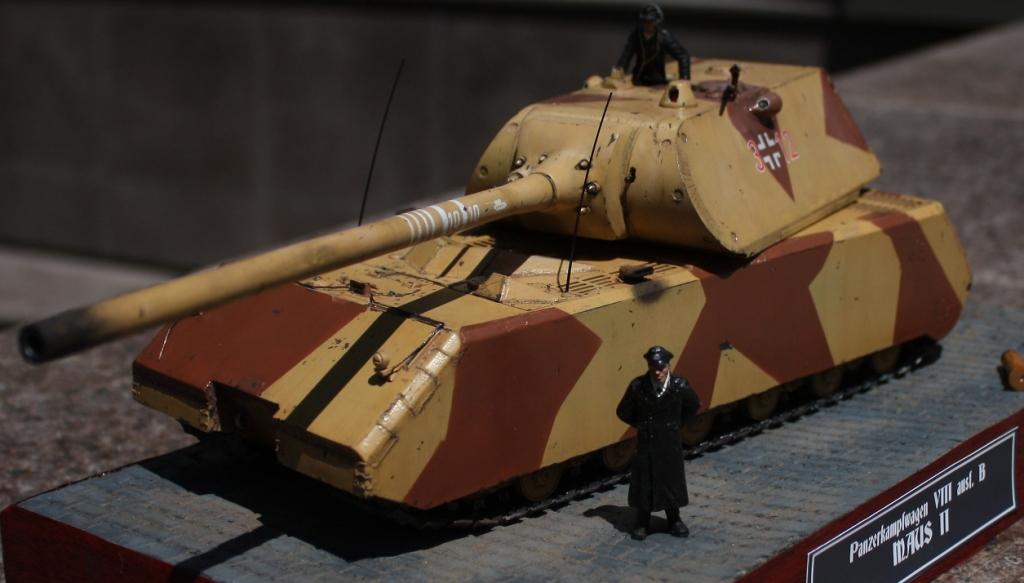

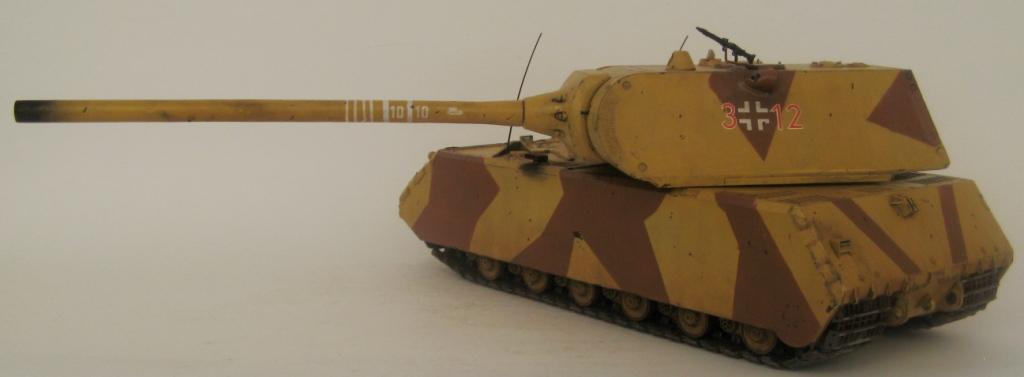

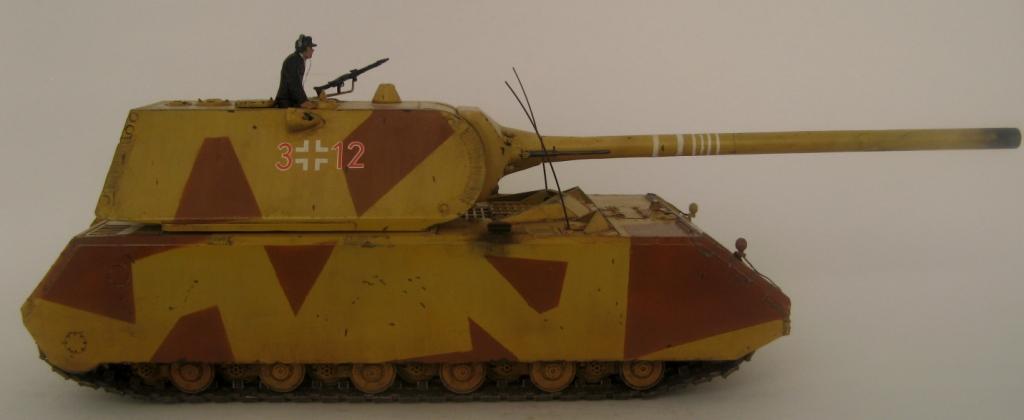

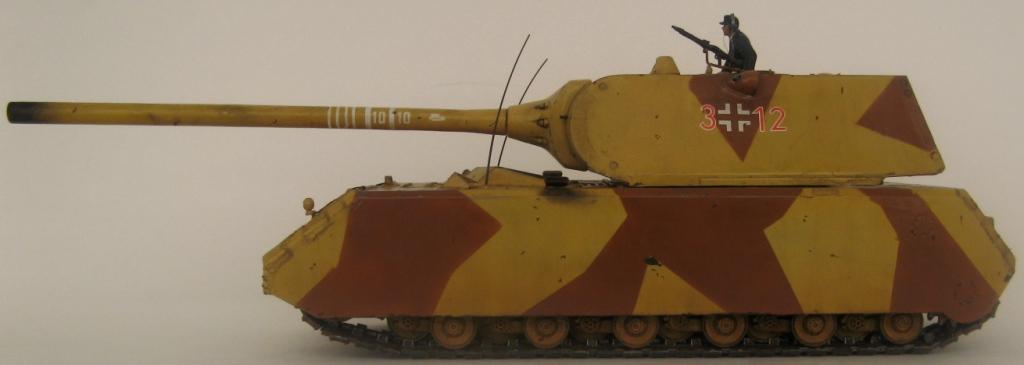

Представляю вашему вниманию модель немецкого сверхтяжелого танка Panzerkampfwagen VIII ausf. В Maus II (первых серий). Попытался изобразить уже повоевавший, но не «ушатанный» танк, без тонны ржавчины и грязи. Задачей было показать камуфляж, нанесенный в полевых условиях «на скорую руку», поэтому он не имеет системы и художественной четкости нанесения. Также не стал сильно грязнить машину, так как в дальнейшем планирую сделать виньетку с  участием Мауса.

Модель строилась в течение полугода в рамках Groupbuild 2012 Alphamodel. О «Мышиной возне» (то бишь о сказке) можно почитать здесь: http://karopka.ru/forum/forum271/topic10910/

С вашего позволения- краткий обзор проделанной работы с пояснениями.

МАТЕРИАЛЫ И КОМПОНЕНТЫ

Базовый набор:

Orange pack # 33 (DRAGON 9133-01) GERMAN SUPER TANK ‘MAUS’

Дополнительные детали:

-точеный ствол орудия 15 cm KwK 44/45 L/63 (собственная разработка, Сталь 3)
 -ствол пулемета MG-34 ( «Звезда», пластик)
 -ствол 20-мм пушки MG-151 (21 st century toys, пластик)
 -пулемет MG-42 с турелью ( «Звезда» + самодел, пластик, сталь)
 -оптика орудийного прицела (фронтальная камера от мобильника, собственная технология)
 - двигатель Maybach HL-300 diesel (самодел, пластик)
 - сетки на вентиляционные решетки (стальная мелкоячеистая сеть)
 - фары: передние и конвойная  («Звезда», пластик)
 - антенны и антенные выводы (самодел, пластик, латунь)
 - дальномеры (самодел, пластик, оргстекло)
 - башенный люк для погрузки боеприпасов/эвакуации (самодел, пластик)
 - крепежные винты (Hobby Boss, пластик)

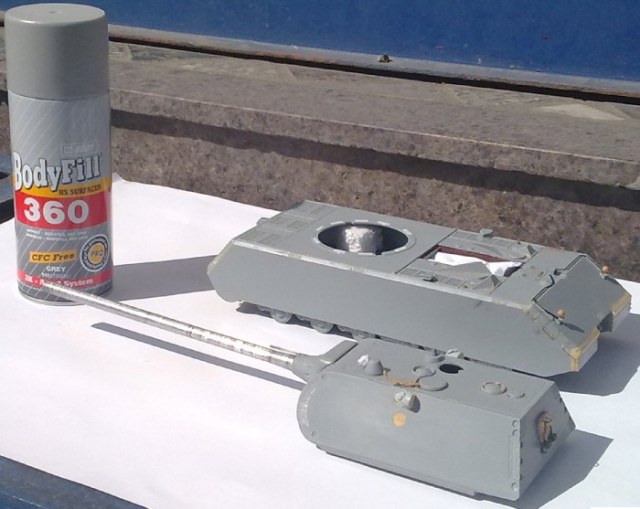

Окраска:
- хозяйственные алкидные эмали (база, камуфляж)
 - хозяйственная нитрокраска (гусеницы, 20-мм орудие)
 - художественный акрил (элементы оптики и двигателя)
 - гуашь (сколы, загрязнения, смывка, потертости до металла, надписи)
 - темпера ПВА (двигатель и двигательный отсек, мелкие детали)
 - художественное масло (масляные точки)
 - матовые лаки: художественный и мебельный
 - художественные пигменты для масляных красок
 - грифели и маркеры

 Декали:

Сборная солянка из родных декалей, декалей от «Звезды» и ACADEMY

А также:

Литники, доширакостирол, медная проволока, сталь, акриловая шпаклевка «Экстра», толуол, эпоксидная смола и немного пластилина (чтобы все это не разваливалось)))


МАТЧАСТЬ

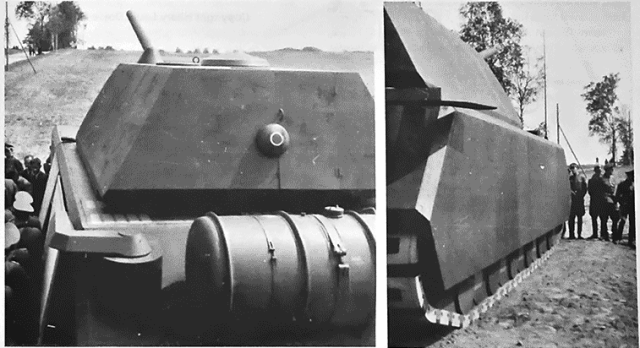

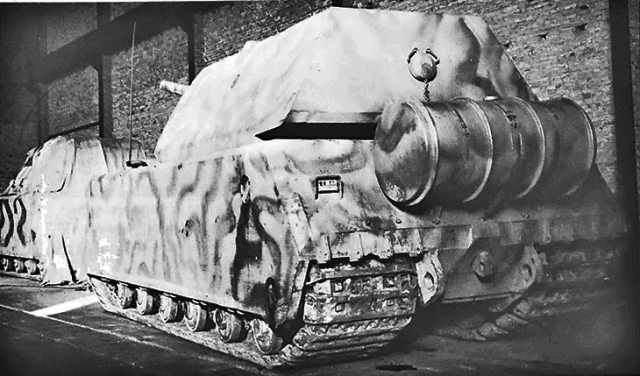

Maus II – «эфирный», никогда не существовавший танк, вменяемых чертежей которого также не существует, если не считать проектного эскиза Maus II с башней, унифицированной с E-100. Тем не менее, в литературе встречается множество упоминаний о проектах модернизации Maus I, а также предлагаются варианты этих модернизаций. Исходя из этих скудных данных, задействовав фантазию и призвав на помощь все свои инженерные познания, я и построил эту, с позволения сказать, модель.

Основными требованиями к конечному продукту были:

- узнаваемость машины как Maus, тщательное исполнение всех элементов модели
 - в рамках тематики Panzerwaffe-46: повышение ТТХ с учетом возможных технических достижений немецкой промышленности, опыта боевого применения Maus I, возможности дальнейшей модернизации конструкции Maus I, возможность внесения таких изменений с инженерной точки зрения и рамках разумного

Исходя из этих соображений и проведенных исследовательско-подготовительных работ, на модели было воплощено следующее:

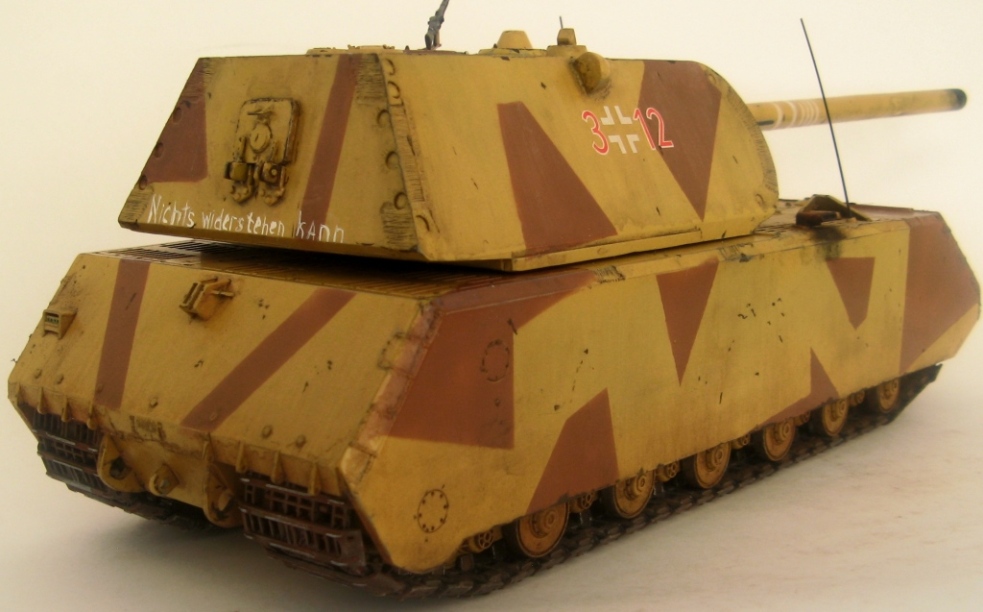

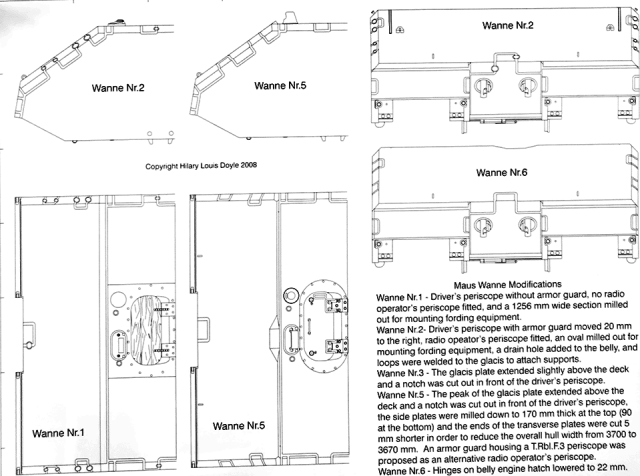

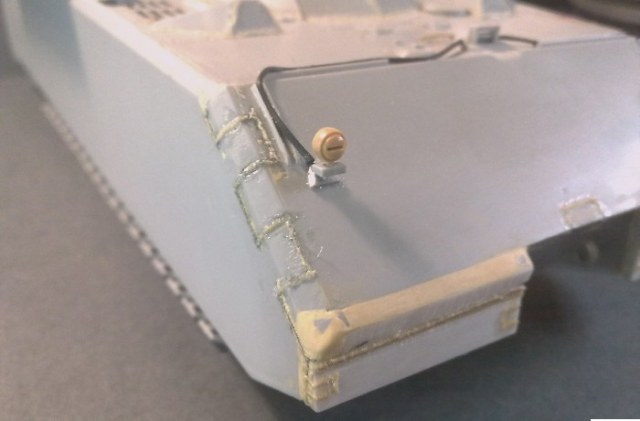

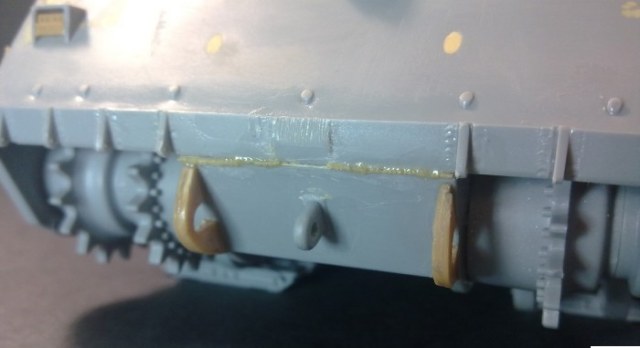

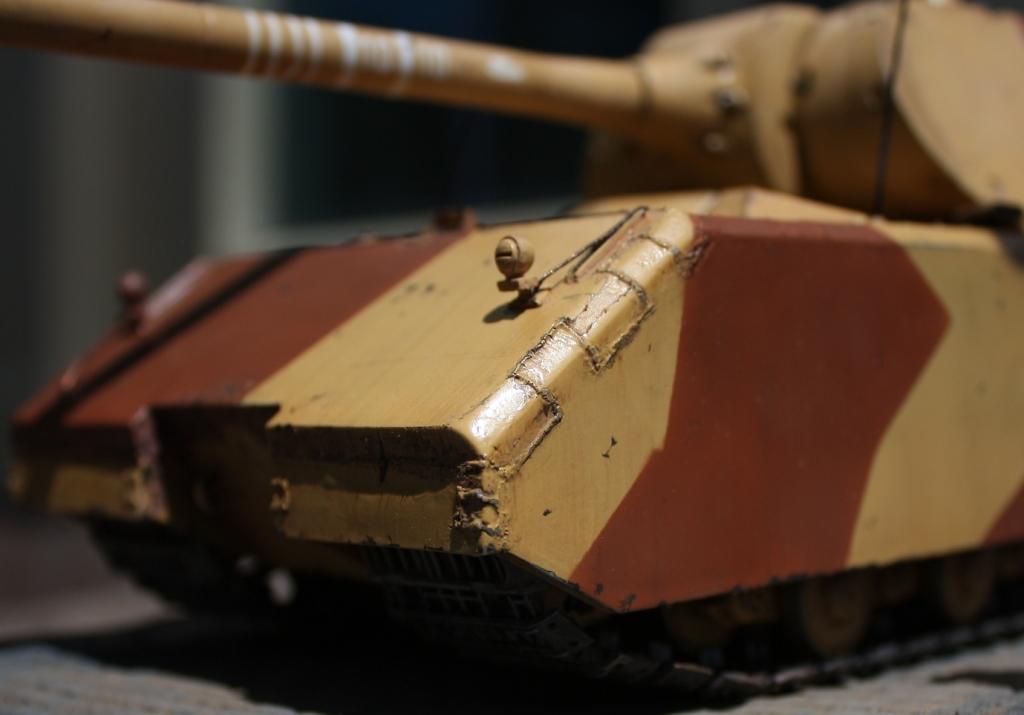

- корпус выполнен в соответствии с чертежами поздних корпусов типа Wanne Nr. 5-6: без штифтовых соединений (полностью сварной), с «выемкой» для смотрового прибора мехвода, переделаны исходные сварные швы, добавлены недостающие, исправлена геометрия лобового бронелиста, сымитированы следы резки бронеплит, локально наращена толщина листов

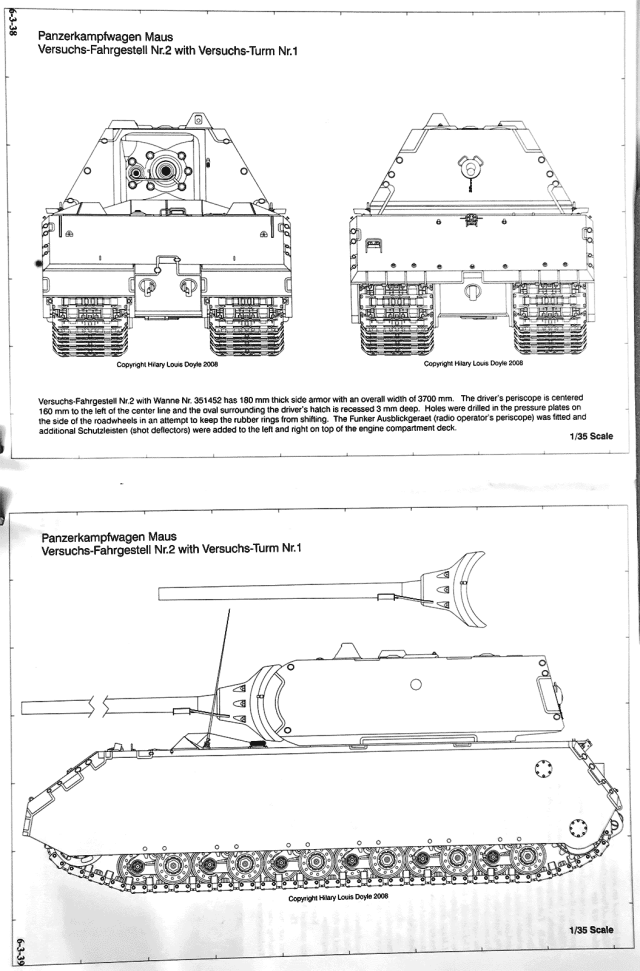

- катки соответствуют прототипу Maus V1 без отвестий в теле катка, бандажи отсуствуют –при большем весе Maus II облегченные катки с бандажами, как на Maus V2? Нагрузку бы просто не выдержали (именно этому вопросу я посвятил отдельное исследование, получил несколько консультаций у специалистов)

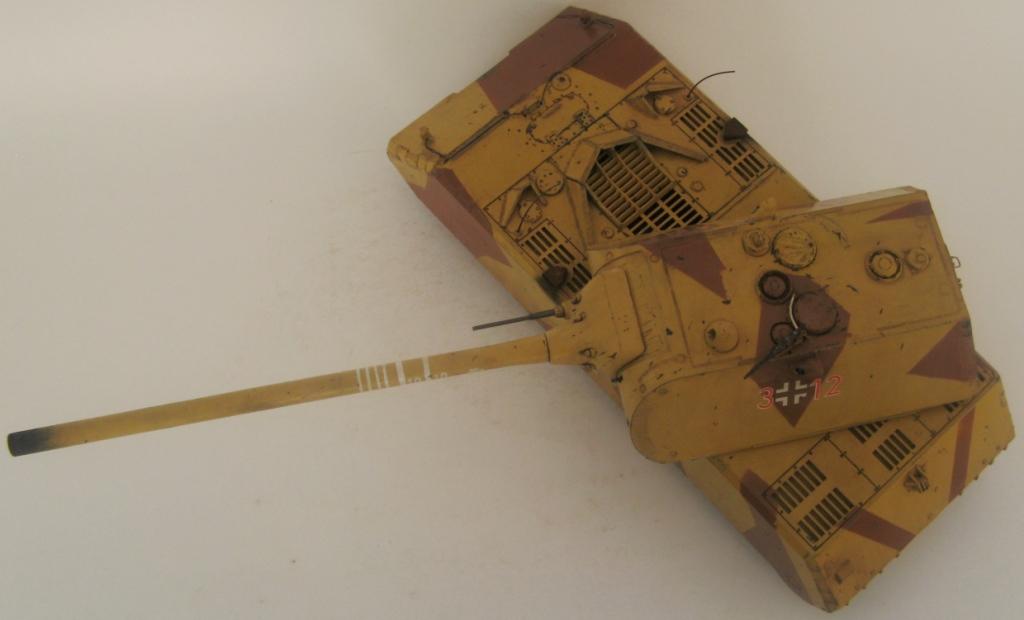

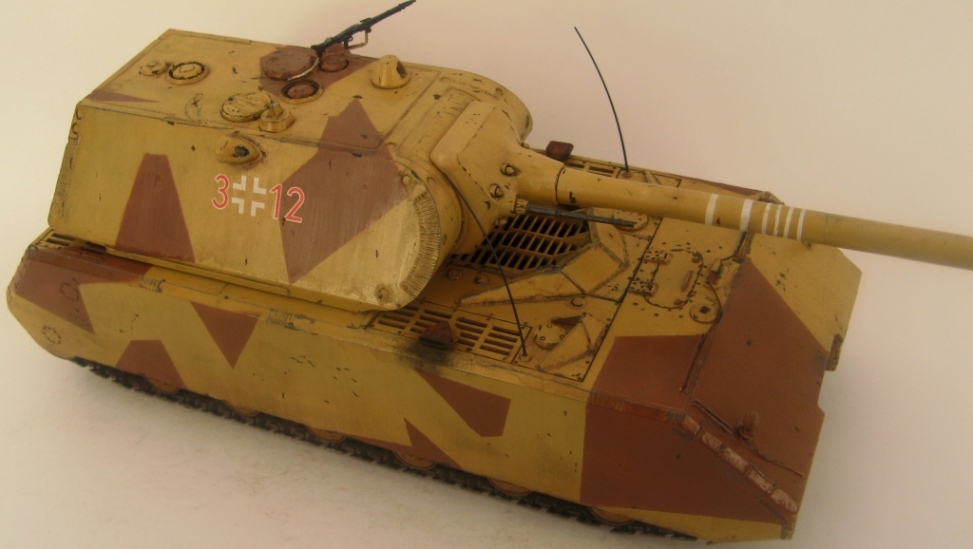

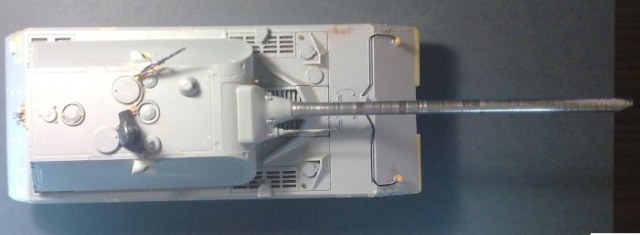

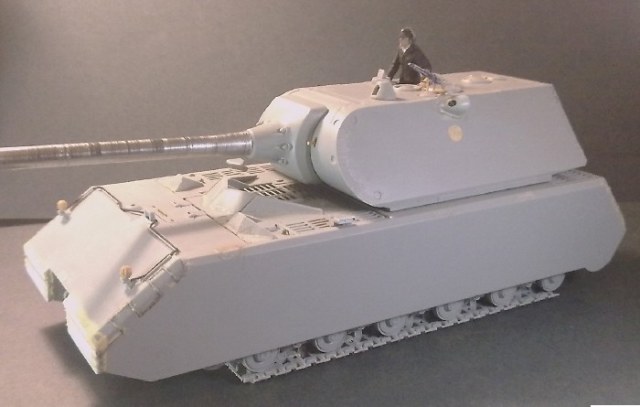

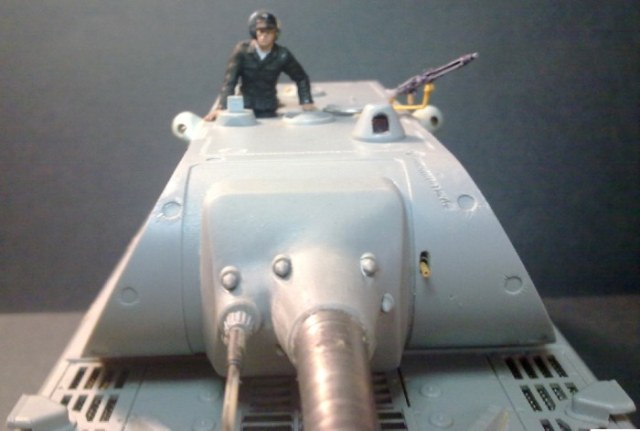

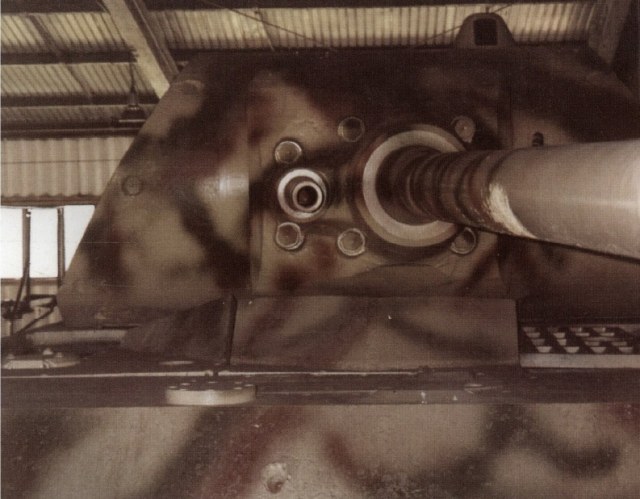

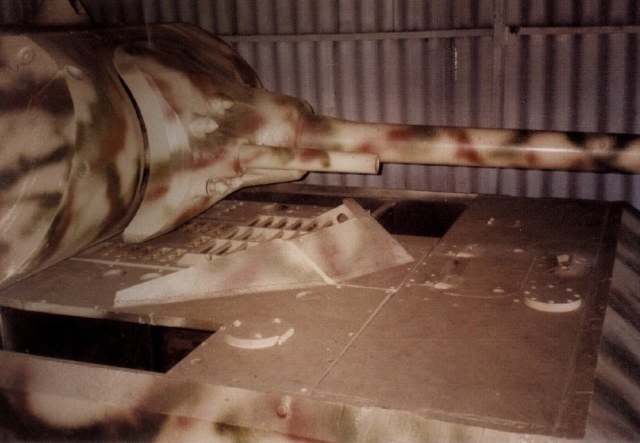

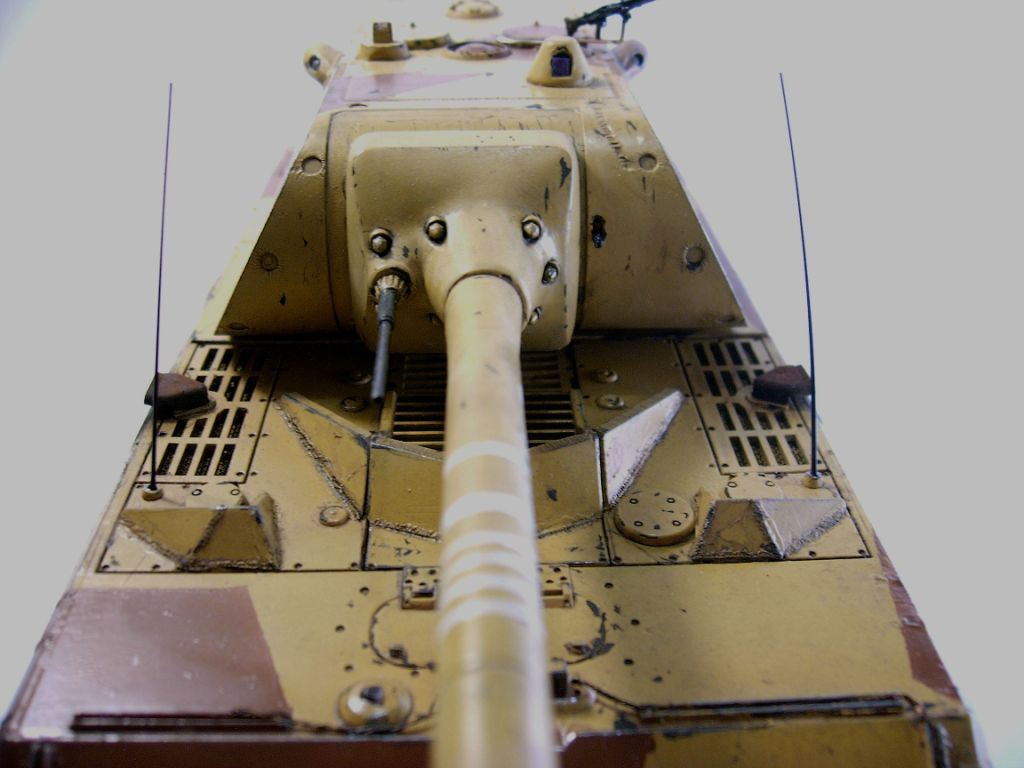

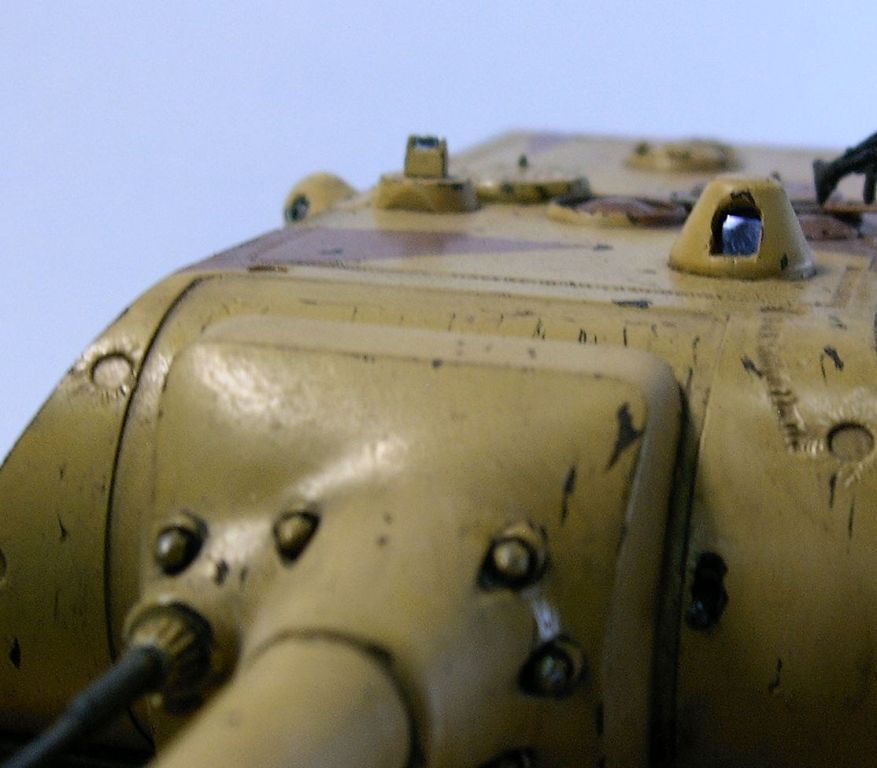

- заменено все основное вооружение: вместо спарки 128-мм орудие +75 мм гаубица установлено длинноствольное 150-мм орудие (основанное на зенитном) с пристрелочной 20-мм пушкой и дальномерами, симметрично расположенными по бортам башни. Орудийный прицел переработан – в родной бронировке прорезано отверстие, вставлена оптика. Также на штатное место установлен пулемет MG-34 независимого наведения – для него в башне была прорезана амбразура. На крышу башни установлен дополнительный зенитный пулемет MG-42.

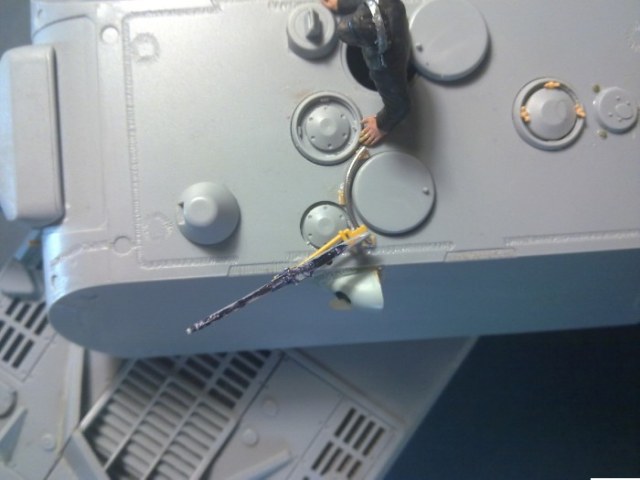

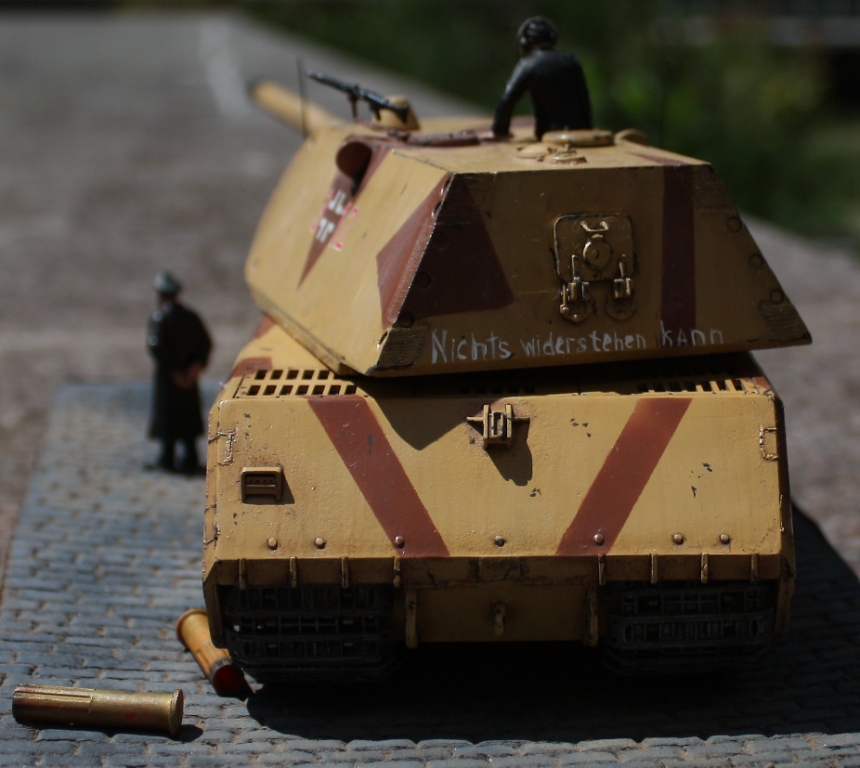

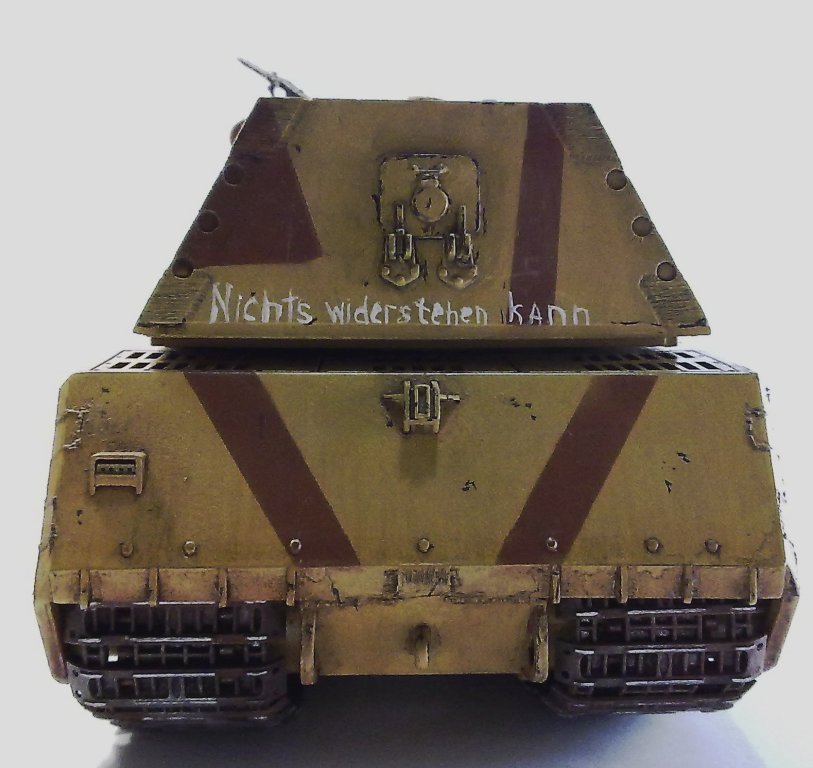

-В корме башни устроен увеличенный люк для погрузки боеприпасов и эвакуации, имеющий бойницу для пулемета. Некопийные бойницы по бортам башни ликвидированы вовсе.

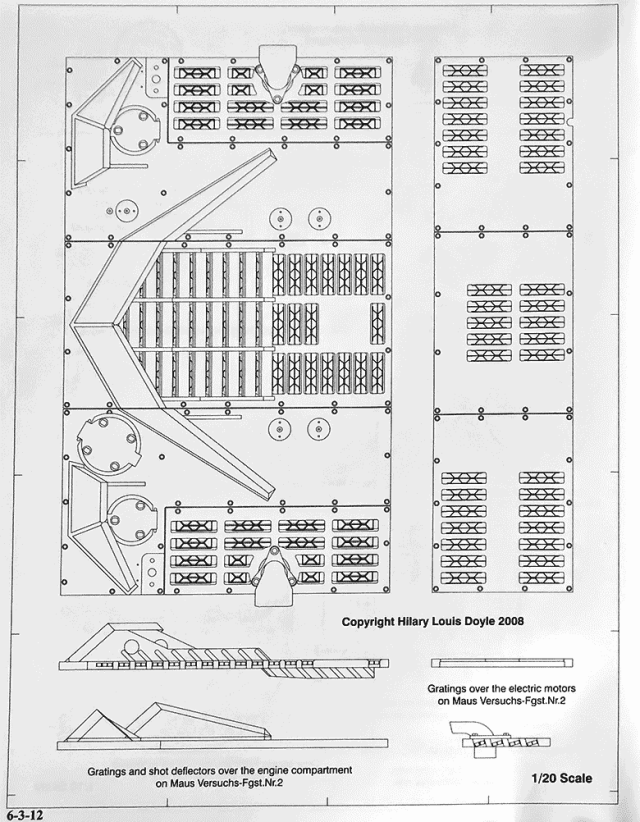

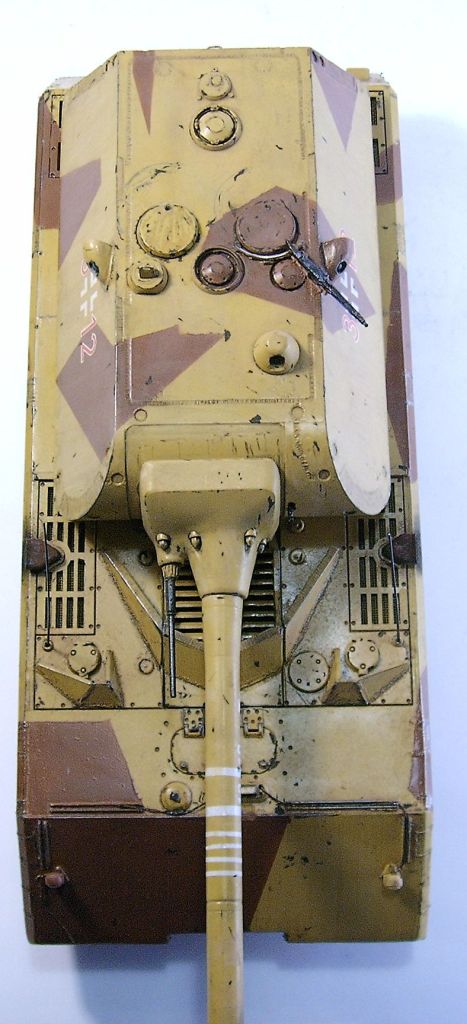

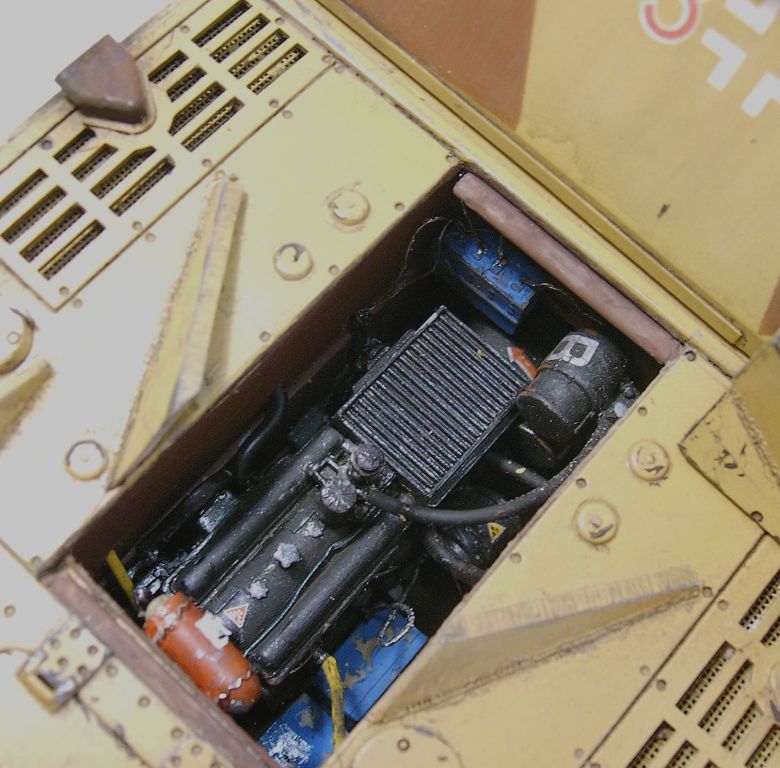

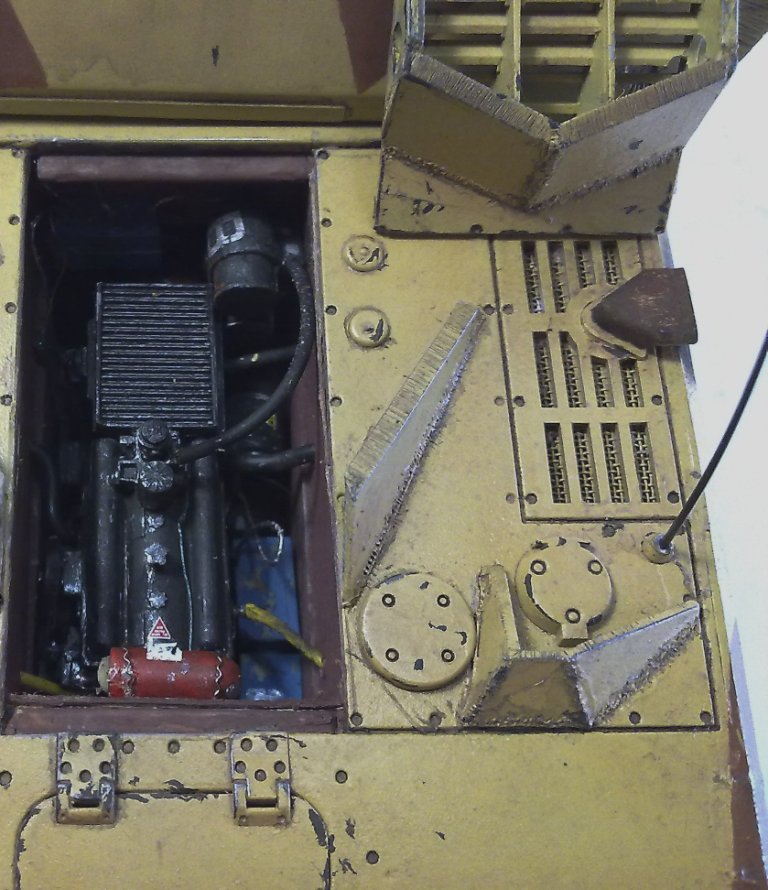

- выполнен с нуля мотор-генератор, полностью выдуманный «по мотивам», вырезана надмоторная плита с бронировками, выполнена моторная яма с кабелями, трубками и прочим антуражем. Зачем заморочился с двигателем- не знаю, но смотрится интресно

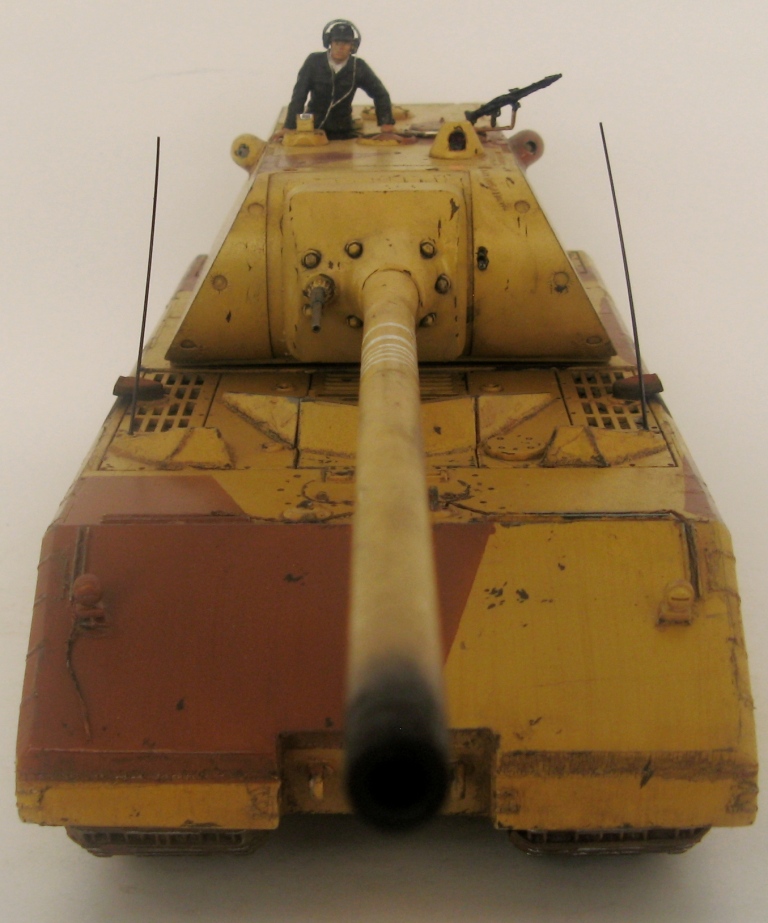

- добавлены антенны с антенными выводами, про которые хваленый Дракон благополучно забыл

После всех этих манипуляций, «снял» с танка вот такие вот…

Тактико-технические данные

Заводское обозначение: Porsche Typ 205/B

Тип: сверхтяжелый танк

Экипаж: 6 человек

Боевая масса: свыше 190 тонн

Длина (без орудия): 9,034 м

Ширина: 3,7 м

Высота: 3,65 м

Вооружение:

Основное:              - орудие 15 cm KwK 44/45 L/63 калибра 150 мм

Дополнительное:  - орудие 2 cm MG-151 калибра 20 мм

  - 2 пулемета MG-34 калибра 7,92 мм (в башне)

  - пулемет MG-42 калибра 7,92 мм (зенитный)


Бронирование:

 - лобовое- 200-220 мм

  - борта – 180 мм

    - корма- 150 мм

Двигатель: HL-300, дизельный, 1300 л.с.

Трансмиссия: электромеханическая, 2-ступенчатая

Максимальная скорость: 21 км/ч

ОСОБЫЕ БЛАГОДАРНОСТИ:

Леонид Мищенков, Владимир Слюсарев, Михаил Корнилов, ТНБ, D@N, Anre S Ded, Krazy Horse, Homer_S, Петр Старцев

А также:

- кого запамятовал упомянуть

- всем зрителям «Мышиной возни»


ИТОГ

Поиск информации, проведенные научные исследования (было и такое, не для красного словца упомянуто), встречи с интересными людьми, общение с коллегами на Каропке и в БКСМ приносили куда больше удовольствия, чем сам процесс стройки. Исходный набор мне не понравился – стыкуемость никудышная, родное вооружение танка- негодное, половина литников с траками- бракованная, соответствие матчасти оригинального Мауса- плохое.

Однако, несмотря на трудности, модель стала очередной вехой в моем хобби:

первая полностью окрашенная аэрографом модель, первая модель, с полностью замененным вооружением, первая модель, на которой применена технология масляных точек, первая модель, окрашенная алкидными эмалями, первая модель, на создание которой затрачено столько времени и средстви, наконец, первая модель, с которой я участвую в модельном соревновании… Ах, да, Маус же еще и первый в мире сверхтяжелый танк))

Вот такая вот получилась Мышка. Мог бы сделать лучше, гораздо лучше, но, в силу тех или иных причин и обстоятельств, получилось так.

Благодарю за внимание!

С уважением, Arthurshmitt
