U-Boat Type VII C/41 Atlantic Version German Submarine
- Производитель:
- Revell
- Тип техники:
- Военные
- Масштаб модели:
- 1:144
- Тип двигателя:
- Дизель-электроходы
- Прочее:
- Подводные лодки
- Страна-производитель:
- Германия

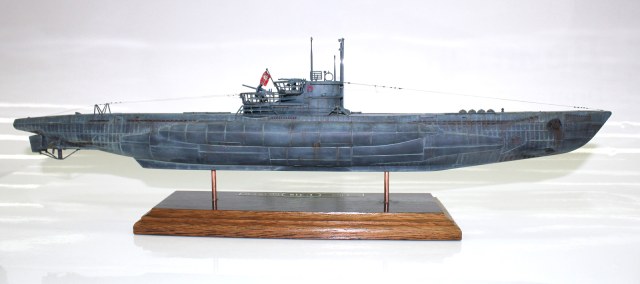

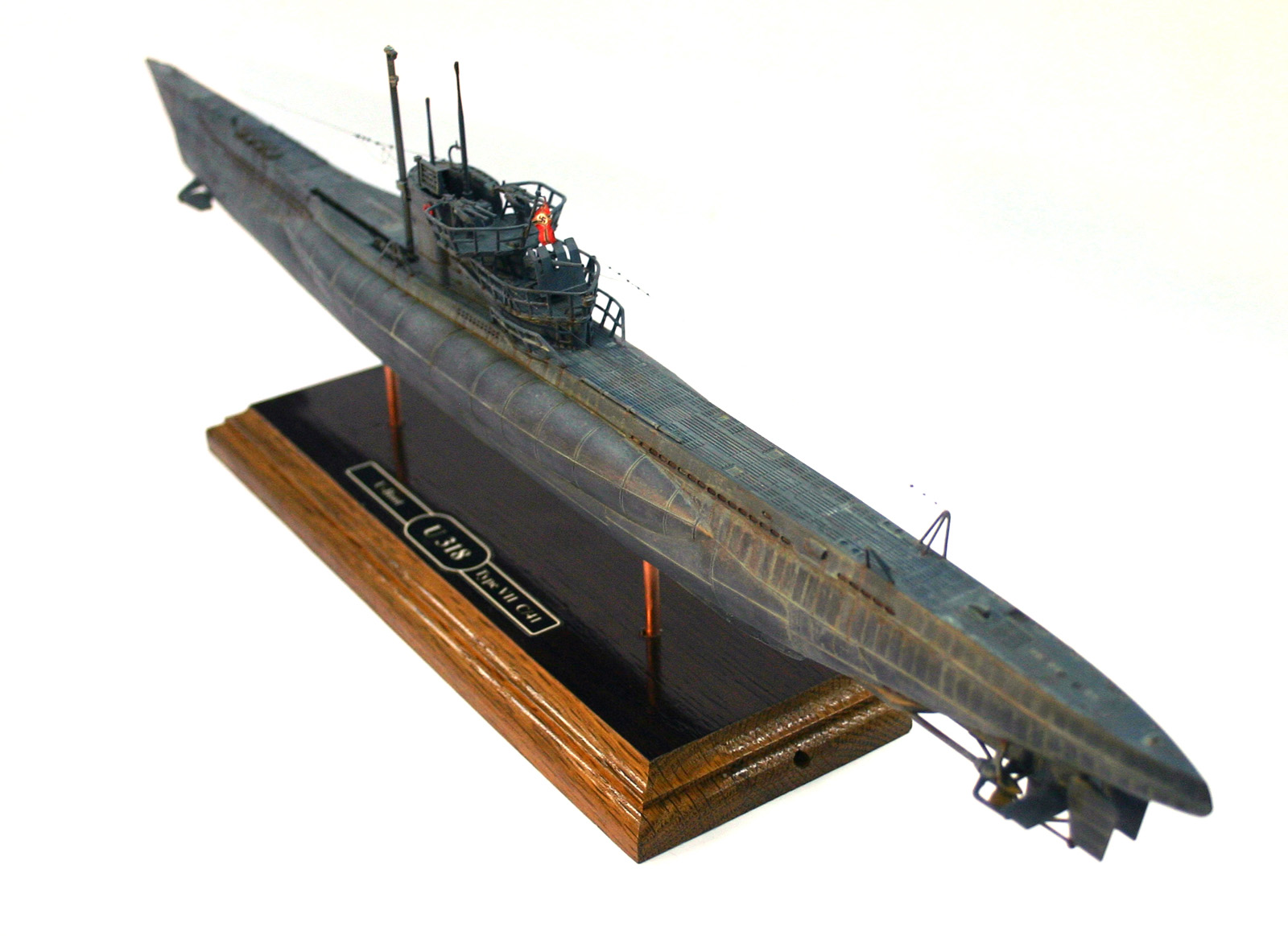

Подводные лодки типа VII — серия подводных лодок, которые использовались германским ВМФ во время Второй мировой войны (1939—1945 гг.). Самый крупносерийный тип подводных лодок в истории. Из заказанных кригсмарине 1050 подводных лодок этого типа в период с 1935 по 1945 год в строй вошли 703 лодки семи модификаций
Тип VIIC/41 был немного модифицированной версией успешного типа VIIC и имел то же самое вооружение и двигатели. Различия состояли в некоторой перекомпоновке механизмов энергетической установки, которая позволила сэкономить 11,5 тонн, потраченные на увеличение толщины прочного корпуса с 18 до 21,5 мм. Это позволило увеличить рабочую глубину погружения с 100 до 120 метров, а расчётную глубину разрушения корпуса — с 250 до почти 300 метров. Всего была построена 91 лодка.

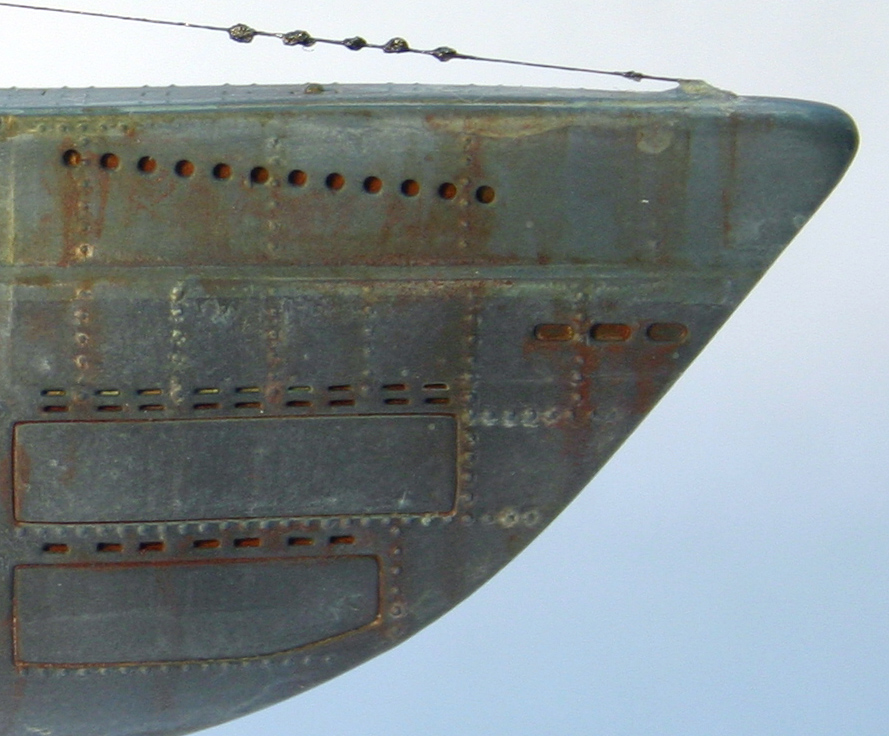

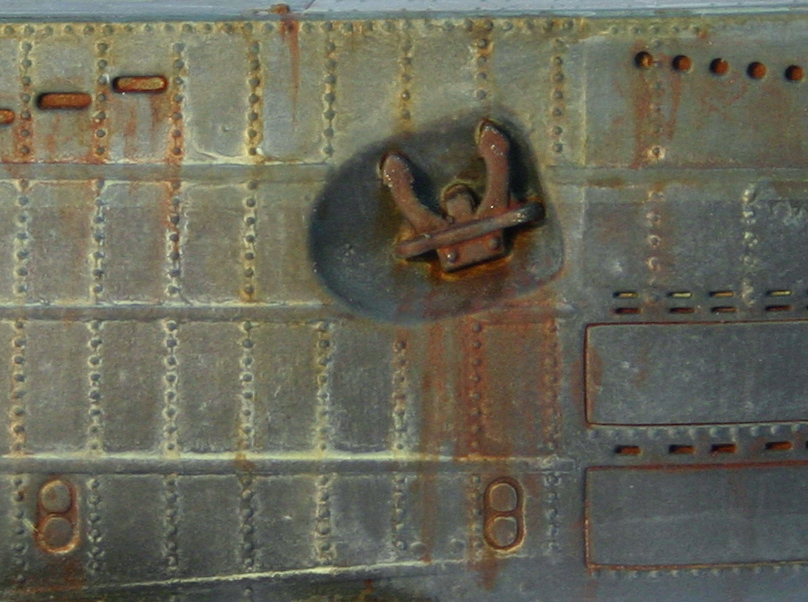

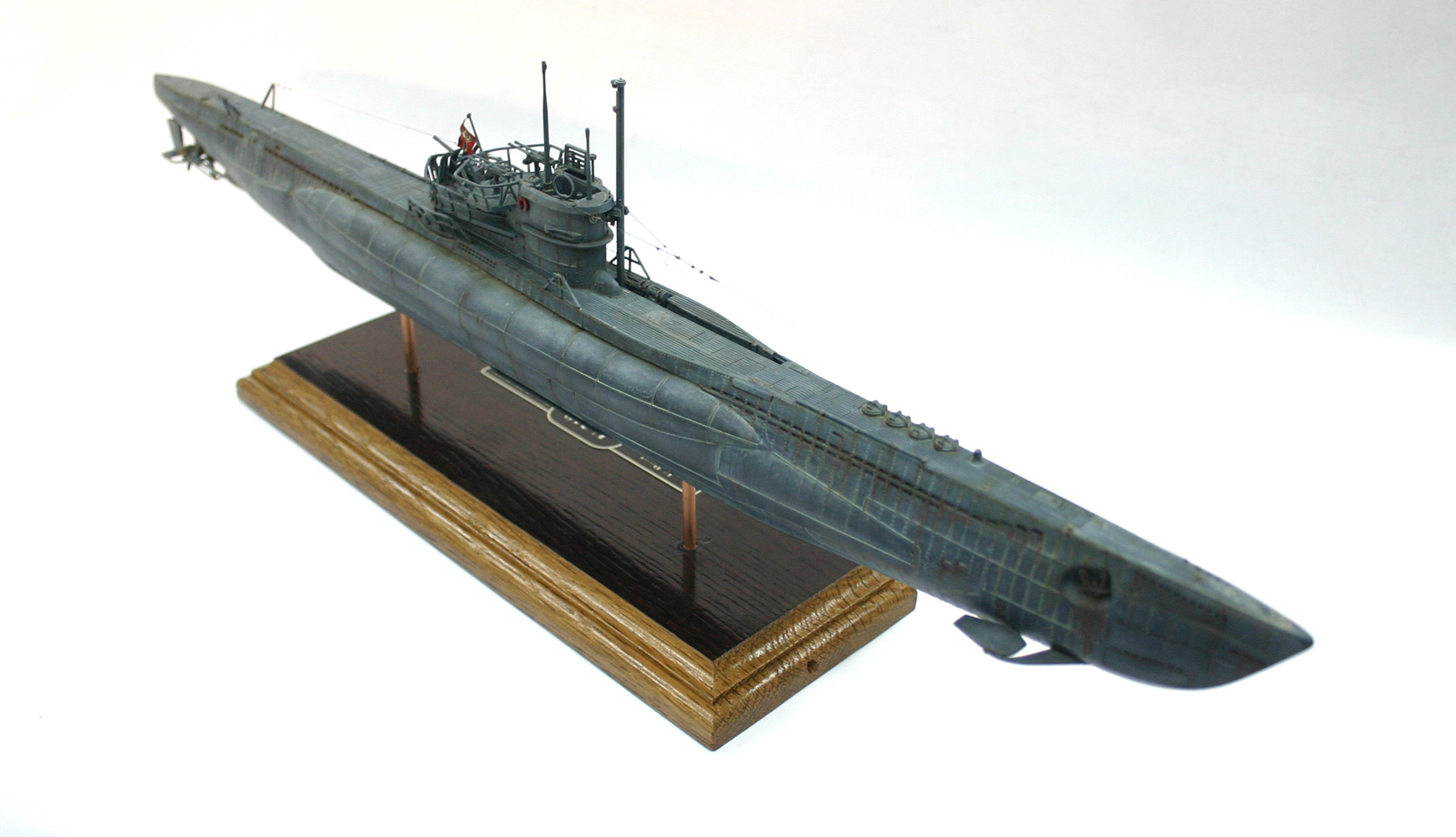

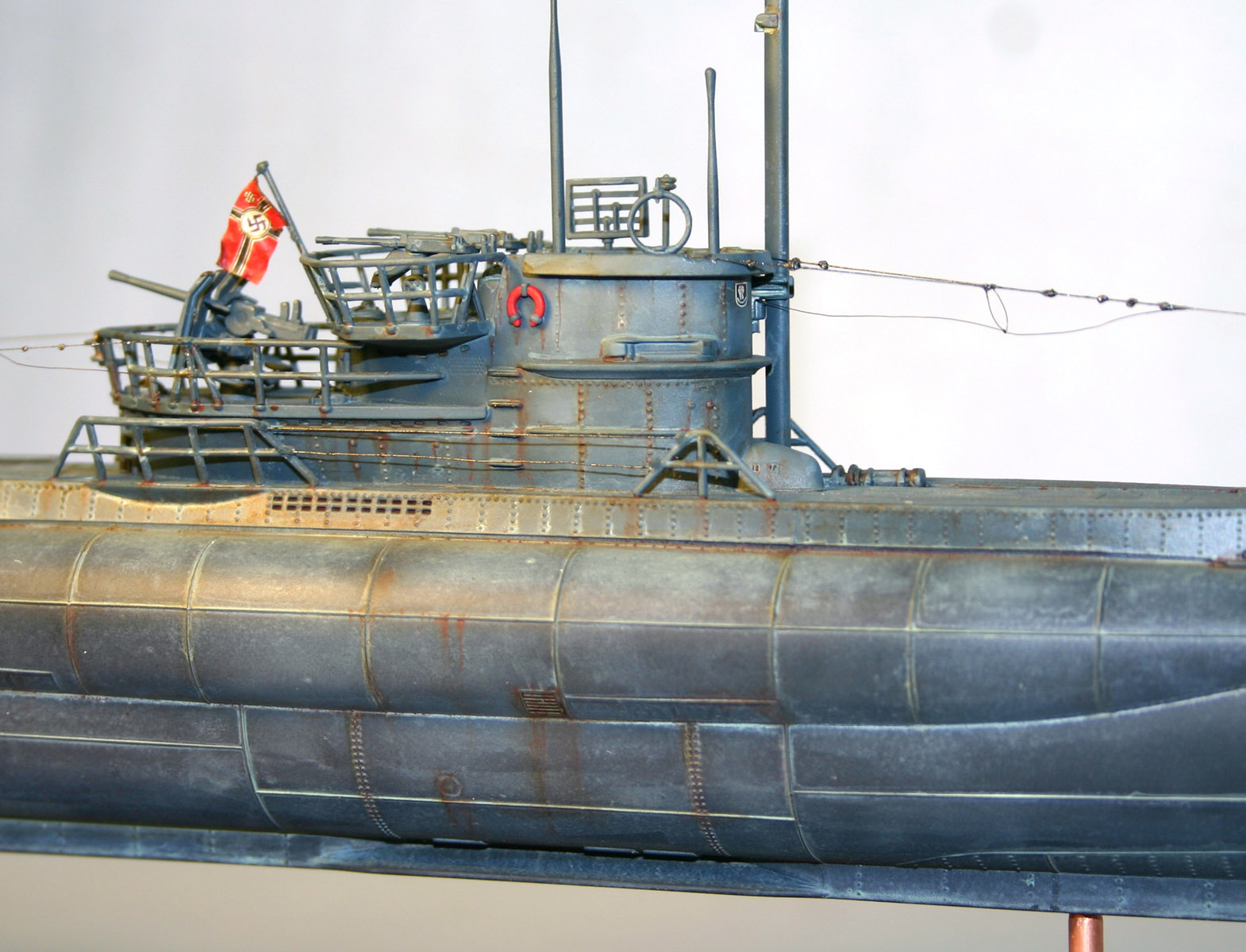

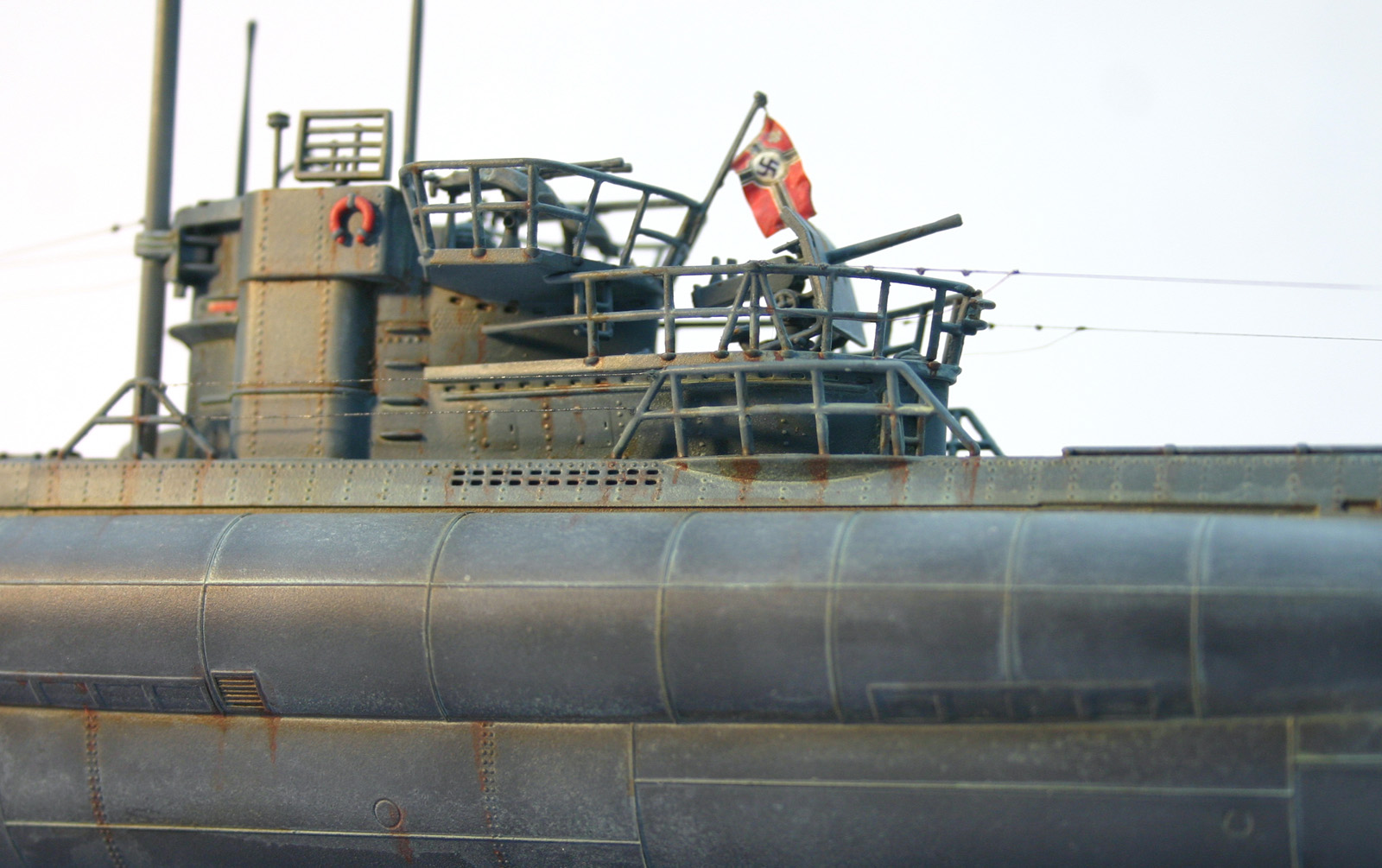

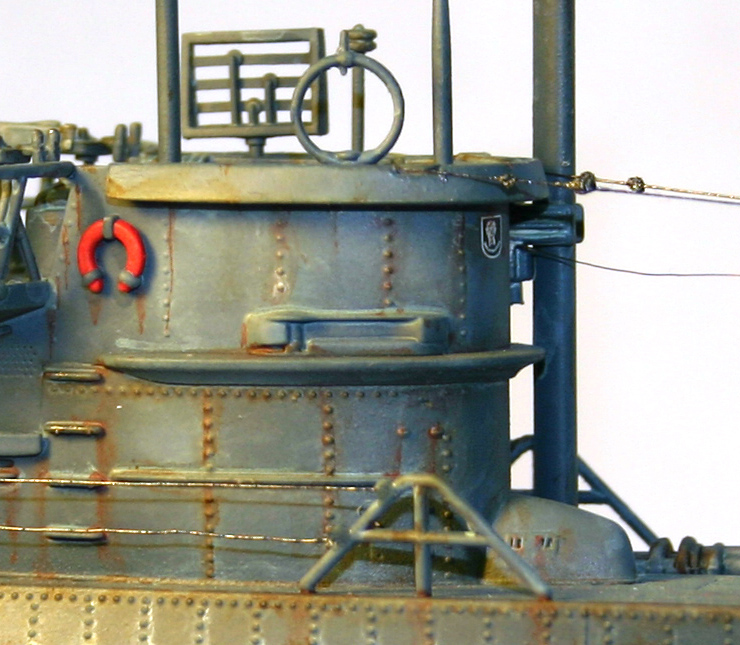

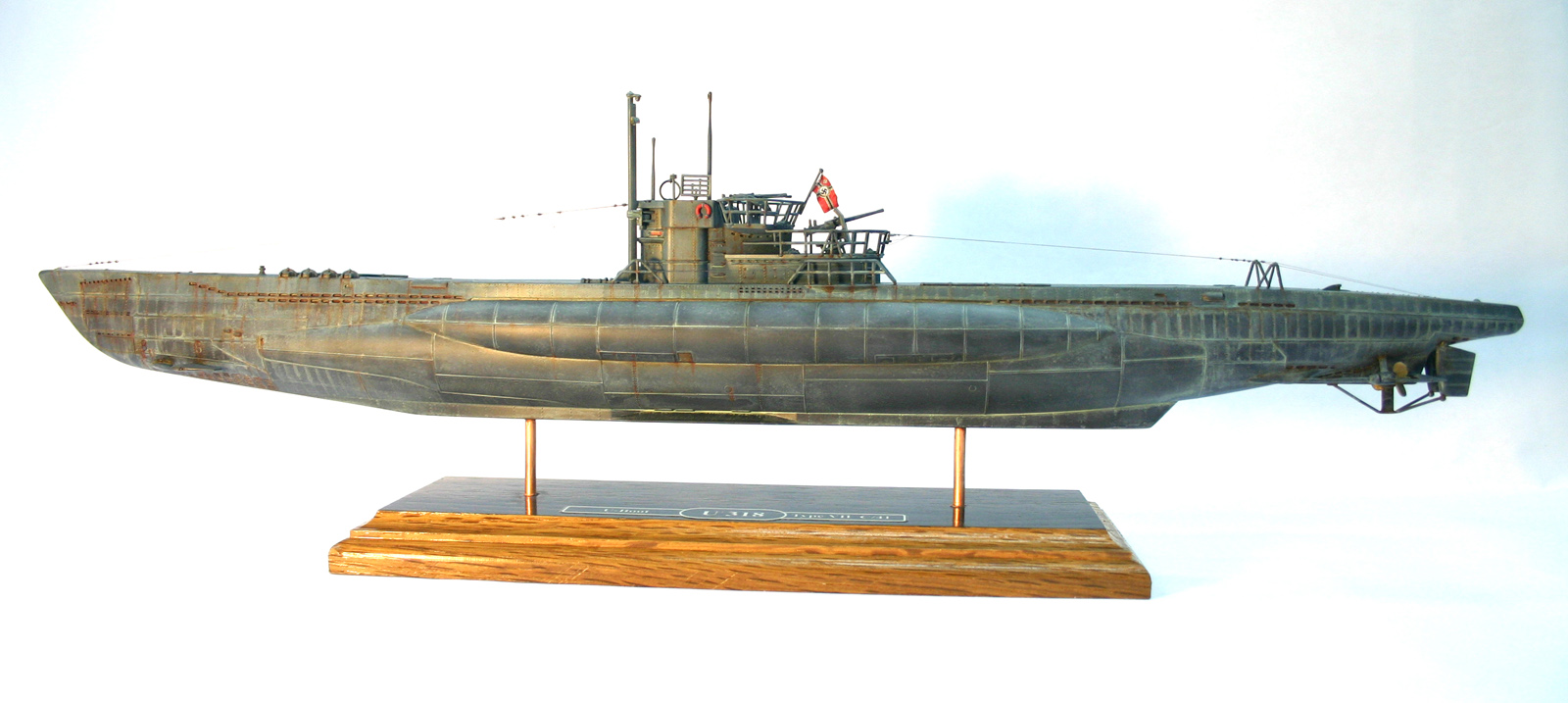

Подводная лодка собрана из коробки. Собирается без проблем. По швам шпаклевка от Revell.

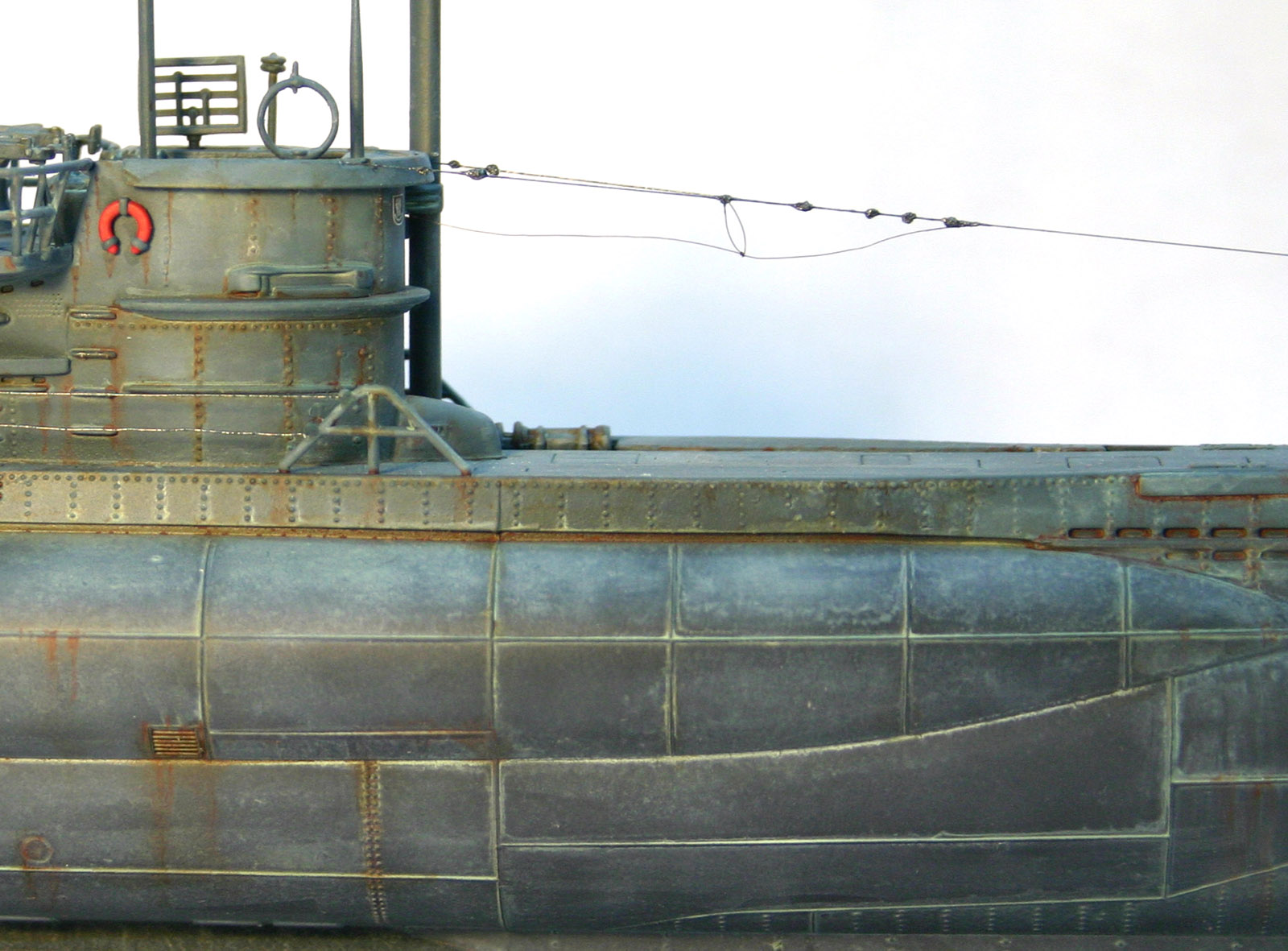

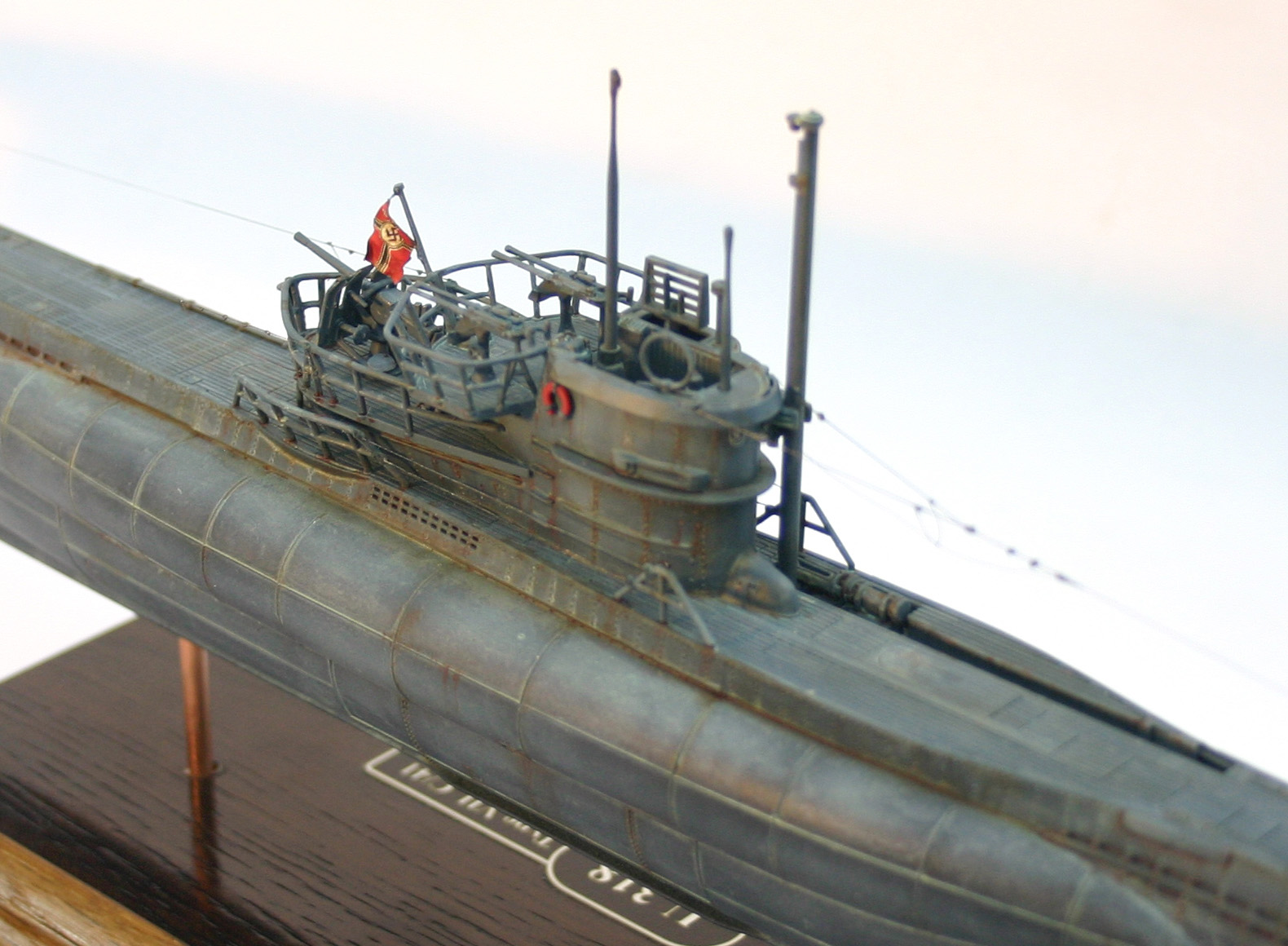

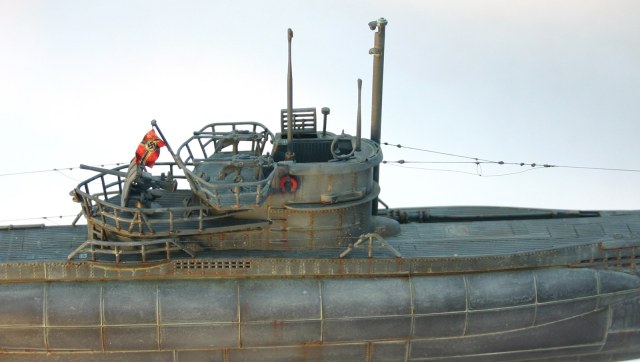

Антенны и тросы выполнены из синтетической моно нити (взял в парикмахерской искусственные косички) с последующей окраской. Антенные изоляторы, капли клея.
Лодка окрашена акриловой краской Valejio.
Смывка сделана маслом Сонет на разбавителе №4.
Оценки
Войдите, чтобы оценить работу.
Комментарии (33)
На сайте с 12.01.2011
0 5600
Очень понравилась Ваша субмарина!!!!
На сайте с 19.11.2010
12 2196
Великолепная лодочка!!!
Спонсор
На сайте с 22.01.2011
30 10453
Очень понравилась работа!
На сайте с 05.07.2011
18 15
ай да молодца.работа супер!
На сайте с 12.10.2011
1 1
красотища!
Спонсор
На сайте с 29.03.2007
84 7328
Рабочая такая лодка вышла, очень впечатляет.

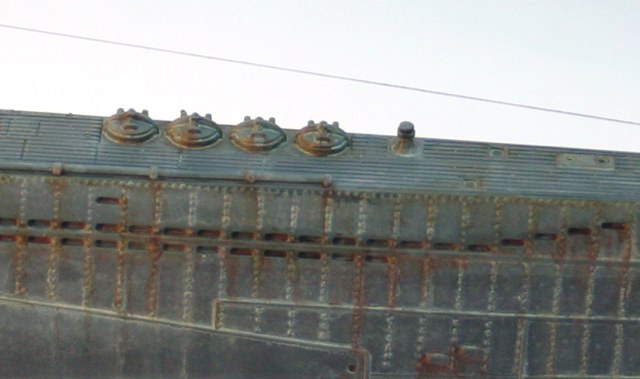

А что за 4 люка на палубе? В U-ботах пока не силен.
На сайте с 05.11.2011
41 2
Здорово! А какова длина модели в 144?
На сайте с 08.09.2010
0 174
Очень хорошая работа! Сделано с душой.
Спонсор
На сайте с 26.10.2009
30 16911
Ну, специалисты подводники ещё скажут своё слово, а я - не сдержусь.

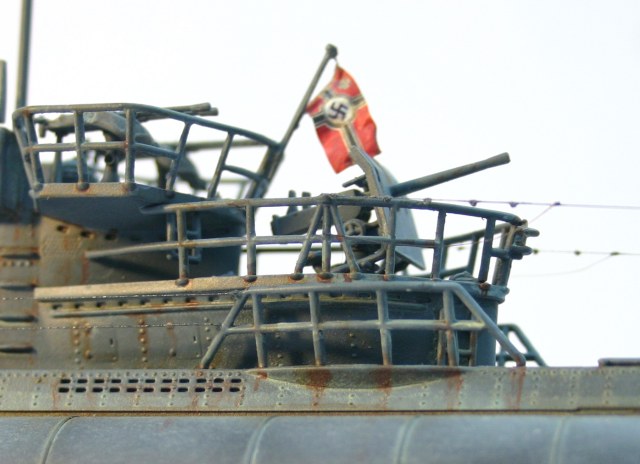

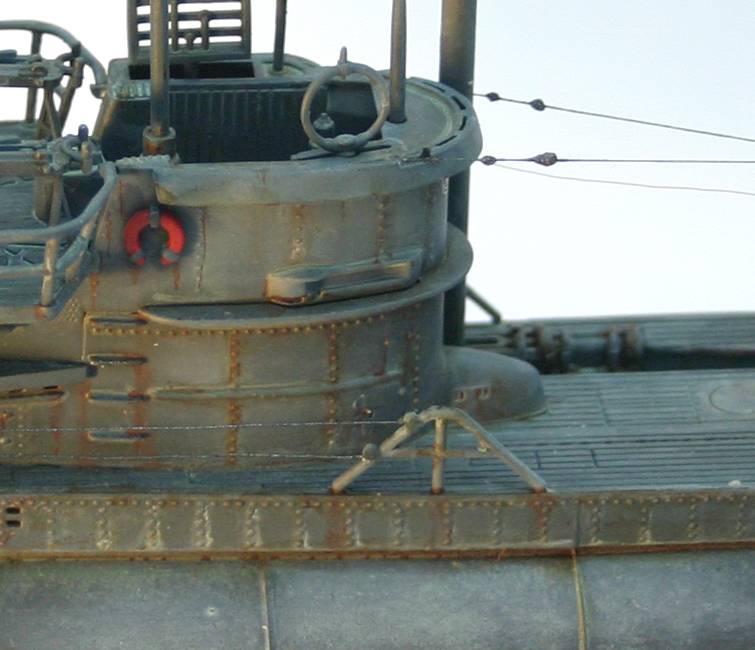

Великолепное впечатление. Всего - в меру. И шпигаты потрясающей чёткости, и деталировка - вообще, и такелаж.....
Очень грамотно, на мой взгляд.

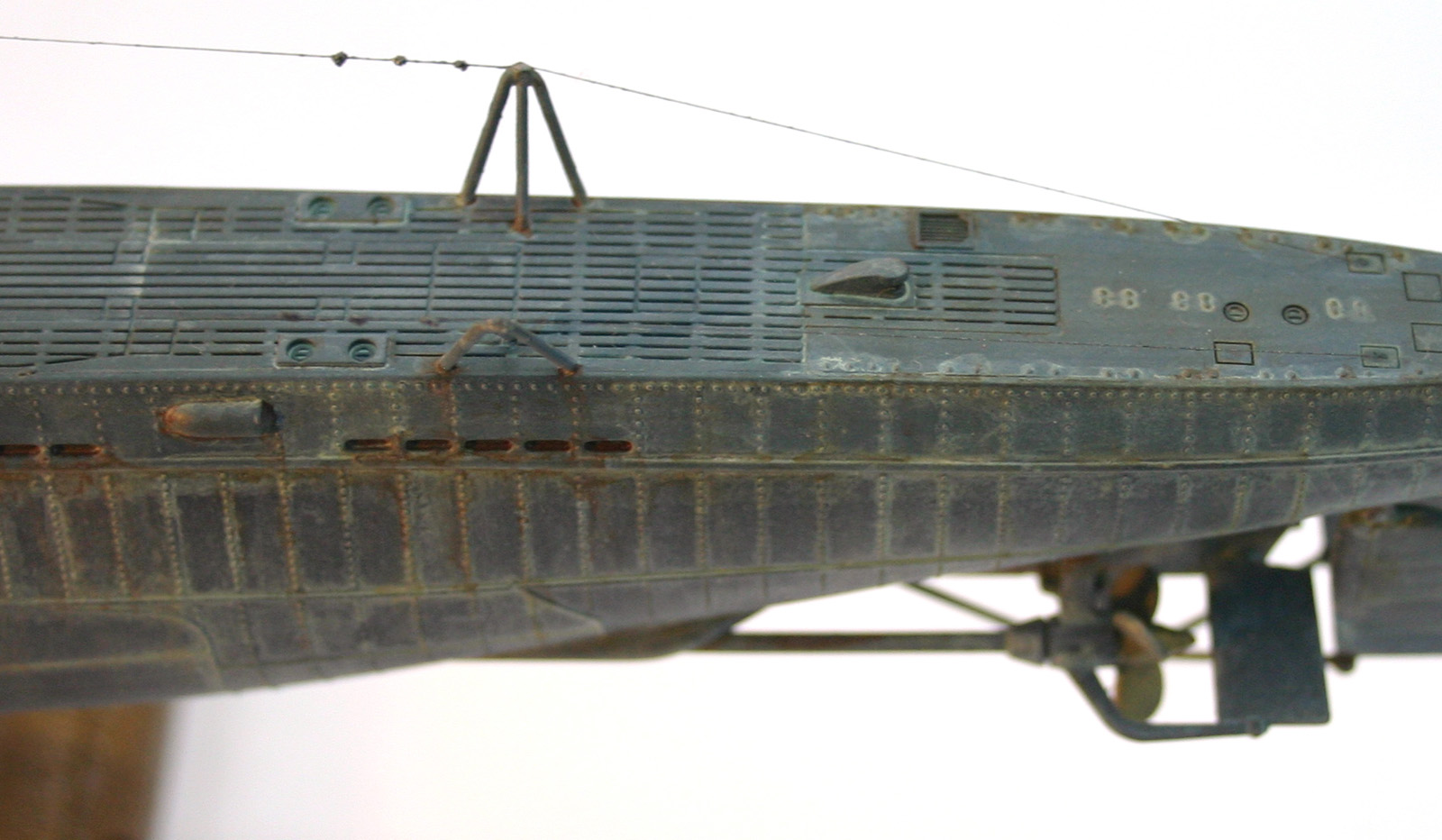

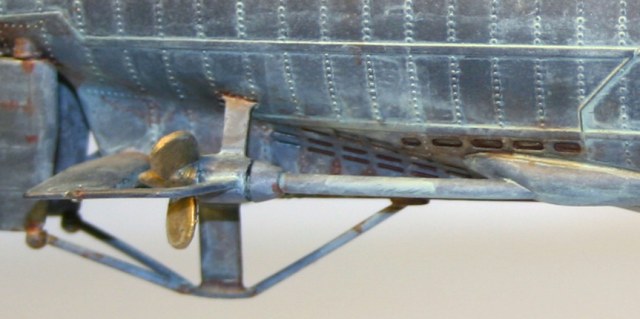

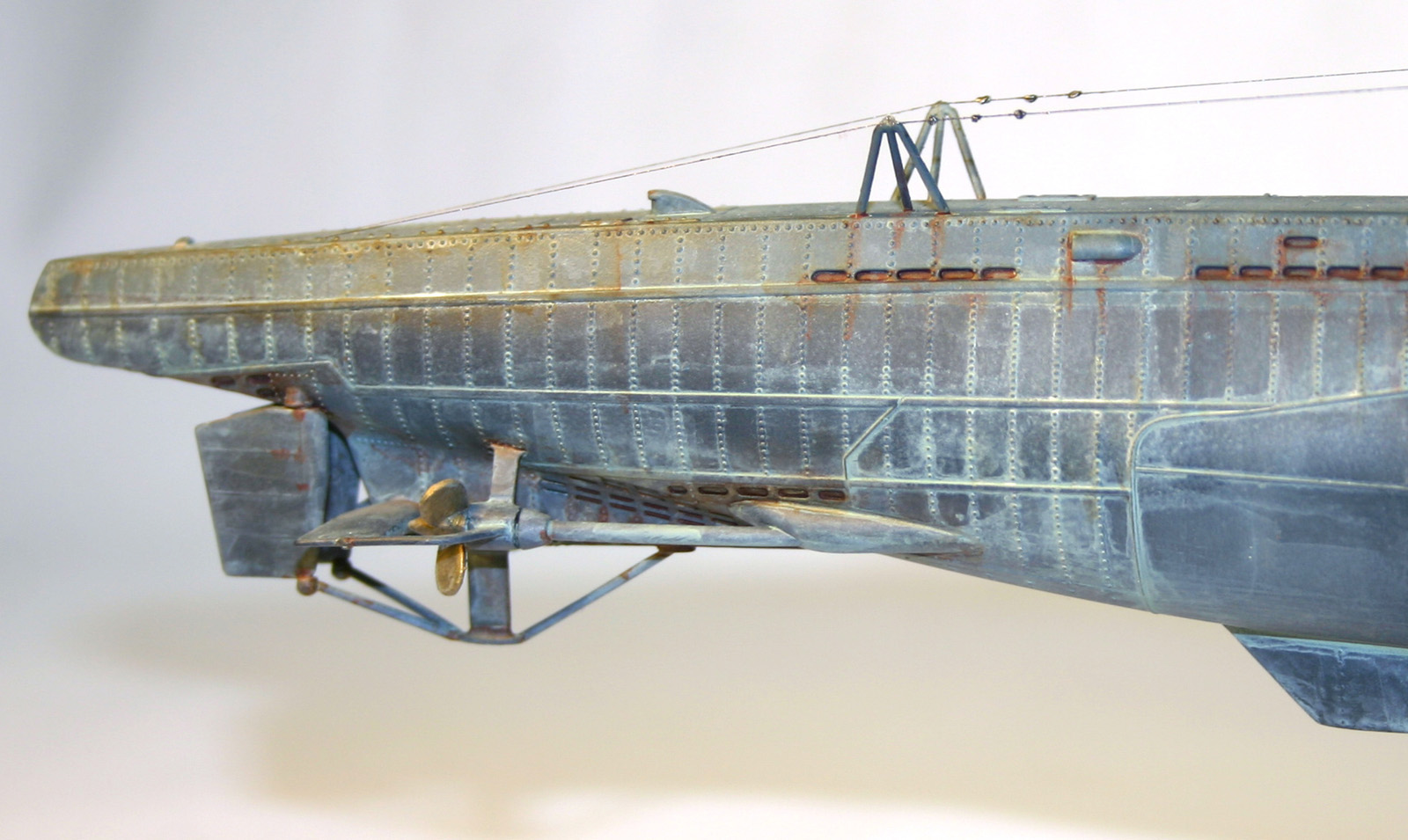

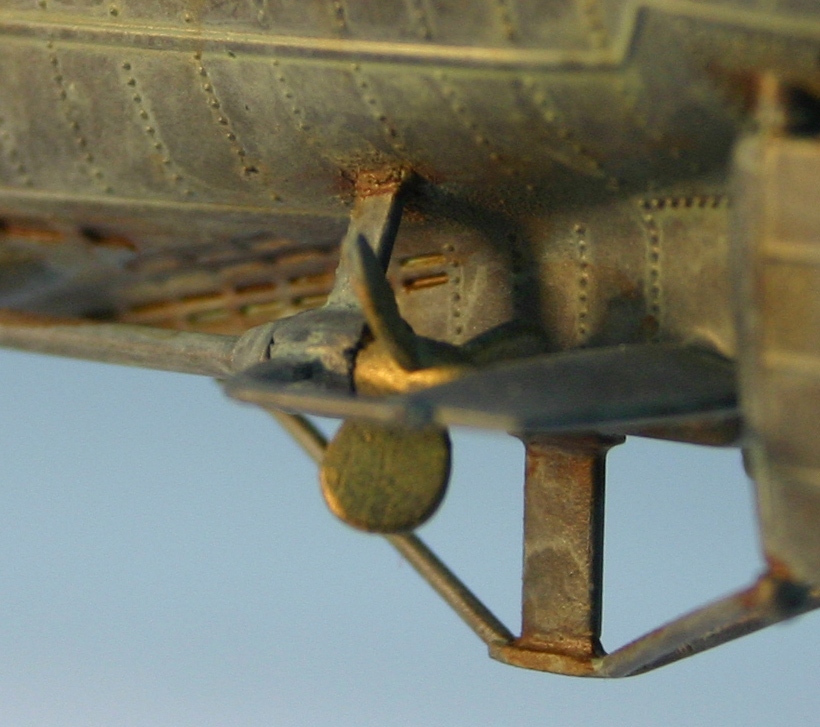

Вопрос №1: винты разве внутреннего вращения? На других моделях преобладает - наружное
И второе - толстоваты всё-таки лопасти винтов.....
Но это уже - придиризмы.
С отличной моделью!
С Уважением, Алексей.
Спонсор
На сайте с 29.03.2007
84 7328
Глаз-алмаз.
На сайте с 19.11.2010
9 2105
Очень понравилось!
На сайте с 05.11.2011
1 785
Лодка хороша получилась, замечание по винтам (но не автору модели а скорее к производителю, хотя и он не особо при чем, это технология литья),коллеги уже подметили что лопасти толстоваты, сам боролся с этим изготавливая самодельные из кусочка литника подходящего диаметра а лопасти вырезал из фольги от банки с кофе
На сайте с 14.11.2010
1 58
Очень живой U-boot.

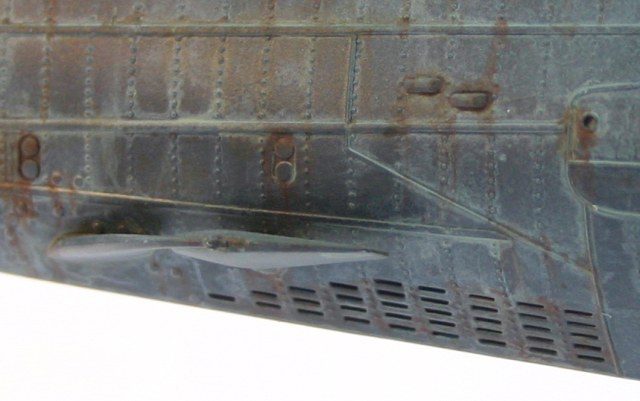

Общее впечатление, на мой взгляд, смазывают толстоватые ограждения и невысверленые шпигаты. А в целом - очень даже.
На сайте с 16.08.2010
16 3617
Очень эффектная лодка. Тонировка зацепила. Красота.
На сайте с 27.11.2010
8 7
Большое спасибо за комментарии и особенно за конструктивные замечания и недочеты допущенные над данной моделью.
На сайте с 03.06.2010
13 99
присоединяюсь. отличный у-бот) отдельное спасибо за качественные фото!
Спонсор
На сайте с 29.03.2007
84 7328
Извиняюсь за офф-топ:

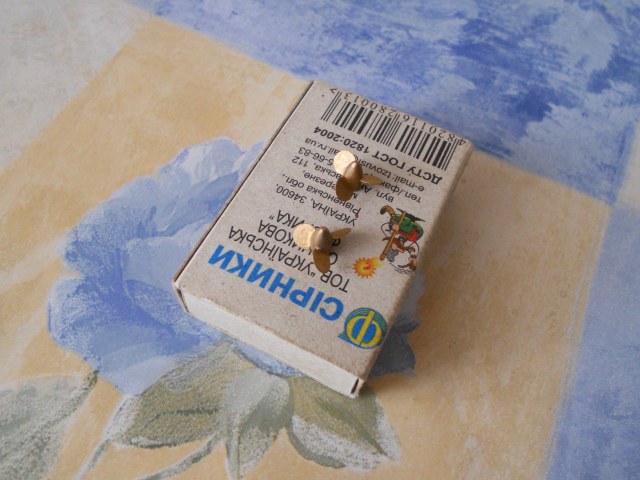

Влад а вот такой вопрос по повду винтов которые на спичечном коробке - у них вращение в одну сторону - так разве должно быть? По идее должны противовращаться.
На сайте с 27.11.2010
8 7
Длина модели в 1/144 46,7 см.
На сайте с 27.11.2010
8 7

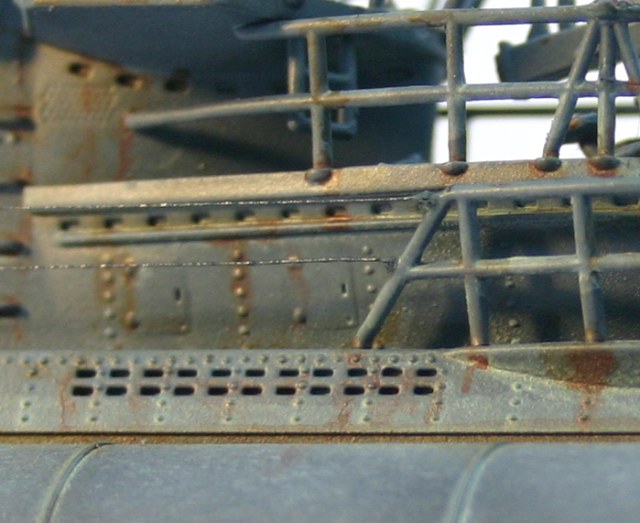

Леерное ограждение действительно толстовато, при пересчете с 144 на натуральный получается 120 мм. Но делать тоньше не стал, везде только убрал мелкий облой и зашпаклевал швы. Собрал на одном дыхании. Мной преобладали желания открасить лодку, отсюда все недочеты по матчасти.
На сайте с 05.11.2011
1 785
Упс. по поводу вращения винтов я пока не уточнял, нужно порчитать литературу, и если они вращались навстречу друг другу по переделать в зеркальном изображении....
На сайте с 29.01.2010
68 2906

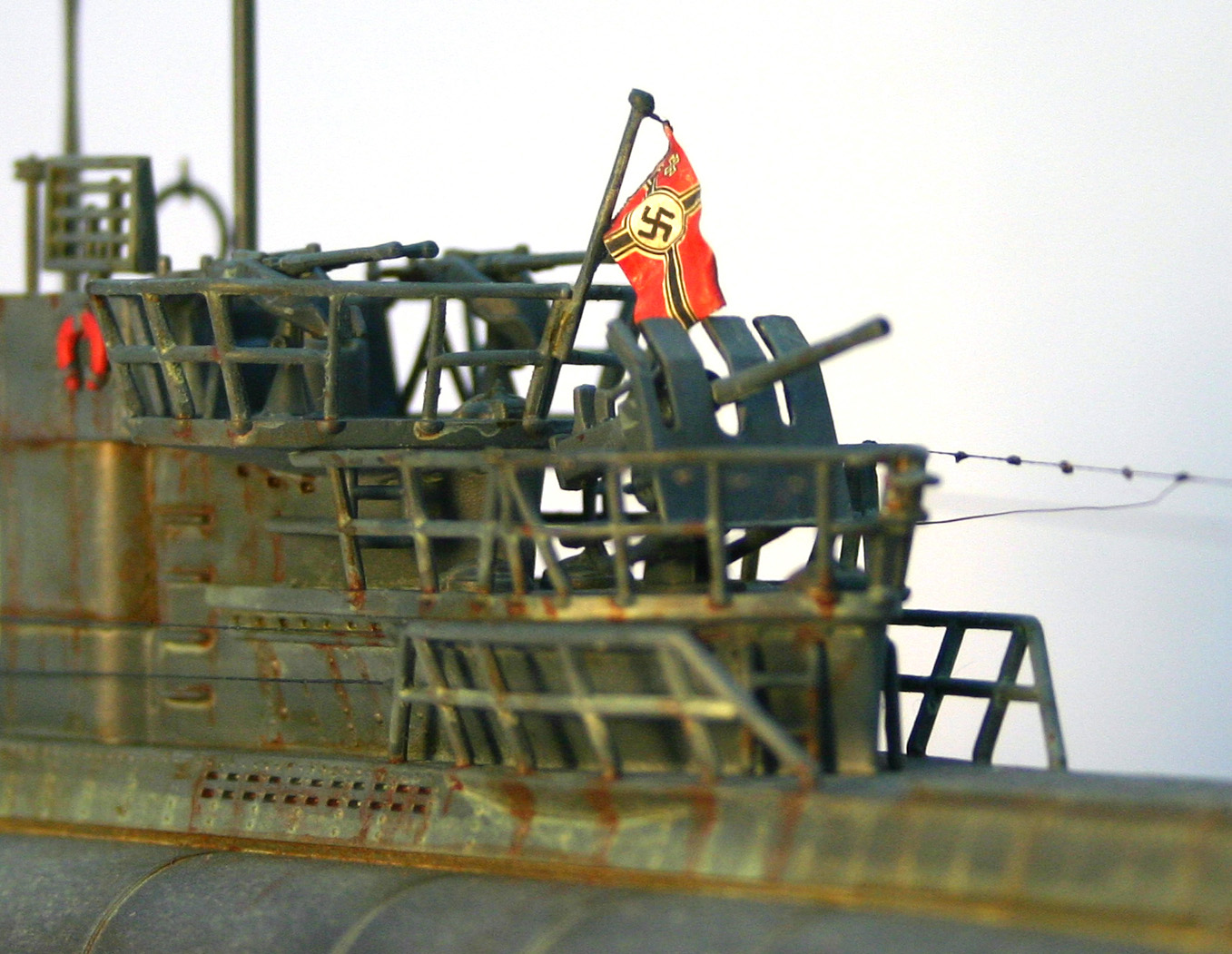

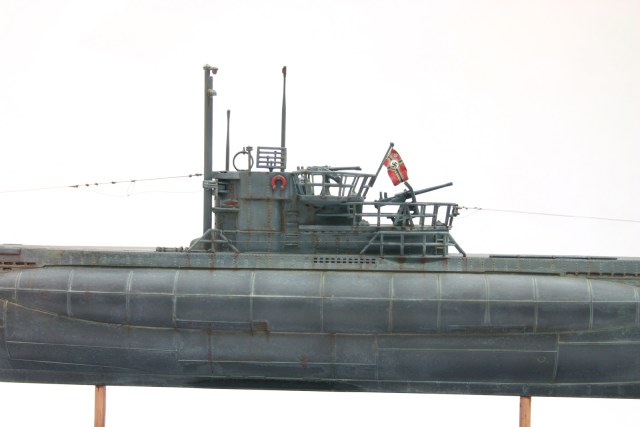

Отлично смотрится лодочка, как живая. Про винты сказали, если есть возможность, поменяйте их с лева на право. Грубовато смотрятся орудия и леера, теоретически, можно было немного подточить их. Датчики гидрофонов не красились. Растяжки антенны вообще выше всяких похвал - очень натурально!

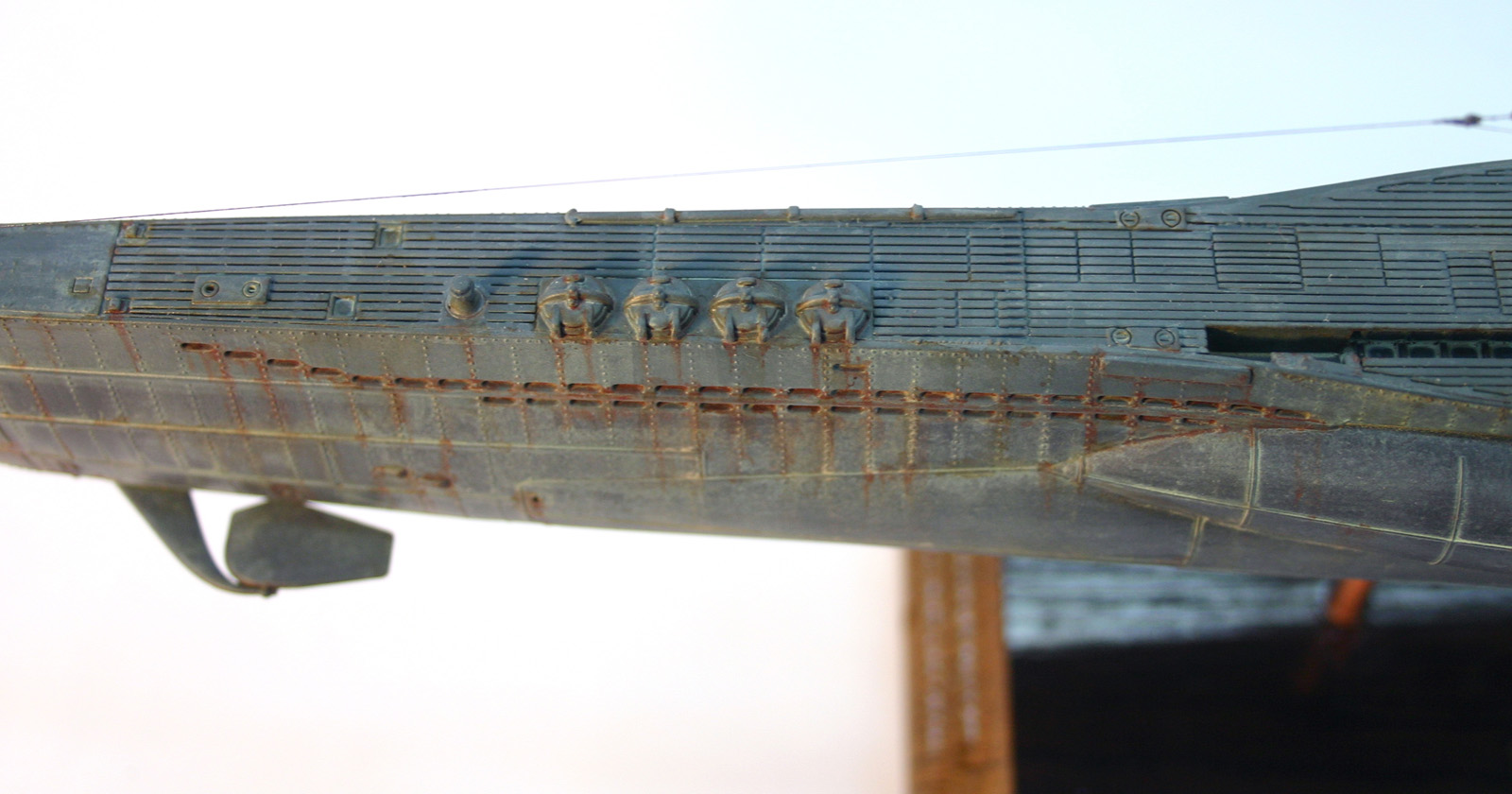

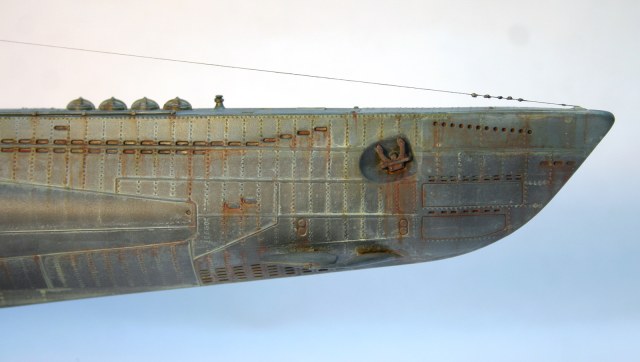

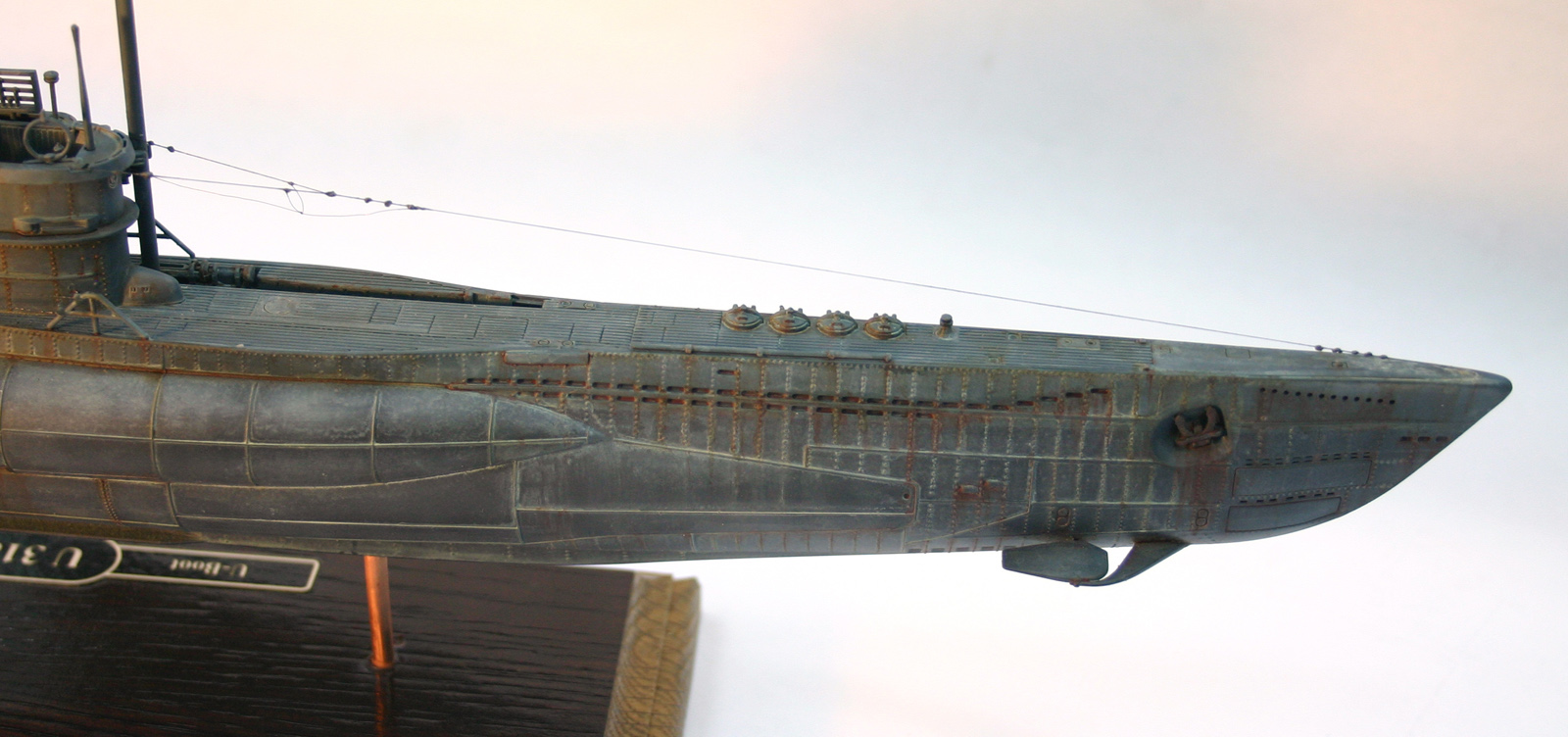

Данила, 4 люка на баке лодки это кранцы.
На сайте с 29.01.2010
68 2906
Влад, можешь литературу не читать. Однозначно на всех ПЛ с двумя валами винты вращаются в противофазе. Единственное, на что стоит обратить внимание, это направление и загиб лопастей.
На сайте с 27.06.2011
17 838
Очень понравилась покраска и эффекты!
На сайте с 05.11.2011
1 785
Чего там говорить, все закономерно, если приложишь усилия, то и результат получается (и этот процесс пропорционален -больше вкладываешь труда, лучше получается на выходе) и в данном случае автор потрудился...
За винтовой ликбез спасибо, винты на свою лодку переделаю
На сайте с 05.11.2011
1 785
Единственное, на что стоит обратить внимание, это направление и загиб лопастей.
Это да, но приличных ( да даже хоть любых) чертежей на Type I я так и не нашел..., нету их, пару тройку фоток (на плаву) нашли, пару абзацев о этой лодке в книге, да три варианта раскраски, да и лодок то всего две было U-25 und U-26 das ist alles
Ну да ладно, а то я тут своими проблемами человеку обсуждение его модели препятствую
На сайте с 30.07.2010
12 2371
Берем нашу Эску и скрещиваем с немкой Девяткой.
На сайте с 29.01.2010
68 2906
Каким-то ассортиментом в вариантах винты U-ботов не изобиловали. За основу можно взять любой тип ПЛ, включая (как правильно заметили) нашу "эску".
На сайте с 18.04.2011
3 2
Стволы пушек кривые в диаметре и надо бало бы их просверлить . а та к модель суппер!!!!!!!
Спонсор
На сайте с 17.05.2008
10 765
Очень понравилась окрасмка модели, всё натурально, только гидрофоны - металл.
про винты и релинги уже всё сказали, я покритиковать не упел (шутка)
На сайте с 20.05.2011
31 68
Я в лодках и вабще по матчасти не силен, большее предпочтение отдаю покраске, и хотел спросить, если не секрет,какими цветами (номера) была окркшена эта превосходная субмарина, и какой техникой (именно аэрографом) ,или просто как вы красили, вобщем все с подробностями.
Заранее спасибо!)
На сайте с 27.11.2010
8 7
Отписал в личку.
На сайте с 28.10.2011
3 0
Добрый вечер, скажите пожалуста какая длина в см. данной модели. Спасибо.
На сайте с 27.11.2010
8 7
Общая длина 46,5 см.
