Каток ДУ-50
- Производитель:
- самоделка
- Масштаб модели:
- 1:24
- Тип:
- Другое

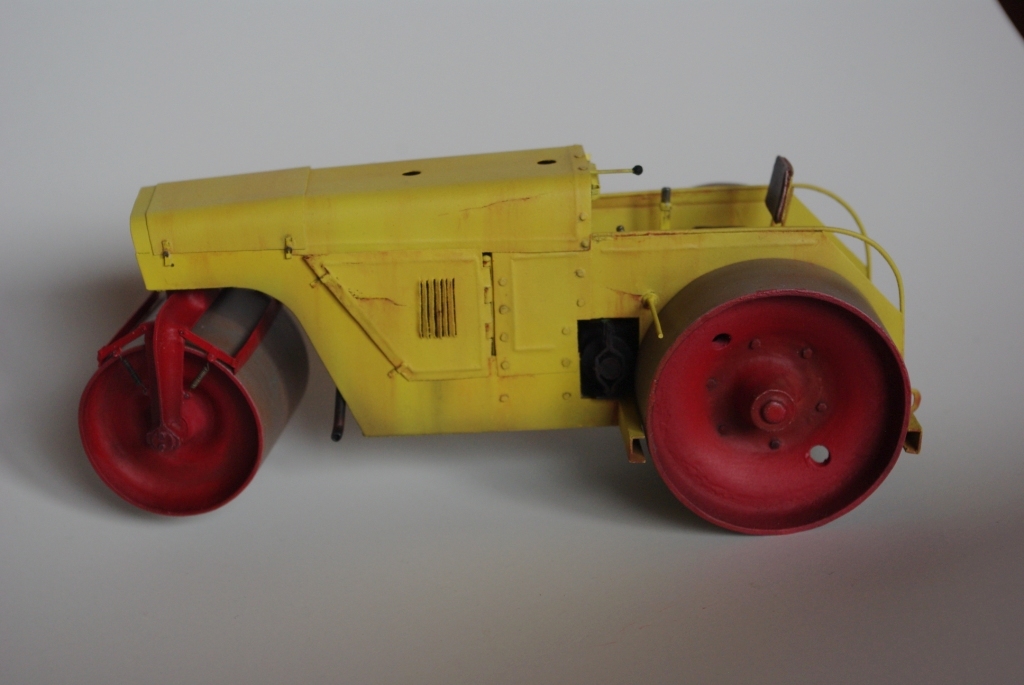

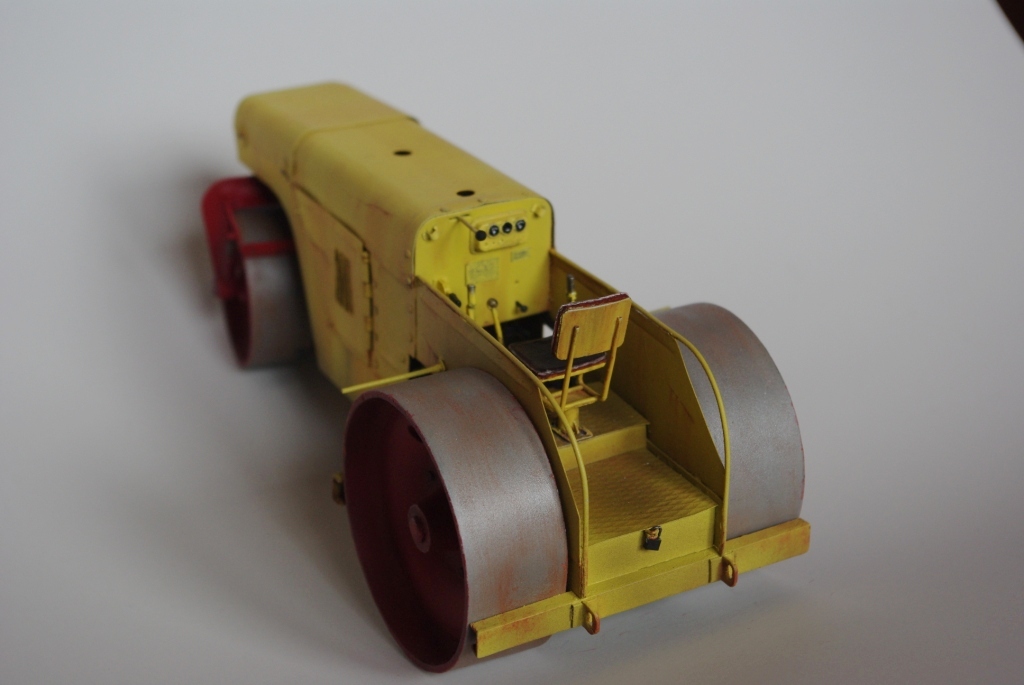

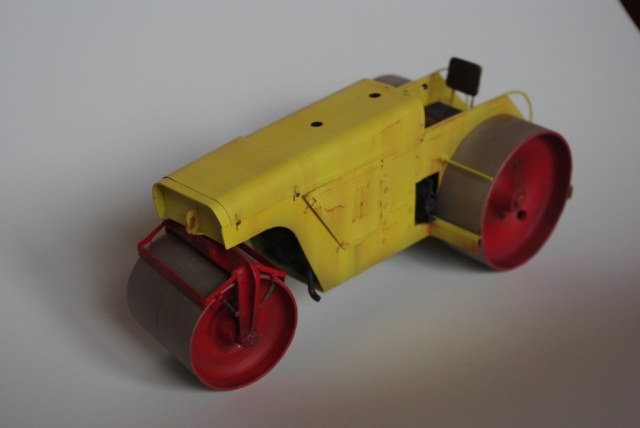

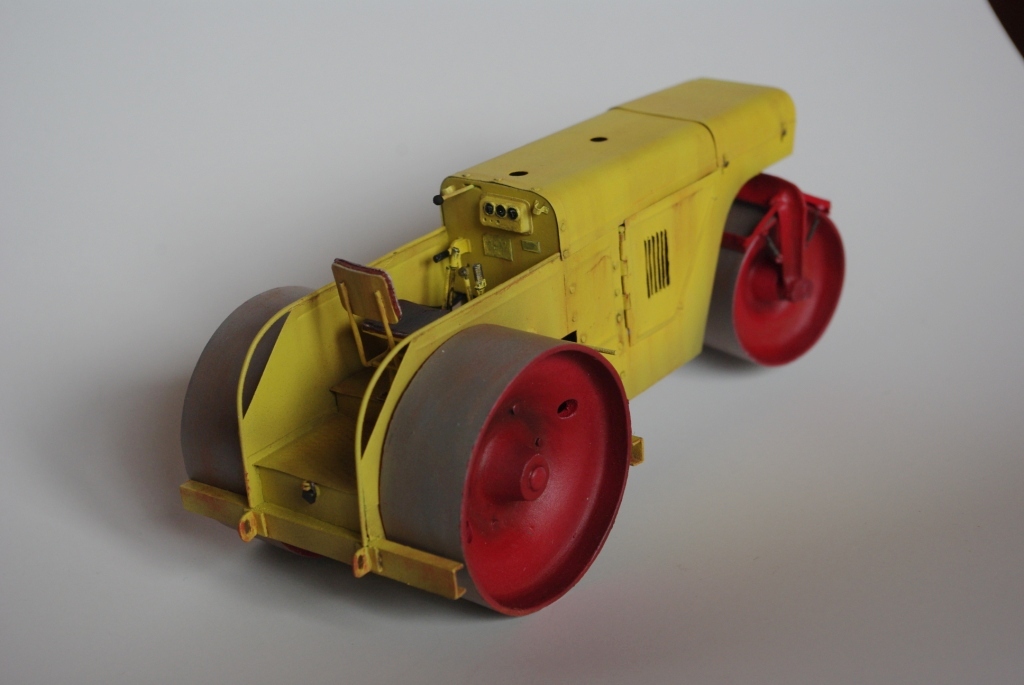

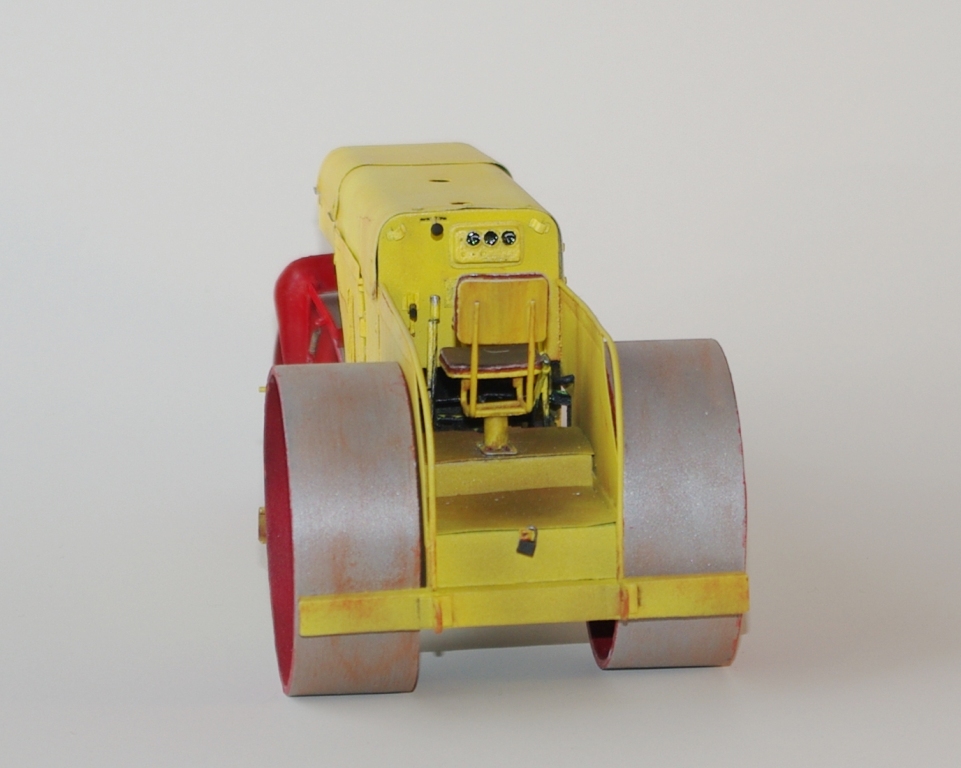

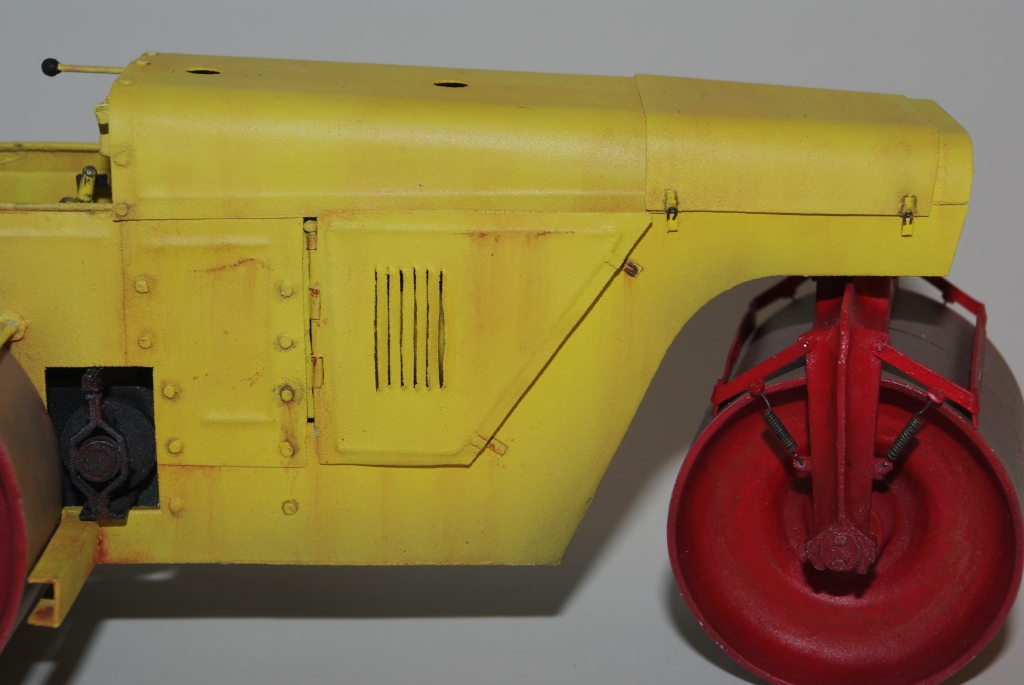

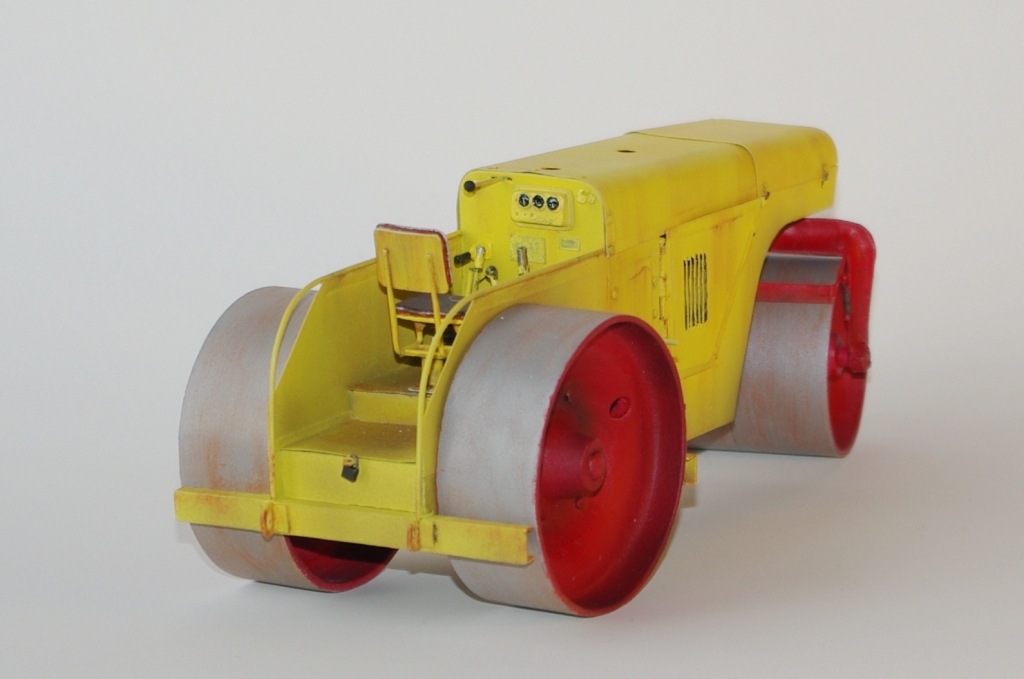

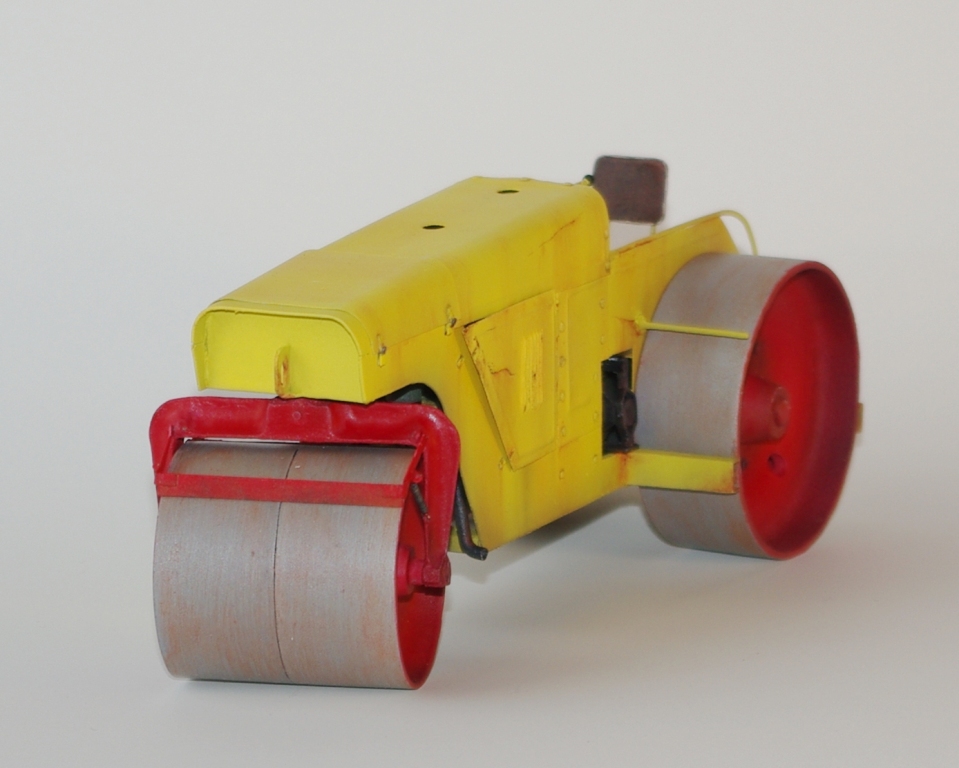

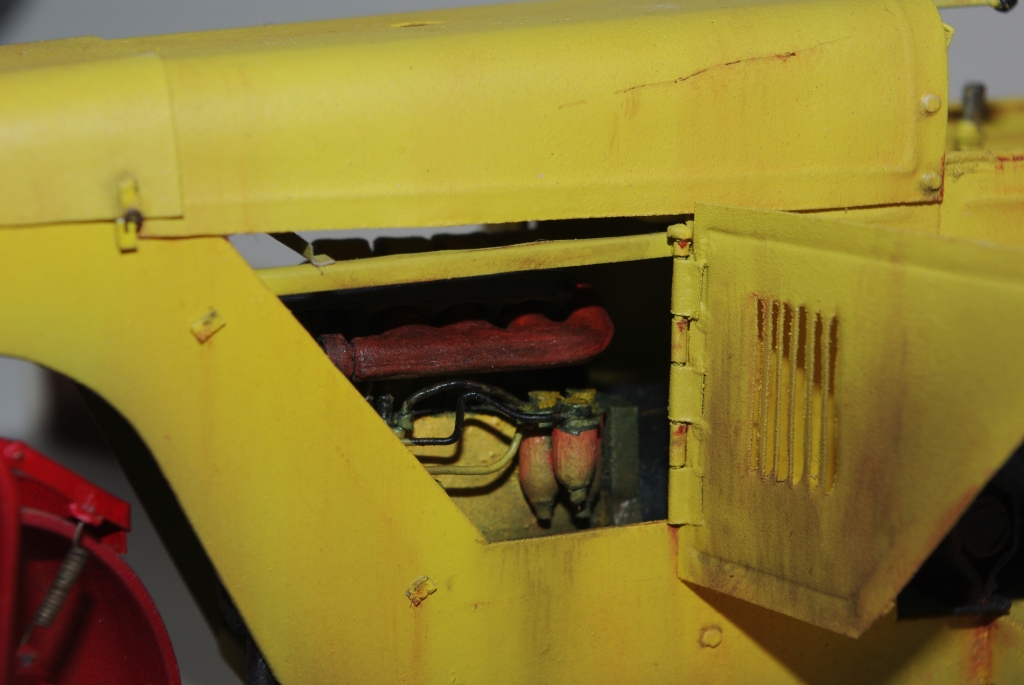

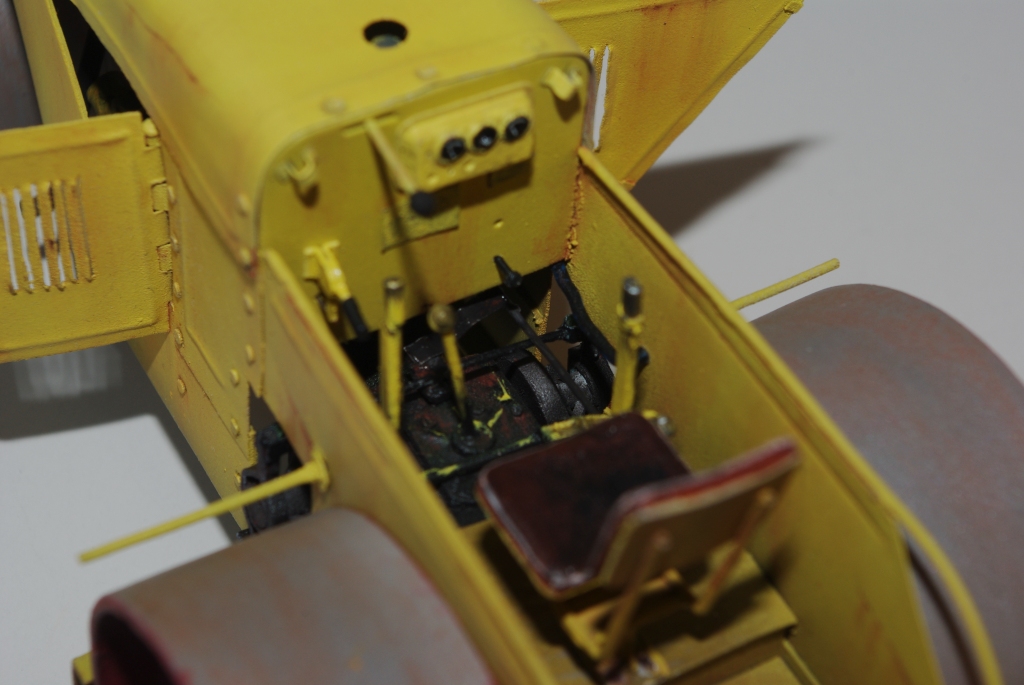

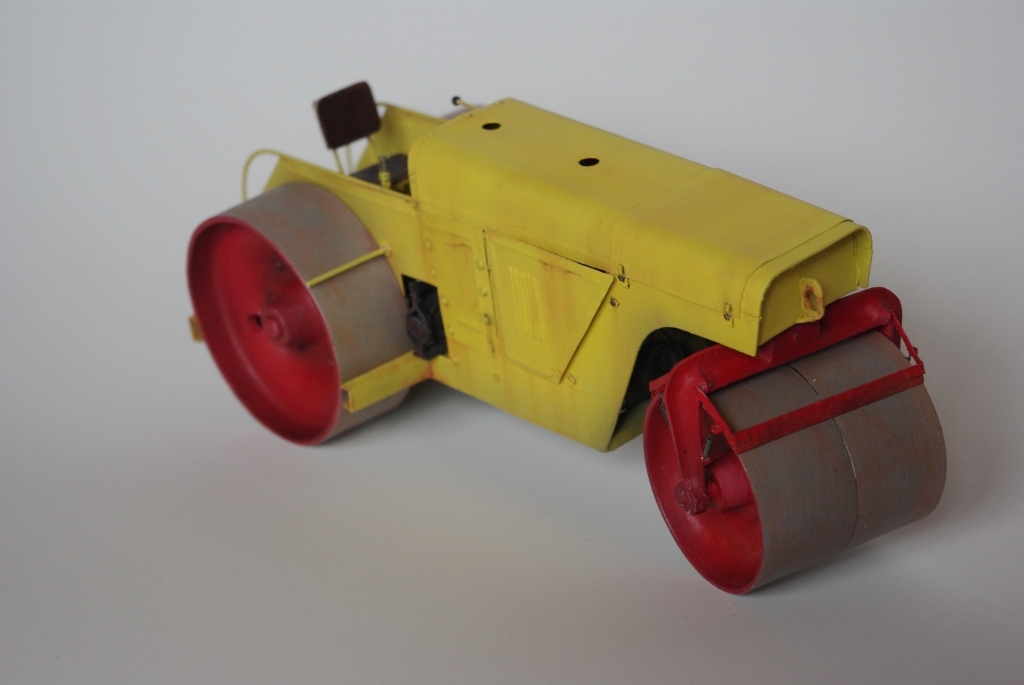

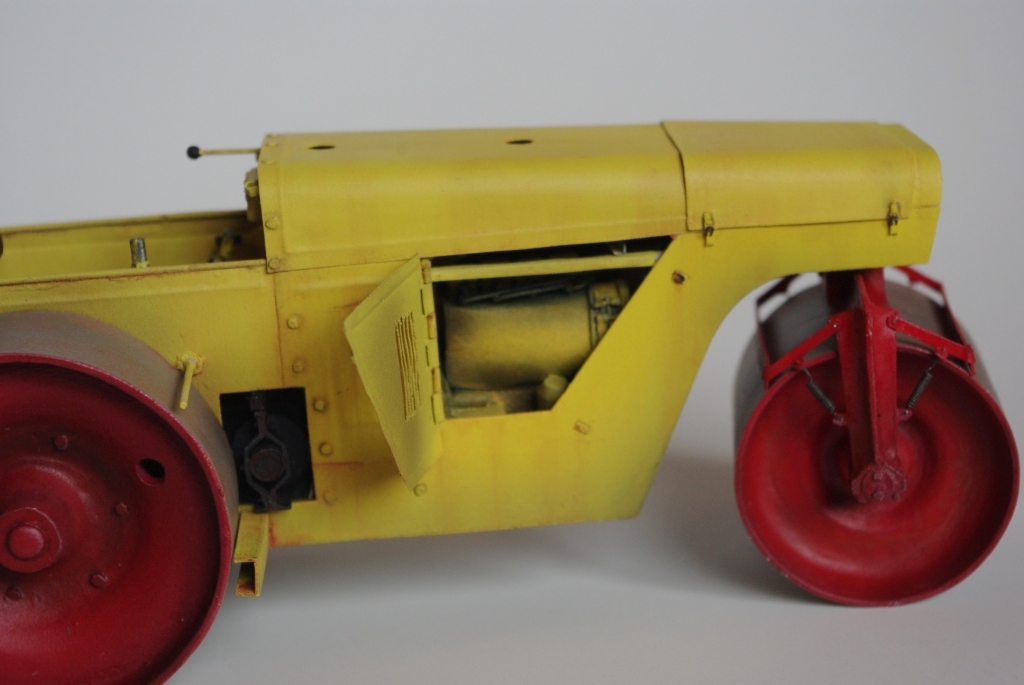

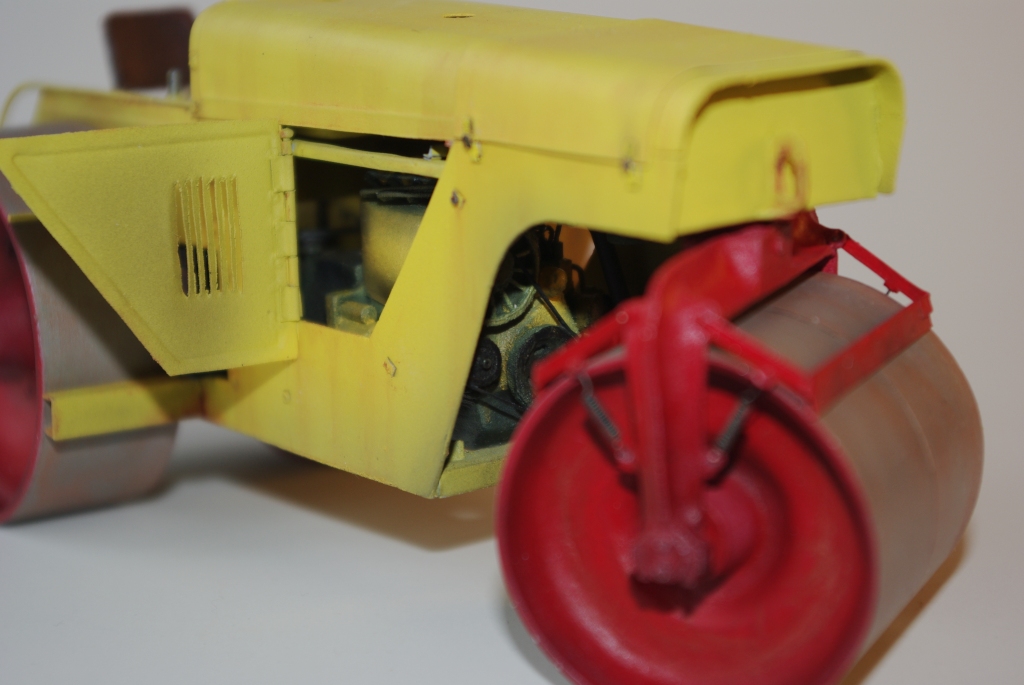

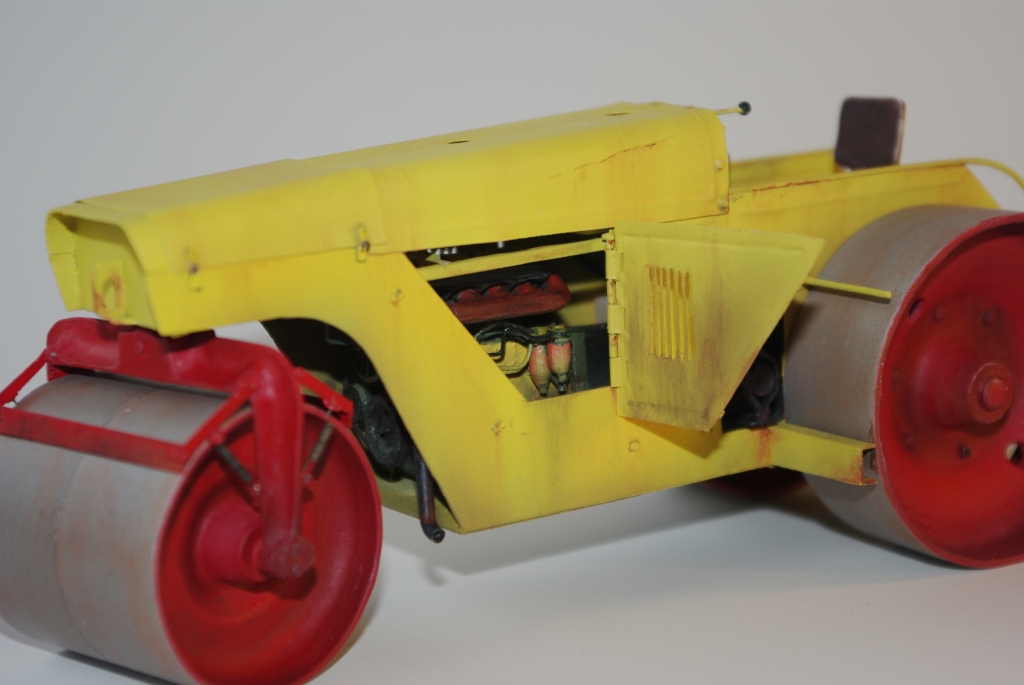

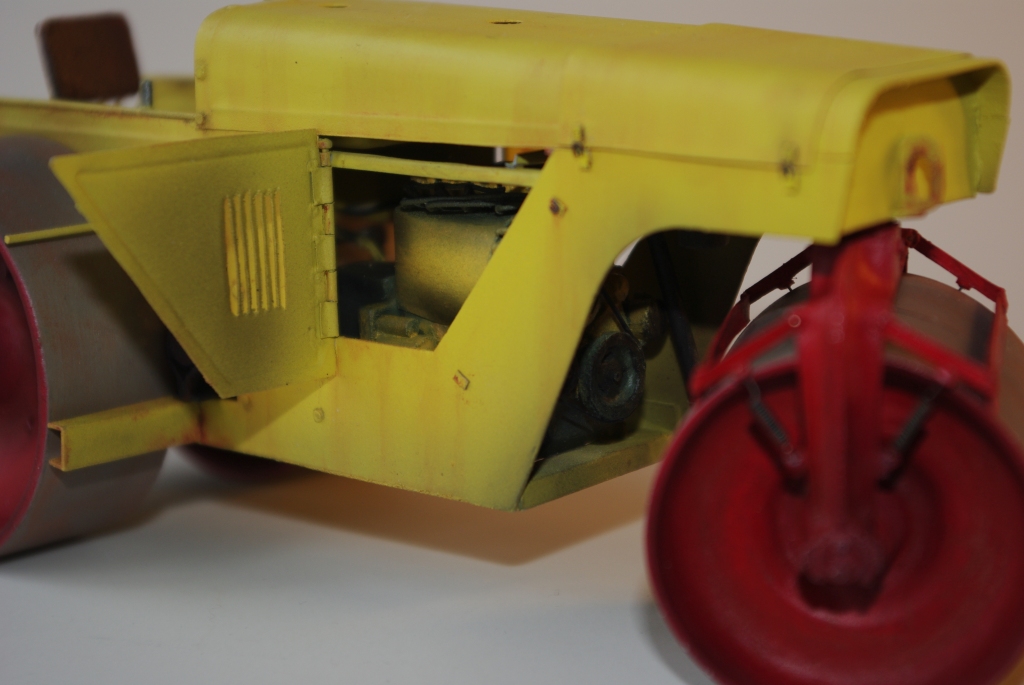

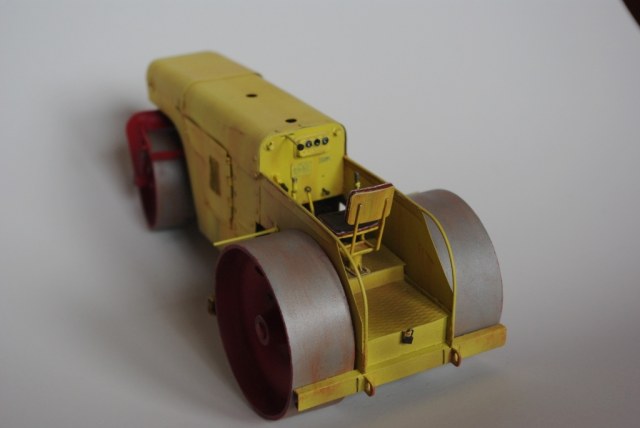

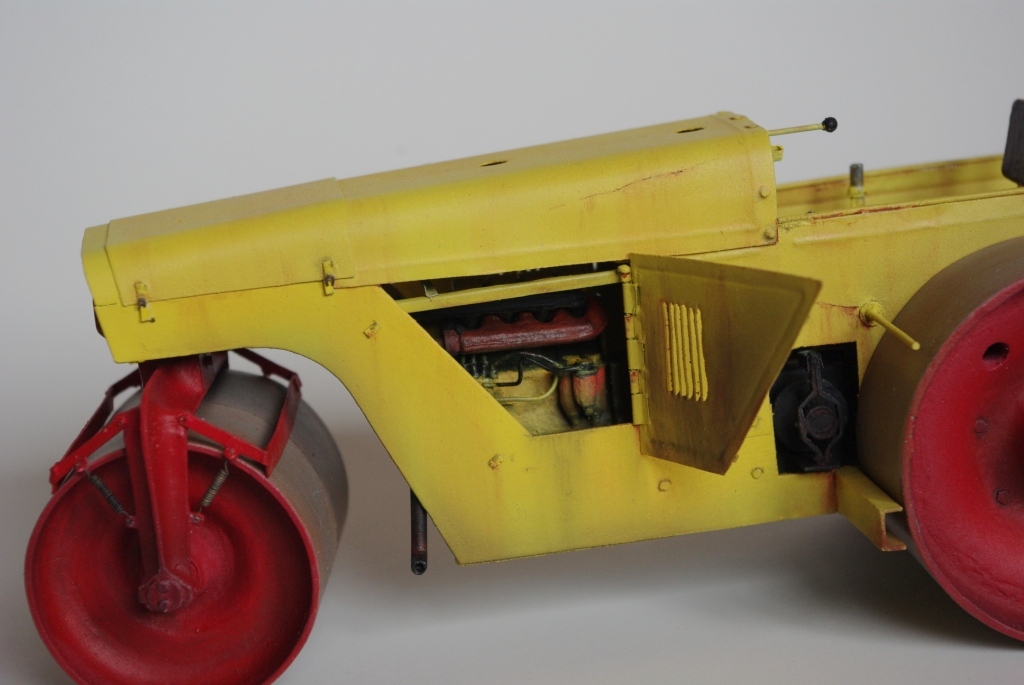

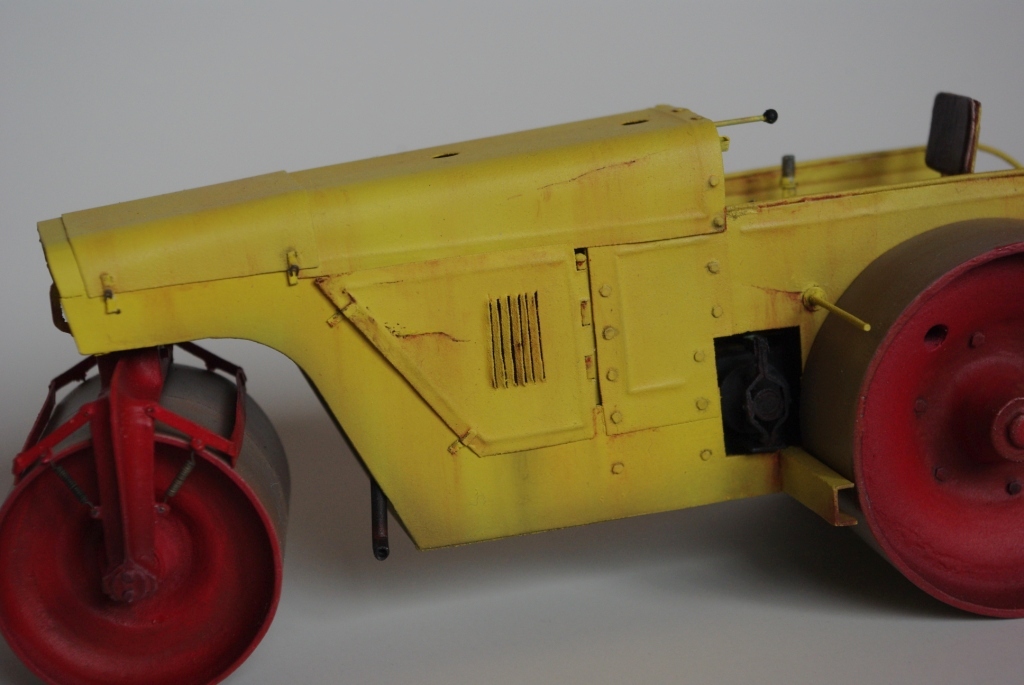

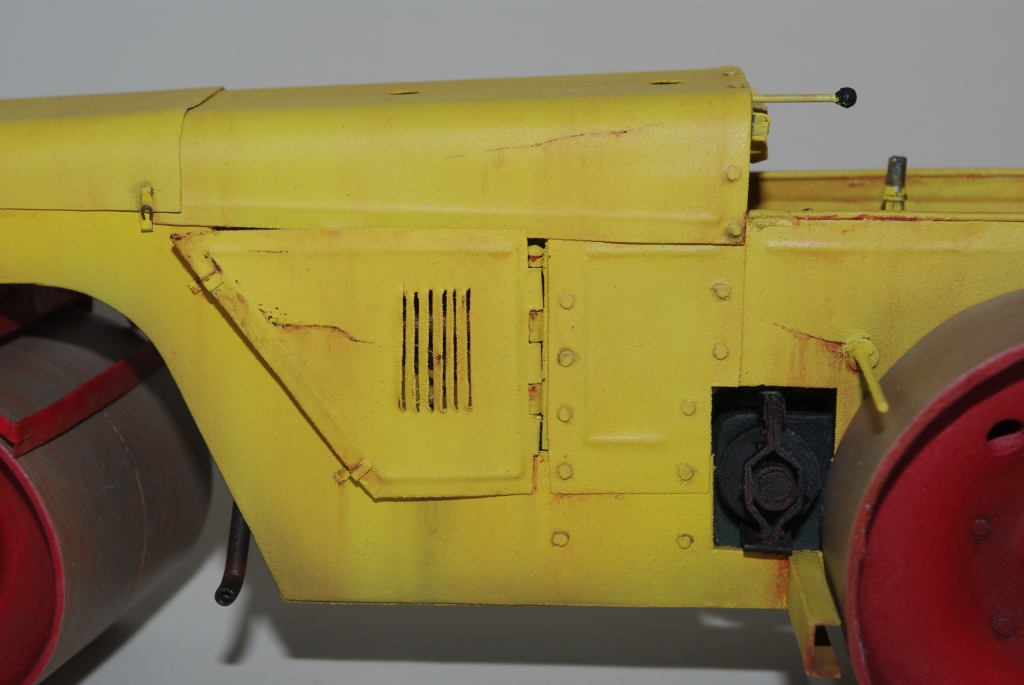

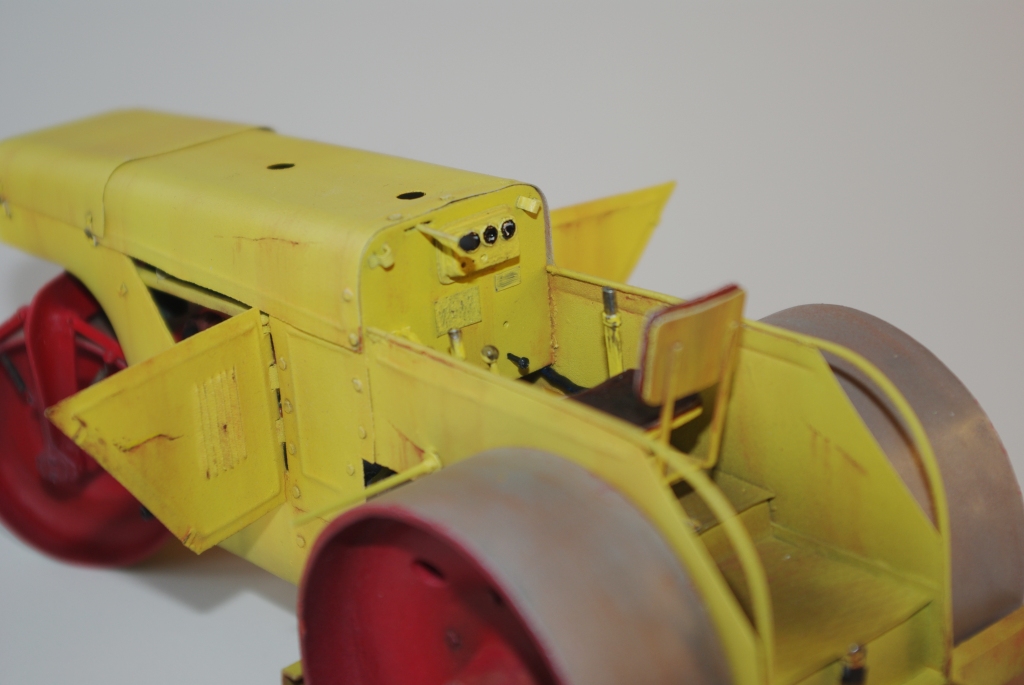

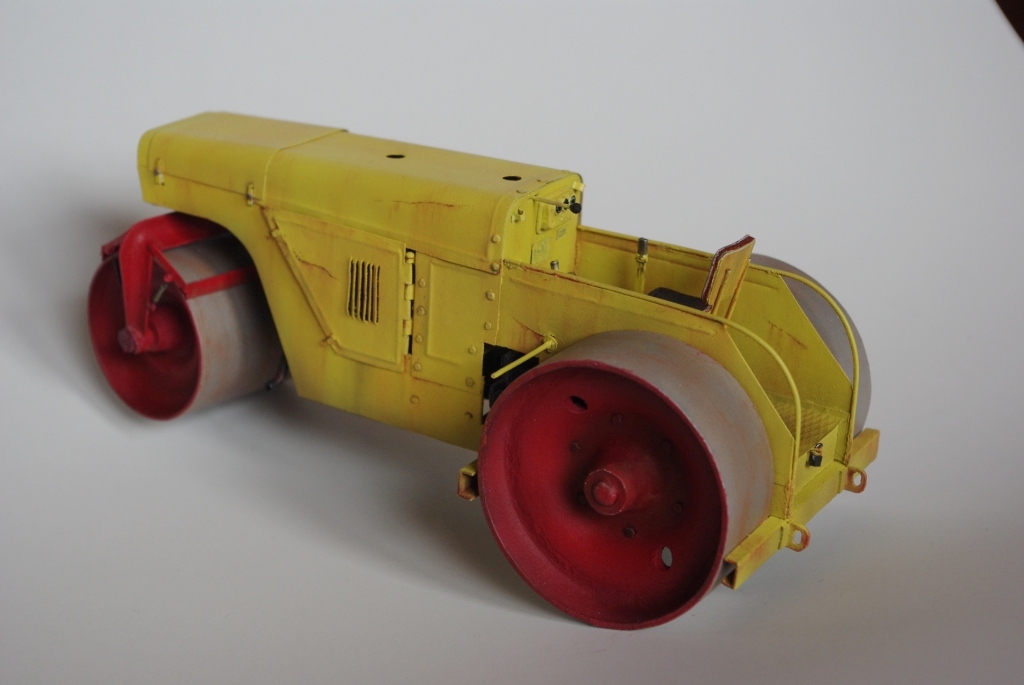

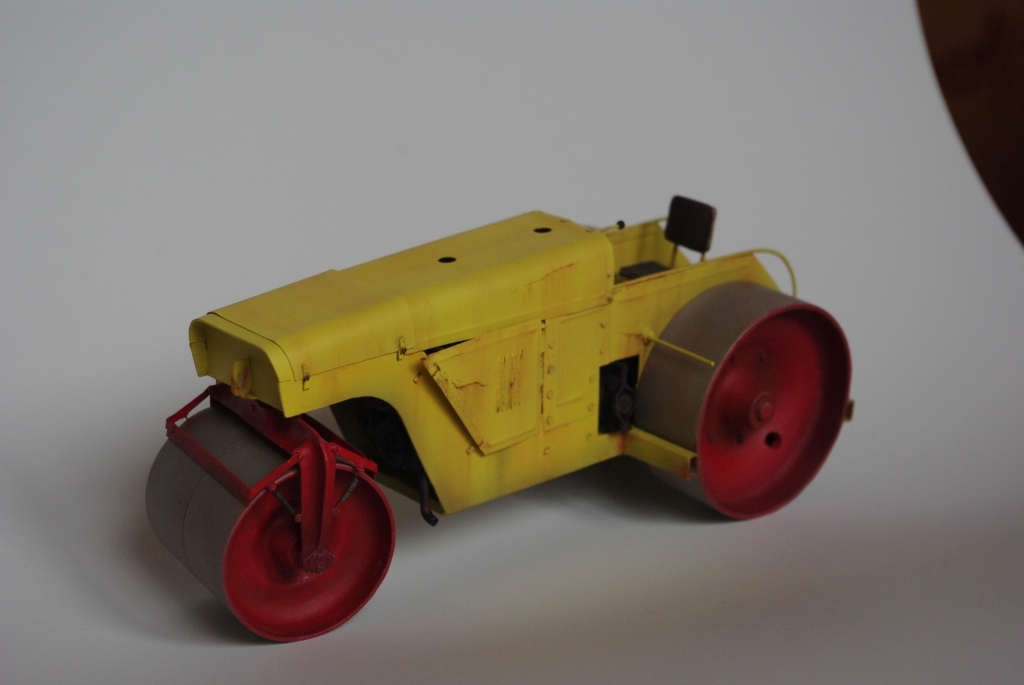

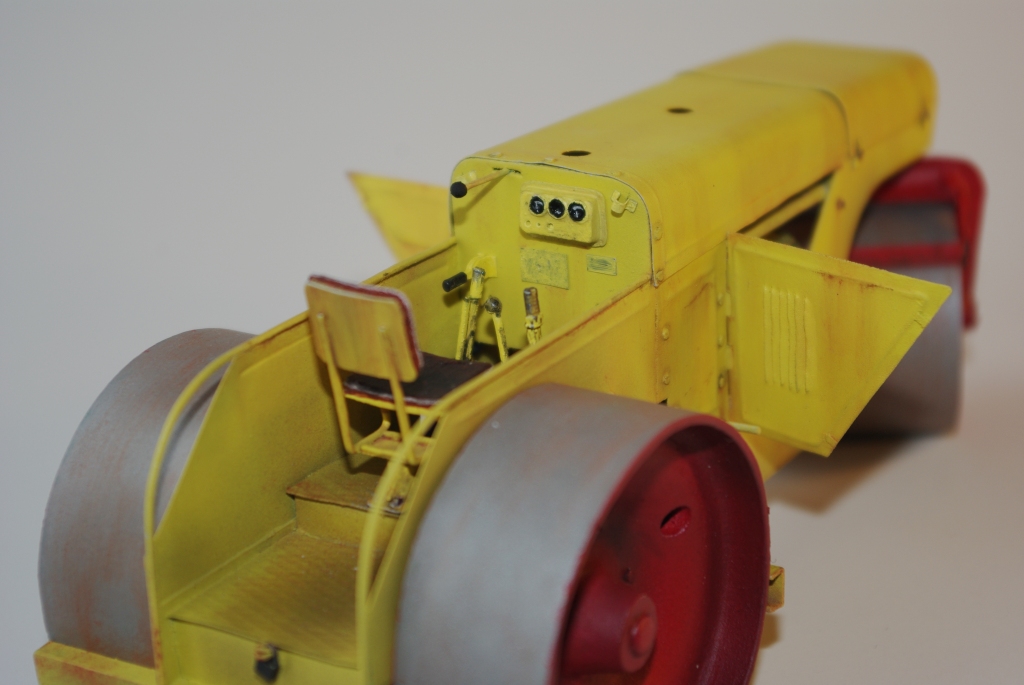

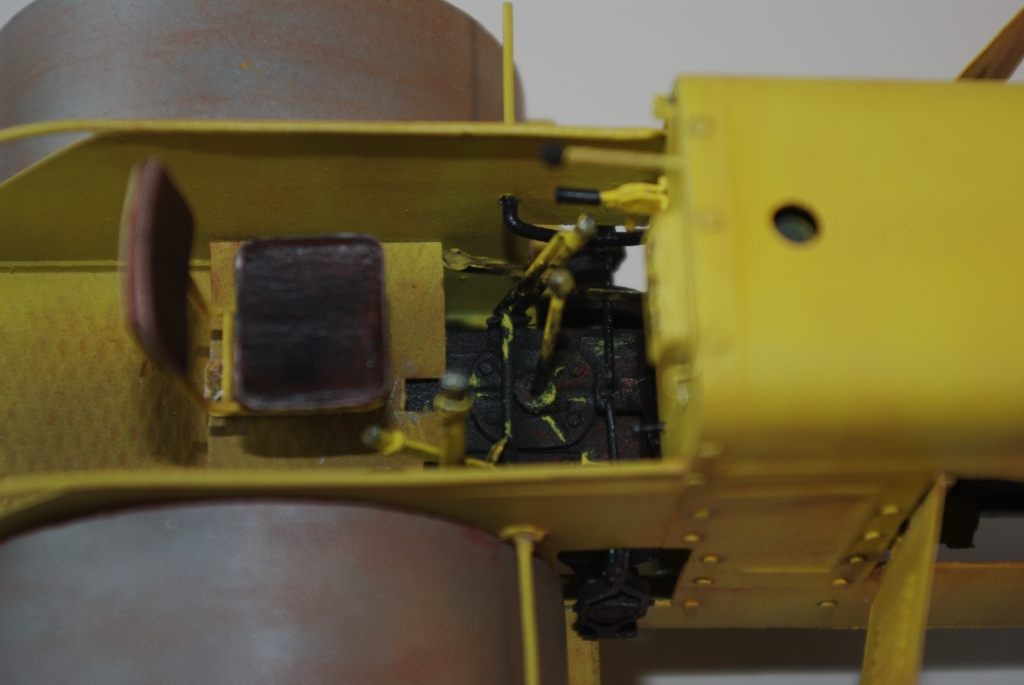

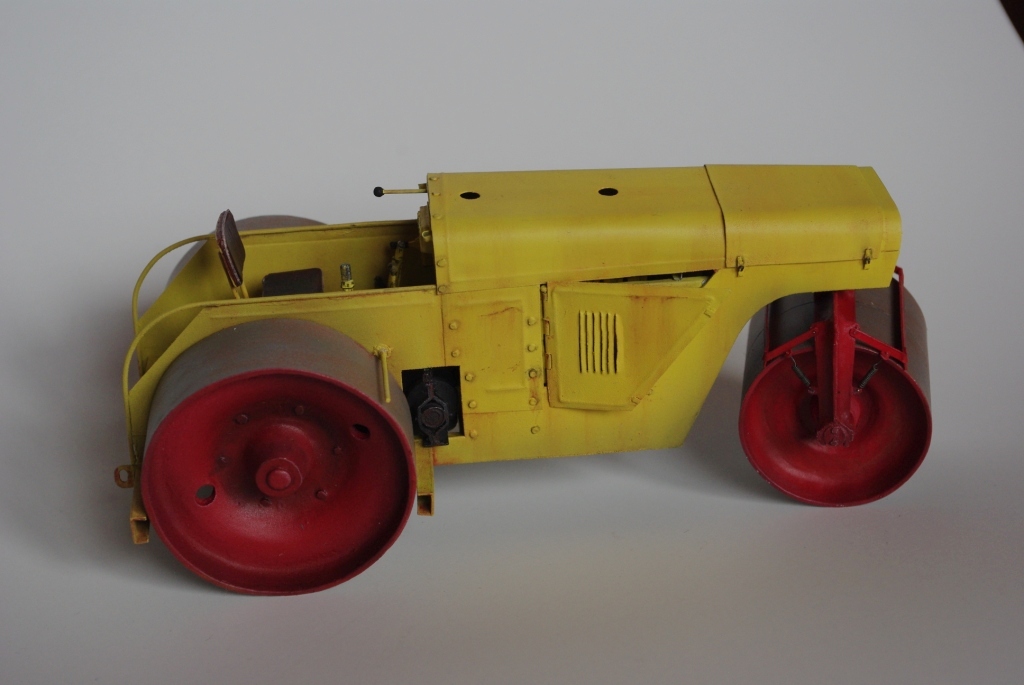

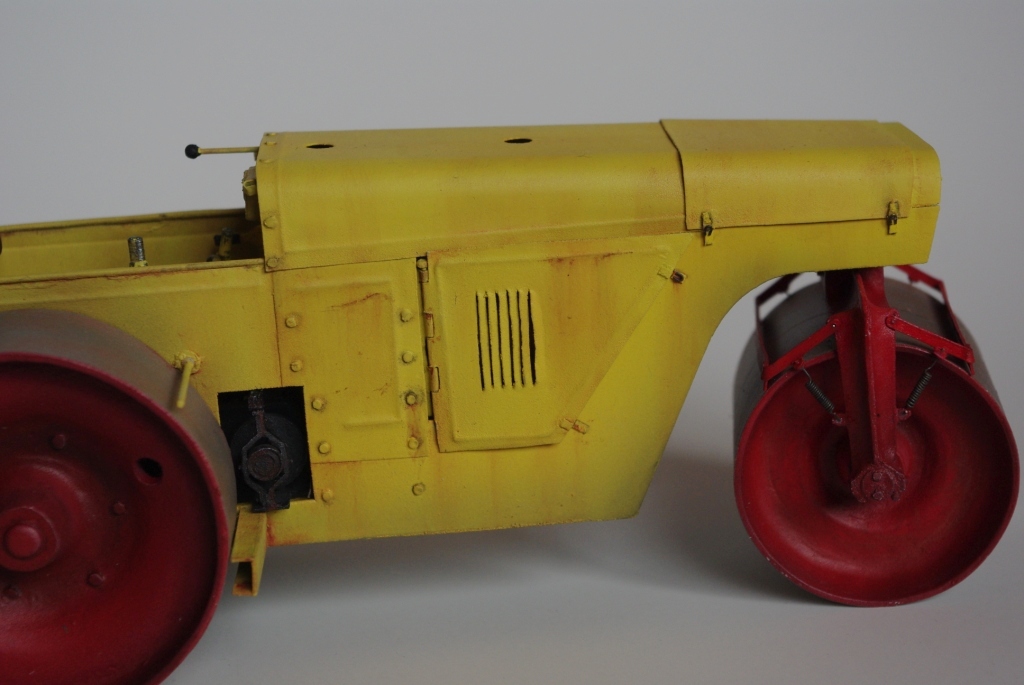

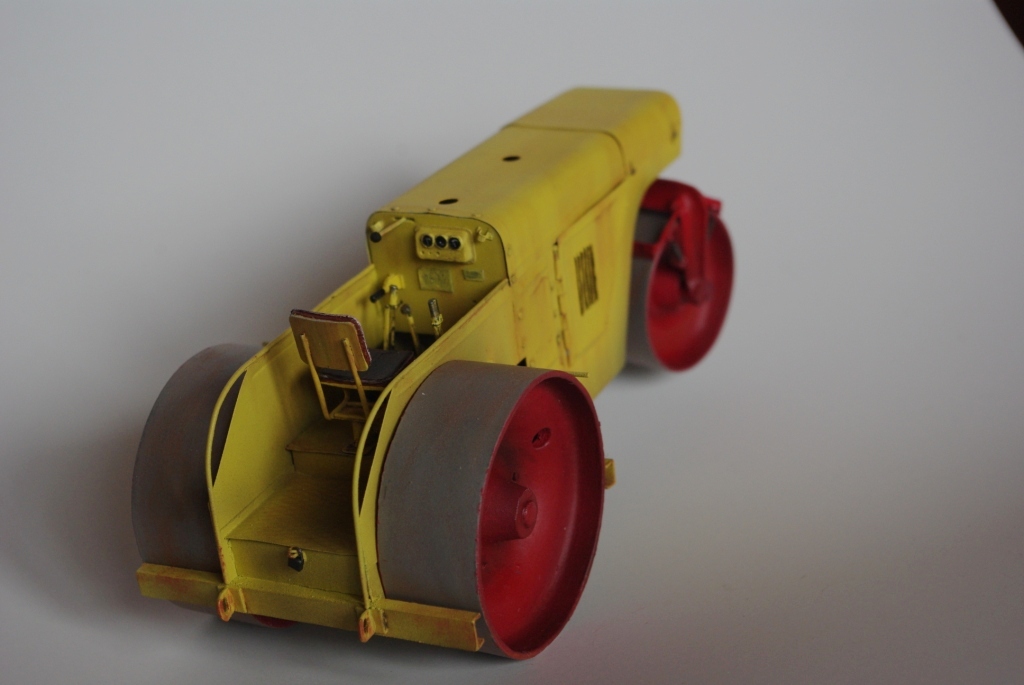

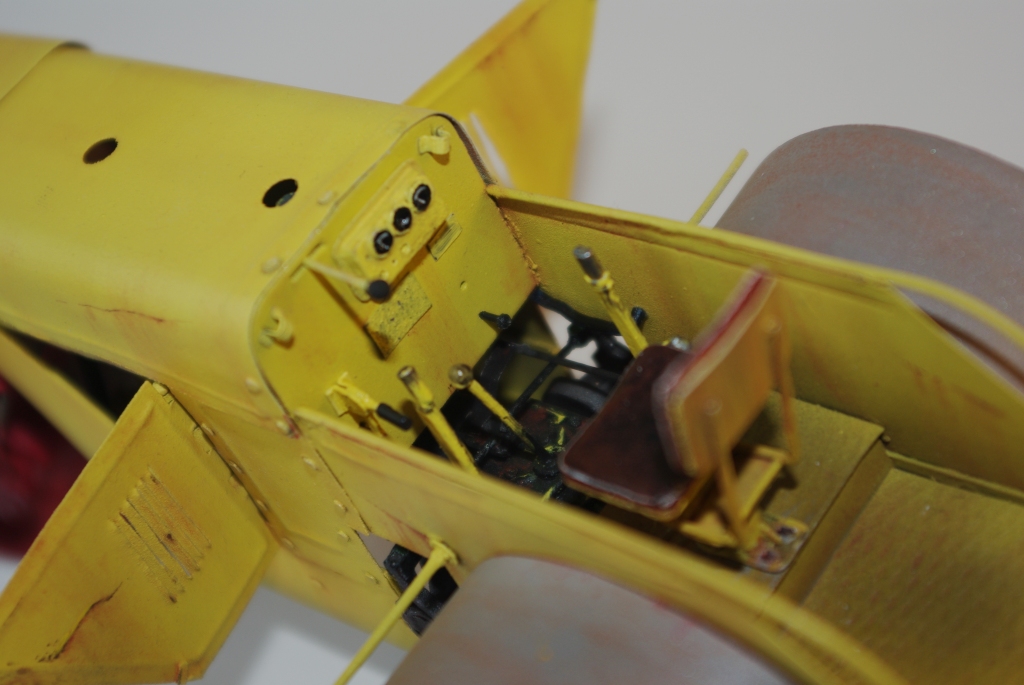

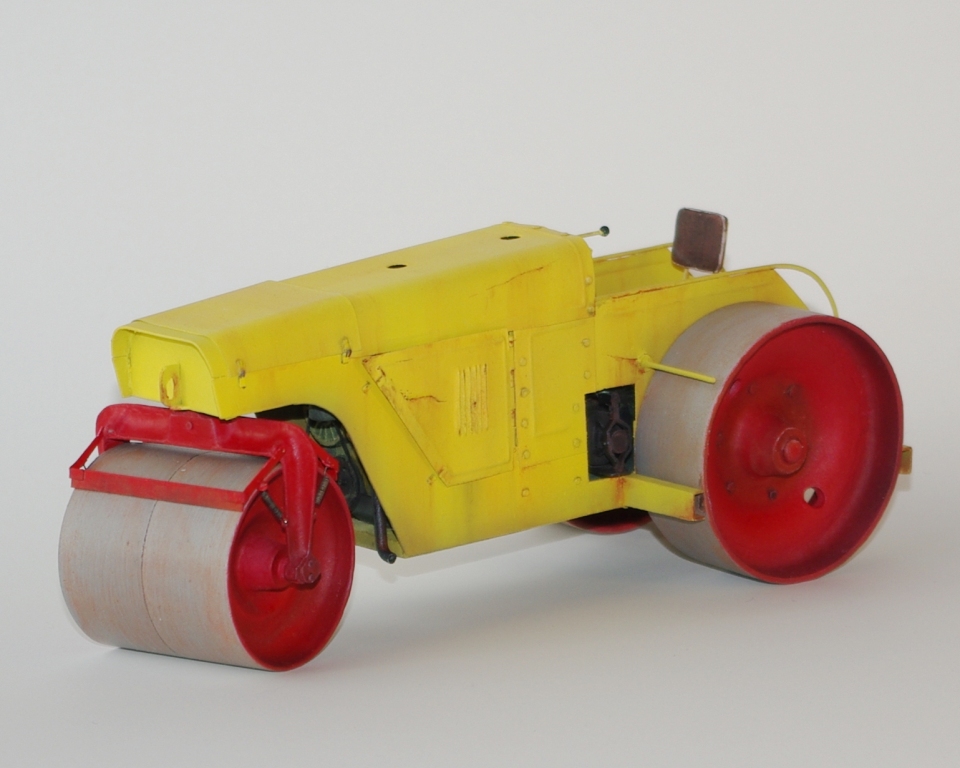

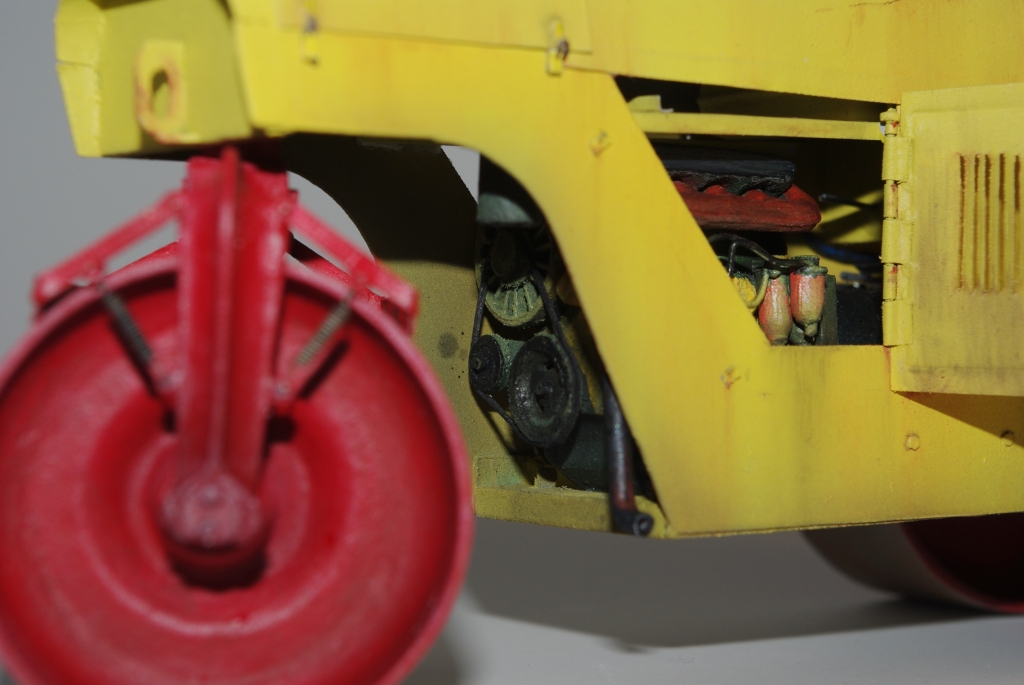

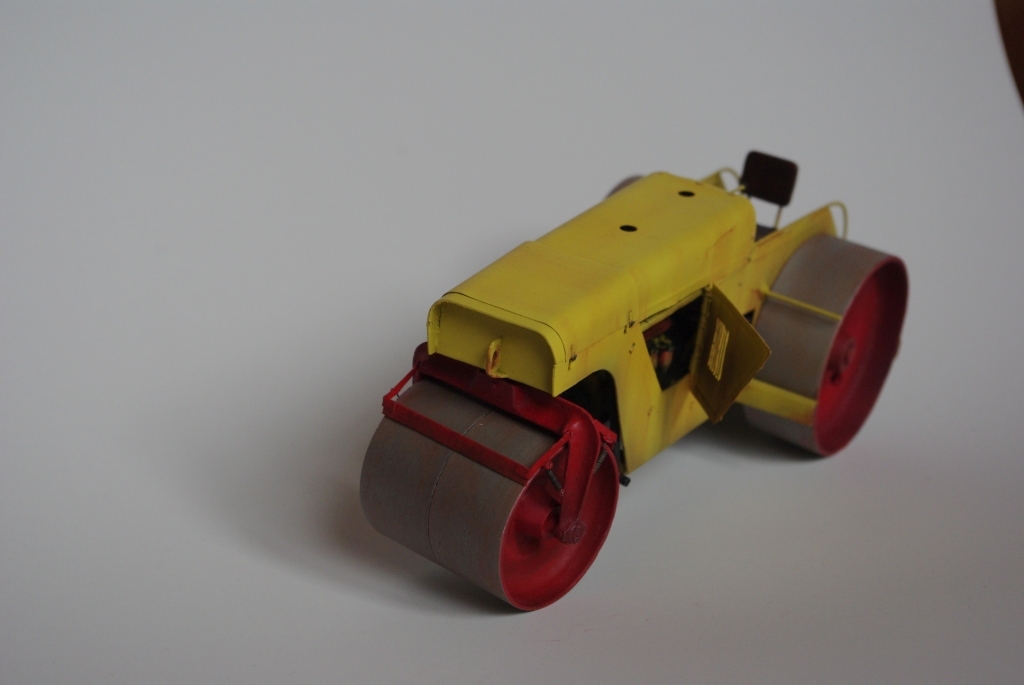

Уважаемой Публике представляю модель моторного катка ДУ-50.
Каток выпускался Рыбинским заводом дорожных машин, его модификация, каток ДУ-50-7М, выпускал Львовский завод коммунального оборудования по чертежам Рыбинского завода.
Информация по прототипу:
габариты: длина - 4.37м
ширина - 1.8м
высота - 2.6м(с тентом)
масса без балласта - 6.5т
масса с балластом - 8.0т

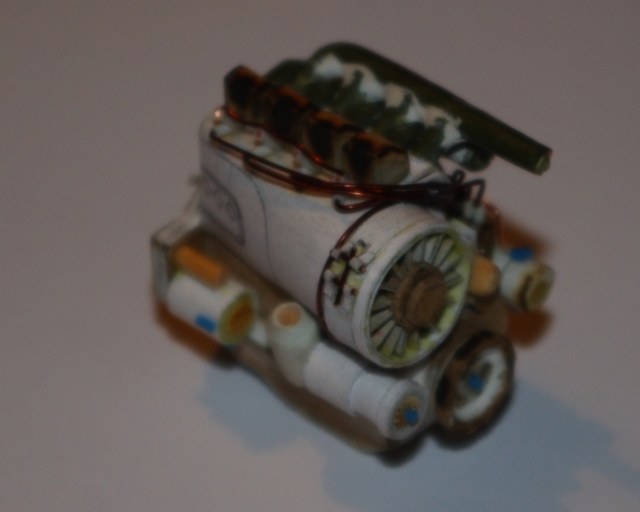

Двигатель Д-37Е-В1, 37 квт (50 л.с.)
Трансмиссия: механическая, двухступенчатая
Скорости: 2,73 км/ч (1. ст); 7,85 км/ч (2.ст.); 7,85 км/ч (трансп.)
Модель полностью “самодел” в масштабе 1:25 по фотографиям и скудым схемам из всемирной паутины.

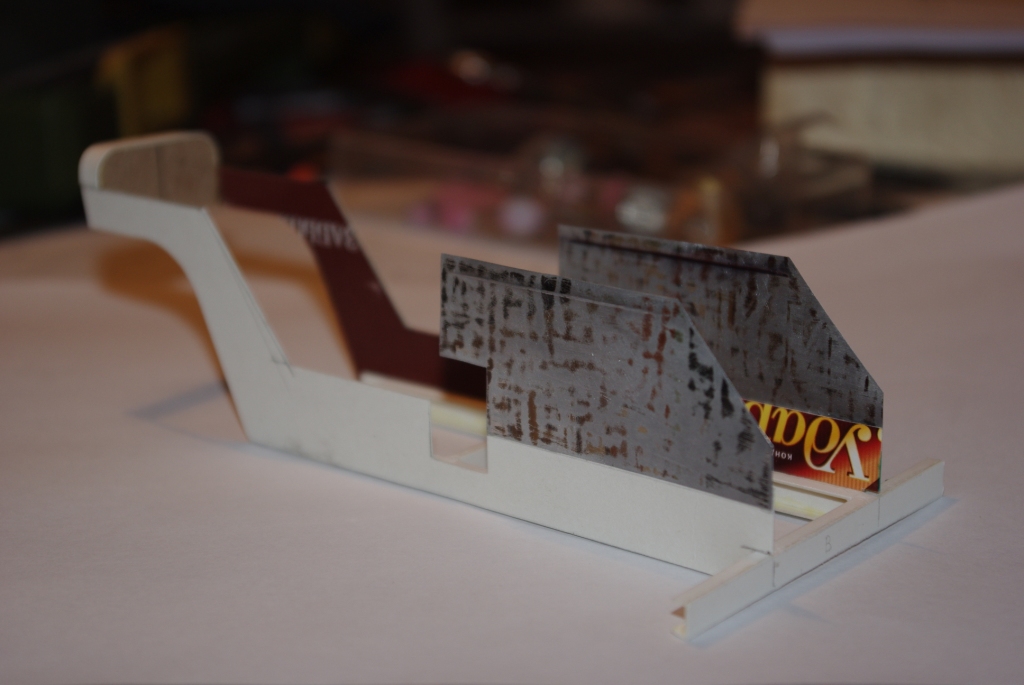

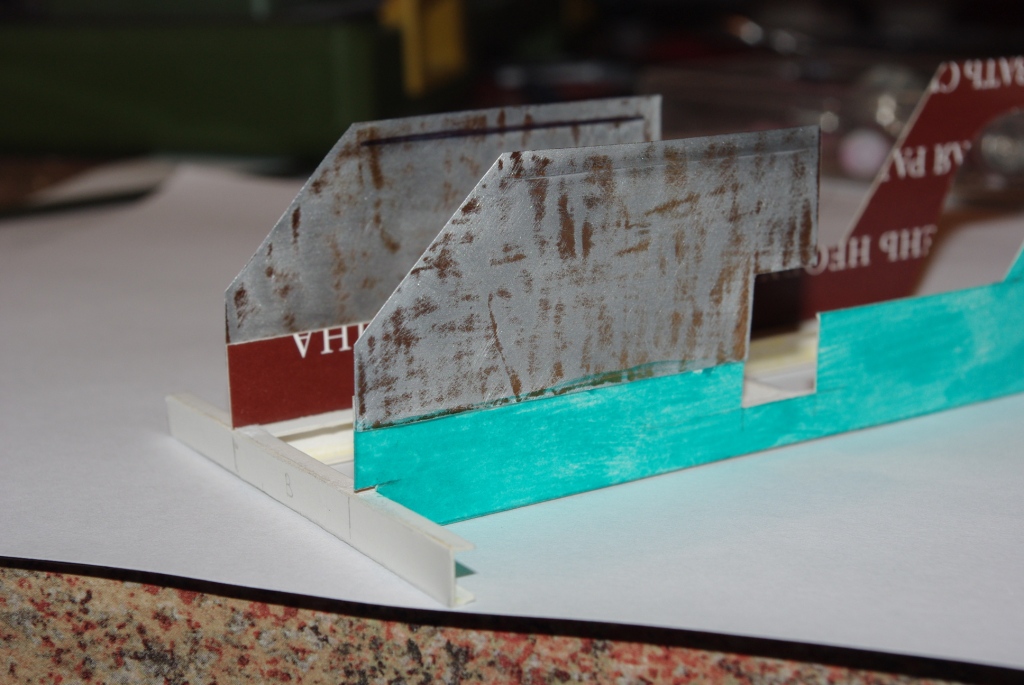

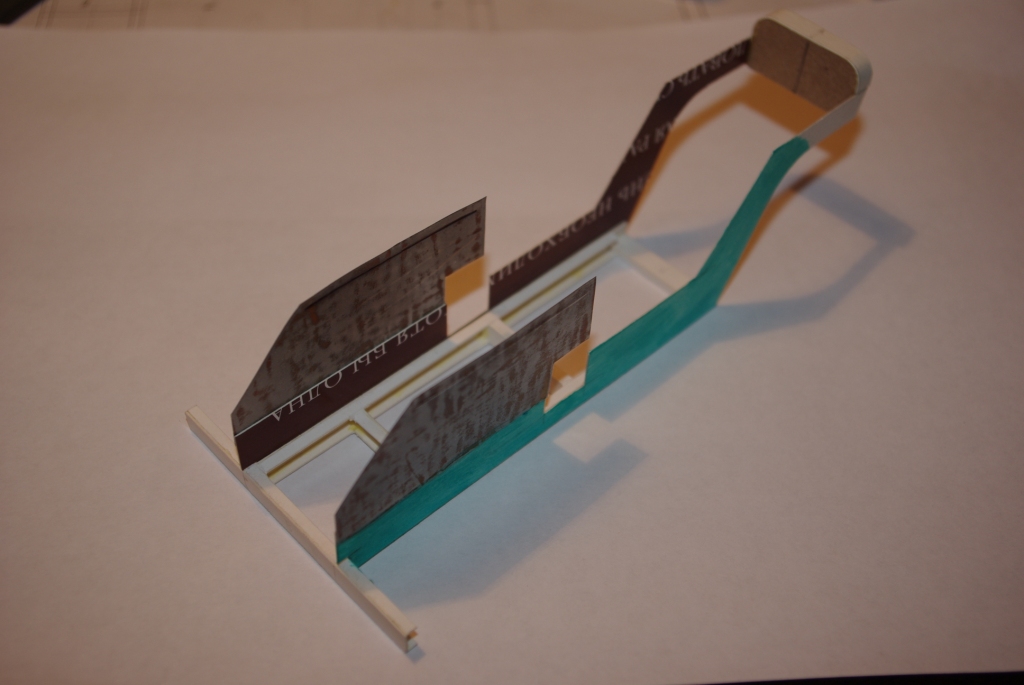

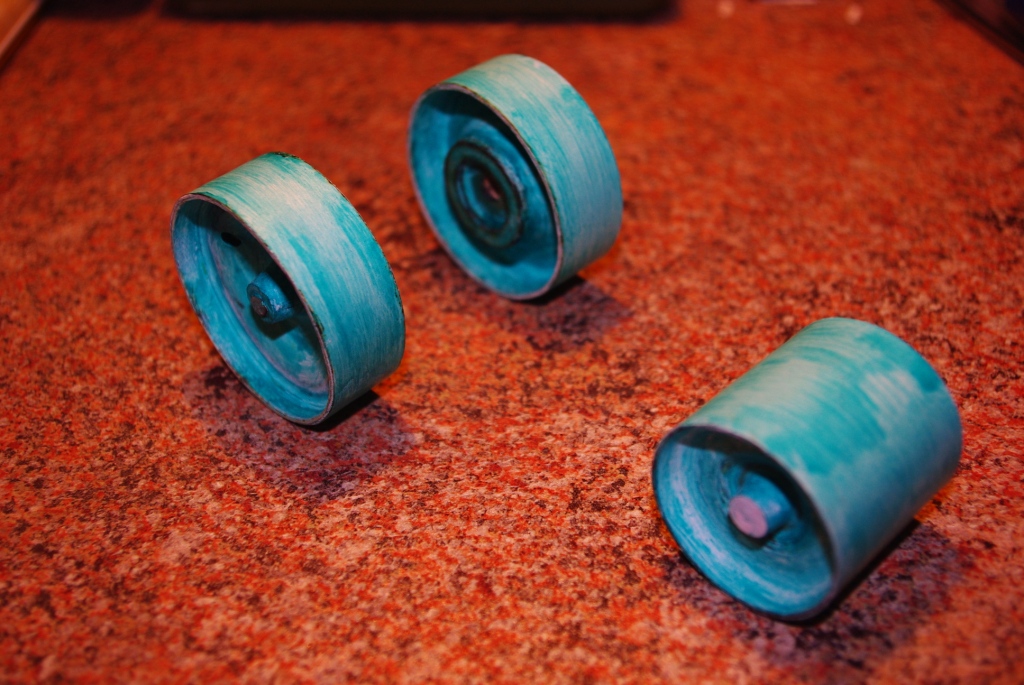

Материалы: картон (коробка от конфет),бумага, жесть пивной банки, проволока, акриловая шпаклёвка для работ по дереву.
Окраска: художественные акриловые и масляные краски, акриловый лак, аэрограф, кисти.

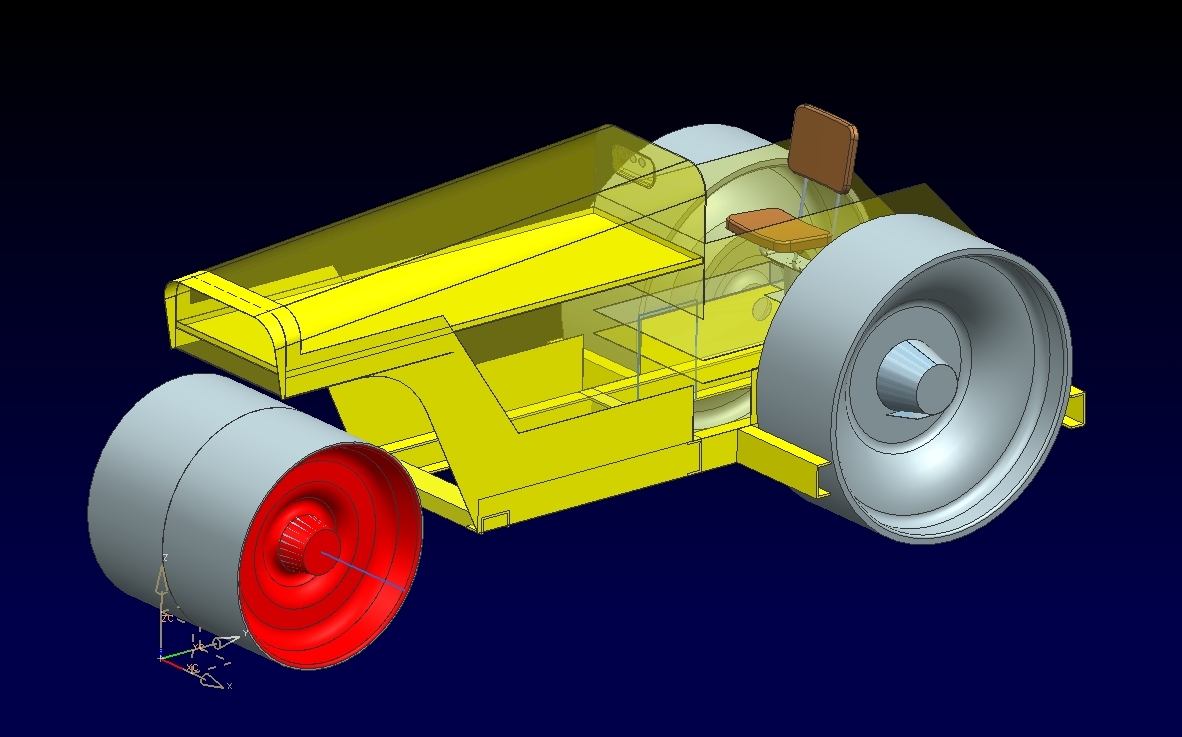

Первым этапом была выполнена электронная модель в Unigraphicsи с неё распечатывал сечения и развёртки. Технология работы с бумагой взята у коллег с сайта only-paper. Многое с первого раза не получалось, поэтому работа затянулась почти на полгода, ну а конечный результат на представленных Вам фотографиях.
С Уважением
Денис.
Оценки
Войдите, чтобы оценить работу.
Комментарии (38)
На сайте с 13.04.2007
57 6107
Окак! У Стива появился компаньён в производстве нашей стройтехники...
Отличная работа! От только он слишком чистый получился...
Но Класс!
На сайте с 10.11.2010
0 455
Отличная работа! От только он слишком чистый получился...
Но Класс![/QUOTE]
Да просто водитель его моет каждый день.Мне тоже оччень понравился,так держать Денис.
Достойная работа!!!Я уж подумал что это стив.....Круто, Денис!!!
На сайте с 06.10.2010
20 1262
Прям как настоящий!! :-))
Прям из детства.. Щаз таких и не увидиш,
если только в "Ну, Погоди!".... :-))
Только мне помнится они не жёлтые были,
а оранжевые...
Спонсор
На сайте с 19.05.2010
14 3118
Круто!!!
На сайте с 03.08.2010
21 1145
Насчет Стива - в точку. Думал, его детище...
Какая замечательная работа, ВАХ!!!
Высший балл Денису!
ИМХО, это не просто галерейная работа, но и рейтинговая. Увидим чуть пожже.
Респект.
На сайте с 28.03.2011
33 509
Замечательная работа! Только с конвейера. Может быть придать, немного, рабочего вида? С уважением-Сергей.
P.S. А вот господина "Гудзона" хотелось бы послушать с мотивацией его оценки.
На сайте с 17.07.2010
341 767
Каток из детства), очень понравилось.
На сайте с 21.11.2010
16 3
Спасибо Вам всем за комментарии и оценки (даже плохие
). Если добавить еще "рабочего вида", то боюсь переборщить и испортить.
Спонсор
На сайте с 22.01.2011
30 10453
Классная штука!
Оранжевые.
На сайте с 21.11.2010
16 3

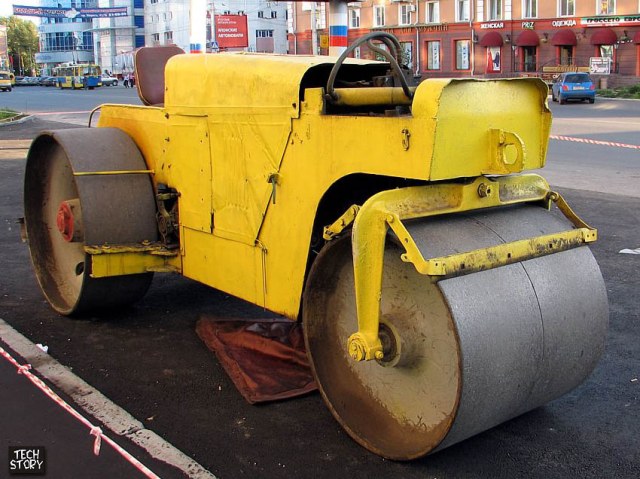

Вы правы были и оранжевые, но подавляющее большинство фото из интернета с жёлтой окраской как на этом фото:
На сайте с 28.03.2011
33 509
Оранжевые были чуть позже, а в начале выпуска желтые, помню их при ремонте дорог. С уважением-Сергей.
На сайте с 16.07.2010
57 7637
хороший бронеход.
Спонсор
На сайте с 31.12.2009
39 19
очень круто) и техника с Родины)
Спонсор
На сайте с 22.01.2011
30 10453
Я вот наверное просто уже не помню желтых(
Спонсор
На сайте с 20.06.2010
200 4061
Уххх, здоровско,такого на КАРОПКЕ ещё не было.
Креативно!
На сайте с 07.10.2007
16 3052
Замечательно! (Сначала тоже на Стива подумал) Посмотрел на масштаб, нет , не он. Дополнительно пачкать не надо, действительно, можно испортить. Отлично!
На сайте с 16.11.2010
35 975
Здоровский агрегат , конечно бы заюзать его по человечий , а то такие чистюли - редкость ! Понравилось !!!
На сайте с 19.10.2010
143 3312
Класс!!! Отдельный респект за саму идею - я ещё никогда не видел ни одной модели отечественного катка.
На сайте с 22.07.2009
7 2384
Причем я на этом заводе ("РАСКАТ"
в свое время 10 лет отработал. )))
Отличная работа! По цвету катка - все правильно, да и загрязнений никаких особых наносить не нужно, все в меру...
На сайте с 21.11.2010
16 3
Ещё раз благодарю всех Вас за комментарии и оценки. Если нравится, значит буду продолжать в том же духе
На сайте с 18.07.2010
368 21797
Первый раз встречаю модель катка, причем отлично выполненную. Интересно, а кто-нибудь такое делает?
На сайте с 21.11.2010
16 3

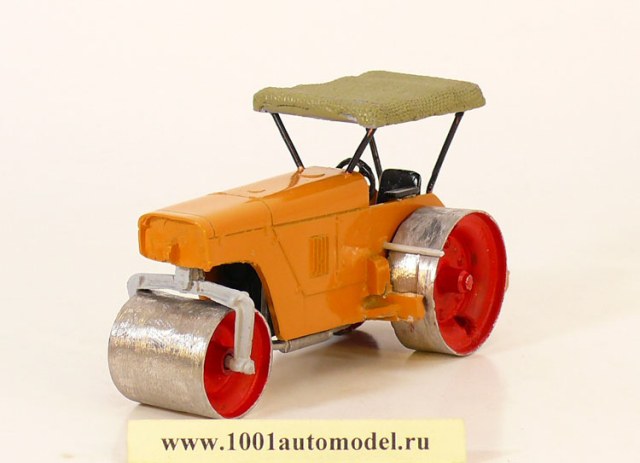

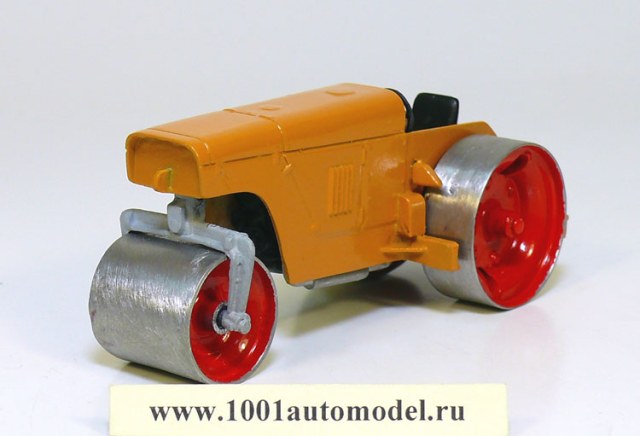

В процессе поиска информации в интернете мне попалась такая модель (1:43)
На сайте с 21.11.2010
16 3
... и такая
На сайте с 28.07.2010
0 14
Здорово!
Скажите, а можно у вас взять чертежи или ещё какую метрическую информацию, для так сказать самостоятельного изготовления сего чуда?
В какой программе делали 3D модель?
Спонсор
На сайте с 05.05.2011
119 1429
Отличная модель, мне очень понравилось! Вообще наша гражданская техника большая и неохваченная тема! Так держать! От меня 10+ !
По поводу окраски, это все зависит от периода. Желтые катки пошли где то с начала 70-х годов.
Вот цветное фото улиц Москвы конец 50-х начало 60-х.
На сайте с 14.10.2009
5 742
Волка не хватает
На сайте с 21.11.2010
16 3

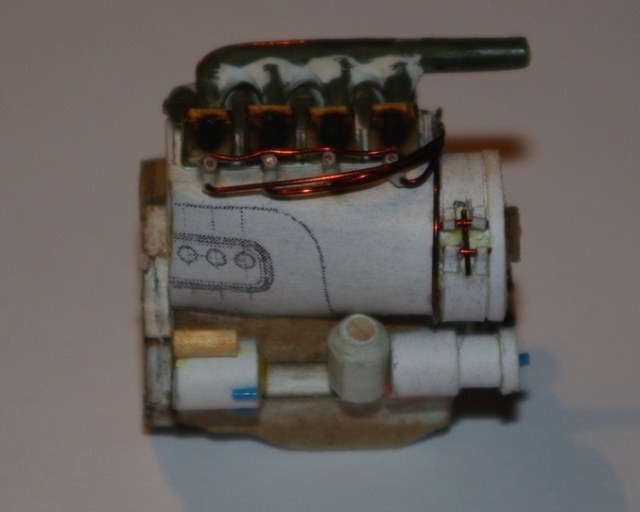

Борис, чертежей я, к сожалению, никаких не нашёл. Всё что у меня есть это почти две сотни фотографий и небольшое техописание с указанием диаметров вальцов и руководство по трактору Т-40 (где стоит похожий двигатель Д-37Е-С1). Вот по этим скудным данным и пришлось работать. 3D модель делал в Unigraphics NX 7.0
По остальным вопросам давайте переберёмся в личку. Только я что-то никак не пойму как тут Вам отправить это самое личное сообщение
Попробуйте Вы мне.
На сайте с 23.05.2011
5 110
Отлично! Помню и оранжевые и жёлтые.
КЛАСС! Мне пондравилось!
На сайте с 21.11.2010
16 3
Stive, позвольте немного разовью тему в связи с представленной Вами фотографией:
Это кадр из дипломной работы Андрея Тарковского "Каток и скрипка" 1960г.
Каток который мы здесь видим Д-83 или Д-83А. Как то смотрел интервью с актёром Владимиром Заманским (водитель катка) и он рассказал, что технику, специально для фильма, перекрасили в яркий оранжево-красный цвет, видимо до этого окраска была другой, а вот какой мне, к сожалению, не известно. По этой причине, кстати, я пока не стал делать каток Д-83, хотя по нему у меня значительно больше исходной информации.
На сайте с 22.07.2009
7 2384
Вот здесь есть интересная информации по РАСКАТ-овским каткам. Во вложениях есть узловые чертежи со спецификациями:
http://www.avtoall.ru/acat/index1.php?atype=4&mark=83
На сайте с 21.11.2010
16 3
Благодарю. Я на этот кладезь информации тоже набрёл чуть ранее.
На сайте с 21.01.2010
5 49
Отличный каток, приятно было посмотреть и вспомнить детство)
Спонсор
На сайте с 05.05.2011
119 1429
Спасибо за инфу, не знал, что для фильма катки перекрашивали.
Тогда можно сориентироваться на фильм "Большая перемена", там катки были разные, окраска синий низ, желтый верх.
Надо будет еще инфы порыть, т.к. в планах тоже стоит каток на 60-годы, а с окрасом полной ясности нет. Но вот красные я теперь точно делать не буду)))
Вот еще инфа по каткам
http://www.techstory.ru/du/all_katok_glad.htm
http://rcforum.ru/showthread.php?t=3271
Вот это шэдэвр, слов нет.
На сайте с 23.05.2011
5 413
Предлагаю сделать ДУ-47))
На сайте с 21.11.2010
16 3
Может и сделаю когда-нибудь. Сейчас в работе и в планах немного другая тематика.
