Эскадренный броненосец Бородино
- Производитель:
- Звезда
- Тип техники:
- Военные
- Масштаб модели:
- 1:350
- Тип двигателя:
- Уголь-паровые
- Страна-производитель:
- СССР–Россия

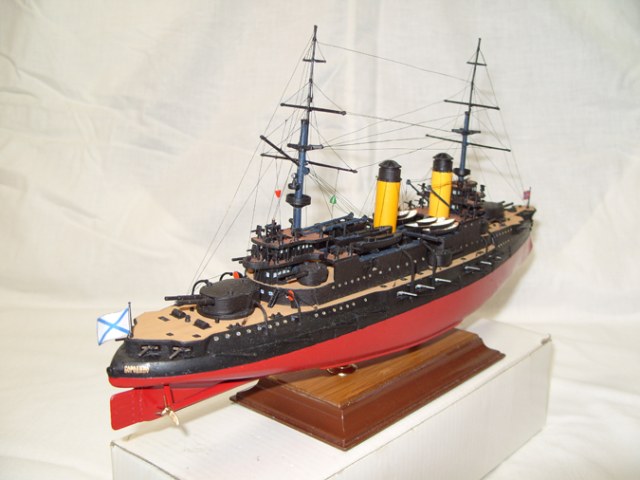

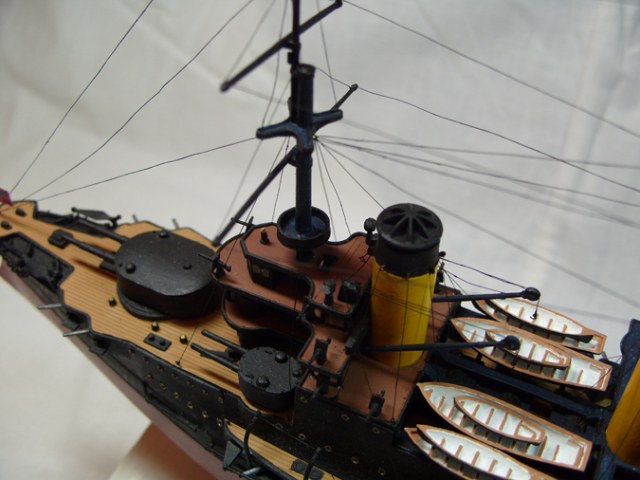

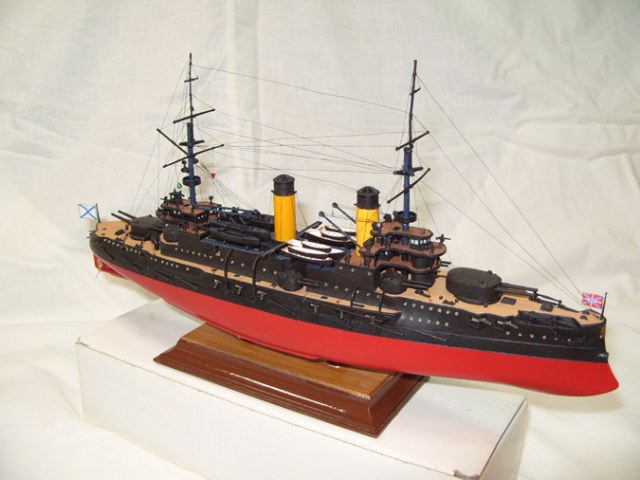

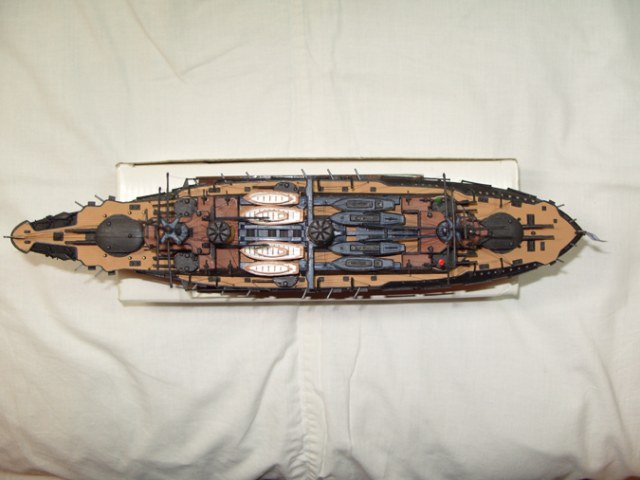

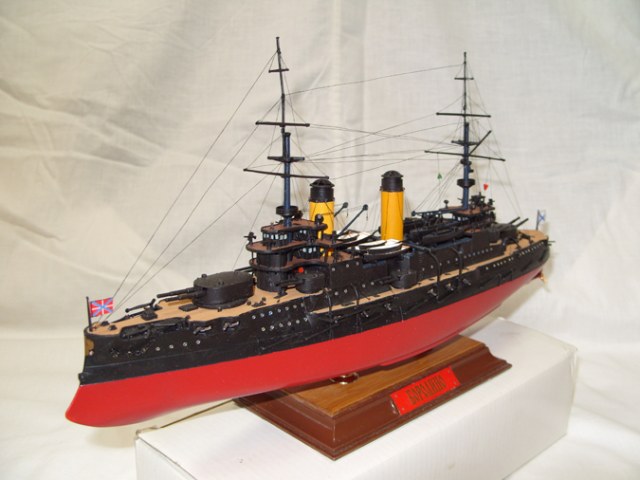

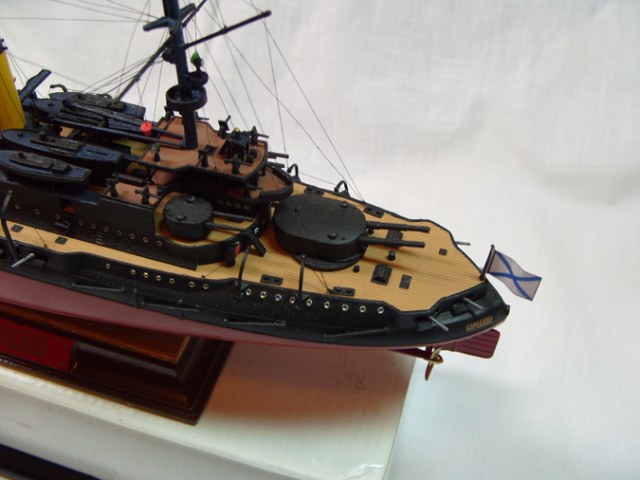

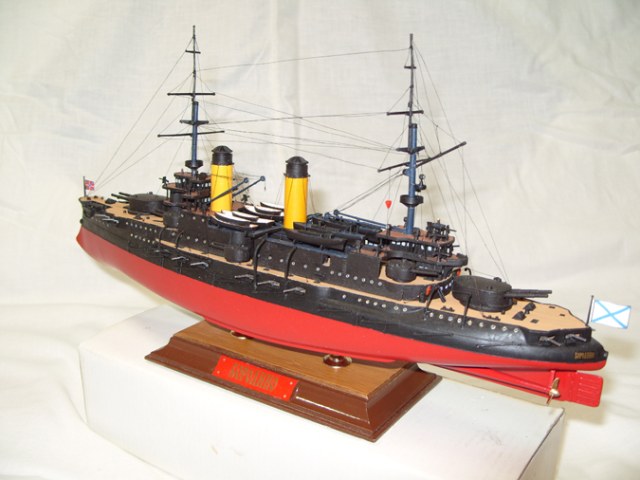

Каробка была получена сыном в качестве приза за БПК Североморск на выствке 23 февраля 2010 года. Собирать он начал в сентябре 2010. Закончил в середине марта 2011 года. Окраска низа корпуса алкидная аэрозольная эмаль Touch'N Tone. Верхняя палуба и палубы надстроек красились аэрографом. Остальное акрил от Зведы, кисть, за исключением желтой части труб. Трубы окрашены "супером" от Звезды. Такелаж тонкая медная проволока окрашенная акрилом.
Оценки
Войдите, чтобы оценить работу.
Комментарии (40)
Спонсор
На сайте с 22.01.2011
30 10453
Очень даже хорошо. С мачтами у меня теже проблемы, если не менять их на дерево.
На сайте с 18.01.2011
39 601
если сыну 11 лет, то тогда ваще полный респект и уважуха,заслуженый пятак!
На сайте с 03.08.2010
21 1145
Аккуратно, чисто, симпатично. Позитифф.
PostScriptum. Верю, что честно, т.к. уже бывало такое - спекуляция детством, не один каропчанин клюнул было. Не прошло...
Респект пацану и новых работ.
На сайте с 08.09.2010
0 18
Все неплохо. Даже хорошо. 5-.
P.S. "-" за леерные ограждения. Можно было бы и спаять, там не супер мелкий масштаб.
На сайте с 28.04.2011
3 0
Я сначало такелаж сделал, а потом про лера думал. А такелаж теперь мешает.
Антон
Спонсор
На сайте с 22.01.2011
30 10453
Я бы своему ребенку в 11 лет не дал бы в руки паяльник. А купить травленку не каждый может по ряду причин.
На сайте с 28.04.2011
3 0
И мне папа не дал. Травлёнка есть , но не умею с ней работать.
Антон
На сайте с 15.01.2011
2 322
Доброго времени суток.
Выскажусь сперва о модели. Модель понравилась. Для одинаддцати лет очень хорошая и аккуратная сборка и покраска. Автор молодец.
Хочу поделится способом изготовления лееров при помощи самодельных "гуслей" (я их так обозвал) и суперклея. Америку, конечно, не открыл, но способ работает. Проверено.
На сайте с 15.01.2011
2 322

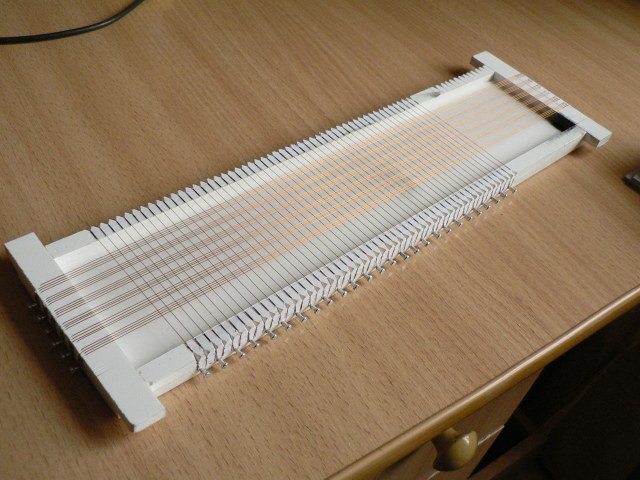

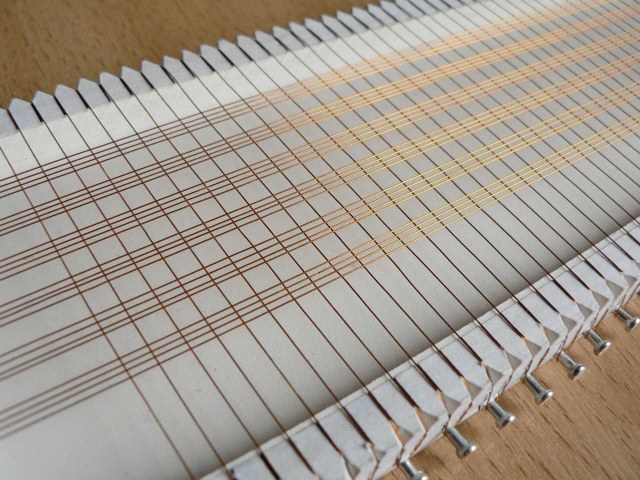

Использована проволока диаметром 0,2 и 0,25 мм. Основа "гуслей" - пластик ПВХ 5 мм.
Гвоздики для натяжки столбиков лееров забиты в шахматном порядке с расстоянием для лееров в 350 масштабе. Под проволоку для нитей лееров сделаны прорези в пластике (опять же в 350 масштаде).
На сайте с 15.01.2011
2 322
После натяжения проволоки, в узлы соединений капаю суперклей (использую зубочистку) излишки промакиваю ватной палочкой слегка влажной (чтобы ворс не оставался).

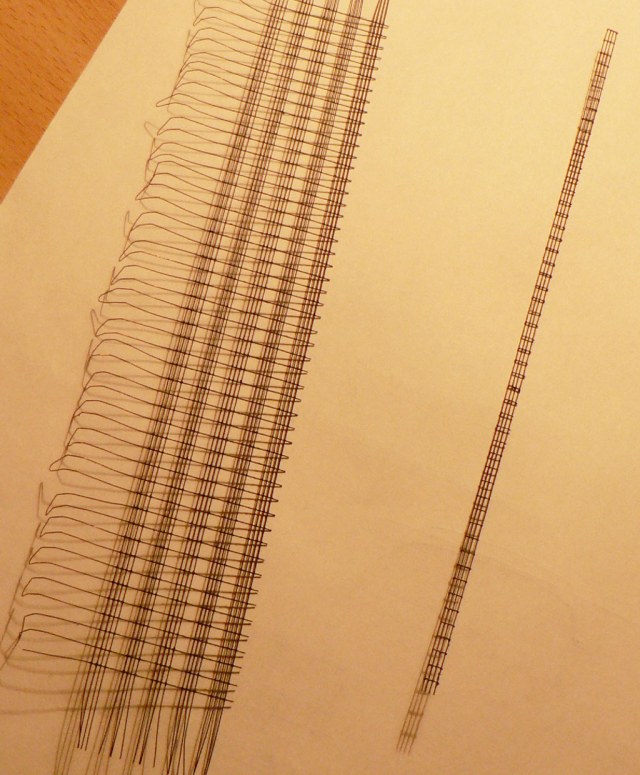

После склеивания проволоки получается вполне жесткая конструкция. Срезаю с "гуслей" и крашу.
Клеить лучше в распираторе и очках (пары клея очень неприяно жгут глаза)
На сайте с 15.01.2011
2 322
Полученную таким образом заготовку лееров нарезаю острым модельным ножом на нужные сегменты.

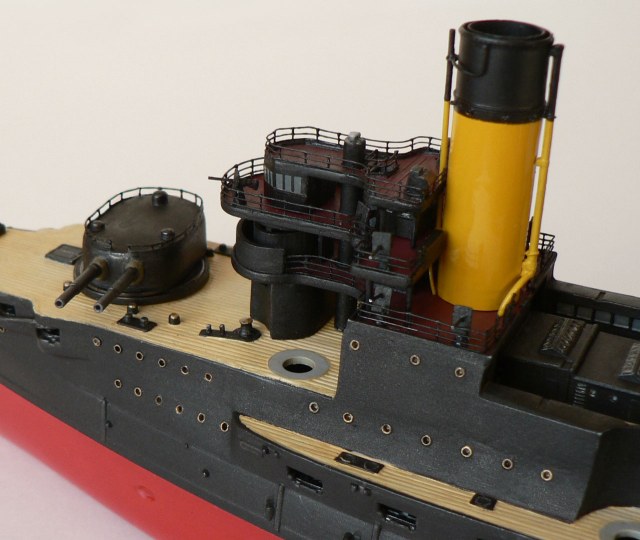

Вот как выглядят самодельные леера на модели.
На сайте с 11.12.2010
0 31
Ооо! Надо попробовать! А то у меня на Бисмарке километры этих лееров.
На сайте с 15.01.2011
2 322
Производство самодельных лееров в промышленном кол-ве. )) Единственный минус - места стыковки стоек с нитями нужно очень внимательно и тщательно проклеивать избавляясь, по возможности от капель клея.
Ну и про очки и распиратор не забывать ))

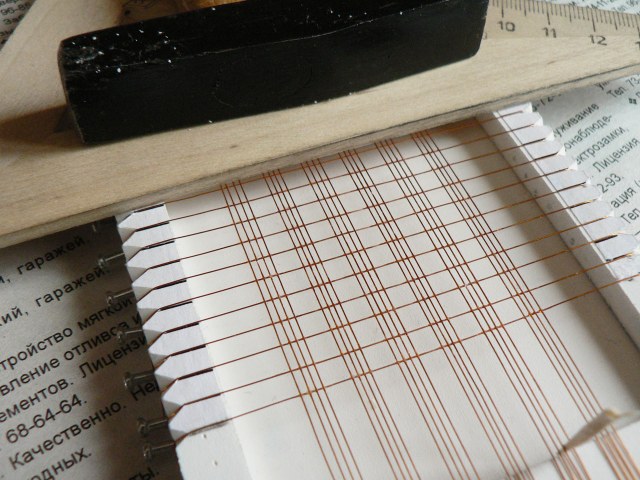

Нити лееров я натягиваю поверх проволоки для стоек и при проклейке прижимаю деревянной линейкой с грузом. Слежу чтобы нити лееров не разъезжались и были параллельны.
На сайте с 11.12.2010
0 31
Надо станок сделать ,чтоб загрузил заготовки каким небудь шпателем прошел и оставил на часик)
На сайте с 28.04.2011
3 0
Отец Антона - Игорь Парфёнов. Все картирнки сохранил надеюсь автор не бутет в претензии. А можно, для полноты картины, еще фото с торца станочка, где крепятся горизонтальные нити леерого ограждения и лицензию от автора для повторения конструкции. Весьма ценная информация бедем пробовать. Только не уверен хватит ли терпения у непоседы.
На сайте с 28.04.2011
3 0
Конечно, если весь процесс разбить на отдельные этапы и моменты, картина примерно следующая. Вся информация по прототипу и ранее сделенным аналогичным моделям - папа и старший брат (все из Интернета). Ознакомление с информацией папа и Антон. Работа с аэрографом и аэрозолью - руководитель кружка Сёмин Валерий Евгеньевич и Антон (надо же учиться). Контроль за качеством подгонки деталей - руководитель кружка. Ну и, естественно, бесконечные "помоги", "подержи". Но вся черновая, подготовительная работа ("нелюбимая" - невидим результат) и работа кистью, сборка ("любимая" - поскольку виден результат) - Антон.
Вообще его больше привлекают действующие модели (радиоуправляемые), так как там есть элемент игры, но мне удалось его убедить, что эта школа нужна для того, чтобы сделать хорошую модель для класса F4C (типа эсминца Настойчивый - здесь есть в разделе действующие), а не просто гоняться с "похожими" в F4A.
На сайте с 25.06.2010
3 3299
Для 11 лет ваапще здорово. Даж косяки искать нехоца! Евгений Чернышев, будьте любезны, не могли бы Вы все это описание сделать в виде статьи с подробным описанием и фото, а то меня вечно на непонятные масштабы тянет. Также возникли вопросы, еси в личке спрошу ничо? Антон Парфенов, маладец, продолжай развиваться, и успехов и удачи в дальнейшем. Игорь Парфенов не поделетесь опытом как сее хобби сыну привили, али он сам (над племяша хоть чем то занять, а то шалопаем вырастит)
На сайте с 28.04.2011
3 0
Пишите в личку, а то мой ответ не прошел почему-то.
На сайте с 28.04.2011
3 0
Отец Антона - Игорь Парфёнов.
Можно поподробней для Антона замечания по матчасти. Он сейчас в школе, но потом я ему все сообщения покажу. Может пока не "остыл" к модели что-то доделает. А с леерами мы точно пролетели, поскольку изначально не думали о них. Я ему купил пару комплектов (РЕХ002, РЕХ003) 300-400 масшаб, но с какой стороны к ним приступать и как научить с ними работать не знаю. Мне кажется предложение Евгения Чернышева более приемлемым. Кстати вопрос как их крепить на модели? Клеить нижним леером к палубе(?), борту?. Сверлить отверстия под стойки? Желательно поподробней или ссылки, где можно почитать (только на русском).
На сайте с 29.07.2010
19 2000
Здорово! Качеству сборки-покраски иной взрослый позавидует.
P.S. и почему у нас подобного кружка нет? Я бы своего тоже в такой определил ( когда немного подрастет.)
На сайте с 28.04.2011
3 0
Отец Антона - Игорь Парфёнов.
Кружком руководит Сёмин Валерий Евгеньевич, стендовик, судья международной категории и призер Европы какого-то года. Так что мне повезло. Но и он что-то (работа с травленкой) не гарантирует.
На сайте с 24.07.2008
3 5932
Отец Антона - Игорь Парфёнов.
Как насчёт того чтобы описать методику изготовления лееров в статье? Или сделать обзор?
http://www.karopka.ru/forum/forum150/topic7229/
http://www.karopka.ru/articles/1181/
П.с. ага тему уже создали, не заметил, но просьба не отменяется.
На сайте с 28.04.2011
3 0
Отец Антона - Игорь Парфёнов.
Леон (Оберон), так информацию Евгений Чернышев представил мне негоже опытного специалиста учить - сам как школьник изучаю его материалы.
На сайте с 15.01.2011
2 322
Доброго времени суток. Игорь Парфенов, вы слегка погорячились с "опытным специалистом", но все таки спасибо ).
Постараюсь в ближайшее время выложить в теме про изготовление лееров подробное описание и чертежик "приспособы". Ну и фото добавить.
По поводу подсказки по мат.части на "бородинцев" - это лучше Алексей Лежнев (ПиЛя) вам подскажет. Он сейчас в разделе "Сказки о стройке" делает "Орла" и "Бородино". Глубже его, по-моему никто на КАРОПКЕ "бородинцев" не копал.
На сайте с 15.01.2011
2 322
Гудзоныч, обращайтесь - чем смогу- помогу )
На сайте с 15.01.2011
2 322
Я крепил нижним леером по самому краю палубы на суперклей. С клеем поаккуратней- оставляет белесый налет местами.
За подробностями можно писать в личку )
Спонсор
На сайте с 26.10.2009
30 16911
Поздравляю с дебютом!
Теперь главное, чтобы не потерять интерес к нашему своеобразному и довольно трудному хобби.
Мой сын в своё время заинтересовался, даже параллельно со мной делал кое-какие модели. Но.....
Хотя с интересом продолжает следить за моей работой.
По модели.
Плюсы: сразу бросается в глаза - аккуратность и качество покраски.
В нашем деле это, очевидно, одни из первых направлений, на которые следует обращать внимание.
Чтобы руки привыкли.
А потом уже будет подключаться и голова (для изучения исходных материалов, изучения техники исполнения различных видов работ и пр).
И, если позволите, несколько советов на будущее.
С такелажем ведь замучились? Советую в дальнейшем использовать нить от бантика или резинку для плетения бисера (хотя и там и там есть нюансы).
И не бойтесь работать с травлёнкой. Да, она требует аккуратности, но оно того стόит.
И при работе с ней надо быть очень внимательным к технике безопасности. При очистке элементов от облоя, могут оставаться очень мелкие обрезки.
И вот тут надо быть повнимательнее. Глаза, дыхание (на вдохе) и такой обрезочек может даже незаметненько уйти и под кожу. А там.....
Не сильно испугал, надеюсь? Просто эти нюансы лучше знать заранее.
И ещё раз - с Почином! Успехов!
С Уважением, Алексей.
На сайте с 07.10.2007
16 3052
Действительно здорово! В 11 лет сделать модель с такелажем, просто удивительно! И это вы называете непоседа? А смысл что то добавлять на эту модель? Она получилась здорово. Лучше начать новую и на ней учесть советы и опробовать их в деле.
Травлёнка травлёнке- рознь, столкнулся с этим на Гроссере, У разных производителей лееров шаг между стоек разный. Как всегда, из купленых на модель" пол-километра" , не хватило девяти сантиметров (подрезка- подгонка!). Пришлось паять, принцип как у Евгения Чернышова ( материал оправки с поправкой на температуру), но пришлось"спрятать" эти участки в наиболее загруженные такелажем места, разница заметна. Вот травлёные трапы очень оживят модель, правда, на этой я их незаметил. Возможно из за темноватых фотографий. Большая просьба, сделайте покрупнее фото с иллюминаторами и замените тёмные фотографии. Удачи в следующих моделях. deLoro.
На сайте с 29.07.2010
4 68
Евгений Чернышев, спасибо за науку.
На сайте с 28.04.2011
3 0
Отец Антона - Игорь Парфёнов.
Кое-что Антон решил добавить. Как закончит, сфотографирую с учетом замечаний по фото и выставлю в прихожую.
На сайте с 07.10.2007
16 3052
Зачем в прихожую? Можно добавить к фотографиям в описании.Теперь, на Каропке.ру, всё можно редактировать.
На сайте с 15.01.2011
2 322
Здравствуйте, Игорь и Антон.
Разместил чертеж-схему и фото приспособления с описанием процесса изготовления леерных ограждений в разделе "Форум"-"техподдержка" - "технологии". Лицензию Вам выписываю - пользуйтесь))
http://karopka.ru/forum/messages/forum232/topic8294/message199483/#message199483
На сайте с 28.04.2011
3 0
Здравствуйте, Евгений.
Благодарим за ссылку на техдокументацию и за лицензию. Сдадим экзамены, съездим в Питер на Кубок Университетов и начнем готовить инструменты и приспособления на новый сезон.
С Уважением, Антон и Игорь.
Спонсор
На сайте с 26.10.2009
30 16911
Успехов на Кубке Университетов!
С Уважением, Алексей.
На сайте с 28.04.2011
3 0
Добрый день, Алексей.
Мы с Антоном очень внимательно читаем Вашу "сказку" про "постройку" Бородино и меня поражает глубина Ваших "раскопок". Вы Видите на тех же фотографиях, которые есть у нас то, что мы не видим. Но иногда у Вас появляется и новая информация. Антон говорит, что надо было дождаться когда "сказку" допишут и повторить уже без ошибок. Благодарим Вас также за положительный отзыв о работе и Ваши рекомендации по травлению. Антон как раз и везет Бородино на Кубок Университетов, но до Вашего уровня ... Просматривая Ваши посты он решил кое-что добавить к изначально коробочной версии. Еще раз благодарим за мастер-классы по Орлу и Бородино.
С Уважением, Антон и Игорь
Спонсор
На сайте с 26.10.2009
30 16911
Рад, что мои "раскопки" хоть в чём-то Вам помогли.
Только это ведь не сам я их "раскопал".
Просто стараюсь суммировать то, что до меня уже "раскопали" другие люди.
Вы, очевидно, заметили - сколько дельных советов дали мне более опытные товарищи.
Так что это коллективный труд.
И можете посмотреть ещё и "Императора Александра III".
Там тоже было много чего интересного.
И ещё раз успехов на Кубке!
С Уважением, Алексей.
На сайте с 28.04.2011
3 0
Добрый день, Алексей.
Так в этом, по моему, и заключается вся занчимость Ваших "раскопок" - обобщение и суммирование информации по теме - докторская диссертация. А "Императора Александра III" и "Князя Суворова" мы с Антоном изучали когда делали "Бородино", но они же отличются. Поэтому эти корабли служили образцом качества и для освоения общих методов, способов и принципов постройки. Но школа - что надо. Спасибо за добрые пожелания. По возвращении поделимся результатами.
И еще один вопрос. Как подключиться к обсуждению "сказки" о "Бородино"? У меня что-то не получилось.
С Уважением, Игорь.
Спонсор
На сайте с 26.10.2009
30 16911
Добрый день!
Ждём отчёта об участии.
А в Сказке точно так же как и здесь: есть внизу точно такое же окошко.
Там всё и пишется.
С Уважением, Алексей.
На сайте с 28.04.2011
3 0
Добрый день Уважаемые коллеги!
Спешу поделиться приятной новостью. Антон за броненосец "Бородино" на Кубке Университетов - 2011 получил 93.33 балла, бронзовую медаль за абсолютное третье место в классе С6Ю и приз классные тиски фирмы Proxxon. К сожалению в отчетах на форуме засветилась только его модель эсминца "Гремящий", которая была выставлена для массовки. Есть личные фото с Кубка различных моделей подскажите, где здесь их (более сотни около 300 Мб) разместить, (если кому интересно) после обработки файлов до приемлемого размера.
С Уважением, Игорь.
Спонсор
На сайте с 26.10.2009
30 16911
Примите мои поздравления с первым успехом!
А вот с фотками, это - к Админам. Пусть они подскажут.
С Уважением, Алексей.
