"Нарвал" - Холланд 31
- Производитель:
- Сомодел + люди ICM ООО "Корвет"
- Тип техники:
- Военные
- Масштаб модели:
- 1:48
- Тип двигателя:
- Дизель-электроходы
- Прочее:
- Подводные лодки
- Страна-производитель:
- СССР–Россия

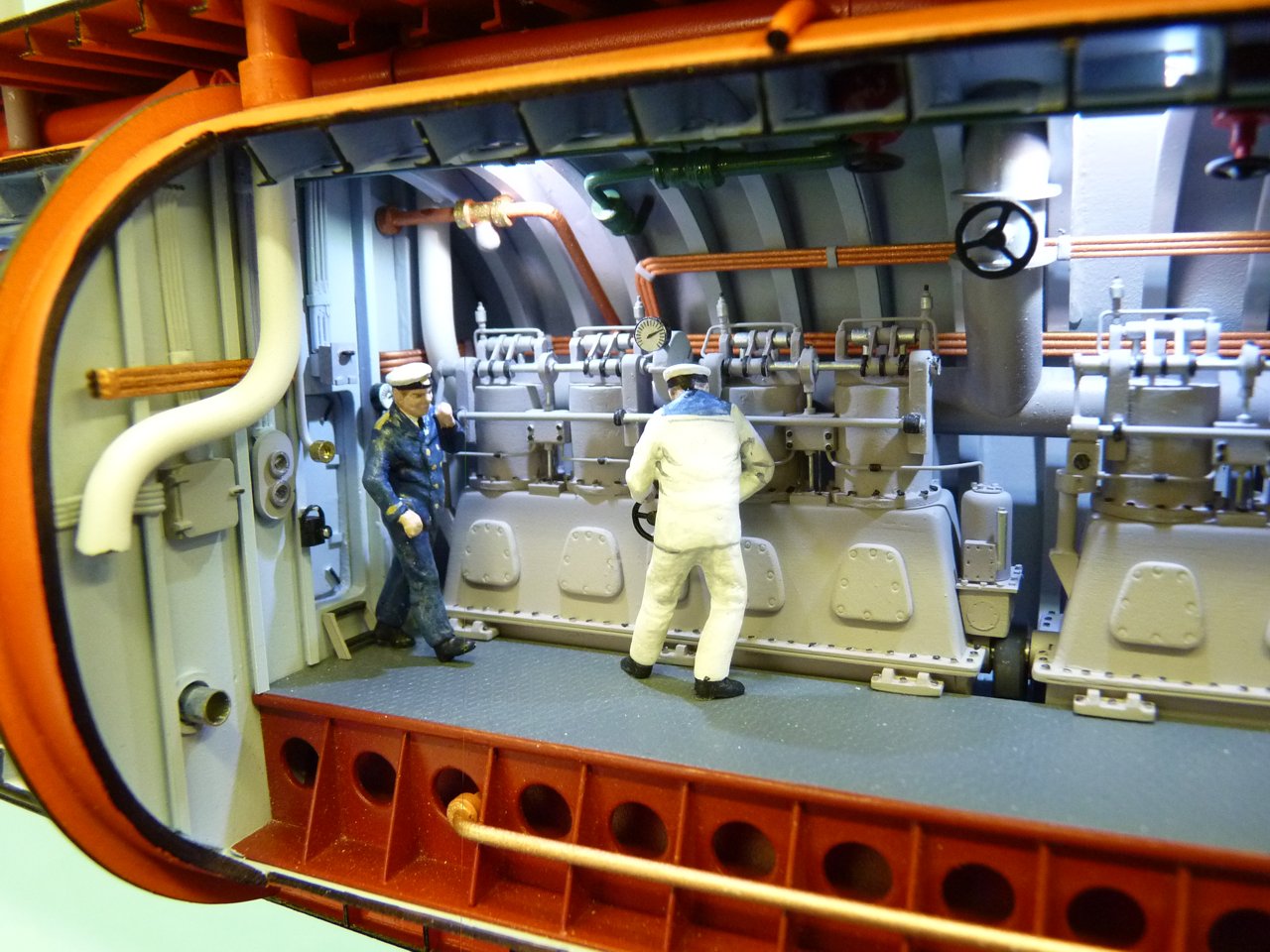

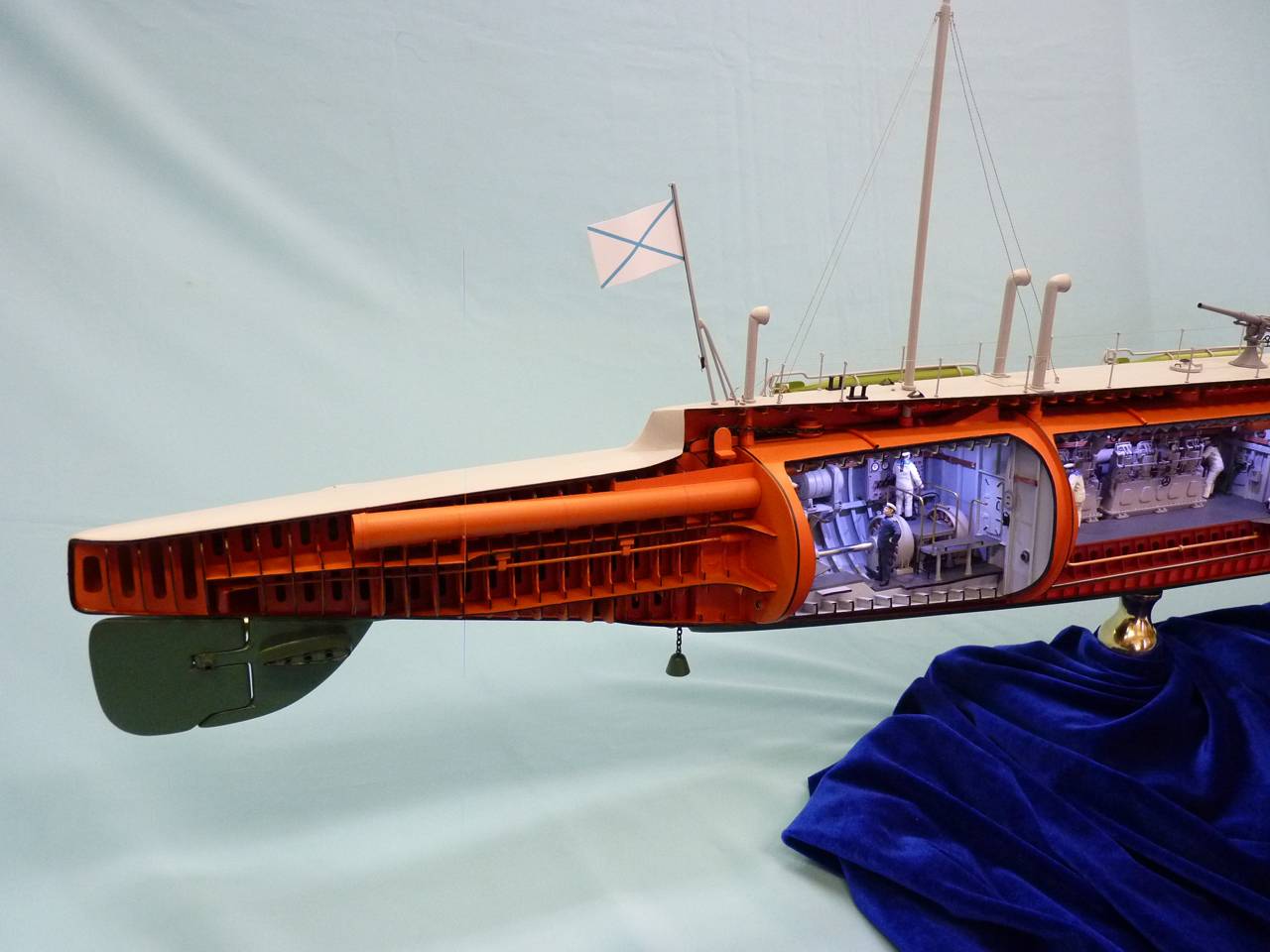

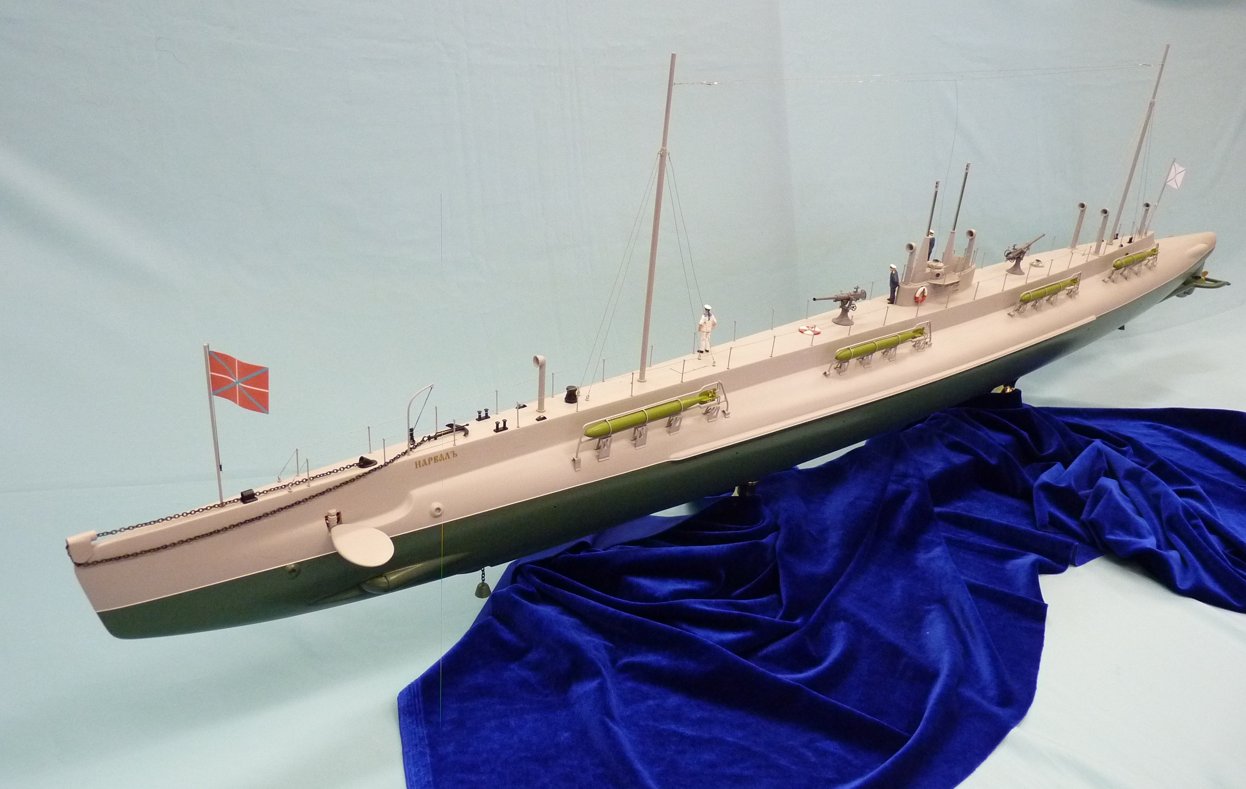

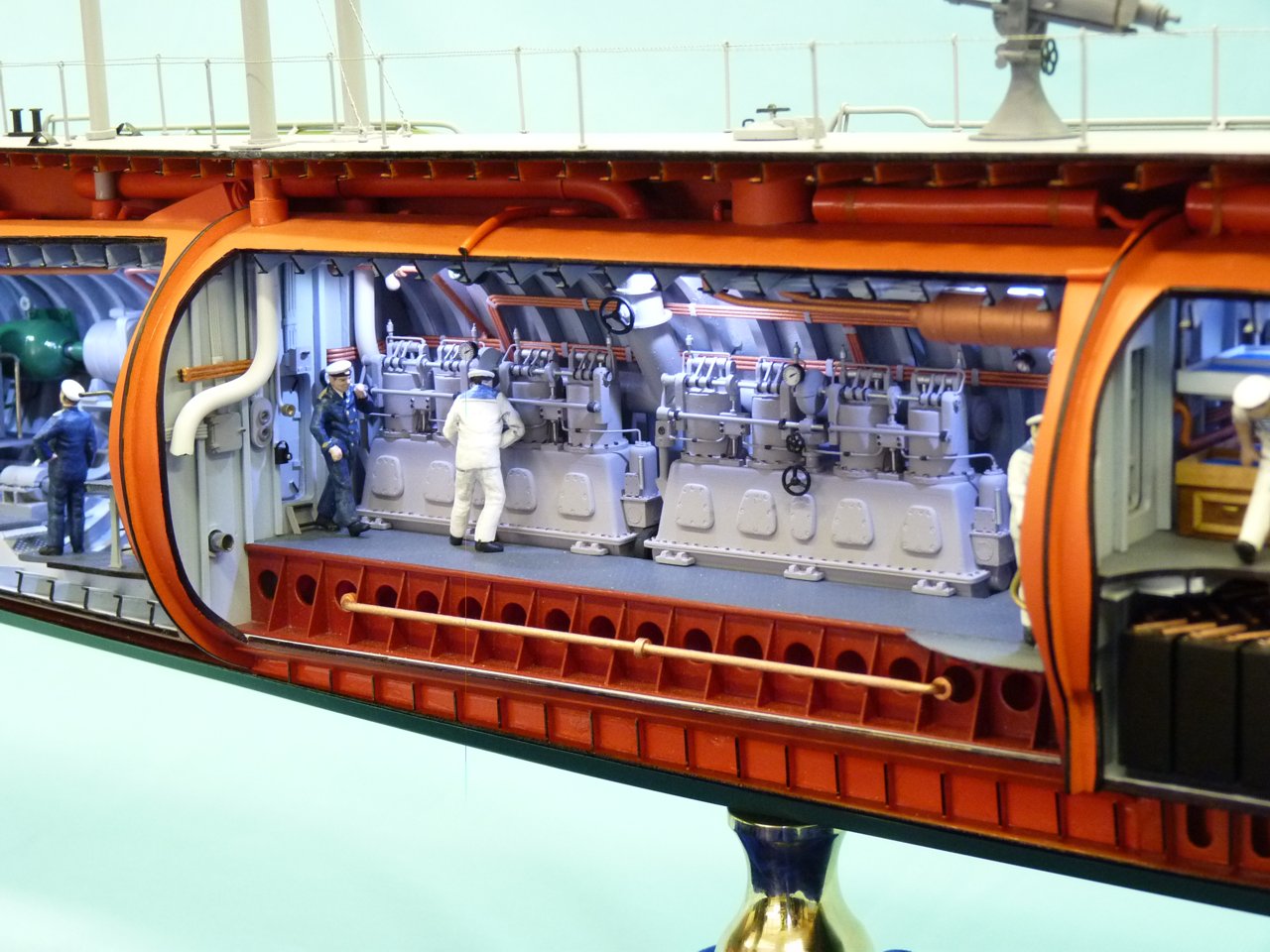

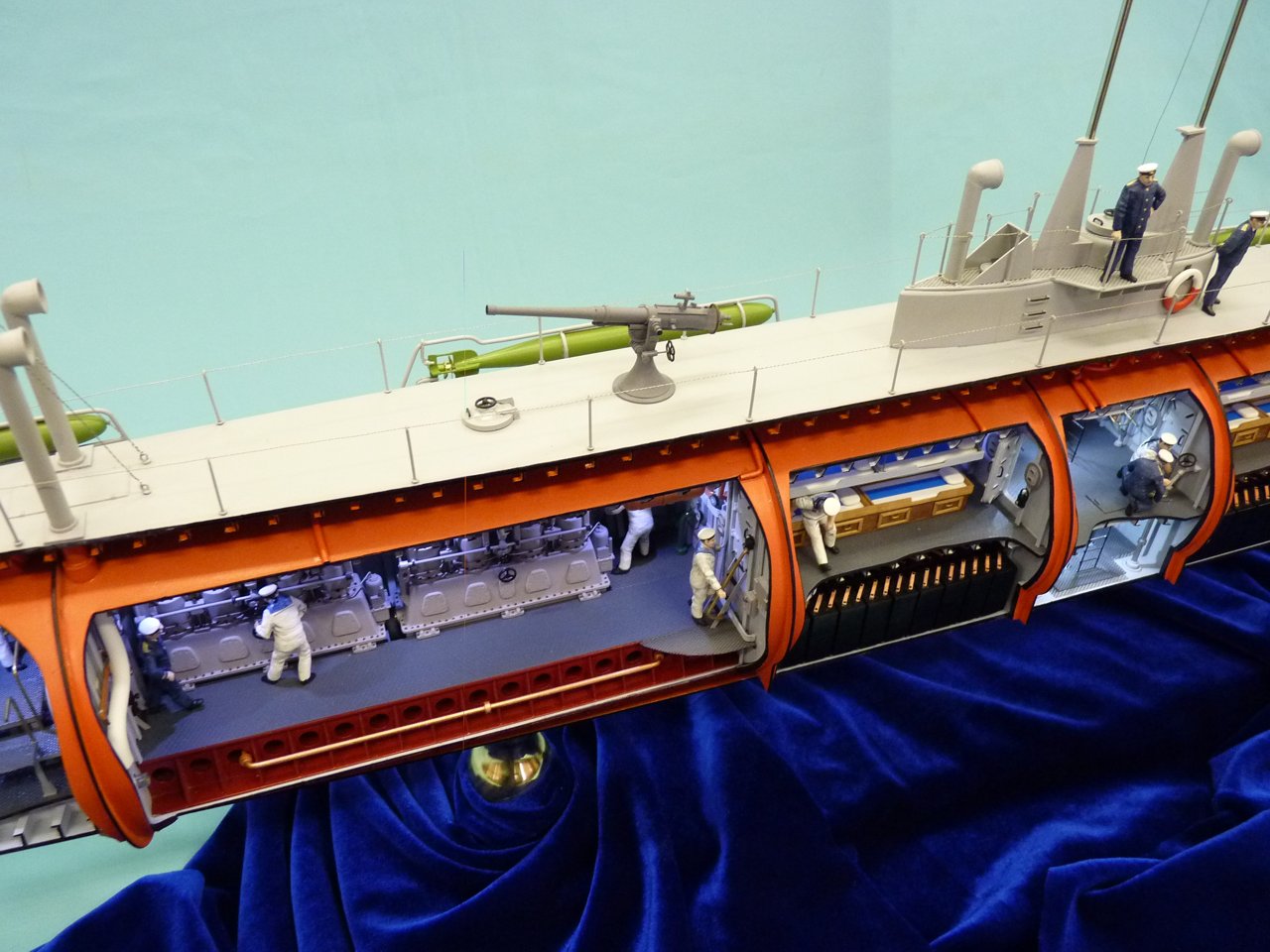

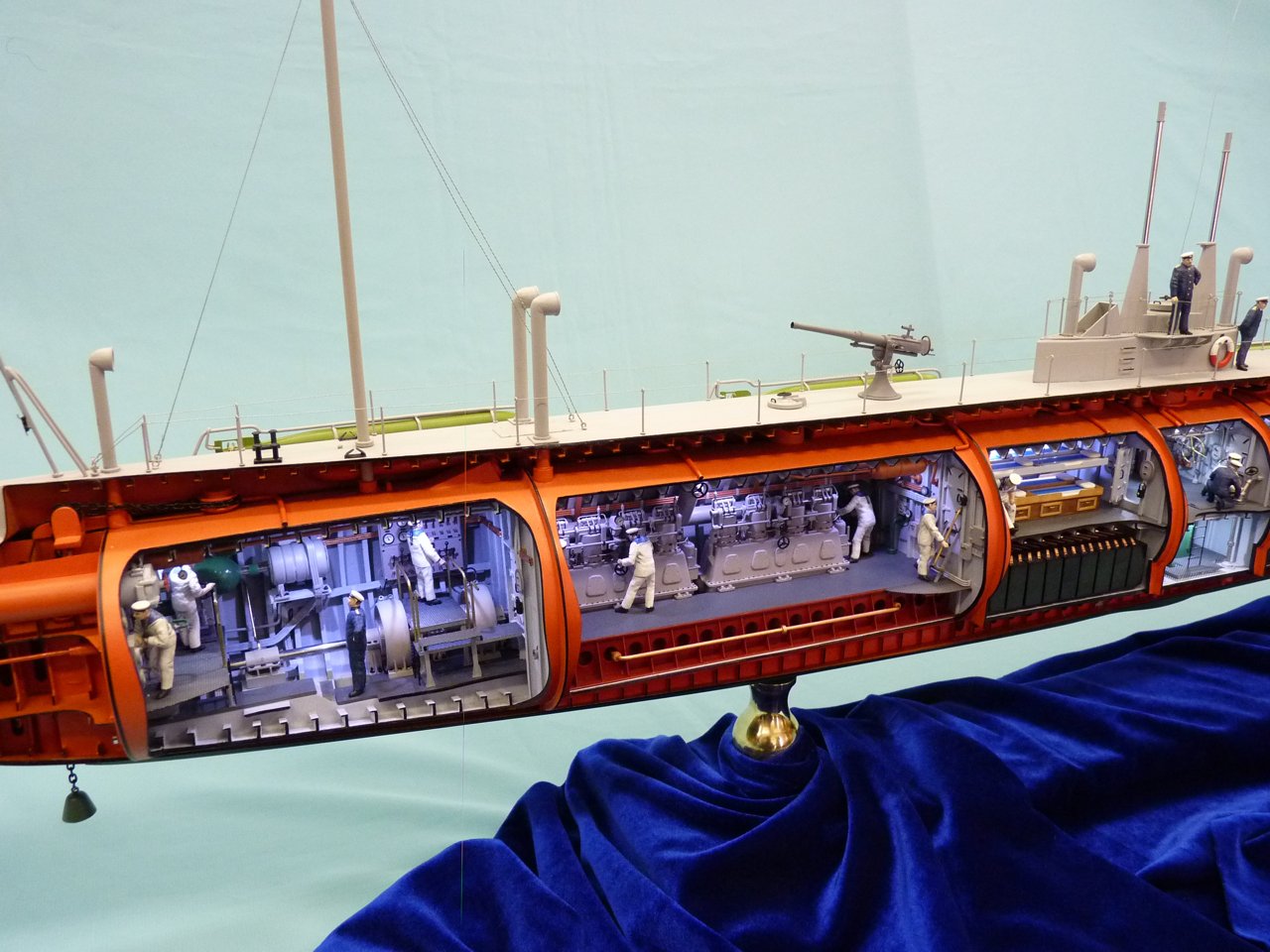

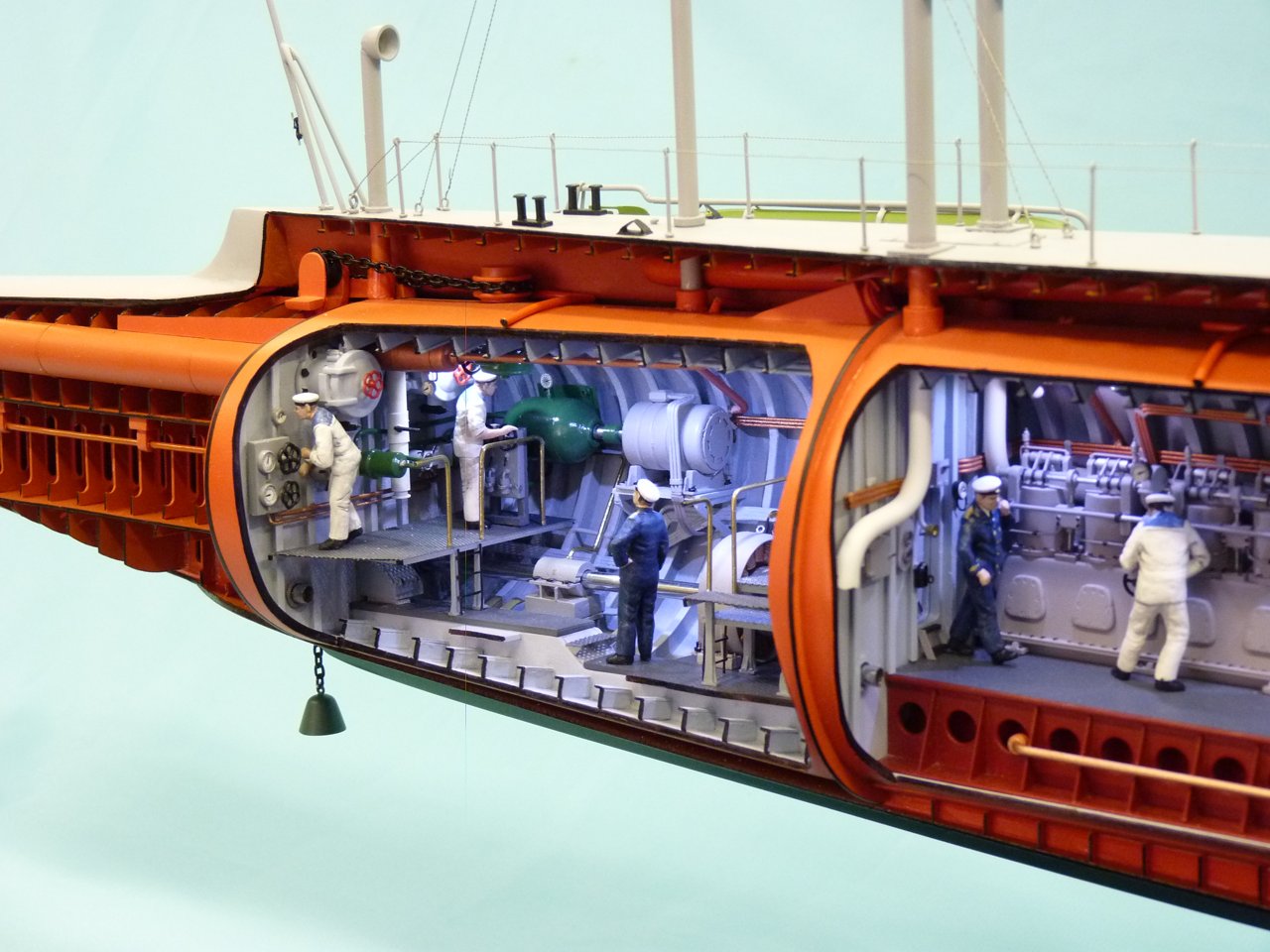

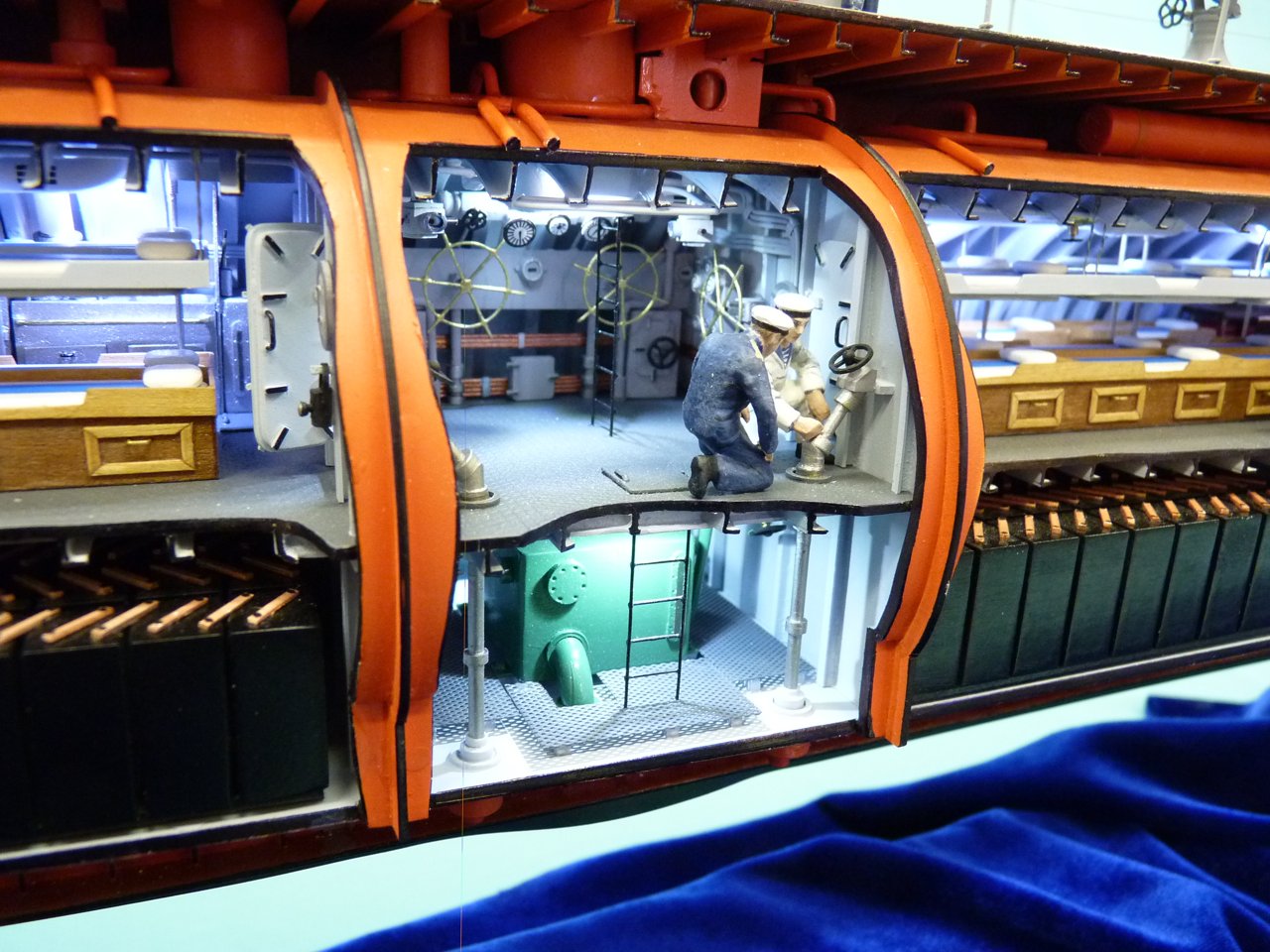

Модель подводной лодки "Нарвал" в масштабе 1:50. Очередное творение нашей компании. Модель создавалась тяжело. В основном из за отсутствия информации. Чертежи только проектные. Набо было провести реконструкцию по описаниям. Модель выполнена на момент установки пушек Кане калибра 75 мм. (1915 год) Фотографий по ней тоже очень мало. Особенно внтри. Вот что получилось. В отсеках выполнена посветка. Экипаж переделывался из наборов ICM масштаба 1:48. Обслуга ародромов и летчики. Советские и немецкие. Брались фотографии подводников того периода и перетачивались и доделывались до соответствия с реальными. Модель пока без родной подставки. Её ждет шикарный дубовый футляр с полированным стеклом.
Порадуйтесь за нас. Если найдете огрехи, особо не ругайте. Модель строилась почти год с остановками, без особых напрягов и сидений по ночам, как у нас обычно бывает.
Оценки
Войдите, чтобы оценить работу.
Комментарии (53)
На сайте с 18.07.2010
368 21797
Корабли не моя тематика, но от Вашей работы я выпал в осадок...
На сайте с 12.03.2011
78 465
понравилось) не моя тематика.. масштаб 1:48.. не представляю какого она размера в реальности.. пачку сигарет бы рядом)
Спонсор
На сайте с 18.04.2011
117 2765
Кораблями не увлекаюсь, но мимо такого шедевра пройти не возможно. Класс!!! По Вашим работам, наверное, можно проводить занятия по матчасти в ВМУ.
На сайте с 04.03.2011
8 1285
Красавица )))
На сайте с 19.02.2009
106 2725
круто
но немного не естественно, слишком чистая модель.. не смывок, ни ржавчины свойственной для железных кораблей.
На сайте с 05.01.2011
0 345
прекрасно! а там светодиоды горят что ли?
На сайте с 05.09.2010
18 11

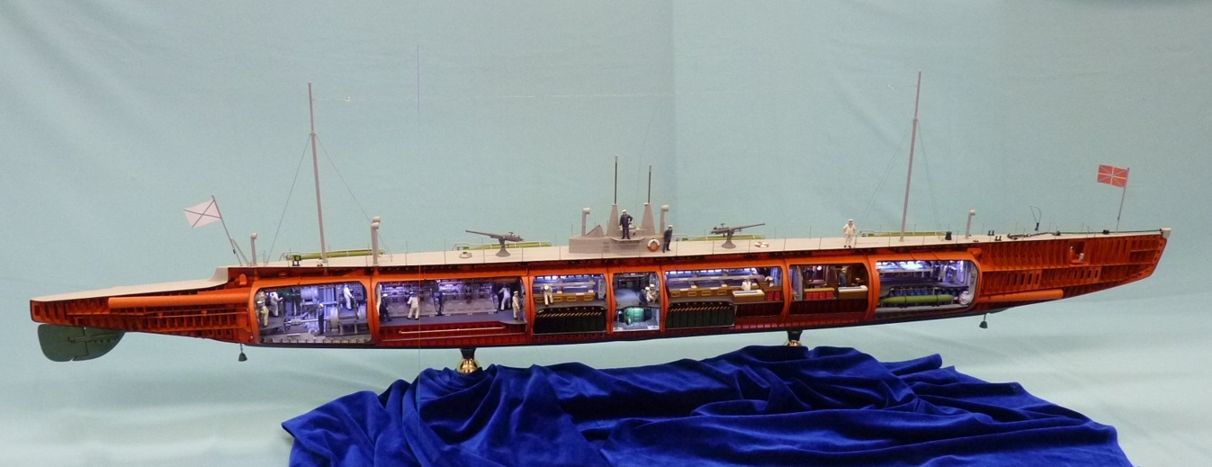

Длинна модели 1400 мм. Модель снимал для нашего сайта.
Смывками и ржавчиной не увлекаемся. Только по просьбе заказчика. Можно было бы конечно измазать всю. Но мы этим не занимаемся. Это не диорама. На настоящей лодке конечно такой чистоты нет.
Подсветку выполняем с помощью светодиодной ленты. Разрезаем на нужное количество и устанавливаем в необходимые места.
Спонсор
На сайте с 22.01.2011
30 10453
Красота. Я думаю смывка ей не нужна. Настоящая стендовая модель.
На сайте с 13.02.2011
0 10
Модель просто идеальная.....нет слов!
На сайте с 03.11.2010
6 94
Я в шоке! Просто высший класс!
На сайте с 05.07.2010
4 91
Одно слово - ВЕЛИКОЛЕПНО!!!!!!!!!!!!!!!
На сайте с 29.07.2010
10 58
Как всегда-КРУТО!!!
На сайте с 16.03.2009
0 3504
Шикарно!!!
На сайте с 28.07.2010
0 14
Круто, а что по деньгам выходит такой заказ, если не секрет
На сайте с 25.09.2010
4 17
Ругать за что-то? это наверное шутка, здесь надо смотреть, смотреть смотреть.....
На сайте с 30.10.2010
77 247
Очень хорошо! Снимаю шляпу! Вы просто молодец!Модель исполнена шикано!Задумка великолепная!
На сайте с 05.09.2010
18 11
Сколько стоит год работы пяти человек?
На сайте с 13.10.2008
54 1150
Нет слов...
На сайте с 22.10.2009
11 792
Вот это да! Как всегда великолепно! 5+++
На сайте с 04.11.2010
16 69
я в шоке от увиденного...ЗАМЕЧАТЕЛЬНО!!!!!!!!.......
На сайте с 16.07.2010
57 7637
Бегунки оценок сами устремляются до упора вправо..))))
Для таких РАБОТ давно пора отдельный раздел сделать.."Выше облаков"...
На сайте с 03.08.2010
21 1145
У Александра Кузнецова (& Co) все модели отменные.
А эта, как и другие - просто музей (картинная галерея). Хожу, смотрю, уходить не хочется.
Восхищен.
Автору спасибо и успехов.
На сайте с 05.09.2010
18 11
Здесь не только моя работа. У нас фирма. А фирма веников не вяжет, а если вяжет, то приличные.
На сайте с 16.07.2010
57 7637
"Веники..Палисандр, дуб, тик"..)))
Вот такие произведения нужно дарить главам государств во время заграничных визитов..
На сайте с 19.12.2007
8 2343
Александр, как всегда превосходная модель!
А можно спросить ради общего развития?

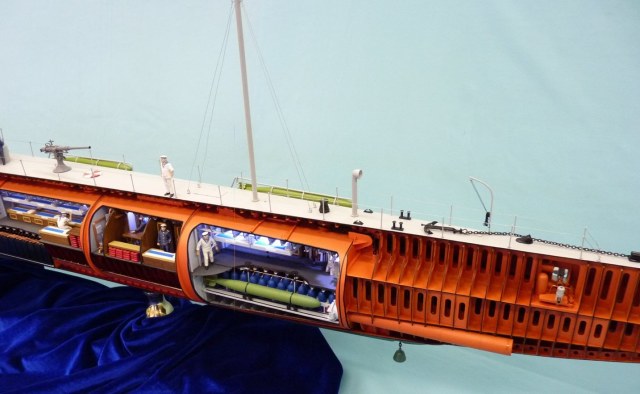

Вот в кормовом отсеке есть крышки кормовых торпедных аппаратов под потолком. Между прочным и легким корпусом я рассмотрел порт для загрузки торпед. А вот как торпеды потом загружались в сам ТА? Ведь под потолком нет никаких тельферов и рельс? Неужели руками укладывали?
На сайте с 08.08.2010
0 20
Это просто ударно!
На сайте с 05.09.2010
18 11

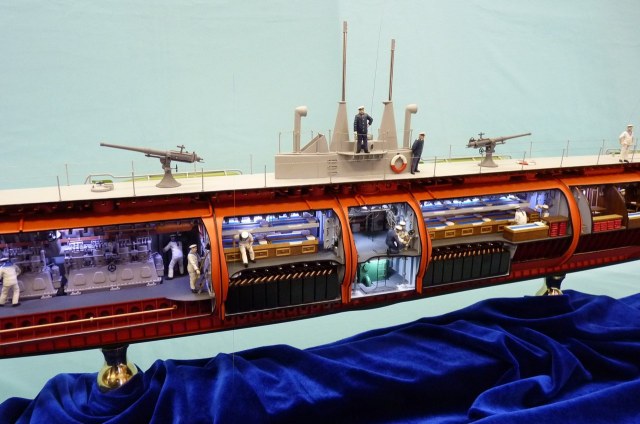

Мы сами думали над этим вопросом.В первом тоже такая картина. По моим предположениям там должны быть тали сьемные. Аналогичная система в 5 отсеке с загрузкой аккумуляторов. Там на чертежах сложная система балок и блоков с помощью которых идет загрузка. Я думаю что для погрузки торпед тоже что то подобное придумали и куда то убирают прямо в отсеке. Не так уж и часто в неё торпеды грузились.
На сайте с 25.10.2010
8 839
Вынос мозга. Элитарный моделизм в чистом виде. Можно выходить на международный уровень - если Вы уже не там, конечно...
Спонсор
На сайте с 04.05.2009
59 860
Да уж,неординарная работа.
На сайте с 11.09.2010
1 0
Превосходно!!!!!! Но с торпедами так и не понял как их в торпедный аппарат заряжали в носовой особенно!? Такое ощущение что там только спальные места для торпедистов а торпеды под полом сами по себе? непонятно!!! Можно глянуть другие типы пл не думаю что механизм заряда торпед сильно отличался на пл того времени.
На сайте с 29.01.2010
68 2906
Отличная работа! Есть сомнения по поводу наличия аварийного буя. Фотографий лодки действительно мало, так что сам не уверен.
Ус-во для погрузки торпед было, но вот как выглядело - непонятно. Имеется фотография носового торпедного отсека ПЛ "Карп"(немецкой постройки)но там тоже ничего подобного не наблюдается.
На сайте с 05.09.2010
18 11

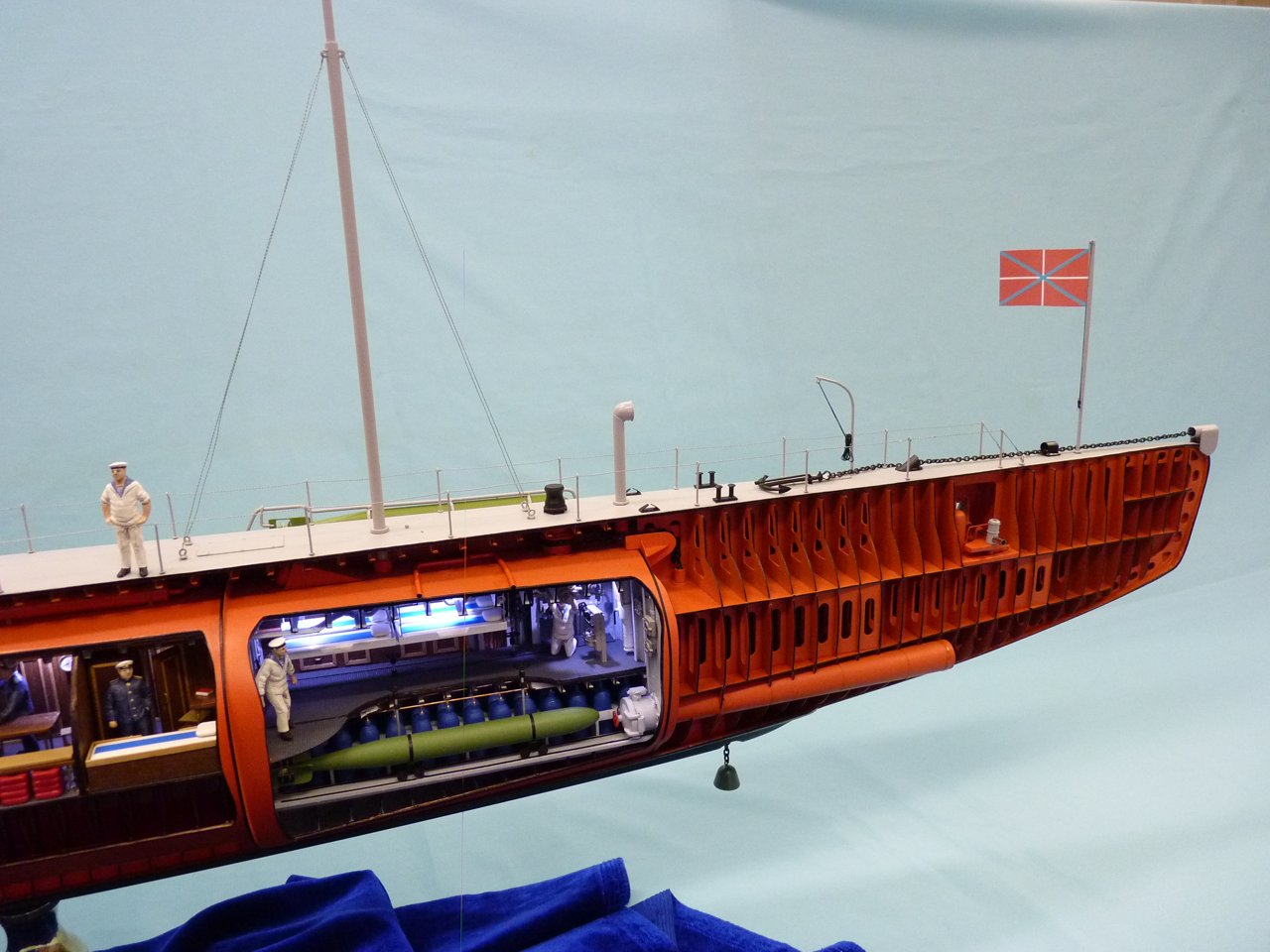

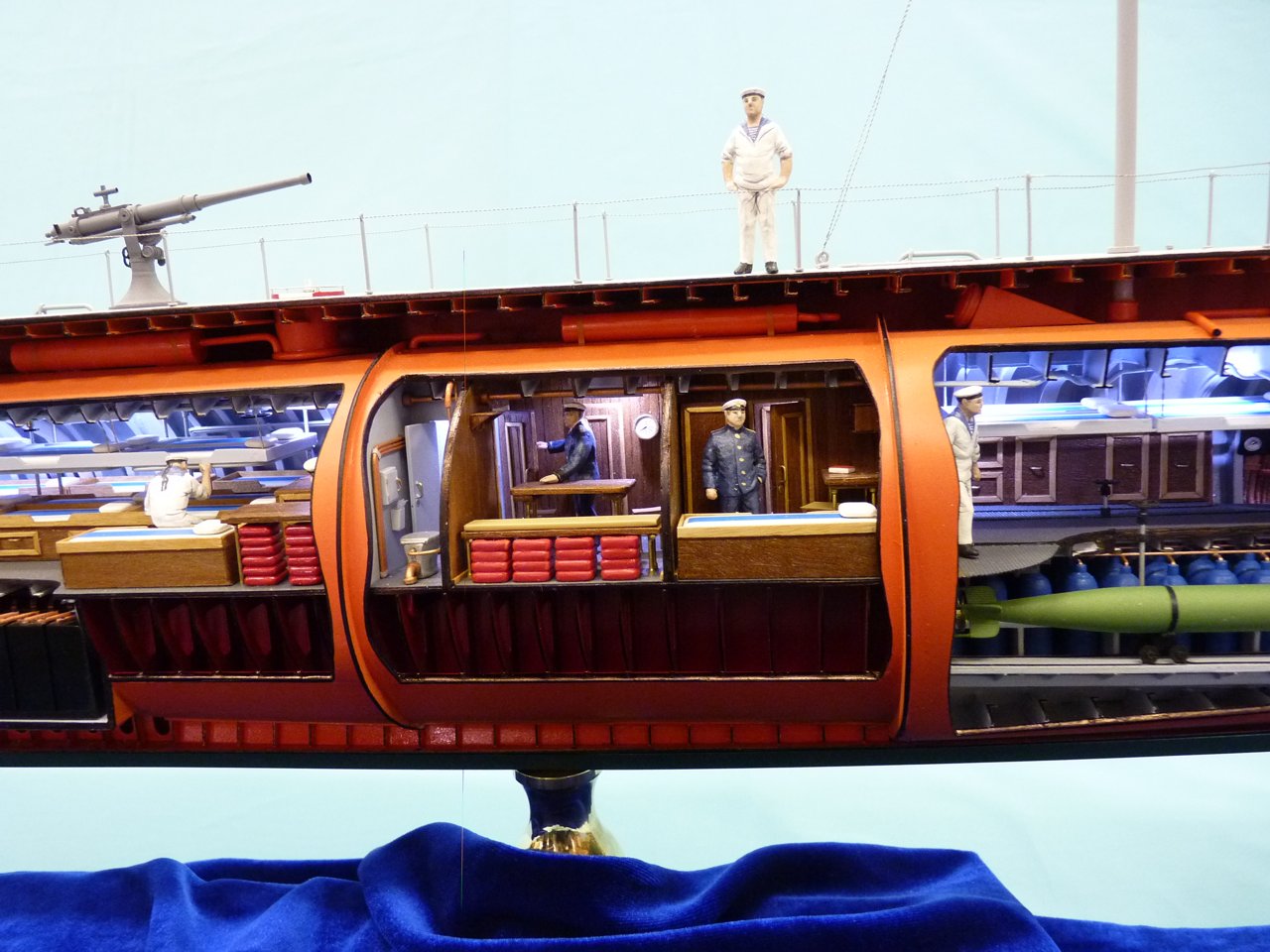

Все спальные места подвешены на тросиках во всех отсеках кроме офицерских кают. Делалось все по заводским чертежам. В процессе погрузки торпед койки снимались, отсек становился пустой.(в походе койки могли подниматься к подволоку одна к другой вплотную, это указано на заводском чертеже). К подволоку крепились тали и лебедки с блоками. Таким образом производилась погрузка торпед в отсек. В кормовом отсеке торпеды грузились сразу в ТА, поскольку мест для хранения запасных торпед не предусмотрено.
На сайте с 05.09.2010
18 11
Фотографий лодки действительно мало, так что сам не уверен.
Ус-во для погрузки торпед было, но вот как выглядело - непонятно.
Мне прислали заводские кальки этого проекта. Откуда они у товарища не знаю, но огромное ему спасибо. Решили много проблемм. Реконструкцию проводил по описанию проекта и то что смог рассмотреть на чертежах. Не скрою кое что пришлось домысливать самому с оглядкой на лодки того периода.
На сайте с 15.04.2011
1 56
И это не весь перечень....Присоединяюсь!Класс!У вас там даже свет есть!Жесть!Я в шоке
На сайте с 29.01.2010
68 2906
Давайте КОЛЛЕГИ, голосуем! Такая модель должна возглавить рейтинг лучших работ Каропки, а то все танки да самолеты висят!
На сайте с 24.03.2007
35 1034
Тут и говорить нечего - профессиональная работа.
А подсветка от батареек или из стенки?
На сайте с 05.09.2010
18 11
Светодиодная лента питается напряжением от 3 до 12 вольт. У нас стоит блок питания (можно регулировать яркость)от сети. Можно поставить любой аккумулятор. Я один раз забыл на своем "Кирове" выключить питание (батарейка Крона). Светился две недели.
На сайте с 11.01.2011
31 5
Респект и уважуха! Просто супер!
Спонсор
На сайте с 02.08.2010
43 3405
Не моя стихия но мне очень понравилось!!!!
На сайте с 29.04.2009
57 202
Какая в ж... смывка и следы эксплуатации на кабинетных макетах. Там типа по канонам не положено.
Сама модель шикарна для кабинетника. Только ИМХО пролет с белым холодным освещением. Не было в те времена ЛДС. Надо было брать желто-оранживые светодиоды. у них спектр ближе к лампе накаливания. Может местами вообще поставть красный свет если он был положен.
На сайте с 05.09.2010
18 11
Вообще в живую свет не такой белый с фиолетовым отливом. Сам не знаю почему такой получился на фотографиях. Тонировать свет не стал.
На сайте с 13.01.2011
0 5
извините за вырожение,но я просто охренел!!!великолепно!!!
Спонсор
На сайте с 30.03.2011
66 135
Снимаю шляпу от увиденного
На сайте с 08.11.2010
8 253
Здорово! А что за компания? ( В смысле 5 человек)
На сайте с 05.09.2010
18 11
У нас модельная фирма "Корвет". Уже 20 лет в этом году будет.
Можете заглянуть сюда.
http://www.corvette-shipmodels.ru
На сайте с 14.04.2008
8 634
бесценна.для всего остального есть мастеркарт
На сайте с 30.10.2010
1 1158
АБАЛДЕТЬ, шикарная работа, просто нет слов.................
На сайте с 10.12.2007
2 459
супер !!!!! без коментов !!!!
На сайте с 14.03.2011
0 214
Мне всё понравилось, даже моряки на лодке на палубе!!!!!!!
На сайте с 14.05.2011
0 43
Отличная работа, все до мельчайших подробностей...
Спонсор
На сайте с 17.05.2008
10 765
Как и все Ваши работы - супер!
На сайте с 27.04.2012
9 21
Великолепно, как все модели этой фирмы. Единственное легкое замечание: светодиоды не соответсвуют именно этой модели: в те годы были обычные лампы накаливания. Их спектр очень отличается от светодиодов.
На сайте с 07.07.2013
8 31
вот Это Рыбка))) дар речи пропал...деталировка выше всяких похвал. 5+++
