МИГ-3,120 ИАП ПВО МОСКВЫ (12 ГИАП с 07.03.1942)

Автор: Иван Корчагин Размещено: 08.04.2011 · ОЛЕГ ВЕХОВ 8 171 просмотров
Производитель:
ARK models
Тип двигателя:
Поршневая
Тип техники:
Военные
Год выпуска:
до 1960
Масштаб модели:
1:48
Страна-производитель:
СССР–Россия
Модель времён ВМВ:
1939–1945

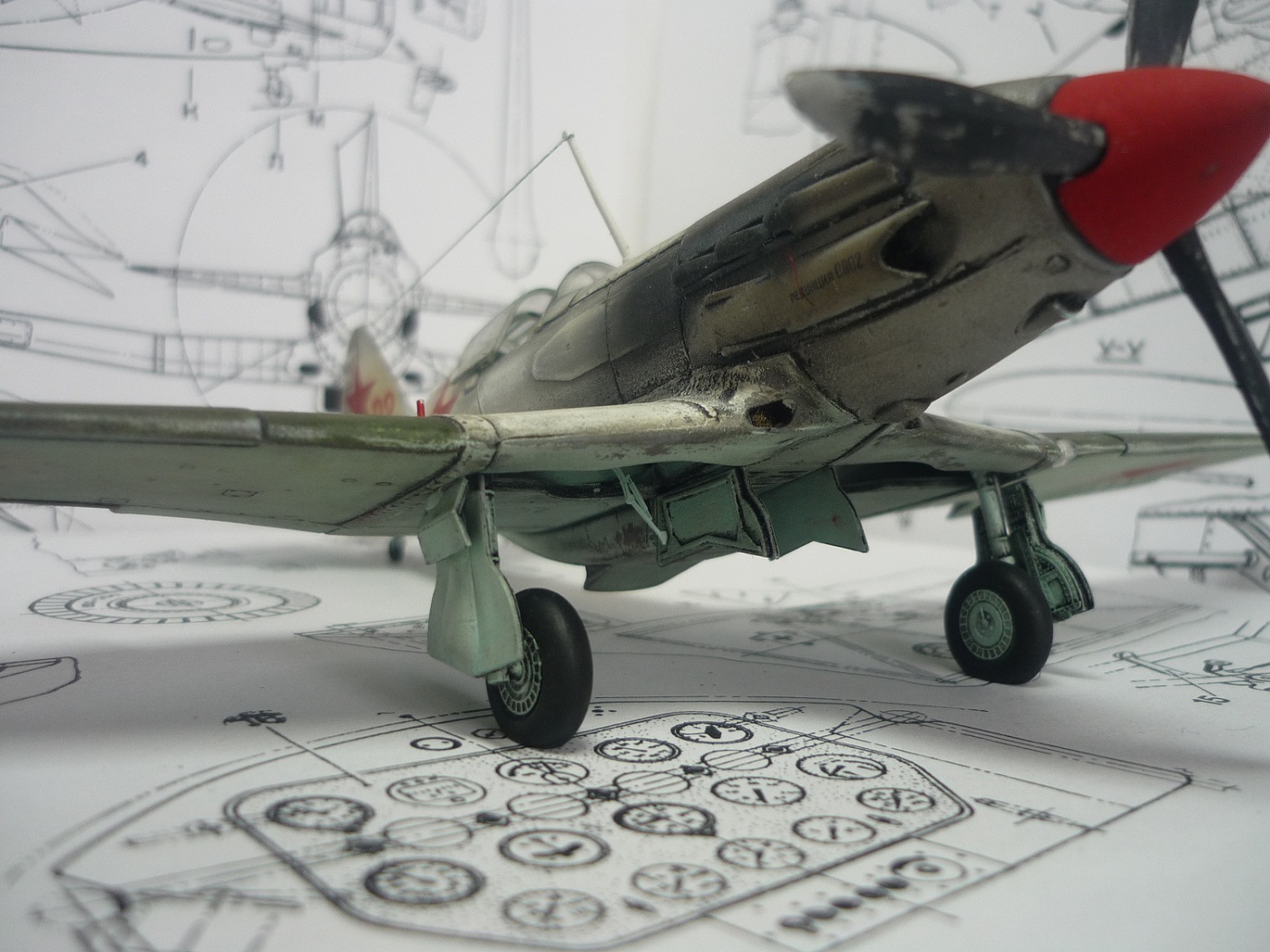

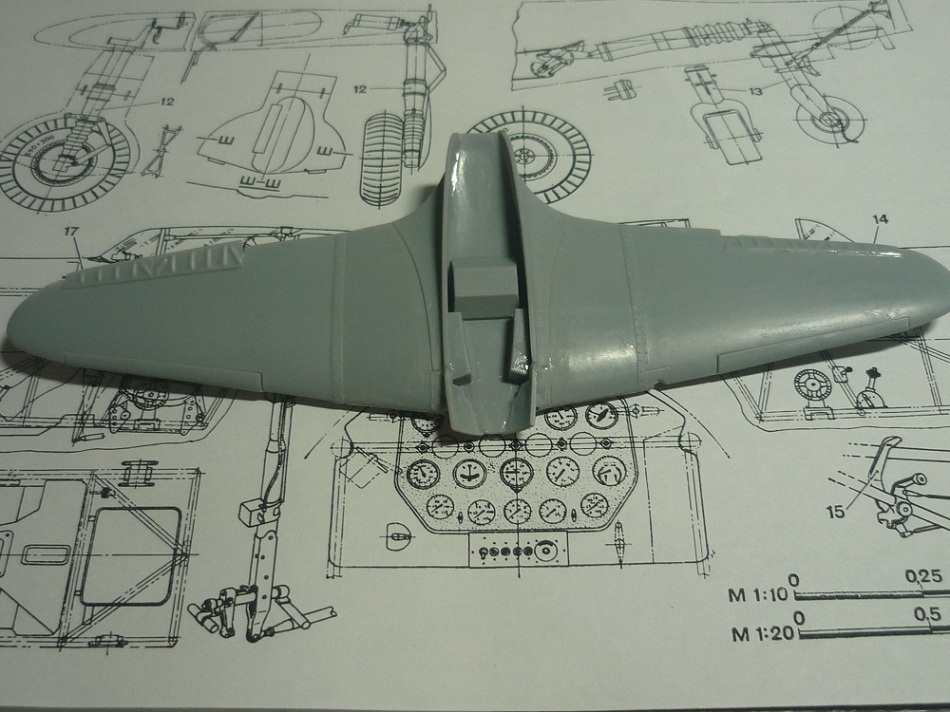

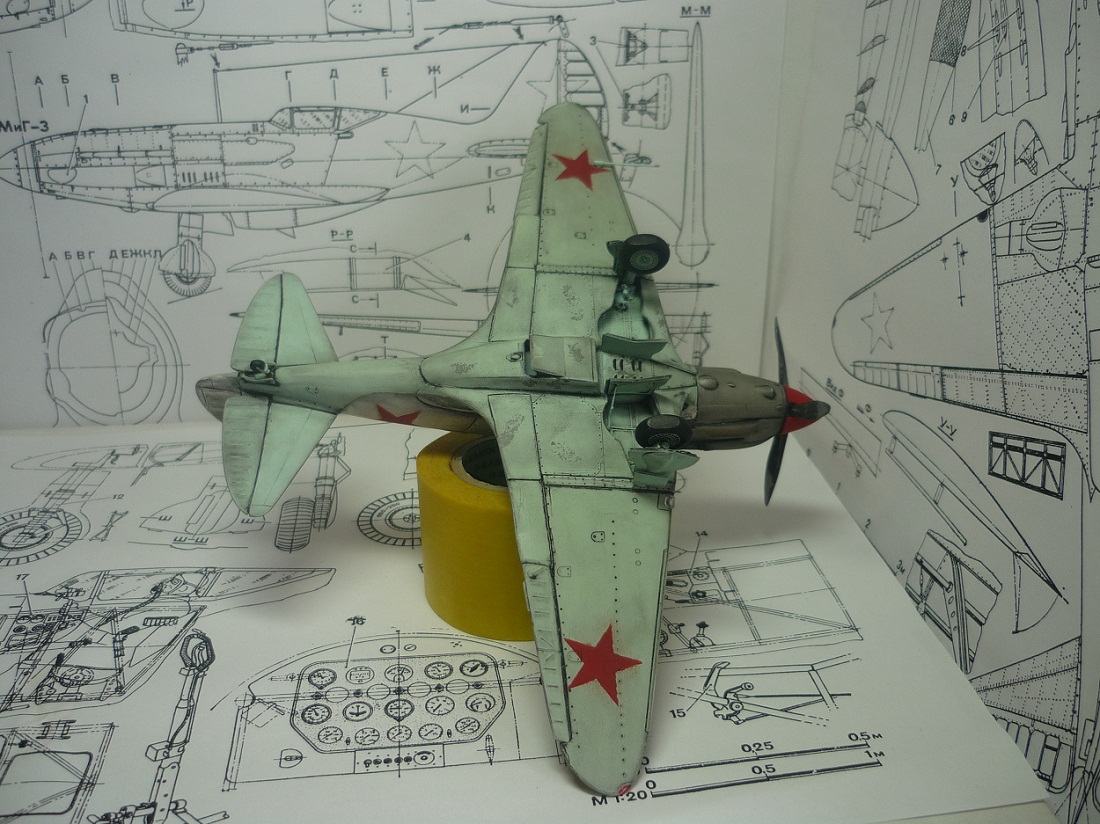

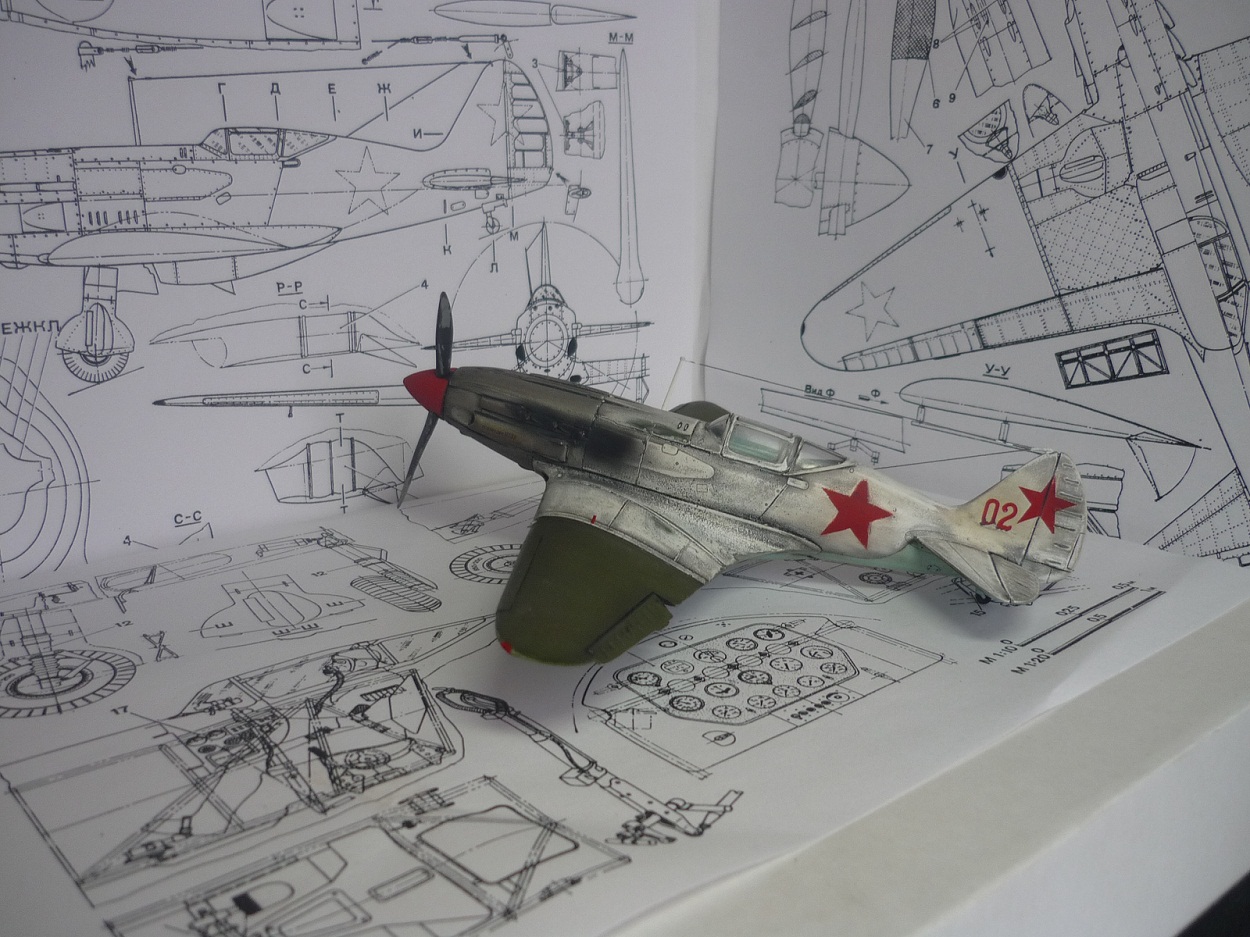

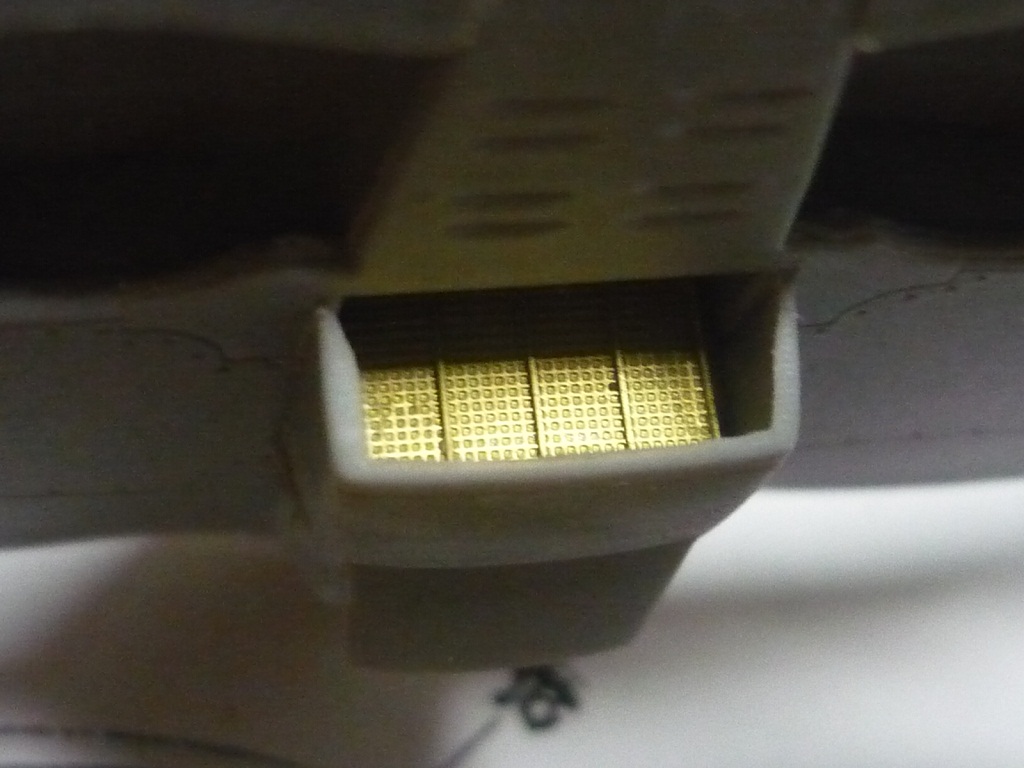

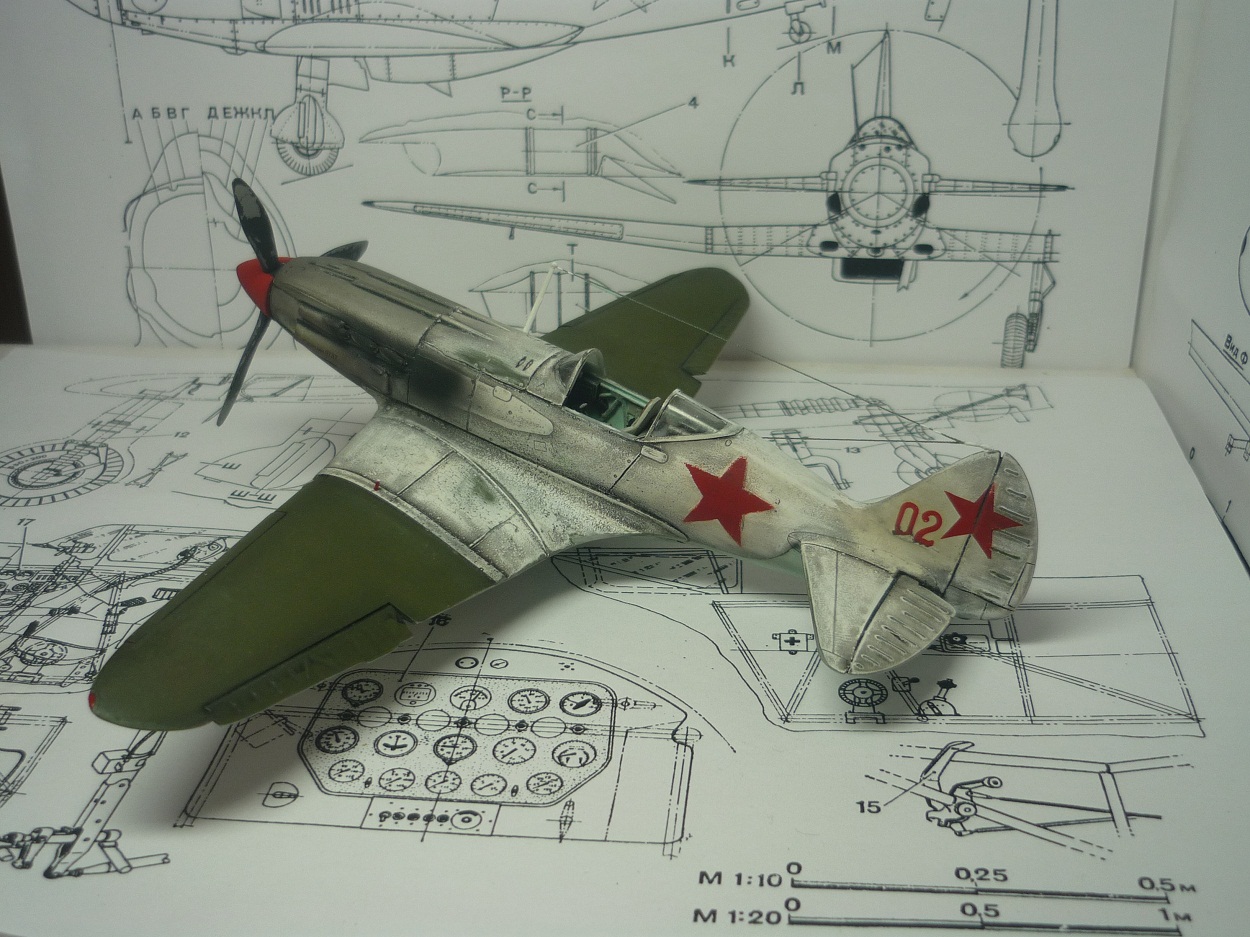

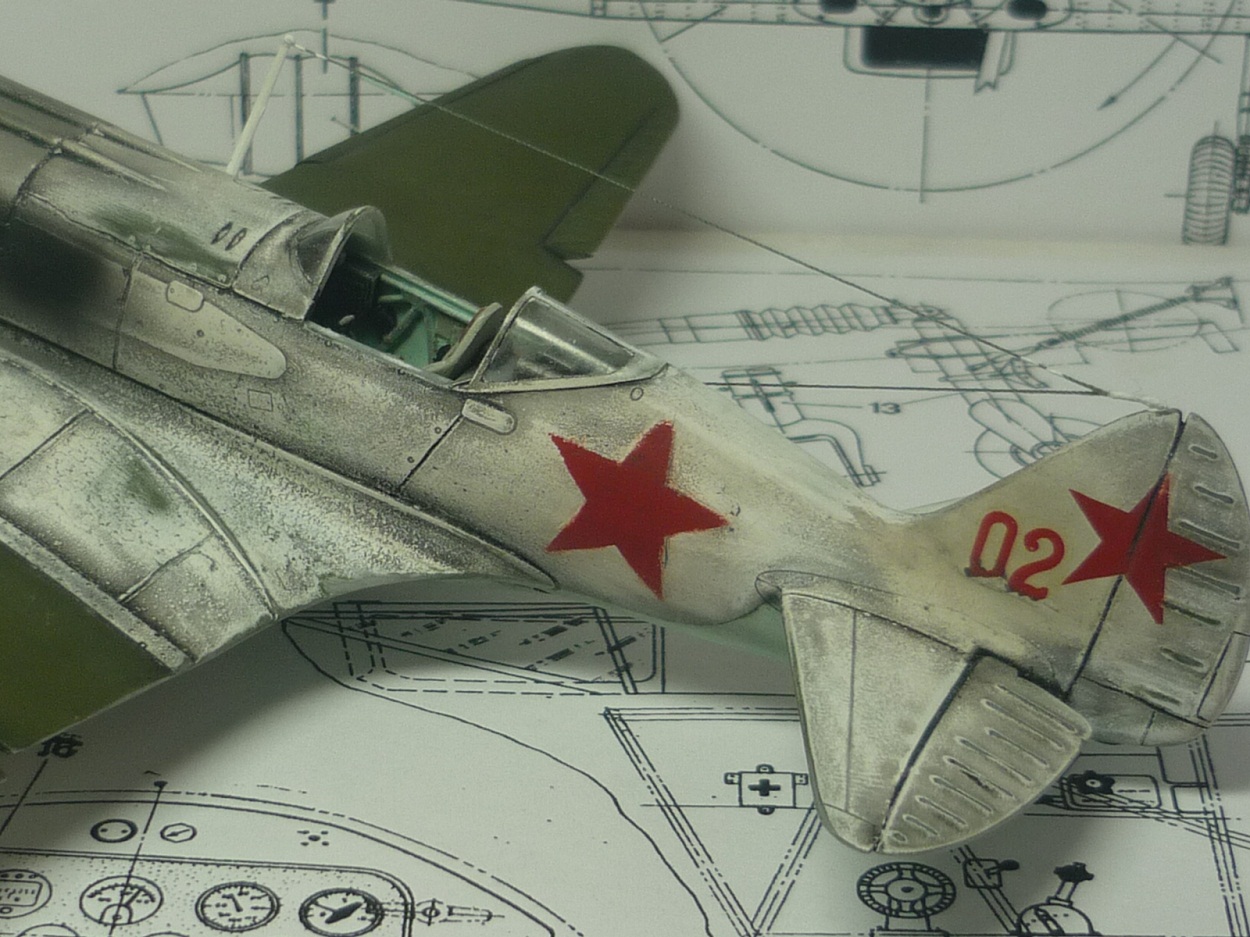

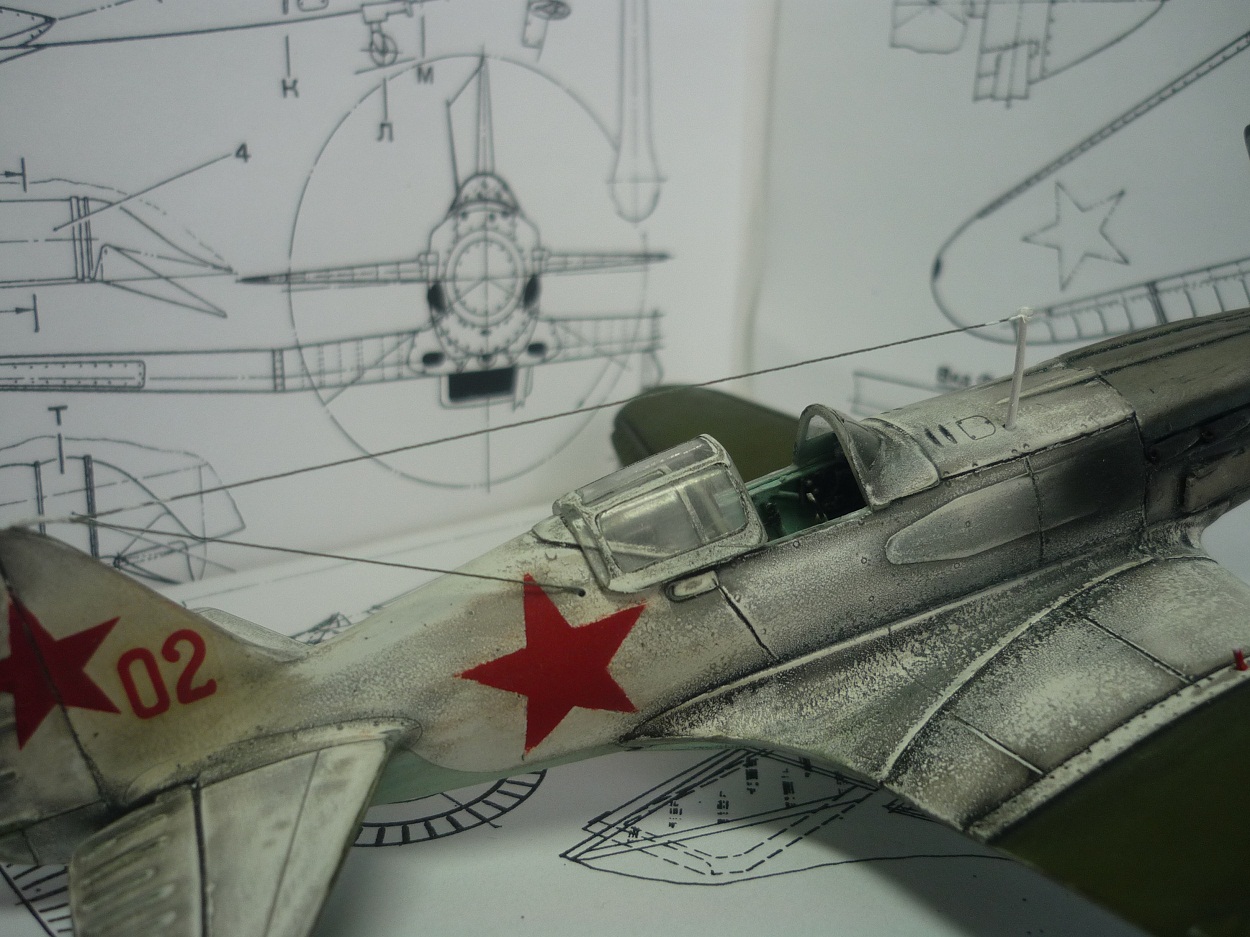

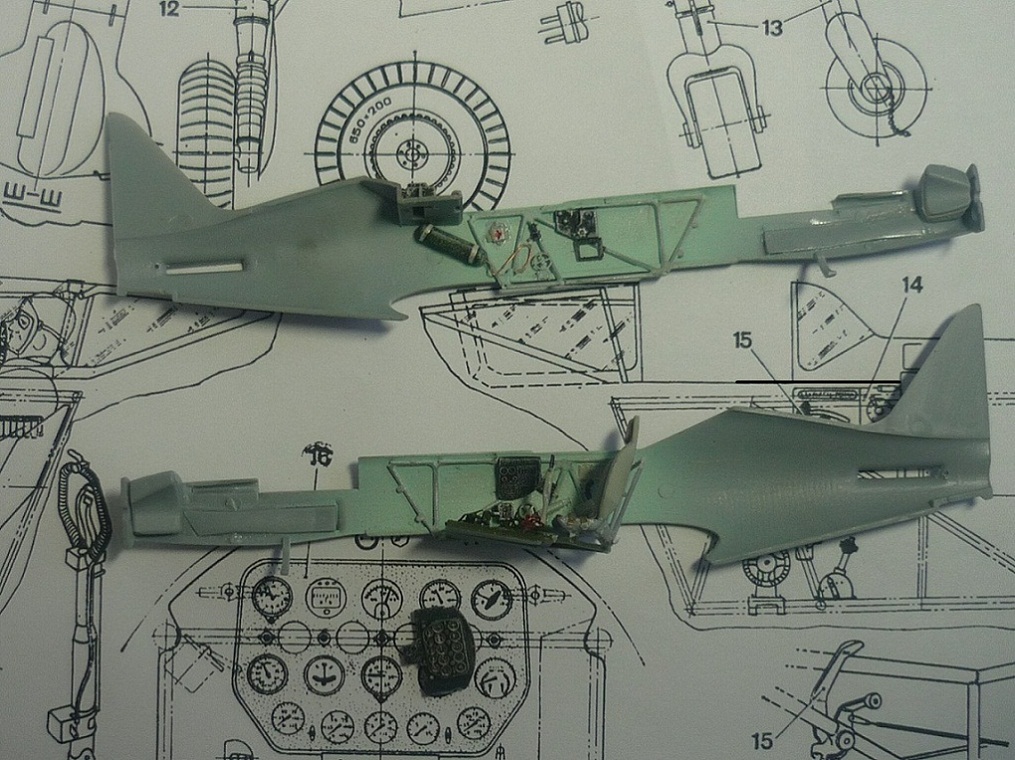

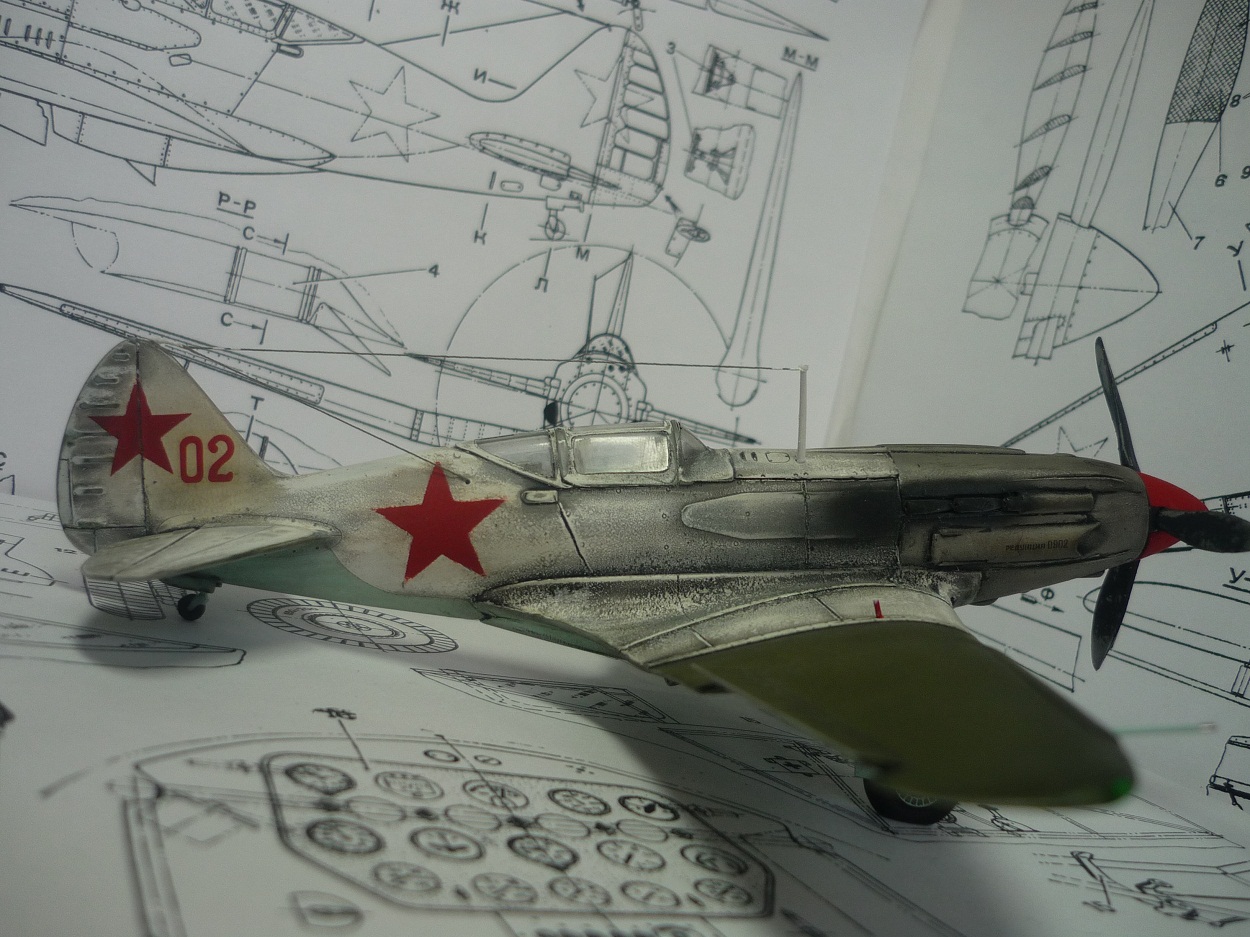

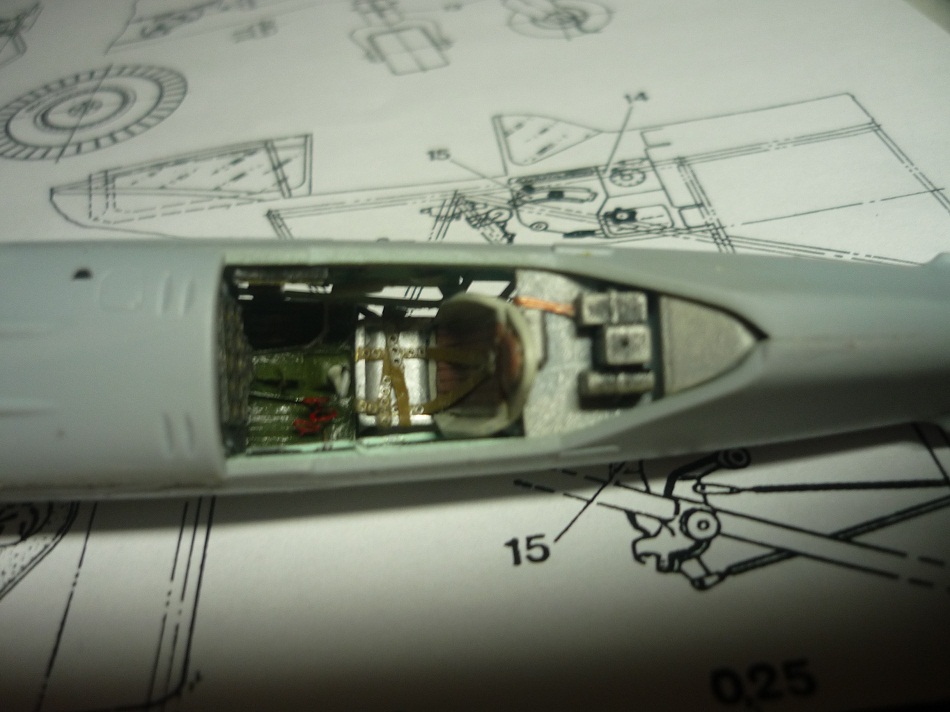

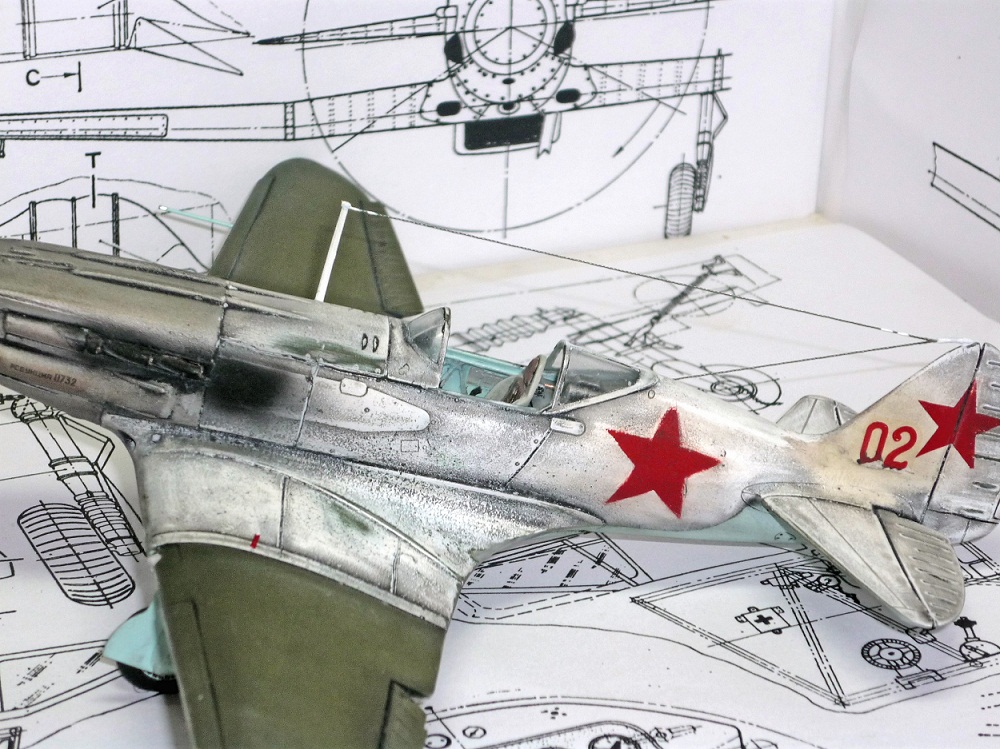

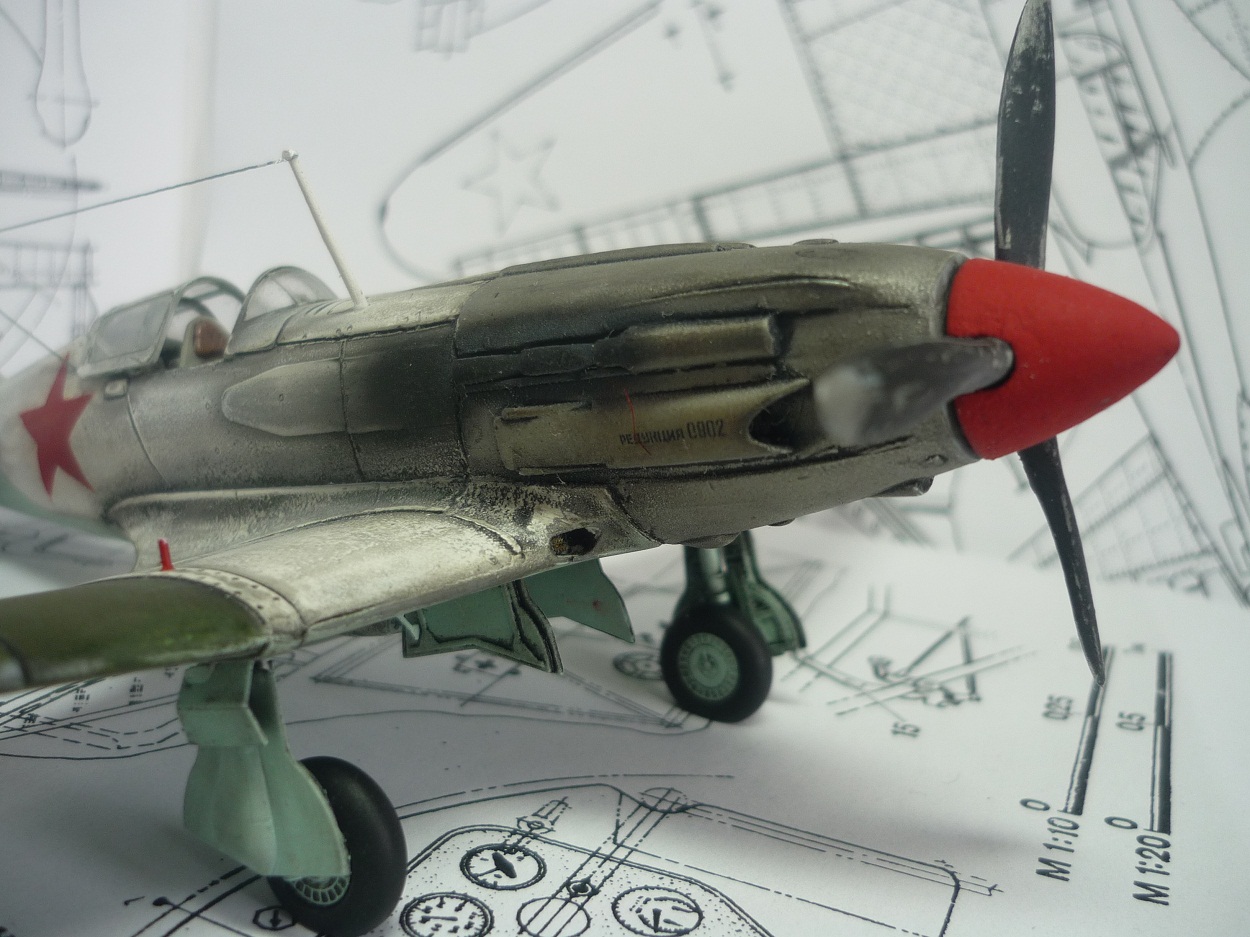

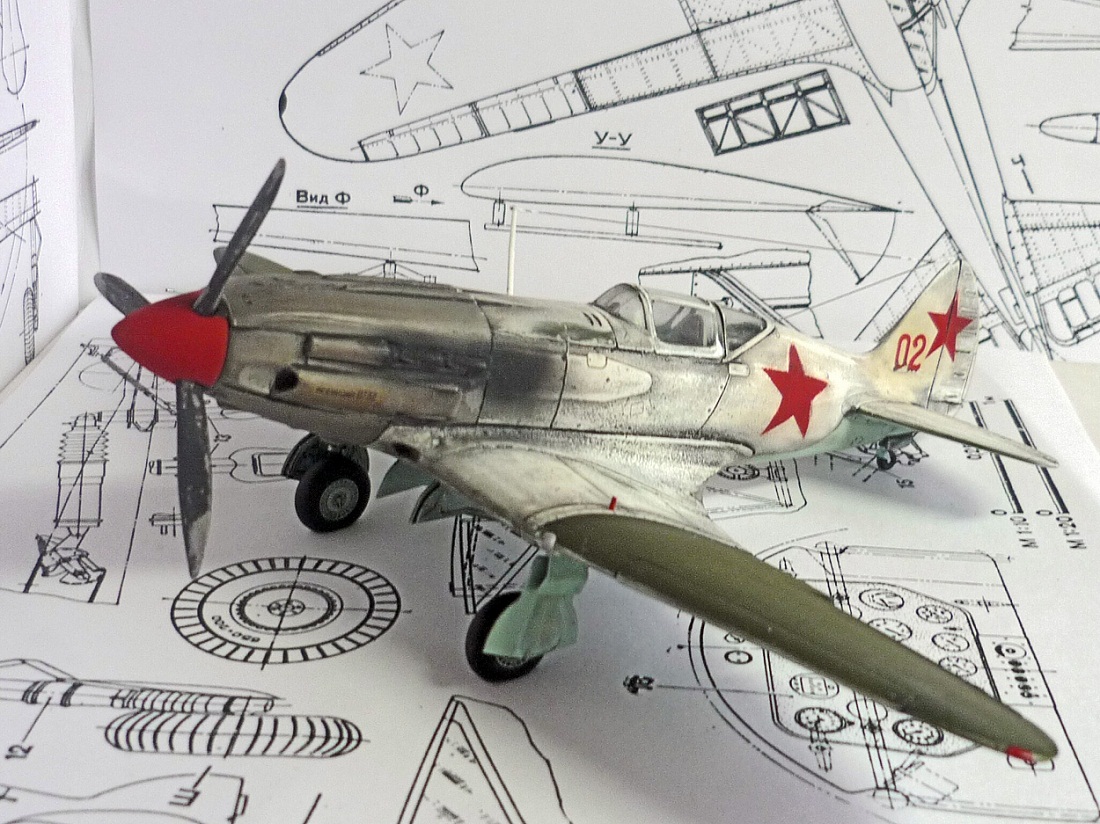

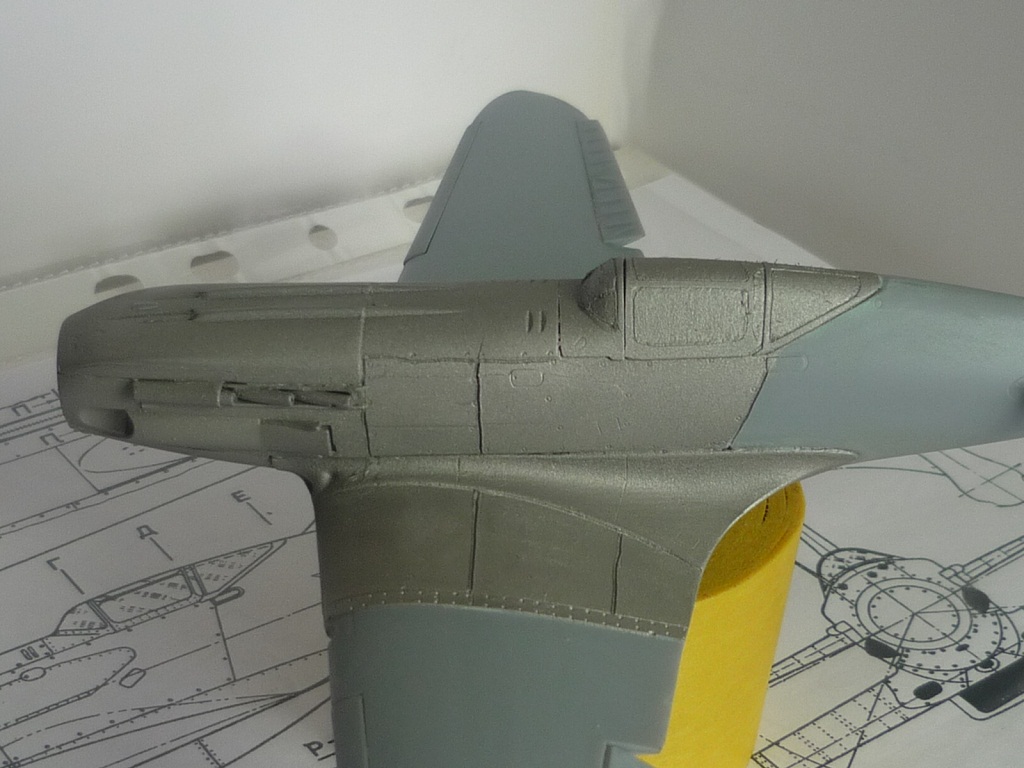

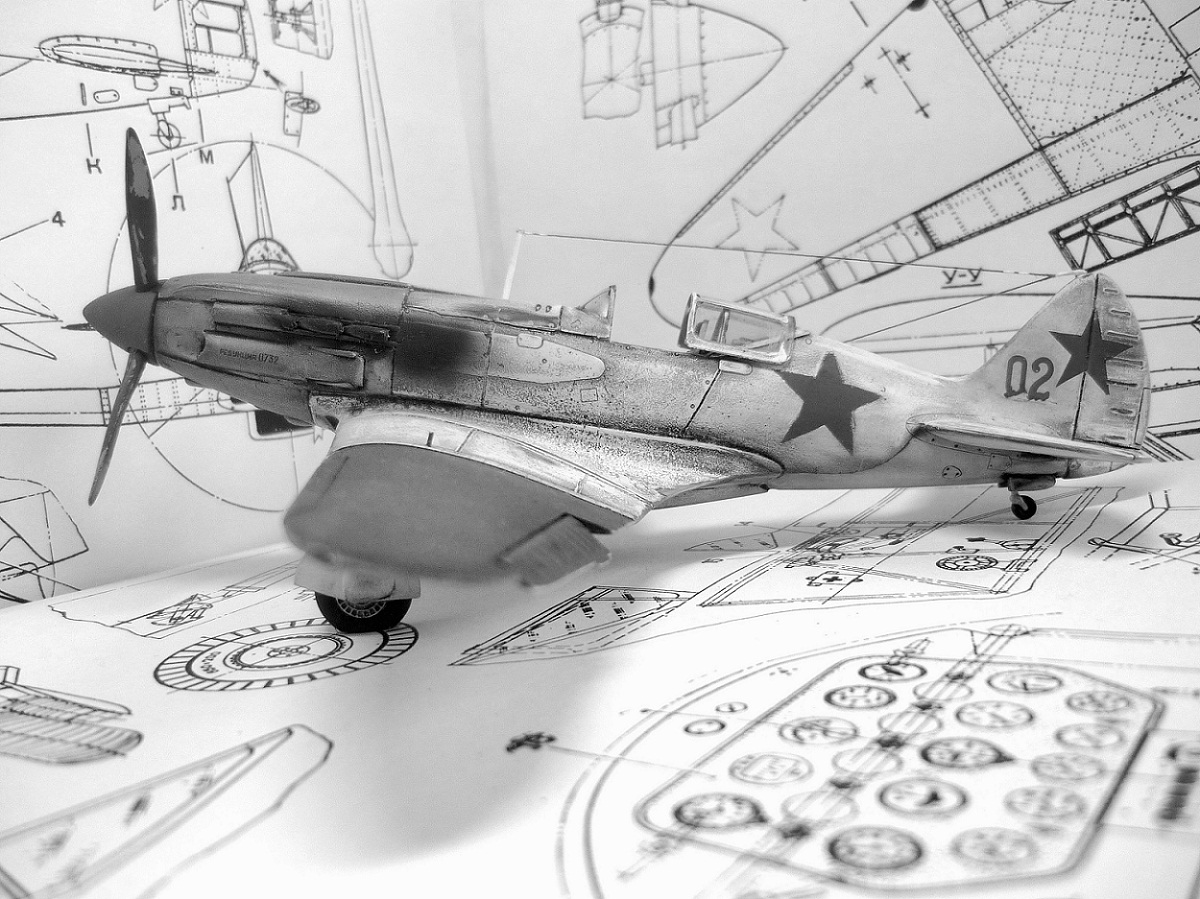

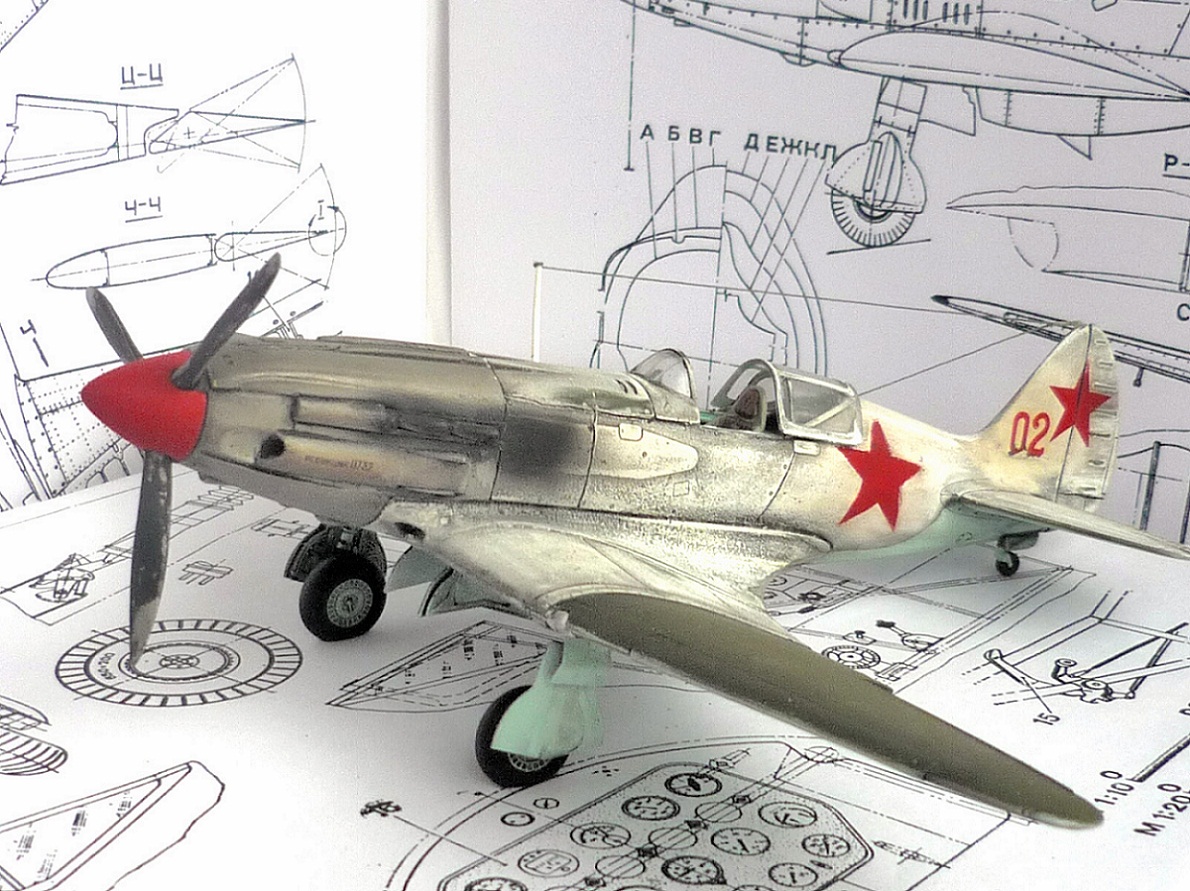

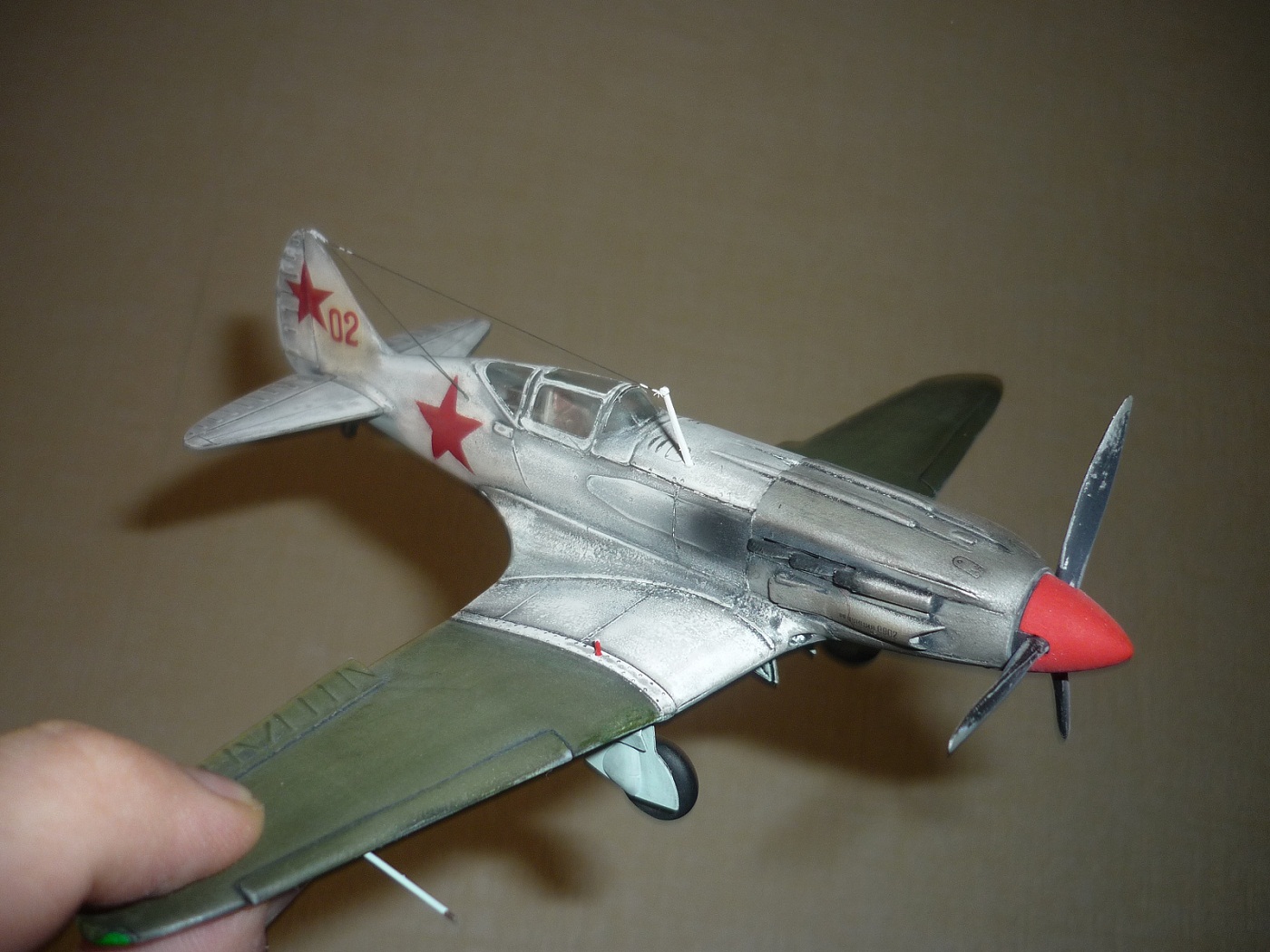

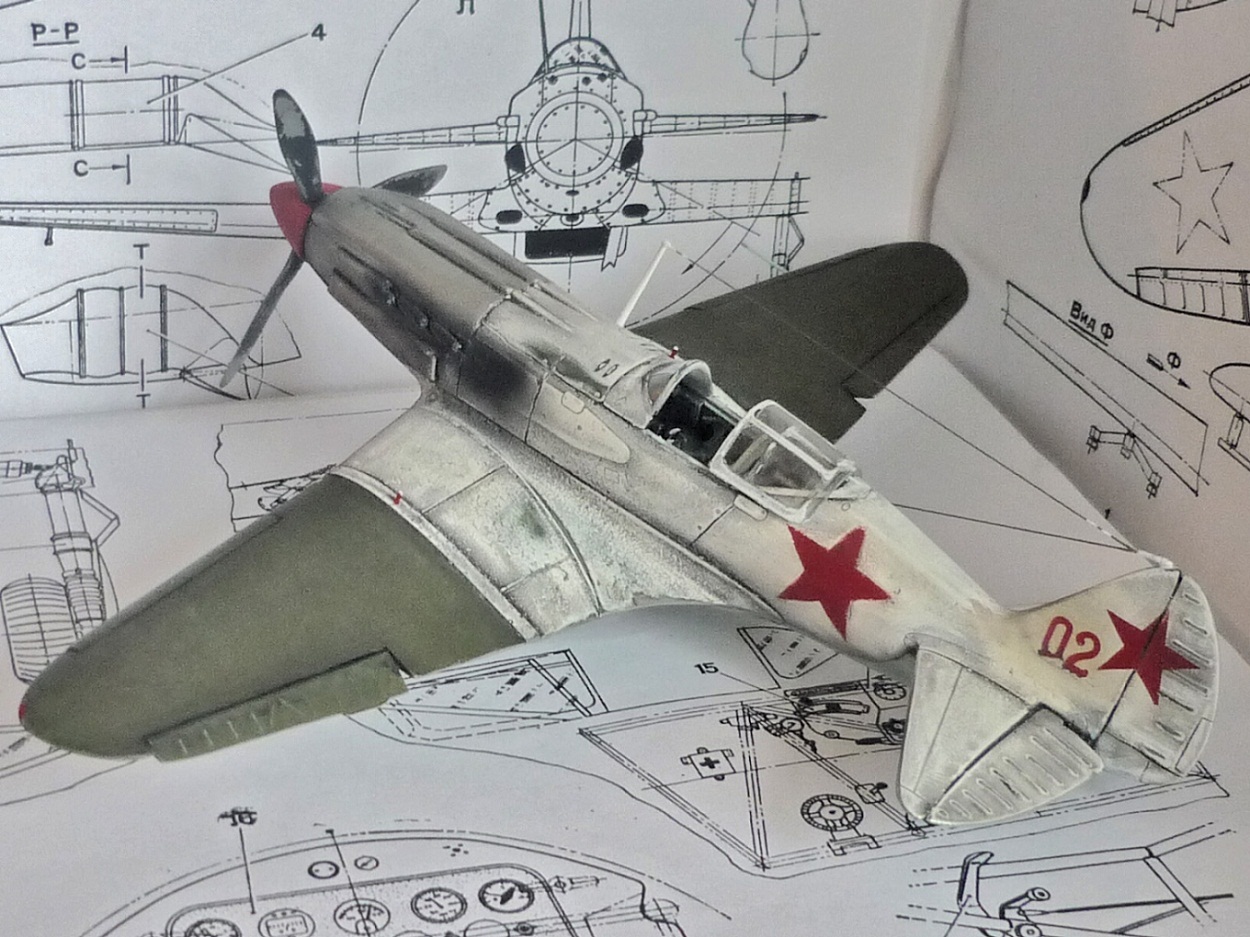

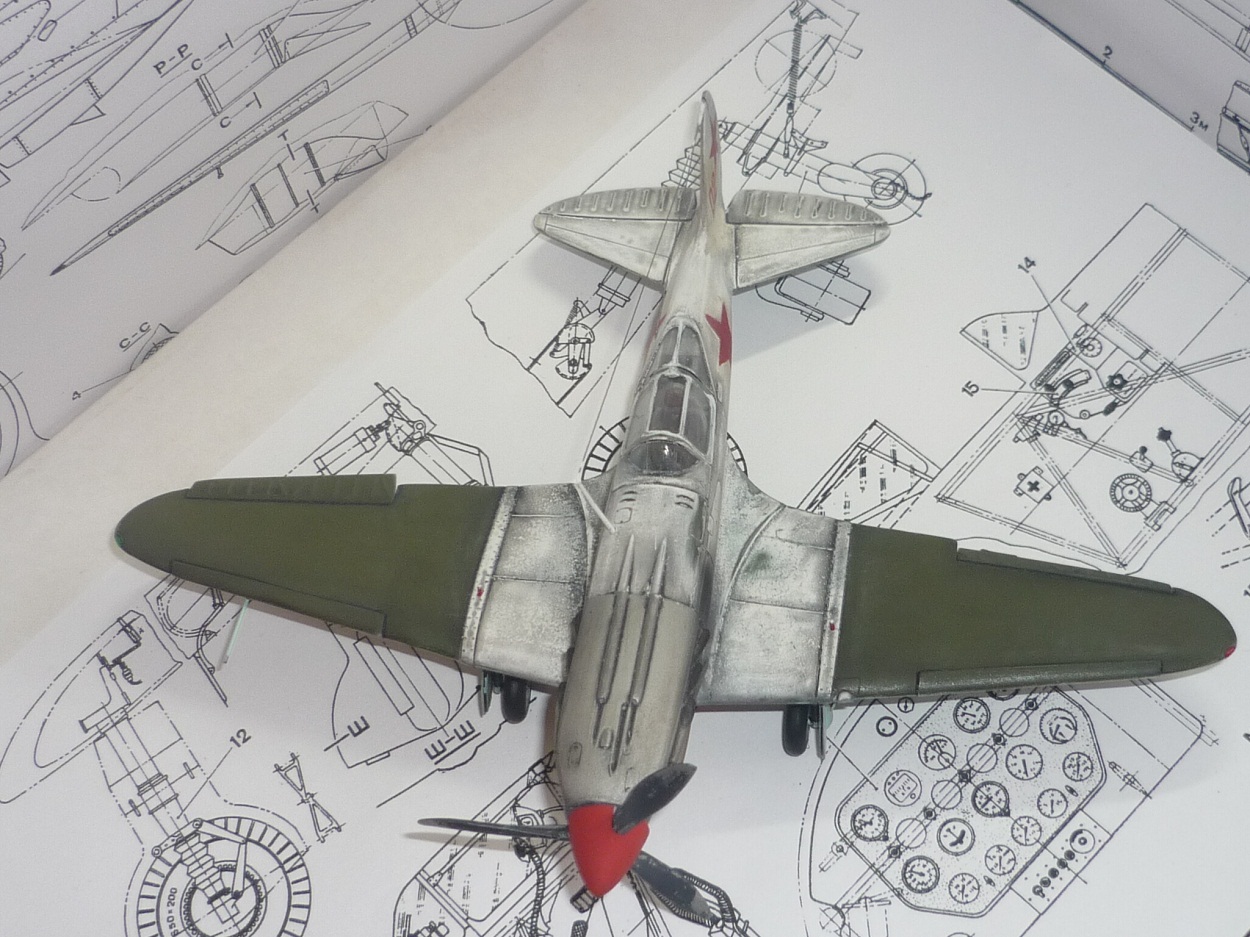

Доброго времени суток! Представляю на ваш суд модель самолета МИГ-3, бортовой номер 02,120 ИАП ПВО МОСКВЫ(с 07.03.1942г 12 ГИАП). После приобретения модели от ARK, увидел миг от ТРУМПА!(жалею что не взял),но...как говорится,что купил,то и сделал!! так же взял травление AGE( ЭДУАРДА не нашел,к сожалению....) Первым делом приступил к сбору информации.Основным ее источником стал журнал КРЫЛЬЯ №2 2008,ну и естественно интернет(куда ж без него)!!!  Собирался миг около 4 месяцев,с перерывами,даже хотел все выбросить......и взять ТРУМП!! Но все же решил доделать(выбросить всегда успеется)...В принципе сборка шла нормально,облоя мало,детали подходят неплохо(если на сухую подогнать,там где надо подточить и тд.) Шпаклевку не использовал,там где щели были просто наносил больше клея,после просушки шлифовал....получилось вполне приемлемо. Основная проблема была с соединением фюзеляжа-центроплана-водорадиатора.На сухую все подогнал идеально..но после просушки видимо клей дал усадку..и собранный центроплан плохо состыковывался с фюзеляжем...снова подгонка....Немного сточил рулевые плоскости(в идеале заменить бы их),элероны сделал отклоненными.На руле направления отсуствовал БАНО( а у ТРУМПА есть!)оставил как есть...Кое где углубил расшивку...При сборке шасси столкнулся с неприятностью...стойки оказались короче,и часть створки(которая гармошкой)не умещалась на свое место! Так же сточил основные створки до приемлимой толщины.На колесах не было рисунка протектора!!!(еще один камень в АРК).Рассверлил выхлопные патрубки,и пулеметы. Красил эмалями ЗВЕЗДЫ,аэрограф+кисть. Задул сталью капот,обшивку центральной части фюзеляжа. Затем жидко разведенной черной краской прошел по линиям расшивки(тонким факелом). С помощью соли  имитировал сколы(низ центроплана).капот решил красить в цвет стали(много споров по поводу цвета этого борта,мое мнение-низ голубой,консоли защитный+песочный,кок красный,винт черный,остальное белый). После нанесения масок на фонарь задул его в цвет интерьера,затем сталью. Далее защитным( с добавлением песочного) покрасил верх(нанеся маски на низ,на капот.После просушки покрасил в белый цвет. Винт и кок-сталь,затем покраска соответственно.Винт ободрал местами до металла. Расшивку выделял акварелью+фэйри. После нулевкой прошелся по белому,сделал потертости..Декаль  использовал,(только номер,и надпись редукция),звезды наносил по трафарету. Места для декалей задул глянцевым  лаком,нанес декаль,снова глянец,и все задул матовым лаком.Почему то краска под лаком пожелтела....Имитировал выхлоп.Из капроновой нити натянул антенну. Трубку ПИТО из иглы изготовил. Из тянутого литника сделал механические сигнализаторы выпуска шасси(солдатики). Получился немного грязноватый самолет!!! Но именно то что я хотел!! Описание хотел подробнее составить,насколько подробно получилось  судить ВАМ! С удовольствием отвечу на все вопросы. Жду критики!!

Оценки

96,96 из 100
Исполнение: 97,33 Окраска: 98,43 Матчасть: 98,69
15 голосов Все оценки

Войдите, чтобы оценить работу.

Комментарии (30)

Алексей Шумаков Алексей Шумаков

Спонсор

На сайте с 16.04.2009

21     1234

Молодец, отличная модель! Сделать ARK - это подвиг сам по себе...Элероны надо было прорезать...Сам хотел сделать в такой окраске, но Покрышкинский пересилил...

Иван Корчагин Иван Корчагин

На сайте с 04.11.2010

16     69

Спасибо! да элероны не прорезал,согласен.Я хочу Покрышкина еще сделать,возьму ТРУМП!!

Алексей Шумаков Алексей Шумаков

Спонсор

На сайте с 16.04.2009

21     1234

Обязятельно возьми Трумп. Качество отменное...

Иван Корчагин Иван Корчагин

На сайте с 04.11.2010

16     69

да!! смотрел его,продавец разрешила коробку открыть....возьму обязательно

КэП КэП

На сайте с 29.10.2010

1     33

обожаю Миг-3!!!! а в вашем исполнении просто блеск!!

Phantom1976 Phantom1976

На сайте с 13.04.2007

57     6107

Не надо трумп - он еще кривее в геометрии, чем ИСМ! У меня был трамп - я его сбагрил, остались дрова от Classic Airframes, и два набора от ICM.

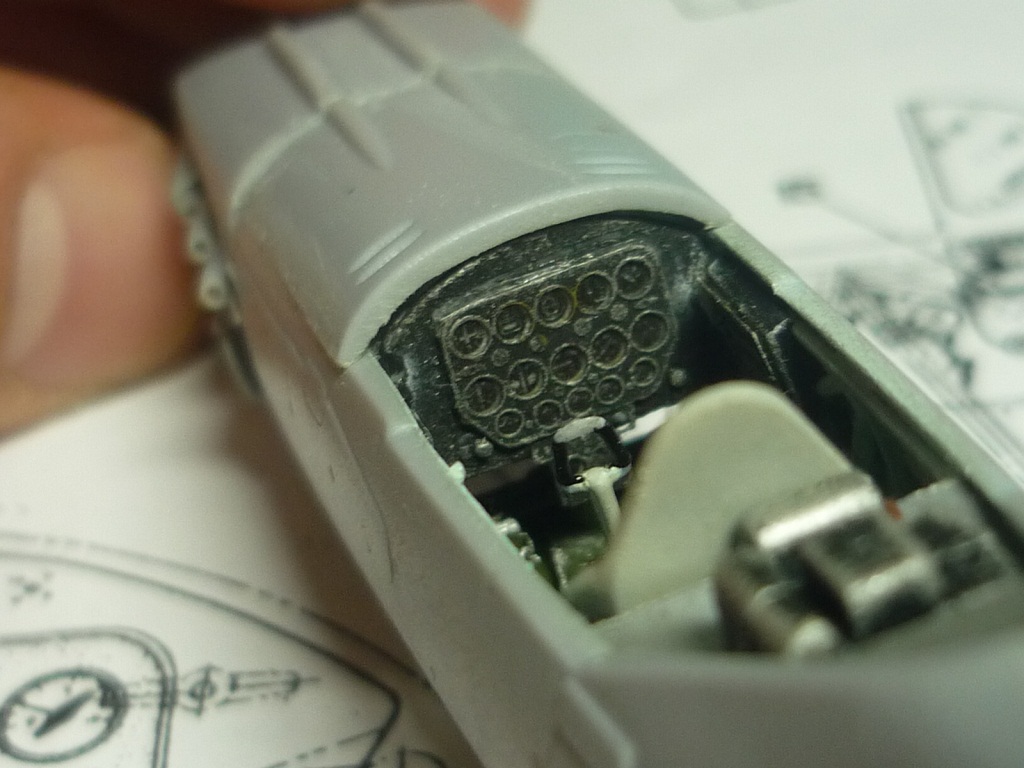

По самой модели - отличная работа! Окраска здоровская, кабина очень интересная. В обчем - поздравляю

Вадим Цюпа Вадим Цюпа

Спонсор

На сайте с 03.08.2010

64     2551

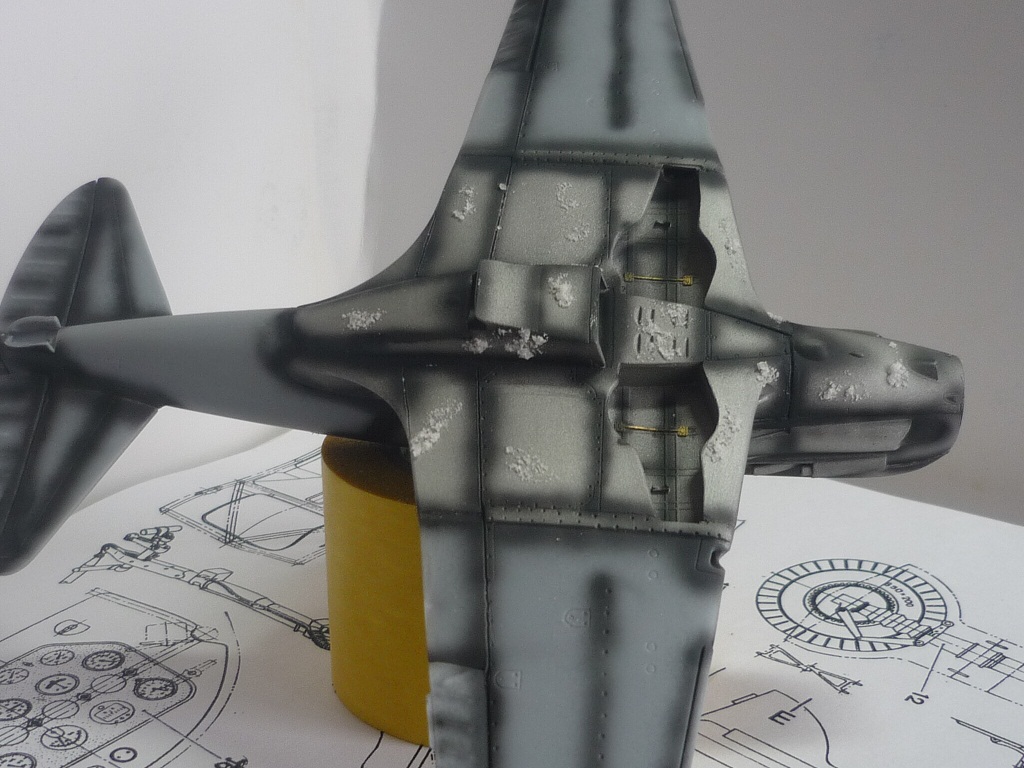

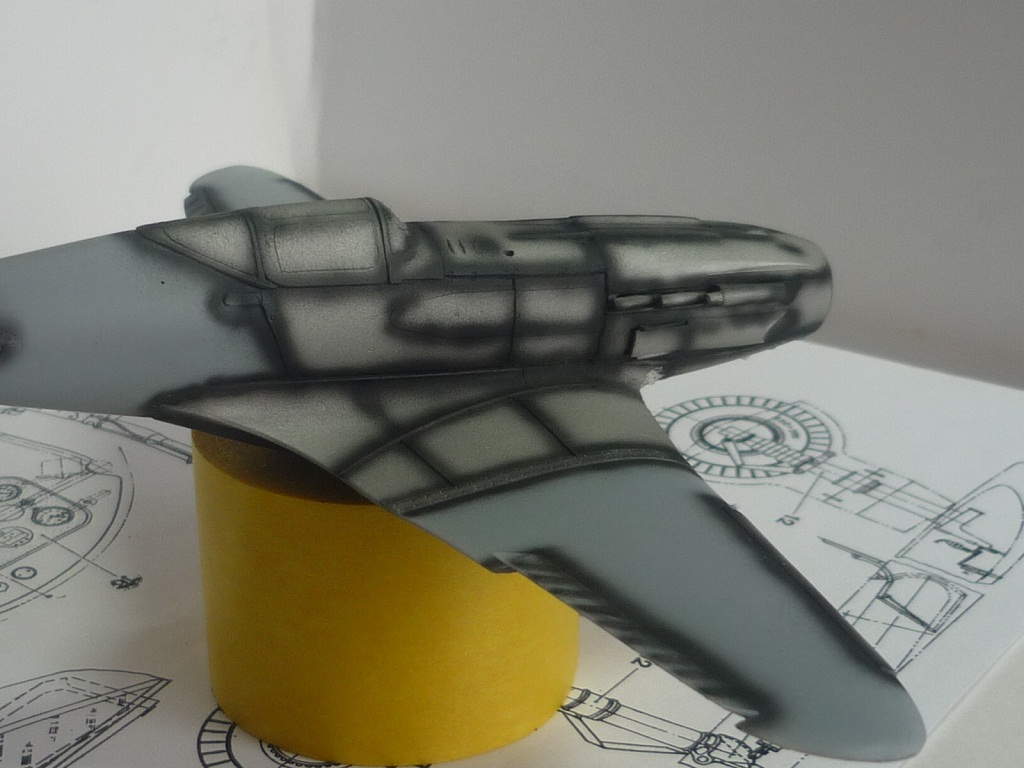

Хорошая работа.Покраска вызывает смешанные чувства На мелких фото,на последнем-модель смотрися хорошо. А вот на больших имитация облезлого, загрязнённог белого камуфляжа смотрится немного неестественно. Больше похоже на имитацию потёртой краски на литой броне танков.Это получилось возможно из-за того,что белая краска легла неровным слоем,а после смывки чёрной с последующем шкурением она(чёрная краска) осталась в углблениях по всей поверхности.

Иван Корчагин Иван Корчагин

На сайте с 04.11.2010

16     69

а я и наносил белую краску неравномерно!! к концу зимы зимний камо представлял собой именно что то ободранное,грязно-стерто-дранное!!!

Кристо Кристо

На сайте с 24.01.2009

128     4850

Мне тонировка очень понравилась.
А никому не кажется, что крылья и капот могут быть красными,
а кок винта чёрным? Такая окраска возможна? Я спрашиваю вот почему:
самолёты ПВО могли запросто окрасить в яркие цвета, чтобы свои же зенитчики не сбили их по ошибке.

А на МиГе #12 капот светлее врыльев: стало быть они покрашены
в разные цвета.

Игорь Власов Игорь Власов

На сайте с 14.03.2011

0     214

Мне всё понравилось но крылья должны быть красными.

Иван Корчагин Иван Корчагин

На сайте с 04.11.2010

16     69

Мне тонировка очень понравилась.

А никому не кажется, что крылья и капот могут быть красными,
а кок винта чёрным? Такая окраска возможна? Я спрашиваю вот почему:
самолёты ПВО могли запросто окрасить в яркие цвета, чтобы свои же зенитчики не сбили их по ошибке.

А на МиГе #12 капот светлее врыльев: стало быть они покрашены
в разные цвета.


да..такое было возможно!! миги пво москвы того времени имели много поверхностей красного цвета..мнения по поводу цвета консолей разные,меня убедили что были зеленые...хотя сам не уверен в этом.есть предположения что они с другого самолета....но! до41г звезды наносили поверх крыльев(их нет),а после 41 введен был камуфляж!черный+защитный!!были бы заметны черные пятна камо на консолях! а их нет!!!! логично-консоли могли быть красными! Но консоли могли привезти с завода,новыми!! как зап.части,в защитной окраске,без камуфляжа......и я оставил их зелеными,те защитными

Viktord Viktord

На сайте с 25.10.2010

8     839

Мне всё понравилось но крылья должны быть красными.

Ну... Щас опять начнется -"красные - не красные" ))))
http://karopka.ru/community/user/9680/?MODEL=206399

А модель понравилась - очень реалистично, имхо, окрашена.

Иван Корчагин Иван Корчагин

На сайте с 04.11.2010

16     69

Мне всё понравилось но крылья должны быть красными.

у вас номер самолета на фото какой?? 37!!!!а мы обсуждаем борт 02!!!

Вадим Цюпа Вадим Цюпа

Спонсор

На сайте с 03.08.2010

64     2551

а я и наносил белую краску неравномерно!! к концу зимы зимний камо представлял собой именно что то ободранное,грязно-стерто-дранное!!!

Я имел ввиду,что краска легла буграми.

LeonID LeonID

На сайте с 24.07.2008

3     5932

Иван Корчагин
Вполне логичные объяснения

Мне всё понравилось но крылья должны быть красными.

А вот МиГ с красными крыльями несколько не логично - хотя бы в плане маскировки, уж очень красный цвет заметный, особливо зимой.
А МиГарь классный у автора.

Сергей Маматов Сергей Маматов

Спонсор

На сайте с 23.08.2007

25     2286

Не "авиатор" я. Но уж больно красиво получилось.

Никита Макаревич Никита Макаревич

На сайте с 20.09.2010

19     1042

Николай Числин Николай Числин

На сайте с 21.09.2010

31     193

Модель получилась отлично,консоли крыльев красного цвета были напечатаны в Моделисте-Конструкторе вместе с чертежами то ли в 76 то ли 77 году.Там же была и черно-белая фотография самолетов полка ПВО Москвы 1941 год.

Игорь Власов Игорь Власов

На сайте с 14.03.2011

0     214

"Красные 02" - зимний белый самолет с красными или зелеными внешними секциями крыла и темнокожим прядильщиком - очень хороший взгляд! Отметьте, что этот самолет не был оснащен передовыми планками, таким образом, эти части должны будут быть склеены в месте и групповых заполненных линиях.
"Черные 12" - полный зимний белый за исключением возможности голого металлического носа.
"Smert nemetskim okkupantam!" ("Смерть немецким жителям!" - Зеленый и Черный или возможно Грин и Темно-зеленый с белым лозунгом.
"Белые 54" - интересная подрывная схема Грина и Света Браун с линией установления границ более темного оттенка.
"Зона действий rodinu" ("Для Родины" - мой особый фаворит, в Грине и Черных верхних поверхностях с гигантским лозунгом на стороне фюзеляжа порта и сверхнарисованной звездой на хвосте.

Игорь Власов Игорь Власов

На сайте с 14.03.2011

0     214

А вот фото крылья совсем белые...

Иван Корчагин Иван Корчагин

На сайте с 04.11.2010

16     69

Вопрос к Игорю Власову..что такое передовые планки?

Иван Корчагин Иван Корчагин

На сайте с 04.11.2010

16     69

А вот фото крылья совсем белые...

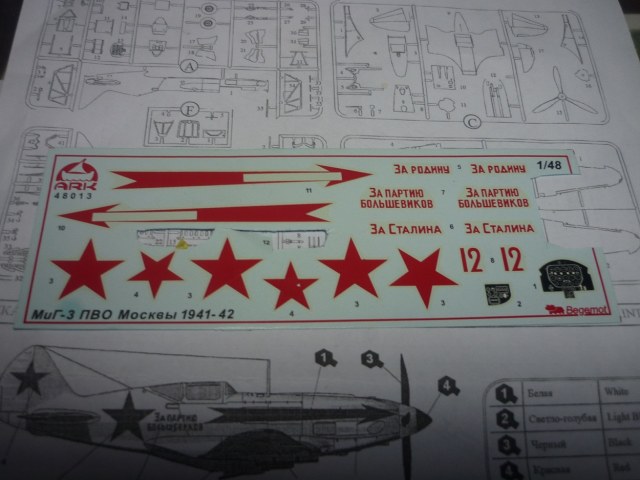

в инструкции были и эти варианты,и декали к ним

?
Гость
Гость
обожаю Миг-3!!!! а в вашем исполнении просто блеск!!

присоединяюсь.
еще и белый камо....
очень удачно.

Владимир Владимир

На сайте с 29.12.2010

2     740

очень симпотный))))

Евгений Кочкин Евгений Кочкин

На сайте с 02.06.2010

0     25

Здоровский МиГ!

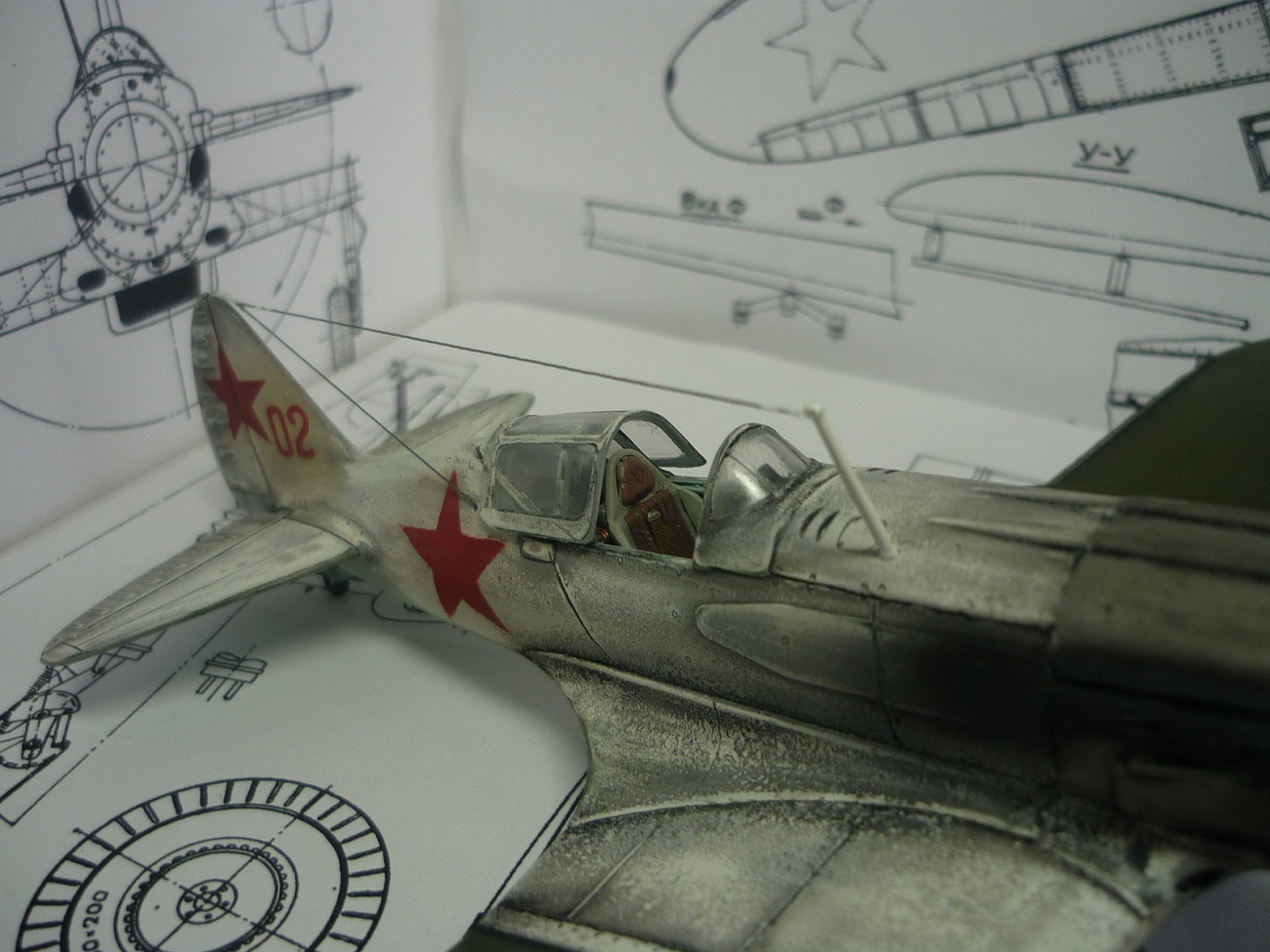

ps. переплет бронестекла сделан интересно - немножко (не нашим, не вашим =)
Повторюсь - работа классная!!

Николай Лазарев Николай Лазарев

На сайте с 05.10.2010

1     7

Очень Интересная работа! У меня был опыт склейки МИГа 3, после как сделал, СМЫЛ ВСЕ НАФИГ И СТАЛ ПЕРЕДЕЛЫВАТЬ! ВОТ ТОКА РЕАЛЬНО Я ПАРЮСЬ этим красным крылом! Где написано, что были, где не были! Вот закончу выложу!)

Автору: РЕСПЕКТ - классно сделано)

-n
-nn-

На сайте с 01.01.2011

2     13

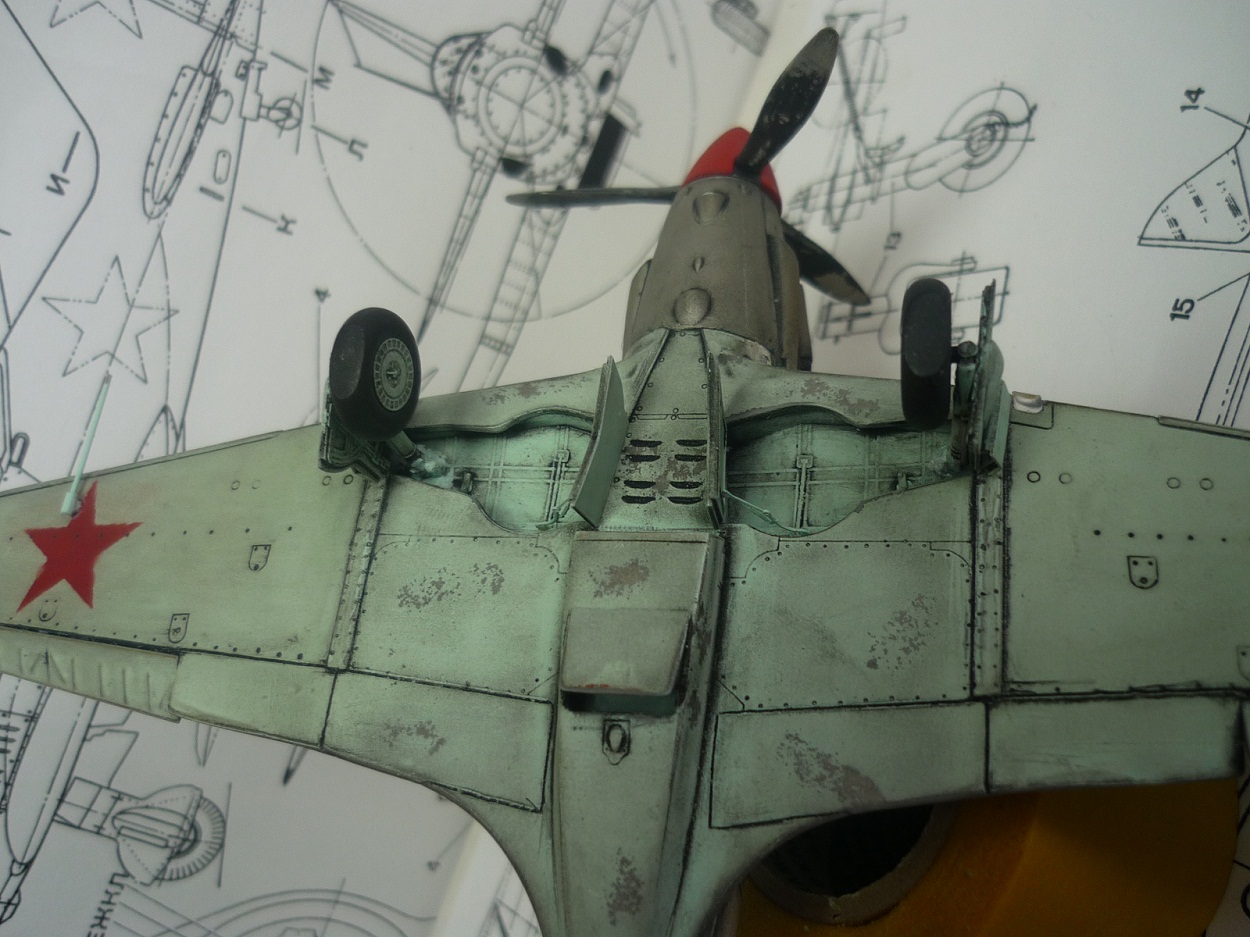

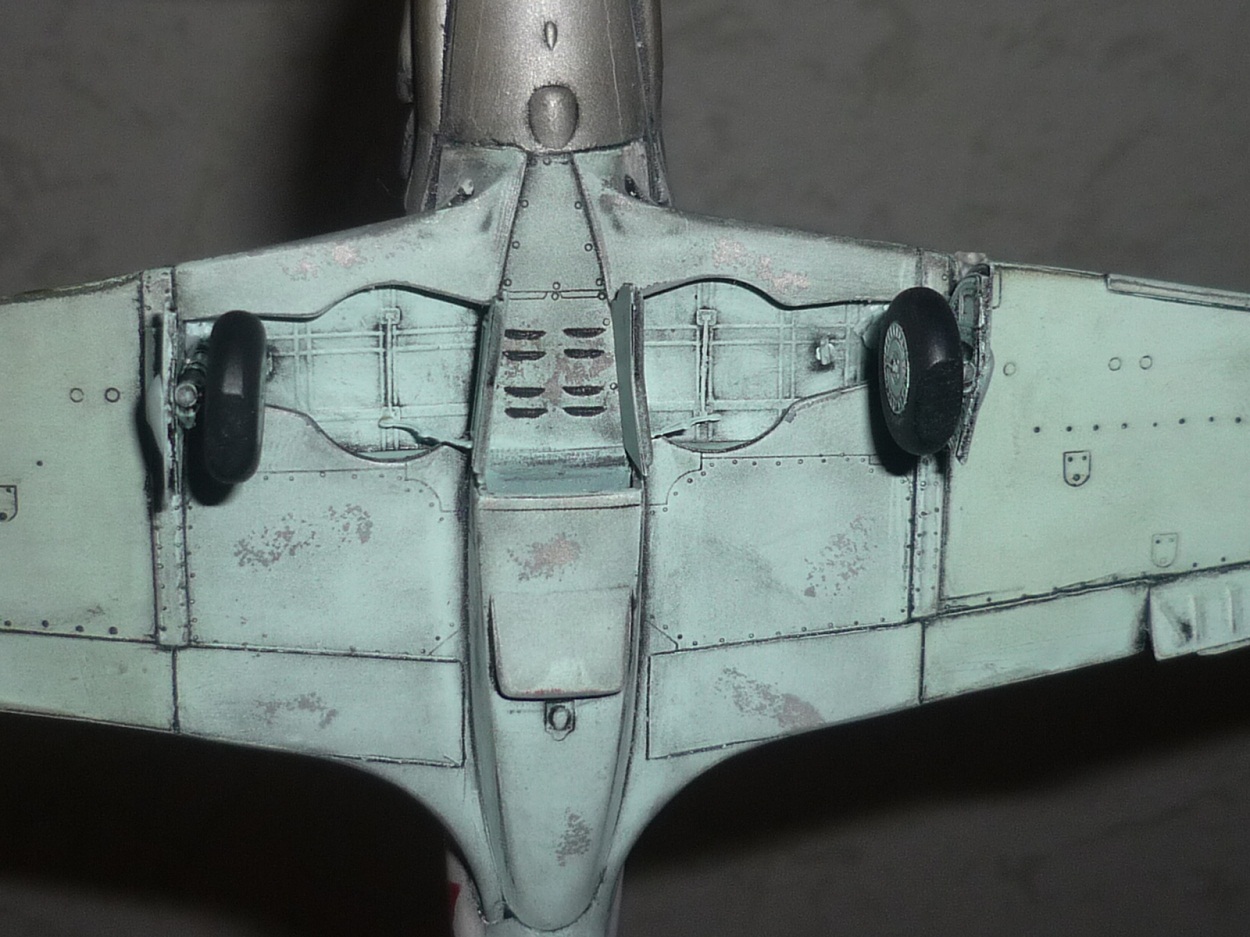

нишы бедные, радиатор травленый-неверный,рули высоты от раннего мига... а снегом конечно хорошо припорпошили))))))))

Иван Корчагин Иван Корчагин

На сайте с 04.11.2010

16     69

нишы бедные, радиатор травленый-неверный,рули высоты от раннего мига... а снегом конечно хорошо припорпошили))))))))

про рули высоты можно поподробнее....что именно не так?

-n
-nn-

На сайте с 01.01.2011

2     13

http://scalemodels.ru/modules/forum/viewtopic_t_6048_start_120.html

вот тут есть обсуждение.

у ранних по красной линии у поздних по голубой:
