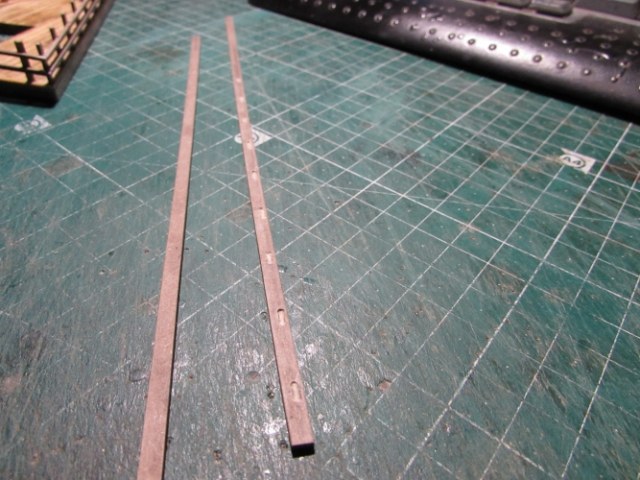

@Александр (Alex80) написал:Приветствую Андрей. Самое интересное, как вы паз делали?
Надфилем выпиливал.

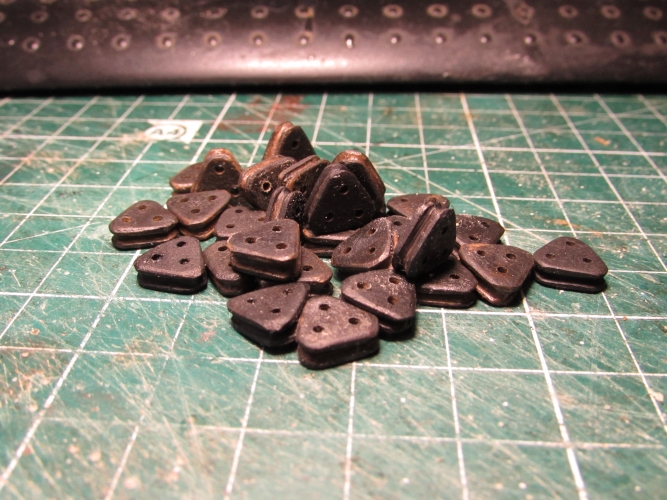

Доброго времени суток. К сожалению выкроить время на Мигуэля не всегда удаёться, строю очень медленно. Закончил юферсы.

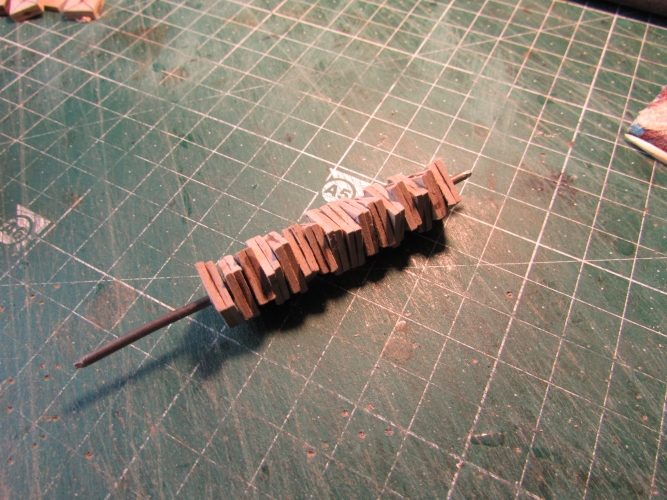

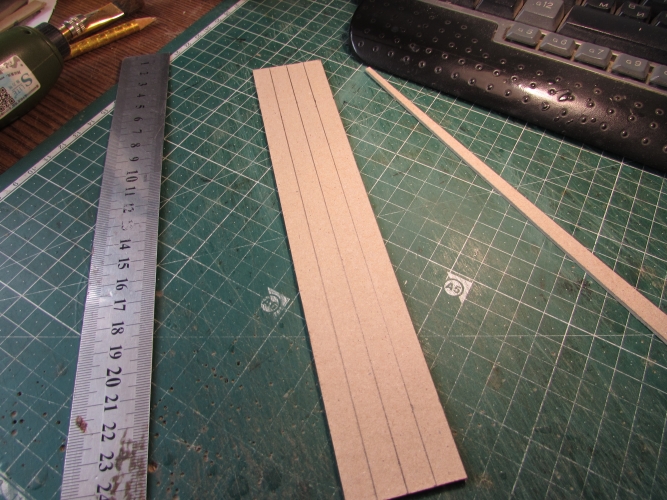

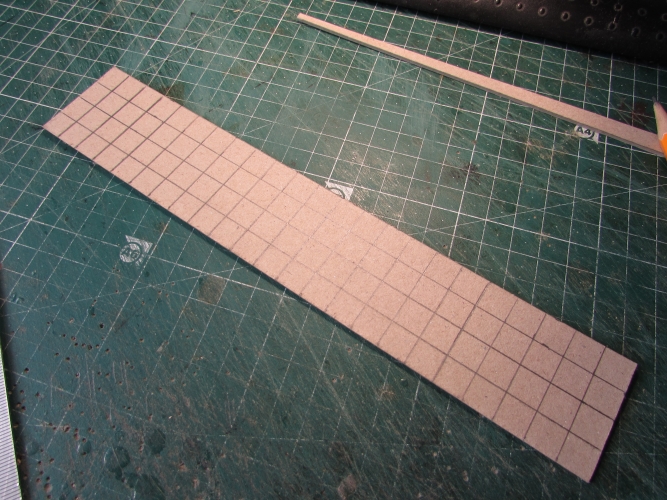

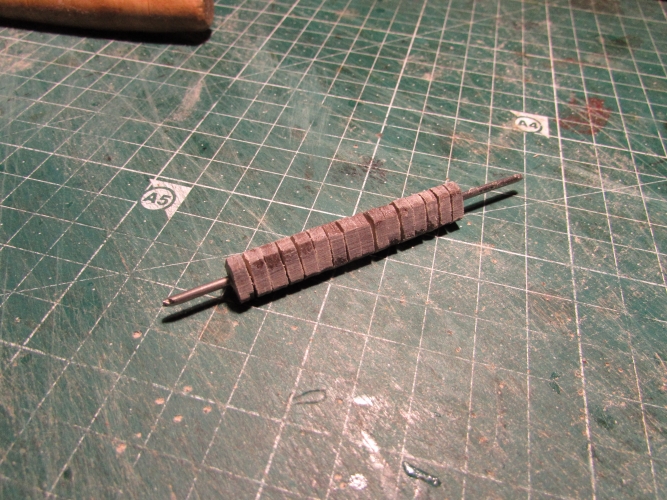

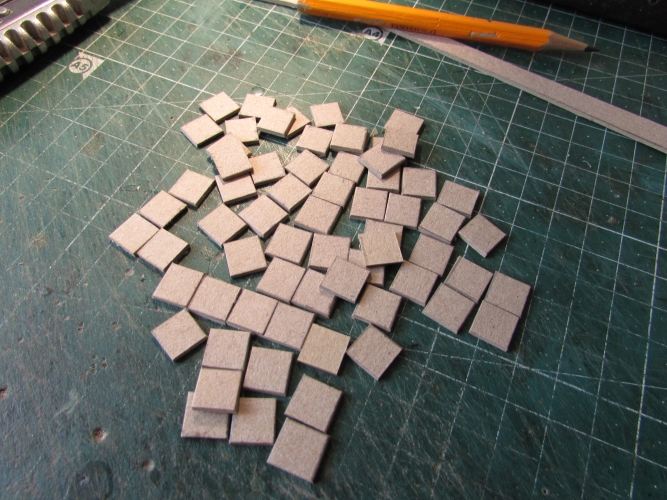

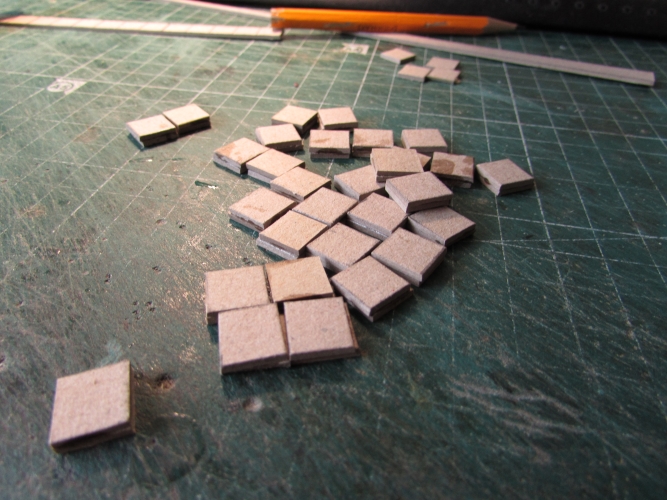

Теперь поподробней, расчерчиваю и вырезаю квадратики ( у меня 1 см) нанизываю на проволку и обтачиваю ( фото обточеных потерялось).

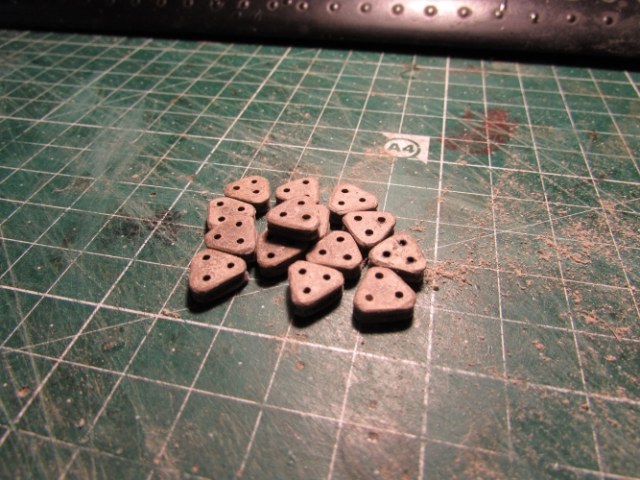

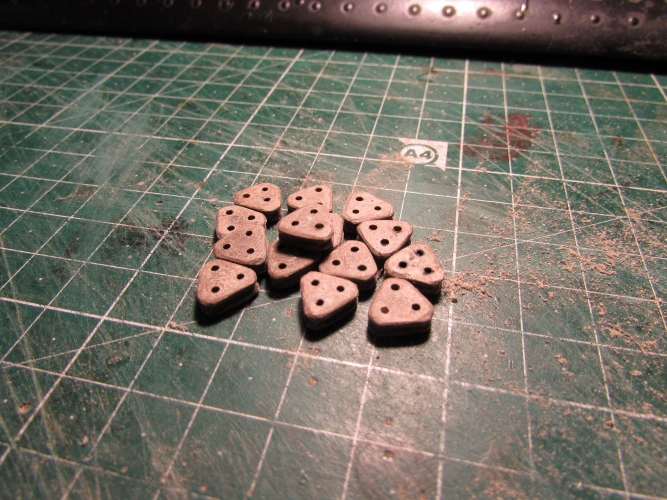

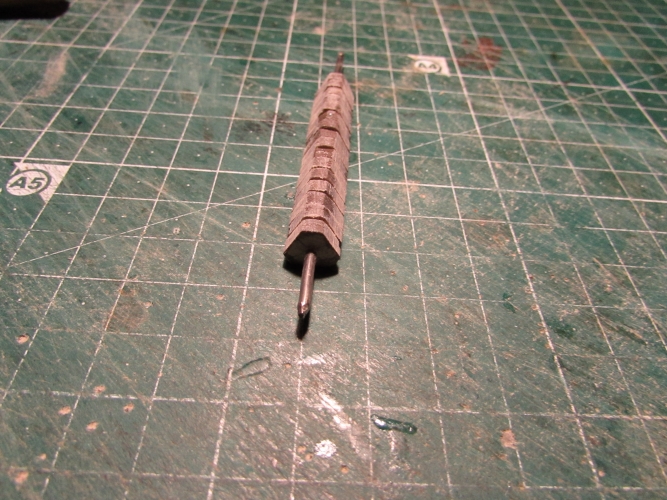

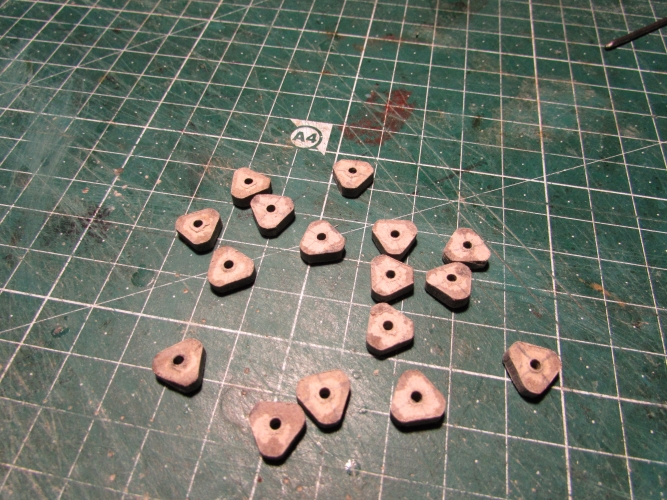

Обтачиваю по форме юферсов.

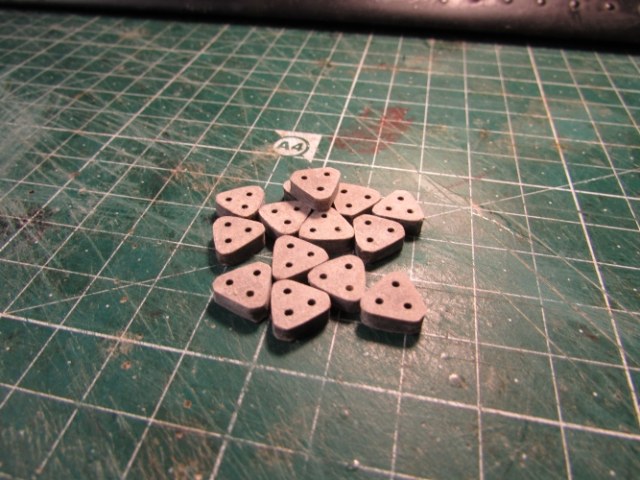

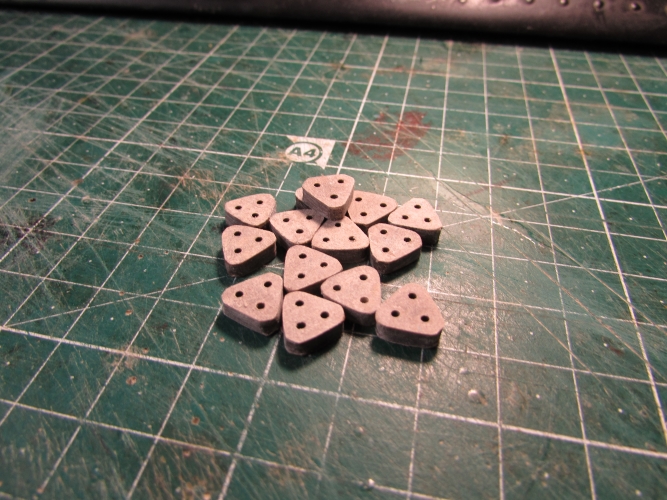

Заклеиваю отверстие по центру, и финальная подготовка.
@Евгений Туснин написал:Привет Андрей ! При Вашем масштабе гвоздевание палуб добавило-бы реалистичности....
Гвоздевание будет, там еще возни с ней предостаточно
Доброго времени суток, если позволите небольшой совет по тросам, советы не мои выложу ссылку на видео.
https://www.youtube.com/watch?v=q6H9BIVz9d8
Доброго времени суток.
Морилка дуб, финиш смывка масляной краской.
И так вернемся к постройке.

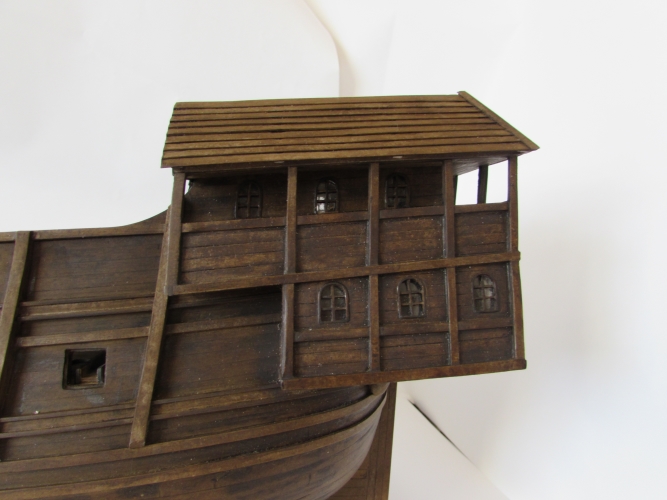

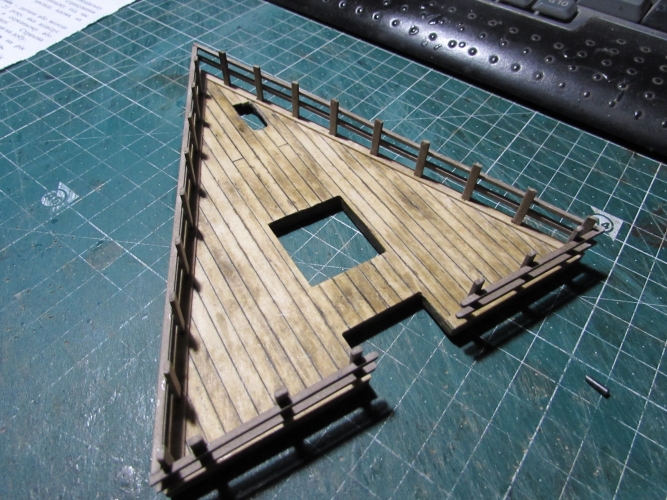

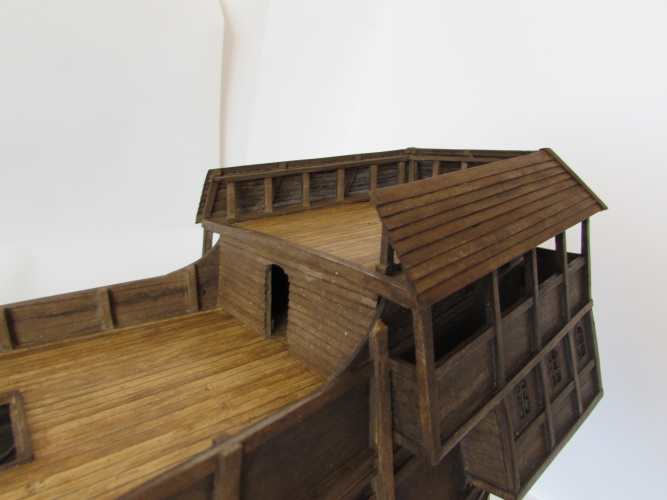

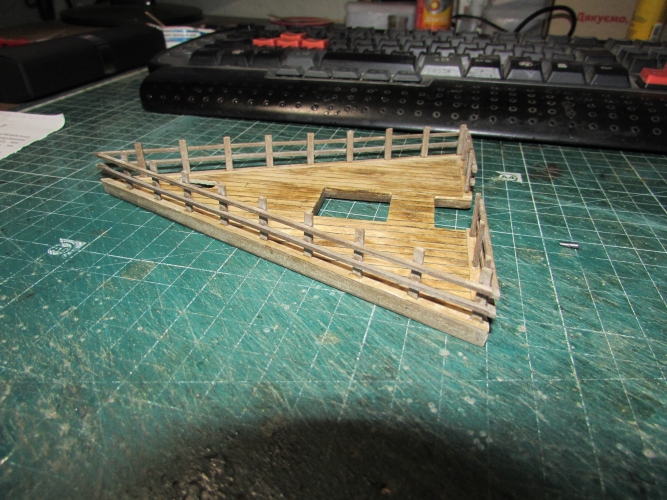

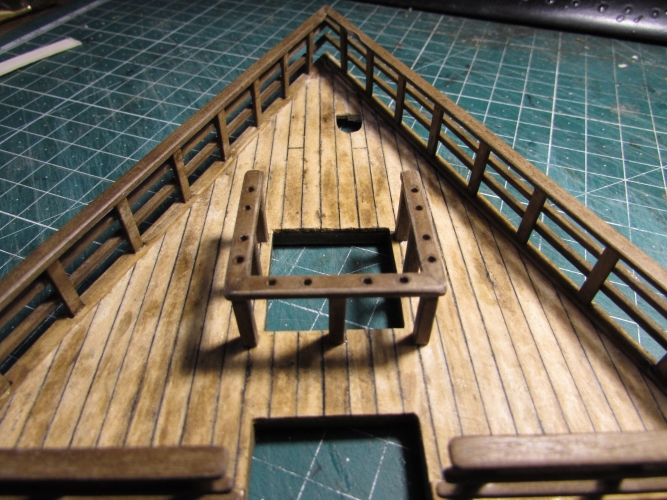

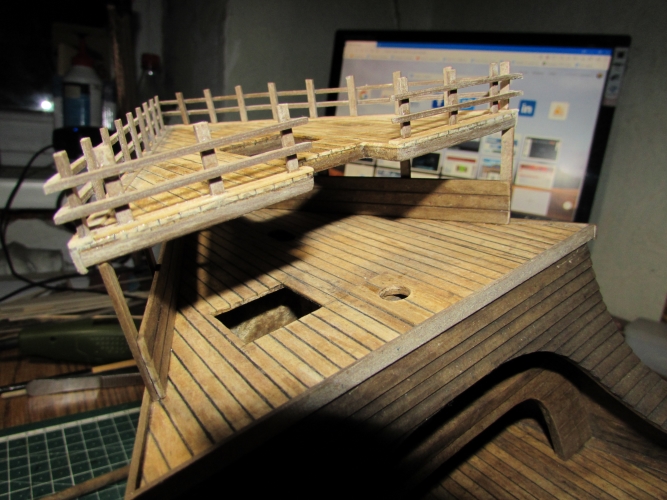

Закончил с носовой надстройкой.

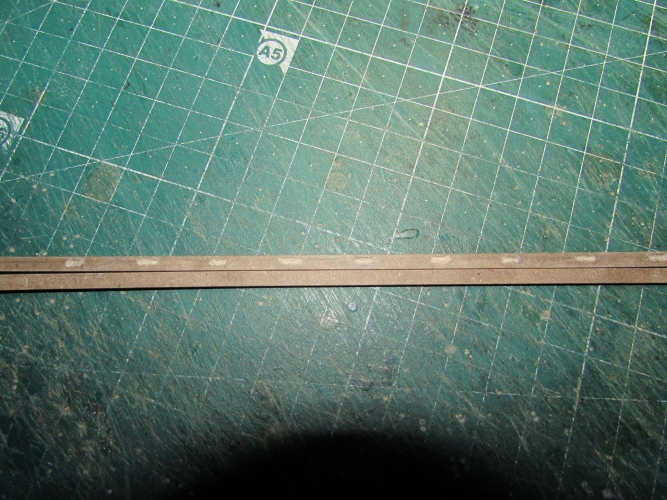

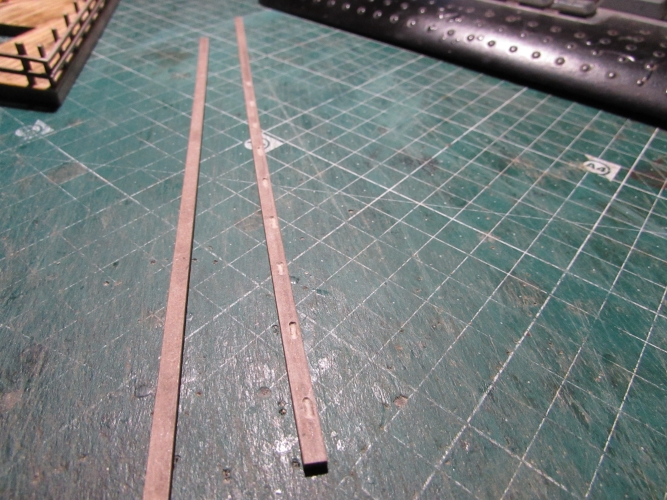

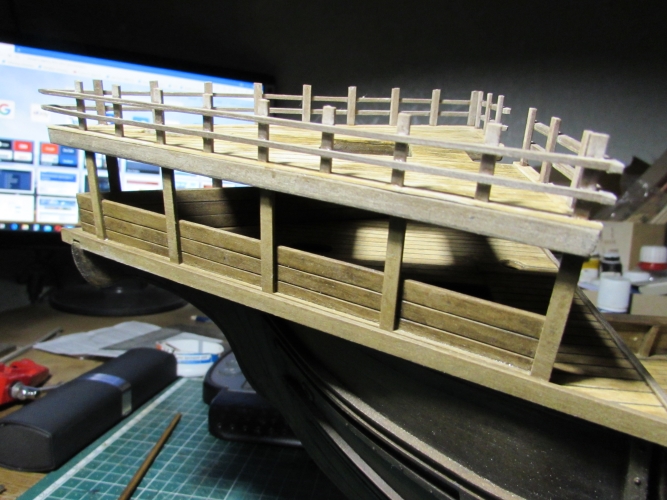

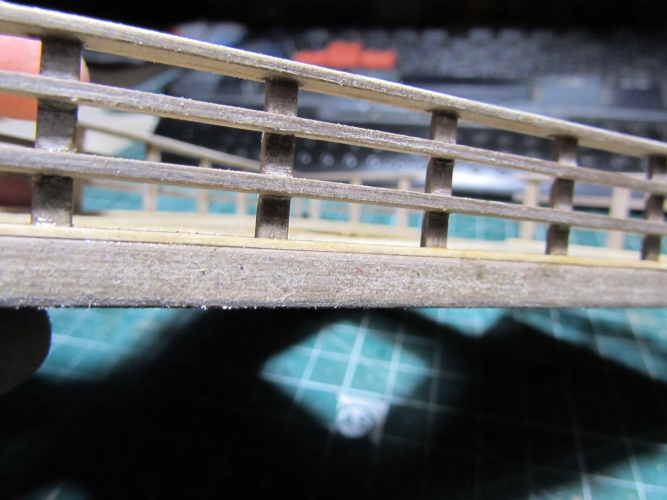

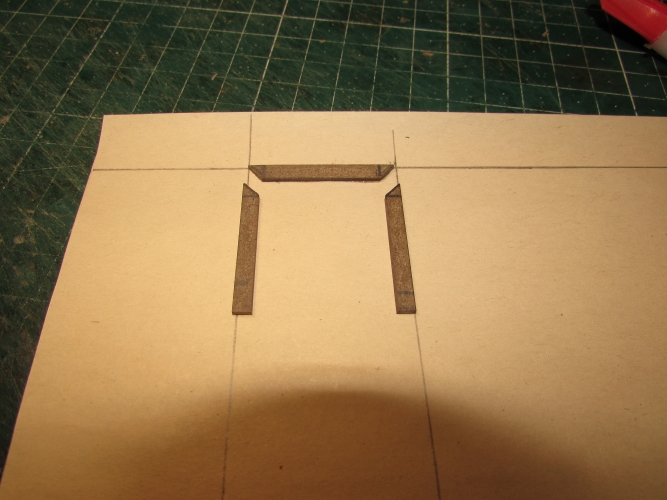

Установил верхнюю доску на ограждение.

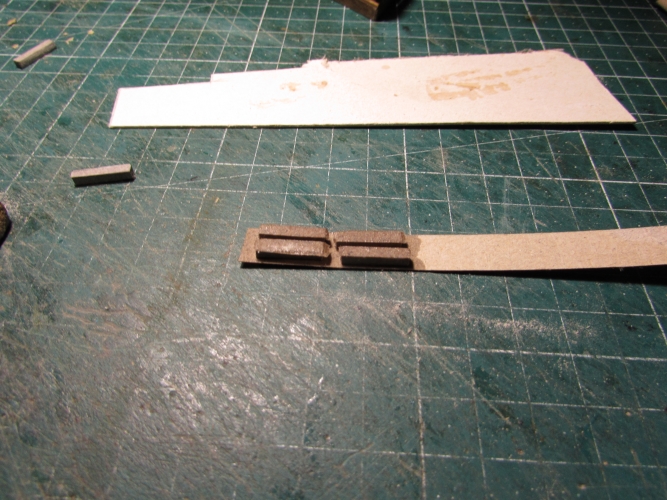

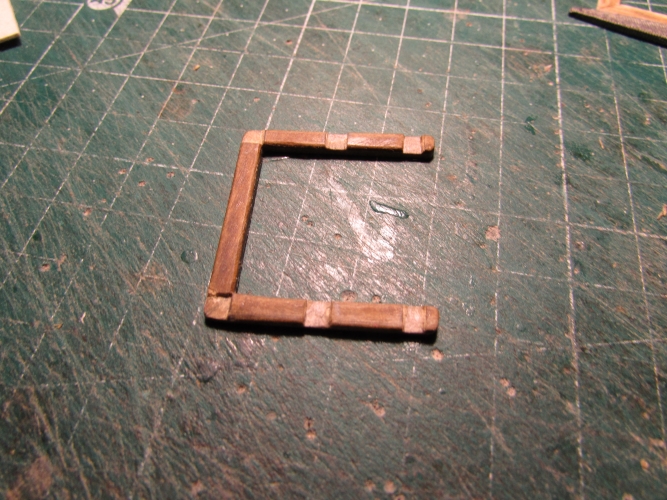

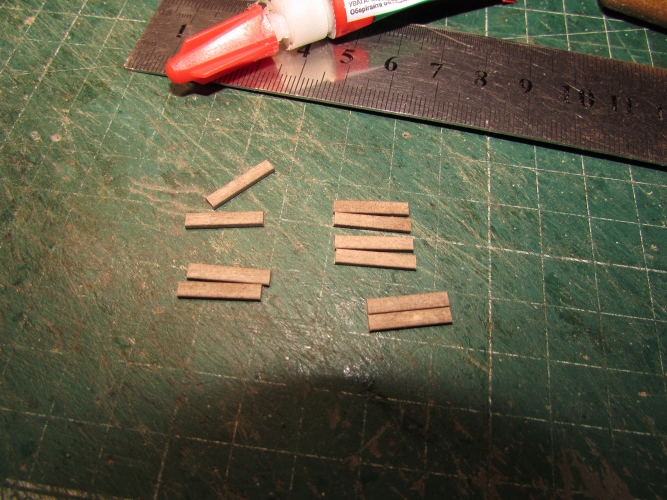

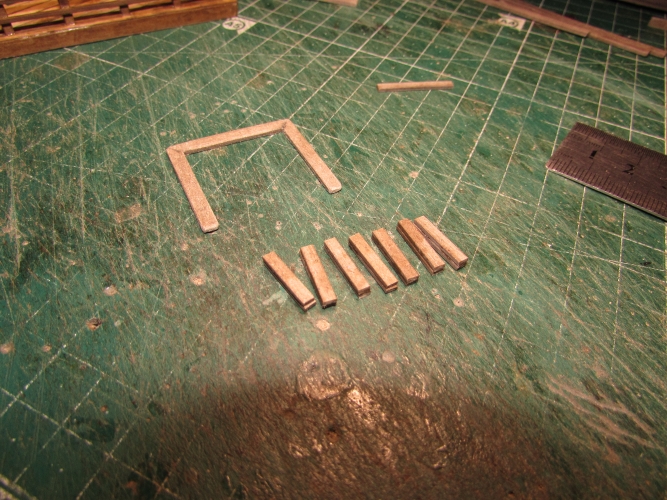

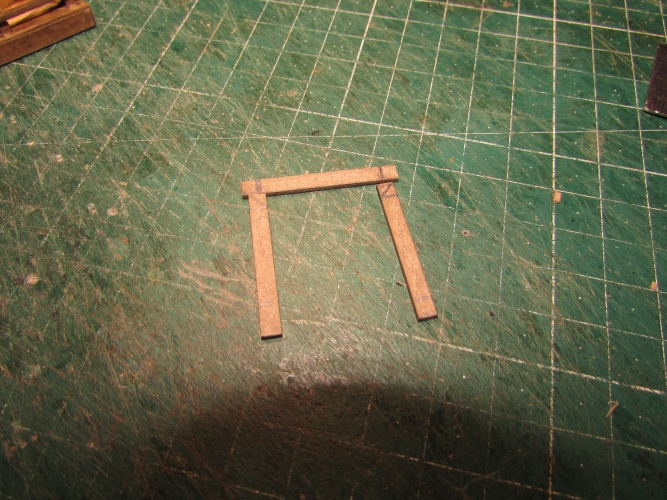

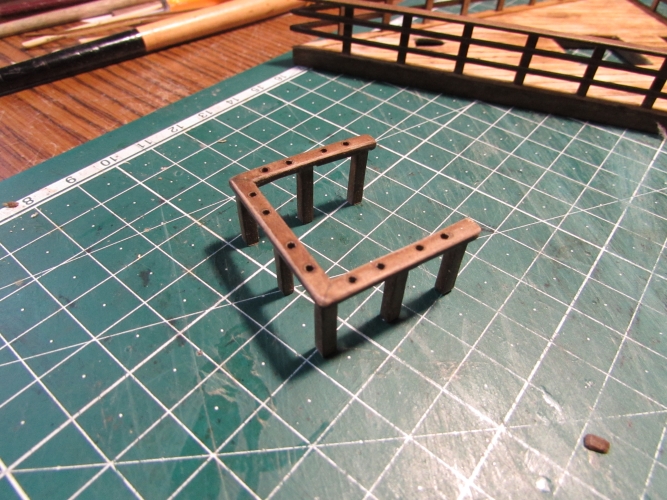

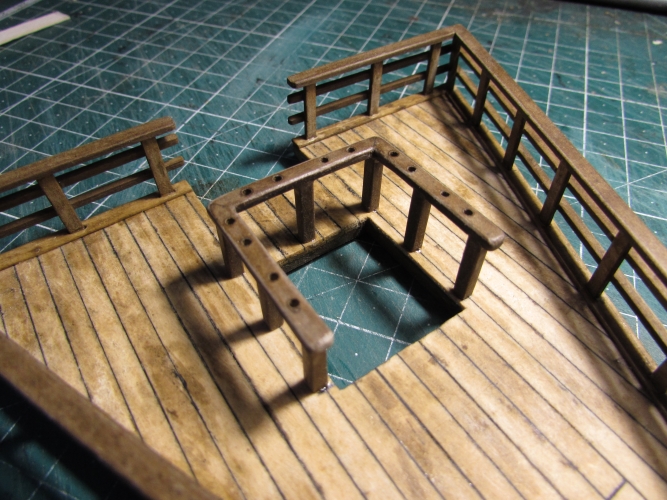

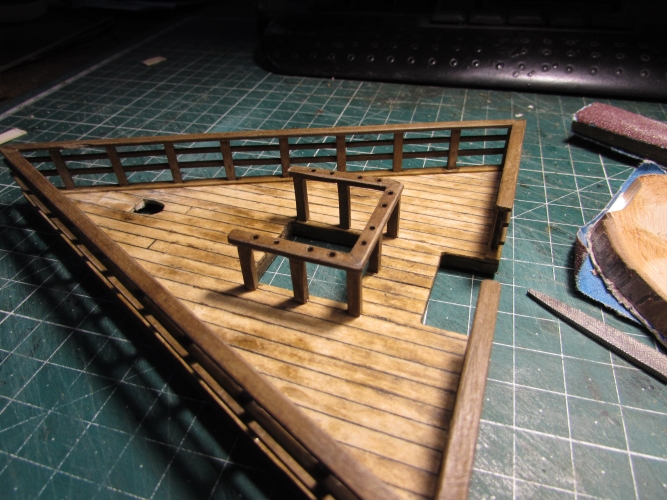

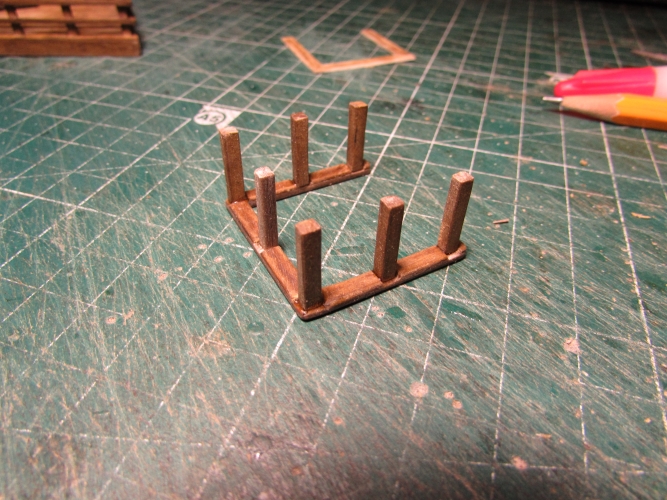

Собрал ограждение траппового люка.

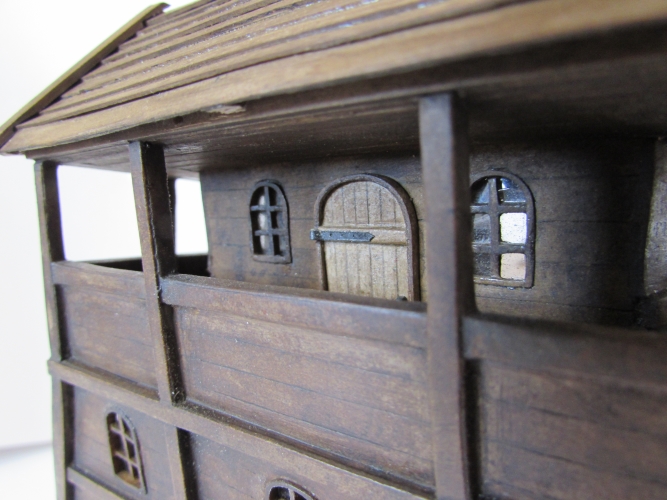

Покраска, полировка, и финальные фото:
Теперь юферсы и крышки портов, весной как застрял на них так и не доделал
@Игорь Тараканов написал:Могу подсказать, это 1502 год. "Сан-Мигель" - один из двадцати кораблей, входящих в эскадру второй экспедиции в Индию всем известного Васко да Гама. Экспедиция знаменита в мировой истории своей крайней жестокостью и безумным садизмом этого чокнутого душегуба.
Огромное спасибо за информацию, Отдельная благодарность за ссылку.
Теперь 2 варианта переделать то что имею или продолжить
@Антон Хотеев написал:Хотелось бы узнать поточнее дату постройки прототипа, 16 век - это слишком обобщенно....
Я даже примерное десятилетие указать к сожалению не могу, информации собрать не получилось никакой, все что есть это сканы кита от Мамоли. Предполагаю что начало 16 века.
@Александр (Alex80) написал:Приветствую Андрей. Тоже присоединяюсь с вопросом где дерево, а где бумага? Вроде киль и шпангоуты фанерные или так кажется?

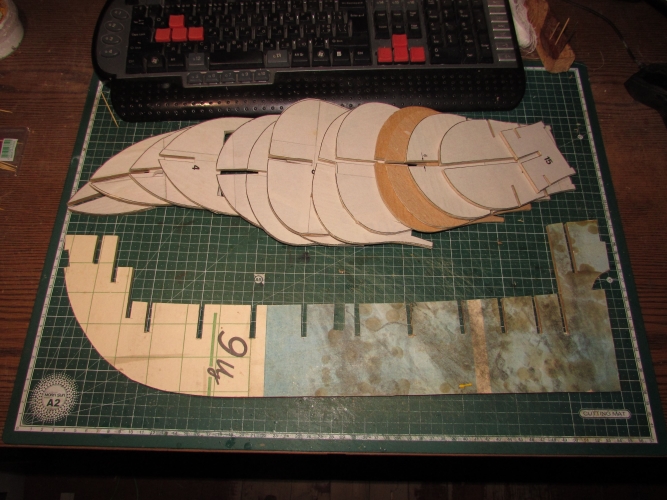

Все картон, киль и шпангоуты бутерброд из картона 5 мм толщиной.
Доброго времени суток. Всем спасибо за интерес к теме.
Санта у Юры великолепна, сам посматривал на нее когда свою собирал, а по поводу конструкции - у каждого своя Санта Мария .
Теперь по технологиям сборки.
Начну с материалов и клея какими пользуюсь.

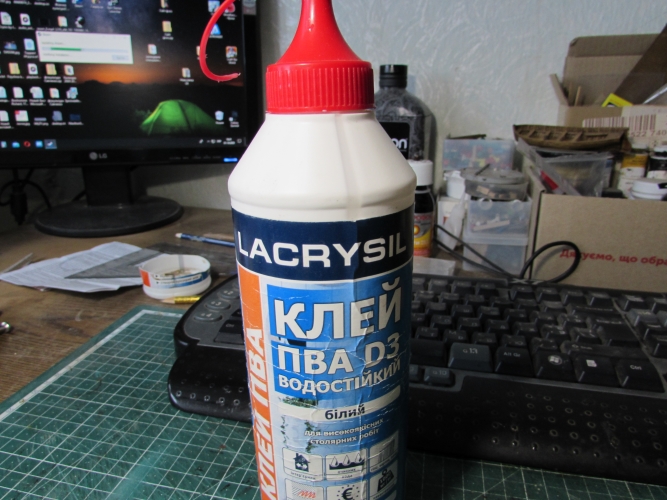

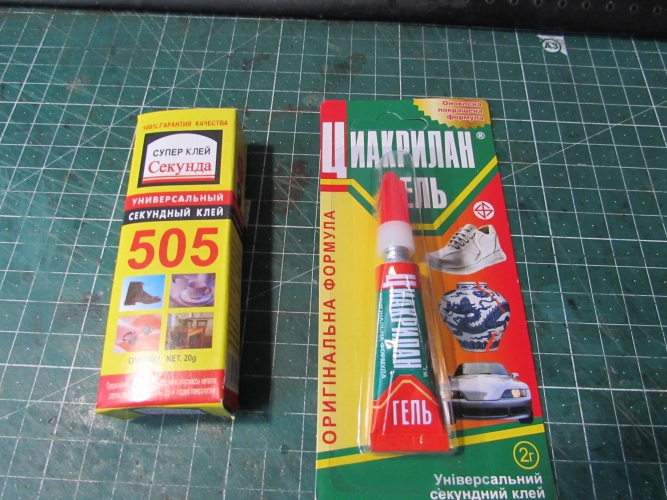

505 для пропитки , гель и ПВА для склеивания.

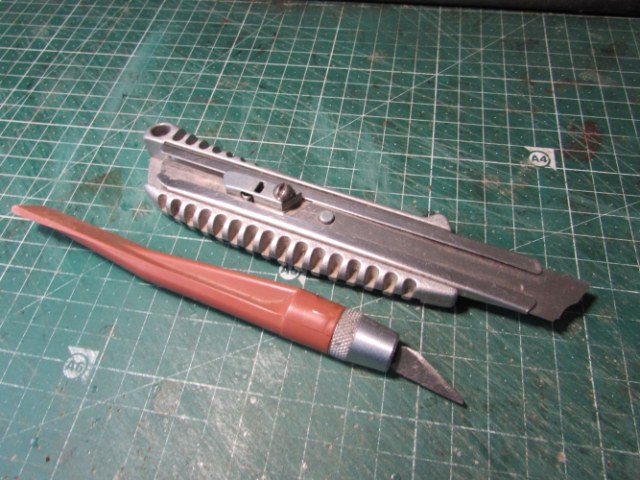

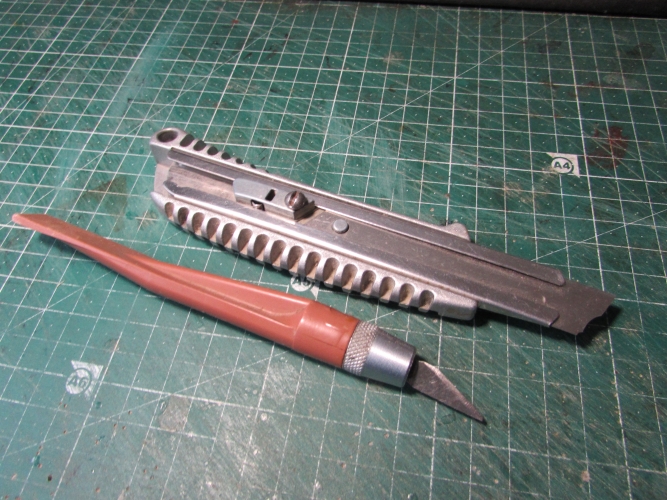

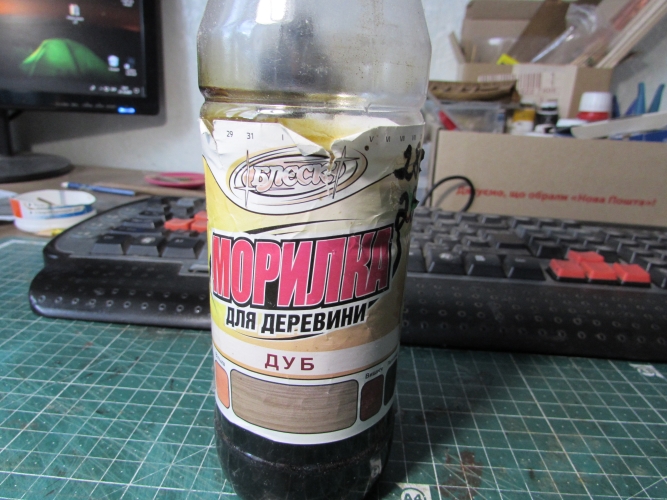

Морилка спиртовая и мой режущий инструмент. Ну и различный мини инструмент приобретенный на барахолке. (экономлю).
Теперь сама технология. На сегодня использую две, немного разнятся в последовательности поклейки и нанесении морилки.
Первый.

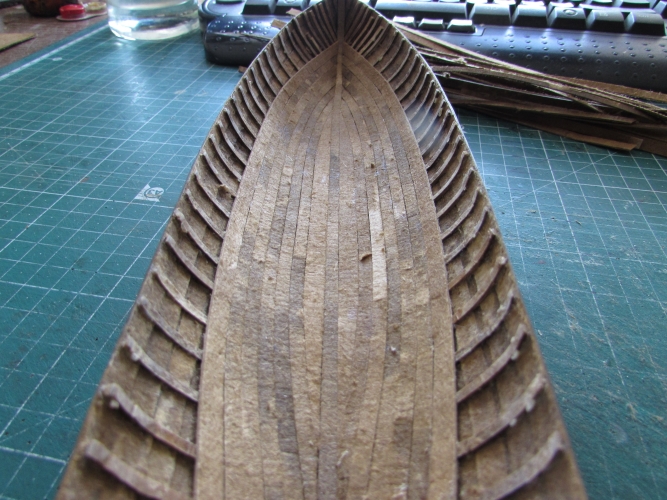

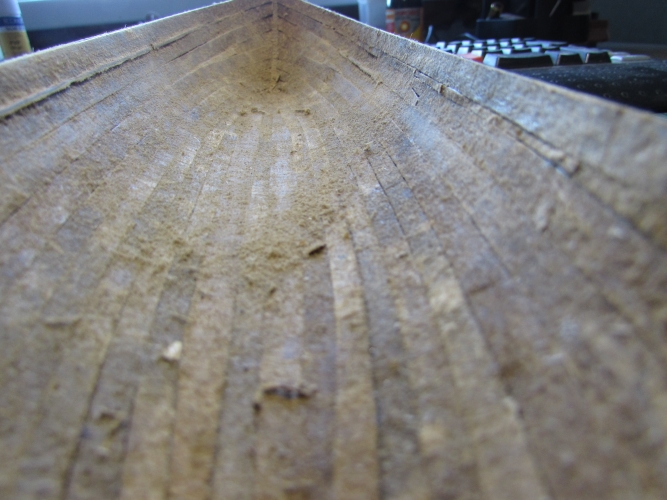

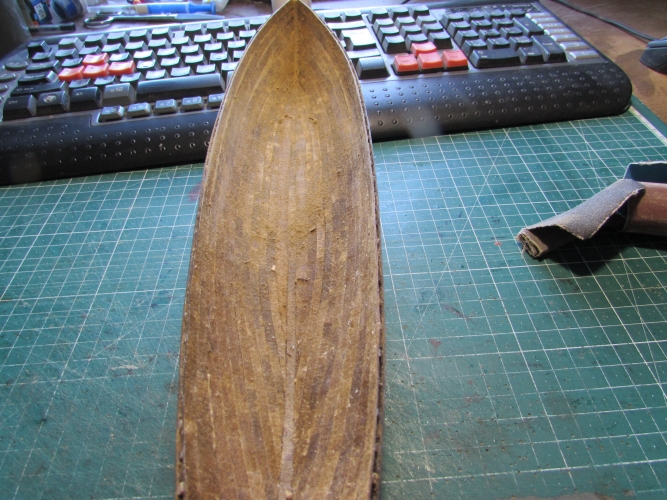

Применяю для корпуса. Не обработанные полоски картона клею по разметке, после чего крашу морилкой, пропитываю циакрилатом 505 и шлифую наждачкой ( покраску, пропитку, шлифовку повторяю до нужного эффекта). Ну и фото как это фыглядит.
На последнем фото Мигуэль до покраски, а по этапность показал на другой своей модели.
Второй способ.

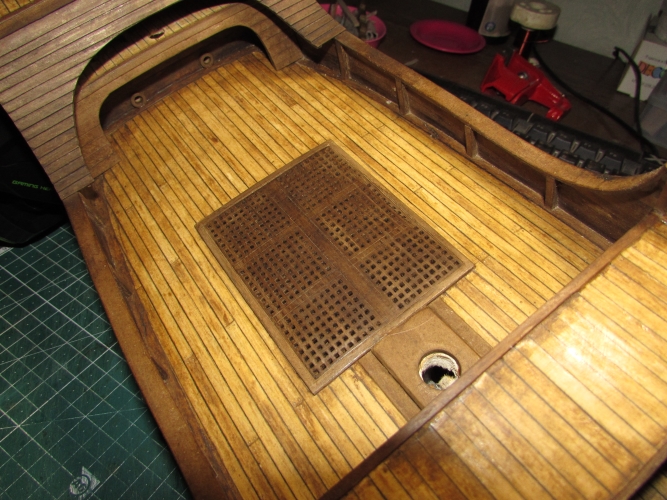

Использую на палубе и шлюпку собрал также, на следующей работе и корпус буду делать также.

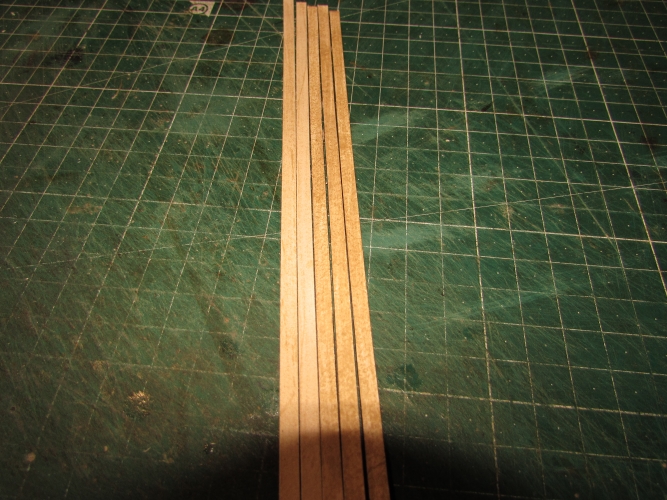

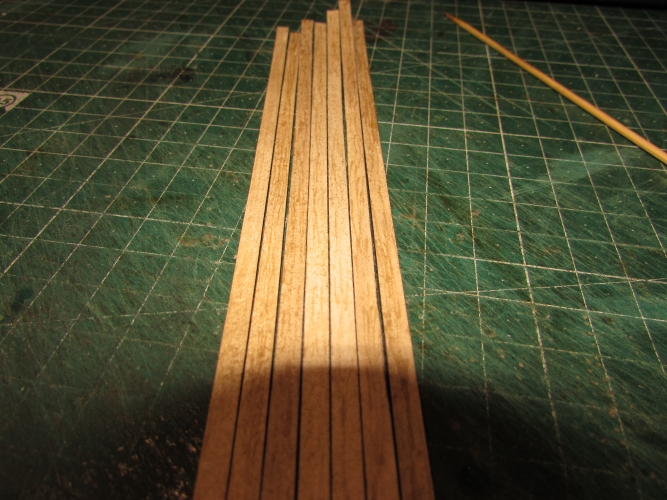

Суть способа в покраске картона сразу и потом нарезание нужных деталей и пропитке и шлифовке до поклейки на место .

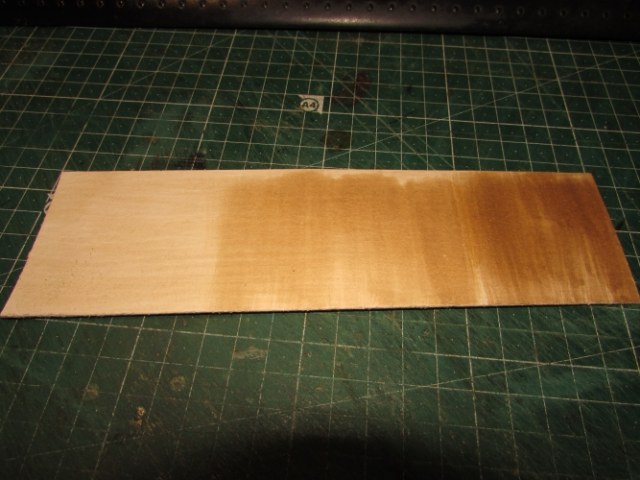

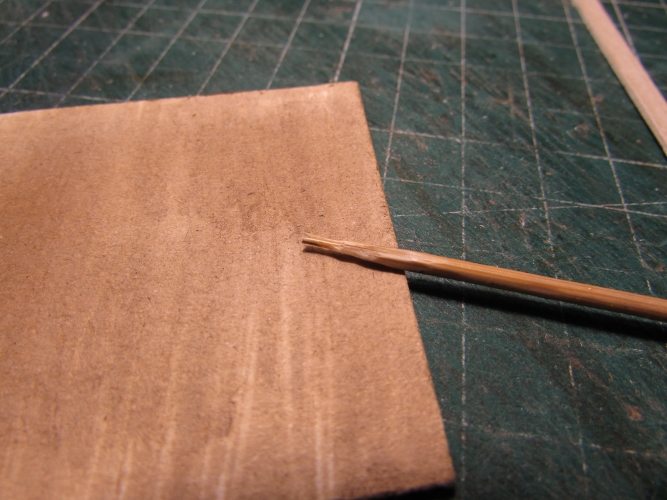

Крашу деталь неравномерно, после нарезания получаются доски разного оттенка, потом тонкой щепой наношу морилку тонкими полосками имитируя текстуру дерева, ну и финал пропитка и шлифовка.
Ну вот как то так .
Если есть вопросы, с радостью отвечу.
Нус продолжим.

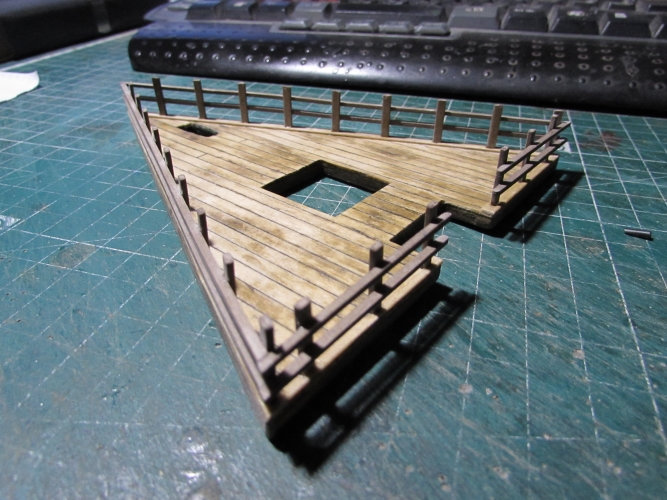

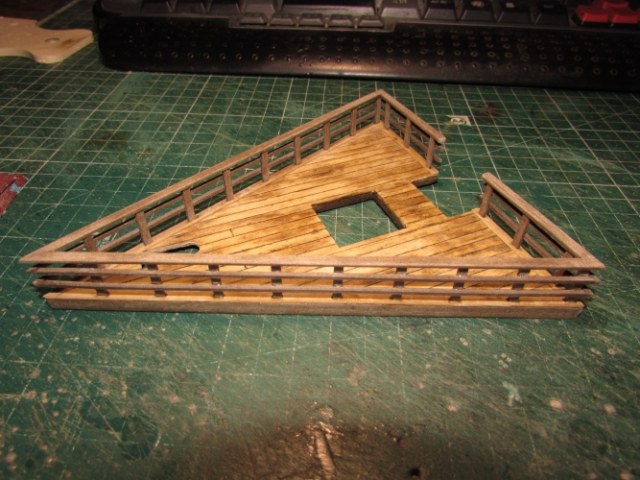

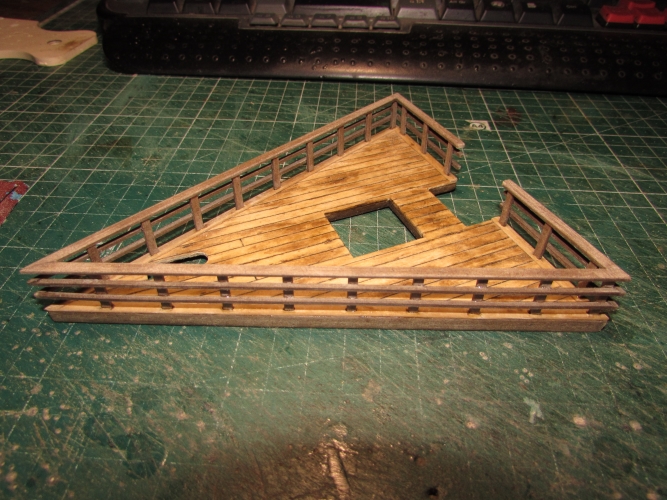

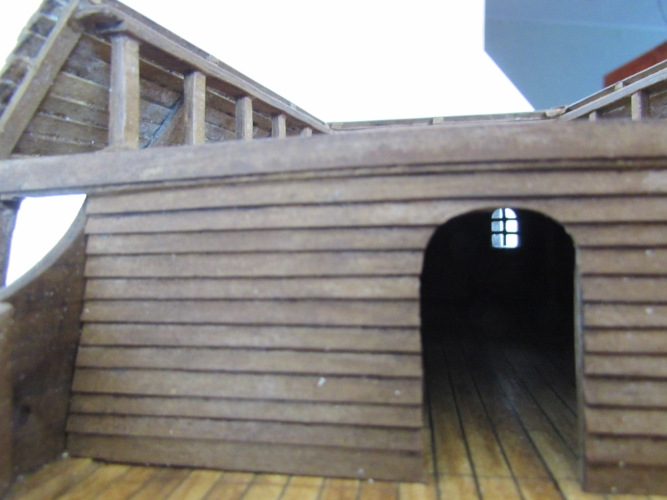

Надстройка полубака (если в терминах не запутался )
Пока все насухо.

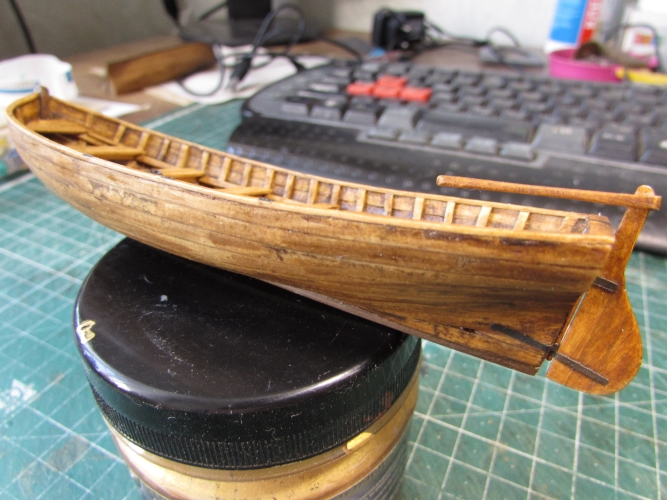

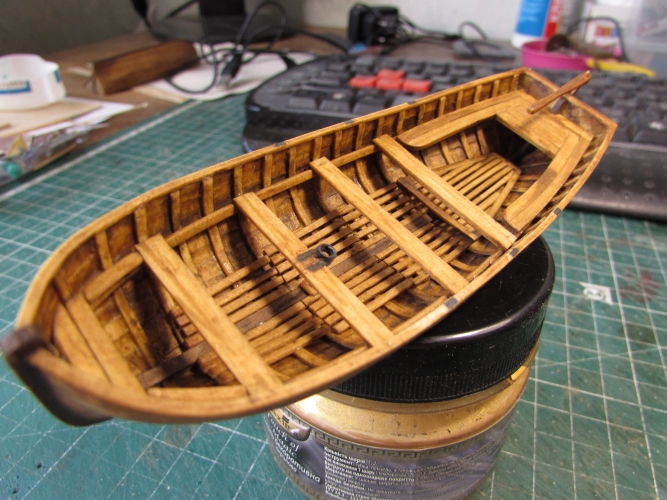

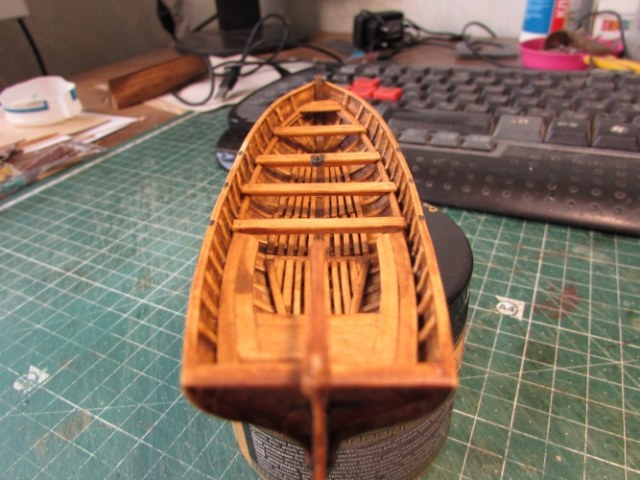

Собрал шлюпку.

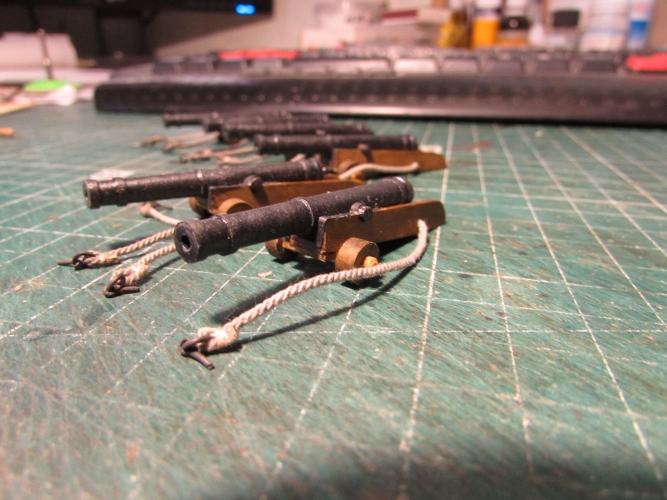

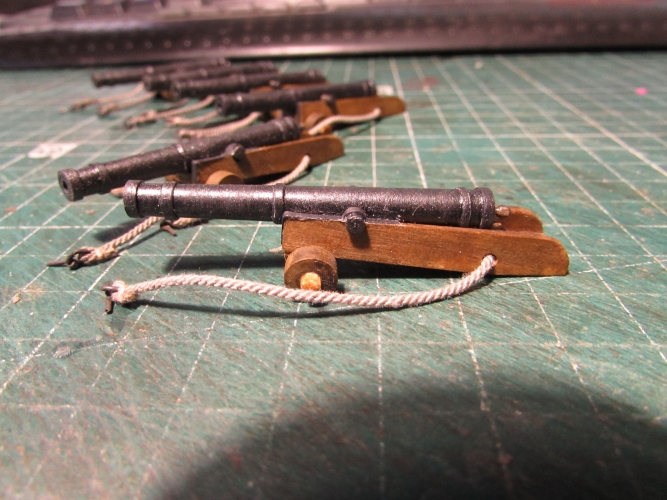

И основной калибр.
Пока все, работаю над носовыми надстройками.

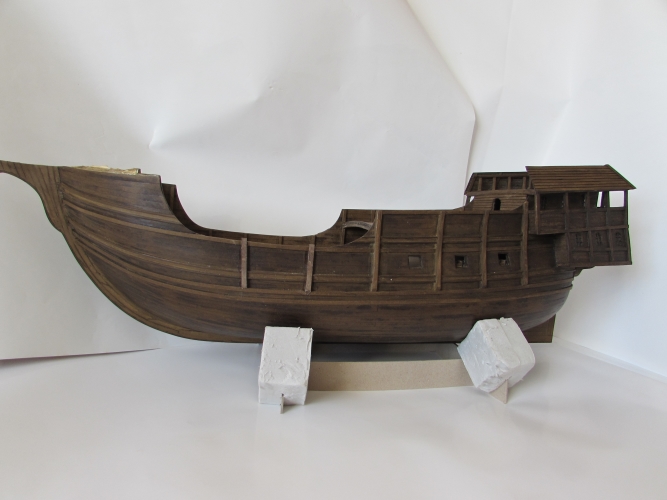

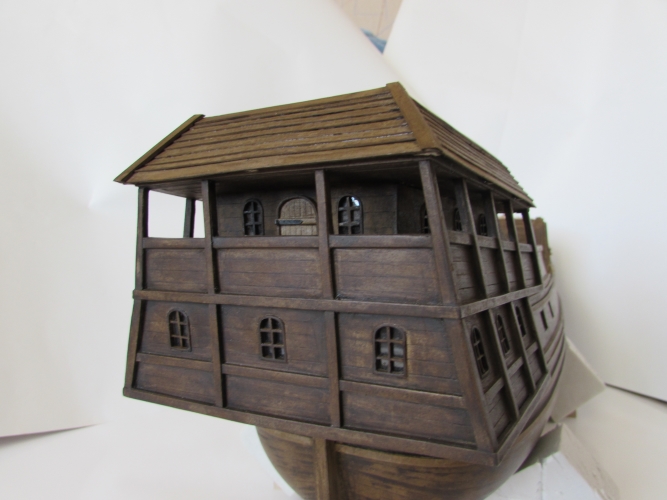

Дальше бархоуты, палубы и кормовая надстройка. После всех работ парусник приобрел вот такой вид.

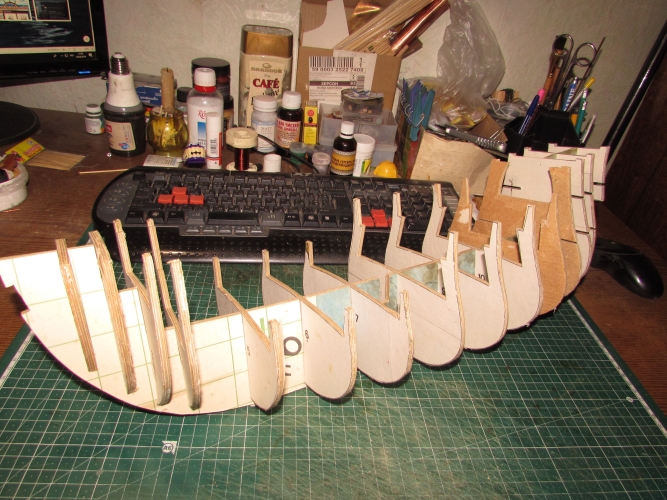

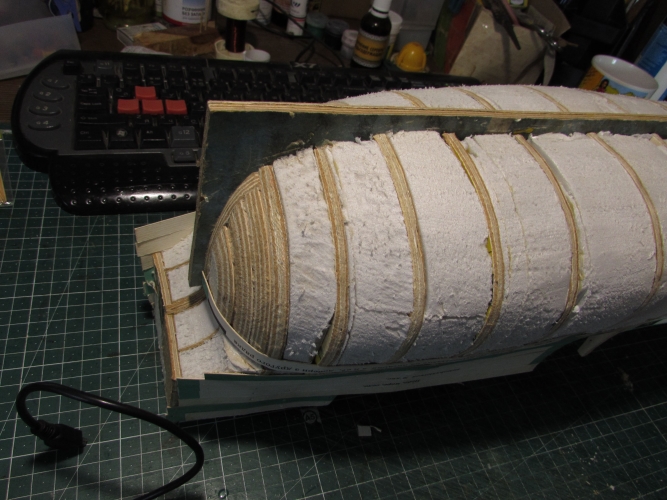

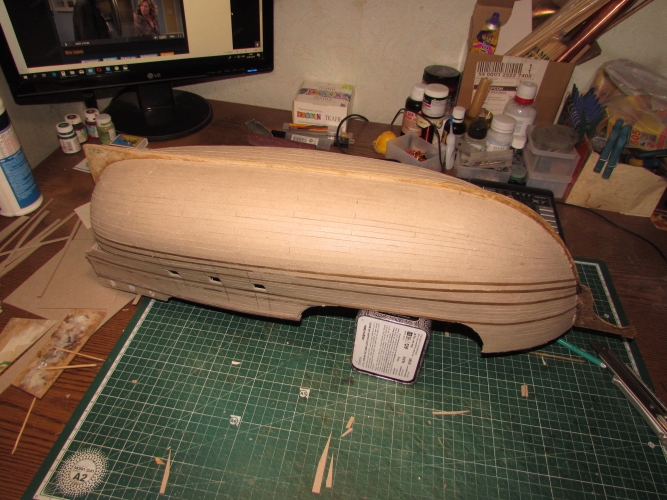

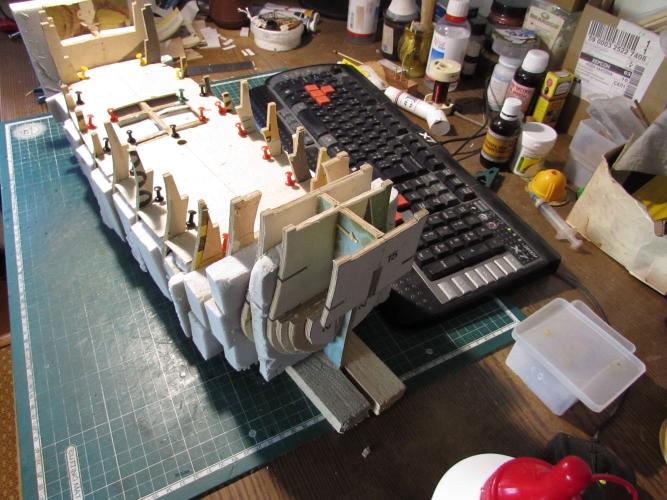

И так начиналось все стандартно.

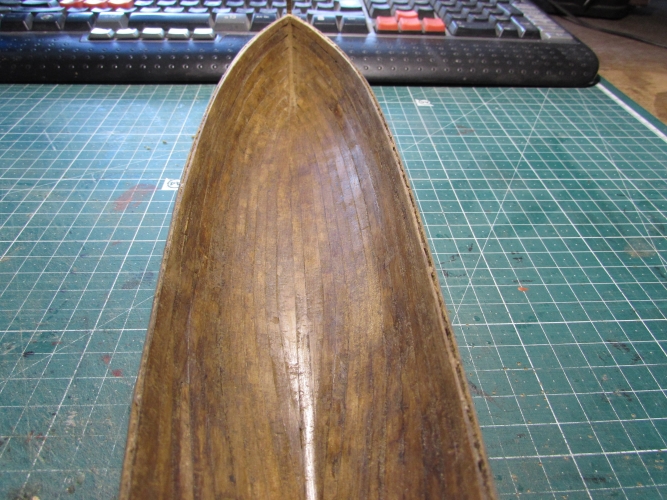

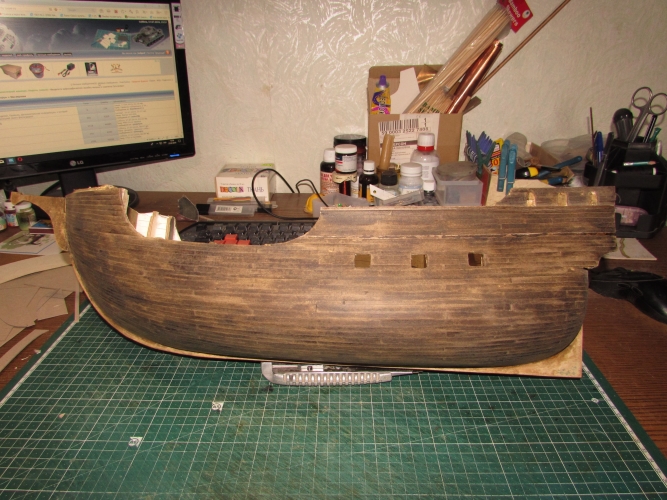

Корпус обработан морилкой дуб, пропитан цыанакрилатом.
Доброго времени суток.
После непродолжительного взвешивания всех за и против, преодоления лени, решился здесь вести постройку.
Коротко о прототипе.
Сао Мигуэль (Sao Miguel) океанская каракка XVI века - вооруженный португальский торговый корабль, представляет собой переходный тип между средневековым купеческим судном и галеоном.

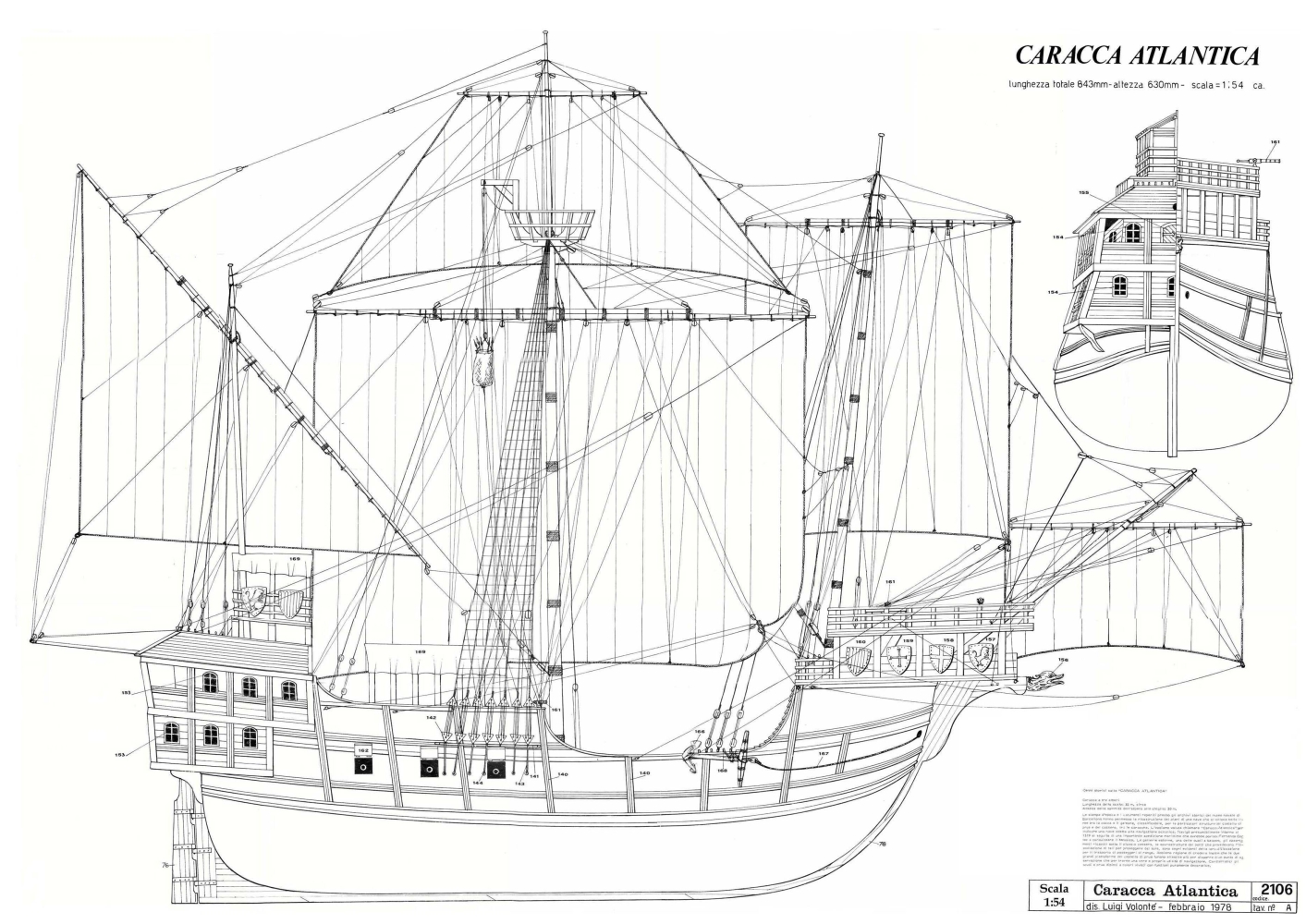

Информации крайне мало, честно говоря кроме схем кита Mamoli ничего не нарыл.
Сборка начиналась на другом сайте, чтобы ничего не нарушить ссылку давать не буду. С самого начала освещать постройку неохота остановлюсь только на основных моментах.
P.S. Совсем забыл написать, в постройке максимально используется картон и бумага.
