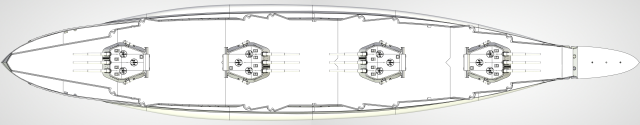

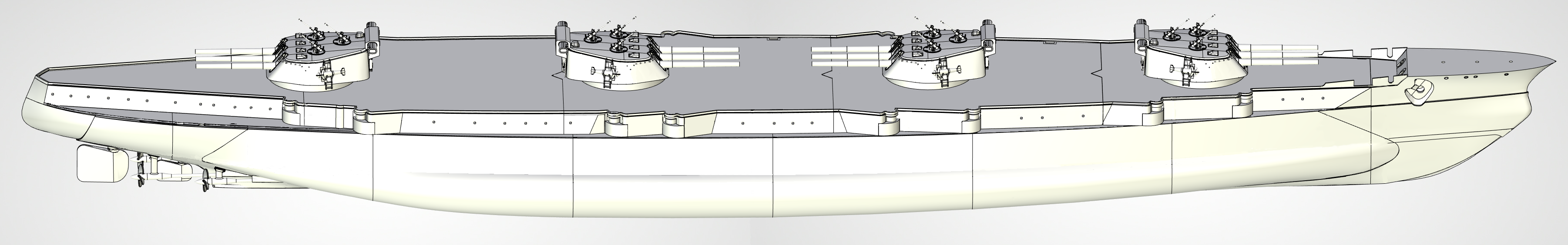

Версия 2.0

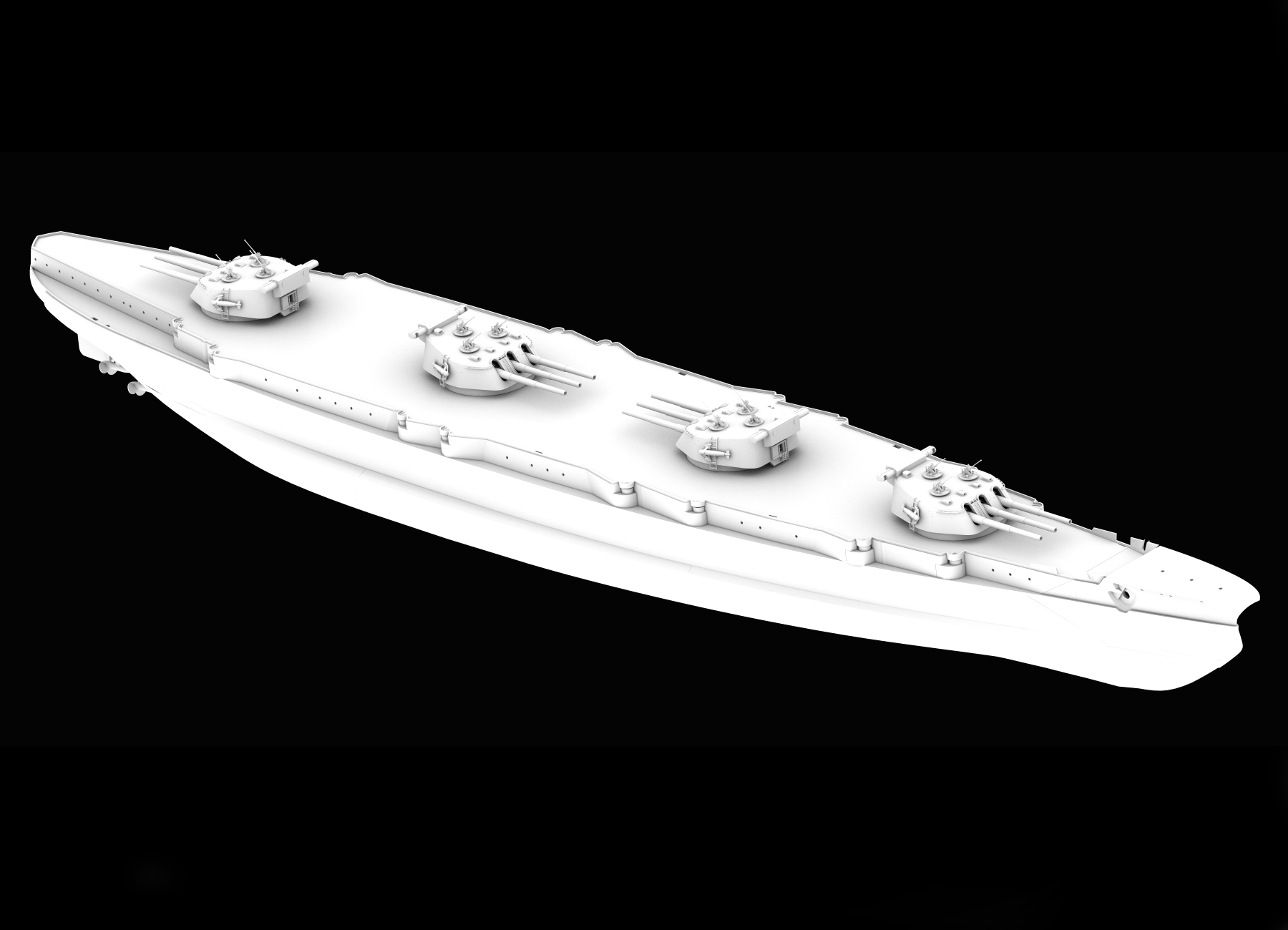

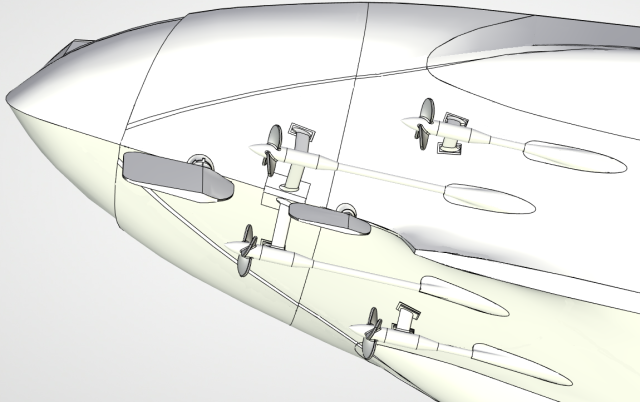

Корпус стал прочнее, уточнены размер и расположение иллюминаторов.
Сделаны рули, винты.
Сборочная инструкция: http://parus3d.ru/instruction/Sevastopol-instruction_v2-0.pdf

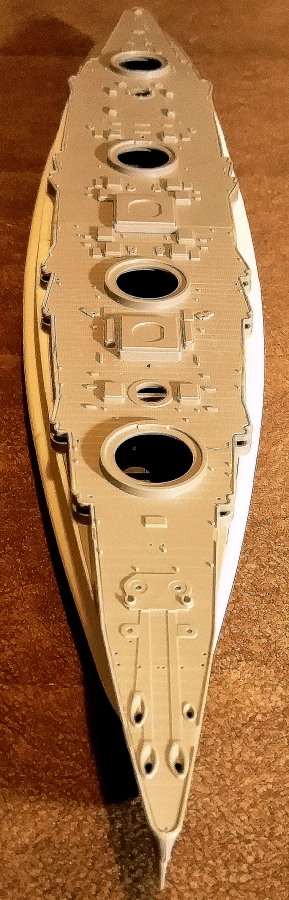

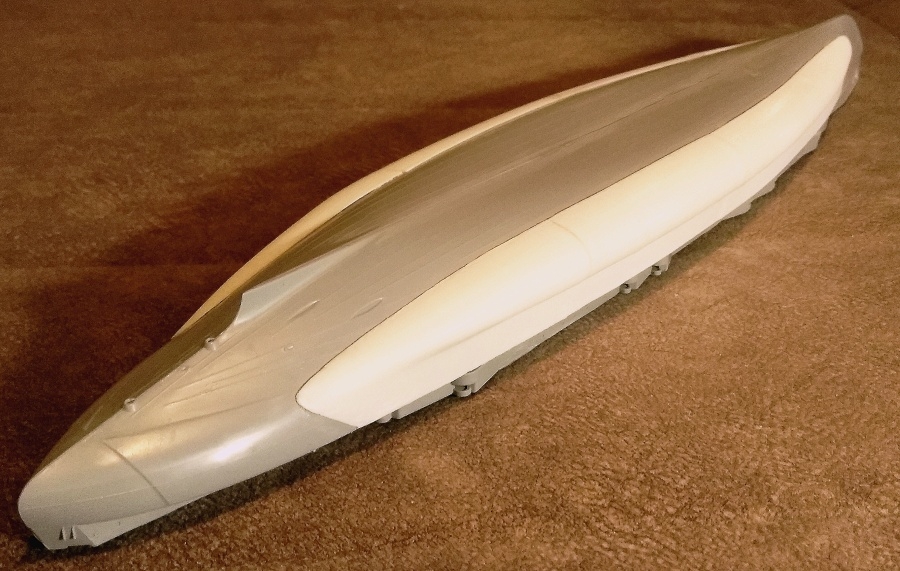

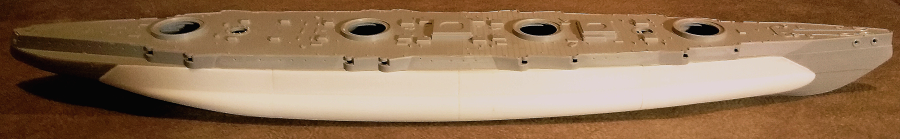

Сделаны були (блистеры), дополнения в 1:350 к модели "Звезды":
Если правильно понимаю, это про FDM-принтер?
Да.
Eще есть несколько нюансов, с накоплением ошибки:
1) После печати, обработки и нанесения слоя клея длина секций увеличивается примерно на 1 мм, что на длинных корпусах
дает общее удлинение всего корпуса примерно на 10 мм, а это может быть критично для точной установки верхних
деталей.
Для исправления этого каждую секцию (если она печатается вертикально) по оси Z следует масштабировать примерно на 0.99.
2) Небольшая непараллельность осей принтера может привести к общему незапланированному изгибу корпуса,
поэтому каждая вторую секцию по оcи Z в поворачивают на 180 градусов.
Мы могли бы порекомендовать Вам поступить с корпусом так же, как и мы с нашей моделью линкора "Севастополь".
Это в м 1:200 получилось 92 см длиной, корпус достаточно большой.

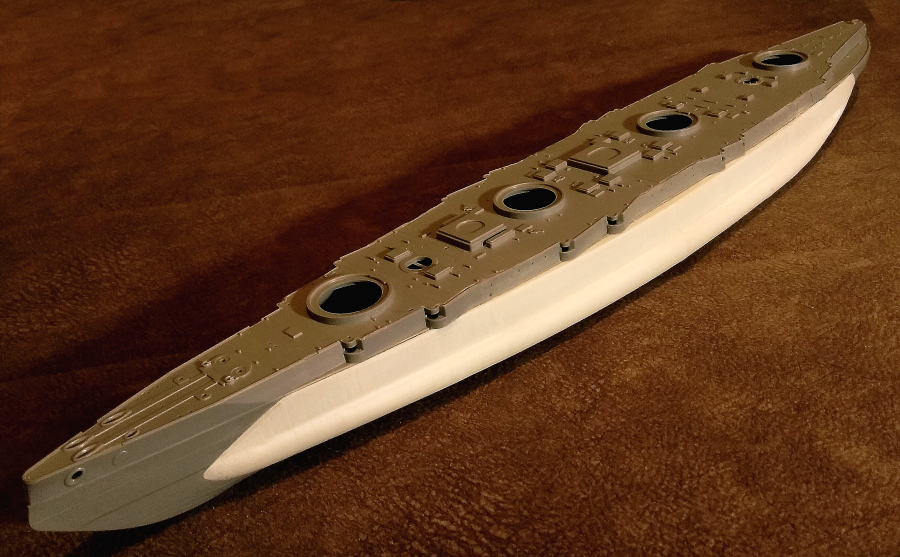

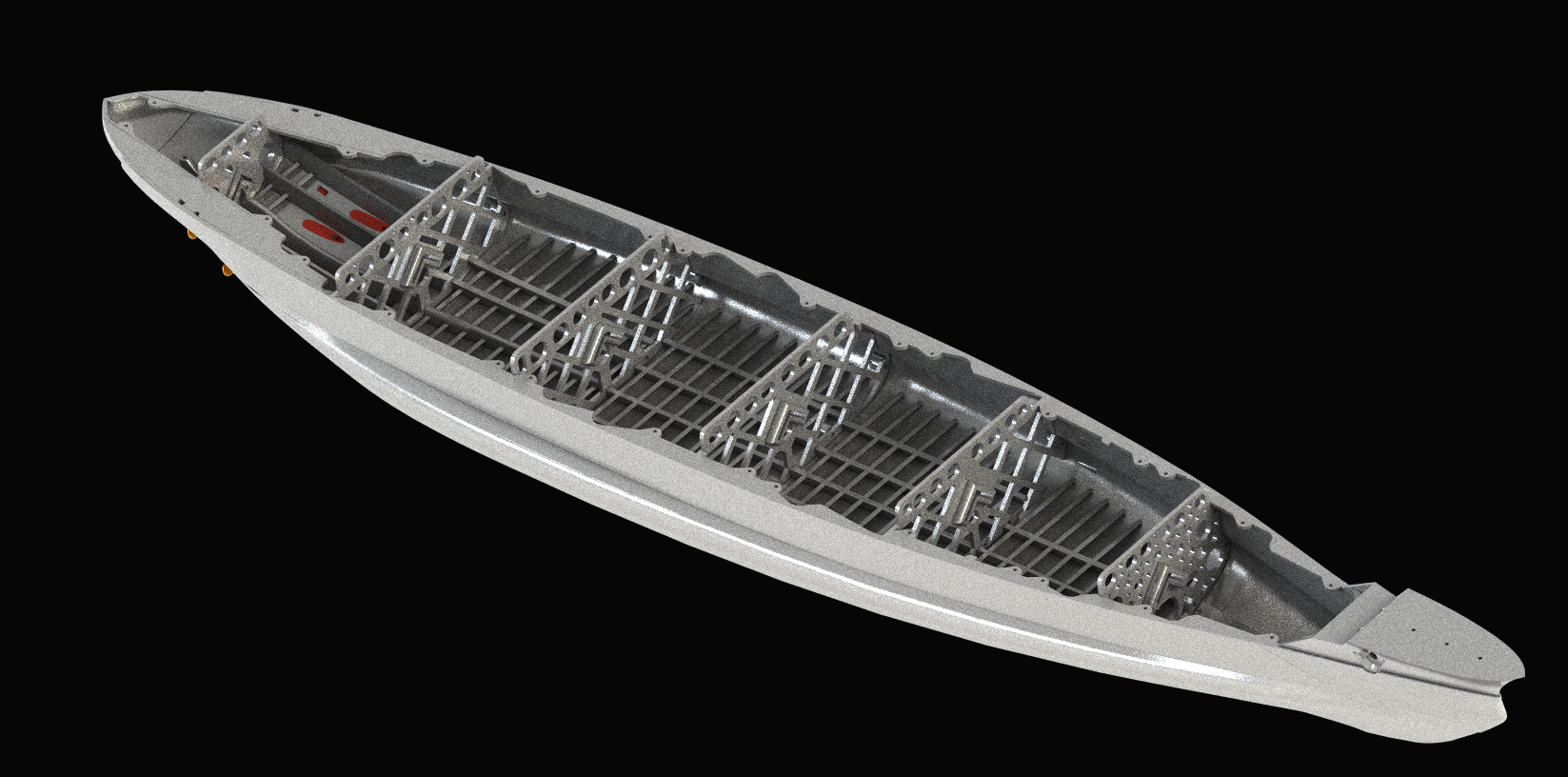

Для FDM-печати корпус разбит на 8 секций в среднем по 12 см длиной, толщина борта -2 мм, и, поскольку дно сравнительно плоское,
добавлены наклонные шпангоуты, без них получаются послепечатные температурные деформации - секции
выгибает снизу.
Такая же проблема возникает и при фотополимерной печати - деформации, но имеющие не температурный характер,
различная толщина фрагментов деталей по разным направлениям при полимеризации ведет, если детали относительно большие.
Это следует учитывать, проектировщик должен быть и технологом.
А может быть, для FDM-печати сделаете корпус?
Спасибо!
Модель служила отработке приемов конструирования.
Например - толщина борта всего 1.2 мм, но за счет наклонных шпангоутов высотой 5 мм и толщиной 1.5 мм
удалось получить и сравнительно малый вес корпуса и его достаточную прочность.
Модель можно сделать плавающей, у конструкции есть такой потенциал.
Спасибо!
Разработка модели закончена, осталось написать сборочную инструкцию.
Корпус пришлось почти полностью переделать, изменить концепцию, заново перепечатать.
Теперь остались на проектирование только фотополимерные части.
Cфотографируйте, пожалуйста, то, что имеется, чтобы было ясно, о чем идет речь.
Медленно, потому что в свободное от основной работы время.
К 1:200 скорее всего, потребуется адаптация.
