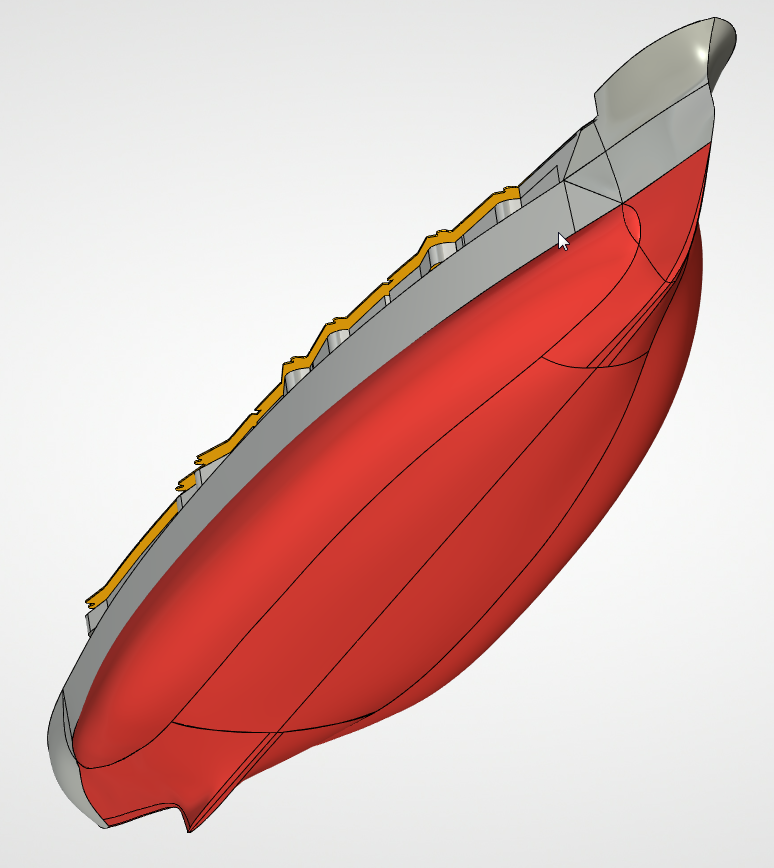

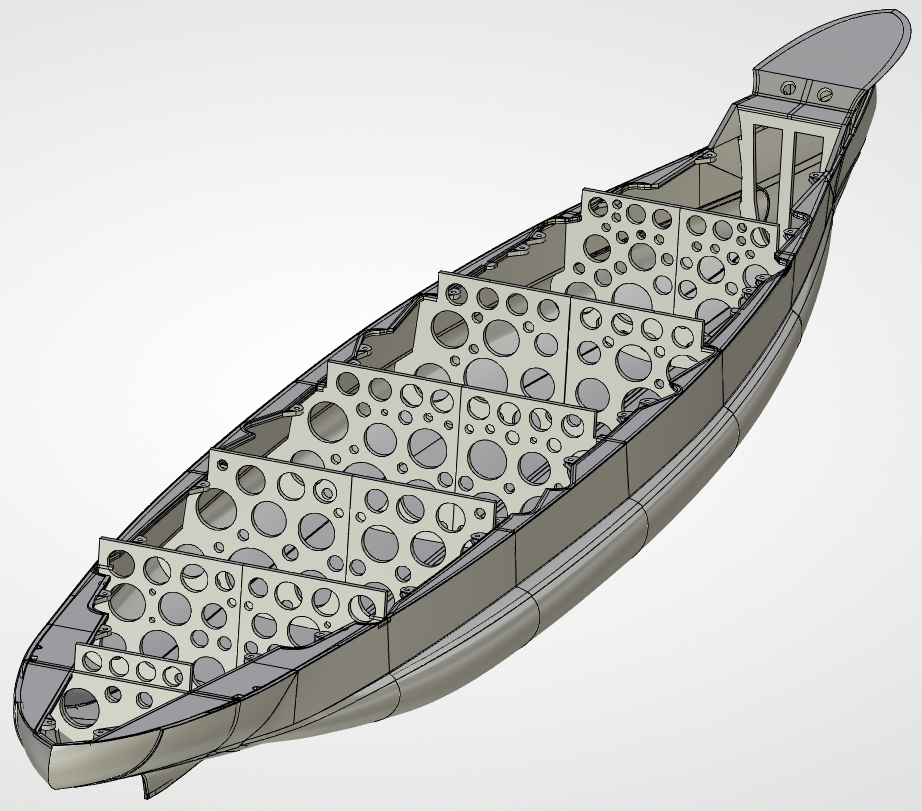

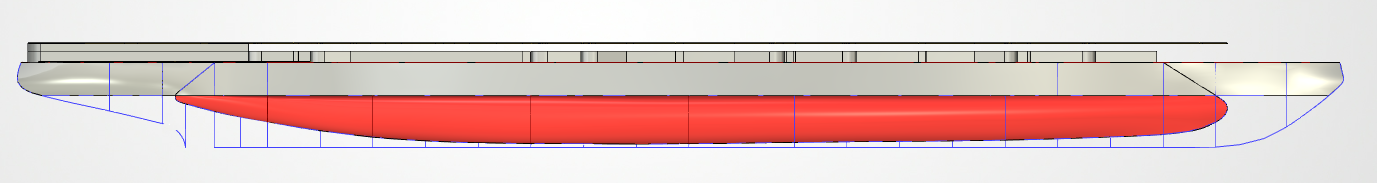

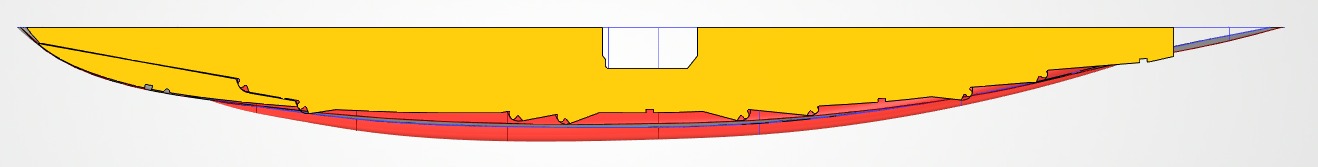

Масштаб 1:200 .
Корпус должен быть совместим c деталями набора DeAgostini.

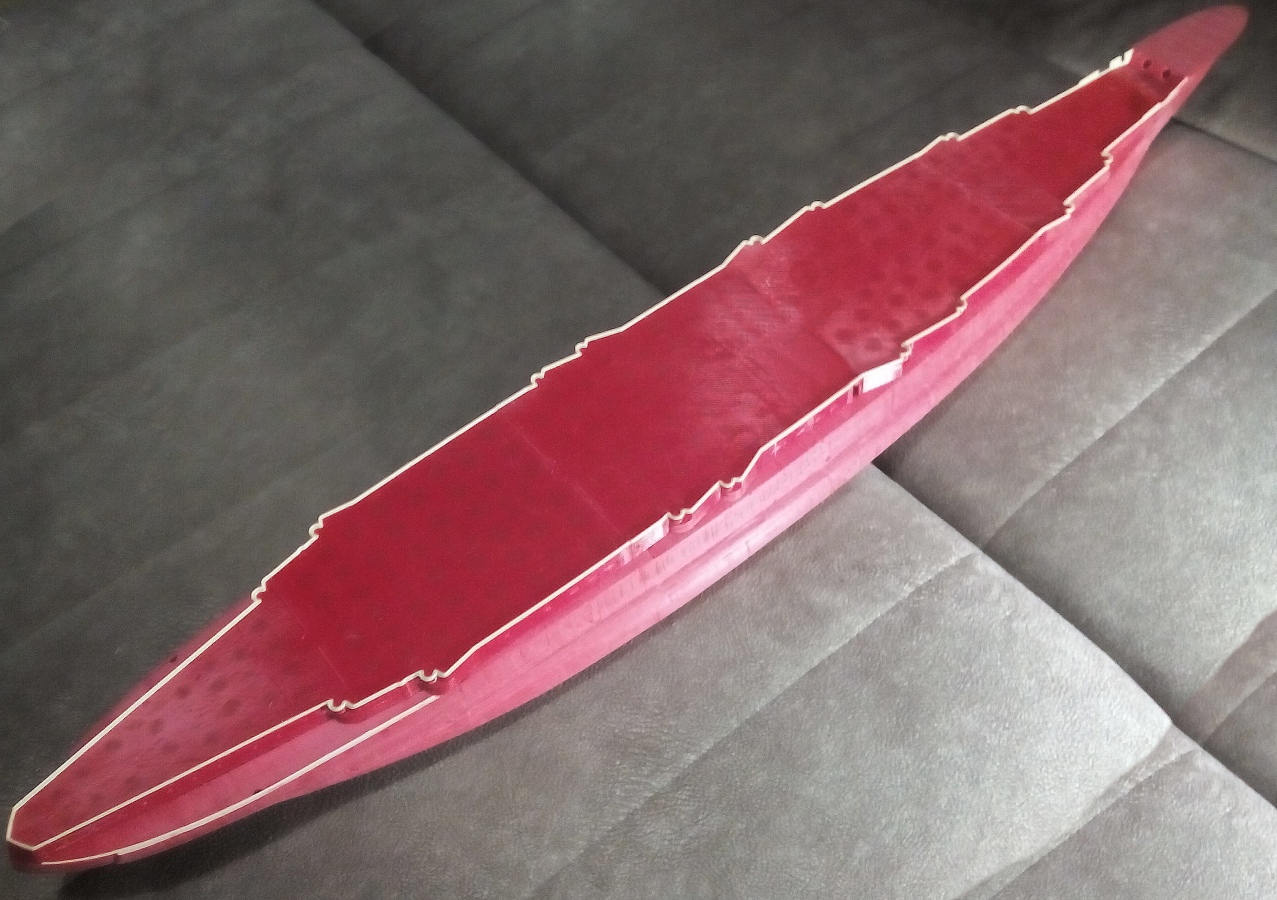

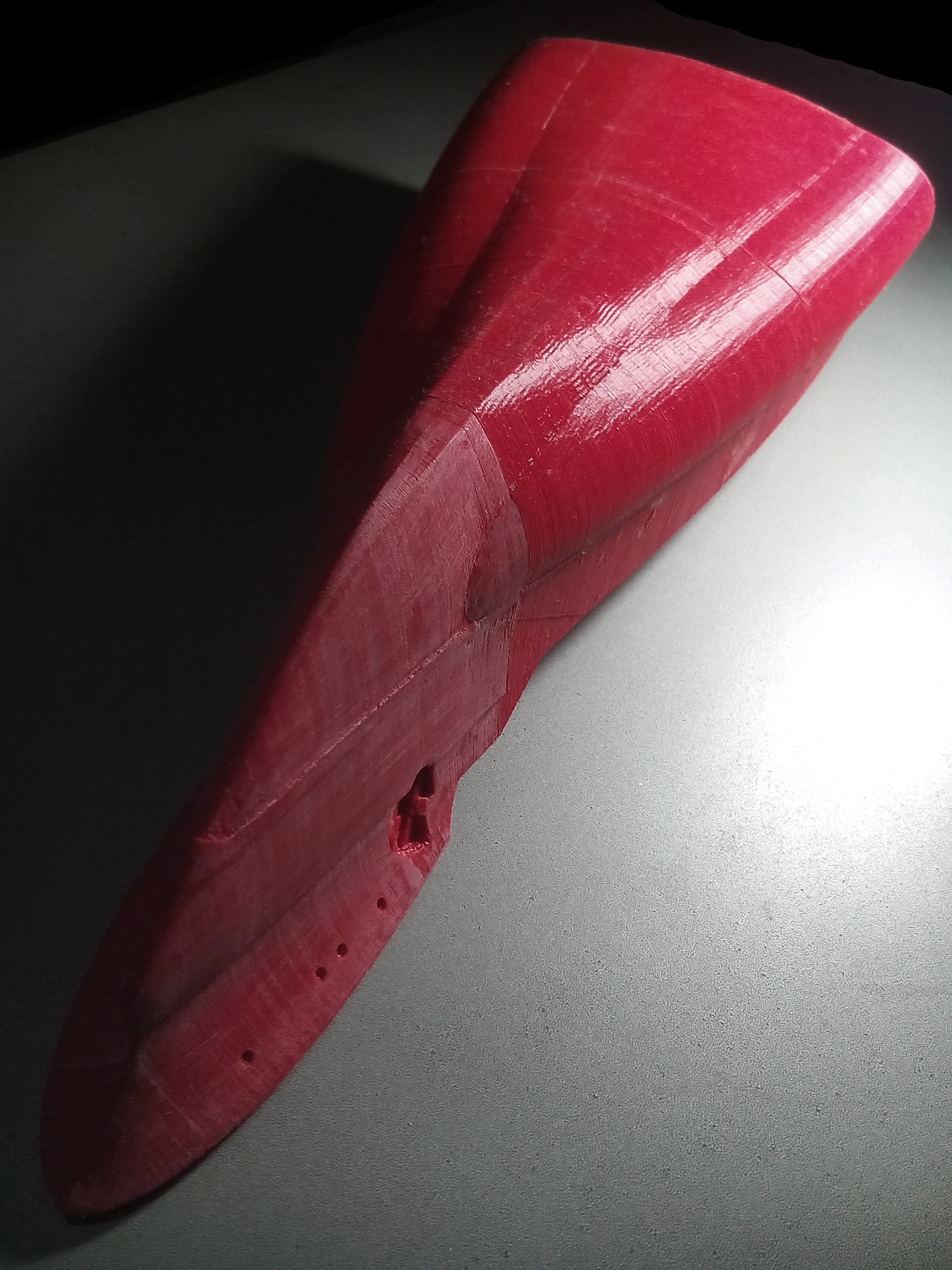

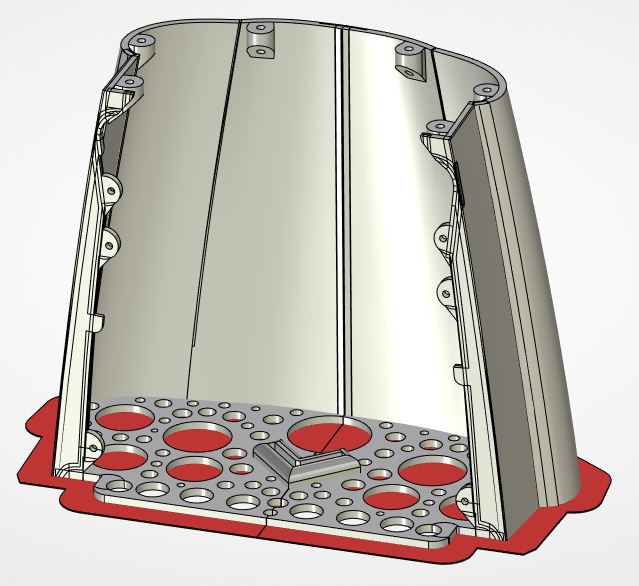

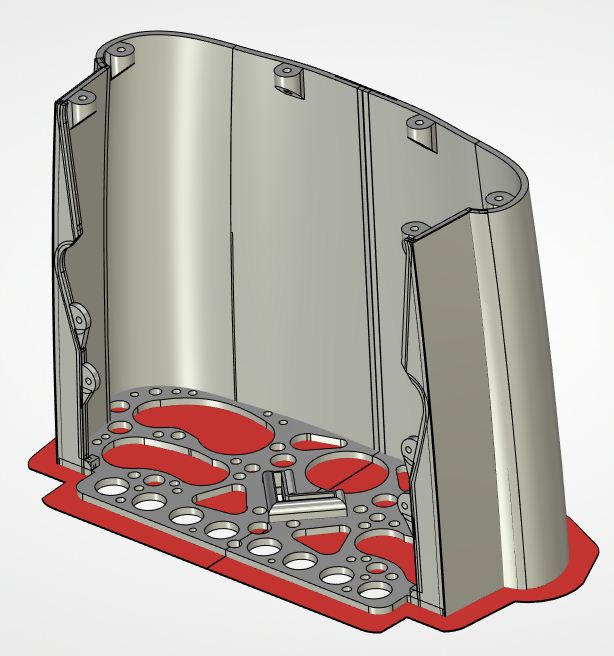

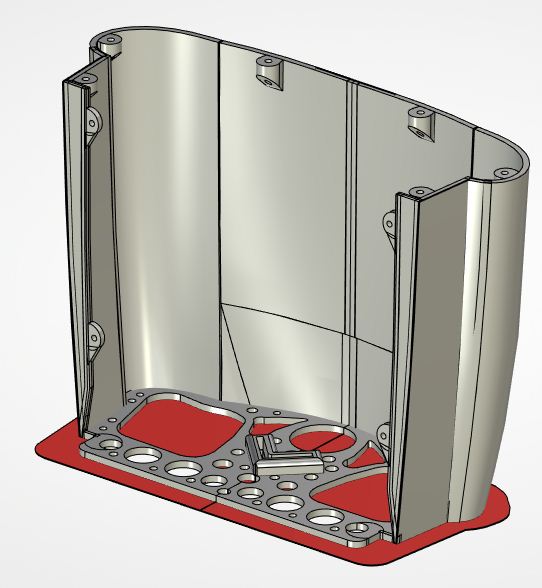

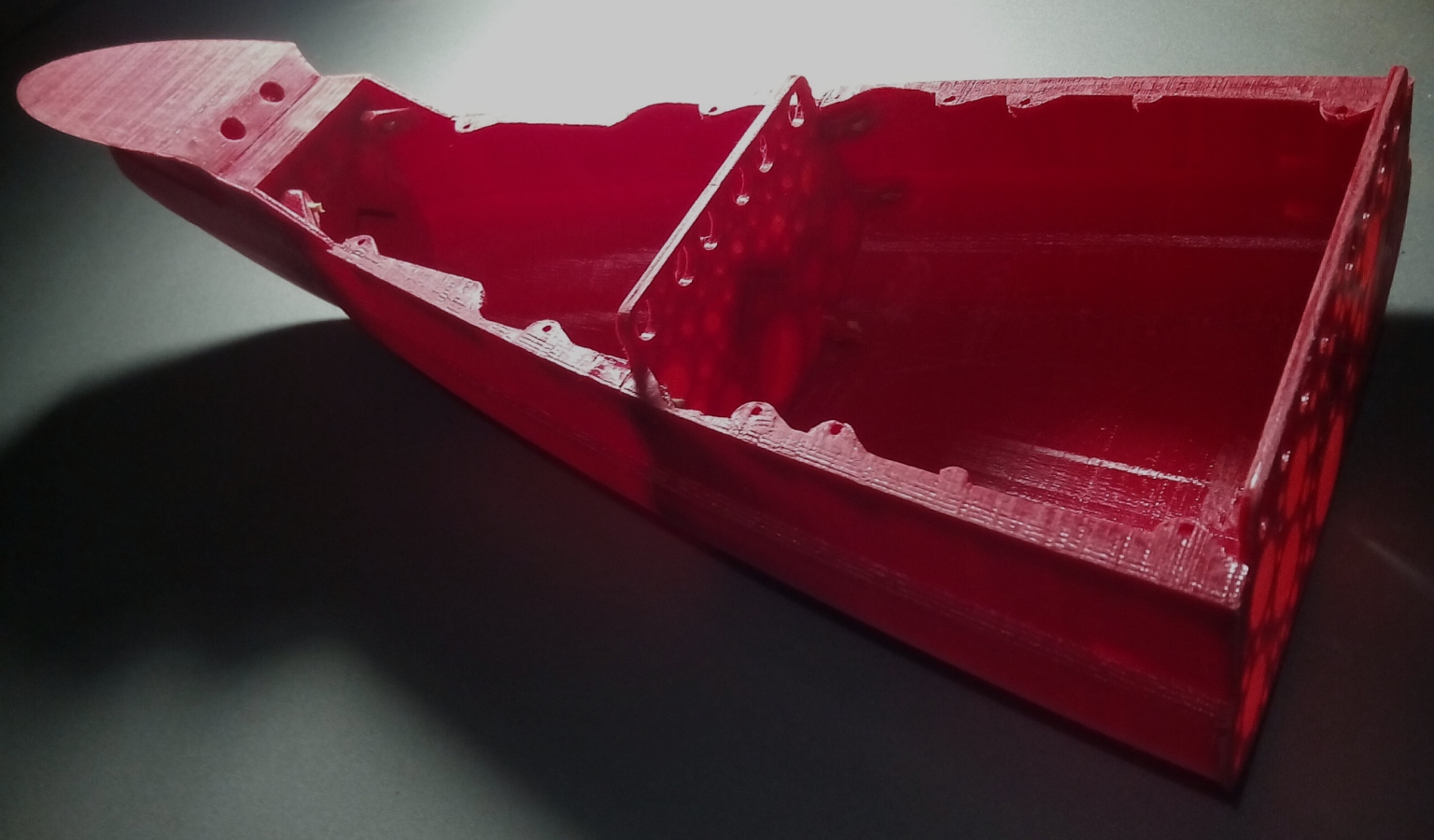

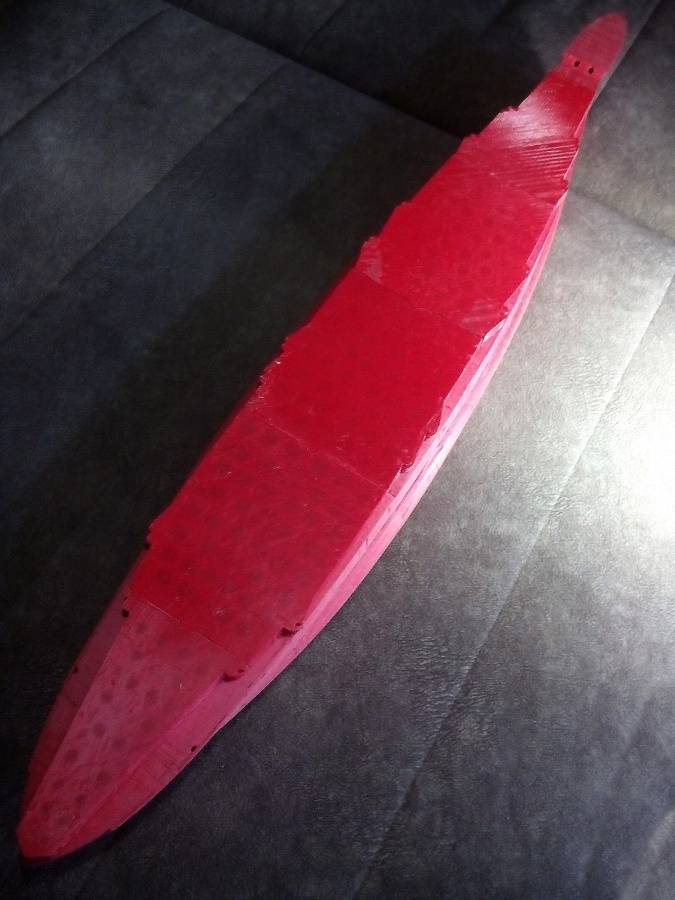

Дно в районе секций 3-7 имеет небольшие деформации после остывания, исправляются шпаклевкой.

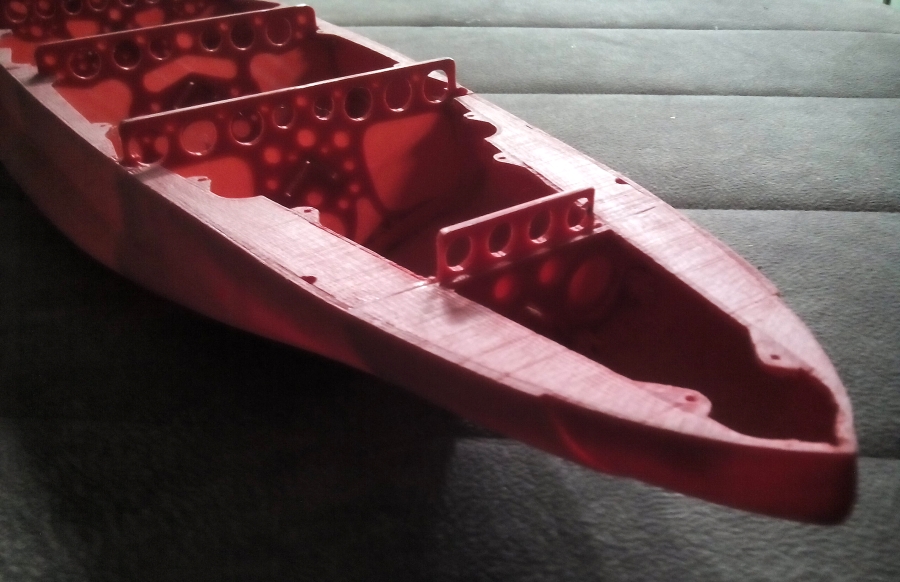

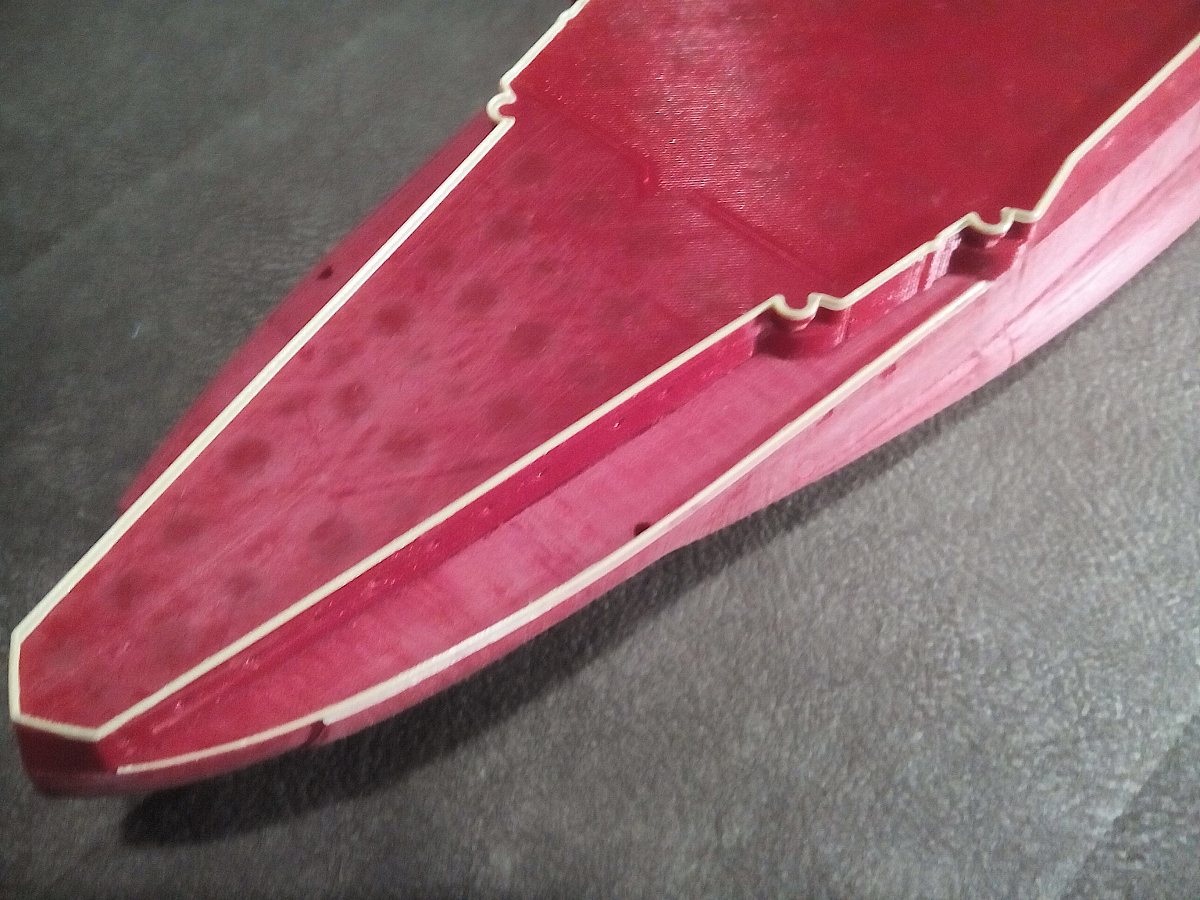

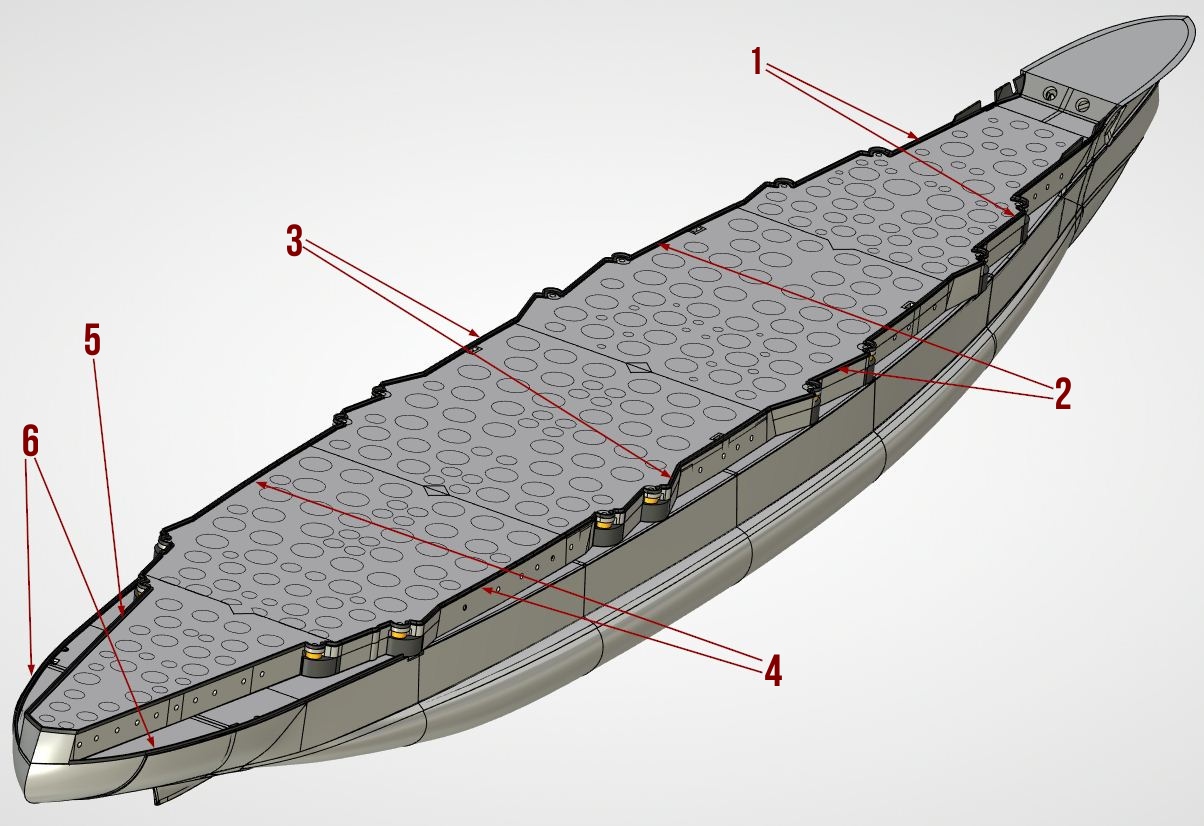

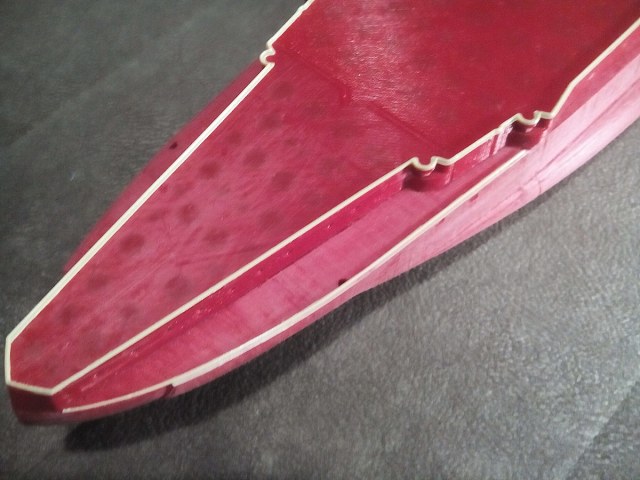

Сделали окантовки деревянных палуб.
Поздравляю! Вот это я понимаю идти в ногу со временем. Новые технологии на службе моделистов!
Красота! Сам планировал тоже на принтере корпус сделать, но пока не добрался.
Те дрова, что в наборе, лучше на растопку
Судя по фото, модель не ходовая будет, настольная?
@Парус3D написал:Дно в районе секций 3-7 имеет небольшие деформации после остывания, исправляются шпаклевкой.
Сделали окантовки деревянных палуб.
Неплохо получается! А вырезы под кнехты , что сразу не прорисовали, или не видно на фото? А то потом пилить придется)
@Olger_spb написал:Красота! Сам планировал тоже на принтере корпус сделать, но пока не добрался.
Те дрова, что в наборе, лучше на растопку
Судя по фото, модель не ходовая будет, настольная?
Да, настольная. Но и ходовой ее можно сделать, только дно наверно нужно будет стеклотканью доработать.

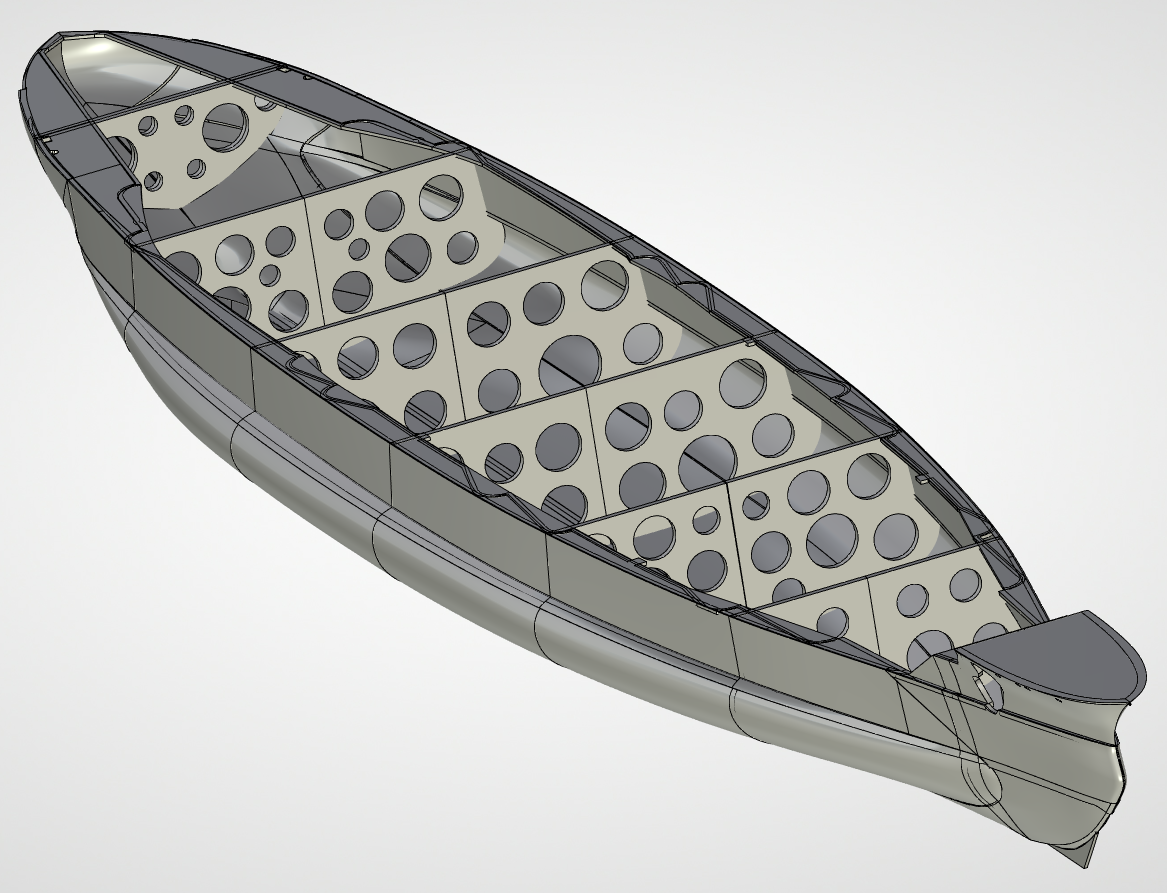

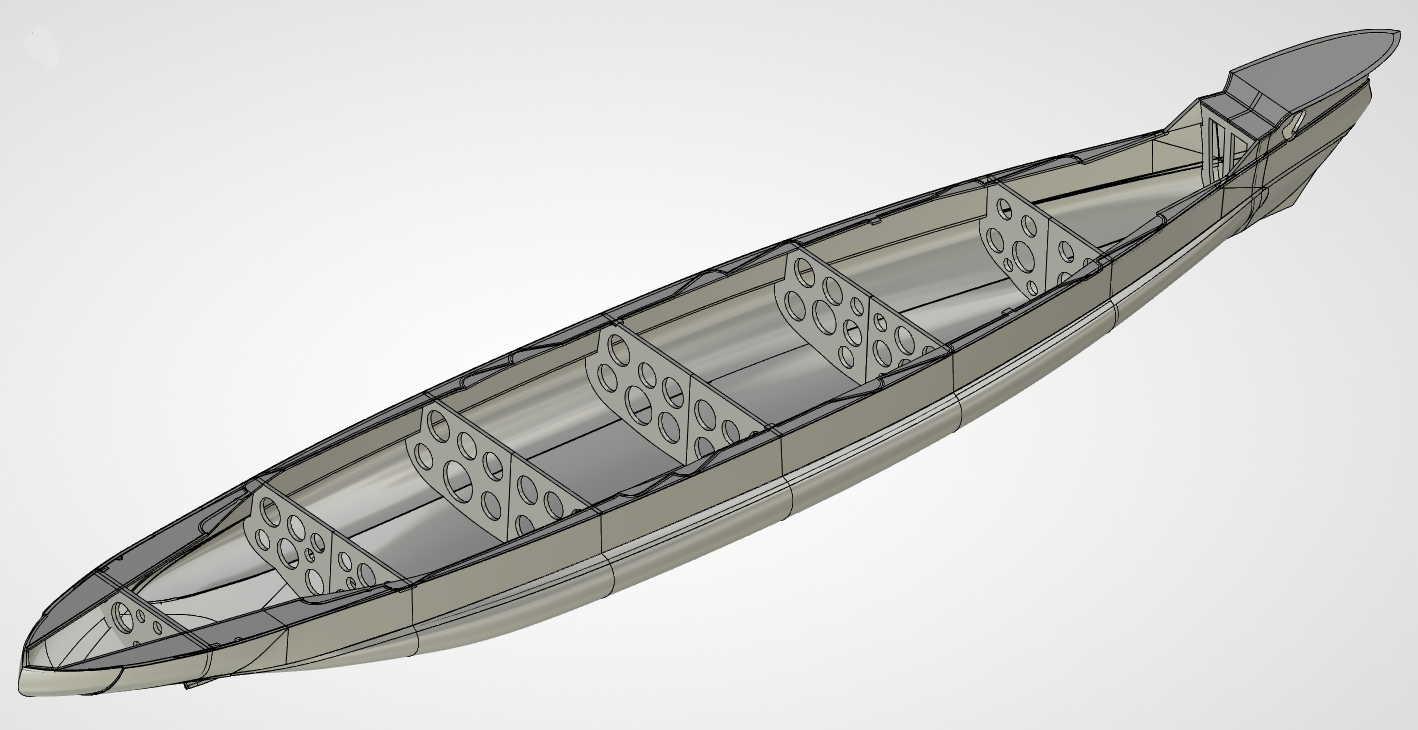

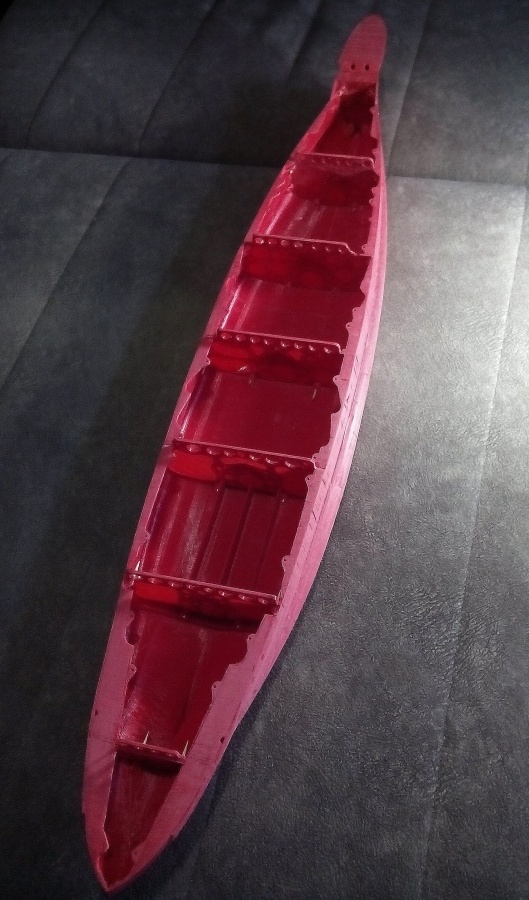

Корпус очень большой и делался максимально легким, с тонкими в 2мм стенками, нет двойного дна или ребер жесткости, вот и коробит немного.
@Илья Кузьминых написал:Парус3D написал:Дно в районе секций 3-7 имеет небольшие деформации после остывания, исправляются шпаклевкой.
Сделали окантовки деревянных палуб.
Неплохо получается! А вырезы под кнехты , что сразу не прорисовали, или не видно на фото? А то потом пилить придется)
Так эти кнехты на палубе, у нас только контуры ее были, мы палубными деталями не занимались.
@Парус3D написал:с тонкими в 2мм стенками
для такого размера тонко, конечно. Я бы дал 5мм на дно и 3мм на борта + ребра
Здесь встает вопрос стоимости печати. Если самому печатать, то можно делать и 5 мм.
А если у внешних печатников при весе корпуса 675 грамм даже по 10 р за грамм стоимость уже 6750 р.
А ведь некоторые печатают за 18 рублей за грамм. Очень дорого будет.
Лучше на 100 р. потратить шпаклевки, чем увеличивать толщину корпуса.
Причем PETG пластик очень прочный.

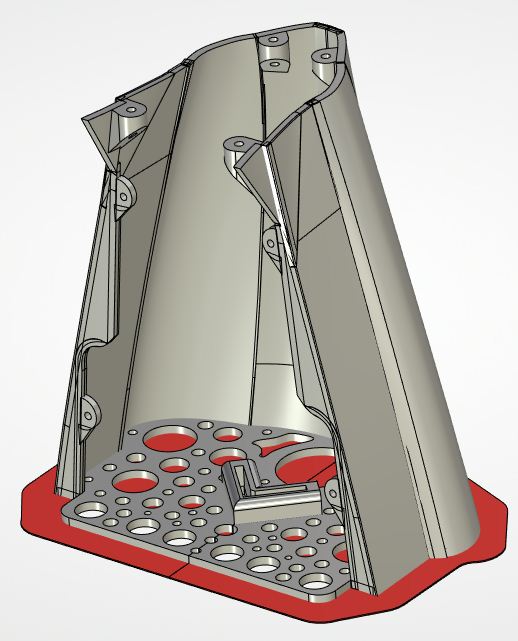

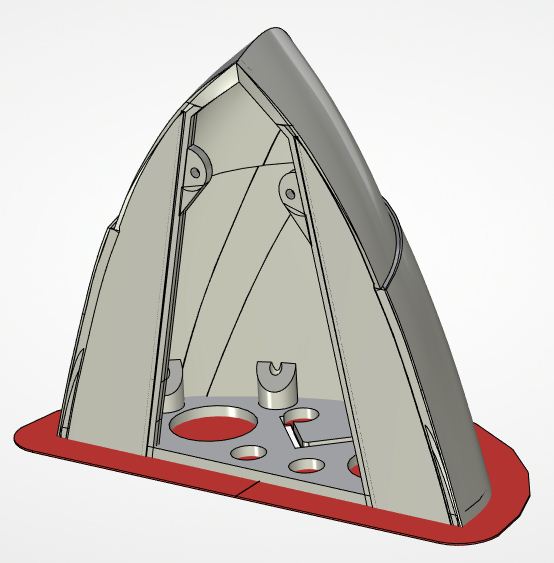

Тут имеет место быть процесс температурной деформации детали сложной несимметричной формы с

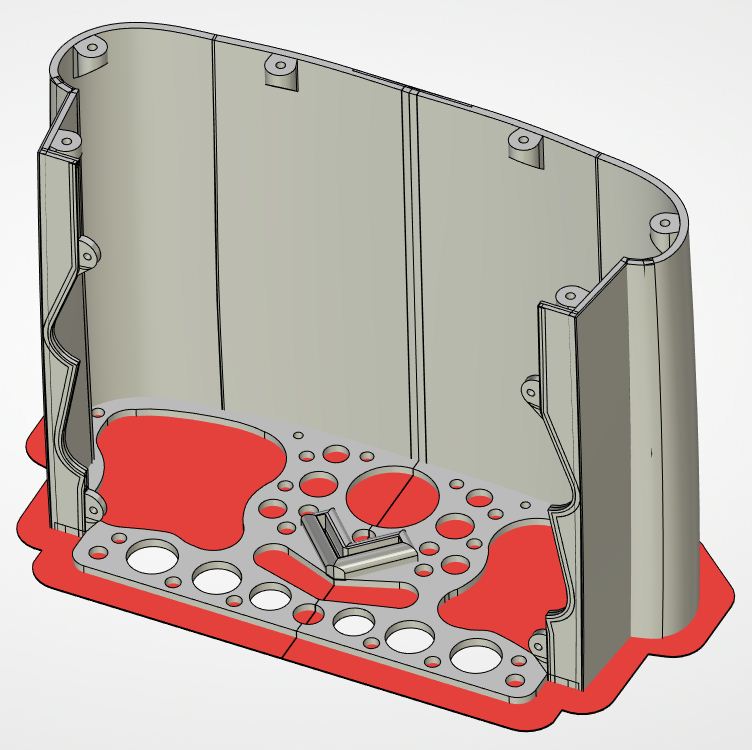

достаточно большой поверхностью, близкой к плоскости. Мы пробовали для одной из секций на
дно устанавливать ребра высотой около 15 мм, это привело к тому, что выгибает уже палубу,
а дно корректируется слабо.

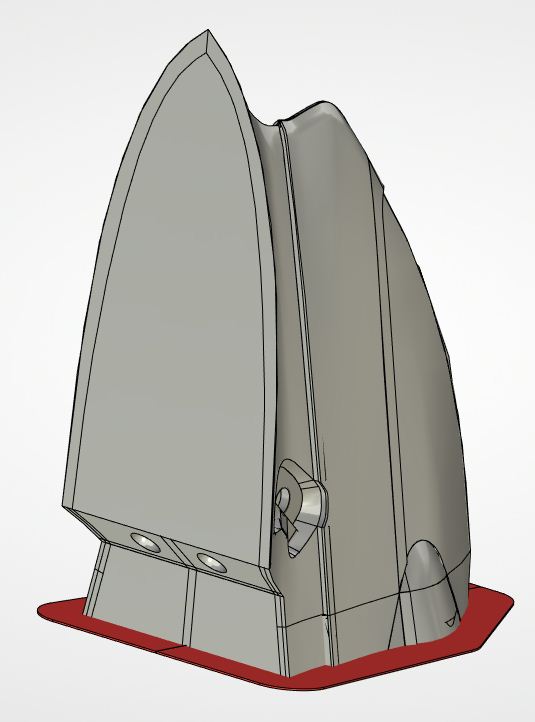

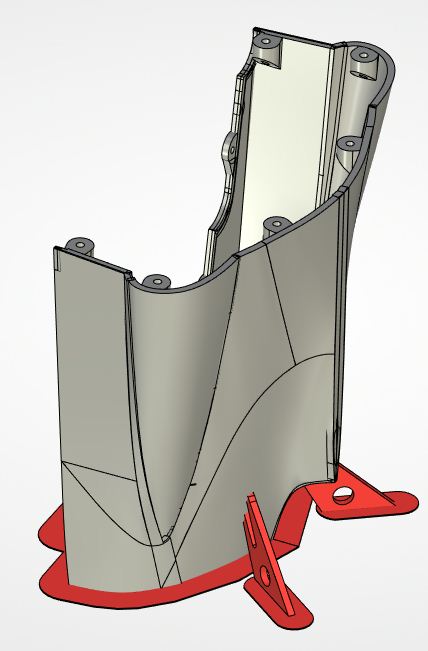

Скорее всего нужно разбить некоторые секции еще и горизонтально, ниже блистеров и печатать горизонтально нижние
плоские части, а верхние- вертикально. Потом все собирать.
Ну да, я собственно на собственную печать и ориентируюсь.
Для настольной модели и 2мм сойдет.
Не знаю, как шпатлевкой увеличить толщину корпуса, это ж не ботокс
А уж прочность точно не увеличить.

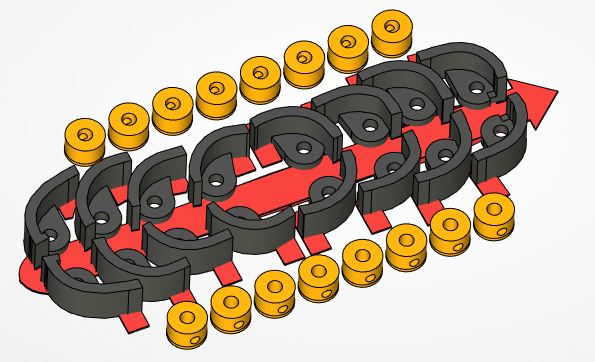

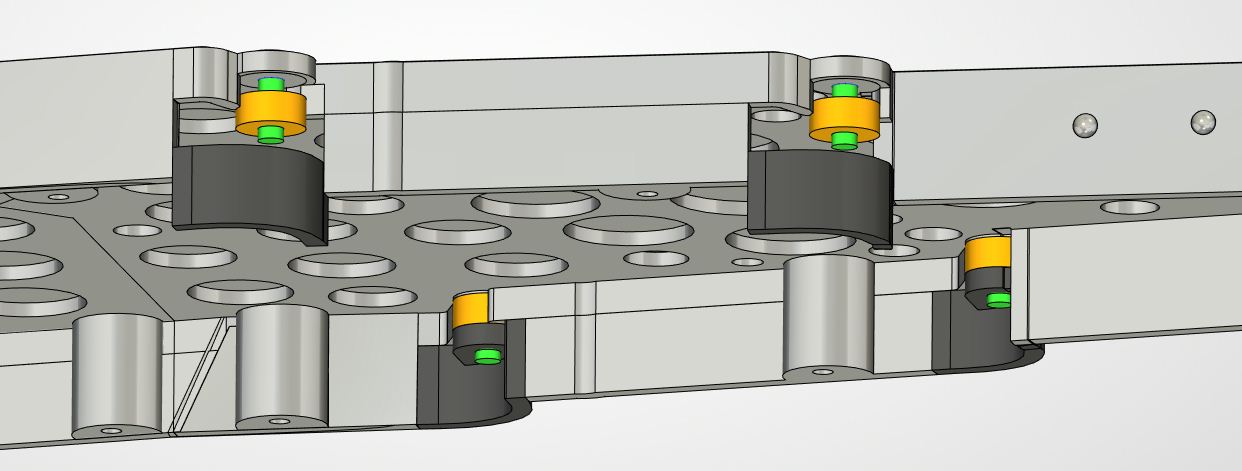

Я печатаю корпуса по-секционно, потом склеиваю, используя металличекие штыри (из спицы) для точной стыковки.
@Olger_spb написал:Ну да, я собственно на собственную печать и ориентируюсь.
Для настольной модели и 2мм сойдет.
Не знаю, как шпатлевкой увеличить толщину корпуса, это ж не ботокс А уж прочность точно не увеличить.
Я печатаю корпуса по-секционно, потом склеиваю, используя металличекие штыри (из спицы) для точной стыковки.
Не толщину, а заполнить углубления деформации.
@Парус3D написал:заполнить углубления
согласен.
А такой вопрос - вы этот корпус делали для себя или продавать будете?

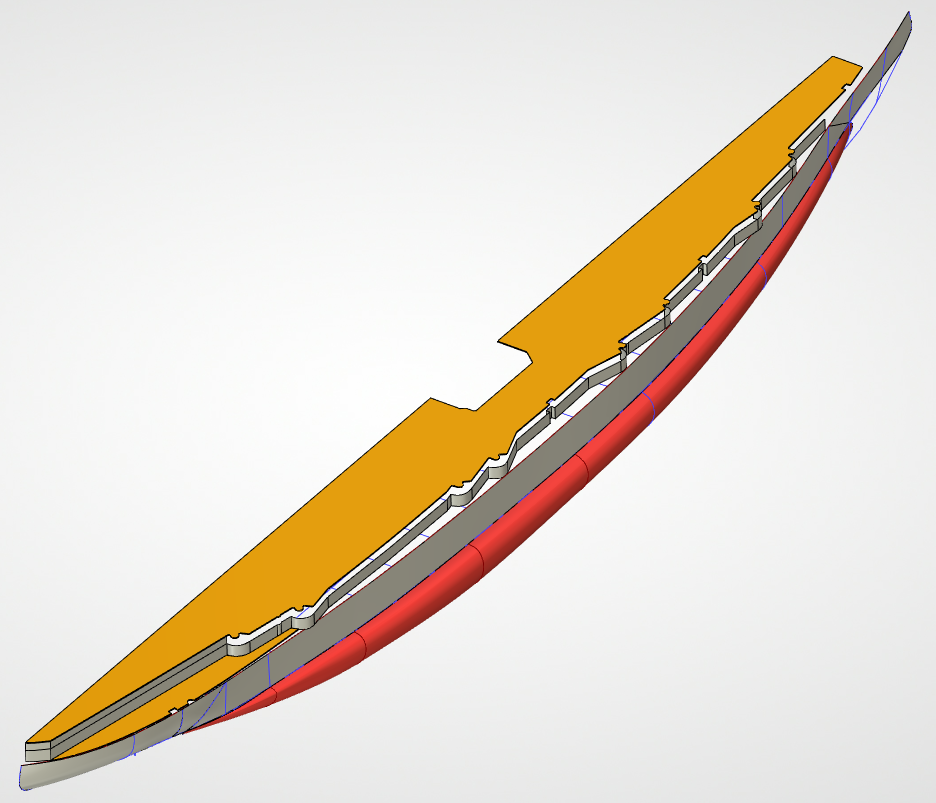

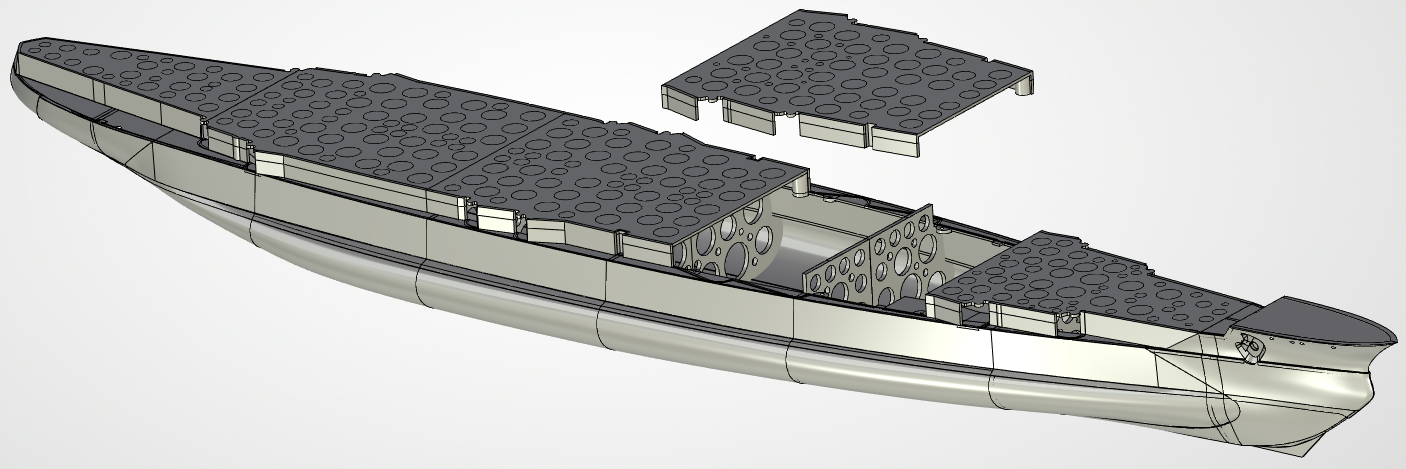

На линкоре плоская палуба, без погиби. Мы делали под готовую палубу из шпона лазерной резки. Но, конечно, можно сделать и пластиковую, 0.5 мм, нужно
тогда будет попробовать, как при такой толщине будут смотреться щели имитации досок.
Ну на фото не видно вообще "черновую" палубу.
Шпоновую клеить ведь надо будет на что-то.
Три слова - это два слова.

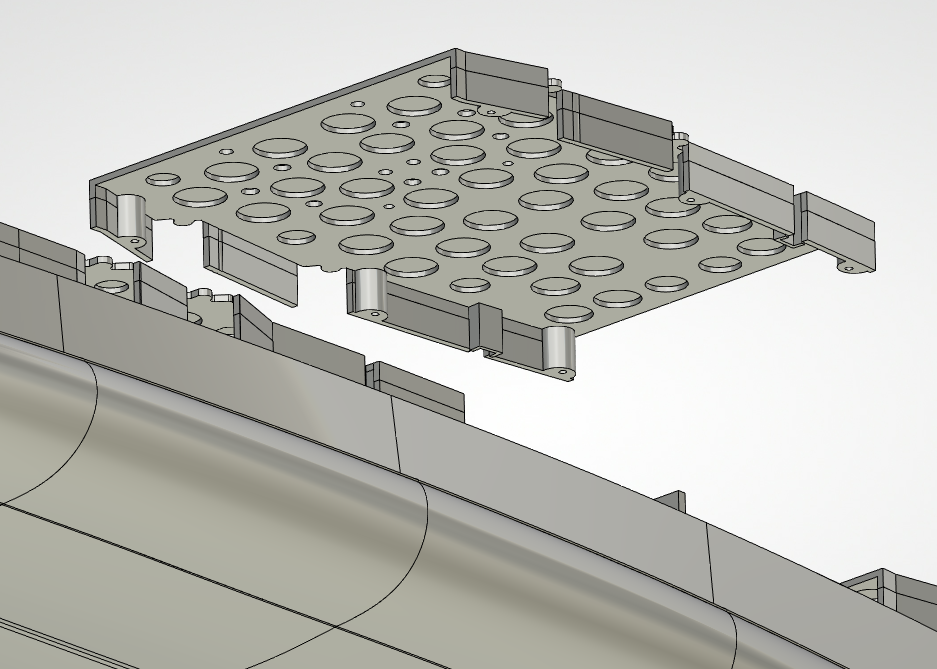

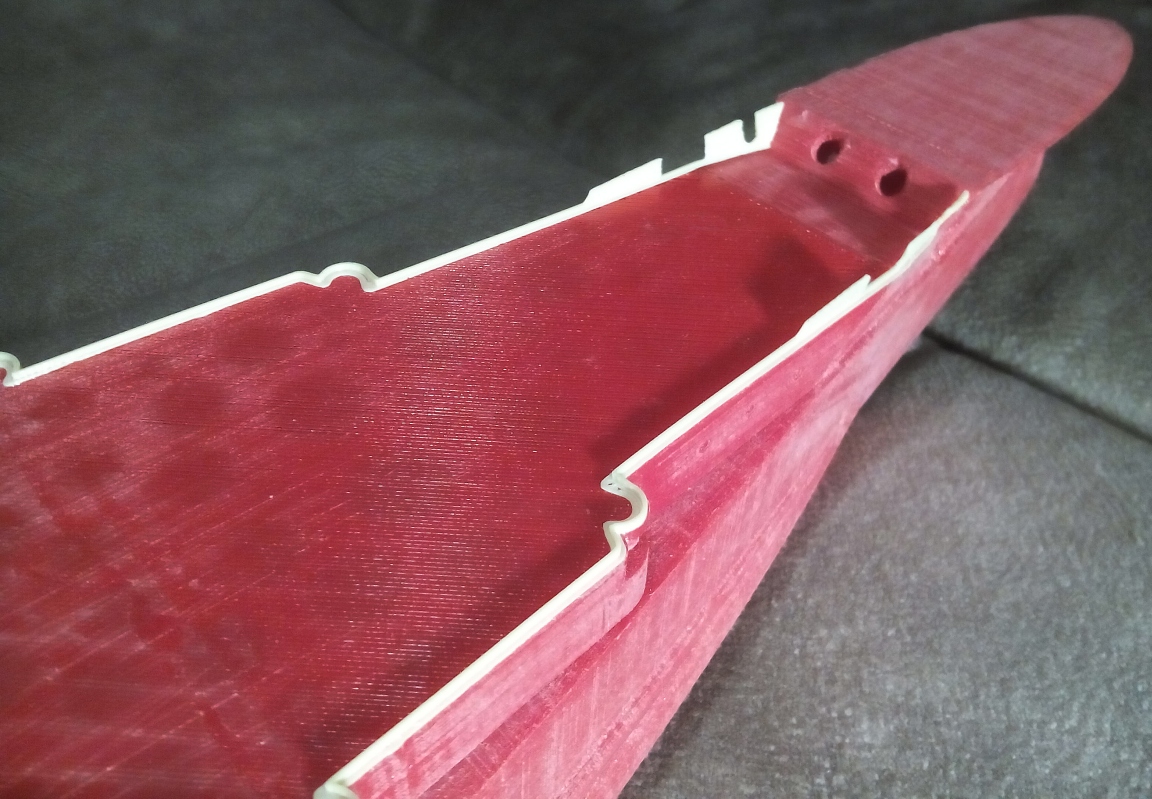

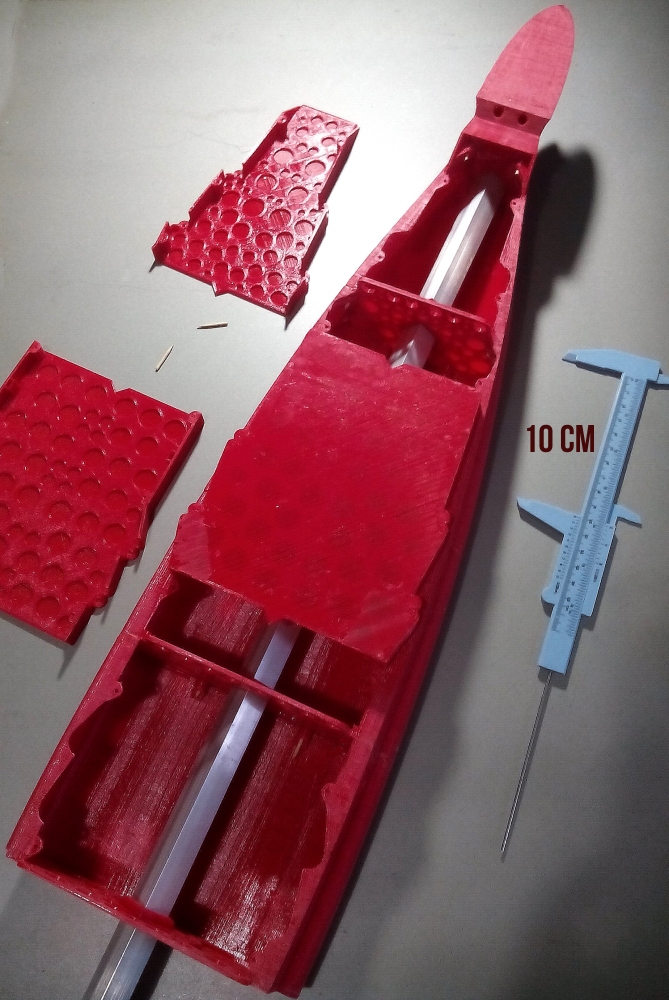

Вот прямо наверх секций, через который просвечивают отверстия и надо клеить шпоновую палубу.
@Парус3D написал:На линкоре плоская палуба, без погиби. Мы делали под готовую палубу из шпона лазерной резки. Но, конечно, можно сделать и пластиковую, 0.5 мм, нужно
тогда будет попробовать, как при такой толщине будут смотреться щели имитации досок.
На прототипе погибь была, значит на модели нет. Принято.
С уважением к сообществу,
Кэп.
Ну мы такого чертежа с погибью не видели. Может и была.
Да, если хорошо присмотреться - это не ошибка, верхнии линии слегка раздваиваются. Небольшая погибь.Интересно, шпоновая палуба делалась с учетом ее?
А у DeAgostini они ее сделали?
Можно, конечно, заняться , сделать эту погибь.
@Парус3D написал:Ну мы такого чертежа с погибью не видели. Может и была.

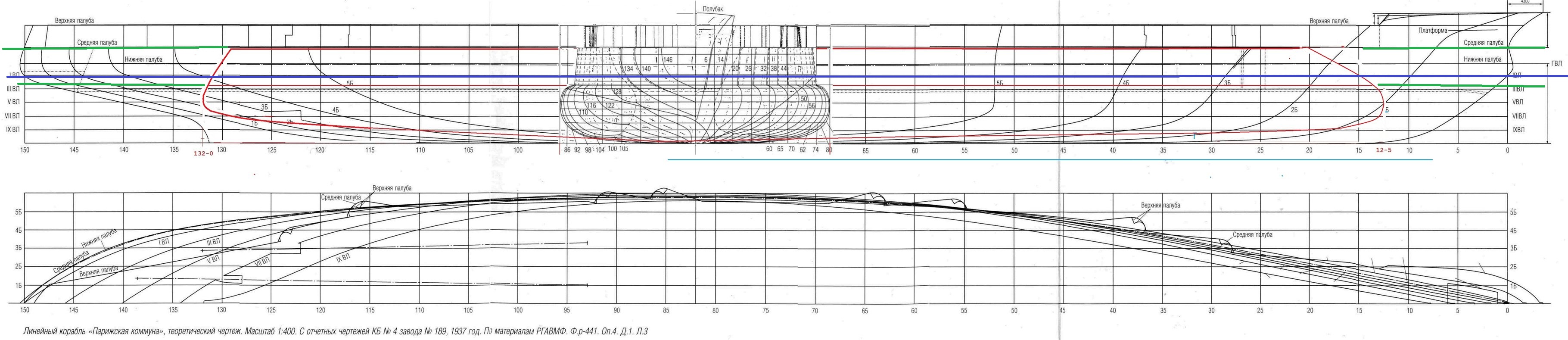

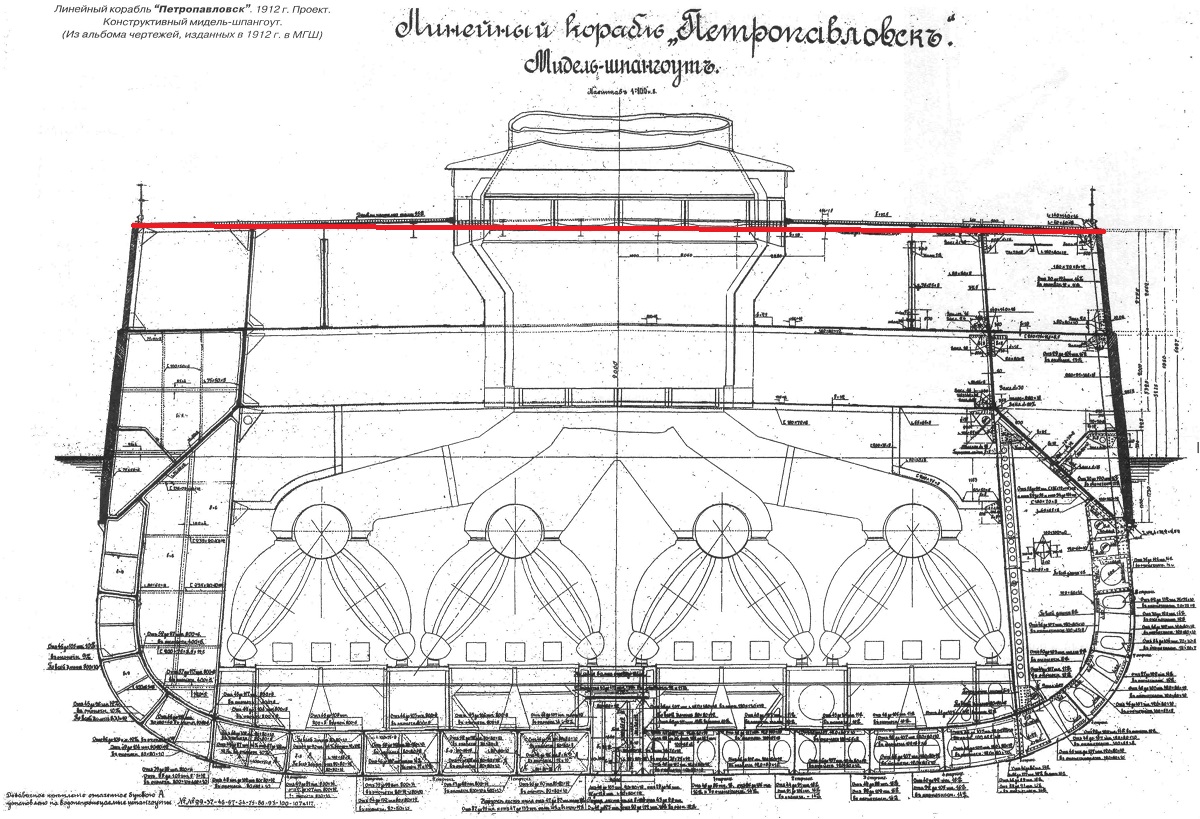

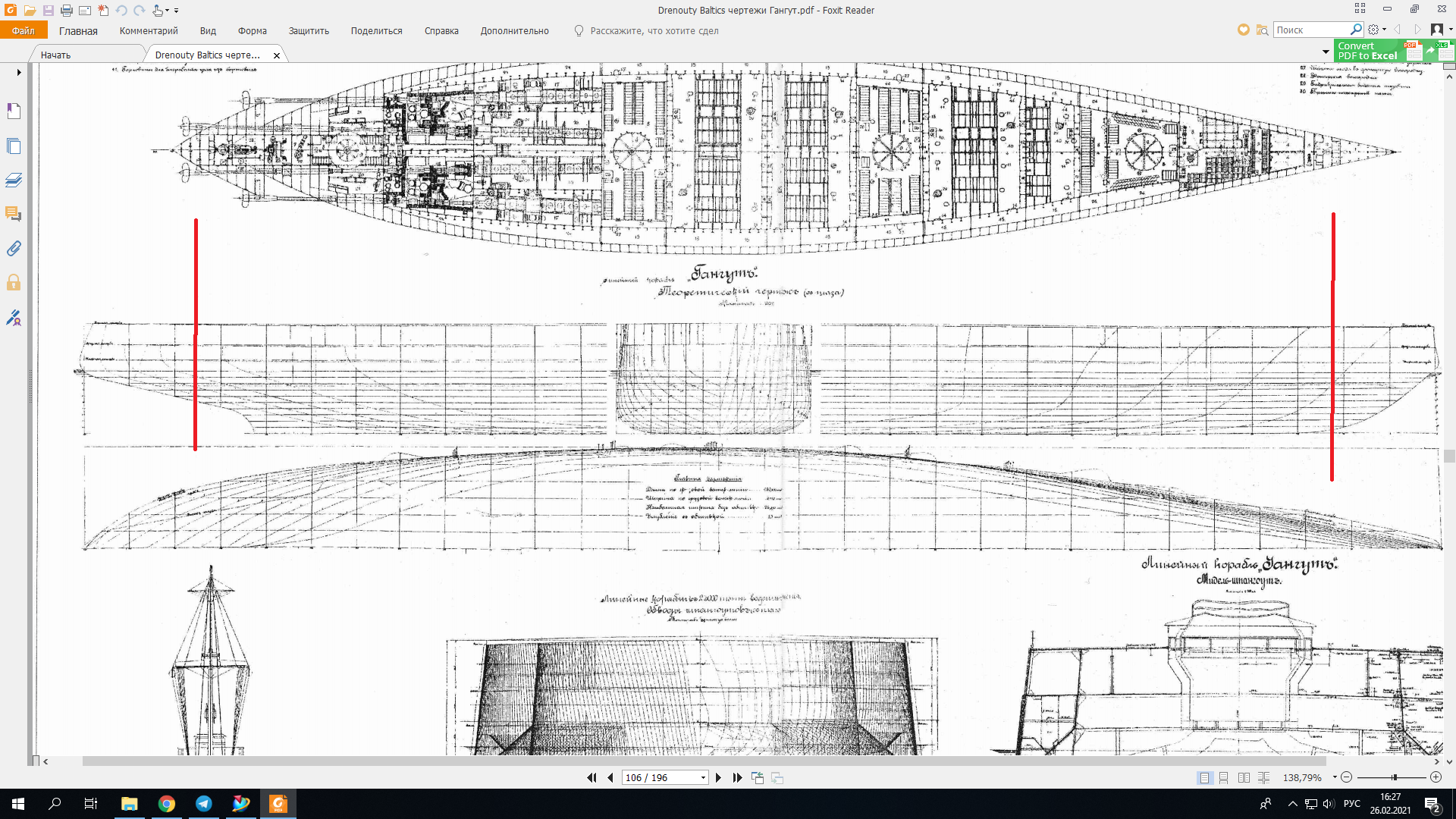

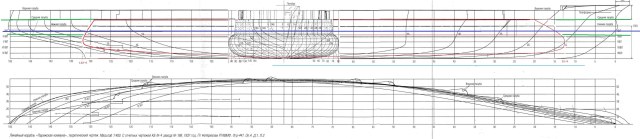

Вот чертеж миделя, погибь видно , и причем перепад очень заметен для 200го масштаба.
Причем "погибь" была не по всей длине ДП.
На этом чертеже примерно так просматривается, это сканы из книги "Дредноуты Балтики"
Да, мы не заметили на тех, что были у нас, чертежах эту погибь.

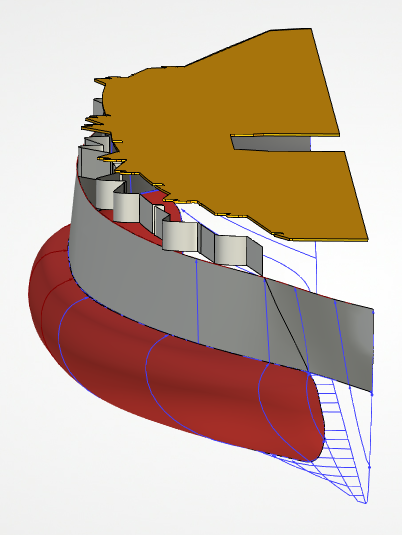

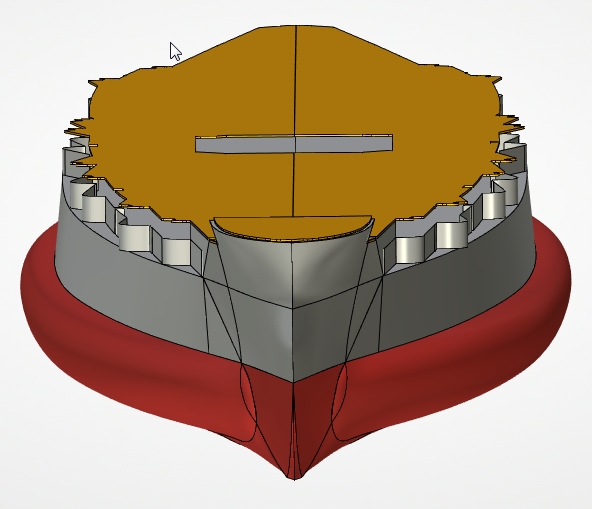

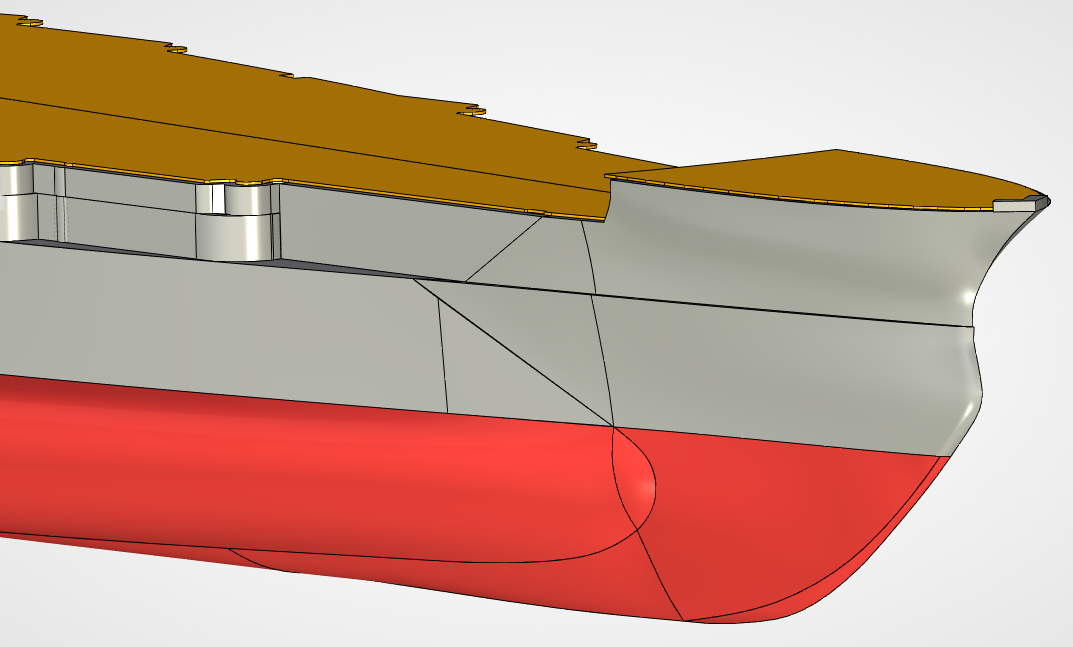

Сделать ее, конечно, можно, только способ печати палубы нужно будет изменить. Если палуба плавно поднимается над бортами,
это просто - меняем палубу. А вот если борта при ровной палубе плавно опускаются к центру корабля - то нужно и секции и палубу менять.
@Парус3D написал:Вот прямо наверх секций, через который просвечивают отверстия и надо клеить шпоновую палубу.
Сорян, не внимательно рассматривал фото - думал нет вообще палубы.
Три слова - это два слова.
@Парус3D написал:Да, мы не заметили на тех, что были у нас, чертежах эту погибь.
Сделать ее, конечно, можно, только способ печати палубы нужно будет изменить. Если палуба плавно поднимается над бортами,
это просто - меняем палубу. А вот если борта при ровной палубе плавно опускаются к центру корабля - то нужно и секции и палубу менять.
Сделайте сборную палубу: Палуба пластик тонкий, вырезана на ЧПУ, к ней набор шпангоутов, приклеиваемых для создания погиби.
Это зависит от того, ровная ли палуба по центральной оси или нет. Если да - то можно. Если по сути палуба - купол -не выйдет
даже на самом тонком пластике.
@Парус3D написал:Это зависит от того, ровная ли палуба по центральной оси или нет. Если да - то можно. Если по сути палуба - купол -не выйдет
даже на самом тонком пластике.
Приветствую!
Пересечение ДП и ГП- прямая, отсюда вывод- палуба есть линейчатая, развёртываемая поверхность.
По картинкам. Красиво- да, но Вы сами себя казните всякими словами, при попытке это собрать воедино. Если корпус у Вас будет отдельными секциями. Так как в этом случае сначала нужна будет натуральная верфь на столе.
С уважением к сообществу, Кэп.

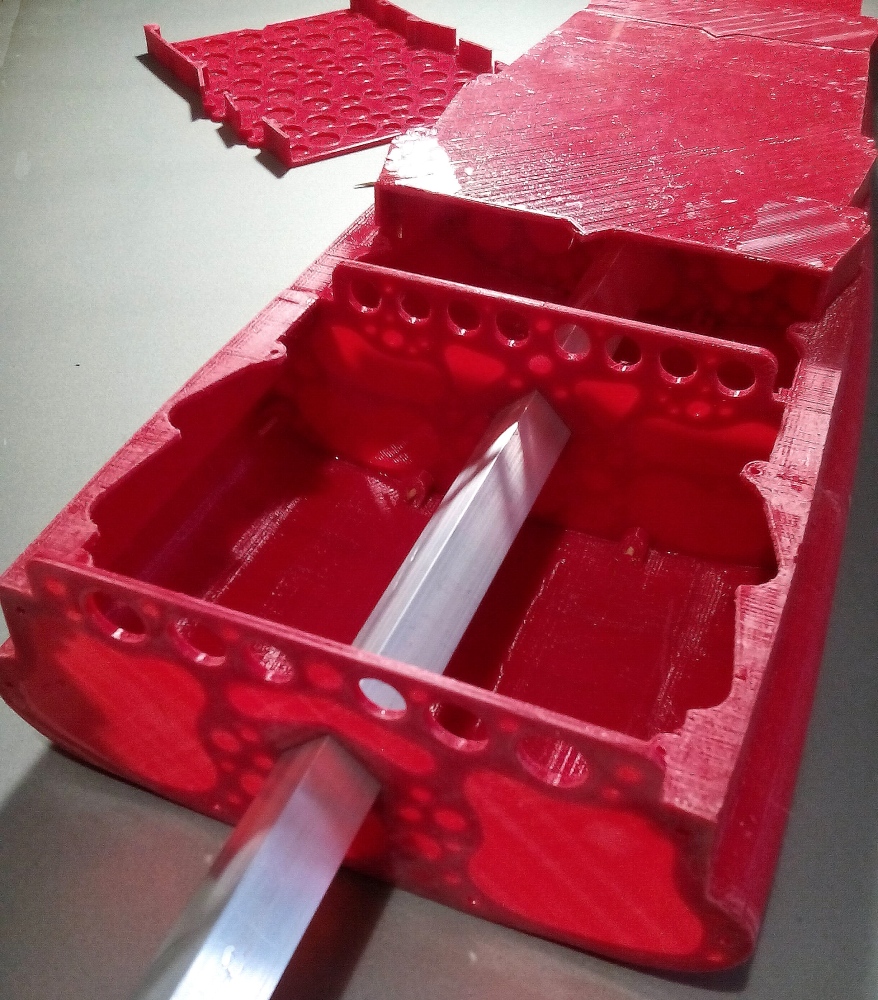

То есть труба на первых фото и была тем самым "стапелем"? Ну и хорошо. Палубу ишшо б не плоскую совсем- и зачОт)
Для массовости, конечно, есть сомнения, но в целом- удачи!
С уважением к сообществу, Кэп.
