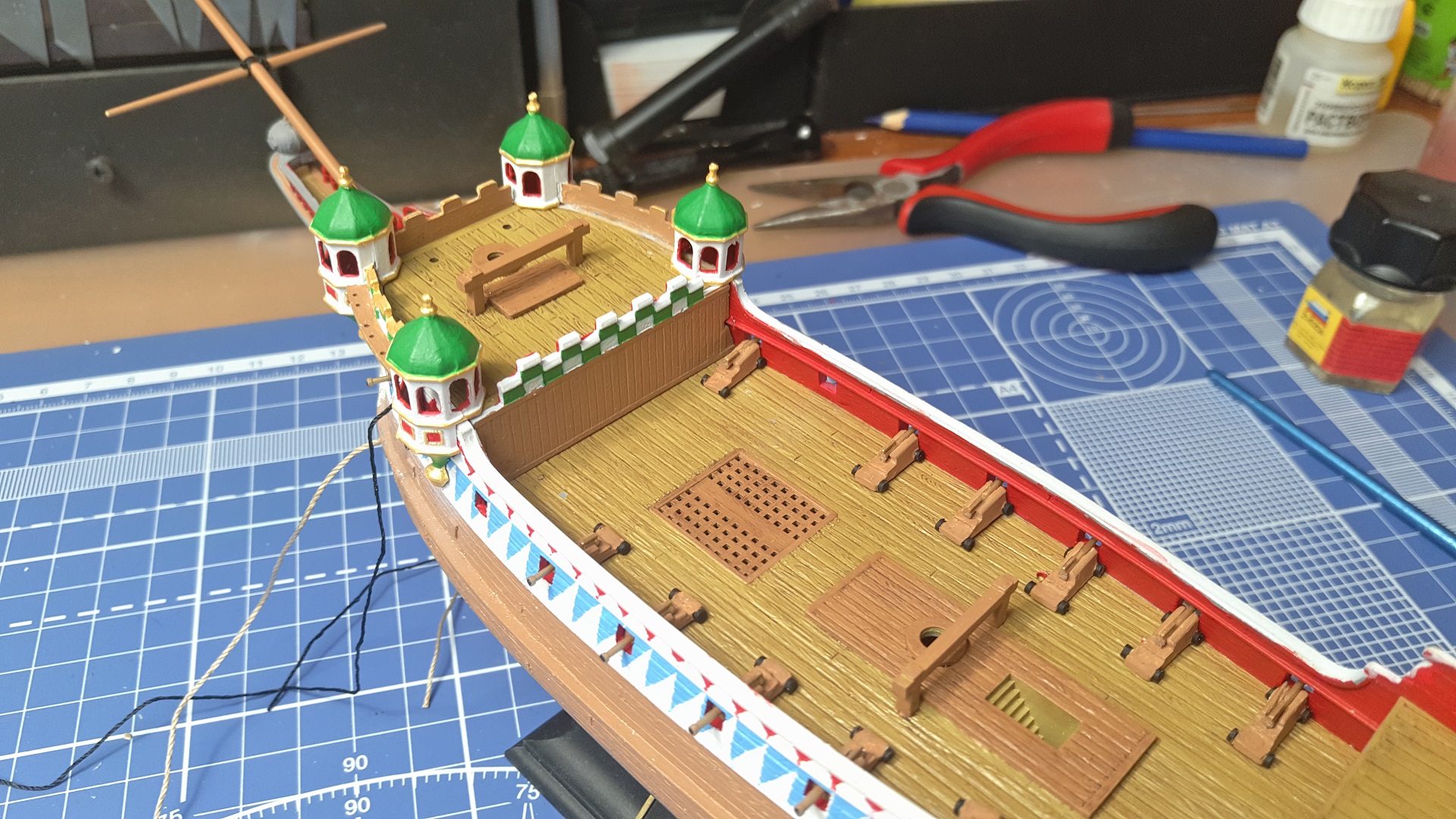

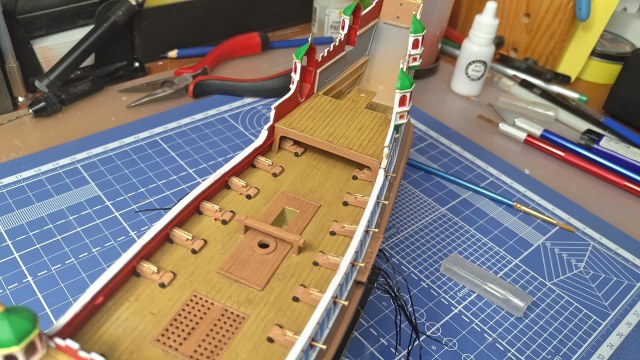

Привет всем! И так, за последнее время не особо много успел сделать... Но тем не менее, пара палуб и пушки на своих местах)
Есть конечно еще недоделки в покраске, но они будут устранены после установки мачт)
@Дмитрий из Тулы написал:Выжать что-то в двухсотом масштабе из штатных мелких деталей достаточно сложно. Здесь получилось. Может только в другой цвет лафеты покрасить - чуть более красноватый.
Я слишком поздно об этом подумал... Пушки уже космофеном установлены на палубу...
@Дмитрий написал:Здравствуйте. Лафеты, на мой взгляд вышли неплохо, но они явно не от бомбард. У таких пушек как у Вас, с задней стороны ствола должен быть упор....
Добрый вечер! Да, я понимаю что на таких лафетах должны стоять откатные пушки, но мне хотелось сделать более правдоподобные лафеты. Для такого масштаба пожалуй сойдет и так)
Доброго времени суток на моей пиратской судоверфи!)))) Собственно неделя была сложная и времени писать особо не было... Отчет по проделанной мной работе:

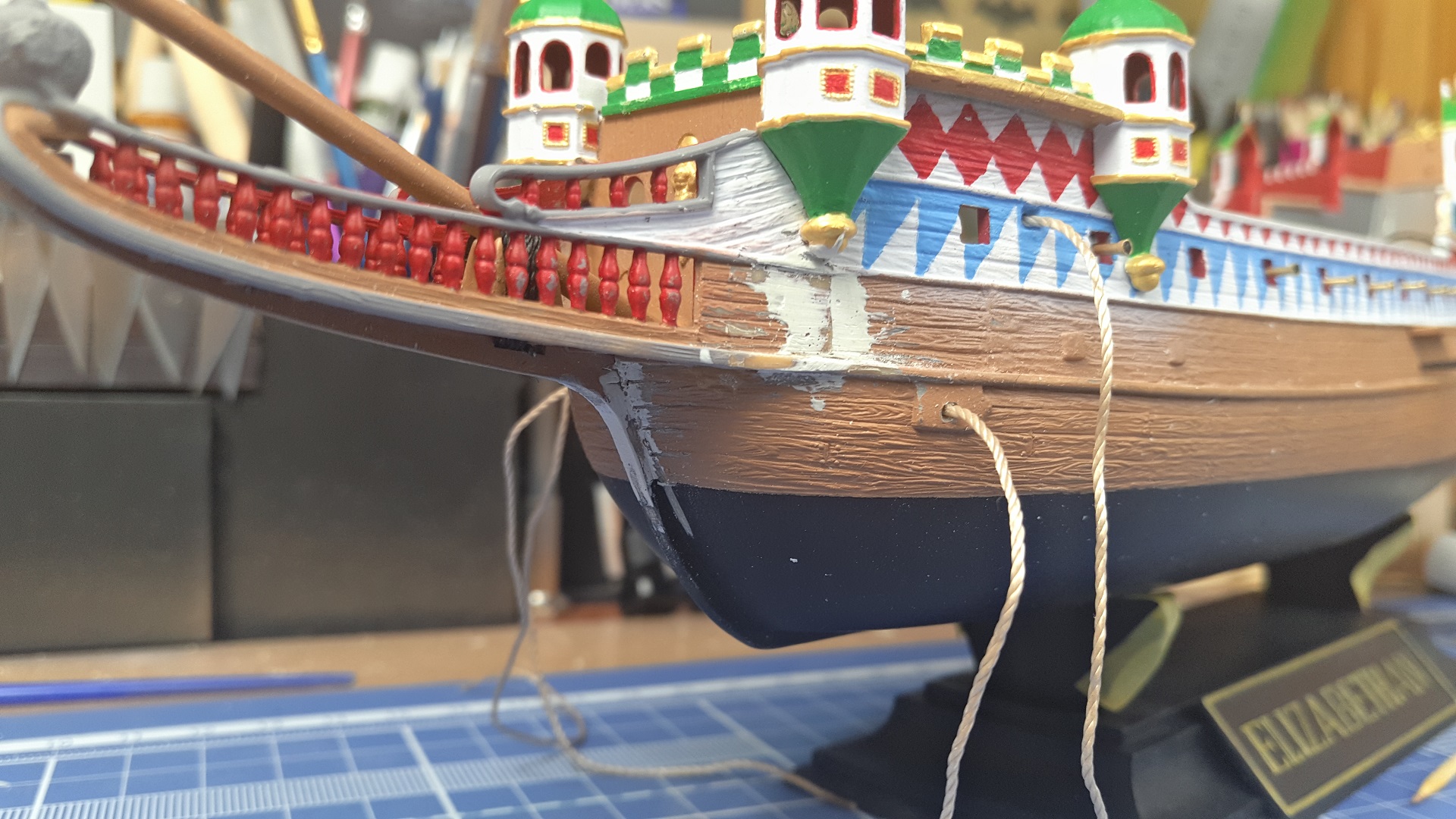

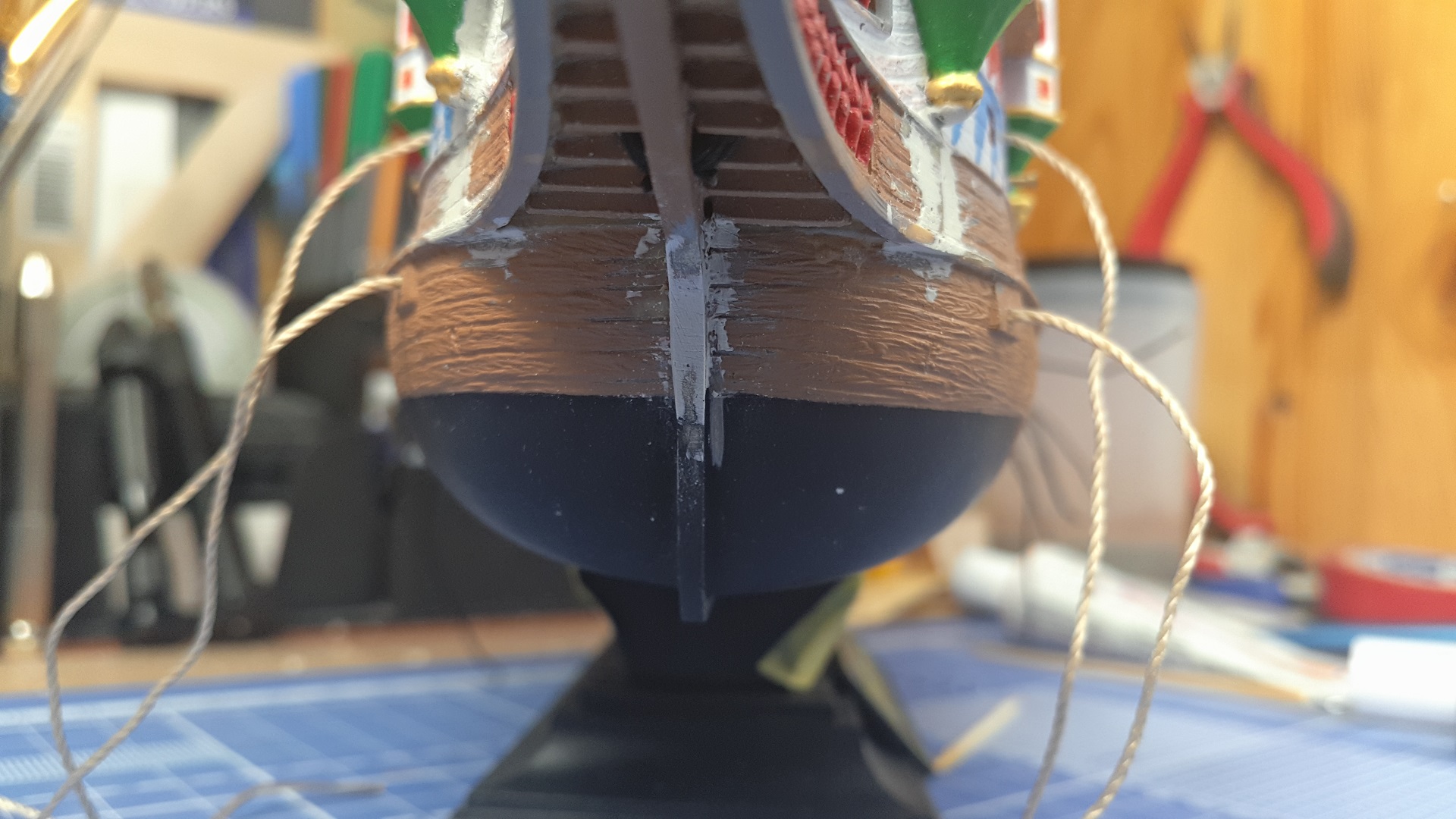

Собственно начну с того что я обработал шпаклевку на бортах и килевой планке
. Получилось вроде даже ровно, но всяко лучше чем было до....

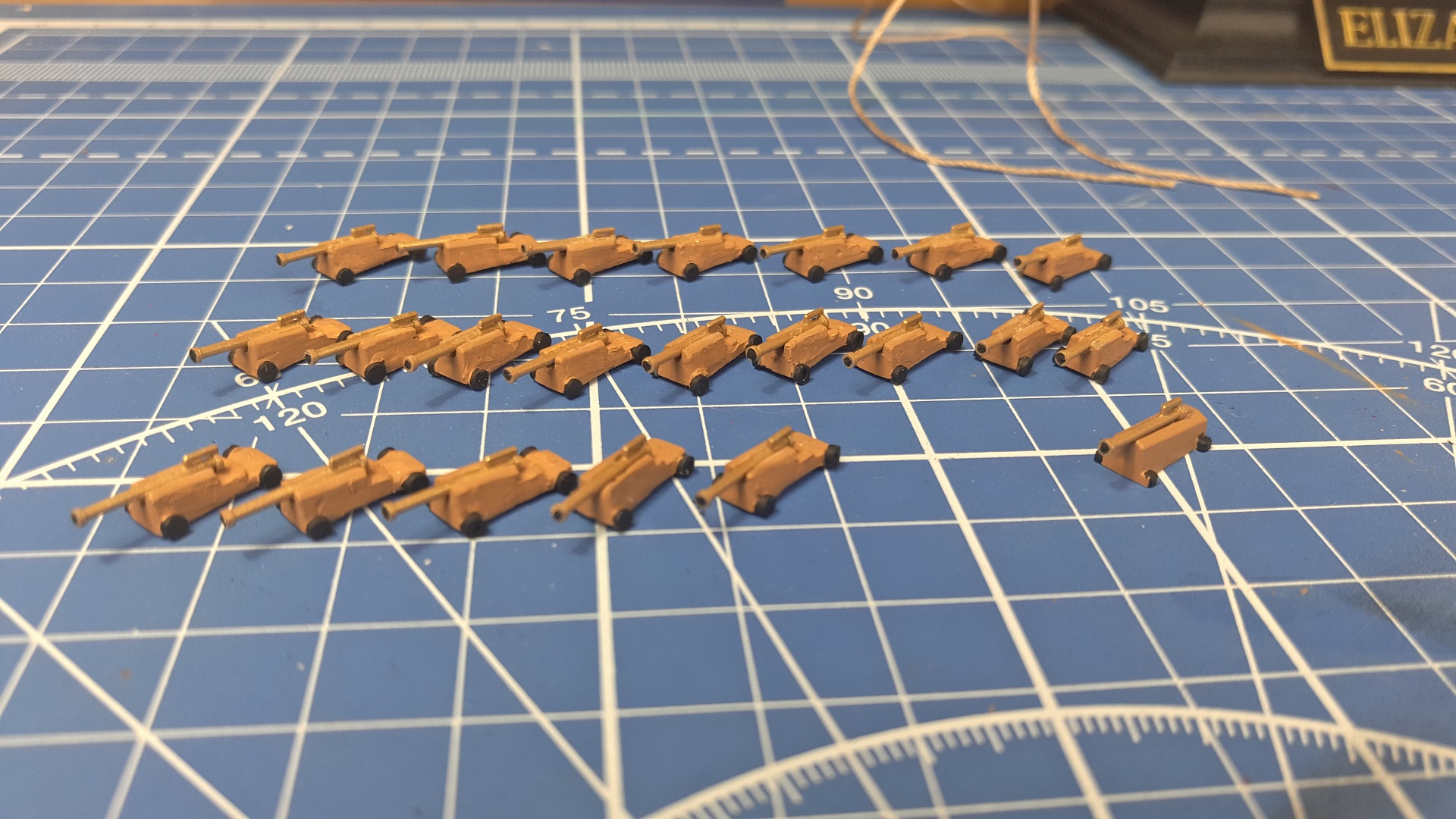

Ну и самая долгая и сложная работа... Перепилил я все лафеты (кроме одного) из моего набора! Но столкнулся с проблемами. Когда заливаешь толстым слоем шпаклевки
полистирол начинает плавится (в составе 646) и при усадке одна стенка на всех лафетах деформировалась
, соответственно пришлось по новой шпаклевать... Но итог очень сильно меня порадовал

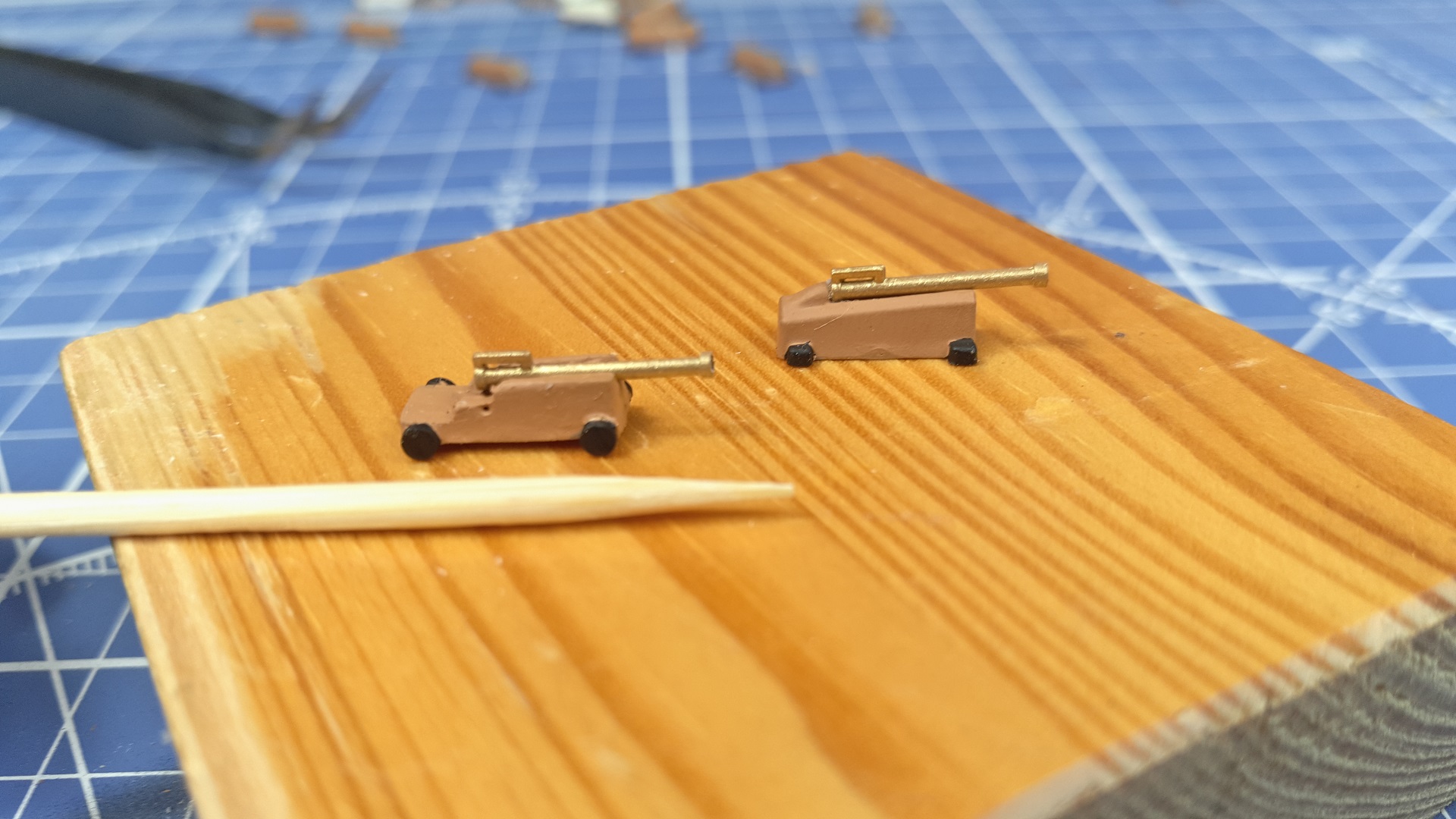

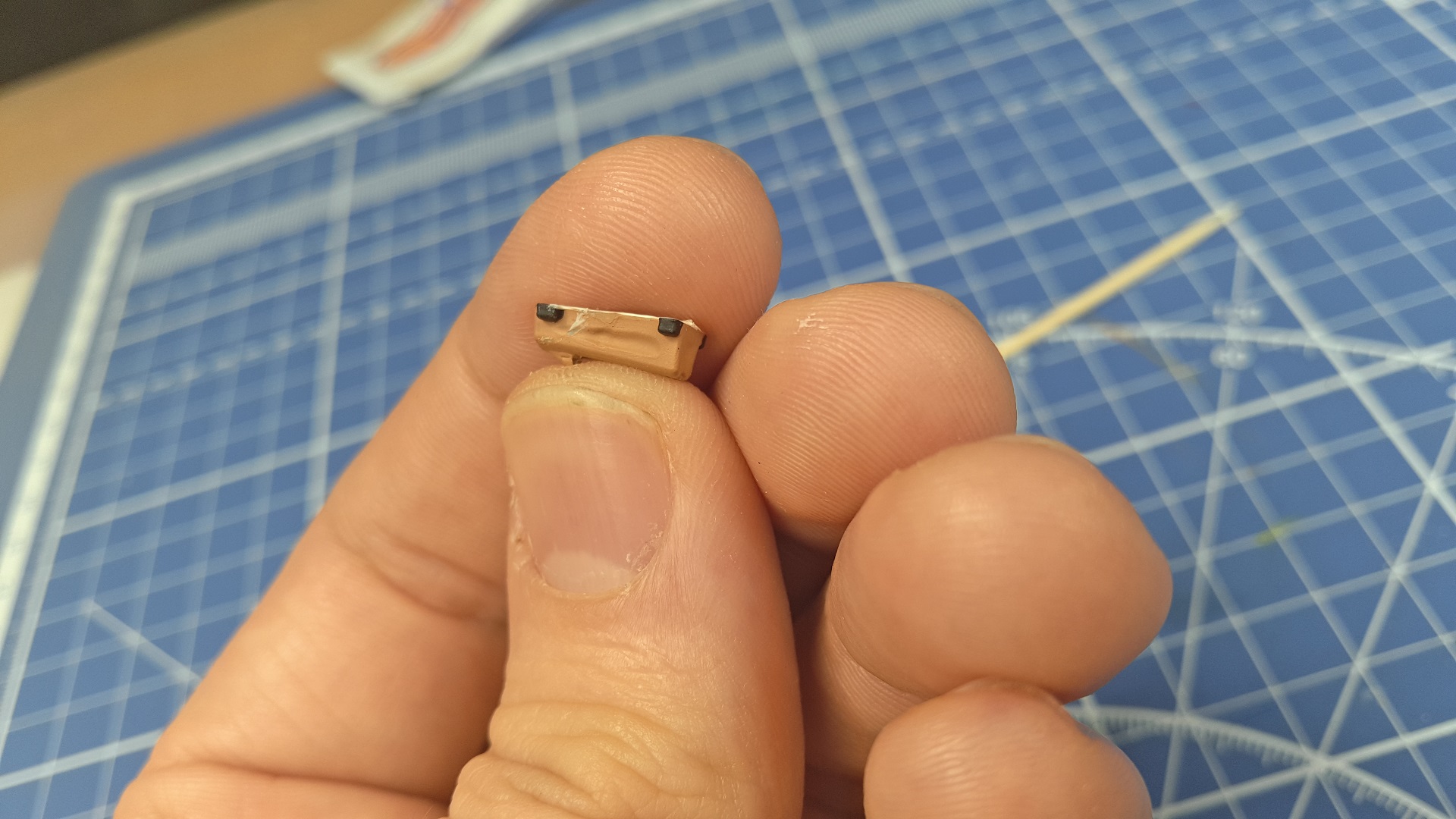

для сравнения слева переделка и масштабность (зубочистка для лучшего сравнения) ну а справа то, что предлагалось из набора. Теперь можно устанавливать на палубу
!
Немного подробнее можно увидеть в видео которые я выкладываю в своем профиле))))
@Дмитрий написал:Приветствую. Если не возражаете, займу место в зрительном зале. Интересно будет посмотреть...
Конечно присоединяйтесь!)
@Кирилл Шабанов написал:Успехов!!!
Спасибо) Буду рад и дальше наблюдать Ваше присутствие на моей стройке) Тем более что скоро такелажные работы и для первого раза все же помощь непомешает)
Всем привет! В общем пока я не запутался, я сделаю проще и для меня и для данного масштаба, просто изменю форму лафетов под более похожую и все) Все таки опыта не так много, а со временем наберусь и возьму себе "VASA" от Revell, вот там уже можно будет постараться)
Всем бобра и позитива!
Попытка не пытка, может у кого завалялись на антресолях дрова фирмы Огонек под гордым названием ОРЕЛ? Задача не из простых потому что нужна эта модель в старой коробке еще из СССР... Все обыскал, все скупил кроме Орла...
@Игорь Шейнин написал:Это бомбарды. Они безоткатные, крепились как правило непосредственно к палубе. Обвязка могла быть только брюком от фальшборта к лафету. Зарядка производилась с казенной части при помощи съемной зарядной каморы.( на стволе отлита бобыха, это типа имитация ручки каморы). Прочистку ствола производили свешиваясь за борт. В тот период эти пухалки были что-то типа пугача. Жахнули разок "на кого бог пошлет" и на абордаж
Делать или нет брюк, ну я лично не знаю. Это Вам решать, как умение позволяет..
Вот тут немного по корабельной артиллерии
http://karopka.ru/forum/forum237/topic12905/
Мда... Чувствую себя лохом все больше и больше) Надеюсь со временем начну разбираться) Ну по сути своей брюк могли и не делать если эти бомбарды крепились сразу к палубе?) Правильно я понял?)

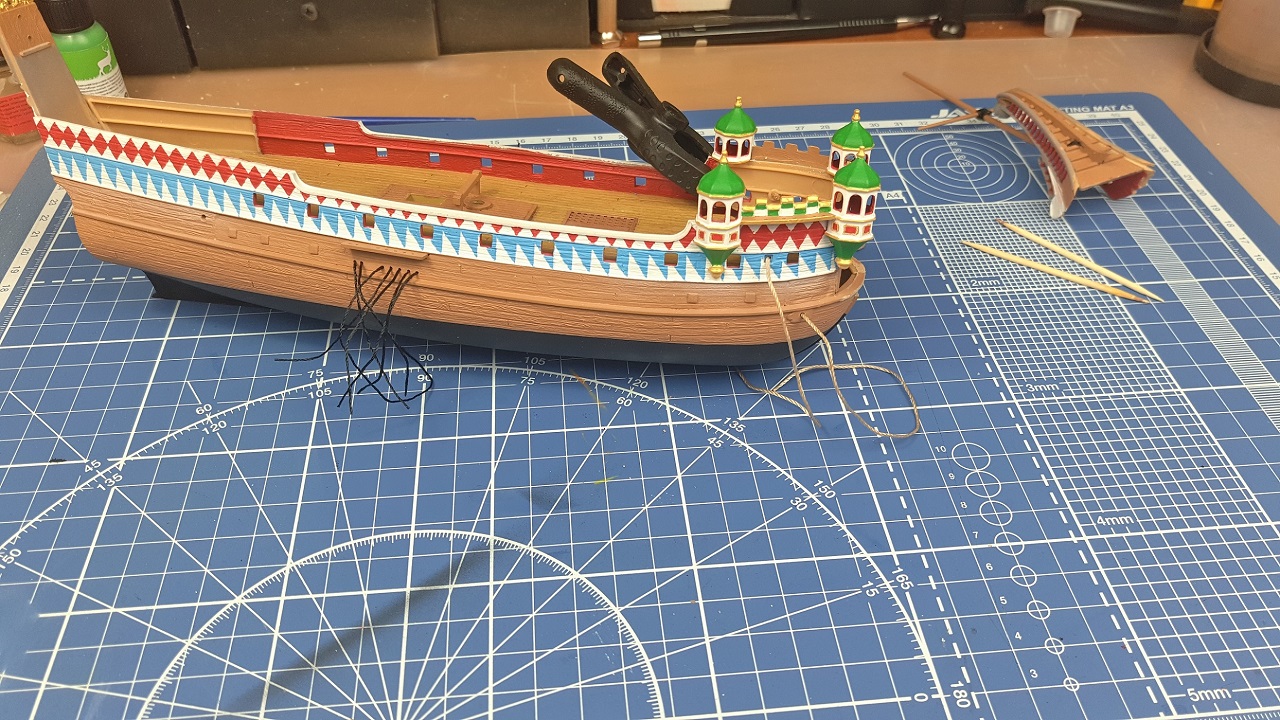

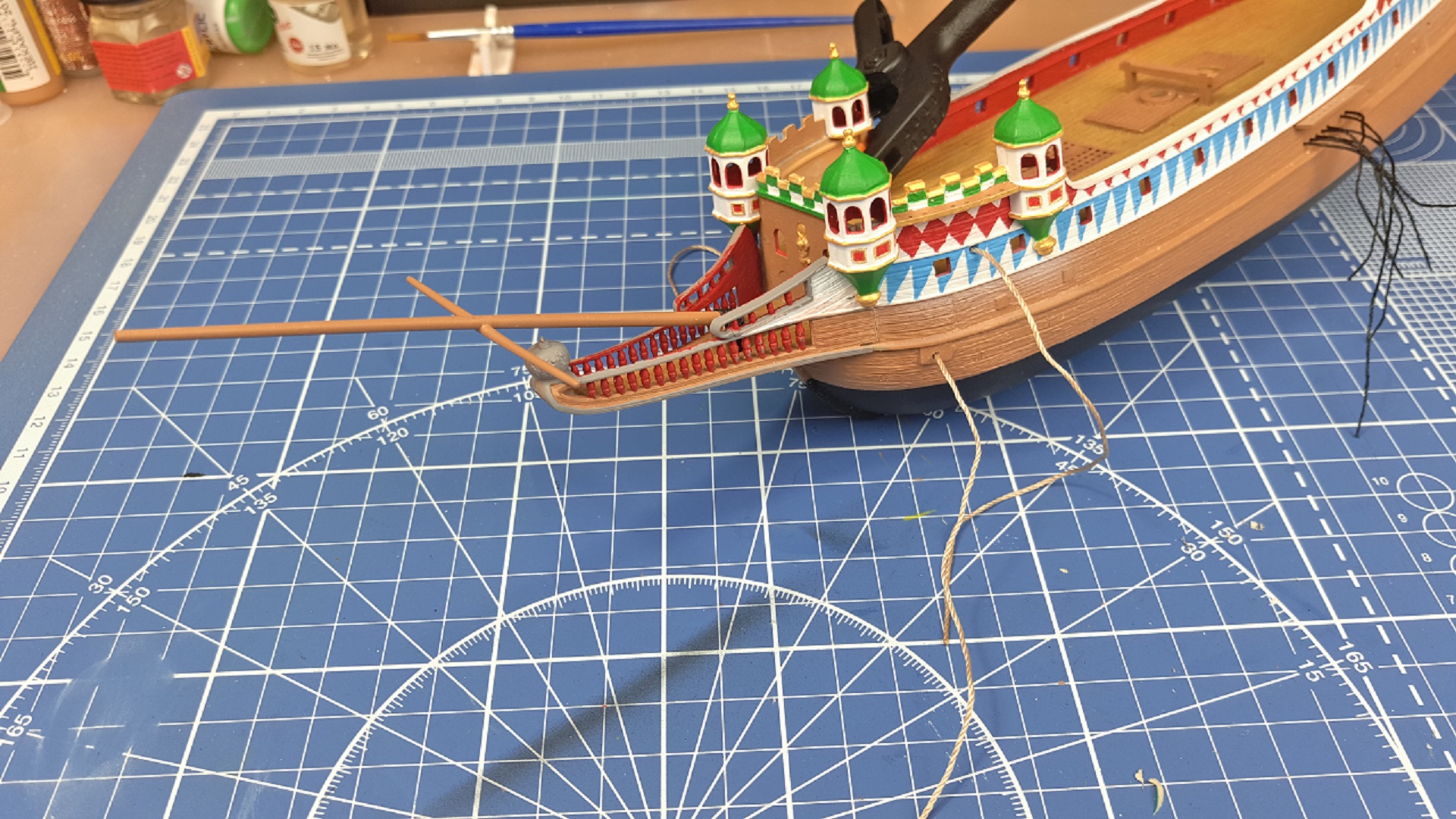

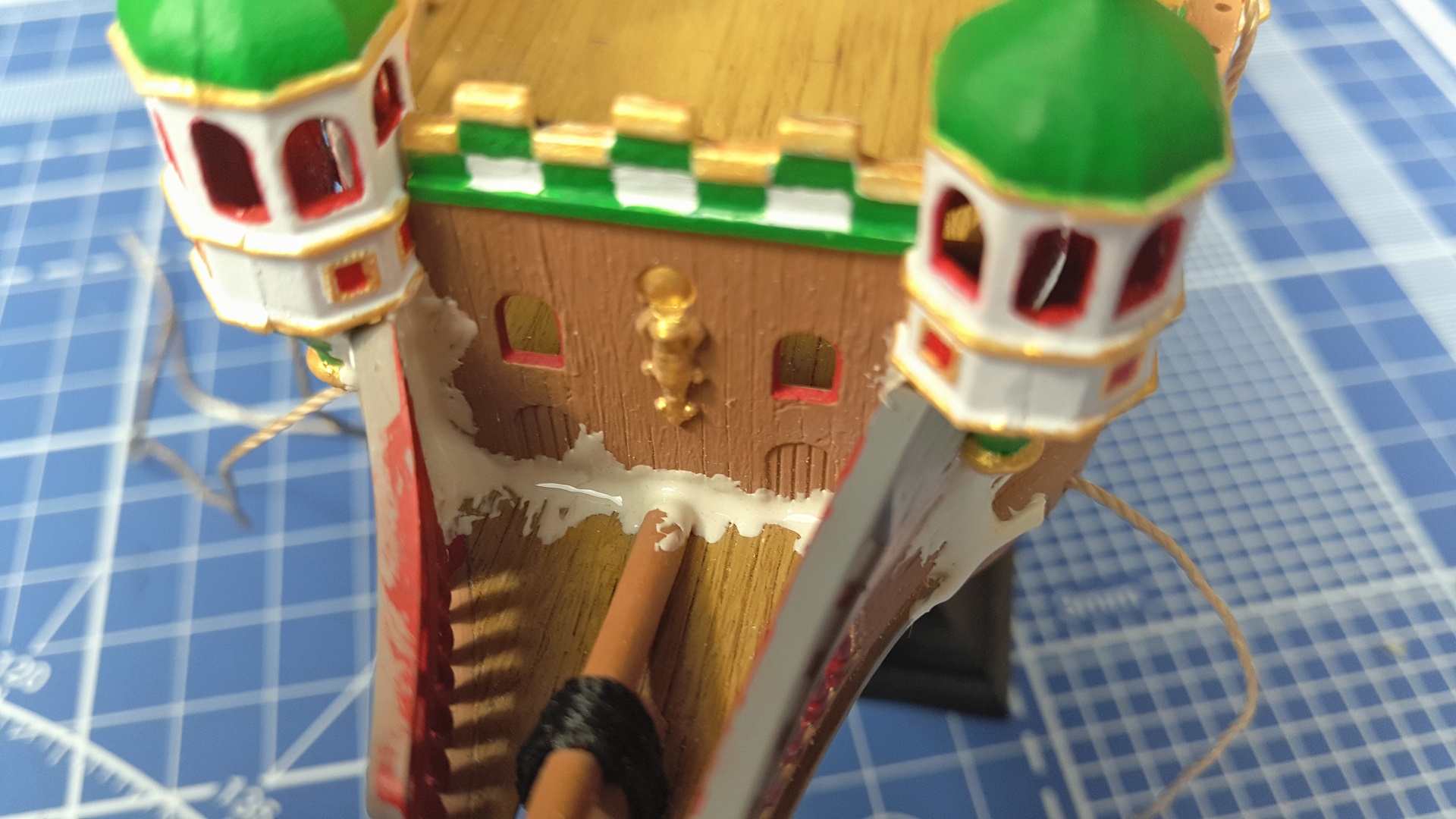

Так, всем привет) Вести с полей))) Закончился мой перерыв в стройке и трудности стало немного проще преодолевать) Сегодня приклеил башенки с другого борта подравняв (даже через чур подравняв)))) носовой бортик
ну в общем шпаклевка мне в помощь)

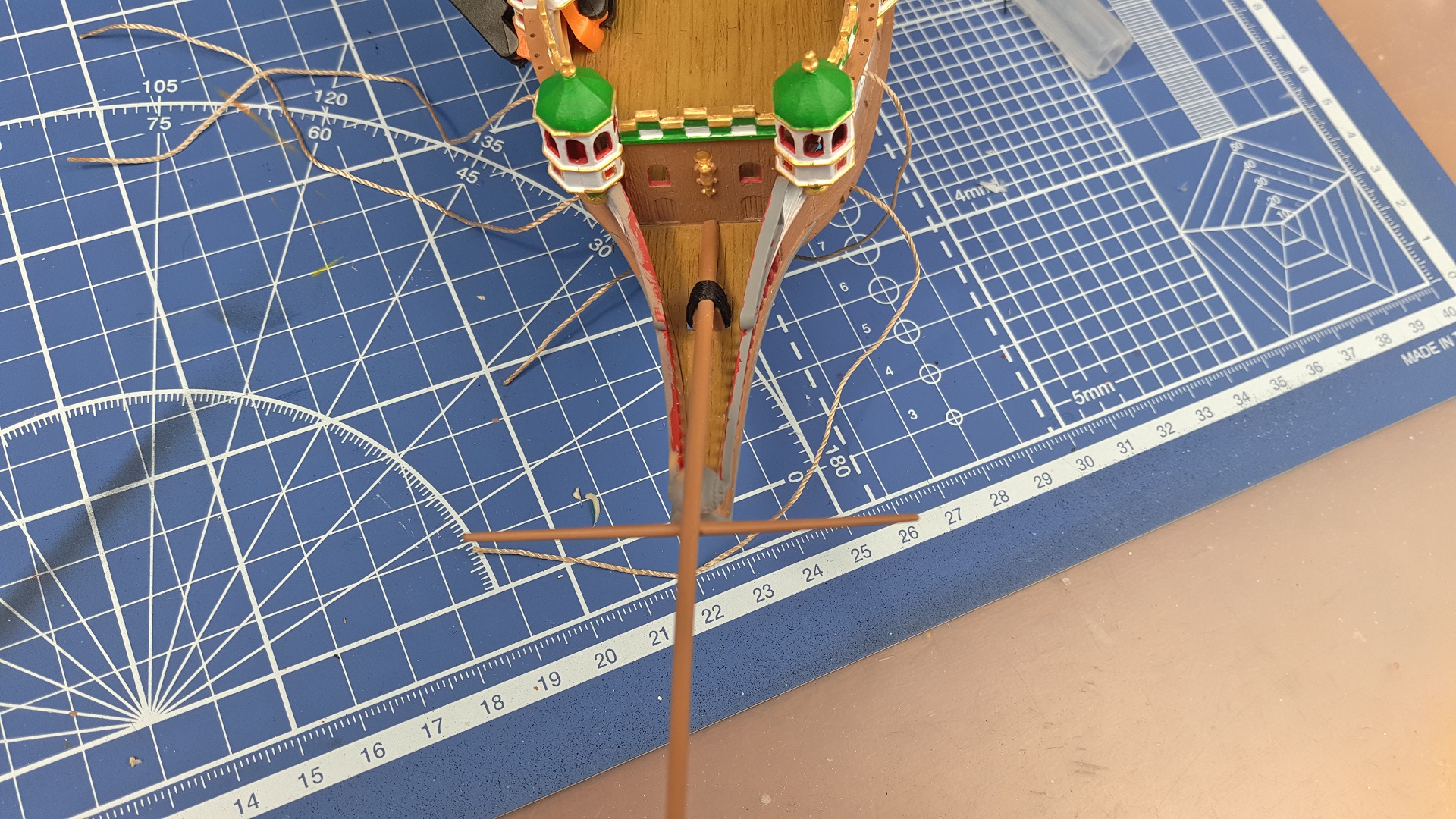

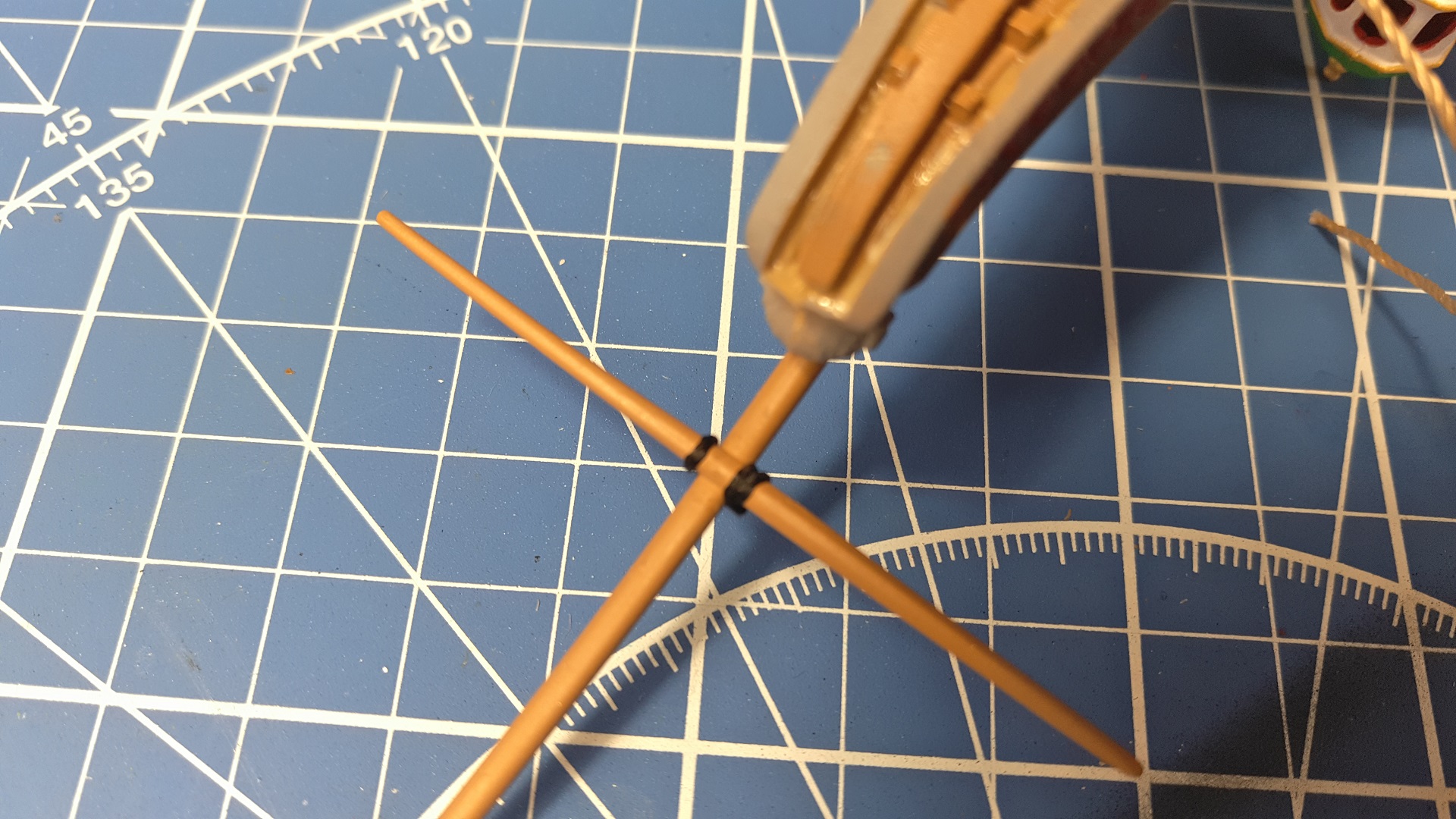

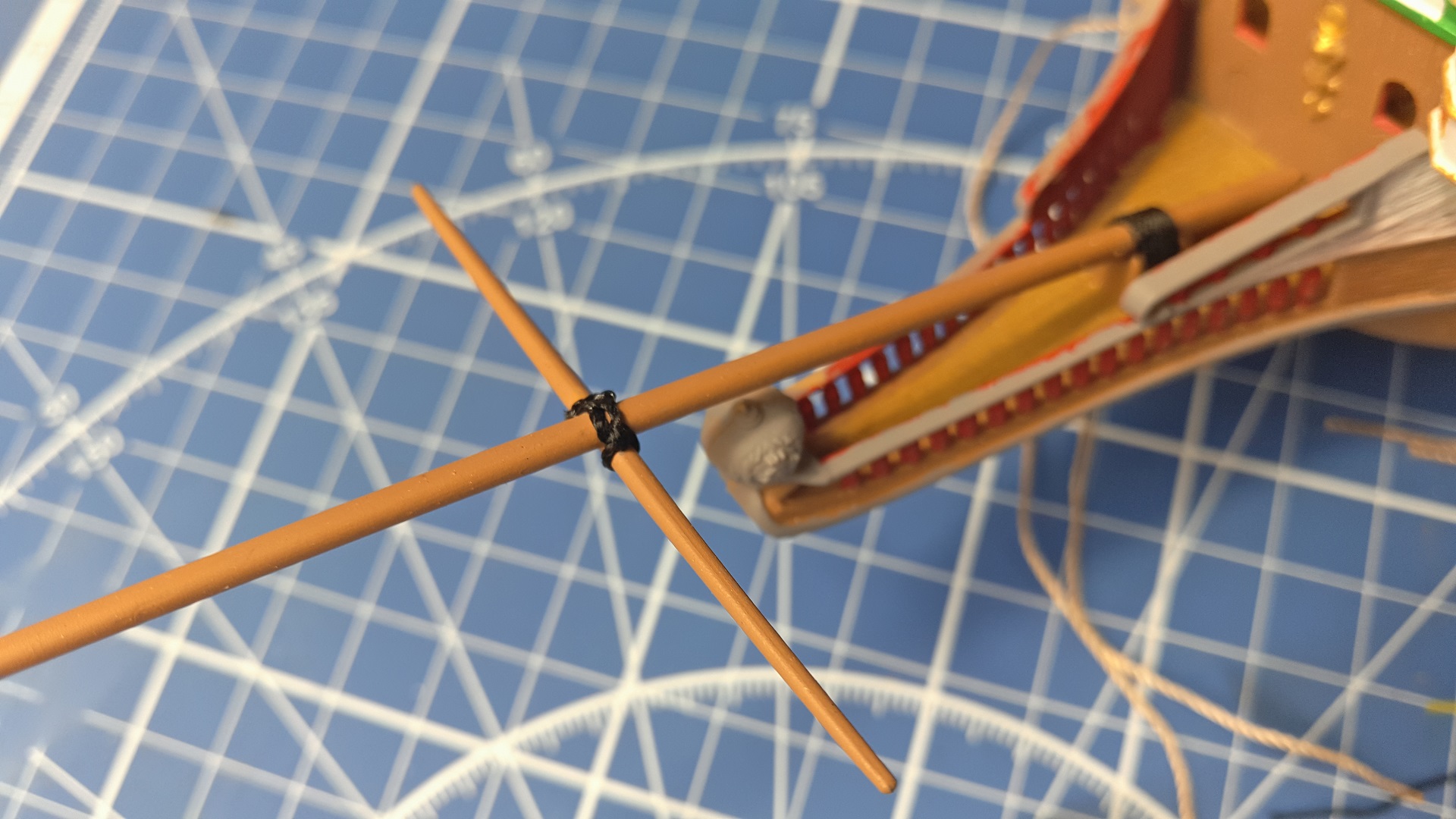

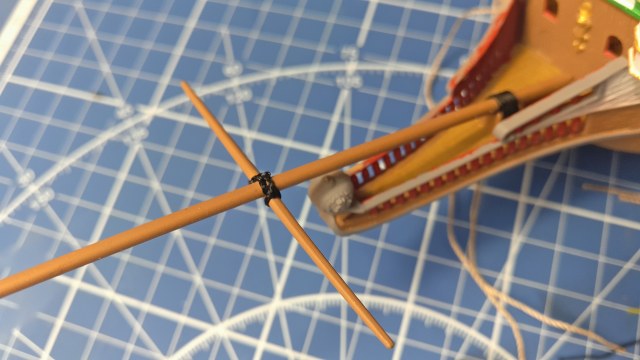

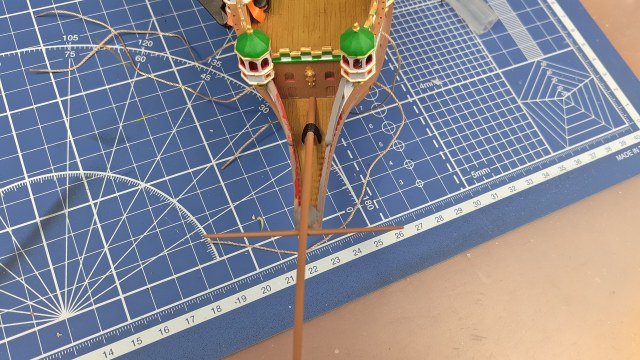

Так же снял обвязку реи на бушприте и заменил ее по совету Игоря Шейнина
а в связи с тем что я много капнул супер-клея на узел нитки, этот вариант окончательный и изменениям уже не подлежит...

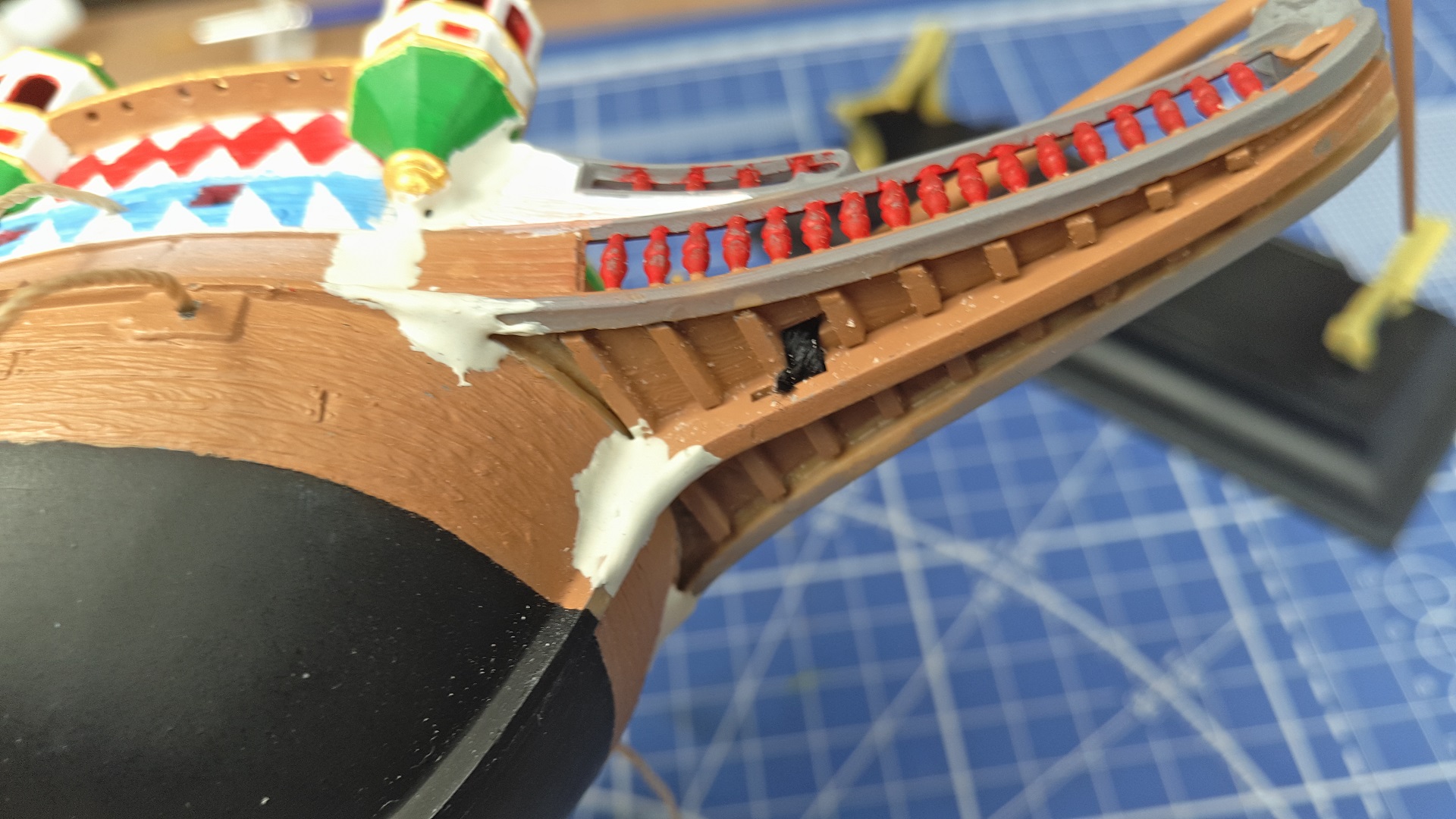

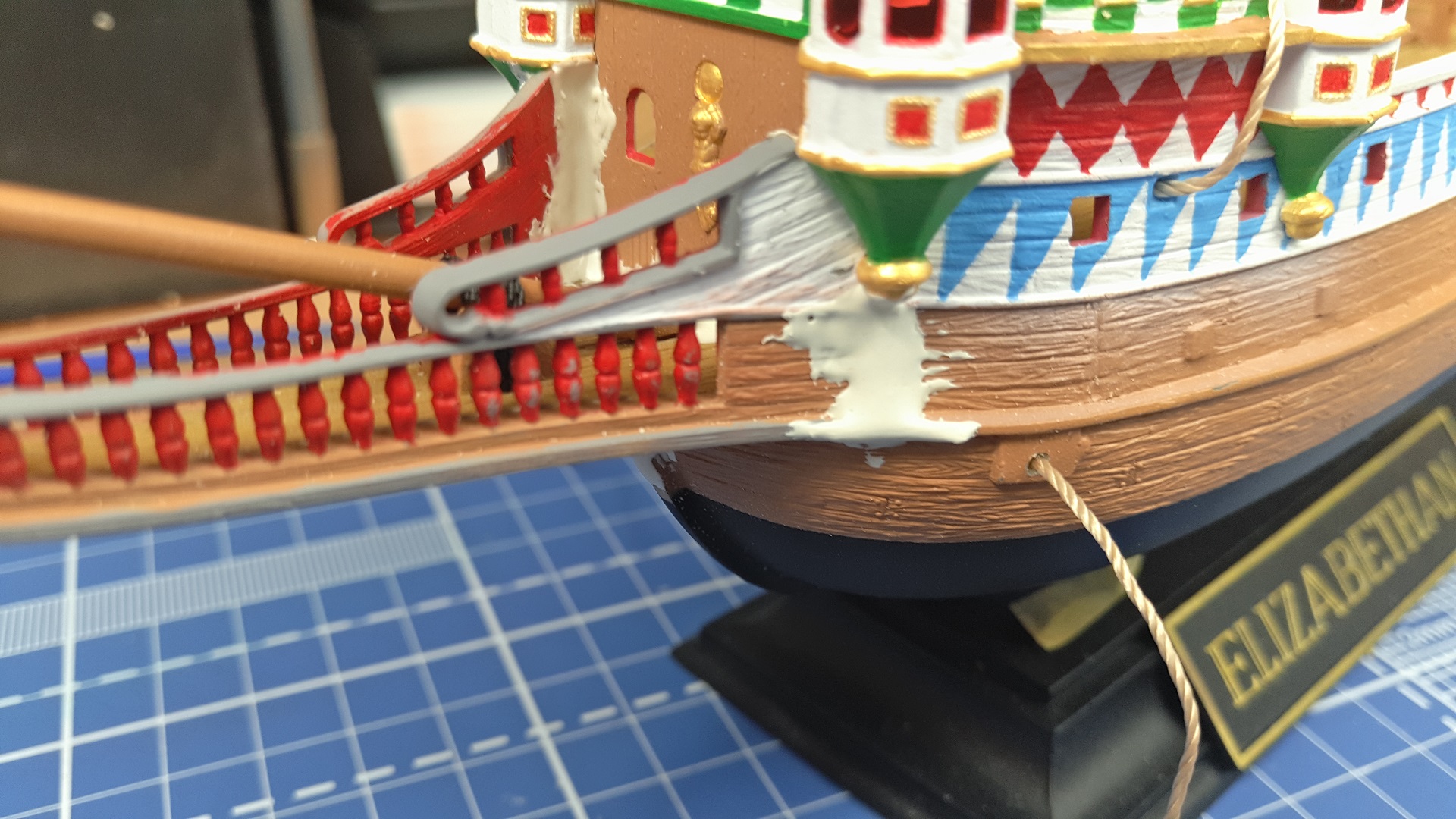

Ну и конечно же залил шпаклевкой все получившиеся щели (особенно стало жалко нарушать окраску...)

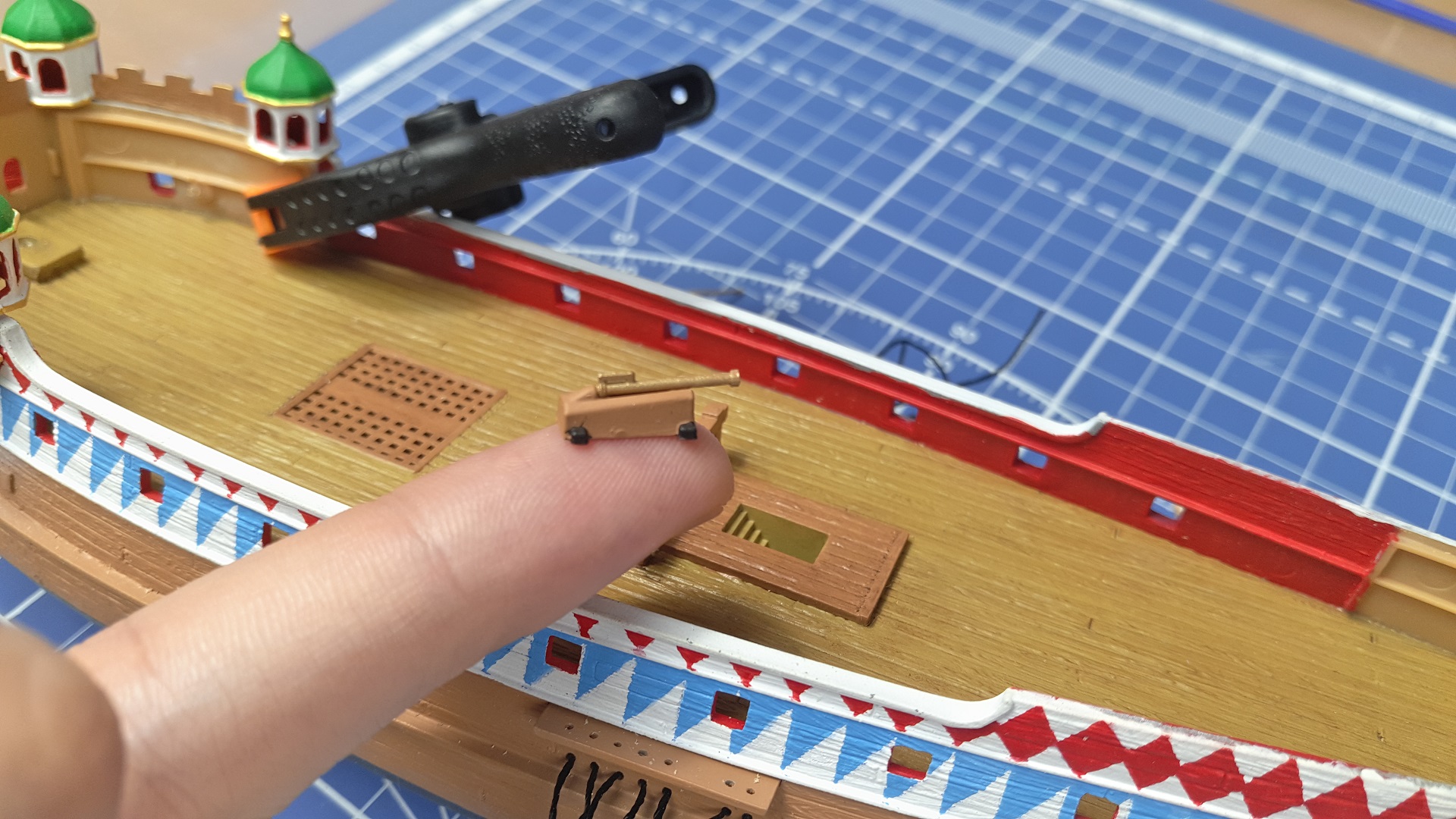

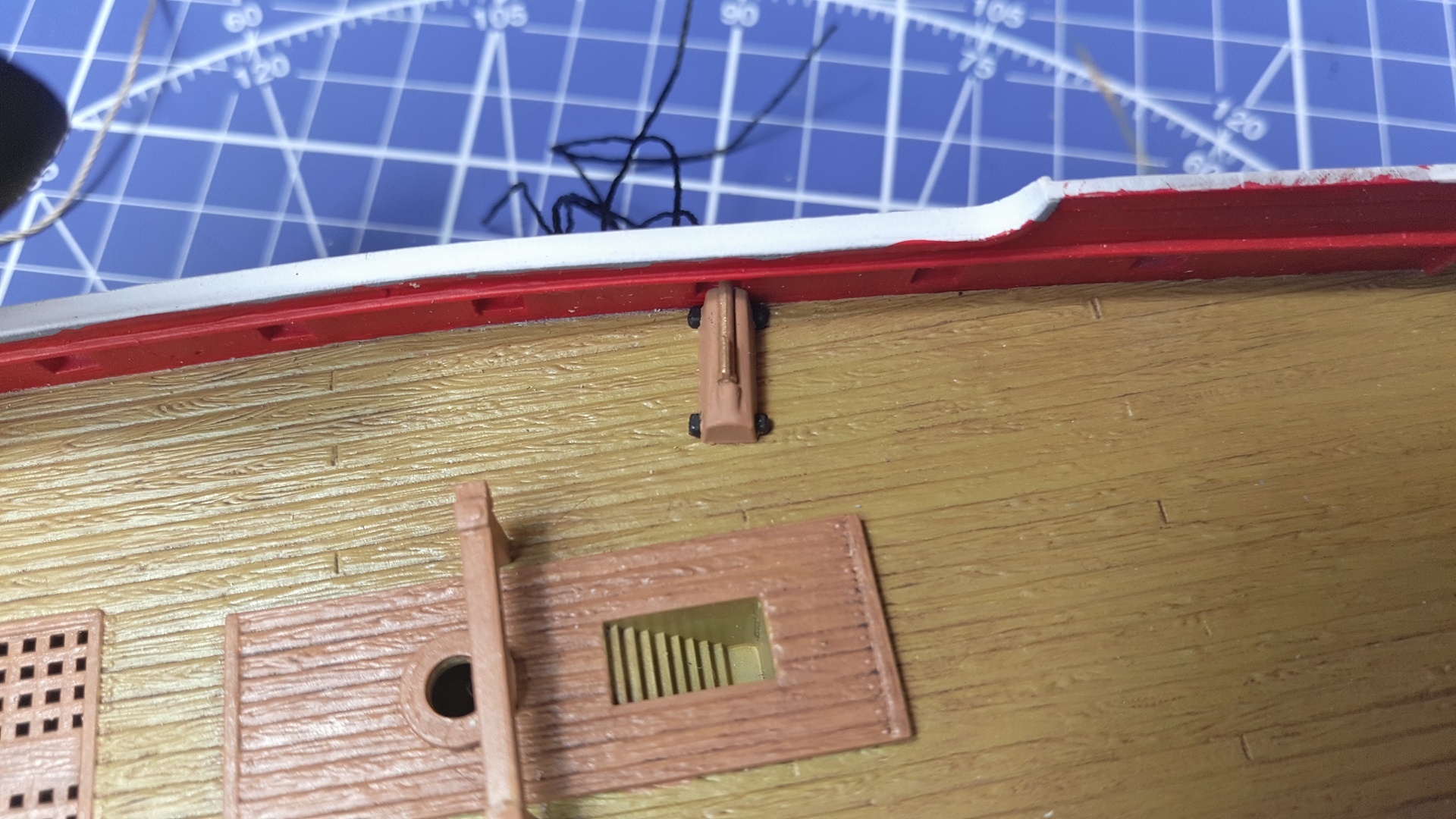

И так как я довольно близок к установке пушек, то хотел бы узнать стоит ли и как их обвязать на палубе?
Есть ли смысл делать это в таком масштабе?
@Геннадий Еретнов написал:Привет Сергей! Пока вроде всё гладко!
Привет Геннадий! Я бы не сказал что все прям уж гладко... Но все же я не расстраиваюсь)))) Правда иногда больше нужного срезаю
Но шпалевка же есть)
@Игорь Шейнин написал:Сергей, приветствую! Чего-то как-то мелковатую Вы модель выбрали...
Окраска традиционно хороша, тут не поспоришь.
По галеонам у нас спец Кирилл Шабановю
По цвету нитки, ее и покрасить можно к примеру слаборазведенным акрилом, правда она жесткая станет.
Не понравилось крепление блинда-рея на бушприте. Ниток много намотано. Рей можно приклеить и обвязать в одну или две нити имитировать при этом ракс-бугель.
На мой взгляд у производителя якорные клюзы сделаны вообще не в том месте. Их бы ближе и выше к гальюну. Посмотрел в интернете как крепят на этой модели якорь, чего-то не ахти. Якорь должен быть закреплен на руслени.
А вообще говорить о соблюдении матчасти в этом наборе, ну как-то не очень. Этот набор так , бутафория.
Спасибо за совет и информативные вложения) Наконец-то получаю нужную помощь))) Кирилл Шабанов безусловно знаток галеонов и уже поделился необходимой информацией) А Вы правы и на счет масштаба и на счёт полной бутафории... Конечно собрать по всем канонам не получится, но если уж быть честными, то признаюсь что за модель взялся больше из-за схемы окраски))) Уж больно мне понравился такой боевой раскрас))))
Так, ну что? Продолжаю понемногу строить свой корабль....

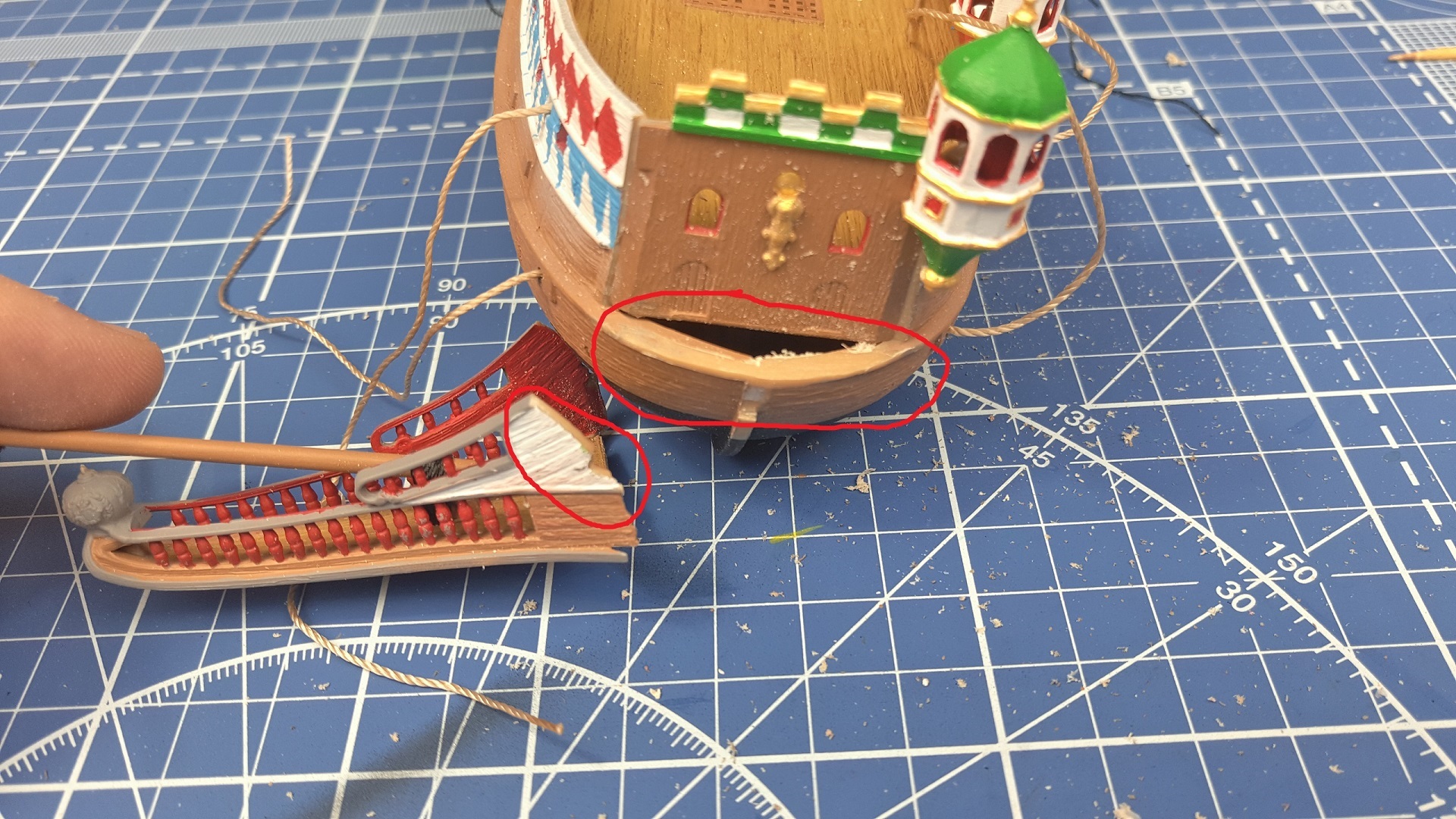

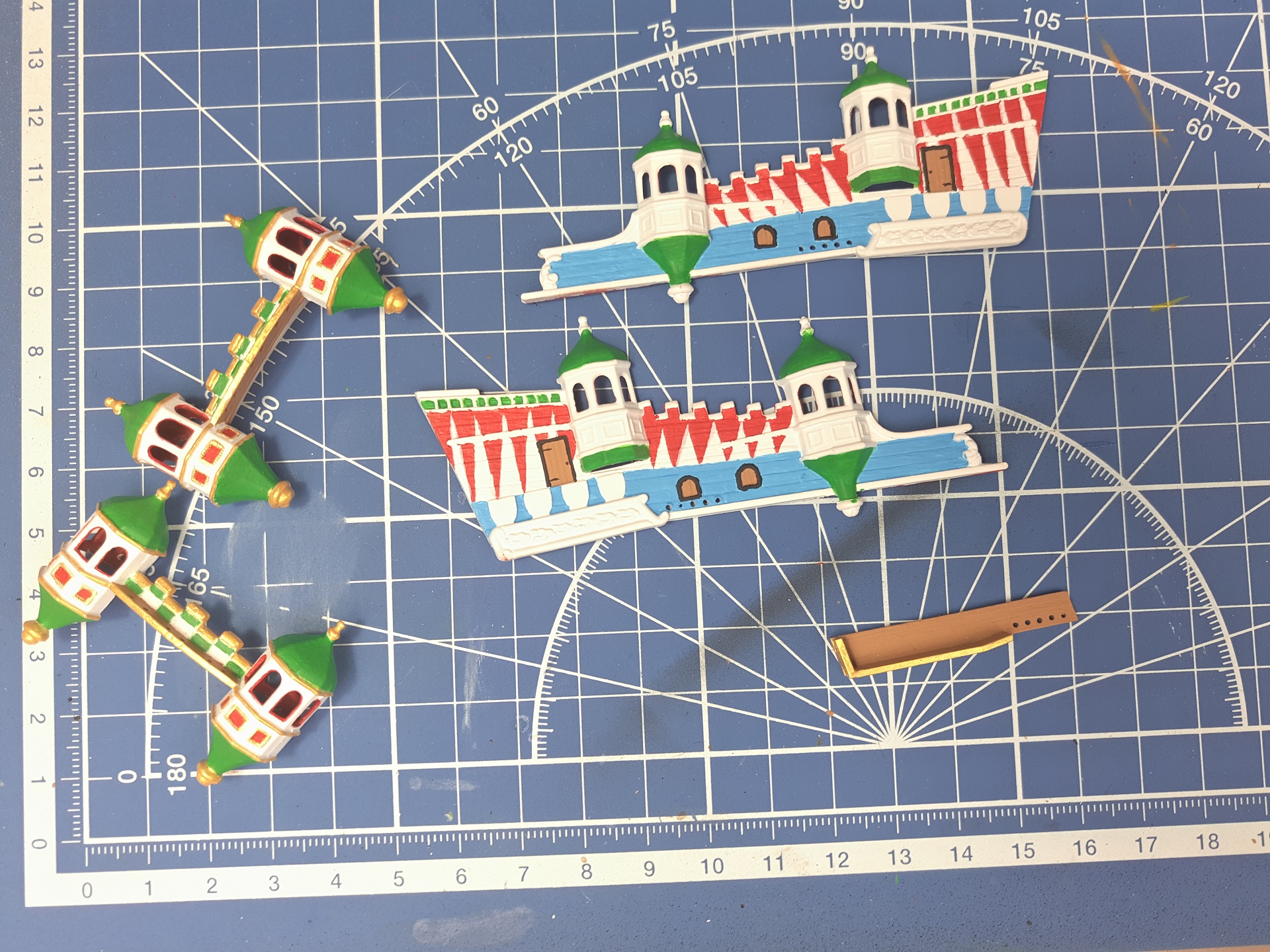

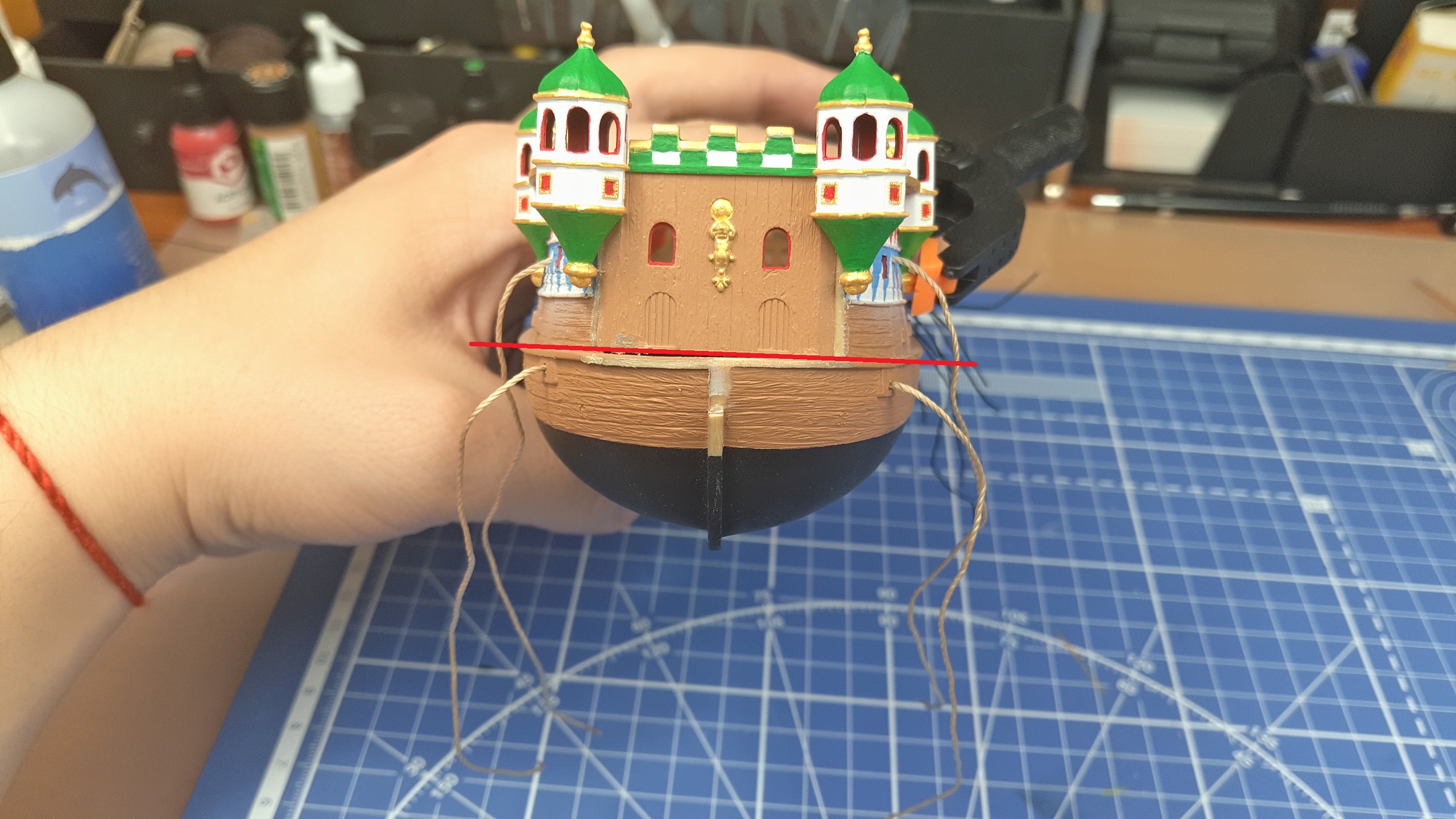

Решил поставить башни на свои места, но слава богу я решил примерить
И мало того что нос нужно подгонять, в связи с чем я не стал приклеивать вторую часть, так еще придется стачивать корпус потому что он кривой как черт знает что...
Ну и в итоге нож и жесткая обработка гравером вроде дали нужный результат)
Следующий этап клей и шпаклевка.... Надеюсь одного тюбика хватит
@Кирилл Шабанов написал:Если не копать глубоко, то вполне хватит Хоккеля... надо ещё таблицу перевода толщин снастей задействовать- без неё никуда, хотя бы ориентировочно надо соблюдать толщины снастей при установке такелажа!
и навить самодельных канатов -гораздо красивее на модели будет смотреться,чем рыхлые фабричные нитки- тросомот самый простой ,отпечатанный на 3D,вроде около 1000 руб. можно купить...
схему такелажа можно использовать от модели Mayflover или Golden Hind... вполне подойдет,так как такелаж однотипный, только что добавить один парус - верхняя бизань...
*ванты, из за малого масштаба , можно собрать-склеить на рамке...мне кажется будет аккуратнее в данном случае,чем пытаться их "вязать" по настоящему...
*паруса с их такелажем лучше устанавливать на мачты ,предварительно собрав на реях отдельно...
*...мачты,склееные ванты, и стоячий такелаж сделать и установить сначала, а потом уже ставить реи с парусами, останется потом только вооружить бегучий такелаж парусов и рей...
*якорные канаты - к этому можно вернуться уже в самом конце стройки...сделать сейчас только отверстие клюза...и установить кат балки в процессе сборки корпуса...сейчас ставить якорные канаты -абсолютно неактуально...только мешаться будут...
Это все замечательно, и тросомот я конечно прикуплю) Но все это со временем, я только занялся моделизмом и не все сразу могу осилить) Но надеюсь что со временем и опытом все получится) Спасибо еще раз за советы)
@Сергей Жудин написал:Андерсона в переводе А. Баитова можно скачать в верфи на столе, если не ошибаюсь....если что, посмотрю у себя, вроде должна быть скачанная... или у Дмитрия на его сайте парусный моделизм...
Спасибо за напоминание о сайте "Парусный моделизм"
Именно там и нашел эти книги)
@Кирилл Шабанов написал:Привет,...
...Так что если запал не пропадет после сборки этой модели, можно попробовать запилить нечто более глобальное,в смысле покрупнее в масштабе и с более богатой деталировкой, благо выбор есть...
здесь инфа по галеонам
Огромное спасибо за материал! Ох, не люблю я конечно в книжках ковыряться... но тут ничего не поделать) Буду понемногу изучать и поищу Андерсона на русском)
@Кирилл Шабанов написал:Привет,
Добро пожаловать в наше сообщество! )
очень уж мелкий масштаб у модели,трудно будет сделать хорошую деталировку...тем не менее, идея с бумажными парусами, очень даже может сработать!!!
здесь есть информация кое какая, ссылки по использованию model span..как это делается и смотрится на модели...можно я думаю аналоги этой бумаге использовать,с нехудшим эффектом... https://www.shipmodeling.ru/phpbb/viewtopic.php?f=9&t=71780здесь ещё по парусам , и ссылки там же https://cloud.mail.ru/public/Ftkh/xibgAP3e7
здесь кое какие "советы" собрал, что обсуждали с коллегами в прошлом,может что пригодится
https://cloud.mail.ru/public/4fKe/VHATGnQAu
расчет толщин такелажа
https://cloud.mail.ru/public/LTox/YGuuEwoLw
самая полезная книжка при сборке модели галеона! )) мин.необходимой инфы!!!https://cloud.mail.ru/public/H4P3/TcE5UwqYQ
а здесь - максимум
https://cloud.mail.ru/public/H4P3/TcE5UwqYQУспехов в стройке!!!
Приветствую) Вот Вас я очень рад видеть в своей сказке))) Уже успел помониторить немного форум))) Спасибо большое за информацию) Я конечно не обещаю, но постараюсь изучить и следовать советам))) Еще раз спасибо за материалы)
А две последние ссылки одинаковы) Это так и должно быть?)
@Геннадий Еретнов написал:Нет, это не моя, фото взял из сети. А паруса по моему бумажные.
Ну в данной модели паруса придется переделывать... Скорее всего буду делать по принципу папье-маше из кальки с пва наложенные на испорченные вакушки)
@Геннадий Еретнов написал:Сергей канат можно и заменить на тёмный, а вот верхнюю нить надо потоньше, это ведь не якорный канат. Вот фото посмотри внимательнее. На нём четко виден канат и вспомогательная снасть (не знаю как она называется), которая выше, она должна быть тоньше.
Я понял что ничего не понял))))) Ладно, с якорным канатом я разобрался, оставлю так только заменю вспомогательный канат) Правда сам якорный будет прятаться и смысл было его менять? Ну не суть) А вот как такие паруса сделать??? Геннадий, это твоя модель?

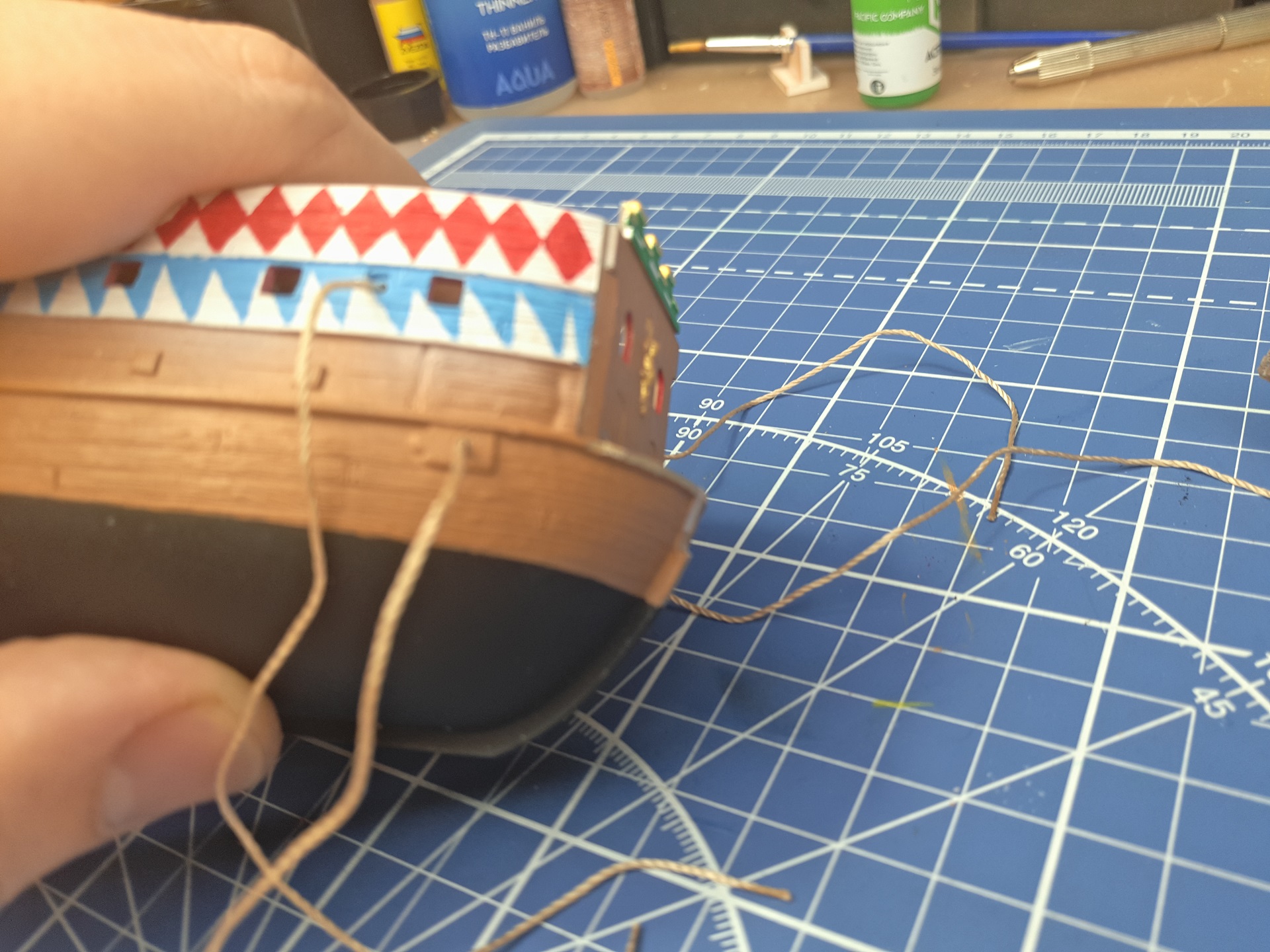

Ну а еще по совету товарища, я заменил якорный трос (изначально поставил нить из набора которая шла на стоячий такелаж) на более толстый

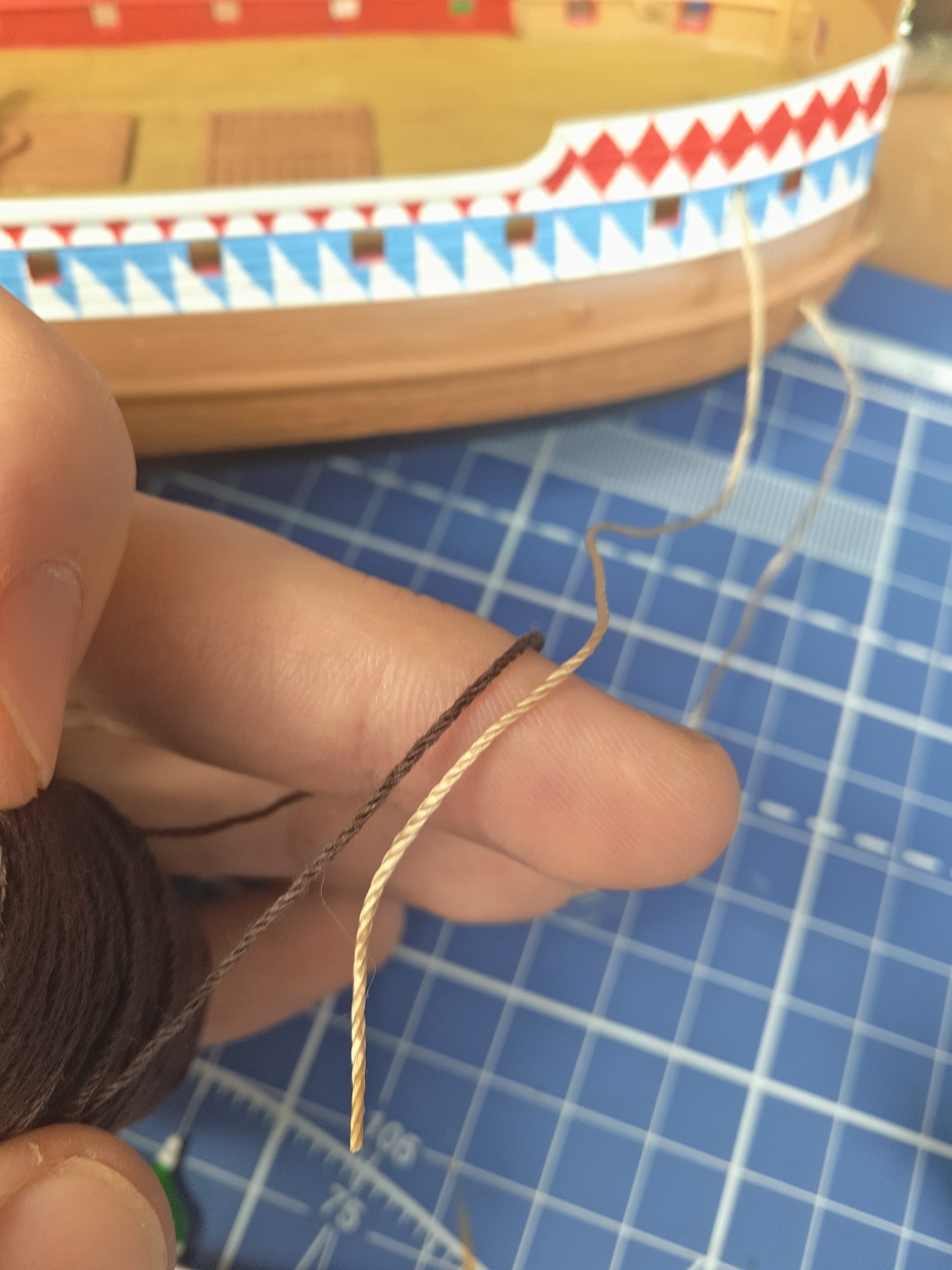

и в итоге я теперь задумался на счет цвета... Пока не полетели тапки уточню, может его опять заменить на такой вариант:
???
Приветствую всех в моей судодельне! Кому интересна эта тема и готов поделиться дельным советом - добро пожаловать на борт!
Собственно стройка началась активно и не очень проблемно, пока не дошел до данного этапа) Но если с нынешними проблемными вопросами я еще разберусь, то вот с такелажом и оснасткой корабля мне будет очень тяжело... Информации по данному типу кораблей я так и не нашел... Если у кого есть конструктивное желание поучаствовать в моей сказке, буду признателен! Ну а в целом хочется сделать чуть больше чем просто "изкоробки".

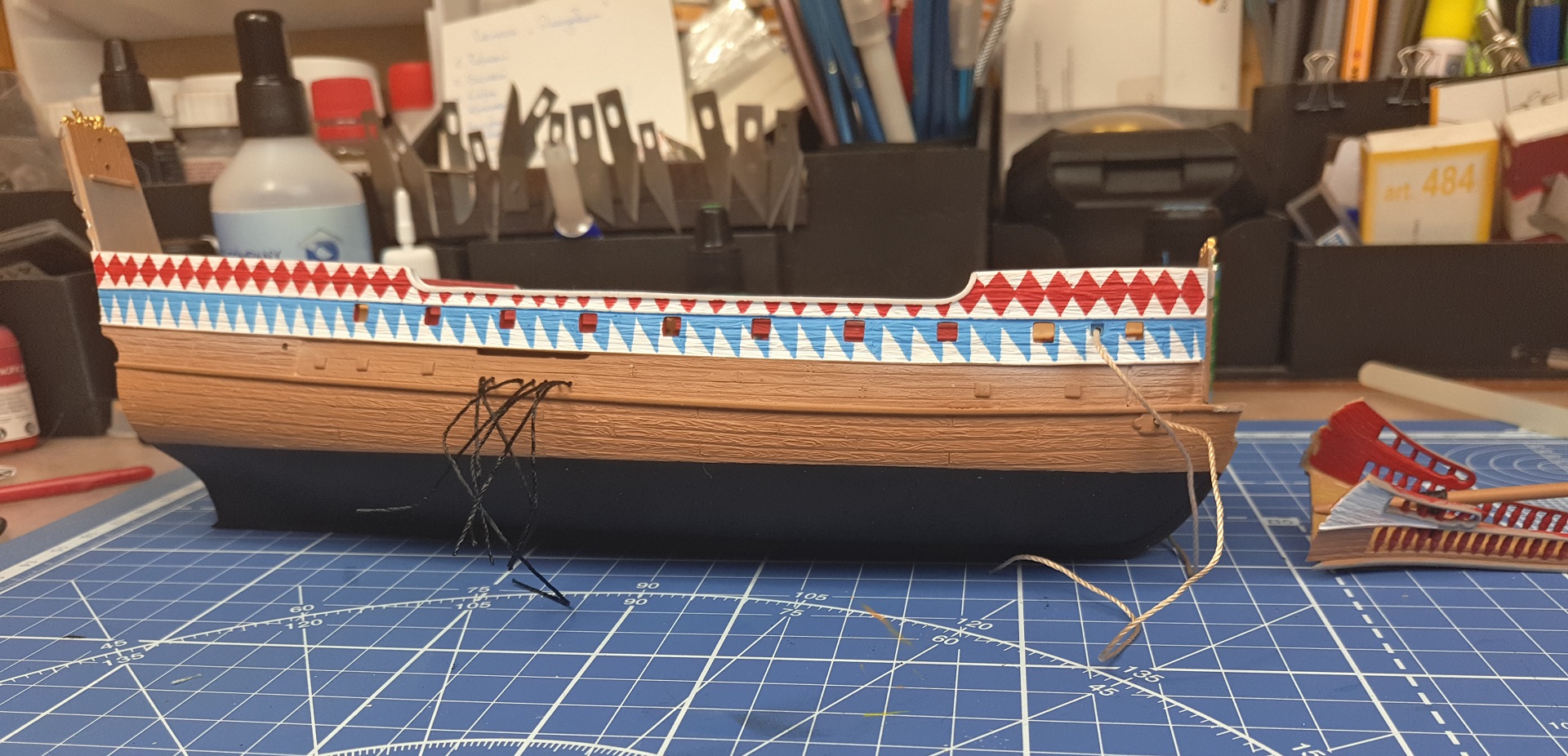

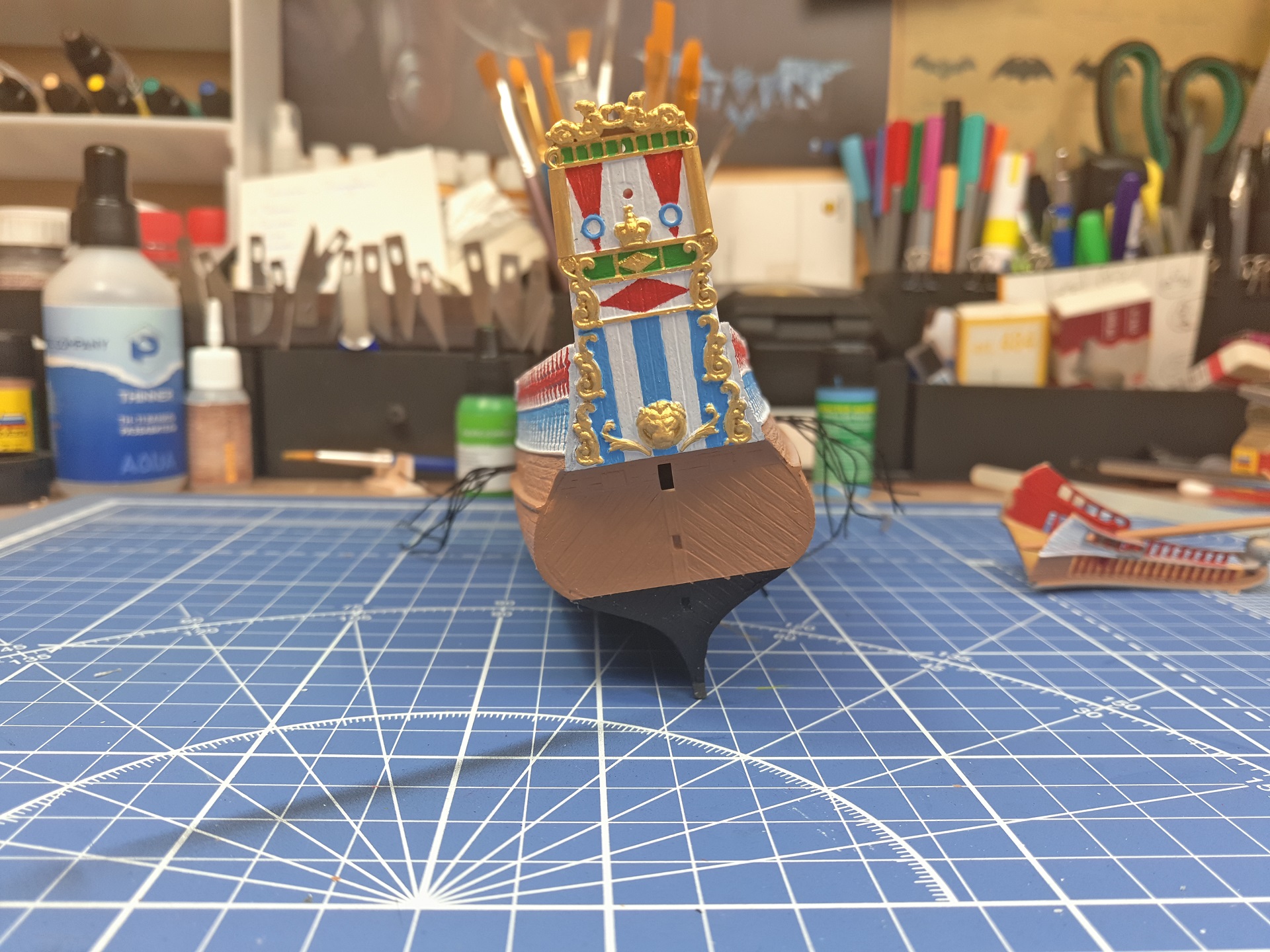

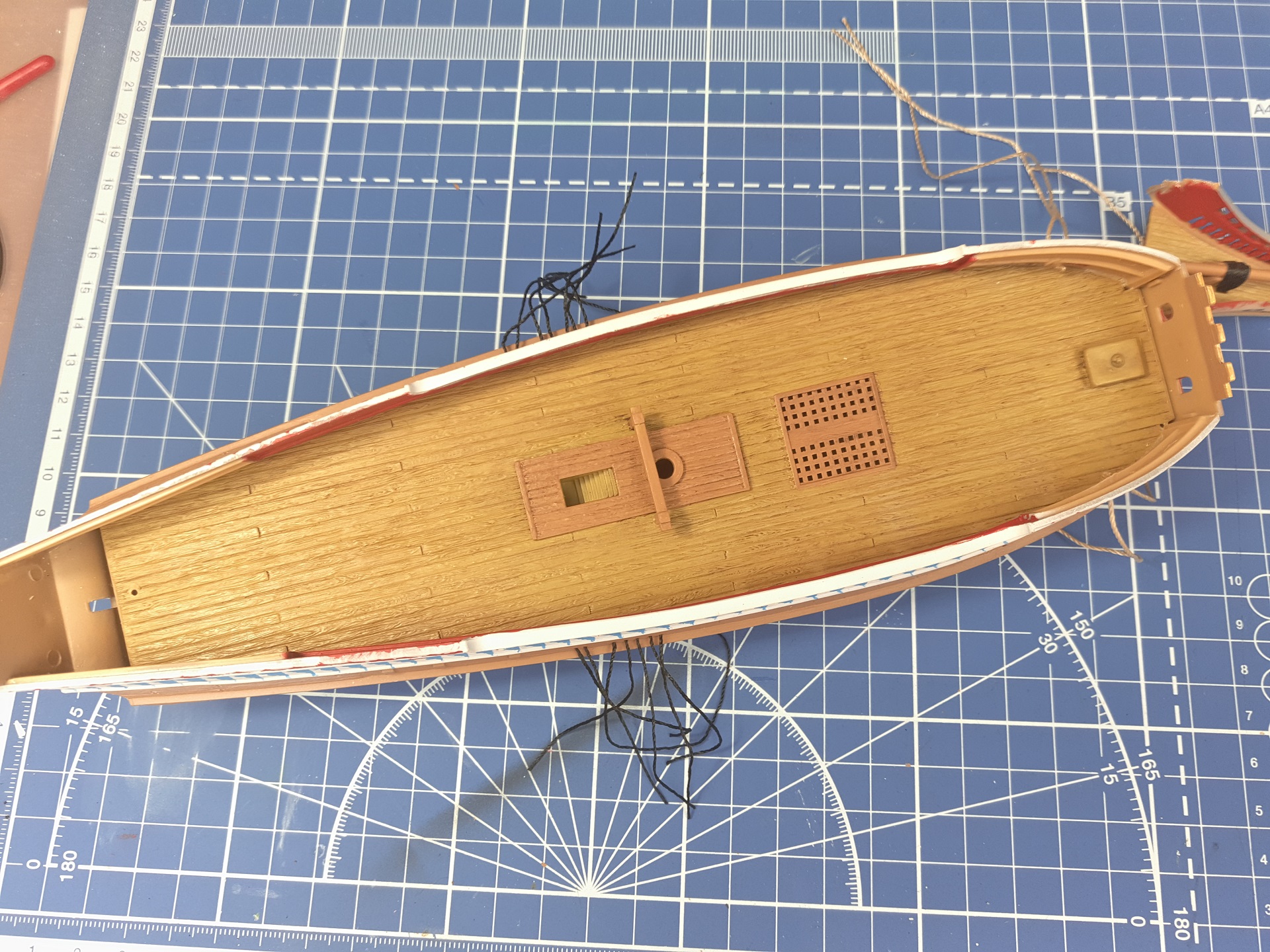

Вот таким образом выглядит корабль на данном этапе сказки
и окраска уже чистовая (не хочу отходить от инструкции)
смывка дала более "деревянную" что ли палубу)

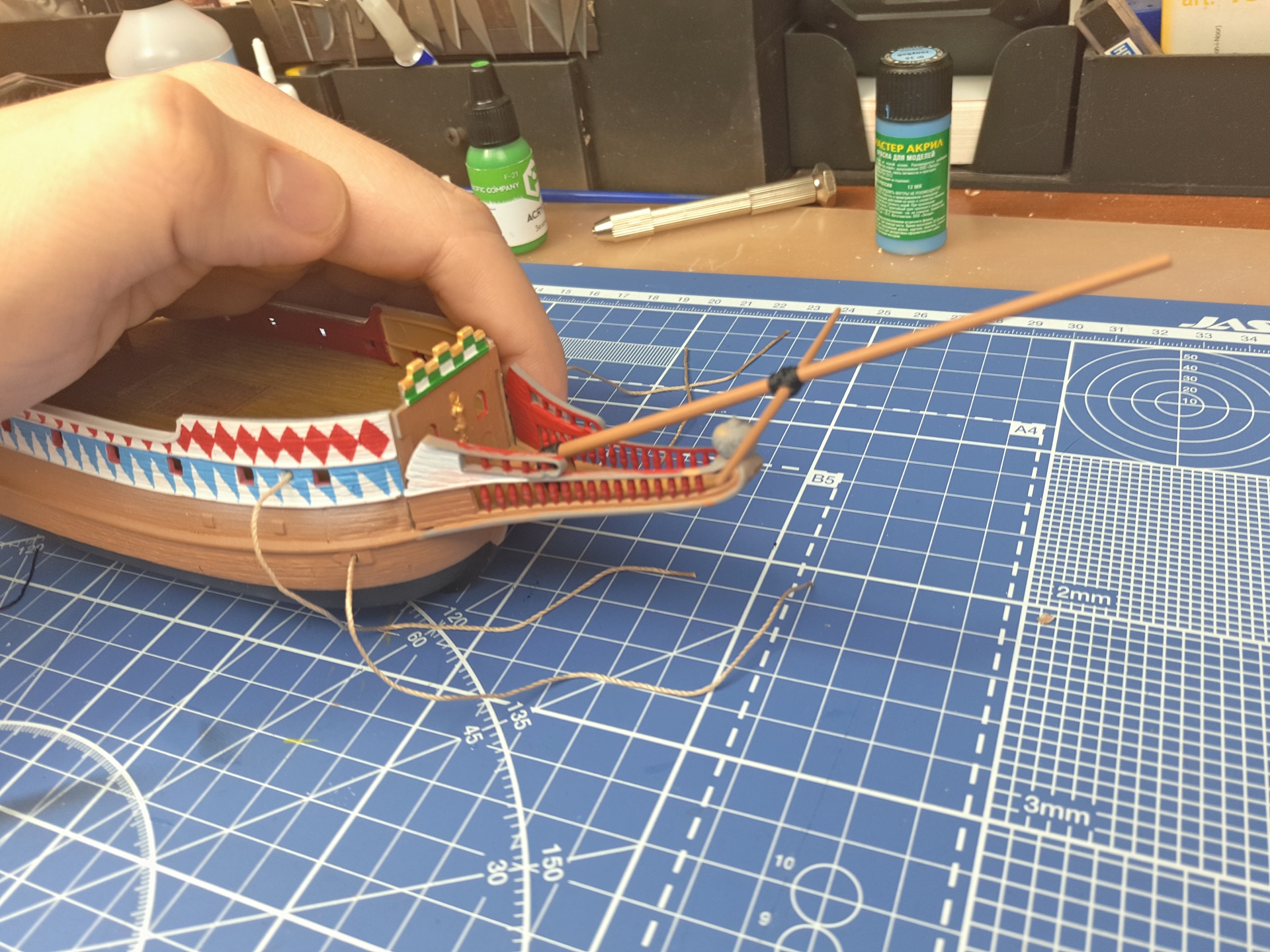

Ну а тут я все сточил и подогнал вплотную... Чего не стоило делать
пока не приклеены левые детали с этого снимка:
....
