Доброго дня всем!
Спасибо большое за отзывы и рекомендации. Обязательно учту в будущих проектах.
Следующий на очереди отложенный ранее проект "VICTORY"
Как-то так.
Если у кого будет желание прокомментировать результат, буду благодарен за высказанное, думаю будет в дальнейшем полезно...
Не могу понять, почему так грузятся фотки... Раньше "прикрепленные файлы" не высвечивались.

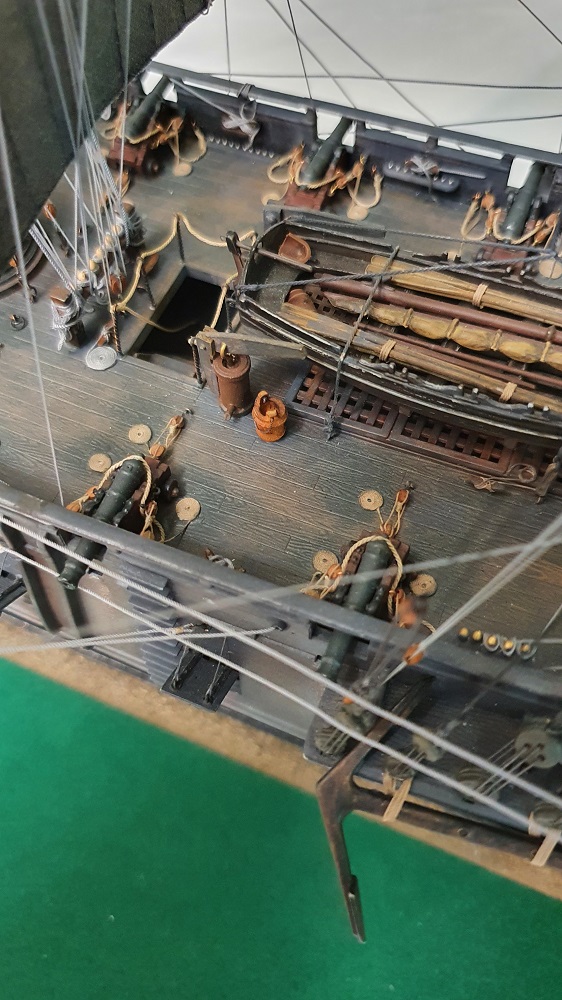

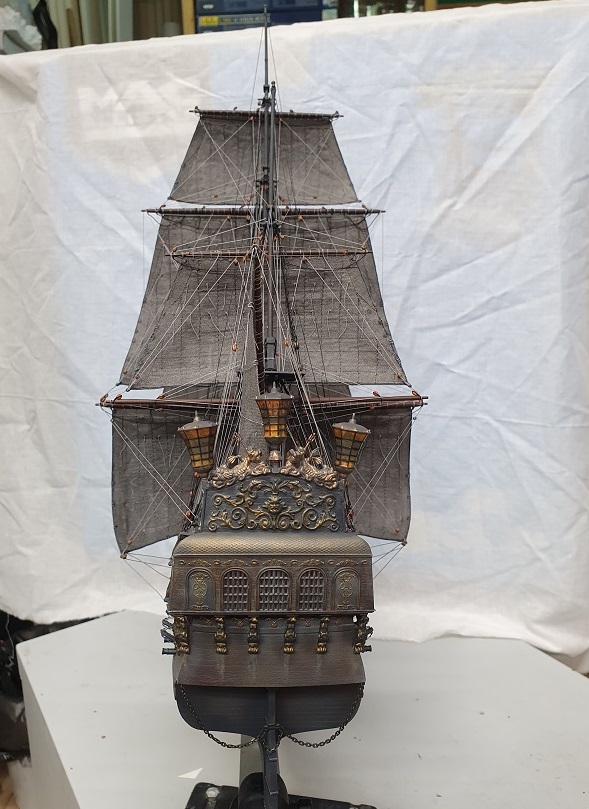

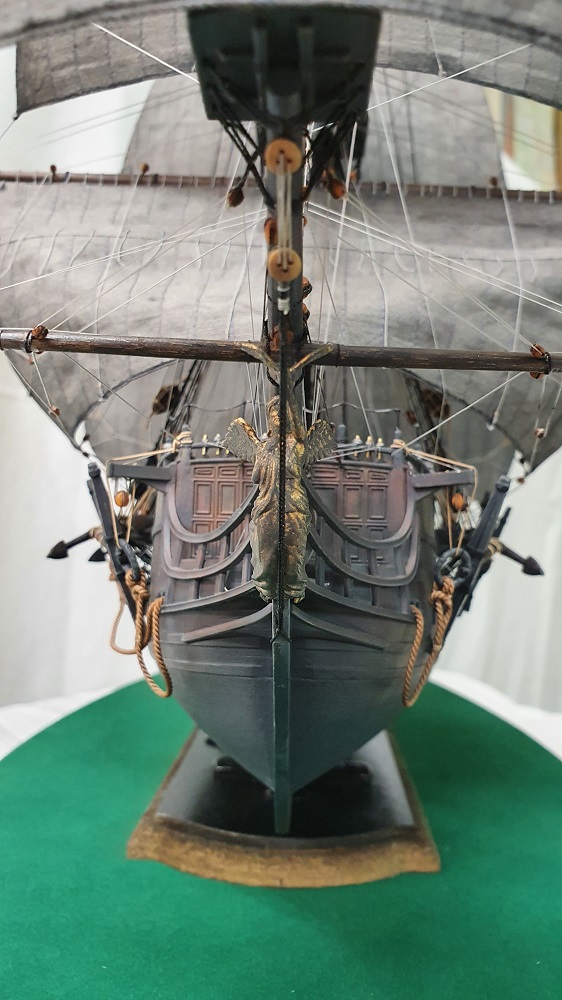

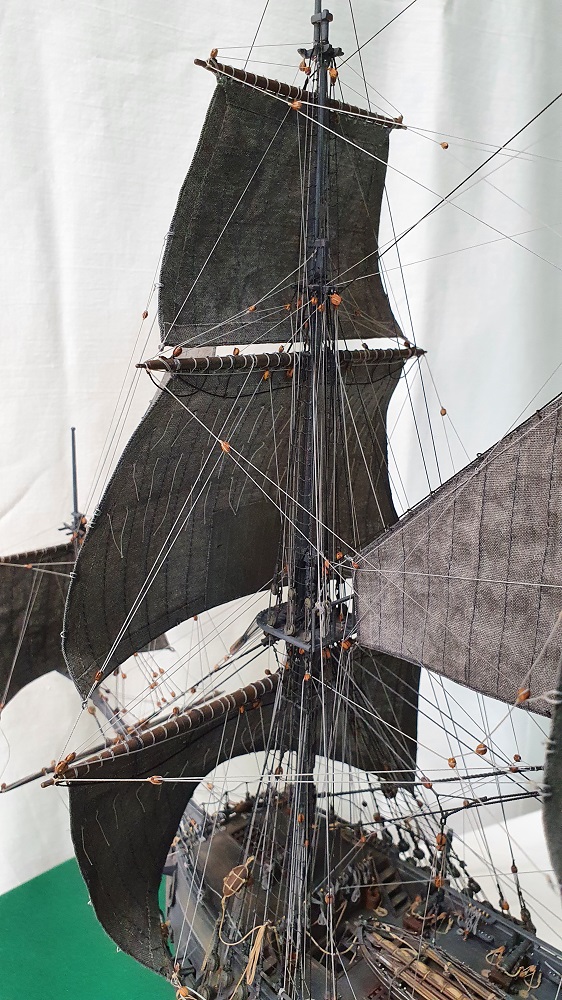

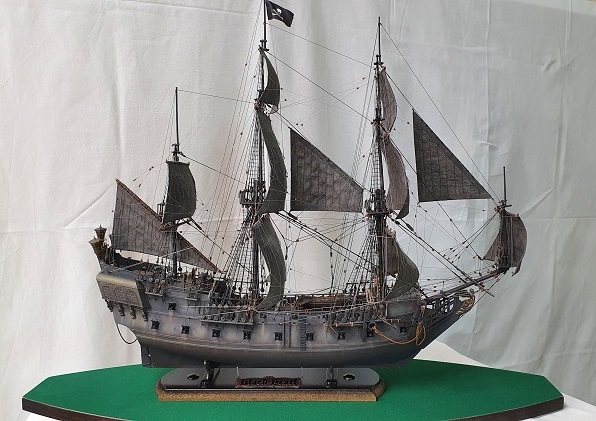

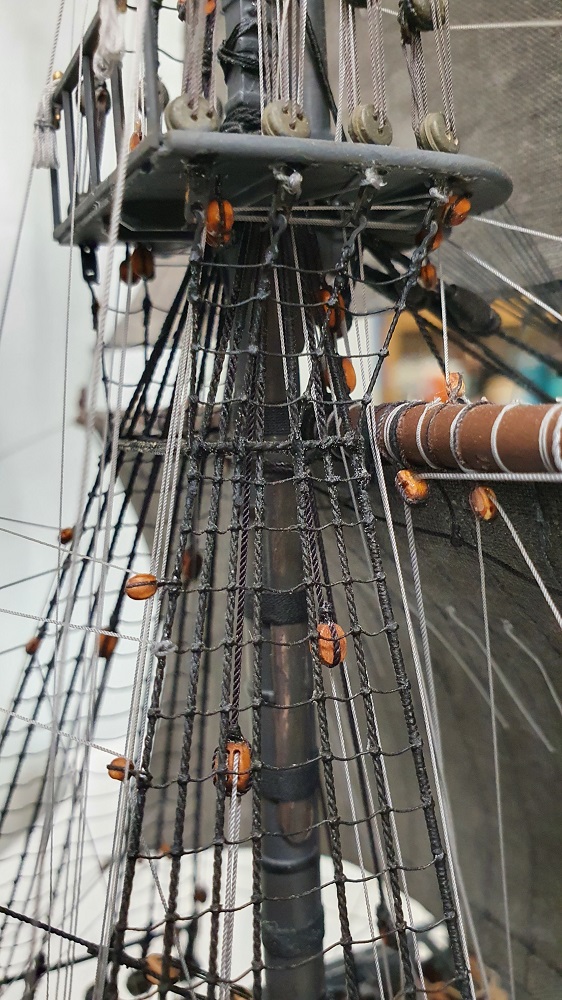

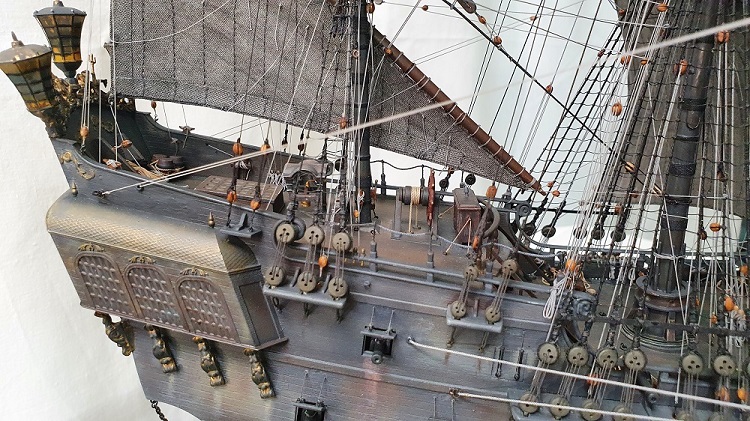

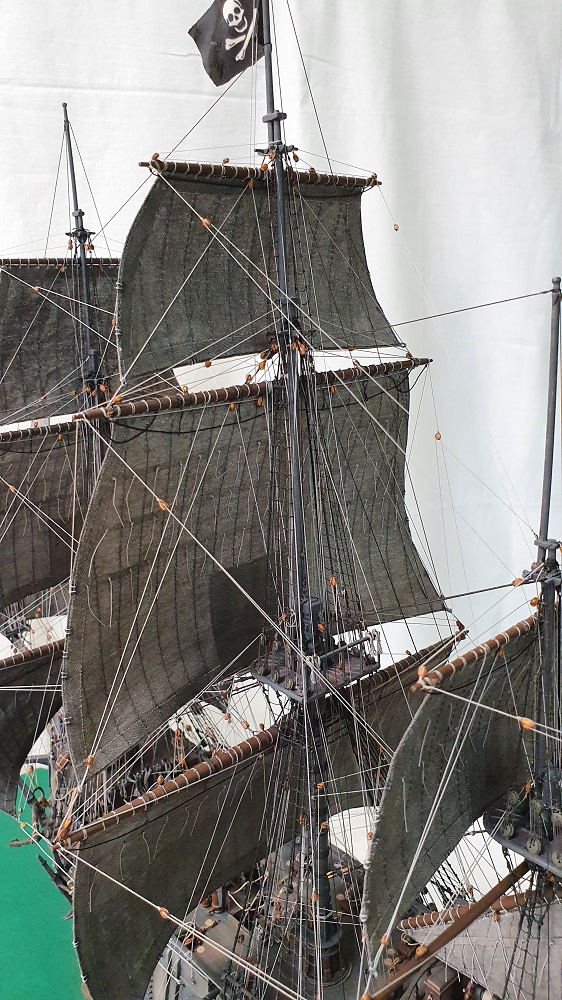

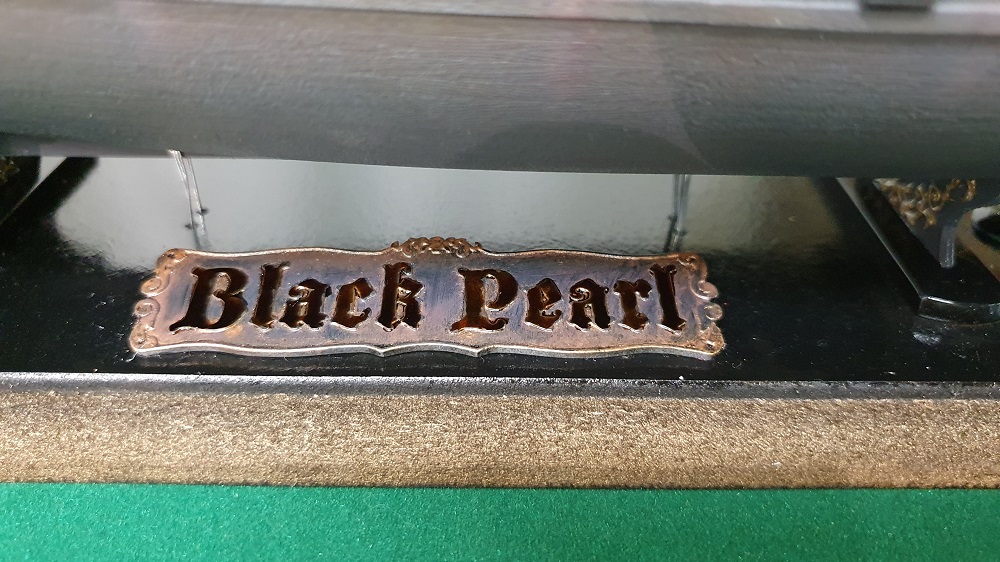

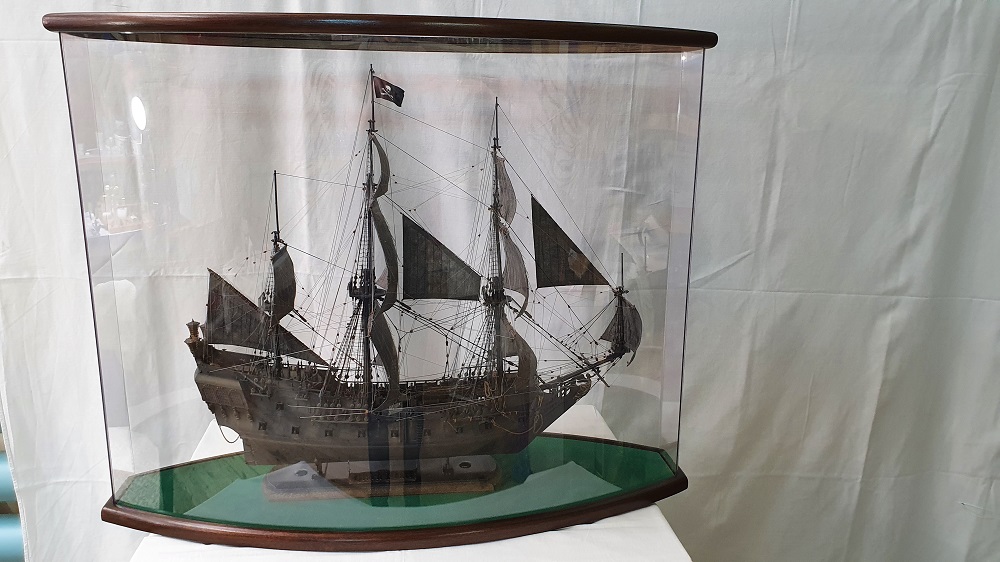

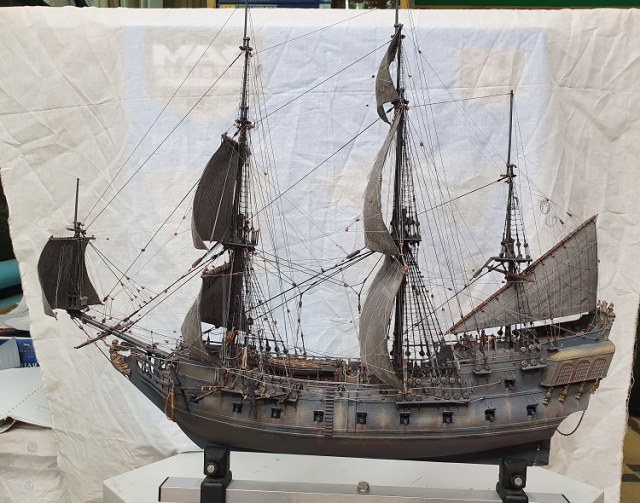

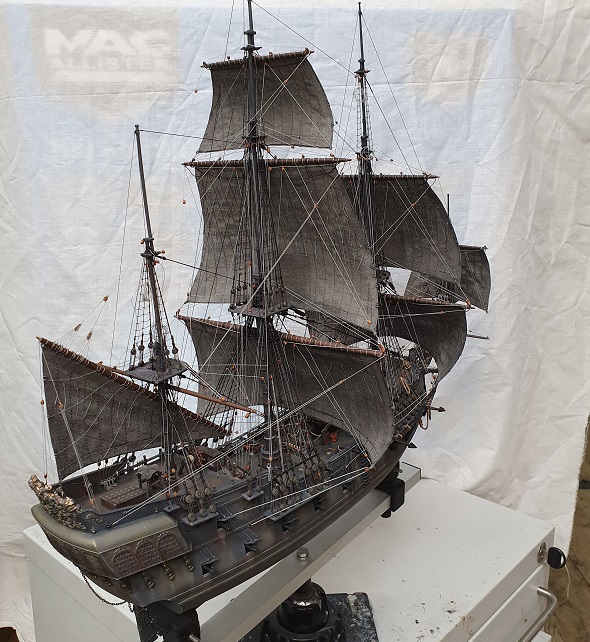

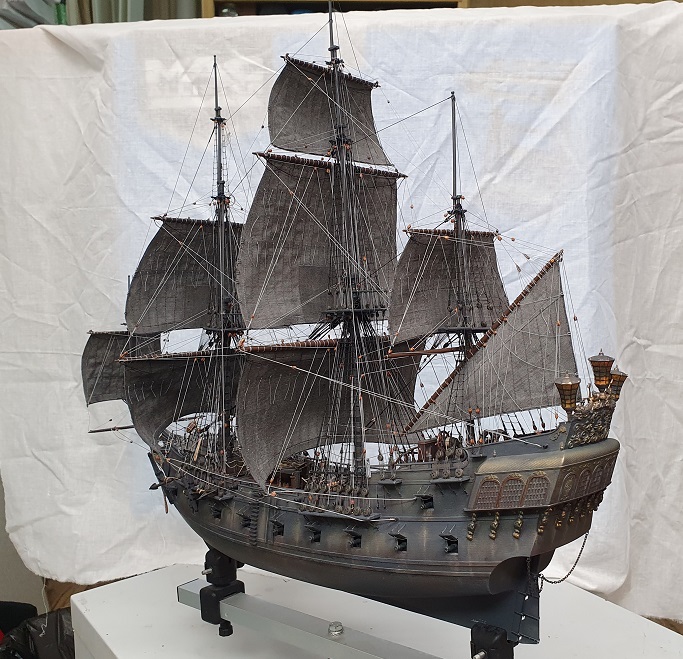

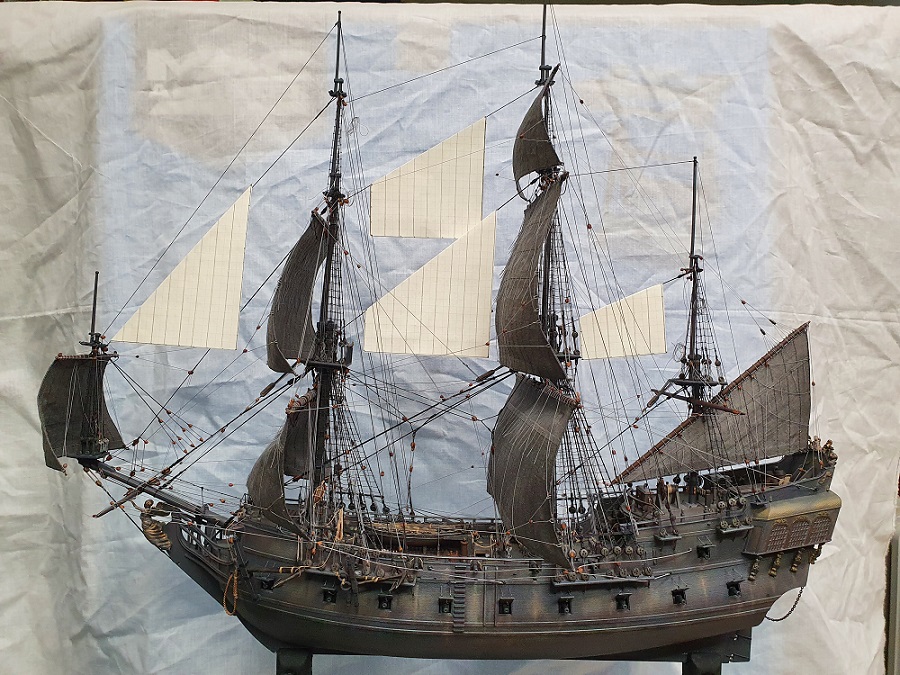

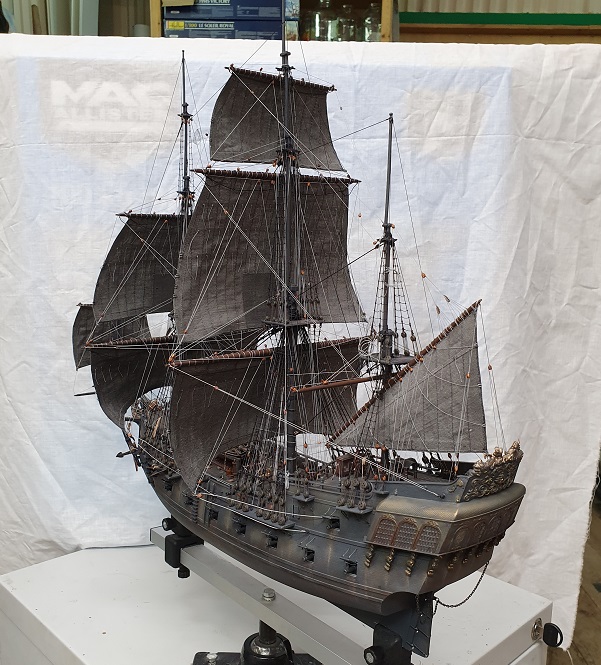

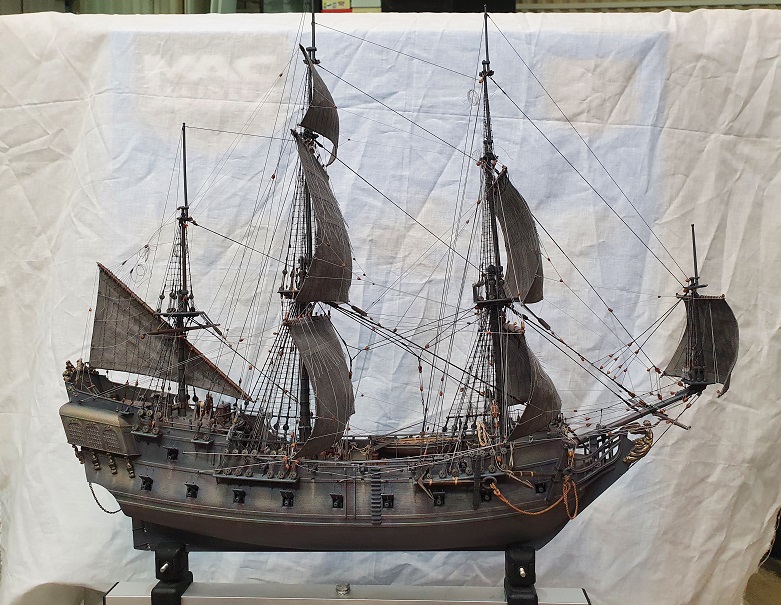

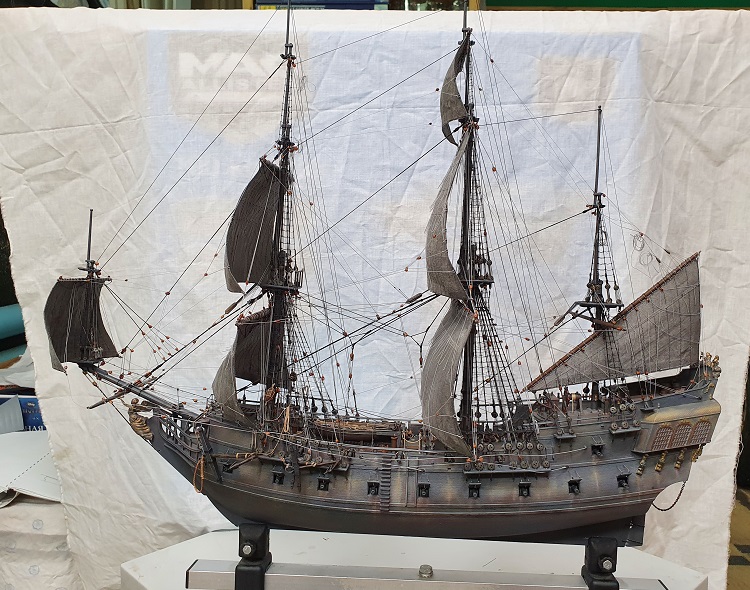

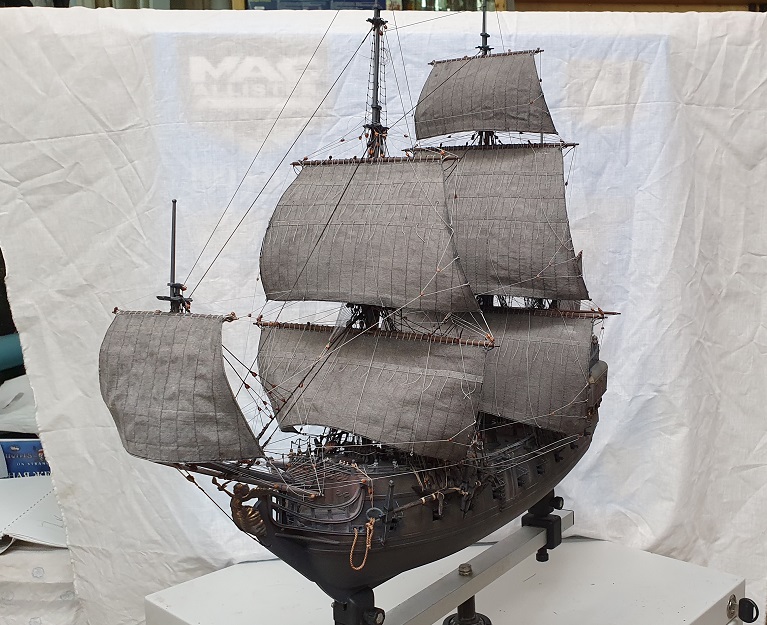

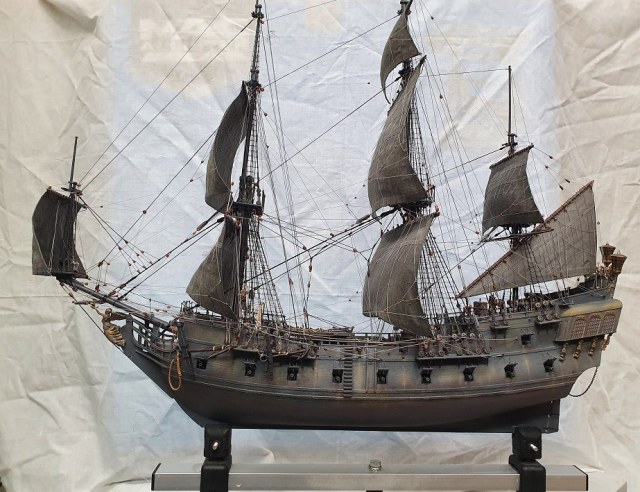

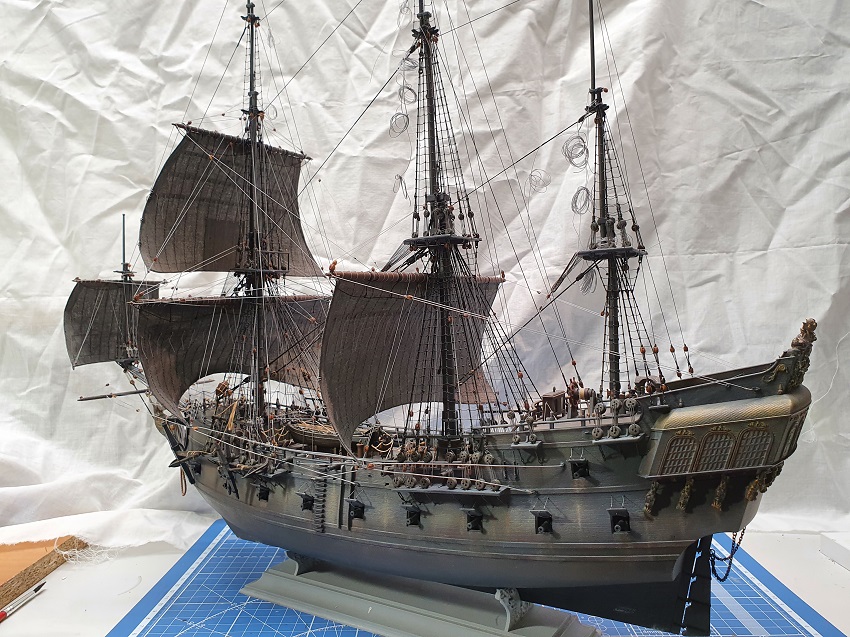

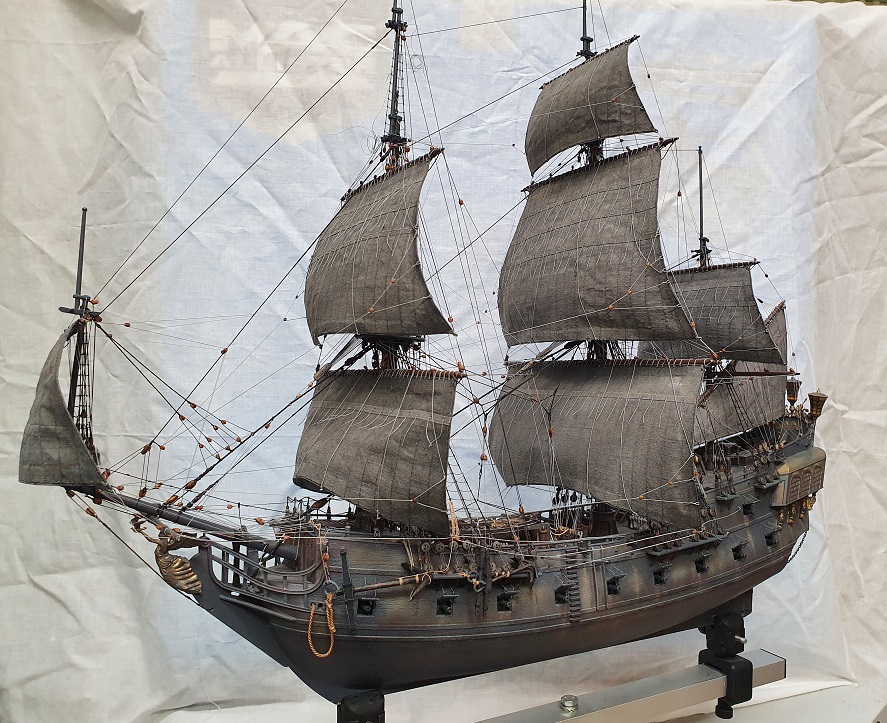

Ну а теперь результат окончательный...
Всем доброго вечера!

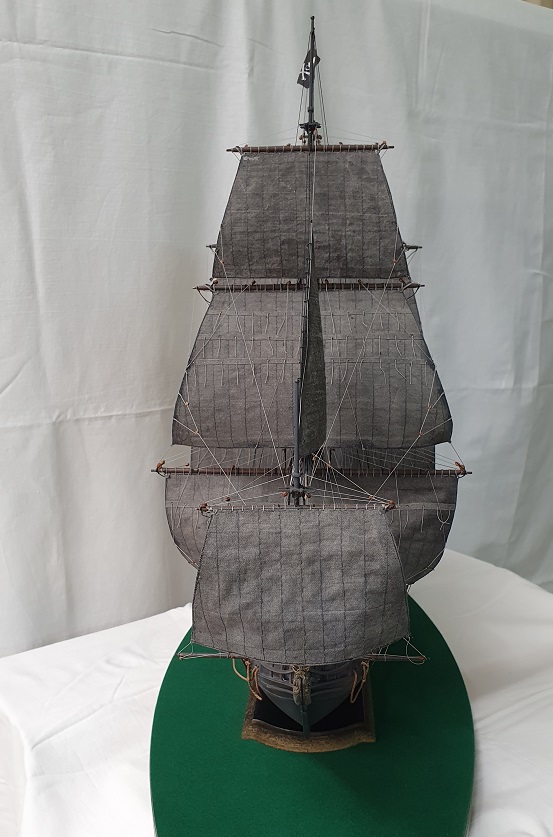

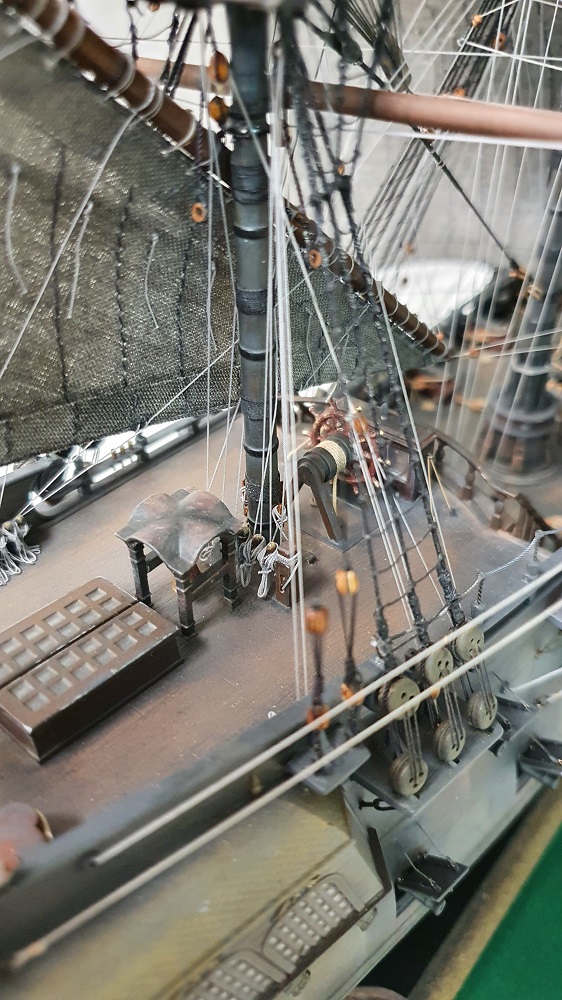

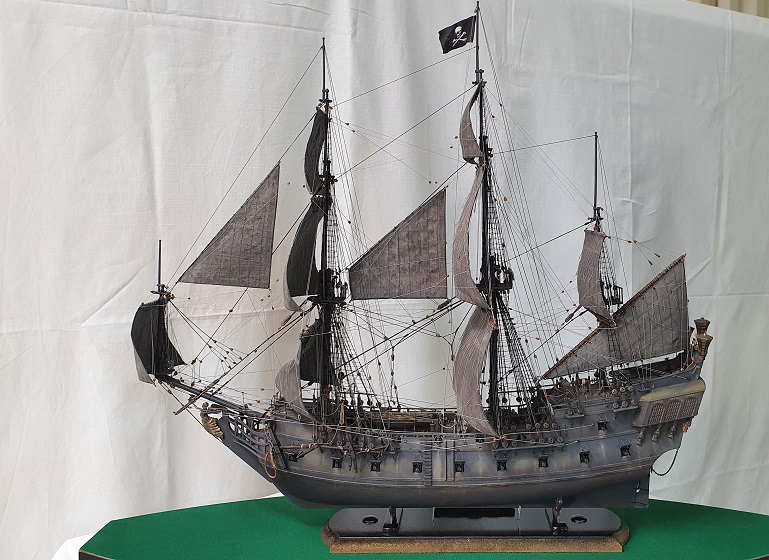

После длительного перерыва, наконец-то закончил свою версию Черной Жемчужины от Звезды. Сам я результатом доволен...

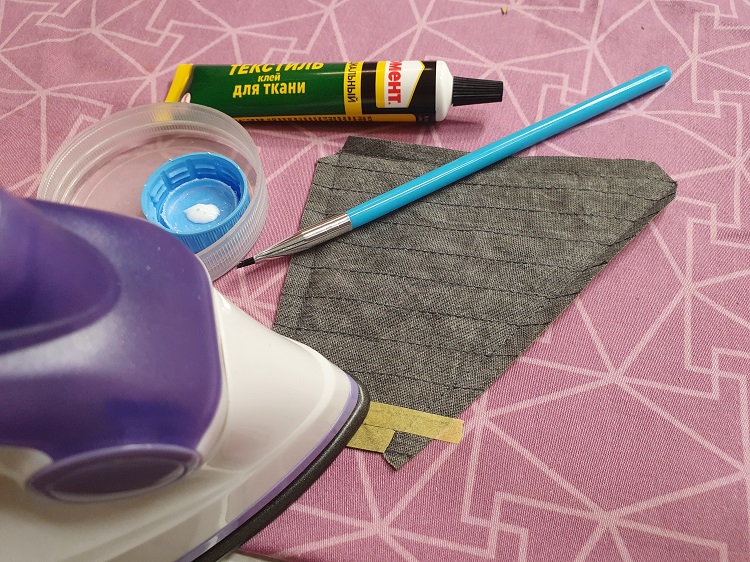

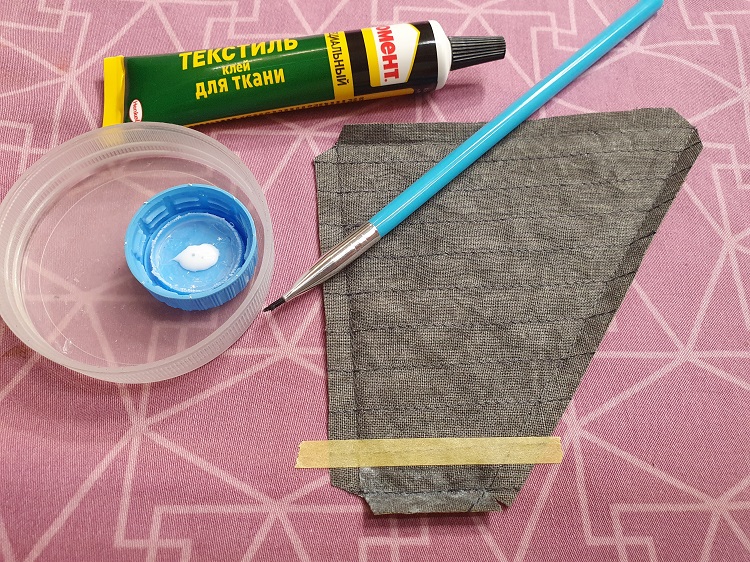

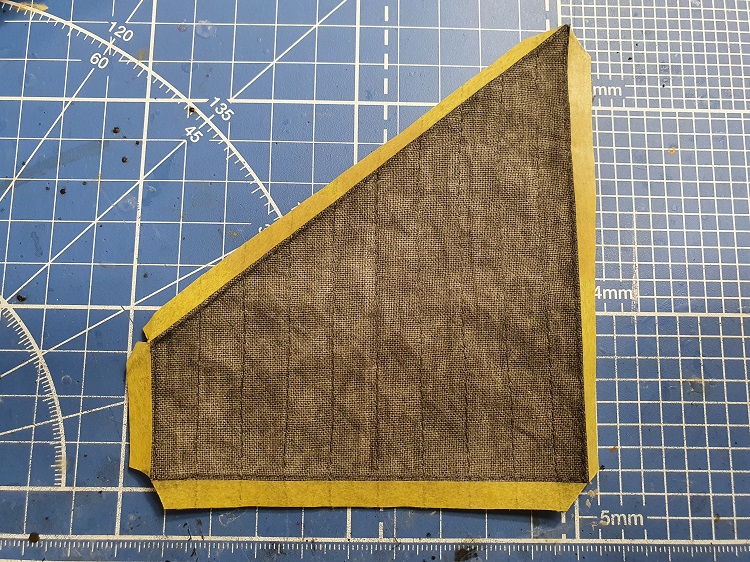

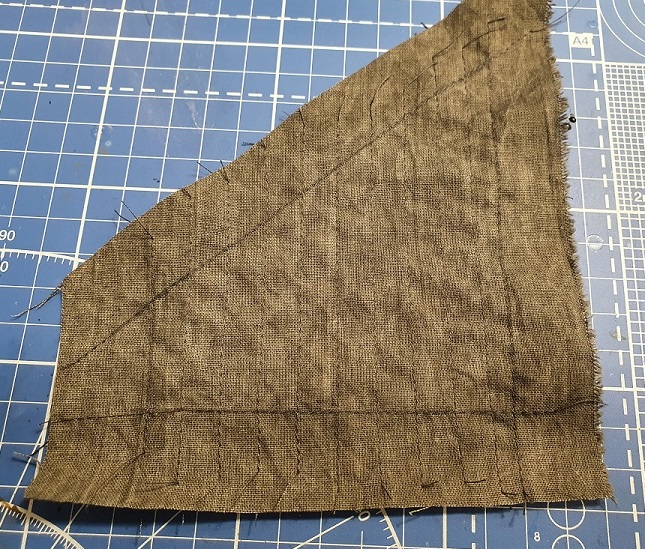

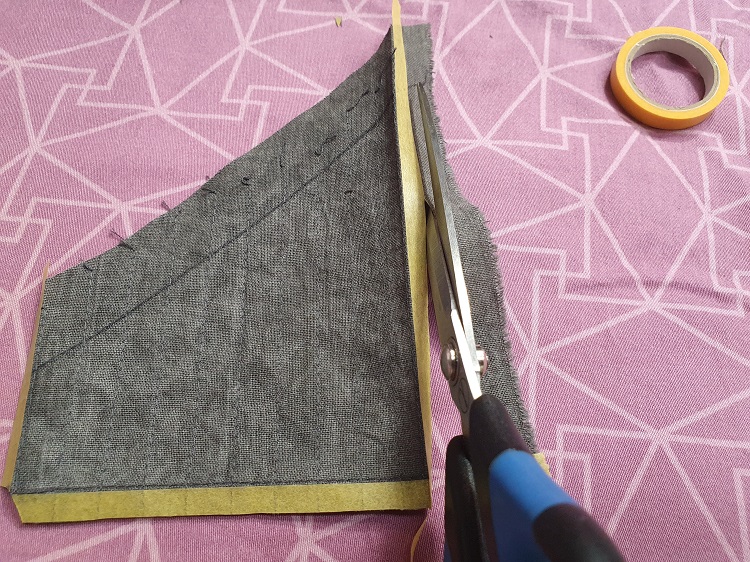

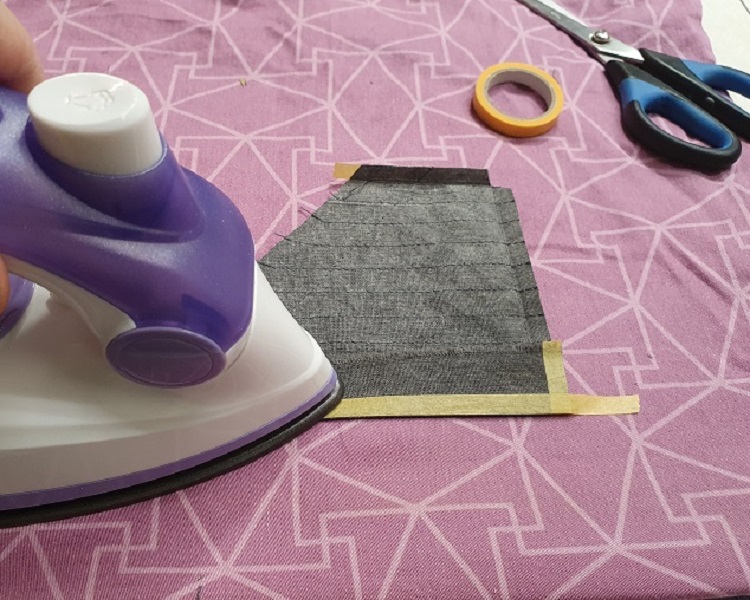

Но сначала фото, как я делал паруса (кто-то здесь спрашивал)...
@RazZzorik написал:Александр афигенная работа проделана! Не подскажете размер блоков которые вы использовали в постройке?
Приветствую, коллега!
Блоки я использовал все покупные. Закупал на "Верфи" и "Зеленом Кораблике". Блоки одно-двух и трех шкивные, размерами: 2 мм, 2,5 мм, 3 мм, 3,5 мм, 4 мм, 4,5 мм. Самые мелкие использовал для обвязки пушечных талей, остальные для такелажа. В начале стройки пытался самостоятельно изготовить-смастерить, но увы, дело так и кончилось попыткой. Проще оказалось купить. Из груши использовал без обработки, из самшита - "морил морилкой".
Как-то так.

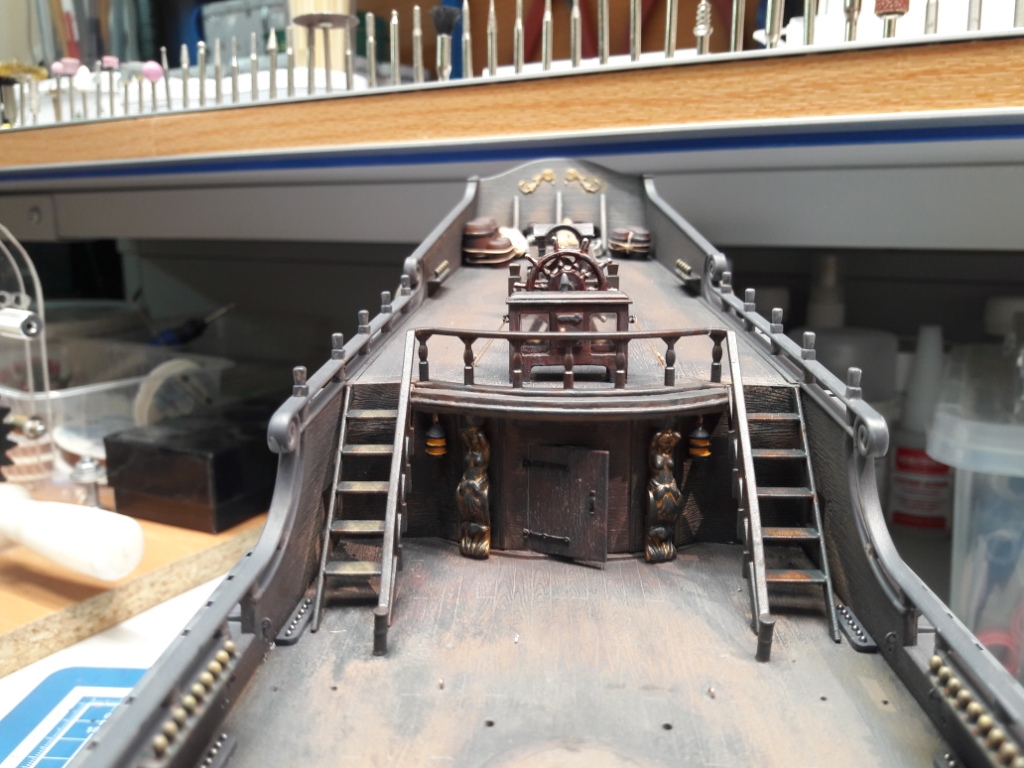

Блин, жаль я профукал момент с дверями на своей модели.
Смотрится совсем по-другому, не по корабельному, а по амбарному...
и девчонок можно было бы также перепилить...
но увы, уже не переделать!!! [:](
Значит будем перенимать опыт!!!
Кстати, говоря, пока листал, вспомнил, у меня раньше была ссылка на эту работу, но на другой сайт:
http://www.wettringer-modellbauforum.de/forum/index.php?page=Thread&threadID=24722&pageNo=1
Здесь ещё подробнее...
Константин, спасибо!
Действительно, очень много интересного, и уж точно есть, что позаимствовать.
Ну и теперь немного фото (что сохранилось) и от начала стойки...

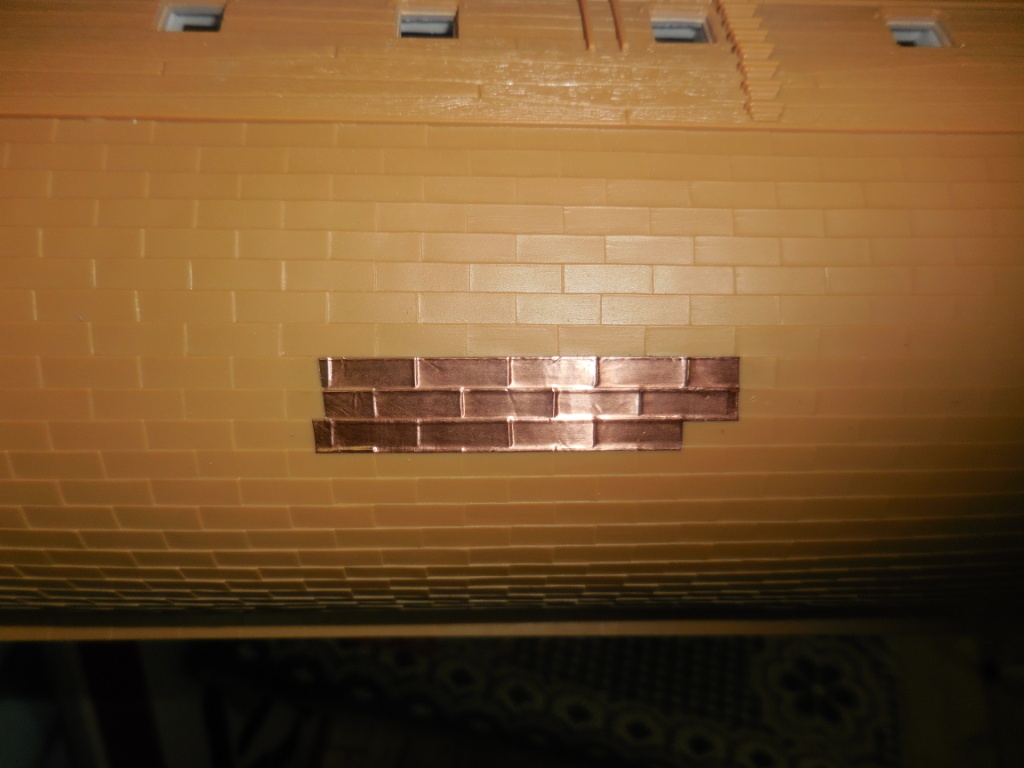

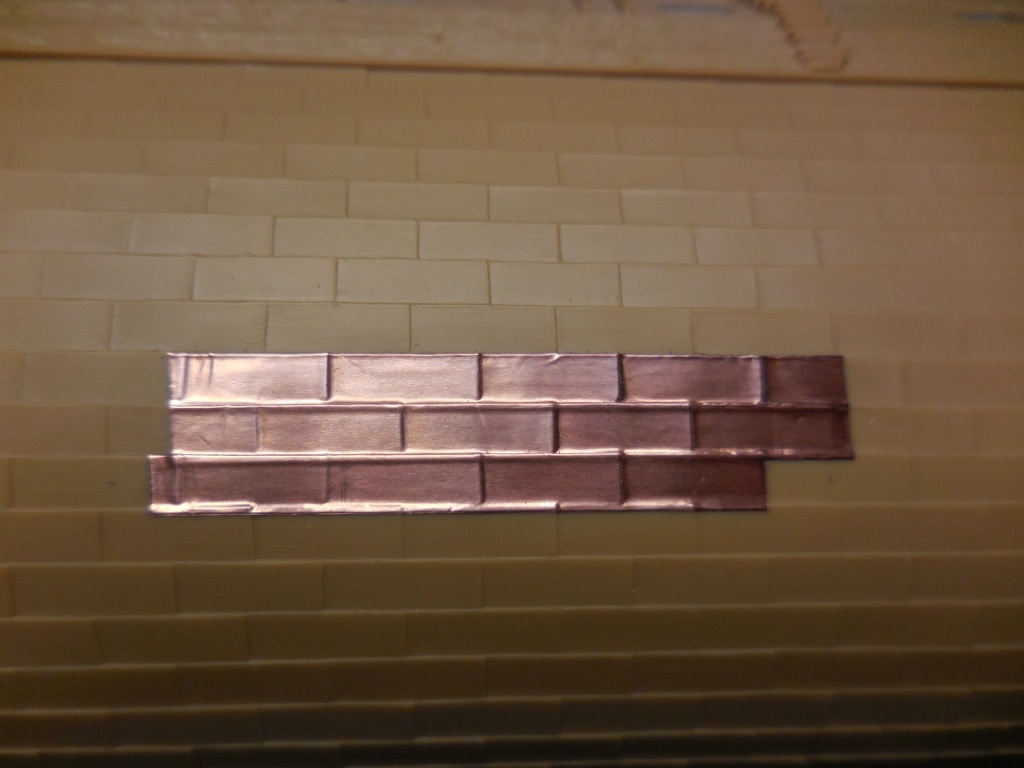

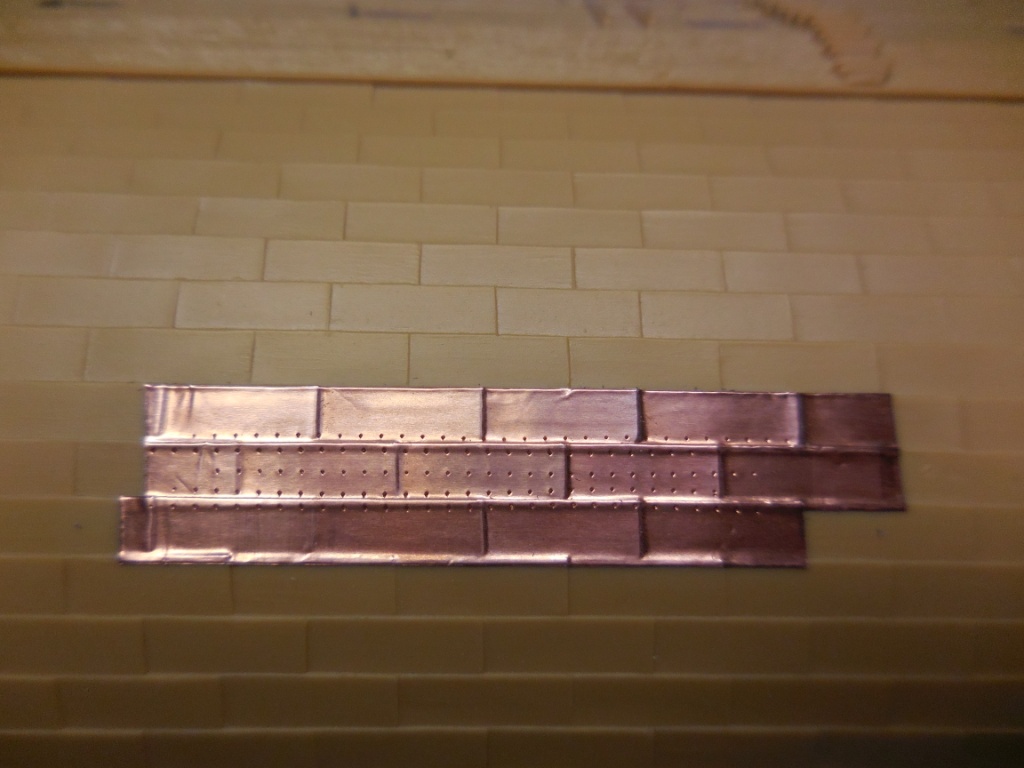

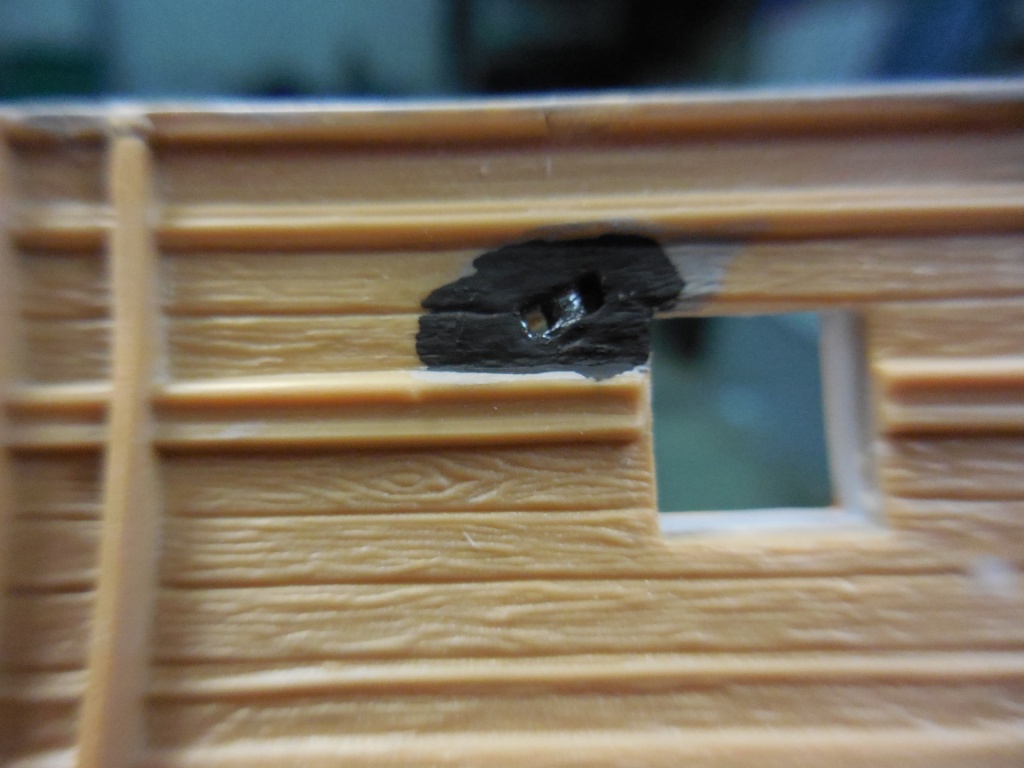

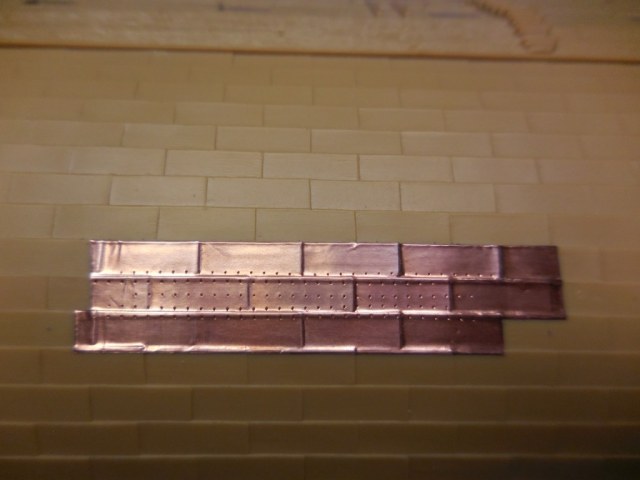

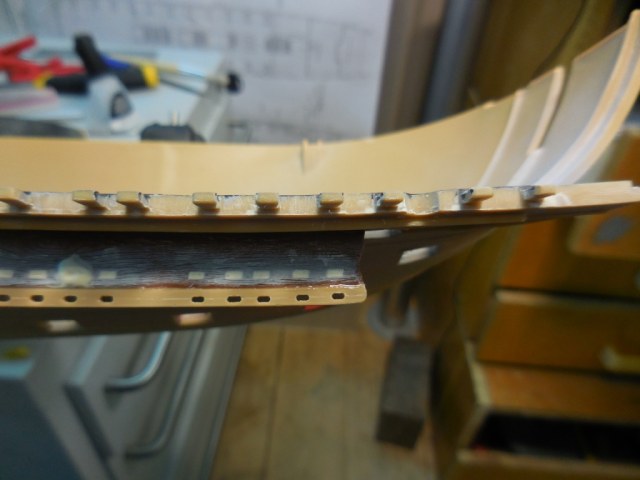

1. Пробная попытка заклеить корпус медной полоской самоклейкой. Получилось не очень... После некоторых обсуждений с коллегами - отказался от этой идеи. Буду красить медью и тонировать.

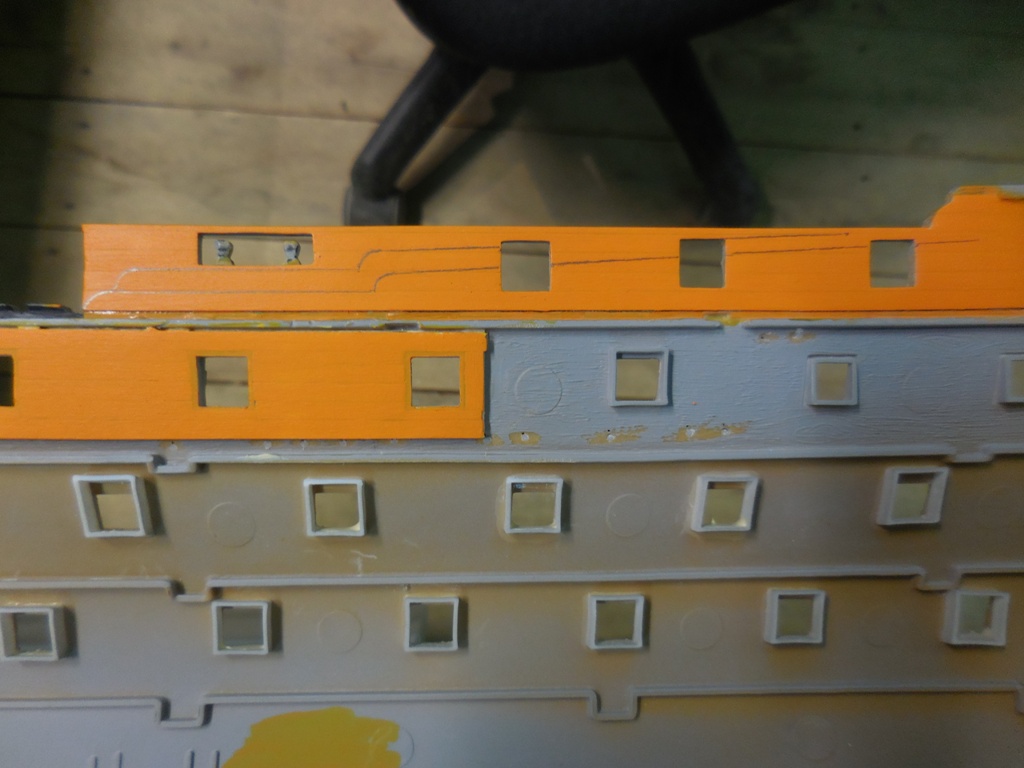

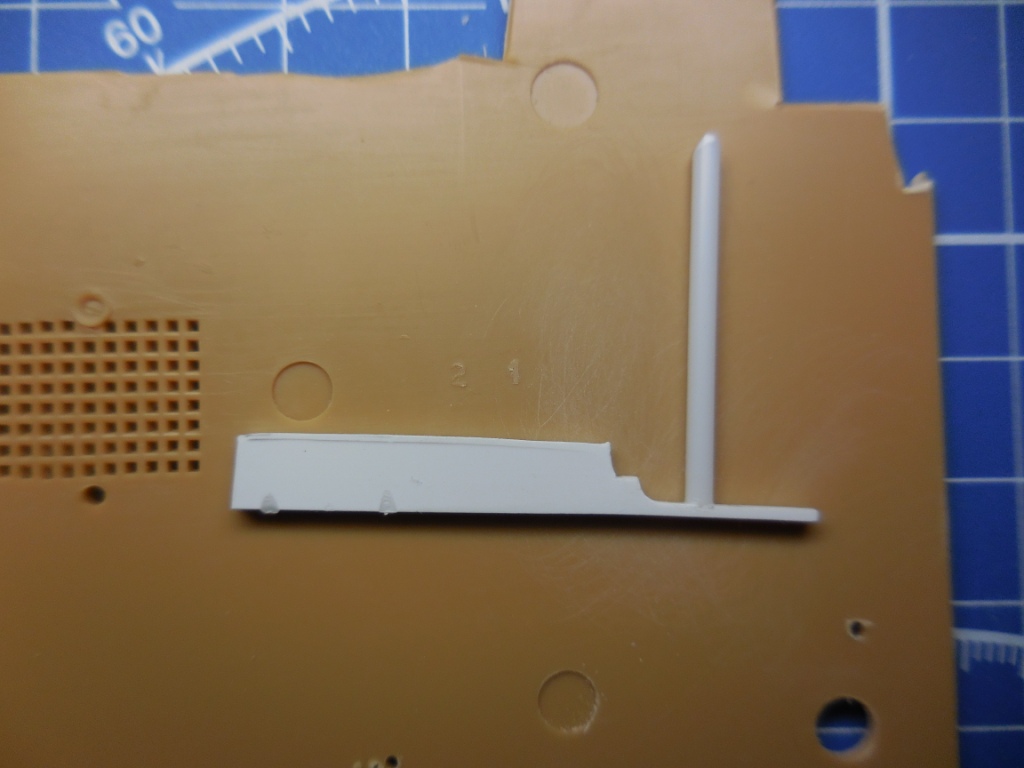

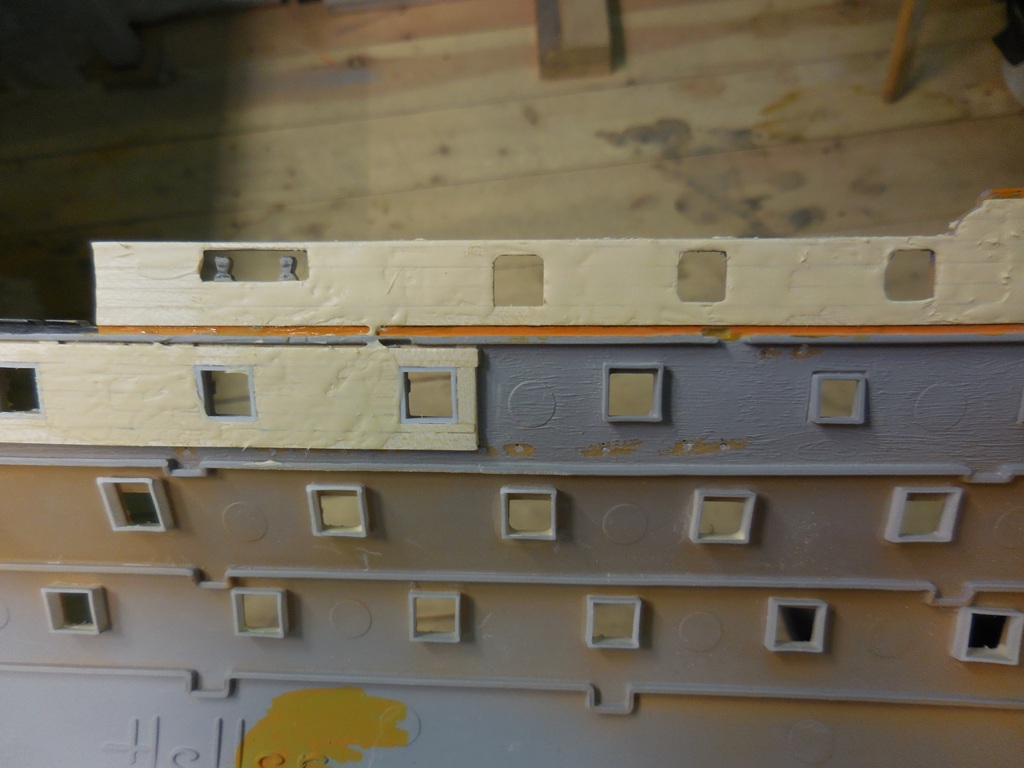

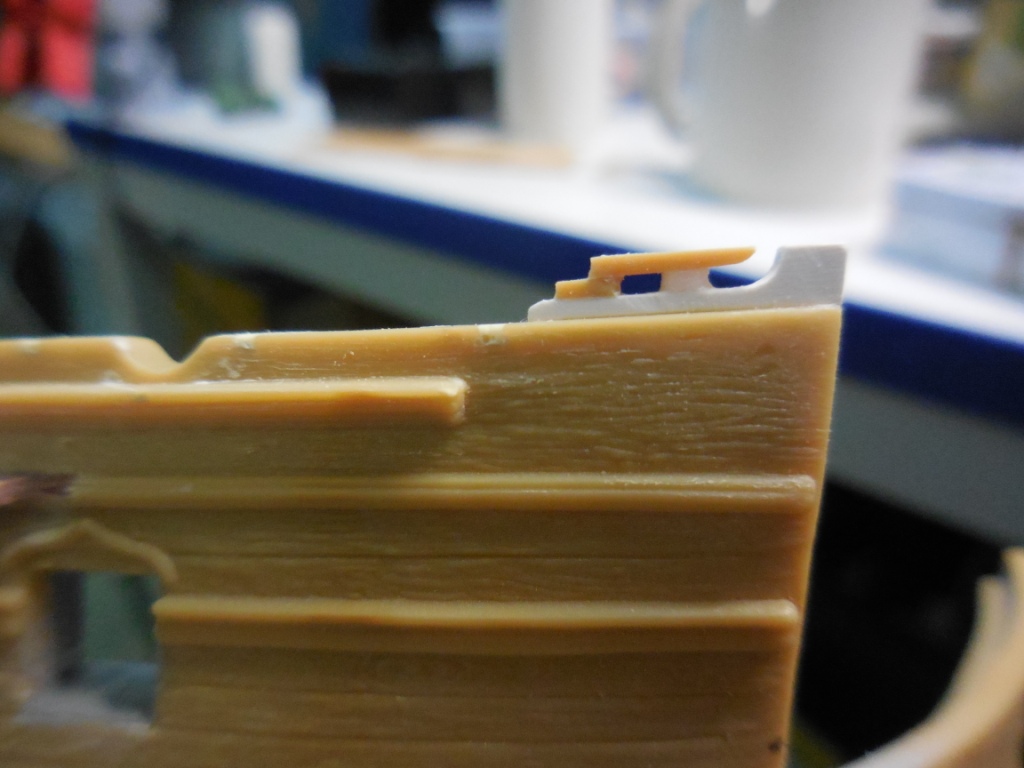

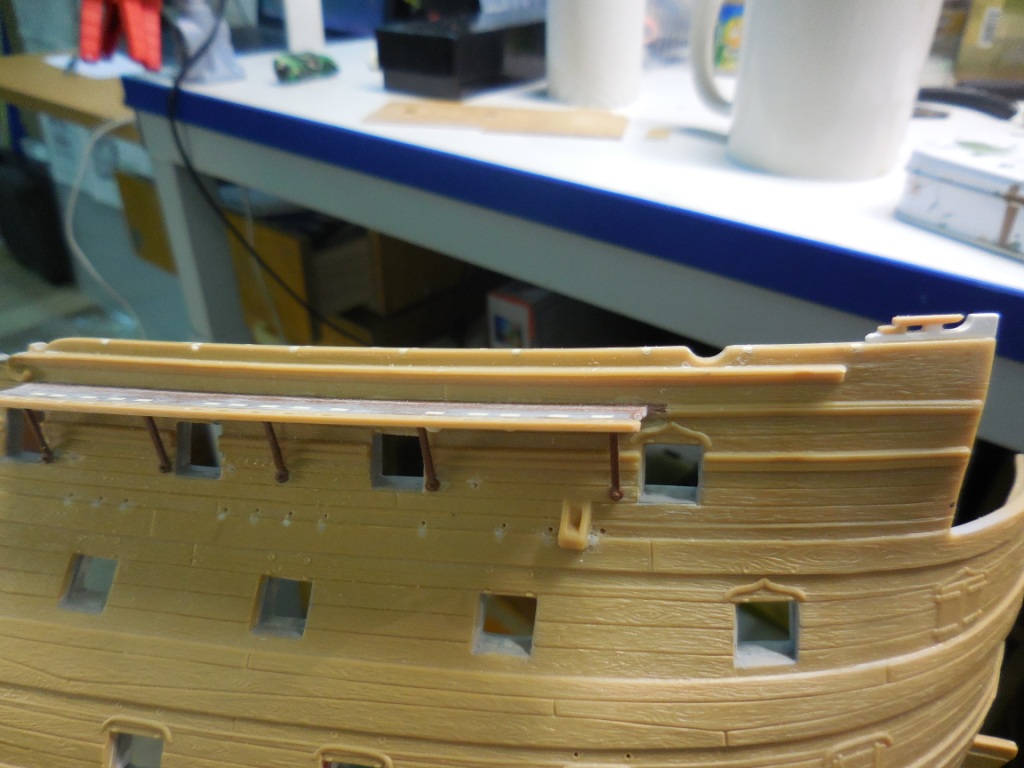

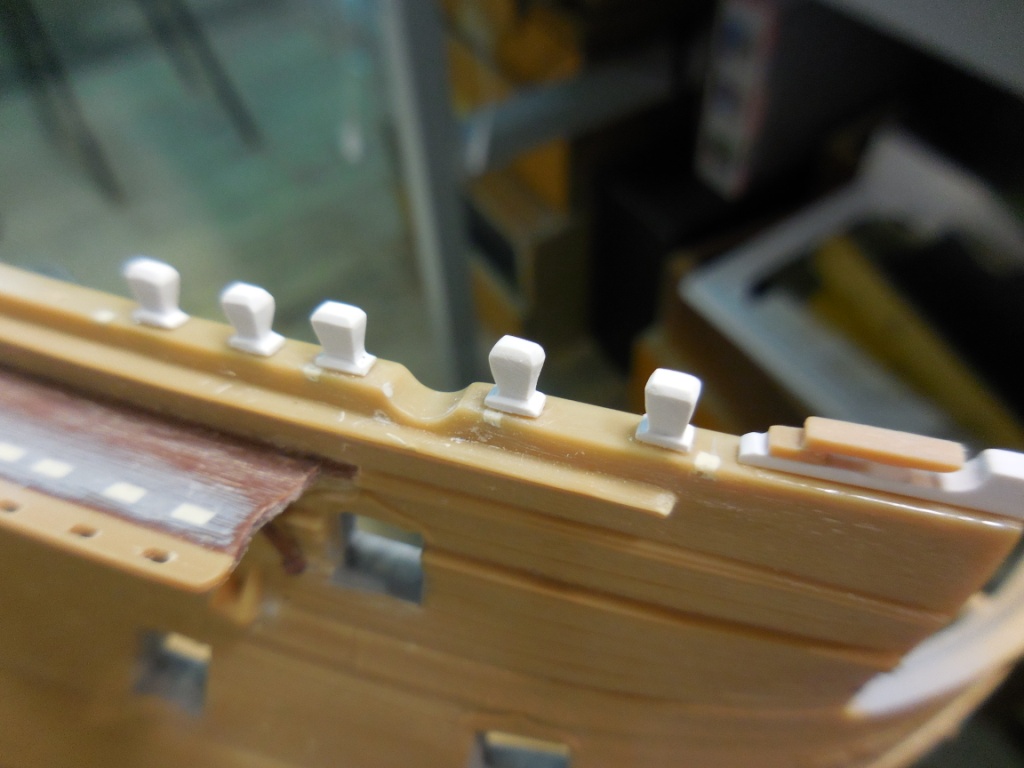

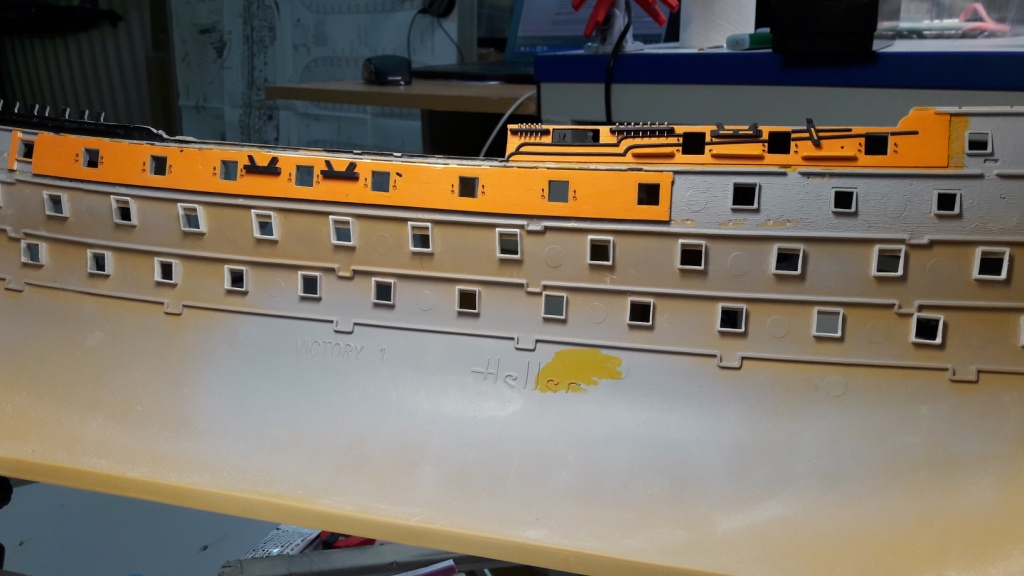

2. Затем был такой передел...

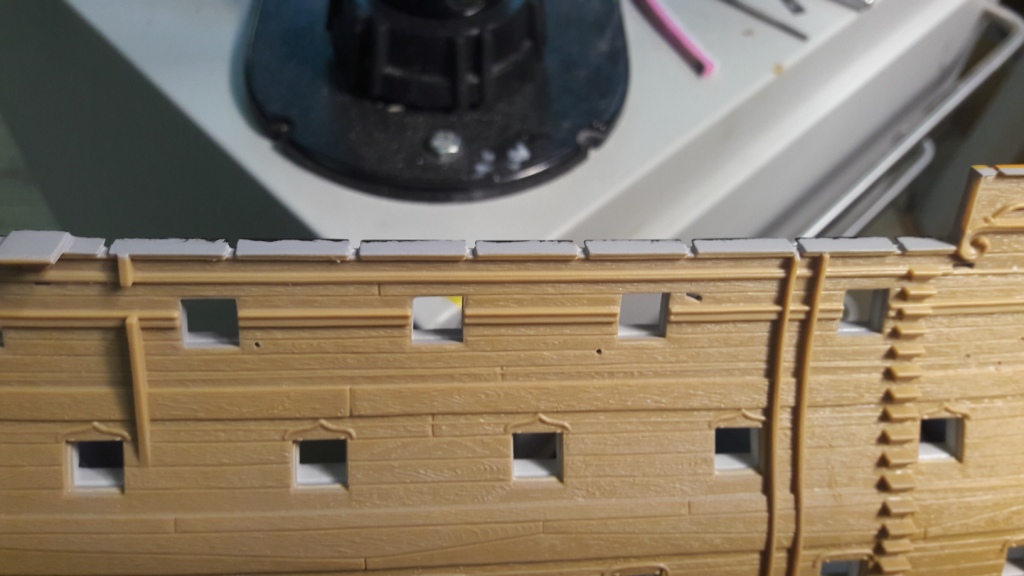

3. Затем ещё...

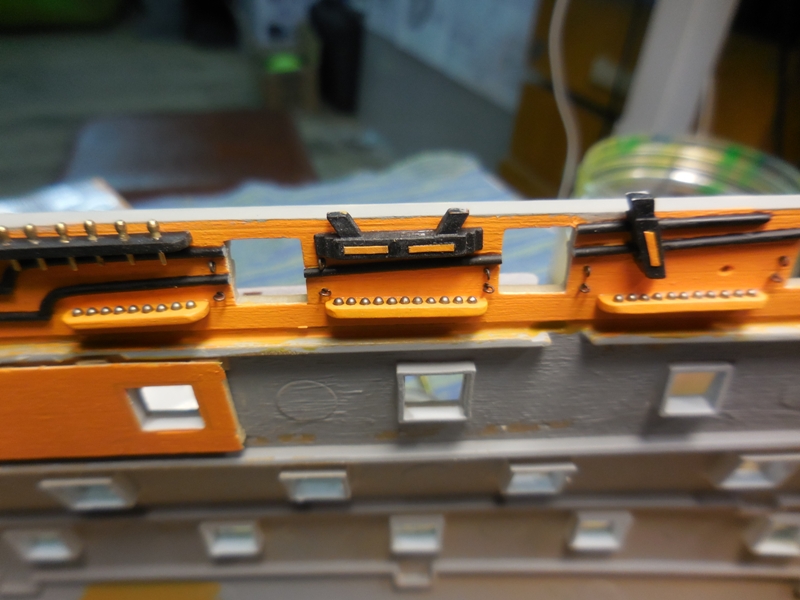

4. Далее такой...

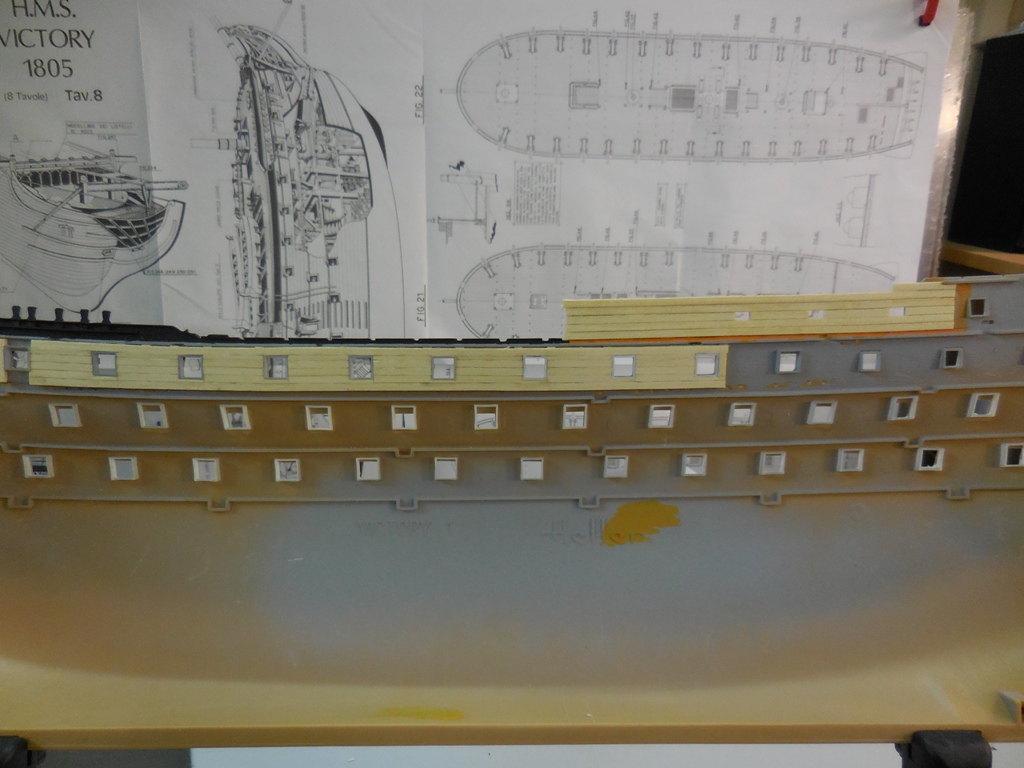

не понравился оригинал... переделываю так...

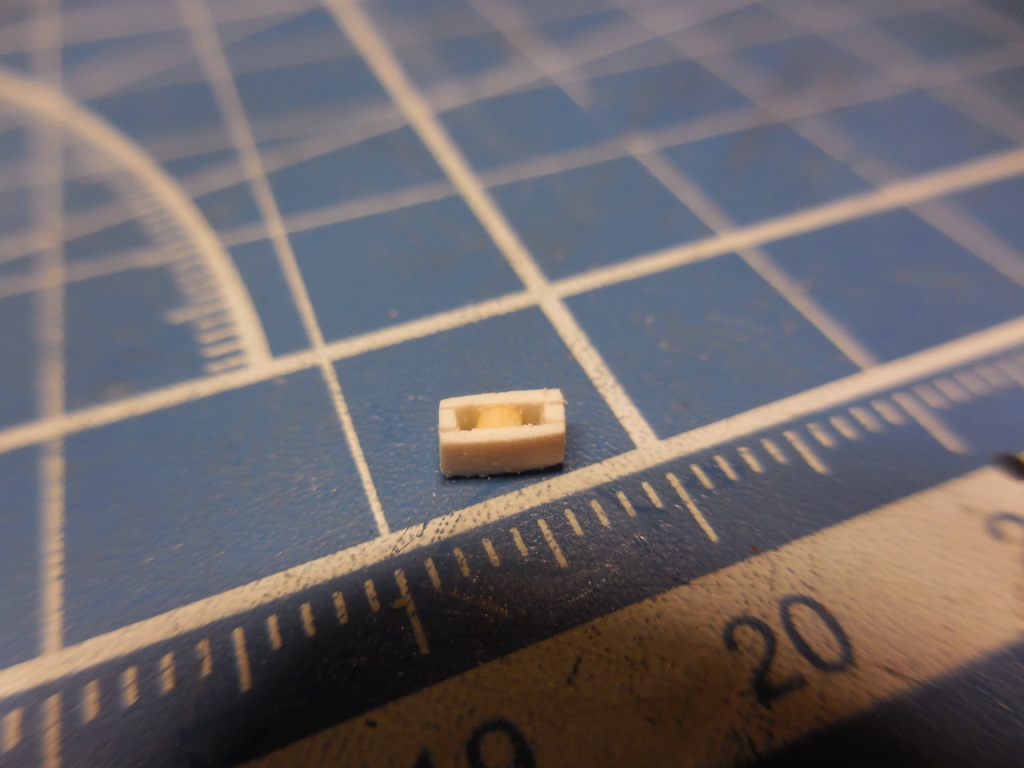

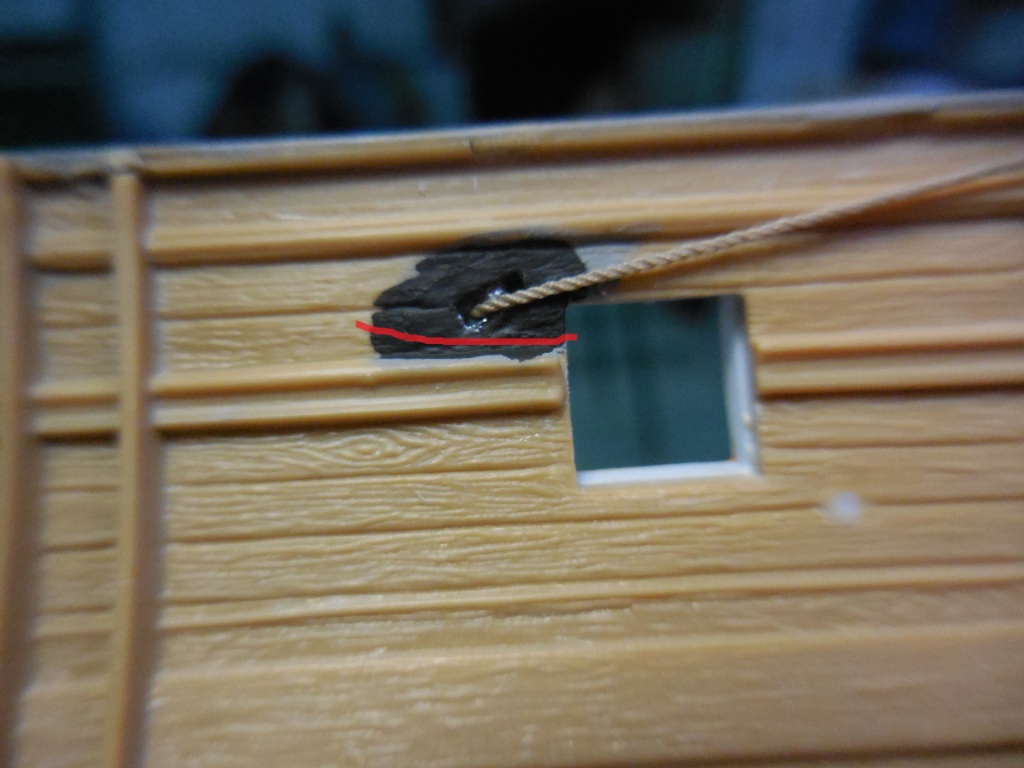

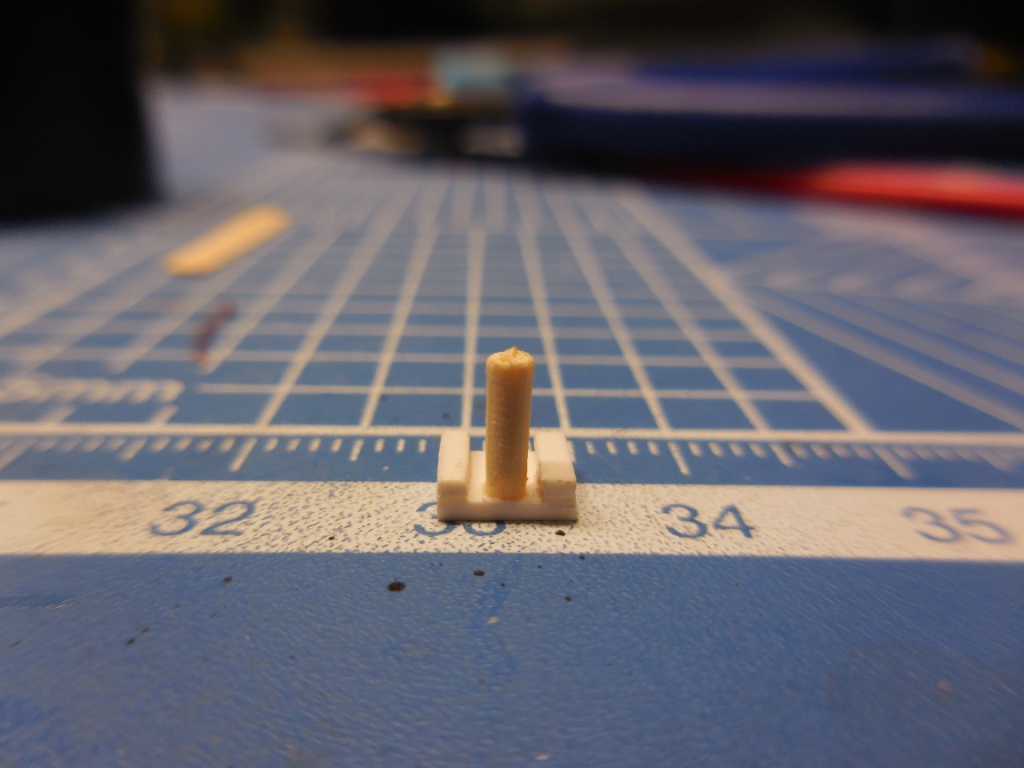

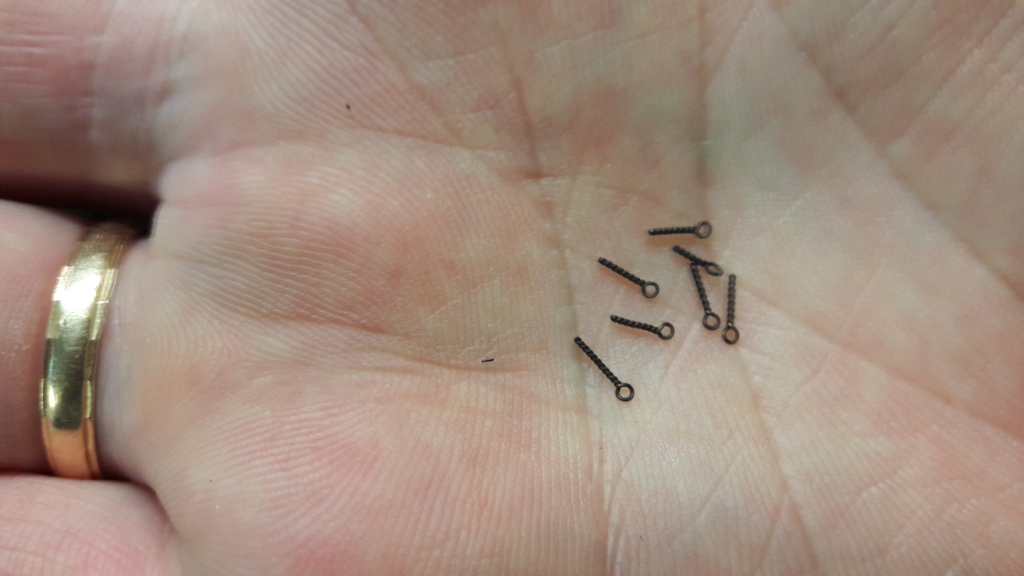

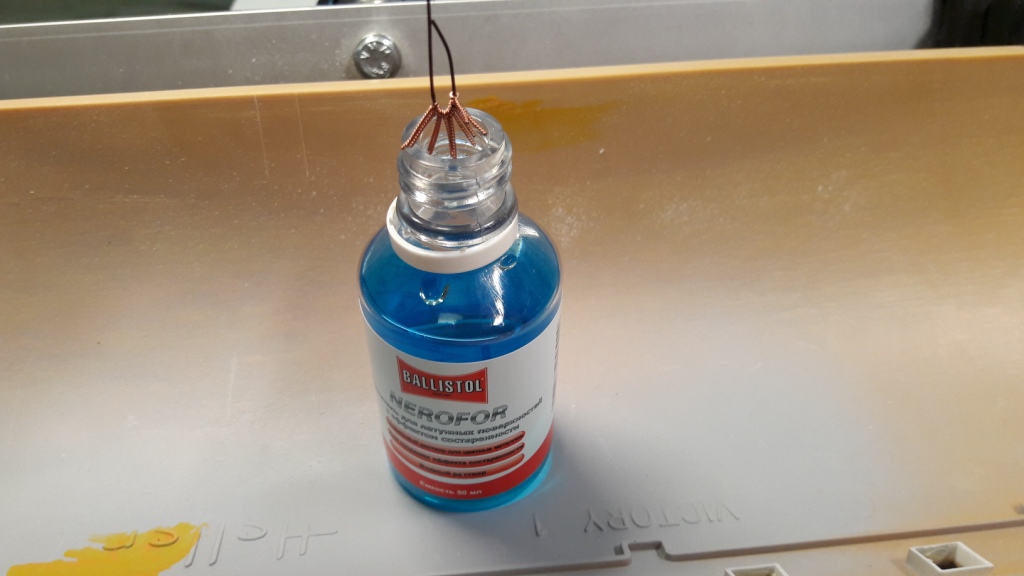

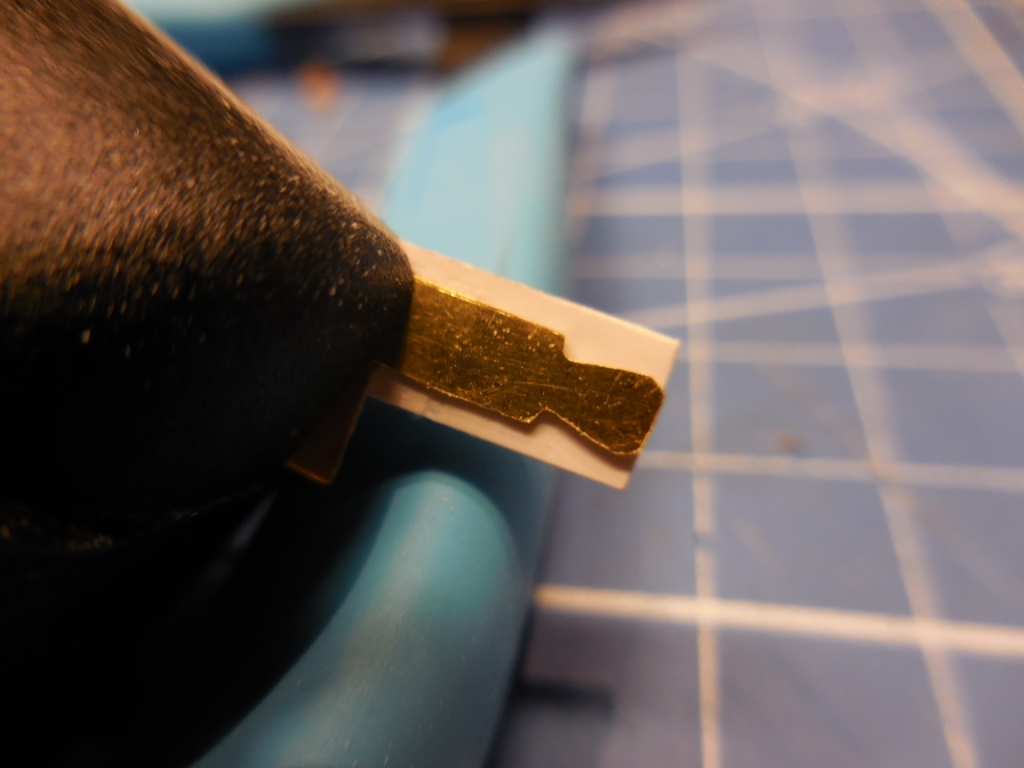

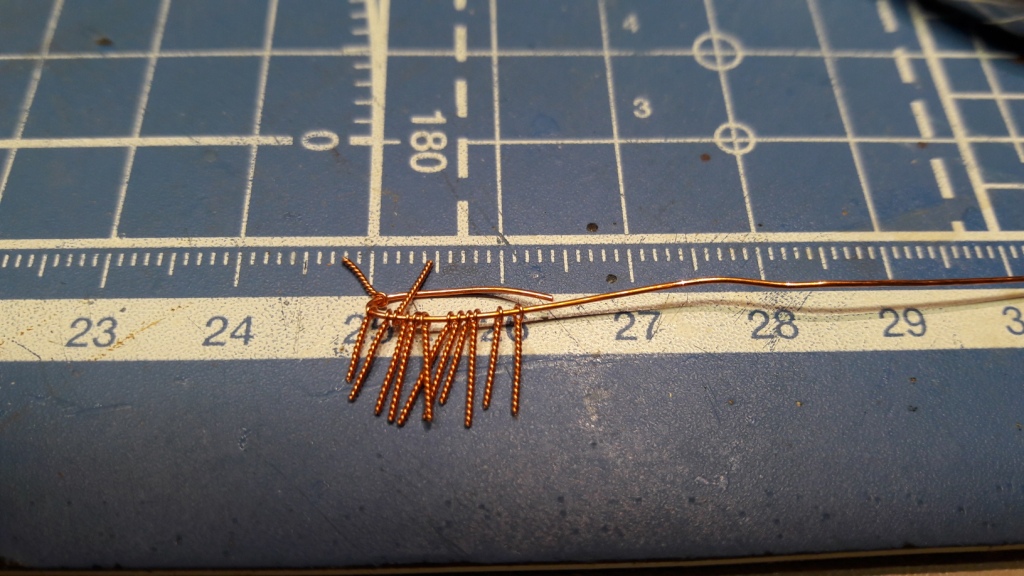

5. Такт изготавливал рымы для пушек, хотя и был другой вариант - рыболовецкие крючки, но в нашей деревне таких маленьких не нашел...

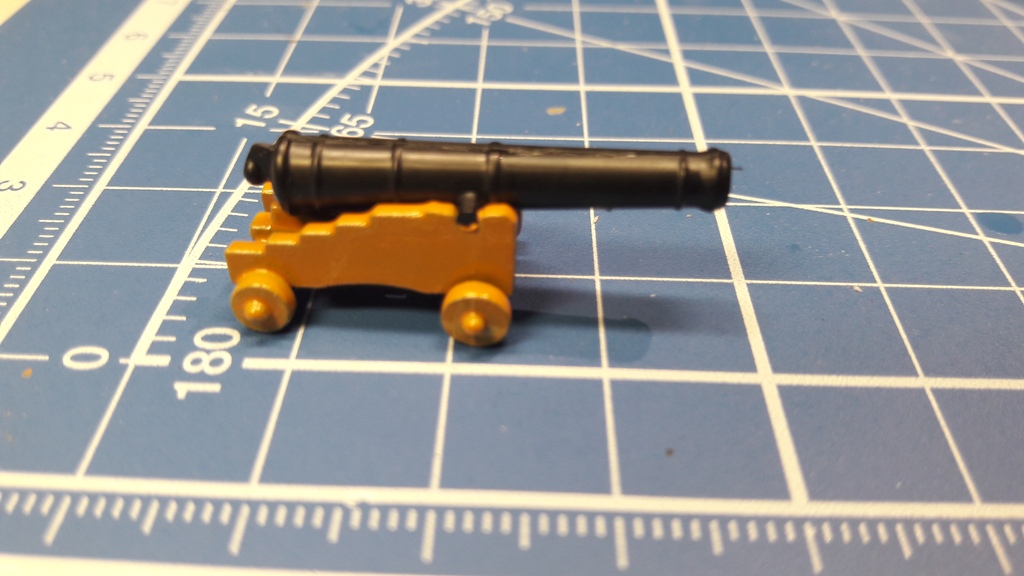

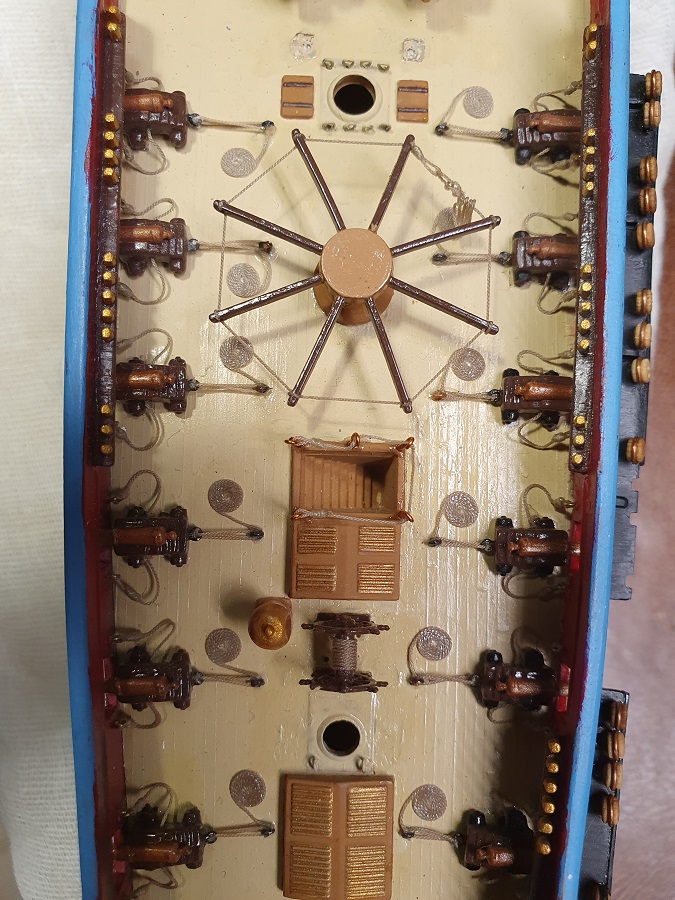

6. Затем и пока в такое состояние привел всю артиллерию...

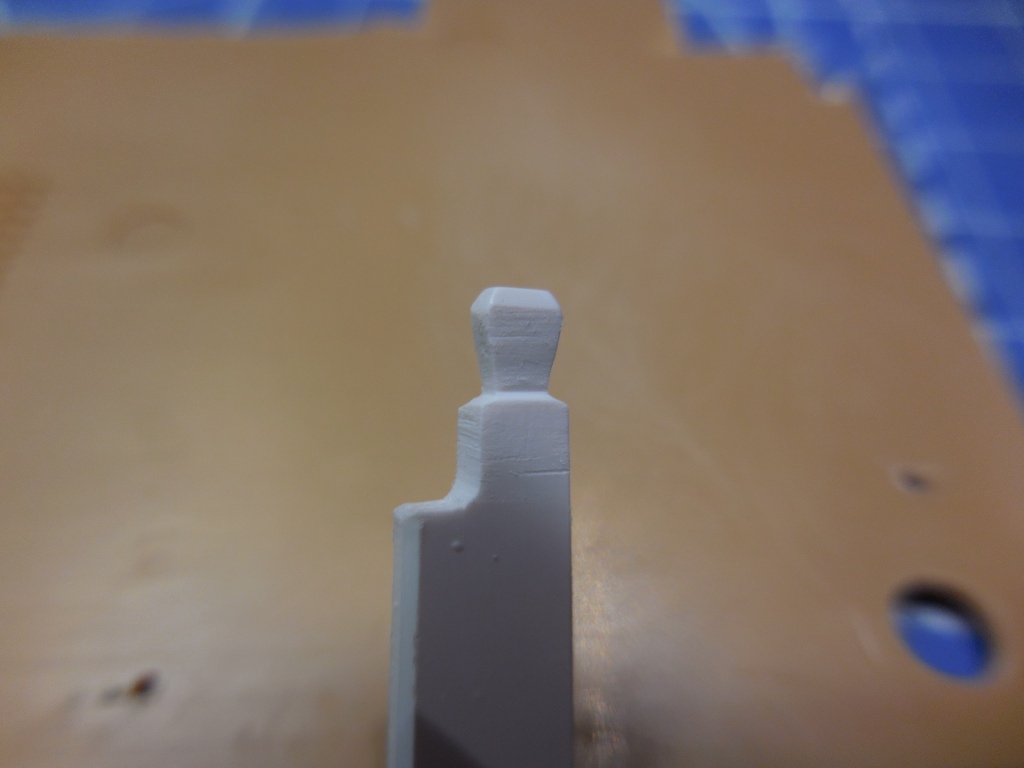

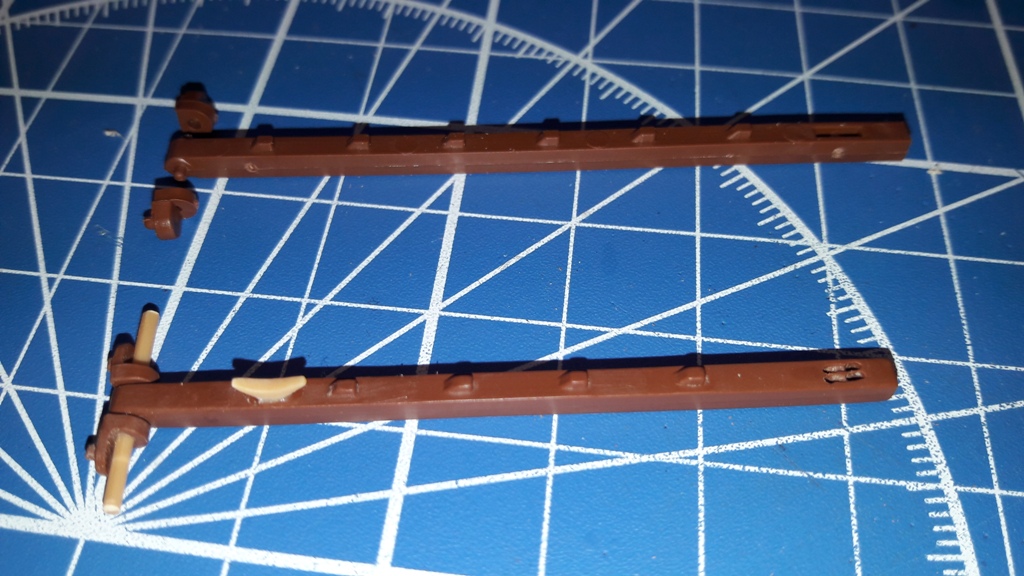

7. Поколдовал со шлюпбалками. Получилось не АЙС, особенно имитация шкивов. Буду изготавливать свои с нуля...

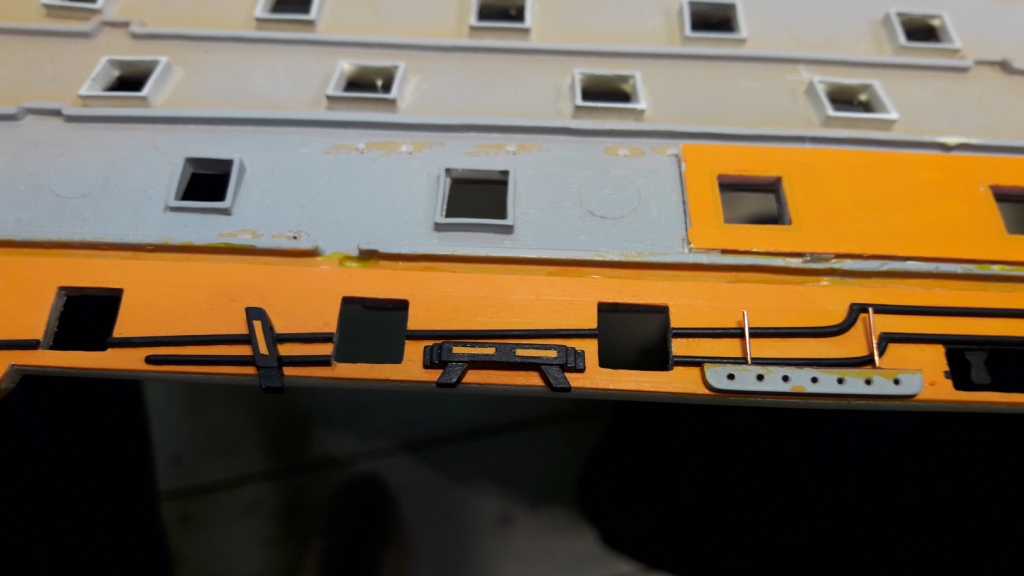

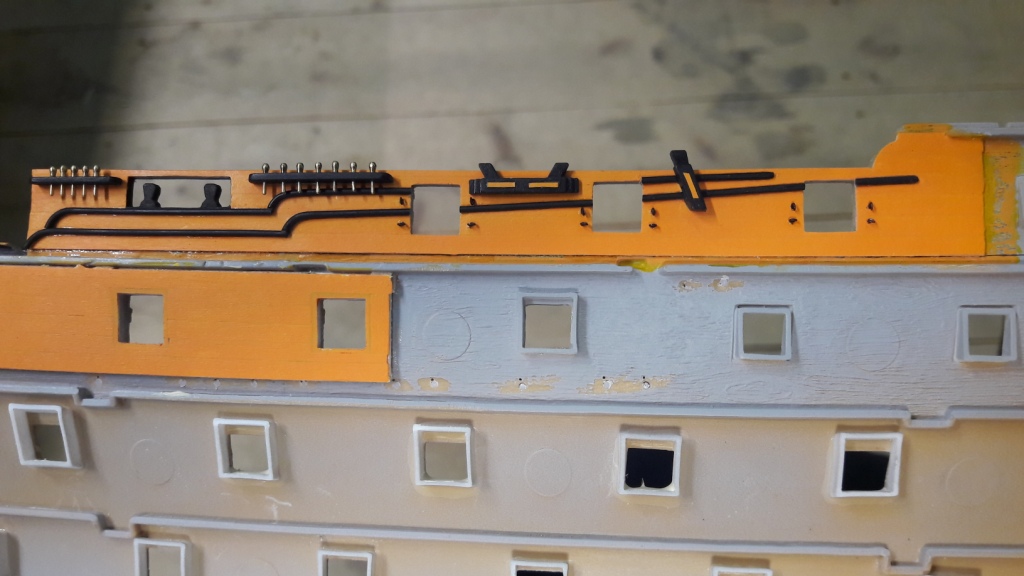

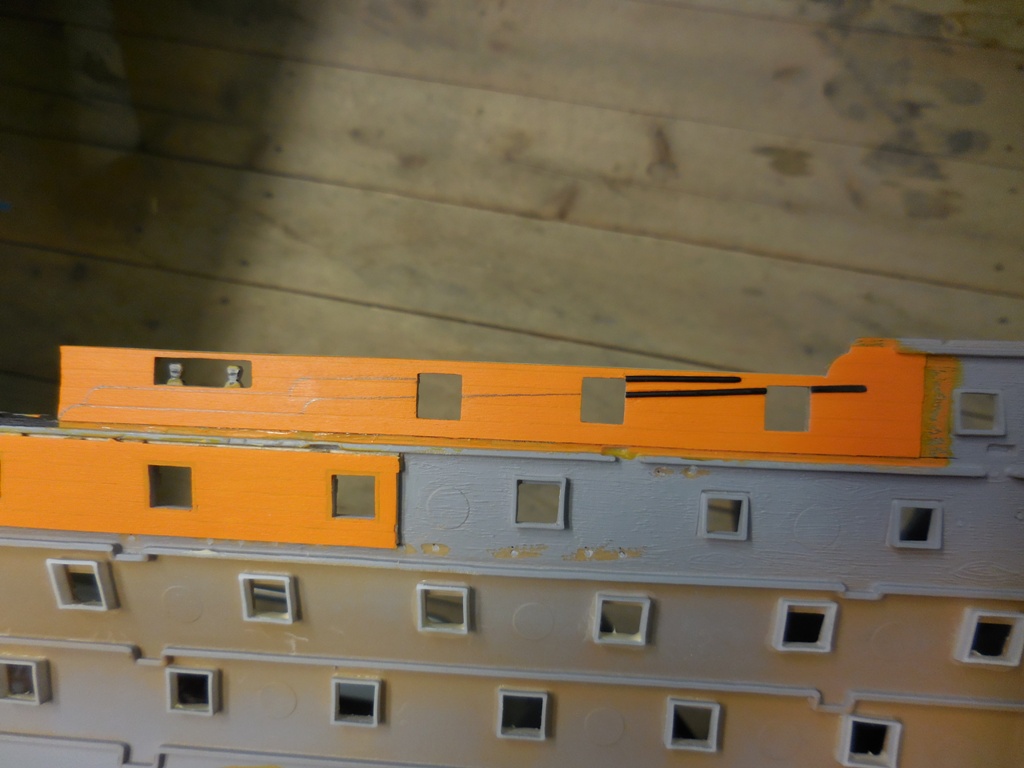

8. Затем такое замутил...

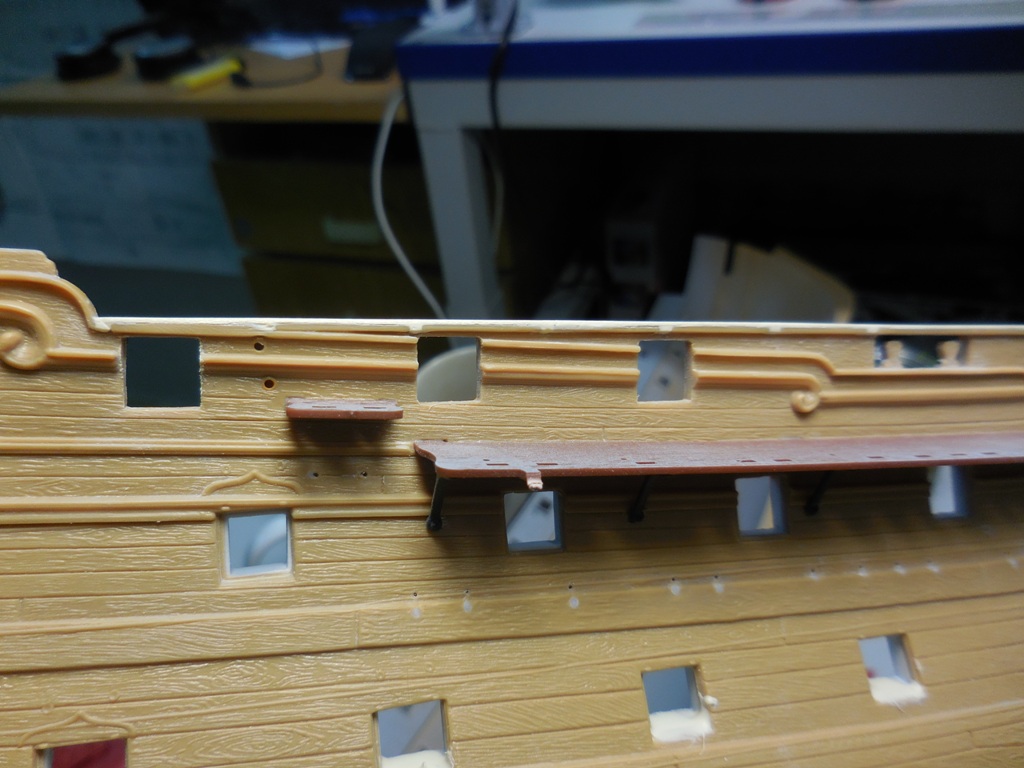

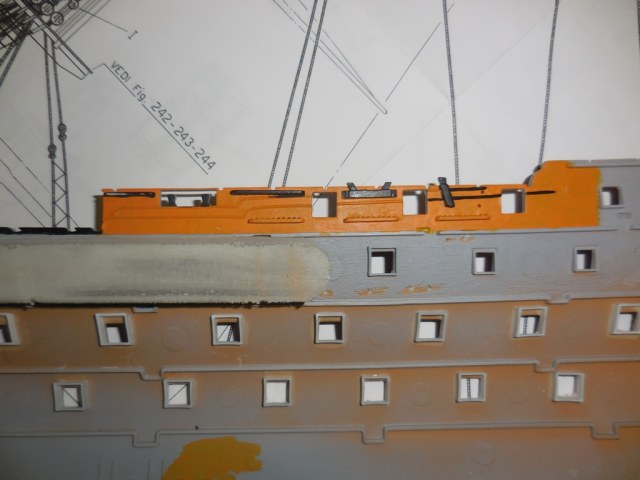

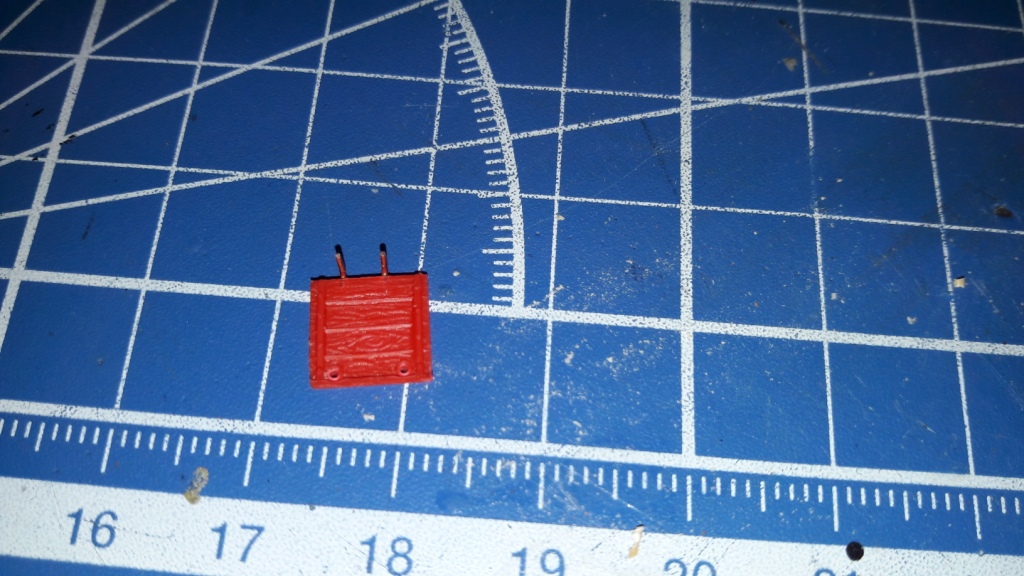

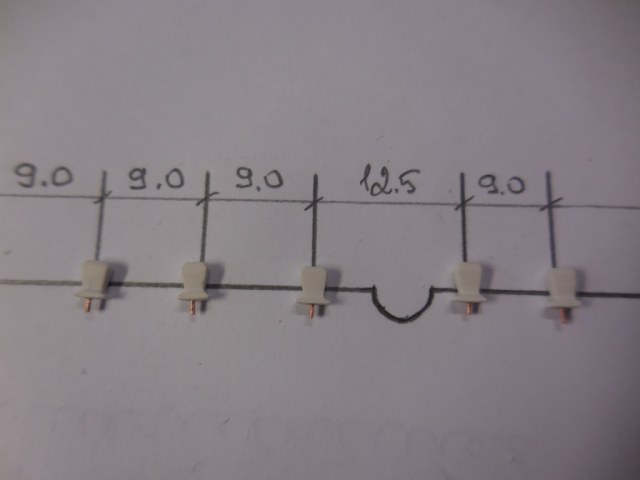

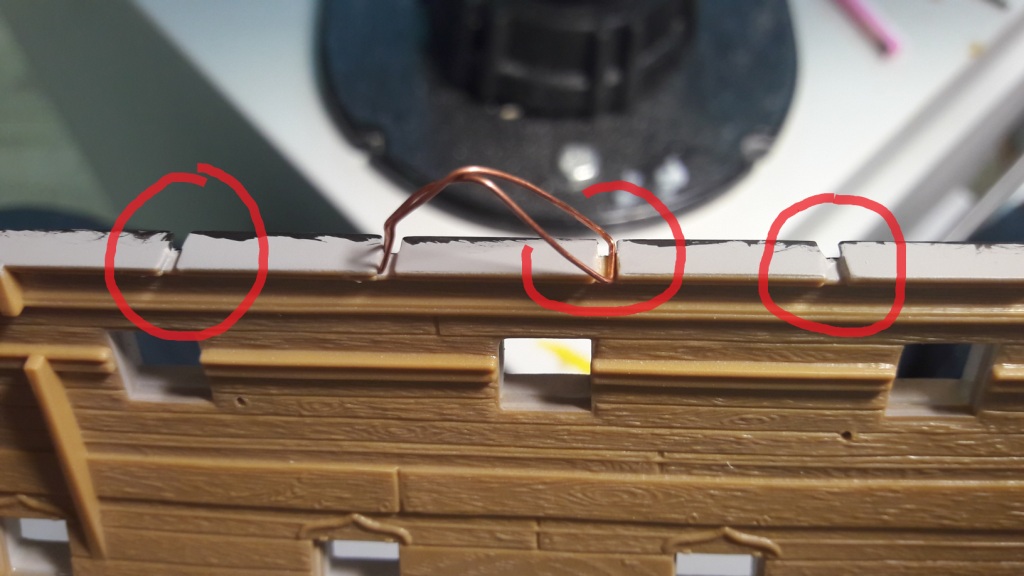

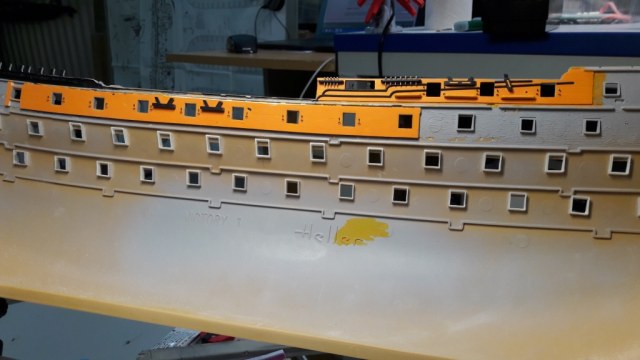

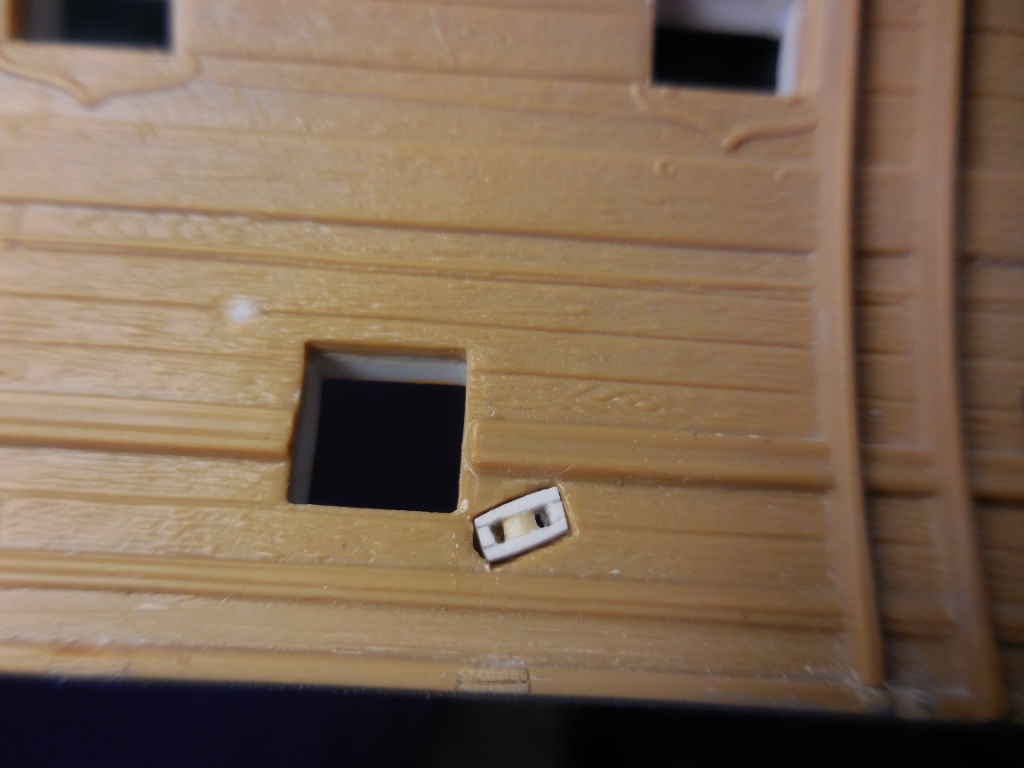

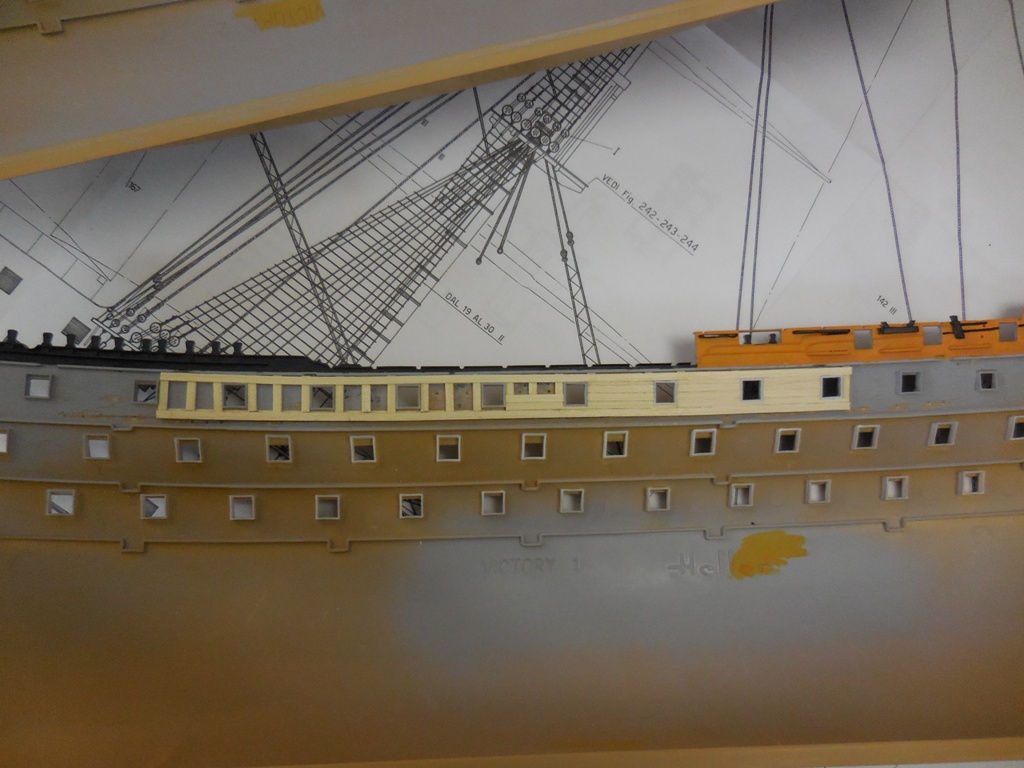

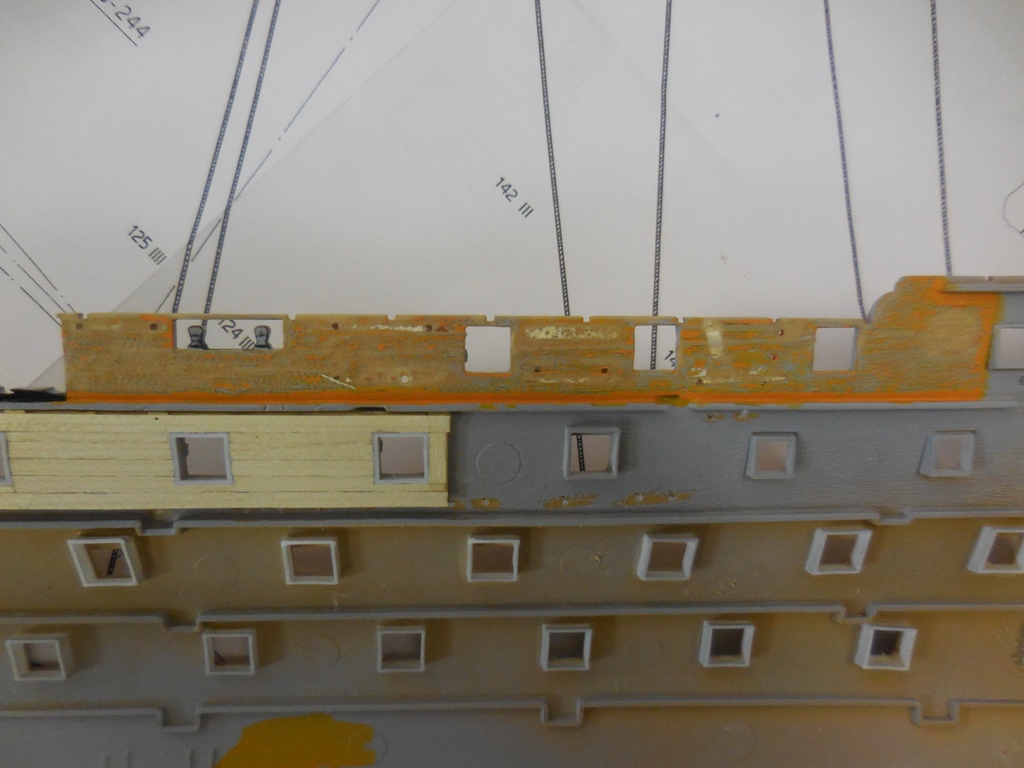

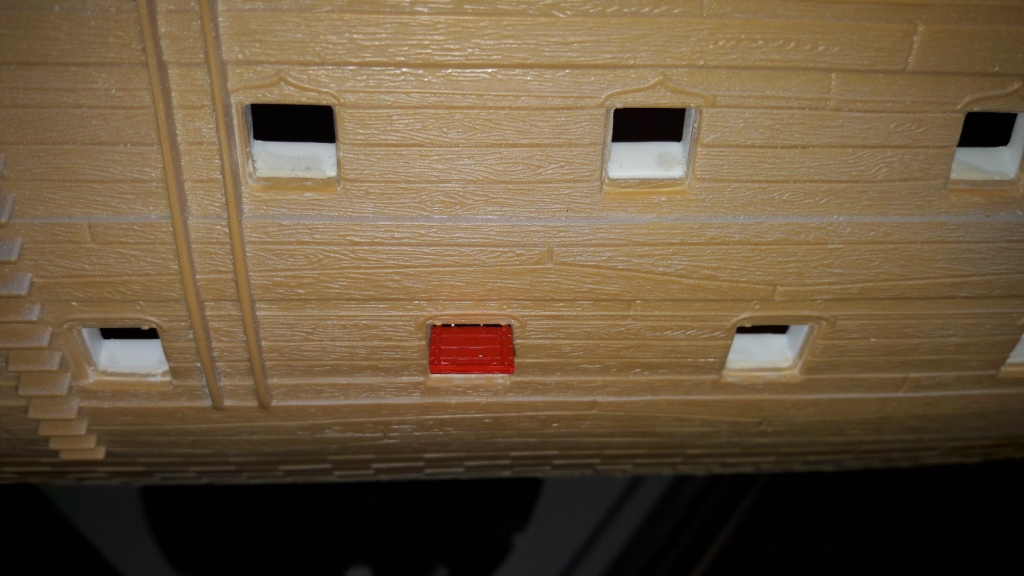

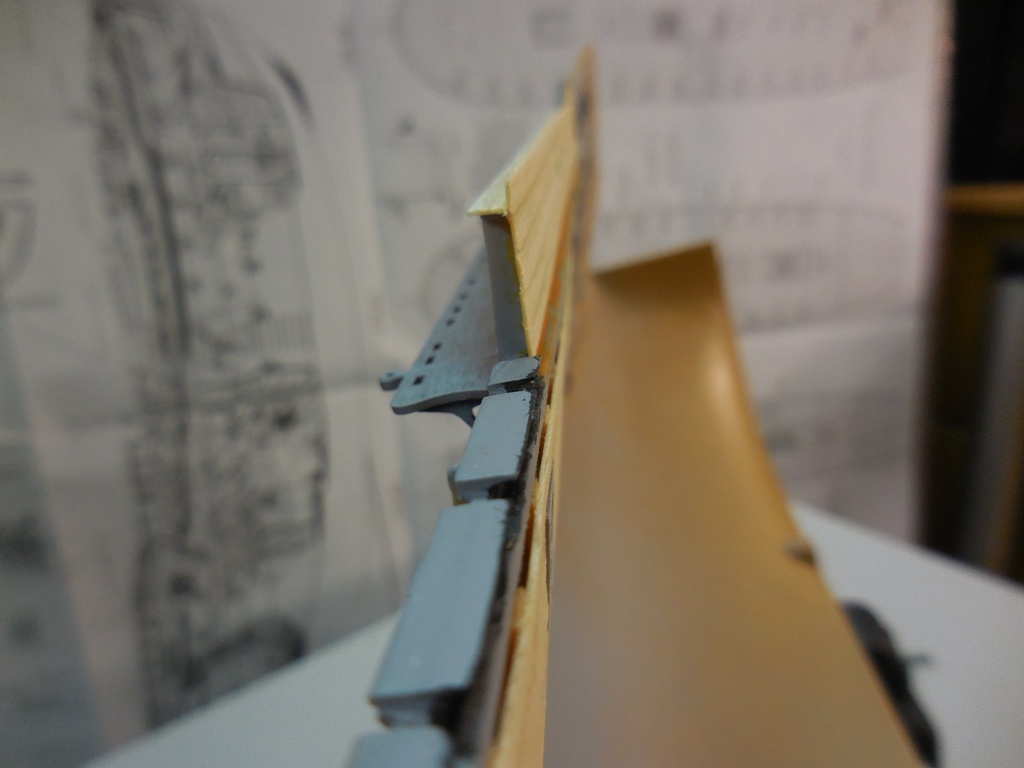

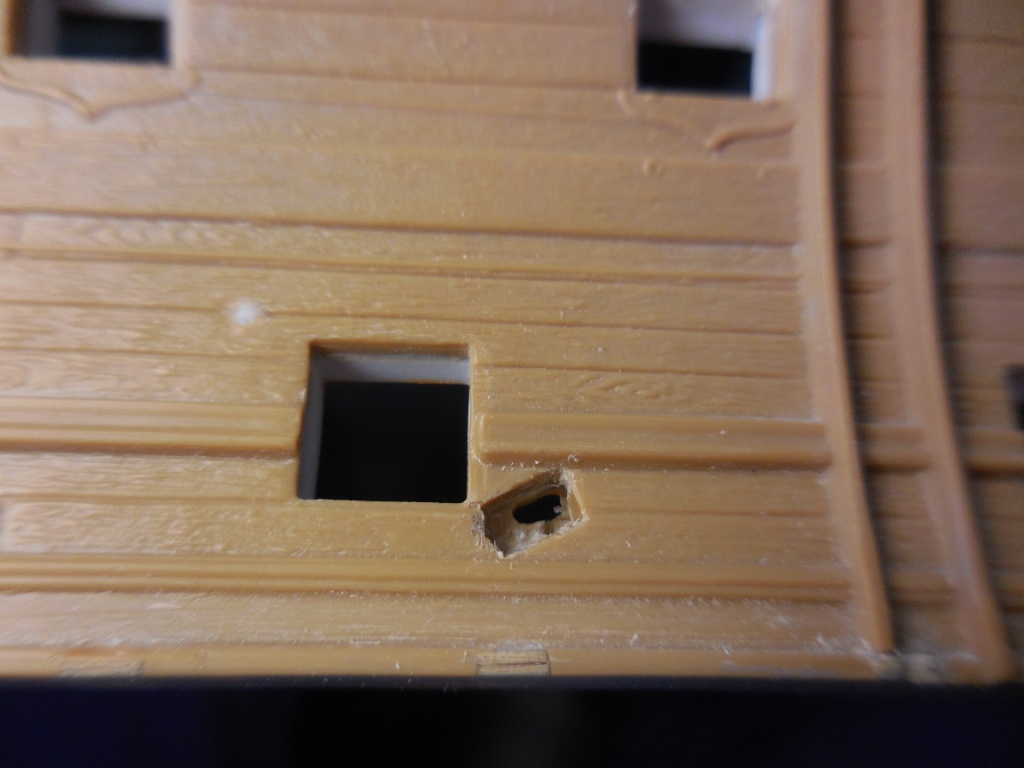

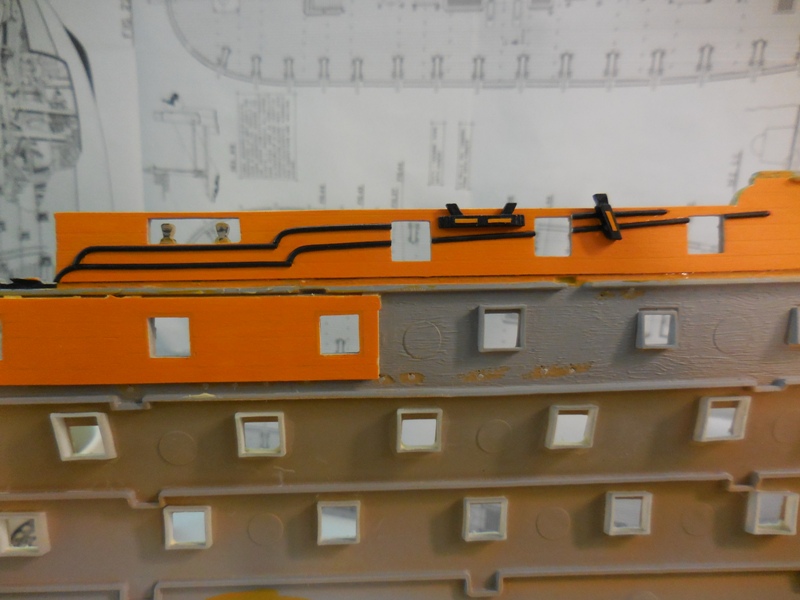

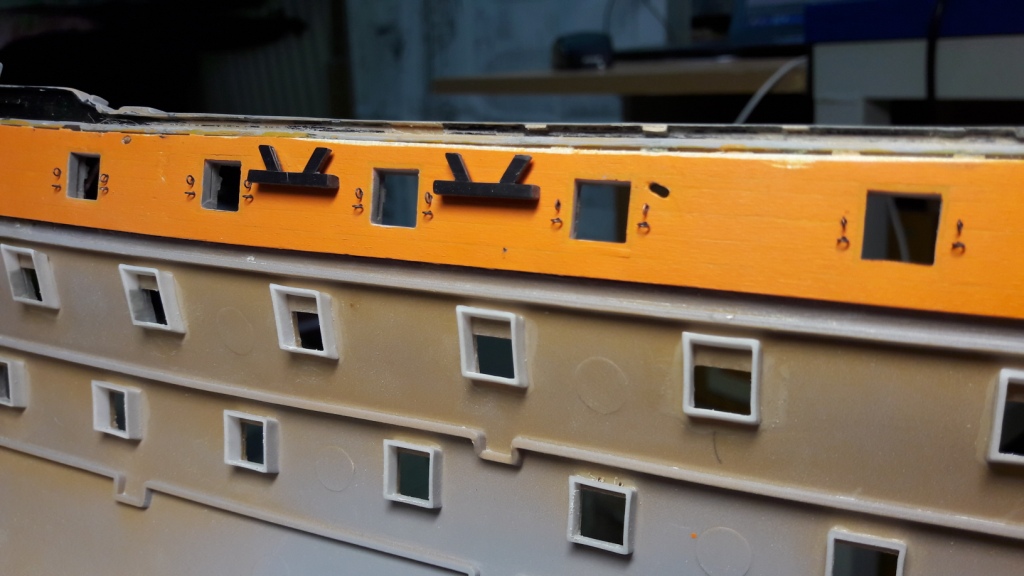

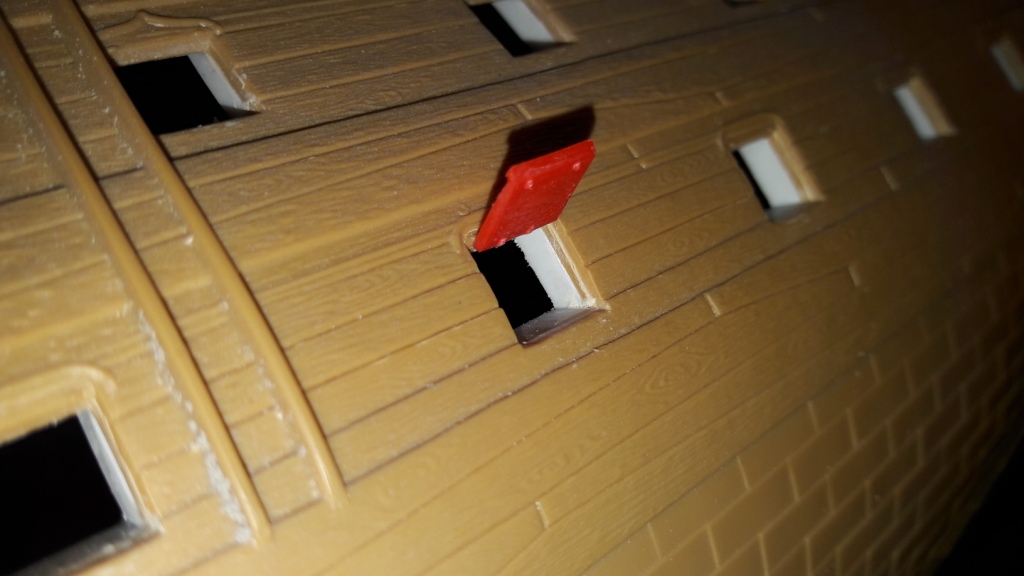

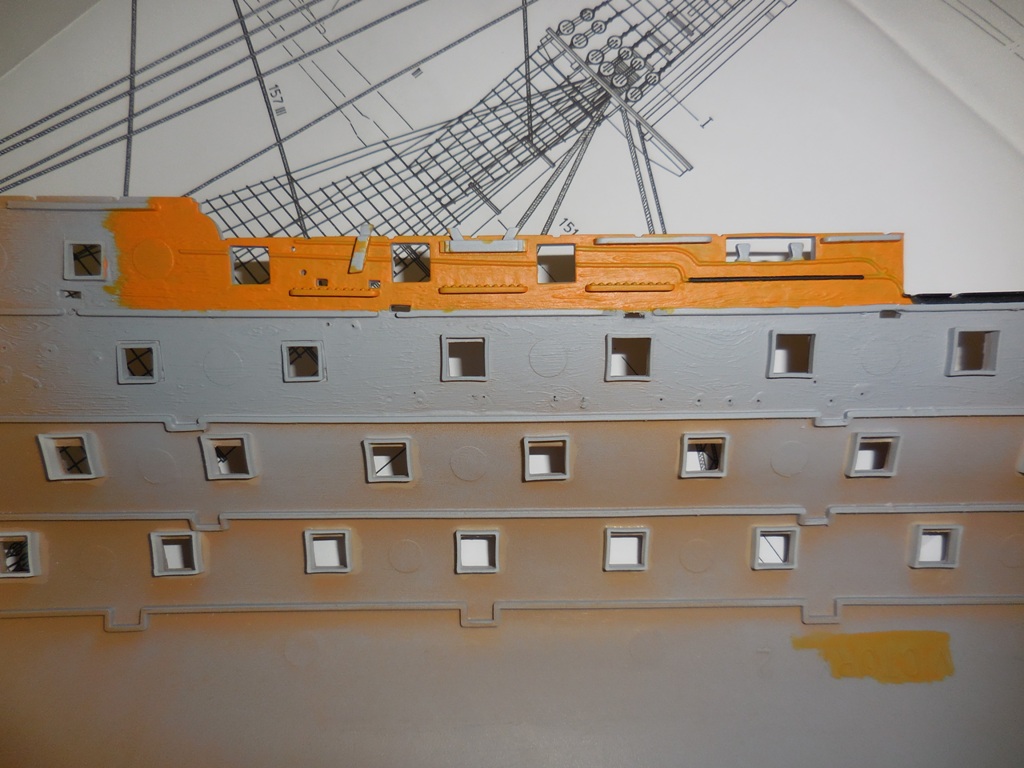

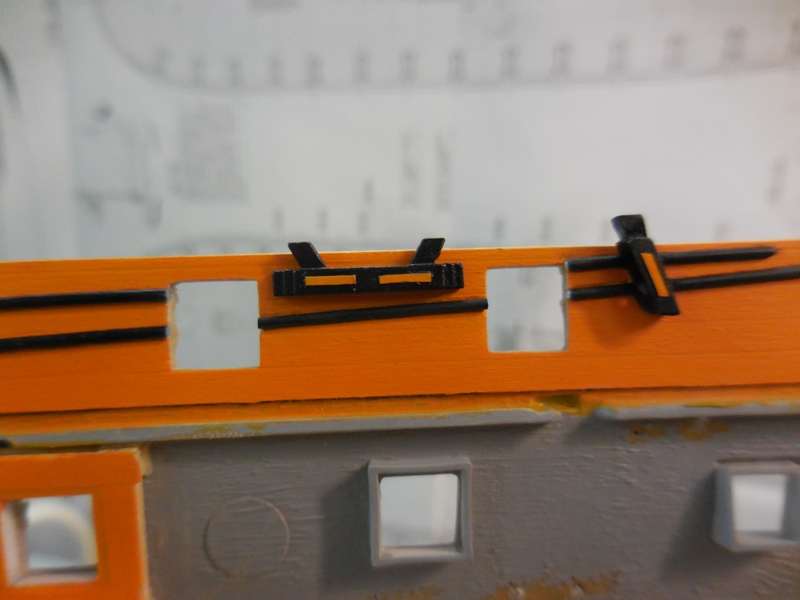

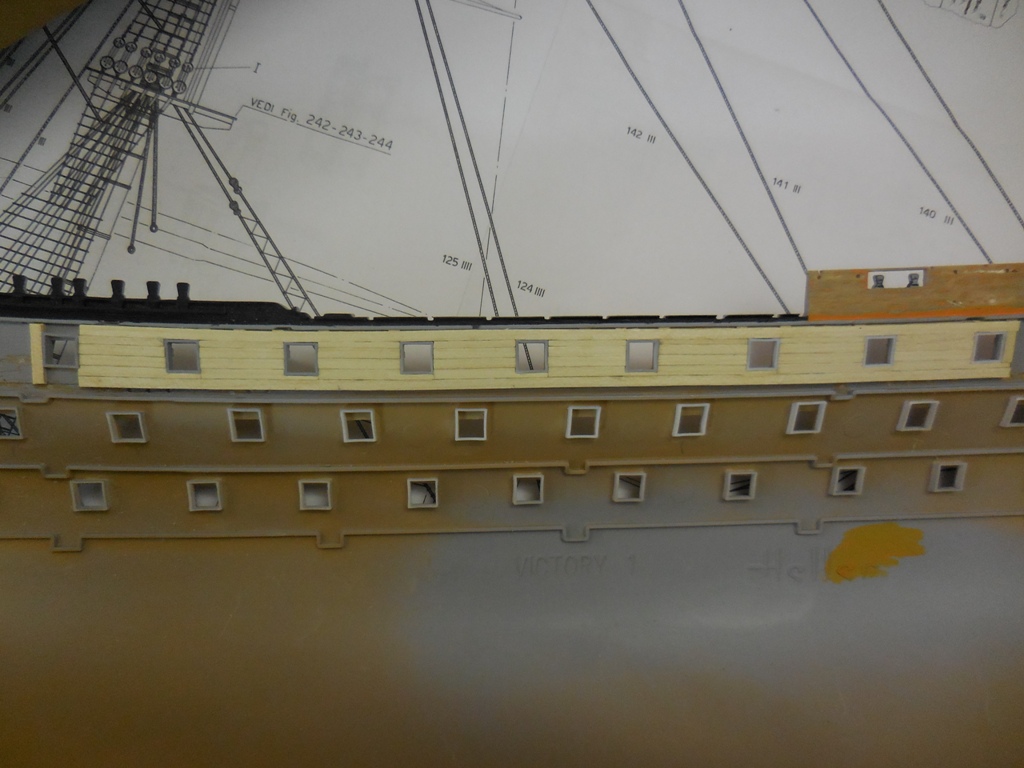

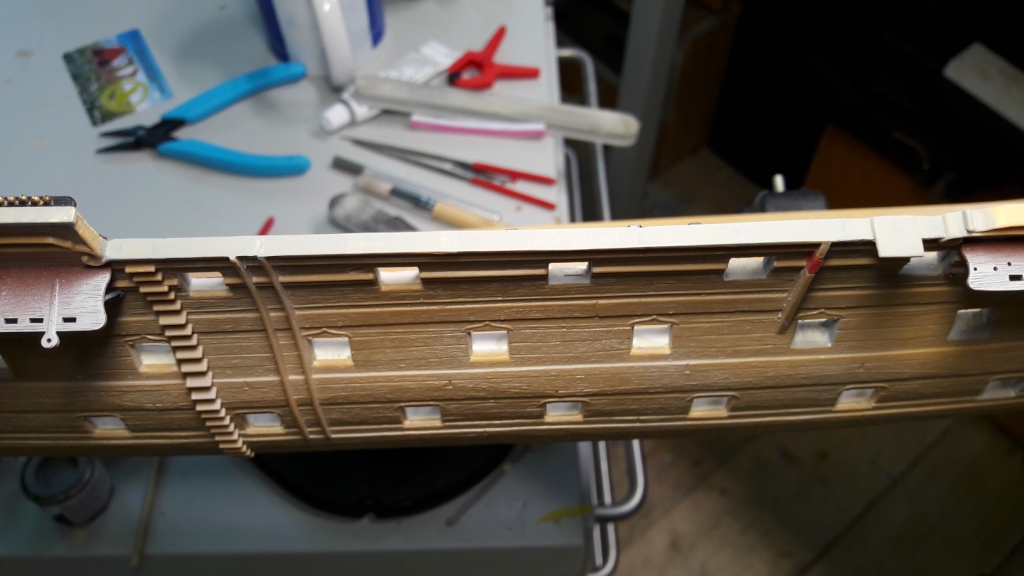

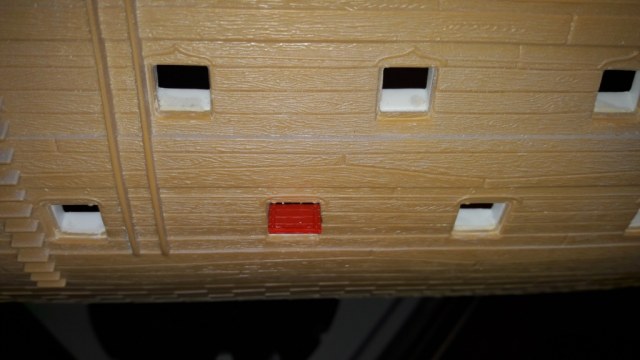

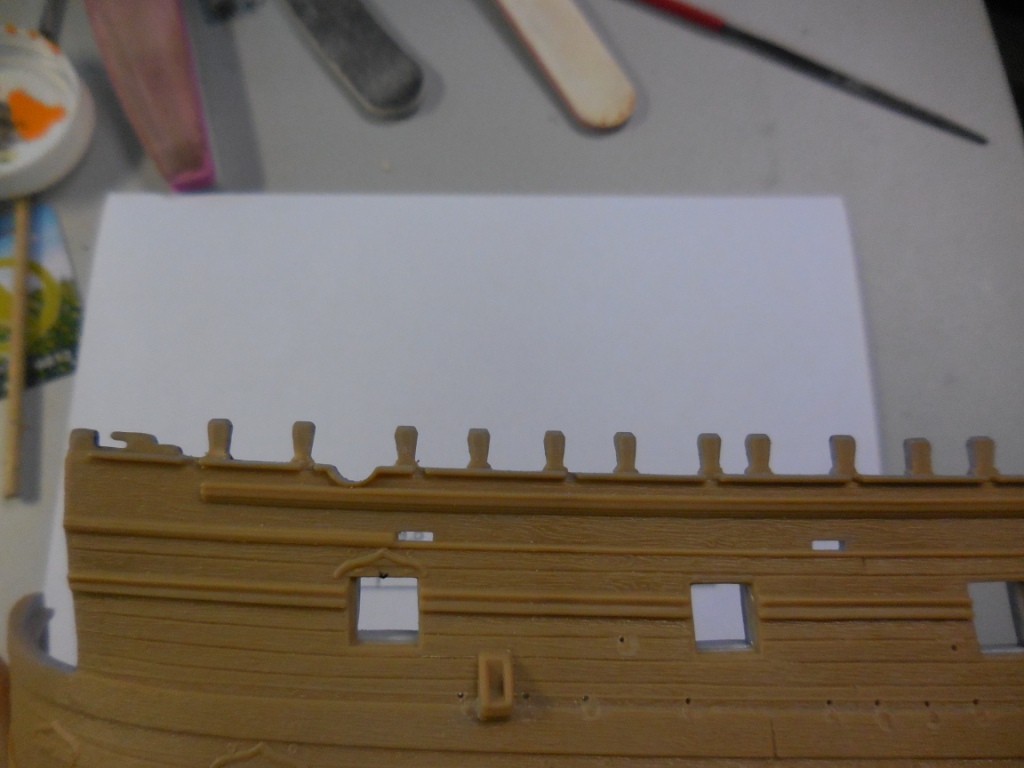

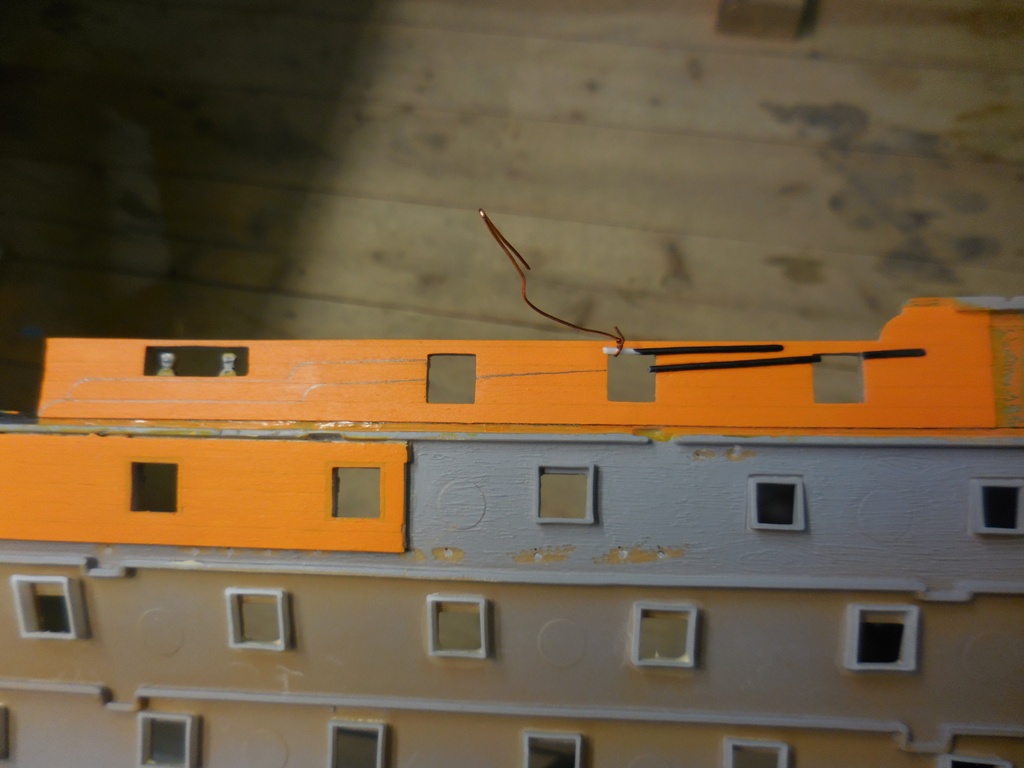

9. Попробовал способ установки пушечных портов...
Это из сохранившихся фоток.

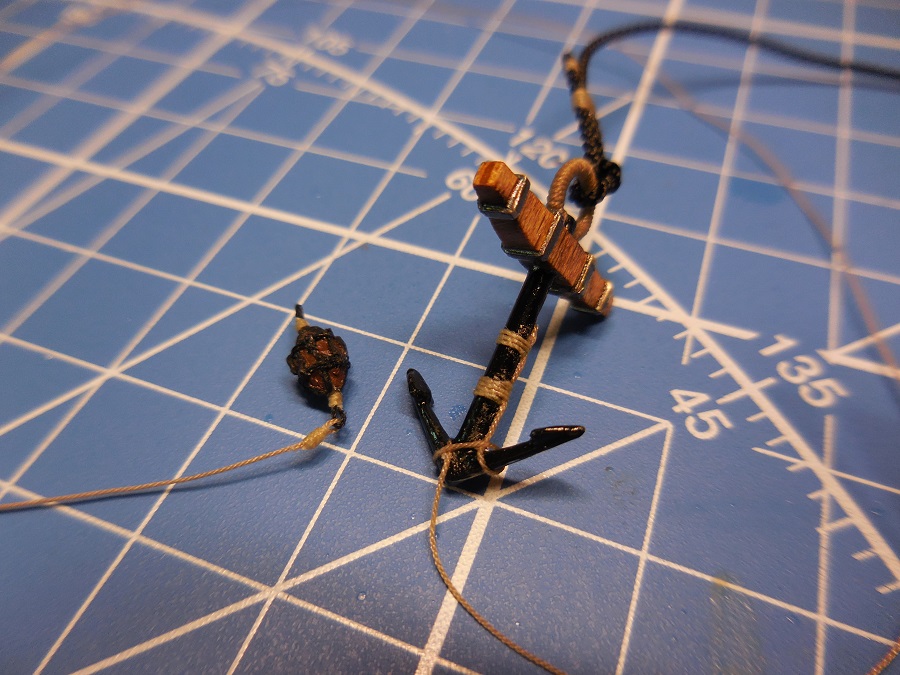

10. Есть еще фотки якорей я томбуями. Есть как эмитировал толщину ботов (кстати на последней фотке виден результат).
Но все они в первоначальной (прерванной стройке и я не знаю как вытащить их от туда - не получается. Да и не столь важно, думаю.
Вот такие дела.
Продолжение следует. Правда начну чуть позже, уезжаю в командировку на пару недель....
Доброго всем вечера!
Ну вот и пришло время вернуться к сборке "Виктории", которую раннее прервал по объективным причинам.
На текущий момент стройка моей "Реплики "Черной Жемчужины" на этапе окончания (заказал на "Верфи" пиратский парус и деревянную подставку, жду поступления) ну и ещё мелочевка всякая. Вот и решил не терять время.
@Modeller написал:По поводу трезубцев, вы правы, и увы уже обломал.
Андрей, приветствую!
Этого, к сожалению, и следовало ожидать!
@Modeller написал:С заменой мачт на деревянные не буду запариваться, просто армирую пластик стальной проволокой. Нижние уже сделал, остальное потом.
Ну если мачты и стеньги ещё можно и заармировать, здесь не спорю, то брам-стеньги и флагштоки всё таки рекомендовал бы заменить на деревянные. Пластиковые не выдерживают даже малейшего напряжения. И как результат, либо рангоут будет криво стоять, либо такелаж будет сильно провисшим, что также не очень... Для замены идеально подходят кулинарные шпажки диаметром 4 мм (длинные). С помощью шуруповерта работы на час.
@Modeller написал:и наверно таки не сильно пока буду углубляться в такелаж.
С тем, что это "сказочный" парусник, спорить не буду, но с тем, что шкотовые блоки марселей крепятся к нижним мачтам, или булини парусов везде одинаковые, ну ни как согласиться не могу... И ещё меня напрягла ситуация с вантами и фордунами (пластиковые решёточки и рядом снасти из нитей)...
В любом случае, Вам решать. Удовлетворение от результата можно получить только в том случае, если это тебе самому нравится и устраивает. Как только появляются сомнения, то ...
Удачи в сборке! С интересом понаблюдаю за её ходом!
@Modeller написал:Начал листать Каропку, наткнулся на статью про Жемчужину которую собирает Александр Ткач, очень понравилось, ещё больше разгорелось желание
Андрей, приветствую!
В первую очередь желаю Вам скорейшего выздоровления и восстановления!!!
Ну и конечно спасибо за отзыв о моей "стройке".
Целиком и полностью согласен с тем, чем больше углубляешься в детали в ходе сборки, тем больше разгорается желание. Я немного запоздал с "перепилом", а возвращаться было уже поздно.
И пару комментариев:
- рангоут, кроме нижних мачт, из набора - в утиль, гнётся как турецкая сабля, нужно менять на деревянный;
- на схему такелажа из инструкции внимания не обращать;
- предварительно продумать проводку такелажа грот-мачты, т.к. из-за "сказочного" шпиля возникает куча проблем. Я попытался выйти из этой ситуации, но получилось это не совсем правильно. Себя успокоил - ну хоть так...
И последнее. С кормовыми фигурами, мне кажется Вы поторопились, точнее с рукой, держащей трезубец. Теперь нужно быть очень осторожным, т.к. большой риск их случайно сломать при установке рангоута, парусов и проводке такелажа. Я их установил вместе с фонарями практически в последнюю очередь.
Удачи в сборке. С интересом понаблюдаю.
Всем доброго вечера!
Еще немного продвинулся вперед.
Пока так. Остался ещё один парус, некоторая мелочевка, кое что подкрасить, и можно будет приступать к изготовлению витрины.
Продолжение следует...
@И.Михалыч написал:И еще одно, чисто субъективное, мнение: масса белых парусов на мачтах корабля создает эффект воздушности, парения. Большая масса черных (темно-серых) парусов сделает вид корабля тяжелым и грузным. Корабль потеряет свою пиратскую легкость и удаль.
Доброго вечера, И.Михалыч!!!
Спасибо за совет! Решил так... Поставлю фор-брамсель и крюйсель, а за тем определюсь. Ну и с проводкой такелажа дополнительных парусов всё таки сначала в теории нужно будет определиться: получится ли?
Примерно-верно как-то так...
Может и вправду добавить???
@И.Михалыч написал:Мне кажется только немного не соответствует "новенький" цвет реев и блоков (но это ИМХО). А крюйсель на бизани будет?
И.Михалыч, приветствую! И крюйсель и фор-брамсель обязательно будут. Первоначально реи я сделал в цвет мачт и стеньг, но они как-то совершенно потерялись на фоне парусов, вот поэтому перекрасил в коричневый... Почему-то захотелось, чтобы они выделялись, как на парусниках со светлыми парусами. Попробую какой-нибудь немножко затемнить, может что-то и получится, хотя пока не уверен...
Всем доброго дня!
Ну уж если это свободные вариации на тему Жемчужины, может попробовать добавить и эти паруса?
Есть мысли...?
Продолжение следует...
Спасибо. Думаю вариация на тему Черной Жемчужины получится как задумано. Хотя от достойного парусного корабля эта вариация далеко, но "учебный полигон", для меня, получается приличный....
Друзья, доброго всем вечера!
Продолжаю свою сказку после некоторого перерыва: декабрь был холодным, стояли морозы до минус 45, в гараже "дубак", вот и пауза получилась. Сейчас потеплело, минус 25, в гараже плюс 19, и можно заняться "сказкой".

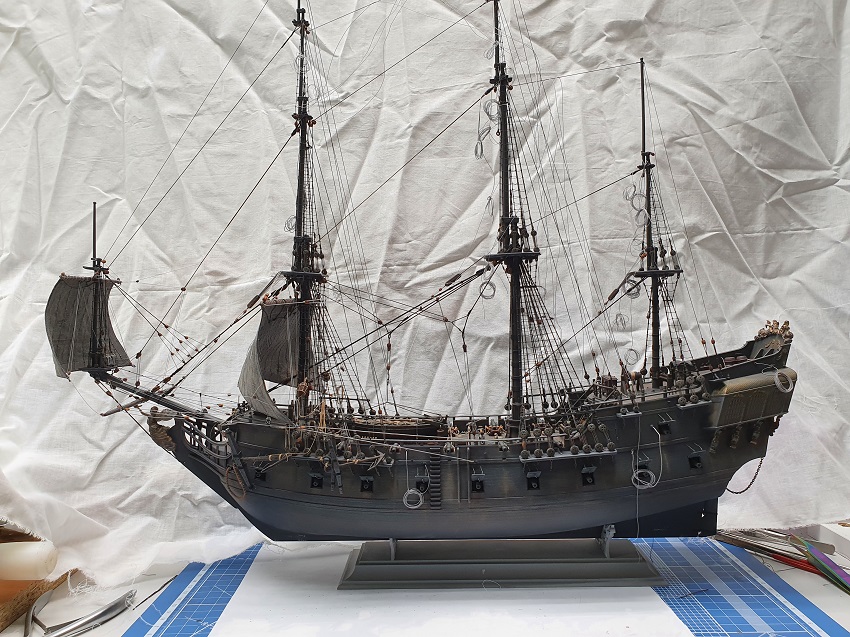

Продвинулся не так далеко вперёд... но пока, что есть на сегодня:
Пока вот так. Продолжение следует...
К сожалению, всё, что смог нарыть из прошлого (в смысле фото).
По брюкам... А зачем ждать весны, может попробовать кисточкой смочить, а затем зафиксировать. Я это к чему, когда будут установлены мачты и стоячий такелаж, тогда к пушкам будет проблематичней добраться. Думаю, лучше не откладывать.
@Дмитрий Винокур написал:Старый я , видать, становлюсь. Как говорил товарищ И.Бабель устами Арье-Лейба - на носу у вас очки, а в душе осень..
Дмитрий, доброго вечера!
Вот это ты загнул !!! (не хочу показаться грубияном, извини что на "ты", но здесь по-другому никак). А что тогда говорить тем, кому далеко за твои 44....? Это кризис среднего возраста, через пару лет попустит. Главное не черстветь душой и сердцем и будешь чувствовать себя как в свои былые 25....
@Дмитрий Винокур написал:Следующий год выпускной, 9 класс. потом куда? у нас выбор небольшой, а с такой учебой ( учителей нет. английского, информатики, биологии/химии. Зато два физрука..) куда-то рыпаться... Пойдет по моим стопам, теперешним. стройками заниматься. Дело нужное и руки всегда при деле. На кусок хлеба заработает.
А русский язык и литература, алгебра, геометрия, физика, география, история, обществознание и др. Эти предметы в расчет не берутся? А "рыпнуться" можно в строительный колледж (ну и ещё масса других). Стать дипломированным специалистом, а затем уж "стройками заниматься". Получится и на два "куска хлеба заработать"... Главное было бы желание...
P.S. У меня сын служит в России (в центральной части), и вижусь я с ним не чаще одного раза в год. И это нормально... У каждого своя работа, семейные обязательства, поставленные цели, которые нужно достичь... И это не повод для грусти... Такова жизнь!
Ну а теперь о насущном...
Как по мне, то режет глаз не только кривизна постелей (цитата от Константина), но и парящие в воздухе брюки, да и канат какой-то сильно яркий. Я бы его маленько затемнил, а брюки приспустил к палубе (притяжение никто не отменял). И ещё можно было бы как-то "оживить" шлюпки...

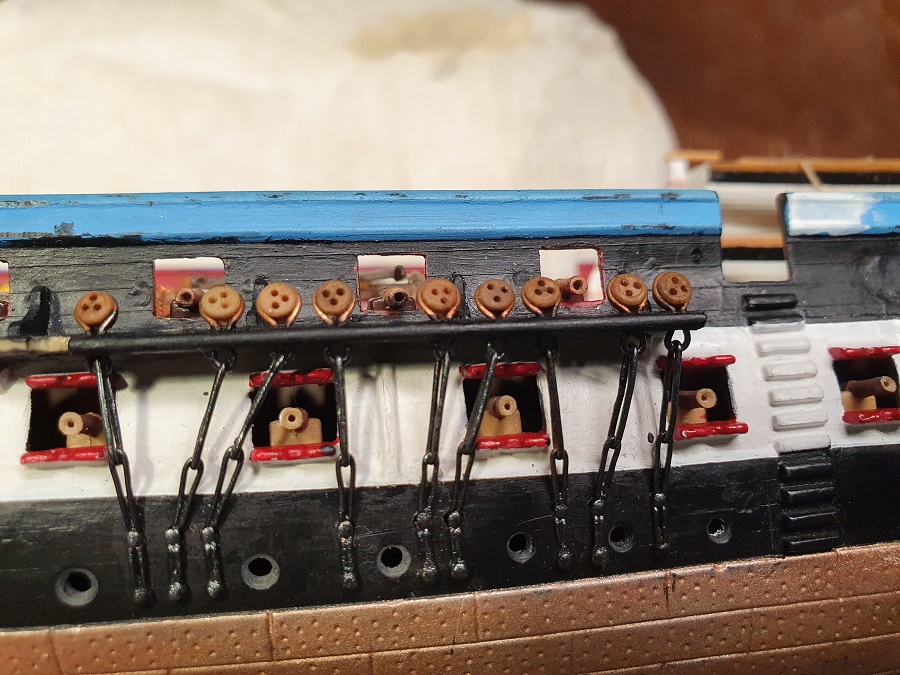

В свое время я пытался собрать "Ашерон" от Звезды. Но как-то не пошло. Вот несколько фоток старых нашел, может чем-то пригодятся...
Удачи в дальнейшей сборке.
С уважением, А.Т.
Евгений, приветствую!
Спасибо за уделённое внимание моей "стройке"!
@Евгений Чернобровкин написал:Правда, фор-марса-брасы идут сначала к грот-стень-штагу, а уже потом к грота-штагу и потом к точке крепления

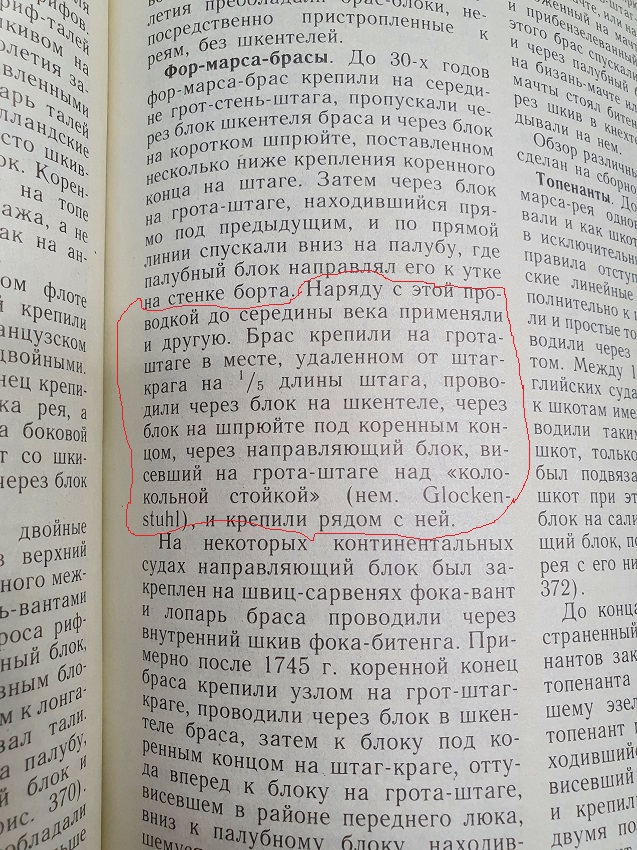

Не могу не согласиться с Вашим замечанием. Такой способ проводки фор-марса-брасов описан К.Х. Марквардтом в книге "Рангоут, такелаж и паруса судов VIII века" наряду с другим способом, на который я и ориентировался.
А отдал предпочтение такому способу проводки потому, что такую схему проводки нашел и у Л. Петерссона в книге "Такелаж моделей исторических кораблей"...
Поэтому сильно и не заморачивался о выбранном способе - есть такой, ну и хорошо.
А вот настоящий КОСЯК, который пока ещё мне "режет глаз" - это то, что грота-штаг и фока-штаг проходят выше соответствующих лось-штагов, да ещё и анапути, получается, крепятся к штагам, а не к лось-штагам.

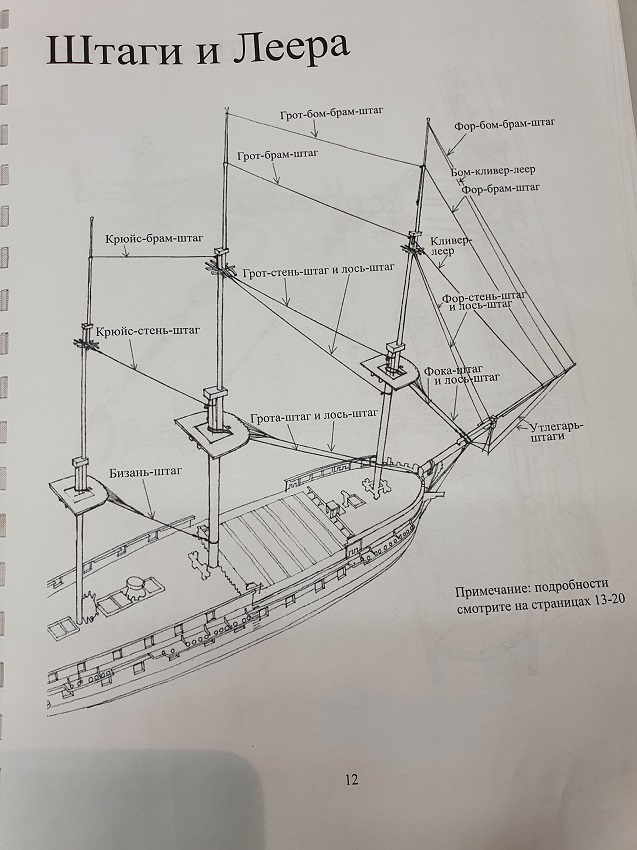

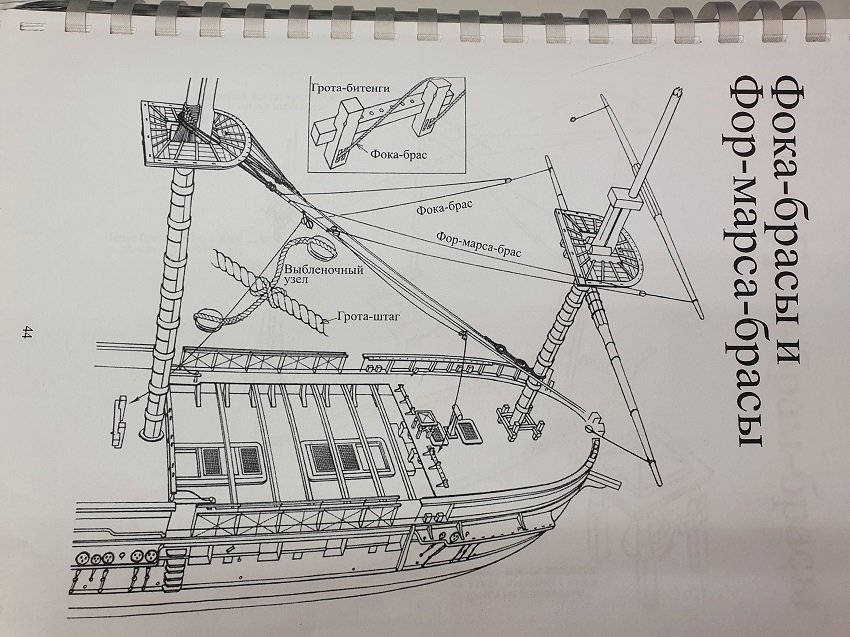

А ведь ориентировался на этот рисунок. Как это у меня получилось так и не понял, но реально заметил и осознал я этот КОСЯК тогда, когда уже начал проводить бегучий такелаж. Исправлять было уже поздно. Поначалу даже руки опустились на стройку. Но сейчас уже немного свыкся, и как бы даже потихоньку перестает в глаза бросаться. Вот такая печалька...
@Евгений Чернобровкин написал:И (как мне кажется), бегучий такелаж слишком белый. Может его "состарить", показать изношенность. А может это вспышка фотоаппарата его высветлила. Или мой монитор слишком яркий.
Бегучий такелаж такой и есть - светло-серый. Это и мне не нравится. Но так как другой нити для свивки тросов у меня нет, я решил сначала установить его весь, а затем одним заходом состарить. Думаю это будет не сложно.
В любом случае - спасибо!!!
Доброго всем дня!

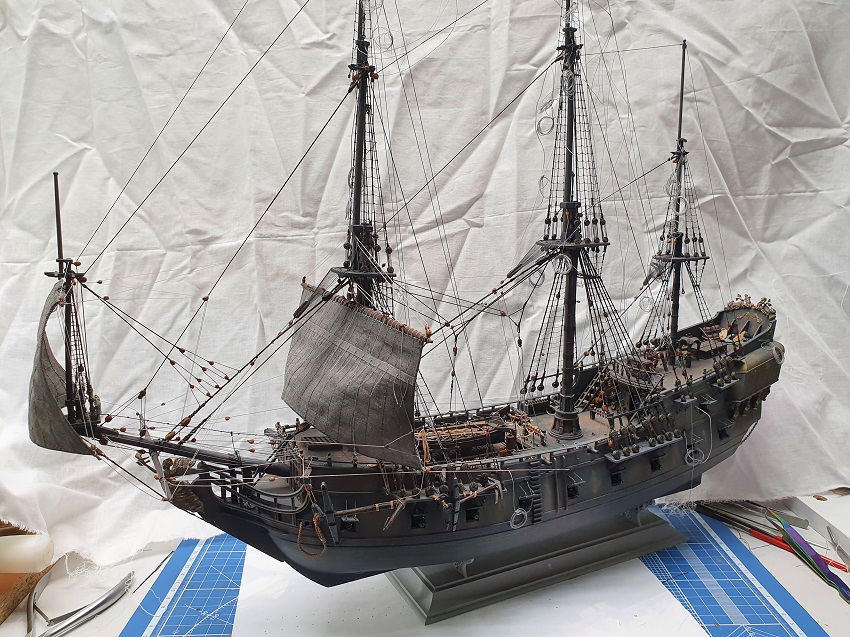

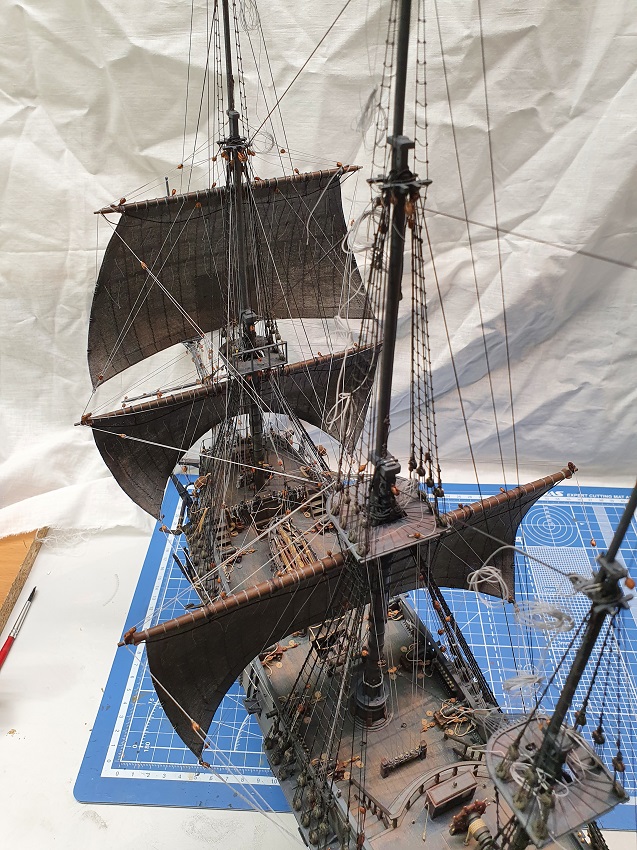

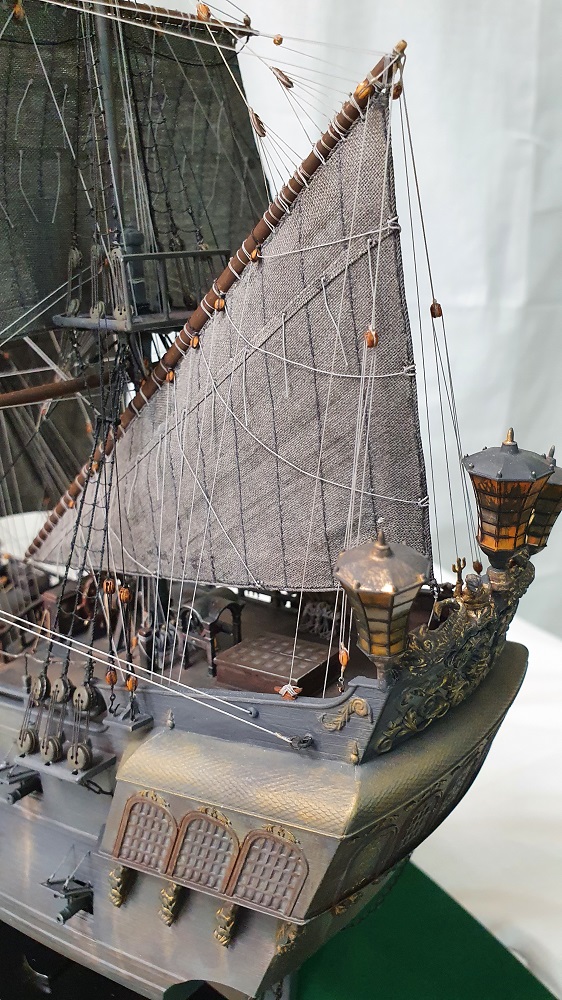

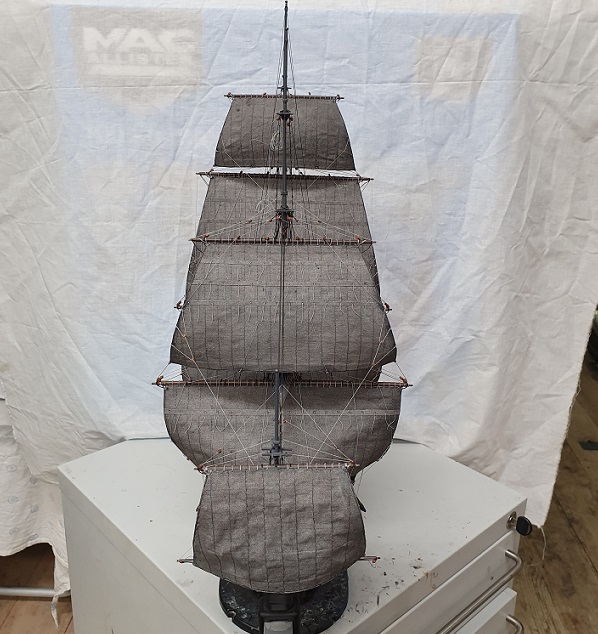

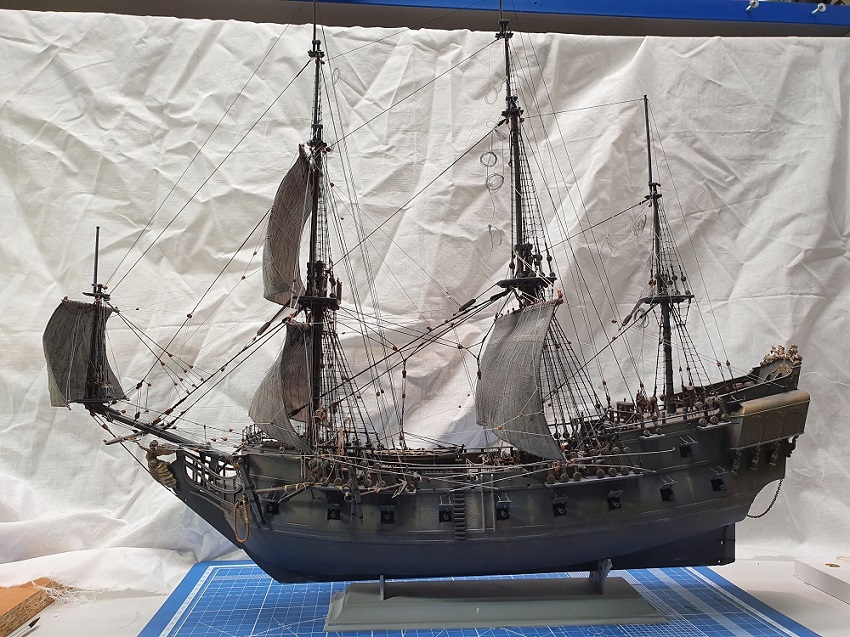

Ну вот ещё два паруса установлены на свои места...
Продолжение следует...
P.S.
На днях посвятил некоторое время очередному просмотру галереи кораблей... Все модели, выставленные там, имеют свои конкретные названия, историю и т.д. Вот я и задумался, а как же я назову свой "передел"? Это уже не "Черная Жемчужина" будет и тем более не "изкоробка"...
Решил так. Далее "сказка" будет как "Реплика по "Черной Жемчужине" или пример того как можно переделать пластиковый набор". Плюс ко всему - приобретение необходимых навыков для сборки серьезной модели.
Ну а что получается - судить зрителям...
Доброго всем вечера!
С некоторой паузой продолжаю свою сказку...

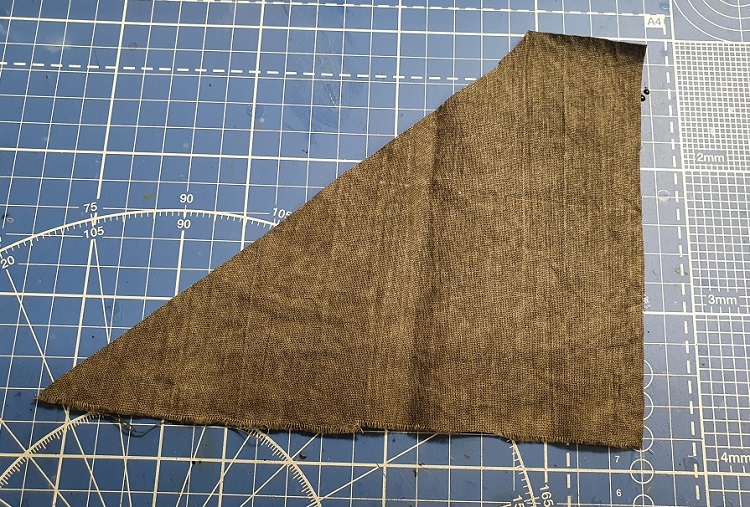

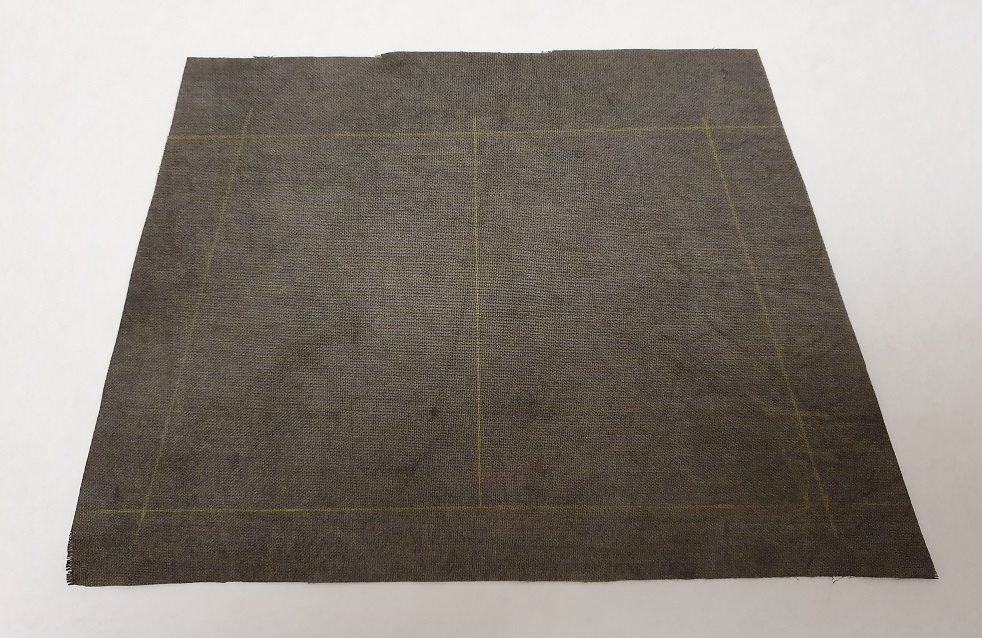

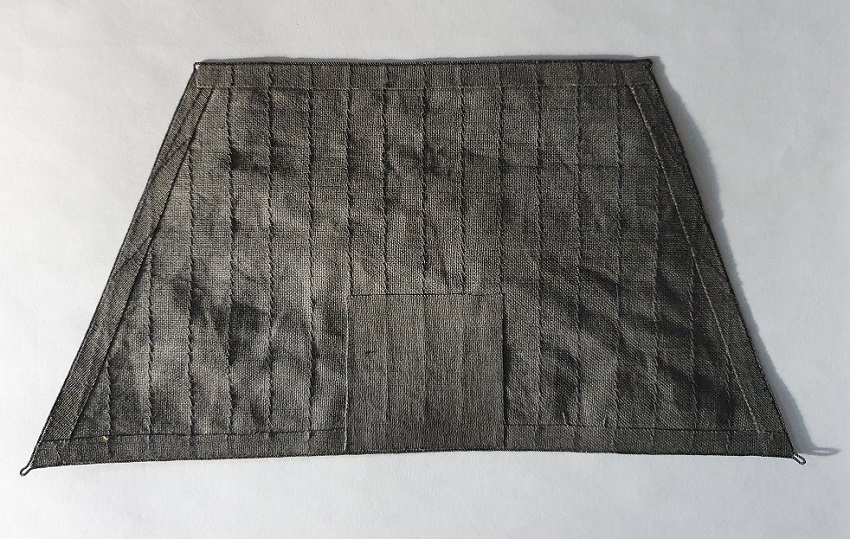

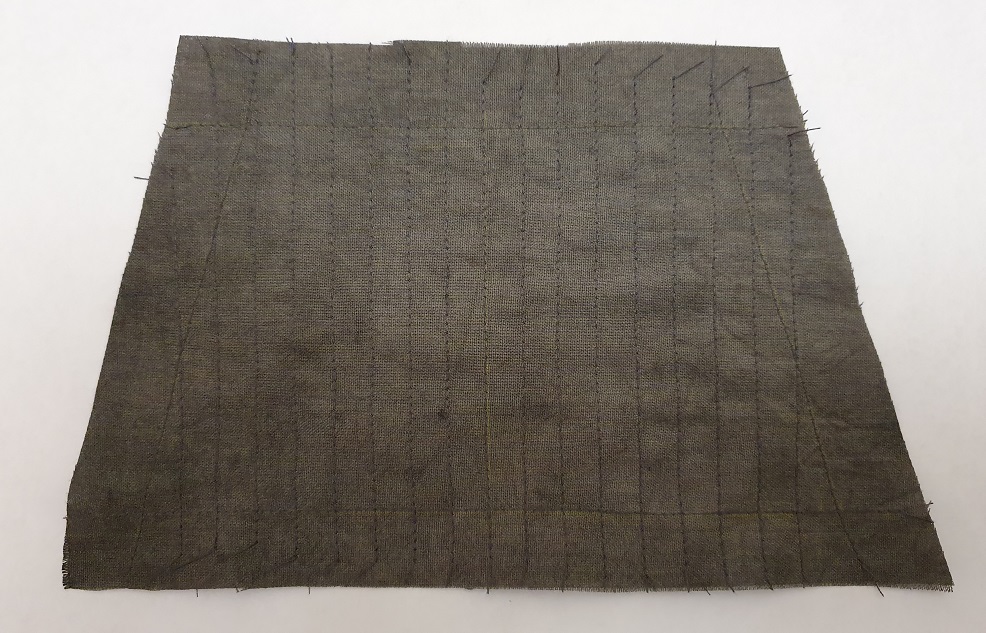

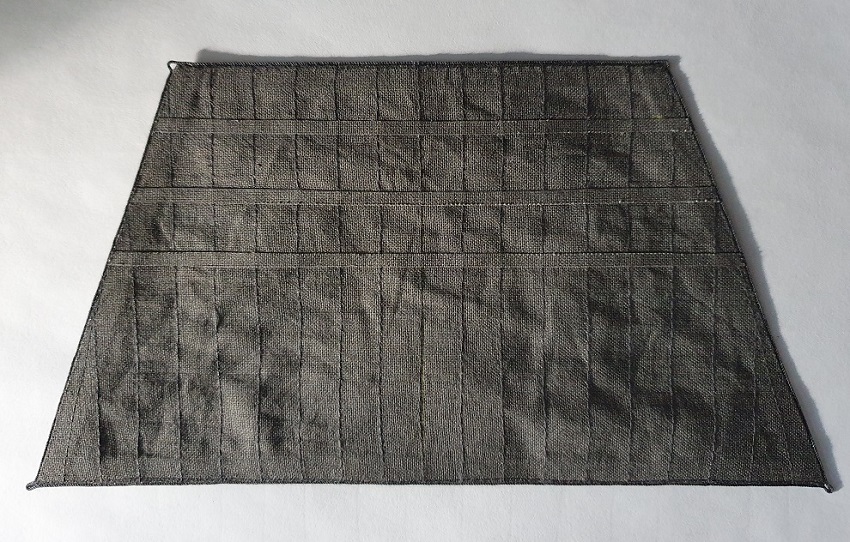

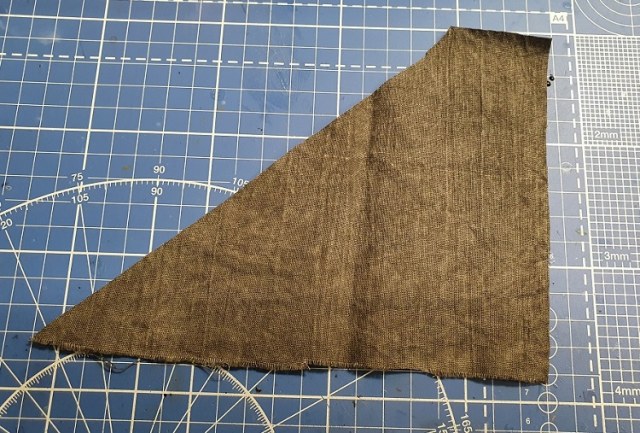

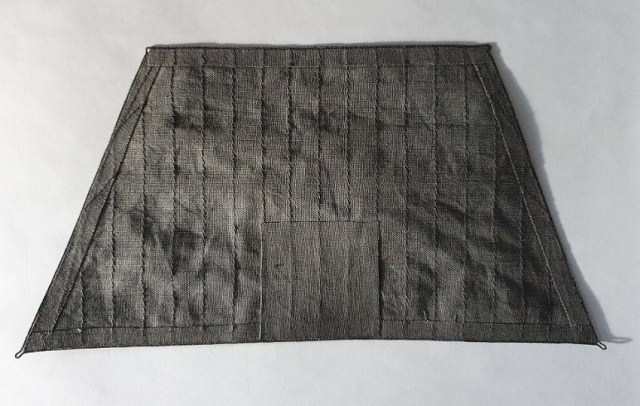

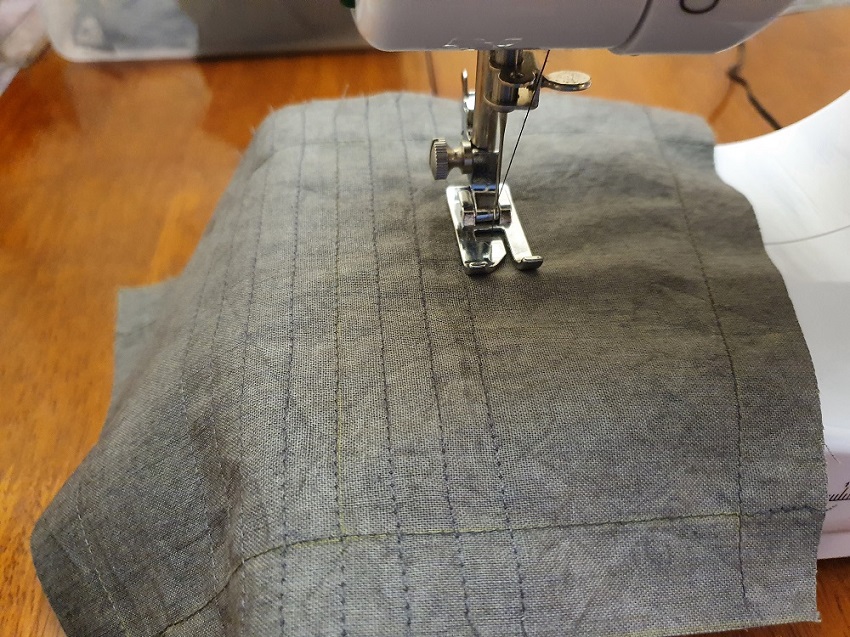

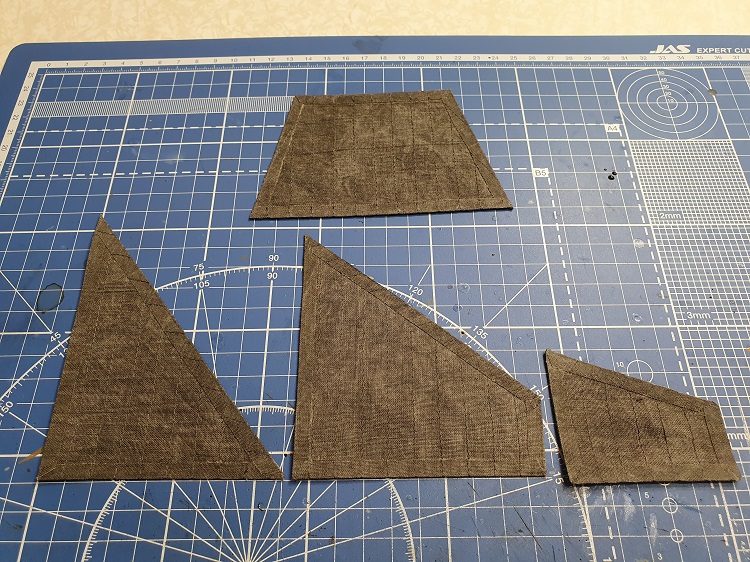

Первый вариант парусов я выбросил... уж сильно толстой всё таки ткань оказалась, хотя на первый взгляд "было ничего".
Нашел чуть тоньше. Если мерять штангелем, то первый был толщиной 0,39 мм, а второй - 0,28 мм. Казалось бы ерунда, а разница ощутимая. Как называется ткань не знаю, отжал у жены, но она тоже в названии сомневается, вроде бы батист.

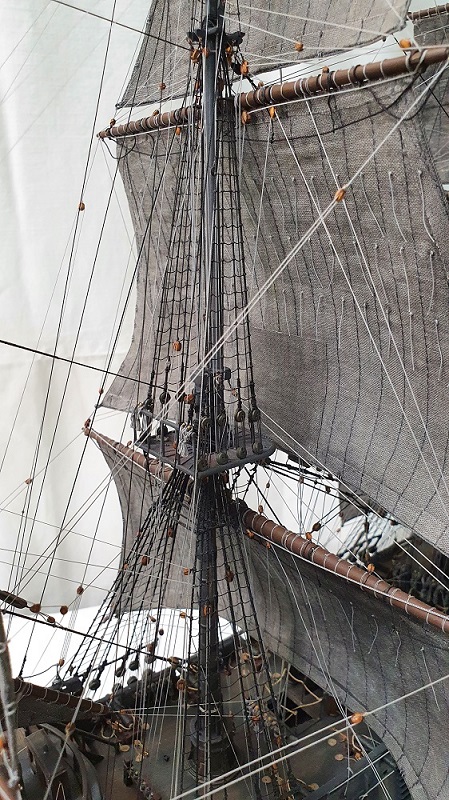

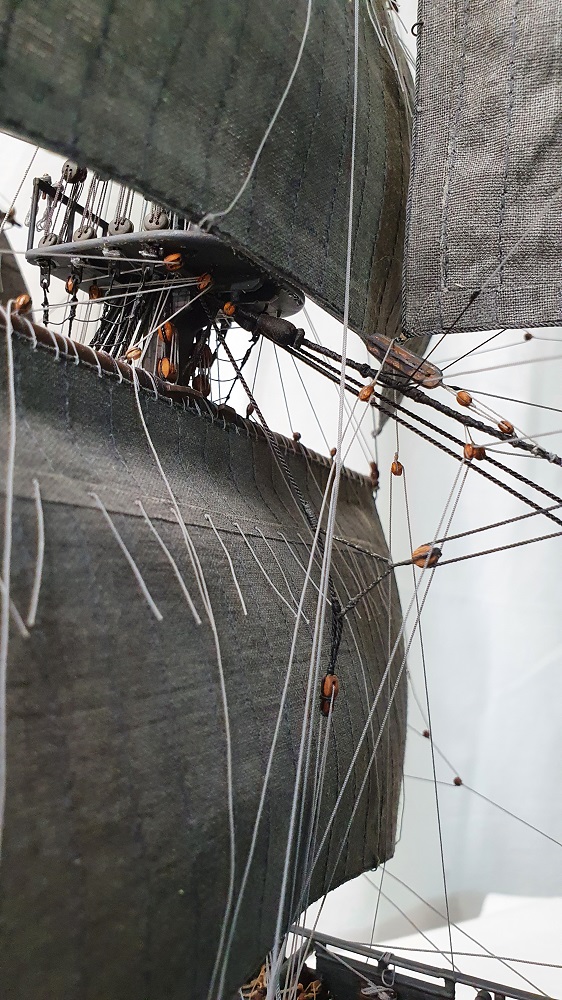

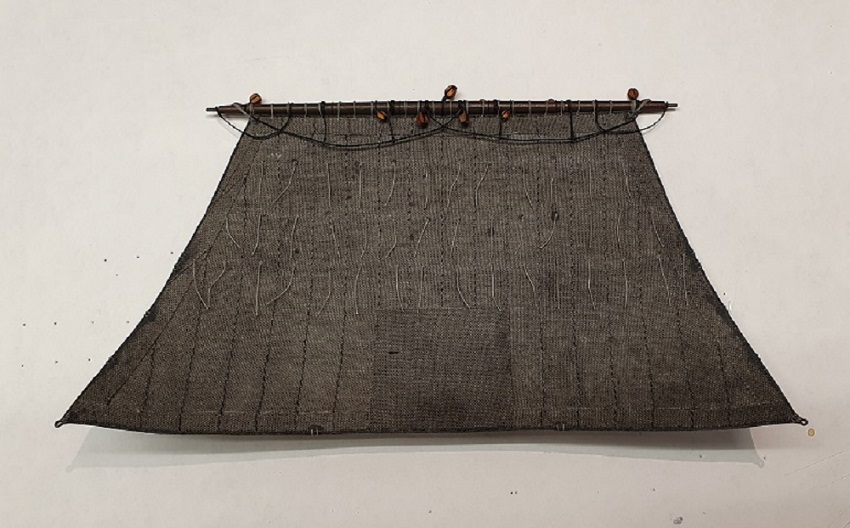

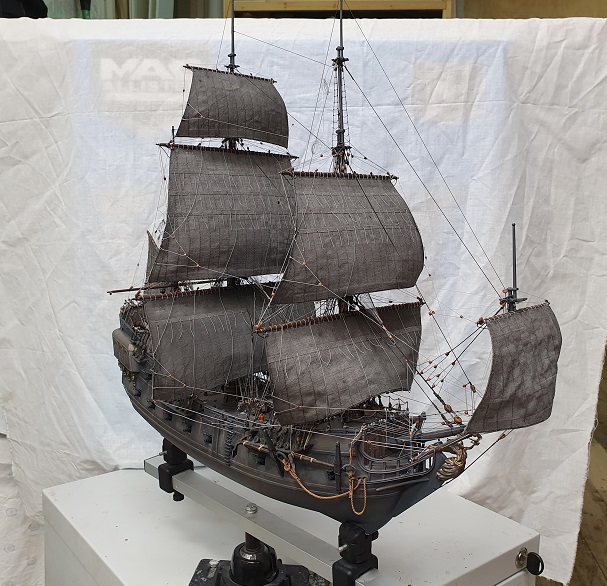

Краску использовал обычную черную для ткани. Ну и вот что поучилось в ходе моего первого опыта изготовления парусов...

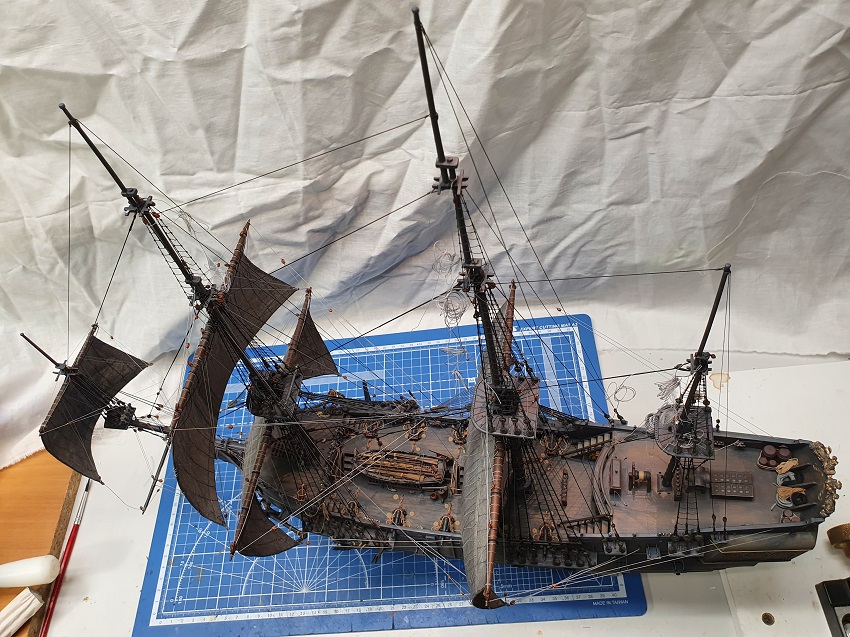

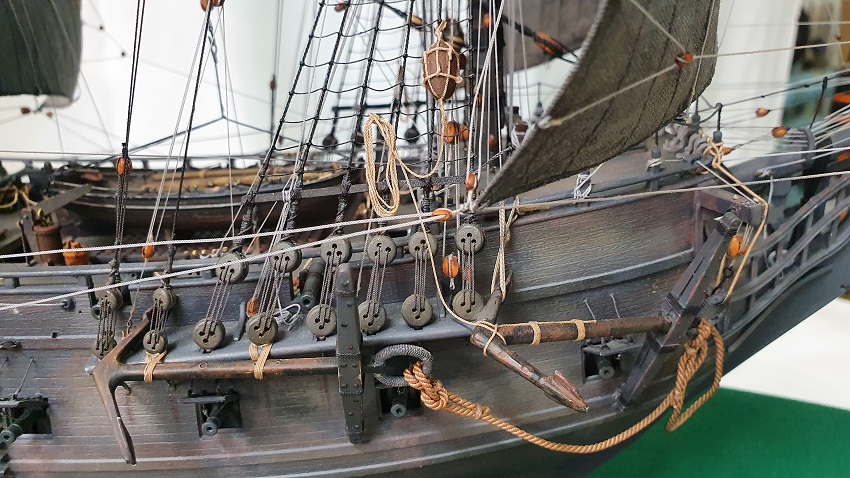

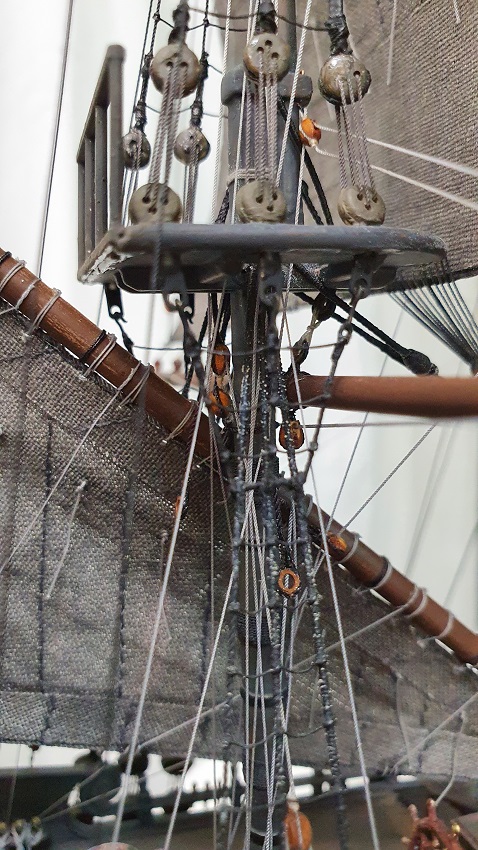

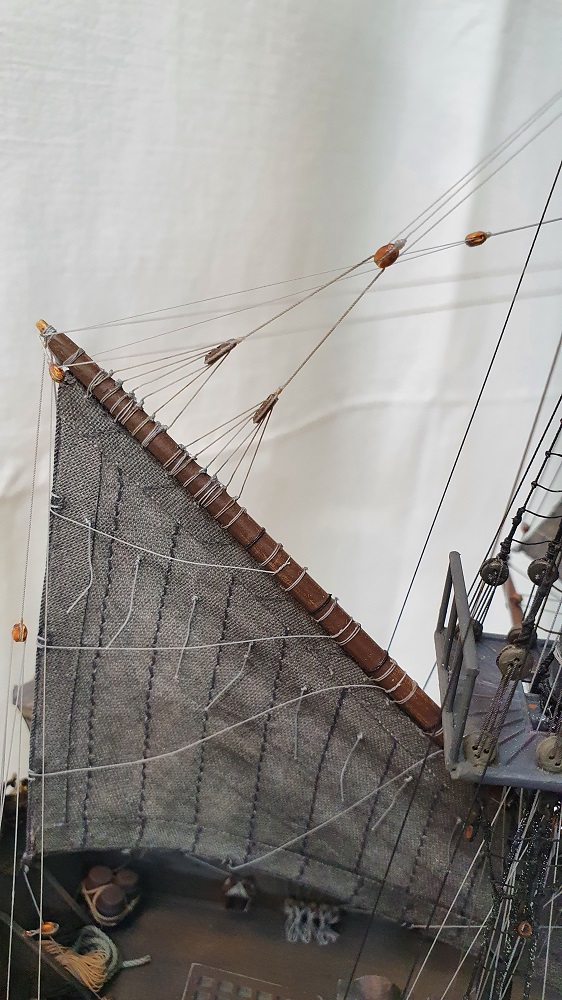

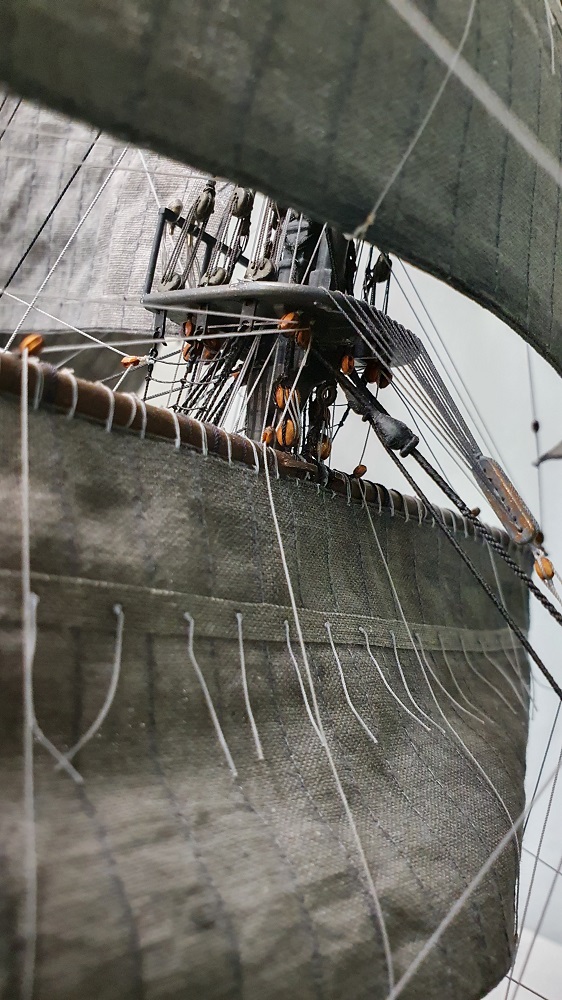

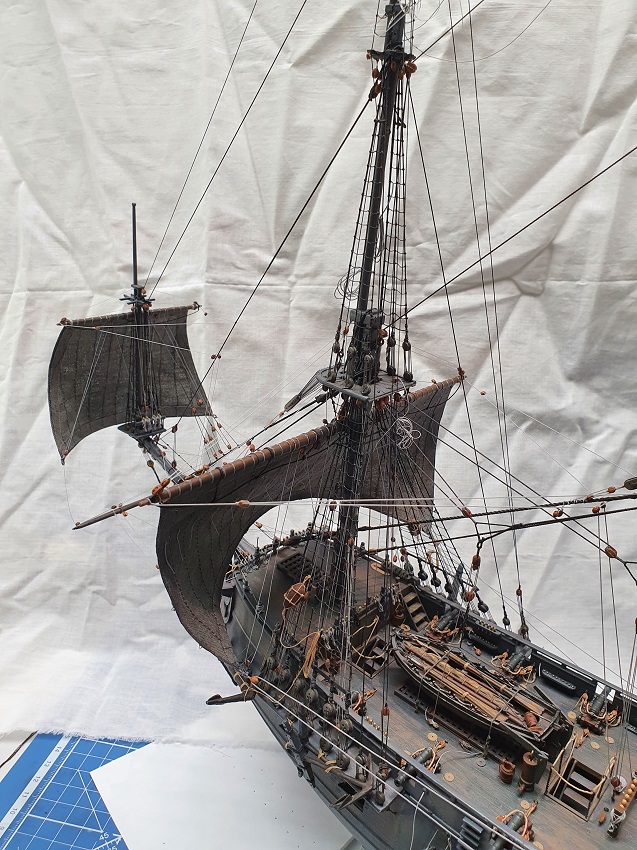

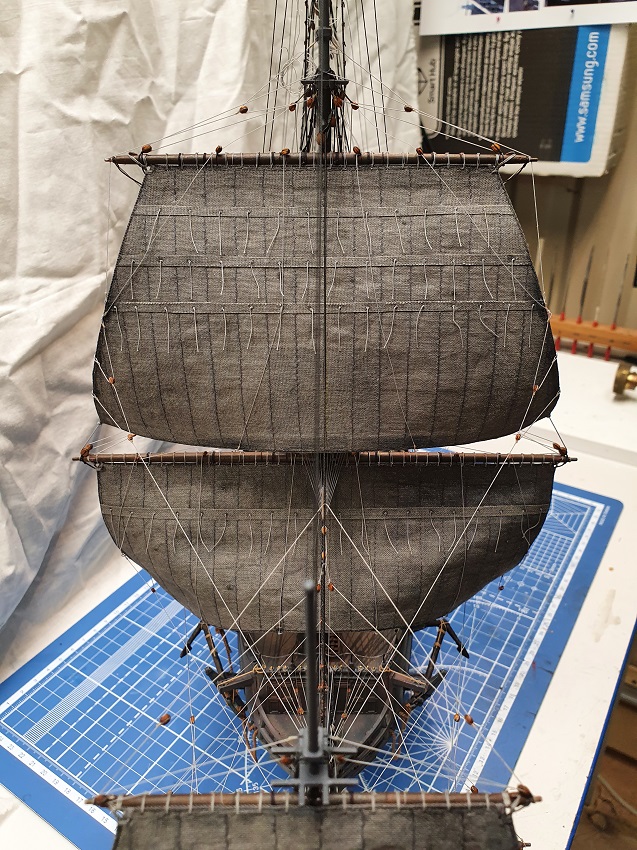

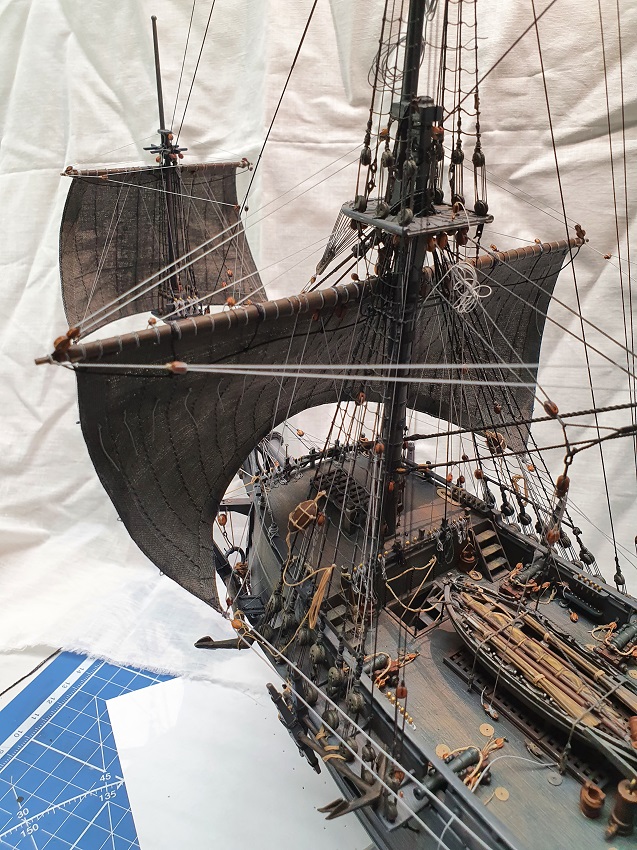

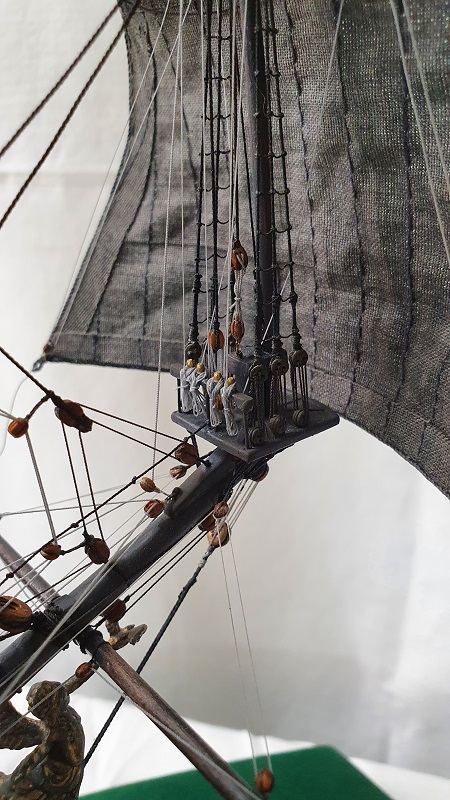

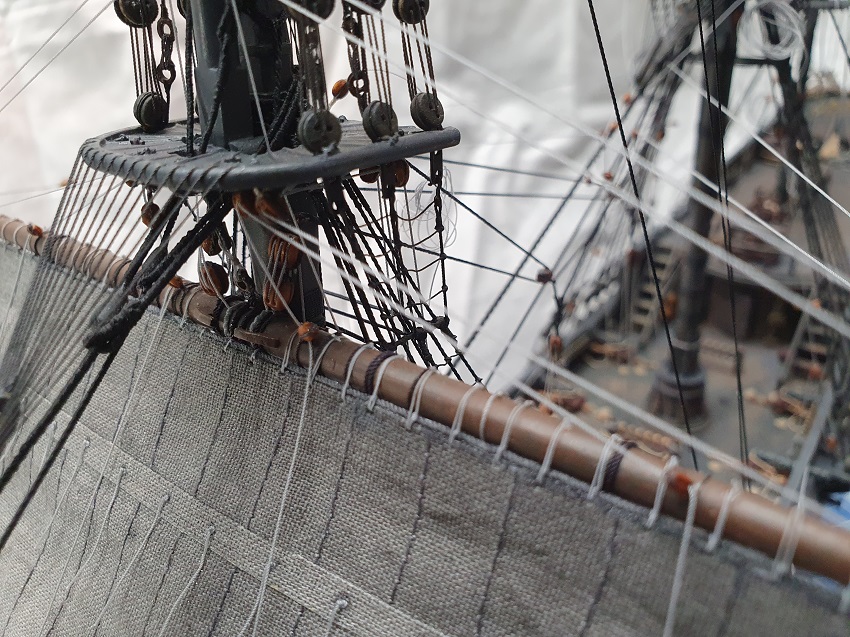

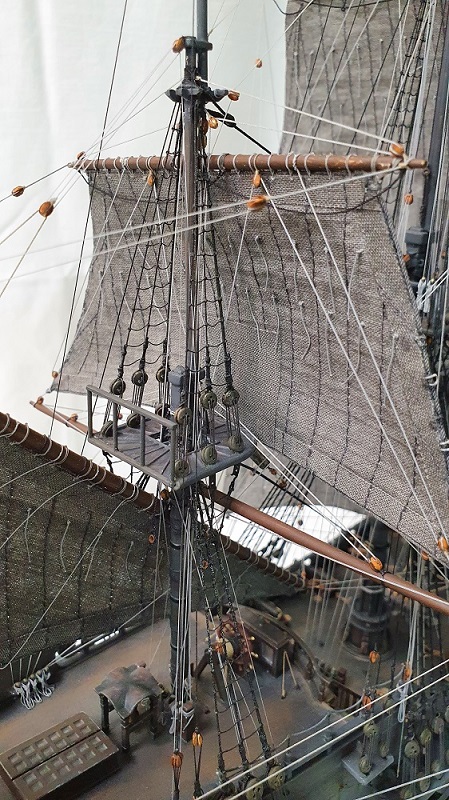

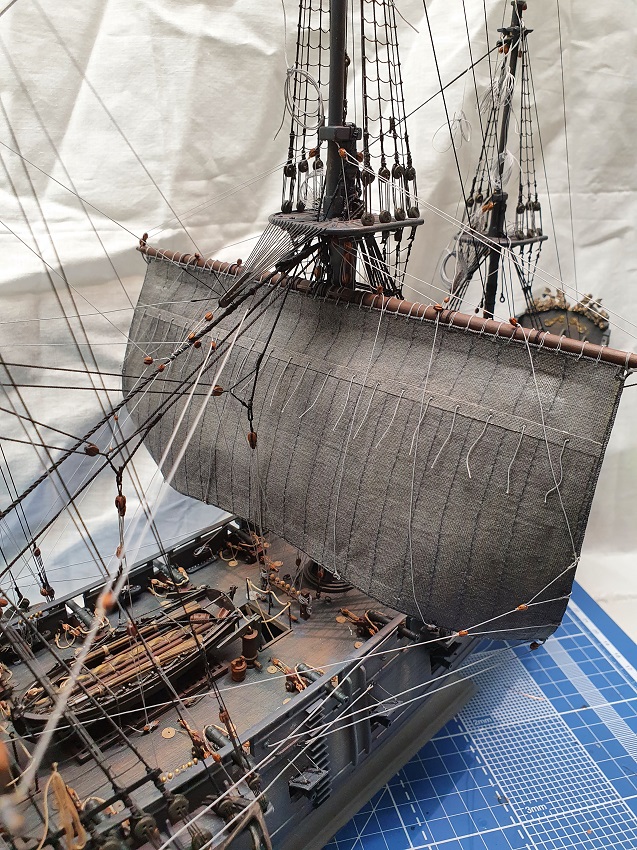

Это фор-марсель. Фок и бовен-блид уже установил. Такелаж пытался воспроизвести максимально полный.

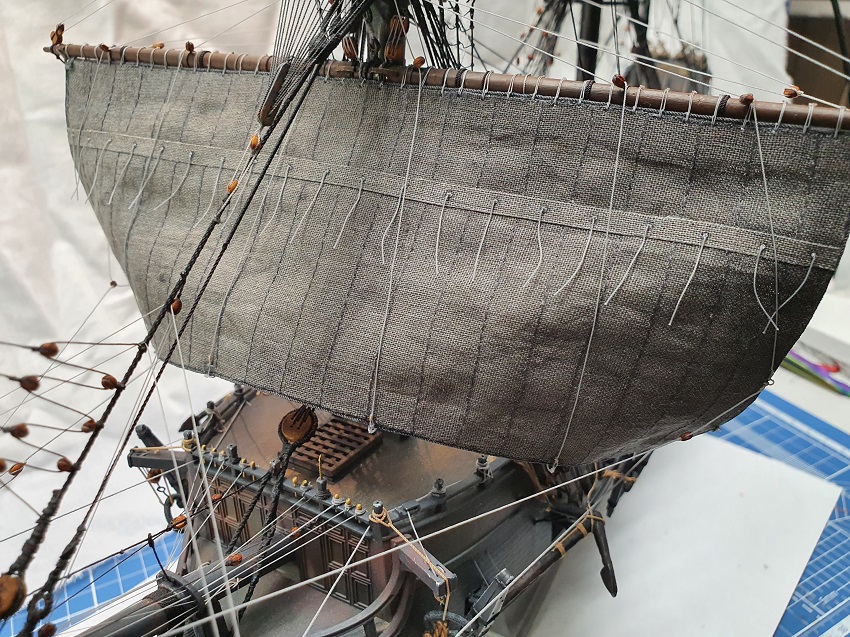

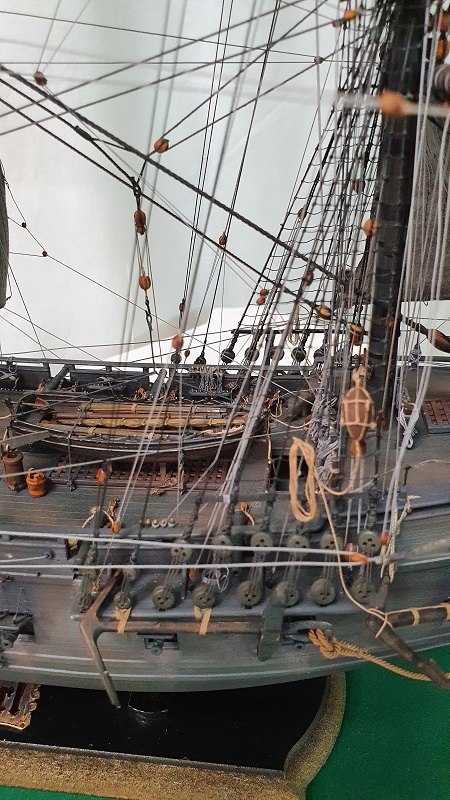

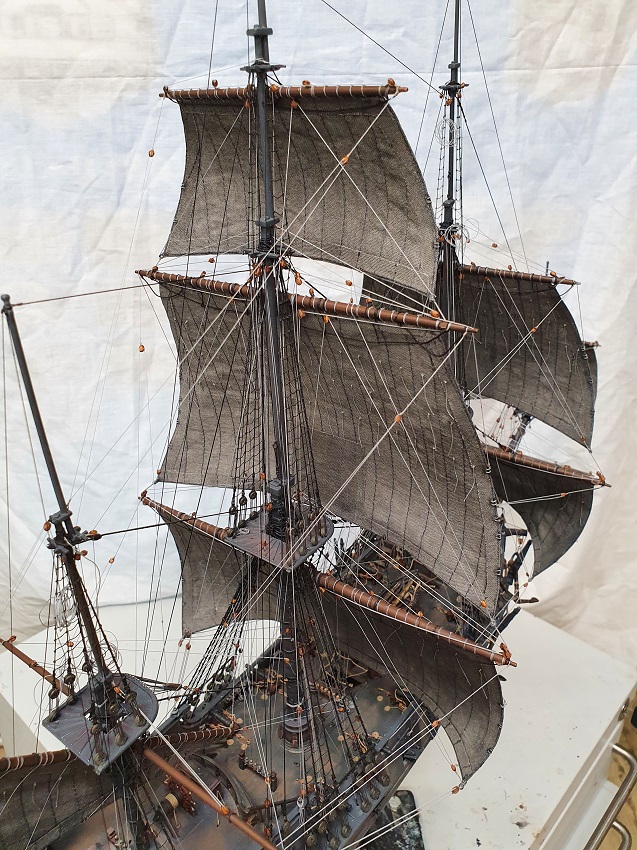

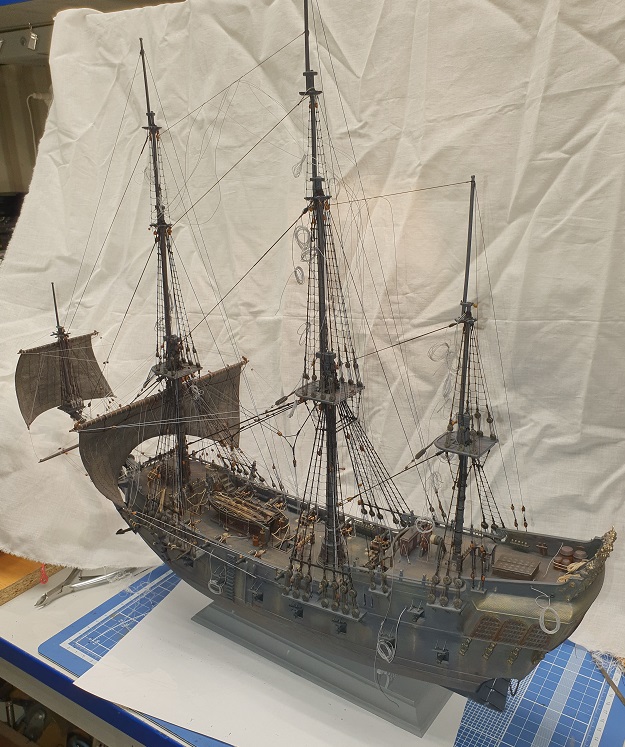

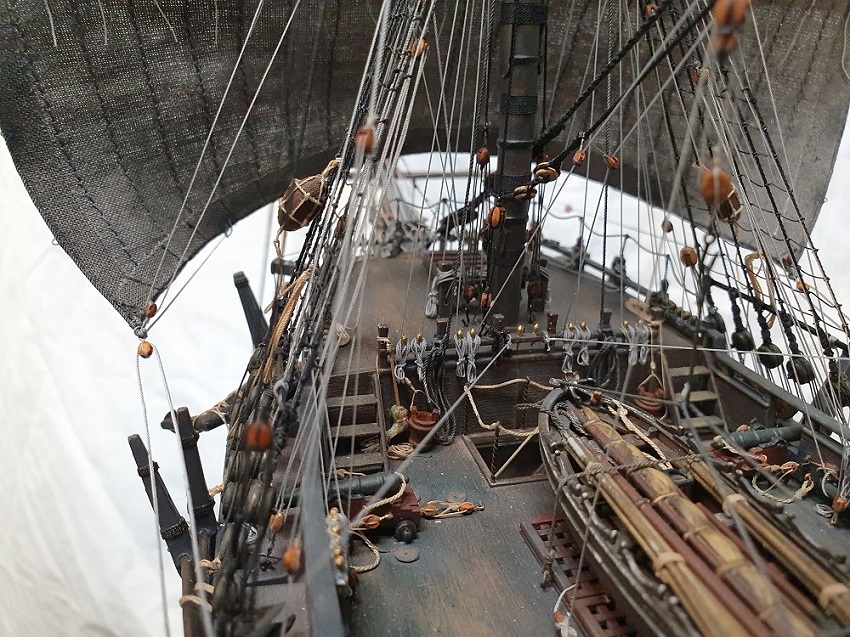

Вот результат:
Вот только жаль естественный провис канатов не получилось отобразить, как не пытался. Провис получался как "волны Азовского моря". И воском натирал и грузики под лак вывешивал, всё без толку. Скорее всего это из-за состава ниток из которых я свивал тросы (я использую Gutermann от 240-го до 420-го). Думаю с х\б могло бы получиться. Но менять нити уже поздно, так что пусть такелаж будет в натяг...
Вот как-то так... Продолжение следует...
Продолжаю...

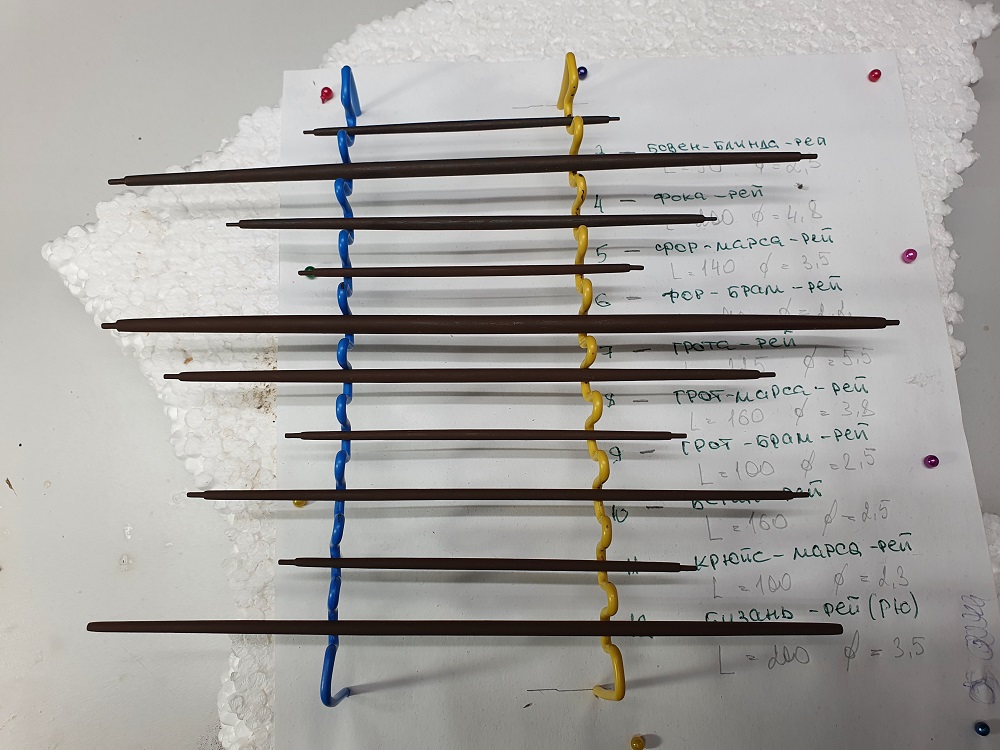

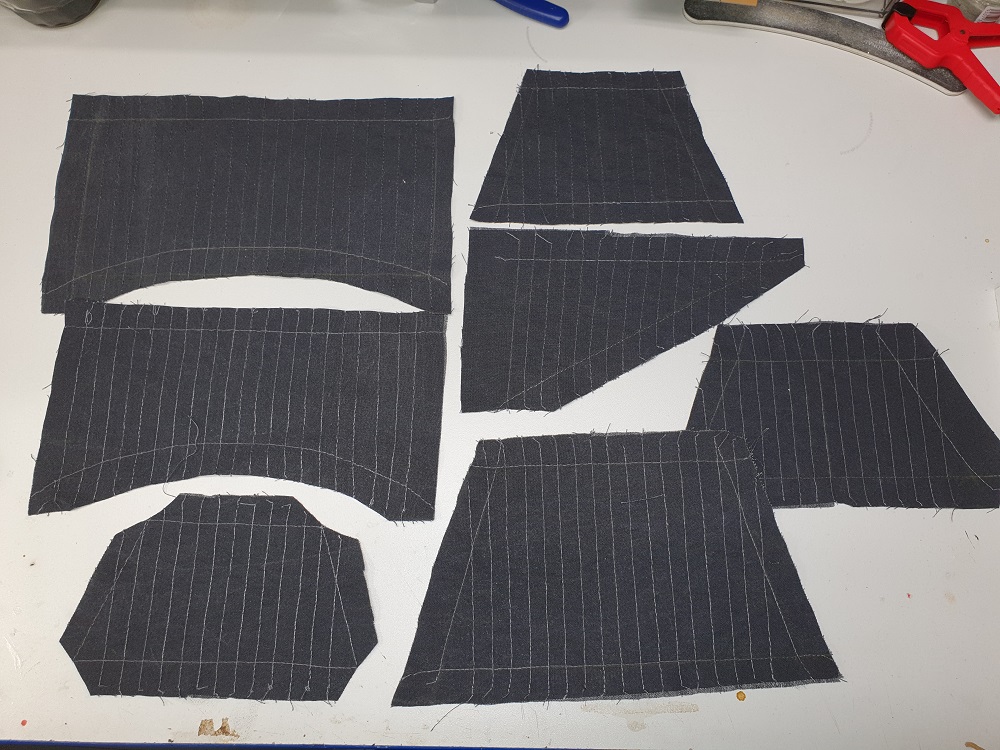

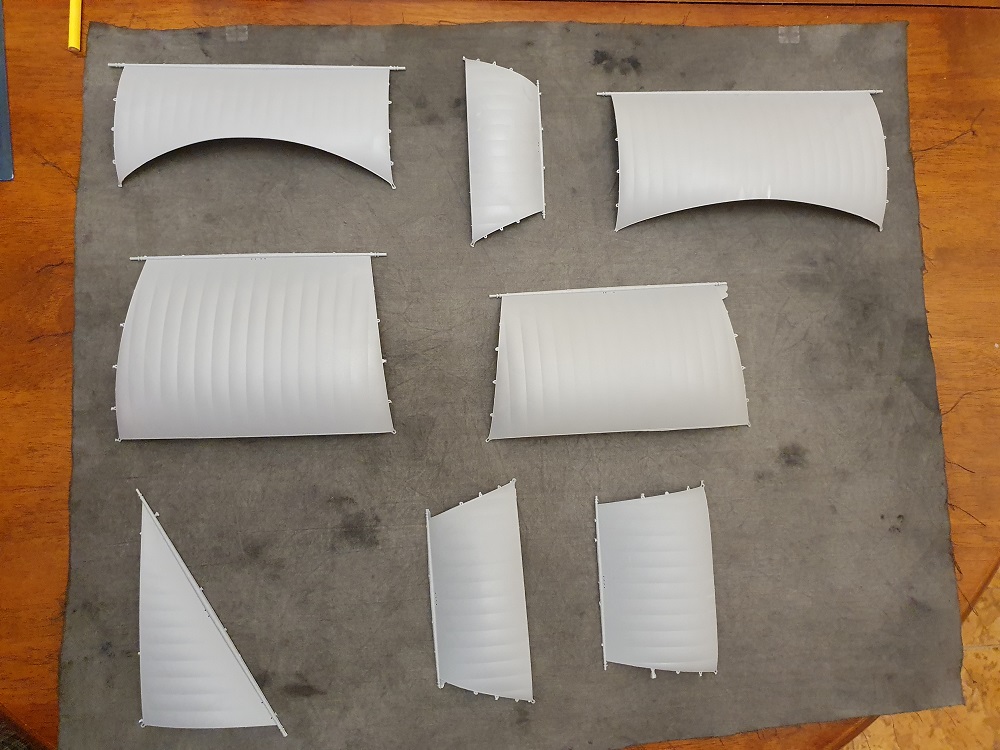

После отпуска успел пока только подготовить реи и заготовки для парусов (на фото не все)...
Да, и ещё...
@Евгений Чернобровкин написал:Привет, Александр! Когда будете заводить брасы грота-рея и шкоты грота, бакштаги флагштока бизань-мачты могут помешать.
Всё таки бакштаги пришлось переместить ближе к вантам, т.е. на 1,5 см. Мешали конкретно. Новое место - самое то!
Евгений, спасибо за дельный совет!
Продолжение следует...
Всем привет!
Наконец-то, после отпуска, возобновлена наша с дочей сказа...
Всё что успели сделать - на фото...

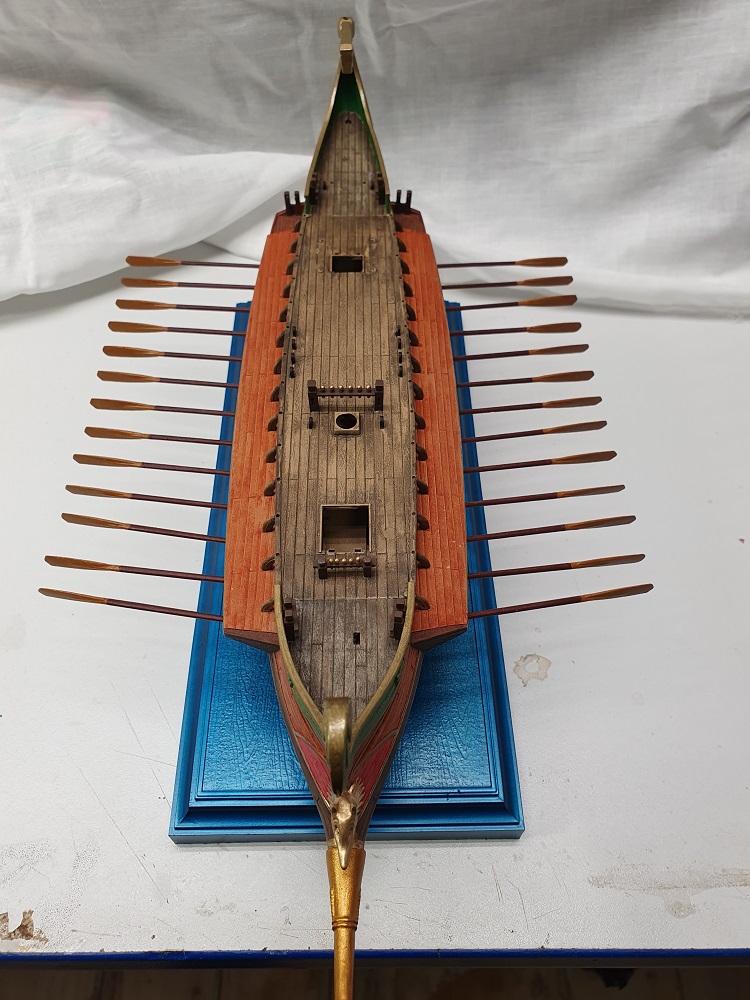

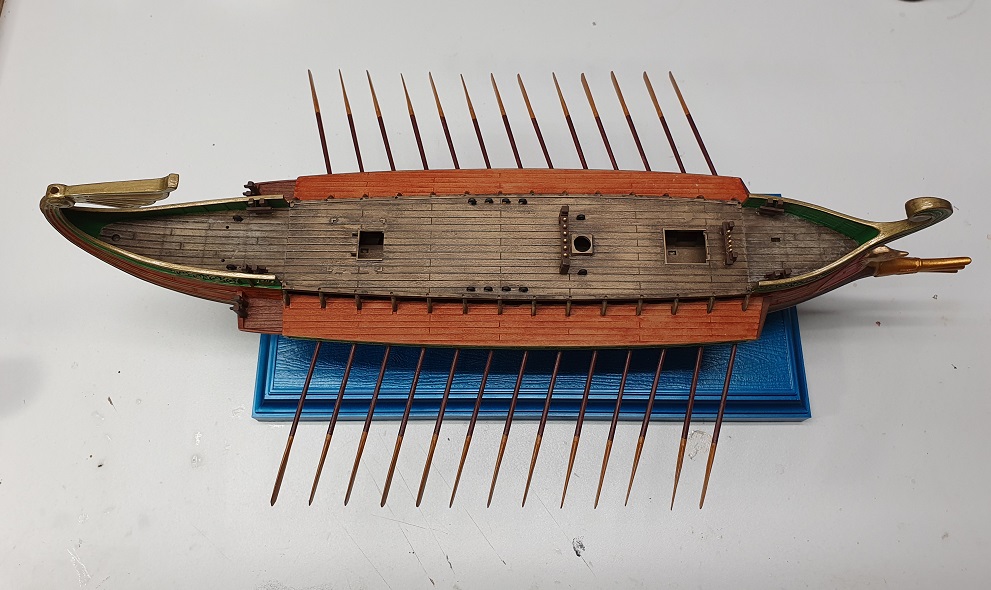

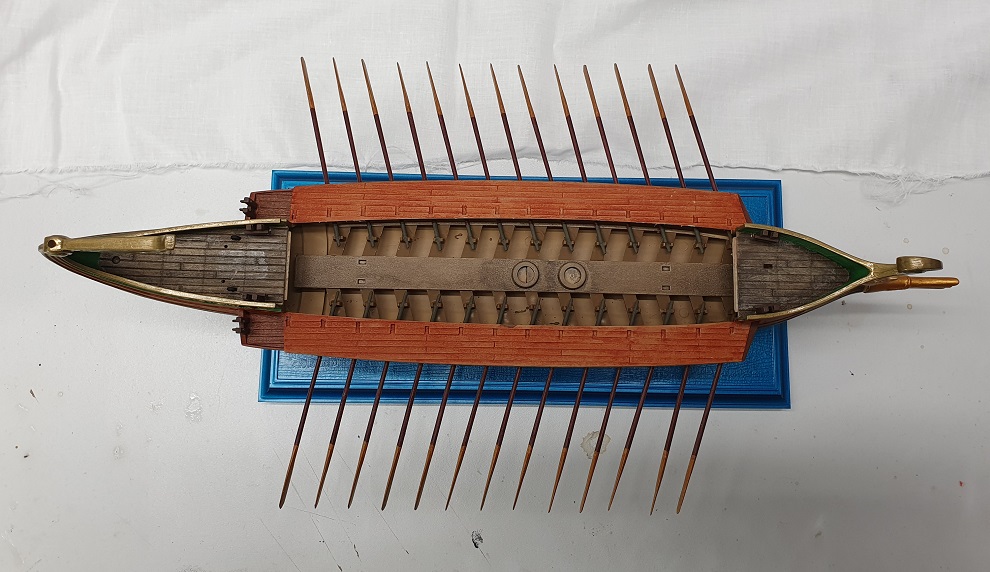

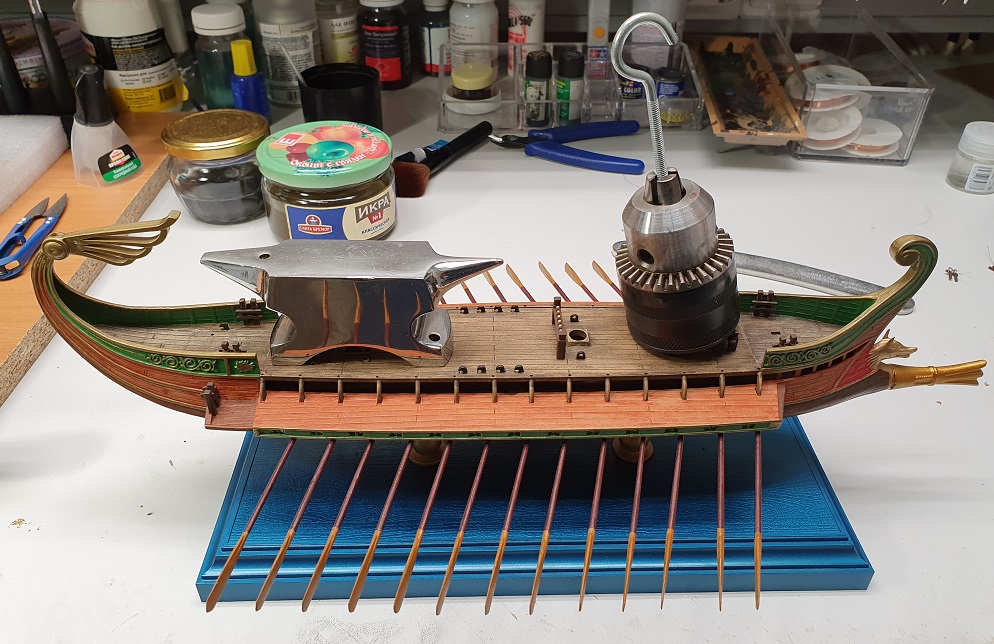

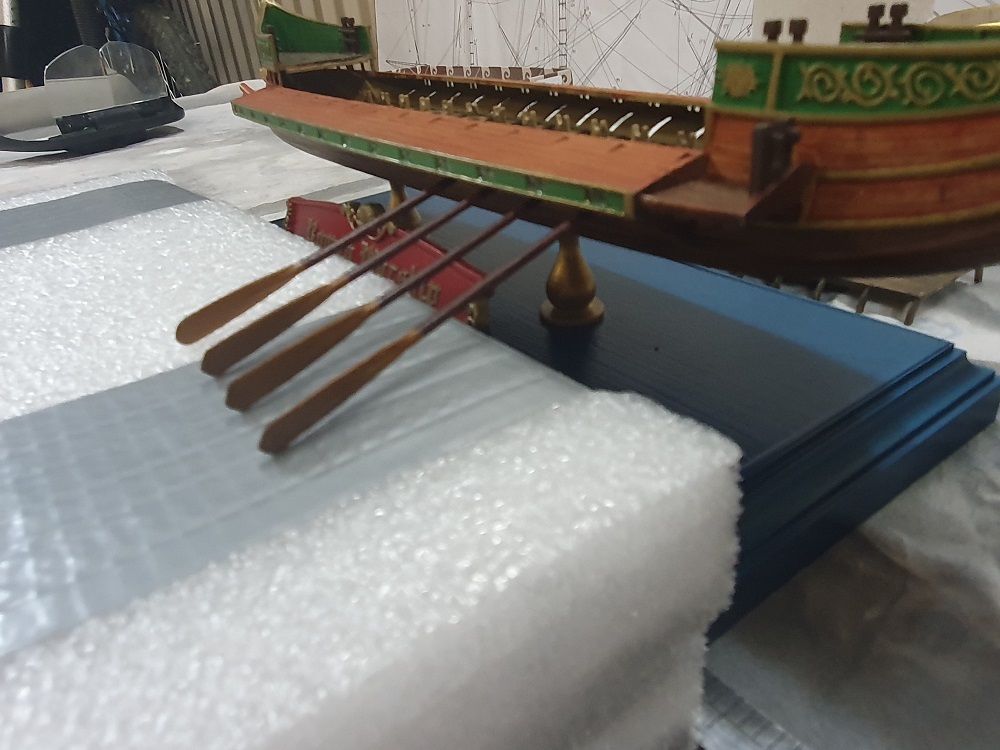

Установка вёсел прошла трудновато, пока более-менее выставили их в одной плоскости. Добавили два битенга для проводки такелажа парусов. Паруса решили всё таки оставить из коробки, но немного их "усовершенствовать". Перекрасили таран бронзовым акрилом от Звезды, высохнет ещё смывкой подработаем.
Пока так...
Продолжение следует...
@Антон Хотеев написал:С лентой самоклеющейся связываться опасно - сложно клеить и форма непростая мелкая... Да и как еще держаться будет
Антон, добрый день!
Провели с дочей эксперимент с медной лентой. Вы были на 100% правы - дурная затея. Подходящей краски в наличии нет. Пока заказали медь от Тамии и античную бронзу от Звезды. Поступит, будем дальше пробовать варианты.

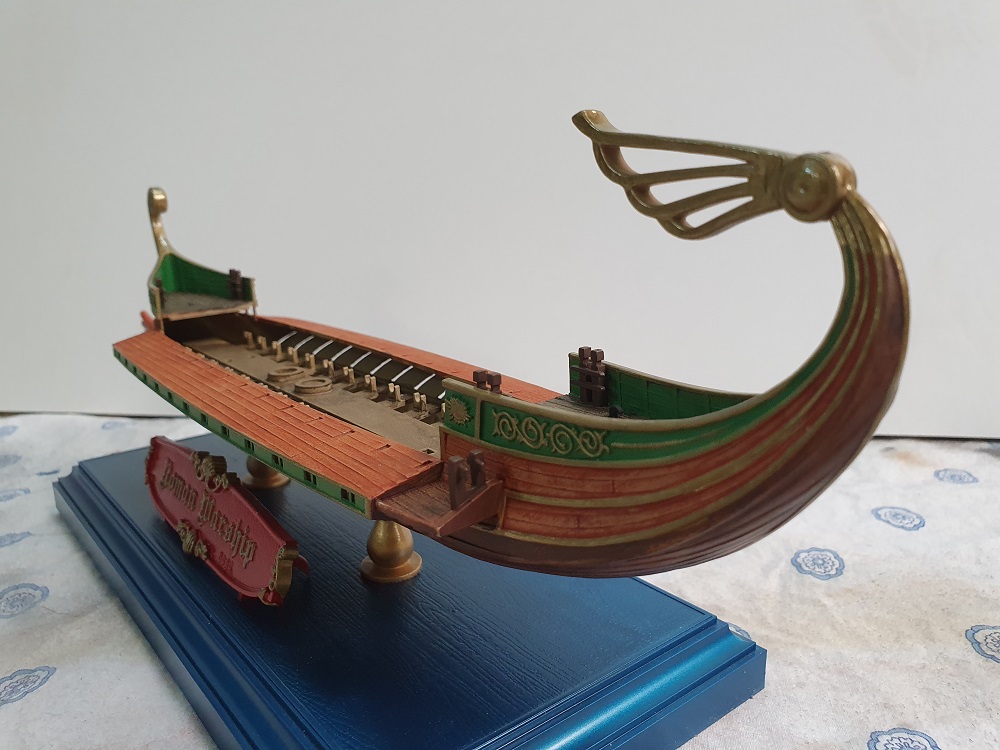

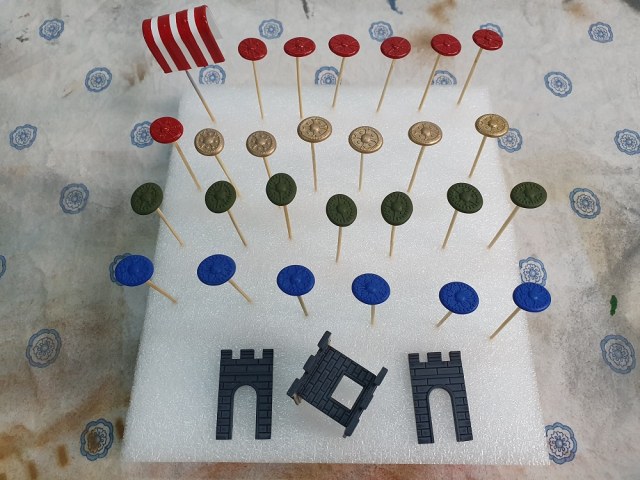

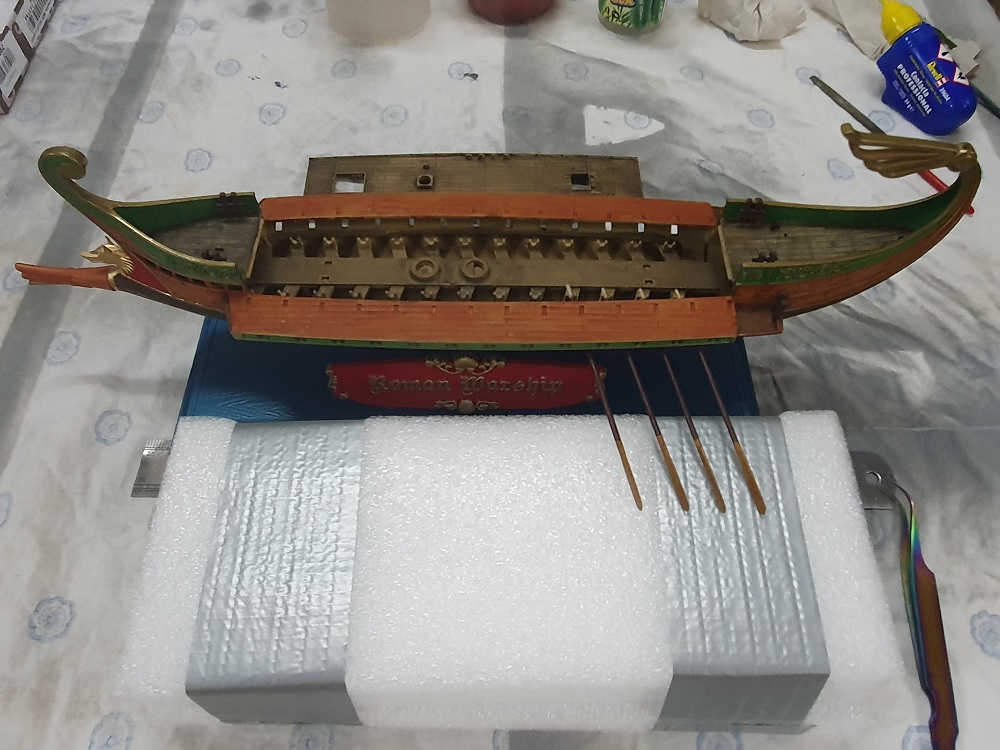

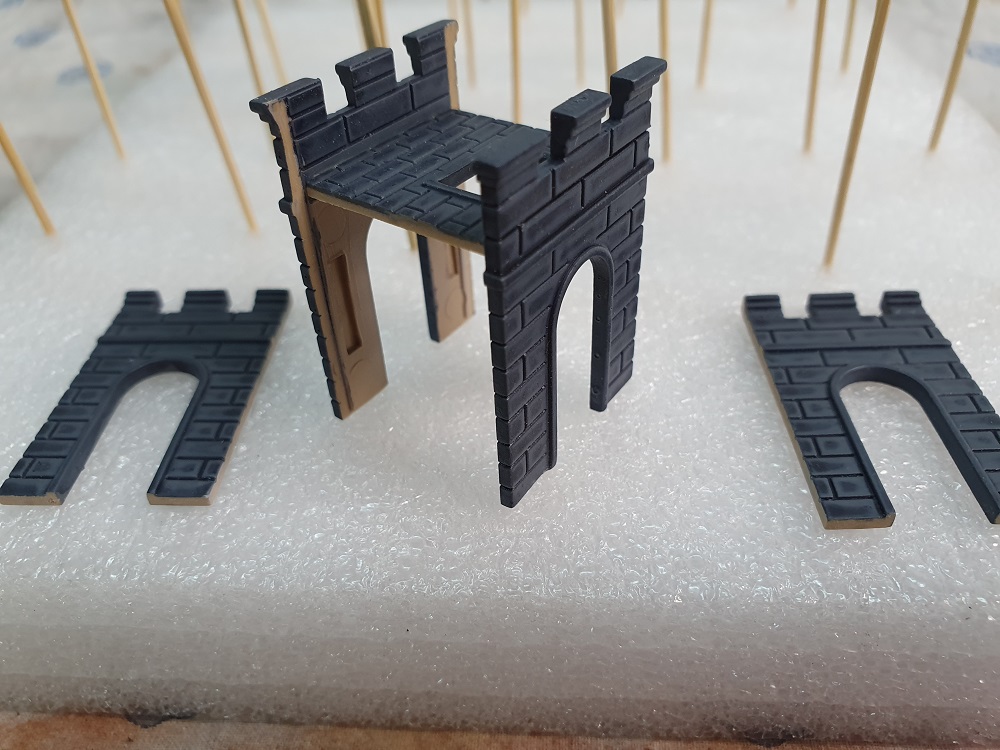

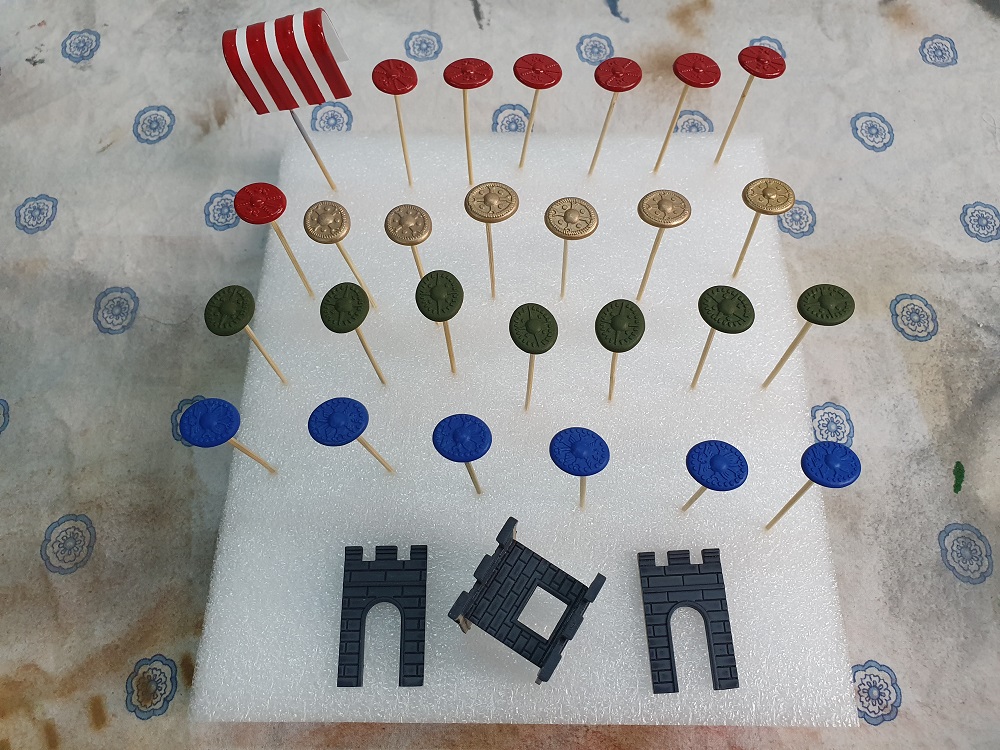

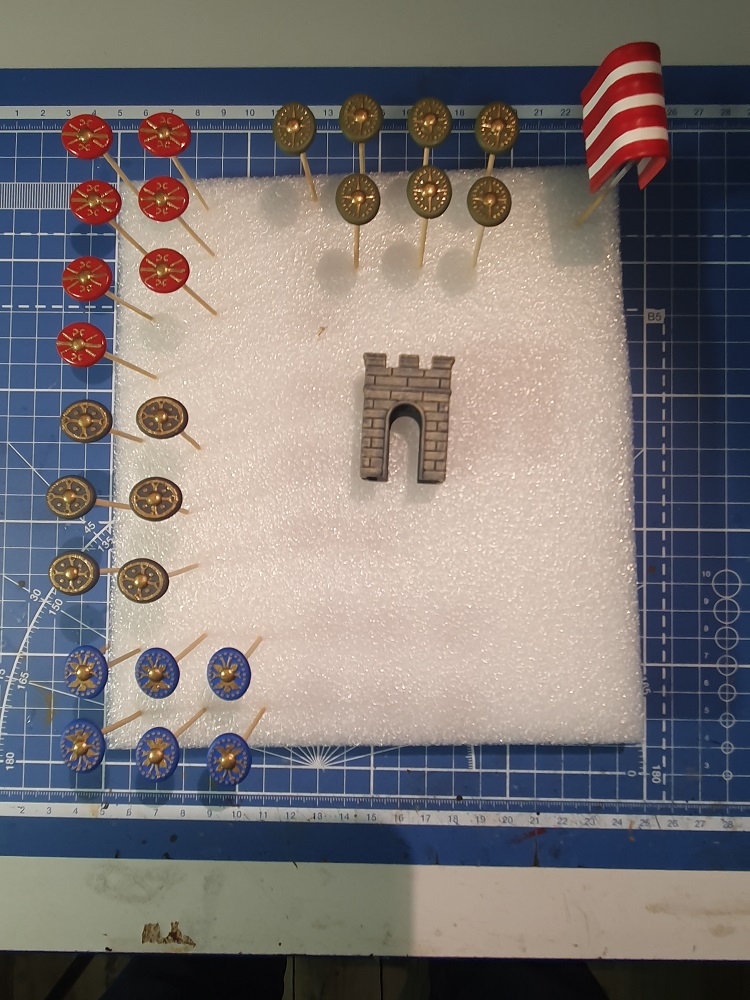

Ну а пока Дашулька закончила покраску щитов, палатки, "крепости" и приступила к установке весел...
Продолжение следует...

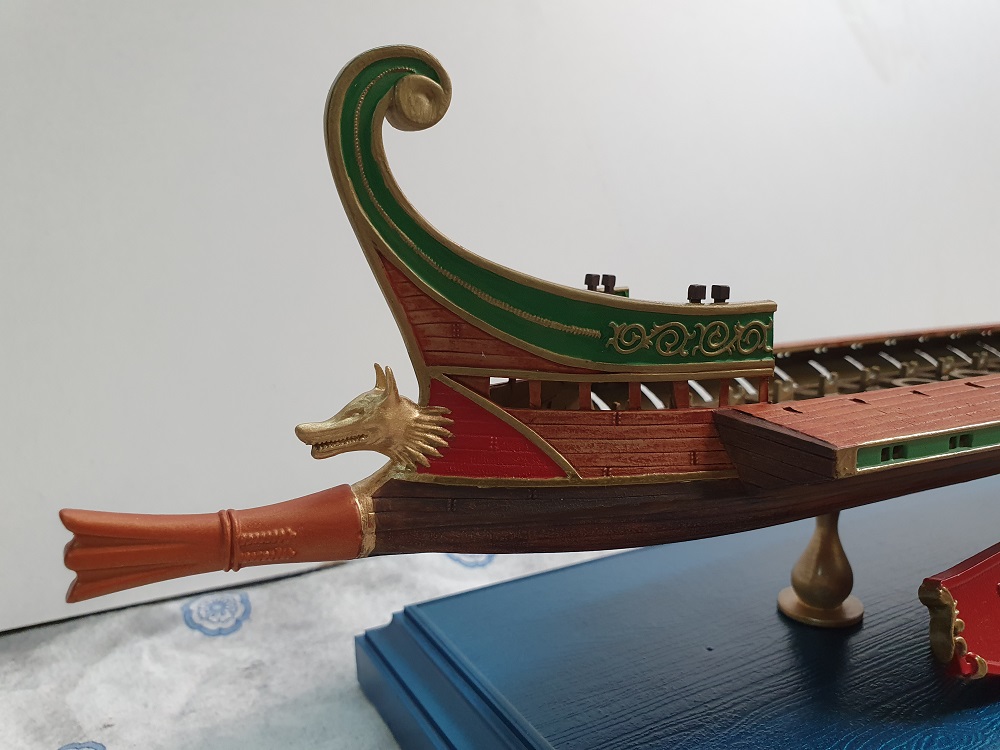

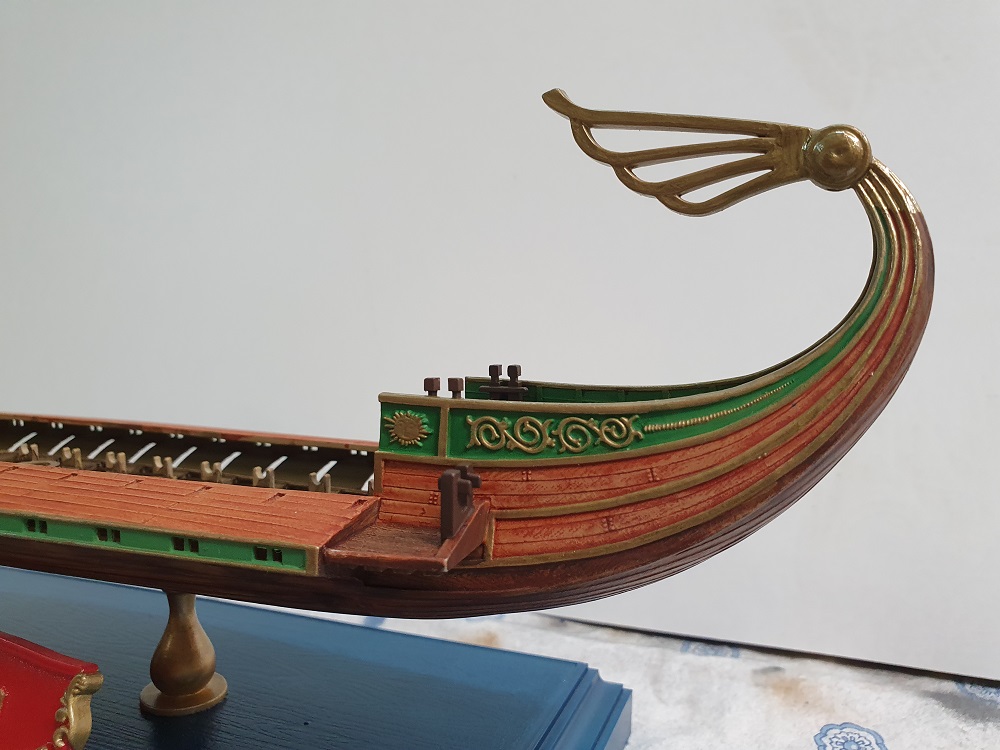

@Антон Хотеев написал:Я бы только посоветовал таран сделать более явно "под металл" - это основное оружие корабля, и он оковывался медью. В более поздние времена - железом
Антон, приветствую!
Красили таран акриловой краской "медь" от "Звезды". Есть "воронённая сталь" и самоклеящаяся лента медная. Попробуем оба варианта, остановимся на том, какой больше понравится.
Спасибо за совет!!!
Доброго всем вечера!

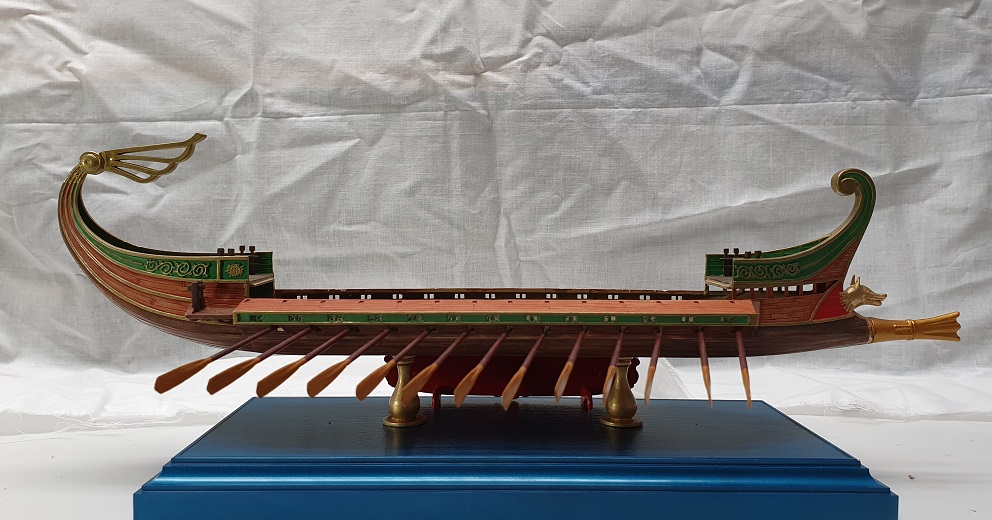

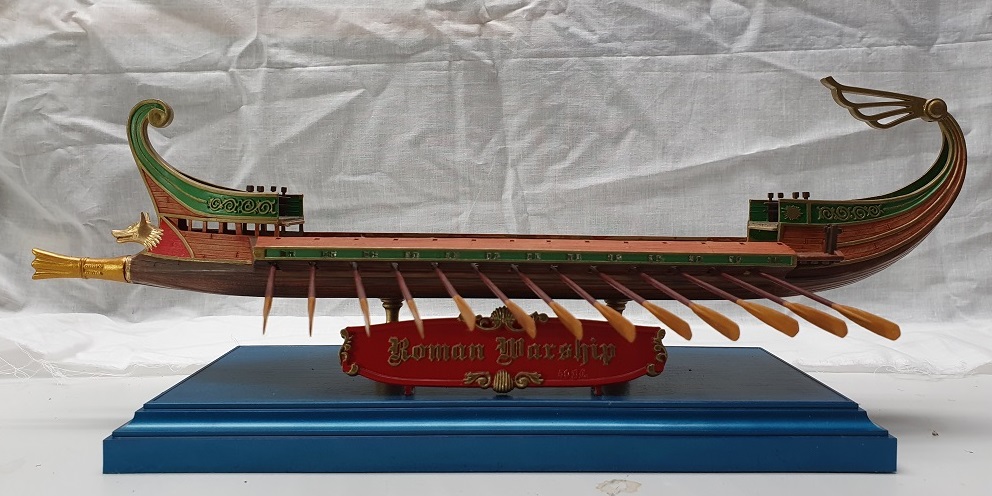

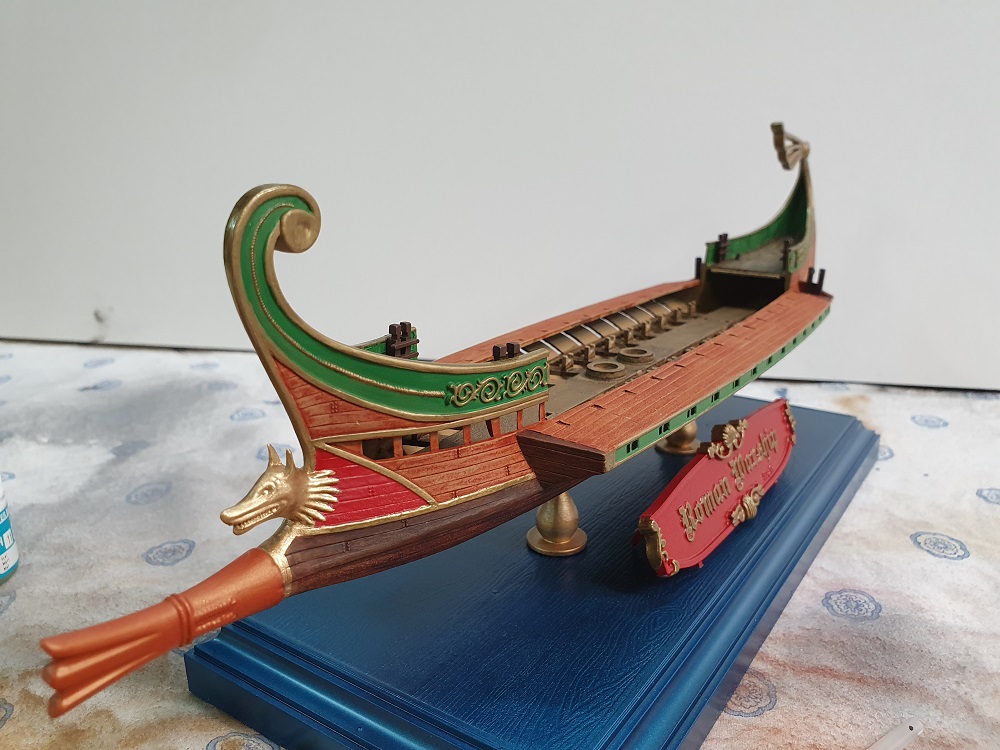

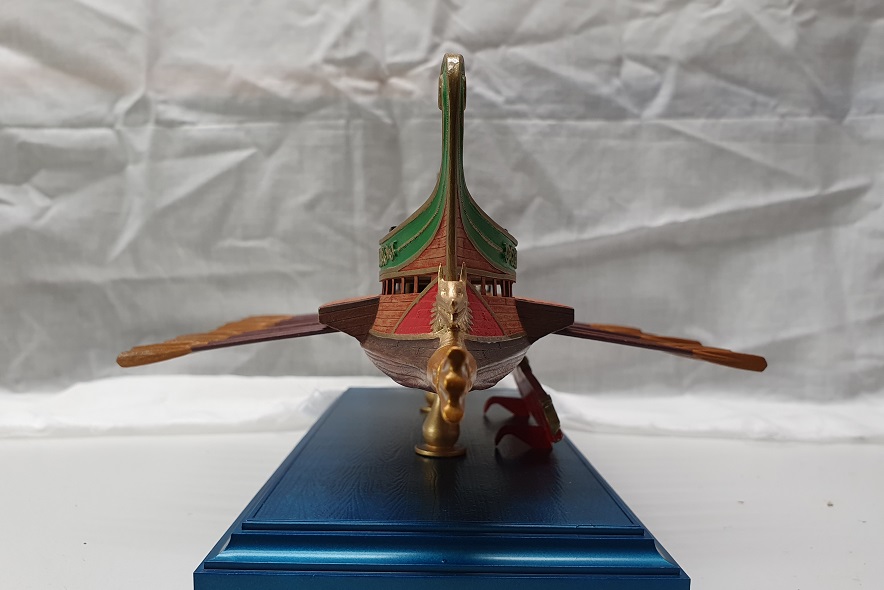

Ну вот ещё немного Даша продвинулась в своей "сказке".
Я её не тороплю, пусть занимается "стройкой" только тогда, когда есть желание. Не хочется отбить интерес в самом начале...
Цветовую гамму Дашулька сама выбирала. Я стараюсь как можно меньше влиять на ход сборки. Моё дело техническое, пока только корпус и подставку помог собрать. В ближайшее время в планах установка вёсел, сборка "крепости" и раскраска щитов.
Посмотрим что получится...
