Слов нет - одни эмоции! Прекрасная модель!
Наблюдал на Паралае. Очень крутая работа!
Спасибо!
Очень впечатляющий аппарат! Выглядит очень изящно и правдоподобно, не по-Бредовски. А уж сколько в нём интересных мелких деталей - одни решётки перед открытыми отсеками вооружения чего стоят! А уж техничка и окраска - просто восторг! Подброшенные идеи по заимствованию частей не надо воспринимать, как упрёк - это скорее подсказка для тех, кто захочет воспроизвести Вашу модель ;-) По матчасти немного смутили закрылки в корневой части крыла - уж больно они длинные и судя по расшивке, кажется должны быть многосекционными (как на Ту-154)? Ну и если это дальний перехватчик, то ему для барражирования и взлёта-посадки не помешало бы ПГО ИМХО. А так впору свою фирму по производству этого кита открывать!

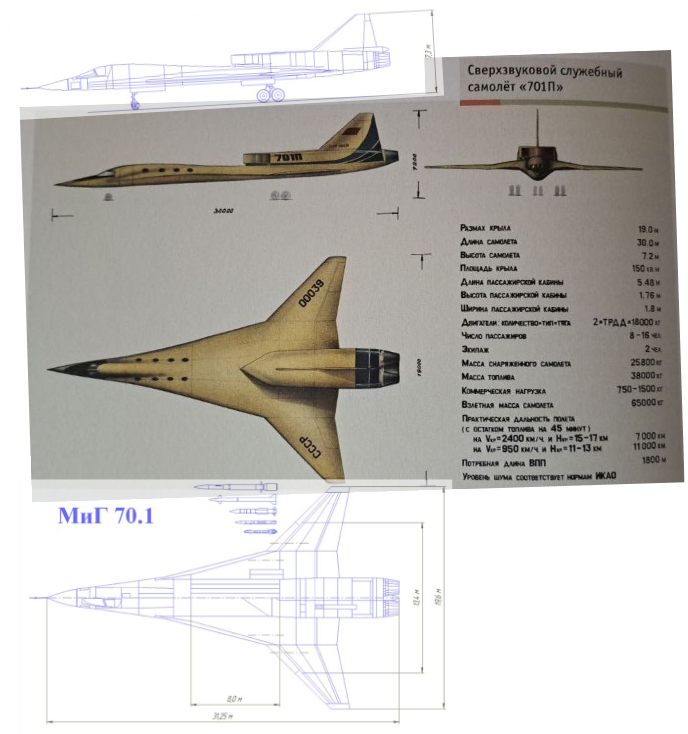

Спасибо! К сожалению очень мало было исходных данных - вот, на пример, официальные изображения пассажирской версии, на которую пытались получить финансирование в 90х.
Альбом с моделью и процессом постройки:
vk.com/album88440257_308750345
Альбом с процессом 3D моделирования:
vk.com/album88440257_301810523
Размещаемся пока в основной раздел. А там посмотрим. Полетели
Спасибо!
Великолепно.И жаль что невозможно приобрести в виде кита.
Спасибо! Пока к сожалению нет возможности и времени - модель делал в свободное время в течении почти 2х лет. Нужно еще много времени потратить, чтобы печать получалась более гладкой - пришлось много выравнивать шкурками с водой ступеньки.
Может через какое-то время попробую что-то начать коммерциализировать. Но это уже совсем другая история.
шикарно. действительно сами печатали? просто при просмотре не покидало ощущения некоторых частей что они заимствованны
Спасибо! Да, ничего не заимствовано - все 3Д и печать сам.
Было желание сопла поставить от Темпов или от Амиго, но для Ал-41Ф все делают только поворотные. Здесь нужно было ставить прямое.
Друзья, Коллеги! Огромное Спасибо за позитивные отзывы! Сделать модели этих двух машин (1.42 и 70.1) были моей мечтой с 90х годов.
Но только появление современных фотополимерных технологий печати позволили реализовать их в достойном качестве.
На счет "Бреда" - пусть решат Админы. В "Бред" не хочу). Как вариант - можно модели оставить в Авиации, типа "вне конкурса" с нулевыми рейтингами - за призами не гонюсь- Ваши комментарии, для меня - лучшая оценка.
ВЕЛИКОЛЕПНО! а можно ссылку на вк стройку посмотреть
Спасибо!
вот, в хронологическом порядке то, что выкладывал в ВК:
https://vk.com/wall-111529634_111611
https://vk.com/wall-111529634_113195
https://vk.com/wall-111529634_114905
https://vk.com/wall-111529634_115943
https://vk.com/wall-111529634_118484
https://vk.com/wall-111529634_119987
https://vk.com/wall-111529634_120553
https://vk.com/wall-111529634_127937
https://vk.com/wall-111529634_129763
https://vk.com/wall-111529634_131456
https://vk.com/wall-111529634_133671
https://vk.com/wall-111529634_136056
Работа - Шик! Следил за стройкой, прям с удовольствием
Но вот раздел размещения стоит поменять на "Бред воспаленного сознания".
...шикарный пепелац получился!
Спасибо за комментарий!
Почему не расширить каталог и не создать раздел "Не реализованные проекты"? Или что-то в этом роде. "Бред воспаленного сознания" как-то оскорбительно для тех моделей, которые имеют в качестве прототипов реальную инженерно-историческую подоснову. Складывать в один раздел яйцеобразные самолеты, что-то из мультфильмов и не воплощенные в металл аппараты - как-то не правильно.
Впрочем, Вы Админ - Вам решать.

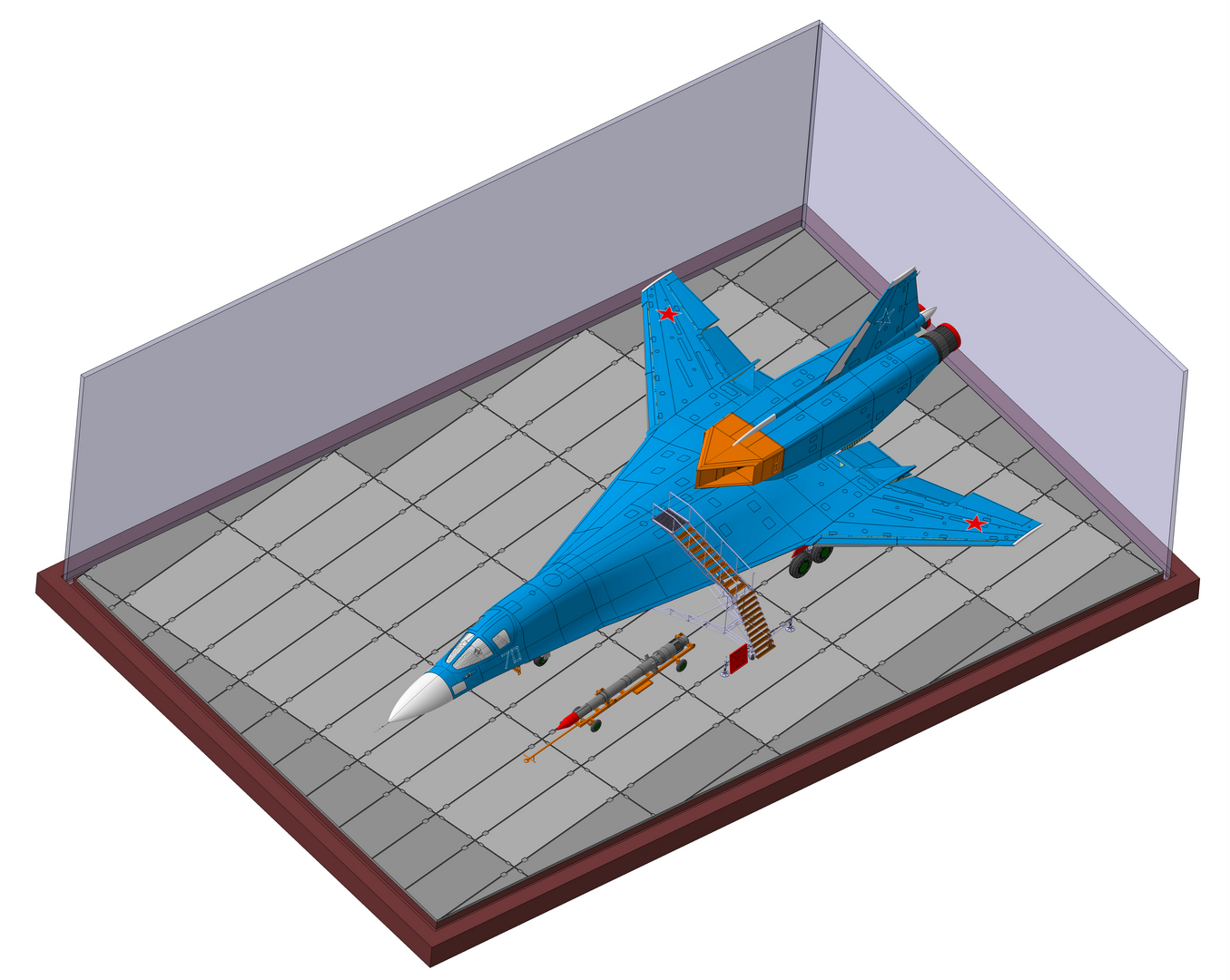

В будущем хочу сделать подмакетник с "Гусем" и АПА-5Д

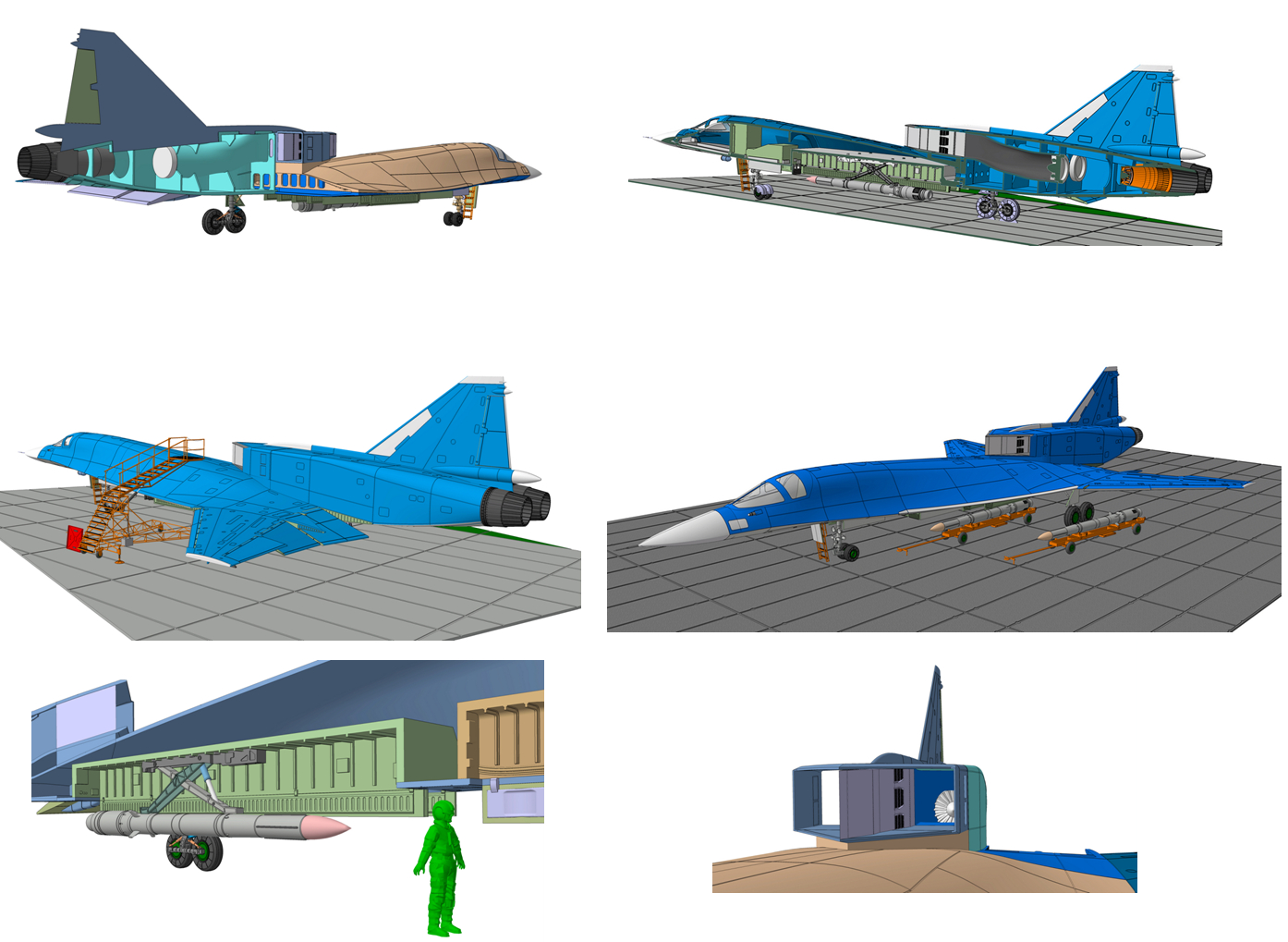

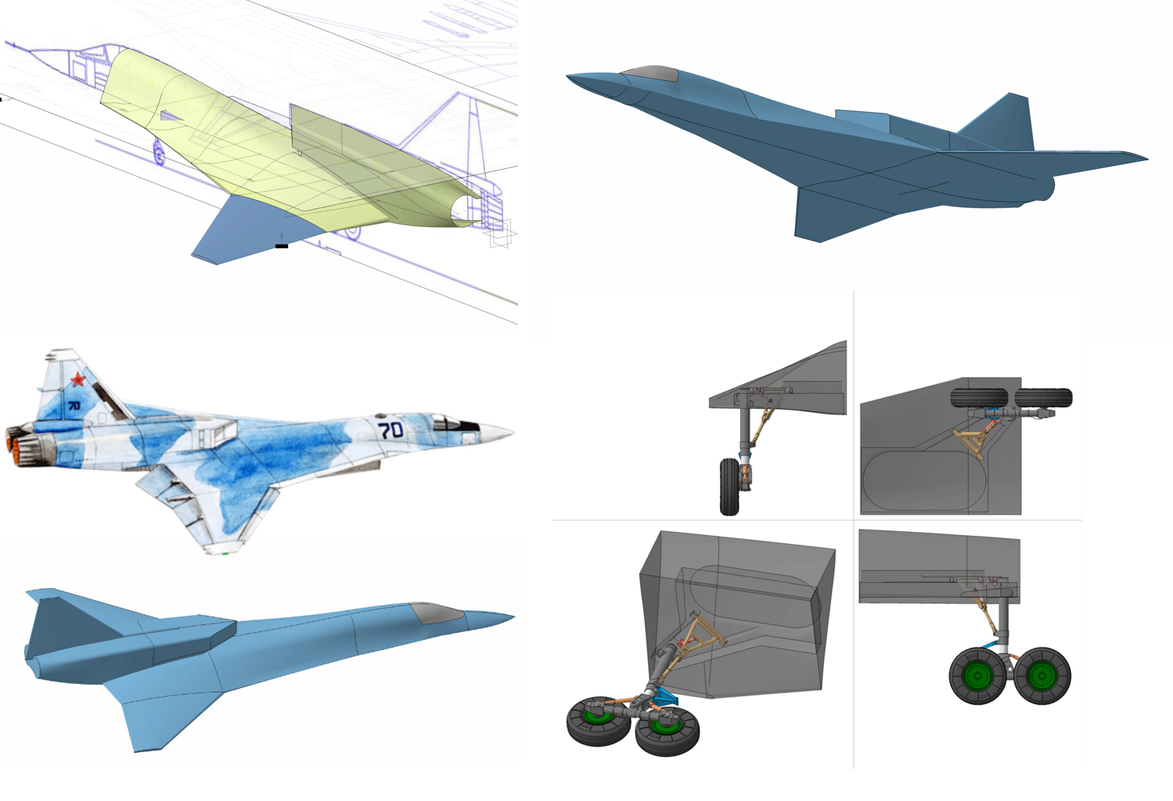

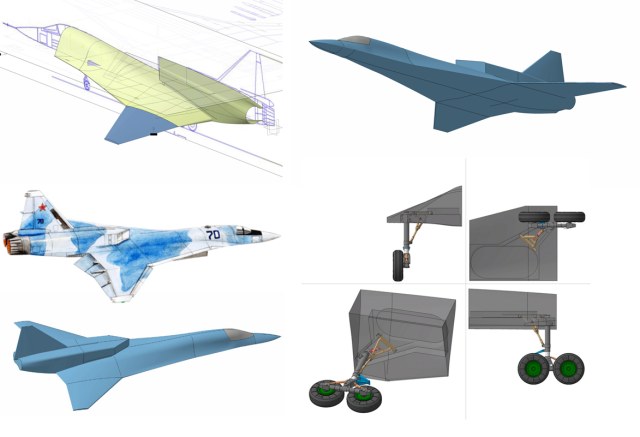

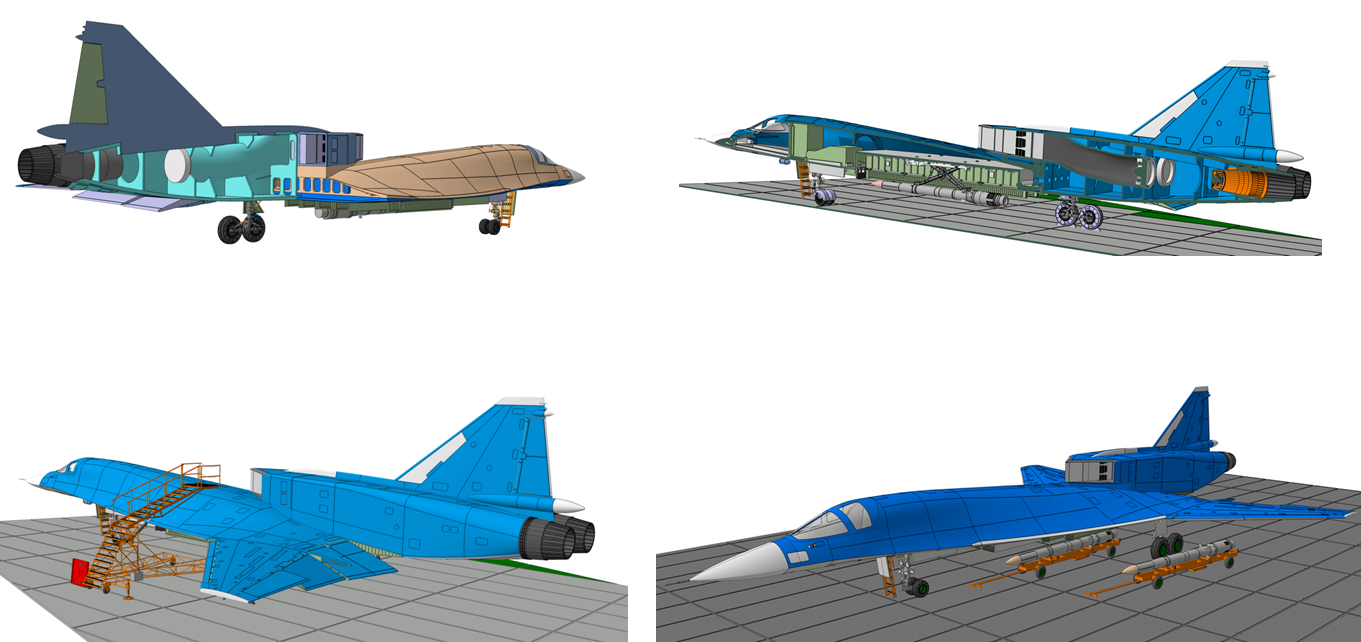

Немного по созданию - начальные 3Д модели...
Процесс постройки я выкладывал на форуме Паралая
https://paralay.iboards.ru/viewtopic.php?f=5&t=716&st=0&sk=t&sd=a&sid=9fa44f99017021e914ddd6f573a7ea71&start=420
Шикарная работа! подскажите, а какой принтер?
Elegoo Saturn 3 ultra
Ну по поводу случайных совпадений - не верю! Как минимум здесь присутствуют 3 заимствованных элемента от других самолетов. И они очень легко узнаваемые: обтекатель РЛС и кабина - Су-32; консоли крыла - МиГ-31, гондола двигателей и хвостовое оперение - Ту-160
Консоли крыла, скорее всего также от Су-32
В данной разработке (по легенде) было много заимствовано от проекта, который разрабатывался на Сухом. И много чего с "суховского" проекта было внесено вместе с конструкторами перешедшими ис Сухого на Микоян. В частности на Микоян в середине 80х перешли Ивашечкин и Самойлович. Не удивлюсь, если кабина на Су-34 была заимствована из более ранних разработок. К концу 80х началу 90х были сильно урезаны бюджеты и многие программы были закрыты. Возможно - альтернативой этой машине стал МиГ-31М, как более дешевое решение.
Радары задней полусферы предполагалось устанавливать на самолеты 1.44/1.42.Цитата:Красотища! А две крайние ракеты задом наперëд лежат, это как и почему?Видимо что бы отбиваться от супостата, подкрадывающегося сзади. В 80-х ракеты еще не умели в заднюю полусферу разворачиваться...но это не точно) Тут правда вопрос, чем самолет определит угрозу и нацелит туда эти ракеты...
Красотища! А две крайние ракеты задом наперëд лежат, это как и почему?
По легенде рассматривалась возможность пуска Р-73 в заднюю полусферу. Даже испытания в 90х проводили.
Прекрасная работа! Еще бы Луня рядом в таком же качестве!
Помню первый раз узнал о существовании этого чуда в МАИ, курсе на третьем, в начале 90х - нам в аудитории, по секрету, видео показали с Орленком - сейчас если бы летающую тарелку с инопланетянами увидел такого же впечатления не было бы)

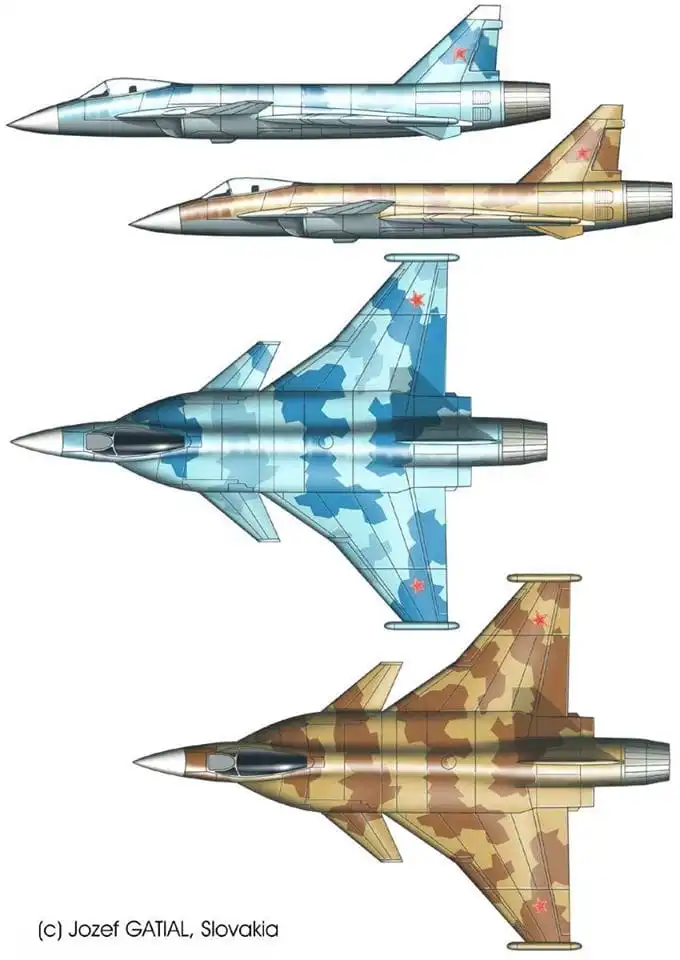

Цитата:Прекрасная модель!.Доработки весьма впечатляют .Его бы покрасить ещё в стиле пиксельного Су-57, вообще был бы шик)Так?
Красиво! Это, Вы, по маске красили или декаль такая?
Цитата:Если нужен совет - пишите в ЛС, чем могу - помогу.
(некоторый опыт имеется - https://vk.com/sputnik3dlabs)
Спасибо! Непременно обращусь!
Всем Большое Спасибо за поддержку и комментарии!
На счет несоответствия модели "живому" самолету - да, этого самолета не было из за сложившейся ситуации в стране в конце 80х. Прототип 1.44, по идее, должен был полететь еще до конца 80х, а "боевой" образец к середине 90х. Мало того на заводе "Сокол" в г. Горький, были подготовлены стапеля для серийной сборки. Печально, что наше 5е поколение появилось сильно позже того времени, когда должно было. Но хотя бы в память о титанической работе ОКБ-155 им А. И. Микояна пусть будет эта модель.
Для всех желающих сделать свою версию, файлы для 3Д печати по ссылке: https://disk.yandex.ru/d/s0326Md5Xp55SQ
Шикарная работа!Чем то отдаленно напоминает секретный 'MiG-31 Firefox' из фильма 1982 года с еще молодым Клинтом Иствудом...

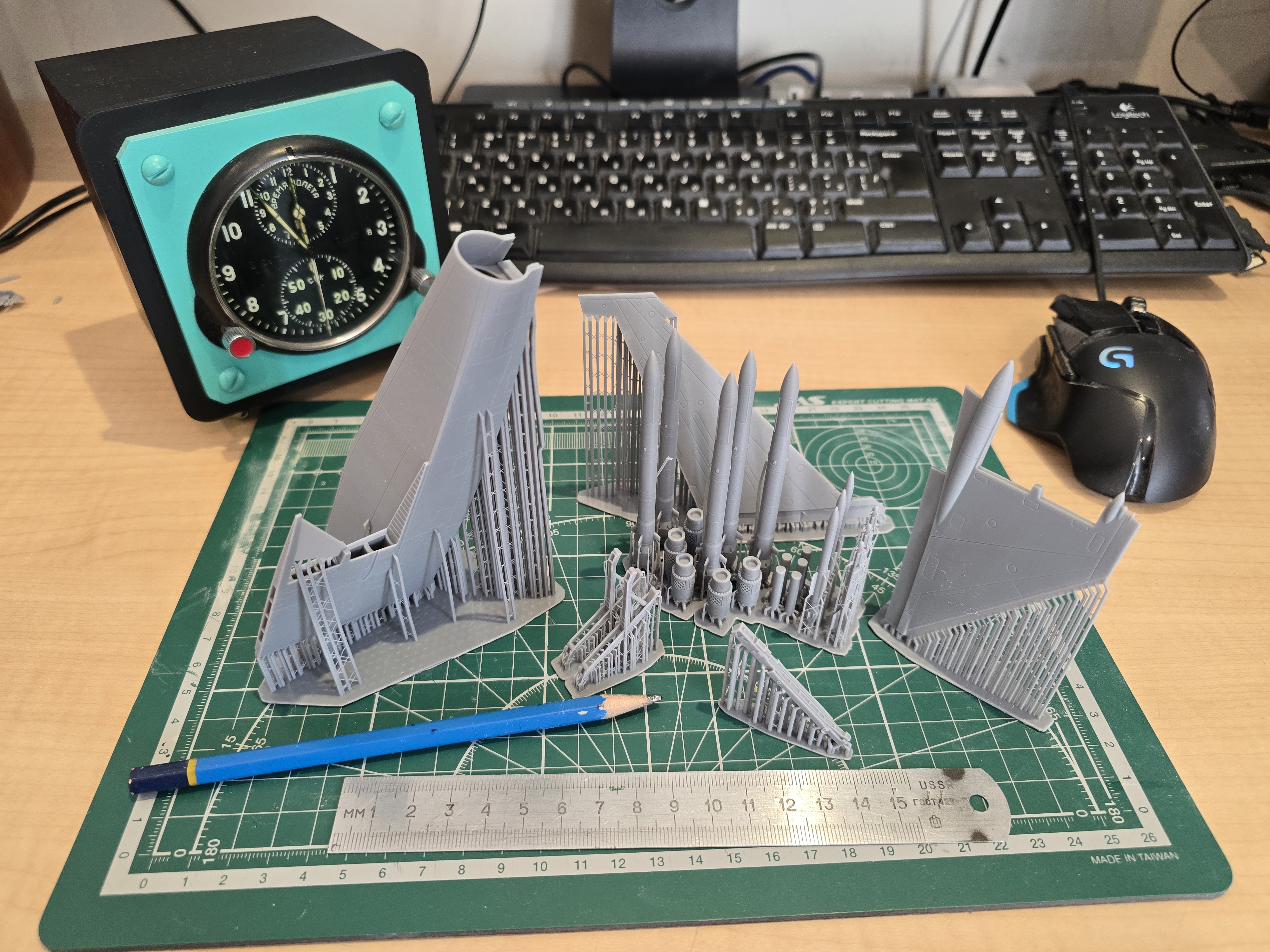

Что касается трудной печати консолей крыла, вы их как ставили?
Я бы сразу поставил срезами вниз строго перпендикулярно столу...
Я отдавал на печать, но было много проблем - крыло большое по площади и тонкое. На некоторых образцах конец крыла загибался, на некоторых возникали наплывы.
Много пришлось потратить шкурки и шпатлевки, чтобы убрать муар.Пришлось перепечатывать крыло еще раз из за изначально заложенных маленьких канавок расшивки - они при вышкуривании стирались в ноль.
Один раз модель упала всего высоты кружки и крыло разлетелось.
В общем, в результате все получилось. Сейчас приобрел собственный принтер, думаю, пригодится.
Фюзеляж, шасси, ПГО - модель 1.44 от Звезды.
Крыло, вертикальное оперение, воздухозаборник, отсек вооружения, Р-77 - 3D моделирование + печать на фотополимерном принтере.
Двигатели АЛ-41Ф1С от AMIGO
Декали от Бегемот на Миг-29 и МиГ-31
