Проект 70.1 ОКБ им. А. И. Микояна (фантазия на тему)
- Производитель:
- 100% самодел
- Тип двигателя:
- Реактивная
- Тип техники:
- Военные
- Год выпуска:
- после 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- СССР–Россия

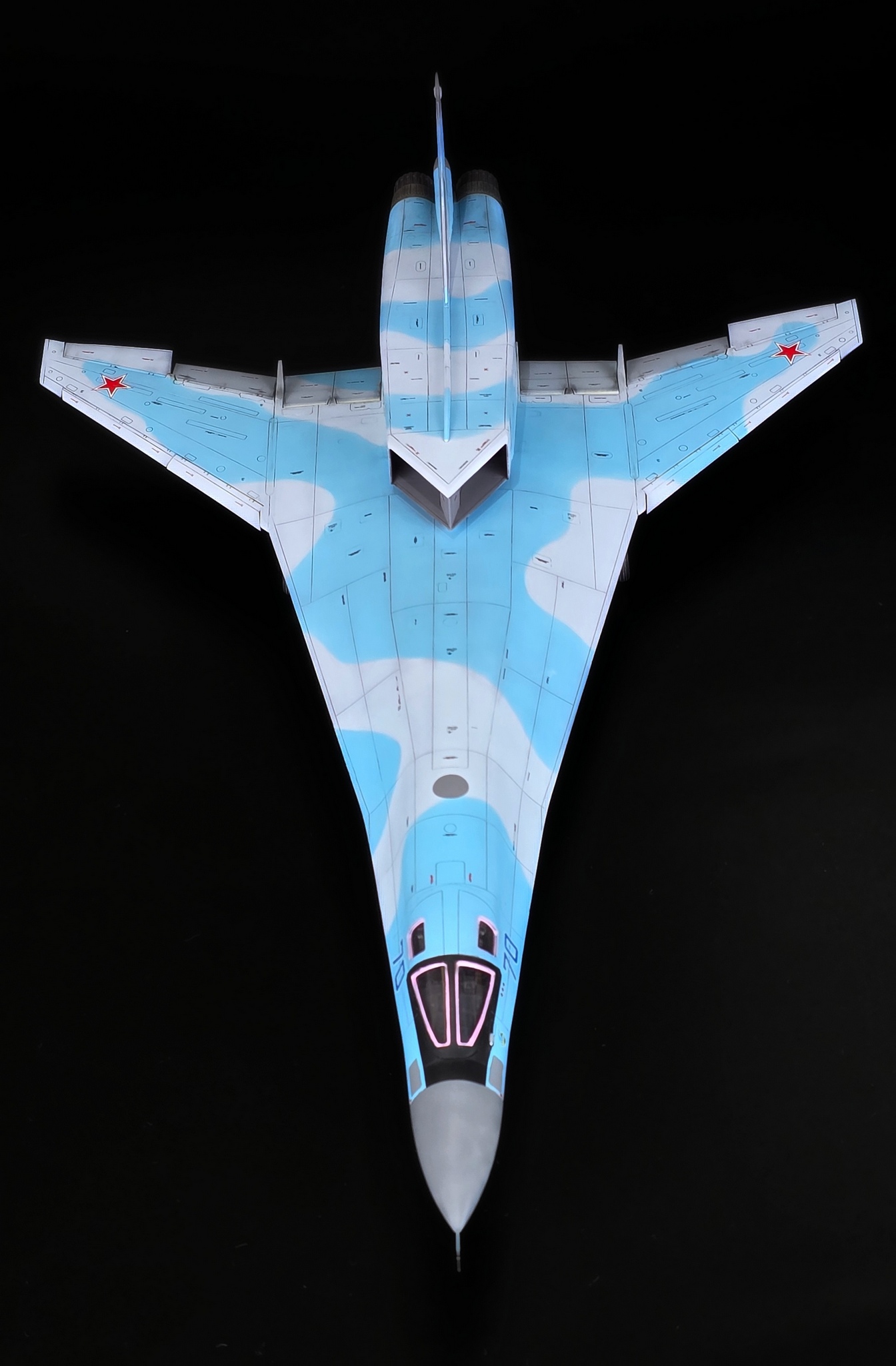

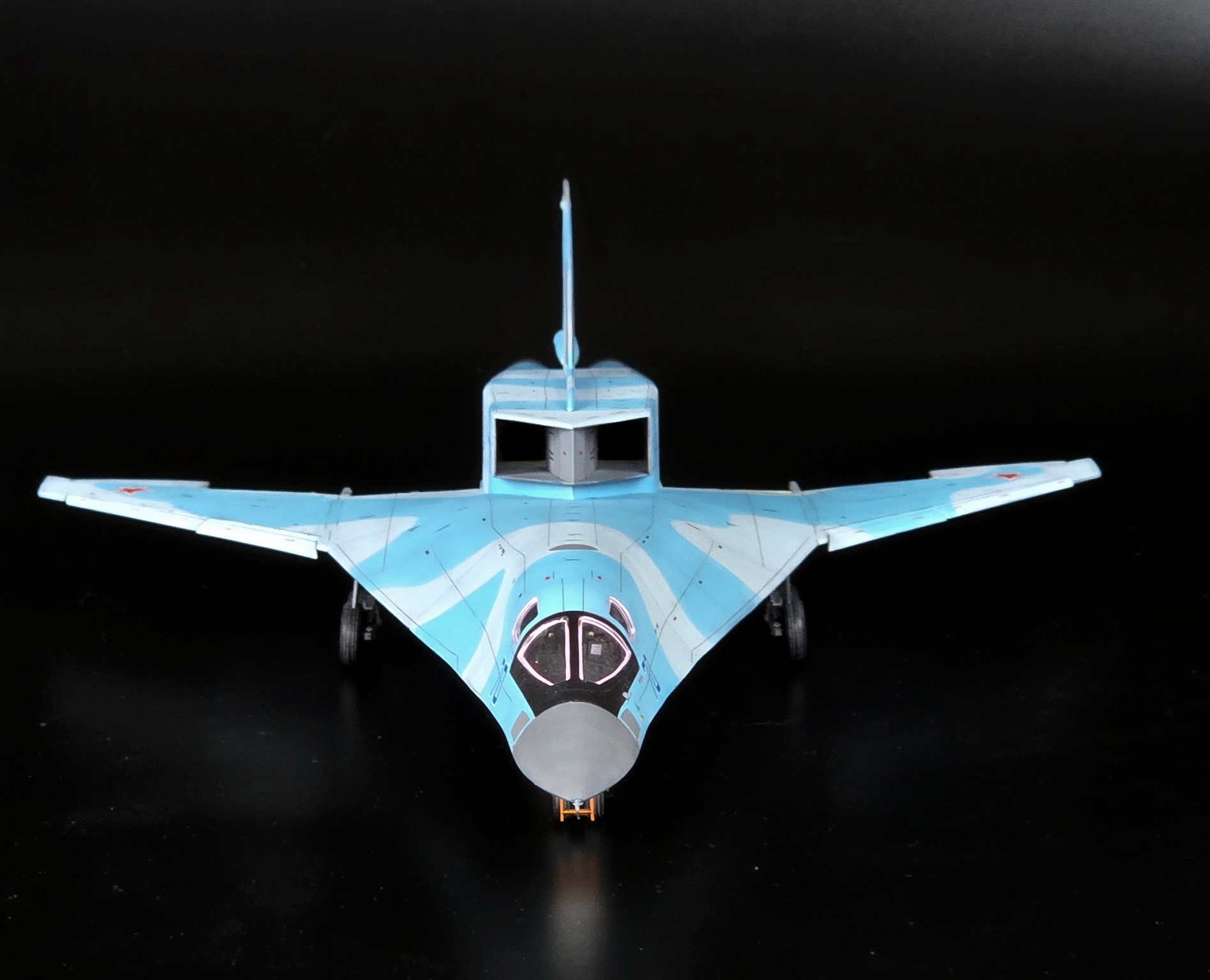

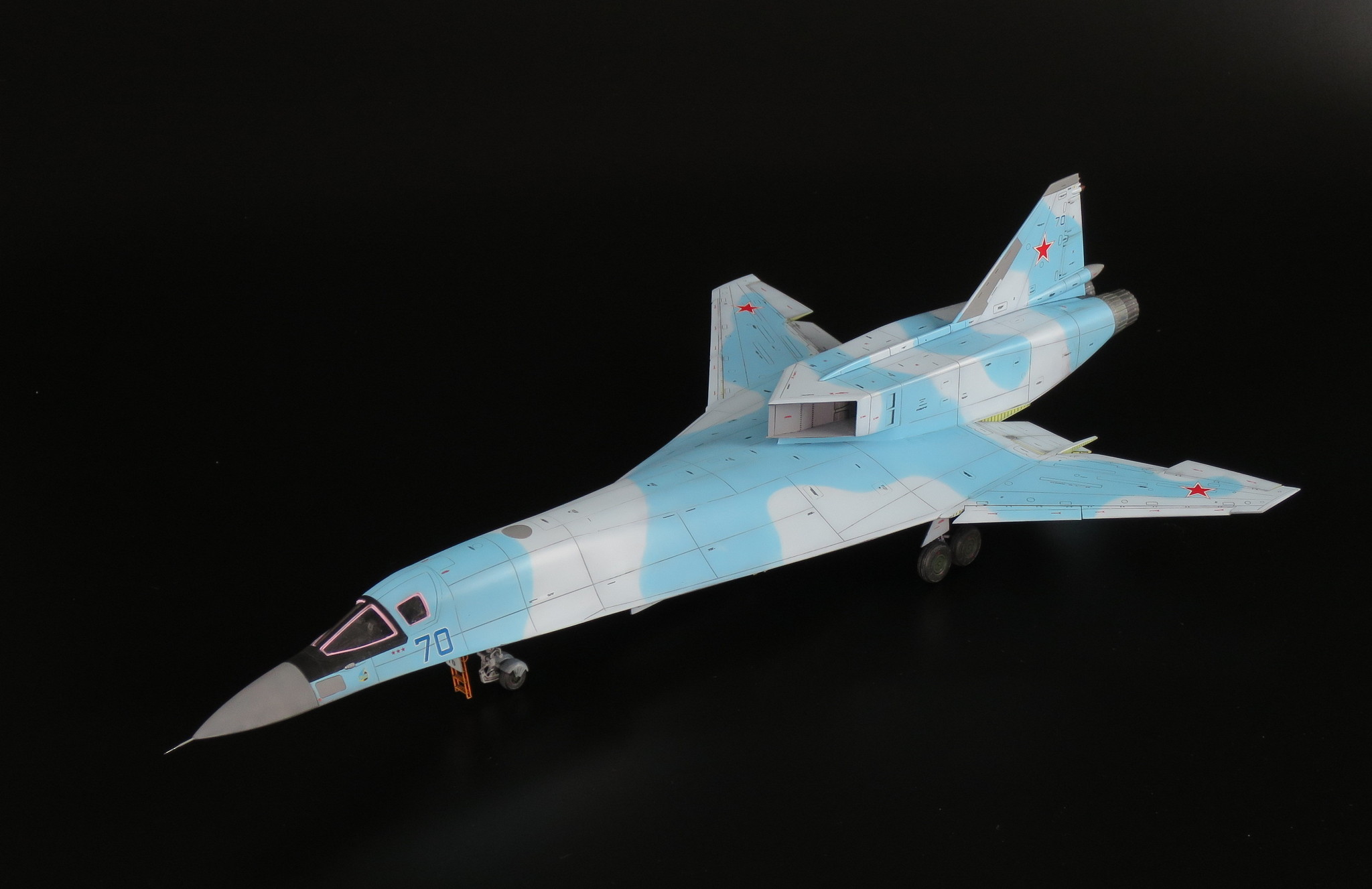

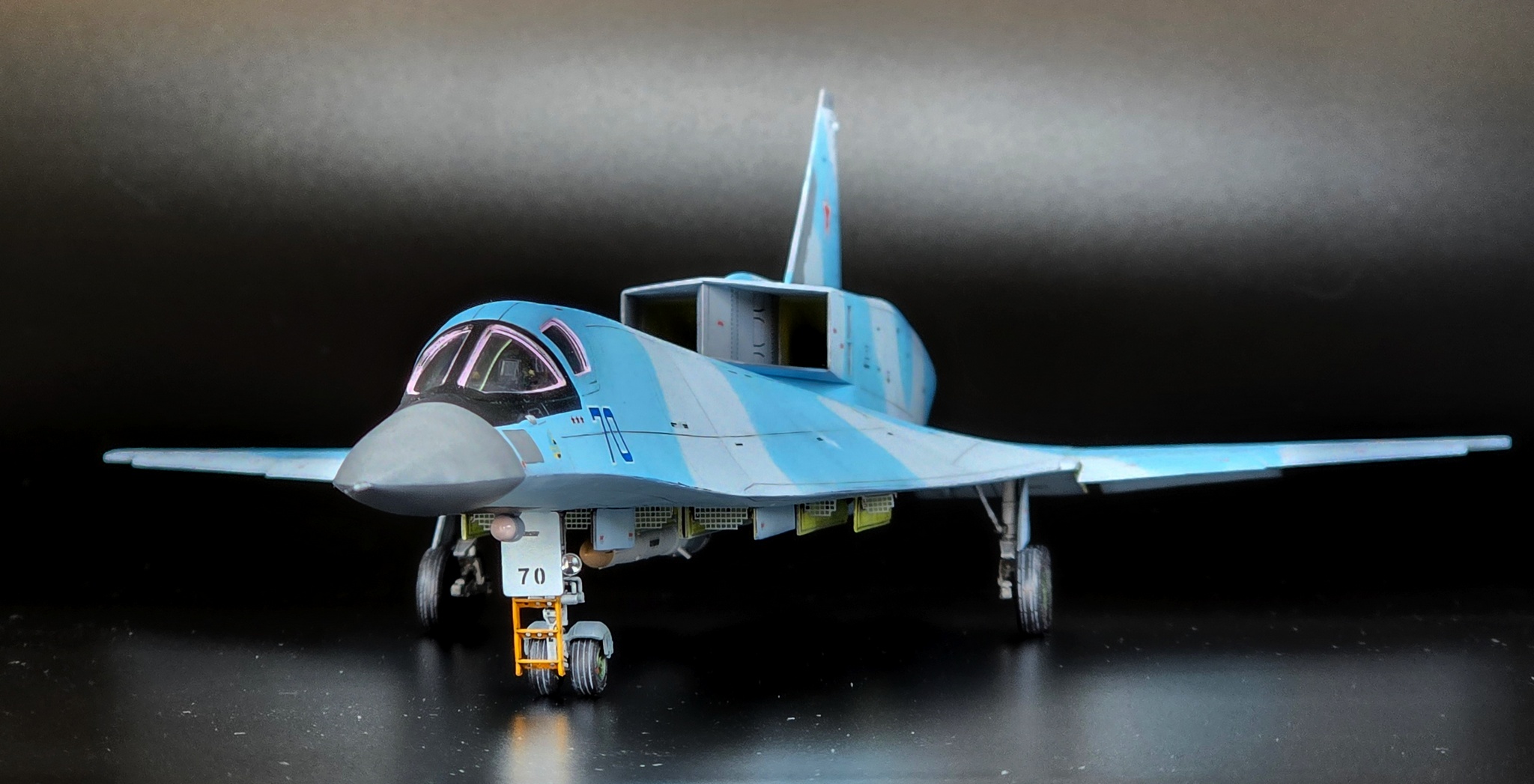

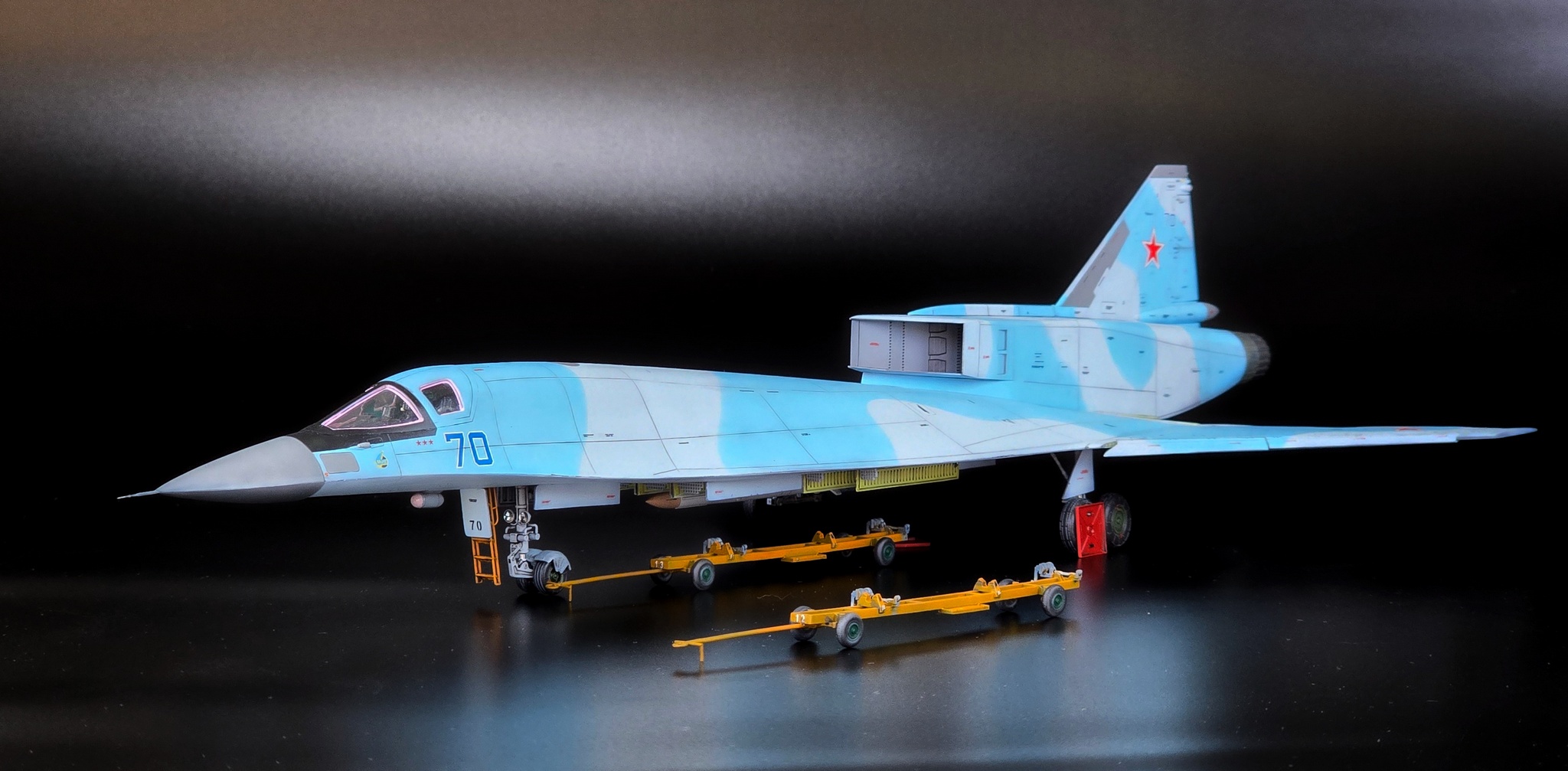

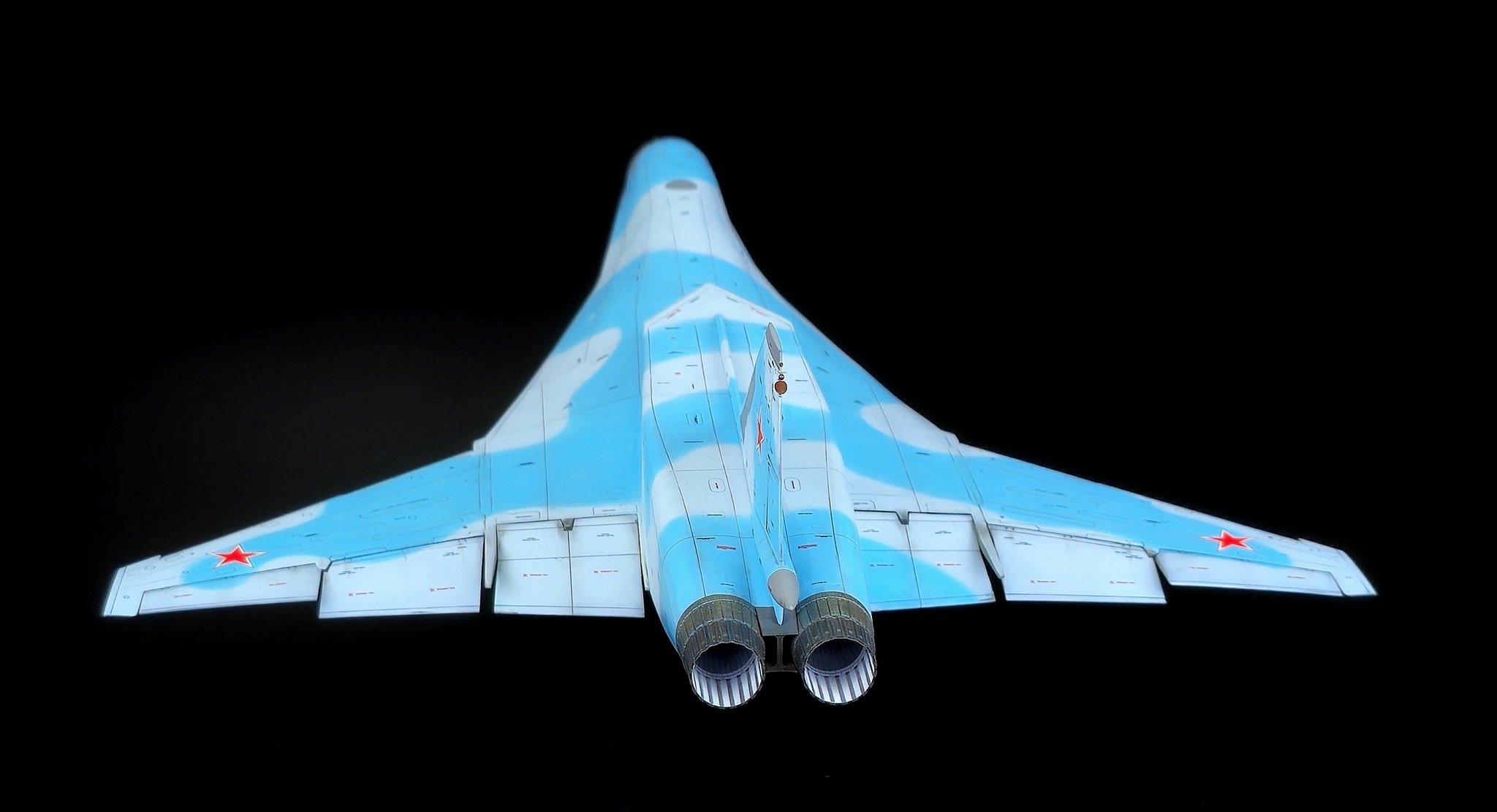

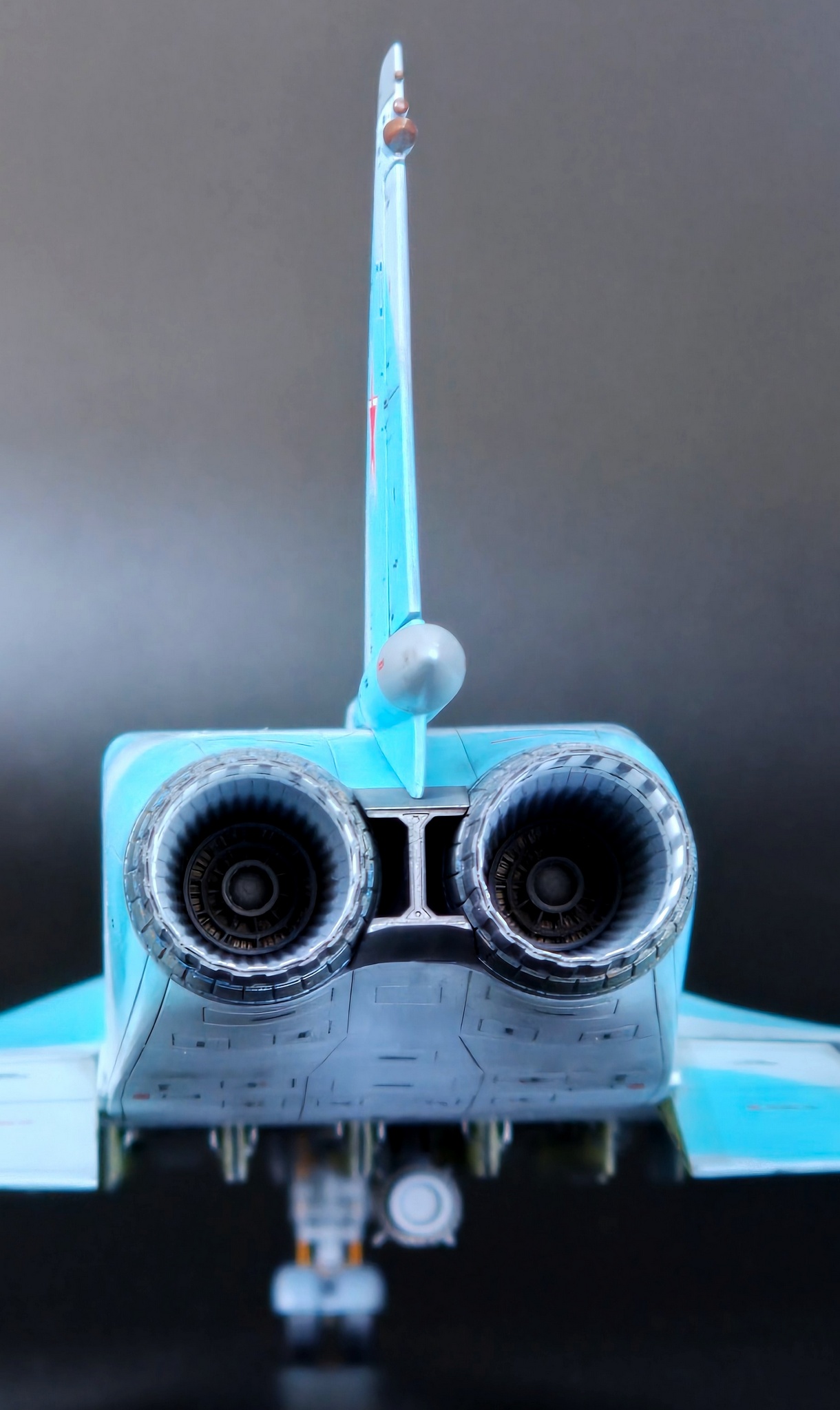

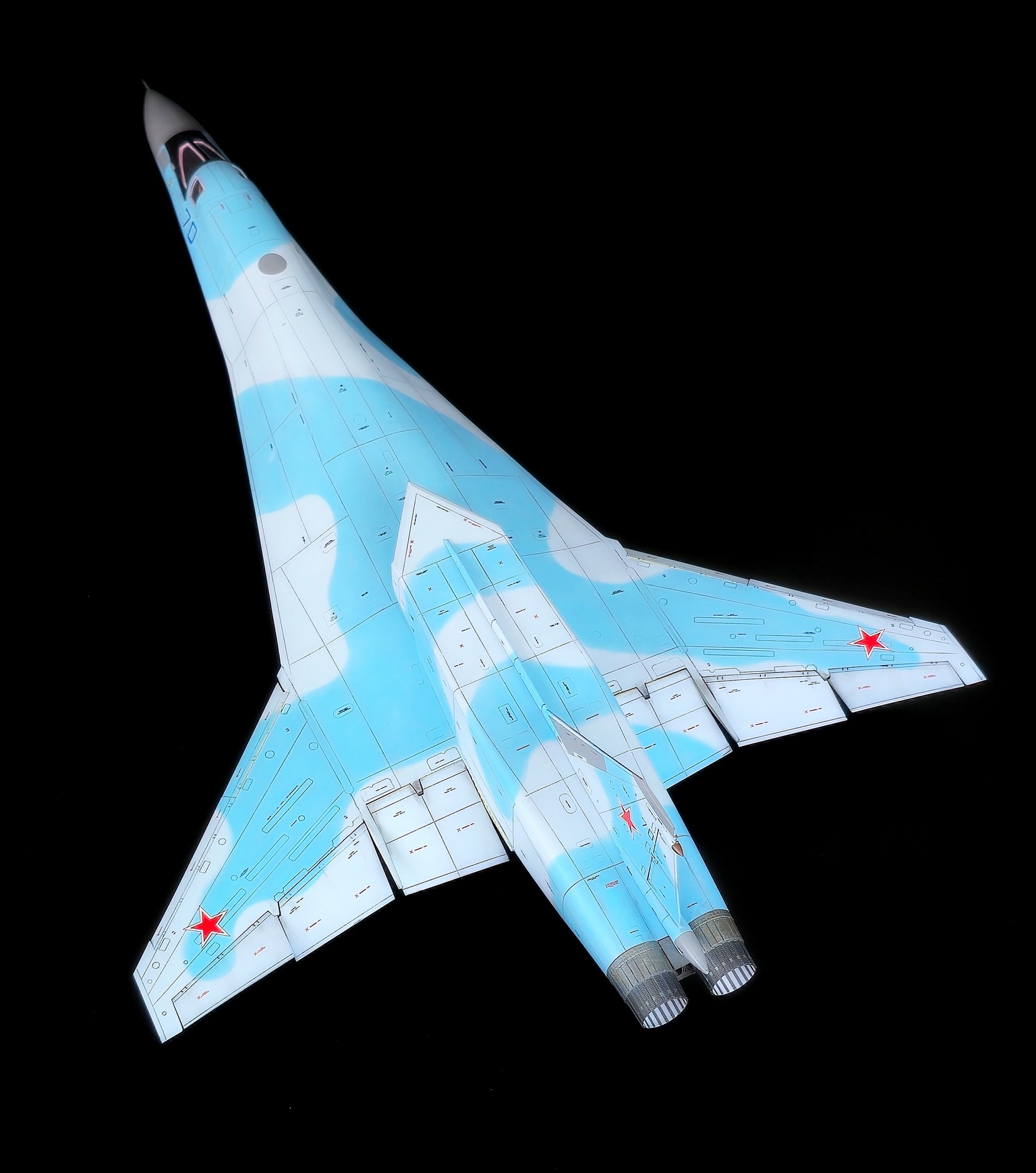

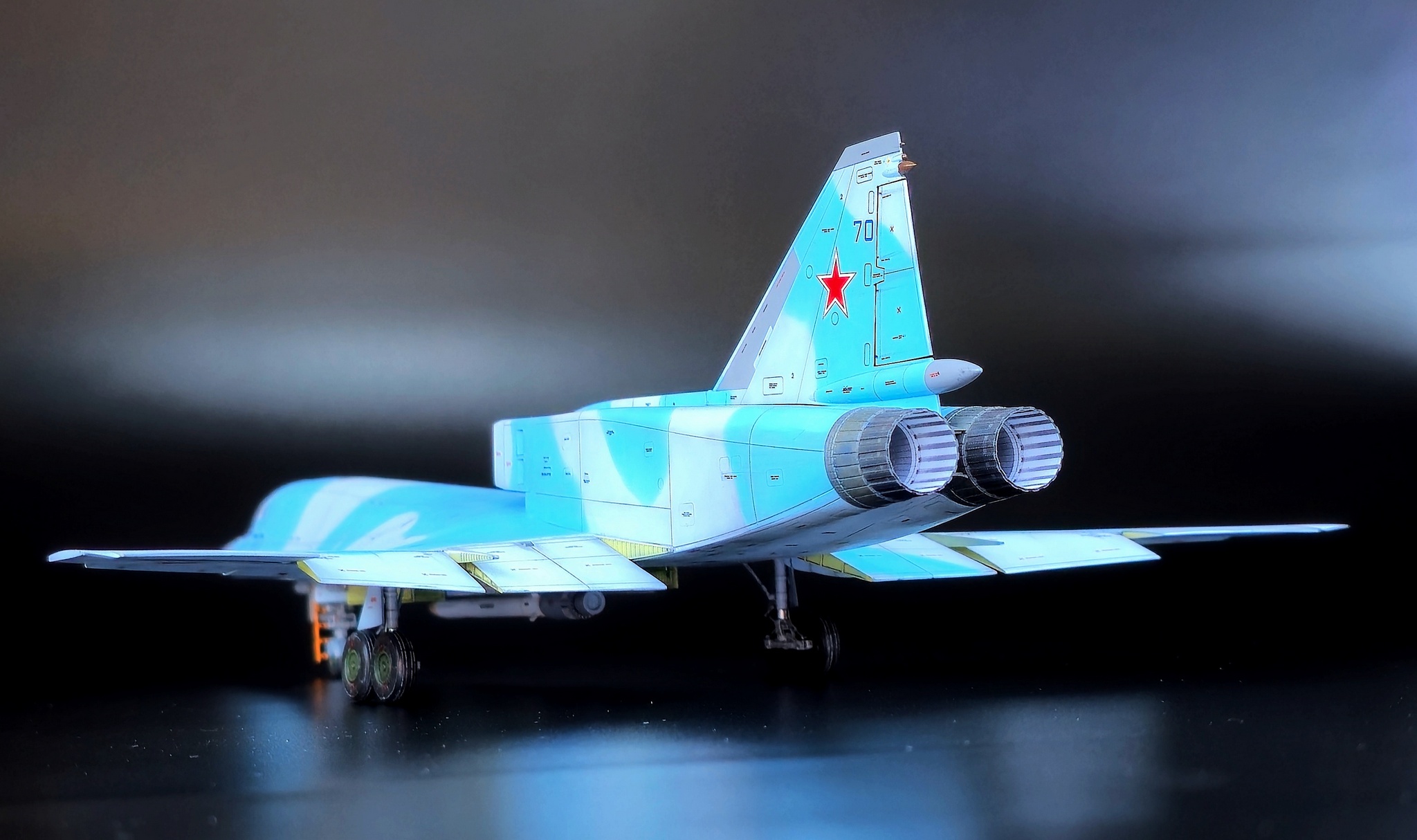

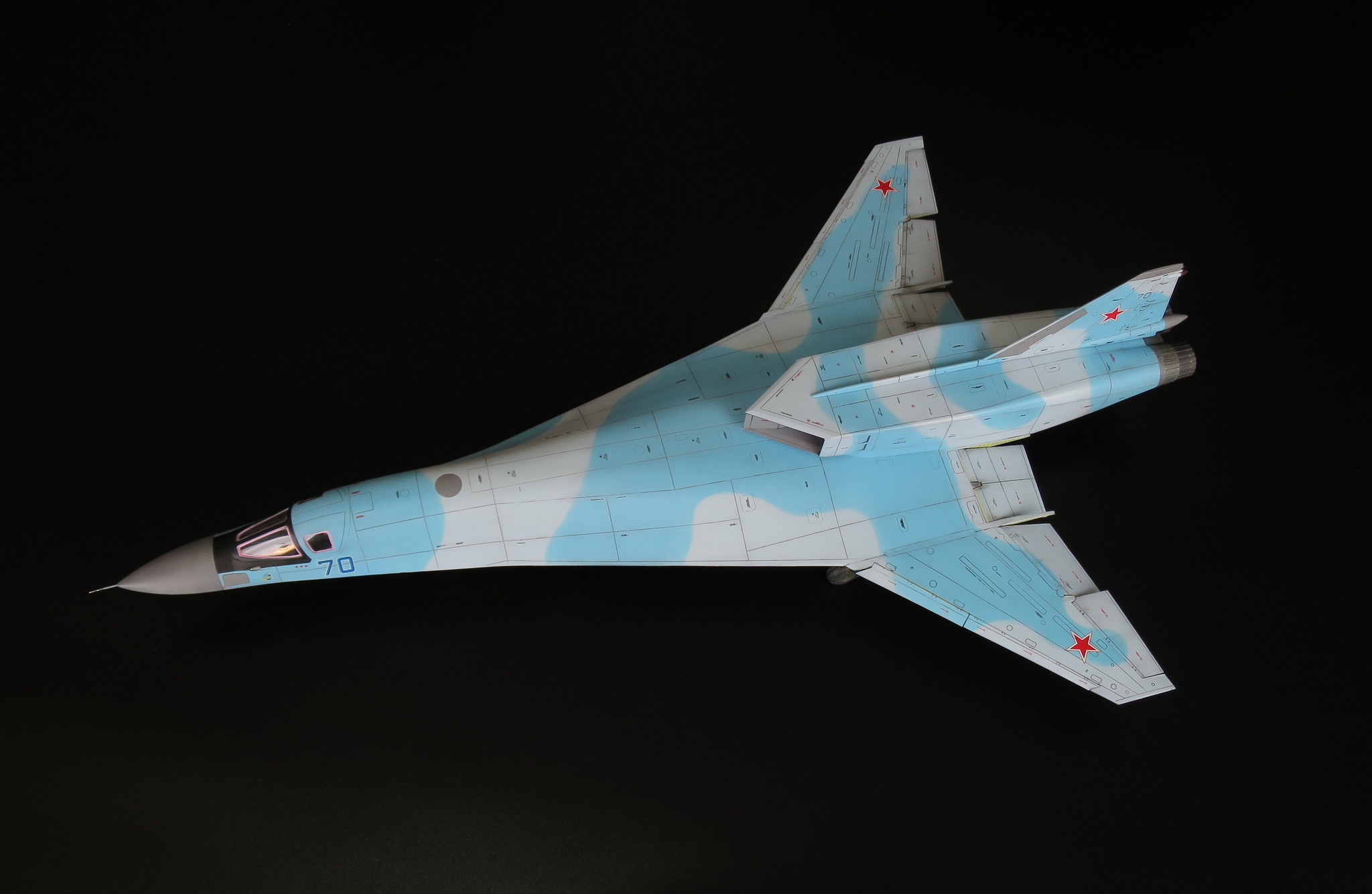

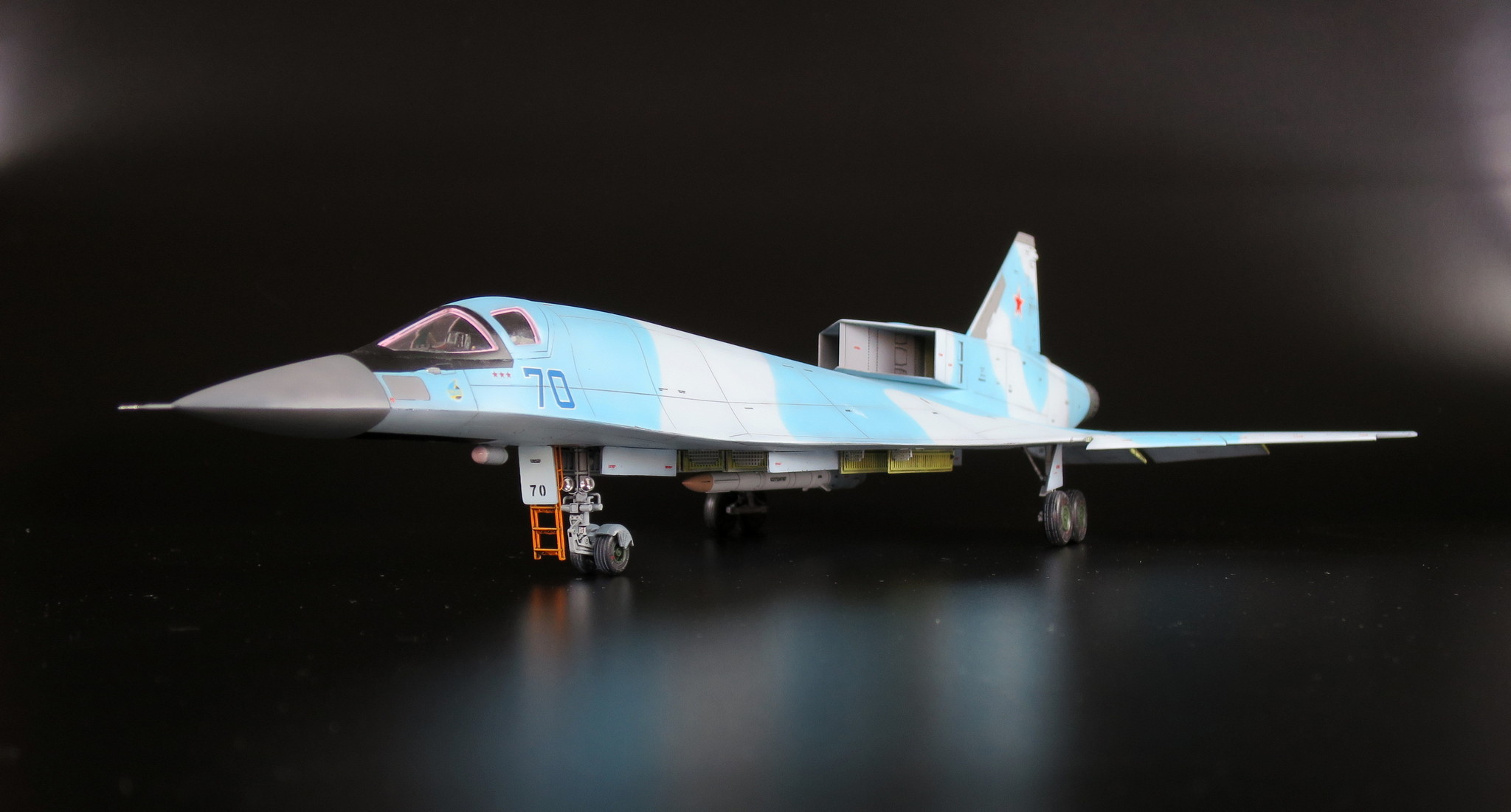

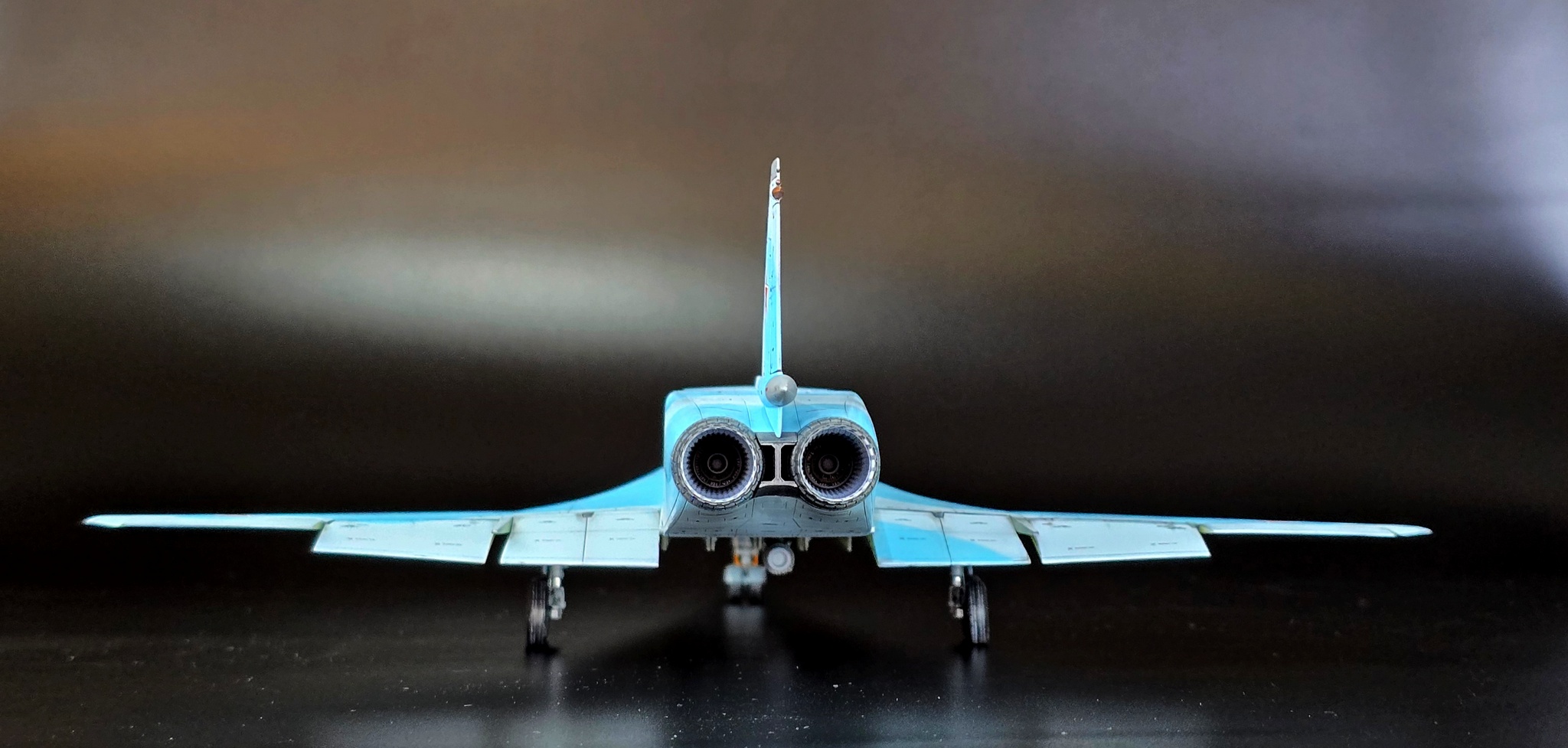

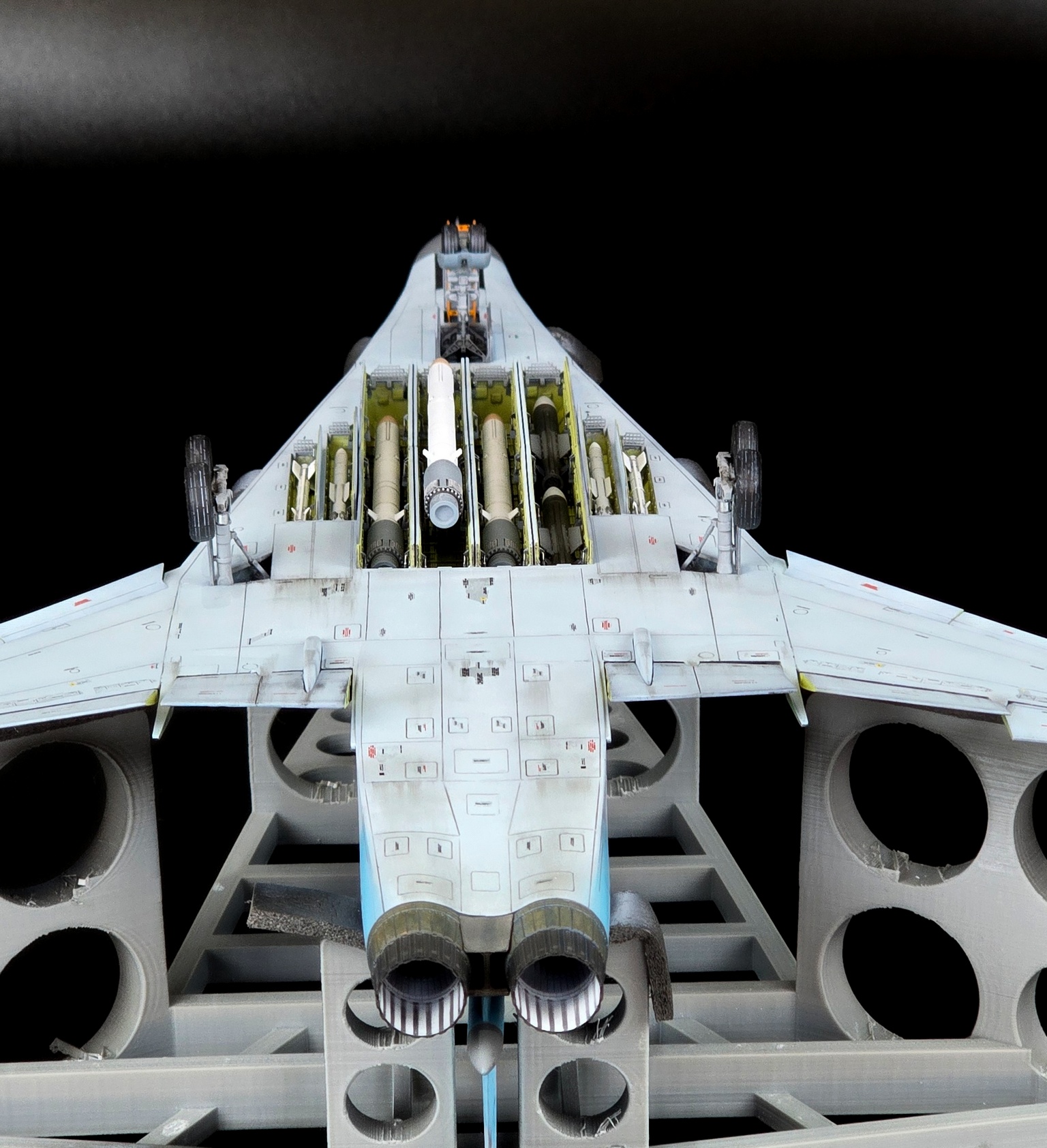

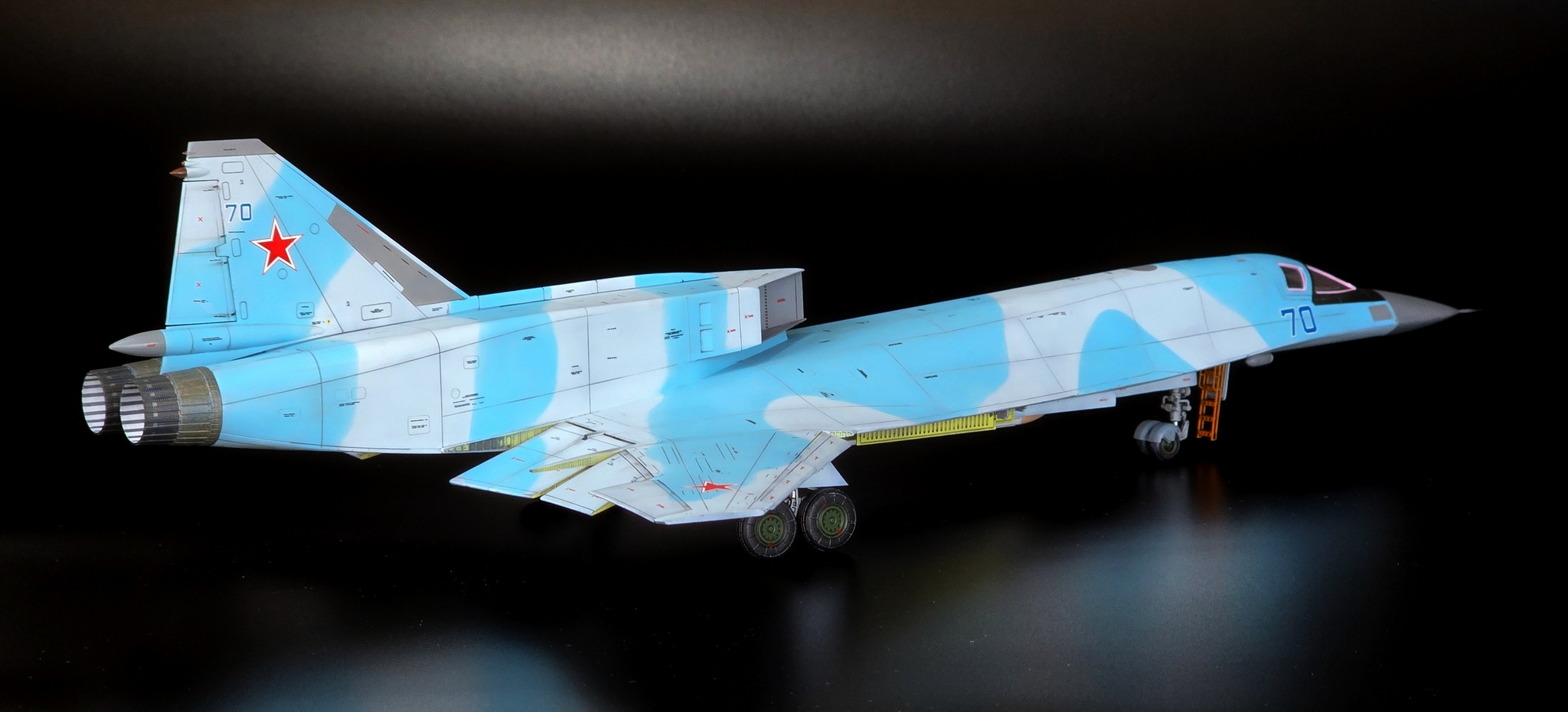

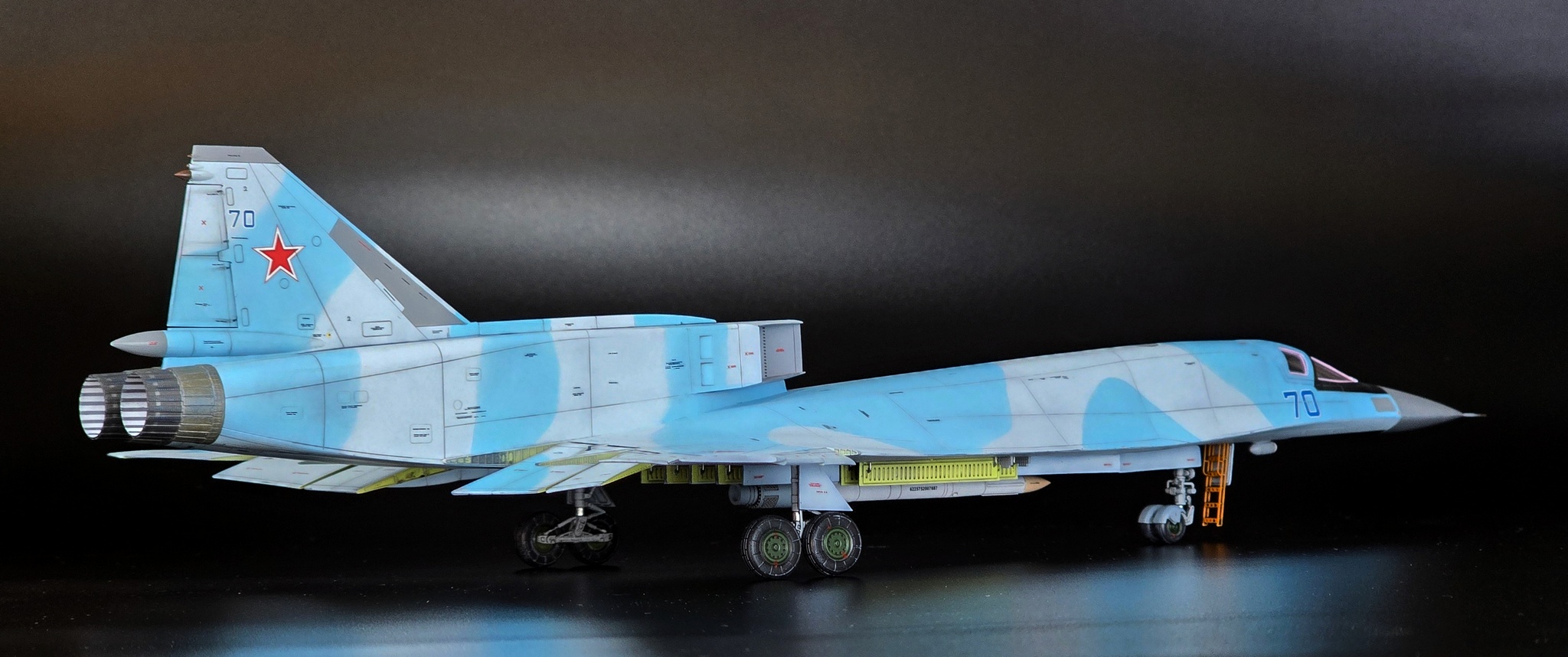

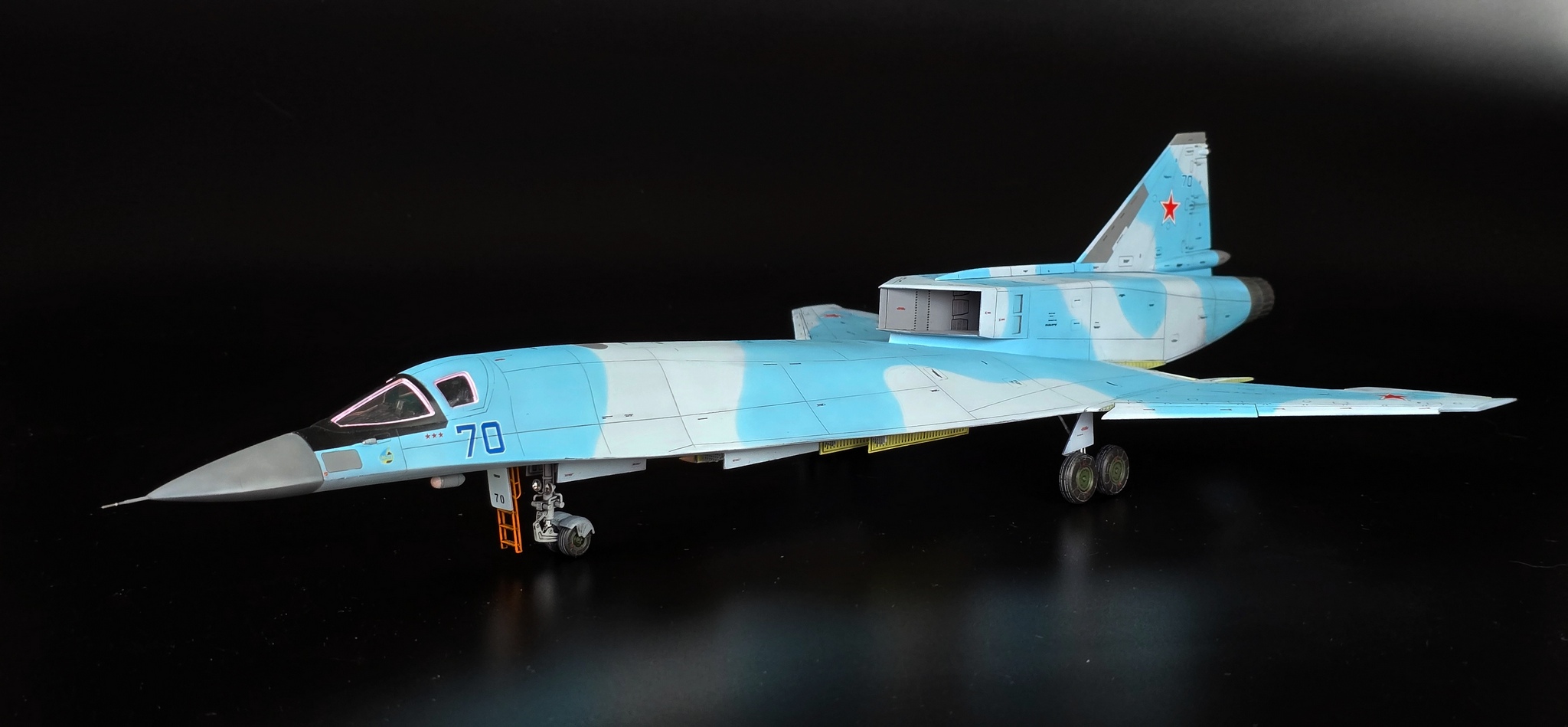

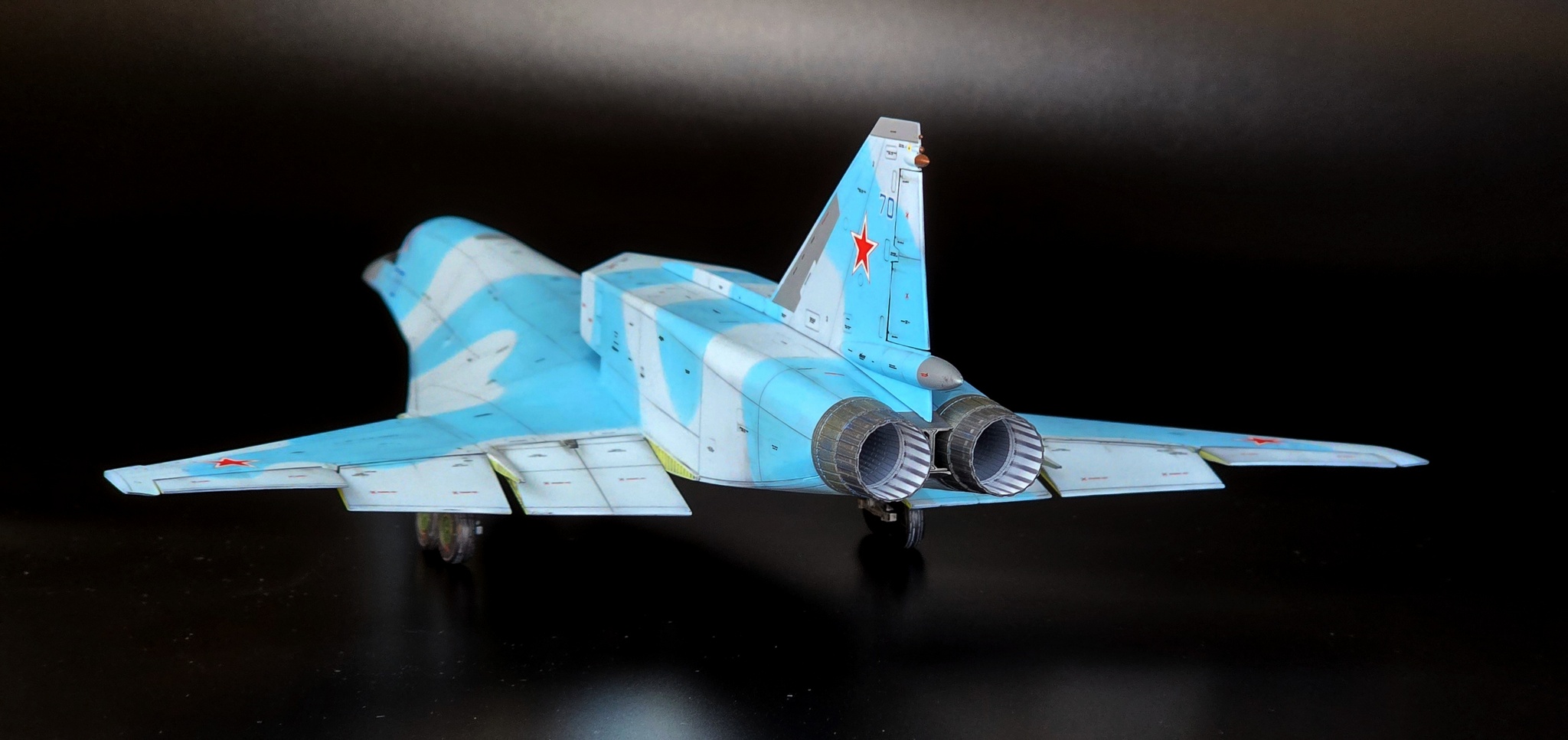

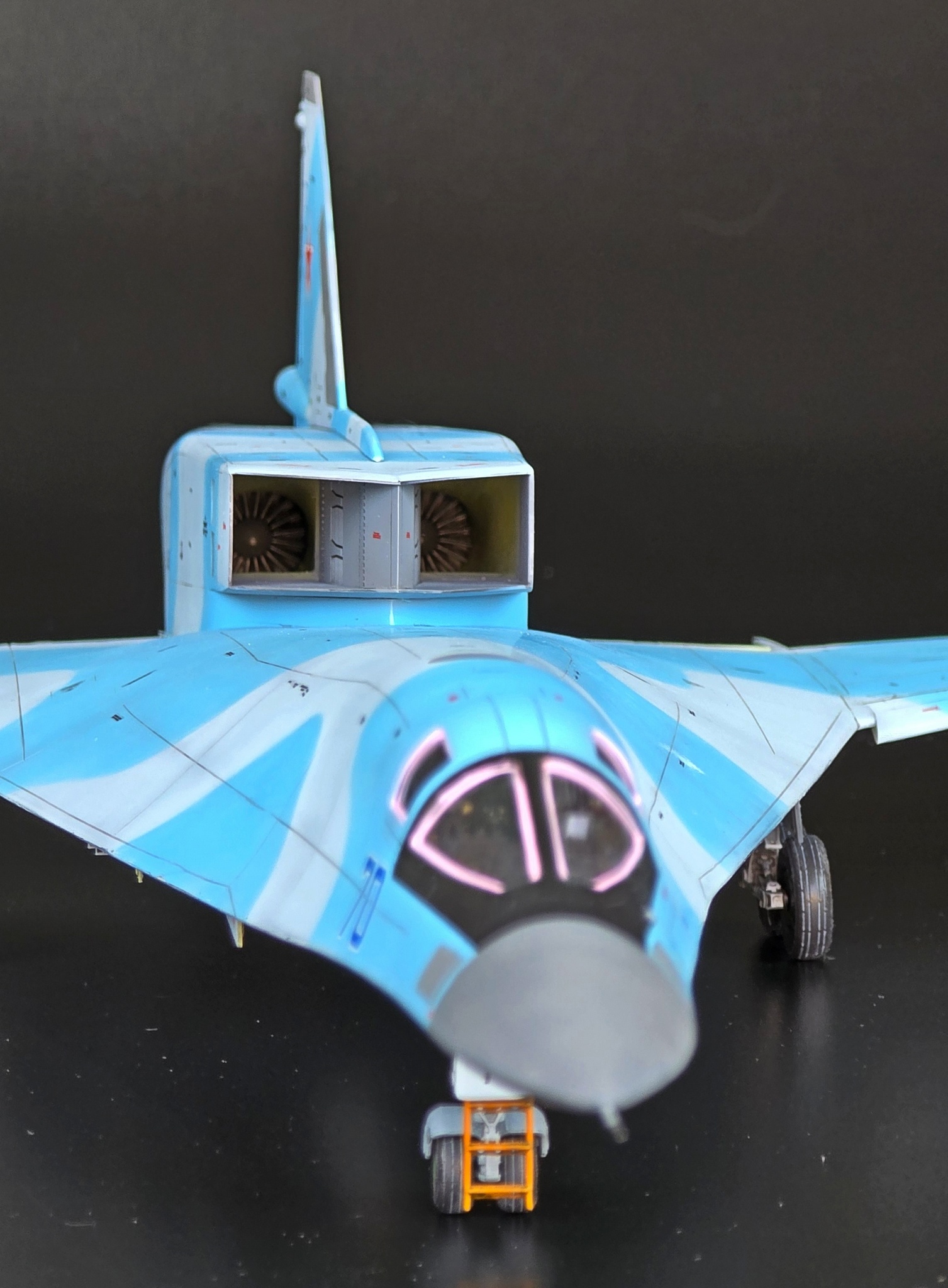

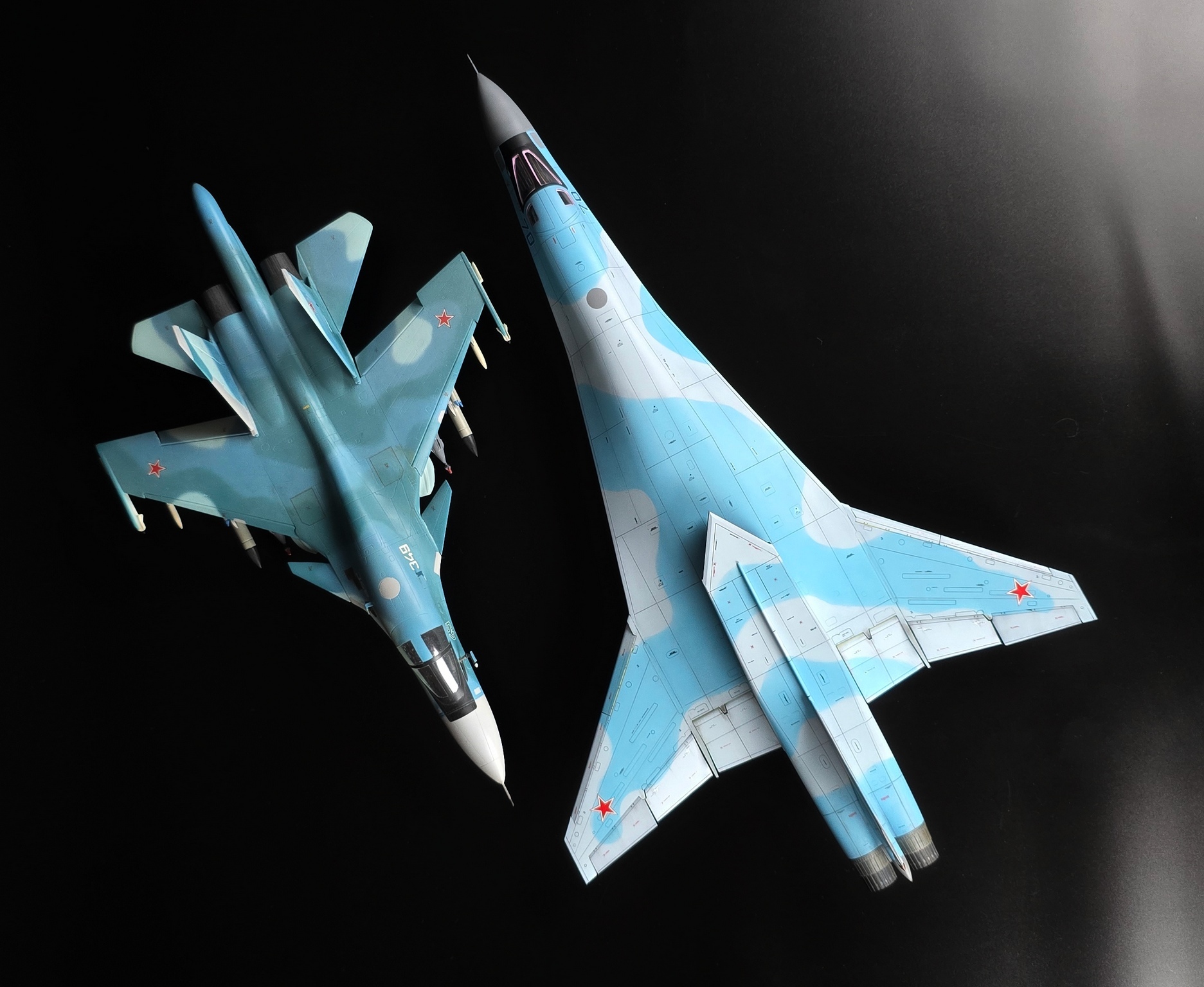

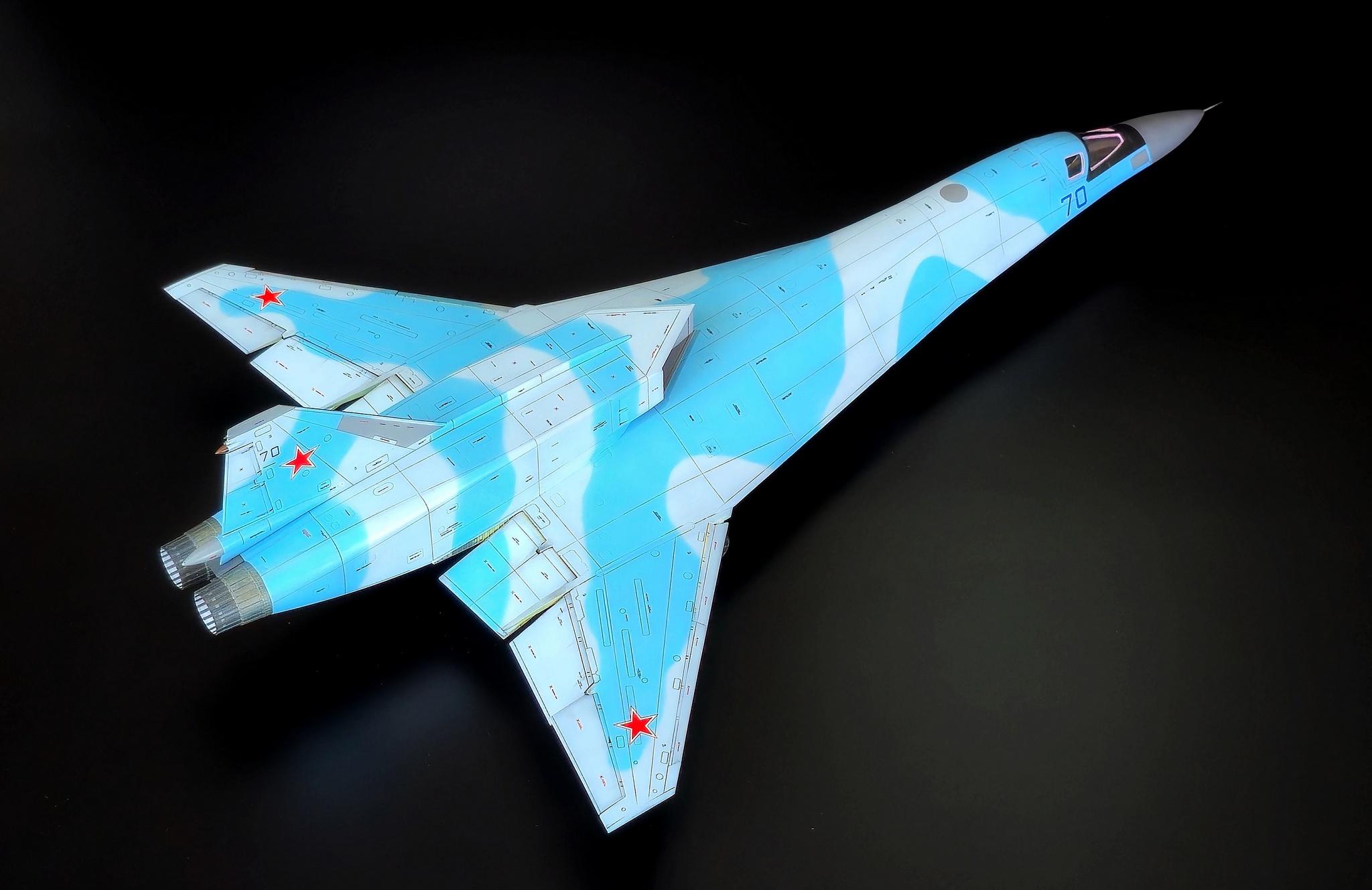

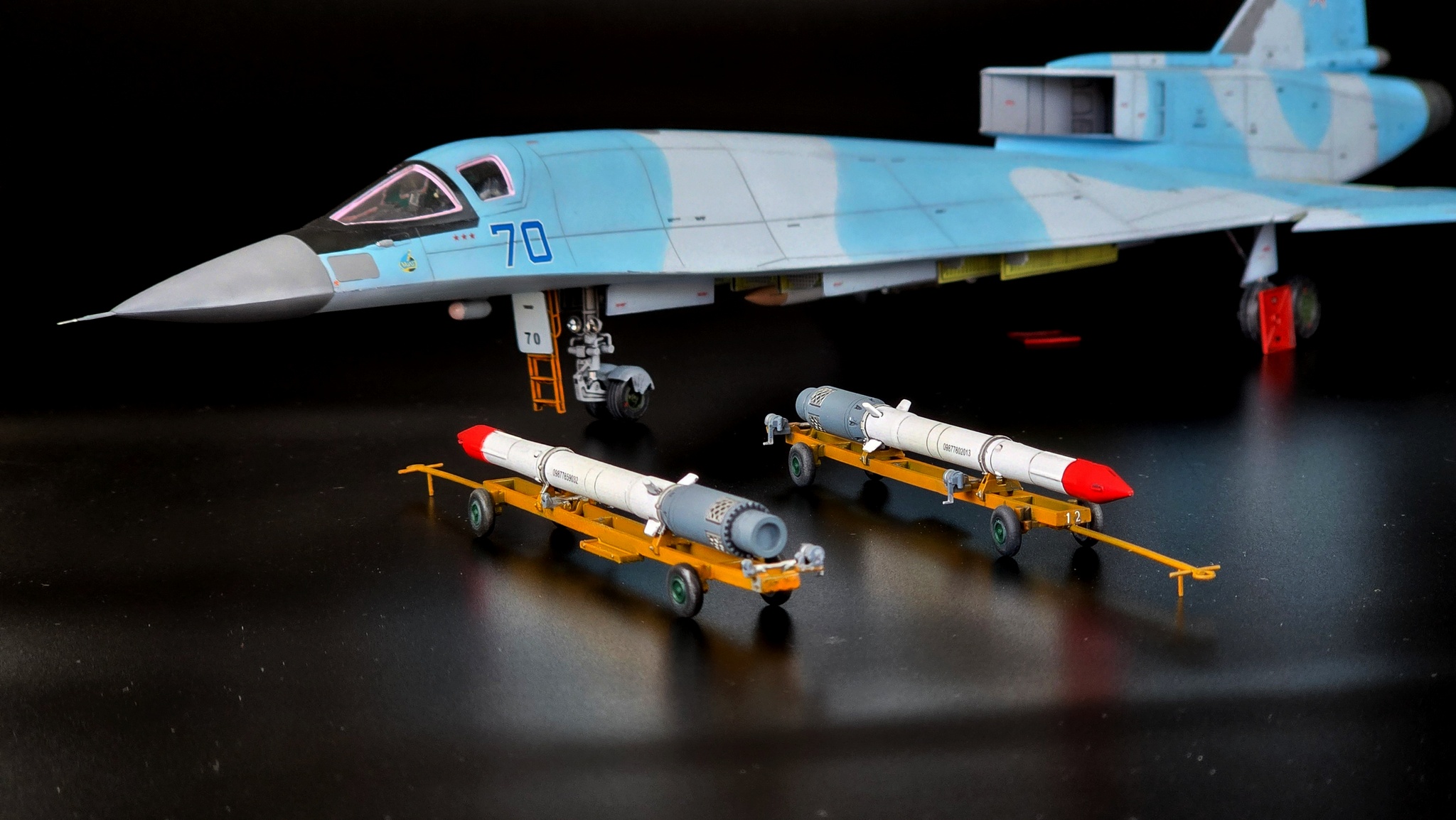

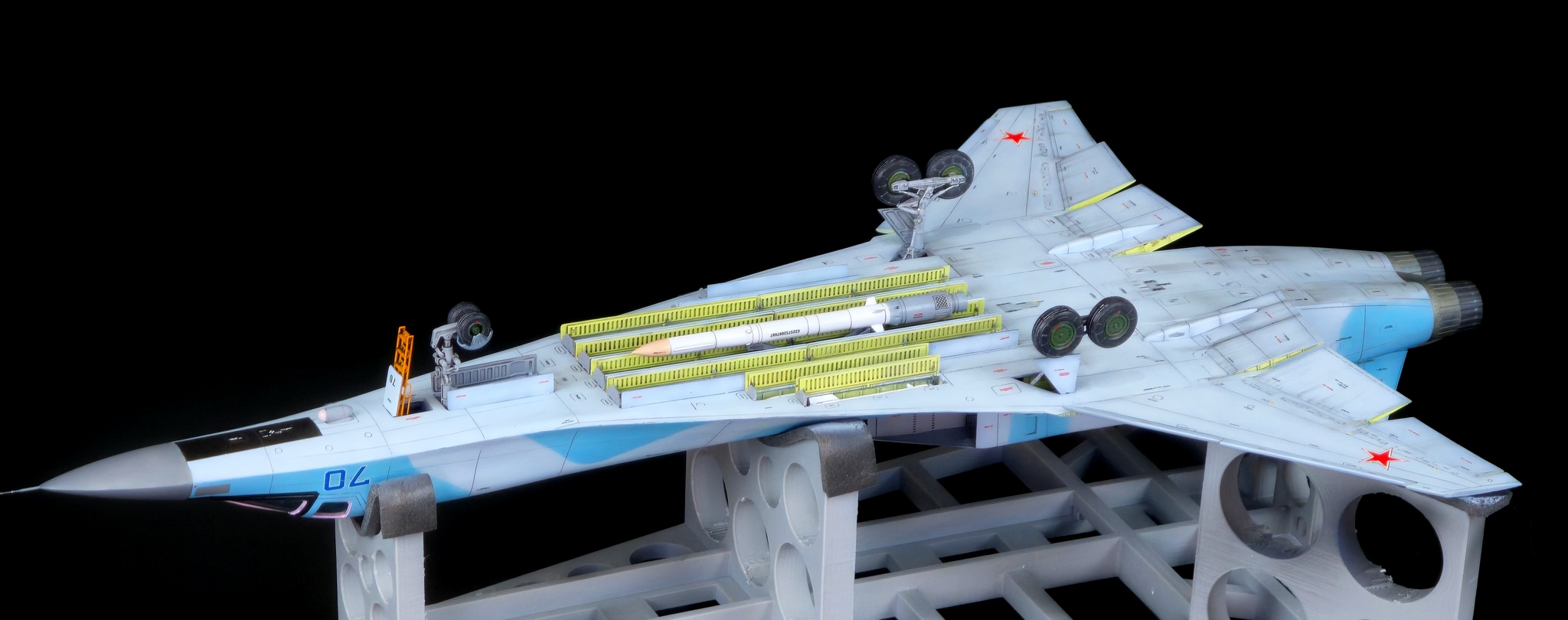

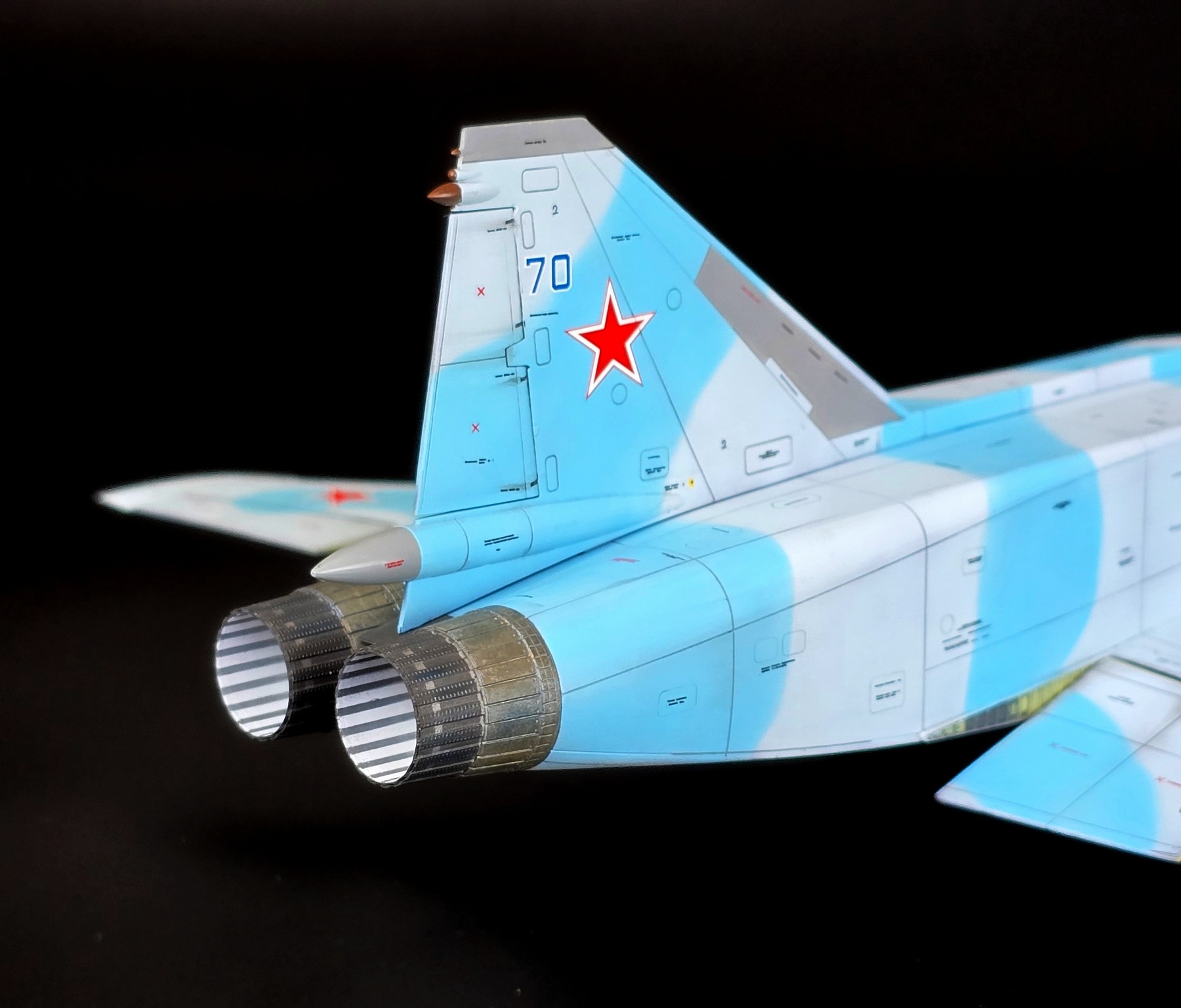

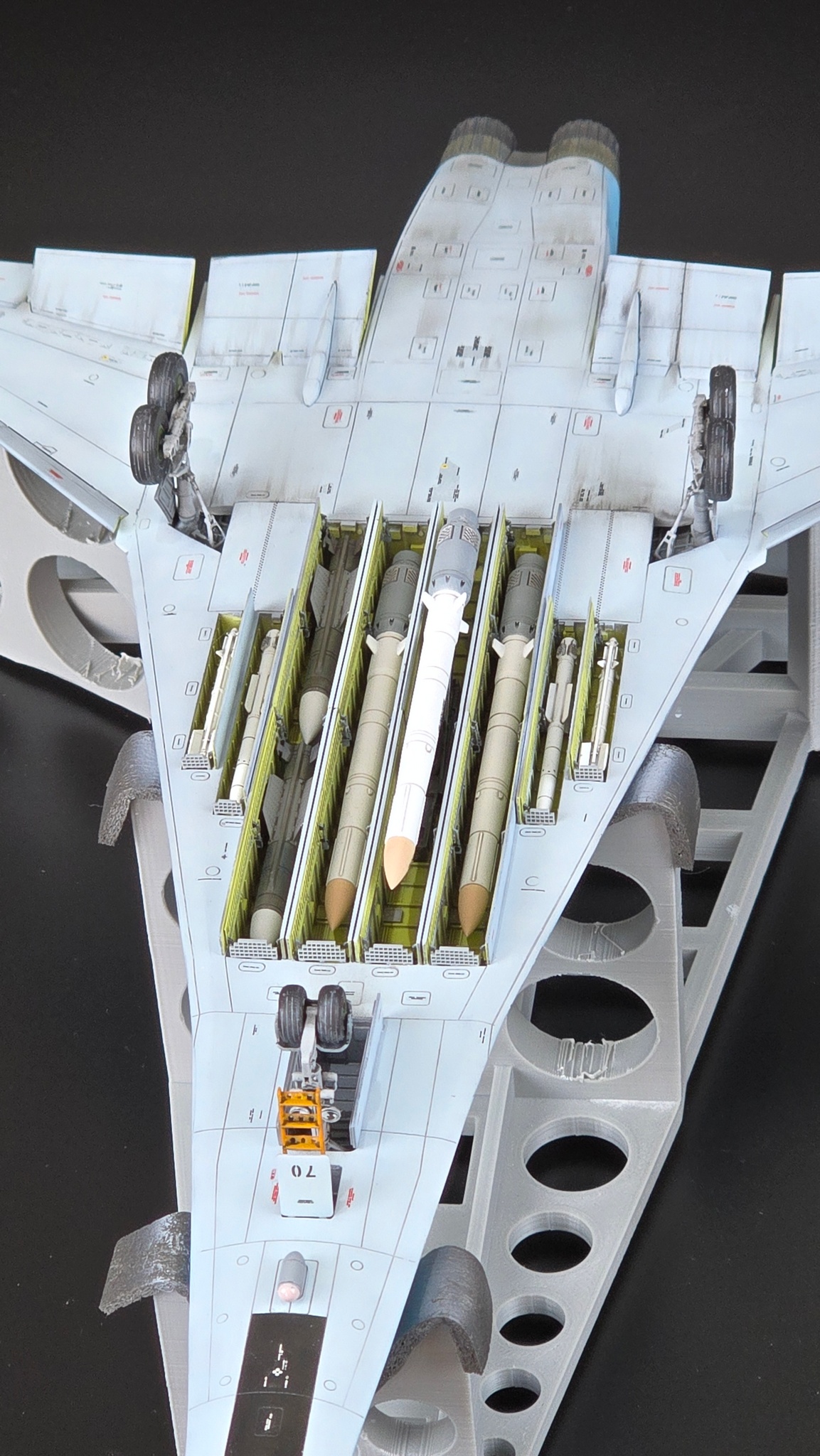

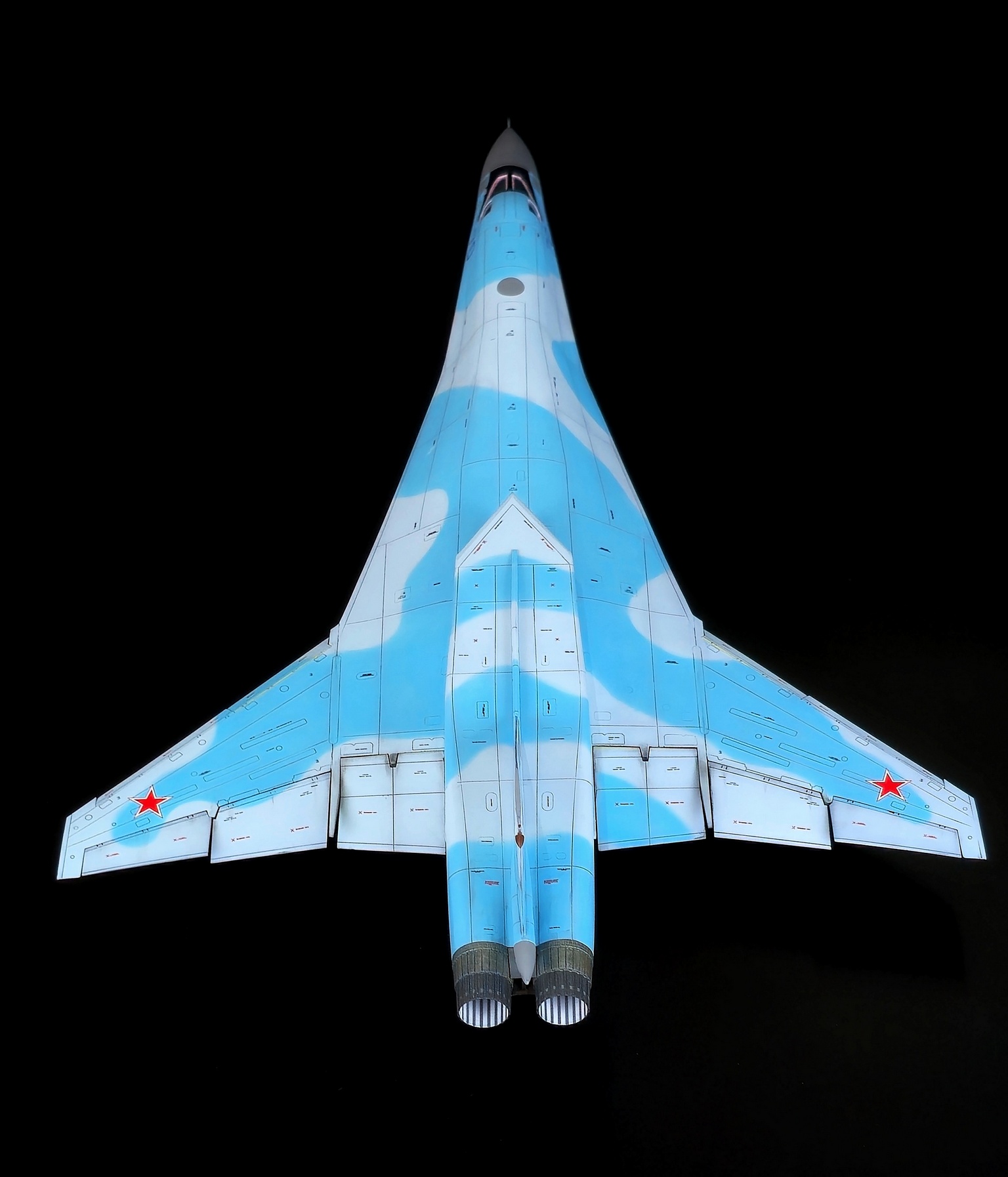

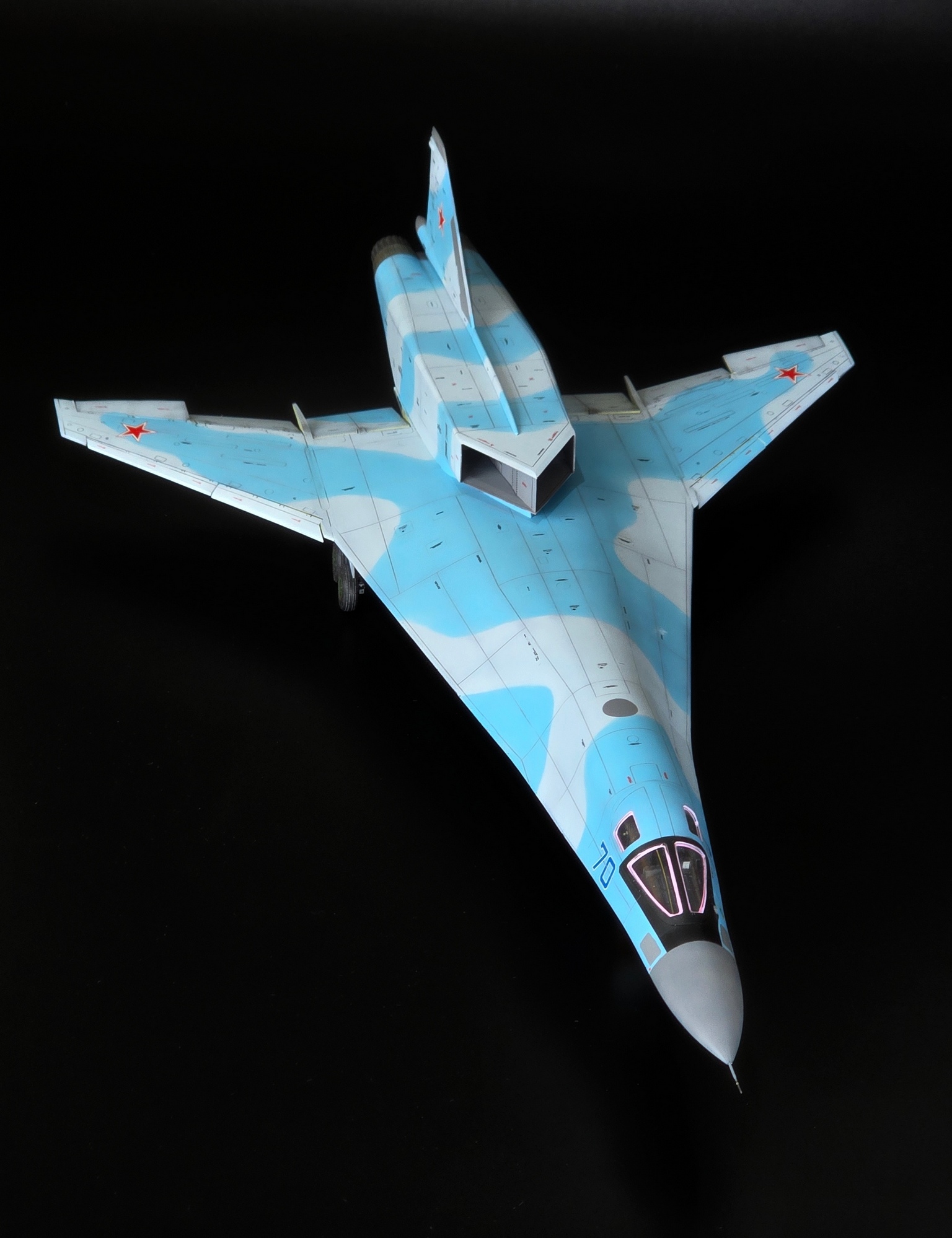

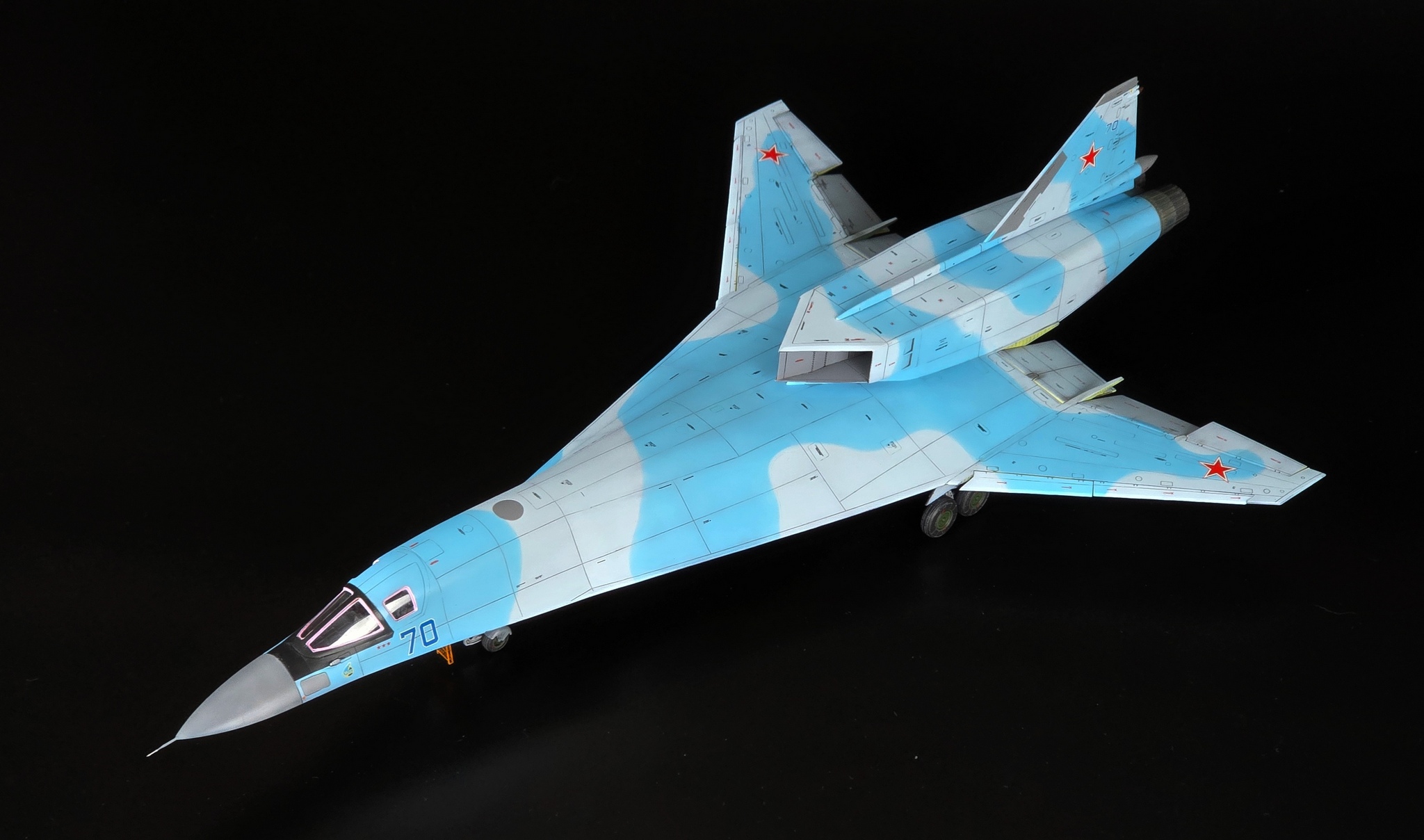

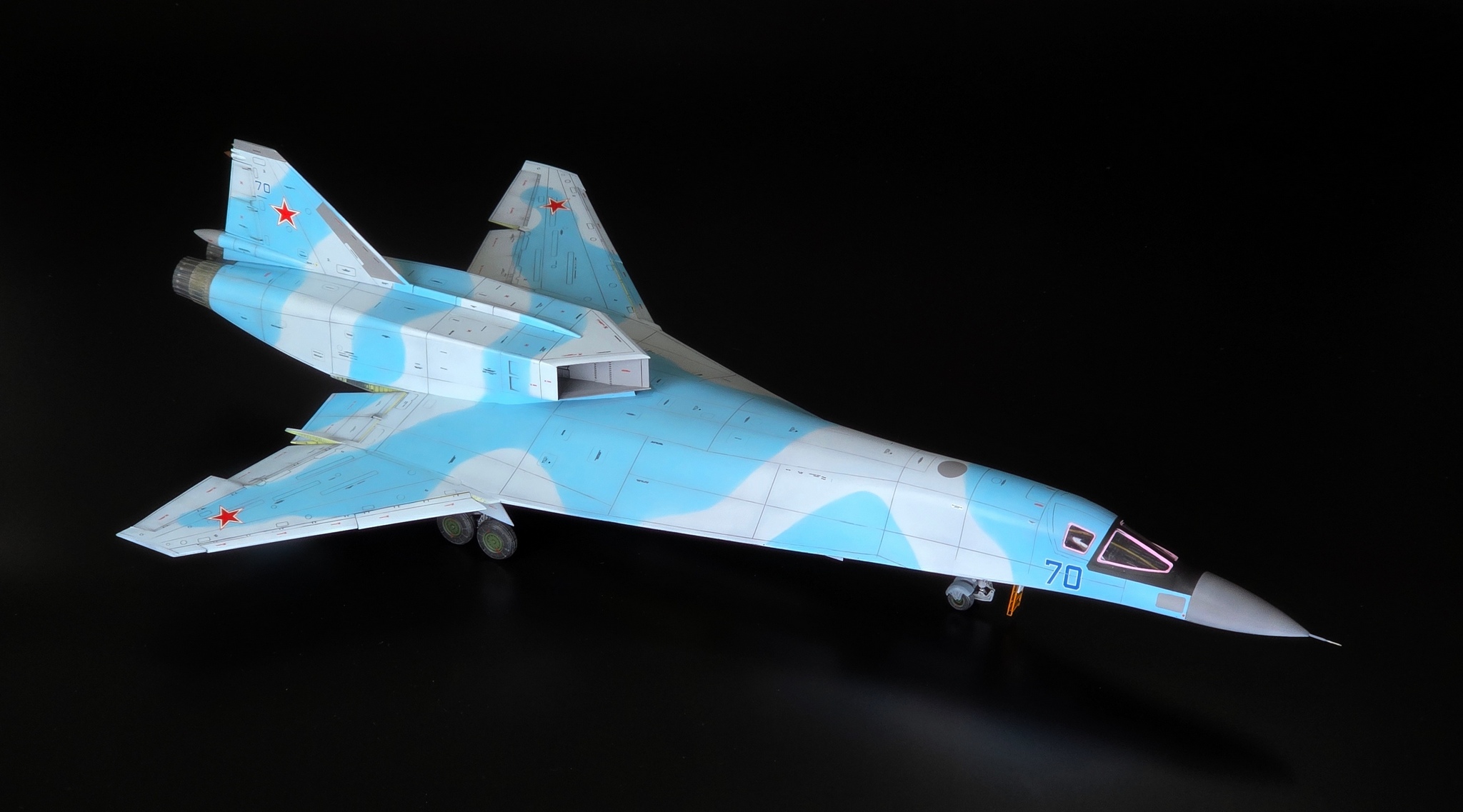

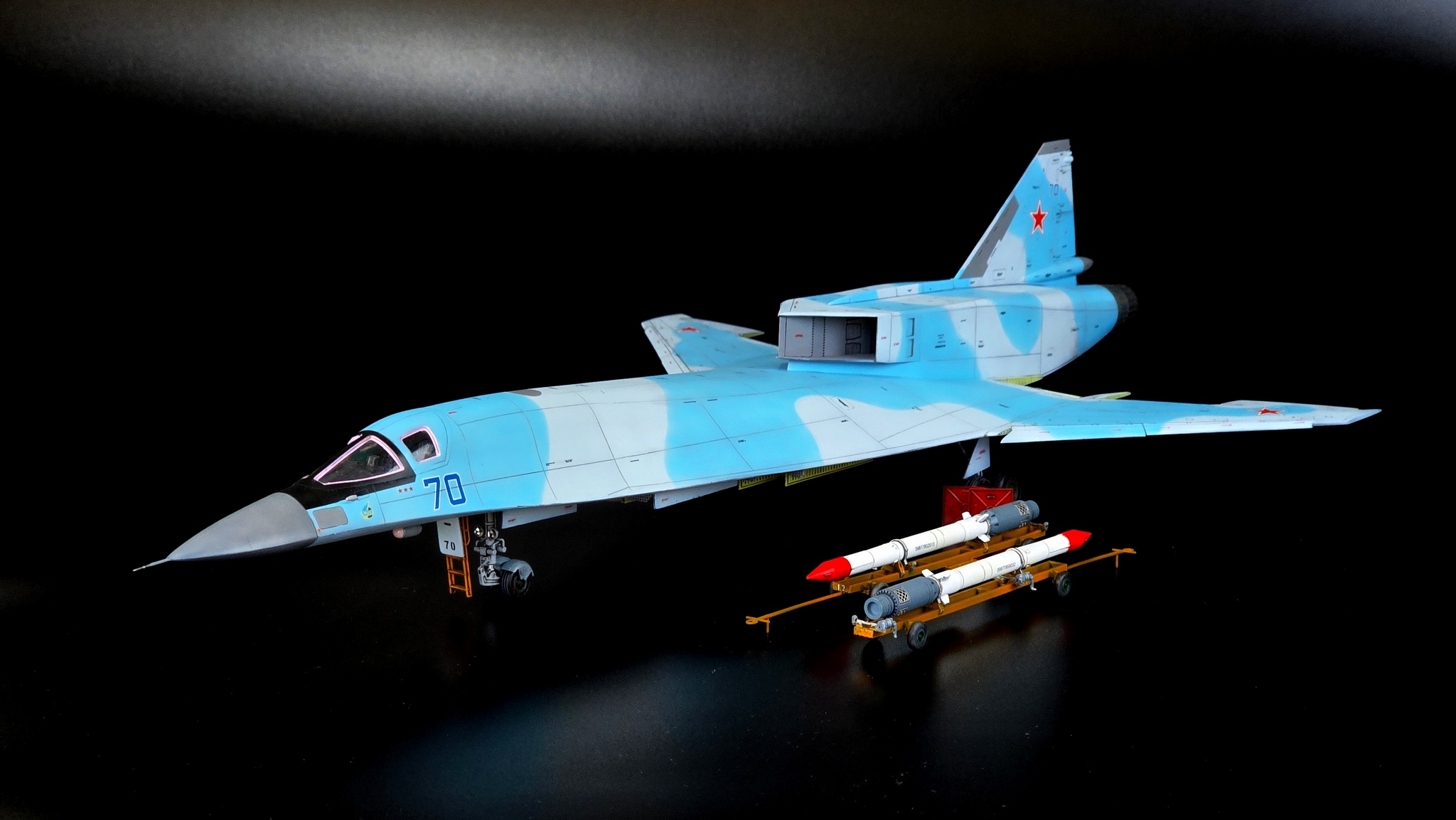

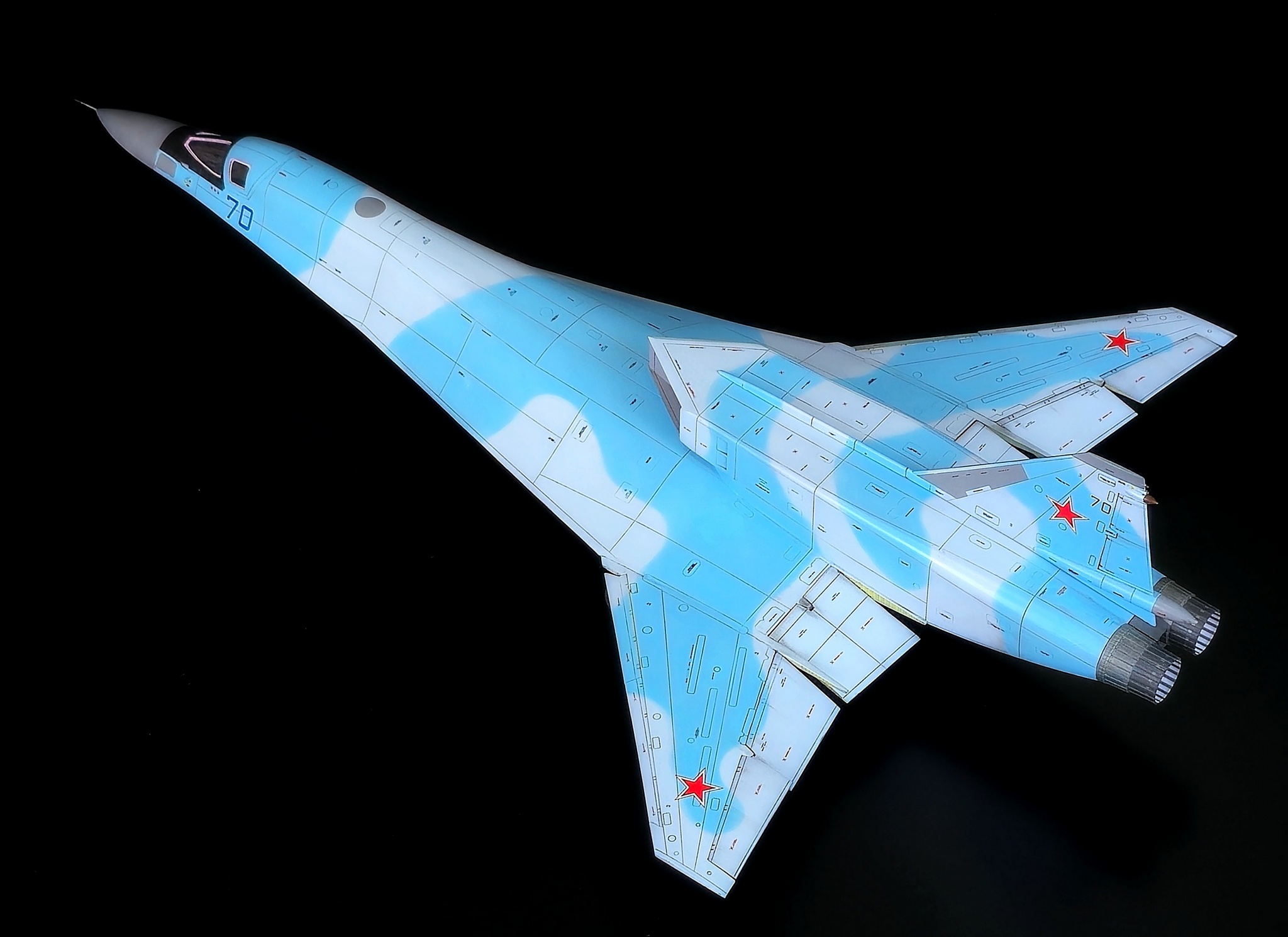

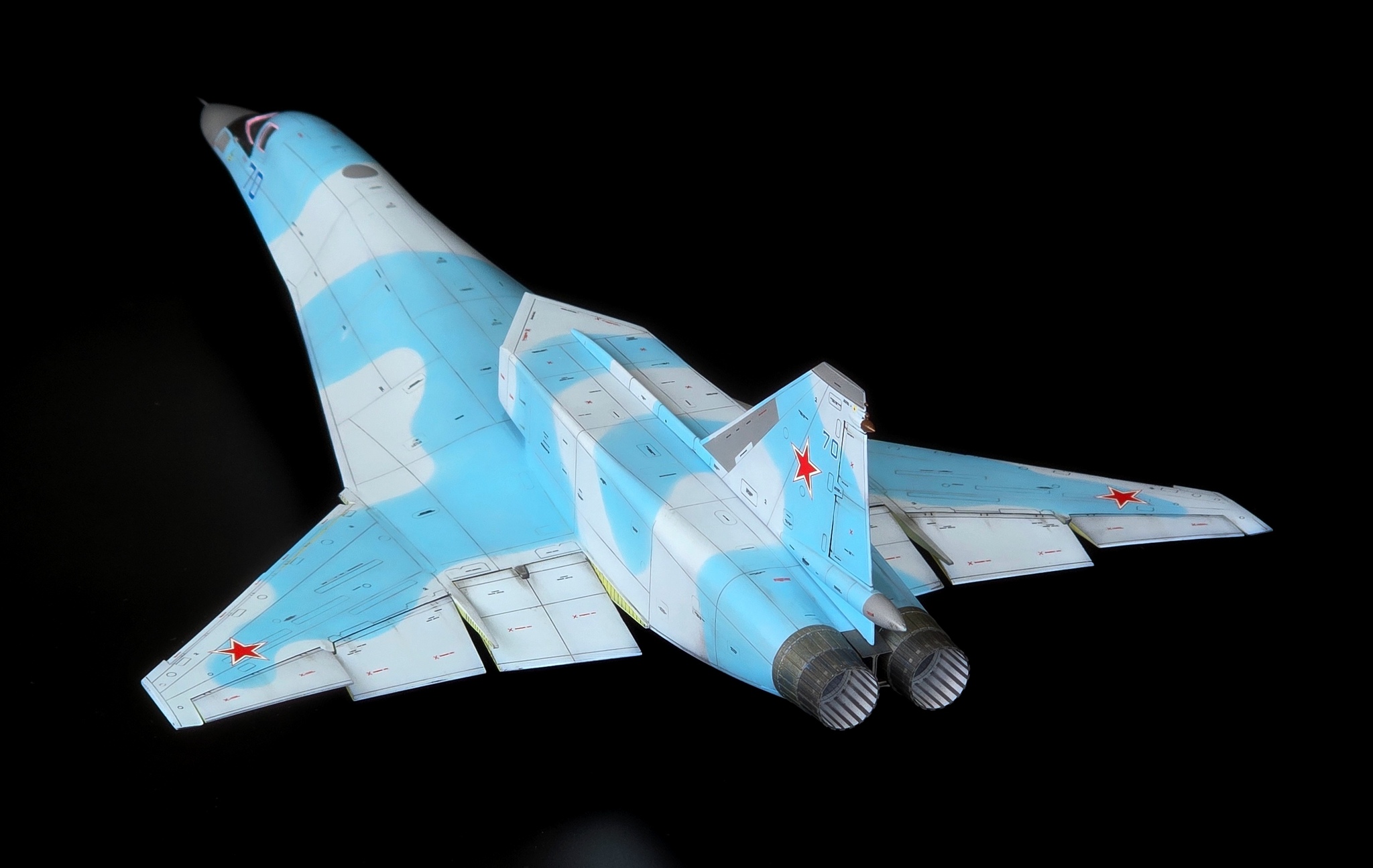

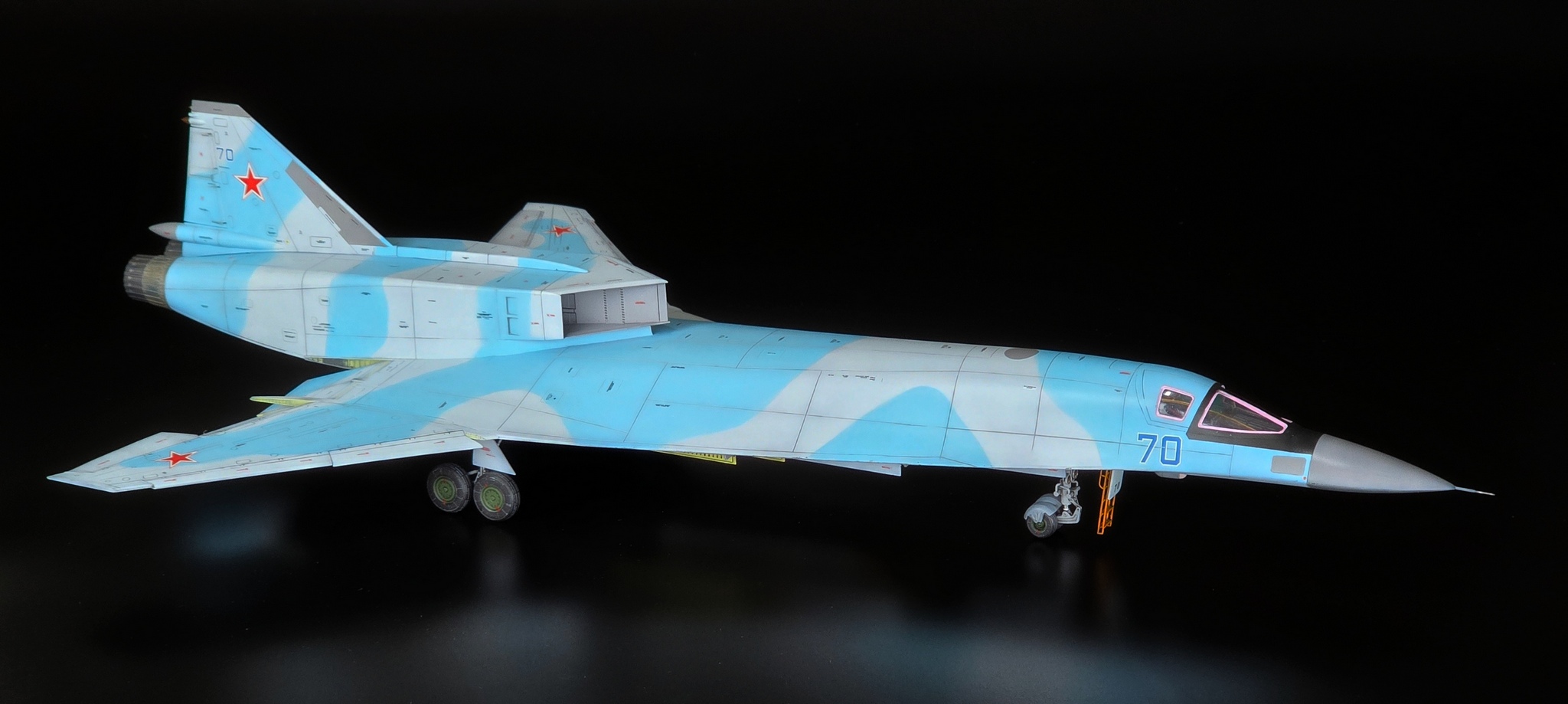

Представляю Вашему вниманию модель - НЕ копию малоизвестного проекта ОКБ им
А. И. Микояна 1980х годов - 70.1.

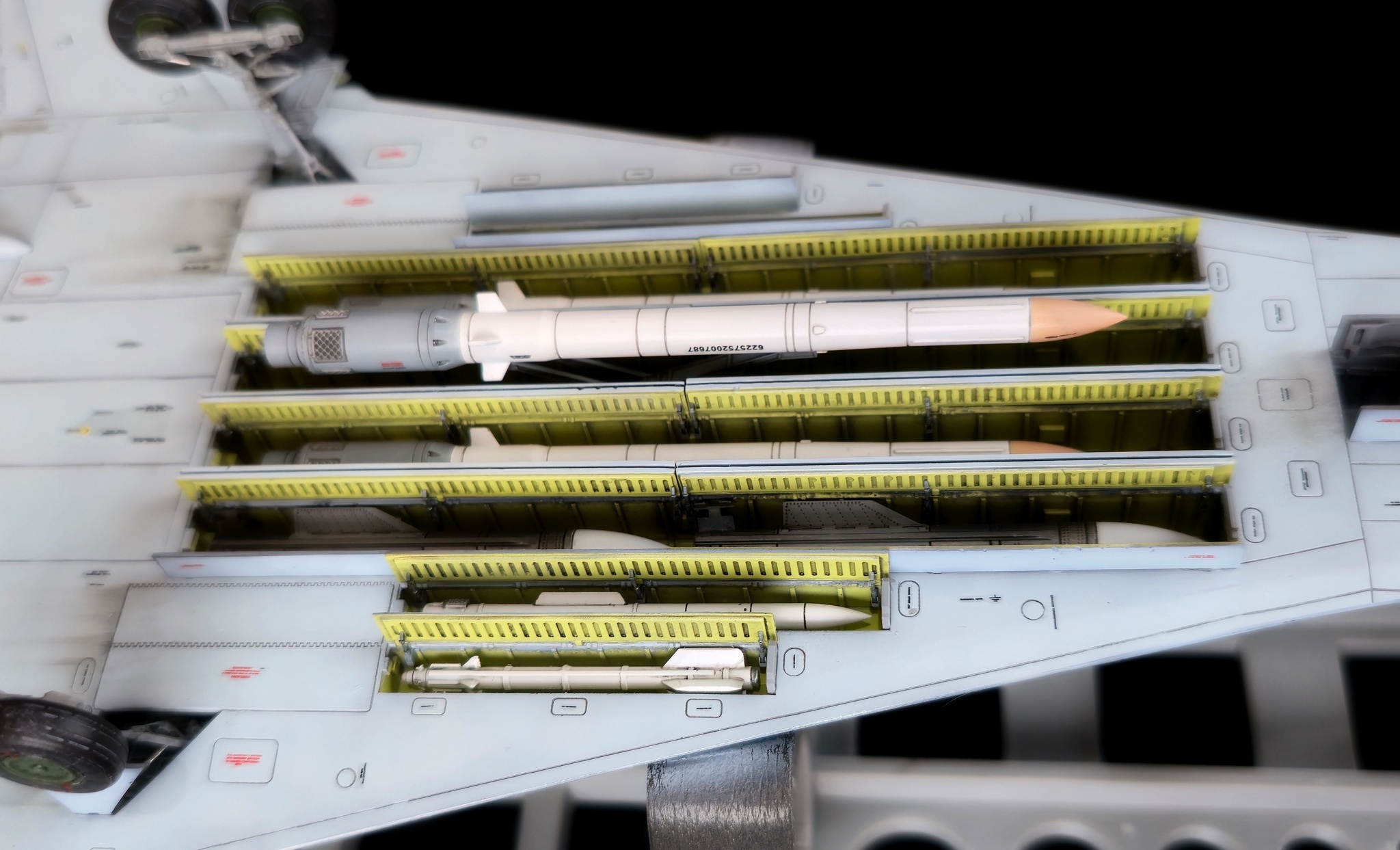

Легенда гласит, что в начале 80х начали активно прорабатываться концепции следующего поколения авиационных комплексов, основными отличиями которых от комплексов предыдущего поколения были низкая радиолокационная заметность, возможность продолжительного сверхзвукового полета на бесфорсажном режиме, высокая маневренность итд. В рамках данной программы, в то время были сформированы требования на двигатель 5го поколения с тягой до 18-20ти Тон на форсаже, ракетное вооружение с возможностью размещения во внутренних отсеках и т.п. Отголоски тех программ можно было встретить на выставках вооружений в начале 90х, некоторые из них дошли до настоящего времени в виде современных двигателей и ракет.

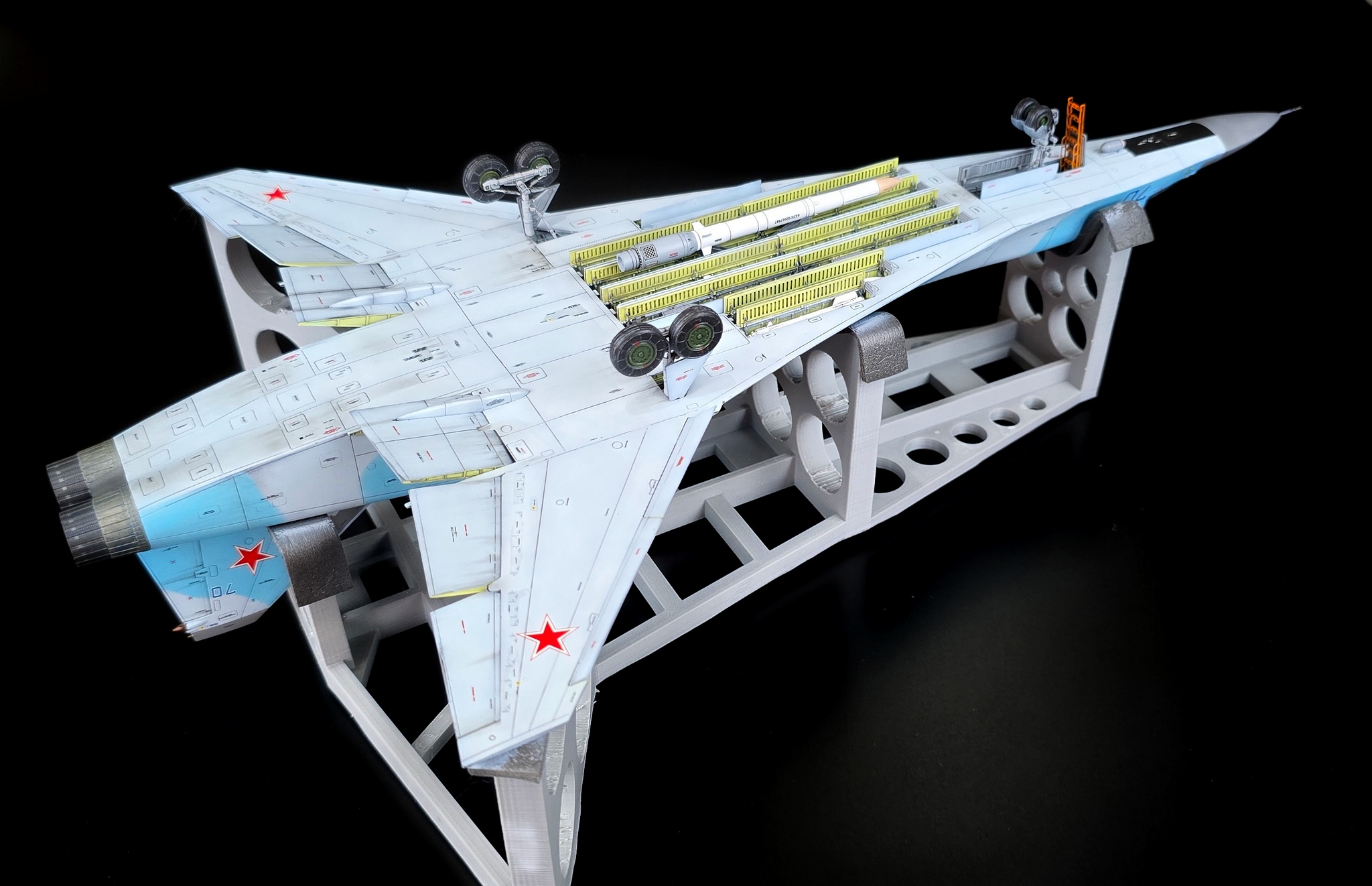

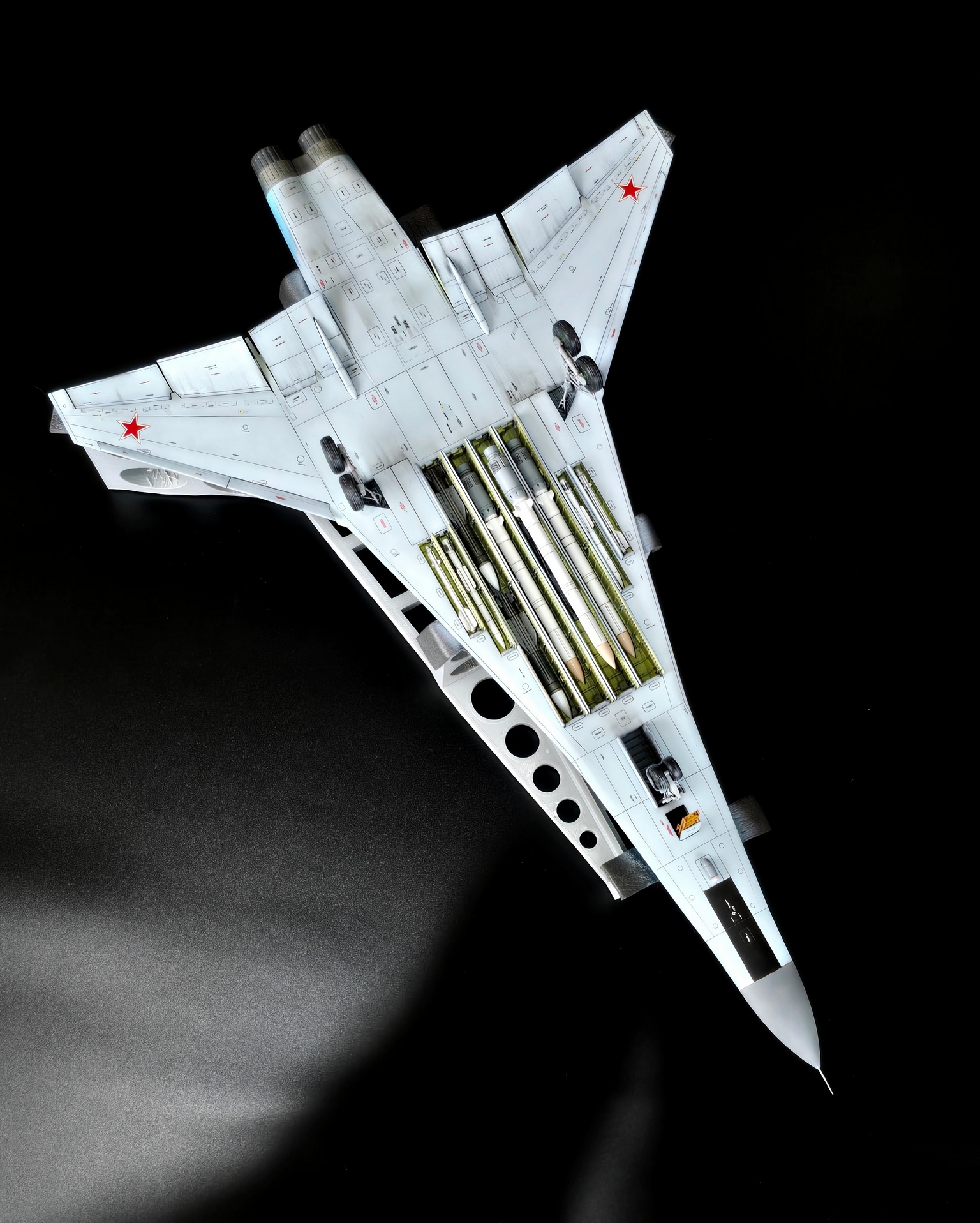

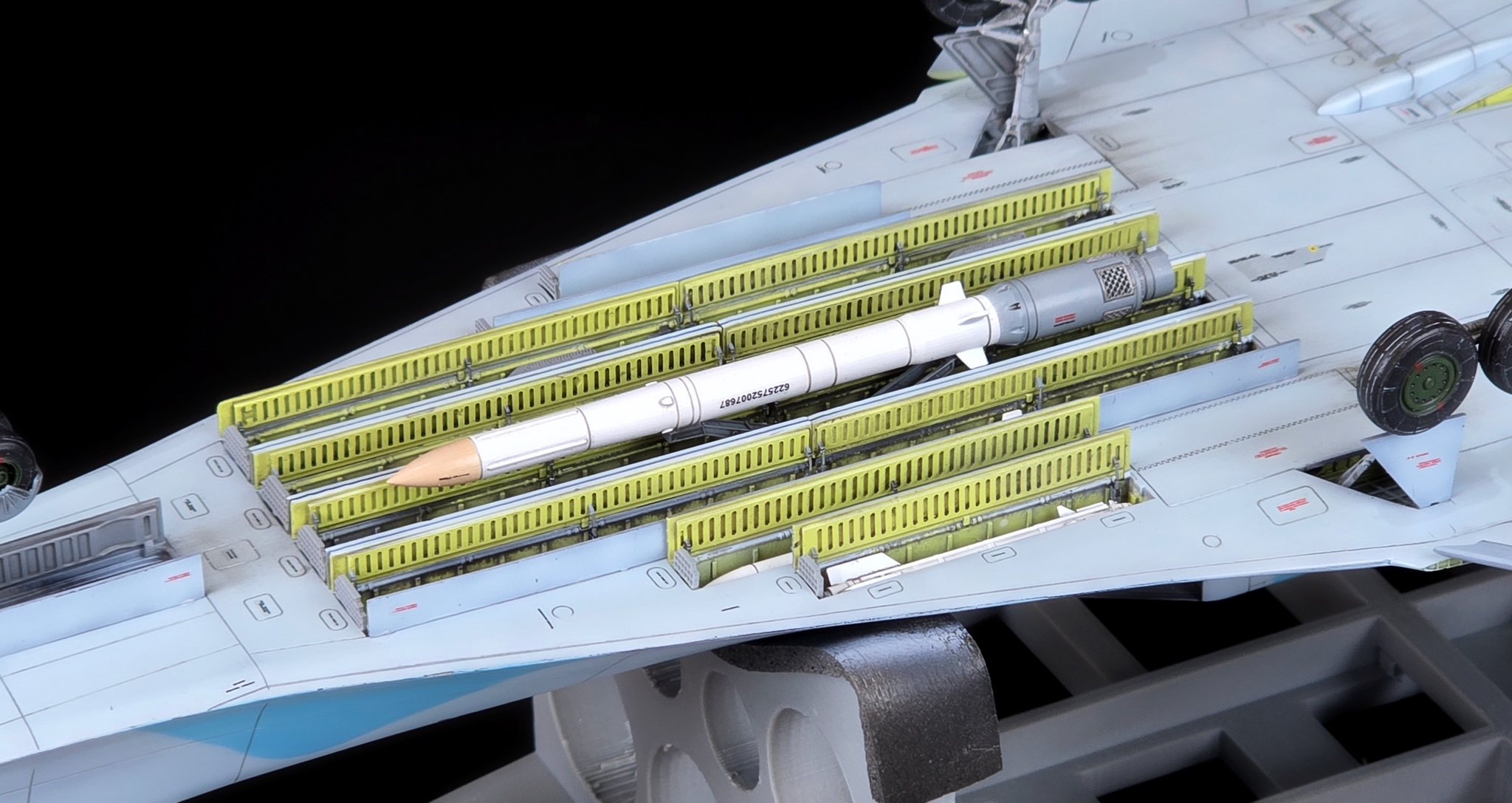

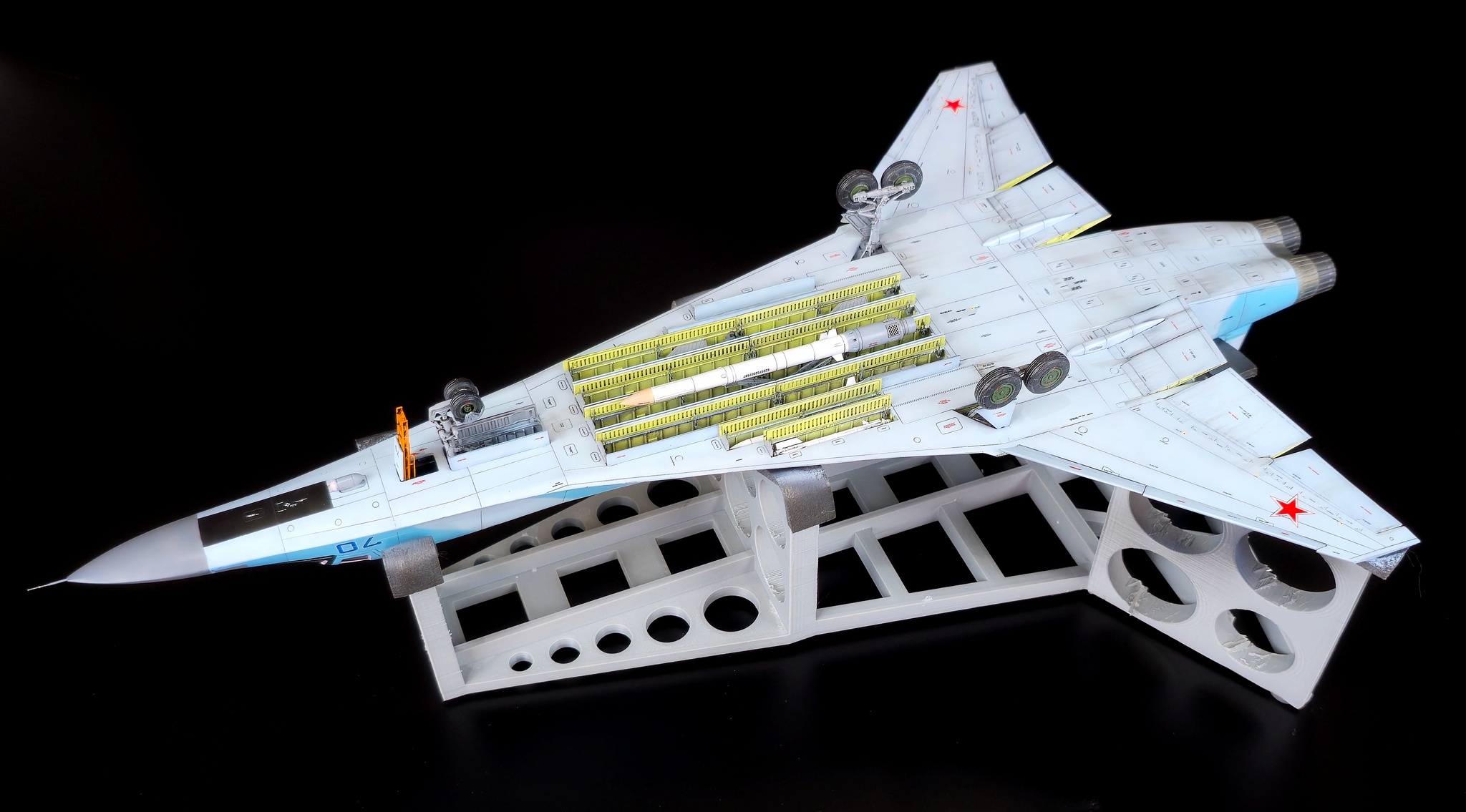

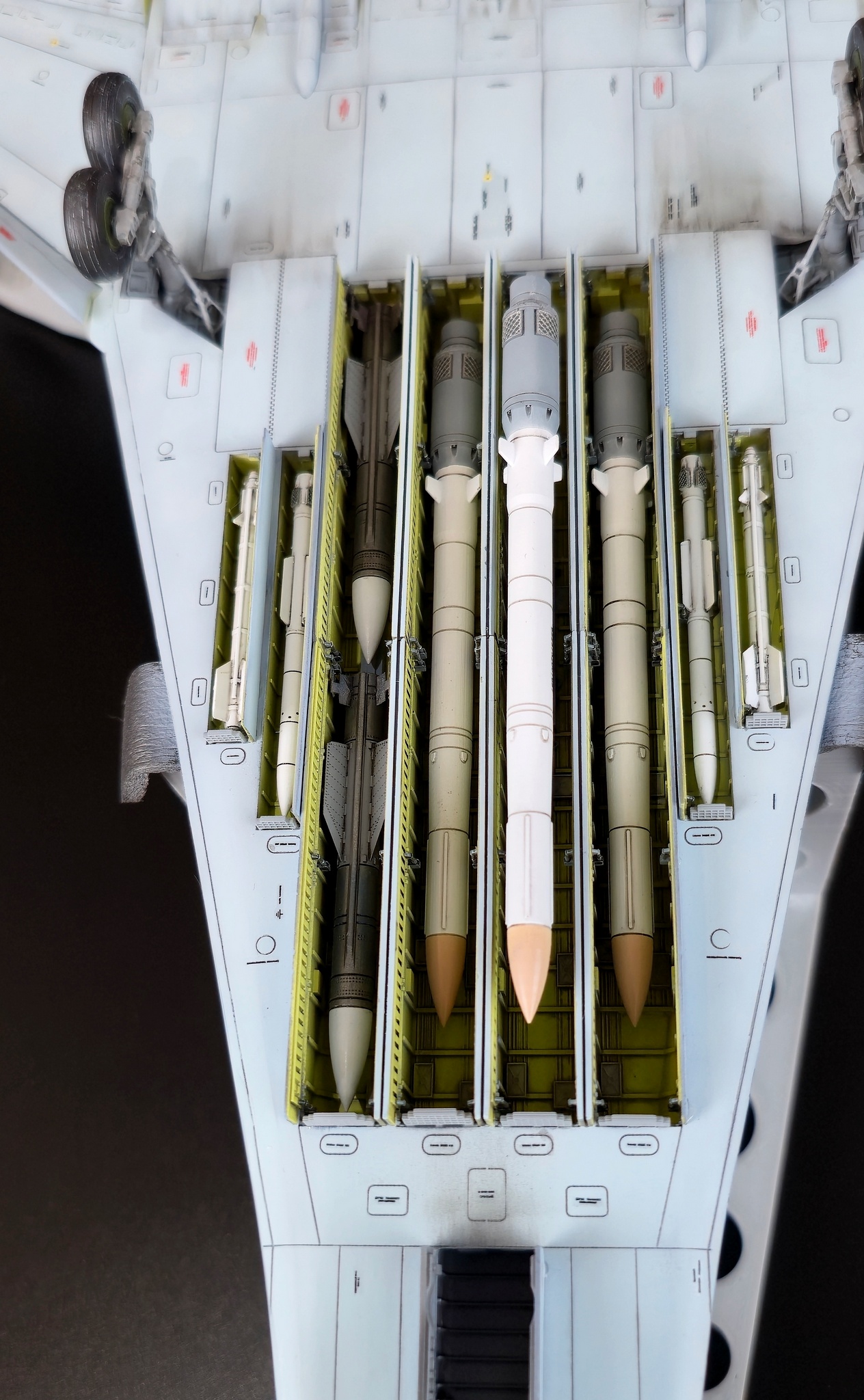

По легенде данный самолет должен был реализовать концепцию баражирующего перехватчика с большим радиусом действия до 7000 Км и возможностью нести перспективное ракетное вооружение с дальностью поражения цели до 400км. Предполагалось, что 70.1 будет дополнять, а возможно и заменит парк МиГ-31.
Легенда также гласит, что в проектировании активно участвовала команда ведущих конструкторов ОКБ им П. О. Сухого перешедшая в середине 80х на работу в ОКБ им. А. И. Микояна из-за разногласий с новым Генеральным Конструктором Симоновым.
Модель была построена на основании эскизов от Paralay (сайт Стелс Машины). Некоторые элементы конструкции и формы планера были доработаны мной.
Все совпадения (если есть с чем совпадать) случайны и не преднамеренны.

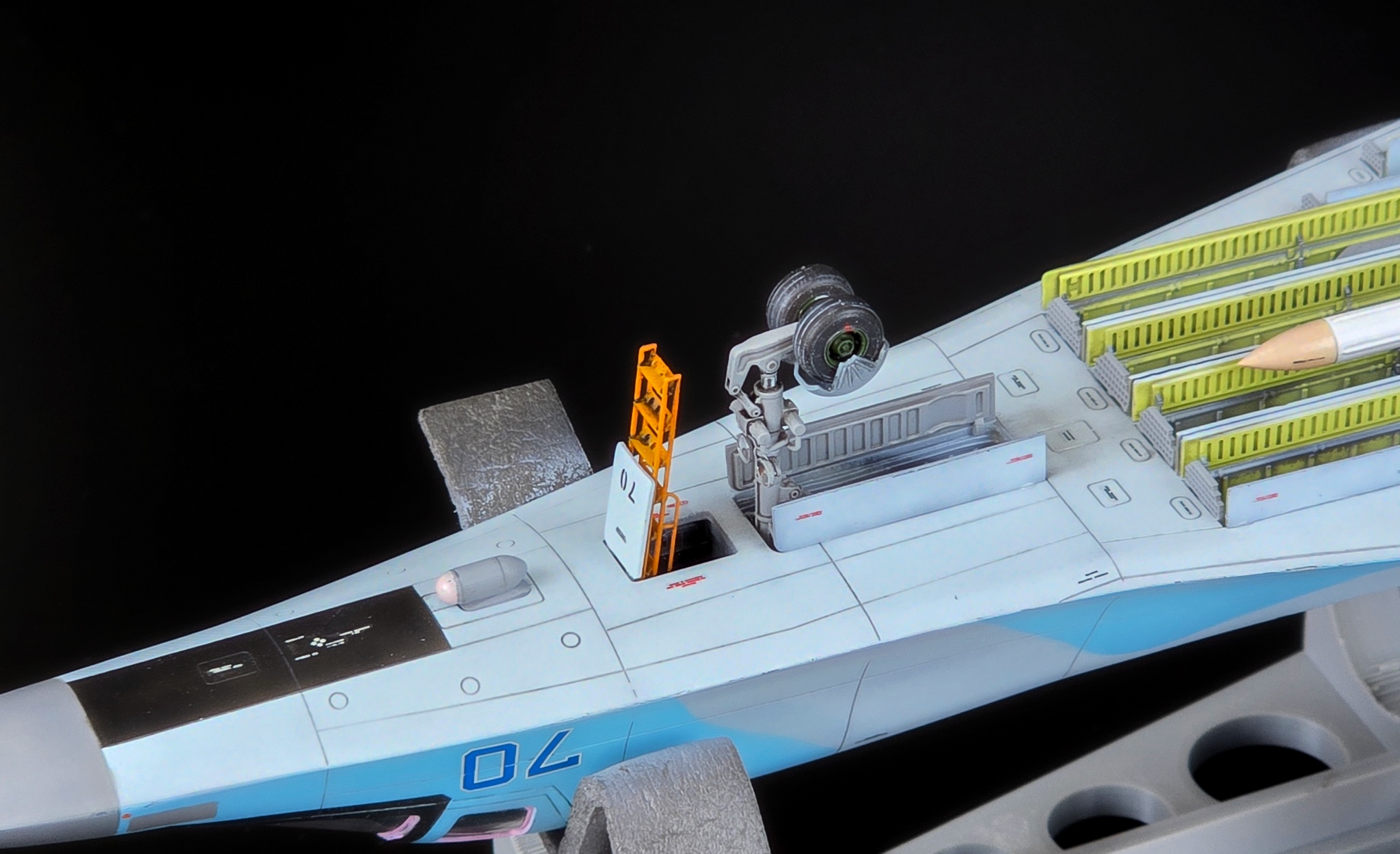

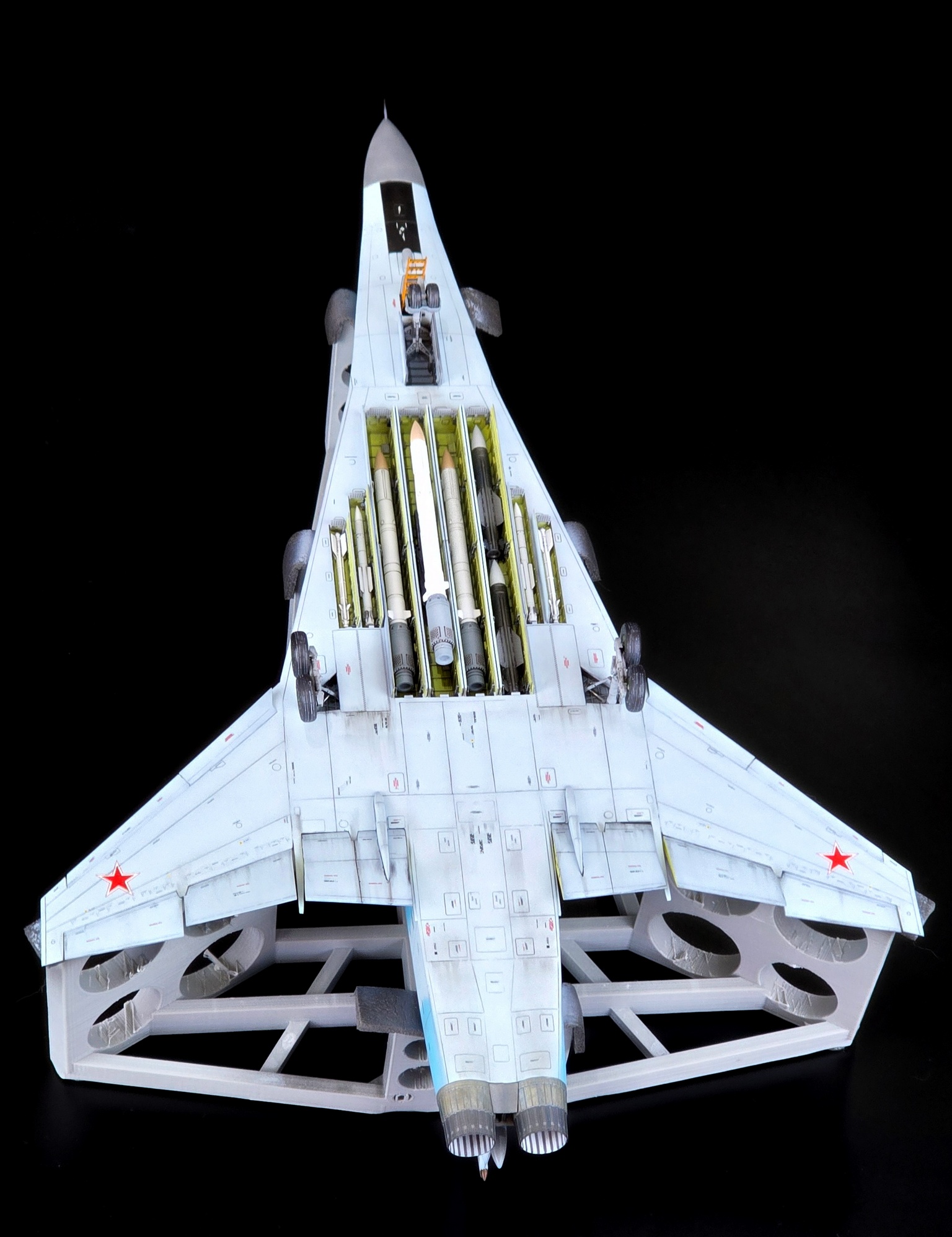

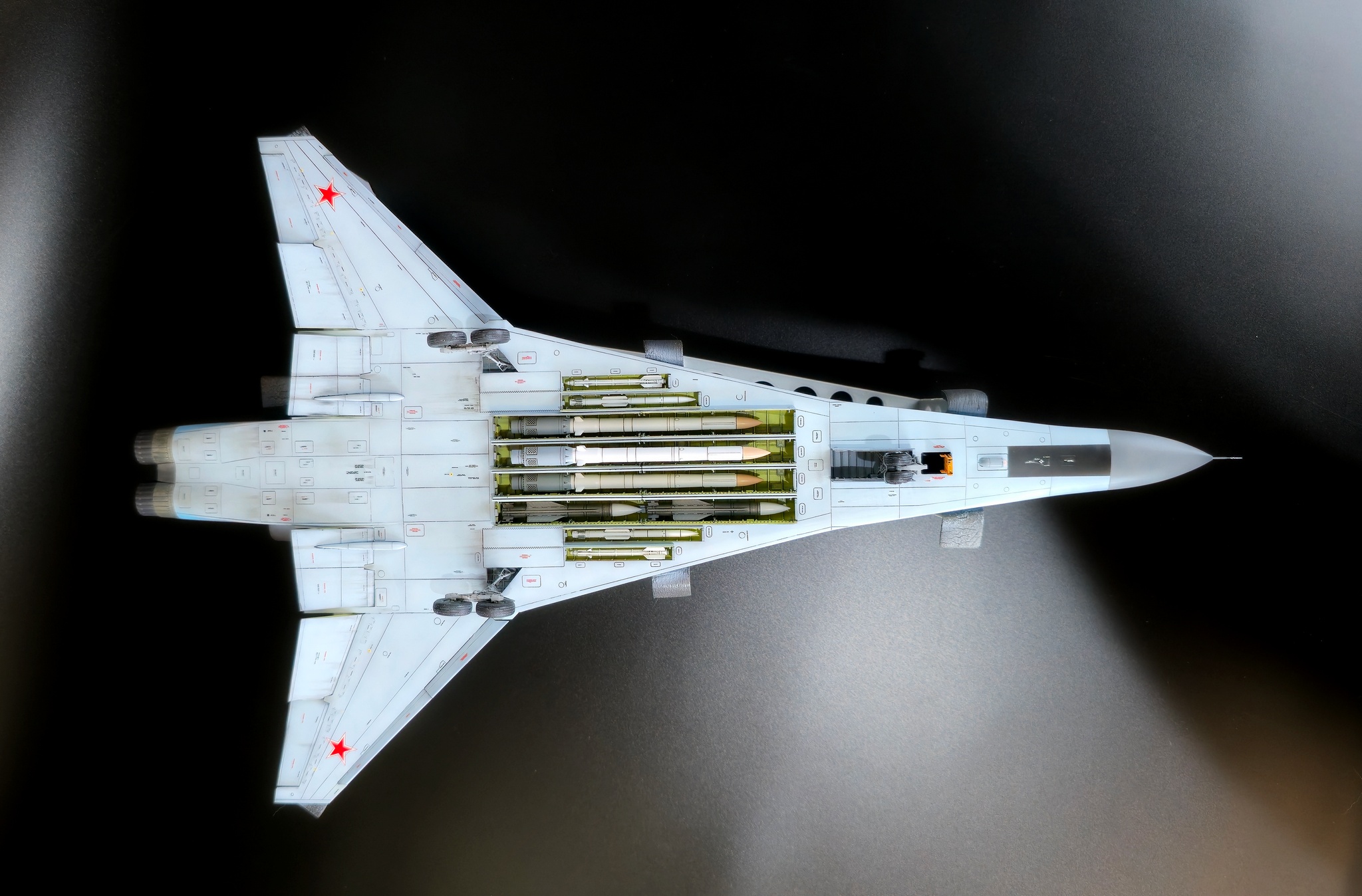

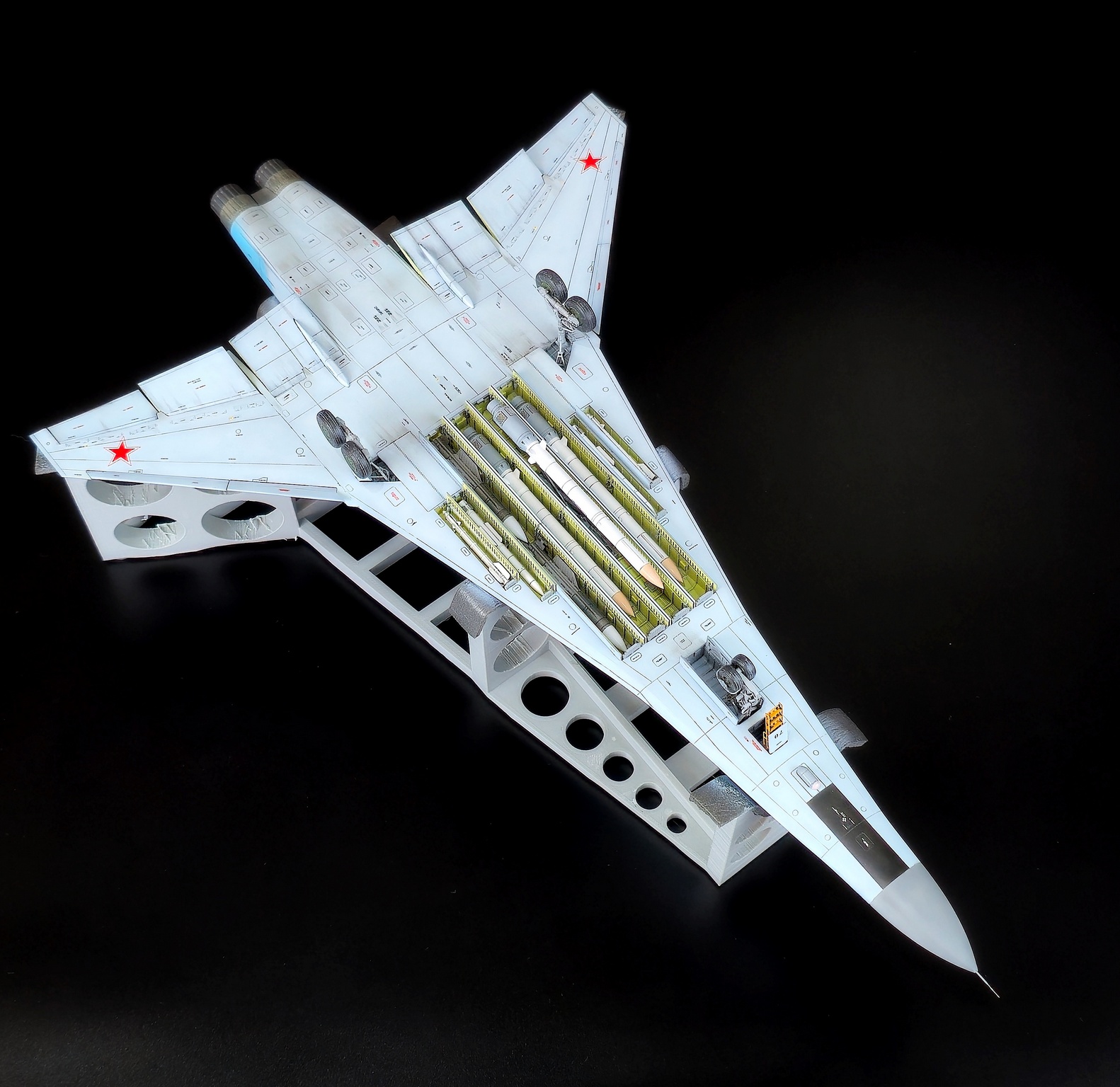

Модель и все ее детали - 100% самодел выполненный в 3D CAD и напечатаны на фотополимерном принтере, который был специально приобретен для изготовления этой модели. Оформление взято с рисунков Paralay и рисунков Йозефа Гациала приведенных к одному из оформлений МиГ-35.
Краски - АКАН 6ххх серии, эмали Tamiya, декали Бегемот от МиГ-31, МиГ-29СМТ, Су-34.
Альбом с моделью и процессом постройки:
vk.com/album88440257_308750345
Альбом с процессом 3D моделирования:
vk.com/album88440257_301810523
Хочу поблагодарить:
Александра aka Paralay - за образ, по которому была построена модель и за
титанический труд в области 2д-3д по сохранению авиационного инженерного
наследия.
Musa Zekoreev - за помощь в освоении технологии фотополимерной печати.
Ребят из ТемпМоделс - за видеоуроки и за форум поддержки моделистов.
