Приветствую, где такой девайсик брали?

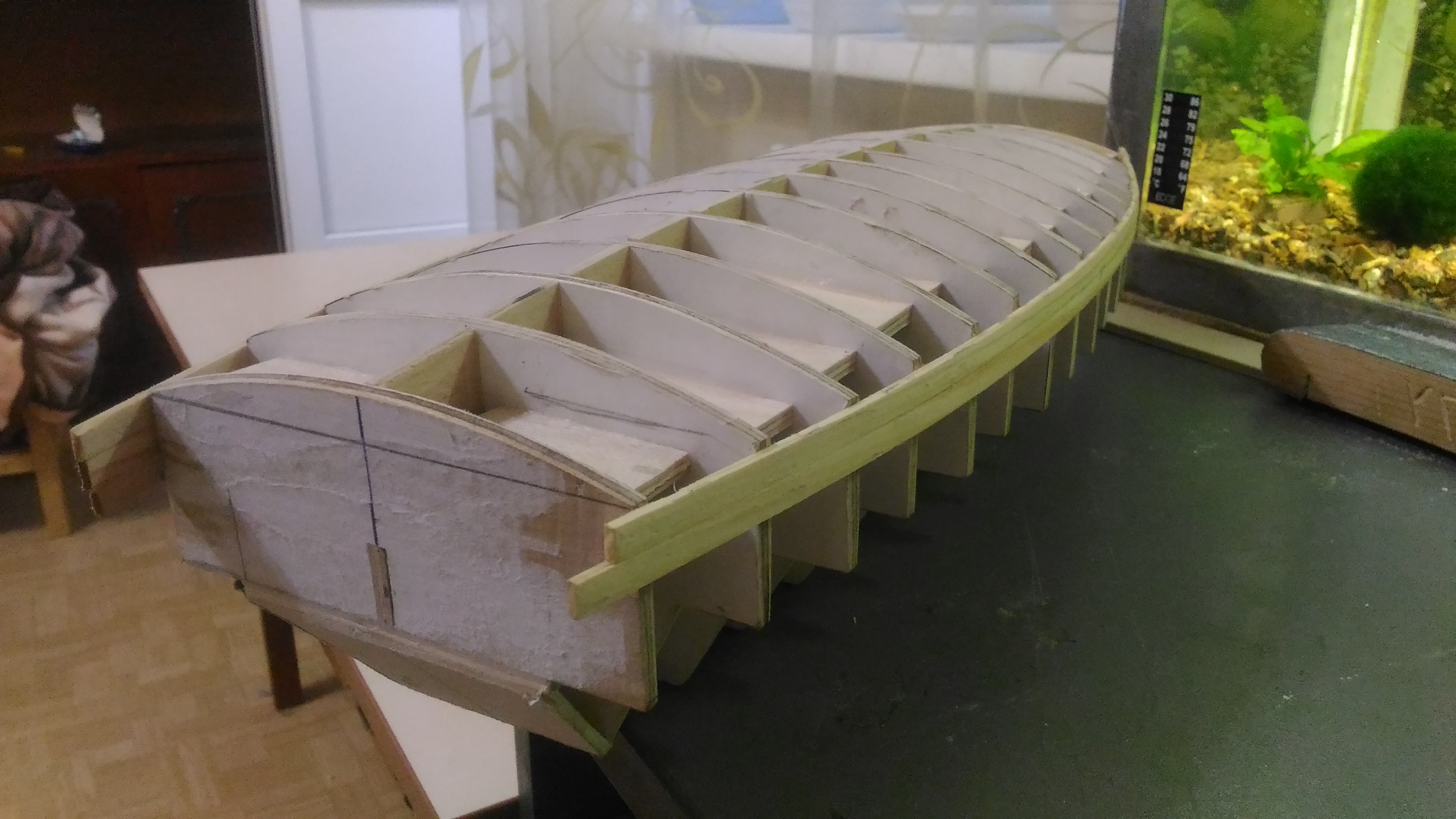

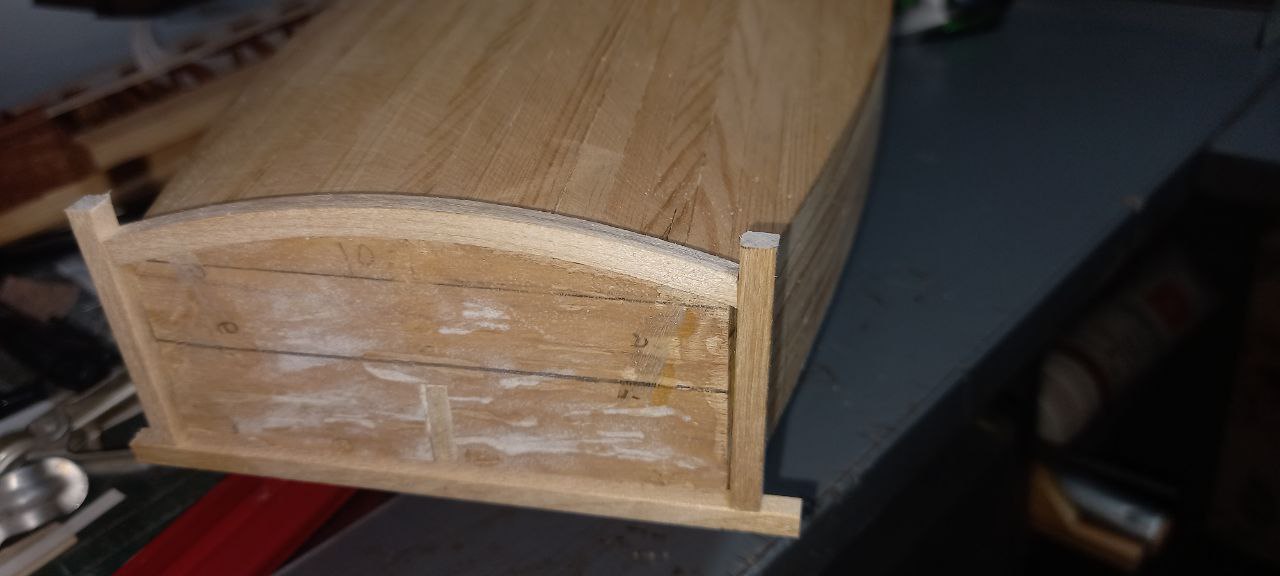

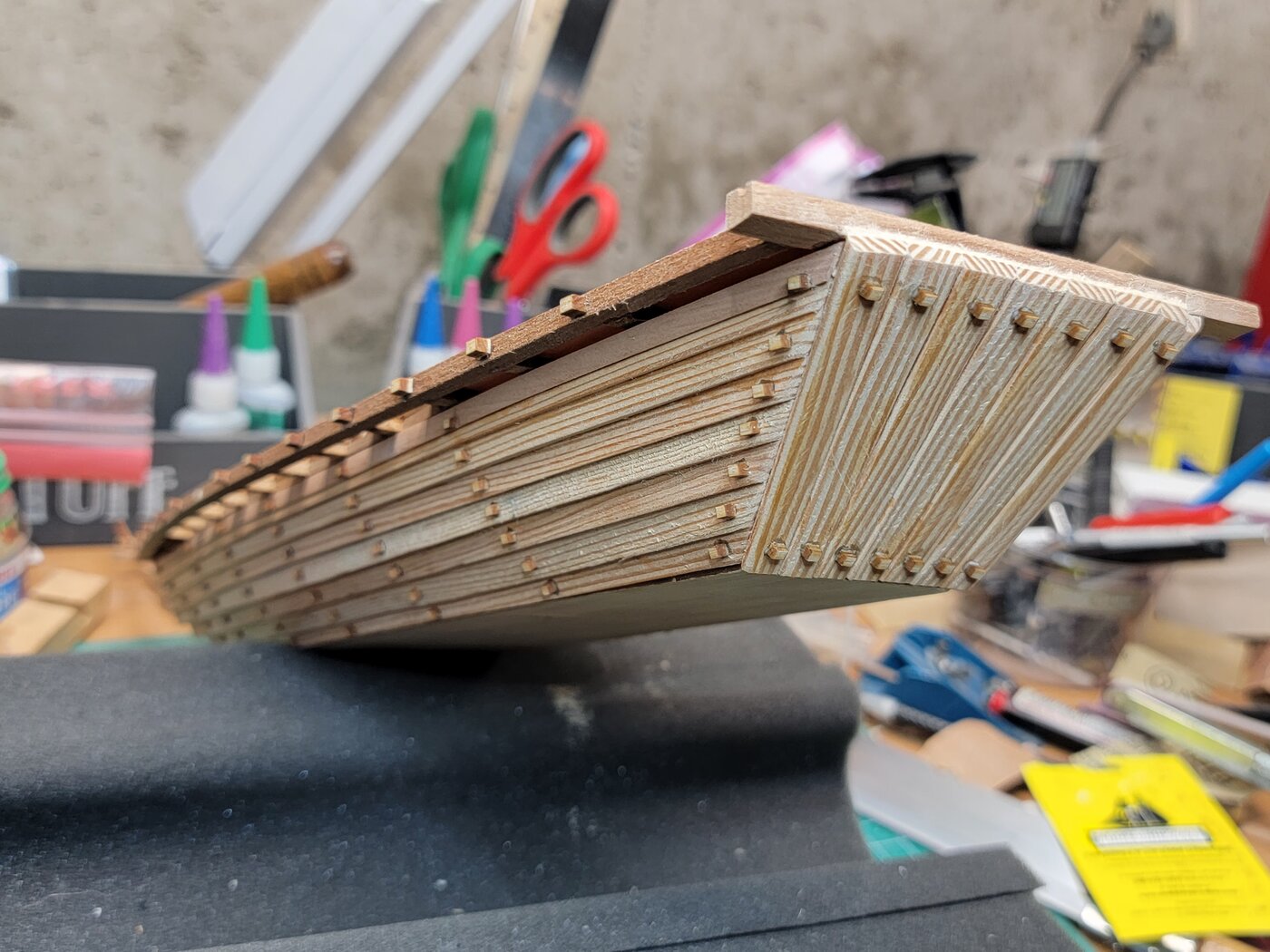

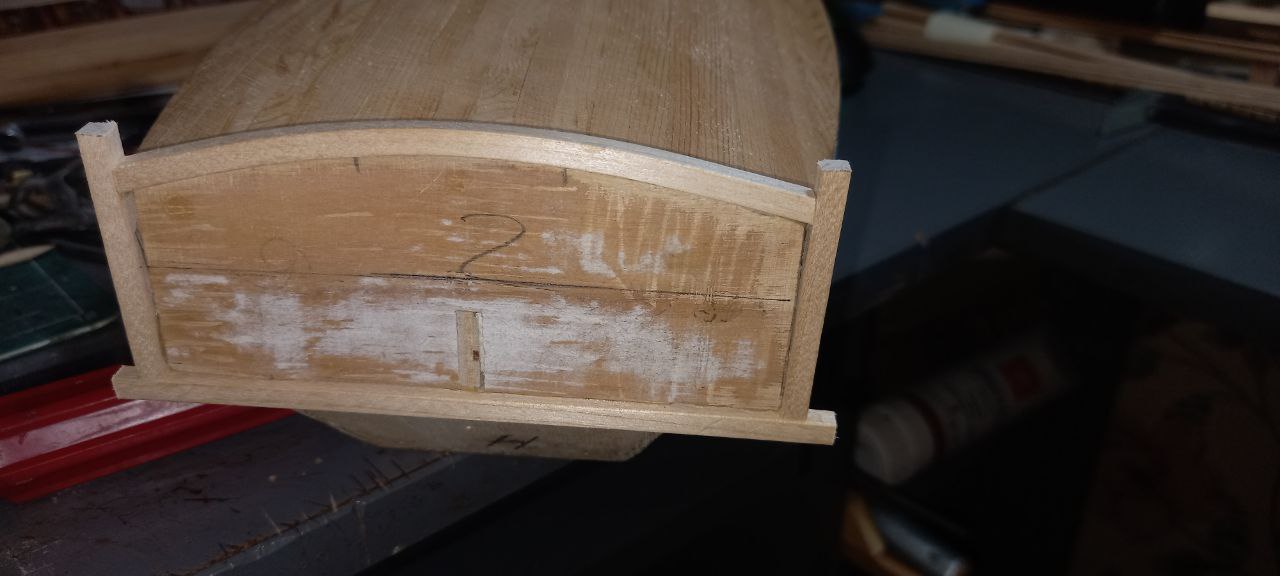

Продолжу. Вот подготовил так сказать "хвост" судна, и позагибал и приклеил брус в корме о в госу.
ну что же хоть кто то смотрит))) и то хорошо..завтра продолжение

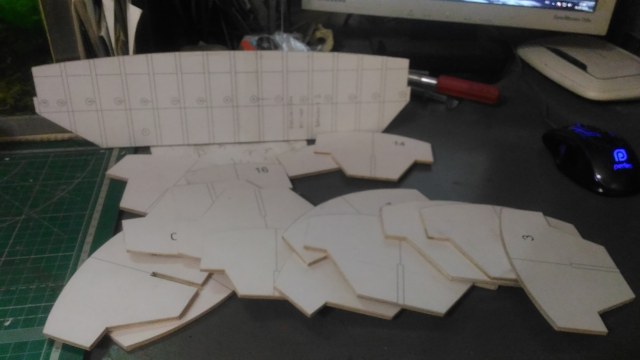

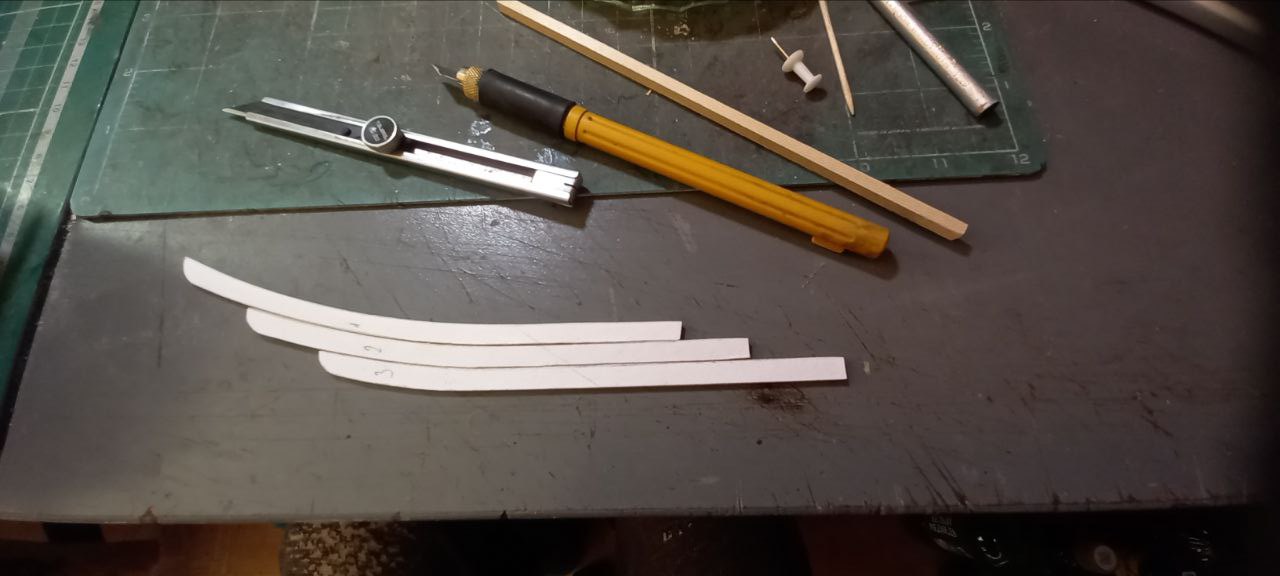

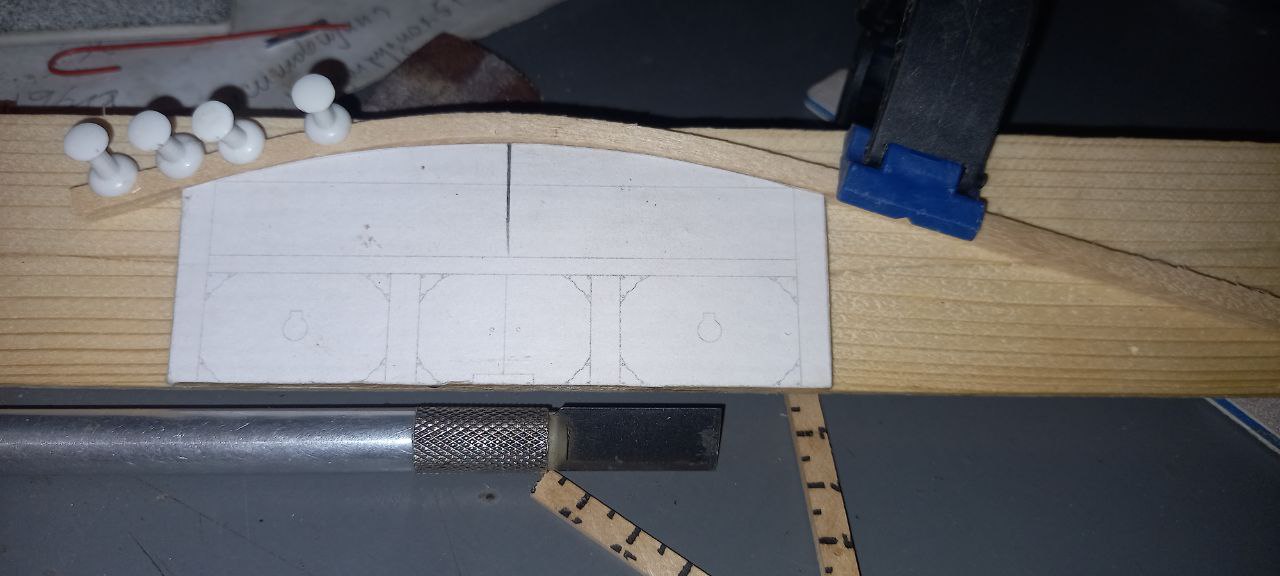

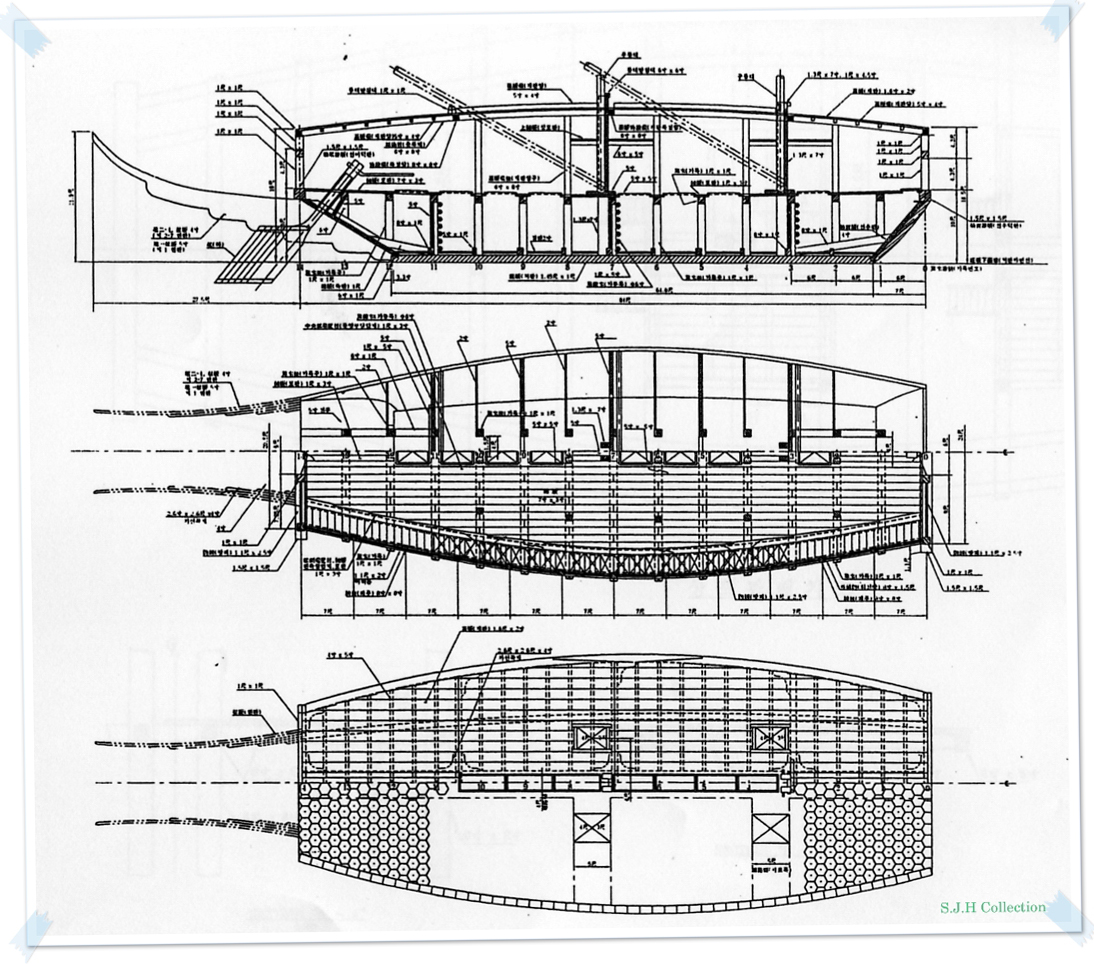

Вот решил возобновить стройку, и осветить в сказках. Перерыв был 2 года, ну там всякие причины были, и переделывал , это версия 2.0. Использовал и бумажные выкройки и потом нашел какие не какие рисунки , которые с натягом можно назвать чертежом, но что есть то есть.

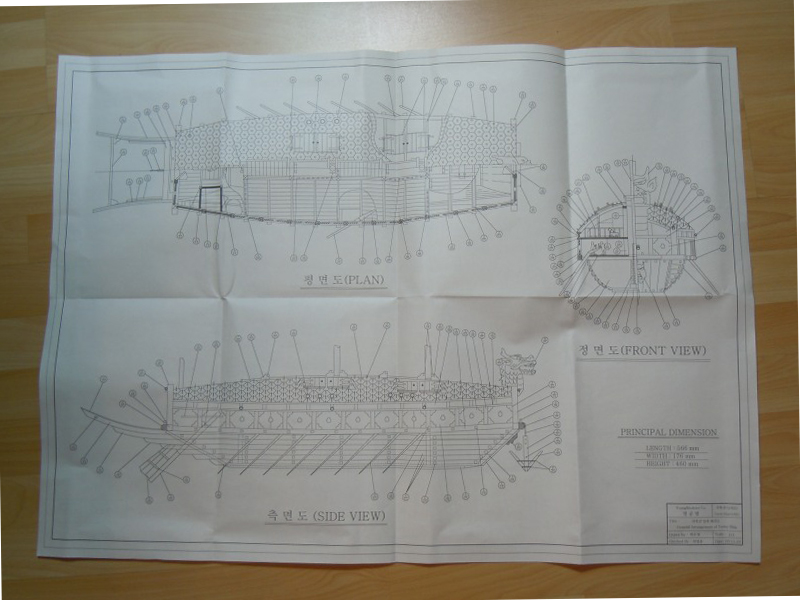

А да по материалам, это фанера, рейки из сосны черновая, чистовая будет из линеек, мне не понравилась чистовая как в наборе из сосны, а с березой можно и пошаманить с морилками. Вот фото с корейского набора.

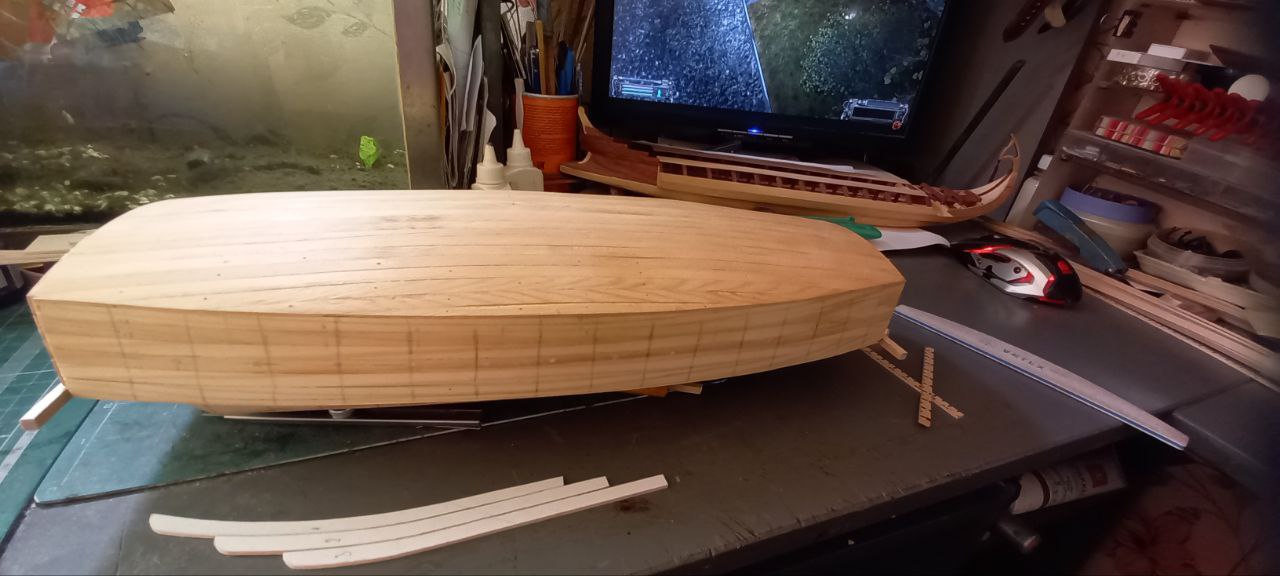

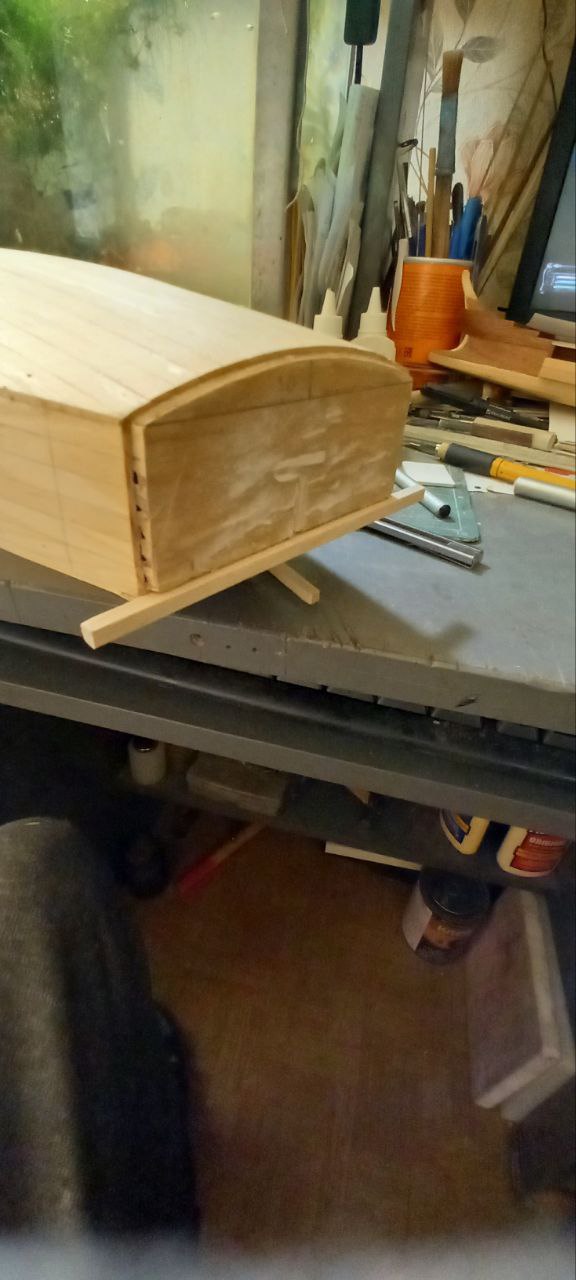

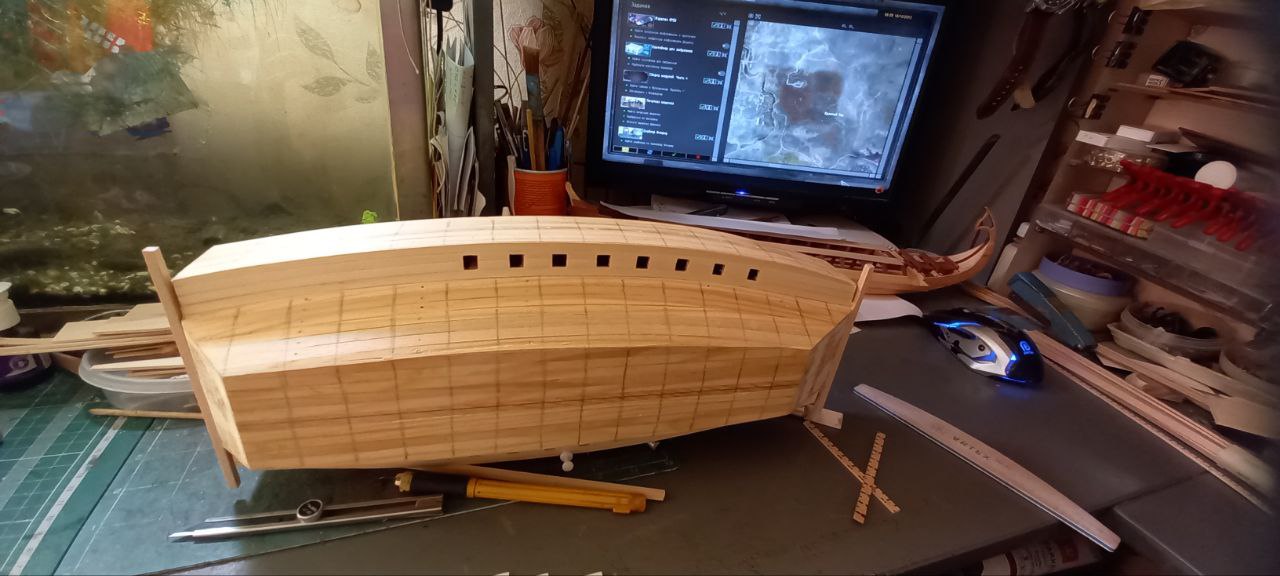

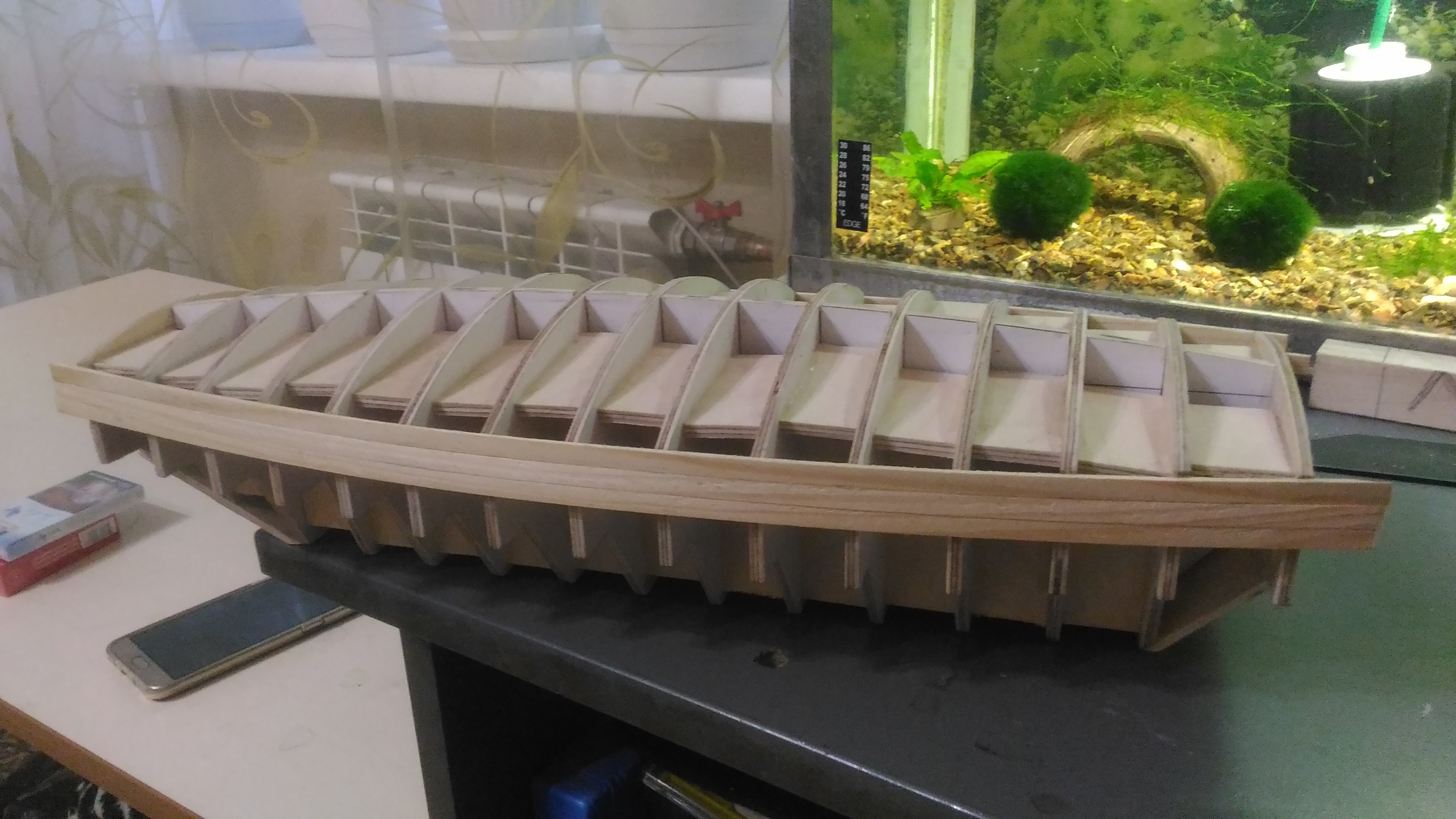

Обработал в программе и вот пока то что есть на сегодняшний день

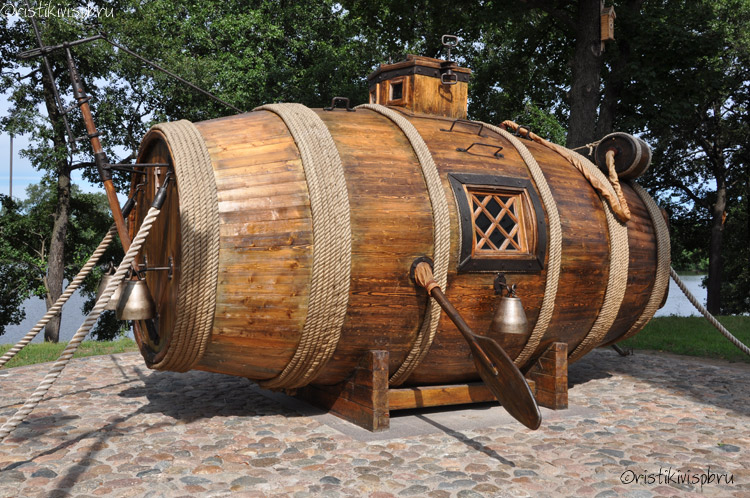

@ostap написал:Сергей Жаглов написал:все конечно хорошо, модель наверное будет классной .....хорошей сборки, но не вижу похожести с оригиналом , с репликой из Сестрорецка((

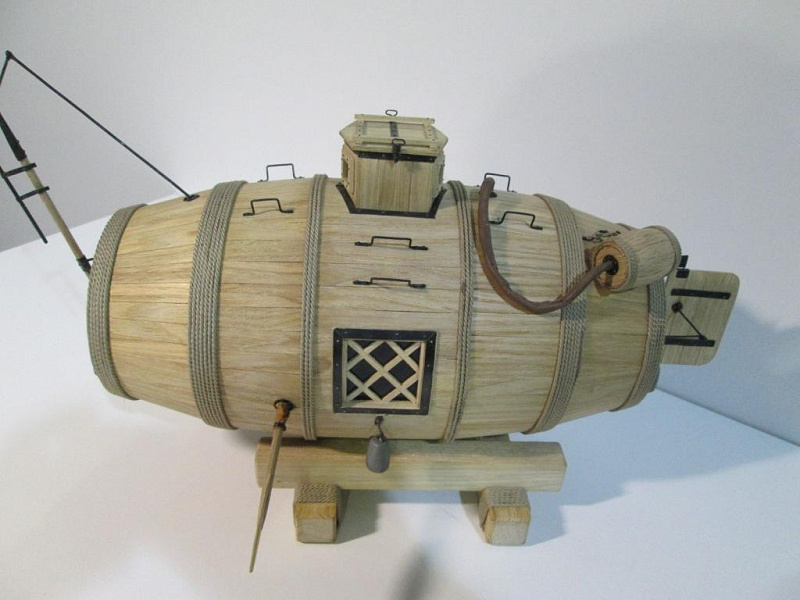

Я в своей модели придерживался этой версии, про 2 весла вообще не слышан и не читал ни где.Но все же удачной сборки. Вот моя версия(самодел 1-25)
ссылка на галерею https://karopka.ru/community/user/19406/?p=1&edit=717311&MODEL=398335
Добрый день!
Спасибо за внимание к моей сборке.Насчет "похоже-не похоже". Полагаю, разработчики набора на чем-то основывались, выпуская этот набор.
ИМХО, не корректно спорить о схожести с оригиналом, основываясь на реплике, которую спустя 300 лет построили современные люди (опираясь на какие-то исследования, или на фантазию, кто знает?). Где гарантия, что реплика не содержит ошибок?Насколько я знаю, в конструкции "потаенного судна" в качестве вооружения были некие "огненные трубы" (а не копье, как в Сестрорецке). И стяжка корпуса была выполнена металлическими обручами, а не канатами. Уже два этих момента ставят (для меня) под сомнение сестрорецкую реплику...
Дальше - мои личные мысли по поводу этих двух вариантов:
1) Полагаю, два весла вряд ли смогли бы передвигать такую большую конструкцию под водой, четыре весла - более вероятный вариант.
2) Копье (в том виде, что на реплике в Сестрорецке) вряд ли повредит обшивку корабля. Скорее - оттолкнет лодку от корабля, чем пробьет брешь. Да и проку от этой "дырки" не будет, пробоину можно заткнуть буквально тряпкой...
3) Стяжка корпуса канатами, при намокании последних, тоже весьма сомнительна, т.к. мокрая веревка имеет особенность растягиваться, корпус развалится.
Но, повторюсь, спорить о том, какой была эта лодка, вряд ли корректно.ПС А Ваша "бочка" сделана очень неплохо и похожа на сестрорецкий памятник!
Я не спорю. не обижайтесь, просто высказал свое мнение, искренне поддерживаю вашу стройку
все конечно хорошо, модель наверное будет классной .....хорошей сборки, но не вижу похожести с оригиналом , с репликой из Сестрорецка
((
Я в своей модели придерживался этой версии, про 2 весла вообще не слышан и не читал ни где.Но все же удачной сборки. Вот моя версия(самодел 1-25)
ссылка на галерею https://karopka.ru/community/user/19406/?p=1&edit=717311&MODEL=398335
Нет не жестью)) пропитка первого слоя эпоксидкой..потом двухкомпанетная шпатлевка..раскрой ...клепки и покраска..Ну и все это шкурнодерство...шкурить придется море...
Алексей Протасов пишет:Да, пушка мне тоже нравится, очень, особенно на "Гринпортах" Я ведь тоже с бумаги начинал, целая полка и сейчас стоит, да и на веранде много
Скачал по Гринпортам Морколлекцию))) довольно таки интересные кораблики ...уже взял на заметку на будущее)))Может и следующая модель будет Гринпорт
Чего то фото не в том порядке встали))) самое нижнее это я снес в топку старую рубку , перед переделкой)))
Вот на сегодня мои исправления корпуса и рубки...Да забыл в самом начале топика сказать что делаю все это на работе и не всегда могу быстро выложить фото чего либо по модели...
Андрей! Не плохо...Надо взять на заметку))) а упаковочный скотч это который прозрачный??? Они же разные бывают
Алексей Протасов пишет:У меня бумажная модель есть, прикрепил бы, да тяжёлая она. Там как раз с ДШК вариант есть
С ДШК не хочу))) А именно хочу с пушкой гочкиса..Так как делал эту модель из бумаги в году так 1983 деду на 9 мая подарил...я тогда бумажными моделями увлекался...выписывал даже польский МАЛЫ МОДЕЛЯЖ лет так 5..пока в 87 в армию не ушел)))) после армии все поменялось в сторону пластика
а уже после в дерево
Алексей Протасов пишет:Удачи в стройке!
Очень люблю этот катер, планирую с выхода МК про него, только я наверное буду делать БК-205, тот что со "Смоленском" на Пине ходил. У него ещё нос такой, козырный
а это случаем не он ли на переднем плане?
Алексей Протасов,
Да есть такой)) его в первую очередь после М-К искал..много конечно там не по теме, но он ведь не монография по БРОНИРОВАННЫМ ДОЗОРНЫМ КАТЕРАМ ( МУЛИНСАМ так сказать)
Антон Хотеев пишет:А ПВА с опилками нормально шлифуется?
Надо замешать в соотношении где то 80 опилок 20 клея, а в принципе я на глаз делаю, так чтобы не сильно жидко было....и естественно дать нормально просохнуть клею. Но можете на пробнике попробовать и выбрать для себя оптимальный вариант.
Антон Хотеев пишет:Мне определенно нравится как Вы с деревом работаете
Может подскажете из каких подручных материалов можно изготовить шпатлевку для дерева, на основе клея например? Мне нужно совсем немного и для мелких дефектов
Да мне кажется любое дерево опилками + клей ПВА , можно даже спецом опилки того цвета какой нужен, т.е. допустим из чего сделана чистовая обшивка. то из этого же дерева напилить опилок и в путь)))
Я например пилю на КСке что либо то если опилки надо то вот они внутри станка)))
Вот пока все что было сфотано ранее...Дальше уже буду вылаживать сам процесс который идет далее, ну и все исправления по замечаниям тоже)))
Сергей_1 пишет:Сергей, палуба бака имеет более округлую кривизну(седловатость). А у Вас судя по фото угол от ДП получился
Да это я заметил тоже сегодня, исправляю... Скрепя сердцем оторвал рубку, переделываю и см корпус сверху и рубку...лучше раньше чем позже)))
Завтра очередной фото отчет ....просто я уже писал выше что корпус полностью готов...и теперь идет борьба с шпатлеванием оного корпуса и самим собой))....
Друзья спасибо всем!! Но так же я принимаю адекватно всю критику и тапки)))) Ваши замечания это стимул к совершенствованию...не меня...модели))) Спасибо еще раз всем за поддержку...

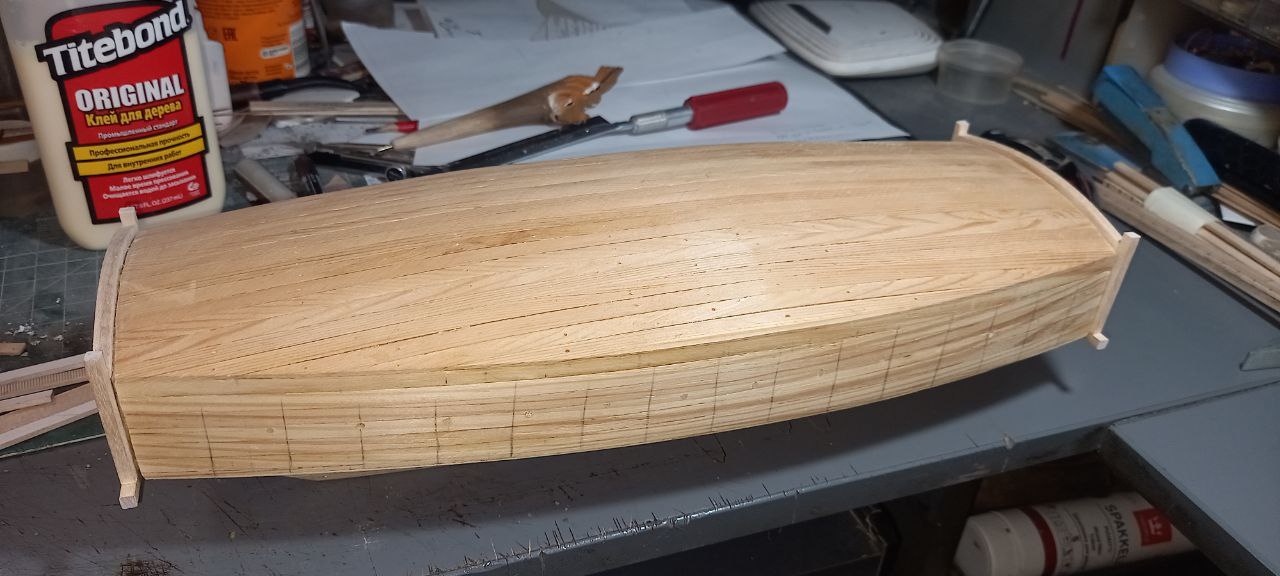

Использую вот этот клей...что то он мне понравился в последнее время лучше чем Титибонд или как там еще ..его тоже пробовал но не то пальто...
Да совсем забыл про сам материал то рассказать))) каркас из ХДФ 3мм(очень хорошо клеится и обрабатывается), обшивка рейки из сосны 6х1.5

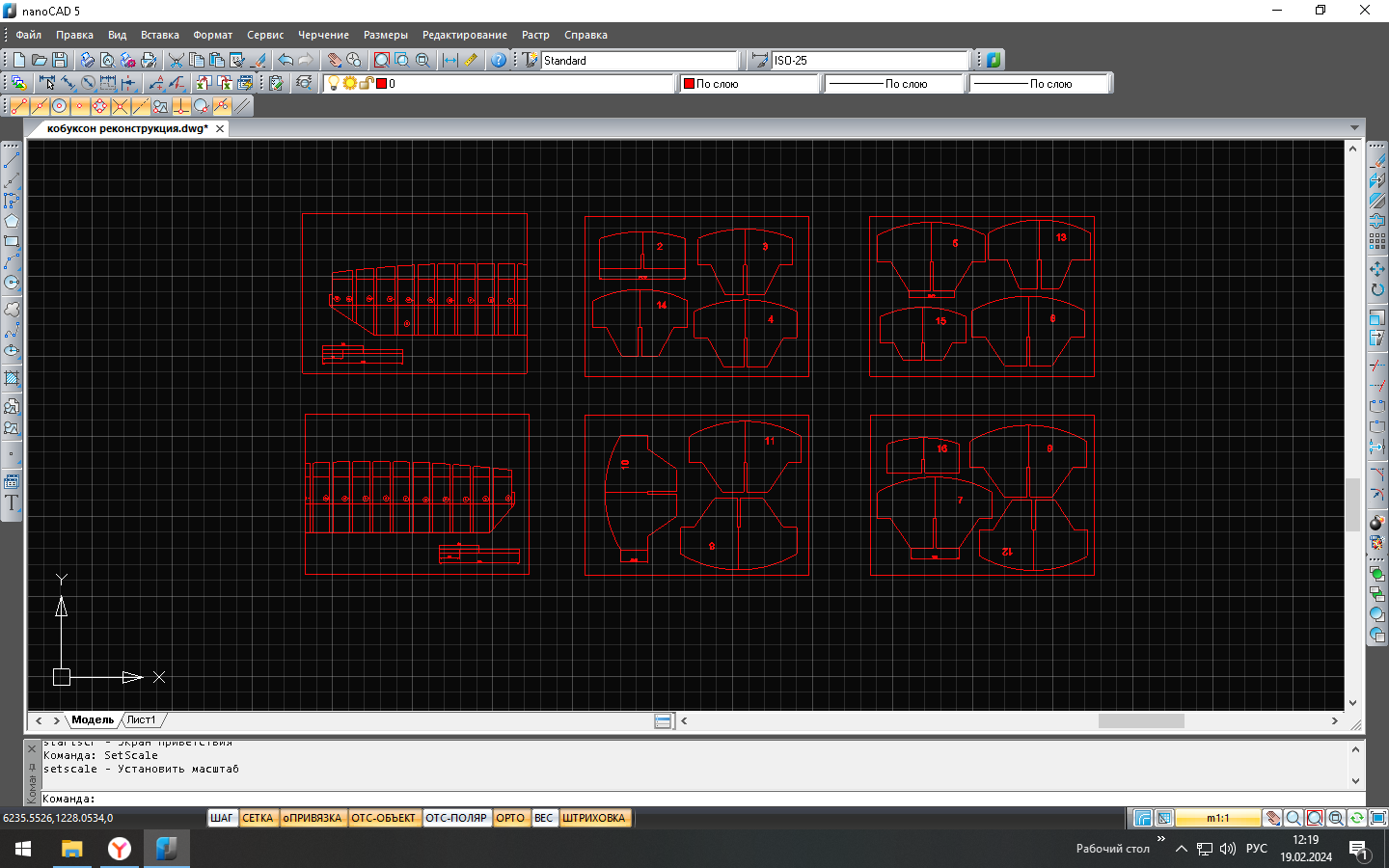

Да в принципе все упирается в место хранения))) да не ...просто когда в автокаде делал не думал что можно за малой кровью в 35 масштабе все сваять....но что сделано то сделано...пулемет вообще из башни только ствол торчать будет а вот с пушкой да...придется изгаляться по полной
Радмир Насыров пишет:Вот хороший фотохостинг http://vfl.ru/ Туда вставляете в любом размере, а сюда ссылку на фото.
Да еще бы разобраться как ссылку то вставлять)))
