@Kais,Спасибо за конструктивную критику, пожалуй, доработаю на 90% по указанным замечаниям. впереди НГ каникулы)

@Кирилл Халевин написал:

Подскажите, а чем плоха та же турель от Микродизайн?

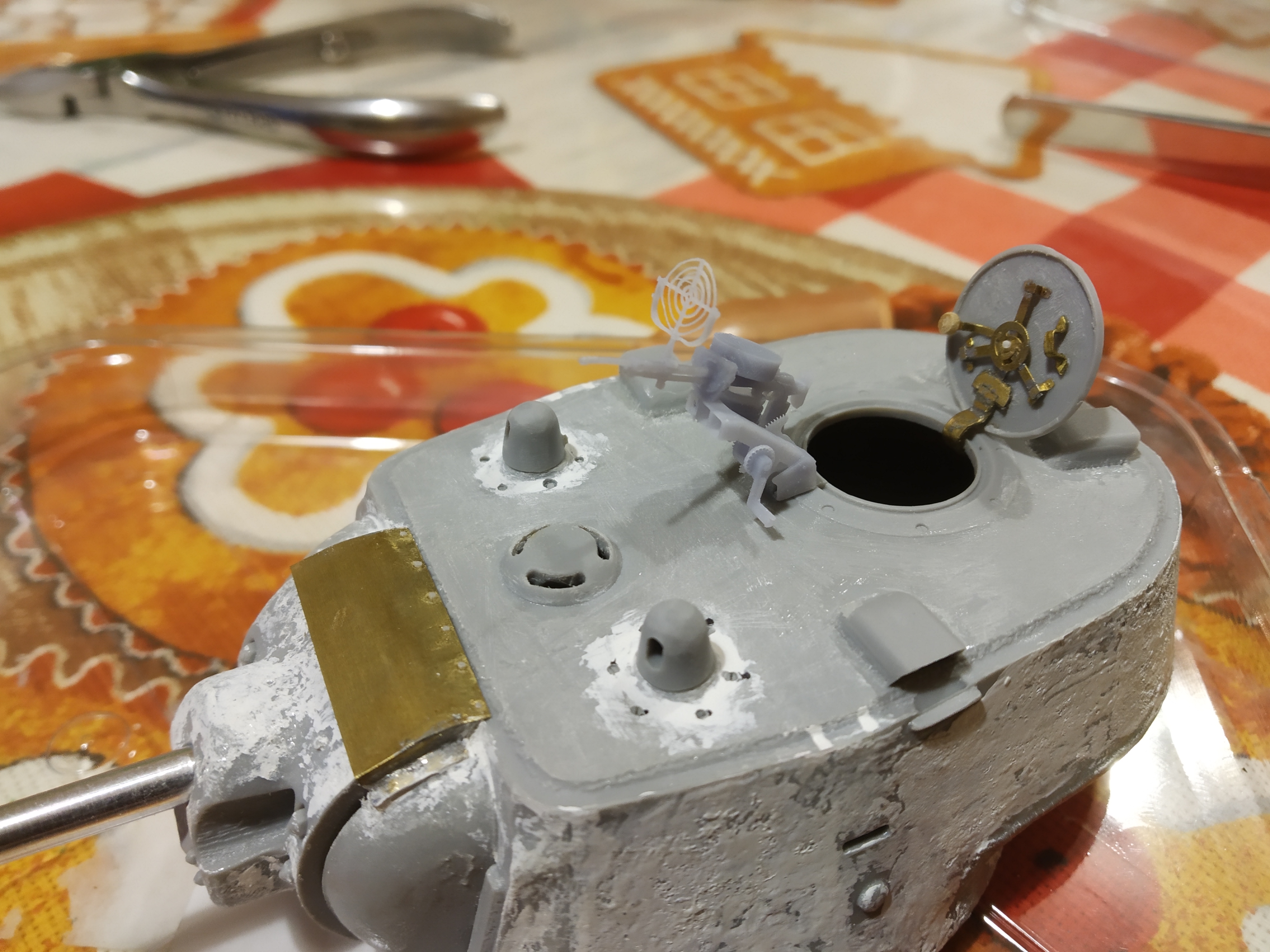

Полтора-два десятка тестовых печатей и оптимальное положение поддержек найдено! удаление 0,1 поддержки от 0,1-0,2мм детали то еще удовольствие... но все обошлось

Ну а кто будет повторять мой опыт, ну или просто будет устанавливать турель П40 - лучше заранее убрать байонет под нее (ибо сама турель вращается и может находиться не только там, где она отлита на данной башне).
По башне в принципе все. Если найду торс советского танкиста - напечатаю и "посажу" в люк, но это не точно.

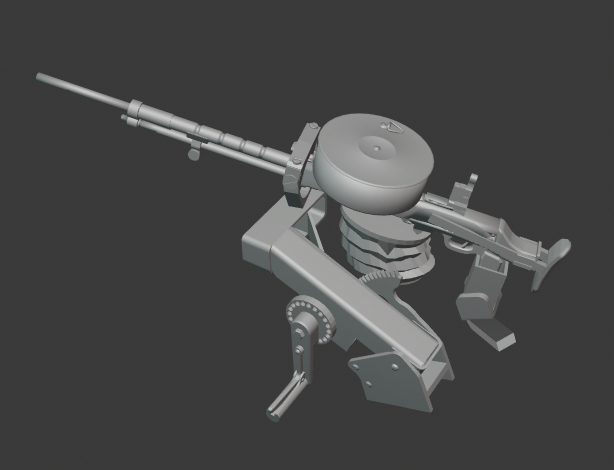

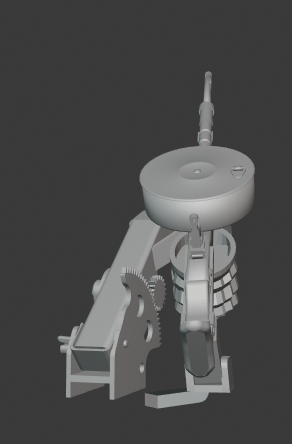

Долго-ли коротко-ли - доделал станок, добавил "подстаканник" под рукоятку управления огнем, развернул все это дело, чтобы вокруг люка все встало.

   Вернее как доделал - сварганил по мотивам, ибо конкретных размеров/чертежей нигде не нашел (ежели у кого завалялись - буду благодарен). Рисунков - полно, современный нормальный фотообзор нашел только один, да и то, он относится к Т26; турель П40 та же, а вот способ крепления к башне/люку различается (Тык - фоотообзор). Крепление к башне кв подсмотрел на фотографиях ниже.

Теперь дело за печатью, потом буду примерять к башне.

Не прошло и года) в общем парк моих ЧПУ друзей обновился фотополимерником, и в честь этого зенитную установку я буду печатать на нем.
Пока что готов только сам ДТ-29 с прицелом (увы, детали получаются насколько мелкими, что детализация, заложенная в саму модель уходит =(

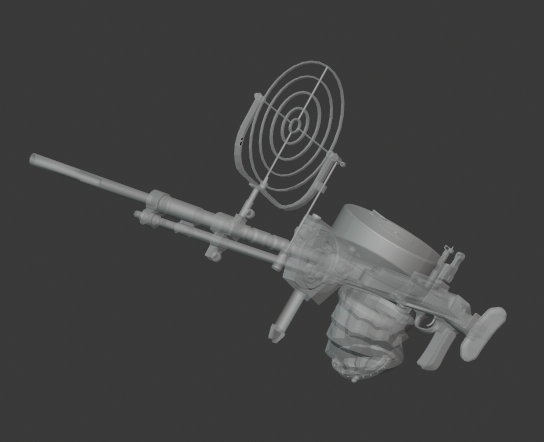

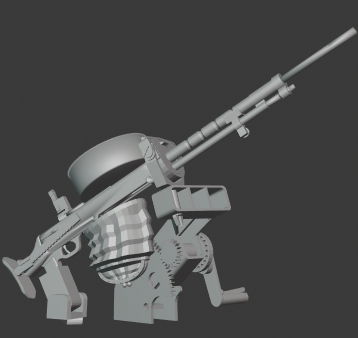

3D модель

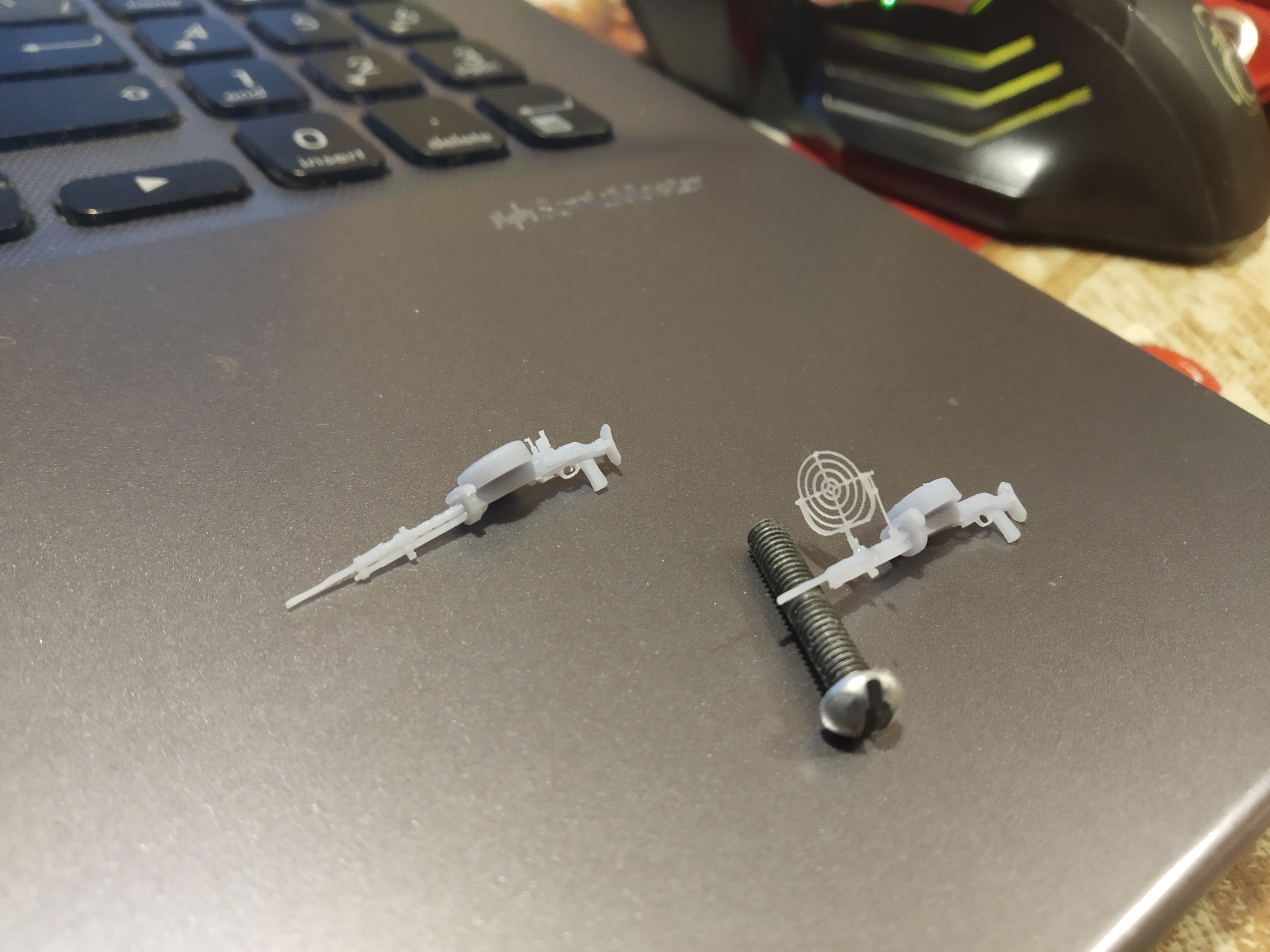

Результат печати

Уже возникают вопросы - как это все красить... (думаю возможно, но не просто) ибо прицел имеет детали 0,1мм, его аэрограф потоком воздуха  на 1 атм просто сдувает.

Суслик... Он да, личность... Пол дня убил на сусликов)


Итак... Пока план переделок таков:

- изменить местоположение люков на днище (под вопросом, еще не до конца разобрался с необходимостью)
- добавить заклепки около люков
- сделать сливные горловины заподлицо
- обварить НЛД с уголком, добавить клепку на уголок
- добавить болты НКД
- поработать с местом крепления редуктора задних ведущих колес
- изменить местоположение болтов на заднем ведущем колесе

- добавить усилительные ребра на заднее ведущее колесо
- перенести передний поддерживающий ролик
- обварить рымы, убрать болтовое их крепление
- добавить новый грязеочиститель и доработать натяжитель до копийного уровня\

Буду благодарен за дополнительные пункты

@Kais, пока, как я уже говорил, чёткого плана нет;потому и переносить опору не планировал

Теперь планирую, спасибо за дельный совет. Но сначала сделаю сварку, потом метизы, а там уже война план покажет.

@Kais,  планирую. Но чёткого плана ещё не составил. Доработки по ванне бронекорпуса буду делать на основе Этого и Этого материалов

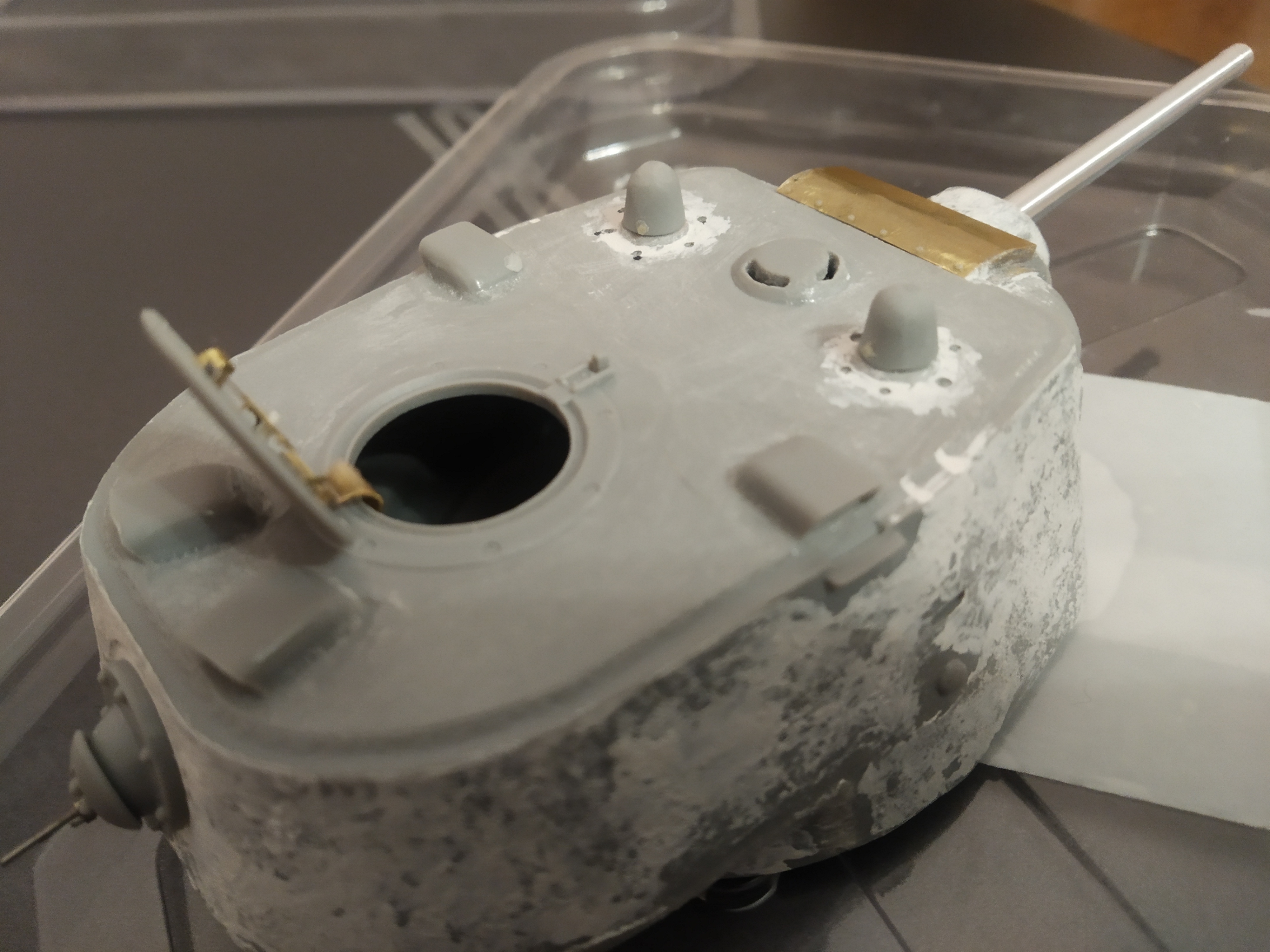

Установил перископы, заменил болты на тыльной их стороне, рассверлил бронировку вентилятора и на этом пока работы по башне останавливаю. Надо докупить болтов и зенитный пулемёт.

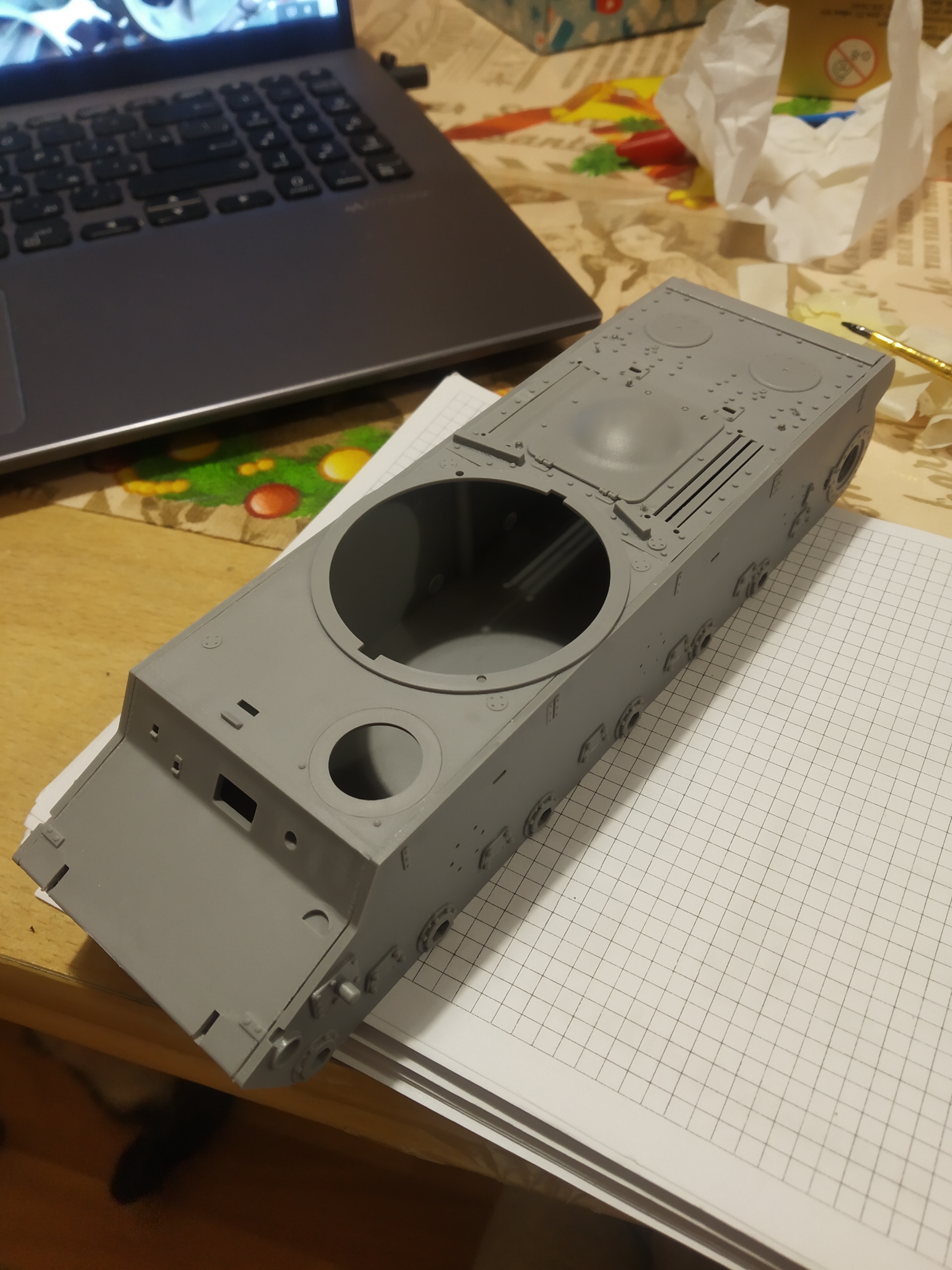

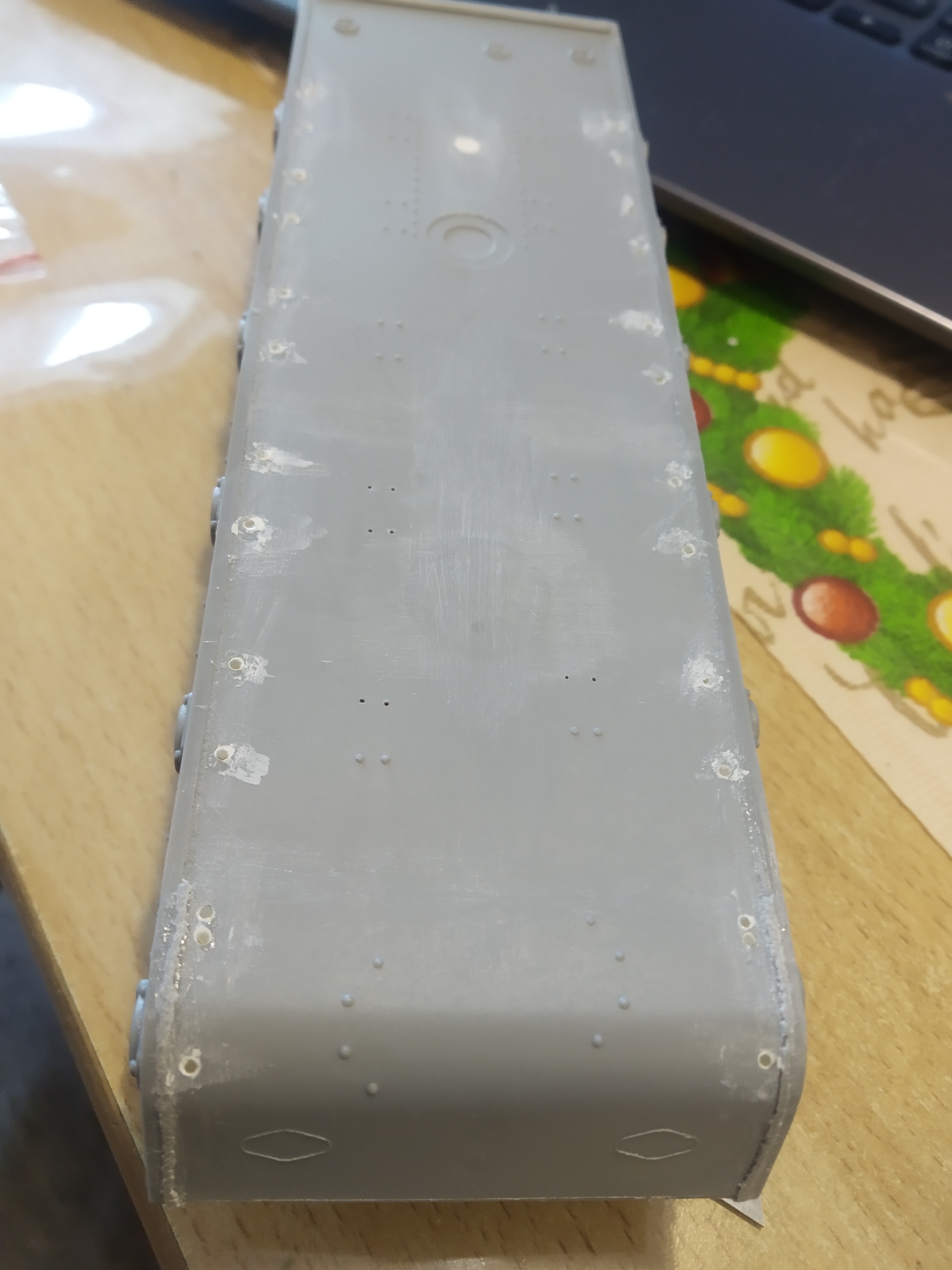

Начал сборку корпуса

Ближайшие планы - имитировать сварные швы, затем приводить к копийному виду.
Интересно, зачем трамп кольцо вокруг люка мехвод а дал отдельной деталью?..

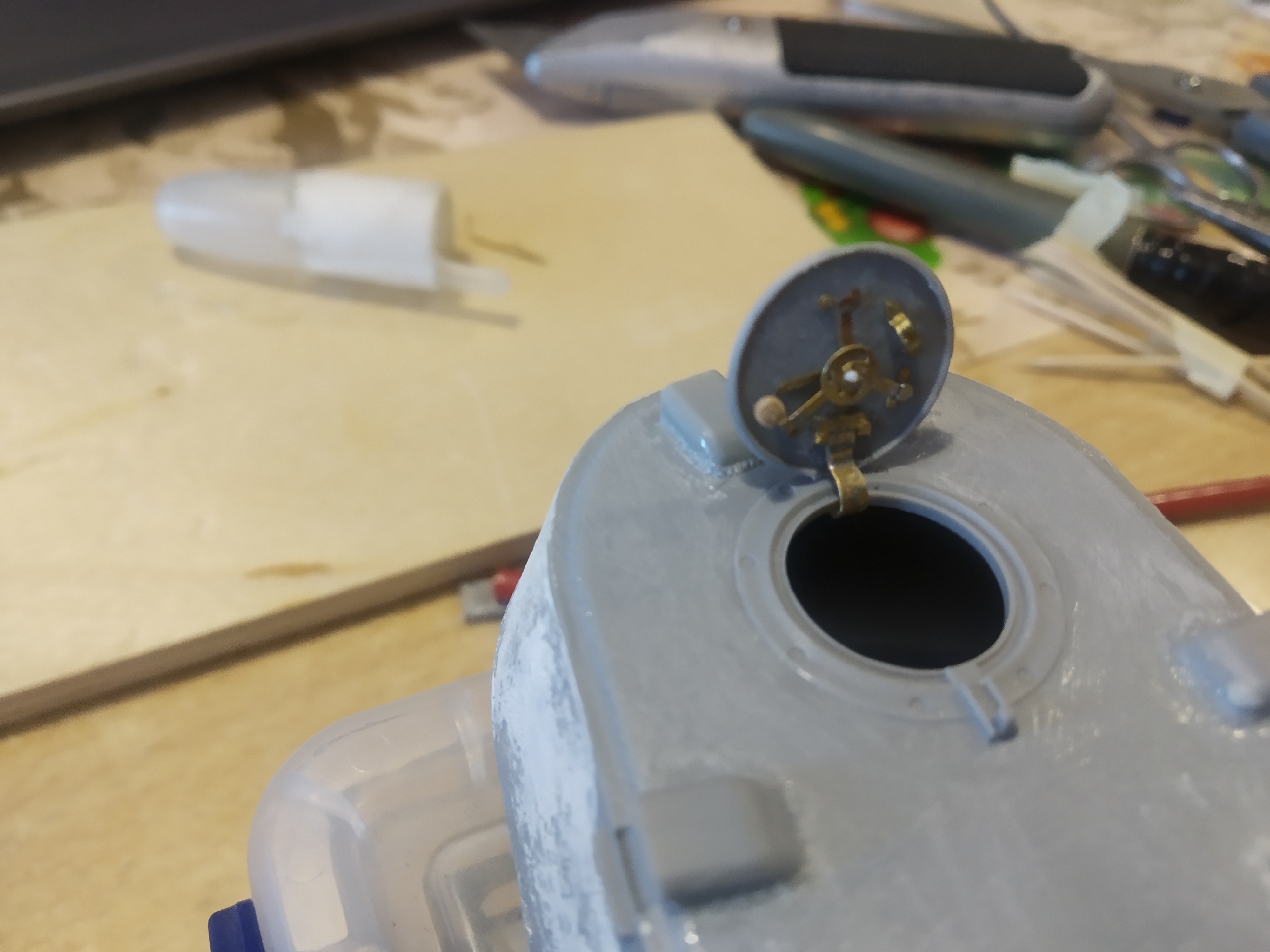

Доделал пулемёт, смонтировал запорный механизм люка и сам люк. Понял, почему лучше клеить сразу - фиг за одно движение приклеить на покрашенный в чистовую люк детали...


@Kais, приклеить проблемы не вижу (сам механизм спаяю, так что точно не развалится при хранении), у меня скорее вопрос по покраске: если сразу приклеить на люк, не будет ли проблем с покраской люка под механизмом (крашу аэром)?

Возник вопрос: при покраске люка на башне (хочу оставить открытым) стоит - ли сразу клеить на внутреннюю сторону фототравление запорного механизма? Или проще сначала покрасить их по отдельности, потом уже приклеить?

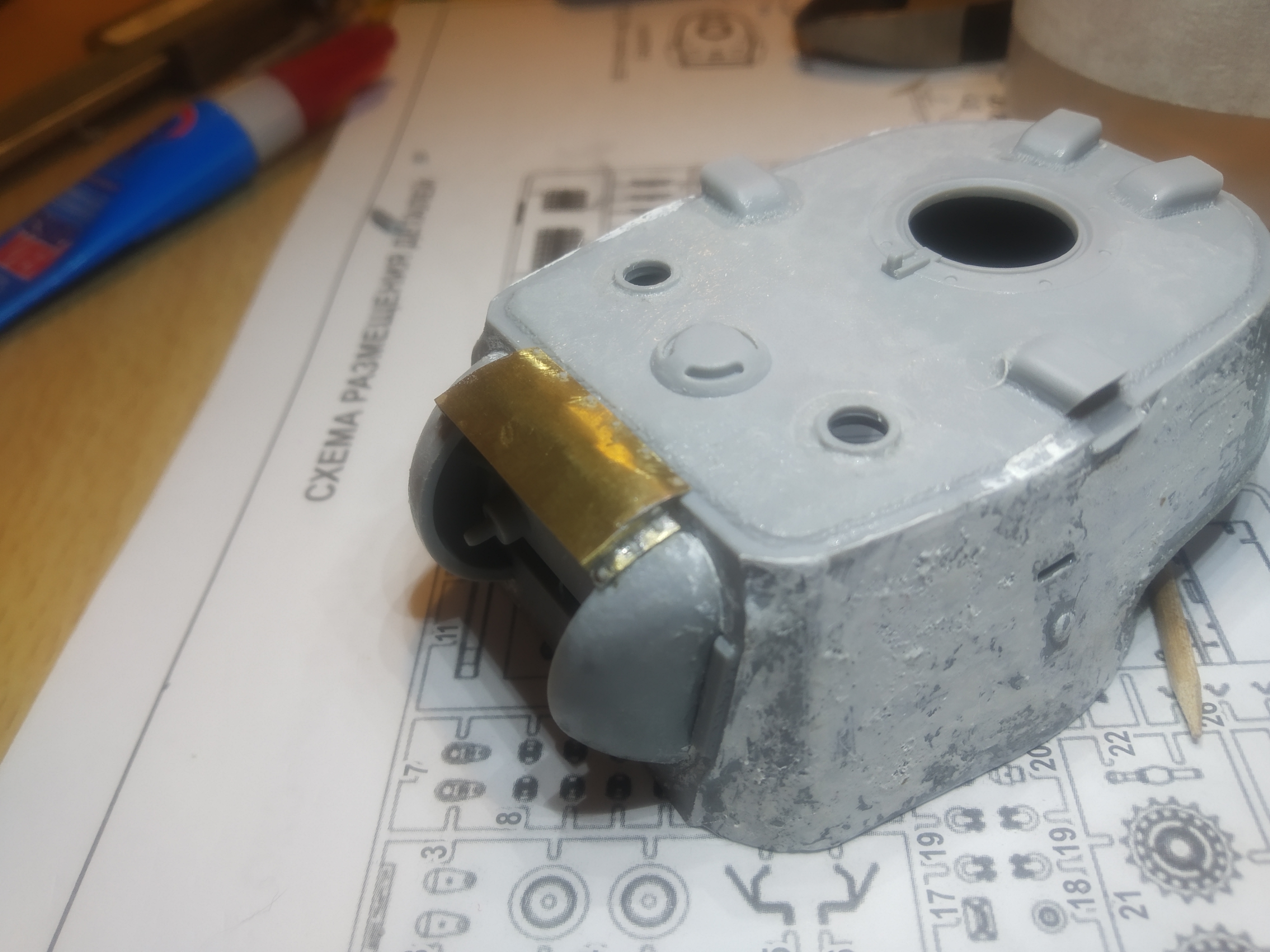

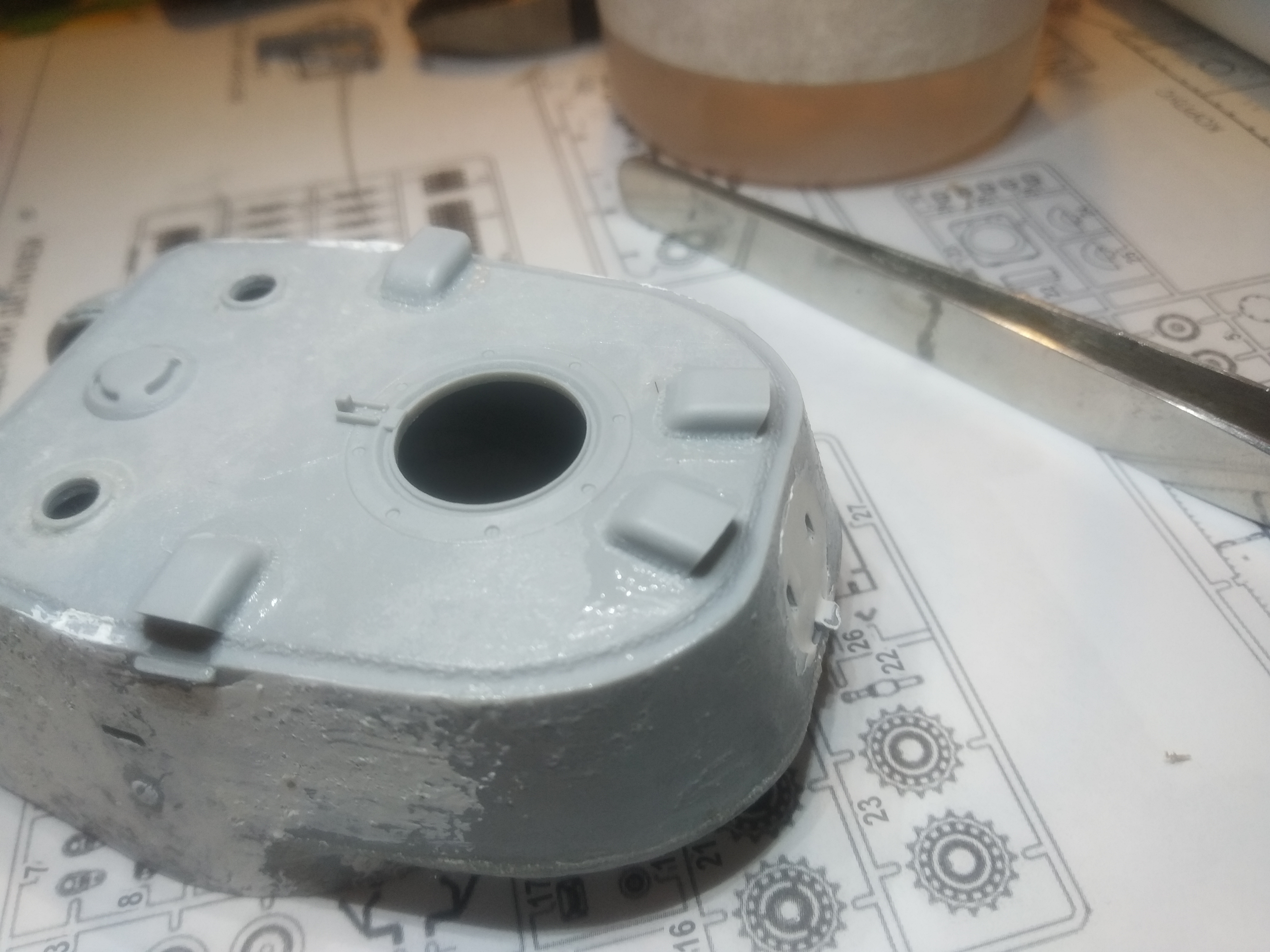

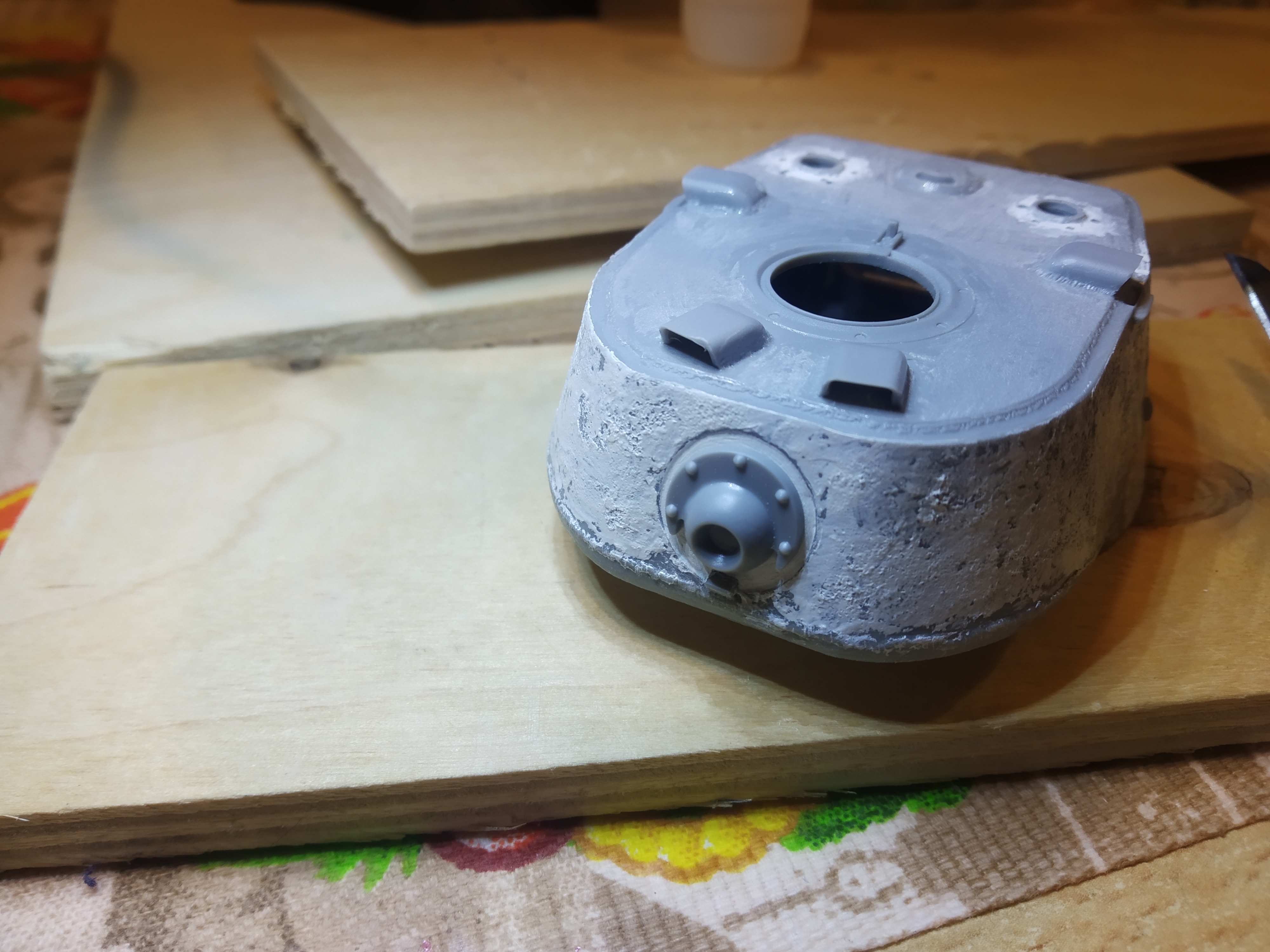

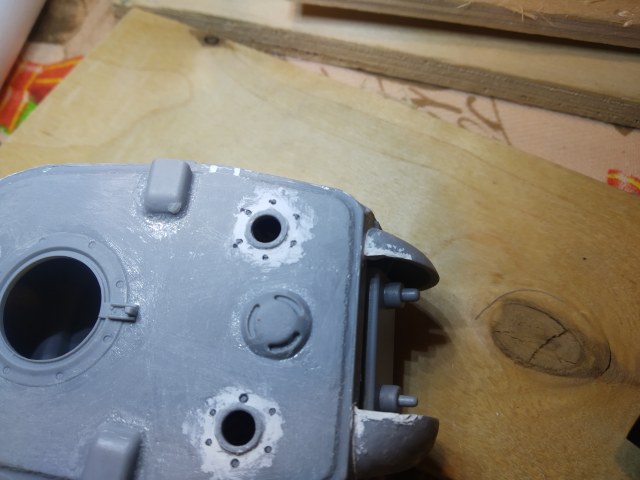

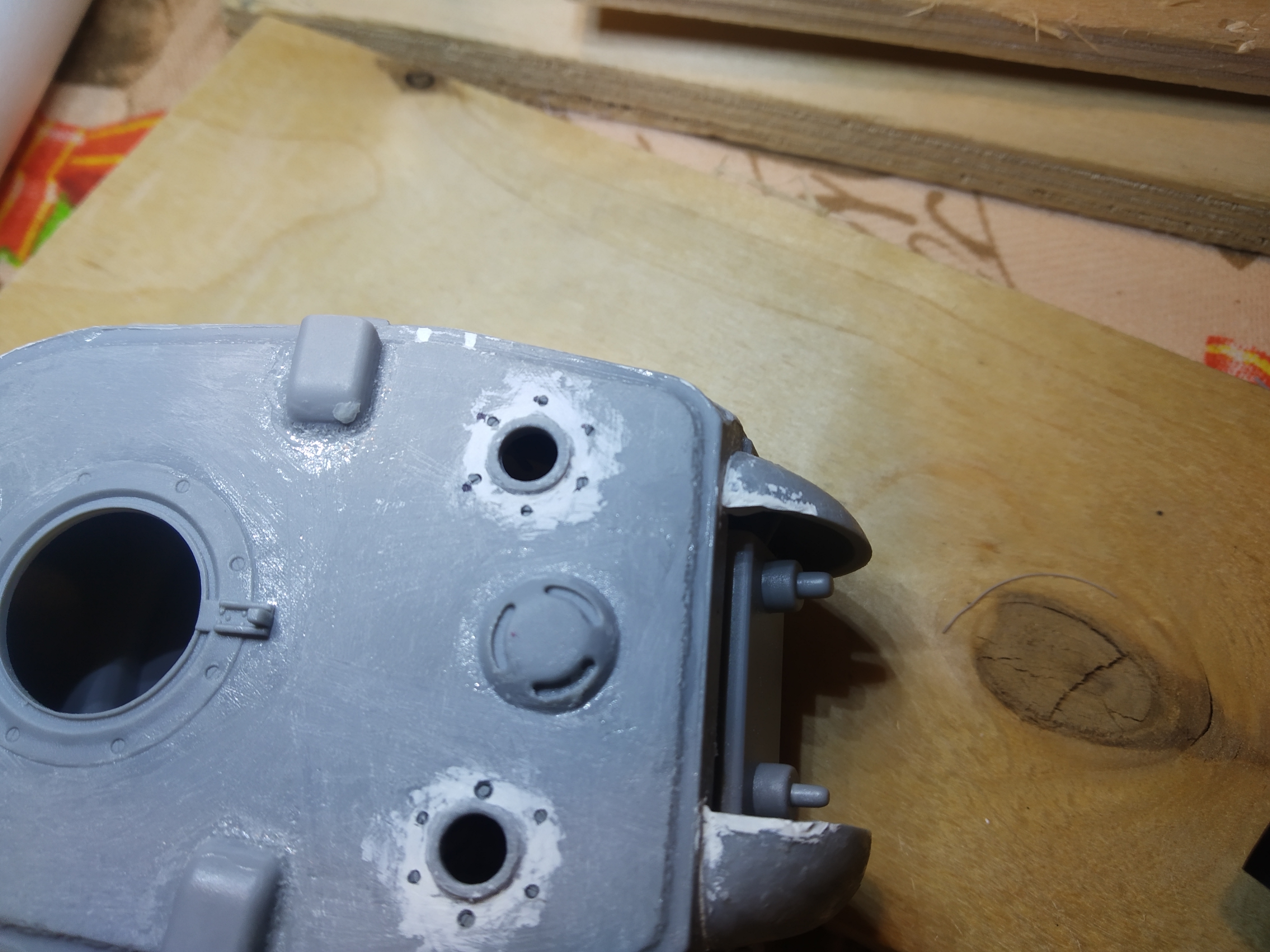

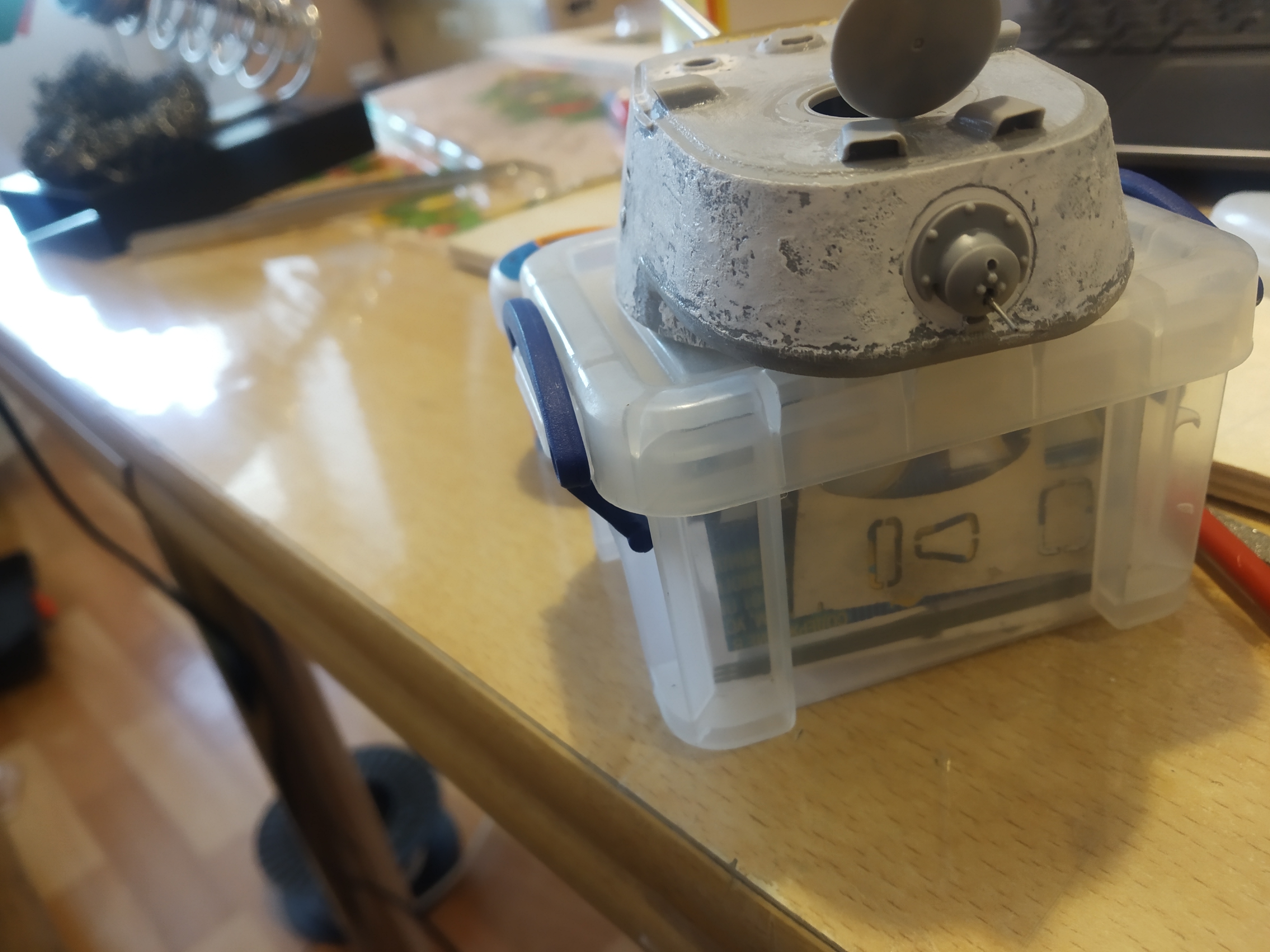

Ап! Доделал имитацию литой брони, привёл к более реальному виду зону возле пулемёта, имитировал по тайные винты


@Дмитрий написал:

Может я вас не верно понял, о каком кольце речь. Я имел ввиду кольцо вокруг винтов смотрового прибора на некоторых моделях Трубача.

@Дмитрий написал:

Кольцо-бортик это придумка Трубача

Возможно стоит не так его акцентировать, как у тумпетера, но все таки оно имеет место быть.

Kais, спасибо. значит будем имитировать потайные винты

Прошу помощи! Хочу понять, крепление панорам на башне КВ-1 выпуска завода №200 (ЧКЗ) весны 1942 года имели ли винты крепления? И был ли бортик-кольцо? Или бронировка панорамы крепилась изнутри к верхнему листу башни?

Тут винтов не видно, как и колец-бортиков под бронировку (фото танка, отправленного в Англию по лендлизу). Танк чистый, на грязь/слои краски не спишешь... При этом четко видны болты на креплении люка.

Тут - видно (фото танка, отправленного в США по лендлизу). И кольцо и винты...

Оба танка примерно одного времени производства, оба - завод №200. Вот и вопрос... что достовернее?

Небольшой ап темы:
Первый раз поработал с тамиевской шпатлевкой - ощущения прикольные. сохнет быстро, адгезия хорошая. По факту литую броню можно имитировать и без нее, но сложнее (в тот самый момент, когда нужно  придавать поверхности текстуру пластик модели становится "тянучим", а при использовании шпатлевки - этот эффект отсутствует или минимален).
Имитировал сварку бронеколпаков триплексов

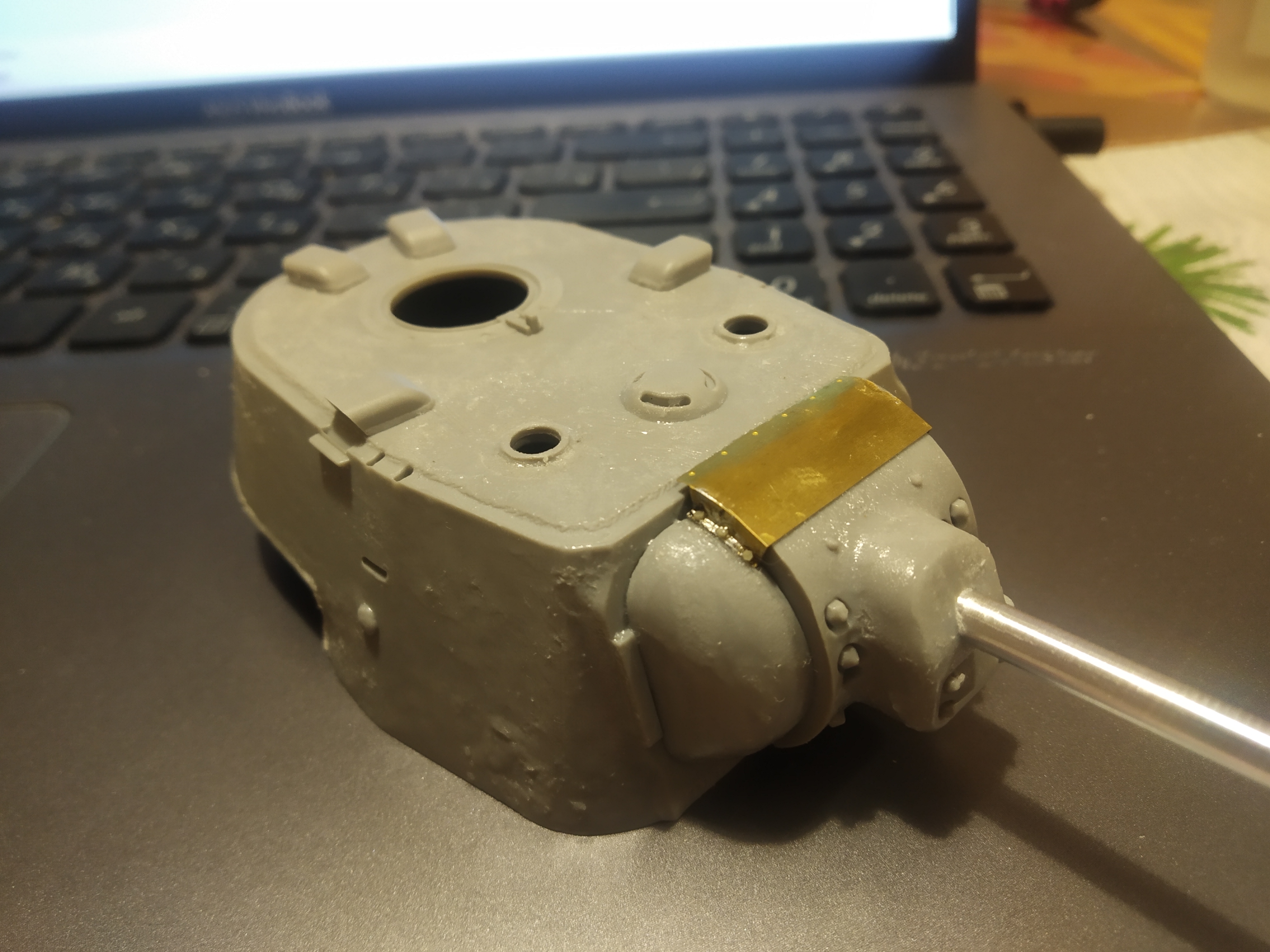

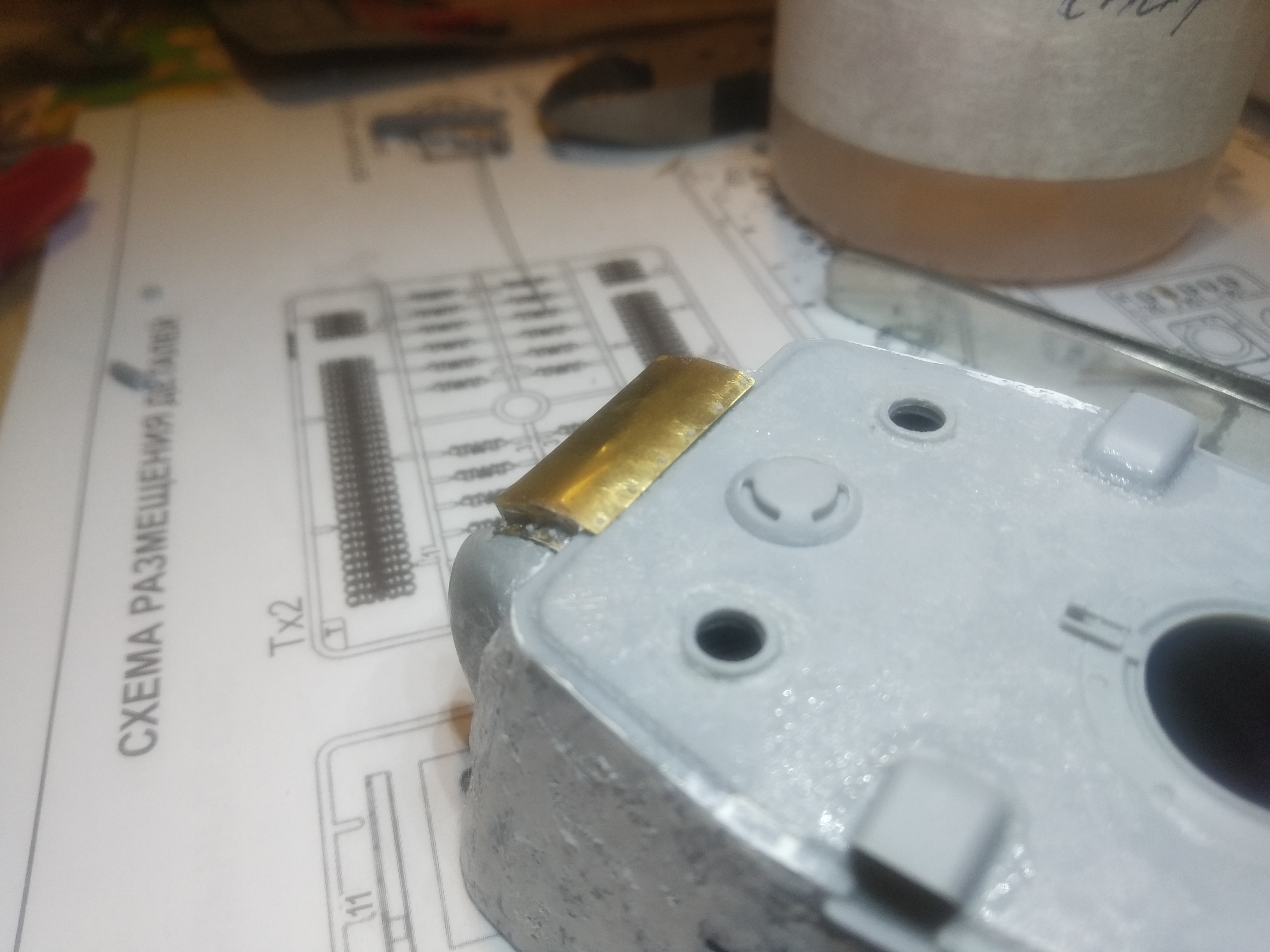

Заделал щель между маской орудия и лобовой деталью. Переделал козырек маски орудия - убрал щель между верхним листом башни и козырьком, из тянутого литника изготовил болты 0,4

(щель на 2м фото из за того, что козырек просто приложен)

@Kais написал:

Коллега ladan, обратите ещё внимание (на всякий случай напишу), что на Вашем чертеже - башня, которую действительно часто называют условно тяжёлой. В Вашем наборе - башня другая, у неё отличается та же кормовая часть, и она не имеет своего рода "юбки" - утолщения эдакого в нижней части. Не готов сказать что так прям у всех, но вот как раз у башни как на приведённом чертеже - да, соединение с крышей в шип. у Вашей - всё верно, обварка. Переделывать её под вид башни с чертежа нет смысла.
Т.е., если загрубить - предостерегаю Вас от попытки переделки литой башни улучшенной конструкции в тяжёлую литую с юбкой, т.к. геометрия их отличается не слабо при схожих габаритах.

А про канавку вокруг ствола - коллега сказал правильно. Имитировать её очень не сложно: можно "процарапать" иголкой например, а ещё лучше -выбрать кончиком модельного ножа.
В итоге, повращайте повнимательней Вашу башню в руках, тут важнее понять, почему зазора не получилось. Как бы не вышло так, что ствол не достаточно глубоко вошёл.

Шипа на башне нет, прилива в районе пулемета тоже нет. Геометрия башни вроде та самая.

@Kais написал:

Коллега, пока если честно по проделанной работе и планам есть некоторые вопросы:
1. На мой взгляд, фактура литья, исполненная только клеевым методом - не очень похожа на настоящую. Рекомендовал бы использовать как основу текущее состояние башни и доработать как минимум шпатлёвкой. Как на башне, так и на маске пушки;
2. Вы правильно убрали бороздки вокруг смотровых приборов, но, на мой взгляд, зря снесли сами утопленные винты: их проще доработать, чем сделать заново. Хотя, если рассверлить и вклеить травлёные головки в углубления - будет не хуже чем у трампа;
3. Подъёмных рымов на крыше этой башни нет, П-образные скобы предназначены для фиксации надмоторного люка в открытом положении. Это к вопросу о толщине планируемых деталей;
4. Зазор великоват между скулами бронировки и лобовой частью башни, не плотно деталь прилегает.

Не совсем понятно, что планируется делать в кормовой части башни: Trumpeter здесь даёт в общем-то характерный вариант пулемётной установки, подтверждённый фото. Детально можно подглядеть на фото абрединского КВ,
опираясь на который Trumpeter судя по всему и создавал модель.

На мой взгляд, для упрощения процесса постройки, имеет смысл сразу выбрать конкретный прототип: тогда и ясность с деталями будет.

Ну а с прототипом у меня загвоздка. т.к. на этой модели хочу сделать зимний камуфляж - зимних фото КВ, где было бы легко (для меня) определить модификацию - не очень много (а точнее - я не нашел подходящих под данный КИТ).Потому буду делать некую усредненную модель КВ-1 выпуска челябинского тракторного завода зимы-весны 1942г.

@Dimangry написал:
щё возможно, что на наше восприятие влияет глянец поверхности на фото модели башни

@Dimangry написал:
Между стволом орудия и бронировкой должен быть зазор.

@Kais написал:
по козырьку

в общем на неделю работы теперь есть) спасибо все за комментарии и удаленке за наличие времени)

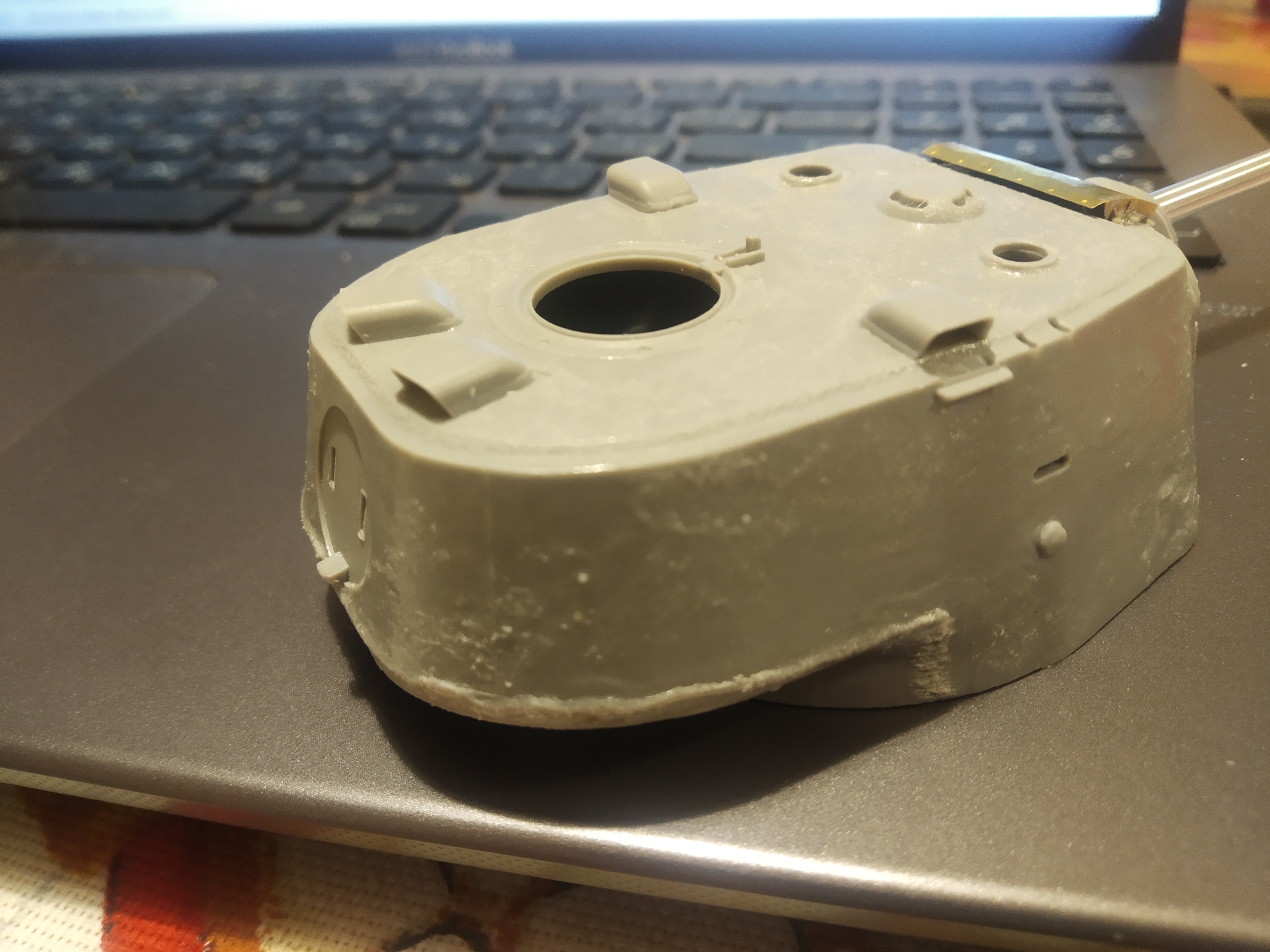

Доброго времени суток. После 5 летнего перерыва достал из пыльного небытия набор трубача (репак моделиста) с кв-1. Пока результат таков: убрал монтажные кольца с перископов крыши башни, Сымитировал текстуру литья, добавил козырёк из травления и болты masterclub на него, Сымитировал сварку и газорезку. В планах - имитация сварки на бронекозырьках, замена пулемёта, заме
на изкоробочных ушей для монтажа башни.


UPD: исправил фото. и обнаружил, что придется копать какое гнездо должно быть у тыльного пулемета башни... нужной запчасти в наборе нет, так что 3д печать в случае чего в помощь (на исторических фото на литых башнях вроде есть 2 варианта - с приливом и без).
