Чароит

Вот смотришь на фотографии, и как раз такое ощущение возникает ))

Алексей Лежнев

Интересная информация, спасибо! Я посмотрел анатомию, насколько ей можно доверять, на надстройке расстояние между скобами больше, 380-400 мм. Интересно, почему настолько больше, если учесть, что японцы вроде бы в среднем меньше ростом.

Давно меня тут не было - праздники, болезни, разные дела. Прогресс шёл медленно, но сейчас втягиваюсь обратно.

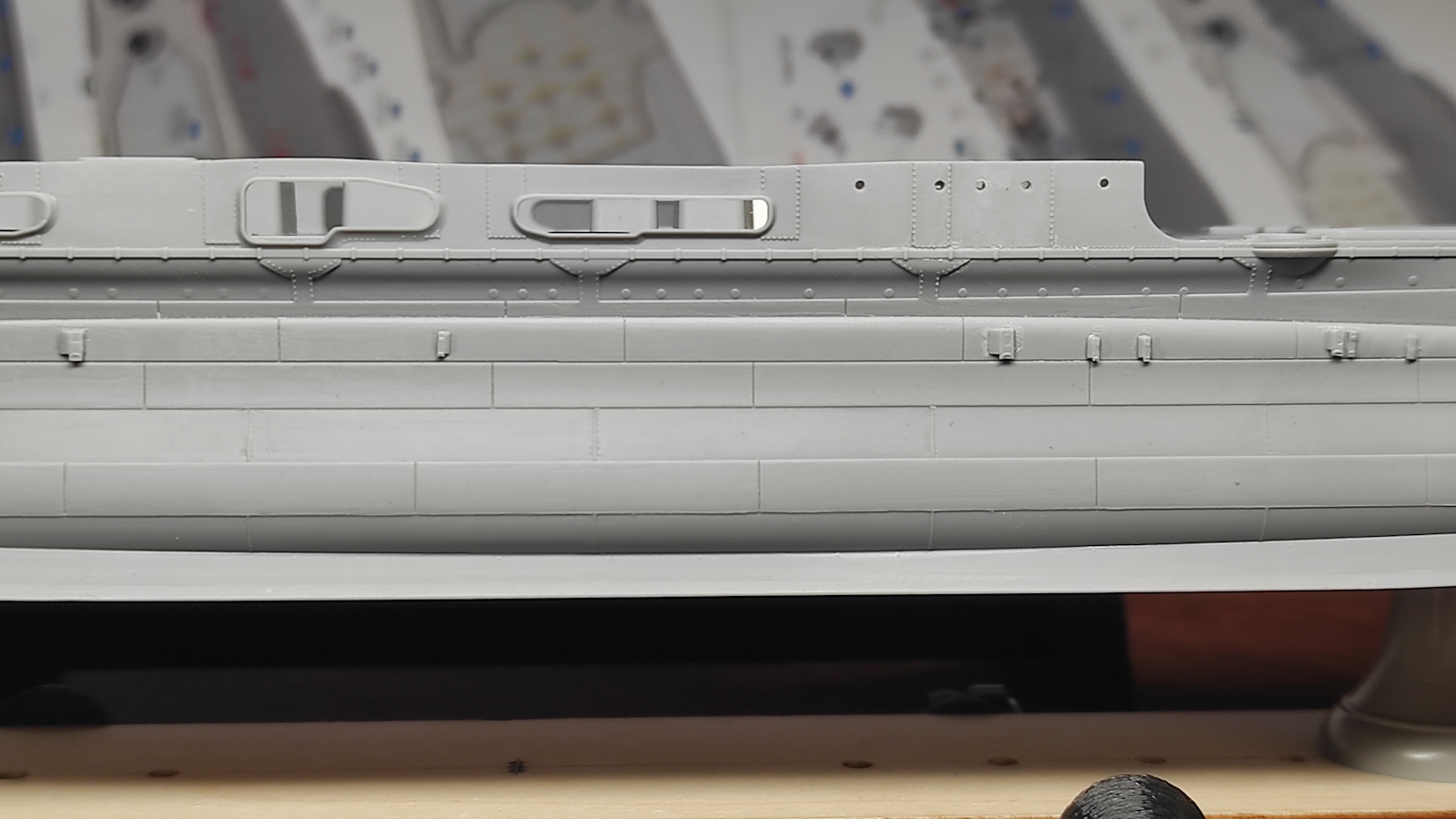

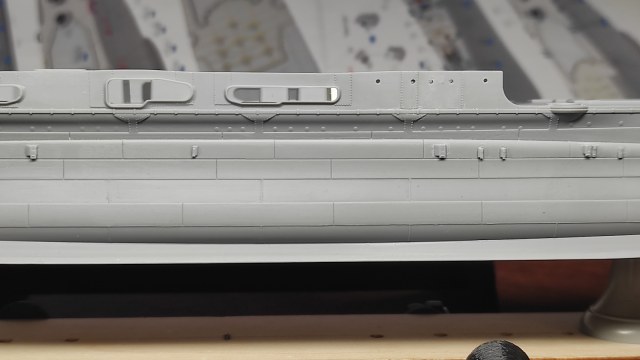

Начал заменять заваренные иллюминаторы с пластиковых на травлёные. Пластиковые маловаты и простоваты. Для скоб-трапов приобрёл риветеры, тренируюсь намечать.

Сейчас застрял на скоб-трапах — не могу нормально, аккуратно и ровно просверлить ряд отверстий. Есть латунный шаблон из набора, но там другой шаг. По скотчу — всё равно гуляет. Пока изучаю форум и другие источники.

Буду рад советам, как просверлить отверстия под скоб-трапы ровно и с постоянным шагом.

Comanche

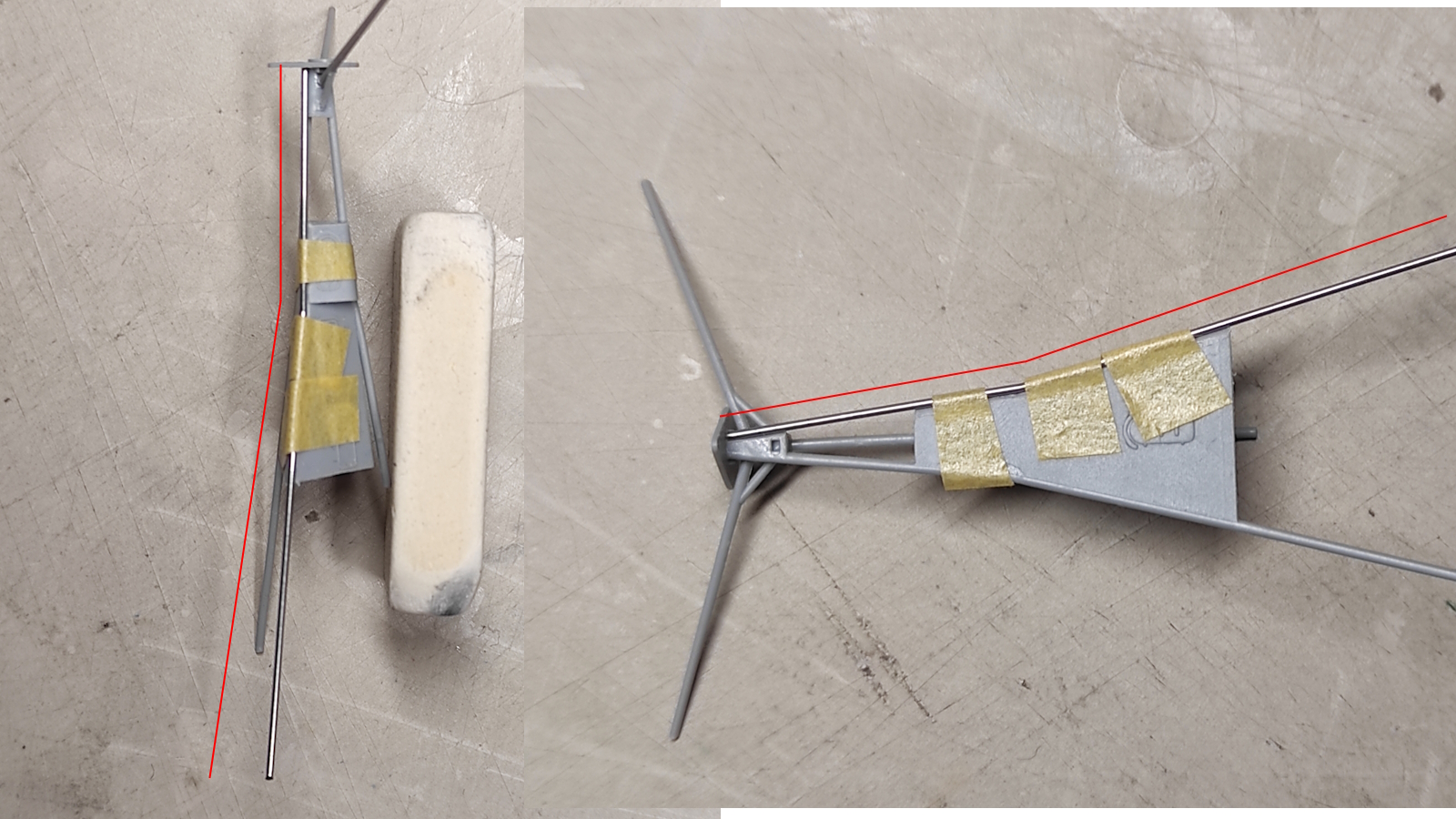

Задние ноги мачты изогнуты как бы в двух плоскостях - если смотреть сбоку и сзади/спереди. Угол изгиба получилось подобрать достаточно точно, а вот выставить так, чтобы плоскость ноги из иглы совпадала с плоскостью пластмассовой ноги (которую удалил) — пока трудно, только на глаз. Плоскость — если верху смотреть. Я, наверно, криво объяснил ))
А вырез - я срезал старую ногу, осталась ровная поверхность. Вот думаю - стоит небольшую бороздку сделать, или оставить приклеить сверху и зашпаклевать.

Я пока не тороплюсь, примеряю, верчу туда-сюда.

Дмитрий Ревякин

Да, проволока у меня есть, латунная. И мягкая, и жёсткая, разные диаметры. Но Даже жёсткая под ноги мачты не подошла, гнётся, трудно прямой сделать и следить. Игла прям идеально подошла, жёсткая, но можно изогнуть слегка

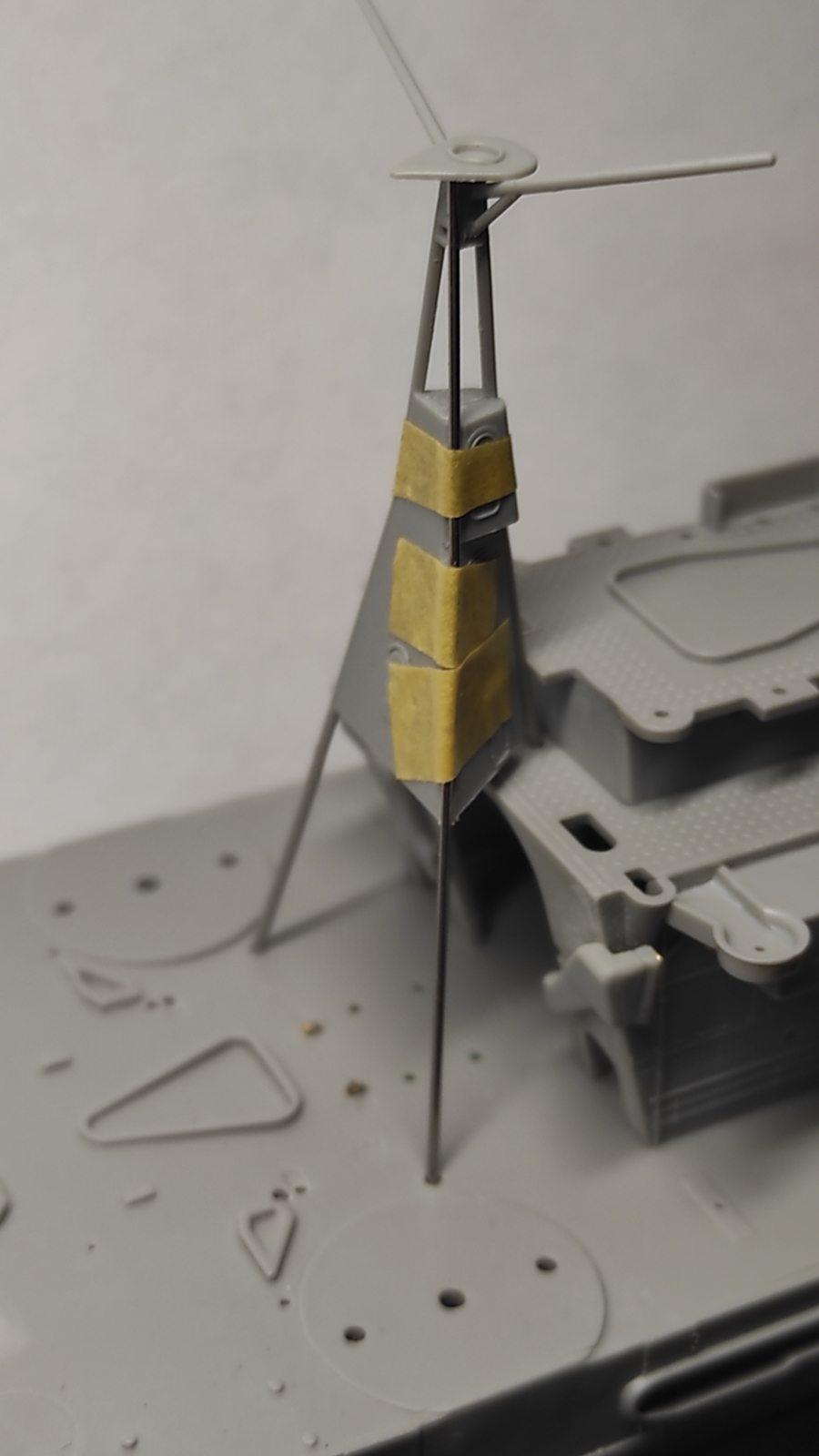

Занимаюсь примеркой палубных деталей до покраски. Главная надстройка и труба примерены, теперь передняя мачта — фок-мачта?

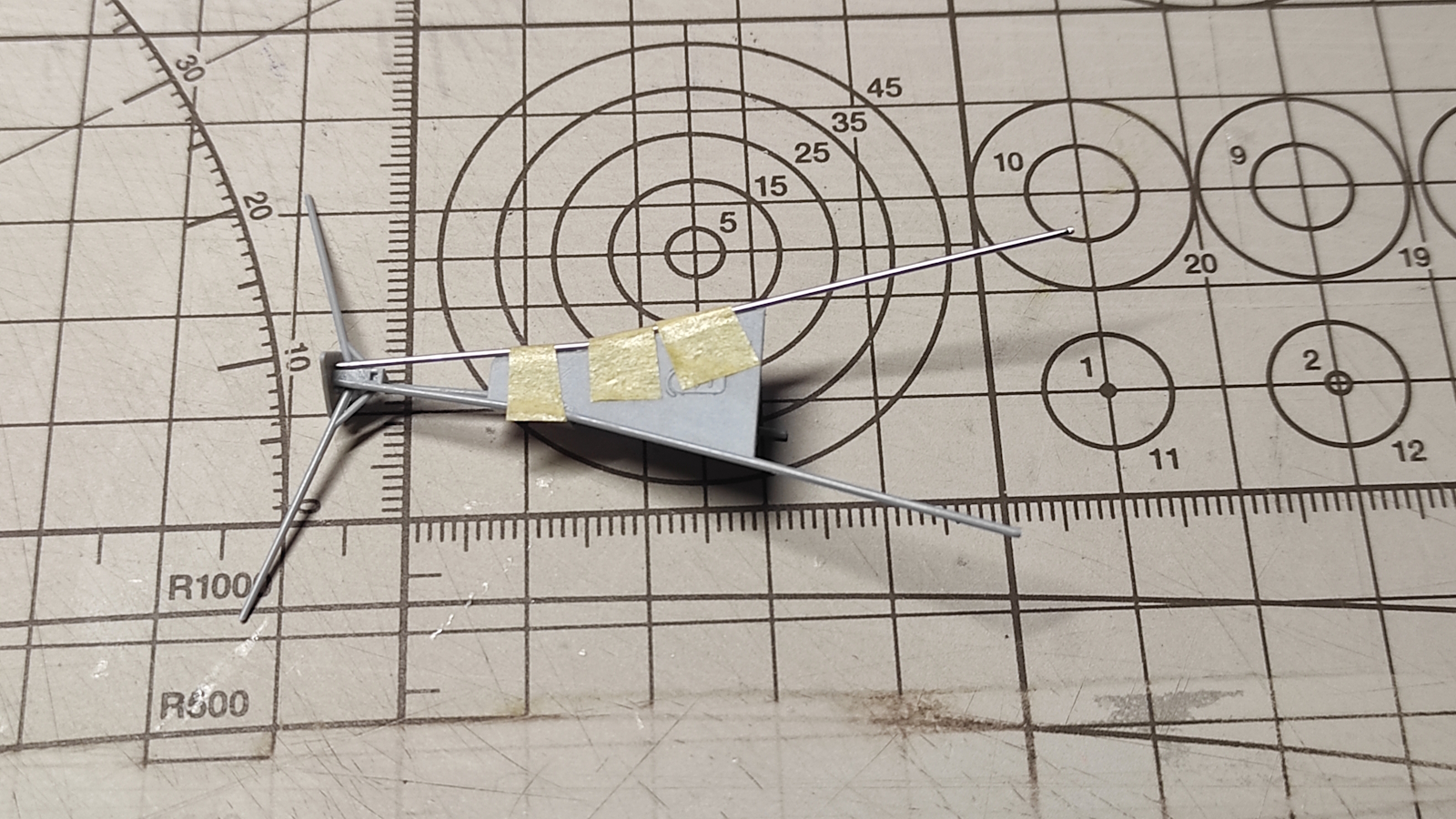

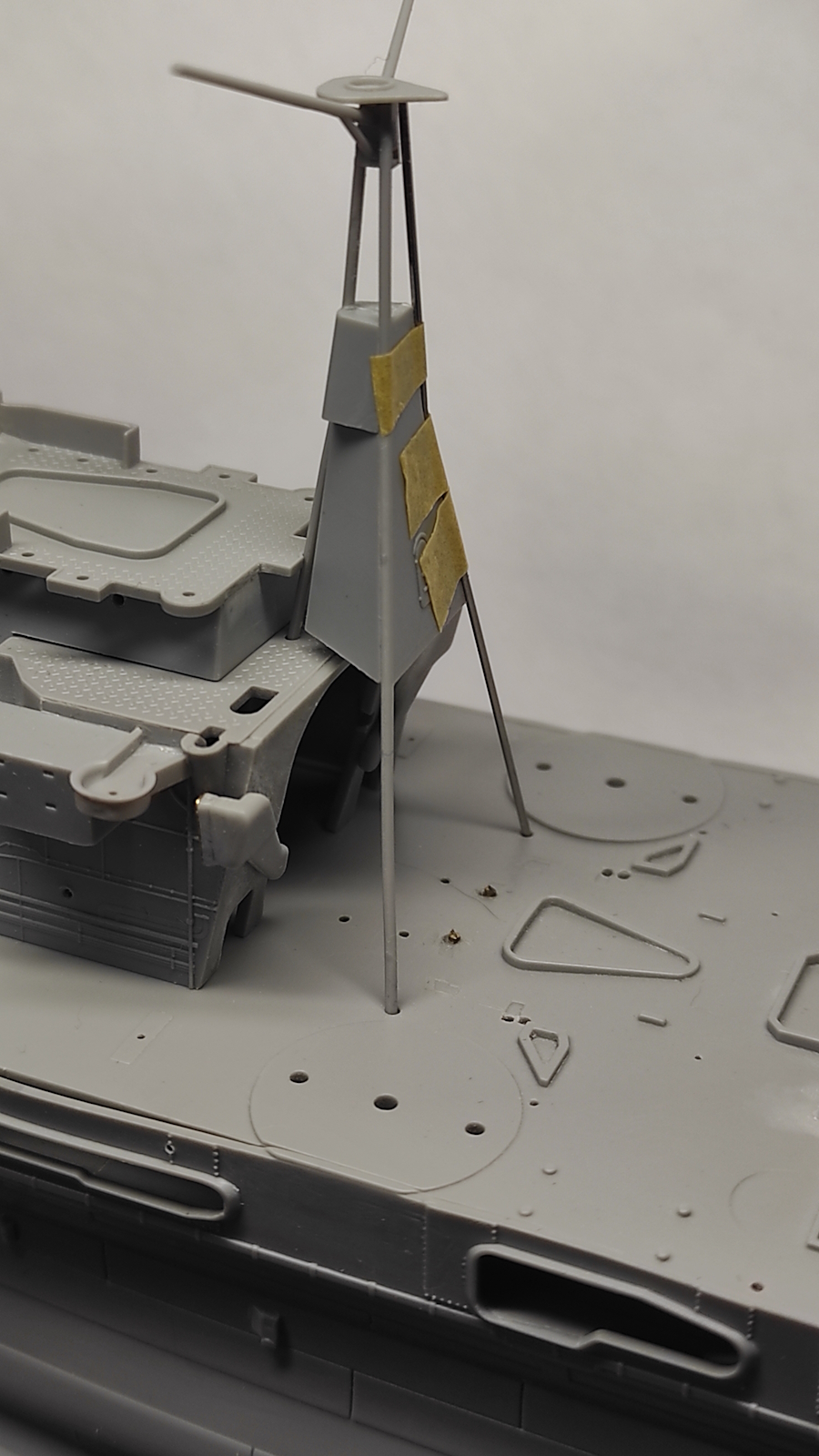

VF даёт её целиком в пластике. Ножки тонкие, мягкие, очень легко гнутся. Я решил заменить на что-то более прочное и твёрдое. Латунная проволока, даже жёсткая, не подошла. По Анатомии нижние ноги мачты - 200мм в диаметре, что в моём масштабе будет 0,57мм. Я нашёл иглы, G23 диаметром 0.6 мм и длиной 80мм. Длины как раз хватает на всю длину ноги. Небольшим уменьшением диаметра в верхней части пренебрежём. Игла позволяет небольшой изгиб.

Я пока не знаю, как глубоко вырезать под неё место, как правильно позиционировать, чтобы изгиб был в нужной плоскости. Вот что получается на данный момент - первая примерка. В целом, получается, с моей точки зрения, неплохо. Главное, будет прочно и устойчиво.

Реи в будущем тоже планирую заменить, но пока не нашёл на что. Чтобы и тонко, и сужение небольшое сделать, и не изгибалось от малейшего усилия.

https://aliexpress.ru/item/1005008129972407.html?spm=a2g2w.orderdetail.0.0.18fa4aa6VlUY2Z&sk...
Пока нет в наличии, но иногда появляется

Так как дело к покраске - выбираю основной цвет. Насколько знаю, японские корабли красились в зависимости от дока. Такао в июле 1944 года проходил модернизацию в Кюре. Соответственно, серый будет Кюре, тамиевский XF-75. Для палубы взял XF-79.

Дмитрий Ревякин

Периодически просматриваю, а на это внимания не обратил. Так то будет намного проще наклеить заранее, чем потом по краске.

Upd: да, с покрашенными углублениями как будто интересней смотрится, чем сплошной цвет. Тогда так намного удобней получается, спасибо за подсказку!

Дмитрий Ревякин

А нащельники плоские? У меня с углублениями, типа крепление или что-то такое. Если покрасить сверху, потом оттуда краску не вычистить. Получатся тёмные пятнышки на латунной полоске. Не знаю, насколько это норм

Comanche

Да, мачта не встаёт. Палубу я и не планировал использовать, просто примерка и изучение.
На данный момент я скрепил трубу скотчем, и попробовал установить вместе с надстройкой. Как и думал, по отдельности почти невозможно.

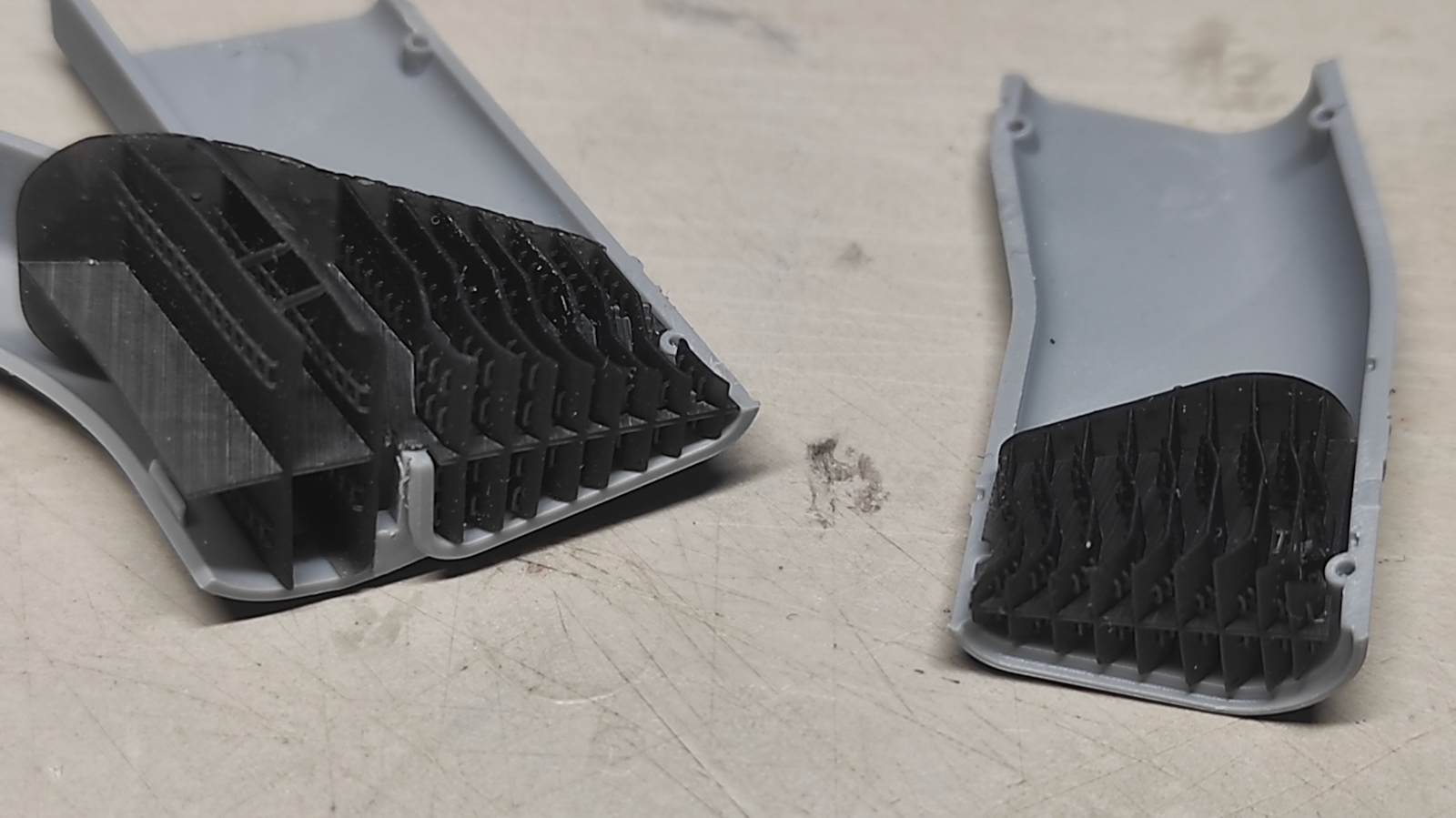

Вот такие печатные вставки даются в наборе. Предполагаю, что до их установки надо покрасить внутренние стенки труб в черный, иначе потом будет трудно

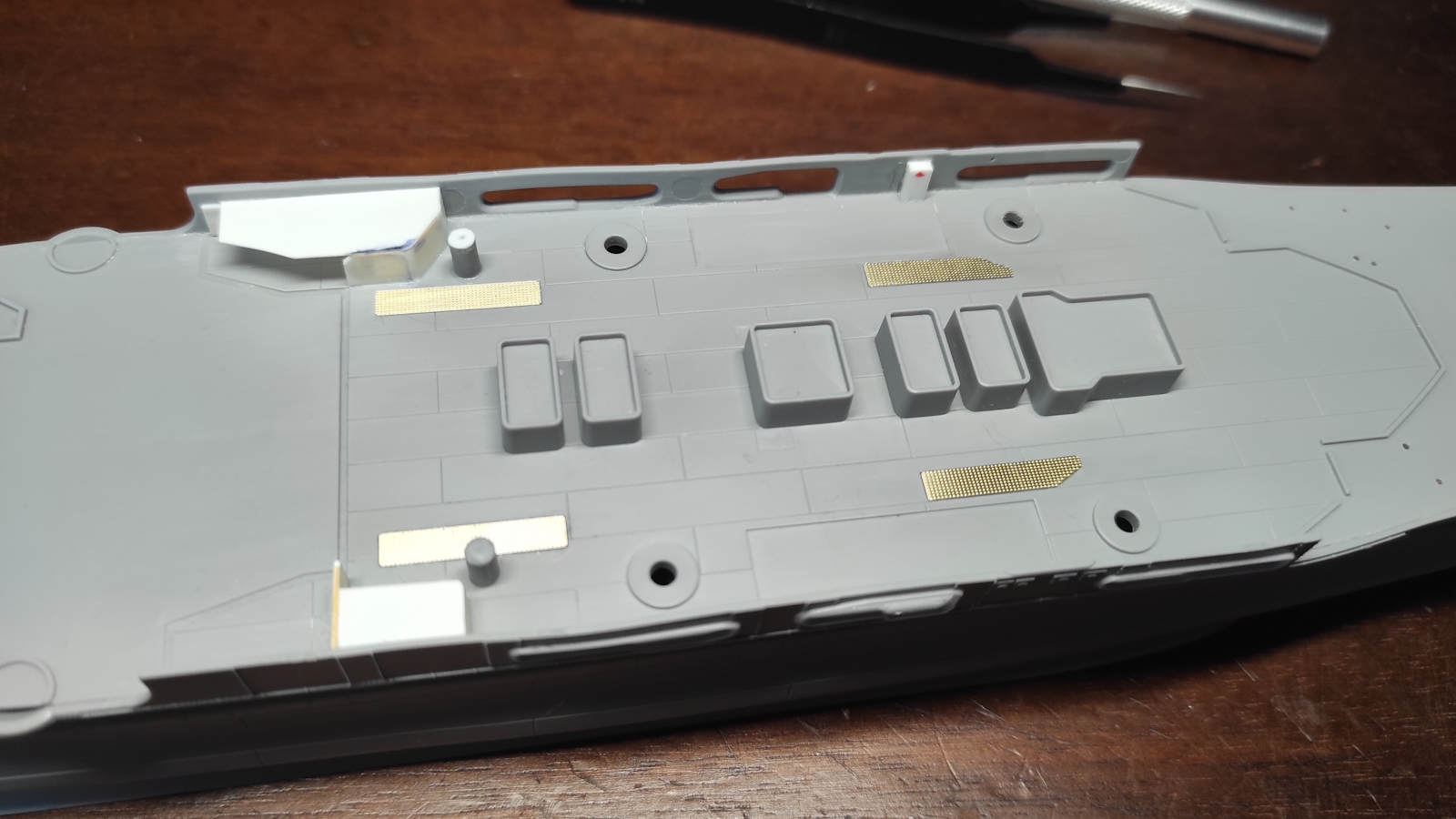

 Ещё примерил нащельники из набора - и их тоже надо клеить заранее, до установки барбетов, надстроек, битенгов. Поэтому план вижу такой - покрасить корпус и палубу, потом сверху нащельники (они рельефные, очистить после краски будет трудно), и потом уже устанавливать в се остальное.

Да, Flyhawk для Аошимы. Они чуть отличаются геометрией, судя по всему. Но к счастью, отличия не критичные, на мой взгляд.
Про спардек точно не скажу (не уверен, что это значит). Палуба лежит на стенках, как крыша. И с одной стороны к ней барбет 4 башни прилегает. Именно с этой стороны больше всего травление выступает.

Но я не буду торопиться. Сравню ещё с Анатомией, соберу основы под катапульты, примерю тыщу раз. А там уже решу, оставлять или переделывать.

Дмитрий Ревякин

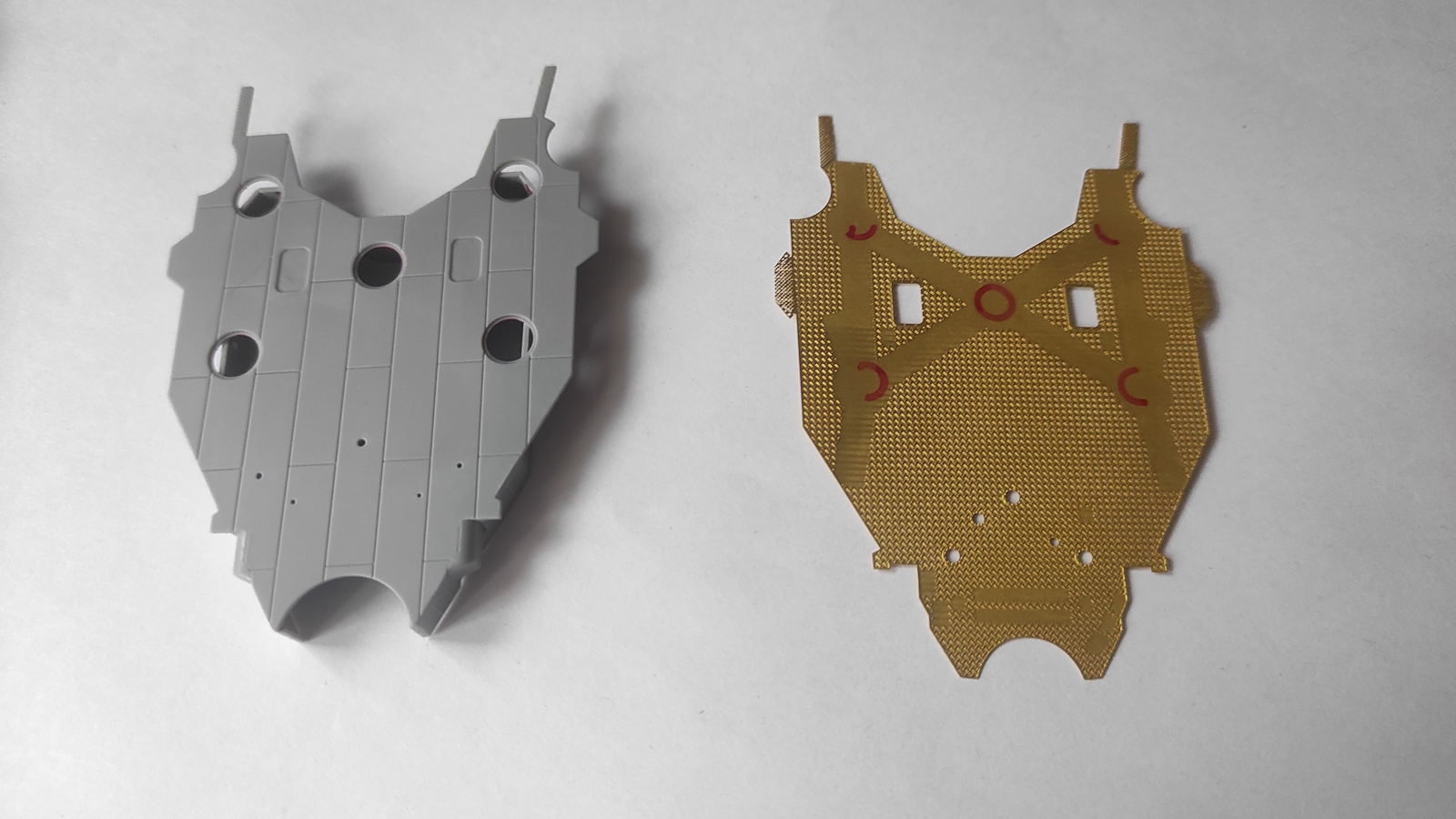

Там всё чуть сложнее, я может потом попробую фото сделать. В одном месте латунная палуба чуть меньше, в других больше (сточить не проблема). Есть ещё посадочные места под палубную мелочь - они чуть уедут, получается. И рельсы - если ставить латунную - надо рельсы от Flyhawk. Я пока не сравнивал, какие рельсы красивее.

Дмитрий Ревякин

Нащельники вроде хорошо даны, целыми кусками на палубу. Я про другую часть - на фото.

У травлёной рифление, а у пластика VF нет, и только это смущает. Пока думаю, что делать. Вот были бы объёмные декали - рифление....

Дмитрий Ревякин

Да, Deluxe. В целом, его достаточно для сборки. Много травла, печатных деталей. 25мм ПВО наверно оставлю печатное, выглядит неплохо. Но рассматривая и сравнивая, я нашёл несколько мелочей, которые хочется добавить: краны перезарядки торпед (в VF их нет), небольшие упоры под катапульты, мачта на башне (вроде более качественная, не такая толстая), тележки под самолёты лучше выглядят (не так упрощённо), шлюпбалки с упорами, двери, лестницы. Короче, мелочей много набирается, по прикидкам.

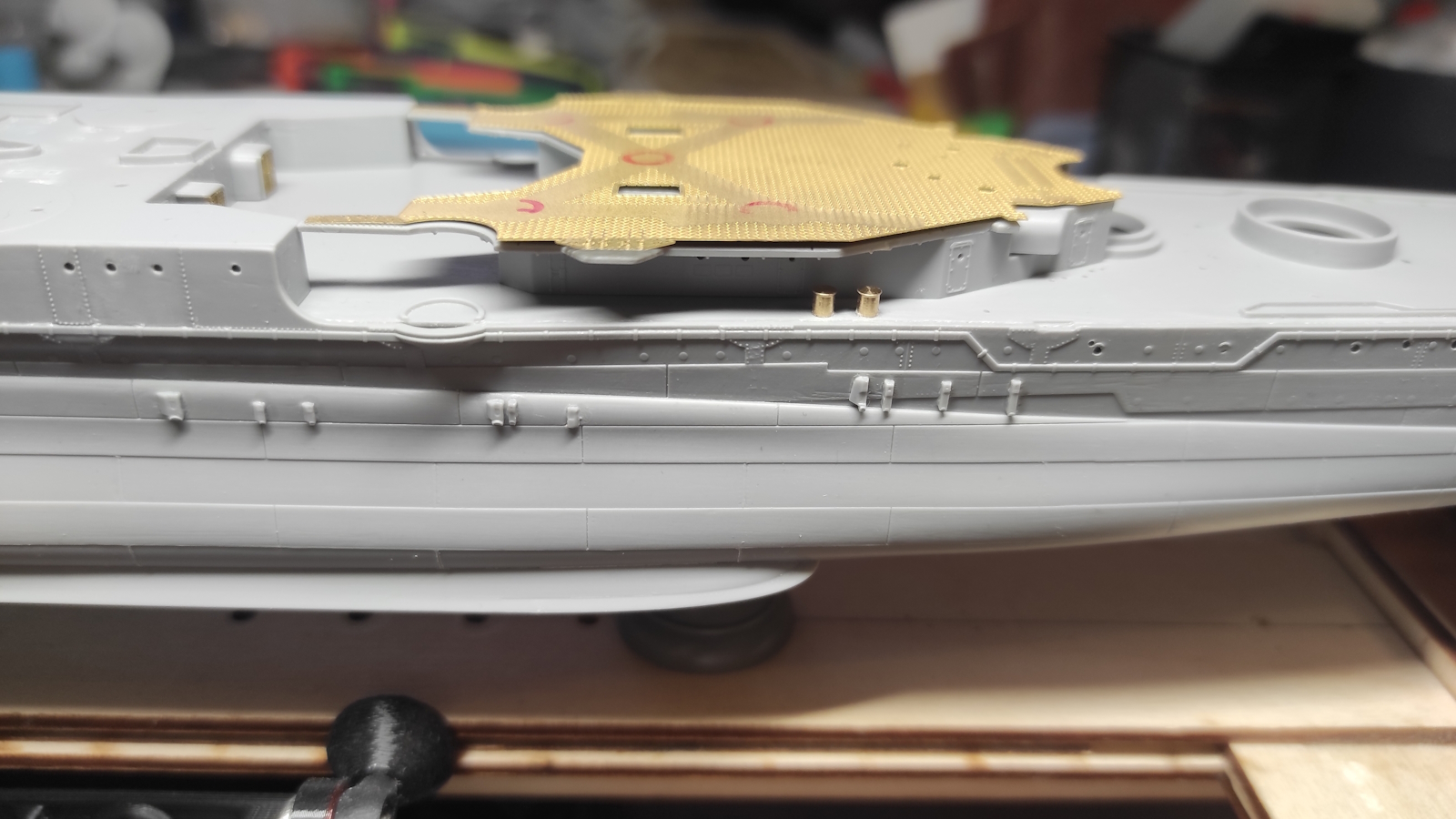

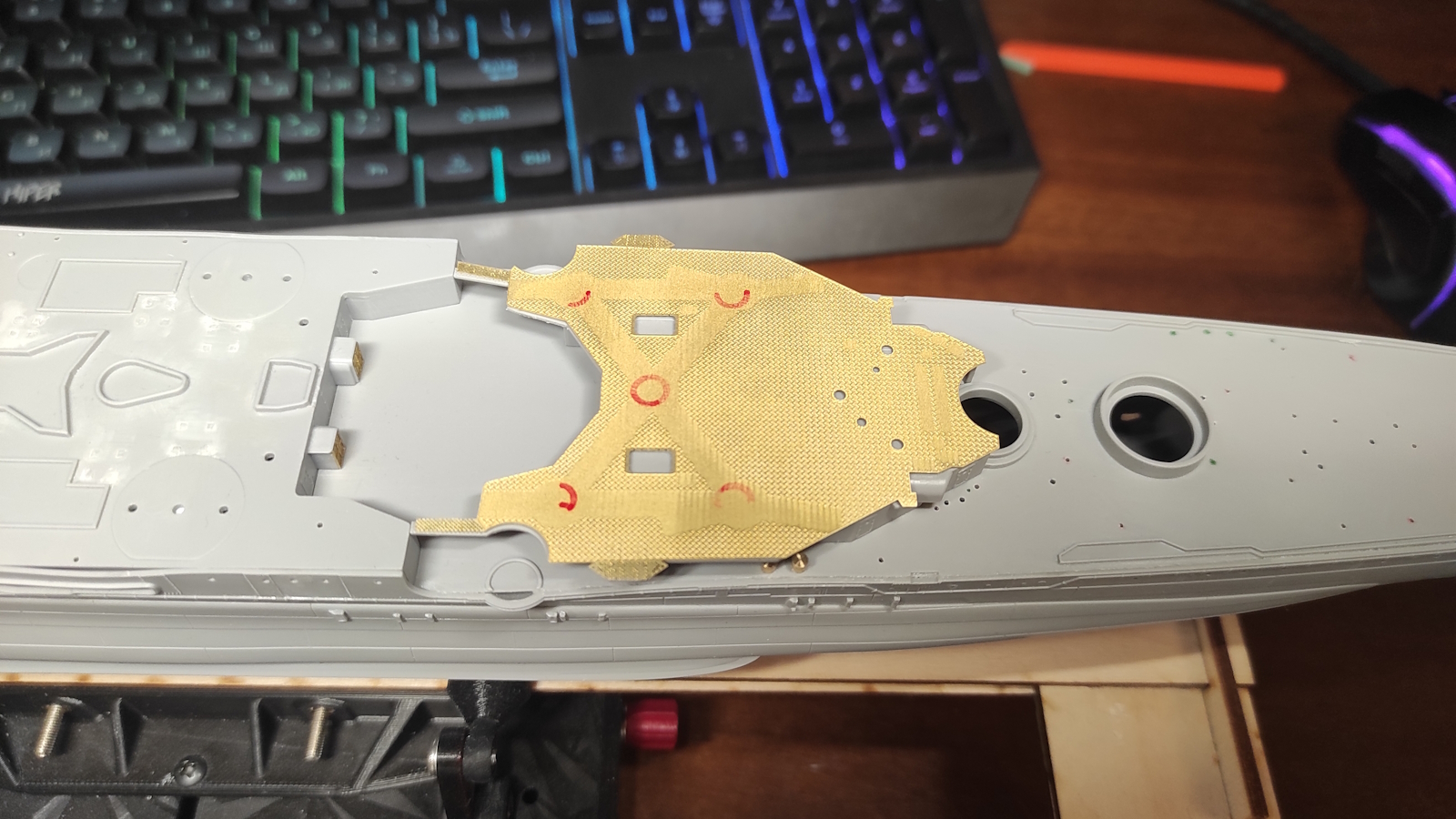

Но вот латунная палуба на задней надстройке не подходит по размера, крупнее - шире и длиннее.

А что останется - можно будет потом куда-нибудь пристроить, лишним не будет.

По набору Flyhawk есть очень хороший обзор от Андрея Кузнецова https://karopka.ru/community/user/17882/?MODEL=563262

Спасибо, надеюсь, будет и права интересно.

Давно ничего не писал - немного изучал набор и дополнения. В итоге - приобрёл набор дополнений от Flyhawk. В нём есть много мелочей, которые хочется добавить.

Также, после изучения других тем о постройке и инструкции, решил собрать крупными узлами надстройки, трубы, переходы и всякое такое. Очень запутанно там всё на палубе, инструкция не очень хорошая. Например, в ней не упоминается, что передняя часть передней трубы должна быть вставлена ​​в надстройку и пропущена сквозь неё. В инструкции сначала устанавливается труба, а затем надстройка. Однако это невозможно, отверстие для наклонной части трубы сужается книзу и надстройка не может быть установлена на трубу. Трубу надо сначала вставить в отверстие, а потом установить всё вместе.

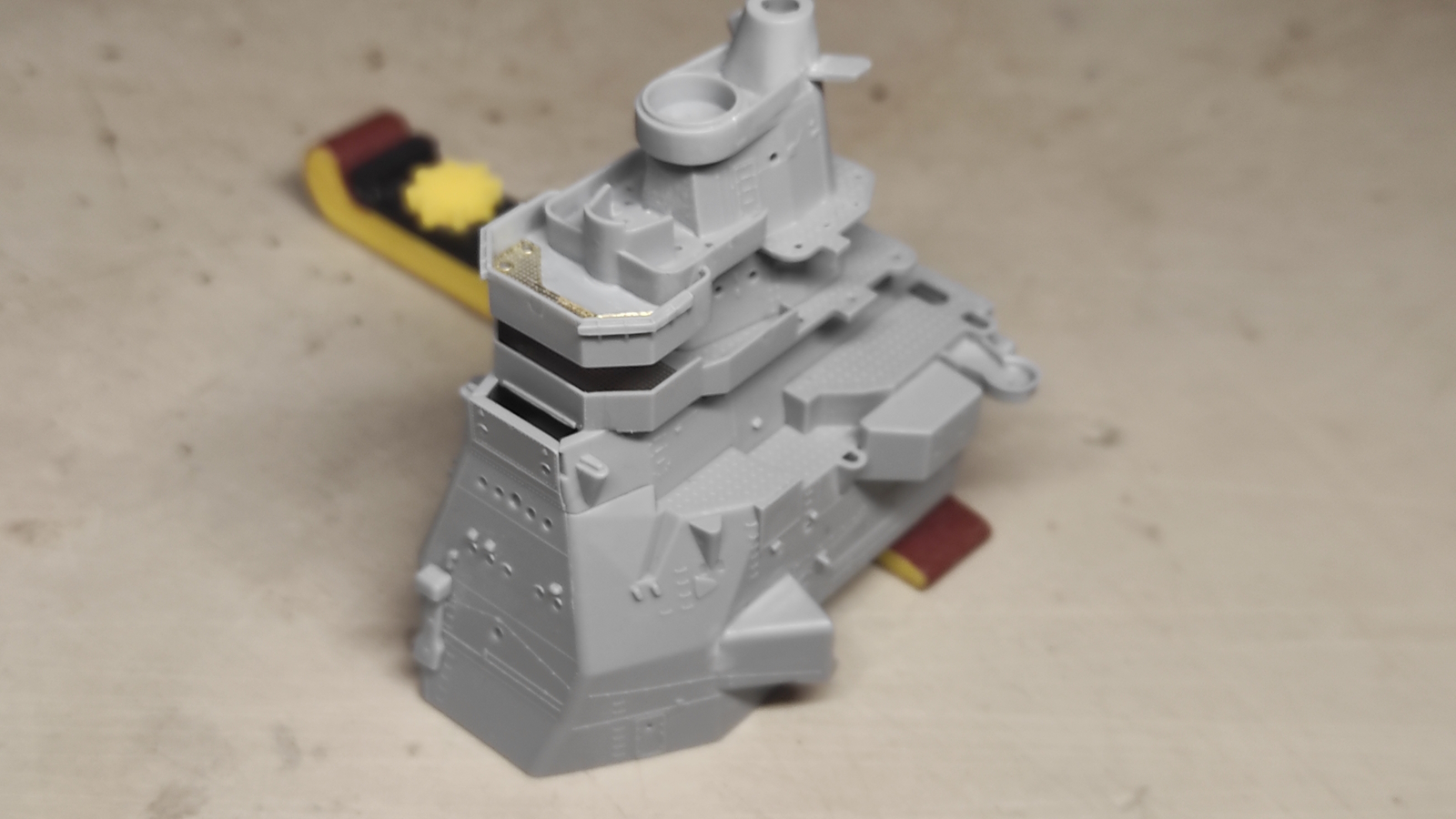

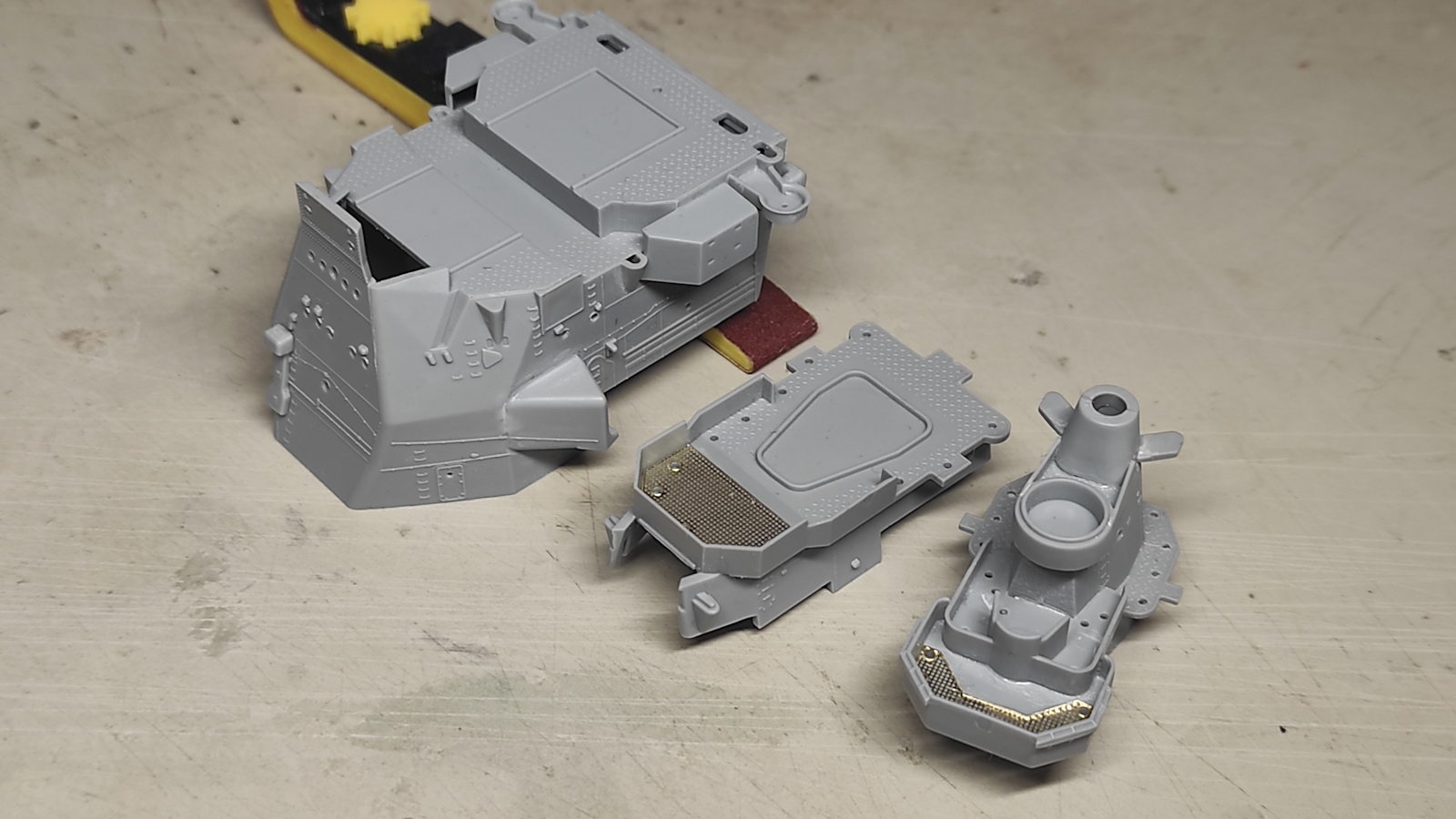

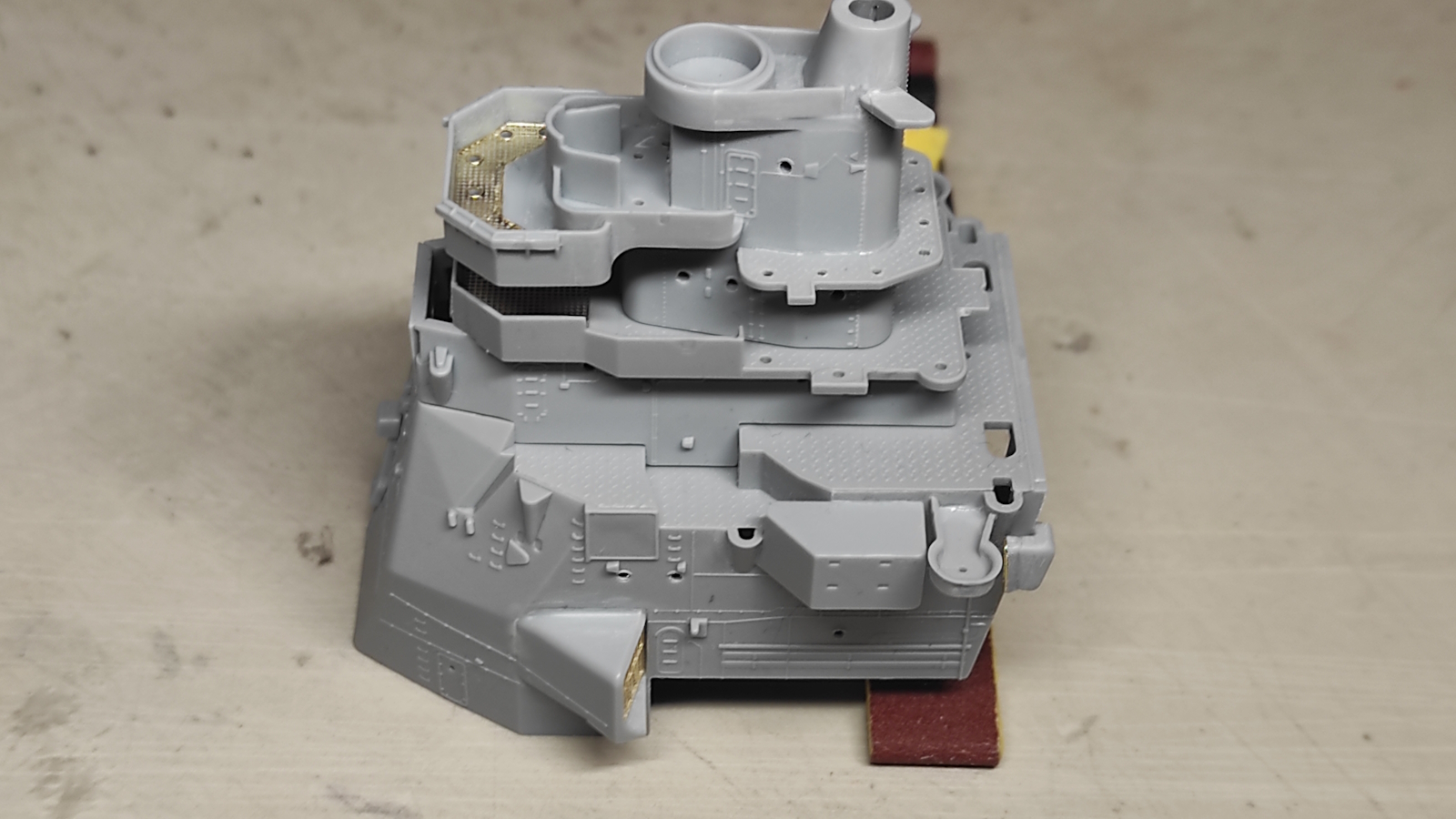

Вот что получилось на данный момент по надстройке.

Вместе склеивать буду после покраски, иначе будет трудно подлезть. Пока всё примеряю - не добавляю мелочёвку.

Выстрел один в один, как в модели Такао от них же. Слежу с удовольствием!

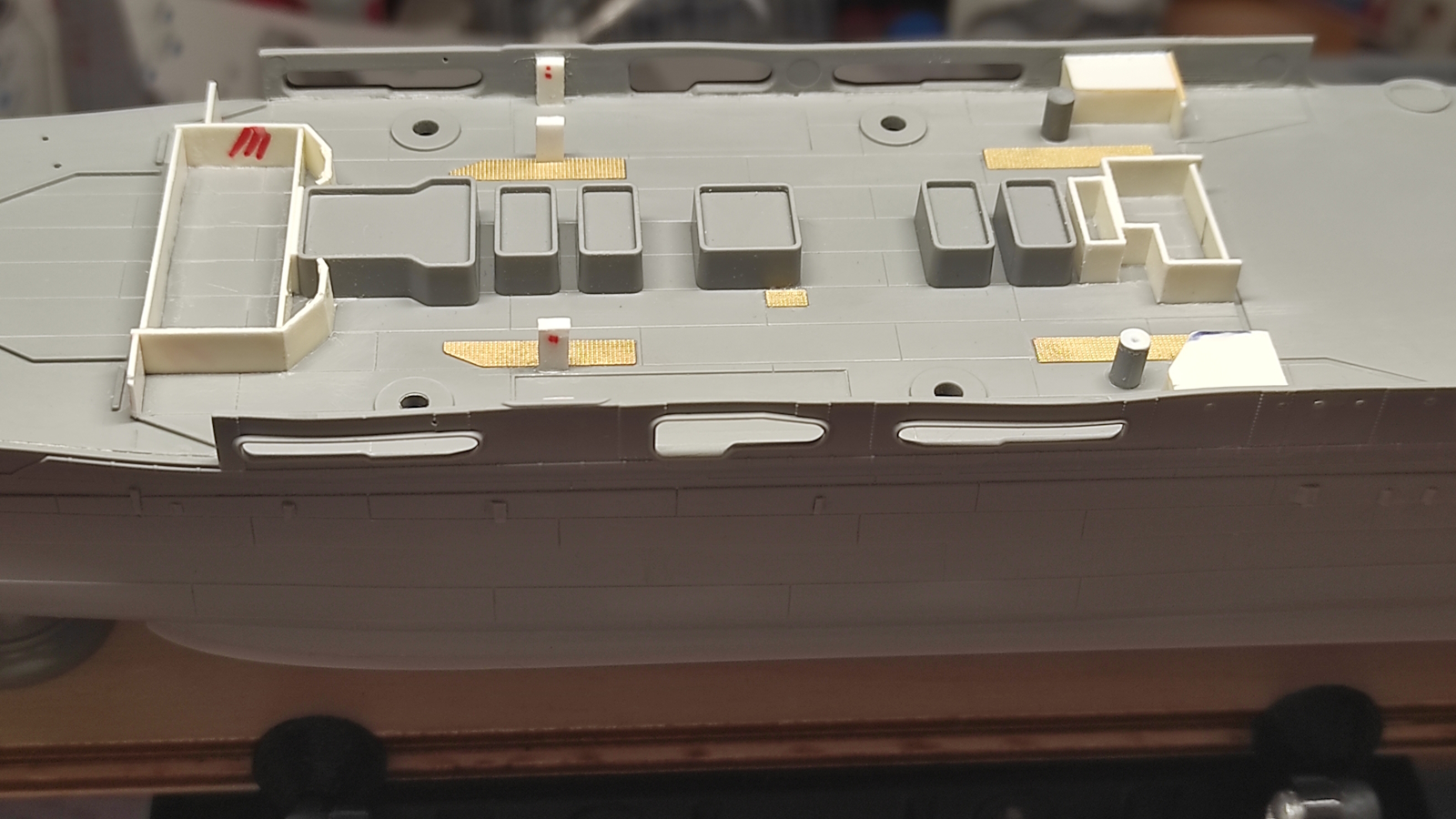

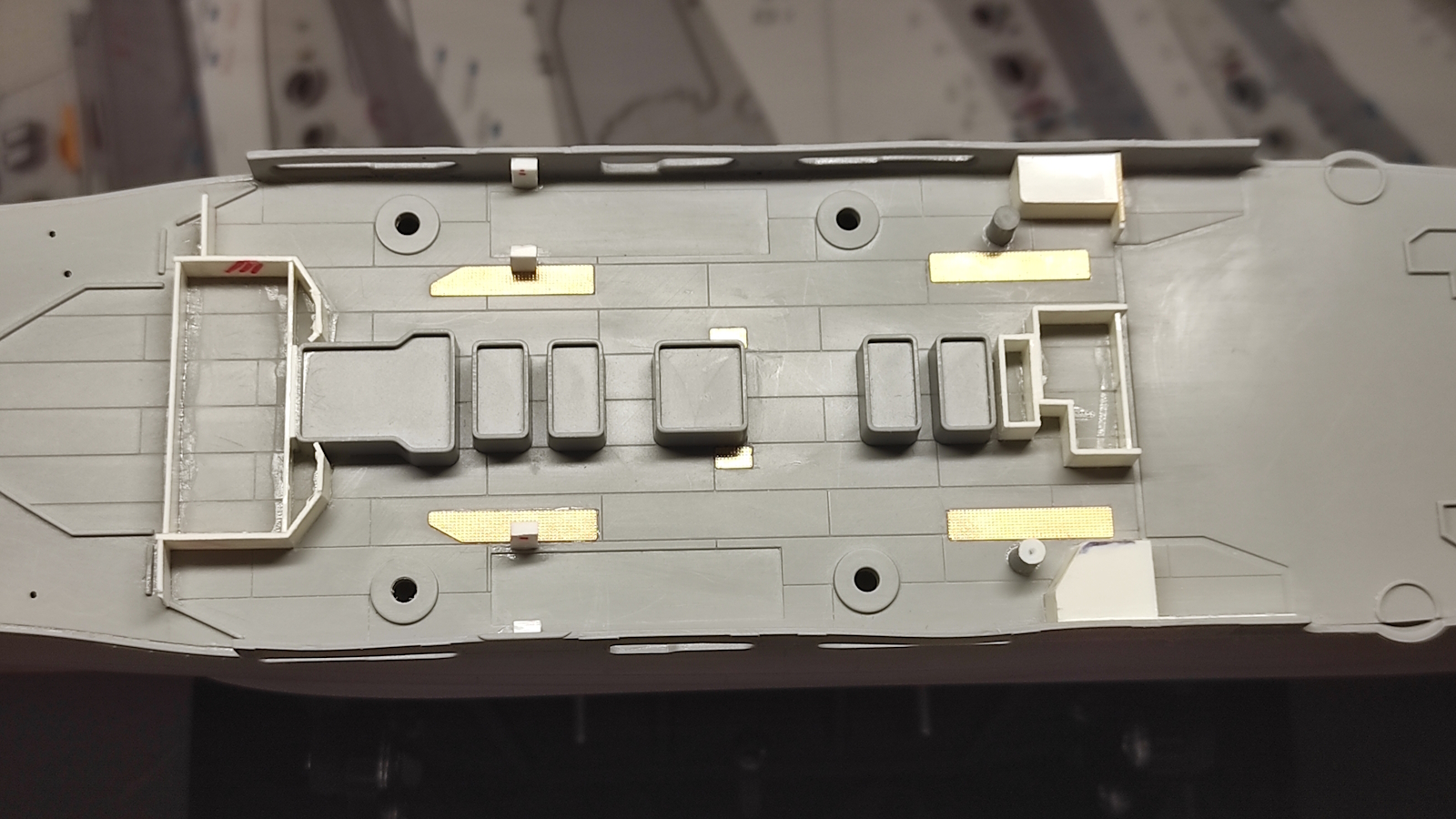

Небольшое обновление. Закончил основные помещения на торпедной палубе.


Как придёт дополнительный набор деталировки, добавлю лестницы. Думаю, как сделать стеллажи с запасными торпедами. По диаметру (610мм в 350-м масштабе будет 1.7мм) почти идеально подходят зубочистки. Думаю, попробовать нарезать торпед из них.
Просверлил дополнительные иллюминаторы по левому борту, где гальюны №13. По амбразурам - никак не соберусь разметить точно, руки дрожат

Comanche

Спасибо! Примерно так и планировал, но Вы очень подробно расписали. Начну тогда с удаления крышечек люков, который остались с 1932 года

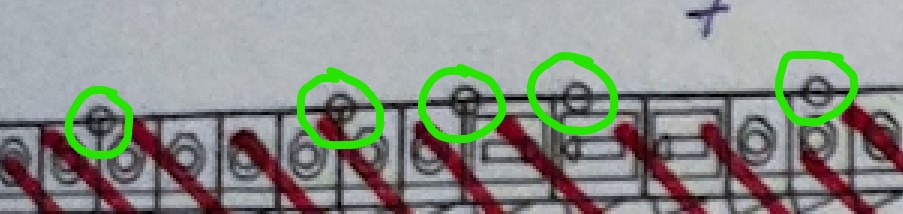

Иллюминаторы - это вот эти кружочки? Я их видел, но не разобрался, что изображено. Жаль, нет этого борта в Анатомии.

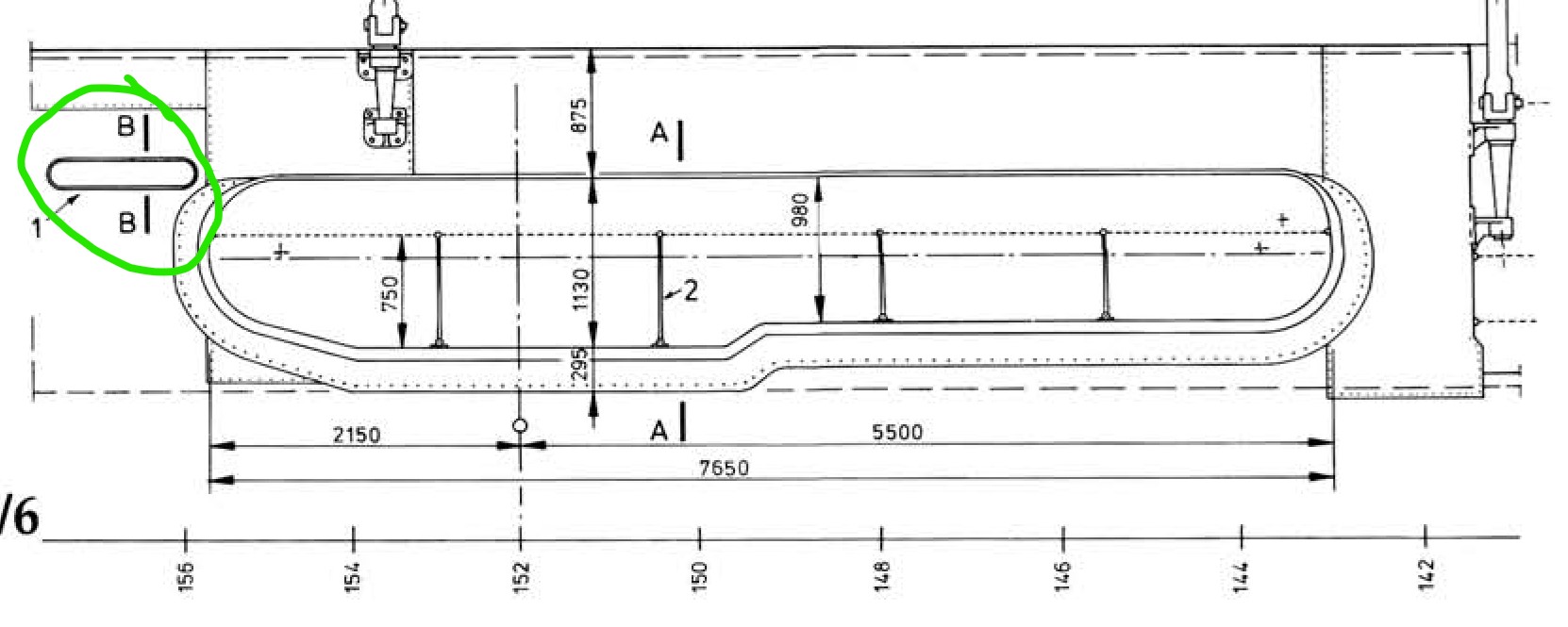

Амбразуры вот такие, насколько понимаю.

Надо подумать, как их сделать. Может быть, два отверстия, и прорезать между ними.

Небольшое обновление - наклеил палубу. Заканчиваю работы по корпусу. Планирую потом загрунтовать, проверить на косяки.

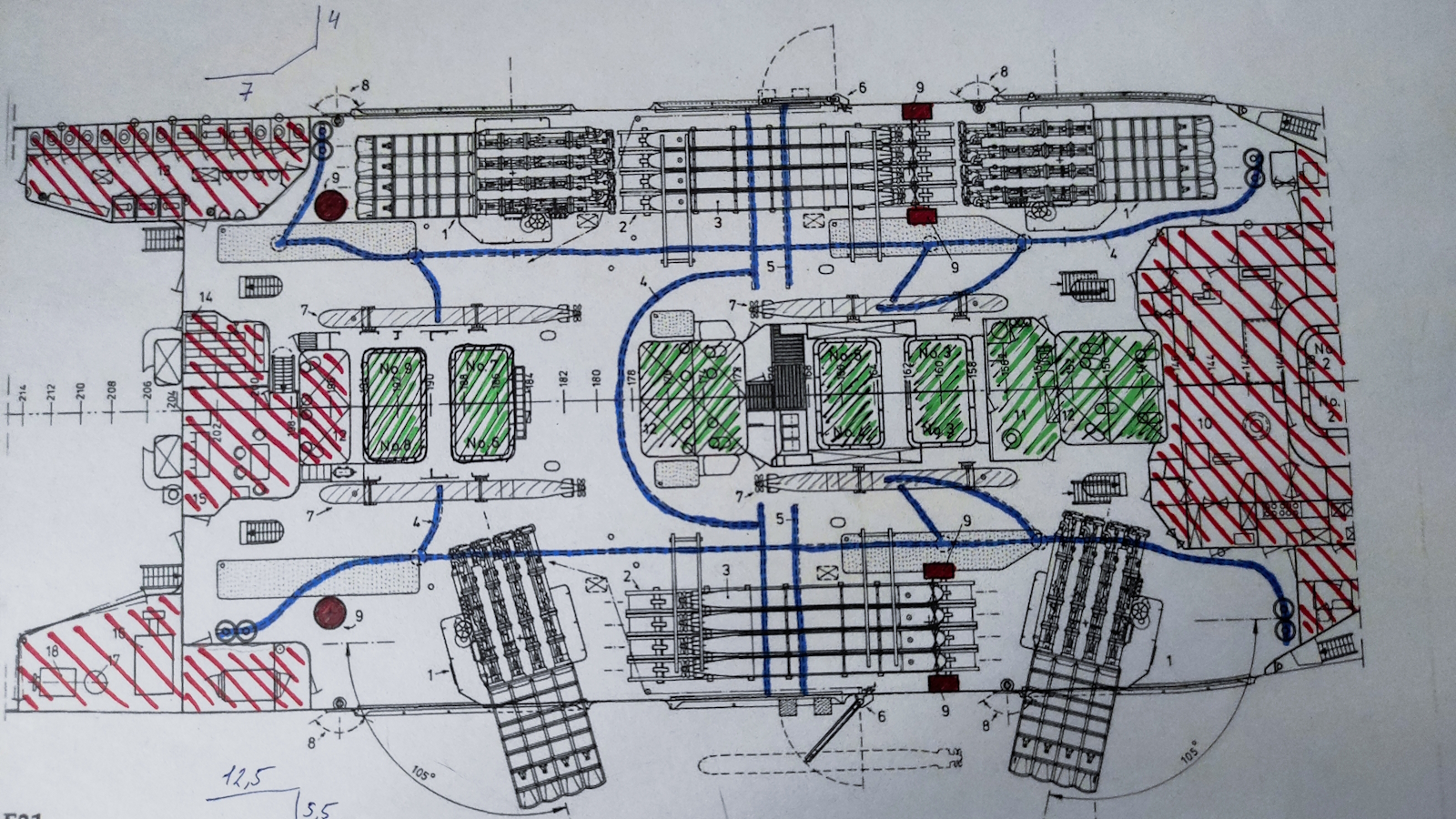

На данный момент занялся оборудованием торпедной палубы. Very Fire дал всё очень упрощенно - только помещения по центру. Хотя после накрытия палубой ничего особо видно не будет, я решил добавить недостающее, хотя бы приблизительно. На картинке зелёное - что есть, красное - отсутствует. Синим выделил рельсы на потолке.

Видимо из-за масштаба, расположение и размер чуть отличаются от Анатомии. Например, колонны поддержки 127мм пушек пришлось чуть сместить, чтобы торпедные аппараты могли поворачиваться. Пока получается так

Андрей Кузнецов

Ясно, спасибо! Так даже проще. Подумаю, что с отверстиями в носу, у них как будто бортик есть, или только так кажется

Андрей Кузнецов

Андрей, а нет ли у Вас фотографий подводной части с отверстиями? Я нашел только два, спереди, для проводки паравана. Пока не приклеил палубу, можно было сделать ещё что-то

Дмитрий 37

https://disk.yandex.ru/i/MQZht3urTs2y_A
Вот, вроде видны пояса. Лучше не получается, либо темно, либо блики

Хорошо, только чуть позже. Я подумаю, что со светом делать.

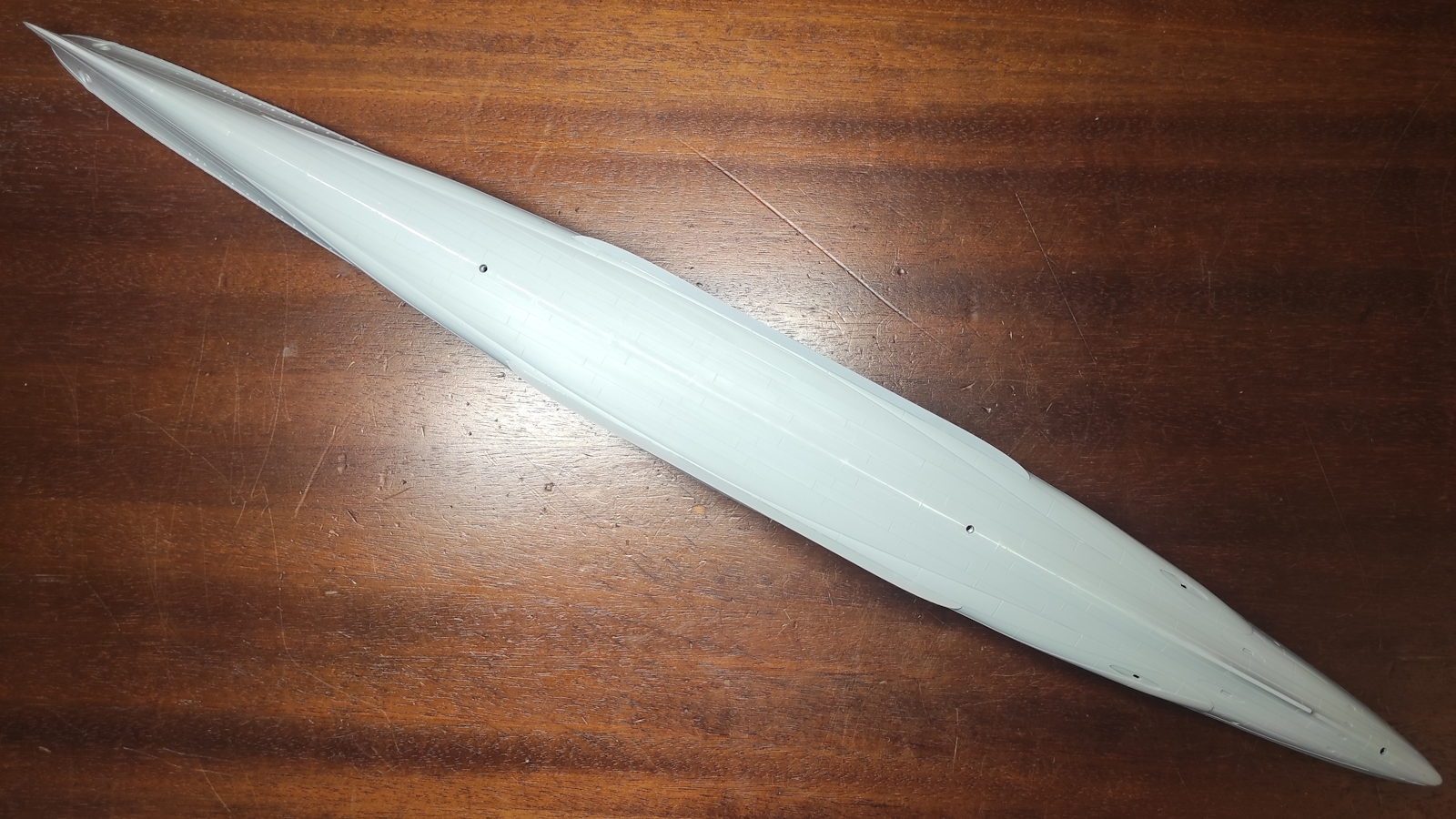

На самом деле, ничего интересного - центральный утопленный, и дальше 6 поясов в каждую сторону с чередованием выпуклый/утопленный. Ширина пояса примерно 3.5мм, длина листа 30мм.

Дмитрий 37

Так пойдёт?

Если нужно, в оригинальном разрешении на яндекс-диске https://disk.yandex.ru/d/b-0yLn_Rw7dE4Q

Если не секрет, а для чего Вам?

Закрепил гайки. Залил суперклеем, затем сверху налепил двухкомпонентного пластелина (или что-то такое). Передний винт попал на шпангоут, который пришлось разрезать пополам. Для заднего винта сделал короб для жёсткости. Как-то хлипко смотрелись гайки на дне.

Просверлил "правильные" иллюминаторы, проверенные по Анатомии. Борта симметричны. Осталось несколько, которые надо поменять местами с заглушками.

На палубе разметил и предварительно просверлил небольшим сверлом отверстия под вентиляторы и ещё какую-то мелочь. В инструкции есть пара неточностей, поэтому проверял по месту. Проверю ножки вентиляторов, и просверлю правильные диаметры.

Дальше в планах собрать крупные узлы — надстройку (несколько уровней), трубы, мостки, мачты. Всё стыкуется очень сложно, например, надстройку нельзя надеть на трубу, поэтому хочется примерить, что и как подходит. Инструкция совсем не упоминает этот момент, и очередность действий не ясна.

Уже поздно наверно, но крепление (которое из трёх трапеций) должно обхватывать столбик, а не крепиться к нему. Т.е. столбик между радаром и креплением как бы.

Как тоненько и ажурно получилось, красота!
