Ну здравствуйте мои дорогие! Наконец то у меня заработала Каропка и я тут же решил открыть свою третью сказку о стройке! Выбор мой пал на линейный крейсер (линкор условно) Шарнхорст, на конец 1940 года! Модель производства славной БТТ-шной фирмы Dragon, как раз на 1940 год, в масштабе 1:350. Ниже картинка из Анатомии с проекцией, в которой я вижу свою работу!

Вот и фото:

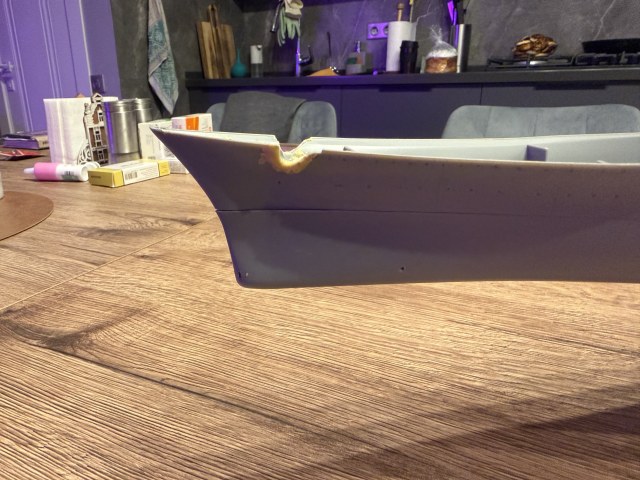

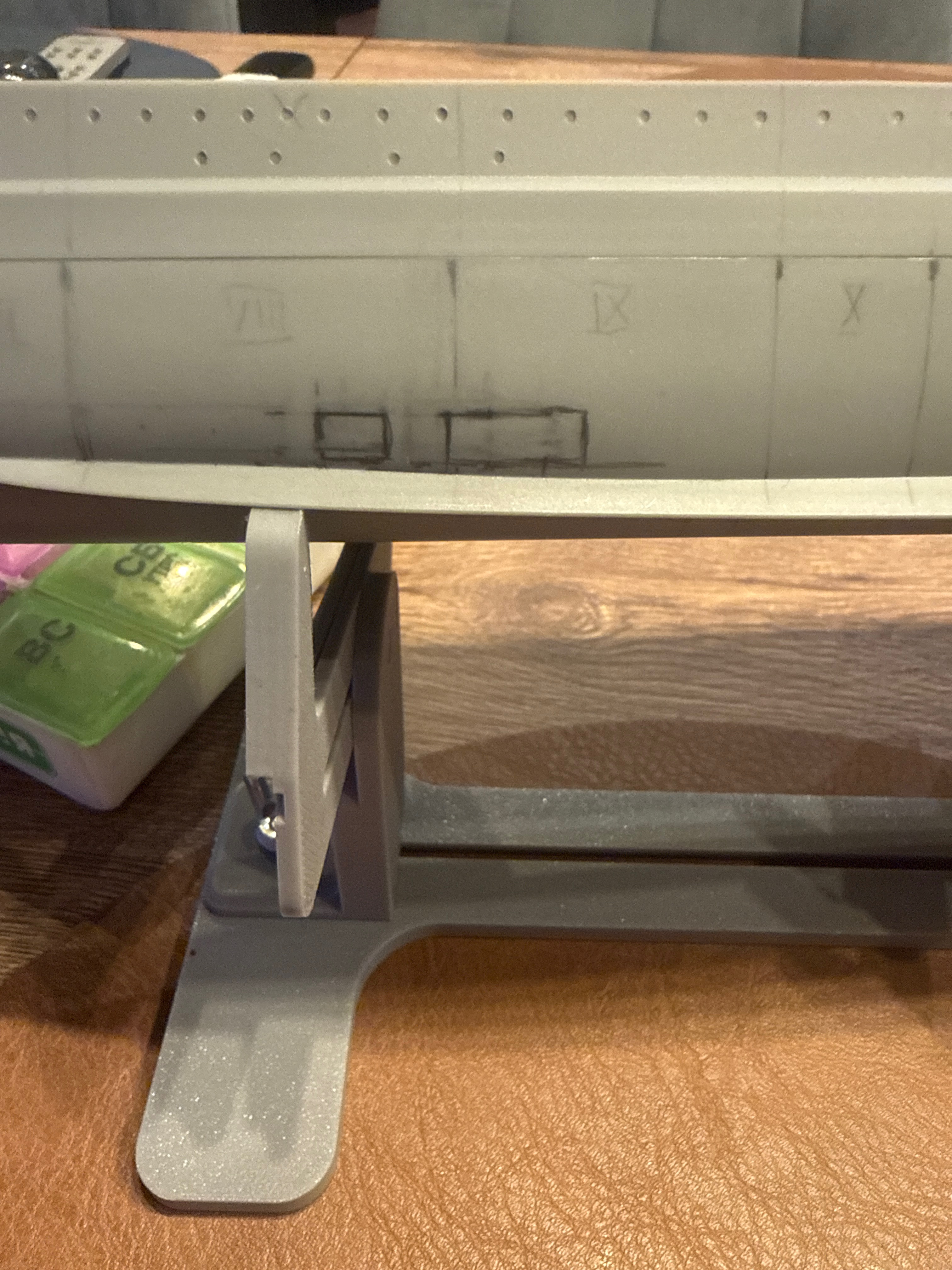

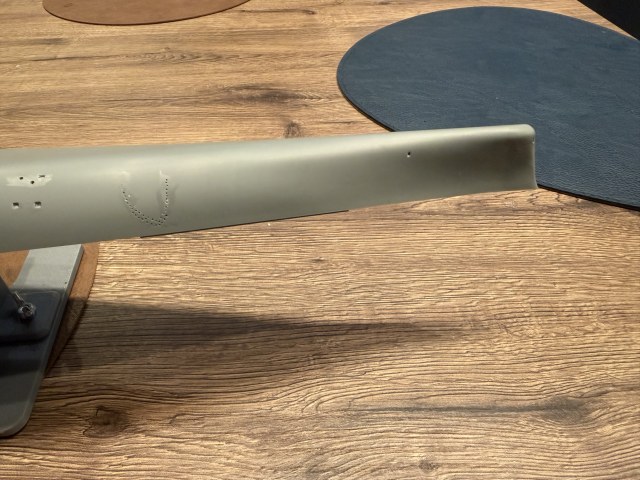

Невероятным усилием воли мне удалось потихоньку начать стройку! Что сказать….начал с корпуса…вроде основа в размере, но тут начали выяснятся нюансы. Например кормовая часть должна быть выше на 1,5 (1,7…глаза уже не те…)мм и плавное возвышение палубы начинается где то от середины барбета кормовой башни ГК….. Далее сравнил иллюминаторы, которые в целом по местам за исключением нескольких участков! Ну, а дальше…песня! Технические отверстия в корпусе…Кингстоны, компенсаторы, водозаборники или вообще как там это всё правильно называют? Самое интересное, что на фотографиях этого нет нигде, поэтому пришлось работать с чертежами! Как вы увидите на фотографиях, мне пришлось в размер (сверяясь с чертежами) расчертить корпус на секции, которые указаны на чертежах и на основании их прорисоввывать и пересчитывать размеры и местонахождения каждого отверстия…От и до! Также сонарное оборудование, в носу и носовой части, так как в 1940 году они уже были!

У меня в этот момент была помощница…. )))

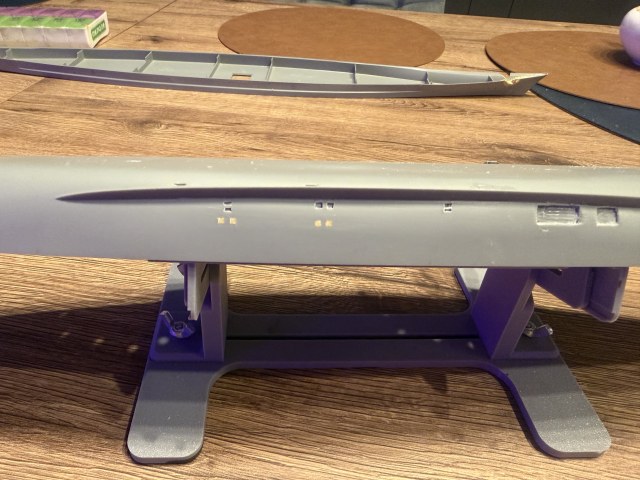

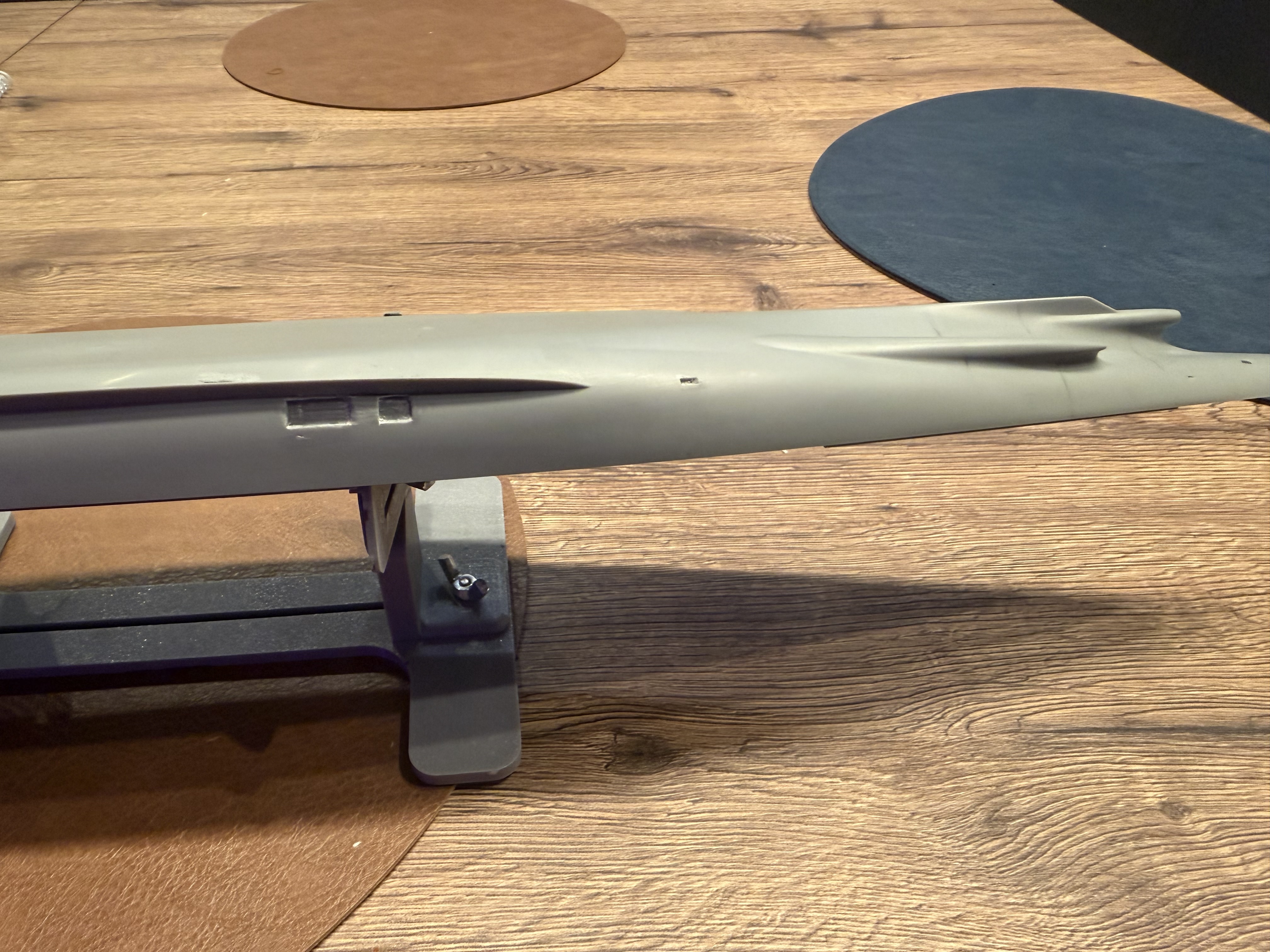

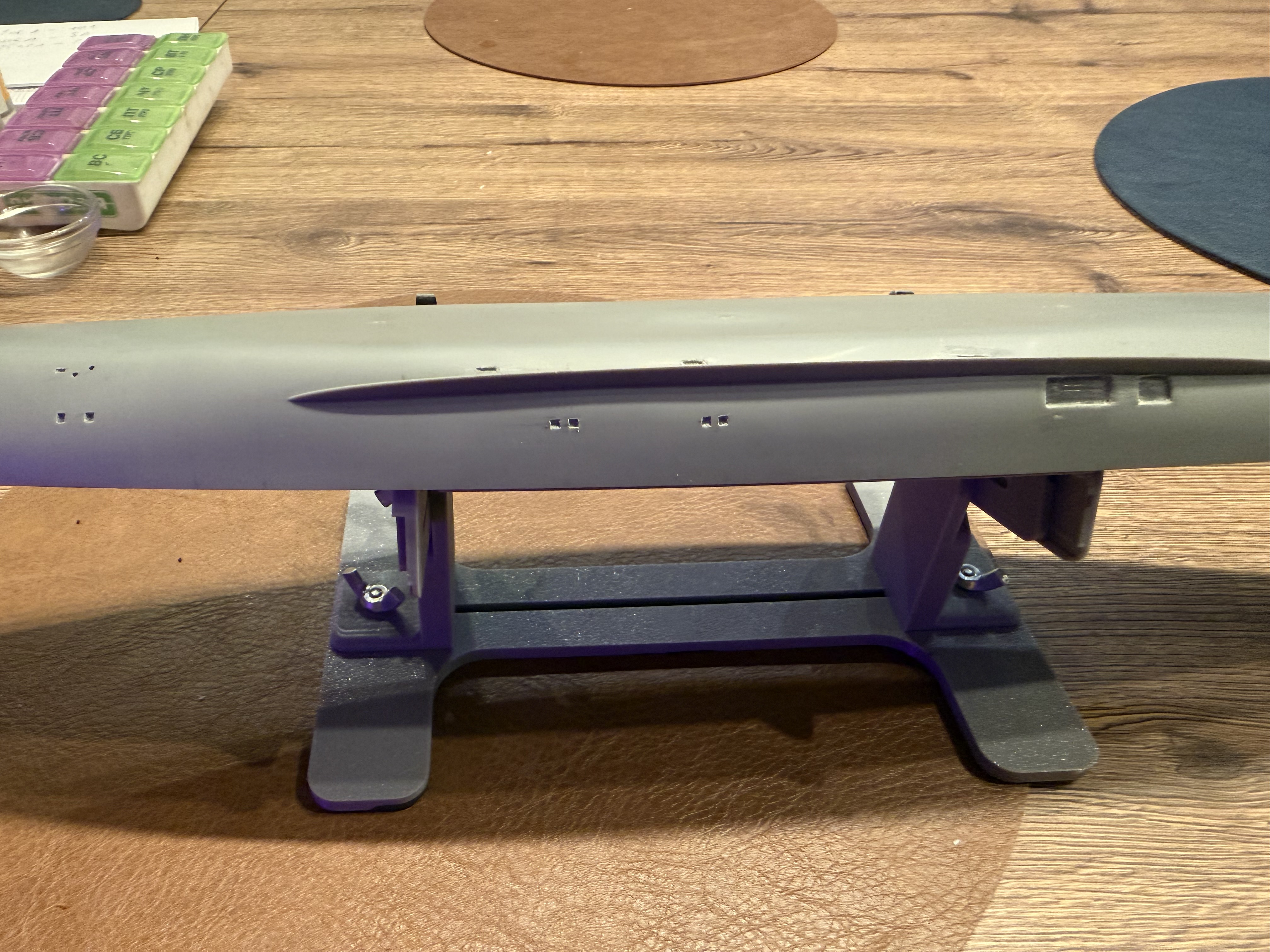

Ну в целом результат моей многодневной работы:

Давно я не занимался математикой и проекциями…. Хотелось забить на это! Ну как вы понимаете, на днище я не стал выводить отверстия….там их мульон с хвостиком, но они не видны….

Далее предстоит возьня с верхней частью корпуса, с разметкой по броневому поясу ( вдоль по всему корпусу на уровне броневого пояса) крепёжных проушин (или как их там…извините), так как элементы довольно заметные, хоть и микроскопические…. Сверление и вырезание всего, что наотмечал!

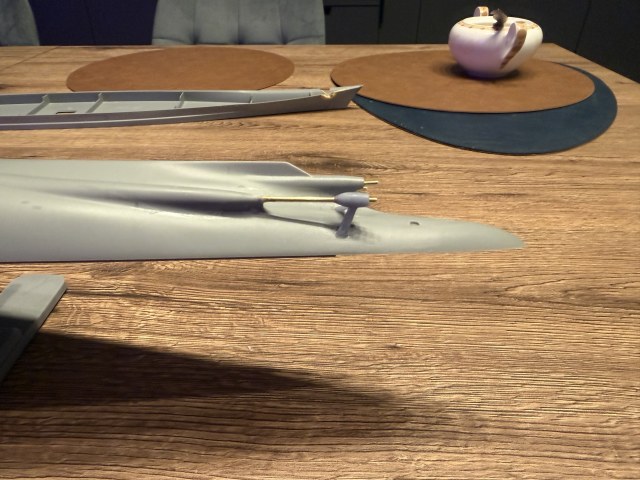

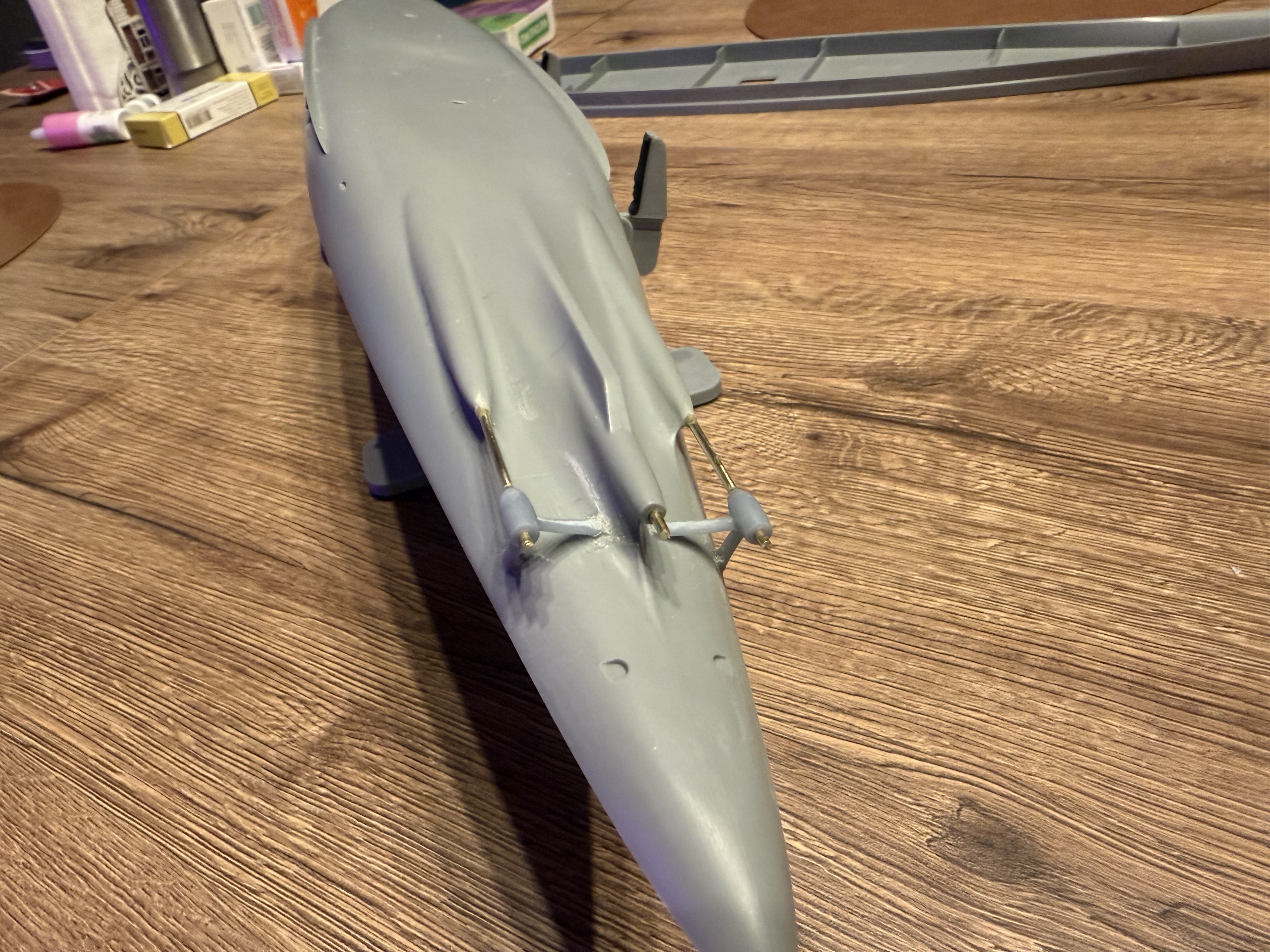

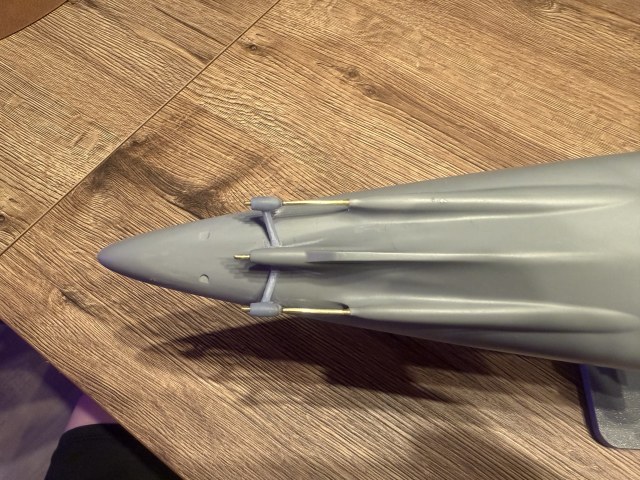

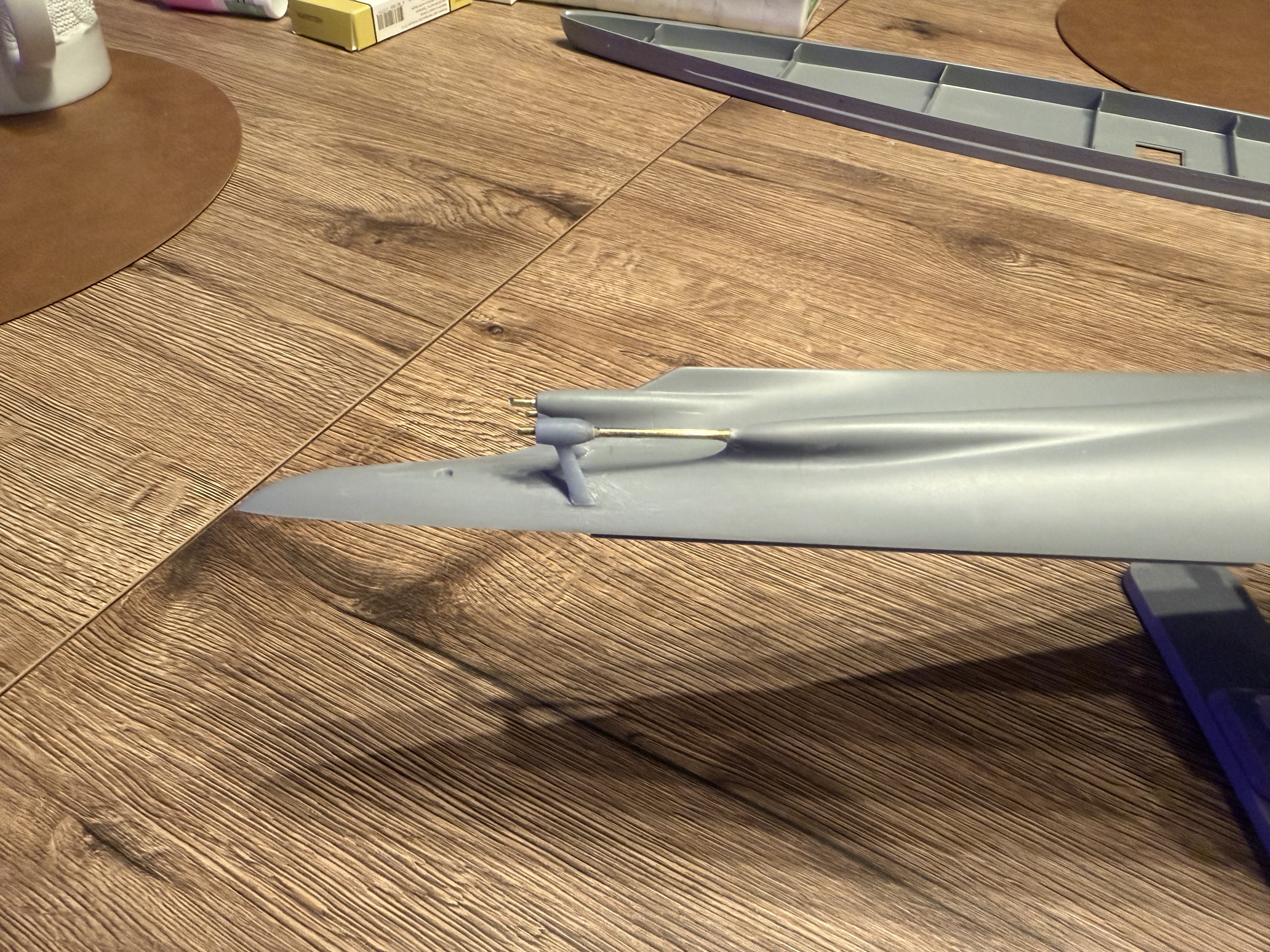

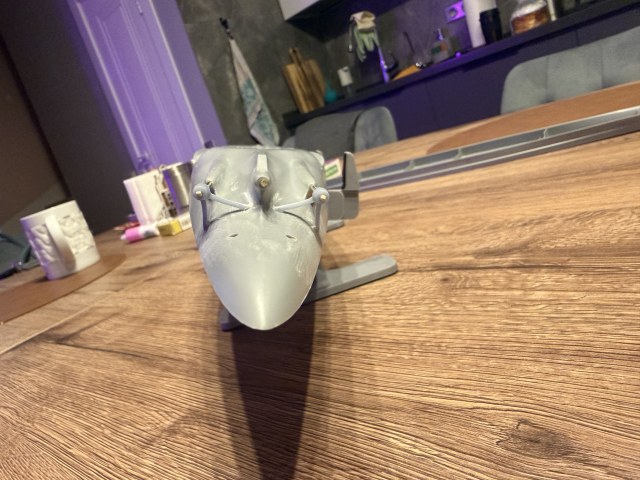

Так же установка валов и правильных кронштейнов к ним (которые мне любезно соорудил Никита, он же Podplav). Предчувствую возню в этом блоке! И работа на рулями….

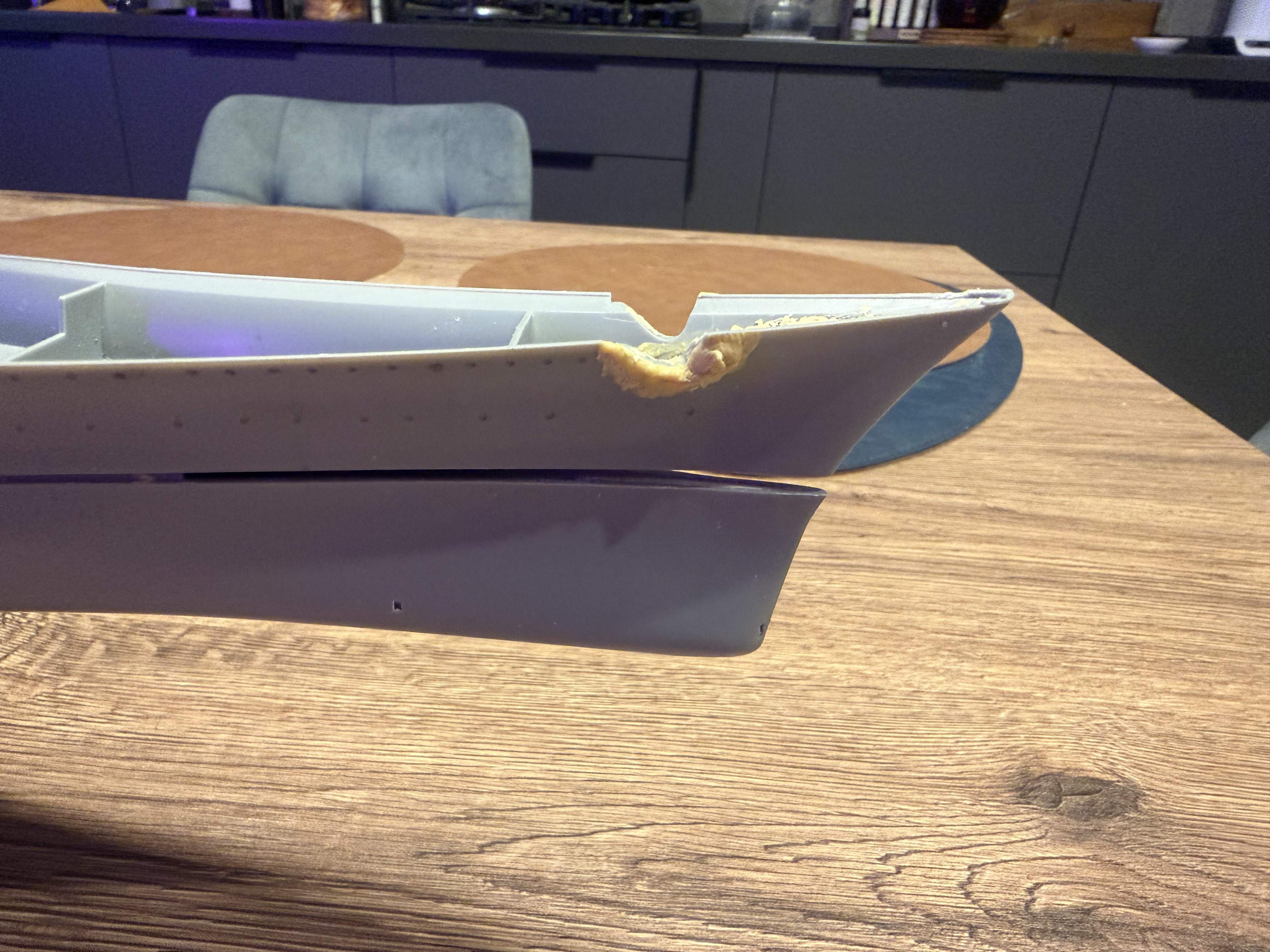

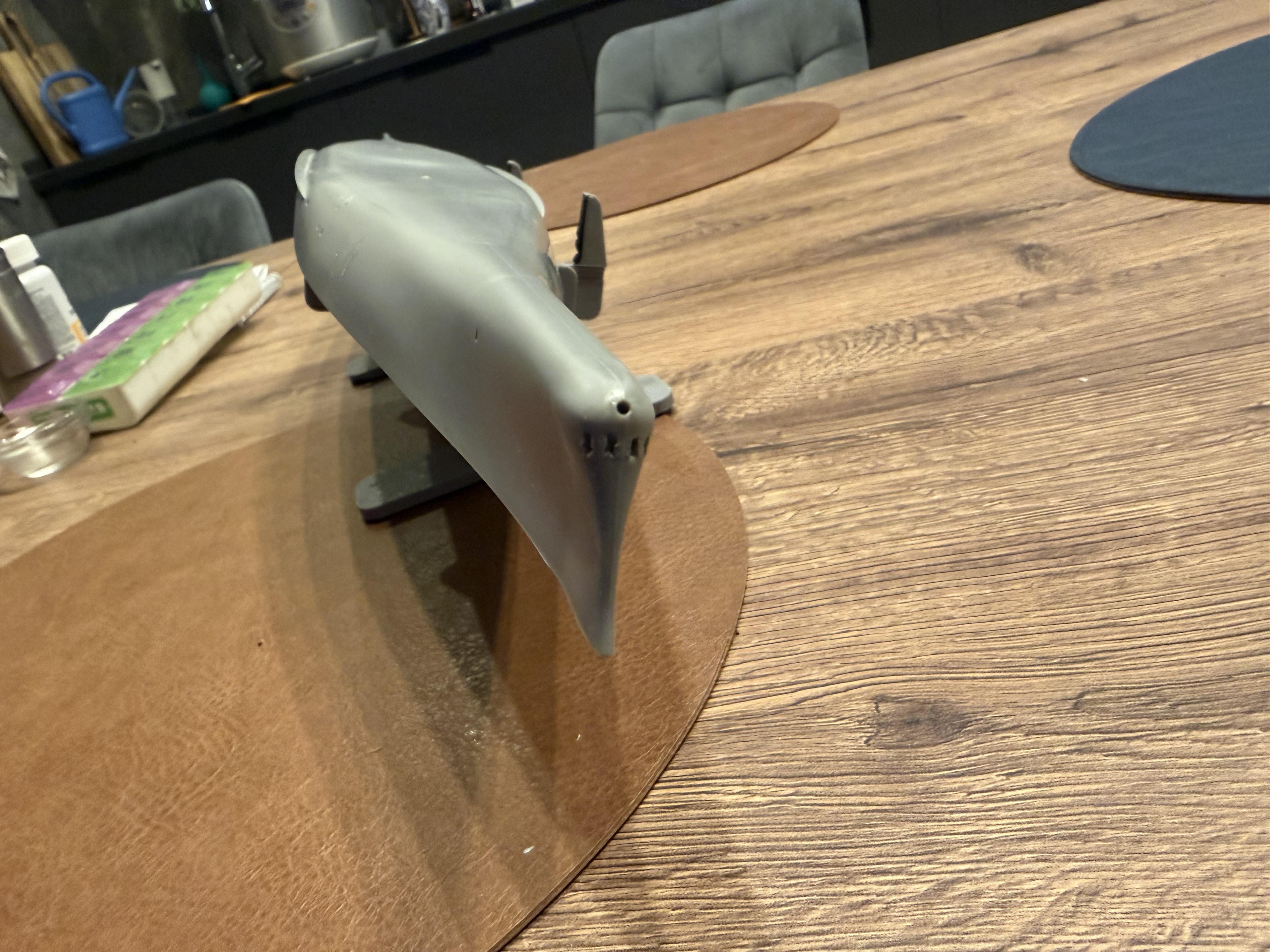

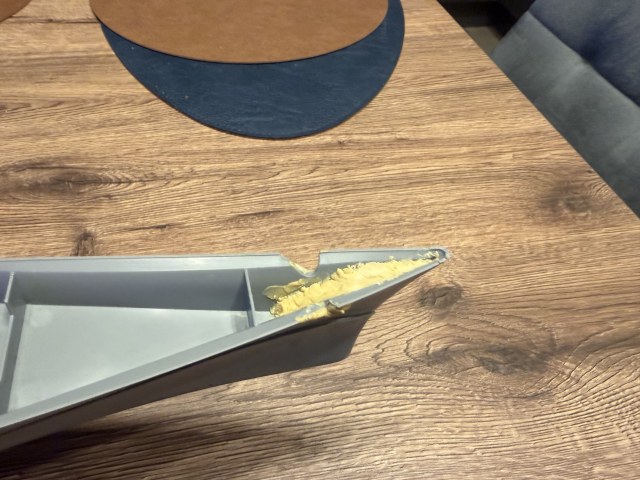

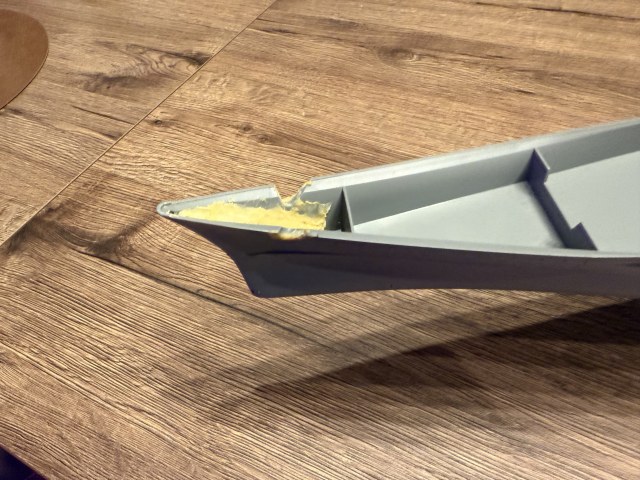

Ну и дальше, шпатлёвка, заделывать щели и утяжины, эпоксидка - наращивать якорные клювы и точить (утоньшать) нос и форштевень…..

Связался на свою голову……косяк на косяке….. ))))

Вообщем, кому интересно и кому есть что сказать - милости просим! ))

Интересно.....вот только сказать нечего, не шарю я в кораблях второй мировой

Интересно, но сказать-то пока что нечего, будем просто наблюдать.

С Уважением, Алексей.

Добрый день! А какими чертежами пользуетесь?

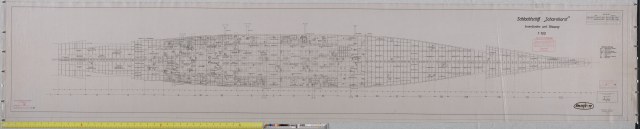

Привет Дмитрий! Чертежи архивные, как у всех! )))

Это я к примеру

Хороший старт! ))) Буду зрить. На этот корабль, достаточно много материала. Вопрос только, на нужный ли промежуток времени.

Лёш, рад тебя видеть! Много материала, но нужного не так уж и много! Сейчас разбираюсь с корпусом и там дел похоже на год! Столько нюансов, а детализации или доказательств совсем мало!

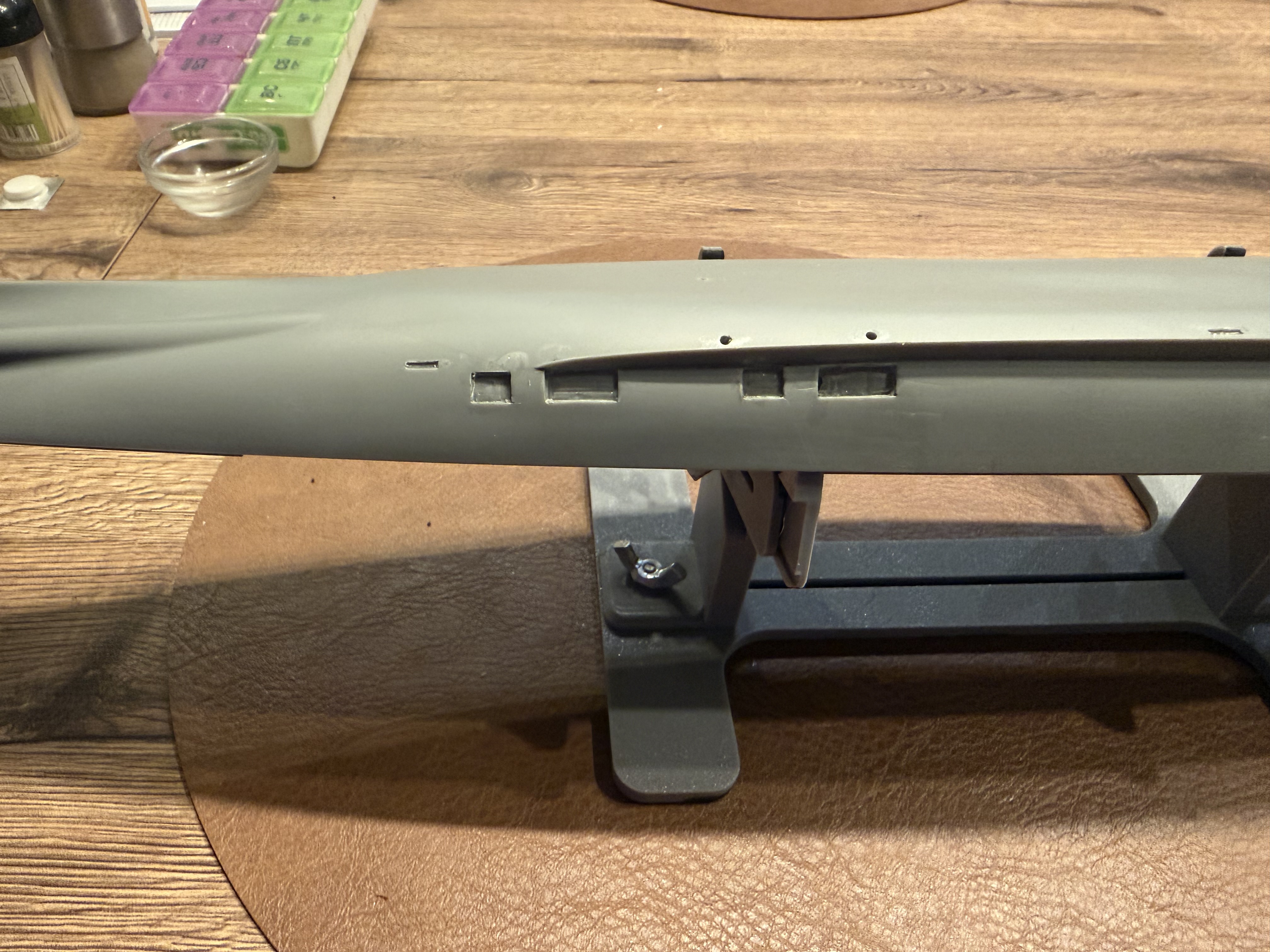

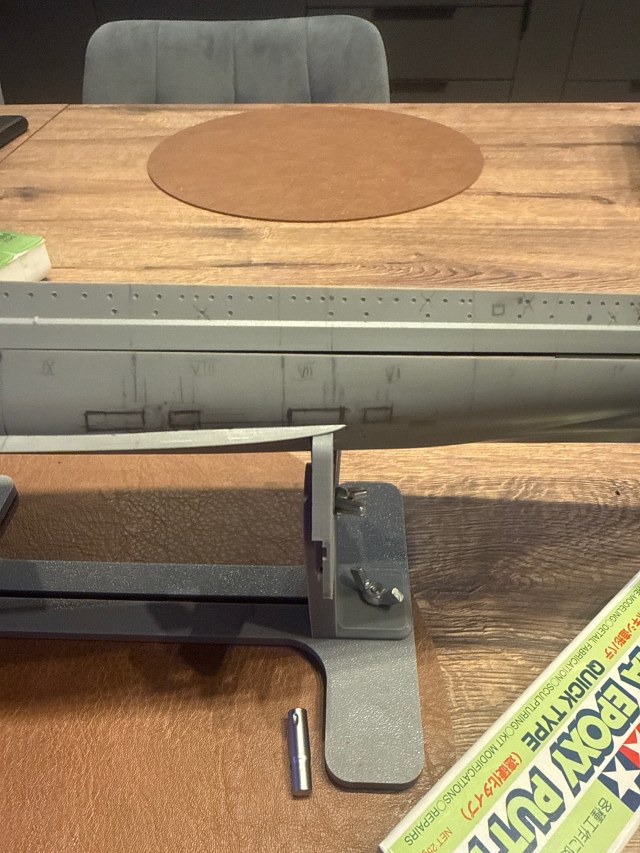

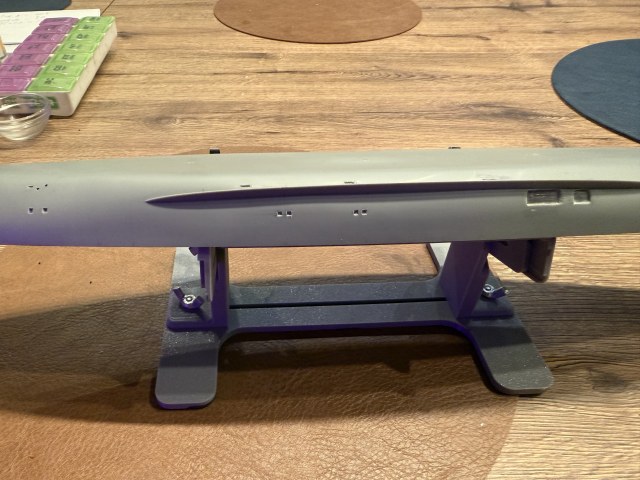

Итак, перерисовал по чертежам (изменил размеры, согласно проекции и чертежам) отверстий системы охлаждения турбин…. Ниже фото, что получилось:

Как вы видите, придётся заняться резьбой по пластику…. ))

Привет, Олег.

Связался, говоришь? На свою голову, говоришь? Скромность, блин... С такой помощницей можно любой Шарн слепить и Хорстом добавить.

С уважением, Юрий.

Будем поглядеть по стройке.....

А исчо.... я бы "адмирала" от стройки на "социальное расстояние" отодвинул.... А то глядишь заразит тебя своей "болезнью": после "Шарика" сам не заметишь как в ход пойдет "Гнейзик", а там и до "Дюнкерка" недалеко......))))))

Но смотреться все будет здорово....)))))))

А я, наоборот, поддержу!

Спасибо Ребят! Всех рад видеть и читать! ))))

Вообщем: ПОМОГИТЕЕЕЕЕ…. )))))

Кстати, я воспользовался вашим советом, и тоже такую подставку прикупил, но вскоре переделал, что бы после покраски по бортам ничего не ёрзало. Т.е. по сути доска к которой корпус прикручивается к монтажным отверстиям.

Егор, нормальный такой апгрейд! Я сразу тоже призадумался! Дай пару фоток твоего конструктива? Может передеру…. ))

Да пожалуйста, дело тут не хитрое. Уголок-люминий, ну это на работе сообразил, под рукой не было, но продаются разные.

Это мы тут посмотрим как оно это тут получается!

Олег, давай, вперед! Удивляй!

Блин, смайликов совсем нет??? Где попкорн, где котик которого гладить..??? Или теперь надо как раньше, символами их прописывать?

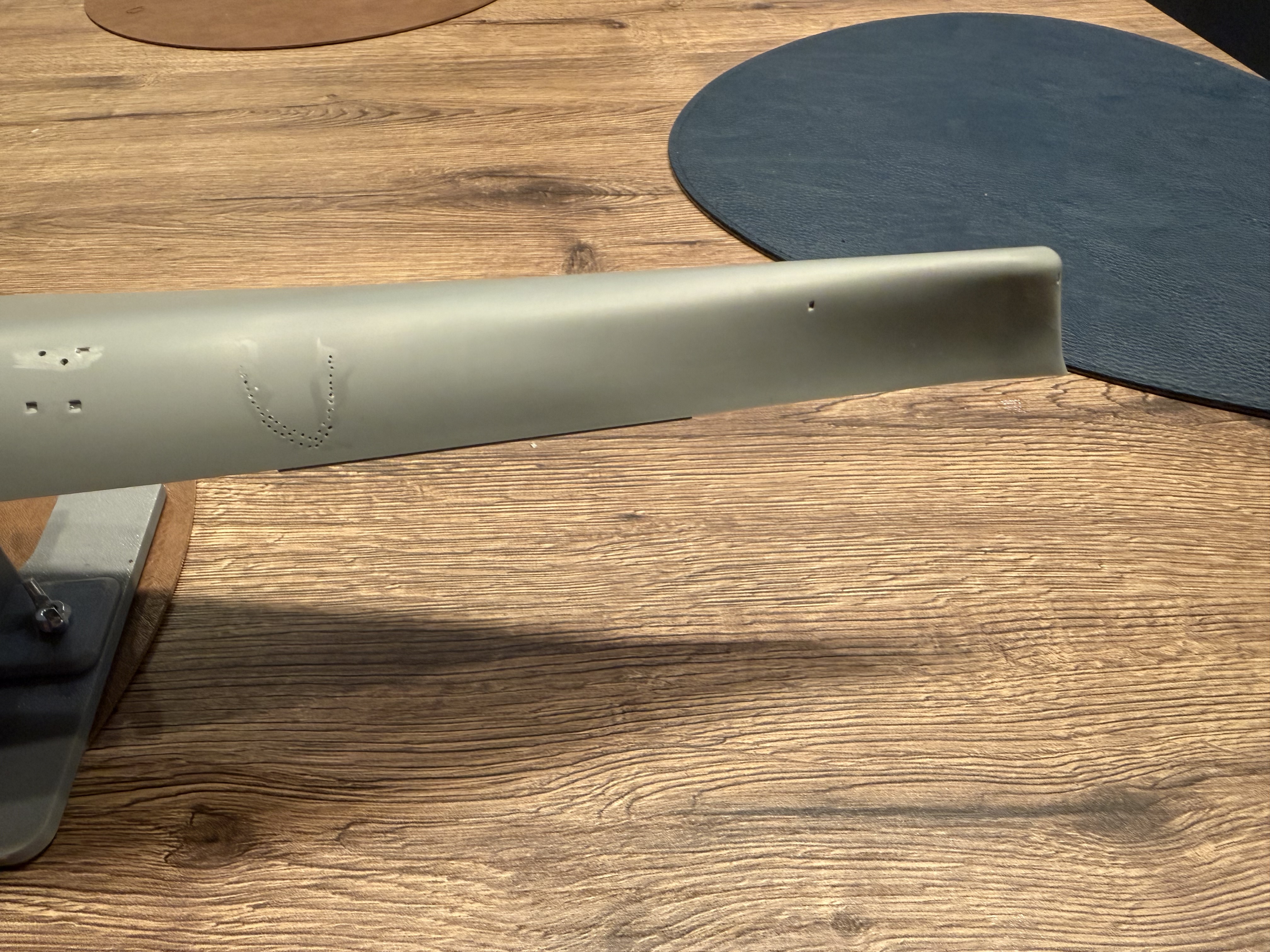

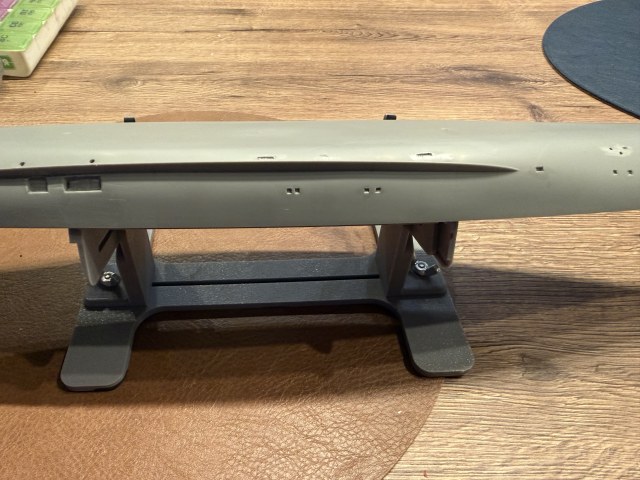

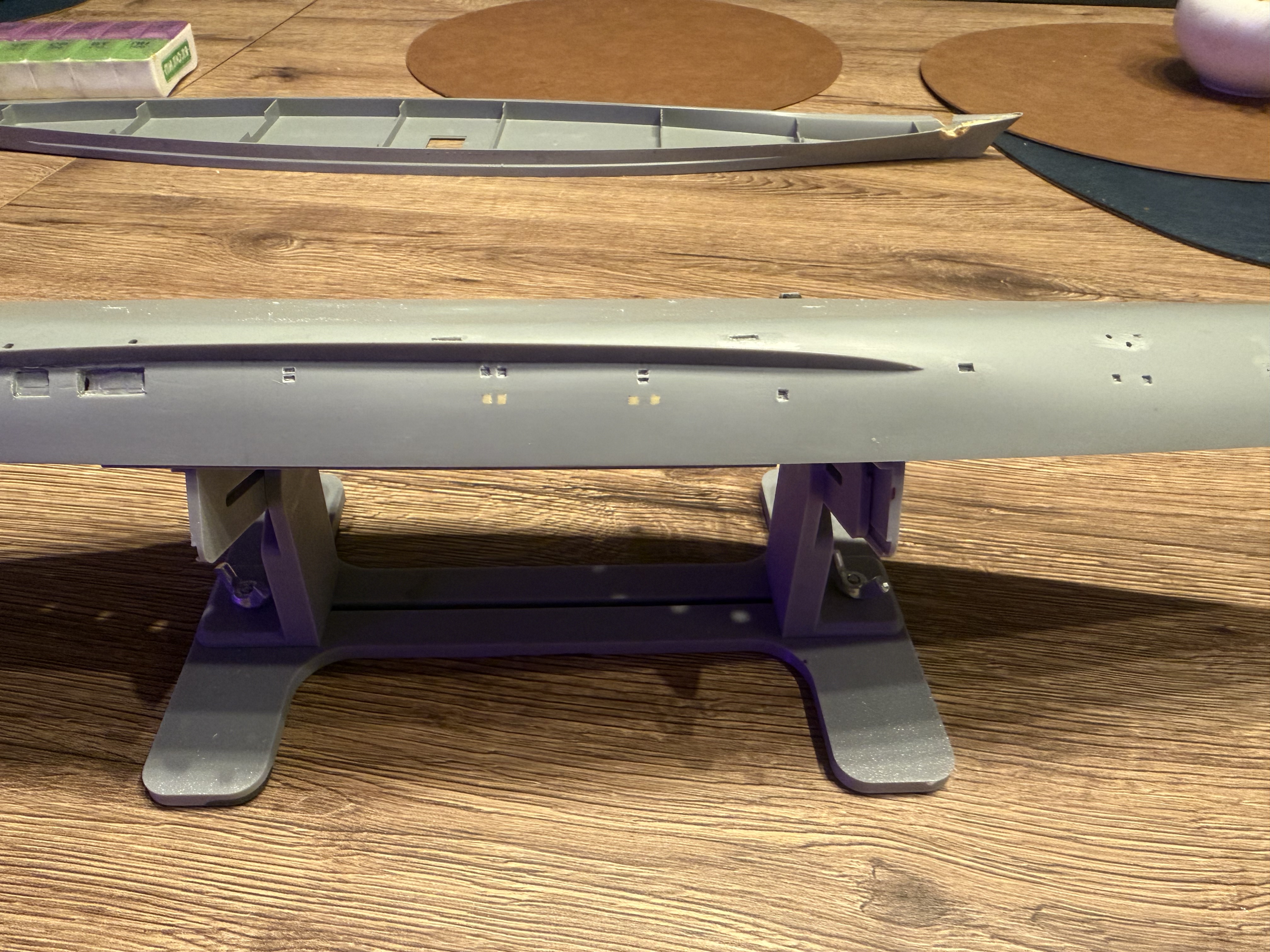

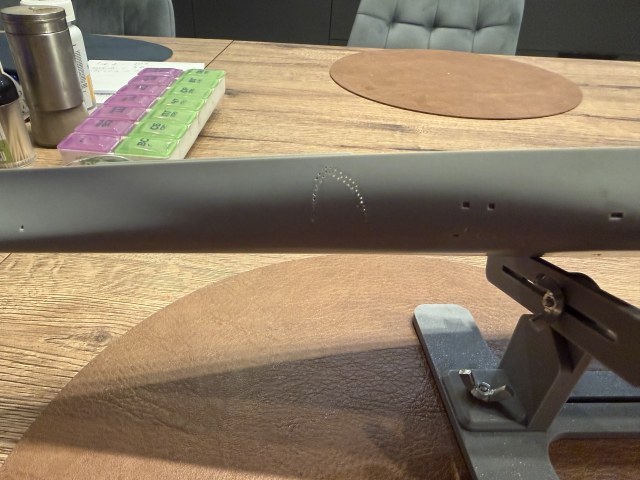

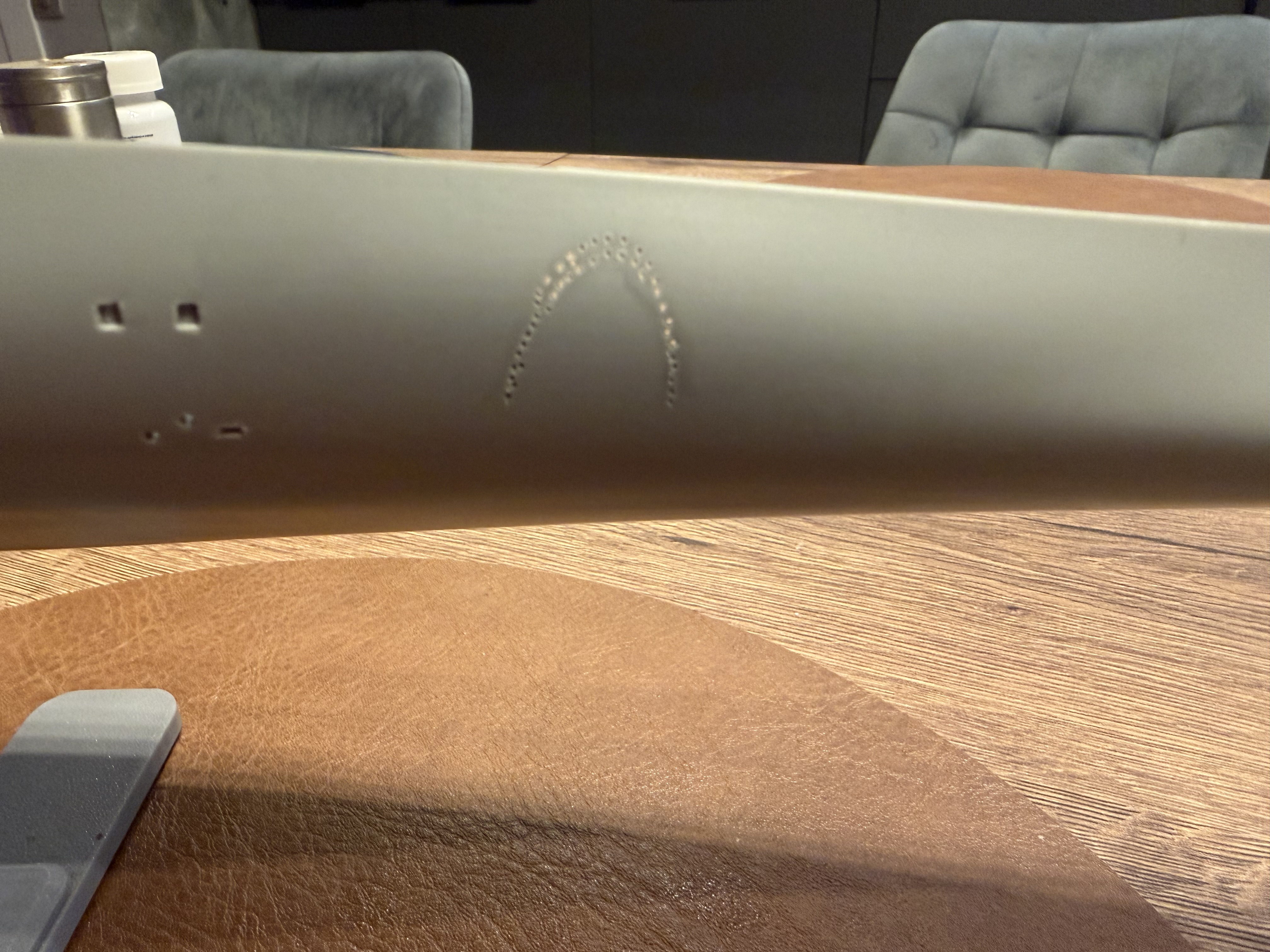

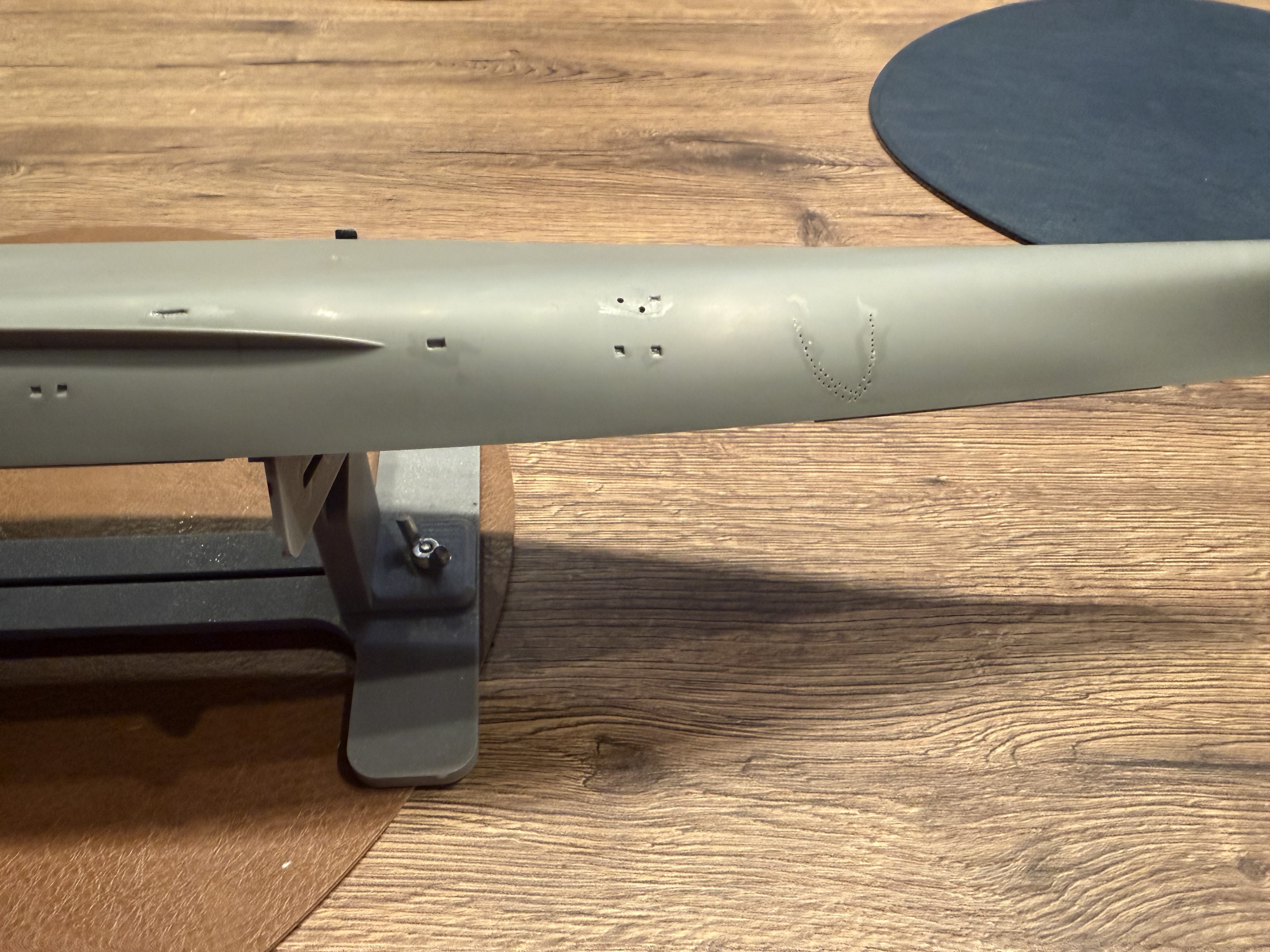

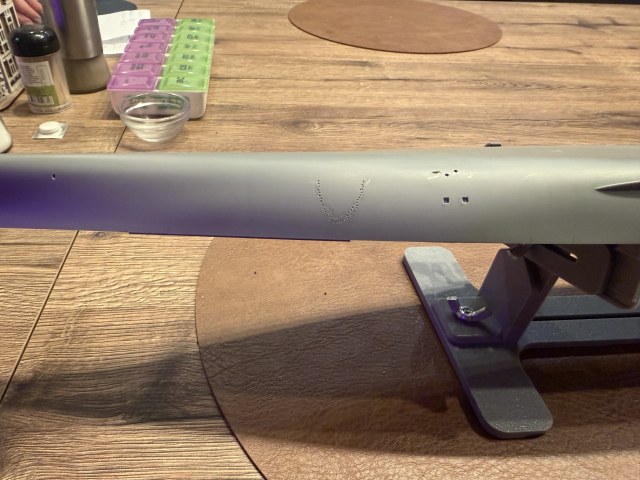

Ну вот значит, предварительный доклад о проделанной работе! Вырезал все технические отверстия, просверлил все «микрофоны»…, в целом доволен! Теперь осталось заполнить это всё! Самое печальное, что у меня нет данных и понимания чем это заполнить! Думаю что установлю в каждую сетку и в крупные, такие как охлаждение турбин ещё сверху решёток нужно придумать что то в виде жалюзи…. Если у кого то найдётся до завтра-послезавтра какая-либо достоверная информация, буду очень признателен! А пока, фотодоклад ниже:
