Представляю на рассмотрение и утверждение

Ещё бы чехол с парусами шкертиком перетянуть - вообще бы класс! Но уже и так очень даже хорошо.

Ещё бы чехол с парусами шкертиком перетянуть

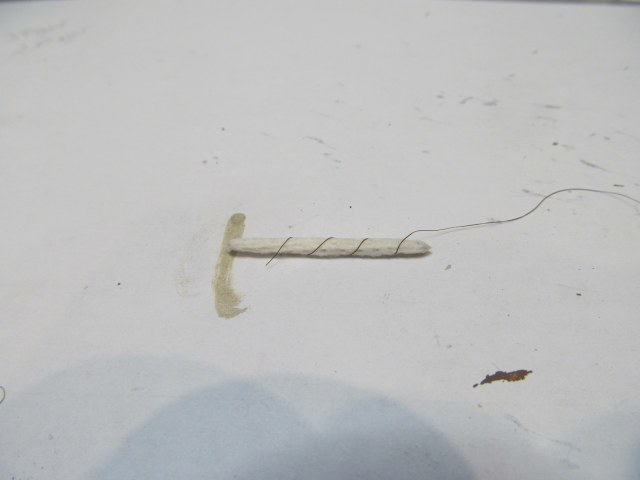

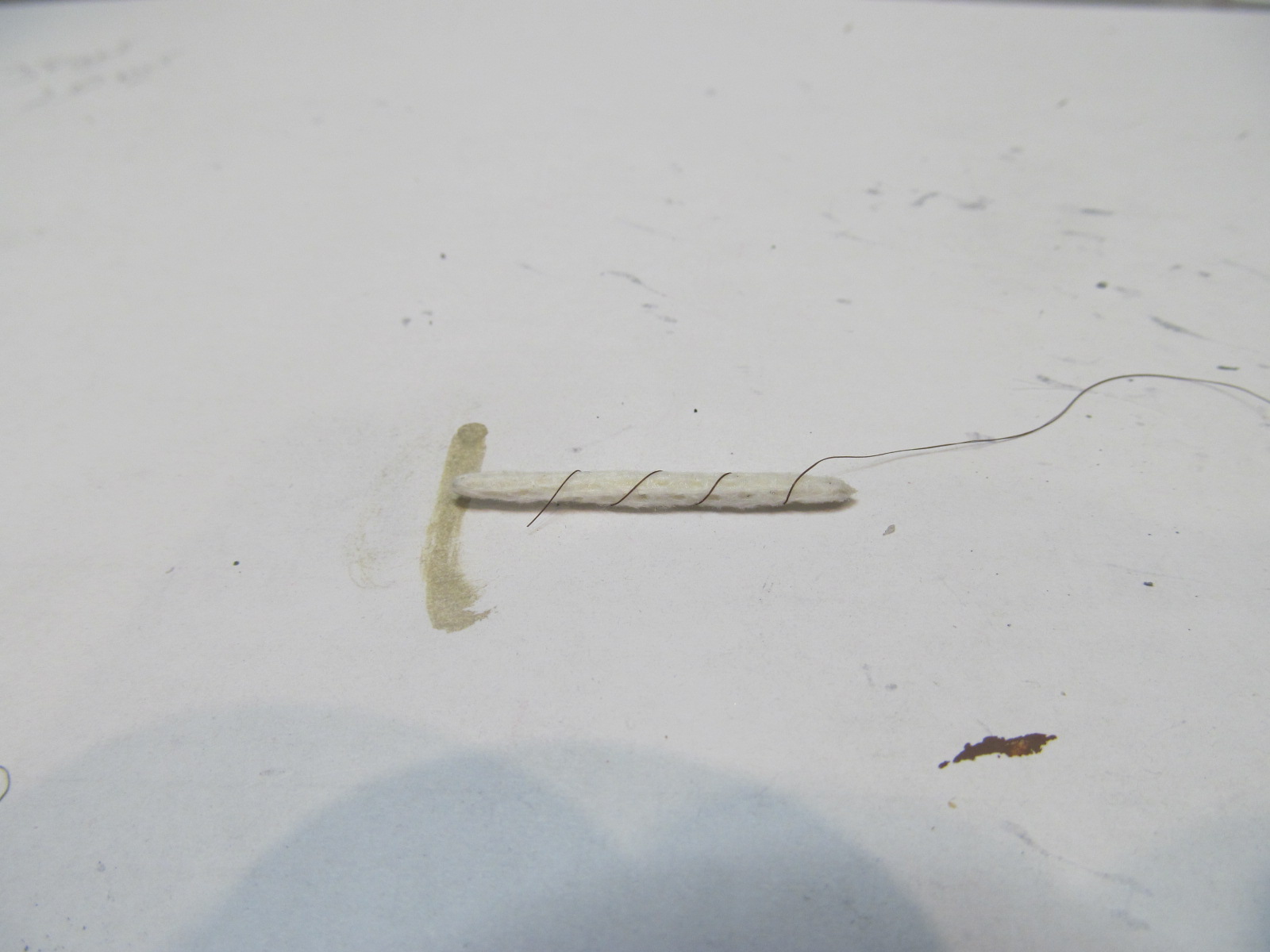

Как-то так?

С Уважением, Алексей.

Как-то так?

Мне кажется, что так больше похоже на чехол. Хотя в реальности он не обматывался, а шнуровался, но шнуровку в Вашем масштабе все равно не показать, а "без ничего" смотрится немного невнятно.

Хотя в реальности он не обматывался, а шнуровался,

Да, я видел в присланных материалах, что чехол шнуровался...... но я просто не смогу здесь изобразить ничего подобного.....

Оставляю "обмотку".

С Уважением, Алексей.

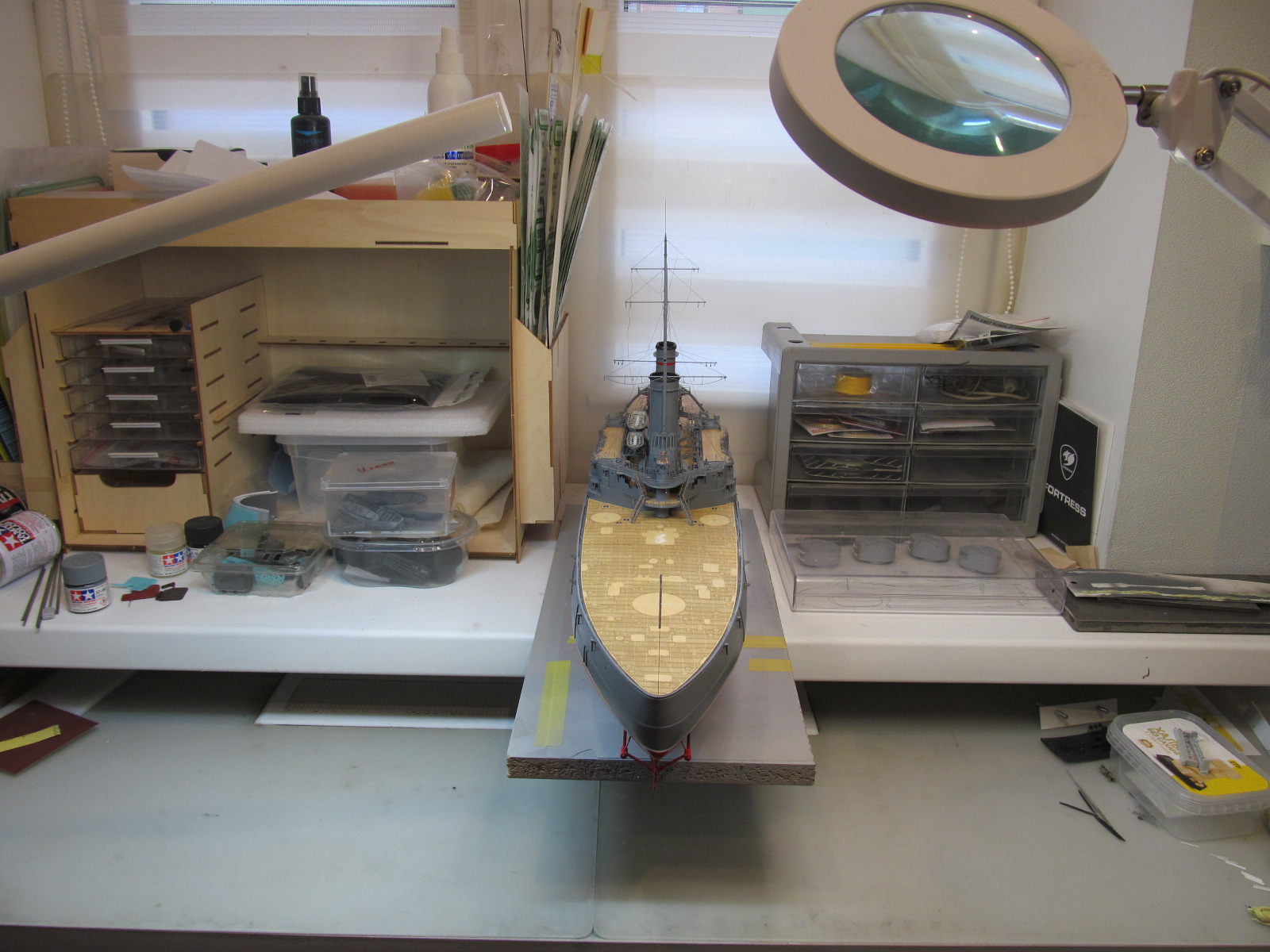

Подведение итогов работы за сегодняшний день.

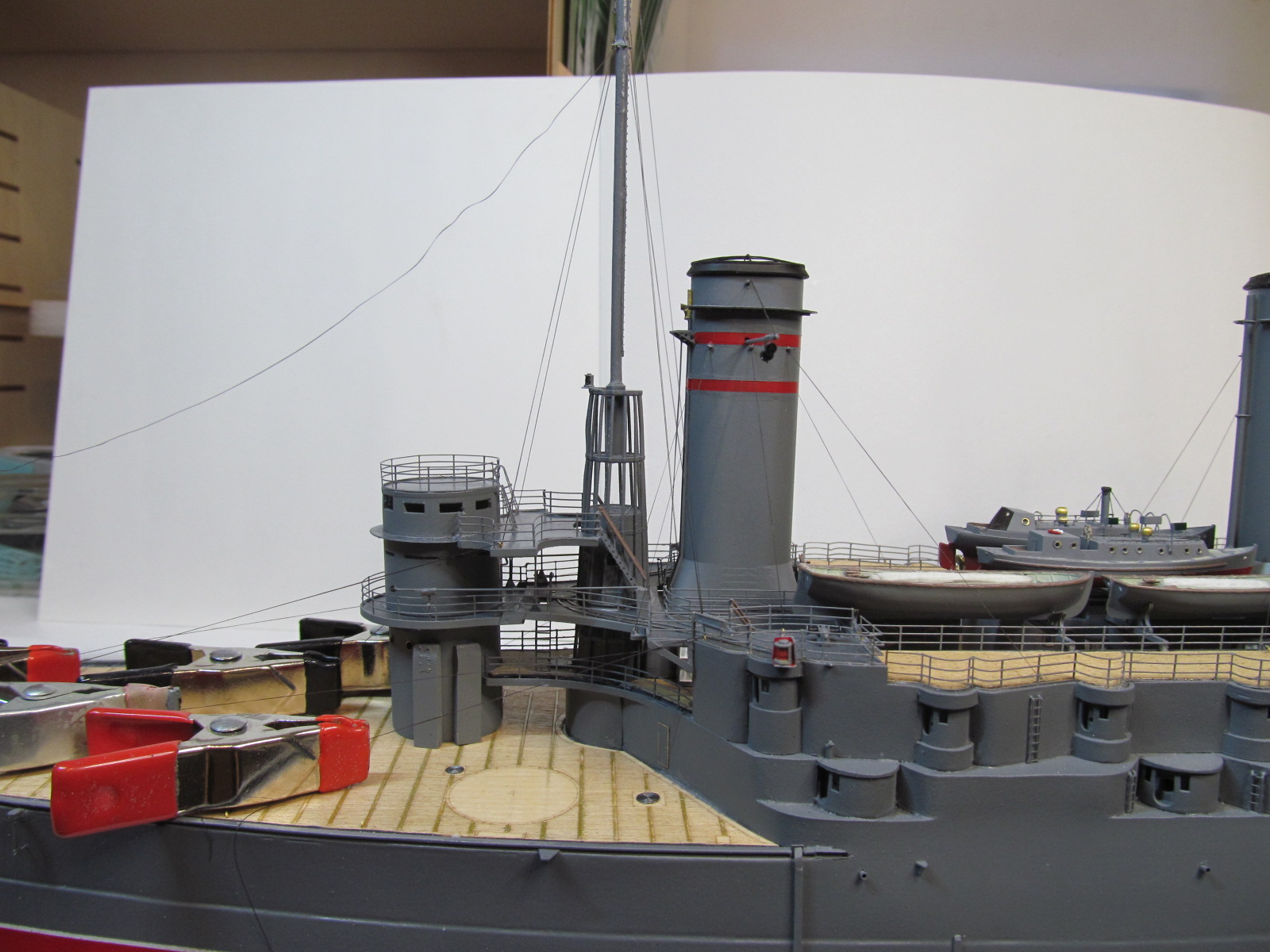

Заодно и попробовал растянуть шруб-штаги, но пока их не закреплял.

С Уважением, Алексей.

Оставляю "обмотку".

не надо
это совсем другое

не надо

Есть "не надо"!!!!!!

Во первых - всех в Великим Праздником Рождества Христова!!!

А во вторых - отчёт о проделанной работе.

1. Ужас.....

2. Натяжители вант и трубштагов сняты.

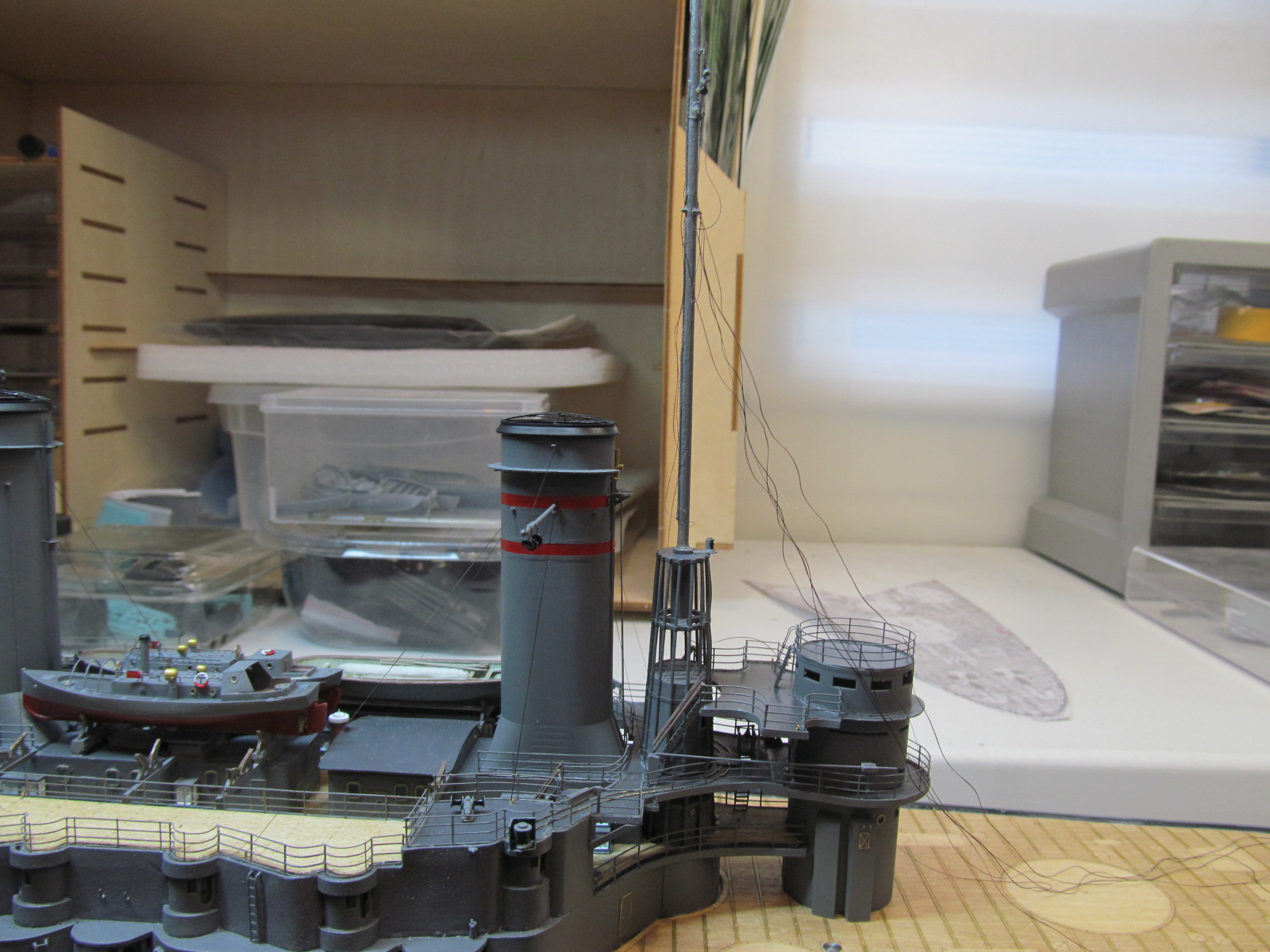

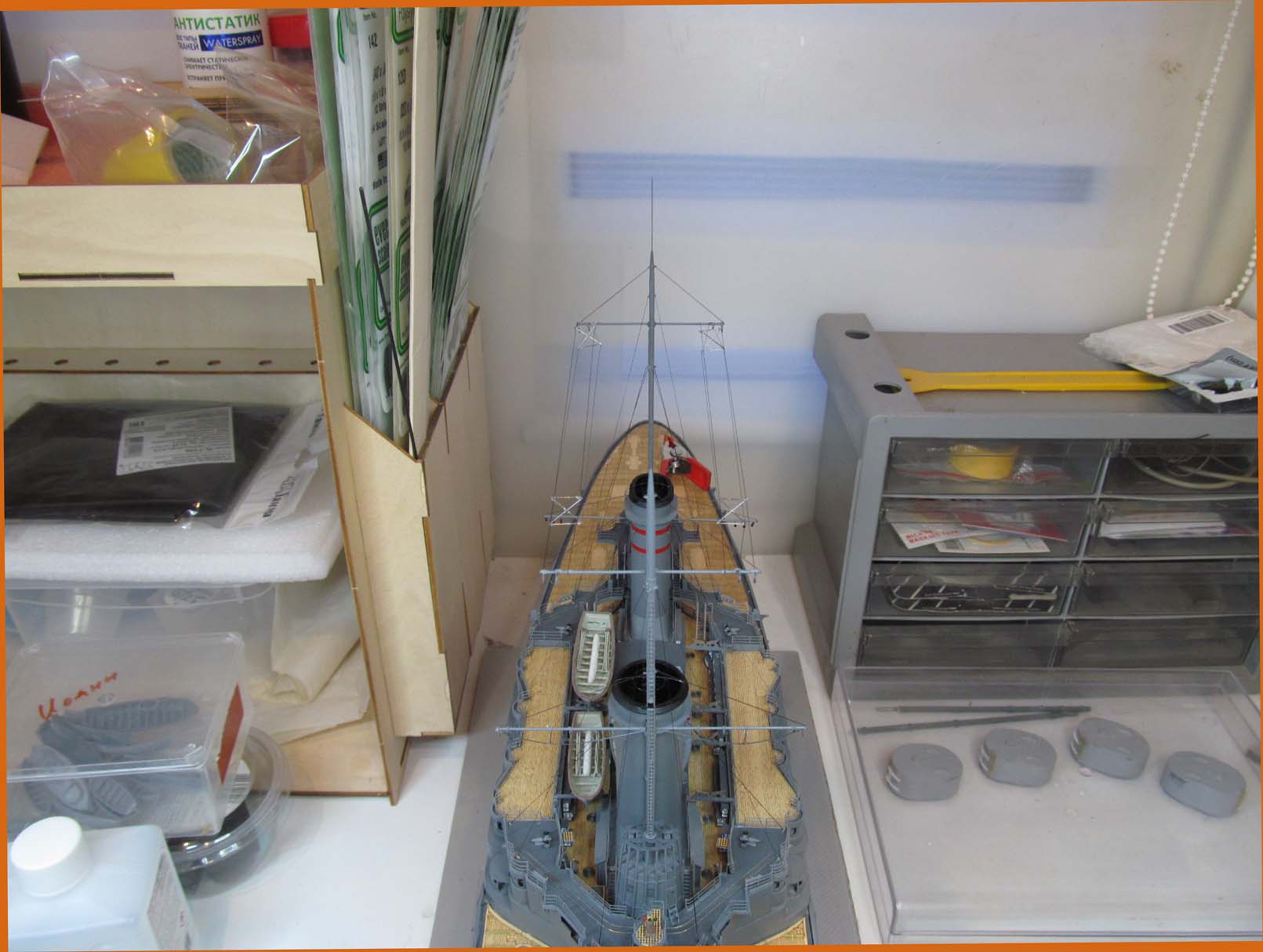

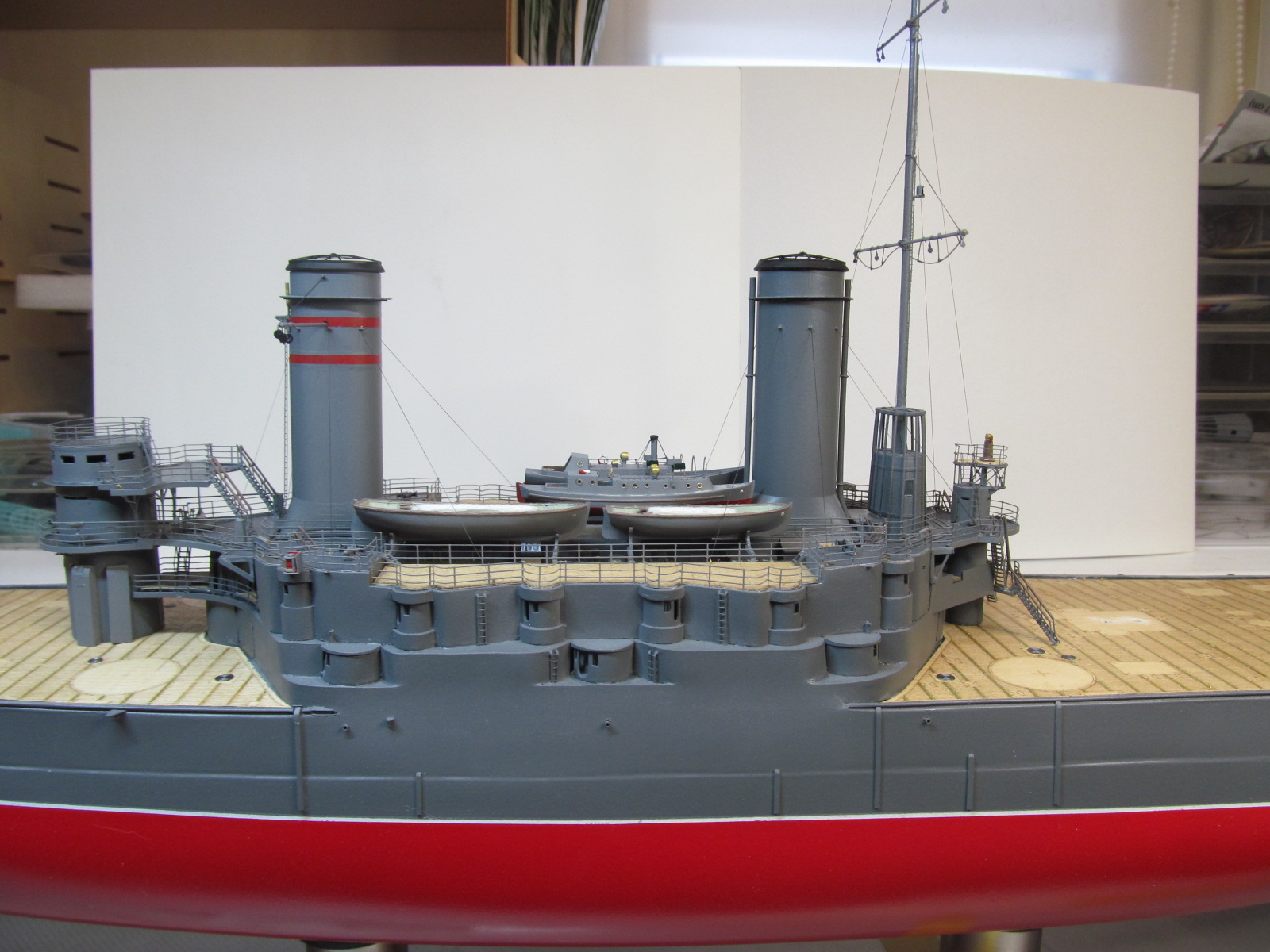

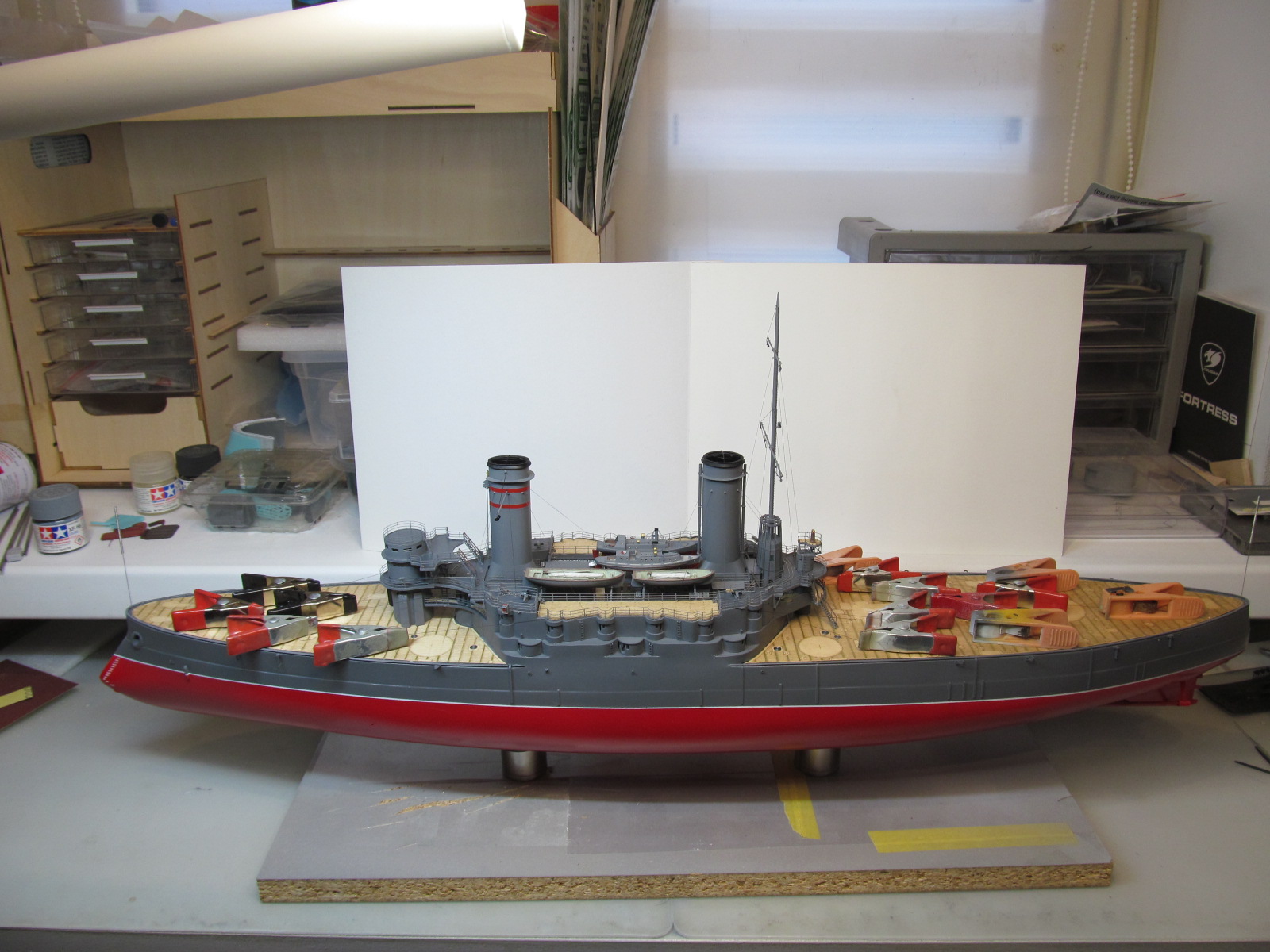

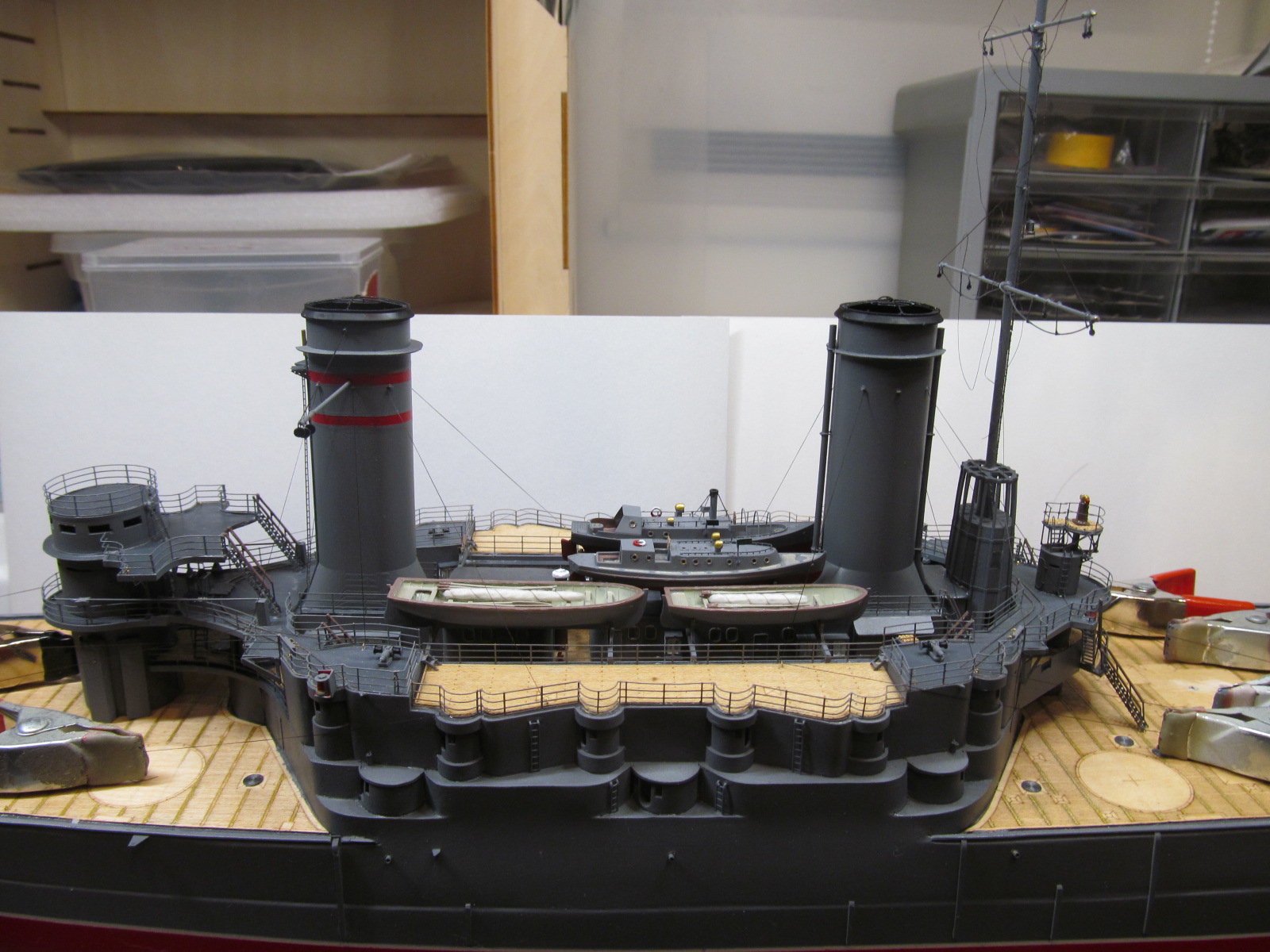

Грот-мачта встала на своё законное штатное место и обвязана.

С Уважением, Алексей.

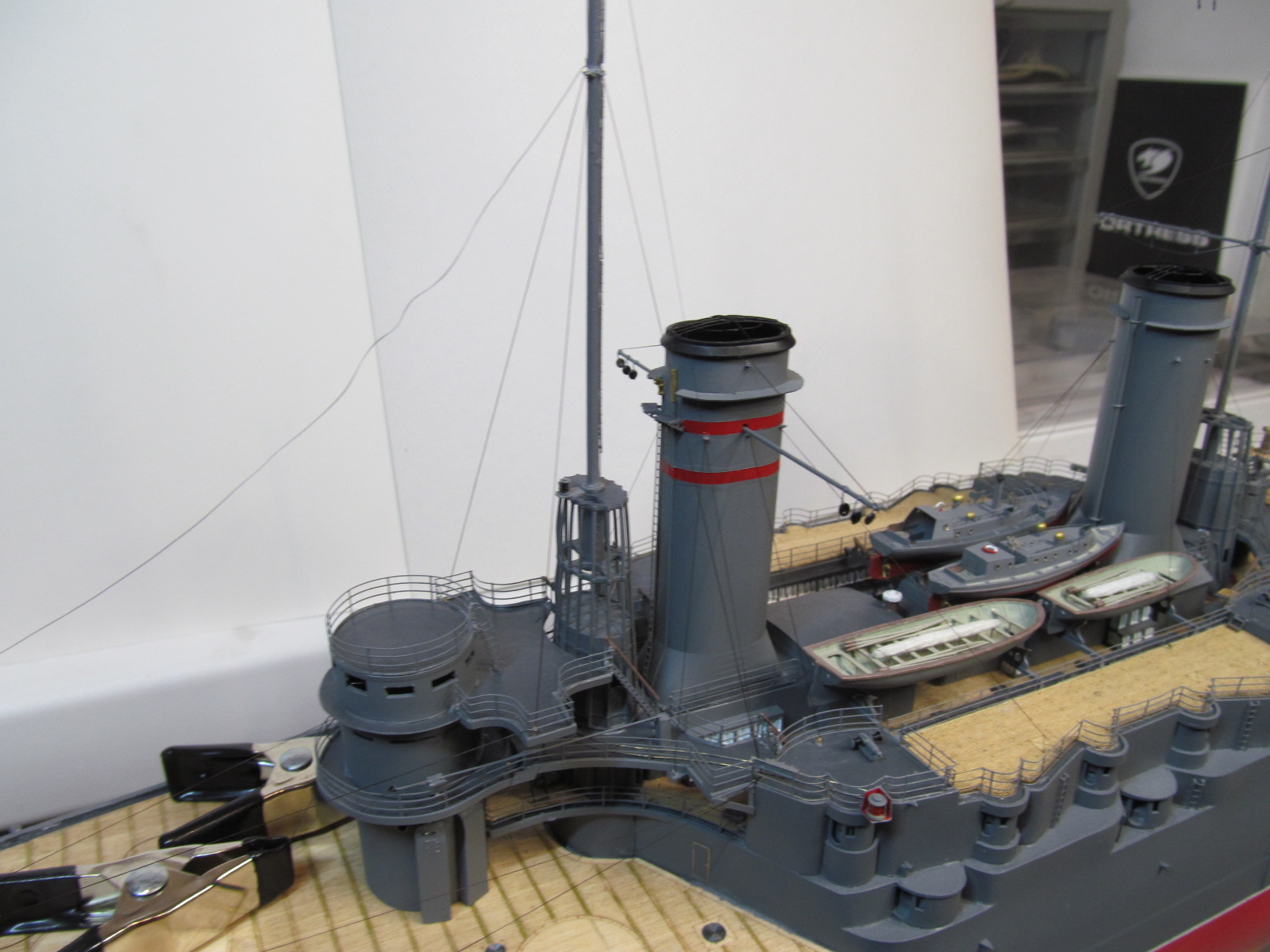

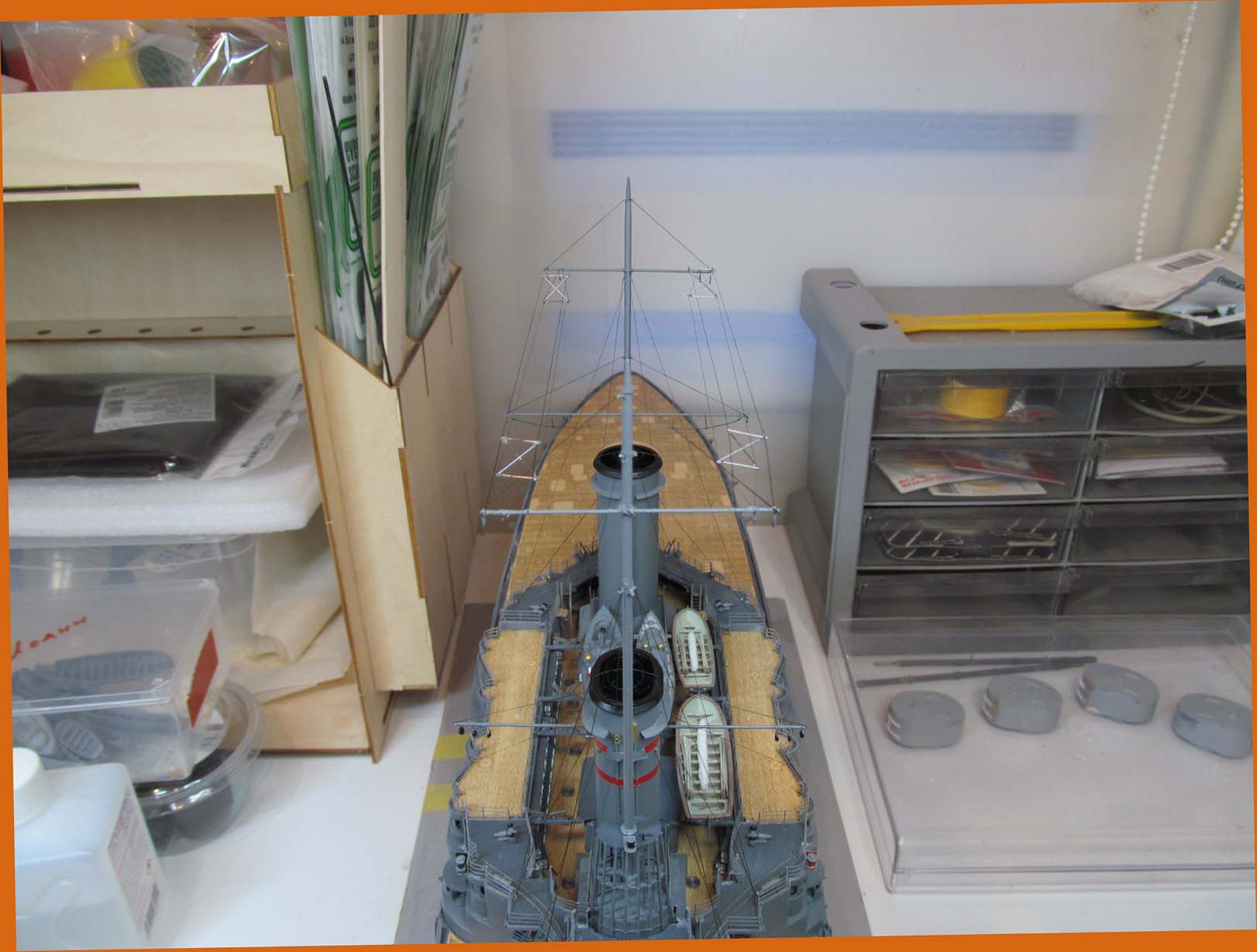

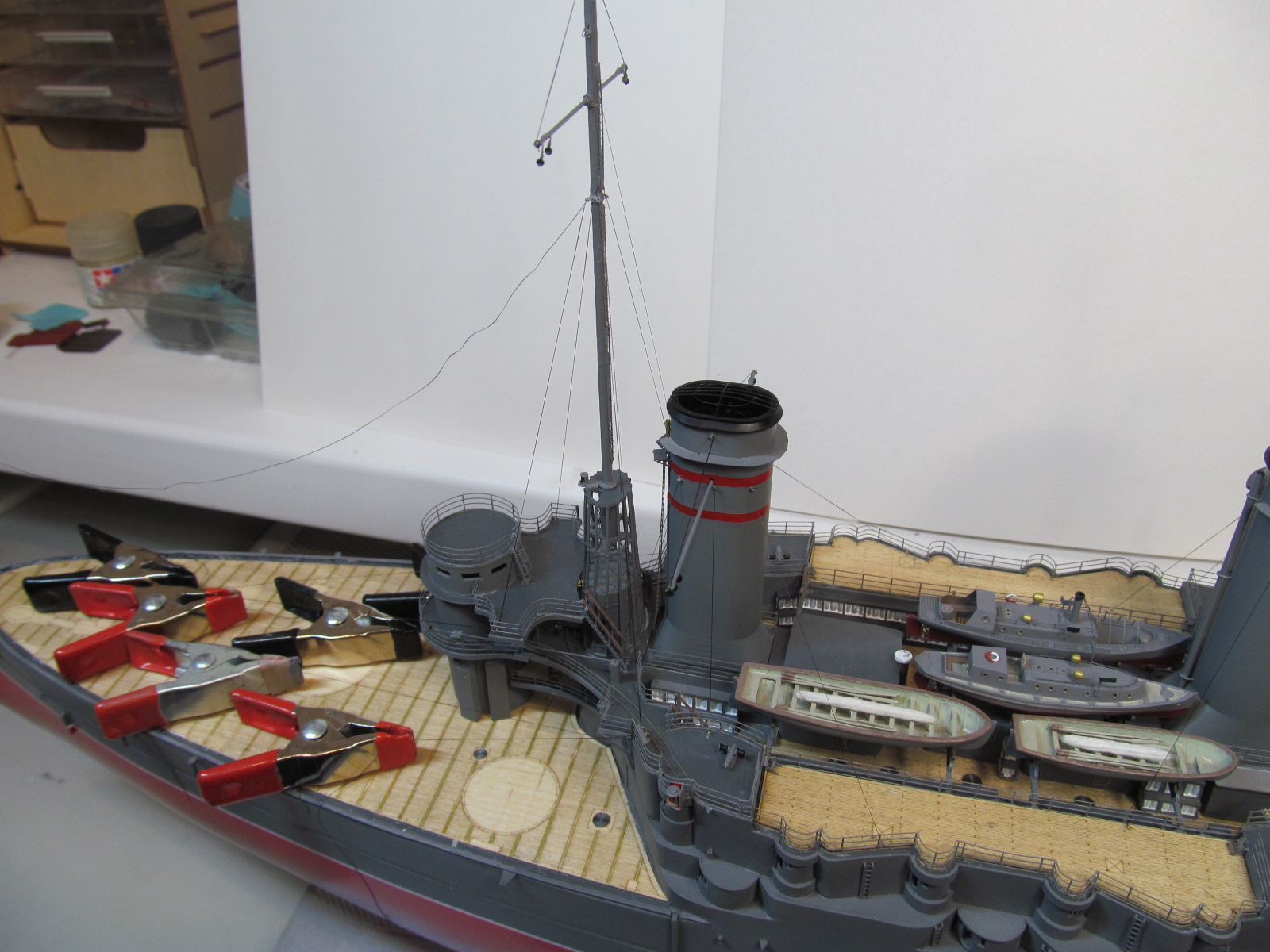

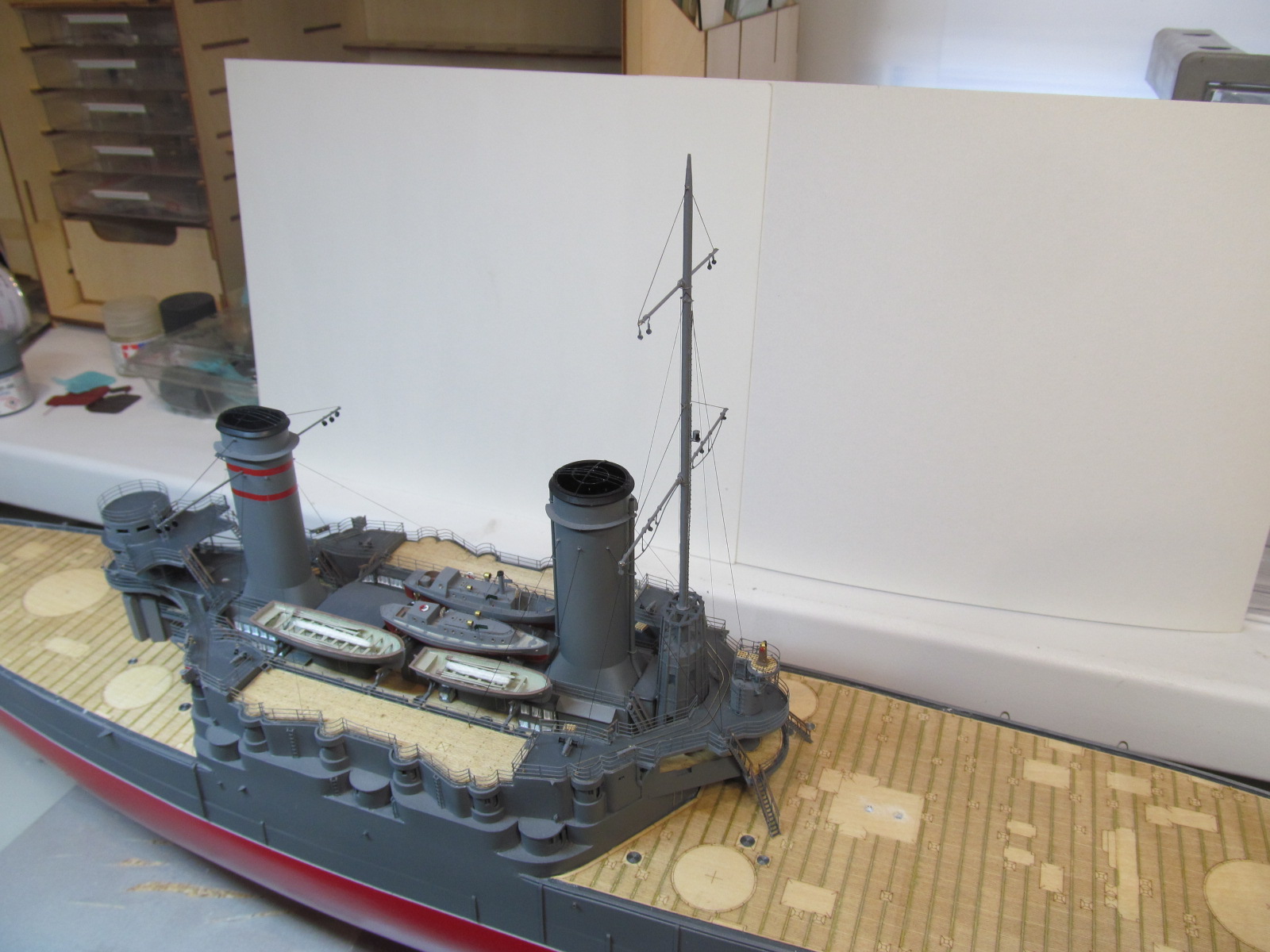

...... не удержался и установил фок-мачту......... сохнет.

С Уважением, Алексей.

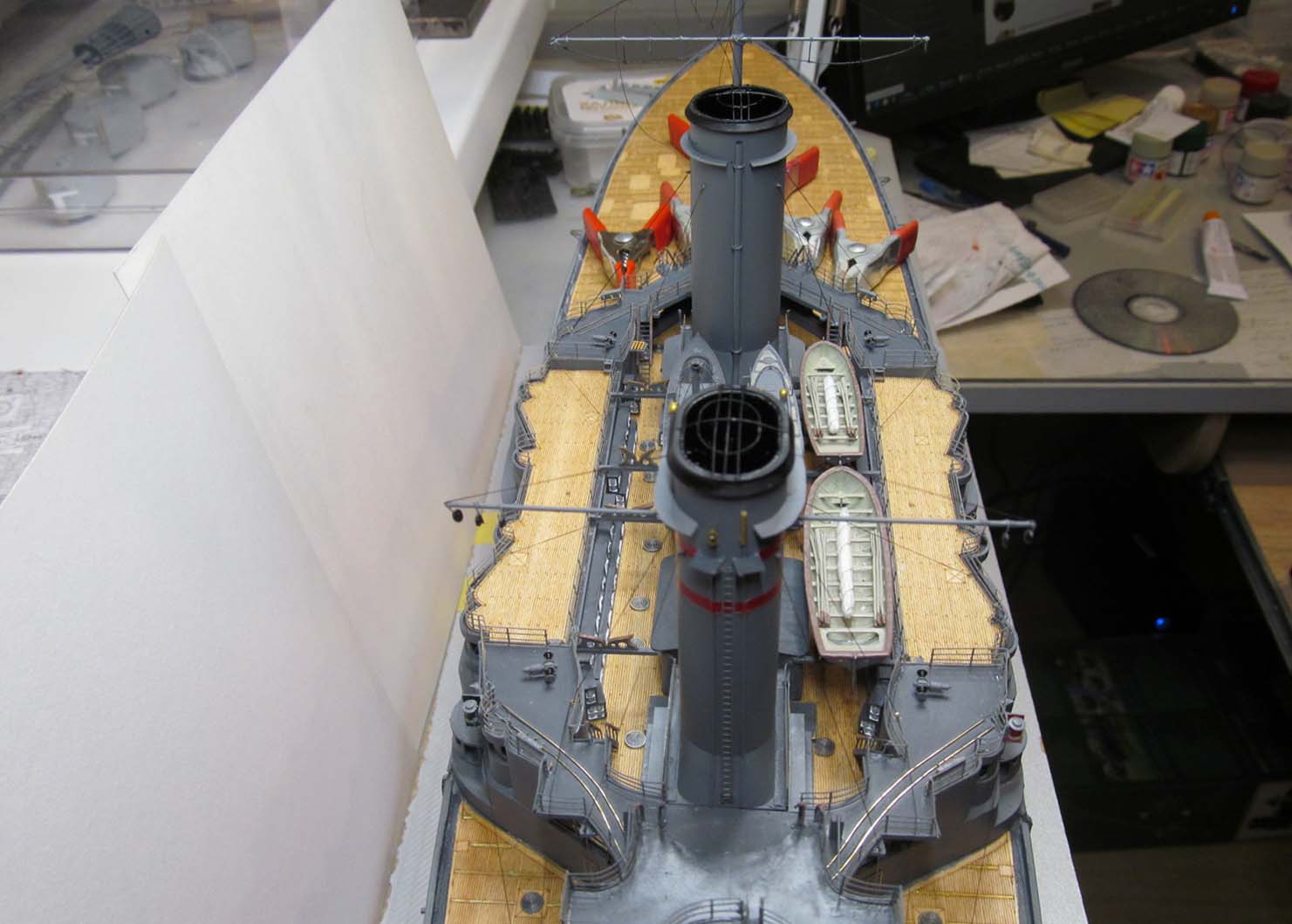

...... не удержался и обвязал фок-мачту......... сохнет.

Как и положено - по левому борту красненькие, по правому борту - "зелёненькие"......

С Уважением, Алексей.

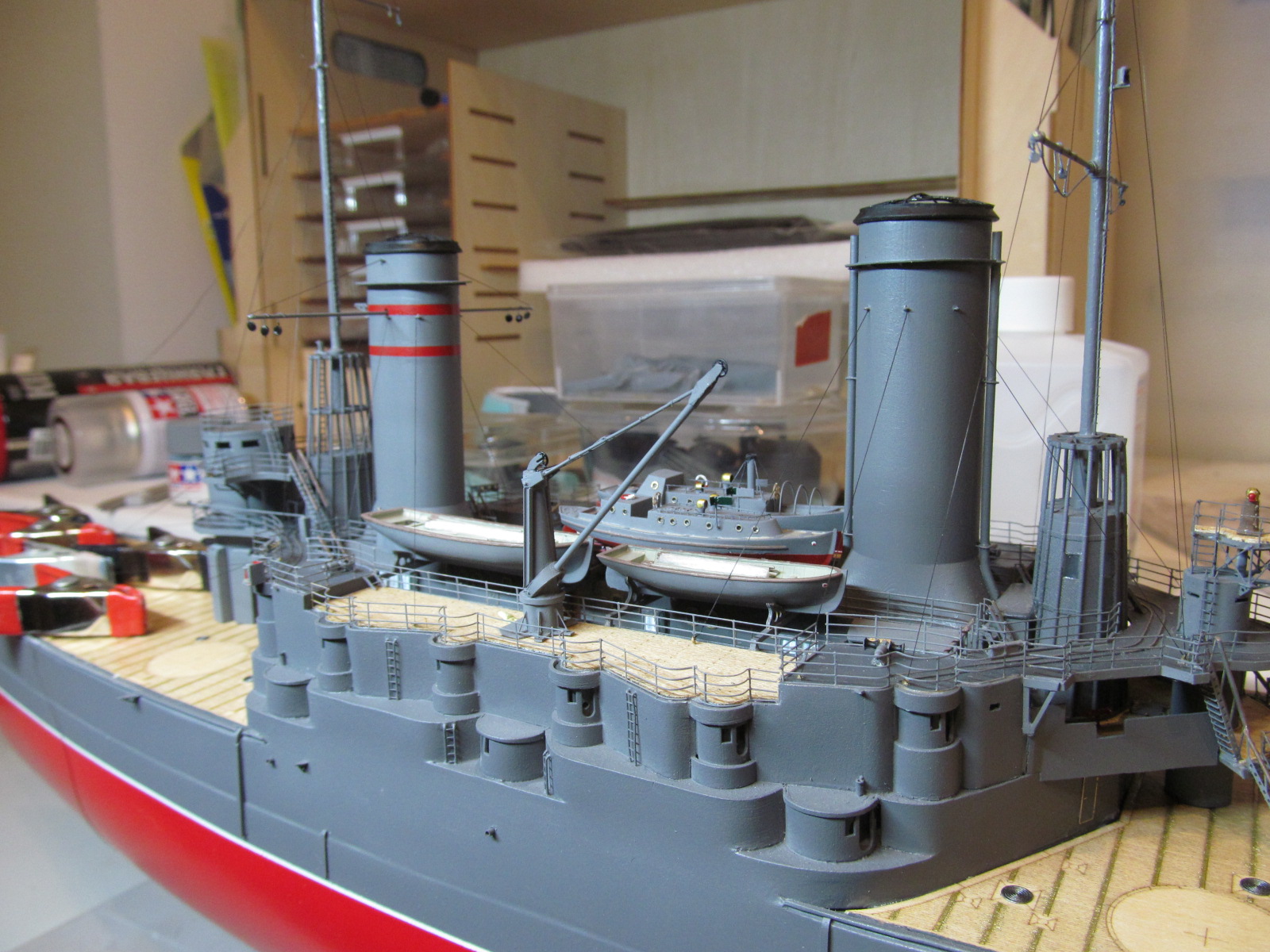

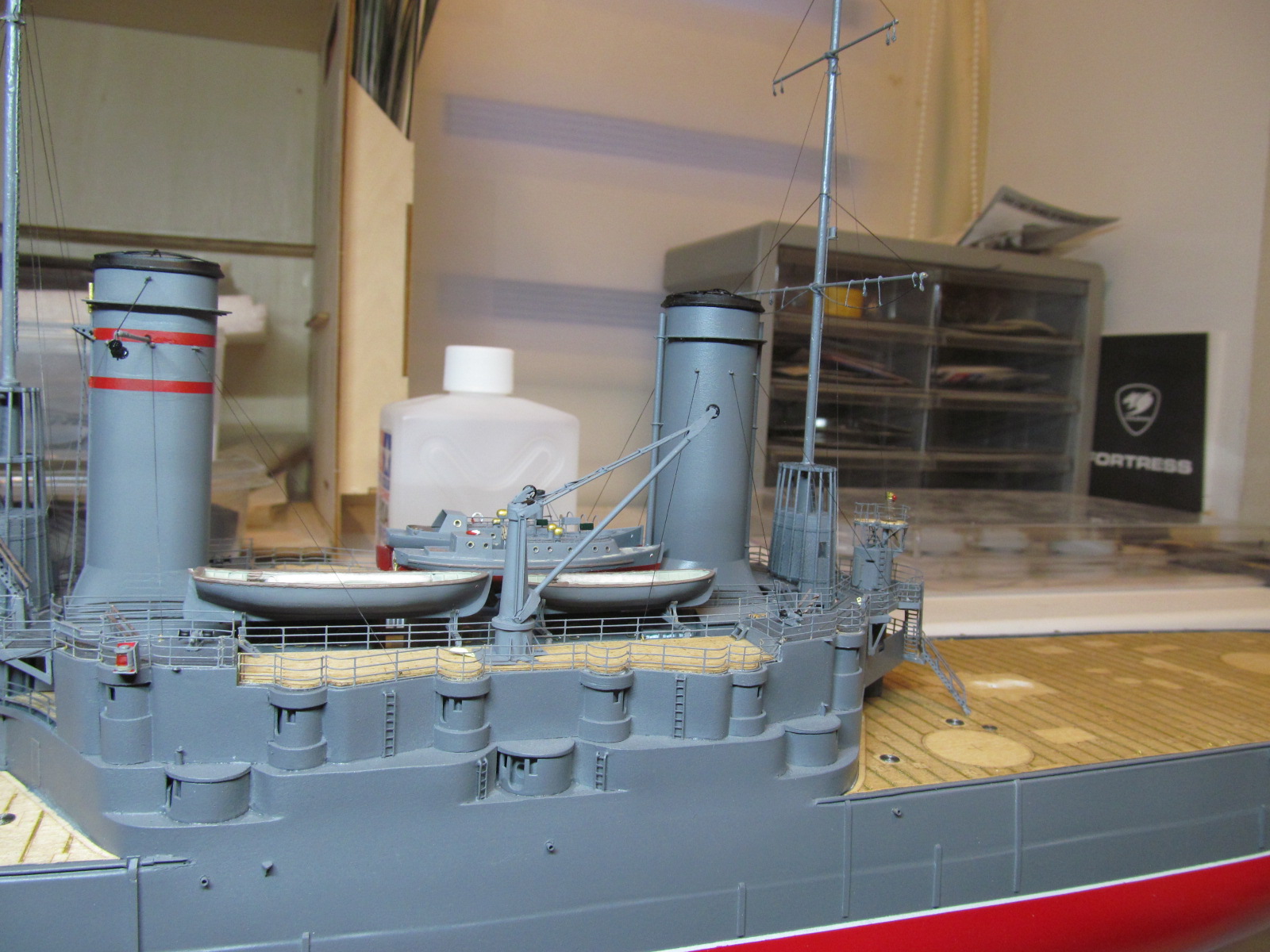

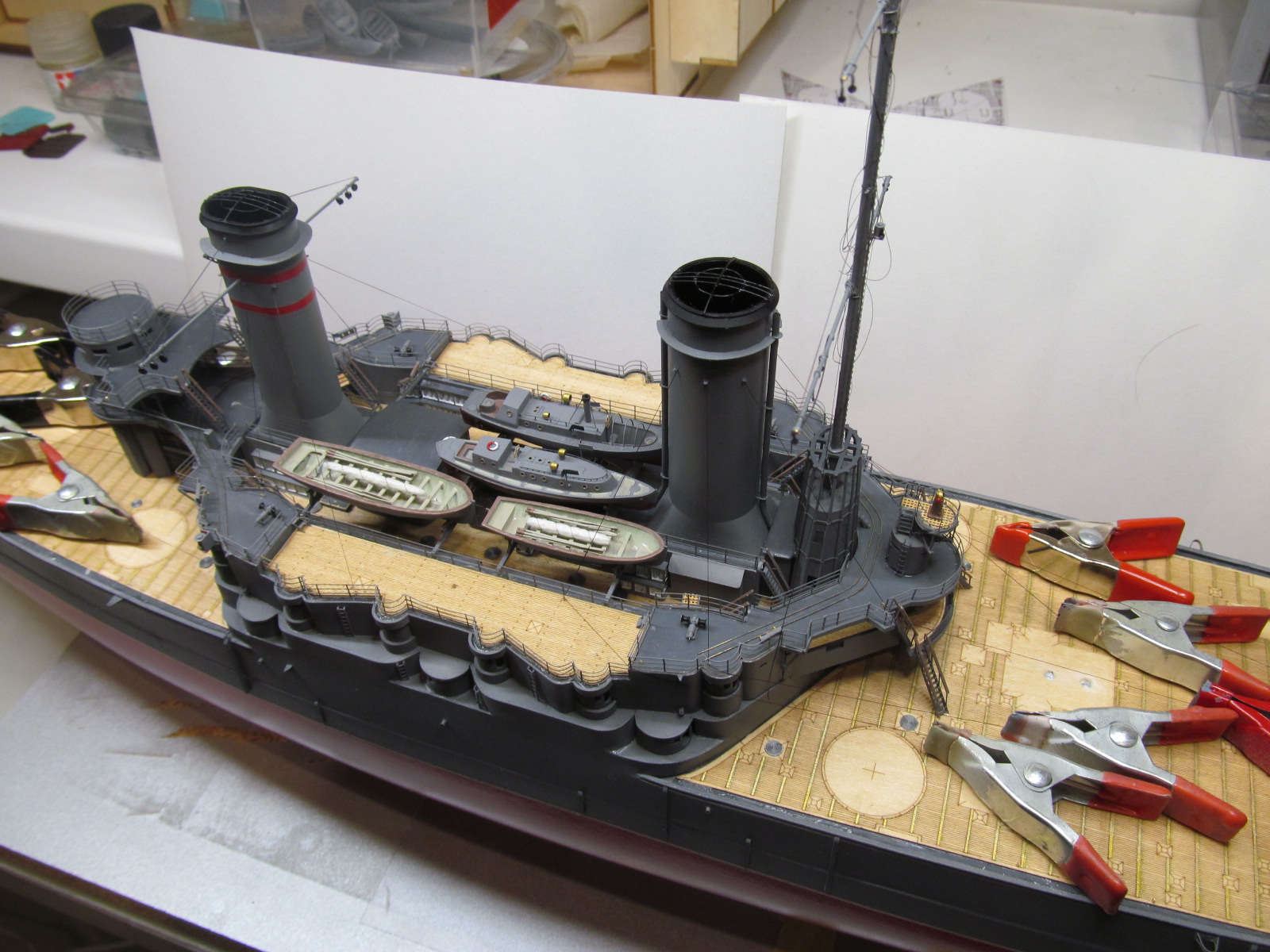

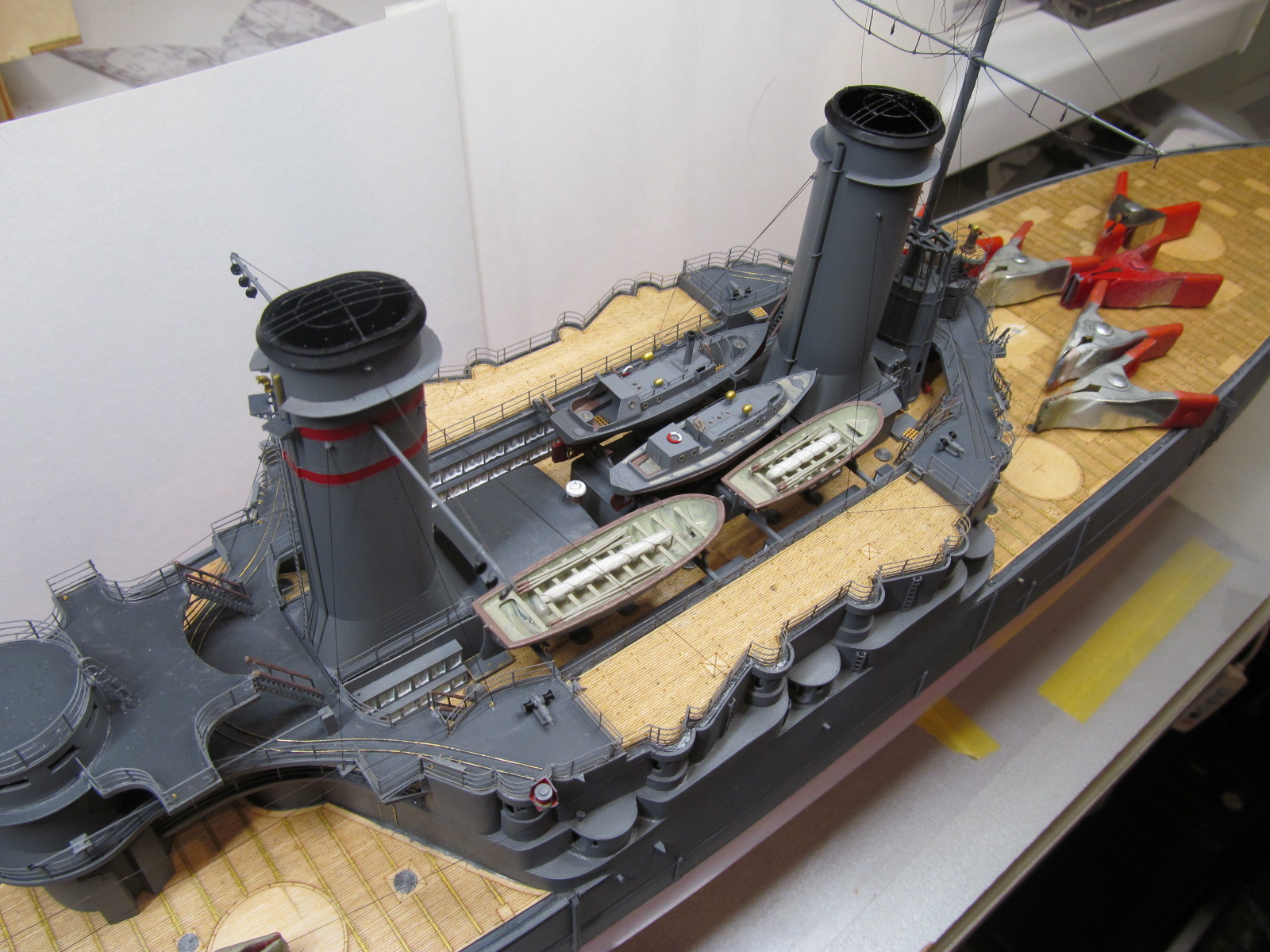

...... не удержался и ....... примерил кран.......

...... что-то сегодня какой-то чёс в руках......

ФСЁ!!!!!!!! (на сегодня).

С Уважением, Алексей.

Огонь!    Круть!!!!!

Всем привет!

Сегодня у меня дома было землетрясение......

Я вспомнил (естественно к крутых матерных выражениях) и товарища Попова (который не к ночи будет сказано) изобрёл радио, и товарища Герца (аналогично....), который придумал дипольные антенны.......
Нет, я ни в коем случае не упрекаю простых радистов и радиолюбителей, НО!!!!!!!!!!!!!!!!!

Какого хрена я связался с установкой этих ДИПОЛЬНЫХ антенн на модель!!!!!!!!!

В общем вот - докладываю о проделанной работе......

1. Как всегда начинаю с освещения подготовительных работ:

2. Ну, а потом пошло-поехало.......

.................. (здесь должен быть текст, но культурные люди меня не поймут без переводчика.......).

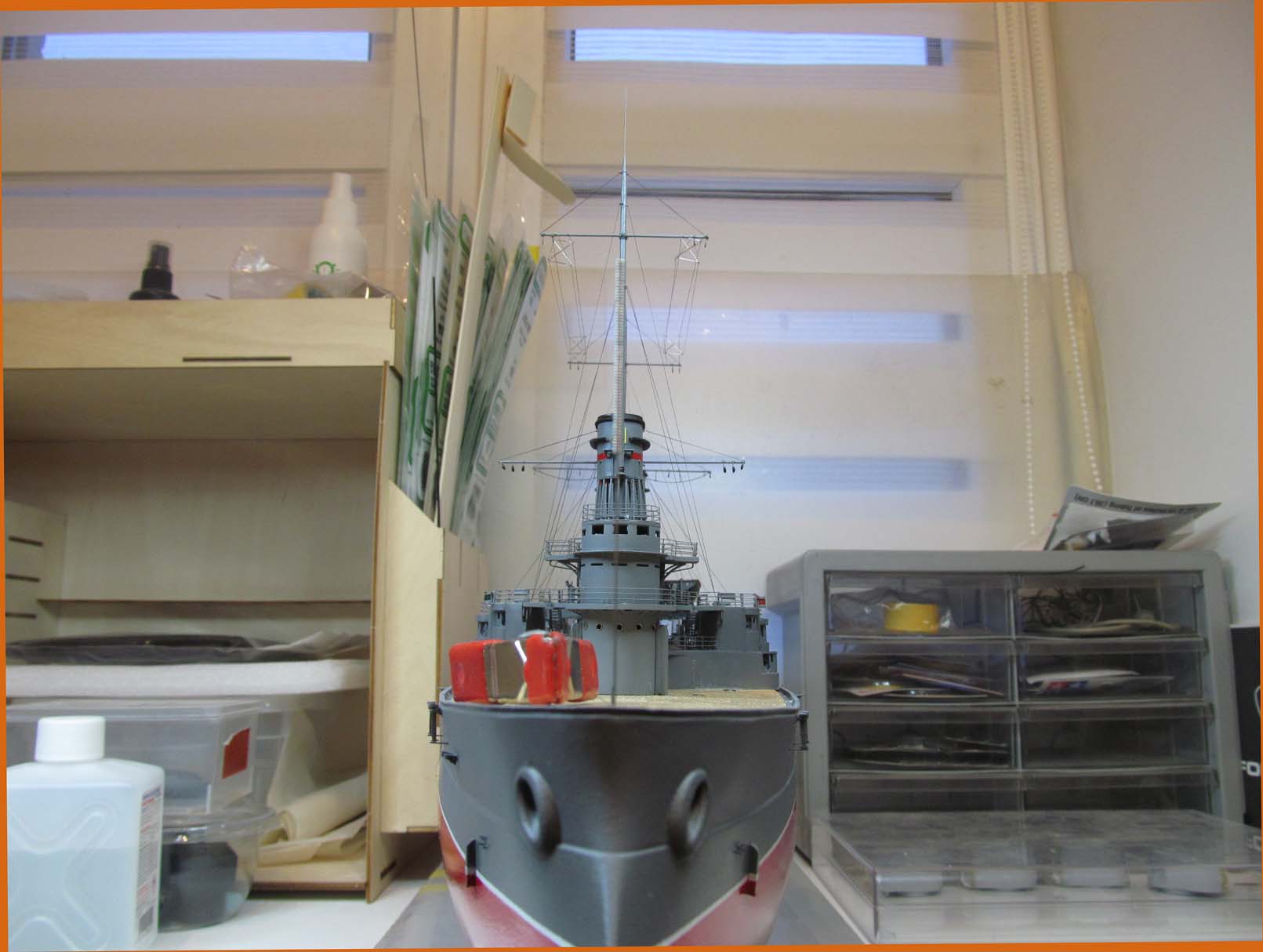

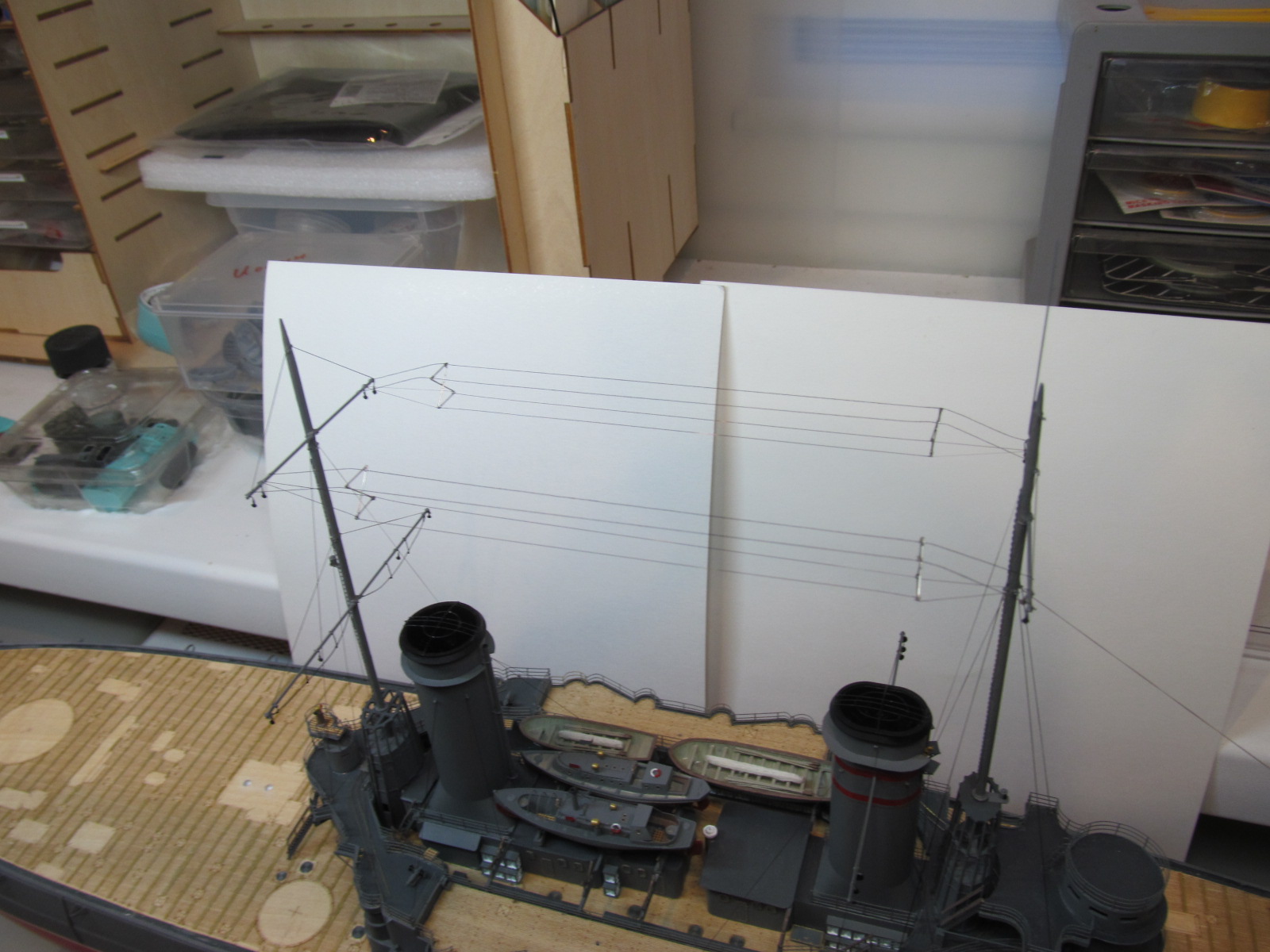

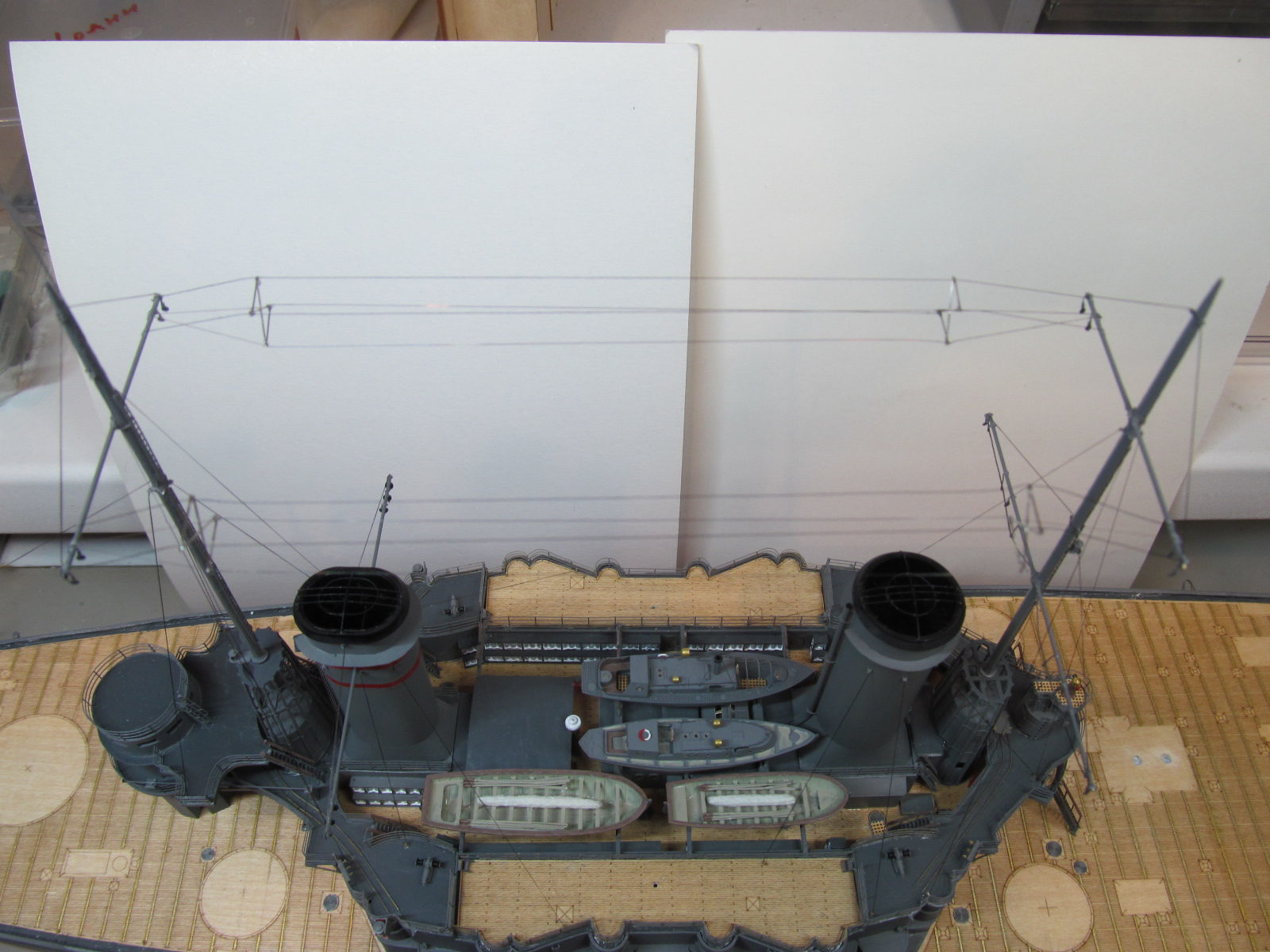

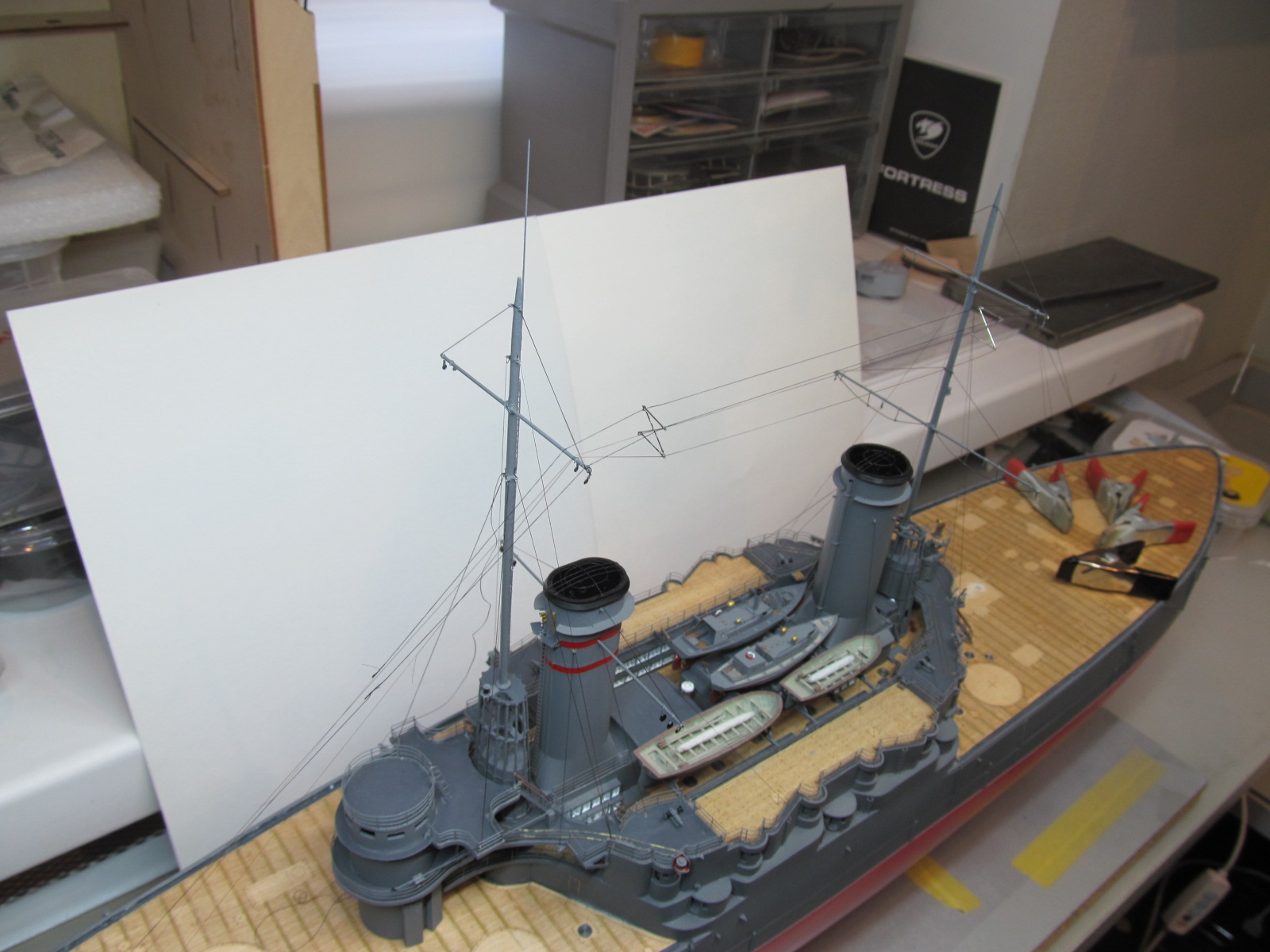

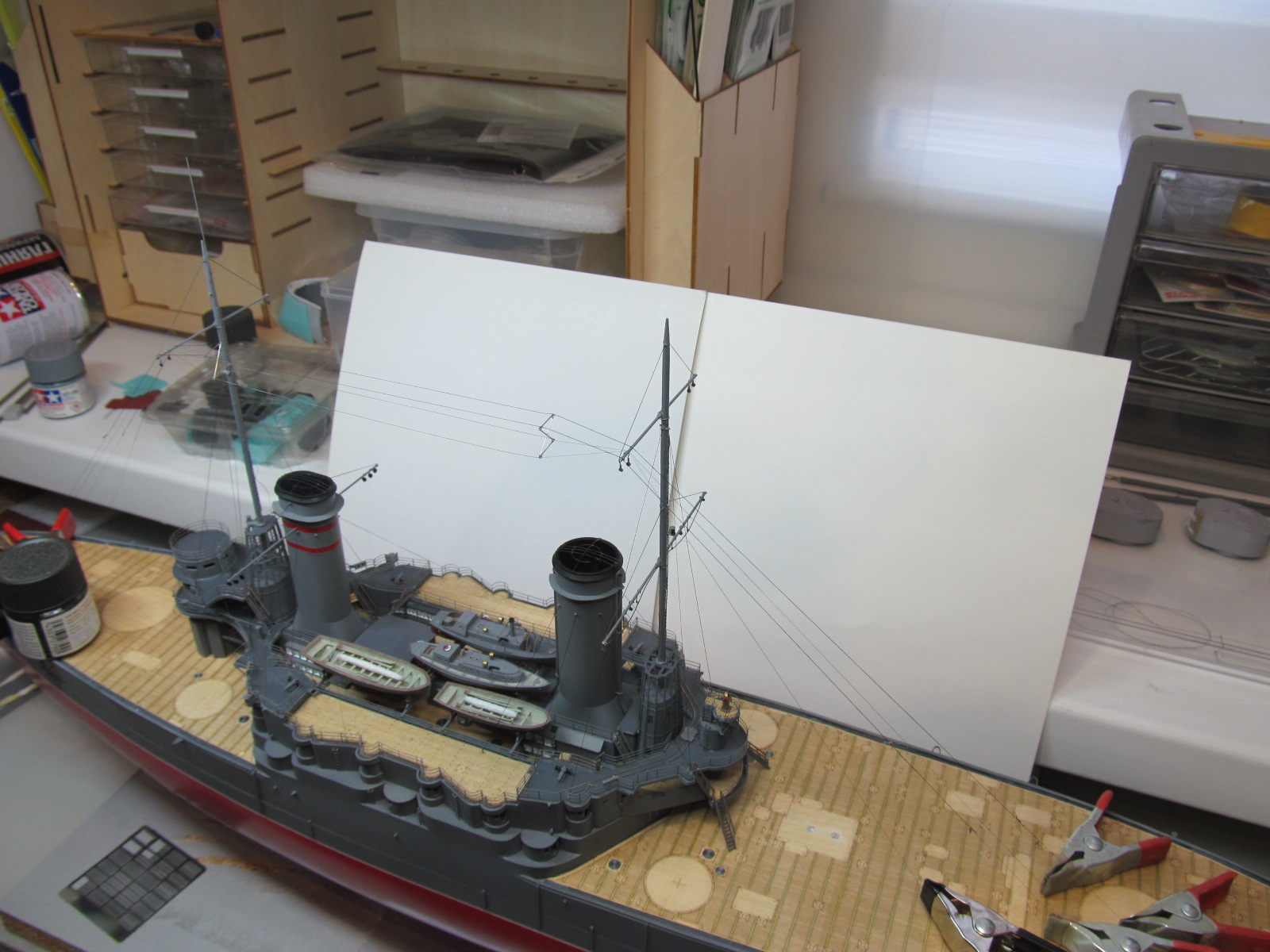

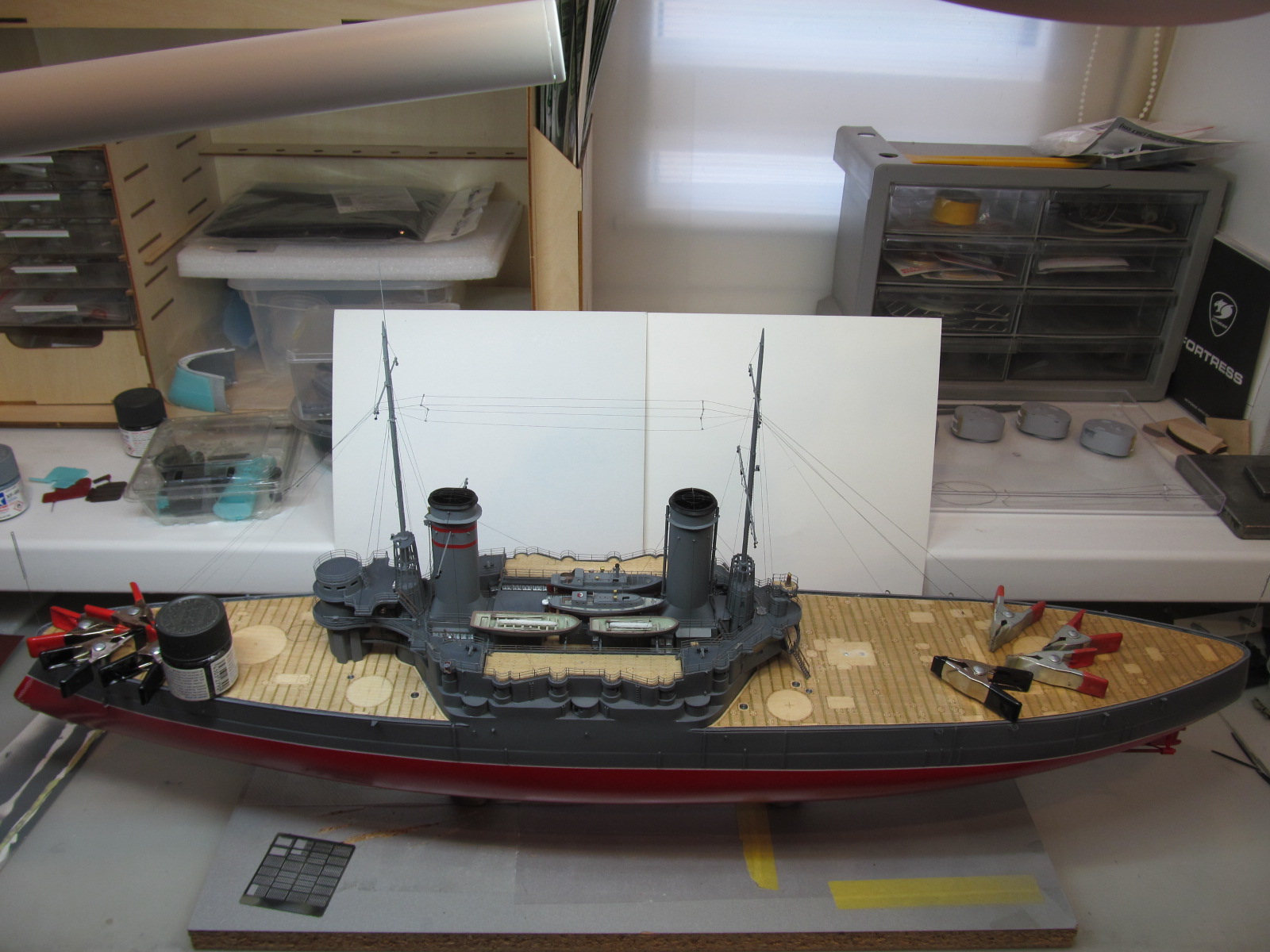

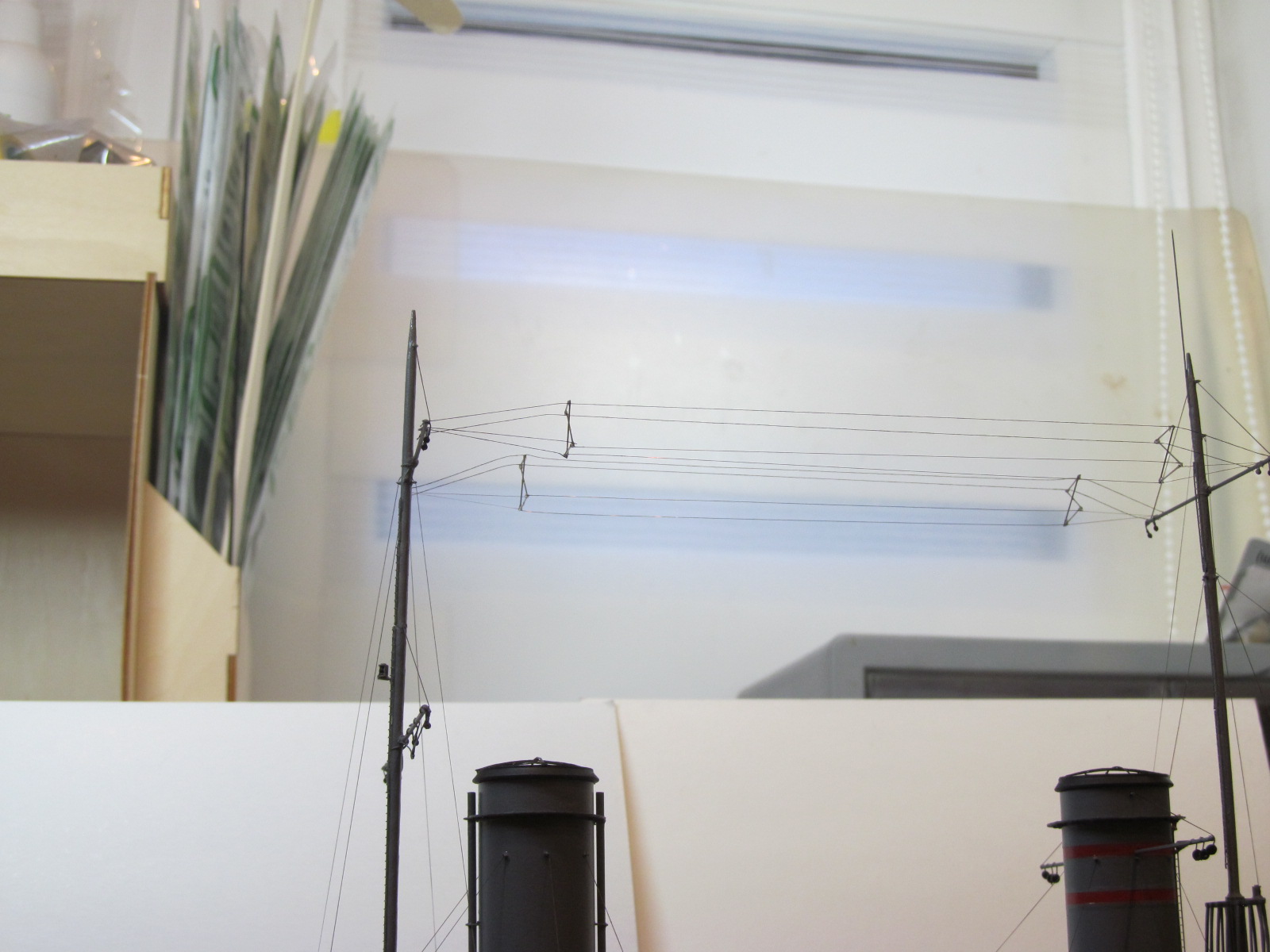

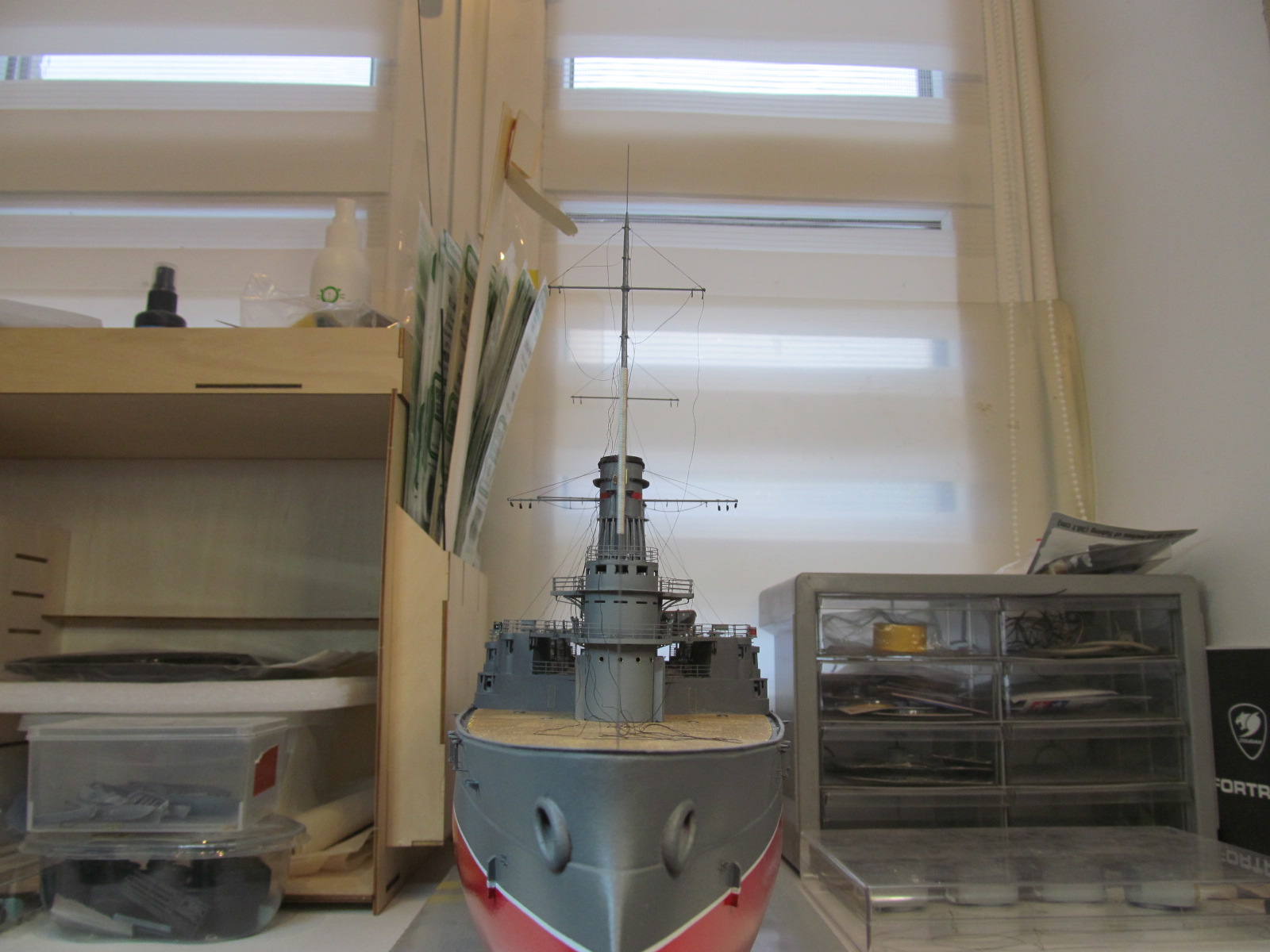

Результат перед вами.

Если бы не утянул немного вперёд грот-мачту, то вроде бы ничего так получилось...... только вы никому об этом не рассказывайте....... ну, пожалуйста......

Объявляю ВЕЧЕР ОТДЫХА!!!!!!

С Уважением, Алексей.

Да уж, геморрой еще тот!

геморрой еще тот!

Ага!!!!!

Всё снял........ буду переделывать.

С Уважением, Алексей.

подскажите/напомните, а блоки на реях вы как делали? травло?

подскажите/напомните, а блоки на реях вы как делали? травло?

Из пластика 0,13 револьверным дыроколом получаю кружочки диаметром 1,0мм и приклеиваю на них "ножки" из проволочки.

Фсё!

С Уважением, Алексей.

Всем привет!

Ну, скучно мне..... скучно......  идёт абсолютно тупая работа по исправлению дипольных антенн......

Вижу только один плюс в подобной работе: приходится включать в работу свой пенсионерский головной мозг, да в таком режиме, в котором он у меня давно уже не работал.

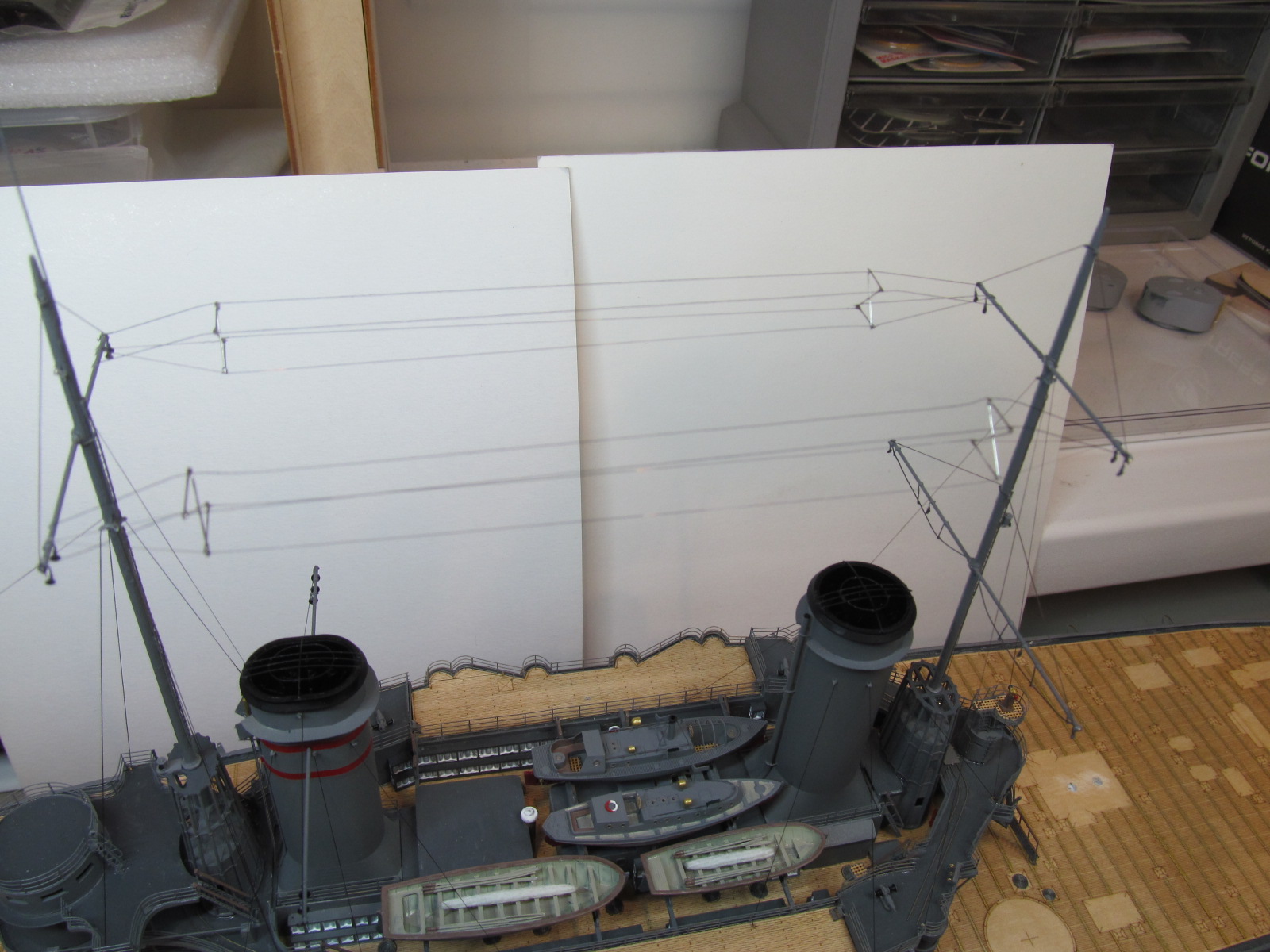

Причиной по которой я решил переделать всё это безобразие явились следующие обстоятельства: я пошёл по ошибочному пути - фиксированными из стальной проволоки сделал только верхние струны, а нижние - из мягкой деформирующейся синтетической нити...... при установке и натяжении на реи это дало эффект "выгиба" антенн вверх (что заметно на фото), а не естественного прогиба антенн под собственным весом.

Чтобы натянуть нить получше мне пришлось нижние струны натягивать чуть сильнее, а это привело к этому самому "выгибу" вверх и к тому, что фок-мачту повело (совсем немного, правда) в сторону носа.

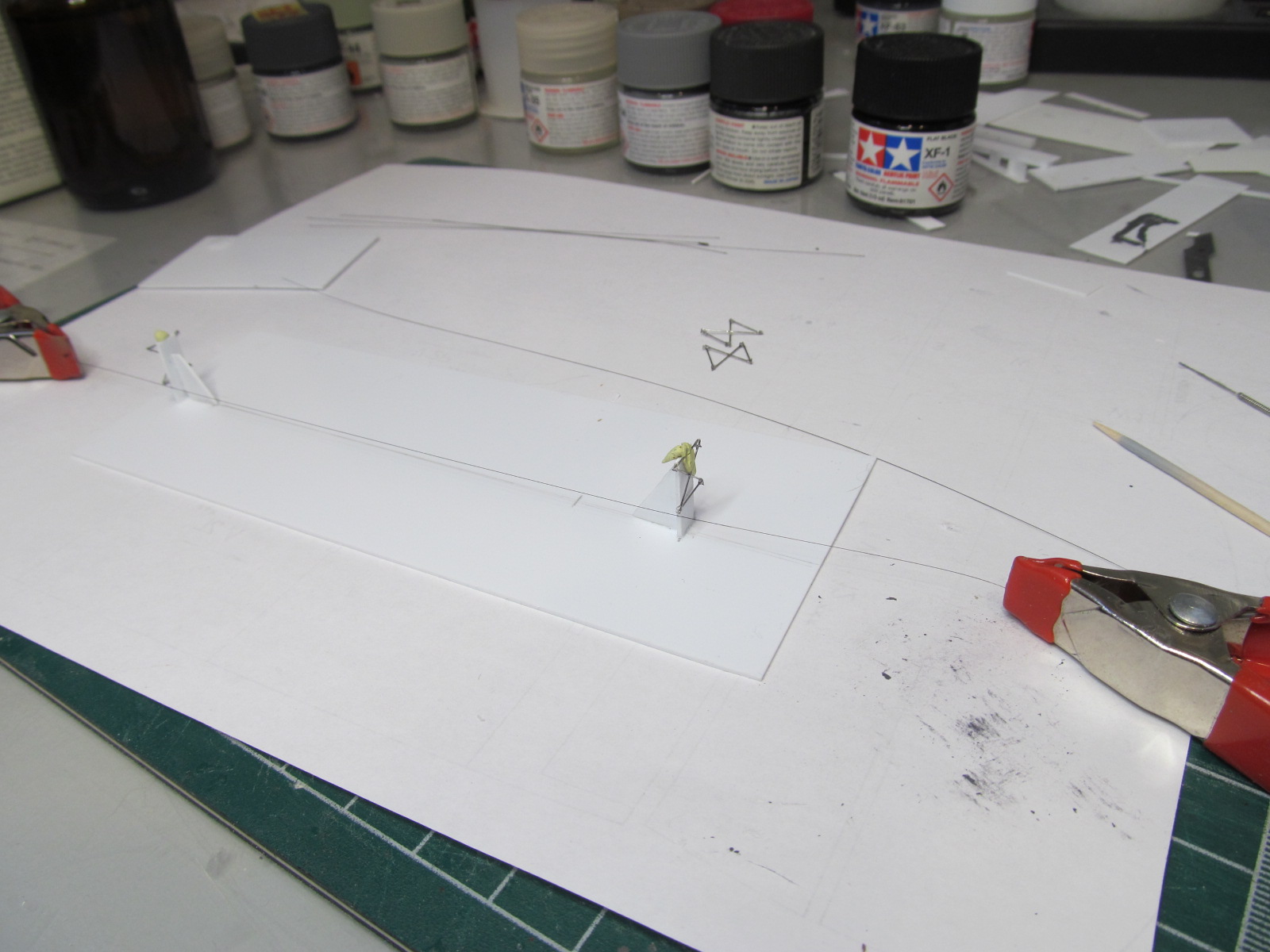

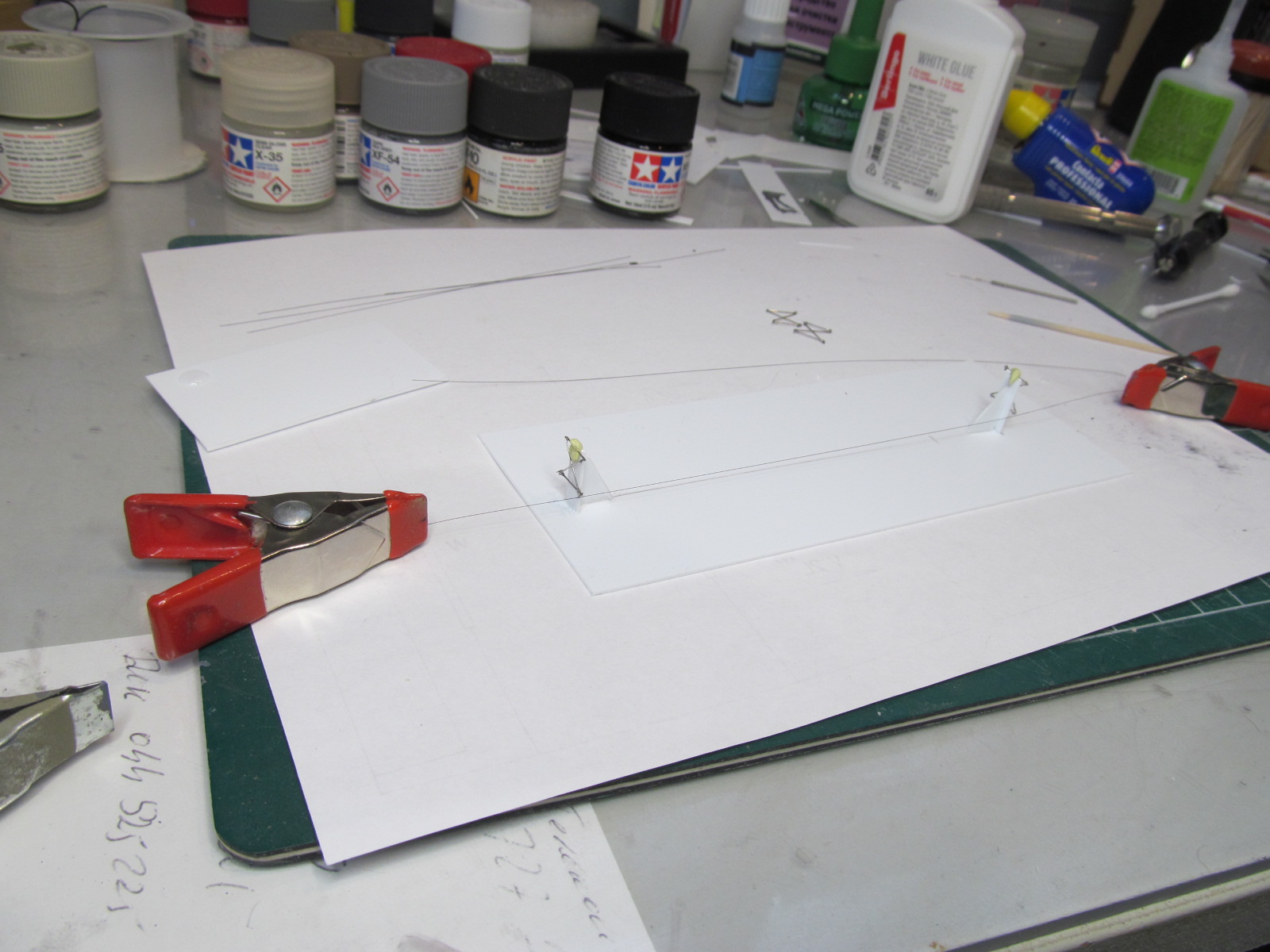

Подумал я тут подумал..... и сделал вот такой кондуктор:

Теперь все четыре струны - стальные!

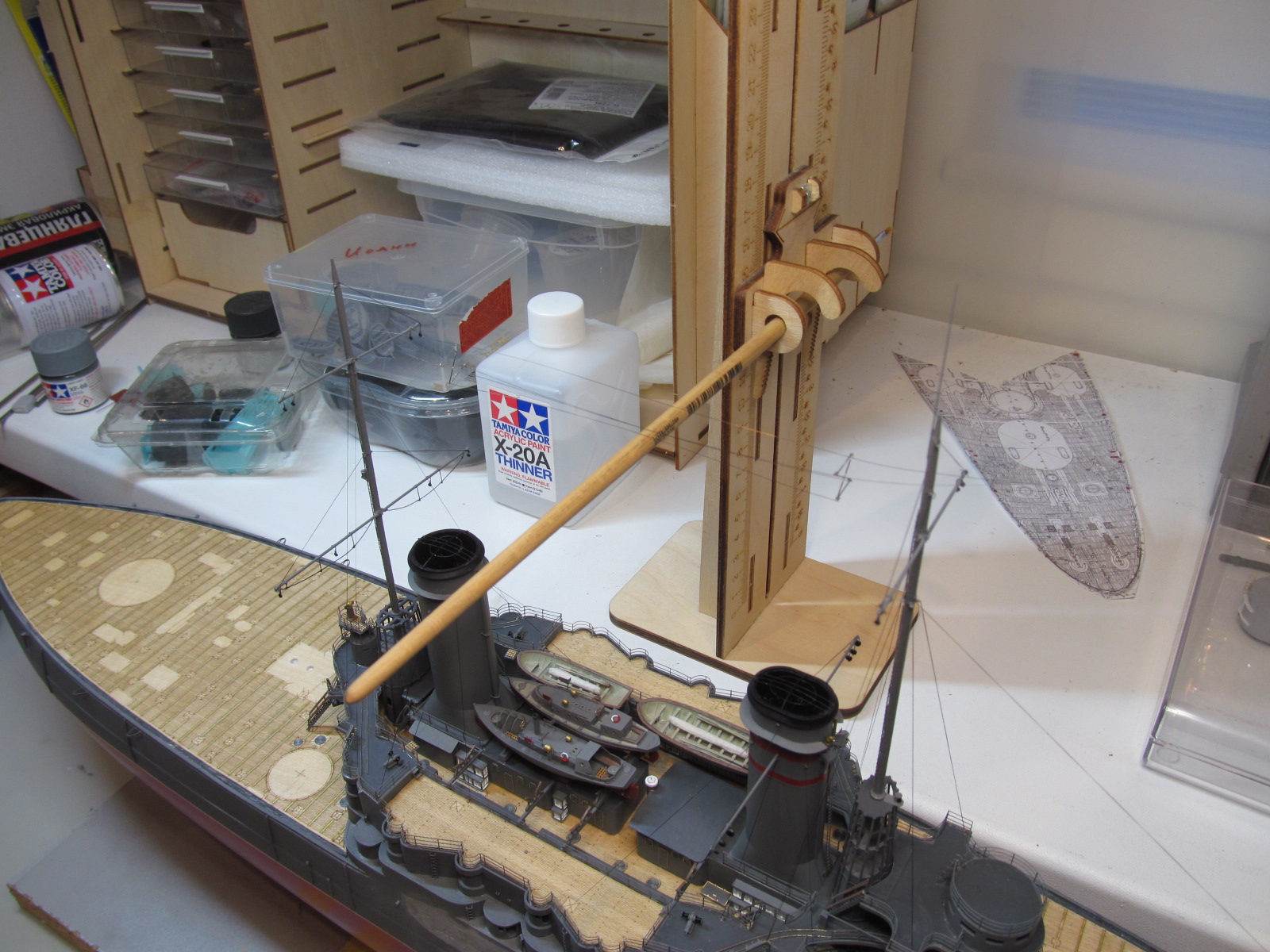

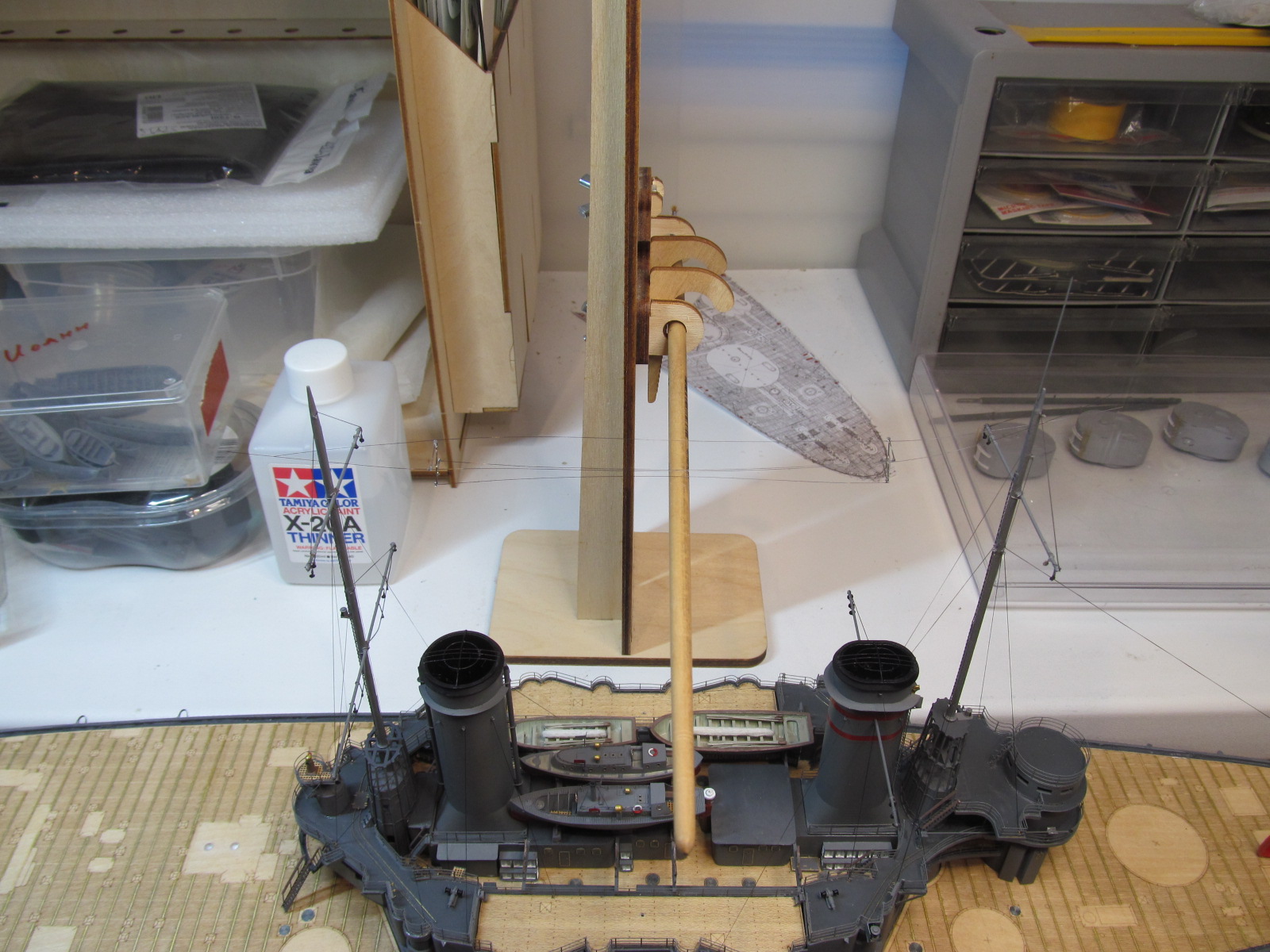

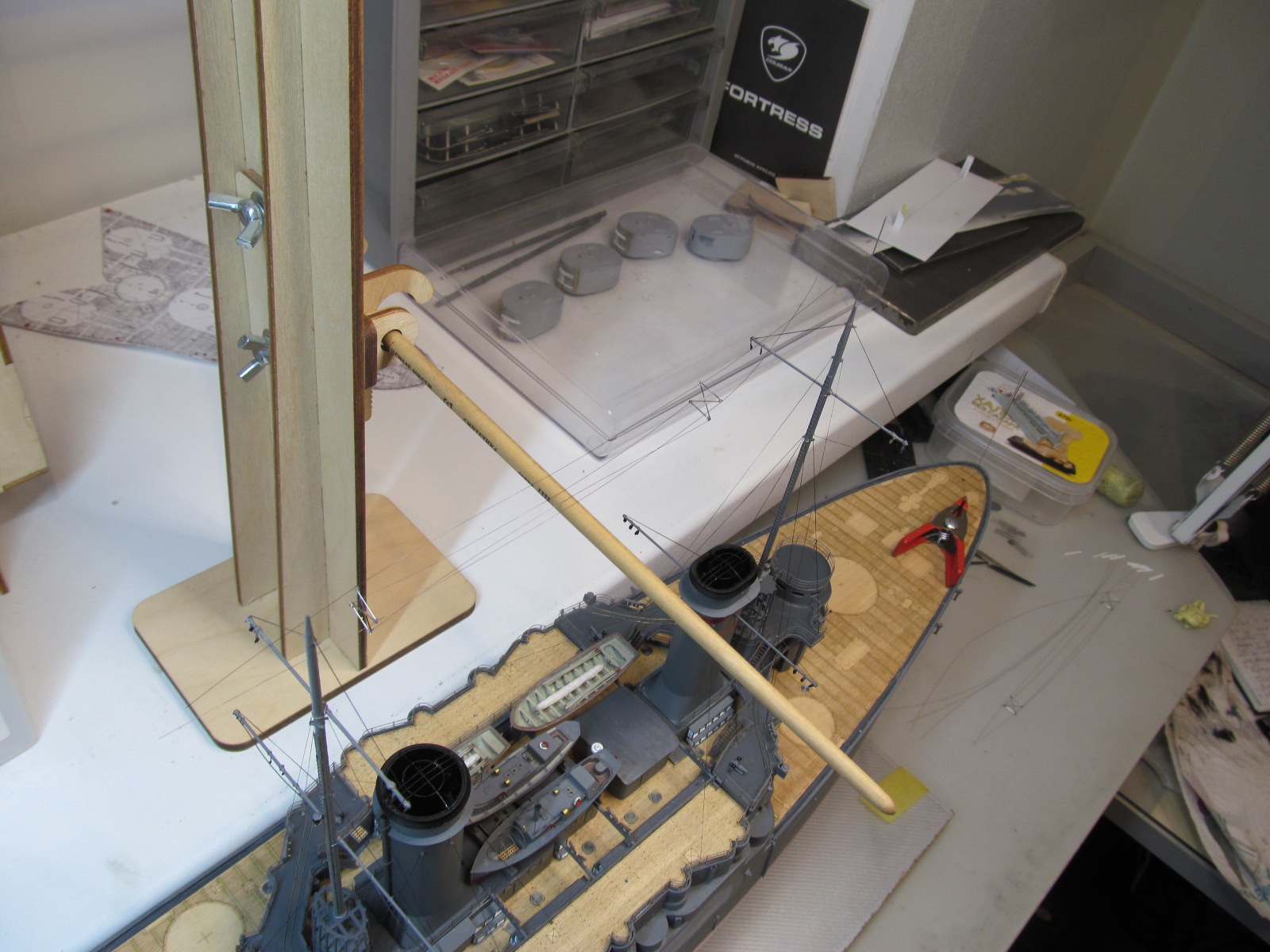

Для монтажа получившегося элемента пришлось доставать со шкафа прибамбасину при помощи которой в своё время отбивал ватерлинии.

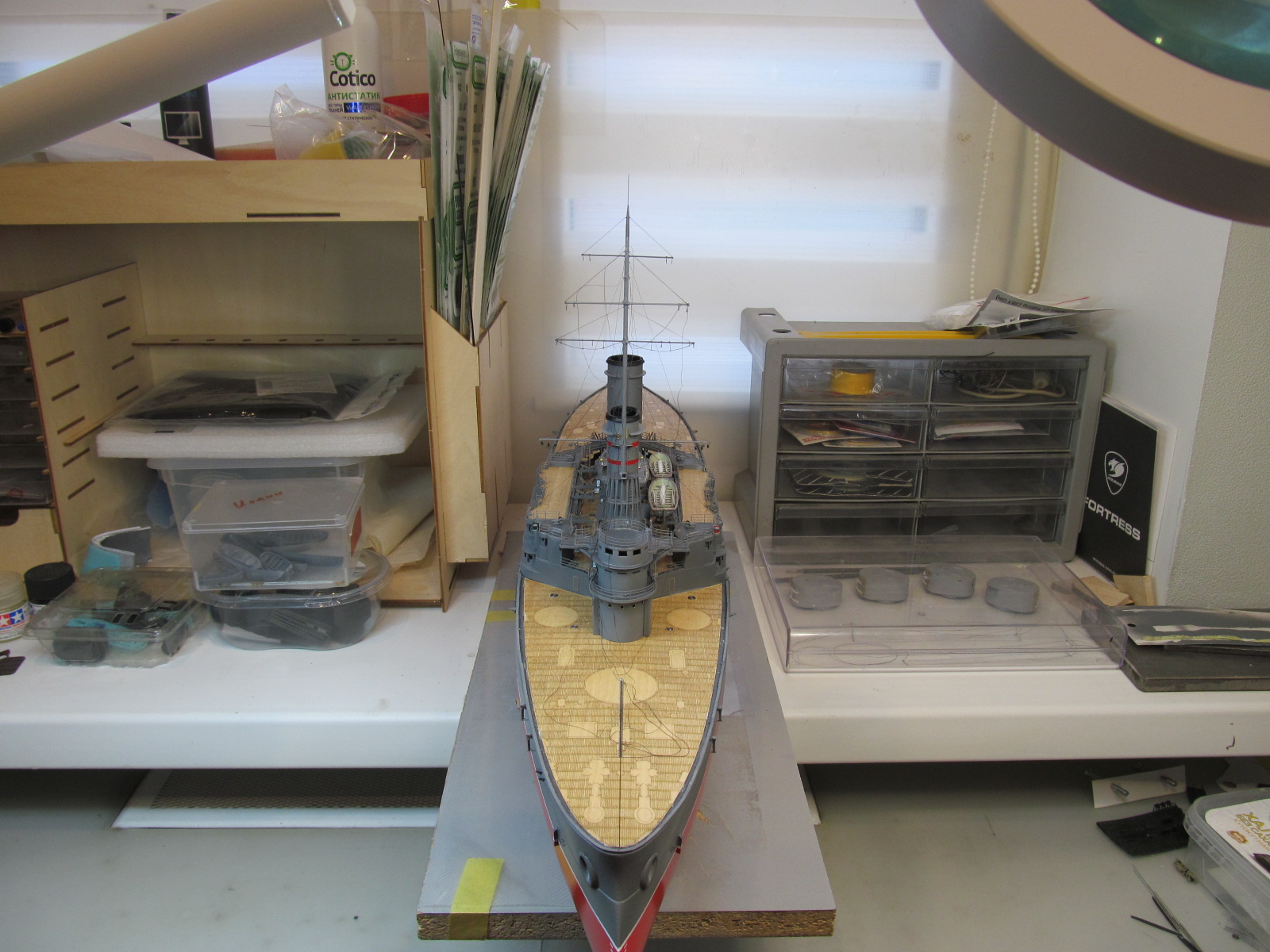

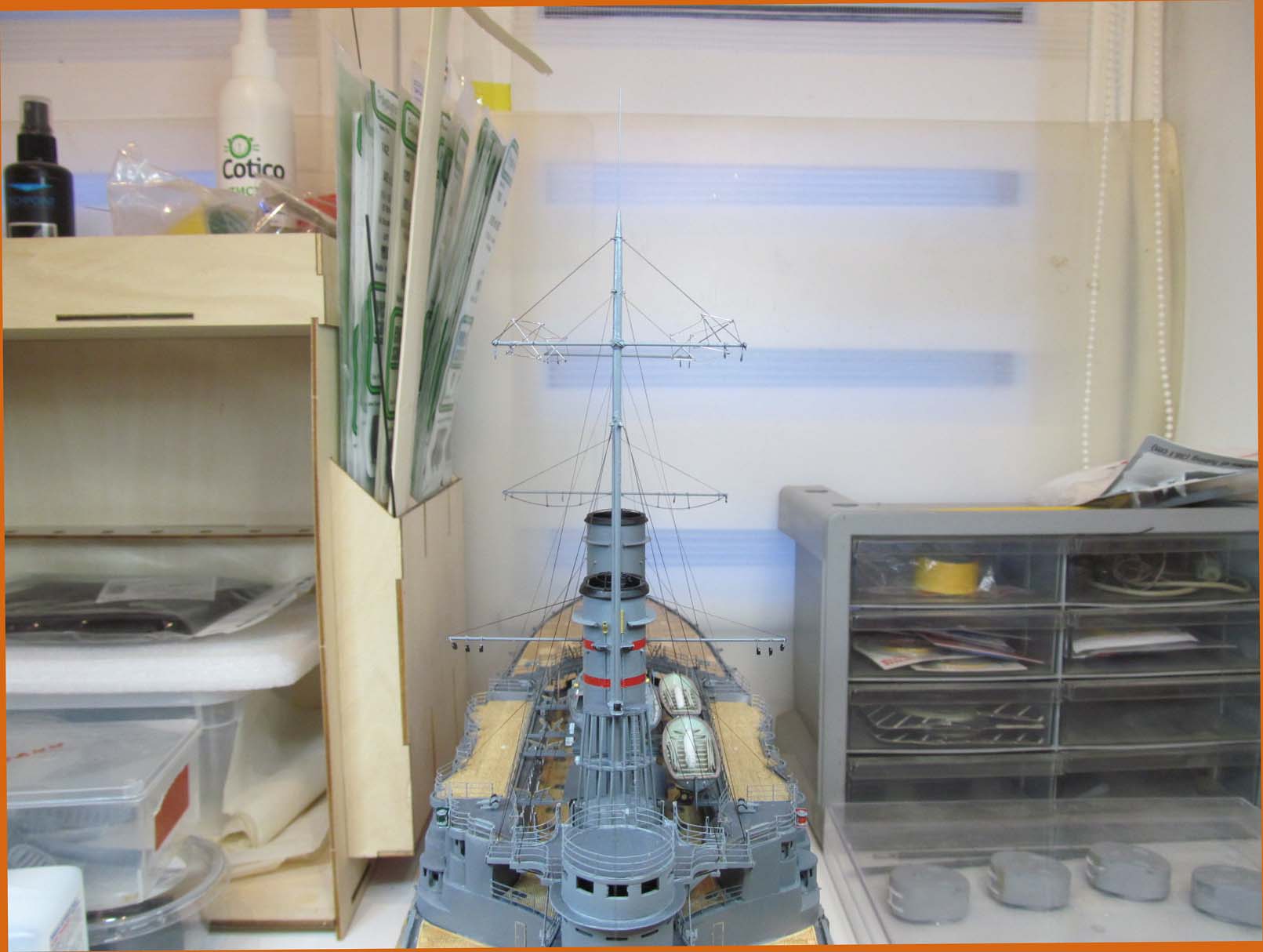

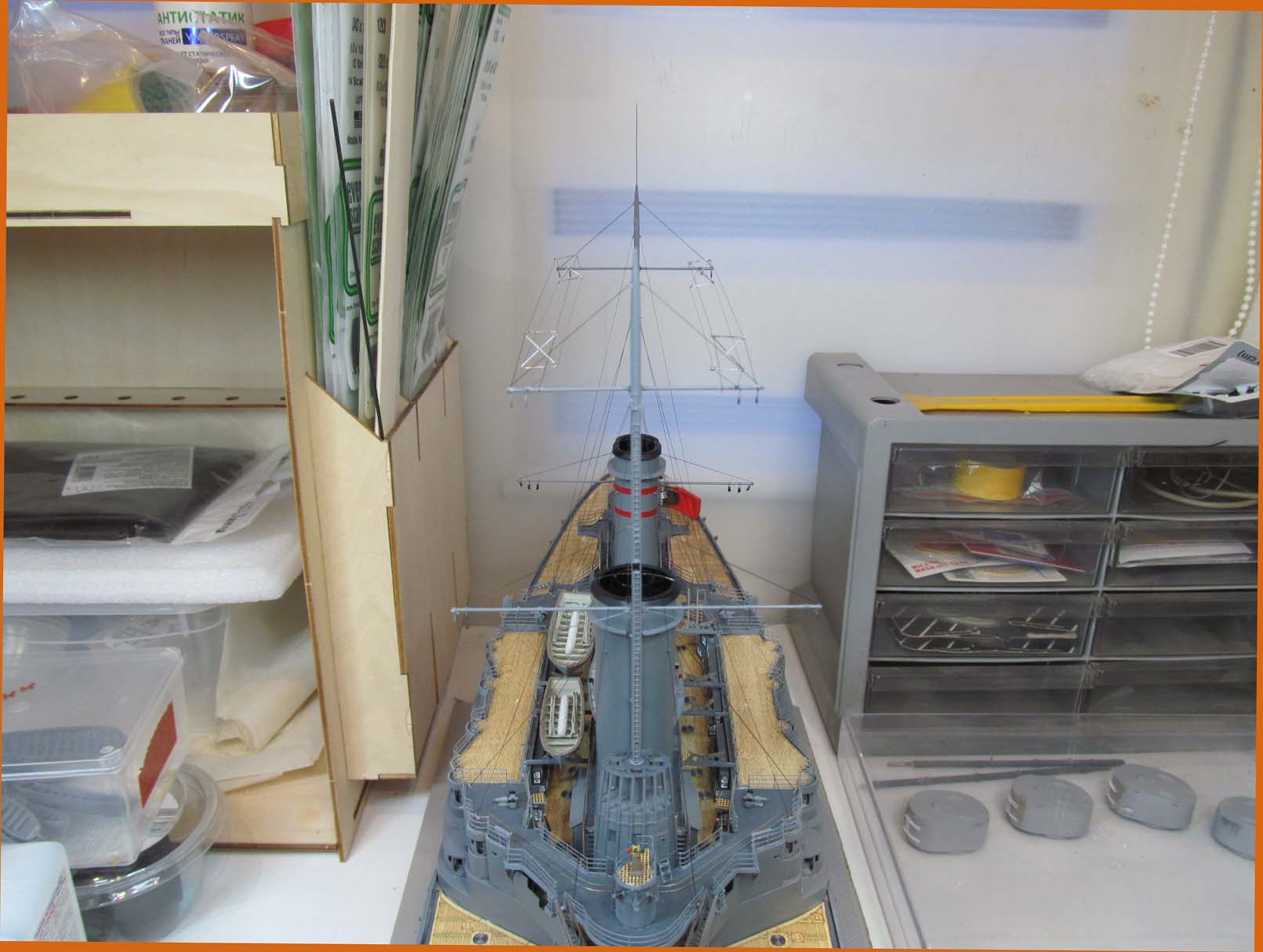

Представляю РАБОЧИЙ момент по установке одной из антенн на штатное место.

Вторая антенна пока ещё в работе....

Думаю, что через недельку и с ней справлюсь.

С Уважением, Алексей.

P.S.   Кошки потихоньку переселяются поближе к двери, ведущей на улицу (у меня складывается впечатление, что они вообще хотят сбежать из дома)..... поскольку я по прежнему постоянно вспоминаю и товарища Попова, и товарища Герца.......

ИМХО - путь не верный. Нет ничего лучше нити из бантика, и классического "шаблона". Да, провис не получится, зато будет идеально ровно.

Нет ничего лучше нити из бантика, и классического "шаблона".

Интересно, а как ты сможешь четырьмя нитками из бантика обеспечить параллельность двух крестообразных рамок, расположенных на расстоянии 12.3см друг от друга?

Как ни натягивай, но какая-нибудь из ниточек собьёт параллельность (особенно, когда ты её отпустишь в свободный полёт). Именно с этого варианта я и начинал. Сразу же  отказался.Перешёл на две нижних...... - оказался тот же результат.

Тем более, что крепить каждую из ниточек на рею нужно раздельно, это не шестилучевая круглая антенна, когда связывешь в пучок и крепишь в одной точке. Тут все крепления  разнесены по разным местам

Только СТАЛЬ обеспечит жёсткость конструкции без всякой болтанки.

Так что работаю по установленному сценарию.

С Уважением, Алексей.

Нет, Адмирал! В кондукторе ты каждую нить насмерть приклеиваешь цианоакрилатом к базе кондуктора. И когда всё собрал  - отрезаешь тончайшим лезвием и за хвостики переносишь на мачты.

за хвостики переносишь на мачты.

Тут самый интересный момент - "за хвостики"..... именно, когда всё берёшь "за хвостики", то и нарушается вся геометрия фигуры.

В кольцевой шестилучевой по одному хвостику с каждого конца - схватил и монтируй на положенное место, одной рукой держишь один хвостик с одной стороны, второй рукой - другой хвостик с другой стороны. Тут я полностью согласен!

У меня же - по четыре хвостика с каждого конца, и каждый нужно зафиксировать в определённом, только ему предназначенном месте.
Правда рук у меня две, да и пальцев на них десять, но.......

С Уважением, Алексей.

А я бы сначала натянул нити (из всех нужных точек), а уже потом между ними поставил эти Z-рамки.

Добрый день,Алексей Александрович (прошу прощения, если ошибся с отчеством)! Большое спасибо Вам, что заступились за модель, выложив фрагмент рапорта командира броненосца Наварин на форуме "Цусима". Я там не зарегистрирован и поэтому не мог объяснить цвет днища корабля. Извиняюсь, что выступил не по теме.

Большое спасибо Вам, что заступились за модель, выложив фрагмент рапорта командира броненосца Наварин на форуме "Цусима". Я там не зарегистрирован и поэтому не мог объяснить цвет днища корабля. Извиняюсь, что выступил не по теме.

Так я даже и не знал кто Автор модели.

Просто с цветом окраски подводной части кораблей Черноморского флота я столкнулся ещё при постройке "Трёх Святителей" на 1914 год.

Кстати, и у Сергея Виноградова  в его работе по "Императрице Марии" приведена цитата из отчёта про её подъём: "из под воды появилось зелёное днище линкора"....

 А после вот этой фразы из Рапорта - "только на окраску его подводной обшивки израсходовано 640 кг красной, 3649 кг зеленой и 30 кг розовой краски".
появилось подозрение, что возможно на "Наварине" была ещё и полоса переменных ватерлиний красного цвета...... но документальных подтверждению этой догадки я так и не нашёл.

С Уважением, Алексей.

P.S. Кстати, а нет желания показать процесс постройки и у нас здесь на КАРОПКЕ????? Было бы очень интересно. А то в Кают-кампании забросили удочку почти 2 года назад, и пропали....

P.S. P.S. И вдогонку - как делали ванты на грот-мачте.
Если сюда неудобно писать, то я есть и на Телеге и на Максе.

Sergeyproh56

А где модель то? Раз уж зашла о ней речь, покажите, выложите здесь, на каропке, не поленитесь.

Добрый день. Выкладывать процесс стройки не планировал, поняв, что "Наварин" мало кому интересен. Да и процесс долгий и с большими перерывами мало информативный. Короче, по скромничал. Хотел выложить уже готовую модель на Каропке.
С краской интересная история. В одном из документов встретил, что другие цвета приобретались для сравнительного анализа на предмет использования в РИФ. Как результат - зеленый прижился на ЧФ, а красный (розовый) на БФ.
 Ванты трижды переделывал. Наиболее удачный вариант - натянул ванты по шаблону на гвоздики и сымитировал выбленки клеем. Потом "лесенки" закрепил под марсом за обухи и к остаткам срезанных вант под палубой.
 Зеленая краска подлинная с судоремонтного завода в Пуле. Ее привез знакомый отца в начале 60-х годов. Дожила до наших дней нормально - дождалась своего применения.
Сейчас заканчиваю шлюпки. Установлю на модель и останутся противоминные сети и якорные цепи.
Для изготовления чертежа использовал архивные материалы, которые раньше ни кто не брал и фотографии. Прошу прощение за длинное послание не в своей теме.

"Наварин" мало кому интересен

наоборот, было очень интересно!
это вашу ж стройку заклевали, мол, то не так, это не этак, на другом ресурсе?
вот я лично следил за стройкой, интересный прототип, интересная модель

поняв, что "Наварин" мало кому интересен.

Ни фига себе заявление!!!!!!

Наоборот!!!!!! Корабль, который, как мне кажется, ИНТЕРЕСЕН ВСЕМ!!!!!!

Я ведь тоже к нему приглядывался, но что-то меня тормознуло, а то могла бы получиться вся серия - "Наварин" (был в мыслях), "Князь Потёмкин-Таврический" (был в мыслях), "Три Святителя (в двух вариантах), "Евстафий" и "Иоанн Златоуст", "Императрицы".....

Ладно, это - в прошлом.

это вашу ж стройку заклевали, мол, то не так, это не этак, на другом ресурсе?

Где???????? Я чего-то пропустил в этой жизни?

С Уважением, Алексей.

Выкладывать процесс стройки не планировал, поняв, что "Наварин" мало кому интересен. Да и процесс долгий и с большими перерывами мало информативный. Короче, по скромничал. Хотел выложить уже готовую модель на Каропке.

Да что Вы такое, с позволения сказать, несете?! Кто Вас в этом убедил? ""Наварин" мало кому интересен" Откуда такая мысль могла возникнуть?
Меня этот "перевернутый стол" интересует с детства. Да, материалов мало, может у кого-то что-то по чуть-чуть и нашлось бы дополнительно. Сам часто гляжу на него искоса.
То что стройка долгая, не оправдывает Вас в ее отсутствии на Каропке. Посмотрите на мою стройку "Памяти Азова" - ее продолжительность в пять лет!!! И там помимо стройки и становление взаимоотношений, и процесс моего "взросления". И ни кому от этого плохо не стало.
Я просто требую выложить и процесс, и модель на Каропку!!! Скромность скромностью, но не надо доводить ее до застенчивости!!!  Я знаю, что на некоторых сайтах есть откровенные хейтеры и просто "зазвездившиеся", которые могут отбить желание что-либо выкладывать. Но не надо быть таким слабонервным! Посылайте их подальше в своей душе и делайте что должно!
В каком масштабе модель то?

Прошу прощения у Адмирала, за выступление не в тему.

Прошу прощения у Адмирала, за выступление не в тему.

Я присоединяюсь ко всем словам, высказанным в предыдущем посте, написанным до этой фразы.

"НАВАРИН" - в студию!!!!!!!!

С Уважением, Алексей.
