Алексей конечно не лишними огромное спасибо

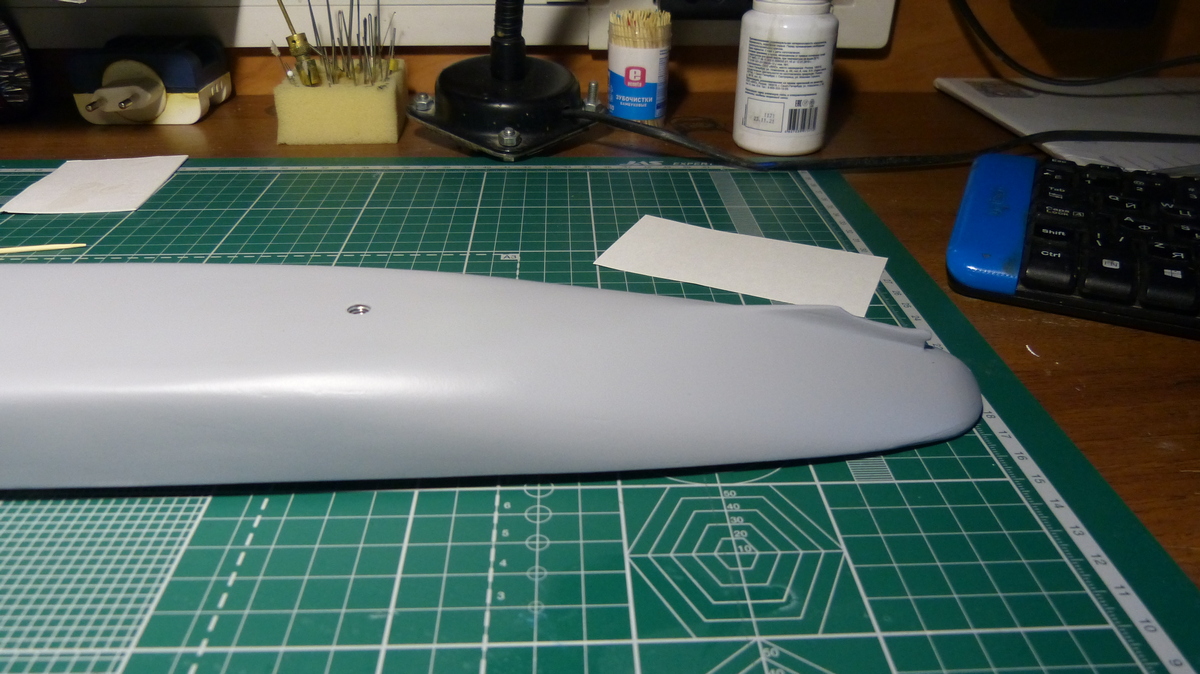

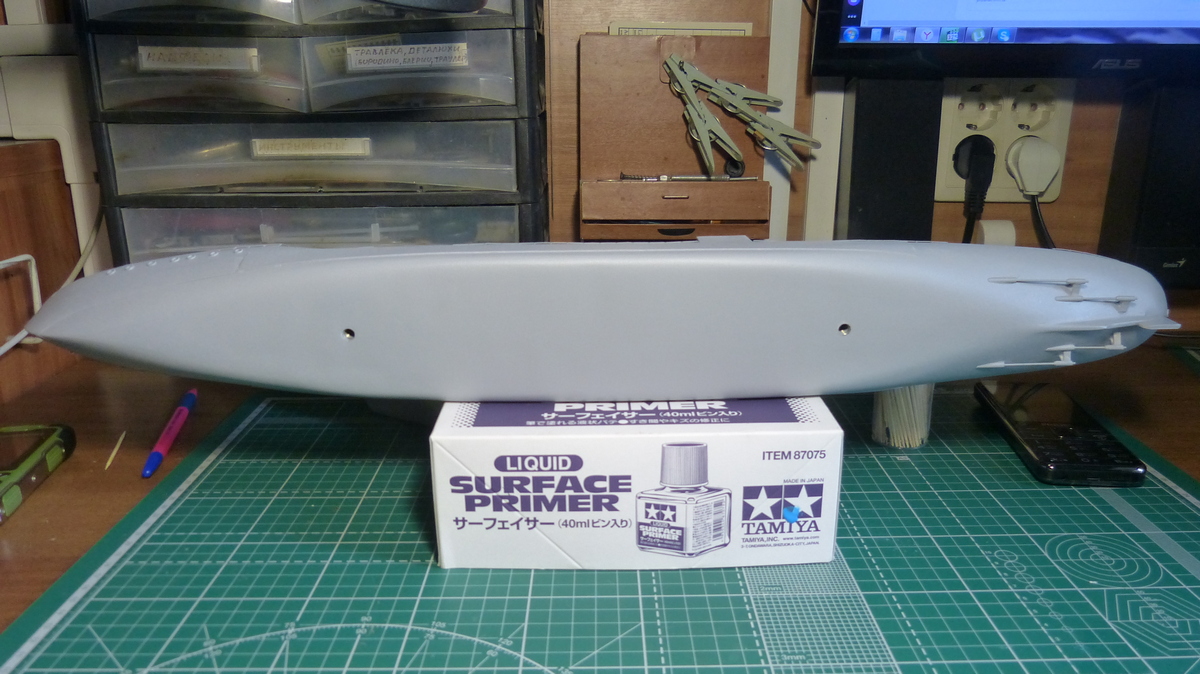

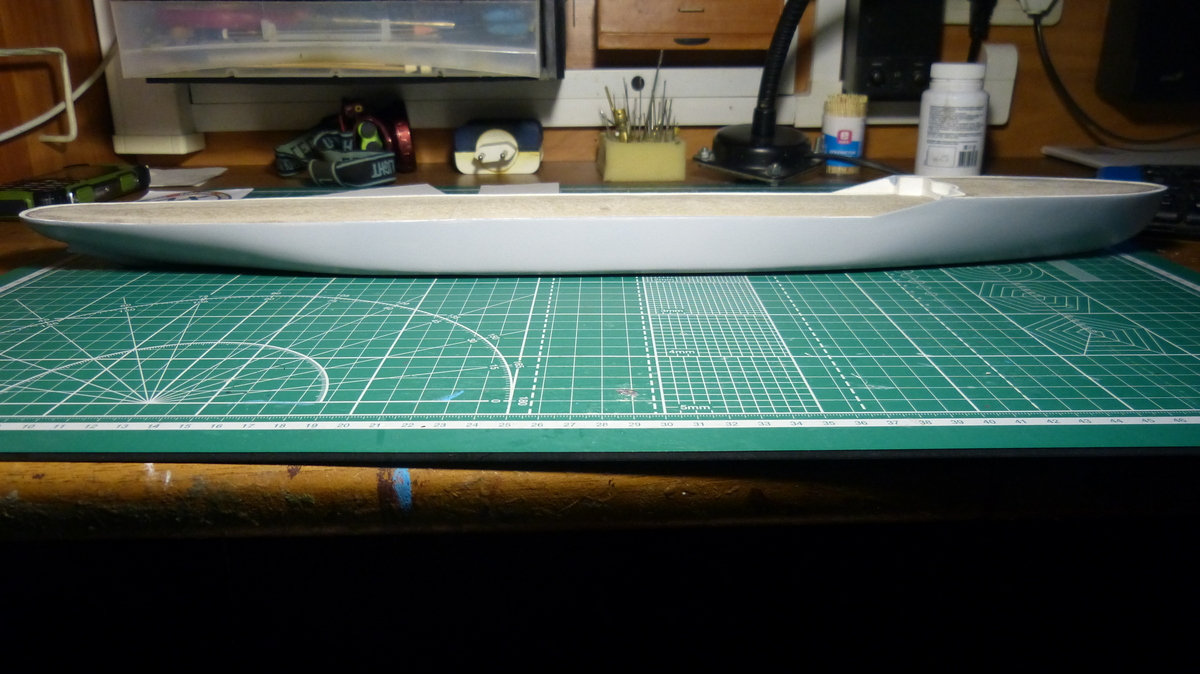

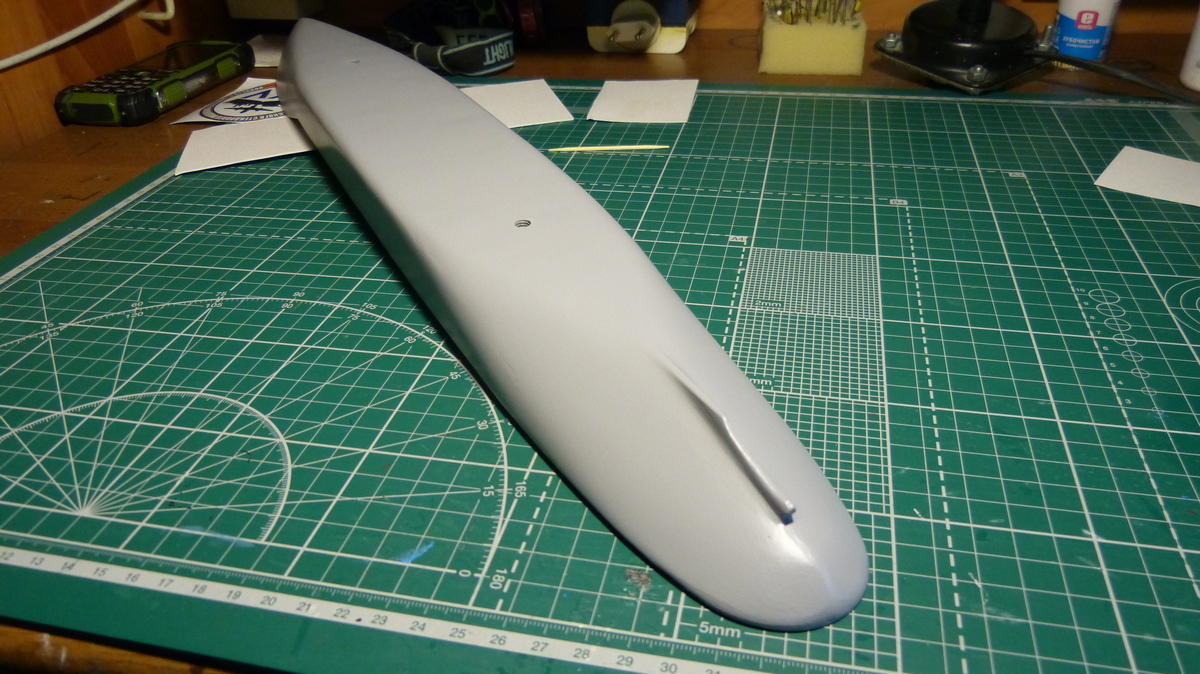

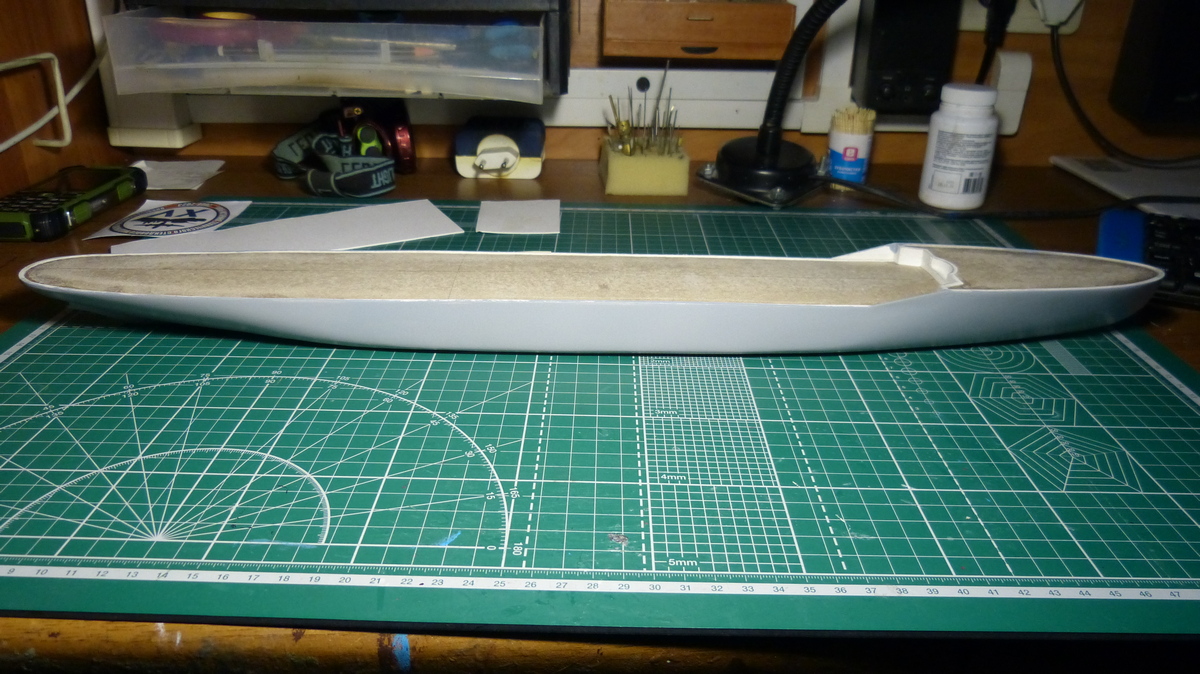

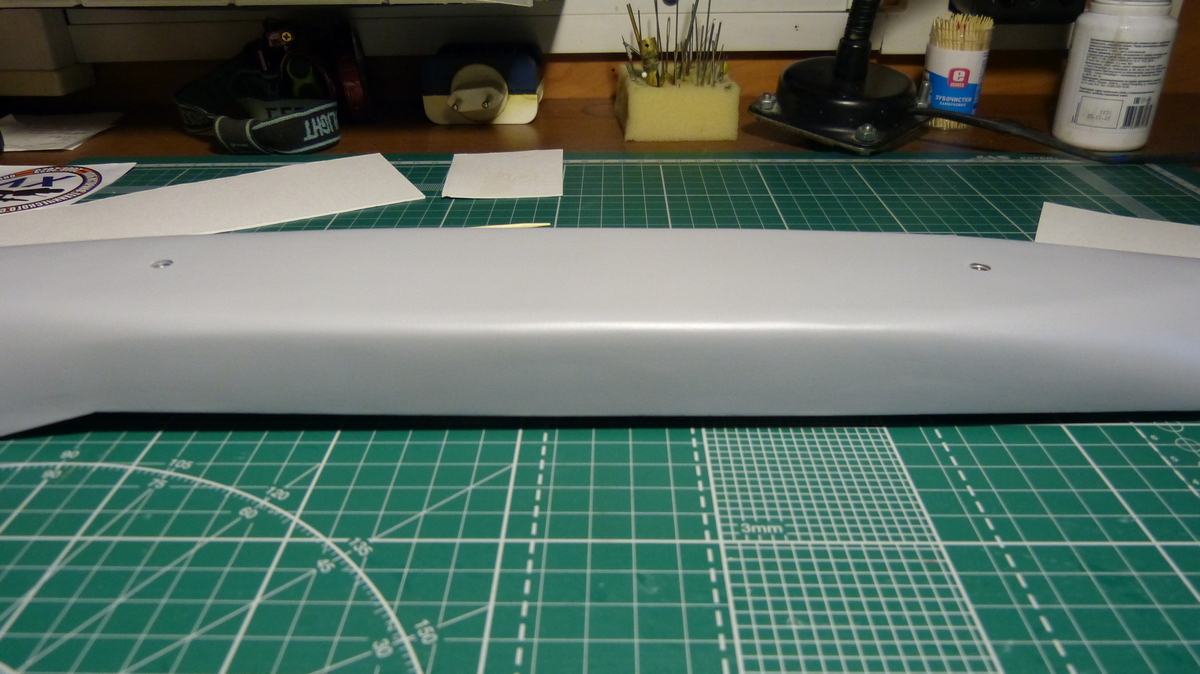

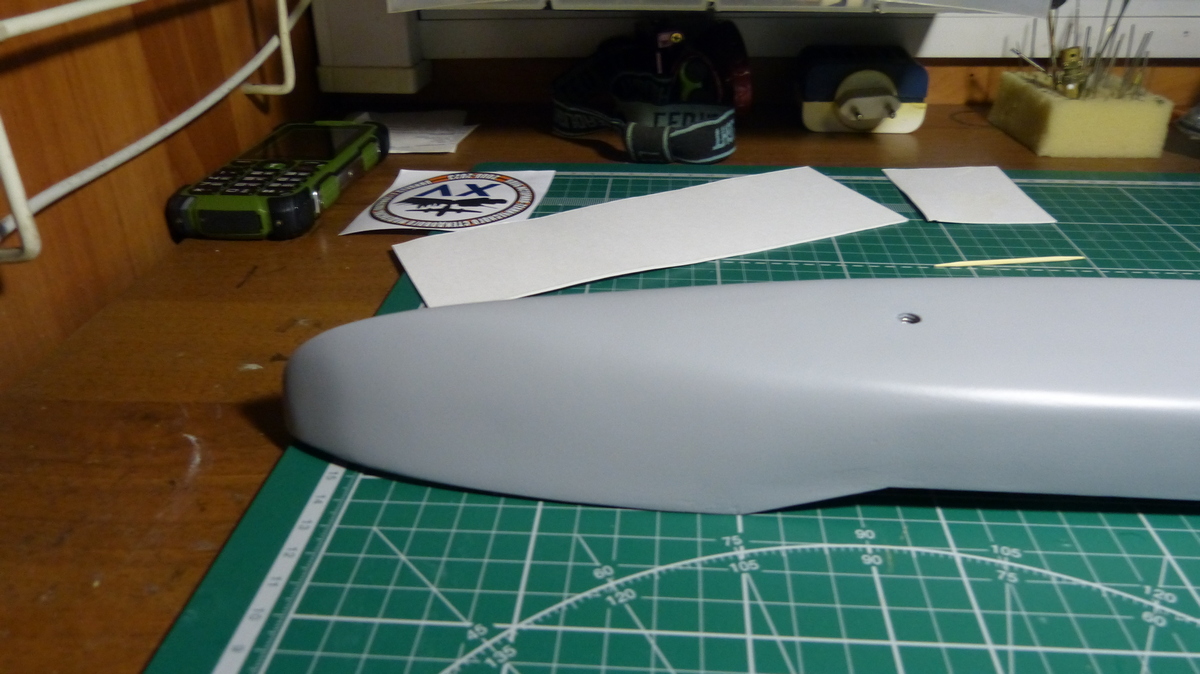

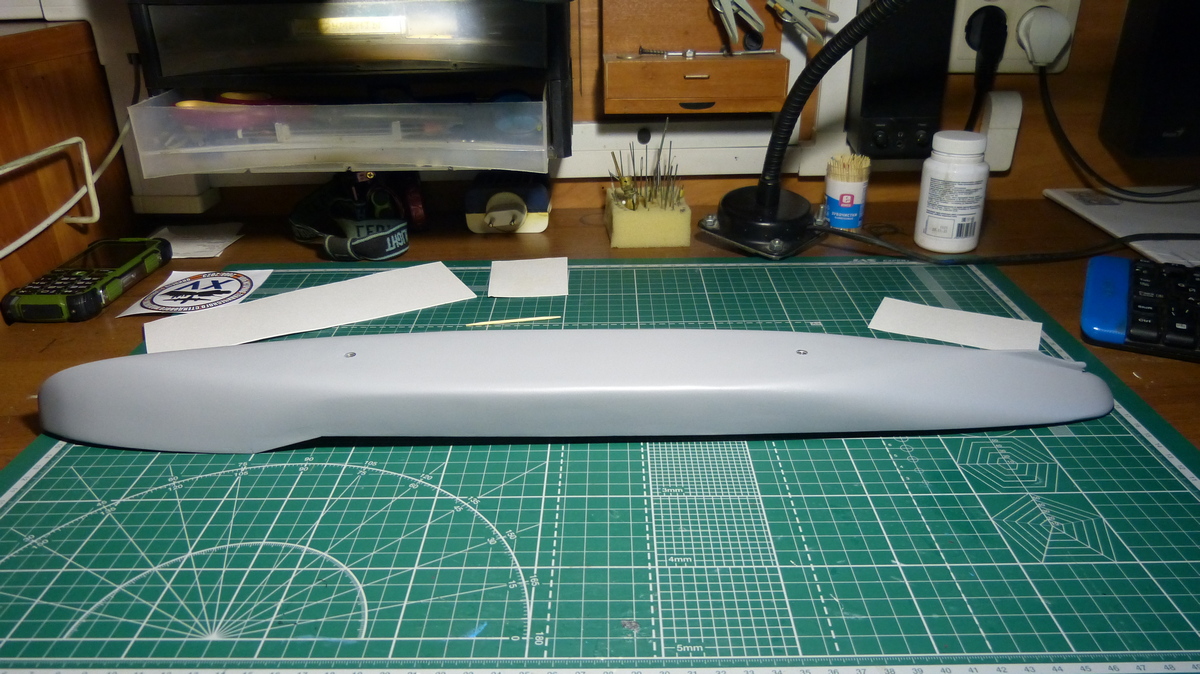

Всем привет !!! Занимался другими модельками и вот вернулся к мониторчику.Предварительная шлифовка.
Постарался исправить те скулы на днище кормы на которые указал Алексей и Константин.

Вот теперь значительно лучше. Корпус получается отлично. Ждем продолжения.

Вот теперь значительно лучше. Корпус получается отлично. Ждем продолжения.

Спасибо бум стараться

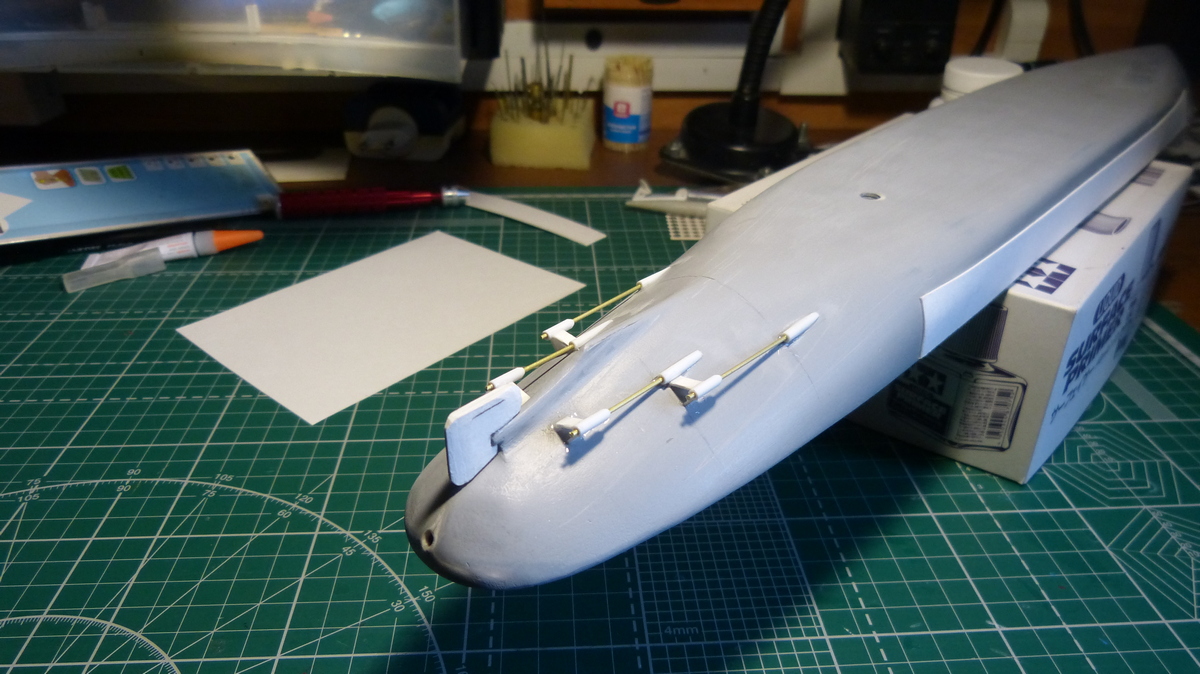

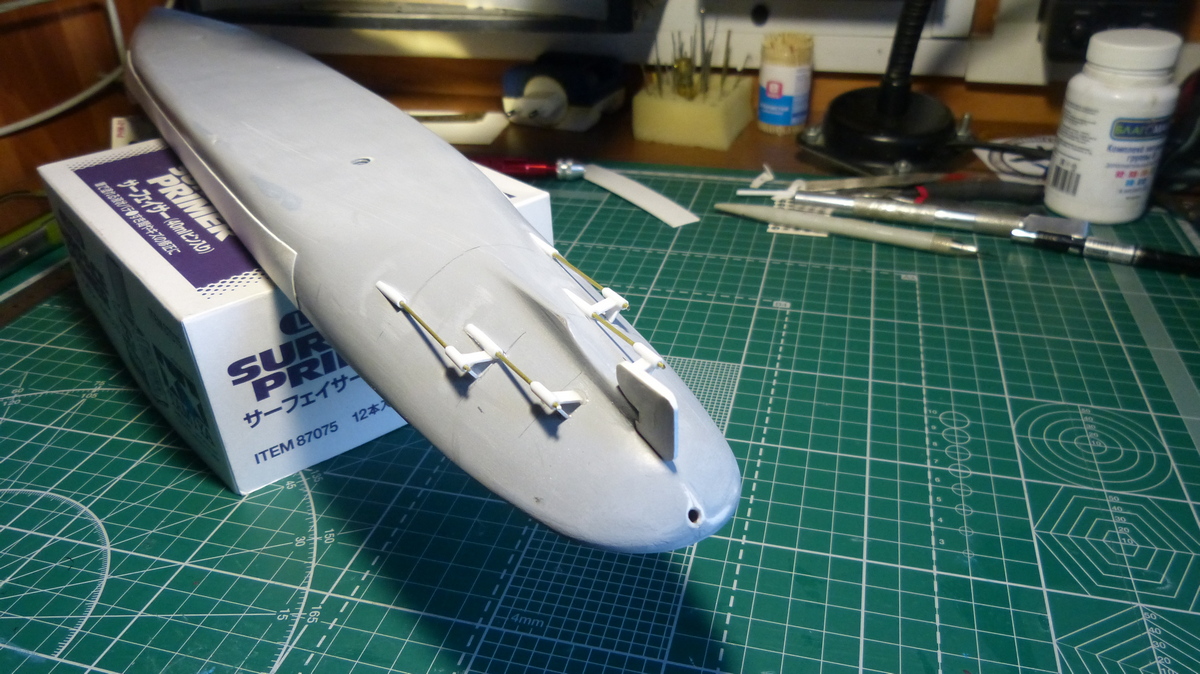

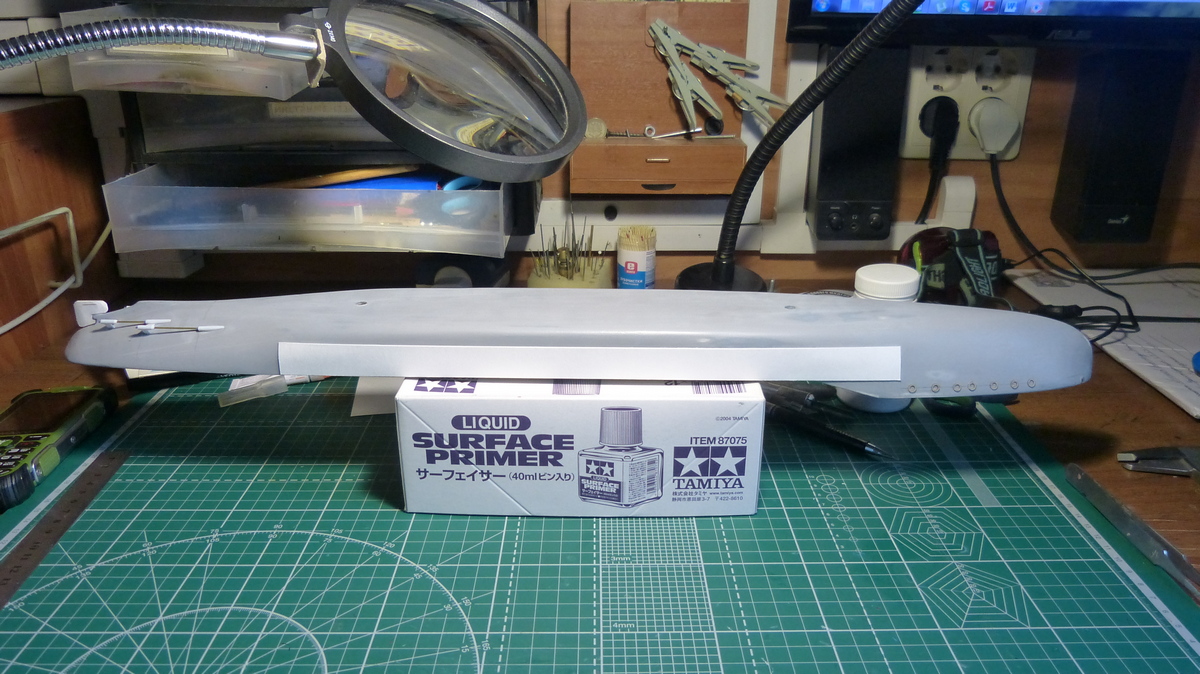

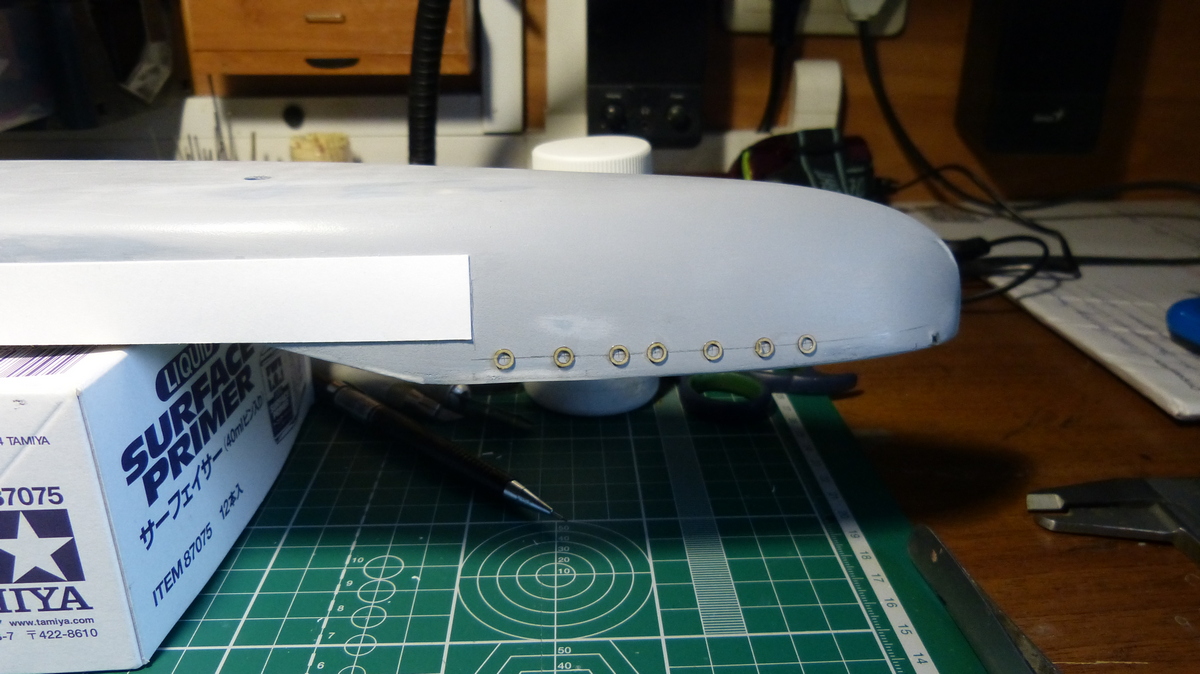

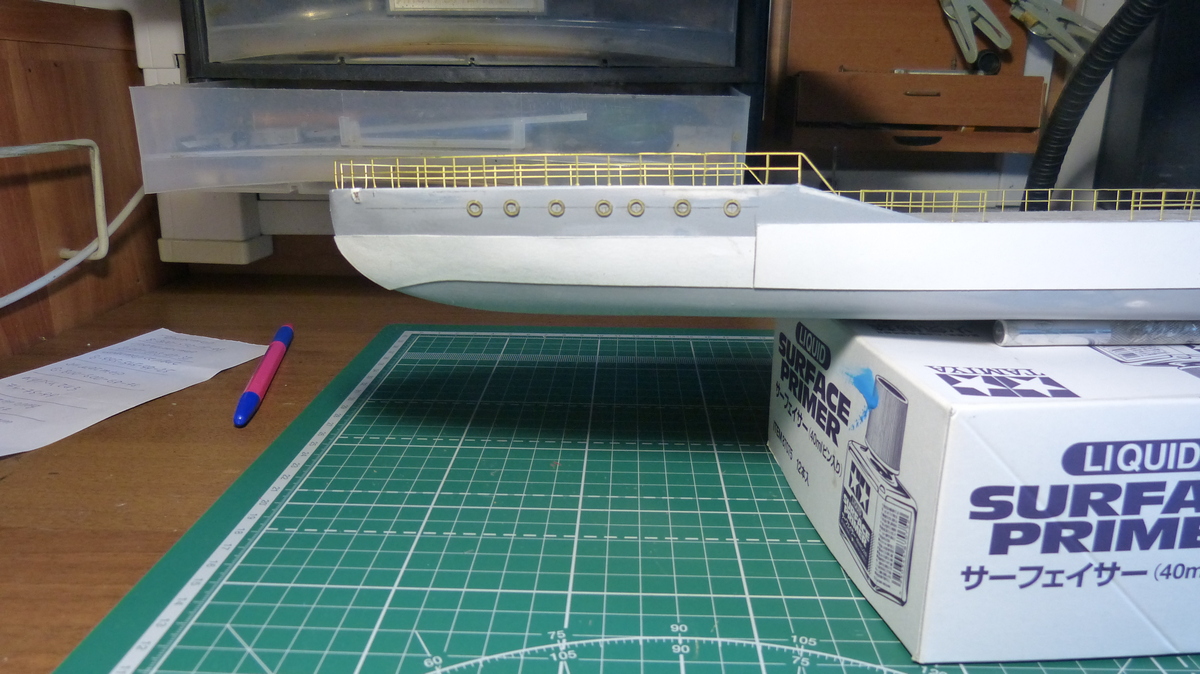

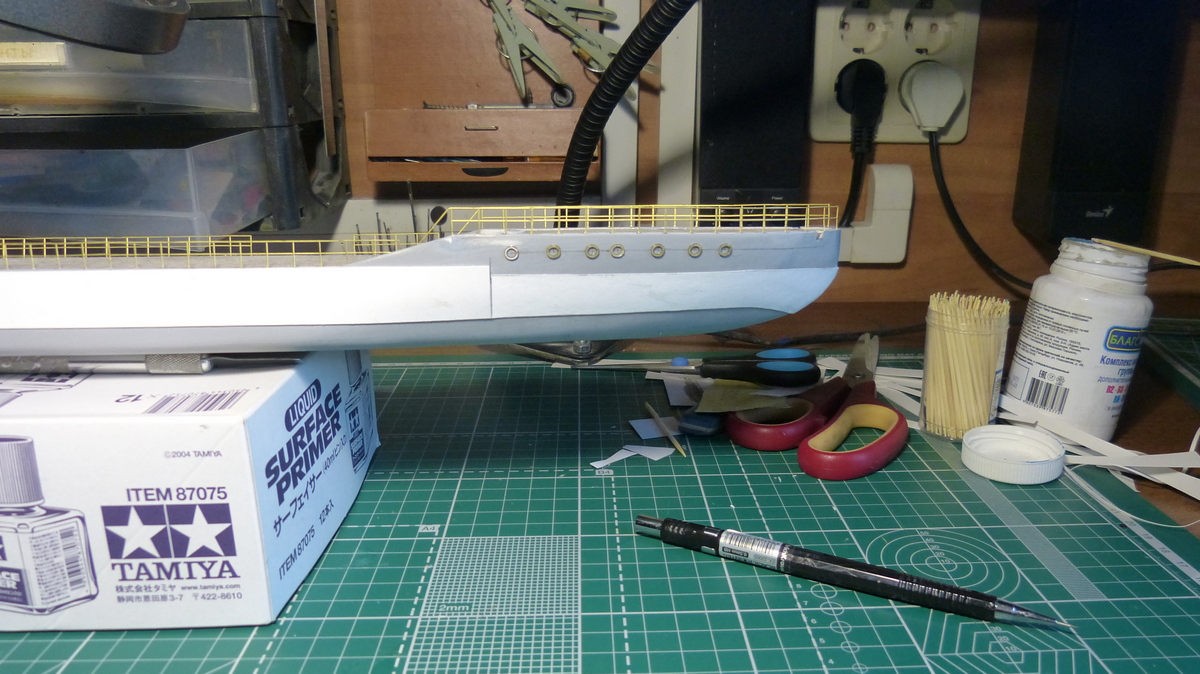

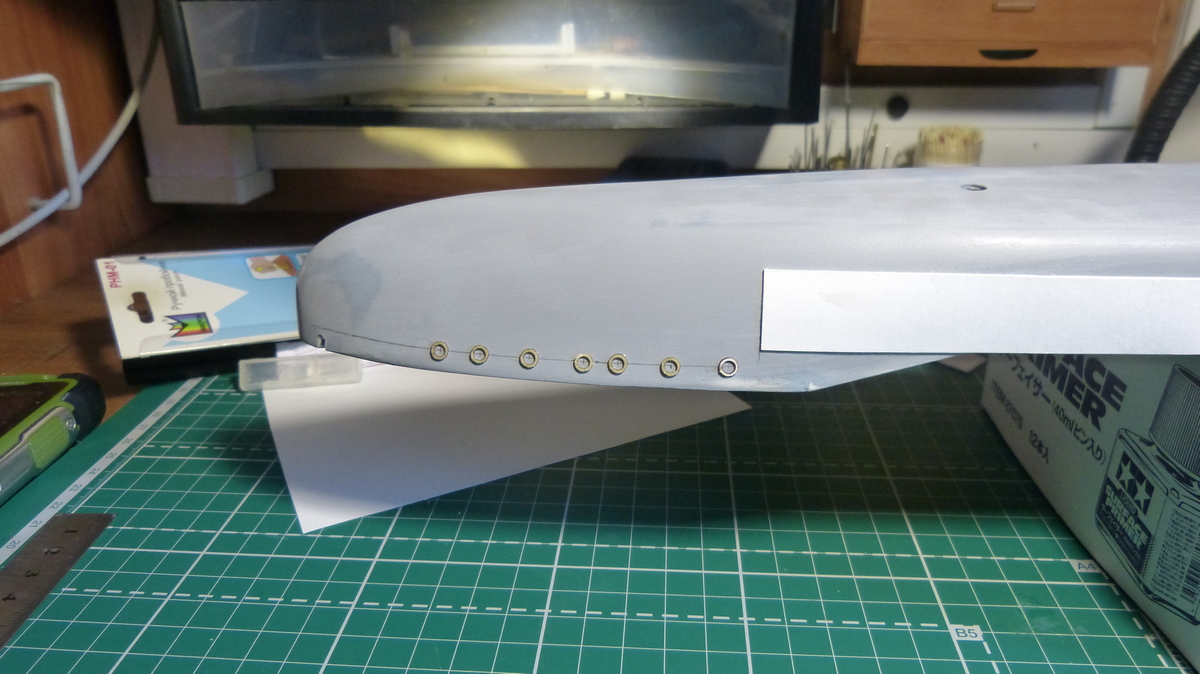

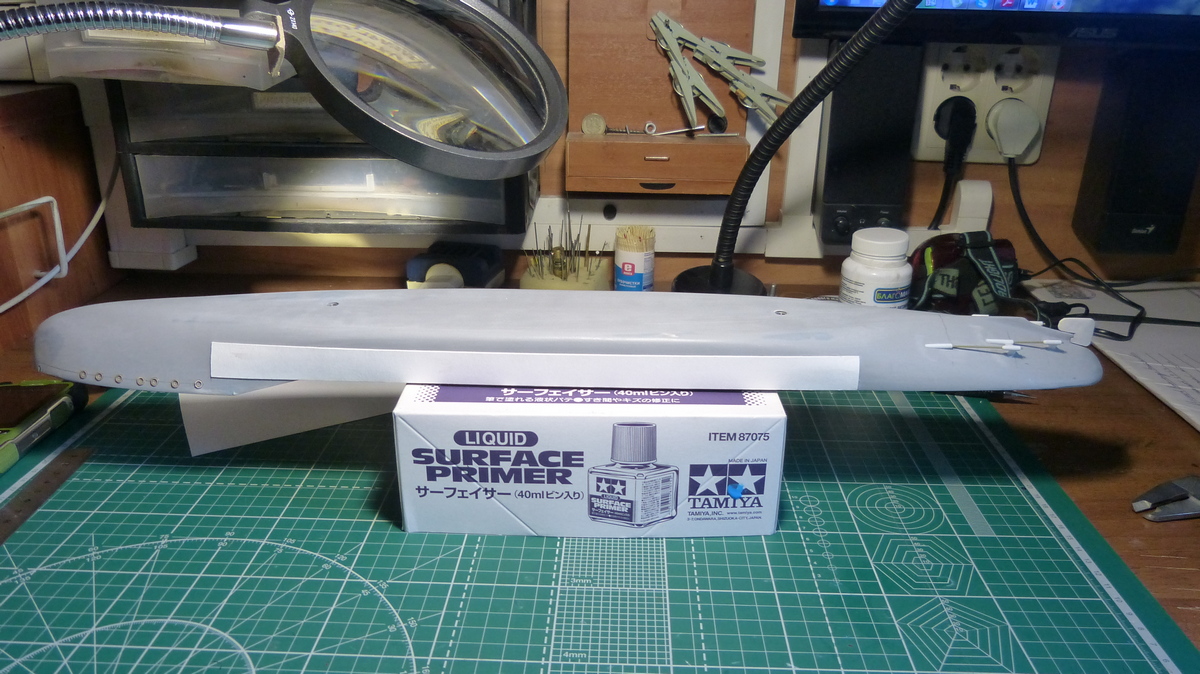

поставил броневой пояс ,люмики и винто-рулевую

Броневой пояс это конечно хорошо, но где Ледовый пояс?

Броневой пояс это конечно хорошо, но где Ледовый пояс?

Юр а это что за пояс где он находится ?

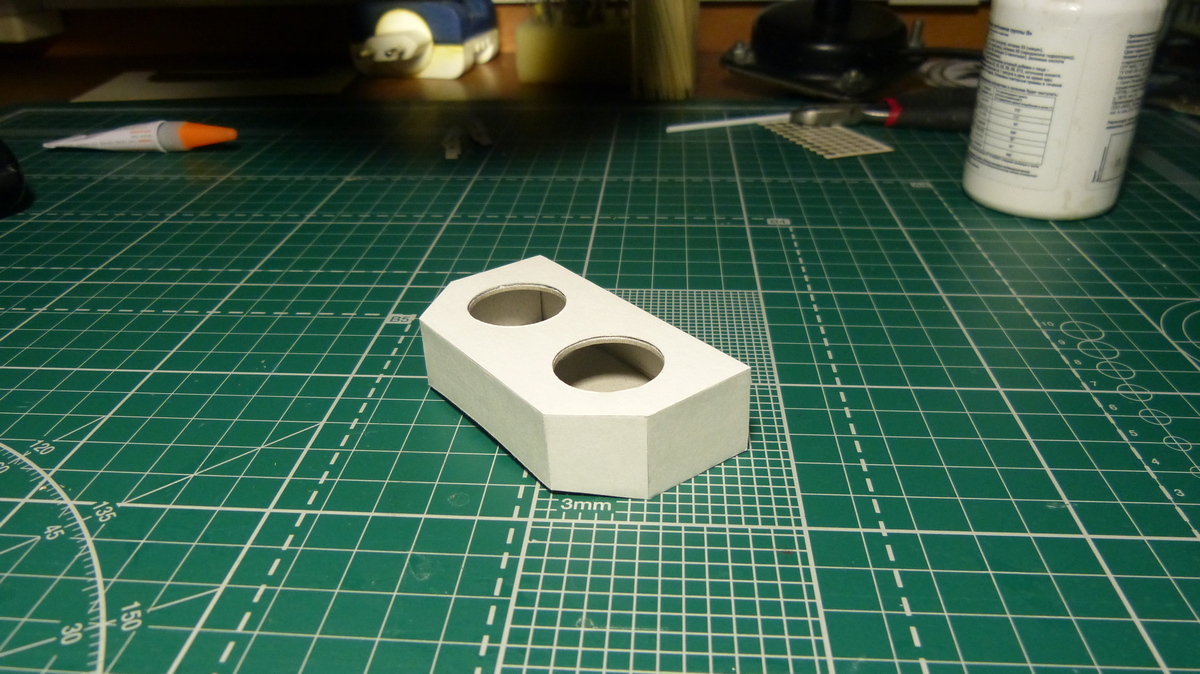

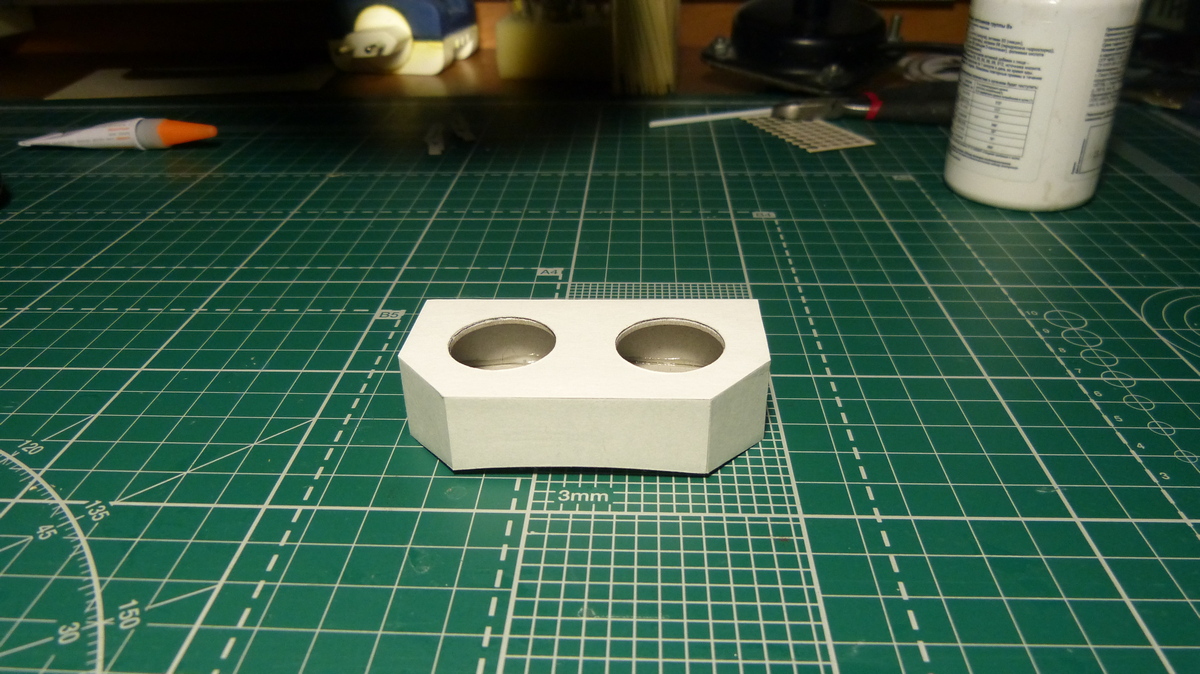

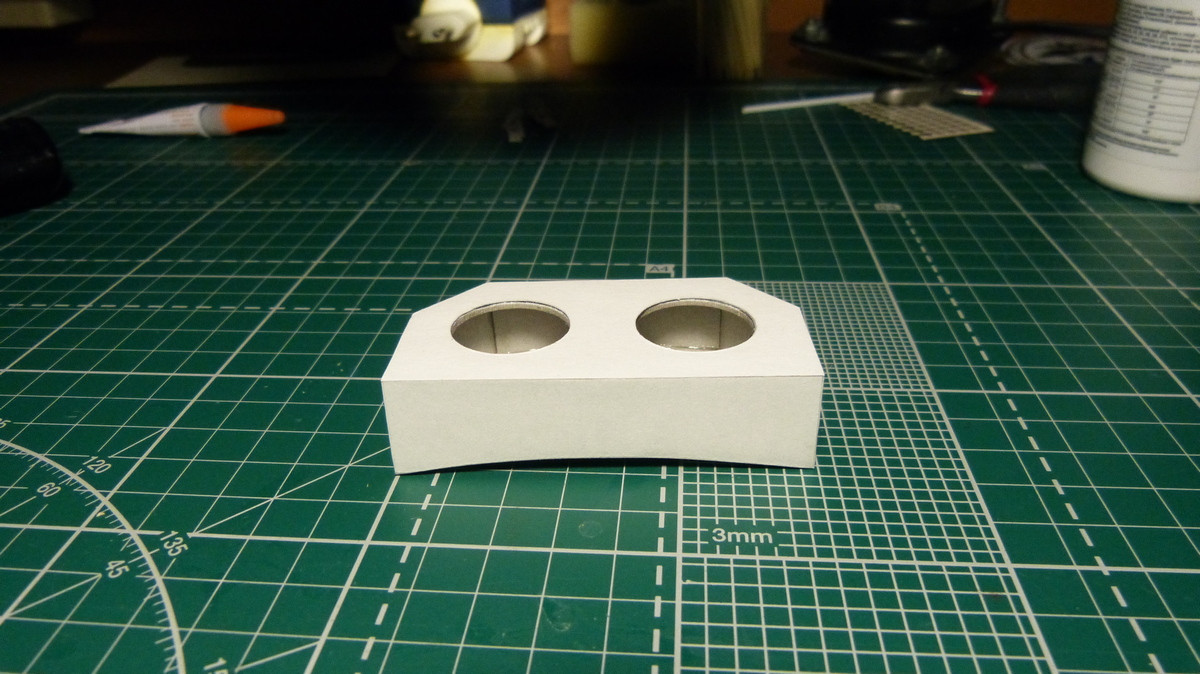

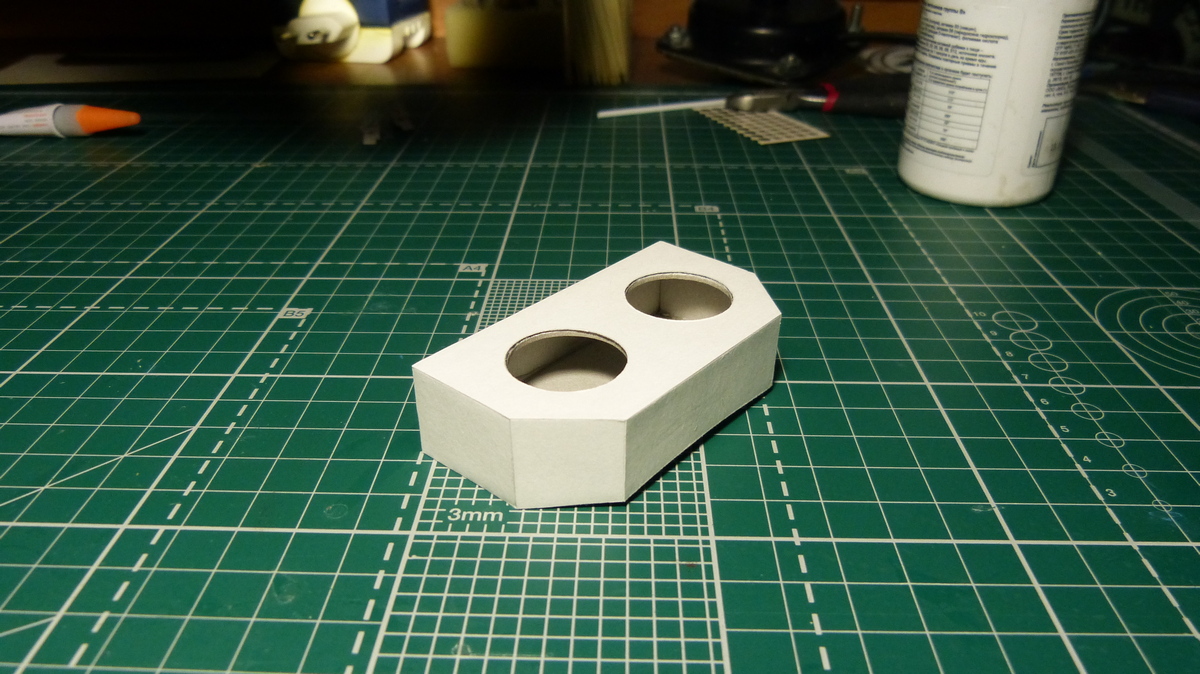

барбет кормовых башен

Руль не дочищен.

Барбет классный, даже не пойму из чего сделан.

Барбет классный, даже не пойму из чего сделан.

Спасибо,обычный чертежный ватман , я же бумажник

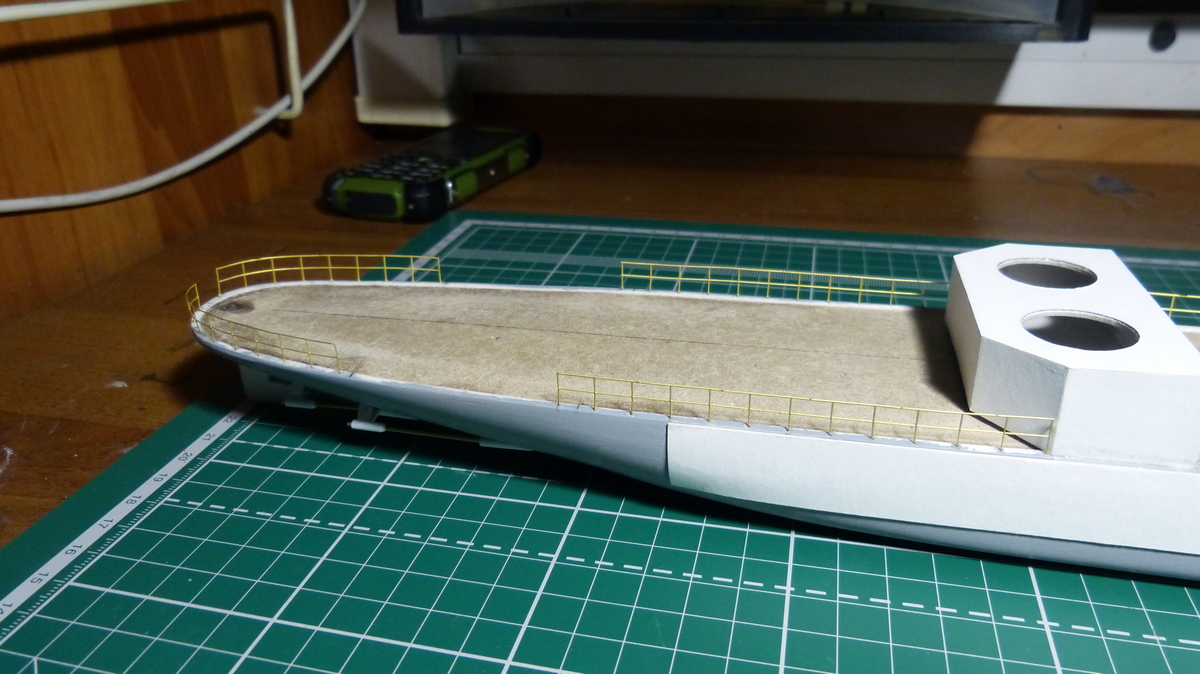

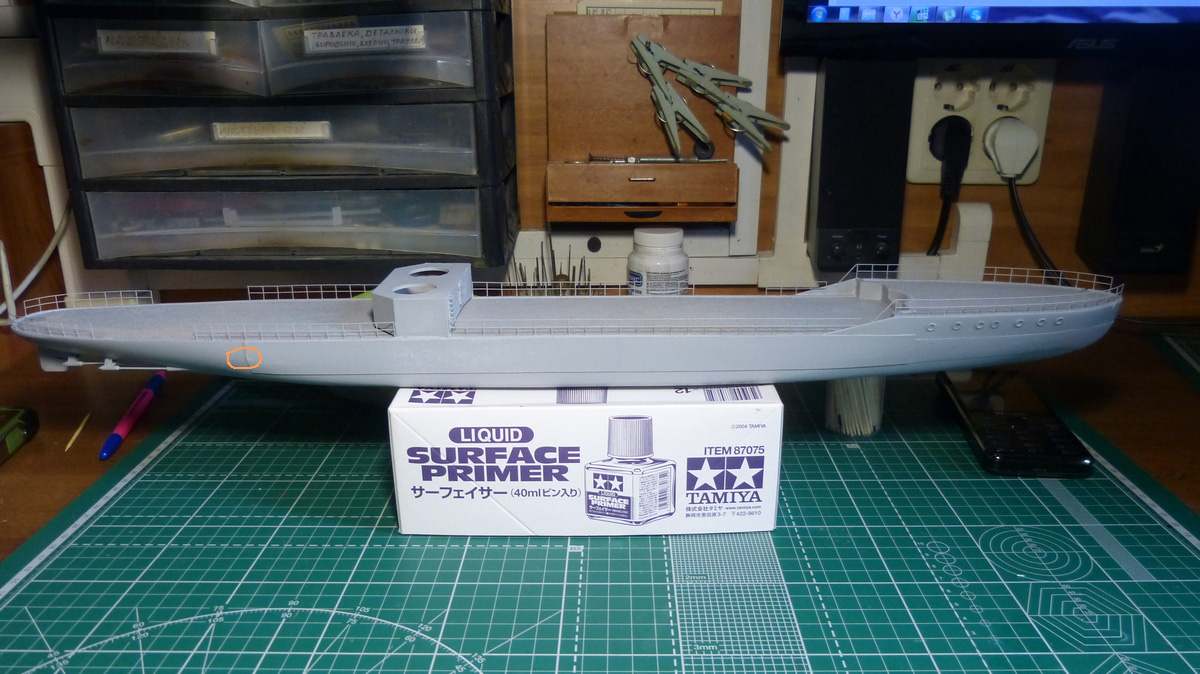

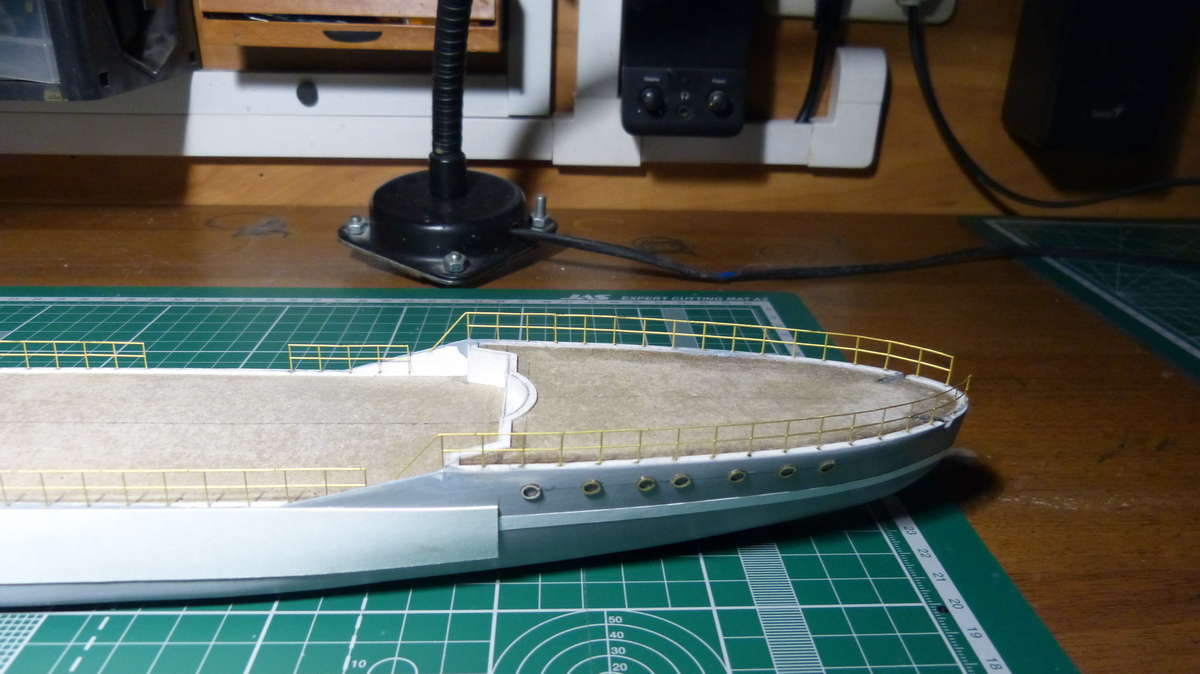

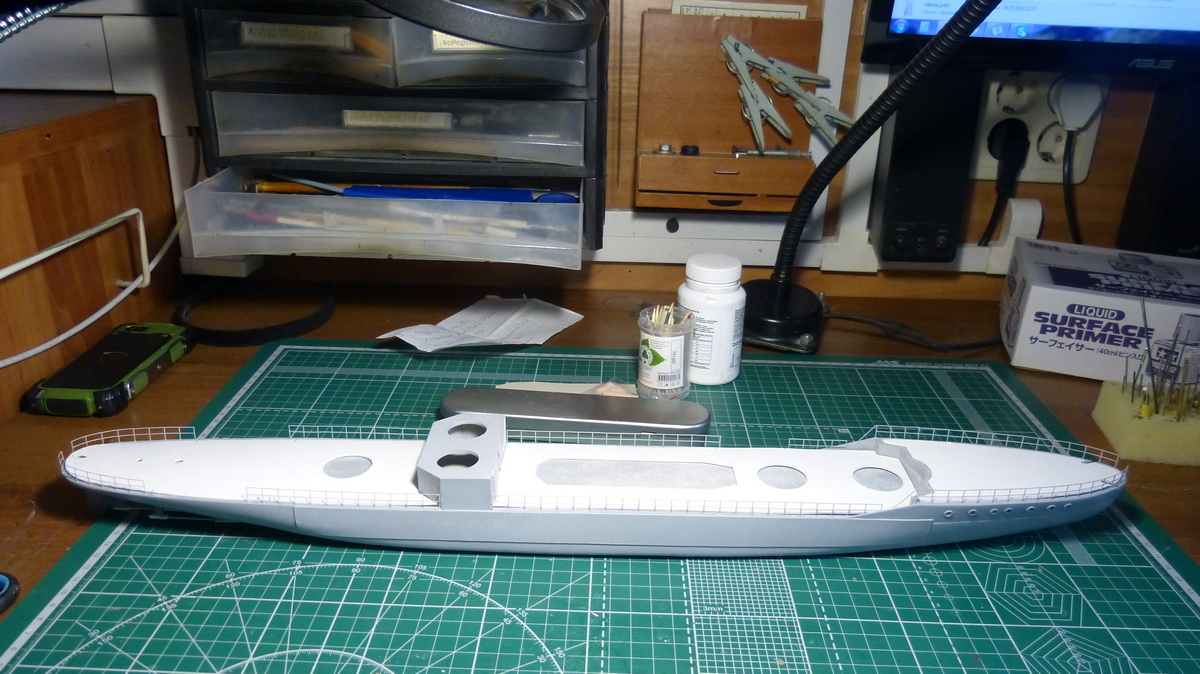

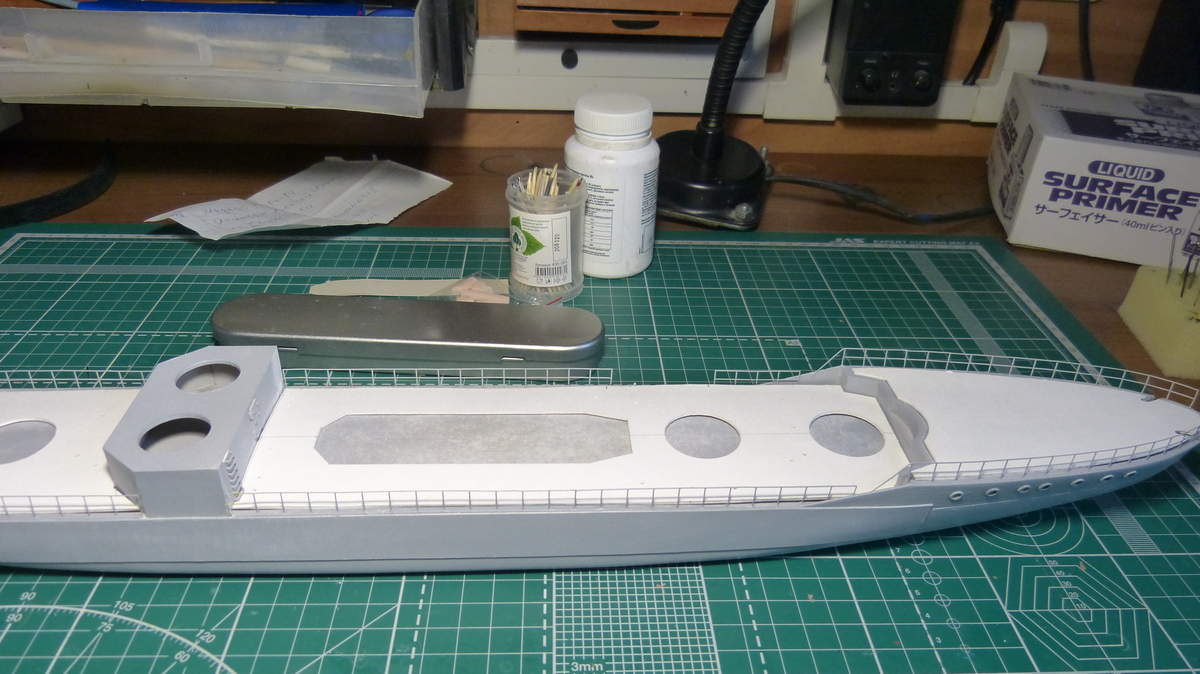

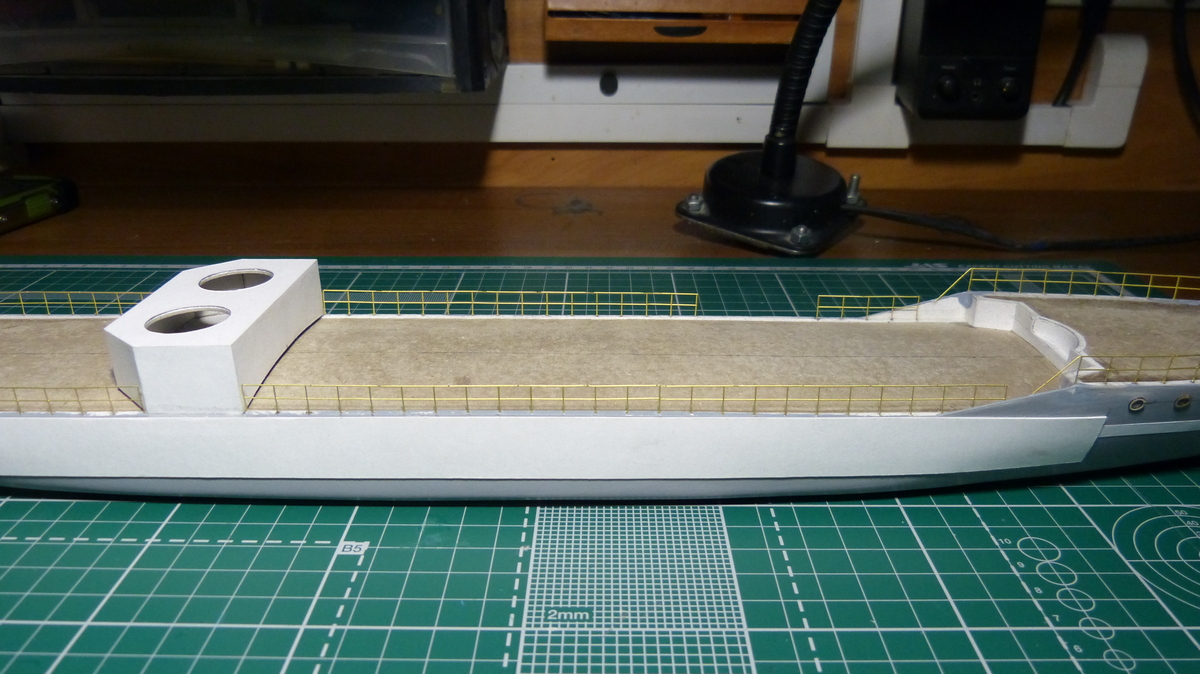

поставил леерочки

День добрый. Пара слов за броню. 1190 имели сплошной броневой пояс. Главный 75 мм. В оконечностях 37.5. как это выглядело в корме - трудно сказать. А вот а носу понятно. Выглядело это как на Шквале. Нижняя кромка шла на уровне  нижней кромки основного пояса а в метрах 2-х от форштевня опускалась ещё ниже. Это и являлись ледовым усилением.

День добрый. Пара слов за броню. 1190 имели сплошной броневой пояс. Главный 75 мм. В оконечностях 37.5. как это выглядело в корме - трудно сказать. А вот а носу понятно. Выглядело это как на Шквале. Нижняя кромка шла на уровне  нижней кромки основного пояса а в метрах 2-х от форштевня опускалась ещё ниже. Это и являлись ледовым усилением.

Алексей добрый день.Да я прочитал про броню.Все толщины учтены согласно масштаба

Вы, по ходу не поняли. От главного пояса брони идёт полоска. Как я понимаю имитация брони. Так вот. Нижняя кромка "тонкого" пояса должна совпадать с нижней кромкой главного. А у носа уходить ещё ниже. Приблизительно на 300 мм. Да. На чертеже это не отражено

Вы, по ходу не поняли. От главного пояса брони идёт полоска. Как я понимаю имитация брони. Так вот. Нижняя кромка "тонкого" пояса должна совпадать с нижней кромкой главного. А у носа уходить ещё ниже. Приблизительно на 300 мм. Да. На чертеже это не отражено

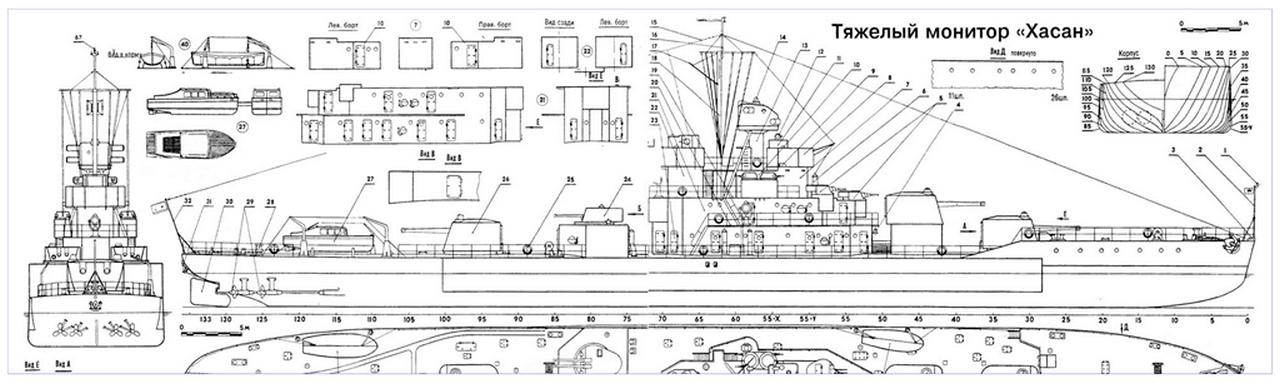

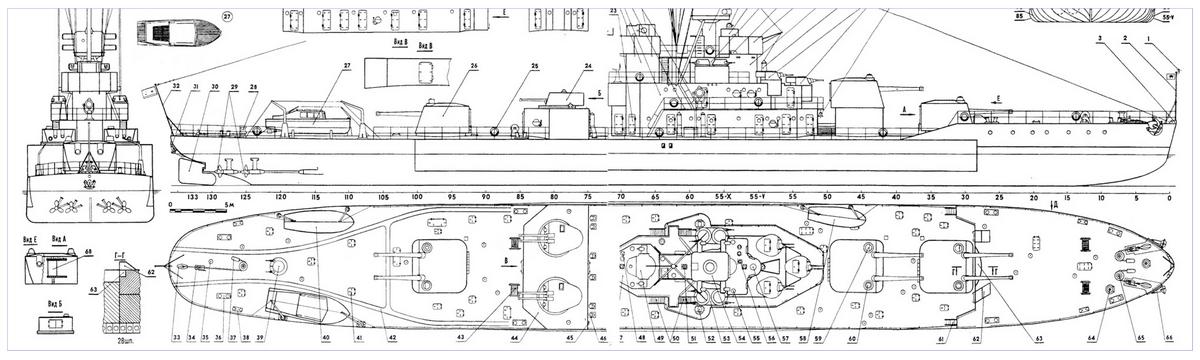

Ну сделал как на чертеже

А что на чертеже? Показана верхняя кромка юброни. И ватерлиния. Всё. Броневой пояс не мог закончиться по ВЛ.

А что на чертеже? Показана верхняя кромка юброни. И ватерлиния. Всё. Броневой пояс не мог закончиться по ВЛ.

Во. Адмирал понял о чём я спичку. Приблизительно то ак . А вот с кормовой частью - пока загадка.

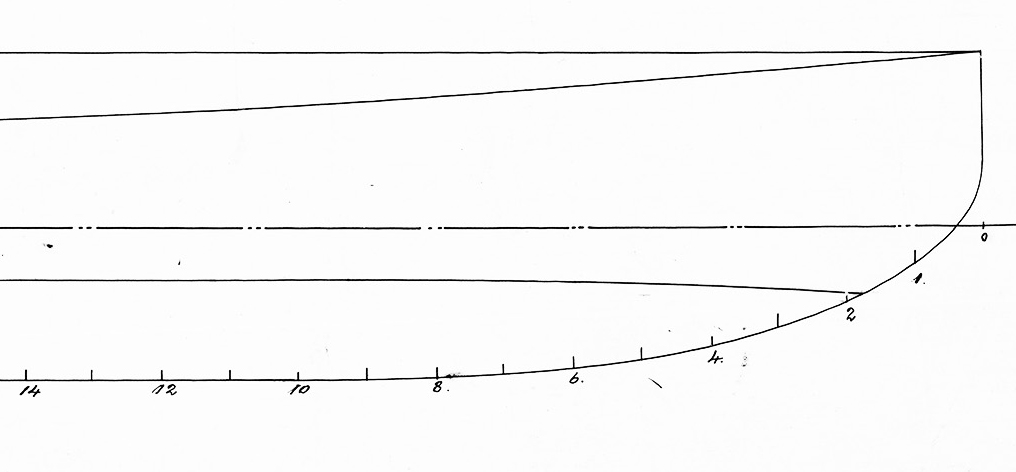

Спасибо Алексею Лежневу,нарисовал как этот пояс выглядел,постарался воплотить

Не знаю за что Вас коллеги бумажечники ругали. Попытаюсь объясниться. Мониторы проекта 1190 строились для усиления Амурской флотилии. Нижнее течение и Татарский пролив. Если верить той скудной информации про их конструкцию, то можно констатировать тот факт что борт был полностью бронирован. Цитадель 3", в оконечностях 1 1/2". Я полагаю что опыт постройки мониторов типа Шквал учитывался.  Бронирование одинаковое.  Не может броневой пояс заканчиваться на уровне  ВЛ. Смысл его теряется. Так же в таком виде он не может быть ледовой защитой. Чисто физически.  На чертеже из МК нижняя кромка  не отражена. Ни в носу ни в корме. Полагаю у автора просто не было нужной информации. На приведенных мною фрагментах чертежей Шквала видно как идет полуторадюймовый пояс. Ближе к форштевню он опускается ниже общей кромки брони. Что характерно, в корме он вообще выходит из воды. Как я понимаю это  связано с конструкцией корабля.  На 1190 в носу была аналогичная геометрия. В вот в корме - большая загадка. Поскольку родной теории нет - об этом можно только гадать. Вполне возможно что она (броня) так же как и на Шквалах в корме имела некий усеченный вид .
Оговорюсь. Это мои предположения.

Алексей большое спасибо

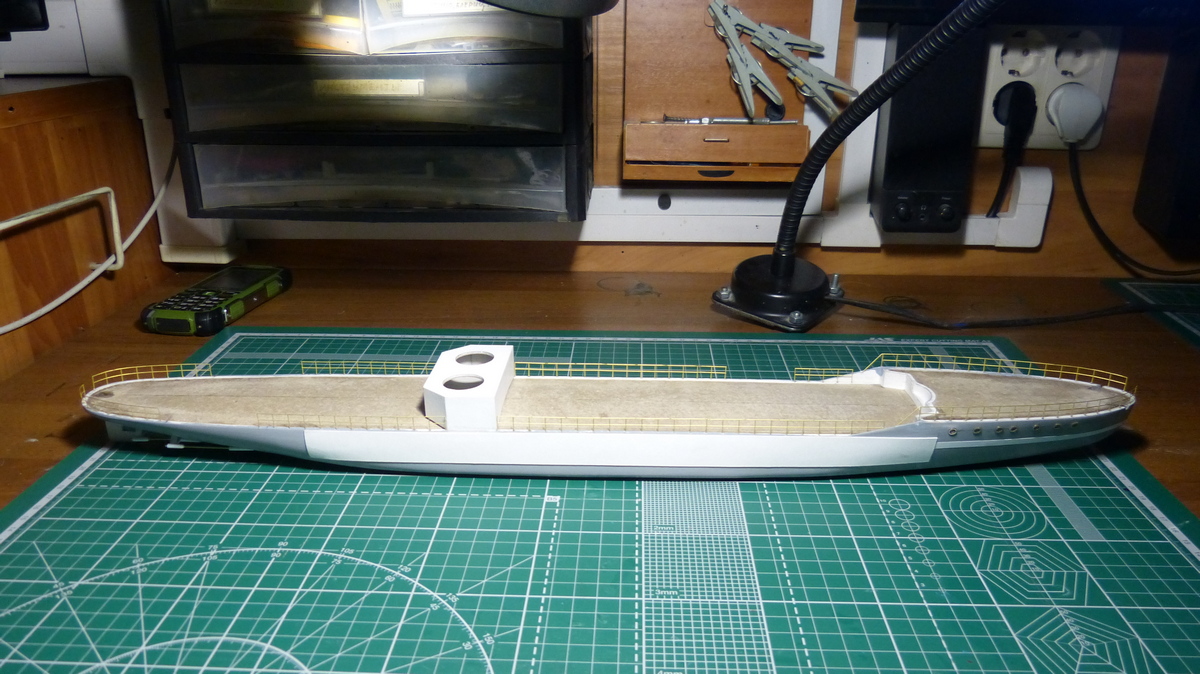

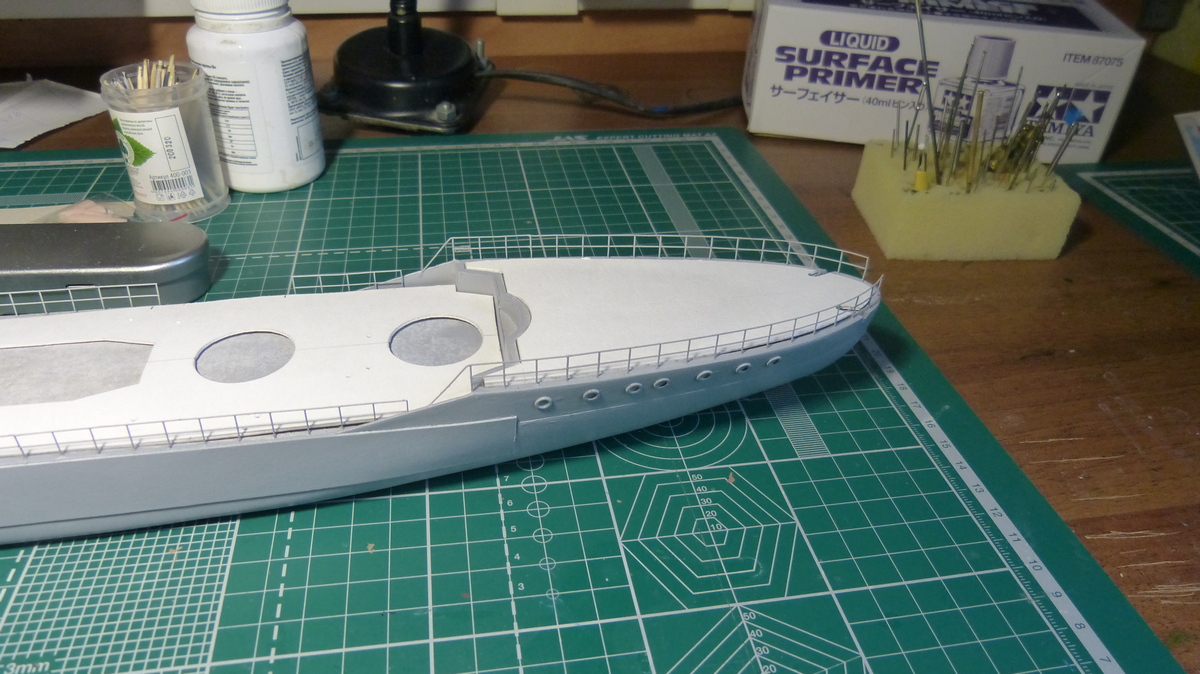

усе готово теперь в малярку

А не рановато?

Правый борт - кормовая оконечность бронепояса есть волна
Левый борт - стык главного и носового бронепоясов - щель.

Проверь, пожалуйста.

С Уважением, Алексей.

А не рановато?Правый борт - кормовая оконечность бронепояса есть волнаЛевый борт - стык главного и носового бронепоясов - щель.Проверь, пожалуйста.

Алексей шота не наблюдаю,может покажешь где

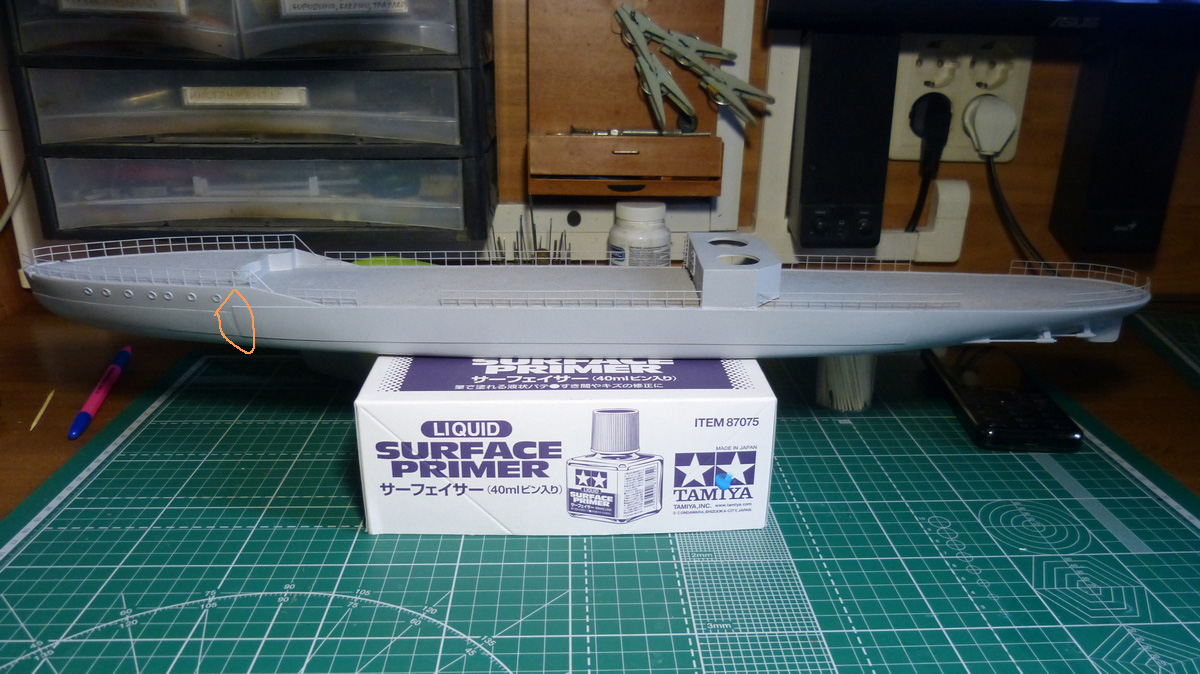

Вот оно.

С Уважением, Алексей.

Ага все понял,не знаю почему так на фотках,в реалии ни волны ни щели нету

Чудеса фотосъемки.)))

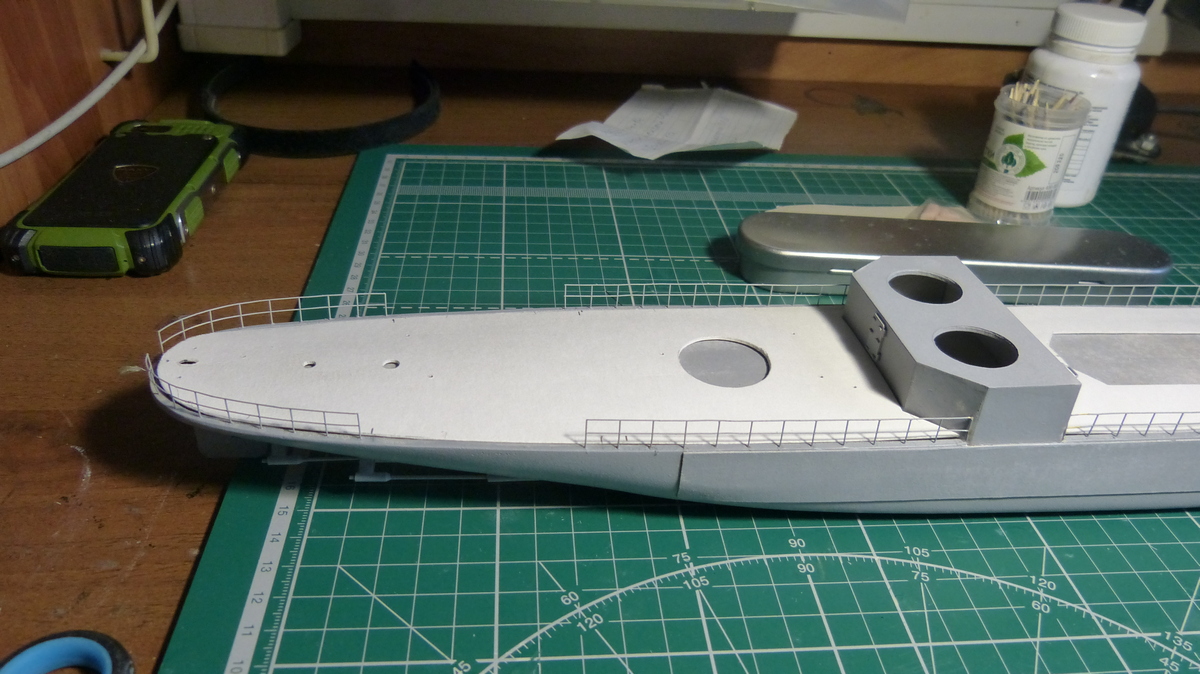

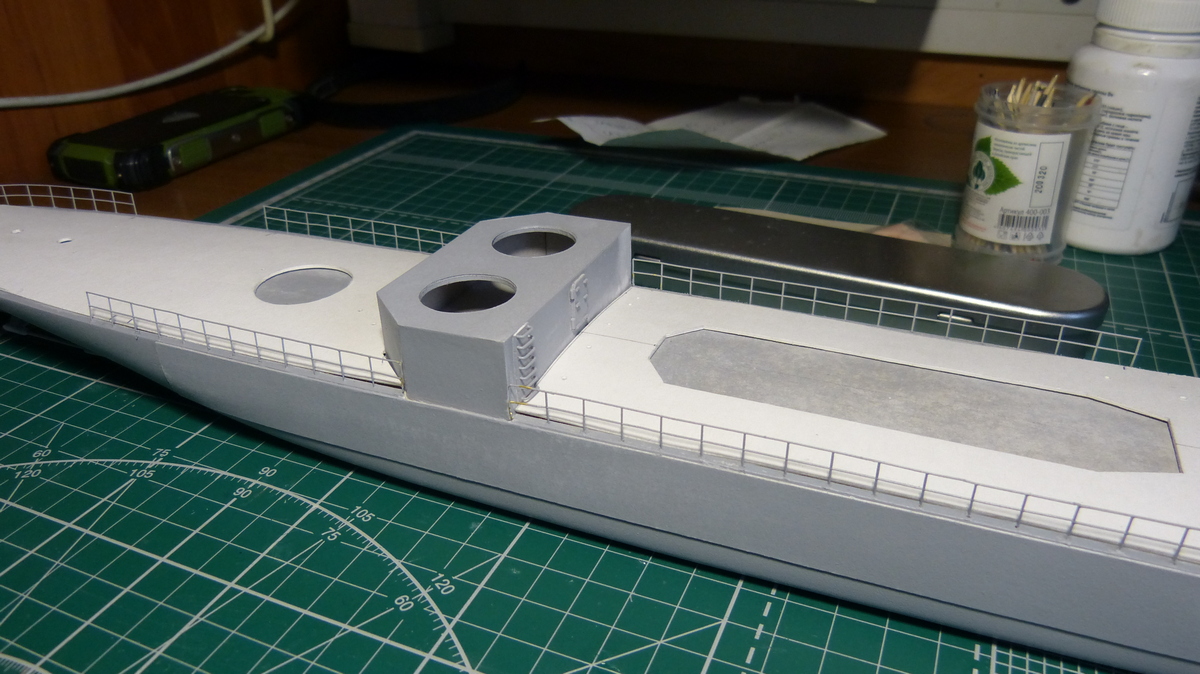

Всем привет !!! Полтора месяца провалялся в больнице,теперь неспеша можно продолжить.Переделал надстройку кормовых башен и окончательно подогнал палубы

Отлично, корпус уже готов, а там и до покраски недалеко, но это мелочи, главное беречь здоровье.
