Всем привет !!! Тральщик Яхонт который начинал тут на форуме,совсем не хочет получаться,отложил его до лучших времен.
Решил попробовать построить монитор Хасан в пару к монитору Ударный.Во флоте не спец,но все же пытаюсь научиться строить кораблики.
Модель как всегда из картона и бумаги,масштаб 1/150

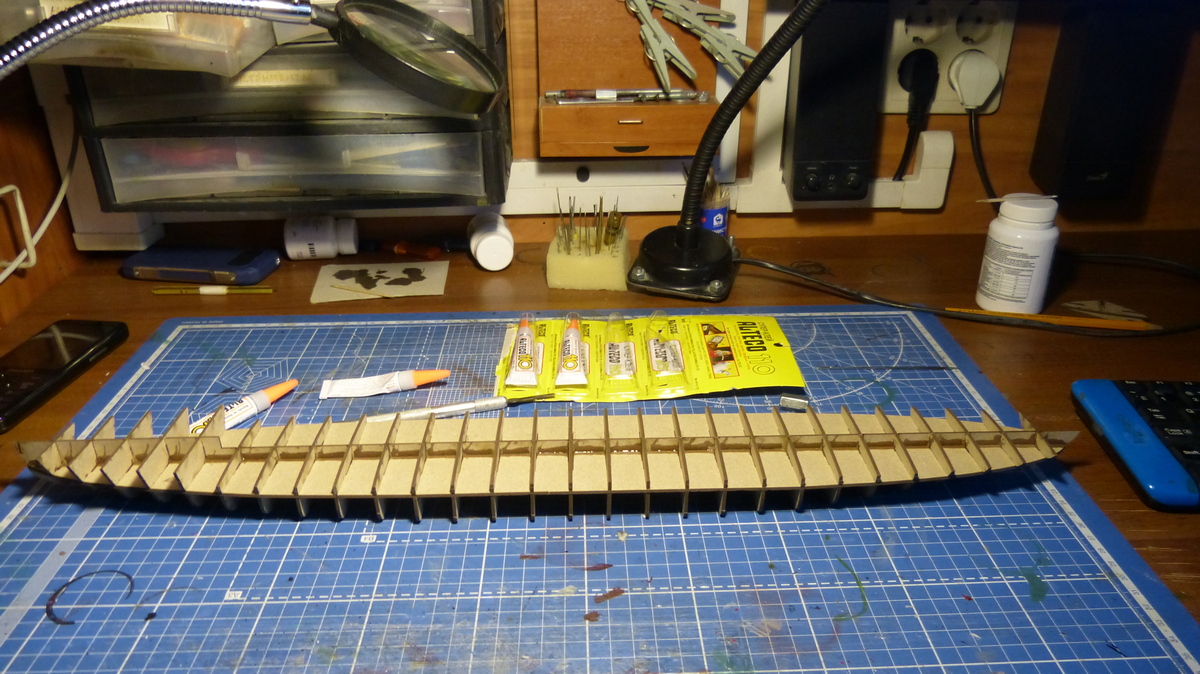

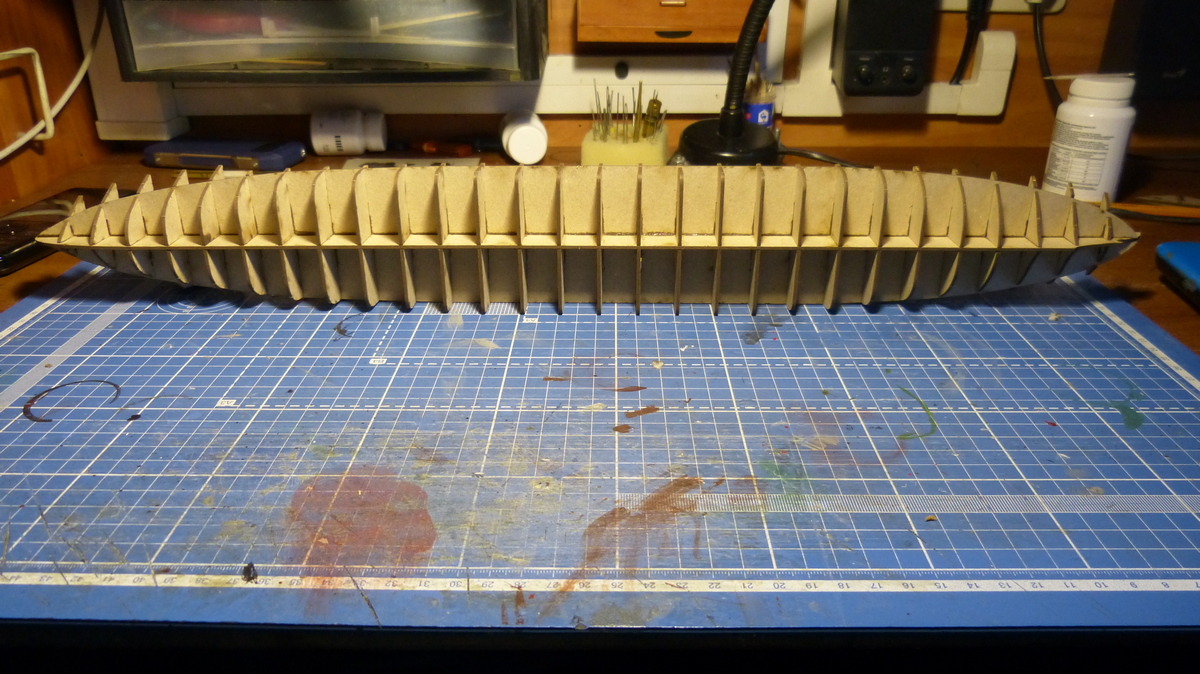

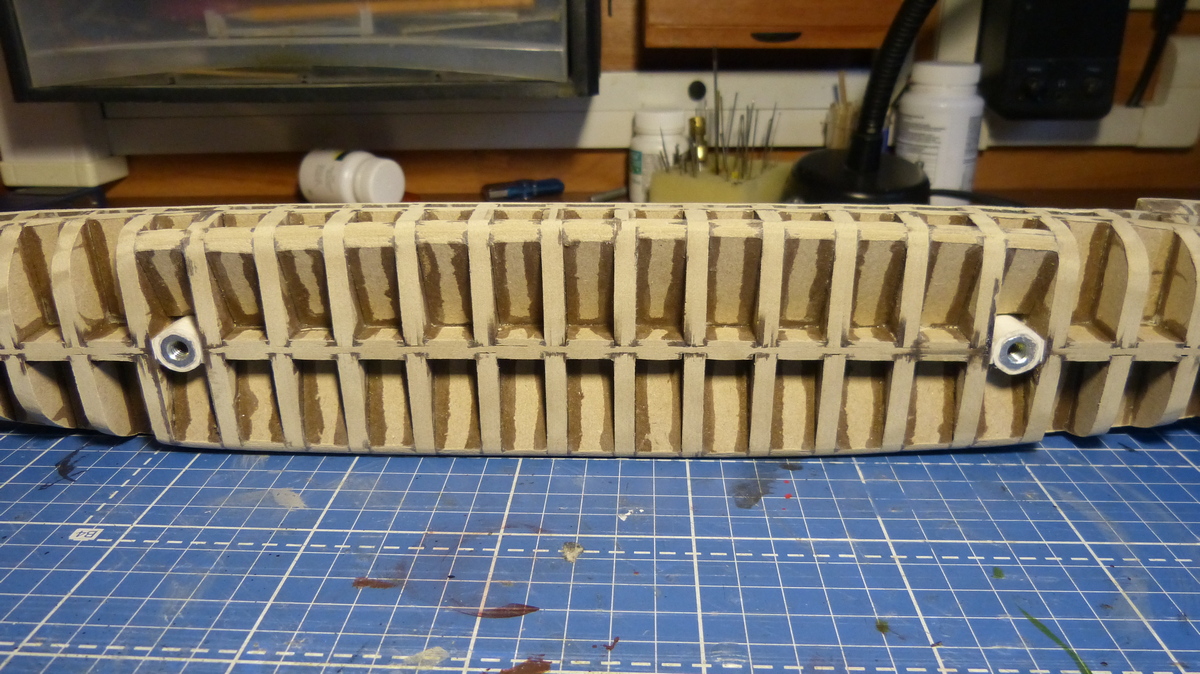

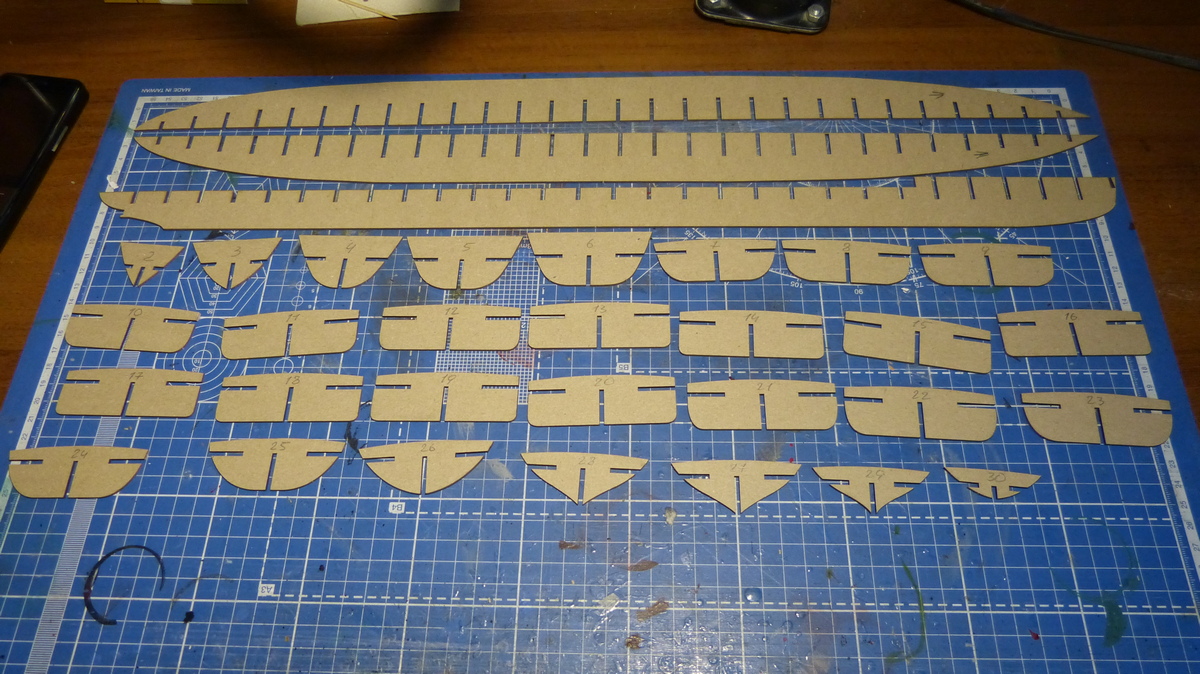

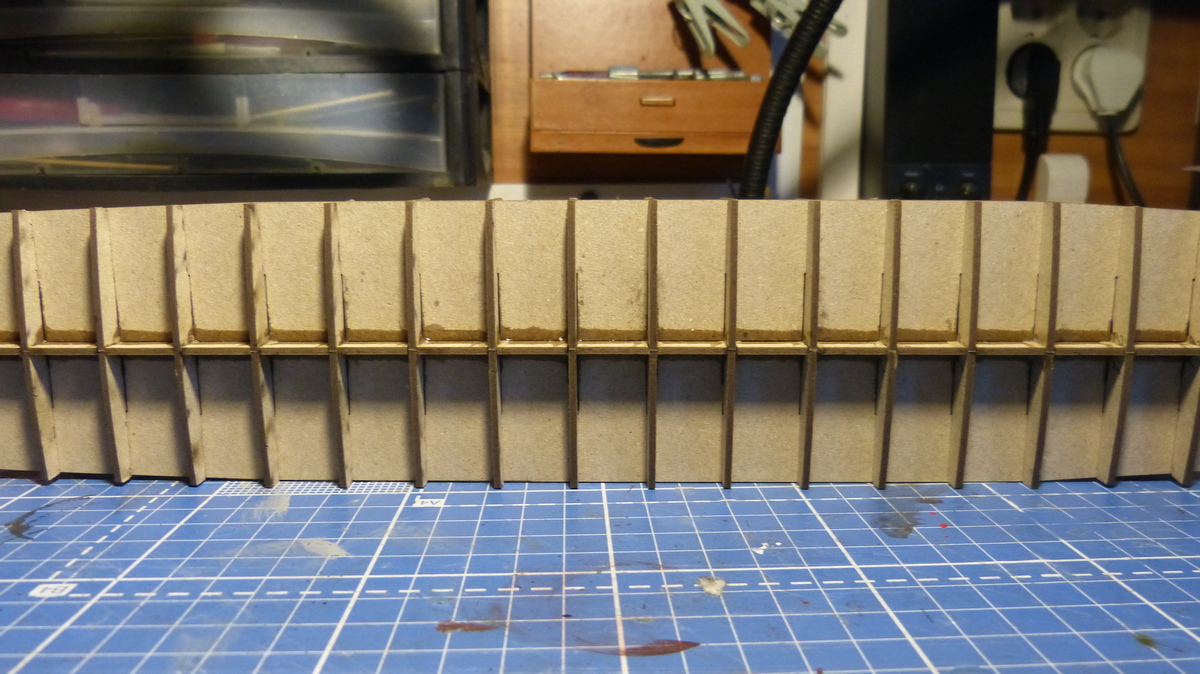

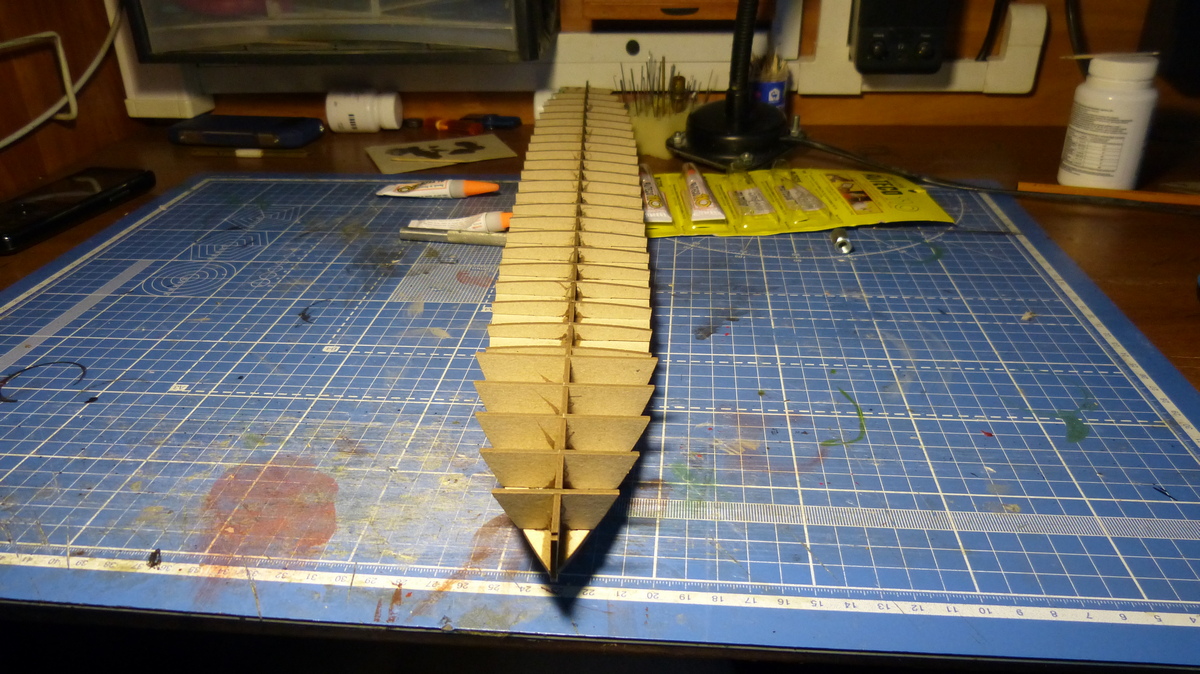

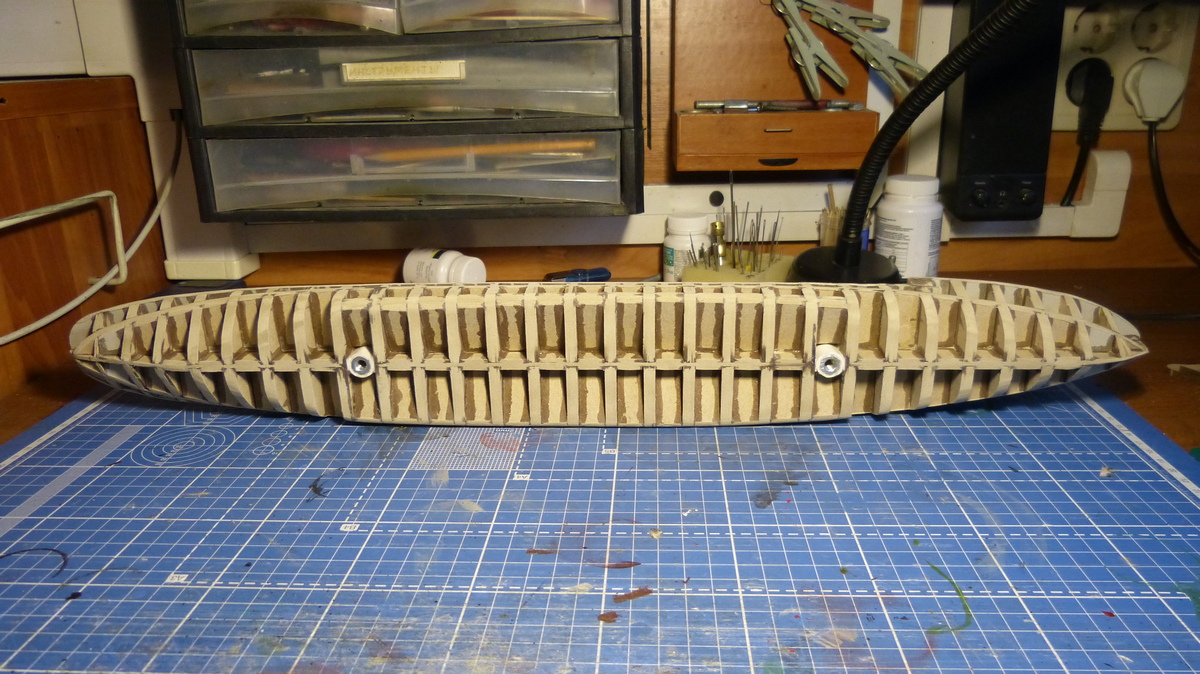

Итак каркас,картон 2мм

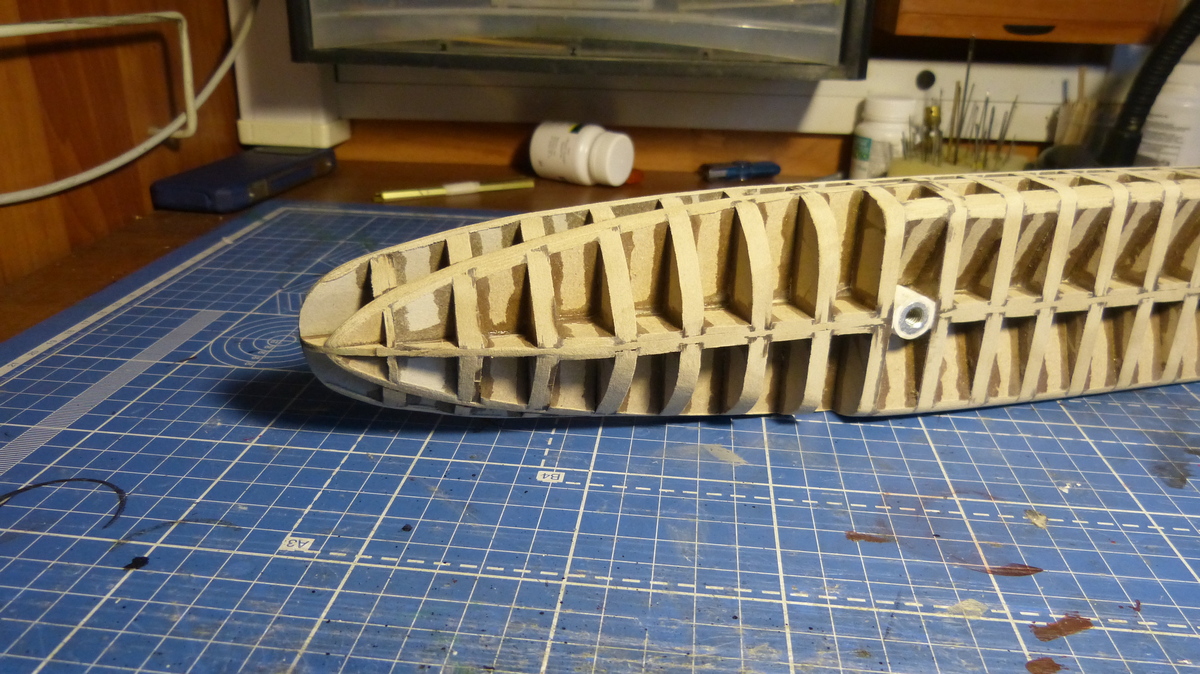

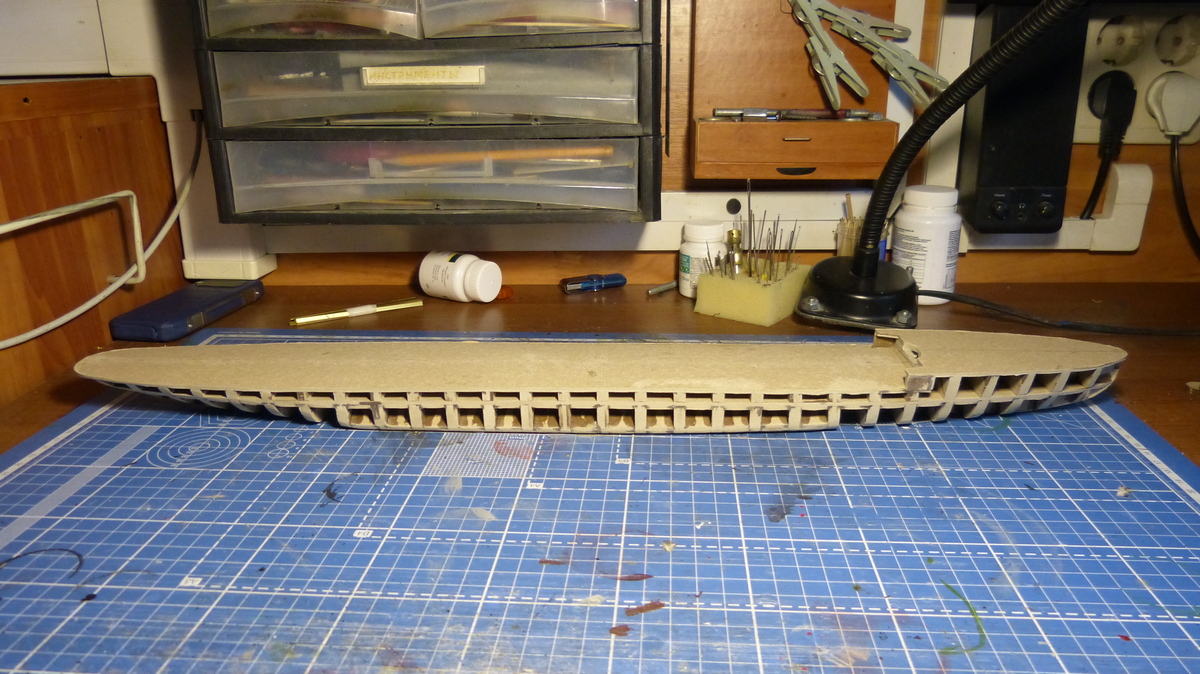

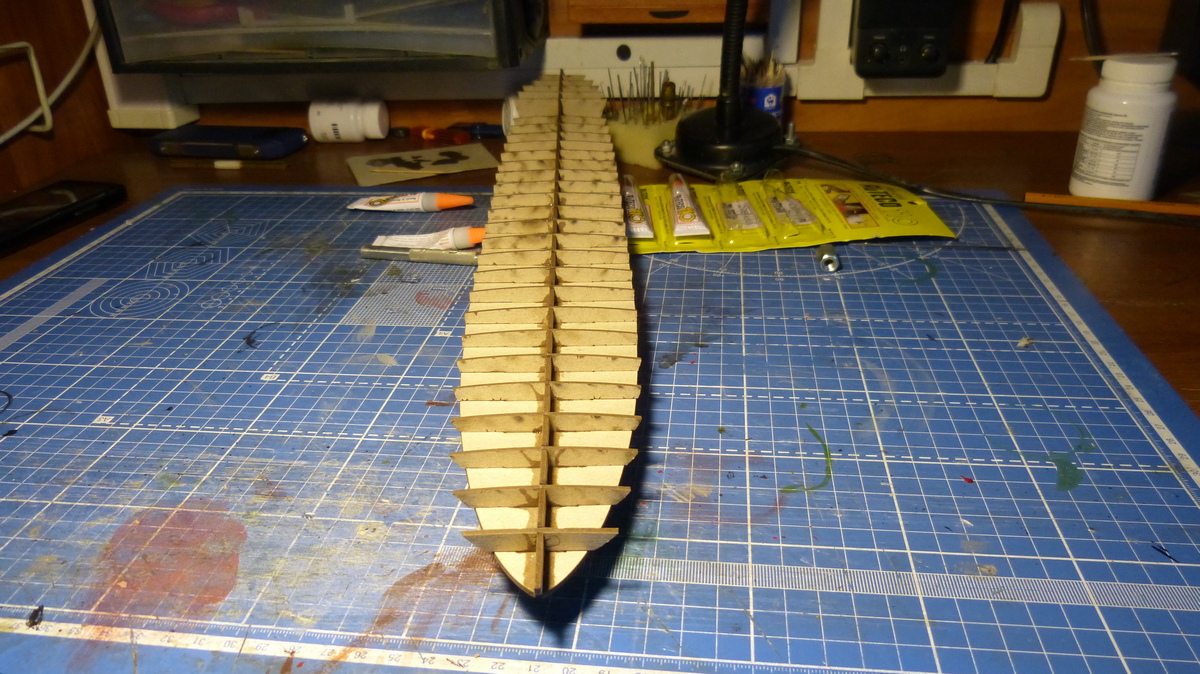

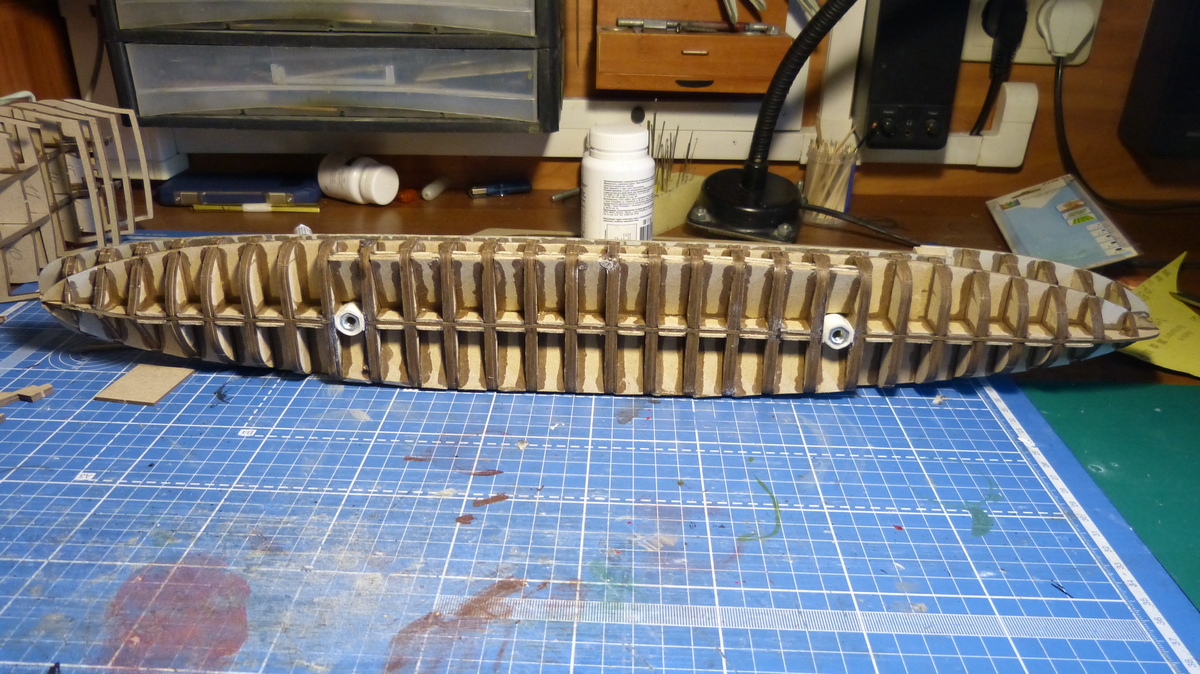

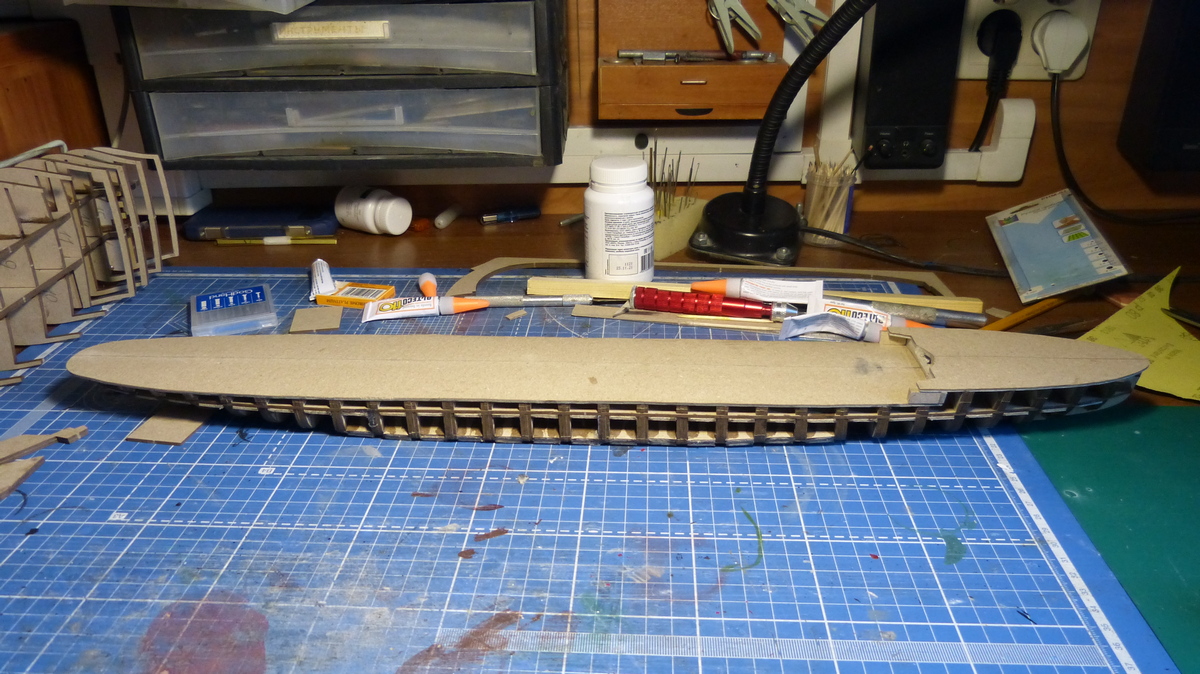

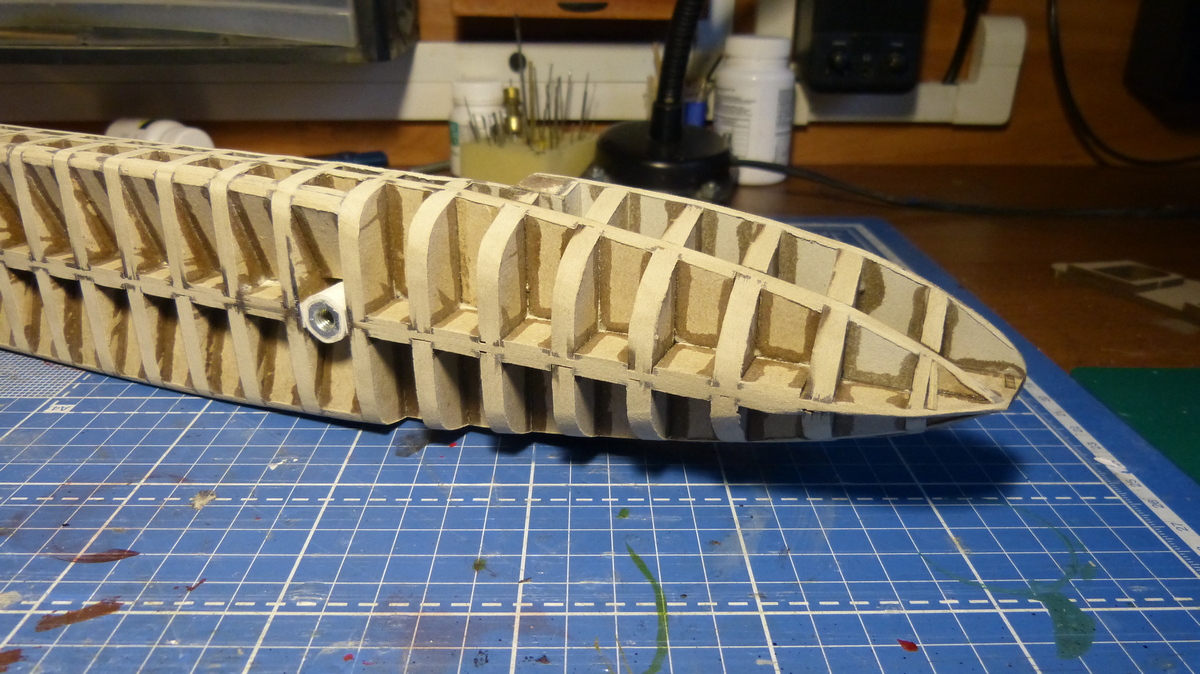

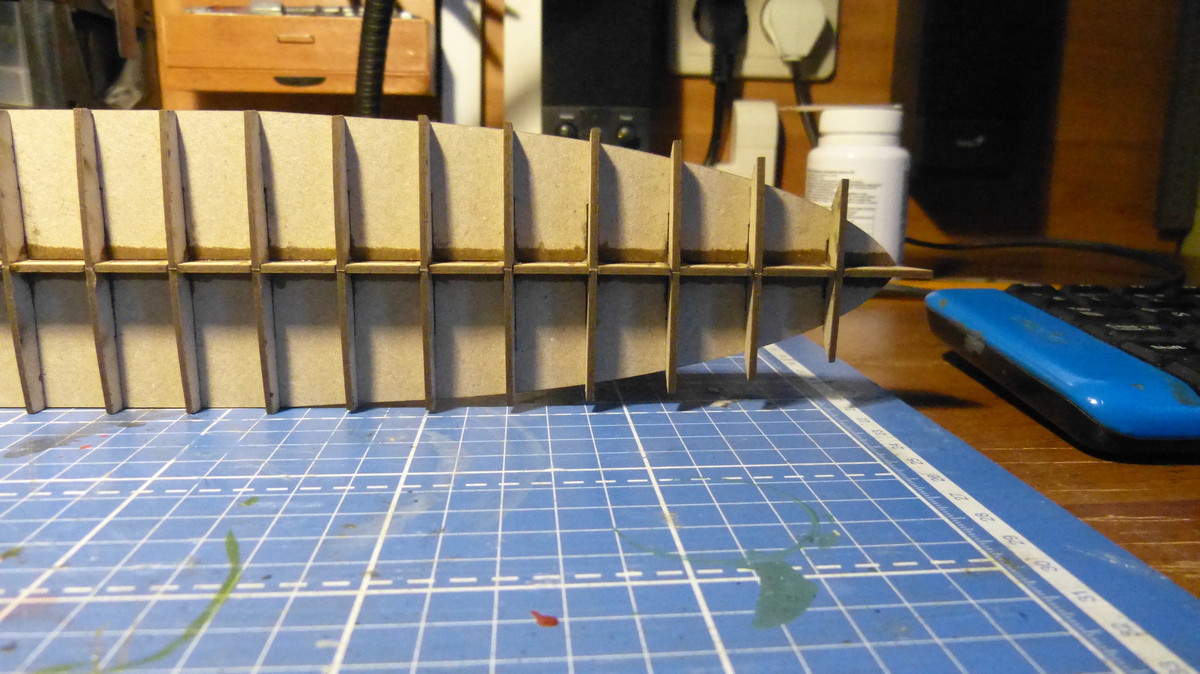

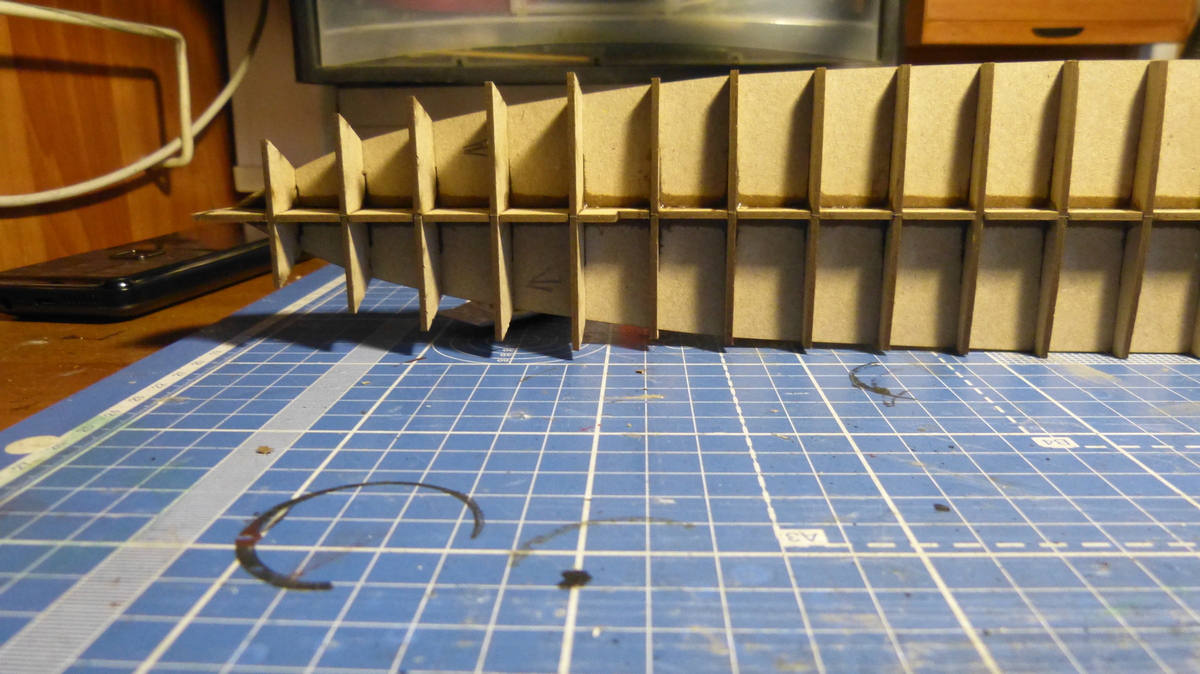

каркас усилен - шпангоуты,рыбины 6мм , ватерлиния 4мм ,палуба и полубак 2мм

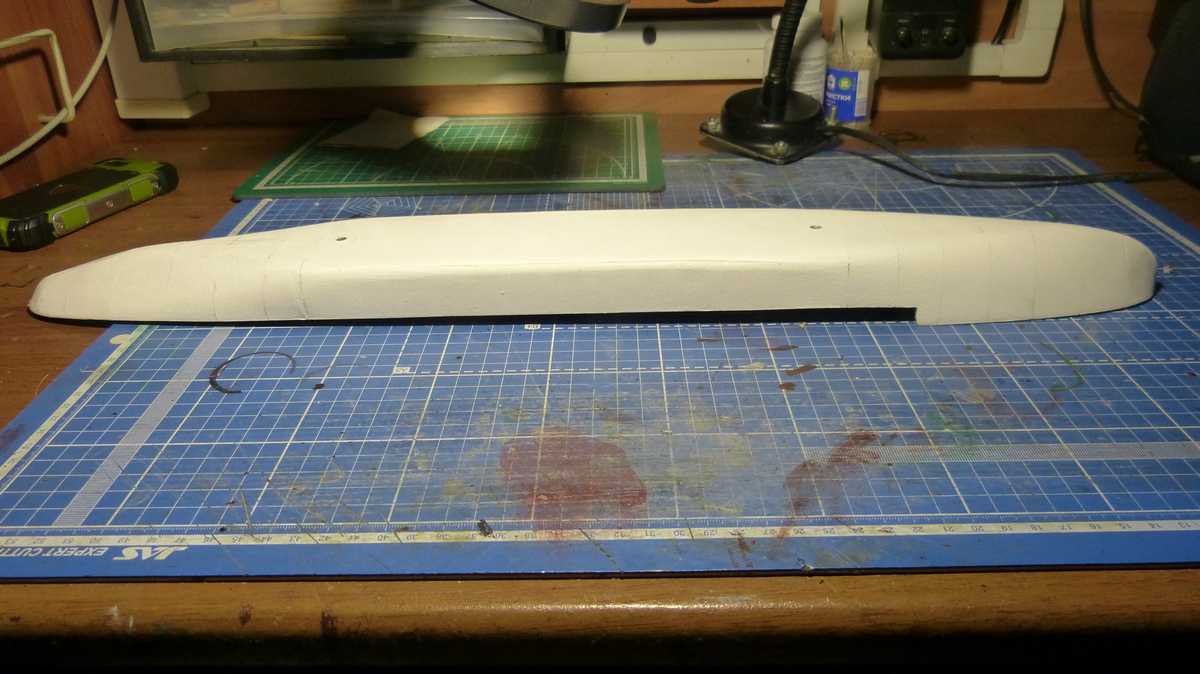

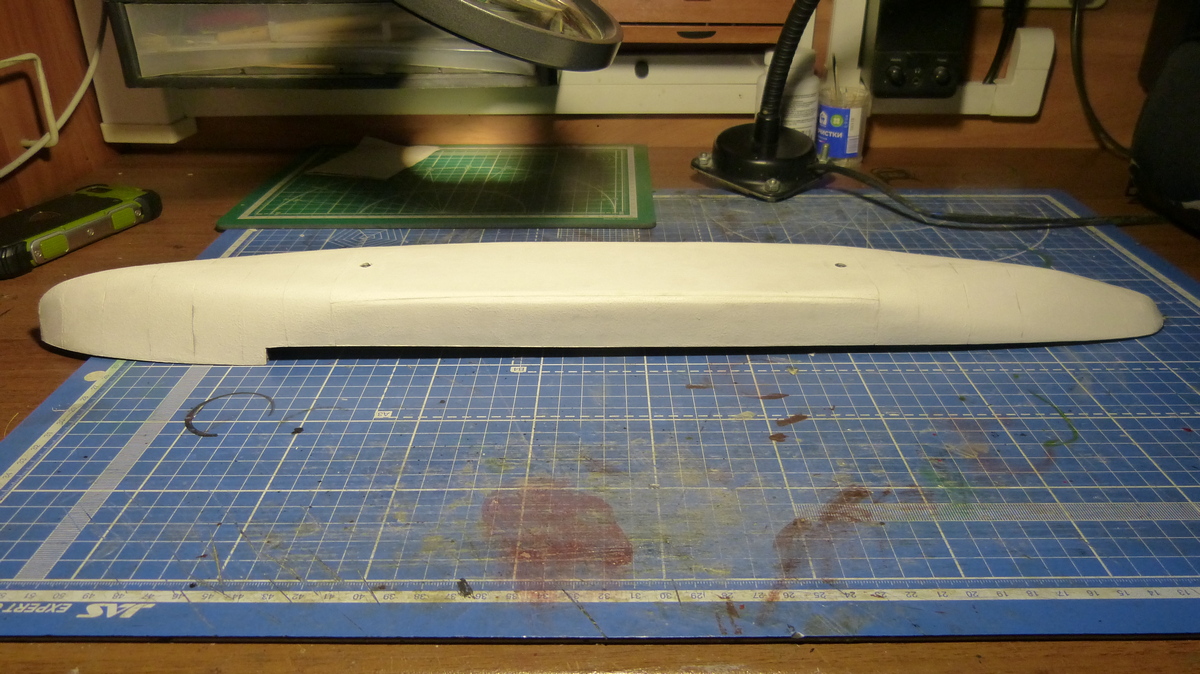

обшил каркас,обшивка ватманом в три слоя ,старался подгонять чтобы стыки были менее заметны,теперь лакировка и чуть шпаклевочки
А исходные материалы по прототипу откуда?
С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...
Коллега, жесткость каркаса впечатляет. Можно колоть орехи. Кокосовые. Понятно, монитор же -ударный.
Смотрим дальше.
А исходные материалы по прототипу откуда?

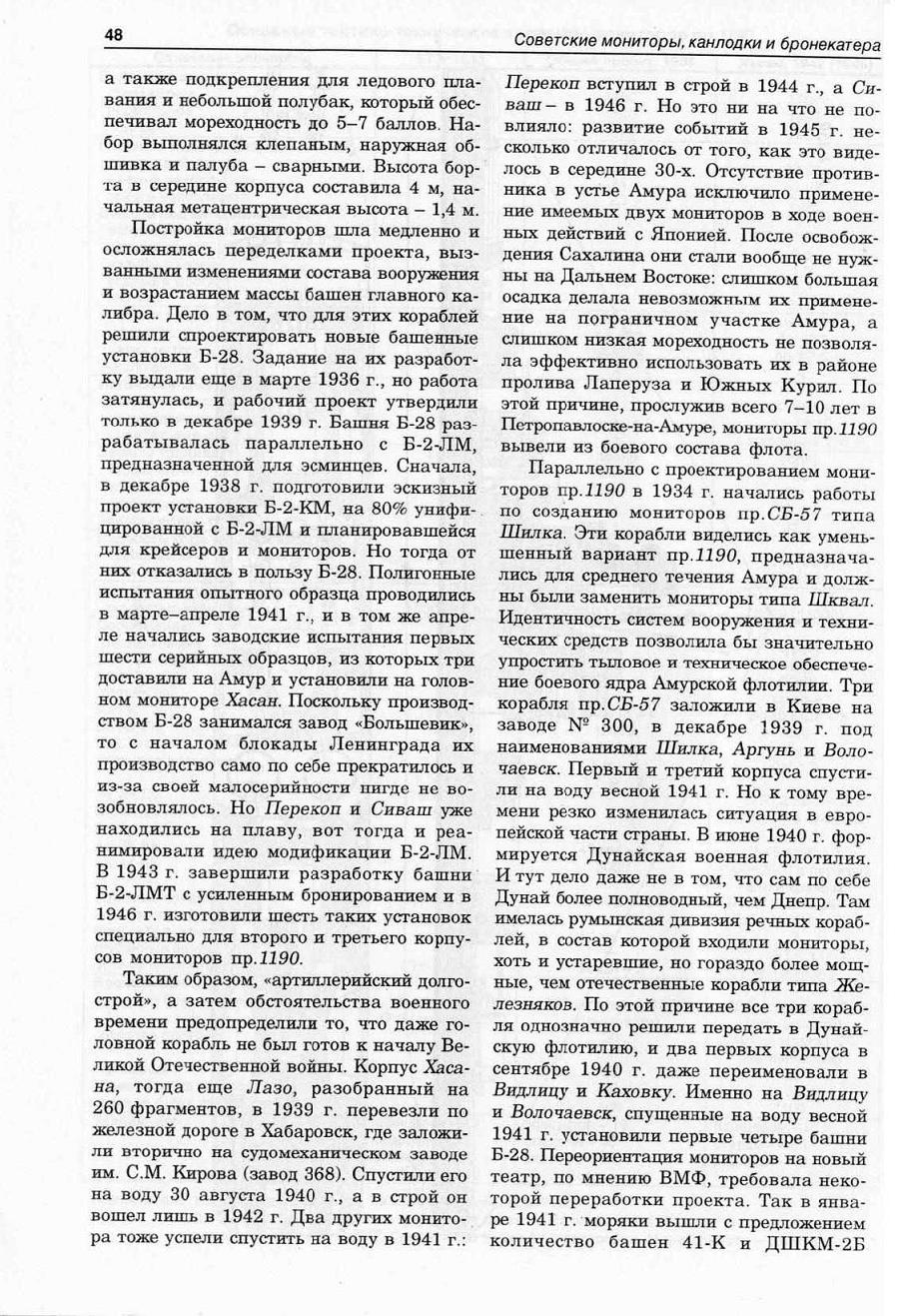

Алексей так Моделист Конструктор ,по ним и Юра Флоров строил ,иного нету как я понял
Да. кораблик симпатичный. Беда только в том что фоток по нему раз-два и обчелся. А графика только от т. Хромова.
В свое время он активно занимался этим проектом. Но, насколько я знаю инфа у него была весьма отрывочна.
Успехов в работе.
иного нету как я понял
Юрий, добрый вечер! Есть же модель от БМ в 200-м масштабе. Если у Вас нет - могу переслать сканы.
Юрий, добрый вечер! Есть же модель от БМ в 200-м масштабе. Если у Вас нет - могу переслать сканы.
Добрый вечер.Ну в модели корпус полная туфта,я хочу сам корапь построить

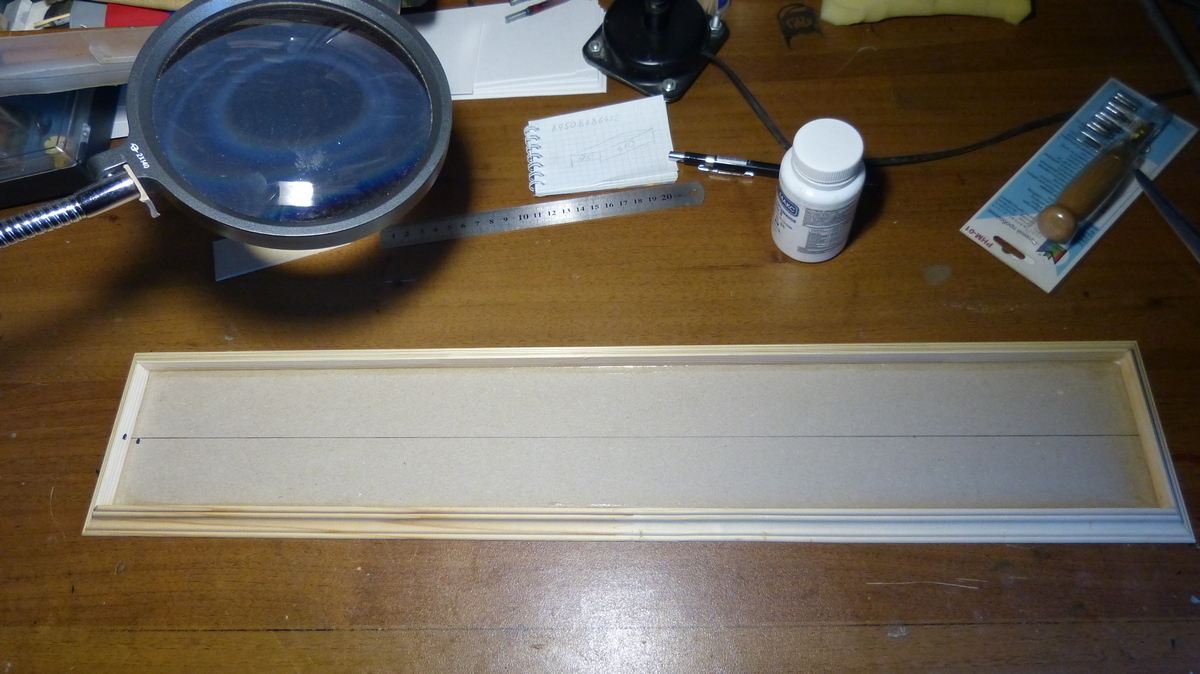

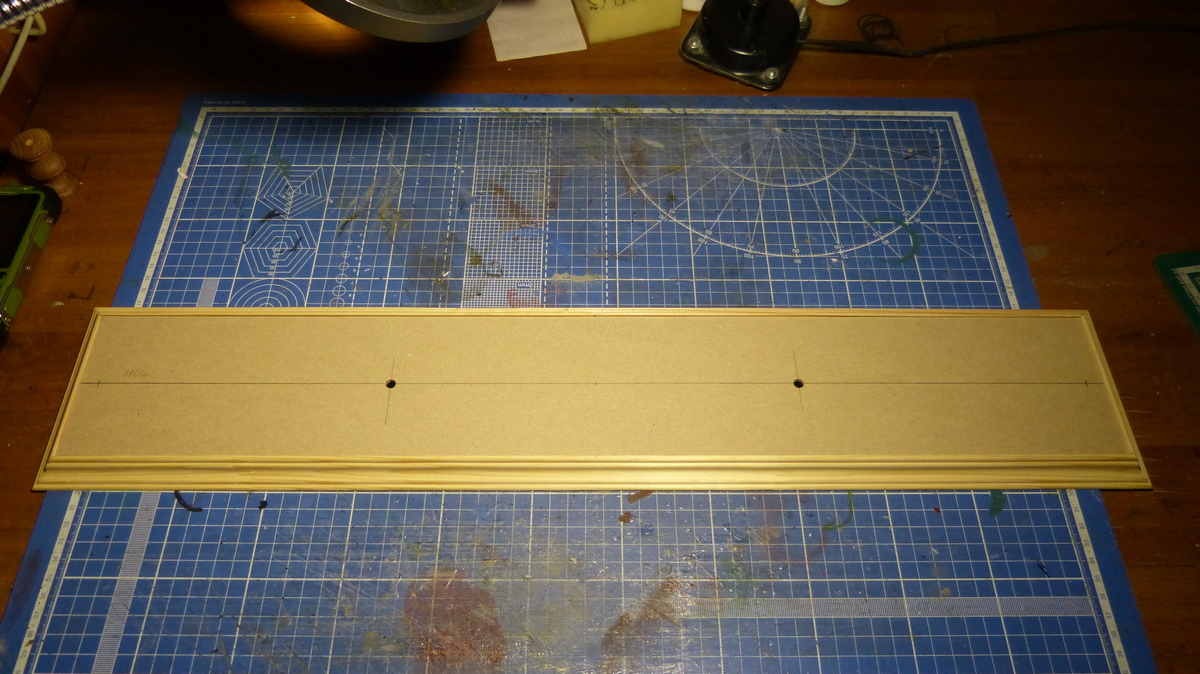

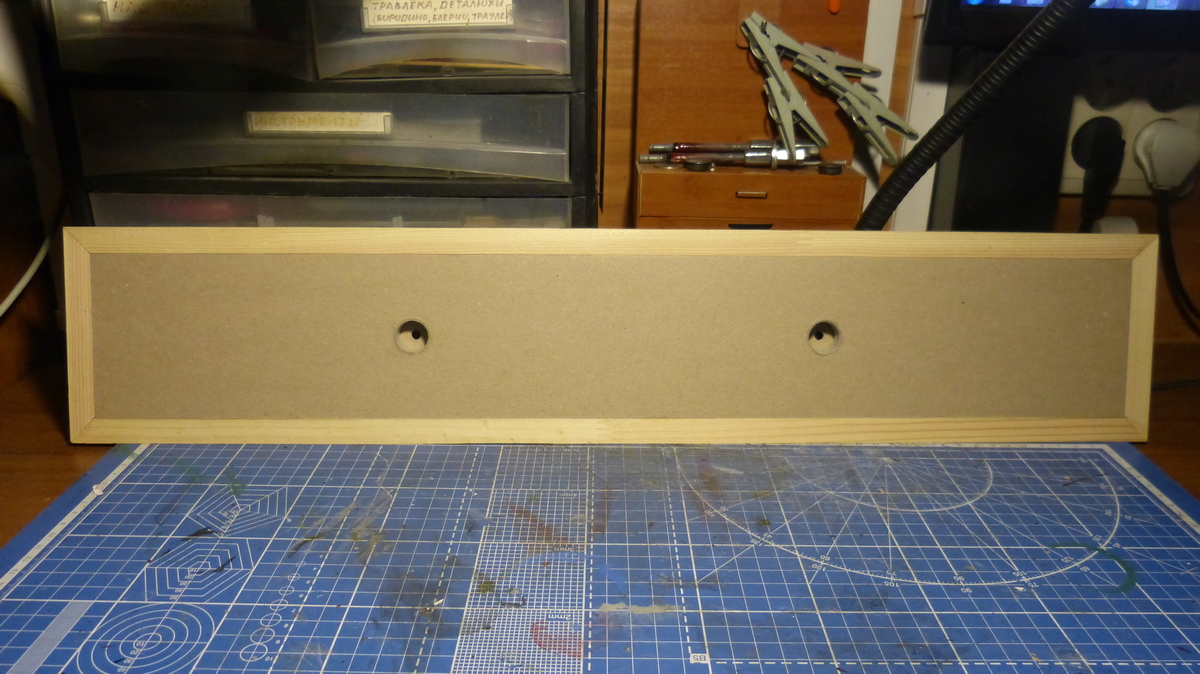

Подставочка на Хасан в традиционном исполнении так у меня подо все модели сделаны

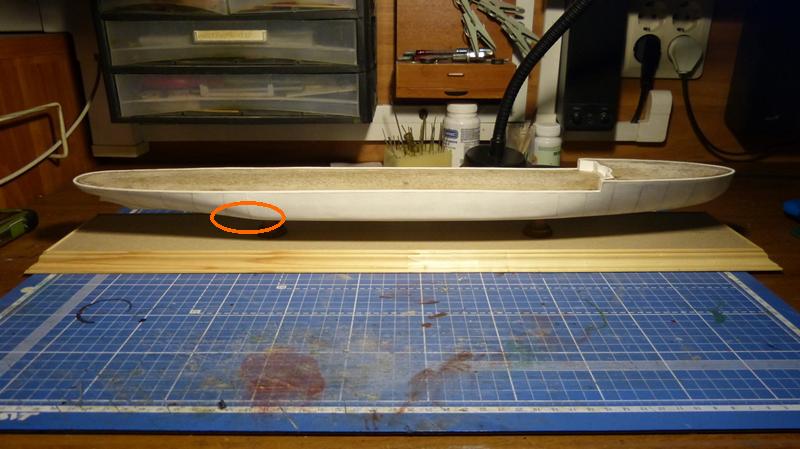

Какие то странные кормовые обводы. Не знаю как Вам, а мне режет глаз . По моему что то не так.
Какие то странные кормовые обводы. Не знаю как Вам, а мне режет глаз . По моему что то не так.
Ну обводы строго по чертежу тютелька в тютельку,а тут просто из-за освещения так смотрится

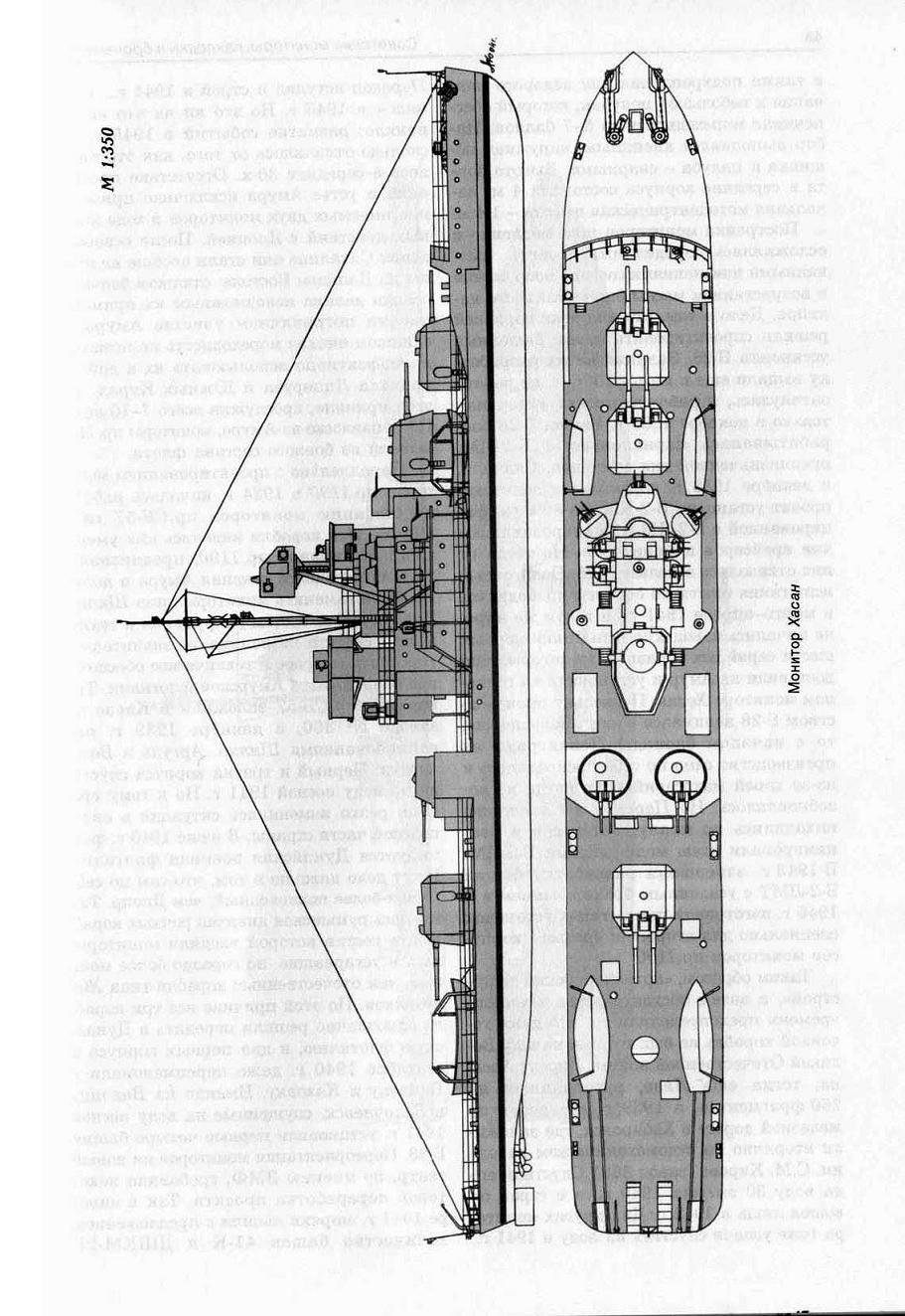

Выражу сугубо личное мнение. Теория из МК не родная. А такая какой ее изобразил т. Хромов.
Увы, не факт что она верна. Таки тогда, да и сейчас, обводы старались делать плавными, без резких переходов.
Не нужно забывать что там еще должен присутствовать броневой пояс. А гнуть броневые листы под такую лекальную поверхность - та еще задача.
Таки предпочитали бортовую броню гнуть объемно по минимуму.
Да. Посмотрел Вашу модель "Ударный". Как то она мне не попалась на глаза раньше. Все симпатично.
Но. Есть нюансы. Первое, оно же главное. Теория ни о чем. А она на этом проекте была весьма хитрой. Особенно в носовой части. И сделано это было, в том числе, из за проблем с оборудованием для гибки листов обшивки и брони. Хотя они были сильно тоньше чем на проекте 1190.
Второе. Классическая ошибка всех бумажников. В корме побортно было два сходных тамбура. Высотой приблизительно с половину леерной стойки. Один в гальюн другой в душевую.
Алексей спасибо за пояснения,но шо есть по тому и делаю.Я не особо умею строить корабли.
Алексей спасибо за пояснения,но шо есть по тому и делаю.Я не особо умею строить корабли.
Но к советам прислушивайся.
С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...
Поддерживаю Алексея Шмагин а, какой то косяк в теории.

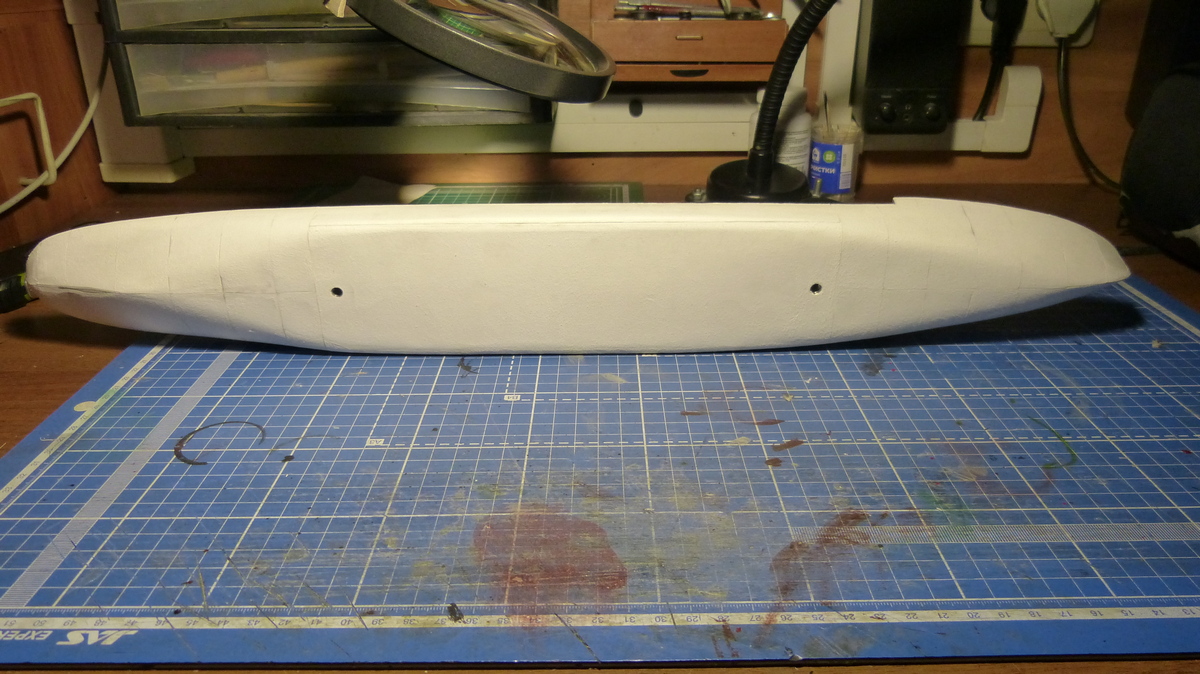

А ведь строю по тем же чертежам шо и Юра Флоров свой Сиваш делал.Тут может свет как то не так.Короче загрунтовал для выявления косячков ,высохнет бум смотреть шо и как.

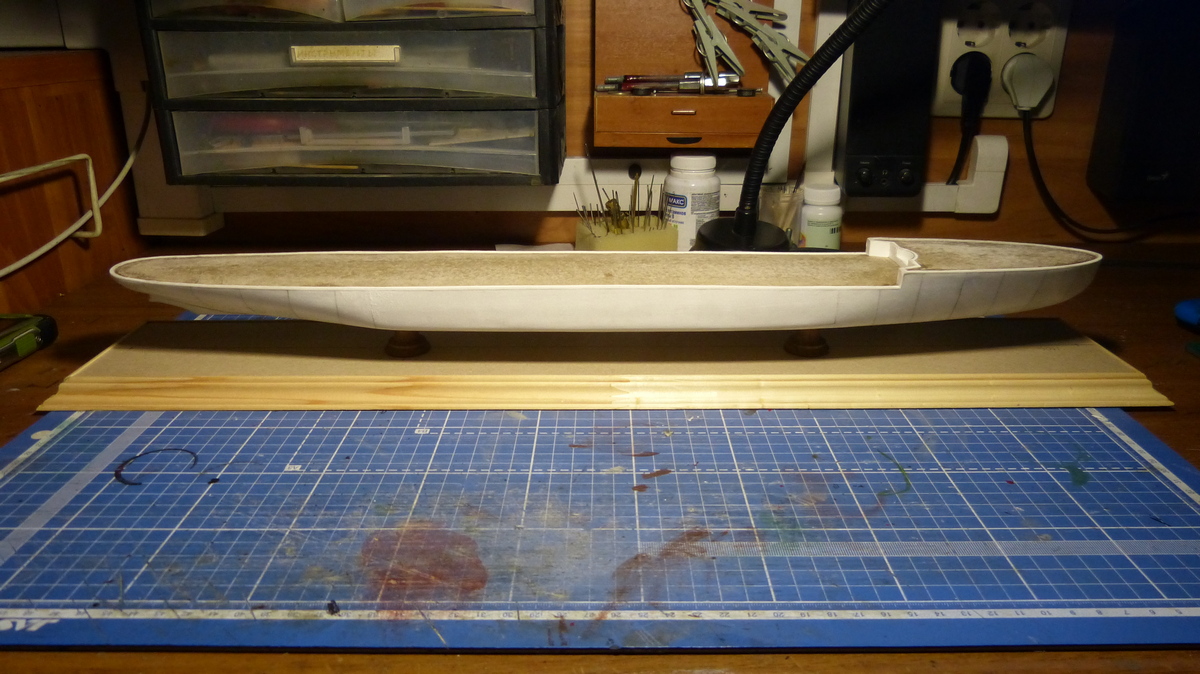

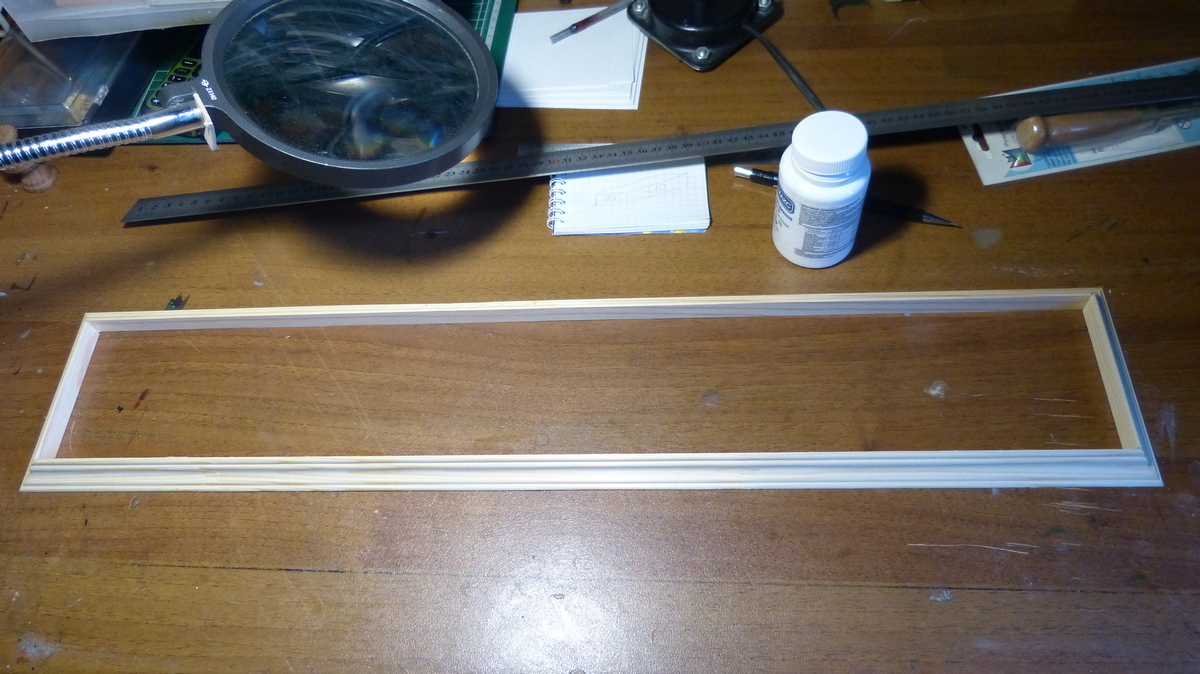

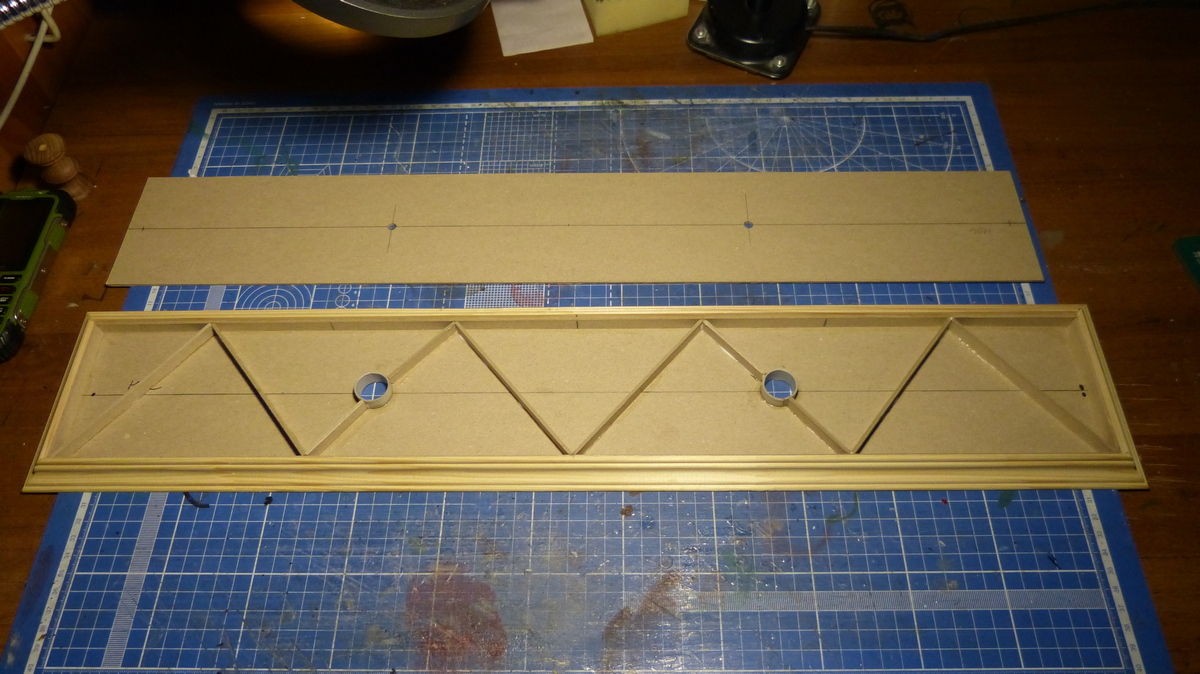

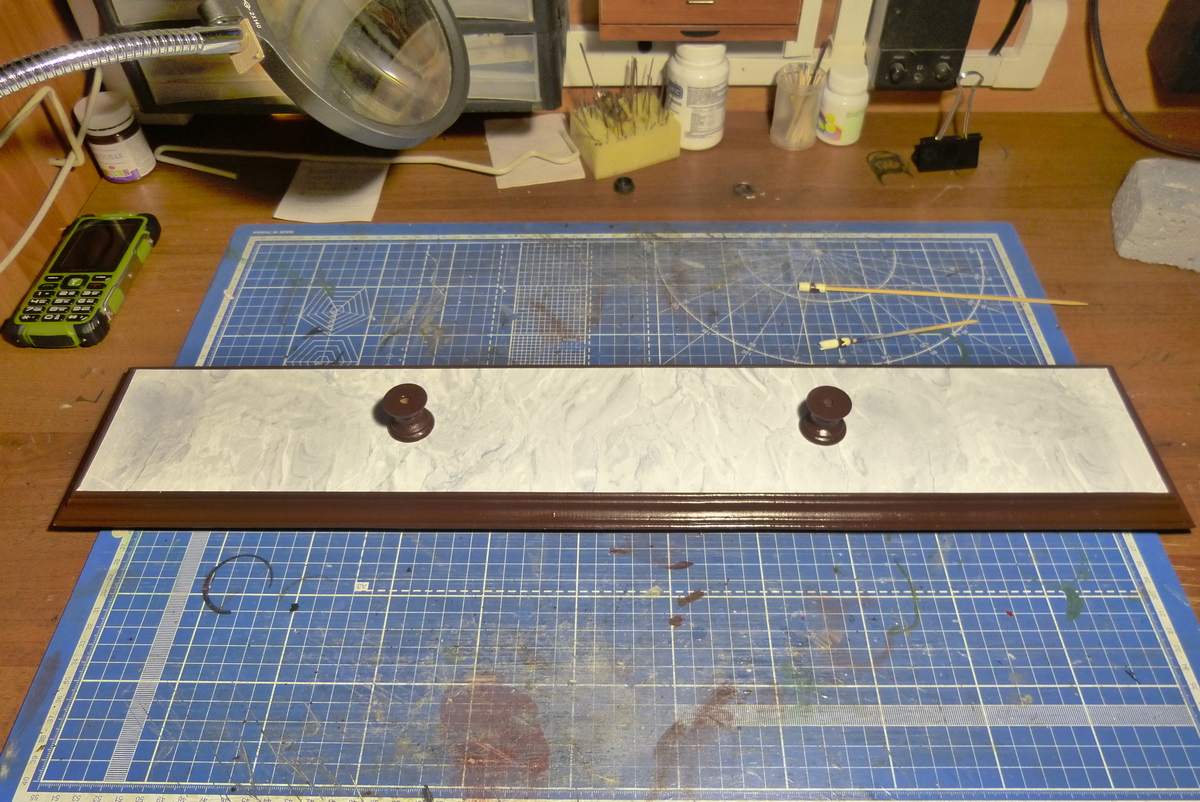

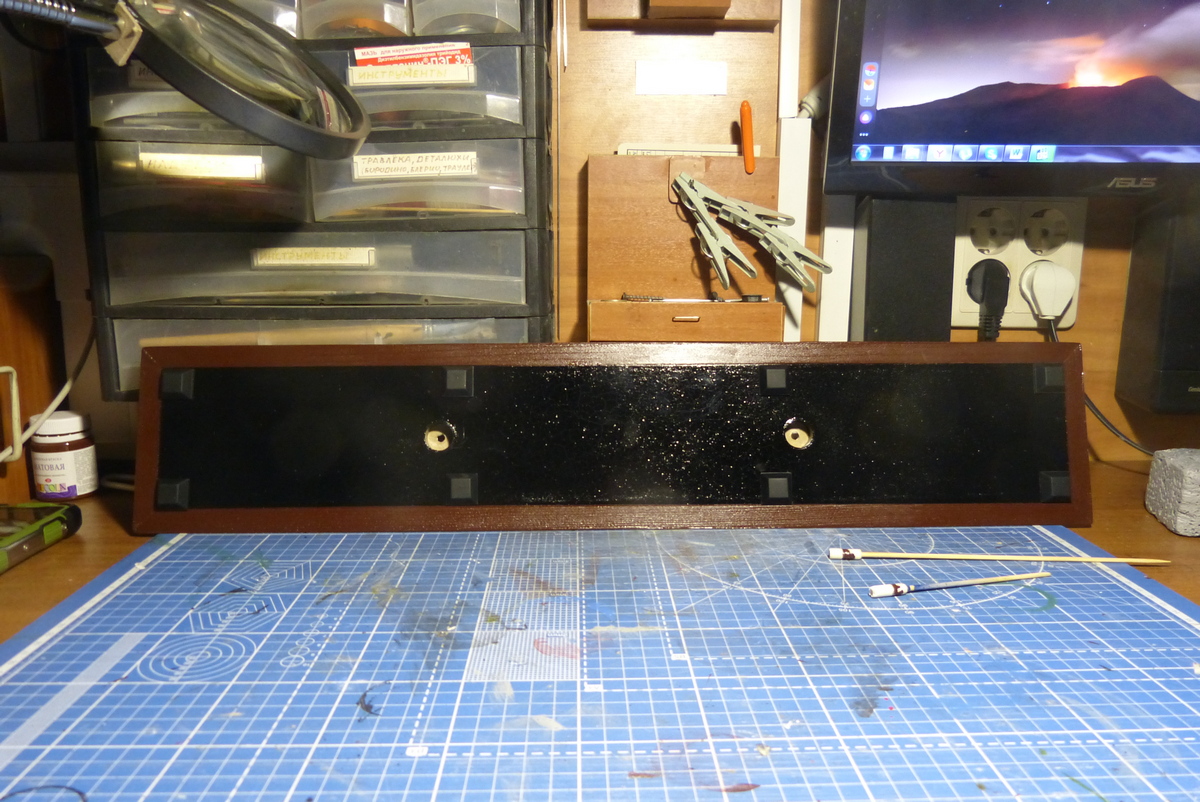

А пока закончил подставочку
строю по тем же чертежам шо и Юра Флоров свой Сиваш делал
День добрый.
Посмотрел я в галерее на модель Ю. Фролова. Корпус там (имею ввиду кормовую часть) совсем иначе выглядит. Нет резкого перехода. Все поверхности плавные. В носовой части тоже все плавно.
Правда там другой косяк. Монитор "Сиваш", а башни Б-28 от "Хасана". Неувязочка.

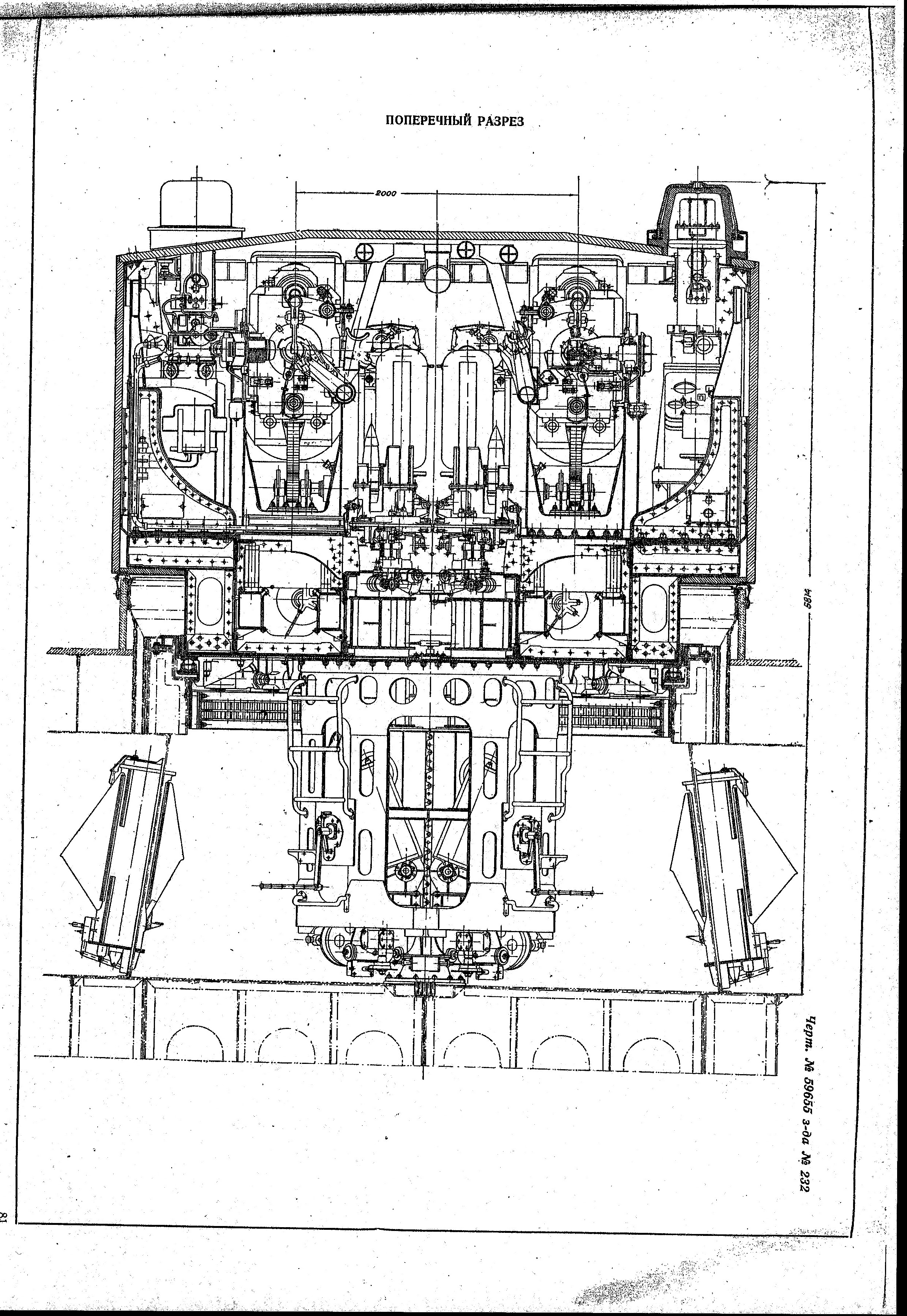

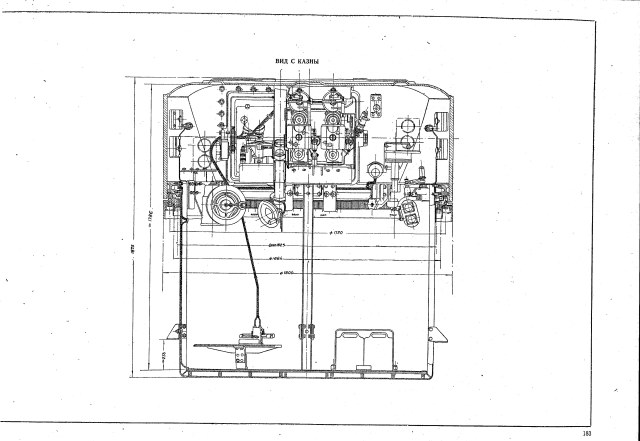

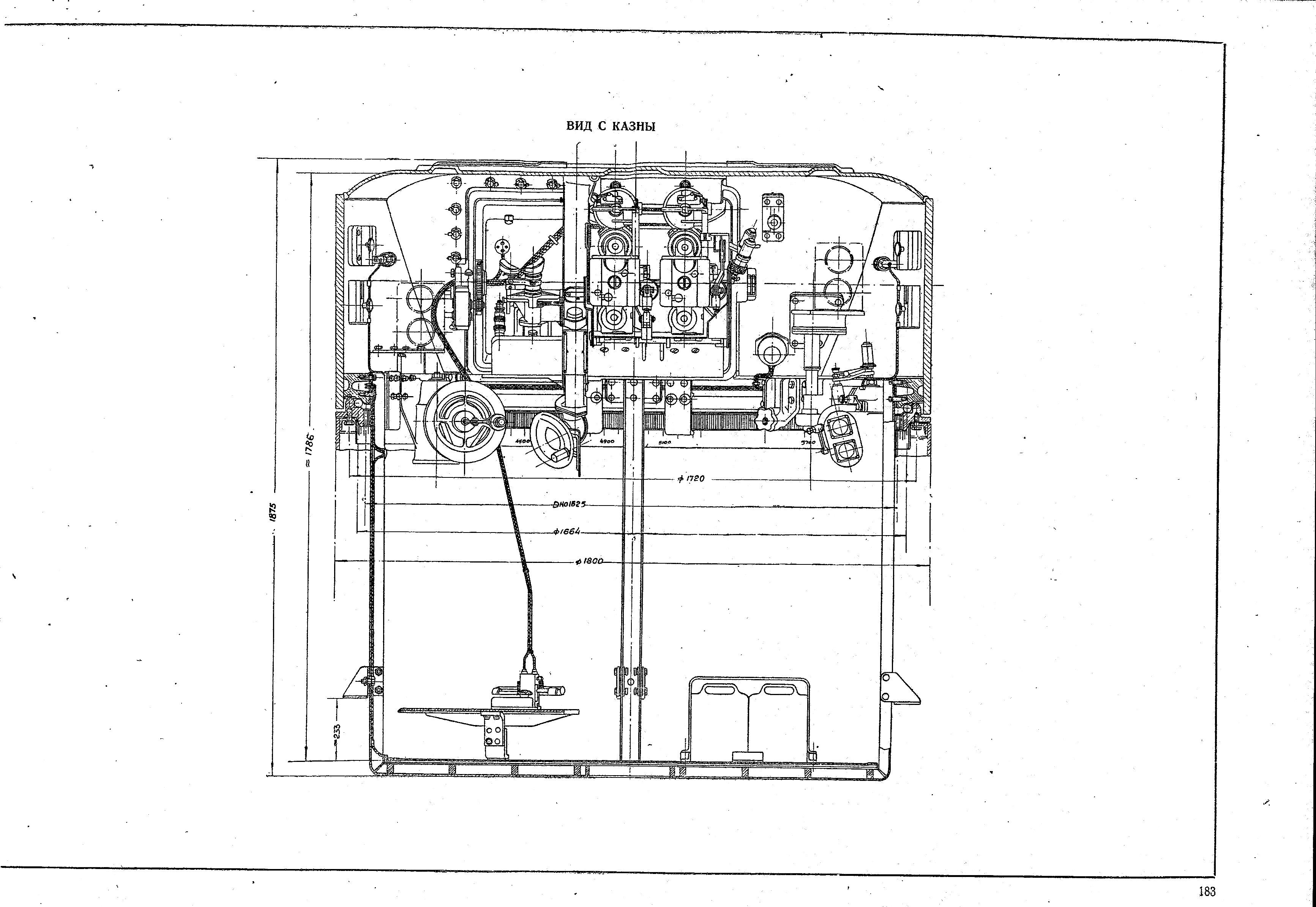

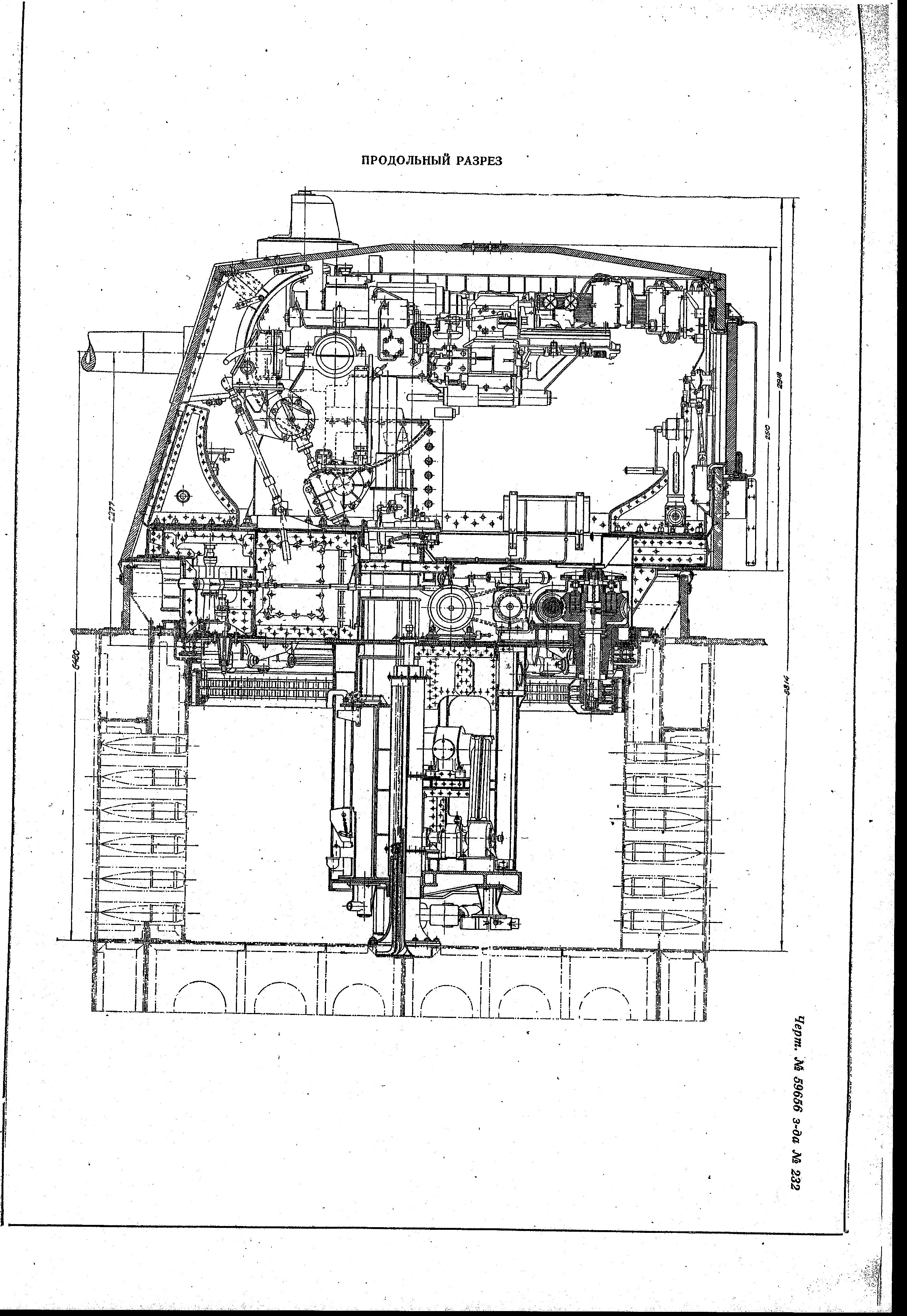

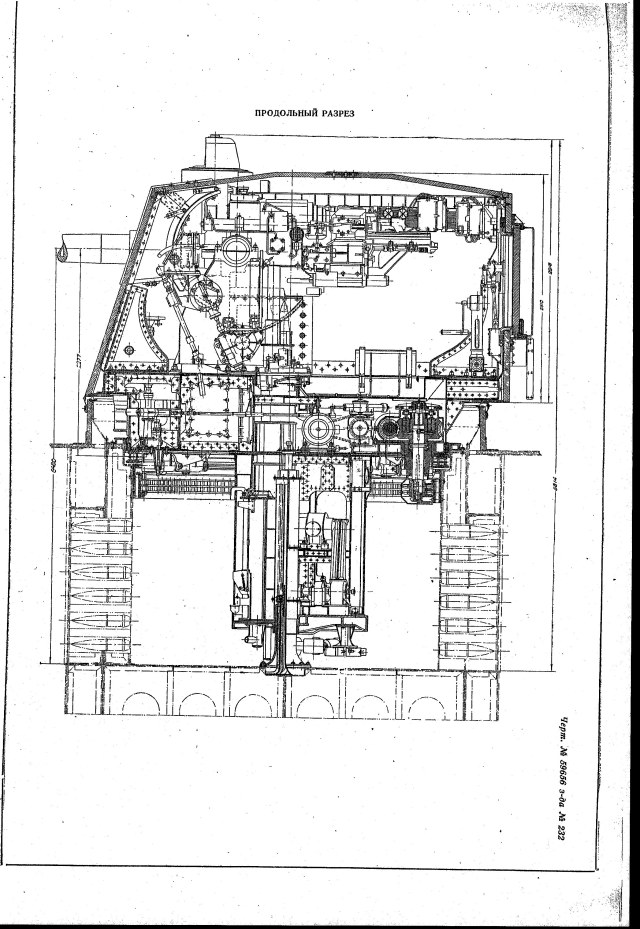

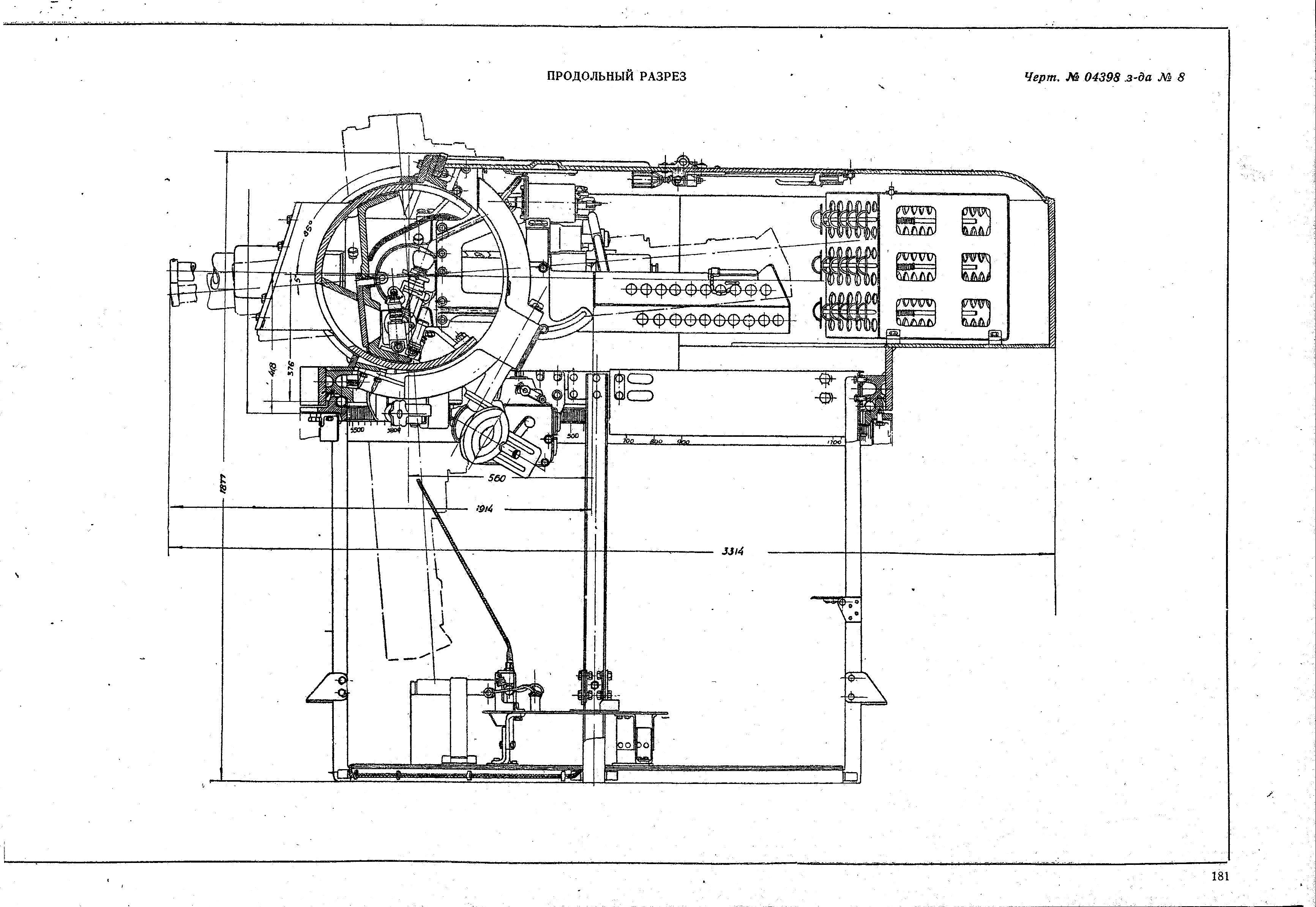

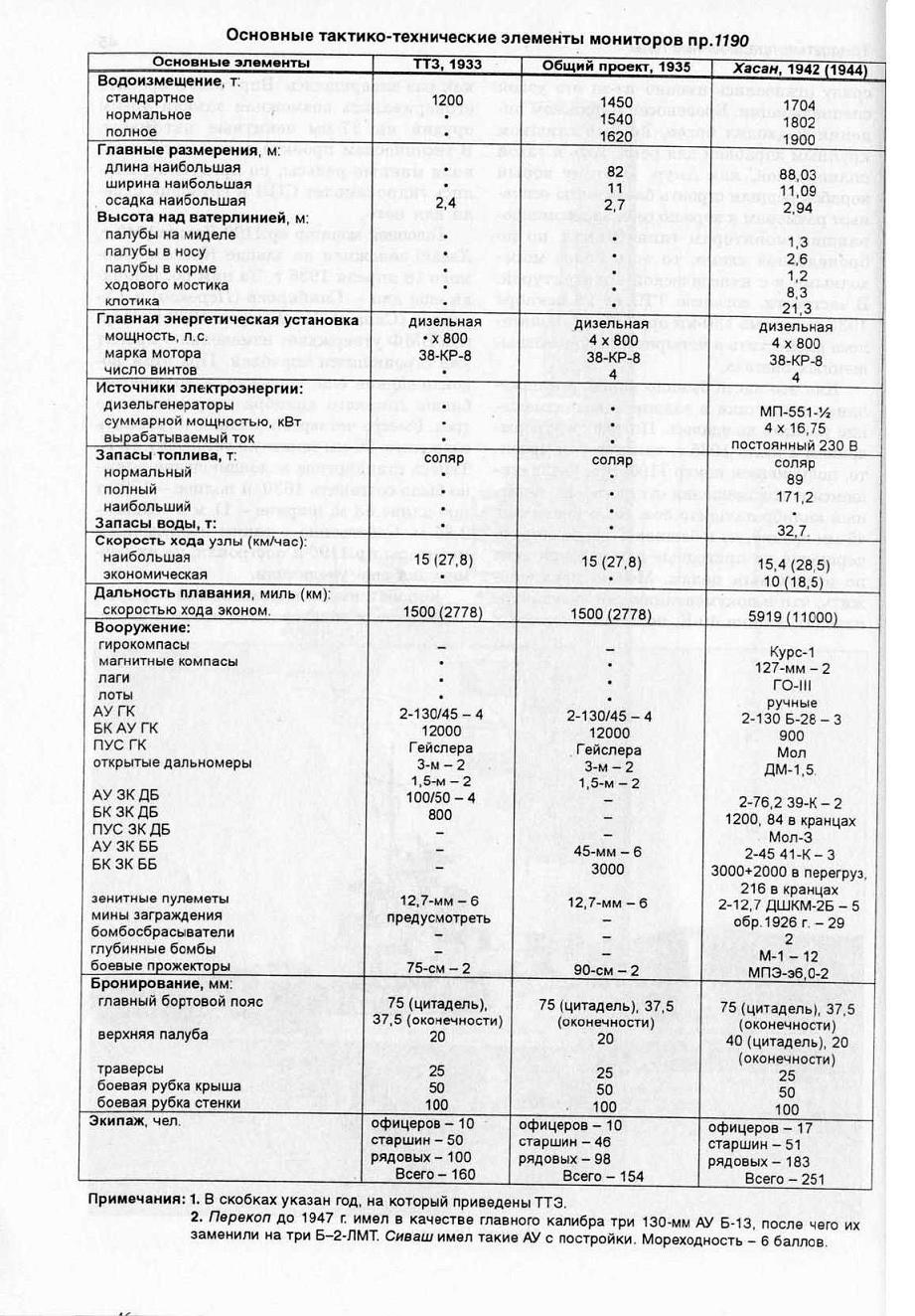

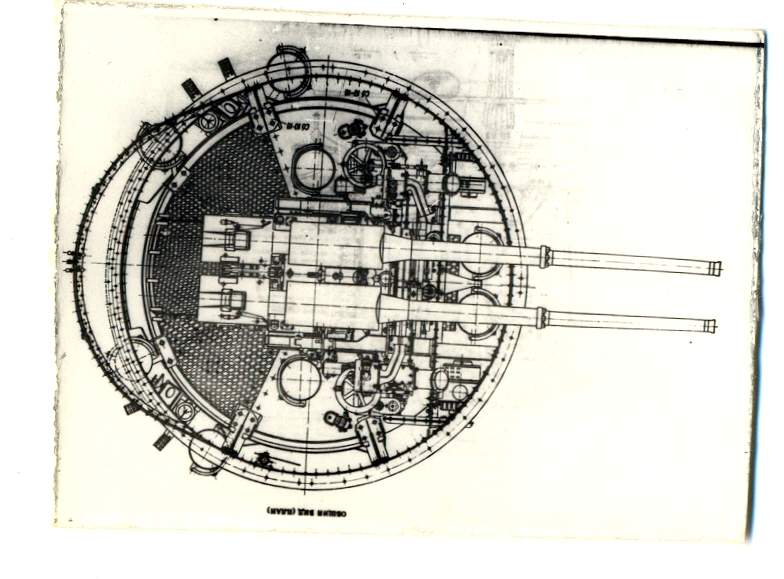

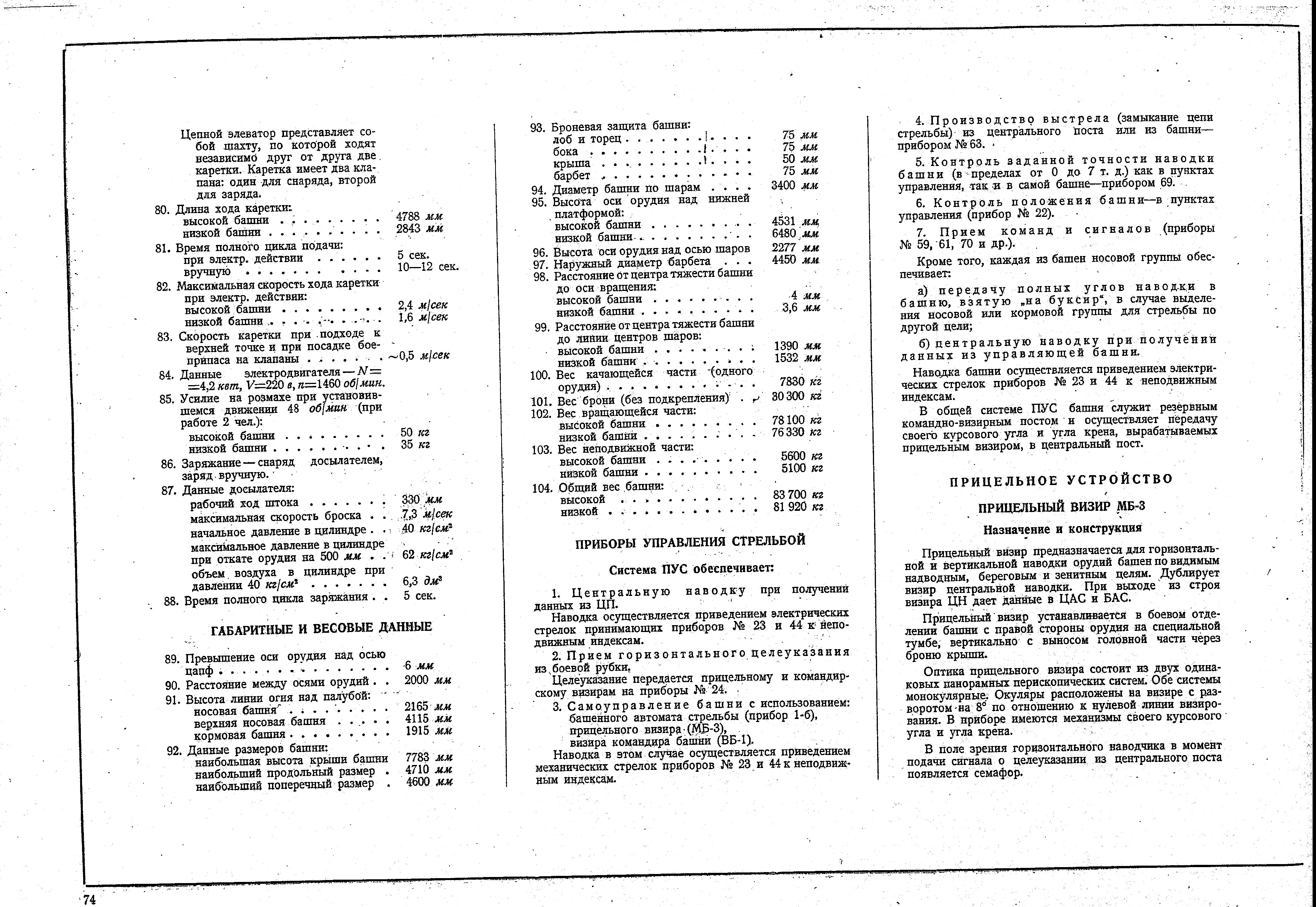

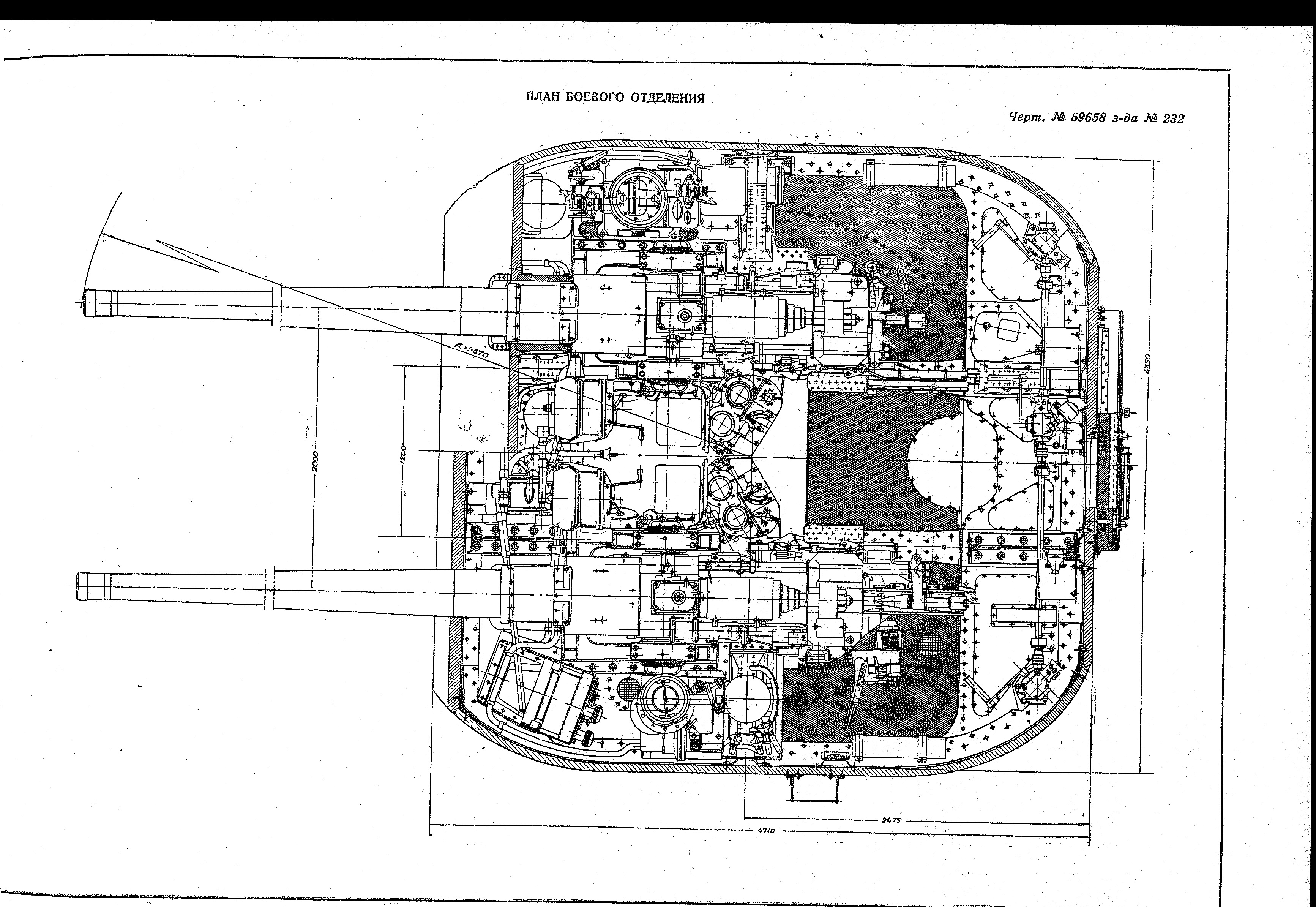

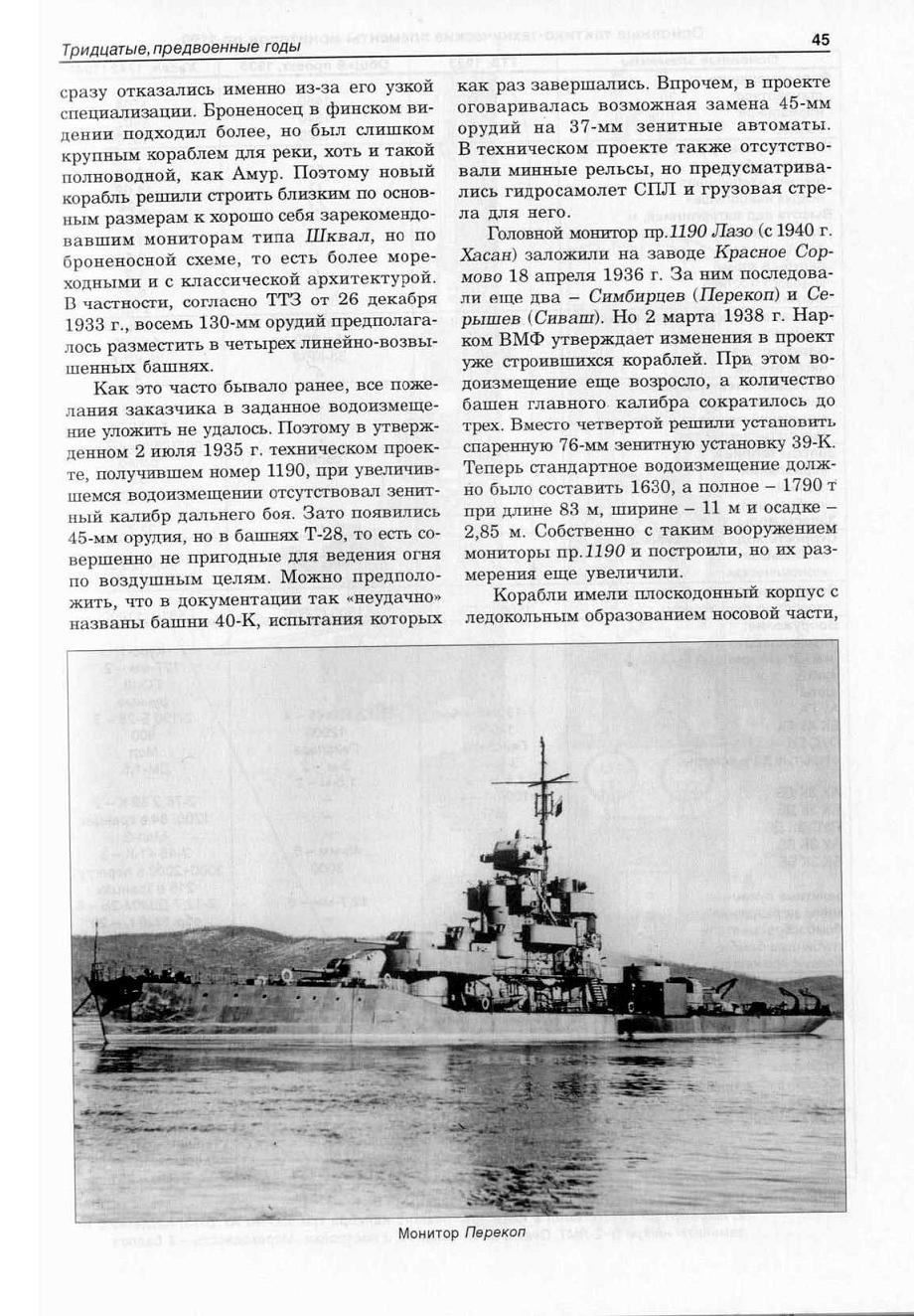

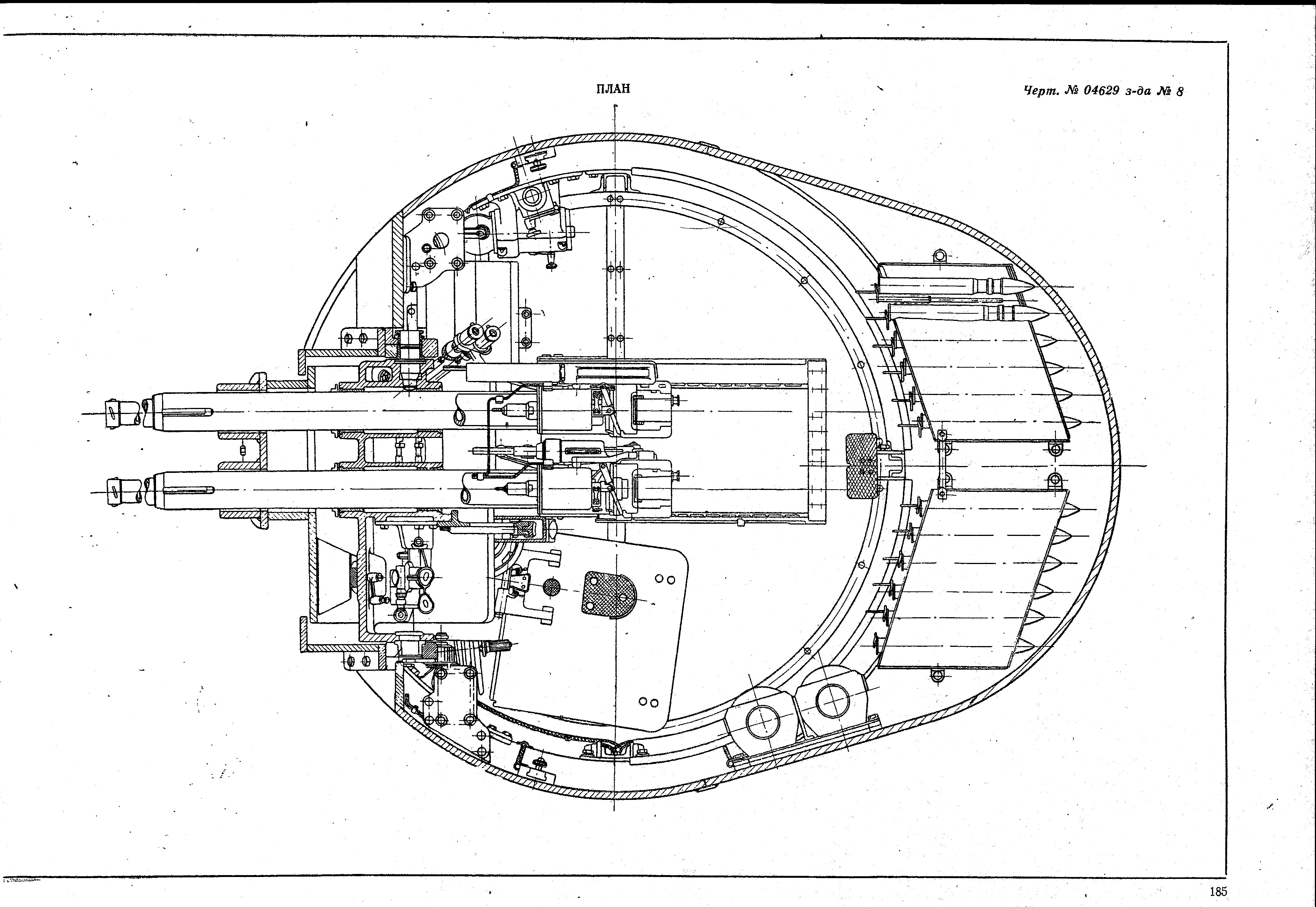

Если у Вас будет конкретно "Хасан" думаю пригодятся эти картинки
Сборная солянка по зенитной арте.

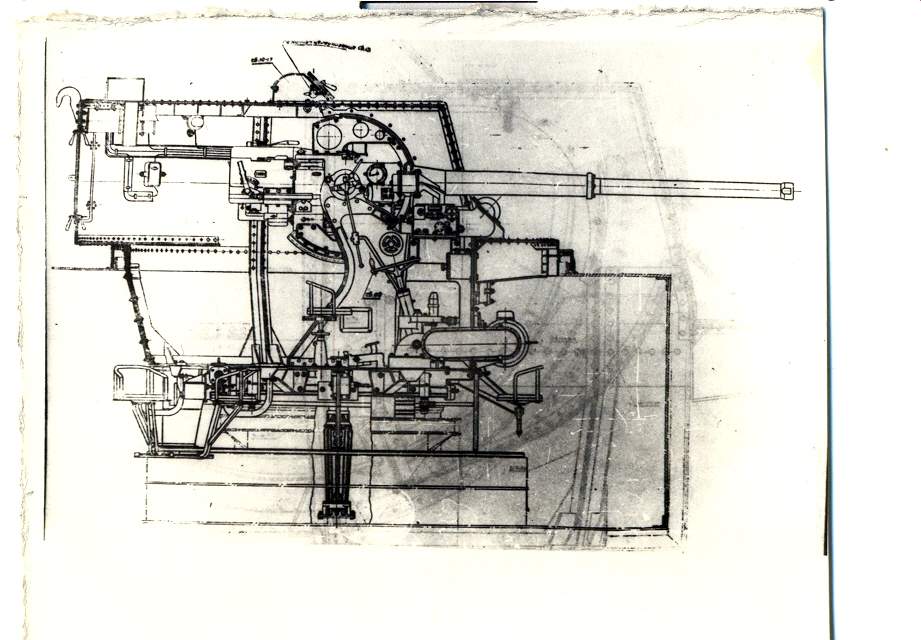

Это с просторов тырнета. Как я понимаю это 39-К. За качество не ругайте. Какое есть.

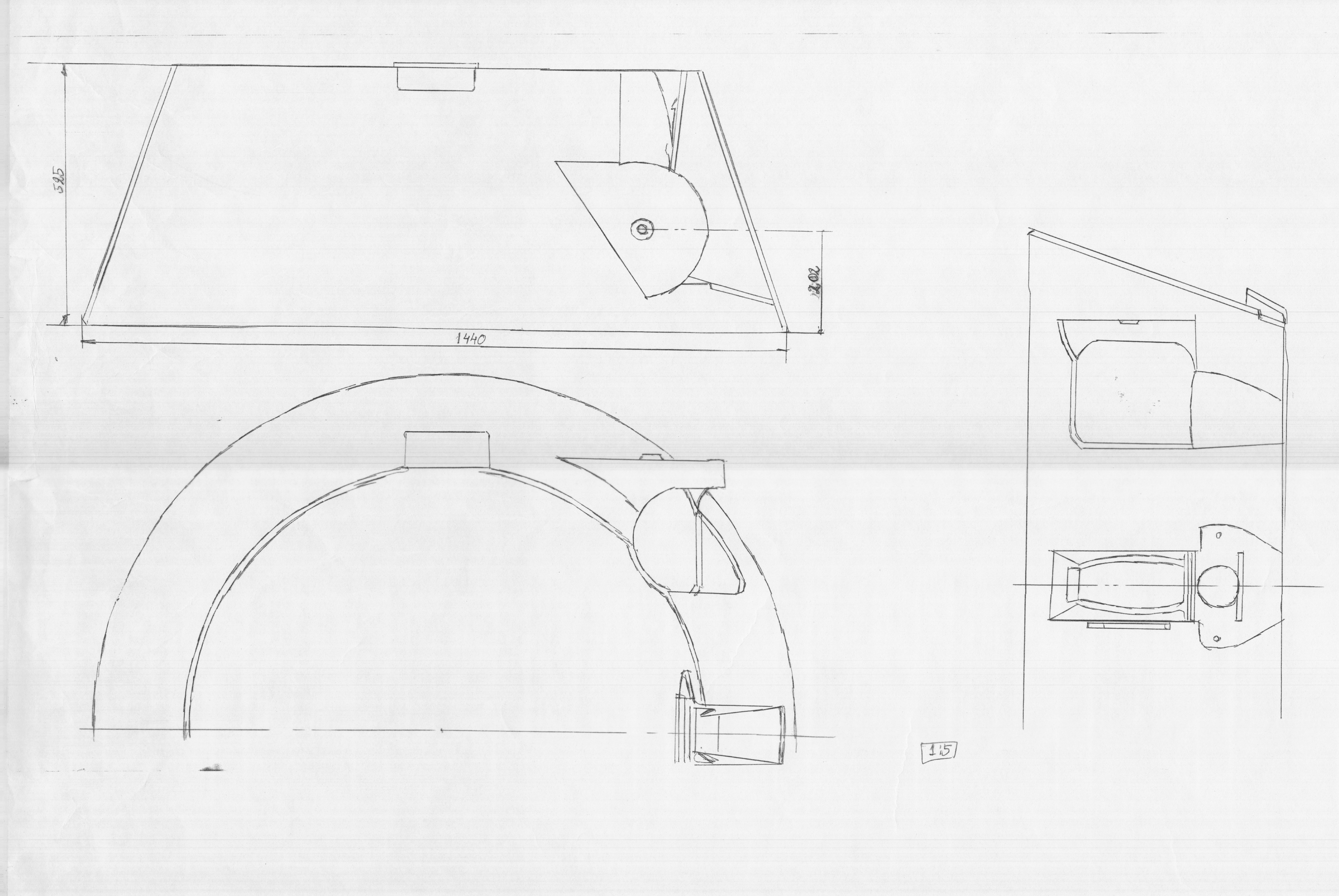

Коническая башня.ДШК. Родных чертежей её у меня нет.
Эти эскизы делал ушедший от нас И.И. Черников.
Думаю тож будут не лишними.
