Всех приветствую.
С прошедшим Новым годом!
Решил все таки открыть сказку по постройке своего "Разумного" . Сказка будет долгой и возможно вялотекущей, т.к. времени сейчас мало на моделизм, а что то делать руки чешутся.
Используется модель от фирмы "Моделист", фототравление для "Разумного" разработки Сергея Шевченко, изготовленое на заказ фирмой "Микродизайн". Само собой подручные материалы, пластик, трубки, пруток "Эвергрин" сыростирол, проволока и т.п.. Стволы орудий 130мм, зенитные автоматы 70-К, прожектора и пушки 34-К из Судомоделиста.  Чертежи из журнала Моделист-Конструктор, фотографии эсминцев 7 серии из сети, развертки бумажных моделей от "Орла" и "Дом Бумаги" ну и конечно советы и тапки из Каропки.

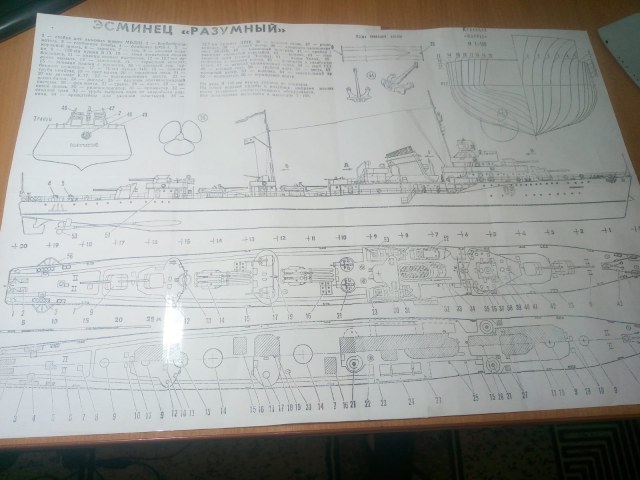

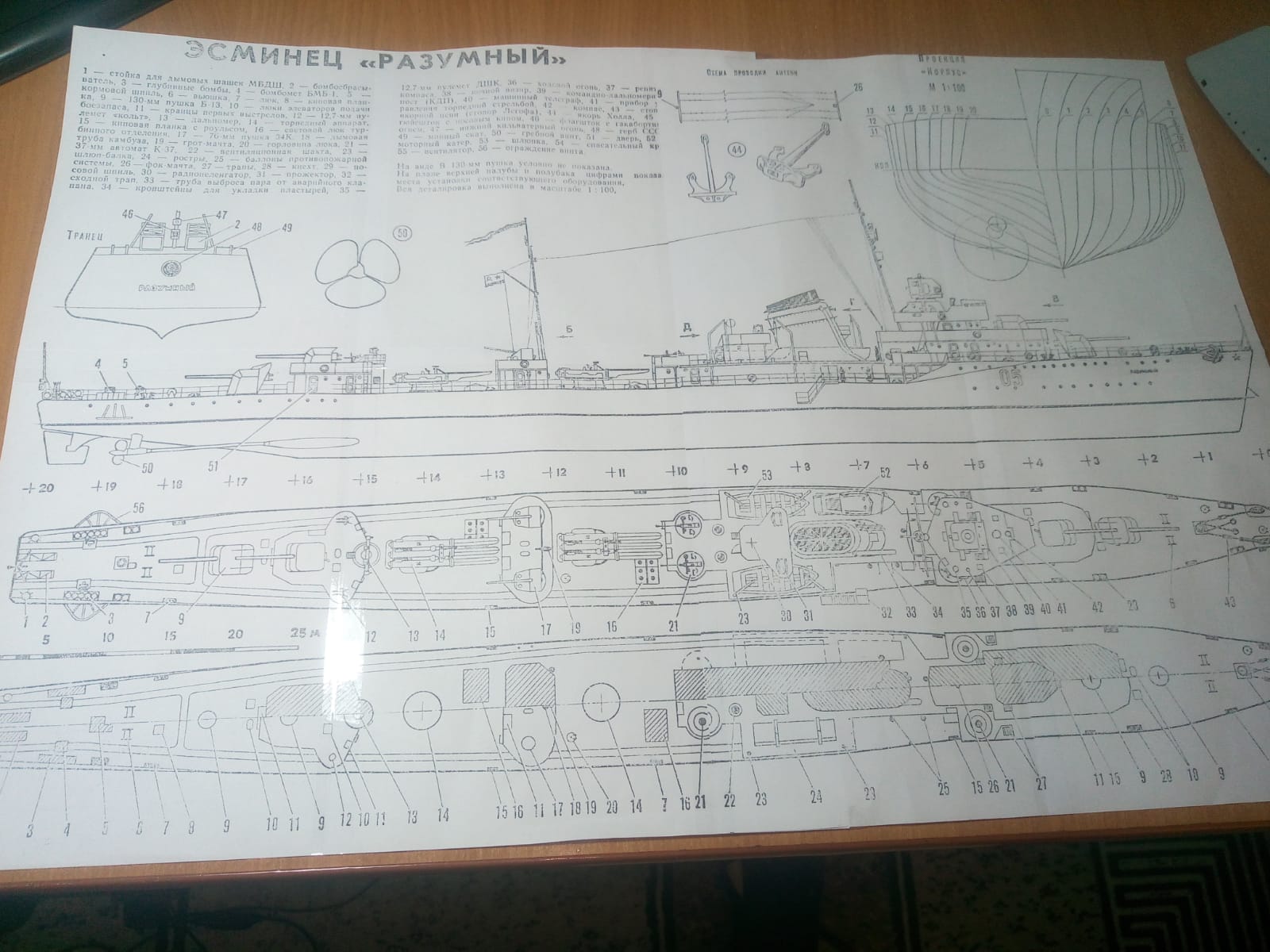

Вот чертеж. Увеличил до 200 масштаба, склеил в одно целое.
Понятно что чертеж старый и не точный, но тут уже в помощь фото. Ну и на балансере в теме про 7-ки роюсь постоянно.

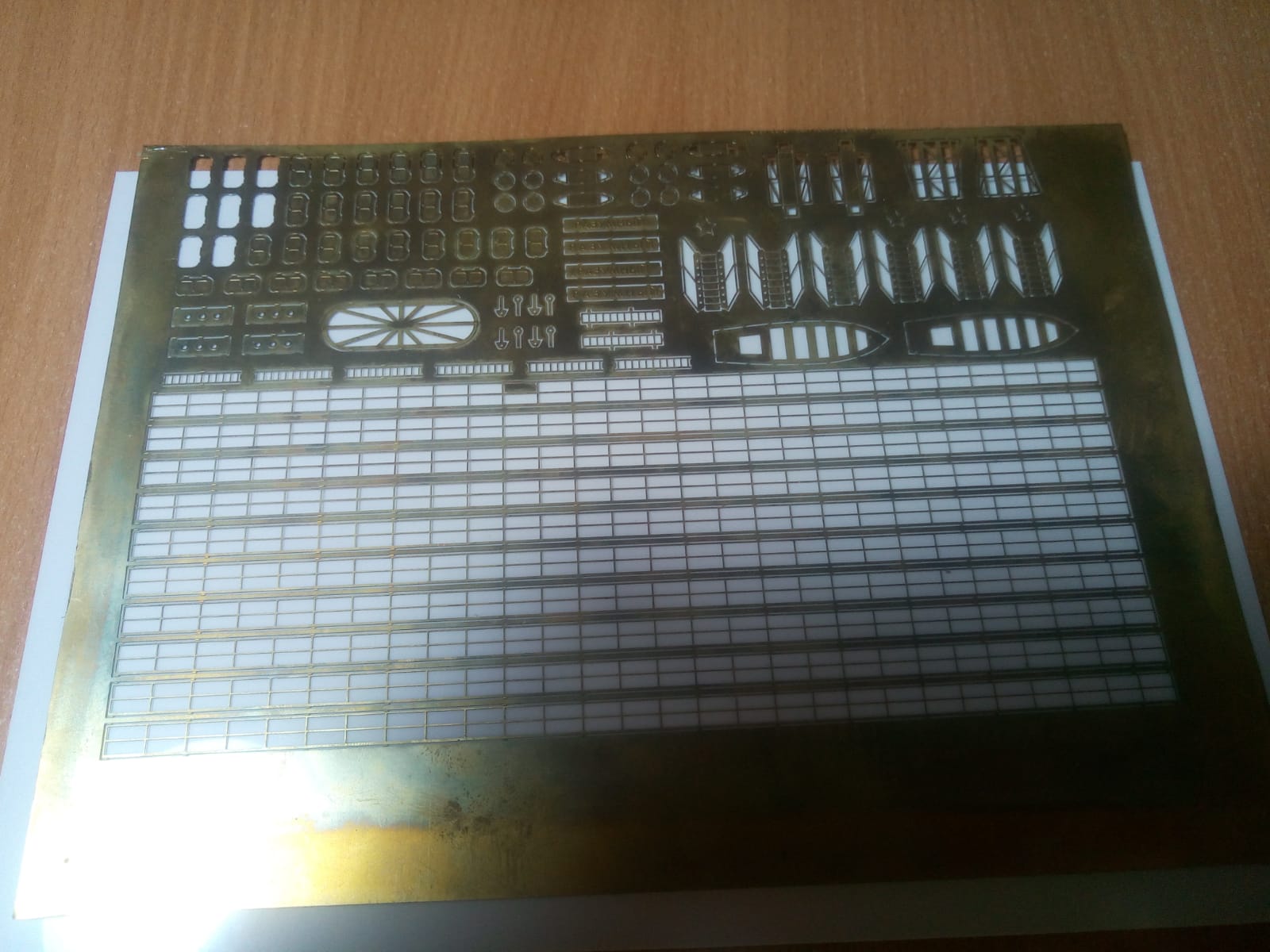

Вот и травление.

Работы по корпусу:

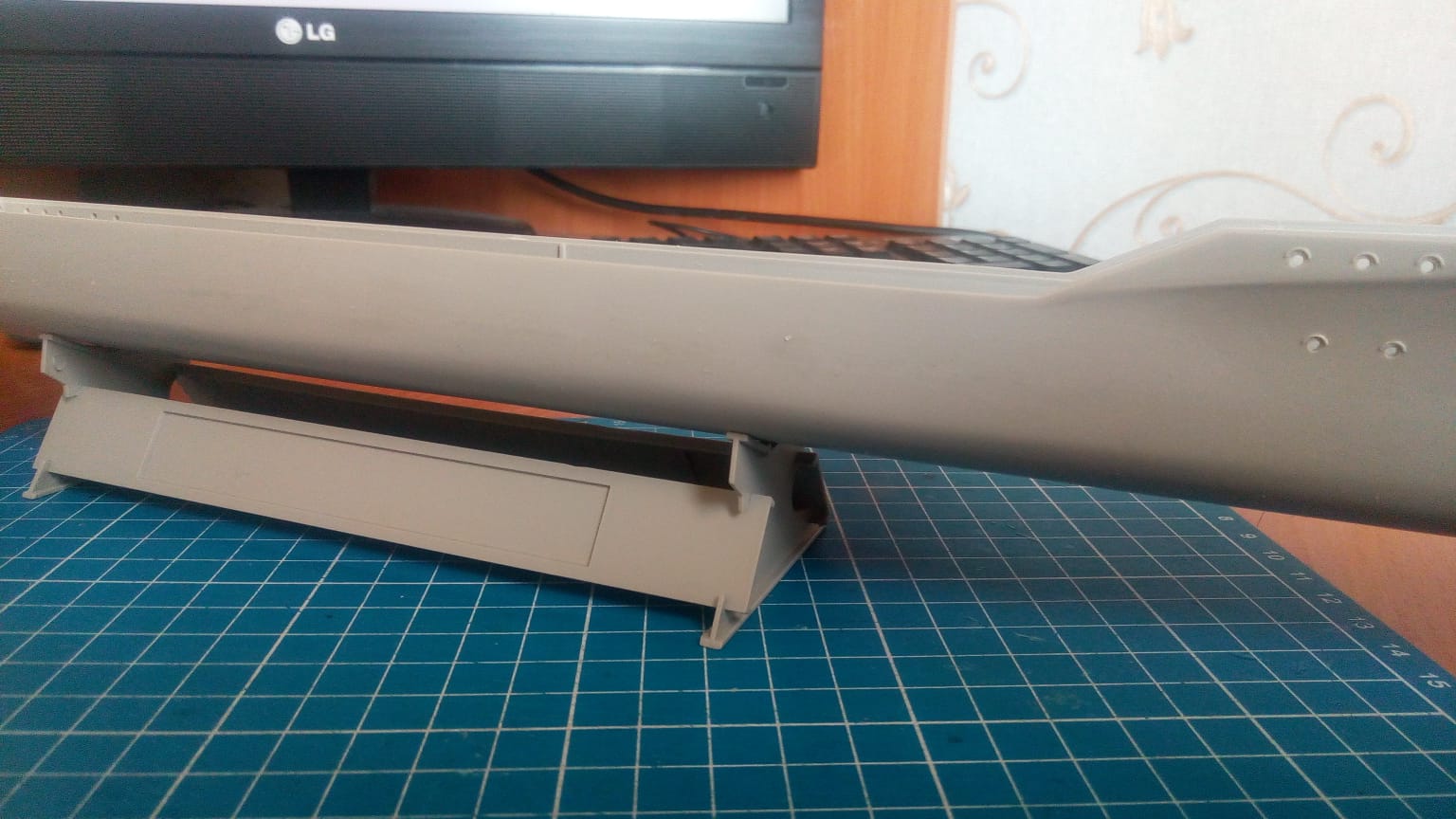

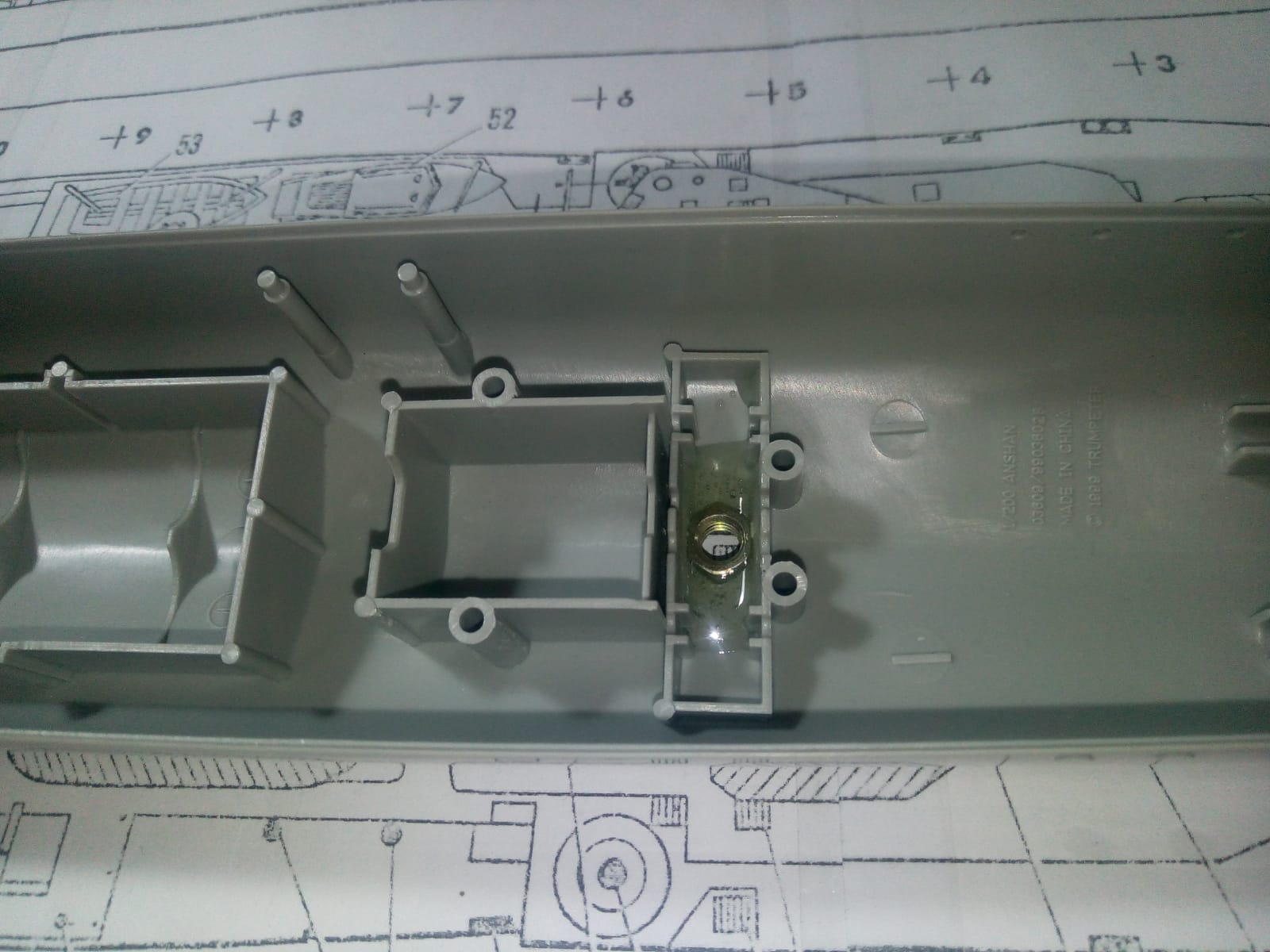

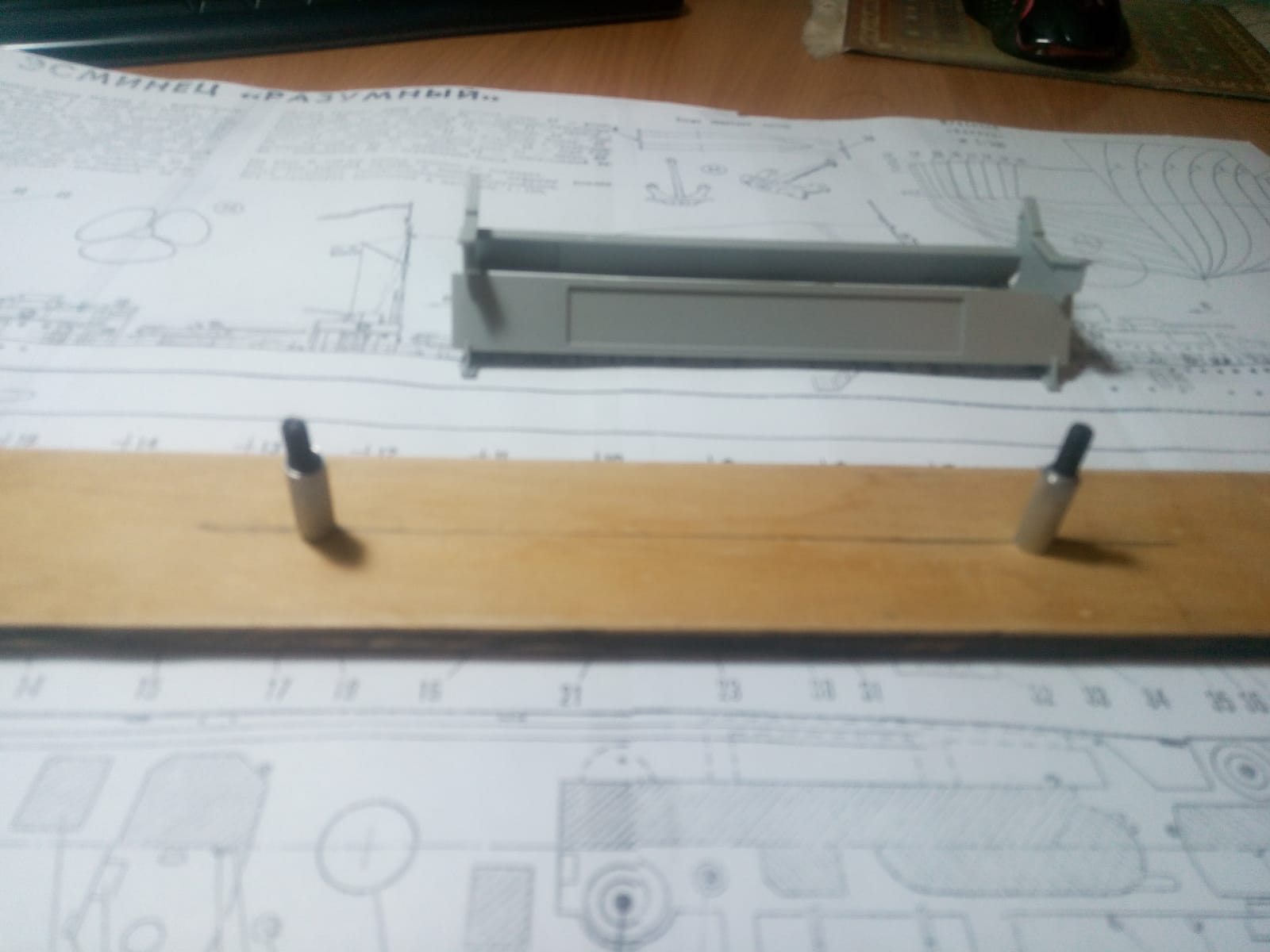

Вклеил гайки для крепления к подставке. Изготовил временную рабочую подставку.

Срезал кронштейн руля, сделал новый кронштейн и руль по чертежу

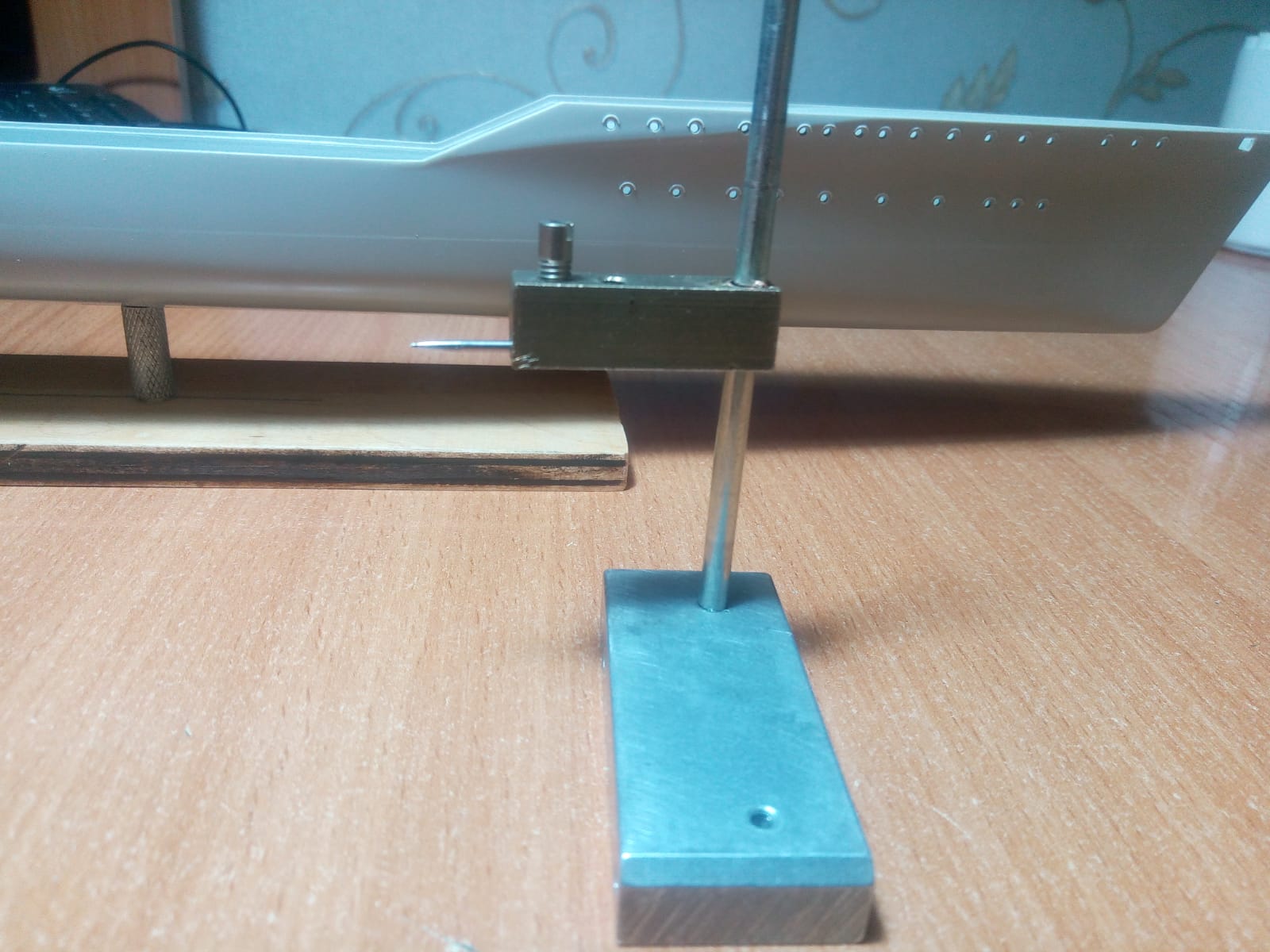

Чтобы отбить ватерлинию, сделал из подручных материалов вот такую штуку, и слегка процарапал ватерлинию.

Вот теперь другое дело!

Успешной работы!

С Уважением, Алексей.

Адмирал, спасибо.

Хотелось бы глянуть на корпус целиком с любого борта с линейкой. А что из себя представляет деталировка набора?.

Это перепаковка довольно известного Трамповского набора китайского "Аньшаня" он же "Рекордный"

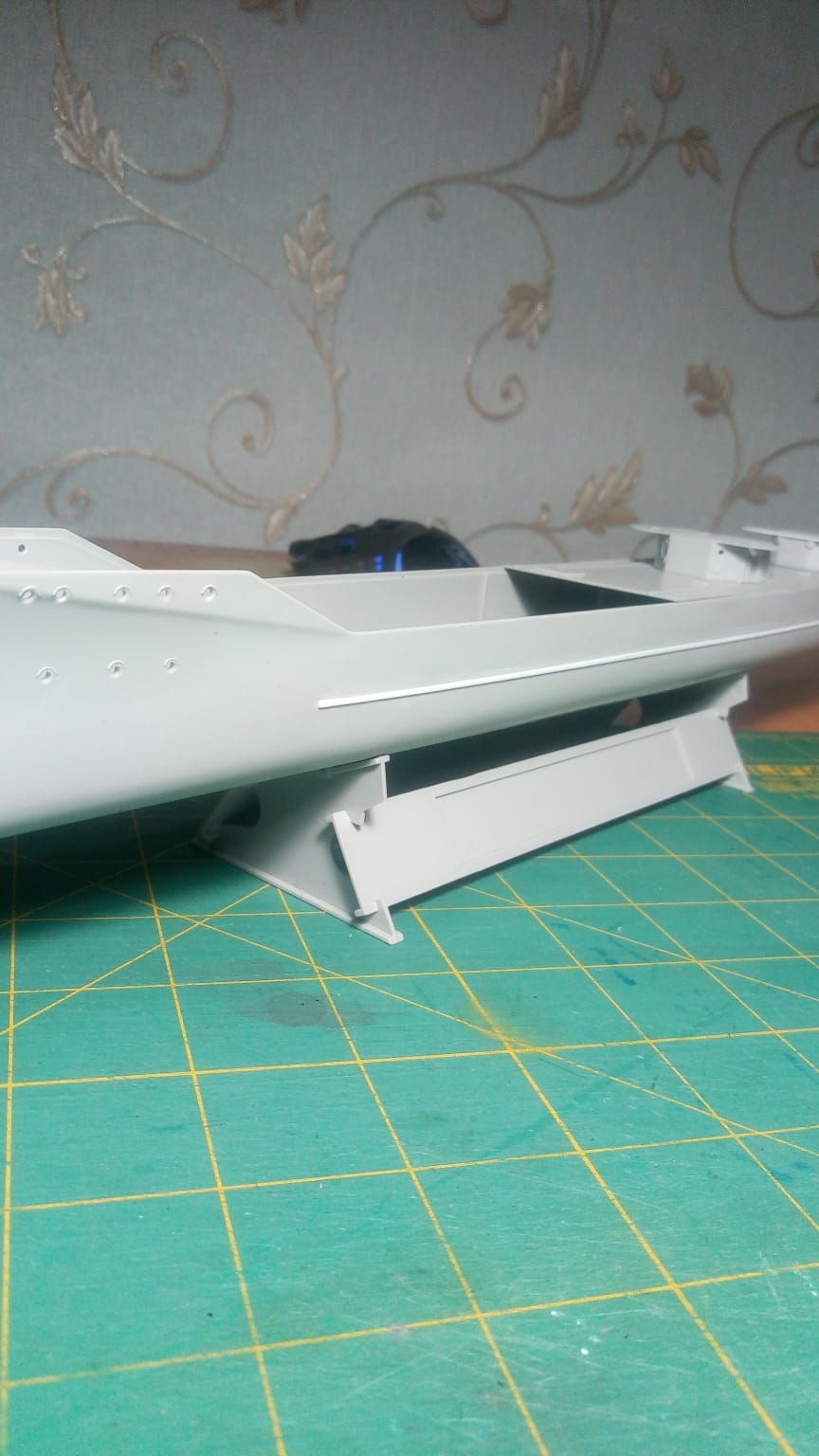

Ну и последнее на сегодня: изготовил и приклеил привальный брус.

Это перепаковка довольно известного Трамповского набора китайского "Аньшаня" он же "Рекордный"

У меня такое ощущение, что у корпуса в китайском исполнении, больше чем нужно, наклон форштевня.

Тунгус-74

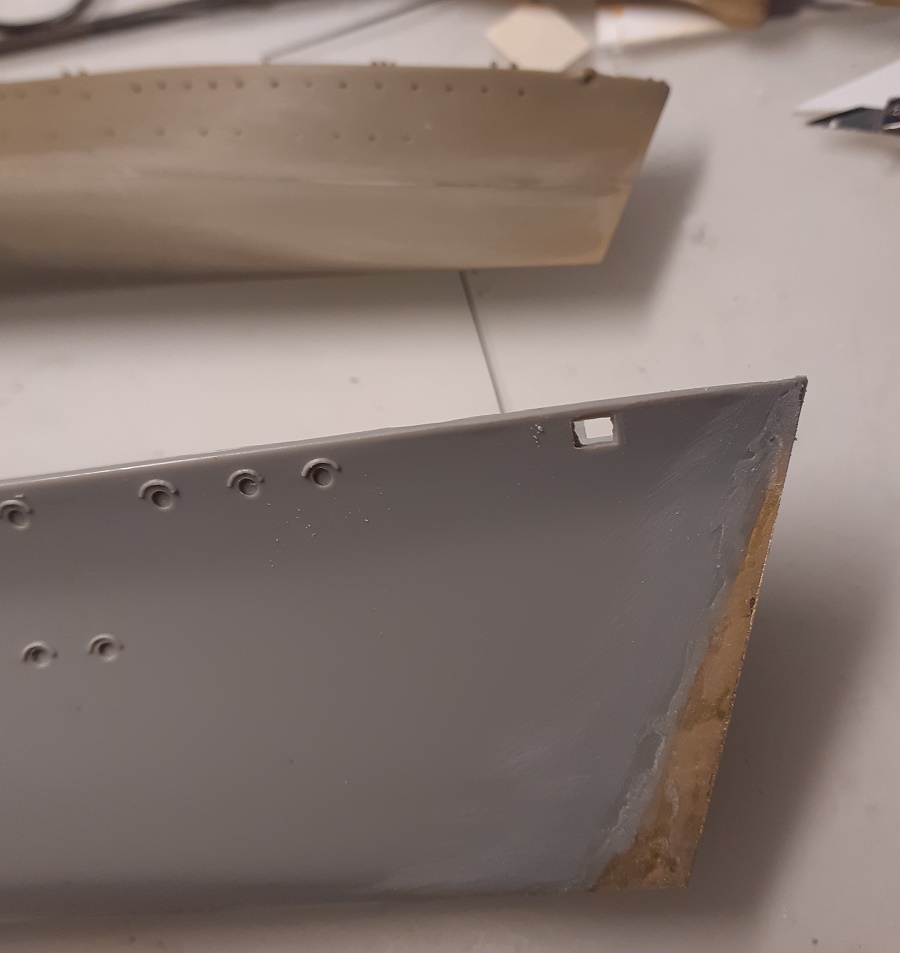

Так и есть. Лечится распиливанием по форштевню и в разрез вставляется латунная пластина или проще - полистирол. Нашёл как сделал:

И клюзы надо сделать от руки и на коленке.

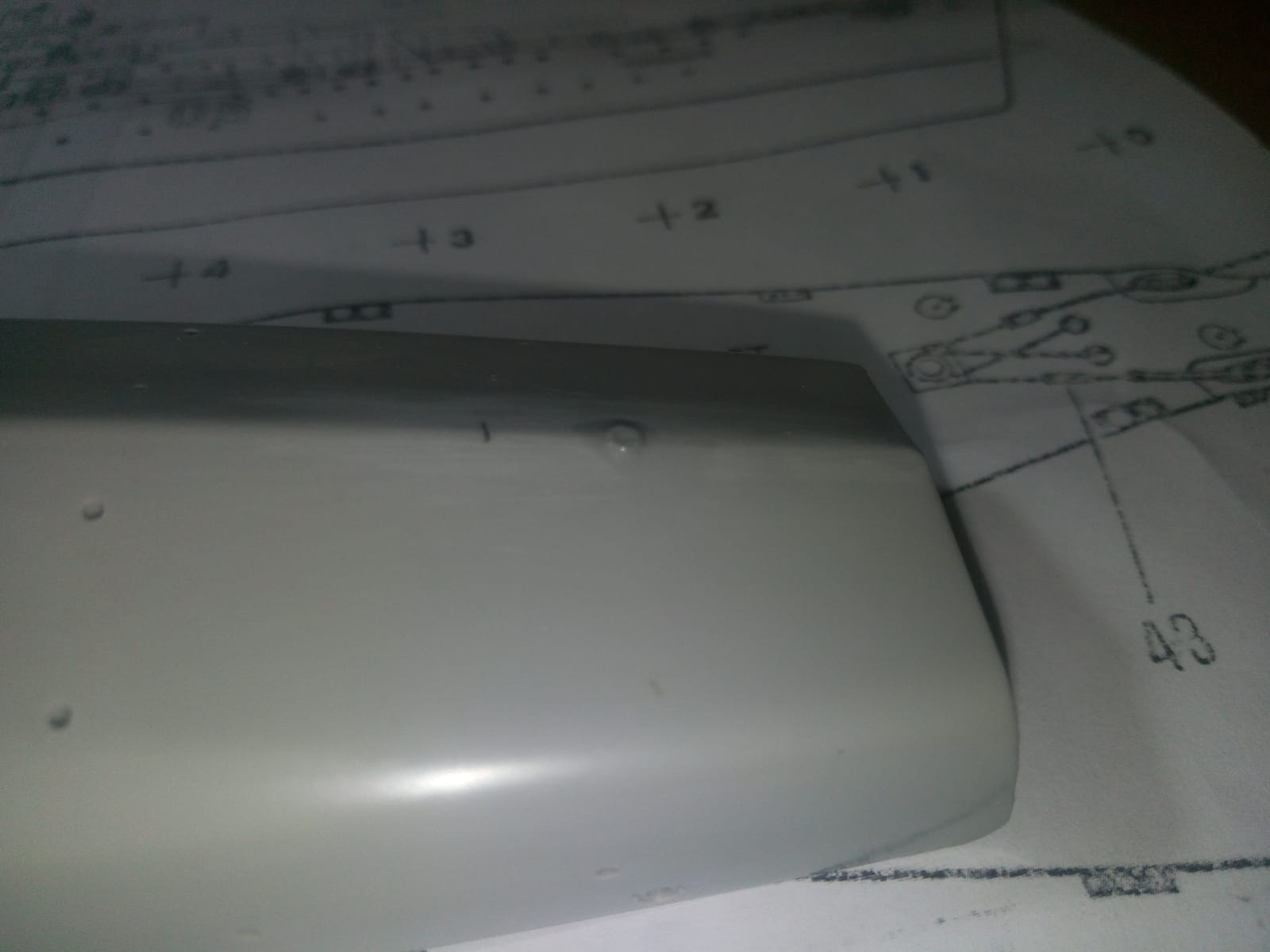

Привальный брус раза в три меньше был:

Всем привет! С Рождеством.
Выдалась минутка поработать с кораблем.
Что то действительно погорячился я с привальным брусом, хоть в реале и не так грандиозно выглядит, но на фото прям шпалы вышли.
Снес его,буду переделывать.

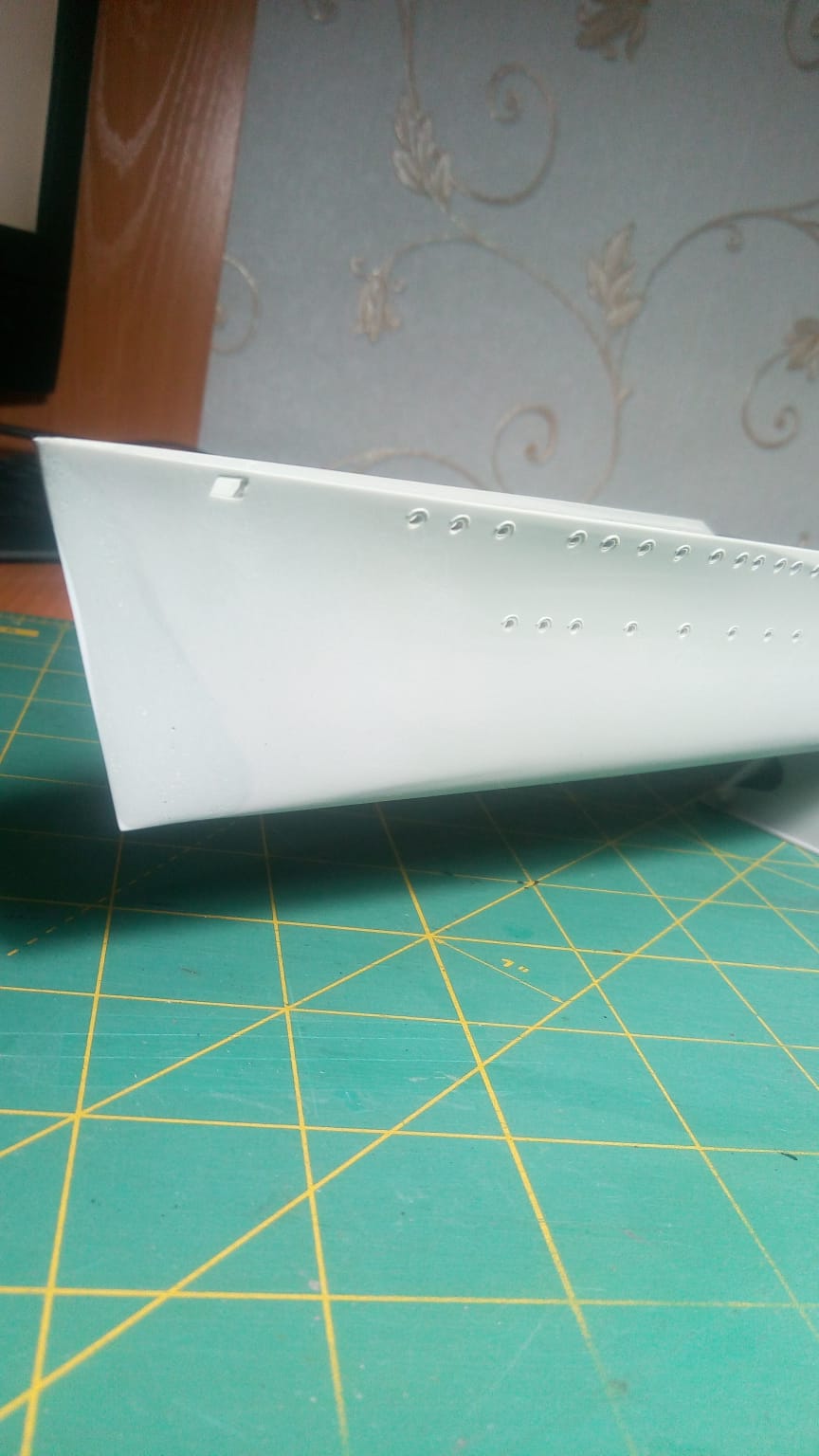

И по замечанию Юрия, распилил нос и вклеил 0.5 полистирол за неимением такой латуни.

По клюзам: конечно буду переделывать, но когда уже палубу приклею.

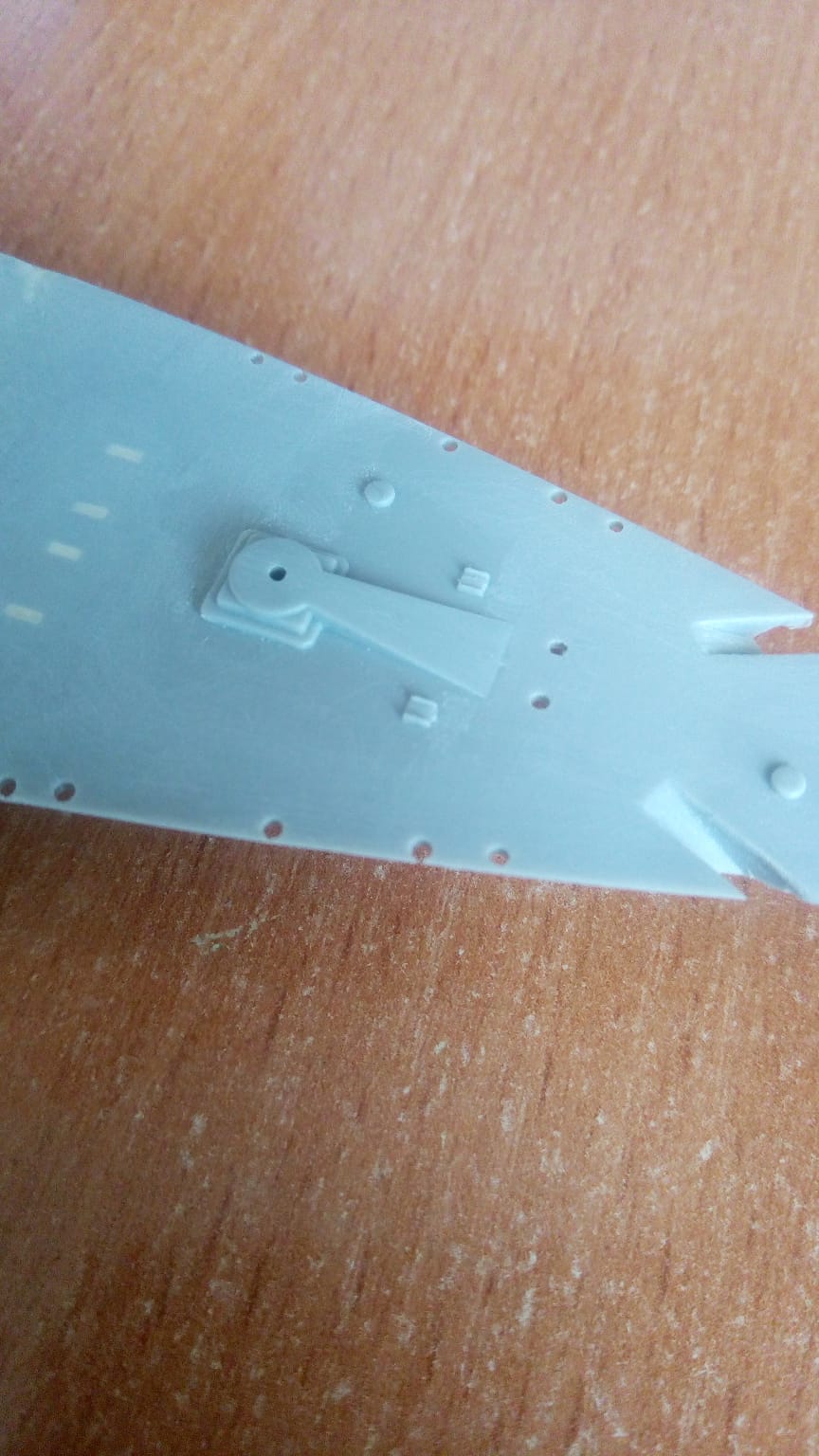

Еще есть вопрос: вот эта лыжа после шпиля была или нет?
 Что то я не вижу на фото ни где.

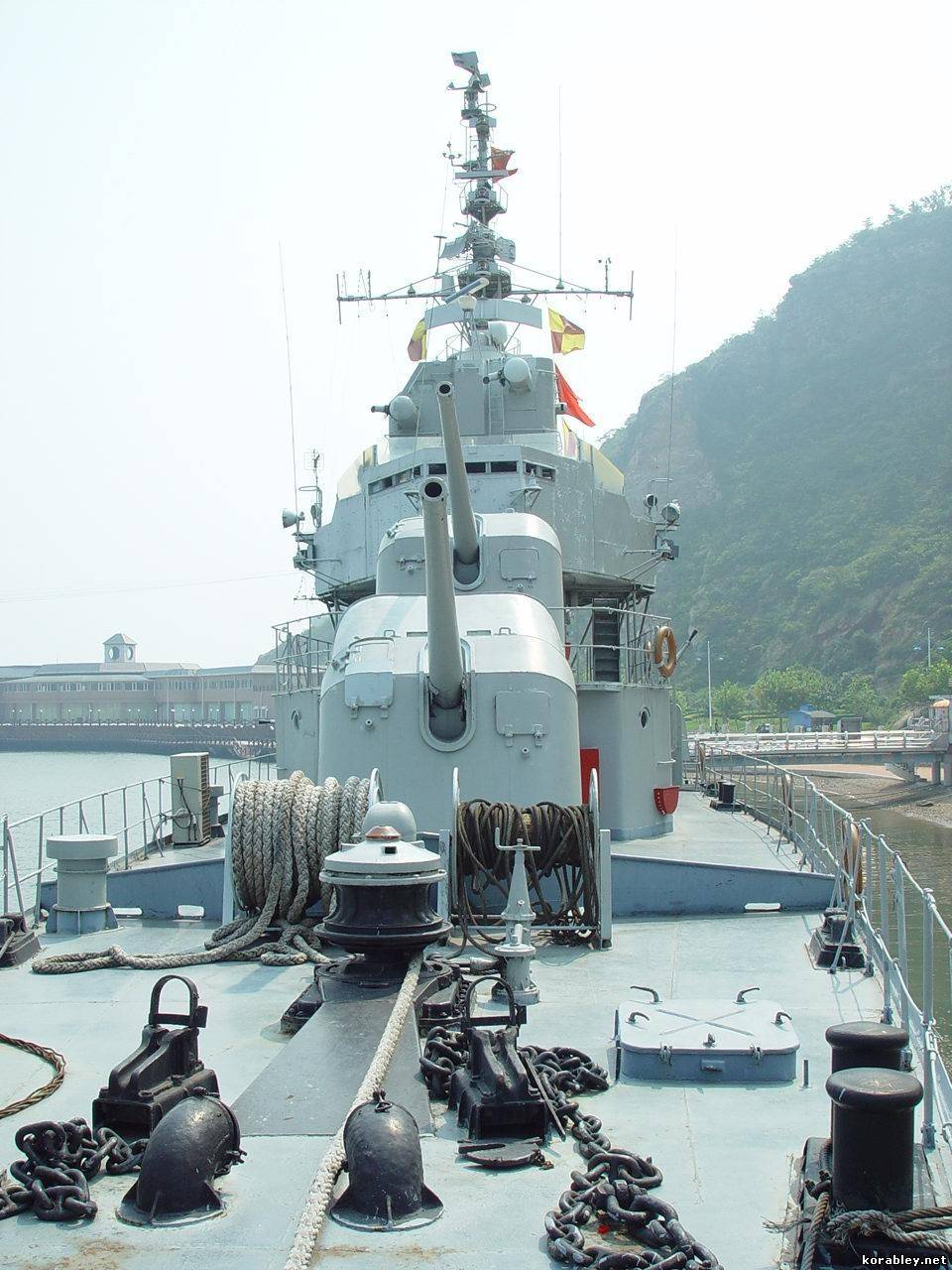

Была. Фото на Аньшане.

На Аньшане то понятно, а на наших семерках до модернизации? Логически понятно, для направления цепи из цепного ящика на шпиль, чтоб не упиралась в пьедестал шпиля.

Приветствую всех!
Небольшое обновление по "Разумному":

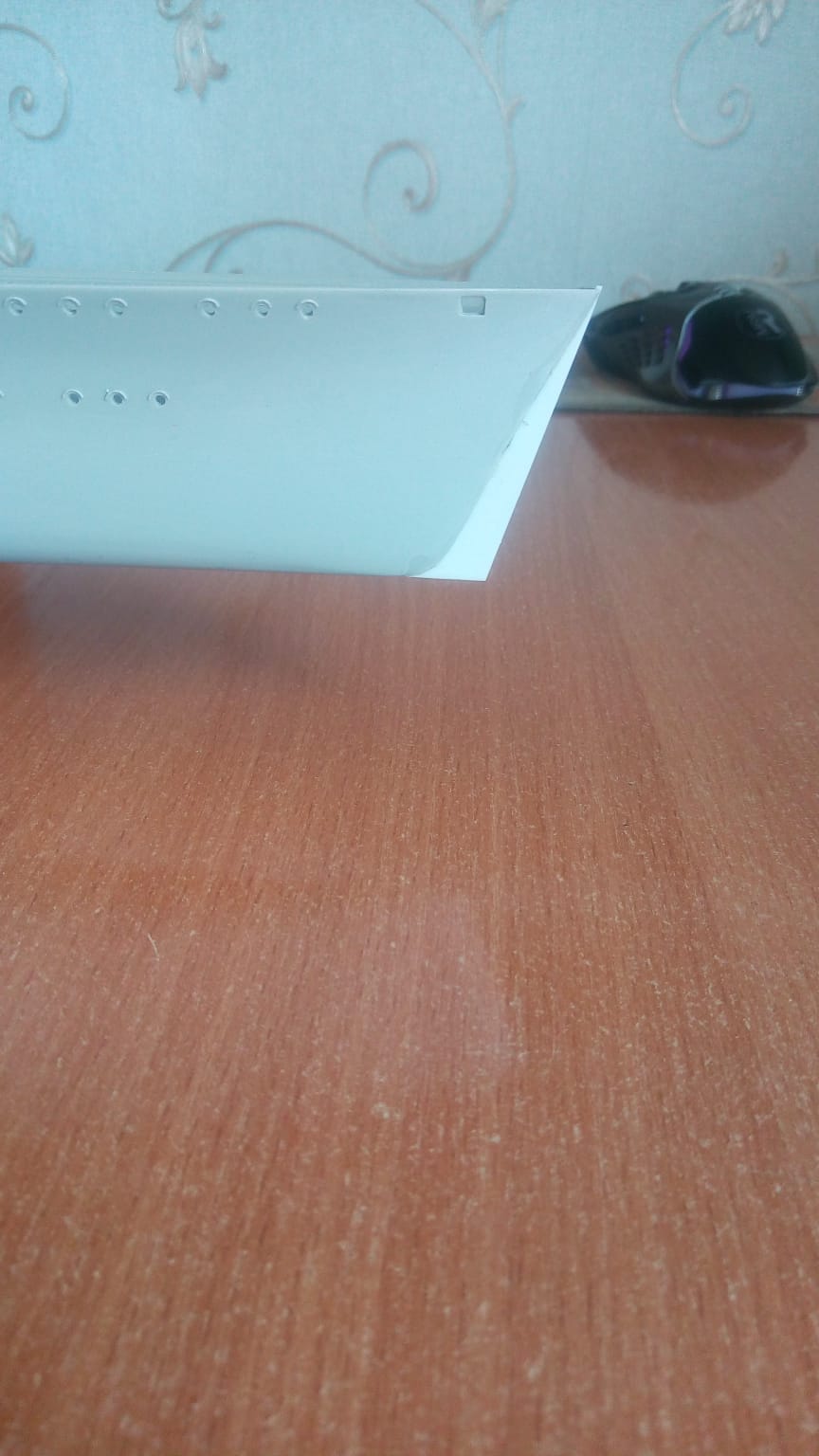

Скорректировал угол наклона форштевня:
Сделал новый привальный брус:

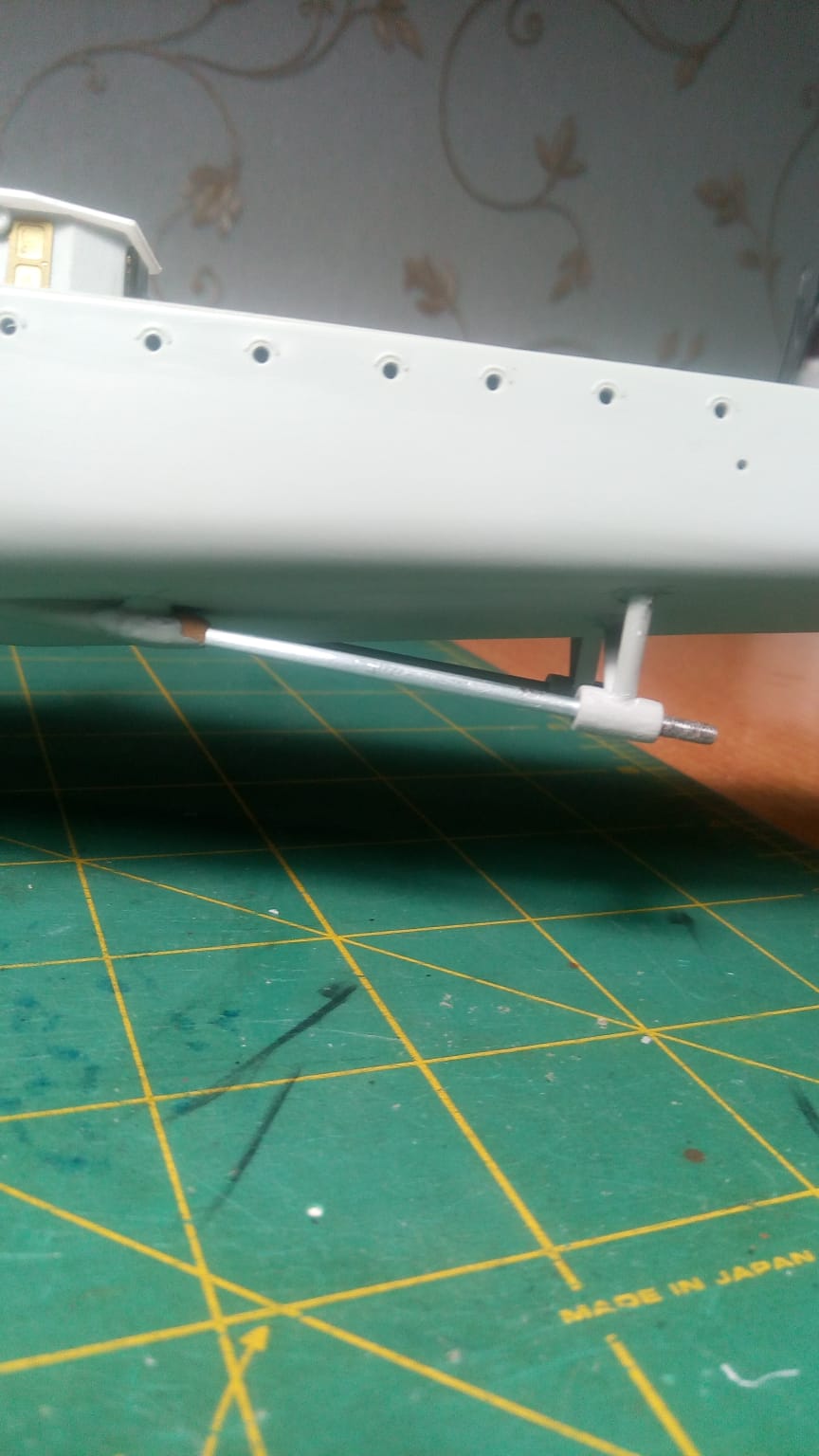

Сделал обтекатели сальников валов и сами валы:

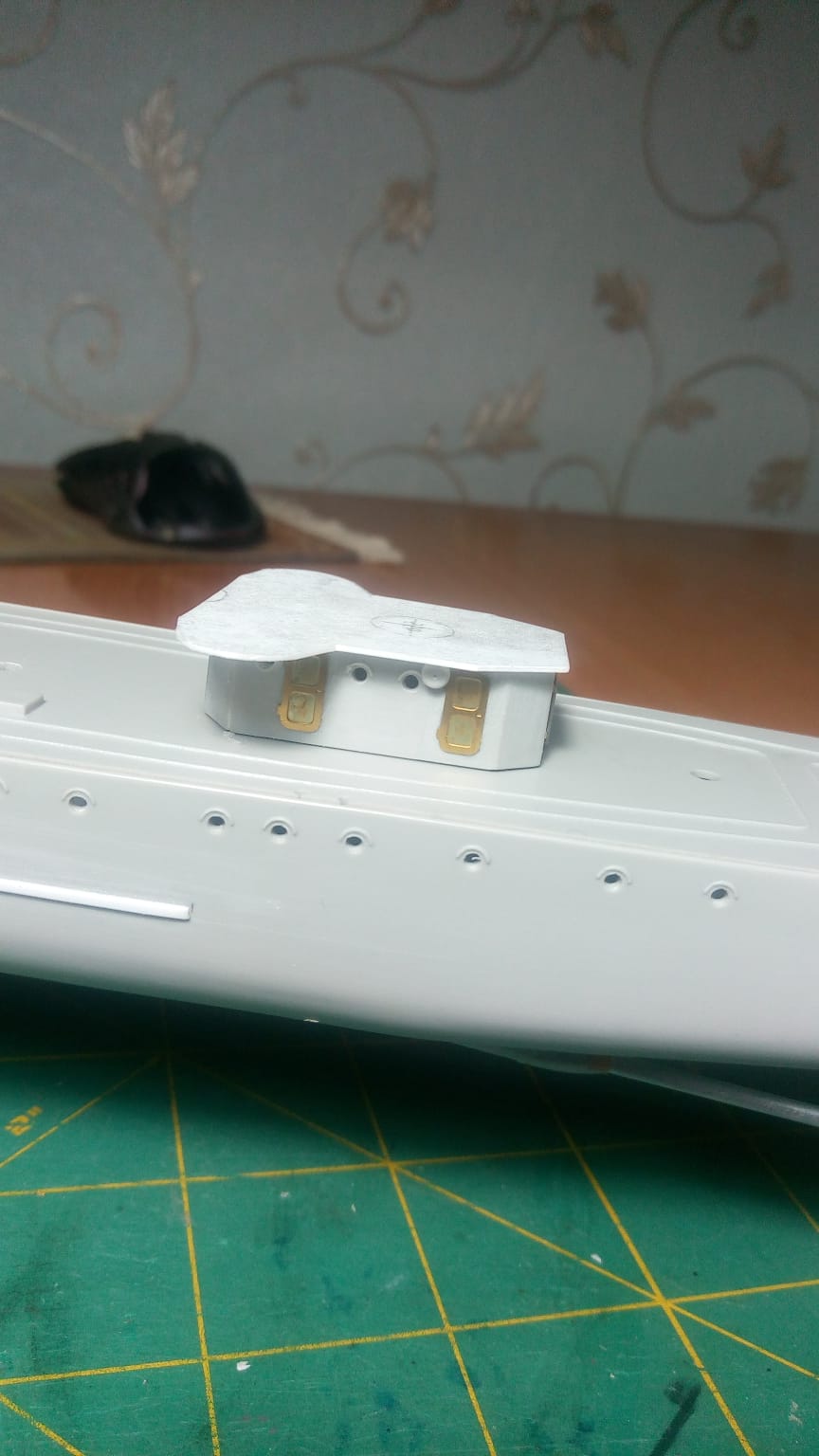

Поработал над кормовой надстройкой:

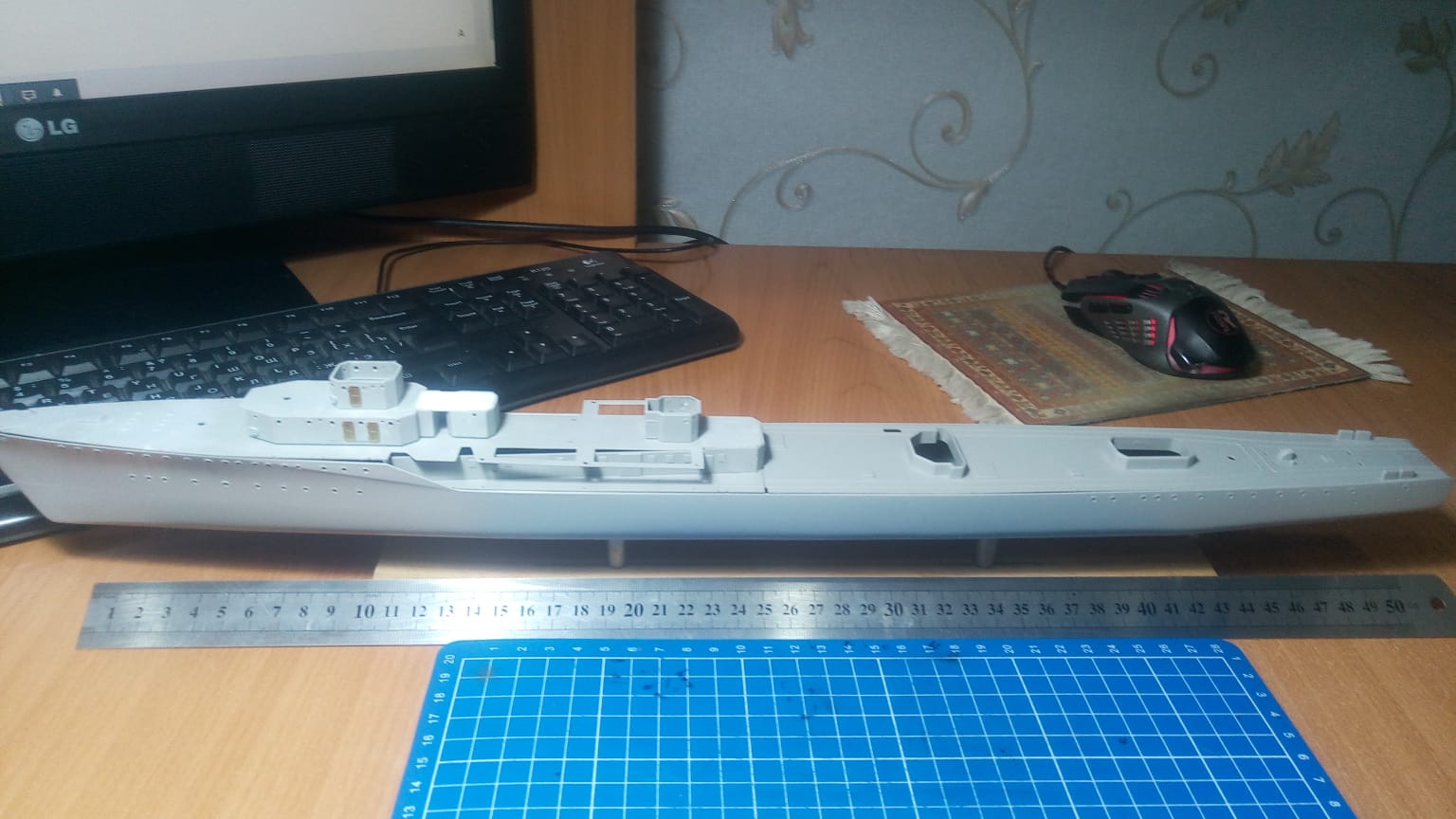

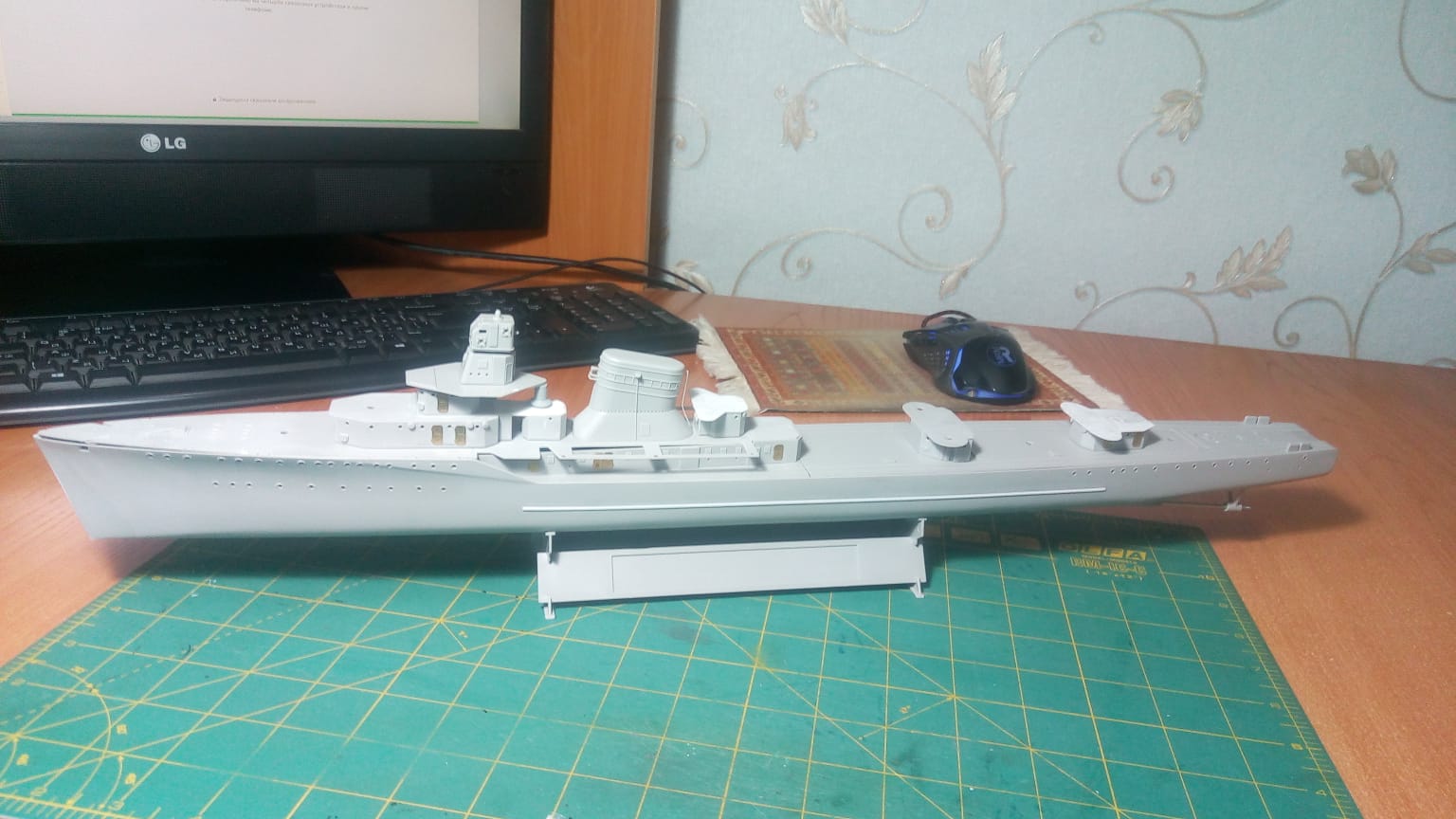

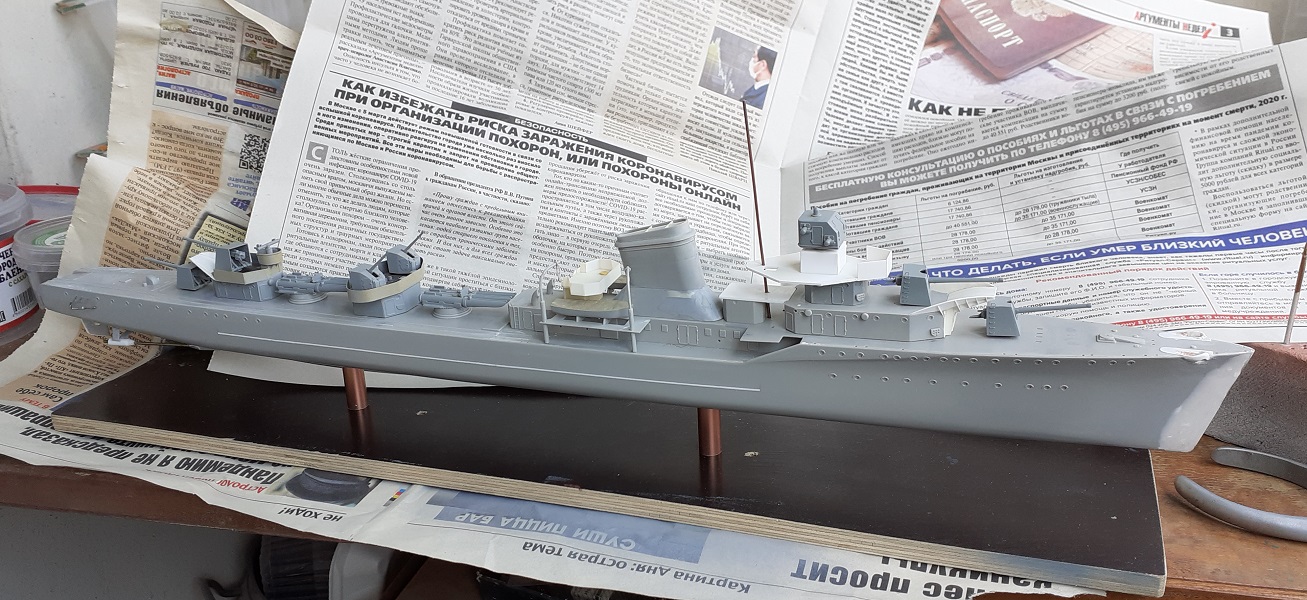

Ну и общий вид на сегодня:

Доброго времени суток, вопрос по травлению, где и за сколько можно приобрести ?

Покупал у поляков. Элементов раз два и обчелся. Подгонки требуют серьезной,пришлось докупать просто леера,, трапы и наклонные трапы. Ни для катера,ни для шлюпок ничего не нашел.

Я кронштейны гребных валов сразу в мусор отправил, а дымовую трубу глобально перепилил.

Павел Скоблов

Немного выше писал: травленку разработал Сергей Шевченко, заказывал у Микродизайна.
По цене уже не скажу, т.к. делалось давно. Тем более там тоже не все нужно и не все верно.

Юрий Флоров

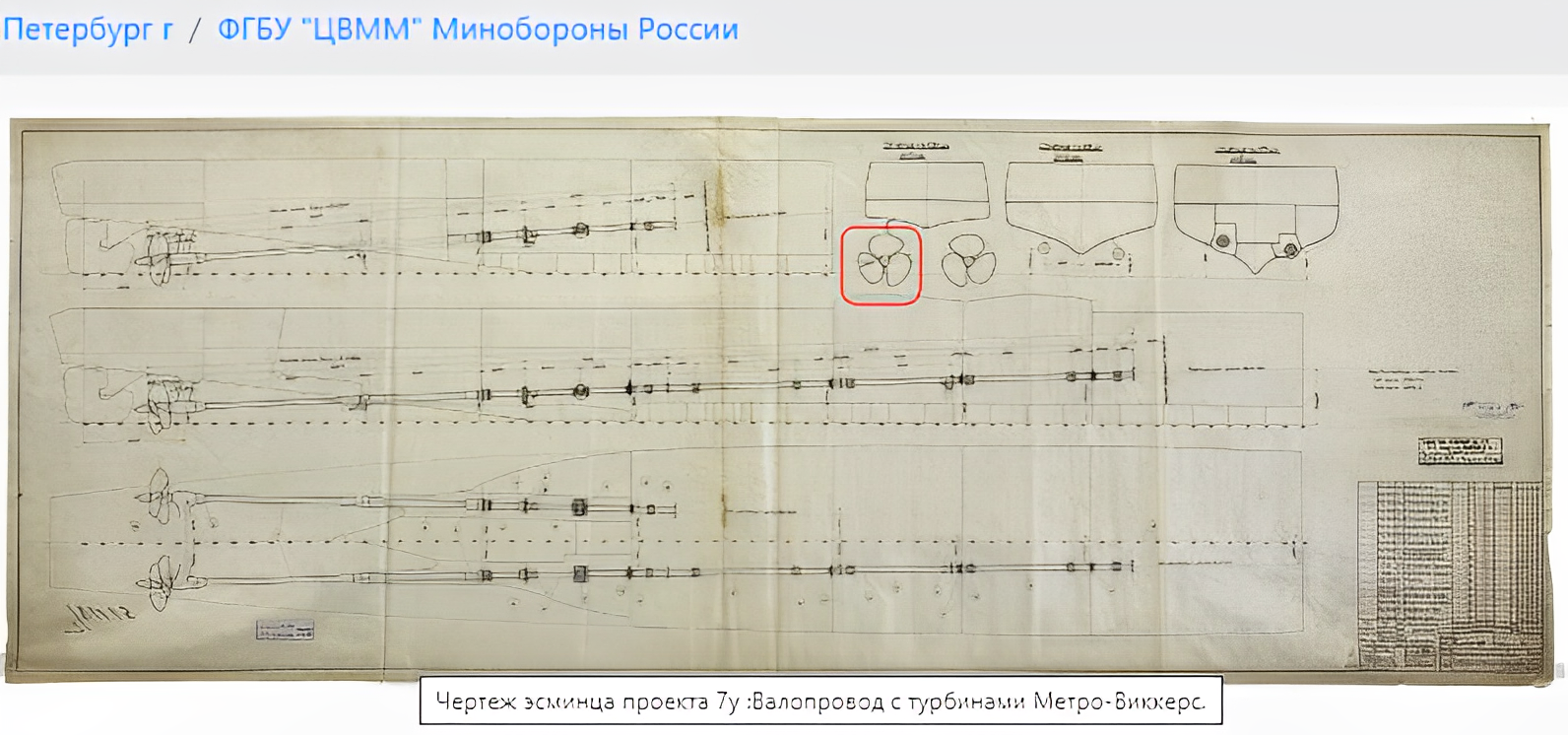

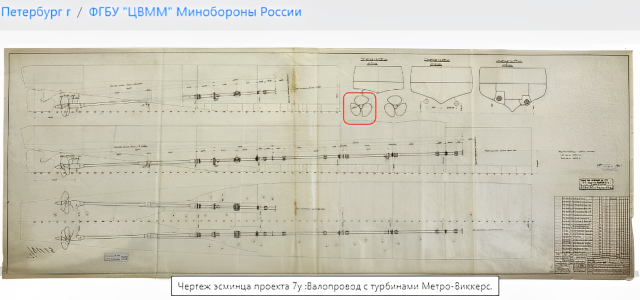

Кронштейны пока просто приставлены, для удержания валов т.к. обтекатели прошпаклевал. А труба так еще вообще в двух точках прихвачена для общего вида. Переделка еще предстоит. Пока работа с корпусом идет. Вообще если подходить очень скрупулезно, то и валы, и кронштейны, обтекатели да и вообще всю теорию в топку и заново с нуля корпус делать. Там же и углы выхода нарушены и даже места выхода должны быть разные.

А чем вам кронштейны не угодили. Я только вклеил металл для валов пока думал делать на ходу, а потом так и оставил. С трубой и поляцкой продукцией помучился,но одолел. А вот травло от Микродизайна не видел к сожалению. А сейчас и заказать не могу. Даже деньгу в Россию не переслать и уже исполненное не получить.

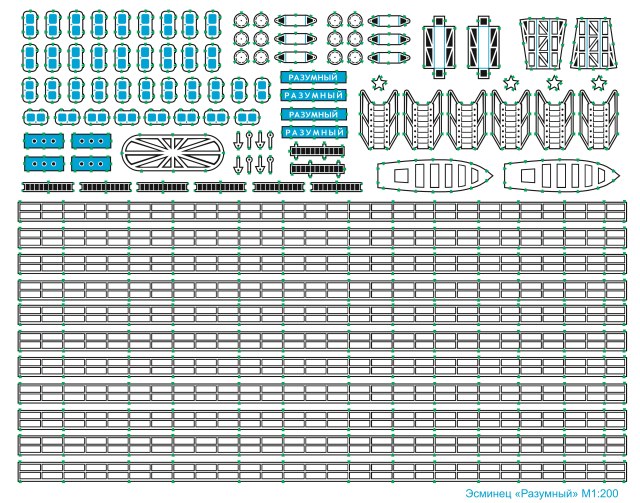

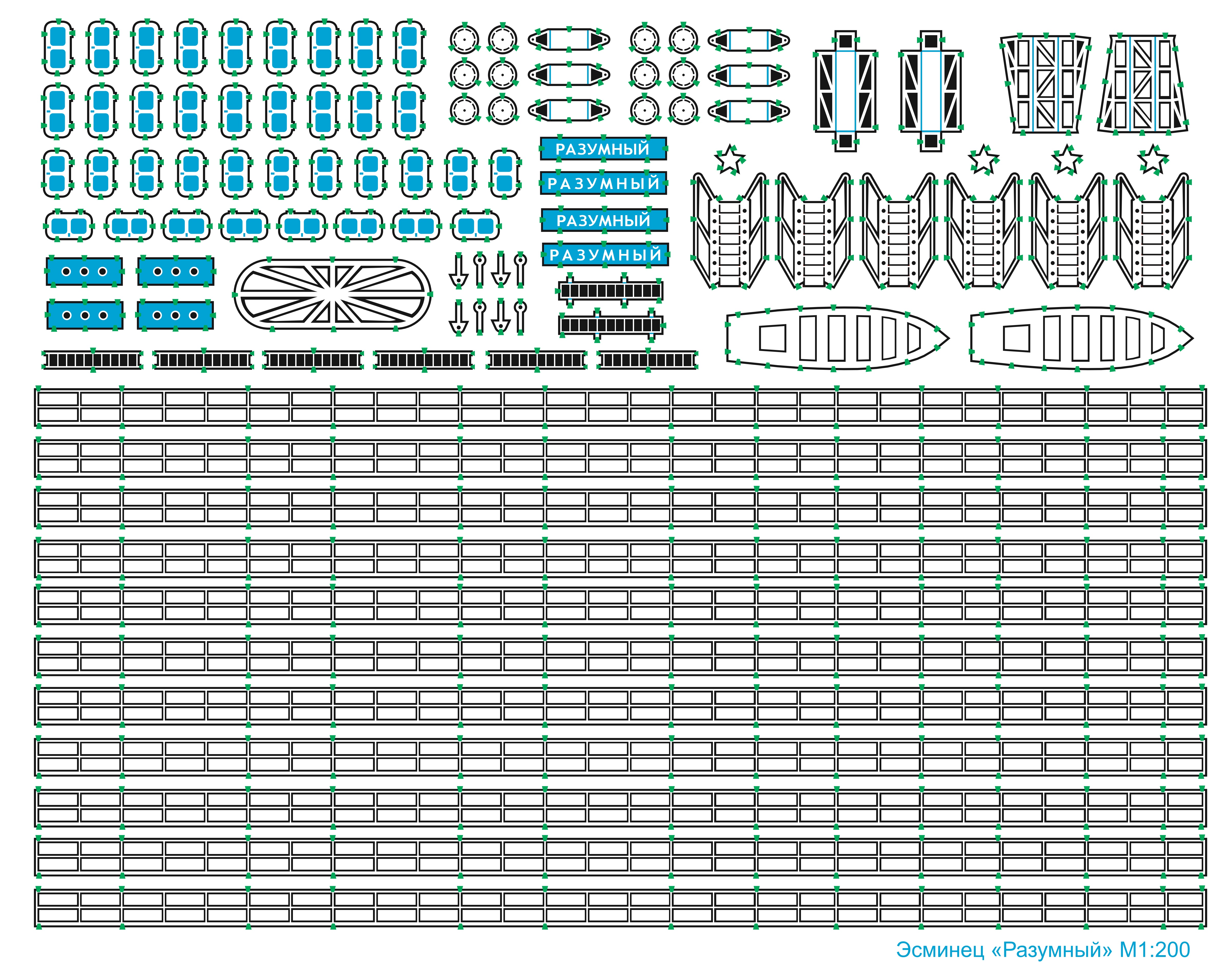

Прошу прощения у автора темы, что вмешиваюсь в разговор. Из-за возникших вопросов по травлению, разрешите сделать некоторые пояснения. Данное травление Микродизайн не выпускает. Схема была разработана мной в далеком 2016 году, при строительстве подобной модели для себя. А Микродизайн, по частному заказу выполнил само травление. В схему вошли леера, двери, вьюшки, трапы и некоторые другие элементы. В данный момент схема выглядит как на представленной картинке. При желании в схему можно внести необходимые изменения или добавления.

Двери я навыдавливал сам,труба уже закончена,а вот леера и трапы я бы коненчо взял,но.....

Сергей Шевченко

Ни каких возражений, очень рад. Про авторство указал. Пришло время для моего эсминца наконец. Только решил немного в матчасть глубже нырнуть.  Пользуясь случаем хотел бы спросить: что за детали в виде рымов справа от паука расположены, не нашел им применения?

Борис Волконский

Не подскажете что там по трубе? Я и так смотрел и так, ну понятно козырек, внутри рассекатели вместо паука, типа лееров что то сверху и между марок. Что упустил?

cadett

Сергей, взгляни на свою цветную картинку в начале темы. В глаза бросается обилие растяжек мачты, антенн. Рымы я вклеивал в поверхность палубы и надстроек для обвязки данных растяжек.
