Всем привет!

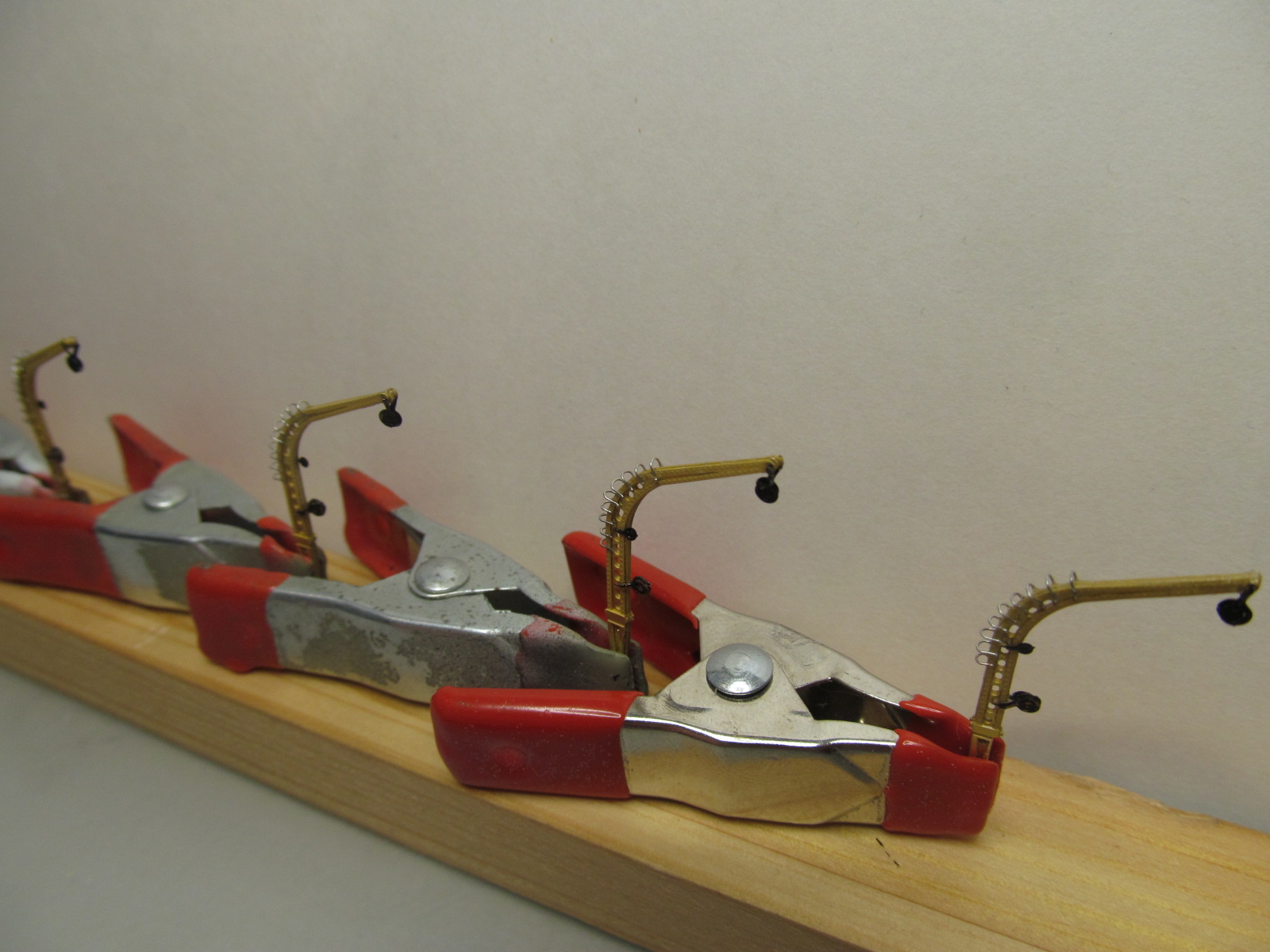

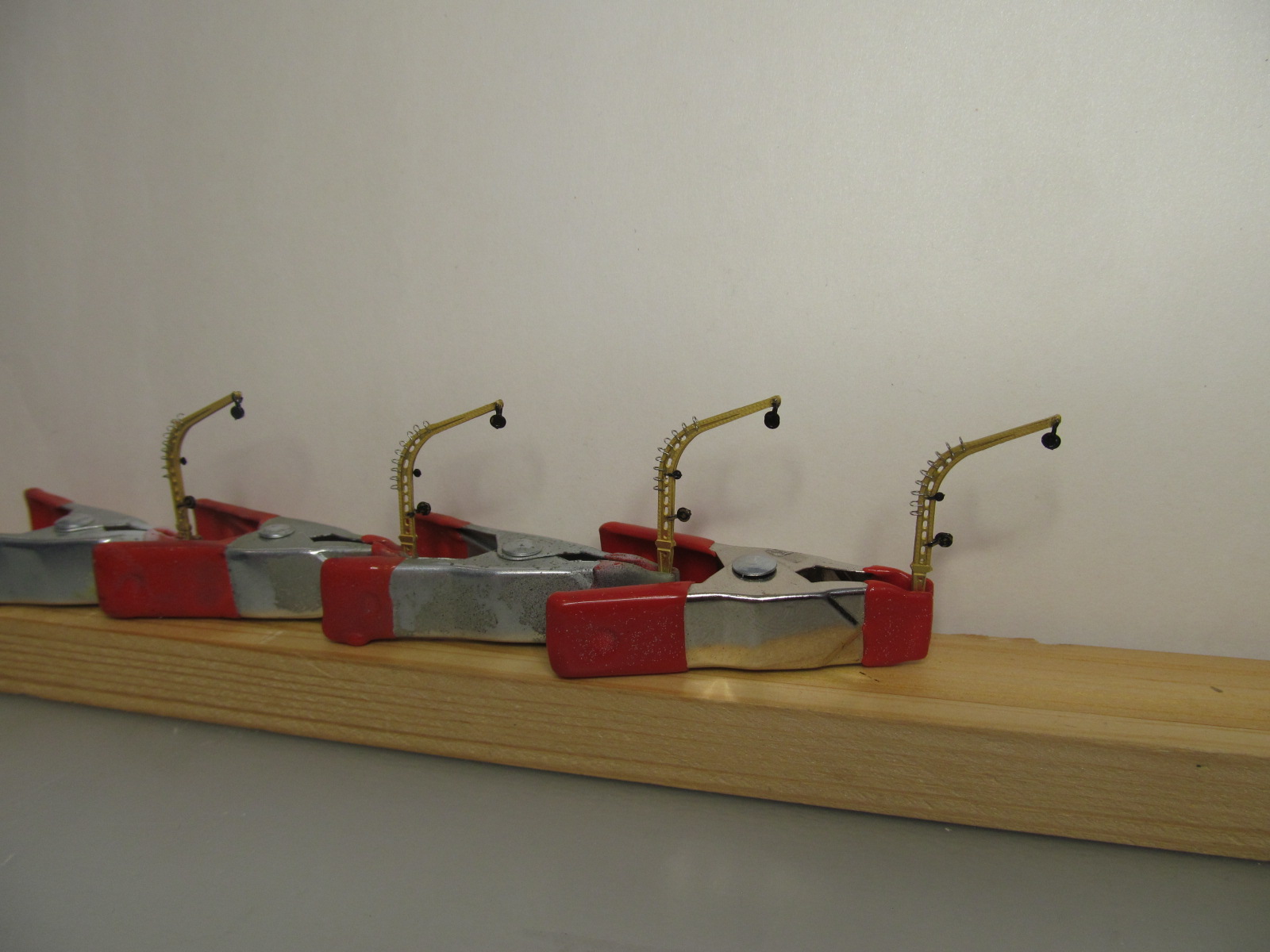

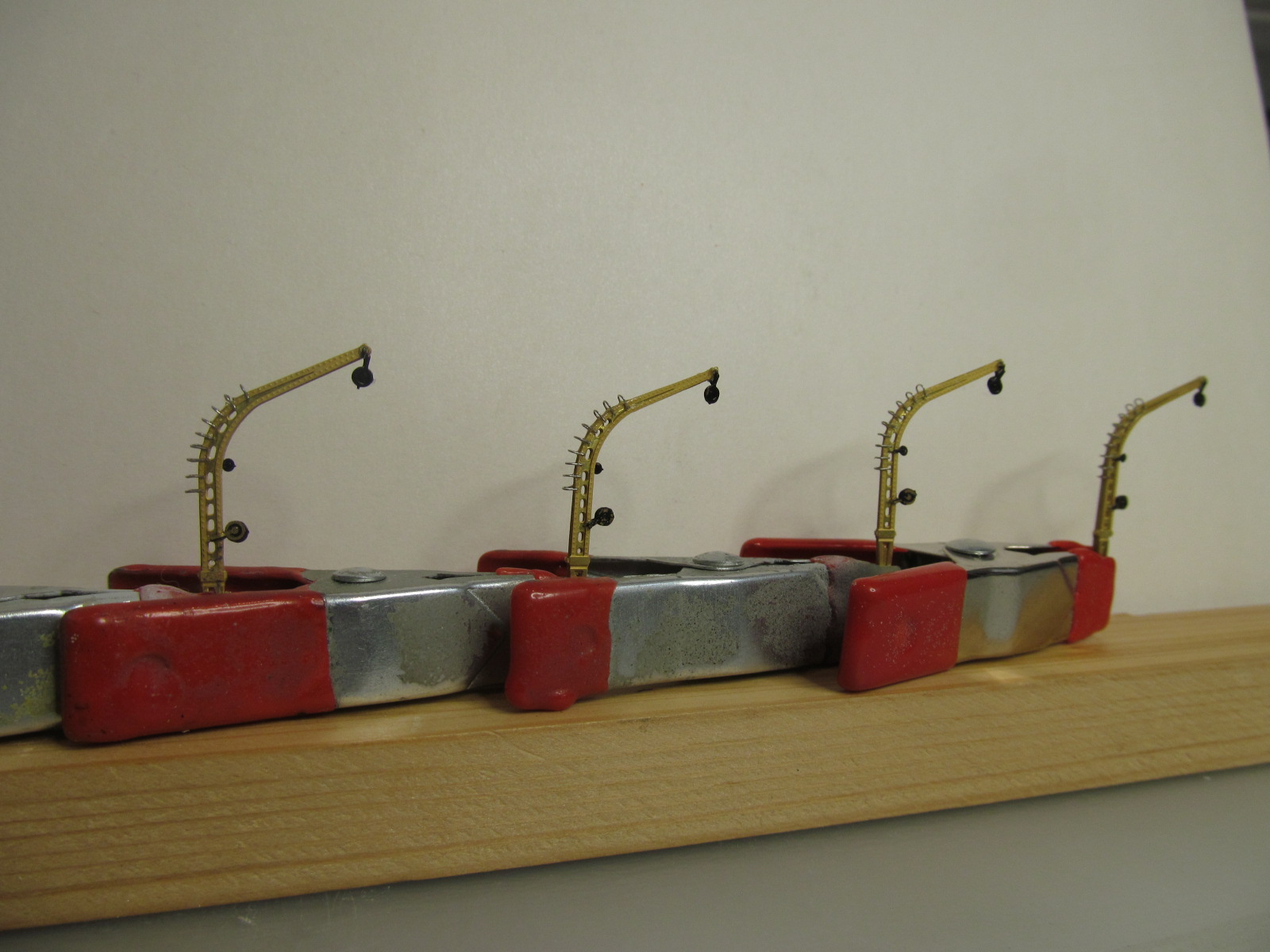

После успешно проведённых примерок, нужно было доводить шлюпбалки до ума......

....довёл.....

Я подозреваю, что Юрий Флоров начнёт считать количество ступенек....... - бесполезно!!!!!
Их - по 9 (девять) штук!!!!!
Как на прототипе и на чертежах!!!!!!

Доклад окончил.

С Уважением, Алексей.

Красиво.

Красиво.

Спасибо!

Теперь - в коробочку до покраски...... и останется только обтянуть.

С Уважением, Алексей.

Интересно и что же в итоге скажет Юрий Флоров? )))))

Всем привет!

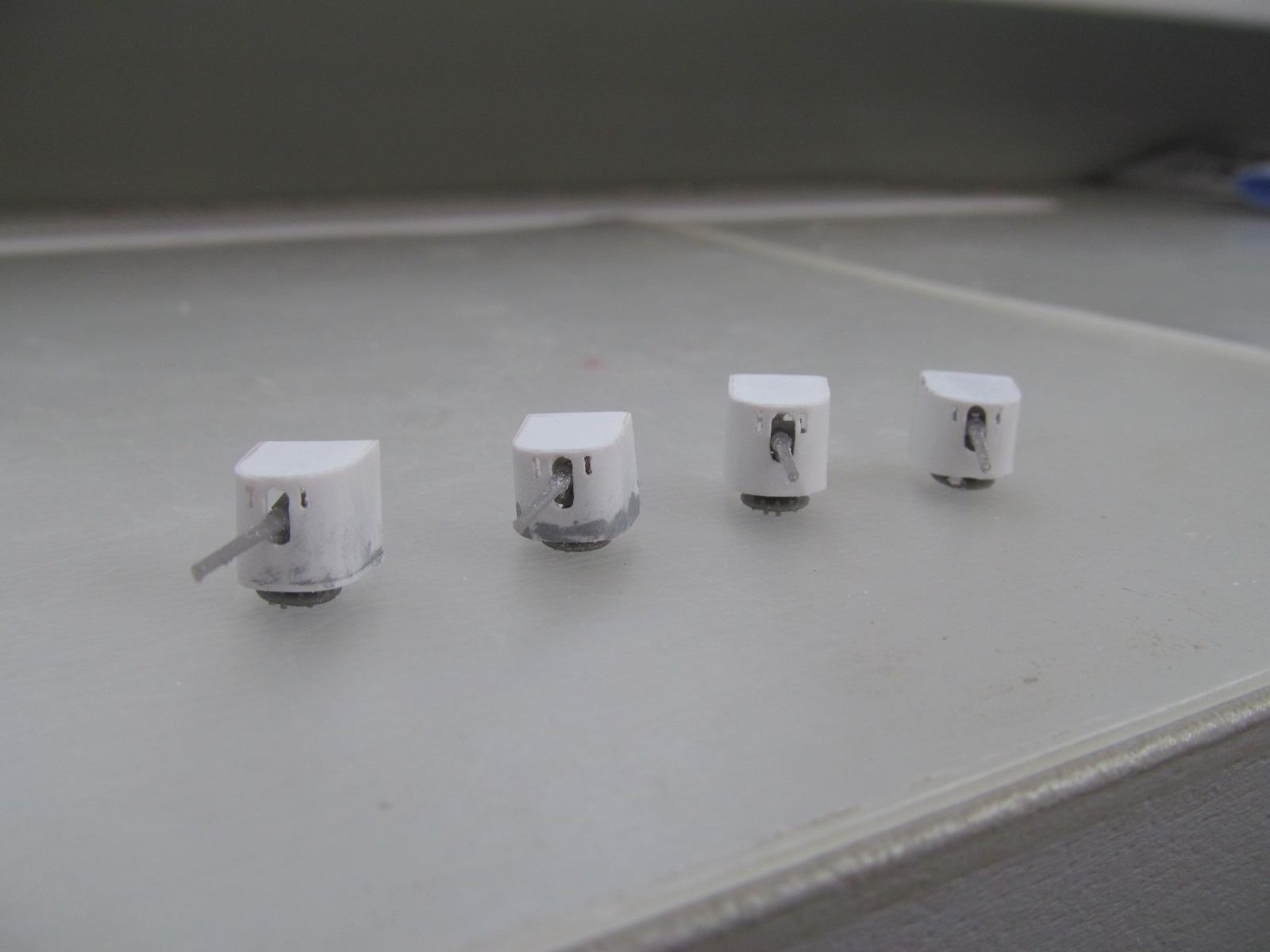

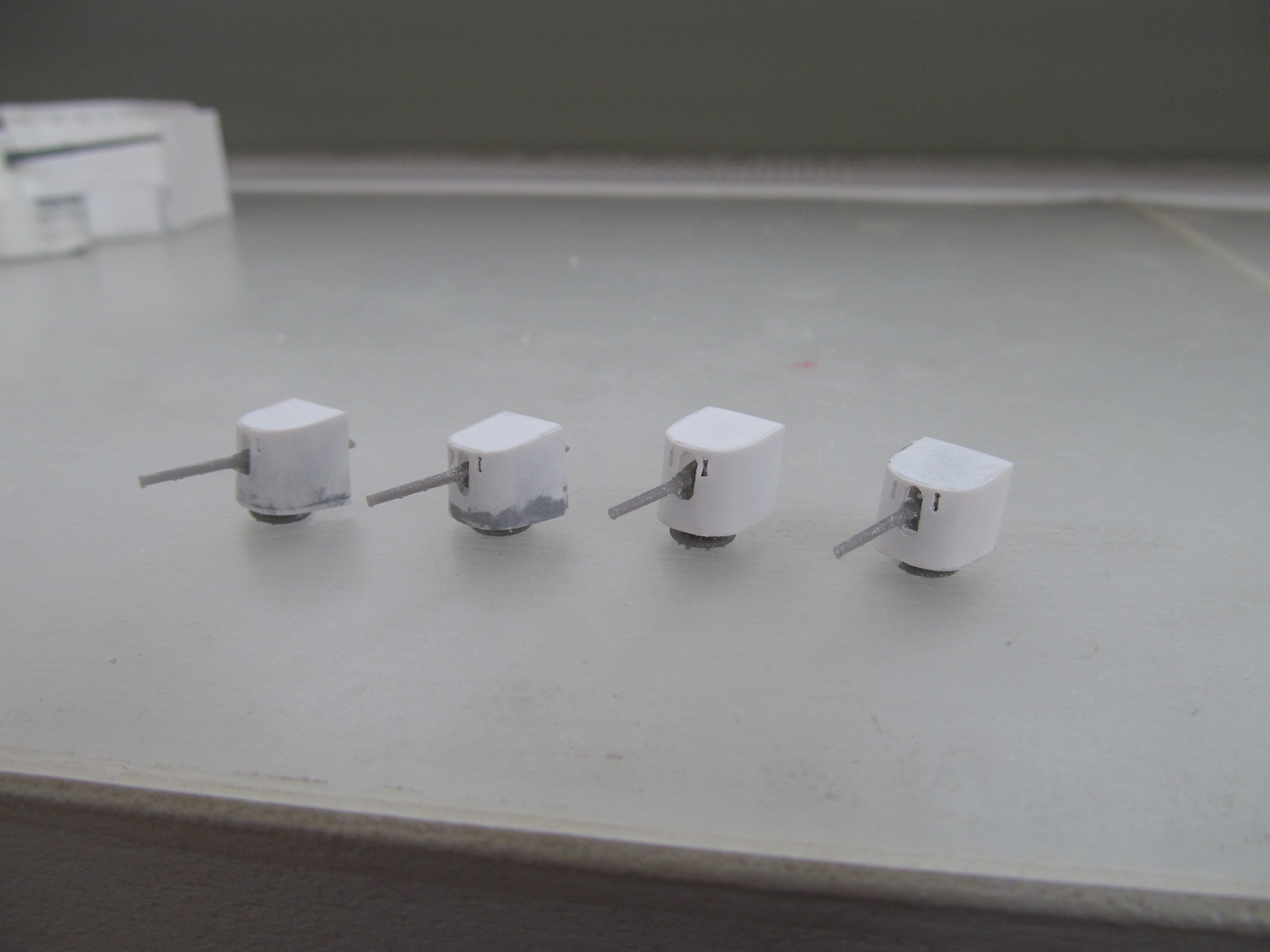

...... готовые к бою орудья стоят!...... Часть 1. Орудия калибра 203мм

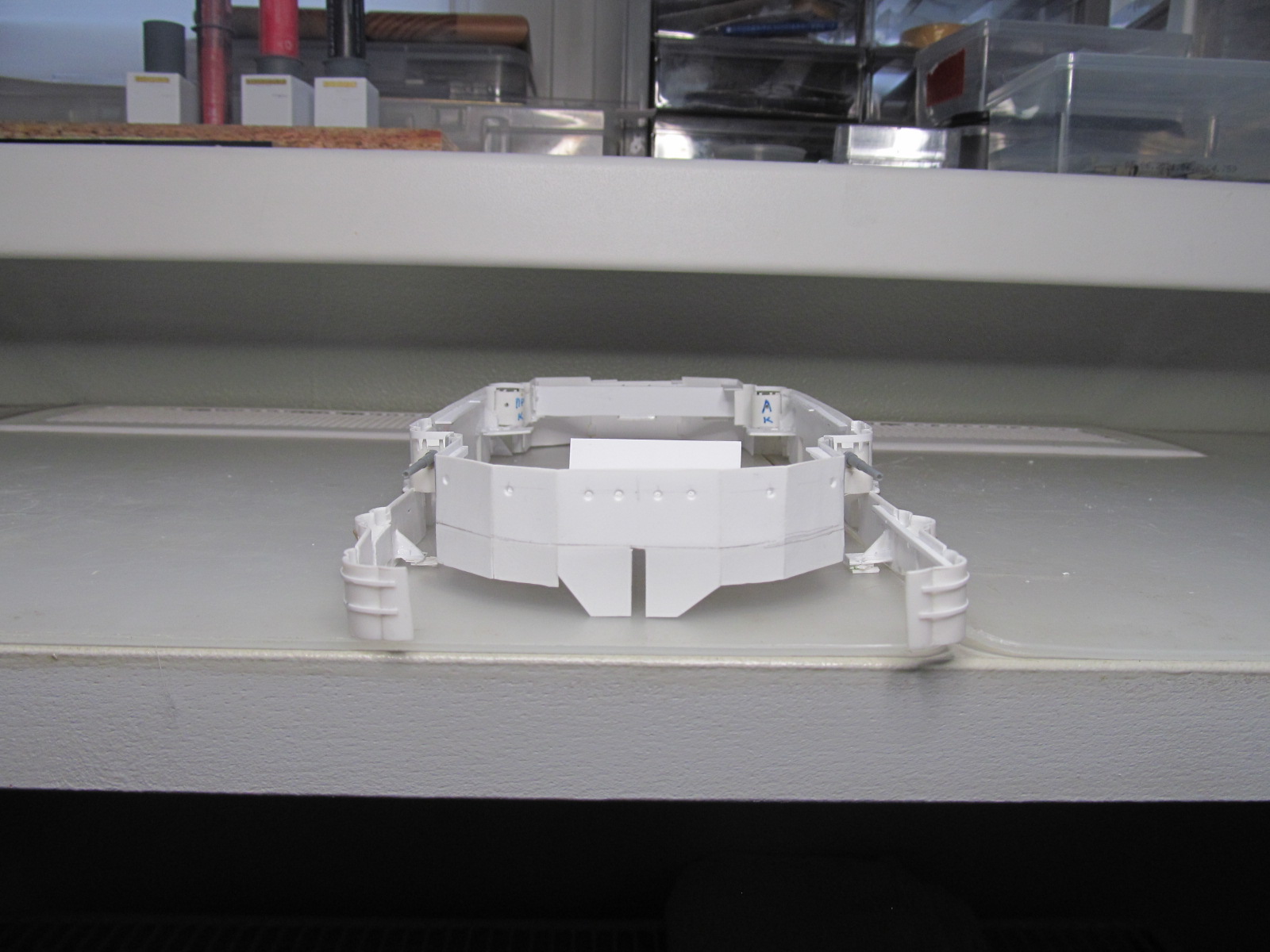

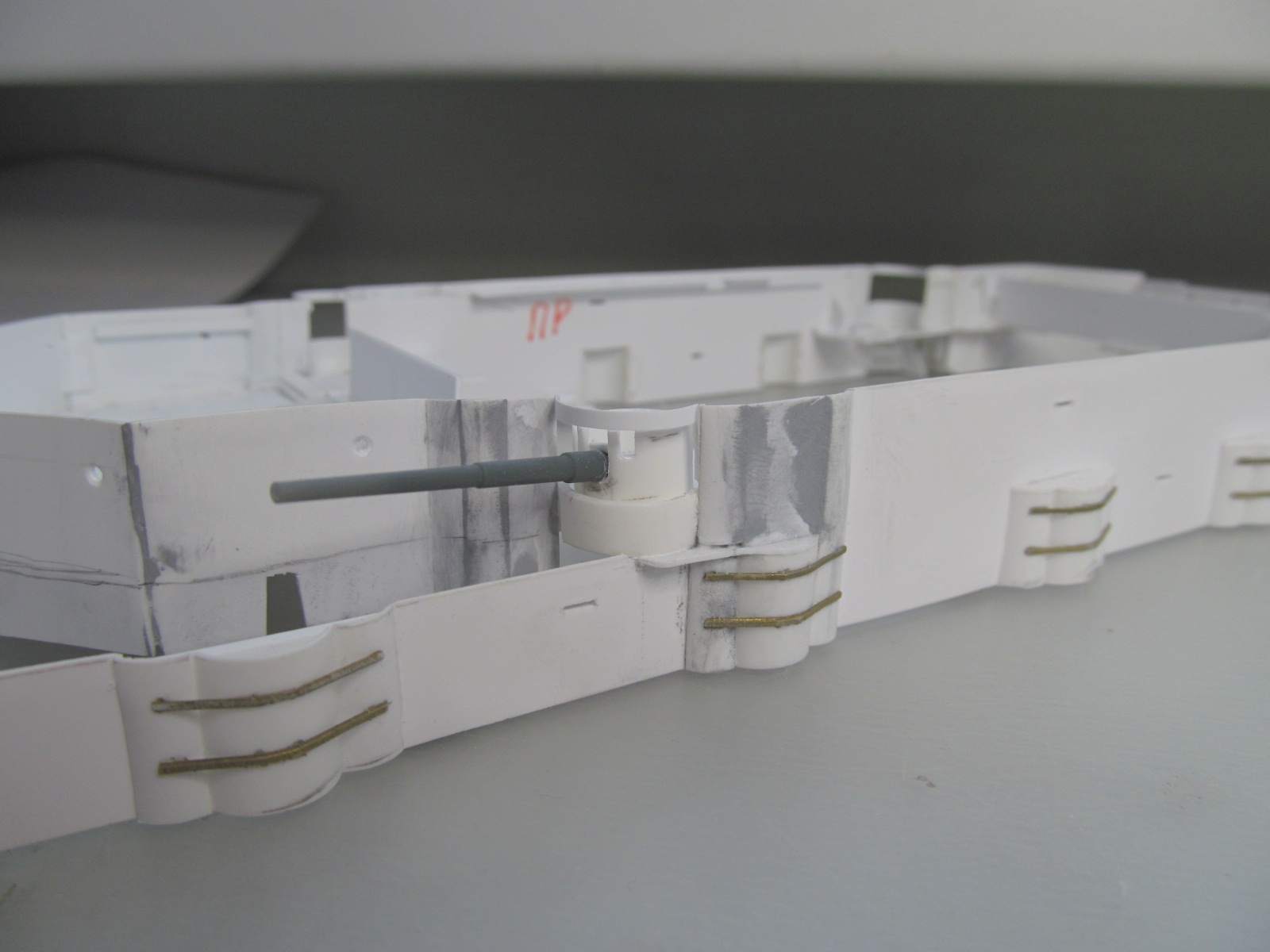

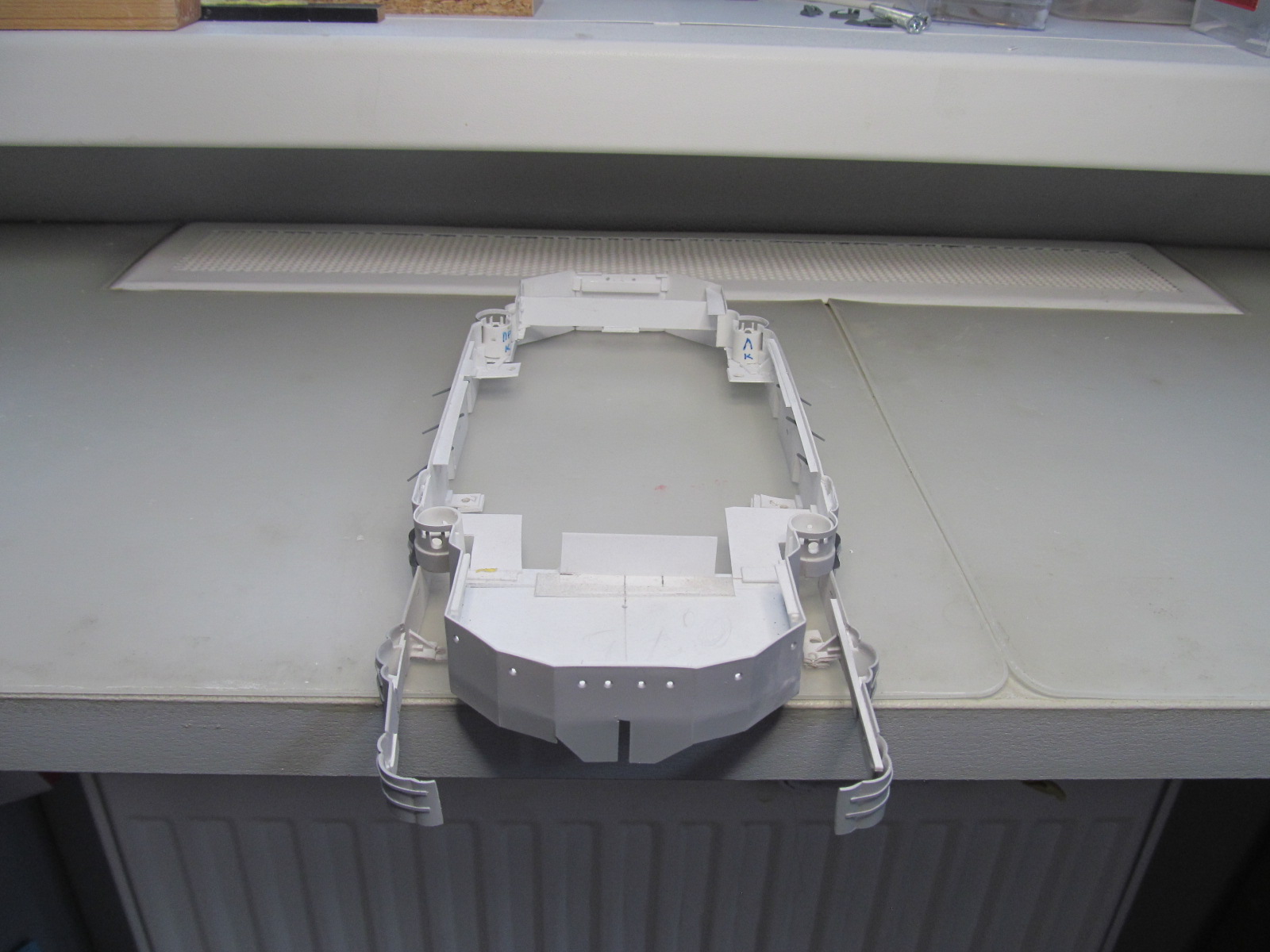

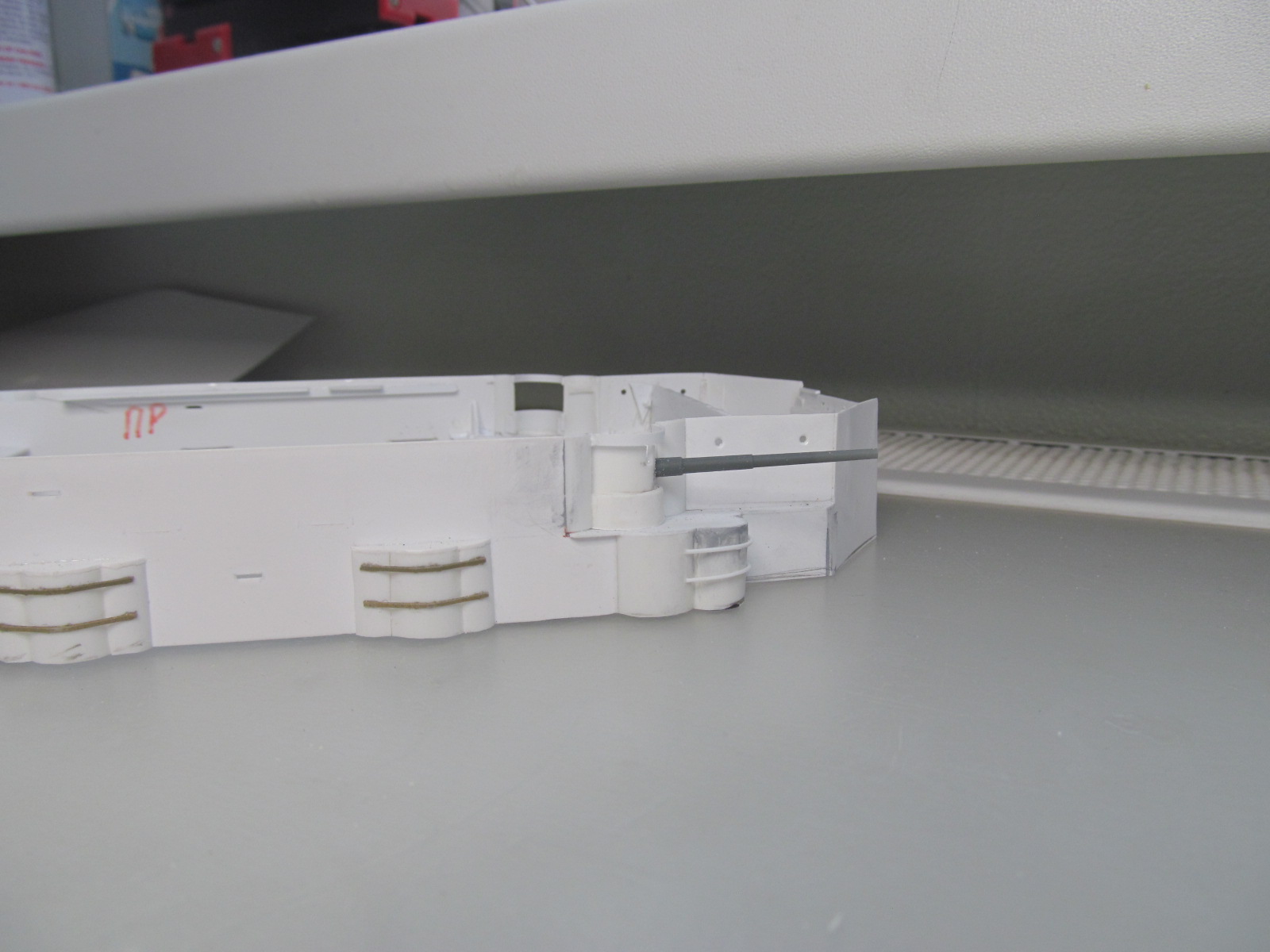

Поскольку изначально планировалось, что казематы орудий калибра 203мм будут в открытом состоянии, то проделал некоторый комплекс предварительных работ по установке стволов в щиты.

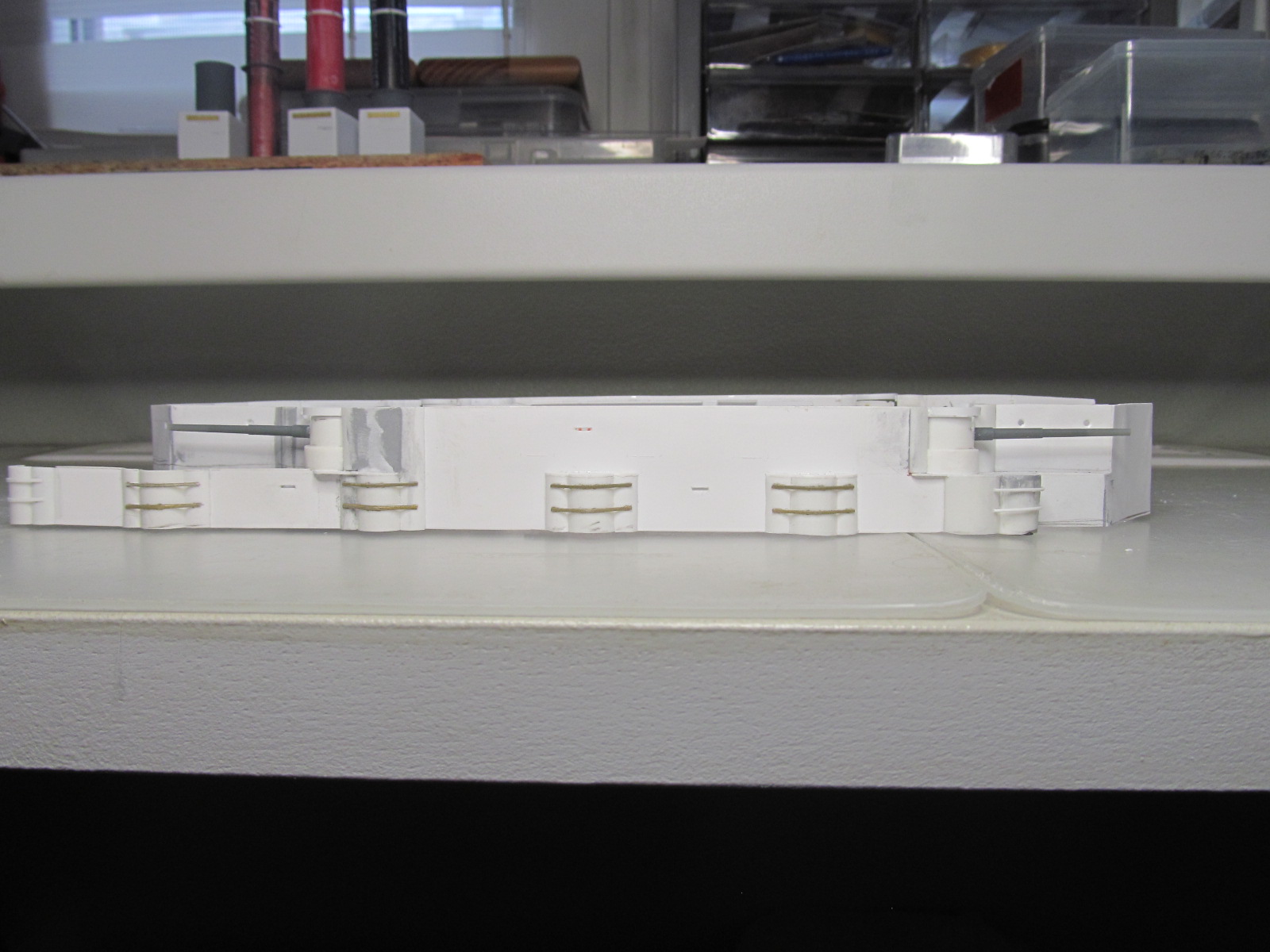

Как положено - примерка.....

Сами стволы, естественно, пока что съёмные.

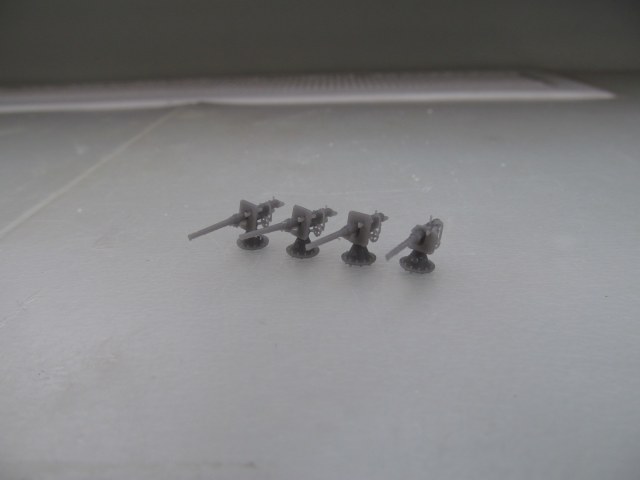

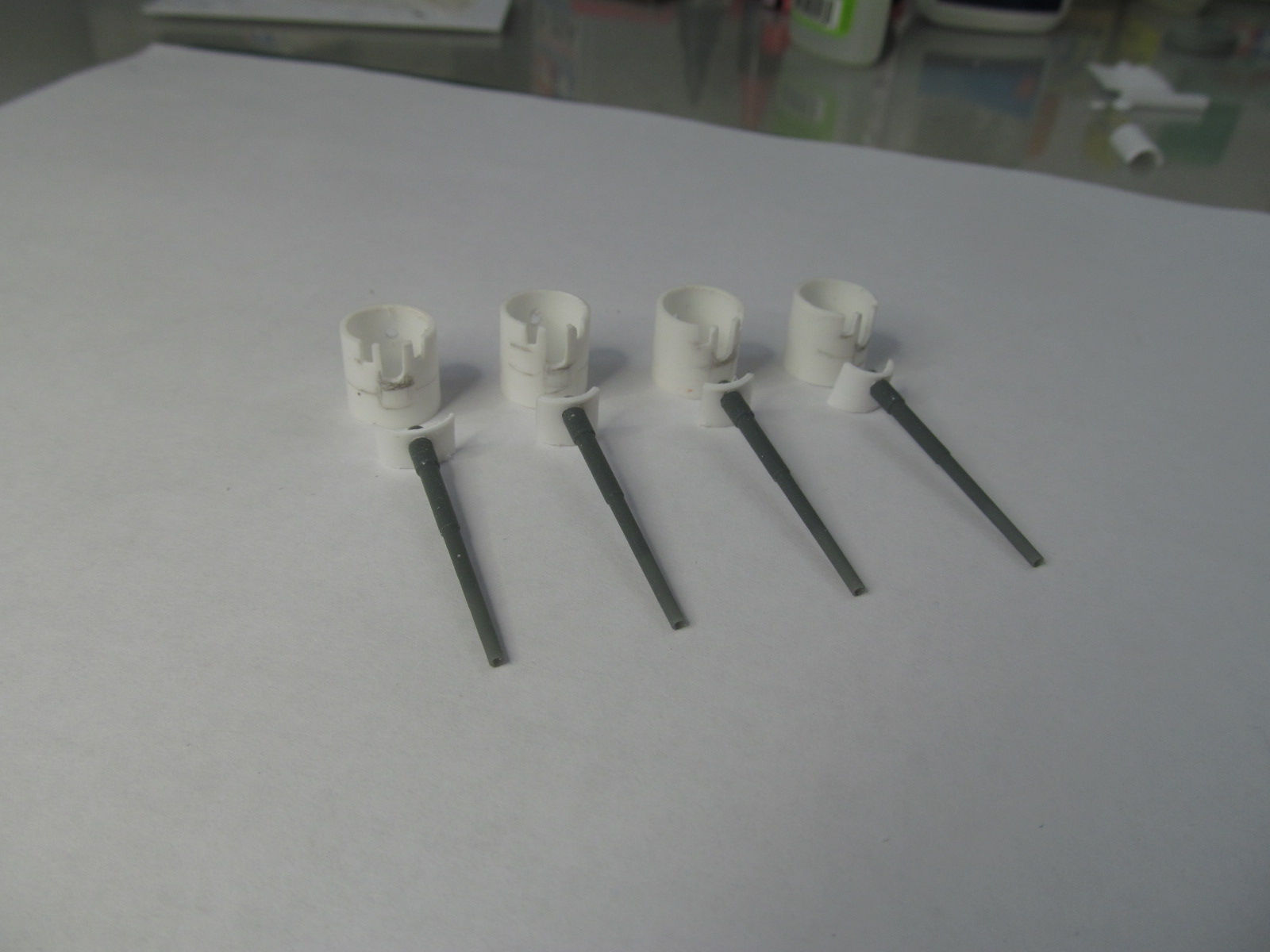

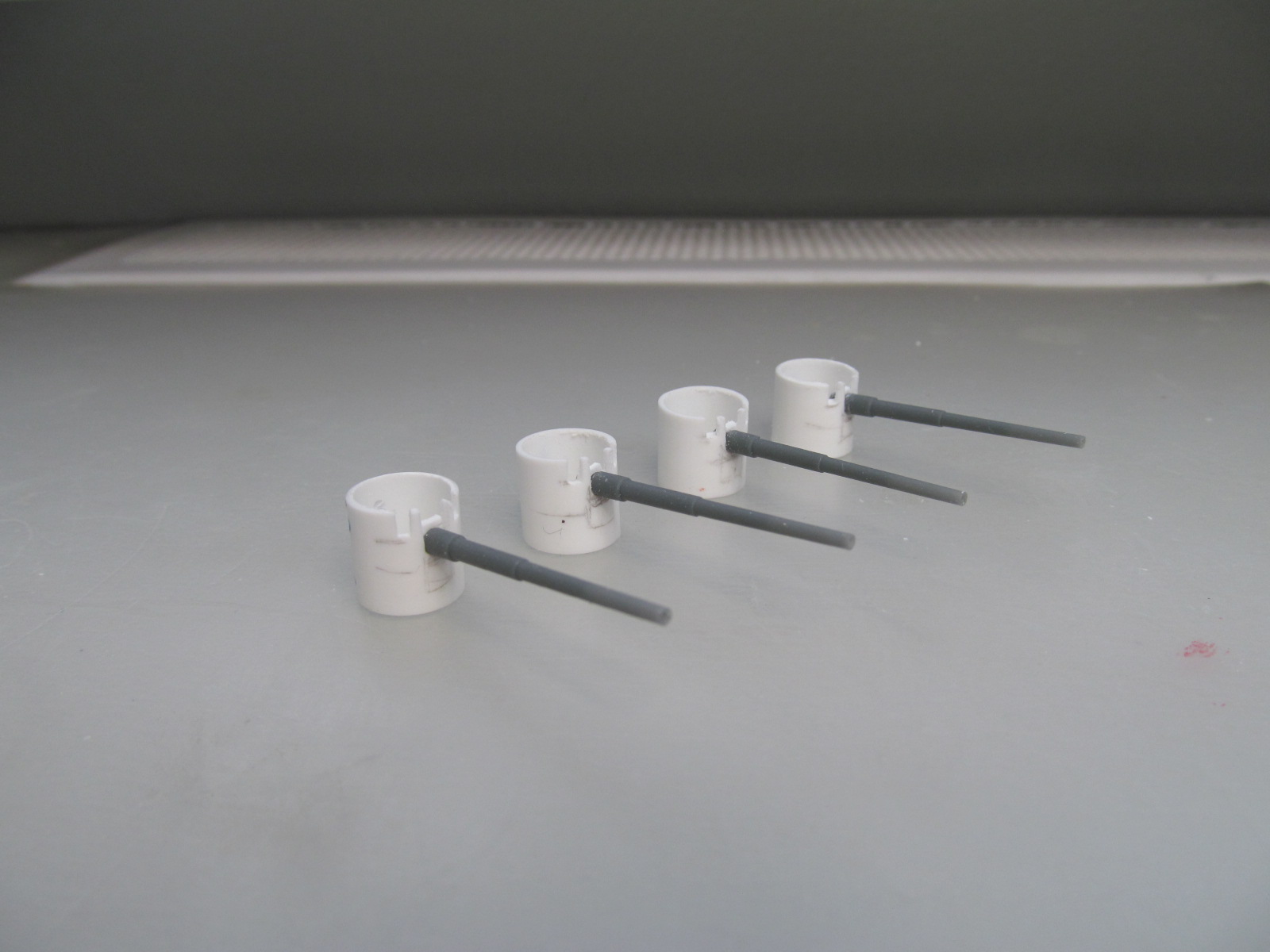

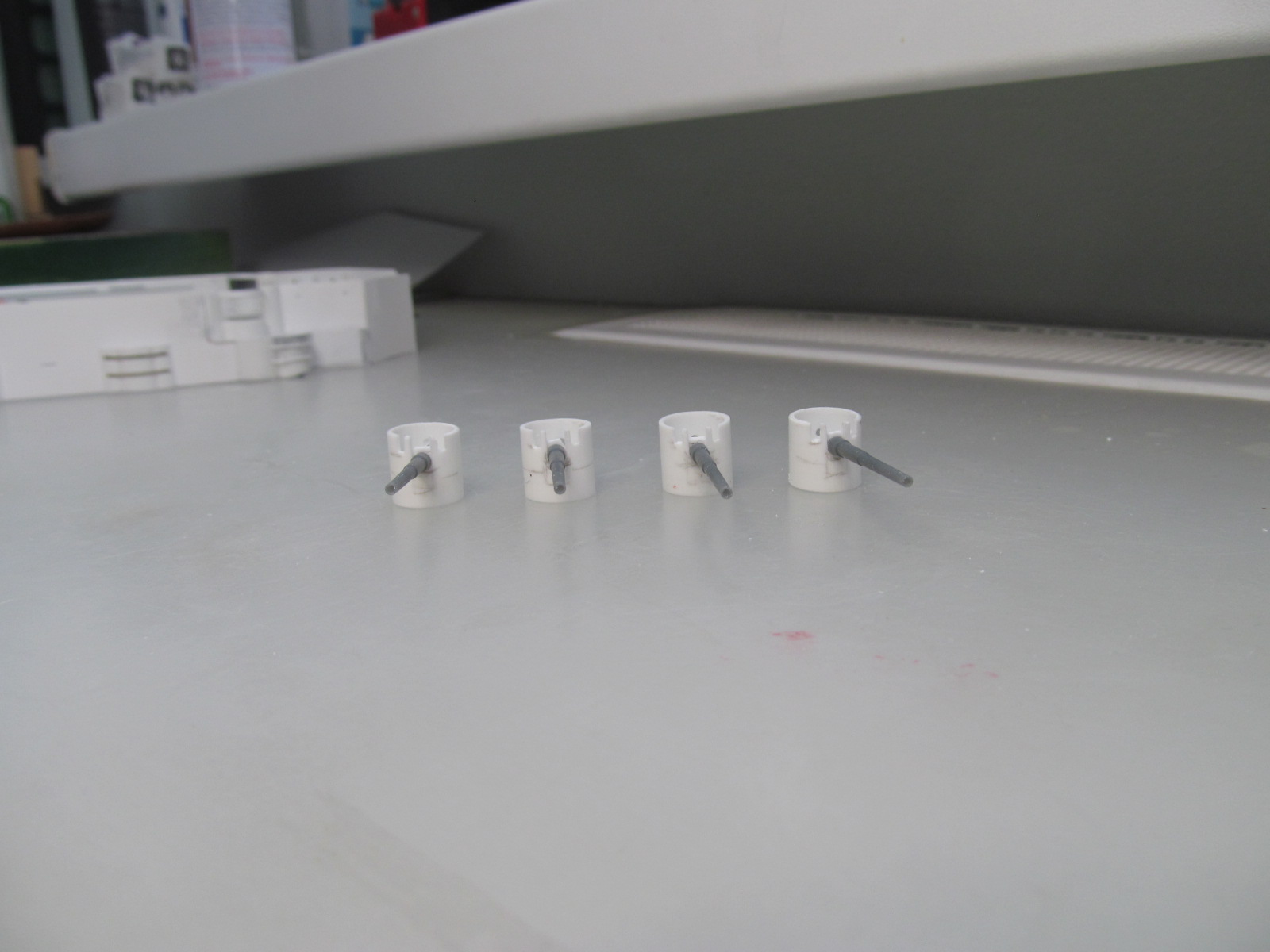

...... готовые к бою орудья стоят!...... Часть 2. Орудия калибра 75мм

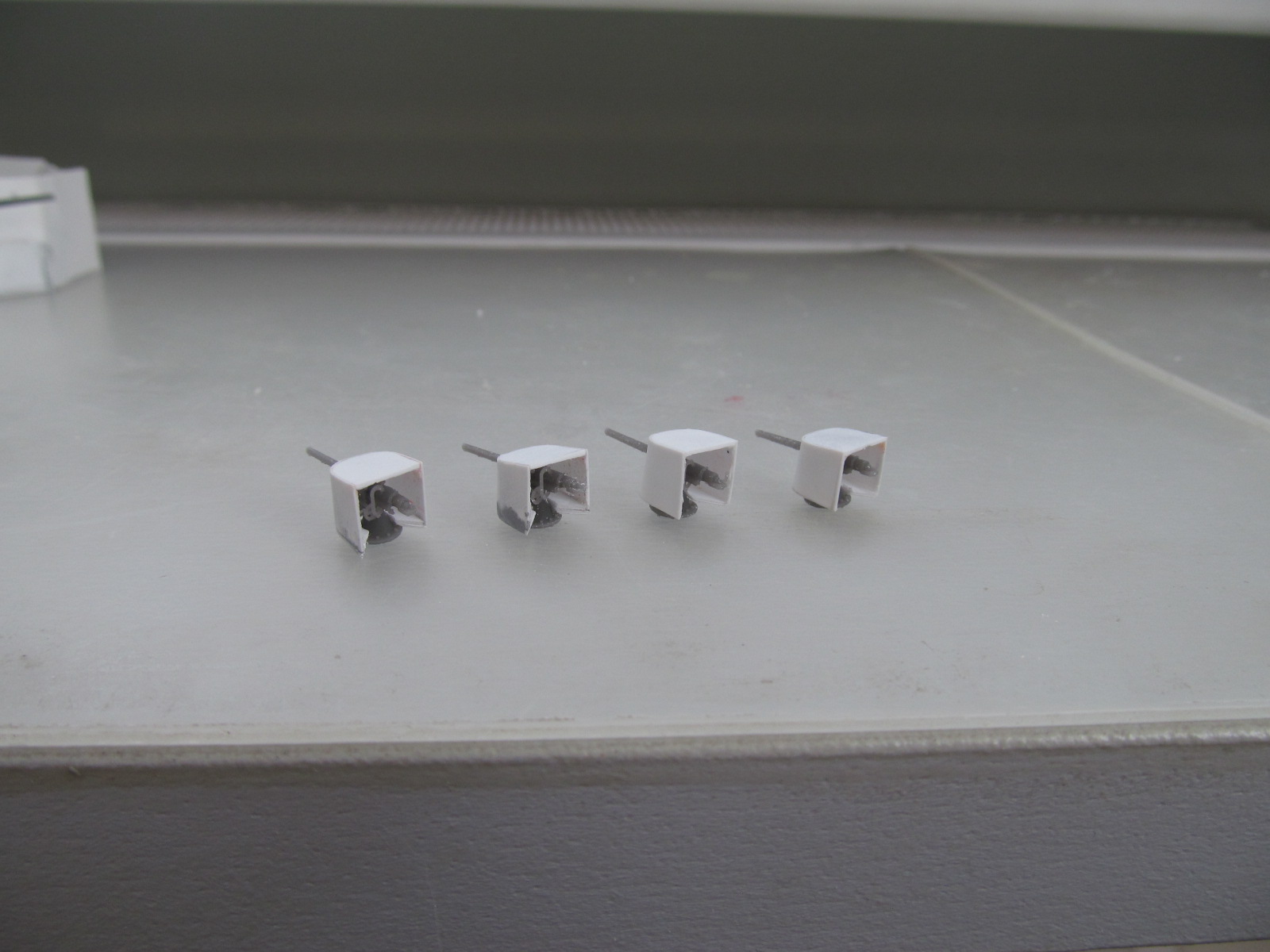

Вот они, красавцы! Щиты будут отрублены (как на правом орудии).

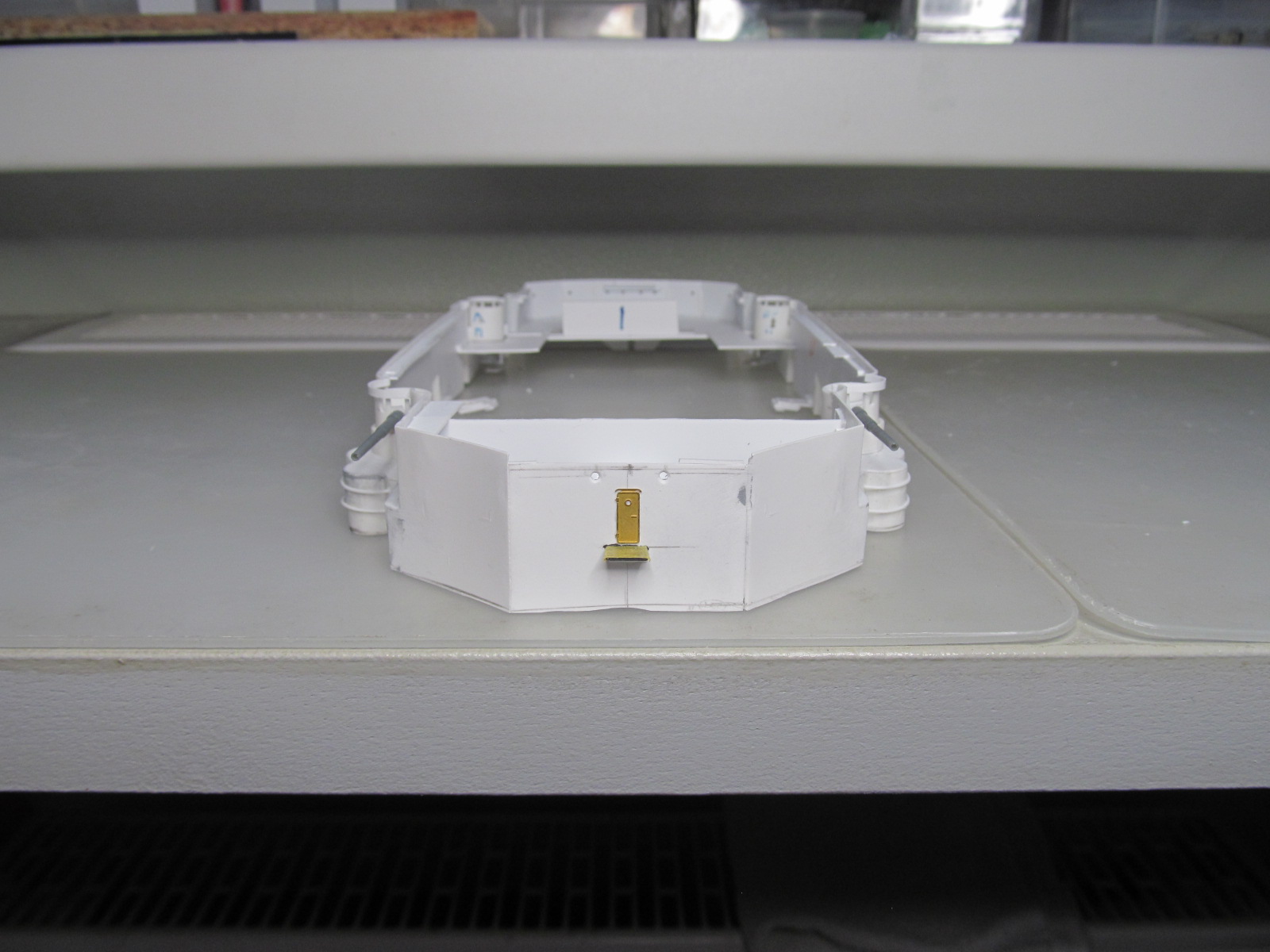

Спрятались, голубчики!

Как вы понимаете, это всего-навсего примерка, поэтому высота щитов над палубой пока несколько гуляет.....
Но это временное явление, прозвучит команда - "Р-рррравняйсь! Смирна!!!!!" и они как миленькие застынут в нужных позах.

Доклад окончил.

С Уважением, Алексей.

Всем привет!

На флоте должен быть порядок и я стараюсь его придерживаться, рассказывая о постройке модели линкора "Евстафий".

А сегодняшний мой рассказ будет состоять из двух частей.

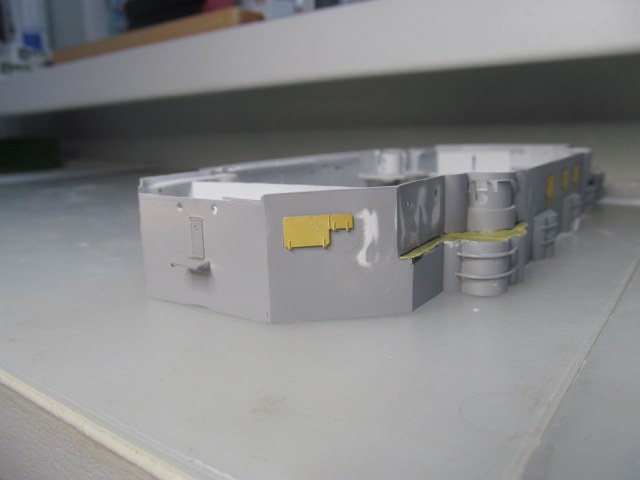

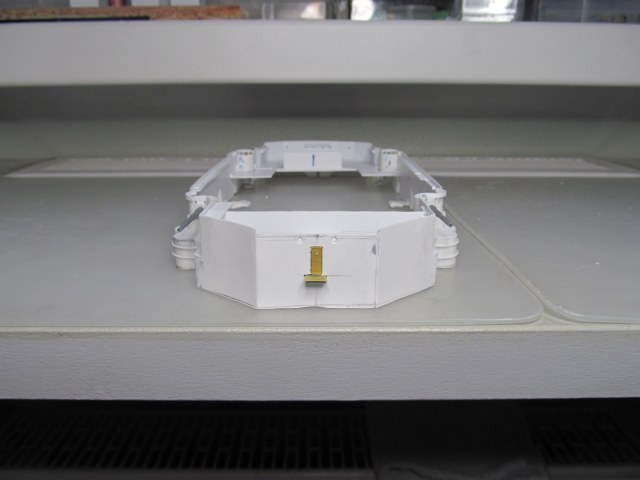

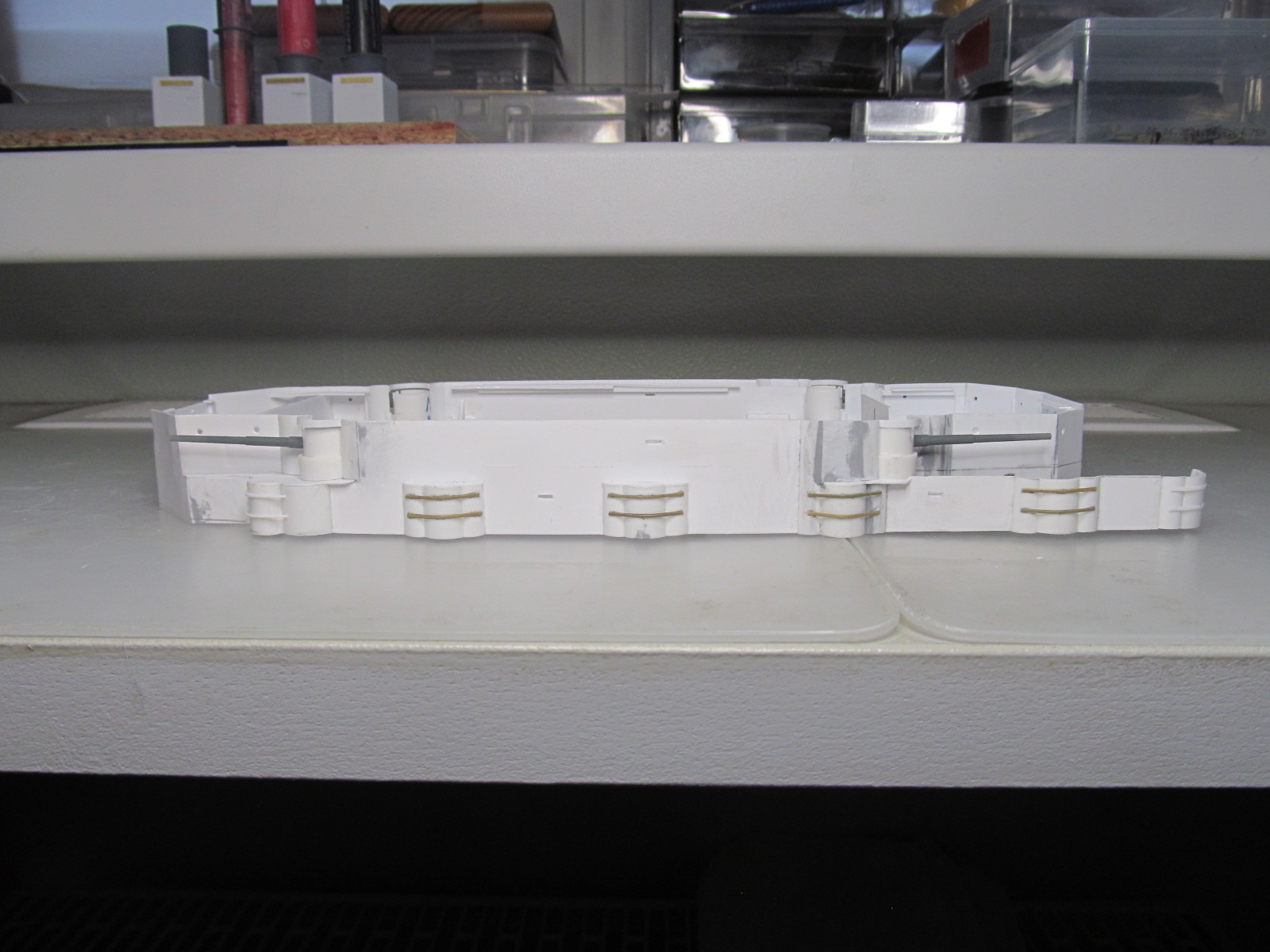

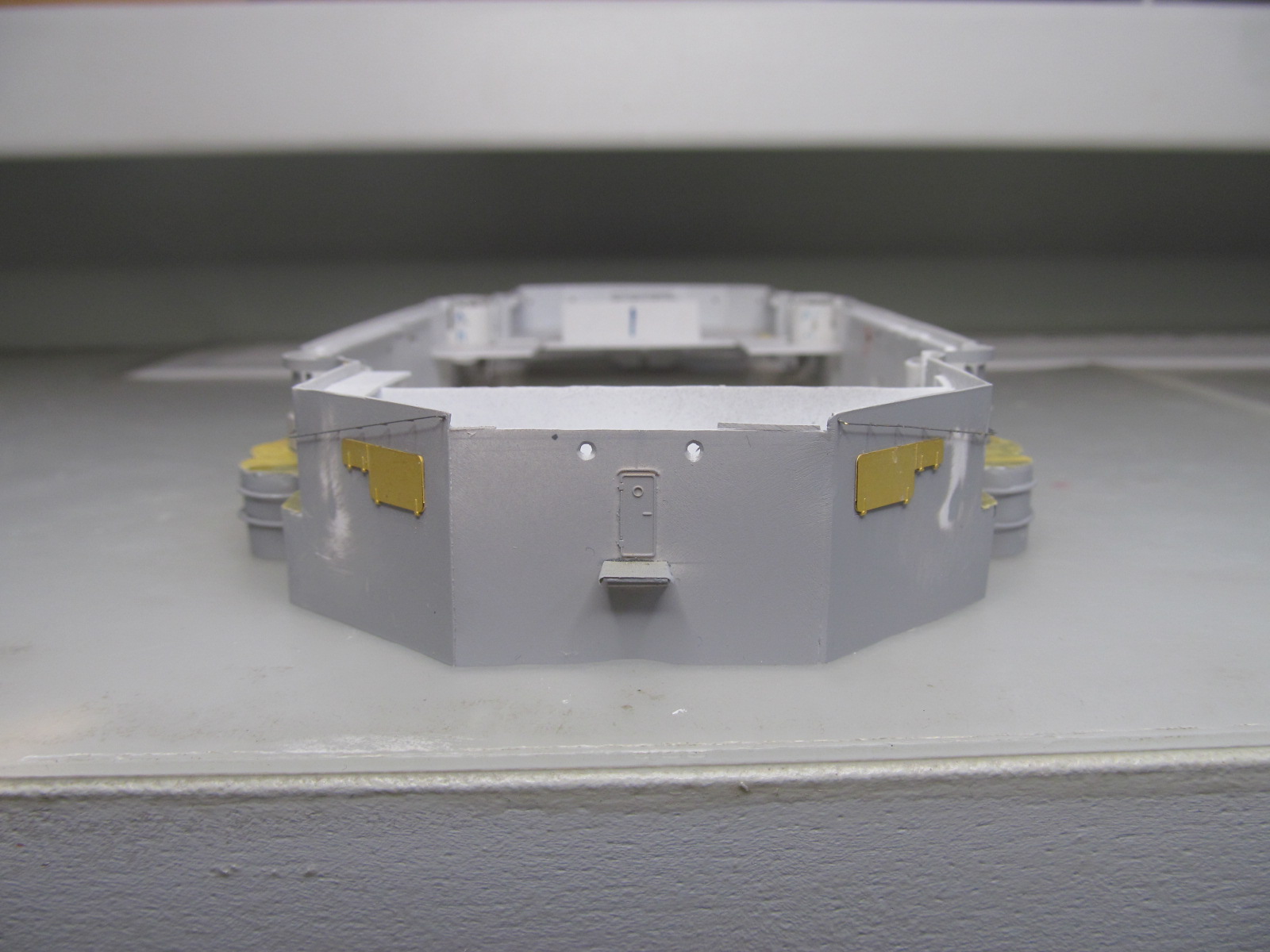

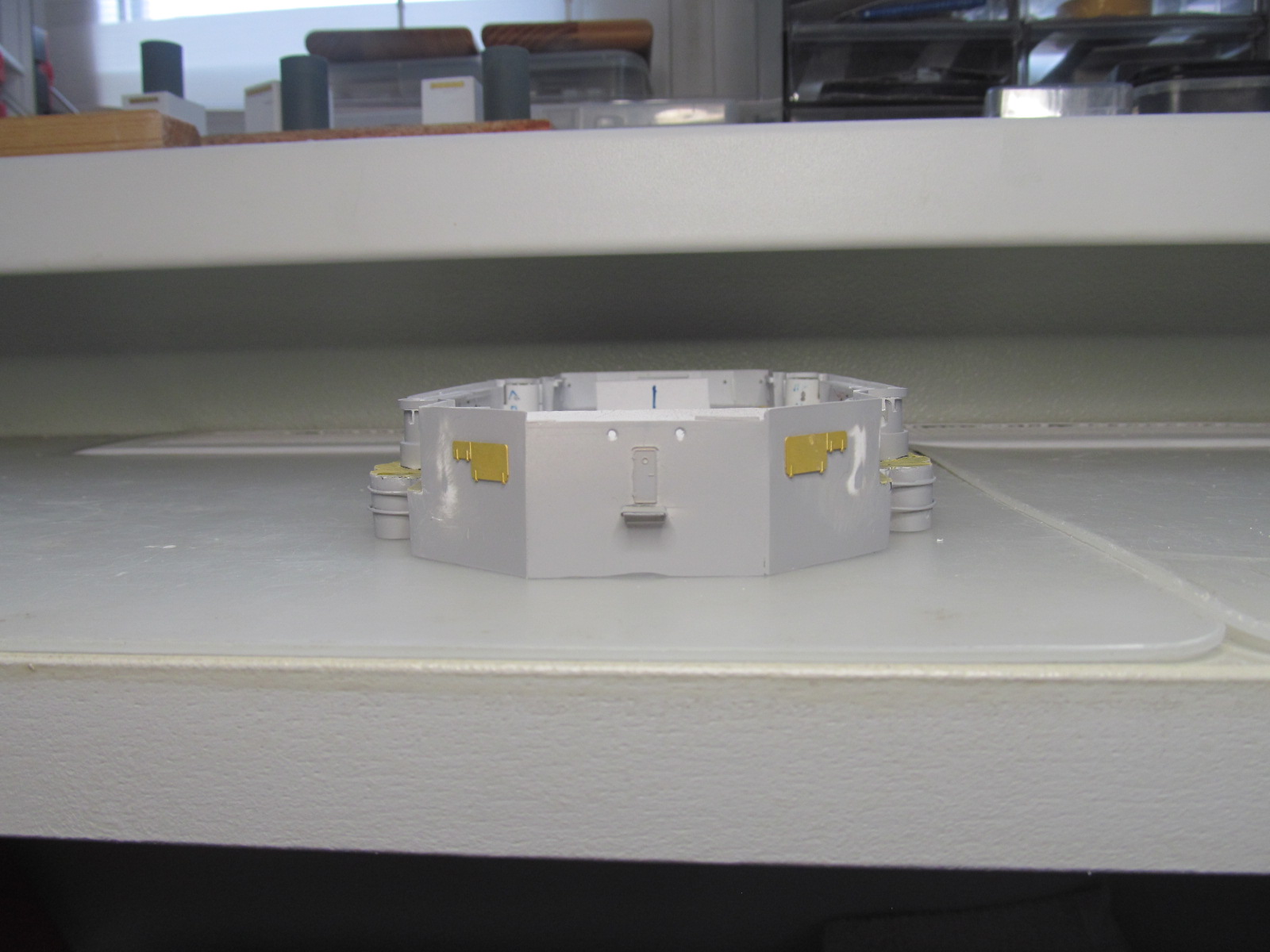

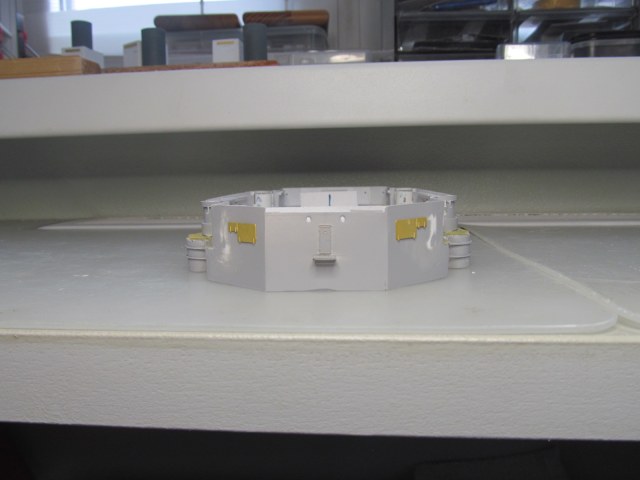

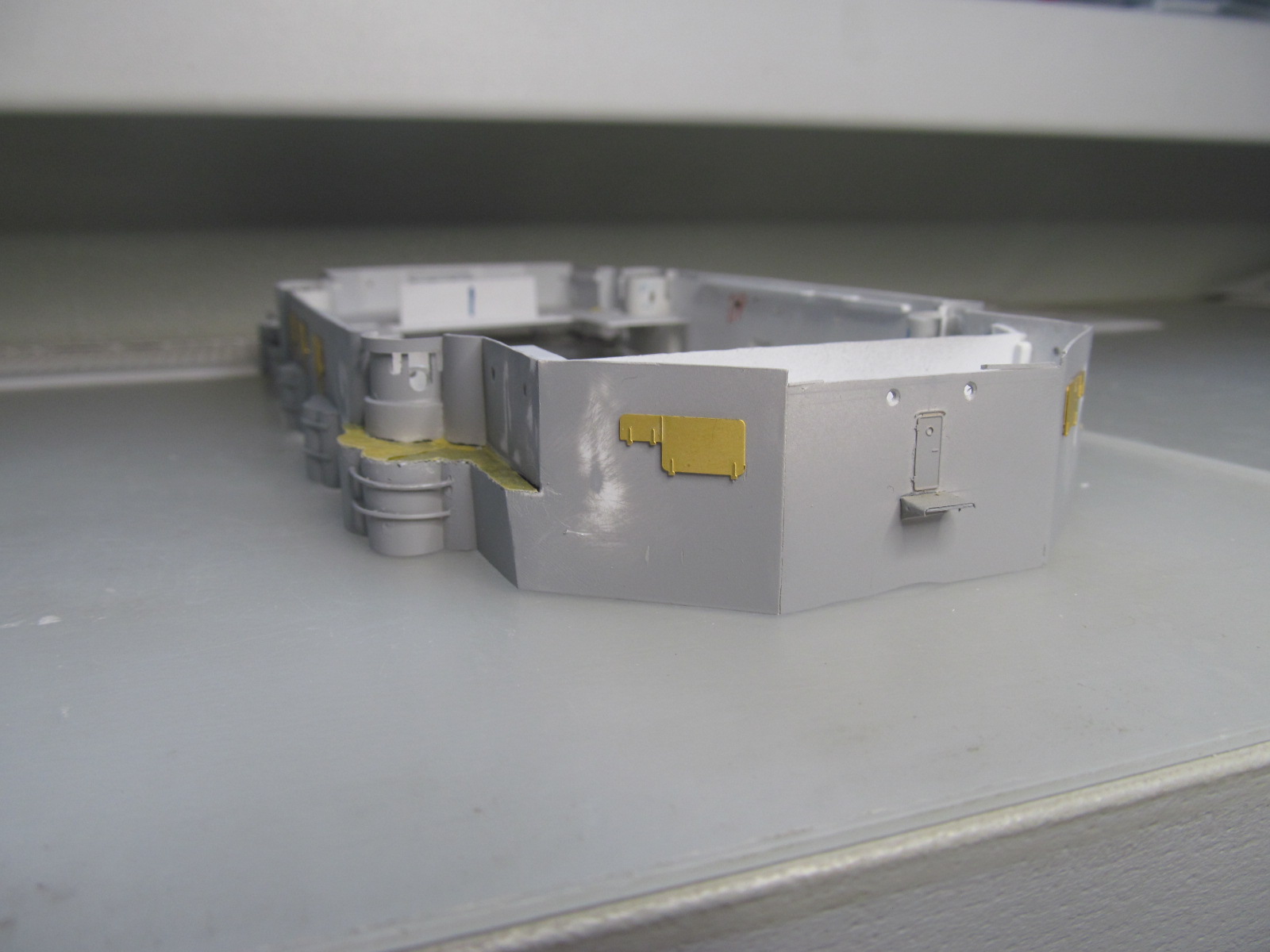

Часть 1. Домучиваю надстройку - установил дверку и намертво закрепил щиты 203мм орудий.

Стволы орудий пока что съёмные.

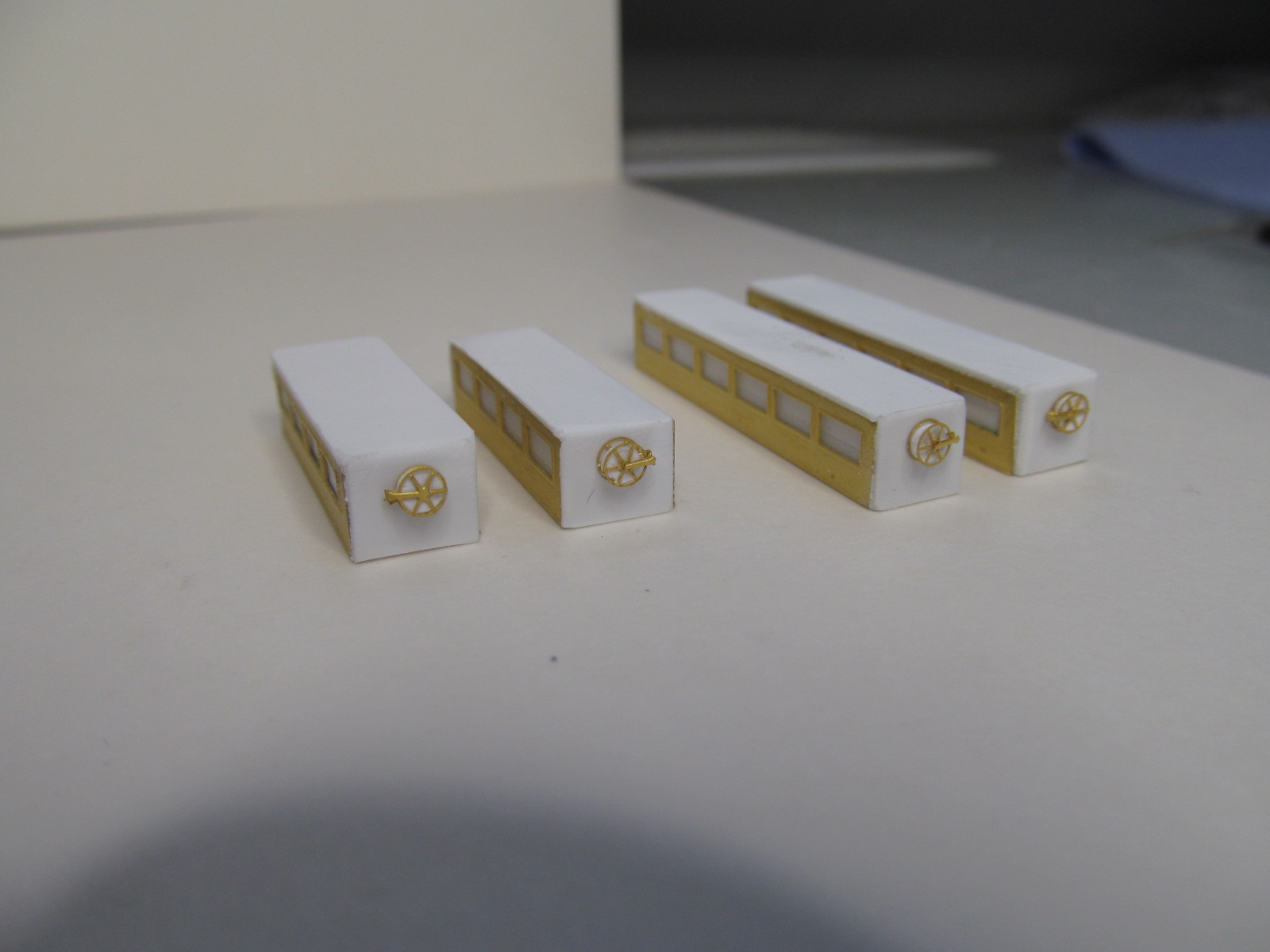

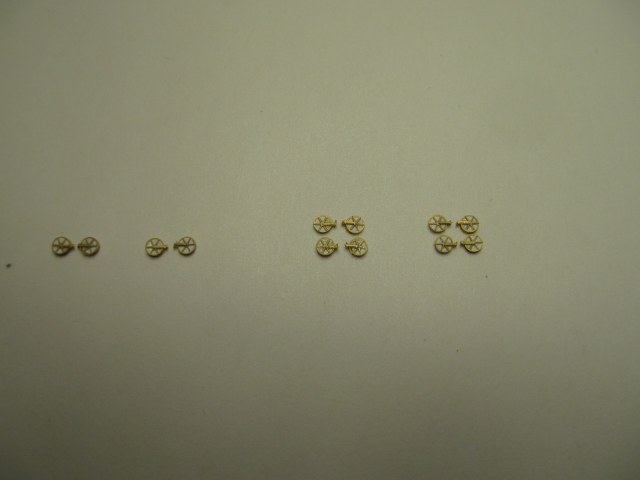

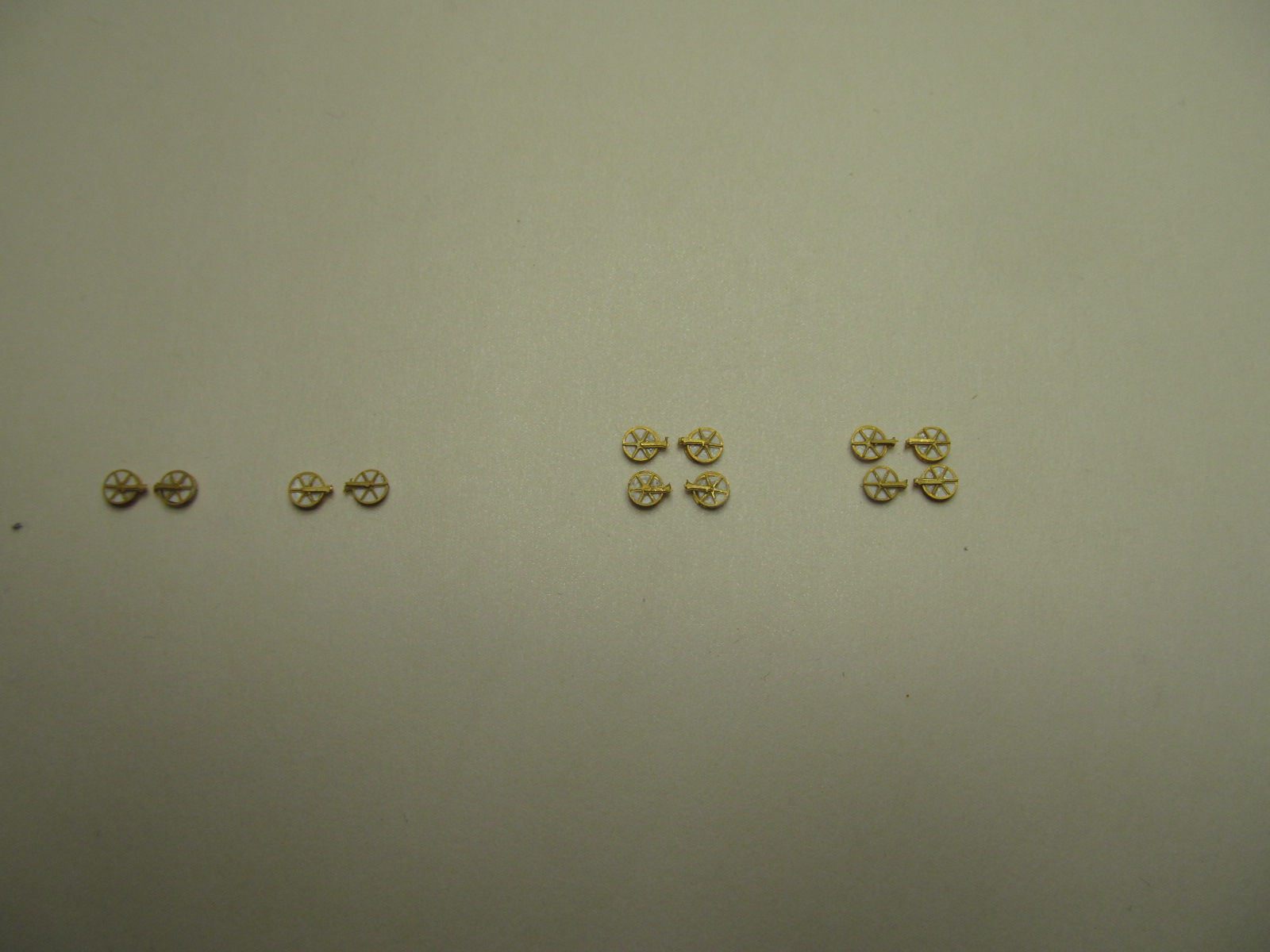

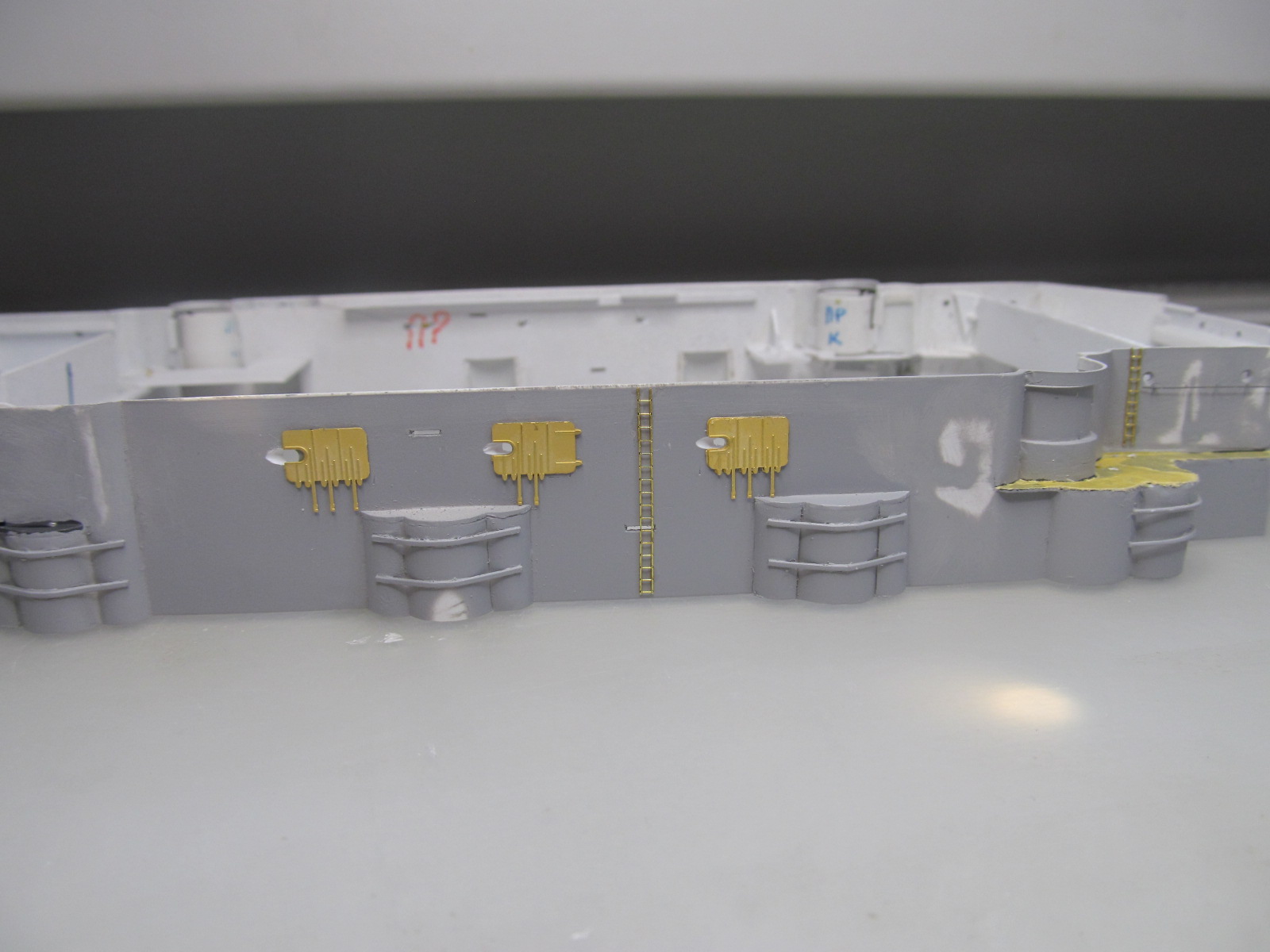

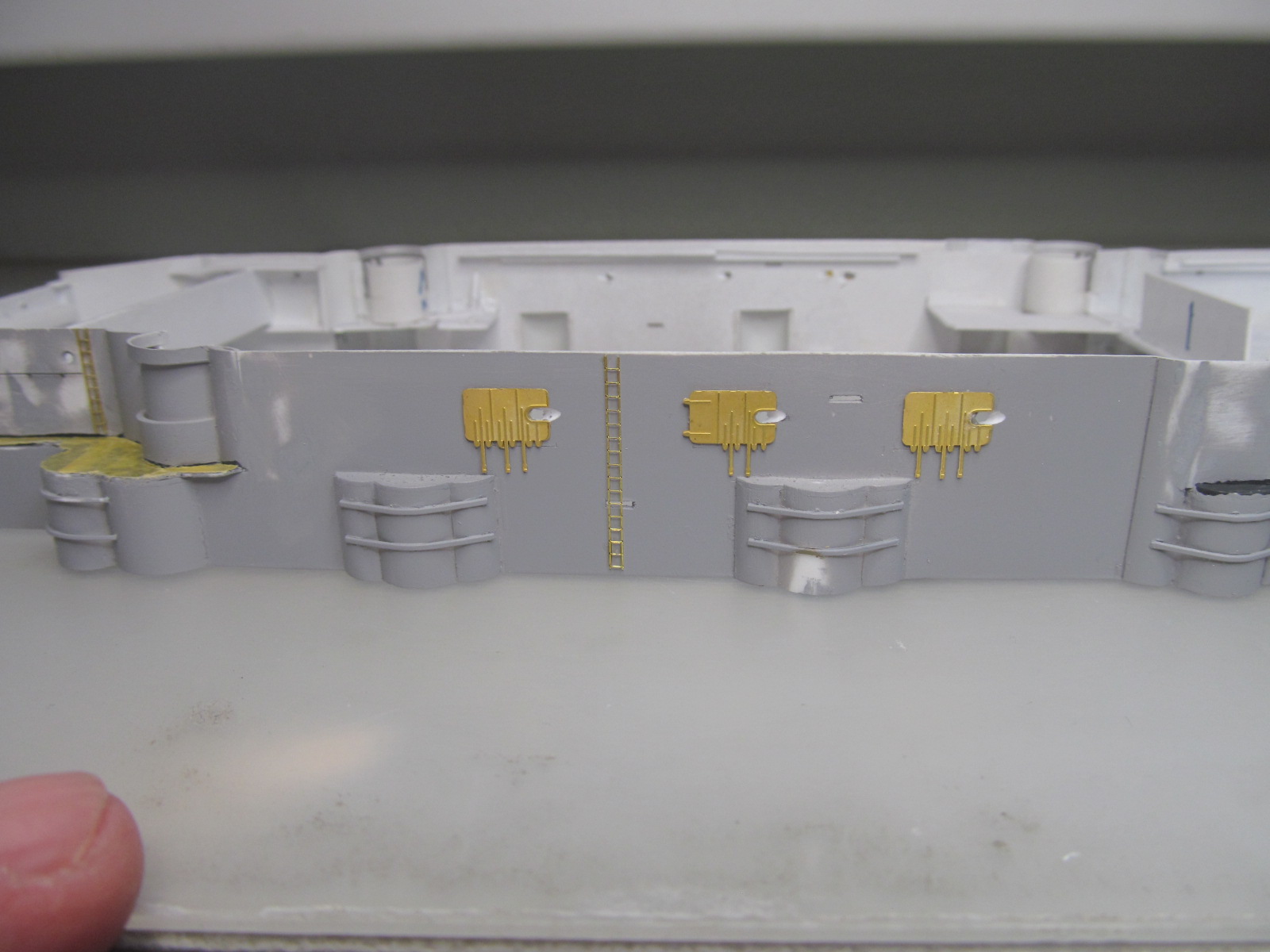

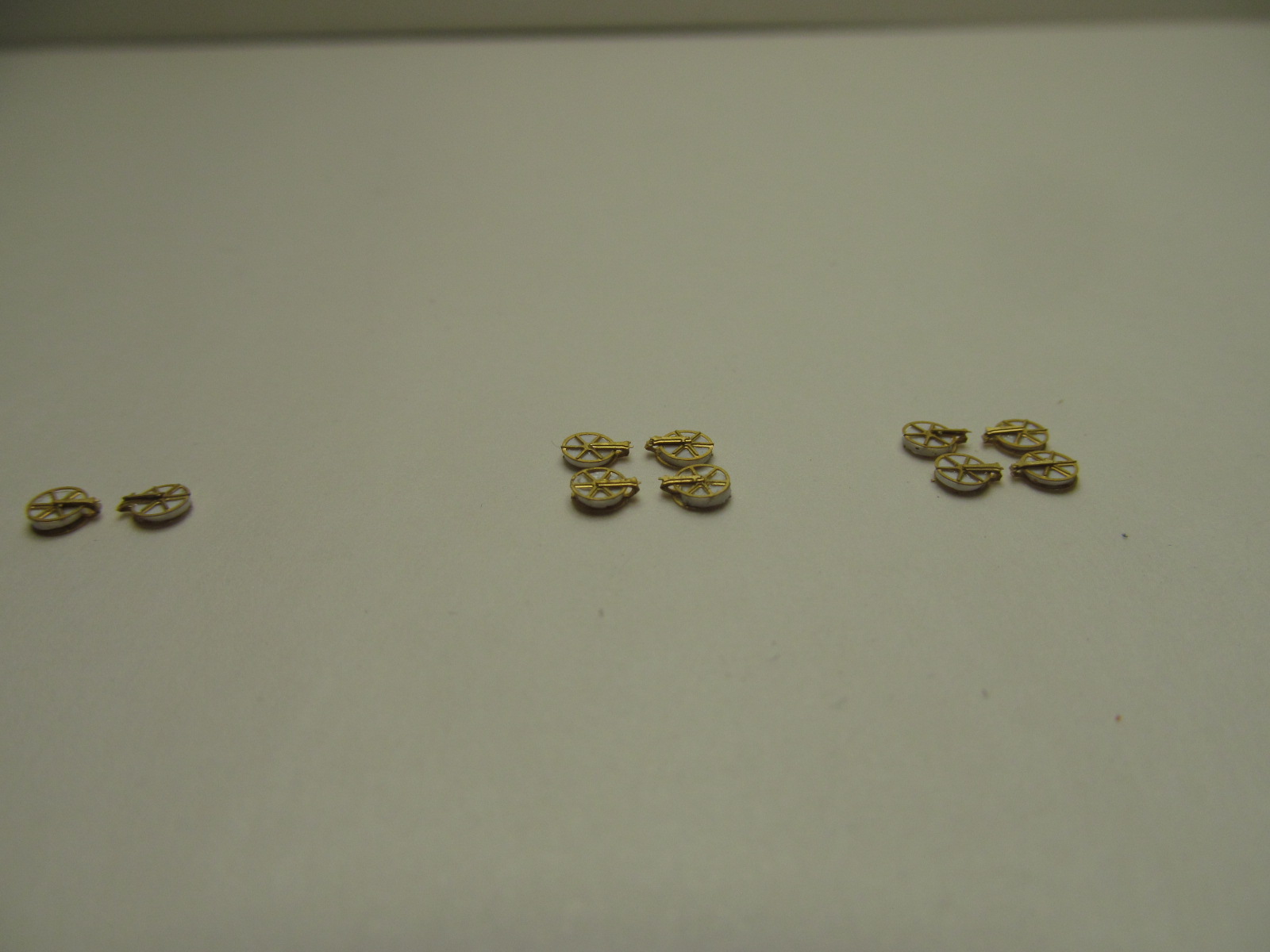

Часть 2. Обеспечение пожарной безопасности на модели - собрал катушки для намотки пожарных рукавов.

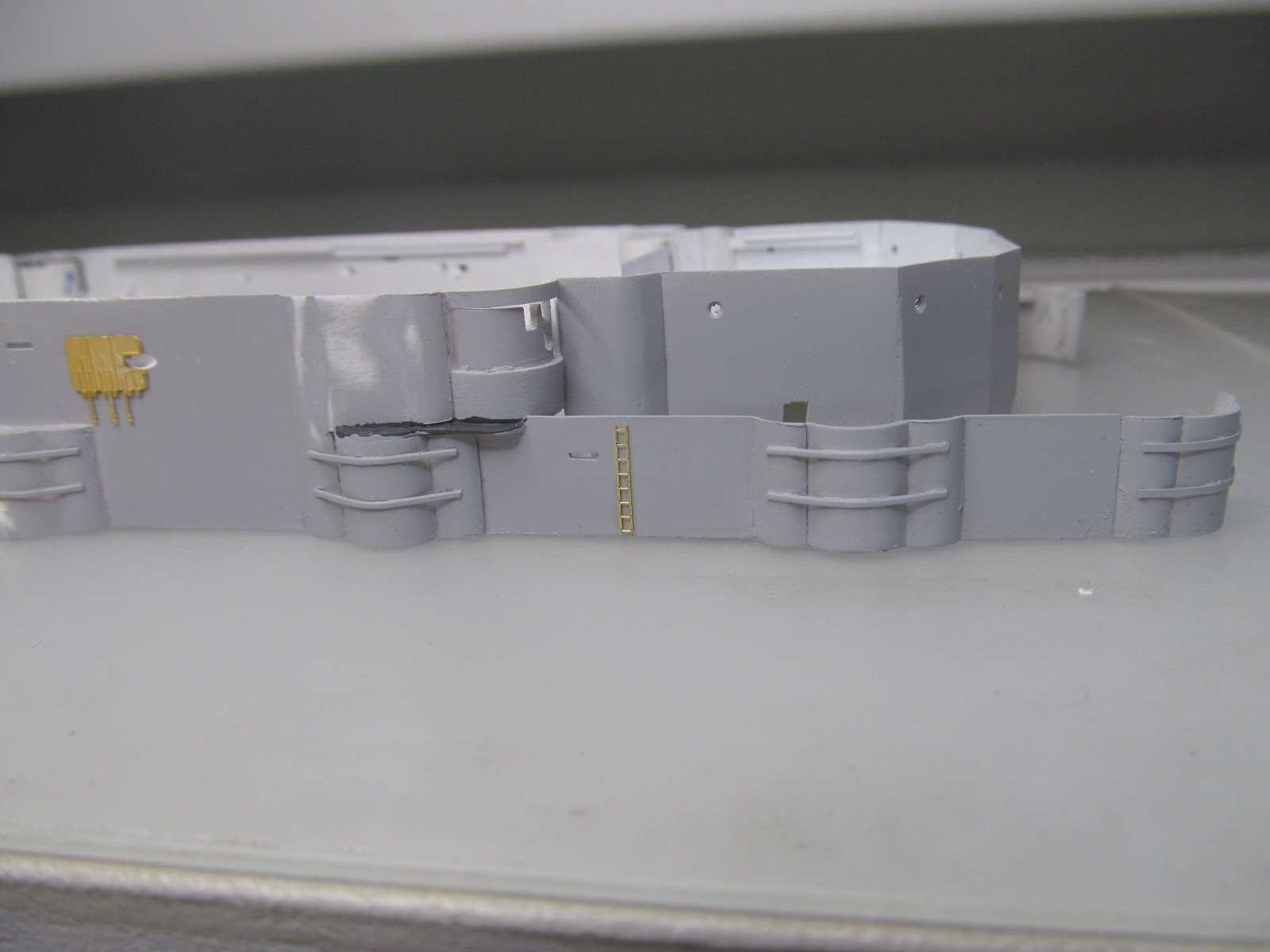

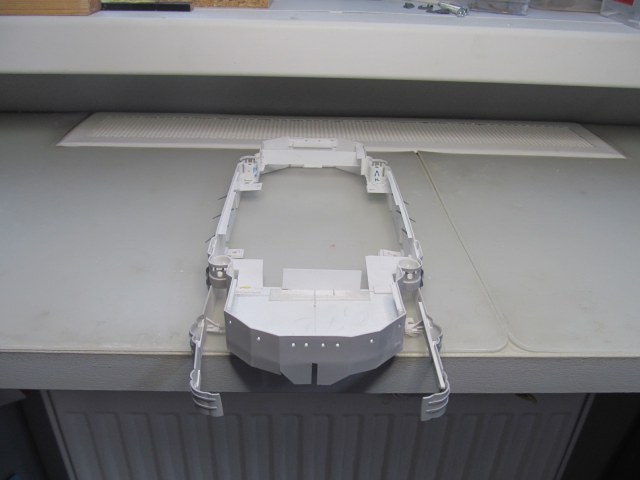

Нос - справа.
В нужное время смонтирую их на стенках надстройки.

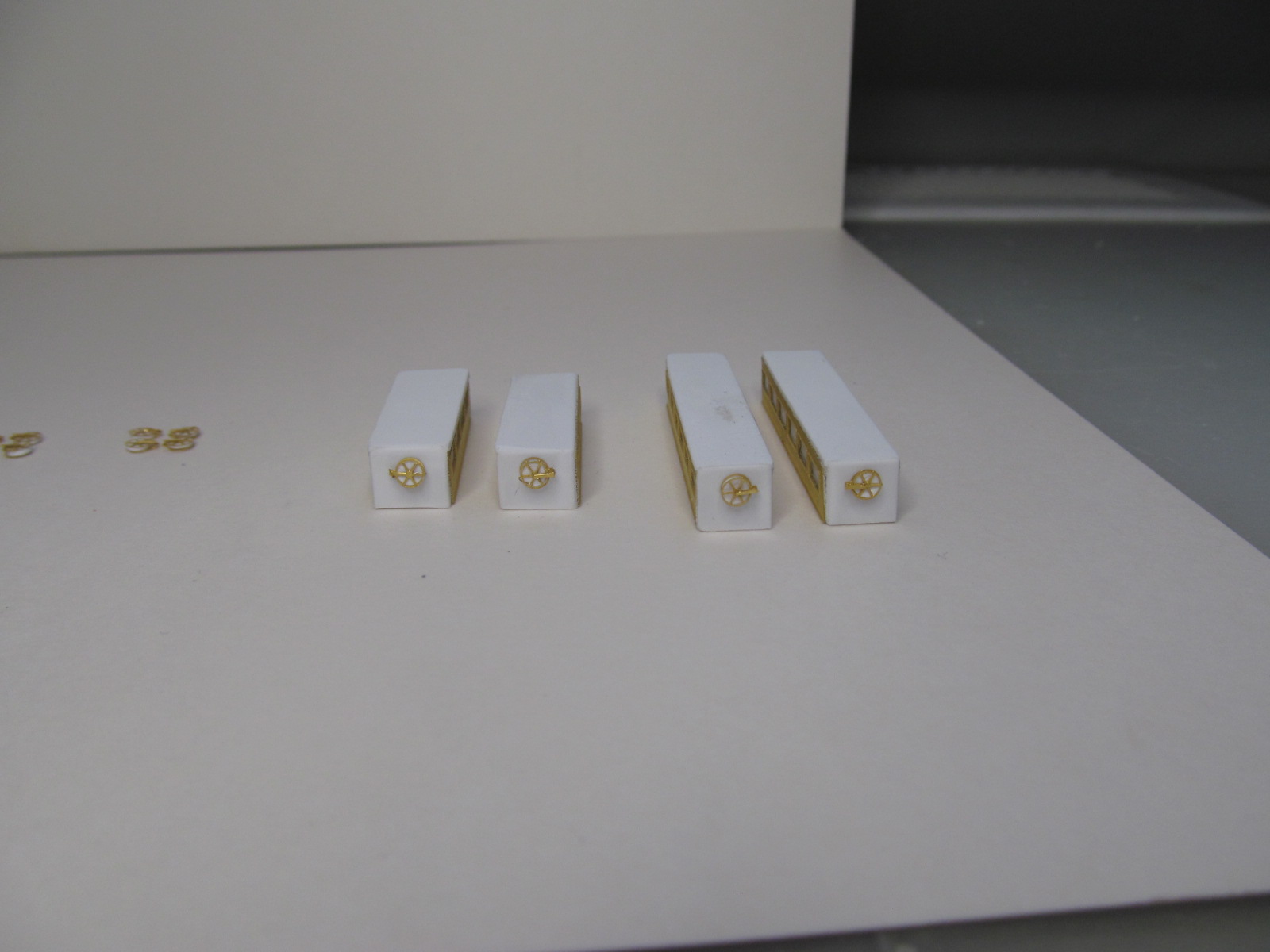

А вот на торцах коечных сеток можно было их разместить уже прямо сегодня, что я и сделал.

Подстраховываюсь, а то, понимаешь, за "Зимнюю вишню" вон какие сроки отвалили......

Доклад окончил.

С Уважением, Алексей.

Всем привет!

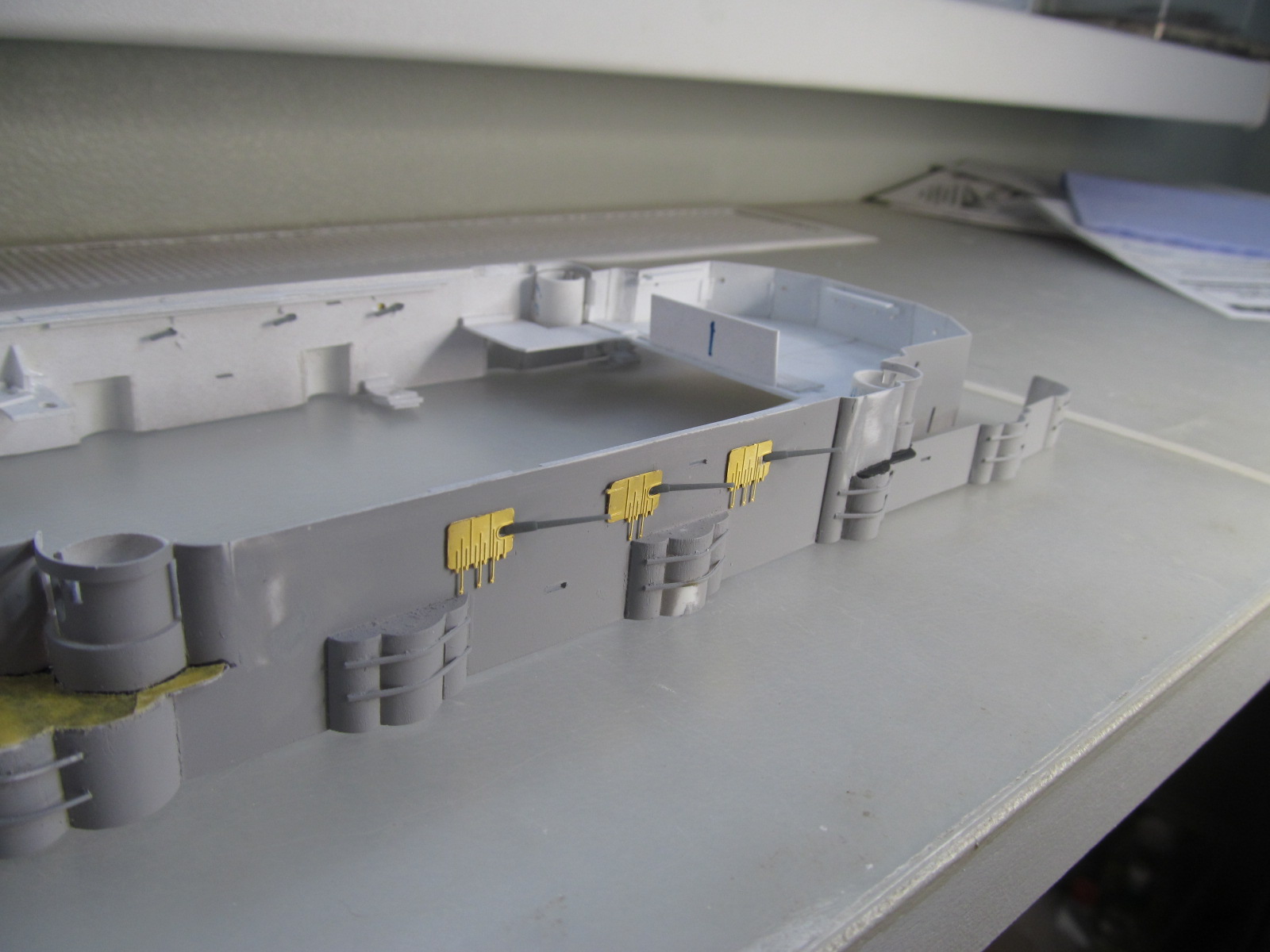

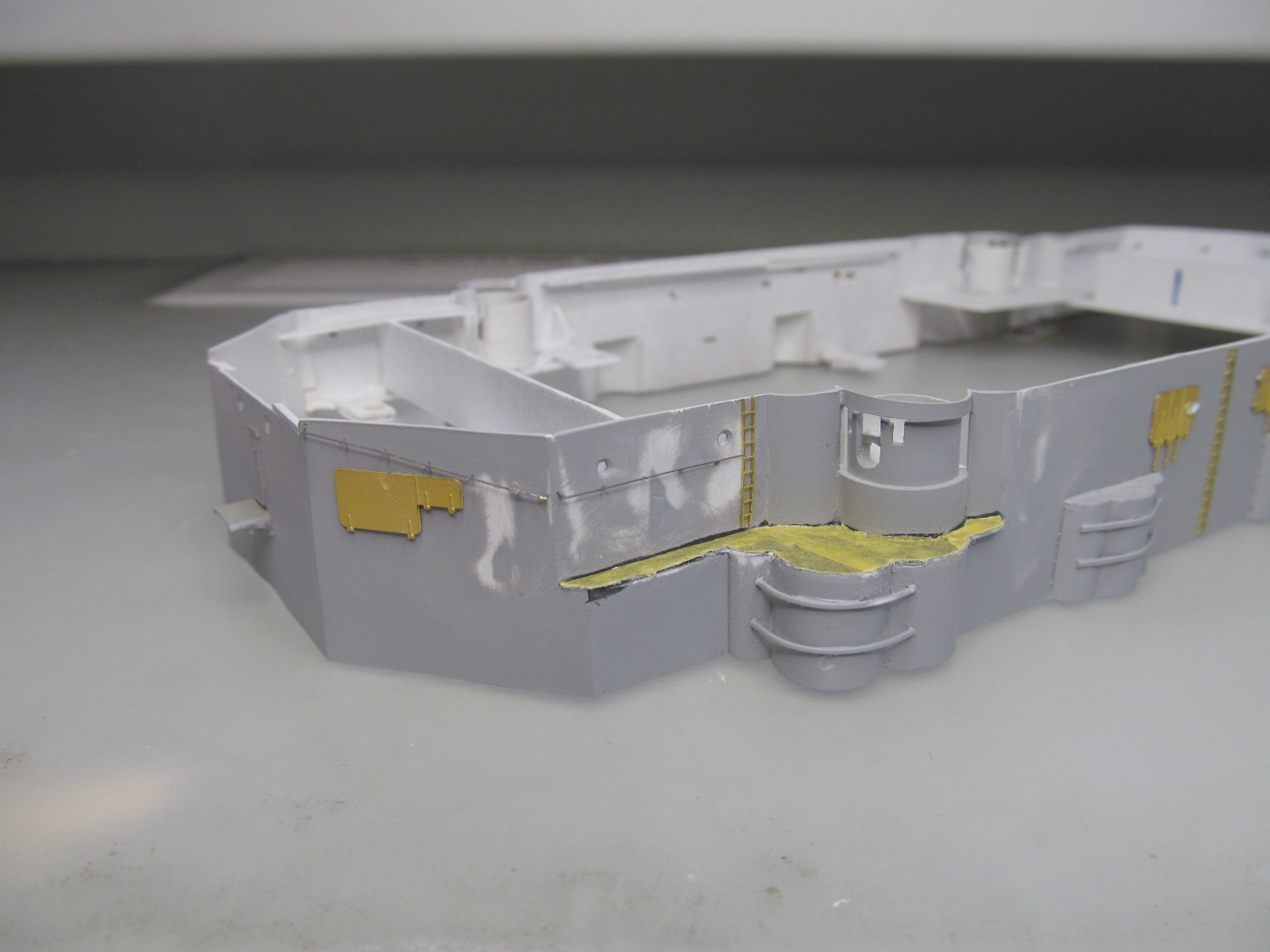

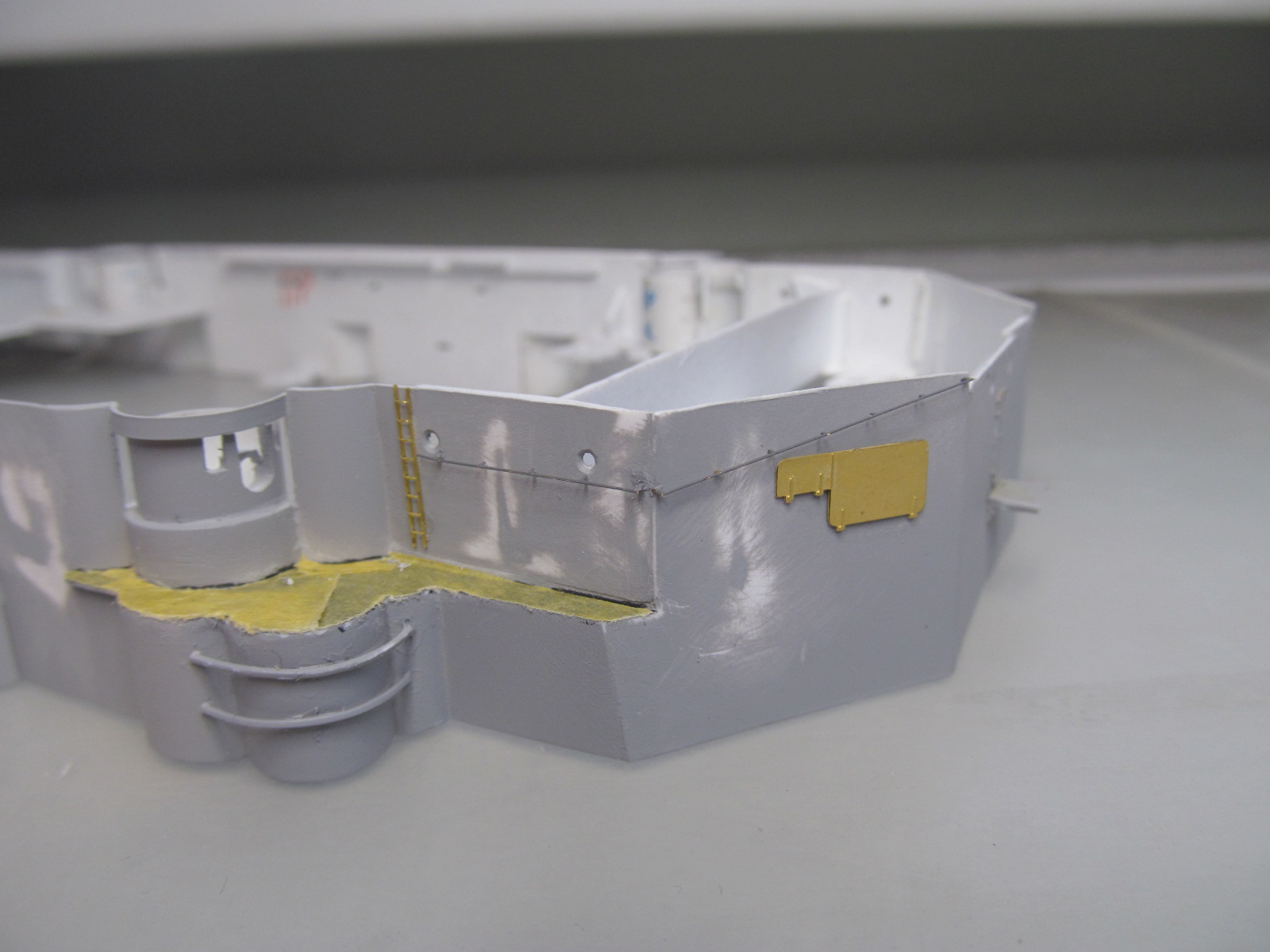

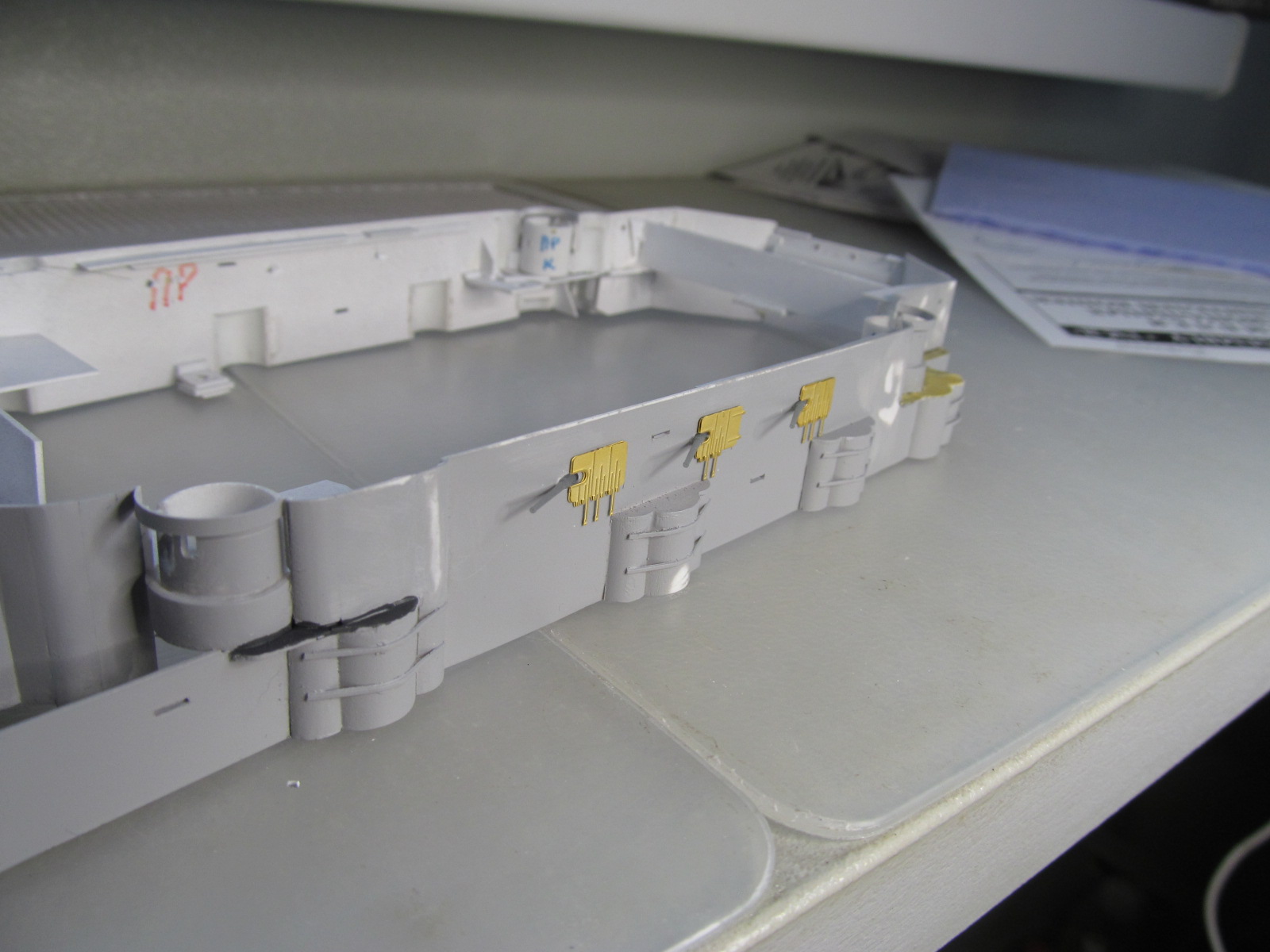

Сегодня будет скучно........ ну, наклеил я на надстройку всего-то 8 (восемь) створок казематов 75мм орудий, чего в этом может быть интересного.....

Стволы, естественно, установлены чисто для примерки и визуализации процесса.

Вот и всё на сегодня, доклад окончен.

С Уважением, Алексей.

Травло хорошее!
Зачот
С уважением, Владимир

Травло хорошее!Зачот

Ну, фототравление-то не моё - а Микродизайна.

Так что это похвала им......

С Уважением, Алексей.

Всем привет!

Продолжаю потихоньку.....

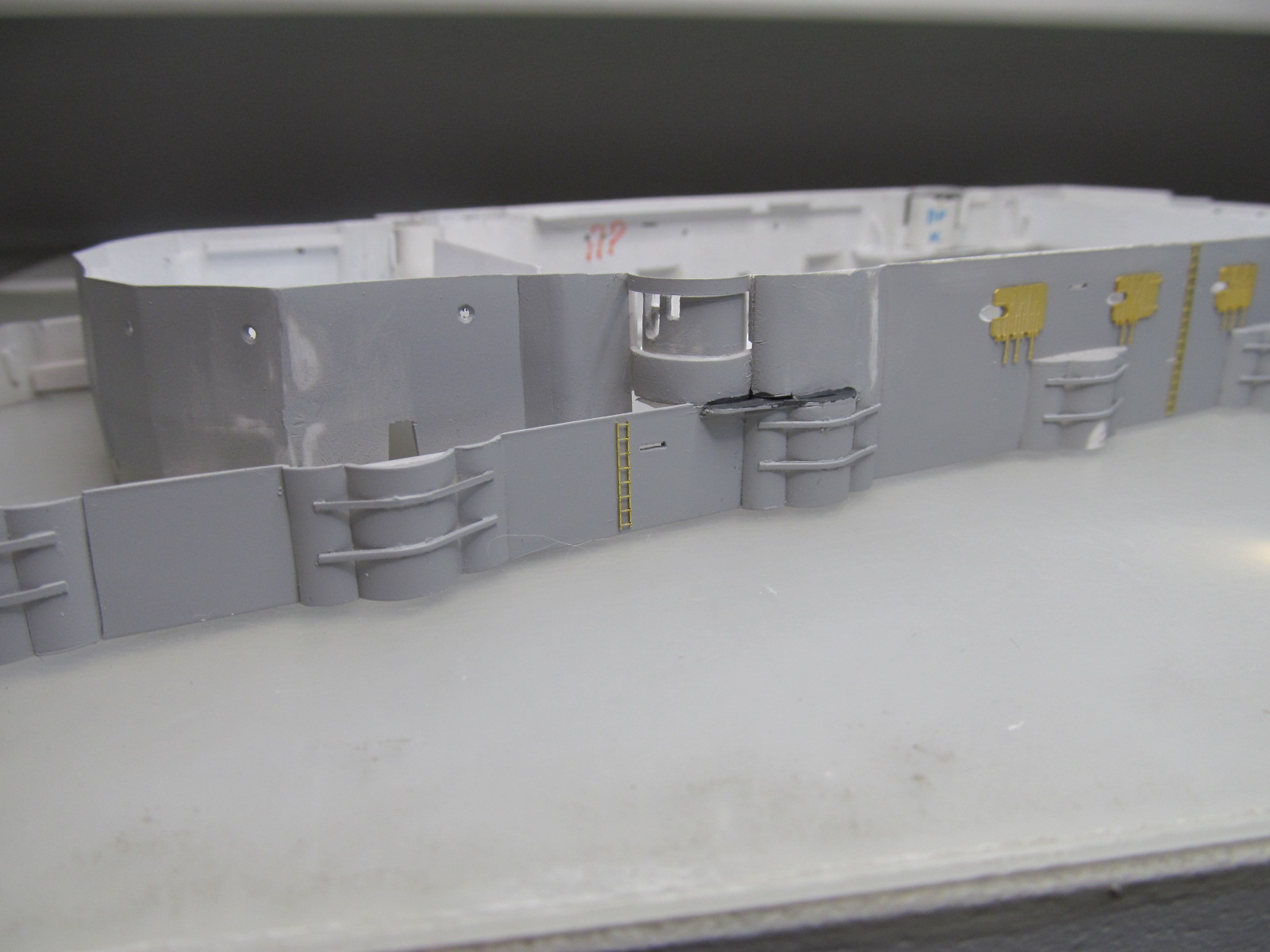

Встали на свои места бортовые вертикальные трапы и леера для натягивания солнцезащитного тента.

Доклад окончил.

С Уважением, Алексей.

Всем привет!

Внимание - РАБНАДОШ!

Красивое было фото?

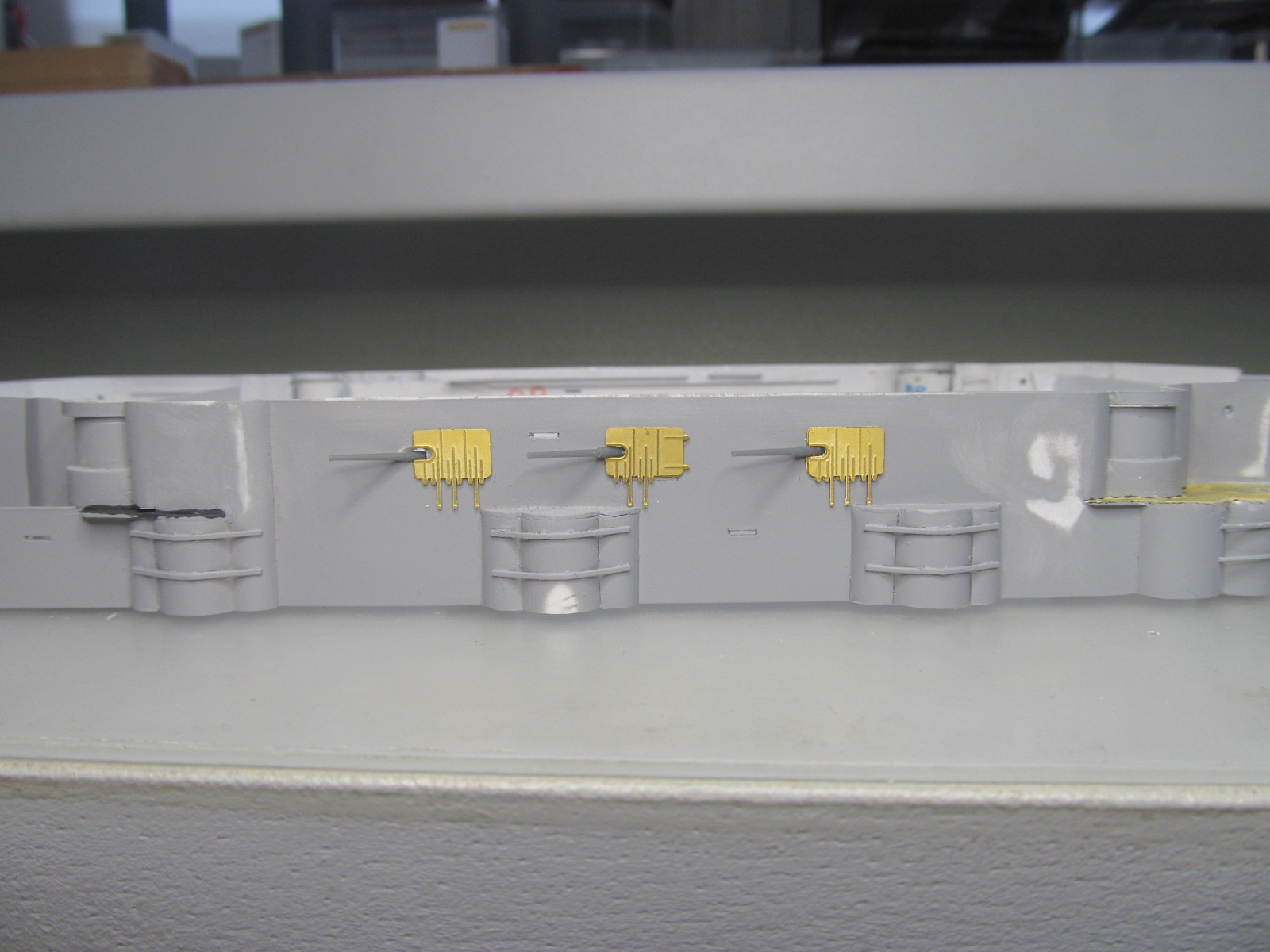

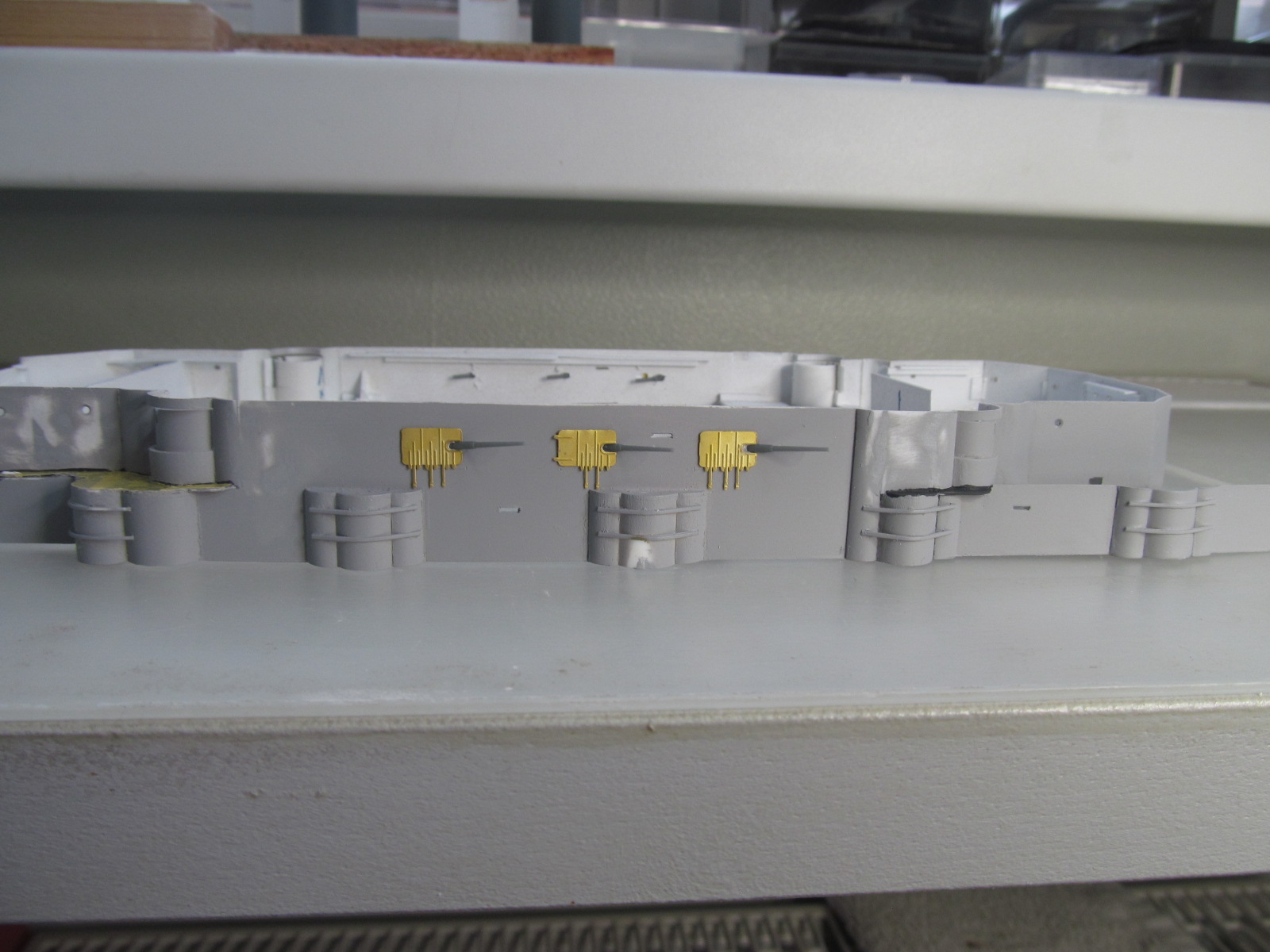

Это левый борт надстройки.....

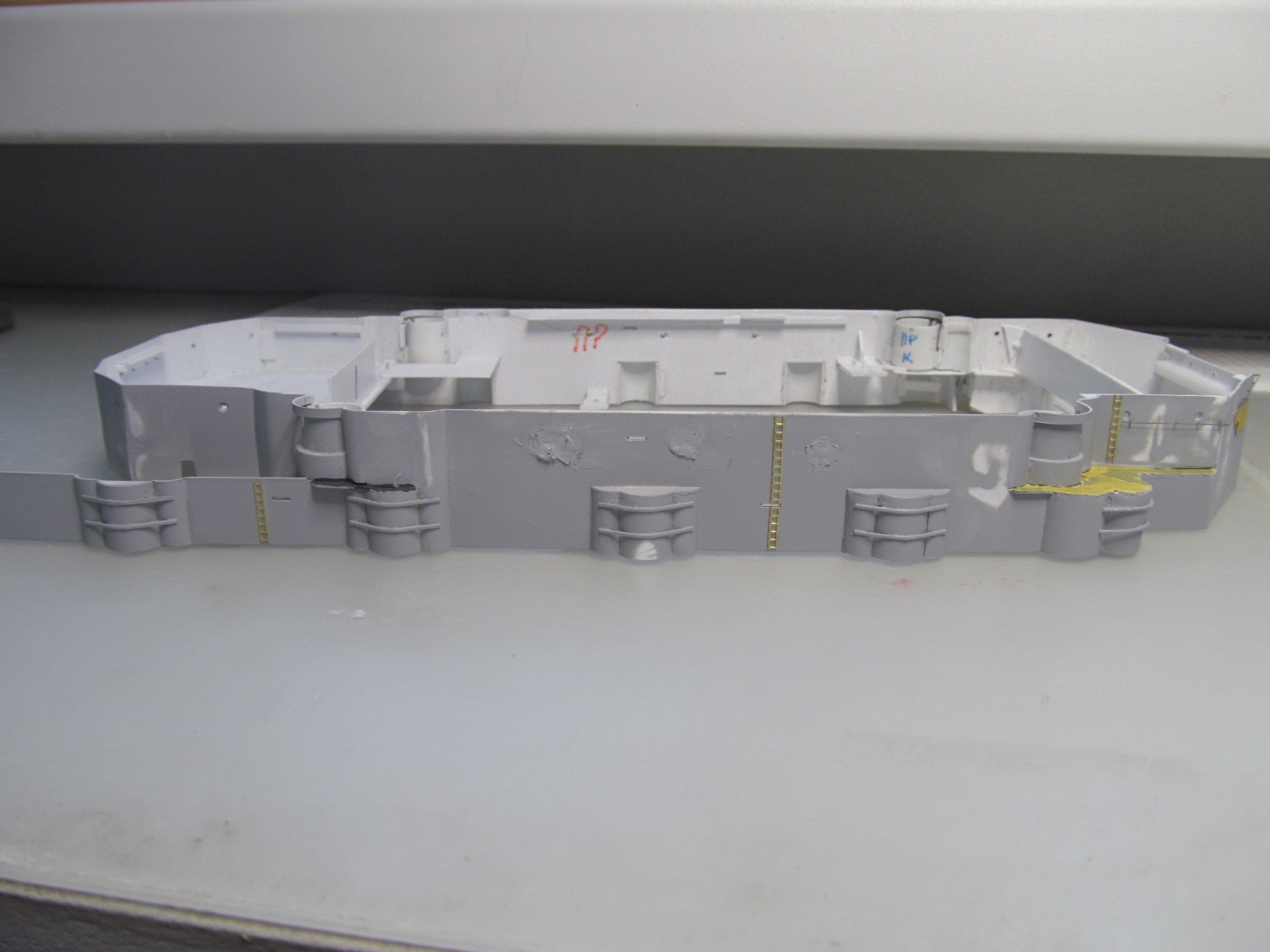

и вот так он выглядит теперь.

Отвечаю на поставленный личным составом вопрос - неправильно было сделано.

По левому борту орудия на спардеке смотрели в корму!

Вывод - придётся заказывать новое фототравление.

Доклад окончил.

С Уважением, Алексей.

P.S. А как красиво всё начиналось......

Добрый вечер.
А ведь, вроде, и девствительно - смотрели назад 152-е левого борта. На некоторых фото это плохо-хорошо, но видно. Орудия в походном состоянии повёрнуты левой частью во внутрь корабля. Вот зачем это было сделано - вопрос.
Так что - это просто небольшой Рабнадошик.

С уважением, Юрий.

смотрели назад 152-е левого борта.

Это не 152-е!!!!!!

Это - 75-е, которые на спардеке!!!!!!

152- ниже на батарейной палубе. С ними я ещё развлекался.....

С Уважением, Алексей.

Простите мне мою необразованность начинающего кораблестроителя, но что такое РАБАНДОШ? ))))

РАБАНДОШ? ))))

рабнАдош - работа над ошибками

Вот зачем это было сделано - вопрос.

Для 75мм орудий? Ответ может быть намного проще, чем кажется. Сделали для упрощения все крышки портов  одинаковыми ,а не левые и правые. Вот и смотрят орудия на разных бортах в разные стороны.

Пожалуй вариант с одинаковыми крышками один из наиболее вероятных. Действительно всё просто.

А калибер у меня сейчас в голове только 152-й. Аврора от всех других отучила.

С уважением, Юрий.

Коллеги!!!!!

В кораблестроении крышки орудийных портов имеют 183 (сто восемьдесят третье) значение!!!!!!

Всё зависит от конструкции станков и мест установки этих орудий!

Это же и у "Бородинцев" наблюдалось.

Видимо, конструкция данных станков предусматривает их расположение в походном положении только по схеме - "ствол влево".

С Уважением, Алексей.

Это же и у "Бородинцев" наблюдалось.

И что там наблюдалось? В носовых казематах орудия по походному стояли по разному-у трёх смотрели в нос с обоих бортов,у Суворова и Славы левобортные в корму. Да и сектора обстрела 75мм орудий по чертежам в корму и в нос на "бородинцах" одинаковые,т.е разворот орудия в противоположную сторону работе расчета не мешал. Опять же ,бронеплиты с выпезами под орудие проще делать одинаковыми, чем левые и правые.

Всем привет!

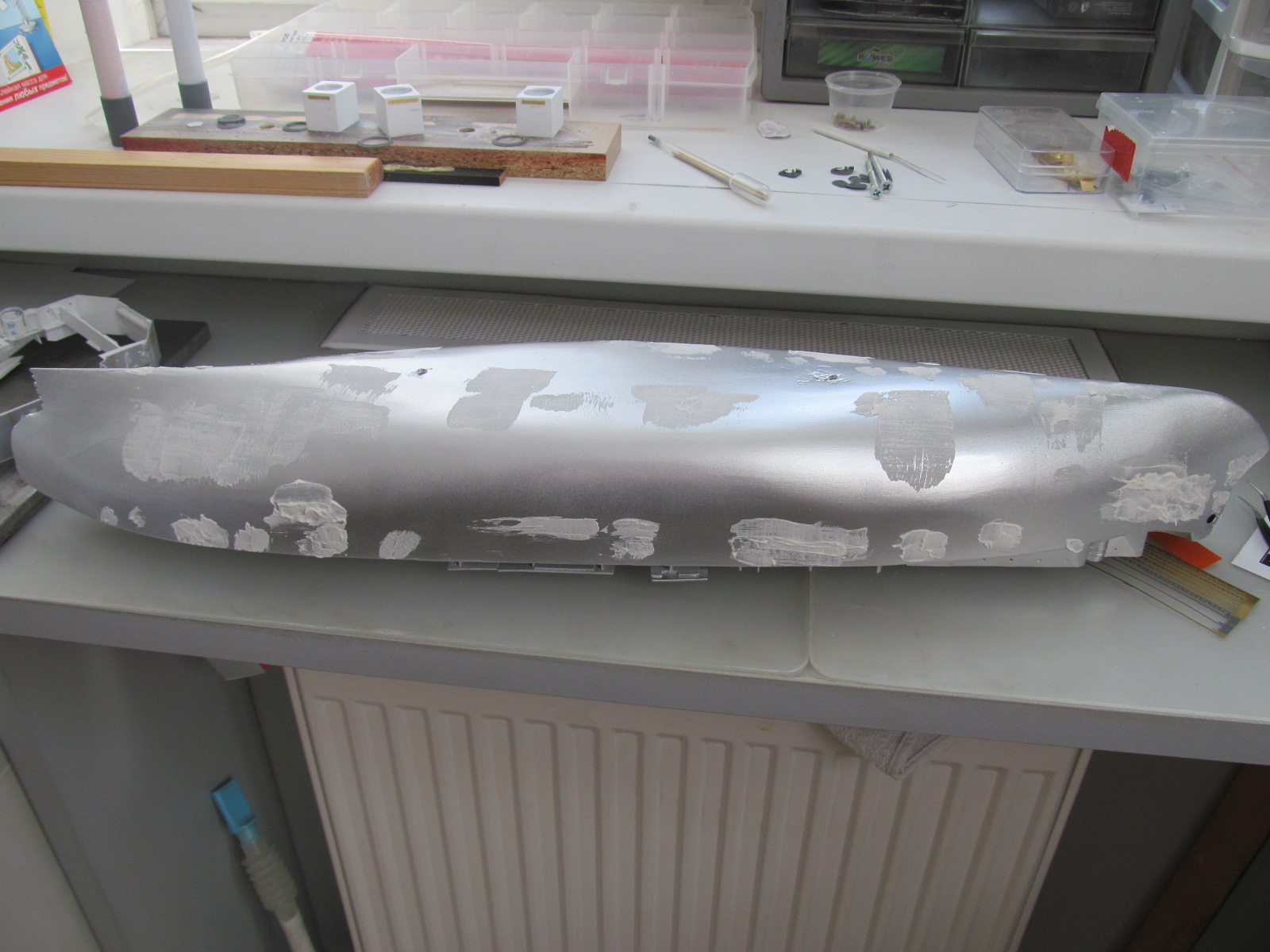

Пока суть да дело продолжается доводка корпуса......

С Уважением, Алексей.

Видимо, конструкция данных станков предусматривает их расположение в походном положении только по схеме - "ствол влево".

Расположение орудий в каземате должно было обеспечивать максимально возможные углы обстрела, при минимально возможных размерах орудийного портика. Т.е. геометрия расположения орудия диктует максимальное приближение оси его вращения по азимуту к борту. Что, кстати, послужило причиной появления орудийных станков на переднем штыре (Наиболее экзотические на Баяне. Одно из орудий сохранилось живьем в Севастополе. Можно посмотреть и подумать Зачем ему такая дикая тумба??).
Но была еще одна проблема. Слева от орудия располагается наводчик. При повороте орудия по часовой стрелке, он при крайних углах поворота по горизонтали, неизбежно будет зажиматься между орудием и бортом (стенкой каземата). Из этого приходилось как то выкручиваться. Например казематы левого и правого борта делали не симметричными, чтобюы сохранить требуемые углы. Наиболее характерным примером тут может послужить броненосец Потемкин. Да и у самого Евстафия (обратите внимание), какую странную форму имеют казематы 8-дм. орудий. Не просто так гнули броневые плиты, от того что делать нечего было. Жизнь заставляла. (Сравните с казематами Златоуста, ради интереса. Откроете много интересного)
 Поэтому орудия левого борта на многих кораблях РИФ, смотрели стволами в корму.  Вспомним Аврору.
После РЯВ, при модернизации артиллерийского парка стали делать т.н. сдвоенную наводку. Когда органы наведения орудия располагались, как слева, так и справа от орудия. Что заметно усложняло конструкцию, но упрощало жизнь. Евстафий получил уже именно такие восьмидюймовки. Я вам вроде бы скидывал чертежи.

При повороте орудия по часовой стрелке, он при крайних углах поворота по горизонтали, неизбежно будет зажиматься между орудием и бортом (стенкой каземата).

Ну, я так глубоко не копал, хотя и подозревал что-то подобное.

(Сравните с казематами Златоуста, ради интереса. Откроете много интересного)

Именно этим и занимался последние несколько дней........ и пришла мне в голову очередная бредовая идея - а не залепить ли мне ещё и "Иоанна Златоуста".......  что-то уж очень интересно стало.

С Уважением, Алексей.

Мне кажется,что  корпус  слегка  "кочковатый". Впрочем,я  недавно  этом  этом  сайте  и могу  ошибаться

Мне кажется,что  корпус  слегка  "кочковатый".

Абсолютно верно!

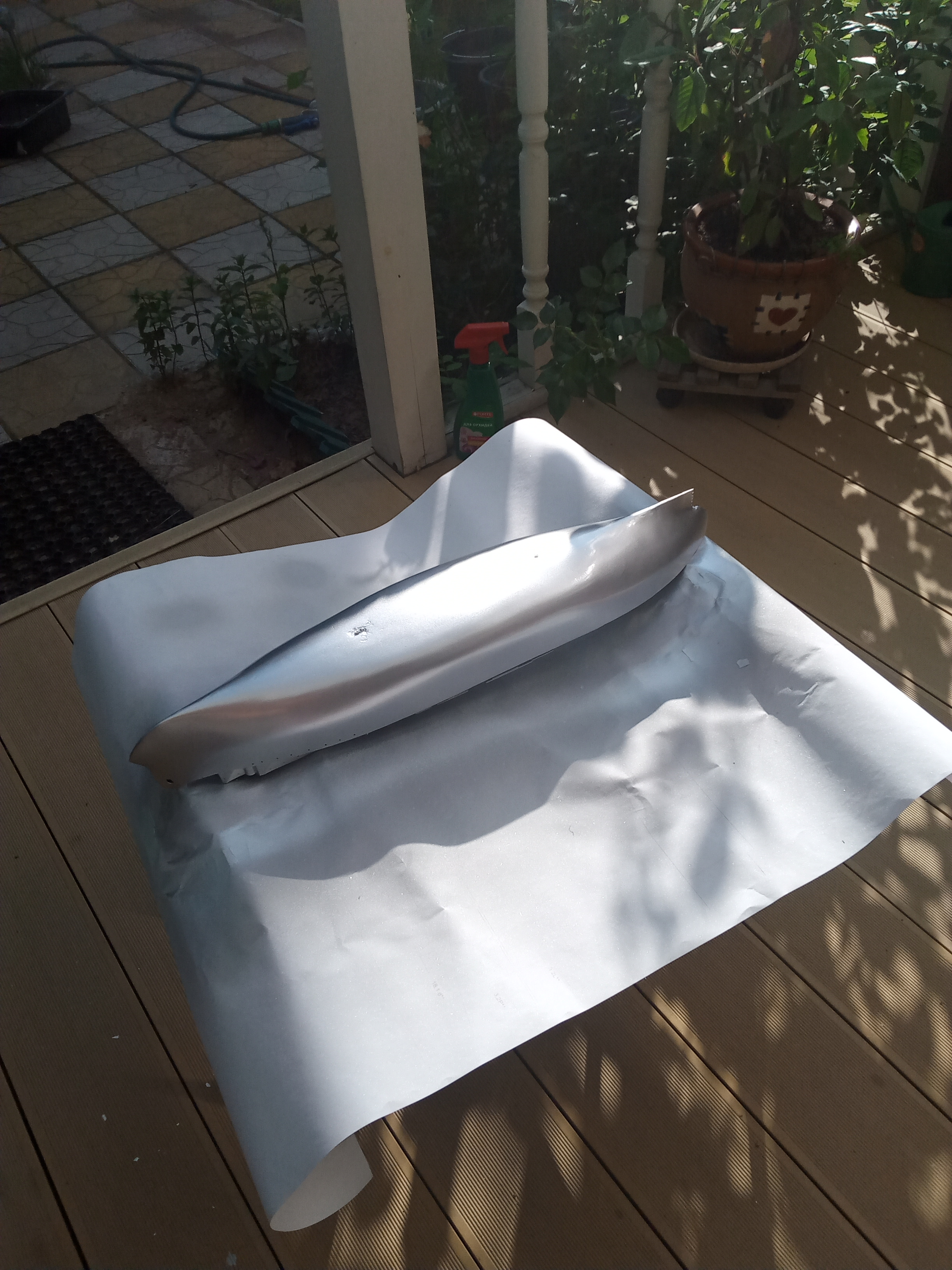

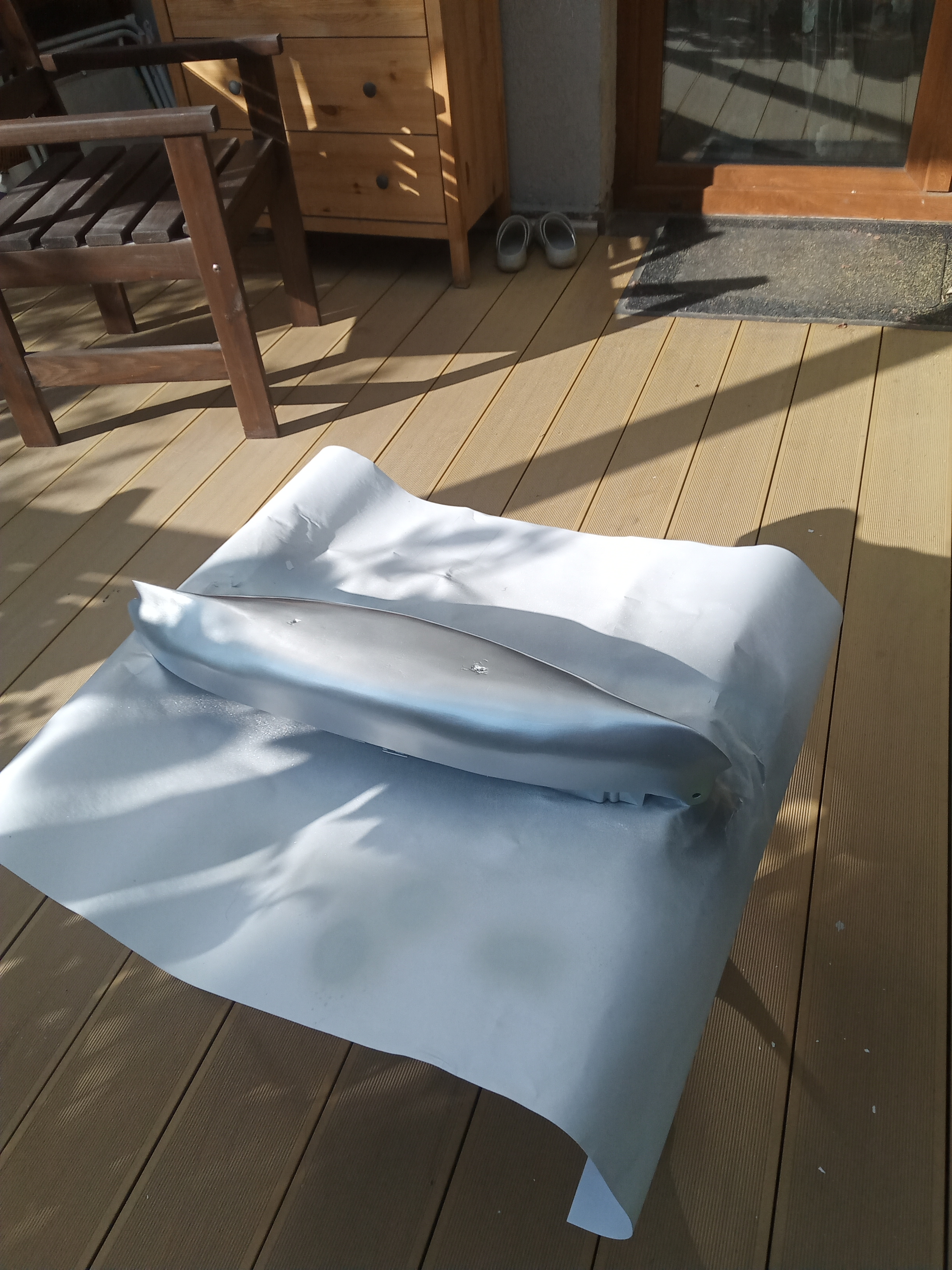

Вот теперь после хорошей грунтовки это стало хорошо заметно и можно начинать "чистовую" его обработку.

С Уважением, Алексей.

Алексей Лежнев

Извините,не знаю  вашей  технологии. Наверное,есть  что  посмотреть и перенять.За  этим  я и здесь

Я так понял Вы сначала  делаете  верхнюю часть?

Я так понял Вы сначала  делаете  верхнюю часть?

Ну, так я всё по порядку в этой Сказке и рассказываю....

С Уважением, Алексей.

 Только  сейчас- великий и могучий - дошли  руки  до  Вашей  сказки  .Вам  эта  технология  подходит и это главное.  И сейчас  после  грунтовки Вам  хватит  толщины  шпаклёвки чтобы  корпус  привести в норму или  будете  ещё  шпаклевать?

хватит  толщины  шпаклёвки чтобы  корпус  привести в норму или  будете  ещё  шпаклевать?

Привет!

Отвечаю на поставленный вопрос.

С Уважением, Алексей.

А что предприняли с нехорошей шпаклёвкой?
