Приветствую всех.

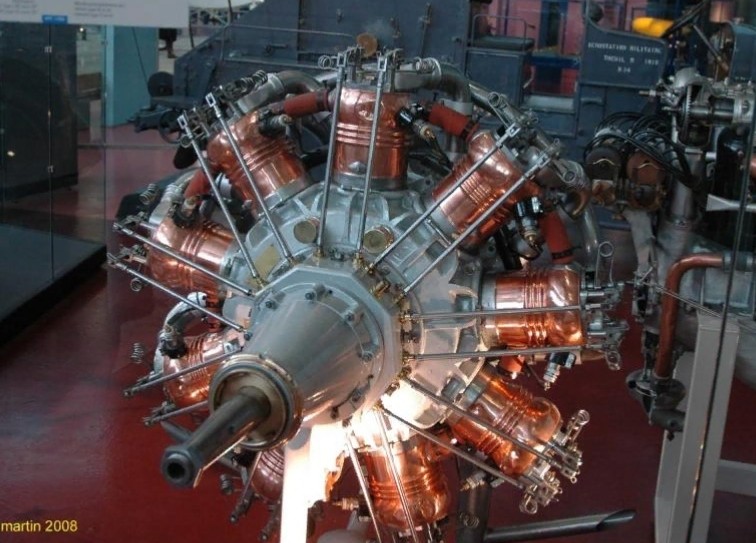

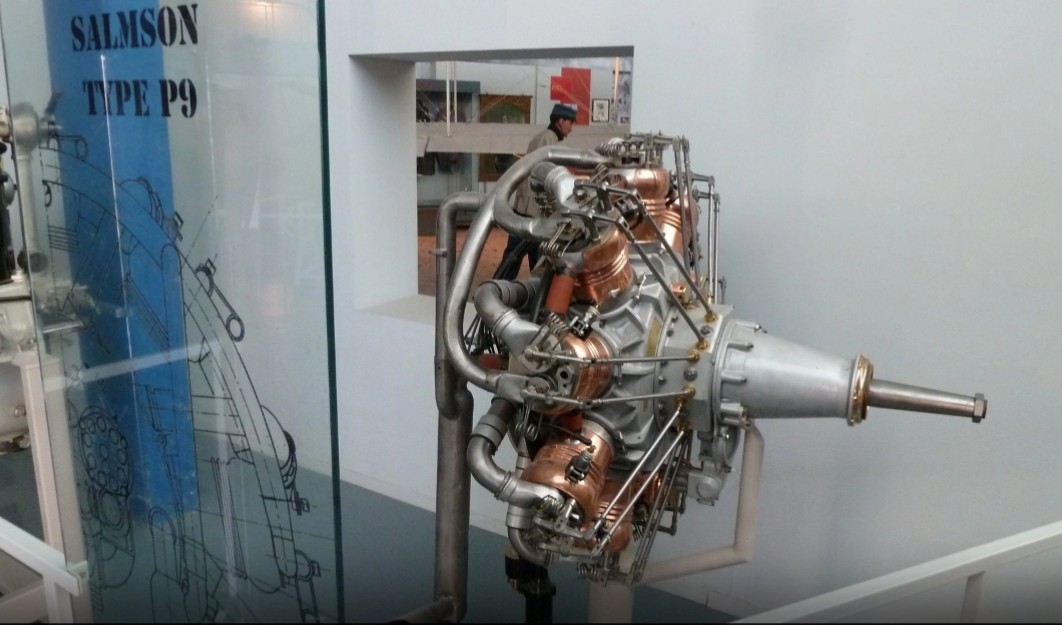

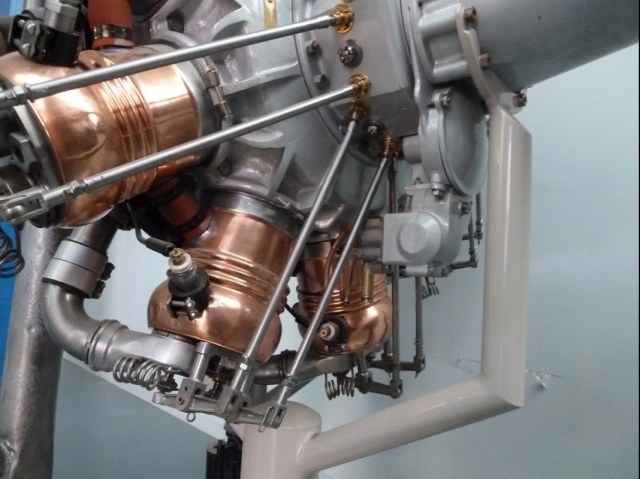

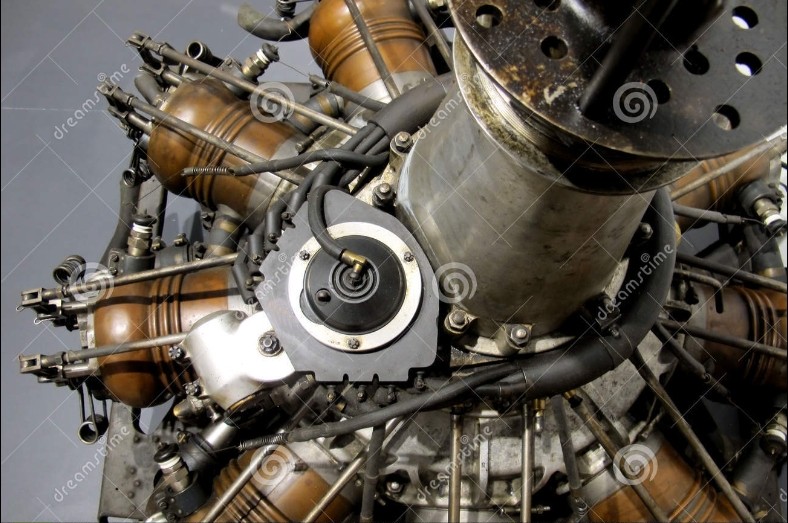

Задумал одну модель по предидущей технологии ( кто следит поймёт ), но связываться с полистиролом для крыльев что то не хочется потому заказал текстолит толщиной 0,5 и 1 мм. Пока жду заказ решил начать с двигателя Salmson. Как обычно начал с поиска материалов. К сожалению фотографий серии Р-9 ( не установленных на самолёты ) не много.

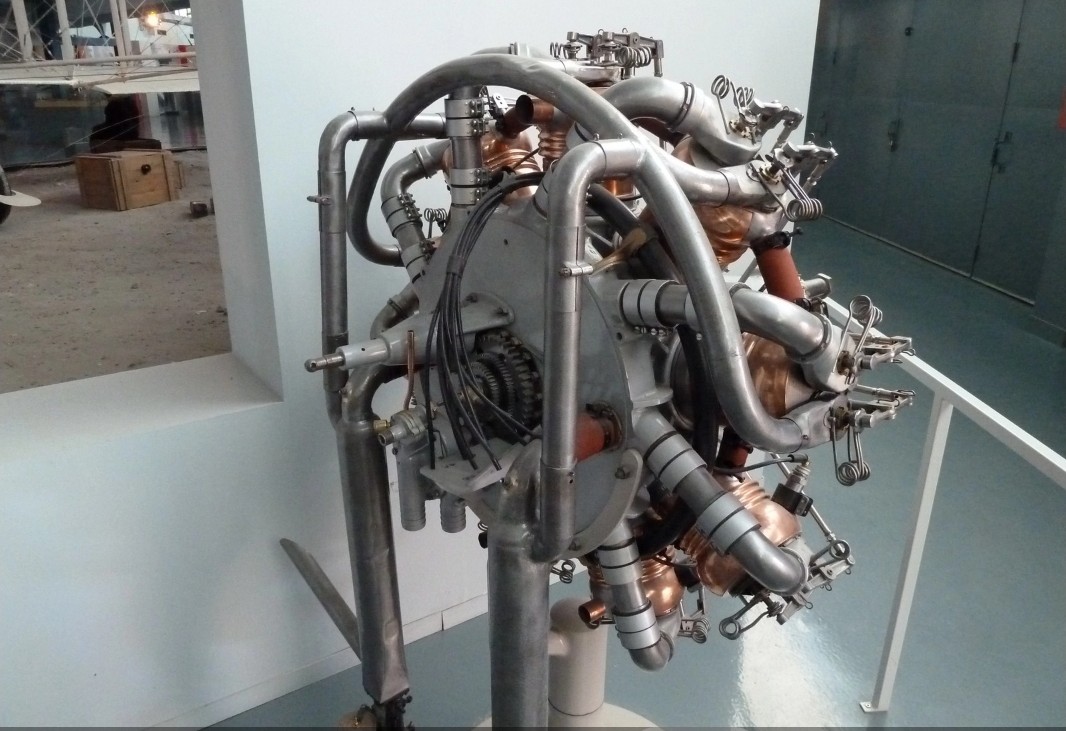

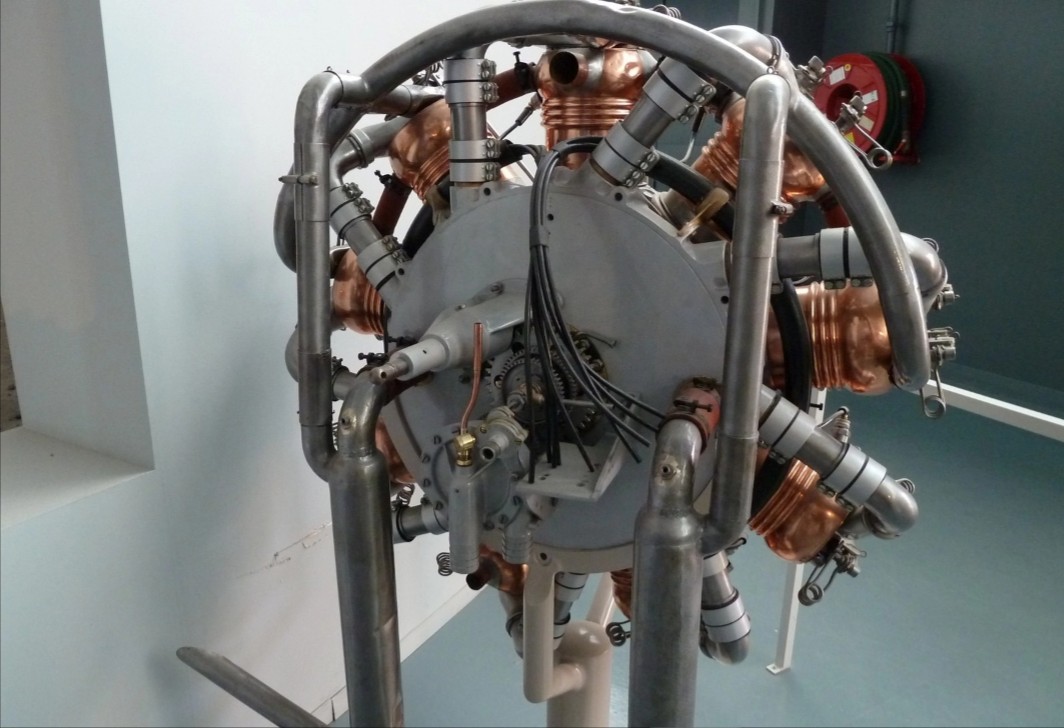

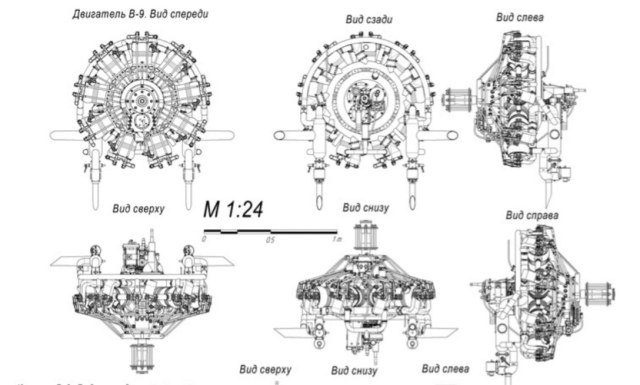

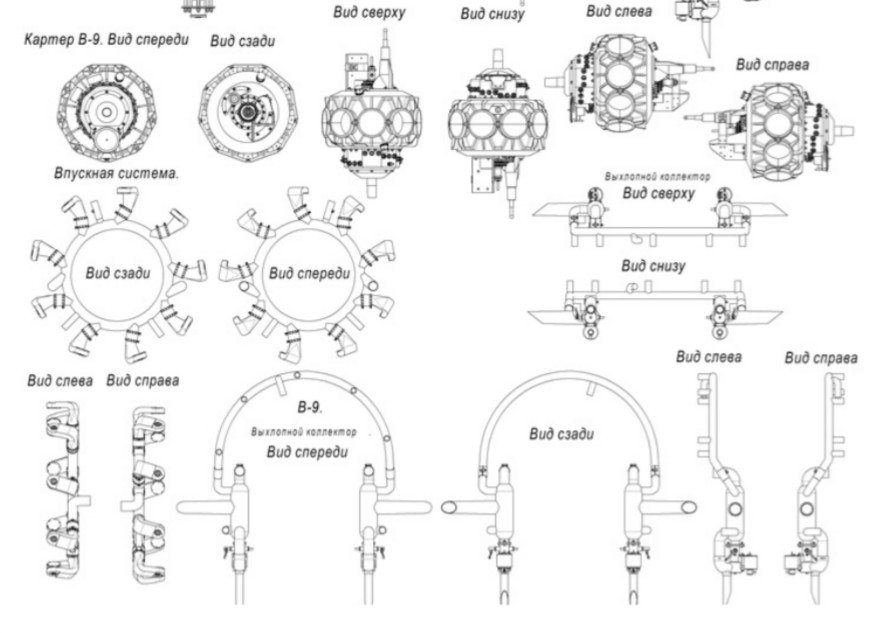

К сожалению фото заднего вида я не нашёл, но есть чертежи из М-хобби. Правда там серии М и В последняя ближе к серии Р. Основное различие длина валов.

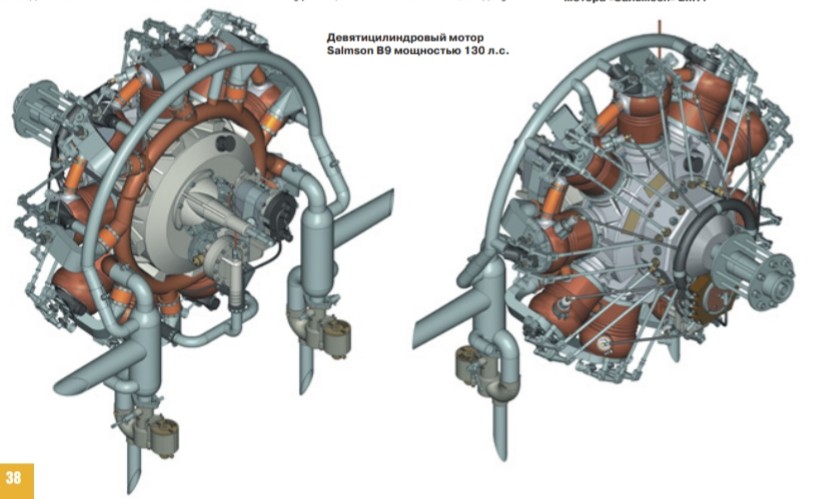

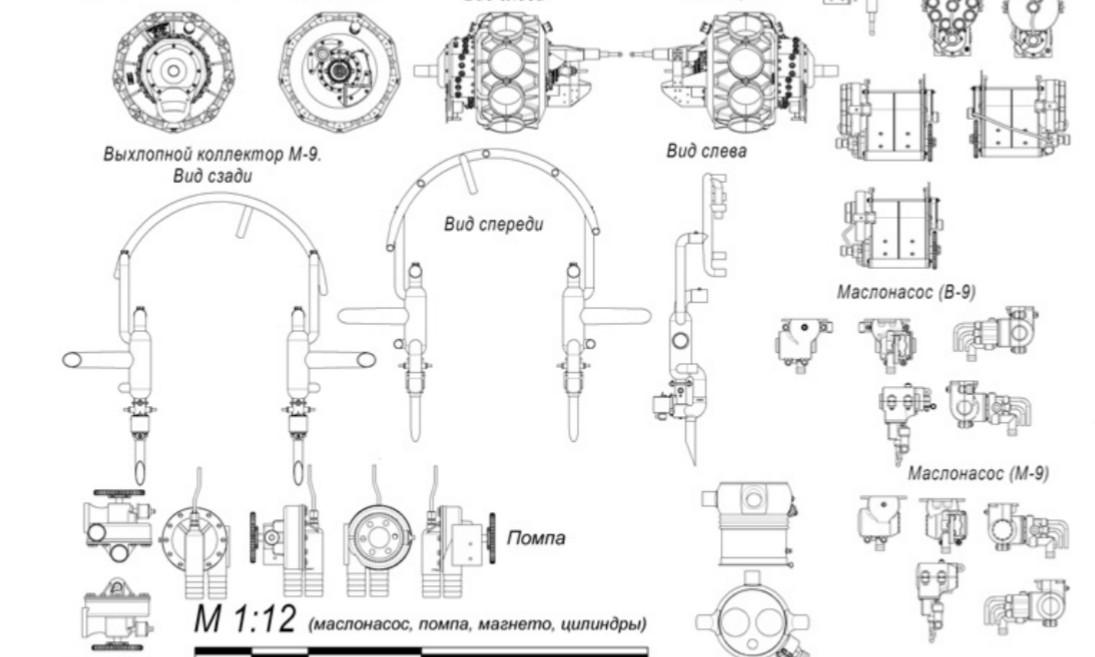

Чертежи хороши, но собирать по ним двигатель это всё равно что собирать парусник без инструкции. Или я что то не понял или данная отдельно деталировка не соответствует чертежам картеров двигателя. Потому для работы над задней частью двигателя использовал 3D схему из того же источника.
Теперь о стройке.

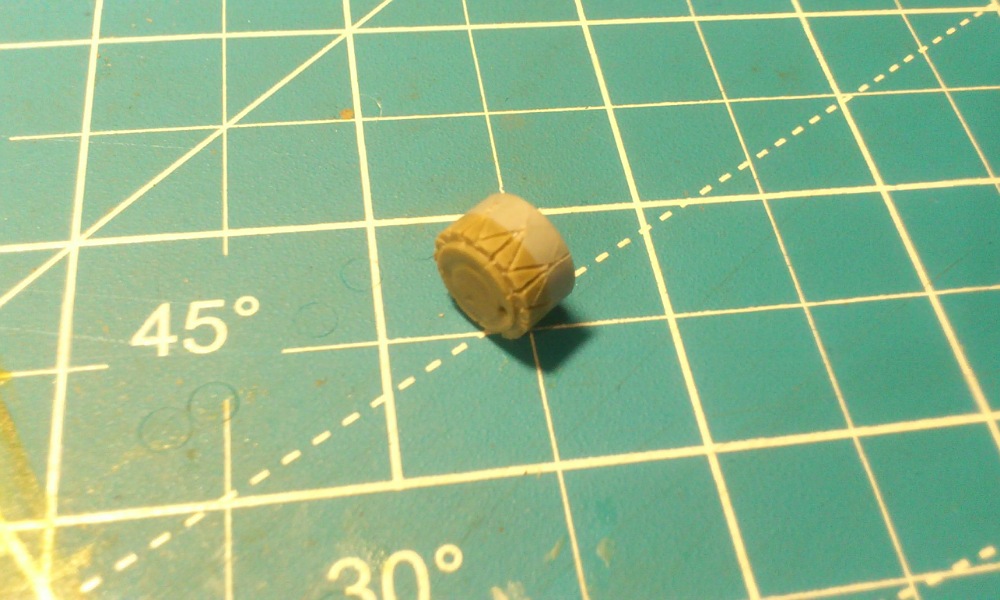

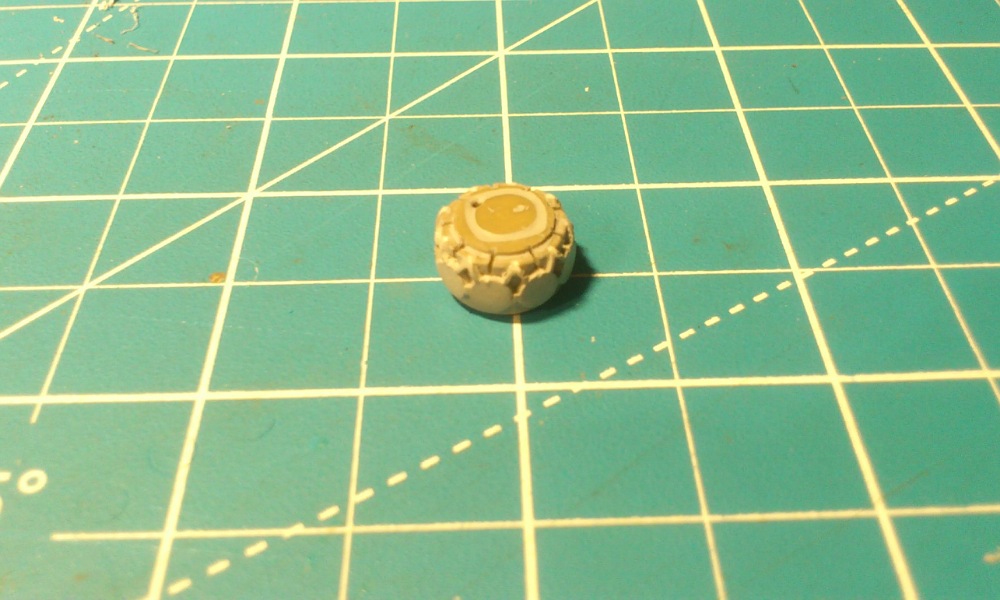

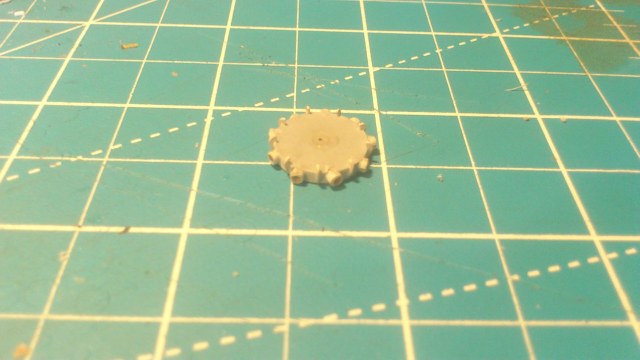

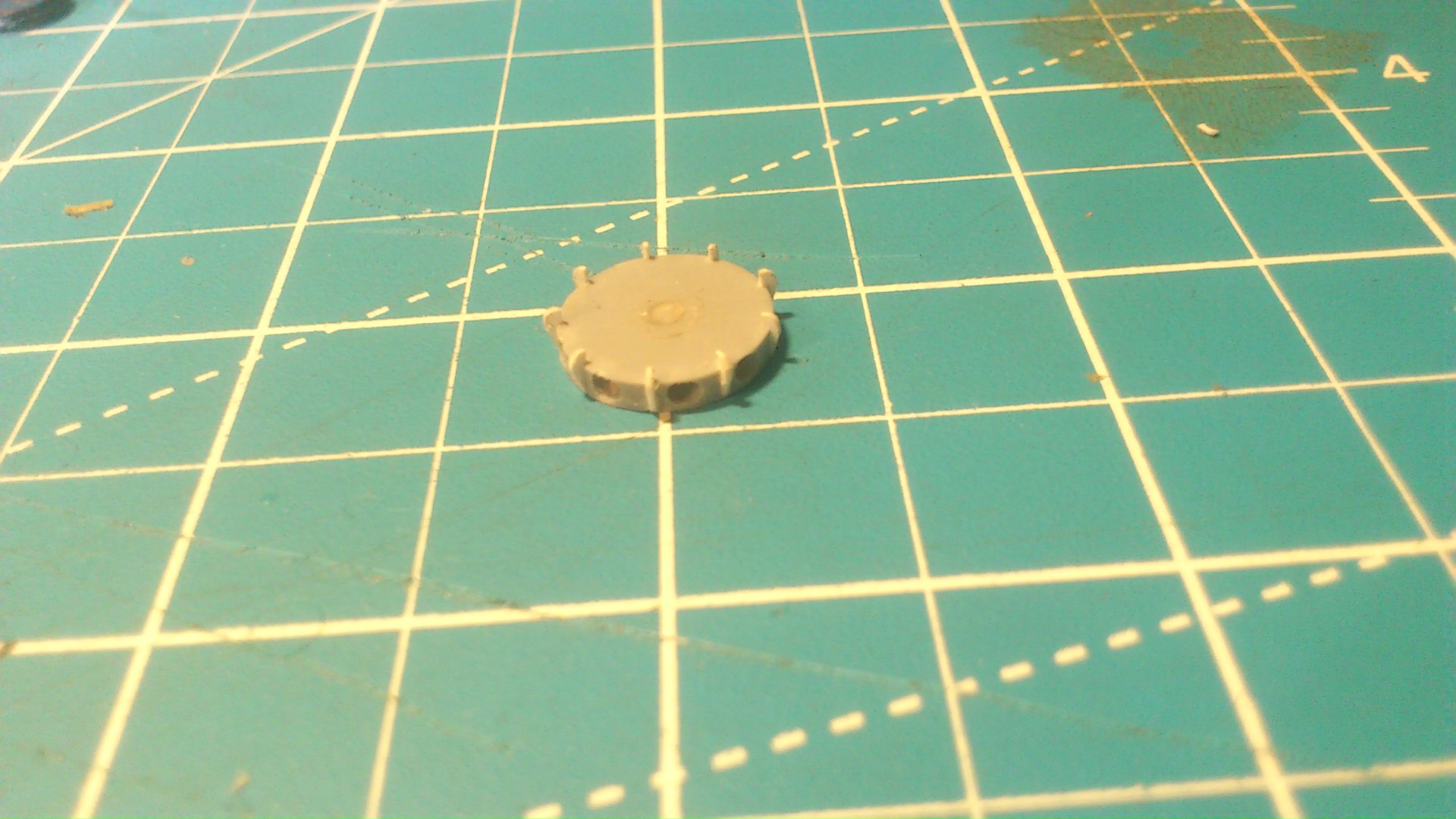

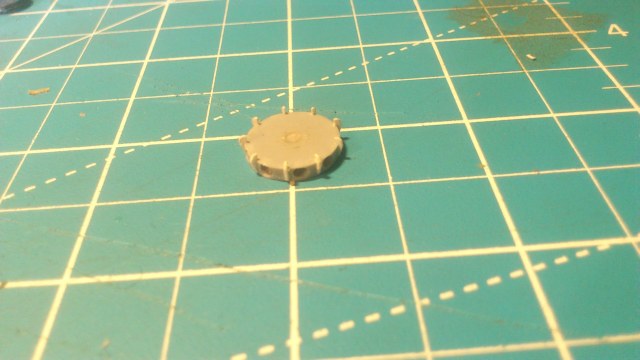

Основу для картера двигателя взял от литников ( на некоторых, в центре, встречаются круглые утолщения ) два таких кружочка склеил и проточил в размер. Для рёбер жесткости прорезал пазы.

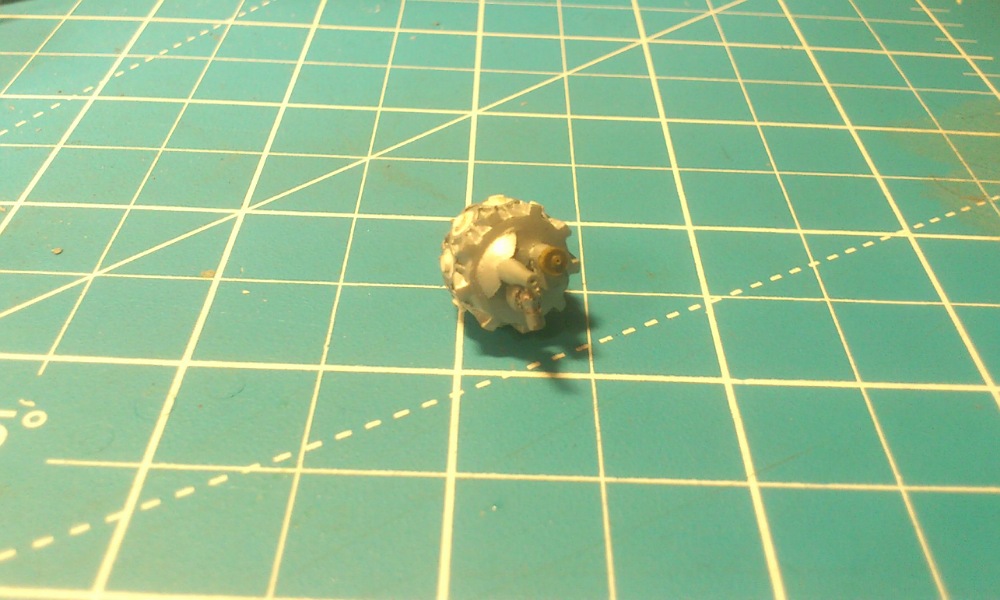

затем наклеил гнёзда для цилиндров и сами рёбра.
Чё за фигня, почему фото дублируются? Ну да ладно, продолжу.

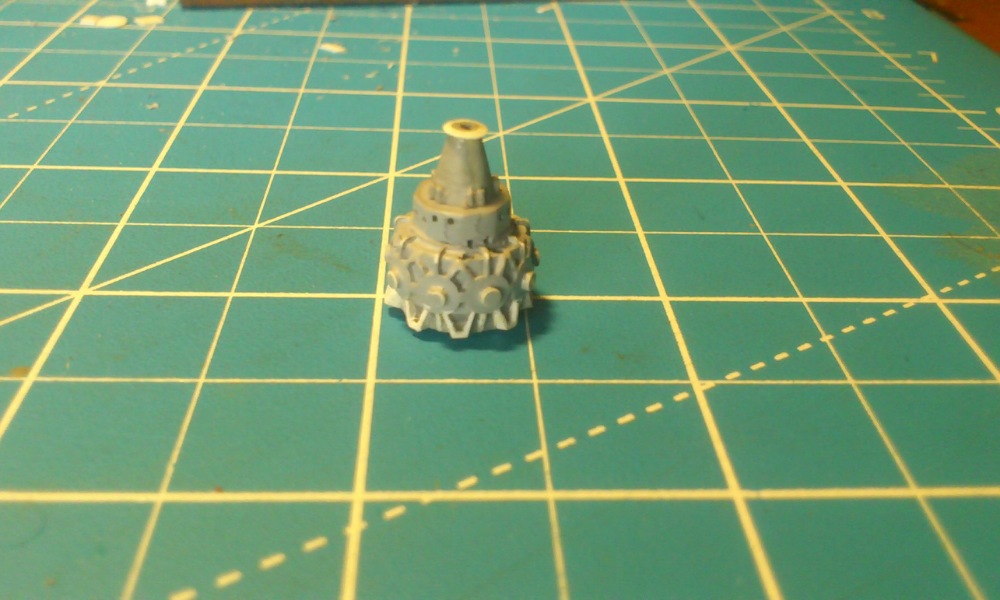

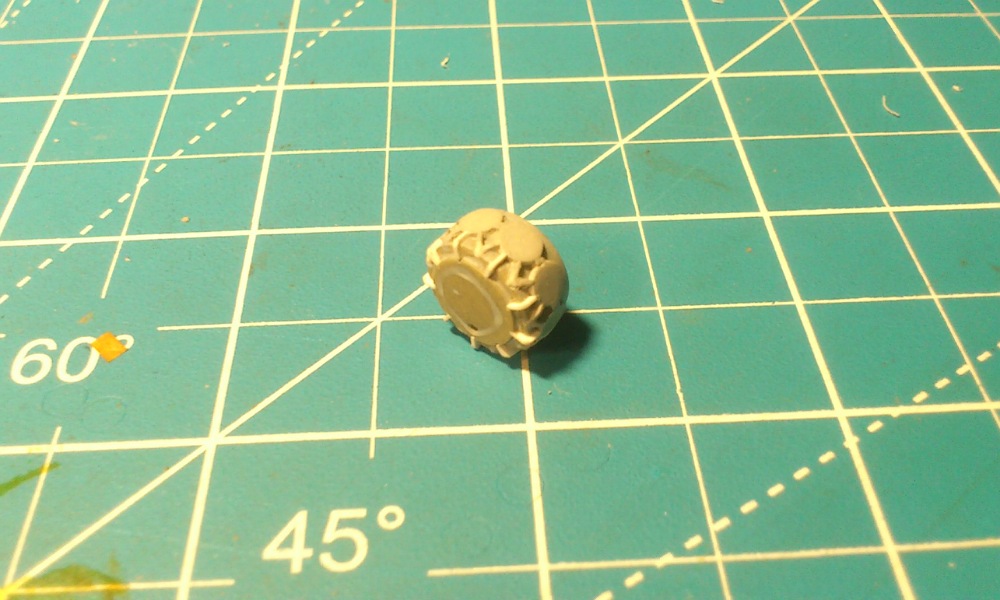

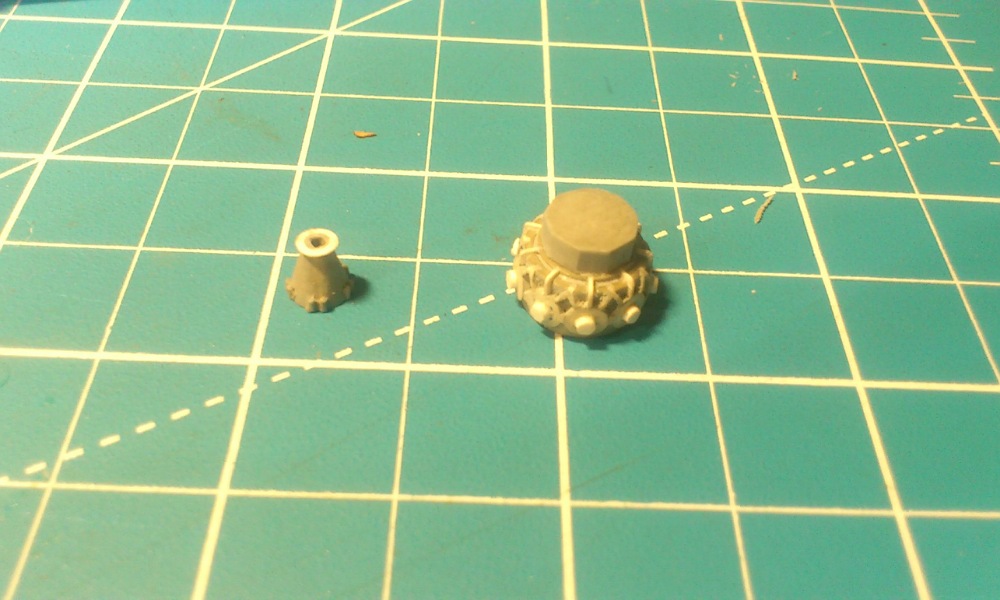

Девятигранник зделал из колеса, кожух вала из бомбы.

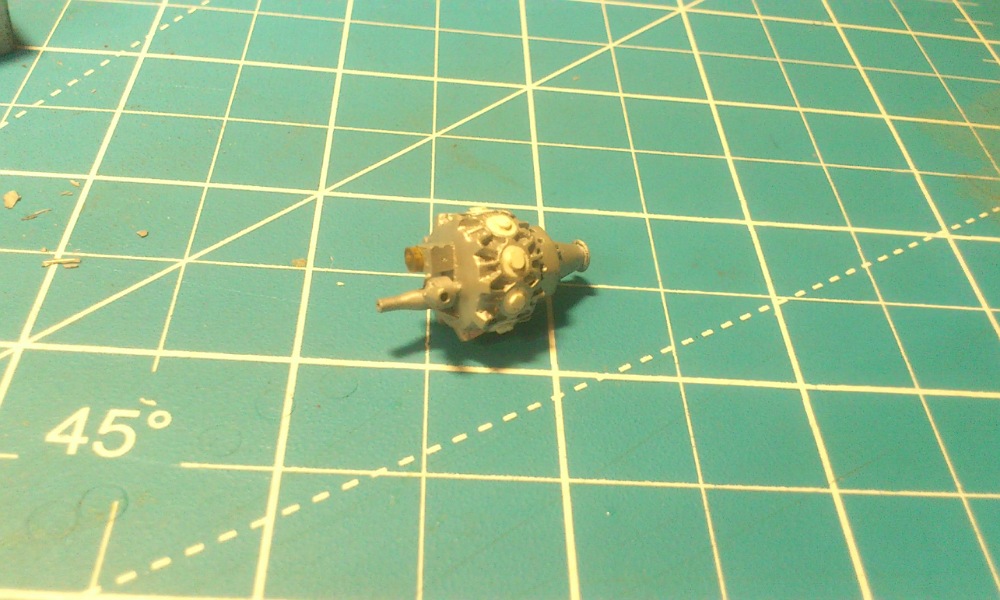

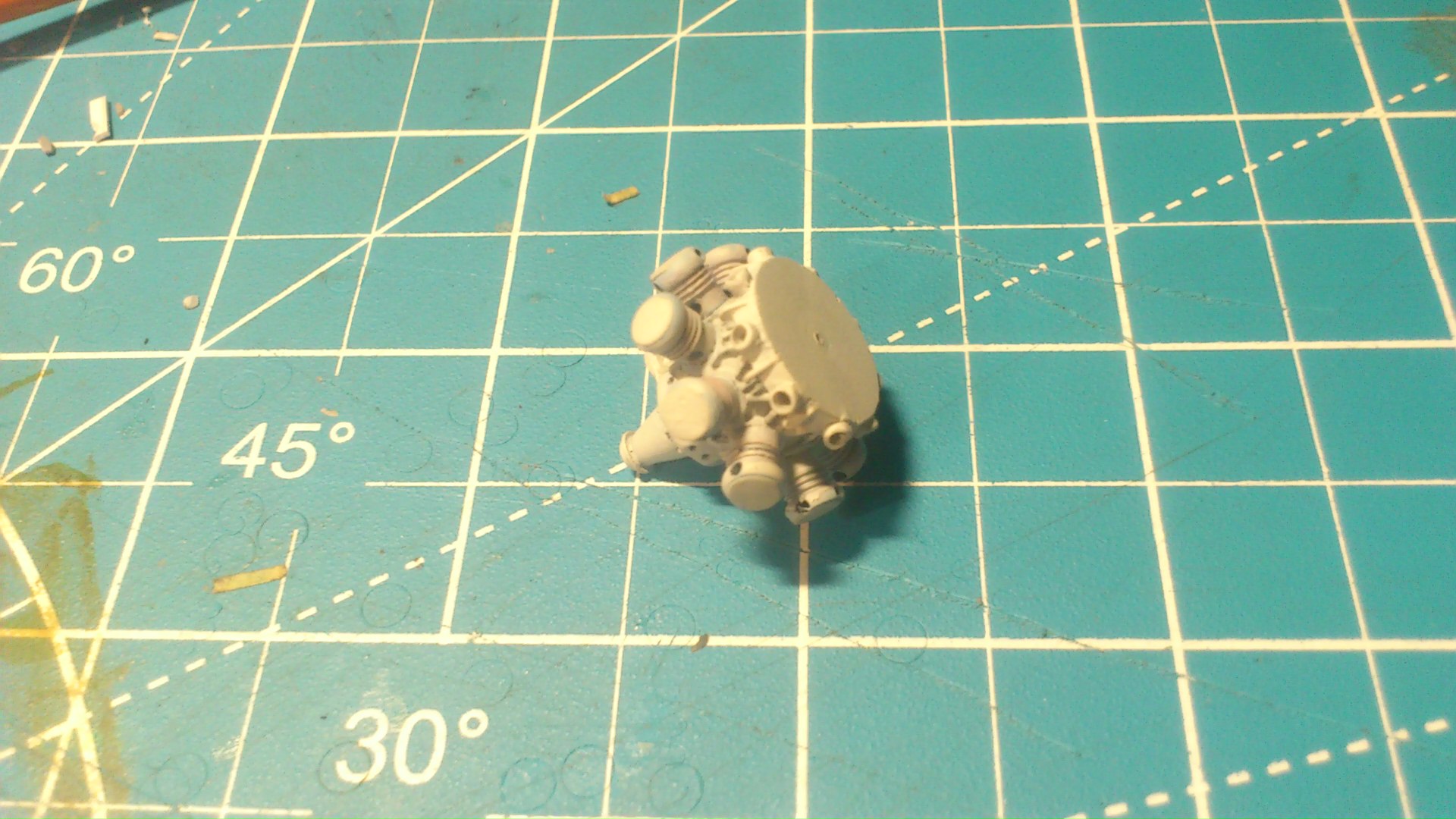

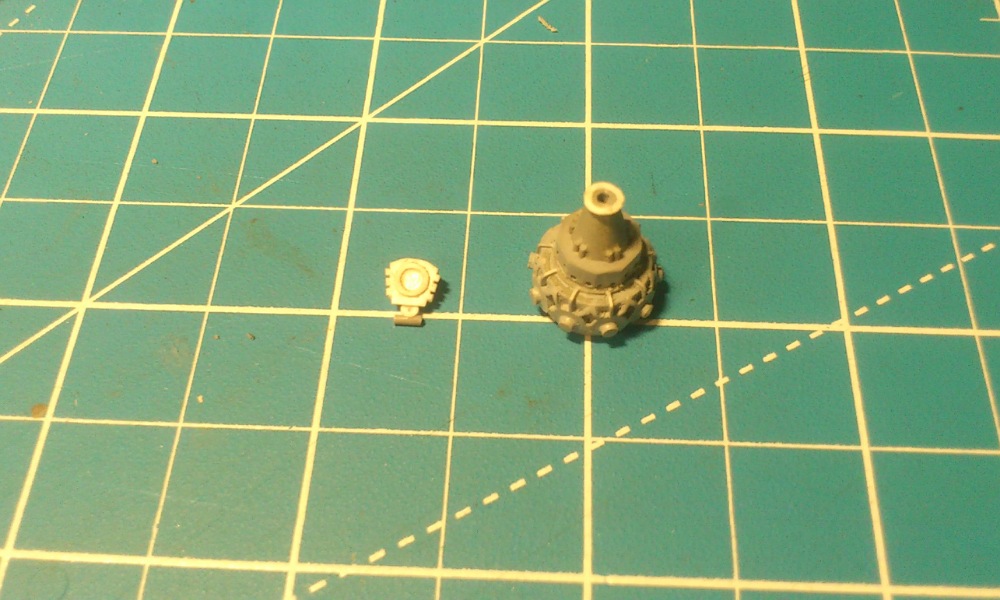

собрал карьер двигателя

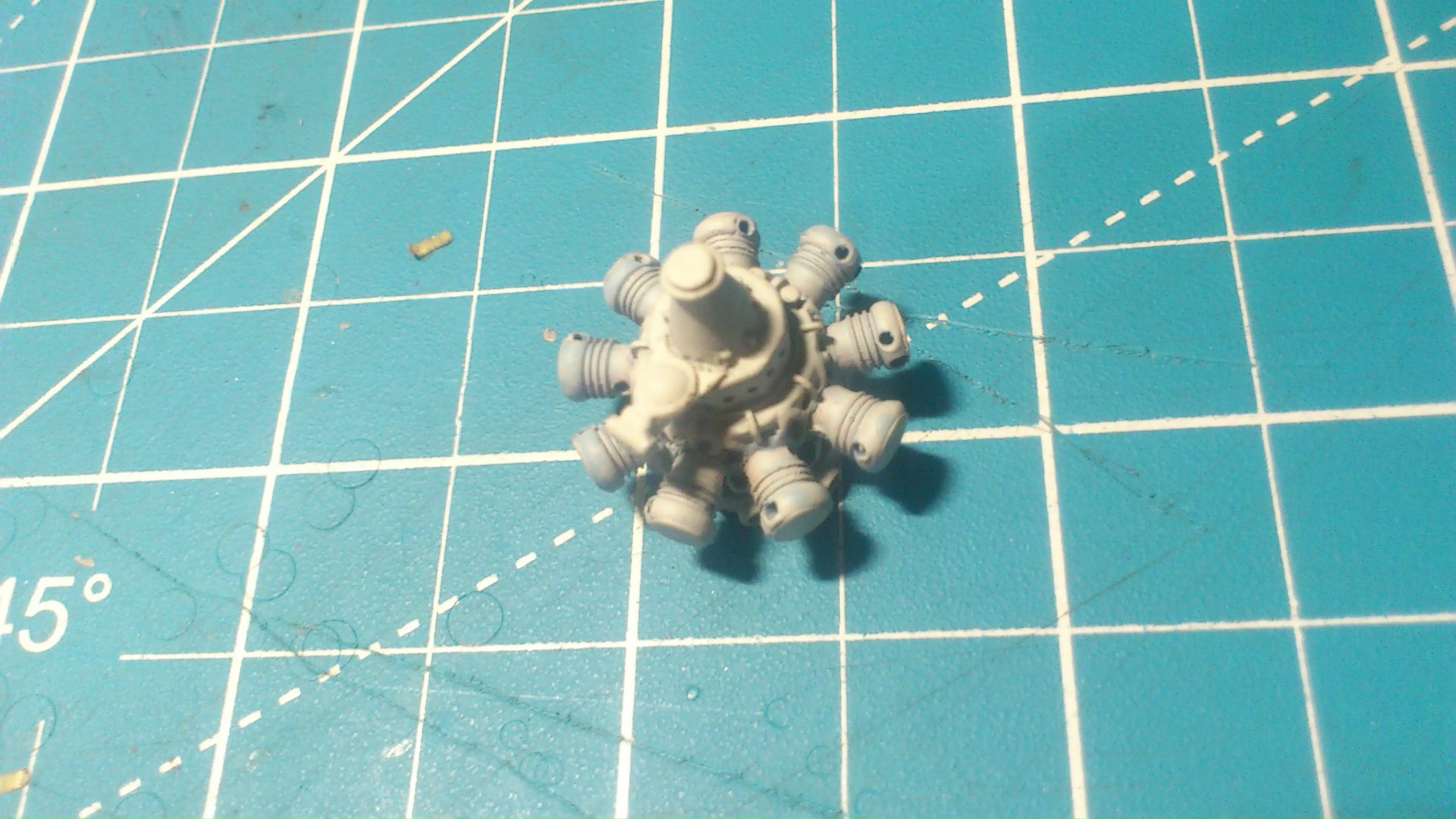

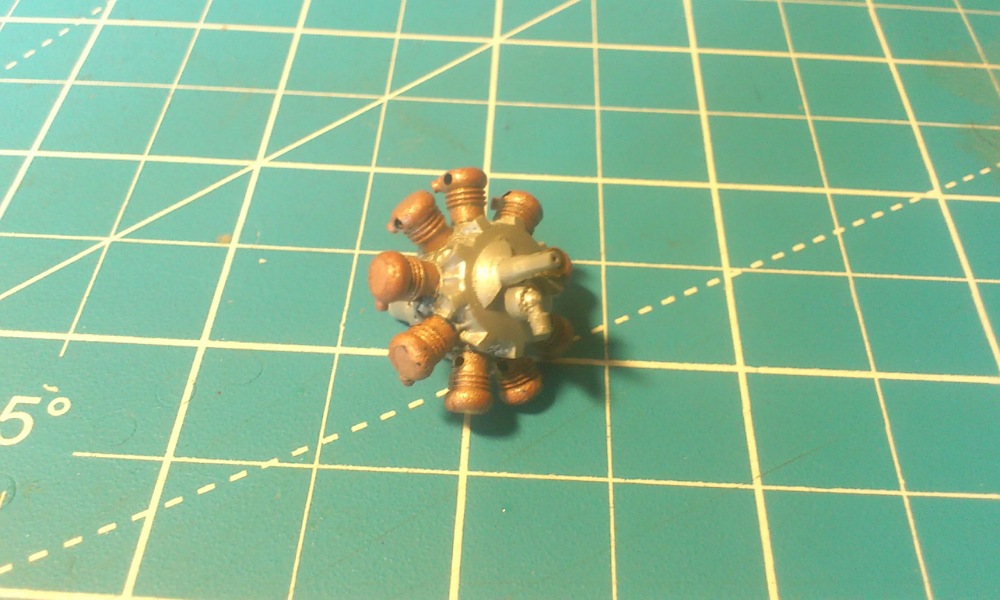

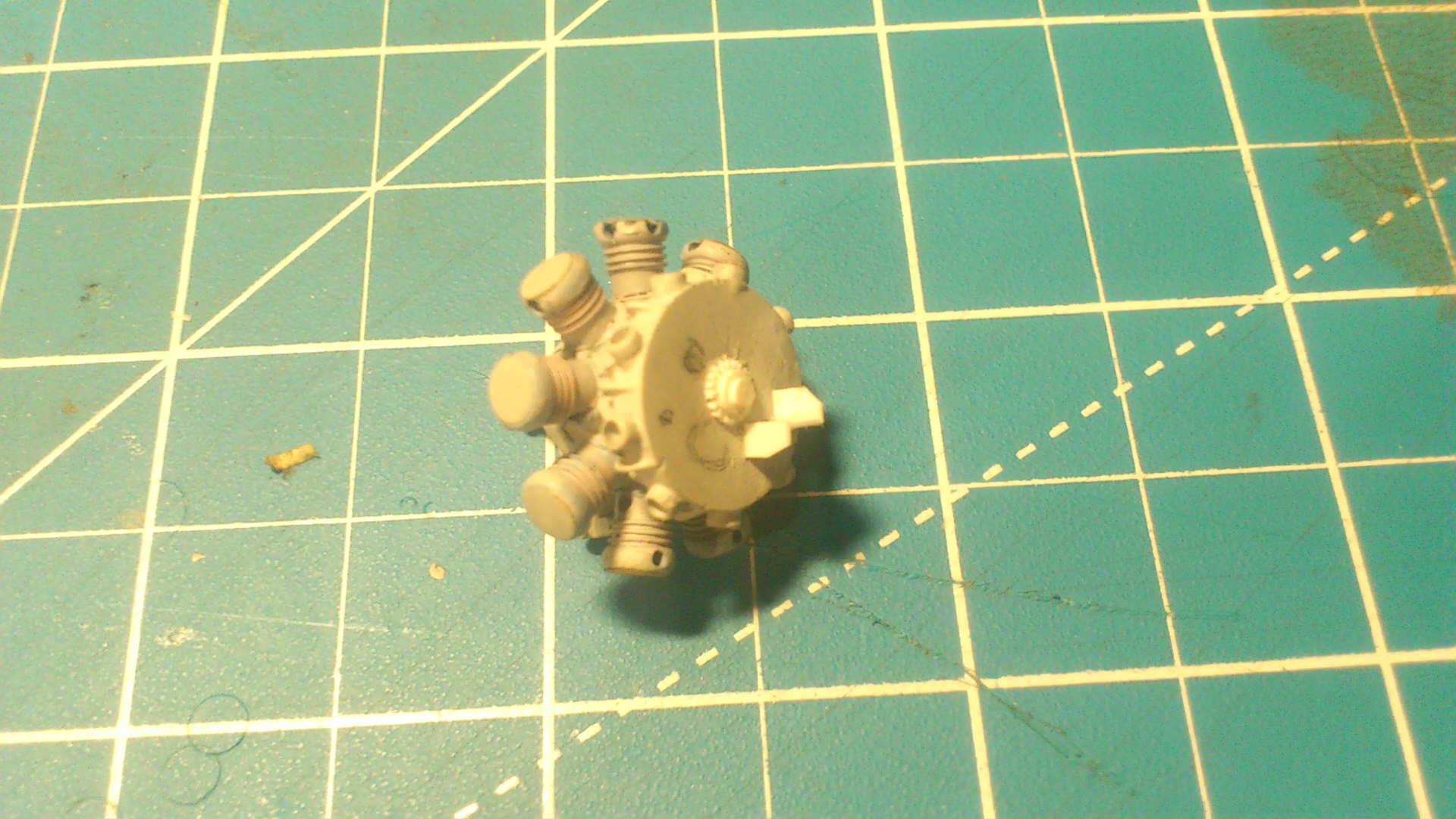

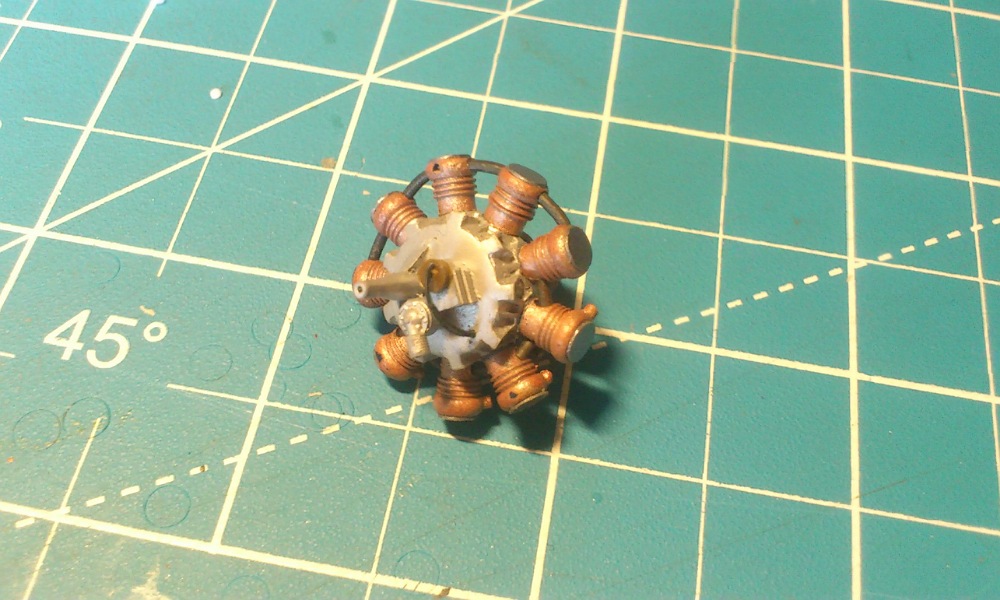

выточил, с запасом, и установил цилиндры

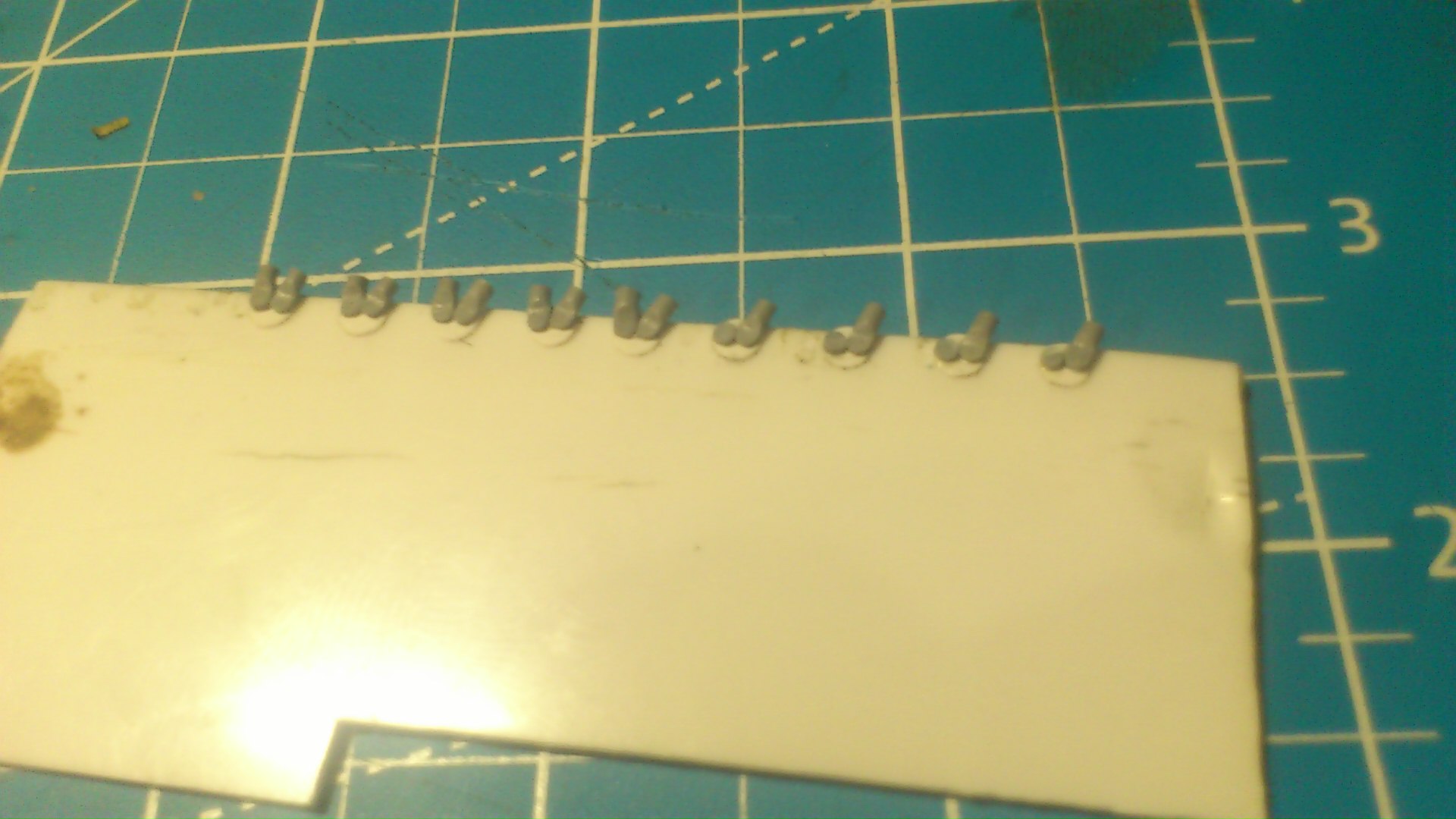

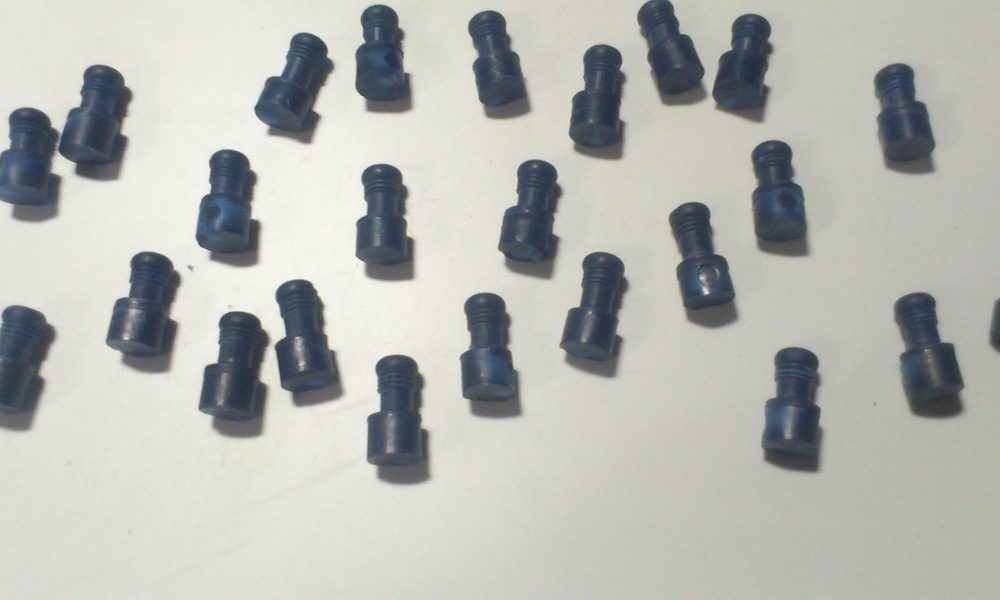

вот такие заготовки ещё изготовил
Перед установкой цилиндров просверлил в них отверстия через которые ( после установки ) продал резиновый кембрик ( трубочка )

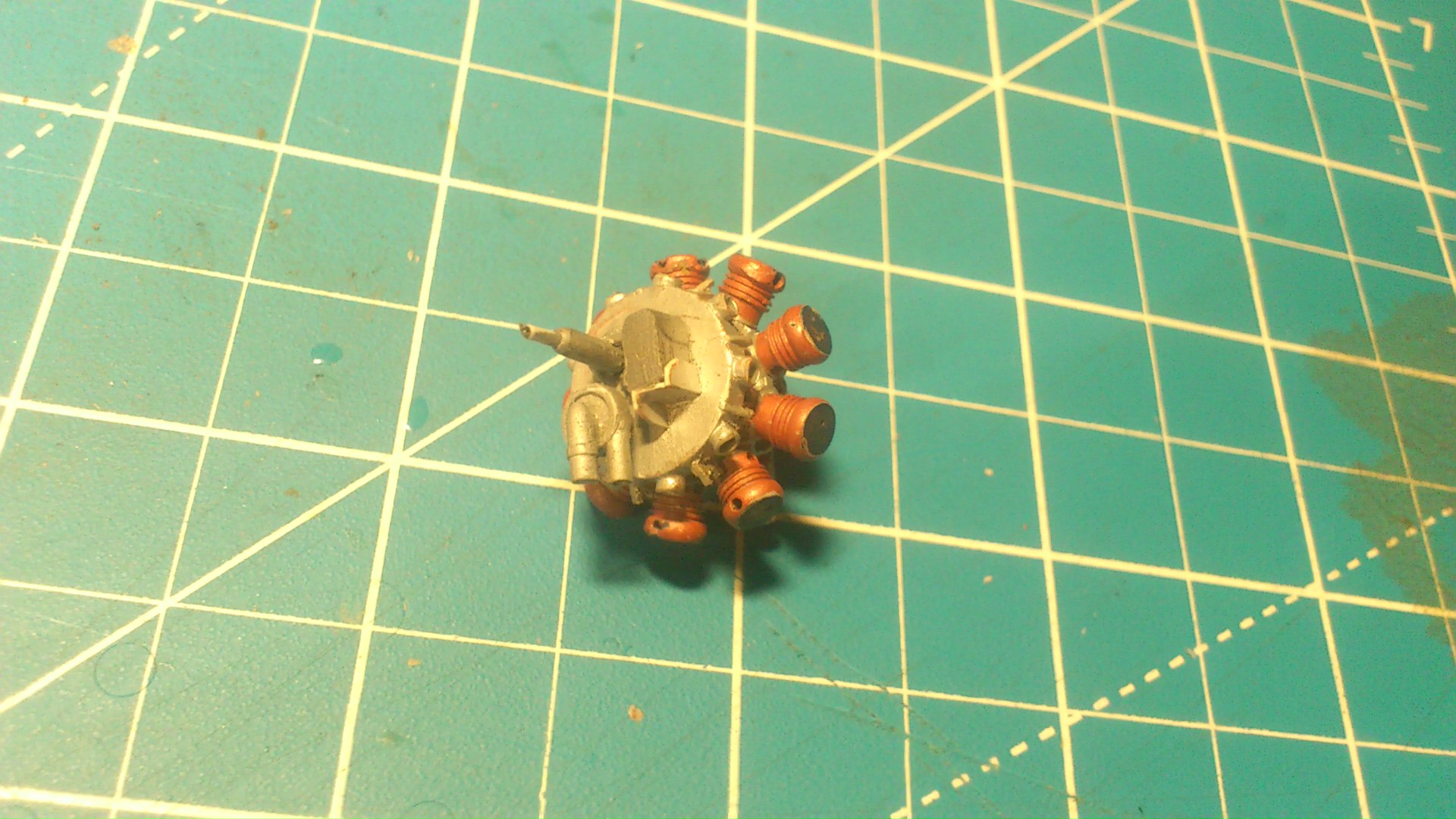

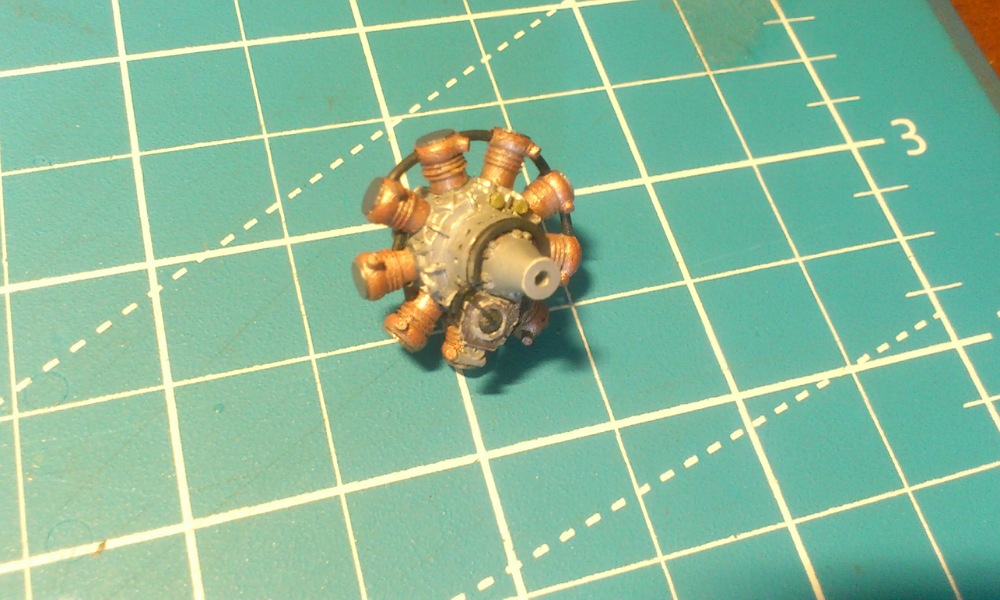

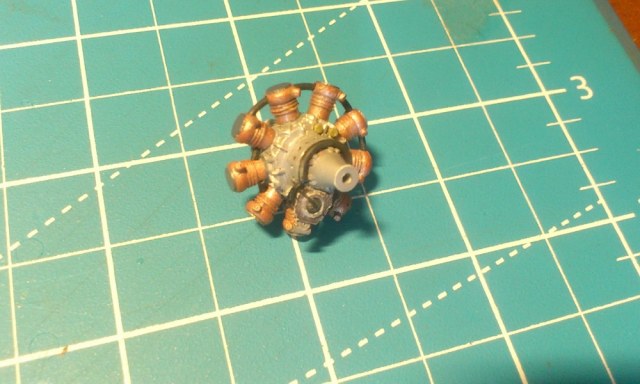

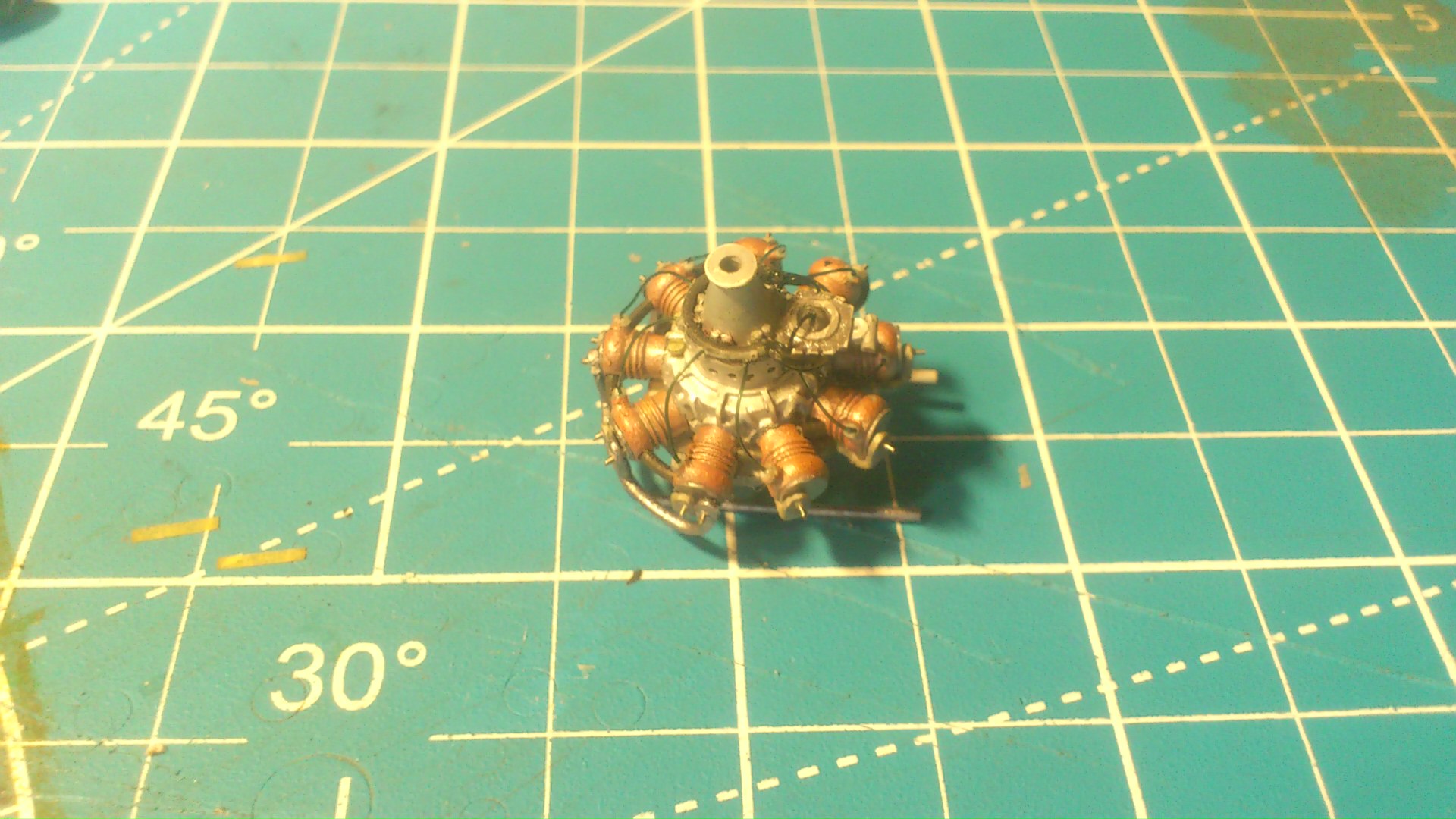

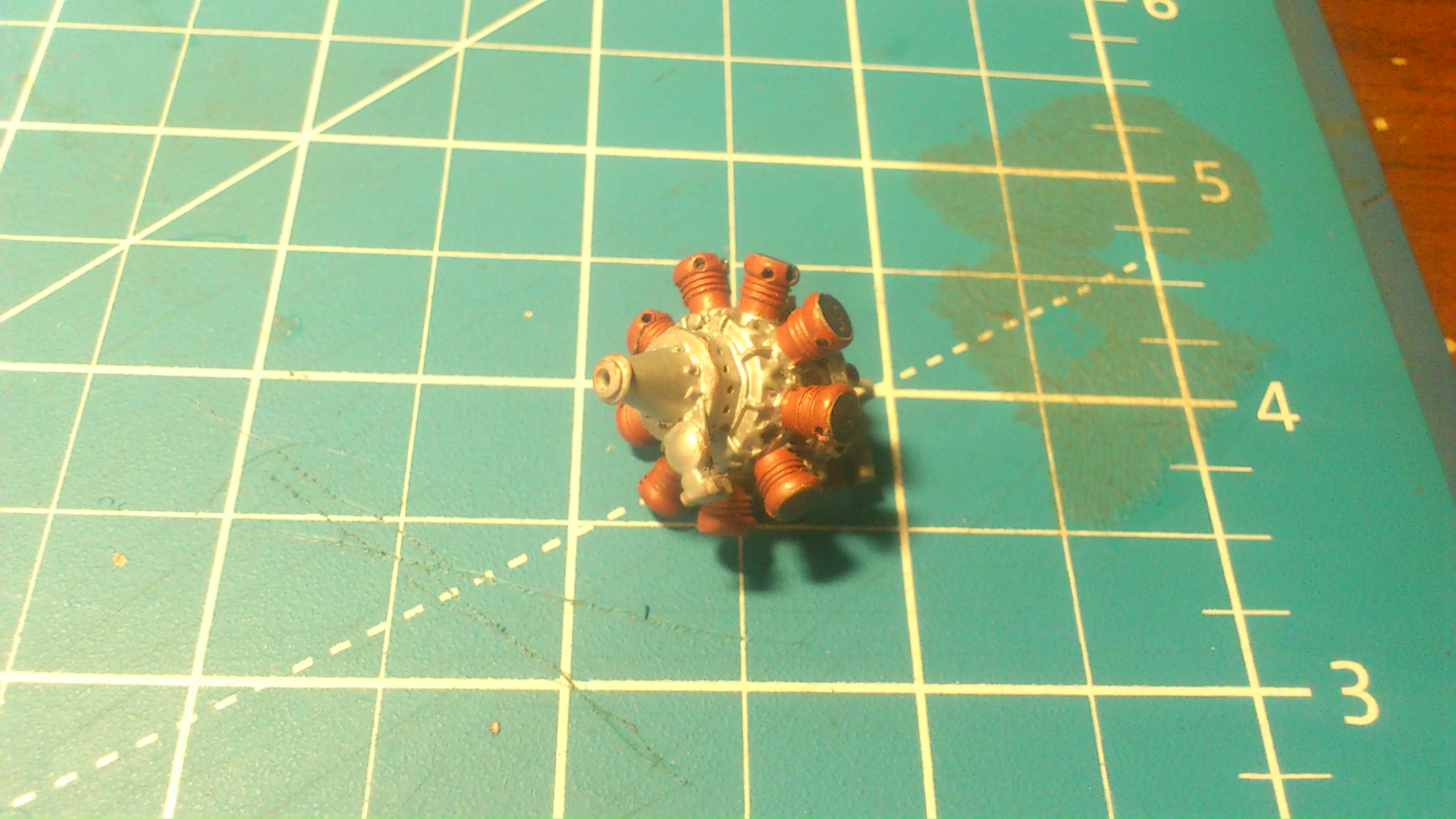

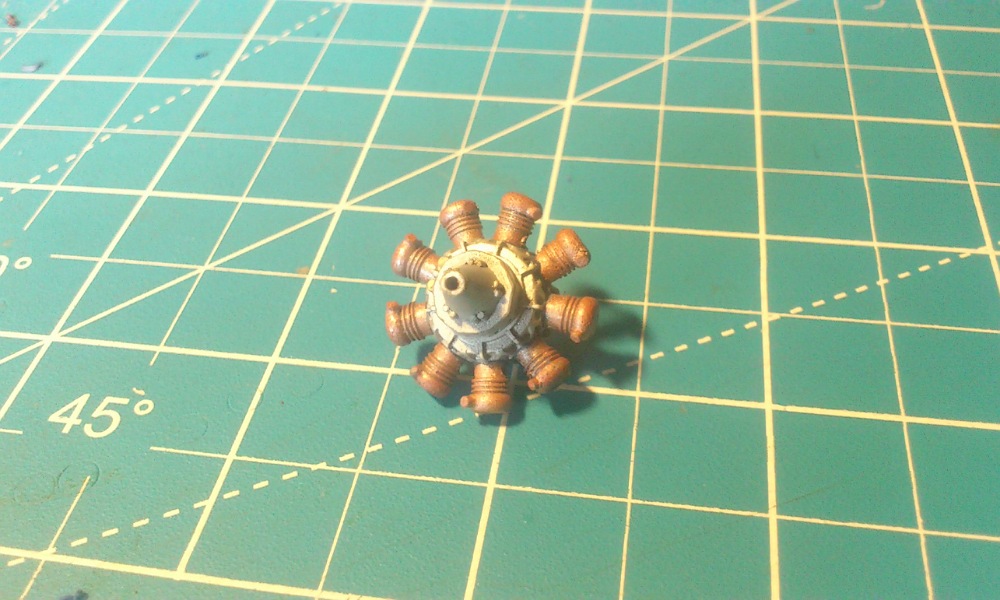

На данном этапе изделие выглядит так
Чё с сайтом? Фото разные, дублируются.
Звездообразный - жидкостного охлаждения????
оооднаааако....
спасибо, даже не знал про такую экзотику
" У рояля есть одно, есть одно-одно крыло..."
ЛИТНИК — Канал для заполнения литейной формы расплавленной массой. При дальнейшей обработке отливки удаляется, не является частью отлитой детали. [Терминологический словарь по строительству на 12 языках (В
И, однако, это был самый распространенный тип двигателя жидкостного охлаждения в РИ. Ставился на такие известные аппараты, как Вуазен, Фарман-30, Анасаль, Лебедь-12...
Будем посмотреть!
SAURON
самый распространенный тип двигателя жидкостного охлаждения в РИ.
нда...
век живи - век учись!
совершенно не знаком с матчастью того периода
" У рояля есть одно, есть одно-одно крыло..."
ЛИТНИК — Канал для заполнения литейной формы расплавленной массой. При дальнейшей обработке отливки удаляется, не является частью отлитой детали. [Терминологический словарь по строительству на 12 языках (В
Будем посмотреть!
всенепременнейше будем!
" У рояля есть одно, есть одно-одно крыло..."
ЛИТНИК — Канал для заполнения литейной формы расплавленной массой. При дальнейшей обработке отливки удаляется, не является частью отлитой детали. [Терминологический словарь по строительству на 12 языках (В
Всем привет.

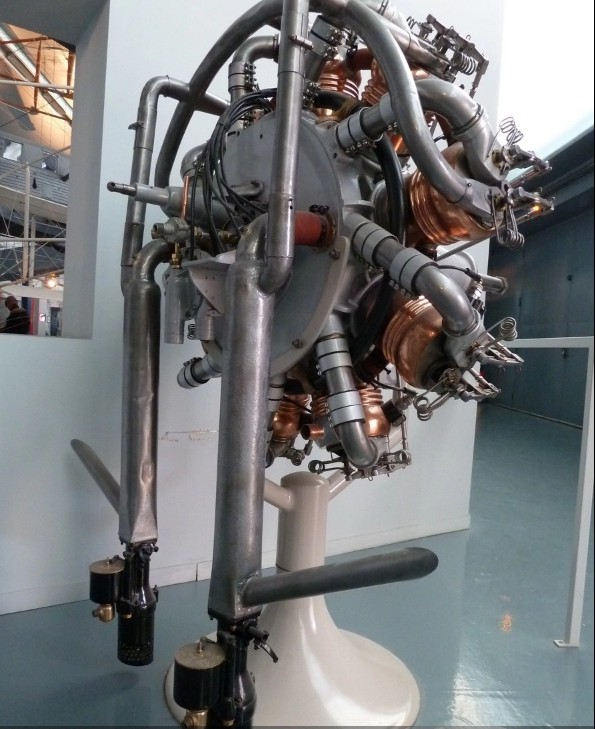

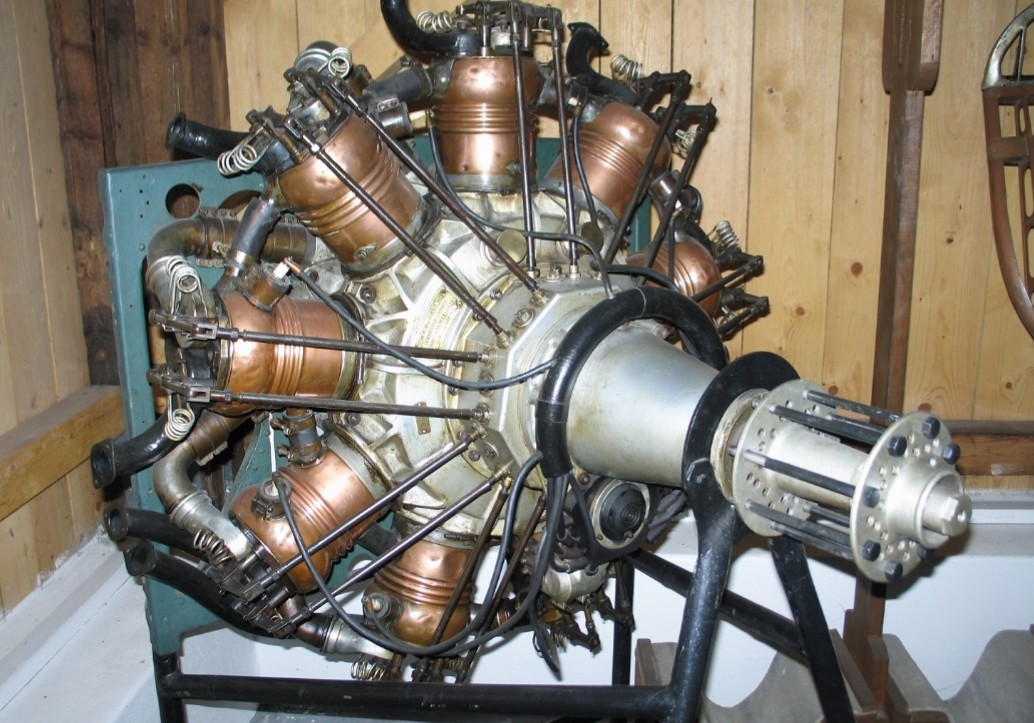

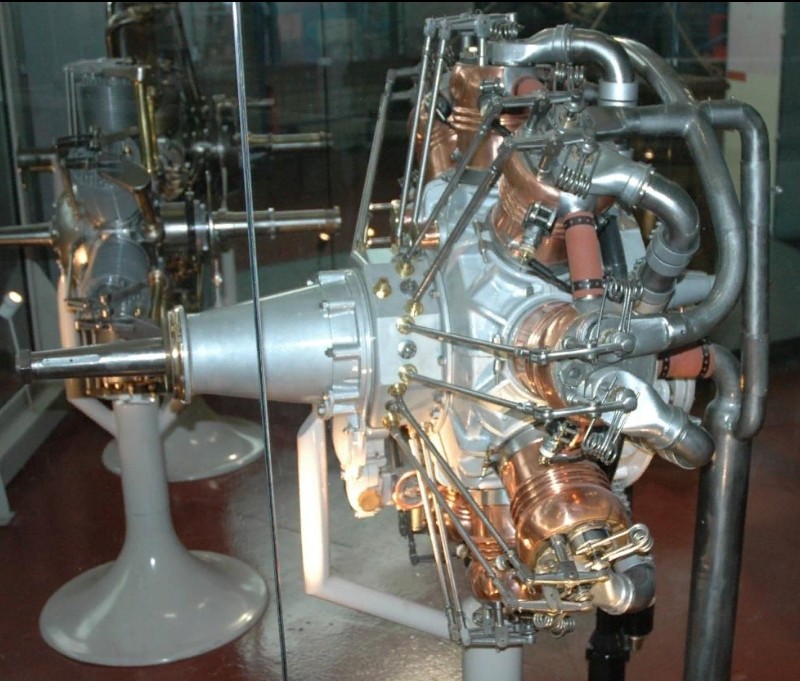

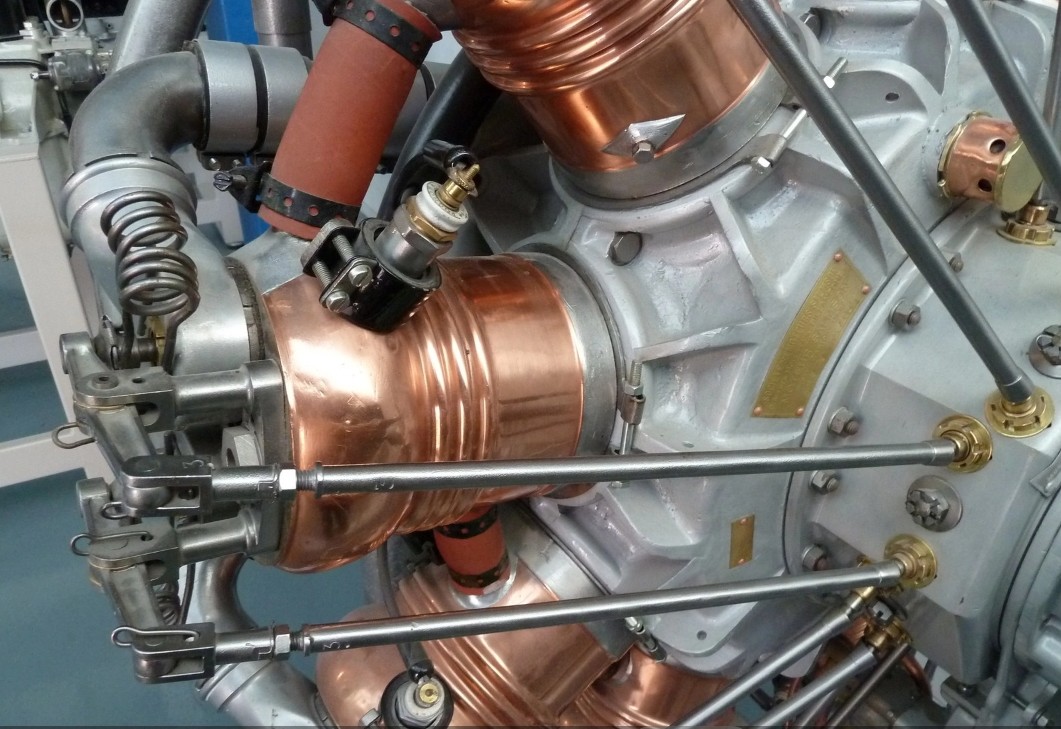

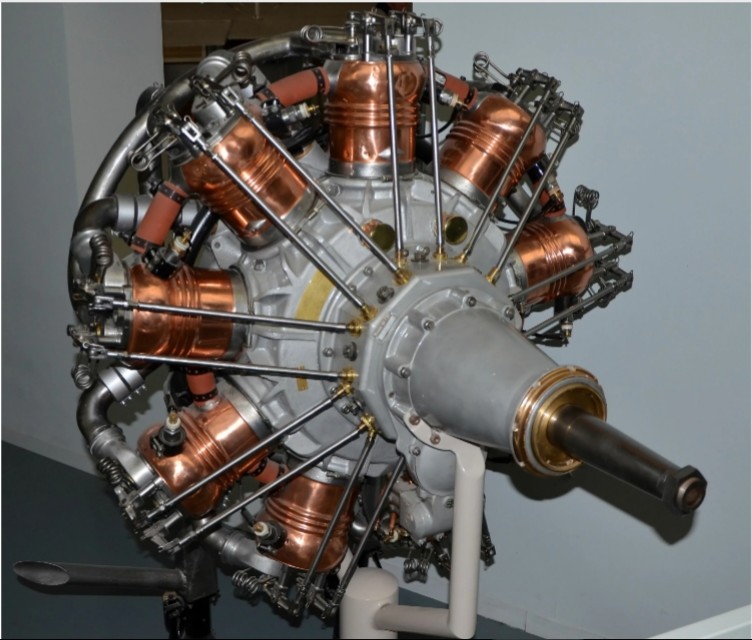

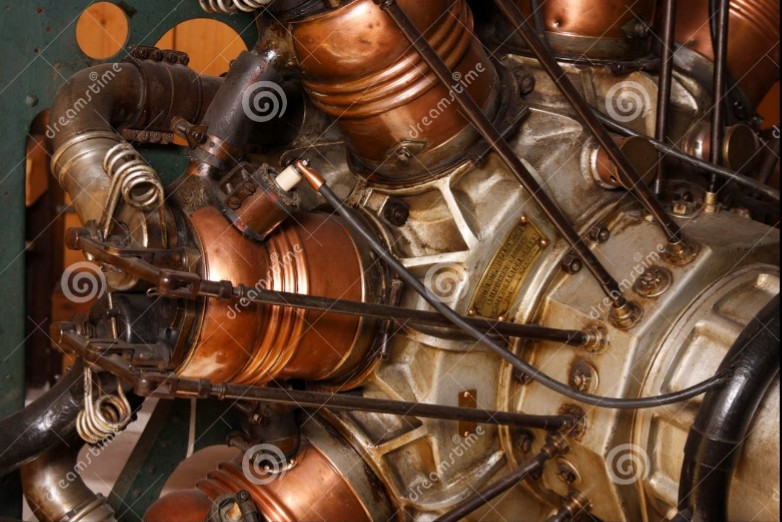

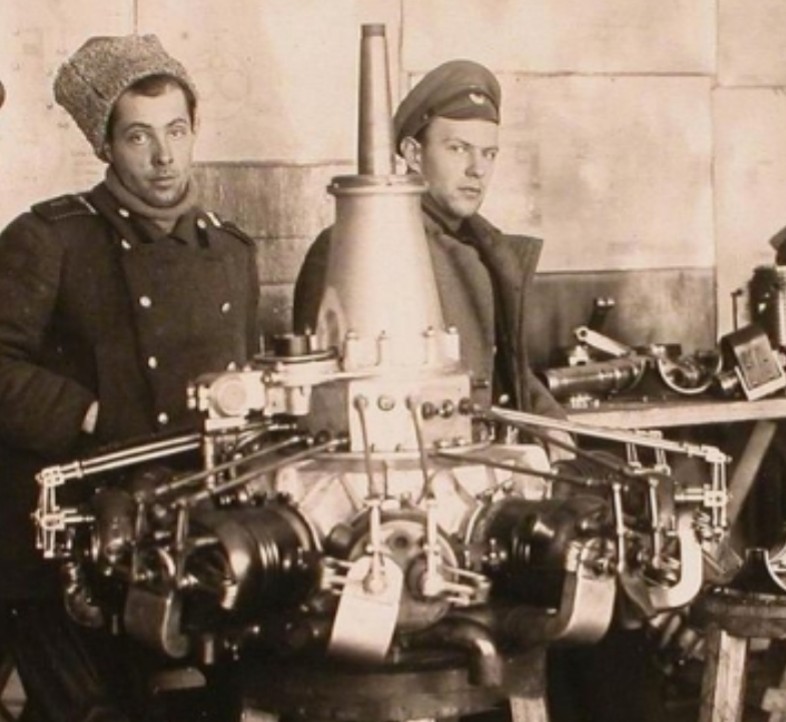

На этой стадии сборку пришлось приостановить. Так как нашёл довольно информативные фотографии по двигателю именно Р-9.

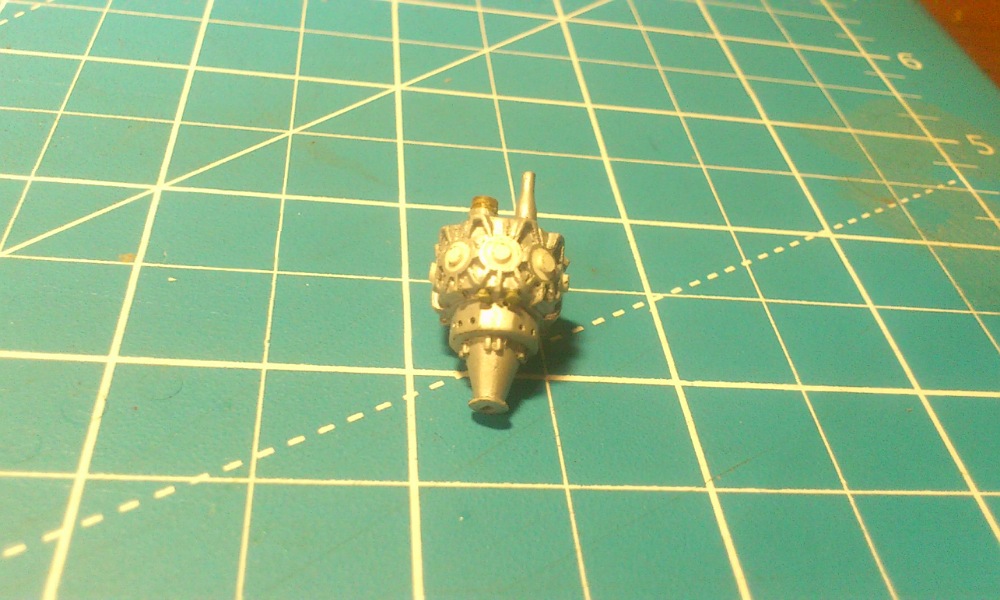

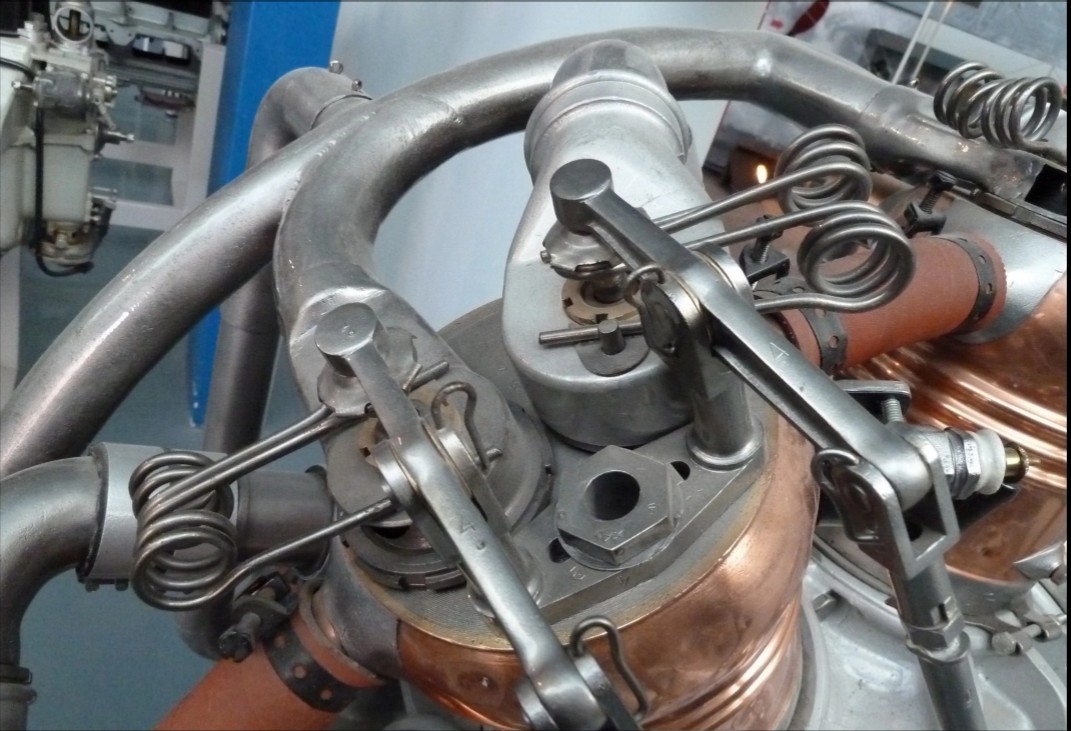

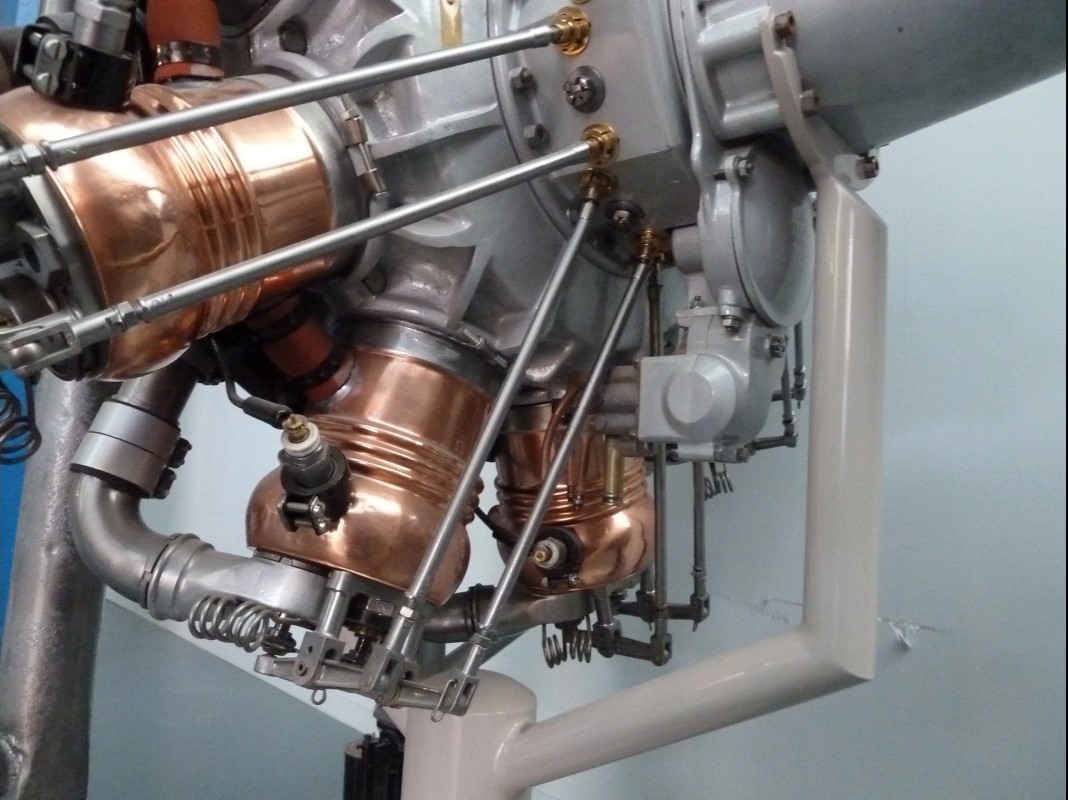

Скрипя сердцем снял все агрегаты и начал по новой, в первую очередь с коллектора
Другие агрегаты тоже пришлось переделать.

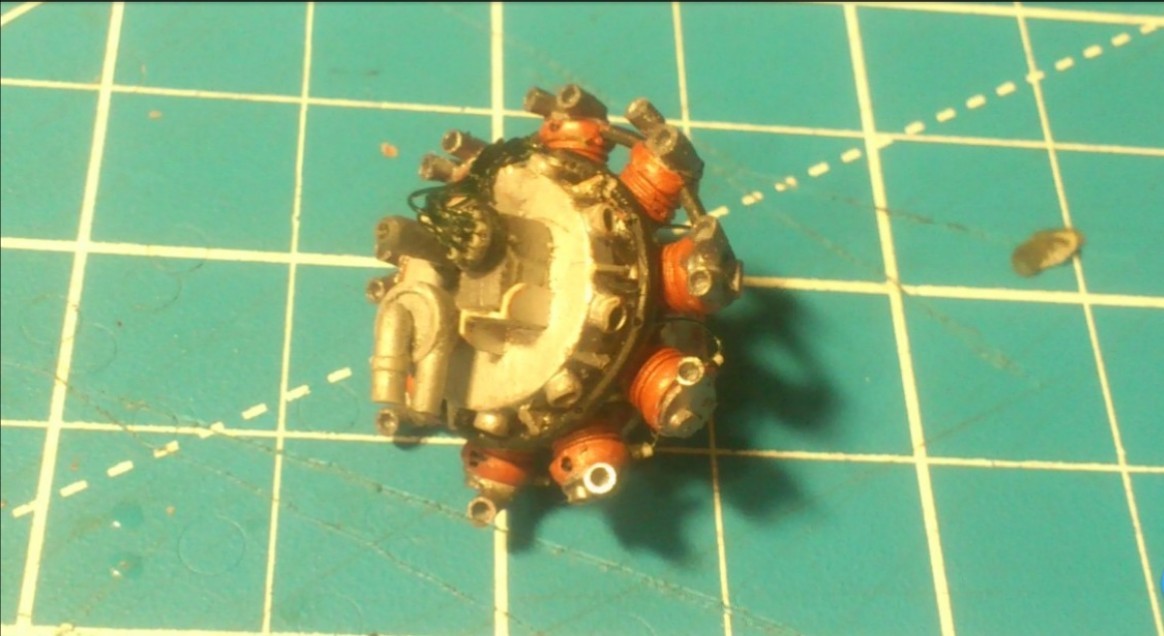

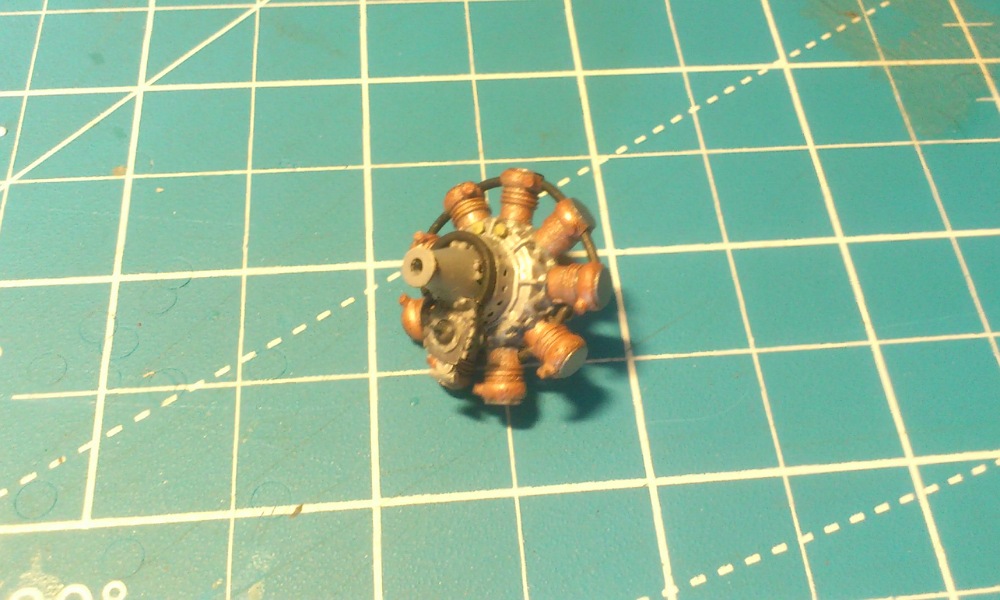

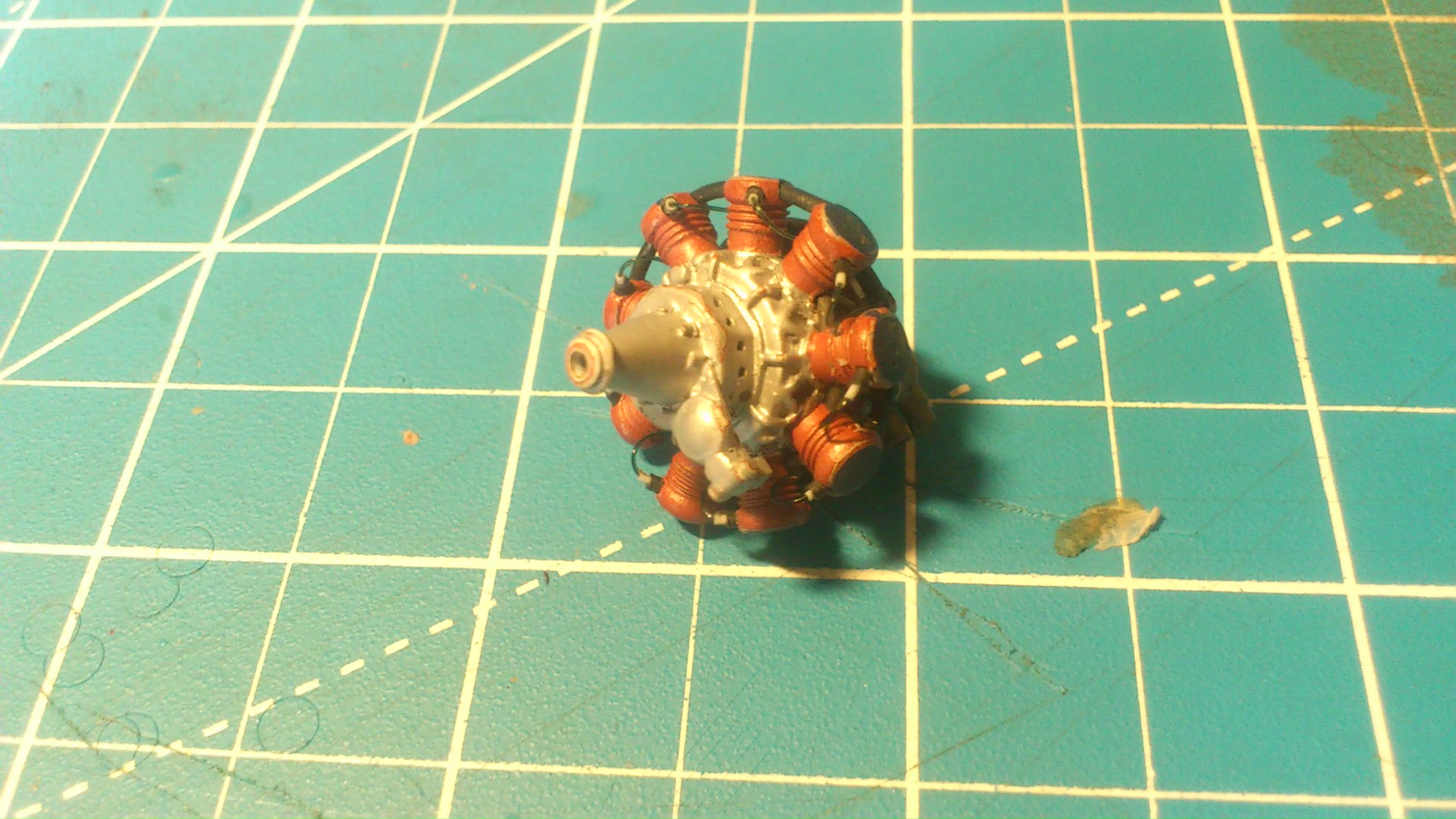

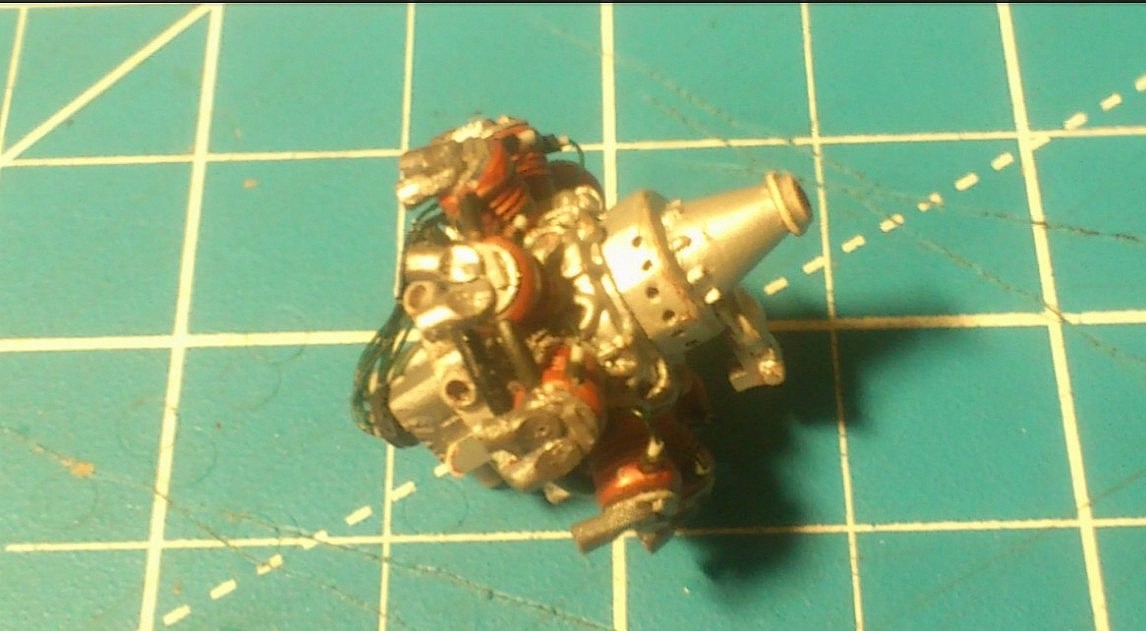

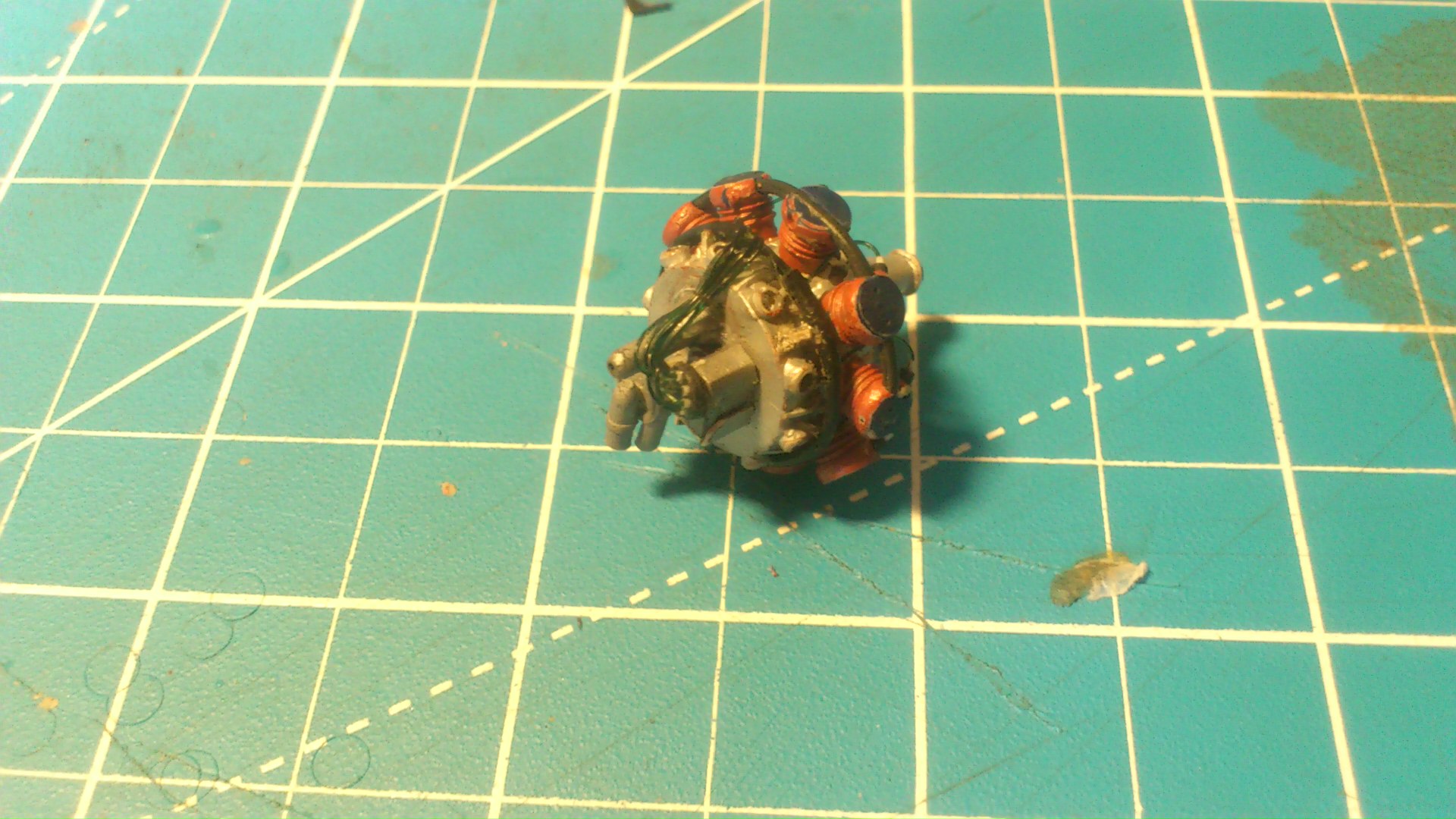

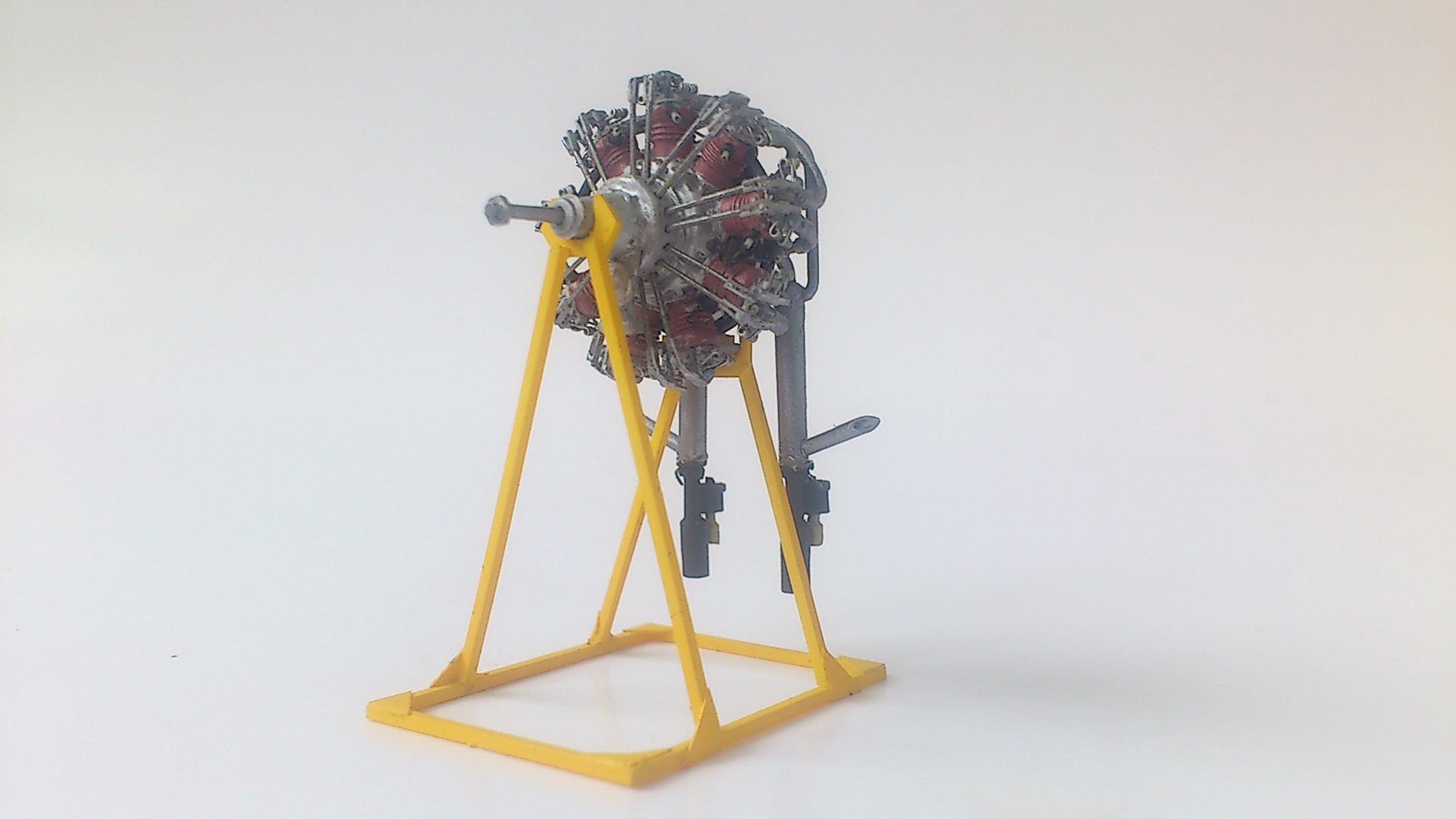

Пока вот такое состояние
Кто знает почему фото дублируются? Раньше такого не было.

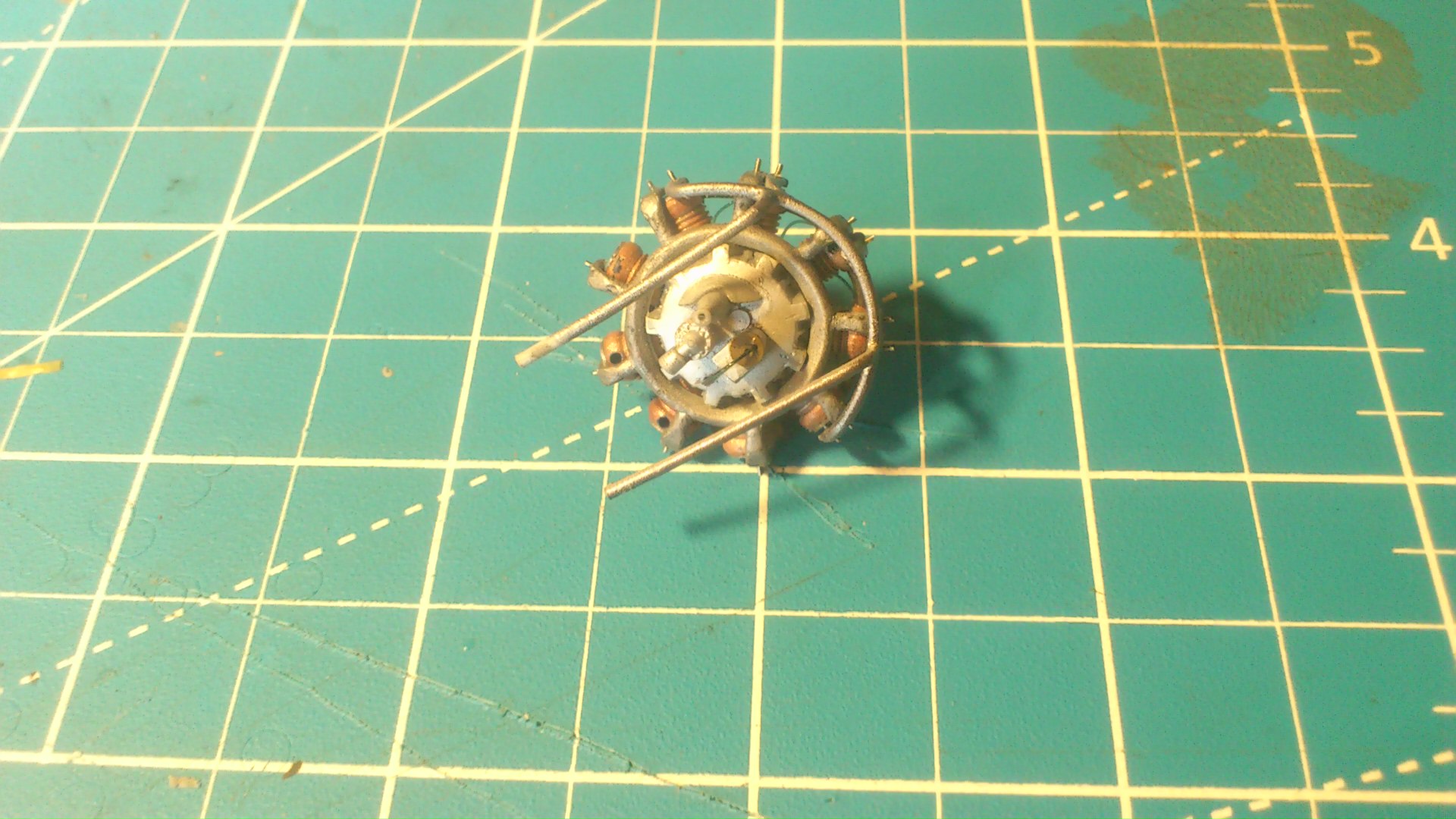

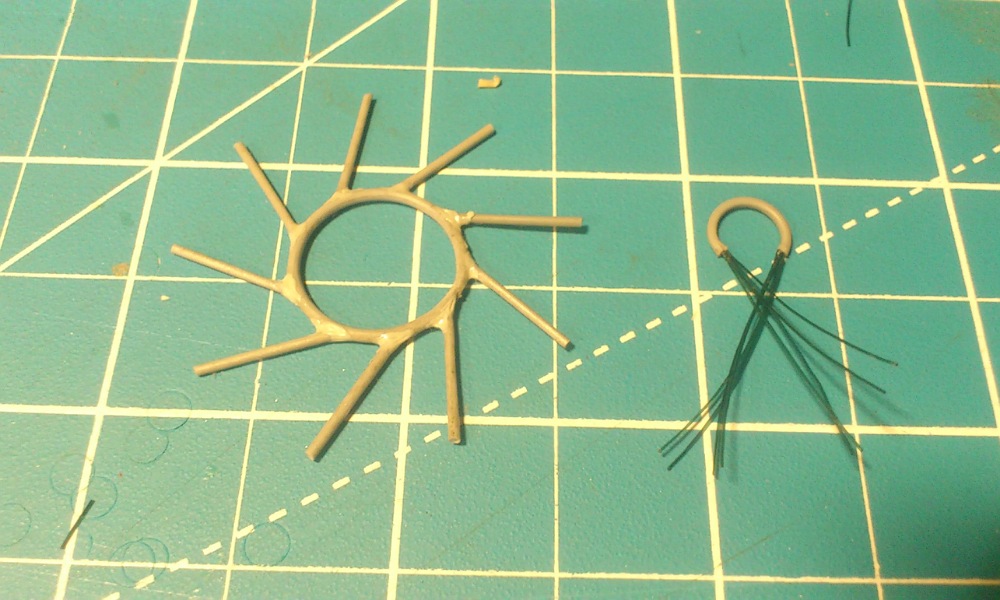

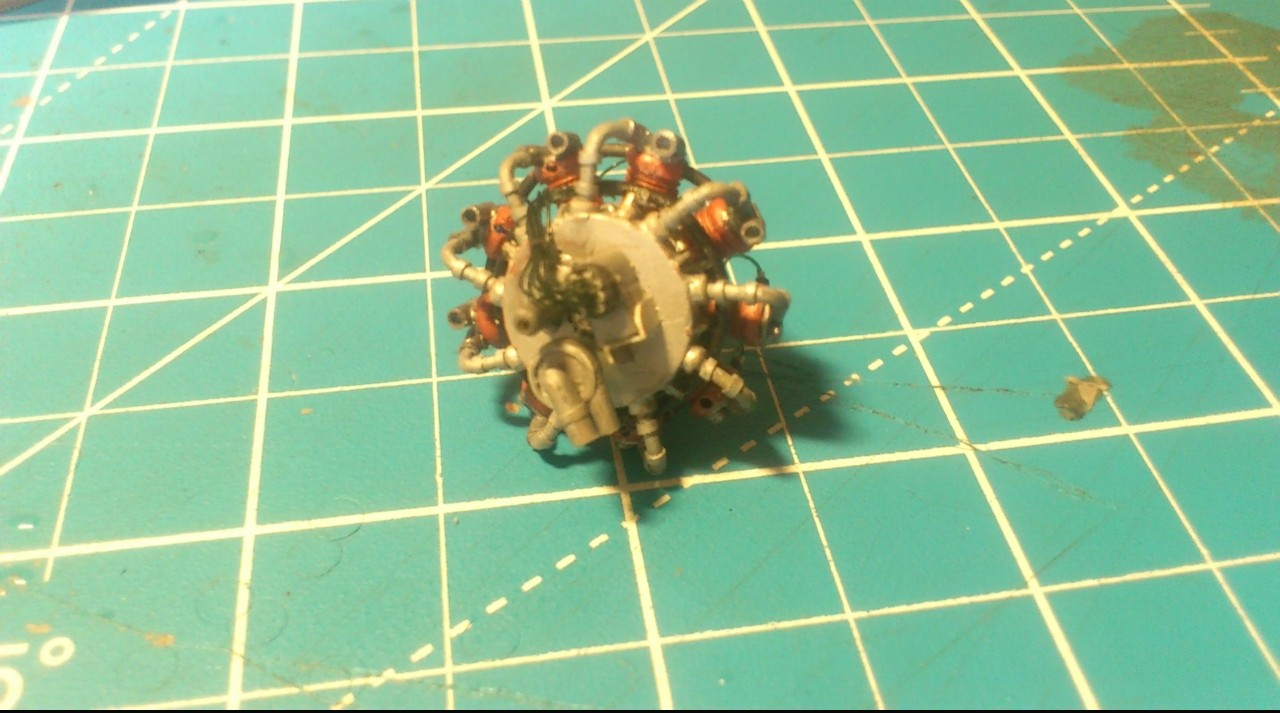

Зделал проводку, свечи из ватных палочек и резиновой изоляции эл.провода.

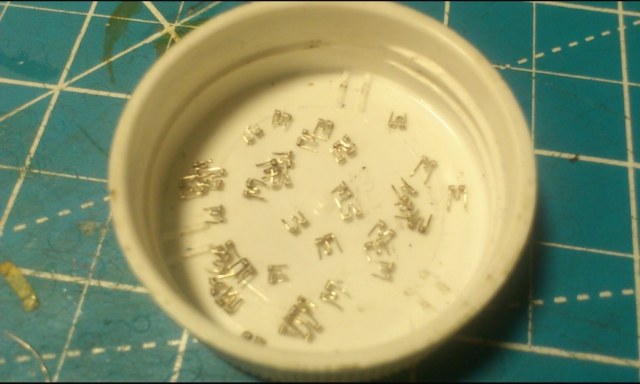

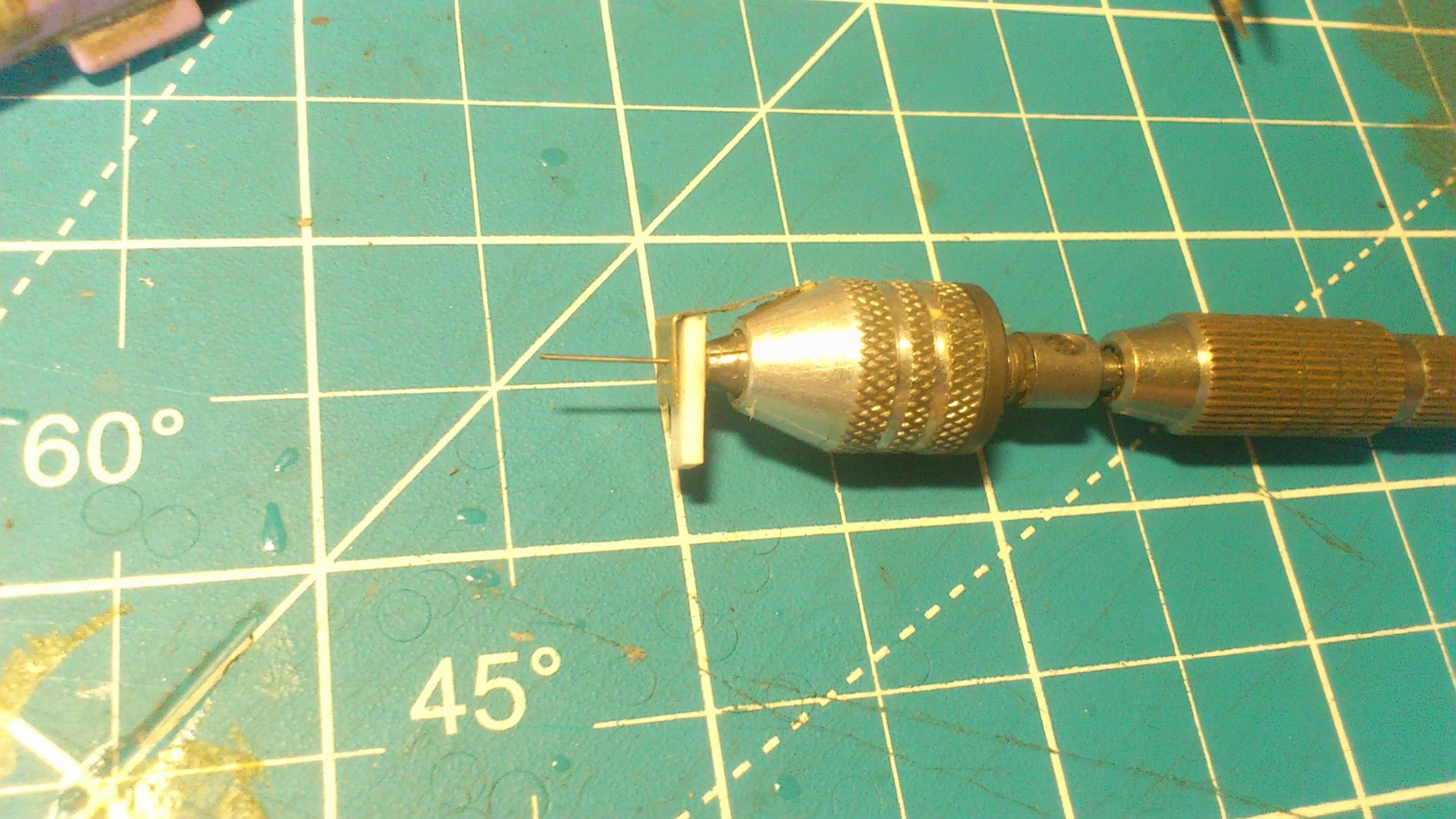

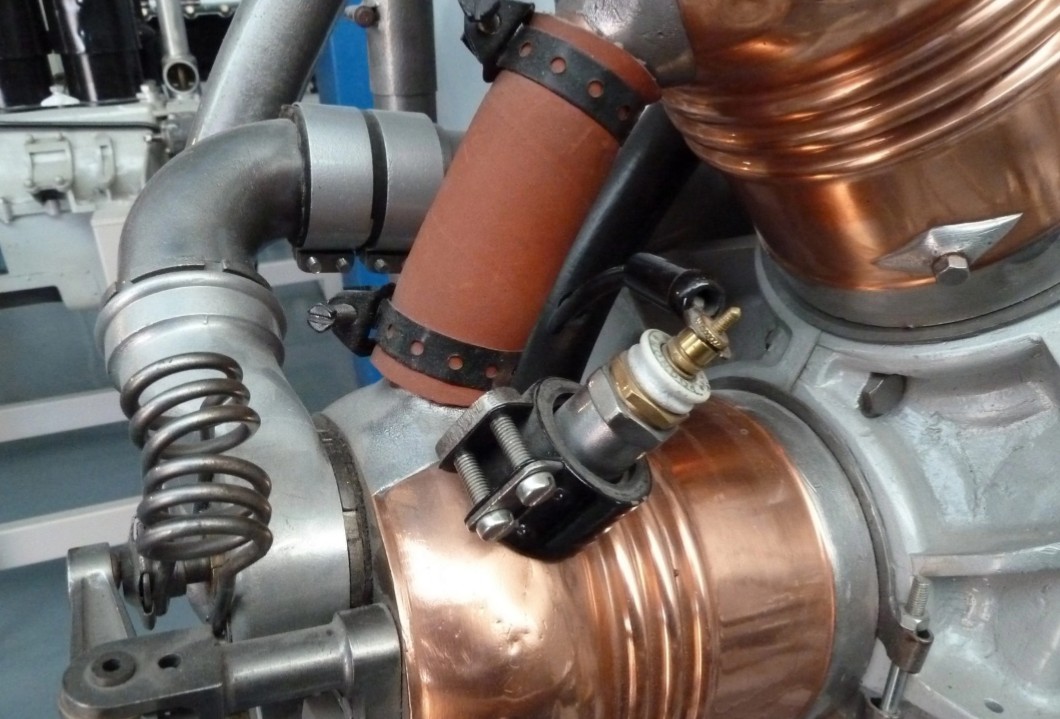

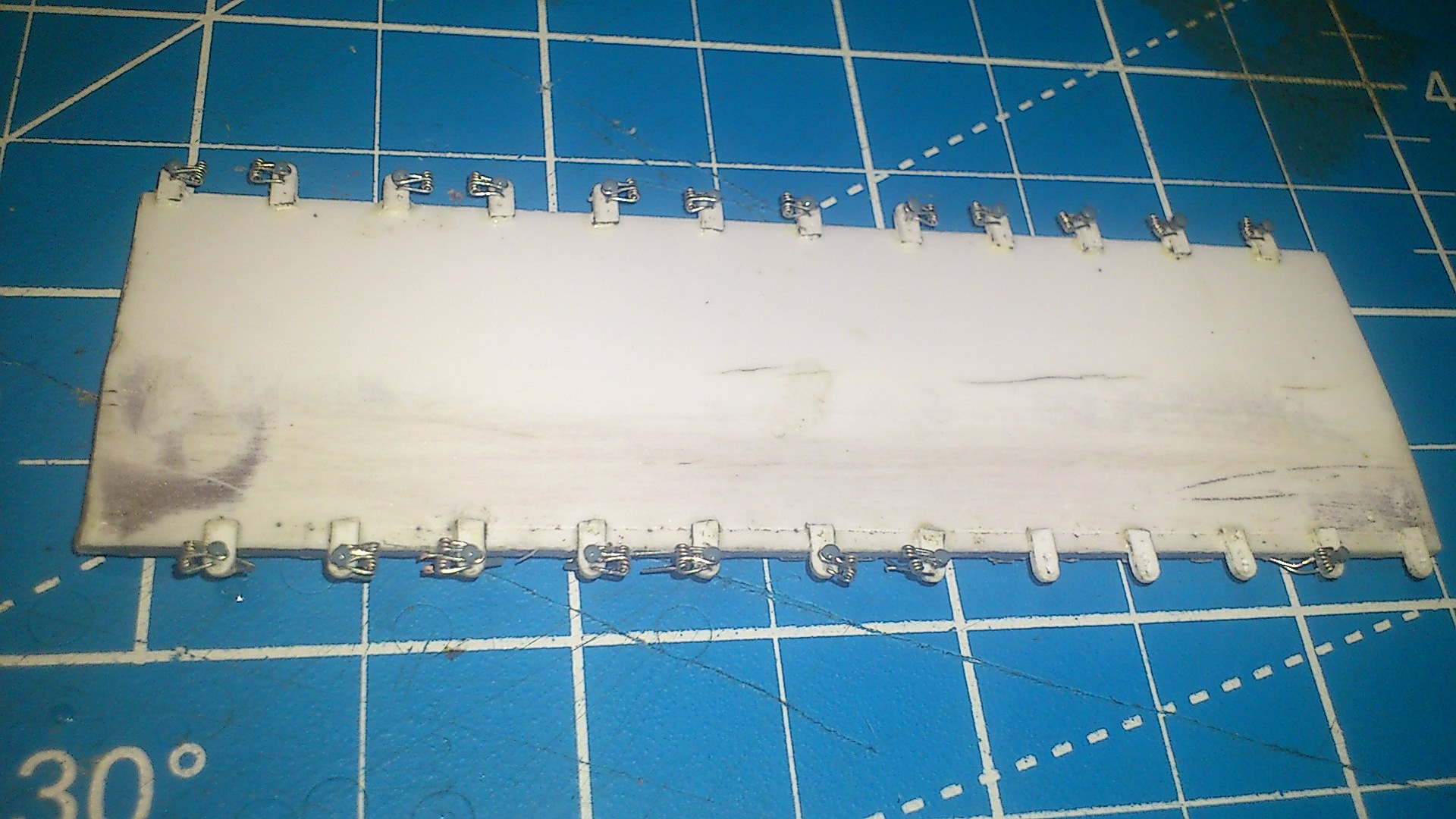

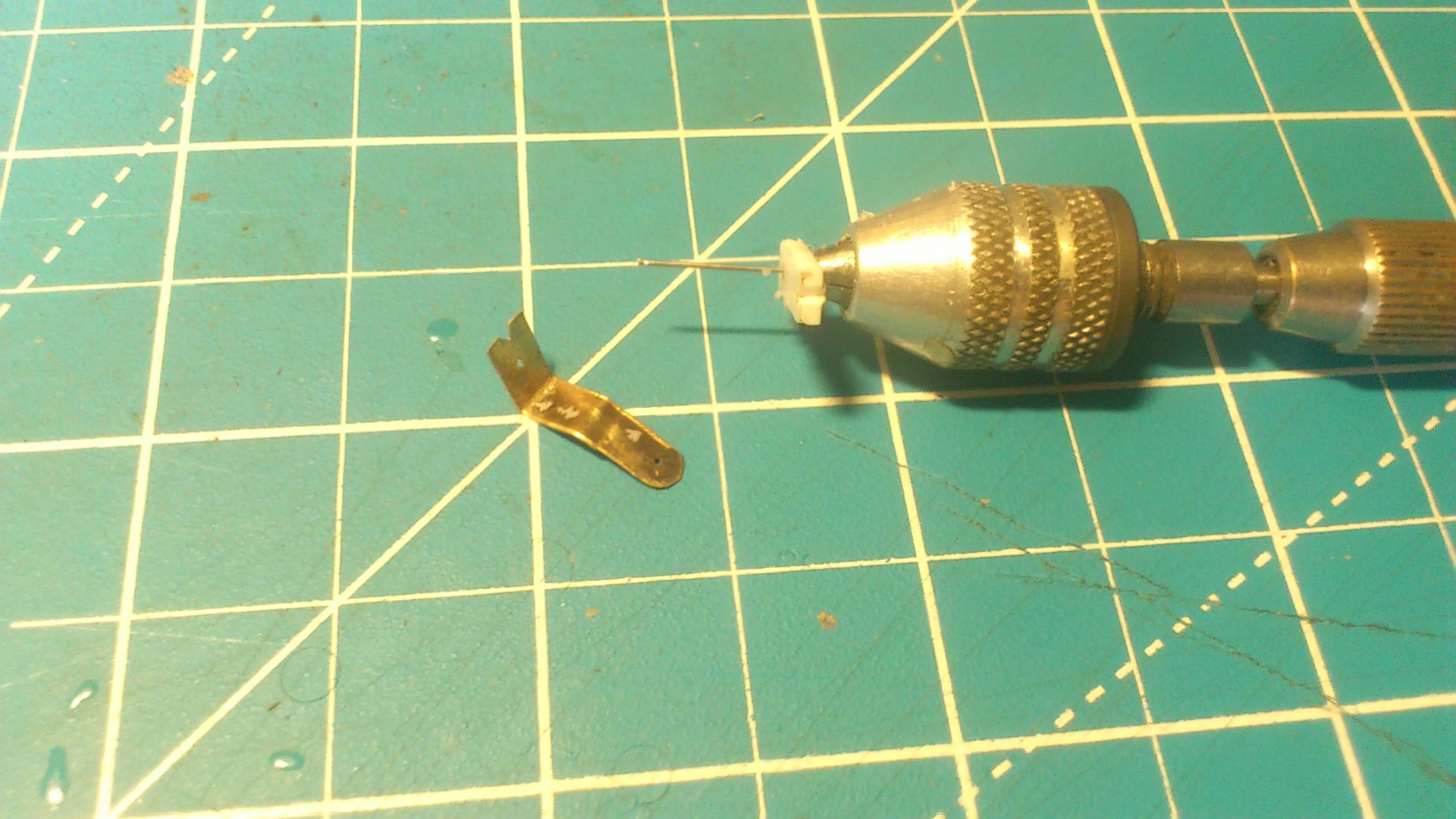

Пружины пришлось переделать, у прежних петля критиковать. Для этого изготовил вот такое приспособление.

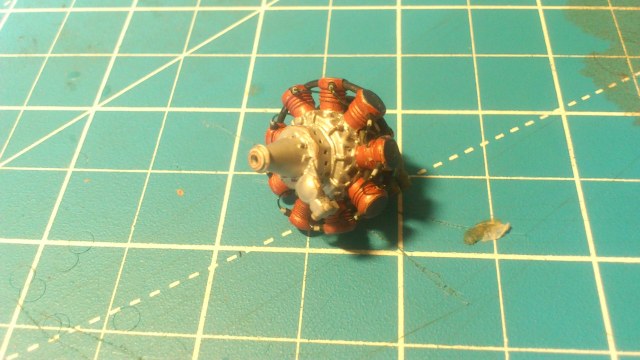

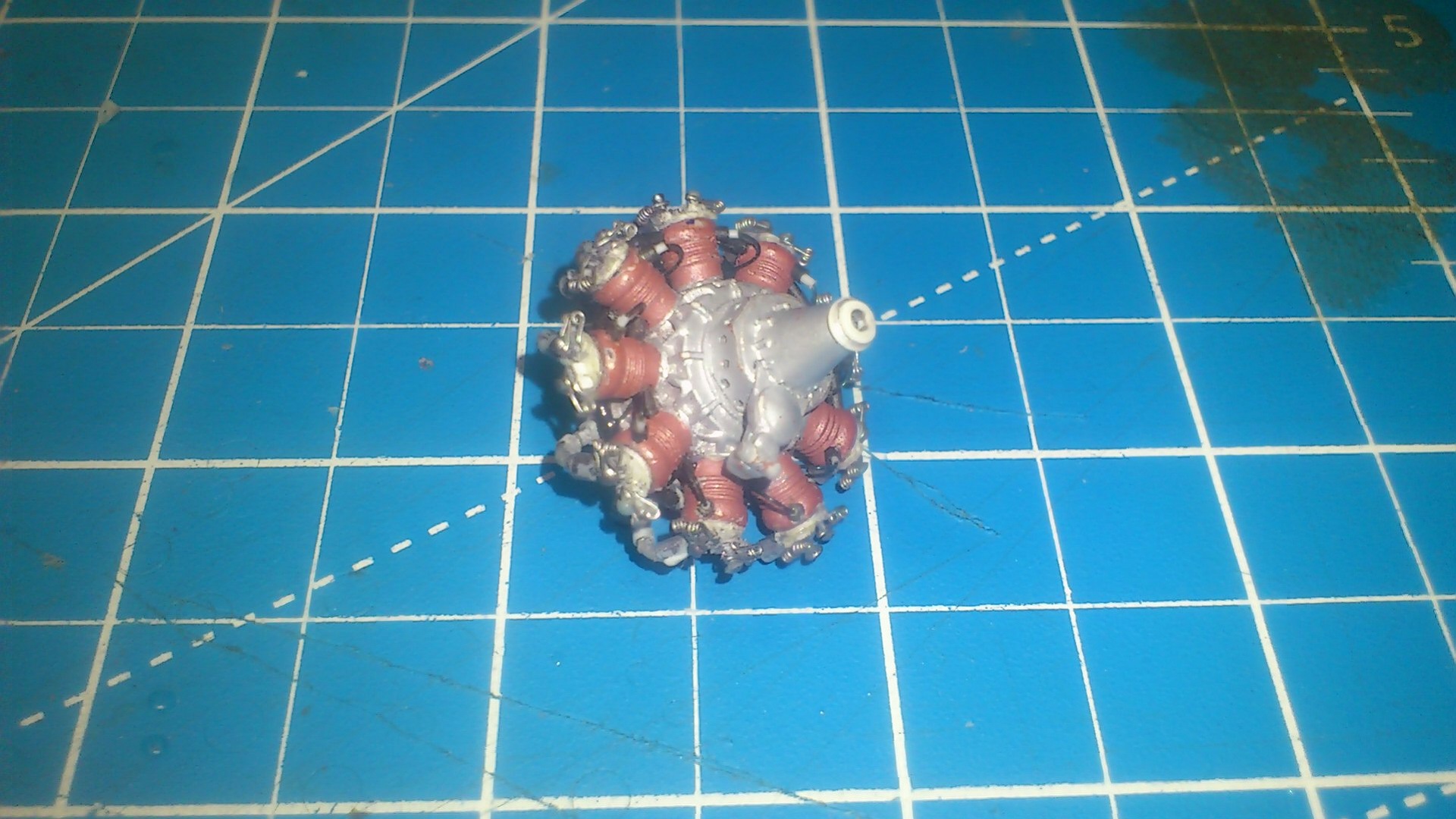

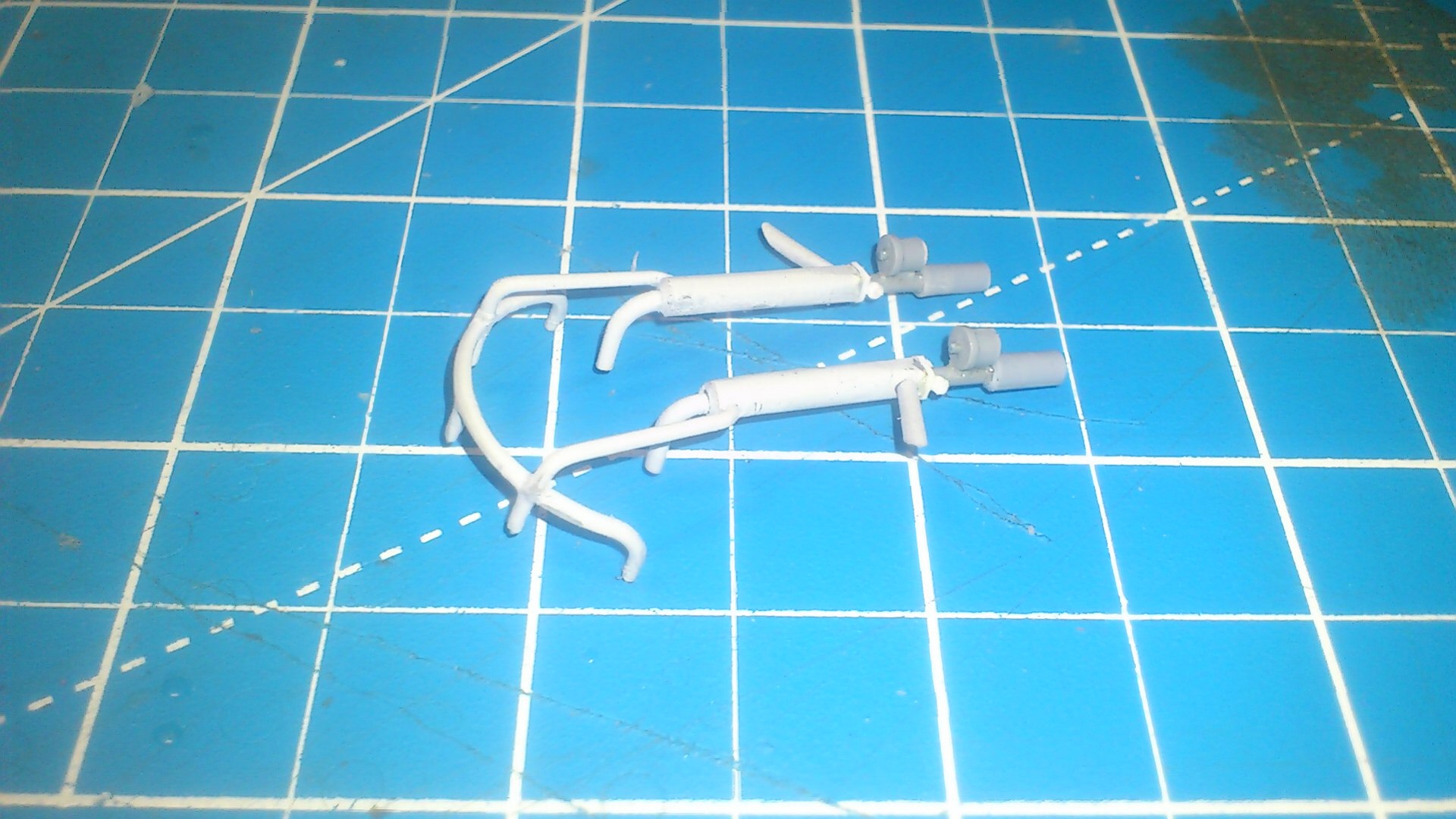

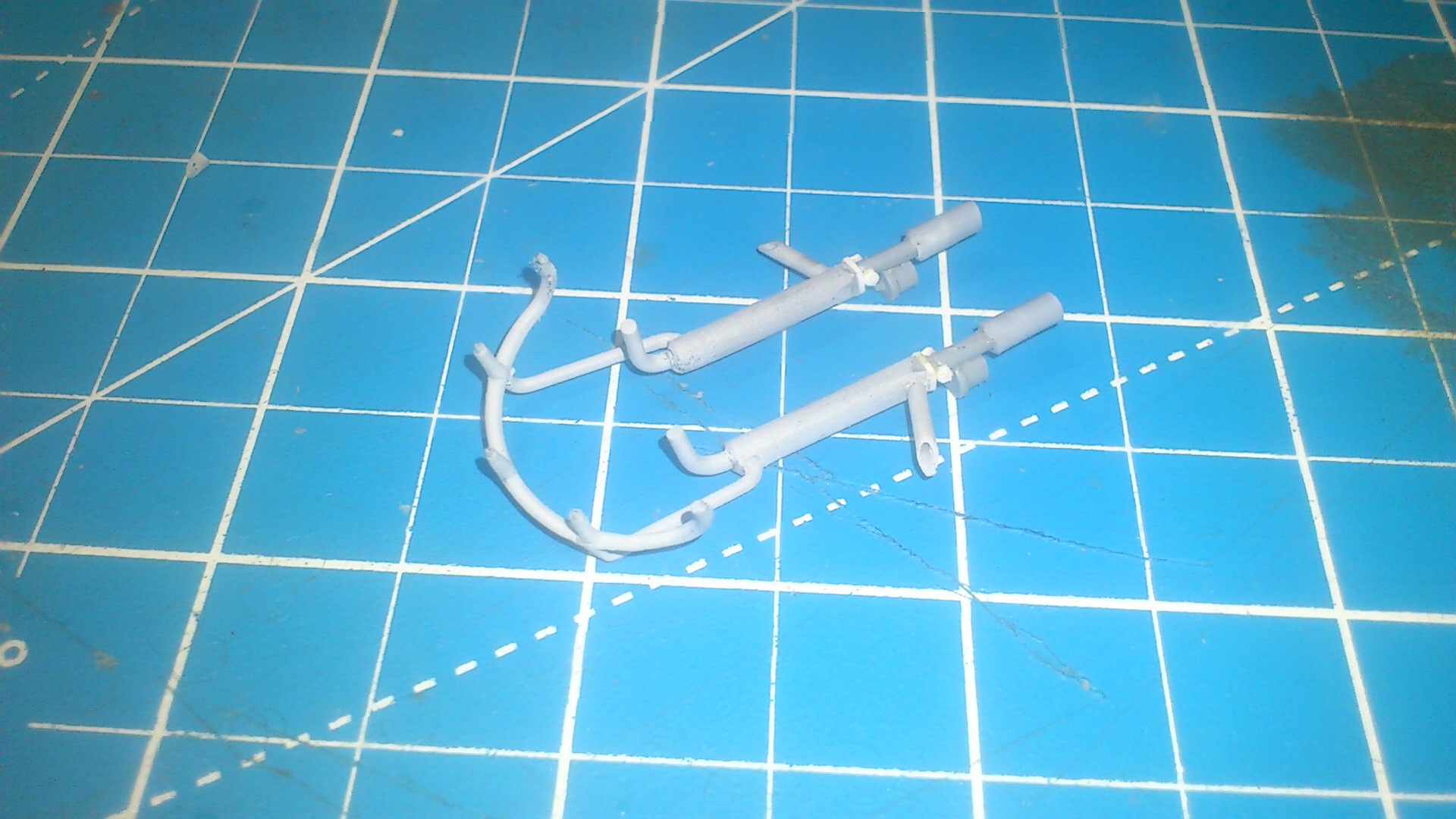

Приступил к выхлопному коллектору
